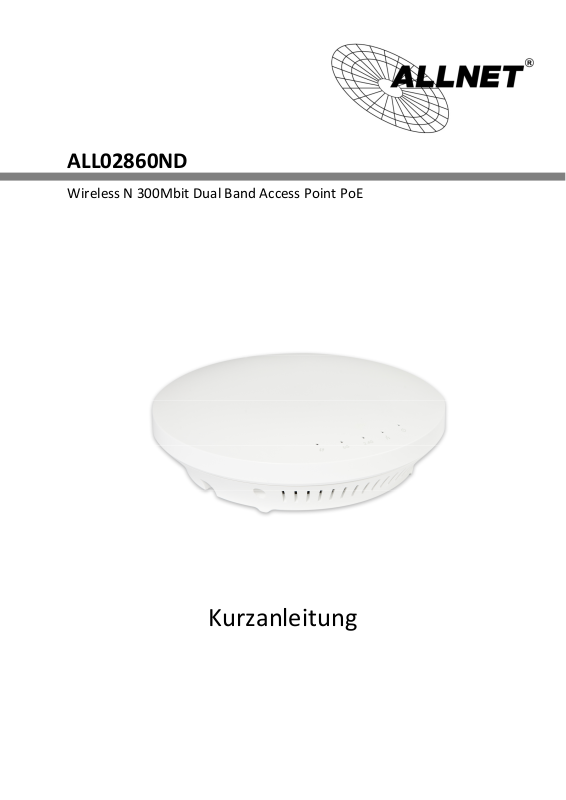

Allnet ALL02860ND User guide [de]

ALL02860ND

Wireless N 300Mbit Dual Band Access Point PoE

Kurzanleitung

ALL02860ND Kurzanleitung

Verpackungsinhalt

Bitte überprüfen Sie den Inhalt der Verpackung, bevor Sie mit der Inbetriebnahme des ALL02860ND fortfahren.

 ALL02860ND Access Point  12V/2A 100V~240V Netzteil  RJ-45 Ethernet Kabel  Montagewinkel  Wand/Decken Montage Kit  T- Schienen Montage KitT-Rail Mounting Hardware Kit  CD mit Handbuch

Please use only the power supply unit that is delivered with the device. Bitte verwenden Sie nur das mitgelieferte Netzteil.

Den ALL02860ND verbinden

1) Stellen Sie sicher dass Ihr Computer eine Ethernetkarte (RJ-45 Ethernet Port) besitzt. Für mehr

Informationen vergleichen Sie dazu Ihr Benutzerhandbuch.

2) Verbinden Sie das eine Ende des Ethernet-Kabels der Kategorie 5e in den RJ-45-Port des

ALL02860ND und das andere Ende an den RJ-45-Anschluss am Computer, der den ALL02850N verwendet. Stellen Sie sicher, dass das Kabel richtig an dem ALL02860ND und dem Computer angeschlossen ist.

3) Schließen Sie den DC Stecker des Netzteils an die DC-IN Buchse am ALL02860ND und das

Netzteil an den Stromanschluß. Bitte verwenden Sie nur das mitgelieferte Netzteil!

Hinweis: ALL02860ND unterstützt sowohl IEEE 802.3at PoE (Power over Ethernet) als auch das reguläre Netzteil. Verwenden Sie eine von beiden Stromversorgungen. Bitte schließen Sie Beide nicht gleichzeitig an.

IP Address Konfiguration

1) Stellen Sie sicher das der ALL02850 und ihr Computer eingeschaltet und miteinander

verbunden sind

2) Für die nächsten Schritte sollten Sie gegeben falls auch in Ihrem Betriebsytemhandbuch

nachschlagen.

3) Wenn Ihr Computer eingeschaltet ist, stellen Sie sicher das Ihr TCP/IP Protokoll eingerichtet

und an ist. (In der Systemsteuerung, doppelklicken Sie auf Netzwerkverbindungen, und dann auf die Verbindung Ihrer Netzwerkkarte(NIC). Wählen Sie Internet Protocol (TCP/IP) aus und klicken Sie auf den Eigenschaft Button.

ALL02860ND Kurzanleitung

4) Wenn Ihr PC bereits in einem Netzwerk ist, stellen Sie sicher dass der Computer (oder die

Ethernet Karte die mit dem ALL028850N verbunden ist) auf eine Statische IP Adresse von

192.168.1.21 und die Subnet Adress Maske auf 255.255.255.0 gesetzt ist. (Wählen Sie Folgende IP Adresse verwenden Option aus). Wenn dann Ihr dann Computer fertig

vorbereitet ist, können Sie mit Konfiguration des ALL02850N beginnen.

ALL02860ND Setup

1) Zum Konfigurieren des ALL02850N öffnen Sie einen Web browser (z.B.: Microsoft Internet

Explorer, Mozilla Firefox, Google Chrome, etc.).

2) In der Address Leiste des web browser tippen Sie 192.168.1.1 (die Standard IP address de

ALL02850N) und drücken Sie Enter.

http://192.168.1.1

3) Ein Login-Bildschirm erscheint. Standardmäßig ist der Benutzername des ALL02860ND admin

und das Passwort admin. Geben Sie den aktuellen Benutzernamen und das Kennwort des ALL02860ND und klicken Sie dann auf Login. Wie Sie den Benutzernamen und das Kennwort ändern können finden Sie im ALL02860ND Handbuch.

4) Nach dem Login mit korrekten Benutzernamen und

Kennwort erscheint das Haupt Menü des ALL02860ND. Dann können Sie weiter mit dem Wireless Verbindungen des ALL02860ND fortfahren

Zwischen den verschiedenen Betriebsmodi schalten

Der ALL02860ND kann in folgenden Modi betrieben werden: Access Point, Client Bridge, WDS, Repeater, AP Router.

1) Klicken Sie auf den Operation Mode link unter der System Navigation Dropdown Menue.

2) Operating Mode: Wählen Sie einen Betriebsmodus aus der Liste aus (Access Point, Client

Bridge, or Repeater) and und klicken Sie auf den Apply Button.

3) Alle Basic Einstellungen sind damit abgeschlossen. Hinweis: Diese Wireless Verbindung ist nicht

sicher. Um Sicherheitseinstellungen vorzunehmen schlagen Sie bitte im ALLL02860ND Handbuch nach.

ALL02860ND Kurzanleitung

Bitte beachten Sie dass lediglich die Auswahl des OperationMode sofort übernommen wird.

Alle anderen Konfigurationen werden temporär unter SAVE/RELOAD abgelegt.

Diese werden erst endgültig übernommen wenn Sie unter SAVE/RELOAD die Taste SAVE&APPLY betätigen.

Ansonsten gehen alle Konfigurationen bei einem Neustart verloren!

ALL02860ND Kurzanleitung

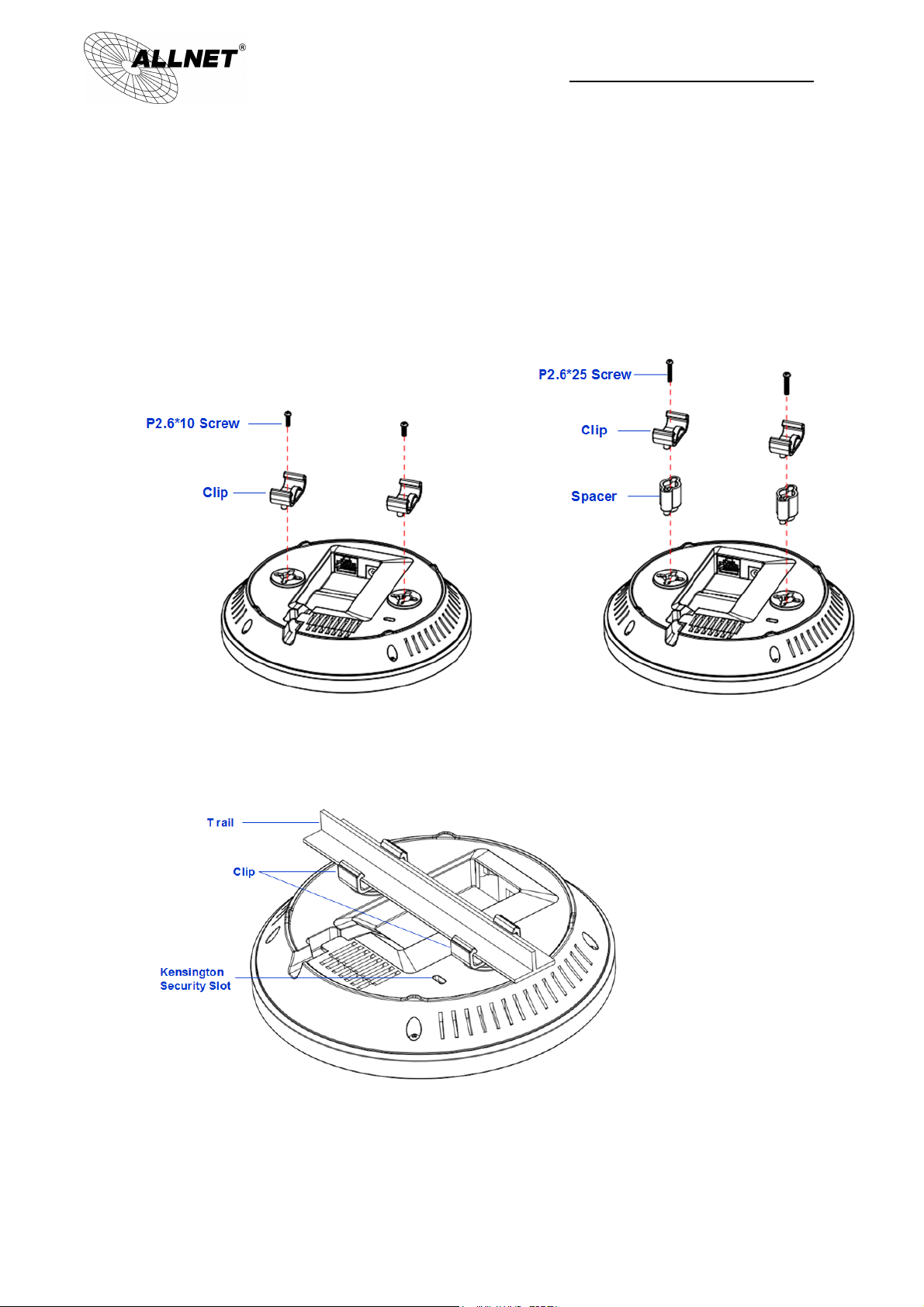

Befestigung des ALL02860ND

Der ALL02860ND kann durch das mitgelieferte Montageset an Wand oder Decke befestigt werden.

Um den ALL02860ND an einer Decke oder an der Wand mit der Halterung zu befestigen:

1) Befestigen Sie den Montage Ring mit den beiliegenden Montageschrauben an die Wand oder

Decke.

2) Befestigen Sie die mitgelieferten kurzen Schrauben an den unteren Deckel des ALL02860ND.

Lassen Sie die Schrauben genug rausstehen damit das Gerät noch an den Montage Ring befrestigen warden kann.

Wenn mehr Platz benötigt wird, verwenden Sie die mitgelieferten Abstandshalter und langen Schrauben aus dem T-Schiene Montagekit, um den Abstand zwischen dem Gerät und der Halterung zu erhöhen.

To lock the ALL02860ND by reloving

Montieren Sie den ALL02860N an die Halterung durch Drehen um 90° im Uhrzeigersinn um ihn sicher

zu fixieren.
