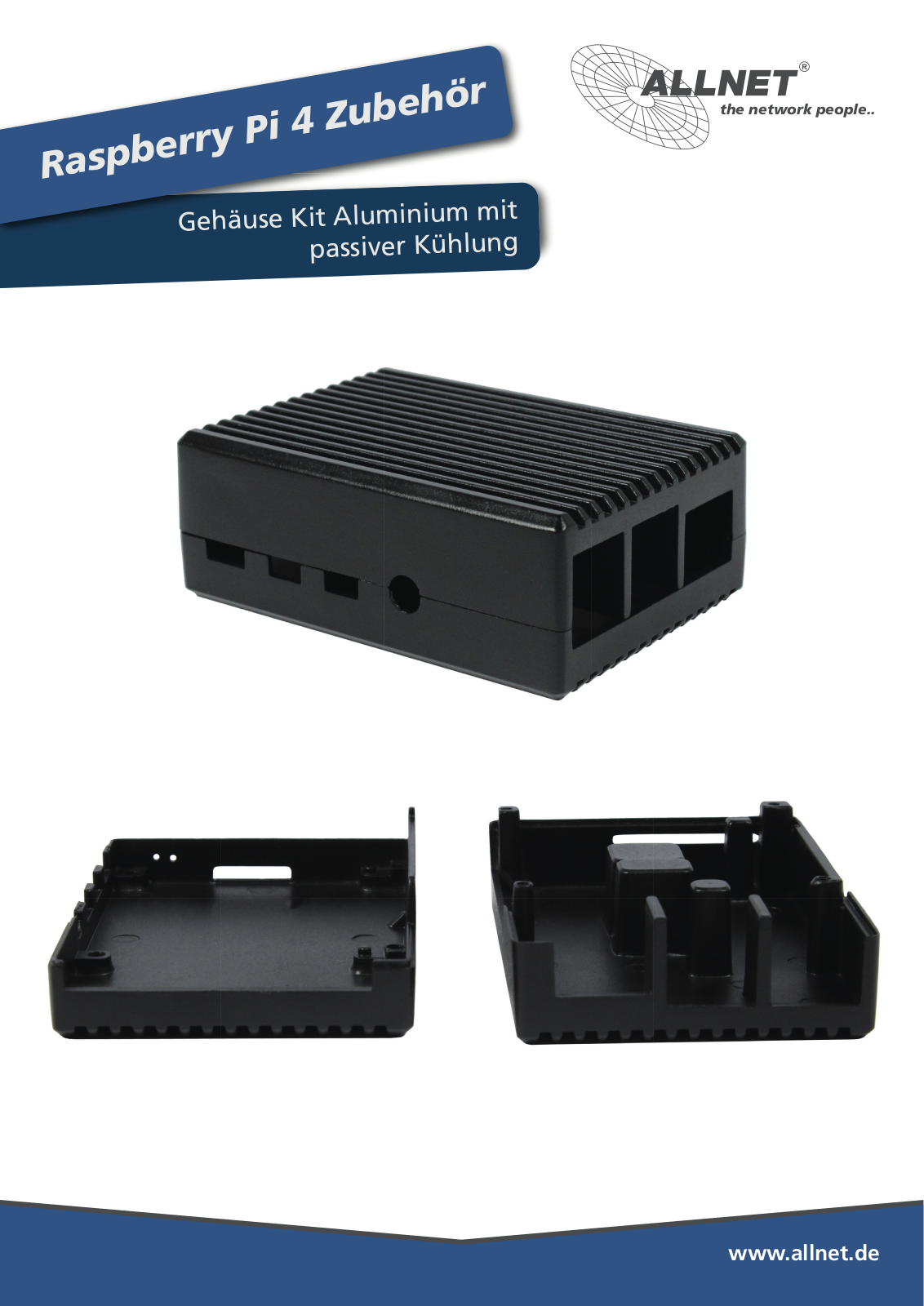

Gehäuse Kit Aluminium mit
Raspberry Pi 4 Zubehör
Gehäuse Kit Aluminium mit
passiver Kühlung
1
2
the network people..
Gehäuse Deckel
1
Kühlpads
2
Gehäuse Boden
3
3
4
4x Gehäuse Schrauben
4

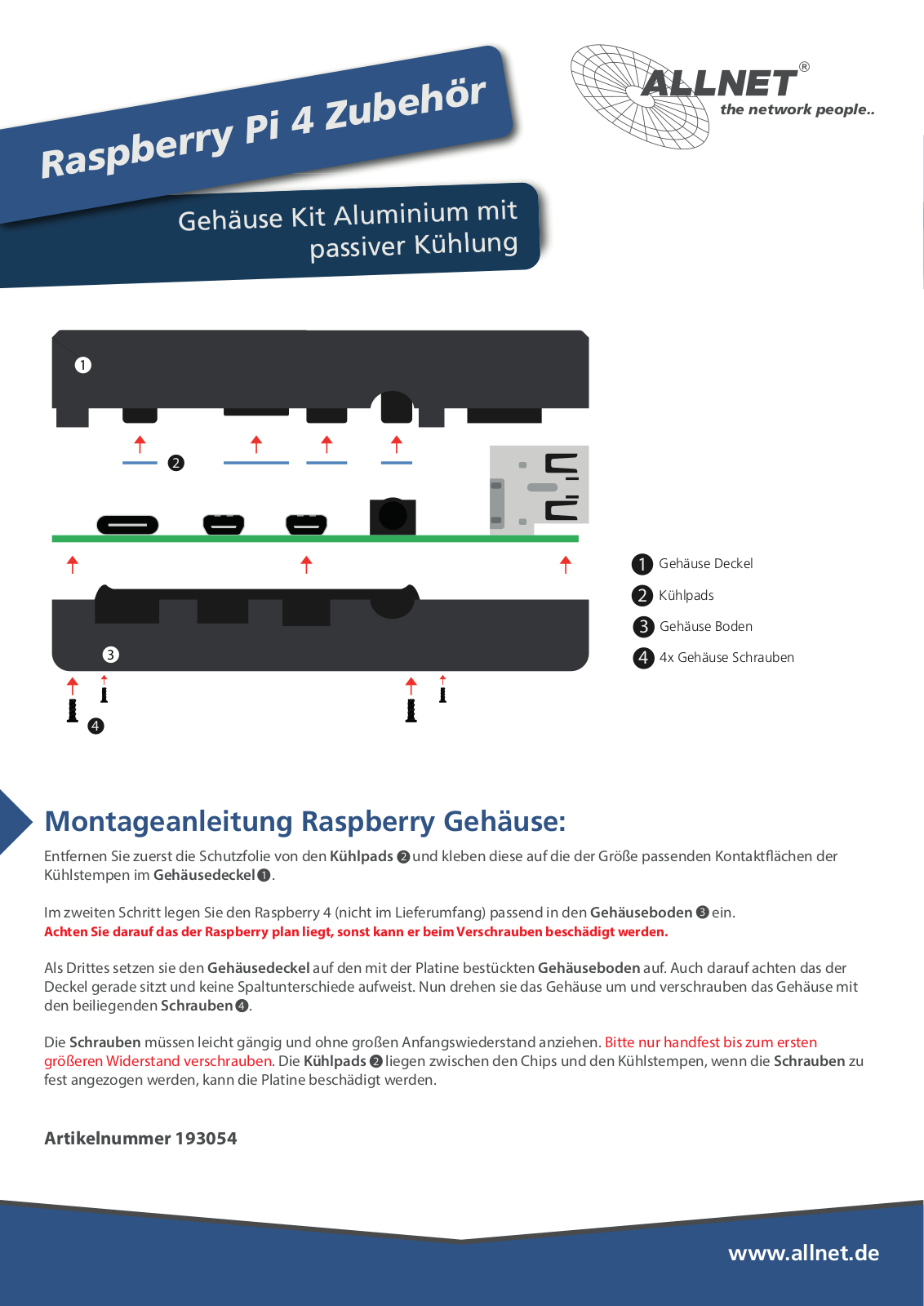

Montageanleitung Raspberry Gehäuse:
Entfernen Sie zuerst die Schutzfolie von den Kühlpads und kleben diese auf die der Größe passenden Kontaktächen der
Kühlstempen im Gehäusedeckel .
Im zweiten Schritt legen Sie den Raspberry 4 (nicht im Lieferumfang) passend in den Gehäuseboden ein.
Achten Sie darauf das der Raspberry plan liegt, sonst kann er beim Verschrauben beschädigt werden.
Als Drittes setzen sie den Gehäusedeckel auf den mit der Platine bestückten Gehäuseboden auf. Auch darauf achten das der
Deckel gerade sitzt und keine Spaltunterschiede aufweist. Nun drehen sie das Gehäuse um und verschrauben das Gehäuse mit
den beiliegenden Schrauben .
1
4
2
3
Die Schrauben müssen leicht gängig und ohne großen Anfangswiederstand anziehen. Bitte nur handfest bis zum ersten
größeren Widerstand verschrauben. Die Kühlpads liegen zwischen den Chips und den Kühlstempen, wenn die Schrauben zu
fest angezogen werden, kann die Platine beschädigt werden.
2
Artikelnummer 193054
www.allnet.de
Raspberry Pi 4 Zubehör
Gehäuse Kit Aluminium mit
passiver Kühlung
