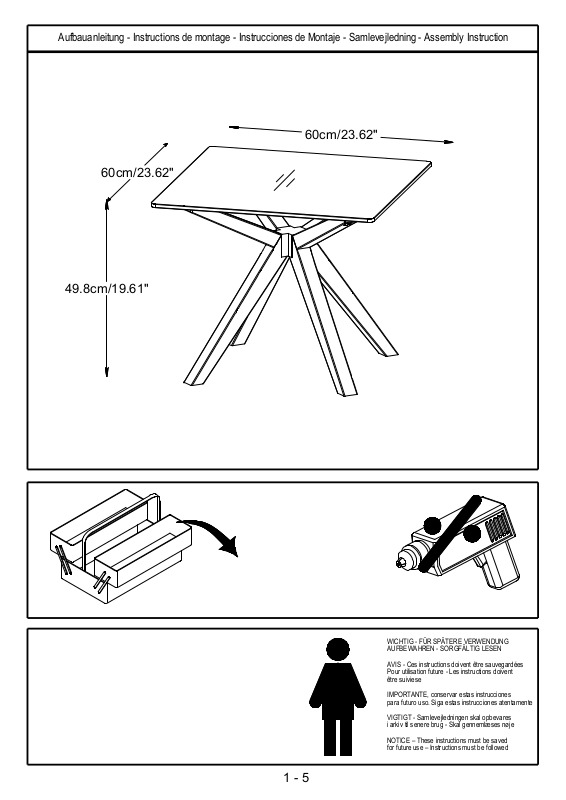

Aufbauanleitung - Instructions de montage - Instrucciones de Montaje - Samlevejledning - Assembly Instruction
60cm/23.62"
60cm/23.62"
49.8cm/19.61"
1 - 5
WICHTIG - FÜR SPÄTERE VERWENDUNG
AUFBEWAHREN - SORGFÄLTIG LESEN
AVIS - Ces instructions doivent être sauvegardées
Pour utilisation future - Les instructions doivent
être suiviese
IMPORTANTE, conservar estas instrucciones
para futuro uso. Siga estas instrucciones atentamente
VIGTIGT - Samlevejledningen skal opbevares
i arkiv til senere brug - Skal gennemlæses nøje
NOTICE – These instructions must be saved
for future use – Instructions must be followed
Page 2
TEILCHECKLISTE
LISTE DE CONTROLE
LISTADO DE CONTROL
TJEKLISTE
CHECK LIST
Réf./No. Réf./Art. Qty./Stck./Quantité
1 681211 1 600x600x18
2 328217346 1 628x479x40
3 328218346 1 628x479x40
Size / Maß /
Dimension (mm)
Qty./Stck./Quantité
1
3
2
2 - 5
Page 3
TEILCHECKLISTE - LISTE DE CONTROLE - LISTADO DE CONTROL- TJEKLISTE - CHECK LIST
Réf./No. Réf./Art. Qty./Stck./Quantité
A 228219 4
B 228219 1
C 228219 5
D 228219 5
E 228219 1
F 228219 4
G 228219 1
H 228219 4
J 228219 10
4 - A 5 - C 5 - D
M8x20mm
(M8 x 13/16")
1 - B
(M8 x 1 3/4")
M8x45mm
M8
1 - G
1 - E 4 - F
4mm
M8
(3/16")
35x25x3mm
(1 3/8" x 1" x 1/8")
Geehrter Kunde.
Hier haben Sie die Möglichkeit die mitgelieferten
Schrauben nachzumessen.
Cher Client.
La règle ci jointe vous permet de mesurer la visserie.
Estimado cliente.
aquí podrá medir la tornillería adjunta.
Kære kunde.
Her har De muligheden for at måle medsendte beslag.
Dear Customer.
Below you have the opportunity to messure the
Enclosed Hardware.
10
0
20 30 40 50
60
70
80
90
100
mm.
3 - 5
3 - 5
Page 4
1
1 - B 1 - C 1 - D
2
1 - E
E
3
B
C
D
2
4 - F
F
4 - 5
Page 5
3
4 - D4 - C4 - A
1 - E
D
C
4
1 - G
E
A
x4
5 - 5
G
