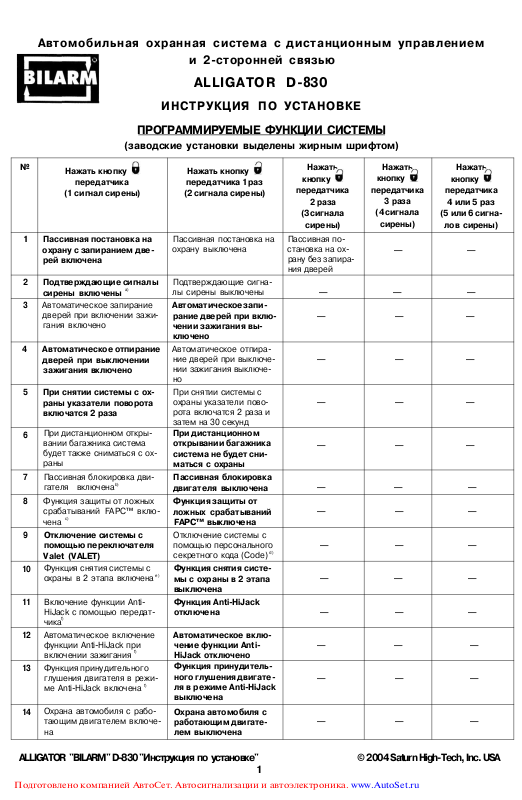

ALLIGATOR D-830 User Manual [ru]

Автомобильная охранная система с дистанционным управлением
и 2-сторонней связью
ALLIGATOR D-830
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ
(заводские установки выделены жирным шрифтом)
d)
1
Нажать
кнопку
передатчика
2 раза
(3 сигнала
сирены)
Пассивная по­становка на ох­рану без запира­ния дверей
_
_
_
_
_
_ _
_
_
_
_ _
_
Нажать
кнопку
передатчика
3 раза
(4 сигнала
сирены)
_
_
_
_
_
_
_
_ _
_
_
_
_
_
© 2004 Saturn High-Tech, Inc. USA
Нажать кнопку
передатчика
(1 сигнал сирены)
1
Пассивная постановка на охрану с запиранием две­рей включена
Подтверждающие сигналы сирены включены
Автоматическое запирание
3
дверей при включении зажи­гания включено
Автоматическое отпирание дверей при выключении зажигания включено
При снятии системы с ох-
раны указатели поворота включатся 2 раза
При дистанционном откры-
6
вании багажника система будет также сниматься с ох­раны
Пассивная блокировка дви-
гателя включена Функция защиты от ложных
8
срабатываний FAPC™ вклю-
с)
чена
Отключение системы с
9
помощью переключателя Valet (VALET)
Функция снятия системы с
10
охраны в 2 этапа включена
Включение функции Anti-
11
HiJack с помощью передат-
f)
чика Автоматическое включение
12
функции Anti-HiJack при
включении зажигания
Функция принудительного
13
глушения двигателя в режи­ме Anti-HiJack включена
Охрана автомобиля с рабо-
14
тающим двигателем включе-
на
а)
b)
f)
Нажать кнопку
передатчика 1 раз
(2 сигнала сирены)
Пассивная постановка на охрану выключена
Подтверждающие сигна­лы сирены выключены
Автоматическое запи­рание дверей при вклю­чении зажигания вы­ключено
Автоматическое отпира­ние дверей при выключе­нии зажигания выключе­но
При снятии системы с охраны указатели пово­рота включатся 2 раза и затем на 30 секунд
При дистанционном открывании багажника система не будет сни­маться с охраны
Пассивная блокировка двигателя выключена
Функция защиты от ложных срабатываний FAPC™ выключена
Отключение системы с помощью персонального секретного кода (Code)
Функция снятия систе-
е)
мы с охраны в 2 этапа выключена
Функция Anti-HiJack отключена
Автоматическое вклю-
чение функции Anti­HiJack отключено
Функция принудитель-
ного глушения двигате-
f)
ля в режиме Anti-HiJack
выключена
Охрана автомобиля с
работающим двигате-
лем выключена
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
Нажать
кнопку
передатчика
4 или 5 раз
(5 или 6 сигна-
лов сирены)
_
_
_
_
_
_
_
_
_
_
_
_ _
_
Нажать кнопку
передатчика
(1 сигнал сирены)
15
Включение режима охраны через 3 секунды после подтверждающих сигналов
сирены
16
Длительность импульса, подаваемого на замки две­рей: 0.8 с.
Функция Фиолетового
17
провода: "(+) триггер две­ри"
18
Функция Коричневого про­вода "(-) триггер двери"
Выход канала 2 системы:
19
"отпирание багажника"
Функция Зеленого / Желто-
20
го провода "Отрицатель­ный выход для дополни-
тельной блокировки Н.З.
реле"
Выход канала 3 системы:
21
"импульсный"
Функция Серого провода:
22
"(-) выход канала 3 систе­мы"
Примечание: Функции № 13 - № 22 должны программироваться ТОЛЬКО квалифицированным мастером-установщиком при установке системы. Случайное изменение состояние этих функ­ций может привести к неправильной работе или повреждению системы.
a) - даже если подтверждающие сигналы сирены отключены, 3 и 4 сигнала сирены будут всегда пода­ваться при постановке на охрану и при снятии системы с режима охраны.
b) - см. описание работы функции № 7 в Инструкции пользователя (раздел "Пассивная блокировка дви­гателя")
c) - см. описание работы функции № 8 в Инструкции пользователя (раздел "Функция защиты от лож­ных срабатываний FAPC )
d) - см. описание работы функции № 9 в Инструкции пользователя (раздел "Аварийное отключение сис­темы").
e) - см. описание работы функции № 10 в Инструкции пользователя (раздел "Снятие системы с охраны в 2 этапа")
f) - см. описание работы функций № 11 и № 12 в Инструкции пользователя (разделы "Режим Anti-HiJack")
g) - данная функция (№ 15) необходима при установке на некоторые современные модели автомобилей со штатной задержкой выключения внутрисалонного освещения или с турбодвигателем.
Нажать кнопку
передатчика 1 раз
(2 сигнала сирены)
Включение режима охра­ны через 45 секунд после подтверждающих сигна-
g)
лов сирены Длительность импульса,
подаваемого на замки дверей: 3,5 с.
Функция Фиолетового провода:"(+) вход для подключения 5-провод­ного электропривода"
Функция Коричневого провода"(-) вход для подключения 5-провод­ного электропривода"
Выход канала 2 системы: "импульсный"
Функция Зеленого / Жел­того провода "Отрица­тельный выход для управления внутрисалон-
ным освещением"
Выход канала 3 системы: "постоянный"
Функция Серого провода: "(-) выход для управле­ния внутрисалонным ос­вещением "
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
i)
i)
2
Нажать
кнопку
передатчика
2 раза
(3 сигнала
сирены)
_
Запирание: двой-
ной импульс 0.8 с; отпирание: 0.8 с.
Функция Фиоле­тового провода: "(+) вход для реализации ре­жима "турбо""
_
Выход канала 2 системы: "постоянный"
Функция Зеле-
ного / Желтого провода"(-) вы­ход для отпира-
ния всех дверей"
Выход канала 3
системы: "тай-
мерный 30 сек."
Функция Серого
провода:
"(-) выход для
отпирания всех
дверей"
Нажать
кнопку
передатчика
3 раза
(4 сигнала
сирены)
_
Запирание:
0.8 с; отпира­ние: двойной импульс 0.8 с.
_
j)
_
Выход канала 2 системы: "таймерный 30 сек."
Функция Зе­леного / Жел­того провода "(-) выход для закрывания окон"
Выход канала 3 системы: "таймерный 1 минута"
Функция Се­рого провода: "(-) выход для закрывания окон"
© 2004 Saturn High-Tech, Inc. USA
Нажать
кнопку
передатчика
4 или 5 раз
(5 или 6 сигна-
лов сирены)
_
Режим "Ком-
h)
форт")
: запи­рание: 10 с./28 с. (5 / 6 сигналов сирены), отпи­рание: 0.8 с.
_
_
_
_
Выход канала 3 системы: "тай­мерный 3 мину-
ты"
Если данная функция включена, то система полностью встанет в режим охраны и будет срабатывать от всех зон/триггеров через 3 секунды после сигналов подтверждения сирены. В том случае, если в ав­томобиле установлена штатная задержка выключения внутрисалонного освещения - необходимо бу­дет данную функцию выключить.
Тогда, если при постановке системы на охрану с помощью передатчика включено внутрисалонное ос­вещение автомобиля или если открыта одна из дверей автомобиля, система обойдет данную цепь и встанет в режим охраны со стандартными сигналами подтверждения (1 сигнал сирены и 1 мигание указателей поворота). Однако через 45 секунд, если дверь осталась открытой, сирена подаст 3 сигна­ла и указатели поворота мигнут 3 раза, подтверждая обход входа триггера двери. Система возьмет эту цепь под охрану через 3 секунды после того, как она перестанет быть активной.
h) - ряд современных моделей автомобилей оборудован штатной системой "Комфорт" или "Total Closure" ("закрыть все"), что позволяет запирать все двери и закрывать все окна и люк при закрывании замка двери водителя ключом. Для реализации данной функции необходимо использовать импульс управления запиранием дверей длительностью 10 или 28 с.
i) - данные функции (№ 17 и № 18) позволяют реализовать функцию "центрального замка" на запирание и отпирание дверей при запирании или отпирании двери водителя, если установлен дополнительный 5­проводнып электропривод в двери водителя. См. описание данной функции в разделах "Фиолетовый провод" и "Коричневый провод" ниже.
j) - данная опция (функция № 17) позволяет реализовать функцию автоматического включения режима
"турбо" при установке системы на автомобили с турбонаддувом. ВНИМАНИЕ: если включена данная опция, то выход 3-го канала системы (функция № 21) будет автоматически запрограммирован как "таймерный 3 минуты".
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
3
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
Вход в режим программирования:
Действия по программированию функций системы
1. Снимите систему с охраны и сядьте в автомобиль.
2. Если функция № 9 включена (отключение системы с помощью переключателя Valet) - включите зажи­гание и перейдите к пункту 4.
3. Если функция № 9 выключена (отключение системы с помощью персонального кода), то для входа в режим программирования функций системы Вам необходимо будет ввести свой персональный код или заводской код "11" как описано ниже:
• Включите, выключите и вновь включите зажигание
Примечание: Если включена программируемая функция № 12 "Автоматическое включение режима Anti­HiJack при включении зажигания", то после первого включения зажигания необходимо будет нажать и от­пустить кнопку Valet для отключения функции Anti-HiJack, затем выключить и вновь включить зажигание.
• В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода (заводская установка - 1 раз), затем выключите и вновь включи­те зажигание.
Примечание: Если Ваш персональный код состоит только из одной цифры - пропустите следующий шаг.
• В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка - 1 раз), затем выключите и вновь включи­те зажигание.
4. В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Valet 3 раза. Вы ус­лышите 1 короткий сигнал сирены и СИД системы начнет медленно мигать.
5. В течение 15 секунд после сигнала сирены выключите зажигание. Вы услышите 1 короткий и 1 длинный сигнал сирены.
6. В течение 3 секунд после сигналов сирены включите зажигание. Вы автоматически войдете в режим
программирования функции № 1. СИД начнет мигать одиночными вспышками и сирена подаст 1, 2 или 3 сигнала в зависимости от состояния функции № 1.
7. Каждый раз, когда Вы входите в режим программирование той или иной функции (даже если Вы при
этом хотите сразу же перейти к следующей функции), СИД начнет мигать сериями вспышек в соответ-
ствии с номером функции и Вы услышите 1, 2, 3, 4, 5 или 6 сигналов сирены, показывающих состояние
выбранной функции. После сигналов сирены Вы можете либо: a. Изменить состояние данной функции. Нажмите кнопку (кнопку 1) передатчика для включения
выбранной функции (сирена подаст 1 подтверждающий сигнал), либо нажмите кнопку передатчи­ка для выключения выбранной функции (сирена подаст 2 подтверждающих сигнала). Если же имеется несколько возможностей настройки данной функции, то переход между ними можно осуще­ствлять последовательными нажатиями кнопки передатчика. При этом Вы каждый раз услышите количество подтверждающих сигналов, соответствующее выбранной Вами настройке.
b. Перейти к следующей функции (нажав и отпустив один раз кнопочный выключатель Valet) c. Выйти из режима программирования (например, выключив зажигание).
Примечание: Не допускайте, чтобы между Вашими действиями прошло больше 15 секунд, иначе система автоматически выйдет из режима программирования, и Вы услышите 1 длинный сигнал сирены.
1. Программирование функции № 1
a) После включения зажигания Вы услышите 1, 2 или 3 сигнала сирены, показывающие состояние функ-
ции № 1 (1 сигнал - включена пассивная постановка в режим охраны с запиранием дверей; 2 сигнала -
пассивная постановка в режим охраны выключена, 3 сигнала - включена пассивная постановка в режим охраны без запирания дверей). СИД при этом будет мигать одиночными вспышками через паузу.
b) Для включения функции № 1 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 1 нажмите и отпустите кнопку передатчика 1 или 2 раза, или перейдите к программирова­нию функции № 2.
2. Программирование функции № 2
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 2
СИД начнет мигать сериями из 2 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 2 (1 сигнал - подтвер-
ждающие сигналы сирены включены; 2 сигнала - подтверждающие сигналы сирены выключены).
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
4
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
с) Для включения функции № 2 нажмите и отпустите кнопку передатчика, для выключения функции №
2 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 3
3. Программирование функции № 3
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 3.
СИД начнет мигать сериями из 3 вспышек через паузу,
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 3 (1 сигнал - функция ав-
томатического запирания дверей при включении зажигания включена; 2 сигнала - функция автоматиче­ского запирания дверей при включении зажигания выключена).
c) Для включения функции № 3 нажмите и отпустите кнопку передатчика, для выключения функции №
3 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 4.
4. Программирование функции № 4
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 4.
СИД начнет мигать сериями из 4 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 4 (1 сигнал - функция ав-
томатического отпирания дверей при выключении зажигания включена, 2 сигнала - функция автомати­ческого отпирания дверей при выключении зажигания выключена).
c) Для включения функции № 4 нажмите и отпустите кнопку передатчика, для выключения функции №
4 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 5.
5. Программирование функции № 5
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 5.
СИД начнет мигать сериями из 5 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 5 (1 сигнал - при снятии
системы с охраны указатели поворота автомобиля будут включаться 2 раза; 2 сигнала - при снятии сис­темы с охраны указатели поворота будут включаться 2 раза и затем на 30 секунд).
c) Для включения функции № 5 нажмите и отпустите кнопку передатчика, для выключения функции №
5 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 6.
6. Программирование функции № 6
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 6.
СИД начнет мигать сериями из 6 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 6 (1 сигнал - при дистан-
ционном открывании багажника система будет также автоматически сниматься с охраны; 2 сигнала ­при дистанционном открывании багажника система не будет автоматически сниматься с охраны).
c) Для включения функции № 6 нажмите и отпустите кнопку передатчика, для выключения функции №
6 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 7.
7. Программирование функции № 7
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 7.
СИД начнет мигать сериями из 7 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 7 (1 сигнал - функция пас-
сивной блокировки двигателя включена; 2 сигнала - функция пассивной блокировки двигателя выклю-
чена).
c) Для включения функции № 7 нажмите и отпустите кнопку передатчика, для выключения функции №
7 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 8.
8. Программирование функции № 8
d) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 8.
СИД начнет мигать сериями из 8 вспышек через паузу.
e) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 8 (1 сигнал - функция за-
щиты от ложных срабатываний FAPC™ включена; 2 сигнала - функция защиты от ложных срабатываний FAPC™ выключена).
f) Для включения функции № 8 нажмите и отпустите кнопку передатчика, для выключения функции №
8 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 9.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
5
9. Программирование функции № 9
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции № 9
СИД начнет мигать сериями из 9 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 9 (1 сигнал - отключение
системы производится с помощью кнопочного выключателя Valet; 2 сигнала - система может быть от­ключена только с помощью соответствующего персонального секретного кода (Code)).
c) Для включения функции № 9 нажмите и отпустите кнопку передатчика, для выключения функции №
9 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 10.
10. Программирование функции № 10
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
10. СИД начнет мигать сериями из 10 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 10 (функция снятия систе-
мы с охраны в 2 этапа включена; 2 сигнала - функция снятия системы с охраны в 2 этапа выключена).
c) Для включения функции № 10 нажмите и отпустите кнопку передатчика, для выключения функции
№ 10 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 11.
11. Программирование функции № 11
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
11. СИД начнет мигать сериями из 11 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 11 (1 сигнал - функция
дистанционного включения режима Anti-HiJack с помощью передатчика включена; 2 сигнала - функция дистанционного включения режима Anti-HiJack выключена).
c) Для включения функции № 11 нажмите и отпустите кнопку передатчика, для выключения функции
№ 11 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 12.
12. Программирование функции № 12
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
12. СИД начнет мигать сериями из 12 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 12 (1 сигнал - автоматиче-
ское включение функции Anti-HiJack включено; 2 сигнала - автоматическое включение функции Anti­HiJack выключено).
c) Для включения функции № 12 нажмите и отпустите кнопку передатчика, для выключения функции
№ 12 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 13.
13. Программирование функции № 13
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
13. СИД начнет мигать сериями из 13 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 13 (1 сигнал - функция
принудительного глушения двигателя в режиме Anti-HiJack включена; 2 сигнала - функция принудитель­ного глушения двигателя в режиме Anti-HiJack выключена)
c) Для включения функции № 13 нажмите и отпустите кнопку передатчика, для выключения функции
№ 13 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 14.
14. Программирование функции № 14
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
14. СИД начнет мигать сериями из 14 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 14 (1 сигнал - охрана ав-
томобиля с работающим двигателем включена; 2 сигнала - охрана автомобиля с работающим двигате­лем выключена).
c) Для включения функции № 14 нажмите и отпустите кнопку передатчика, для выключения функции
№ 14 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 15.
15. Программирование функции № 15
а) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
15. СИД начнет мигать сериями из 15 вспышек через паузу.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
6
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 15 (1 сигнал - система бу-
дет полностью вставать в режим охраны и сможет срабатывать от триггеров концевых выключателей дверей системы через 3 секунды после сигналов подтверждения сирены; 2 сигнала - система будет полностью вставать в режим охраны и сможет срабатывать от триггеров концевых выключателей дверей через 45 секунд после сигналов подтверждения сирены).
c) Для включения функции № 15 нажмите и отпустите кнопку передатчика, для выключения функции
№ 15 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 16
16. Программирование функции № 16
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
16. СИД начнет мигать сериями из 16 вспышек через паузу.
b) Вы услышите 1, 2, 3, 4, 5 или 6 сигналов сирены, показывающих состояние функции № 16 (1 сигнал -
длительность импульса, подаваемого на замки дверей 0.8 с; 2 сигнала - длительность импульса, пода­ваемого на замки дверей 3.5 с; 3 сигнала - для запирания дверей подаются два импульса 0.8 с, дли­тельность импульса отпирания 0.8 с; 4 сигнала - длительность импульса запирания 0.8 с, для отпира­ния дверей подаются два импульса 0.8 с; 5 сигналов - длительность импульса запирания 10 с, для от­пирания дверей подается импульс 0.8 с; 6 сигналов - длительность импульса запирания 28 с. (управле­ние режимом "Комфорт"), для отпирания дверей подается импульс 0.8 с).
c) Для включения функции № 16 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 16 нажмите и отпустите кнопку передатчика 1, 2, 3, 4 или 5 раз, или перейдите к програм­мированию функции № 17.
17. Программирование функции № 17
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
17. СИД начнет мигать сериями из 17 вспышек через паузу.
b) Вы услышите 1, 2 или 3 сигнала сирены, показывающие состояние функции № 17 (1 сигнал - функция
Фиолетового провода "(+) триггер двери", 2 сигнала - функция Фиолетового провода "(+) вход для подключения 5-проводного электропривода двери водителя"; 3 сигнала - функция Фиолетового провода "(+) вход для реализации режима "турбо").
c) Для включения функции № 17 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 17 нажмите и отпустите кнопку передатчика 1 или 2 раза, или перейдите к программиро­ванию функции № 18.
18. Программирование функции № 18
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
18. СИД начнет мигать сериями из 18 вспышек через паузу.
b) Вы услышите 1 или 2 сигнала сирены, показывающие состояние функции № 18 (1 сигнал - функция Ко-
ричневого провода "(-) триггер двери"; 2 сигнала - функция Коричневого провода "(-) вход для подклю­чения 5-проводного электропривода двери водителя").
c) Для включения функции № 18 нажмите и отпустите кнопку передатчика, для выключения функции
№ 18 нажмите и отпустите кнопку передатчика или перейдите к программированию функции № 19.
19. Программирование функции № 19
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
19. СИД начнет мигать сериями из 19 вспышек через паузу.
b) Вы услышите 1, 2, 3 или 4 сигнала сирены, показывающие состояние функции № 19 (1 сигнал - выход
канала 2 системы используется для управления отпирания замка багажника, 2 сигнала - выход кана­ла 2 системы "импульсный"; 3 сигнала - выход канала 2 системы "постоянный"; 4 сигнала - выход кана­ла 2 системы "таймерный 30 секунд").
c) Для включения функции № 19 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 19 нажмите и отпустите кнопку передатчика 1, 2 или 3 раза, или перейдите к программи­рованию функции № 20.
20. Программирование функции № 20
а) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
20. СИД начнет мигать сериями из 20 вспышек через паузу.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
7
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
b) Вы услышите 1, 2, 3 или 4 сигнала сирены, показывающие состояние функции № 20 (1 сигнал - функция
Зеленого/Желтого провода '(-) выход для дополнительной блокировки Н.З. реле", 2 сигнала - функ­ция Зеленого/ Желтого провода "(-) выход для управления внутрисалонным освещением", 3 сигнала ­функция Зеленого/ Желтого провода "(-) выход для отпирания всех дверей"; 4 сигнала - функция Зеле­ного/ Желтого провода "(-) выход для закрывания окон автомобиля").
c) Для включения функции № 20 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 20 нажмите и отпустите кнопку передатчика 1, 2 или 3 раза, или перейдите к программи­рованию функции № 21.
21. Программирование функции № 21
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
21. СИД начнет мигать сериями из 21 вспышки через паузу.
b) Вы услышите 1, 2, 3, 4 или 5 сигналов сирены, показывающие состояние функции № 21 (1 сигнал - вы-
ход канала 3 системы "импульсный", 2 сигнала - выход канала 3 системы "постоянный"; 3 сигнала ­выход канала 3 системы "таймерный 30 секунд"; 4 сигнала - выход канала 3 системы "таймерный 1 ми­нута"; 5 сигналов - выход канала 3 системы "таймерный 3 минуты").
c) Для включения функции № 21 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 21 нажмите и отпустите кнопку передатчика 1, 2, 3 или 4 раза, или перейдите к програм­мированию функции № 22.
22. Программирование функции № 22
a) Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программирования функции №
22. СИД начнет мигать сериями из 22 вспышек через паузу.
b) Вы услышите 1, 2, 3 или 4 сигнала сирены, показывающие состояние функции № 20 (1 сигнал - функция
Серого провода "(-) выход канала 3 системы", 2 сигнала - функция Серого провода "(-) выход для управления внутрисалонным освещением"; 3 сигнала - функция Серого провода "(-) выход для отпира­ния всех дверей"; 4 сигнала - функция Серого провода "(-) выход для закрывания окон автомобиля").
c) Для включения функции № 22 нажмите и отпустите кнопку передатчика, для изменения состояния
функции № 22 нажмите и отпустите кнопку передатчика 1, 2 или 3 раза, или выйдите из режима про­граммирования.
Выход из режима программирования:
Система выйдет из режима программирования, если:
• было выключено зажигание, или
• в течение 15 секунд не производилось никаких действий, или
• после программирования функции № 22 переключатель Valet был нажат еще раз.
При выходе из режима программирования Вы услышите 1 длинный сигнал сирены и СИД системы погас­нет.
Пример программирования: Включите функцию автоматического запирания дверей при включении зажигания (функция № 3) и запрограммируйте выход канала 2 системы (функция № 19) как "посто­янный"
1. Снимите систему с охраны и сядьте в автомобиль.
2. Если функция № 9 включена (отключение системы с помощью переключателя Valet) - включите зажи­гание и перейдите к пункту 4.
3. Если функция № 9 выключена (отключение системы с помощью персонального кода), то для входа в режим программирования функций системы Вам необходимо будет ввести свой персональный код или заводской код "11" как описано ниже:
• Включите, выключите и вновь включите зажигание
Примечание: Если включена программируемая функция № 12 "Автоматическое включение режима Anti-
HiJack при включении зажигания", то после первого включения зажигания необходимо будет нажать и от-
пустить кнопку Valet для отключения функции Anti-HiJack, затем выключить и вновь включить зажигание.
• В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода (заводская установка - 1 раз), затем выключите и вновь включи­те зажигание.
Примечание: Если Ваш персональный код состоит только из одной цифры - пропустите следующий шаг.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
8
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
• В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка - 1 раз), затем выключите и вновь включи­те зажигание.
4. В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Valet 3 раза. Вы ус­лышите 1 короткий сигнал сирены и СИД системы начнет мигать.
5. В течение 15 секунд после сигнала сирены выключите зажигание. Вы услышите 1 короткий и 1 длинный сигнал сирены. СИД системы погаснет.
6. В течение 3 секунд после сигналов сирены включите зажигание. СИД начнет мигать одиночными вспышками и Вы услышите 1 сигнал сирены (показывающий фабричную установку функции № 1 - " Включена пассивная постановка на охрану с запиранием дверей").
7. Нажмите кнопочный выключатель Valet 2 раза. СИД начнет мигать сериями из 3-х вспышек и Вы услы­шите 2 сигнала сирены (показывающих фабричную установку функции № 3 - "Автоматическое запира­ние дверей при включении зажигания выключено")
8. Нажмите кнопку передатчика. Вы услышите 1 сигнал сирены. Функция № 3 теперь включена.
9. Нажмите кнопочный выключатель Valet 16 раз. После каждого нажатия кнопки Valet сирена будет по­давать сигналы подтверждения, соответствующие состоянию каждой последующей функции.
10. СИД начнет мигать сериями из 19 вспышек и Вы услышите 1 сигнал сирены (показывающий фабрич-
ную установку функции № 19 - "Выход канала 2 системы используется для отпирания замка багаж-
ника")
11. Нажмите кнопку передатчика 2 раза. После первого нажатия кнопки передатчика Вы услышите 2 сигнала сирены, а после второго - 3 сигнала сирены. Функция № 19 теперь запрограммирована как "Выход канала 2 системы - постоянный сигнал").
12. Выключите зажигание. Вы услышите один длинный сигнал сирены, подтверждающие, что система вы-
шла из режима программирования. СИД системы погаснет.
Восстановление заводских установок программируемых функций системы:
Находясь в режиме программирования функций, Вы можете возвратить настройки всех функций к заво-
дским установкам. Для этого нажмите и удерживайте кнопочный выключатель Valet в течение 5 секунд. Вы
услышите 2 коротких сигнала сирены, подтверждающие восстановление заводских настроек и выход из ре­жима программирования функций.
Данная функция позволяет восстановить заводские настройки всех программируемых функций системы, кроме персонального кода, состояния функции № 9 и кодов брелков-передатчиков.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
9
УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ
ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ
Выберите место для установки центрального блока управления в салоне (например, за или под приборной панелью) и закрепите его при помощи двух шурупов. Центральный блок управления можно также закрепить при помощи пластиковых перетяжек.
Не устанавливайте центральный блок управления в моторном отсеке, так как он не герметичен. Избегайте устанавливать блок непосредственно на имеющиеся в автомобиле электронные блоки. Они могут быть ис­точником радиопомех, уменьшающих радиус действия передатчика или вызывающих перебои в работе.
СИРЕНА
Выберите место для установки сирены в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися час­тями в моторном отсеке. Для предотвращения скопления влаги раструб сирены должен быть направлен вниз. Установите сирену в выбранном месте при помощи входящих в комплект винтов и кронштейна.
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ КАПОТА И БАГАЖНИКА
В комплект системы входит концевой выключатель для обеспечения охраны капота автомобиля. Выключа­тель должен всегда устанавливаться на служащую массой металлическую поверхность автомобиля. Важно выбрать такое место, где исключается скопление или протекание воды, избегайте мест стока влаги на стен­ках крыльев капота или багажника. Выбирайте места, защищенные резиновыми прокладками, когда капот закрыт.
Концевой выключатель может быть установлен с помощью прилагаемой скобы или в монтажном отверстии на 8 мм. Помните, что при правильной установке концевой выключатель должен иметь ход как минимум 6 мм (1/4 дюйма) при закрывании капота.
Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.
СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)
В комплект входит Синий светодиодный индикатор (СИД), который показывает состояние охранной систе­мы. Он должен устанавливаться на приборной панели и быть хорошо виден снаружи автомобиля, но не должен отвлекать водителя. После выбора места установки проверьте возможность прокладки проводов за панелью и убедитесь, что при сверлении отверстия не будут повреждены существующие компоненты. Просверлите отверстие диаметром 7 мм и пропустите в него с лицевой стороны панели Красный и Синий провода светодиода. Установите светодиод в просверленное отверстие.
КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET
Выберите место установки кнопочного выключателя Valet, которое, с одной стороны, должно быть легко доступно для водителя автомобиля, а с другой стороны, не позволит угонщику быстро найти переключа­тель Valet и отключить систему. Переключатель может быть установлен, например, в нижней части прибор­ной панели с помощью 2-сторонней липкой ленты.
При любом методе крепления убедитесь в наличии свободного доступа к задней части переключателя для подсоединения проводов при установке.
ДАТЧИК УДАРА
Выберите твердую поверхность на переборке между салоном и моторным отсеком внутри салона и устано­вите датчик при помощи двух прилагаемых винтов. Датчик также может быть легко установлен при помощи перетяжек под панелью приборов.
При любом методе крепления датчика убедитесь в наличии свободного доступа к датчику для его регули­ровки.
ПРИЕМОПЕРЕДАЮЩИЙ МОДУЛЬ СИСТЕМЫ СО ВСТРОЕННОЙ АНТЕННОЙ
Для обеспечения максимальной дальности действия пейджера, в комплект системы входит приемопере­дающий модуль со встроенной антенной. Выберите место для установки модуля на лобовом стекле авто­мобиля на расстоянии не менее 5 см от боковых стоек и крыши, либо на или над приборной панелью. Об­ратите внимание на то, что в ряде новейших моделей автомобилей используется стекла со специальным защитным покрытием, которое может производить экранирующий эффект. В этом случае рекомендуется установка модуля на заднем стекле.
Закрепите модуль в выбранном месте с помощью прилагаемой двусторонней липкой ленты. Для лучшей фиксации мы также рекомендуем закрепить часть провода, идущего от модуля.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
10
ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
20-КОНТАКТНЫЙ РАЗЪЕМ (нижний ряд):
ЗЕЛЕНЫЙ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ
Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом,
система определяет, находитесь ли Вы внутри или вне автомобиля Подсоединение: Подсоедините ЖЕЛТЫЙ провод к проводу от замка зажигания, на котором имеется на-
пряжение + 12В, когда ключ зажигания находится в положениях "ВКЛ." (ON) И "ЗАПУСК" (CRANK), и напря-
жение 0В, когда ключ зажигания находится в положениях "ВЫКЛ." (OFF) и "АСС".
ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то ЖЕЛТЫЙ провод системы должен быть подключен к проводу, идущему от замка зажигания до места подключения
дополнительного реле блокировки.

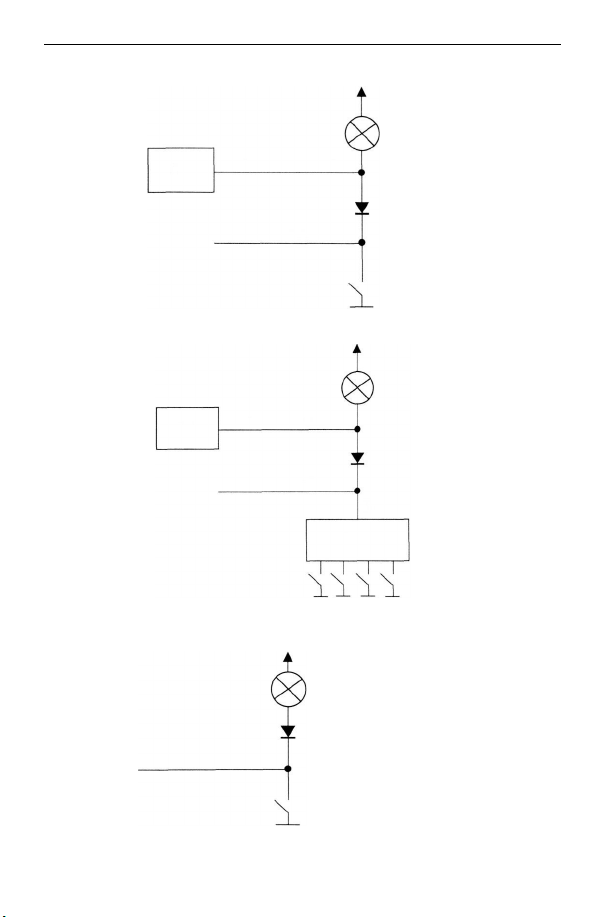

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК­ТРОПРИВОДА / (+) ВХОД ДЛЯ РЕАЛИЗАЦИИ АВТОМАТИЧЕСКОГО РЕЖИМА "ТУРБО"
1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед­ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы функции пассивной постановки на охрану и ряда других охранных и сервисных функций системы.
Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди­нить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной полярности (См. подключение КОРИЧНЕВОГО провода ниже).
2) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИОЛЕ­ТОВЫЙ провод может быть также запрограммирован как "(+) вход для подключения 5-проводного электро­привода" (программируемая функция № 17). В этом случае, при замыкании ФИОЛЕТОВОГО провода на +12 В система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключении от +12 В - импульс для запирания дверей автомобиля, но только при выключенном режиме охраны.
Использование данной функции позволит Вам реализовать функцию "центрального замка" без необходи­мости использования дополнительного модуля, достаточно будет только установить один 5-проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за­пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав­томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди­те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди­ните к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово­дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к постоянному пита­нию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.
3) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИОЛЕ­ТОВЫЙ провод системы может быть также запрограммирован как "(+) вход для реализации автомати- ческого режима "турбо" (программируемая функция № 17).
В этом случае:
• каждый раз при переводе рычага переключения передач в положение "PARK" или в нейтральное поло­жение, и/или постановке автомобиля на стояночный тормоз (т.е. при замыкании ФИОЛЕТОВОГО про­вода системы на +12В при включенном зажигании), система автоматически будет подавать напряже­ние на замок зажигания в обход ключа зажигания в течение 3 минут. Если в течение этого времени ры­чаг переключения передач переведен из положения "PARK" или если автомобиль будет снят со стоя­ночного тормоза - система немедленно перестанет подавать питание на замок зажигания.
• Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убедитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с работающим двигателем.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
11
• Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы еще в течение 3-х минут, после чего будет автоматически остановлен и система перейдет в стандартный ре­жим охраны. Двигатель также может быть остановлен до истечения 3-х минут одновременным нажати­ем и удерживанием кнопок и передатчика на 2 секунды, после чего система также перейдет в стандартный режим охраны.
Для реализации данной функции:
a) Включите программируемую функцию № 14 (возможность постановки автомобиля на охрану с работаю-
щим двигателем).
b)
Запрограммируйте функцию ФИОЛЕТОВОГО провода системы как Положительный вход для реали- зации автоматического режима "турбо"' (программируемая функция № 17).
c) Выход дополнительного канала 3 системы (СЕРЫЙ провод системы) будет автоматически запро-
граммирован как "таймерный 3 минуты" и более уже не будет активизироваться с помощью передатчи-
ка (с передатчика можно будет только остановить работу данного выхода системы).
d) Подсоедините ФИОЛЕТОВЫЙ провод к проводу от коробки переключения передач, который замыкается
на +12В при переводе рычага переключения передач в положение "PARK" или в нейтральное положе­ние. Если данное подключение невозможно, Вы можете подсоединить ФИОЛЕТОВЫЙ провод к проводу, который замыкается на +12В при постановке автомобиля на стояночный тормоз. При необходимости ис­пользуйте дополнительные реле для изменения полярности сигнала.
e) Каждый раз при замыкании ФИОЛЕТОВОГО провода системы на +12В при включенном зажигании СЕ-
РЫЙ провод системы автоматически замыкаться на "массу" на 3 минуты. Если в течение этого времени
ФИОЛЕТОВЫЙ провод системы будет отключен от +12В или если были нажаты одновременно кнопки
и передатчика на 2 секунды, то СЕРЫЙ провод системы будет немедленно разомкнут от "массы". f) Подсоедините СЕРЫЙ провод системы к контакту № 85 дополнительного реле. д) Подсоедините контакты № 86 и № 30 реле к проводу от замка зажигания, на который поступает напря-
жение +12В, когда ключ зажигания находится в положениях "ВКЛ" (ON) и "ЗАПУСК" (CRANK) и присутст-
вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Подсоедините контакт
№ 87 реле к постоянному питанию +12В через предохранитель.
КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК­ТРОПРИВОДА
1) Замыкание КОРИЧНЕВОГО провода на "массу" при открывании двери автомобиля обеспечивает немед­ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы функции пассивной постановки на охрану.
Подсоединение: Если штатный концевой выключатель двери замыкается на "массу" при открывании две­рей (это типично для большинства автомобилей), Вы должны подсоединить КОРИЧНЕВЫЙ провод к одно­му из штатных концевых выключателей. В большинстве случаев КОРИЧНЕВЫЙ провод достаточно под­соединить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ: Не используйте КОРИЧНЕВЫЙ провод, если полярность концевых выключателей дверей в автомобиле +12В (См. подключение ФИОЛЕТОВОГО провода выше).
2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧ-
НЕВЫЙ провод может быть также запрограммирован как "(-) вход для подключения 5-проводного электро­привода" (программируемая функция № 18). В этом случае, при замыкании КОРИЧНЕВОГО провода на
"массу" система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключе-
нии от "массы" - импульс для запирания дверей автомобиля, но только при выключенном режиме охра-
ны.
Использование данной функции позволит Вам реализовать функцию "центрального замка" без необходи­мости использования дополнительного модуля, достаточно будет только установить один 5-проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за­пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди­те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди­ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово­дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля. Третий провод встроенной контактной группы заизолируйте.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
12
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на «массу» про­изойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленным концевым выключателям капота и/или багажника отрицательной полярности.
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВ­ЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ) (требуется установка дополнительного реле)
1) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод замыкается на "массу" при включенной охране и может использоваться для управления дополнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзи­сторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться только для управления катушкой дополнительного реле.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к клемме № 86 дополнительного ре­ле. Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, ко­гда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под­соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле. Подсое­дините другую часть провода к клемме № 87А реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
Стартер
Ключ
зажигания
разрезать
+12 В от
аккумулятора
Схема подключения ЗЕЛЕНОГО/ЖЕЛТОГО провода для блокировки цепи зажигания автомобиля:
+12 В при ключе
зажигания в
положении "Старт"
Катушка зажигания
Ключ
зажигания
разрезать
+12 В от
аккумулятора
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ЗЕЛЕ­НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
2) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как "отрицательный выход для управления внутрисалонным освещением автомобиля" (программируемая функция № 20) и в этом
случае он уже более не будет замыкаться на "массу" при включении режима охраны. Вместо этого ЗЕЛЕ­НЫЙ/ЖЕЛТЫЙ провод после снятия системы с охраны будет замыкаться на "массу" на 30 секунд (или до момента включения зажигания, если это произойдет ранее) и будет замыкаться на "массу" импульсно при срабатывании системы, обеспечивая включения внутрисалонного освещения (при установке дополнитель­ного реле).
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
+12 В при ключе
зажигания в положениях
"Вкл." и "Старт"
13
дополнительное нормально замкнутое реле блокировки
стартера
87
87а
85
30
87а
85
30
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ("-")
86
дополнительное нормально замкнутое реле блокировки
зажигания
87
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ("-")
86
© 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
30
85 86
87а
87
30
85
87а
Диод 1N5301 (5А)
86
87
Диод 1N5301 (5А)
+12В
плафон освещения
салона
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ("-")
Концевой
выключатель
двери (-)
КОРИЧНЕВЫЙ
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ("-")
Концевой
выключатель
двери (+)
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к клемме № 86 дополнительного ЗОА реле и подсоедините клем­му № 85 реле к +12В через пре­дохранитель. Подсоедините ос­тальные контакты реле в соот­ветствии с полярностью цепи внутрисалонного освещения ав­томобиля как показано на схе­мах.
ВНИМАНИЕ: Обязательно
используйте диод для изолиро­вания цепи управления внутри­салонным освещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной постановки на охрану и функция автоматической повторной по­становки системы в режим ох­раны.
плафон освещения
салона
3) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как "отрицательный выход для отпирания всех дверей" для реализации функции отпирания дверей в 2 этапа при снятии системы с ох­раны.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на "массу" на 1 секунду при повторном нажа­тии кнопки передатчика в течение 5 секунд после сигналов подтверждения снятия системы с охраны. Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините ЗЕ­ЛЕНЫЙ/ЖЕЛТЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания всех остальных дверей
4) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как "отрицательный выход для закрывания окон автомобиля при по-
становке системы на охрану".
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на "массу" на 30 секунд после постановки сис­темы на охрану с помощью брелка-передатчика. Нажатие кнопки передатчика в течение этих 30 секунд остановит работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав­томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы­ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав­томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините ЗЕЛЕ­НЫЙ/ЖЕЛТЫЙ провод к данному проводу.
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
ФИОЛЕТОВЫЙ
14
© 2004 Saturn High-Tech, Inc. USA
СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3 (ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ)
В зависимости от состояния программируемой функции № 22 СЕРЫЙ провод системы может использо­ваться как:
• отрицательный выход канала 3 (заводская установка функции № 22)
• отрицательный выход для управления внутрисалонным освещением автомобиля
• отрицательный выход для отпирания всех дверей
• отрицательный выход для закрывания окон автомобиля при постановке системы на охрану
1) Если СЕРЫЙ провод запрограммирован как "отрицательный выход канала 3 системы" он будет за­мыкаться на "массу" на 1 секунду при одновременном нажатии и удерживании кнопок и передатчи­ка на 2 секунды и должен использоваться для дистанционного управления дополнительными устройствами. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис­пользоваться только для управления катушкой дополнительного реле.
Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая функция № 21) как:
• Отрицательный "импульсный" сигнал (заводская установка функции № 21), активизируемый на 1 секунду или на все время, пока кнопки и передатчика удерживается в нажатом положении, но не более
25 секунд;
• Отрицательный "постоянный" сигнал, активизируемый при одновременном нажатии кнопок и пе­редатчика на 2 секунды и работающий до следующего нажатия кнопок и передатчика одновре­менно на 2 секунды.
•Отрицательный "таймерный 30-секундный" сигнал, активизируемый при одновременном нажатии кнопок
и передатчика на 2 секунды и работающий в течение 30 секунд либо до следующего нажатия кно-
пок и передатчика одновременно на 2 секунды.
• Отрицательный "таймерный 1 минута" сигнал, активизируемый при одновременном нажатии кнопок и
передатчика на 2 секунды и работающий в течение 1 минуты либо до следующего нажатия кнопок
и передатчика одновременно на 2 секунды.
• Отрицательный "таймерный 3 минуты" сигнал, активизируемый при одновременном нажатии кнопок и
передатчика на 2 секунды и работающий в течение 3 минут либо до следующего нажатия кнопок
и передатчика одновременно на 2 секунды.
В любом из описанных выше случаев:
• выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен­ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
• для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания системы, в режиме охраны система автоматически отключит вход датчика удара, вход дополнительного
датчика и вход зажигания на все время, пока выход канала 3 активизирован, + еще 3 секунды. Если вход
одного из датчиков системы или вход зажигания остается активным после окончания работы выхода 3-го канала системы - данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота включатся 3 раза.
к+ 12В
или
к "массе"
+ 12В
к дополнительному
устройству
87
87а
86
30
СЕРЫЙ ("-")
85
Подсоединение: Подсоедините СЕРЫЙ провод к клемме № 85
дополнительного З0А реле, под-
соедините клемму № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной функцией канала 3 системы.
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
15
© 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
ВНИМАНИЕ: Вы также можете использовать СЕРЫЙ провод для того, чтобы система подавала питание на замок зажигания в течение определенного времени. В режим охраны с заведенным двигателем, не оставляя ключи в замке зажигания (если программи-
руемая функция № 14 включена):
• Перед выключением зажигания активизируйте выход канала 3, нажав кнопки и передатчика од­новременно на 2 секунды. Система начнет подавать напряжение на замок зажигания в обход ключа за­жигания.
• Выньте ключ из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе­дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра­ботающим двигателем.
• После снятия системы с охраны вставьте ключ в замок зажигания и включите зажигание. После этого отключите канал 3 системы, нажав кнопки и передатчика одновременно на 2 секунды. Двигатель
будет продолжать работать.
Для реализации данной функции:
a) ОРАНЖЕВЫЙ/БЕЛЫЙ провод или ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы ДОЛЖЕН использоваться для
блокировки цепи зажигания.
b) Запрограммируйте выход канала 3 системы (СЕРЫЙ провод) как "постоянный", c) Подсоедините СЕРЫЙ провод системы к клемме № 85 дополнительного реле, как показано на схеме
ниже.
+ 12В
87
87а
86
к замку зажигания
ВНИМАНИЕ: данное дополнительное реле должно быть подключено ДО места подключения цепи блоки­ровки зажигания.
2) СЕРЫЙ провод может быть также запрограммирован как "отрицательный выход для управления
внутрисалонным освещением автомобиля" и в этом случае он уже более не будет замыкаться на "массу" при нажатии кнопок и передатчика на 2 секунды. Вместо этого СЕРЫЙ провод будет замы-
каться на "массу" на 30 секунд после снятия системы с охраны и импульсно при срабатывании системы,
обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).
Подсоединение: Подсоедините СЕРЫЙ провод к клемме № 86 дополнительного З0А реле и подсоедините клемму № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах подключения ЗЕЛЕНО­ГО/ЖЕЛТОГО провода.
3) СЕРЫЙ провод может быть также запрограммирован как "отрицательный выход для отпирания всех дверей" для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на "массу" при нажатии кнопок и
передатчика на 2 секунды. Вместо этого СЕРЫЙ провод будет замыкаться на "массу" на 1 секунду при
повторном нажатии кнопки передатчика после снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините СЕ­РЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания всех остальных дверей
30
этом
случае Вы
85
сможете
ставить
систему
d) Подсоедините клеммы № 86 и № 30
реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания нахо­дится в положениях "ВКЛ" (ON) и "ЗАПУСК" (CRANK) и присутствует напряжение 0В, когда ключ зажига­ния находится в любом ином поло­жении. Подсоедините клемму № 87 реле к постоянному питанию +12В через предохранитель.
в
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
16
© 2004 Saturn High-Tech, Inc. USA
4) Если автомобиль оборудован электрическими стеклоподъемниками СЕРЫЙ провод может быть также
запрограммирован как
системы на охрану".
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на "массу" при нажатии кнопок и
передатчика на 2 секунды. Вместо этого СЕРЫЙ провод будет замыкаться на "массу" на 30 секунд по­сле постановки системы на охрану с помощью брелка-передатчика. Нажатие кнопки передатчика в те­чение этих 30 секунд остановит работу данного выхода системы (система при этом останется в режиме ох-
раны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав­томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы­ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините СЕРЫЙ провод к данному проводу.
ЧЕРНЫЙ ПРОВОД: "МАССА"
Черный провод подает "массу" на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора.
ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен ис­пользоваться только для управления катушкой реле блокировки стартера.
Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод к ОРАНЖЕВОМУ/БЕЛОМУ проводу, идуще­му от клеммы № 86 прилагаемого реле. Подсоедините ЖЕЛТЫЙ провод, идущий от клеммы № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Если используется блокировка цепи зажигания (что необходимо, например, для реализа­ции функции активного глушения двигателя автомобиля или для реализации функции постановке на охрану с включенным двигателем), то Вы также можете подключить ЖЕЛТЫЙ провод колодки реле к ЖЕЛТОМУ проводу системы.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть перерезанного провода, которая идет от замка зажигания, к ЧЕРНОМУ проводу, идуще-
му от клеммы № 30 реле. Подсоедините другую часть перерезанного провода к ЧЕРНОМУ проводу, иду­щему от клеммы № 87 реле.
+ 12 В от
аккумулятора +12 В при ключе
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения реле бло­кировки стартера питание на реле блокировки будет подаваться только в момент попытки завести двига­тель, таким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя (или только при включении зажигания).
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ­ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера.
"отрицательный выход для закрывания окон автомобиля при постановке
85
Черный
87a
30
нормально разомкнутое
реле блокировки
стартера
87
ОРАНЖЕВЫЙ/БЕЛЫЙ ("-")
86
Стартер
Ключ
зажигания
зажигания в
положении "Старт"
Черный
разрезать
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
17
20-КОНТАКТНЫЙ РАЗЪЕМ (верхний ряд):
ЗЕЛЕНЫЙ/ЧЕРНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
СИНИЙ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
СИНИЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
СИНИЙ/ЧЕРНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.
ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 2
1) ТЕМНО-СИНИЙ провод замыкается на "массу" на 1 секунду при нажатии и удерживании кнопки пере-
датчика в течение 3 секунд при снятой охране и выключенном зажигании и используется для дистанционно-
го открывания электрического замка крышки багажника (если автомобиль им оборудован).
Выход Канала 2 системы будет также работать при включенном зажигании, но только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при движении ав­томобиля.
Если же выход Канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно отключит вход датчика удара и триггер капота/багажника для того, чтобы открывание багажника
не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка ба-
гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основно-
го блока системы.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к клемме № 85 дополнительного З0А реле, под-
соедините клемму № 86 реле к +12В. Подсоедините остальные контакты реле как показано на схеме или в
соответствии с выбранной функцией канала 2 системы.
ПОДСОЕДИНЕНИЕ ЗАМКА БАГАЖНИКА С
ИСПОЛЬЗОВАНИЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ
к+ 12В
Кнопка
замка
87
86
87а
85
30
ТЕМНО-СИНИЙ (-)
к соленоиду
отпирания замка
багажника
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ­ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может быть
запрограммирован при установке системы (программируемая функция № 19) как:
• Отрицательный "импульсный" сигнал, активизируемый на 1 секунду или на все время, пока кнопка
(кнопка 2) передатчика удерживается в нажатом положении, но не более 25 секунд;
• Отрицательный "постоянный" сигнал, активизируемый при нажатии кнопки передатчика на 3 секунды
и работающий до следующего нажатия и удерживания кнопки передатчика на 3 секунды.
• Отрицательный "таймерный 30-секундный" сигнал, активизируемый при нажатии кнопки передатчика
на 3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кнопки передатчика на 3 секунды.
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
18
© 2004 Saturn High-Tech, Inc. USA
В любом из описанных выше случаев:
• выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен­ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
• для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания системы, в режиме охраны система автоматически отключит вход датчика удара, вход дополнительного датчика и вход зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход одного из датчиков или вход зажигания остается активным после окончания работы выхода 2-го канала
-данная зона будет обойдена, сирена подаст 3 сигнала, а указатели поворота включатся 3 раза.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к клемме № 85 дополнительного З0А реле, под-
соедините клемму № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией Канала 2 системы.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (2 х 7.5А
МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы и при срабатывании режима "Anti-HiJack" (если данная функция включе-
на). Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо­биля вместо указателей поворота:
• Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто­мобиля.
• Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве автомо-
билей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод питания основного блока систе­мы от КРАСНОГО провода системы, нарастите его и подсоедините к +12В аккумулятора. КРАСНЫЙ провод системы подсоедините к "массе" через предохранитель. После этого переставьте диоды, уста­новленные в БЕЛЫХ проводах системы, в обратную полярность и подсоедините 2 БЕЛЫХ провода сис­темы непосредственно к цепям управления правых и левых габаритных огней.
БЕЛЫЙ ПРОВОД С ЧЕРНОЙ ПОЛОСОЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1А)
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире­ны.
Подсоединение: Подсоедините БЕЛЫЙ провод с ЧЕРНОЙ полосой к Красному проводу сирены. Подсое­дините Черный провод массы сирены к "массе".
КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15А: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по­ворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккумулятора автомобиля.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5А: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТО­РА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5А к КРАС­НОМУ проводу системы.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
19
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
СИНИЙ/ЧЕРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЕНЫЙ/ЧЕРНЫЙ, ЗЕЛЕНЫЙ/БЕЛЫЙ и ЗЕЛЕ-
УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ
НЫЙ/КРАСНЫЙ провода системы предназначены для подсоединения встроенных реле управления замка­ми дверей. Функция каждого из этих проводов показана ниже.
СИНИЙ/КРАСНЫЙ - запирание, Н.Р. контакт (№ 87)
СИНИЙ/БЕЛЫЙ - запирание, общий контакт (№ 30)
СИНИЙ/ЧЕРНЫЙ - запирание, Н.З. контакт (№ 87а)
ЗЕЛЕНЫЙ/КРАСНЫЙ - отпирание, Н.Р. контакт (№ 87)
ЗЕЛЕНЫЙ/БЕЛЫЙ - отпирание, общий контакт (№ 30)
ЗЕЛЕНЫЙ/ЧЕРНЫЙ - отпирание, Н.З. контакт (№ 87а)
Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка. Для этого - выньте выключатель дверного замка из панели две­ри водителя и протестируйте провода, идущие от выключателя.
1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ (см. схему 1)
Если от выключателя идет 3 провода, один из которых постоянно замкнут на "массу" (независимо от поло­жения выключателя), а из двух других проводов один будет замыкаться на "массу" при переводе выключа­теля в положение "Lock" ("Закрыто"), а другой будет замыкаться на массу при переводе выключателя в по­ложение "Unlock" ("Открыто") - Вы имеете дело с 3-проводной цепью отрицательной полярности.
• В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
• ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к "массе".
• Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
• Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ (см. схему 2):
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от положе­ния выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключателя в положение "Lock" ("Закрыто"), а другой будет замыкаться на +12В при переводе выключателя в положение
"Unlock" ("Открыто") - Вы имеете дело с 3-проводной цепью положительной полярности.
• В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
• Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.
• Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
• Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
3. 5 (4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОБРАТНОЙ (ПЕ­РЕМЕННОЙ) ПОЛЯРНОСТИ (см. схему 3):
Если от выключателя идет 5 проводов (или иногда 4) - в данном автомобиле установлена штатная система центрального замка с переменной полярностью управляющего импульса. В таких системах нет штатных реле или собственно модуля центрального замка т.к. +12В подается непосредственно от выключателя на электроприводы замков и, к тому же, обеспечивается обратный выход на массу.
Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положения выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положения вы­ключателя. Из двух оставшихся проводов - один будет замыкаться на +12В при переводе выключателя в положение "Lock" ("Закрыто"), а другой будет замыкаться на +12В при переводе выключателя в положение "Unlock" ("Открыто").
В автомобилях данного типа необходимо перерезать штатные провода, идущие от главного выключателя замков дверей ("Master"), находящегося в водительской двери, к выключателям замков других дверей, а затем к электроприводам замков.
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
20
15А
15А
© 2004 Saturn High-Tech, Inc. USA
87а
Реле
запирания
30
87
87а
Реле
отпирания
30
87
• Перережьте штатный провод запирания, идущий от главного выключателя, и подсоедините СИ-
НИЙ/БЕЛЫЙ провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините СИНИЙ/ЧЕРНЫЙ провод к другой части перерезанного провода
запирания, которая идет к главному выключателю.
• Перережьте штатный провод отпирания, идущий от главного выключателя, и подсоедините ЗЕЛЕ-
НЫЙ/БЕЛЫЙ провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод к другой части перерезанного провода отпирания, которая идет к главному выключателю.
• Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.
4. ВАКУУМНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА (см. схему 4)
На автомобилях марки Mercedes-Benz или Audi используется вакуумная система центрального замка. Она имеет электровыключатели (встроенные в пневмоприводы), которые подают +12В или "массу" на пневмо­насос. Эти выключатели работают при запирании и отпирании дверей изнутри или ключом снаружи авто­мобиля. Полярность выключателей определяет, будет ли насос создавать давление или разрежение. Подсоединение может выполняться либо под декоративной накладкой (панелью) слева от водителя, либо непосредственно на пневмонасосе, который обычно установлен в багажнике или под задним сиденьем.
• Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ провод системы к +12В постоянного тока.
• Подсоедините СИНИЙ/КРАСНЫЙ провод системы к "массе".
• Подсоедините остальные провода системы как показано на схеме 4.
Примечание: В автомобилях выпуска 1989 г. (или ранее) пневмонасос работает около 3 секунд. При уста­новке системы на такие автомобили необходимо будет также запрограммировать длительность импульса, подаваемого на замки дверей, на 3.5 секунды (программируемая функция № 16).
5. 1-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ (см. схему 5)
Если автомобиль марки Nissan, Mitsubishi или Lotus и в двери нет переключателя - необходимо найти про­вод, идущий из двери водителя, который замкнут на массу, если двери автомобиля открыты, и «разомкнут», если двери закрыты.
• В автомобилях данного типа СИНИЙ/КРАСНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используют­ся.
• Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ провод системы к "массе".
• Подсоедините остальные провода системы как показано на схеме 5.
6. УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ (см. схему 6):
Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы можете
установить дополнительные электроприводы и подсоединить их к системе следующим образом:
• Подсоедините СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы к "массе".
• Подсоедините СИНИЙ/КРАСНЫЙ и ЗЕЛЕНЫЙ/КРАСНЫЙ провода к +12 постоянного тока.
• Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к Синему проводу отпирания электропривода.
• Подсоедините СИНИЙ/БЕЛЫЙ провод к Зеленому проводу запирания электропривода.
ОТПИРАНИЕ ДВЕРЕЙ В 2 ЭТАПА
Вы можете использовать функцию отпирания дверей в 2 этапа, запрограммировав ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод или СЕРЫЙ провод системы как "Отрицательный выход для отпирания всех дверей". В этом случае при снятии системы с охраны будет отпираться только дверь водителя и затем, при повторном нажатии в
течение 5 секунд кнопки будут отпираться все остальные двери. Подсоединение: Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод системы к проводу отпирания электропривода
замка двери водителя. Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод или СЕРЫЙ провод системы, запро­граммированный как "(-) выход для отпирания всех дверей", к дополнительному реле отпирания электро­приводов всех остальных дверей.
ДВОЙНОЙ ИМПУЛЬС ЗАПИРАНИЯ / ДВОЙНОЙ ИМПУЛЬС ОТПИРАНИЯ / ФУНКЦИЯ "КОМФОРТ"
а) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного отрицательного импульсного сигнала для включения блокировки дверей после их запирания (импульс "до­запирания"). В этом случае необходимо соответствующим образом запрограммировать функцию № 16.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
21
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
b) Штатные системы центрального замка некоторых последних моделей автомобилей требуют двойного отрицательного импульсного сигнала для отпирания дверей автомобиля. В этом случае необходимо соот­ветствующим образом запрограммировать функцию № 16.
c) Ряд современных автомобилей оборудован штатной системой "Комфорт" (или "Total Closure"), которая
обеспечивает запирание всех дверей и закрывание всех окон и люка при запирании замка двери водителя ключом и удерживании его в замке в течение определенного времени.
Если функция № 16 запрограммирована соответствующим образом, то при постановке системы на охрану с помощью передатчика система будет подавать импульс запирания 10 секунд (необходимо для некоторых
автомобилей VW, Audi, Opel и Mercedes) или 28 секунд (необходимо для некоторых моделей BMW и ряда других). На этот период времени система также автоматически отключит все зоны и триггеры системы. Ес­ли вход какой-либо зоны охраны остается активным после окончания импульса запирания - данная зона
будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота включатся 3 раза.
Во всех остальных случаях (при снятии системы с охраны, при пассивной постановке на охрану, автомати-
ческой повторной постановке на охрану и т.д.) будут подаваться импульсы отпирания и запирания длитель-
ностью 0.8 с.
Работа данной функции может быть остановлена нажатием кнопки передатчика в любой момент в тече-
ние времени работы данной функции после постановки системы на охрану с помощью передатчика. Систе-
ма при этом останется в режиме охраны.
ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЕМОВ СИСТЕМЫ
4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: РАЗЪЕМ ДЛЯ ПОДСОЕДИНЕНИЯ ДОПОЛНИТЕЛЬНОГО 2-ЗОННОГО ДАТЧИКА (ДАТЧИК 2)
Проложите Красный, Черный, Синий и Зеленый провода, оканчивающиеся 4-контактным белым разъемом,
от дополнительного датчика к основному блоку системы и подсоедините его с одной стороны к датчику, а с
другой - к Белому разъему блока.
4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: 2-УРОВНЕВЫЙ ДАТЧИК УДАРА (ДАТЧИК 1)
Проложите Красный, Черный, Синий и Зеленый провода, оканчивающиеся 4-контактным белым разъемом,
от датчика удара к основному блоку системы и подсоедините его с одной стороны к датчику удара, а с дру-
гой - к Белому разъему блока.
2-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: СВЕТОДИОДНЫЙ ИНДИКАТОР (СИД)
Проложите Красный и Синий провода, оканчивающиеся 2-контактным белым разъемом, от СИДа к основ-
ному блоку системы и подсоедините его к Белому разъему блока.
4-КОНТАКТНЫЙ ЧЕРНЫЙ РАЗЪЕМ: ПРИЕМОПЕРЕДАЮЩИЙ МОДУЛЬ СИСТЕМЫ СО ВСТРОЕННОЙ AHTEHHOY
Проложите черный кабель с Красным, Зеленым, Черным и Синим проводами, оканчивающийся 4-
контактным Черным разъемом от места установки приемопередающего модуля к основному блоку системы
и подсоедините разъем к Черному разъему блока. Другую часть кабеля, оканчивающуюся 4-контакнтым
разъемом, подсоедините к разъему модуля.
2-КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ: ПЕРЕКЛЮЧАТЕЛЬ VALET
Проложите Серый и Черный провода, оканчивающиеся 2-контактным синим разъемом, от кнопочного пере-
ключателя VALET к основному блоку системы и подсоедините его к Синему разъему блока.
РЕГУЛИРОВКА ДАТЧИКА УДАРА: Осторожно поверните регулировочный винт против часовой стрелки до
упора при помощи маленькой отвертки (НЕ проворачивайте винт вокруг оси. Максимальный угол регули-
ровки 270°). Закройте капот, багажник и поставьте систему на охрану. Подождите 6 секунд пока работа всех
охранных устройств стабилизируется, затем сильно ударьте кулаком по заднему бамперу или по передней
стойке с такой силой, которая была бы достаточной для того, чтобы разбить стекло. Внимание! Не стучите
по стеклу, Вы можете его разбить!
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
ЗАВЕРШЕНИЕ УСТАНОВКИ:
22
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
Если система не сработала, поверните регулировочный винт по часовой стрелке (для увеличения чувстви-
тельности) примерно на 1/4 оборота и проверьте чувствительность датчика еще раз. Повторяйте эту про-
цедуру до тех пор, пока не сработает сигнализация. Охрана должна срабатывать при сильном ударе по
заднему бамперу автомобиля. При более слабом ударе должен срабатывать режим предупреждения и си-
рена подаст 3 коротких сигнала.
Внимание! При высокой чувствительности охрана будет срабатывать при вибрациях от проходящих рядом
тяжелых автомобилей. Для уменьшения чувствительности поверните регулировочный винт против часовой
стрелки
ЗАЩИТА ПРОВОДКИ: Всегда защищайте провода спиральными трубками или обматывайте их изолентой.
Закрепите жгуты проводов по всей длине при помощи пластиковых перетяжек. Это обеспечит отсутствие
повреждений проводов при их соприкосновении с горячими или острыми подвижными частями автомобиля.
ДОПОЛНИТЕЛЬНАЯ СИРЕНА С АВТОНОМНЫМ ПИТАНИЕМ ALLIGATOR BS-98M
Данная система совместима с дополнительной сиреной с автономным питанием ALLIGATOR BS-98M. В
данной сирене реализована схема защиты от обрыва проводов управления, таким образом, сирена немед-
ленно сработает не только при попытке отключить аккумулятор автомобиля или при обрыве проводов пи-
тания, но и при попытке оборвать провод системы, управляющий сиреной (БЕЛЫЙ/ЧЕРНЫЙ провод).
РАБОТА СИСТЕМЫ: Уделите некоторое время просмотру соответствующих пунктов в Руководстве поль-
зователя и детально объясните работу системы Вашему заказчику.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания Номиналы предохранителей
- на Красном проводе
- на Красном/Белом проводе Потребление тока Постановка на охрану Максимальное количество циклов режима тревоги Автоматическая повторная постановка на охрану Автоматическая постановка на охрану
Количество индицируемых зон охраны
Триггеры системы/зоны охраны:
Количество каналов приемника Максимальное количество передатчиков Количество кодовых комбинаций Макс. ток нагрузки реле указателей поворота: Макс. ток нагрузки реле запирания: Макс. ток нагрузки реле отпирания: Макс. ток нагрузки реле блокировки стартера: Макс. ток нагрузки выхода 2-го канала системы: Макс. ток нагрузки выхода 3-го канала системы: Макс. ток нагрузки выхода Зеленого/Желтого провода системы:
+ 12В постоянного тока
15А 5А <15 мА в режиме охраны через 3/45 секунд после нажатия кнопки передатчика 6 циклов по 30 секунд через 30 секунд после снятия с режима охраны через 30 секунд после закрывания последней двери 6
- отрицательный триггер двери
- положительный триггер двери
- отрицательный триггер капота/багажника
- вход зажигания
- датчик удара
- дополнительный датчик
- зона предупреждения 10
4
1.8x1024 с динамическим изменением кода 15А (2х7.5А) 15А 15А 40А 200мА 200мА 200мА
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
23
© 2004 Saturn High-Tech, Inc. USA
Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим обра-
ФУНКЦИИ КНОПОК БРЕЛКОВ-ПЕРЕДАТЧИКОВ СИСТЕМЫ
зом:
Дистанционная постановка на охра­ну или дистанционное запирание дверей в режиме Valet
Постановка на охрану с отключени­ем зоны предупреждения датчиков
Постановка на охрану с отключени­ем обеих зон датчиков
Бесшумная постановка на охрану
Бесшумная постановка на охрану с отключением зоны предупреждения датчиков
Бесшумная постановка на охрану с отключением обеих зон датчиков
Включение режима охраны автомо­биля с работающим двигателем (если включена функция № 14)
Включение "бесшумного" режима охраны
Дистанционное снятие с охраны или дистанционное отпирание дверей в
режиме Valet
Дистанционное снятие с охраны с отпиранием всех дверей (если дан-
ная функция подключена)
Бесшумное снятие с охраны
Запирание дверей во время движе­ния автомобиля
Отпирание дверей во время движе­ния автомобиля
Выход канала 2 (дистанционное от­пирание замка багажника / управле­ние дополнительными устройства­ми)
Выход канала 3 (управление допол­нительными устройствами)
Дистанционное включение режима "Паника"
ФУНКЦИЯ
КНОПКА
4-КНОПОЧНОГО
БРЕЛКА С
2-СТОРОННЕЙ
СВЯЗЬЮ
+
+
КНОПКА
3-КНОПОЧНОГО
БРЕЛКА
+
+
ПРИМЕЧАНИЕ
Нажать и отпустить
Нажать последовательно в
течение 5 секунд
Нажать последовательно в
течение 5 секунд
Нажать и отпустить
Нажать последовательно в течение 5 секунд
Нажать последовательно в
течение 5 секунд
Нажать и удерживать 3 секун­ды при включенном зажигании
Нажать последовательно в течение 4 секунд
Нажать и отпустить
Нажать последовательно в течение 5 секунд
Нажать последовательно в течение 4 секунд
Нажать и отпустить при вклю­ченном зажигании
Нажать и отпустить при вклю­ченном зажигании
Нажать и удерживать 3 секун-
ды
Нажать одновременно и удерживать 2 секунды
Нажать одновременно и
удерживать 3 секунды при
выключенном зажигании
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
24
© 2004 Saturn High-Tech, Inc. USA
ФУНКЦИЯ
Дистанционное выключение режима "Паника"
Дистанционное включение режима "Anti-HiJack" (если включена функ­ция №11)
Дистанционное включение режима "Valet"
Дистанционное выключение режима "Valet"
"Поиск автомобиля"
Отключение сигналов оповещения брелка-передатчика с 2-сторонней связью при срабатывании системы с отключением режима тревоги
Включение режима проверки зоны действия передатчика с 2-сторонней связью
Выбор режима оповещения: звуко­вой и вибратор / только звуковой / только вибратор
Выбор режима работы брелка с 2­сторонней связью: "Полный" режим / Режим "пейджера"
ВНИМАНИЕ: Так как в передатчиках используется постоянно меняющийся (динамический) код, в опреде­ленных, достаточно редких ситуациях (например, при нажатии кнопок брелка более 30 раз вдали от авто­мобиля) может произойти рассинхронизация брелков и системы. В этом случае - подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок вновь сможет управлять системой.
КНОПКА
4-КНОПОЧНОГО
БРЕЛКА С
2-СТОРОННЕЙ
СВЯЗЬЮ
+
+
+
+
+
любая кнопка
+
+
+
КНОПКА
3-КНОПОЧНОГО
БРЕЛКА
+
+
+
+
+
_
_
_
ПРИМЕЧАНИЕ
Нажать и отпустить одновре-
менно
Нажать одновременно и удерживать 3 секунды при
включенном зажигании
Нажать одновременно и удерживать 3 секунды в тече­ние 10 секунд после включе­ния/выключения зажигания
Нажать одновременно и удерживать 3 секунды в тече­ние 10 секунд после включе­ния/выключения зажигания
Нажать и отпустить при вы­ключенном зажигании
Нажать и отпустить
Нажать и отпустить одновре­менно
Нажать и отпустить одновре­менно
Нажать и отпустить одновре­менно
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
25
© 2004 Saturn High-Tech, Inc. USA
Программирование кодов новых передатчиков системы
В память системы может быть запрограммировано всего до 4-х передатчиков (максимум два 3-кнопочных
передатчика и два 4-кнопочных передатчика). При программировании нового или дополнительного пере­датчика, все коды ранее запрограммированных передатчиков (3-кнопочных и 4-кнопочных) будут автомати­чески стерты из памяти системы.
ВНИМАНИЕ: Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыду­щей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима про­граммирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в про­цессе программирования было выключено зажигание система также немедленно выйдет из режима про­граммирования и Вы услышите 1 короткий и 1 длинный сигналы сирены.
Для программирования дополнительных передатчиков системы:
1. Снимите систему с охраны и сядьте в автомобиль.
2. Если функция № 9 включена (отключение системы с помощью переключателя Valet) - включите зажига-
ние и перейдите к пункту 4.
3. Если функция № 9 выключена (отключение системы с помощью персонального кода), то для входа в ре-
жим программирования функций системы Вам необходимо будет ввести свой персональный код или за-
водской код "11" как описано ниже:
• Включите, выключите и вновь включите зажигание
Примечание: Если включена программируемая функция № 12 "Автоматическое включение режима Anti-
HiJack при включении зажигания", то после первого включения зажигания необходимо будет нажать и от-
пустить кнопку Valet для отключения функции Anti-HiJack, затем выключить и вновь включить зажигание.
• В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода (заводская установка - 1 раз), затем выключите и вновь включи-
те зажигание.
Примечание: Если Ваш персональный код состоит только из одной цифры - пропустите следующий шаг.
• В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка - 1 раз), затем выключите и вновь включи­те зажигание.
4. В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Valet 3 раза. Вы ус­лышите 1 короткий сигнал сирены и СИД начнет медленно мигать, подтверждая, что система готова к
программированию нового передатчика.
5. Нажмите и удерживайте кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сире-
ны, подтверждающий, что программирование 1-го передатчика произведено. СИД системы при этом бу-
дет светиться постоянно, пока кнопка остается нажатой.
6. Отпустите кнопку передатчика. СИД вновь начнет медленно мигать, подтверждая, что система готова к
программированию следующего передатчика.
7. Запрограммируйте все оставшиеся передатчики, которые Вы собираетесь использовать.
8. Для выхода из режима программирования:
• выключите зажигание или
• подождите 15 секунд, не производя никаких действий.
Вы услышите 1 короткий и 1 длинный сигнал сирены, подтверждающие, что система вышла из режима про­граммирования передатчиков.
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
26
Дополнительный
датчик
Датчик удара
СИД
Разъем для
подключения
модуля антенны
Переключатель
Valet
"масса"
аккумулятора
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
СИНИЙ/КРАСНЫЙ
СИНИЙ/ЧЕРНЫЙ
к+12В на
замке зажигания
ЧЕРНЫЙ
провода для подключения
замков дверей
ЖЕЛТЫЙ
D-830
к нормально разомкнутому реле блокировки стартера
ОРАНЖЕВЫЙ/БЕЛЫЙ ("-")
КРАСНЫЙ/БЕЛЫЙ
КРАСНЫЙ
СЕРЫЙ ("-")
БЕЛЫЙ/ЧЕРНЫЙ ("+")
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ("-")
Левый указатель
поворота
БЕЛЫЙ ("+")
(см. схему)
к+12В от
аккумулятора
предохранитель
предохранитель
15А
выход 3-го канала
("-"
200 мА)
Красный
к контакту № 86 дополнительного
нормально замкнутого реле
блокировки стартера
Правый указатель
поворота
БЕЛЫЙ ("+")
Сирена
Концевой
выключатель
двери ("+")
выход 2-го канала
("-"
200 мА)
ФИОЛЕТОВЫЙ ("+")
ТЕМНО-ЗЕЛЕНЫЙ ("-")
ТЕМНО-СИНИЙ ("-")
КОРИЧНЕВЫЙ ("-")
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
27
Концевой
выключатель
капота ("-")
Концевой
выключатель
багажника ("-")
Концевой
выключатель
двери ("-")
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
марки GM)
В
к+12
СИНИЙ/КРАСНЫЙ
К+12В
Заводской
модуль замка
ЗЕЛЕНЫЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
Пассажир
Отпирание
Запирание
провода, выходящие из двери
Схема 2. 3-проводная система положительной
полярности (большинство легковых автомобилей
В
к+12
Зеленый/Черный и Синий/Черный провода системы не
используются. Заизолируйте их отдельно друг от друга
Водитель
Пассажир
Заводской
модуль замка
СИНИЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
Отпирание
ЗЕЛЕНЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
Схема 1. 3-проводная система центрального замка,
управляемая сигналом отрицательной полярности
(большинство автомобилей японского производства)
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
28
Запирание
провода, выходящие из двери
Зеленый/Черный и Синий/Черный провода системы не
используются. Заизолируйте их отдельно друг от друга
Водитель
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
K+12B
4. Вакуумная система (Мерседес-Бенц и Ауди)
ЗЕЛЕНЫЙ/КРАСНЫЙ
К+12В
СИНИЙ/КРАСНЫЙ
СИНИЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
СИНИЙ/БЕЛЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СИНИЙ/ЧЕРНЫЙ
Пассажир
+12В
ЗЕЛЕНЫЙ/КРАСНЫЙ
СИНИЙ/БЕЛЫЙ
СИНИЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
Электровыключатель в двери
провода, выходящие из двери
разрезать
Пневмонасос
Отпирание
Запирание
провода, выходящие из двери
шинство грузовых а/м марки Форд и GM)
(переменной) полярностью (большинство
легковых а/м марки Форд и Крайслер; боль-
Схема 3. 5 (4) проводная система с обратной
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
12В +
29
Водитель
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
к+12 В
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
СИНИЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
электроприводов
СИНИЙ/ЧЕРНЫЙ
Схема 6. Установка дополнительных
автомобили марки Ниссан, Mazda и др.)
с отрицательной полярностью (некоторые
Схема 5. Однопроводный тип цепи дверных замков
ALLIGATOR "BILARM" D-830 "Инструкция по установке" © 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
ЗЕЛЕНЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
СИНИЙ/БЕЛЫЙ
СИНИЙ/ЧЕРНЫЙ
Заводской
модуль замка
провода, выходящие из двери
Синий/Красный и Зеленый/Черный провода системы не
используются. Заизолируйте их отдельно друг от друга
30
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR D-830 НА АВТОМОБИЛИ ВАЗ
1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
АПС-4
+12В
Зеленый-Черный
плафон
освещения
салона
диод Imах=1А
КОРИЧНЕВЫЙ
выключатель
освещения
плафона
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
+12В
АПС-4
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо­та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба­гажника автомобилей ВАЗ семейства 2115:
Зеленый-Черный
КОРИЧНЕВЫЙ
выключатели
освещения
плафона
плафон
освещения
салона
диод Imах=1А
Белый-Черный
БСК
подкапотная лампа
диод Imах=1А
ТЕМНО-ЗЕЛЕНЫЙ
выключатель подкапотной лампы (выключатель лампы освещения багажника)
ALLIGATOR "BILARM" D-830 "Инструкция по установке"
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
31
© 2004 Saturn High-Tech, Inc. USA
