C-500

Page 3

C-500

Alligator C-500

Данная система разработана с расчетом на использование в течение многих лет, не нуждаясь

в ремонте или замене.

Данная охранная система (автосигнализация) представляет собой сложное электронное устройство. Монтаж, подключение и настройка автосигнализации подробно изложены в «Инструкции по установке». Завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) сервисному центру, который специализируется на установке в автомобили сигнализаций и/или дополнительного электронного оборудования (далее – сертифицированный сервисный центр).

Мы настоятельно рекомендуем Вам ознакомиться с настоящим руководством перед тем, как вы начнете пользоваться системой.

В связи с постоянной работой по совершенствованию автосигнализации, повышающей ее надежность и значительные изменения, не отраженные в настоящей инструкции.

ния обратитесь к вашему мастеру установщику («Инструкции по установке» раздел «Программируемые функции»).

улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены не-

Данная подача материала в инструкции соответствует заводским настройкам, для их измене-

Page 4

C-500

ПРАВИЛА БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ АВТОСИГНАЛИЗАЦИИ

Автосигнализация предназначена для стационарной установки на автотранспортном средстве с питанием от его бортовой сети напряжением 12 В постоянного тока, отрицательный полюс батареи соединен с «массой» автомобиля.

Перед установкой автосигнализации на автомобиль подсоедините к ней предварительно все провода в пробном режиме, убедитесь, что все соединения сделаны правильно, подключите питание от аккумуляторной батареи и удостоверьтесь, что автосигнализация работает нормально.

Если установка автосигнализации требует сверления отверстий или любого другого изменения заводских деталей автомобиля, обязательно предварительно проконсультируйтесь о корректности такого вмешательства в конструкцию у ближайшего дилера.

Никогда не устанавливайте центральный блок автосигнализации там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от системы отопления автомобиля. Также избегайте мест, в которых центральный блок автосигнализации и её компонентов будут подвергаться воздействию сильной вибрации, или на них будет попадать пыль или грязь.

Используйте только прилагающиеся к установочному комплекту автосигнализации крепежные изделия. В этом случае установка будет надежной и безопасной. Использование деталей, не входящих в установочный комплект автосигнализации, может привести к нарушению ее нормальной работы.

Во время мойки автомобиля недопустимо попадание воды и моющих средств на поверхность или внутрь центрального блока автосигнализации, на её компоненты (сирену, датчики, антенный модуль, концевые выключатели), поскольку это может привести к повреждению автосигнализации. Для обеспечения влагозащищённости целесообразно изначально смонтировать компоненты автосигнализации в недоступных для потока жидкостей и брызг местах, а если необходимо - принять меры предосторожности во время мойки или закрыть (обернуть) компоненты доступным бытовым водонепроницаемым материалом, например полиэтиленовой плёнкой и т.п.

Никогда не засовывайте какие-либо предметы внутрь центрального блока автосигнализации или ее компонентов во избежание повреждения электронных блоков и систем.

Не пытайтесь в случае предполагаемой Вами поломки самостоятельно вскрыть корпус автосигнализации (её компонентов), и исключите, пожалуйста, поручение диагностики и/или ремонта некомпетентным лицам. Если автосигнализация неисправна обратитесь в сертифицированный сервисный центр.

Очистка. Не пытайтесь очищать брелок-передатчик или другие компоненты автосигнализации с помощью каких-либо агрессивных жидкостей, растворителей или химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки используйте чистую сухую хлопчатобумажную салфетку (мягкую кисть).

Перед использованием функции дистанционного запуска двигателя автомобиля

* Всегда паркуйте Ваш автомобиль на открытой, хорошо проветриваемой площадке. * Всегда ставьте автомобиль на стояночный тормоз. * Перед тем, как заглушить двигатель, обязательно установите рычаг управления автоматической трансмиссией в положение «PARK», а рычаг переключения передач трансмиссии с ручным управлением – в нейтральное положение. * Установите желаемые настройки для кондиционера, отопителя и других дополнительных ус тройств Вашего автомобиля. * Включите функцию «рециркуляции» системы вентиляции вашего автомобиля для более эффективного прогрева или охлаждения салона. * Если в Вашем автомобиле используется ручная коробка передач, Вы обязательно должны использовать процедуру подготовки системы к запуску “Safe Start” (проверка “логической нейтрали»). * Перед тем, как использовать функцию автоматического запуска двигателя по таймеру или функцию автоматического запуска двигателя, убедитесь, что в топливном баке имеется достаточное количество топлива.

Page 5

C-500

* Перед дистанционным запуском двигателя автомобиля нет необходимости снимать систему с охраны. В течение всего времени работы двигателя автомобиля после дистанционного или автоматического запуска система не будет реагировать на срабатывания датчика удара и входа зажигания.

Обязательные меры безопасности при использовании функции дистанционного или автома-

тического запуска двигателя автомобиля

* Никогда не используйте функцию дистанционного запуска двигателя автомобиля, если он припаркован в ограниченном пространстве, где не обеспечивается достаточная вентиляция. * Никогда не давайте брелоки-передатчики системы детям. * Никогда не используйте функцию дистанционного запуска двигателя автомобиля или функцию ShortStop, если в автомобиле находится человек или животное. * Никогда не запускайте двигатель автомобиля, если кто-либо находится перед автомобилем или позади него.

Page 6

C-500

СОДЕРЖАНИЕ

Правила безопасного использования автосигнализации 4

Перед использованием функции дистанционного запуска двигателя автомобиля .......................................4

Обязательные меры безопасности при использовании функции дистанционного или

автоматического запуска двигателя автомобиля ............................................................................................................5

Комплект поставки 8 Функции системы 9

Стандартные функции ..................................................................................................................................................................9

Программируемые функции .....................................................................................................................................................9

Функции дистанционного запуска двигателя ................................................................................................................ 10

Брелоки-передатчики системы 11

ЖК дисплей 5-кнопочного брелока-передатчика........................................................................................................12

Функции кнопок брелоков-передатчиков системы ...................................................................................................13

Описание специальных функций 5-кнопочного передатчика с двусторонней связью ............................. 14

Проверка текущего состояния системы / Проверка наличия 2-сторонней связи .......................................16

Автоматический режим проверки зоны действия 2-сторонней связи после постановки системы на

охрану ...............................................................................................................................................................................................16

Контроль температуры двигателя .......................................................................................................................................17

Выбор режима оповещения: звуковой/вибратор ........................................................................................................17

Режим энергосбережения.......................................................................................................................................................18

Будильник .......................................................................................................................................................................................18

Таймер обратного отсчета.......................................................................................................................................................19

Функция блокировки кнопок 5-кнопочного брелока ................................................................................................ 20

Включение подсветки ЖК-дисплея передатчика ......................................................................................................... 20

Меню брелок а-передатчика ..................................................................................................................................................20

Предупреждение о разряде батарейки передатчика / Замена элементов питания ...................................23

Начало работы с системой 24

Активная постановка на охрану ...........................................................................................................................................24

Снятие системы с охраны ........................................................................................................................................................25

Дистанционный запуск двигателя автомобиля .............................................................................................................26

Остановка двигателя автомобиля ...................................................................................................................................... 27

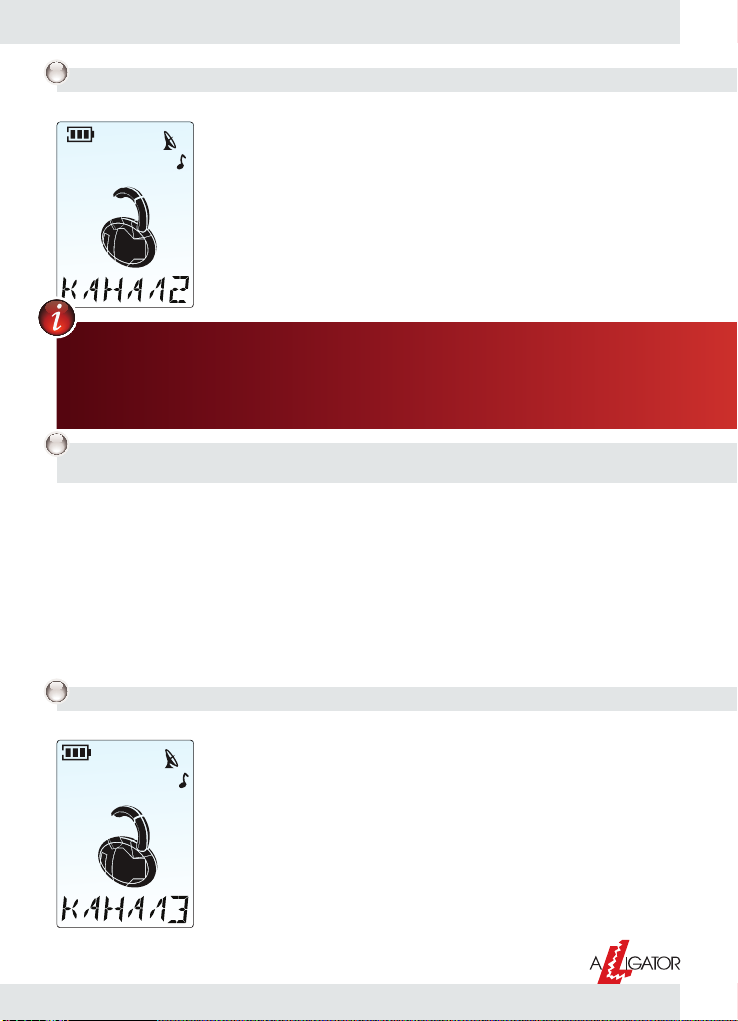

Дистанционное управление дополнительными устройствами (канал 2) ......................................................... 28

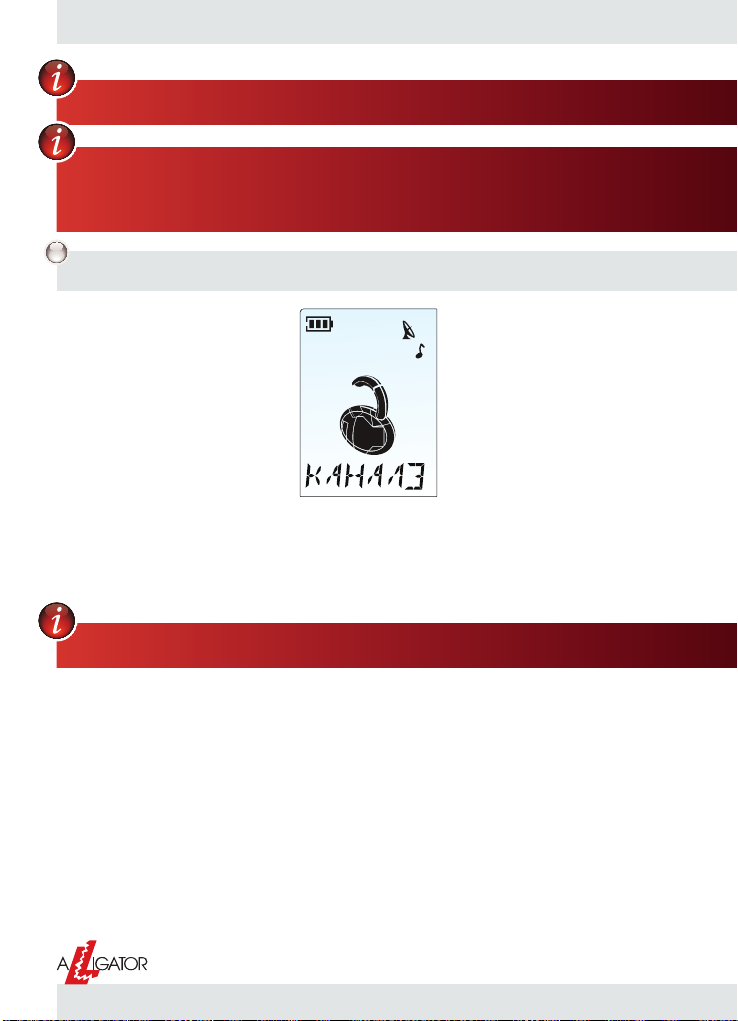

Дистанционное управление дополнительными устройствами (канал 3) ......................................................... 29

Работа с GSM модулем .............................................................................................................................................................. 31

Основные функции системы 32

Защита автомобиля при включенном режиме охраны ............................................................................................. 32

Информация о предыдущих срабатываниях системы / Таблица зон охраны ................................................. 35

Память состояния системы при отключении питания ............................................................................................... 37

Постановка системы на охрану с раздельным отключением зон датчиков ....................................................37

Постановка системы на охрану с обходом и указанием неисправной зоны ..................................................38

Постановка на охрану без помощи передатчика ......................................................................................................... 40

Бесшумная постановка и снятие системы с охраны ................................................................................................... 41

“Бесшумный” режим охраны .................................................................................................................................................. 42

Дистанционный режим “Паника” ......................................................................................................................................... 42

Дистанционное включение режима Anti-HiJack (AVR

) .......................................................................................... 43

Page 7

C-500

Работа режима Anti-HiJack ...................................................................................................................................................... 44

Выключение режима Anti-HiJack.......................................................................................................................................... 45

Функция “Поиск автомобиля” ................................................................................................................................................ 45

Функция вызова водителя автомобиля ............................................................................................................................ 46

Режим VALET / Дистанционное включение режима VALET ......................................................................................46

Программирование персонального кода отключения системы .......................................................................... 47

Аварийное отключение системы / Отключение системы с помощью персонального кода....................49

Программируемые функции системы 51

Пассивная постановка системы на охрану ...................................................................................................................... 51

Пассивная блокировка двигателя ....................................................................................................................................... 52

Быстрое отключение пассивной постановки на охрану и пассивной блокировки двигателя ...............53

Автоматическая повторная постановка системы на охрану .................................................................................. 54

Снятие системы с охраны в 2 этапа .....................................................................................................................................54

Функция защиты от ложных срабатываний FAPC

Автоматическое запирание дверей при включении зажигания ...........................................................................57

Автоматическое отпирание дверей при выключении зажигания ....................................................................... 57

Автоматическое включение режима Anti-HiJack .......................................................................................................... 57

Долговременное отключение сигналов подтверждения сирены ........................................................................ 57

Функция “Центрального замка” ............................................................................................................................................ 58

Предпусковой подогреватель ............................................................................................................................................... 58

Оповещение о невыключенных габаритах ..................................................................................................................... 58

Программирование кодов новых брелоков-передатчиков ...................................................................................58

Функции дистанционного запуска двигателя 60

“Продление” времени работы двигателя после дистанционного запуска ....................................................... 60

Начало движения после дистанционного запуска двигателя автомобиля ......................................................60

Функция “Safe Start” (процедура проверки “логической нейтрали” для автомобилей с ручной

коробкой передач) ..................................................................................................................................................................... 61

Функция “Short Stop” .................................................................................................................................................................. 62

Функция “Turbo Cooldown” ...................................................................................................................................................... 64

Функции автоматического запуска двигателя 67

Программирование режимов автоматического запуска двигателя ...................................................................67

Описание работы функции автоматического запуска двигателя по температуре ....................................... 70

Описание работы функции ежедневного автоматического запуска ..................................................................71

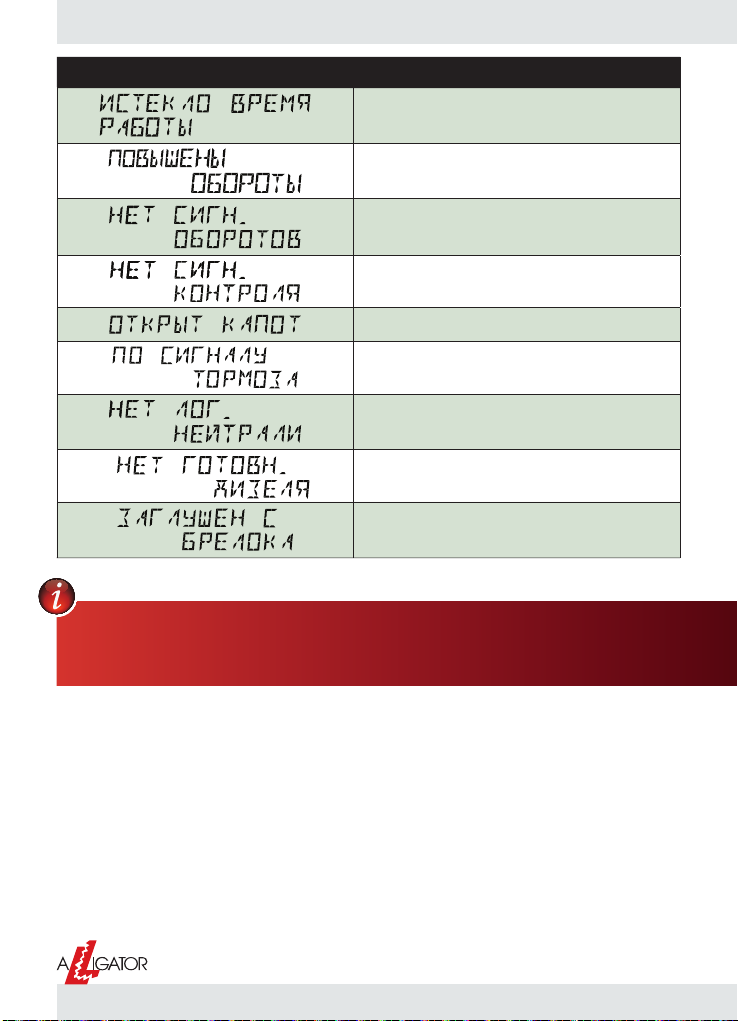

Диагностика причин выключения двигателя ................................................................................................................71

Техническое обс луживание 73 Хранение, транспортирование, ресурс, утилизация 74 Гарантийные обязательства 75 Значения сигналов системы 76

Значения сигналов подтверждения сирены .................................................................................................................. 76

Значения сигналов светодиодных индикаторов, встроенных в антенный модуль ..................................... 76

Значения сигналов указателей поворота ........................................................................................................................ 77

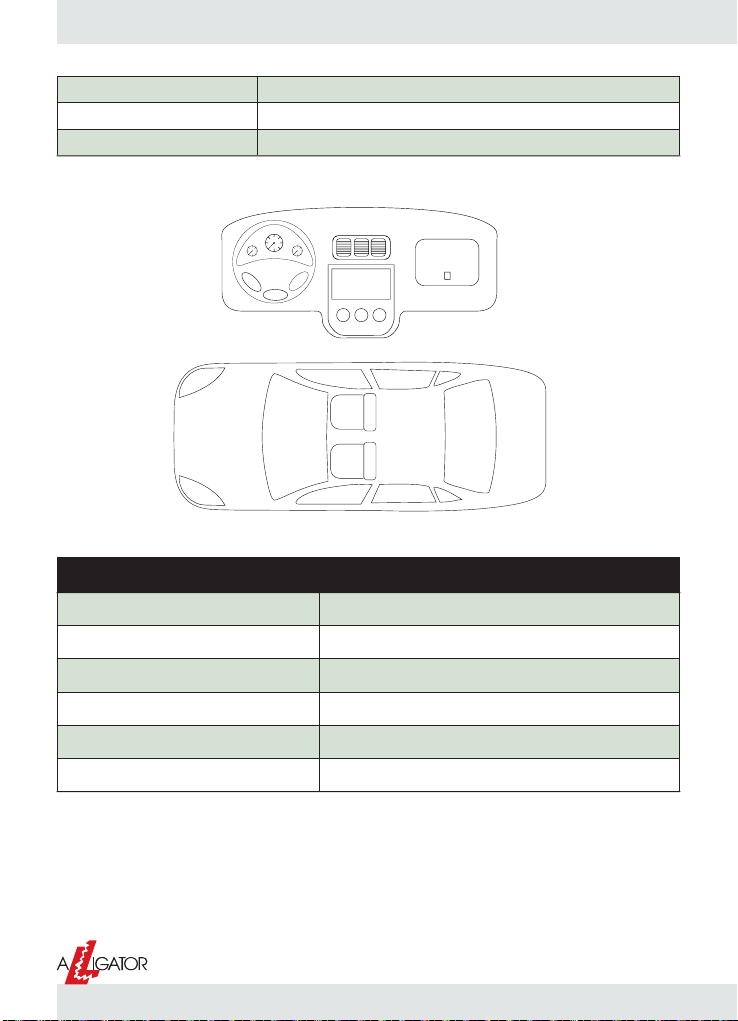

Сведения об установке 78

.................................................................................................... 56

Page 8

C-500

КОМПЛЕКТ ПОСТАВКИ

1. Основной блок системы 1 шт.

2. 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем 1 шт.

3. 4-кнопочный брелок-передатчик дистанционного управления системой 1 шт.

4. Внешний приемо-передающий модуль со встроенной антенной

с соединительным кабелем 1 шт.

5. Двухуровневый датчик удара с соединительным кабелем 1 шт.

6. Сирена 1 шт.

7. Датчик температуры двигателя 1 шт.

8. Кнопочный переключатель Valet с соединительным кабелем 1 шт.

9. Концевой выключатель кнопочного типа 1 шт.

10. Автомобильное зарядное устройство 1 шт.

11. 18-контактный разъём Molex с готовой проводкой для подключения основного

блока системы 1 шт.

12. 6-контактный разъём Molex с готовой проводкой для подключения

электроприводов замков дверей 1 шт.

13. 6-контактный силовой разъем с ножевыми контактами и готовой проводкой 1 шт.

14. Инструкция пользователя 1 шт.

15. Инструкция по установке 1 шт.

16. Памятка пользователя 1 шт.

17. Гарантийный талон 1 шт.

18. Индивидуальная потребительская тара 1 компл.

Page 9

C-500

ФУНКЦИИ СИСТЕМЫ

Стандартные функции

Сервисные функции

* Радиус действия в режиме оповещения до 2500 м * Функция звукового или вибрационного оповещения передатчиком с двусторонней связью * Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью * Отслеживание любых изменений состояния системы передатчиком с двусторонней связью * Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле * Дистанционное управление замками дверей с помощью встроенных реле * Постановка на охрану без помощи передатчика * Постановка системы в режим охраны с раздельным отключением зон датчика * Выход 2-го канала для управления замком багажника или дополнительными устройствами * Выход 3-го канала для управления дополнительными устройствами * Возможность управления внутрисалонным освещением, модулем стеклоподъемников, 2-ой цепью

стартера или раздельным отпиранием водительской и пассажирских дверей * Возможность реализации функции центрального замка * Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме

Valet * Функция вызова владельца автомобиля / Функция поиска автомобиля * Предупреждение о разряде батарейки брелока-передатчика * Дистанционное измерение температуры в моторном отсеке автомобиля * Возможность подключения GSM модуля

Дальность действия зависит от рельефа местности, характера застройки, взаимного расположе-

ния передатчика и приемника и от совокупности других физических факторов.

Охранные функции

* Абсолютная защита от сканирования и перехвата команд управления при помощи диалогового кода * Усовершенствованный режим Anti-HiJack * 6-тональная сирена * Яркие синие светодиодные индикаторы встроенные в антенный модуль * 2-цифровой программируемый персональный код отключения системы * Блокировка стартера встроенным нормально разомкнутым реле * Выход для дополнительной блокировки двигателя * 2-уровневый датчик удара с разъемным соединением * Бесшумная постановка и снятие системы с охраны / Функция бесшумного режима тревоги * Усовершенствованный дистанционный режим «Паника» * Память на срабатывания системы с указанием зоны охраны * 6 независимых зон охраны * Входы отрицательного и положительного триггеров дверей * Входы отрицательных триггеров капота и багажника * Обход неисправной зоны при постановке на охрану с указанием зоны охраны

Программируемые функции

Сервисные функции

* Автоматическое запирание дверей при включении зажигания или по сигналу тахометра * Автоматическое отпирание дверей при выключении зажигания * Функция защиты от ложных срабатываний системы FAPC™ * Автоматическая проверка зоны действия передатчика с двусторонней связью * Задержка включения режима охраны 3, 10 или 45 секунд * Режим работы выхода канала 2 системы: отпирание багажника, импульсный, постоянный, таймерный

Page 10

C-500

* Режим работы выхода канала 3 системы: импульсный, постоянный, таймерный, закрывание окон,

вторая цепь стартера * Возможность программирования длительности импульса управления замками дверей * Возможность перепрограммирования функций отдельных выходов и входов системы * Восстановление заводских настроек программируемых функций системы

Охранные функции

* Пассивная постановка на охрану с запиранием или без запирания дверей * Автоматическая повторная постановка на охрану с запиранием или без запирания дверей * Режим пассивной блокировки двигателя * Возможность отключения охраны в 2 этапа * Дистанционное или автоматическое включение режима Anti-HiJack * Активное и безопасное глушение двигателя в режиме Anti-HiJack * Возможность охраны автомобиля с работающим двигателем

Функции дистанционного запуска двигателя

* Полная совместимость как с автоматической, так и с ручной трансмиссией * Совместимость с бензиновым и дизельным двигателем * Возможность продления времени работы двигателя с помощью передатчика * Функция ShortStop: постановка системы на охрану с двигателем, работающим на холостом ходу * Дистанционно включаемая функция автоматического запуска двигателя при низкой температуре с

выбором значения температуры * Дистанционно включаемая функция автоматического запуска двигателя по таймеру через выбира-

емые промежутки времени * 2 режима ежедневного запуска * Специальный режим для автомобилей, имеющих двигатели с турбонаддувом * Возможность оперативной диагностики причин автоматического глушения двигателя

Page 11

C-500

БРЕЛОКИ-ПЕРЕДАТЧИКИ СИСТЕМЫ

В комплект системы входит один 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-

дисплеем и один 4-кнопочный передатчик.

5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем позволяет управлять всеми функциями системы. Помимо этого, каждый раз при ис поль зо ва нии данного передатчика система будет посылать спе циальные сигналы, подтверждающие исполнение той или иной команды (“обратная связь”). В результате на ЖК-дисплее 5-кнопочного бре лока будет появ ляться соответствующая индикация, а встроенный в брелок-передатчик миниатюр ный динамик будет по да вать соответствующие звуковые сигналы подтверждения.

Однако, и это еще не все. При срабатывании сис те мы (независимо от того, используется ли “Стандарт ный”, или “Бесшумный” режим тревоги) она немед лен но передаст сигнал тревоги на 5-кнопочный брелок-пере датчик, при этом включится динамик и/или зара бо тает встроенный вибратор передатчика (в зависимости от выбранного режима оповещения брелока), а на ЖК-дисплее появится индикация именно той зоны охраны, которая вызвала срабатывание системы.

Page 12

C-500

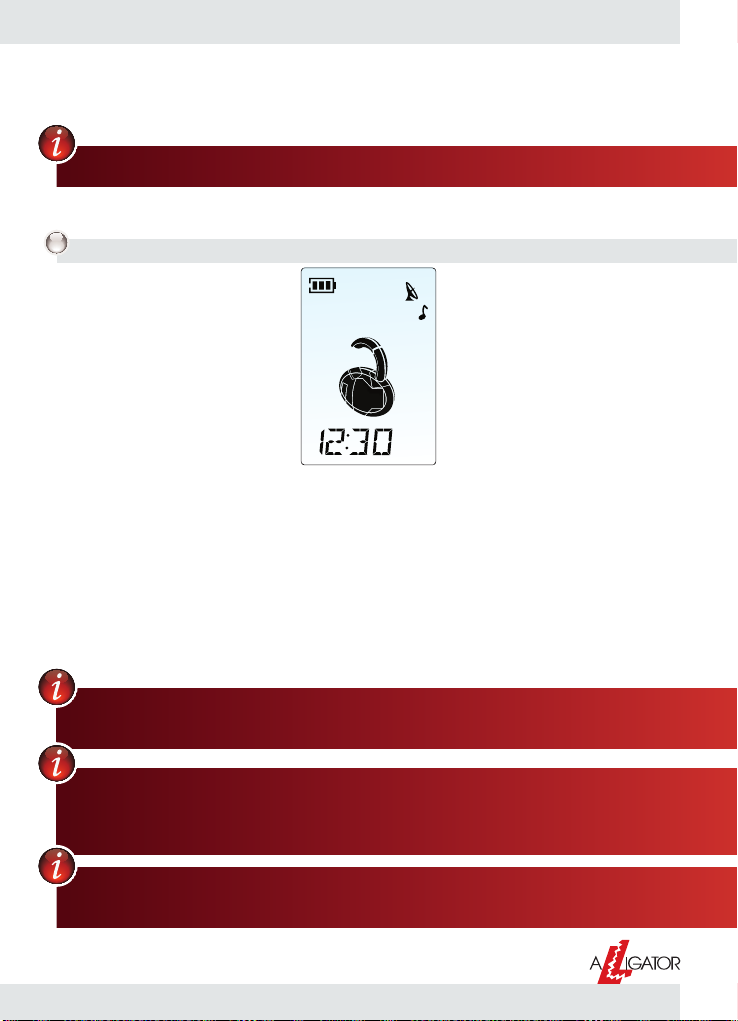

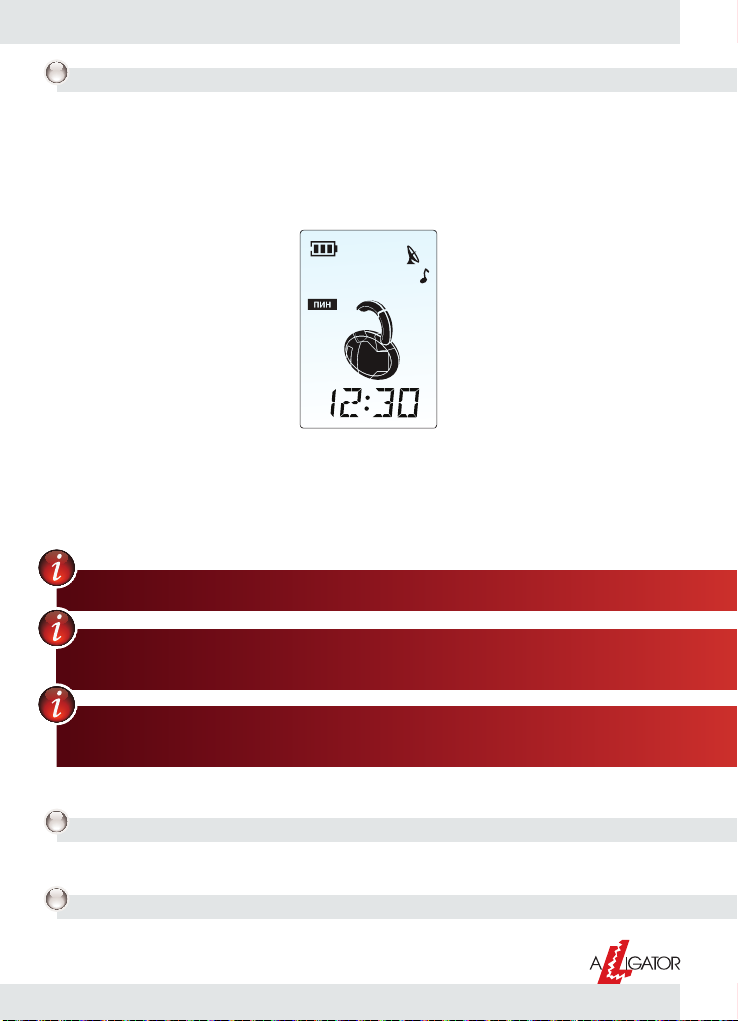

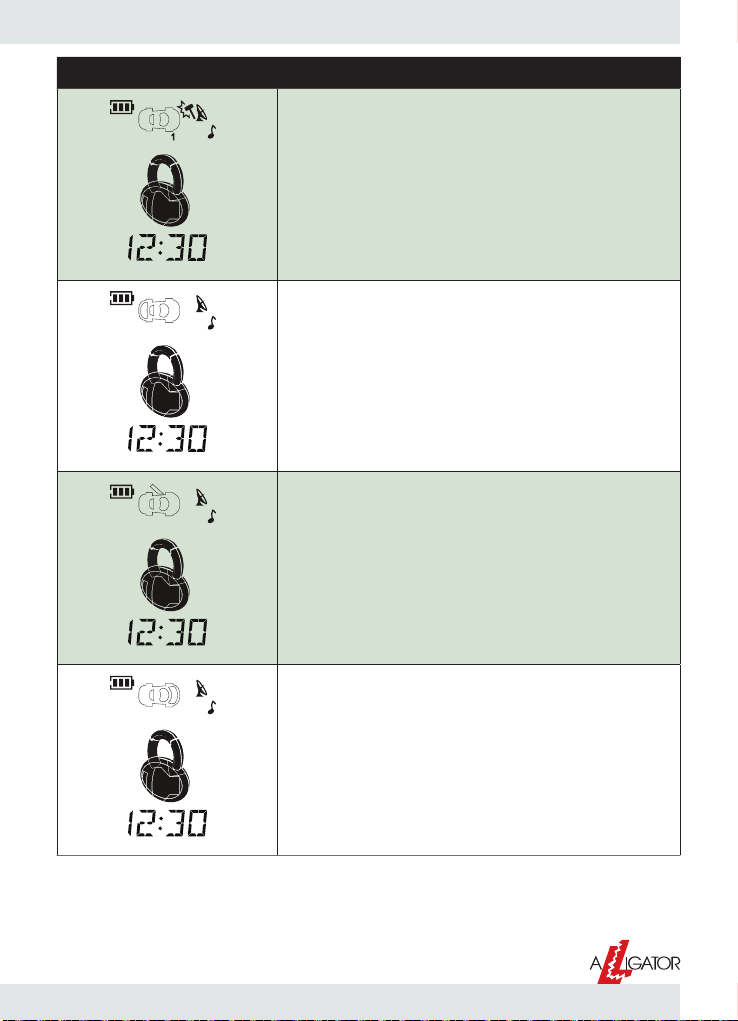

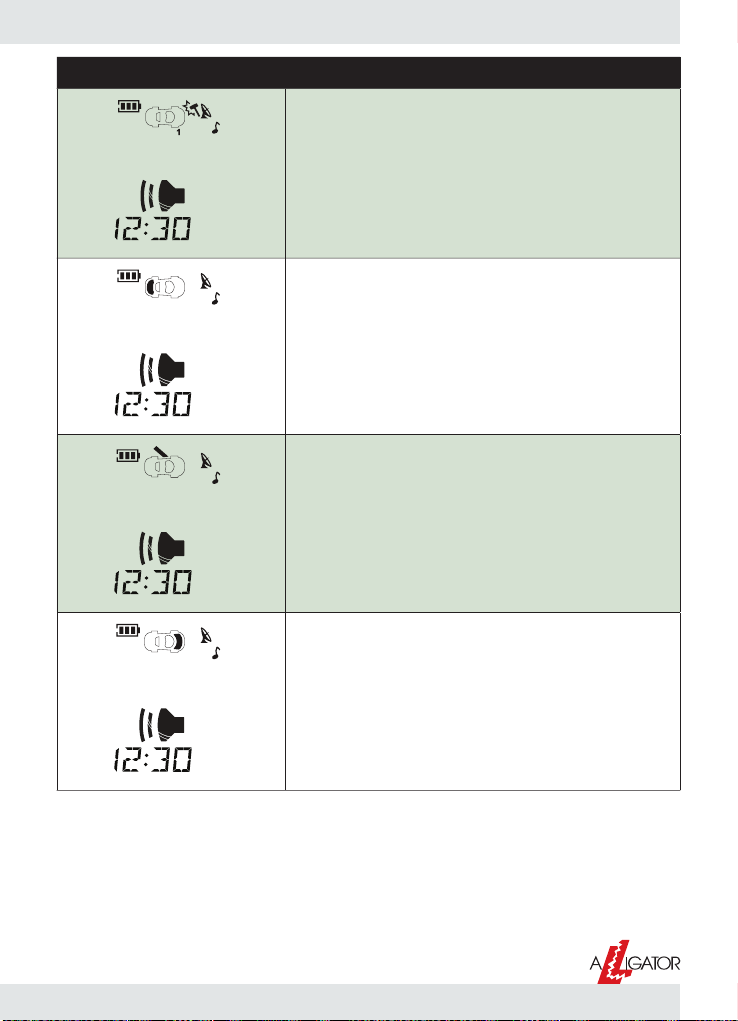

ЖК дисплей 5-кнопочного брелока-передатчика

b Режим снятия с охраны в два этапа f Режим энергосбережения

i Сервисный режим g Иммобилайзер

d Звуковое оповещение ` Вибрационное оповещение

a Индикация попытки включения зажигания в

режиме охраны

] Индикация заряда батареи

ЉИндикация работы двигателя ЋРежим “Турбо”

Основная зона датчика удара

‡

Блокировка дверей

Будильник

ного времени или температуры

Индикация текущего/запрограммирован-

Индикация подключения GSM модуля

Таймер

Индикация выполнения процедуры логиче-

ской нейтрали

Бесшумный режим охраны

Индикация обратной связи

Режим приема-передачи

Page 13

C-500

Режим Anti HiJack

e Автоматический запуск двигателя при

низкой температуре

s Отключение зоны предупреждения

датчика

Индикация тревоги

Функции кнопок брелоков-передатчиков системы

ФУНКЦИЯ

Дистанционная основная постановка на охрану или дистанционное запирание дверей (в режиме Valet или при включенном зажигании)

Постановка на охрану с отключением зоны предупреждения датчиков системы

Постановка на охрану с отключением обеих зон датчика

Возвращение в режим охраны с работающими датчиками

Отключение режима тревоги Любая кнопка,

Альтернативная (бесшумная) постановка на охрану

Основное вк лючение “бесшумного” режима охраны

Дистанционное основное снятие с охраны или дистанционное отпирание дверей (в режиме Valet или при включенном зажигании)

Отпирание дверей в 2 этапа при снятии системы с охраны

Альтернативное (бесшумное) снятие с охраны

КНОПКА

(КОМ БИНАЦИЯ

КНОПОК)

кроме

-, U

h Автоматический запуск двигателя в пред-

установленное время

c Автоматический запуск двигателя по

таймеру

Отключение датчика

ПРИМЕЧАНИЕ

Нажать и отпустить

Нажать и отпустить в любое время после постановки на охрану

Нажать и отпустить в любое время после постановки на охрану и отключения зоны предупреждения датчиков системы

Нажать и отпустить в любое время после отключения датчиков системы

Нажать и отпустить в режиме тревоги

Нажать и удерживать в течение 2 секунд

Нажать последовательно в течение 4 секунд

Нажать и отпустить

Нажать в любое время после снятия системы с охраны

Нажать и удерживать в течение 2 секунд

Page 14

C-500

ФУНКЦИЯ

Альтернативное (бесшумное) снятие с охраны с отпиранием дверей в 2 этапа

Выход канала 2 (дистанционное отпирание багажника/управление дополнительными устройствами)

Выход канала 3 (дистанционное управление дополнительными устройствами)

Дистанционное включение режима “Паника”

Дистанционное выключение режима “Паника”

Дистанционное включение режима “Anti-HiJack”

Дистанционное включение или выключение режима Valet

“Поиск автомобиля”

Дистанционный запуск / отключение двигателя или активизация функции “Short Stop”

Продление времени работы двигателя на 1 цикл

Продление времени работы двигателя до неограниченного

Описание специальных функций 5-кнопочного передатчика с двусторонней связью

КНОПКА

(КОМ БИНАЦИЯ

КНОПОК)

-, ż

ПРИМЕЧАНИЕ

Нажать и удерживать в течение 2 секунд, затем нажать и отпустить в любое время

Нажать и удерживать в течение 2 секунд

Нажать и отпустить

Нажать одновременно и удерживать в течение 2 секунд при выключенном зажигании

Нажать одновременно

Нажать одновременно и удерживать в течение 2 секунд при включенном зажигании

Нажать одновременно и удерживать в течение 2 секунд

Нажать одновременно при выключенном зажигании

Нажать и удерживать в течение 2 секунд

Нажать и отпустить

Нажать последовательно в течение 4 секунд

ФУНКЦИЯ

Проверка текущего состояния системы

Проверка температуры в моторном отсеке

КНОПКА

(КОМБИНАЦИЯ

КНОПОК)

ПРИМЕЧАНИЕ

Нажать и отпустить одновременно

Page 15

C-500

ФУНКЦИЯ

Вход в режим настройки функций брелока-передатчика, автоматического запуска двигателя и активации некоторых команд

Отключение сигналов тревоги передатчика с 2-сторонней связью при срабатывании системы

Включение на 5 секунд подсветки ЖК-дисплея

Выбор режима оповещения: звуковой / вибратор / звук + вибратор

Включение /выключение режима “энергосбережения”

Включение/выключение будильника

Включение таймера обратного отсчета

КНОПКА

(КОМБИНАЦИЯ

КНОПОК)

Любая кнопка Нажать и отпустить

+ ż

Нажать и удерживать

Нажать и отпустить

Нажать и отпустить одновременно

ПРИМЕЧАНИЕ

Включение / выключение блокировки кнопок передатчика

-, ,

Нажать последовательно в течение 4 секунд

Page 16

C-500

Проверка текущего состояния системы / Проверка наличия 2-сторонней связи

Нажать одновременно и отпустить кнопки U и ż.

Если присутствует двусторонняя связь

Если двусторонней связи нет

» 1 звуковой и/или вибросигнал » Включится (или останется включенным) индикатор

наличия связи » Обновится индикация текущего состояния системы » Текущее время на 10 секунд сменится бегущей стро-

кой с надписью «ОХРАНА ВКЛ» или «ОХРАНА ВЫКЛ», в

зависимости от состояния системы

» Выключится символ наличия связи

Каждый раз при передаче той или иной команды, передатчик с 2-сторонней связью ожидает сигнала подтверждения от системы о приеме команды. Таким образом, Вы постоянно получаете достоверную информацию о состоянии системы, и если после передачи команды символ наличия связи не исчезает – это означает, что Вы каждый раз автоматически проверяете текущее состояние системы.

Дальность действия передатчика с 2-сторонней связью заметно ниже дальности действия передатчика системы. В связи с этим отсутствие 2-сторонней связи в тот или иной момент еще не означает, что в случае срабатывания системы передатчик с 2-сторонней связью не получит сигнала тревоги.

Автоматический режим проверки зоны действия 2-сторонней связи после постановки систе-

мы на охрану

Поставьте систему на охрану.

Через 15 минут система автоматически пошлет специальный сигнал проверки зоны действия 2-сторонней связи.

[брелок]

Если в этот момент брелок-передатчик с 2-сторонней связью находится в зоне действия передатчика системы

» 1 звуковой и/или вибросигнал

Если в этот момент брелок-передатчик с 2-сторонней связью находится вне зоны действия передатчика системы,

то через 1 минуту после посылки тестового сигнала

» 1 длинный и 1 короткий звуковые и/или 2 вибросиг-

нала

» Индикатор антенны

d исчезнет

[брелок]

Page 17

Контроль температуры двигателя

Нажмите одновременно кнопки T и ż.

C-500

» На 5 секунд включится индикация температуры в мо-

торном отсеке автомобиля на текущий момент

Проверку температуры двигателя можно произвести также из меню брелока-передатчика (см. «Меню брелока-передатчика»).

Выбор режима оповещения: звуковой/вибратор

Нажмите одновременно и отпустите кнопки - и ż.

При включении режима оповещения вибратором

» 1 вибросигнал » Включится индикатор вибратора

При включении режима звукового оповещения

» 1 короткий звуковой сигнал » Включится индикатор звукового оповещения

При одновременном включении режима оповещения вибратором и режима звукового оповещения

» 1 короткий звуковой и 1 вибросигнал » Включатся индикаторы звукового оповещения

вибратора

Выбор режима оповещения можно произвести также из меню брелока-передатчика (см. «Меню брелока-передатчика»).

[брелок]

d и

Page 18

C-500

Режим энергосбережения

В этом режиме Вы не будете получать подтверждения об изменении состояния системы, однако сможете использовать описанную выше команду «Проверка наличия двусторонней связи».

Включение

Нажмите одновременно и отпустите кнопки , и U.

» 1 короткий звуковой сигнал и/или 1 раз включится

встроенный вибратор

» Включится индикатор

После включения режима энергосбережения приемник брелока-передатчика отключается.

Выключение

Нажмите одновременно и отпустите кнопки , и U или поставьте систему в режим охраны.

» 1 короткий звуковой сигнал и/или 1 раз включится

встроенный вибратор

» Выключится индикатор

Включение и выключение режима энергосбережения можно произвести также из меню брелока-передатчика (см. «Меню брелока-передатчика»).

Будильник

Включение

Нажмите одновременно и отпустите кнопки , и -.

» 1 короткий звуковой сигнал и/или 1 раз включится

встроенный вибратор

» Включится индикатор

Выключение

Нажмите одновременно и отпустите кнопки , и -.

» 1 короткий звуковой сигнал и/или 1 раз включится

встроенный вибратор

» Выключится индикатор

[брелок]

Page 19

C-500

Если будильник включен, то в установленное время включатся звуковые сигналы на 1 минуту, либо до нажатия кнопки

Включение и выключение будильника можно произвести также из меню брелока-передатчика (см. «Меню брелока-передатчика»).

Таймер обратного отсчета

При включении данного режима таймер начнет обратный отсчет запрограммированного периода

времени. Данная функция может использоваться, например, при платной почасовой парковке автомобиля.

В течение времени работы таймера на дисплее будет постоянно показываться время, оставшееся

до момента окончания работы таймера. По истечении времени работы таймера динамик передатчика подаст звуковую индикацию.

Включение

Нажмите одновременно и отпустите кнопки , и ż.

Во время работы таймера обратного отсчета Вы можете посмотреть текущее время. Для этого нажмите кнопку

кунды и затем опять продолжится индикация таймера обратного отсчета.

Выбор значения

Повторяя описанную выше операцию можно последовательно установить таймер обратного отсчета на фиксированное время 10, 20, 30, 40, 50, 60, 90 или 120 минут. Последующим одновремен-

ным нажатием кнопки

По истечении времени обратного отсчета

Включение и выключение таймера обратного отсчёта, а также установку времени таймера на значения, отличные от фиксированных можно произвести из меню брелока-передатчика (см. «Меню брелока-передатчика»).

5-кнопочного передатчика.

» 1 короткий звуковой сигнал и/или 1 раз включится

встроенный вибратор

» Включится мигание индикатора » Вместо индикации текущего времени включится ин-

дикация обратного отсчета времени 10 минут

5-кнопочного передатчика. Индикация текущего времени включится на 3 се-

и кнопки ż таймер обратного отсчета будет отключен:

» 1 короткий звуковой сигнал и/или 1 раз включится

встроенный вибратор

» Выключится мигание индикатора » Появится индикация текущего времени

» Прозвучит прерывистая мелодия выключения режи-

ма и/или включится встроенный вибратор

» Выключится мигание индикатора » Появится индикация текущего времени

[брелок]

Page 20

C-500

Функция блокировки кнопок 5-кнопочного брелока

Включение

Нажмите последовательно в течение 4 секунд кнопки - и

» Текущее время на 10 секунд сменится бегущей стро-

кой с надписью «БЛОКИРОВКА КНОПОК»

Выключение

Нажмите последовательно в течение 4 секунд кнопки - и

» Включится подсветка ЖК-дисплея передатчика на 5

секунд

Включение блокировки кнопок можно произвести также из меню брелока-передатчика (см. «Меню брелока-передатчика»).

Включение подсветки ЖК-дисплея передатчика

Нажмите кнопку

Меню брелока-передатчика

5-кнопочного передатчика.

» Включится подсветка ЖК-дисплея передатчика на 5

секунд

[брелок]

Время нахождения в меню брелока-передатчика неограниченно, выход производится только

принудительно нажатием кнопки

Команды

Нажмите кнопку , 5-кнопочного передатчика и удерживайте её до звукового сигнала.

Для выбора команды нажимайте кнопку

или ż.

» Включится подсветка ЖК-дисплея передатчика » 1 короткий звуковой сигнал » Текущее время сменится бег ущей строкой с надписью

«КОМАНДЫ»

U или T.

» При каждом нажатии в бегущей строке будет менять-

ся надпись соответствующая команде

[брелок]

Page 21

C-500

Для активации команды нажмите кнопку ,.

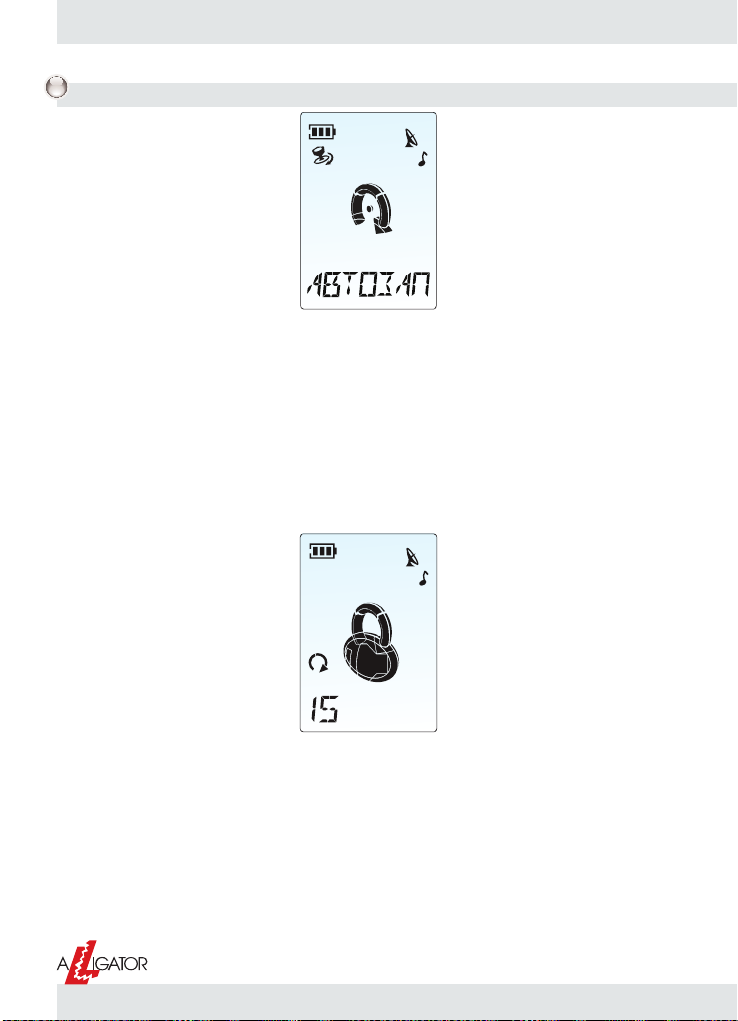

Автозапуск

Нажмите кнопку , 5-кнопочного передатчика и удерживайте её до двух звуковых сигналов.

» Включится подсветка ЖК-дисплея передатчика » 2 коротких звуковых сигнала » Текущее время сменится бег ущей строкой с надписью

«АВТОЗАПУСК»

[брелок]

Для выбора параметра настройки нажимайте кнопку

» При каждом нажатии на ЖК-дисплее будет загораться

Для выбора настраиваемого параметра нажмите кнопку ,.

» На месте текущего времени появится надпись «ВЫКЛ»

Для изменения состояния выбранного параметра нажимайте кнопку

» На месте текущего времени появится состояние вы-

» Указатели поворота включатся количество раз в зависимости от со-

стояния

Для перехода к выбору другого параметра нажмите кнопку

Подробное описание процедуры программирования функций автоматического запуска и остановки двигателя автомобиля см. в разделе «Функции автоматического запуска двигателя» ниже.

[ система]

» Появится бегущая строка «АВТОЗАПУСК» » Мигание иконки параметра настройки

U или T.

иконка, соответствующая выбранному параметру настройки, либо сменится надпись в бегущей строке

U или T.

бранного параметра, затем надпись «ОК»

[брелок]

Page 22

C-500

Настройки брелока

При помощи данного меню Вы можете настроить/активировать следующие параметры брелокапередатчика: установка времени, настройка будильника, выбор способа оповещения, блокировка кнопок, режим экономии, таймер обратного отсчета, мелодиии будильника, запуска и глушения, режим “Демо”, сброс настроек брелока.

Нажмите кнопку

Для выбора параметра настройки нажимайте кнопку

Для выбора настраиваемого параметра нажмите кнопку ,.

Для изменения состояния выбранного параметра нажимайте кнопку

Для перехода к выбору другого параметра нажмите кнопку

5-кнопочного передатчика и удерживайте её до трёх звуковых сигналов.

» Включится подсветка ЖК-дисплея передатчика » 3 коротких звуковых сигнала » Текущее время сменится бег ущей строкой с надписью

«НАСТРОЙКИ БРЕЛОКА»

U или T.

» При каждом нажатии в бегущей строке будет появ-

ляться надпись, соответствующая выбранному параметру

U или T.

[брелок]

Page 23

C-500

Предупреждение о разряде батарейки передатчика / Замена элементов питания

5-кнопочный передатчик с 2-сторонней связью

По мере разряда батареи питания передатчика на дисплее будет уменьшаться заполнение шкалы

символа батарейки:

Если батарея 5-кнопочного передатчика с 2-сторонней связью полностью разряжена

Частота заряда аккумуляторной батареи зависит от частоты и режима использования передатчика с 2-сторонней связью и частоты использования режима энергосбережения.

Для заряда аккумуляторной батареи 5-кнопочного брелока-передатчика используйте сетевой адаптер с разъемом mini-USB или автомобильное зарядное устройство, имеющиеся в комплекте поставки.

4-кнопочный передатчик

В корпусе 4-кнопочного брелока-передатчика установлен маленький красный светодиод, который

подтверждает нажатие кнопок передатчика и также показывает состояние элементов питания передатчика. По мере разряда батареек Вы можете заметить уменьшение дальности действия передатчика.

Для замены батарейки:

1. Аккуратно разделите половинки корпуса передатчика. Для этого вставьте шлицевую отвертку или подобный инструмент в специальный паз на торце передатчика.

2. Извлеките севшую батарейку, запомнив полярность ее установки.

3. Установите новый элемент питания (типа CR2032), убедитесь в соблюдении полярности.

4. Аккуратно сожмите 2 половинки корпуса до характерного щелчка.

» 2 коротких мелодичных и/или 2 вибросигнала » Мигание символа

[брелок]

Page 24

C-500

НАЧАЛО РАБОТЫ С СИСТЕМОЙ

Активная постановка на охрану

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.

Нажмите и отпустите кнопку

U передатчика один раз.

» 1 сигнал сирены » Указатели поворота включатся 1 раз » Включатся цепи блокировки двигателя » Двери автомобиля будут заперты » Автоматически закроются окна автомобиля (опция) » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут медленно мигать

Если при постановке на охрану Вы не услышите звуковых сигналов подтверждения сирены – это значит, что для основного способа включения охраны сигналы подтверждения сирены отключены (См. раздел “Бесшумная постановка и снятие системы с охраны” ниже).

Если в Вашем автомобиле реализована функция автоматического закрывания окон автомобиля при постановке системы на охрану или автоматическое управление функцией “Комфорт” - Вы

можете остановить работу данных функций нажатием кнопки останется в режиме охраны.

Если в Вашем автомобиле установлена функция штатной задержки выключения внутрисалонного освещения, при постановке на охрану система будет подавать стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей поворота), даже если в момент постановки на охрану включено внутрисалонное освещение или открыта одна из дверей автомобиля. Однако если дверь автомобиля была открыта в момент постановки на охрану и осталась открытой, то через запрограммированное время система обойдет вход двери:

[система]

» 1 звуковой и/или вибросигнал » Включится индикатор

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВКЛ»

передатчика. Система при этом

[брелок]

» 3 сигнала сирены » 3 раза включатся указатели поворота » Светодиодные индикаторы, встроенные в антенный модуль системы

мигают сериями по 3 раза через паузу в течение 30 секунд

[система]

Page 25

C-500

» 3 звуковых и/или вибросигнала » Включится мигающий символ открытой двери

Через 3 секунды после того, как обойденная цепь перестанет быть активной, система автомати-

чески вновь возьмет ее под охрану и символ двери исчезнет с ЖК-дисплея передатчика.

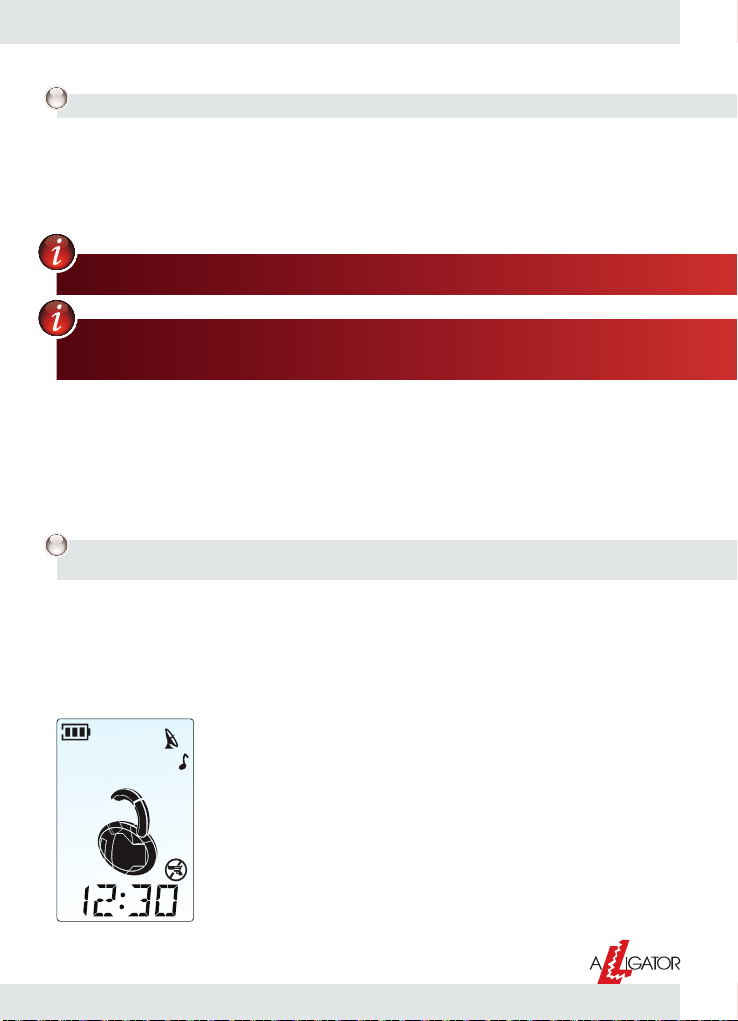

Снятие системы с охраны

Нажмите и отпустите кнопку T передатчика один раз.

» 2 сигнала сирены » Указатели поворота включатся 2 раза » Отключатся цепи блокировки двигателя » Двери автомобиля отопрутся » Включится внутрисалонное освещение на 30 секунд (опция)

[система]

» 2 звуковых и/или вибросигнала » Включится индикатор

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВЫКЛ»

[брелок]

Если выполнены необходимые подключения для реализации функции отпирания дверей в 2 этапа, то при снятии системы с охраны будет отпираться только дверь водителя. Для отпирания всех остальных дверей автомобиля необходимо нажать и отпустить кнопку снятия с охраны еще раз.

Если при снятии системы с охраны Вы услышите 4 или 5 сигналов сирены и указатели поворота включатся 4 раза, это значит, что система срабатывала за время Вашего отсутствия. В этом случае СИД будет мигать определенное количество раз, указывая на конкретную зону охраны или датчик, вызвавший срабатывание системы (См. раздел “Информация о предыдущих срабатываниях системы” ниже).

Если при снятии системы с охраны Вы не услышите 2 сигналов подтверждения сирены - это значит, что используется основная постановка/снятие системы с охраны без сигналов подтверждения сирены (см. ниже).

Page 26

C-500

Дистанционный запуск двигателя автомобиля

Нажмите и удерживайте в течение 2 секунд кнопку ż брелока-передатчика.

» Указатели поворота включатся 1 раз

» Сирена подаст 1 сигнал » Указатели поворота автомобиля включатся 3 раза

[система]

» Прозвучит мелодия запуска и/или на 2 секунды вклю-

» Появятся символы запускаемого двигателя автомоби-

» Текущее время сменит бегущая строка с текстом «АВ-

Вариант I (Запуск состоялся)

[система]

» 1 звуковой и/или вибросигнал » Символ включенного зажигания » Символ запускаемого двигателя автомобиля

» Часы начнут показывать обратный отсчет времени

[брелок]

чится встроенный вибратор

pи включенного зажигания a

ля

ТОЗАПУСК»

a погаснет

p про-

должит мигать в течение 10 секунд и сменится на символ работающего двигателя

работы двигателя

Page 27

C-500

Во время работы двигателя Вы можете посмотреть текущее время. Для этого нажмите кнопку

5-кнопочного передатчика. Индикация текущего времени включится на 3 секунды и затем опять

продолжится индикация обратного отсчета времени работы двигателя.

Данная система совместима с дизельными двигателями и позволяет перед запуском двигателя на необходимое время включить свечи его предпускового прогрева. В этом случае запуск стартера будет несколько отложен.

Вариант II

(Запуск не состоялся)

Если двигатель автомобиля не запустится в течение запрограммированного промежутка времени, система отключит стартер и через несколько секунд автоматически попытается запустить двигатель автомобиля еще раз. Только в том случае, если двигатель автомобиля не будет запущен после 3-х попыток, система отменит выполнение процедуры запуска автомобиля.

Через промежуток времени после успешного запуска двигателя, запрограммированный функцией № 2.14, система включит все предварительно подключенные дополнительные устройства автомобиля (климат контроль, кондиционер, отопитель и т.д.).

В течение всего времени, пока двигатель автомобиля работает на холостом ходу под управлением системы дистанционного запуска, указатели поворота будут мигать, гореть постоянно или будут выключены в зависимости от состояния программируемой функции № 1.13.

За одну минуту до истечения времени работы двигателя передатчик с двусторонней связью подаст 1 предупреждающий звуковой сигнал.

Если процедура дистанционного запуска двигателя не начинается, если системе не удается запустить двигатель или если двигатель неожиданно останавливается после дистанционного или автоматического запуска, обратитесь к авторизованному мастеру-установщику или см. раздел «Диагностика причин выключения двигателя», ниже.

Остановка двигателя автомобиля

Двигатель будет автоматически остановлен через заранее запрограммированное время (завод-

ская установка 15 минут) либо:

* при превышении или при снижении оборотов холостого хода * при открывании капота автомобиля * при нажатии на педаль тормоза (для автоматической коробки передач) или при отключении ручно-

го тормоза (для ручной коробки передач)

* при срабатывании системы (если двигатель был дистанционно запущен, когда система находилась

в режиме охраны) Также Вы можете в любой момент дистанционно остановить двигатель автомобиля, работающий

под управлением системы дистанционного запуска.

Page 28

C-500

Нажмите и удерживайте в течение 2 секунд кнопку ż брелока-передатчика.

» Прозвучит мелодия глушения и/или на 2 секунды

включится встроенный вибратор передатчика

» Исчезнет символ работающего двигателя » На 10 секунд появится бегущая строка с текстом, ин-

формирующим о причине остановки двигателя и затем часы начнут показывать текущее время

Дистанционное управление дополнительными устройствами (канал 2)

Управление электрическим замком крышки багажника

Нажмите кнопку - передатчика и удерживайте ее нажатой в течение 2 секунд при выключенном зажигании.

[брелок]

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «ОТПИРАНИЕ БАГАЖНИКА»

Выход канала 2 будет также работать при включенном зажигании, но только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание багажника при движении автомобиля.

Если выход включен в то время, когда система находится в режиме охраны, то система одновременно на некоторое время отключит датчик удара и зоны охраны багажника для того, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.

Управления различными дополнительными устройствами

Канал может быть запрограммирован как импульсный, постоянный или таймерный. Обратитесь к

установщику или к инструкции по установке за детальным описанием.

[брелок]

Page 29

Нажмите кнопку - передатчика и удерживайте ее нажатой в течение 2 секунд.

C-500

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «КАНАЛ 2»

Если выход 2-го канала системы запрограммирован как “импульсный”, “постоянный” или “таймерный”, то на время активизации канала в режиме охраны будут отключены вход датчика и вход зажигания. Если вход датчика системы или вход зажигания остаётся активным после окончания работы выхода 2-го канала системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота включатся 3 раза. Через 3 секунды после того, как данные цепи будут деактивированы, система опять автоматически возьмет их под охрану.

Для отключения выхода 2-го канала системы запрограммированного как постоянный или таймерный нажмите кнопку

Дистанционное управление дополнительными устройствами (канал 3)

Данная система имеет дополнительный 3-й канал, который позволяет управлять различными до-

полнительными устройствами в любое время (при включенном или при выключенном режиме охраны, при включенном или при выключенном зажигании и т.д.).

Нажмите одновременно и отпустите кнопки

- передатчика и удерживайте ее нажатой в течение 2 секунд.

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «КАНАЛ 2 ВЫКЛ»

U и -.

[брелок]

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «КАНАЛ 3»

[брелок]

Page 30

C-500

Канал может быть запрограммирован как импульсный, постоянный или таймерный. Обратитесь к установщику или к инструкции по установке за детальным описанием.

На время активизации 3-го канала в режиме охраны будут отключены вход датчика и вход зажигания. Если вход датчика системы или вход зажигания остается активным после окончания работы выхода 3-го канала системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота включатся 3 раза. Через 3 секунды после того, как данные цепи будут деактивированы, система опять автоматически возьмет их под охрану.

Для отключения выхода 3-го канала системы запрограммированного как постоянный или таймерный нажмите одновременно и отпустите кнопки

U и - передатчика.

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «КАНАЛ 3 ВЫКЛ»

Выход канала 3 системы также может быть запрограммирован при установке для выполнения дополнительных охранных или сервисных функций, таких как, например:

* управление закрыванием окон автомобиля при постановке системы на охрану * управление второй цепью стартера

Обратите внимание, что в этом случае выход канала 3 системы более не будет управляться с по-

мощью передатчика и будет всегда исполнять только данную выбранную охранную или сервисную функцию. Уточните у Вашего мастера-установщика функцию, исполняемую выходом канала 3 сис темы.

[брелок]

Page 31

C-500

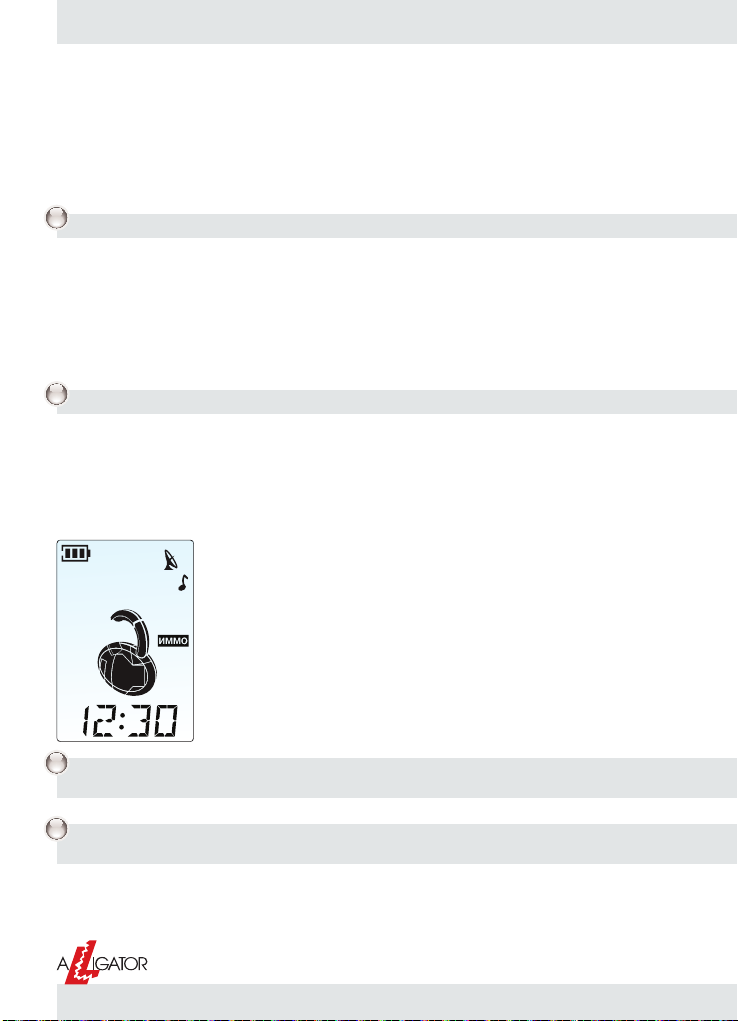

Работа с GSM модулем

К данной системе можно подключить GSM-модуль BILARM GSM. Тогда при помощи мобильного те-

лефона можно управлять всеми функциями автосигнализации при помощи русскоязычного голосового меню или при помощи SMS, а также получать всевозможные оповещения по SMS или посредством звонков автоинформатора GSM-модуля на Ваш телефон.

Предусмотрены также некоторые дополнительные возможности: прослушивание салона, провер-

ка баланса счета SIM-карты модуля, автономное питание модуля, защита от несанкционированного доступа PIN-кодом.

» Все время, пока модуль подключен к автосигнализа-

ции, включен индикатор

Для получения дополнительной информации обращайтесь к мастеру-установщику или к инструкции на GSM-модуль

[брелок]

Page 32

C-500

ОСНОВНЫЕ ФУНКЦИИ СИСТЕМЫ

Защита автомобиля при включенном режиме охраны

Легкий толчок

» 3 коротких сигнала сирены

Сильный удар, открывание любой двери, капота или багажника, включение зажигания или отклю-

чение питания системы включают режим тревоги:

» Мигание указателей поворота » Мигание внутрисалонного освещения (опция) » Включится сирена

» Светодиодные индикаторы, встроенные в антенный модуль системы начнут мигать по 1, 2, 3, 4, 6 или 15 раз через паузу, указывая зону срабатывания

Если взломщик оставил, к примеру, дверь открытой, то сирена будет звучать всего 6 циклов по 30 секунд (если Вы не отключите режим тревоги с помощью передатчика ранее) и затем встанет на охрану в “обход” открытой цепи.

После того, как эта дверь будет вновь закрыта, система автоматически сама возьмет её под охрану.

Символ зоны охраны, вызвавшей последнее срабатывание системы, будет мигать до момента отключения режима тревоги с помощью передатчика. Если режим тревоги не отключался с помощью передатчика, то символ зоны охраны будет продолжать мигать после окончания режима тревоги до момента постановки системы в режим охраны, до включения зажигания или до следующего срабатывания системы, если это произойдет раньше.

[система]

Режим тревоги

[система]

» 3 звуковых и/или вибросигнала » В течение 10 секунд мигание символа датчика » Текущее время на 10 секунд сменит бегущая строка с

текстом «СЛАБЫЙ УДАР»

» Включится звуковой и/или вибросигнал » Мигание индикатора зоны от которой произошло

срабатывание

» Мигание символа тревоги

[брелок]

Page 33

C-500

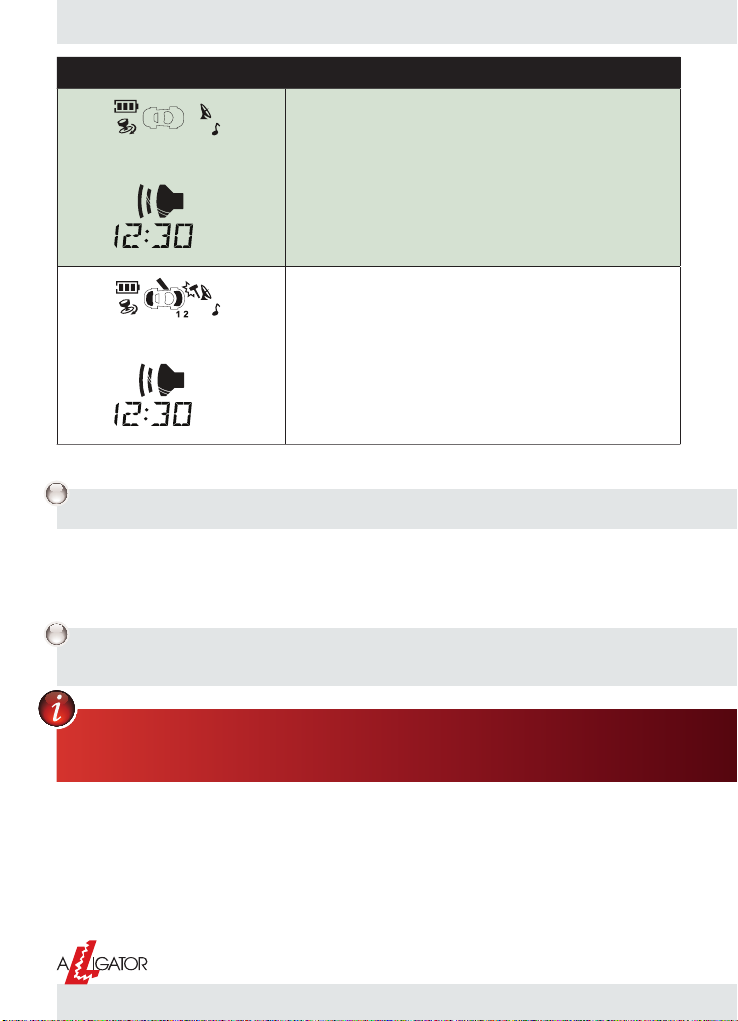

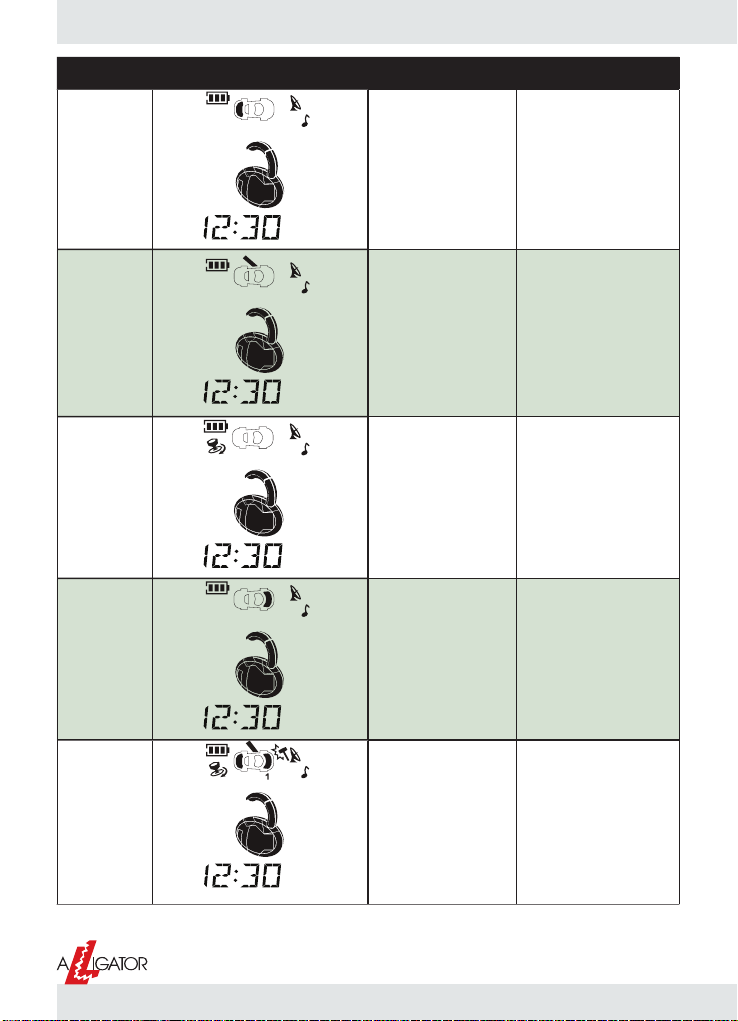

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ ЗОНА ОХРАНЫ / ПРИЧИНА СРАБАТЫВАНИЯ СИСТЕМЫ

Основная зона датчика удара

Попытка открыть багажник автомобиля

Попытка открыть одну из дверей автомобиля

Попытка открыть капот автомобиля

Page 34

C-500

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ ЗОНА ОХРАНЫ / ПРИЧИНА СРАБАТЫВАНИЯ СИСТЕМЫ

Попытка включить зажигание автомобиля

Отключение питания системы

Отключение режима тревоги

Нажмите любую кнопку передатчика, кроме кнопок однако автомобиль останется под охраной.

и -, один раз. Режим тревоги отключится,

» Повторное запирание дверей автомобиля

Нажав и отпустив кнопку намика или встроенный вибратор передатчика с 2-сторонней связью. Система будет продолжать находиться в режиме тревоги.

Если в момент отключения режима тревоги какая-либо из зон охраны осталась активна (открыта дверь, капот или багажник), также произойдет повторное запирание дверей автомобиля, но сирена подаст 3 сигнала, указатели поворота включатся 3 раза и СИД системы будет мигать сериями вспышек в течение 30 секунд, показывая открытую и обойденную цепь.

[система]

, передатчика, Вы только отключите сигналы тревоги встроенного ди-

Page 35

C-500

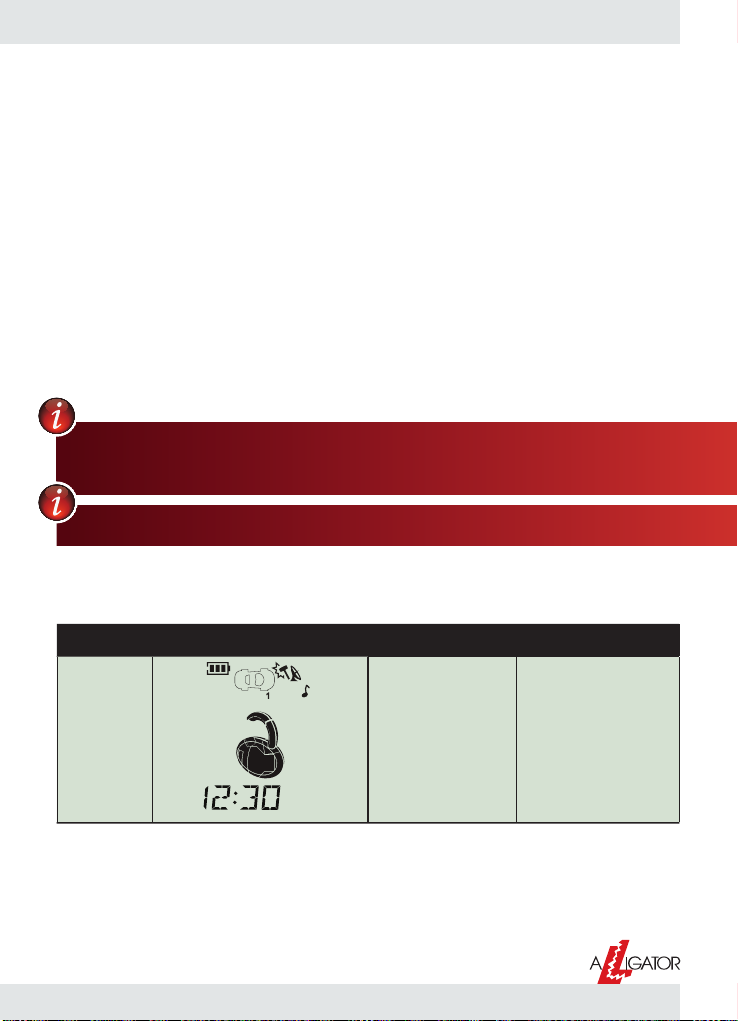

Информация о предыдущих срабатываниях системы / Таблица зон охраны

Если система срабатывала за время Вашего отсутствия, она проинформирует Вас об этом. В этом

случае при снятии системы с охраны:

» 4 сигнала сирены » Указатели поворота включатся 4 раза » Отключатся цепи блокировки двигателя » Двери автомобиля отопрутся

» Светодиодные индикаторы, встроенные в антенный модуль системы начнут мигать по 1, 2, 3, 4, 6 или 15 раз через паузу, поочередно показывая зоны охраны, вызвавшие 2 последних срабатывания системы

» Включится внутрисалонное освещение на 30 секунд (опция)

Если основная зона датчика удара вызвала 3 срабатывания системы и данная зона охраны была отключена функцией защиты от ложных срабатываний системы (FAPC охраны сирена подаст 5 сигналов и указатели поворота включатся 4 раза. Динамик передатчика подаст 5 коротких предупредительных сигналов и/или вибратор включится 5 раз.

Обратите внимание на то, что предупредительные сигналы сирены будут подаваться даже при бесшумном снятии системы с охраны.

Информация о зонах, вызвавших срабатывание, хранится в памяти системы и стирается в момент

постановки системы на охрану с помощью передатчика или при включении зажигания (при этом на ЖК-дисплее передатчика выключится символ зоны срабатывания).

ЗОНА

ОХРАНЫ

[система]

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ

» 4 звуковых и/или вибросигнала » Включится индикатор

» Текущее время на 10 секунд сменит бегущая строка

«ОХРАНА ВЫКЛ»

» Включится мигание символов зон охраны, вызвавших

срабатывания системы

РЕЖИМ

МИГАНИЯ СИДа

), то при снятии системы с

ПРИЧИНА СРАБАТЫВАНИЯ

[брелок]

Зона 1

1 раз через паузу

вход основой зоны датчика удара

Page 36

C-500

ЗОНА

ОХРАНЫ

Зона 2 2 раза через паузу

Зона 3

Зона 4

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ

РЕЖИМ

МИГАНИЯ СИДа

3 раза через паузу

4 раза через паузу вход цепи зажигания

ПРИЧИНА СРАБАТЫВАНИЯ

Концевой выключатель багажника

Концевой выключатель двери (+/-)

Зона 5

Зона 6

6 раз через паузу

15 раз через паузу

Концевой выключатель капота

отключение питания системы

Page 37

C-500

Срабатывание режима предупреждения датчика удара передатчиком с 2-сторонней связью и светодиодными индикаторами, встроенными в антенный модуль системы не индицируется.

Память состояния системы при отключении питания

Система вновь вернется в то же самое состояние (на охране, снята с охраны, режим Valet, режим

Anti-HiJack), в котором она находилась до момента отключения питания. В том случае, если питание было отключено, когда система находилась в режиме охраны, после подключения питания или при попытке запустить двигатель немедленно включится режим тревоги.

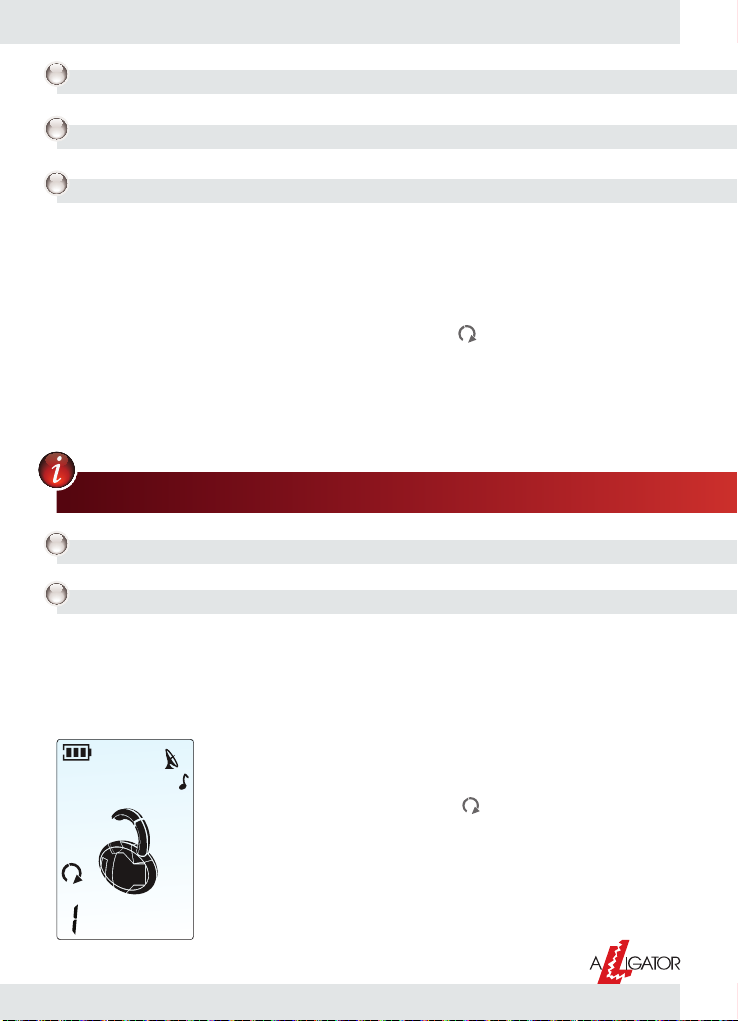

Постановка системы на охрану с раздельным отключением зон датчиков

При постановке на охрану Вы можете отключить только зону предупреждения датчика удара или

можете отключить датчик удара полностью.

Нажмите и отпустите кнопку

U передатчика один раз для постановки системы на охрану.

начнут медленно мигать

Для отключения зоны предупреждения датчика удара нажмите и отпустите кнопку ка еще раз после постановки системы на охрану.

» Указатели поворота включатся 2 раза

Для отключения датчика удара нажмите и отпустите кнопку чения зоны предупреждения датчика.

» Указатели поворота включатся 3 раза

[система]

» 1 звуковой и/или вибросигнал » Включится индикатор

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВКЛ»

» 1 звуковой и/или вибросигнал » Включится надпись «ОБХОД 1»

U передатчика еще раз после отклю-

U передатчи-

[брелок]

Page 38

C-500

» 1 звуковой и/или вибросигнал » Включится надпись «ОБХОД 2»

Отключение зон датчика будет автоматически отменяться при срабатывании системы от включения зажигания, открывания двери, капота или багажника.

Для восстановления работы датчика удара: нажмите и отпустите кнопку U передатчика еще раз.

» 1 сигнал сирены » Указатели поворота включатся 1 раз

Постановка системы на охрану с обходом и указанием неисправной зоны

Если при постановке на охрану одна из дверей, капот или багажник не закрыты, либо активен дат-

чик удара (или одна из этих цепей неисправна), то система встает в режим охраны в “обход” данной цепи.

» 3 сигнала сирены » 3 раза включатся указатели поворота » Включатся цепи блокировки двигателя » Двери автомобиля будут заперты » Автоматически закроются окна автомобиля (опция) » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут мигать по 1, 2, 3 или 6 раз через паузу в течение 30 секунд

Воспользуйтесь таблицей зон охраны, приведенной ниж

концевого выключателя.

[система]

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВКЛ»

» 3 звуковых и/или вибросигнала » Включится индикатор

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВКЛ»

» Включится мигающий символ зоны, обойденной си-

стемой

е, для определения неисправной цепи или

[брелок]

Page 39

C-500

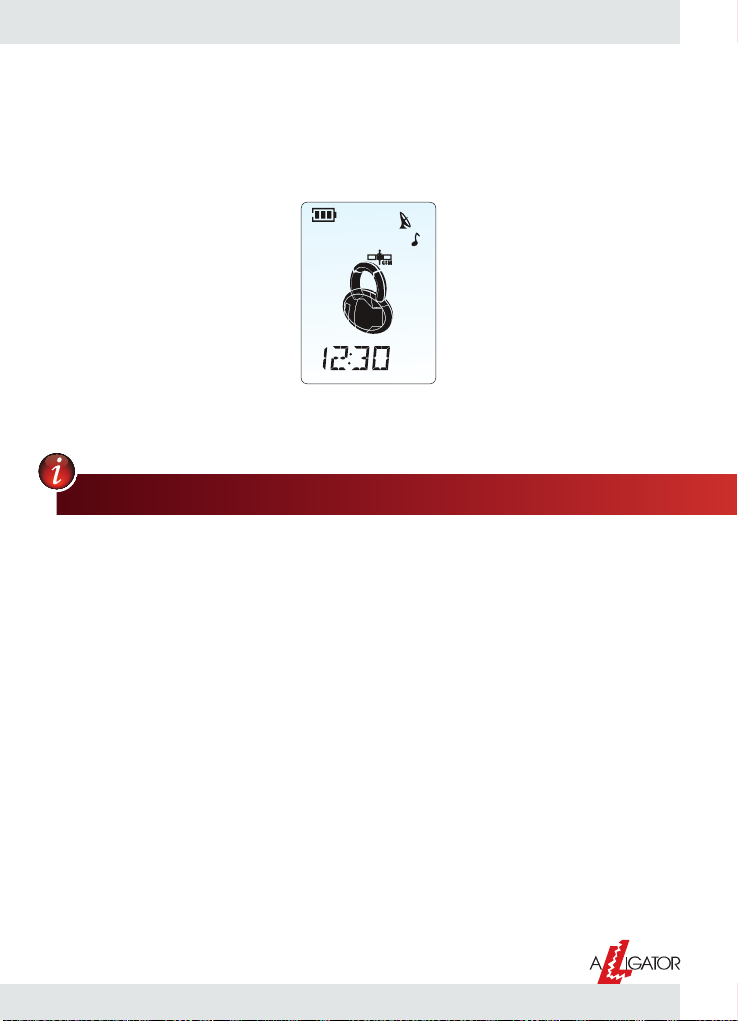

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ / ДАТЧИК

обход основной зоны датчика удара (датчика 1)

обход цепи или концевого выключателя багажника

обход цепи или концевого выключателя двери

обход цепи или концевого выключателя капота

Page 40

C-500

Через 30 секунд светодиодные индикаторы, встроенные в антенный модуль, начнут мигать медленно, как в обычном режиме охраны.

Символ обойденной зоны будет мигать до тех пор, пока зона остается активной или до момента снятия системы с охраны. Через 3 секунды после того, как обойденная цепь перестанет быть активной, система автоматически сама возьмет ее под охрану.

Постановка на охрану без помощи передатчика

В том случае, если отключены функции пассивной постановки на охрану и пассивной блокировки

двигателя, Вы можете поставить систему на охрану без использования брелока-передатчика. Это может быть необходимо в том случае, если, например, передатчик утерян, неисправен или если разрядились батарейки передатчика, и при этом Вы не используете функцию пассивной постановки системы на охрану.

Для постановки системы на охрану без помощи передатчика:

Откройте дверь, затем включите зажигание.

В течение 10 секунд после включения зажигания нажмите и удерживайте кнопку Valet в течение 3 секунд.

» 1 короткий сигнал сирены

Выключите зажигание, выньте ключ из замка зажигания, выйдите из автомобиля и закройте капот, багажник и все двери автомобиля.

» 1 короткий сигнал сирены » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут часто мигать

Вы можете временно остановить отсчет перед постановкой на охрану. См. раздел «Быстрое отключение пассивной постановки на охрану / пассивной блокировки двигателя».

Через 30 секунд после того, как была закрыта последняя дверь, система перейдет в режиме охраны.

[система]

» 1 звуковой и/или вибросигнал » Включится мигание индикатора

» Текущее время сменит бегущая строка с текстом

«ПАССИВНАЯ ОХРАНА»

[брелок]

Page 41

C-500

начнут медленно мигать

Если при постановке на охрану Вы не услышите подтверждающего сигнала сирены - это значит, что для основного способа включения охраны сигналы подтверждения сирены отключены (См. раздел “ Долговременное отключение сигналов сирены”). Один короткий сигнал сирены, подтверждающий начало 30 секундного отсчета перед включением режима охраны, будет подаваться всегда.

Бесшумная постановка и снятие системы с охраны

Вы можете ставить и снимать систему с охраны без подтверж дающих сигналов сирены. Для “бесшумной” постановки системы на охрану нажмите и удерживайте в течение 2 секунд кнопку

[система]

» 1 звуковой и/или вибросигнал » Индикатор

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВКЛ»

r включится постоянно

[брелок]

U передатчика.

Сигналами подтверждения постановки системы на охрану будут в этом случае только 1 мигание

указателей поворота автомобиля.

Для “бесшумного” снятия системы с охраны нажмите и удерживайте в течение 2 секунд кнопку

передатчика.

Сигналами подтверждения снятия системы с охраны будут в этом случае только 2 мигания указате-

лей поворота автомобиля.

На передатчике с 2-сторонней связью будут обычные сигналы подтверждения, как при стандартном включении или выключении охраны.

Даже при бесшумной постановке и/или снятии системы с охраны всегда будут подаваться 3 сигнала сирены (если одна из цепей охраны открыта или неисправна) и 4 или 5 сигналов сирены (если система срабатывала). Эти сигналы считаются важными для защиты автомобиля и для обеспечения Вашей безопасности, и не могут быть отключены.

Существует возможность запрограммировать работу передатчиков таким образом, что основ-

ной способ включения и выключения охраны (с помощью коротких нажатий кнопок оборот будет выполняться без сигналов подтверждения сирены. Тогда использование описанного выше «альтернативного» способа даст возможность включения/выключения охраны с подтверждающими сигналами сирены. (См. ниже раздел «Долговременное отключение сигналов сирены»)

и T) на-

Page 42

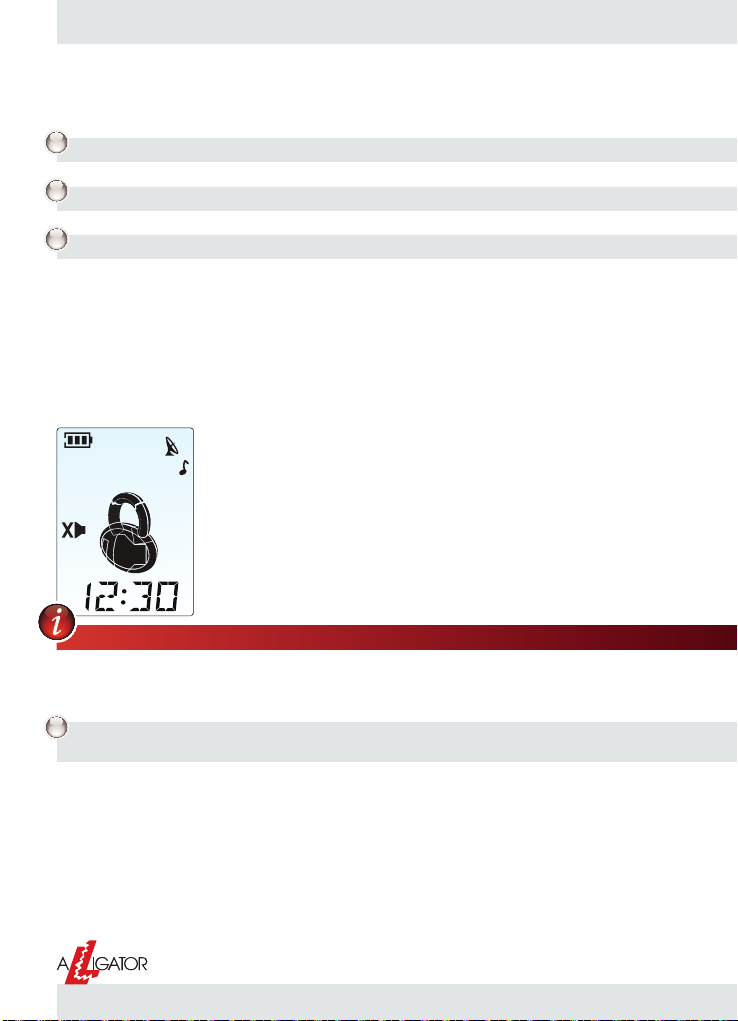

C-500

“Бесшумный” режим охраны

Вы можете использовать специальный “Бесшумный” режим охраны. В этом случае при срабатыва-

нии будут только мигать указатели поворота и внутрисалонное освещение (опция). Сирена системы не будет работать в режиме тревоги.

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.

Нажмите и отпустите кнопку

В течение 4 секунд нажмите и отпустите кнопку

» 1 сигнал сирены » Указатели поворота включатся 4 раза » Включатся цепи блокировки двигателя » Двери автомобиля будут заперты » Автоматически закроются окна автомобиля (опция) » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут медленно мигать

“Бесшумный” режим охраны будет автоматически отменен при снятии системы с охраны.

Дистанционный режим “Паник а”

При выключенном зажигании нажмите кнопку U и кнопку T передатчика одновременно и удерживайте их в течение 2 секунд.

[система]

Включение

- передатчика.

» 1 звуковой и/или вибросигнал » Включатся индикаторы

» Текущее время на 10 секунд сменит бегущая строка с

U передатчика.

r и n

текстом «ОХРАНА ВКЛ»

[брелок]

» Включится сирена системы » Начнут мигать указатели поворота

[система]

» 1 звуковой и/или вибросигнал » Текущее время сменит бегущая строка с текстом «ПА-

НИКА»

[брелок]

Page 43

Выключение

Нажмите и отпустите одновременно кнопки U и T передатчика.

C-500

» Выключится сирена системы » Перестанут мигать указатели поворота

После выключения режима “Паника” система вернется в то состояние, в котором она находилась до момента включения.

Дистанционный режим “Паника” также может быть включен в то время, когда система находится в режиме “Valet”. В этом случае, после окончания режима “Паника” система вновь перейдет в режим “Valet”.

Дистанционное включение режима Anti-HiJack (AVRTM)

Данная система позволяет Вам включить режим Anti-HiJack (функция защиты от разбойного на-

падения) с помощью передатчика. В отличие от регулярного автоматического включения, данный алгоритм позволяет включать функцию по желанию перед парковкой в потенциально небезопасных местах (у рынков, больших торговых центров, на неохраняемых парковках). После этого если на Вас будет совершено нападение и у Вас отберут или украдут ключи от автомобиля вместе с брелокомпередатчиком системы, данная функция позволит безопасно вернуть Ваш автомобиль.

При включенном зажигании нажмите кнопку живайте их в течение 2 секунд.

» 1 сигнал сирены » Светодиодные индикаторы, встроенные в антенный модуль системы

загорятся на 5 секунд

[система]

[брелок]

» 1 звуковой и/или вибросигнал

U и кнопку T передатчика одновременно и удер-

» 1 звуковой и/или вибросигнал » 5 раз мигнет, а затем включится постоянно индикатор

[брелок]

Page 44

C-500

Работа режима Anti-HiJack

Этап 1

Скрытый этап в течение 50 секунд после активизации.

Обратите внимание на то, что отсчет времени таймера функции (AVRTM) происходит только при включенном зажигании. На этом этапе есть возможность выключить зажигание, покинуть автомобиль и включить охрану. Отсчет времени приостановится на неограниченное время, но немедленно будет продолжен, как только зажигание будет вновь включено.

Этап 2

Этап предупреждения в течение 7 секунд.

Этап 3

Этап 4

[система]

» На 15 секунд включится звуковой и/или вибросигнал » Мигание индикатора

Anti-HiJack

q до отключения функции

» В течение 7 секунд короткие сигналы сирены

Режим тревоги в течение 30 секунд.

» Сирена постоянно работает » Мигание указателей поворота автомобиля

Если в этот момент зажигание автомобиля будет вык лючено, система немедленно включит цепи блокировки двигателя.

Этап включения блокировок.

» Включаются блокировки двигателя » Сирена постоянно работает » Мигание указателей поворота автомобиля

Данный этап не ограничен по времени.

[брелок]

Page 45

C-500

Если включена функция активного и безопасного глушения двигателя в режиме Ant-HJack и сделаны необходимые подключения, то одновременно с включением цепей блокировки стартера будет постепенно принудительно заглушен двигатель: в течение 30 секунд цепь зажигания автомобиля будет периодически разрываться короткими, прогрессирующими по длительности паузами, вызывая тем самым снижение скорости автомобиля до безопасного уровня, после чего цепь зажигания и цепь стартера автомобиля будут заблокированы.

Выключение режима Anti-HiJack

После того, как функция Ant-HJack (AVRTM) была включена, ее больше нельзя будет отключить с помощью брелока-передатчика системы.

На этапе 1 или 2:

Нажмите кнопку Valet при включенном зажигании.

На этапе 3 или 4, если Вы не используете персональный код отключения системы:

Выключите и вновь включите зажигание.

В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet.

На этапе 3 или 4, если Вы используете персональный код отключения системы:

Выключите зажигание.

Введите персональный код, как описано в разделе «Отключение системы с помощью персонального кода».

В том случае, если 3 раза подряд был введен неправильный персональный код, система не будет в течение некоторого времени воспринимать дальнейшие попытки введения кода.

Включая противоугонную функцию AVR следствия, вызванные возможной насильственной остановкой двигателя автомобиля во время движения, особенно в случае использования блокировок двигателя, отличных от рекомендованных.

Функция “Поиск автомобиля”

Нажмите кнопку U и кнопку T передатчика одновременно.

» 5 сигналов сирены » Указатели поворота мигнут 10 раз

[система]

, Вы берете на себя ответственность за возможные по-

Page 46

C-500

» 1 звуковой и/или вибросигнал » Текущее время на 10 секунд сменит бегущая строка с

текстом «ПОИСК АВТО»

Данная функция работает только при выключенном зажигании автомобиля.

Функция вызова водителя автомобиля

Нажмите и удерживайте в течение 2 секунд кнопку VALET.

» 1 сигнал сирены

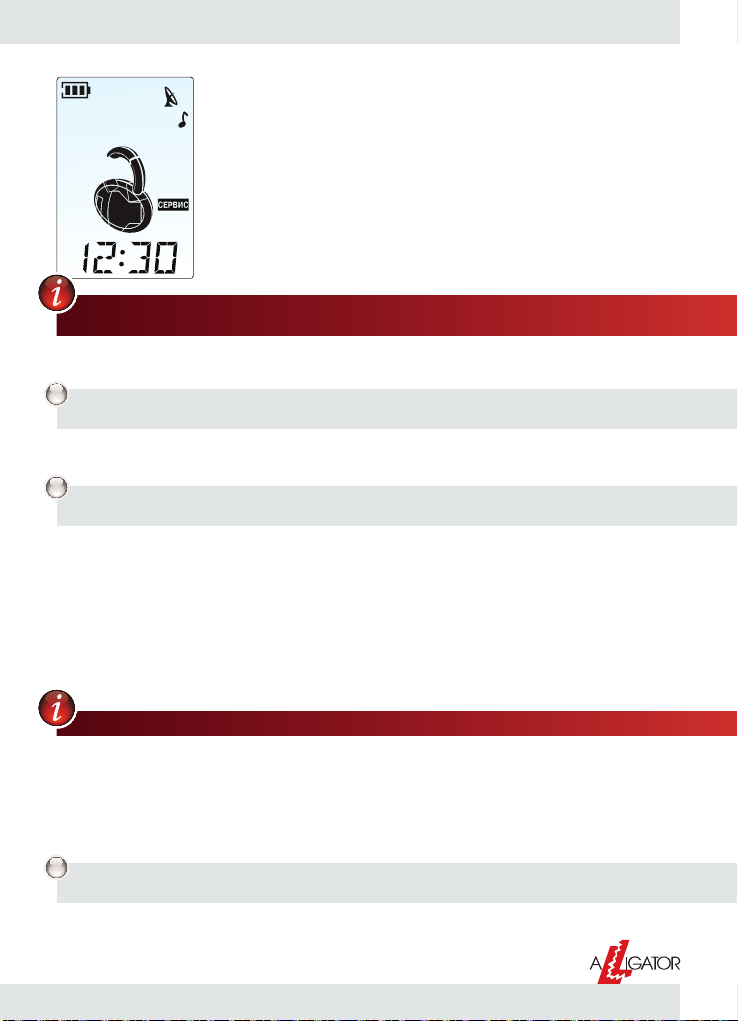

Режим VALET / Дистанционное включение режима VALET

Кнопочный выключатель Valet используется для того, чтобы включить сервисный режим Valet (т.е.

временно отключить охранные функции системы) если, например, Вам необходимо оставить автомобиль на станции технического обслуживания. При этом Вы сможете управлять сервисными функциями системы (например, дистанционно отпирать двери автомобиля) и включать дистанционный режим “Паника”.

Обратите внимание на то, что включение режима Valet невозможно, когда система находится в

режиме охраны, в режиме тревоги или если была активизирована функция Anti-HiJack (необходимо будет ее предварительно отключить).

Помимо этого Вы можете также включать и выключать режим Valet с помощью передатчика систе-

мы.

Сядьте в автомобиль, включите и выключите зажигание, затем в течение 15 секунд после выключения зажигания нажмите и удерживайте кнопочный вык лючатель Valet в течение 2 секунд

[система]

» Звуковой и/или вибросигнал в течение 15 секунд » Текущее время на 15 секунд сменит бегущая строка с

текстом «ВЫЗОВ ВОДИТЕЛЯ»

Включение

[брелок]

ИЛИ

Дистанционно, в любое время одновременно нажмите и удерживайте в течение 2 секунд кнопки и - передатчика.

» 1 сигнал сирены » Светодиодные индикаторы, встроенные в антенный модуль системы

загорятся

[система]

Page 47

C-500

» 1 звуковой и/или вибросигнал » Включится индикатор

Когда система находится в режиме Valet каждый раз при выключении зажигания сирена будет подавать 2 коротких предупредительных сигнала.

Выключение

Сядьте в автомобиль, включите и выключите зажигание и в течение 15 секунд после выключения зажигания нажмите и отпустите кнопочный выключатель Valet

ИЛИ

Дистанционно, в любое время одновременно нажмите и удерживайте в течение 2 секунд кнопки

T и - передатчика.

» 2 сигнала сирены » Светодиодные индикаторы, встроенные в антенный модуль системы

погаснут

[система]

» 1 звуковой и/или вибросигнал » Выключится индикатор

[брелок]

Не забывайте отключать режим Valet. Это гарантирует постоянную охрану Вашего автомобиля.

Программирование персонального кода отключения системы

Персональным кодом отключения системы может быть любое число, состоящее из одной или из

двух цифр от 1 до 9. Персональный код отключения системы также необходимо использовать для входа в режим программирования функций и передатчиков системы, а также для отключения режима Anti-HiJack.

Заводской код отключения системы – “11”.

Программируемая функция № 1.7 должна быть предварительно выключена (что соответствует состоянию “Персональный код”).

Page 48

C-500

Снимите систему с охраны.

Введите Ваш персональный код отключения системы или заводской код “11”:

Включите, выключите и вновь включите зажигание, В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите зажигание.

Если Ваш персональный код состоит только из одной цифры – пропустите следующее действие и перейдите к шагу 6.

Включите зажигание и в течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите зажигание.

В течение 5 секунд после выключения зажигания нажмите и отпустите кнопочный выключатель Valet 5 раз.

» 1 короткий и 1 длинный сигналы сирены

В течение 15 секунд после сигналов сирены нажмите и отпустите кнопку ввода 1-й цифры нового кода.

» 1 сигнал сирены

В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего нового персонального кода.

» Сирена подаст соответствующее количество сигналов

Если Вы хотите запрограммировать персональный код, состоящий только из одной цифры, то пропустите шаги 8 и 9.

В течение 15 секунд после сигналов подтверждения сирены нажмите и отпустите кнопку T передатчи- ка для начала ввода 2-й цифры нового кода.

» 2 сигнала сирены

[система]

U передатчика для начала

[система]

Page 49

C-500

В течение 15 секунд после 2-х сигналов сирены нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего нового персонального кода.

» Сирена подаст соответствующее количество сигналов

Включите зажигание.

» 1 короткий и 1 длинный сигналы сирены

ОБЯЗАТЕЛЬНО запишите или хорошо запомните Ваш новый персональный код!

Аварийное отключение системы / Отключение системы с помощью персонального кода

Данная система может быть снята с охраны без использования передатчика (процедура аварийно-

го отключения системы). Это необходимо в том случае, если, например, передатчик утерян, неисправен или если разрядились батарейки.

Вы можете использовать стандартный режим аварийного снятия с охраны (с использованием кноп-

ки Valet) или кодированный режим (с помощью программируемого персонального кода отключения системы).

Откройте дверь ключом.

» Включится сирена » Начнут мигать указатели поворота » Начнет мигать внутрисалонное освещение (опция) » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут мигать сериями по 3 вспышки через паузу

Включите зажигание.

[система]

Стандартный режим аварийного снятия с охраны

[система]

» Мелодия включения режима тревоги и/или вибро-

» Мигание индикатора » Мигание символа открытой двери ‚

сигнал

[брелок]

В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet.

» Режим тревоги отключится и Вы сможете завести автомобиль

[система]

Page 50

C-500

Аварийное снятие системы с охраны с помощью персонального кода

Откройте дверь ключом.

начнут мигать сериями по 3 вспышки через паузу

Включите, выключите и вновь включите зажигание.

В течение 15 секунд нажмите и отпустите кнопочный вык лючатель Valet от 1 до 9 раз для ввода 1-й цифры Вашего персонального кода (заводская установка – 1 раз).

Если у Вас запрограммирован 1-значный персональный код – переходите к шагу 6.

В течение 15 секунд выключите и вновь включите зажигание.

В течение 15 секунд нажмите и отпустите кнопочный вык лючатель Valet от 1 до 9 раз для ввода 2-й цифры Вашего персонального кода (заводская установка – 1 раз).

В течение 15 секунд выключите и вновь включите зажигание. Если был введен правильный код, режим тревоги отключится и Вы сможете завести автомобиль.

Если режим охраны не выключится после введения Вашего персонального кода, возможно 15-секундный интервал времени был превышен или был введен неверный код. В этом случае выключите зажигание и повторите процедуру введения Вашего персонального код отключения системы еще раз.

[система]

» Мелодия включения режима тревоги и/или вибро-

сигнал

» Мигание индикатора » Мигание символа открытой двери ‚

[брелок]

Page 51

C-500

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ

Пассивная постановка системы на охрану

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.

» 1 сигнал сирены » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут часто мигать

Через 30 секунд после того, как была закрыта последняя дверь, капот и багажник система перейдет в режим охраны.

начнут медленно мигать

Если в течение 30-секундного отсчета времени перед автоматической постановкой системы на охрану какая-либо из дверей, капот или багажник были открыты, данная автоматическая функция будет немедленно остановлена и светодиодные индикаторы, встроенные в антенный модуль системы погаснут. Как только все двери, капот и багажник будут вновь закрыты, 30-секундный отсчет времени перед автоматической постановкой системы на охрану начнется заново.

[система]

» 1 звуковой и/или вибросигнал » Мигание символа

» Текущее время сменит бегущая строка с текстом

«ПАССИВНАЯ ОХРАНА»

» 1 звуковой и/или вибросигнал » Индикатор

» На 10 секунд появится бегущая строка с текстом «ОХ-

РАНА ВКЛ»

r включится постоянно

[брелок]

Если при пассивной постановке на охрану Вы не услышите сигнала подтверждения сирены после шага 2, это значит, что для основного способа включения охраны сигналы подтверждения сирены отключены (см. раздел “Бесшумная постановка и снятие системы с охраны” выше). Один короткий сигнал сирены, подтверждающий начало 30 секундного отсчета, будет подаваться всегда, независимо от состояния функции №1.3.

Функция автоматической (пассивной) постановки системы на охрану является программируемой и может быть включена по Вашему желанию. Для этого – обратитесь к мастеру-установщику или смотрите раздел “Программируемые функции” в “Инструкции по установке”.

Page 52

C-500

Пассивная блокировка двигателя

Вы можете запрограммировать систему таким образом, чтобы каждый раз через 60 секунд после

выключения зажигания включались только цепи блокировки двигателя (аналогично иммобилайзеру).

Если Вы не используете функцию пассивной постановки на охрану или не хотите вк лючать “полный”

режим охраны во избежание возможных срабатываний системы (например, на парковке, во дворе офиса и т.д.), функция пассивной блокировки двигателя будет работать как иммобилайзер и обеспечит необходимую базовую защиту Вашего автомобиля.

Включение

Выключите зажигание.

» Светодиодные индикаторы, встроенные в антенный модуль системы

начнут часто мигать

Через 60 секунд после выключения зажигания включится блокировка двигателя.

» Указатели поворота включатся 1 раз » Включатся цепи блокировки двигателя » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут мигать в два раза медленнее, чем в режиме охраны

Система не будет срабатывать от открывания дверей, капота, багажника или от датчиков, подключенных к системе.

Если в то время, когда включена функция пассивной блокировки двигателя, будет включено зажигание, система включит 10-секундный режим предупреждения.

[система]

Работа

» 1 звуковой и/или вибросигнал » Мигает индикатор

» 1 звуковой и/или вибросигнал » Индикатор

g включится постоянно

[брелок]

» Включатся предупредительные сигналы сирены в течение 10 секунд

[система]

Page 53

Если система не была снята с охраны, то перейдет в режим тревоги.

C-500

» Включится сирена на 30 секунд » Включится мигание указателей поворотов на 30 секунд » Включится мигание внутрисалонного освещения на 30 секунд (опция)

Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей попытки завести двигатель. Если же зажигание останется включенным – режим тревоги продолжится, но не более 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным.

Нажмите и отпустите кнопку T один раз.

» Указатели поворота включатся 2 раза » Выключатся цепи блокировки двигателя

Если передатчик неисправен или потерян, отключите систему с помощью кнопочного переключателя Valet или с помощью введения персонального кода (в зависимости от состояния функции № 1.7).

[система]

Отключение

[система]

» Включение звукового и/или вибросигнала на 15 се-

кунд

» Мигание символа сирены

ма тревоги или до отключения режима пассивной блокировки

» 2 звуковых и/или вибросигнала » Выключится индикатор

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВЫКЛ»

q до отключения режи-

[брелок]

Для включения функции пассивной блокировки двигателя - обратитесь к мастеру-установщику или смотрите раздел “Программируемые функции системы” в “Инструкции по установке”.

двигателя

гателя, но Вы хотите временно ее отключить (при заправке автомобиля и т.д.) воспользуйтесь следующей простой и удобной функцией:

Быстрое отключение пассивной постановки на охрану и пассивной блокировки

Если включена функция пассивной постановки на охрану или функция пассивной блокировки дви-

Выключите зажигание, но не открывайте дверь автомобиля.

Page 54

C-500

В течение 5 секунд 2 раза быстро включите и выключите зажигание.

» 1 длинный сигнал сирены

Функция пассивной постановки на охрану / функция пассивной блокировки двигателя будут отключены до следующего выключения зажигания.

Если после снятия системы с охраны двери, капот или багажник автомобиля не открывались и зажигание не включалось:

» Светодиодные индикаторы, встроенные в антенный модуль системы

начнут часто мигать

Через 30 секунд система автоматически встанет в режим охраны.

» 1 сигнал сирены » Указатели поворота включатся 1 раз » Включатся цепи блокировки двигателя » Двери автомобиля будут заперты » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут медленно мигать

Для большей безопасности Вы можете использовать функцию снятия системы с охраны в 2 этапа:

при снятии системы с охраны с помощью передатчика двигатель автомобиля ос танется заблокированным, хотя все остальные охранные функции системы будут отключены. Для отключения блокировок и запуска двигателя необходимо будет после снятия системы с охраны дополнительно ввести персональный код отключения системы. Данная функция может оказаться весьма полезной в том случае, если угонщики выкрали брелок-передатчик и ключи от автомобиля.

[система]

Автоматическая повторная постановка системы на охрану

[система]

Снятие системы с охраны в 2 этапа

» Мигание символа » Текущее время сменит бегущая строка с текстом «ПЕ-

РЕВКЛ ОХРАНЫ»

» 1 звуковой и/или вибросигнал » Индикатор

» На 10 секунд появится бегущая строка с текстом «ОХ-

РАНА ВКЛ»

r включится постоянно

[брелок]

Page 55

Нажмите и отпустите кнопку T брелока-передатчика.

C-500

Если включена функция автоматической повторной постановки на охрану, то начнется отсчет времени перед повторной постановкой системы на охрану.

Если при снятии системы с охраны Вы услышите 4 или 5 сигналов сирены и указатели поворота включатся 4 раза, это значит, что система срабатывала за время Вашего отсутствия. См. раздел “Информация о предыдущих срабатываниях системы” выше.

[система]

» 2 звуковых и/или вибросигнала » Включится индикатор » Включится индикатор b

» Текущее время на 10 секунд сменит бегущая строка с

текстом «ОХРАНА ВЫКЛ»

[брелок]

Если при снятии системы с охраны Вы не услышите 2 сигналов подтверждения сирены - это значит, что запрограммировано основное отключение охраны без сигналов подтверждения сирены (См. раздел “Долговременное отключение сигналов сирены” ниже).

Если функцией № 1.7 не установлен персональный код

Включите зажигание и в течение 15 секунд нажмите и отпустите кнопочный выключатель Valet.

Если функцией № 1.7 установлен персональный код

Введите персональный код.

Page 56

C-500

» Цепи блокировки двигателя отключатся

Для того чтобы по возможности избежать частых ложных срабатываний системы, вызванных неис-

правным концевым выключателем, раскатами грома и т.д. данная система использует усовершенствованную функцию защиты от ложных срабатываний, которая работает следующим образом:

Если система сработала 3 раза в течение 60 минут от основной зоны датчика удара системы или

от концевого выключателя капота (которые чаще всего являются причиной ложных срабатываний), данный датчик или зона охраны будут отключены на 1 час. Это предотвратит возможные последующие ложные срабатывания системы.

Режим временного отключения датчика или зоны охраны, вызвавших 3 срабатывания системы, бу-

дет автоматически отменен до истечения 60 минут: * при срабатывании системы от любой другой зоны охраны * при снятии системы с охраны и включении зажигания * при снятии системы с охраны и последующей постановки ее на охрану с помощью передатчика

Если датчик системы или концевой выключатель капота вызвал 3 или более срабатывания системы

и был временно отключен функцией защиты от ложных срабатываний, то при снятии системы с охраны сирена подаст 5 предупредительных сигналов и габаритные огни включатся 4 раза, а динамик передатчика подаст 5 предупредительных сигналов и/или 5 раз включится встроенный вибратор.

Работа данной функции не распространяется на зоны охраны двери, капота и на вход зажигания, и, таким образом, максимальное количество срабатываний системы от данных зон охраны не может быть ограничено.

[система]

» Погаснет символ

Функция защиты от ложных срабатываний FAPCTM

[брелок]

Данная функция является программируемой и может быть включена по желанию владельца системы (функция № 1.6).

Page 57

Автоматическое запирание дверей при включении зажигания

Включите зажигание.

C-500

» Запирание замков дверей через 3 секунды

[система]

» Включится индикатор

Если какая-либо из дверей будет в этот момент открыта, двери запираться не будут.

При выполнении необходимых подключений автоматическое запирание дверей может производиться по началу движения автомобиля (автоматическое запирание дверей по сигналу тахометра).

Автоматическое отпирание дверей при выключении зажигания

Выключите зажигание.

» Отпирание замков дверей

[система]

» Включится индикатор

Автоматическое включение режима Anti-HiJack

Данная система позволяет Вам использовать автоматическое включение функции Anti-HiJack при

открывании двери, когда зажигание включено (программируемая функция № 1.9).

Если при включенном зажигание будет открыта, а потом закрыта дверь:

» 1 звуковой и/или вибросигнал » Включится индикатор

[брелок]

Работа функции после активизации не отличается от дистанционно включенного режима AVRTM. См. разделы “Работа режима Ant-HJack” и “Выключение режима Ant-HJack”.

Долговременное отключение сигналов подтверждения сирены

Как описано выше в данной инструкции, Вы можете ставить и снимать систему с охраны бесшумно

(т.е. без подтверждающих сигналов сирены) с помощью передатчика. Тем не менее, Вы также можете совсем отключить сигналы подтверждения сирены, а затем в любой момент вновь их включить.

Для отключения подтверждающих сигналов сирены обратитесь к Вашему мастеру-установщику

или смотрите раздел “Программируемые функции” в “Инструкции по установке” (функция № 1.3).

Page 58

C-500

Даже если Вы отключите сигналы подтверждения сирены, тем не менее, 3 сигнала сирены (если одна из цепей охраны открыта или неисправна) и 4 или 5 сигналов сирены (если система срабатывала) будут всегда подаваться. Эти сигналы считаются важными для защиты автомобиля и для обеспечения Вашей безопасности и не могут быть отключены.

Функция “Центрального замка”

Если произведены необходимые подключения и запрограммированы соответствующие функции,

система сможет также выполнять функции центрального замка. При ручном запирании или отпирании двери водителя все остальные двери будут также автоматически запираться или отпираться, но только когда система снята с охраны.

Использование данной функции делает невозможным использование функции отпирания дверей в 2 этапа при снятии системы с охраны.

Предпусковой подогреватель

Данная система может оповещать Вас о включении предпускового подогревателя.

При включении питания предпускового подогревателя при включенном режиме охраны.

» 3 сигнала сирены

Данная система может оповещать Вас о невыключенных габаритных огнях автомобиля. В этом случае, если водитель забыл выключить габаритные огни автомобиля, то при постановке

системы на охрану вместо одного короткого сигнала сирены прозвучат три.

В память системы может быть запрограммировано всего до 4-х передатчиков. При программирова-

нии нового или дополнительного передатчика, все коды ранее запрограммированных передатчиков (5-кнопочных и 4-кнопочных) будут автоматически стерты из памяти системы.

Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования

[система]

» 3 звуковых сигнала

Оповещение о невыключенных габаритах

Программирование кодов новых брелоков-передатчиков

[брелок]

Page 59

C-500

Вход в режим программирования передатчиков

Снимите систему с охраны, сядьте в автомобиль и включите зажигание.

Если функция №1.7 запрограммирована, как стандартный (не кодированный) режим аварийного

отключения охраны, то перейдите к шагу 3.

Введите персональный код отключения системы, как описано в разделе «Аварийное снятие системы с охраны с помощью персонального кода».

В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Valet 3 раза.

» 3 коротких сигнала сирены » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут медленно мигать

Нажмите и отпустите кнопку U передатчика.

» длинный сигнал сирены

Повторите шаг 1 для всех оставшихся передатчиков, которые Вы собираетесь использовать.

А) Выключите зажигание или

Б) Подождите 15 секунд, не производя никаких действий.

» 1 короткий и 1 длинный сигнал сирены

[система]

Программирование передатчиков

[система]

» 1 звуковой и/или вибросигнал

Выход из режима программирования передатчиков

[система]

[брелок]

Page 60

C-500

ФУНКЦИИ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ

“Продление” времени работы двигателя после дистанционного запуска

После того, как двигатель был дистанционно запущен, он будет работать в течение заранее запрограммированное времени (заводская установка 15 минут). Однако, Вы можете, “продлить” время работы двигателя еще на один или на несколько циклов, если это необходимо.

Нажмите и отпустите кнопку ż брелока-передатчика (общее время работы двигателя будет увеличе- но на запрограммированную величину).

» Указатели поворота включатся 3 раза

Продлевать время работы двигателя можно несколько раз, максимум до 90 мин. Если затем в течение 15 с еще раз продлить время работы двигателя, то таймер отключится, указатели поворота включатся 2 раза, на дисплее на 10 секунд появится бегущая строка «ВРЕМЯ РАБОТЫ НЕОГР.». После этого двигатель может работать неограниченное время.

Для включения неограниченного времени работы двигателя можно также в любой момент, когда двигатель работает под управлением системы дистанционного запуска, нажать кнопку тем в течение 3 с кнопку

Данная система позволяет Вам сесть в автомобиль с двигателем, работающим на холос том ходу под

управлением системы дистанционного запуска, и начать движение, не выключая перед этим дистанционно запущенный двигатель. Для этого:

Нажмите и отпустите кнопку

» 2 сигнала сирены » Указатели поворота включатся 2 раза » Двери автомобиля отопрутся » Включится внутрисалонное освещение на 30 секунд (опция)

[система]

» 1 звуковой и/или вибросигнал » Часы начнут показывать новое значение обратного

отсчета времени работы двигателя

брелока-передатчика.

Начало движения после дистанционного запуска двигателя автомобиля

T передатчика один раз.

[система]

» 2 звуковых и/или вибросигнала » Включится индикатор

» Время работы двигателя на 10 секунд сменит бегущая

строка с текстом «ОХРАНА ВЫКЛ»

[брелок]

и за-

[брелок]

Page 61

Вставьте ключ в замок зажигания и поверните его в положение «зажигание».

Автоматическая коробка переключения передач

Нажмите на педаль тормоза

Ручная коробка переключения передач

Отпустите ручной тормоз

C-500

» Система дистанционного запуска отключена

ручной коробкой передач)

Информация, приведенная в данном разделе, касается только автомобилей с ручной коробкой передач.

Поставьте автомобиль на стояночный тормоз.

Поверните ключ в замке зажигания в положение «выключено» и выньте ключ из замка.

» Двигатель будет продолжать работать на холостом ходу под управле-

нием системы дистанционного запуска

» Указатели поворота начнут мигать (в зависимости от состояния

функции 1.13)

[система]

» Прозвучит мелодия глушения и/или на 2 секунды

включится встроенный вибратор передатчика

» Исчезнет символ » В течение 10 секунд мигание символа o

» Время работы двигателя сменит бегущая строка с над-

писью «ПО СИГНАЛУ ТОРМОЗА», а затем часы начнут показывать текущее время

Функция “Safe Start” (процедура проверки “логической нейтрали” для автомобилей с

[система]

» 1 короткий сигнал и/или на 2 секунды включится

встроенный вибратор

» Мигание символа » Часы начнут показывать время работы двигателя до

постановки на охрану – 1 минуту

[брелок]

Page 62

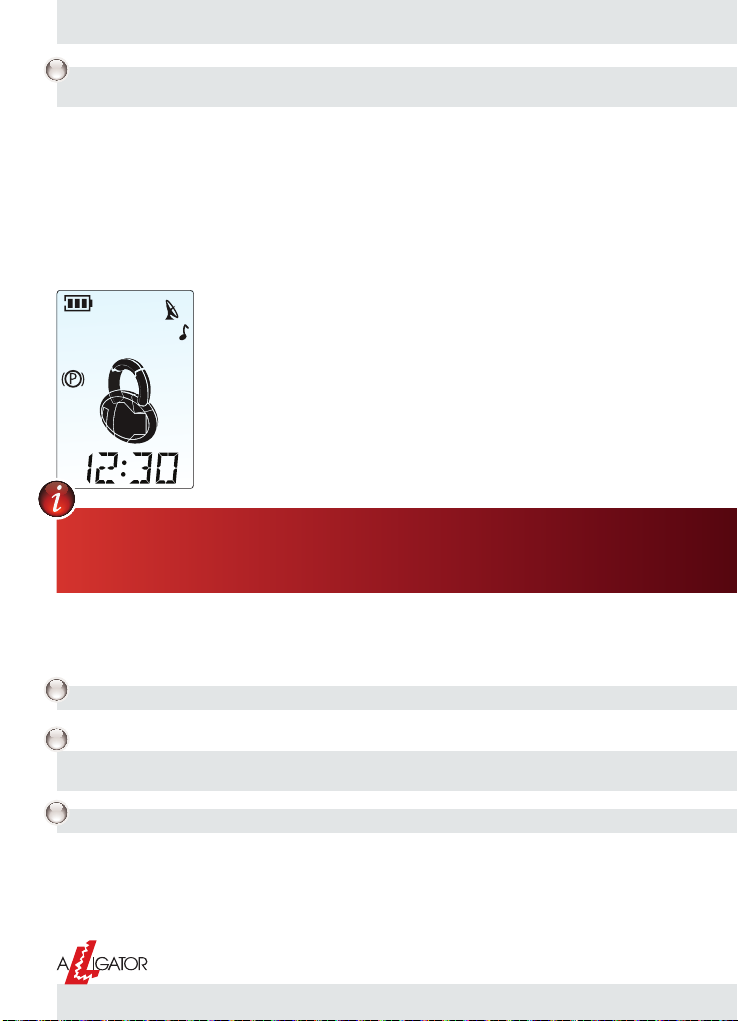

C-500

Выйдите из автомобиля (должна быть открыта и затем закрыта дверь автомобиля) и в течение 1 минуты нажмите кнопку

» Двигатель автомобиля будет немедленно остановлен » 1 сигнал сирены » Указатели поворота включатся 1 раз » Включатся цепи блокировки двигателя » Двери автомобиля будут заперты » Автоматически закроются окна автомобиля (опция) » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут медленно мигать

Если система срабатывала после постановки на охрану от открывания капота, двери, включения зажигания или отключения/включения питания системы, то из соображений безопасности функция “Safe Start” будет отменена и дистанционный или автоматический запуск автомобиля не

будет более возможен. При этом на ЖК-дисплее передатчика отключится символ мо будет повторить процедуру “Safe Start” вновь.

Автоматическая коробка переключения передач

Переключите рычаг переключения передач в положение “PARK”

Ручная коробка переключения передач

Переключите рычаг переключения передач в нейтральное положение и поставьте автомобиль на стояночный тормоз

Нажмите и удерживайте в течение 2 секунд кнопку

[система]

Функция “Short Stop”

Включение режима “Short Stop”

» 1 звуковой и/или вибросигнал » Включится индикатор » Включится индикатор o

» Время работы двигателя сменит бегущая строка с тек-

стом «ОХРАНА ВКЛ», а затем часы начнут показывать текущее время

. Необходи-

ż брелока-передатчика.

[брелок]

Page 63

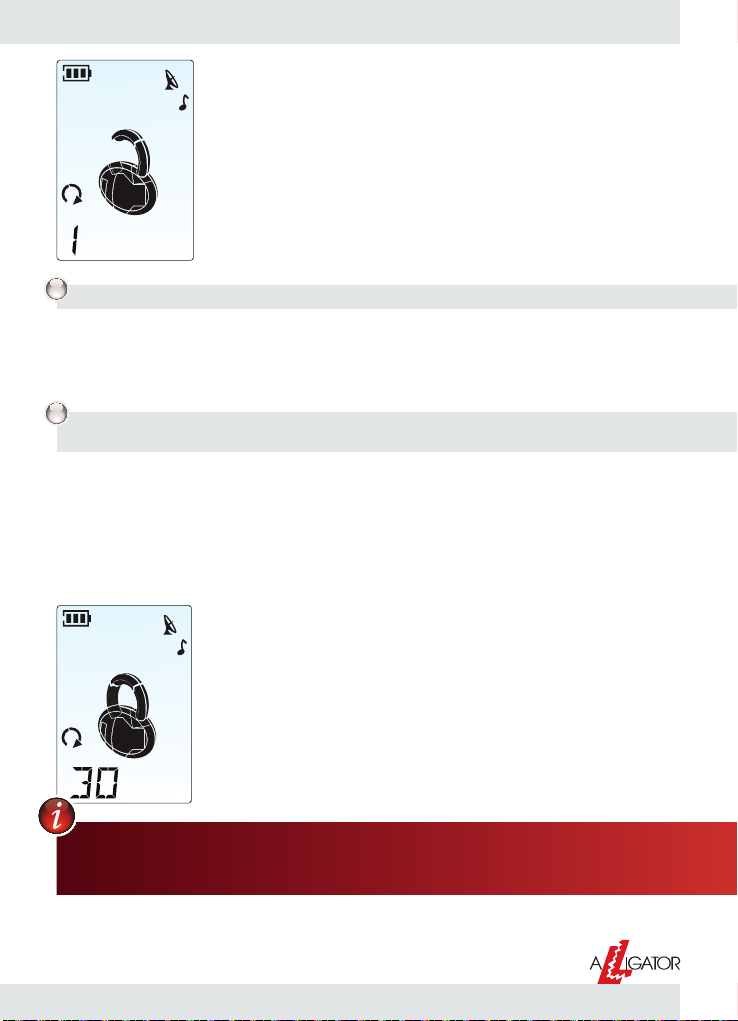

C-500

» 1 короткий сигнал и/или на 2 секунды включится

встроенный вибратор

» Мигание символа

включение индикатора

» Часы начнут показывать обратный отсчет времени ра-

боты двигателя – 1 минуту

Поверните ключ в замке зажигания в положение «выключено» и выньте ключ из замка.

» Двигатель будет продолжать работать на холостом ходу под управле-

нием системы дистанционного запуска

Выйдите из автомобиля (должна быть открыта и затем закрыта дверь автомобиля) и в течение 1 минуты нажмите кнопку U передатчика для постановки системы на охрану.

» 1 сигнал сирены » Указатели поворота включатся 1 раз » Двери автомобиля будут заперты » Автоматически закроются окна автомобиля (опция) » Светодиодные индикаторы, встроенные в антенный модуль системы

начнут медленно мигать

[система]

» 1 звуковой и/или вибросигнал » Включится индикатор

» Время работы двигателя сменит бегущая строка с

текстом «ОХРАНА ВКЛ», а затем появится обратный отсчет времени работы двигателя – 30 минут

» Ещё 1 звуковой и/или вибросигнал » Мигание символа

включение индикатора

p в течение 5 секунд, а затем

[брелок]

Двигатель будет продолжать работать на холостом ходу под управлением системы дистанционного запуска в течение максимум 30 минут. Если в течение этого времени Вы не снимете систему с охраны и не отключите данную функцию, то двигатель автомобиля будет автоматически остановлен и система перейдет в стандартный режим охраны.

Page 64

C-500

Во время работы двигателя Вы можете посмотреть текущее время. Для этого нажмите кнопку

5-кнопочного передатчика. Индикация текущего времени включится на 3 секунды и затем опять

продолжится индикация обратного отсчета времени работы двигателя.

Отключение режима “Short Stop”:

Нажмите и отпустите кнопку T передатчика один раз.

» 2 сигнала сирены » Указатели поворота включатся 2 раза » Двери автомобиля отопрутся

Вставьте ключ в замок зажигания и поверните его в положение «зажигание».

томатическая коробка переключения передач

Ав

Нажмите на педаль тормоза

Ручная коробка переключения передач

Отпустите ручной тормоз

» Система дистанционного запуска отключена

Автоматическая коробка переключения передач

Переключите рычаг переключения передач в положение “PARK”

Ручная коробка переключения передач

Переключите рычаг переключения передач в нейтральное положение и поставьте автомобиль на стояночный тормоз

[система]

Функция “Turbo Cooldown”

» 2 звуковых и/или вибросигнала » Включится индикатор

» Время работы двигателя сменит бегущая строка с

текстом «ОХРАНА ВЫКЛ», а затем часы продолжат показывать обратный отсчет времени работы двигателя

» Прозвучит мелодия глушения и/или на 2 секунды

включится встроенный вибратор передатчика

» Исчезнет символ » В течение 10 секунд мигание символа o

» Время работы двигателя на 10 секунд сменит бегущая

строка с надписью «ПО СИГНАЛУ ТОРМОЗА», а затем часы начнут показывать текущее время

[брелок]

Page 65

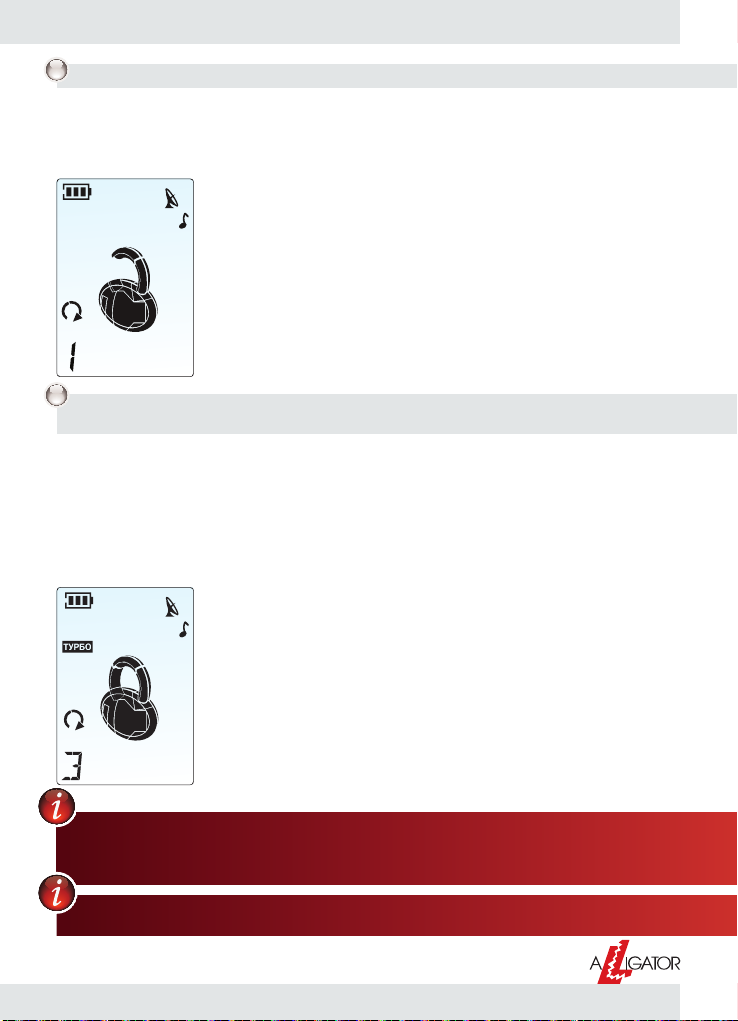

C-500

Поверните ключ в замке зажигания в положение «выключено» и выньте его из замка.

» Двигатель будет продолжать работать на холостом ходу под управле-

нием системы дистанционного запуска

начнут медленно мигать

[система]

U передатчика.

» 1 короткий сигнал и/или на 2 секунды включится

встроенный вибратор

» Мигание символа

включение индикатора

» Часы начнут показывать обратный отсчет времени ра-

боты двигателя – 1 минуту

» 1 звуковой и/или вибросигнал » Включится индикатор

» Время работы двигателя сменит бегущая строка с

текстом «ОХРАНА ВКЛ», а затем появится обратный отсчет времени работы двигателя – 3 минуты

» Ещё 1 звуковой и/или вибросигнал » Включится индикатор » Мигание символа p в течение 5 секунд, а затем

включение индикатора

p в течение 5 секунд, а затем

[брелок]

Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы дистанционного запуска еще в течение запрограммированного времени (заводская настройка - 3 минуты), после чего будет автоматически остановлен и система перейдет в стандартный режим охраны.

Вы можете продлить время работы турботаймера еще на один или на несколько циклов, если это необходимо.

Page 66

C-500

Нажмите и отпустите кнопку ż брелока-передатчика.

» Указатели поворота включатся 3 раза

При выборе времени работы турботаймера равным времени работы дистанционного запуска (программируемая функция №1.12.4) продление времени работы турботаймера невозможно.

Владельцам автомобилей с двигателем, оснащенным турбонаддувом, и с ручной коробкой передач при использовании функции “Turbo Cooldown” не требуется также дополнительно выполнять процедуру “Safe Start” для возможности последующего использования дистанционного или автоматического запуска двигателя.

Работу турботаймера можно остановить до истечения запрограммированного времени.

Для этого необходимо нажать и удерживать в течение 2 секунд кнопку ż брелока-передатчика.

[система]

» 1 сигнал динамика и/или включится вибратор » Часы начнут показывать новое значение обратного

отсчета времени работы двигателя

[брелок]

Page 67

C-500

ФУНКЦИИ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ

Вы можете использовать следующие функции автоматического запуска и глушения двигателя авто-

мобиля и их комбинации: * Автоматический запуск двигателя при уменьшении температуры ниже запрограммированного значения * Автоматический запуск двигателя через определенные промежутки времени (включая запуск каждые 24 часа) * Автоматическая остановка двигателя автомобиля при увеличении температуры выше запрограммированного значения

Данные функции должны использоваться только в том случае, если автомобиль припаркован на улице. Никогда не используйте данные функции, когда автомобиль припаркован в закрытом помещении, например, в гараже.

Программирование режимов автоматического запуска двигателя

Вход в режим программирования

Нажмите кнопку , 5-кнопочного передатчика и удерживайте её до двух звуковых сигналов.

» Включится подсветка ЖК-дисплея передатчика » 1, а затем 2 коротких звуковых сигнала » Текущее время сменится бег ущей строкой с надписью

«АВТОЗАПУСК»

Программирование автоматического запуска по таймеру

Для выбора автоматического запуска по таймеру нажимайте кнопку U или T.

» На ЖК-дисплее мигает иконка

Нажмите кнопку ,.

» На месте текущего времени появится надпись «ВЫКЛ»

Для выбора значения промежутков между запусками нажимайте кнопку

» На месте текущего времени на 1 секунду появится вы-

бранное значение, затем надпись «ОК»

c будет гореть постоянно

» Иконка

» Указатели поворота включатся количество раз в зависимости от со-

стояния

[система]

U или T.

[брелок]

Page 68

C-500

Программирование автоматического запуска двигателя по температуре

Нажмите кнопку ,.

» На месте текущего времени появится бегущая строка

с надписью «АВТОЗАПУСК»

Для выбора автоматического запуска по температуре нажимайте кнопку

» На ЖК-дисплее мигает иконка

Нажмите кнопку ,.

» На месте текущего времени появится надпись «ВЫКЛ»

Для выбора значения температуры запуска нажимайте кнопку

» На месте текущего времени на 1 секунду появится вы-

бранное значение, затем надпись «ОК»

» Иконка

» Указатели поворота включатся количество раз в зависимости от со-

стояния

Нажмите кнопку ,.

Для выбора ежедневного автоматического запуска нажимайте кнопку

[система]

Программирование ежедневного автоматического запуска двигателя

» На месте текущего времени появится бегущая строка

с надписью «АВТОЗАПУСК»

U или T.

e будет гореть постоянно

U или T.

[брелок]

» На ЖК-дисплее мигает иконка

Нажмите кнопку ,.

» На месте текущего времени появится надпись «ВЫКЛ»

Для включения ежедневного запуска нажмите кнопку

[брелок]

Page 69

C-500

» Указатели поворота включатся 2 раза

Нажмите кнопку

Для установки часа ежедневного автоматического запуска нажимайте кнопку

Нажмите кнопку

Для установки минут ежедневного автоматического запуска нажимайте кнопку

Нажмите кнопку

» Указатели поворота включатся 2 раза

Для перехода к программированию досрочного глушения нажимайте кнопку U или T.

[система]

» На месте текущего времени на 1 секунду появится

надпись «ВКЛ», затем надпись «ОК»

» Иконка

» Мигание значения часов

» Мигание значения минут

[система]

» На месте текущего времени на 5 секунд появится над-

пись «ОК», затем она сменится бегущей строкой с надписью «АВТОЗАПУСК»

Программирование досрочного глушения двигателя

h будет гореть постоянно

U или T.

[брелок]

U или T.

[брелок]

» На месте текущего времени появится бегущая строка

Нажмите кнопку

Для выбора значения температуры досрочного глушения нажимайте кнопку

с надписью «ДОСРОЧНОЕ ГЛУШЕНИЕ»

» На месте текущего времени появится надпись «ВЫКЛ»

U или T.

[брелок]

Page 70

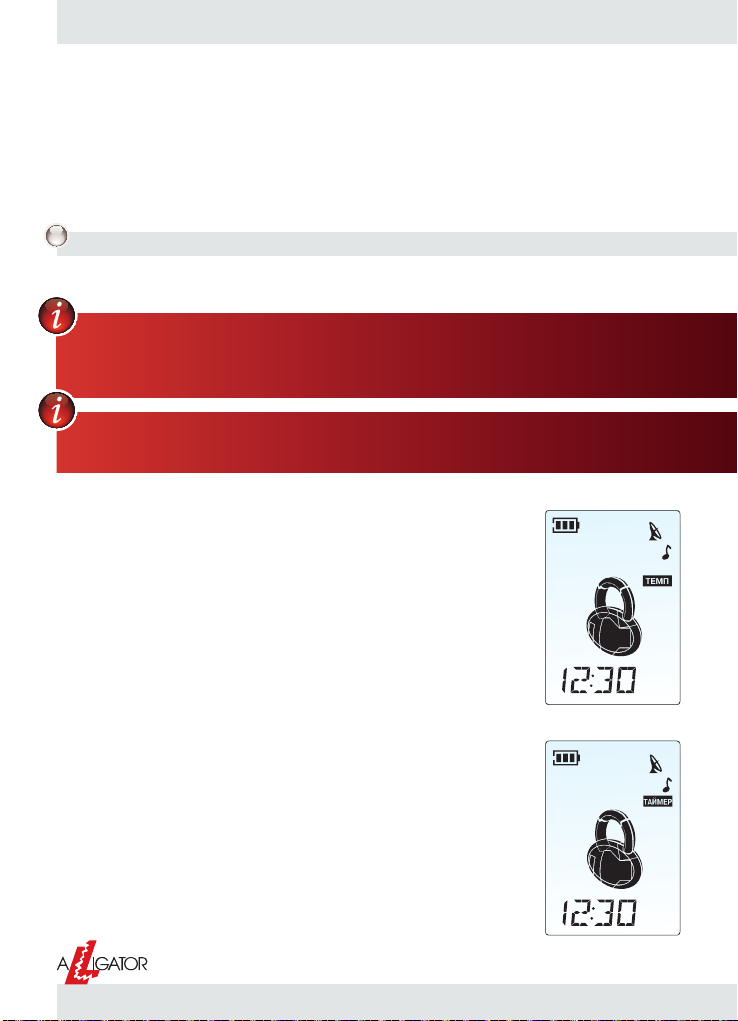

C-500

» На месте текущего времени на 1 секунду появится вы-

бранное значение, затем надпись «ОК»

» Указатели поворота включатся количество раз в зависимости от со-

стояния

Нажмите кнопку - или ż.

После выхода из режима программирования функций автоматического запуска двигателя на дисплее передатчика с 2-сторонней связью останутся включенными символы

отличные от “ВЫКЛ”).

Если система установлена на автомобиле с ручной коробкой передач, то для использования любой из функций автоматического запуска двигателя необходимо будет каждый раз перед постановкой системы на охрану выполнить процедуру “Safe Start”.

Если была запрограммирована функция автоматического запуска двигате-

ля автомобиля при низкой температуре (на ЖК-дисплее передатчика включен символ

нижении температуры воздуха в моторном отсеке автомобиля ниже запрограммированного значения двигатель будет автоматически запускаться на заранее запрограммированное время (заводская установка – 15 минут), но не ранее, чем через 1 час после постановки системы на охрану или не ранее, чем через 1 час после последнего запуска двигателя (автоматического или дис танционного).

Для отключения следует дистанционно отключить функции автоматиче-

ского запуска двигателя по описанной выше процедуре.

[система]

Выход из режима программирования

» Появится текущее время

, если соответствующие режимы автоматического запуска включены (выбраны значения

Описание работы функции автоматического запуска двигателя по температуре

e), то все время, пока система находится на охране, при по-

c, e

[брелок]

Описание работы функции автоматического запуска двигателя по таймеру

Если была запрограммирована функция автоматического запуска двигате-

ля автомобиля через определенные промежутки времени (на ЖК-дисплее передатчика включен символ

двигатель на заранее запрограммированное время (заводская установка – 15 минут) через запрограммированный промежуток времени, но не более 15 раз подряд. Интервал времени между автоматическими запусками двигателя по таймеру может быть запрограммирован на 1, 2, 3, 4 или 24 часа. Данный режим позволит легко запустить двигатель утром, даже если автомобиль простоял зимой всю ночь на улице.

Для отключения следует дистанционно отключить функции автоматиче-

ского запуска двигателя по описанной выше процедуре.

c), система будет автоматически запускать

Page 71

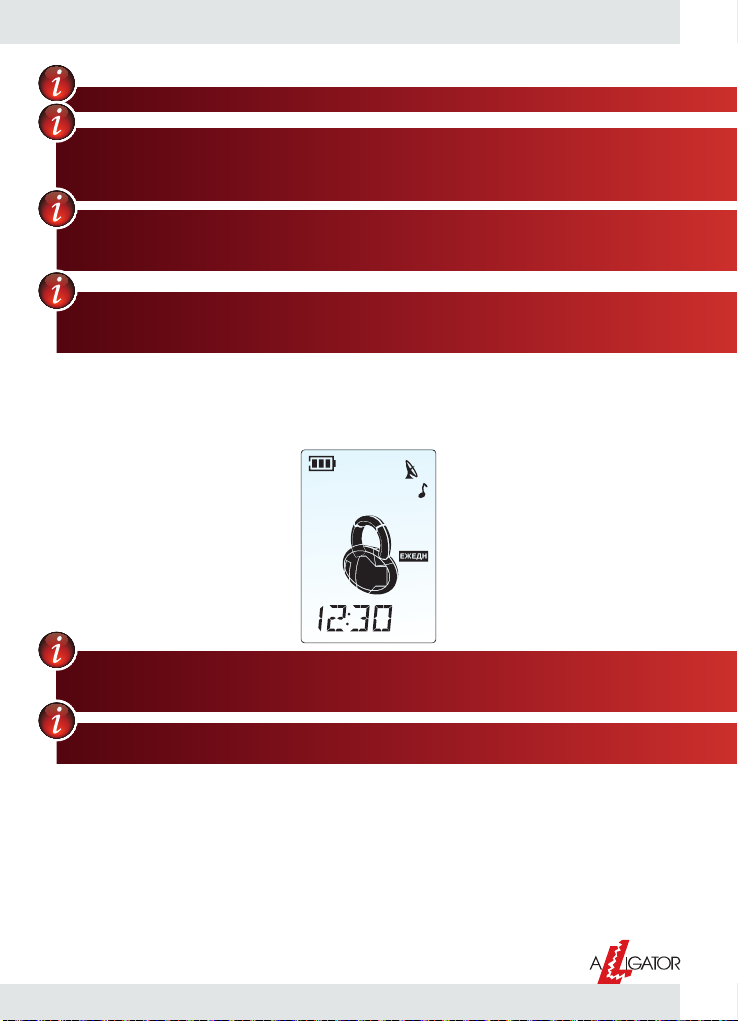

C-500

Функция автоматического запуска по таймеру работает только при включенной охране.

Если во время работы двигателя после запуска по таймеру система получит дистанционную команду выключения двигателя, двигатель будет немедленно остановлен. Но строго по расписанию, через запрограммированный интервал времени после последнего запуска, двигатель автомобиля снова будет автоматически запущен.

Если была запрограммирована функция автоматического запуска двигателя автомобиля через 24 часа система будет автоматически запускать двигатель через каждые 24 часа в то же самое время, когда данная функция была активизирована.

Если к заданному моменту запуска прошло не более часа с момента последнего глушения двигателя или система не находится в режиме охраны, то система пропустит текущую попытку запуска и следующая попытка запуска произойдет через 24 часа.

Описание работы функции ежедневного автоматического запуска

Если была запрограммирована функция ежедневного автоматического запуска двигателя автомо-

биля (на ЖК-дисплее передатчика включен символ двигатель в предустановленное время.

h) система будет автоматически запускать

Если во время работы двигателя после запуска система получит дистанционную команду выключения двигателя, двигатель будет немедленно остановлен. Но с трого по расписанию, на следующий день в то же время, двигатель автомобиля снова будет автоматически запущен.

Данные функции (функции автоматического запуска двигателя по низкой температуре, таймерный запуск и ежедневный запуск двигателя) могут использоваться одновременно.

Диагностика причин выключения двигателя

При каждой остановке двигателя, находящегося под управлением системы автоматического запу-

ска, или при каждом отказе системы начинать процедуру запуска двигателя:

» Мелодия глушения и/или на 2 секунды включится

встроенный вибратор

» Текущее время на 5 секунд сменит бегущая строка с

текстом см. таблицу ниже

[брелок]

Page 72

C-500

ТЕКСТ БЕГУЩЕЙ СТРОКИ ПРИЧИНА ОТКЛЮЧЕНИЯ ДВИГАТЕЛЯ

Закончилось запрограммированное функцией № 1.11 Время работы двигателя.

Двигатель остановлен из-за превышения уровня оборотов холостого хода

Отсутствует сигнал на входе тахометра системы

Не работает лампа давления масла

Открыт капот автомобиля

Нажата педаль тормоза или не включен ручной тормоз

Не выполнена процедура проверки «логической нейтрали»

Истекло время ожидания сигнала о готовности к пуску дизельного двигателя по-сле его предпускового прогрева (“Wait-to-Start”)

Двигатель остановлен с брелока-передатчика

Система постоянно контролирует уровень оборотов холостого хода и автоматически остановит двигатель, если уровень оборотов превысит запрограммированный уровень в 5 раз или если обороты двигателя будут отсутствовать. Данная функция предотвращает поломку двигателя при неисправности в системе подачи топлива или в случае появления других проблем, которые могут привести к значительному повышению уровня оборотов двигателя.

Page 73

C-500

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для правильного и надежного функционирования автосигнализации необходимо:

1. Следить за состоянием концевых выключателей дверей (управление салонным светом), капота и багажника. Рекомендуется регулярно смазывать концевые выключатели, в случае неисправности менять.

2. Для сохранения наглядности оптических сигналов содержать в исправном состоянии лампы наружной световой сигнализации автомобиля.

3. Содержать в исправном состоянии замок зажигания.

4. При мойке моторного отсека защищать пластиковым чехлом (полиэтиленовым пакетом) сирену автосигнализации от попадания на неё воды под давлением.

5. По мере разряда батарей питания брелоков-передатчиков меняйте батарейки на новые того же типа, соблюдая полярность. Методика замены батареек описана в соответствующем разделе данной инструкции.

6. Два раза в год - с наступлением холодного и теплого сезонов - рекомендуется проверять чувствительность датчика. При необходимости регулировки обращайтесь в сертифицированный сервисный центр, в котором вы установили данную сигнализацию.

Page 74

C-500

ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ

Автосигнализацию рекомендуется хранить в складских или домашних условиях по группе «Л» ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в оригинальной заводской упаковке по группе «Ж2» ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы центрального блока автосигнализации установлен изготовителем в соответствии с п. 2. ст. 5 Закона РФ «О защите прав потребителей» общей продолжительностью 4 года. Срок службы антенного модуля, брелоков-передатчиков, датчика, сирены - 2 года в соответствии с п. 2. ст. 5 Закона РФ «О защите прав потребителей».

Автосигнализация не содержит вредных материалов и безопасна при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания брелоков-передатчиков должны утилизироваться согласно законодательству по охране окружающей среды.

Page 75

C-500

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийное обслуживание данного вида оборудования осуществляется предприятием, осу-

ществляющим его продажу с учетом условий, указанных ниже. Качество установки оборудова-

ния подтверждается соответствующими гарантийными документами фирмы-установщика.

Условия гарантийного обслуживания

1. Гарантия действительна в течение срока, указанного в гарантийном талоне на данный вид оборудования. Срок исчисляется со дня приобретения оборудования при соблюдении потребителем условий эксплуатации, установки и хранения.

2. В течение гарантийного срока производится бесплатный ремонт оборудования или замена его дефектных частей или компонентов. Гарантийный срок продлевается на время нахождения оборудования в гарантийном ремонте.

3. Гарантийный ремонт оборудования (или в случае невозможности его замена) производится в течение срока, действующего на предприятии, продавшем это оборудование, с обязательным изложением претензии к качеству изделия.

4. Безвозмездный гарантийный ремонт или замена оборудования производится только в случае обнаружения производственного дефекта. Заключение о характере дефекта производится в сертифицированном сервисном центре предприятия-поставщика.

5. Для предъявления требования о замене дефектного оборудования необходимыми условиями являются наличие полного комплекта поставки, включая упаковочные принадлежности – коробка, пакеты, описание по эксплуатации и установке, а также наличие заполненного гарантийного талона.

6. Гарантия недействительна в следующих случаях:

- при отсутствии или неправильном заполнении гарантийного талона (карты);

- при нарушении заводских пломб (если они предусмотрены конструкцией) или при наличии

следов вскрытия оборудования;

- при обнаружении следов механических повреждений или повреждений, вызванных несоблю-

дением требований хранения или эксплуатации (следы ударов, трещины, потертости или царапины корпусов и т.п.);

- при повреждении изделия, вызванном неквалифицированной установкой или повреждении

прямо или косвенно вызванном внешними причинами пожаром, стихийными бедствиями, водой, агрессивными жидкостями и пр.).

7. Гарантия не распространяется на элементы питания, используемые в брелоках дистанционного управления, приемниках пейджеров, а также на любые другие расходные материалы, поставляемые с данным видом оборудования.

8. В случае возникновения дефектов или повреждений, не связанных с производс твенными дефектами и по истечении гарантийного срока, диагностика и ремонт оборудования производится в соответствии с действующими расценками фирмы-поставщика.

Дату изготовления автосигнализации можно определить по 5-му и 6-му символу серийного но-

мера, приведенного на индивидуальной упаковке и на центральном блоке: 8 – 2008 год, 9 – 2009 год, 0 – 2010 год и т.д.; А – январь, В – февраль, С – март и т.д

Page 76

включенном зажигании

нии зажигания

включенной охране

ченном зажигании

C-500

ЗНАЧЕНИЯ СИГНАЛОВ СИСТЕМЫ

Значения сигналов подтверждения сирены

1 сигнал Система поставлена на охрану или включен режим Valet

1 длинный сигнал Функция пассивной постановки на охрану временно отключе-

1 короткий сигнал при

2 сигнала Система снята с охраны или выключен режим Valet

2 сигнала при выключе-

3 сигнала Открыты двери, капот или багажник, либо активен датчик уда-

3 коротких сигнала при

4 сигнала Система снята с охраны и срабатывала за время Вашего отсут-

5 сигналов Система снята с охраны; одна из зон охраны вызвала более 3-х

5 сигналов при выклю-

Значения сигналов светодиодных индикаторов, встроенных в антенный модуль

на

Дистанционно включен режим Anti-HiJack

Включен режим Valet

ра при постановке системы на охрану

Сработал режим предупреждения датчика удара

ствия

срабатываний системы и была отключена

Включен режим “поиска автомобиля”

Часто мигают Идет отсчет времени перед пассивной постановкой си-

Медленно мигают Система находится в режиме охраны

Очень медленно мигают Включен режим пассивной блокировки двигателя

Горят постоянно Система находится в режиме Valet

Горят в течение 5 секунд при включенном зажигании

1 вспышка ... пауза... и т.д. Система сработала от датчика удара, либо эта цепь не-

2 вспышки ... пауза... и т.д. Система сработала от концевого выключателя багажни-

стемы в режим охраны

Дистанционно включен режим Anti-HiJack

исправна

ка, либо эта цепь неисправна или открыта

Page 77

C-500

3 вспышки ... пауза... и т.д. Система сработала от концевого выключателя двери,

4 вспышки ... пауза... и т.д. Система сработала от включения зажигания, либо эта

6 вспышек ... пауза... и т.д. Система сработала от концевого выключателя капота,

15 вспышек ... пауза... и т.д. Система сработала от отключения питания

Выключены Система снята с охраны и включено зажигание

либо эта цепь неисправна или открыта

цепь неисправна

либо эта цепь неисправна или открыта

Значения сигналов указателей поворота

1 вспышка Система поставлена на охрану

2 вспышки Система снята с охраны

2 вспышки при включенной ох-

ране

3 вспышки Одна из дверей, капот или багажник открыты при поста-

3 вспышки при включенной ох-

ране

4 вспышки Система снята с охраны и срабатывала за время Вашего

4 вспышки Включен “бесшумный” режим охраны

10 вспышек Включен режим “поиска автомобиля”

Вспышки на протяжении дли-

тельного времени

Отключена зона предупреждения датчика

новке системы на охрану

Отключен датчик

отсутс твия

Работа двигателя под контролем дистанционного за-

пуска

Page 78

C-500

СВЕДЕНИЯ ОБ УСТАНОВКЕ

Автомобиль

Дата установки

Фирма-установщик

Схема расположения элементов системы

ЭЛЕМЕНТ СИСТЕМЫ МЕСТО РАСПОЛОЖЕНИЯ

Блок управления

Датчик удара

Предохранители

Реле блокировки

Кнопка VALET

Антенный модуль

Page 79

ПРИМЕЧАНИЯ ЗАМЕТКИ

C-500

Page 80
