Secadores

TMB1268

Capacidade de 120 libras Capacidade de 170 libras

No. de Série inicial 0907003062

Para identificar o modelo, consulte a página 5

Instalação

TMB1268C

Guarde estas instruções para consulta futura.

(Se a máquina mudar de proprietário certifique-se de que é acompanhada deste manual.)

www.comlaundry.com

Nº peça 70420801R7PO

Setembro 2011

A instalação deve estar em conformidade com os códigos locais ou, na ausência destes, com:

• Não guarde nem utilize gasolina ou outros gases ou líquidos inflamáveis junto deste ou de outros aparelhos.

• O QUE FAZER SE CHEIRAR A GÁS: – Não acenda nenhum electrodoméstico. – Não mexa em nenhum interruptor eléctrico; não utilize nenhum telefone do prédio. – Faça sair todas as pessoas do compartimento, edifício ou área. – Chame imediatamente o fornecedor de gás utilizando um telefone próximo. Siga as

instruções do fornecedor de gás.

– Se não conseguir contactar o fornecedor de gás, chame os bombeiros.

• A instalação e a assistência técnica deve ser efectuada por um instalador qualificado, uma agência de serviços de assistência ou pelo fornecedor de gás.

W052PO

PARA SUA SEGURANÇA, deve seguir as informações apresentadas neste manual para minimizar o risco de incêndio ou explosão ou evitar danos materiais, ferimentos pessoais ou morte.

W033PO

ATENÇÃO

Nos EUA Americana Z223.1/NFPA 54 "Código Nacional de Gás Combustível" e com a Norma ANSI/NFPA 70 "Código Nacional Eléctrico".

No Canadá Instalação de Gás Natural e Propano e CSA C22.1, edição mais recente, Código Eléctrico Canadiano, Parte I.

Na Austrália e Nova Zelândia NZS 5601, Parte 1: Instalações Gerais.

, a instalação deve estar em conformidade com a edição mais recente da Norma Nacional

, a instalação deve estar em conformidade com as Normas CAN/CSA-B149.1 ou com o Código de

, a instalação deverá estar de acordo com a Norma de Instalações de Gás AS/

IMPORTANTE: Deve informa-se junto de um fornecedor de gás local sobre as instruções a seguir se detectar o cheiro de gás. Estas instruções devem estar colocadas num local bem visível. As instruções passo a passo das informações de segurança acima devem ser colocadas num local bem visível junto do secador para serem utilizadas pelo cliente.

70420801 (PO)

As seguintes informações aplicam-se ao estado de Massachusetts, EUA.

• A instalação da máquina deverá ser realizada por um instalador qualificado.

• Instale a máquina de secar de acordo com as instruções do fabricante e os códigos locais.

• NÃO instale a máquina de secar com materiais de ventilação plásticos flexíveis. Se for instalada uma conduta (tipo folha metálica) flexível metálica, terá de ser de um tipo específico identificado pelo fabricante do aparelho como sendo adequado para utilizar com a máquina de secar. Consulte a alínea sobre a ligação do sistema de exaustão. Sabe-se que os materiais para ventilação flexíveis ficam inoperacionais, são facilmente esmagados e prendem grande número fios. Estas situações irão obstruir o fluxo de ar da máquina de secar e aumentar o risco de incêndio.

W752PO

ATENÇÃO

PARA SUA SEGURANÇA

Não guarde nem utilize gasolina ou outros vapores ou líquidos inflamáveis junto deste ou de outros aparelhos.

W053PO

• Este aparelho só pode ser instalado por um canalizador ou instalador de gás com licença de Massachusetts.

• Este aparelho deve ser instalado com um conector de gás flexível de 91 cm (36 pol.).

• Deve ser instalada uma válvula de fecho de gás tipo "T" na linha de fornecimento de gás neste aparelho.

• Este aparelho não deve ser instalado num quarto ou numa casa de banho.

70420801 (PO)

Índice

Introdução ........................................................................................... 5

Identificação do modelo ....................................................................... 5

Serviço de Apoio ao Cliente................................................................. 5

Esquema de ligações............................................................................. 5

Local da placa de número de série........................................................ 6

Informações de segurança.................................................................. 7

Instruções de segurança importantes .................................................... 8

Características técnicas e dimensões................................................. 10

Dimensões do secador de 120 libras e localizações da

saída de descarga................................................................................ 11

Dimensões do secador de 170 libras e localizações da

saída de descarga................................................................................ 12

Localizações da ligação eléctrica e de gás para os

modelos a gás ..................................................................................... 13

Localizações da ligação eléctrica e de vapor para os

modelos a vapor.................................................................................. 14

Local da Ligação Eléctrica nos Modelos Eléctricos............................. 15

Instalação............................................................................................. 16

Inspecção de Pré-instalação.................................................................. 16

Requisitos de localização...................................................................... 16

Posicione e nivele o secador................................................................. 18

Antes de Colocar a Máquina de Secar em Funcionamento .................. 18

Apenas Necessário para Modelos CE................................................... 19

Apenas Necessário para Modelos CE................................................... 20

Informações gerais........................................................................... 20

Configuração Básica ........................................................................ 22

Procedimentos Específicos de Conversão ....................................... 23

Requisitos de descarga ....................................................................... 25

Disposição............................................................................................. 25

Ar complementar .................................................................................. 25

Ventilação............................................................................................. 25

Ventilação Individual....................................................................... 27

Ventilação do Colector .................................................................... 27

Requisitos de gás................................................................................. 31

Dimensão e Circuito do Tubo de Fornecimento de Gás....................... 33

Dimensão do Orifício de Altitude Elevada........................................... 35

Especificações eléctricas..................................................................... 36

Instruções de ligação à terra ................................................................. 36

Apenas para Modelos CE................................................................. 37

Localização de Ligação à Terra/Serviço............................................... 38

Para Ligar o Serviço Eléctrico à Máquina de Secar ........................ 40

Instruções de Configuração do Shunt................................................... 40

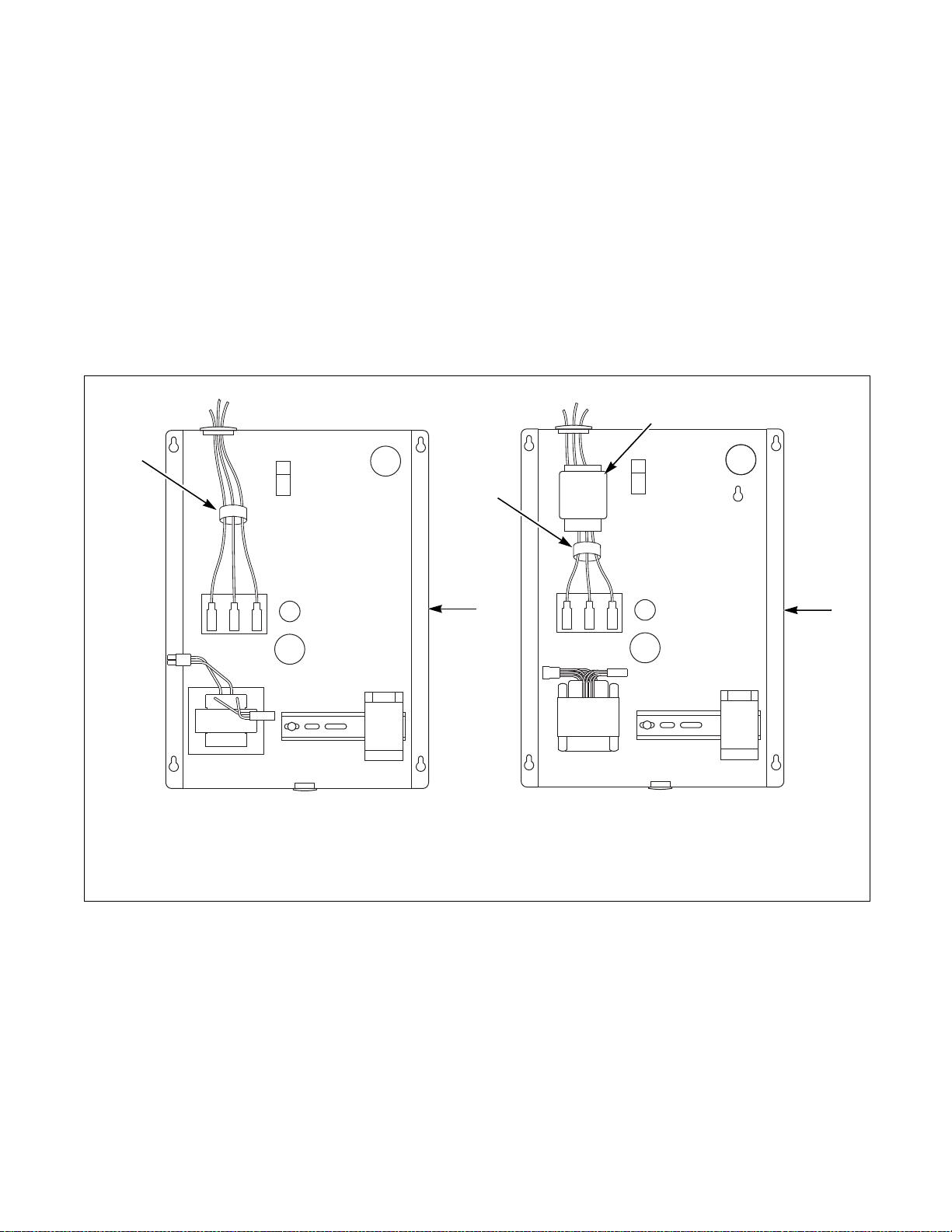

Instalação do Anel de Ferrite................................................................ 41

Especificações eléctricas ...................................................................... 42

Requisitos de vapor............................................................................. 43

Recomendações de Tubagem ............................................................... 44

ou por qualquer meio, sem o consentimento expresso por escrito do editor.

70420801 (PO)

Instalar o Separador de Vapor e Efectuar Ligações de Retorno........... 44

Modelos de óleo térmico ...................................................................... 45

Secadores de 120 libras ........................................................................ 46

Secadores de 170 libras ........................................................................ 47

Ajustes.................................................................................................. 48

Válvula do Ar do Queimador de Gás ................................................... 48

Interruptor do Fluxo de Ar.................................................................... 49

Batente da Porta de Carregamento ....................................................... 49

Interruptor da Porta de Carregamento .................................................. 49

Accionamento da Correia ..................................................................... 50

Parar o Funcionamento da Máquina de Secar ................................ 51

70420801 (PO)

Introdução

Identificação do modelo

As informações deste manual aplicam-se aos modelos seguintes.

Gás Vapor/Óleo térmico Eléctrico

DR120G2-BA120L DR120G2-BA120N DR120G2-BT120L DR120G2-BT120N DR120G2-BU120L DR120G2-BU120N CA120L CA120N CT120L CT120N

120 libras

CU120L CU120N HA120L HA120N HT120L HT120N

DR170G2-BA170L DR170G2-BA170N DR170G2-BT170L DR170G2-BT170N DR170G2-BU170L DR170G2-BU170N CA170L CA170N CT170L CT170N

170 libras

CU170L CU170N HA170L HA170N HT170L HT170N

HU120L HU120N IT120L IT120N SA120L SA120N ST120L ST120N SU120L SU120N UA120L UA120N UT120L UT120N UU120L UU120N

HU170L HU170N IT170L IT170N SA170L SA170N ST170L ST170N SU170L SU170N UA170L UA170N UT170L UT170N UU170L UU170N

XT120L XT120N XU120L XU120N YT120L YT120N

XT170L XT170N XU170L XU170N YT170L YT170N

DR120S2-BT120S DR120S2-BT120T DR120S2-BU120S DR120S2-BU120T CT120S CT120T CU120S CU120T HT120S HT120T HU120S HU120T IT120S IT120T ST120S ST120T

DR170S2-BT170S DR170S2-BT170T DR170S2-BU170S DR170S2-BU170T CT170S CT170T CU170S CU170T HT170S HT170T HU170S HU170T IT170S IT170T ST170S ST170T

SU120S SU120T UT120S UT120T UU120S UU120T XT120S XT120T XU120S XU120T YT120S YT120T YU120S YU120T

SU170S SU170T UT170S UT170T UU170S UU170T XT170S XT170T XU170S XU170T YT170S YT170T

DR120E2-BT120E DR120E2-BU120E CT120E CU120E HT120E HU120E IT120E ST120E SU120E UT120E UU120E

N/A

Inclui os modelos com os sufixos de controlo seguintes:

R3 – DX4 OPL com inversão RM – Micro OPL com inversão RU – UniLinc OPL com inversão RD – DMP OPL com inversão RQ – Controlo de temporizador RE – electrónica de reversão OPL

Serviço de Apoio ao Cliente

Se necessitar de informações ou peças de substituição, contacte o local onde adquiriu a máquina ou contacte a Alliance Laundry Systems através do +1 (920) 748-3950 para obter o nome e o endereço do distribuidor autorizado de peças mais próximo.

Para situações de assistência técnica, contacte o

duplo digital

Esquema de ligações

O esquema de ligações está localizado na junção ou caixa de ferramentas.

O número da peça do diagrama de cablagem localizase na parte inferior dos dados eléctricos no painel de série.

+1 (920) 748-3121.

70420801 (PO)

Introdução

TMB2288N

120 LIBRAS SECADORES

170 LIBRAS SECADORES

Local da placa de número de série

Ao solicitar informações, por telefone ou por escrito, sobre o seu produto, certifique-se de que menciona o modelo e o número de série.

O modelo e o número de série localizam-se na placa de série, tal como indicado.

TMB2288N

1 Placa de série

Tabela de Conversões

Multiplicar por para obter Multiplicar por para obter

Btu 0,252 kCal Libras/pol. 0,06895 Bars Btu 1055 Joules Libras/pol. 0,070 kg/cm. quadrados Polegada 25,4 Milímetros Libras (lbs.) 0,454 Quilogramas Pol. W.C. 0,036 Libras/pol. Potência da caldeira 33,479 Btu/hr Pol. W.C. 0,249 kPa Potência da caldeira 34,5 lbs. vapor/hr.

lb./pol.

pés

(psi)

6,895 kPa CFM 0,471 Litros/segundo

28,32 Litros kW 3414 Btu/hr

70420801 (PO)

Informações de segurança

PERIGO – Adverte para uma situação iminentemente perigosa que, se não for evitada, causará danos pessoais graves ou a morte.

PERIGO

ATENÇÃO – Adverte para uma situação perigosa que, se não for evitada, poderá causar danos pessoais graves ou a morte.

ATENÇÃO

CUIDADO – Adverte para uma situação perigosa que, se não for evitada, poderá causar danos pessoais ligeiros ou moderados ou danos à propriedade.

CUIDADO

A falha na instalação, manutenção e/ou funcionamento desta máquina de acordo com as instruções do fabricante pode resultar em condições que, por sua vez, podem provocar lesões graves, morte e/ou danos materiais.

W051R1PO

ATENÇÃO

Neste manual, e em autocolantes da máquina, encontram-se mensagens de prudência (“PERIGO,” “ATENÇÃO” e “CUIDADO”, seguidos de instruções específicas. Estas advertências destinam-se a assegurar a segurança pessoal do operador, utilizador, técnico e de quem lida com a manutenção da máquina.

NOTA: As instruções IMPORTANTES e os AVISOS que são apresentados neste manual não pretendem abranger todas as situações e condições possíveis que possam ocorrer. É essencial perceber que o senso comum, o cuidado e a atenção são factores que NÃO PODEM ser incorporados nesta máquina de secar. Estes factores TÊM de ser considerados pela(s) pessoa(s)

Contacte sempre o seu fornecedor, distribuidor, representante ou fabricante sobre quaisquer problemas ou condições que não compreenda.

As mensagens de advertência adicionais (“IMPORTANTE” e “NOTA”) são seguidas de instruções específicas.

IMPORTANTE: A palavra “IMPORTANTE” é usada para informar o leitor de procedimentos específicos que se não forem seguidos podem resultar em danos á máquina.

NOTA: A palavra “NOTA” é usada para transmitir informações sobre a instalação, manutenção ou assistência técnica que são importantes mas não se relacionam com perigos.

70420801 (PO)

Informações de segurança

Para reduzir o risco de incêndio, choque eléctrico, ferimentos graves ou mortais quando utilizar o secador, leia e cumpra as precauções básicas apresentadas abaixo:

W359PO

ATENÇÃO

Guarde estas instruções

Instruções de segurança importantes

1. Antes de utilizar este secador leia as instruções até ao fim.

2. Consulte a secção Instruções de Ligação à Terra de ligação à terra para ligar o secador correctamente à terra.

3. Não seque peças que tenham sido previamente limpas, lavadas, embebidas ou manchadas com gasolina, produtos para limpeza a seco ou substâncias inflamáveis ou explosivas, pois libertam vapores que podem inflamar-se ou explodir.

4. Não deixar crianças em cima nem dentro do secador. Este aparelho não deve ser usado por crianças pequenas nem por pessoas inválidas sem supervisão. As crianças pequenas devem ser vigiadas para garantir que não brincam com este aparelho.

5. Antes de deixar de utilizar o secador ou de se desfazer dele, retire a porta do compartimento de secagem e a porta do compartimento do filtro de cotão.

6. Não meta as mãos dentro do secador se o tambor estiver a rodar.

7. Não instale ou guarde o secador em locais onde esteja exposto à água e/ou às intempéries.

8. Não adultere os dispositivos de comando.

9. Não repare ou substitua nenhuma peça do secador nem tente fazer operações de manutenção excepto se especificamente recomendado nas instruções de manutenção do utilizador ou em instruções de reparação para o utilizador publicadas que perceba e esteja qualificado para efectuar.

10. Não utilize amaciadores ou produtos para eliminar a electricidade estática excepto se recomendado pelo fabricante dos referidos produtos.

11. Para reduzir o risco de incêndio, NÃO SEQUE

plásticos ou artigos que contenham esponja de borracha ou tecidos com uma textura semelhante à da borracha.

12. Limpe o filtro de cotão diariamente.

13. Não deixe acumular cotão, poeira ou sujidade junto da abertura de descarga e área adjacente.

14. O interior do secador e o tubo de descarga têm de ser limpos periodicamente por um técnico de manutenção qualificado.

15. Se não instalar, utilizar e fizer a manutenção do secador de acordo com as instruções do fabricante ou se os componentes respectivos estiverem danificados ou não forem utilizados correctamente, a utilização do secador pode expô-lo a substâncias existentes no combustível ou produzidas pela combustão do mesmo que podem provocar a morte ou doenças graves e que são reconhecidas pelo Estado da Califórnia como causadoras de cancro, defeitos congénitos ou outros danos no aparelho reprodutor.

16. O secador não funciona com a porta do tambor aberta. NÃO faça uma derivação do interruptor de segurança da porta para que o secador funcione com a porta aberta. O tambor pára de rodar quando a porta está aberta. Não utilize a máquina de secar se o tambor não parar de rodar quando a porta estiver aberta ou se começar a rodar sem premir ou accionar o mecanismo de ARRANQUE. Desligue o secador e solicite assistência.

17. O secador não funciona com o painel de cotão aberto. NÃO anule a acção do interruptor de segurança do painel de cotão para permitir que a máquina de secar funcione com o painel de cotão aberto.

18. Não coloque artigos sujos com óleo de cozinha ou vegetal no secador pois estes óleos não saem com a lavagem. O tecido pode incendiar-se devido aos restos de óleo.

19. Para reduzir o risco de incêndio, NÃO coloque, no secador, tecidos com resíduos de substâncias inflamáveis como óleo de máquinas, produtos químicos inflamáveis, diluente, etc. ou qualquer artigo que contenha cera ou químicos como os existentes nos esfregões e panos de limpeza ou qualquer artigo que tenha sido limpo a seco em casa com solvente para limpeza a seco.

20. Utilize o secador apenas para os fins a que se destina ou seja secar tecidos.

70420801 (PO)

Informações de segurança

Para reduzir o risco de ferimentos graves, instale uma porta ou portas de segurança para impedir o acesso do público à parte posterior dos secadores.

W055PO

ATENÇÃO

21. Antes de executar operações de assistência,

desligue SEMPRE o secador da tomada de corrente eléctrica. Desligue a corrente eléctrica desligando o disjuntor ou fusível adequado.

22. Instale esta máquina de secar de acordo com este Manual de Instalação. Todas as ligações eléctricas, ligação à terra e fornecimento de gás devem respeitar os regulamentos locais e ser efectuadas por técnicos devidamente licenciados para o efeito, quando necessário.

23. Retire a roupa imediatamente depois do secador parar.

24. Leia e siga sempre as instruções do fabricante existentes nos pacotes dos produtos para a roupa e produtos de limpeza. Cumpra todos os avisos e precauções. Para reduzir o risco de envenenamento ou queimaduras causadas por produtos químicos, guarde-os sempre fora do alcance das crianças (de preferência num armário fechado).

25. Não seque cortinas e reposteiros de fibra de vidro excepto se a etiqueta indicar que o pode fazer. Se as secar, limpe o tambor com um pano húmido para retirar as partículas de fibra de vidro.

28. NÃO operar o cilindro na presença de fumo,

barulhos do motor ou se houver peças em falta ou deficientes.

29. NÃO faça nenhuma derivação dos dispositivos

de segurança.

30. Se a instalação, manutenção e/ou utilização desta máquina não for executada segundo as instruções do fabricante, tal poderá provocar ferimentos graves e/ou danos materiais.

31. Os vapores de detergentes provenientes de máquinas de limpeza a seco criam ácidos quando são sugados através do aquecedor da unidade. Estes ácidos são corrosivos para o secador bem como para a roupa que está a secar. Verifique se o ar complementar não tem vapores de solventes.

26. Cumpra sempre as instruções da etiqueta de recomendações do fabricante.

27. Nunca utilize o secador com as protecções e/ou os painéis desmontados.

70420801 (PO)

Características técnicas e dimensões

Características técnicas 120 libras 170 libras

Nível de ruído medido durante o funcionamento na posição do operador de 1 metro (3,3 pés) a partir da parte dianteira da máquina e 1,6 metros (5,2 pés) a partir do chão.

Tamanho do tambor: mm (polegadas)

Capacidade do tambor (peso em seco): kg (libras)

Gás e eléctrico

Peso padrão da embalagem de transporte: kg (libras)

Vapor

Dimensões padrão da embalagem de transporte: mm (polegadas)

Gás e eléctrico

Peso da grade de madeira da embalagem: kg (libras)

Vapor

Dimensões da grade de madeira da embalagem de transporte: mm (polegadas)

Potência do motor do tambor 0,75 0,75 Potência do motor da ventoinha 13

Diâmetro da saída de ar: mm (polegadas)

Contra-pressão estática máxima: mbar (W.C.I.)

Fluxo de ar máximo: L/seg (C.F.M.)

Modelos de gás

Peso líquido (aproximado): kg (libras)

Ligação de gás 3/4 pol, NPT NPT de 1 pol,

Classificação do Bico de Gás Mj/hr (Btu/hr)

Modelos de vapor

Peso líquido (aproximado): kg (libras)

Ligação de vapor

Consumo de vapor a 100 psig: Potência da caldeira (Btu/hr) (pressão de funcionamento recomendada 80100 psig)

Modelos de eléctrico

Classificação do Elemento de Aquecimento Kilowatts (kW)

N/A = Não Aplicável

66 dBA 66 dBA

1118 x 1041

(44 x 41)

54,4

(120)

607

(1338)

656

(1446)

1232 x 1829 x 2286

(48,5 x 72 x 90)

656

(1447)

702

(1547)

1308 x 1880 x 2305

(51,5 x 74 x 90,75)

254

(10)

0,8

(0,3)

755

(1600)

580

(1275)

285

(270 000)

625

(1375)

Entrada NPT 3/4 pol.

Saída NPT 3/4 pol.

405 000

(11,7)

60 kW N/A

1289 x 1080

(50,75 x 42,5)

77,1

(170)

756

(1667)

806

(1776)

1473 x 1892 x 2515

(58 x 74,5 x 99)

812

(1791)

858

(1891)

1549 x 1943 x 2534

(61 x 76,5 x 99,75)

300

(12)

0,8

(0,3) 1156

(2450)

716

(1575)

421

(395 000)

761

(1675)

Entrada NPT 3/4 pol.

Saída NPT 1 pol.

648 000

(18,8)

70420801 (PO)

Dimensões do secador de 120 libras

VISTA

SUPERIOR DO

TUBO DE DESCARGA

e localizações da saída de descarga

Características técnicas e dimensões

Dimensões do armário

Modelos A B C D E F G H I

120L/N/E

120S

797 mm

(31,38 pol.)

797 mm

(31,38 pol.)

826 mm

(32,5 pol.)

826 mm

(32,5 pol.)

1242 mm

(48,91 pol.)

1242 mm

(48,91 pol.)

1268 mm

(49,91 pol.)

1268 mm

(49,91 pol.)

1725 mm

(67,92 pol.)

1725 mm

(67,92 pol.)

1153 mm

(45,38 pol.)

1153 mm

(45,38 pol.)

1178 mm

(46,38 pol.)

1178 mm

(46,38 pol.)

2177 mm

(85,7 pol.)

2121 mm

(83,5 pol.)

Consulte Posicionar e Nivelar a Máquina de Secar para reduzir temporariamente as alturas destes modelos.

Localizações e dimensões da saída de descarga

Modelos U V W X Y Z

120L/N/E

120S

1612 mm

(63,45 pol.)

1542 mm

(60,7 pol.)

214 mm

(8,44 pol.)

214 mm

(8,44 pol.)

127 mm

(5 pol.)

127 mm

(5 pol.)

208 mm

(8,18 pol.)

208 mm

(8,18 pol.)

173 mm

(6,82 pol.)

173 mm

(6,82 pol.)

TMB2326N

1778 mm

(70 pol.)

1778 mm

(70 pol.)

208 mm

(8,18 pol.)

208 mm

(8,18 pol.)

70420801 (PO)

Características técnicas e dimensões

TMB2327N

VISTA

SUPERIOR DO

TUBO DE DESCARGA

Dimensões do secador de 170 libras e localizações da saída de descarga

TMB2327N

Dimensões do armário

ModelosABCDEFGH I

170L/N/S

860 mm

(33,86 pol.)

826 mm

(32,5 pol.)

1289 mm

(50,75 pol.)

1314 mm

(51,75 pol.)

1749 mm

(68,85 pol.)

1324 mm

(52,12 pol.)

1349 mm

(53,12 pol.)

2388 mm

(94 pol.)

1908 mm

(75,12 pol.)

Consulte Posicionar e Nivelar a Máquina de Secar para reduzir temporariamente as alturas destes modelos.

Localizações e dimensões da saída de descarga

Modelos V W X Y

170L/N/S

1076 mm

(42,38 pol.)

171 mm

(6,75 pol.)

152 mm

(6 pol.)

178 mm

(7 pol.)

70420801 (PO)

Localizações da ligação eléctrica e

A C

120L/N

170L/N

de gás para os modelos a gás

Características técnicas e dimensões

Modelos

Ligação eléctrica Ligação de gás

ABCDDiâmetro

120L/N

170L/N

466 mm

(18,34 pol.)

533 mm

(21 pol.)

1977 mm

(77,84 pol.)

2057 mm

(81 pol.)

318 mm

(12,5 pol.)

377 mm

(14,85 pol.)

NOTA: Os valores indicados para as dimensões são apenas aproximados.

1791 mm

(70,5 pol.)

1966 mm

(77,4 pol.)

TMB2255N

3/4 pol. NPT

NPT de 1 pol.

70420801 (PO)

Características técnicas e dimensões

120S

170S

Localizações da ligação eléctrica e de vapor para os modelos a vapor

Modelos

120S

170S

Modelos

120S

170S

Modelos

120S

170S

Diâmetro A1 A2 F

3/4 pol. NPT 911 mm

3/4 pol. NPT 956 mm

Diâmetro B1 B2 D

3/4 pol. NPT 879 mm

NPT de 1 pol. 1133 mm

Ligação eléctrica

466 mm

(18,34 pol.)

533 mm

(21 pol.)

Entrada de vapor

(35,875 pol.)

(37,625 pol.)

Saída de vapor

(34,625 pol.)

(44,625 pol.)

1977 mm

(77,84 pol.)

2057 mm

(81 pol.)

(13,375 pol.)

(15,25 pol.)

(13,125 pol.)

340 mm

387 mm

333 mm

222 mm

(8,75 pol.)

TMB2256N

2102 mm

(82,75 pol.)

2235 mm

(88 pol.)

1740 mm

(68,5 pol.)

1822 mm

(71,75 pol.)

70420801 (PO)

+ 37 hidden pages
