USER GUIDE
GUIDE D’UTILISATION
Rev 1.1
LPR
Livestock Pocket Reader
2
ENGLISH
Description1
1
Refer to specifications section for more details
3
ENGLISH
Operation
Getting Started
Before using the reader, it is necessary to first fully
charge the battery pack as described in battery
management section.
Switch on / off instructions
Press and release the “SCAN” button once to turn the
reader on. At start-up, it will switch on the RED light and
beep once.
Note 1 - Once activated, the reader will stay on
for 2 minutes by default and then shut down
automatically emitting two beeps.
Reading a transponder
To search for tags, press and release the SCAN button.
When searching for tags, the red light will flash. The
reader will continue searching tags for 3 seconds until a
tag is found or the time is elapsed.
4
ENGLISH
The best reading orientation is as following:
When a tag is detected, the green led will flash once
to indicate the good read and the tag number will be
transmitted over Bluetooth® and USB link.
Using Bluetooth interface
The LPR has a built-in Bluetooth® to communicate with
computers, smartphones and iPhone® / iPad®.
The blue light indicates the current Bluetooth state:
Bluetooth indicator
Blinks once every
2 seconds
Blinks 5 times
every 5 seconds
Bluetooth off
Not connected
(slave mode )
Not connected
(Master mode)
Tries to establish a
connection
Bluetooth
Connected
5
ENGLISH
The reader emits a single beep when the Bluetooth
connects and 3 beeps when it disconnects.
Note 2 – When the reader is connected in slave
mode, the reader stays on for 1 hour.
Note 3 – When the reader is configured in Master
mode, you can force it to Slave mode by
keeping pressed the button for 15 seconds at
start-up. During these 15 seconds, the reader will
progressively warn that the return to slave mode
is ongoing (blinking blue led, audible warning)
The default passkey of the built-in Bluetooth® is 1234.
To pair your smartphone to your LPR reader, go into
Bluetooth settings of your smartphone and turn on
Bluetooth if currently disabled.
6
ENGLISH
Connection to iPhone / iPad devices
2
Once paired to the iPhone, your reader will automatically switch into master
mode to be able the reconnect to the iPhone automatically the next time.
Make sure your
reader is on and tap
on LPR
Type 1234
Paired2
7
ENGLISH
Connection to Android™ devices
Make sure your
reader is on and tap
on LPR
Type 1234
Paired
Connection in master mode
Use the PC software to configure your reader in master
mode (refer to PC software section for more
information)
8
ENGLISH
Using USB interface
The USB port allows the device to transmit and receive
data via a USB connection to your personal computer
1. Before plugging your reader to your computer, first
install the LPR PC Software available on your local
Allflex website. This will pre-install the LPR USB driver
on your computer necessary to connect your
reader through USB.
2. Remove the protective cap covering the USB port
and connect the reader to your computer using the
USB cable. Your computer will automatically find
and install the drivers for the reader.
3. Run LPR PC Software to configure your reader,
configure a Bluetooth connection or download its
memory.
9
ENGLISH
Note 4 – Once the USB cable is connected, the
reader is automatically powered on and it will
remain activated until the cable is
disconnected.
Note 5 – The USB connection recharges your
battery pack (refer to battery management
section).
Note 6 – Replace the protective cap on USB port
to protect your reader against foreign
contamination and water.
Battery Management
Battery level indicator
The reader has an orange light indicating the battery
level or the charge status when a USB charger
powered the device.
Battery level indicator
Battery OK
Battery level getting low
Battery depleted
Charge necessary
10
ENGLISH
How to recharge the battery
To charge the battery, simply plug the USB cable into
the USB connector and connect it to the wall mount
adapter3 provided with the reader. It will take
approximately 3 hours to fully charge the battery pack.
Note 7 - The batteries can be charged with a
computer but the charge time will significantly
increase
Note 8 - The reader cannot read tags with
depleted batteries. The other functions are fully
active.
Note 9 - Use the adapter and the USB cable
provided with the reader to charge the
batteries.
3
Install first the plug onto the adapter before use

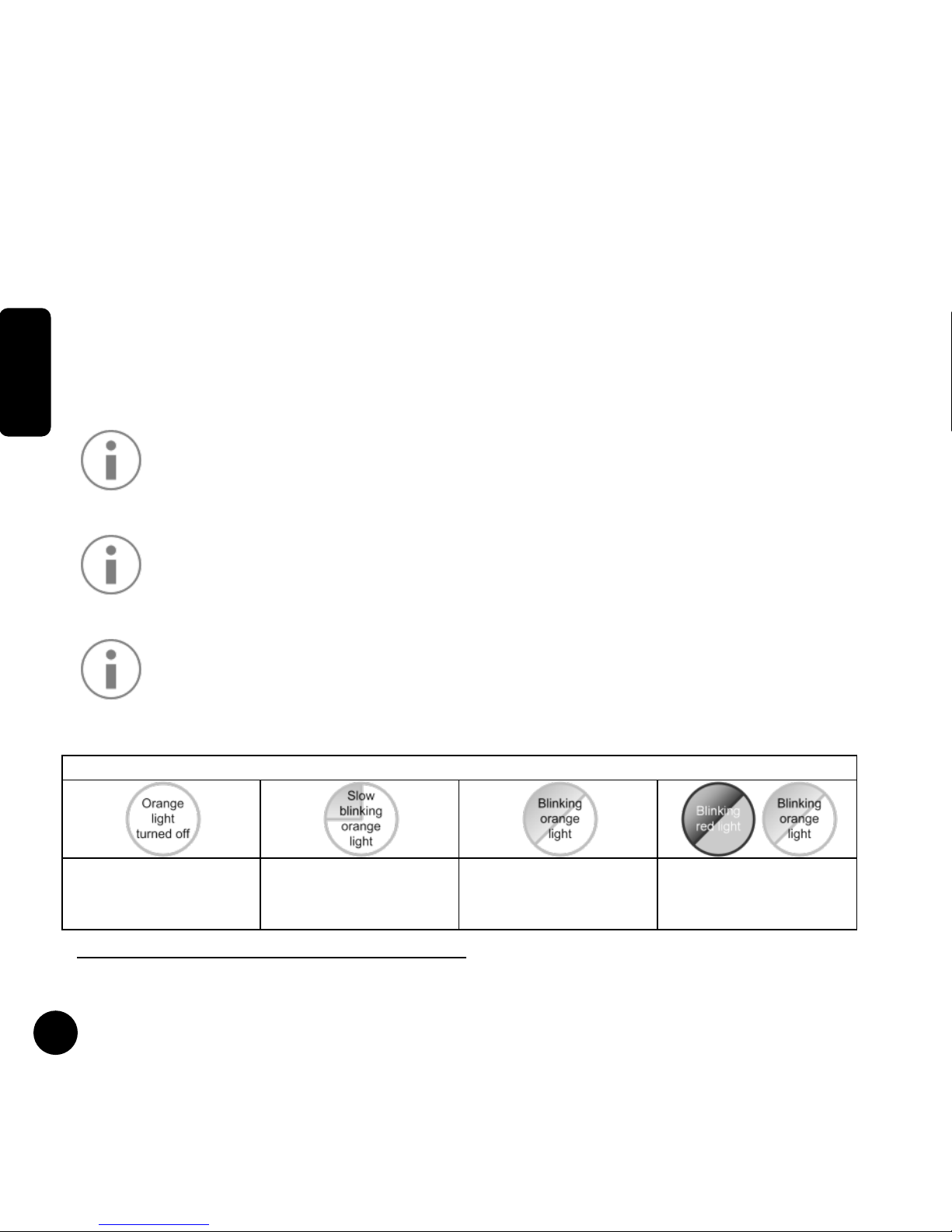

Charge indicator
Battery fully
charged
Slow charge
Fast charge
(#3 hours)
Charge fault
(Temperature
exceed limits)
11
ENGLISH
Battery handling instructions
Please read and follow the handling instructions for the
battery before use. Improper use of the battery may
cause heat, fire, rupture, and damage or capacity
deterioration of the battery.
Caution
RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN
INCORRECT TYPE. DISPOSE OF USED BATTERIES
ACCORDING TO THE INSTRUCTIONS.
Warning
Use rechargeable batteries with the same capacity.
Do not use this reader near water when connected to the
AC/DC adapter.
Do not install near any heat sources such as radiators, heat
registers, stoves, or other apparatus that produce heat.
Do not charge the battery pack from AC main sources during
electrical storms or when unused for long periods of time.
The battery must be charged indoor only between 0°C and
40°C.
For best battery performance, charge unit at least every three
months, if reader is unused
12
ENGLISH
PC software
The LPR PC Software is available on your local Allflex
website.
Once downloaded, execute the setup package to
install the PC software on your computer.
The PC software allow to:
Download reader memory (when feature
enabled)
Set-up an advanced Bluetooth connection
(master mode with remote devices discovery)
Change the reader configuration (enable
memory, change reader name…)
Refer to LPR PC Software user manual for more
information (available on your local Allflex website)
13
ENGLISH
Specifications4
General
Operating frequency
134.2 kHz
Norms
ISO 11784 / 11785
Special feature:
Temperature scanning with TD and BT implants
between 33°C and 43°C (between 91.4°F and
109.4°F)
Reading distances
Up to 22cm depending on tag type and orientation
User interface
4 lights (red, green, orange and blue)
1 button, 1 buzzer, 1 vibrator
USB interface
CDC class (Serial emulation)
Bluetooth® interface
v3.0 Class 2(up to 15m), Serial Port Profile (SPP)
iPhone/iPad compatible (iAP interface)
Memory
3000 IDs
Battery
7.2VDC – 700mAh NiMH rechargeable
Battery charge duration
Up to 3h00 in fast charge (external power supply)
Up to 9h00 in slow charge (computer)
Mechanical and physicals
Ingress Protection
IP65 (Projected Water resistant)
Dimensions
234 x 52 x 32 mm (9.21 x 2.05 x 1.26 in)
Weight
300 g (10.6 oz)
Operating Temperature
-20° to +55°C (-4° to +131°F)
Storage Temperature
-20° to +65°C (-4° to +149°F)
Battery charging temperature
+5°C to +40°C ( +41 to +104°F)
Humidity
10% - 90%
4
All specifications are subject to change without notice
14
ENGLISH
Legal information
Reader physical integrity
The device has been built from rugged and durable materials to withstand use in harsh environments for
long periods of time. However, the reader contains electronic components that can be damaged if they
are deliberately exposed to extreme abuse. This damage can adversely affect, or stop the reader's
operation. The user must avoid deliberately striking other surfaces and objects with the device. Damage
that results from such handling is not covered by the warranty described below.
Limited Product Warranty
Manufacturer guarantees this product against all defects due to faulty materials or workmanship for a
period of one year following the date of purchase. The warranty does not apply to any damage resulting
from an accident, misuse, modification or an application other than that described in this manual and for
which the device was designed.
If the product develops a malfunction during the warranty period, manufacturer will repair or replace it
free of charge. The cost of shipment is at the customer's expense, whereas return shipment is paid by
manufacturer.
Refer all servicing to qualified service personnel. Servicing is required when the reader has been
damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate
normally, or has been dropped.
Apple - Legal Notice
iPod, iPhone, iPad are a trademark of Apple Inc., registered in the U.S. and other countries.
“Made for iPhone,” and “Made for iPad” mean that an electronic accessory has been designed to
connect specifically to iPhone, or iPad, respectively, and has been certified by the developer to meet
Apple performance standards.
Apple is not responsible for the operation of this device or its compliance with safety and regulatory
standards.
Please note that the use of this accessory with iPhone or iPad may affect wireless performance.
15
ENGLISH
Trademarks
Bluetooth® is a registered trademark of Bluetooth SIG, Inc.
Windows is a trademark or registered trademark of Microsoft Corporation in the United States and/or other
countries.
Android is a trademark of Google Inc.
Regulatory Compliance
ISO 11784 & ISO 11785
This device complies with the standards set forward by the International Standardization Organization.
Specifically with standards:
11784: Radio frequency identification of animals -- Code Structure
11785: Radio frequency identification of animals -- Technical Concept.
EC declaration of conformity
Allflex Europe hereby declares that this EID Reader is in compliance with the essential requirements and
other relevant provisions of Directive 1999/5/EC. The declaration of conformity may be consulted at
http://www.allflex-europe.com/en/compliance/
16
ENGLISH
17
FRANÇAIS
18
FRANÇAIS
Description1
1
Référez vous au paragraphe spécifications pour plus de détails
19
FRANÇAIS
Utilisation
Démarrage
Avant d’utiliser votre lecteur, il est nécessaire de
charger entièrement la batterie comme décrit dans la
section gestion de la batterie.
Instructions d’allumage / extinction
Pressez puis relâchez le bouton de lecture pour allumer
le lecteur. Une fois sous tension, la lumière rouge
s’allume et le lecteur émet un bip.
Note 1 – Sans action de l’utilisateur, le lecteur
s’éteindra automatiquement après deux minutes
en émettant deux bips.
Lecture d’une boucle électronique
Pressez le bouton de lecture pour lancer la recherche
d’une boucle électronique. Pendant la recherche, la
lumière rouge clignote. Le lecteur continuera la
recherché pendant 3 secondes ou s’arrêtera à la
lecture d’une boucle électronique.
20
FRANÇAIS
La meilleure orientation pour la lecture est :
Lorsqu’une boucle électronique est détectée, la
lumière verte s’allume brièvement pour indiquer la
lecture et le numéro d’identification est transmis par
Bluetooth et USB.
Utilisation de l’interface Bluetooth®
Le LPR a un module Bluetooth intégré lui permettant de
communiquer avec des ordinateurs, des smartphones
et des iPhone® / iPad®.
La lumière bleue indique l’état du Bluetooth :
Indicateur Bluetooth
Clignote 1 fois toutes
les 2 secondes
Clignote 5 fois toutes les 5
secondes
Bluetooth
éteint
Non connecté
(mode esclave)
Non connecté
(mode maître)
Essaie d’établir une
connexion
Bluetooth
connecté
21
FRANÇAIS
Le lecteur émet un bip lorsque le lecteur se connecte
en Bluetooth et 3 bips lorsqu’il se déconnecte.
Le code par défaut pour l’appairage Bluetooth est 1234
Pour appairer votre smartphone avec le lecteur LPR,
vérifiez que le Bluetooth est activé sur votre smartphone
et activez le si nécessaire.
Note 2 – Lorsque le lecteur est connecté en
mode esclave, il reste allumé pendant 1 heure.
Note 3 – Lorsque le lecteur est configuré en
mode maître, vous pouvez le forcer à revenir en
mode esclave en pressant le bouton pendant 15
secondes à l’allumage du lecteur. Pendant ces
15 secondes, le lecteur va progressivement
informer que le retour en mode esclave est en
cours (clignotement de la lumière bleue et signal
sonore)
22
FRANÇAIS
Connexion à un iPhone / iPad
2
Une fois appairé à votre iPhone, le lecteur se configurera automatiquement en
mode maître pour pouvoir se reconnecter automatiquement les fois suivantes.
Vérifiez que votre
lecteur est allumé et
cliquez sur LPR
Saisir 1234
Le lecteur est appairé2
23
FRANÇAIS
Connexion à un périphérique Android™
Vérifiez que votre
lecteur est allumé et
cliquez sur LPR
Saisir 1234
Le lecteur est appairé
Connexion en mode maître
Utilisez le logiciel PC pour configurer votre lecteur en
mode maître (voir section logiciel PC pour plus
d’informations)
24
FRANÇAIS
Utilisation de l’interface USB
Le port USB permet au lecteur d’envoyer et recevoir
des données via un câble USB vers un PC.
1. Avant de brancher le lecteur à l’ordinateur, installez
d’abord le logiciel PC pour LPR disponible sur le site
internet Allflex de votre zone géographique. Cela
préinstallera sur votre ordinateur le pilote USB du
lecteur LPR nécessaire pour connecter le lecteur via
USB.
2. Retirer le bouchon de protection sur le port USB et
connectez le lecteur à votre ordinateur en utilisant
le câble USB fourni. L’ordinateur trouvera et
installera automatiquement les pilotes USB.
3. Lancer le logiciel LPR Software pour configure votre
lecteur, configure une connexion Bluetooth ou
télécharger la mémoire.
25
FRANÇAIS
Note 4 – Lorsque le lecteur est connecté en USB,
il s’allume automatiquement et reste allumé
jusqu’à la déconnexion du câble.
Note 5 – La connexion USB recharge la batterie
du lecteur (voir section Gestion de la batterie).
Note 6 – Veillez à remettre le bouchon de
protection USB en place pour protéger votre
lecteur contre les poussières et l’eau.
Gestion de la batterie
Indicateur de niveau batterie
Le lecteur a une lumière orange indiquant le niveau de
la batterie ou l’état de la charge lorsque le chargeur
USB alimente le lecteur.
Indicateur de niveau batterie
Batterie OK
batterie faible
Batterie déchargée
Charge nécessaire
26
FRANÇAIS
Comment recharger la batterie
Pour charger la batterie, branchez le câble USB dans le
connecteur USB du lecteur et connectez l’autre
extrémité à l‘adaptateur secteur3 fourni. Il faut
approximativement 3 heures pour charger la batterie
complètement.
Note 7 - La batterie peut être chargée via le port
USB d’un ordinateur mais le temps de charge est
significativement allongé.
Note 8 - Le lecteur ne peut pas lire de boucles
électroniques lorsque la batterie est entièrement
déchargée. Les autres fonctions sont disponibles.
Note 9 - Utiliser l’adaptateur secteur et le câble
USB fourni pour charger la batterie.
3
Il faut préalablement clipser la prise sur le chargeur USB
Indicateur de charge
Charge terminée
Charge lente
Charge rapide
(3h)
Erreur de charge
(Température hors
limites)
27
FRANÇAIS
Précautions de manipulation de la batterie
Merci de lire et de bien respecter les recommandations
de manipulation de la batterie avant utilisation. Un
usage inapproprié de la batterie pourrait provoquer un
dégagement de chaleur, un incendie, une fissure, des
dégâts ou une détérioration de la puissance de la
batterie.
Attention
LE REMPLACEMENT DE LA BATTERIE PAR UN TYPE
INAPPROPRIE PEUT PROVOQUER UN DANGER
D’EXPLOSION. LES BATTERIES DOIVENT ETRE ELIMINEES
CONFORMEMENT AUX INSTRUCTIONS DU CONSTRUCTEUR
Mise en garde
Utiliser des batteries rechargeables avec la meme capacité.
Ne pas utiliser cet appareil à proximité de l’eau lorsqu’il est
branché sur un adaptateur AC/DC.
Ne pas installer près d’une source de chaleur telle que
radiateur, étuve et autre appareil (y compris un amplificateur)
produisant de la chaleur.
Débrancher cet appareil en cas d’orage ou lors de longues
périodes d’inutilisation.
La batterie doit être charge en intérieur uniquement entre 0°C
et 40°C.
28
FRANÇAIS
Logiciel PC
Le logiciel LPR Software est disponible sur le site internet
Allflex de votre zone géographique.
Une fois téléchargé, lancer le programme d’installation
pour installer le logiciel PC sur votre ordinateur.
Le logiciel PC permet de :
Télécharger la mémoire du lecteur (si la fonction
est activée)
Configurer une connexion Bluetooth avancée
(mode maître avec recherché de périphériques
Bluetooth)
Changer la configuration du lecteur (active la
mémoire, changer le nom du lecteur…)
Referez vous au manuel du logiciel LPR Software pour
plus d’informations (disponible sur le site internet Allflex
de votre zone géographique)
29
FRANÇAIS
Spécifications4
Général
Fréquence de fonctionnement
134.2 kHz
Normes
ISO 11784 / 11785
Fonction spéciale :
Lecture de la température avec les implants TD et
BT entre 33°C et 43°C
Distances de lecture
Jusqu’à 22cm en fonction du type et de
l’orientation des boucles électroniques
Interface utilisateur
4 lumières (rouge, verte, orange and bleue)
1 bouton, 1 buzzer, 1 vibreur
Interface USB
CDC class (Emulation de port série)
Interface Bluetooth®
v3.0 Classe 2(jusqu’à 15m), Serial Port Profile (SPP)
Compatible iPhone/iPad (interface iAP)
Mémoire
3000 numéros
Batterie
7.2VDC – 700mAh NiMH rechargeable
Durée de charge batterie
Jusqu’à 3h00 en charge rapide (chargeur externe)
Jusqu’à 9h00 en charge lente (ordinateur)
Mécanique et physique
Indice de protection
IP65 (résistant aux projections d’eau)
Dimensions
234 x 52 x 32 mm (9.21 x 2.05 x 1.26 in)
Poids
300 g (10.6 oz)
Température d’utilisation
-20° to +55°C (-4° to +131°F)
Température de stockage
-20° to +65°C (-4° to +149°F)
Température pour la charge
+5°C to +40°C ( +41 to +104°F)
Humidité
10% - 90%
4
Ces spécifications peuvent varier selon les améliorations techniques apportées
30
FRANÇAIS
Legal information
Intégrité physique du lecteur
Le lecteur a été fabriqué à partir de matériaux robustes et durables pour résister à une utilisation prolongée
dans des environnements hostiles. Cependant, le lecteur contient des composants électroniques qui
peuvent être endommagés si l’utilisateur malmène son appareil. Les dommages ainsi occasionnés
peuvent perturber voire empêcher le fonctionnement du Stick Reader. L’utilisateur ne doit pas se servir du
Stick Reader pour asséner des coups sur une surface quelconque. Des détériorations de la sorte ne sont
pas prises en compte par la garantie dont les conditions sont décrites ci-après.
Garantie limitée du produit
Allflex garantit ce produit contre tout défaut de matériel ou de fabrication pour une période d’un an à
compter de la date d’achat. Cette garantie ne couvre pas les détériorations de l’appareil résultant d’un
accident, d’une mauvaise utilisation, d’une modification ou d’un usage autre que celui décrit dans ce
manuel et auquel il est destiné.
Si l’appareil s’avère défectueux au cours de la période de garantie, Allflex procèdera à la réparation ou
au remplacement de l’appareil gratuitement. Le client enverra l’appareil défectueux à ses frais et
l’appareil réparé ou l’appareil de remplacement lui sera gracieusement adressé par Allflex.
Pour tout entretien ou réparation, consultez un réparateur agréé. Il est nécessaire d’y recourir pour toute
détérioration que l’appareil aura subie, telle que : câble d’alimentation ou prise endommagé(e), liquide
renversé ou objet tombé sur l’appareil, exposition de l’appareil à la pluie ou à l’humidité, fonctionnement
anormal, chute de l’appareil.
Apple - Informations réglementaires
iPod, iPhone, iPad are a trademark of Apple Inc., registered in the U.S. and other countries.
“Made for iPhone,” and “Made for iPad” mean that an electronic accessory has been designed to
connect specifically to iPhone, or iPad, respectively, and has been certified by the developer to meet
Apple performance standards.
Apple is not responsible for the operation of this device or its compliance with safety and regulatory
standards.
Please note that the use of this accessory with iPhone or iPad may affect wireless performance.
31
FRANÇAIS
Marques déposées
Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et / ou d’autres pays.
Android est une marque déposée de Google Inc.
Conformités réglementaires
ISO 11784 & ISO 11785
Cet appareil est conforme aux normes établies par l’Organisation de Normalisation Internationale ISO,
particulièrement par rapport aux normes suivantes :
11784: Radio frequency identification of animals -- Code Structure
11785: Radio frequency identification of animals -- Technical Concept.
Déclaration de conformité CE
Allflex Europe déclare sous sa seule responsabilité que le produit LPR est conforme aux exigences
essentielles et autres obligations fondamentales qui relèvent de la Directive 1999/5/CE. La déclaration de
conformité peut être consultée à l’adresse http://www.allflex-europe.com/en/compliance
Loading...
