Instrucciones de instalación
Sistema controlador FlexLogix
Números de catálogo 1794-L33, 1794-L34, 1794-FLA
Utilice este documento como guía para instalar el sistema controlador FlexLogix™.
Este documento proporciona instrucciones de instalación para el controlador
FlexLogix (1794-L33, -L34) y para el adaptador de E/S locales extendidas FlexLogix
(1794-FLA). Debe estar familiarizado con los componentes del sistema FlexLogix.
Consulte las referencias de documentación para obtener información adicional.
Debe realizar una actualización FLASH del firmware en el controlador FlexLogix
antes de usarlo. El controlador se entrega con la revisión de firmware 1.x, pero
debe actualizarse para que coincida con la versión de RSLogix 5000 que se va a
utilizar (por ejemplo, si utiliza RSLogix 5000 V11, debe actualizar el firmware del
controlador FlexLogix a la revisión 11.x antes de utilizarlo). Para obtener más
información sobre cómo actualizar el firmware del controlador, vea la página 26.
Herramientas necesarias
Necesitará las siguientes herramientas para instalar el sistema controlador
FlexLogix.
• destornillador plano
• destornillador Phillips
• accesorios de montaje (para montar un riel DIN)
• taladradora (para montar un riel DIN)
• alicates de punta
Cómo obtener un manual del usuario
Este producto también tiene un manual del usuario (publicación número
1794-UM001). Para consultarlo, visite: www.theautomationbookstore.com.
Para adquirir un manual, puede realizar lo siguiente:
• Comunicarse con el distribuidor regional o el representante de
Rockwell Automation.
• Visitar www.theautomationbookstore.com y realizar un pedido.
• Llamar al 800.963.9548 (EE. UU./Canadá) o al 001.320.725.1574
(fuera de EE. UU./Canadá)
Publicación 1794-IN002G-ES-P - Enero 2004
2 Sistema controlador FlexLogix
Información importante para el usuario
Las características operativas del equipo de estado sólido son diferentes de las del equipo electromecánico.
En la publicación Safety Guidelines for the Application, Installation and Maintenance of Solid State Controls
(publicación SGI-1.1 disponible en la oficina de ventas local de Rockwell Automation o en línea en la dirección
http://www.ab.com/manuals/gi) se describen algunas diferencias importantes entre el equipo de estado
sólido y los dispositivos electromecánicos cableados. Debido a esta diferencia y debido también a la gran
variedad de usos del equipo de estado sólido, los responsables de aplicar este equipo deben estar
completamente seguros de que todas las aplicaciones previstas de este equipo sean aceptables.
En ningún caso Rockwell Automation, Inc. será responsable de los daños indirectos o derivados del uso o
aplicación de este equipo.
Los ejemplos y diagramas de este manual se incluyen únicamente a modo ilustrativo. Dado que cada
instalación depende de numerosos requisitos y variables, Rockwell Automation, Inc. no puede asumir ninguna
responsabilidad por el uso real que se haga en función de los ejemplos y los diagramas.
Rockwell Automation, Inc. no asume ninguna responsabilidad relacionada con las patentes con respecto al
uso de la información, los circuitos, los equipos o el software descritos en este manual.
Queda prohibida la reproducción del contenido parcial o total de este manual sin el permiso por escrito de
Rockwell Automation, Inc.
En las secciones necesarias del manual se incorporan notas que incluyen indicaciones de seguridad para el
usuario.
ADVERTENCIA
Identifica información acerca de prácticas o circunstancias que pueden producir una
explosión en un ambiente peligroso, lo que puede provocar lesiones o incluso la
muerte, daños materiales o pérdidas económicas.
IMPORTANTE
Identifica información esencial para la correcta aplicación y entendimiento del
producto. Sírvase tomar nota de que en esta publicación se usa el punto decimal para
separar la parte entera de la decimal de todos los números.
ATENCIÓN
Identifica información sobre prácticas o circunstancias que pueden provocar lesiones o
incluso la muerte, daños materiales o pérdidas económicas. Las notas de atención
sirven para:
• identificar un peligro
• evitar un peligro
• reconocer las consecuencias
PELIGRO DE
CHOQUE
PELIGRO DE
QUEMADURA
Puede haber etiquetas en el interior o en el exterior del variador que indican que puede
haber un voltaje peligroso.
Puede haber etiquetas en el interior o en el exterior del variador que indican que la
temperatura de las superficies puede ser peligrosa.
Publicación 1794-IN002G-ES-P - Enero 2004
Ambiente y envolvente
Sistema controlador FlexLogix 3
ATENCIÓN
Este equipo está diseñado para el funcionamiento en un
ambiente industrial con Grado de contaminación 2, en
aplicaciones con Categoría de sobretensión II (tal como se define
en la publicación 60664-1 de la IEC), a altitudes de hasta 2000
metros sin reducción de la capacidad nominal.
Este equipo se considera un equipo industrial de Grupo 1,
Clase A según la publicación 11 de la IEC/CISPR. Si no se
observan las normas de precaución adecuadas, pueden
producirse problemas para garantizar la compatibilidad
electromagnética en otros ambientes, debido tanto a
perturbaciones conducidas como radiadas.
Este equipo se suministra como un equipo de “tipo abierto”.
Debe montarse en un envolvente diseñado convenientemente
para las condiciones ambientales específicas que se darán y para
evitar lesiones por el acceso a piezas electrificadas. El interior del
envolvente solamente debe ser accesible por medio de una
herramienta. Secciones posteriores de esta publicación pueden
contener información adicional respecto a las especificaciones
sobre tipos de envolventes requeridos para cumplir con
determinadas certificaciones de seguridad de productos.
NOTA: Consulte la publicación 250 sobre estándares de NEMA y
la publicación 60529 de la IEC, según corresponda, para obtener
explicaciones sobre los grados de protección proporcionados
por los diferentes tipos de envolventes. Consulte también las
secciones correspondientes de esta publicación así como la
publicación 1770-4.1ES de Allen-Bradley (“Pautas de cableado y
conexión a tierra de sistemas de automatización industrial”) para
obtener información sobre requisitos de instalación adicionales
respecto a este equipo.
Publicación 1794-IN002G-ES-P - Enero 2004
4 Sistema controlador FlexLogix
Prevención de descargas de electricidad estática
ATENCIÓN
Este equipo es sensible a descargas de electricidad estática, lo que
puede causar daños internos y afectar al funcionamiento normal.
Siga estas pautas cuando manipule este equipo:
• Toque un objeto que esté conectado a tierra para descargar el
potencial electrostático de su cuerpo.
• Use una muñequera conductiva aprobada.
• No toque los conectores ni los pines de las tarjetas de
componentes.
• No toque los componentes del circuito dentro del equipo.
• Siempre que sea posible, utilice una estación de trabajo a
prueba de cargas electrostáticas.
• Almacene el equipo en un embalaje antiestático apropiado
cuando no se use.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 5
Aprobación europea para ubicación en lugares peligrosos
Certificación europea de zona 2 (Lo siguiente es aplicable si el producto
tiene la marca EEx)
Este equipo se puede utilizar en atmósferas potencialmente explosivas según
se define en la directiva de la Unión Europea 94/9/EC.
El LCIE (Laboratoire Central des Industries Electriques) certifica que este
equipo cumple con los requisitos esenciales de seguridad y salud en lo que
respecta al diseño y la construcción de equipos de Categoría 3 destinados al
uso en atmósferas potencialmente explosivas, según se describe en el Anexo II
de esta directiva. Los resultados de los exámenes y pruebas se recogen en el
informe confidencial número 28 682 010.
El cumplimiento con los requisitos esenciales de seguridad y salud se asegura
mediante el cumplimiento de EN 50021.
IMPORTANTE
Cuando utilice este producto, tenga también en cuenta lo
siguiente:
• Este equipo no es resistente a la luz solar ni a otras
fuentes de radiación ultravioleta.
• El secundario de un transformador de corriente no debe
estar en circuito abierto en ambientes de Clase I, Zona 2.
• El equipo con la clasificación de tipo de envolvente
menor debe instalarse en un envolvente que proporcione
al menos una protección IP54 cuando se aplique en
ambientes de Clase I, Zona 2.
• Este equipo debe utilizarse dentro de las capacidades
nominales definidas por Allen-Bradley.
• Deben adoptarse medidas para evitar que se sobrepase en
más del 40% el voltaje nominal a causa de perturbaciones
transitorias en ambientes de Clase I, Zona 2.
Publicación 1794-IN002G-ES-P - Enero 2004
6 Sistema controlador FlexLogix
Aprobación norteamericana para ubicación en lugares peligrosos
Cuando se utiliza este
equipo en lugares
peligrosos, debe tenerse en
cuenta la siguiente
información:
Los productos con las
marcas “CL I, DIV 2, GP
A, B, C, D” sólo pueden
utilizarse en lugares
peligrosos de Clase I,
División 2, de los grupos
A, B, C y D y lugares no
peligrosos. Cada
producto se suministra
con las correspondientes
marcas en la placa del
fabricante con indicación
del código de
temperatura para lugares
peligrosos. Cuando se
combinan varios
productos en un sistema,
puede usarse el código
de temperatura más
desfavorable (el número
“T” más bajo) para
determinar el código de
temperatura global del
sistema. Las
combinaciones de
equipos en el sistema
están sujetas a
investigación por la
autoridad local con
jurisdicción al momento
de la instalación.
The following information
applies when operating
this equipment in
hazardous locations:
Products marked
“CL I, DIV 2, GP A, B, C,
D” are suitable for use in
Class I Division 2 Groups
A, B, C, D, Hazardous
Locations and
nonhazardous locations
only. Each product is
supplied with markings
on the rating nameplate
indicating the hazardous
location temperature
code. When combining
products within a system,
the most adverse
temperature code (lowest
“T” number) may be used
to help determine the
overall temperature code
of the system.
Combinations of
equipment in your system
are subject to
investigation by the local
Authority Having
Jurisdiction at the time of
installation.
Informations sur
l’utilisation de cet
équipement en
environnements
dangereux :
Les produits marqués
“CL I, DIV 2, GP A, B,
C, D” ne conviennent
qu’à une utilisation en
environnements de
Classe I Division 2
Groupes A, B, C, D
dangereux et non
dangereux. Chaque
produit est livré avec
des marquages sur sa
plaque d’identification
qui indiquent le code
de température pour
les environnements
dangereux. Lorsque
plusieurs produits sont
combinés dans un
système, le code de
température le plus
défavorable (code de
température le plus
faible) peut être utilisé
pour déterminer le
code de température
global du système.
Les combinaisons
d’équipements dans le
système sont sujettes à
inspection par les
autorités locales
qualifiées au moment
de l’installation.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 7
Cuando se utiliza este
equipo en lugares
peligrosos, debe tenerse en
cuenta la siguiente
información:
ADVERTENCIA
PELIGRO DE EXPLOSIÓN
• No desconecte el equipo a
menos que se haya
desconectado la
alimentación eléctrica o el
área se considere no
peligrosa.
• No desconecte las
conexiones de este equipo
a menos que se haya
desconectado la
alimentación la
alimentación eléctrica o el
área se considere no
peligrosa. Ajuste bien las
conexiones externas de
empalme con este equipo
mediante tornillos, seguros
deslizantes, conectores
roscados u otros medios
proporcionados con este
producto.
• La sustitución de
componentes puede
menoscabar la idoneidad
para Clase I, División 2.
• Si el producto contiene
baterías, éstas sólo deben
cambiarse en un área
considerada no peligrosa.
The following information
applies when operating
this equipment in
hazardous locations:
WARNING
EXPLOSION HAZARD
• Do not disconnect
equipment unless power
has been removed or the
area is known to be
nonhazardous.
• Do not disconnect
connections to this
equipment unless power
has been removed or the
area is known to be
nonhazardous. Secure any
external connections that
mate to this equipment by
using screws, sliding
latches, threaded
connectors, or other means
provided with this product.
• Substitution of components
may impair suitability for
Class I, Division 2.
• If this product contains
batteries, they must only be
changed in an area known
to be nonhazardous.
Informations sur
l’utilisation de cet
équipement en
environnements
dangereux :
AVERTISSEMENT
RISQUE D’EXPLOSION
• Couper le courant ou
s’assurer que
l’environnement est
classé non dangereux
avant de débrancher
l’équipement.
• Couper le courant ou
s’assurer que
l’environnement est
classé non dangereux
avant de débrancher les
connecteurs. Fixer tous
les connecteurs
externes reliés à cet
équipement à l’aide de
vis, loquets coulissants,
connecteurs filetés ou
autres moyens fournis
avec ce produit.
• La substitution de
composants peut rendre
cet équipement
inadapté à une
utilisation en
environnement de
Classe I, Division 2.
• S’assurer que
l’environnement est
classé non dangereux
avant de changer les
piles.
Publicación 1794-IN002G-ES-P - Enero 2004
8 Sistema controlador FlexLogix
Extracción e inserción con alimentación eléctrica
El controlador FlexLogix, el adaptador de E/S locales extendidas, las tarjetas
secundarias de comunicaciones y las bases de E/S no pueden extraerse ni
insertarse si el dispositivo está encendido.
Sin embargo, puede extraer e insertar módulos FLEX I/O mientras el backplane
recibe alimentación y el sistema está en funcionamiento.
ADVERTENCIA
Asegúrese de que la alimentación esté desconectada o de que el área no sea
peligrosa antes de continuar.
Si inserta o extrae el módulo mientras el backplane está recibiendo alimentación, puede formarse arco eléctrico. Esto puede
causar una explosión en instalaciones en lugares peligrosos.
Otras consideraciones
ATENCIÓN
Tenga también en cuenta lo siguiente antes de instalar el
controlador FlexLogix:
• Este producto está conectado a tierra a través del riel DIN a la
conexión a tierra del chasis. Utilice un riel DIN cromado
amarillo con recubrimiento de zinc para garantizar una puesta
a tierra correcta. El uso de otros materiales para el riel DIN
(por ejemplo, aluminio, plástico, etc.) puede causar corrosión,
oxidación u ofrecer una conductividad deficiente, lo que
puede dar lugar a una puesta a tierra inadecuada o
intermitente.
• La longitud de la conexión de la alimentación eléctrica debe
ser inferior a 10 metros.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 9
Pasos necesarios
Antes de instalar un controlador FlexLogix o adaptador de E/S locales extendidas,
debe realizar lo siguiente:
Instalar rieles DIN de acero de 35 x 7.55 mm (número de pieza A-B
✓
199-DR1; 46277-3) donde desee colocar los componentes del sistema
FlexLogix.
Los rieles DIN para todos los componentes del sistema FlexLogix, incluidos
todos los módulos locales y de E/S locales extendidas, deben montarse en
una superficie conductora común para garantizar un rendimiento apropiado
frente a la interferencia electromagnética (EMI). Consulte las páginas 28 y 29
para conocer las dimensiones aproximadas y los espacios libres para el
montaje.
Para obtener más información sobre cómo montar rieles DIN y dividir E/S
en diferentes rieles DIN, consulte el documento FLEX I/O Product Data,
publicación 1794-2.1
Usar bloqueos de riel DIN (número de catálogo A-B 1492-EA35) para
✓
cumplir las especificaciones relativas a golpes y vibraciones enumeradas en
la página 30. El controlador se entrega con un par de bloqueos DIN.
Montar una fuente de alimentación eléctrica adecuada en el riel DIN
✓
apropiado. Consulte las especificaciones de la página 30.
Para instalar un controlador FlexLogix:
Paso 1: Verificar que dispone de todos los componentes, vea la página 10.
Paso 2: Instalar la batería, vea la página 11.
Paso 3: Instalar las tarjetas secundarias de comunicaciones (opcional),
vea la página 12
Paso 4: Instalar el controlador, vea la página 13.
Paso 5: Instalar el adaptador de E/S locales extendidas (opcional), vea la
página 17.
Después de instalar el controlador FlexLogix, puede realizar lo siguiente:
Creación de una conexión RS-232 al controlador, vea la página 21.
Selección del modo de operación del controlador, vea la página 24.
Monitoreo de los indicadores LED del controlador, vea la página 25.
Publicación 1794-IN002G-ES-P - Enero 2004
10 Sistema controlador FlexLogix
Paso 1: Verificar que dispone de todos los componentes
Estos componentes se entregan con el controlador FlexLogix:
• etiqueta y batería 1756-BA1
• llave
• un conector de abrazadera con resorte para conexión de alimentación de 24 V
• un conector de terminal con tornillo para conexión de alimentación de 24 V
• dos bloqueos de riel DIN 1492-EA35
Los componentes del sistema de que disponga dependerán de su aplicación. Puede
tener:
Componente del sistema
FlexLogix:
tarjeta de comunicaciones
cable en serie
adaptador de E/S locales
extendidas FlexLogix
cable de E/S locales
extendidas
Descripción:
1788-CNC, -CNCR para comunicaciones ControlNet
1788-CNF, -CNFR para comunicaciones ControlNet
1788-DNBO para comunicaciones DeviceNet
1788-ENBT para comunicaciones EtherNet/IP
1756-CP3
También puede utilizar el cable 1747-CP3 de la familia de productos SLC.
1794-FLA
1794-CE1 (0.30 m)
1794-CE3 (0.91 m)
Publicación 1794-IN002G-ES-P - Enero 2004
Paso 2: Instalar la batería
Sistema controlador FlexLogix 11
ATENCIÓN
ADVERTENCIA
Sólo puede instalar la batería 1756-BA1. Si instala una batería
diferente, puede dañar el controlador.
Para obtener información de seguridad sobre el manejo de
baterías de litio, que incluya el tratamiento y la eliminación de
baterías con fugas, consulte el documento Pautas para el tratamiento
de baterías de litio, publicación AG-5.4-ES.
Almacene las baterías en un ambiente fresco y seco. Se
recomienda una temperatura de 25 °C con una humedad relativa
entre 40 y un 60%. Puede almacenar baterías durante 30 días
como máximo a una temperatura entre -45° y 85 °C, como, por
ejemplo, durante el transporte. Para evitar posibles fugas, no
almacene las baterías a una temperatura superior a 60 °C durante
más de 30 días.
Cuando conecte o desconecte la batería puede formarse arco
eléctrico. Esto puede causar una explosión en instalaciones en
lugares peligrosos. Asegúrese de que la alimentación esté
desconectada o que se encuentra en un área no peligrosa antes
de continuar.
Para obtener información de seguridad sobre el manejo de baterías de litio, que
incluya el tratamiento y eliminación de baterías con fugas, consulte el documento
Pautas para el tratamiento de baterías de litio, publicación AG 5-4.
1. Instale una batería 1756-BA1.
Fije aquí la etiqueta.
Este puente es sólo para uso del
servicio técnico. No use este puente.
Conecte aquí la batería.
parte superior cable rojo (+)
parte central cable negro (-)
parte inferior sin conexión
Publicación 1794-IN002G-ES-P - Enero 2004
12 Sistema controlador FlexLogix
2. Fije la etiqueta de la batería:
a. Escriba en la etiqueta de la batería la fecha de instalación de la batería.
b. Fije la etiqueta en el interior del compartimento de la batería.
Paso 3: Instalar las tarjetas secundarias de comunicaciones (opcional)
ADVERTENCIA
Para obtener información específica sobre cómo configurar la tarjeta de
comunicaciones (por ejemplo, para establecer una dirección de nodo), consulte las
instrucciones de instalación de la tarjeta de comunicaciones.
1. Desactive la alimentación del controlador.
2. Si es necesario, retire la cubierta ciega de la ranura de comunicaciones.
3. Deslice la tarjeta de comunicaciones en la ranura de comunicaciones.
Asegúrese de alinear la tarjeta con las guías de la tarjeta en el controlador.
4. Anote la ranura que va a utilizar para la tarjeta de comunicaciones.
Necesitará el número de ranura cuando desarrolle la aplicación del
controlador.
5. Fije la tarjeta con los tornillos para garantizar una adecuada puesta a tierra.
No apriete demasiado los tornillos. El par máximo para los tornillos de la
tarjeta es de 0.5 a 0.6 Nm.
6. Una vez que el controlador esté instalado (vea la página 13), conecte el
cable de red.
Si inserta o extrae la tarjeta mientras se recibe alimentación
eléctrica, puede formarse arco eléctrico. Esto puede causar una
explosión en instalaciones en lugares peligrosos.
ranura 1
ranura 2
31032-M
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 13
Extracción de una tarjeta de comunicaciones
Si necesita extraer una tarjeta de comunicaciones del controlador:
1. Desactive la alimentación del controlador.
2. Desconecte todos los cables de la tarjeta de comunicaciones.
3. Afloje los tornillos de la tarjeta de comunicaciones.
4. Extraiga la tarjeta del controlador.
5. Reemplace la tarjeta con una cubierta ciega u otra tarjeta de comunicaciones.
Paso 4: Instalar el controlador

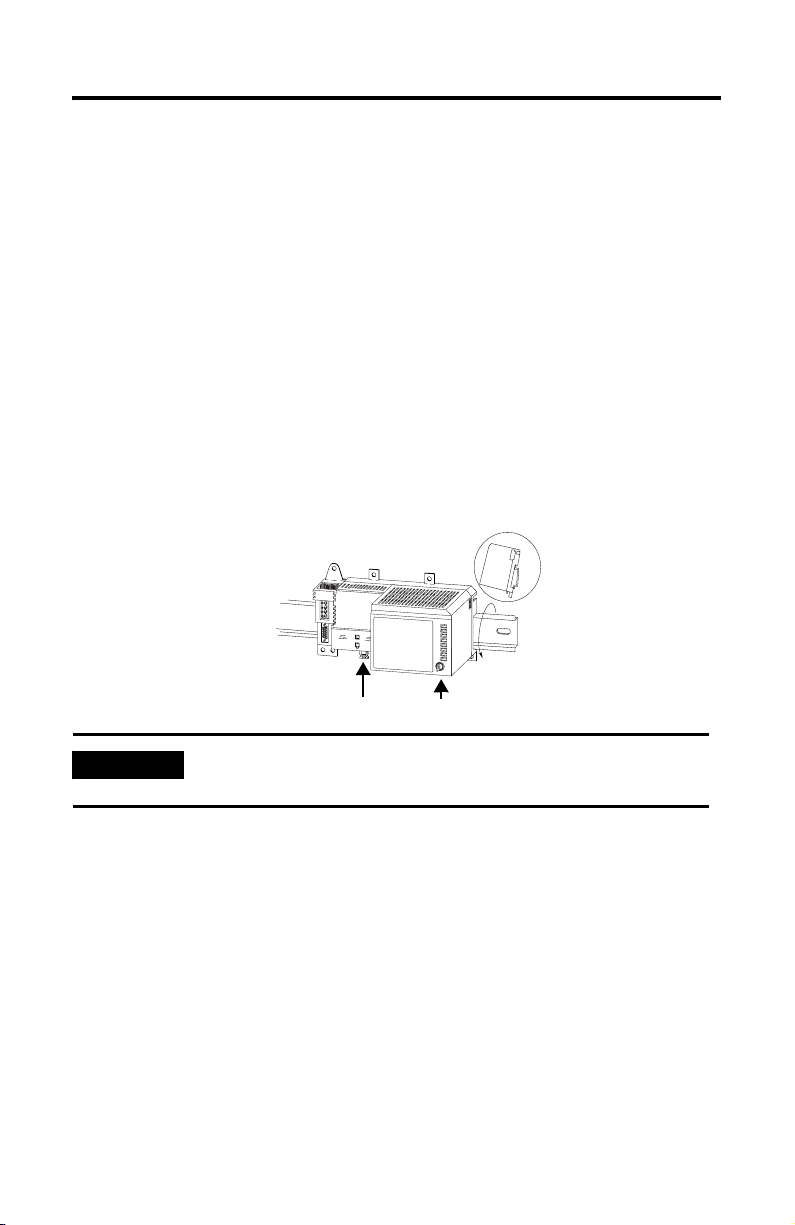

1. Coloque el controlador FlexLogix en el riel DIN con un ángulo de 5° y gire
el controlador en el riel DIN.
A
A
lengüetas de fijación
IMPORTANTE
Puede montar el controlador FlexLogix en posición vertical u
horizontal (como se muestra).
2. Presione el controlador hacia abajo en el riel DIN hasta que quede al ras. Las
lengüetas de fijación encajarán en su posición y bloquearán el controlador
en el riel DIN.
Si el controlador no queda fijado, utilice un destornillador o un dispositivo
similar para mover hacia abajo las lengüetas de fijación mientras presiona el
controlador en el riel DIN. Libere las lengüetas de fijación para fijar el
controlador en su lugar. Si es necesario, tire de las lengüetas de fijación
hacia arriba para que encajen.
Publicación 1794-IN002G-ES-P - Enero 2004
14 Sistema controlador FlexLogix
3. Conecte a tierra el controlador. El riel DIN y la superficie conductora común
situada detrás del riel DIN proporcionan conexión a tierra funcional al
controlador. Utilice el perno de puesta a tierra para cumplir los requisitos de
tierra de seguridad.
perno de
puesta a tierra
tuercas con
arandela en
estrella cautiva
Conductor de puesta a tierra del equipo (terminal
de conexión a tierra con cable de 2.08
mm<sup>2</sup> [AWG 14]) al bus de tierra
Para obtener información de cableado y puesta a tierra, consulte el
documento Pautas de cableado y conexión a tierra de sistemas de automatización industrial,
publicación 1770-4.1-ES.
4. Asegúrese de que la fuente de alimentación eléctrica no recibe alimentación.
5. Conecte la fuente de alimentación eléctrica al controlador. El gráfico
siguiente y las instrucciones relacionadas describen una fuente de
alimentación eléctrica 1794-PS13.
ADVERTENCIA
Si conecta o desconecta cables mientras la alimentación
eléctrica de campo está conectada, puede formarse arco
eléctrico. Esto puede causar una explosión en instalaciones en
lugares peligrosos. Asegúrese de que la alimentación esté
desconectada o que se encuentra en un área no peligrosa antes
de continuar.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 15
+
_
+
_
A
B
C
D
FE
HG
a. Conecte una entrada de +24 V CC en la parte superior del conector del
controlador, terminal A, al conector de alimentación de la parte inferior
izquierda, terminal G.
b. Conecte la alimentación común de -24 V en el conector superior del
controlador, terminal B, al conector de alimentación de la parte superior
izquierda, terminal E.
c. Utilice las conexiones C y D en el controlador y la conexión F y H en la
fuente de alimentación eléctrica para suministrar alimentación de 24 V
CC y común al siguiente módulo de la serie, si es necesario.
Utilice el conector de terminal con tornillos que se entrega con el
controlador para cumplir los requisitos para instalaciones en entornos de
Clase I, División 2.
Publicación 1794-IN002G-ES-P - Enero 2004
16 Sistema controlador FlexLogix
6. Monte las bases de E/S en el riel DIN.
A
B
A
31036-M
Para obtener información sobre bases de E/S, consulte el documento <i>
FLEX I/O Terminal Base Installation Instructions, publicación 1794-IN092.
7. Instale los módulos de E/S.
Para instalar un módulo de E/S, consulte las instrucciones de instalación de
ese módulo.
Extracción del controlador
Si necesita extraer el controlador, siga estos pasos:
1. Desconecte la alimentación del controlador.
2. Desconecte todos los cables del controlador.
3. Extraiga el módulo de E/S situado junto al controlador.
4. En la base adyacente al controlador, deslice el conector FLEXBUS para
retirarlo del controlador y extraiga la base de E/S.
5. Extraiga el controlador del riel DIN.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 17
Paso 5: Instalar el adaptador de E/S locales extendidas (opcional)
1. Coloque el adaptador de E/S locales extendidas 1794-FLA en el riel DIN con
un ángulo de 30° y gire el adaptador en el riel DIN.
2. Presione hacia abajo el adaptador en el riel DIN hasta que quede al ras.
La lengüeta de fijación encajará y bloqueará el adaptador en el riel DIN.
Si el adaptador no queda fijado, utilice un destornillador o un dispositivo
similar para mover la lengüeta de fijación hacia abajo mientras presiona el
adaptador en el riel DIN. Libere la lengüeta de fijación para fijar el
adaptador. Si es necesario, tire hacia arriba de la lengüeta de fijación para
que quede bloqueada.
3. Conecte a tierra el adaptador. El adaptador está conectado a tierra a través
del riel DIN de acero y la superficie conductora común situada detrás del riel
DIN. Además, puede utilizar el perno de puesta a tierra.
perno de
puesta a tierra
tuercas con
arandela en
estrella cautiva
Conductor de tierra del equipo (terminal de
conexión a tierra con cable de 2.08 mm
[AWG 14]) al bus de tierra
2
Publicación 1794-IN002G-ES-P - Enero 2004
18 Sistema controlador FlexLogix
4. Asegúrese de que la fuente de alimentación eléctrica no recibe alimentación.
Conecte la fuente de alimentación eléctrica al adaptador. Este diagrama y las
instrucciones relacionadas describen una fuente de alimentación eléctrica
1794-PS13.
a. Conecte una entrada de +24 V CC en el conector del adaptador de la
izquierda, terminal A, al conector de alimentación de la parte inferior
izquierda, terminal G.
b. Conecte una alimentación de -24 V común en el conector del adaptador
de la izquierda, terminal B, al conector de alimentación de la parte
superior izquierda, terminal E.
c. Utilice las conexiones C y D en el adaptador y la conexión F y H en la
fuente de alimentación eléctrica para suministrar alimentación de 24 V
CC y común al siguiente módulo de la serie, si es necesario.
Utilice el conector de terminal con tornillos que se entrega con el adaptador
para cumplir los requisitos para instalaciones en entornos de Clase I y
División 2.
5. Conecte las bases de E/S y los módulos de E/S al adaptador del mismo
modo que los conectaría al controlador.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 19
6. Retire el separador de plástico de ambos extremos del cable de E/S locales
extendidas (1794-CE1 ó 1794-CE3).
separador de plástico
7. Conecte el adaptador al controlador.
Cable 1794-CE1
ó 1794-CE3
Riel LOCAL2
31039-M
En el siguiente diagrama se muestra cómo utilizar el cable 1794-CE1, -CE3
para dividir un riel de E/S. Sólo puede dividir cada riel una vez. Puede
dividir un riel justo después del controlador (o adaptador) o de un módulo
de E/S. Para obtener más información sobre los cables 1794-CE1, -CE3,
consulte el documento Interconnect Cable Installation Instructions, publicación
1794-5.12.
Cable 1794-CE1
ó 1794-CE3
Riel LOCAL
Cable 1794-CE1
ó 1794-CE3
Cable 1794-CE1
ó 1794-CE3
Publicación 1794-IN002G-ES-P - Enero 2004
20 Sistema controlador FlexLogix
Extracción del adaptador de E/S locales extendidas
Si necesita extraer el adaptador, siga estos pasos:
1. Desconecte la alimentación del adaptador.
2. Desconecte todos los cables del adaptador.
3. Extraiga el módulo de E/S situado junto al adaptador.
4. En la base adyacente al adaptador, deslice el conector FLEXBUS para
retirarlo del adaptador y extraiga la base de E/S.
5. Extraiga el adaptador del riel DIN.
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 21
Creación de una conexión RS-232 al controlador
El puerto RS-232 es un puerto en serie no aislado incorporado en la parte frontal
del controlador.
puerto en serie
Para conectar el puerto en serie:
1. Determine si necesita un aislador óptico.
Si conecta el controlador a un dispositivo fuera del envolvente del sistema,
sería conveniente instalar un aislador entre el controlador y el dispositivo.
Un aislador posible es el convertidor de interface 1761-NET-AIC.
conmutador selector de
velocidad en baudios
puerto 1: DB-9 RS-232, DTE
puerto 2: mini-DIN de 8 pines
RS-232
conmutador selector de fuente
de alimentación CC
terminales para fuente de
alimentación eléctrica externa de
24 V CC
Publicación 1794-IN002G-ES-P - Enero 2004
22 Sistema controlador FlexLogix
2. Seleccione el cable adecuado.
¿Utiliza un
aislador?
no El cable 1756-CP3 conecta el controlador directamente al controlador.
Utilice este cable:
1 CD
2 RDX
3 TXD
4 DTR
COMMON
6 DSR
7 RTS
8 CTS
9
1 CD
2 RDX
3 TXD
4 DTR
COMMON
6 DSR
7 RTS
8 CTS
9
Si va a fabricar el cable, debe estar protegido y el blindaje debe estar unido a la carcasa de
metal (que rodea los pines) en ambos extremos del cable.
También puede utilizar un cable 1747-CP3 (de la familia de productos SLC). Este cable tiene
un envolvente del conector rectangular de mayor tamaño que el cable 1756-CP3.
sí El cable 1761-CBL-AP00 (conector rectangular al controlador) o el cable 1761-CBL-PM02
(conector cuadrado al controlador) conecta el controlador al puerto 2 en el aislador
1761-NET-AIC. El conector mini-DIN no está disponible en el mercado, por lo que no puede
fabricarlo.
6
7
8
9
extremo del cable rectangular o
cuadrado DB-9
1
2
3
4
5
678
3
5
4
12
extremo del cable mini-DIN
de 8 pines
Pin: Extremo DB-9: Extremo mini-DIN:
1DCD DCD
2RxD RxD
3TxD TxD
4DTR DTR
5 tierra tierra
6DSR DSR
7RTS RTS
8CTS CTS
9na na
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 23

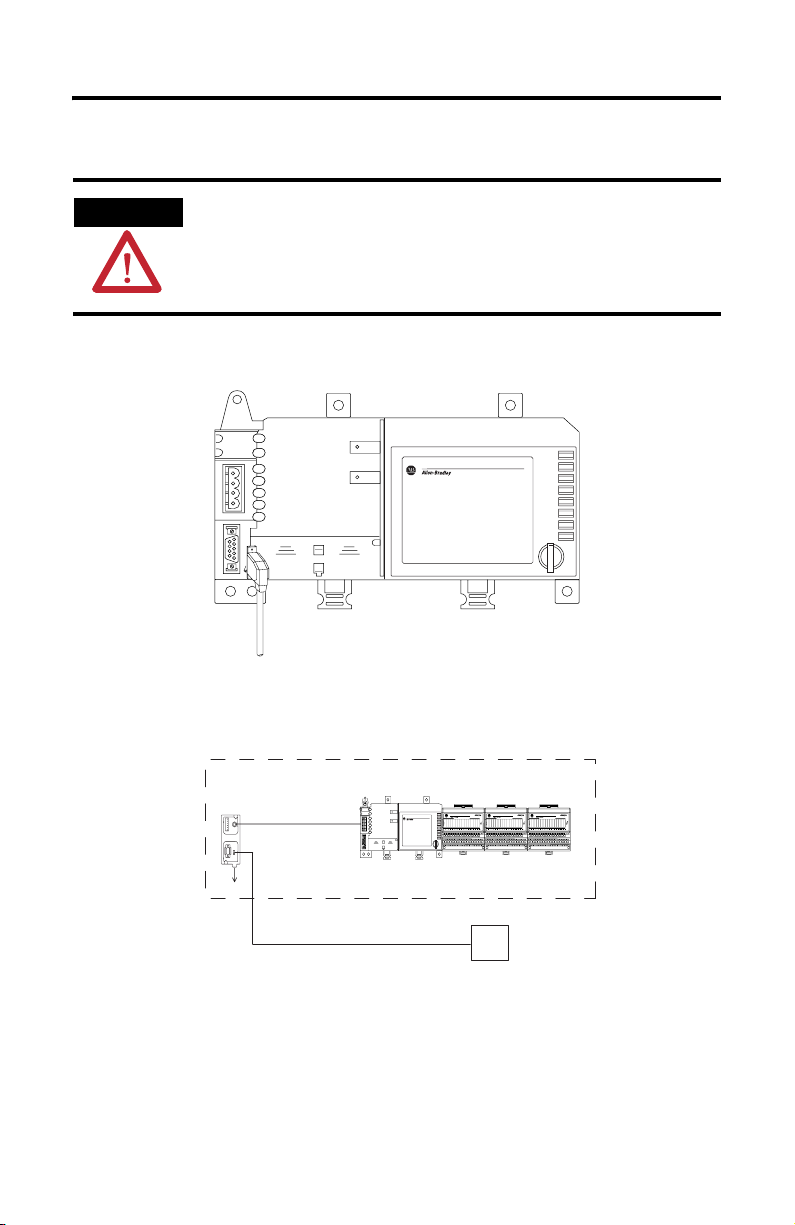

3. Conecte el cable correspondiente al puerto en serie del controlador.
ADVERTENCIA
Si conecta o desconecta el cable serie con la alimentación
conectada a este módulo o al dispositivo en serie en el otro
extremo del cable, puede formarse arco eléctrico. Esto puede
causar una explosión en instalaciones en lugares peligrosos.
Asegúrese de que la alimentación esté desconectada o de que se encuentra
en un área no peligrosa antes de continuar.
4. Si es necesario, conecte el controlador al aislador.
envolvente del sistema
aislador
1761-NET-AIC
cable 1761
cable de módem suministrado
por el usuario
módem
Publicación 1794-IN002G-ES-P - Enero 2004
24 Sistema controlador FlexLogix
Selección del modo de operación del controlador
1. Utilice esta tabla para determinar el modo de operación del controlador:
Si desea: Seleccione uno de estos modos:
Marcha Progra-
mación
colocar las salidas en el estado que
indica la lógica del proyecto.
colocar las salidas al estado configurado
para el modo de programación.
ejecutar tareas (escanear). SÍ SÍ SÍ
cambiar el modo del controlador a través
del software.
descargar un proyecto. SÍ SÍ
programar una red ControlNet SÍ SÍ
editar el proyecto en línea. SÍ SÍ SÍ SÍ
SÍ SÍ
SÍ SÍ SÍ
Marcha Progra-
SÍ SÍ SÍ
Remoto
mación
Prueba
2. Gire la llave del panel frontal del controlador para seleccionar el modo.
Para seleccionar: Gire la llave a la posición:
Marcha remota RUN y, a continuación, REM
Programación remota PROG y, a continuación, REM
Prueba remota REM y, en línea, seleccione el modo de prueba mediante el software de
programación.
Publicación 1794-IN002G-ES-P - Enero 2004
interruptor
de llave
Sistema controlador FlexLogix 25
Monitoreo de los indicadores LED del controlador
Indicador: Color: Descripción:
RUN apagado • no hay tareas en ejecución
• controlador en modo de programación
verde • hay una o varias tareas en ejecución.
• el controlador está en modo marcha
OK apagado no recibe alimentación.
rojo intermitente después de instalar inicialmente el controlador: el controlador
requiere una actualización FLASH a la revisión de firmware
adecuada; vea más adelante.
después de que el controlador se encuentre en funcionamiento:
fallo recuperable.
rojo • fallo del controlador
• borre los fallos, restablezca la memoria o reemplace el
controlador
verde controlador en buen estado
BATTERY apagado la batería admitirá la memoria.
rojo • puede que la batería no acepte la memoria.
• reemplace la batería.
I/O apagado • proyecto del controlador no descargado (condición tras
encendido).
• no se han configurado E/S o comunicaciones.
verde comunicación con todos los dispositivos
verde intermitente uno o varios dispositivo no responden.
LOCAL
y
LOCAL2
RS232 apagado no hay actividad.
FORCE apagado no hay forzados presentes.
apagado el riel está inhibido.
verde comunicación con todos los dispositivos en ese riel
verde intermitente uno o varios dispositivo de ese riel no responden.
rojo intermitente no existen módulos en ese riel.
verde se reciben o se transmiten datos.
ámbar existen forzados.
Publicación 1794-IN002G-ES-P - Enero 2004
26 Sistema controlador FlexLogix
Actualización FLASH de la revisión de firmware del controlador
Para actualizar el firmware de un controlador, primero instale un paquete de
actualización de firmware.
• Con el software RSLogix 5000, se entrega un paquete actualización en un CD
complementario.
• Para descargar un paquete de actualización, vaya a
http://support.rockwellautomation.com. Seleccione Firmware Updates.
Actualización del controlador
SUGERENCIA
1. Conecte el controlador a la misma red que la estación de trabajo.
2. Inicie el software ControlFLASH.
3. Seleccione N
4. Seleccione el número de catálogo del controlador y, a continuación, N
5. Expanda la red hasta que vea el controlador. Si no se muestra la red
requerida, configure en primer lugar un driver para la red en el software
RSLinx.
6. Seleccione el controlador y elija OK.
La revisión 10.0 y posteriores del software RSLogix 5000 le
permite actualizar el firmware del controlador como parte de
la secuencia de descarga. Para actualizar el controlador,
descargue el proyecto y siga las indicaciones del software.
ext >.
ext >.
42900
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 27
7. Seleccione el nivel de revisión al que desea actualizar el controlador y elija
ext >.
N
IMPORTANTE
Si la lista de revisión está vacía, descargue un nuevo paquete de
actualización. Algunos paquetes de actualización antiguos no
funcionan con controladores nuevos.
8. Para iniciar la actualización del controlador, seleccione Finish y, a
continuación, Yes.
Después de actualizar el controlador, el cuadro de estado mostrará Update
complete.
9. Seleccione OK.
10. Para cerrar el software ControlFLASH, seleccione Cancel y, a continuación,
Yes.
Publicación 1794-IN002G-ES-P - Enero 2004
28 Sistema controlador FlexLogix
Dimensiones aproximadas de montaje del controlador FlexLogix
104.57 mm (4.12 pulg)
8.85 mm
(0.35 pulg)
199.49 mm (7.85 pulg)
185.3 mm (7.30 pulg)
84.9 mm (3.34 pulg)
50.43 mm
(1.99 pulg)
6.4 mm
(0.25 pulg)
6 mm
(0.24 pulg)
121.97 mm
(4.81 pulg)
13.5 mm
(0.53 pulg)
101.6 mm
(4 pulg)
182.96 mm (7.203 pulg)
87.24 mm (3.43 pulg)
88.57 mm
(3.49 pulg)
92.96 mm (3.66 pulg)
80.14 mm
(3.16 pulg)
88.57 mm
(3.49 pulg)
8.25 mm
(0.33 pulg)
105.96 mm
(4.17 pulg)
64.36 mm
(2.53 pulg)
101.49 mm
(3.99 pulg)
centro del
orificio MTG
centro del
riel DIN
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 29
Dimensiones aproximadas de montaje del adaptador de E/S locales extendidas FlexLogix
94 mm (3.7 pulg)
117.12 mm (4.61 pulg)
88.94 mm
(3.5 pulg)
Espacio libre aproximado de montaje
25.4 mm (1 pulg)
25.4 mm (1 pulg)
25.4 mm (1
25.4 mm (1 pulg)
25.4 mm (1 pulg)
69 mm (2.72 pulg)
81.06 mm
(3.19 pulg)
25.4 mm (1 pulg)
25.4 mm (1 pulg)
Publicación 1794-IN002G-ES-P - Enero 2004
30 Sistema controlador FlexLogix
Otras publicaciones
Puede utilizar los manuales siguientes con este producto:
Documentos necesarios para obtener información detallada
sobre la instalación:
Pautas de cableado y conexión a tierra de sistemas de automatización
industrial
Flex 1794-PS3 Power Supply Installation Instructions 1794-5.71
Flex 1794-PS13 Power Supply Installation Instructions 1794-5.69
Flex I/O Terminal Base Installation Instructions 1794-5.16
1794-CE1, -CE3 Interconnect Cable Installation Instructions 1794-5.12
FLEX I/O and FLEX Integra I/O Technical Data 1794-2.1
Documentos disponibles para consulta adicional Número de publicación:
FlexLogix System User Manual 1794-UM001
Logix5000 Controllers Common Procedures Reference Manual 1756-PM001
Logix5000 Controllers General Instruction Set Reference Manual 1756-RM003
Pautas para el tratamiento de baterías de litio AG-5.4-ES
Número de publicación:
1770-4.1
Puede obtener los manuales en www.theautomationbookstore.com.
Especificaciones
Categoría: Controlador FlexLogix
(1794-L33, -L34)
memoria de usuario 1794-L33 64 KBytes
1794-L34 512 KBytes
voltaje de entrada
nominal
rango
voltaje de aislamiento
(capacidad nominal dieléctrica
de voltaje continuo)
corriente de entrada
disipación de energía
salida de corriente del
backplane (FLEXBUS)
disipación térmica 87 BTU/hora a 19.2 V 25.6 BTU/hora a 19.2V
(1)
(2)
24 V CC
De 19.2 a 31.2 V CC (incluye un 5% de fluctuación de CA)
30 V CC
Calificación probada bajo resistencia de 850 V CC durante 60 segundos
1.33 A como máximo a 19.2 V CC
0.85 A como máximo a 24 V CC
25.5 W como máximo a 19.2 V
20.4 W como máximo a 24 V CC
653 mA como máximo a 5.1 V CC 653 mA como máximo a 5.1 V CC
Adaptador de E/S locales
extendidas FlexLogix (1794-FLA)
na
0.39 A como máximo a 19.2 V CC
0.25 A como máximo a 24 V CC
7.5 W como máximo a 19.2 V
6.0 W como máximo a 24 V CC
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 31
Categoría: Controlador FlexLogix
(1794-L33, -L34)
peso 1794-L33 1.56 libras (0.71 kg)
Adaptador de E/S locales
extendidas FlexLogix (1794-FLA)
0.28 kg (0.62 libras)
1794-L34 1.76 libras (0.75 kg)
(sin tarjetas de comunicaciones
instaladas)
fuente de alimentación
eléctrica
!
1794-PS3 ó 1794-PS13: en aplicaciones que deben cumplir los requisitos de
CSA, utilice una fuente de alimentación eléctrica separada de voltaje extra
bajo (SELV) que cumpla la norma 61010.1, Anexo H de la IEC.
conductores de alimentación 60 °C (140 °F) como mínimo, de cobre
AWG 22 a 14 (0.324 a 2.08 mm<sup>2</sup>), trenzado
3/64 de pulg. (1.2 mm) de aislamiento máximo
Longitud igual o inferior a 10 m
(2)
par del conector de
Categoría 3
De 5 a 7 pulg.-libra (de 0.6 a 0.8 Nm)
alimentación eléctrica
batería 1756-BA1 (número de pieza AB
na
94194801)
0.59 g, litio
cable de serie De 1761-CBLPM02 a 1761-NET-AIC
na
De 1761-CBLPA00 a 1761-NET-AIC
1756-CP3 directo a controlador
1747-CP3 directo a controlador
(4)
(2)
cable de E/S locales
extendidas
Categoría 3
Cable 1794-CE1 (1 pie, -0.30 m-)
Cable 1794-CE3 (3 pies, -0.91 m-)
Categoría 3
riel DIN Riel DIN de acero de 35 x 7.55 mm
Número de pieza A-B 199-DR1; 46277-3; EN 50022
temperatura de
funcionamiento
IEC 60068-2-1 (Ensayo Ad, funcionamiento en frío),
IEC 60068-2-2 (Ensayo Bd, funcionamiento en calor seco),
IEC 60068-2-14 (Ensayo Nb, funcionamiento en choque térmico):
De 0 a 60 °C (de 32 a 140 °F)
temperatura de
almacenamiento
IEC 60068-2-1 (Ensayo Ab, sin empaquetar, sin funcionar, en frío),
IEC 60068-2-2 (Ensayo Bb, sin empaquetar, sin funcionar, con calor seco),
IEC 60068-2-14 (Ensayo Na, sin empaquetar, sin funcionar, con choque
térmico):
De –40 a 85 °C (de –40 a 185 °F)
humedad relativa IEC 60068-2-30 (Ensayo Db, sin empaquetar, sin funcionar, con calor húmedo):
Del 5 al 95% sin condensación
vibración
(3)
IEC60068-2-6 (Ensayo Fc, en funcionamiento): 5 g a 10-500 Hz
Publicación 1794-IN002G-ES-P - Enero 2004
32 Sistema controlador FlexLogix
Categoría: Controlador FlexLogix
(1794-L33, -L34)
choque
(3)
en funcionamiento
fuera de operación
IEC60068-2-27: (Ensayo Ea, sin empaquetar, choque):
30 g
50 g
emisiones CISPR 11:
Grupo 1, Clase A (con envolvente adecuado)
inmunidad a ESD IEC 61000-4-2:
6 kV en descargas por contacto
8 kV en descargas por aire
inmunidad a RF IEC 61000-4-3:
10 V/m de 30 MHz a 2.000 MHz, con una modulación en amplitud onda
senoidal de 1 kHz al 80%
10 V/m con impulso al 50% de 200 Hz, 100% AM a 900 Mhz
inmunidad EFT/B IEC 61000-4-4:
±4 kV a 2.5 kHz en puertos de alimentación
±2 kV a 5 kHz en puertos de comunicaciones
inmunidad a sobretensión
transitoria
inmunidad frente a RF
conducida
IEC 61000-4-5:
±2 kV fase-tierra (modo común) en puertos protegidos
IEC 61000-4-6:
10 V/m RMS de 150 MHz a 80 MHz, con una modulación en amplitud de onda
senoidal de 1 kHz al 80%
clasificación de tipo de
ninguna (estilo abierto)
envolvente
Certificaciones:
(cuando el producto incorpora
la marca)
UL Equipo de control industrial en Lista UL
c-UL-us Lista UL para lugares peligrosos de Clase I, División 2, de los
grupos A, B, C y D, certificada para EE. UU. y Canadá
CSA Equipo de control de proceso certificado CSA
CSA Equipo de control de proceso certificado CSA para lugares
peligrosos de Clase I, División 2, Grupos A, B, C y D
(5)
CE
Directiva sobre CEM 89/336/EEC de la Unión Europea, que
cumple con:
EN 50082-2; Inmunidad industrial
EN 61326; Requisitos industriales de medición/control/uso en
laboratorio
EN 61000-6-2; Inmunidad industrial
EN 61000-6-4; Emisiones industriales
(5)
C-Tick
Ley de Radiocomunicaciones Australianas, conforme a:
AS/NZS CISPR 11; Emisiones industriales
(5)
EEx
Directiva sobre ATEX 94/9/EEC de la Unión Europea, que cumple
con:
EN 50021; Atmósferas potencialmente explosivas,
Protección “n” (Zona 2)
Adaptador de E/S locales
extendidas FlexLogix (1794-FLA)
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 33
(1)
Esta especificación también se conoce como consumo de energía.
(2)
Esta especificación también se conoce como disipación de calor.
(3)
Para mantener estas especificaciones de vibración y choque, debe utilizar bloqueos de riel DIN.
(4)
Utilice esta información de categoría de conductor para la planificación de la instalación de conductores. Consulte la
publicación 1770-4.1-ES, “Pautas de cableado y conexión a tierra de sistemas de automatización industrial”.
(5)
Consulte el vínculo de certificaciones del producto en www.ab.com para obtener declaraciones de conformidad,
certificados y otros detalles de certificación.
Publicación 1794-IN002G-ES-P - Enero 2004
34 Sistema controlador FlexLogix
Publicación 1794-IN002G-ES-P - Enero 2004
Sistema controlador FlexLogix 35
Publicación 1794-IN002G-ES-P - Enero 2004
Publicación 1794-IN002G-ES-P - Enero 2004 PN 957698-55
Sustituye a 1794-IN002F-ES-P - Octubre 2002 y 1794-IN002E-xx-P - Noviembre de 2002 Copyright © 2004 Rockwell Automation, Inc. Todos derechos reservados.
Impreso en EE. UU.
Loading...
