ALLEGRO Boulevard Plus User Manual

Betriebsanleitung

Boulevard Plus

VORWORT

Boulevard Plus

Diese Betriebsanleitung müssen Sie
aufmerksam durchlesen, um sich schnell
mit Ihrem Fahrzeug vertraut zu machen.
Die sachkundige Behandlung, neben der

regelmässigen Pege und Wartung des

Fahrzeuges dient seiner Werterhaltung.

Bitte beachten Sie aus Gründen der Si­cherheit auch unbedingt die Informationen
über Änderungen, Zubehör und Ersatzteile.

Geben Sie die Betriebsanleitung beim
Verkauf Ihres Fahrzeuges dem neuen
Besitzer mit.

Das Werk arbeitet ständig an der Weiter­entwicklung aller Modelle. Bitte haben Sie
Verständnis dafür, dass deshalb jederzeit
Änderungen des Lieferumfangs in Form,
Ausstattung und der Technik möglich
sind. Aus den Angaben, Abbildungen und
Beschreibungen dieser Betriebsanleitung
können daher keine Ansprüche hergeleitet
werden.

Alle Texte, Abbildungen und Anweisungen
dieser Anleitung benden sich auf dem In­formationsstand zum Zeitpunkt der Druck­legung. Die in dieser Anleitung enthaltenen
Angaben sind bei Ausgabeschluss gültig.
Irrtum bzw. Auslassungen vorbehalten.

Nachdruck, Vervielfältigung oder Über­setzung, auch auszugsweise, ist ohne
Genehmigung nicht gestattet. Alle Rechte
nach dem Gesetz über das Urheberrecht
bleiben ausdrücklich vorbehalten. Ände­rungen vorbehalten.

Colag E-Mobility GmbH

Verwendete Symbole

Wichtige Hinweise für Ihre Sicherheit sind
besonders gekennzeichnet. Beachten Sie
diese Hinweise unbedingt, um Verletzungen
und Schäden am Gerät zu vermeiden:

WARNUNG

Warnt vor Gefahren für Ihre Gesundheit
und zeigt mögliche Verletzungsrisiken
auf.

ACHTUNG

Weist auf mögliche Gefährdung für das
Gerät oder andere Gegenstände hin.

HINWEIS

Hebt Tipps und Informationen für Sie
hervor.

INHALTSVERZEICHNIS / HINWEISE

Boulevard Plus

BEDIENUNG

Seitenansicht rechts ............................... 2

Lenkerarmaturen .................................... 3

Akku ein-.und ausschalten .....................3

Display Anzeigen .................................... 4

Tasten Display ........................................4

Geschwindigkeitsanzeige ....................... 5

Fahrstrecke.............................................6

Unterstützungsgrad ................................ 7

Beleuchtung............................................8

Spannungsanzeige ................................. 9

Fehlercode Anzeige ................................ 9

Sitzposition ........................................... 10

Lenker verstellen .................................. 10

Sattel verstellen .................................... 11

Ringbügelschloss ................................. 11

Sicherheitshinweise Ladegerät.............12

Sicherheitshinweise Akku ................13-14

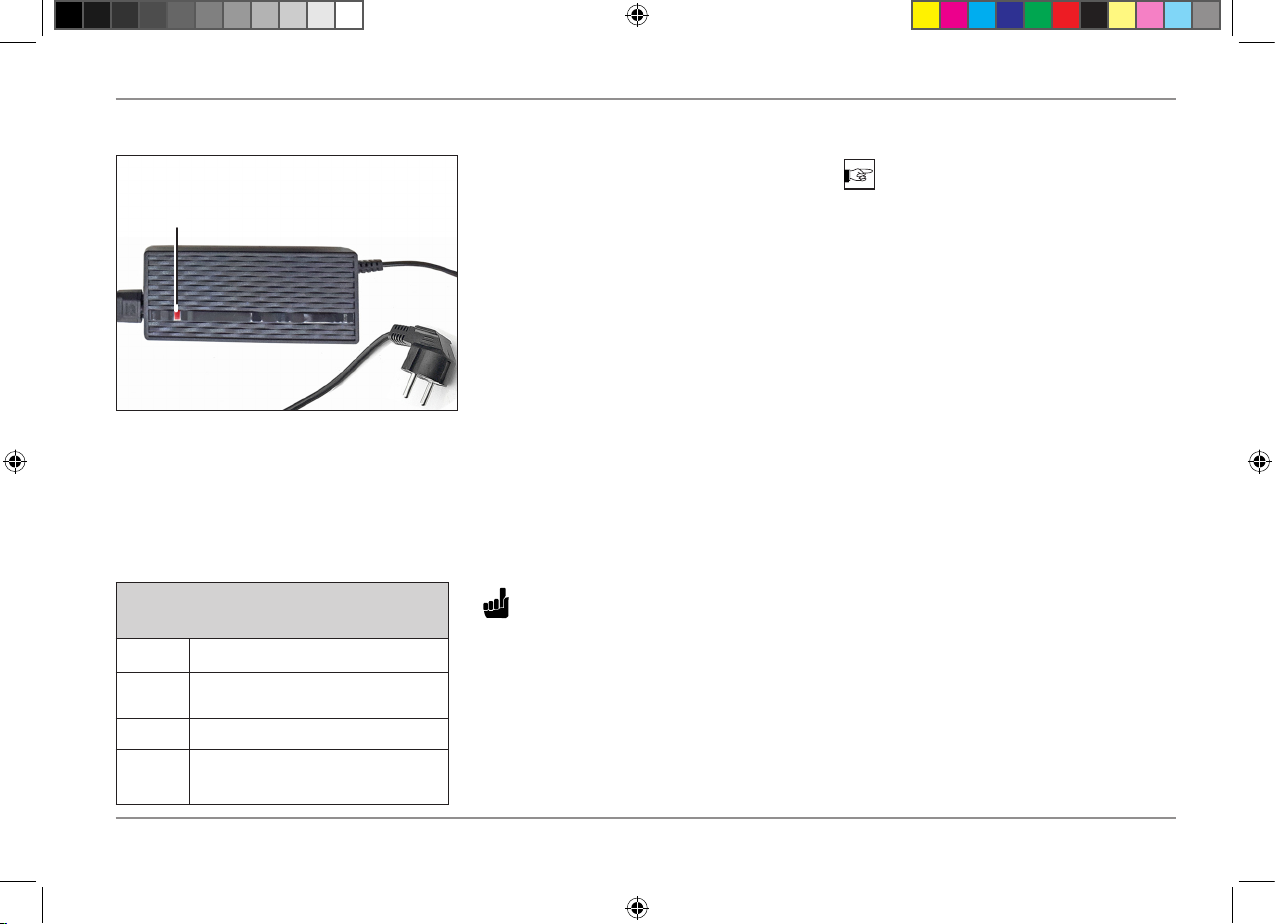

Ladegerät Funktionen...........................15

Handhabung vom Akku ........................ 15

und Ladegerät

Akku laden .......................................16-17

FAHREN

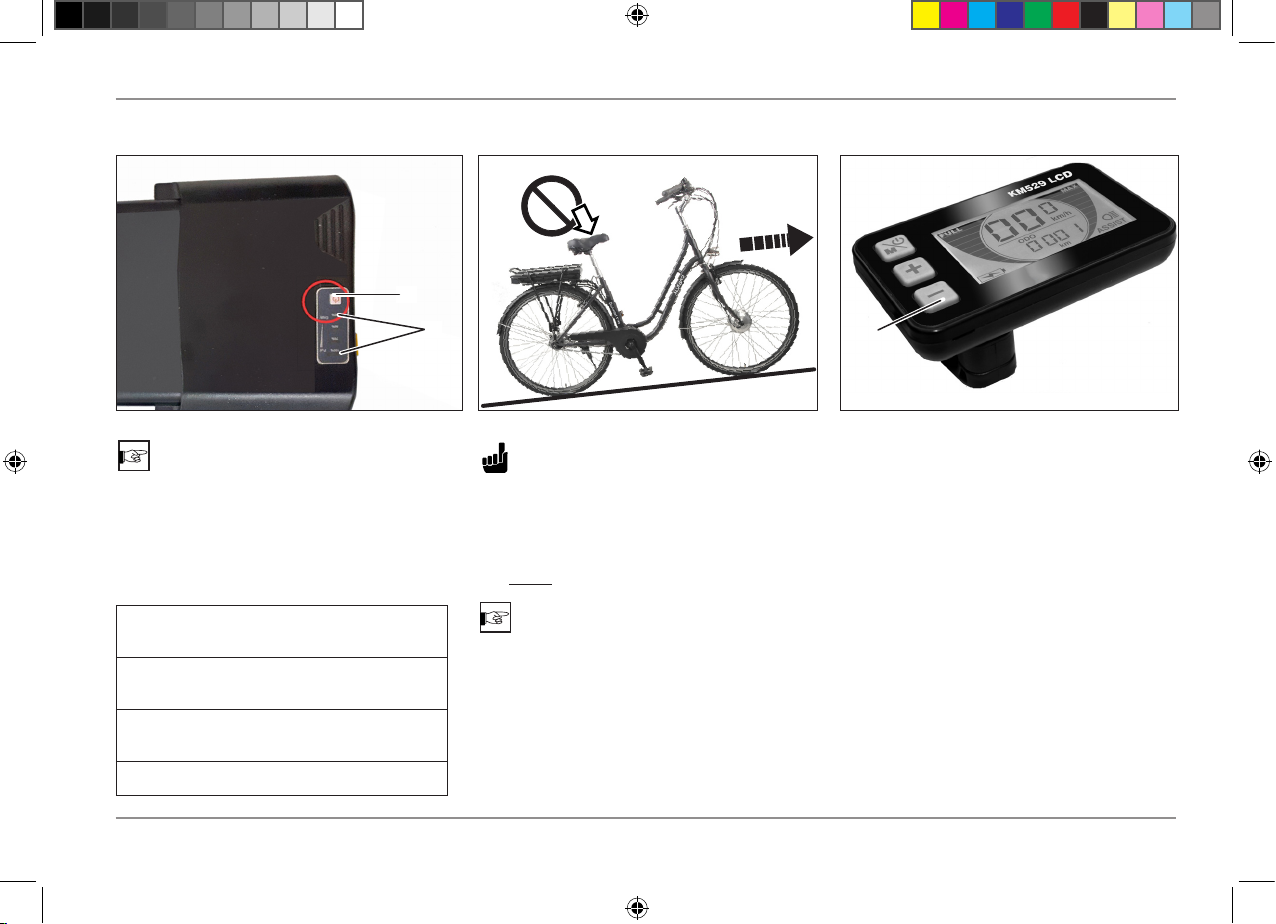

Schiebehilfe .......................................... 17

Fahrbetrieb im Pedelecbetrieb .............18

Anfahren ............................................... 18

Reichweite ............................................ 18

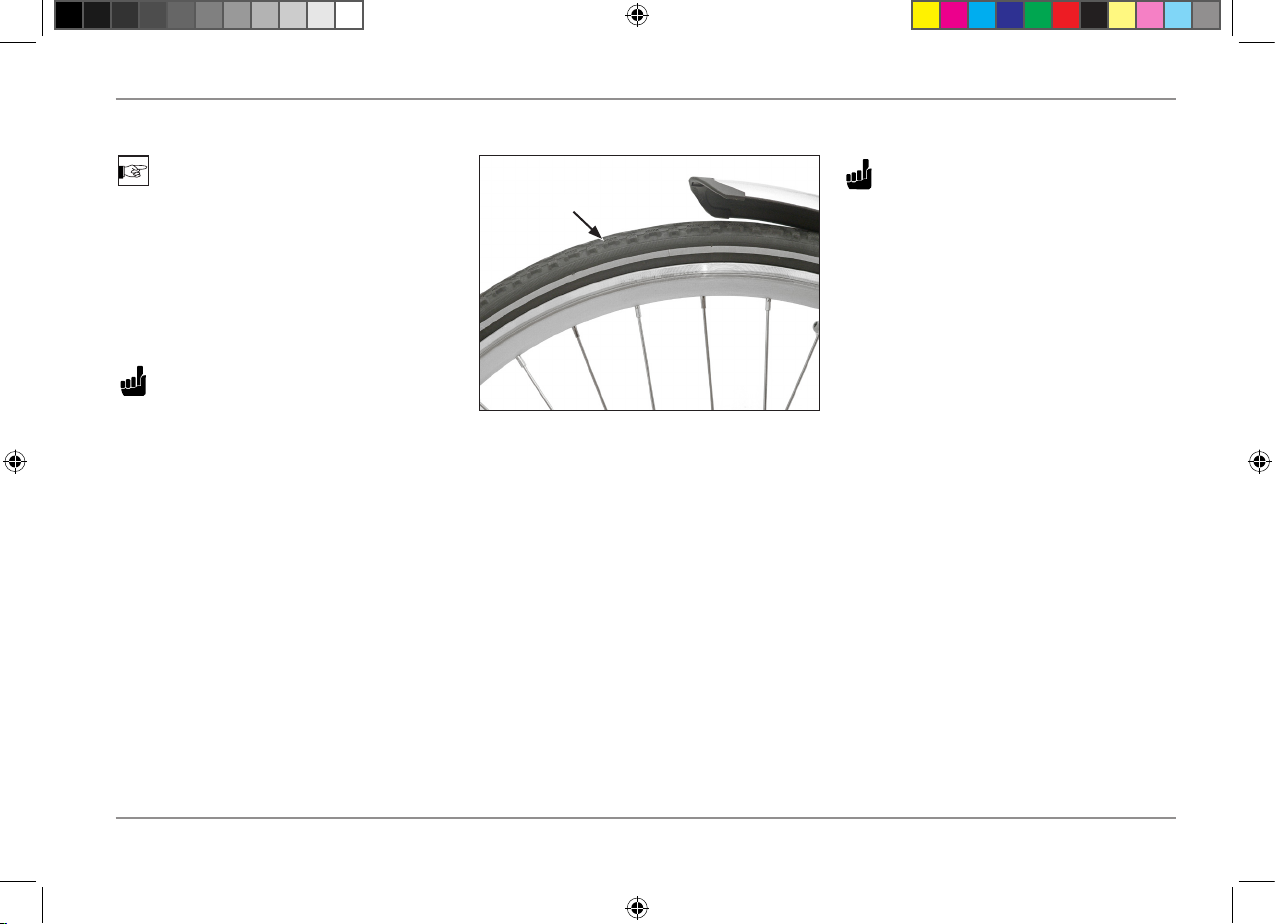

Reifendruck ..........................................18

Bremsen ............................................... 19

Sicherheitshinweise .........................20-21

Transport ..............................................22

Mitnahme von Lasten ........................... 22

Diebstahlsicherung ............................... 22

PFLEGE

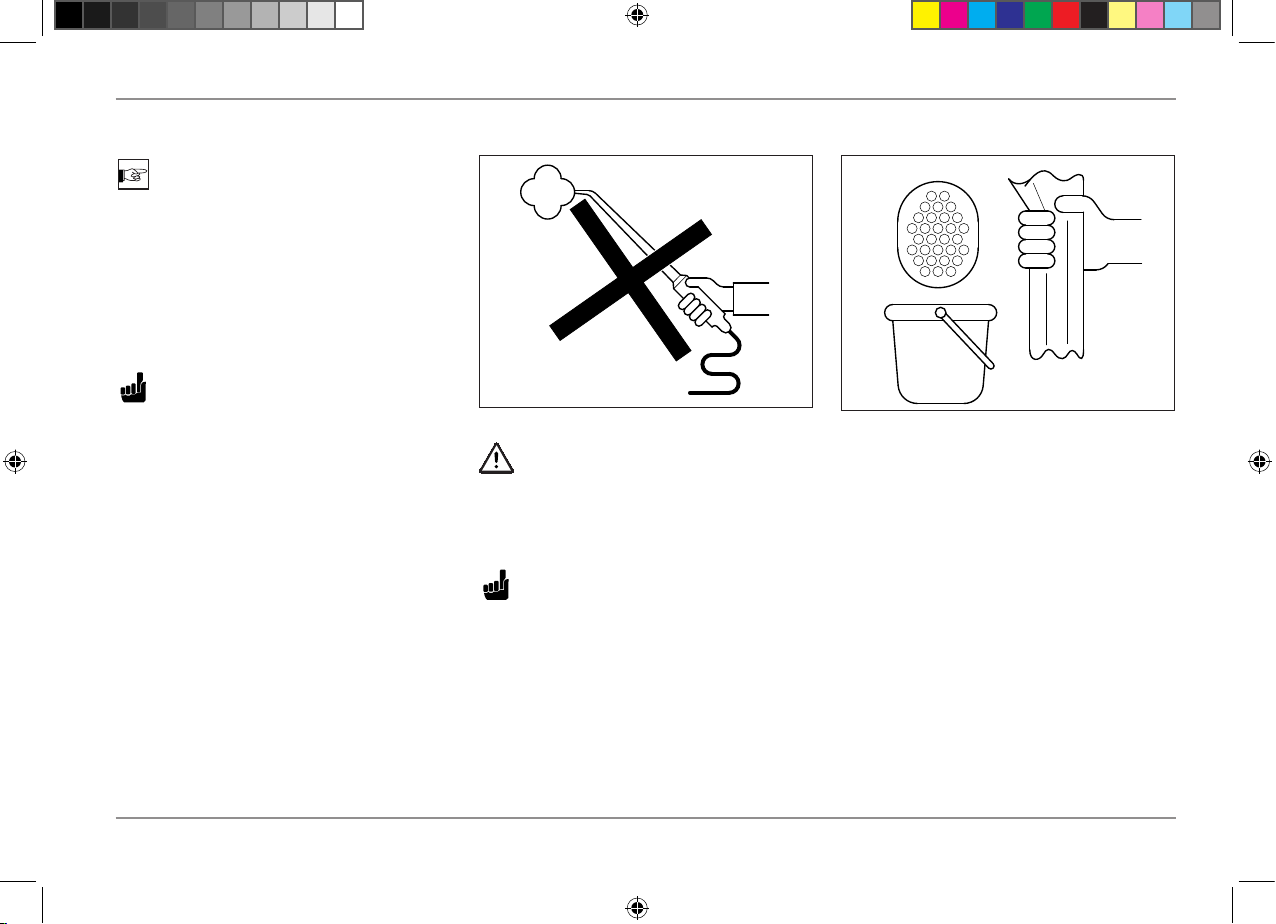

Fahrradpege ..................................23-25

Entsorgung ........................................... 26

Technische Änderungen, ......................27

Zubehör, Ersatzteile

WARTUNG

Wartung und Pege .........................28-30

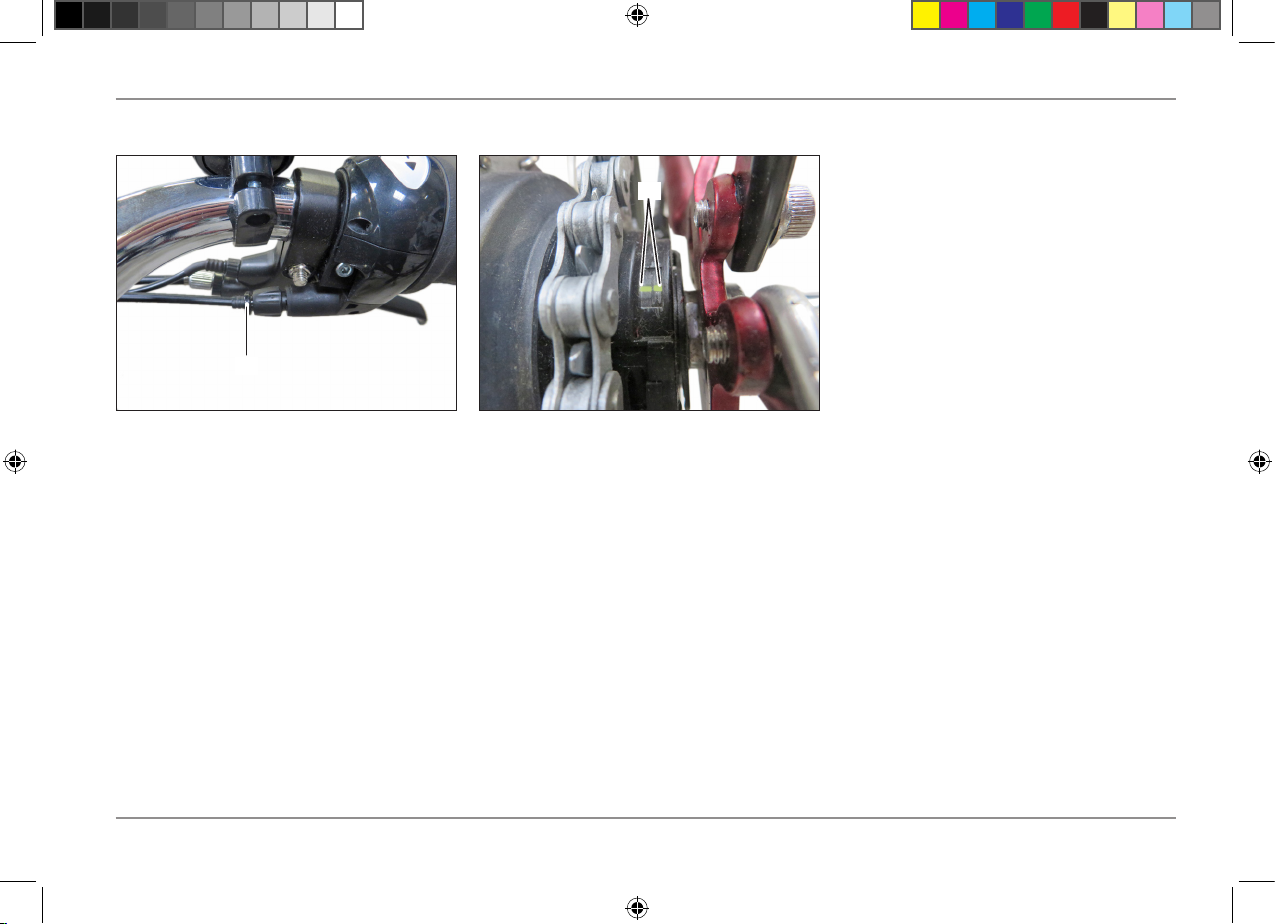

Schaltung einstellen .............................31

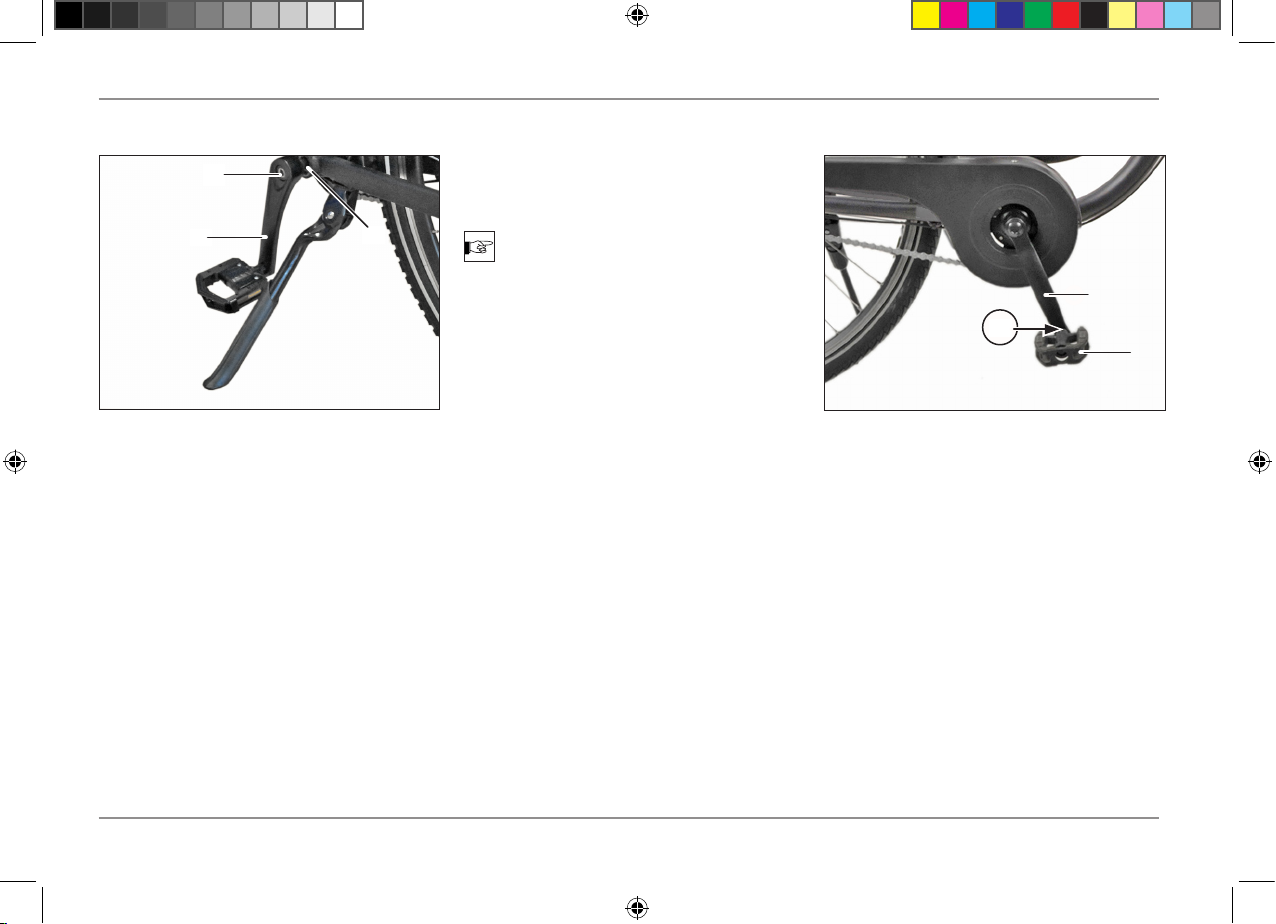

Tretkurbeln, Pedale ..............................32

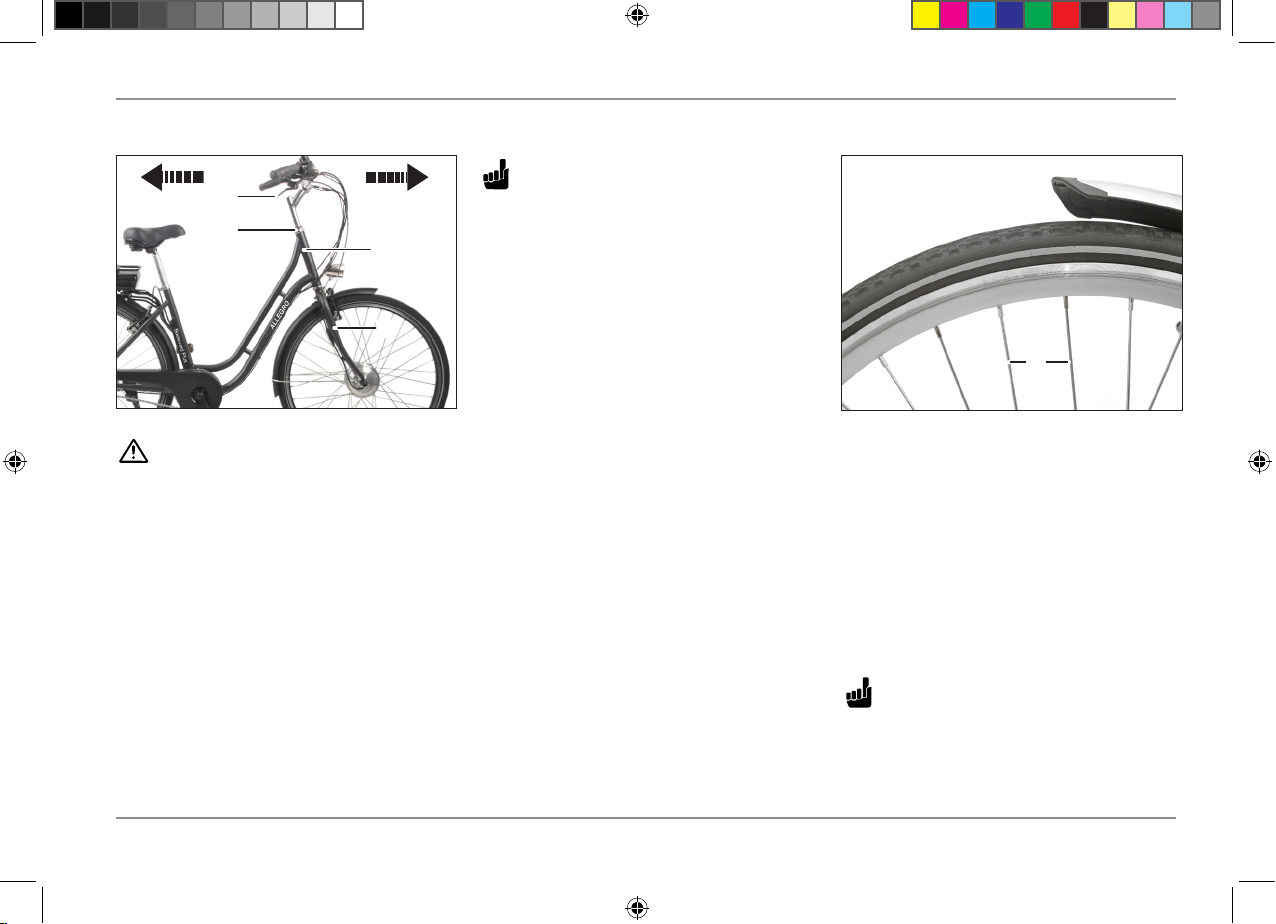

Lenkungslager prüfen ........................... 33

Speichen...............................................33

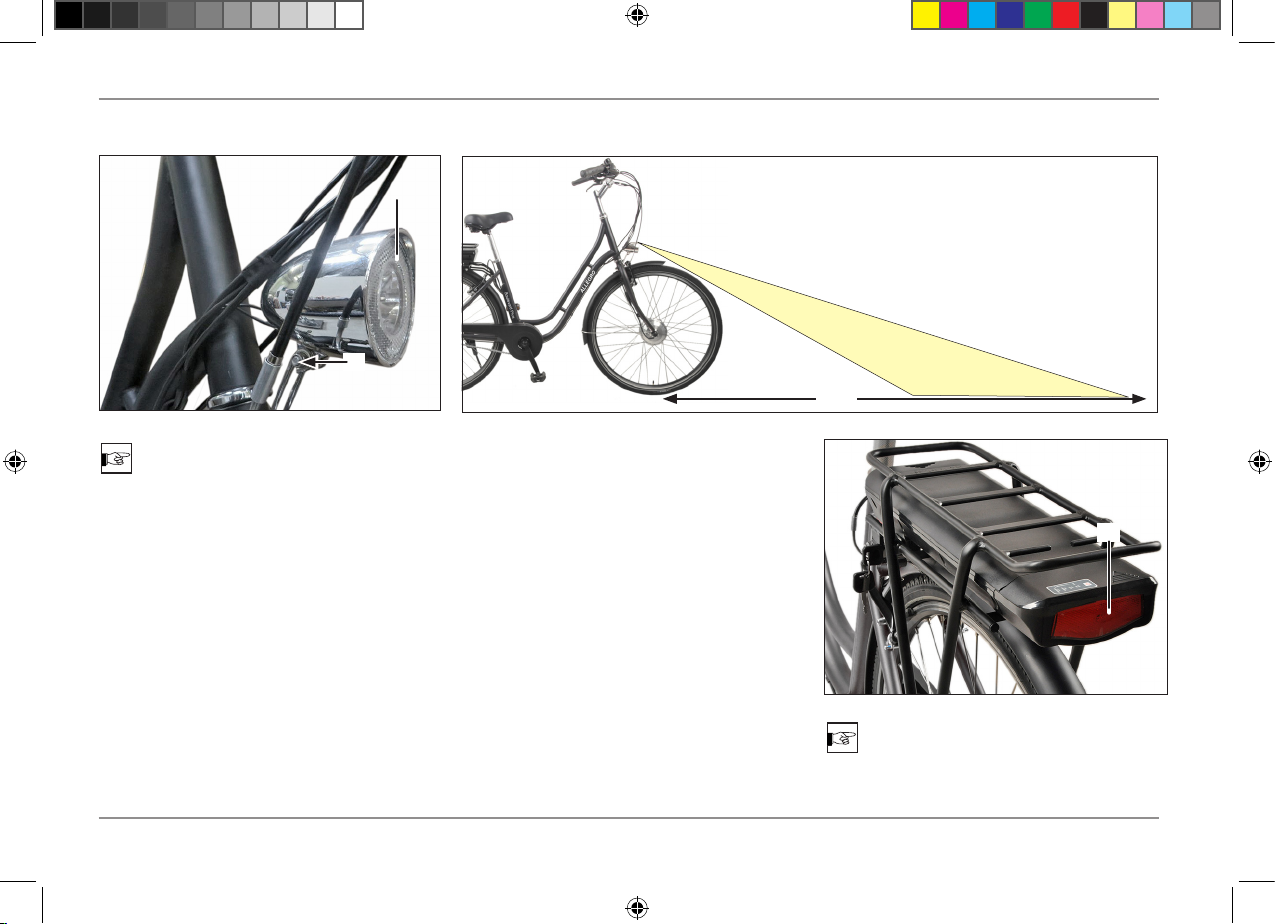

Scheinwerfer einstellen ........................34

Rücklicht ............................................... 34

SERVICE

Technische Daten ............................ 35-37

Gewährleistung..................................... 38

Verschleißteile-Liste ........................39-40

Übergabenachweis ............................... 41

EG- Konformitätserklärung ................... 42

Typenschild........................................... 43

Fahrradpass ......................................... 43

1

BEDIENUNG

Seitenansicht rechts

Boulevard Plus

1 Akku abschließbar
2 V-Brake hinten
3 Spannschraube für Sattelhöhe
4 Rahmennummer
5 Display
6 Lenkerarmaturen

7 V-Brake vorne

8 Nabenmotor
9 Tretkurbelpedal mit Rücktrittbremse
10 Seitenständer

6

5

1

2

3

7

4

10

9

8

2

Boulevard Plus

BEDIENUNG

Funktion und Bedienung Len ker ar ma tu ren

3

2

1

Lenkerarmatur links

1 Festgriff

2 Bremshebel Vorderradbremse

3 Display

Lenkerarmatur rechts

4 Klingel

5 Bremshebel Hinterrradbremse

6 Festgriff

7 7- Gang Drehgriffschalter

Akku ein- / ausschalten

1

4

5

7

6

Akku mit dem Schalter (1) einschalten.
Akku mit dem Schalter (1) ausschalten.

HINWES

Falls der Akku nicht ausgeschaltet wurde,
schaltet der Akku nach 4 Stunden in einen
Ruhemodus.

Um den Akku wieder zu aktivieren, den
Schalter (1) einmal einschalten.

3

BEDIENUNG

Boulevard Plus

Display Anzeigen Übersicht

8

7

6

Anzeigen

1 Durchschnittsgeschwindigkeit (km/h)
Max. Geschwindigkeit (km/h)

2 Geschwindigkeit (MPH KM/H)
3 Fehlercode Anzeige
4 Unterstützungsgrad

1

5

5 Fahrstrecke (km)
6 SET
7 Ladezustand des Akkus
8 Fahrstrecke (TRIP)
Gesamtstrecke (ODO)

Tasten für das Display

1

2

2

3

3

4

SET-UP Tasten

1 Taste für MODE / EIN/AUS
2 Taste für +
3 Taste für -

HINWEIS

Zuerst muss der Akku eingeschaltet wer­den.

Einschalten

Drücken Sie MODE Taste (1) für 2 Sekun­den um das Display einzuschalten.

Ausschalten

Drücken Sie MODE Taste (1) für 2 Sekun­den um das Display auszuschalten.
Das Display schaltet sich bei Nichtbenutz­ung nach ca. 5 Minuten von selbst aus.

4

Boulevard Plus

Geschwindigkeitsanzeigen

1

2

BEDIENUNG

HINWEIS

Wenn das Display eingeschaltet ist, wird
automatisch die aktuelle Geschwindig-

keit (km/h) während der Fahrt angezeigt.

Anzeige Geschwindigkeit (km/h)

Drücken Sie Tasten
für 2 Sekunden gleichzeitig um zwischen
den Anzeigen:

- Geschwindigkeit (km/h)

- Durchschnittsgeschwindigkeit (km/h)

- Max. Geschwindigkeit (km/h)
zu wechseln.

(1) und (2)

Anzeige Durchschnittsgeschwindig­keit (AVG)

Anzeige Max. Geschwindigkeit
(MAX)

5

BEDIENUNG

Fahrstrecke (Tageskilometer) / Gesamtstrecke

1

Boulevard Plus

HINWEIS

Wenn das Display eingeschaltet ist, wird
automatisch die aktuelle Geschwindig-
keit (km/h) während der Fahrt angezeigt.

6

Anzeige Tageskilometer (TRIP)

Drücken Sie Taste
Fahrstrecke (TRIP) und Gesamtstrecke
(ODO) zu wechseln.

HINWEIS

TRIP auf "0" setzen durch gleichzeitigen

Drücken der

- Taste für ca. 2 Sekunden.

(1) um zwischen

Taste und der Minus

Anzeige Gesamtstrecke (ODO)

Boulevard Plus

Unterstützungsgrad

1

2

Unterstützung des Motors auswählen

HINWEIS

Nach dem Einschalten des Display startet
das System zuerst mit Modus "0".

Drücken Sie die Taste + (1) oder - (2) und
wählen Sie den passenden Unterstützungs­grad von 1 bis 5 aus.

Im Display erscheinen die verschiedenen
Modi für den Unterstützungsgrad:

Die Reihenfolge der Unterstützungsstu­fen beginnt bei 0 und steigt auf bis 5.

Max. Geschwindigkeit der einzelnen Stu­fen:

Stufe km/h

0 ­1 10
2 14
3 18
4 22
5 25

BEDIENUNG

Beispiel für Modus 1

Beispiel für Modus 2

Beispiel für Modus 5

7

BEDIENUNG

Beleuchtung Display Scheinwerfer
und Rücklicht

Boulevard Plus

1

2

AN / AUS

Drücken Sie die Taste + (1) für 2-3 Sekunden
um die Displaybeleuchtung, Scheinwerfer
und Rücklicht einzuschalten. Es erscheint
das Lichtsymbol (2).

HINWEIS

Die Beleuchtung schaltet sich bei Nichtbe­nutzung mit dem Display nach ca. 5 Minu­ten von selbst aus.
Sollte der Akku leer sein, ist es möglich
beim Unterstützungsgrad "0" dennoch die
Beleuchtung einzuschalten.

3

Ausschalten

Taste (1) 1 x für 2-3 Sekunden wieder
drücken

= Der Scheinwerfer (3) und das Rücklicht
(4) sind ausgeschaltet.

4

Rücklicht

8

Boulevard Plus

BEDIENUNG

Spannungssanzeige

Die Spannungsanzeige zeigt den Ladezu­stand des Akkus an.

Der Akku ist voll geladen

Der Akku ist leer und das Symbol E blinkt. Sie sollten ihn sofort auaden.

Der Akku ist zur Hälfte geladen

Fehlercode Anzeige

Im seltenen Fall einer Fehlfunktion des
Systems kann im Display ein Fehler­code erscheinen. Falls ein Fehlercode
erscheint, schalten Sie das System und
den Akku vollständig AUS und wieder
EIN. Falls der Fehlercode immer noch er­scheint, wenden Sie sich an eine örtliche
Fachwerkstatt / autorisierten Partner um
Hilfe zu erhalten.

Code Nr. Beschreibung

21 Abnorme Spannung
22 Drehgriff Problem (nicht bei

Pedelec Modell)
23 Motor-Phasen Problem
25 Bremsschalter Problem
30 Kommunikation gestört

9

BEDIENUNG

Boulevard Plus

Sitzposition

1

Um ein bequemes, ermüdungsfreies und
sicheres Fahren zu ermöglichen ist die
Sattel- und Lenkerhöhe der Körpergröße
anzupassen.

Die Sattelhöhe ist korrekt, wenn beim Sitzen
mit nicht ganz durchgestrecktem Bein (1),
die Ferse auf dem in unterster Stellung

bendlichem Pedal auiegt. Die Fußspitzen

müssen den Boden noch berühren.

Lenker / Vorbau verstellen

2

MAX.

1

Lenkerhöhe einstellen

WARNUNG

Beachten Sie, dass der Lenkervorbau
höchstens bis zur Markierung (1) he­rausgezogen werden darf.

- Klemmschraube (2) des Lenkervorbaus

mit einem Inbusschlüssel 1 - 2 Umdre­hungen lösen.

Die Klemmung erfolgt durch einen Schräg­konus, deshalb genügt eine Drehbewegung
am Lenker, um die Verbindung zu lockern

- Lenkerhöhe ermitteln und Klemm-

schraube (2) festziehen.

4

3

Lenkerposition einstellen

- Klemmschrauben (3) mit Inbusschlüssel

lösen.

- Lenkerposition ermitteln und Lenker (4)

mit allen Klemmschrauben (3) festzie­hen.

.

10

Boulevard Plus

BEDIENUNG

Sattelhöhe einstellen

3

2 max.

1

WARNUNG

Darauf achten, dass der Sattel höchstens
bis zur Markierung (2) herausgezogen
werden darf.

-

Sattelklemmung (1) lösen, Sattelhö­he ermitteln und Schraube festzie­hen.

Sattel verstellen

- Schraube (3) lösen.

- Sattel in gewünschte Horizontallage

verstellen bzw. nach vorn oder hinten
verschieben und Schraube (3) festzie-

hen.

Ringbügelschloss

2

1

Pedelec gegen unbefugten Zugriff sichern.

Schließen:

- Schlüssel (1) nach rechts drehen und

dabei festhalten.

- Hebel (2) gleichzeitig nach unten bis

zum Anschlag drücken und Schlüssel
loslassen.

Das Schloss ist eingerastet.

HINWEIS

Der Schlüssel ist in dieser Position ab­ziehbar.

Öffnen:

- Schlüssel (1) ins Schloss stecken und

nach rechts drehen.

- Der Hebel (2) springt auf.

Der Schlüssel ist bei geöffnetem Schloss
nicht abziehbar.

11

BEDIENUNG

Wichtige Sicherheitshinweise für das Ladegerät

Boulevard Plus

Bevor Sie das Ladegerät in Betrieb nehmen,
lesen Sie bitte diese Sicherheitshinweise.

WARNUNG

Ladegerät vor Kinderhänden schützen.
Um Verletzungsrisiken vorzubeugen,
dürfen Sie nur Lithium-Ionen Polymer
(Li-Ion)-Akkus auaden. Andere Bat­terie-Arten können explodieren, wenn
sie aufgeladen werden. Dies kann zu
Personen- und Materialschäden führen.

Der Gebrauch von Zubehör oder Akkus,
die von uns nicht verkauft oder emp­fohlen werden, kann zu Brandgefahr,
elektrischem Schock oder Verletzungen
führen.

Vermeiden Sie unbedingt den Betrieb
des Gerätes in feuchter oder nasser
Umgebung.

Vermeiden Sie unbedingt Wassereintritt
in das Gerät. Falls doch Flüssigkeit ein­getreten ist: Sofort Ladegerät vom Netz
trennen und dieses zur Überprüfung zu
einer örtliche Fachwerkstatt / autorisier­ten Partner bringen.

Sorgen Sie für eine ebene Fläche, auf
der das Gerät sicher steht.
Trennen Sie das Gerät bei Nichtgebrauch
vom Stromnetz.

Ziehen Sie dabei nicht am Kabel, um Ka­belschäden und damit die Gefahr eines
Stromschlages zu vermeiden.

Vergewissern Sie sich, dass das Netz­kabel nach Gebrauch aufgerollt oder
zusammengelegt ist.

Betreiben Sie das Ladegerät nicht mit be­schädigtem Kabel oder Stecker. Sorgen
Sie für sofortiges Auswechseln durch
eine Fachkraft.

Betreiben Sie das Ladegerät nicht, nach­dem es einen starken Schlag erhalten
hat, fallengelassen oder anderweitig
beschädigt wurde.

Zerlegen Sie das Ladegerät keineswegs
selbst. Fehlerhafte Montage kann zu
elektrischem Schlag oder Feuer führen.
Um elektrischem Schlag vorzubeugen,
trennen Sie bitte das Ladegerät vom Netz,
bevor Sie es reinigen.

Die Gerätereinigung sollte nur mit einem
trockenen Tuch oder einem Lappen
erfolgen. Keinesfalls Öl, Wasser oder
Lösungsmittel benutzen.
Ein Verlängerungskabel sollte nur
verwendet werden, wenn unbedingt
erforderlich. Der Gebrauch von Verlän­gerungskabeln, die nicht in Ordnung
sind, kann zu Bränden oder elektrischem
Schlag führen. Wenn ein Verlängerungs­kabel verwendet werden muss, dann
vergewissern Sie sich, dass

- die Anzahl der Stifte des Steckers in
Anzahl, Größe und Form demjenigen
des Ladegerätes genau entspricht.

- das Verlängerungskabel korrekt
verdrahtet und in gutem elektrischen
Zustand ist.
der Kabelquerschnitt groß genug

­für die Wechselstromauslegung des
Ladegerätes ist.

- das Verlängerungskabel keine sicht­baren Schäden aufweist.

- bei Verwendung von Kabeltrommeln
die Trommel voll abgewickelt ist.

12

Boulevard Plus

Wichtige Sicherheitshinweise für den Akku

BEDIENUNG

Wichtige Hinweise, die Sie vor Inbetrieb­nahme unbedingt lesen sollten und deren
Beachtung wir dringend empfehlen:

- Die Akkus des Pedelec sind im Neuzu-

stand zu 50% geladen.

- Vor der ersten Inbetriebnahme muss der

Akku min. 24 Std. aufgeladen werden.

- Der Akku entwickelt seine max. Leistung

nach ca. fünf Entlade- / Ladezyklen.

ACHTUNG

- Die Akkus des Pedelec und das Lade­gerät sind aufeinander abgestimmt.
Laden Sie deshalb die Akkus niemals
mit einem anderen Ladegerät.

- Akku vor harten Stößen und Feuchtigkeit

schützen.

- Prüfen Sie bitte bevor Sie das Lade-

gerät an das Netz anschließen, ob die
Spannung Ihres Stromnetzes mit der auf
dem Typschild des Ladegerätes angege­benen Netzspannung übereinstimmt.

- Die maximale Lebensdauer der Akkus

wird erzielt, wenn Sie diese bei einer
Umgebungstemperatur zwischen +10
und max. +30oC laden.

- Bei starker Beanspruchung erwärmen

sich die Akkus. Vor Beginn des Ladevor­gangs bitte auf Raumtemperatur achten
bzw. ca. 30 Minuten abkühlen lassen.

o

C

WARNUNG

- Akku vor Kinderhänden schützen.

- Öffnen und zerlegen Sie den Akku
keinesfalls selbst.

- Keinen Kurzschluss durch metal­lische Gegenstände am Akku verur­sachen.

- Nicht in irgendwelche Flüssigkeiten
tauchen.

- Unbrauchbarer Akku darf auf gar kei­nen Fall verbrannt werden! Es besteht
Explosionsgefahr!

VERÄTZUNGSGEFAHR

- Bei Undichtigkeit und Austritt von
Elektrolyte den Akku nicht mehr be­nutzen.

ERSTE HILFE

Säurespritzer im Auge sofort einige Minuten
mit klarem Wasser spülen! Danach unver­züglich einen Arzt auf suchen.
Säurespritzer auf der Haut oder Klei dung
sofort mit Säureumwandler oder Seifen­lauge neutralisieren und mit viel Wasser
nachspülen.
Wurde Säure getrunken, sofort den Arzt
konsultieren.

HINWEIS

Ein ausgedienter Akku ist Entsorgungs-

pichtig er enthält giftige Schwermetalle

und unterliegt deshalb der Sondermüllbe­handlung.

Eine örtliche Fachwerkstatt / autori­sierten Partner übernimmt für Sie die
Entsorgung.

13

BEDIENUNG

Wichtige Sicherheitshinweise für den Akku

Boulevard Plus

BRANDGEFAHR

Brandursachen sind vielfältig

Dabei ist nicht das Produkt an sich das
Problem, sondern der falsche Umgang
damit.

Der Lithium-Ionen-Akku reagiert zumeist
auf unsachgemässe Handhabung emp­ndlich. Wichtig ist also eine gewisse Um­sicht im Umgang mit dem Akku.

Unter anderem können Manipulationen
wie durch eine unsachgemässe Repara­tur zu einer solchen Reaktion führen. Ein
batterie- externer Kurzschluss kann ent­stehen, wenn der Akku beispielsweise mit
einem falschen oder defekten Ladegerät
aufgeladen wird.
Ist der Akku starker äusserer Hitzeeinwir­kung ausgesetzt, könnte ein batterie-inter­ner Kurzschluss die Folge sein.

Äussere Einwirkung, zum Beispiel ein
Sturz oder eine Quetschung des Akkus
können den Akku anfällig machen.

Wer auf Nummer sicher gehen will, sollte
deshalb Akkus zum Beispiel nicht in der
Nähe von leicht brennbaren Materialien
laden. Ausserdem sollte man den Akku
nicht über Nacht und damit vollkommen
unbeaufsichtigt laden.
Wo geladen wird, sollte ein Rauchmelder
sein. Gerät ein Akku tatsächlich in Brand,
ist es wichtig ihn nicht mit Wasser zu lö­schen sondern das Feuer mit Sand oder
Decken einzudämmen.

Nicht in kalten Räumen lagern

Grundsätzlich empehlt es sich zudem,

Akkus nicht über einen längeren Zeitraum
in eiskalten Räumen zu lagern. Wer sein
Pedelec im Winter in der nichtbeheizten
Garage über einen längeren Zeitraum
parkt, legt den Akku besser separat in ei­nen beheizten Raum.
Ohnehin sollte der Akku, wenn das Pede­lec längere Zeit nicht in Gebrauch ist, tro­cken und kühl, sowie mit 30 bis 60 Prozent
Ladekapazität gelagert werden.

Vorsicht ist auch bei tiefentladenen Akkus
geboten, die längere Zeit nicht genutzt

wurden. Denitiv nicht mehr laden sollte

man den Akku, wenn dieser leicht aufge­bläht ist. Gleiches gilt für Akkus, die her­untergefallen oder gar beschädigt sind.
Gerade mechanische Schäden können
die Explosionsgefahr deutlich erhöhen.

Beschädigte/defekte/tiefentladene Akkus
können sich durch chemische Reaktio­nen erhitzen und es kann zur Brandgefahr
kommen. Solche Akkus bis zur Entsor­gung in feuersicheren trockenen Behäl­tern oder Räumen lagern.

Wir lehnen für solche Akkus bei nicht ord­nungsgemässer Lagerung jegliche Haf­tung ab.

14

Boulevard Plus

BEDIENUNG

Ladegerät-Funktionen

1

Ladekontrolle (1)
Dieses Ladegerät ist für Li-Ion Akkus ge-

eignet. Die LED (Leuchtdiode 1) am La­degerät hält Sie über den Betriebszustand
ständig auf dem laufenden. Sie werden
über Status und Ladevorgang des Akkus

auf einen Blick informiert.

Ladezyklus und LED- Anzeigen für
Li-Ion- Akku

LED MODUS

Grün Akku noch nicht angeschlossen

Rot Ladevorgang / es ießt Strom
Grün Ladevorgang beendet / es ießt

kein Strom

Handhabung von Akku und Ladegerät

Um eine lange Lebensdauer des Akkus
zu erreichen, sind folgende Hinweise zu
beachten:

- Vor Ladung den Akku etwa auf Raum-

temperatur bringen.

Den Akku nur am Ladegerät belassen,

wenn das Pedelec in absehbarer Zeit
(mehrere Tage) wieder eingesetzt wer­den soll.

- Trocken lagern bei 15° bis 20°C.

- Laden bei Zimmertemperatur.

- Mit 60% - 80% Ladezustand lagern.

- Alle 2 Monate nachladen.

- Bei Wiederinbetriebnahme des Akkus

sollte der Akku ca. 1 Tag am Ladegerät
belassen werden.

ACHTUNG

Nichtbeachtung kann zur Tiefstent­ladung des Akkus führen. Bei tiefentla­denem Akku kann keine Gewährleistung
übernommen werden.

HINWEIS

Der Akku verfügt über keine äußere Si­cherung.

Das BMS (Batterie Management System)
verfügt über einen Kurzschluss Schutz.

15

BEDIENUNG

Boulevard Plus

Akku entnehmen / einsetzen

2

1

HINWEIS

Der Akku (1) ist im Gepäckträger mit einem
Schloss gesichert.

- Schlüssel (2) einstecken und nach rechts

drehen.

- Akku (1) herausziehen.

- Akku (1) in den Gepäckträger bis zum

Anschlag einschieben bis dieser einra­stet.

- Schlüssel (2) nach links drehen.

- Den Schlüssel (2) abziehen.

Akku laden

2 1

HINWEIS

Der Akku (1) kann entweder am E-Bike
oder extern geladen werden.

Der Akku ist mit einem Schloss (2) gesichert.

- Akku entsperren und herausziehen.

5

3

6

4

- Ladestecker (3) des Ladegerätes (4) an

der Akkubuchse (5) anschliessen.

- Den Netzstecker (6) des Ladegerätes

(4) an das Stromnetz 100-230 V, 50-60
Hz anschliessen.

Der Ladebetrieb startet nach ca. 5 Sekun­den. Das Ladegerät erwärmt sich beim
Laden mehr als handwarm.

16

Boulevard Plus

BEDIENUNG / FAHREN

Akku Ladezustand

1

2

HINWEIS

Der Ladezustand kann auch bei ausge­bautem Akku geprüft werden.

- Bei gedrückter Taste (1) leuchten die

LED (2) je nach Ladezustand:

    Der Akku ist voll geladen.

   Der Akku ist zu ca. 3/4 geladen.

  Der Akku ist ca. 1/2 geladen.

 Der Akku ist fast leer.

Schiebehilfe

ACHTUNG

Wenn das Fahren auf dem E-Bike zu ge­fährlich ist, z. B. bei grossen Steigungen
oder schwierigem Gelände, kann die
Schiebehilfe eingesetzt werden, wenn
Sie nicht auf dem E-Bike sitzen.

HINWEIS

Die Aktivierung ist nur bei gedrückter und
gehaltener Taste (1) möglich, wenn das
Bedienteil eingeschaltet ist.

Ab einer Geschwindigkeit von ca. 6 km/h
schaltet sich die Schiebehilfe aus.

1

- Bei eingeschaltetem Bedienteil die Taste

(1) länger als 3 Sekunden gedrückt halten
um die Schiebehilfe zu aktivieren.

- Die Schiebehilfe wird durch Loslassen

der Taste (1) ausgeschaltet.

17

FAHREN

Boulevard Plus

Fahrbetrieb im Pedelec Betrieb

Bei eingeschaltetem Hilfsantrieb übernimmt
der Motor die Antriebskraft bis 25 km/h.

Ab ca. 25 km/h läuft der Motor im Leerlauf
mit, es wird nur noch mit Muskelkraft ge­fahren.

Anfahren

Das Pedelec kannt mit eingeschaltetem
Hilfsantrieb und ohne gefahren werden.

Bei aktiviertem Hilfsantrieb fahren Sie mit
dem Pedelec wie mit einem normalen Fahr­rad an. Wenn Sie die Pedale betätigen, wird
der Elektromotor aktiviert und das Pedelec
wird weiter beschleunigt.

Reichweite mit einer Akkuladung

Unter normalen Bedingungen hat der Li-Ion
Akku eine Reichweite von bis zu 120 km
als Pedelec (nur mit Tretunterstützung).

Reifendruck

Die Reifen können mit Kompressor-Luft­druckgeräten aufgepumpt werden.

WARNUNG

Beim Aufpumpen der Reifen mit Kom­pressor-Luftdruckgeräten (z. B. an
Tankstellen) ist Vorsicht geboten.
Durch das kleine Volumen der Schläuche
ist die max. Füllmenge schnell erreicht.

Der max. Reifendruck steht auf der Rei­fenseitenwand. Herstellerangaben sind
zu beachten!
Min. 3,5 bar um Beschädigungen von

Schlauch und Reifen zu vermeiden.

18

Boulevard Plus

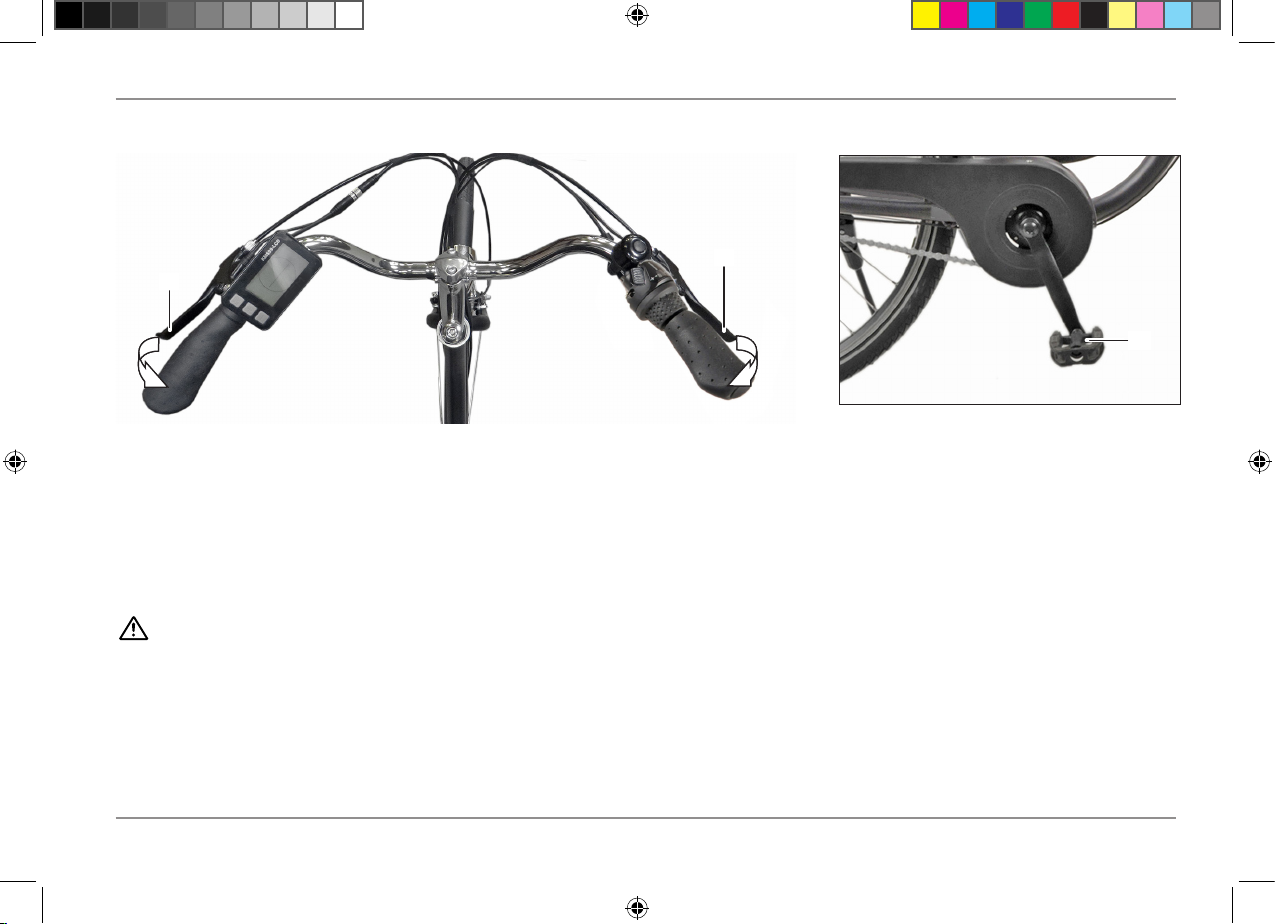

Fahrbetrieb - Bremsen

1

FAHREN

2

3

Handbremshebel (1) für Vorderradbremse

Beim Bremsen schalten die Sensoren an
den Bremshebeln die Motorunterstützung

aus.

WARNUNG

In engen Kurven, auf sandigen und schmie­rigen Straßen, nassem Asphalt und bei
Glatteis sollte mit der Vorderradbremse
vorsichtig gebremst werden, damit das
Vorderrad nicht wegrutscht.

Handbremshebel (2) für Hinterradbremse

Pedal (3) für Hinterradbremse mit Rück­trittbremse

19

FAHREN

Sicherheitshinweise

Boulevard Plus

Verkehrssicherheit

Nach der StVZO (Straßenverkehrs-Zulas­sungs-Ordnung) muss ein Fahrrad mit zwei
voneinander unabhängigen, funktionsfä­higen Bremsen, einer deutlich hörbaren
Glocke, Scheinwerfer, Schlussleuchte,
Rückstrahlerpedalen, Seitenstrahlern für
Laufräder bzw. integrierten Leuchtstreifen
am Reifen sowie Front- und Rückstrahler
ausgerüstet sein.

Das Fahrrad ist nur für Fahrten auf be­festigten Straßen und Wegen geeignet.
Fahren Sie deshalb nicht abseits von be­festigten Wegen oder im Gelände.
Verwenden Sie das nicht zu Wasserdurch­querungen, für Geländesprünge und bei
Sportveranstaltungen.
Während der Fahrt sollten Sie beachten,
dass bei einer mittleren Geschwindigkeit
von ca. 18 km/h 5 Meter in der Sekunde
zurückgelegt werden. Halten Sie entspre­chend ausreichenden Abstand zu anderen
Verkehrsteilnehmern.
Fahren Sie zu Ihrer eigenen Sicherheit mit
Ihrem Fahrrad nicht freihändig und nicht
nebeneinander.
Sie müssen Warngeräusche wahrnehmen
können. Benutzen Sie deshalb keine Kopf­hörer im Straßenverkehr.

Fahrsicherheit

Zur Fahrsicherheit gehören u. a. die richtige
Einstellung von Sattel- und Lenkerhöhe
entsprechend der Körpergröße, der vor­geschriebene Reifendruck, noch ausrei-

chendes Reifenprol und einwandfreie

Funktion der Bremsen und der Beleuchtung.
Nach einiger Zeit „setzen“ sich die Befe-

stigungsteile. Es ist daher erforderlich, vor
Inbetriebnahme und alle sechs Monate
Achsmuttern, Steuerkopflager, Lenker,
Sattel, Sattelstütze, Tretkurbeln und Pedale
auf Festsitz zu prüfen und bei Bedarf durch
eine örtliche Fachwerkstatt / autorisierten
Partner nachziehen zu lassen (siehe Kapitel

„Vorderrad aus- und einbauen“, „Hinterrad
aus- und einbauen“, „Lenkungslager“,
„Lenker verstellen“, „Sattel verstellen“,
telhöhe“, „Tretkurbel“ und „Pedale").

„Sat-

ACHTUNG

Verwenden Sie in Ihrem eigenen Inte­resse für das Fahrrad nur ausdrücklich
freigegebenes Zubehör und Original
Fahrrad-Ersatzteile. Für dieses Zube­hör und diese Teile wurden Sicherheit,
Eignung und Zuverlässigkeit speziell für
das Fahrrad geprüft.

Für anderes Zubehör und andere Teile kön­nen wir dies - auch wenn im Einzelfall eine
Abnahme durch einen amtlich anerkannten
Technischen Prüf- und Überwachungsver­ein oder wenn eine behördliche Geneh­migung vorliegen sollte - trotz laufender
Marktbeobachtungen nicht beurteilen und
auch nicht dafür haften.

Sollte es erforderlich sein, Beleuchtungsteile
oder Pedale zu erneuern, beachten Sie un­bedingt, dass nur Artikel mit dem amtlichen
Prüfzeichen zugelassen sind. Das Prüfzei-

chen (Wellenlinien mit Buchstaben „K“ und

einer 5- stelligen Nummer = ~ K.....) nden

Sie jeweils auf dem Ersatzteil. Verwenden
Sie nur Originalersatzteile.
Beschädigte oder verbogene sicher­heitsrelevante Teile, wie beispiels­weise Rahmen, Gabel, Lenker, Sattelstütze,
oder Tretkurbeln, keinesfalls richten, son­dern vor Fahrtantritt austauschen lassen.
Es besteht Bruchgefahr.

Im Zweifelsfall wenden Sie sich bitte an
eine örtliche Fachwerkstatt / autorisierten
Partner.

20

Boulevard Plus

Sicherheitshinweise

FAHREN

Führen Sie folgende Kontrollen in regelmä­ßigen Abständen durch:

- Ist der Schnellspannhebel am Sattel fest?

(siehe Kapitel „Sattel verstellen“)

- Funktionieren die Bremsen
einwandfrei?

- Funktioniert die Lichtanlage?

- Stimmt der Reifenluftdruck? (siehe Ka-

pitel „Technische Daten“)

- Ist die Kette in Ordnung? (Kapitel Ket-

tenspannung“)

- Sind das Lenkungslager und die Tret-

kurbeln in Ordnung? (siehe Kapitel

„Lenkungslager“ und „Tretkurbeln“)

- Sind alle Speichen fest? (siehe Kapitel

„Speichen“).

Vergewissern Sie sich nach einem Sturz
oder Unfall, dass am Fahrrad nichts verbo­gen bzw. beschädigt ist (Rahmen, Lenker,
Felgen usw.).

Ist einer der oben genannten Punkte nicht
in Ordnung, dürfen Sie das Fahrrad nicht
benutzen. Die Fehler müssen sofort be­hoben werden. Wenn Sie die Fehler nicht
selbst beheben können, wenden Sie sich
bitte an eine örtliche Fachwerkstatt / auto­risierten Partner.

Worauf achte ich beim Fahren?

Ist das Fahrrad in ordnungsgemäßem
Zustand, kann es losgehen. Es hängt von
Ihrem eigenen Fahrverhalten und Können
ab, Gefahrensituationen zu vermeiden:

- Machen Sie sich mit Ihrem Fahrrad

vertraut.

WARNUNG

Bevor Sie losfahren den Lenker gerade­aus festhalten.
Zum Üben und Eingewöhnen erst mit
abgeschaltetem Motor losfahren. Den
Motor erst während der Fahrt zuschalten!

- Halten Sie sich immer an die Verkehrs-

regeln.

- Fahren Sie nie abseits von befestigten

Wegen.

- Fahren Sie nicht im toten Winkel von

anderen Verkehrsteilnehmern.

- Zeigen Sie rechtzeitig an, wohin Sie

abbiegen wollen.

- Denken Sie daran, dass die Wendigkeit

von Fahrrädern andere Verkehrsteilneh­mer überraschen kann, und rechnen Sie
mit den Fehlern anderer Verkehrsteilneh­mer.

- Fahren Sie defensiv und den Gegeben-

heiten angepasst.

- Nicht nur durch Alkohol, sondern auch
durch Drogen und Medikamente kann das
Reaktionsvermögen beeinträchtigt werden.

- Halten Sie den Lenker beidhändig fest. Nur
so können Sie auf plötzlich auftauchende
Gefahrensituationen wie z. B. Hindernisse
sicher reagieren.

- Auf sandigem Untergrund, Laub und nasser
Fahrbahn haben die Reifen nicht so viel
Bodenhaftung wie auf trockenem Asphalt.
Berücksichtigen Sie das beim Kurvenfahren
und Bremsen, um nicht wegzurutschen. Be­denken Sie auch den längeren Bremsweg.

- Schalten Sie vor Steigungen rechtzeitig
herunter.

Was ziehe ich an?

Viele Unfälle passieren, weil Fahrradfahrer
nicht rechtzeitig erkannt werden. Daher ist
es sinnvoll, helle und auffällige Kleidung zu
tragen. Achten Sie darauf, dass Sie keine
weite Kleidung tragen, mit der man an der
Kette, am Lenker, an den Pedalen oder in den
Rädern hängenbleiben kann. Es sollte für Sie
selbstverständlich sein, immer einen Helm zu
tragen. Achten Sie darauf, dass Ihr Helm den
Sicherheitsnormen SNELL und ANSI oder
der neuen ECE-Norm entspricht. Tragen Sie
zum Schutz Ihrer Augen eine Fahrradbrille.

21

FAHREN

Boulevard Plus

Transport des Pedelecs mit einem
Kraftfahrzeug

WARNUNG

- Das Pedelec darf nur auf den Rädern
stehend zum Transport auf entspre­chenden Ladeächen befestigt wer­den (PKW, sonstige Transport- Kfz,
Dach- oder Heckträger, Anhänger).

- Das Gewicht des Pedelecs ist höher
als das eines Fahrrades. Die Hand­habung beim Verladen ist dadurch
erschwert.

- Zulässige Gesamtbelastung der Trä­gersysteme beachten.

- Achten Sie vor dem Transport Ihres
Pedelecs unbedingt darauf, dass
alle Teile, die sich beim Transport
lösen können entfernt werden (z.B.
Luftpumpe, Gepäckkörbe). Der Akku
sollte entfernt werden.

- Regen kann Schäden am Pedelec
verursachen. Vermeiden Sie schnel­le Regenfahrten.

- Das Bedienteil gegen Nässe schüt­zen und mit passender Schutzhülle
sicher abdecken.

- Vorschriften bei Auslandsfahrten
beachten. Die Kennzeichnung für
Pedelecs kann abweichen.

Mitnahme von Lasten

WARNUNG

- Keine sperrigen Lasten transportie­ren.

- Beleuchtung nicht verdecken.

- Keine Personen mitnehmen.

- Keinen Anhänger ankuppeln.

Durch die Mitnahme von Lasten in jeder
Form ändert sich das Fahrverhalten. Je
größer die Last, desto kritischer wird dieser
Zustand. Grundsätzlich sollen Lasten (Ein­kaufstaschen etc.) nicht am Lenker, sondern
auf dem dafür vorgesehenen Gepäckfach
transportiert werden.

Zulässige Gesamtbelastung des Fahrrades
beachten.

Max. 130 kg

Diebstahlsicherung

Sichern Sie Ihr Fahrrad mit einem zusätz­lichen Seilschloss gegen Diebstahl, und

schließen Sie es nur an festen Einrichtungen
wie z.B. Laternen oder Zäune an.

Das Seilschloss sollte den Rahmen und das
Hinterrad sichern. Achten Sie darauf, dass
das Schloss eng um das Fahrrad und die
feste Einrichtung schließt.

Akku absperren oder besser abnehmen.

22

Boulevard Plus

Fahrzeugpege / Pegemittel

HINWEIS

Regelmäßige und sachkundige Pege dient

der Werterhaltung des Fahrrades und ist
eine der Voraussetzungen für die Aner­kennung von Gewährleistungsansprüchen.

Korrosion durch Pegemangel oder durch

Winterbetrieb unterliegen nicht der Ge­währleistung.

ACHTUNG

Gummi- und Kunststoffteile dürfen nicht
durch aggressive oder eindringende
Reinigungs- und Lösungsmittel beschä­digt werden.

WARNUNG

Nach dem Reinigen bzw. vor Fahrtbe­ginn immer eine Bremsprobe durch­führen!

ACHTUNG

Keine Dampf- oder Hochdruckstrahlge­räte verwenden!
Der hohe Wasserdruck kann zu Beschä­digungen an Lagerstellen Dichtungen,
Akku und an der gesamten Elektrik
führen.

PFLEGE

Säubern

- Zum Waschen ausschließlich einen

weichen Schwamm und klares Wasser
verwenden.

- Nur mit weichem Tuch oder Leder nach-

polieren!

- Staub und Schmutz nicht mit trockenem

Lappen abwischen (Kratzer im Lack und
an den Verkleidungen).

23

PFLEGE

Fahrzeugpege / Pegemittel

Pegemittel

Das Fahrrad sollte bei Bedarf mit handels-

üblichen Konservierungs- und Pegemitteln
gepegt werden.

- Korrosionsgefährdete Teile vorsorglich

und vor allem im Winter regelmäßig

mit Konservierungs- und Pegemitteln

behandeln.

ACHTUNG

Für Kunststoffteile keine silikonhaltigen
Pegemittel und Lackpoliermittel ver­wenden.

- Rahmen und Alu-Teile nach längeren

Fahrten gründlich reinigen und mit einem
handelsüblichen Korrosionsschutzmittel
konservieren.

Boulevard Plus

24

Boulevard Plus

PFLEGE

Winterbetrieb und Korrosionsschutz

HINWEIS

Im Interesse des Umweltschutzes bitten wir

Sie, Pegemittel sparsam anzuwenden und

nur solche zu gebrauchen, die als umwelt­freundlich gekennzeichnet sind.

Wird das Fahrrad in den Wintermonaten
benutzt, können durch Streusalze beträcht­liche Schäden auftreten.

ACHTUNG

Kein warmes Wasser verwenden – ver­stärkte Salzeinwirkung.

- Fahrrad nach Fahrtende sofort mit kaltem

Wasser reinigen.

- Fahrrad gut trocknen.

- Korrosionsgefährdete Teile vor dem

Betrieb mit Korrosionsschutzmitteln auf
Wachsbasis behandeln und dies ggf.
mehrmals wiederholen.

Lackschäden ausbessern

Kleine Lackschäden sofort mit einem ge­eignetem Lackstift ausbessern.

Reifenpege

1

Wenn das Fahrrad über einen längeren

Zeitraum nicht benutzt wird, empehlt es

sich, das Fahrrad so abzustellen, dass die
Reifen unbelastet sind.

Fahrrad bzw. Bereifung nicht über einen
längeren Zeitraum in zu warmen Räumen
– wie Heizungskeller – aufbewahren.

ACHTUNG

Die Reifenprolstärke (1) darf 1 mm nicht

unterschreiten.

Das Befahren von Randsteinen, scharf­kantigen Hindernissen, Bodenvertie­fungen, Schlaglöchern usw., kann Schä­den an der Felge (Speichenbruch) bzw.
am Reifen (Leinwandriss) verursachen,
wobei ein zu niedriger Reifendruck dafür
ursächlich sein kann.
Ein Gewährleistungsanspruch besteht

dafür nicht.

25

PFLEGE



Entsorgung

Boulevard Plus

Ab dem Zeitpunkt der Umsetzung der eu­ropäischen Richtlinie 2012/19/EU (Elek­troG) und 2013/56/EU (BattG) gilt fol­gendes:
Elektrische und elektronische Geräte so­wie Akkumulatoren dürfen nicht mit dem
Hausmüll entsorgt werden. Der Verbrau-

cher ist gesetzlich verpichtet, elektrische

und elektronische Geräte am Ende ihrer
Lebensdauer an den dafür eingerichteten,
öffentlichen Sammelstellen oder an eine
örtliche Fachwerkstatt / autorisierten Part­ner zurückzugeben. Einzelheiten dazu re­gelt das jeweilige Landesrecht.

Die Symbole auf den Produkten weisen
auf diese Bestimmungen hin:

Lithium-Ionen (Li-Ion)

WEEE- Reg.- Nr.: DE60761781

Mit der Wiederverwertung, der stofichen

Verwertung oder anderer Formen der Ver­wertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer
Umwelt.

In Deutschland gelten oben genannte Ent­sorgungsregeln, laut Batterieverordnung,
für Batterien und Akkus entsprechend.

Akkus unterliegen der Entsorgungspicht,

sie enthalten giftige Schwermetalle und
unterliegen deshalb der Sondermüllbe­handlung. Die örtliche Fachwerkstatt /
autorisierten Partner übernimmt die Ent­sorgung.

Ladegerät

Entsorgen Sie das Gerät entsprechend
der in Ihrem Land geltenden Umweltvor­schriften. Elektrische Abfälle dürfen nicht
zusammen mit Haushaltsabfällen entsorgt
werden.

Informationen erhalten Sie bei Ihrer Kom­munalbehörde oder einer örtliche Fach­werkstatt / autorisierten Partner. Wenn
das Gebrauchsende erreicht ist, machen
Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steck­dose ziehen und das Stromkabel durch-

trennen.

Übrige Komponenten

Entsorgen Sie die Komponenten entspre­chend der in Ihrem Land geltenden Um­weltvorschriften.

Elektrische Abfälle dürfen nicht zusammen
mit Haushaltsabfällen entsorgt werden.
Wenden Sie sich für Ratschläge bezüglich
des Recyclings an Ihre Kommunalbehör­de oder eine örtliche Fachwerkstatt / auto­risierten Partner.

26

Boulevard Plus

Technische Änderungen, Zubehör und Ersatzteile

PFLEGE

Technische Änderungen am Fahrzeug
können zum Erlöschen der EG- Betriebs­erlaubnis führen.

Sollen technische Änderungen vorge­nommen werden, sind unsere Richtlinien
zu beachten. Damit wird erreicht, dass
keine Schäden am Fahrzeug entstehen, die
Verkehrs- und Betriebssicherheit erhalten
bleiben und die Änderungen zulässig sind.
Die autorisierte Fachwerkstatt führt diese
Arbeiten gewissenhaft aus.

Vor dem Kauf von Zubehör und vor allen
technische Änderungen sollte stets eine
Beratung durch eine autorisierte Fachwerk­statt erfolgen.

ACHTUNG

In Ihrem eigenen Interesse empfehlen
wir, für Allegro Fahrzeuge nur ausdrück­lich freigegebene Original Ersatzteile
zu verwenden. Für diese Teile wurden
Sicherheit, Eignung und Zuverlässigkeit
speziell für das Fahrzeug geprüft.

Für andere Teile können wir dies - auch
wenn im Einzelfall eine Abnahme durch
einen amtlich anerkannten Techn. Prüf­und Überwachungsverein oder eine
behördliche Genehmigung vorliegen
sollte - trotz laufender Marktbeobachtung
nicht beurteilen und auch nicht haften.

Freigegebene Original Ersatzteile erhalten
Sie bei einer örtlichen Fachwerkstatt / au-

torisierten Partner.
Dort wird auch die Montage fachgerecht
durchgeführt.

27

WARTUNG

Wartung und Pege

Boulevard Plus

WARNUNG

Sicherheitsgründe verbieten es über
einen eng begrenzten Rahmen hinaus,
Reparaturen und Einstellarbeiten selb­ständig vorzunehmen. Durch unsach­gemässes Arbeiten an sicherheitsbe­zogenen Teilen gefährdet man sich und
andere Verkehrsteilnehmer.
Dies gilt insbesondere für Arbeiten an:
Lenkung, Bremsanlage und Beleuch­tung.

ACHTUNG

Vor allen Arbeiten an der Elektrik ist die
Steckverbindung vom Akku zu trennen,
auch beim Auswechseln einer Glühlam­pe. Keine Eingriffe an der Elektronik
vornehmen. Bei Nichtbeachtung erlischt
der Gewährleistungsanspruch.

Jegliche Arbeiten an der Motoreinheit,
dem Kabelstrang, dem Akku und dem
Ladegerät bzw. deren Demontage führen
zum Erlöschen der Gewährleistungs­ansprüche.

Bitte beachten Sie folgendes:

- Wartungsarbeiten während des Ge-

währleistungszeitraumes und danach
ausnahmslos durch einen von uns aner­kannten Fachhändler ausführen lassen.

- Nur Original- Ersatzteile verwenden.

Im Wartungsplan sind die verschiedenen
Arbeiten beschrieben.

H = von Fachhändler
F = vom Fahrer / von der Fahrerin

28

Boulevard Plus

Wartung und Pege

H = Wartung durch den Fachhändler

F = Prüfung durch den Fahrer / die Fahrerin

Auszuführende Arbeiten Vor Fahrt-

antritt

WARTUNG

Monatlich Jährlich Bei

Bedarf

Alle Schrauben und Muttern, die für Fahrsicherheit und Funktion wichtig sind, auf
Festsitz prüfen ggf. nachziehen.
Achsmuttern - Lenkungslager - Lenker - Sattel - Sattelstütze - Bremsen - Tretkurbel

Kette reinigen und mit Kettenspray ölen. Hinterradspur prüfen ggf. einstellen. F H F

Lenkungslager prüfen. F F

Lenkungslager prüfen, ggf. nachstellen. Bei Bedarf neu fetten und einstellen. H H

Seilzüge prüfen. F

Seilzüge prüfen und einstellen. H H

Einstellung der Schaltung prüfen, ggf. nachstellen. F F

Seitenständer schmieren. F

Bremsanlage auf Funktion prüfen. F F

F F H F

H

H

H

H

F

H

29

WARTUNG

Wartung Pege

H = Wartung durch den Fachhändler

F = Prüfung durch den Fahrer / die Fahrerin

Auszuführende Arbeiten Vor jeder

Inbetrieb-

nahme

Bremsen
Bei schlechter Bremswirkung oder geringem Bremsdruck ist der Fachhändler auf­zusuchen.

Felgen und Speichen auf Seiten- und Höhenschlag prüfen. F F

F H H

Monatlich Jährlich Bei

Boulevard Plus

Bedarf

Felgen und Speichen auf Seiten- und Höhenschlag prüfen. Speichenspannung
kontrollieren, gg. nachstellen.

Reifenluftdruck regelmässig prüfen. F F H

Reifenprolstärke prüfen. F H

Beleuchtungs- und Signalanlage einschliesslich Scheinwerfer prüfen, ggf. einstellen. F H

Akku mit Ladegerät laden. F F

Probefahrt vor und nach Arbeitsdurchführung zur allgemeinen Kontrolle von Be­triebs- und Verkehrssicherheit.

H H

30

F

F

F

H

Boulevard Plus

Schaltung einstellen

1

WARTUNG

2

Den 4. Gang am Drehgriff einstellen.
Die Markierungen (2) müssen sich gegen­über stehen.
Wenn nicht:

- Die Stellschraube (1) am Drehgriff zu-

erst herausziehen und dann in die eine
oder andere Richtung drehen – bis die
Markierungen sich tatsächlich gegen­überstehen.

- Anschließend mal nach unten, mal

nach oben schalten – dabei auch die
Kurbeln drehen, sodass sich das Hin­terrad dreht – danach wieder in den

4. Gang schalten und Markierungen
nochmals überprüfen.

31

WARTUNG

Boulevard Plus

Tretkurbeln

3

1

Die Tretkurbeln (1) können sich im Laufe
der Zeit beim Fahren lockern. Prüfen Sie
regelmäßig, ob die Tretkurbeln fest sitzen.
Wenn Sie die Tretkurbeln kräftig seitwärts
bewegen, darf kein Spiel zu spüren sein.

Auch das Tretlager (2) darf kein Spiel haben
und die Tretkurbeln müssen leicht drehbar
sein, dann ist das Lager im ordnungsge­mäßen Zustand. Überprüfen Sie das Tret­lager regelmäßig. Bewegen Sie hierzu die
Tretkurbeln seitwärts hin und her.

Sollten Sie feststellen, dass die Tretkurbeln
oder das Tretlager locker sind, suchen Sie
einen Fachwerkstatt auf.

Die Tretkurbeln sind mit max. 35 Nm fest­gezogen.

2

Nachziehen:

- Schrauben auf (3) beiden Seiten nach-

ziehen.

HINWEIS

Falls sich die Tretkurbeln bereits gelockert
haben, ist der Innenvierkant meistens
ausgeschlagen. Die Tretkurbeln, ggf. die
Achse müssen dann erneuert werden.
Festsitzende Tretkurbel nur mit einem
Kurbelabzieher demontieren, niemals mit
Gewalt herunterklopfen.
Beim Einbau müssen die Vierkantlagerä­chen von Kurbel und Achse vollkommen
fettfrei sein.

Pedale

1

R

4

Überprüfen Sie regelmäßig, ob die Pedale
(4) fest auf die Tretkurbeln geschraubt sind.
Beachten Sie, dass die Pedale mit unter­schiedlichen Gewinden ausgestattet sind.

Linkes Pedal mit Linksgewinde; es wird ent­gegen dem Uhrzeigerzinn festgeschraubt.
Rechtes Pedal mit Rechtsgewinde; es wird
mit dem Uhrzeigersinn festgeschraubt.

Auf den Pedalen bendet sich in der Nähe
der Schlüsseläche eine entsprechende

Markierung: "L" für die linke Seite, "R"
für die rechte Seite.

- Mit einem Inbusschlüssel von hinten an

der Tretkurbel (1)festziehen.

32

Boulevard Plus

WARTUNG

Lenkungslager prüfen

3
1

2

4

WARNUNG

Inspektionsintervalle beachten.
Bei längerem Fahren mit lockerem Len­kungslager (1) ist ein Bruch des Gabel­schaftrohres (2) nicht auszuschließen.
Ein Sturz mit schwerwiegenden Verlet­zungen könnte die Folge sein.

Prüfen:

- Mit angezogenem linkem Handbrems-

hebel (3, Vorderradbremse) das Pedelec
vor- und zurückbewegen.

Ist ein Spiel im Lenkungslager (1) vorhan­den, muss nachgestellt werden.

Speichen

ACHTUNG

Einstellung durch eine örtliche Fach­werkstatt / autorisierten Partner durch­führen lassen.

1

Ein strammer Sitz der Speichen (1) ist für den
schlagfreien Lauf der Räder wichtig. Lose
Speichen rechtzeitig nachziehen lassen.

Gerissene und die der gerissenen Speiche
gegenüberliegende Speiche müssen sofort
ersetzt und das Laufrad komplett nachzen­triert, ggf. neu eingespeicht werden.

Speichenbruch und eine Unwucht des
Laufrades resultieren oft aus dem unsach­gemäßen Spannen der Speichen.

ACHTUNG

Das Austauschen, Spannen oder Nach­lassen von Speichen ist Sache einer
örtlichen Fachwerkstatt / autorisierten
Partner.

33

WARTUNG

Scheinwerfer einstellen

1

2

HINWEIS

Der Scheinwerfer ist ohne auswechselbare
Glühlampe (Diodenlicht) ausgestattet.
Funktioniert das Licht nicht, ist zunächst
zu überprüfen, ob eine Kabelverbindung
unterbrochen ist. Ist das nicht der Fall, muss
der Scheinwerfer ausgewechselt werden.

Der Scheinwerfer (1) muss so nach vorn
geneigt sein, dass die Mitte des Lichtkegels
nach 4 m nur noch halb so hoch liegt, wie
beim Austritt aus dem Scheinwerfer.

In der Praxis bedeutet dies, dass nur eine
Fahrbahnausleuchtung von höchstens 8 m
erlaubt ist.

Durch Lösen Schraube (2) kann der Schein­werfer entsprechend geneigt werden.

Boulevard Plus

8 m

1

Rücklicht

34

HINWEIS

Das Rücklicht (1) ist ohne auswechselbare
Glühlampe (Diodenlicht) ausgestattet.

Boulevard Plus

Technische Daten Modell Fashion Plus Pedelec

Leergewicht je nach Ausstattung ca. 26,5 kg
Zul. Gesamtgewicht max. 130 kg
Zul. Bel. Gepäckträger max. 20 kg
Maße (L x B x H) mm 1850 x 630 x ca. 1060 bis max. 1120
Sitzhöhe mm ca. 900 bis max. 1020
Höchstgeschwindigkeit ca. 25 km/h mit Tretunterstützung
Rahmen Stahl Damenrahmen, Retro, RH45, Durchstiegshöhe 420 mm
Gabel Stahl, starr
Reifen vorne und hinten CST; 700x45C; ETRTO: 47-622; Zoll: 28x1.75 mit Reektorstreifen; pannensicher
Reifendruck vorne und hinten min. 3,5 bar max. 4,5 bar (siehe auch Angabe des Reifenherstellers auf dem Reifen)
Bremse, vorne V-Brake mit Motorabschaltung beim Bremsvorgang
Bremse, hinten V-Brake mit Motorabschaltung beim Bremsvorgang, und Rücktrittbremse

SERVICE

35

SERVICE

Technische Daten Modell Fashion Plus Pedelec
Antrieb

Kettenradgarnitur vorne 38 Zähne
Kettenritzel hinten 16 Zähne
Kette KMC, Z410ARB, 1/2" x 3/32", 100L, Anti-Rost
Pedale WELLGO mit Reektor
Tretlager Kassettentretlager

Schaltung SHIMANO Nexus 7- Gang Nabenschaltung; Betätigung über Drehgriff am Lenker

Elektrik

Beleuchtung vorne: Sports 40 Lux

hinten: Tivoli K-1141 Rücklicht im Akku ingegriert

Anzeigen King-Meter KM529 LCD-Bedienteil zur Unterstützungswahl, Spannungsanzeige, Kilometerzäh-

ler, Trip und Energieverbrauch

Modus 5 Unterstützungsmodi (0 - 5) mit Schiebehilfe, ab ca. 25 km/h schaltet der Motor progressiv ab

und es erfolgt dann keine Unterstützung mehr

Boulevard Plus

36

Boulevard Plus

Technische Daten Modell Fashion Plus Pedelec
Motor - Antriebseinheit Bürstenloser Nabenmotor im Vorderrad

Nennspannung 36 Volt
Nennleistung ca. 250 W
Akku Lithium-Ionen (Li-Ion)
Nennspannung 36 Volt
Nennkapazität / Nennleistung 11,6 Ah / 417,6 Wh
Gewicht ca. 2,5 kg
Reichweite mit Motorbetrieb bei einem Gesamtgewicht von

ca. 100 kg, korrektem Luftdruck, ebener Fahrbahn, ohne
kräftigen Gegenwind etc.

Lebensdauer je nach Akku- Belastung / Akku- Behand­lung

Ladegerät Netzspannung 100-230 V / 50-60 Hz CE - Konform
Ladespannung 42 Volt
Ladestrom ca. 2 A
Anzeige Durch Leuchtdioden rot/grün
Gewicht ca. 550 g
Ladezeit bei leerem Akku ca. 2,5 Stunden = 80% Akkukapazität

Maximale Reichweite ca. 120 Km

ca. 500 bis 1.000 Ladezyklen

ca. 5 Stunden = 100% Akkukapazität

SERVICE

37

GEWÄHRLEISTUNG

Gewährleistungsbedingungen

Boulevard Plus

Die Firma Colag E-Mobility GmbH erbringt
im Rahmen ihrer gesetzlichen Gewährleis­tungsverpichtungen im Falle eines auftre­tenden Mangels folgende Leistungen über
den autorisierten Fachhändler (Verkäufer)
an den Käufer:

1. Die Firma Colag E-Mobility GmbH besei­tigt, über den autorisierten Fachhändler
(Verkäufer), in einem Zeitraum von 24
Monaten ab Übergabe des Fahrzeuges
an den Endkunden, die auftretenden
Mängel, die auf Material- oder Herstel­lungsfehler beruhen, durch Reparatur
oder Austausch des betroffenen Teiles
gemäss den gesetzlichen Gewährleis­tungsregelungen. Sie kann die verlangte
Reparatur bzw. den Austausch des
mangelbehafteten Teiles verweigern,
wenn dies nur mit unverhältnismässigen
Kosten möglich ist. In diesem Fall kann
die Firma Colag E-Mobility GmbH über
den autorisierten Fachhändler (Verkäu­fer) den Mangel durch die jeweils andere
Möglichkeit der Nacherfüllung beheben.
Sind beide Arten der Nacherfüllung nur
mit unverhältnismässigen Kosten mög­lich, kann die Firma Colag E-Mobility
GmbH über den autorisierten Fachhänd-

ler (Verkäufer) die Nacherfüllung insge­samt verweigern. Dem Kunden stehen
dann die gesetzlichen Ansprüche zu.
Ersetzte Teile gehen in das Eigentum
der Firma Colag E-Mobility GmbH

2. Durch den Einbau von Ersatzteilen im
Rahmen eines Gewährleistungsfalles
wird die ab Lieferung des Fahrzeuges
an den Kunden laufende Gewährleis­tungsfrist nicht verlängert.

3. Von der Gewährleistung unberührt
bleiben Abnutzungserscheinungen in
Folge des normalen Gebrauches sowie
Abnutzungen durch unsachgemässe
Handhabung und unsachgemässen
Gebrauch. Oxydation und Korrosion

werden aufgrund von Umwelteinüssen

hervorgerufen und stellen ebenfalls
keinen dem Gewährleistungsrecht un­terfallenden Mangel dar.

über.

4. Der Käufer verliert seinen Gewährleis­tungsanspruch bei: Manipulation des
Fahrzeuges, Änderung der Getriebe-,
Sekundärübersetzung und bei Anbau
von Zubehör und Ersatzteilen, welche
nicht von der Firma Colag E-Mobility
GmbH freigegeben wurden. Ebenfalls
zu einem Verlust des Gewährleistungs­anspruches führen Eingriffe durch eine
nicht von der Firma Colag E-Mobility
GmbH autorisierte Werkstatt, sowie die
Nichteinhaltung der Wartungsintervalle
bei einem autorisierten Fachhändler.

5. Bei Anzeige eines Gewährleistungsfalles
hat der Käufer dem Verkäufer das ord­nungsgemäss ausgefüllte Serviceheft
vorzulegen.

6. Die folgende Tabelle gibt dem Käufer
einen Überblick über die durchschnitt-

lichen Grenzen der jeweiligen Ver-

schleissteile:

38

Boulevard Plus

Verschleissteileliste

Verschleissteile Verschleissgrenzen

GEWÄHRLEISTUNG

Reifen, Schläuche, Felgen

Räder, Speichen, Naben

Beleuchtung, Glühbirnen,
Elektroanlage, Steuerelektronik

Bremsbeläge, Bremsscheiben Je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein.

Wellendichtringe am Motor,
Federgabel und den Rädern

Radlager, Lenkungslager

Kabel, Kabelverbindungen, Schalter Je nach Pege ab 500 km. Kontrolle bei jeder Wartung.

Je nach Fahrweise, Belastung und Luftdruck kann die Verschleissgrenze schon bei 500 km
oder früher erreicht sein.

Je nach Fahrweise, Belastung und Luftdruck kann die Verschleissgrenze schon bei 1000

km oder früher erreicht sein. Oxidation ist ein Pegemangel!

Je nach Fahrbahnbeschaffenheit / Fahrbahnunebenheiten reduziert sich die Lebensdauer,
dies kann bereits nach 500 km der Fall sein.

Je nach Fahrbahnbeschaffenheit und Pege ist ein Verschleiss ab 500 km möglich.

Verschmutzung setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem
Hochdruckreiniger waschen!

Je nach Fahrbahnbeschaffenheit und Pege ist ein Verschleiss ab 500 km möglich.
Verschmutzung der Radnabe setzt die Lebensdauer herab. Kontrolle bei jeder Wartung.
Nicht mit dem Hochdruckreiniger waschen!

39

GEWÄHRLEISTUNG

Verschleissteileliste

Verschleissteile Verschleissgrenzen

Reinigung und Schmierung der Kette Nach allen 500 km und jeder Wäsche.

Boulevard Plus

Ritzel, Kettenräder, Kettenführungen

Akku, Sicherung Je nach Aussentemperatur ist mit einem Ausfall ab dem 12. Monat zu rechnen, bei

Seilzüge, Bremsseile Je nach Einsatz und Pege ab dem 6. Monat.

Freilaufzahnkranz Je nach Pege ab dem 6. Monat.

Selbstsichernde Muttern, Splinte,
verklebte Schraubverbindungen,
Sicherungsbleche

Schaltungskomponenten Je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein.

Je nach Fahrbahnbeschaffenheit und Pege ist ein Verschleiss ab 500 km möglich. Nicht

mit dem Hochdruckreiniger waschen! Kontrolle bei jeder Wartung.

Kurzstreckenbetrieb früher.

Bei jeder Wartung oder bei jedem Öffnen der Mutter oder der Sicherung.

40

Boulevard Plus

Übergabe- Nachweis

Rahmen-Nummer:

Motor-Nummer:

Akku-Nummer:

verkauft am:

durch:

Händlerstempel:

SERVICE

41

SERVICE

EG- Konformitätserklärung



EGKonformitätserklärung2020



Firma:  ColagEMobilityGmbH,IpsheimerStr.9D90431Nürnberg

Produktbezeichnung: Alleg ro.ModellExplorer,VitaCity,InvisibleCitylight,InvisibleEM TB,EClips,

ECargo,Andi,BoulevardPlus,ComfortPlus,CompactPlus,Elegant.

Baujahr: 2019/2020

__________________________________________________________________________________

Wirerklärenhiermit,dassvorgenannteProduktealleneinschlägigenBestimmungender
RichtlinieMaschinen(2006/42/EG)entsprechen.DieMaschinenentsprechenweiterhinallen
BestimmungenderRichtlinie2014/30/EU(Richtlinieüberdieelektromagnetische

Verträglichkeit).

FolgendeNormenwurdenangewandt:

DINEN15194:201811 Fahrräder–ElektromotorischunterstützteRäder–EPACFahrräder

DINENISO42102 Fahrräder–SicherheitstechnischeAnforderungenanFahrräder

__________________________________________________________________________________

Ladegeräte: SHC8100LC,STC8127LC,C060L1001.01,KL018G12260,CF080L1018,

Baujahr2019/2020

Wirerklärenhiermit,dassvorgenannteLadegerätealleneinschlägigenBestimmungender
Richtlinie2014/35/EU(Niederspannungsrichtlinie)entsprechen.DieProdukteentsprechen
weiterhinallenBestimmungenderRichtlinie2014/30/EU(Richtlinieüberdie
elktromagnetischeVerträglichkeit)undderRichtlinie2011/65/EU(RoHSRichtlinie).

FolgendeNormenwurdenangewandt:

Niederspannung:EN60335229,EN603351

ElektromagnetischeVerträglichkeit:EN550141,EN550142,EN6100032,EN6100033

CF080L0702,CF080L1020



Boulevard Plus

42

DieterScholz



Geschäftsleitung

Nürnberg,01.12.2019



Boulevard Plus

SERVICE

SERVICE

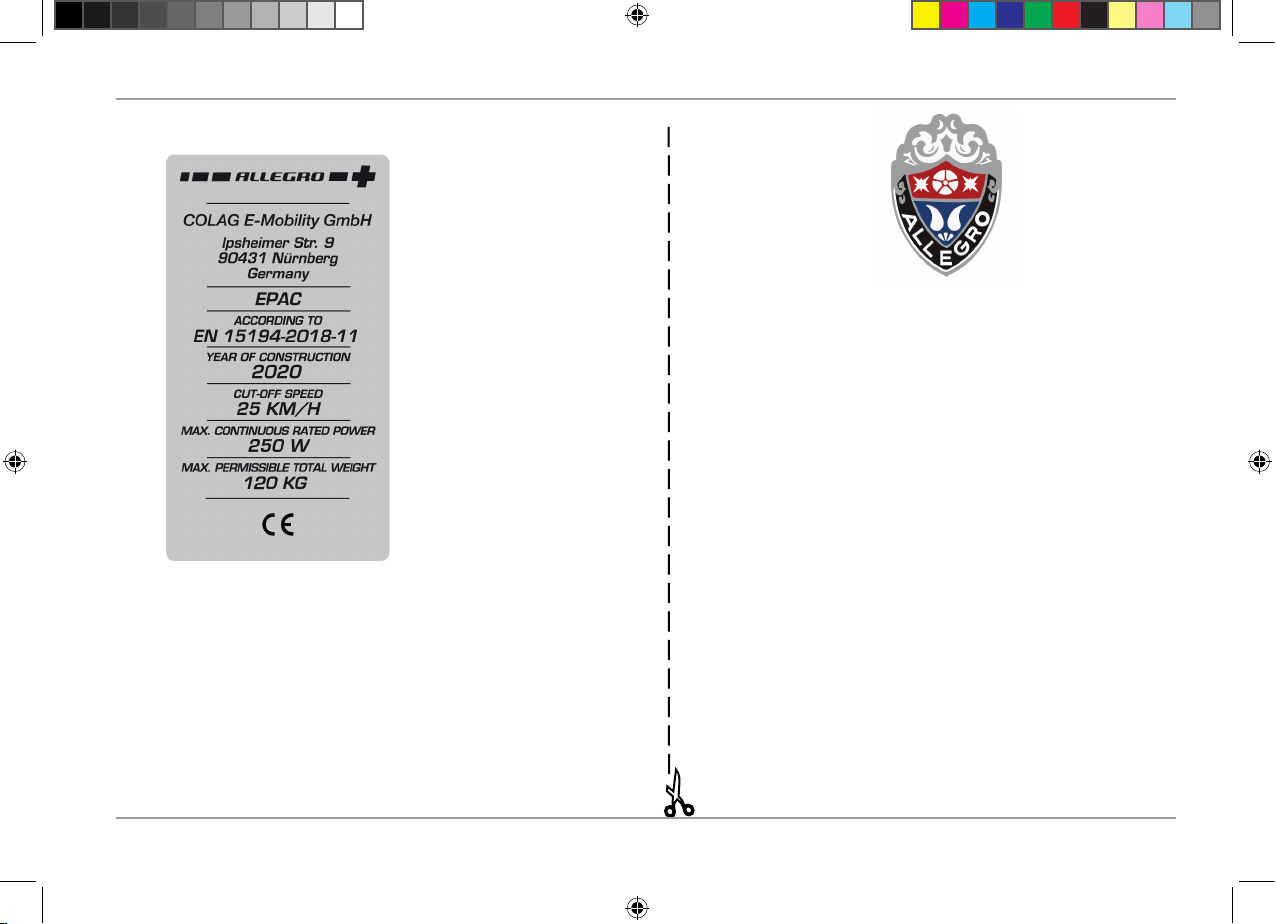

FahrradpassTypenschild

Zum Schutz Ihres Ei gen tums bitten wir Sie, diesen Schein
genau auszufüllen.
Den Fahrradpass verwahren Sie gut in Ihrer Brieftasche. Sollte
Ihr Fahrrad entwendet werden, so können Sie mit den Angaben

des Fahrradpasses der Polizei ganz we sent lich beim Auf nden

Ihres Eigentums helfen. Bitte denken Sie daran, das Fahrrad
stets abgeschlossen ab zu stel len (Ka bel- oder Bügelschloss an
festen Gegenstand an schlie ssen).

Fahrradpass

Art des Rades: Elektro- Fahrrad
Marke des Rades: Allegro

Rahmen- Nr.: .............................................

Farbe des Rahmens: .............................................

Bereifung: .............................................

.............................................

Besondere Kennzeichen: .............................................

.............................................

Sicher aufbewahren.

43

Boulevard Plus

44

Colag E-Mobility GmbH
Ipsheimer Str. 9 · D-90431 Nürnberg

2019 12 006
