Algam Lighting STAGEBAR-II Operating instructions / manual

Download

Page 1

Page 2

Page 3

CONSIGNES DE SÉCURITÉ IMPORTANTES ................................................ 04

INSTALLATION

UTILISATION

MAINTENANCE/ENTRETIEN

MISE EN SERVICE ...................................................................................................... 06

ALIMENTATION

CONNEXION DMX

ACCROCHE .................................................................................................................... 06

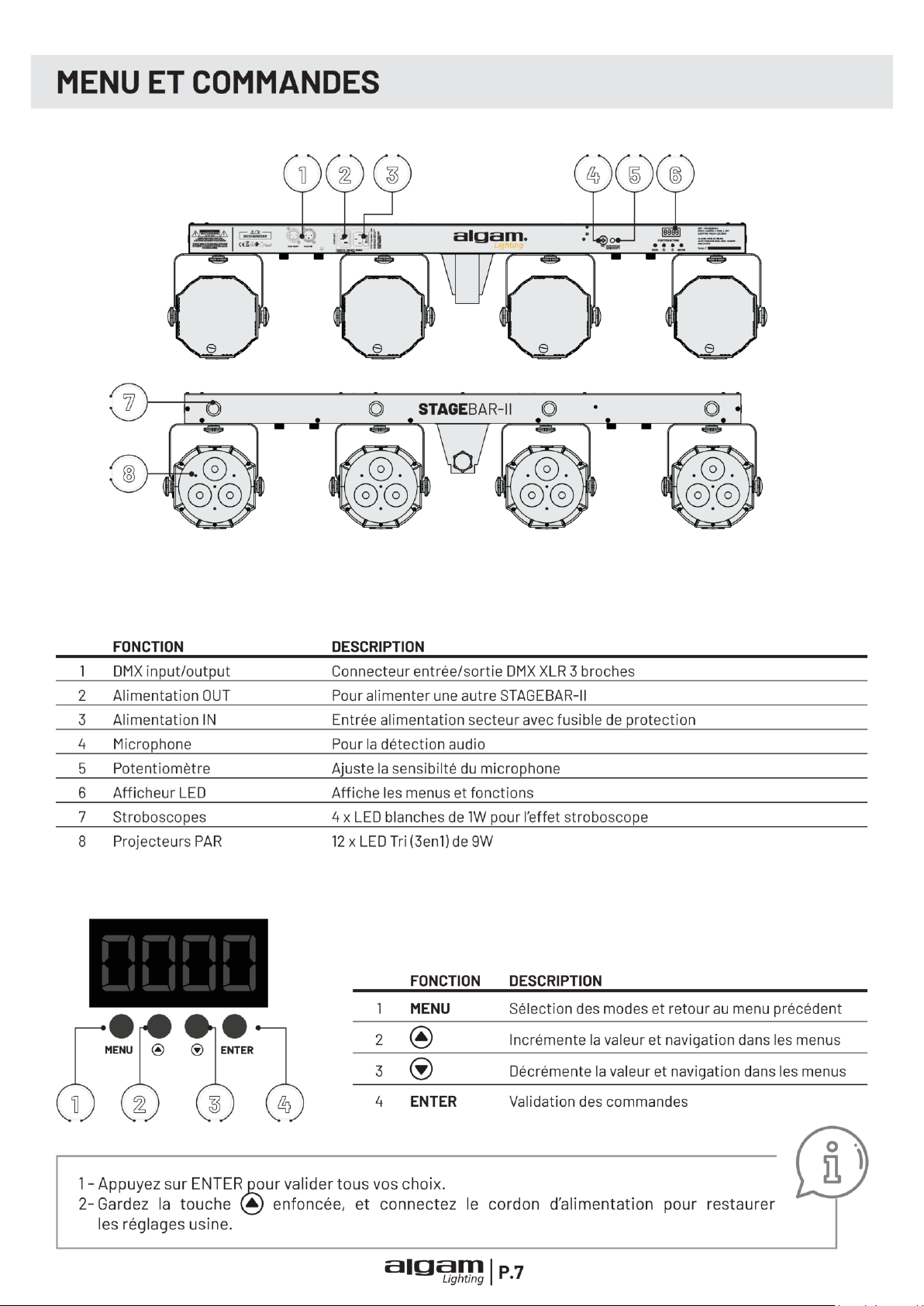

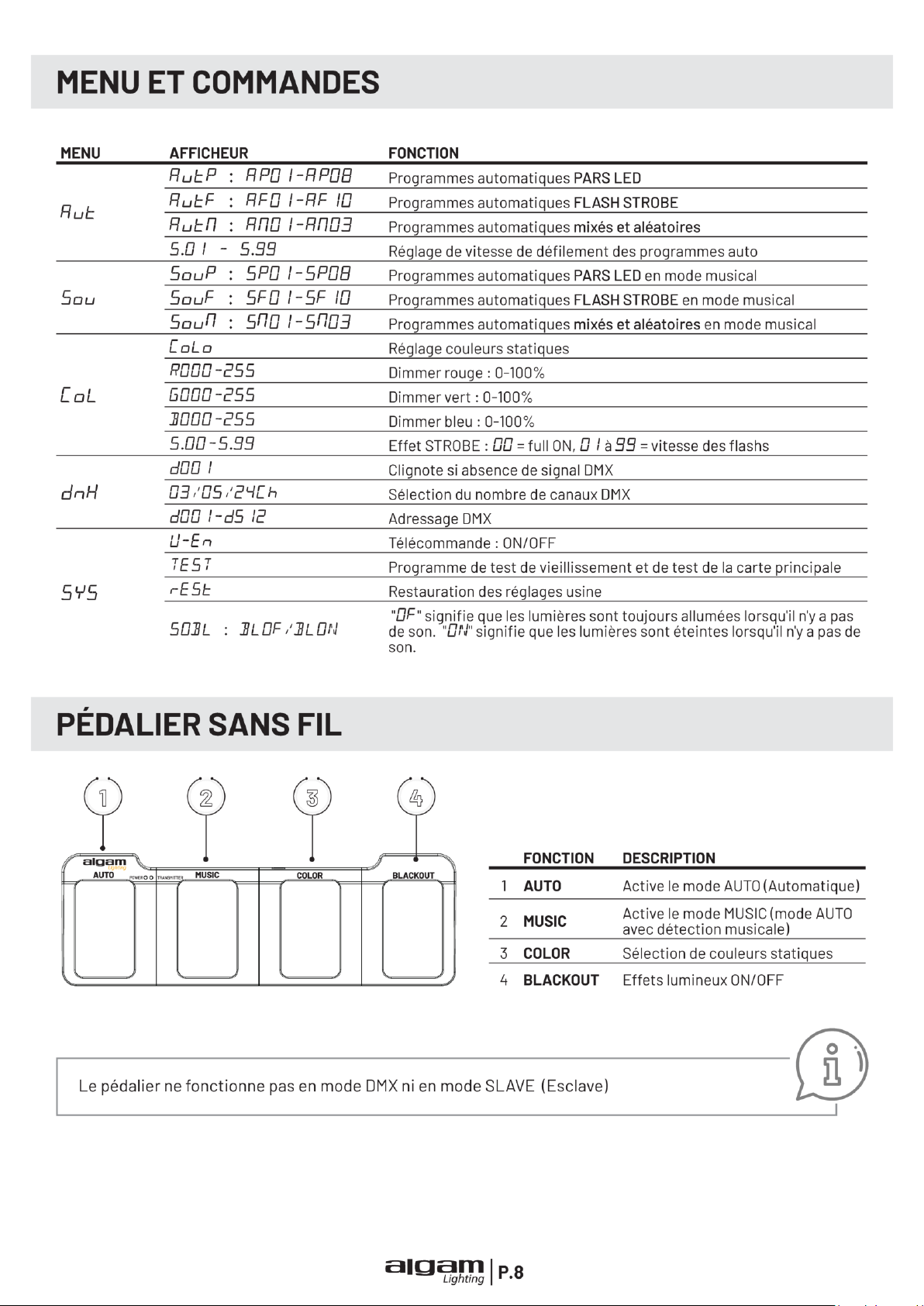

MENU ET COMMANDES

PÉDALIER SANS FIL

PROTOCOLES DMX

3 CANAUX

5 CANAUX

24 CANAUX

.......................................................................................... 07

................................................................................................ 08

................................................................................................... 09

CARACTÉRISTIQUES TECHNIQUES ................................................................. 12

P.3

Page 4

Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.

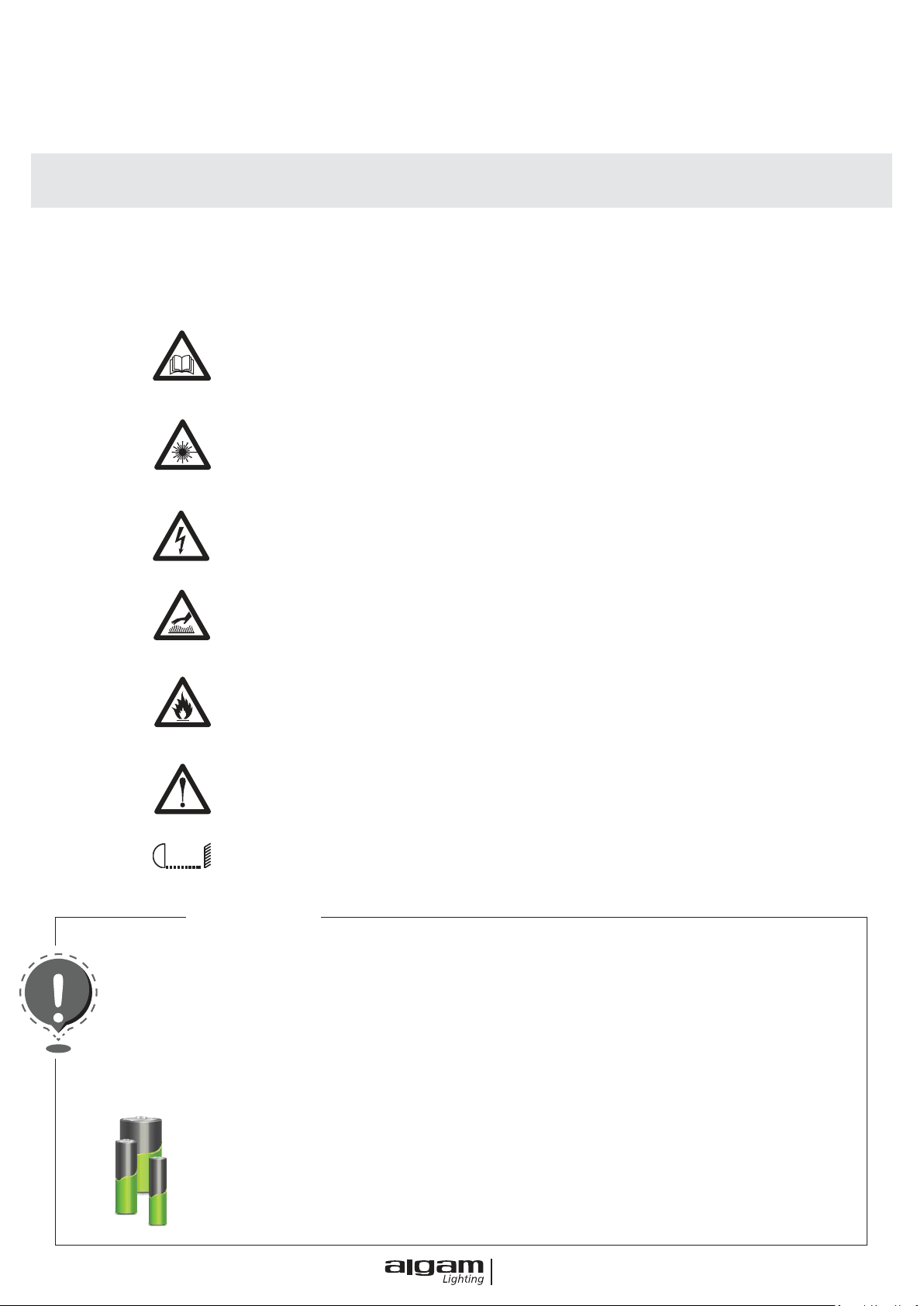

CONSIGNES DE SÉCURITÉ IMPORTANTES

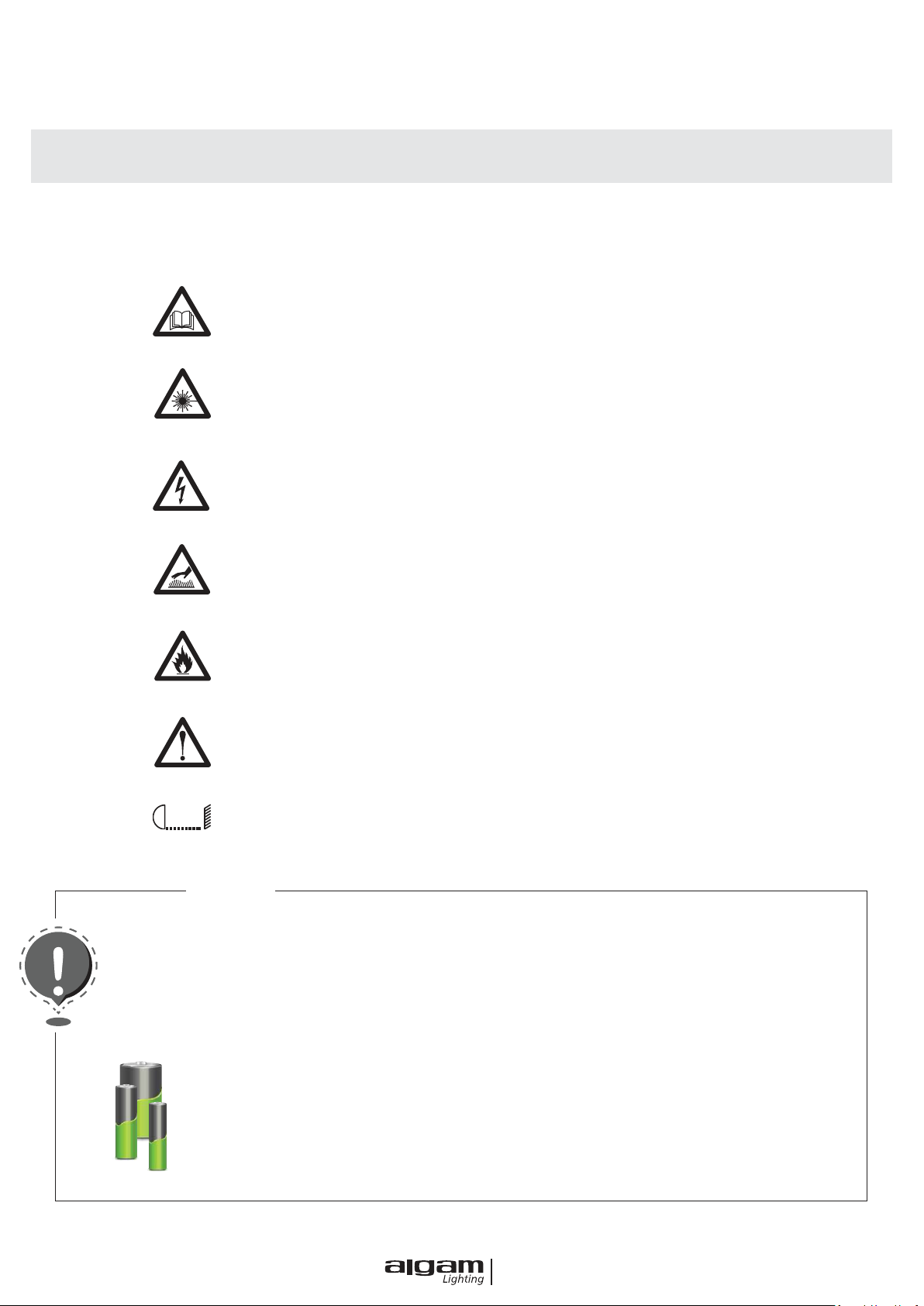

Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels relatifs à l’utilisation d’appareils électriques. Si l’un de ces symboles est présent sur votre appareil, veuillez prendre connaissance des consignes ci-dessous :

ATTENTION !

Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.

ATTENTION !

Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne pas regarder directement dans le faisceau.

DANGER !

Tension dangereuse, risque de chocs électriques. Ne pas ouvrir le produit. Pour réduire le risque de choc électrique ne pas exposer cet équipement à la pluie ou à l’humidité.

ATTENTION !

Risque de brûlure. L’extérieur de l‘appareil peut devenir très chaud. Ne pas toucher moins de 10 minutes après l’utilisation.

ATTENTION !

Risque d’incendie. Garder éloigner tous les matériaux combustibles et inammables de l‘appareil en fonctionnement.

DANGER !

Risque pour la sécurité. Cet appareil présente des risques importants de blessures. Suivre les consignes de sécurité.

0.5

Placer l’appareil à une distance minimale de 50cm de tout matériau inammable et

des murs.

PILES

Ce produit contient des piles alcalines. TENIR HORS DE PORTEE DES ENFANTS.

UTILISATION

• Toujours choisir la taille et le type corrects de piles les mieux adaptés à l'utilisation prévue. Respecter les indications présentes sur l’appareil.

• Toujours insérer les piles correctement, en prêtant attention aux polarités (+ et -) marquées sur la pile et le matériel.

• Remplacer toutes les piles d'un ensemble en même temps.

• Ne pas court-circuiter les piles.

• Ne pas charger les piles.

• Ne pas forcer la décharge des piles.

• Stocker les piles dans des lieux bien aérés, au sec et à température modérée.

P.4

Page 5

INSTALLATION

• Déballez et vériez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez jamais un

appareil endommagé en service.

• Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement an d’éviter toute chute due aux vibrations. Vérier également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché. L’appareil doit être installé par une

personne qualiée et doit être placé hors de portée du public. Il est nécessaire d’utiliser un système d’accroche secondaire

(élingue de sécurité) homologué pour le poids de l’appareil.

• Cet appareil est destiné à une utilisation en intérieur uniquement. Utilisez-le uniquement dans un endroit sec. Exposer l’appareil à la pluie ou à l’humidité risquerait de provoquer un choc électrique ou un incendie.

• Ne placez pas l’appareil, les enceintes ou tout autre objet sur le cordon d’alimentation et assurez-vous qu’il ne soit pas pincé.

• Pour une protection adaptée contre les électrisations, l’appareil doit être raccordé à la terre (masse). Le circuit électrique d’alimentation doit être équipé d’un fusible ou d’un disjoncteur, et d’un dispositif de protection différentiel.

• Le trépied du STAGEBAR-II doit être installé à même le sol sur une surface stable et plane.Un montage incorrect ou l'utilisation

d'équipements de xation inadaptés peut entraîner une installation instable et dangereuse pouvant provoquer des blessures.

• Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la che

d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher

immédiatement la che d’alimentation.

• L’unité ne doit être installée que dans un endroit bien ventilé. Assurez-vous qu’aucune fente de ventilation n’est obstruée. An

de garantir une ventilation adéquate, laissez un espace d’air libre d’au moins 20 cm autour des côtés et du dessus de l’appareil.

• Pour réduire le risque d'étranglement, le câblage souple raccordé à ce luminaire doit être xé ecacement au mur si le câblage se situe dans le volume d'accessibilité au toucher.

UTILISATION

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, physiologiques ou intellectuelles limitées ou par un manque d’expérience et / ou de connaissances, à moins d’être surveillés par une personne responsable de leur sécurité ou de recevoir des instructions de cette personne en ce qui concerne le fonctionnement de l’appareil.

• Ne laissez jamais cet appareil en marche sans surveillance.En cas de problèmes de fonctionnement, arrêtez immédiatement d’utiliser l’appareil. Ne pas essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. II n’y a aucune pièce remplaçable par l’utilisateur.

• NE JAMAIS utiliser l’appareil dans les conditions suivantes :

> Dans des endroits soumis à des vibrations ou des bosses, > Dans des endroits où la température ambiante (ta) est supérieure à 45 ° C ou inférieure à 2 ° C. > Dans les endroits exposés à une sécheresse excessive ou à une humidité excessive

(conditions idéales : entre 35% et 80%).

• N’utilisez jamais l’appareil à proximité de ammes, de matières inammables, explosives ou de surfaces chaudes. Sinon,

vous courez le risque de provoquer un incendie.L’extérieur de l’appareil peut devenir très chaud. II est important d’éviter tout contact avec l‘appareil en fonctionnement et au moins 10 minutes après son utilisation.

• Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).

• Avant de mettre en marche, assurez-vous que la tension et la fréquence de l’alimentation correspondent aux exigences de l’alimentation de l’appareil, comme indiqué dans ce manuel.

• Ne jamais couper ou manipuler le cordon d’alimentation ou la che. Si un cordon d’alimentation est fourni avec un l de

terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Risque de choc électrique mortel !

• Tenez toujours le cordon d’alimentation par la che. Ne tirez pas sur le cordon lui-même et ne touchez jamais le cordon

d’alimentation avec les mains mouillées car cela pourrait provoquer un court-circuit ou un choc électrique.

• Ne pas brancher cet appareil sur un bloc de puissance variable type « Dimmer pack ».

• NE laissez PAS de liquides ou d’objets pénétrer dans l’appareil. En cas de déversement de liquide sur l’appareil, DÉBRANCHER immédiatement l’alimentation électrique de l’appareil et contacter le service après-vente.

• Vous devez vous assurer que le cordon d’alimentation ne soit jamais mouillé pendant le fonctionnement. Avant un orage et / ou un orage avec un risque de foudre, débranchez l’appareil du secteur.

• Vous ne devez en aucun cas ouvrir le boîtier de l’appareil. Si vous le faites, votre sécurité ne sera pas assurée. Il n’y a aucune

composante opérationnelle à l’intérieur, seulement des tensions dangereuses qui peuvent vous donner un choc mortel !

P.5

Page 6

CONSIGNES DE SÉCURITÉ IMPORTANTES

MAINTENANCE / ENTRETIEN

• N’essayez jamais de démonter, réparer ou modier l’appareil par vous-même. Sinon, la garantie devient nulle. Les réparations effectuées par des personnes non qualiées peuvent entraîner des dommages ou un dysfonctionnement. Veuillez contacter le

centre d’assistance technique agréé le plus proche. La source lumineuse contenue dans ce luminaire ne doit être remplacée que

par le fabricant ou son agent de maintenance ou une personne de qualication équivalente.

• Les écrans, les lentilles ou les ltres à ultraviolet doivent être remplacés s'ils sont visiblement endommagés à un point compromettant leur ecacité, par exemple par des fêlures ou des rayures profondes.

• La lampe doit être remplacée si elle a été endommagée ou déformée par la chaleur. Déconnectez l’appareil du secteur avant tout entretien ou maintenance.

• Si le câble ou le cordon extérieur souple de ce luminaire est endommagé, il doit être remplacé par un câble ou un cordon spécial

provenant exclusivement du fabricant ou de son agent de maintenance.

• Ne plongez jamais l’appareil dans de l’eau ou dans tout autre liquide. Essuyez-le uniquement avec un chiffon légèrement humide.

• ATTENTION : Utiliser un fusible de rechange de même type et calibre.

MISE EN SERVICE

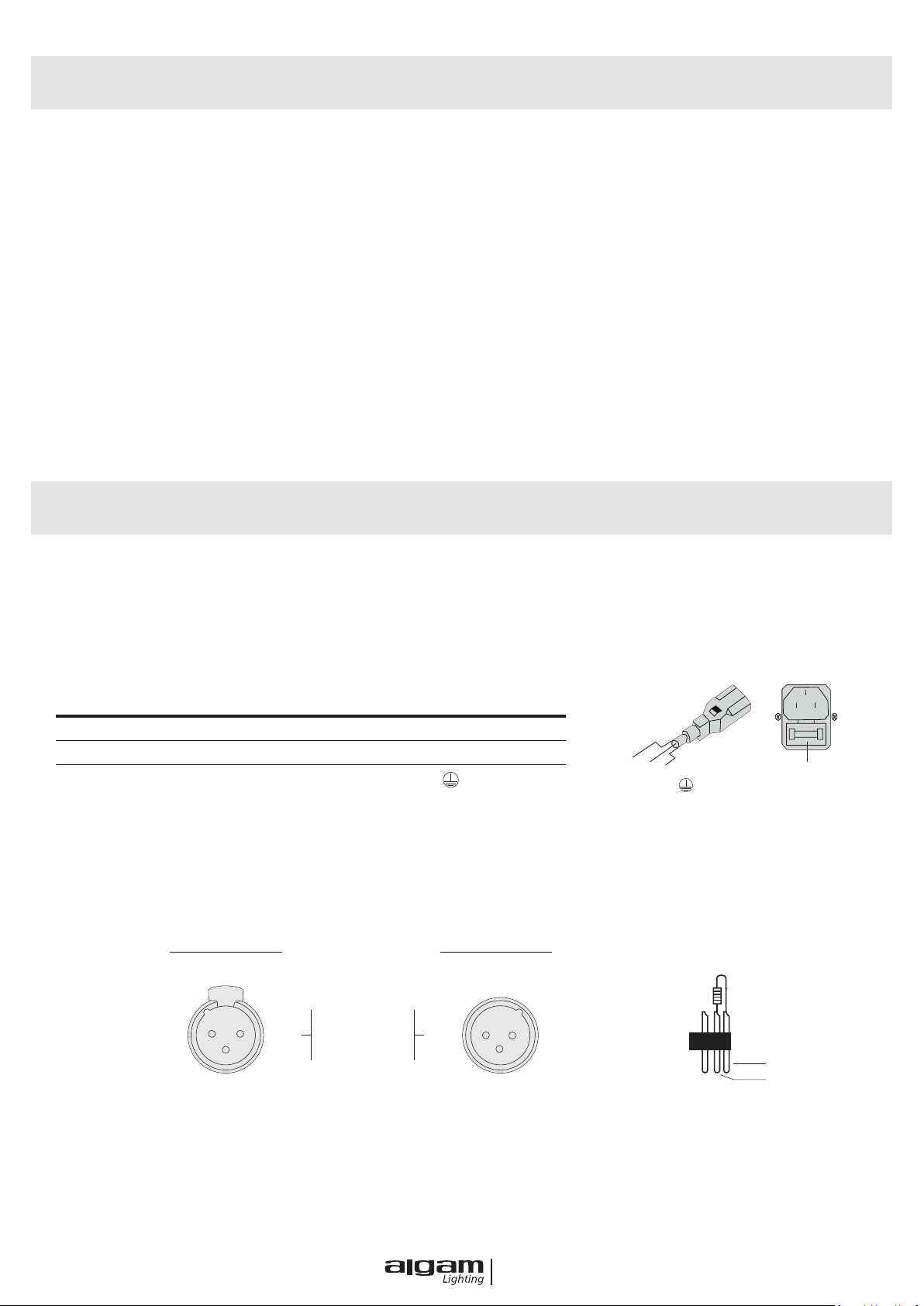

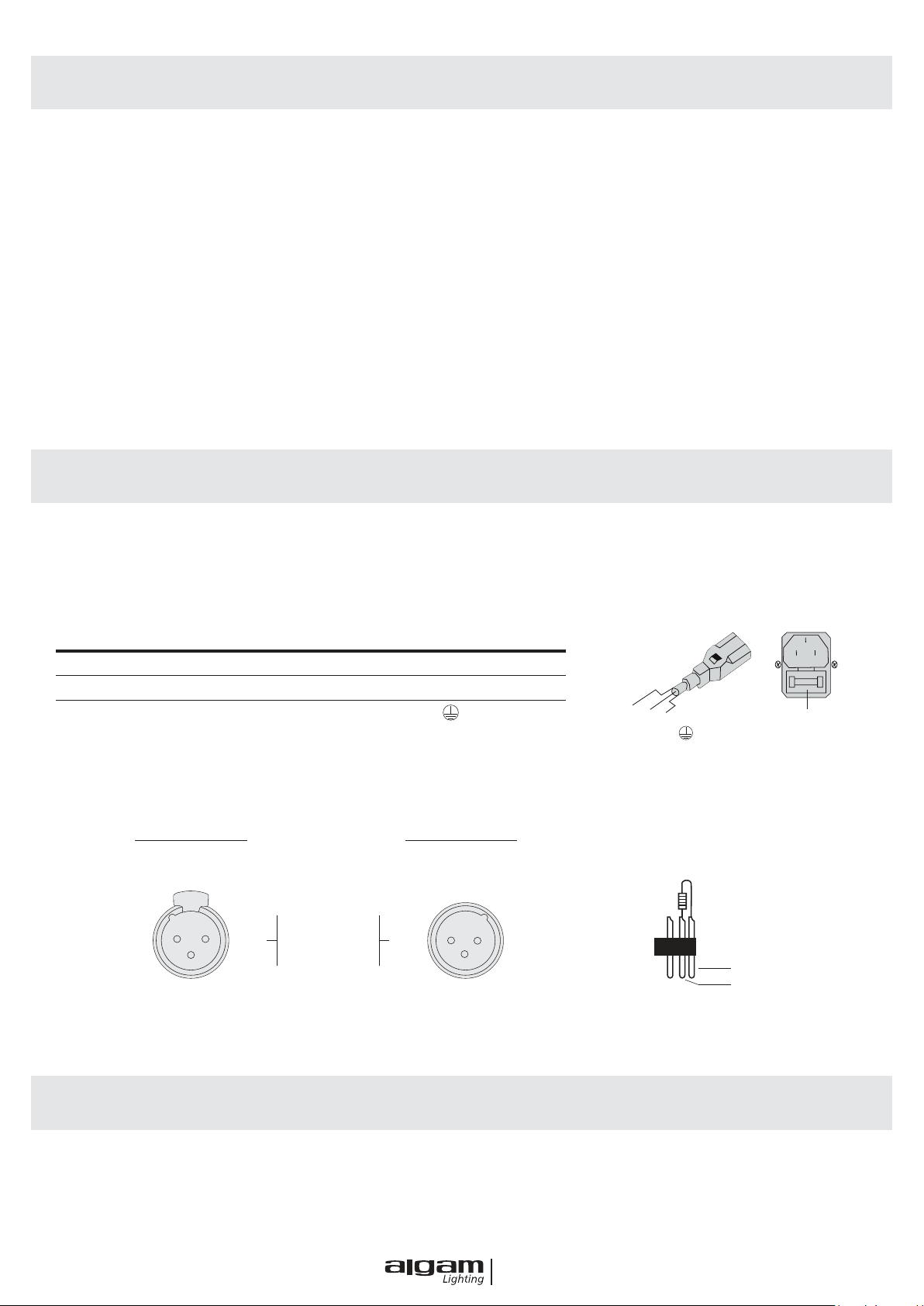

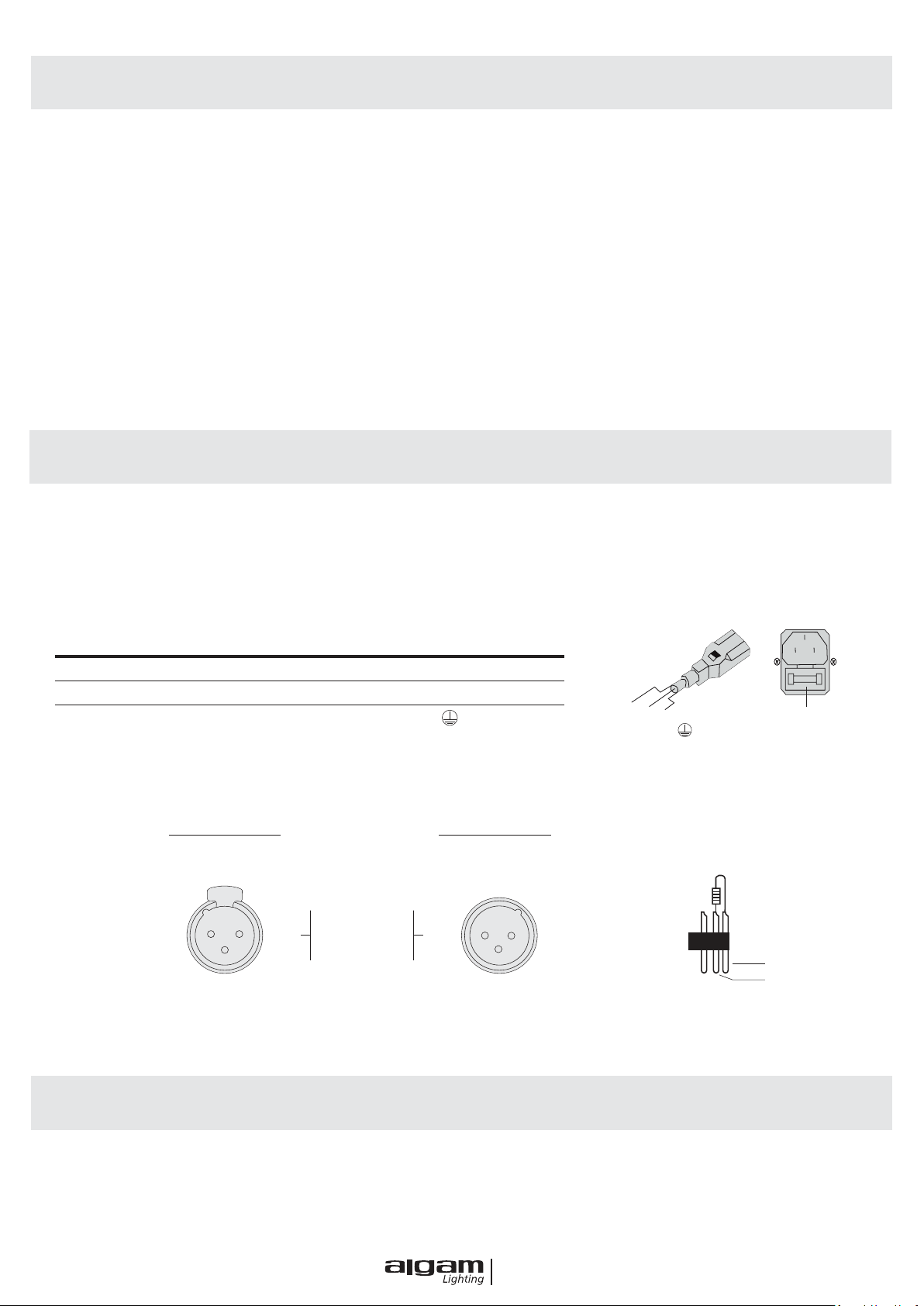

ALIMENTATION

Utilisez le cordon d’alimentation fourni dans l’emballage. Vériez que la tension secteur correspond aux informations indiquées sur le produit.

CARACTÉRISTIQUES DU CÂBLE D'ALIMENTATION

CABLE (EU) CABLE (US) BROCHE INTERNATIONAL

Marron Noir Phase L Bleu clair Blanc Neutre N Jaune/Vert Jaune/Vert Terre

FUSE : 250V~ 1.6ALEN

CONNEXION DMX

La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité.

SORTIE DMX

Prises de montage XLR (vue arrière) Prises de montage XLR (vue arrière)

1 ∙ Shield 2 ∙ Shield (-) 3 ∙ Shield (+)

ENTRÉE DMX

PIN3 PIN2

En utilisation professionnelle, la norme DMX512 impose la présence d’un «bouchon DMX» sur le dernier appareil

DMX de la chaine an de naliser correctement la boucle de signal. Ce bouchon est constitué d’une résistance

de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.

ACCROCHE

L’appareil doit être installé par une personne qualiée et doit être placée hors de portée du public. Cet appareil

ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par une élingue de sécurité. La structure doit pouvoir supporter au moins 10 fois le poids de l’appareil accroché.

P.6

Page 7

Page 8

Page 9

PROTOCOLES DMX

3 CANAUX

CANAL VALEUR DESCRITPION

000 - 009 Blackout 010 - 050 Programmes automatiques PARS LED 051 - 090 Programmes automatiques FLASH STROBE

CH1

CANAL FONCTION VALEUR DESCRITPION

CH2

091 - 130 Programmes automatiques mixés et aléatoires 131 - 170 Programmes automatiques PARS LED en mode musical 171 - 210 Programmes automatiques FLASH STROBE en mode musical 211 - 255 Programmes automatiques mixés et aléatoires en mode musical

000 - 032 Programme PARS LED 01 033 - 064 Programme PARS LED 02 065 - 096 Programme PARS LED 03

Programmes automatiques

PARS LED

Programmes automatiques

FLASH STROBE

Programmes automatiques

mixés et aléatoires

Programmes automatiques

PARS LED

en mode musical

097 - 128 Programme PARS LED 04 129 - 160 Programme PARS LED 05 161 - 192 Programme PARS LED 06 193 - 224 Programme PARS LED 07 225 - 255 Programme PARS LED 08 000 - 024 Programme FLASH STROBE 01 025 - 049 Programme FLASH STROBE 02 050 - 074 Programme FLASH STROBE 03 075 - 099 Programme FLASH STROBE 04 100 - 124 Programme FLASH STROBE 05 125 - 149 Programme FLASH STROBE 06 150 - 174 Programme FLASH STROBE 07 175 - 199 Programme FLASH STROBE 08 200 - 224 Programme FLASH STROBE 09 225 - 255 Programme FLASH STROBE 10 000 - 099 Programme mixés et aléatoires 01 100 - 199 Programme mixés et aléatoires 02 200 - 255 Programme mixés et aléatoires 03 000 - 032 Programme PARS LED 01 en mode musical 033 - 064 Programme PARS LED 02 en mode musical 065 - 096 Programme PARS LED 03 en mode musical 097 - 128 Programme PARS LED 04 en mode musical 129 - 160 Programme PARS LED 05 en mode musical 161 - 192 Programme PARS LED 06 en mode musical 193 - 224 Programme PARS LED 07 en mode musical 225 - 255 Programme PARS LED 08 en mode musical

P.9

Page 10

PROTOCOLES DMX

3 CANAUX

CANAL FONCTION VALEUR DESCRITPION

000 - 024 Programme FLASH STROBE 01 en mode musical 025 - 049 Programme FLASH STROBE 02 en mode musical 050 - 074 Programme FLASH STROBE 03 en mode musical

Programmes automatiques

FLASH STROBE

en mode musical

Programmes automatiques

mixés et aléatoires

en mode musical

075 - 099 Programme FLASH STROBE 04 en mode musical 100 - 124 Programme FLASH STROBE 05 en mode musical 125 - 149 Programme FLASH STROBE 06 en mode musical 150 - 174 Programme FLASH STROBE 07 en mode musical 175 - 199 Programme FLASH STROBE 08 en mode musical 200 - 224 Programme FLASH STROBE 09 en mode musical 225 - 255 Programme FLASH STROBE 10 en mode musical 000 - 099 Programme mixés et aléatoires 01 en mode musical 100 - 199 Programme mixés et aléatoires 02 en mode musical 200 - 255 Programme mixés et aléatoires 03 en mode musical

CANAL VALEUR DESCRITPION

CH3

000 - 255 Réglage de vitesse de délement des programmes auto

5 CANAUX

CANAL VALEUR DESCRITPION

CH1 CH2 CH3

CH4

CH5

000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert 000 - 255 Dimmer Bleu 000 - 191 Dimmer Général 192 - 200 PAR en mode musical 201 - 249 Réglage de la vitesse du Flash 250 - 255 Tout allumé 000 - 255 Flash Strobe en mode musical

P.10

Page 11

PROTOCOLES DMX

24 CANAUX

CANAL VALEUR DESCRITPION

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24

000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert 000 - 255 Dimmer Bleu 000 - 255 Dimmer Général 000 - 255 Réglage de la vitesse du Flash (lent à rapide) 000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert 000 - 255 Dimmer Bleu 000 - 255 Dimmer Général 000 - 255 Réglage de la vitesse du Flash (lent à rapide) 000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert 000 - 255 Dimmer Bleu 000 - 255 Dimmer Général 000 - 255 Réglage de la vitesse du Flash (lent à rapide) 000 - 255 Dimmer Rouge 000 - 255 Dimmer Vert 000 - 255 Dimmer Bleu 000 - 255 Dimmer Général 000 - 255 Réglage de la vitesse du Flash (lent à rapide) 000 - 255 Réglage de la vitesse du Flash de la première LED 000 - 255 Réglage de la vitesse du Flash de la deuxième LED 000 - 255 Réglage de la vitesse du Flash de la troisème LED 000 - 255 Réglage de la vitesse du Flash de la quatrième LED

P.11

Page 12

CARACTÉRISTIQUES TECHNIQUES

Dimensions 1032 x 71 x 235mm Poids

Puissance 84W Projecteurs PAR

Angle des faisceaux 15°

Couleurs LEDs Stroboscopes Nb canaux DMX Accessoires Alimentation puissance maximum Alimentation Fusible Pied

11.62kg

12 x LED Tri (3en1) de 9W

R : 650nm/100lm - G : 520nm/160lm - B : 462nm /50lm 4 x LED blanches de 1W 3, 5, 24 canaux

Stand, pédalier sans l, sacoche de transport

20 pièces à 240V~, alimentés en cascade

Alimentation à découpage - 100-240V~ , 50/60Hz

T 1.6A - 250V~ 1,5m - 2,5m (ajustable)

Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets. La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en

n de vie, le produit ne doit pas être jeté avec les déchets normaux, an d‘éviter tout dommage à

l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets.

Séparez-le des autres types de déchets et recyclez-le, an de promouvoir la réutilisation durable

des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible..

Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérier les termes et conditions

de leur contrat d‘achat.

Ce produit Algam Lighting est conforme au certications européennes en vigueur ainsi qu’aux directives européennes suivantes :

RED Directive 2014/53/EU

RoHS 2 Directive 2011/65/EU

La DECLARATION UE DE CONFORMITE est disponible sur demande à l’adresse suivante: [email protected]

P.12

Page 13

SAFETY INSTRUCTIONS ........................................................................................ 14

INSTALLATION

USAGE

MAINTENANCE / SERVICE

PRODUCT INSTALLATION ..................................................................................... 16

POWER SUPPLY

DMX CONNECTION

RIGGING ............................................................................................................................ 16

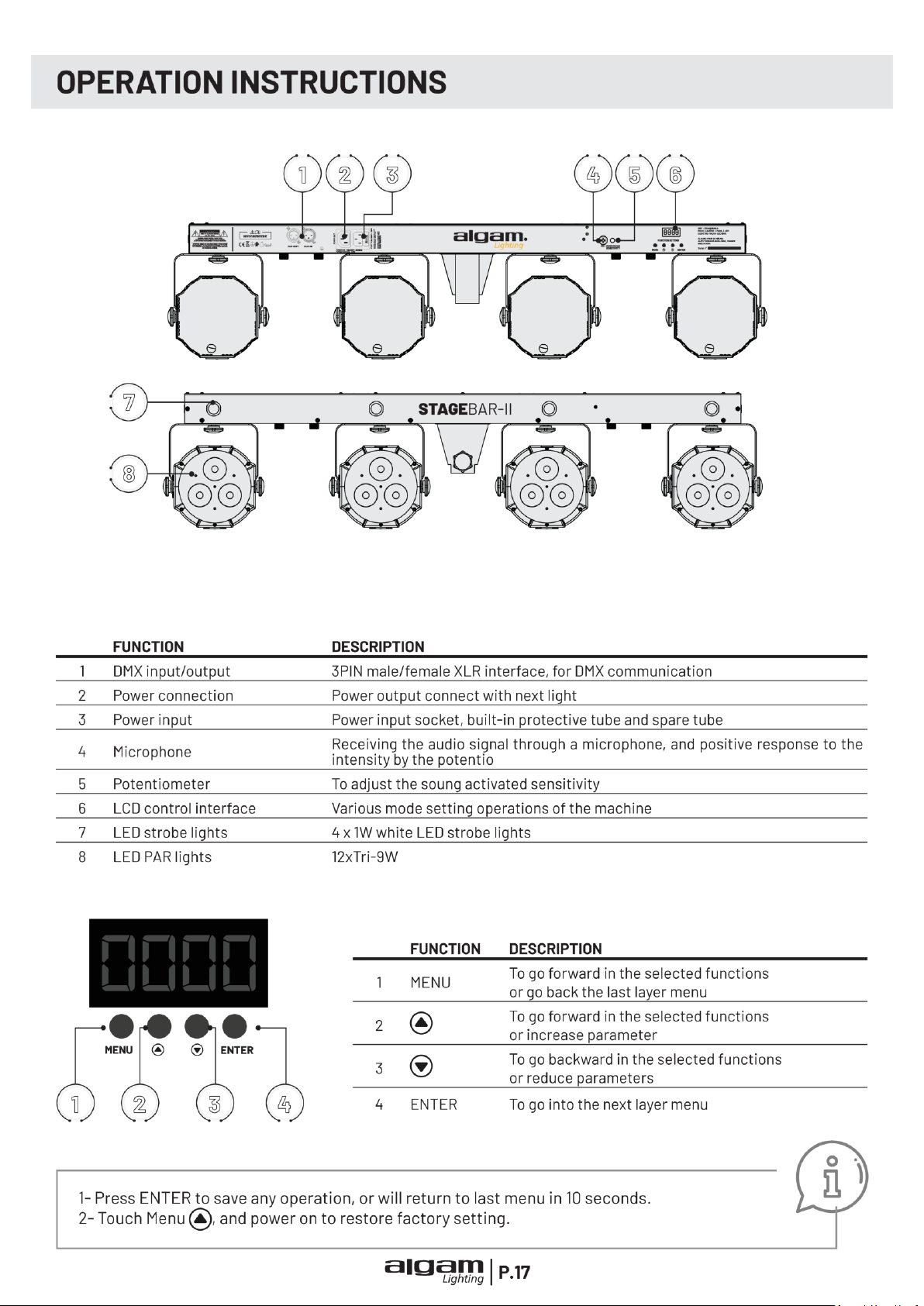

OPERATION INSTRUCTIONS

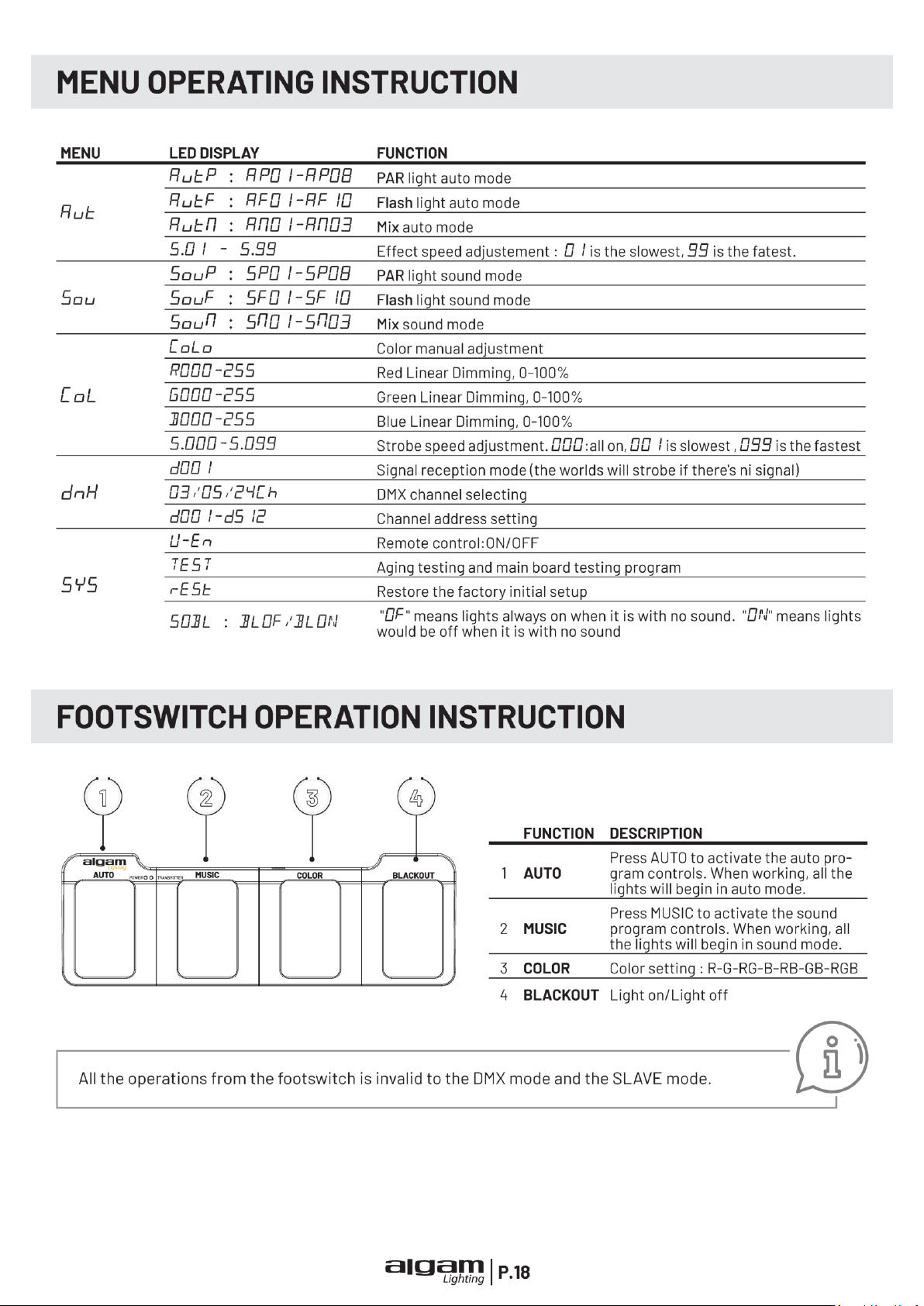

MENU OPERATING INSTRUCTIONS

FOOTSWITCH OPERATION INSTRUCTIONS

DMX PROTOCOL

3 CHANNELS

5 CHANNELS

24 CHANNELS

......................................................................................................... 19

................................................................................ 17

................................................................. 18

.............................................. 18

SPECIFICATIONS ....................................................................................................... 22

P.13

Page 14

Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference.

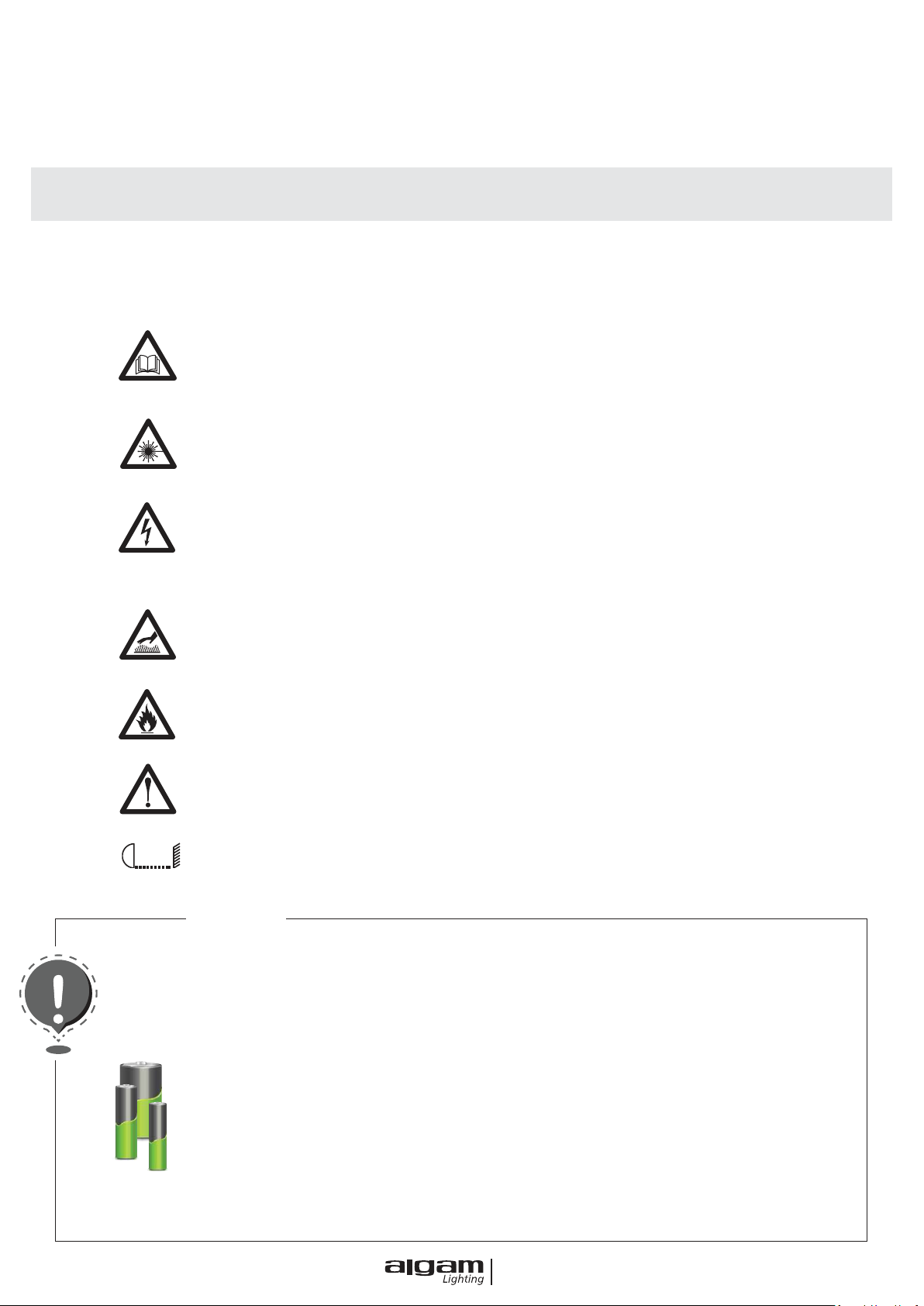

SAFETY INSTRUCTIONS

The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment. If any of these symbols are present on your device, please read the following instructions:

ATTENTION !

Before using your equipment, we recommend that you read all the instructions in this manual.

ATTENTION !

This device produces an intense and powerful light. Risk to the eyes. Do not look directly into the beam.

DANGER !

Hazardous voltage, risk of electric shock. Do not open the product. To reduce the risk of electric shock do not expose this equipment to rain or moisture.

ATTENTION !

Risk of burns. The exterior of the unit can become very hot. Do not touch within 10 minutes of use.

ATTENTION !

Fire hazard. Keep all combustible and ammable materials away from the materials away from the unit during operation.

DANGER !

Safety hazard. This appliance presents a signicant risk of injury. Follow the

safety instructions.

0.5

Place the unit at least 50cm away from ammable materials and walls.

CELL BATTERIES

This product contains alkaline batteries. KEEP OUT OF REACH OF CHILDREN.

USAGE

• Always select the correct battery size and type for the intended use. Follow the instructions on the device.

• Always insert batteries correctly, paying polarities (+ and -) marked on the battery and the equipment.

• Replace all batteries in a set at the same time.

• Do not short-circuit batteries.

• Do not charge batteries.

• Do not force discharge.

• Store batteries in a well-ventilated, dry place at a moderate temperature.

P.14

Page 15

INSTALLATION

• Unpack and check carefully for transport damage before using the product. Never put a damaged product into operation.

• This product must be installed with strong hooks of adequate size for the weight carried. The product must be screwed to the hooks and tightened properly to prevent it from falling due to vibrations. Also check that the structure (or hanging

point) can support at least 10X the weight of the hanging unit. The device must be installed by a qualied person and must

be placed out of reach of the public. It is necessary to use a secondary hanging system (safety sling) approved for the weight of the device.

• This unit is intended for indoor use only. Exposing the unit to rain or moisture may result in electric shock or re.

• Do not place the unit, speakers or any other object on top of the power cord and make sure it is not pinched.

• For proper protection against electric shock, the unit must be connected to earth (ground). The electrical supply circuit must be equipped with a fuse or circuit breaker and a differential protection device.

• The FLORIDA-BAR II tripod must be installed ush with the ground on a stable, level surface.

• Incorrect mounting or the use of unsuitable fastening equipment can result in an unstable and dangerous installation.

• Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet. This way, in case of an emergency, you can disconnect the power plug immediately.

• The unit should only be installed in a well ventilated area. Make sure that no ventilation slots are blocked. To ensure adequate ventilation, leave at least 20 cm of free air space around the sides and top of the unit.

• To reduce the risk of strangulation the exible wiring connected to this luminaire shall be effectively xed to the wall if the

wiring is within arm's reach.

USAGE

• This appliance must not be used by persons (including children) with limited physical, physiological or mental capabilities or lack of experience and/or knowledge, unless they are supervised by a person responsible for their safety or are instructed by that person in the operation of the appliance.

• Never leave this equipment unattended.

• If you experience any problems with the unit, stop using it immediately. Do not attempt to repair it yourself. Contact your dealer or an authorized service center. There are no user replaceable parts.

• NEVER use the unit under the following conditions:

> In areas subject to vibration or bumps, > In places where the ambient temperature is above 45 ° C or below 2 ° C. > In areas exposed to excessive dryness or humidity (ideal conditions: between 35% and 80%).

• Never use the unit near ames, ammable or explosive materials or hot surfaces. Doing so may cause a re.

• The exterior of the unit can become very hot. It is important to avoid contact with the unit during operation and for at least 10 minutes after use.

• It is important to use the supplied power cable (grounded cable).

• Before turning on the power, make sure that the voltage and frequency of the power supply match the power requirements of the unit, as described in this manual.

• Never cut or tamper with the power cord or plug. If a power cord is provided with a ground wire, it is required for safe operation! Risk of fatal electric shock!

• Always hold the power cord by the plug. Do not pull on the cord itself and never touch the power cord with wet hands as this may cause a short circuit or electric shock.

• Do not connect this device to a dimmer pack

• DO NOT allow liquids or objects to enter the unit. If liquid is spilled on the unit, immediately UNPLUG the power supply to the unit and contact customer service.

• You must ensure that the power cord never gets wet during operation. Before a thunderstorm and/or a lightning storm, unplug the unit from the mains.

• Under no circumstances should you open the housing of the device. If you do, your safety will not be assured. There are no operational components inside, only dangerous voltages that can give you a fatal shock!

P.15

Page 16

SAFETY INSTRUCTIONS

MAINTENANCE / SERVICE

• Never attempt to disassemble, repair or modify the unit yourself. Otherwise, the warranty becomes void. Repairs by

unqualied persons may result in damage or malfunction. Please contact the nearest authorized service center. The light source contained in this xture should only be replaced by the manufacturer or its service agent or a person of equivalent qualication.

• Screens, lenses or UV lters should be replaced if they are visibly damaged to an extent that compromises their

effectiveness, such as by deep cracks or scratches.

• The lamp should be replaced if it has been damaged or deformed by heat.

• Disconnect the unit from the mains before servicing.If the cable or exible outer cord of this xture is damaged, it must

be replaced with a special cable or cord from the manufacturer or its service agent only.

• Never immerse the unit in water or any other liquid. Wipe only with a slightly damp cloth.

•

CAUTION : To reduce the risk of re replace fuse with same type and rating.

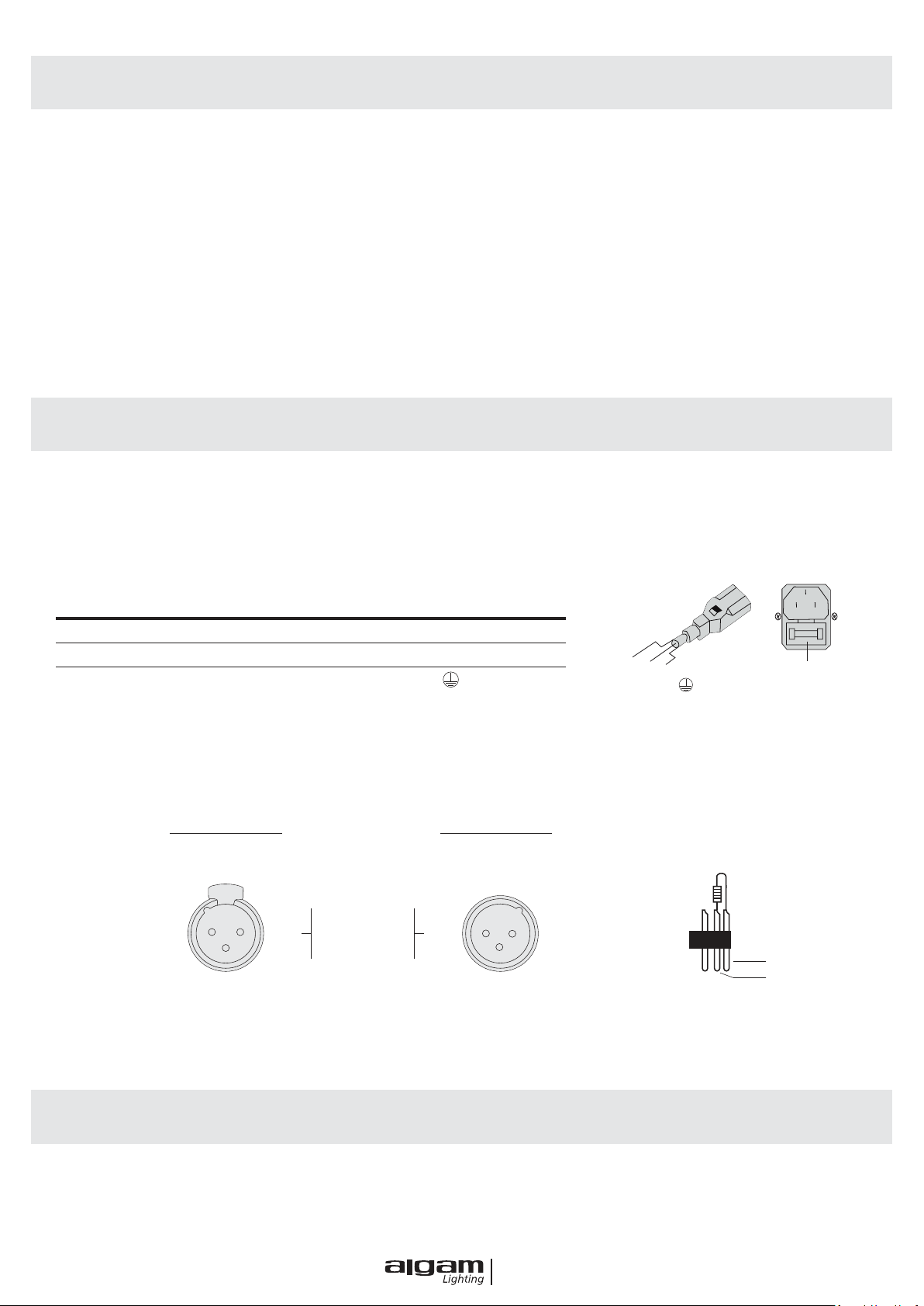

PRODUCT INSTALLATION

POWER SUPPLY

Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that device can be controlled individually.

CABLE SPEC.

CABLE (EU) CABLE (US) PIN INTERNATIONAL

Brown Black Live L Light Blue White Neutral N Yellow/Green Yellow/Green Earth

FUSE : 250V~ 1.6ALEN

DMX CONNECTION

Connection between lights and DMX must use the shied cable of diameter more than 0.5mm. Please use the attached 3 pin XL plug/socket to connect the DMX output/input interface. The connection between socket and cable as below (note the plug/socket's 3 pin number and position).

DMX-OUTPUT

XLR mounting-sockets (rear view) XLR mounting-plugs (rear view)

1 ∙ Shield 2 ∙ Shield (-) 3 ∙ Shield (+)

DMX-INTPUT

PIN3 PIN2

When using standard DMX512 control signal, the last device's output interface must be connected to a DMX plug. This plug is putting a 120 ohm resistance between "canon" plug's 2 pin and 3 pin. Showing as below pic. Sticking this plug into the last device's signal output interface, it will avoid the interference during the process of signal transmission.

RIGGING

Attention! The installation must be carried out by qualied service personal only. Improper installation can re-

sult in serious injuries and /or damage to property. Overhead rigging required extensive experience! Working

load limits should be respected, Certied installation materials should be used, the installed device should be

inspected regularly for safety.

P.16

Page 17

Page 18

Page 19

DMX PROTOCOL

3 CHANNELS

CHANNEL VALUE DESCRITPION

000 - 009 Blackout 010 - 050 Auto PAR show 051 - 090 Auto LED FLASH show

CH1

CHANNEL FUNCTION VALUE DESCRITPION

CH2

091 - 130 MIX auto show 131 - 170 Sound PAR show 171 - 210 Sound LED FLASH show 211 - 255 MIX sound show

000 - 032 Auto PAR 01 033 - 064 Auto PAR 02 065 - 096 Auto PAR 03

Auto PAR show

Auto LED FLASH show

MIX auto show

Sound PAR show

097 - 128 Auto PAR 04 129 - 160 Auto PAR 05

161 - 192 Auto PAR 06 193 - 224 Auto PAR 07 225 - 255 Auto PAR 08 000 - 024 Auto LED 01 025 - 049 Auto LED 02 050 - 074 Auto LED 03 075 - 099 Auto LED 04 100 - 124 Auto LED 05 125 - 149 Auto LED 06 150 - 174 Auto LED 07 175 - 199 Auto LED 08 200 - 224 Auto LED 09 225 - 255 Auto LED 10 000 - 099 MIX auto 01 100 - 199 MIX auto 02 200 - 255 MIX auto 03 000 - 032 Sound PAR 01 033 - 064 Sound PAR 02 065 - 096 Sound PAR 03 097 - 128 Sound PAR 04 129 - 160 Sound PAR 05 161 - 192 Sound PAR 06 193 - 224 Sound PAR 07 225 - 255 Sound PAR 08

P.19

Page 20

DMX PROTOCOL

3 CHANNELS

CHANNEL FUNCTION VALUE DESCRITPION

000 - 024 Sound LED 01 025 - 049 Sound LED 02 050 - 074 Sound LED 03 075 - 099 Sound LED 04

Sound LED FLASH show

CH2

MIX sound

show

100 - 124 Sound LED 05 125 - 149 Sound LED 06 150 - 174 Sound LED 07 175 - 199 Sound LED 08 200 - 224 Sound LED 09 225 - 255 Sound LED 10 000 - 099 MIX sound 01 100 - 199 MIX sound 02 200 - 255 MIX sound 03

CHANNEL VALUE DESCRITPION

CH3

000 - 255 Program speed setting

5 CHANNELS

CHANNEL VALUE DESCRITPION

CH1 CH2 CH3

CH4

CH5

000 - 255 Par light Red dimmer 000 - 255 Par light Green dimmer 000 - 255 Par light Blue dimmer 000 - 191 Total dimmer 192 - 200 Par light Sound mode 201 - 249 Par light strobe speed,from slow to fast 250 - 255 All on 000 - 255 LED ash, from slow to fast

P.20

Page 21

DMX PROTOCOL

24 CHANNELS

CHANNEL VALUE DESCRITPION

CH1 CH2 CH3 000 - 255 Blue dimmer CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24

000 - 255 Red dimmer 000 - 255 Green dimmer

000 - 255 Total dimmer 000 - 255 Strobe speed,from slow to fast 000 - 255 Red dimmer 000 - 255 Green dimmer 000 - 255 Blue dimmer 000 - 255 Total dimmer 000 - 255 Strobe speed,from slow to fast 000 - 255 Red dimmer 000 - 255 Green dimmer 000 - 255 Blue dimmer 000 - 255 Total dimmer 000 - 255 Strobe speed,from slow to fast 000 - 255 Red dimmer 000 - 255 Green dimmer 000 - 255 Blue dimmer 000 - 255 Total dimmer 000 - 255 Strobe speed,from slow to fast 000 - 255 Flash Speed of 1 000 - 255 Flash Speed of 2 000 - 255 Flash Speed of 3 000 - 255 Flash Speed of 4

LED

LED LED LED

P.21

Page 22

SPECIFICATIONS

Dimensions 1032 x 71 x 235mm Weight

Power 84W PAR LED

Beam angle 15°

LED Strobe LED DMX channels Spare parts Power linking AC power Fuse Stand

11.62kg

12 x Tri-9W

R : 650nm/100lm - G : 520nm/160lm - B : 462nm /50lm W-4 x 1W 3, 5, 24 channels

T-Bar, stand, carrying bag, wireless footswitch, standing foot

20 pcs 240V~, 10 pcs 110V~

Switching power supply - 100-240V~ , 50/60Hz

T 1.6A - 250V~ 1,5m - 2,5m (ajustable)

This product is subject to the European Waste Electrical and Electronic Equipment Directive (WEEE) in its currently valid version.

Do not dispose with your normal household waste.

Dispose of this device through an approved waste disposal arm or through your local waste facility. When discarding the device, comply with the rules and regulations that apply in your country.

If in doubt, consult your local waste disposal facility.

This Algam Lighting product is compliant to all required UE certications and conformed to following standard and UE directives:

RED Directive 2014/53/EU

RoHS 2 Directive 2011/65/EU

The UE DECLARATION OF CONFORMITY is available, if you need it, please just ask for it at : [email protected]

P.22

Page 23

SICHERHEITSHINWEISE ....................................................................................... 24

INSTALLATION

BENUTZUNG

WARTUNG / SERVICE

INBETRIEBNAHME ..................................................................................................... 26

STROMVERSORGUNG

DMX-VERBINDUNG

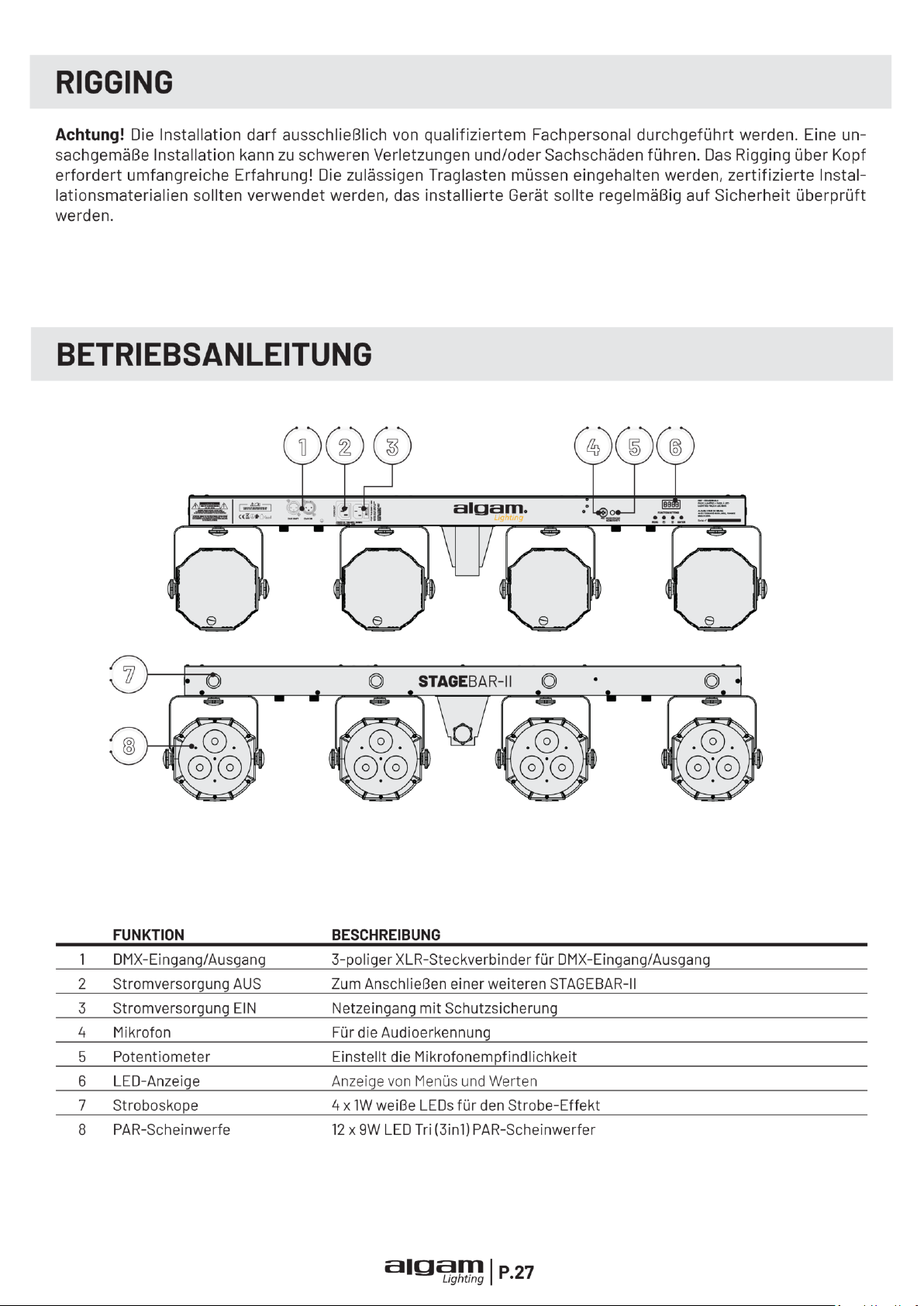

RIGGING ........................................................................................................................... 27

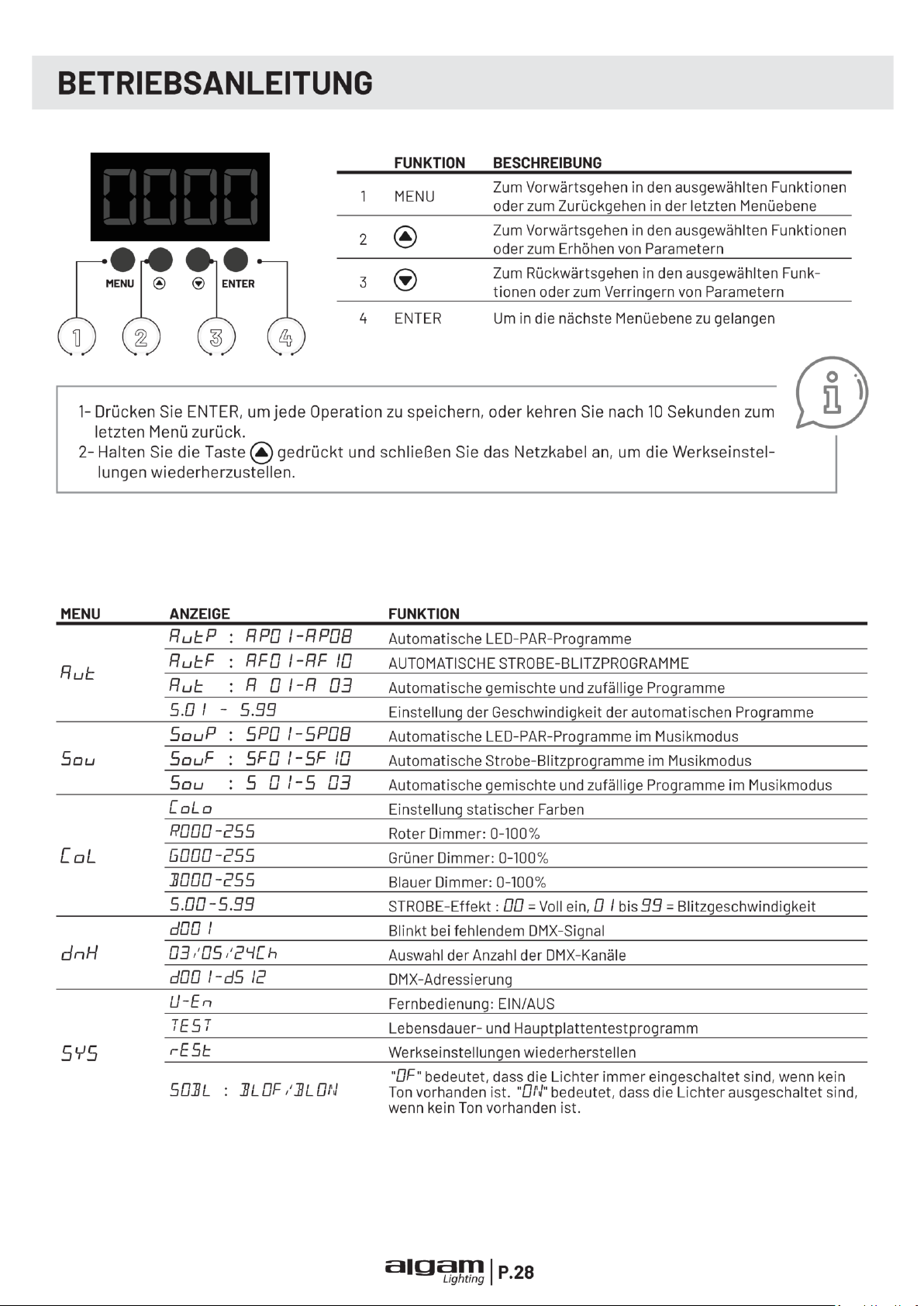

BETRIEBSANLEITUNGEN

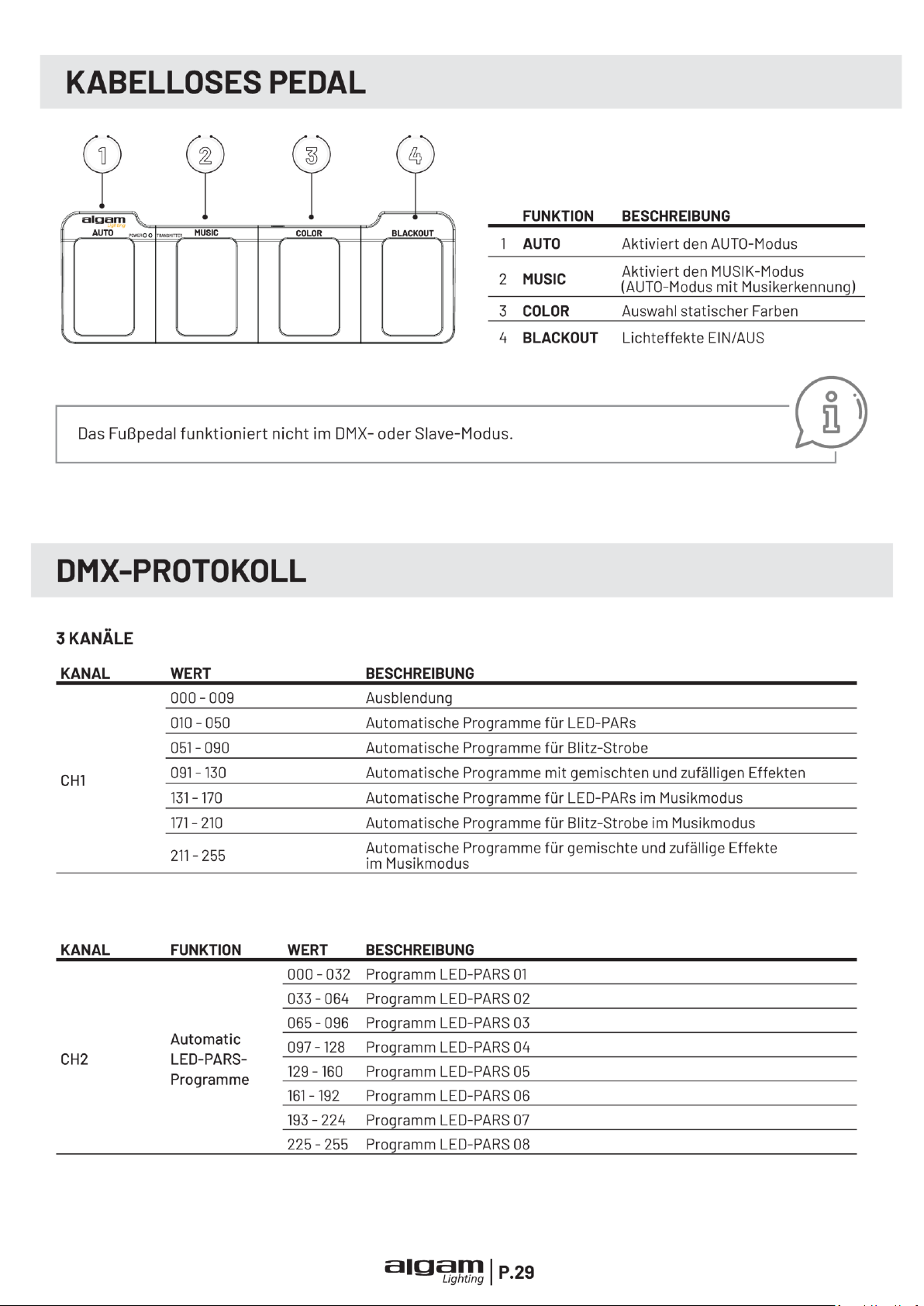

KABELLOSES PEDAL

DMX-PROTOKOLL

3 KANÄLE

5 KANÄLE

24 KANÄLE

..................................................................................................... 29

.................................................................................... 27

.............................................................................................. 29

SPEZIFIKATIONEN ..................................................................................................... 32

P.23

Page 24

Vielen Dank, dass Sie sich für eines unserer Algam Lighting Produkte entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um Gefahren oder Schäden am Gerät durch unsachgemäße Handhabung zu vermeiden. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

SICHERHEITSHINWEISE

Die unten gezeigten Symbole sind international anerkannte Symbole, die vor möglichen Gefahren im Zusammenhang mit der Verwendung elektrischer Geräte warnen. Wenn eines dieser Symbole auf Ihrem Gerät vorhanden ist, lesen Sie bitte die folgenden Anweisungen :

ACHTUNG !

Bevor Sie Ihr Gerät verwenden, empfehlen wir Ihnen, alle Anweisungen in diesem Handbuch zu lesen.

ACHTUNG !

Dieses Gerät erzeugt ein intensives und kraftvolles Licht. Gefahr für die Augen. Schauen Sie nicht direkt in den Strahl.

GEFAHR !

Hochspannung, Lebensgefahr durch elektrischen Schlag. Das Produkt nicht öffnen. Um das Risiko eines elektrischen Schlags zu reduzieren, dieses Gerät nicht Regen oder Feuchtigkeit aussetzen.

0.5

ACHTUNG !

Gefahr von Verbrennungen. Die äußere Oberäche des Geräts kann sehr heiß werden. Berühren Sie sie nicht innerhalb von 10 Minuten nach Gebrauch.

ACHTUNG !

Brandgefahr. Halten Sie alle brennbaren Materialien während des Betriebs vom Gerät fern.

GEFAHR !

Sicherheitsgefahr. Dieses Gerät birgt ein erhebliches Verletzungsrisiko. Befolgen Sie die Sicherheitsanweisungen.

Platzieren Sie das Gerät mindestens 50 cm von brennbaren Materialien und Wänden entfernt.

BATTERIEN

Dieses Produkt enthält Alkalibatterien. AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN.

BENUTZUNG

• Immer die richtige Größe und Art von Batterien wählen, die am besten für den vorgesehenen Gebrauch geeignet sind. Beachten Sie die Hinweise auf dem Gerät.

• Die Batterien immer richtig einsetzen und dabei auf die Polaritäten (+ und -) achten, die auf der Batterie und dem Gerät markiert sind.

• Alle Batterien gleichzeitig austauschen.

• Die Batterien nicht kurzschließen.

• Die Batterien nicht auaden.

• Die Batterien nicht übermäßig entladen.

• Die Batterien an einem gut belüfteten Ort, trocken und bei mäßiger Temperatur lagern.

P.24

Page 25

INSTALLATION

• Packen Sie das Gerät aus und überprüfen Sie sorgfältig, ob keine Transportschäden vorliegen, bevor Sie es in Betrieb nehmen. Verwenden Sie niemals ein beschädigtes Gerät.

• Dieses Gerät muss mit stabilen Haken installiert werden, die für das getragene Gewicht geeignet sind. Das Gerät muss an den Haken geschraubt und ordnungsgemäß festgezogen werden, um ein Herunterfallen aufgrund von Vibrationen zu vermeiden. Stellen Sie außerdem sicher, dass die Struktur (oder die Aufhängung) mindestens das 10-fache des Gewichts des

aufgehängten Geräts tragen kann. Das Gerät muss von qualiziertem Personal installiert und außerhalb der Reichweite der

Öffentlichkeit platziert werden. Es ist erforderlich, ein zugelassenes Sekundäraufhängungssystem (Sicherheitsseil) für das Gewicht des Geräts zu verwenden.

• Dieses Gerät ist ausschließlich für den Innenbereich vorgesehen. Verwenden Sie es nur an einem trockenen Ort. Das Aussetzen des Geräts an Regen oder Feuchtigkeit kann einen elektrischen Schlag oder ein Feuer verursachen.

• Legen Sie das Gerät, die Lautsprecher oder andere Gegenstände nicht auf das Netzkabel und stellen Sie sicher, dass es nicht eingeklemmt ist.

• Zur angemessenen Schutz gegen Stromschläge muss das Gerät geerdet werden. Der Stromkreis des Netzanschlusses muss mit einer Sicherung oder einem Leitungsschutzschalter sowie einem Fehlerstromschutzschalter ausgestattet sein.

• Das Stativ des STAGEBAR-II muss auf einer stabilen und ebenen Fläche direkt auf dem Boden installiert werden. Eine falsche Montage oder die Verwendung ungeeigneter Befestigungsvorrichtungen kann zu einer instabilen und gefährlichen Installation führen, die Verletzungen verursachen kann.

• Hinweis zum Trennen der Stromversorgung: Um das Gerät von der Stromquelle zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät in einer Position platziert werden, die einen konstanten und unbehinderten Zugang zur Steckdose ermöglicht. Auf diese Weise können Sie im Notfall den Netzstecker sofort ziehen.

• Das Gerät sollte nur an einem gut belüfteten Ort installiert werden. Stellen Sie sicher, dass keine Lüftungsschlitze blockiert sind. Um eine angemessene Belüftung zu gewährleisten, lassen Sie rundum und oben um das Gerät herum mindestens 20 cm freien Raum.

• Um das Risiko von Strangulation zu reduzieren, muss die an diese Leuchte angeschlossene exible Verkabelung effektiv an der Wand befestigt werden, wenn sich die Verkabelung im berührbaren Bereich bendet.

BENUTZUNG

• Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit eingeschränkten physischen, physiologischen oder intellektuellen Fähigkeiten oder mit mangelnder Erfahrung und/oder Kenntnissen verwendet werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person überwacht oder erhalten Anweisungen von dieser Person zur Bedienung des Geräts.

• Lassen Sie dieses Gerät niemals unbeaufsichtigt laufen. Bei Betriebsproblemen sofort den Betrieb des Geräts einstellen. Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an Ihren Händler oder an einen spezialisierten und autorisierten Reparateur. Es gibt keine vom Benutzer austauschbaren Teile.

• Verwenden Sie das Gerät NIEMALS unter den folgenden Bedingungen:

> In Bereichen, die Vibrationen oder Stößen ausgesetzt sind, > An Orten, an denen die Umgebungstemperatur über 45 °C oder unter 2 °C liegt. > In Bereichen, die übermäßiger Trockenheit oder Feuchtigkeit ausgesetzt sind (ideale Bedingungen: zwischen 35 % und 80 %).

• Verwenden Sie das Gerät niemals in der Nähe von Flammen, brennbaren, explosiven Materialien oder heißen Oberächen. Andernfalls besteht Brandgefahr.Die Außenseite des Geräts kann sehr heiß werden. Es ist wichtig, jeglichen Kontakt mit dem Gerät während des Betriebs und mindestens 10 Minuten nach der Verwendung zu vermeiden. Verwenden Sie unbedingt das mitgelieferte Netzkabel (Kabel mit Erdung).

• Stellen Sie vor dem Einschalten sicher, dass die Spannung und Frequenz der Stromversorgung den Anforderungen des Geräts entsprechen, wie in diesem Handbuch angegeben.

• Schneiden oder manipulieren Sie niemals das Netzkabel oder den Stecker. Wenn ein Netzkabel mit einem Erdungsdraht geliefert wird, ist dies erforderlich, um einen sicheren Betrieb zu gewährleisten! Lebensgefahr durch Stromschlag!

• Halten Sie das Netzkabel immer am Stecker fest. Ziehen Sie niemals am Kabel selbst und berühren Sie niemals das Netzkabel mit nassen Händen, da dies zu einem Kurzschluss oder Stromschlag führen kann.

• Schließen Sie dieses Gerät niemals an ein Dimmerpack an.

• Lassen Sie keine Flüssigkeiten oder Gegenstände in das Gerät gelangen. Bei Verschütten von Flüssigkeit auf das Gerät das elektrische Netzteil sofort trennen und den Kundendienst kontaktieren.

• Sie müssen sicherstellen, dass das Netzkabel während des Betriebs niemals nass wird. Trennen Sie das Gerät vor einem Sturm oder einem Gewitter mit Blitzgefahr vom Stromnetz.

• Sie dürfen das Gehäuse des Geräts keinesfalls öffnen. Wenn Sie dies tun, ist Ihre Sicherheit nicht gewährleistet. Im Inneren

benden sich keine austauschbaren Teile, nur gefährliche Spannungen, die zu einem tödlichen Stromschlag führen können!

P.25

Page 26

SICHERHEITSHINWEISE

WARTUNG / SERVICE

• Versuchen Sie niemals, das Gerät selbst zu zerlegen, zu reparieren oder zu modizieren. Andernfalls erlischt die Garantie. Re-

paraturen durch unqualizierte Personen können zu Schäden oder Funktionsstörungen führen. Bitte wenden Sie sich an das

nächstgelegene autorisierte technische Servicezentrum. Die Lichtquelle in dieser Leuchte darf nur vom Hersteller oder seinem

Wartungsdienst oder einer gleichwertig qualizierten Person ausgetauscht werden.

• Bildschirme, Linsen oder UV-Filter müssen ersetzt werden, wenn sie sichtbar beschädigt sind und ihre Wirksamkeit beeinträchtigt ist, z. B. durch Risse oder tiefe Kratzer.

• Die Lampe muss ersetzt werden, wenn sie durch Hitze beschädigt oder verformt wurde. Trennen Sie das Gerät vor Wartungsoder Wartungsarbeiten vom Stromnetz.

• Wenn das Kabel oder der äußere exible Kabelstrang dieser Leuchte beschädigt ist, muss er durch ein spezielles Kabel oder

einen Kabelstrang ersetzt werden, das bzw. der ausschließlich vom Hersteller oder seinem Wartungsdienst stammt.

• Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. Wischen Sie es nur mit einem leicht feuchten Tuch ab.

• ACHTUNG: Verwenden Sie eine Sicherung gleichen Typs und gleicher Größe als Ersatz

INBETRIEBNAHME

STROMVERSORGUNG

Bitte verwenden Sie das mitgelieferte Netzteil und beachten Sie, dass die Spannung und Frequenz des Netzanschlusses mit der auf dem Gerät angegebenen Spannung und Frequenz übereinstimmen. Jedes Gerät sollte separat angeschlossen werden, damit es einzeln gesteuert werden kann.

KABELSPEZIFIKATIONEN

KABEL (EU) KABEL (US) PIN INTERNATIONAL

Braun Schwarz Live (Phase) L Hellblau Weiß Neutral N Gelb/Grün Gelb/Grün Erdung

FUSE : 250V~ 1.6ALEN

DMX-VERBINDUNG

Die Verbindung zwischen Laserlichtern und DMX muss das abgeschirmte Kabel mit einem Durchmesser von mehr als 0,5 mm verwenden. Bitte verwenden Sie den mitgelieferten 3-poligen XLR-Stecker/Steckdose, um die DMX-Ausgangs-/Eingangsschnittstelle anzuschließen. Die Verbindung zwischen Steckdose und Kabel erfolgt wie folgt (beachten Sie die Anzahl und Position der 3 Pins des Steckers/der Steckdose).

DMX-AUSGANG

XLR-Montagebuchsen (Rückansicht) XLR-Montagestecker (Rückansicht)

1 ∙ Shield 2 ∙ Shield (-) 3 ∙ Shield (+)

DMX-EINGANG

PIN3 PIN2

Bei Verwendung des Standard-DMX512-Steuerungssignals muss die Ausgangsschnittstelle des letzten Geräts mit einem DMX-Stecker verbunden sein. Dieser Stecker setzt einen 120-Ohm-Widerstand zwischen den 2 Pins und 3 Pins des "Canon"-Steckers ein. Wie im folgenden Bild gezeigt. Wenn Sie diesen Stecker in die Ausgangsschnittstelle des letzten Geräts stecken, wird dies Interferenzen während des Signalübertragungsprozesses vermeiden.

P.26

Page 27

Page 28

Page 29

Page 30

DMX-PROTOKOLL

KANAL FUNKTION WERT BESCHREIBUNG

000 - 024 Programm Blitz Strobe 01 025 - 049 Programm Blitz Strobe 02 050 - 074 Programm Blitz Strobe 03 075 - 099 Programm Blitz Strobe 04

CH2

Automatische BLITZ-STROBEProgramme

Automatische gemischte und zufällige Programme

Automatische Programme für LED-PARs im Musikmodus

Sound-LEDBlitzshow

MIX sound

show

100 - 124 Programm Blitz Strobe 05 125 - 149 Programm Blitz Strobe 06 150 - 174 Programm Blitz Strobe 07 175 - 199 Programm Blitz Strobe 08 200 - 224 Programm Blitz Strobe 09 225 - 255 Programm Blitz Strobe 10 000 - 099 Programm Gemischtes und Zufälliges 01 100 - 199 Programm Gemischtes und Zufälliges 02 200 - 255 Programm Gemischtes und Zufälliges 03 000 - 032 Programm PARS LED 01 im Musikmodus 033 - 064 Programm PARS LED 02 im Musikmodus 065 - 096 Programm PARS LED 03 im Musikmodus 097 - 128 Programm PARS LED 04 im Musikmodus 129 - 160 Programm PARS LED 05 im Musikmodus 161 - 192 Programm PARS LED 06 im Musikmodus 193 - 224 Programm PARS LED 07 im Musikmodus 225 - 255 Programm PARS LED 08 im Musikmodus 000 - 024 Sound LED 01 025 - 049 Sound LED 02 050 - 074 Sound LED 03 075 - 099 Sound LED 04 100 - 124 Sound LED 05 125 - 149 Sound LED 06 150 - 174 Sound LED 07 175 - 199 Sound LED 08 200 - 224 Sound LED 09 225 - 255 Sound LED 10 000 - 099 MIX sound 01 100 - 199 MIX sound 02 200 - 255 MIX sound 03

P.30

Page 31

DMX-PROTOKOLL

5 KANÄLE

KANAL WERT BESCHREIBUNG

CH1 CH2 CH3

CH4

CH5

24 KANÄLE

KANAL WERT BESCHREIBUNG

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24

000 - 255 Dimmer Rot 000 - 255 Dimmer Grün 000 - 255 Dimmer Blau 000 - 191 Gesamtdimmer 192 - 200 PAR im Musikmodus 201 - 249 Blitzgeschwindigkeit einstellen 250 - 255 Alle ein 000 - 255 Blitzstroboskop im Musikmodus

000 - 255 Dimmer Rot 000 - 255 Dimmer Grün 000 - 255 Dimmer Blau 000 - 255 Gesamtdimmer 000 - 255 Einstellung der Blitzgeschwindigkeit (langsam bis schnell) 000 - 255 Dimmer Rot 000 - 255 Dimmer Grün 000 - 255 Dimmer Blau 000 - 255 Gesamtdimmer 000 - 255 Einstellung der Blitzgeschwindigkeit (langsam bis schnell) 000 - 255 Dimmer Rot 000 - 255 Dimmer Grün 000 - 255 Dimmer Blau 000 - 255 Gesamtdimmer 000 - 255 Einstellung der Blitzgeschwindigkeit (langsam bis schnell) 000 - 255 Dimmer Rot 000 - 255 Dimmer Grün 000 - 255 Dimmer Blau 000 - 255 Gesamtdimmer 000 - 255 Einstellung der Blitzgeschwindigkeit (langsam bis schnell) 000 - 255 Einstellung der Blitzgeschwindigkeit für die erste LED 000 - 255 Einstellung der Blitzgeschwindigkeit für die zweite LED 000 - 255 Einstellung der Blitzgeschwindigkeit für die dritte LED 000 - 255 Einstellung der Blitzgeschwindigkeit für die vierte LED

P.31

Page 32

SPEZIFIKATIONEN

Abmessungen 1032 x 71 x 235mm Gewicht

Leistungsaufnahme 84W Scheinwerfer PAR

Strahlwinkel 15°

LED-Farben Stroboskope DMX-Kanäle Zubehör Maximale Stromversorgung Alimentation Sicherung Stativ

11.62kg

12 x LED Tri (3in1) mit je 9W

R : 650nm/100lm - G : 520nm/160lm - B : 462nm /50lm

4 x weiße LEDs mit je 1W

3, 5, 24 Kanäle

Ständer, kabelloses Pedal, Tragetasche

20 Stück bei 240V~, in Kaskade betrieben

Schaltnetzteil - 100-240V~, 50/60Hz

T 1.6A - 250V~ 1,5m - 2,5m (einstellbar)

Anwendbar in der Europäischen Union und anderen europäischen Ländern, die die Mülltrennung praktizieren. Das Vorhandensein dieses Symbols auf dem Produkt oder in den entsprechenden Dokumenten zeigt an, dass das Produkt am Ende seiner Lebensdauer nicht mit normalem Müll entsorgt werden darf, um Umweltschäden oder Schäden für Personen durch unkontrollierte Entsorgung zu vermeiden.

Trennen Sie es von anderen Arten von Abfällen und recyceln Sie es, um die nachhaltige Wiederverwendung natürlicher Ressourcen zu fördern. Wir empfehlen nicht professionellen Benutzern, sich an den Händler zu wenden, bei dem sie das Produkt gekauft haben, oder an eine lokale Regierungsbehörde, um weitere Informationen darüber zu erhalten, wo das Gerät gesammelt und wie es am besten recycelt werden kann, um die Umwelt bestmöglich zu schützen.

Wir bitten professionelle Benutzer, sich an ihren Lieferanten zu wenden und die Bedingungen ihres Kaufvertrags zu überprüfen.

Dieses Produkt von Algam Lighting entspricht den geltenden europäischen Zertizierungen sowie

den folgenden europäischen Richtlinien:

LVD Directive 2014/35/EU :

EMC Directive 2014/30/EU :

RoHS 2 Directive 2011/65/EU

Die EU-Konformitätserklärung ist auf Anfrage unter der folgenden Adresse erhältlich:[email protected]

P.32

Page 33

INSTRUCCIONES IMPORTANTES DE SEGURIDAD .................................. 34

INSTALACIÓN

USO

MANTENIMIENTO/SERVICIO

PUESTA EN MARCHA .............................................................................................. 36

SUMINISTRO ELÉCTRICO

CONEXIÓN DMX

MONTAJE ....................................................................................................................... 36

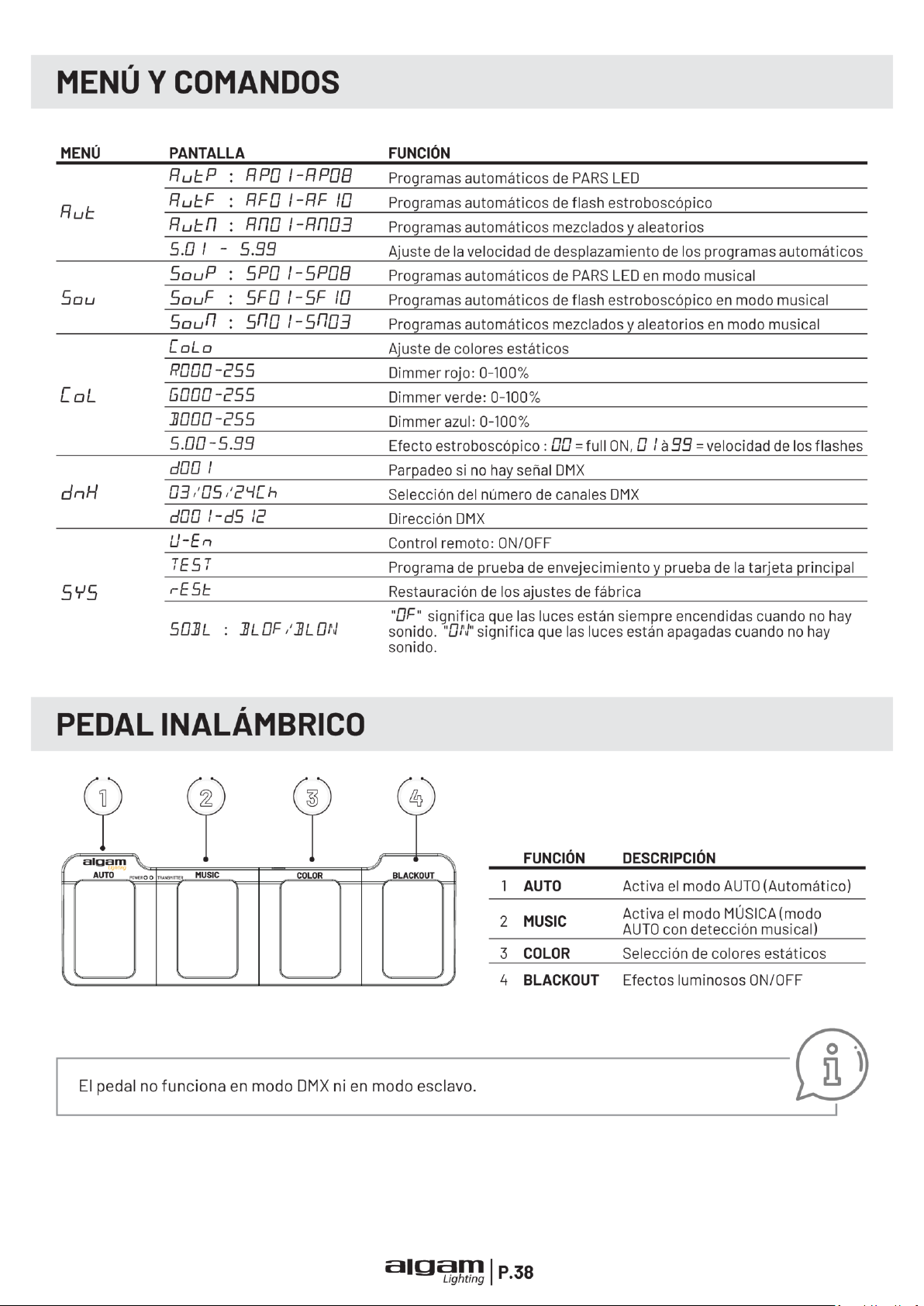

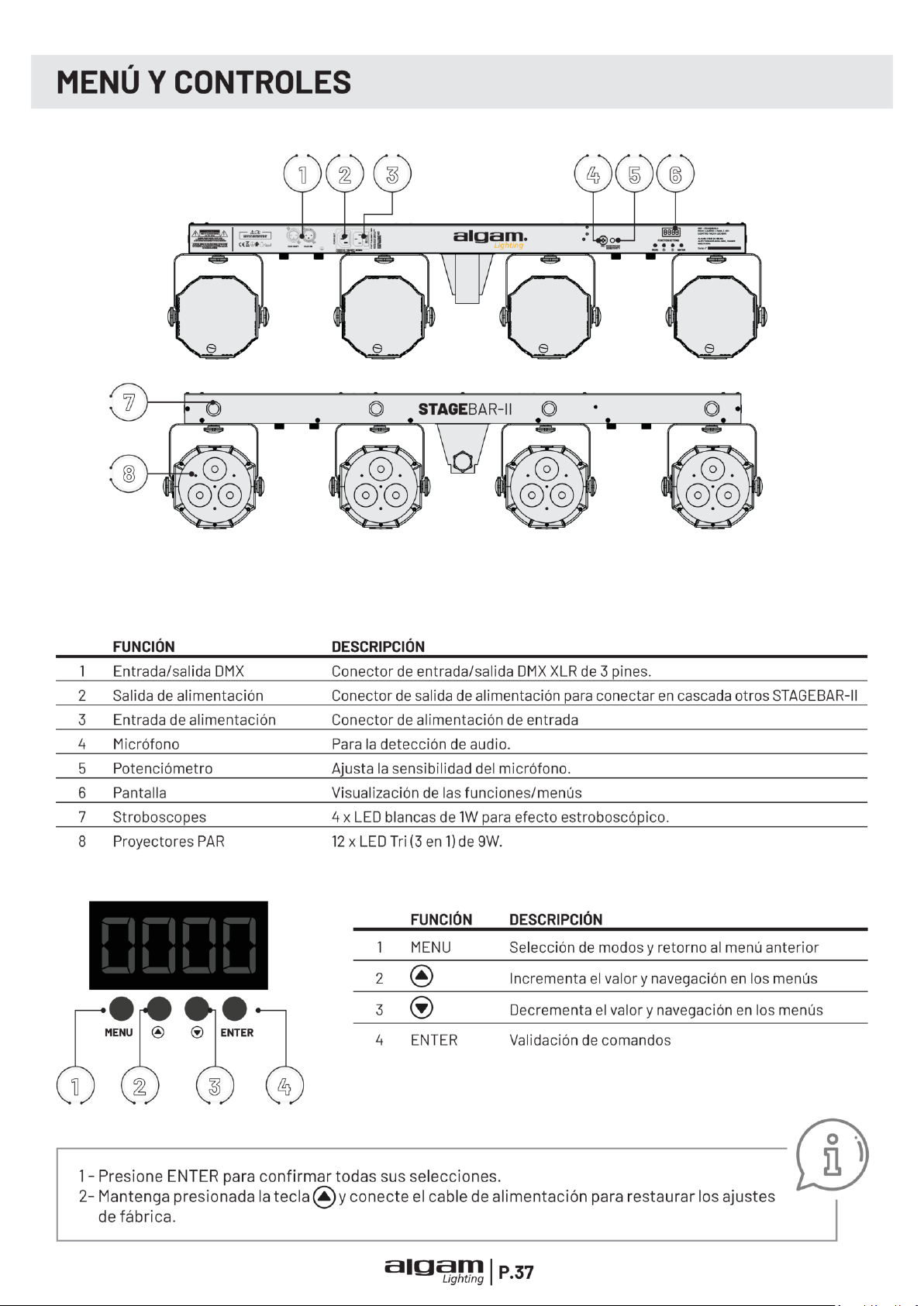

MENÚ Y CONTROLES

EL PEDAL INALÁMBRICO

PROTOCOLOS DMX

3 CANALES

5 CANALES

24 CANALES

............................................................................................... 37

..................................................................................... 38

................................................................................................... 39

ESPECIFICACIONES TÉCNICAS ......................................................................... 42

P.33

Page 34

Gracias por elegir uno de nuestros dispositivos Algam Lighting. Por favor, lea atentamente este manual de usuario y siga las instrucciones para evitar cualquier riesgo de daño al dispositivo debido a un manejo incorrecto. Guarde este manual del usuario para futuras referencias.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Los símbolos mostrados a continuación son símbolos aceptados internacionalmente para advertir sobre peligros potenciales relacionados con el uso de equipos eléctricos. Si alguno de estos símbolos está presente en su dispositivo, por favor, lea las siguientes instrucciones :

¡ATENCIÓN!

Antes de utilizar su equipo, le recomendamos que lea todas las instrucciones de este manual.

¡ATENCIÓN!

Este dispositivo produce una luz intensa y potente. Riesgo para los ojos. No mirar directamente al haz de luz.

¡PELIGRO!

Tensión peligrosa, riesgo de descarga eléctrica. No abrir el producto. Para reducir el riesgo de descarga eléctrica, no exponga este equipo a la lluvia o la humedad.

¡ATENCIÓN!

Riesgo de quemaduras. El exterior del aparato puede calentarse mucho. No tocar durante al menos 10 minutos después del uso.

¡ATENCIÓN!

Riesgo de incendio. Mantenga todos los materiales combustibles y inamables alejados del aparato durante su funcionamiento.

¡PELIGRO!

Riesgo para la seguridad. Este dispositivo presenta un riesgo signicativo de lesiones. Siga las instrucciones de seguridad.

0.5

Coloque el aparato a una distancia mínima de 50 cm de cualquier material

inamable y de las paredes.

BATERÍAS

Este producto contiene pilas alcalinas. MANTENER FUERA DEL ALCANCE DE LOS NIÑOS.

USO

• Siempre elegir el tamaño y tipo correcto de pilas más adecuados para el uso previsto. Seguir las indicaciones presentes en el dispositivo.

• Siempre insertar las pilas correctamente, prestando atención a las polaridades (+ y -) marcadas en la pila y en el equipo.

• Reemplazar todas las pilas de un conjunto al mismo tiempo.

• No cortocircuitar las pilas.

• No cargar las pilas.

• No forzar la descarga de las pilas.

• Almacenar las pilas en lugares bien ventilados, secos y a temperatura moderada.

P.34

Page 35

INSTALACIÓN

• Desembale y verique cuidadosamente que no haya daños por transporte antes de usar el dispositivo. Nunca ponga en

funcionamiento un aparato dañado.

• Este dispositivo debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar el peso. El aparato debe ser atornillado a los ganchos y apretado adecuadamente para evitar caídas debido a vibraciones. Asegúrese también de que la estructura (o punto de enganche) pueda soportar al menos 10 veces el peso del aparato colgado. El aparato debe

ser instalado por una persona calicada y debe ser colocado fuera del alcance del público. Es necesario utilizar un sistema

de enganche secundario (cordón de seguridad) homologado para el peso del aparato.

• Este dispositivo está destinado solo para uso en interiores. Úselo únicamente en un lugar seco. Exponer el dispositivo a la lluvia o la humedad podría provocar una descarga eléctrica o un incendio.

• No coloque el dispositivo, los altavoces u otros objetos sobre el cable de alimentación y asegúrese de que no esté pellizcado.

• Para una protección adecuada contra descargas eléctricas, el dispositivo debe estar conectado a tierra. El circuito eléctrico de alimentación debe estar equipado con un fusible o un disyuntor, y un dispositivo de protección diferencial.

• El trípode del STAGEBAR-II debe instalarse en el suelo sobre una supercie estable y plana. Una instalación incorrecta o el uso de equipos de jación inadecuados puede provocar una instalación inestable y peligrosa que puede causar lesiones.

• Aviso sobre la desconexión de la alimentación: Para desconectar el dispositivo de la fuente de alimentación, el enchufe de alimentación debe ser desconectado del tomacorriente. Por esta razón, el dispositivo debe colocarse en una posición que permita un acceso constante y sin obstrucciones al tomacorriente. De esta manera, en caso de emergencia, puede desconectar inmediatamente el enchufe de alimentación.

• La unidad solo debe instalarse en un lugar bien ventilado. Asegúrese de que no haya ninguna ranura de ventilación obstruida. Para garantizar una ventilación adecuada, deje un espacio de al menos 20 cm alrededor de los lados y la parte superior del dispositivo.

• Para reducir el riesgo de estrangulamiento, el cableado exible conectado a esta luminaria debe estar asegurado de manera

efectiva a la pared si el cableado se encuentra dentro del volumen accesible al tacto.

USO

• Este dispositivo no debe ser utilizado por personas (incluidos niños) con capacidades físicas, siológicas o intelectuales

limitadas, o con falta de experiencia y/o conocimientos, a menos que estén supervisados por una persona responsable de su seguridad o reciban instrucciones de dicha persona sobre el funcionamiento del dispositivo.

• Nunca deje este dispositivo encendido sin supervisión. En caso de problemas de funcionamiento, detenga inmediatamente el uso del dispositivo. No intente repararlo usted mismo. Póngase en contacto con su distribuidor o consulte a un técnico especializado y autorizado para su reparación. No hay piezas reemplazables por el usuario.

• NO UTILICE nunca el dispositivo en las siguientes condiciones:

> En lugares sujetos a vibraciones o golpes, > En lugares donde la temperatura ambiente (ta) sea superior a 45 ° C o inferior a 2 ° C > En lugares expuestos a sequedad excesiva o humedad excesiva (condiciones ideales: entre 35% y 80%).

• Nunca utilice el aparato cerca de llamas, materiales inamables, explosivos o supercies calientes. De lo contrario, corre

el riesgo de provocar un incendio.El exterior del dispositivo puede calentarse mucho. Es importante evitar cualquier contacto con el dispositivo mientras esté en funcionamiento y al menos durante 10 minutos después de su uso.

• Es importante utilizar el cable de alimentación suministrado (con conexión a tierra).

• Antes de encenderlo, asegúrese de que el voltaje y la frecuencia de la alimentación coincidan con los requisitos del dispositivo, como se indica en este manual.

• Nunca corte o manipule el cable de alimentación o el enchufe. ¡Si el cable de alimentación tiene un cable de tierra, es obligatorio para garantizar un funcionamiento seguro! ¡Riesgo de descarga eléctrica mortal!

• Siempre sostenga el cable de alimentación por el enchufe. No tire del cable en sí mismo y nunca toque el cable de alimentación con las manos mojadas, ya que esto podría causar un cortocircuito o una descarga eléctrica.

• No conecte este dispositivo a un bloque de potencia variable tipo "Dimmer pack".

• NO permita que líquidos u objetos entren en el dispositivo. En caso de derrame de líquido sobre el dispositivo, DESCONECTE inmediatamente la alimentación eléctrica del dispositivo y póngase en contacto con el servicio postventa.

• Debe asegurarse de que el cable de alimentación nunca se moje durante el funcionamiento. Antes de una tormenta y/o rayos con riesgo de descarga eléctrica, desconecte el dispositivo de la red eléctrica.

• Bajo ninguna circunstancia debe abrir la carcasa del dispositivo. Si lo hace, su seguridad no estará garantizada. ¡No hay componentes operativos dentro, solo tensiones peligrosas que pueden provocar una descarga eléctrica mortal!

P.35

Page 36

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MANTENIMIENTO/SERVICIO

• Nunca intente desmontar, reparar o modicar el aparato usted mismo. De lo contrario, la garantía quedará anulada. Las repa-

raciones realizadas por personas no calicadas pueden causar daños o un mal funcionamiento. Por favor, póngase en contacto

con el centro de servicio técnico autorizado más cercano. La fuente de luz contenida en este dispositivo solo debe ser reempla-

zada por el fabricante o su representante de servicio técnico o una persona con calicación equivalente.

• Las pantallas, lentes o ltros ultravioleta deben ser reemplazados si están visiblemente dañados de manera que comprometan su ecacia, como grietas o rayones profundos.

• La lámpara debe ser reemplazada si ha sido dañada o deformada por el calor. Desconecte el dispositivo de la alimentación antes de cualquier mantenimiento o servicio.

• Si el cable o el cordón externo exible de esta luminaria está dañado, debe ser reemplazado por un cable o cordón especial proporcionado exclusivamente por el fabricante o su representante de servicio técnico.

• Nunca sumerja el aparato en agua u otro líquido. Límpielo únicamente con un paño ligeramente húmedo.

• ATENCIÓN: Utilice un fusible de repuesto del mismo tipo y calibre.

PUESTA EN MARCHA

SUMINISTRO ELÉCTRICO

Utilice el cable de alimentación suministrado en el embalaje. Verique que la tensión de red coincida con la información indicada en el producto.

CARACTERÍSTICAS DEL CABLE DE ALIMENTACIÓN

CABLE (EU) CABLE (US) PIN INTERNACIONAL

Marrón Negro Fase L Azul claro Blanco Neutro N

Amarillo/Verde Amarillo/Verde Tierra

LEN

FUSE :

250V~ 1.6A

CONEXIÓN DMX

La conexión DMX de su dispositivo a su consola debe realizarse con un cable apantallado de buena calidad.

SALIDA DMX

Conectores de montaje XLR (vista trasera) Enchufes de montaje XLR (vista trasera)

1 ∙ Shield

2 ∙ Shield (-)

3 ∙ Shield (+)

ENTRADA DMX

PIN3 PIN2

En uso profesional, la norma DMX512 requiere la presencia de un 'tapón DMX' en el último dispositivo DMX de la

cadena para nalizar correctamente el bucle de señal. Este tapón está compuesto por una resistencia de 120

ohmios colocada entre el pin 2 y el pin 3 del conector XLR.

MONTAJE

El dispositivo debe ser instalado por una persona calicada y ubicado fuera del alcance del público. Este dispositivo de ALGAM LIGHTING debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo debe ser asegurada con una eslinga de seguridad. La estructura debe poder soportar al menos 10 veces el peso del dispositivo colgado.

P.36

Page 37

Page 38

Page 39

PROTÓCOLOS DMX

3 CANALES

CANAL VALOR DESCRIPCIÓN

000 - 009 Apagado 010 - 050 Programas automáticos de LED PAR 051 - 090 Programas automáticos de ash estroboscópico

CH1

CANAL FUNCIÓN VALOR DESCRIPCIÓN

CH2

091 - 130 Programas automáticos mezclados y aleatorios 131 - 170 Programas automáticos de LED PAR en modo musical 171 - 210 Programas automáticos de ash estroboscópico en modo musical 211 - 255 Programas automáticos mezclados y aleatorios en modo musical

000 - 032 Programa LED PAR 01 033 - 064 Programa LED PAR 02 065 - 096 Programa LED PAR 03

Programas automáticos de LED PAR

Programas automáticos de ash estroboscópico

Programas automáticos mixtos y aleatorios

Programas automáticos de LED PAR en modo musical

097 - 128 Programa LED PAR 04 129 - 160 Programa LED PAR 05 161 - 192 Programa LED PAR 06 193 - 224 Programa LED PAR 07 225 - 255 Programa LED PAR 08 000 - 024 Programa Flash Strobe 01 025 - 049 Programa Flash Strobe 02 050 - 074 Programa Flash Strobe 03 075 - 099 Programa Flash Strobe 04 100 - 124 Programa Flash Strobe 05 125 - 149 Programa Flash Strobe 06 150 - 174 Programa Flash Strobe 07 175 - 199 Programa Flash Strobe 08 200 - 224 Programa Flash Strobe 09 225 - 255 Programa Flash Strobe 10 000 - 099 Programa Mixtos y Aleatorios 01 100 - 199 Programa Mixtos y Aleatorios 02 200 - 255 Programa Mixtos y Aleatorios 03 000 - 032 Programa LED PAR 01 en modo musical 033 - 064 Programa LED PAR 02 en modo musical 065 - 096 Programa LED PAR 03 en modo musical 097 - 128 Programa LED PAR 04 en modo musical 129 - 160 Programa LED PAR 05 en modo musical 161 - 192 Programa LED PAR 06 en modo musical 193 - 224 Programa LED PAR 07 en modo musical 225 - 255 Programa LED PAR 08 en modo musical

P.39

Page 40

PROTÓCOLOS DMX

3 CANALES

CANAL FUNCIÓN VALOR DESCRIPCIÓN

000 - 024 Programa Flash Strobe 01 en modo musical 025 - 049 Programa Flash Strobe 02 en modo musical 050 - 074 Programa Flash Strobe 03 en modo musical

075 - 099 Programa Flash Strobe 04 en modo musical Programas automáticos de Flash Strobe en modo musical

Programas automáticos mixtos y aleatorios en modo musical

100 - 124 Programa Flash Strobe 05 en modo musical

125 - 149 Programa Flash Strobe 06 en modo musical

150 - 174 Programa Flash Strobe 07 en modo musical

175 - 199 Programa Flash Strobe 08 en modo musical

200 - 224 Programa Flash Strobe 09 en modo musical

225 - 255 Programa Flash Strobe 10 en modo musical

000 - 099 Programa mixto y aleatorio 01 en modo musical

100 - 199 Programa mixto y aleatorio 02 en modo musical

200 - 255 Programa mixto y aleatorio 03 en modo musical

CANAL VALOR DESCRIPCIÓN

CH3 000 - 255 Ajuste de la velocidad de desplazamiento de los programas automáticos

5 CANALES

CANAL VALOR DESCRIPCIÓN

CH1 CH2 CH3

CH4

CH5

000 - 255 Dimmer Rojo 000 - 255 Dimmer Verde 000 - 255 Dimmer Azul 000 - 191 Dimmer General 192 - 200 PAR en modo musical 201 - 249 Ajuste de la velocidad del Flash 250 - 255 Todo encendido 000 - 255 Flash Estroboscópico en modo musical

P.40

Page 41

PROTÓCOLOS DMX

24 CANALES

CANAL VALOR DESCRIPCIÓN

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16 CH17 CH18 CH19 CH20 CH21 CH22 CH23 CH24

000 - 255 Dimmer Rojo 000 - 255 Dimmer Verde 000 - 255 Dimmer Azul 000 - 255 Dimmer General 000 - 255 Ajuste de la velocidad del Flash (lento a rápido) 000 - 255 Dimmer Rojo 000 - 255 Dimmer Verde 000 - 255 Dimmer Azul 000 - 255 Dimmer General 000 - 255 Ajuste de la velocidad del Flash (lento a rápido) 000 - 255 Dimmer Rojo 000 - 255 Dimmer Verde 000 - 255 Dimmer Azul 000 - 255 Dimmer General 000 - 255 Ajuste de la velocidad del Flash (lento a rápido) 000 - 255 Dimmer Rojo 000 - 255 Dimmer Verde 000 - 255 Dimmer Azul 000 - 255 Dimmer General 000 - 255 Ajuste de la velocidad del Flash (lento a rápido) 000 - 255 Ajuste de la velocidad del destello del primer LED 000 - 255 Ajuste de la velocidad del destello del segundo LED 000 - 255 Ajuste de la velocidad del destello del tercer LED 000 - 255 Ajuste de la velocidad del destello del cuarto LED

P . 41

Page 42

ESPECIFICACIONES TÉCNICAS

Dimensiones 1032 x 71 x 235mm Peso

Consumo de energía 84W Proyectores PAR

Ángulo de haz 15°

Colores de LEDs Estroboscopios Número de canales DMX Accesorios Alimentación máxima Alimentación Fusible Pie

11.62kg

12 x LED Tri (3 en 1) de 9W

R : 650nm/100lm - G : 520nm/160lm - B : 462nm /50lm 4 x LED blancas de 1W 3, 5, 24 canales

Soporte, pedal inalámbrico, bolsa de transporte

Hasta 20 unidades a 240V~, alimentadas en cascada

Alimentación conmutada - 100-240V~, 50/60Hz

T 1.6A - 250V~ Ajustable de 1,5m a 2,5m

Aplicable en la Unión Europea y en otros países europeos que practican la separación de residuos. La presencia de este símbolo en el producto o en la documentación correspondiente indica que,

al nal de su vida útil, el producto no debe ser desechado con los residuos habituales, con el n de

evitar cualquier daño al medio ambiente o a las personas como resultado de una eliminación no controlada de residuos. Sepárelo de otros tipos de residuos y recíclelo para promover la reutiliza-

ción sostenible de los recursos naturales. Recomendamos a los usuarios no profesionales que se pongan en contacto con el distribuidor donde adquirieron el producto o con un representante gubernamental local para obtener más detalles sobre el lugar de recolección y cómo reciclar este aparato de la mejor manera posible en términos de respeto al medio ambiente. También invitamos a los usuarios profesionales a ponerse en

contacto con su proveedor y vericar los términos y condiciones de su contrato de compra.

Este producto de Algam Lighting cumple con las certicaciones europeas vigentes, así como con

las siguientes directivas europeas:

LVD Directive 2014/35/EU :

EMC Directive 2014/30/EU :

RoHS 2 Directive 2011/65/EU

La DECLARACIÓN UE DE CONFORMIDAD está disponible bajo solicitud en la siguiente dirección de correo elec-

trónico: [email protected]

P.42

Page 43

Page 44
