Algam Lighting MS60 Operating instructions / manual

MS 60

LYRE SPOT à LED 60W

60W LED SPOT MOVINHEAD

FR-EN

(ES - NL user manuals also available, please contact: [email protected])

Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre

m

0.5

les instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation. Conservez
ce guide de l’utilisateur pour référence ultérieure.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels
relatifs à l’utilisation d’appareils électriques.

Si l’un de ces symboles est présent sur votre appareil, veuillez prendre connaissance des consignes ci-dessous:

ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.

ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans

le faisceau.

DANGER !
Risque de chocs électriques.

II est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre). Toujours débrancher
l’appareil avant une intervention technique ou avant son entretien. Ne pas brancher cet appareil sur un bloc de
puissance variable type «Dimmer pack».
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un milieu
humide ou sous la pluie.

Placer l’appareil à une distance minimale de 50cm de tout matériau inflammable et des murs.

ATTENTION !
Risque de brûlure.

II est important d’éviter tout contact avec l‘appareil en fonctionnement et au moins 10 minutes après son
utilisation. L’extérieur de l‘appareil peut devenir très chaud.
Ne pas utilisez l’appareil avec une température ambiante supérieure de 40°C.

ATTENTION !
Risque d’incendie.

II est important de garder éloigner tous matériaux combustibles et inflammables de l‘appareil en fonctionnement.

DANGER !
Cet appareil présente des risques importants de blessures. II est important de manipuler et d’utiliser cet

appareil de façon professionnelle.
Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil
doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par
la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez­vous également que Ia structure (ou point d’accroche) peut supporter au moins 10X le poids de I’appareil
accroche. L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
En cas de problème de fonctionnement, arrêtez immédiatement I’appareil. Ne pas essayer de le réparer soi­même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. II n’y a aucune pièce
remplaçable par l’utilisateur.

• Ne jamais couper ou manipuler le cordon d’alimentation ou la fiche. Si un cordon d’alimentation est fourni avec un
fil de terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Sinon, une situation de vie en
danger existe !

• Déballez et vérifiez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez
jamais un appareil endommagé en service.

• Avant de mettre en marche, assurez-vous que la tension et la fréquence de l’alimentation correspondent aux
exigences de l’alimentation de l’appareil, comme indiqué dans ce manuel.

• Cet appareil est destiné à une utilisation en intérieur uniquement. Utilisez-le uniquement dans un endroit sec.
Exposer l’appareil à la pluie ou à l’humidité risquerait de provoquer un choc électrique ou un incendie.

• NE laissez PAS de liquides ou d’objets pénétrer dans l’appareil. En cas de déversement de liquide sur l’appareil,
DÉBRANCHER immédiatement l’alimentation électrique de l’appareil et contacter le service après-vente.

• L’unité ne doit être installée que dans un endroit bien ventilé. Assurez-vous qu’aucune fente de ventilation n’est
obstruée. Afin de garantir une ventilation adéquate, laissez un espace d’air libre d’au moins 20 cm autour des côtés
et du dessus de l’appareil.

• Déconnectez l’appareil du secteur avant tout entretien ou maintenance.
Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la
fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans
une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous
pouvez débrancher immédiatement la fiche d’alimentation.

• Tenez toujours le cordon d’alimentation par la fiche. Ne tirez pas sur le cordon lui-même et ne touchez jamais le
cordon d’alimentation avec les mains mouillées car cela pourrait provoquer un court-circuit ou un choc électrique.
Ne placez pas l’appareil, les enceintes ou tout autre objet sur le cordon d’alimentation et assurez-vous qu’il ne soit
pas pincé.
Placez le cordon d’alimentation dans une position où il ne puisse pas être piétiné. Un cordon d’alimentation endom­magé peut provoquer un incendie ou un choc électrique. Vérifiez le cordon d’alimentation de temps en temps. En
cas de dommage, contactez notre service clientèle pour le faire remplacer.

• Vous devez vous assurer que le cordon d’alimentation ne soit jamais mouillé pendant le fonctionnement.

• Avant un orage et / ou un orage avec un risque de foudre, débranchez l’appareil du secteur.

• Vous ne devez en aucun cas ouvrir le boîtier de l’appareil. Si vous le faites, votre sécurité ne sera pas assurée. Il
n’y a aucune composante opérationnelle à l’intérieur, seulement des tensions dangereuses qui peuvent vous
donner un choc mortel !

• NE JAMAIS utiliser l’appareil dans les conditions suivantes :
> Dans des endroits soumis à des vibrations ou des bosses,
> Dans des endroits où la température est supérieure à 45 ° C ou inférieure à 2 ° C.
> Dans les endroits exposés à une sécheresse excessive ou à une humidité excessive (conditions idéales : entre
35% et 80%).

• Ne plongez jamais l’appareil dans de l’eau ou dans tout autre liquide. Essuyez-le uniquement avec un chiffon
légèrement humide.

• N’utilisez jamais l’appareil à proximité de flammes, de matières inflammables, explosives ou de surfaces chaudes.
Sinon, vous courez le risque de provoquer un incendie.

• Ne laissez jamais cet appareil en marche sans surveillance.

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques,
physiologiques ou intellectuelles limitées ou par un manque d’expérience et / ou de connaissances, à moins d’être
surveillés par une personne responsable de leur sécurité ou de recevoir des instructions de cette personne en ce
qui concerne le fonctionnement de l’appareil.

• En cas de problèmes de fonctionnement graves, arrêtez immédiatement d’utiliser l’appareil. N’essayez jamais de
démonter, réparer ou modifier l’appareil par vous-même. Sinon, la garantie devient nulle. Les réparations effec­tuées par des personnes non qualifiées peuvent entraîner des dommages ou un dysfonctionnement. Veuillez
contacter le centre d’assistance technique agréé le plus proche.

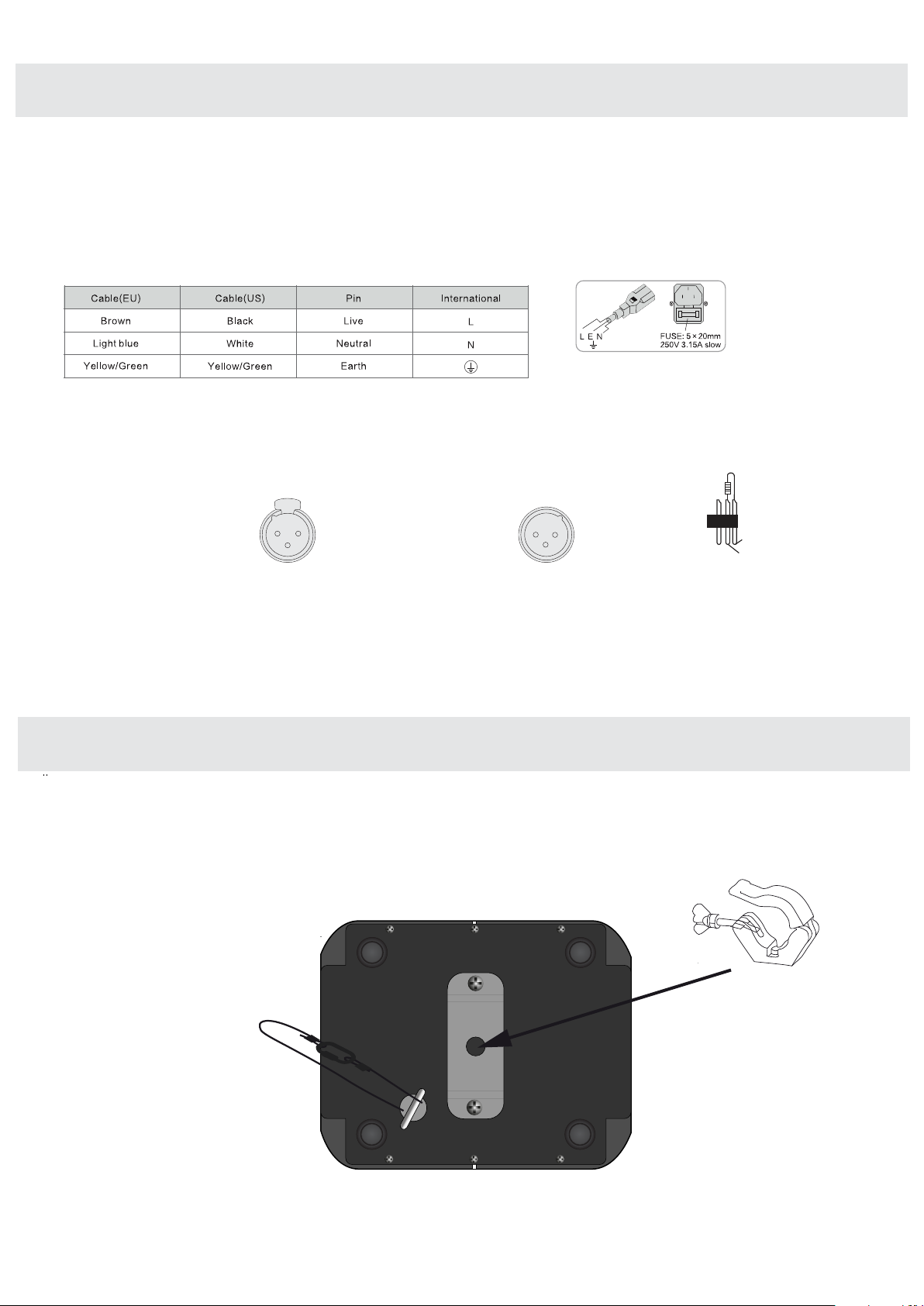

MISE EN SERVICE

Alimentation

Utilisez le cordon d’alimentation fourni dans l’emballage.Vérifiez que la tension secteur corres­pond aux informations indiquées sur le produit.

Caractéristiques du câble d’alimentation:

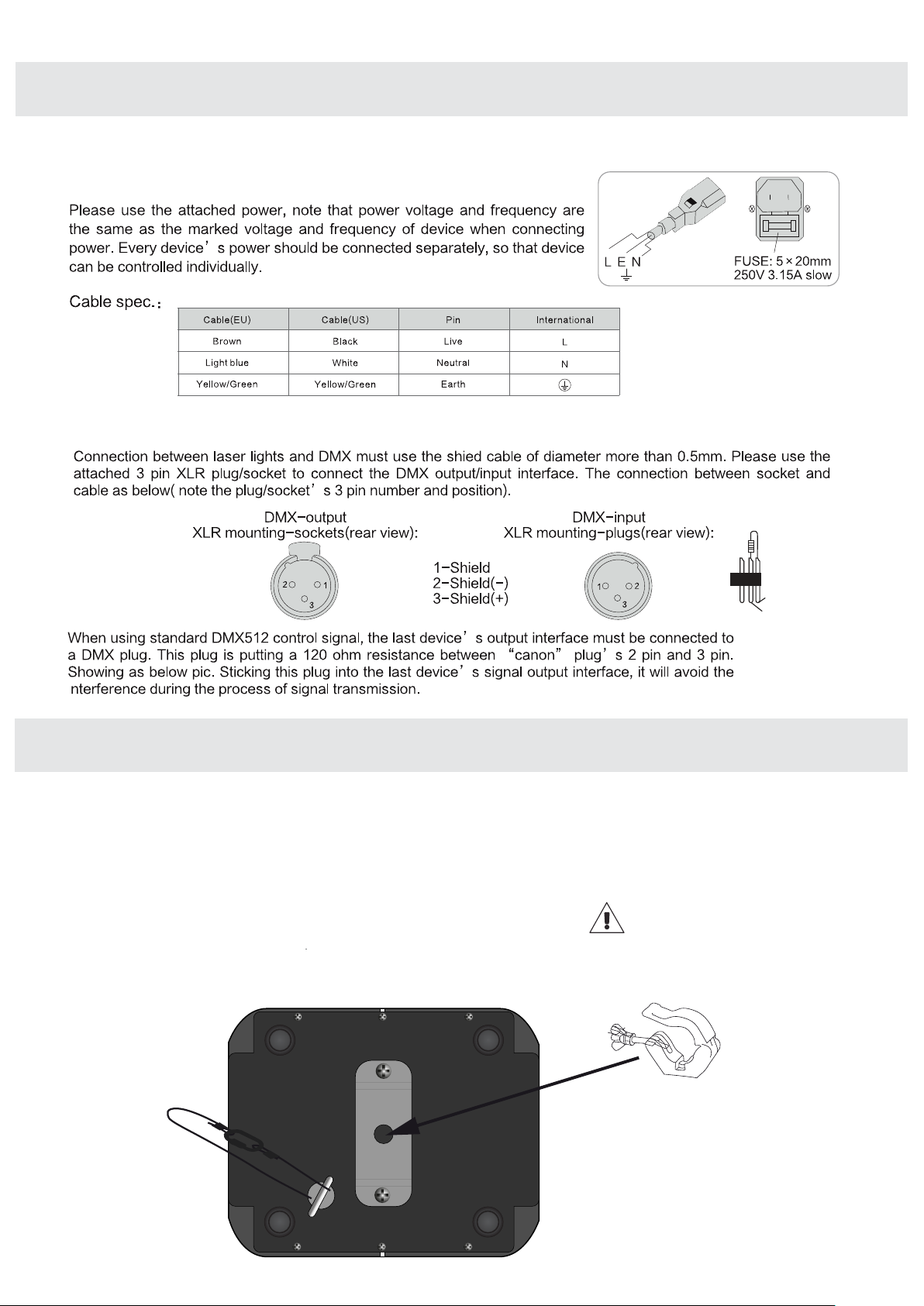

Connexion DMX

La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de
bonne qualité.

XLR mounting-sockets(rear view):

DMX-output

XLR mounting-plugs(rear view):

DMX-input

2

1

3

1-Shield
2-Shield(-)
3-Shield(+)

2

1

3

PIN3

PIN2

En utilisation professionelle, la norme DMX512 impose la présence d’un «bouchon DMX» sur le dernier
appareil DMX de la chaine afin de finaliser correctement la boucle de signal. Ce bouchon est constitué
d’une résistance de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.

ACCROCHE

L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil
doit être sécurisé par une élingue de sécurité. La structure doit pouvoir supporter au moins 10x le poids de
l’appareil accroché.

Elingue de sécurité

Crochet

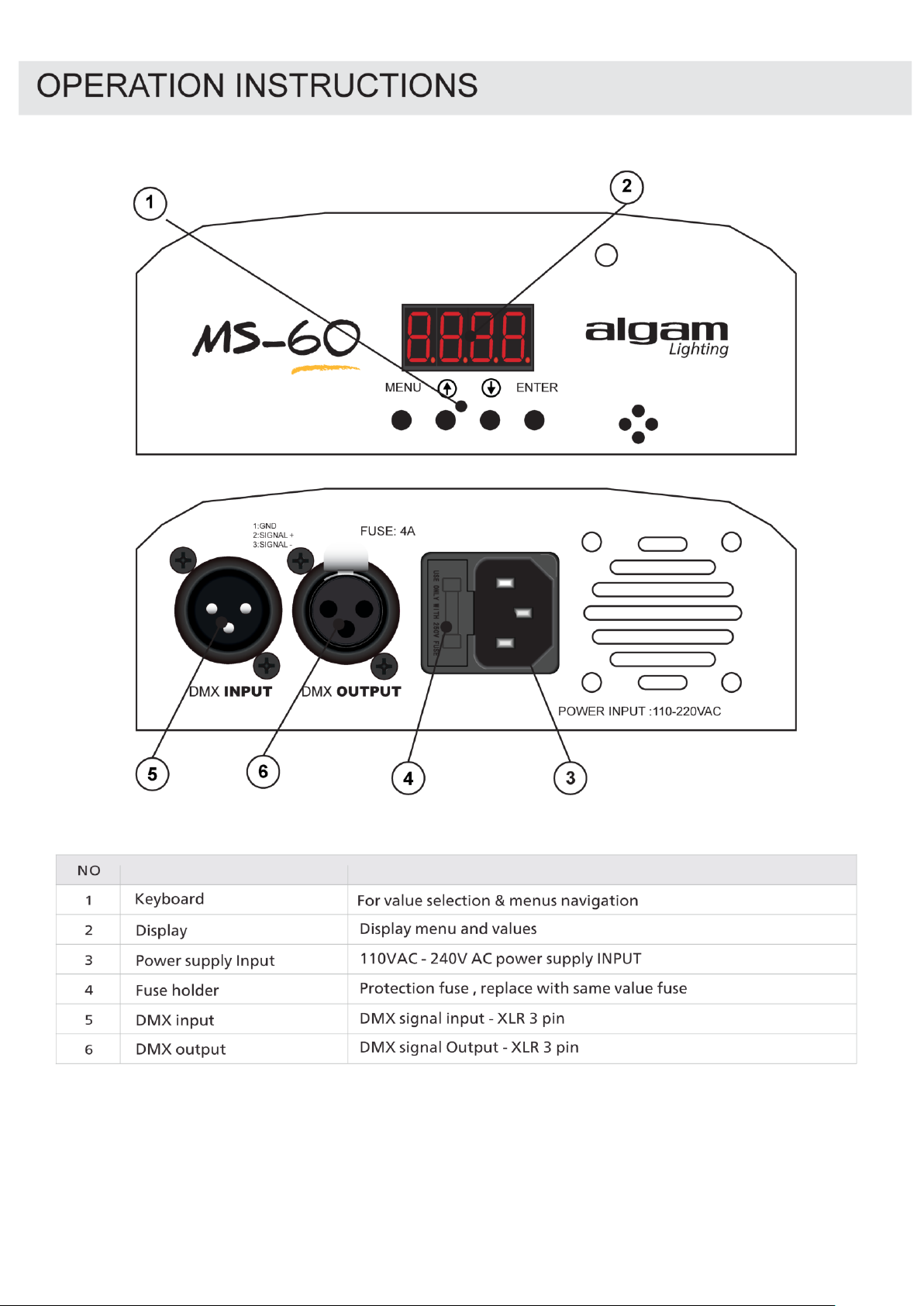

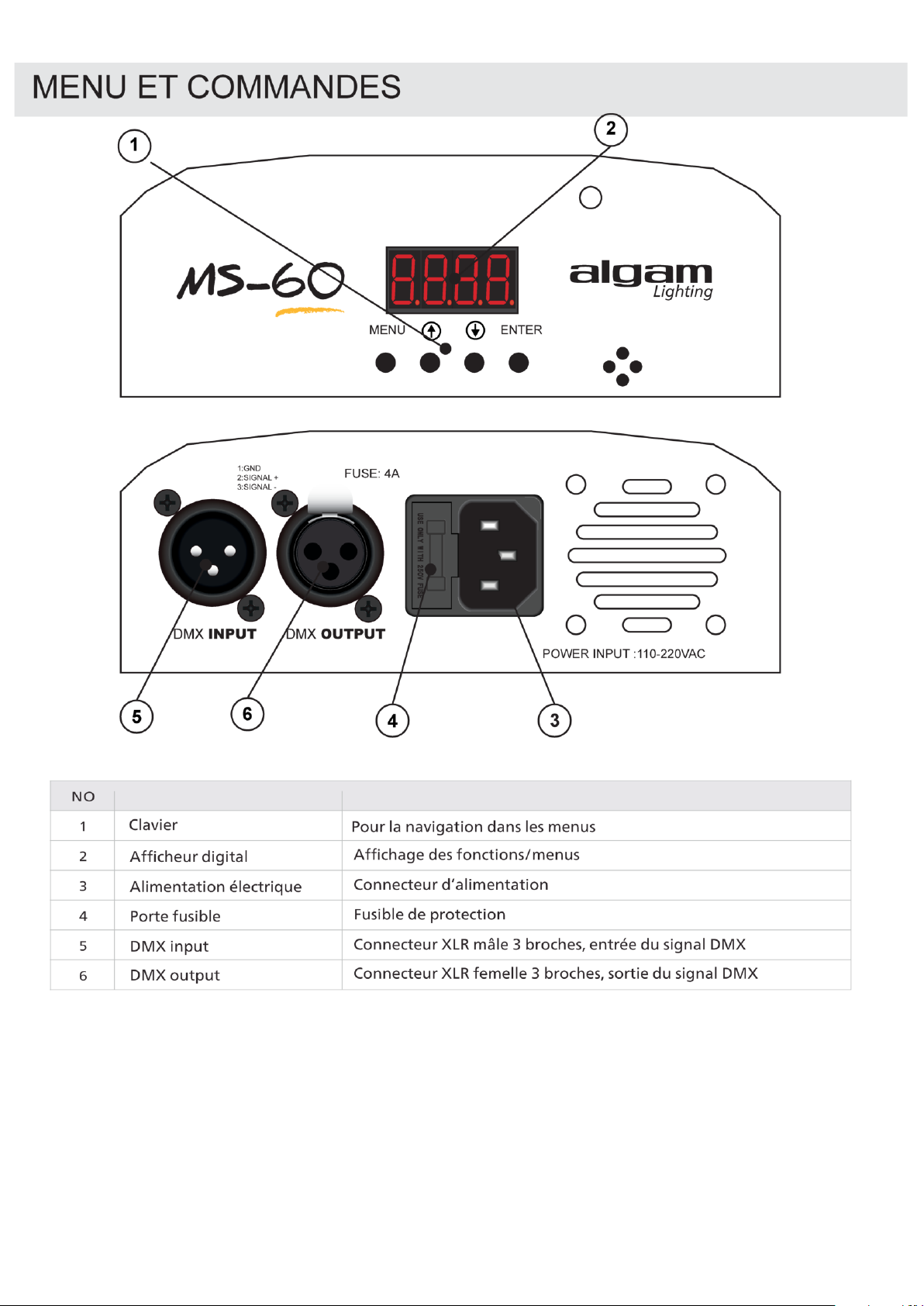

MENU

Addr d001-d512 Sélection adresse DMX

11CH Mode 11 canaux DMX

Auto Mode AUTO

slnd

SL2 Mode "ESCLAVE"

SH 0 SHOW 0 : 180° rapide

SH 1 SHOW 1: 360° rapide

SH 2 SHOW 2 : 360° rapide sans Prisme

SH 3 SHOW 3 : 360° Lent

SH 4 SHOW 4: 180° Lent

SH 5 SHOW 5: Club

ON Active le mode MUSIQUE

Réglage de la sensibilité de la
détection musicale.

OFF Eteint l'afficheur après 5 secondes

NO Inversion de l'afficheur ( tête en bas)

NO Rotation "normale" PAN

rtil NO Rotation "normale" TILT

YES Inversion de la rotation TILT

Foc 0-255 Réglage du FOCUS

rest YES Remise à zéro de l'appareil

MODE

ENTER

Pour changer de mode et accéder aux menus/fonctions.

Pour la validation

UP/DOWN, pour la navigation dans les menus
et l’incrémentation/décrémentation des valeurs

chnd

13CH

shnd

Mode 13 canaux DMX

SoUd

OFF Désactive le mode MUSIQUE

sens 0-99

led

NO Afficheur toujours allumé

disp

YES Afficheur normal

rpan

YES Inversion de la rotation PAN

PROTOCOLE DMX - 11 CANAUX

Channel 0-255 Function

1 0-255 Rotation PAN

2 0-255 Rotation TILT

Réglage vitesse des moteurs PAN et
TILT

4 0-255 Dimmer

5 0-255 Effet stroboscopique

0-139 Sélection couleur

7 0-128 Sélection gobo

129-255 Changeur de couleur automatique

0-99 Prisme OFF

8 100-127 Prisme ON

128-255 Prisme Lent-Rapide

9 0-255 Réglage focus

0-59

60-75

76-90

91-105

106-120

121-135

136-159

176-190

191-205

221-235

11 250-255 RESET

3 0-255

6

10

140-255 Changeur de couleur automatique

Autres canaux actifs
PROGRAMME AUTO 0
PROGRAMME AUTO 1
PROGRAMME AUTO 2
PROGRAMME AUTO 3
PROGRAMME AUTO 4
PROGRAMME AUTO 5

160-175

PROGRAMME MUSIQUE

PROGRAMME MUSIQUE

0

1

PROGRAMME MUSIQUE

206-220

236-255

PROGRAMME MUSIQUE

PROGRAMME MUSIQUE

PROGRAMME MUSIQUE

2
3

4
5

PROTOCOLE DMX - 13 CANAUX

Canal dmx Valeur Fonction

1 0-255 Rotation PAN

2 0-255 Rotation PAN - Réglage fin

3 0-255 Rotation TILT

4 0-255 Rotation TILT - Réglage fin

Réglage vitesse des moteurs PAN et
TILT

6 0-255 Dimmer

7 0-255 Effet stroboscopique

140-255 Changeur de couleur automatique

9 0-128 Sélection gobo

129-255 Changeur de couleur automatique

0-99 Prisme OFF

100-127 Prisme ON

128-255 Prisme lent-Rapide

11 0-255 Réglage focus

0-59 Autres canaux actifs

60-75 PROGRAMME AUTO 0

76-90 PROGRAMME AUTO 1

91-105 PROGRAMME AUTO 2

106-120 PROGRAMME AUTO 3

121-135 PROGRAMME AUTO 4

136-159 PROGRAMME AUTO 5

160-175

PROGRAMME MUSIQUE

0

176-190

PROGRAMME MUSIQUE

1

PROGRAMME MUSIQUE

2

206-220

PROGRAMME MUSIQUE

3

PROGRAMME MUSIQUE

4

PROGRAMME MUSIQUE

5

13 Reset

5 0-255

8

10

12

0-139 Sélection couleur

191-205

221-235

236-255

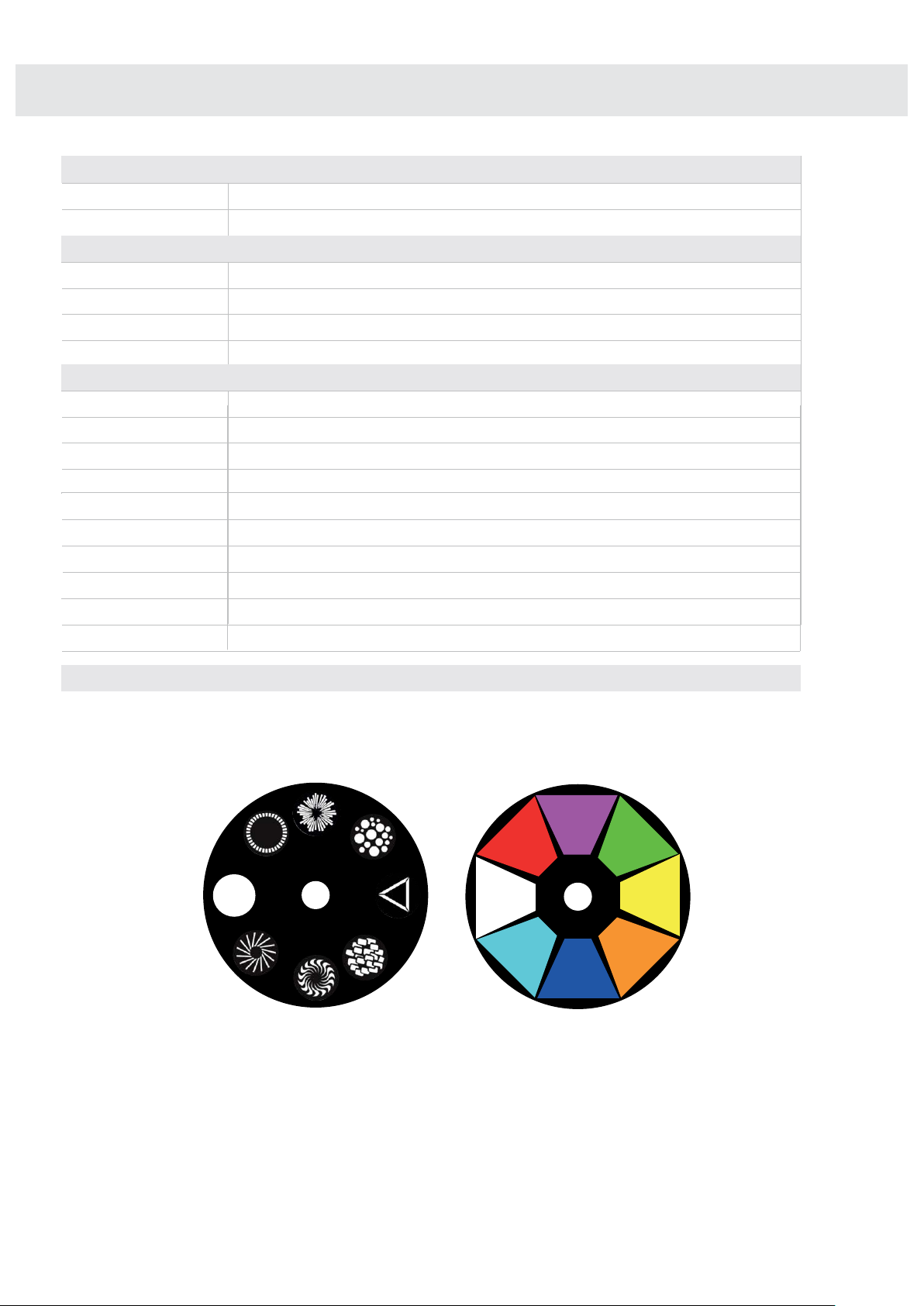

CARACTÉRISTIQUES TECHNIQUES

Dimensions
Poids

Type d’alimentation
Tension d’alim.
Puissance consommée

DMX
Angles PAN

Angles TILT
Modes
Source lumineuse 1 x LED blanche 60W

Gobos
Couleurs

Prisme
Focus
Effets

Alimentation à découpage (International)

Couleur, 1/2 couleur, Rainbow, strobocope

195x170x280mm

3kg

100-240V 50/60Hz

120W

11 ou 13 canaux

540°

230°

Auto, musical, maître/esclave

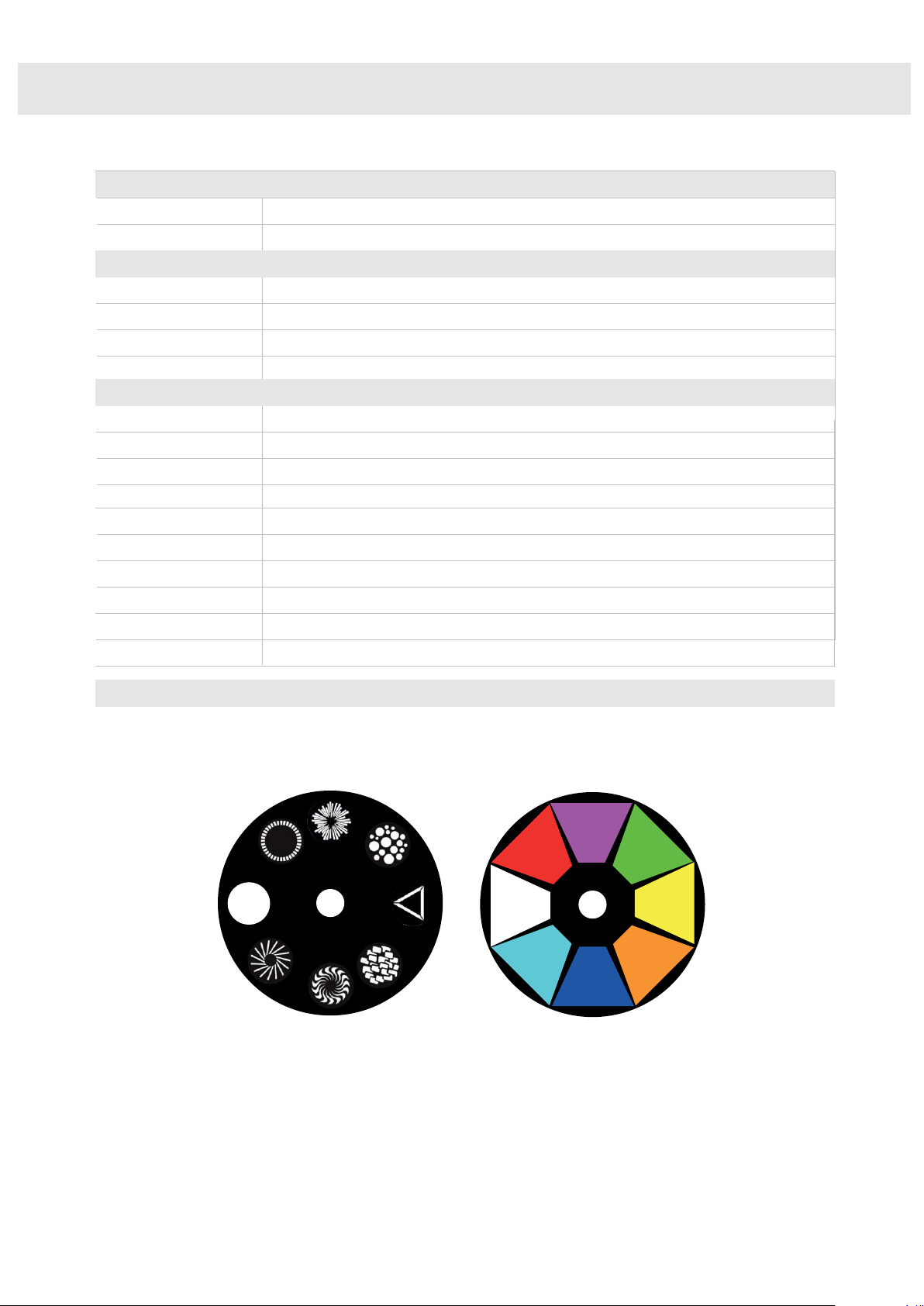

Roue de 8 gobos

Roue de 8 couleurs

Triple rotatif

Motorisé

Roue 8 gobos

Roue 8 couleurs

Pour les emballages, nous avons utilisé des matérieux écologiques qui peuvent être recyclés.

Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce
symbole sur le produit ou sur la documentation correspondante indique qu‘en fin de vie, le produit ne doit pas être
jeté avec les déchets normaux, afin d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une
élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir
la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter
le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le
lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous
invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur
contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.

Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives euro­péennes suivantes :
LVD Directive 2014/35/EU :
EMC Directive 2014/30/EU :
RoHS 2 Directive 2011/65/EU
RED Directive 2014/53/EU
Sécurité des appareils à LASER : EN 60825-1:2014

La DECLARATION UE DE CONFORMITE est disponible sur demande à l’adresse suivante : [email protected]

Thank you for choosing one of our Algam Lighting product. Please read this user manual carefully and follow

0.5

the instructions to avoid danger or damage to the unit due to mishandling. Keep this user guide for future
reference.

SAFETY INSTRUCTIONS

The symbols shown above are internationally accepted symbols that warn
of potential hazards with electrical products.

if one of those symbols is on your product , please read carrefully the following:

WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions

listed on this page.

WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.

DANGER !
Hazardous voltage, Risk of electric shock!

ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on
Protect the unit from rain or moisture.

a dimmer power pack.

m

Locate the fixture in a well ventillated spot, away from flammable materials.
The fixture must be fixed at least 50cm from surrouding walls .

WARNING !
Burn Hazard. Do not touch

The fixture becomes hot during use and remains hot 10 min after use. Do not touch the unit.

WARNING !
Fire Hazard!

Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over

4O°C.

. Very hot surface.

DANGER !
Safety Hazard. Risk of injury.

This unit must be installed by professional people.

Please carefully read the instruction, which includes important information about the installation, usage and mainte­nance, BEFORE operating this device.

• This device is exclusively meant to be used as a splitter for DMX signals within the limits given in this manual. Using
it in any other way you risk electric shock and warranty will become void.

• Never sever or manipulate the power cord or the plug. If a power cord is provided with an earth lead, this is manda­tory to ensure safe operation! Otherwise a LIFE THREATENING situation exists!

• Unpack and check carefully there is no transportation damage before using the unit. Never put a damaged device
into operation.

• Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit
as stated in this manual.

• The unit is for indoor use only. Use it only in a dry location. Exposing the device to rain or moisture would cause
the risk of electrical shock or fire.

• DO NOT let any liquids or objects enter the unit. Should any liquid be spilled on the unit, DISCONNECT the power
supply to the unit immediately and contact the service company.

• The unit must only be installed in a location with adequate ventilation. Be sure that no ventilation slots are blocked.
In order to guarantee adequate ventilation, allow a free air space of at least 20 cm around the sides and top of the
unit.

• Disconnect the device from the mains power before any servicing or maintenance.
Notice regarding power disconnection: To disconnect the device from the power source the power plug must be
removed from the power socket. For this reason the device must be placed in a position where a constant unobstruc­ted access to the power socket is assured, thus in an emergency situation you are able to immediately pull out the
power plug. To eliminate the risk of fire you must completely disconnect the power plug from the power socket after
the device has been used.

• Always grasp the power cord by the plug. Do not pull on the cord itself and never touch the power cord with wet
hands as this could result in a short circuit or an electrical shock. Do not place the device, speaker cabinets or
anything else on the power cord and make sure that it does not become clamped.

• Before a storm and/or a thunderstorm with a risk of lightning, disconnect the device from the mains power supply.

• Under no circumstances may you open the device housing. Should you do so your safety would not be assured.
There are no operational components whatsoever inside, only dangerous voltages that can give you a deadly shock!

• NEVER use the unit under the following conditions :> In places subject to vibrations or bumps.> In places with a
temperature of over 45 °C or less than 2 °C.> In places subject to excessive dryness or humidity (ideal conditions
are between 35% and 80%).

• Never submerse the device in water or any other liquid. Only wipe it with a slightly damp cloth.

• Never operate the device near flames, flammable, explosive materials, or hot surfaces. Otherwise you run the risk
of causing a fire.

• Never leave this device running unattended.

• This appliance must not be used by individuals (including children) with restricted physical, physiological or intellec­tual abilities or deficiencies in experience and/or knowledge unless they are supervised by a person responsible for
their safety or receive from this person instruction in how the appliance is to be used.

• Keep children away from the device and power cord! Children frequently underestimate the dangers of electrical
devices. Also keep the plastic packaging well away from small children. There is a risk of suffocation!

• In the event of serious operating problems, stop using the unit immediately. Never try to dismantle, repair or modify
the unit by yourself. Otherwise warranty becomes void. Repairs carried out by unskilled people can lead to damage
or malfunction. Please contact the nearest authorized technical assistance centre.

PRODUCT INSTALLATION

Power supply

DMX connection

RIGGING

Attention! The installation must be carried out by qualified service personal only. Improper
installation can result in serious injuries and /or damage to property. Overhead rigging
required extensive experience! Working load limits should be respected, Certified
installation materials should be used, the installed device should be inspected regularly for
safety.

Before rigging make sure that
installation area can hold
the 10 times weight of device.

PIN3

PIN2

Safety rope

Clamp

MENU OPERATING INSTRUCTION

Adrr d001-d512 512 Address Set

11CH 11Channel Set

Auto Auto Mode

slnd

SL2 Slave Mode

SH 0 SHOW 0 : 180° fast

SH 1 SHOW 1: 360° fast

SH 2 SHOW 2 : 360° fast & no prism

SH 3 SHOW 3 : 360° slow

SH 4 SHOW 4: 180° slow

SH 5 SHOW 5: Club

ON Open the sound control mode

OFF Close the screen after 5 seconds

NO Display reverse

NO X motor forward

rtil NO Y motor forward

YES Y motor reverse

Foc 0-255 Focusing motor positioning

rest YES System Reset

MODE

ENTER

Mode Option, to choose the operating mode of laser.

Confirmation, to confirm the laser to show the present mode at the next operation.

UP/DOWN, to change operating mode, parameter or DMX address.

chnd

13CH 13Channel Set

shnd

SoUd

OFF Close the sound control mode

sens 0-99 Adjust the sensitivity of sound

led

NO Screen open all the time

disp

YES Display forward

rpan

YES X motor reverse

DMX PROTOCOL - 11 CHANNELS

Channel 0-255 Function

1 0-255 Pan Running

2 0-255 Tilt Running

4 0-255 Dimming

5 0-255 Strobe

0-139 Choose color

7 0-128 Fixed Gobo

129-255 Change gobo automatic

0-99 Prism OFF

8 100-127 Prism ON

128-255 Prism slow to fast

9 0-255 focusing

0-59 Other Channels control

60-75 AUTO SHOW 0

76-90 AUTO SHOW 1

91-105 AUTO SHOW 2

106-120 AUTO SHOW 3

121-135 AUTO SHOW 4

136-159 AUTO SHOW 5

160-175

SOUND SHOW 0

SOUND SHOW 1

191-205

SOUND SHOW 2

SOUND SHOW 3

221-235

SOUND SHOW 4

SOUND SHOW 5

11 250-255 RESET

3 0-255 XY speed

6

10

140-255 Change color automatic

176-190

206-220

236-255

Channel Value Function

1 0-255 Pan Running

2 0-255 pan fine

3 0-255 Tilt Running

4 0-255 Tilt Fine

6 0-255 Dimming

7 0-255 Strobe

140-255 Change color automatic

9 0-128 Fixed Gobo

129-255 Change gobo automatic

0-99 Prism OFF

100-127 Prism ON

128-255 Prism slow to fast

11 0-255 focusing

0-59 Other Channels control

60-75 AUTO SHOW 0

76-90 AUTO SHOW 1

91-105 AUTO SHOW 2

106-120 AUTO SHOW 3

121-135 AUTO SHOW 4

136-159 AUTO SHOW 5

160-175

SOUND SHOW 0

176-190

SOUND SHOW 1

191-205

SOUND SHOW 2

SOUND SHOW 3

221-235

SOUND SHOW 4

SOUND SHOW 5

13 Reset

DMX PROTOCOL - 13 CHANNELS

5 0-255 XY speed

8

10

12

0-139 Choose color

206-220

236-255

SPECIFICATIONS

Dimensions
Net weight

Power supply type
Power supply.
Power consumption

DMX

Angles PAN
Angles TILT
Modes
Lighting source 1 x LED white 60W

Gobos
Colors

Prism
Focus
Effects

Switching power supply (International)

Color, half color, Rainbow, strobe

195x170x280mm

3kg

100-240V 50/60Hz

120W

11 or 13 channels

540°

230°

Auto, music, master/slave

Wheel 8 gobos
Wheel 8 colors

Triple, rotate

Motorized

8 gobo wheel

8 color wheel

Ensure that plastic bags, packaging, etc. are properly disposed of.
Do not just dispose these materials with your normal household waste, but make sure that
they are fed to a recovery. Please follow the notes and markings on the packaging.

This product is subject to the European Waste Electrical and Electronic Equipment Directive (WEEE) in its currently
valid version.
Do not dispose with your normal household waste.
Dispose of this device through an approved waste disposal through your local waste facility. When discarding the
device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste dispo­sal facility.

This Algam Lighting product is compliant to all required UE certifications and conformed to following standard
and UE directives:

LVD Directive 2014/35/EU :
EMC Directive 2014/30/EU :
RoHS 2 Directive 2011/65/EU
RED Directive 2014/53/EU
LASERS directive : EN 60825-1:2014

The UE DECLARATION OF CONFORMITY is available, if you need it, please just ask for it at : [email protected]

Importé par / Imported by ALGAM

2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE
