MB 810

BARRE LED MOTORISÉE 8X10W RGBW

LED MOVING BAR 8X10W RGBW

FR-EN

(ES - NL user manuals also available, please contact: [email protected])

Page 2

Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre

0.5

les instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation. Conservez ce guide de l’utilisateur pour référence ultérieure.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels relatifs à l’utilisation d’appareils électriques.

Si l’un de ces symboles est présent sur votre appareil, veuillez prendre connaissance des consignes ci-dessous:

ATTENTION ! Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.

ATTENTION ! Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans

le faisceau.

DANGER ! Risque de chocs électriques.

II est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre). Toujours débrancher l’appareil avant une intervention technique ou avant son entretien. Ne pas brancher cet appareil sur un bloc de puissance variable type «Dimmer pack». Aﬁn de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un milieu humide ou sous la pluie.

Placer l’appareil à une distance minimale de 50cm de tout matériau inflammable et des murs.

ATTENTION ! Risque de brûlure.

II est important d’éviter tout contact avec l‘appareil en fonctionnement et au moins 10 minutes après son utilisation. L’extérieur de l‘appareil peut devenir très chaud. Ne pas utilisez l’appareil avec une température ambiante supérieure de 40°C.

ATTENTION ! Risque d’incendie.

II est important de garder éloigner tous matériaux combustibles et inﬂammables de l‘appareil en fonctionnement.

DANGER ! Cet appareil présente des risques importants de blessures. II est important de manipuler et d’utiliser cet

appareil de façon professionnelle. Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement aﬁn d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurezvous également que Ia structure (ou point d’accroche) peut supporter au moins 10X le poids de I’appareil accroche. L’appareil doit être installé par une personne qualiﬁée et doit être placée hors de portée du public. En cas de problème de fonctionnement, arrêtez immédiatement I’appareil. Ne pas essayer de le réparer soimême. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. II n’y a aucune pièce remplaçable par l’utilisateur.

Page 3

• Ne jamais couper ou manipuler le cordon d’alimentation ou la fiche. Si un cordon d’alimentation est fourni avec un fil de terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Sinon, une situation de vie en danger existe !

• Déballez et vérifiez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez jamais un appareil endommagé en service.

• Avant de mettre en marche, assurez-vous que la tension et la fréquence de l’alimentation correspondent aux exigences de l’alimentation de l’appareil, comme indiqué dans ce manuel.

• Cet appareil est destiné à une utilisation en intérieur uniquement. Utilisez-le uniquement dans un endroit sec. Exposer l’appareil à la pluie ou à l’humidité risquerait de provoquer un choc électrique ou un incendie.

• NE laissez PAS de liquides ou d’objets pénétrer dans l’appareil. En cas de déversement de liquide sur l’appareil, DÉBRANCHER immédiatement l’alimentation électrique de l’appareil et contacter le service après-vente.

• L’unité ne doit être installée que dans un endroit bien ventilé. Assurez-vous qu’aucune fente de ventilation n’est obstruée. Afin de garantir une ventilation adéquate, laissez un espace d’air libre d’au moins 20 cm autour des côtés et du dessus de l’appareil.

• Déconnectez l’appareil du secteur avant tout entretien ou maintenance. Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation.

• Tenez toujours le cordon d’alimentation par la fiche. Ne tirez pas sur le cordon lui-même et ne touchez jamais le cordon d’alimentation avec les mains mouillées car cela pourrait provoquer un court-circuit ou un choc électrique. Ne placez pas l’appareil, les enceintes ou tout autre objet sur le cordon d’alimentation et assurez-vous qu’il ne soit pas pincé. Placez le cordon d’alimentation dans une position où il ne puisse pas être piétiné. Un cordon d’alimentation endommagé peut provoquer un incendie ou un choc électrique. Vérifiez le cordon d’alimentation de temps en temps. En cas de dommage, contactez notre service clientèle pour le faire remplacer.

• Vous devez vous assurer que le cordon d’alimentation ne soit jamais mouillé pendant le fonctionnement.

• Avant un orage et / ou un orage avec un risque de foudre, débranchez l’appareil du secteur.

• Vous ne devez en aucun cas ouvrir le boîtier de l’appareil. Si vous le faites, votre sécurité ne sera pas assurée. Il n’y a aucune composante opérationnelle à l’intérieur, seulement des tensions dangereuses qui peuvent vous donner un choc mortel !

• NE JAMAIS utiliser l’appareil dans les conditions suivantes : > Dans des endroits soumis à des vibrations ou des bosses, > Dans des endroits où la température est supérieure à 45 ° C ou inférieure à 2 ° C. > Dans les endroits exposés à une sécheresse excessive ou à une humidité excessive (conditions idéales : entre 35% et 80%).

• Ne plongez jamais l’appareil dans de l’eau ou dans tout autre liquide. Essuyez-le uniquement avec un chiffon légèrement humide.

• N’utilisez jamais l’appareil à proximité de flammes, de matières inflammables, explosives ou de surfaces chaudes. Sinon, vous courez le risque de provoquer un incendie.

• Ne laissez jamais cet appareil en marche sans surveillance.

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, physiologiques ou intellectuelles limitées ou par un manque d’expérience et / ou de connaissances, à moins d’être surveillés par une personne responsable de leur sécurité ou de recevoir des instructions de cette personne en ce qui concerne le fonctionnement de l’appareil.

• En cas de problèmes de fonctionnement graves, arrêtez immédiatement d’utiliser l’appareil. N’essayez jamais de démonter, réparer ou modifier l’appareil par vous-même. Sinon, la garantie devient nulle. Les réparations effectuées par des personnes non qualifiées peuvent entraîner des dommages ou un dysfonctionnement. Veuillez contacter le centre d’assistance technique agréé le plus proche.

Page 4

MENU ET COMMANDES

0.5

DMX OUTDMX IN

POWER IN

100-240VAC, 50/60Hz

POWER OUT

MAX. 500W

Clavier

Afﬁcheur digital

FUSE: T 5A 250V

CAUTION

WARNING: SHOCK HAZARD - DO NOT OPEN

DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE

ATTENTION: RISQUE DE CHOC ÉLÉCTRIQUE - NE PAS OUVRIR

TENIR A L’ABRIS DE LA PLUIE ET DE L’HUMIDITÉ

MB810

MENU ENTER

Pour la navigation dans les menus

Afﬁchage des fonctions/menus

MB810

BARRE A LED MOTORISÉE - 8 X 10W RGBW MOVING LED LIGHT BAR 8 x 10W RGBW

VOLTAGE : 100-240V AC / 50-60Hz POWER RATING : 160W IMPORTED BY / IMPORTÉ PAR :

ALGAM, 2 RUE DE MILAN, 44470 THOUARÉ-SUR-LOIRE FRANCE MADE IN CHINA

Serial N°

ATTACH SAFETY

CABLE HERE

DMX

Crochet de sécurité

Fusible de protection 4A/230VAC

Alimentation électrique

001

ond

Alimentation électrique Entrée / Sortie

Connecteur XLR pour DMX IN/OUT

Crochet pour élingue de sécurité

01-512

ond

u01

u022

8CH mode

CH mode

ound mode

ffect 1

ffect 2

P01

PoF

000

01-08

OFF

0-255

peed adjustment

otor forward

otor reverse

otor rotatio ngle

Page 5

PROTOCOLE DMX 9 canaux

Channel

Value

0-255

Channel

Value

0-255

0-10

11-20

21-31

32-42

43-53

54-64

65-75

76-86

87-97

98-108

109-119

120-130

131-141

142-152

153-163

164-174

175-185

186-196

197-207

208-218

219-229

230-240

241-250

251-255

0-255 5

0-255

Fonctions Rotation TILT Vitesse déplacement TILT Effet interne Vitesse de déﬁlement de l’effet Dimmer Rouge Dimmer Vert Dimmer Bleu Dimmer Blanc Dimmer MASTER

PROTOCOLE DMX 38 canaux

Fonctions Rotation TILT Vitesse de rotation TILT

Effet 1 Effet 2 Effet 3 Effet 4 Effet 5 Effet 6 Effet 7 Effet 8 Effet 9 Effet 10 Effet 11 Effet 12 Effet 13 Effet 14 Effet 15 Effet 16 Effet 17 Effet 18 Effet 19 Effet 20 Effet 21 Effet 22 Mode Audio( Musique) Réglage vitesse déﬁlement effets

Master Dimmer Effet Stroboscopique réglable Dimmer Rouge LED1 Dimmer Vert LED1 Dimmer Bleu LED1

Page 6

0-255

……

0-255

PROTOCOLE DMX (38 canaux suite)

Dimmer Blanc LED1 Dimmer Rouge LED2 Dimmer Vert LED2 Dimmer Bleu LED2 Dimmer Blanc LED2

......

Dimmer Rouge LED8 Dimmer Vert LED8 Dimmer Bleu LED8 Dimmer Blanc LED8

CARACTÉRISTIQUES TECHNIQUES

Sources lumineuses : 8 x LED 10W RGBW Angle TILT : 265° Modes : AUTO, Maître/esclave, Musique Nombre de canaux DMX : 9 ou 38 Nombre d’effets internes : 22 Angle de faisceaux : 2,5° Effets : balayage, stroboscopique, chenillard.. Alimentation électrique : 90-240V AC , 50/60Hz Consommation électrique : 100W Nombre d’appareil chaînable : 8 Poids : 8kg Dimensions : 106x16x9cm

Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.

Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives européennes suivantes : LVD Directive 2014/35/EU : EMC Directive 2014/30/EU : RoHS 2 Directive 2011/65/EU RED Directive 2014/53/EU Sécurité des appareils à LASER : EN 60825-1:2014

La DECLARATION UE DE CONFORMITE est disponible sur demande à l’adresse suivante : [email protected]

Page 7

Thank you for choosing one of our Algam Lighting product. Please read this user manual carefully and follow

0.5

the instructions to avoid danger or damage to the unit due to mishandling. Keep this user guide for future reference.

SAFETY INSTRUCTIONS

The symbols shown above are internationally accepted symbols that warn of potential hazards with electrical products.

if one of those symbols is on your product , please read carrefully the following:

WARNING ! Before use, and before installing this ﬁxture, read carefully user manual, and follow the safety precautions

listed on this page.

WARNING ! Very high level light output. DO NOT LOOK INTO THE BEAM.

DANGER ! Hazardous voltage, Risk of electric shock!

ALWAYS disconnect the ﬁxture from power for servicing, for cleaning or installing. Do not connect this unit on Protect the unit from rain or moisture.

a dimmer power pack.

Locate the fixture in a well ventillated spot, away from flammable materials. The fixture must be fixed at least 50cm from surrouding walls .

WARNING ! Burn Hazard. Do not touch

The ﬁxture becomes hot during use and remains hot 10 min after use. Do not touch the unit.

WARNING ! Fire Hazard!

Keep ﬂammable materials away from the ﬁxture. Do not operate the ﬁxture with ambient temperature over

4O°C.

. Very hot surface.

DANGER ! Safety Hazard. Risk of injury.

This unit must be installed by professional people.

Page 8

Please carefully read the instruction, which includes important information about the installation, usage and maintenance, BEFORE operating this device.

• This device is exclusively meant to be used as a splitter for DMX signals within the limits given in this manual. Using it in any other way you risk electric shock and warranty will become void.

• Never sever or manipulate the power cord or the plug. If a power cord is provided with an earth lead, this is mandatory to ensure safe operation! Otherwise a LIFE THREATENING situation exists!

• Unpack and check carefully there is no transportation damage before using the unit. Never put a damaged device into operation.

• Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit as stated in this manual.

• The unit is for indoor use only. Use it only in a dry location. Exposing the device to rain or moisture would cause the risk of electrical shock or fire.

• DO NOT let any liquids or objects enter the unit. Should any liquid be spilled on the unit, DISCONNECT the power supply to the unit immediately and contact the service company.

• The unit must only be installed in a location with adequate ventilation. Be sure that no ventilation slots are blocked. In order to guarantee adequate ventilation, allow a free air space of at least 20 cm around the sides and top of the unit.

• Disconnect the device from the mains power before any servicing or maintenance. Notice regarding power disconnection: To disconnect the device from the power source the power plug must be removed from the power socket. For this reason the device must be placed in a position where a constant unobstructed access to the power socket is assured, thus in an emergency situation you are able to immediately pull out the power plug. To eliminate the risk of fire you must completely disconnect the power plug from the power socket after the device has been used.

• Always grasp the power cord by the plug. Do not pull on the cord itself and never touch the power cord with wet hands as this could result in a short circuit or an electrical shock. Do not place the device, speaker cabinets or anything else on the power cord and make sure that it does not become clamped.

• Before a storm and/or a thunderstorm with a risk of lightning, disconnect the device from the mains power supply.

• Under no circumstances may you open the device housing. Should you do so your safety would not be assured. There are no operational components whatsoever inside, only dangerous voltages that can give you a deadly shock!

• NEVER use the unit under the following conditions :> In places subject to vibrations or bumps.> In places with a temperature of over 45 °C or less than 2 °C.> In places subject to excessive dryness or humidity (ideal conditions are between 35% and 80%).

• Never submerse the device in water or any other liquid. Only wipe it with a slightly damp cloth.

• Never operate the device near flames, flammable, explosive materials, or hot surfaces. Otherwise you run the risk of causing a fire.

• Never leave this device running unattended.

• This appliance must not be used by individuals (including children) with restricted physical, physiological or intellectual abilities or deficiencies in experience and/or knowledge unless they are supervised by a person responsible for their safety or receive from this person instruction in how the appliance is to be used.

• Keep children away from the device and power cord! Children frequently underestimate the dangers of electrical devices. Also keep the plastic packaging well away from small children. There is a risk of suffocation!

• In the event of serious operating problems, stop using the unit immediately. Never try to dismantle, repair or modify the unit by yourself. Otherwise warranty becomes void. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest authorized technical assistance centre.

Page 9

OPERATION INSTRUCTIONS

0.5

Motor reverse

DMX OUTDMX IN

POWER IN

100-240VAC, 50/60Hz

POWER OUT

MAX. 500W

FUSE: T 5A 250V

DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE

ATTENTION: RISQUE DE CHOC ÉLÉCTRIQUE - NE PAS OUVRIR

TENIR A L’ABRIS DE LA PLUIE ET DE L’HUMIDITÉ

Keyboard

Display

Power supply Input/Output

DMX IN/OUT

Hook

Fuse Holder

CAUTION

WARNING: SHOCK HAZARD - DO NOT OPEN

MB810

MENU ENTER

For value selection & menus navigation

Display menu and values

110VAC - 240V AC power supply INPUT

Input/output DMX signal

For security cable

For protection fuse - 4A/230VAC

MB810

BARRE A LED MOTORISÉE - 8 X 10W RGBW MOVING LED LIGHT BAR 8 x 10W RGBW

VOLTAGE : 100-240V AC / 50-60Hz POWER RATING : 160W IMPORTED BY / IMPORTÉ PAR :

ALGAM, 2 RUE DE MILAN, 44470 THOUARÉ-SUR-LOIRE FRANCE MADE IN CHINA

Serial N°

ATTACH SAFETY

CABLE HERE

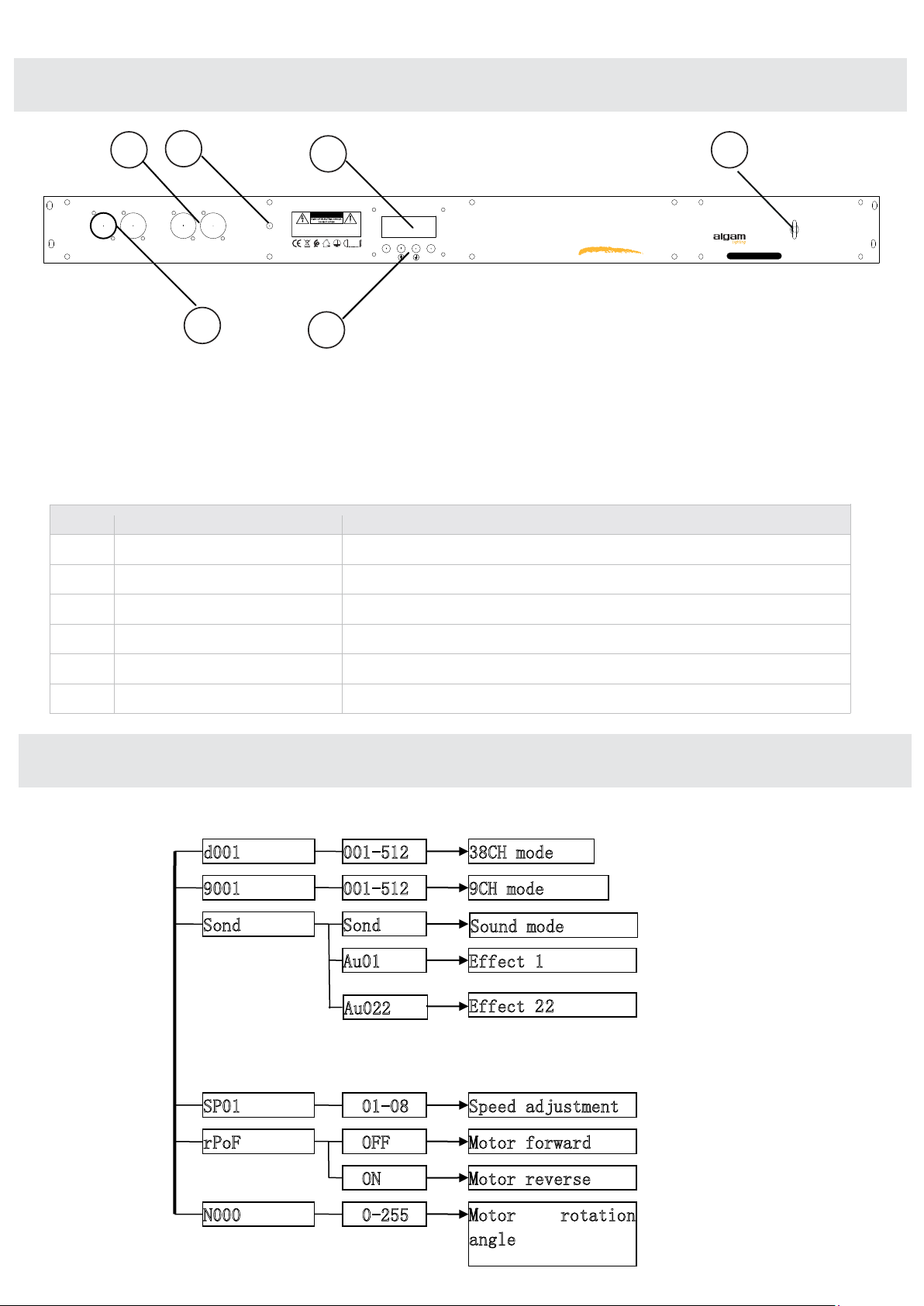

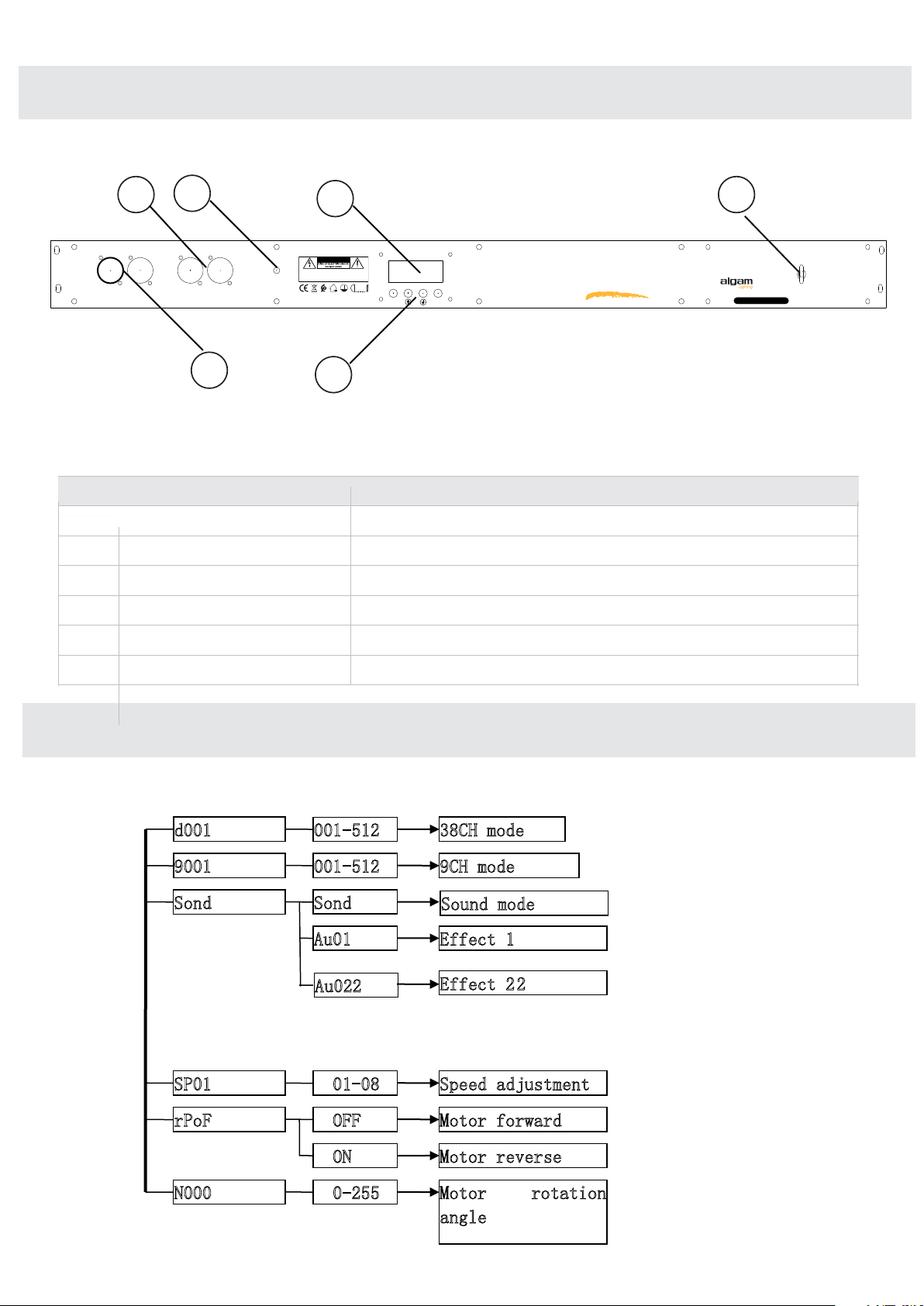

MENU OPERATING INSTRUCTION

001

ond

P01

PoF

01-512

ond

u01

u022

01-08

OFF

8CH mode

CH mode

ound mode

ffect 1

ffect 2 2

peed adjustment

otor forward

000

0-255

otor rotatio ngle

Page 10

DMX PROTOCOL (9CH)

Channel

Value

Functions

0-255

Tilt rotation

0-255

Tilt Speed adjustment

0-255

Internal effect

0-255

Internal effect speed adjustment

0-255

Red dimming

0-255

Green dimming

0-255

Blue dimming

0-255

White dimming

0-255

Total dimming

Channel

Value

Functions

0-255

Tilt rotation

0-255

Tilt Speed adjustment

0-10

5-38CH working

11-20

Internal effect 1

21-31

Internal effect 2

32-42

Internal effect 3

43-53

Internal effect 4

54-64

Internal effect 5

65-75

Internal effect 6

76-86

Internal effect 7

87-97

Internal effect 8

98-108

Internal effect 9

109-119

Internal effect 10

120-130

Internal effect 11

131-141

Internal effect 12

142-152

Internal effect 13

153-163

Internal effect 14

164-174

Internal effect 15

175-185

Internal effect 16

186-196

Internal effect 17

197-207

Internal effect 18

208-218

Internal effect 19

219-229

Internal effect 20

230-240

Internal effect 21

241-250

Internal effect 22

251-255

Sound mode

0-255

Internal effect speed adjustment from slow to fast

0-255

Total dimming

0-255

Strobe adjustment from slow to fast

0-255

BAR1 R dimming

0-255

BAR1 G dimming

0-255

BAR1 B dimming

DMX PROTOCOL (38 CH)

Page 11

0-255

BAR1 W dimming

0-255

BAR2 R dimming

0-255

BAR2 G dimming

0-255

BAR2 B dimming

0-255

BAR2 W dimming

……

0-255

……

0-255

BAR8 R dimming

0-255

BAR8 G dimming

0-255

BAR8 B dimming

0-255

BAR8 W dimming

DMX PROTOCOL (38 CH)

CARACTÉRISTIQUES TECHNIQUES

Light source : 8 x LED 10W RGBW Angle TILT : 265° Running modes : AUTO, Master/slave, Music DMX Channels : 9 or 38 Internal effects quantity : 22 LED beam angle : 2.5° Effects : sweep, strobe, chase... Power supply : 90-240V AC , 50/60Hz Power consumption : 100W Net weight : 8kg Dimensions :106x16x9cm

This product is subject to the European Waste Electrical and Electronic Equipment Directive (WEEE) in its currently valid version. Do not dispose with your normal household waste. Dispose of this device through an approved waste disposal through your local waste facility. When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility.

This Algam Lighting product is compliant to all required UE certiﬁcations and conformed to following standard and UE directives:

LVD Directive 2014/35/EU : EMC Directive 2014/30/EU : RoHS 2 Directive 2011/65/EU RED Directive 2014/53/EU LASERS directive : EN 60825-1:2014

The UE DECLARATION OF CONFORMITY is available, if you need it, please just ask for it at : [email protected]

Page 12

Importé par / Imported by ALGAM

2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE
