Algam Lighting BARWASH244 Operating instructions / manual

BARWASH244

BARRE WASH LED 24 X 4W RGBW

LED BAR WASH 24 X 4W RGBW

LED-WASCHLEISTE 24 X 4W RGBW

BARRA DE LAVADO LED 24 X 4W RGBW

01

CONSIGNES DE SÉCURITÉ IMPORTANTES ................................................ 04

INSTALLATION

UTILISATION

MAINTENANCE/ENTRETIEN

MISE EN SERVICE ...................................................................................................... 06

ALIMENTATION

CONNEXION DMX

ACCROCHE .................................................................................................................... 07

MENU ET COMMANDES

PROTOCOLES DMX

2 CANAUX

4 CANAUX - MODE SEGMENT UNIQUE

5 CANAUX

8 CANAUX

8 CANAUX - MODE 2 SEGMENTS

16 CANAUX - MODE 3 SEGMENTS

32 CANAUX - MODE 6 SEGMENTS

.......................................................................................... 07

................................................................................................... 09

TÉLÉCOMMANDE INFRAROUGE ....................................................................... 13

CARACTÉRISTIQUES TECHNIQUES

................................................................. 13

P.3

Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les

m

0.5

instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels relatifs à l’utilisation d’appareils électriques. Si l’un de ces symboles est présent sur votre appareil, veuillez prendre connaissance des consignes ci-dessous :

ATTENTION !

Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.

ATTENTION !

Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne pas regarder directement dans le faisceau.

DANGER !

Tension dangereuse, risque de chocs électriques. Ne pas ouvrir le produit. Pour réduire le risque de choc électrique ne pas exposer cet équipement à la pluie ou à l’humidité.

ATTENTION !

Risque de brûlure. L’extérieur de l‘appareil peut devenir très chaud. Ne pas toucher moins de 10 minutes après l’utilisation.

ATTENTION !

Risque d’incendie. Garder éloigner tous les matériaux combustibles et inammables de l‘appareil en fonctionnement.

DANGER !

Risque pour la sécurité. Cet appareil présente des risques importants de blessures. Suivre les consignes de sécurité.

Placer l’appareil à une distance minimale de 50cm de tout matériau inammable et

des murs.

ATTENTION !

Ce produit contient des piles de type bouton. TENIR HORS DE PORTEE DES ENFANTS.

L’ingestion peut entrainer des brûlures chimiques, une perforation des tissus mous et la mort. De graves brûlures peuvent se produire dans les 2 heures suivant l’ingestion. Consulter immédiatement un médecin.

Ne pas donner à boire ou à manger, ne pas faire vomir. Si vous avez l’emballage de la pile, le présenter aux médecins lors de la prise en charge. Ne pas utiliser si le compartiment des piles est endommagé ou ne se ferme plus. Ne pas laisser les enfants effectuer de remplacement de piles sans la surveillance d'un adulte. Retirer immédiatement les piles usagées et les jeter dans un dispositif de recyclage approprié.

UTILISATION

Toujours choisir la taille et le type corrects de piles les mieux adaptés à l'utilisation prévue. Respecter les indications présentes sur l’appareil. Toujours insérer les piles correctement, en prêtant attention aux polarités (+ et -) marquées sur la pile et le matériel. Remplacer toutes les piles d'un ensemble en même temps. Ne pas court-circuiter les piles. Ne pas charger les piles. Ne pas forcer la décharge des piles. Stocker les piles dans des lieux bien aérés, au sec et à température modérée.

P.4

INSTALLATION

• Déballez et vériez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez jamais un

appareil endommagé en service.

• Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement an d’éviter toute chute due aux vibrations. Vérier également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché. L’appareil doit être installé par une

personne qualiée et doit être placé hors de portée du public. Il est nécessaire d’utiliser un système d’accroche secondaire

(élingue de sécurité) homologué pour le poids de l’appareil.

• Cet appareil est destiné à une utilisation en intérieur uniquement. Utilisez-le uniquement dans un endroit sec. Exposer l’appareil à la pluie ou à l’humidité risquerait de provoquer un choc électrique ou un incendie.

• Ne placez pas l’appareil, les enceintes ou tout autre objet sur le cordon d’alimentation et assurez-vous qu’il ne soit pas pincé.

• Pour une protection adaptée contre les électrisations, l’appareil doit être raccordé à la terre (masse). Le circuit électrique d’alimentation doit être équipé d’un fusible ou d’un disjoncteur, et d’un dispositif de protection différentiel.

• Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la che

d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher

immédiatement la che d’alimentation.

• L’unité ne doit être installée que dans un endroit bien ventilé. Assurez-vous qu’aucune fente de ventilation n’est obstruée. An

de garantir une ventilation adéquate, laissez un espace d’air libre d’au moins 20 cm autour des côtés et du dessus de l’appareil.

• Pour réduire le risque d'étranglement, le câblage souple raccordé à ce luminaire doit être xé ecacement au mur si le câblage se situe dans le volume d'accessibilité au toucher.

UTILISATION

• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, physiologiques ou intellectuelles limitées ou par un manque d’expérience et / ou de connaissances, à moins d’être surveillés par une personne responsable de leur sécurité ou de recevoir des instructions de cette personne en ce qui concerne le fonctionnement de l’appareil.

• Ne laissez jamais cet appareil en marche sans surveillance.En cas de problèmes de fonctionnement, arrêtez immédiatement d’utiliser l’appareil. Ne pas essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. II n’y a aucune pièce remplaçable par l’utilisateur.

• NE JAMAIS utiliser l’appareil dans les conditions suivantes :

> Dans des endroits soumis à des vibrations ou des bosses, > Dans des endroits où la température ambiante (ta) est supérieure à 45 ° C ou inférieure à 2 ° C. > Dans les endroits exposés à une sécheresse excessive ou à une humidité excessive

(conditions idéales : entre 35% et 80%).

• N’utilisez jamais l’appareil à proximité de ammes, de matières inammables, explosives ou de surfaces chaudes. Sinon,

vous courez le risque de provoquer un incendie.

• L’extérieur de l’appareil peut devenir très chaud. II est important d’éviter tout contact avec l‘appareil en fonctionnement et au moins 10 minutes après son utilisation.

• Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).

• Avant de mettre en marche, assurez-vous que la tension et la fréquence de l’alimentation correspondent aux exigences de l’alimentation de l’appareil, comme indiqué dans ce manuel.

• Ne jamais couper ou manipuler le cordon d’alimentation ou la che. Si un cordon d’alimentation est fourni avec un l de

terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Risque de choc électrique mortel !

• Tenez toujours le cordon d’alimentation par la che. Ne tirez pas sur le cordon lui-même et ne touchez jamais le cordon

d’alimentation avec les mains mouillées car cela pourrait provoquer un court-circuit ou un choc électrique.

• Ne pas brancher cet appareil sur un bloc de puissance variable type « Dimmer pack ».

• NE laissez PAS de liquides ou d’objets pénétrer dans l’appareil. En cas de déversement de liquide sur l’appareil, DÉBRANCHER immédiatement l’alimentation électrique de l’appareil et contacter le service après-vente.

• Vous devez vous assurer que le cordon d’alimentation ne soit jamais mouillé pendant le fonctionnement. Avant un orage et / ou un orage avec un risque de foudre, débranchez l’appareil du secteur.

• Vous ne devez en aucun cas ouvrir le boîtier de l’appareil. Si vous le faites, votre sécurité ne sera pas assurée. Il n’y a aucune composante opérationnelle à l’intérieur, seulement des tensions dangereuses qui peuvent vous donner un choc mortel !

• ATTENTION : Cet appareil émet des ashs lumineux pouvant provoquer des crises d’épilepsie chez les personnes photosensibles.

P.5

CONSIGNES DE SÉCURITÉ IMPORTANTES

MAINTENANCE / ENTRETIEN

• N’essayez jamais de démonter, réparer ou modi er l’appareil par vous-même. Sinon, la garantie devient nulle. Les réparations effectuées par des personnes non quali ées peuvent entraîner des dommages ou un dysfonctionnement. Veuillez

contacter le centre d’assistance technique agréé le plus proche. La source lumineuse contenue dans ce luminaire ne doit

être remplacée que par le fabricant ou son agent de maintenance ou une personne de quali cation équivalente.

• Les écrans, les lentilles ou les  ltres à ultraviolet doivent être remplacés s'ils sont visiblement endommagés à un point compromettant leur e cacité, par exemple par des fêlures ou des rayures profondes.

• La lampe doit être remplacée si elle a été endommagée ou déformée par la chaleur.

• Déconnectez l’appareil du secteur avant tout entretien ou maintenance.

• Si le câble ou le cordon extérieur souple de ce luminaire est endommagé, il doit être remplacé par un câble ou un cordon

spécial provenant exclusivement du fabricant ou de son agent de maintenance. Pour réduire le risque d'étranglement, le

cablage souple raccordé à ce luminaire doit être  xé e cacement au mur si le câblage se situes dans le volume d'accessi-

bilité au toucher.

• Ne plongez jamais l’appareil dans de l’eau ou dans tout autre liquide. Essuyez-le uniquement avec un chiffon légèrement humide.

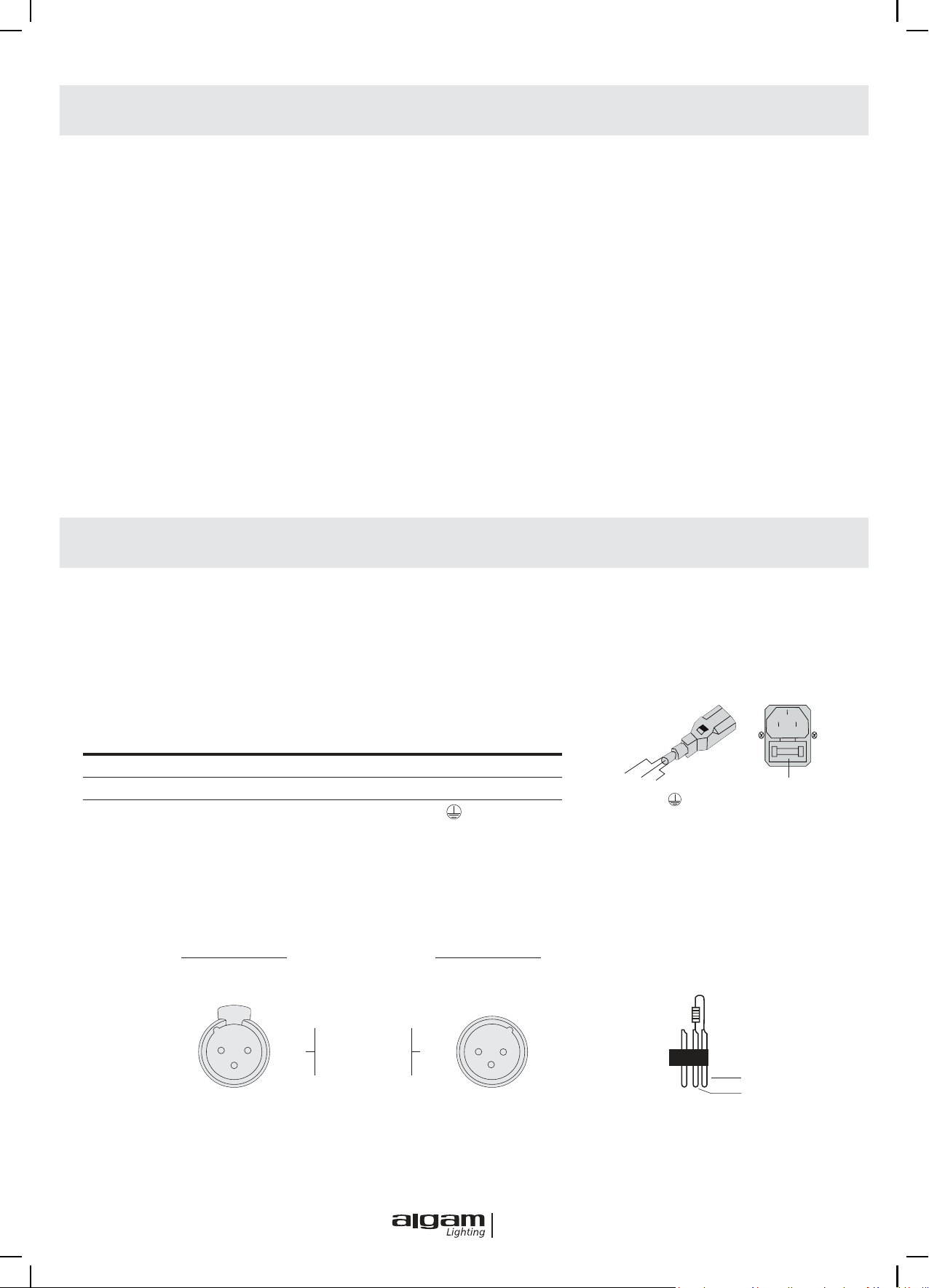

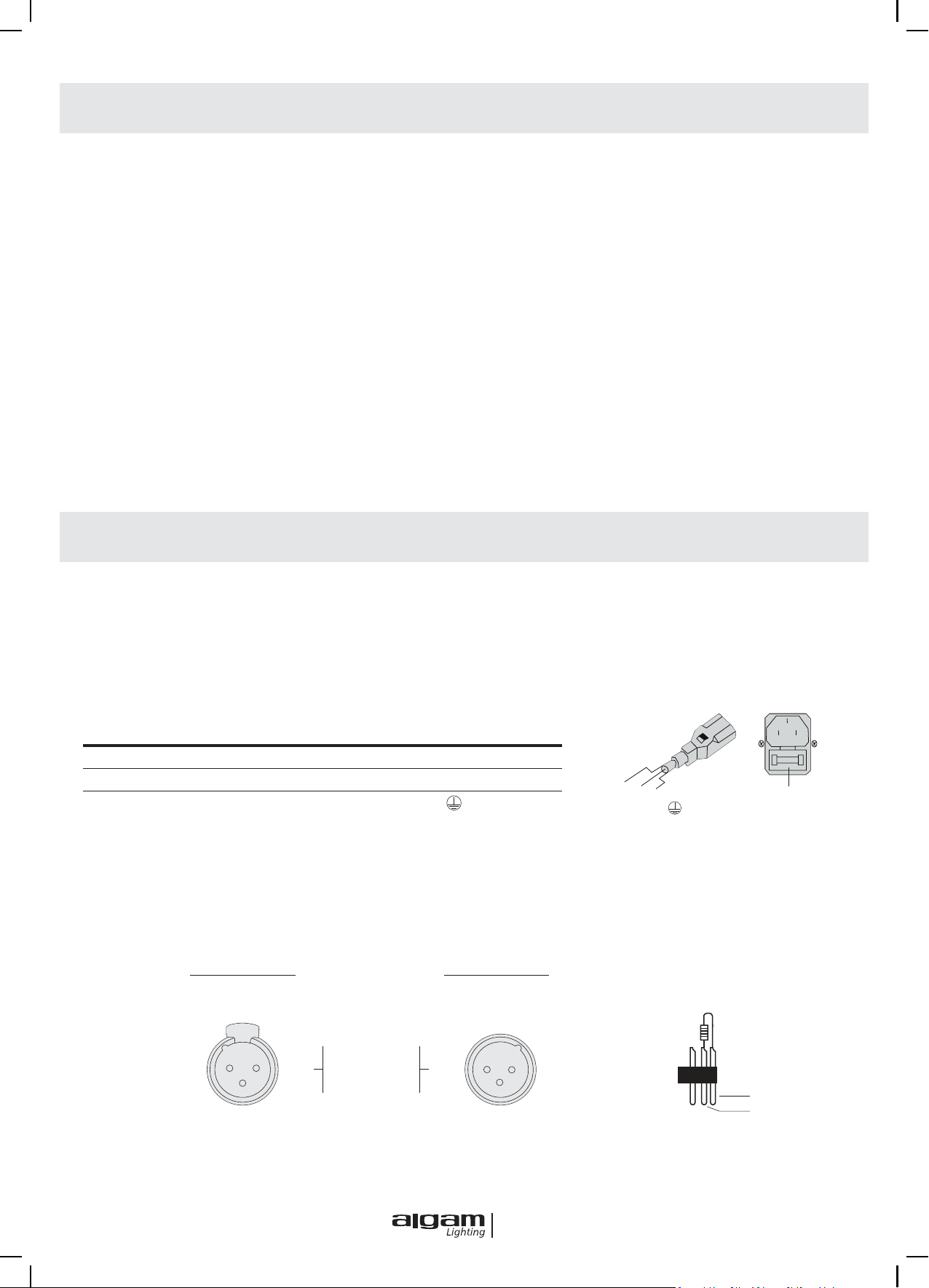

MISE EN SERVICE

ALIMENTATION

Utilisez le cordon d’alimentation fourni dans l’emballage. Véri ez que la tension secteur correspond aux

informations indiquées sur le produit.

CARACTÉRISTIQUES DU CÂBLE D'ALIMENTATION

CABLE (EU) CABLE (US) BROCHE INTERNATIONAL

Marron Noir Phase L Bleu clair Blanc Neutre N Jaune/Vert Jaune/Vert Terre

CONNEXION DMX

La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité.

SORTIE DMX

Prises de montage XLR (vue arrière) Prises de montage XLR (vue arrière)

ENTRÉE DMX

FUSE : 5x20mmLEN

2

1

3

1 ∙ Shield

2 ∙ Shield (-)

3 ∙ Shield (+)

2

1

3

PIN3 PIN2

En utilisation professionnelle, la norme DMX512 impose la présence d’un «bouchon DMX» sur le dernier appareil

DMX de la chaine a n de  naliser correctement la boucle de signal. Ce bouchon est constitué d’une résistance

de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.

P.6

ACCROCHE

0.5

L’appareil doit être installé par une personne quali ée et doit être placée hors de portée du public. Cet appareil

ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par une élingue de sécurité. La structure doit pouvoir supporter au moins 10 fois le poids de l’appareil accroché.

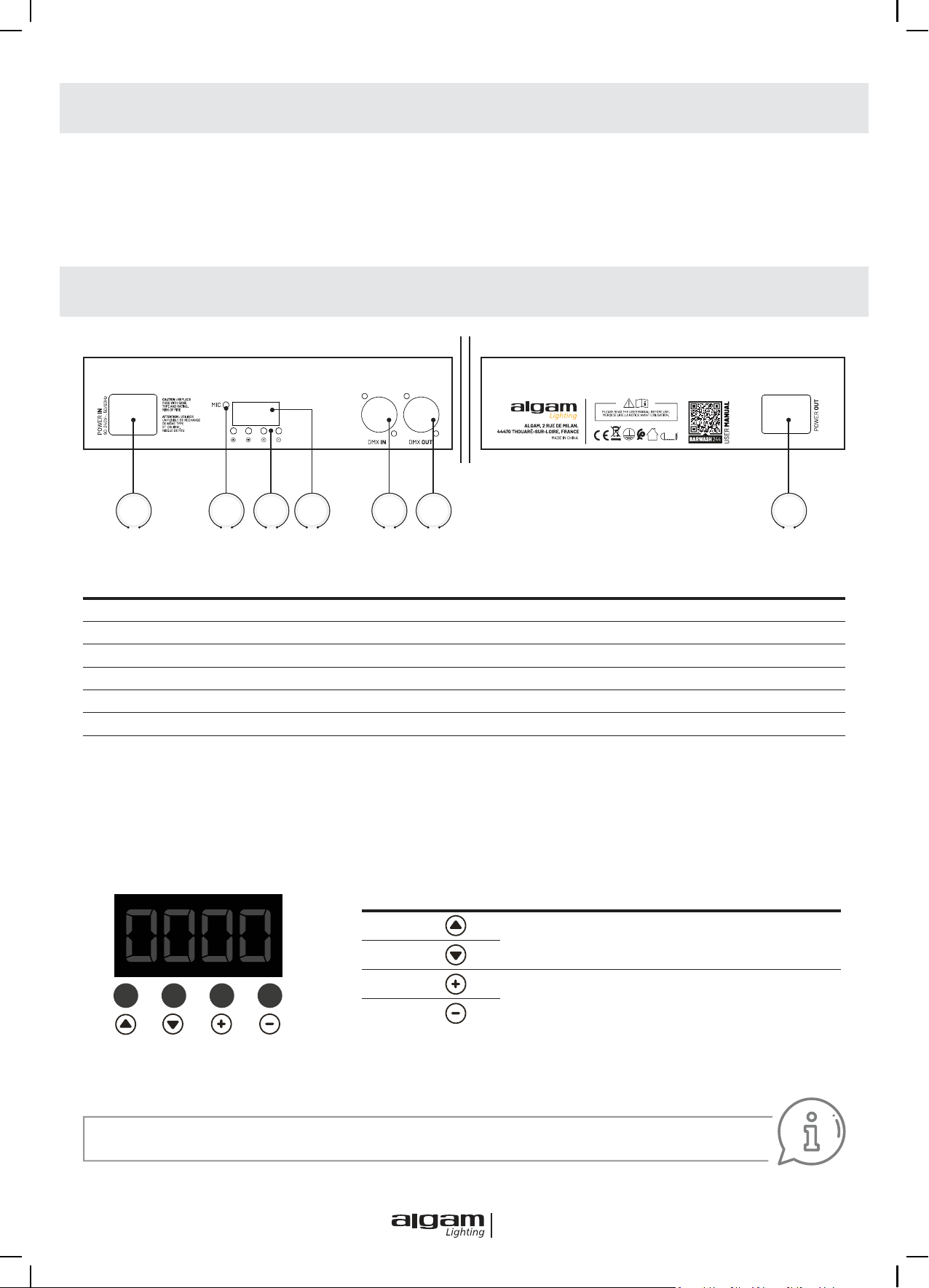

MENU ET COMMANDES

m

FONCTION DESCRIPTION

1 Alimentation IN Connecteur d’alimentation 2 MIC Microphone pour la détection musicale 3 Clavier Pour la navigation dans les menus 4 A cheur digital A chage des fonctions/menus 5 DMX input Connecteur XLR mâle 3 broches, entrée du signal DMX 6 DMX output Connecteur XLR femelle 3 broches, sortie du signal DMX 7 Alimentation OUT Connecteur sortie alimentation pour mise en cascade d’autres BARWASH244

FONCTION DESCRIPTION

1

Permet la navigation dans les menus

2

3

4

Incrémente ou décrémente la valeur dans le menu choisi

L'état est sauvegardé automatiquement après 3 secondes.

P.7

MENU ET COMMANDES

MENU

A001 C001 d001 E001 H001 L001 P001

r255 G255 b255 u255 I255 FF00 1J00 2J00 3J00 4J00 5J00 6J00 7J00 8J00 9J00 1d00 2d00 3d00 4d00 5d00 6d00

7d00

RF SU00

001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 000- 255 000- 255 000- 255 000- 255 000- 255 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20

00- 20

ON/OF 00- 20

Mode DMX - 2 canaux Mode DMX - 4 canaux Mode DMX - 5 canaux Mode DMX - 8 canaux Mode DMX - 8 canaux Mode DMX - 16 canaux Mode DMX - 32 canaux Dimmer rouge - De 0 à 100% Dimmer vert - De 0 à 100% Dimmer bleu - De 0 à 100% Dimmer blanc - De 0 à 100%

Télécommande sans l pour le réglage de la luminosité

Stoboscope rouge,vert, bleu, blanc, de lent à rapide Effet de poursuite des couleurs 1, de lent à rapide Effet de poursuite des couleurs 2, de lent à rapide Effet de poursuite des couleurs 3, de lent à rapide Effet de poursuite des couleurs 4, de lent à rapide Effet de poursuite des couleurs 5, de lent à rapide Effet de poursuite des couleurs 6, de lent à rapide Effet de poursuite des couleurs 7, de lent à rapide Effet de poursuite des couleurs 8, de lent à rapide Boucle des effets de poursuite de couleurs 1 à 8, de lent à rapide Effet de dégradé rouge, de lent à rapide Effet de dégradé vert, de lent à rapide Effet de dégradé bleu, de lent à rapide Effet de dégradé blanc, de lent à rapide Effet de dégradé violet, de lent à rapide Effet de dégradé jaune, de lent à rapide

Boucle des effets de dégradé rouge, vert, bleu, blanc, violet et jaune, de lent à rapide

Activation/désactivation du sans l

Effet de poursuite couleur en mode musical, de lent à rapide

P.8

PROTOCOLES DMX

2 CANAUX - A001

CANAL VALEUR FONCTION

CH1 000 - 005 Sans fonction

006 - 015 Sélection des LED rouges 016 - 025 Sélection des LED vertes 026 - 035 Sélection des LED bleues 036 - 045 Sélection des LED blanches 046 - 055 Sélection des LED jaunes 056 - 065 Sélection des LED violettes 066 - 071 Sélection des LED cyan 072 - 081 Sélection de toutes les LED 082 - 091 Effet de poursuite des couleurs - 1 092 - 101 Effet de poursuite des couleurs - 2 102 - 111 Effet de poursuite des couleurs - 3 112 - 121 Effet de poursuite des couleurs - 4 122 - 131 Effet de poursuite des couleurs - 5 132 - 141 Effet de poursuite des couleurs - 6 142 - 151 Effet de poursuite des couleurs - 7 152 - 161 Effet de poursuite des couleurs - 8 162 - 171 Effet de poursuite des couleurs - 9 172 - 181 Effet de dégradé rouge 182 - 191 Effet de dégradé vert 192 - 201 Effet de dégradé bleu 202 - 211 Effet de dégradé blanc 212 - 221 Effet de dégradé violet 222 - 231 Effet de dégradé jaune 232 - 247 Boucle des effets de dégradé 248 - 255 Mode musical

CH2 000 - 255 Réglage de la vitesse, de lent à rapide

4 CANAUX - C001

MODE SEGMENT UNIQUE

CANAL VALEUR FONCTION

CH1 000 - 255 Dimmer rouge - de 0 à 100 % CH2 000 - 255 Dimmer vert - de 0 à 100 %

CH3 000 - 255 Dimmer bleu - de 0 à 100 % CH4 000 - 255 Dimmer blanc - de 0 à 100 %

P.9

PROTOCOLES DMX

5 CANAUX - d001

CANAL VALEUR FONCTION

CH1 000 - 255 Dimmer général (rouge, vert, bleu, blanc) - de 0 à 100 % CH2 000 - 255 Dimmer rouge - de 0 à 100 %

CH3 000 - 255 Dimmer vert - de 0 à 100 % CH4 000 - 255 Dimmer bleu - de 0 à 100 % CH5 000 - 255 Dimmer blanc - de 0 à 100 %

8 CANAUX - H001

CANAL VALEUR FONCTION

CH1 000 - 255 Dimmer général (rouge, vert, bleu, blanc) - de 0 à 100 % CH2 000 - 255 Dimmer rouge - de 0 à 100 %

CH3 000 - 255 Dimmer vert - de 0 à 100 % CH4 000 - 255 Dimmer bleu - de 0 à 100 % CH5 000 - 255 Dimmer blanc - de 0 à 100 % CH6 007 - 255 Stroboscobe RGBW CH7 000 - 005 Sans fonction

006 - 015 Sélection des LED rouges 016 - 025 Sélection des LED vertes 026 - 035 Sélection des LED bleues 036 - 045 Sélection des LED blanches 046 - 055 Sélection des LED jaunes 056 - 065 Sélection des LED violettes 066 - 071 Sélection des LED cyan 072 - 081 Sélection de toutes les LED 082 - 091 Effet de poursuite des couleurs - 1 092 - 101 Effet de poursuite des couleurs - 2 102 - 111 Effet de poursuite des couleurs - 3 112 - 121 Effet de poursuite des couleurs - 4 122 - 131 Effet de poursuite des couleurs - 5 132 - 141 Effet de poursuite des couleurs - 6 142 - 151 Effet de poursuite des couleurs - 7 152 - 161 Effet de poursuite des couleurs - 8 162 - 171 Effet de poursuite des couleurs - 9 172 - 181 Effet de dégradé rouge 182 - 191 Effet de dégradé vert 192 - 201 Effet de dégradé bleu 202 - 211 Effet de dégradé blanc 212 - 221 Effet de dégradé violet 222 - 231 Effet de dégradé jaune 232 - 247 Boucle des effets de dégradé 248 - 255 Mode musical

CH8 000 - 255 Réglage de la vitesse, de lent à rapide

P.10

PROTOCOLES DMX

8 CANAUX - E001

MODE DEUX SEGMENTS

CANAL VALEUR FONCTION

CH1 000 - 255 01 - Dimmer rouge - de 0 à 100 % CH2 000 - 255 01 - Dimmer vert - de 0 à 100 %

CH3 000 - 255 01 - Dimmer bleu - de 0 à 100 % CH4 000 - 255 01 - Dimmer blanc - de 0 à 100 % CH5 000 - 255 02 - Dimmer rouge - de 0 à 100 % CH6 000 - 255 02 - Dimmer vert - de 0 à 100 % CH7 000 - 255 02 - Dimmer bleu - de 0 à 100 % CH8 000 - 255 02 - Dimmer blanc - de 0 à 100 %

16 CANAUX -

L001

MODE TROIS SEGMENTS

CANAL VALEUR FONCTION

CH1 000 - 255 01 -Dimmer rouge - de 0 à 100 % CH2 000 - 255 01 - Dimmer vert - de 0 à 100 %

CH3 000 - 255 01 - Dimmer bleu - de 0 à 100 % CH4 000 - 255 01 - Dimmer blanc - de 0 à 100 % CH5 000 - 255 02 - Dimmer rouge - de 0 à 100 % CH6 000 - 255 02 - Dimmer vert - de 0 à 100 % CH7 000 - 255 02 - Dimmer bleu - de 0 à 100 % CH8 000 - 255 02 - Dimmer blanc - de 0 à 100 % CH9 000 - 255 03 - Dimmer rouge - de 0 à 100 % CH10 000 - 255 03 - Dimmer vert - de 0 à 100 % CH11 000 - 255 03 - Dimmer bleu - de 0 à 100 % CH12 000 - 255 03 - Dimmer blanc - de 0 à 100 % CH13 000 - 255 04 - Dimmer rouge - de 0 à 100 % CH14 000 - 255 04 - Dimmer vert - de 0 à 100 % CH15 000 - 255 04 - Dimmer bleu - de 0 à 100 % CH16 000 - 255 04 - Dimmer blanc - de 0 à 100 %

P.11

PROTOCOLES DMX

32 CANAUX - P001

MODE SIX SEGMENTS

CANAL VALEUR FONCTION

CH1 000 - 255 01 -Dimmer rouge - de 0 à 100 % CH2 000 - 255 01 - Dimmer vert - de 0 à 100 %

CH3 000 - 255 01 - Dimmer bleu - de 0 à 100 % CH4 000 - 255 01 - Dimmer blanc - de 0 à 100 % CH5 000 - 255 02 - Dimmer rouge - de 0 à 100 % CH6 000 - 255 02 - Dimmer vert - de 0 à 100 % CH7 000 - 255 02 - Dimmer bleu - de 0 à 100 % CH8 000 - 255 02 - Dimmer blanc - de 0 à 100 % CH9 000 - 255 03 - Dimmer rouge - de 0 à 100 % CH10 000 - 255 03 - Dimmer vert - de 0 à 100 % CH11 000 - 255 03 - Dimmer bleu - de 0 à 100 % CH12 000 - 255 03 - Dimmer blanc - de 0 à 100 % CH13 000 - 255 04 - Dimmer rouge - de 0 à 100 % CH14 000 - 255 04 - Dimmer vert - de 0 à 100 % CH15 000 - 255 04 - Dimmer bleu - de 0 à 100 % CH16 000 - 255 04 - Dimmer blanc - de 0 à 100 % CH17 000 - 255 05 - Dimmer rouge - de 0 à 100 %

CH18 000 - 255 05 - Dimmer vert - de 0 à 100 % CH19 000 - 255 05 - Dimmer bleu - de 0 à 100 % CH20 000 - 255 05 - Dimmer blanc - de 0 à 100 % CH21 000 - 255 06 - Dimmer rouge - de 0 à 100 % CH22 000 - 255 06 - Dimmer vert - de 0 à 100 % CH23 000 - 255 06 - Dimmer bleu - de 0 à 100 % CH24 000 - 255 06 - Dimmer blanc - de 0 à 100 % CH25 000 - 255 07 - Dimmer rouge - de 0 à 100 % CH26 000 - 255 07 - Dimmer vert - de 0 à 100 % CH27 000 - 255 07 - Dimmer bleu - de 0 à 100 % CH28 000 - 255 07 - Dimmer blanc - de 0 à 100 % CH29 000 - 255 08 - Dimmer rouge - de 0 à 100 % CH30 000 - 255 08 - Dimmer vert - de 0 à 100 % CH31 000 - 255 08 - Dimmer bleu - de 0 à 100 % CH32 000 - 255 08 - Dimmer blanc - de 0 à 100 %

P.12

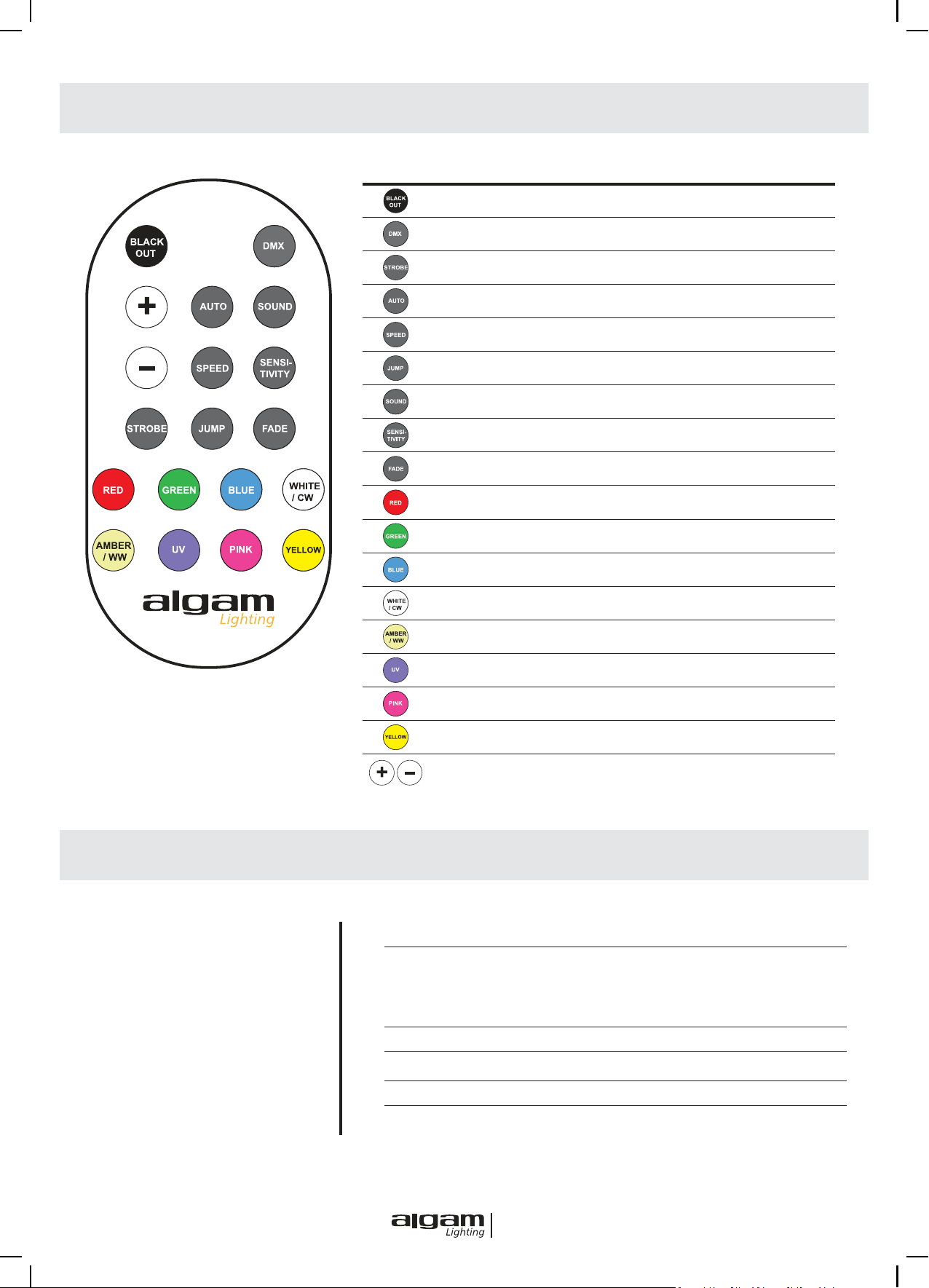

TÉLÉCOMMANDE INFRAROUGE

FONCTION

Extinction de tout les faisceaux lumineux

Mode DMX

Mode STROBOSCOPE

Mode AUTOMATIQUE

Réglage de la vitesse

Mode JUMP (changeur de couleur)

Mode MUSICAL

Réglage de la sensibilité micro

Mode FADE (changeur de couleur avec effet de fondu enchaîné)

Couleur statique : ROUGE

Couleur statique : VERT

Couleur statique : BLEU

Couleur statique : BLANC FROID

Couleur statique : BLANC CHAUD

Couleur statique : ULTRA VIOLET

Couleur statique : ROSE

Couleur statique : JAUNE

Réglage de la luminosité de chaque couleur et de la vitesse dans les différents modes

CARACTÉRISTIQUES TECHNIQUES

Dimensions 1100x100x110mm Poids

2.15kg

Alimentation électrique 90-240V~ , 50/60Hz Puissance consommée max.

Source lumineuse 24 LED x 4W RGBW (8 groupes de 3)

Modes Nombre de canaux DMX

80W

Auto, Musical et DMX 2, 4, 5, 8, 16 ou 32

P.13

Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets. La présence de ce symbole sur le produit ou sur la documen-

tation correspondante indique qu‘en n de vie, le produit ne doit pas être jeté avec les déchets normaux, an d‘éviter tout dommage à l‘environnement ou

aux personnes consécutive à une élimination non contrôlée des déchets.

Séparez-le des autres types de déchets et recyclez-le, an de promouvoir la réutilisation

durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.

Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérier les

termes et conditions de leur contrat d‘achat.

Ce produit Algam Lighting est conforme au certications européennes en vigueur ainsi qu’aux directives européennes suivantes :

LVD Directive 2014/35/EU :

EMC Directive 2014/30/EU :

RoHS 2 Directive 2011/65/EU

La DECLARATION UE DE CONFORMITE est disponible sur demande à l’adresse suivante:

[email protected]

P.14

SAFETY INSTRUCTIONS ........................................................................................ 16

INSTALLATION

USAGE

MAINTENANCE / SERVICE

PRODUCT INSTALLATION ..................................................................................... 18

POWER SUPPLY

DMX CONNECTION

RIGGING ............................................................................................................................ 19

OPERATION INSTRUCTIONS

................................................................................ 19

MENU OPERATING INSTRUCTIONS

DMX PROTOCOL

2 CHANNELS

4 CHANNELS - SINGLE SEGMENT MODE

5 CHANNELS

8 CHANNELS

8 CHANNELS - TWO SEGMENT MODE

16 CHANNELS - THREE SEGMENT MODE

32 CHANNELS - SIX SEGMENT MODE

......................................................................................................... 21

................................................................ 20

IR REMOTE ..................................................................................................................... 25

SPECIFICATIONS

....................................................................................................... 25

P.15

Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow

m

0.5

the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference.

SAFETY INSTRUCTIONS

The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment. If any of these symbols are present on your device, please read the following instructions:

ATTENTION !

Before using your equipment, we recommend that you read all the instructions in this manual.

ATTENTION !

This device produces an intense and powerful light. Risk to the eyes. Do not look directly into the beam.

DANGER !

Hazardous voltage, risk of electric shock. Do not open the product. To reduce the risk of electric shock do not expose this equipment to rain or moisture.

ATTENTION !

Risk of burns. The exterior of the unit can become very hot. Do not touch within 10 minutes of use.

ATTENTION !

Fire hazard. Keep all combustible and ammable materials away from the materials away from the unit during operation.

DANGER !

Safety hazard. This appliance presents a signicant risk of injury. Follow the

safety instructions.

Place the unit at least 50cm away from ammable materials and walls.

ATTENTION !

This product contains button cell batteries. KEEP OUT OF REACH OF CHILDREN.

Ingestion may result in chemical burns, soft tissue perforation and death. Severe burns may occur within 2 hours of ingestion. Seek immediate medical attention.

Do not give to food or drink, and do not induce vomiting. If you have the battery packaging, present it to the doctors when you take over. Do not use if battery compartment is damaged or does not close. Do not allow children to replace batteries without adult supervision. Remove used batteries immediately and dispose of them in an appropriate recycling facility.

USAGE

Always select the correct battery size and type for the intended use. Follow the instructions on the device. Always insert batteries correctly, paying polarities (+ and -) marked on the battery and the equipment. Replace all batteries in a set at the same time. Do not short-circuit batteries. Do not charge batteries. Do not force discharge. Store batteries in a well-ventilated, dry place at a moderate temperature.

P.16

INSTALLATION

• Unpack and check carefully for transport damage before using the product. Never put a damaged product into operation.

• This product must be installed with strong hooks of adequate size for the weight carried. The product must be screwed to the hooks and tightened properly to prevent it from falling due to vibrations. Also check that the structure (or hanging

point) can support at least 10X the weight of the hanging unit. The device must be installed by a qualied person and must

be placed out of reach of the public. It is necessary to use a secondary hanging system (safety sling) approved for the weight of the device.

• This unit is intended for indoor use only. Exposing the unit to rain or moisture may result in electric shock or re.

• Do not place the unit, speakers or any other object on top of the power cord and make sure it is not pinched.

• For proper protection against electric shock, the unit must be connected to earth (ground). The electrical supply circuit must be equipped with a fuse or circuit breaker and a differential protection device.

• Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet. This way, in case of an emergency, you can disconnect the power plug immediately.

• The unit should only be installed in a well ventilated area. Make sure that no ventilation slots are blocked. To ensure adequate ventilation, leave at least 20 cm of free air space around the sides and top of the unit.

• To reduce the risk of strangulation the exible wiring connected to this luminaire shall be effectively xed to the wall if the

wiring is within arm's reach.

USAGE

• This appliance must not be used by persons (including children) with limited physical, physiological or mental capabilities or lack of experience and/or knowledge, unless they are supervised by a person responsible for their safety or are instructed by that person in the operation of the appliance.

• Never leave this equipment unattended.

• If you experience any problems with the unit, stop using it immediately. Do not attempt to repair it yourself. Contact your dealer or an authorized service center. There are no user replaceable parts.

• NEVER use the unit under the following conditions:

> In areas subject to vibration or bumps, > In places where the ambient temperature is above 45 ° C or below 2 ° C. > In areas exposed to excessive dryness or humidity (ideal conditions: between 35% and 80%).

• Never use the unit near ames, ammable or explosive materials or hot surfaces. Doing so may cause a re.

• The exterior of the unit can become very hot. It is important to avoid contact with the unit during operation and for at least 10 minutes after use.

• It is important to use the supplied power cable (grounded cable).

• Before turning on the power, make sure that the voltage and frequency of the power supply match the power requirements of the unit, as described in this manual.

• Never cut or tamper with the power cord or plug. If a power cord is provided with a ground wire, it is required for safe operation! Risk of fatal electric shock!

• Always hold the power cord by the plug. Do not pull on the cord itself and never touch the power cord with wet hands as this may cause a short circuit or electric shock.

• Do not connect this device to a dimmer pack

• DO NOT allow liquids or objects to enter the unit. If liquid is spilled on the unit, immediately UNPLUG the power supply to the unit and contact customer service.

• You must ensure that the power cord never gets wet during operation. Before a thunderstorm and/or a lightning storm, unplug the unit from the mains.

• Under no circumstances should you open the housing of the device. If you do, your safety will not be assured. There are no operational components inside, only dangerous voltages that can give you a fatal shock!

• WARNING: This device emits ashes of light that can cause epileptic seizures in photosensitive people.

P.17

SAFETY INSTRUCTIONS

MAINTENANCE / SERVICE

• Never attempt to disassemble, repair or modify the unit yourself. Otherwise, the warranty becomes void. Repairs by

unquali ed persons may result in damage or malfunction. Please contact the nearest authorized service center. The light source contained in this  xture should only be replaced by the manufacturer or its service agent or a person of equivalent quali cation.

• Screens, lenses or UV  lters should be replaced if they are visibly damaged to an extent that compromises their

effectiveness, such as by deep cracks or scratches.

• The lamp should be replaced if it has been damaged or deformed by heat.

• Disconnect the unit from the mains before servicing.

• If the cable or  exible outer cord of this  xture is damaged, it must be replaced with a special cable or cord from the

manufacturer or its service agent only.

• Never immerse the unit in water or any other liquid. Wipe only with a slightly damp cloth.

• CAUTION : To reduce the risk of  re replace fuse with same type and rating.

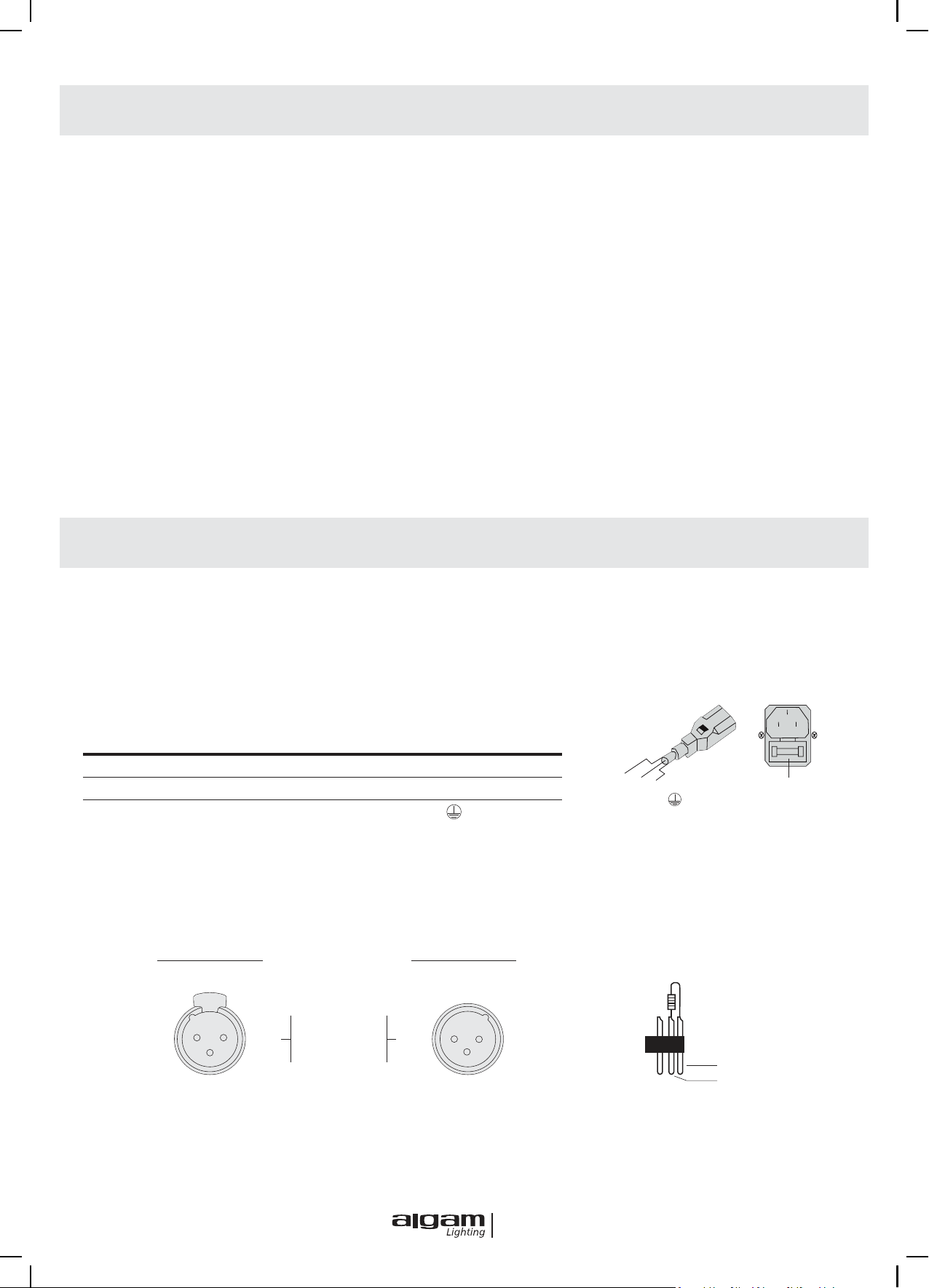

PRODUCT INSTALLATION

POWER SUPPLY

Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that device can be controlled individually.

CABLE SPEC.

CABLE (EU) CABLE (US) PIN INTERNATIONAL

Brown Black Live L Light Blue White Neutral N Yellow/Green Yellow/Green Earth

DMX CONNECTION

Connection between laser lights and DMX must use the shied cable of diameter more than 0.5mm. Please use the attached 3 pin XL plug/socket to connect the DMX output/input interface. The connection between socket and cable as below (note the plug/socket's 3 pin number and position).

FUSE : 5x20mmLEN

DMX-OUTPUT

XLR mounting-sockets (rear view) XLR mounting-plugs (rear view)

2

1

3

1 ∙ Shield 2 ∙ Shield (-) 3 ∙ Shield (+)

DMX-INTPUT

2

1

3

PIN3 PIN2

When using standard DMX512 control signal, the last device's output interface must be connected to a DMX plug. This plug is putting a 120 ohm resistance between "canon" plug's 2 pin and 3 pin. Showing as below pic. Sticking this plug into the last device's signal output interface, it will avoid the interference during the process of signal transmission.

P.18

RIGGING

0.5

Attention! The installation must be carried out by quali ed service personal only. Improper installation can re-

sult in serious injuries and /or damage to property. Overhead rigging required extensive experience! Working

load limits should be respected, Certi ed installation materials should be used, the installed device should be

inspected regularly for safety.

OPERATION INSTRUCTIONS

m

FUNCTION DESCRIPTION

1 Power IN Connect to supply main power 2 MIC Receiving the wireless signal 3 Keyboard For value selection & menus navigation

Display Display menu and values

4 5 DMX input DMX signal input - XLR 3 pin 6 DMX output DMX signal Output - XLR 3 pin 7 Power OUT Connect to supply main power for the next unit

FUNCTION DESCRIPTION

1

2

3

4

Function cycle addition

Function cycle minus

Function value addition

Function value minus

The status will be saved automatically after 3 seconds.

P.19

MENU OPERATING INSTRUCTIONS

MENU

A001 C001 d001 E001 H001 L001 P001

r255 G255 b255 u255 I255 FF00 1J00 2J00 3J00 4J00 5J00 6J00 7J00 8J00 9J00 1d00 2d00 3d00 4d00 5d00 6d00

7d00

RF SU00

001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 000- 255 000- 255 000- 255 000- 255 000- 255 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20

00- 20

ON/OF 00- 20

DMX512 address code setting - 2 channel mode DMX512 address code setting - 4 channel mode DMX512 address code setting - 5 channel mode DMX512 address code setting - 8 channel mode DMX512 address code setting - 8 channel mode DMX512 address code setting - 16 channel mode DMX512 address code setting - 32 channel mode Red dimming, from dark to bright Green dimming, from dark to bright Blue dimming, from dark to bright White dimming, from dark to bright Wireless remote control brightness adjustment Stoboscope rouge,vert, bleu, blanc, de lent à rapide Color Chase effect 1, speed from slow to fast Color Chase effect 2, speed from slow to fast Color Chase effect 3, speed from slow to fast Color Chase effect 4, speed from slow to fast Color Chase effect 5, speed from slow to fast Color Chase effect 6, speed from slow to fast Color Chase effect 7, speed from slow to fast Color Chase effect 8, speed from slow to fast Effect 1-8 Cyclic Color Chase, from slow to fast Red gradient effect, from slow to fast Green gradient effect, from slow to fast Blue gradient effect, from slow to fast White gradient effect, from slow to fast Purple gradient effect, from slow to fast Yellow gradient effect, from slow to fast Red, green, blue, purple and yellow gradually change in a circle,

from slow to fast Wireless On/Off Voice controlled Color Chase effect, from slow to fast

P.20

DMX PROTOCOL

2 CHANNEL - A001

CHANNEL VALUE FUNCTION

CH1 000 - 005 No effect

006 - 015 LED color selection: red 016 - 025 LED color selection: green 026 - 035 LED color selection: blue 036 - 045 LED color selection: white 046 - 055 LED color selection: yellow 056 - 065 LED color selection: purple 066 - 071 LED color selection: cyan 072 - 081 LED color selection: all on 082 - 091 Color Chase Effect - 1 092 - 101 Color Chase Effect - 2 102 - 111 Color Chase Effect - 3 112 - 121 Color Chase Effect - 4 122 - 131 Color Chase Effect - 5 132 - 141 Color Chase Effect - 6 142 - 151 Color Chase Effect - 7 152 - 161 Color Chase Effect - 8 162 - 171 Color Chase Effect - 9 172 - 181 Red gradient effect 182 - 191 Green gradient effect 192 - 201 Blue gradient effect 202 - 211 White gradient effect 212 - 221 Purple Gradient Effect 222 - 231 Yellow gradient effect 232 - 247 Loop Gradient Effect 248 - 255 Voice control effect

CH2 000 - 255 Function speed, from slow to fast

4 CHANNELS - C001

SINGLE SEGMENT MODE

CHANNEL VALUE FUNCTION

CH1 000 - 255 R Red dimming, from dark to bright CH2 000 - 255 G Green dimming, from dark to bright

CH3 000 - 255 B Blue dimming, from dark to bright CH4 000 - 255 W white dimming, from dark to bright

P.21

DMX PROTOCOL

5 CHANNELS - d001

CHANNEL VALUE FUNCTION

CH1 000 - 255 RGBW total dimming, from dark to bright CH2 000 - 255 Red dimming, from dark to bright

CH3 000 - 255 Green dimming, from dark to bright CH4 000 - 255 Blue dimming, from dark to bright CH5 000 - 255 White dimming, from dark to bright

8 CANAUX - H001

CHANNEL VALUE FUNCTION

CH1 000 - 255 RGBW total dimming, from dark to bright CH2 000 - 255 Red dimming, from dark to bright

CH3 000 - 255 Green dimming, from dark to bright CH4 000 - 255 Blue dimming, from dark to bright CH5 000 - 255 White dimming, from dark to bright CH6 007 - 255 RGBW strobe CH7 000 - 005 No effect

006 - 015 LED color selection: red 016 - 025 LED color selection: green 026 - 035 LED color selection: blue 036 - 045 LED color selection: white 046 - 055 LED color selection: yellow 056 - 065 LED color selection: purple 066 - 071 LED color selection: cyan 072 - 081 LED color selection: all on 082 - 091 Color Chase Effect - 1 092 - 101 Color Chase Effect - 2 102 - 111 Color Chase Effect - 3 112 - 121 Color Chase effect - 4 122 - 131 Color Chase Effect - 5 132 - 141 Color Chase Effect-6 142 - 151 Color Chase Effect - 7 152 - 161 Color Chase Effect - 8 162 - 171 Color Chase Effect - 9 172 - 181 Red gradient effect 182 - 191 Green gradient effect 192 - 201 Blue gradient effect 202 - 211 White gradient effect 212 - 221 Purple Gradient Effect 222 - 231 Yellow gradient effect 232 - 247 Loop Gradient Effect 248 - 255 Voice control effect

CH8 000 - 255 Function speed, from slow to fast

P.22

DMX PROTOCOL

8 CHANNELS - E001

TWO SEGMENT MODE

CHANNEL VALUE FUNCTION

CH1 000 - 255 01 - Red dimming, from dark to bright CH2 000 - 255 01 - Green dimming, from dark to light

CH3 000 - 255 01 - Blue dimming, from dark to bright CH4 000 - 255 01 - White dimming, from dark to bright CH5 000 - 255 02 - Red dimming, from dark to bright CH6 000 - 255 02 - Green dimming, from dark to bright CH7 000 - 255 02 - Blue dimming, from dark to bright CH8 000 - 255 02 - White dimming, from dark to bright

16 CHANNELS -

L001

THREE SEGMENT MODE

CHANNEL VALUE FUNCTION

CH1 000 - 255 01 - Red dimming, from dark to bright CH2 000 - 255 01 - Green dimming, from dark to light

CH3 000 - 255 01 - Blue dimming, from dark to bright CH4 000 - 255 01 - White dimming, from dark to bright CH5 000 - 255 02 - Red dimming, from dark to bright CH6 000 - 255 02 - Green dimming, from dark to bright CH7 000 - 255 02 - Blue dimming, from dark to bright CH8 000 - 255 02 - White dimming, from dark to bright CH9 000 - 255 03 - Red dimming, from dark to bright CH10 000 - 255 03 - Green dimming, from dark to bright CH11 000 - 255 03 - Blue dimming, from dark to bright CH12 000 - 255 03 - White dimming, from dark to bright CH13 000 - 255 04 - Red dimming, from dark to bright CH14 000 - 255 04 - Green dimming, from dark to bright CH15 000 - 255 04 - Blue dimming, from dark to bright CH16 000 - 255 04 - White dimming, from dark to bright

P.23

DMX PROTOCOL

32 CHANNELS - P001

SIX SEGMENT MODE

CHANNEL VALUE FUNCTION

CH1 000 - 255 01 - Red dimming, from dark to bright CH2 000 - 255 01 - Green dimming, from dark to light

CH3 000 - 255 01 - Blue dimming, from dark to bright CH4 000 - 255 01 - White dimming, from dark to bright CH5 000 - 255 02 - Red dimming, from dark to bright CH6 000 - 255 02 - Green dimming, from dark to bright CH7 000 - 255 02 - Blue dimming, from dark to bright CH8 000 - 255 02 - White dimming, from dark to bright CH9 000 - 255 03 - Red dimming, from dark to bright CH10 000 - 255 03 - Green dimming, from dark to bright CH11 000 - 255 03 - Blue dimming, from dark to bright CH12 000 - 255 03 - White dimming, from dark to bright CH13 000 - 255 04 - Red dimming, from dark to bright CH14 000 - 255 04 - Green dimming, from dark to bright CH15 000 - 255 04 - Blue dimming, from dark to bright CH16 000 - 255 04 - White dimming, from dark to bright CH17 000 - 255 05 - Red dimming, from dark to bright

CH18 000 - 255 05 - Green dimming, from dark to bright CH19 000 - 255 05 - Blue dimming, from dark to bright CH20 000 - 255 05 - White dimming, from dark to bright CH21 000 - 255 06 - Red dimming, from dark to bright CH22 000 - 255 06 - Green dimming, from dark to bright CH23 000 - 255 06 - Blue dimming, from dark to bright CH24 000 - 255 06 - White dimming, from dark to bright CH25 000 - 255 07 - Red dimming, from dark to bright CH26 000 - 255 07 - Green dimming, from dark to bright CH27 000 - 255 07 - Blue dimming, from dark to bright CH28 000 - 255 07 - White dimming, from dark to bright CH29 000 - 255 08 - Red dimming, from dark to bright CH30 000 - 255 08 - Green dimming, from dark to bright CH31 000 - 255 08 - Blue dimming, from dark to bright CH32 000 - 255 08 - White dimming, from dark to bright

P.24

FUNCTION

Switch off all light beams

DMX Mode

STROBE Mode

AUTO Mode

Adjust speed

JUMP Mode

SOUND Mode

Adjust microphone sensitivity

FADE Mode

Static color : RED

Static color : GREEN

Static color : BLUE

Static color : COLD WHITE

Static color : WARM WHITE

Static color : UV

Static color : PINK

Static color : YELLOW

Brightness adjustment for each color and speed adjustement for different modes.

SPECIFICATIONS

Size 1100x100x110mm Weight

Voltage 90-240V~ , 50/60Hz

2.15kg

Power rating

Light source 24LED x 4W RGBW (8x3)

Modes DMX channels

80W

Auto, Musical & DMX 2, 4, 5, 8, 16 or 32

P.25

This product is subject to the European Waste Electrical and Electronic Equipment Directive (WEEE) in its currently valid version.

Do not dispose with your normal household waste.

Dispose of this device through an approved waste disposal arm or through your local waste facility. When discarding the device, comply with the rules and

regulations that apply in your country. If in doubt, consult your local waste disposal facility.

This Algam Lighting product is compliant to all required UE certications and

conformed to following standard and UE directives:

LVD Directive 2014/35/EU :

EMC Directive 2014/30/EU :

RoHS 2 Directive 2011/65/EU

The UE DECLARATION OF CONFORMITY is available, if you need it, please just ask for it at : [email protected]

P.26

SICHERHEITSHINWEISE ....................................................................................... 28

INSTALLATION

BENUTZUNG

WARTUNG / SERVICE

INBETRIEBNAHME .................................................................................................... 30

STROMVERSORGUNG

DMX-VERBINDUNG

RIGGING ............................................................................................................................ 31

BEDIENUNGSANLEITUNG

DMX-PROTOKOLL

2 KANÄLE

4 KANÄLE - EINZELSEGMENTMODUS

5 KANÄLE

8 KANÄLE

8 KANÄLE - ZWEIFACHSEGMENTMODUS

16 KANÄLE - DREIFACHSEGMENTMODUS

32 KANÄLE - SECHSFACHSEGMENTMODUS

..................................................................................................... 33

..................................................................................... 31

INFRAROT-FERNBEDIENUNG ............................................................................ 37

SPEZIFIKATIONEN

..................................................................................................... 37

P.27

Vielen Dank, dass Sie sich für eines unserer Algam Lighting-Geräte entschieden haben. Bitte lesen Sie diese Bedienung-

m

0.5

sanleitung sorgfältig durch und folgen Sie den Anweisungen, um Schäden am Gerät durch unsachgemäße Handhabung zu vermeiden. Bewahren Sie diese Bedienungsanleitung zur späteren Referenz auf.

SICHERHEITSHINWEISE

Die oben abgebildeten Symbole sind international anerkannte Symbole, die auf potenzielle Gefahren im Zusammenhang mit der Verwendung elektrischer Geräte hinweisen. Wenn eines dieser Symbole auf Ihrem Gerät vorhanden ist, lesen Sie bitte die folgenden Anweisungen :

ACHTUNG!

Bevor Sie Ihr Gerät verwenden, empfehlen wir Ihnen, alle Anweisungen in diesem Handbuch zu lesen.

ACHTUNG!

Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne pas regarder directement dans le faisceau.

GEFAHR!

Gefährliche Spannung, Stromschlaggefahr. Nicht öffnen. Um das Risiko eines elektrischen Schlags zu verringern, dieses Gerät nicht Regen oder Feuchtigkeit aussetzen.

ACHTUNG!

Brandgefahr. Die Außenseite des Geräts kann sehr heiß werden. Nicht berühren bis mindestens 10 Minuten nach der Verwendung.

ACHTUNG!

Brandgefahr. Halten Sie alle brennbaren Materialien und entammbaren Stoffe

vom Gerät während des Betriebs fern.

GEFAHR!

Sicherheitsrisiko. Dieses Gerät birgt erhebliche Verletzungsgefahren. Bitte beachten Sie die Sicherheitshinweise.

Stellen Sie das Gerät mindestens 50 cm von brennbaren Materialien und Wänden entfernt auf.

ACHTUNG !

Dieses Produkt enthält Knopfzellenbatterien. FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN.

Das Verschlucken kann zu chemischen Verbrennungen, Perforationen von Weichteilen und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stunden nach Einnahme auftreten. Suchen Sie sofort ärztliche Hilfe auf.

Geben Sie keine Nahrung oder Getränke und veranlassen Sie kein Erbrechen. Wenn Sie die Batterieverpackung haben, zeigen Sie bei der Aufnahme beim Arzt. Nicht verwenden, wenn das Batteriefach beschädigt ist oder nicht schließt. Lassen Sie Kinder nicht unbeaufsichtigt Batterien wechseln. Entfernen Sie sofort verbrauchte Batterien und entsorgen Sie sie in einer geeigneten Recyclinganlage.

BENUTZUNG

Wählen Sie immer die richtige Batteriegröße und -art für den vorgesehenen Gebrauch aus. Befolgen Sie die Anweisungen auf dem Gerät. Setzen Sie Batterien immer korrekt ein und achten Sie auf die Polaritäten (+ und -), die auf der Batterie und dem Gerät markiert sind. Ersetzen Sie alle Bat-

terien gleichzeitig in einem Satz. Kurzschlüsse an Batterien vermeiden. Batterien nicht auaden.

Keine Zwangsentladung durchführen. Lagern Sie Batterien an einem gut belüfteten, trockenen Ort gemäßigten Temperaturen.

P.28

INSTALLATION

• Packen Sie das Gerät aus und überprüfen Sie sorgfältig, ob Transportschäden vorliegen, bevor Sie das Gerät verwenden. Setzen Sie niemals ein beschädigtes Gerät in Betrieb.

• Dieses Gerät muss mit soliden Haken installiert werden, die für das unterstützte Gewicht geeignet sind. Das Gerät muss an den Haken geschraubt und ordnungsgemäß angezogen werden, um ein Herunterfallen aufgrund von Vibrationen zu vermeiden. Überprüfen Sie auch, ob die Struktur (oder die Aufhängung) mindestens das 10-fache des Gewichts des aufgehängten

Geräts tragen kann. Das Gerät muss von qualiziertem Personal installiert werden und muss außerhalb der Reichweite

der Öffentlichkeit platziert werden. Es ist erforderlich, ein zugelassenes Sekundäraufhängungssystem (Sicherungsseil) entsprechend dem Gewicht des Geräts zu verwenden.

• Dieses Gerät ist ausschließlich für den Innenbereich bestimmt. Verwenden Sie es nur an einem trockenen Ort. Die Exposition des Geräts gegenüber Regen oder Feuchtigkeit kann zu einem elektrischen Schlag oder einem Brand führen.

• Platzieren Sie das Gerät, die Lautsprecher oder andere Gegenstände nicht auf dem Netzkabel und stellen Sie sicher, dass es nicht eingeklemmt wird.

• Zum geeigneten Schutz vor Stromschlägen muss das Gerät geerdet sein. Der Stromkreis des Stromnetzes muss mit einer Sicherung oder einem Leitungsschutzschalter sowie mit einem Fehlerstromschutzschalter ausgestattet sein.

• Hinweis zur Stromtrennung: Um das Gerät von der Stromquelle zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund sollte das Gerät so positioniert sein, dass ein ständiger und unbehinderter Zugang zur Steckdose möglich ist. Auf diese Weise können Sie im Notfall den Netzstecker sofort ziehen.

• Das Gerät sollte nur an einem gut belüfteten Ort installiert werden. Stellen Sie sicher, dass keine Lüftungsschlitze blockiert sind. Um eine angemessene Belüftung zu gewährleisten, lassen Sie mindestens 20 cm freien Raum um die Seiten und die Oberseite des Geräts herum.

• Um das Risiko von Strangulation zu reduzieren, muss die an diese Leuchte angeschlossene exible Verkabelung effektiv an der Wand befestigt werden, wenn sich die Verkabelung im berührbaren Bereich bendet.

BENUTZUNG

• Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit eingeschränkten physischen, physiologischen oder intellektuellen Fähigkeiten oder einem Mangel an Erfahrung und/oder Kenntnissen verwendet werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder erhalten Anweisungen von dieser Person zur Bedienung des Geräts. Lassen Sie dieses Gerät niemals unbeaufsichtigt laufen.

• Bei Betriebsproblemen sofort den Betrieb des Geräts einstellen. Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an Ihren Händler oder einen autorisierten Fachreparaturdienst. Es gibt keine vom Benutzer austauschbaren Teile.

• VERWENDEN SIE DAS GERÄT NIEMALS unter folgenden Bedingungen:

> An Orten, die Vibrationen oder Stößen ausgesetzt sind, > An Orten, an denen die Umgebungstemperatur (ta) über 45 °C oder unter 2 °C liegt. > An Orten mit übermäßiger Trockenheit oder übermäßiger Feuchtigkeit (ideale Bedingungen: zwischen 35 % und 80 %).

• Verwenden Sie das Gerät niemals in der Nähe von Flammen, brennbaren, explosiven Materialien oder heißen Oberächen.

Andernfalls besteht die Gefahr eines Brandes.Die Außenseite des Geräts kann sehr heiß werden. Es ist wichtig, jeglichen Kontakt mit dem Gerät während des Betriebs und mindestens 10 Minuten nach der Verwendung zu vermeiden.

• Es ist wichtig, das mitgelieferte Netzkabel (mit Erdung) zu verwenden.

• Bevor Sie das Gerät einschalten, stellen Sie sicher, dass die Spannung und Frequenz der Stromversorgung den Anforderungen des Geräts entsprechen, wie in diesem Handbuch angegeben.

• Niemals das Netzkabel oder den Stecker beschneiden oder manipulieren. Wenn ein Netzkabel mit einer Erdungsleitung geliefert wird, ist dies erforderlich, um einen sicheren Betrieb zu gewährleisten! Lebensgefahr durch elektrischen Schlag!

• Halten Sie das Netzkabel immer am Stecker fest. Ziehen Sie nicht am Kabel selbst und berühren Sie niemals das Netzkabel mit nassen Händen, da dies einen Kurzschluss oder einen elektrischen Schlag verursachen könnte.

• Schließen Sie dieses Gerät nicht an einen variablen Leistungsblock wie ein „Dimmer-Pack“ an.

• Lassen Sie keine Flüssigkeiten oder Gegenstände in das Gerät gelangen. Im Falle eines Flüssigkeitsaustritts auf das Gerät, ziehen Sie sofort die Stromversorgung des Geräts ab und kontaktieren Sie den Kundendienst.

• Sie müssen sicherstellen, dass das Netzkabel während des Betriebs niemals nass wird. Vor einem Gewitter und/oder einem Gewitter mit Blitzgefahr ziehen Sie das Gerät aus der Steckdose.

• Sie dürfen das Gehäuse des Geräts auf keinen Fall öffnen. Wenn Sie dies tun, ist Ihre Sicherheit nicht gewährleistet. Es gibt keine betrieblichen Komponenten im Inneren, nur gefährliche Spannungen, die einen tödlichen Schock verursachen können!

• ACHTUNG: Dieses Gerät emittiert Lichtblitze, die bei photosensiblen Personen epileptische Anfälle auslösen können.

P.29

SICHERHEITSHINWEISE

WARTUNG / SERVICE

• Versuchen Sie niemals, das Gerät selbst zu demontieren, zu reparieren oder zu modi zieren. Andernfalls erlischt die Garantie. Reparaturen durch unquali zierte Personen können zu Schäden oder Fehlfunktionen führen. Bitte kontaktieren Sie

das nächstgelegene autorisierte Servicecenter. Die Lichtquelle in dieser Leuchte darf nur vom Hersteller oder seinem War-

tungsvertreter oder einer gleichwertig quali zierten Person ausgetauscht werden.

• Bildschirme, Linsen oder UV-Filter müssen ausgetauscht werden, wenn sie sichtbar beschädigt sind und ihre Wirksamkeit beeinträchtigen, beispielsweise durch Risse oder tiefe Kratzer.

• Die Lampe muss ausgetauscht werden, wenn sie durch Hitze beschädigt oder verformt wurde.

• Trennen Sie das Gerät vor Wartungs- oder Wartungsarbeiten vom Stromnetz.

• Wenn das äußere  exible Kabel oder der Draht dieses Leuchtengehäuses beschädigt ist, muss es durch ein spezielles Kabel

oder einen speziellen Draht ersetzt werden, der ausschließlich vom Hersteller oder seinem Wartungsvertreter stammt. Um

das Risiko von Strangulation zu reduzieren, muss der  exible Kabelsatz, der mit dieser Leuchte verbunden ist, ordnungsgemäß an der Wand befestigt werden, wenn sich der Kabelsatz im Berührungsbereich be ndet.

• Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten ein. Wischen Sie es nur mit einem leicht feuchten Tuch ab.

• ACHTUNG: Verwenden Sie eine Sicherung des gleichen Typs und Nennwerts als Ersatz.

INBETRIEBNAHME

STROMVERSORGUNG

Bitte verwenden Sie das mitgelieferte Netzteil und beachten Sie, dass die Spannung und Frequenz des Netzanschlusses mit der auf dem Gerät angegebenen Spannung und Frequenz übereinstimmen. Jedes Gerät sollte separat angeschlossen werden, damit es einzeln gesteuert werden kann.

KABELSPEZIFIKATIONEN

KABEL (EU) KABEL (US) PIN INTERNATIONAL

Braun Schwarz Live (Phase) L Hellblau Weiß Neutral N Gelb/Grün Gelb/Grün Erdung

DMX-VERBINDUNG

Die DMX-Verbindung Ihres Geräts mit Ihrer Konsole sollte mit einem hochwertigen abgeschirmten Kabel erfolgen.

DMX-AUSGANG

XLR-Montagebuchsen (Rückansicht) XLR-Montagestecker (Rückansicht)

DMX-EINGANG

FUSE : 5x20mmLEN

2

1

3

1 ∙ Shield 2 ∙ Shield (-) 3 ∙ Shield (+)

2

1

3

PIN3 PIN2

Bei Verwendung des Standard-DMX512-Steuerungssignals muss die Ausgangsschnittstelle des letzten Geräts mit einem DMX-Stecker verbunden sein. Dieser Stecker setzt einen 120-Ohm-Widerstand zwischen den 2 Pins und 3 Pins des "Kanon"-Steckers ein. Wie im folgenden Bild gezeigt. Wenn Sie diesen Stecker in die Ausgangsschnittstelle des letzten Geräts stecken, wird dies Interferenzen während des Signalübertragungsprozesses vermeiden.

P.30

RIGGING

0.5

Das Gerät muss von quali ziertem Personal installiert werden und sollte außerhalb der Reichweite der Öffent-

lichkeit platziert werden. Dieses ALGAM LIGHTING-Gerät muss mit stabilen und angemessen dimensionierten Haken installiert werden, die das Gewicht tragen können. Das Gerät muss fest an den Haken verschraubt und ordnungsgemäß befestigt werden. Die Aufhängung des Geräts muss durch eine Sicherungsleine gesichert sein. Die Struktur muss das Gewicht des aufgehängten Geräts mindestens 10-mal tragen können.

BEDIENUNGSANLEITUNG

m

FUNKTION BESCHREIBUNG

1 Stromversorgung IN Stromversorgungsanschluss 2 MIC Mikrofon für die Musikerkennung 3 Tastatur Zur Navigation in den Menüs 4 Anzeige Anzeige von Funktionen/Menüs 5 DMX-Eingang XLR-Stecker mit 3 Pins, DMX-Eingangssignal 6 DMX-Ausgang XLR-Buchse mit 3 Pins, DMX-Ausgangssignal 7 Stromversorgung OUT Stromausgangsanschluss für die Kaskadierung weiterer BARWASH244

FUNKTION BESCHREIBUNG

1

Ermöglicht die Navigation in den Menüs.

2

3

4

Erhöht oder verringert den Wert im ausgewählten Menü.

Der Zustand wird automatisch nach 3 Sekunden gespeichert.

P.31

MENÜ UND STEUERUNGEN

MENÜ ANZEIGE BESCHREIBUNG

A001 C001 d001 E001 H001 L001 P001

r255 G255 b255 u255 I255 FF00 1J00 2J00 3J00 4J00 5J00 6J00 7J00 8J00 9J00 1d00 2d00 3d00 4d00 5d00 6d00

7d00

RF SU00

001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 000- 255 000- 255 000- 255 000- 255 000- 255 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20

00- 20

ON/OF 00- 20

DMX-Modus - 2 Kanäle DMX-Modus - 4 Kanäle DMX-Modus - 5 Kanäle DMX-Modus - 8 Kanäle DMX-Modus - 8 Kanäle DMX-Modus - 16 Kanäle DMX-Modus - 32 Kanäle Roter Dimmer - Von 0 bis 100% Grüner Dimmer - Von 0 bis 100% Blauer Dimmer - Von 0 bis 100% Weißer Dimmer - Von 0 bis 100% Kabellose Fernbedienung zur Helligkeitseinstellung Rot, Grün, Blau, Weißes Stroboskop, von langsam bis schnell Farbverfolgungseffekt 1, von langsam bis schnell Farbverfolgungseffekt 2, von langsam bis schnell Farbverfolgungseffekt 3, von langsam bis schnell Farbverfolgungseffekt 4, von langsam bis schnell Farbverfolgungseffekt 5, von langsam bis schnell Farbverfolgungseffekt 6, von langsam bis schnell Farbverfolgungseffekt 7, von langsam bis schnell Farbverfolgungseffekt 8, von langsam bis schnell Schleife der Farbverfolgungseffekte 1 bis 8, von langsam bis schnell Rot verlaufender Effekt, von langsam bis schnell Grün verlaufender Effekt, von langsam bis schnell Blau verlaufender Effekt, von langsam bis schnell Weiß verlaufender Effekt, von langsam bis schnell Violett verlaufender Effekt, von langsam bis schnell Gelb verlaufender Effekt, von langsam bis schnell Schleife der rot, grün, blau, weiß, violett und gelb verlaufenden Effekte,

von langsam bis schnell Aktivierung/Deaktivierung drahtlose Verbindung Farbverfolgungseffekt im Musikmodus, von langsam bis schnell

P.32

DMX-PROTOKOLL

2 KANÄLE - A001

KANAL WERT FUNKTION

CH1 000 - 005 Ohne Funktion

006 - 015 Auswahl der roten LEDs 016 - 025 Auswahl der grünen LEDs 026 - 035 Auswahl der blauen LEDs 036 - 045 Auswahl der weißen LEDs 046 - 055 Auswahl der gelben LEDs 056 - 065 Auswahl der violetten LEDs 066 - 071 Auswahl der cyanfarbenen LEDs 072 - 081 Auswahl aller LEDs 082 - 091 Farbverfolgungseffekt - 1 092 - 101 Farbverfolgungseffekt - 2 102 - 111 Farbverfolgungseffekt - 3 112 - 121 Farbverfolgungseffekt - 4 122 - 131 Farbverfolgungseffekt - 5 132 - 141 Farbverfolgungseffekt - 6 142 - 151 Farbverfolgungseffekt - 7 152 - 161 Farbverfolgungseffekt - 8 162 - 171 Farbverfolgungseffekt - 9 172 - 181 Roter Verlaufseffekt 182 - 191 Grüner Verlaufseffekt 192 - 201 Blauer Verlaufseffekt 202 - 211 Weißer Verlaufseffekt 212 - 221 Violetter Verlaufseffekt 222 - 231 Gelber Verlaufseffekt 232 - 247 Schleife der Verlaufseffekte 248 - 255 Musikmodus

CH2 000 - 255 Einstellung der Geschwindigkeit, von langsam bis schnell

4 KANÄLE - C001

EINZELSEGMENTMODUS

KANAL WERT FUNKTION

CH1 000 - 255 Roter Dimmer - von 0 bis 100 % CH2 000 - 255 Grüner Dimmer - von 0 bis 100 %

CH3 000 - 255 Blauer Dimmer - von 0 bis 100 % CH4 000 - 255 Weißer Dimmer - von 0 bis 100 %

P.33

DMX-PROTOKOLL

5 KANÄLE - d001

KANAL WERT FUNKTION

CH1 000 - 255 Allgemeiner Dimmer (Rot, Grün, Blau, Weiß) - von 0 bis 100 % CH2 000 - 255 Roter Dimmer - von 0 bis 100 %

CH3 000 - 255 Grüner Dimmer - von 0 bis 100 % CH4 000 - 255 Blauer Dimmer - von 0 bis 100 % CH5 000 - 255 Weißer Dimmer - von 0 bis 100 %

8 KANÄLE - H001

KANAL WERT FUNKTION

CH1 000 - 255 Allgemeiner Dimmer (Rot, Grün, Blau, Weiß) - von 0 bis 100 % CH2 000 - 255 Roter Dimmer - von 0 bis 100 %

CH3 000 - 255 Grüner Dimmer - von 0 bis 100 % CH4 000 - 255 Blauer Dimmer - von 0 bis 100 % CH5 000 - 255 Weißer Dimmer - von 0 bis 100 % CH6 007 - 255 Stroboskop RGBW CH7 000 - 005 Ohne Funktion

006 - 015 Auswahl der roten LEDs 016 - 025 Auswahl der grünen LEDs 026 - 035 Auswahl der blauen LEDs 036 - 045 Auswahl der weißen LEDs 046 - 055 Auswahl der gelben LEDs 056 - 065 Auswahl der violetten LEDs 066 - 071 Auswahl der cyanfarbenen LEDs 072 - 081 Auswahl aller LEDs 082 - 091 Farbverfolgungseffekt - 1 092 - 101 Farbverfolgungseffekt - 2 102 - 111 Farbverfolgungseffekt - 3 112 - 121 Farbverfolgungseffekt - 4 122 - 131 Farbverfolgungseffekt - 5 132 - 141 Farbverfolgungseffekt - 6 142 - 151 Farbverfolgungseffekt - 7 152 - 161 Farbverfolgungseffekt - 8 162 - 171 Farbverfolgungseffekt - 9 172 - 181 Roter Verlaufseffekt 182 - 191 Grüner Verlaufseffekt 192 - 201 Blauer Verlaufseffekt 202 - 211 Weißer Verlaufseffekt 212 - 221 Violetter Verlaufseffekt 222 - 231 Gelber Verlaufseffekt 232 - 247 Schleife der Verlaufseffekte 248 - 255 Musikmodus

CH8 000 - 255 Einstellung der Geschwindigkeit, von langsam bis schnell

P.34

DMX-PROTOKOLL

8 KANÄLE - E001

ZWEIFACHSEGMENTMODUS

KANAL WERT FUNKTION

CH1 000 - 255 01 - Roter Dimmer - von 0 bis 100 % CH2 000 - 255 01 - Grüner Dimmer - von 0 bis 100 %

CH3 000 - 255 01 - Blauer Dimmer - von 0 bis 100 % CH4 000 - 255 01 - Weißer Dimmer - von 0 bis 100 % CH5 000 - 255 02 - Roter Dimmer - von 0 bis 100 % CH6 000 - 255 02 - Grüner Dimmer - von 0 bis 100 % CH7 000 - 255 02 - Blauer Dimmer - von 0 bis 100 % CH8 000 - 255 02 - Weißer Dimmer - von 0 bis 100 %

16 KANÄLE -

L001

DREIFACHSEGMENTMODUS

KANAL WERT FUNKTION

CH1 000 - 255 01 - Roter Dimmer - von 0 bis 100 % CH2 000 - 255 01 - Grüner Dimmer - von 0 bis 100 %

CH3 000 - 255 01 - Blauer Dimmer - von 0 bis 100 % CH4 000 - 255 01 - Weißer Dimmer - von 0 bis 100 % CH5 000 - 255 02 - Roter Dimmer - von 0 bis 100 % CH6 000 - 255 02 - Grüner Dimmer - von 0 bis 100 % CH7 000 - 255 02 - Blauer Dimmer - von 0 bis 100 % CH8 000 - 255 02 - Weißer Dimmer - von 0 bis 100 % CH9 000 - 255 03 - Roter Dimmer - von 0 bis 100 % CH10 000 - 255 03 - Grüner Dimmer - von 0 bis 100 % CH11 000 - 255 03 - Blauer Dimmer - von 0 bis 100 % CH12 000 - 255 03 - Weißer Dimmer - von 0 bis 100 % CH13 000 - 255 04 - Roter Dimmer - von 0 bis 100 % CH14 000 - 255 04 - Grüner Dimmer - von 0 bis 100 % CH15 000 - 255 04 - Blauer Dimmer - von 0 bis 100 % CH16 000 - 255 04 - Weißer Dimmer - von 0 bis 100 %

P.35

DMX-PROTOKOLL

32 KANÄLE - P001

SECHSFACHSEGMENTMODUS

KANAL WERT FUNKTION

CH1 000 - 255 01 - Roter Dimmer - von 0 bis 100 % CH2 000 - 255 01 - Grüner Dimmer - von 0 bis 100 %

CH3 000 - 255 01 - Blauer Dimmer - von 0 bis 100 % CH4 000 - 255 01 - Weißer Dimmer - von 0 bis 100 % CH5 000 - 255 02 - Roter Dimmer - von 0 bis 100 % CH6 000 - 255 02 - Grüner Dimmer - von 0 bis 100 % CH7 000 - 255 02 - Blauer Dimmer - von 0 bis 100 % CH8 000 - 255 02 - Weißer Dimmer - von 0 bis 100 % CH9 000 - 255 03 - Roter Dimmer - von 0 bis 100 % CH10 000 - 255 03 - Grüner Dimmer - von 0 bis 100 % CH11 000 - 255 03 - Blauer Dimmer - von 0 bis 100 % CH12 000 - 255 03 - Weißer Dimmer - von 0 bis 100 % CH13 000 - 255 04 - Roter Dimmer - von 0 bis 100 % CH14 000 - 255 04 - Grüner Dimmer - von 0 bis 100 % CH15 000 - 255 04 - Blauer Dimmer - von 0 bis 100 % CH16 000 - 255 04 - Weißer Dimmer - von 0 bis 100 % CH17 000 - 255 05 - Roter Dimmer - von 0 bis 100 %

CH18 000 - 255 05 - Grüner Dimmer - von 0 bis 100 % CH19 000 - 255 05 - Blauer Dimmer - von 0 bis 100 % CH20 000 - 255 05 - Weißer Dimmer - von 0 bis 100 % CH21 000 - 255 06 - Roter Dimmer - von 0 bis 100 % CH22 000 - 255 06 - Grüner Dimmer - von 0 bis 100 % CH23 000 - 255 06 - Blauer Dimmer - von 0 bis 100 % CH24 000 - 255 06 - Weißer Dimmer - von 0 bis 100 % CH25 000 - 255 07 - Roter Dimmer - von 0 bis 100 % CH26 000 - 255 07 - Grüner Dimmer - von 0 bis 100 % CH27 000 - 255 07 - Blauer Dimmer - von 0 bis 100 % CH28 000 - 255 07 - Weißer Dimmer - von 0 bis 100 % CH29 000 - 255 08 - Roter Dimmer - von 0 bis 100 % CH30 000 - 255 08 - Grüner Dimmer - von 0 bis 100 % CH31 000 - 255 08 - Blauer Dimmer - von 0 bis 100 % CH32 000 - 255 08 - Weißer Dimmer - von 0 bis 100 %

P.36

INFRAROT-FERNBEDIENUNG

FUNKTION

Alle Lichtstrahlen ausschalten

DMX-Modus

Stroboskop-Modus

Automatischer Modus

Einstellung der Geschwindigkeit

Jump-Modus (Farbwechsler)

MUSIKMODUS

Einstellung der Mikrofonsensibilität

Fade-Modus (Farbwechsler mit Überblendeffekt)

Statische Farbe: ROT

Statische Farbe: GRÜN

Statische Farbe: BLAU

Statische Farbe: KALTWEISS

Statische Farbe: WARME WEISS

Statische Farbe: ULTRAVIOLETT

Statische Farbe: ROSA

Statische Farbe: GELB

Einstellung der Helligkeit jeder Farbe und der Geschwindigkeit in den verschiedenen Modi

SPEZIFIKATIONEN

Abmessungen 1100x100x110mm Gewicht

2.15kg

Stromversorgung 90-240V~ , 50/60Hz Maximale Leistungsaufnahme

Lichtquelle 24 LED x 4W RGBW (8 Gruppen à 3 LEDs)

Modi Anzahl der DMX-Kanäle

80W

Auto, Musikalisch und DMX 2, 4, 5, 8, 16 oder 32

P.37

Anwendbar in der Europäischen Union und anderen europäischen Ländern, die die Mülltrennung praktizieren. Das Vorhandensein dieses Symbols auf dem Produkt oder den entsprechenden Unterlagen bedeutet, dass das Produkt am Ende seiner Lebensdauer nicht mit normalen Abfällen entsorgt werden darf, um Umweltschäden oder Verletzungen von Personen durch unkontrollierte Entsorgung zu vermeiden.

Trennen Sie es von anderen Arten von Abfällen und recyceln Sie es, um die nachhaltige Wiederverwendung natürlicher Ressourcen zu fördern. Wir empfehlen Nicht-Professionellen, sich an den Händler zu wenden, bei dem sie das Produkt gekauft haben, oder an einen örtlichen Regierungsvertreter, um weitere Einzelheiten zum Sammelpunkt und zur Art und Weise des Recyclings dieses Geräts in größtmöglichem Umweltschutz zu erhalten.

Wir fordern professionelle Benutzer auf, ihren Lieferanten zu kontaktieren und die Bedingungen ihres Kaufvertrags zu überprüfen.

Dieses Produkt von Algam Lighting entspricht den geltenden europäischen

Zertizierungen sowie den folgenden europäischen Richtlinien:

LVD Directive 2014/35/EU :

EMC Directive 2014/30/EU :

RoHS 2 Directive 2011/65/EU

Die EU-Konformitätserklärung ist auf Anfrage unter folgender Adresse erhältlich: [email protected]

P.38

INSTRUCCIONES IMPORTANTES DE SEGURIDAD .................................. 40

INSTALACIÓN

USO

MANTENIMIENTO/SERVICIO

PUESTA EN MARCHA .............................................................................................. 42

SUMINISTRO ELÉCTRICO

CONEXIÓN DMX

MONTAJE ....................................................................................................................... 43

MENÚ Y CONTROLES

PROTOCOLOS DMX

2 CANALES

4 CANALES - MODO DE SEGMENTO ÚNICO

5 CANALES

8 CANALES

8 CANALES - MODO DE 2 SEGMENTOS

16 CANALES - MODO DE 3 SEGMENTOS

32 CANALES - MODO DE 6 SEGMENTOS

............................................................................................... 43

................................................................................................... 45

CONTROL REMOTO INFRARROJO ................................................................... 49

ESPECIFICACIONES TÉCNICAS

......................................................................... 49

P.39

Gracias por elegir uno de nuestros dispositivos Algam Lighting. Por favor, lea atentamente este manual de usuario y siga

m

0.5

las instrucciones para evitar cualquier riesgo de daño al dispositivo debido a un manejo incorrecto. Guarde este manual del usuario para futuras consultas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Los símbolos ilustrados arriba son símbolos internacionalmente reconocidos para advertir sobre peligros potenciales relacionados con el uso de dispositivos eléctricos. Si alguno de estos símbolos está presente en su dispositivo, por favor, lea las instrucciones a continuación:

¡ATENCIÓN!

Antes de utilizar su equipo, le recomendamos que lea todas las instrucciones de este manual.

¡ATENCIÓN!

Este dispositivo produce una luz intensa y potente. Peligro para los ojos. No mire directamente al haz.

¡PELIGRO!

Tensión peligrosa, riesgo de descargas eléctricas. No abrir el producto. Para reducir el riesgo de descarga eléctrica, no exponga este equipo a la lluvia o la humedad.

¡ATENCIÓN!

Riesgo de quemaduras. El exterior del aparato puede calentarse mucho. No tocar durante al menos 10 minutos después de su uso.

¡ATENCIÓN!

Riesgo de incendio. Mantenga alejados todos los materiales combustibles e inamables del equipo en funcionamiento.

¡PELIGRO!

Riesgo para la seguridad. Este aparato presenta riesgos importantes de lesiones. Siga las instrucciones de seguridad.

Coloque el aparato a una distancia mínima de 50 cm de cualquier material inamable y de las paredes.

¡ATENCIÓN!

Este producto contiene pilas tipo botón. MANTENER FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión puede causar quemaduras químicas, perforación de tejidos blandos y la muerte. Las quemaduras graves pueden ocurrir dentro de las 2 horas siguientes a la ingestión. Consultar inmediatamente a un médico.

No dar de beber ni comer, no provocar el vómito. Si dispone del envoltorio de la pila, preséntelo a los médicos durante la atención médica. No utilizar si el compartimento de las pilas está dañado o no se cierra correctamente. No permitir que los niños reemplacen las pilas sin la supervisión de un adulto. Retirar inmediatamente las pilas usadas y desecharlas en un dispositivo de reciclaje apropiado.

USO

Siempre elegir el tamaño y tipo correctos de pilas más adecuados para el uso previsto. Respetar las indicaciones presentes en el aparato. Insertar siempre las pilas correctamente, prestando atención a las polaridades (+ y -) marcadas en la pila y el equipo. Reemplazar todas las pilas de un conjunto al mismo tiempo. No cortocircuitar las pilas. No cargar las pilas. No forzar la descarga de las pilas. Almacenar las pilas en lugares bien ventilados, secos y a temperatura moderada.

P.40

INSTALACIÓN

• Desembale y verique cuidadosamente que no haya daños en el transporte antes de usar el dispositivo. Nunca ponga en

funcionamiento un dispositivo dañado.

• Este dispositivo debe instalarse con ganchos sólidos y de dimensiones adecuadas para soportar su peso. El dispositivo debe estar atornillado a los ganchos y apretado adecuadamente para evitar caídas debido a las vibraciones. También

verique que la estructura (o punto de sujeción) pueda soportar al menos 10 veces el peso del dispositivo colgado. El dispositivo debe ser instalado por una persona calicada y debe colocarse fuera del alcance del público. Es necesario utilizar

un sistema de sujeción secundario (cable de seguridad) homologado para el peso del dispositivo.

• Este dispositivo está destinado solo para uso en interiores. Úselo solo en un lugar seco. Exponer el dispositivo a la lluvia o la humedad podría provocar una descarga eléctrica o un incendio.

• No coloque el dispositivo, los altavoces u otros objetos sobre el cable de alimentación y asegúrese de que no quede atrapado.

• Para una protección adecuada contra descargas eléctricas, el dispositivo debe estar conectado a tierra (masa). El circuito eléctrico de alimentación debe estar equipado con un fusible o disyuntor, y un dispositivo de protección diferencial.

• Aviso sobre la desconexión de la alimentación: Para desconectar el dispositivo de la fuente de alimentación, el enchufe de alimentación debe desconectarse del tomacorriente. Por esta razón, el dispositivo debe colocarse en una posición que permita un acceso constante y sin obstrucciones al tomacorriente. De esta manera, en caso de emergencia, puede desconectar inmediatamente el enchufe de alimentación.

• La unidad solo debe instalarse en un lugar bien ventilado. Asegúrese de que ninguna ranura de ventilación esté obstruida.

Para garantizar una ventilación adecuada, deje un espacio libre de al menos 20 cm alrededor de los lados y la parte superior del dispositivo.

• Para reducir el riesgo de estrangulamiento, el cableado exible conectado a esta luminaria debe estar asegurado de manera

efectiva a la pared si el cableado se encuentra dentro del volumen accesible al tacto.

USO

• Este dispositivo no debe ser utilizado por personas (incluidos niños) con capacidades físicas, siológicas o intelectuales limitadas, o falta de experiencia y / o conocimiento, a menos que estén supervisados por una persona responsable de su seguridad o reciban instrucciones de esta persona sobre el funcionamiento del dispositivo.

• Nunca deje este dispositivo funcionando sin supervisión. En caso de problemas de funcionamiento, deje de usar inmediatamente el dispositivo. No intente repararlo usted mismo. Póngase en contacto con su distribuidor o llame a un reparador especializado y autorizado. No hay ninguna pieza reemplazable por el usuario.

• NUNCA use el dispositivo en las siguientes condiciones:

> En lugares sujetos a vibraciones o golpes, > En lugares donde la temperatura ambiente (ta) sea superior a 45 ° C o inferior a 2 ° C, > En lugares expuestos a sequedad excesiva o humedad excesiva (condiciones ideales: entre 35% y 80%).

• Nunca use el dispositivo cerca de llamas, materiales inamables, explosivos o supercies calientes. De lo contrario, corre

el riesgo de provocar un incendio.

• El exterior del dispositivo puede calentarse mucho. Es importante evitar el contacto con el dispositivo en funcionamiento y al menos durante 10 minutos después de su uso.

• Es importante usar el cable de alimentación suministrado (cable con toma de tierra).

• Antes de encenderlo, asegúrese de que la tensión y la frecuencia de la alimentación coincidan con los requisitos de alimentación del dispositivo, como se indica en este manual.

• Nunca corte o manipule el cable de alimentación o el enchufe. Si se suministra un cable de alimentación con un cable de tierra, ¡esto es obligatorio para garantizar un funcionamiento seguro! ¡Riesgo de descarga eléctrica mortal!

• Siempre sostenga el cable de alimentación por el enchufe. No tire del cable en sí mismo y nunca toque el cable de alimentación con las manos mojadas, ya que esto podría causar un cortocircuito o una descarga eléctrica.

• No conecte este dispositivo a un bloque de potencia variable tipo "Dimmer pack".

• NO permita que líquidos u objetos penetren en el dispositivo. En caso de derrame de líquido sobre el dispositivo, DESCONECTE inmediatamente la alimentación eléctrica del dispositivo y póngase en contacto con el servicio postventa.

• Asegúrese de que el cable de alimentación nunca esté mojado durante el funcionamiento. Antes de una tormenta y / o una

tormenta con riesgo de rayos, desconecte el dispositivo de la red eléctrica.

• Nunca debe abrir la carcasa del dispositivo. Si lo hace, su seguridad no estará garantizada. No hay componentes operativos en el interior, solo tensiones peligrosas que pueden causar una descarga eléctrica mortal.

• ATENCIÓN: Este dispositivo emite destellos de luz que pueden provocar crisis epilépticas en personas fotosensibles.

P . 41

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

MANTENIMIENTO/SERVICIO

• Nunca intente desmontar, reparar o modi car el dispositivo usted mismo. De lo contrario, la garantía quedará anulada. Las reparaciones realizadas por personas no cali cadas pueden causar daños o mal funcionamiento. Por favor, póngase en

contacto con el centro de asistencia técnica autorizado más cercano. La fuente de luz contenida en este dispositivo solo

debe ser reemplazada por el fabricante o su agente de mantenimiento, o por una persona con una cali cación equivalente.

• Las pantallas, lentes o  ltros ultravioleta deben ser reemplazados si están visiblemente dañados de manera que comprometan su e cacia, por ejemplo, por grietas o rayones profundos.

• La lámpara debe ser reemplazada si ha sido dañada o deformada por el calor.

• Desconecte el dispositivo de la corriente antes de cualquier mantenimiento o reparación.

• Si el cable o el cordón exterior  exible de este dispositivo están dañados, deben ser reemplazados por un cable o cordón

especial exclusivamente suministrado por el fabricante o su agente de mantenimiento. Para reducir el riesgo de estrangula-

miento, el cableado  exible conectado a este dispositivo debe estar  rmemente sujeto a la pared si el cableado se encuen-

tra dentro del volumen accesible al tacto.

• Nunca sumerja el dispositivo en agua u otro líquido. Límpielo solo con un paño ligeramente húmedo.

• ATENCIÓN: Use un fusible de repuesto del mismo tipo y calibre.

MISE EN SERVICE

PUESTA EN MARCHA

SUMINISTRO ELÉCTRICO

Utilice el cable de alimentación proporcionado en el embalaje. Asegúrese de que la tensión de red coincida con

la información indicada en el producto.

CARACTERÍSTICAS DEL CABLE DE ALIMENTACIÓN

CABLE (EU) CABLE (US) PIN INTERNACIONAL

Marrón Negro Fase L Azul claro Blanco Neutro N Amarillo/Verde Amarillo/Verde Tierra

FUSE : 5x20mmLEN

CONEXIÓN DMX

La conexión DMX de su dispositivo a su consola debe realizarse con un cable blindado de buena calidad.

SALIDA DMX

Conectores de montaje XLR (vista trasera) Conectores XLR para montaje (vista trasera)

ENTRADA DMX

2

1

3

1 ∙ Shield 2 ∙ Shield (-) 3 ∙ Shield (+)

2

1

3

PIN3 PIN2

En uso profesional, la norma DMX512 requiere la presencia de un "tapón DMX" en el último dispositivo DMX de la cadena para  nalizar correctamente el bucle de señal. Este tapón consta de una resistencia de 120 ohmios

colocada entre el pin 2 y el pin 3 del conector XLR.

P.42

MONTAJE

0.5

El dispositivo debe ser instalado por una persona cuali cada y debe colocarse fuera del alcance del público.

Este dispositivo de ALGAM LIGHTING debe instalarse con ganchos sólidos y de dimensiones adecuadas para soportar el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo debe ser asegurada con una eslinga de seguridad. La estructura debe ser capaz de soportar al menos 10 veces el peso del dispositivo colgado.

MENÚ Y CONTROLES

m

FUNCIÓN DESCRIPCIÓN

1 Entrada de alimentación Conector de alimentación 2 Micrófono Micrófono para detección musical 3 Controles Para navegación en los menús 4 Pantalla digital Visualización de funciones/menús 5 Entrada DMX Conector XLR macho de 3 pines, entrada de señal DMX 6 Salida DMX Conector XLR hembra de 3 pines, salida de señal DMX

7 Alimentation OUT

Conector de salida de alimentación para conexión en cascada de otros BARWASH244

FUNCIÓN DESCRIPCIÓN

1

Permite la navegación en los menús

2

3

4

Incrementa o decrementa el valor

en el menú seleccionado

El estado se guarda automáticamente después de 3 segundos.

P.43

MENÚ Y CONTROLES

MENU

A001 C001 d001 E001 H001 L001 P001

r255 G255 b255 u255 I255 FF00 1J00 2J00 3J00 4J00 5J00 6J00 7J00 8J00 9J00 1d00 2d00 3d00 4d00 5d00 6d00

7d00

RF SU00

001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 001- 512 000- 255 000- 255 000- 255 000- 255 000- 255 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20 00- 20

00- 20

ON/OF 00- 20

Mode DMX - 2 canales Mode DMX - 4 canales Mode DMX - 5 canales Mode DMX - 8 canales Mode DMX - 8 canales Mode DMX - 16 canales Mode DMX - 32 canales Dimmer rojo - De 0 a 100% Dimmer verde - De 0 a 100% Dimmer azul - De 0 a 100% Dimmer blanco - De 0 a 100% Control remoto inalámbrico para ajuste de brillo Estroboscopio rojo, verde, azul, blanco, de lento a rápido Efecto de seguimiento de colores 1, de lento a rápido Efecto de seguimiento de colores 2, de lento a rápido Efecto de seguimiento de colores 3, de lento a rápido Efecto de seguimiento de colores 4, de lento a rápido Efecto de seguimiento de colores 5, de lento a rápido Efecto de seguimiento de colores 6, de lento a rápido Efecto de seguimiento de colores 7, de lento a rápido Efecto de seguimiento de colores 8, de lento a rápido Bucle de efectos de seguimiento de colores 1 a 8, de lento a rápido Efecto de degradado rojo, de lento a rápido Efecto de degradado verde, de lento a rápido Efecto de degradado azul, de lento a rápido Efecto de degradado blanco, de lento a rápido Efecto de degradado violeta, de lento a rápido Efecto de degradado amarillo, de lento a rápido Bucle de efectos de degradado rojo, verde, azul, blanco, violeta y ama-

rillo, de lento a rápido Activación/desactivación del inalámbrico Efecto de seguimiento de colores en modo musical, de lento a rápido

P.44

PROTOCOLOS DMX

2 CANALES - A001

CANAL VALOR FUNCIÓN

CH1 000 - 005 Sin función

006 - 015 Selección de LED rojas 016 - 025 Selección de LED verdes 026 - 035 Selección de LED azules 036 - 045 Selección de LED blancas 046 - 055 Selección de LED amarillas 056 - 065 Selección de LED violetas 066 - 071 Selección de LED cian 072 - 081 Selección de todas las LED 082 - 091 Efecto de seguimiento de colores - 1 092 - 101 Efecto de seguimiento de colores - 2 102 - 111 Efecto de seguimiento de colores - 3 112 - 121 Efecto de seguimiento de colores - 4 122 - 131 Efecto de seguimiento de colores - 5 132 - 141 Efecto de seguimiento de colores - 6 142 - 151 Efecto de seguimiento de colores - 7 152 - 161 Efecto de seguimiento de colores - 8 162 - 171 Efecto de seguimiento de colores - 9 172 - 181 Efecto de degradado rojo 182 - 191 Efecto de degradado verde 192 - 201 Efecto de degradado azul 202 - 211 Efecto de degradado blanco 212 - 221 Efecto de degradado violeta 222 - 231 Efecto de degradado amarillo 232 - 247 Bucle de efectos de degradado 248 - 255 Modo musical

CH2 000 - 255 Ajuste de la velocidad, de lento a rápido

4 CANALES - C001

MODO SEGMENTO ÚNICO

CANAL VALOR FUNCIÓN

CH1 000 - 255 Dimmer rojo - de 0 a 100 % CH2 000 - 255 Dimmer verde - de 0 a 100 %

CH3 000 - 255 Dimmer azul - de 0 a 100 % CH4 000 - 255 Dimmer blanco - de 0 a 100 %

P.45

PROTOCOLOS DMX

5 CANALES - d001

CANAL VALOR FUNCIÓN

CH1 000 - 255 Dimmer general (rojo, verde, azul, blanco) - de 0 a 100 % CH2 000 - 255 Dimmer rojo - de 0 a 100 %

CH3 000 - 255 Dimmer verde - de 0 a 100 % CH4 000 - 255 Dimmer azul - de 0 a 100 % CH5 000 - 255 Dimmer blanco - de 0 a 100 %

8 CANAUX - H001

CANAL VALOR FUNCIÓN

CH1 000 - 255 Dimmer general (rojo, verde, azul, blanco) - de 0 a 100 % CH2 000 - 255 Dimmer rojo - de 0 a 100 %

CH3 000 - 255 Dimmer verde - de 0 a 100 % CH4 000 - 255 Dimmer azul - de 0 a 100 % CH5 000 - 255 Dimmer blanco - de 0 a 100 % CH6 007 - 255 Estroboscopio RGBW CH7 000 - 005 Sin función

006 - 015 Selección de LEDs rojas 016 - 025 Selección de LEDs verdes 026 - 035 Selección de LEDs azules 036 - 045 Selección de LEDs blancas 046 - 055 Selección de LEDs amarillas 056 - 065 Selección de LEDs violetas 066 - 071 Selección de LEDs cyan 072 - 081 Selección de todos los LEDs 082 - 091 Efecto de seguimiento de colores - 1 092 - 101 Efecto de seguimiento de colores - 2 102 - 111 Efecto de seguimiento de colores - 3 112 - 121 Efecto de seguimiento de colores - 4 122 - 131 Efecto de seguimiento de colores - 5 132 - 141 Efecto de seguimiento de colores - 6 142 - 151 Efecto de seguimiento de colores - 7 152 - 161 Efecto de seguimiento de colores - 8 162 - 171 Efecto de seguimiento de colores - 9 172 - 181 Efecto de degradado rojo 182 - 191 Efecto de degradado verde 192 - 201 Efecto de degradado azul 202 - 211 Efecto de degradado blanco 212 - 221 Efecto de degradado violeta 222 - 231 Efecto de degradado amarillo 232 - 247 Bucle de efectos de degradado 248 - 255 Modo musical

CH8 000 - 255 Ajuste de la velocidad, de lento a rápido

P.46

PROTOCOLOS DMX

8 CANALES - E001

MODO DE DOS SEGMENTOS

CANAL VALOR FUNCIÓN

CH1 000 - 255 01 - Dimmer rojo - de 0 a 100 % CH2 000 - 255 01 - Dimmer verde - de 0 a 100 %

CH3 000 - 255 01 - Dimmer azul - de 0 a 100 % CH4 000 - 255 01 - Dimmer blanco - de 0 a 100 % CH5 000 - 255 02 - Dimmer rojo - de 0 a 100 % CH6 000 - 255 02 - Dimmer verde - de 0 a 100 % CH7 000 - 255 02 - Dimmer azul - de 0 a 100 % CH8 000 - 255 02 - Dimmer blanco - de 0 a 100 %

16 CANALES -

L001

MODO DE TRES SEGMENTOS

CANAL VALOR FUNCIÓN

CH1 000 - 255 01 - Dimmer rojo - de 0 a 100 % CH2 000 - 255 01 - Dimmer verde - de 0 a 100 %

CH3 000 - 255 01 - Dimmer azul - de 0 a 100 % CH4 000 - 255 01 - Dimmer blanco - de 0 a 100 % CH5 000 - 255 02 - Dimmer rojo - de 0 a 100 % CH6 000 - 255 02 - Dimmer verde - de 0 a 100 % CH7 000 - 255 02 - Dimmer azul - de 0 a 100 % CH8 000 - 255 02 - Dimmer blanco - de 0 a 100 % CH9 000 - 255 03 - Dimmer rojo - de 0 a 100 % CH10 000 - 255 03 - Dimmer verde - de 0 a 100 % CH11 000 - 255 03 - Dimmer azul - de 0 a 100 % CH12 000 - 255 03 - Dimmer blanco - de 0 a 100 % CH13 000 - 255 04 - Dimmer rojo - de 0 a 100 % CH14 000 - 255 04 - Dimmer verde - de 0 a 100 % CH15 000 - 255 04 - Dimmer azul - de 0 a 100 % CH16 000 - 255 04 - Dimmer blanco - de 0 a 100 %

P.47

PROTOCOLOS DMX

32 CANALES - P001

MODO SEIS SEGMENTOS

CANAL VALOR FUNCIÓN

CH1 000 - 255 01 - Dimmer rojo - de 0 a 100 % CH2 000 - 255 01 - Dimmer verde - de 0 a 100 %

CH3 000 - 255 01 - Dimmer azul - de 0 a 100 % CH4 000 - 255 01 - Dimmer blanco - de 0 a 100 % CH5 000 - 255 02 - Dimmer rojo - de 0 a 100 % CH6 000 - 255 02 - Dimmer verde - de 0 a 100 % CH7 000 - 255 02 - Dimmer azul - de 0 a 100 % CH8 000 - 255 02 - Dimmer blanco - de 0 a 100 % CH9 000 - 255 03 - Dimmer rojo - de 0 a 100 % CH10 000 - 255 03 - Dimmer verde - de 0 a 100 % CH11 000 - 255 03 - Dimmer azul - de 0 a 100 % CH12 000 - 255 03 - Dimmer blanco - de 0 a 100 % CH13 000 - 255 04 - Dimmer rojo - de 0 a 100 % CH14 000 - 255 04 - Dimmer verde - de 0 a 100 % CH15 000 - 255 04 - Dimmer azul - de 0 a 100 % CH16 000 - 255 04 - Dimmer blanco - de 0 a 100 % CH17 000 - 255 05 - Dimmer rojo - de 0 a 100 %

CH18 000 - 255 05 - Dimmer verde - de 0 a 100 % CH19 000 - 255 05 - Dimmer azul - de 0 a 100 % CH20 000 - 255 05 - Dimmer blanco - de 0 a 100 % CH21 000 - 255 06 - Dimmer rojo - de 0 a 100 % CH22 000 - 255 06 - Dimmer verde - de 0 a 100 % CH23 000 - 255 06 - Dimmer azul - de 0 a 100 % CH24 000 - 255 06 - Dimmer blanco - de 0 a 100 % CH25 000 - 255 07 - Dimmer rojo - de 0 a 100 % CH26 000 - 255 07 - Dimmer verde - de 0 a 100 % CH27 000 - 255 07 - Dimmer azul - de 0 a 100 % CH28 000 - 255 07 - Dimmer blanco - de 0 a 100 % CH29 000 - 255 08 - Dimmer rojo - de 0 a 100 % CH30 000 - 255 08 - Dimmer verde - de 0 a 100 % CH31 000 - 255 08 - Dimmer azul - de 0 a 100 % CH32 000 - 255 08 - Dimmer blanco - de 0 a 100 %

P.48

CONTROL REMOTO INFRARROJO

FUNCIÓN

Extinción de todos los haces de luz

Modo DMX

Modo ESTROBOSCÓPICO

Modo automático

Ajuste de la velocidad

Modo salto (cambiador de color)

Modo MUSICAL

Ajuste de la sensibilidad del micrófono

Modo DEGRADADO (cambiador de color con efecto de fundido)

Color estático: ROJO

Color estático: VERDE

Color estático: AZUL

Color estático: BLANCO FRÍO

Color estático: BLANCO CALIENTE

Color estático: ULTRAVIOLETA

Color estático: ROSA

Color estático: AMARILLO

Ajuste de la luminosidad de cada color y de la velocidad en los diferentes modos

ESPECIFICACIONES TÉCNICAS

Dimensiones 1100x100x110mm Peso

2.15kg

Alimentación eléctrica 90-240V~ , 50/60Hz Potencia consumida máxima

Fuente lumínica 24 LED x 4W RGBW (8 grupos de 3)

Modos de funcionamiento Número de canales DMX

80W

Automático, Musical y DMX 2, 4, 5, 8, 16 o 32

P.49

Este producto es aplicable en la Unión Europea y en otros países europeos que practican la separación de residuos. La presencia de este símbolo en el pro-

ducto o en la documentación correspondiente indica que, al nal de su vida útil, el producto no debe desecharse con los residuos normales, para evitar

daños al medio ambiente o a las personas debido a una eliminación no contro-

lada de residuos. Sepárelo de otros tipos de residuos y recíclelo para promover la reutilización sostenible de los recursos naturales. Recomendamos a los usuarios no profesionales que se pongan en contacto con el distribuidor donde compraron el producto o con un representante gubernamental local para obtener más detalles sobre el lugar de recogida y cómo reciclar este aparato de la manera más respetuosa con el medio ambiente posible.

Invitamos a los usuarios profesionales a ponerse en contacto con su proveedor y vericar los

términos y condiciones de su contrato de compra.

Este producto de Algam Lighting cumple con las certicaciones europeas

vigentes, así como con las siguientes directivas europeas:

LVD Directive 2014/35/EU :

EMC Directive 2014/30/EU :

RoHS 2 Directive 2011/65/EU

La Declaración UE de Conformidad está disponible bajo solicitud en la siguiente dirección de correo electrónico: [email protected]

P.50

P.51

reproduit, sous quelque forme ou par quelque moyen que ce soit,sans

permission écrite de la société ALGAM.

without the prior written permission of ALGAM.

Form oder mit irgendwelchen Mitteln reproduziert werden, ohne die vorherige schriftliche

Genehmigung der Firma ALGAM.

en ninguna forma o por ningún medio, sin la autorización escrita previa de la empresa ALGAM.

ALGAM

2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE

FR

IT

Manuale di istruzioni cartaceo

22

Raccolta Carta

PAP

Smaltisci correttamente il packaging

Verifica le disposizioni del tuo comune

Algam Lighting BARWASH244 Operating instructions / manual [en, de, es, fr]
