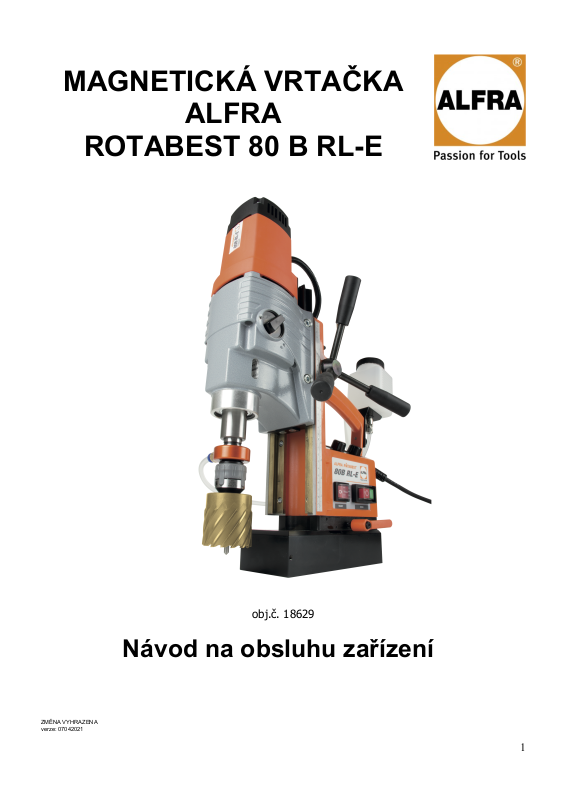

Page 1

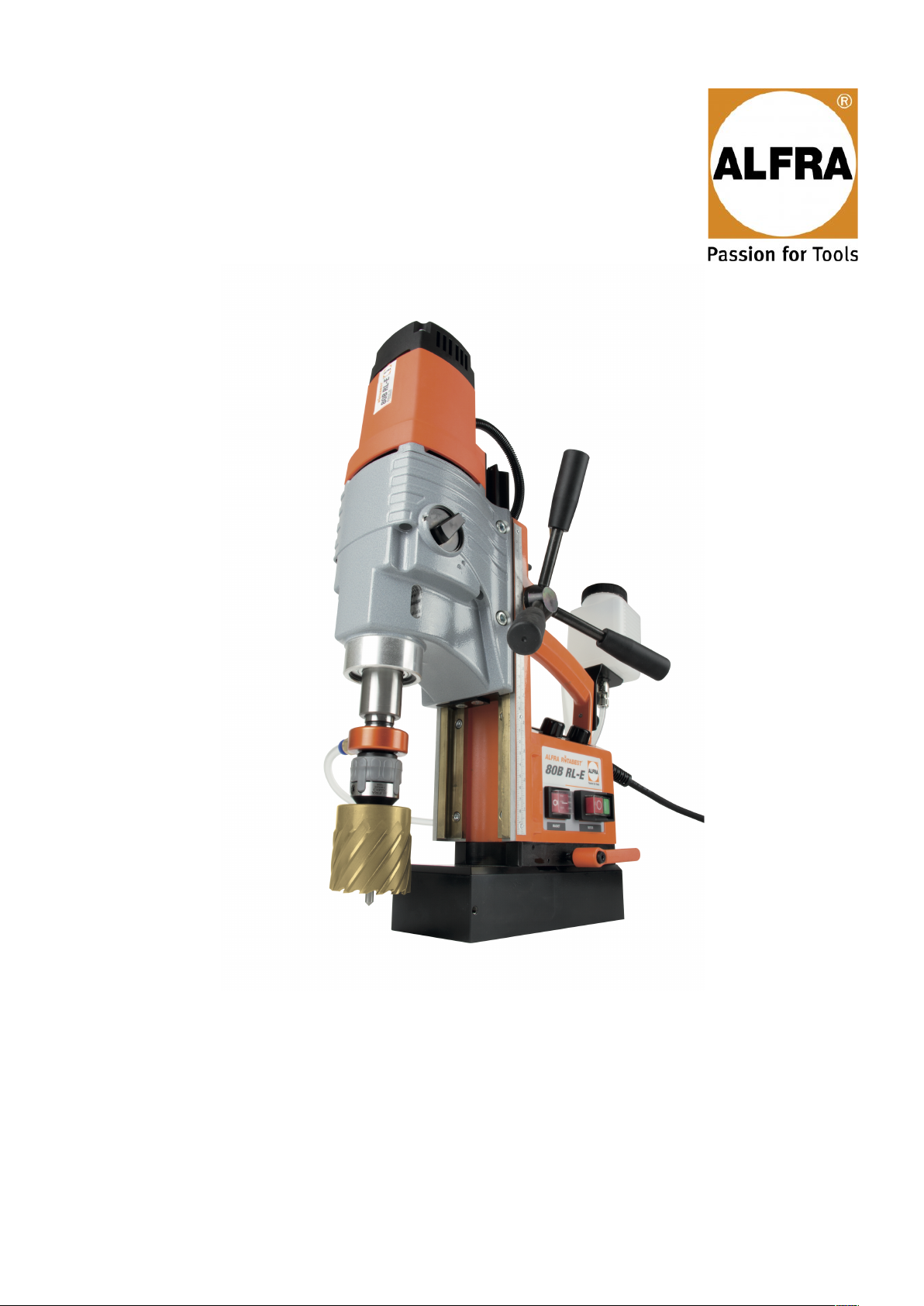

MAGNETICKÁ VRTAČKA
ALFRA
ROTABEST 80 B RL-E
Návod na obsluhu zařízení
ZMĚNA VYHRAZENA
verze: 07042021
obj.č. 18629
1
Page 2
Obsah
1 Bezpečnostní instrukce .................................................................................................. 3
2 Rozsah dodávky ............................................................................................................ 5
3 Správné použití ............................................................................................................. 5
4 Technické specifikace .................................................................................................... 5
5 Popis zařízení ................................................................................................................ 6
6 Uvedení do provozu ...................................................................................................... 7
7 Nastavení rychlosti otáčení ............................................................................................ 8
8 Tepelná ochrana ........................................................................................................... 8
9 Dvojitý zdvih ................................................................................................................. 8
10 Plovoucí magnet ........................................................................................................ 8
11 Práce s korunkovými vrtáky ........................................................................................ 9
12 Vrtání spirálovým vrtákem ........................................................................................ 11

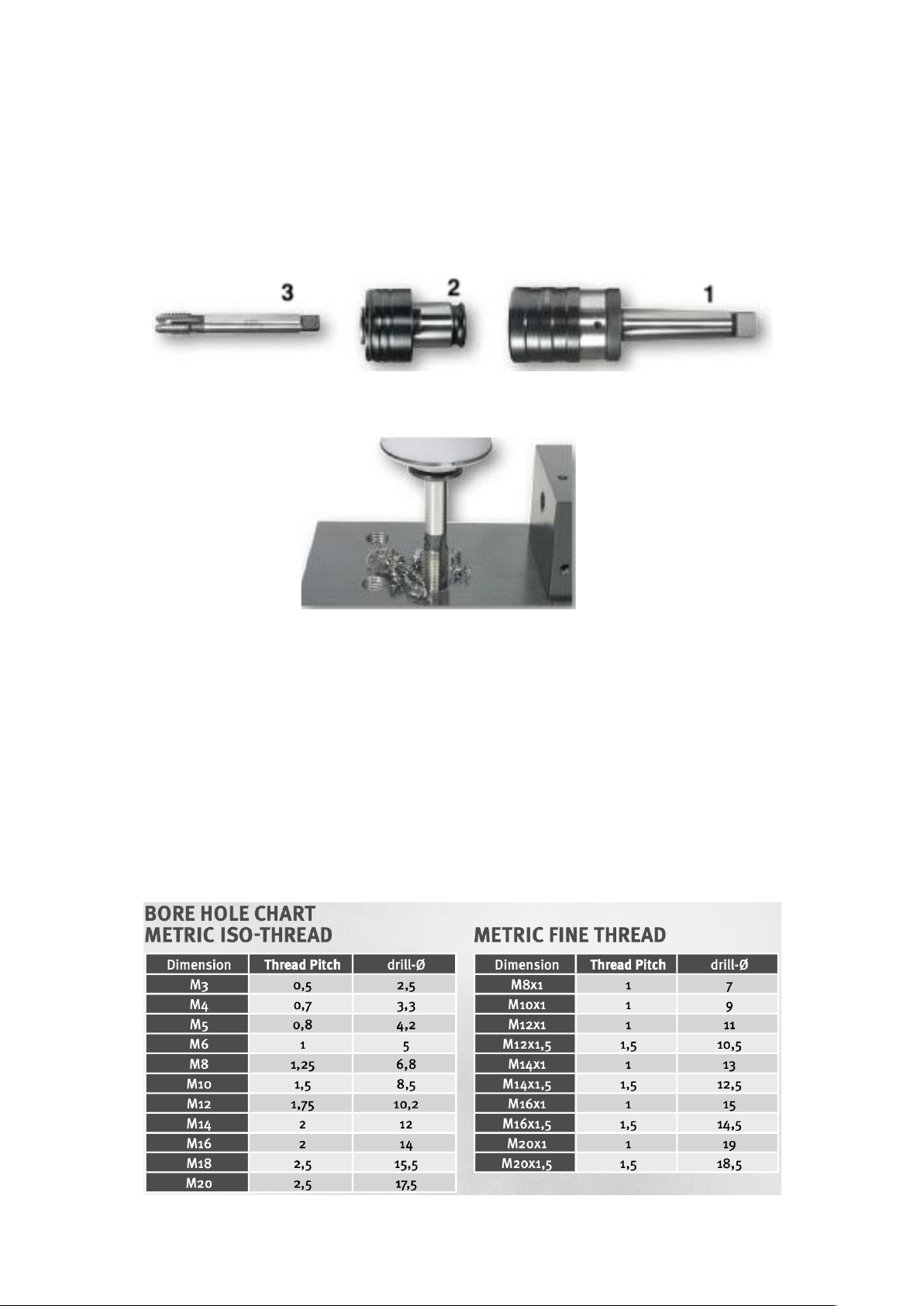

13 Řezání závitů ........................................................................................................... 12
14 Dostupné příslušenství ............................................................................................. 13
15 Servis, údržba a péče o zařízení ................................................................................ 13
15.1 Před každým použitím… ........................................................................................ 14
15.2 Jednou týdně… .................................................................................................... 14
15.3 Jednou měsíčně… ................................................................................................. 14
15.4 Jednou ročně… .................................................................................................... 14
16 Prohlášení o shodě EC .............................................................................................. 15
17 Záruky .................................................................................................................... 16
17.1 N.KO spol. s r.o. považuje záruku za neplatnou v případě: ...................................... 17
18 Kontakty ................................................................................................................. 17

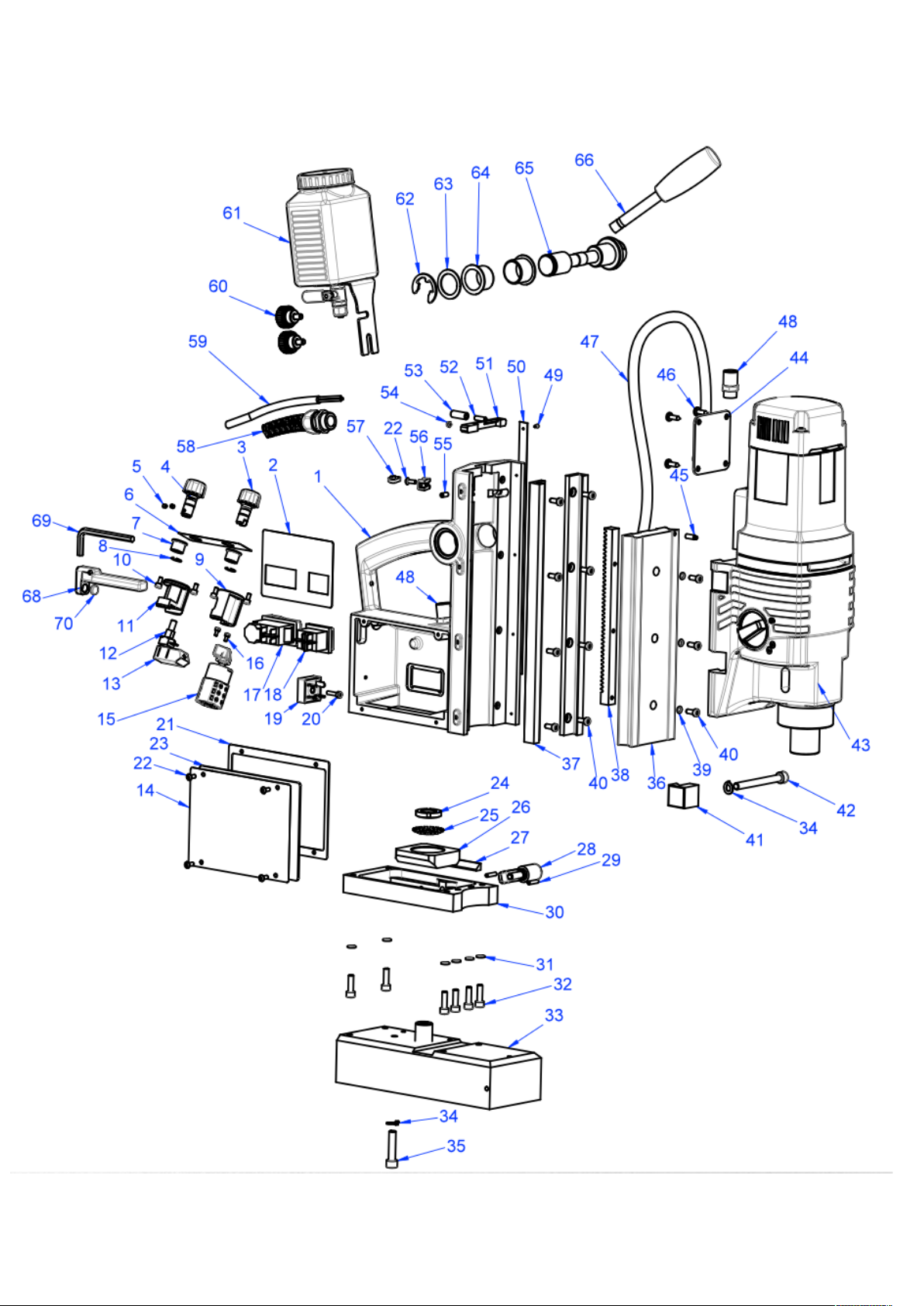

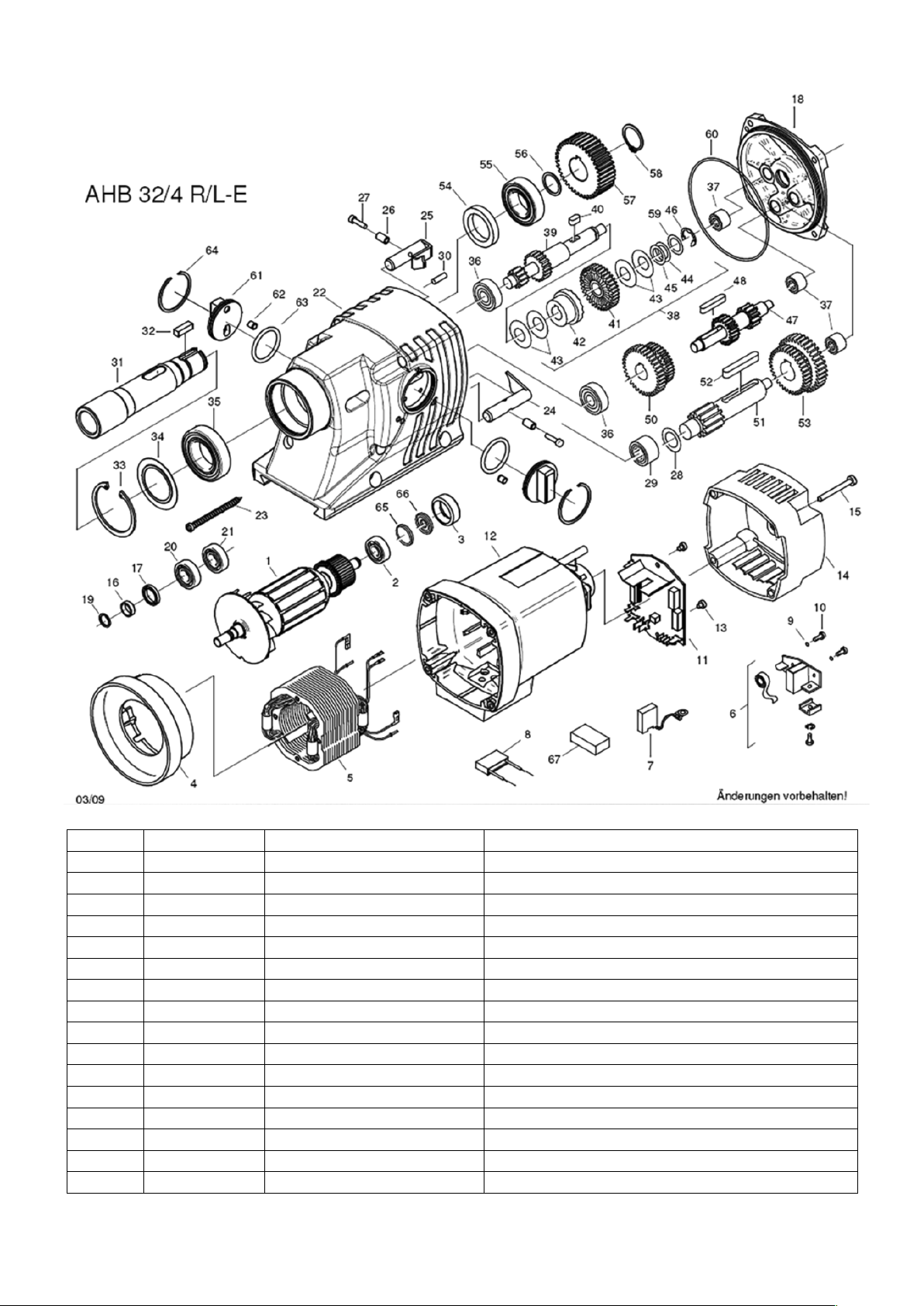

19 Seznam náhradních dílů .......................................................................................... 18
2
Page 3
Vážený zákazníku,
Děkujeme, že jste si zakoupili jeden z našich produktů a doufáme, že s ním budete plně
spokojeni.
Před použitím si vždy pečlivě prostudujte návod k obsluze.
1 Bezpečnostní instrukce
Při práci s magnetickou vrtačkou může v důsledku nesprávného používání nebo špatné údržby
dojít k vážné nehodě nebo vážnému zranění.
Přečtěte si proto pozorně bezpečnostní pokyny uvedené v tomto návodu k obsluze.
Máte-li jakékoli dotazy, obraťte se na N.KO spol. s r.o., popřípadě svého dodavatele.
Osoby s kardiostimulátorem nebo s jinými lékařskými
přístroji smí magnetickou vrtačku používat pouze s předchozím
souhlasem lékaře!
Nikdy se nedotýkejte rotujících částí! Během chodu motoru držte ruce a
prsty pryč od pracovního prostoru!
Pokud tak neučiníte, může dojít k těžkému úrazu!
Před použitím si vždy pečlivě prostudujte návod k obsluze.
Používejte ochranné brýle a další ochranné pracovní pomůcky.
Nepatří do komunálního odpadu.
3
Page 4
• Před vrtáním je nutné stroj vždy zajistit pomocí bezpečnostního pásu.
• Zajišťovací bezpečnostní pás je přiložen v kufru u magnetické vrtačky.
• Magnetická síla magnetu je přerušena v případě přerušení dodávek elektrického
proudu. V případě výpadku proudu dojde k uvolnění magnetu.
• V případě nezajištění může dojít k úrazu. Proto vždy magnetickou
vrtačku před prací zajistěte pásem.
• Stroj nesmí být používán, aniž by došlo k jeho jištění pásem.
• Odpadní jádro vzniklé při vrtání korunkovým vrtákem je automaticky po dovrtání
vyraženo centrovací špičkou. V žádném případě se nesnažte odstranit jádro sami
rukou, může dojít k poranění.
• V případě že odpadní jádro není automaticky vyraženo je nutné jej odstranit
mechanicky, například vyražením šroubovákem. To je však možné provádět pouze
v případě, že vřeteno stroje je již plně zastaveno.
• Stroj uvádějte do provozu jen v případě, že není nijak poškozen
přívodní, resp. prodlužovací kabel. Kabel pravidelně kontrolujte. V případě
poškození jej ihned nechte vyměnit v servisu, který má oprávnění takovéto opravy
provádět.
• Zařízení je určeno pro síť s napětím 230 V.
• Používejte následující ochranné prostředky: ochranné brýle, rukavice, pevnou
pracovní obuv, ochranu sluchu a čepici (při dlouhých vlasech) popř. ochranou
helmu.
• Vyvarujte se kontaktu s ostrými hranami vrtaného materiálu.
• Aby byla magnetická vrtačka pevně upnuta je nutné mít plochu pro upnutí
magnetu rovnou, čistou, očištěnou od rzi, laku a barvy.
• Tloušťka materiálu, na který je magnetická vrtačka upnuta musí být
nejméně 10 mm. Pokud tomu tak není, pro zajištění magnetické adheze
použijte pod obrobek kus plechu alespoň 10 mm silného, tím se magnetická
adheze zvýší.
• Při vrtání nemagnetických materiálů použijte vakuové upnutí ALFRA ROTABEST
Vacubest (obj. č.: 18150).
• Na vrtaném materiálu neprovádějte žádné svářečské práce. Může dojít
k poškození stroje.
• Chladící nádobu přimontujte ještě před započetím práce. Stejně tak doplňte
chladící kapalinu.
• Nebezpečí úrazu elektrickým proudem při vniknutí kapaliny do
magnetické vrtačky.
• Při práci vzhůru nohama nebo v poloze kdy by mohla kapalina vniknout do stroje,
doporučujeme chladit chladícím sprejem ALFRA BIO 2000 (obj. č.: 21010) nebo
tukem (obj. č.: 09012).
4
Page 5
2 Rozsah dodávky
Objednací číslo
18629
Označení
Magnetická vrtačka ALFRA ROTABEST 80 B RL-E
Výkon motoru
1.800 W
Napětí
230 V
Otáčky motoru
50 - 385 ot./min.
Převodovka
4 - rychlostní s pravo / levým chodem
1. stupeň: 50-110 ot./min.
2. stupeň: 75-175 ot./min.
3. stupeň: 105-245 ot./min.
4. stupeň: 165-385 ot./min.
Upínání
MK3 morse kužel
Pracovní zdvih
190 mm
Výškové nastavení
60 mm
Max. Ø vrtání korunkovým vrtákem
80 mm
Max. hloubka vrtu
110 mm
Max. Ø vrtání spirálovým vrtákem
32 mm
Řezání závitu
do M30
Rozměr magnetické nohy
92 x 238 mm – nastavitelná 30° vpravo-vlevo,
10 mm vpřed-vzad
Magnetická síla
20.000 N
Hmotnost
22 kg
Hlučnost
92 dB(A) ve vzdálenosti 300 mm od motoru
Vibrace na rukojeti
AC = 3.5 mm/s² a VC = 3.2 mm/s
1x Magnetická vrtačka ALFRA ROTABEST 80 B RL-E
3x Rukojeť (Obj. č. 189501060)
1x Chladící jednotka (Obj. č. 18104)
1x Bezpečnostní zajišťovací popruh (Obj. č. 189490501)
1x Chladící sprej ALFRA BIO 4000 (Obj. č. 21040)
1x Hák pro odstranění špon
1x Rychlosklíčidlo MK3 pro spirálové vrtáky s válcovou stopkou Ø 3-16 mm (Obj. č. 18009)
1x Transportní kufr
3 Správné použití
Tato magnetická vrtačka s vypínatelným magnetem je určena výhradně pro vrtání
magnetických materiálů korunkovým nebo spirálovým vrtákem, pro řezání závitů a zahlubování
v dílně nebo na výrobní hale.
Stroj je možné použít pouze v prostředí chráněném proti dešti, sněhu a dalším nepříznivým
vlivům počasí. Zařízení je vhodné pro vrtání vertikální, horizontální a nad hlavou.
4 Technické specifikace
5
Page 6

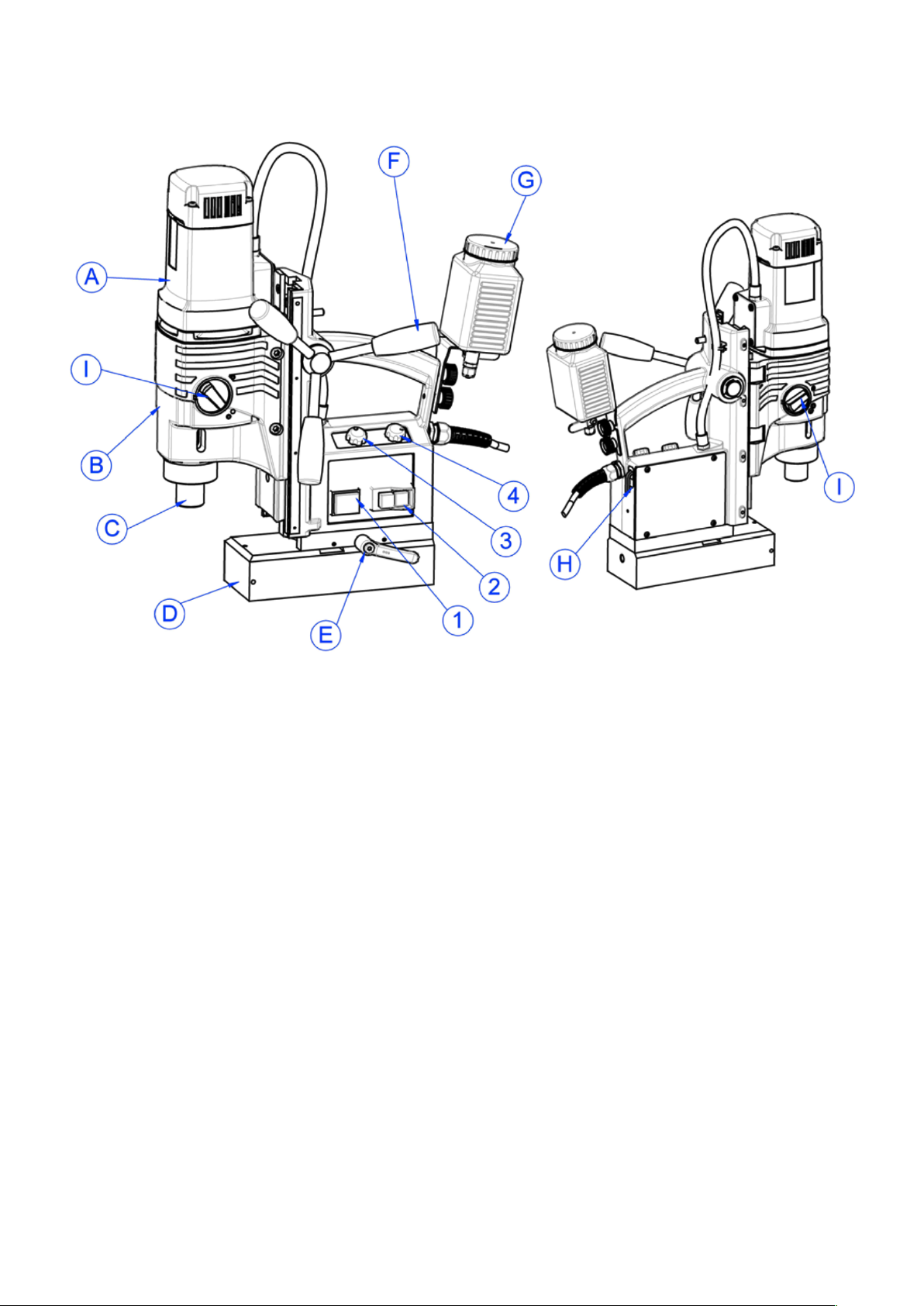

5 Popis zařízení
A) Motor 1) Vypínač magnetu
B) Převodovka 2) Vypínač motoru
C) Upínání MK3 3) Tlačítko „pravo/levý chod“
D) Magnetická základna 4) Regulátor rychlosti otáček
E) Páka nastavení „plovoucího magnetu“
F) Páky posuvu
G) Chladící jednotka
H) Zásuvka pro imbusové klíče
I) Řadící páka
6
Page 7
6 Uvedení do provozu
Obdrželi jste kompletně smontovanou magnetickou vrtačku připravenou k použití a podrobný
návod k obsluze. Zkontrolujte prosím stav zboží při převzetí, zda nedošlo k poškození při
přepravě a ujistěte se, že je dodávka kompletní. Jinak ihned kontaktujte svého dodavatele.
Před prvním použitím zařízení si vždy přečtěte návod k obsluze.
1. Nejprve zkontrolujte, zda není poškozen kabel a zástrčka, poté zasuňte zástrčku do
zásuvky.
2. Kovové třísky a jiné nečistoty mohou vážně narušit magnetickou přilnavost. Vždy se
ujistěte, že je magnet čistý.
3. Vyhněte se práci bez chladící kapaliny. Před uvedením do provozu vždy zkontrolujte
hladinu chladící kapaliny. Při práci vzhůru nohama nebo v poloze kdy by mohla kapalina
vniknout do stroje, doporučujeme chladit chladícím sprejem ALFRA BIO 2000 (obj. č.:
21010) nebo tukem (obj. č.: 09012).

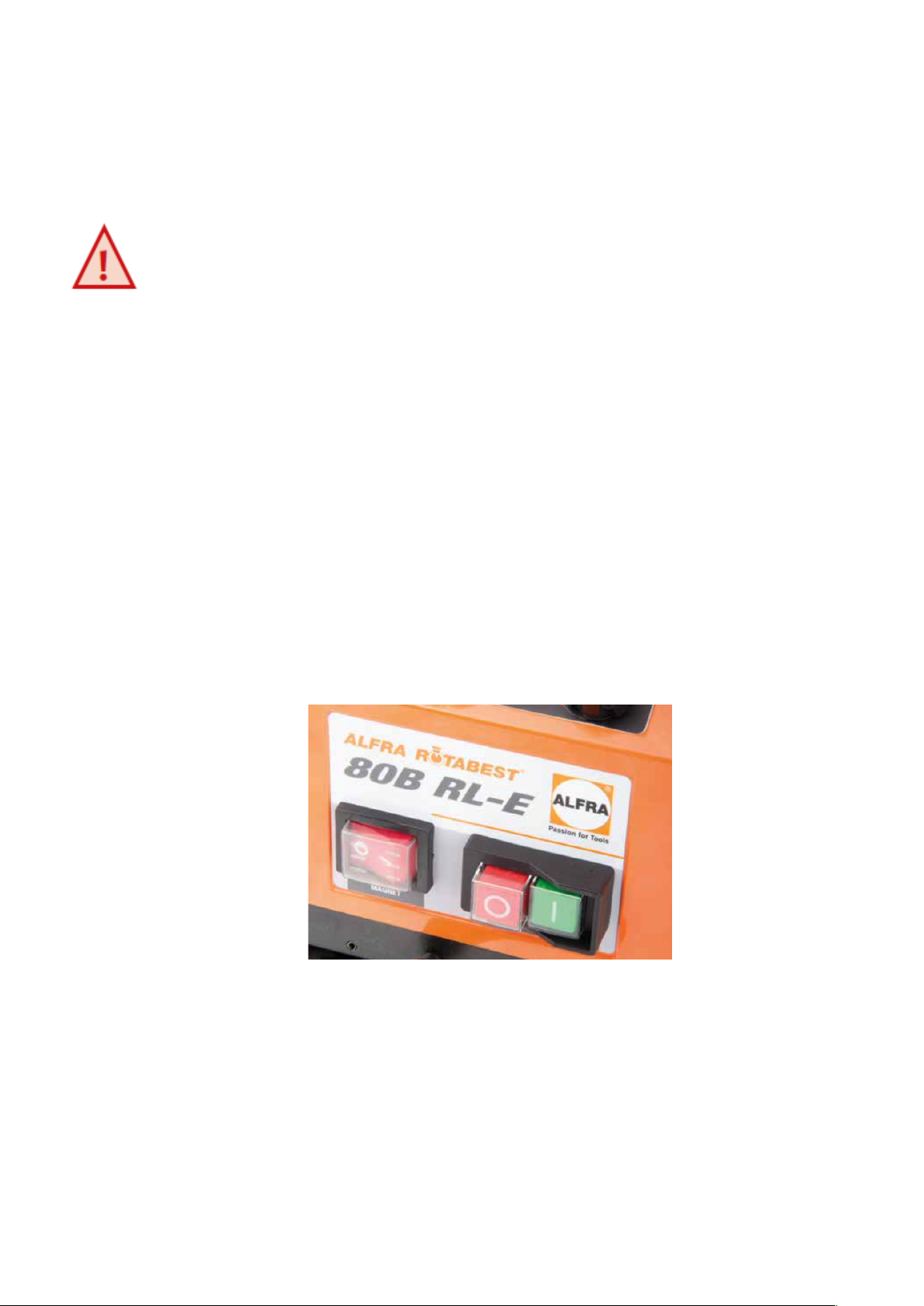

4. Stiskněte tlačítko MAGNET ON (1). Tím dojde ke spuštění magnetu. Magnetická vrtačka
je tímto krokem magneticky upnuta k magnetickému materiálu, který budete odvrtávat.
Magnet však ještě neběží na plný výkon. Ten bude až ve chvíli, kdy aktivujete motor.
Díky tomu nedochází k přehřátí magnetu. Magnet zapínejte jen v případě, že je na
kovové podložce. Kovová podložka odvádí přebytečné teplo.
5. Poté upněte magnetickou vrtačku pomocí zajišťovacího bezpečnostního pásu.
6. Stisknutím tlačítka MOTOR ON (2) (zelené tlačítko) uvedete do činnosti motor.
7. Nyní již běží magnet na plný výkon.
8. Motor vypnete tlačítkem MOTOR OFF (2). Poté vypněte také magnet tlačítkem
MAGNET OFF (1)!
7
Page 8
7 Nastavení rychlosti otáčení
Stroj disponuje převodovkou se 4 mechanickými redukčními stupni a kvalitní elektronikou.
Nejprve upravte správné mechanické nastavení. Poté upravte rychlost otáčení pomocí
elektrického regulátoru rychlosti otáčení. Pokud je to možné, vždy zvolte nastavení s nízkým
řazením a vysokými otáčkami motoru. Poté je motor nastaven na vysoký točivý moment, a
proto je chráněn před přehřátím v důsledku vysokého zatížení.
Vždy nastavte nejbližší mechanický převodový stupeň k doporučeným otáčkám pro
danou práci. Elektronickou regulaci používejte pouze k jemnému doladění
požadovaných otáček.
8 Tepelná ochrana
Pokud dojde k přehřátí, tepelná ochrana motor automaticky zastaví. Poté nechte motor běžet
s vysokou rychlostí otáčení při volnoběžné rychlosti přibližně dvě minuty.
9 Dvojitý zdvih

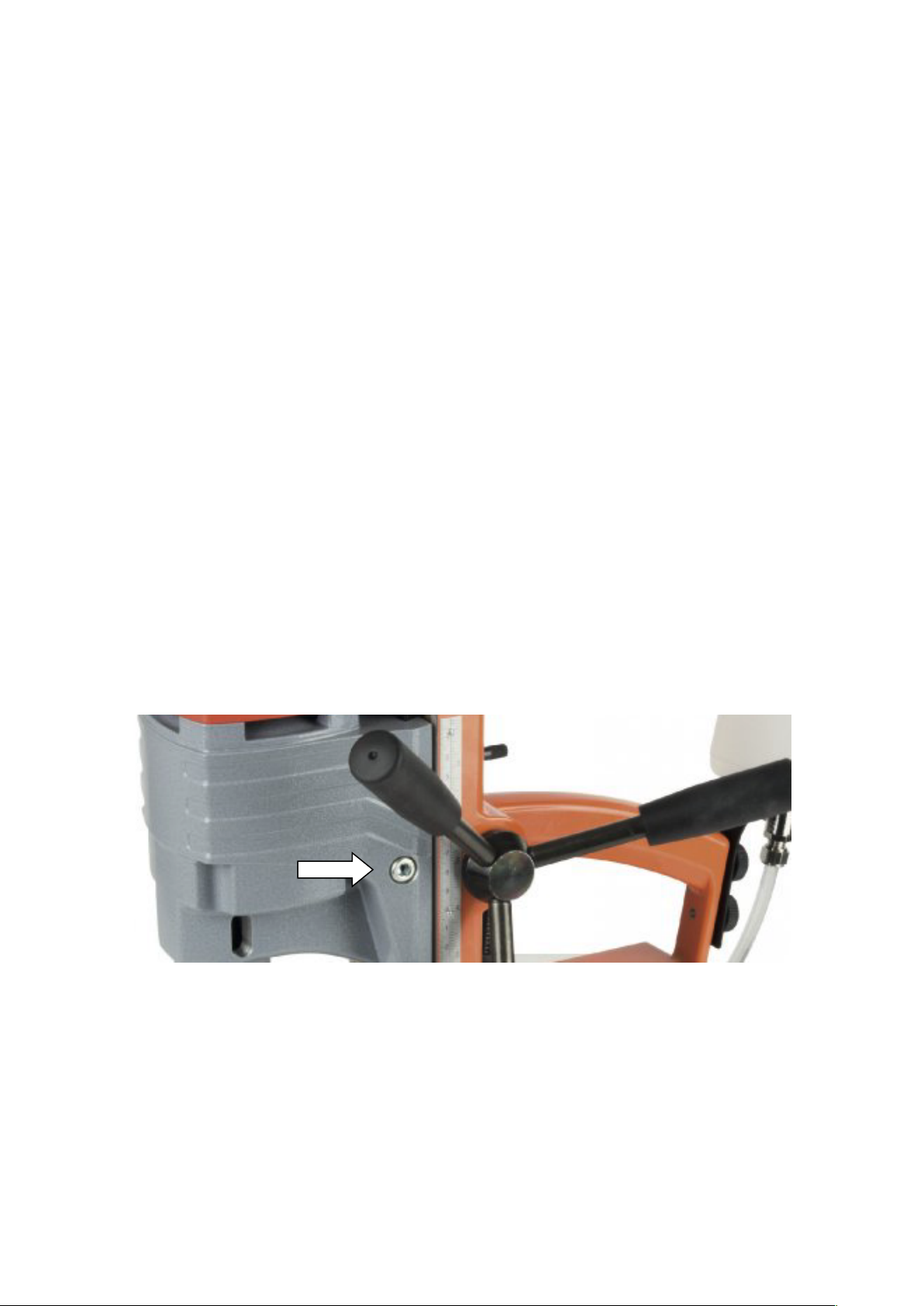

Jestliže povolíte imbus šroub (dle obrázku níže), dojde k uvolnění motoru s převodovkou.
Motorem jde pak lehce pohybovat po vedení a tím lze libovolně nastavit potřebný zdvih stroje.
Maximální zdvih využijete převážně při vrtání spirálovým vrtákem nebo při řezání závitů.
10 Plovoucí magnet
Plovoucí magnet dovoluje přesné vycentrování místa vrtání. Po povolení páky (E) dojde
k uvolnění stojanu od magnetu. Nyní je možné stojanem pohybovat po magnetu 30° vpravovlevo, 10 mm vpřed-vzad.
8
Page 9

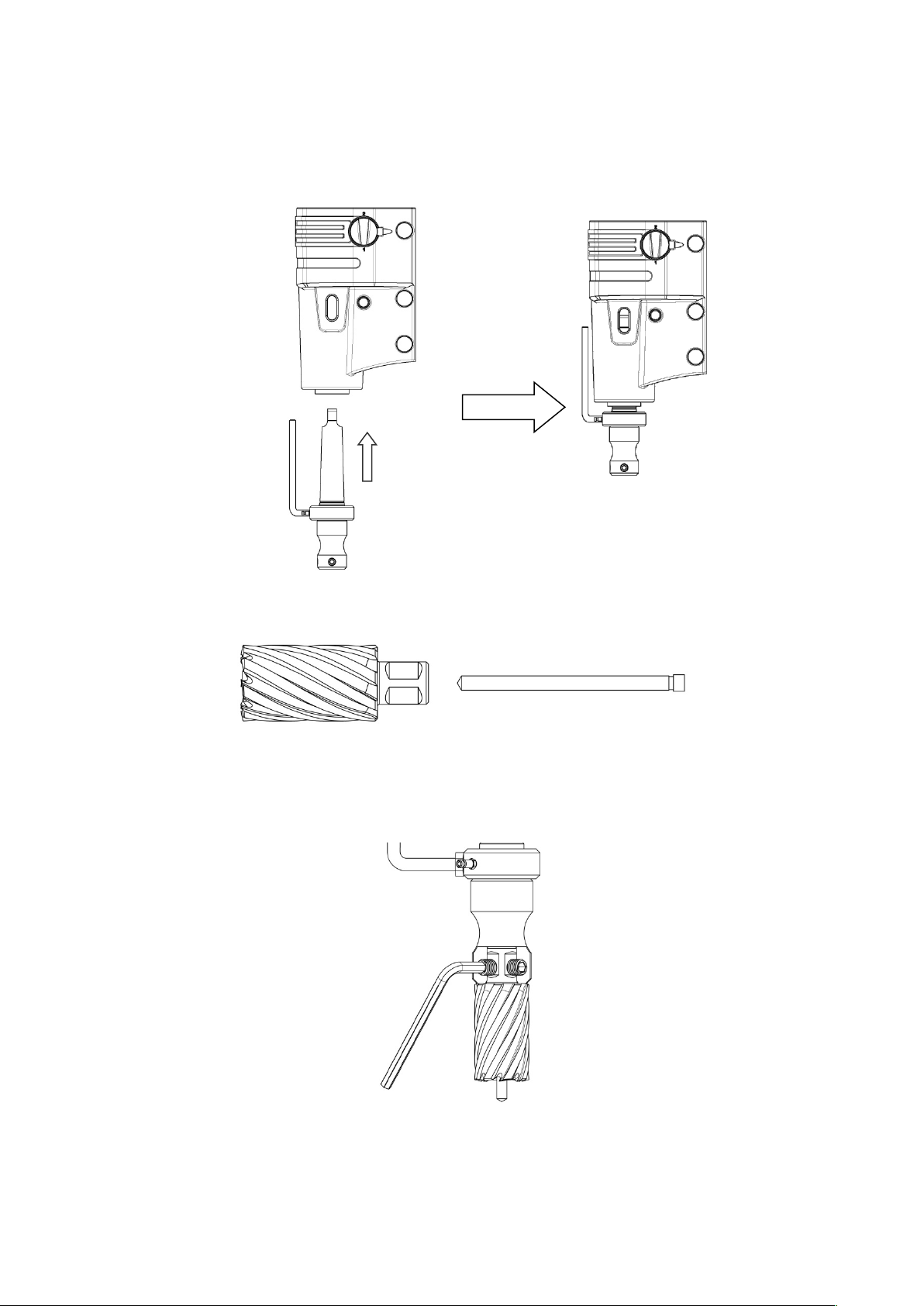

11 Práce s korunkovými vrtáky
1. Vložte do vřetene upínací pouzdro z MK3 na Weldon 19
2. Vložte centrovací špičku shora do otvoru vrtáku.
3. Vložte korunkový vrták s centrovací špičkou do upínacího pouzdra. Zajistěte vrták pomocí
dvou aretačních šroubků a imbusového klíče M 4. V každém případě se ujistěte že je
korunkový vrták pevně upevněn.
9
Page 10
• Před započetím vrtání vycentrujte pomocí centrovacího trnu korunkový vrták do
požadované pozice.
• Zapněte magnet a zkontrolujte pozici vrtáku (případně odmagnetujte a upravte pozici dle
potřeby).
• Zapněte motor a sjeďte posuvem k materiálu, až se dotkne centrovací trn a začne
zajíždět do korunkového vrtáku a vrták na povrchu materiálu opíše souvislý kruh.
• Dokončete vrtání. V průběhu vrtání musí být vrták optimálně chlazen. Nejlépe je chlazení
zajištěno přiloženým automatickým systémem. Případně chladícím sprejem ALFRA BIO
2000 (obj. č.: 21010) nebo tukem (obj. č.: 09012).
• V průběhu vrtání nevypínejte motor.
• Po dovrtání materiálu a při vyjíždění vrtáku z materiálu nechte stále zapnutý motor.
• Odstraňte odvrtaný materiál a jádro
• Při práci s HM vrtáky s upínáním na pero postupujte stejným způsobem,
s rozdílem příslušného upínacího pouzdra.
Odpad neodstraňujte holou rukou! Doporučujeme použít hák
na odpad nebo magnetický sběrač špon (obj. č.: 18654).

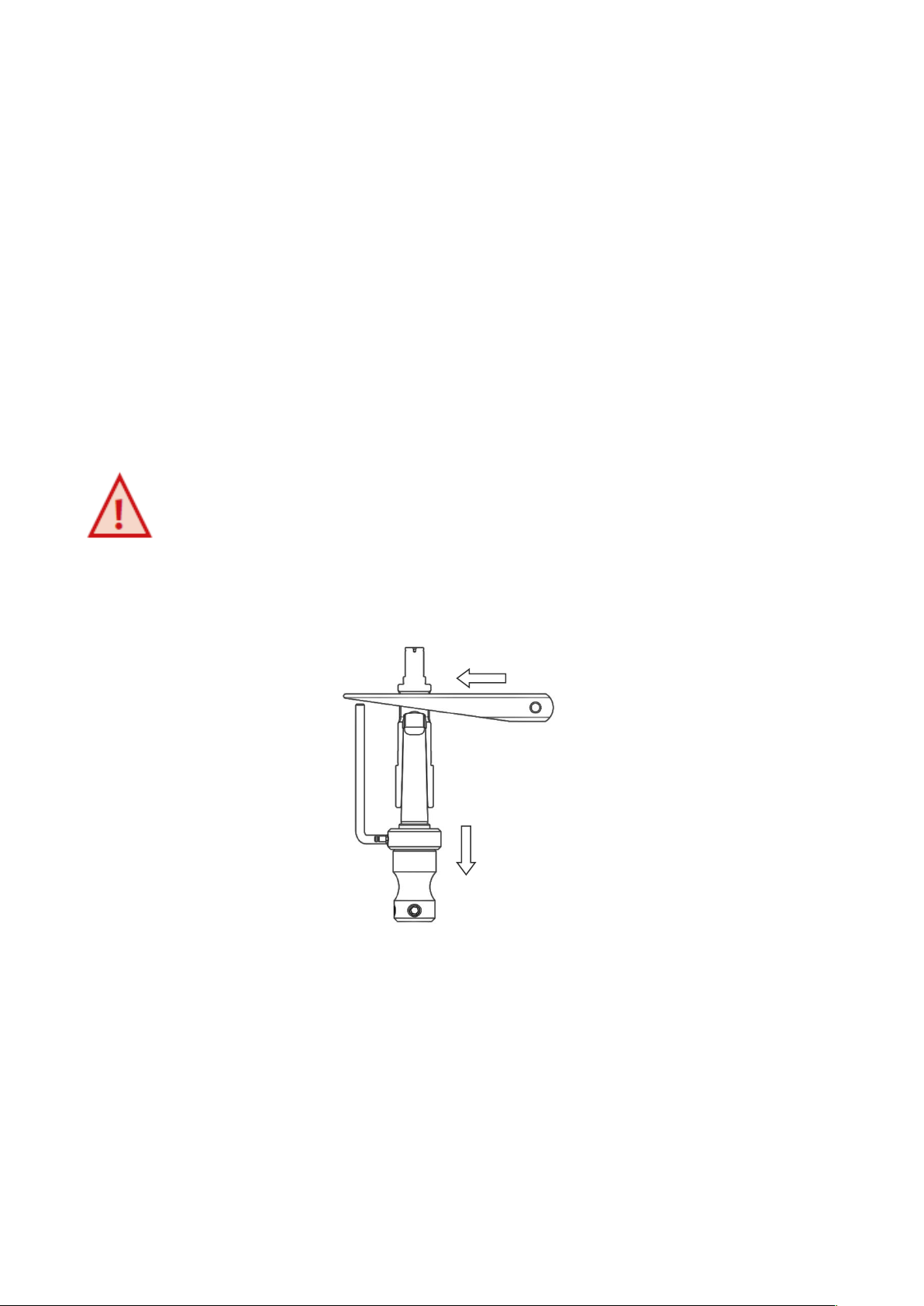

• Demontáž upínacího pouzdra proveďte pomocí vyrážecího klínu.
10
Page 11
12 Vrtání spirálovým vrtákem

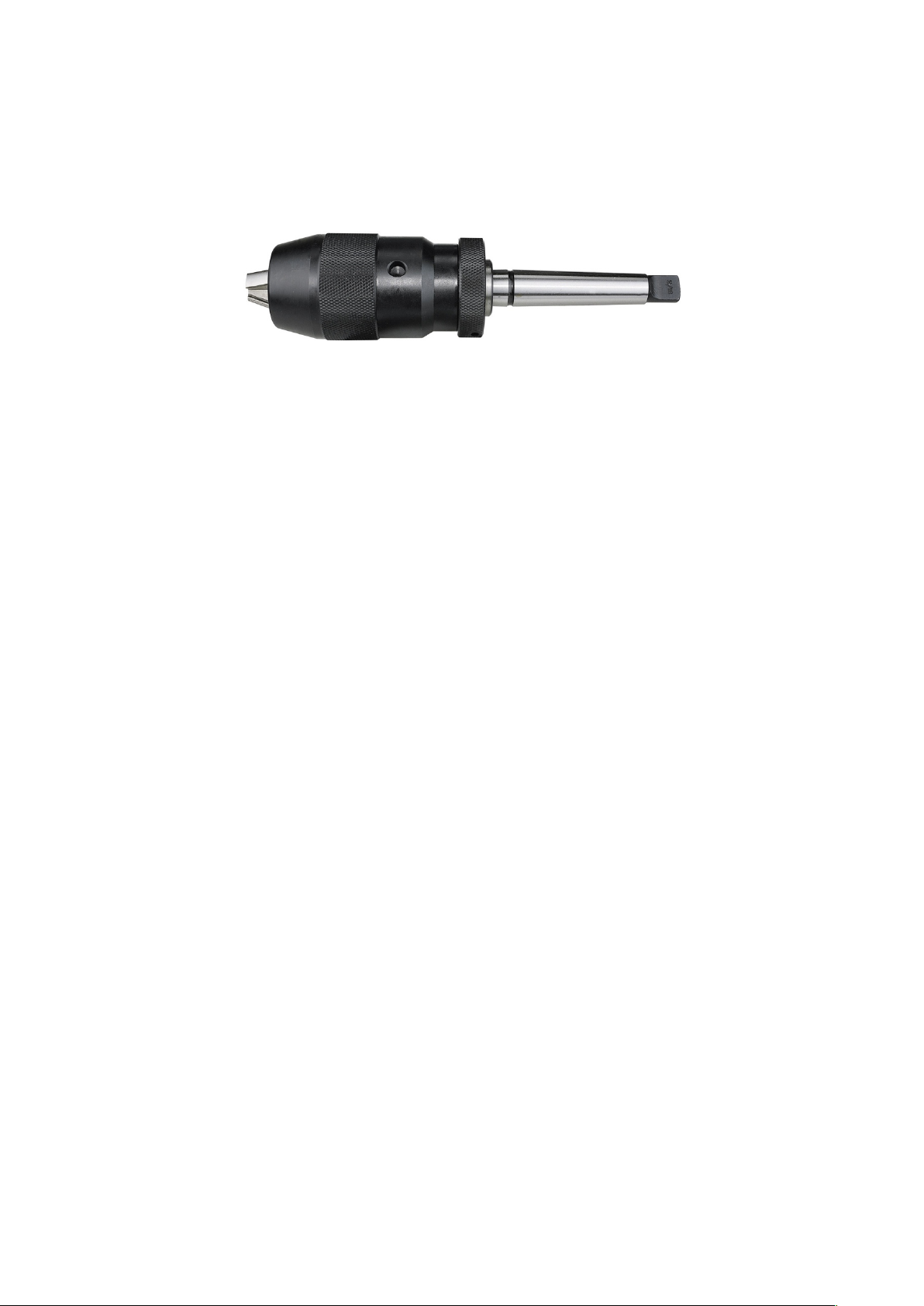

1. Vložte do vřetene upínací pouzdro z MK3 na válcovou stopku pro spirálové vrtáky Ø 3-16
mm stejným postupem jako je vyobrazeno na straně 9. Sklíčidlo je součástí balení
magnetické vrtačky.
2. Vložte spirálový vrták do sklíčidla a utáhněte jej. V každém případě se ujistěte že je vrták
pevně upevněn.
3. Spirálové vrtáky se stopkou MK3 lze vložit přímo do vřetene
• Před započetím vrtání vycentrujte vrták do požadované pozice.
• Zapněte magnet a zkontrolujte pozici vrtáku (případně odmagnetujte a upravte pozici dle
potřeby).
• Zapněte motor a sjeďte posuvem k materiálu, až se vrták dotkne na povrchu materiálu.
• V průběhu vrtání musí být vrták optimálně chlazen. V tomto případě nelze chladit
automatickým systémem. Doporučujeme chladit chladícím sprejem ALFRA BIO 2000 (obj.
č.: 21010) nebo tukem (obj. č.: 09012).
• Dokončete vrtání.
• V průběhu vrtání nevypínejte motor.
• Po dovrtání materiálu a při vyjíždění vrtáku z materiálu stále nechte zapnutý motor.
• Odstraňte odvrtaný materiál.
• Demontáž sklíčidla, případně spirálového vrtáku se stopkou MK3 proveďte pomocí
vyrážecího klínu jako je vyobrazeno na straně 10.
Při vrtání spirálovým vrtákem je nutné postupovat obzvlášť opatrně. Pro vyvrtání větších otvorů
je nutné předvrtávat. Např. Ø 32 mm dosáhneme postupným odvrtáváním.
Nejprve odvrtáme Ø 12 mm, poté 18 mm, 26 mm, naposledy 32 mm. Při vrtání je nutné
nastavit požadované otáčky.
11
Page 12
13 Řezání závitů
• Se závitořeznou hlavou je možné řezat závity od M3 do M30
• Vložte závitořeznou hlavu (1) do vřetene stroje. Věnujte pozornost těsnému uložení.
• Následně vložte závitník (3) do upínací kleštiny (2).
• Nyní zasuňte kleštinu se závitníkem (2+3) do závitořezné hlavy (1)
• Nastavte motor na odpovídající řeznou rychlost.
Ujistěte se, že je závitník umístěn přesně ve vyvrtaném otvoru!
Po dokončení postupu vpřed postupujte následovně:
1. Vypněte motor
2. Přepínačem směru otáček přepněte směr otáčení doleva
3. Zapněte motor
4. Vyjeďte závitníkem zpět
5. Vypněte motor
Závitování: Používaný závitník musí být přizpůsoben otvoru připravenému v obrobku. Metrické
závity ISO naleznete v přiložené tabulce.
12
Page 13
Řezání závitů automatickou závitořeznou hlavou: Magnetická vrtačka umožňuje řezání
Rychloupínací pouzdro pro korunkové vrtáky Weldon 19
DJXK_50_MT3
Upínací pouzdro pro korunkové vrtáky Weldon 19
18025
Prodloužené upínací pouzdro pro korunkové vrtáky
Weldon 19
18025L
Rychlosklíčidlo pro spirálové vrtáky
18010
Chladící sprej ALFRA BIO 2000 (250 ml)
21010
Chladící sprej ALFRA BIO 4000 (300 ml)
21040
Chladící kapalina ALFRA BIO 2000 (5 kg)
21012
Mazací tuk (tuba)
09012
Bezpečnostní zajišťovací popruh (1,5 m)
189490501
Chladící jednotka
18104
Magnetický sběrač špon
18654
Hák pro odstranění špon
189480022
MK 3 závitořezná hlava pro upínací kleštiny Gr 2
18681
Redukce z MK3 na MK2
18023
Závitořezná hlava M3 – M12 s upínáním MK2
s automatickou reverzací
18652
Závitořezná hlava M10 – M20 s upínáním MK2
s automatickou reverzací
18653
závitů s automatickou závitořeznou hlavou (Obj. č. 18652) od M3 do M16. Závitořezný adaptér
funguje automaticky, tzn. Řeže závit (otáčky vpravo) dokud neotočíte křížem posuvu zpět. V tu
chvíli se mění směr otáčení automaticky na levý. Podrobnější informace najdete v návodu na
obsluhu automatické závitořezné hlavy.
14 Dostupné příslušenství
15 Servis, údržba a péče o zařízení
Pravidelné čištění a péče prodlouží životnost vaší magnetické vrtačky. Uživatel je povinen
udržovat a obsluhovat vrtačku v souladu se specifikacemi v návodu k obsluze a podle národních
norem a předpisů.
Intervaly údržby jsou klasifikovány podle četnosti, s jakou by měla být údržba prováděna.
Před jakoukoli údržbou a opravami vždy stroj odpojte od sítě,
Předcházíte tak nebezpečí neúmyslného zapnutí stroje.
13
Page 14
15.1 Před každým použitím…
• prohlédněte magnetickou vrtačku a spodní stranu magnetu, zda nejsou viditelně
poškozeny
• očistěte povrch vrtaného obrobku a spodní stranu magnetu
zkontrolujte správné a pevné uložení korunkového vrtáku, případně upínacího pouzdra
nebo spirálového vrtáku
• zkontrolujte zda není poškozen kabel a zástrčka
15.2 Jednou týdně…
• k očištění motorového prostoru z vnějšku použijte suchý stlačený vzduch
15.3 Jednou měsíčně…
• zkontrolujte bezpečnostní štítky magnetické vrtačky, zda jsou čitelné nebo nejsou
poškozené a v případě potřeby objednejte nové u svého dodavatele
• pravidelně čistěte všechny kluzné povrchy, znovu je namažte a nastavte předpětí saní
15.4 Jednou ročně…
• vyměňte převodový olej nebo mazivo převodovky (Lubcon, Turmogearoil PE 150 300 ml)
• uhlíkové kartáče vyměňte po přibližně 250 provozních hodinách
Údržbářské, zkušební a opravné práce smí provádět pouze kvalifikovaní elektrikáři
podle předpisů platných v příslušné zemi.
Používejte pouze originální náhradní díly ALFRA, které najdete
v podrobném seznamu náhradních dílů na konci tohoto návodu
k obsluze.
14
Page 15
Markus A. Döring
16 Prohlášení o shodě EC
Tímto výrobce
Alfra GmbH
2. Industriestr. 10
68766 Hockenheim/Germany
prohlašuje, že magnetická vrtačka ALFRA Rotabest 80 B RL-E
splňuje následující směrnice:
• Směrnice o strojních zařízeních: 2006/42 / ES
• Směrnice o nízkém napětí: 2006/95 / ES
• Elektromagnetická kompatibilita (EMC): 2004/108 / ES
• Směrnice RoHs: 2011/65 / EU
Byly použity následující standardy nebo standardizační dokumenty:
Směrnice o strojních zařízeních:
EN 61029-1: 2009
Směrnice o nízkém napětí:
EN 60204-1: 2006 + A1: 2009
EN 60034-1: 2010
EN 60034-5: 2001 + A1: 2007
Směrnice o EMC:
EN 55014-1: 2006 + A1: 2009 + A2: 2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2: 2006 + A1: 2009 + A2: 2009
EN 61000-3-3: 2008
Směrnice RoHs:
EN 50581: 2012
V případě výrobcem neschválené změny provedené na tomto produktu zaniká platnost tohoto prohlášení. Platnost tohoto
prohlášení také zaniká, pokud produkt není používán v souladu s pokyny pro uživatele pro určené použití nebo v případě
neprovádění pravidelné údržby předepsané tímto návodem k obsluze nebo místními platnými předpisy.
Alfra GmbH
2. Industriestr. 10
68766 Hockenheim/Germany
Hockenheim / Německo, 03.04.2017
(Výkonný ředitel společnosti Alfra)
15
Page 16
17 Záruky
Na magnetickou vrtačku poskytuje prodávající záruku, že zboží nebude mít materiálové a
výrobní vady po dobu 12 měsíců ode dne dodání zboží.
Na bezvadnou funkci zboží a použité materiály je poskytována záruka po dobu 12 měsíců ode
dne dodání zboží.
Prodávající se zavazuje zajistit odstranění veškerých případných vad, na něž se vztahuje záruka,
bezplatně a bez zbytečného odkladu tak, aby mohl kupující zboží řádně užívat. Uplatní-li kupující
práva z odpovědnosti za vady, na něž se záruka nevztahuje, uhradí prodávajícímu náklady s
tímto spojené.
Záruční doba neběží ode dne, kdy kupující nahlásil prodávajícímu existenci vady, na kterou se
vztahuje záruka a pro kterou kupující nemůže zboží používat a uplatnil svá práva z odpovědnosti
za vady z poskytnuté záruky, až do dne jejího odstranění prodávajícím.
Záruka se nevztahuje na přirozené a běžné opotřebení zboží a vady způsobené nesprávným
použitím zboží v rozporu s poskytnutým školením a dokumentací. Záruka se dále nevztahuje na
vady vzniklé přetížením zboží a dále na vady vzniklé po neodborném zásahu do zboží či
neodborné opravě nebo úpravě tohoto zboží. Neodborným zásahem, opravou nebo úpravou se
rozumí jakýkoliv zásah, oprava nebo úprava, které byly provedeny v rozporu s poskytnutým
školením a dokumentací, nebo byly provedeny jinou osobou než prodávajícím nebo osobou jím
k tomu pověřenou nebo schválenou.
Práva z odpovědnosti za vady z poskytnuté záruky je nutno uplatnit u prodávajícího bez
zbytečného odkladu poté, co vadu kupující zjistí, nejpozději však do konce záruční doby, jinak
tato práva zanikají.
K uplatnění práv z odpovědnosti za vady z poskytnuté záruky je nutno předložit záruční list.
Jinak nelze kupujícímu tato práva přiznat.
Odpovědnost prodávajícího za vady, na něž se vztahuje záruka, nevzniká, jestliže tyto vady byly
způsobeny po přechodu nebezpečí škody na zboží vnějšími událostmi. Vnějšími událostmi se
rozumí zejména živelná pohroma, zásah vyšší moci anebo chování třetích osob.
16
Page 17
17.1 N.KO spol. s r.o. považuje záruku za neplatnou v případě:
• nevhodného používání zařízení
• používání v rozporu s národními nebo mezinárodními normami
• nesprávné instalace
• vážných nedostatků v údržbě
• neoprávněných modifikací a/nebo zásahů
• používání jiných než originálních či nesprávných náhradních dílů a příslušenství pro
dotyčný model
• úplného nebo částečného nedodržování pokynů této příručky
• výjimečných událostí, přírodních kalamit, či jiných.
18 Kontakty
Distributor:
N.KO spol. s r.o.
Táborská 398/22
293 01 Mladá Boleslav
tel: +420 326 772 001
e-mail: [email protected]
web: www.nko.cz
Autorizovaný servis:
Nářadí Veselý Brno s. r.o.
Olomoucká 158
627 00 Brno
tel: +420 548 422 550 (Jindřich Ryšavý – šéf servisu)
e-mail: [email protected]
17
Page 18
19 Seznam náhradních dílů
18
Page 19
Pozice
Počet kusů
Objednací číslo
Popis
1
1
189412233.ORANGE
housing
2
1
189412245.80BRLE
front label
3
1
189412234
rotary knob
4
1
189412236
knob potentiometer
5
2
DIN913-M4x4-45H
set screw
6
1
189412246
label rotary switch
7
2
189412241
sintered bronze collar bushing
8
2
DIN7993-A12
retaining ring
9
1
189412235
adapter rotary switch
10
4
DIN912-M4x8-8.8-A2R
socket cap screw
11
1
189412237
adapter potentiometer
12
1
189412244
rotary potentiometer
13
1
189412238
cover potentiometer
14
1
189412016.80BRLE
typeplate
15
1
189414516
left / right switch
16
2
DIN912-M3X6-8.8
socket cap screw
17
1
189411057
motor switch
18
1
189411056
magnet switch
19
1
189411058
bridge rectifler
20
1
DIN912-M4X16-8.8
socket cap screw
21
1
189501084
frame seal
22
5
ISO7380-M4X8-10.9
mushroom head screw
23
1
189852115
typeplate
24
2
DIN981-KM4
locknut
25
1
DIN5406-MB4
lock washer
26
1
189601109
wedge plate
27
1
189601110
wedge
28
1
189601106.SW
clamping lever
29
2
189160416
spring pin
30
1
189601105
intermediate plate
31
6
DIN7980-6-ST
lock washer
32
6
DIN912-M6X20-8.8
socket cap screw
33
1
189412127
magnetic base
34
3
DIN7980-8-ST
lock washer
35
1
DIN912-M8X35-8.8
socket cap screw
36
1
189501071
slide
37
2
189501074
guide rail
38
1
189501073
rack -210mm-
39
3
DIN7980-5-ST
lock washer
40
11
DIN6912-M5X12-8.8
socket cap screw
41
2
189501076
motor fixing part
42
2
DIN912-M8X80-8.8
socket cap screw
43
1
18037
motor AHB 32 / 4-RL-E
44
1
189601101
flange piece
45
1
DIN915-M5X12-45H
set screw
46
4
DIN7981-M5,5X16
lens head screw
47
1
189301081
flexible cable guiding
48
2
189490605
corrugated pipe screw connection
49
1
DIN1476-M2,0X5,0
half-round notch nail -galvanized-
19
Page 20
50
1
189480009
scale
51
1
189501078
slide
52
1
DIN913-M5X16-45H
set screw
53
1
189301079
knurled nut
54
1
189301080
resilient thrust piece
55
1
DIN913-M5X10-45H-TF
set screw -tuflok-
56
1
189412069
cable fixture
57
1
189490607
lacing cord 180x4,5 mm
58
1
189490604
protection sleeve
59
1
189412071
cable
60
2
189601096
knurled screw
61
1
18104
coolant unit complete
62
1
DIN6799-D19,0
lock washer
63
1
DIN988-25X35X2,0
washer
64
2
189490503
plain bearing
65
1
189501072
pinion shaft
66
3
189501060
spoke
68
1
189412239
use for hexagon Offset screwdriver
69
1
DIN911-6
hexagon wrench key
70
1
189412240
round magnet D: 9 mm
20
Page 21
Pozice
Počet kusů
Objednací číslo
Popis
1
1
189813055
armature, compl. 230 V
2
1
189622011
deep groove ball bearing
3
1
189622013
bearing cap
4
1
189622004
fan shroud
5
1
189813005
field, compl. 230 V
6
2
189622005
carbon brush holder
7
2
189622012
carbon brush
8
1
189502065
interrference capacitor
9
2
189622009
spring discs
10
4
189622010
screws
11
1
189612015
printed circuit board
12
1
189813050
motor housing, compl.
13
2
189601008
screw
14
1
189813051
cap for motor housing
15
4
189622018
screw
16
1
189813056
bushing
21
Page 22
17
1
189502087
rotary shaft seal
18
1
189813059
gear box flange
19
1
189813060
CIRCLIP
20
1
03200-023
deep groove ball bearing
21
1
189601017
retaining ring
22
1
189813061
gear box
23
4
189813053
screw
24
1
189813062
coupling bolt 2
25
1
189813063
coupling bolt
26
2
189813064
bush
27
2
189813065
hexagon socket screw
28
1
189812030
washer for needle bearing
29
1
189812031
needle bearing
30
1
189601049
dowel pin
31
1
189812038
motor spindle
32
1
189812043
feather key
33
1
189812034
retaining ring
34
1
189812033
washer for ball bearing
35
1
189812032
deep groove ball bearing
36
2
189601035
deep groove ball bearing
37
3
189601020
needle bearing
38
1
189813044
coupling, cpl.
39
1
189813039
intermediate shaft 1
40
1
189601040
feather key
41
1
189813045
coupling gear
42
1
189601041
coupling half
43
2
189601043
disk spring
44
2
189601023
pressure washer
45
1
189622052
washer
46
1
189601022
retaining washer
47
1
189812047
intermediate shaft 2
48
1
189622055
feather key
49
1
189812047
intermediate gear
50
1
189812050
gear block 1
51
1
189812044
intermediate shaft 3
52
1
189812046
feather key
53
1
189812045
gear block 2
54
1
189813073
rotary shaft seal
55
1
189812039
deep groove ball bearing
56
1
189812040
washer
57
1
189812041
spindel gear
58
1
189812042
retaining ring
59
1
189601023B
pressure washer
60
1
189813066
o-ring
61
2
189813067
gear shift knob
62
2
189813068
spring-loaded thrust pad
63
2
189813069
o-ring
64
2
189813070
circlip
65
1
189813071
press washer
66
1
189612012
ring magnet
67
1
189813072
filling part
22
Loading...
