Page 1
RHYTHM PROGRAMMER
OWNER’S MANUAL
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
Page 2
SPECIAL MESSAGE SECTION
This product utilizes batteries or an external power supply (adapter). DO NOT connect this product to any power supply or adapter other than one described in the manual, on the name plate, or specifically recommended by Yamaha.
WARNING: Do not place this product in a position where anyone could walk on, trip over, or roll anything over power or connecting cords of any kind. The use of an extension cord is not recommended! IF you must use an extension cord, the minimum wire size for a 25' cord (or less) is 18 AWG. NOTE: The smaller the AWG number, the larger the current handling capacity. For longer extension cords, consult a local electrician.
This product should be used only with the components supplied or; a cart, rack, or stand that is recommended by Yamaha. If a cart, etc., is used, please observe all safety markings and instructions that accompany the accessory product.
SPECIFICATIONS SUBJECT TO CHANGE:
The information contained in this manual is believed to be correct at the time of printing. However, Yamaha reserves the right to change or modify any of the specifications without notice or obligation to update existing units.
This product, either alone or in combination with an amplifier and headphones or speaker/s, may be capable of producing sound levels that could cause permanent hearing loss. DO NOT operate for long periods of time at a high volume level or at a level that is uncomfortable. If you experience any hearing loss or ringing in the ears, you should consult an audiologist. IMPORTANT: The louder the sound, the shorter the time period before damage occurs.
Some Yamaha products may have benches and / or accessory mounting fixtures that are either supplied with the product or as optional accessories. Some of these items are designed to be dealer assembled or installed. Please make sure that benches are stable and any optional fixtures (where applicable) are well secured BEFORE using. Benches supplied by Y amaha are designed for
seating only. No other uses are recommended.
NOTICE:
Service charges incurred due to a lack of knowledge relating to how a function or effect works (when the unit is operating as designed) are not covered by the manufacturer’s warranty, and are therefore the owners responsibility. Please study this manual carefully and consult your dealer before requesting service.
ENVIRONMENTAL ISSUES:
Yamaha strives to produce products that are both user safe and environmentally friendly. We sincerely believe that our products and the production methods used to produce them, meet these goals. In keeping with both the letter and the spirit of the law, we want you to be aware of the following:
Battery Notice:
This product MAY contain a small non­rechargeable battery which (if applicable) is soldered in place. The average life span of this type of battery is approximately five years. When replacement becomes necessary, contact a qualified service representative to perform the replacement.
This product may also use “household” type batteries. Some of these may be rechargeable. Make sure that the battery being charged is a rechargeable type and that the charger is intended for the battery being charged.
When installing batteries, do not mix batteries with new, or with batteries of a different type. Batteries MUST be installed correctly. Mismatches or incorrect installation may result in overheating and battery case rupture.
Warning:
Do not attempt to disassemble, or incinerate any battery. Keep all batteries away from children. Dispose of used batteries promptly and as regulated by the laws in your area.
Page 3
Note: Check with any retailer of household type batteries in your area for battery disposal information.
Disposal Notice:
Should this product become damaged beyond repair, or for some reason its useful life is considered to be at an end, please observe all local, state, and federal regulations that relate to the disposal of products that contain lead, batteries, plastics, etc. If your dealer is unable to assist you, please contact Yamaha directly.

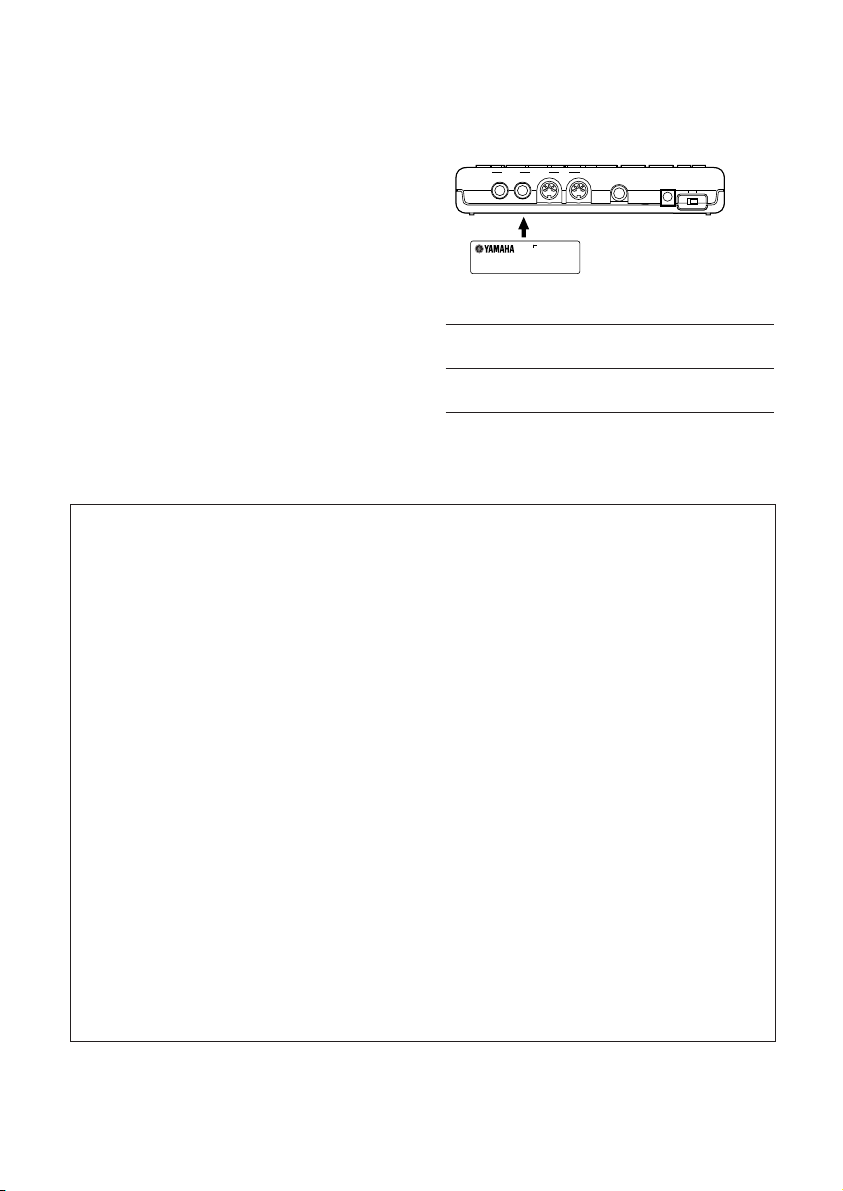

NAME PLATE LOCATION:
serial number, and the date of purchase in the spaces provided below and retain this manual as a permanent record of your purchase.
R
EXT IN DC IN
ON STANDBY
MIDI
OUTPUT
OUT IN
L/MONO
Model
Serial No.
Purchase Date
92-BP
PLEASE KEEP THIS MANUAL
FCC INFORMATION (U.S.A.)
1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!
This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.
2. IMPORTANT: When connecting this product to accessories and/or another product use only high quality shielded cables. Cable/s supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authorization to use this product in the USA.
3. NOTE: This product has been tested and found to comply with the requirements listed in FCC Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides a reasonable level of assurance that your use of this product in a residential environment will not result in harmful interference with other electronic devices. This equipment generates/uses radio frequencies and, if not installed and used according to the instructions found in the users manual, may cause interference harmful to the operation of other electronic devices. Compliance with FCC regulations does not guarantee that interference will not occur in all installations. If this product is found to be the source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following measures:
Relocate either this product or the device that is being affected by the interference. Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line filter/s. In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon
lead, change the lead-in to co-axial type cable. If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to
distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA90620
The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.
Page 4
VORSICHTSMASSNAHME
BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN
* Heben Sie diese Vorsichtsmaßnahmen sorgfältig auf, damit Sie später einmal nachschlagen können.
WARNUNG
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:
• Versuchen Sie nicht, das Instrument zu öffnen oder Teile im Innern zu zerlegen oder sie auf irgendeine Weise zu verändern. Das Instrument enthält keine Teile, die vom Benutzer gewartet werden könnten. Wenn das Instrument nicht richtig zu funktionieren scheint, benutzen Sie es auf keinen Fall weiter und lassen Sie es von einem qualifizierten Yamaha­Kundendienstfachmann prüfen.
• Achten Sie darauf, daß das Instrument nicht durch Regen naß wird, verwenden Sie es nicht in der Nähe von Wasser oder unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die herausschwappen und in Öffnungen hineinfließen könnte.
• Wenn das Kabel des Adapters ausgefranst oder beschädigt ist, wenn es während der Verwendung des Instruments zu einem plötzlichen Tonausfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte, schalten Sie sofort den Einschalter aus, ziehen Sie den Adapterstecker aus der Netzsteckdose und lassen Sie das Instrument von einem qualifizierten Yamaha-Kundendienstfachmann prüfen.
• Ausschließlich den vorgeschriebenen Adapter (PA-3B oder einen gleichwertigen, von Yamaha empfohlenen) verwenden. Wenn Sie den falschen Adapter einsetzen, kann dies zu Schäden am Instrument oder zu Überhitzung führen.
• Ehe Sie das Instrument reinigen, ziehen Sie stets den Netzstecker aus der Netzsteckdose. Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.
• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder Schmutz, der sich angesammelt haben kann.
VORSICHT
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Verletzungen bei Ihnen oder Dritten, sowie Beschädigungen des Instruments oder anderer Gegenstände zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:
• Verlegen Sie das Kabel des Adapters niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf und verlegen Sie es nicht an einer Stelle, wo jemand darauftreten, darüber stolpern oder etwas darüber rollen könnte.
• Wenn Sie den Netzstecker aus dem Instrument oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und niemals am Kabel.
• Schließen Sie das Instrument niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.
• Ziehen Sie während eines Gewitters oder wenn Sie das Instrument längere Zeit nicht benutzen den Netzadapter aus der Netzsteckdose.
• Achten Sie derauf, daß Sie alle Batterien so ein legen, daß die Polarität den + und –Markierungen am Instrument entsprechen. Bei falscher Polung können sich die Batterien überhitzen, ein Brand entstehen oder Batteriesäure auslaufen.
• Wechseln Sie stets alle Batterien gleichzeitig aus. Verwenden Sie niemals alte und neue Batterien zusammen. Mischen Sie auch verschiedene Batterietypen nicht miteinander, etwa Alkali- mit Mangan-Batterien, sowie Batterien verschiedener Hersteller oder verschiedene Typen desselben Herstellers, da sich die Batterien überhitzen können und ein Brand entstehen oder Batteriesäure auslaufen kann.
I
(4)-5
Page 5
• Werfen Sie die Batterien nicht ins Feuer.
• Versuchen Sie niemals Batterien aufzuladen, die nicht zum mehrfachen Gebrauch und Nachladen vorgesehen sind.
• Wenn das Instrument längere Zeit nicht benutzt wird, nehmen Sie die Batterien heraus, damit diese nicht auslaufen und
das Instrument beschädigen können.
• Halten Sie Batterien stets aus der Reichweite von Kindern.
• Ehe Sie das Instrument an andere elektronische Komponenten anschließen, schalten Sie die Stromversorgung aller Geräte
aus. Ehe Sie die Stromversorgung für alle Komponenten an- oder ausschalten, stellen Sie bitte alle Lautstärkepegel auf die kleinste Lautstärke ein. Auch immer sicherstellen, daß die Lautstärke aller Komponenten auf den kleinsten Pegel gestellt werden und die Lautstärke dann langsam gesteigert wird, während das Instrument gespielt wird, um den gewünschten Hörpegel einzustellen.
• Setzen Sie das Instrument niemals übermäßigem Staub, Vibrationen oder extremer Kälte oder Hitze aus (etwa durch
direkte Sonneneinstrahlung, die Nähe einer Heizung oder Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld verzieht oder Bauteile im Innern beschädigt werden.
• Verwenden Sie das Instrument nicht in der Nähe anderer elektrischer Produkte, etwa von Fernsehgeräten, Radios oder
Lautsprechern, da es hierdurch zu Störeinstrahlungen kommen kann, die die einwandfreie Funktion der anderen Geräte beeinträchtigen können.
• Stellen Sie das Instrument nicht an einer instabilen Position ab, wo es versehentlich umstürzen könnte.
• Ehe Sie das Instrument bewegen, trennen Sie alle angeschlossenen Adapter oder sonstigen Kabelverbindungen ab.
•
Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch. Verwenden Sie keinesfalls Farbverdünner, Lösungsmittel, Reinigungsflüssigkeiten oder chemisch inprägnierte Wischtücher. Legen Sie ferner keine Vinyl-, Kunststoff- oder Gummigegenstände auf das Instrument, da sich hierdurch das Bedienfeld oder die Tastatur verfärben könnten.
• Lehnen oder setzen Sie sich nicht auf das Instrument, legen Sie keine schweren Gegenstände darauf und üben Sie nicht
mehr Kraft auf Tasten, Schalter oder Steckerverbinder aus als unbedingt erforderlich.
• Spielen Sie das Instrument nicht länge Zeit mit hoher oder unangenehmer Lautstärke, da es hierdurch zu permanentem
Gehörverlust kommen kann. Falls Sie Gehörverlust bemerken oder ein Klingeln im Ohr feststellen, lassen Sie sich von Ihrem Arzt beraten.
DATENSICHERUNG UND AUFBEWAHRUNG
■ Yamaha empfiehlt, daß Sie Ihre Musikdaten regelmäßig mit einem externen MIDI-Datenspeichergerät (z.B. dem Yamaha
MDF3 MIDI Data Filer) speichern und die Disketten an einem sicheren, kühlen und trockenen Ort aufbewahren. YAMAHA KANN FÜR DEN VERSEHENTLICHEN VERLUST WICHTIGER MUSIKDATEN NICHT VERANTWORTLICH GEMACHT WERDEN! Solange frische Batterien eingesetzt sind (oder ein Netzadapter angeschlossen ist) bleiben die User-Pattern-, Song- und Drum-Kit-Daten im Arbeitsspeicher erhalten, selbst wenn die Stromversorgung abgeschaltet wird. Ebenso besteht normalerweise keine Gefahr eines Datenverlustes, wenn Sie einen alten Batteriesatz gegen neue Batterien austauschen. Wenn Sie jedoch wichtige Daten im RY9 gespeichert haben, die Sie nicht verlieren wollen, sorgen Sie immer dafür, daß frische Batterien eingelegt sind (oder der Netzadapter angeschlossen ist), und speichern Sie regelmäßig die Daten Ihres RY9 in einem externen MIDI-Datenspeichergerät.
Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Instruments oder durch Veränderungen am Instrument hervorgerufen wurden, oder wenn Daten verlorengehen oder zerstört werden.
Stellen Sie stets die Stromversorgung aus, wenn das Instrument nicht verwendet wird. Achten sie unbedingt darauf, daß Sie bei der Entsorgung der Batterien die örtlichen Vorschriften beachten.
II
Deutsch
Page 6
VIELEN DANK, DASS SIE SICH ZUM KAUF DES YAMAHA RY9 RHYTM PROGRAMMER ENTSCHIEDEN HABEN.
Der Yamaha RY9 ist ein qualitativ hochwertiger, preisgünstiger, tragbarer Stereo­Rhythmus-Programmierer, der neben anderen zahlreichen Funktionen über eine Begleitfunktion und einen Gitarren-Eingang ver fügt, und der perfekte Begleiter im “Taschenformat” für den Gitarristen unter wegs ist.
Dank seiner kompakten Abmessungen, hoher Bedienungsfreudlichkeit, einer großen Vielzahl von vorprogrammier ten Patterns und Songs, sowie zahlreicher Funktionen zur Anwender-Programmierung und vielseitiger MIDI-Funktionen ist der handliche RY9 -- der leicht in einem Gitarrenkof fer oder einer Zubehör tasche Platz findet -- jederzeit und überall zum Spielen bereit. Er ist der ideale musikalische Begleiter zum Üben und ein perfektes Werkzeug zum Erstellen musikalischer Entwürfe.
Ob Sie nun Profi-Musiker oder Amateur-Gitarrist, ernsthafter Komponist oder einfach “nur” Hobby-Musiker sind, stets werden Sie im RY9 eine einzigar tige und leistungsfähige Ergänzung Ihrer musikalischen Werkzeuge finden. Sie werden von seinem vollen, dynamischen Stereo-Sound überrascht sein, wenn Sie ihn über eine qualitativ hochwertige Verstärkeranlage betreiben. Ebenso werden Sie die Möglickeit zu schätzen wissen, eine Gitarre und Kopfhöher anzuschließen und jederzeit und an jedem Or t spielen und arbeiten zu können, ohne andere zu stören
-- oder noch besser, ohne daß andere Sie stören können!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um den RY9 und seine musikalischen Möglichkeiten kennenzulernen und ihn richtig bedienen zu können. Ferner sollten Sie die Anleitung zum späteren Nachschlagen an einem gut zugänglichen Ort aufbewahren.
III
Page 7
IN DIESER BEDIENUNGSANLEITUNG VERWENDETES FORMAT.
Um die durch die Vielzahl neuer Begriffe fast unvermeidliche Verwirrung des Lesers so gering wie möglich zu halten, verwenden wir in dieser Bedienungsanleitung ein besonderes Format bei der Erläuterung der Funktionen. Bitte beachten Sie folgende:
■ Bezeichnungen von Tasten-Funktionen werden mit Groß- und
Kleinbuchstaben geschrieben; z.B. Pattern-Modus, Song Record-Modus, System Modus-Sync-Funktion, User-Patterns, usw.
■ Bezeichnungen von Tasten und Steckverbindern erscheinen hingegen in
Großbuchstaben und in eckigen Klammern, z.B. [EXT IN]-Buchse, [VOLUME]­Schieberegler, [DELETE]-Taste.
■ Besondere Anweisungen oder Wörter, die während der Benutzung auf dem
LCD-Display erscheinen, sind mit Anführungszeichen gekennzeichnet; z.B. “NEXT”, “CHAIN”, “accnt”, “COPY SURE?”, usw.
■ Der gesamte übrige Text erscheint in der gewohnten Form von Groß- und
Kleinbuchstaben, wie sie Ihnen aus anderen Publikationen geläufig ist.
BITTE BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG UNBEDINGT AN EINEM LEICHT ZUGÄNGLICHEN ORT ZUM SPÄTEREN NACHSCHLAGEN AUF!
IV
Page 8
AUFBAU DIESER BEDIENUNGSANLEITUNG.
Die Bedienungsanleitung des RY9 ist so gestaltet, daß Sie der RY9 selbst auf der Reise begleiten kann. Sie enthält alle Informationen über die technischen Merkmale und Bedienungsverfahren des RY9, die so aufgebaut sind, daß Sie rasch und mühelos Informationen über jede beliebige Funktion finden können. Die Bedienungsanleitung ist, wie nachfolgend beschrieben, in folgende Hauptkapitel unterglieder t:
EHE SIE BEGINNEN
Dieses Kapitel enthält eine kurze Übersicht über die Möglichkeiten, die Ihnen der RY9 eröffnet, die Struktur des Systems sowie die Beschreibung aller Bedienelemente — eben alles, was Sie unbedingt wissen müssen, ehe Sie Ihr RY9 in die Hand nehmen, damit Sie seine vielen technischen Möglichkeiten und Fähigkeiten grundsätzlich überblicken und nichts falsch machen können.
FANGEN SIE DOCH EINFACH MAL AN...
Dieses Kapitel enthält eine schrittweise Einführung in die Bedienung des RY9, die mit der Vorbereitung des Gerätes, dem Einschalten, Spielen der Demo-Songs und Durchführung der grundlegenden Bedienungsvorgänge für Pattern-, Song- und Drum­Kit-Einsatz enhält — eben alles, was Sie unbeidngt wissen müssen, um mit dem RY9 gleich von Anfang an Spaß zu haben.
MODI UND FUNKTIONEN
Bei diesem Kapitel handelt es sich um eine umfangreiche Sammlung von Referenz­Material zu den verschiedenen Modi und Funktionen des RY9 — alles, um ein tiefgreifendes Verständnis über die Bedienungsverfahren zu gewinnen und die hochentwickelten Funktionen des RY9 voll nutzen zu können.
ANHANG
Eine Sammlung technischer Tabellen und Listen, die die auf dem Display erscheinenden Meldungen, eine Fehlersuchtabelle, Listen der Schlagzeug­Klangfarben und Patterns, eine MIDI-Implementierungstabelle und vieles mehr enthält.
INDEX
Eine alphabetische Liste der Schlagwörter, die es Ihnen ermöglicht, jedes beliebige Thema in dieser Bedienungsanleitung aufzufinden, über das Sie sich informieren möchten.
Die Abbildungen und Display-Darstellungen in dieser Bedienungsanleitung dienen lediglich zur Veranschaulichung und können von dem tatsächlichen Aussehen Ihres Instruments abweichen.
V
Page 9
EHE SIE BEGINNEN ..............................................2
1. DER RY9 ........................................................................2
2. SYSTEMSTRUKTUR DES RY9 ............................................4
3. BEDIENFELD ....................................................................7

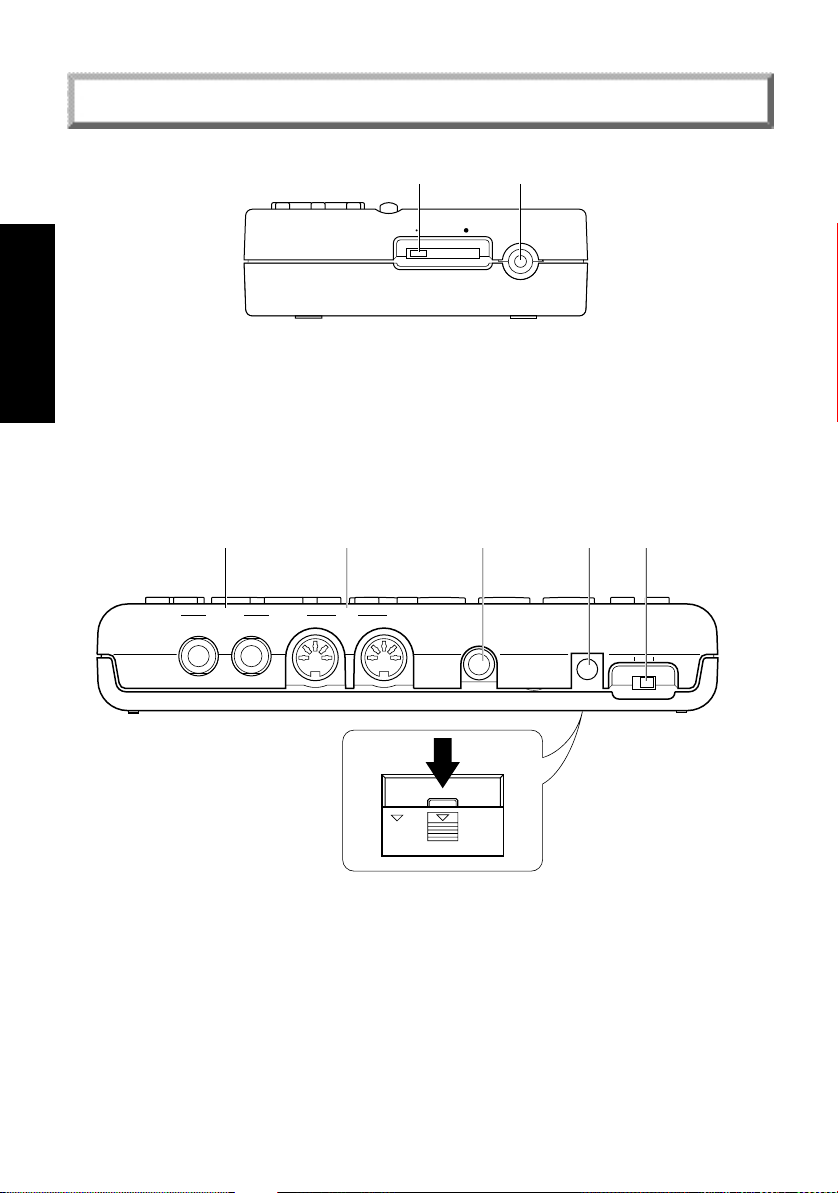

4. SEITEN- UND RÜCKWÄNDE ............................................10
FANGEN SIE DOCH EINFACH MAL AN... ..............12

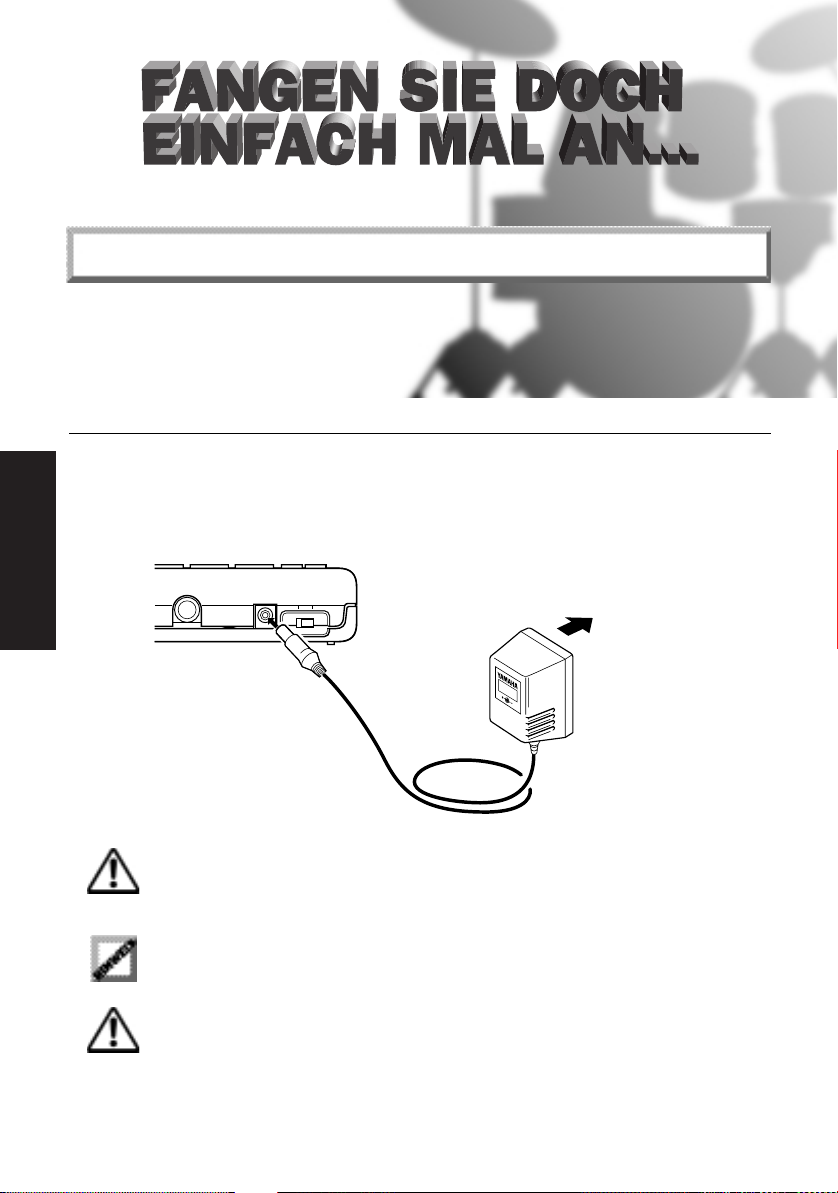

5. VORBEREITUNG UND EINSCHALTEN ................................12

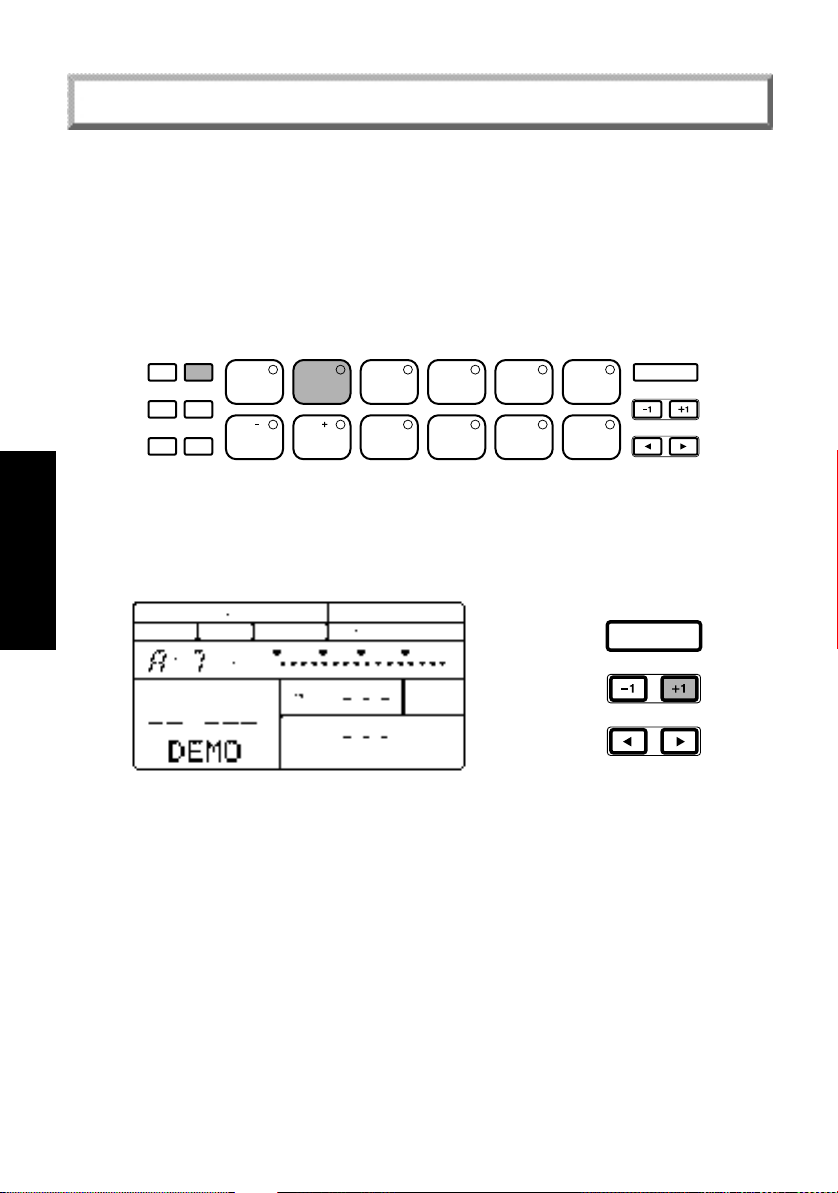

6. DEMO SONG STARTEN ....................................................18
7. DRUM-PADS SPIELEN......................................................19

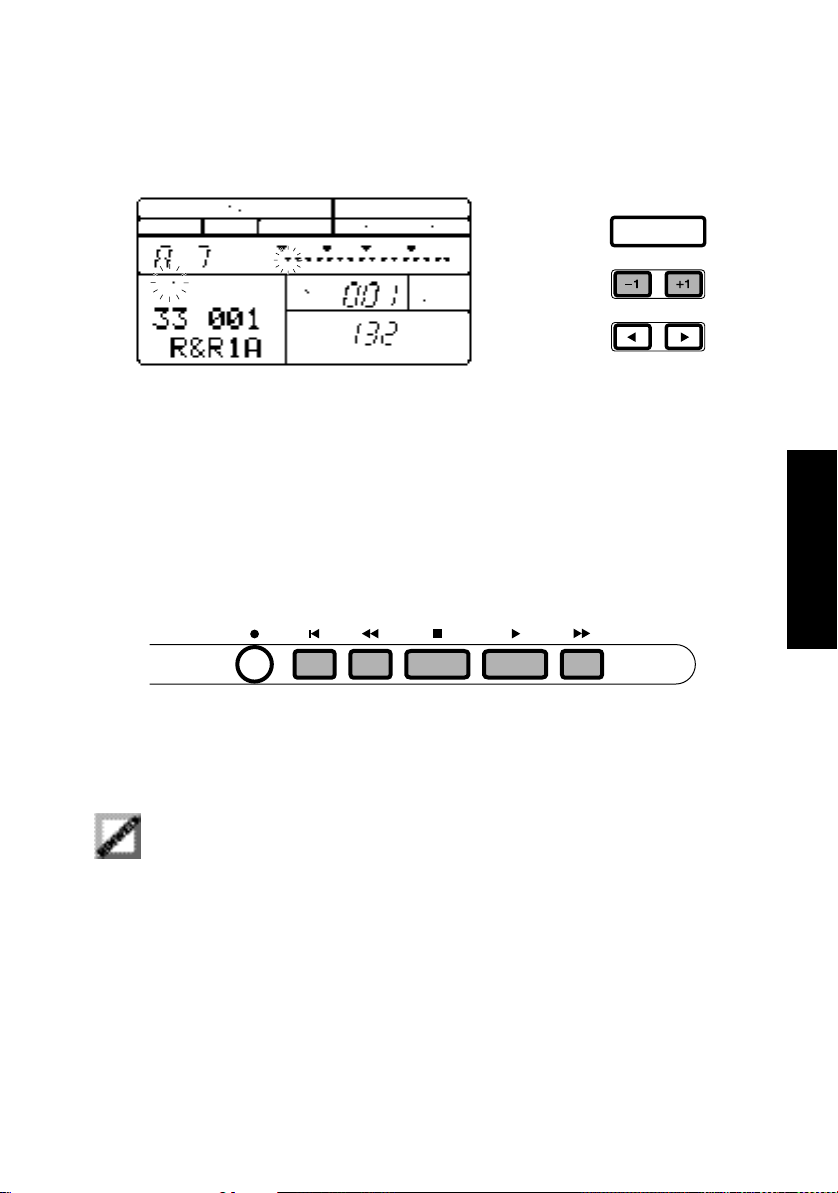

8. PRESET PATTERN SPIELEN ............................................21
9. PRESET-SONGS SPIELEN ................................................26

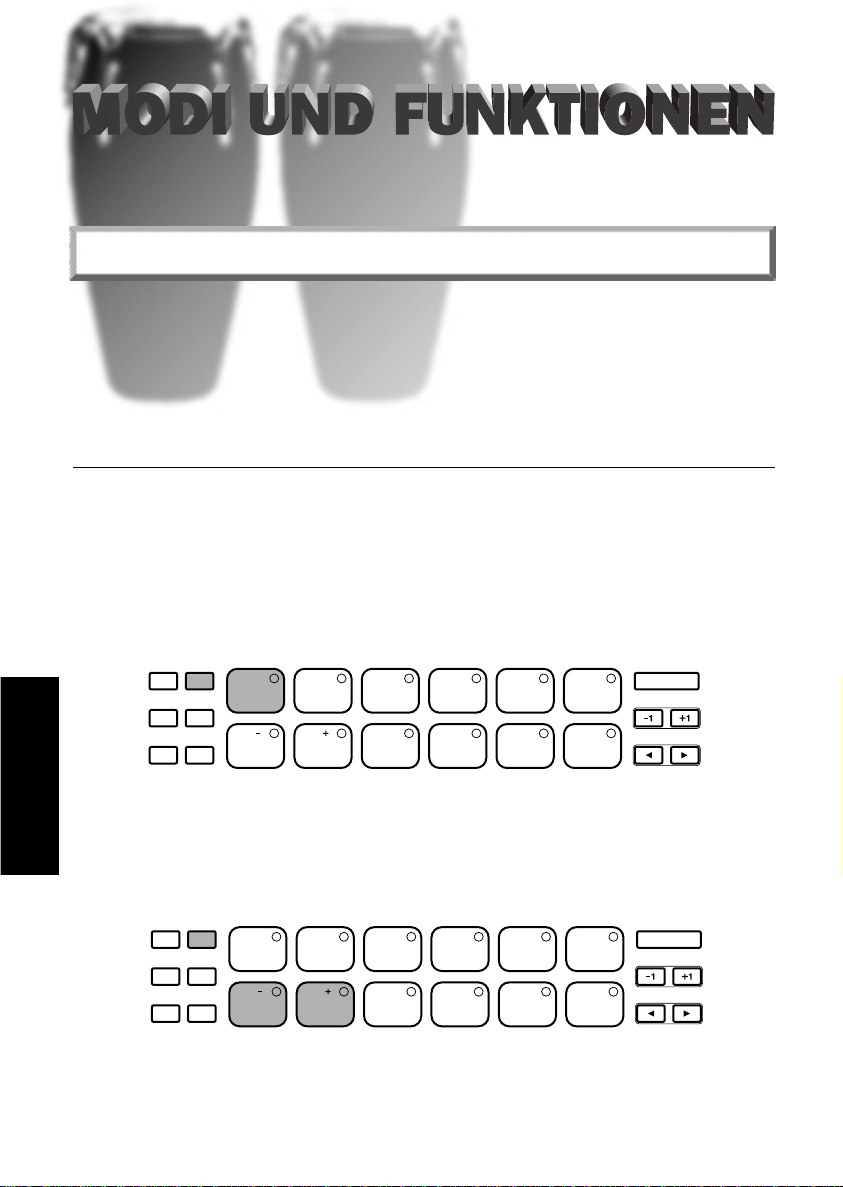

MODI UND FUNKTIONEN ....................................30
10. PATTERN-MODUS ..........................................................30
11. SONG-MODUS ..............................................................41
12. DRUM-KIT-MODUS ........................................................54
13. EXTERNAL IN-MODUS ..................................................61
14. SYSTEM-MODUS ..........................................................67

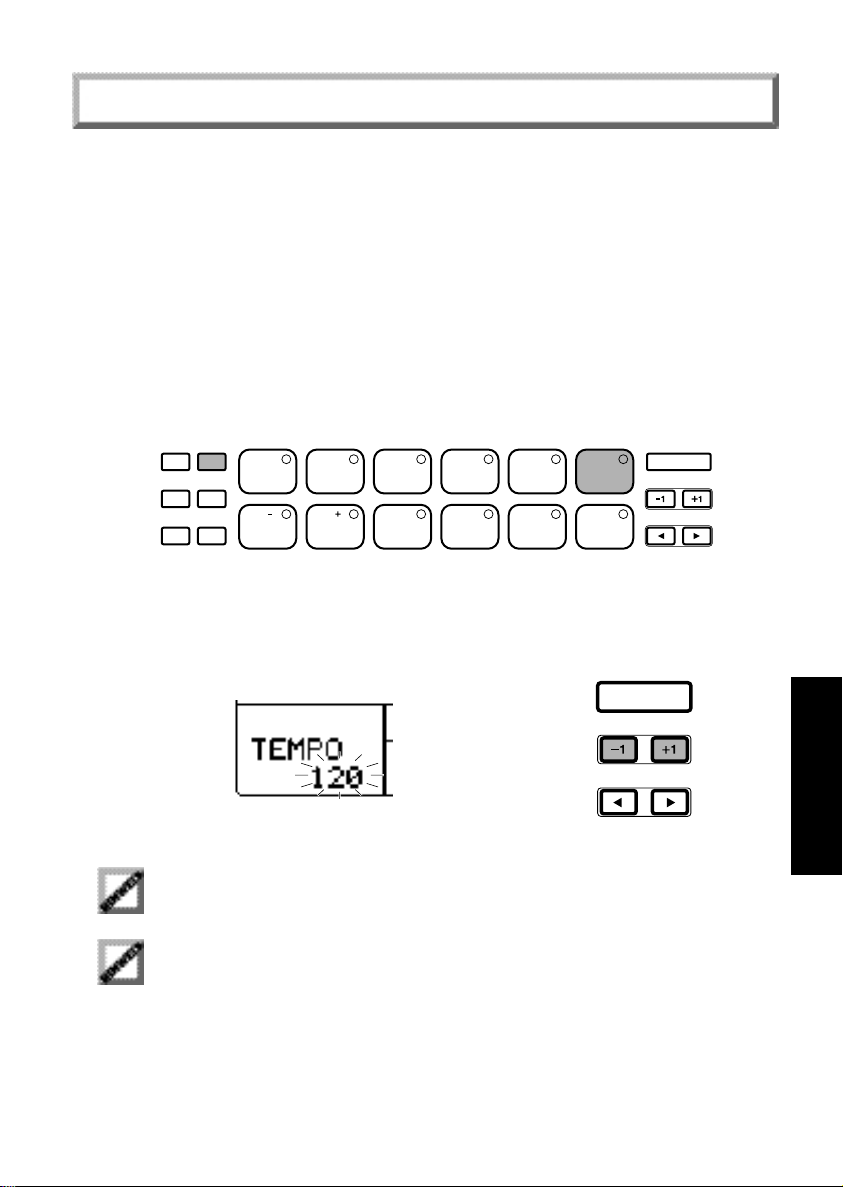

15. TEMPO-MODUS ............................................................73

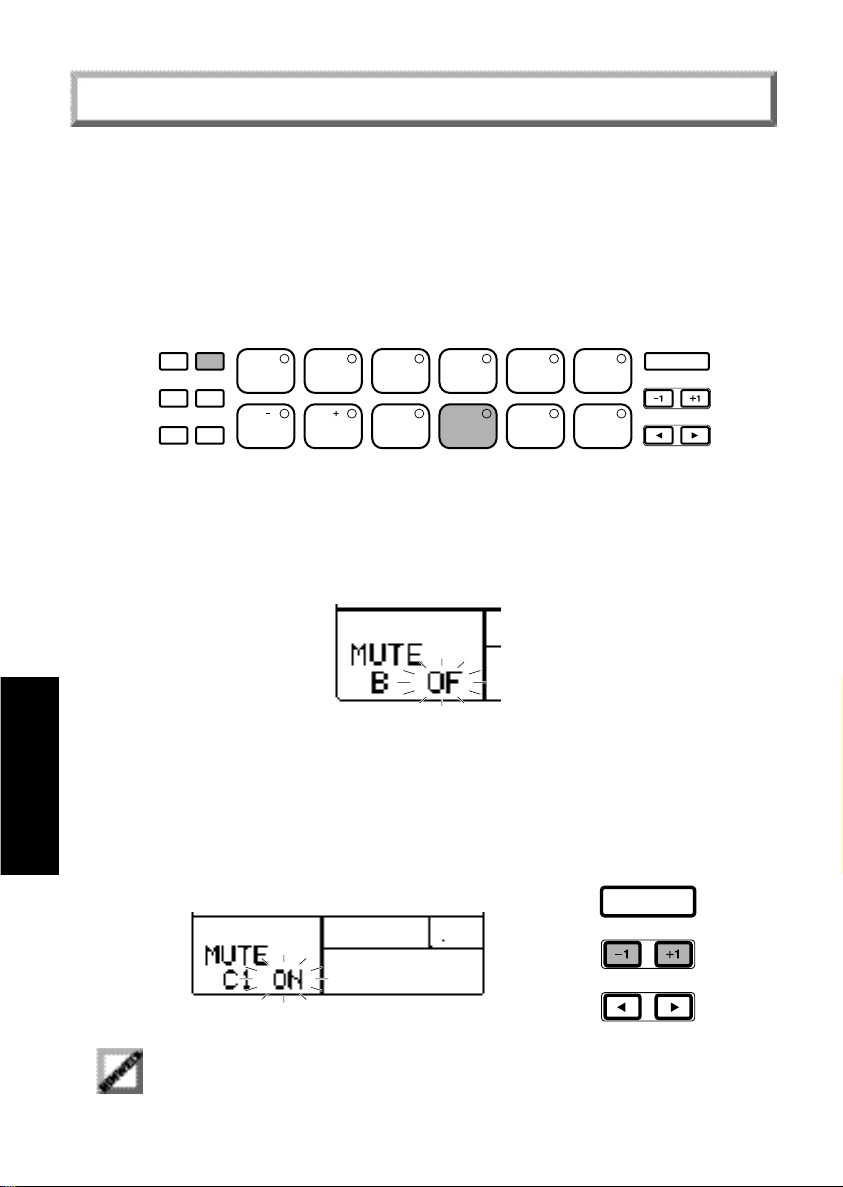

16. MUTE-MODUS ..............................................................74

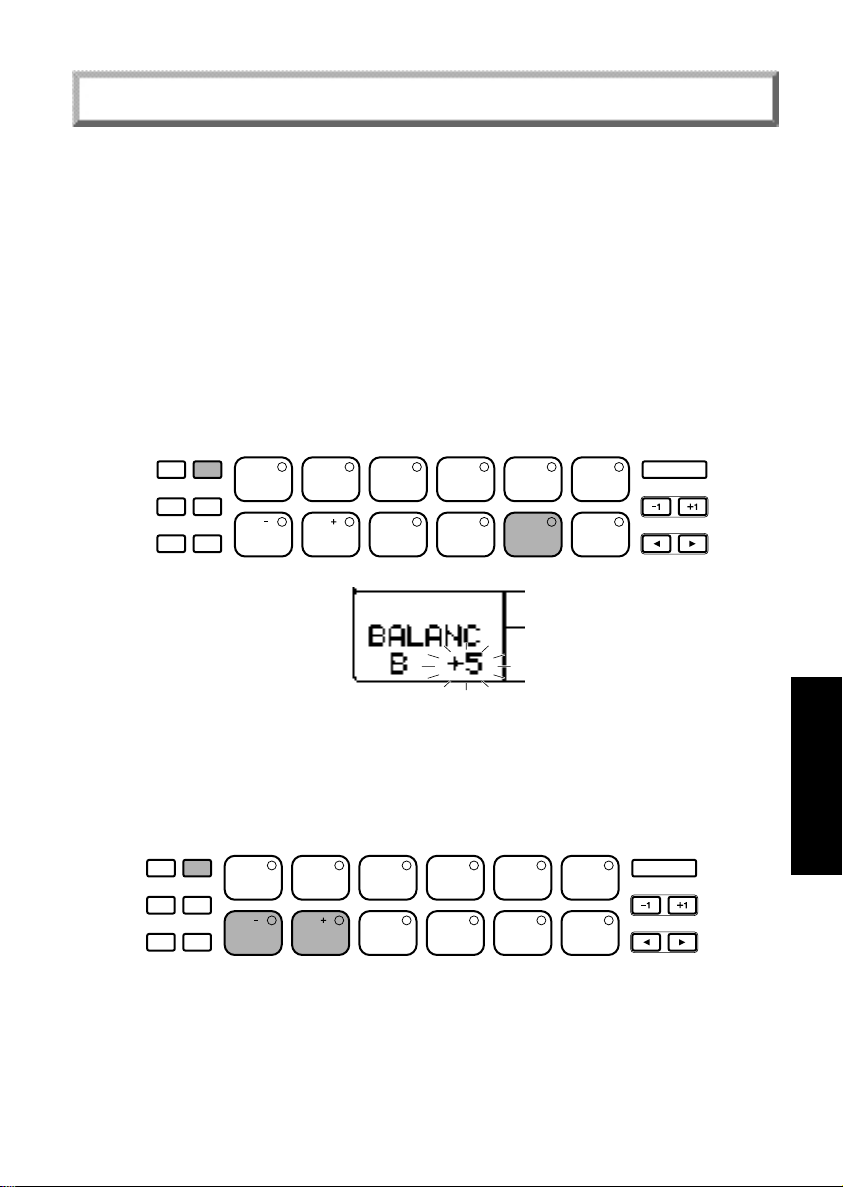

17. BALANCE-MODUS ........................................................75
18. TRANSPOSE-MODUS ....................................................76
ANHANG ............................................................77
19.

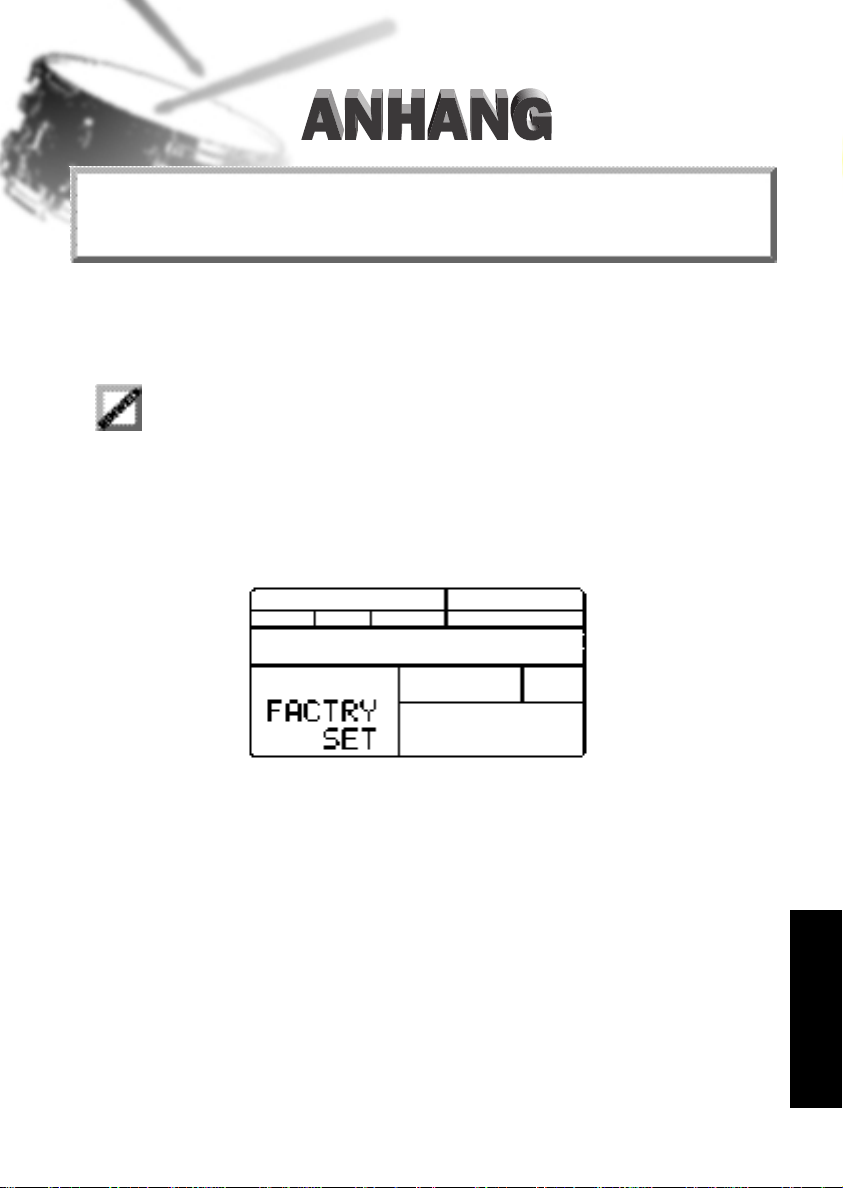

WIEDERHERSTELLEN DER WERKSEITIGEN VOREINSTELUNGEN77
20. MELDUNGEN AUF DEM DISPLAY ..................................78
21. FEHLERSUCHE..............................................................79
22. TECHNISCHE DATEN ....................................................81
23. INDEX ..........................................................................82
24. LISTEN UND TABELLEN ................................................84
1
EHE SIE BEGINNEN
FANGEN SIE DOCH
EINFACH MAL AN...
MODI UND
FUNKTIONEN
ANHANG
Page 10
1. DER RY9
Der RY9 ist ein leicht zu bedienender, aber doch außerordentlich leistungsfähiger Rhythmus-Programmierer mit automatischer Baß- und Akkordbegleitung, einem Eingang für externe Instrumente, um z.B. mit einer Gitarre spielen zu können, vielseitigen MIDI­Möglichkeiten und vielen anderen Funktionen.
Der RY9 verwendet ein Tonerzeugungs-System mit der hochentwickelten Technologie AWM (Advanced Wave Memory) von Yamaha — bei dem Klangfarben durch qualitativ hochwertige digitale Samples von Natur-Instrumenten erzeugt werden — und ver fügt über einen großen Lesespeicher (ROM) für Wellenformen mit 128 “Schlagzeug”­Klangfarben für Rhythmen, und 50 “Normalen”-Klangfarben für die Begleitung sowie 200 vorprogrammierte Rhythmus-Pattern, die exakt auf die Begleitung abgestimmt sind und zu vielen verschiedenen populären Musik-Stilrichtungen passen. Außerdem 50 Preset-Songs und 12 Preset Drum-Kits (gespeicher te Schlagzeug-Sets), die eine flexible Anpassung an jede musikalische Situation ermöglichen. Ferner ver fügt der RY9 über leistungsfähige Programmiermöglichkeiten, mit denen Ihnen folgende Möglichkeiten zur Verfügung stehen:
Kreieren Sie Ihre eigenen Rhythmus-Pattern
Zeichnen Sie Ihre eigenen eintaktigen User-Pattern schrittweise oder während des Spiels auf. Sie können Ihrem Rhythmus jede beliebige vorprogrammierte automatische Begleitung zuordnen, die aus den Spuren Bass, Chord 1 und Chord 2 besteht.
Kreieren Sie Ihre eigenen Songs
Reihen Sie eine Serie von Preset- und User-Pattern aneinander, und bilden Sie damit Ihre eigenen User-Songs — vollständig mit der von Ihnen gewünschten Akkordfolge.
Kreieren Sie Ihre eigenen Drum-Kits
Ordnen Sie den Drum-Pads Schlagzeug-Sounds zu, und stellen Sie damit Ihre eigenen Schlagzeug-Sets (User Drum-Kits) zusammen — wirklich vollständig! Sogar mit der Anordnung der einzelnen Schlag-Instrumente im Klangpanorama, Tonhöhenstimmung und mehr.
2
EHE SIE BEGINNEN
Page 11

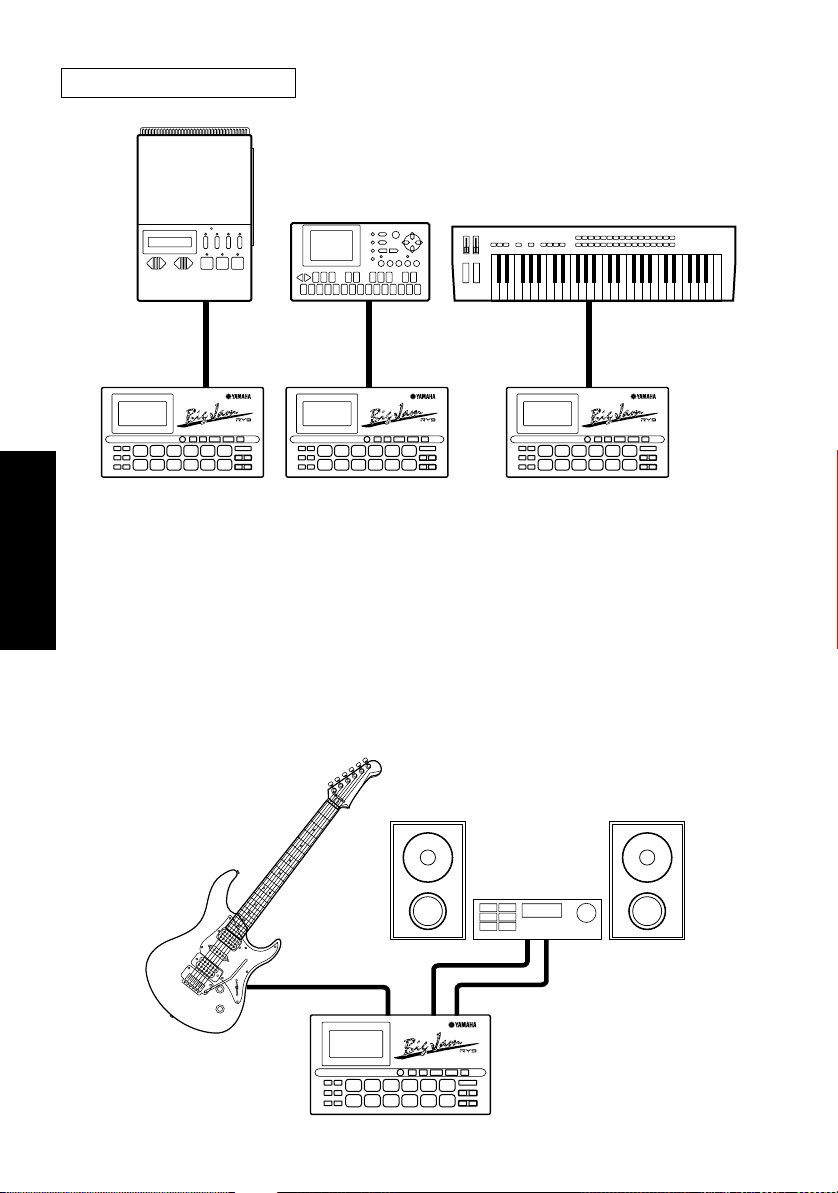

Unter den vielfältigen anderen Austattungsmerkmale des RY9 sind z.B. Song Chaining (Aneinanderreihung von Songs), Loop Repeating (Wiederholfunktion), rhythmische “Swing”-Funktion für ein realistisches, menschliches Feeling, Gitarren-Stimmhilfe und Gitarren-Synthesizer, Polyphony für 28 Töne, Stereo-Ausgänge, Kopfhörerbuchse und ein großes LCD-Display zu nennen, das Sie stets genau darüber informiert, in welchem Modus und Status sich das Gerät gegenwärtig befindet. Damit ist der RY9 das ideale Werkzeug in der Hand des Musikers, das ihn in jeder musikalischen Situation praxisgerecht unterstützt. Sie können es wie folgt einsetzen:
Als Begleiter beim Üben
Schließen Sie eine Gitarre direkt an den RY9 an und spielen Sie zu den Pattern und Songs. Schalten Sie eine oder mehrere der Begleitungsspuren stumm, oder schalten Sie die Hintergrund-Begleitung vollständig ab und spielen Sie nur mit dem Rhythmus. Der RY9 liefert Ihnen genau die Musik, die Sie für eine richtig “fetzige” Session benötigen.
Als musikalischer Notizblock
Reihen Sie eine Folge von Preset- und User Rhythmus-Pattern aneinander, bestimmen Sie eine Hintergrundbegleitung, und legen Sie die Akkordfolge fest, wenn Ihnen gerade die Idee für einen Song kommt. Mit dem benutzerfreundlichen Inter face des RY9 können Sie Ihre eigenen Songs rasch und leicht komponieren.
Eine leistungsfähige Schlagzeugmaschine
Programmieren Sie mit Step- oder Realtime-Aufnahmen professionell klingende Rhythmus-Pattern, komplett mit dynamischen Akzenten und “Swing” Faktor, der ein realistisches Gefühl vermittel, genau wie bei einem versier ten menschlichen Drummer. Ob Sie nun ein Preset modifizieren oder Ihre eigenen Rhythmus-Pattern von Grund auf neu erzeugen, die automatische Quantisier-Funktion des RY9 stellt immer sicher, daß der Rhythmus genau auf den Taktschlag kommt.
Als Gitarren-Synthesizer
Schließen Sie eine Gitarre direkt an den RY9 an, und “triggern” Sie normale AWM­Klangfarben (einschließlich akkustischem Piano, Strings, Brass, Synth Pan Sounds und vielen anderen) — und das alles steuern Sie in Echtzeit mit den Saiten Ihrer Gitarre. Sie können den RY9 so einstellen, daß er als “Synthesizer” jede beliebige der 50 normalen Klangfarben spielt. Als Einzeltöne, Oktaven, Harmonien und mehr — so können Sie interessante und einzigartige Sound-Pattern kreieren.
Als MIDI-Tongenerator
Schließen Sie ein externes MIDI-Keyboard oder einen Sequenzer an, um die AWM­Schlagzeugklangfarben des RY9 spielen zu können. Sie können selbst bestimmen, welche der verschiedenen Klangfarben durch welche Töne ausgelöst werden.
3
EHE SIE BEGINNEN
Page 12
EHE SIE BEGINNEN
2. SYSTEMSTRUKTUR DES RY9
Der RY9 ist in erster Linie ein leistungsfähiger Rhythmus-Programmierer, ver fügt aber zusätzlich über die Funktionen einer automatischen Begleitung und bietet die Möglichkeiten zur Song-Programmierung und zum Einsatz als Gitarren-Synthesizer.
Die Hauptkomponenten, aus denen das Betriebssystem des RY9 besteht, sind die AWM Voices (Klangfarben), Drum-Kits, Pattern und Songs. Die Haupt-Betriebsmodi sind der Pattern- und Song Modus, von denen jeder über verschiedene zusätzliche “Funktionen” verfügt. Zu den zusätzlichen Funktionen der Modi gehören der Drum-Kit-Modus, External In-Modus, System-Modus, Tempo-Modus, Mute-Modus, Balance-Modus und der Transpose-Modus.
External In
50 Preset Songs (00~49) 50 User Songs (50~99)
Chord Track
200 Preset Patterns (001~199) 50 User Patterns (200~249)
Preset Pattern A~D
Backing : Chord 1
Chord 2 Bass
User Pattern
12 Preset Drum Kits (00~11) 4 User Drum Kit (12~15)
Drum Bank Percussion Bank
12 Pads (00~11) 12 Pads (12~23)
Drum Bank Percussion Bank
12 Pads (00~11) 12 Pads (12~23)
Backing : Chord 1
Chord 2 Bass
128 Schlagzeug-Klangfarben
Preset Song User Song
Pattern Track
Chord Track
Pattern Track
Rhythm Rhythm
50 Normale Klangfarben
4
Page 13
EHE SIE BEGINNEN
5
DIE AWM VOICES.
Es stehen 128 “Drum” Voices (Schlaginstrumenten-Klangfarben) und 50 “Normal” AWM Voices zur Verfügung. Die Drum Voices sind den Schlagzeug-Sets zugeordnet. Die normalen Voices sind der Begleitfunktion und dem Gitarren-Synthesizer zugeordnet.
DIE DRUM-KITS.
Es stehen insgesamt 12 Preset-Schlagzeug-Sets und 4 User-Schlagzeug-Sets zur Verfügung. Obwohl nur 12 Pads auf der Oberseite des RY9 vorhanden sind, besteht jedes Schlagzeug-Set aus 24 Drum Voices, die in zwei “Pad Banks” — einer “Drum Pad Bank” und einer “Percussion Pad Bank” — organisiert sind, wobei jeder Pad Bank jeweils 12 Drum Voices zugeordnet sind. Sie können zwischen den Pad Banks ganz nach Wunsch umschalten, indem Sie die Taste [PAD BANK] drücken.
Die verschiedenen Preset-Schlagzeug-Sets sind so zusammengestellt, daß sie zu verschiedenen Musikrichtungen passen. Sie können jedoch auch Ihre eigenen User­Schlagzeug-Sets zusammenstellen, indem Sie den Pads jede beliebige Drum Voice zuordnen und Ausgangs- und Akzentuierungspegel sowie die Panorama-Positionierung und Tonhöhenstimmung für jedes Pad festlegen.
DIE PATTERN.
Es stehen 200 Preset-Pattern und 50 User-Pattern zur Verfügung, von denen jedes aus einem eintaktigen Rhythmus-Pattern besteht. Die Preset-Pattern sind in 50 Musikrichtungen organisier t, wobei jeder Musikrichtung die Sektionen “A”, “B”, “C” und “D” zugeordnet sind — wobei jede von ihnen “Main” und “Fill-in” Sektionen repräsentieren.
Die Preset-Rhythmuspattern verfügen ebenfalls über spezielle Bass-, Chord 1- und Chord 2-Spuren für die Begleitung im Hintergrund, die genau auf die Musikrichtung des betref fenden Pattern abgestimmt sind. Jede der Spuren der Begleitung kann ganz nach Wunsch ausgeschaltet, oder “ge-muted” (stummgeschaltet) werden, und Sie können die Lautstärkebalance der einzelnen Tracks abstimmen. Wenn Sie es wünschen, können Sie die Hintergrundbegleitung sogar vollständig abschalten.
Sie können Ihre eigenen User-Rhythmus-Pattern zusammenstellen und diese einer der Hintergrundbegleitungen zuordnen.
DIE SONGS.
Es gibt insgesamt 50 Preset-Songs und 50 User-Songs. Die Preset-Songs bestehen aus Preset-Pattern, die mit einer vollständigen, vorprogrammier ten Akkordfolge versehen sind, und die den Zweck haben, Ihnen Ideen für musikalische Stilrichtungen zu vermitteln, damit Sie sofort mit diesen Pattern spielen können.
Sie können sogar Ihre eigenen Songs mit den Preset- und/oder User-Pattern komplett mit Akkordfolgen zusammenstellen, die Sie in der “Chord-Track” (Akkord-Spur) aufzeichnen können.
Page 14
EHE SIE BEGINNEN
6
DIE MODI UND FUNKTIONEN.
Die Funktionen des RY9 sind größtenteils in neun Modi organisier t, die dadurch zugänglich sind, daß sie [MODE] gedrückt halten und eine der Drum-Pads drücken (die Bezeichnungen der Modi sind auf die verschiedenen Pads aufgedruckt).
Alle Modi, mit Ausnahme des Tempo-Modus und Transponier-Modus enthalten mehrere Seiten mit Funktionen, die Sie dadurch wählen, daß Sie [MODE] gedrückt halten, und dann [PAGE-] und [PAGE+] drücken.
Die meisten Routine-Funktionen können entweder im Pattern-Modus oder Song-Modus durchgeführ t werden.
■ Um den Pattern-Modus einzuschalten, halten Sie [MODE] gedrückt und drücken
[PATTERN].
■ Um den Song-Modus einszuschalten, halten Sie [MODE] gedrückt und drücken
[SONG].
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
HH
89101176
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
HH
89101176
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
Page 15
EHE SIE BEGINNEN

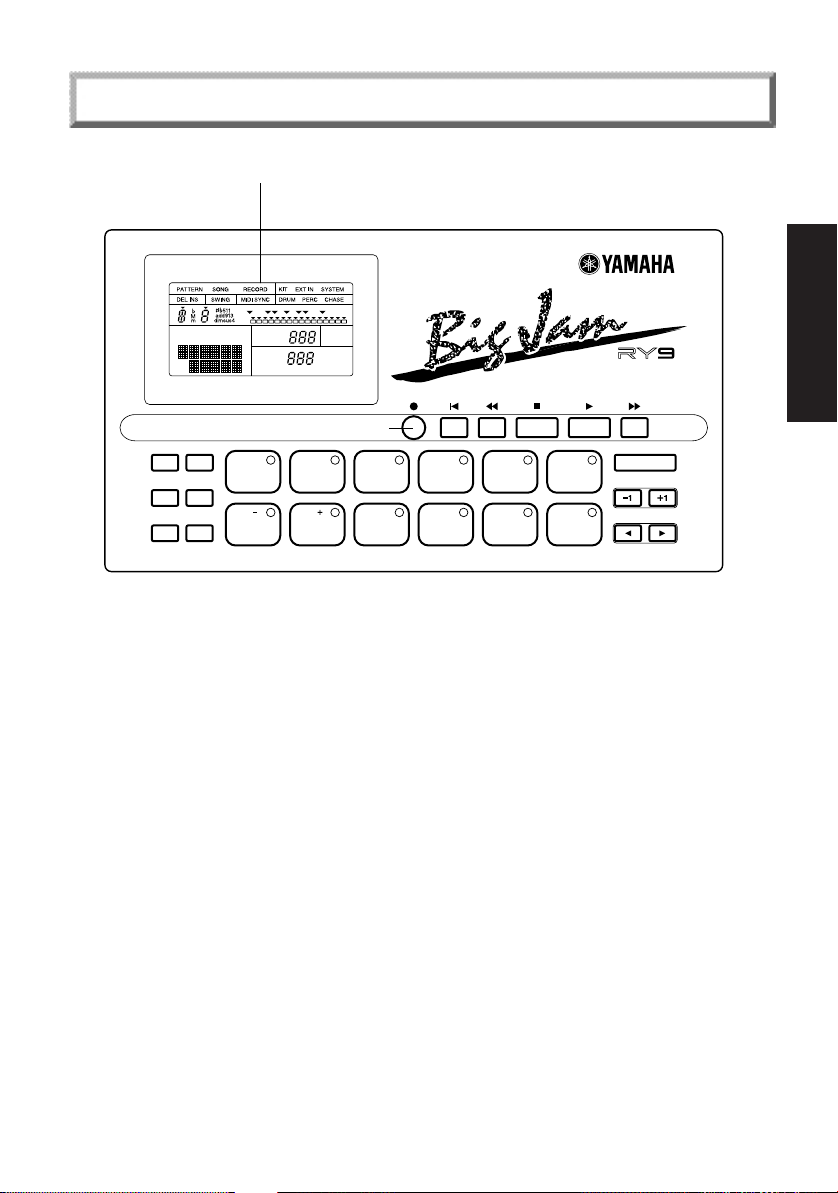

3. BEDIENFELD
1 LCD-DISPLAY
Dieses kontrastreiche und leicht ablesbare Flüssigkristall-Display (LCD) liefer t Ihnen mit seinem großen Informationsinhalt die Möglichkeit, visuell festzustellen, in welchem Modus und Status sich das Gerät gegenwärtig befindet.
2 [REC]-TASTE
Zum Ein- und Ausschalten des Pattern-Aufnahmemodus und Song-Aufnahmemodus. Beide Aufnahmearten sind sowohl schrittweise (“Step”-Modus) oder in Echtzeit (“Real­Time”-Modus) möglich.
3 [TOP]-TASTE
Diese Taste bringt Sie an den Anfang des Pattern oder Songs zurück, bzw. zum ersten Takt, wenn die Wiedergabe unterbrochen wurde.
4 [BWD]-TASTE
Wenn die Wiedergabe des Songs unterbrochen ist, können Sie sich in einem Song oder Pattern mit dieser Taste rückwärts bewegen. Wenn Sie im Pattern-Spielmodus die Taste [BWD] drücken, kehrt das Pattern zu dem Takt zurück, der sich am Anfang des Pattern befindet. Wenn Sie [BWD] im Pattern-Aufnahmemodus drücken, können Sie die Takt­Position (Clock) wählen.
7
1
SONG
BEAT
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PART
MEAS
CLOCK
KIT
PTN SONG PAD
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
BD1 BD2 SD1 SD2 CRASH
REPEAT CHAIN MUTE
NEXT EMPTY
REC
TOP BWD STOP PLAY FWD
RHYTHM PROGRAMMER
234
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
HH
89101176
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
Page 16
EHE SIE BEGINNEN
5 [STOP]-TASTE
Diese Taste dient zum Stoppen der Song- oder Pattern-Wiedergabe oder einer Echtzeit­Aufnahme.
6 [PLAY]-TASTE
Diese Taste startet die Wiedergabe eines Pattern oder Songs oder einer Echtzeit-Aufnahme von der gegenwärtigen Taktposition aus. Wenn Sie [PLAY] unmittelbar drücken, nachdem Sie [STOP] gedrückt haben, wird die Song- oder Pattern-Wiedergabe von der Position aus fortgesetzt, wo die Unterbrechung er folgt ist. Um den Song oder das Pattern von Anfang an beginnen zu lassen, drücken Sie [TOP] ehe Sie [PLAY] drücken.
7 [FWD]-TASTE
Wenn die Wiedergabe des Songs unterbrochen ist, können Sie sich in einem Song oder Pattern mit dieser Taste vorwärts bewegen. Wenn Sie im Pattern-Spielmodus die Taste [FWD] drücken, rücken Sie innerhalb des Pattern bis zum Ende vor und kehren dadurch zu dem Takt zurück, der sich am Anfang des Pattern befindet. Wenn Sie [FWD] im Pattern-Aufnahmemodus drücken, können Sie die Takt-Position (Clock) wählen.
8 [ACCENT]-TASTE
Diese Taste dient dazu, eine Schlagzeug-Passage zu akzentuieren. Hierzu drücken Sie [ACCENT] und halten die Taste gedrückt, während Sie ein Drum-Pad anschlagen. Im Pattern Step­Aufnahmemodus können Sie einen Akzent aufnehmen, indem Sie einfach [ACCENT] an der gewünschten Clock-Position des Schlagzeugtakts drücken. Sie können den Akzentuierungspegel für jedes Drum-Pad eines User-Schlagzeug-Sets im Drum-Kit-Modus einstellen.
9 [MODE]-TASTE
Um die verschiedenen Modi einzuschalten, drücken Sie die Taste [MODE], halten sie gedrückt und drücken dann eine der Modus-Tasten. Um die verschiedenen Funktionen der einzelnen Modi zu wählen, halten Sie die Taste [MODE] gedrückt und drücken dann [PAGE-] und [PAGE+].
8
SONG
PART
CLOCK
MEAS KIT
PTN SONG PAD
BEAT
REPEAT CHAIN MUTE
NEXT EMPTY
REC
TOP BWD STOP PLAY FWD
RHYTHM PROGRAMMER
ACCENT MODE
89
DELETE
AUDITION
!)
CHORD
PAD BANK
#@
56
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
POSE
HH
RIDE
7
ENTER
%
^
&
$
Page 17
) [DELETE]-TASTE
Diese Taste dient zum Löschen einzelner Schlagzeug-Schläge im Pattern­Aufnahmemodus. Halten Sie einfach die Taste [DELETE] gedrückt, und drücken Sie [ENTER] oder das entsprechende Drum-Pad, um die Drum-Voice an der gegenwärtigen Position des Cursors zu löschen. Wenn die Akkordzuordnung aktivier t ist, halten Sie [DELETE] gedrückt und drücken dann [ENTER], um den Akkord an der gegenwär tigen Cursor-Position zu löschen.
! [AUDITION]-TASTE
Mit dieser Taste ist ein “Überhören” oder Prüfen der verschiedenen Schlagzeug-Sounds im Pattern-Step-Aufnahmemodus möglich, ehe Sie ein Schlagzeug tatsächlich aufnehmen. Halten Sie [AUDITION] gedrückt, und drücken Sie dann das Drum-Pad, das Sie prüfen wollen. Daraufhin erklingt die Drum Voice, aber es werden keine Daten aufgezeichnet.
@ [CHORD]-TASTE
Mit dieser Taste haben Sie Zugriff auf die Akkord-Zuordnung, und können den Grundton des Akkordes sowie den Akkord-Typ wählen, der für die Hintergrundbegleitung eingesetzt wird.
# [PAD BANK]-TASTE
Obwohl nur 12 Drum-Pads auf dem Bedienfeld vorhanden sind, besteht jedes Schlagzeug-Sets aus 24 Sounds, die in zwei Pad Banks mit jeweils 12 Klangfarben pro Bank organisier t sind. Wenn Sie [PAD BANK] drücken, schalten Sie zwischen der Bank für jeweils 12 “Drum”- und 12 “Percussion”-Klangfarben um.

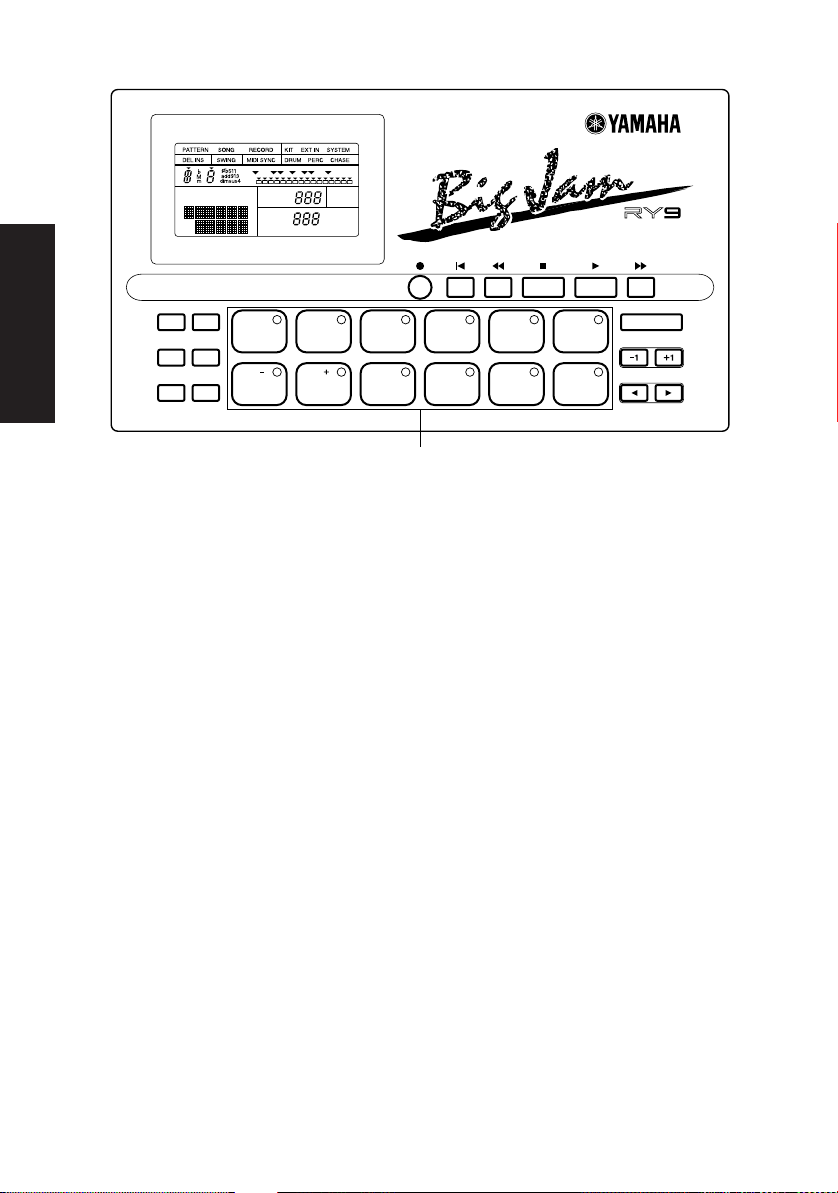

$ DRUM PADS/MODE-TASTEN
Diese Bedienelemente haben eine Doppelfunktion. Sie dienen zum einen bei Wiedergabe oder Aufnahme als Drum-Pads zum Spielen der Drum Voices, und zum anderen als Modus- und Funktionswahltasten, wenn vorher die Taste [MODE] gedrückt gehalten wird. Die Bezeichnungen der verschiedenen Modi sind auf die Pads aufgedruckt. Mit den Tasten [PAGE+] und [PAGE-] können Sie die unterschiedlichen Funktionen innerhalb eines Modus zugänglich machen. Obwohl die Drum-Pads nicht anschlagempfindlich sind, d.h. nicht auf die Anschlagstärke reagieren, können Sie mit der Taste [ACCENT] die Intensität der Schläge des Schlagzeugs akzentuieren.
% [ENTER]-TASTE
Zum “Bestätigen” oder Ausführen bestimmter Dateneingabe-Bedienungsvorgänge.
^ [-1] UND [+1]-TASTEN
Diese Taste dient zur Bestimmung von Daten oder zum Modifizieren von gegenwärtig gewählten Parametern.
& [E] UND [F]-TASTEN
Diese Tasten dienen dazu, den Cursor (das ist die blinkende Schreibmarkierung) auf dem LCD-Display zu bewegen und die verschiedenen Parameter zu wählen.
9
EHE SIE BEGINNEN
Page 18
4. SEITEN- UND RÜCKWÄNDE
1 [VOLUME]-SCHIEBEREGLER
Zur Einstellung des Haupt-Lautstärkepegels, der über die Buchsen [OUTPUT] und [PHONES] ausgegeben wird.
2 [PHONES]-MINIBUCHSEN
Diese Buchse dient zum Anschluß von Kopfhörern mit Mini-Stereo-Klinkenstecker, um hören zu können, ohne andere zu stören.
3 [OUTPUT]-BUCHSEN
Über diese Buchsen kann der RY9 an einen Mixer, einen Stereo-Verstärker oder an einen Endverstärker mit Lautsprecher angeschlossen werden. Für den Fall, daß die Ausgabe monaural erfolgen soll, ver wenden Sie die Buchse [L/MONO].
4 [MIDI]-BUCHSEN
Über diese Buchsen kann der RY9 an andere MIDI-Geräte, z.B. einen Synthesizer oder einen Musik-Sequenzer, bzw. ein MIDI-Datenspeichergerät (oder ein anderes RY9) angeschlossen werden, um User Song-, Pattern- und Kit-Daten zu über tragen und zu speichern.
10
EHE SIE BEGINNEN
1 2
MIN VOLUME MAX PHONES
34 567
R
OUTPUT
L
/
MONO
MIDI
OUT IN
EXT IN DC IN
ON STANDBY
8
Page 19
5 [EXT IN]-BUCHSE
Diese Buchse dient zum Anschluß einer Gitarre, um mit dem Song oder dem wiedergegebenen Pattern zu spielen. Eine weitere Funktion dieser Buchse ist die Gitarren-Stimmfunktion oder die Möglichkeit, eine der Voices von 50 AWM­Begleitinstrumenten auf verschiedene Ar t zu triggern.
6 [DC IN]-BUCHSE (DC IN 12V)
An diese Buchse kann das DC (Gleichstrom)-Kabel eines geeigneten Netzadapters (PA-3B) angeschlossen werden.
7 [ON/STANDBY]-SCHALTER
Dieser Schalter dient zum Einschalten der Stromversorung des RY9 (Seite 17).
Selbst wenn der Schalter auf die Position “STANDBY” (Bereitschaft) gestellt ist, fließt immer noch ein ganz geringer Strom in das Instrument. Wenn daher Sie den RY9 längere Zeit nicht verwenden, achten Sie unbedingt darauf, den Netzstecker des Adapters aus der Netzsteckdose zu ziehen.
8 BATTERIEFACH
Hier werden sechs 1,5-Volt-Batterien der Größe AA (SUM-3 oder R6P) eingelegt, die die Stromversorgung des RY9 liefern. Wenn Sie den RY9 längere Zeit nicht ver wenden, nehmen Sie zum Schutz vor Schäden durch Auslaufen unbedingt die Batterien heraus.
11
EHE SIE BEGINNEN
Page 20
FANGEN SIE DOCH
EINFACH MAL AN...
5. VORBEREITUNG UND EINSCHALTEN
Der RY9 kann entweder mit einem als Sonderzubehör lieferbaren Netzadapter oder mit sechs Batterien betrieben werden. Folgen Sie den nachfolgenden Anweisungen entsprechend der Stromquelle, die Sie ver wenden wollen.
VERWENDUNG EINES NETZADAPTERS
Schließen Sie das Gleichstrom-Ausgangskabel des als Sonderausstattung lieferbaren Yamaha PA-3B-Netzadapters (den Sie bei Ihrem Yamaha-Händler erhalten) an die Buchse [DC IN] an der Rückwand an, und stecken Sie den Adapter in eine günstig gelegene Netzsteckdose.
Versuchen Sie auf keinen Fall, einen anderen Netzadapter zu ver wenden, als Yamaha PA-3B. Bei Verwendung eines nicht kompatiblen Adapters kann es zu Schäden am RY9 kommen oder sogar die Gefahr eines gefährlichen elektrischen Schlages bestehen! ZIEHEN SIE DEN NETZADAPTER UNBEDINGT STETS AUS DER STECKDOSE, WENN DER RY9 NICHT VERWENDET WIRD.
Wenn der Netzadapter an der Buchse [DC IN] des RY9 angeschlossen ist, werden die Batterien automatisch abgeschaltet.
Solange frische Batterien eingesetzt sind (oder ein Netzadapter angeschlossen ist) bleiben die User-Pattern-, Song- und Drum-Kit-Daten im Arbeitsspeicher erhalten, selbst wenn die Stromversorgung abgeschaltet wird. Ebenso besteht normaler weise keine Gefahr eines Datenverlustes, wenn Sie einen alten Batteriesatz gegen neue Batterien austauschen. Wenn Sie jedoch wichtige Daten im RY9 gespeichert haben, die Sie nicht verlieren wollen, sorgen Sie immer dafür, daß frische Batterien eingelegt sind (oder der Netzadapter angeschlossen ist), und speichern Sie regelmäßig die Daten Ihres RY9 in einem externen MIDI-Datenspeichergerät.
12
EXT IN DC IN
ON STANDBY
Netzsteckdose
Page 21
VERWENDUNG VON BATTERIEN
Legen Sie sechs 1,5-Volt-Batterien der Größe AA (SUM-3 oder R6P) oder gleichwertige Mangan- oder Alkalibatterien in das Batteriefach ein.
1.
Öffnen Sie den Batteriefachdeckel.
Sie können den Batteriefachdeckel — der sich an der Unterseite des RY9 befindet — dadurch öffnen, daß Sie vorsichtig auf den geriffelten Teil des Deckels drücken und ihn nach außen schieben, d.h. in Richtung des auf dem Deckel selbst aufgedruckten Pfeils, wie in der nachfolgenden Abbildung gezeigt.
2.
Legen Sie die Batterien ein.
Legen Sie die sechs Batterien ein, und achten Sie sorgfältig auf die Ausrichtung der Polarität, die durch die Markierungen auf der Unterseite des RY9 angegeben wird.
3.
Setzen Sie den Deckel wieder auf.
Schieben Sie den Batteriefachdeckel vorsichtig wieder auf, und überzeugen Sie sich davon, daß er fest eingerastet ist.
Achten Sie derauf, daß Sie alle Batterien so ein legen, daß die Polarität den + und –Markierungen am Instrument entsprechen. Bei falscher Polung können sich die Batterien überhitzen, ein Brand entstehen oder Batteriesäure auslaufen.
Wechseln Sie stets alle Batterien gleichzeitig aus. Verwenden Sie niemals alte und neue Batterien zusammen. Mischen Sie auch verschiedene Batterietypen nicht miteinander, etwa Alkali- mit Mangan­Batterien, sowie Batterien verschiedener Hersteller oder verschiedene Typen desselben Herstellers, da sich die Batterien überhitzen können und ein Brand entstehen oder Batteriesäure auslaufen kann.
Werfen Sie die Batterien nicht ins Feuer. Versuchen Sie niemals Batterien aufzuladen, die nicht zum mehrfachen Gebrauch und Nachladen
vorgesehen sind. Wenn das Instrument längere Zeit nicht benutzt wird, nehmen Sie die Batterien heraus, damit diese
nicht auslaufen und das Instrument beschädigen können. Halten Sie Batterien stets aus der Reichweite von Kindern.
13
FANGEN SIE DOCH
EINFACH MAL AN...
Polaritäts-Markierungen
Page 22
WANN DIE BATTERIEN AUSGEWECHSELT WERDEN MÜSSEN.
Wenn die Batterien verbraucht sind und nicht mehr länger genug Leistung liefern, um den RY9 zu betreiben, wird der Klang verzerrt, die Ausgangslautstärker verminder t sich automatisch, und die Worte “BATT LOW” erscheinen auf dem LCD.
Wenn dies der Fall sein sollte, wechseln Sie die Batterien gegen einen vollständigen Satz von sechs neuen Batterien aus. VERWENDEN SIE NIEMALS ALTE UND NEUE BATTERIEN GEMEINSAM, UND MISCHEN SIE KEINESFALLS VERSCHIEDENE BATTERIETYPEN (ETWA ALKALI- UND MANGANBATTERIEN)!
Damit das Gerät nicht durch auslaufende Batterien beschädigt wird, entfernen Sie bitte die Batterien unbedingt aus dem RY9, wenn das Instrument für längere Zeit nicht ver wendet wird.
ANSCHLUSS EXTERNER GERÄTE.
Abhängig von Ihren persönlichen Ansprüchen gibt es verschiedene Möglichkeiten externe Geräte an den RY9 anzuschließen.

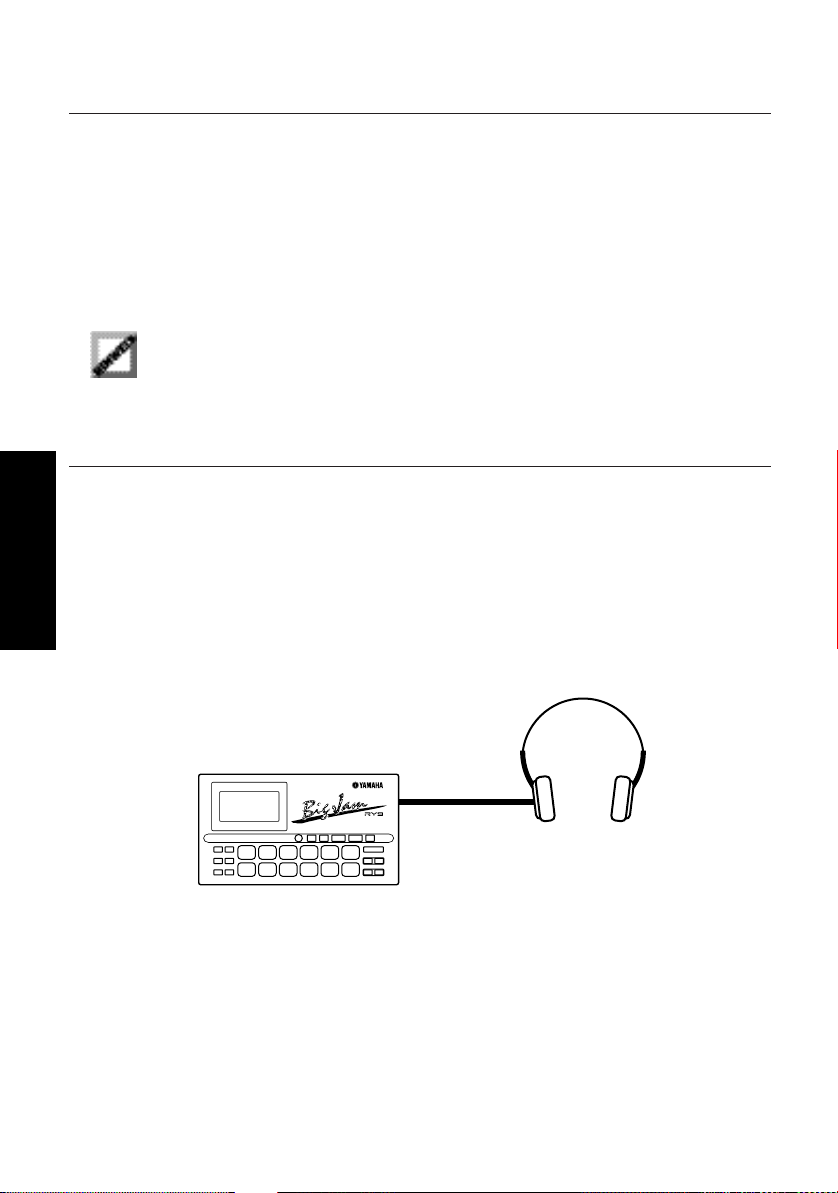

Hören mit Kopfhörern
Der einfachste Weg, den Klang des RY9 zu hören ist es, Kopfhörer mit einem Miniatur­Stereoklinkenstecker an die Buchse [PHONES] des RY9 anzuschließen und den Lautstärke-Schieberegler [VOLUME] einzustellen.
14
FANGEN SIE DOCH
EINFACH MAL AN...
RHYTHM PROGRAMMER
PHONES
KOPFHÖRER
Page 23

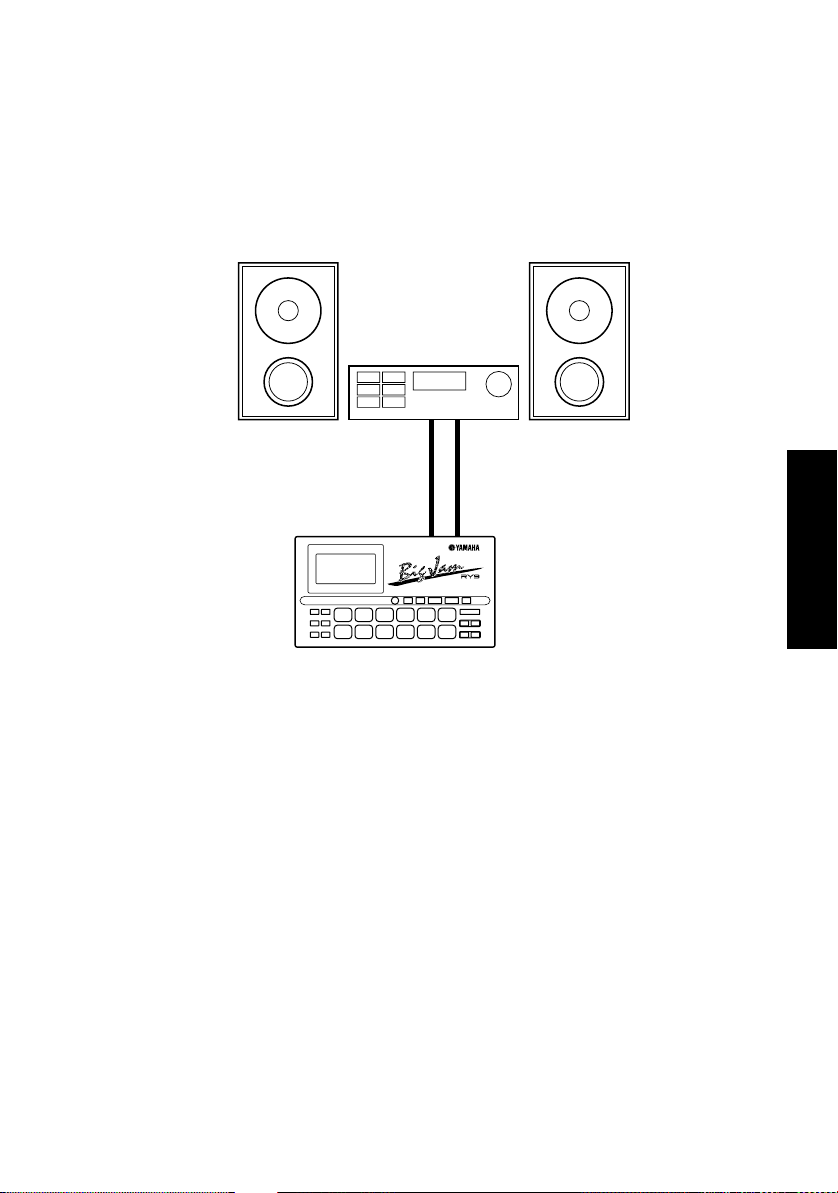

Hören mit einer Verstärkeranlage
Eine weitere einfache Möglichkeit, den Klang des RY9 zu hören ist es, ein Paar Audio-Kabel an die Ausgangsbuchsen [OUTPUT] des RY9 anzuschließen und mit den Eingangsbuchsen entweder eines Mixers, eines Stereo-Verstärkers oder zweier monauraler Keyboard-Verstärker mit eingebauten Lautsprechern zu verbinden. Stellen Sie den Lautstärke-Schieberegler [VOLUME] des RY9 vorsichtig so ein, daß er zu den Eingangs- und Ausgangspegeln des Mixers und dem Lautstärkepegel des Verstärkers paßt.
ACHTEN SIE UNBEDINGT DARAUF, DASS DER RY9 UND IHR VERSTÄRKERSYSTEM AUSGESCHALTET SIND, WENN SIE DIE ANSCHLÜSSE HERSTELLEN!
Anschließen eines MIDI-Gerätes
Der RY9 verfügt über verschiedene Möglichkeiten der Verwendung mit MIDI. Die Art des externen MIDI-Gerätes, das Sie anschließen möchten, hängt von Ihren persönlichen Anforder ungen ab. So möchten beispielsweise ein MIDI-Datenspeichergerät (etwa den Yamaha MDF3 MIDI Data Filer) anschließen, um Ihre User-Pattern, Songs und Drum-Kits zu speichern, oder Sie möchten ein externes MIDI-Keyboard anschließen, um den RY9 als “Slave”-Tongenerator zu verwenden und dessen AWM-Drum Voices mit dem Keyboard spielen, oder Sie möchten möglicherweise einen Musik-Sequenzer anschließen und den Synchronisations-Taktgeber des RY9 steuern. Im Prinzip sollten Sie daher ein MIDI-Kabel an die Buchse [MIDI OUT] des RY9 anschließen und mit der MIDI IN-Buchse des externen Geräts verbinden und ein weiteres MIDI-Kabel an die Buchse [MIDI IN] des RY9, das mit der MIDI OUT-Buchse des externen Gerätes verbunden wird. Abhängig von den besonderen Anforderungen der von Ihnen gewünschten Anwendung ist es möglicherweise er forderlich, MIDI-Einstellungen an beiden Geräten vorzunehmen. (Weitere Einzelheiten zu MIDI und zu den Einstellungen des Synchronisations-Taktgebers finden Sie im Kapitel “System-Modus” auf Seite 67.)
15
FANGEN SIE DOCH
EINFACH MAL AN...
AUDIO INPUT (L, R)
OUTPUT (L/MONO, R)
RHYTHM PROGRAMMER
Page 24
MIDI-Einstellungen
Anschluß einer Gitarre
Eine der praktischsten Funktionen des RY9 ist die Möglichkeit, über die Buchse [EXT IN] eine Gitarre direkt an den RY9 anzuschließen und die Pattern und Songs zu begleiten, oder um den RY9 als Gitarren-Stimmhilfe zu ver wenden, oder sogar den RY9 als Gitarren­Synthesizer einzusetzen, um eine der 50 normalen AWM-Voices zu “triggern”, indem Sie auf der Gitarre spielen. Stellen Sie zunächst die Lautstärke sowohl der Gitarre als auch des RY9 auf ein niedriges Niveau ein, und schließen Sie ein Gitarren-Kabel an die Ausgangsbuchse der Gitarre und die Buchse [EXT IN] des RY9 an. Dann erhöhen Sie den Lautstärkepegel des RY9 und regeln den Lautstärkeknopf der Gitarre auf. (Weitere Einzelheiten zu den Funktionen von EXT IN finden Sie im Kapitel “External In-Modus” auf Seite 61.)
16
FANGEN SIE DOCH
EINFACH MAL AN...
MIDI-DATENSPEICHER
SEQUENZER
MIDI IN
MIDI OUT
RHYTHM PROGRAMMER RHYTHM PROGRAMMER RHYTHM PROGRAMMER
MIDI OUT
MIDI IN
MIDI KEYBOARD
MIDI OUT
MIDI IN
GUITARREN-AUSGANG
EXT IN
AUDIO INPUT (L, R)
OUTPUT (L/MONO, R)
RHYTHM PROGRAMMER
Page 25
EINSCHALTVERFAHREN.
Bitte beachten Sie, daß es ein logisch festgelegtes Verfahren zum Ein- und Ausschalten der verschiedenen Komponenten in einem elektronischen Musiksystem gibt. Die Regeln sind einfach, aber sehr wichtig.
EHE SIE IRGENDEIN GERÄT EINSCHALTEN:
■ Prüfen Sie zunächst nach, ob alle Komponenten tatsächlich richtig angeschlossen
sind, und überzeugen Sie sich davon, daß alle Lautstärkeregler auf die Null-Position herabgeregelt sind.
■ Schalten Sie stets zuerst den RY9 an (gefolgt von allen zusätzlichen Geräten, die
angeschlossen sind).
■ Schalten Sie stets das Klangwiedergabe-System zuletzt an.
■ Erhöhen Sie die Lautstärke des Klangwiedergabe-Systems auf ein angemessenes
Niveau.
■ Erhöhen Sie allmählich die Lautstärke des RY9, während Sie auf den Drum-Pads
spielen, um eine angenehme Hörlautstärke zu erzielen.
Wenn Sie die verschiedenen Komponenten des Systems wieder ausschalten, kehren Sie einfach das Verfahren um. Der Grund dafür, daß Sie den RY9 zuerst einschalten und zuletzt ausschalten müssen, liegt darin, daß durch den Einschaltvorgang ein überstarkes Eingangssignal durch das Wiedergabesystem geschickt wird, das den Verstärker oder die Lautsprecher beschädigen kann.
Selbst wenn der Schalter auf die Position “STANDBY” (Bereitschaft) gestellt ist, fließt immer noch ein ganz geringer Strom in das Instrument. Wenn daher Sie den RY9 längere Zeit nicht verwenden, achten Sie unbedingt darauf, den Netzstecker des Adapters aus der Netzsteckdose zu ziehen.
17
FANGEN SIE DOCH
EINFACH MAL AN...
Page 26
6. DEMO SONG STARTEN
Ehe Sie damit beginnen, den RY9 zu verwenden und sich mit seinen vielen Funktionen näher beschäftigen, möchten Sie vielleicht zunächst den vorprogrammierten Demo-Song hören, der Ihnen einen Vorgeschmack dafür gibt, wie leistungsfähig der RY9 ist. Um den Demo-Song zu wählen müssen Sie zuerst den Song-Modus einschalten.
■ Zum Einschalten des Song-Modus halten Sie die Taste [MODE] gedrückt und
drücken dann [SONG].
■ Zur Auswahl des Demo-Songs innerhalb der Song-Wahlfunktion drücken Sie die Taste
[+1] und halten sie gedrückt, um die Song-Nummern ganz bis zum Ende durchlaufen zu lassen — bis das Wort “DEMO” in der unteren linken Ecke des LCD erscheint.
■ Zum Starten der Wiedergabe des Demo-Songs drücken Sie die Taste [PLAY].
■ Um die Wiedergabe des Demo-Songs zu beenden, drücken Sie die Taste [STOP].
Wenn Sie anschließend [PLAY] erneut drücken, wird der Demo-Song von der Stelle aus fortgesetzt, wo Sie die Song-Wiedergabe unterbrochen haben.
18
FANGEN SIE DOCH
EINFACH MAL AN...
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
HH
89101176
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ENTER
Page 27

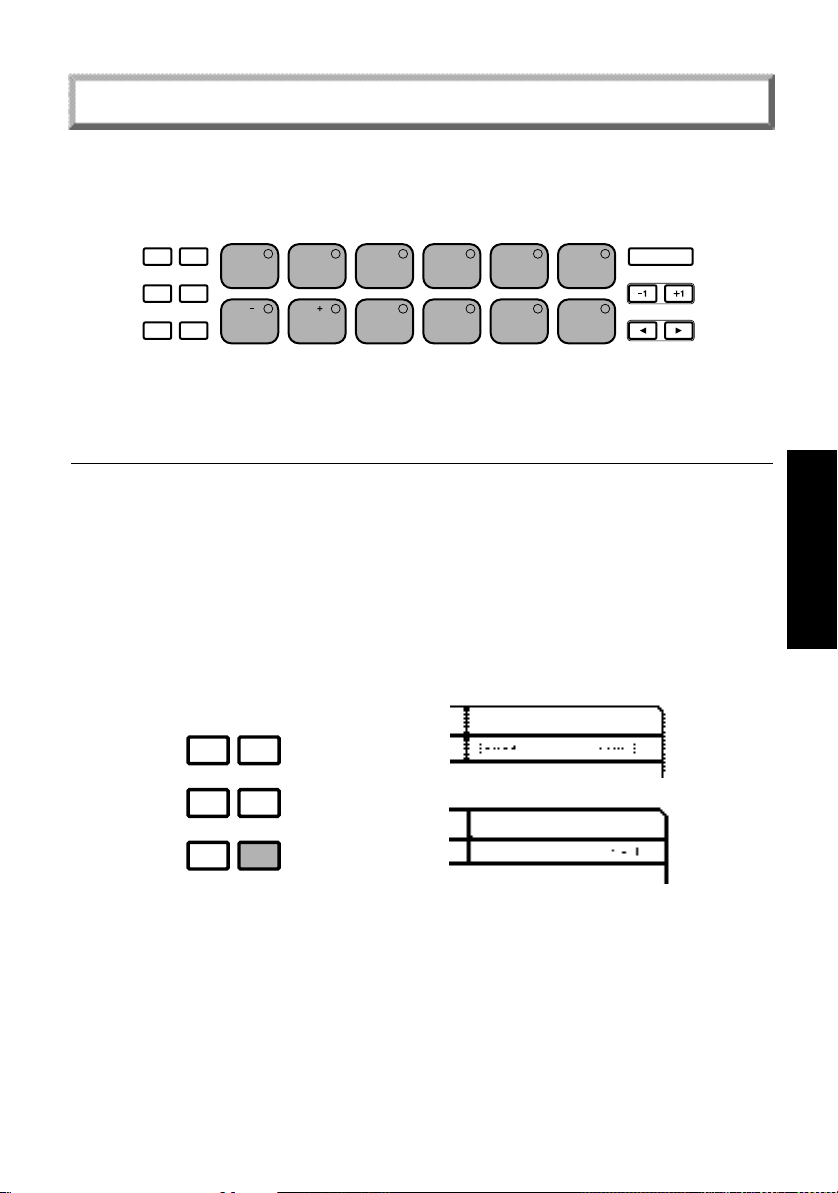

7. DRUM-PADS SPIELEN
Nachdem Sie das Gerät eingeschaltet haben, können Sie die Drum-Pads sofor t anschlagen. Hören Sie sich einmal die Sounds an, die zum gegenwärtig gewählten Schlagzeug-Set gehören.
Eine Liste der Drum Voices und der Drum-Kits finden Sie auf Seite 84 und 86.
AUSWAHL DER PAD BANKS.
Jedem der zwölf Drum-Pads sind zwei Drum Voices zugeordnet. Diese sind in sogenannten “Drum” und “Percussion” Pad Banks organisier t.
■ Zum Umschalten zwischen den beiden Pad Banks drücken Sie die Taste [PAD
BANK].
■ Daraufhin erscheint eines der beiden Wörte “DRUM” (für Drum-Pad Bank) oder
“PERC” (für Percussion Pad Bank) auf dem LCD-Display, zwischen denen Sie hin­und herschalten können.
19
FANGEN SIE DOCH
EINFACH MAL AN...
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
Page 28

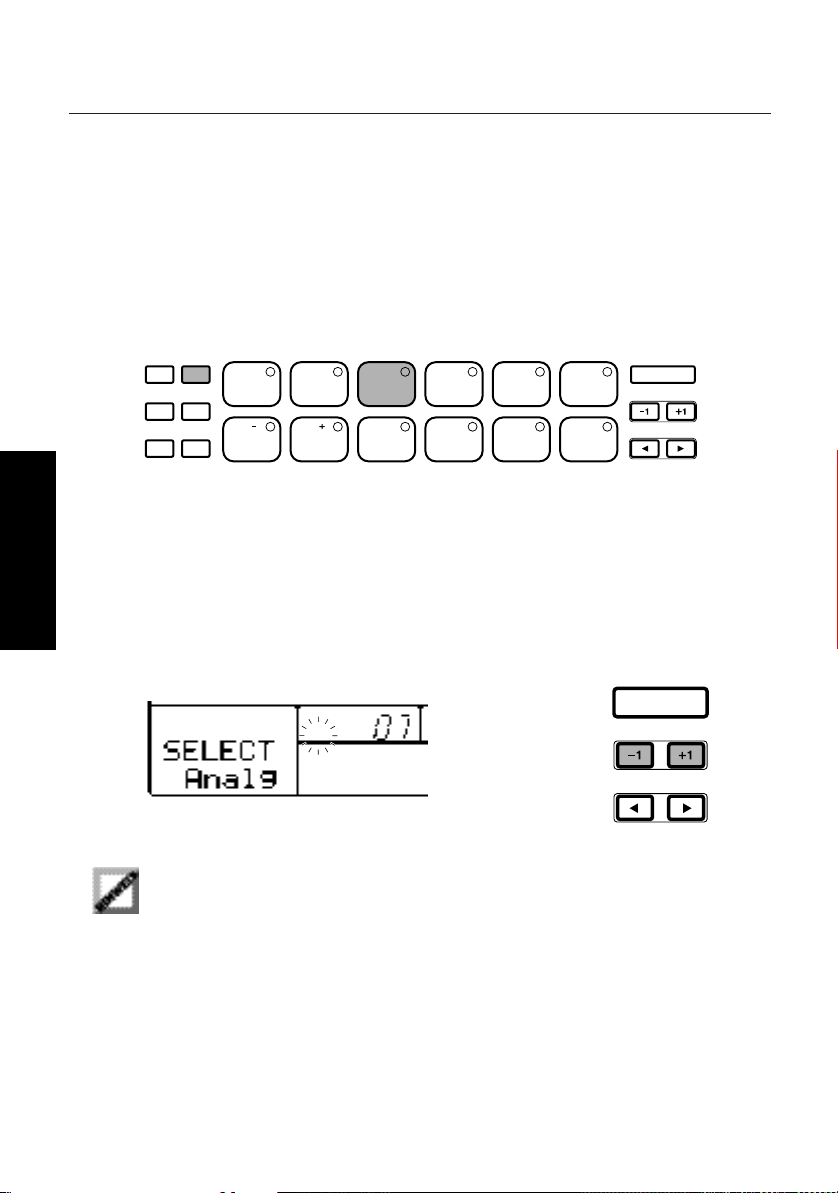

AUSWAHL DER DRUM-KITS.

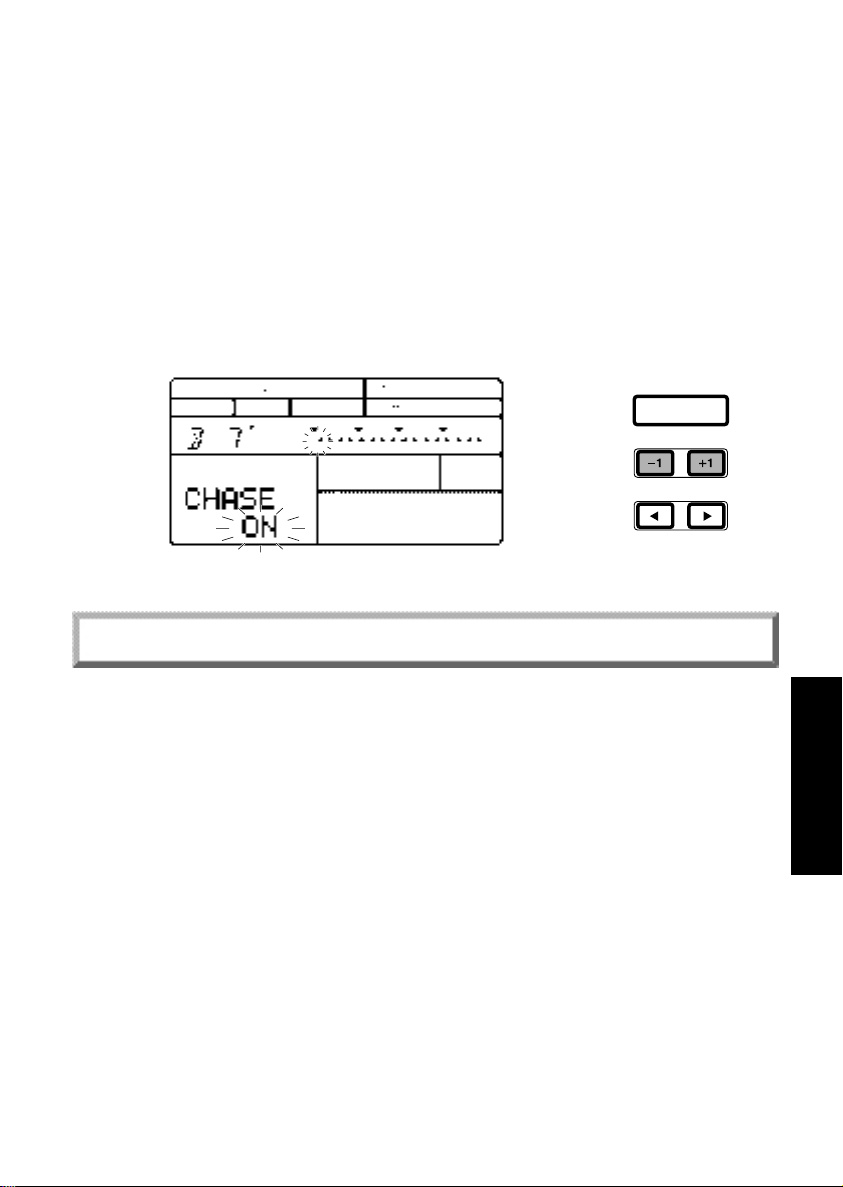

Wenn die Chase-Funktion eingeschaltet ist, hängt das gegenwärtig gewählte Schlagzeug­Set davon ab, welches Pattern Sie gewählt haben. Es stehen 16 Schlagzeug-Sets zur Verfügung — 12 Preset-Schlagzeug-Sets und 4 User-Schlagzeug-Sets. Um ein anderes Schlagzeug-Set zu wählen, müssen Sie zunächst in den Drum-Kit-Modus umschalten.
■ Zum Umschalten in den Drum-Kit-Modus halten Sie die Taste [MODE] gedrückt und
drücken dann [KIT]. (Um die Kit Select-Funktion aufzurufen, ist es möglicherweise erforderlich, die Taste [MODE] gedrückt zu halten und [PAGE-] mehrere Male zu drücken. Die Kit Select-Funktion ist die erste Funktion im Drum-Kit-Modus.)
■ Das Wort “SELECT” (wählen) erscheint auf dem LCD-Display, und die Bezeichnung
des gegenwärtig gewählten Schlagzeug-Sets. Die Nummer des betref fenden Schlagzeug-Sets (00 bis 15) erscheint ebenfalls auf dem LCD-Display.
■ Wenn Sie ein anderes Schlagzeug-Set wählen möchten, drücken Sie [-1] und [+1].
Die Kits Nr. 00 bis Nr. 11 sind Preset-Schlagzeug-Sets und die Kits Nr. 12 bis Nr. 15 sind User-Schlagzeug-Sets.
Vor dem Versand werden die Preset-Schlagzeug-Sets Nr. 00 bis Nr. 03 den User-Schlagzeug-Sets Nr. 12 bis Nr. 15 zugeordnet. Eine Liste der 16 Schlagzeug-Sets und der entsprechenden Voice­Zuordnungen der Drum-Pads finden Sie auf Seite 86.
20
FANGEN SIE DOCH
EINFACH MAL AN...
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ENTER
Page 29

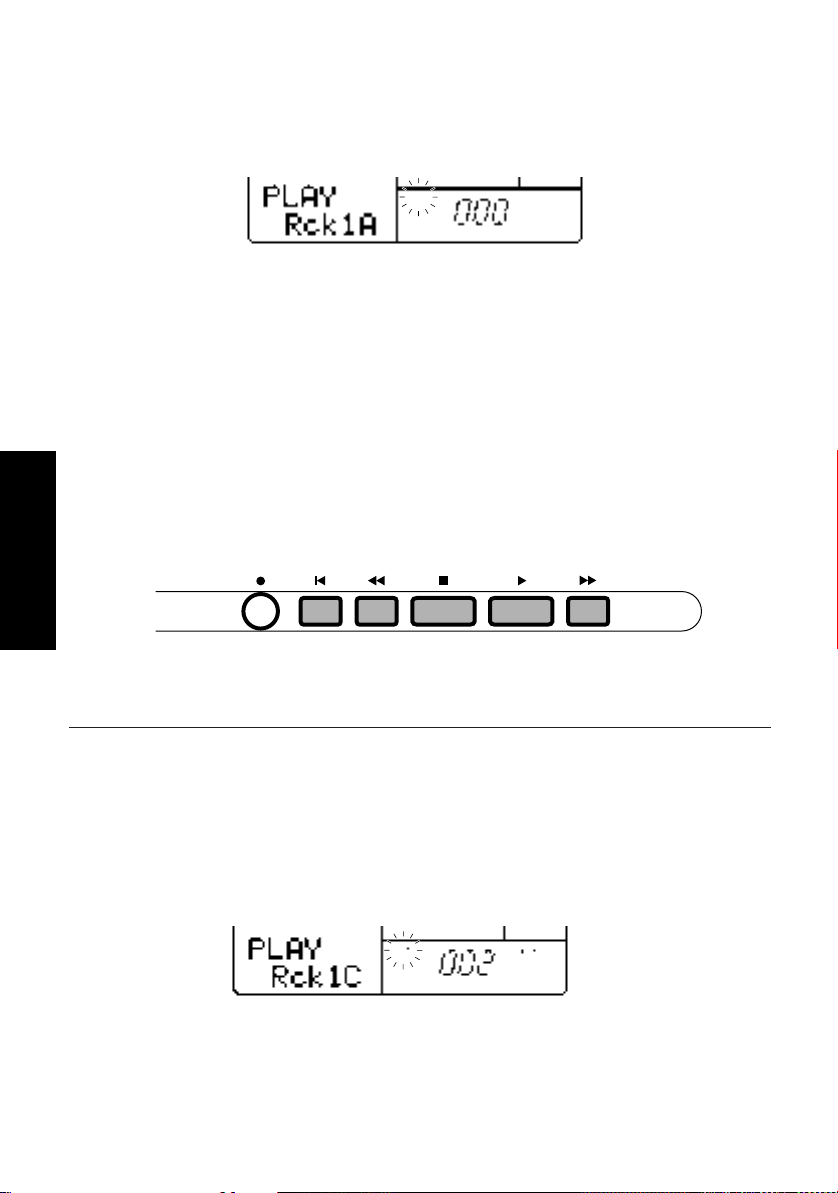

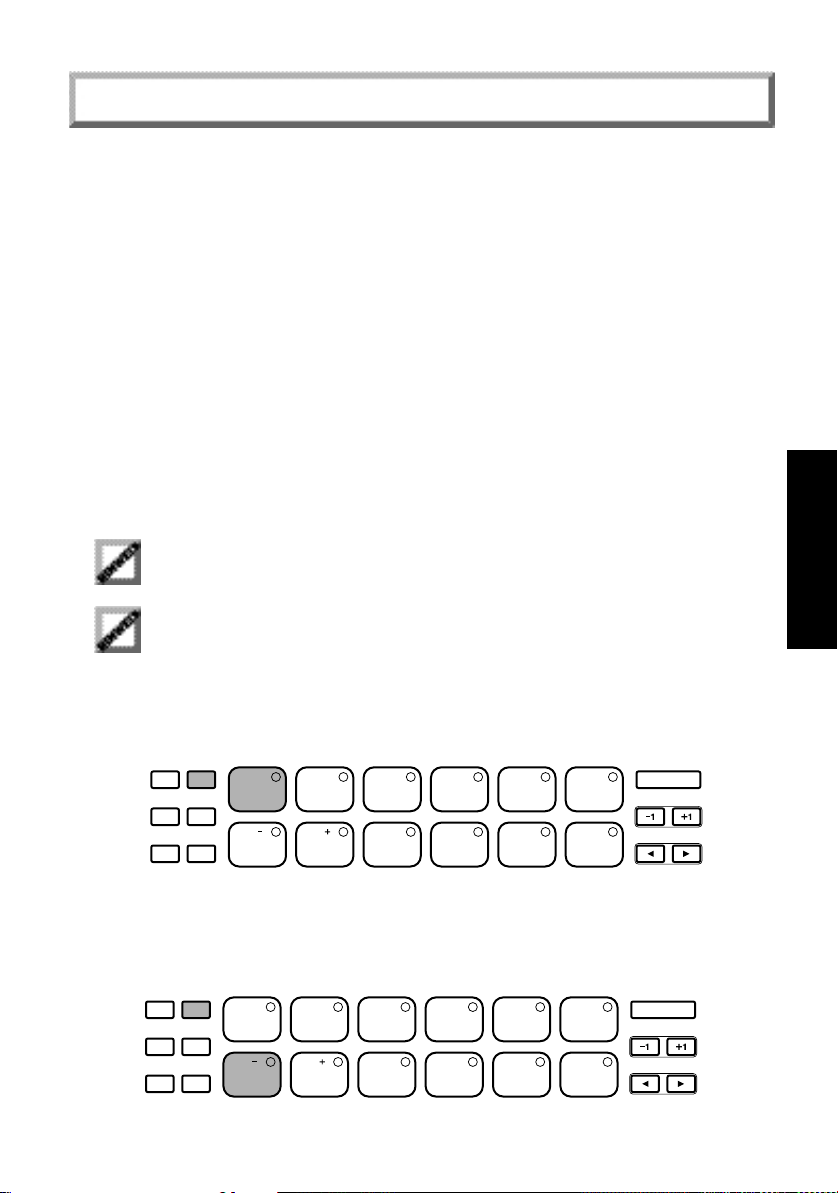

8. PRESET PATTERN SPIELEN
Der RY9 ist mit 200 eintaktigen Preset-Rhythmus-Pattern (Nr. 000 bis Nr. 199) vorprogrammier t. Jedes Preset-Pattern wird durch eine besondere Begleitung ergänzt, die passend zu einem bestimmten Musikstil vorprogrammiert ist. Die automatische Begleitung besteht aus den Spuren Bass, Chord 1 und Chord 2. Es stehen insgesamt 200 Begleitungen zur Verfügung, die eine Vielzahl populärer musikalischer Stilrichtungen abdecken. (Eine Liste der Preset-Pattern des RY9 finden Sie auf Seite 88.)
Die Preset-Pattern sind in 50 Musik-Stilrichtungen untergliedert, wobei es vier Sektionen für jeden Stil gibt. Eine Sektion besteht einfach aus einem Hauptteil “Main A” und einem Hauptteil “Main B” oder einem Teil “Fill AB” (ein Fill-In, das den Hauptteil A nahtlos in den Hauptteil B überleitet), oder einem Teil “Fill BA” (ein Fill-In, das den Hauptteil B nahtlos in den Hauptteil A überleitet).
Sie können die Begleitung unabhängig vom Rhythmus verändern (siehe Seite 32) und ferner die Akkorde wechseln (siehe Seite 32). Sie können die verschiedenen Tracks (Spuren) der Begleitung stummschalten (siehe Seite 74), oder die Begleitung vollständig abschalten und nur den Rhythmus hören (siehe Seite 32).
Alle Veränderungen, die Sie an den Preset-Pattern vornehmen, mit Ausnahme der Swing-Einstellung, sind nur vorübergehend. Wenn Sie ein anderes Pattern wählen, oder in einen anderen Modus umschalten und dann wieder zum Pattern-Modus zurückkehren, stellt das Gerät die werkseitige Voreinstellung wieder her.
Die Patterns Nummer 192 bis 199 enthalten keine Baß- und Akkorddaten.
■ Um ein Preset-Pattern zu wählen, geben Sie zunächst den Pattern-Modus ein, indem
Sie [MODE] gedrückt halten und [PATTERN] drücken.
(Es kann erforderlich sein, [MODE] gedrückt zu halten und [PAGE-] mehrere Male zu drücken, um die Pattern-Wahlfunktion aufzurufen. Pattern Select (Pattern-Wahl) ist die erste Funktion im Pattern-Modus.)
21
FANGEN SIE DOCH
EINFACH MAL AN...
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
Page 30
■ Das Wort “PTN” (dies befindet sich neben der Nummer des gegenwärtig gewählten
Pattern) beginnt zu blinken und zeigt an, daß Sie die Pattern-Nummer wechseln können.
■ Drücken Sie [-1] und [+1], um ein Preset-Pattern zu wählen (zwischen Nr. 000 bis
Nr. 199). (Die Pattern-Nummern zwischen Nr. 200 bis Nr. 249 sind für User-Pattern reserviert, d.h. Pattern, die Sie selbst kreieren; bei einem fabrikneuen RY9 enthalten die User-Pattern keine Daten.)
■ Um das gewählte Preset-Pattern zu spielen, drücken Sie [PLAY]. Das gewählte
Pattern wird solange wiederholt, bis Sie [STOP] drücken. Um die Wiedergabe des Pattern von der Stop-Position aus for tzusetzen, drücken Sie [PLAY] erneut. Wenn Sie das Pattern von Anfang an neu starten wollen, müssen Sie, ehe Sie [PLAY] drücken, zunächst [TOP], [BWD] oder [FWD] drücken, um das Pattern an den Anfang zurückzustellen.
WAHL DES “NEXT”-PATTERN.
Während ein Pattern wiedergegeben wird, können Sie bereits das nächste Pattern “Next” vorwählen, das sofor t gespielt wird, nachdem das gegenwärtig Pattern beendet ist.
■ Zur Auswahl des Next-Pattern drücken Sie, während das gegenwärtige Pattern
gespielt wird, einfach [-1] und [+1] um das nächste Pattern zu bestimmen. (Dies ist auch eine gute Gelegenheit, alle Preset-Pattern durchzuschalten und sich alle einmal genau anzuhören!)
22
EHE SIE BEGINNEN
FANGEN SIE DOCH
EINFACH MAL AN...
REC TOP BWD STOP PLAY FWD
Page 31

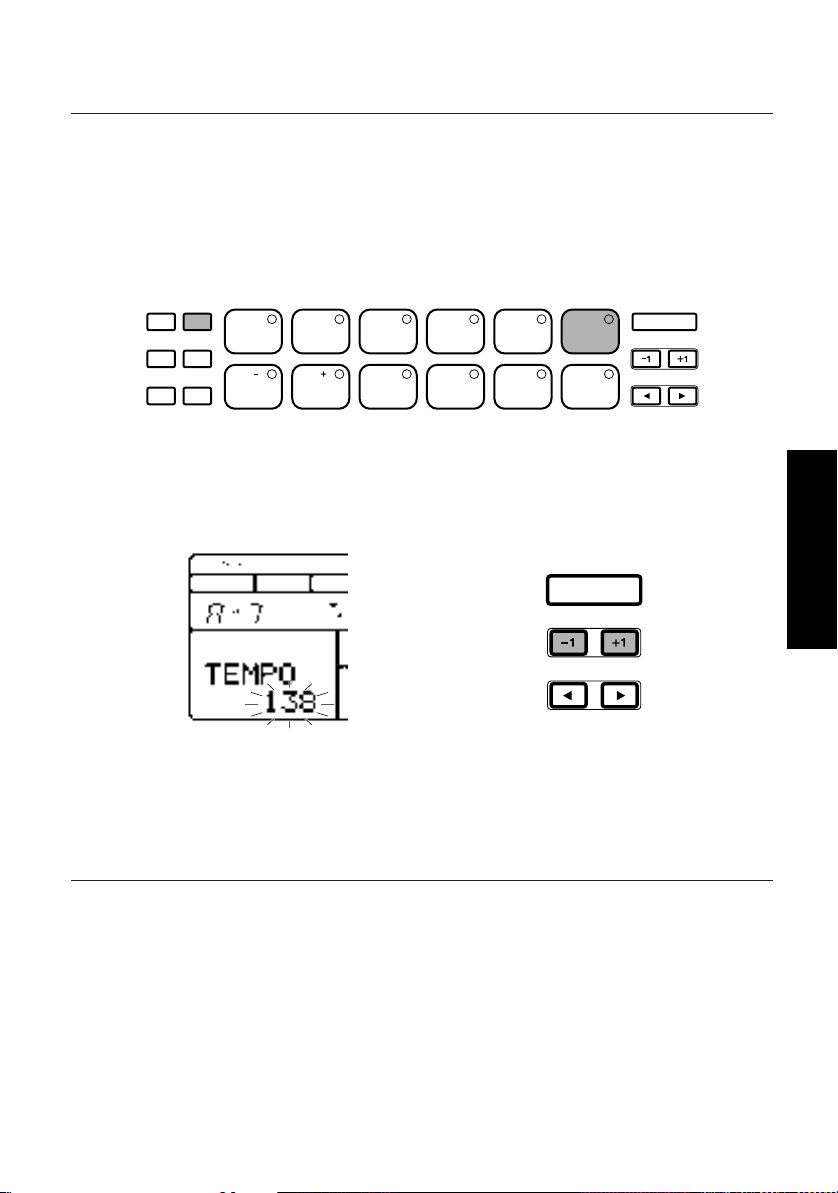

VERÄNDERUNG DES TEMPOS.
Sie können das Tempo verändern, egal ob das Pattern gespielt wird oder gestoppt ist. Jedes Preset-Pattern ist mit einem “Anfangstempo” vorprogrammiert. Wenn Sie ein Pattern wählen, wird automatisch das werkseitig vorbestimmte Anfangstempo des Pattern geladen.
■ Um die gegenwärtige Tempo-Einstellung zu verändern, halten Sie [MODE] gedrückt,
und drücken dann [TEMPO], um in den Tempo-Modus umzuschalten.
Daraufhin erscheint das Wort “TEMPO” im linken unteren Bereich des LCD-Displays, und der gegenwärtige Tempo-Wert fängt an zu blinken. Drücken Sie [-1] und [+1], um einen neuen Tempo-Wert zu bestimmen. Das Wiedergabe-Tempo kann auf einen beliebigen Wert zwischen 40 und 250 Taktschlägen pro Minute eingestellt werden.
■ Um den Tempo-Modus wieder zu verlassen, halten Sie [MODE] gedrückt und drücken
dann [TEMPO].
VERÄNDERUNG DES BEGLEITAKKORDES.
Sie können den Grundton des Akkordes und den Akkord-Typ verändern, unabhängig davon, ob das Pattern gestoppt ist oder wiedergegeben wird. Alle Tracks der Begleitung werden automatisch veränder t, um sich dem von Ihnen bestimmten Akkord anzupassen.
■ Wenn Sie den Akkord der Begleitung verändern möchten, müssen Sie zunächst die
Akkord-Zuordnung wählen, indem Sie [CHORD] drücken. Daraufhin erscheint ein kleines, blinkendes, schwarzes, nach unten weisendes Dreieck über dem Grundton des Akkordes im oberen linken Bereich des LCD-Displays.
23
FANGEN SIE DOCH
EINFACH MAL AN...
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ENTER
Page 32

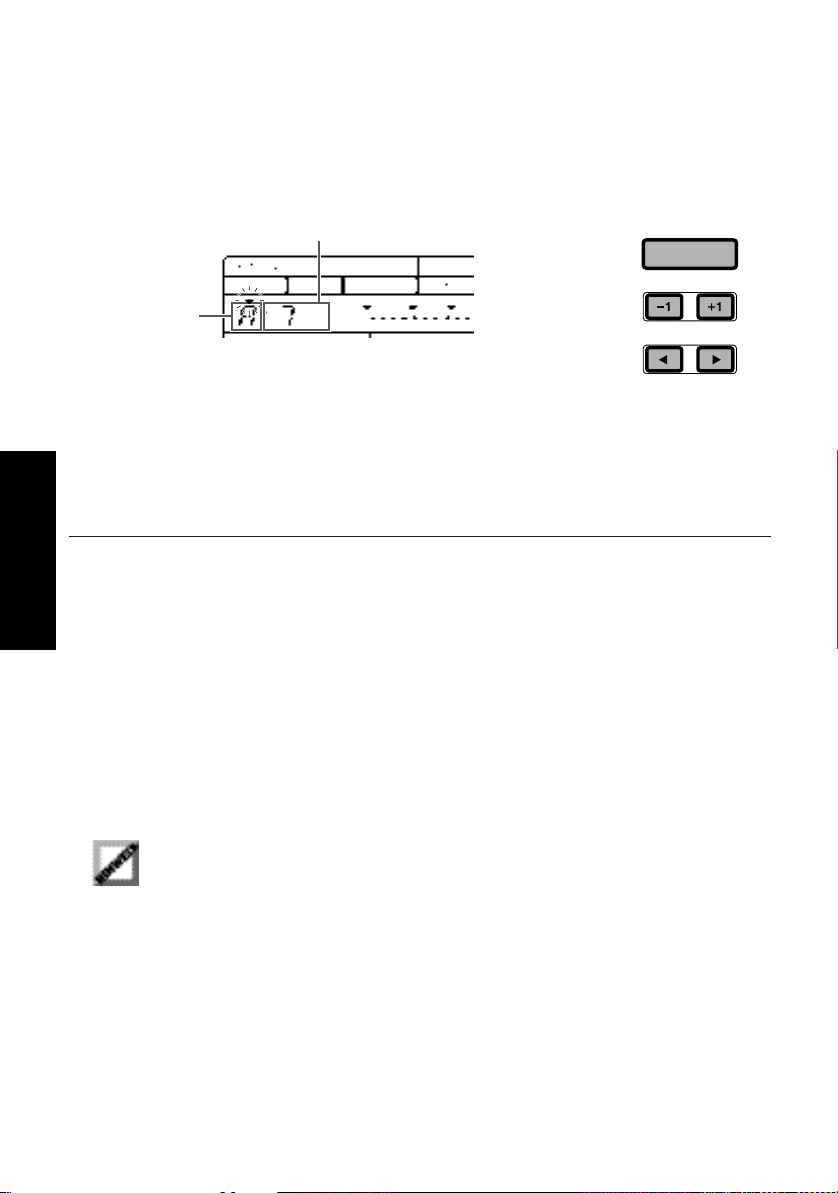

■ Zur Wahl des Akkord-Grundtons oder des Akkord-Typs drücken Sie [E] und [F]. Die
blinkende Anzeige wird nun über die gegenwärtig gewählte Position gestellt.
■ Um den Grundton des Akkordes oder den Akkord-Typ der Begleitung zu verändern,
drücken Sie [+1] und [-1], gefolgt von [ENTER], um den neuen Akkord zu bestätigen.
■ Um die Akkord-Zuordnungsfunktion zu verlassen, drücken Sie [CHORD] erneut.
WAHL DER AKKORDBEGLEITUNG.
Die Akkordbegleitung besteht aus den Spuren (Tracks) Bass, Chord 1 und Chord 2, die vorprogrammier t sind und zu den entsprechenden Preset-Pattern passen. Sie können eine Begleitung nicht modifizieren, aber Sie können eine andere Begleitung wählen, die vorübergehend mit dem gegenwär tig gewählten Pattern gespielt wird.
■ Wenn Sie eine Begleitung innerhalb der Pattern-Wahlfunktion des Pattern-Modus
wählen wollen, drücken Sie [E], um den blinkenden Cursor über die Bezeichnung der Begleitung im LCD zu führen. Die Bezeichnung der Begleitung beginnt dann zu blinken und zeigt an, daß Sie eine andere Begleitung gewählt haben, die mit dem gegenwärtig gewählten Rhythmus zusammen gespielt wird. (Dies ist auch eine gute Gelegenheit, sich einmal anzuhören, wie die verschiedenen Begleitungen mit unterschiedlichen Rhythmen klingen!)
Die Patterns Nummer 192 bis 199 enthalten keine Baß- und Akkorddaten.
24
FANGEN SIE DOCH
EINFACH MAL AN...
Akkord-Typ
Akkord-Grundton
ENTER
Page 33

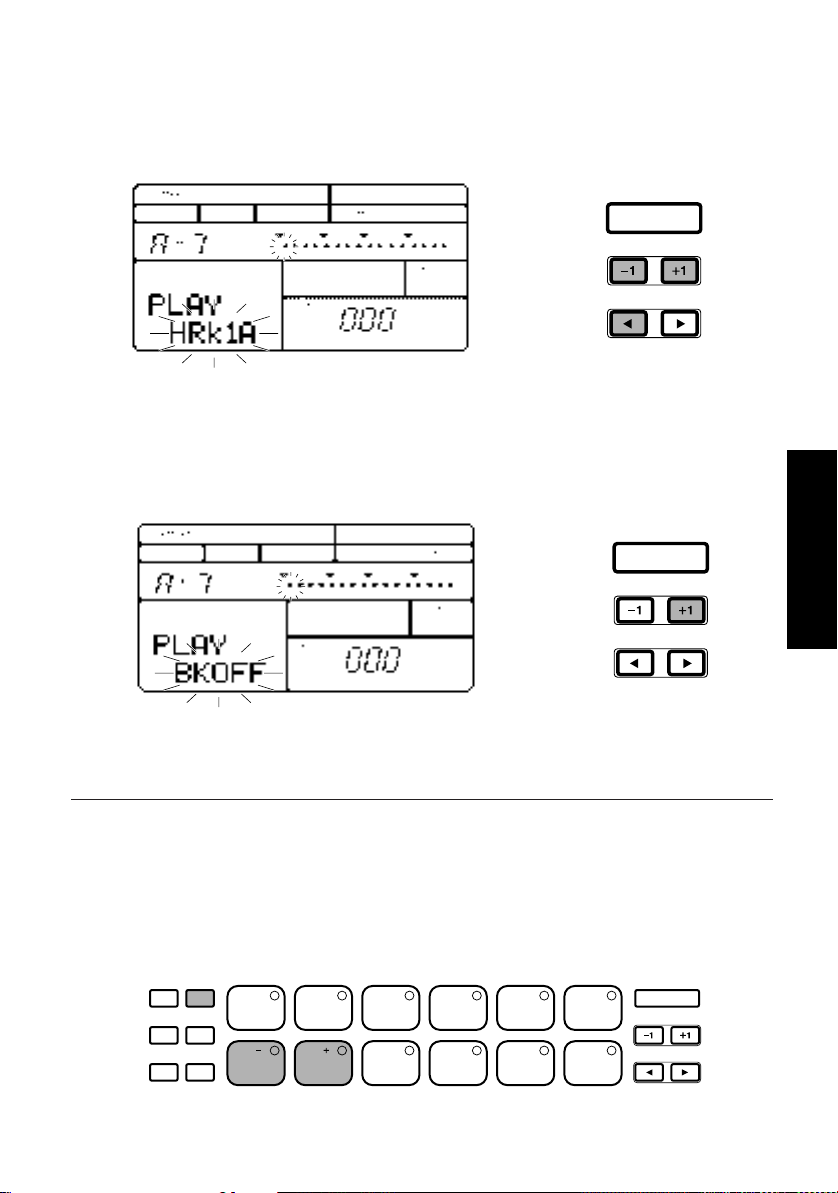

■ Wenn die Bezeichnung der Begleitung blinkt, halten Sie [-1] oder [+1] gedrückt, um
alle Begleitungen durchzuschalten. Die allerletzte Position dieser Liste ist der “Backing Off” Status zum Ausschalten der Begleitung.
■ Um die Begleitung auszuschalten, wählen Sie diese allerletzte Position der
Begleitungen, die durch das Wor t “BKOFF” im LCD-Display angezeigt wird. (Um die Begleit-Funktion jedoch wieder einzuschalten, drücken Sie [-1] und bestimmen die gewünschte Begleitung.)
STUMMSCHALTEN DER BEGLEITUNGS-SPUREN.
Sie können jede beliebige oder alle der Begleitungs-Spuren stummschalten (d.h. ausschalten). Dazu müssen Sie zunächst in den Mute-Modus umschalten, indem Sie [MODE] gedrückt halten und dann [MUTE] drücken.

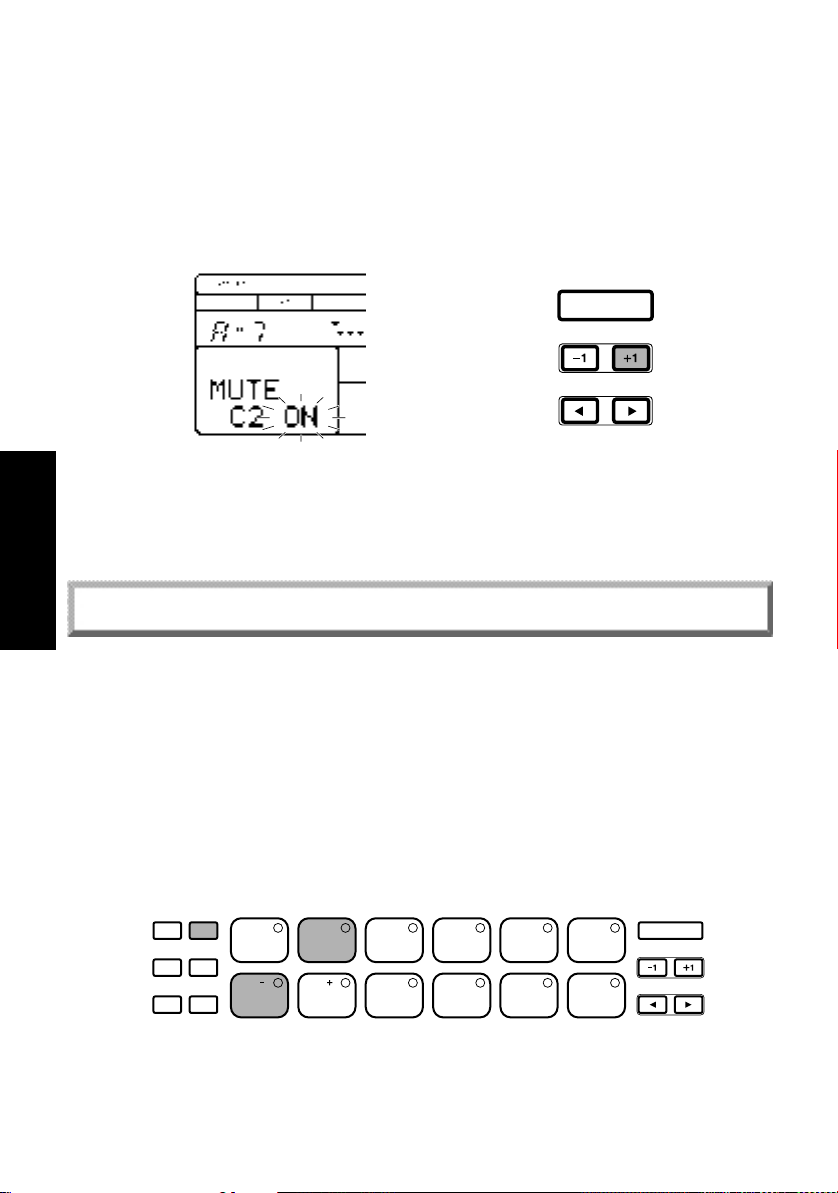

■ Wenn Sie eine der Spuren Bass, Chord 1 oder Chord 2 stummschalten möchten,
halten Sie [MODE] gedrückt und drücken dann [PAGE-] oder [PAGE+].
25
FANGEN SIE DOCH
EINFACH MAL AN...
ENTER
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
89101176
HH
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
Page 34
Die Stummschaltung der Bass-Spur (“B”) ist die erste Funktion, die von Chord 1 (“C1”) die zweite Funktion, und die von Chord 2 (“C2”) die dritte Funktion im Mute-Modus. Die Wör ter “MUTE B (oder C1 oder C2) OF” erscheinen auf dem LCD-Display, um anzuzeigen, daß Sie die gewünschte Spur-Stummschaltungs-Funktion aufgerufen haben, und daß diese ausgeschaltet ist. Um sie einzuschalten, drücken Sie [+1]. Daraufhin erscheint das Wort “ON” auf dem LCD-Display und die Wiedergabe der Spur wird gestoppt. (Um die Stummschaltungs-Funktion der Spur wieder auszuschalten, drücken Sie [-1].)
■ Um den Mute-Modus wieder zu verlassen, halten Sie [MODE] gedrückt und drücken
dann [PATTERN].
9. PRESET-SONGS SPIELEN
Die vorprogrammierten Songs (Preset-Songs) sollen Ihnen Ideen zu einer Musikrichtung vermitteln, damit Ihnen der Anfang leichter fällt. Außerdem können Sie diese Songs selbst auf einem Instrument begleiten. Es stehen insgesamt 50 Preset-Songs (Nr. 00 bis Nr. 49) zur Verfügung, die viele verschiedene populäre Musikrichtungen umfassen.
■ Wenn Sie einen Preset-Song wählen möchten, schalten Sie zunächst den Song-
Modus ein, indem Sie [MODE] gedrückt halten und dann [SONG] drücken. Danach halten Sie [MODE] gedrückt und drücken dann [PAGE-] einmal oder mehrere Male, um die Song-Wahlfunktion aufzurufen. Die Song-Wahlfunktion ist die erste Funktion im Song-Modus.
■ Das Wort “SONG” (das sich über einer zweistelligen Zahl im oberen linken Bereich
des LCD-Display befindet) beginnt zu blinken und zeigt an, daß Sie die Song-Nummer verändern können.
26
FANGEN SIE DOCH
EINFACH MAL AN...
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
Page 35
■ Drücken Sie [-1] und [+1], um einen Preset-Song zu wählen (zwischen Nr. 00 bis Nr.
49). Die Song-Nummern zwischen Nr. 50 und Nr. 99 sind für User-Songs reservier t, d.h. für Songs, die Sie selbst zusammenstellen können. Die User-Songs bei einem fabrikneuen RY9 enthalten keine Daten.)
■ Wenn Sie den gewählten Preset-Song wiedergeben möchten, drücken Sie [PLAY].
(Wenn jedoch die Wiederholungs-Funktion eingeschaltet ist, wird der Song kontinuierlich wiedergegeben, bis Sie [STOP] drücken. Siehe Seite 43.)
■ Wenn Sie die Wiedergabe mitten in einem Song unterbrechen wollen, drücken Sie
[STOP]. Zur Fortsetzung der Song-Wiedergabe von der Stopp-Position drücken Sie [PLAY] erneut. Um die Song-Wiedergabe vom Anfang eines Stücks beginnen zu lassen, drücken Sie [TOP], ehe Sie [PLAY] drücken.
■ Wenn das Stück an einem bestimmten Takt beginnen soll, drücken Sie [BWD] oder
[FWD], um einen bestimmten Takt zu wählen, von dem der Song beginnen soll, ehe Sie [PLAY] drücken.
Der RY9 weist Polyphonie für 28 Töne auf, d.h., daß maximal 28 Töne gleichzeitig erzeugt werden können. Es kann in einigen Fällen vorkommen, daß einige Voices “abgestumpft”, oder abgeschnitten werden oder überhaupt nicht erklingen.
27
FANGEN SIE DOCH
EINFACH MAL AN...
ENTER
REC TOP BWD STOP PLAY FWD
Page 36

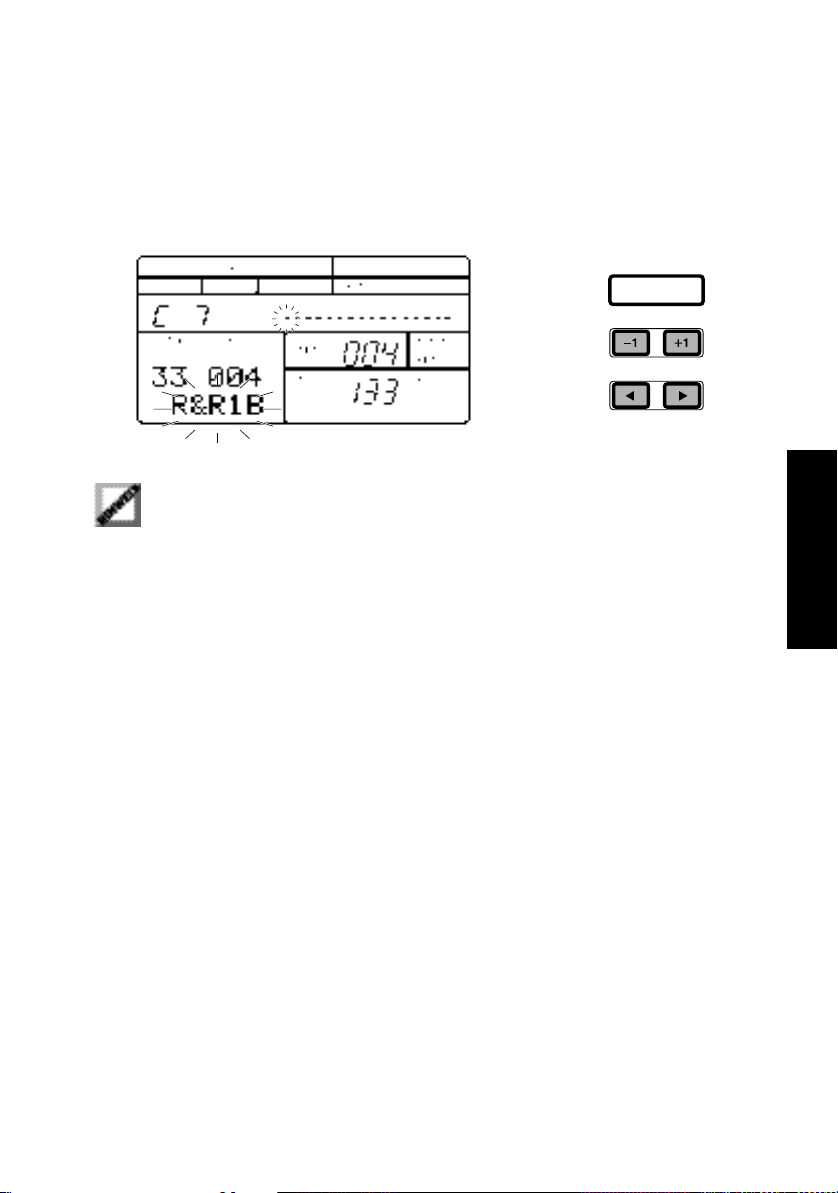

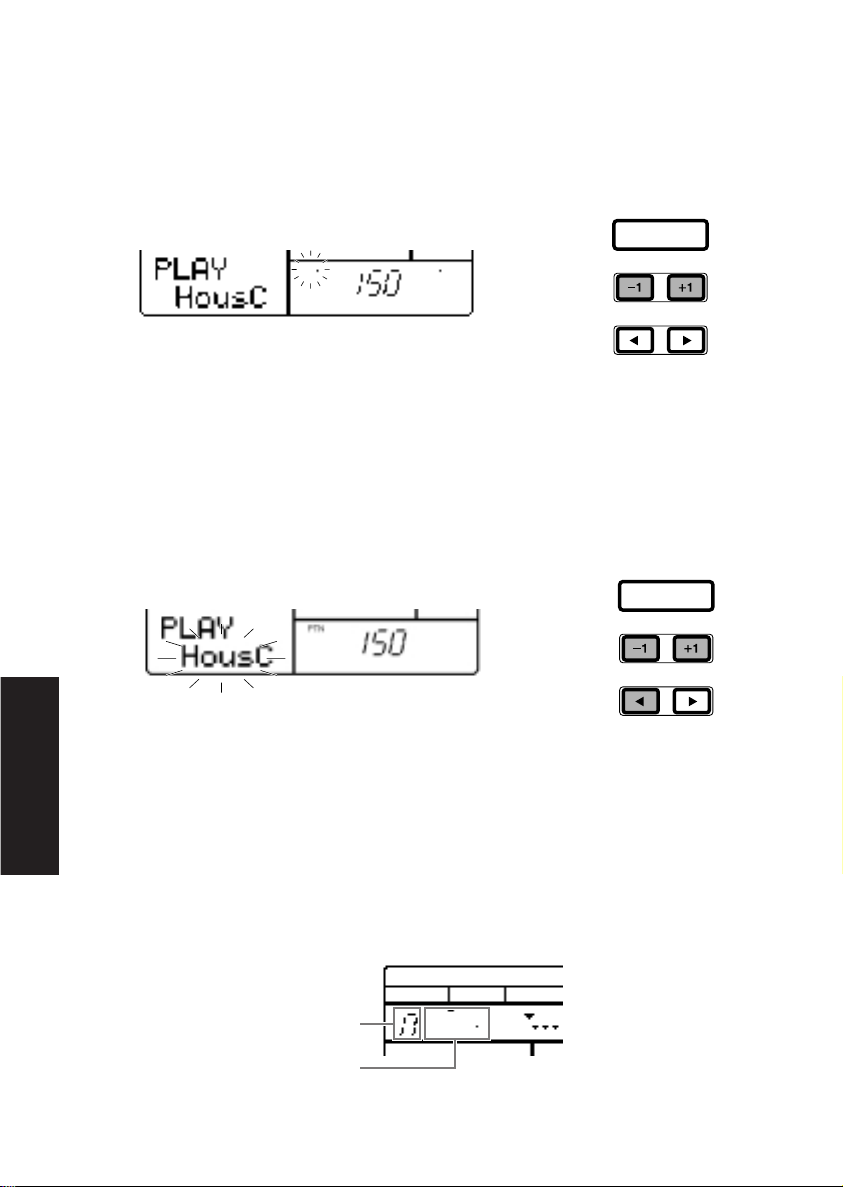

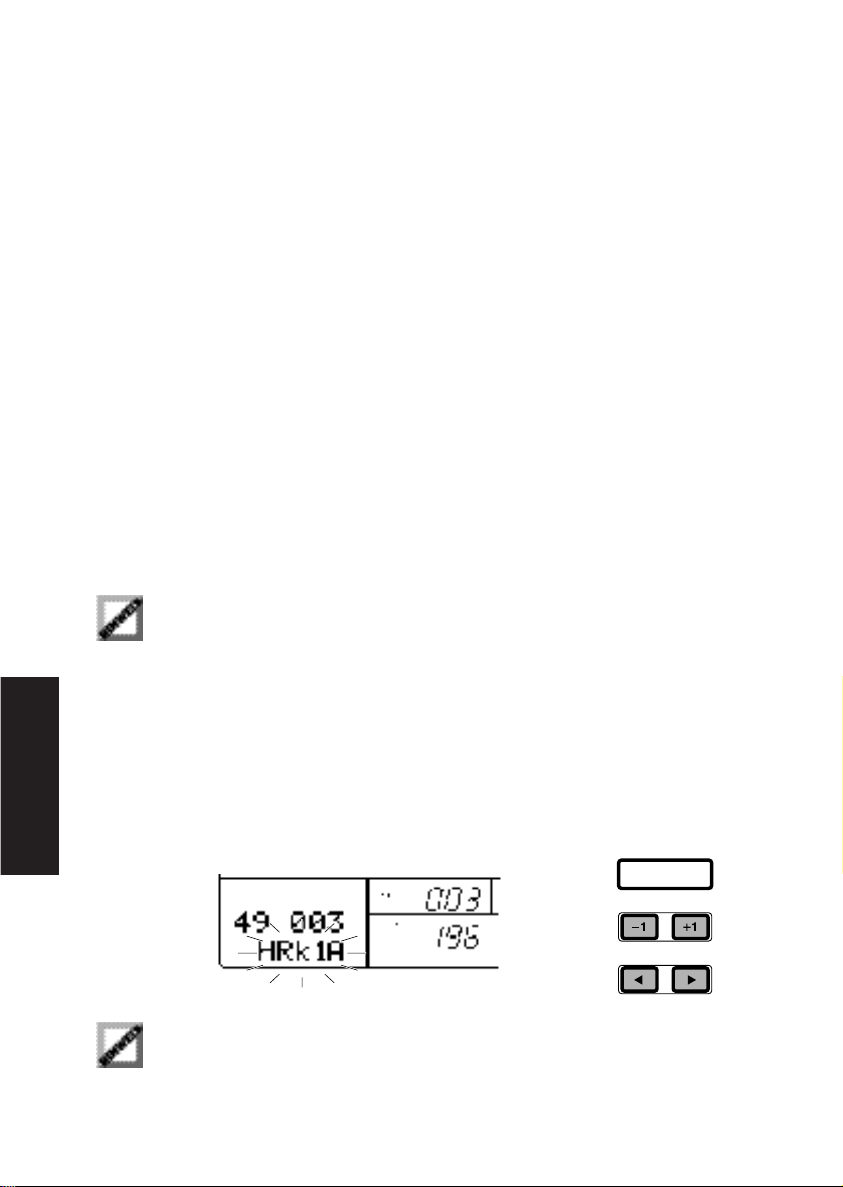

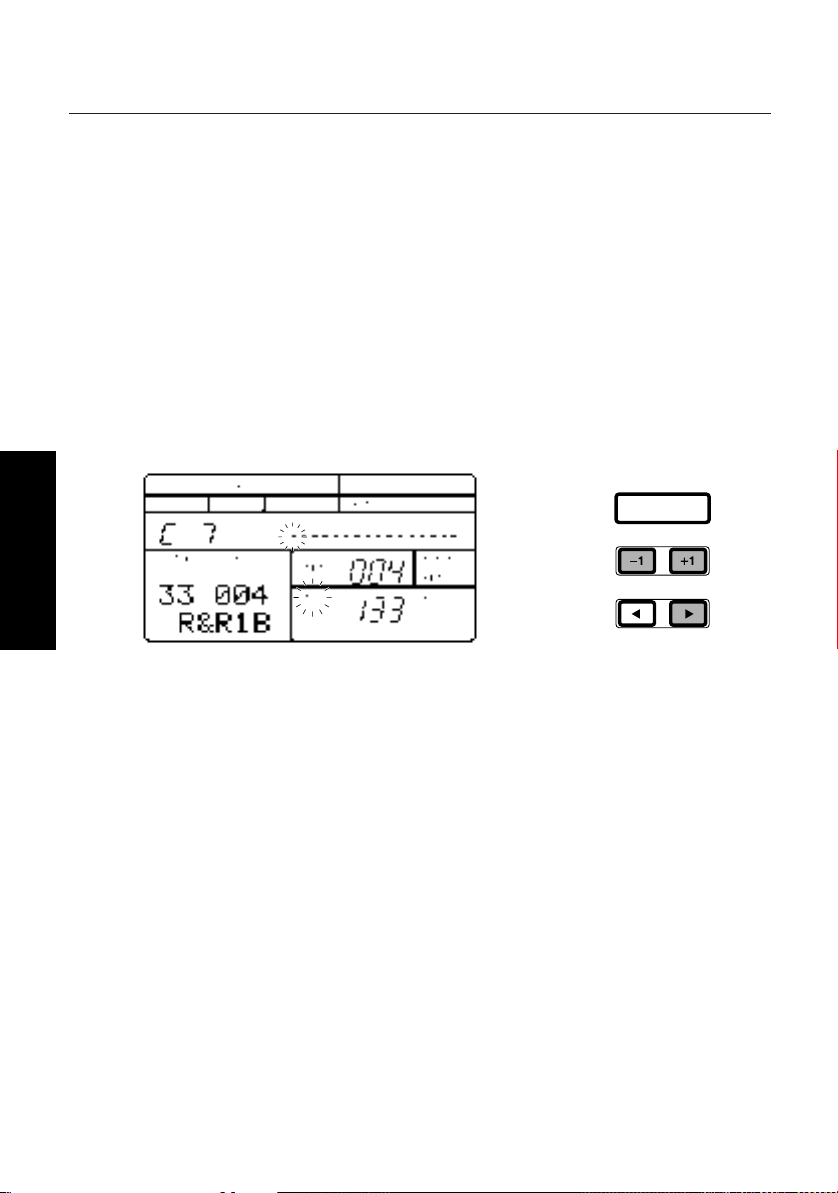

VERÄNDERN DER PATTERN UND DER BEGLEITUNG.
Sie können die Pattern und Begleitung des gewählten Songs einfach verändern — sowohl während der Song gestoppt ist als auch während der Wiedergabe.
Nachdem Sie auf die Song-Wahlfunktion im Song-Modus umgeschaltet und einen Song gewählt haben, wechselt die blinkende Cursor-Position von “SONG” (im unteren linken Bereich des LCD-Displays) auf “PTN” (Pattern; im unteren rechten Bereich der LCD), wenn Sie [PLAY] drücken, um die Song-Wiedergabe zu beginnen.
Wenn Sie die Pattern-Nummer verändern, wechselt das Pattern, und entsprechend auch die Begleitung.
■ Wenn Sie ein Pattern verändern möchten, beginnen Sie entweder mit der
Wiedergabe oder drücken [F] einmal oder mehrere Male, um den blinkenden Cursor über das Wort “PTN” (Pattern) zu stellen. Dann drücken Sie [-1] und [+1] um ein Rhythmus-Pattern zu wählen.
28
FANGEN SIE DOCH
EINFACH MAL AN...
ENTER
Page 37
■ Wenn Sie eine Begleitung verändern möchten, drücken Sie [E] oder [F], um den
blinkenden Cursor über die Bezeichnung der Begleitung zu führen. Die Bezeichnung der Begleitung beginnt daraufhin zu blinken und zeigt an, daß Sie eine unterschiedliche Begleitung wählen können, die mit dem gegenwärtig gewählten Rhythmus gespielt wird. Drücken Sie dann [-1] und [+1], um eine Begleitung zu wählen.
Die Veränderungen des Pattern und der Begleitung, die Sie in einem Preset-Song vornehmen, ist nur solange aktiv, wie der gegenwärtige Preset-Song gewählt ist, oder bis Sie einen unterschiedlichen Takt wählen, indem Sie [TOP], [BWD] oder [FWD] drücken. Wenn Sie einen anderen Song wählen, schaltet das Gerät automatisch auf die werkseitigen Voreinstellungen des Pattern zurück.
29
FANGEN SIE DOCH
EINFACH MAL AN...
ENTER
Page 38
30
MODI UND
FUNKTIONEN
10. PATTERN-MODUS
Der Pattern-Modus ist einer der beiden Hauptbetriebs-Modi des RY9 (bei den anderen handelt es sich um den Song-Modus). Der Modus besteht aus den beiden Funktionen Pattern-Spielmodus und Pattern-Aufnahmemodus.
Eine Liste der Preset-Pattern finden Sie auf Seite 88.
PATTERN-SPIELMODUS.
Im Pattern-Spielmodus können Sie Preset- und User-Pattern wählen und spielen, einem Pattern außerdem einen Swing-Faktor beifügen, ein User-Pattern löschen, ein Preset- oder User-Pattern in ein anderes User-Pattern kopieren und einem User-Pattern eine Begleitung hinzufügen.

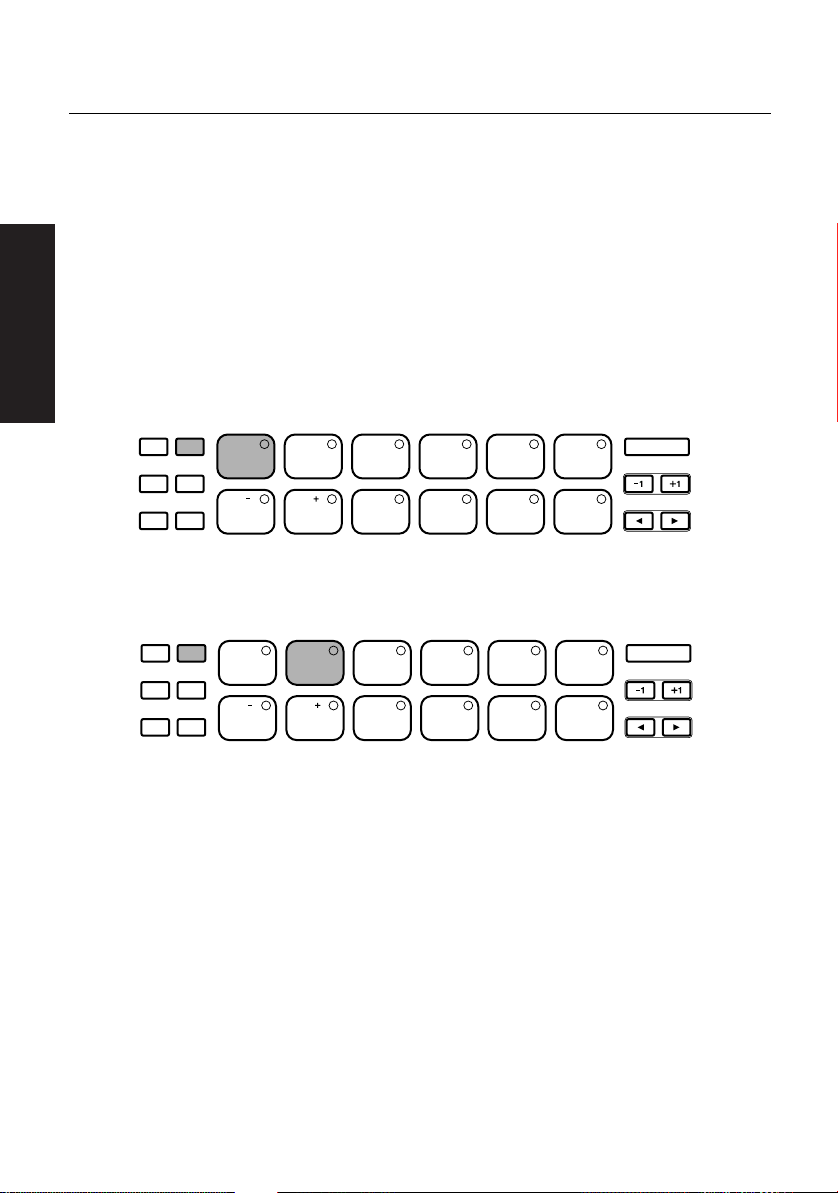

■ AUFRUFEN DES PATTERN-SPIELMODUS - Halten Sie [MODE] gedrückt und drücken Sie
[PATTERN], um den Pattern-Spielmodus aufzurufen.
■ AUSWAHL EINER FUNKTION - Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] und
[PAGE-], um schrittweise durch die verschiedenen Funktionen weiterzuschalten. Auf dem LCD-Display erscheinen Informationen über den Status der jeweiligen Funktion, während Sie durch die einzelnen Funktionen fortschalten.
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
Page 39
MODI UND
FUNKTIONEN

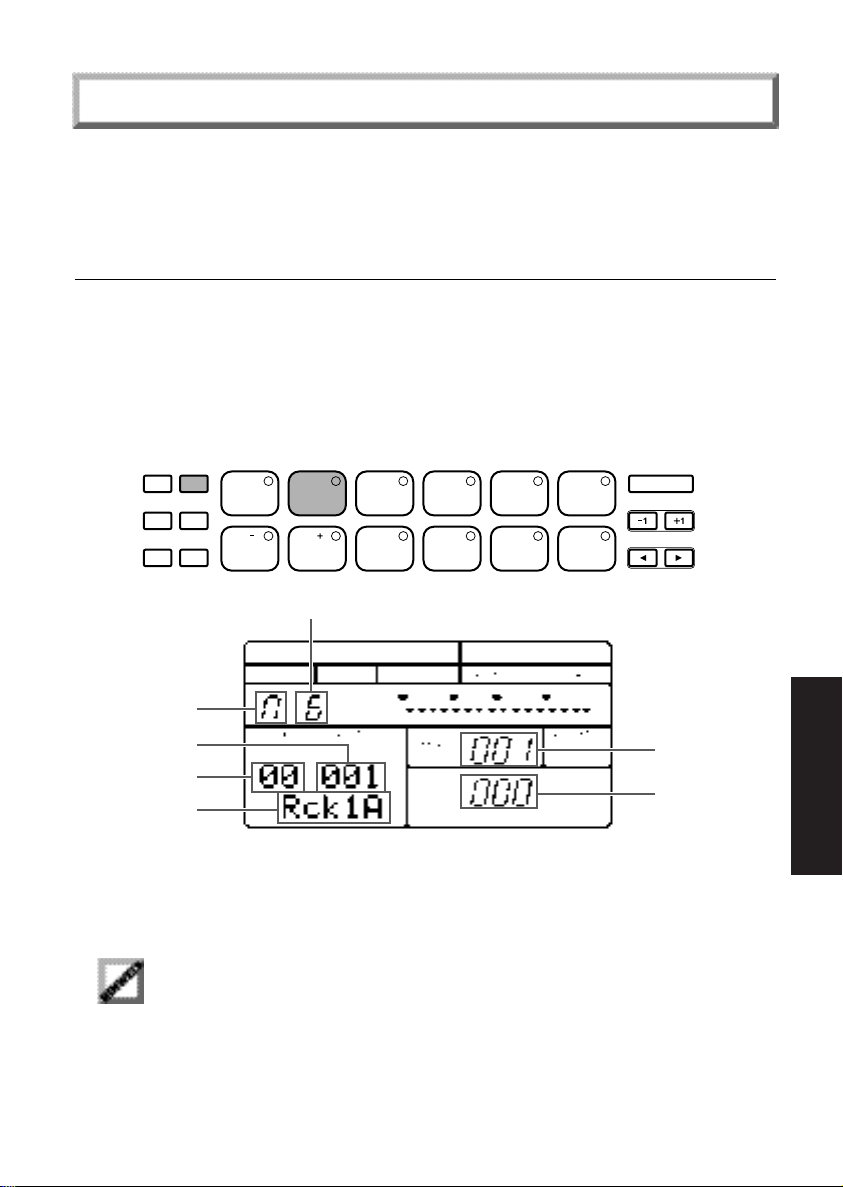

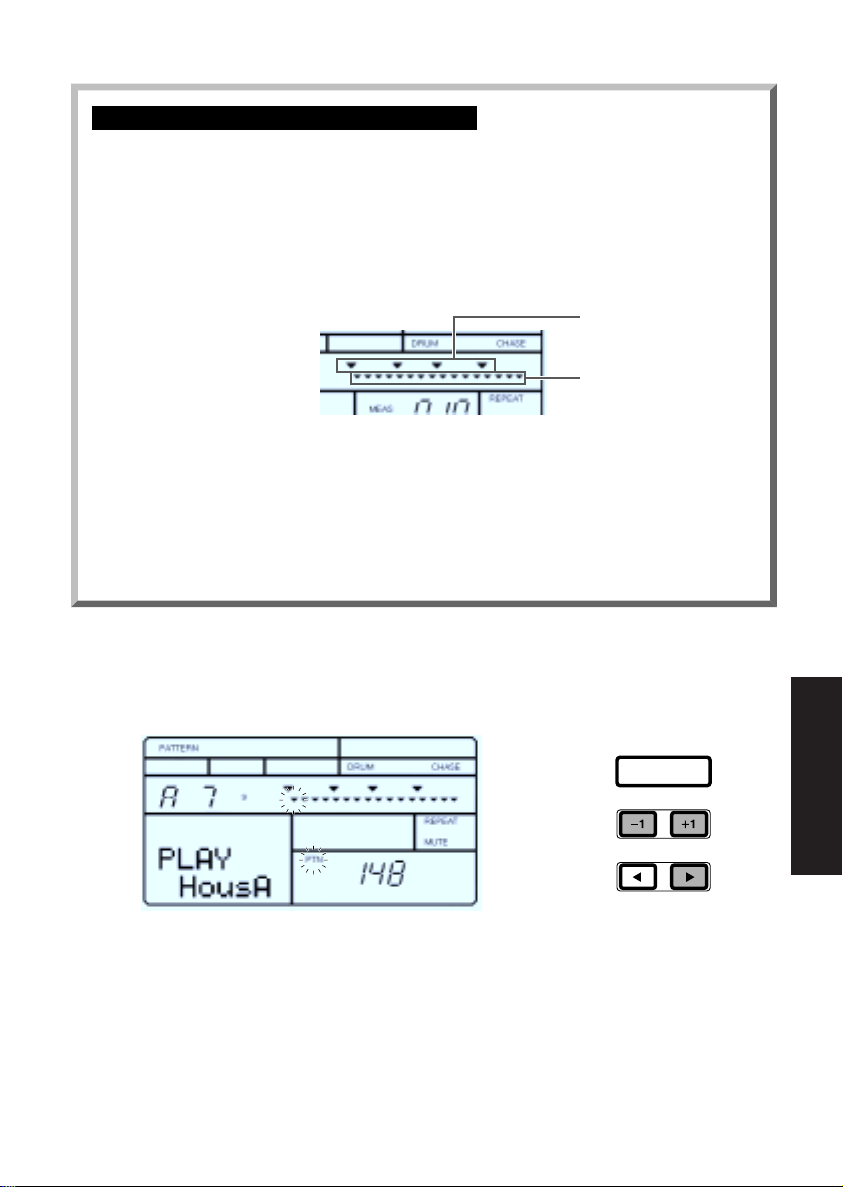

DIE BEAT/CLOCK-POSITIONSANZEIGEN
Die Beat/Clock-Positionsanzeigen des Pattern erscheinen im oberen rechten Teil des LCD-Displays, wobei große nach unten weisende Dreiecke jeweils einen Taktschlag des Taktes repräsentieren, und kleine nach unten weisende Dreiecke jeweils eine Clock­Position, wo Rhythmus-Daten bestehen können. (Die Anzahl der Dreiecke für Beat und Clock in diesem Takt hängt vom Taktmaß des Pattern ab.)
Während der Wiedergabe blinkt jede der Taktpositions-Anzeigen entsprechend der gegenwärtigen Taktposition, wobei alle Taktpositionen auf dem ersten Taktschlag eines Taktes blinken. Jede Clock-Positions-Anzeige blinkt entsprechend der gegenwärtigen Clock-Lage.
■ AUSWAHL EINES PATTERN - Führen Sie den blinkenden Cursor über das Wort “PTN”,
drücken Sie dann [+1] und [-1], um ein Preset-Pattern (Nr. 000 bis Nr. 199) oder User­Pattern (Nr. 200 bis Nr. 249) auszuwählen.
■ STARTEN UND STOPPEN DER PATTERN-WIEDERGABE - Drücken Sie [PLAY], um die
Pattern-Wiedergabe zu star ten. Drücken Sie [STOP], um die Pattern-Wiedergabe zu stoppen. Drücken Sie [PLAY] erneut, und die Pattern-Wiedergabe wird von der Stopp­Position aus fortgeführt.
■ AUSWAHL DES ANFANGS EINES PATTERN - Wenn die Wiedergabe gestoppt ist, drücken
Sie [TOP], [BWD] oder [FWD], um an den Anfang des gewählten Taktes zu gelangen. Drücken Sie dann [PLAY], um die Pattern-Wiedergabe von dieser Position aus zu beginnen.
31
Beat-Positionsanzeigen
Clock-Positionsanzeigen
ENTER
Page 40
MODI UND
FUNKTIONEN
■ WÄHLEN EINES “NEXT”-PATTERN - Wenn Sie ein “Next”-Pattern bestimmen möchten,
das unmittelbar an das gegenwärtig gespielte Pattern anschließen soll, drücken Sie [+1] und [-1], während das gegenwär tige Pattern gespielt wird, um die Pattern-Nummer des nächsten Pattern zu bestimmen. Daraufhin erscheint das Wort “NEXT” auf dem LCD­Display, bis das Next-Pattern zu spielen beginnt.
■ VERÄNDERN DER BEGLEITUNG - Wenn Sie vorübergehend eine unterschiedliche
Begleitung wählen möchten, um festzustellen, wie es mit dem gegenwärtigen Rhythmus­Pattern klingt (entweder während das Pattern gespielt wird, oder wenn es gestoppt ist), drücken Sie [E] einmal, um den blinkenden Cursor über die Bezeichnung der Begleitung zu führen. Dann drücken Sie [+1] und [-1], um eine der 200 Begleitungen auszuwählen. Die allerletzte Position dieser Liste ist “BKOFF”, mit der Sie die Begleitung ganz ausschalten können.
■ VERÄNDERN DES AKKORDES - Um vorübergehend einen anderen Akkord für die
Begleitung zu wählen, drücken Sie [CHORD] um die Akkord-Zuordnung zu aktivieren. Drücken Sie [E], um den Cursor über die Anzeige des Akkord-Grundtons zu führen, und drücken Sie [+1] und [-1], um den Grundton des Akkordes festzulegen. Drücken Sie [F], um den Cursor über die Anzeige des Akkord-Typs zu führen, und drücken Sie [+1] und [­1], um den Akkord-Typ festzulegen. Dann drücken Sie [ENTER] um den Wechsel des Akkord-Typs zu registrieren. Drücken Sie dann [CHORD] erneut, um die Akkord-Zuordnung zu verlassen. (Eine Liste der Akkordtypen finden Sie auf Seite 51.)
32
ENTER
ENTER
Grundton des Akkordes
Akkord-Typ
Page 41
MODI UND
FUNKTIONEN
33

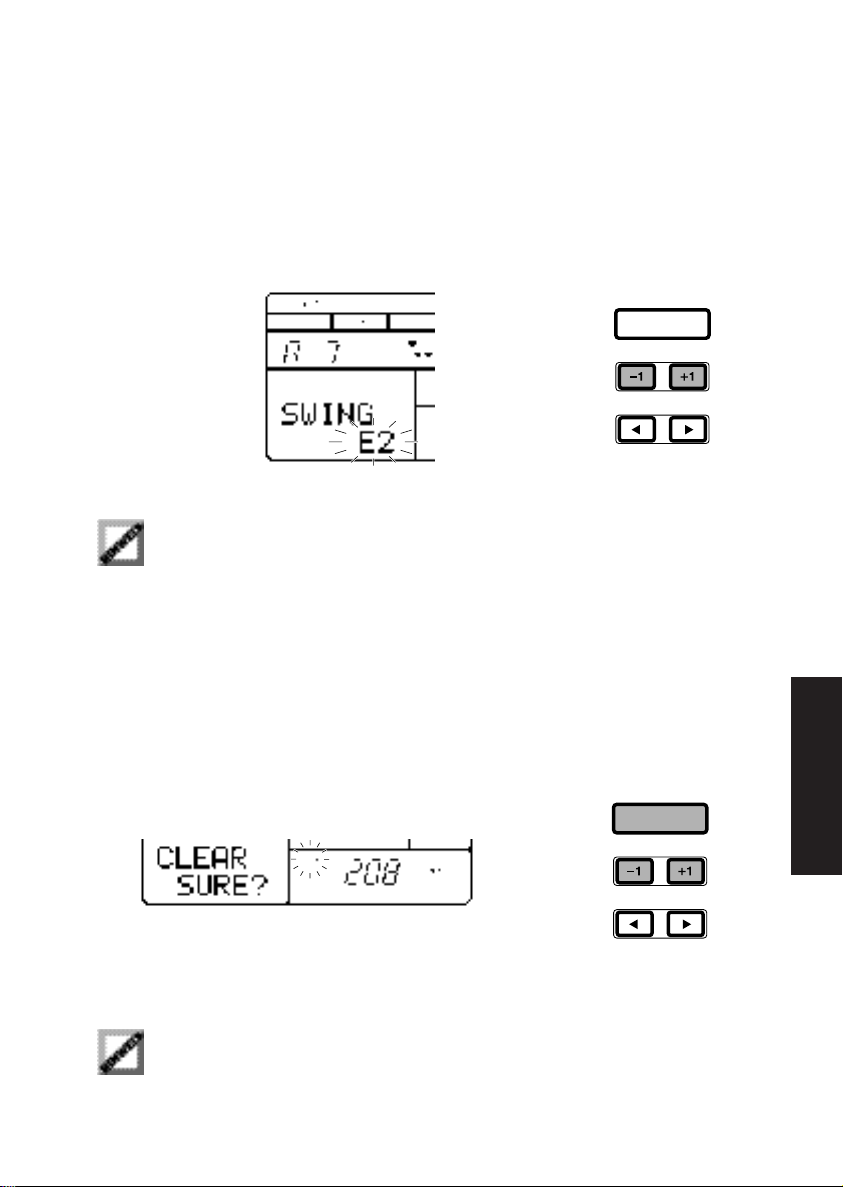

■ ERGÄNZUNG EINES PATTERN MIT EINERM SWING-FAKTOR -
Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] oder [PAGE+] einmal oder mehrere Male, um auf die Swing-Funktion umzuschalten. Daraufhin erscheint das Wort “SWING” im LCD-Display, zusammen mit der gegenwärtigen Swing-Einstellung (OFF, E1 bis E9, S1 bis S5). Um dem gegenwärtig gewählten Pattern einen Swing-Faktor beizufügen, drücken Sie [-1] oder [+1]. Die Swing-Einstellung wirkt sich auch auf die Begleitung aus. Wenn einem Pattern eine Swing-Einstellung zugeordnet ist, erscheint jedesmal, wenn das Pattern gewählt wird, das Wort “SWING” im oberen Bereich des LCD-Displays.
Es gibt zwei Arten von Swing-Faktoren. “E”-Faktoren repräsentieren 8tel-Takte und “S”-Faktoren repräsentieren 16tel-Takte. Abhängig vom gewählten Swing-Typ oder dem gewählten Pattern ist der hörbare Ef fekt der Swing-Funktion zuweilen nicht sehr auffällig.

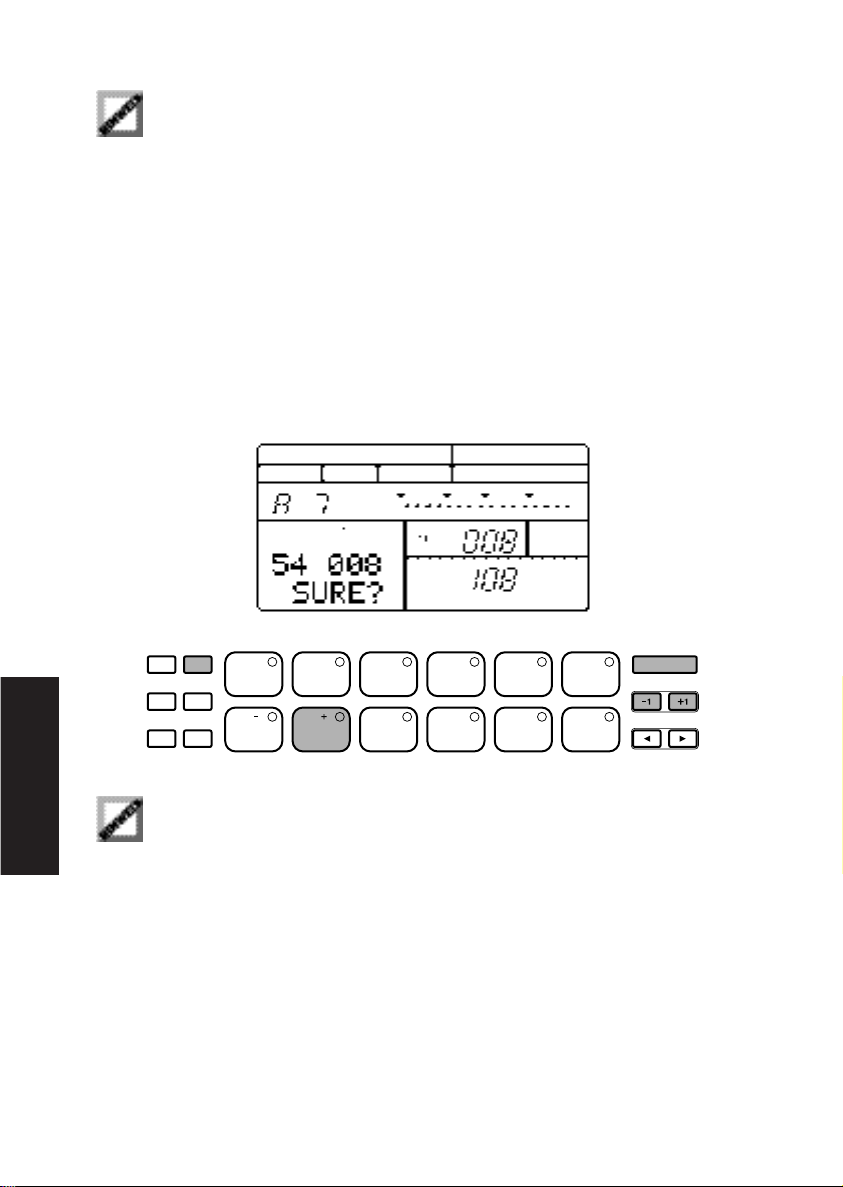

■ LÖSCHEN EINES USER-PATTERN - Halten Sie bei gestopptem Pattern [MODE] gedrückt,
und drücken Sie [PAGE-] oder [PAGE+], um die Pattern-Löschfunktion aufzurufen. Daraufhin erscheinen die Worte “CLEAR SURE?” auf dem LCD-Display. Drücken Sie [-1] und [+1], um eine User-Pattern-Nummer (Nr. 200 bis Nr. 249) zu wählen, und drücken Sie [ENTER], um die Daten des Pattern zu löschen. Daraufhin erscheint das Wort “EMPTY” neben der Pattern-Nummer auf dem LCD-Display. (Um die Lösch-Funktion wieder zu verlassen, halten Sie [MODE] und drücken Sie [PAGE-].)
Wenn das Wort “PRESET” kurzfristig auf dem LCD-Display erscheint, wenn Sie [ENTER] drücken, bedeutet dies, daß Sie versucht haben, ein Preset-Pattern zu löschen. Wenn dies einmal vorkommen sollte, wählen Sie einfach eine User-Pattern-Nummer (Nr. 200 bis Nr. 249) und versuchen Sie es erneut.
ENTER
ENTER
Page 42
MODI UND
FUNKTIONEN
34

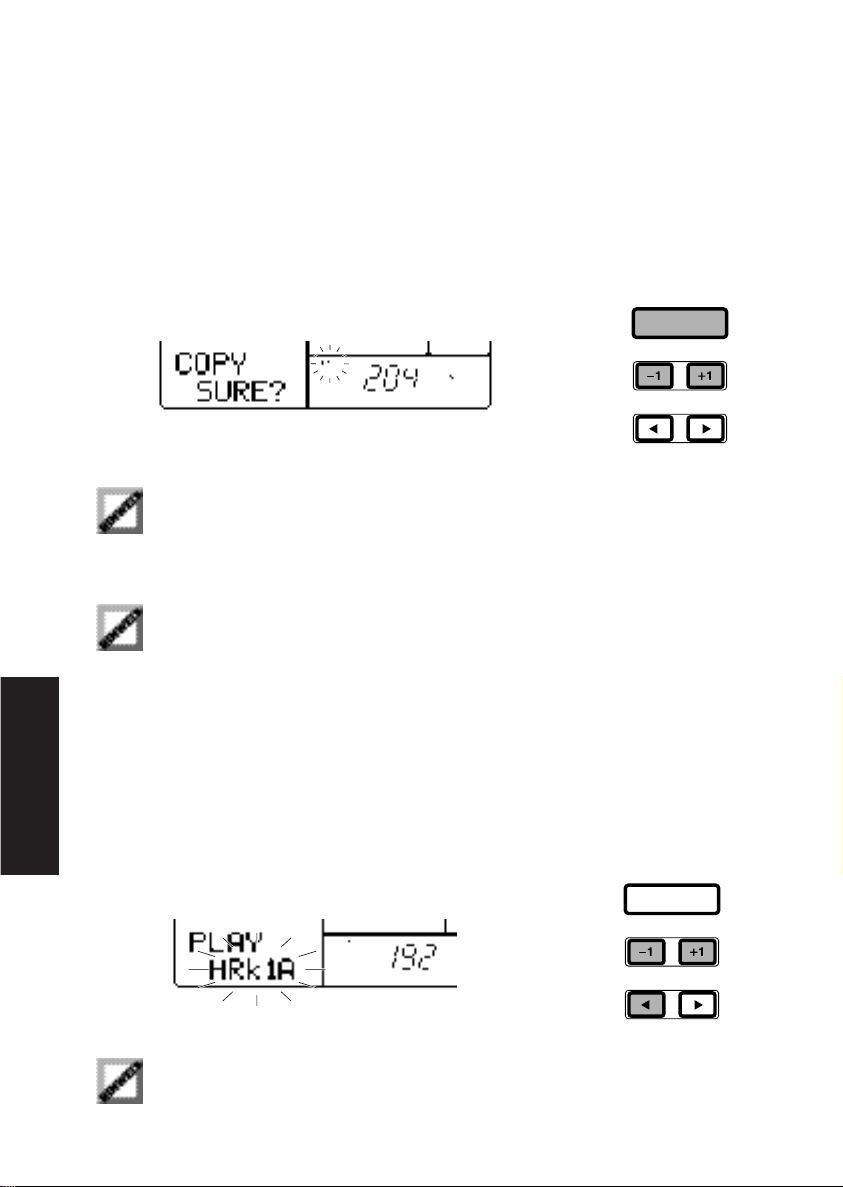

■ KOPIEREN DES GEGENWÄRTIG GEWÄHLTEN PATTERN -
Wenn das Pattern gestoppt ist, wählen Sie zunächst ein Quellen-Pattern, von dem die Kopie er folgen soll. Halten Sie dann [MODE], gedrückt und drücken Sie [PAGE+] einmal oder mehrere Male, um die Pattern-Kopier funktion aufzurufen. Daraufhin erscheinen die Wörter “COPY SURE?” auf dem LCD-Display. Drücken Sie [-1] und [+1], um eine Ziel-Nummer für das User- Pattern zu wählen (Nr. 200 bis Nr. 249), zu der das gegenwärtig gewählte Preset- oder User-Pattern koppiert werden soll. Drücken Sie dann [ENTER], um das Pattern zu kopieren. (Um die Kopier-Funktion zu verlassen, halten Sie [MODE] gedrückt und drücken Sie dann [PAGE-].)
Die Daten, die zum Ziel-User-Pattern kopier t worden sind, umfassen das Anfangstempo, die Swing­Einstellung, das Schlagzeug-Set und die Begleitung. Wenn sich bereits ein Pattern im Ziel-User­Pattern befindet, das ein anderes Taktmaß aufweist als das Pattern, das Sie kopieren möchten, wird die Kopie verweiger t und die Wör ter “TS NOT MATCH” erscheinen kurz auf dem LCD-Display, wenn Sie [ENTER] drücken. Wenn dies einmal der Fall sein sollte, löschen Sie zunächst das Ziel­User-Pattern, und versuchen Sie dann die Kopier-Funktion erneut.
Wenn auf dem LCD-Display die Wörter “MEMORY FULL” erscheinen, müssen Sie zunächst unerwünschte User-Pattern oder User-Songs löschen, um Speicherplatz zu schaf fen. (Achten Sie unbedingt darauf, daß Sie wichtige User-Daten zunächst speichern, indem Sie sie zu einem externen Speichergerät, wie z.B. dem Yamaha MDF3 MIDI Data Filer übertragen.)
■ ZUORDNUNG EINER BEGLEITUNG ZU EINEM USER-PATTERN - Sie können einem User-
Pattern jede beliebige der 200 Begleitungen zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] einmal oder mehrere Male, um die Pattern-Wahlfunktion aufzurufen. Drücken Sie [E], um den Cursor über die Bezeichnung der Begleitung zu führen, und drücken Sie dann [-1] und [+1], um die gewünschte Begleitung zu wählen. (Wenn Sie “BKOFF” wählen, können Sie auch die Begleitung des User-Pattern ausschalten).
Die Patterns Nummer 192 bis 199 enthalten keine Baß- und Akkorddaten.
ENTER
ENTER
Page 43
MODI UND
FUNKTIONEN
35
PATTERN-AUFNAHMEMODUS.
Im Pattern-Aufnahmemodus können Sie ein User-Pattern wählen und entweder schrittweise oder in Echtzeit aufnehmen, sowie vor der Aufnahme ein Taktmaß für das Pattern festlegen und Akzente aufnehmen, um realistische Dynamik beim Spiel zu erzielen. Sie können ein Preset-Pattern zu einem User-Pattern kopieren und dort modifizieren, oder Sie können ein vorhandenes User-Pattern löschen (oder ein leeres User-Pattern wählen) und von Grund auf Ihr eigenes Pattern kreieren.
Wenn auf dem LCD-Display die Wörter “MEMORY FULL” erscheinen, können Sie kein User-Patter n aufnehmen. Sie müssen zunächst unerwünschte User-Pattern oder User-Songs löschen, um Speicherplatz zu schaffen. (Achten Sie unbedingt darauf, daß Sie wichtige User-Daten zunächst speichern, indem Sie sie zu einem externen Speichergerät, wie z.B. dem Yamaha MDF3 MIDI Data Filer übertragen.)
■ AUFRUFEN DES PATTERN-AUFNAHMEMODUS - Halten Sie zunächst [MODE] gedrückt,
und drücken Sie [PATTERN], um in den Pattern-Modus umzuschalten. Drücken Sie dann [REC], um Aufnahmebereitschaft im Pattern-Aufnahmemodus herzustellen, d.h., der RY9 geht in einen Bereitschafts-Zustand, von dem aus eine Aufnahme möglich ist — entweder schrittweise oder in Echtzeit — wobei die Beat/Clock-Position des Pattern zur Vereinfachung auf den ersten Taktschlag des Taktes ausgerichtet ist. Auf dem LCD­Display wird der gegenwär tige Akkord, der gegenwär tige Taktschlag, die gegenwärtige Clock-Position, die Drum Voice-Bezeichnung des gegenwär tig gewählten Drum-Pads und die gegenwärtig gewählte Drum-Pad-Nummer angezeigt. (Um den Pattern­Aufnahmemodus wieder zu verlassen, drücken Sie [REC] erneut.)
Sie können nicht in den Pattern-Aufnahmemodus umschalten, wenn ein Preset-Pattern (Nr. 000 bis Nr. 199) gewählt ist. Wenn Sie [REC] drücken, während ein Preset-Pattern gewählt ist, erscheint das Wort “PRESET” kur zfristig auf dem LCD-Display, um Sie daran zu erinnern, daß Sie ein User­Pattern wählen müssen und erst dann erneut eine neue Aufname versuchen können.
REC TOP BWD STOP PLAY FWD
Page 44

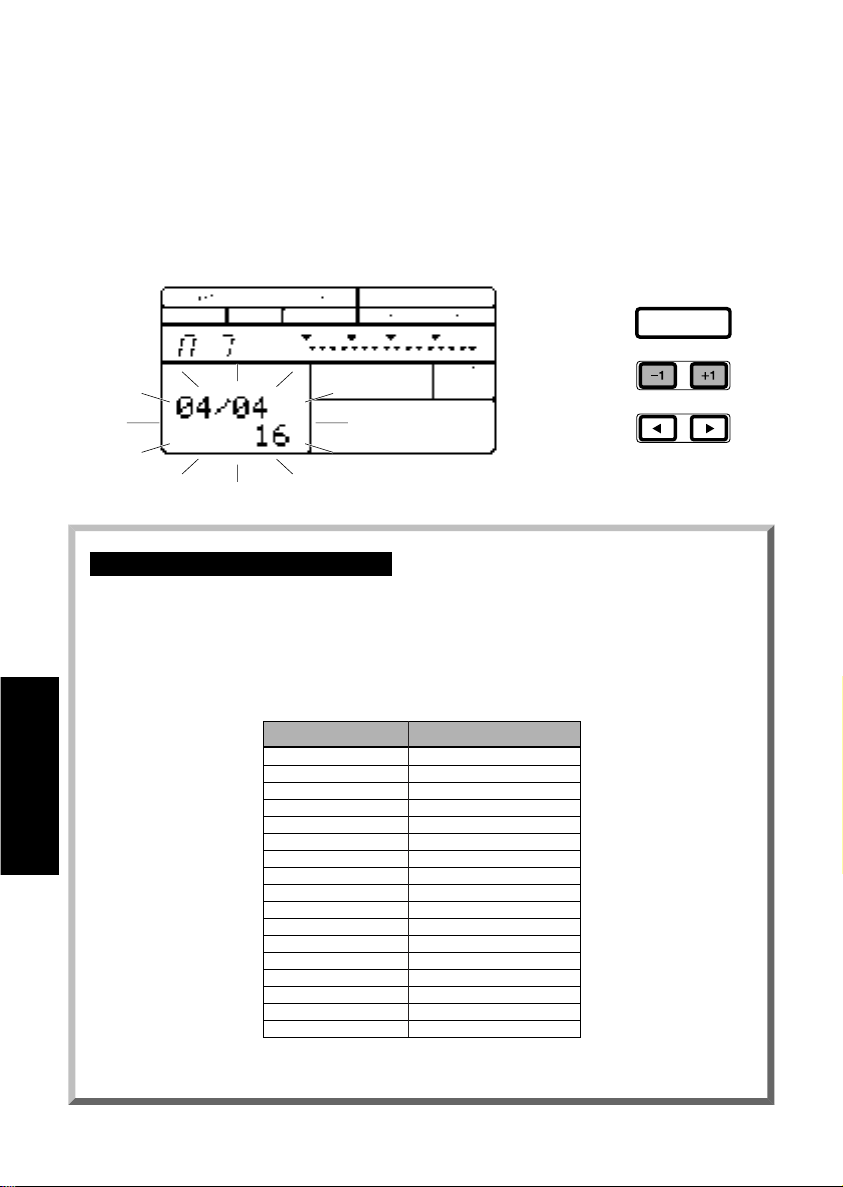

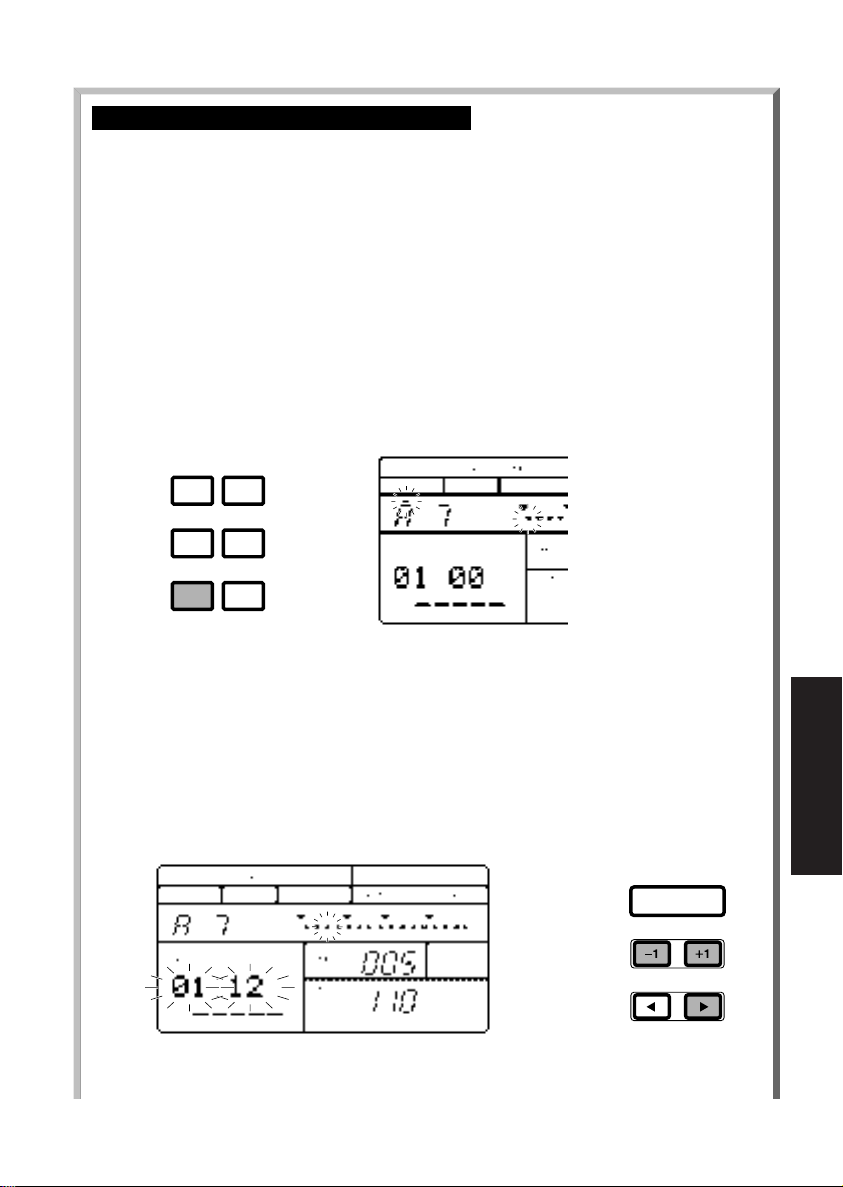

■ BESTIMMEN DES TAKTMASSES - Wenn Sie ein Pattern von Anfang an mit einem
bestimmten Taktmaß kreieren wollen, müssen Sie zunächst das Taktmaß für ein leeres User-Pattern bestimmen, während sich das Gerät immer noch Aufnahmebereitschafts­Modus für Pattern befindet — d.h. ehe Sie mit der Schritt- oder Echtzeit-Aufnahme beginnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+]. Die werkseitig voreingestellte Taktmaß-Einstellung beginnt zu blinken. Um ein anderes Taktmaß zu bestimmen, drücken Sie [-1] und [+1]. Um wieder in den Aufnahmebereitschafts-Modus zurückzuschalten, halten Sie [MODE] gedrückt, und drücken dann [PAGE-].
ZUORDNEN DES TAKTMASSES
Sie können das Taktmaß für ein bestehendes Pattern nicht verändern. Sie können nur bei einem leeren User-Pattern vorher ein bestimmtes Taktmaß festlegen. Entsprechend der nachfolgend gezeigten Tabelle können Sie sowohl Taktmaß als auch Quantisierungsfaktoren bestimmen:
36
MODI UND
FUNKTIONEN
ENTER
Taktmaß
01/04 02/04 03/04 04/04 05/04 01/08 03/08 05/08 07/08 01/16 03/16 05/16 07/16 09/16 11/16 13/16 15/16
Quantisierungsfaktoren
12, 16, 24, 32 12, 16, 24, 32
12, 16 12, 16
12 16, 24, 32 16, 24, 32
16, 24
16
16, 32 16, 32 16, 32 16, 32
16
16
16
16
Page 45
MODI UND
FUNKTIONEN
37

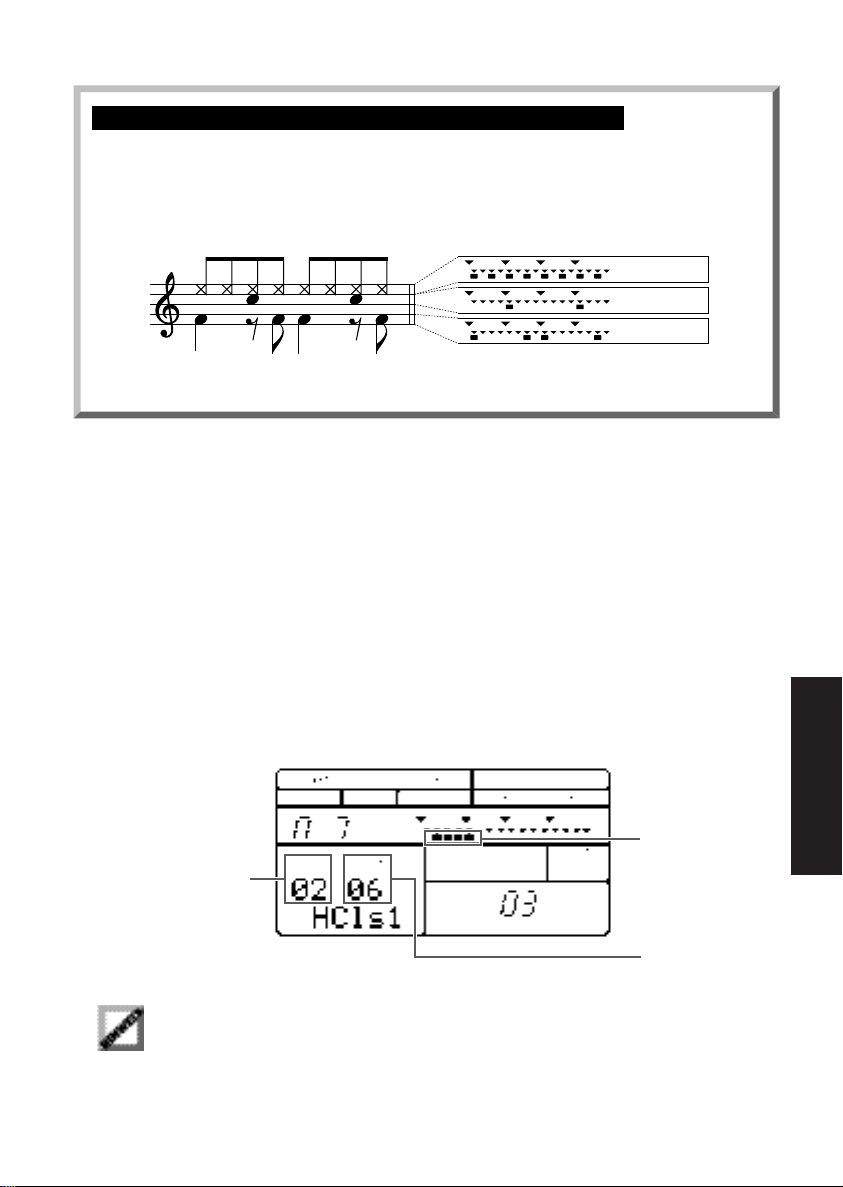

BEISPIELS-SCHLAGZEUGNOTEN: ACHTELTAKT-PATTERN
Wenn ein Achteltakt-Pattern aufgenommen wird, erscheint folgende Anzeige auf dem LCD-Display.
■ AUFRUFEN DES STEP-AUFNAHMEMODUS - Ausgehend vom Pattern-
Aufnahmebereitschafts-Modus drücken Sie einfach eines der Drum-Pads oder die Taste [ACCENT], um die Step-Aufnahme-Funktion einzuschalten. (Um den Step-Aufnahmemodus wieder zu verlassen, drücken Sie [REC] erneut.)
■ AUFNEHMEN IM STEP-MODUS - Während einer Step-Aufnahme legen Sie einfach die
Clock-Positionsanzeige auf einen bestimmten Punkt der Clock, indem Sie die Tasten [FWD], [BWD] oder [TOP] drücken, und anschließend den Schlag eines Schlag­Instruments an der Position eingeben, indem Sie das gewünschte Drum-Pad drücken. Wenn Sie Drum-Pad-Daten eingeben, erscheint ein kleines schwarzes Quadrat unterhalb der Clock-Position, um anzuzeigen, daß Daten für das gegenwärtig gewählte Pad an dieser Position vorhanden sind, und die Lage der Clock-Positions-Anzeige geht um eine Clock-Position weiter.
Der RY9 verhindert automatisch, daß unlogische Schlagzeugtöne gespielt werden — z.B. wenn ein geschlossenes und ein offenes Hi-Hat gleichzeitig gespielt werden sollen. Die Drum-Voice, die der höheren Pad-Nummer zugeordnet ist, hat stets Vorrang.
Hi-hat
Snare Drum
Bass Drum
Daten-Anzeigen
Position des gegen­wärtigen Taktschlages
Gegenwärtige Clock-Position
Page 46
38
MODI UND
FUNKTIONEN
■ AUFRUFEN DES ECHTZEIT-AUFNAHMEMODUS - Ausgehend vom Pattern-
Aufnahmebereitschafts-Modus bewirkt ein einfacher Druck auf [PLAY], daß die Echtzeit­Aufnahme beginnt. Einleitend ertönt das Klicken eine Metronoms (die Anzahl der als Vor zählung ver wendeten Taktschläge erscheint auf dem Display und hängt von gewählten Taktmaß ab), wonach die Echtzeit-Aufnahme beginnt. (Um den Aufnahmemodus wieder zu verlassen, drücken Sie [STOP] und drücken [REC] erneut.)
■ AUFNEHMEN IM ECHTZEIT-MODUS - Für Echtzeit-Aufnahmen schlagen Sie, nach dem
einleitenden Vorzählen des Metronoms, einfach die gewünschten Drum-Pads im Takt des Metronoms an. Sie können weitere Schläge hinzufügen, während der Takt in Schleifenform kontinuierlich weiterläuft. Während Sie spielen, erscheint ein kleines schwarzes Quadrat unterhalb der Clock-Position, um anzuzeigen, daß Daten für das gegenwärtig gewählte Pad an dieser Position vorhanden sind. Zum Beenden des Echtzeit-Aufnahmevorgangs drücken Sie [STOP].
■ PRÜFEN DES KLANGS VON DRUM-PADS - Sowohl im Step- als auch im Echtzeit-
Aufnahmemodus können Sie die Drum-Pads “überhören”, ohne Daten einzugeben. Halten Sie [AUDITION] gedrückt, und drücken Sie ein Drum-Pad, um dieses zu “wählen” oder hören Sie es an.
Die kleinen schwarzen Quadrate unter der Clock-Positions-Anzeige erscheinen nicht, ehe Sie ein Drum-Pad mit Pattern-Daten gewählt haben.
Wenn Sie die Tasten [FWD] und [BWD] drücken, um durch die Clock-Positionen weiterzuschalten, erklingen alle in den einzelnen Clock-Positionen enthaltenen Daten.
■ LÖSCHEN VON PAD-DATEN - Sowohl im Step- als auch im Echtzeit-Aufnahmemodus
können Sie jeden beliebigen unerwünschten Schlagzeug-Klang löschen. Halten Sie [DELETE], und drücken Sie das betreffende Drum-Pad an der gewünschten Clock­Position.
Im Step-Aufnahmemodus gibt es auch noch eine andere Möglichkeit, unerwünschte Schlagzeug­Klänge zu löschen. Verwenden Sie zunächst die Audition-Funktion, um das gewünschte Pad probeweise zu hören, so daß das schwarze Quadrat für das Pad unter der Clock-Positions-Anzeige im LCD-Display erscheint. Als nächstes stellen Sie die Clock-Positions-Anzeige auf die gewünschte Position. Halten Sie dann [DELETE] und drücken Sie [ENTER].
Page 47
MODI UND
FUNKTIONEN
39

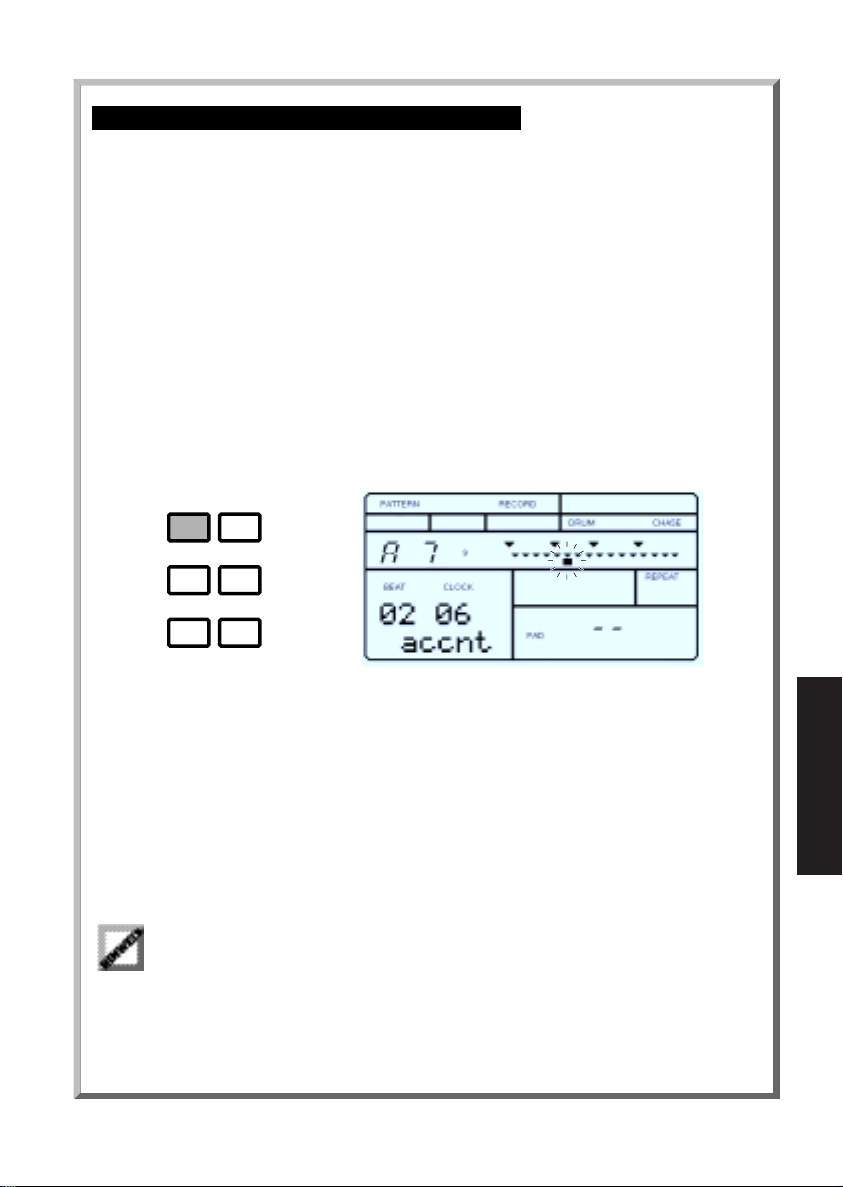

ERGÄNZUNG DES RHTHMUS MIT AKZENTEN
Sie können Akzente auf dieselbe Weise aufnehmen, wie Sie Schlagzeug-Klänge aufnehmen und löschen — indem Sie die Taste [ACCENT] verwenden. (Bei User­Schlagzeug-Sets können Sie den Pads auch Akzentpegel zuordnen. Weitere Einzelheiten finden Sie auf Seite 59.)
■ HINZUFÜGEN EINES AKZENTS - Im Pattern-Spielmodus können Sie Akzente
hinzufügen, während Sie die Pads in Echtzeit spielen, indem Sie die Taste [ACCENT] gedrückt halten und ein Drum-Pad drücken. Im Aufnahmemodus bewirkt ein Druck auf die Taste [ACCENT], daß an der gegenwärtigen Clock-Position ein Akzent aufgenommen wird. Daraufhin erscheint das Wort “accnt” auf dem LCD-Display und zeigt an, daß Sie die Akzent-Zuordnungs-Funktion eingeschaltet haben. (Um die Akzent-Zuordnungs-Funktion wieder zu verlassen, halten Sie [AUDITION] gedrückt und drücken ein beliebiges Drum-Pad.)
■ ANHÖREN VON AKZENTEN - Sowohl im Step- als auch im Realtime-Aufnahmemodus
können Sie die Akzente überhören, ohne die Akzent-Daten einzugeben. Halten Sie [AUDITION] gedrückt, und drücken Sie [ACCENT], um die mit Akzent versehenen Voices auf dem Display zu prüfen.
■ LÖSCHEN VON AKZENT-DATEN - Sowohl im Step- als auch im Realtime-
Aufnahmemodus können Sie einen unerwünschten Akzent löschen, indem Sie [DELETE] gedrückt halten, und dann [ACCENT] an der gewünschten Clock-Position drücken.
Im Step-Aufnahmemodus gibt es auch noch eine andere Möglichkeit, unerwünschte Akzente zu löschen. Verwenden Sie zunächst die Audition-Funktion, indem Sie zunächst [AUDITION] und dann [ACCENT] drücken, um den gewünschten Akzent probeweise zu hören. Das schwarze Quadrat für das Pad erscheint unter der Clock-Positions-Anzeige im LCD-Display. Als nächstes stellen Sie die Clock-Positions-Anzeige auf die gewünschte Position. Halten Sie dann [DELETE], und drücken Sie [ENTER].
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
Page 48
MODI UND
FUNKTIONEN
40
■ ZUORDNUNG EINER BEGLEITUNG - Sie können eine beliebige der 200 Begleitungen
zuordnen, damit diese mit einem User-Pattern gespielt wird. (Weitere Einzelheiten finden Sie auf Seite 34 oben.)
■ ÜBERSCHREITEN DER MAXIMAL ZULÄSSIGEN POLYPHONIE - Der RY9 weist Polyphonie
für 28 Töne auf, d.h. das die maximal mögliche Anzahl der Töne, die gleichzeitig erzeugt werden können, 28 beträgt. Abhängig von dem Pattern, das Sie erzeugt haben, können Schläge auf eine Position fallen, wo bereits sehr viele Baß- und Akkordnoten vorhanden sind. Jeder zusätzliche Schlag eines Schlaginstruments, der die Kapazität von 28 Tönen überschreitet, wird “abgestumpft”, abgeschnitten oder er wird nicht gespielt.
Wenn Sie die Stromversorgung ausschalten, während der Pattern-Aufnahmemodus aktiviert oder während die Pattern-Kopier- oder -Löschfunktion ausgeführt wird, kann dies zu einem unwiederbringlichen Verlust aller User-Daten führen.
Je nach Menge der aufgezeichneten Daten kann es unmöglich sein, alle verfügbaren Anwender­Patterns voll aufzuzeichnen.
Page 49
MODI UND
FUNKTIONEN
41
11. SONG-MODUS
Der Song-Modus ist einer der beiden Hauptbetriebsarten des RY9 (bei dem anderen handelt es sich um den Pattern-Modus). Die beiden Unterfunktionen dieses Modus sind der Song­Spielmodus und der Song-Aufnahmemodus.
SONG-SPIELMODUS.
Im Song-Spielmodus können Sie Preset- und User-Songs wählen und spielen, ferner die Wiederhol- und Ketten-Funktionen ein- und ausschalten, einen User-Song löschen und einen Preset- oder User-Song zu einem anderen User-Song kopieren.
■ AUFRUFEN DES SONG-SPIELMODUS - Halten [MODE] gedrückt, und drücken Sie [SONG],
um den Song-Spielmodus aufzurufen.
Auf dem LCD-Display erscheinen Informationen über die Song-Wahlfunktion, einschließlich der gegenwärtigen Song- und Part-Nummer, Taktnummer und Akkord.
Wenn ein User-Song keine Daten enthält, erscheinen Striche (– – –) in den Bereichen des LCD­Displays, wo die Bezeichnung der gegenwärtigen Begleitung und die Pattern-Nummer erscheint.
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
Akkord-Grundton
Part-Nummer
Song-Nummer
Begleitungs­bezeichnung
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
Akkord-Typ
234510
HH
89101176
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
Taktnummer
Pattern-Nummer
Page 50
MODI UND
FUNKTIONEN
42
■ AUSWAHL EINER FUNKTION - Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] und
[PAGE-], um schrittweise durch die verschiedenen Funktionen weiterzuschalten. Auf dem LCD-Display erscheinen Informationen über den Status der jeweiligen Funktion, während Sie durch die einzelnen Funktionen schalten.
■ AUSWÄHLEN EINES SONGS - Wenn Sie den Song-Spielmodus aufgerufen haben, können
Sie weitermachen und einen Song wählen. Andernfalls müssen Sie den blinkenden Cursor auf das Wort “SONG” stellen, indem Sie [E] drücken. Dann drücken Sie [+1] und [-1], um einen Preset- (Nr. 00 bis Nr. 49) oder User-Song (Nr. 50 bis Nr. 99) oder den Demo Song zu wählen. (Während der Song gestoppt ist, können Sie [E] und [F] drücken, um den blinkenden Cursor über die Song-Nummer, die Begleitungs-Bezeichnung oder die Pattern-Nummer zu führen.)
■ STARTEN UND STOPPEN DER SONG-WIEDERGABE - Drücken Sie [PLAY], um die Song-
Wiedergabe zu starten. Drücken Sie [STOP], um die Song-Wiedergabe zu stoppen. Drücken Sie [PLAY] erneut, und die Song-Wiedergabe wird von der Stop-Position aus for tgeführ t.
■ AUSWAHL DES ANFANGSTAKTS EINES SONGS - Wenn die Wiedergabe gestoppt ist,
drücken Sie [TOP], um an den Anfang eines Songs zu gelangen oder [BWD] oder [FWD], um einen bestimmten Takt auszuwählen. Drücken Sie dann [PLAY], um die Song­Wiedergabe von diesem Takt aus zu beginnen.
Um die Takte Schritt für Schritt durchzuschalten, drücken Sie die Tasten [FWD] oder [BWD] einmal oder mehrere Male. Um durch eine ganze Reihe von Takten durchzu “rollen”, drücken Sie die Tasten [FWD] oder [BWD] und halten sie dann gedrückt.
■ VERÄNDERN DER BEGLEITUNG - Wenn Sie vorübergehend eine unterschiedliche
Begleitung wählen möchten, um festzustellen, wie es mit dem gegenwärtigen Rhythmus­Pattern klingt (sogar während der Song gespielt wird), drücken Sie [E] oder [F], um den blinkenden Cursor über die Bezeichnung der Begleitung zu führen. Dann drücken Sie [+1] und [-1], um eine der 200 Begleitungen auszuwählen. Die allerletzte Position dieser Liste ist “BKOFF”, mit der Sie die Begleitung ganz ausschalten können.
Die Patterns Nummer 192 bis 199 enthalten keine Baß- und Akkorddaten.
ENTER
Page 51
MODI UND
FUNKTIONEN
■ VERÄNDERN DES PATTERN - Um vorübergehend ein anderes Pattern zu bestimmen und
anzuhören, wie es in dem Song klingt, drücken Sie [E] oder [F], um den blinkenden Cursor über die Abkürzung “PTN” (Pattern) zu führen. Drücken Sie dann [+1] und [-1], um die Pattern-Nummer festzulegen.
Alle Veränderungen, die Sie in dem Pattern oder der Begleitung im Song-Spielmodus durchgeführt haben, sind nur vorübergehend wirksam. Wenn Sie [TOP] drücken, um zum Anfang des Songs zurückzukehren, oder [FWD] oder [BWD], um einen Anfangstakt zu wählen, werden die werkseitig voreingestellten Pattern und Begleitungen für den Song wiederhergestellt. Dasselbe ist der Fall, wenn Sie den Pattern-Modus verlassen und dann wieder zum Pattern-Modus zurückkehren oder einen anderen Song wählen. Auch dann werden die werkseitigen Pattern und Begleitungen für den betref fenden Song wiederhergestellt.

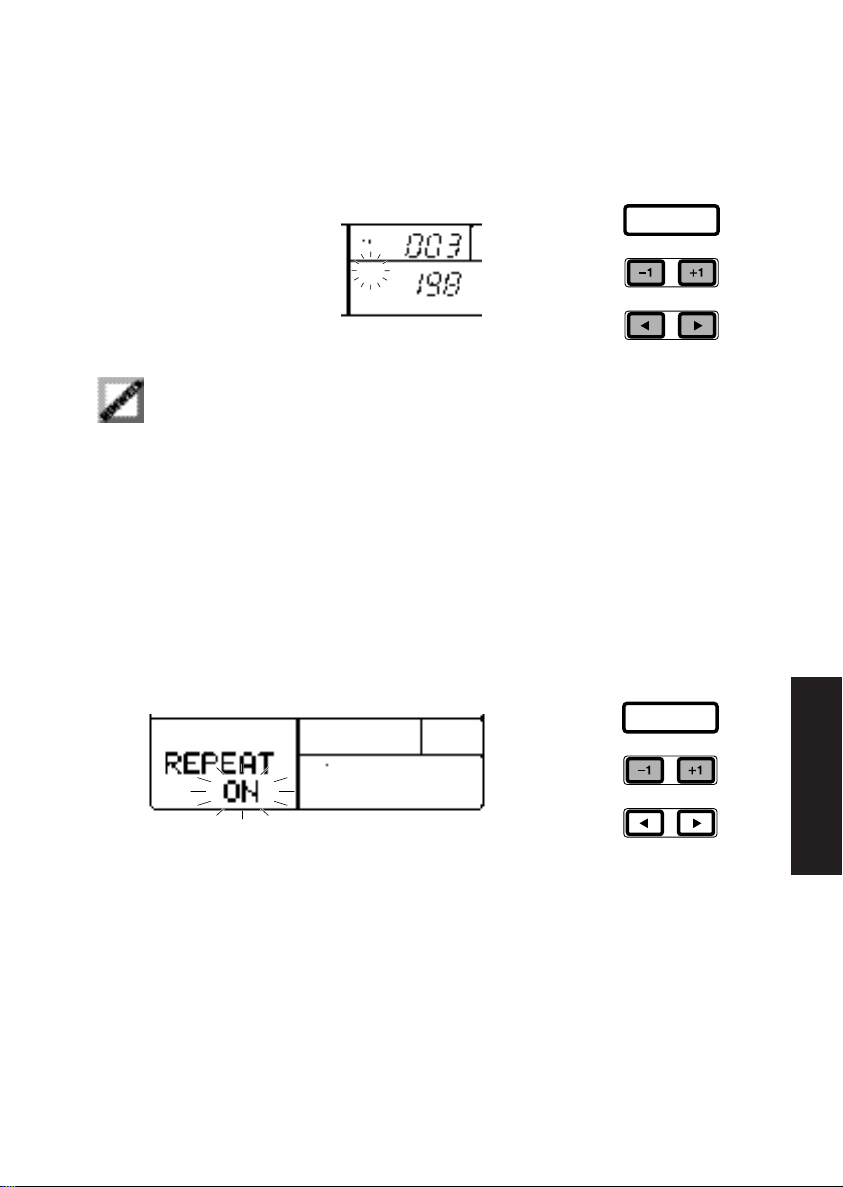

■ EIN- UND AUSSCHALTEN DER WIEDERHOL-FUNKTION - Wenn die Wiederhol-Funktion
eingeschaltet ist, wird der gegenwärtig gespielte Song kontinuierlich wiederholt, bis Sie [STOP] drücken. Halten Sie [MODE] und drücken Sie [PAGE-] oder [PAGE+], um die Wiederhol-Funktion aufzurufen. Daraufhin erscheint das Wort “REPEAT” im linken unteren Teil des LCD-Displays zusammen mit dem gegenwärtigen Wiederholungs-Status — “ON” oder “OFF”. Drücken [+1] um die Wiederhol-Funktion einzuschalten. Drücken Sie [-1], um sie auszuschalten.

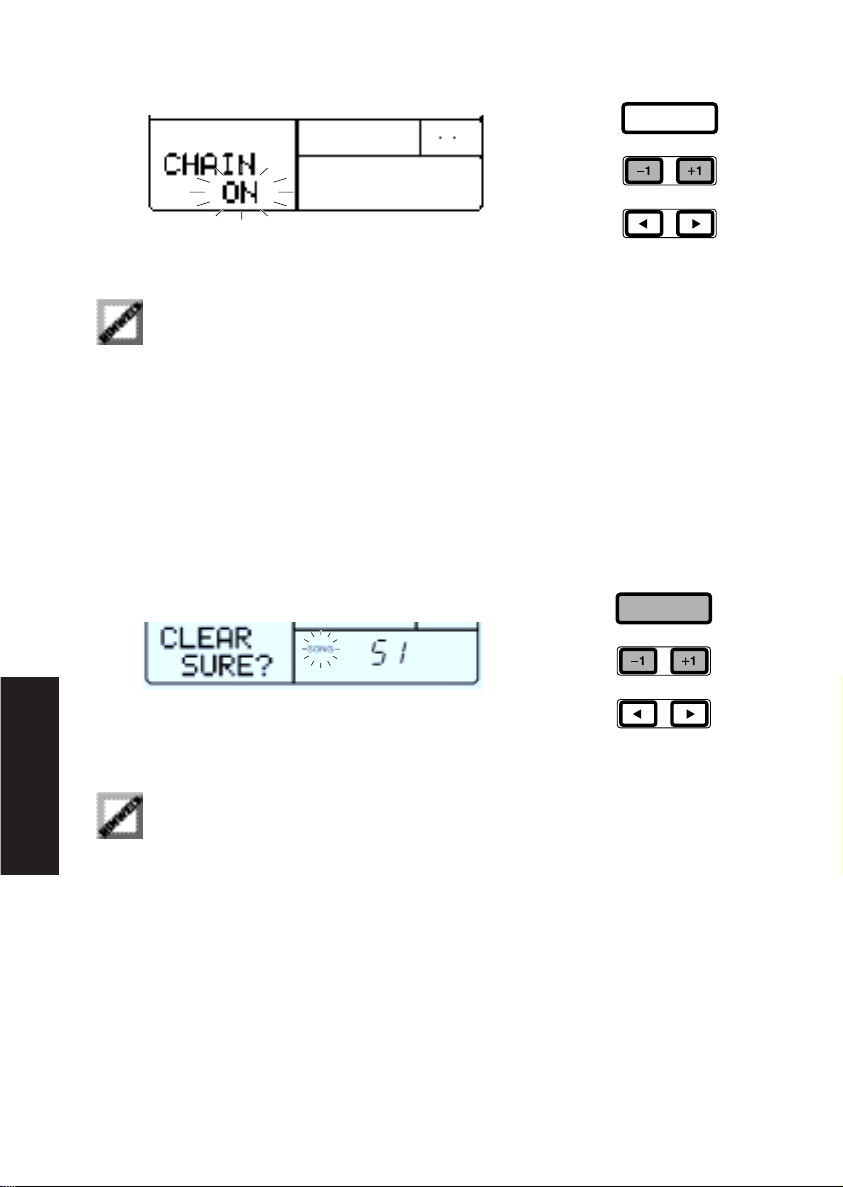

■ EIN- UND AUSSCHALTEN DER KETTEN-FUNKTION - Die Ketten-Funktion ist dann
praktisch, wenn Sie eine Serie von User-Songs herstellen möchten, die nacheinander gespielt werden sollen. Wenn der gegenwärtig gespielte User-Song zu Ende ist, beginnt der folgende User-Song automatisch zu spielen — einer nach dem anderen, in der Reihenfolge Ihrer Numerierung - bis ein leerer User-Song vorgefunden oder der letzte Song beendet ist. Natürlich können Sie auch [STOP] drücken. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] oder [PAGE+], um die Ketten-Funktion aufzurufen. Daraufhin erscheint das Wort “CHAIN” im linken unteren Bereich des LCD-Displays zusammen mit dem gegenwärtigen Ketten-Status — “ON” oder “OFF”. Drücken Sie [+1], um die Ketten-Funktion einzuschalten. Drücken Sie [-1], um sie auszuschalten.
43
ENTER
ENTER
Page 52
MODI UND
FUNKTIONEN
44
Wenn Sie sowohl die Wiederholungs- als auch die Ketten-Funktion einschalten und dann [PLAY] drücken, werden die User-Songs vom Anfang bis zum Ende wiederholt gespielt, bis Sie [STOP] drücken.

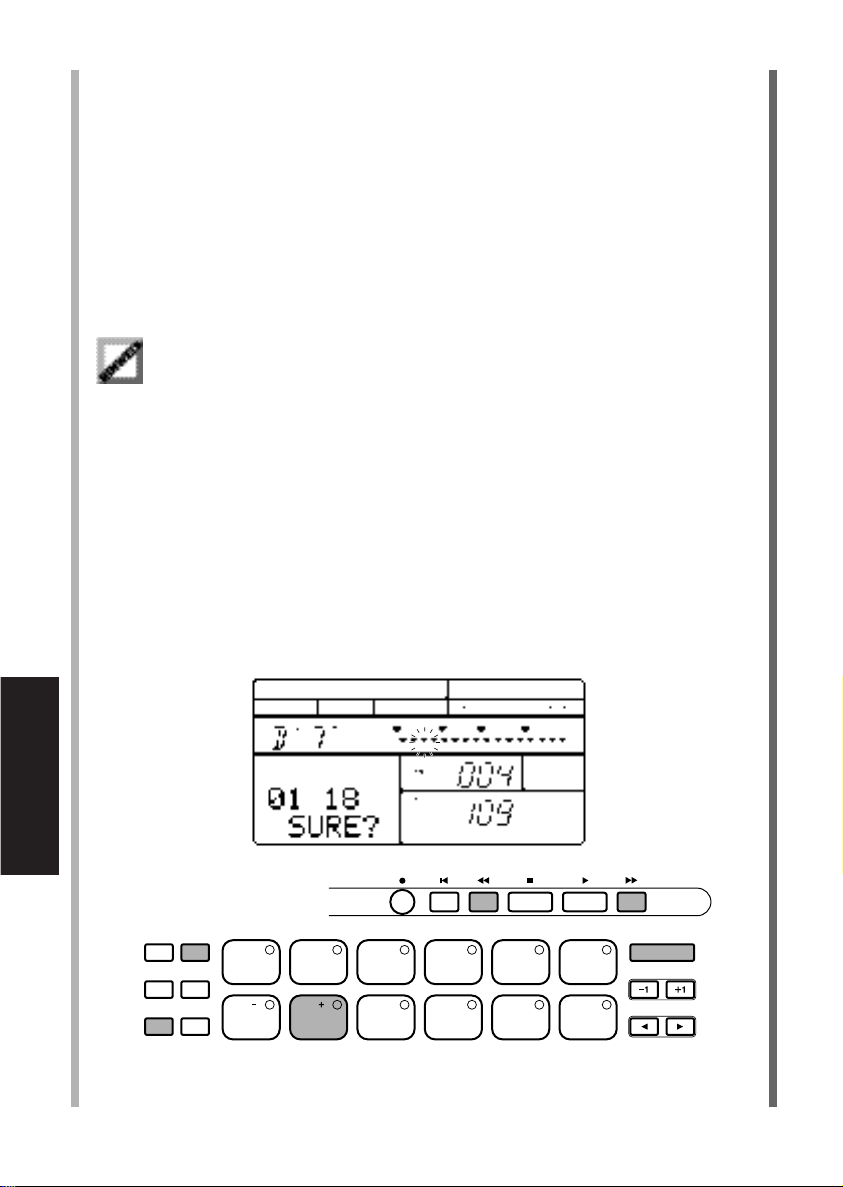

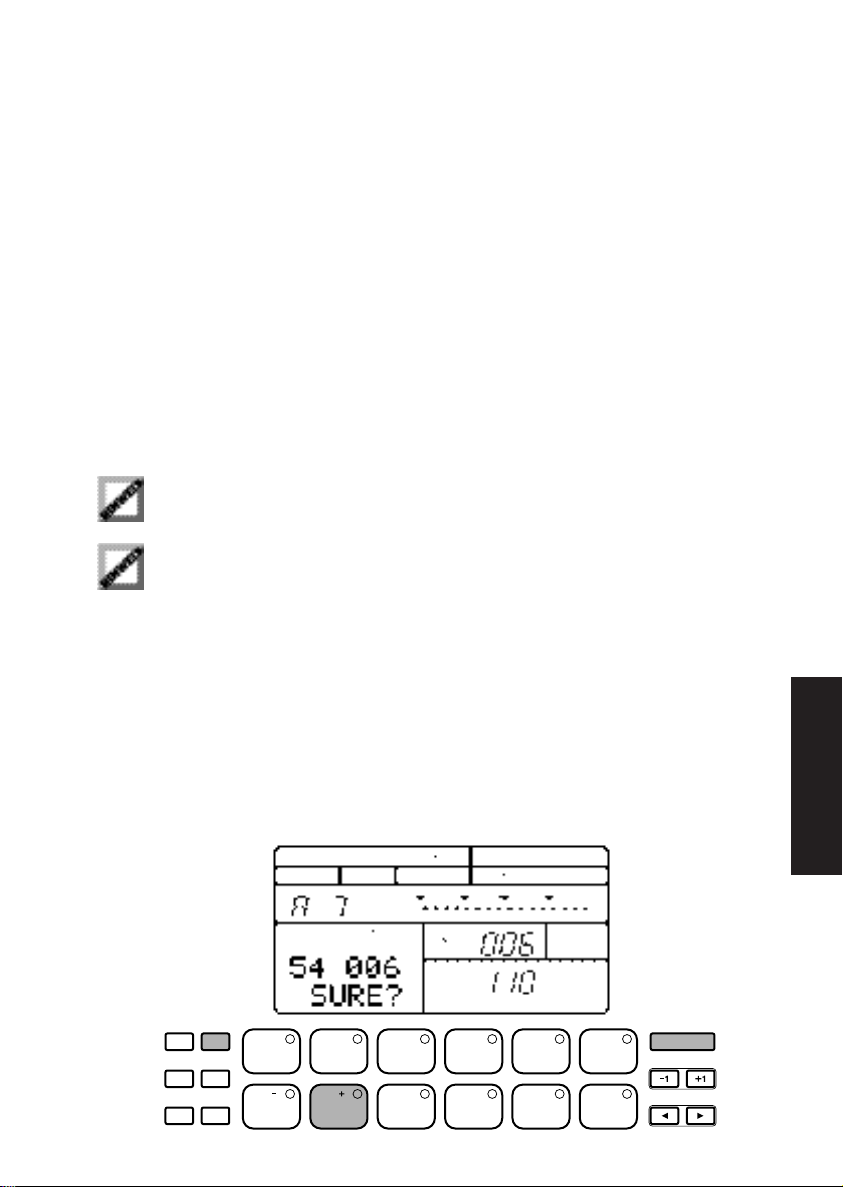

■ LÖSCHEN EINES USER-SONGS - Halten Sie bei gestopptem Song [MODE] gedrückt, und
drücken Sie [PAGE-] oder [PAGE+], um die Song-Löschfunktion aufzurufen. Daraufhin erscheinen die Worte “CLEAR SURE?” auf dem LCD-Display. Drücken Sie [-1] und [+1], um eine User-Song-Nummer (Nr. 50 bis Nr. 99) zu wählen, und drücken Sie [ENTER], um die Daten des Songs zu löschen. Wenn der Song gelöscht ist, erscheint das Wort “EMPTY” neben der Song-Nummer auf dem LCD-Display. (Um die Lösch-Funktion wieder zu verlassen, halten Sie [MODE] und drücken Sie [PAGE-].)
Wenn das Wort “PRESET” kurzfristig auf dem LCD-Display erscheint, wenn Sie [ENTER] drücken, bedeutet dies, daß Sie versucht haben, einen Preset-Song zu löschen. Wenn dies einmal vorkommen sollte, wählen Sie einfach eine User-Song-Nummer (Nr. 50 bis Nr. 99) und versuchen Sie es erneut.
ENTER
ENTER
Page 53
MODI UND
FUNKTIONEN

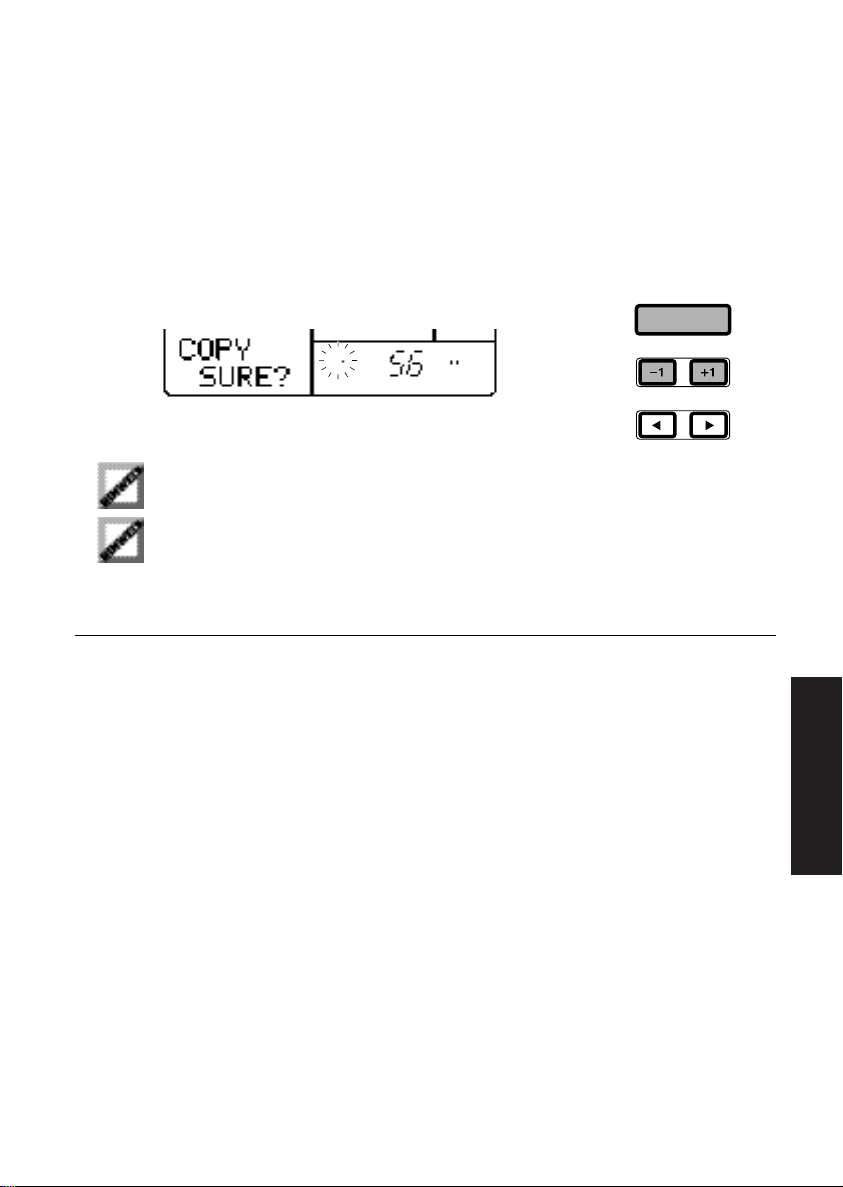

■ KOPIEREN DES GEGENWÄRTIG GEWÄHLTEN SONGS - Sie können einen gegenwärtig
gewählten Song zu einer User-Song-Speicherposition kopieren. Wenn der Song gestoppt ist, wählen Sie zunächst einen Quellen-Song, von dem die Kopie erfolgen soll. Halten Sie dann [MODE] gedrückt, und drücken Sie [PAGE+] einmal oder mehrere Male, um die Song-Kopierfunktion aufzurufen. Daraufhin erscheinen die Wörter “COPY SURE?” auf dem LCD-Display. Drücken Sie [-1] und [+1], um eine Ziel-Nummer für den User-Song zu wählen (Nr. 50 bis Nr. 99) zu der der gegenwärtig gewählte Preset- oder User-Song kopiert werden soll. Drücken Sie dann [ENTER], um den Song zu kopieren. (Um die Kopier-Funktion zu verlassen, halten Sie [MODE] gedrückt, und drücken dann [PAGE-].)
Das Anfangstempo wird ebenfalls zum Ziel-User-Song kopiert.
Wenn auf dem LCD-Display die Wörter “MEMORY FULL” erscheinen, müssen Sie zunächst unerwünschte User-Pattern oder User-Songs löschen, um Speicherplatz zu schaffen. (Achten Sie unbedingt darauf, daß Sie wichtige User-Daten zunächst speichern, indem Sie sie zu einem externen Speichergerät, wie z.B. dem Yamaha MDF3 MIDI Data Filer übertragen.)
SONG-AUFNAHMEMODUS.
Im Song-Aufnahmemodus können Sie einen User-Song wählen und im Step- oder Echtzeit­Aufnahmemodus aufzeichnen, indem Sie Preset- oder User-Pattern (vollständig mit Begleitung) zu eintaktigen Song-“Teilen” bestimmen, und dann Akkordwechsel an bestimmten Clock-Positionen innerhalb des Songs aufnehmen.
In einem Song gibt es zwei unterschiedliche “Tracks” (Aufnahme/Wiedergabe-Spuren wie bei einem Tonbandgerät) — die Pattern-Spur (für die Preset- und User-Pattern, aus denen der Song besteht) und die Akkord-Spur (für die Akkordwechsel der Begleitung während des Songs). Jede dieser Spuren ist unabhängig voneinander, und eine Veränderung der einen Spur hat keine Wirkung auf die andere. So ist es z.B. möglich, ein Pattern einzusetzen oder zu löschen, ohne die Akkord-Spur zu beeinträchtigen. Genauso können Sie Akkorde einsetzen oder löschen, ohne die Pattern-Spur zu beeinflussen.
Beim Aufbau eines Songs können Sie die Song-Sektionen des RY9 ausnutzen, um professionell klingende Stücke zu kreieren, die nahtlos von Par t zu Part ineinander übergehen. Die Preset-Pattern sind z.B. in 50 Musik-Stilrichtungen untergliedert, wobei jeder Musikstil wiederum in die Sektionen “Main A”, “Main B”, “Fill AB” und “Fill D” unterteilt ist. Die Sektionen Main A und/oder Main B werden für den Vers- und Refrainteil des Songs verwendet. Die Fill AB-Sektion würde dann wiederum dazu ver wendet, eine Brücke zu bilden, die nahtlos von Main A auf Main B überleitet. Die Fill BA-Sektion wiederum würde dazu dienen, eine Brücke zu bilden, die zwischen Main B nahtlos zu Main A überleitet.
45
ENTER
Page 54
MODI UND
FUNKTIONEN
46
Wenn auf dem LCD-Display die Wörter “MEMORY FULL” erscheinen, können Sie keine User-Songs aufnehmen. Sie müssen zunächst unerwünschte User-Patter n oder User-Songs löschen, um Speicherplatz zu schaffen. (Achten Sie unbedingt darauf, daß Sie wichtige User-Daten zunächst speichern, indem Sie sie zu einem externen Speichergerät, wie z.B. dem Yamaha MDF3 MIDI Data Filer über tragen.)

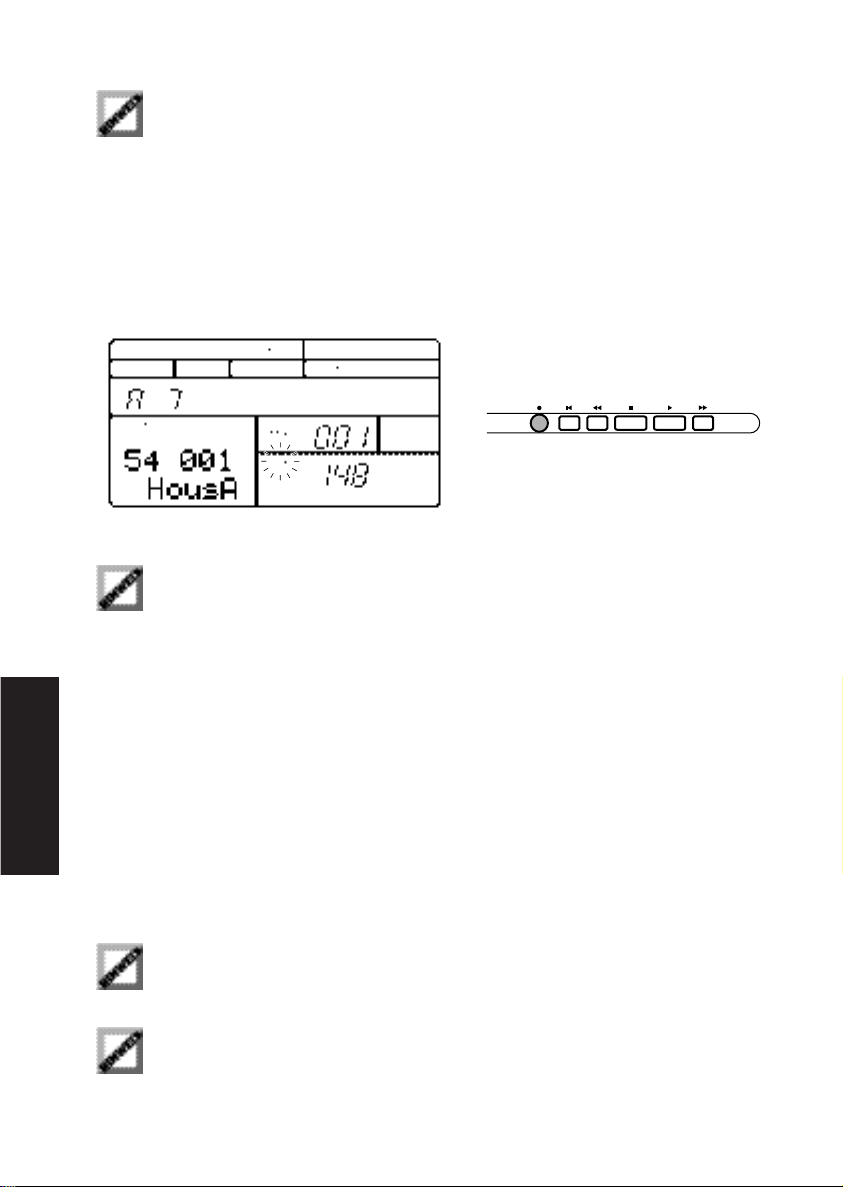

■ AUFRUFEN DES SONG-RECORD-MODUS - Zunächst rufen Sie den Song-Modus auf, und
wählen eine User-Song-Position. Dann drücken Sie [REC], um in den Song­Aufnahmebereitschafts-Modus umzuschalten, bei dem der RY9 aufnahmebereit gestellt wird. — Dies kann entweder durch den Step- oder den Echtzeit-Aufnahmeprozeß erfolgen. (Um den Song-Aufnahmemodus wieder zu verlassen, drücken Sie [REC] erneut.
Sie können nicht in den Song-Aufnahmemodus umschalten, wenn ein Preset-Song (Nr. 00 bis Nr. 49) gewählt ist. Wenn Sie [REC] drücken, während ein Preset-Song gewählt ist, erscheint das Wort “PRESET” kurzfristig auf dem LCD-Display, um Sie daran zu erinnern, daß Sie einen User-Song wählen müssen und erst dann erneut eine neue Aufname versuchen können.
■ AUFRUFEN DES STEP-AUFNAHMEMODUS - Ausgehend vom Song-
Aufnahmebereitschafts-Modus können Sie fortfahren und anfangen, Daten einzugeben. (Um den Step-Aufnamemodus wieder zu verlassen, drücken Sie [REC] erneut.)
■ AUFNEHMEN IN SCHRITTEN - Step-Aufnahmen werden durch zwei charakteristische
Bedienungsschritte durchgeführ t:
1. Eingabe von eintaktigen Song-“Par ts” in die Pattern-Spur, in dem eine Preset- oder
User-Pattern-Nummer mit [-1] und [+1] gewählt wird.
2. Aufnahmen von Akkordwechseln auf der Akkord-Spur mit Hilfe der Akkord-
Zuordnungsfunktion.
Wenn im Step-Aufnahmemodus nach Wahl einer Pattern-Nummer [ENTER] gedrückt wird, rückt die Clock-Position um einen Takt weiter vor — damit Sie den nächsten Part wählen können. Dies ist insbesondere dann nützlich, wenn Sie dasselbe Pattern als Serie von Par ts eingeben möchten — drücken Sie [ENTER] einfach mehrere Male.
Je nach Menge der aufgezeichneten Daten kann es unmöglich sein, alle verfügbaren Anwender­Songs voll aufzuzeichnen.
REC TOP BWD STOP PLAY FWD
Page 55
MODI UND
FUNKTIONEN
■ AUFRUFEN DES ECHTZEIT-AUFNAHMEMODUS -
Ausgehend vom Song­Aufnahmebereitschafts-Modus drücken Sie zunächst [-1] oder [+1], um die Pattern­Nummer zu wählen, die Sie als ersten Part in den Song eingeben möchten. Dann drücken Sie einfach [PLAY] und setzen damit die Echtzeit-Aufnahme-Funktion in Gang. Als Vorzählung ist ein Metronom-Klicken hörbar (die Anzahl der vorgezählten Taktschläge erscheint auf dem Display und hängt vom Taktmaß des betreffenden Patterns ab), wonach die Echtzeit-Aufnahme beginnt. (Um den Echtzeit­Aufnahmemodus wieder zu verlassen, drücken Sie [STOP] und dann [REC] erneut.)
■ AUFNEHMEN IN ECHTZEIT - Echtzeit-Aufnahmen bestehen ebenfalls aus zwei
charakteristischen Bedienungsschritten:
1. Wahl von “Next”-Pattern mit [-1] und [+1], die als eintaktige Song-Parts auf einer
Pattern-Spur aufgenommen werden, während der Song gespielt wird — die Aufnahme wird beendet, wenn Sie [STOP] drücken.
2.
Aufnahme von Akkordwechseln auf der Akkord-Spur mit der Akkord-Zuordnungs­Funktion.
Nach der Aufnahme von Pattern, die den Song bilden, erscheinen Beat/Clock-Positions-Anzeigen (z.B. die nach unten weisenden Dreiecke im oberen rechten Bereich des LCD-Displays), die angeben, daß der Song Pattern-Daten enthält.
Ein Druck auf [PLAY] zum Einschalten der Echtzeitaufnahme löscht alle vorhandenen Daten.
■ LÖSCHEN EINES PATTERN - Nach dem Aufnehmen eines Songs können Sie jederzeit
zurückkehren und ein Pattern löschen. Suchen Sie zunächst, ausgehend vom Song­Aufnahmemodus, den Takt auf, der das Pattern enthält, das Sie löschen müssen, und drücken Sie dazu [FWD] und [BWD]. Anschließend halten Sie [MODE] gedrückt und drücken [PAGE+] einmal. Daraufhin erscheint das Wort “DEL” (Delete=Löschen) im oberen linken Bereich des LCD-Displays, und das Wort “SURE?” erscheint im unteren linken Bereich des LCD-Displays. Drücken Sie dann [ENTER], um das Pattern zu löschen. (Alle Parts, die dem gelöschten Par ts nachfolgen, werden um jeweils einen Part nach vorn gerückt, so daß Sie automatisch die Lücke füllen, die durch den gelöschten Part hervorgerufen worden ist.)
47
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
Page 56
MODI UND
FUNKTIONEN
48
Pattern- und Akkord-Spuren sind unabhängig voneinander! Wenn ein Pattern gelöscht wird, werden die nachfolgenden Teile um einen Part nach vorn gerückt. Achten Sie daher unbedingt sorgfältig darauf, daß das Löschen eines Patterns nicht die Struktur des Songs im Verhältnis zur Akkord-Spur verändert.
■ EINFÜGEN EINES PATTERN - Nach dem Aufnehmen eines Songs können Sie jederzeit
zurückkehren und ein Pattern einfügen. Suchen Sie zunächst, ausgehend vom Song­Aufnahmemodus, den Takt auf, der dem Pattern folgt, das Sie einfügen möchten, und drücken Sie dazu [FWD] und [BWD]. Anschließend halten Sie [MODE] gedrückt und drücken [PAGE+] einmal. Daraufhin erscheint das Wort “INS” (Insert=Einfügen) im oberen linken Bereich des LCD-Displays, und das Wort “SURE?” erscheint im unteren linken Bereich des LCD-Displays. Drücken Sie [-1] und [+1], und wählen Sie das neue Pattern. Drücken Sie dann [ENTER], um das Pattern einfügen. (Das neue Pattern wird ein neuer Part des Songs und alle Parts, die dem eingefügten Par t nachfolgen, werden um jeweils ein Part nach hinten gerückt, so daß der Song um ein Part verlängert wird.)
Pattern- und Akkord-Spuren sind unabhängig voneinander! Wenn ein Pattern eingefügt wird, werden die nachfolgenden Teile um einen Part nach hinten gerückt. Achten Sie daher unbedingt sorgfältig darauf, daß das Einfügen eines Patterns nicht die Struktur des Songs im Verhältnis zur Akkord-Spur verändert.
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
89101176
HH
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
Page 57
MODI UND
FUNKTIONEN
49

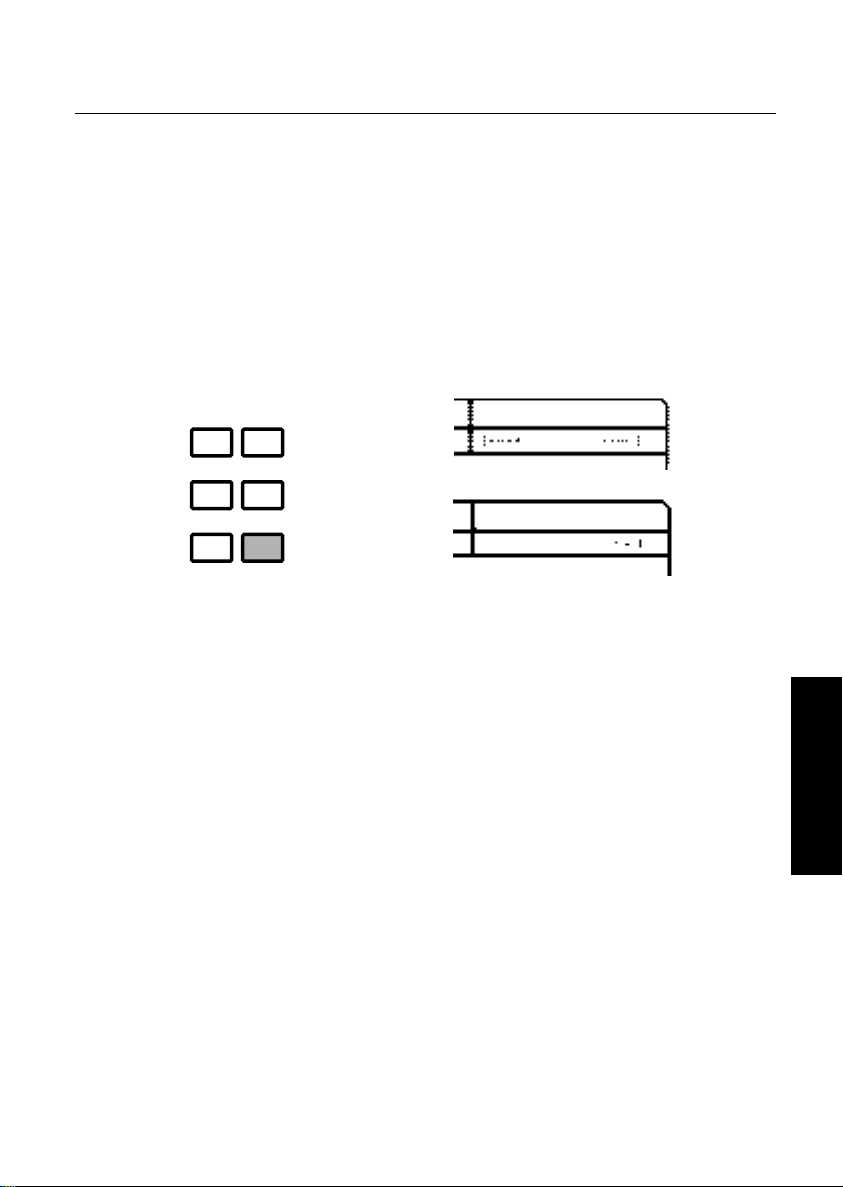

AUFNEHMEN VON AKKORDWECHSELN
Zur Aufnahme von Akkordwechseln in der Akkord-Spur an einer genau definierten Clock­Position innerhalb eines Songs müssen Sie zunächst die Akkord-Zuordnungs-Funktion aufrufen.

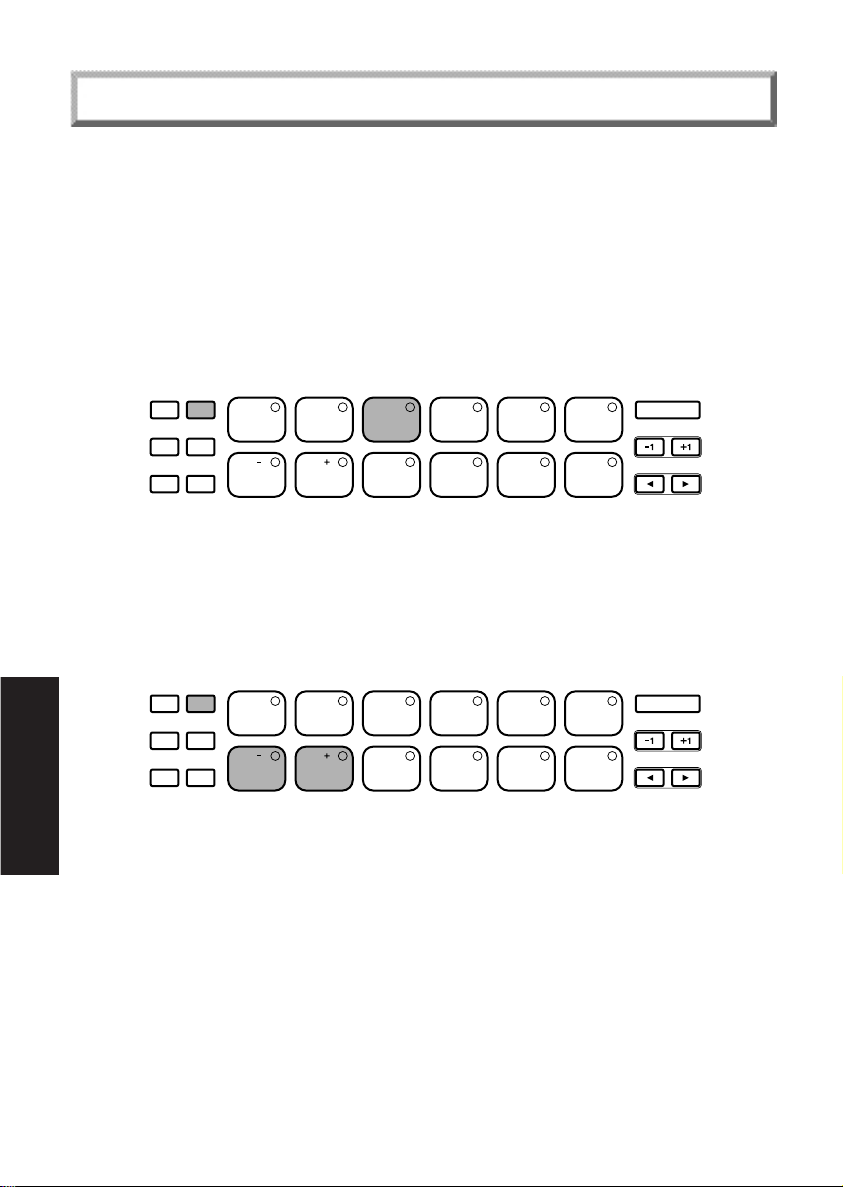

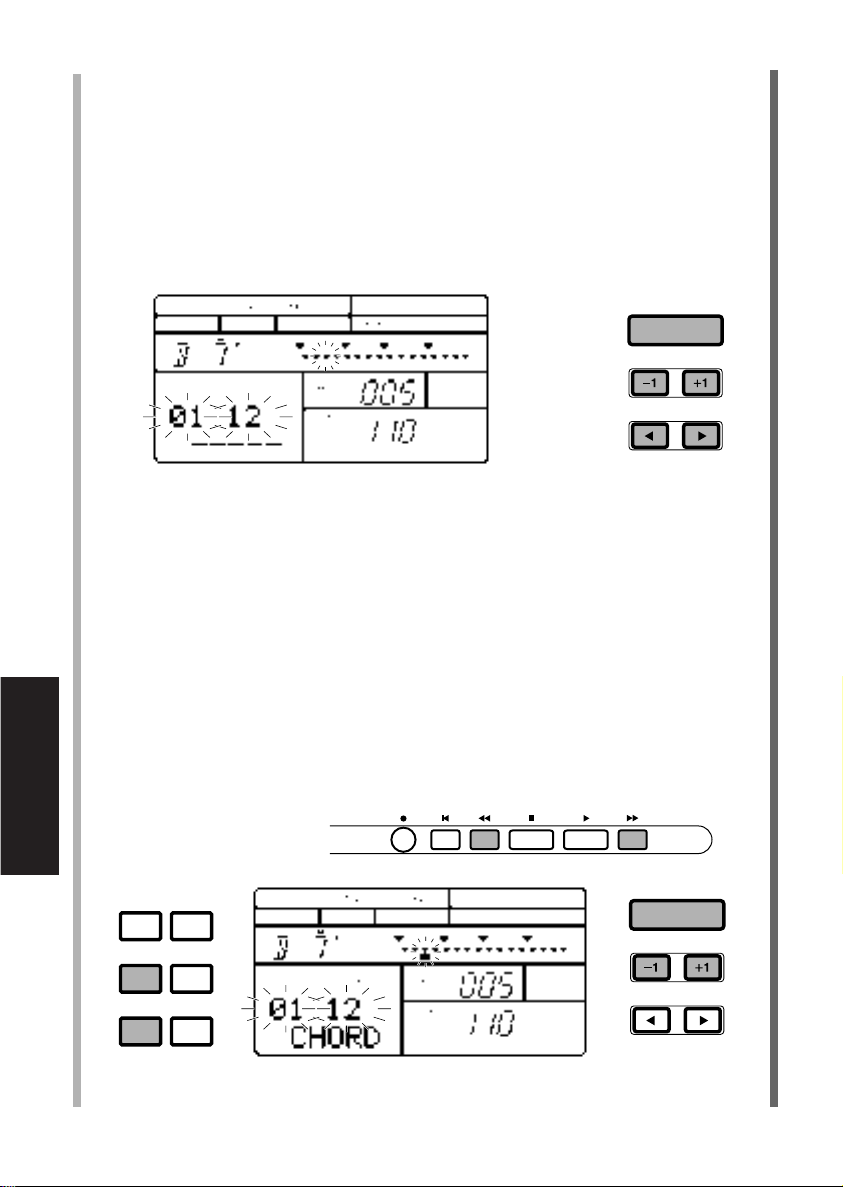

■ AUFRUFEN VON AKKORD-ZUORDNUNG - Ausgehend vom Step-Aufnahmemodus
drücken Sie [CHORD]. Daraufhin erscheinen die Worte “BEAT” und “CLOCK” —, die die gegenwärtige Takt- und Clock-Position des gegenwärtig gewählten Taktes anzeigen — im linken unteren Bereich des LCD-Displays, und ein kleines nach unten weisendes Dreieck erscheint über den Grundton des Akkords im oberen linken Bereich des LCD-Displays. (Sie können die Tasten [E] und [F] drücken, um den blinkenden Cursor über den Grundton des Akkordes, den Akkord-Typ oder die Beat/Clock-Position zu führen.)
■ BESTIMMEN EINER CLOCK-POSITION - Nachdem Sie [CHORD] gedrückt haben,
drücken Sie [BWD] und [FWD], um einen Takt zu wählen. Wenn Sie einen Akkordwechsel an einer anderen Position als dem Anfang eines Takts eingeben wollen, drücken Sie [-1] und [+1], um einen bestimmten Clock-Punkt im Takt zu bestimmen. Sie können die genaue Clock-Position in einem Takt für den Wechsel des Akkordes festlegen, indem Sie [F] zweimal drücken, um den blinkenden Cursor über die Takt/Clock-Position zu führen.
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
ENTER
Page 58
MODI UND
FUNKTIONEN
50
■ BESTIMMEN EINES AKKORD-GRUNDTONS UND EINES TYPS - Nach Wahl des
Akkordes und Festlegen der Clock drücken Sie [E] zweimal, um den blinkenden Cursor über den Grundton des Akkordes zu führen, und drücken Sie dann [-1] und [+1], um den Grundton des Akkordes zu wählen. Als nächstes drücken Sie [F] einmal, um den blinkenden Cursor über den Akkord-Typ zu führen, und drücken dann [-1] und [+1], um den Akkord-Typ zu wählen. Drücken Sie dann [ENTER]. Die aufgenommenen Akkord-Daten werden als schwarzes Quadrat an der von Ihnen gewählten Position angezeigt.
■ LÖSCHEN EINES AKKORDES NACH EVENT - Selbst nach der Aufnahme eines
Songs können Sie zurückgehen und einen unerwünschten Akkord jederzeit an einer festzulegenden Event-Position (musikalisches “Vorkommnis”), oder Clock-Position löschen. Zunächst drücken Sie ausgehend vom Song-Aufnahmemodus [CHORD], um die Akkord-Zuordnung aufzurufen. Danach drücken Sie [FWD] und [BWD], um den Takt zu finden, der den Akkord enthält, den Sie löschen möchten. Bewegen Sie dann den Cursor zur Takt/Clock-Position und drücken Sie [+1] oder [-1], um eine bestimmte Takt/Clock-Position zu lokalisieren. (Ein kleines schwarzes Quadrat erscheint unter der betref fenden Clock-Position, wo Akkordwechsel-Daten vorhanden sind.) Abschließend halten Sie [DELETE] gedrückt und drücken [ENTER] um die Akkord-Daten zu löschen.
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
REC TOP BWD STOP PLAY FWD
ENTER
Page 59
MODI UND
FUNKTIONEN
51

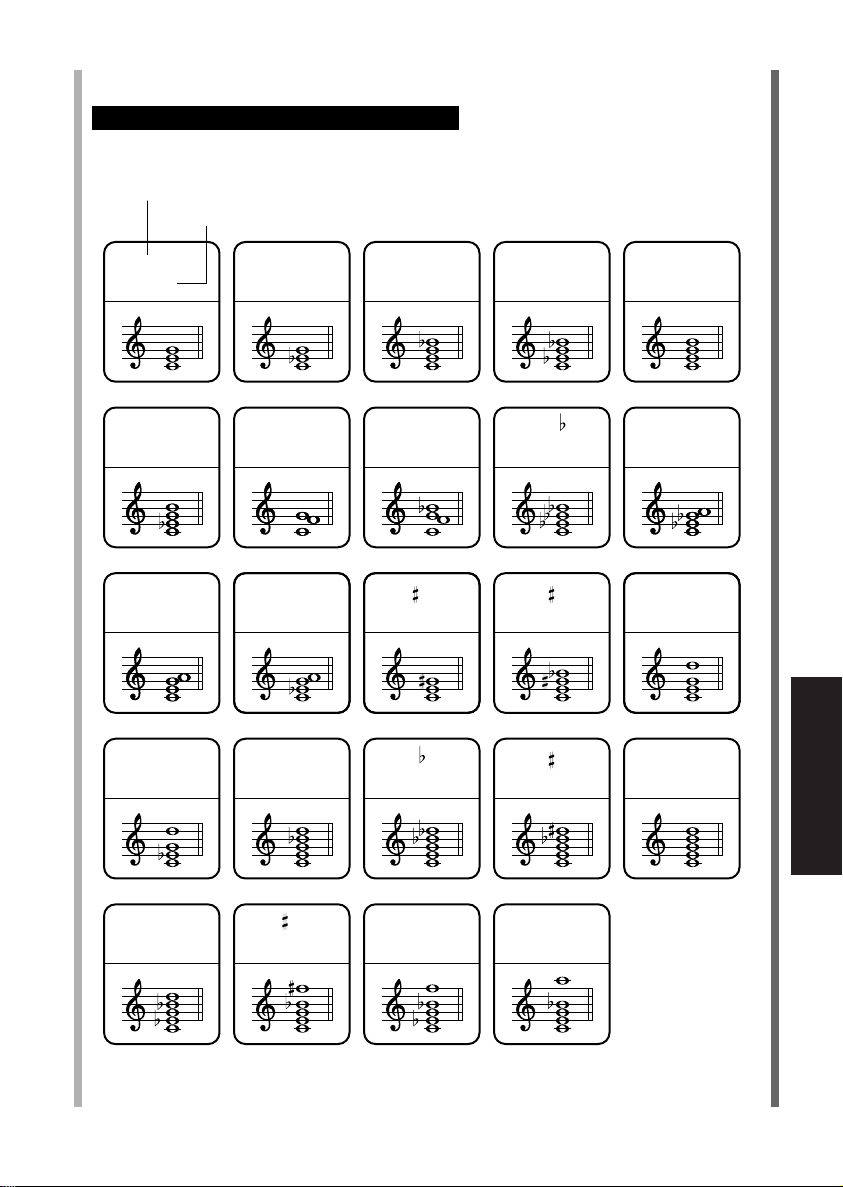

LISTE DER AKKORDTYPEN (Tonart C)
LCD-DISPLAY
AKKORD-DEFINITION
(Blank)
Major
mM7
Minor Major Seventh
6
Sixth
m add9
Minor Added Ninth
m
Minor
sus4
Suspended Fourth
m6
Minor Sixth
7 9
Seventh Ninth
7
Seventh
7sus4
Seventh Suspended
Fourth
5
Augmented
7 9
Seventh Flatted
Ninth
m7
Minor Seventh
m7 5
Minor Seventh
Flatted Fifth
7 5
Seventh Augmented
7 9
Seventh Sharp Ninth
M7
Major Seventh
dim
Diminished
add9
Added Ninth
M7 9
Major Seventh Ninth
m7 9
Minor Seventh Ninth
7 11
Seventh Sharp
Eleventh
m7 11
Minor Seventh
Eleventh
7 13
Seventh Thirteenth
Page 60
MODI UND
FUNKTIONEN
52
■ LÖSCHEN EINES AKKORDES NACH PART -
Nach der Aufnahme eines Songs können Sie zurückgehen und einen unerwünschten Akkord jederzeit an einer festzulegenden Part-Position, oder Takt-Position löschen. Zunächst drücken Sie ausgehend vom Song-Aufnahmemodus [CHORD], um die Akkord-Zuordnung aufzurufen. Danach drücken Sie [FWD] und [BWD], um den Takt zu finden, der den Akkord enthält, den Sie löschen möchten. Halten Sie dann [MODE] gedrückt, und drücken Sie [PAGE+] einmal. Daraufhin erscheint die Abkürzung “DEL” (Delete) im oberen linken Bereich des LCD-Displays, und das Wor t “SURE?” erscheint im unteren linken Bereich des LCD-Displays. Abschließend drücken Sie [ENTER], um die Akkord-Daten zu löschen.
Pattern- und Akkord-Spuren sind unabhängig voneinander! Wenn ein Akkord nach Parts gelöscht wird, werden die nachfolgenden Teile um einen Part nach vorn gerückt. Achten Sie daher unbedingt sorgfältig darauf, daß das Löschen eines Akkords nicht die Struktur des Songs im Verhältnis zur Pattern-Spur veränder t.
■ EINFÜGEN EINES AKKORDS -
Nach der Aufnahme eines Songs können Sie zurückgehen und jederzeit einen Akkord einfügen. Zunächst drücken Sie ausgehend vom Song-Aufnahmemodus [CHORD], um die Akkord-Zuordnung aufzurufen. Danach drücken Sie [FWD] und [BWD], um den Takt zu finden, wo Sie den neuen Akkord einfügen möchten. Halten Sie dann [MODE] gedrückt, und drücken Sie [PAGE+] zweimal. Daraufhin erscheint die Abkürzung “INS” (Insert) im oberen linken Bereich des LCD-Displays und das Wort “SURE?” erscheint im unteren linken Bereich des LCD-Displays. Drücken Sie [ENTER], um einen leeren Part einzufügen. Schließlich gehen Sie zu Akkord-Zuordnung zurück und fügen die Akkord-Daten ein.
REC TOP BWD STOP PLAY FWD
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
Page 61
MODI UND
FUNKTIONEN
53
Die Pattern- und Akkord-Spuren sind unabhängig voneinander! Sie können Akkorde nur nach Part einfügen und nicht nach Event. Wenn Sie einen Akkord einfügen, bewegen sich die nachfolgenden Parts um jeweils einen Par t nach hinten. Achten Sie daher unbedingt sorgfältig darauf, daß das Einfügen eines Akkords nicht die Struktur des Songs im Verhältnis zur Pattern-Spur veränder t.
■ VERLASSEN DER AKKORD-ZUORDNUNG - Um die Akkord-Zuordnungs-Funktion zu
verlassen drücken Sie [CHORD] erneut.
Wenn Sie versuchen, einen Akkord zu verändern und die Meldung “PART EMPTY” auf dem LCD­Display erscheint, bedeutet dies, daß keine Daten in der Spur vorhanden sind.
■ VERÄNDERN EINES PATTERN - Nach der Aufnahme eines Songs können Sie
zurückgehen und jederzeit ein Pattern ändern. Ausgehend vom Song-Aufnahmemodus suchen Sie zunächst den Takt des Patterns, das Sie ändern möchten, indem Sie [FWD] und [BWD] drücken. Als nächsten wählen Sie das neue Pattern, indem Sie [-1] und [+1] drücken.
■ VERÄNDERN EINER BEGLEITUNG - Wenn Sie Song-Parts aufnehmen, indem Sie Pattern
wählen und eingeben, werden auch die Begleitungen, die den verschiedenen Pattern zugeordnet sind, ebenfalls im Song aufgenommen. Obwohl Sie eine Begleitung nicht im Song-Aufnahmemodus verändern können, gibt es eine einfache Möglichkeit, die Begleitung zu verändern. Schalten Sie das Gerät zunächst in den Pattern-Modus, rufen Sie die Pattern-Kopier-Funktion auf, und kopieren Sie anschließend das Pattern zu einer User-Pattern-Position. Als nächstes ordnen Sie eine andere Begleitung zu (siehe den Abschnitt “ZUORDNUNG EINER BEGLEITUNG ZU EINEM USER-PATTERN” Seite 34). Dann kehren Sie zum Song-Aufnahmemodus zurück und folgen dem oben im Abschnitt “VERÄNDERN EINES PATTERN” beschriebenen Verfahren.
■ ÜBERSCHREITEN DER MAXIMAL ZULÄSSIGEN POLYPHONIE - Der RY9 weist Polyphonie
für 28 Töne auf, d.h. daß die maximal mögliche Anzahl der Töne, die gleichzeitig erzeugt werden können, 28 beträgt. Abhängig von dem Pattern, das Sie erzeugt haben, können Schläge auf eine Position fallen, wo bereits sehr viele Baß- und Akkordnoten vorhanden sind. Jeder zusätzliche Schlag eines Schlaginstruments, der die Kapazität von 28 Tönen überschreitet wird “abgestumpft”, abgeschnitten oder er wird nicht gespielt.
Wenn Sie die Stromversorgung ausschalten, während der Pattern-Aufnahmemodus aktiviert ist oder während die Song-Kopier- oder -Löschfunktion ausgeführt wird, kann dies zu einem unwiederbringlichen Verlust aller User-Daten führen.
Page 62
MODI UND
FUNKTIONEN
54
12. DRUM-KIT-MODUS
Im Drum-Kit-Modus können Sie ein Preset- oder User-Schlagzeug-Set wählen, den Pads in einem User-Kit Voices zuordnen und verschiedene Einstellungen für die Pads in einem User­Kit vornehmen, einschließlich der Bestimmung des Ausgangs- und Akzent-Pegels, der Einstellungen der Stereo-Panorama-Positionierung und der Tonhöhenstimmung für jedes Drum-Pad. Sie können ferner ein Preset- oder User-Schlagzeug-Set einem User-Schlagzeug­Set zuordnen und die Chase-Funktion aktivieren.
■ AUFRUFEN DES DRUM-KIT-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie [KIT],
um den Drum-Kit-Modus aufzurufen.
■ WÄHLEN EINER FUNKTION - Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] und
[PAGE-], um durch die verschiedenen Funktionen fortzuschalten. Das LCD-Display zeigt Informationen über den Status der jeweiligen Funktionen, während Sie diese Schritt für Schritt durchschalten.
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
89101176
HH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ENTER
Page 63
55
MODI UND
FUNKTIONEN
SPIELEN DER PADS UND WÄHLEN VON KITS.
Im allgemeinen können Sie unabhängig von dem Modus, in dem Sie sich gerade befinden, die Drum-Pads in Echtzeit spielen. In einige der Drum-Kit-Modusfunktionen bewirkt ein Druck auf die Pad-Tasten, daß auch Informationen über die verschiedenen Einstellungen der einzelnen Pads angezeigt werden.
■ WÄHLEN DER PAD-BANKS - Jedem der zwölf Drum-Pads sind zwei Drum Voices
zugeordnet. Diese sind in “Drum” und “Percussion”-Pad Banks organisiert. Um zwischen den beiden Pad Banks vorwärts und rückwärts zu schalten, drücken Sie [PAD BANK]. Daraufhin erscheint entweder das Wort “DRUM” (Drum-Pad-Bank) oder die Abkürzung “PERC” (Persussion Pad Bank) im oberen rechten Bereich des LCD-Displays, während Sie zwischen den beiden Banken hin- und herschalten.
■ HINZUFÜGEN VON AKZENTEN WÄHREND DES SPIELES - Jede Drum-Voice in einem
Schlagzeug-Set hat einen bestimmten “Akzent-Pegel” der diesem zugeordnet ist, und es Ihnen ermöglicht, den Schlagzeug-Schlägen Dynamik beizufügen, während Sie in Echtzeit spielen, und in den User-Patterns Akzente aufzunehmen. Um Akzente hinzuzufügen, während Sie die verschiedenen Drum-Pads spielen, halten Sie [ACCENT] gedrückt, um den gewünschten Drum-Schlägen diesen Akzentpegel beizufügen. Der Akzentpegel für jede Drum Voice kann in den Preset-Schlagzeug-Sets nicht modifiziert werden; es ist jedoch möglich, den Akzentpegel (für leisere oder lautere Dynamik) für jede einzelne Drum Voice in einem User-Schlagzeug-Set zu verändern.
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
Page 64
MODI UND
FUNKTIONEN
56

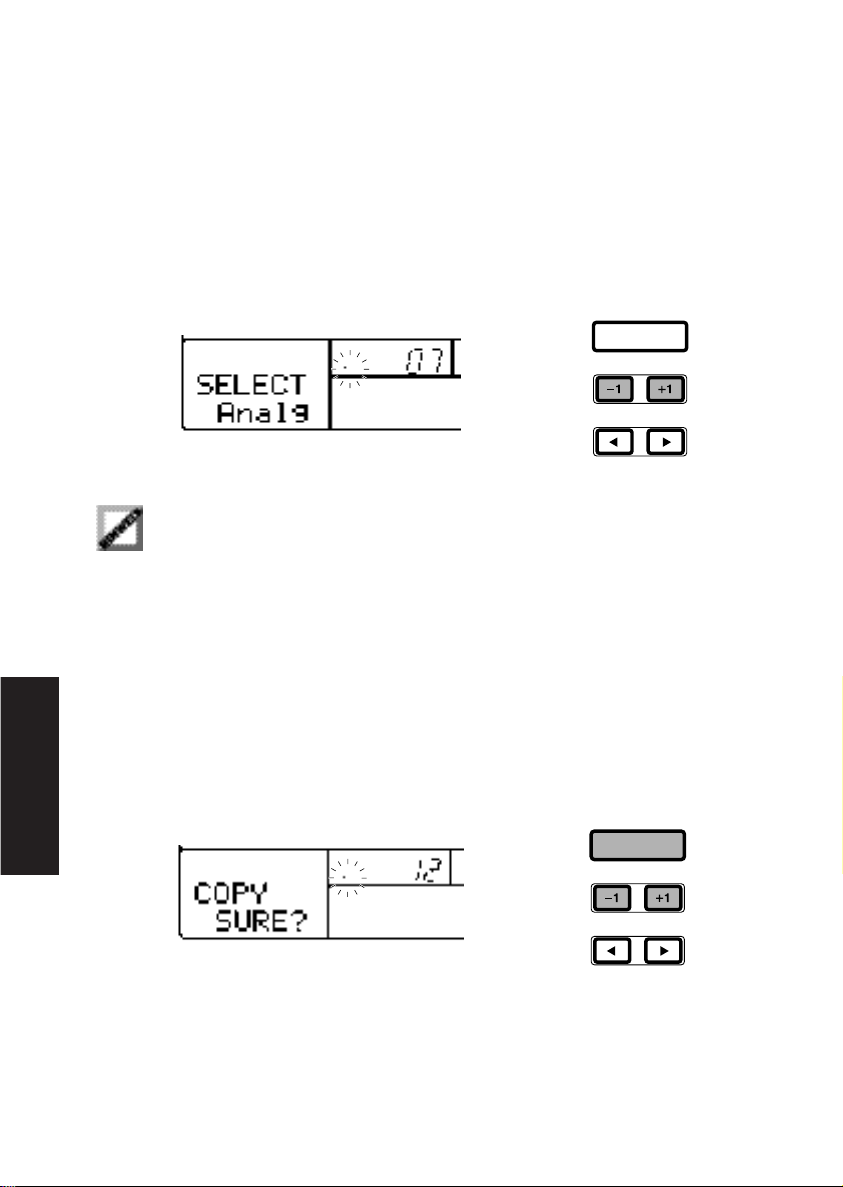

■ WÄHLEN DER DRUM-KITS - Das gegenwärtig gewählte Schlagzeug-Set ist davon
abhängig, welches Pattern gewählt wurde, da in jedem Preset-Pattern ein bestimmtes Schlagzeug-Set verwendet wird. Es stehen insgesamt 16 Schlagzeug-Sets zur Verfügung — 12 Preset-Drum-Kits (Nr. 00 bis Nr. 11) und 4 User-Drum-Kits (Nr. 12 bis Nr. 15). Wenn Sie den Drum-Kit-Modus aufrufen, erscheint das Wort “SELECT” zusammen mit der Bezeichnung des gegenwärtig gewählten Schlagzeug-Sets im linken unteren Bereich des LCD-Displays. Der blinkende Cursor wird über dem Wort “KIT” angeordnet und daneben die Nummer des gegenwärtig gewählten Schlagzeug-Sets (00 bis 15) angezeigt. Um ein anderes Schlagzeug-Set zu wählen, drücken Sie [-1] und [+1].
Vor dem Versand werden die Preset Drum-Kits Nr. 00 bis Nr. 03 den User-Drum-Kits Nr. 12 bis Nr. 15 zugeordnet. Wenn Sie sich die 16 Schlagzeug-Sets und die entsprechenden Voice-Zuordnungen der Drum-Pads einmal anhören wollen, schlagen Sie auf Seite 86 nach. Hinweise zum Hören der 128 Drum Voices finden Sie auf Seite 84.
■ KOPIEREN DES GEGENWÄRTIG GEWÄHLTEN DRUM-KITS - Sie können nur die User-
Schlagzeug-Sets modifizieren. Wenn Sie daher ein Preset-Schlagzeug-Set verändern möchten, müssen Sie es zunächst zu einer Position für ein User-Schlagzeug-Set kopieren. Hierzu wählen Sie zunächst das Preset-Schlagzeug-Set, das Sie kopieren möchten. Dann halten Sie [MODE] gedrückt und drücken [PAGE+] mehrere Male, um die Kit-Kopierfunktion aufzurufen. Die Wör ter “COPY SURE?” erscheinen im oberen linken Bereich des LCD-Displays. Drücken Sie [-1] und [+1], um das Ziel-User-Kit (Nr. 12 bis Nr.
15) zu wählen. Anschließend drücken Sie [ENTER] um das gegenwärtig gewählte Schlagzeug-Set zu der gewünschten User-Schlagzeug-Set-Position zu kopieren.
ENTER
ENTER
Page 65
MODI UND
FUNKTIONEN
57
KREIEREN EINES USER-DRUM-KITS.
Einer der Schlüssel zu der großen Flexibilität des RY9 ist die Tatsache, daß Sie bis zu vier Ihrer eigenen User-Schlagzeug-Sets kreieren können, indem Sie eine beliebige der 128 AWM Drum Voices den Pads der 12 Drum-Banken und 12 Percussion-Pad-Banken zuordnen und den Ausgangspegel, Akzentpegel, die Panorama-Position und die Tonhöhen-Stimmung für jede Drum Voice einstellen können.
Wenn Sie Ihr eigenes User-Schlagzeug-Set zusammenstellen, können Sie entweder damit beginnen, daß Sie ein Preset-Schlagzeug-Set zu einem User-Kit-Speicherplatz kopieren, oder einen User-Kit-Speicherplatz wählen und dann beginnen, ganz nach Wunsch den Pads Voices zuzuordnen und andere Einstellungen der Kit-Modus-Funktionen zu bestimmen.
Wenn Sie ein User-Schlagzeug-Set kreieren und Modifizierungen an den verschiedenen Funktions-Einstellungen vornehmen, wirken sich die Zuordnungen und Einstellungen, die Sie vornehmen, nur auf die Pads aus und nicht auf die Drum Voices selbst. Wenn Sie z.B. eine Stereo-Panorama-Position für einen bestimmten Drum-Sound einstellen, ist diese Einstellung nur für das gegenwärtig gewählte Drum-Pad wirksam — d.h., Sie können dem Pad ohne weiteres eine andere Voice zuordnen und die Panorama-Position bleibt trotzdem dieselbe.
Wenn das Wort “PRESET” kurzfristig auf dem LCD-Display erscheint, wenn Sie versuchen, die Funktionseinstellung eines Schlagzeug-Sets zu verändern, bedeutet dies, daß Sie versucht haben, ein Preset-Pattern zu verändern. Wenn dies einmal vorkommen sollte, wählen Sie einfach eine User-Drum-Kit (Nr. 12 bis Nr. 15), oder kopieren Sie das gegenwärtig gewählte Preset-Drum-Kit auf einen Speicherplatz für ein User-Drum-Kit, und versuchen Sie es erneut.
Page 66
MODI UND
FUNKTIONEN
58

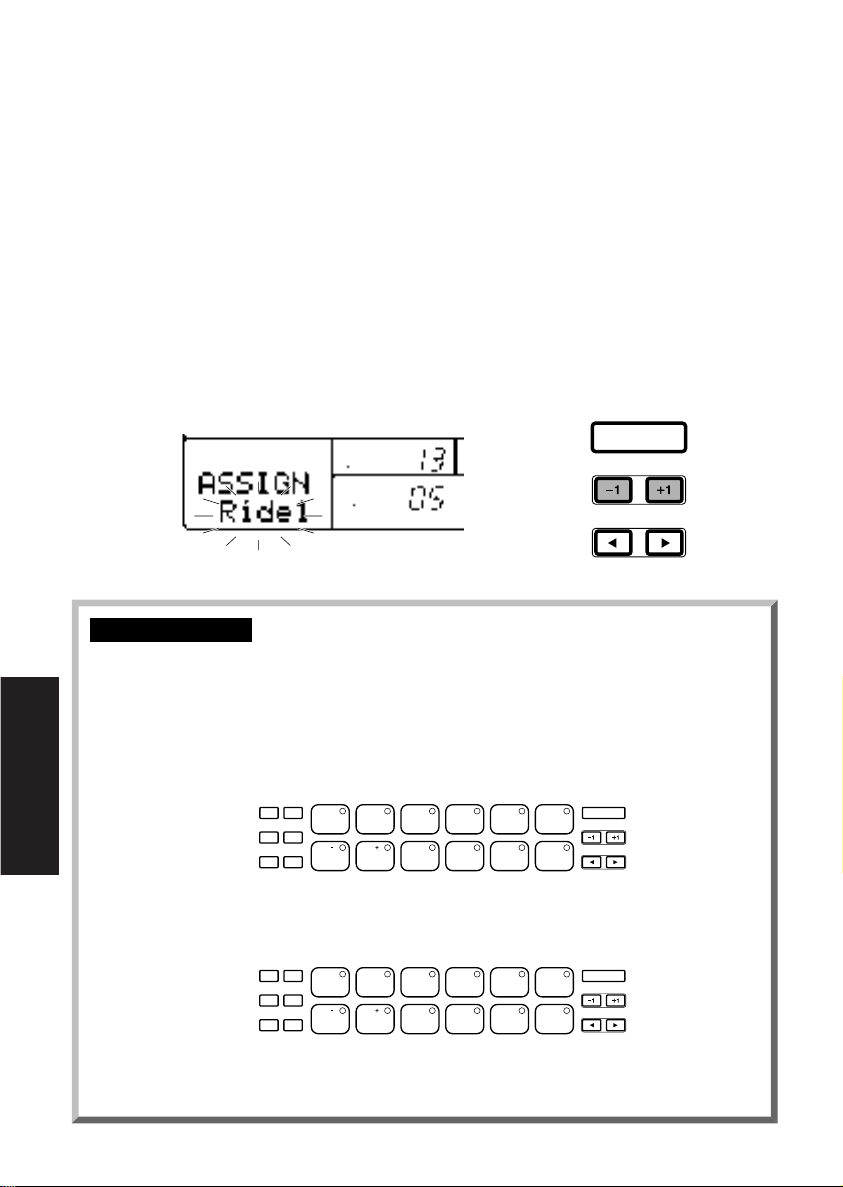

■ ZUORDUNG VON DRUM VOICES ZU DEN PADS - ZUORDUNG VON DRUM VOICES ZU
DEN PADS - In einem User-Schlagzeug-Set können Sie den Pads jede beliebige der 128 AWM Drum Voices zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-], um die Voice-Zuordnungs-Funktion aufzurufen. Daraufhin erscheint das Wor t “ASSIGN” im oberen linken Bereich des LCD-Displays, und die Bezeichnung der Drum Voice, die dem gegenwärtig gewählten Pad zugeordnet ist, beginnt zu blinken. Drücken Sie ein beliebiges Drum-Pad (entweder in der Drum-Percussion-Pad-Bank) — Daraufhin erscheint die Bezeichnung der Drum Voice, die dem von Ihnen gewählten Pad zugeordnet ist, auf dem LCD-Display. Drücken Sie [-1] und [+1] um eine der 128 Drum Voices zu wählen und diesem Pad zuzuordnen. (Während Sie schrittweise durch die einzelnen Drum Voices durchschalten, können Sie das Pad anschlagen, um zu hören, wie die Voice klingt.) Nachdem Sie dem ersten Pad eine Drum Voice zugeordnet haben, wählen Sie einfach ein anderes Pad und widerholen das Verfahren, bis Sie Ihr gesamtes User­Schlagzeug-Set zusammengestellt haben.
PAD-NUMMERN
Jede der 24 Pad-Belegungen in den Drum- und Percussion-Pad-Banken besitzt eine besonder Pad-Nummer zwischen 0 bis 23, wie nachfolgend gezeigt.
ENTER
DRUM PAD BANK = Pad-Nummern 0 ~ 11
ACCENT MODE
DELETE
CHORD
012345
SONG KIT EXT IN SYSTEM TEMPO
PATTERN
AUDITION
TOM1
TOM2 TOM3 CLOSED 1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
BD1 BD2 SD1 SD2 CRASH
234510
89101176
6789)!
PERCUSSION PAD BANK = Pad-nummern 12 ~ 23
ACCENT MODE
DELETE
CHORD
@#$%^&
PATTERN
AUDITION
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM2 TOM3 CLOSED 1
PAGE PAGE MU TE BALANCE TRANS-
BD1 BD2 SD1 SD2 CRASH
234510
89101176
*(º¡™£
HH
HH
OPEN
HH
CLOSED2
HH
HH
OPEN
HH
CLOSED2
ENTER
RIDE
POSE
ENTER
RIDE
POSE
Page 67

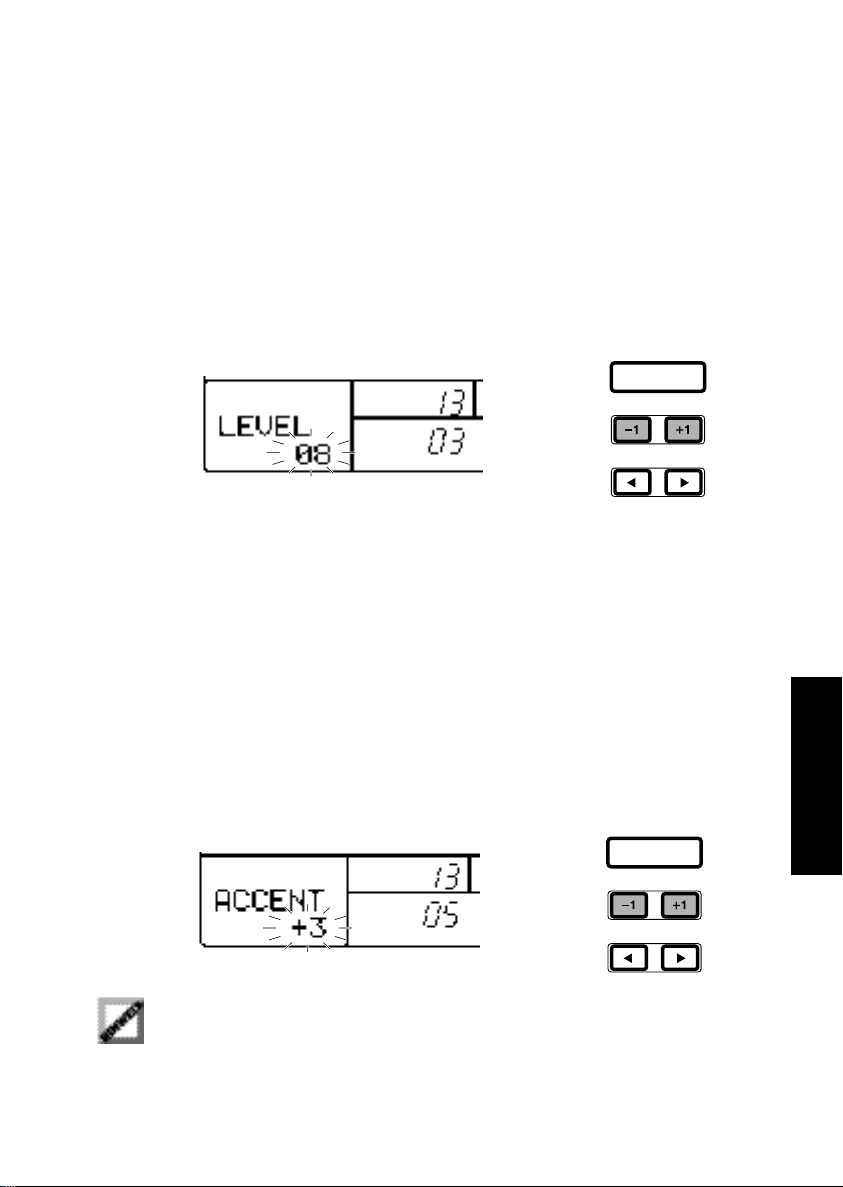

■ EINSTELLEN DER AUSGANGSPEGEL - Sie können jedem Pad in einem User-Schlagzeug-
Set einen Ausgangspegel zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-], um die Ausgangspegel-Funktion aufzurufen. Daraufhin erscheint das Wort “LEVEL” im linken unteren Bereich des LCD-Displays, und die Pegel-Einstellung des gegenwärtig gewählten Pads blinkt. Drücken ein beliebiges Drum-Pad (entweder der Drum- oder der Percussion-Pad-Bank), um es zu wählen. Drücken Sie [-1] und [+1], um die Pegel-Einstellungen zwischen “01” und “16” zu verändern. (Während Sie die Pegel- Einstellung verändern, können Sie das Pad anschlagen, um die Auswirkungen der Pegel­Veränderung zu überprüfen.) Nachdem Sie den Laustärkepegel des ersten Pads eingestellt haben, wählen Sie einfach ein anderes Pad und wiederholen das Verfahren, bis Sie die Pegel für alle Voices in Ihrem User-Schlagzeug-Set eingestellt haben.
■ EINSTELLEN DER AKZENTPEGEL - Sie können jedem Pad in einem User-Schlagzeug-Set
einen Akzentpegel zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-], um die Akzentpegel-Funktion aufzurufen. Daraufhin erscheint das Wort “ACCENT” im linken unteren Bereich des LCD-Displays, und die Pegel-Einstellung des gegenwärtig gewählten Pads blinkt. Drücken Sie ein beliebiges Drum-Pad (entweder der Drum- oder der Percussion-Pad-Bank) um es zu wählen. Drücken Sie [-1] und [+1], um die Pegel-Einstellungen zwischen “-7” und “+7” zu verändern. (Während Sie die Pegel- Einstellung verändern, können Sie [ACCENT] gedrüct halten und das Pad anschlagen, um die Auswirkungen der Pegel-Veränderung zu überprüfen.) Nachdem Sie den Akzentpegel des ersten Pads eingestellt haben, wählen Sie einfach ein anderes Pad und wiederholen das Verfahren, bis Sie die akzentpegel für alle Voices in Ihrem User-Schlagzeug-Set eingestellt haben.
Die Ausgangslautstärke der einzelnen Pads beruht auf der Einstellung des Ausgangspegels zuzüglich dem Wert des Akzentpegels, wenn ein Akzent eingestellt ist.
59
MODI UND
FUNKTIONEN
ENTER
ENTER
Page 68

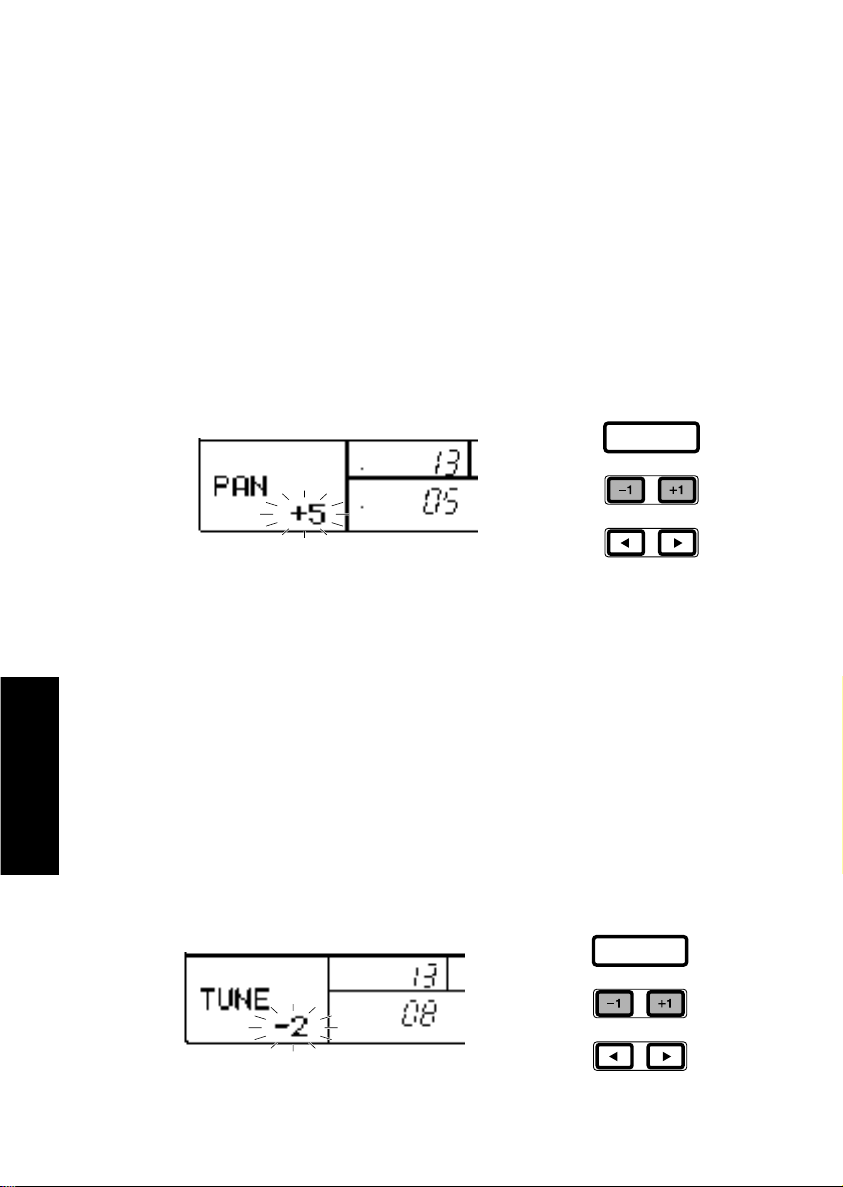

■ EINSTELLUNG DER STEREO-PANORAMA-POSITIONEN - Sie können jedem Pad in einem
User-Schlagzeug-Set eine Stereo-Panorama-Position zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-] um die Panorama-Position-Funktion aufzurufen. Daraufhin erscheint das Wort “PAN” im linken unteren Bereich des LCD- Displays, und die Panorama-Einstellung des gegenwärtig gewählten Padsblinkt. Drücken ein beliebiges Drum-Pad (entweder der Drum- oder der Percussion-Pad-Bank) um es zu wählen. Drücken Sie [-1] und [+1] um die Panorama-Einstellungen zwischen “-7” und “+7” oder “OFF” zu verändern. Wenn Sie “OFF” wählen, wird die werkseitig vorgegebene Panorama-Position der Drucm-Voice bestimmt. (Während Sie die Panorama-Einstellung verändern, können Sie das Pad anschlagen, um die Auswirkungen der Panorama­Veränderung zu überprüfen.) Nachdem Sie die Panorama-Position des ersten Pads eingestellt haben, wählen Sie einfach ein anderes Pad und wiederholen das Verfahren, bis Sie die Panorama-Positionen für alle Voices in Ihrem User-Schlagzeug-Set eingestellt haben.
■ STIMMEN DER TONHÖHE DER DRUMS - Sie können jedem Pad in einem User-
Schlagzeug-Set eine Tonhöhen-Einstellung zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-], um die Stimmfunktion aufzurufen. Daraufhin Sie erscheint das Wort “TUNE” im linken unteren Bereich des LCD-Displays, und die Tonhöhen-Einstellung des gegenwärtig gewählten Pads blinkt. Drücken Sie ein beliebiges Drum-Pad (entweder der Drum- oder der Percussion-Pad-Bank), um es zu wählen. Drücken Sie [-1] und [+1], um die Tonhöhen-Einstellungen zwischen “-7” und “+7” zu verändern, wobei “0” die normale Tonhöhe des Schlagzeug-Sounds repräsentiert. (Während Sie die Tonhöhen-Einstellung verändern, können Sie das Pad anschlagen, um die Auswirkungen der Tonhöhen-Veränderung zu überprüfen.) Nachdem Sie die Tonhöhen- Einstlelung des ersten Pads eingestellt haben, wählen Sie einfach ein anderes Pad und wiederholen das Verfahren, bis Sie die Tonhöhen für alle Voices in Ihrem User­Schlagzeug-Set eingestellt haben.
60
MODI UND
FUNKTIONEN
ENTER
ENTER
Page 69
■ EIN- UND AUSSCHALTEN DER CHASE-FUNKTION - Die Chase-Funktion bestimmt,
welches Schlagzeug-Set ein Pattern spielen wird. Wenn die Chase-Funktion eingeschaltet ist, wird das bei der Aufnahme verwendete Schlagzeug-Set automatisch für die Pattern­Wiedergabe gewählt. Wenn die Chase-Funktion ausgeschaltet ist, wird das gegenwärtig gewählte Schlagzeug-Set zur Wiedergabe aller Patterns ver wendet. Die Chase­Einstellung, die beim Versand des RY9 auf “EIN” gestellt ist, hat Einfluß auf das gesamte System. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] einmal oder mehre Male, um die Chase-Funktion aufzurufen. Daraufhin erscheint das Wor t “CHASE” im linken unteren Breich des LCD-Displays. Drücken Sie [+1], um die Chase-Funktion einzuschalten. Wenn Chase eingeschaltet ist, erscheint das Wort “CHASE” im oberen rechten Bereich des LCD-Displays. Drücken Sie [-1], um die Chase-Funktion auszuschalten.
13. EXTERNAL IN-MODUS
Der RY9 verfügt über eine besondere Eingangsbuchse [EXT IN], an die Sie eine Gitarre direkt anschließen und zusammen mit den Pattern und Songs spielen können. Außerdem können Sie den RY9 zum Stimmen der Gitarre oder als Gitarren-Synthesizer verwenden, indem Sie mit der Gitarre eine beliebige der normalen 50 AWM Voices “triggern” (einschließlich Akkustik-Piano, Strings, Brass, Synth Pad Sounds usw.) und vieles mehr. (Weitere Einzelheiten zum Anschluß einer Gitarre finden Sie auf Seite 16.) Daher besteht der musikalische Inhalt, der vom RY9 gleichzeitig ausgegeben werden kann, aus Drums, Baß und zwei Chord-Par ts von den Pattern/Songs, zuzüglich einem Gitarren-Signal und der durch Gitarre getriggerten external In Voice.
Im External In-Modus können Sie die Misch-Funktion ein- oder ausschalten, den Status der External In Voice und des Gitarren-Synthesizers bestimmen, die Gitarren-Stimmfunktion aktivieren, den Trigger-Empfindlichkeits-Pegel für die External In-Voice zuordnen und die Fernbedienungs-Startfunktion ein- und ausschalten.
61
MODI UND
FUNKTIONEN
ENTER
Page 70

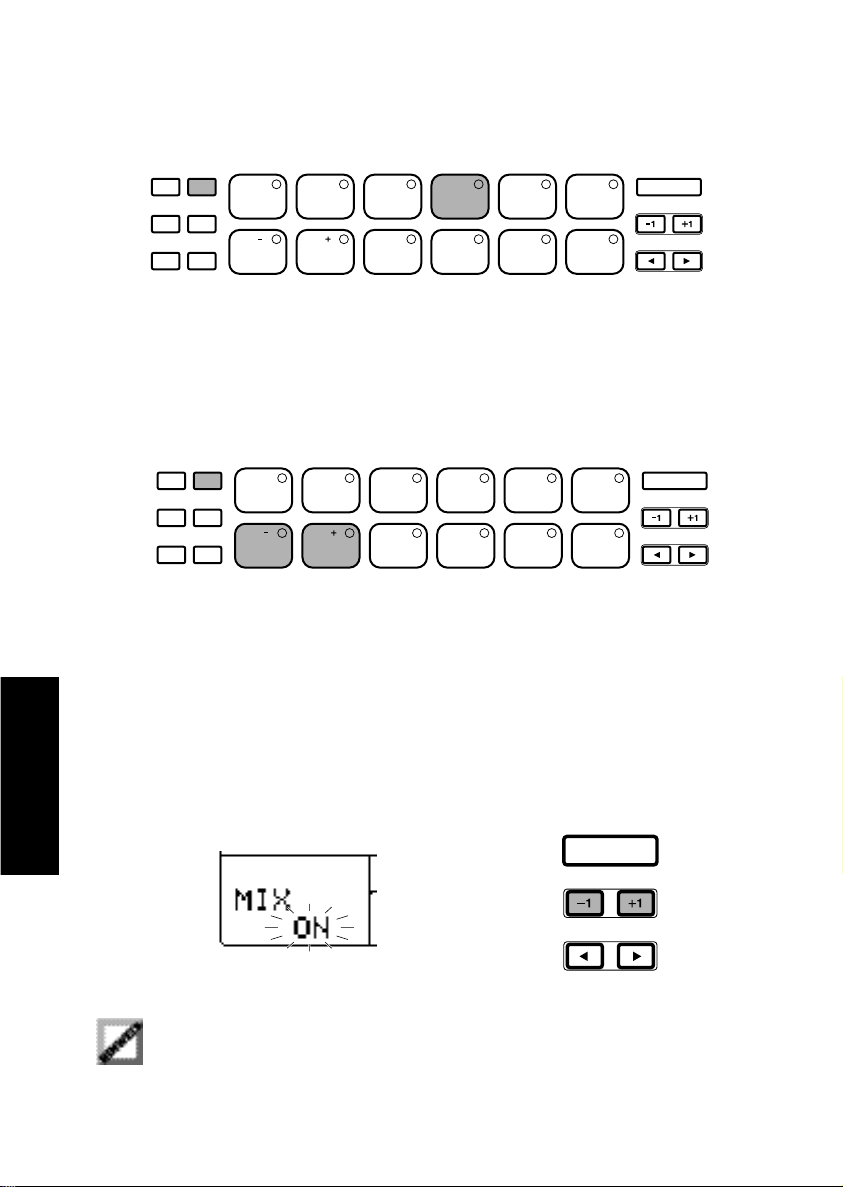

■ AUFRUFEN DES EXTERNAL IN-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie
[EXT IN], um den External In-Modus aufzurufen.
■ WÄHLEN EINER FUNKTION - Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] und
[PAGE-], um schrittweise durch die verschiedenen Funktionen zu schalten. Das LCD­Display zeigt Ihnen Informationen über den Status jeder einzelnen Funktion, wenn Sie diese anwählen.
■ EIN- UND AUSSCHALTEN DER MISCHFUNKTION - Wenn die Mischfunktion eingeschaltet
ist, wird das Gitarren-Signal, das Sie spielen mit den Pattern/Songs gemischt, und der daraus resultierende Klang über die Stereo-Ausgangsbuchsen [OUTPUT] und die Kopfhörerbuchsen [PHONES] ausgegeben. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] noch einmal, falls erforderlich, um die Mischfunktion aufzurufen. Das Wort “MIX” erscheint im unteren linken Bereich des LCD-Displays, zusammen mit dem gegenwärtigen Mischfunktions-Status — “ON” oder “OFF”. Drücken Sie [+1], um die Mischfunktion einzuschalten. Drücken Sie [-1], um die Mischfunktion auszuschalten.
Zur Regulierung des Lautstärkepegels der Gitarre stellen Sie den Lautstärkeregler an der Gitarre ein.
62
MODI UND
FUNKTIONEN
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
89101176
HH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ENTER
Page 71

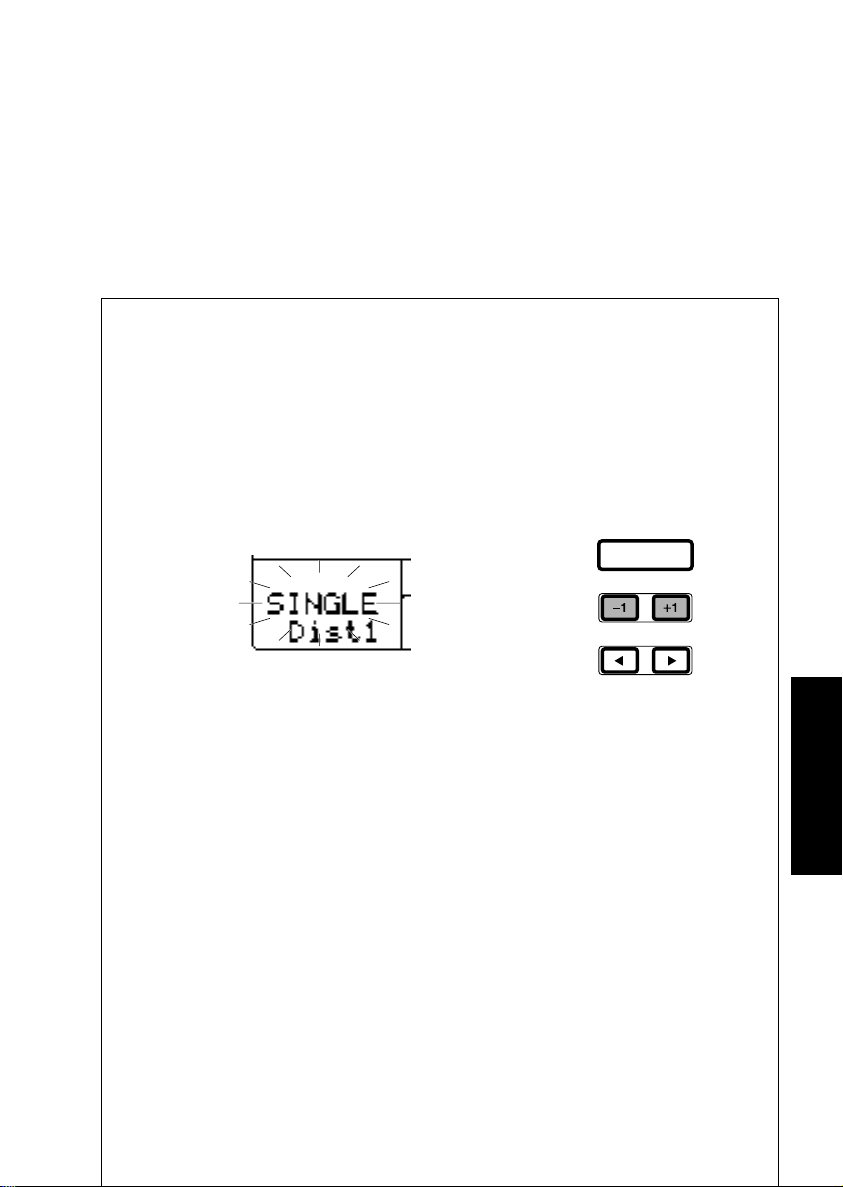

■ VERWENDUNG DES RY9 ALS GITARREN-SYNTHESIZER - Wenn eine Gitarre an die
Eingangsbuchse [EXT IN] angeschlossen ist, können Sie die Gitarre dazu ver wenden, eine External In Voice auf verschiedene Arten zu triggern. Es sind zwei Schritte erforderlich, um den RY9 als Gitarren-Synthesizer einzurichten:
1. Bestimmen des Gitarren-Synthesizer-Status.
2. Wählen einer External In Voice (siehe unten).
1. BESTIMMEN DES EXTERNAL IN-GITARREN-SYNTHESIZER-STATUS - Der Status
des Gitarren-Synthesizers bestimmt, wie die External In Voice, die Sie mit den auf Ihrer Gitarre gespielten Tönen steuern, klingen wird — z.B. können Sie die External In Voice ausschalten, oder das Gitarren-Signal eine einzelne Klangfarbe auslösen lassen, oder Oktaven, Harmonien oder einen Akkord. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-], um die External In-Wahlfunktion aufzurufen. Dann drücken Sie [-1] und [+1], um den Synthesizer-Status zu bestimmen, wie nachfolgend erläutert.
❑ OFF - Die External In Voice spielt nicht. ❑ SINGLE - Ein einzelner Ton der External In Voice spielt mit derselben Tonhöhe
wie der Ton, den Sie auf der Gitarre spielen.
❑ OCTAVE - Zwei Töne der External In Voice spielen — ein Ton mit derselben
Tonhöhe wie der Ton, den Sie auf der Gitarre spielen, plus einem weiteren Ton, eine Oktave tiefer.
❑ HARM 1, 2, 3 - Zwei Töne der External In Voice werden gespielt –einer mit
derselben Tonhöhe wie der Ton, den Sie auf der Gitarre spielen, und zusätzlich eine Harmonie, die dem gegenwär tig gewählten Akkord entspricht, der im oberen linken Bereich des LCD-Displays angezeigt ist.
❑ CHORD - eder Ton, den Sie auf der Gitarre spielen, löst den gegenwär tig
gewählten Akkord aus, der im oberen linken Bereich des LCD-Displays angezeigt ist.
63
MODI UND
FUNKTIONEN
ENTER
Page 72

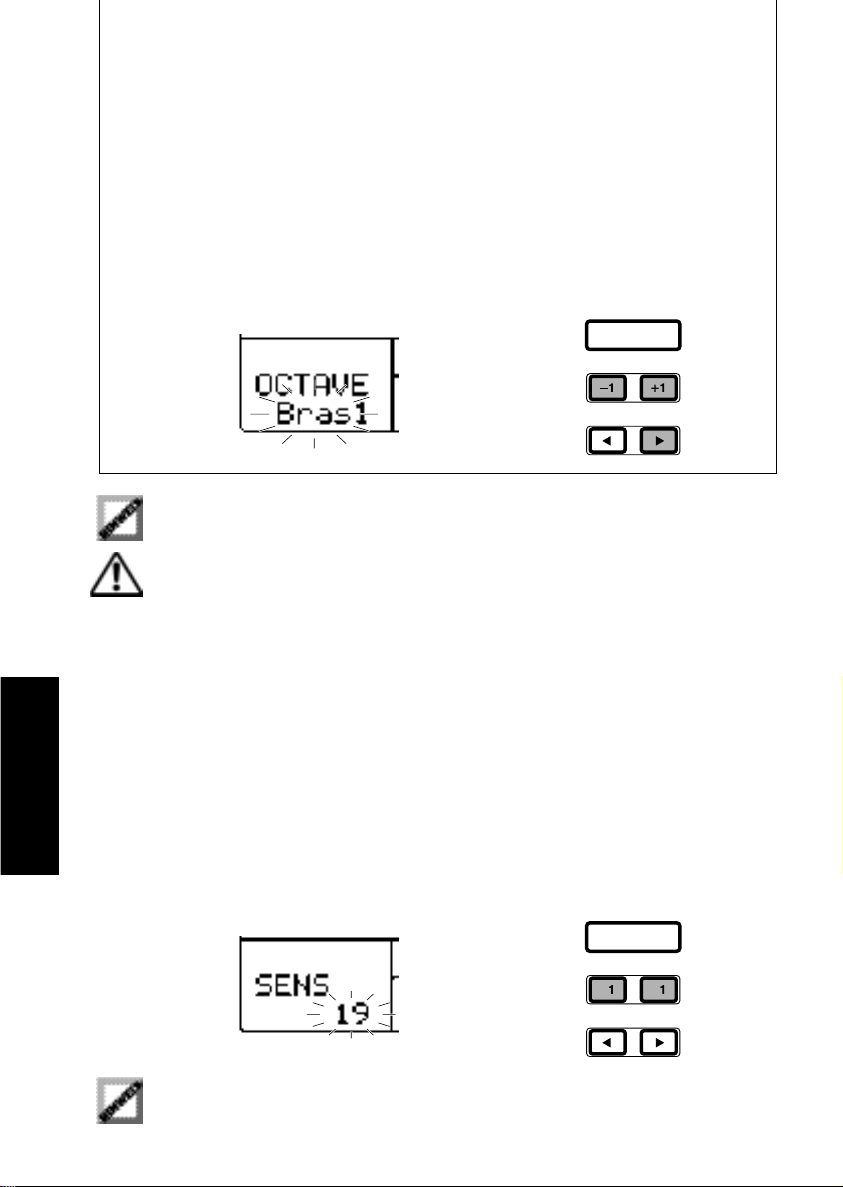

2. WÄHLEN EINER EXTERNAL IN VOICE - Sie können jede der normalen 50 AWM
Voices wählen, die durch die auf der Gitarre gespielten Töne getriggert werden. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] oder [PAGE-], um die External In-Wahlfunktion aufzurufen. Im linken oberen Bereich des LCD-Displays werden zwei Informationszeilen angezeigt. In der oberen Zeile wird der gegenwärtige Synthesizer-Status (siehe oben) angezeigt, und die Bezeichnung der gegenwärtig gewählten External In Voice in der unteren Zeile. Drücken Sie [F] einmal, um den blinkenden Cursor über die Klangfarben-Bezeichnung zu führen, und drücken Sie dann [-1] und [+1], um eine andere Klangfarbe zu wählen.
Eine Liste der normalen AWM Voices finden Sie auf Seite 91.
Der RY9 kann nur Einzeltöne erkennen, die Sie auf der Gitarre spielen; d.h. er kann keine Akkorde erkennen. Die einzelnen Töne zu erkennen, die Sie auf der Gitarre spielen und gleichzeitig damit eine Klangfarbe auszulösen, die mit derselben Tonhöhe erklingt, ist bereits eine außerordentlich komplizier te Technik. Die Qualität des Ergebnisses, das Sie erzielen, hängt von einer Kombination von Faktoren ab, einschließlich des Typs der Gitarre, die Sie verwenden, dem Lautstärke-Pegel der Gitarre, der Klangfarbe und den Tonabnehmer-Einstellungen, sowie der Empfindlichkeits-Einstellung des External In-Modus (siehe unten). Möglicherweise er forder t es einiger Experimente mit dem Spielstil und verschiedenen Einstellungen, bis Sie zufriedenstellende Ergebnisse erzielen.
■ EINSTELLEN DES EXTERNAL IN-EMPFINDLICHKEITSPEGELS - Sie können die
Empfinglichkeits-Einstellung der External In Voice, die durch das Gitarren-Signal ausgelöst werden soll, einstellen. Halten Sie [MODE] gedrückt, und drücken Sie dann [PAGE+] oder [PAGE-], um die Empfindlichkeits-Funktion aufzurufen. Daraufhin erscheint die Abkürzung “SENS” (Empfindlichkeit) im unteren linken Bereich des LCD-Displays, zusammen mit der gegenwärtigen Empfindlichkeits-Einstellung. Drücken Sie [-1] und [+1], um die Einstellung der Empfindlichkeits-Funktion zwischen “00” und “19” festzulegen, wobei ein niedrigerer Wert einer geringeren Empfindlichkeit entspricht und ein höherer Wert einer höheren Empfindlichkeit.
Der RY9 kann den External In Par t, der durch das Gitarren-Signal gespielt wird, nicht aufzeichnen.
64
MODI UND
FUNKTIONEN
ENTER
ENTER
Page 73

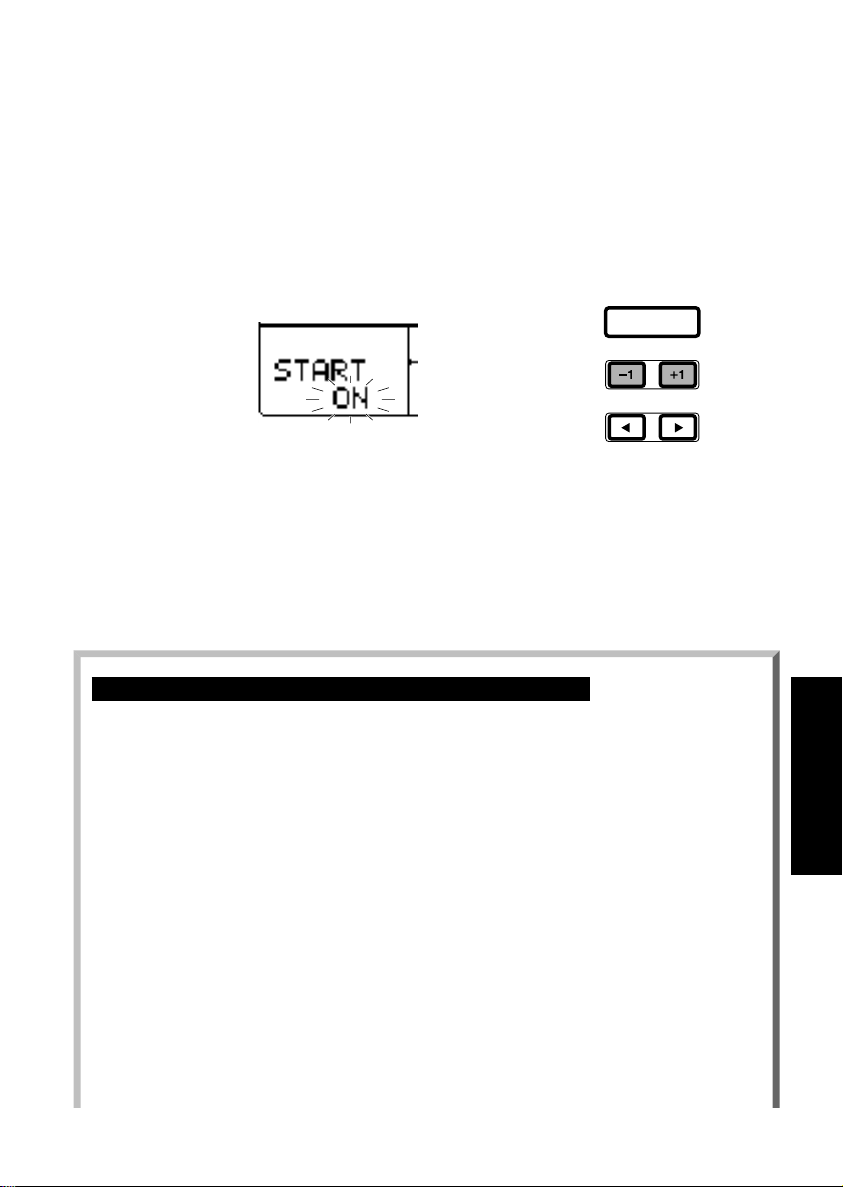

■ EIN- UND AUSSCHALTEN DER EXTERNAL IN-STARTFUNKTION - Wenn die External In-
Startfuktion eingeschaltet ist, beginnt die Pattern- oder Song-Wiedergabe automatisch mit dem ersten Ton, den Sie auf der Gitarre spielen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] einmal oder mehrere Male, um die Star t-Funktion aufzurufen. Daraufhin erscheint das Wort “START” im linken unteren Bereich des LCD-Displays zusammen mit dem gegenwärtigen Start-Funktions-Status — “ON” oder “OFF”. Drücken Sie [+1], um die Start-Funktion einzuschalten. Drücken Sie [-1], um sie auszuschalten. (Zum Stoppen der Wiedergabe drücken Sie [STOP].)
VERWENDEN DES RY9 ALS GITARREN-STIMMHILFE
Der RY9 verfügt über eine praktische eingebaute Gitarren-Stimmhilfe, die außerordentlich einfach zu verwenden ist. Schließen Sie Ihre Gitarre an die [EXT IN]­Buchse an, regeln Sie die Lautstärke auf, rufen Sie die Stimmhilfe-Funktion des External In-Modus auf, und schlagen Sie eine Saite an. Der RY9 erkennt die Tonhöhe der Saite, die Sie gespielt haben und zeigt die Tonhöhe im oberen linken Bereich des LCD-Displays an. Ferner erkennt die Funktion auch, ob die Tonhöhe zu hoch oder zu niedrig ist, und zeigt dies durch ein kleines schwarzes Quadrat an, das auf einer horizontalen “Skala” im oberen rechten Bereich des LCD-Displays erscheint.
■ VERWENDEN DER GITARREN-STIMMHILFE - Halten Sie [MODE] gedrückt, und
drücken Sie [PAGE+] oder [PAGE-], um die Stimmhilfe-Funktion aufzurufen. Spielen Sie dann eine offene Saite auf der Gitarre, und beginnen Sie damit, die Saite zu stimmen.
65
MODI UND
FUNKTIONEN
ENTER
Page 74

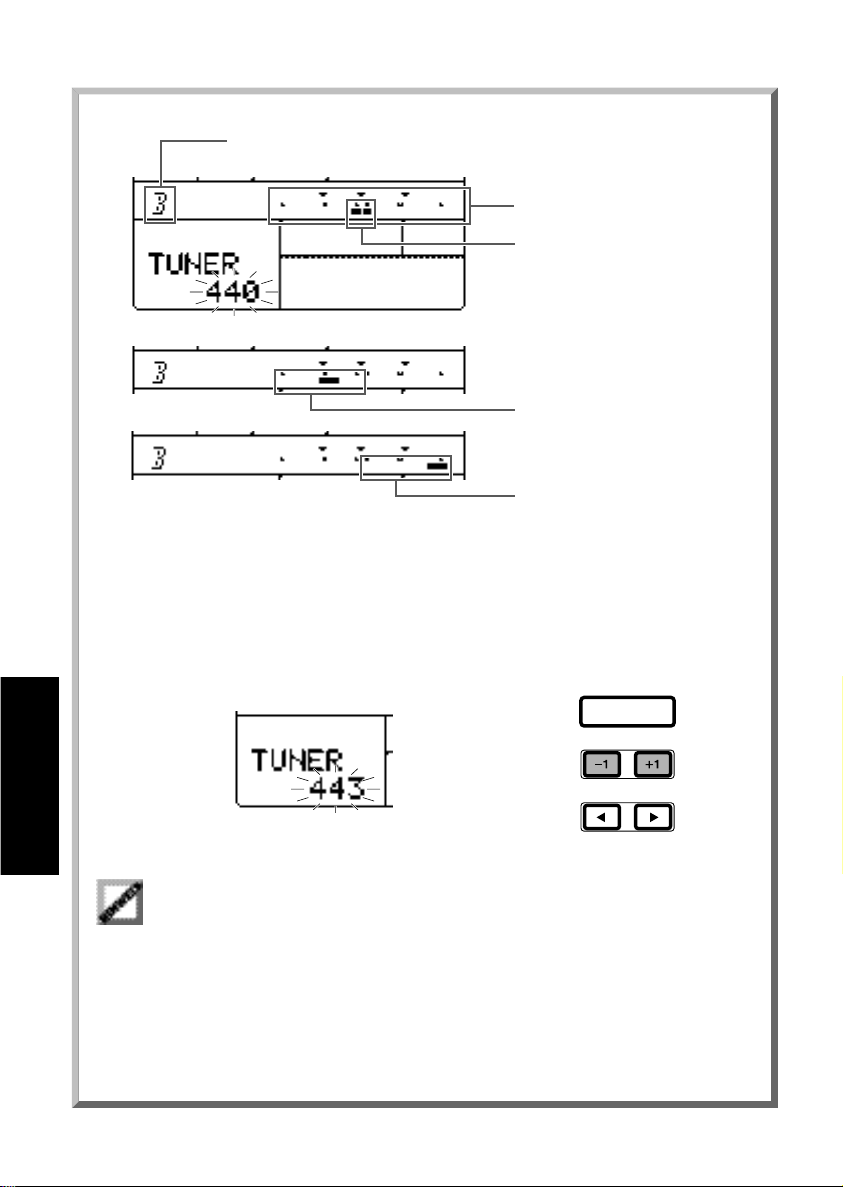

■ EINSTELLEN DER GRUNDTONHÖHE - Sie können die Grundtonhöhe der Gitarren-
Stimmhilfe zwischen “440” und “445” einstellen. Ausgehend von der Stimmhilfe­Funktion drücken Sie [+1] und [-1], um die Grundtonhöhe einzustellen.
Die Einstellung der Grundtonhöhe bestimmt die Stimmung des Gesamtsystems für den RY9.
TDieser Bereich zeigt die Bezeichnung
66
MODI UND
FUNKTIONEN
des Tons oder die Tonhöhe an, wenn Sie eine Saite anschlagen.
Dieser Bereich zeigt an, ob die Tonhöhe stimmt oder zu hoch oder zu niedrig ist.
STIMMT-Wenn die Tonhöhe stimmt, erscheinen zwei schwarze Quadrate und stabilisieren sich in der Mitte der Skala.
NIEDRIG-Wenn die Tonhöhe zu niedrig ist, erscheinen schwarze Quadrate links auf der Skala.
HOCH-Wenn die Tonhöhe zu hoch ist, erscheinen schwarze Quadrate rechts auf der Skala.
ENTER
Page 75
14. SYSTEM-MODUS
Im System-Modus können Sie den internen oder den MIDI-Synchron-Taktgeber bestimmen, den MIDI-Sende- und -Empfangskanal für die Drum Voices zuordnen, den MIDI-Kanal für den Empfang von Programmwechsel-Meldungen zuorden, den MIDI-Sendekanal für die External In Voice und die Harmony Voice zuordnen, Daten-Über tragung (Bulk Dump) aktivieren, die Noten-Tabelle bestimmen und die Noten-Nummern für das Schlagzeug-Set zuordnen.
■ AUFRUFEN DES SYSTEM-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie
[SYSTEM], um den System-Modus aufzurufen.
■ WÄHLEN EINER FUNKTION - Halten Sie [MODE] gedrückt, und drücken Sie [PAGE+] und
[PAGE-], um durch die verschiedenen Funktionen fortzuschalten. Das LCD-Display zeigt Informationen über den Status der jeweiligen Funktionen, während Sie diese Schritt für Schritt durchschalten.
67
MODI UND
FUNKTIONEN
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
HH
89101176
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
Page 76

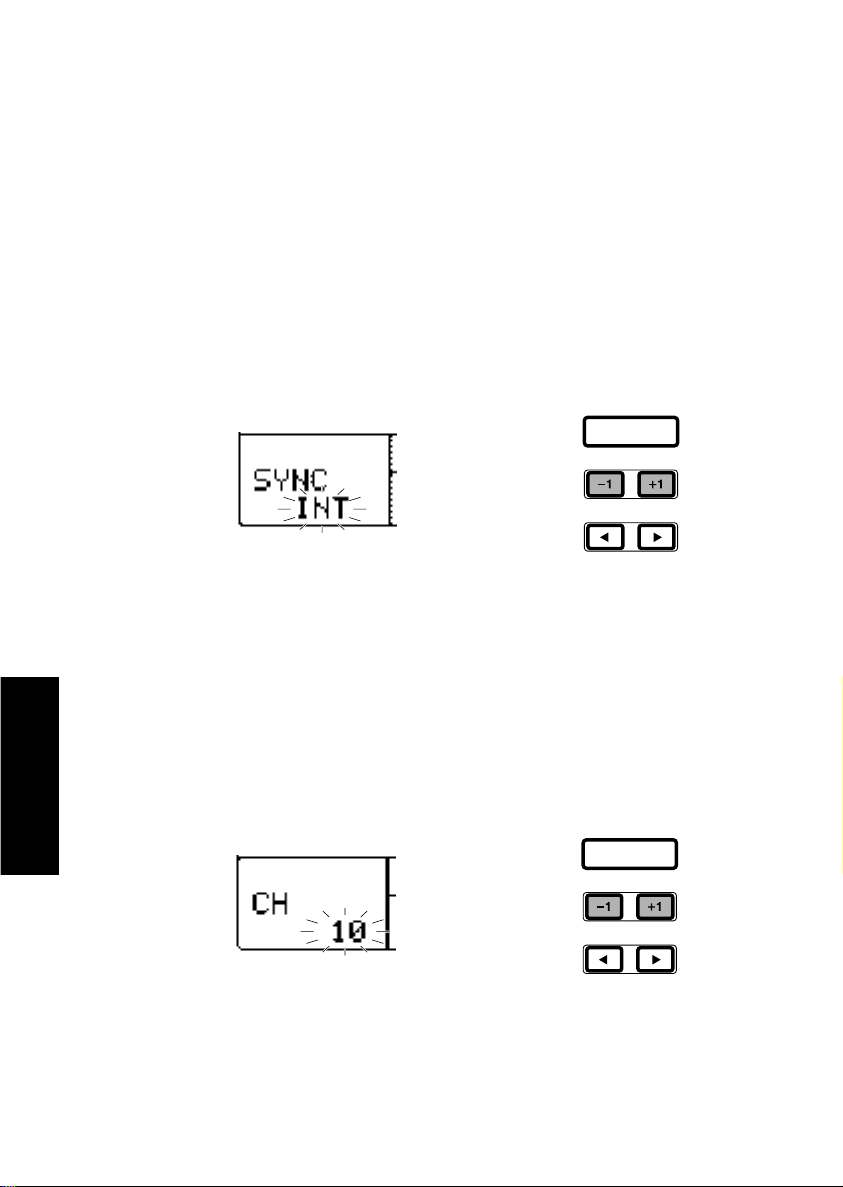

■ BESTIMMEN DES SYNCHRONISATIONS-TAKTGEBERS (SYNC CLOCK) - Sie können
einen externen Sequenzer an den RY9 anschließen und synchronisieren, oder anders ausgedrückt, die beiden Geräte so miteinander verbinden, daß ihre internen Taktgeber absolut synchron zueinander arbeiten. In diesem Fall kann der RY9 als “Master”-Gerät bestimmt werden, was wiederum bedeutet, daß der Synchronisations-Taktgeber auf “Internal” gestellt wird und der Taktgeber des externen Sequenzers auf MIDI. Oder der RY9 kann als “Slave”-Gerät bestimmt werden, was bedeutet, daß sein interner Synchronisations-Taktgeber auf MIDI eingestellt wird und der Taktgeber des externen Sequenzers auf “Internal”. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] einmal oder mehrmals, falls erforderlich, um die Synchronisations-Funktion aufzurufen. Das Wor t “SYNC” erscheint im linken unteren Bereich des LCD-Displays zusammen mit den gegenwärtigen Synchronisations-Taktgeberstatus — “INT” (Internal) oder “MIDI”. Drücken Sie [-1], um den Synchronisations-Taktgeber auf den Status “INT” zu stellen. Drücken Sie [+1] um den Synchronisations-Taktgeber auf den Status MIDI zu stellen.
■ ZUORDNEN DES MIDI-SENDE/EMPFANGSKANALS - Sie können ein MIDI-Keyboard
anschließen und die Drum Voices des RY9 von diesem Keyboard aus spielen. Ebenso können Sie Drum Voices des RY9 von einem externen Sequenzer spielen. Hierzu müssen Sie den MIDI-Kanal des RY9 mit derselben Kanal-Nummer versehen, wie ihn das externe Geräte ver wendet. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] oder [PAGE+], um die MIDI-Kanalfunktion aufzurufen. Die Abkürzung “CH” (Kanal) erscheint im linken oberen Bereich des LCD-Displays zusammen mit der gegenwär tigen Kanal­Zuordnung (“01 bis 16”, “OFF”), drücken Sie [-1] und [+1], um die MIDI-Kanalnummer des RY9 zu bestimmen.
68
MODI UND
FUNKTIONEN
ENTER
ENTER
Page 77

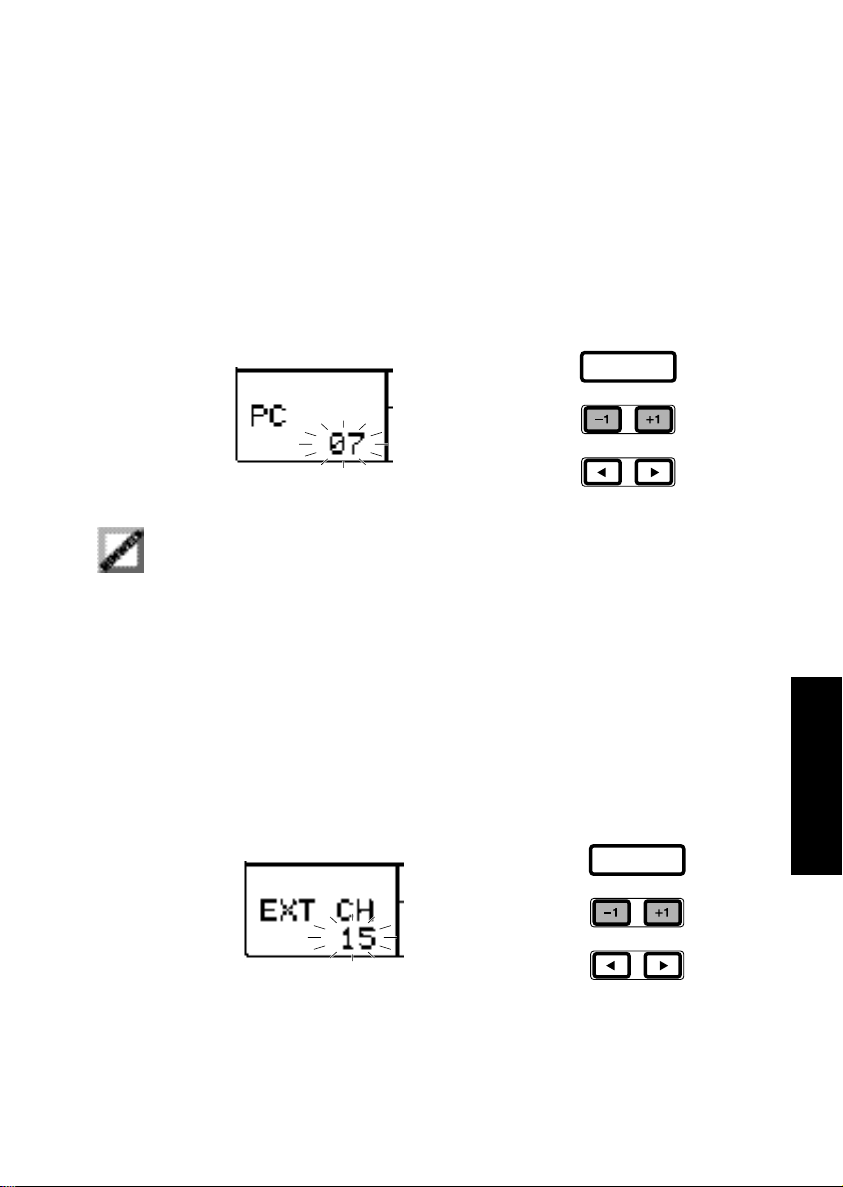

■ ZUORDNEN DES PROGRAMMWECHSEL-EMPFANGSKANALS - Sie können den RY9 so
einstellen, daß er auf Programmwechsel-Meldungen von einem externen MIDI-Keyboard oder einem Sequenzer antwortet. Dadurch können Sie z.B. durch einen Druck auf die Voice-Wahlschalter Ihres Keybaords die Schlagzeug-Sets des RY9 wählen. Hierzu müssen Sie den Programmwechsel-Empfangskanal des RY9 so einstellen, daß er dieselbe Programmwechsel-Kanalnummer aufweist wie das sendende Gerät. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] oder [PAGE+], um die Programmwechsel-Funktion aufzurufen. Daraufhin erscheint die Abkürzung “PC” (Program Change) im oberen linken Bereich des LCD-Displays, zusammen mit der gegenwärtigen Kanal-Zuordnung (“01 bis 16”, “OFF”). Drücken Sie [-1] und [+1], um die Empfangskanal-Nummer für MIDI­Programmwechsel des RY9 einzustellen.
Weitere Einzelheiten können Sie Liste der Drum-Kit mit den Programmwechsel-Nummern auf Seite 86 entnehmen, die den einzelnen Drum-Kits exklusiv zugeordnet sind.
■ ZUORDEN DES EXTERNAL IN VOICE-SENDEKANALS - Der RY9 kann MIDI-Signale
senden, die von der External In Voice erzeugt werden (gespielt auf der Gitarre), um einen externen Tongenerator zu spielen. Hierzu müssen Sie den External In Voice-Kanal des RY9 auf dieselbe MIDI-Empfangskanal-Nummer einstellen wie ihn der Tongenerator. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] oder [PAGE+], um die External In­Kanalfunktion aufzurufen. “EXT CH” (External In Channel) erscheint darauf im linken unteren Bereich des LCD-Displays zusammen mit der gegenwär tigen Kanal-Zuordnung (“01 bis 16”, “OFF”). Drücken Sie [-1] und [+1], um die Kanalnummer der Extrenal In Voice des RY9 einzustellen.
69
MODI UND
FUNKTIONEN
ENTER
ENTER
Page 78

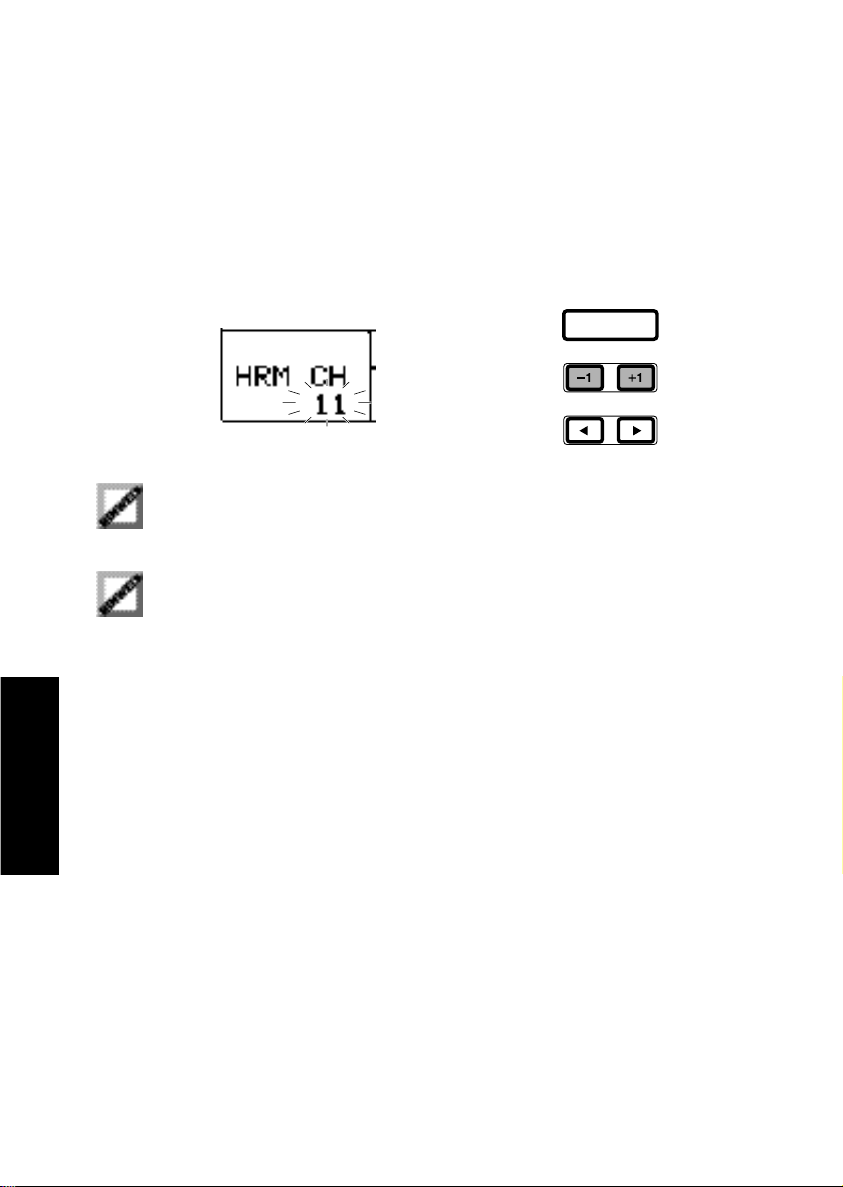

■ ZUORDNEN DES HARMONY VOICE-SENDEKANALS - Das RY9 kann MIDI-Signale, die von
der Harmony Voice (siehe unter “HARM 1, 2, 3”, Seite 63) erzeugt werden, senden, um einen externen Tongenerator zu spielen. Hierzu müssen Sie den Harmony Voice-Kanal des RY9 auf dieselbe MIDI-Empfangskanal-Nummer einstellen wie ihn der Tongenerator verwendet. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-], um die Harmony­Kanalfunktion aufzurufen. “HRM CH” (Harmony Channel) erscheint darauf im linken unteren Bereich des LCD-Displays zusammen mit der gegenwär tigen Kanal-Zuordnung (“01 bis 16”, “OFF”). Drücken Sie [-1] und [+1], um die Kanalnummer der Extenal In Voice des RY9 einzustellen.
Einige MIDI-Keyboards und Synthesizer ver fügen über eingebaute Sequenzer und Diskettenlaufwerke, die Bulk-Daten, Programmwechsel-Meldungen usw. senden und empfangen können. Weitere Einzelheiten darüber, welche Möglichkeiten für MIDI Ihnen Ihr Keyboard oder Synthesizer liefert, finden Sie in der Bedienungsanleitung des Instruments.
Der Bereich für die Tonhöhenveränderung der External In Voice und der Harmony Voice beträgt 12 (±eine Oktave). Ordnen Sie für den Tonhöhen-Veränderungsbereich denselben Wert zu wie ihn das extreme Gerät aufweist.
70
MODI UND
FUNKTIONEN
ENTER
Page 79

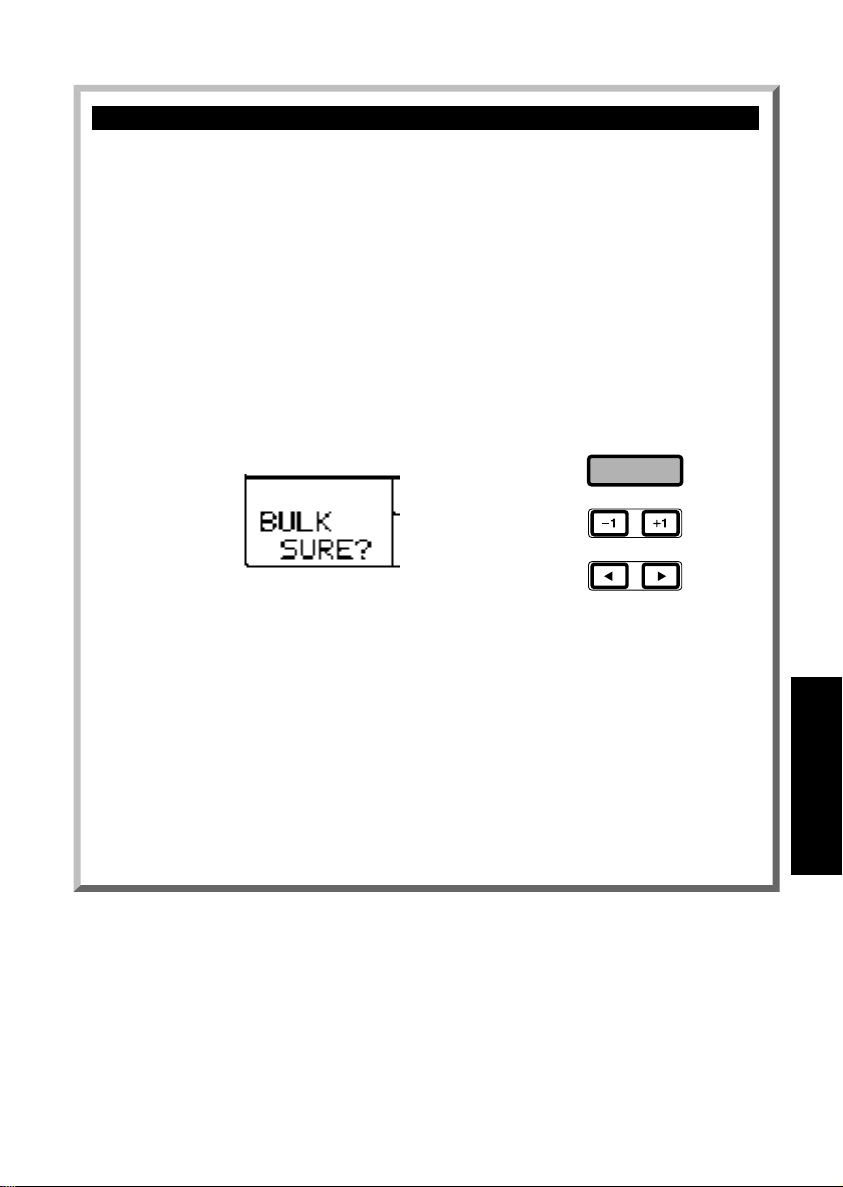

BEDIENUNGSVORGÄNGE FÜR MIDI-DATENÜBERTRAGUNG (MIDI BULK DUMP)
Sie können User-Pattern-, Song- und Drum-Kit-Daten als Massendaten (Bulk) zu und von einem anderen RY9 oder einem externen MIDI-Datenspeichergerät (z.B. dem Yamaha MDF3 MIDI Data Filer) speichern oder abrufen.
■ BULK-DUMP-SENDEN - Zunächst müssen Sie das zum Speichern bestimmte Gerät
so einstellen, daß es eine Bulk-Dump-Sendung empfangen kann (das entsprechende Verfahren entnehmen Sie bitte der Bedienungsanleitung des Speichergerätes). Halten Sie [MODE] gedrückt, und drücken [PAGE+] oder [PAGE-], um die Bulk Dump­Funktion aufzurufen. Daraufhin erscheinen die Wöter “BULK SURE?” im linken unteren Bereich des LCD-Displays. Drücken Sie [ENTER], um die Bulk Dump­Sendefunktion in Gang zu setzen. Wenn die Funktion abgeschlossen ist, erscheint das Wort “END” kurz auf dem LCD-Display.
■ BULK-DUMP-EMPFANG - Solange sich der RY9 in der Wahlfunktion des Song-
Spielmodus oder Pattern-Spielmodus befindet und der Song oder das Pattern nicht gespielt wird, kann er automatisch eine Bulk-Datenübertragung empfangen, die von einem externen Speichergerät kommt. (Weitere Einzelheiten dazu, wie man eine Bulk-Dump-Sendung initialisiert, entnehmen Sie bitte der Bedienungsanleitung des Speichergerätes.)
71
MODI UND
FUNKTIONEN
ENTER
Page 80

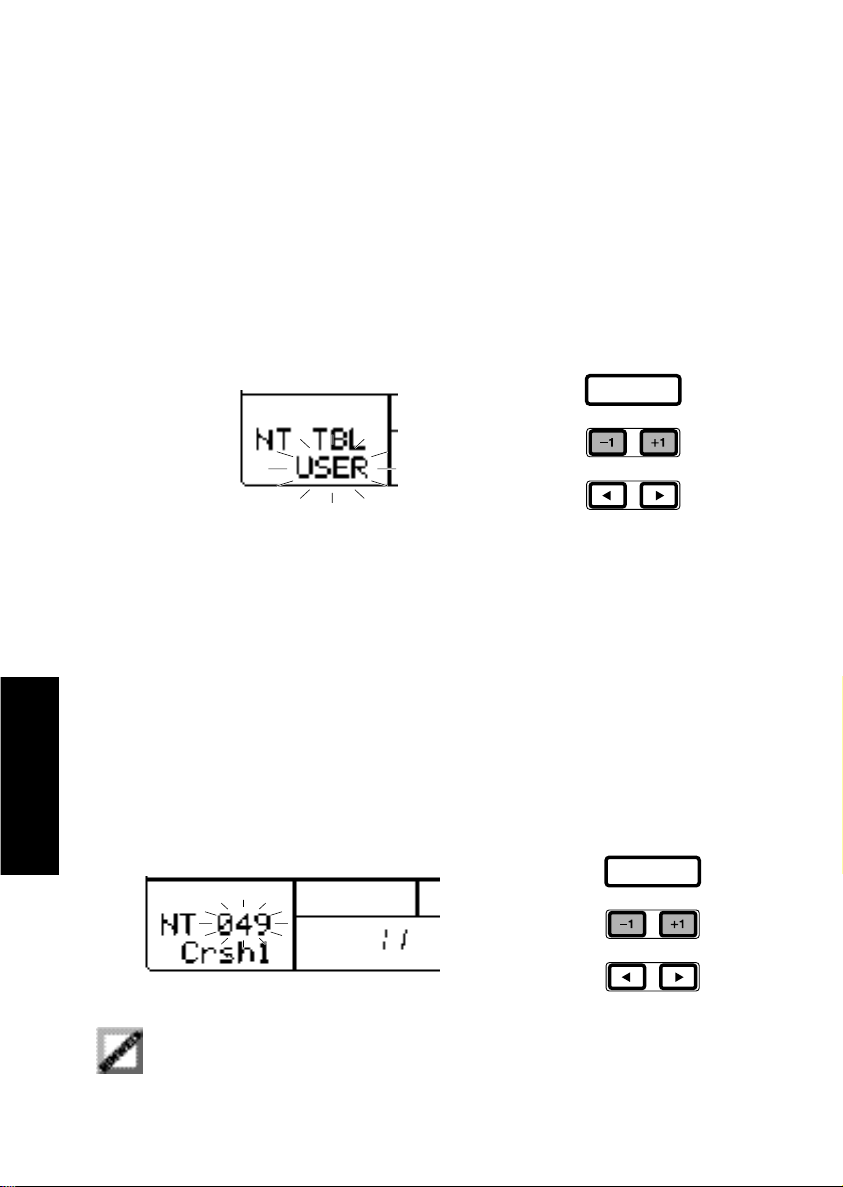

■ AUFRUFEN DER PRESET- ODER USER-NOTENTABELLE - Die MIDI-Notentabelle besteht
aus einer Liste der Drum-Pads und der dazugehörenden MIDI-Noten-Nummer für jedes Pad. Wenn Sie die Drum Voices des RY9 von einem externen Keyboard oder Sequenzer spielen, erklingen die Drum Voices entsprechend der Notentabellen-Zuordnung des RY9. Der RY9 verfügt über eine Preset-Notentabelle, die Sie nicht verändern können und eine User-Notentabelle, die mit Hilfe der Noten-Nummernfunktion (siehe unten) verändert werden kann. Zum Einstellen der Preset- oder User-Notentabelle halten Sie [MODE] gedrückt und drücken [PAGE+] oder [PAGE-], um die Notentabellen-Funktion aufzurufen. Daraufhin erscheint die Abkürzung “NT TBL” (Notentabelle) im linken unteren Bereich des LCD-Displays, zusammen mit dem gegenwärtign Notentabellen-Status — “PRE” (Preset) oder “USER”. Dücken Sie [-1], um die Preset-Notentabelle aufzurufen. Drücken Sie [+1], um die User-Notentabelle aufzurufen.
■ ZUORDNEN DER NOTEN-NUMMERN ZU DEN PADS - Wenn die Notentabellen-Funktion
auf USER eingestellt ist (siehe oben), können Sie den Pads beliebige Noten-Nummern zuordnen. Halten Sie [MODE] gedrückt, und drücken Sie [PAGE-] oder [PAGE+], um die Notennummern-Funktion aufzurufen. Daraufhin erscheint die Abkürzung “NT” (Note) im linken unteren Bereich des LCD-Displays, und direkt rechts daneben erscheint die Noten­Nummer des gegenwärtig gewählten Pads in blinkender Form. Die Bezeichnung der gegenwärtig dem Drum-Pad zugeordneten Drum Voice (auf der Grundlage des gewählten Drum-Kits) wird ebenfalls angezeigt. Drücken Sie ein beliebiges Drum-Pad (aus der Drum­oder Percussion-Pad Bank), um es zu wählen. Drücken Sie dann [-1] und [+1], um dem Pad eine neue Noten-Nummer zuzuordnen, d.h. zwischen “000” und “127” und “OFF”. Nachdem Sie die Noten-Nummer für das erste Pad eingestellt haben, wählen Sie einfach ein anderes Pad und wiederholen das Verfahren, bis Sie die Noten-Nummern für alle Pads eingestellt haben.
Wenn das Wort “PRESET” kurzfristig auf dem LCD-Display erscheint, wenn Sie versuchen, eine Noten-Nummer zu verändern, zeigt dies an, daß Sie versucht haben, die Preset-Notentabelle zu verändern. Wenn dies der Fall sein sollte, rufen Sie die Notentabellen-Funktion auf (Siehe oben), und stellen Sie auf “USER”.
72
MODI UND
FUNKTIONEN
ENTER
ENTER
Page 81
15. TEMPO-MODUS
Im Tempo-Modus können Sie das Tempo des Songs oder Patterns bei Wiedergabe oder Aufnahme einstellen. Sie können in den Tempo-Modus umschalten und das Wiedergabe­Tempo verändern, während das Pattern oder der Song gespielt wird.
Jedes Preset-Pattern und jeder Song hat ein “Original-Tempo”, das diesen zugeordnet ist. Jedesmal, wenn Sie ein Preset-Pattern wählen und [PLAY] drücken, wird das Original-Tempo aktiviert.
■ AUFRUFEN DES TEMPO-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie
[TEMPO], um den Tempo-Modus aufzurufen. Daraufhin erscheint das Wort “TEMPO” im linken unteren Bereich des LCD-Displays, zusammen mit dem gegenwär tigen Tempowert.
■ VERÄNDERN DES TEMPOS - Drücken Sie [-1] und [+1], um das Tempo zwischen 40 und
250 Taktschlägen pro Minute einzustellen.
Jede Veränderung, die Sie am Original-Tempo eines Preset-Patterns oder Songs vornehmen, hat nur vorübergehenden Chrarakter, die Tempo-Veränderungen, die Sie jedoch an einem User-Pattern oder Song vornehmen, bleiben erhalten.
HINWEIS:Wenn der Synchronisationstaktgeber (Sync Clock) auf “MIDI” eingestellt ist, erscheinen Striche (“– – –”) auf dem LCD-Display, und Sie sind nicht in der Lage, das Tempo zu verändern (Weitere Informationen zu Sync Clock finden Sie auf Seite 68).
73
MODI UND
FUNKTIONEN
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
POSE
HH
ENTER
RIDE
ENTER
Page 82
16. MUTE-MODUS
Im Mute-Modus können Sie eine oder alle Begleitungen ausschalten (“muten”) selbst während der Song oder das Pattern wiedergegeben wird.
■ AUFRUFEN DES MUTE-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie [MUTE],
um den Mute-Modus aufzurufen. Daraufhin erscheint das Wort “MUTE” im linken unteren Bereich des LCD-Displays, zusammen mit der gegenwärtig gewählten Begleitungsspur und dessen gegenwärtigen Status — “ON” oder “OFF”.
■ WÄHLEN EINER BEGLEITUNGSSPUR - Halten Sie [MODE] gedrückt, und drücken Sie
[PAGE+] und [PAGE-], um die Stummschaltungs-Funktion für die Bass-Spur (“B”), Akkord 1 (“C1”) oder Akkord 2 (“C2”) zu wählen. Das LCD-Display zeigt daraufhin den Ein-/Aus­Status der Mute-Funktion, während Sie schrittweise durch die Parameter weiterschalten.
■ STUMMSCHALTEN DER BEGLEITUNGSSPUR -
Wählen Sie entweder die Bass-, Chord 1­oder Chord 2-Spur und drücken Sie [+1], um die Stummschaltung für die gewählte Begleitungsspur zu aktivieren. Das Wort “ON” erscheint auf dem LCD-Display. Drücken Sie [-1], um die Stummschaltungs-Funktion für die gewählte Begleitungsspur zu desaktivieren. Daraufhin erscheint die Abkürzung “OF” (Off) auf dem LCD-Display.
Wenn eine oder alle Begleitungsspuren stummgeschaltet sind, erscheint das Wort “MUTE” im rechten mittleren Bereich des LCD-Displays.
74
MODI UND
FUNKTIONEN
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
234510
89101176
HH
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ENTER
Page 83
17. BALANCE-MODUS
Der Balance-Modus ist bezüglich seiner Auswirkung ein eingebauter “Sound Mixer”, der es Ihnen ermöglicht, die relativen Lautstärkepegel der normalen Voices gegeneinander abzustimmen. Im Balance-Modus können Sie den Lautstärke-Ausgangspegel für die Bass-, Chord 1- und Chord 2-Voices der Begleitung sowie den Ausgangspegel der External In und Harmony Voices aufeinander abstimmen, selbst wenn das Pattern oder der Song wiedergegeben wird.
■ AUFRUFEN DES BALANCE-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie
[BALANCE], um den Balance-Modus aufzurufen. Daraufhin erscheint die Abkürzung “BALANC” (Balance) im linken unteren Bereich des LCD-Displays, zusammen mit der gegenwärtig gewählten normalen Klangfarbe und deren gegenwärtigen Wert — zwischen “-7” und “+7”.
■ WÄHLEN EINER VOICE - Halten Sie [MODE] und drücken Sie [PAGE+] und [PAGE-], um
die Voice-Balance-Funktion von Baß (“B”), Chord 1 (“C1”) Chord 2 (“C2”), External In (“EXT”) oder Harmony (“HRM”) aufzurufen. Auf dem LCD-Display erscheint der Balance- Pegel der einzelen Voices, während Sie die Parameter schrittweise durchschalten.
75
MODI UND
FUNKTIONEN
ACCENT MODE
DELETE
CHORD
PATTERN
AUDITION
TOM1
PAGE PAGE MUTE BALANCE TRANS-
PAD BANK
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
234510
HH
89101176
BD1 BD2 SD1 SD2 CRASH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
TOM1
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
89101176
HH
OPEN
CLOSED 2
HH
RIDE
POSE
HH
ENTER
Page 84

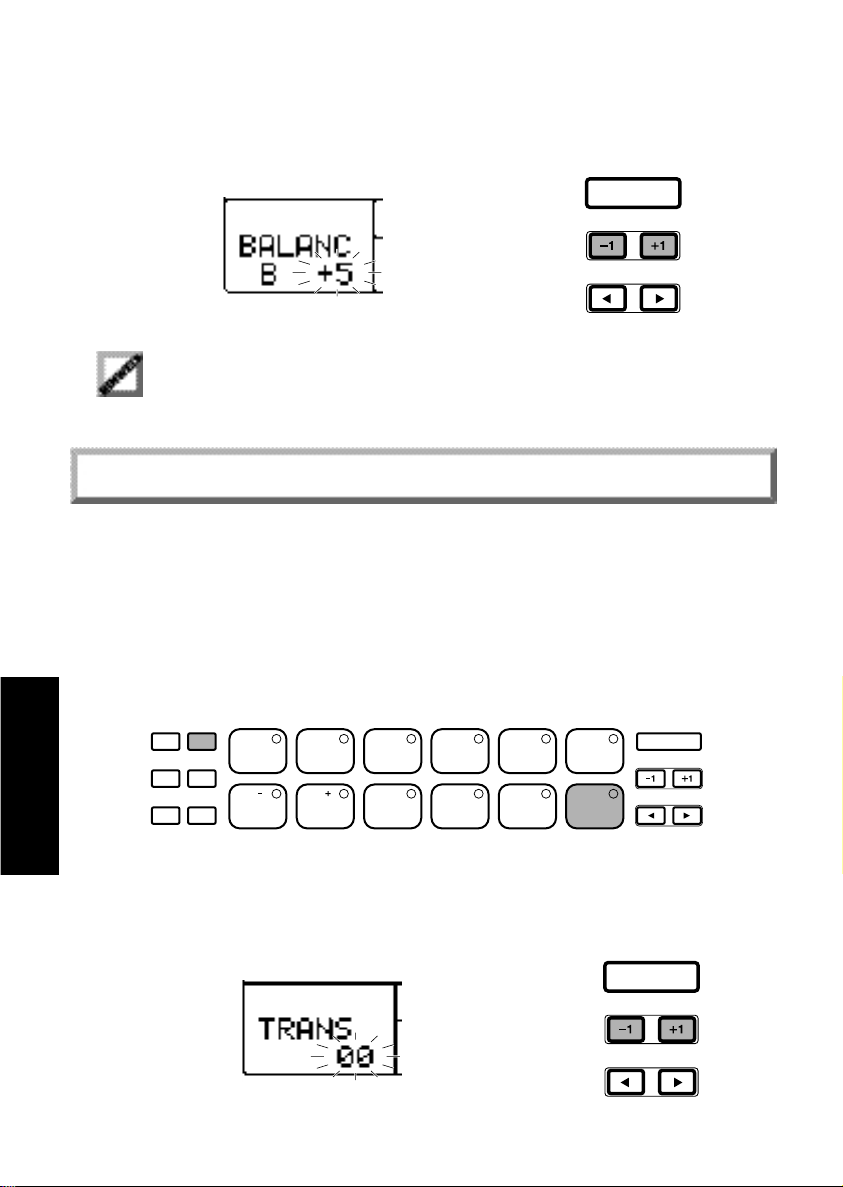

■ EINSTELLEN EINES BALANCE-PEGELS - Wählen Sie eine der Voices Bass, Chord 1,
Chord 2, External In oder Harmony, und drücken Sie [-1] und [+1], um den Balance-Pegel für die gewählte Voice einzustellen.
Der Lautstärkepegel der Gitarre selbst kann nur durch den Lautstärkeregler der Gitarre eingestellt werden.
18. TRANSPOSE-MODUS
Im Transpose-Modus können Sie die Tonhöhe einer Transponierung in Halbtonschritten für einen Song oder ein Pattern einstellen. Dies ist sogar während der Wiedergabe möglich.
■ EINSCHALTEN DES TRANSPOSE-MODUS - Halten Sie [MODE] gedrückt, und drücken Sie
[TRANSPOSE], um den Transponier-Modus aufzurufen. Daraufhin erscheint die Abkürzung “TRANS” im unteren linken Bereich des LCD-Displays, zusammen mit den gegenwär tig eingestellten Transponierwert.
■ VERÄNDERN DES TRANSPOSE-WERTES - Drücken Sie [-1] und [+1], um den
Transponierwert in Halbtonschritten zwischen “-12” und “+12” (d.h. innerhalb ± einer Oktave) einzustellen, wobei “0” die normale Tonhöhe repräsentiert.
76
MODI UND
FUNKTIONEN
ENTER
ACCENT MODE
DELETE
AUDITION
CHORD
PAD BANK
PATTERN
PAGE PAGE MUTE BALANCE TRANS-
SONG KIT EXT IN SYSTEM TEMPO
TOM1
TOM 2 TOM 3 CLOSED1
BD1 BD2 SD1 SD2 CRASH
234510
HH
89101176
OPEN
CLOSED 2
HH
HH
ENTER
RIDE
POSE
ENTER
Page 85
77
ANHANG
19. WIEDERHERSTELLEN DER WERKSEITIGEN VOREINSTELUNGEN
Sie können die Einstellung des RY9 jederzeit auf ihre werkseitigen Voreinstellungen zurückstellen. Wenn Sie diese Funktion verwenden, löschen Sie damit alle User-Pattern, User-Songs und Schlagzeug-Sets, die Sie zusammengestellt haben.
Ehe Sie die werkseitig vorgegebenen Grundeinstellungen wiederherstellen, sichern Sie unbedingt alle wichtigen User-Daten mit einem externen MIDI-Speichergerät (z.B. dem Yamaha MDF3 MIDI Data Filer).
■ WIEDERAUFRUFEN DER WERKSEITIGEN VOREINSTELLUNGEN - Schalten Sie
zunächst die Stromversorgung auf [STANDBY]. Als Nächstes halten Sie die Tasten [-1] und [+1] gleichzeitig gedrückt und schalten dann die Stromversorgung wieder ein ([ON]).
Daraufhin erscheinen kurzfristig die Wor te “FACTRY SET” auf dem LCD-Display, und der RY9 befindet sich im Pattern-Modus.
Page 86
ANHANG
78
20. MELDUNGEN AUF DEM DISPLAY
Während des Betriebs des RY9 erscheinen verschiedene Fehler- und andere Meldungen auf dem LCD-Display. In der nachfolgenden Liste werden alle angezeigten Meldungen erläutert.
MELDUNG ERLÄUTERUNGEN
BACKUP ERROR
BATT LOW
BUFFER FULL
BULK SEND
DATA ERROR
END
MEMORY FULL
MIDI ERR 1
MIDI ERR 2
NOT EMPTY
PART EMPTY
PRESET
Wenn Sie den RY9 einschalten und die Batterien verbraucht (oder nicht eingebaut sind), erscheint diese Meldung. das Gerät wird auf die werkseitgen Voreinstellungen zurückgestellt und die User-Daten gehen verloren.
Die Batterien sind schwach geworden. Legen Sie sechs neue Batterien ein. (Mischen Sie niemals alte und neue Batterien oder Batterien eines unterschiedlichen Typs, z.B. Alkali- und Manganbatterien!)
Der MIDI-Empfangspufferspeicher ist zu voll, um noch mehr Daten zu empfangen. Vermindern Sie die Datenmenge, die zum RY9 gesendet wird.
Es werden Bulk-Daten zu einem MIDI-Speichergerät oder einem anderen RY9 gesendet.
Aufgrund von nicht erkennbaren MIDI-Daten ist während eines Empfangs von Bluk-Daten ein Fehler aufgetreten. Überzeugen Sie sich davon, daß alle Bulk Daten, die an den RY9 gesendet werden, mit den MIDI-Spezifikationen des RY9 übereinstimmen.
Die gegenwärtige Funktion ist abgeschlossen.
Der Speicher ist zu voll, um noch mehr Daten aufzunehmen, und die angewiesene Funktion kann nicht ausgeführt werden. Löschen Sie unerwünschte Songs oder Patterns, um mehr Speicherplatz zu schaffen.
Der RY9 hat einen MIDI-Überlauf-Fehler bei den empfangenen Daten erkannt. Prüfen Sie alle erforderlichen Einstellungen, und versuchen Sie, die Daten noch einmal zu senden.
Der RY9 hat einen MIDI-Format-Fehler bei den empfangenen Daten erkannt. Prüfen Sie alle erforderlichen Einstellungen, sowie die Kabel und sonstigen Anschlüsse, und versuchen Sie, die Daten erneut zu übertragen.
Das Pattern, für das Sie das Taktmaß ändern wollen, enthält bereits Daten. Löschen Sie das Pattern und versuchen Sie es erneut.
Der Part, den Sie in den Song einsetzen oder aus dem Song löschen wollen ist leer, d.h. der betreffende Part enthält keine Daten.
Das Pattern, der Song oder das Schlagzeug-Set, das Sie editieren möchten, ist ein werkseitig vorprogrammiertes Preset-Pattern und kann daher nicht verändert werden. Kopieren Sie das Pattern, den Song oder das Schlagzeug-Set zu einem User Speicherplatz und versuchen Sie es erneut.
Page 87
ANHANG
79
21. FEHLERSUCHE
Wenn eines der nachfolgend angegebenen Probleme auftritt, prüfen Sie zunächst mögliche Ursachen und Lösungen, ehe Sie davon ausgehen, daß Ihr RY9 defekt ist.
MELDUNG
ERLÄUTERUNGEN
RECEIV BULK
TIME OVER
TS NOT MATCH
Der RY9 empfängt MIDI-Bulk-Daten von einem MIDI Datenspeichergerät oder einem anderen RY9.
Wenn eine MIDI-Bulk-Datenübertragung innerhalb einer bestimmten Zeit nicht abgeschlossen werden kann, wird der Betrieb beendet und die Übertragung unterbrochen.
Sie haben versucht, ein Vorlage-Pattern auf ein Ziel-Pattern zu kopieren, das ein unterschiedliches Taktmaß besitzt. Löschen Sie den Speicherplatz des Ziel-Pattern und versuchen Sie es erneut.
PROBLEM
No power
No sound
POSSIBLE CAUSES AND SOLUTIONS
Check if the batteries are dead.
Check if the AC adaptor is properly plugged into the AC power outlet, and snugly connected to the RY9’s [DC IN] jack.
Check if the [VOLUME] slider is set to a reasonable level. The [VOLUME] slider affects the level of both the [OUTPUT] jacks and the [PHONES] jack.
Distorted sound
Check the input and output levels of the external mixer or monitor system.
Check the levels of the drum pads (see Drum Kit Mode, page
54) and backing tracks (see Balance Mode, page 75), or check to see if any backing tracks are muted (see Mute Mode, page 74).
Check if the User pattern or User song that you selected is empty.
Distorted sound Check for any bad connections or faulty cables.
Check the input and output levels of external mixer or amp, and adjust the balance of each accordingly, in conjunction with the output level of the RY9.
Page 88
ANHANG
80
Song oder Pattern wird nicht wiedergegeben
Der System-Modus kann nicht eingeschaltet werden
Taktmaß kann nicht geändert werden
Falsche Tonhöhe
Einige Noten sind nicht hörbar
EXT IN-Signal ist nicht hörbar
Mit dem EXT IN Signal kann keine Voice gesteuert werden
Keine Reaktion auf Steuerung
Prüfen Sie, ob Sie sich im System-Modus befinden. Im System Modus kann keine Wiedergabe vom RY9 erfolgen.
Prüfen Sie, ob die Synchronisations-Funktion im System-Modus des RY9 auf MIDI-Clock eingestellt ist. Es kann keine Klangwiedergabe vom RY9 erfolgen, wenn die Synchronisation auf MIDI-Clock eingestellt ist, da das Gerät in diesem Fall als “Slave” , d.h. abhängiges Gerät, arbeitet und von einem externen Taktgeber abhängig ist. Sie müssen die Synchronisations Funktion auf INT (“Internal”) stellen. (Siehe Seite 68.)
Sie können den System-Modus nicht aufrufen, wenn sich der RY9 im Pattern-Aufnahmemodus oder Song-Aufnahmemodus befindet. Drücken Sie [REC], um den Aufnahmemodus zu verlassen und versuchen Sie es erneut.
Sie können das Taktmaß eines Pattern, das bereits aufgenommen ist, nicht mehr verändern. Sie können ein neues Taktmaß nur für ein leeres User-Pattern bestimmen. Löschen Sie das User-Pattern zunächst und versuchen Sie es erneut.
Prüfen Sie, ob der Transponierwert auf normale Tonhöhe, d.h.den Wert “0”, eingestellt ist. (Siehe Seite 76.)
Die maximale Polyphonie von 28 gleichzeitig spielbaren Tönen wurde überschritten. Der AWM-Tongenerator des RY9 kann nicht mehr als 28 Noten gleichzeitig spielen.
Prüfen Sie, ob der Lautstärkeregler der Gitarre (d.h. der External In­Klangquelle) zu niedrig eingestellt ist. Der Lautstärkepegel des External In-Quellensignals kann nur an der Klangquelle selbst eingestellt werden.
Prüfen Sie, ob die Mischfunktion des External In-Modus ausgeschaltet ist. (Siehe Seite 62.)
Prüfen Sie die Empfindlichkeits-Einstellung im External In-Modus. (Siehe Seite 64.) Stellen Sie die Lautstärke der Gitarre, die Klangfarbe und die Tonabnehmer-Einstellungen ein und achten Sie darauf, daß Sie nur einzelne Töne spielen.
Prüfen Sie, ob der External In-Synthesizer-Status (d.g. Single, Oktave, Harm 1, Harm 2, Harm 3, Chord) richtig eingestellt oder ausgeschaltet ist. (Siehe Seite 63.)
Prüfen Sie, ob der MIDI-Kanal des RY9 mit dem Kanal des steuernden MIDI-Gerätes übereinstimmt. Der RY9 hat vier MIDI­Kanaleinstellungen: Drum Voice-Sende/Empfangskanal, Programmwechsel-Empfangskanal, External In-Sendekanal und Harmonie-Sendekanal. Prüfen Sie, ob die entsprechenden Kanäle richtig auf den Typ der MIDI-Steuerung eingestellt sind, die Sie versuchen.
PROBLEM
MÖGLICHE GRÜNDE UND LÖSUNGEN
Page 89
ANHANG
22. TECHNISCHE DATEN
Tonerzeugung AWM - Advanced Wave Memory, digitale Sample-Technik
Polyphonie - 28 Noten Klangfarben (Voices) - 28 Drum Voices und 50 normale Voices
Pattern Pattern-Wiedergabe (Pattern: 200 Presets, 50 User, 200 Begleitungen;
Swing, Clear, Copy), Pattern-Aufnahme (Meter), Ton-Auflösung (Aufnahme: 8 Clocks pro Vier telnote; Wiedergabe: 24 Clocks pro Vier telnote)
Song Song-Wiedergabe (Songs: 50 Presets, 50 User; Repeat, Chain, Clear,
Copy), Song-Aufnahme (Part, Measure, Pattern, Delete, Inser t, Chord, Select)
Schlagzeug-Sets Drum Kit (12 Presets, 4 User), Kit Select, Pad Assign, Pad Level,
Accent, Pan, Tune, Copy, Chase; 12 Drum Pads, Pad Banks (Drum, Percussion)
Ext In Mix, Type/Voice (6 Voice-Typen und 50 Voices), Tuner, Sensitivity, Start System Sync Clock, MIDI-Kanal, MIDI-Programmwechsel-Empfangskanal,
Notentabelle/Notennummer, Bulk-Daten senden/empfangen, External In Voice-Sendekanal, Harmony Voice-Sendekanal
Tempo 40 bis 250 Stummschaltung Bass, Chord 1, Chord 2 Balance Bass, Chord 1, Chord 2, External In, Harmony Transponierung Halbtonschritte (-12 bis +12) Bedienelemente Tasten: REC, TOP, BWD, STOP, PLAY, FWD, ACCENT, MODE, DELETE,
und Anschlüsse AUDITION, CHORD, PAD BANK, DRUM PADS x 12, ENTER, -1, +1,
E,F; VOLUME-Regler, ON/STANDBY-Schalter; LDC-Display; OUTPUT (L/MONO R), MIDI (IN, OUT), EXT IN, DC IN, PHONES
Stromversorgung Batterie - Batterie - sechs 1,5-Volt-Batterien der Größe AA (SUM-3 oder und R6P) oder gleichwertige Batterien
Charakteristiken
Netzadapter - Yamaha PA-3B (DC 12V 700mA) Leistungsaufnahme - 3,5 Watt Ausgangs-Impedanz - Line: 1kΩ; Kopfhörer: 47Ω
Abmessungen 188 (B) x 104 (T) x 33 (H) mm
Gewicht 360 Gramm (ohne Batterien)
Die technischen Daten und Beschreibungen in dieser Bedienungsanleitung dienen nur der Information. Yamaha Corp.
behält sich das Recht vor, Produkte oder deren technische Daten jederzeit ohne vorherige Ankündigung zu veränder n oder
zu modifizieren. Da die technischen Daten, das Gerät selbst oder Sonderzubehör nicht in jedem Land gleich sind, setzen
Sie sich im Zweifel bitte mit Ihrem Yamaha-Händler in Verbindung.
81
Page 90
ANHANG
[+1]- und [-1]-Tasten ......................9
[E]- und [F]-Tasten........................9
A
Accent ............................39, 55, 59
Akkord ........................................49
Akkorde, Einfügen von ..................52
Akkord-Zuordnung ........................49
Akkord-Grundton und -Typ ............50
Akkord-Typen................................51
Anfangstempo ..............................23
Anschluß externer Geräte..............14
Assign (siehe unter “Zuordung”)
Audition ................................38, 39
B
Balance-Modus ............................75
Basic Pitch (siehe unter “Grundtonhöhe”)
Beat/Clock-Positionsanzeigen ......31
Begleitungsfunktion ......................24
Begleitungsfunktion, Zuordnung ....34, 40
Begleitungs-Akkord ................23, 32
Bulk Dump (Datenspeicherung) ....71
BWD (Rückwärts) ..........................7
C
Chain (Kette)................................43
Chase (Verfolgen) ........................61
Clear (siehe unter “Löschen”)
Clock (Festlegung) ........................49
Copy (siehe unter “Kopieren”)
D
Datensicherung und Aufbewahrung
....II
Delete (siehe unter “Löschen”)
Demo Song..................................18
Drum Kit (siehe unter “Schlagzeug-Set”)
Drum Kit, Liste der ......................86
Drum Voice-Zuordnung ..................58
Drum Voices, Liste der ................84
Drum Voice-Ausgangspegel ..........59
E
Echtzeit-Aufnahmemodus (Pattern) ..38
Echtzeit-Aufnahmemodus (Song)....47
Einfügen von Akkorden (Insert)......52
Einfügen eines Song Pattern ........48
Empfindlichkeitspegel ..................64
ENTER (Eingabe) ............................9
External In, Modus ......................61
External In, Star t..........................65
External In, Voice-Kanal ................69
External In, Voice..........................64
F
FACT(O)RY SET ............................77
FWD (Vor wärts) ..............................8
G
Gitarren-Stimmhilfe ......................65
Gitarren-Synthesizer......................63
Grundtonhöhe ..............................66
Grundeinstellungen, werkseitige ..77
H
Harmony Voice-Kanal ....................70
I
Insert (siehe unter “Einfügen”)
K
Kit-Wahl ......................................56
Kopieren (Schlagzeug-Set;Drum Kit) ....56
Kopieren (Pattern) ......................34
Kopieren (Song) ..........................45
L
LEVEL (Pegel) ..............................59
Listen und Tabellen ......................84
Löschen (Pattern) ........................33
Löschen (Song) ............................33
Löschen (Pad-Daten) ..............38, 39
Löschen eines Akkordes nach Event ....50
Löschen eines Akkordes nach Part......52
Löschen eines Song Pattern ........50
M
MIDI-Kanal ..................................68
Mischen ......................................62
Mix..............................................62
MODE (Modus) ..............................8
Mute (siehe unter “Stummschaltung”)
N
Nächste Patterns ..................22, 32
Next (siehe unter “Nächste”)
Normalen Voices, Liste der ..........91
Noten-Nummern ..........................72
Noten-Tabelle ..............................72
P
Pad Bank-Wahl ............................55
Panorama ....................................60
Pattern-Modus..............................30
Pattern-Spielmodus ......................30
Pattern-Aufnahmemodus ..............35
Pattern-Wahl ................................31
PLAY (Spielen)................................8
Polyphonie ............................40, 53
Preset Pattern..............................21
Preset-Pattern, Liste der ..............86
Preset Songs ..............................26
Programmwechsel-Kanal ..............69
R
Realtime (siehe unter “Echtzeit”)
Repeat (Wiederholung)..................43
Rückwand....................................10
REC (Record, Aufnahme) ................7
S
Schlagzeug-Set kreieren ................57
Schlagzeug-Set-Modus ..................54
Seitenwand..................................10
Song-Begleitung ....................42, 53
Song-Modus ................................41
Song-Spielmodus..........................41
Song-Aufnahmemodus ..................41
Song-Wahl....................................42
Song-Starttakt..............................42
Start (External In) ........................65
Step (siehe unter “Stufe”)
Stimmen......................................60
Stimmhilfe (Gitarre) ......................65
STOP ............................................8
Stufen-Aufnahmemodus (Pattern) ....37
Stufen-Aufnahmemodus (Song)......46
Stummschaltungs-Modus ..............74
Stummschalten der Begleitungsspuren ....25
Swing ..........................................33
Sync Clock ..................................68
Synthesizer ..................................63
System-Modus ............................67
System-Struktur..............................4
T
Taktmaß ......................................36
Tempo ........................................23
Tempo-Modus ..............................73
TOP ..............................................7
Transponier-Modus ......................76
Tune (Stimmen)............................60
W
Werkseitige Grundeinstellungen ....77
Z
Zuordung (Drum Voice) ................58
82
23. Index
Page 91
NOTIZEN
83
Page 92
23. LISTS & CHARTS
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
KDry1 KDry2 KDry3 KRom1 KRom2 KRom3 KAmbi KHard KHevy KGate KLof1 KLof2 KAna1 KAna2 SMid1 SMid2 SMid3 S Hi1 S Hi2 S Hi3 SDeep STite SHrd1 SHrd2 SAmb1 SAmb2 SPwr1 SPwr2 SLof1 SLof2 SLof3 SLof4 SAna1 SAna2 BrTap BrSlp BrSw1 BrSw2 Rim 1 Rim 2
BD Dry 1 BD Dry 2 BD Dry 3 BD Room 1 BD Room 2 BD Room 3 BD Ambience BD Hard BD Heavy BD Gate BD Lo-fi 1 BD Lo-fi 2 BD Analog 1 BD Analog 2 SD Middle 1 SD Middle 2 SD Middle 3 SD High 1 SD High 2 SD High 3 SD Deep SD Tight SD Hard 1 SD Hard 2 SD Ambience 1 SD Ambience 2 SD Power 1 SD Power 2 SD Lo-fi 1 SD Lo-fi 2 SD Lo-fi 3 SD Lo-fi 4 SD Analog 1 SD Analog 2 Brush Tap Brush Slap Brush Swirl 1 Brush Swirl 2 Side Stick Rim 1 Side Stick Rim 2
NO. LCD DISPLAY DRUM VOICE NAME
41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80
RimAn HCls1 HCls2 HQtrO HOpen HPedl HCAn1 HCAn2 HOAna Ride1 Ride2 RdCup Crsh1 Crsh2 Splsh TDry1 TDry2 TDry3 TDry4 TDry5 TDry6 TAmb1 TAmb2 TAmb3 TAmb4 TAmb5 TAmb6 TSft1 TSft2 TSft3 TSft4 TSft5 TSft6 TBrs1 TBrs2 TBrs3 TBrs4 TBrs5 TBrs6 TAna1
Analog Rim Hi-Hat Closed 1 Hi-Hat Closed 2 Hi-Hat Quarter Open Hi-Hat Open Hi-Hat Pedal HH Analog Closed 1 HH Analog Closed 2 HH Analog Open Ride Cymbal 1 Ride Cymbal 2 Ride Cymbal Cup Crash Cymbal 1 Crash Cymbal 2 Splash Cymbal Tom Dry 1 Tom Dry 2 Tom Dry 3 Tom Dry 4 Tom Dry 5 Tom Dry 6 Tom Ambience 1 Tom Ambience 2 Tom Ambience 3 Tom Ambience 4 Tom Ambience 5 Tom Ambience 6 Tom Soft 1 Tom Soft 2 Tom Soft 3 Tom Soft 4 Tom Soft 5 Tom Soft 6 Tom Brush 1 Tom Brush 2 Tom Brush 3 Tom Brush 4 Tom Brush 5 Tom Brush 6 Tom Analog 1
NO. LCD DISPLAY DRUM VOICE NAME
DRUM VOICE LIST
APPENDIX
84
Page 93
81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98
99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120
TAna2 TAna3 TAna4 TAna5 TAna6 BongH BongL CongH CongM CongL TmblH TmblL Tmbrn Marac Cabas Shakr GuirS GuilL Cowbl AgogH AgogL TriM TriO Clave WdBlH WdBlL WhslS WhslL Clap AnCow AnCgH AnCgM AnCgL AnClv HighQ ScrH ScrL BaSld GtScr Cunt1
Tom Analog 2 Tom Analog 3 Tom Analog 4 Tom Analog 5 Tom Analog 6 Bongo H Bongo L Conga H Conga Mute Conga L Timbale H Timbale L Tambourine Maracas Cabasa Shaker Guiro S Guiro L Cowbell High Agogo Low Agogo Triangle Mute Triangle Open Claves Wood Block H Wood Block L Samba Whistle S Samba Whistle L Handclap Analog Cowbell Analog Conga H Analog Conga M Analog Conga L Analog Claves High Q Scratch H Scratch L Bass Slide Guitar Scrape Count One
NO. LCD DISPLAY DRUM VOICE NAME
121 122 123 124 125 126 127 128
Cunt2 Cunt3 Cunt4 Stick MtroB MtroC ClckH ClckL
Count Two Count Three Count Four Sticks Metronome Bell Metronome Click Click H Click L
NO. LCD DISPLAY DRUM VOICE NAME
85
APPENDIX
Page 94

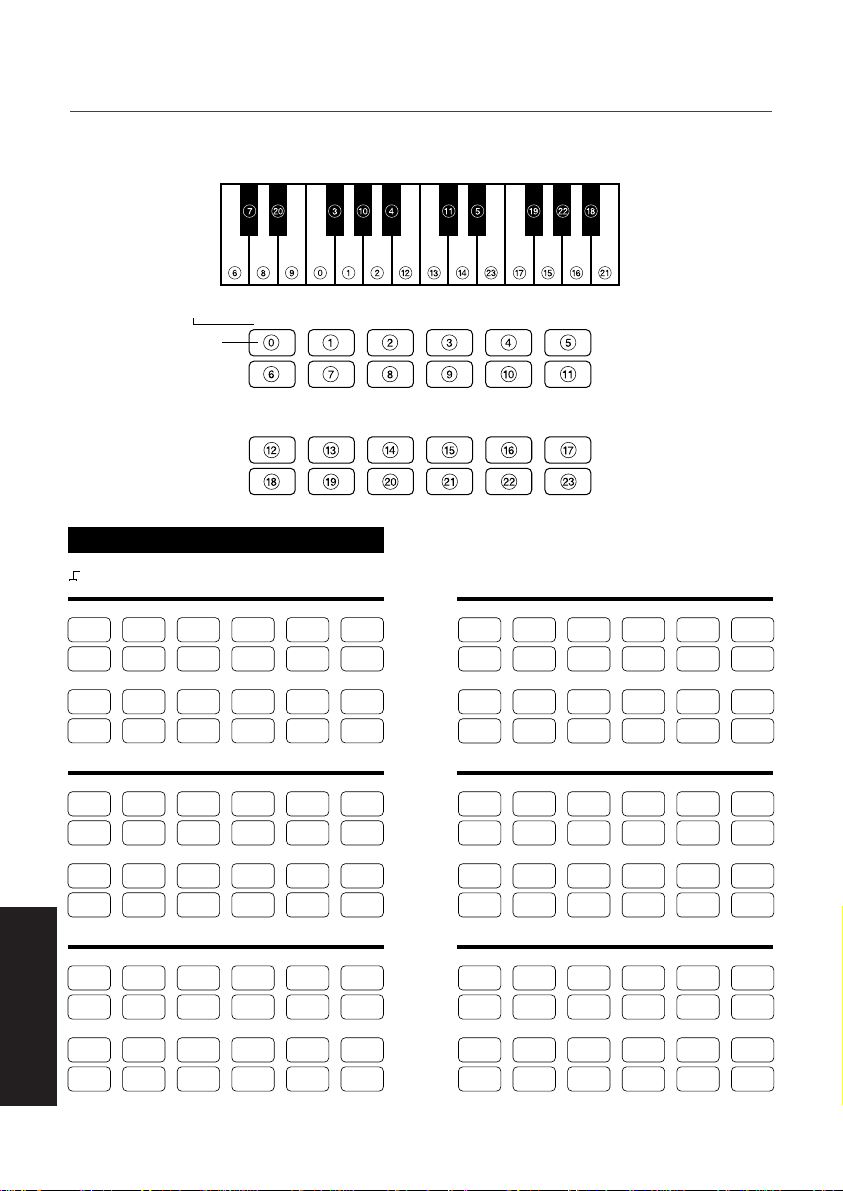

DRUM KIT LIST
C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2 A2 B2
DRUM PAD BANK - Pad Numbers 0 ~ 11
PERCUSSION PAD BANK - Pad Numbers 12 ~ 23
41 / F1 43 / G1 45 / A1 42 / F
#
1 46 / A#1 51 / D#2
36 / C1 37 / C
#
1 38 / D1 40 / E1 44 / G#1 49 / C#2
47 / B1
48 / C2
50 / D2 55 / G2 57 / A2 53 / F2
58 /
A#2 54 / F#2 39 / D#1 59 / B2 56 / G#2
52 / E2
Note Number / Note
Pad Number
D#1 F#1 G#1 A#1C#1 D#2 F#2 G#2 A#2C#2
TSft2 TSft3 TSft4 HCls1 HQtrO Ride2
KRom2 KRom1 S Hi3 S Hi2 HCls2 Crsh2
DRUM PAD BANK
PERCUSSION PAD BANK
1. Dry
CongM CongH CongL BongH BongL RdCup
BaSld Cowbl SMid1 Marac Tmbrn Crsh1
0. Stand(ard)
DRUM PAD BANK
PERCUSSION PAD BANK
TDry3 TDry4 TDry5 HCls1 HOpen Ride2
KDry3 KDry1 SMid3 SMid2 HCls2 Crsh2
CongM CongH CongL BongH BongL RdCup
BaSld Cowbl S Hi1 Marac Tmbrn Splsh
TSft3 TSft4 HCls1
HOpen Ride2
KDry2 KDry1 SDeep Rim 2 HCls2 Crsh2
2. Bal(l)ad
TSft5
DRUM PAD BANK
PERCUSSION PAD BANK
CongM CongH CongL BongH BongL RdCup
BaSld Cowbl SMid1
Marac
Tmbrn Crsh1
Preset Kit Number / Drum Kit Name
TDry4 TDry5 TDry6 HCls2
HOpen Ride2
KRom3
KRom1 SHrd2 SHrd1 HQtrO
Crsh2
3. Rock1
TAmb1
TAmb2 TAmb3
Cowbl Splsh
RdCup
BaSld GtScr
SPwr1
Stick Tmbrn Crsh1
TAmb4 TAmb5 TAmb6
HCls2 HOpen Ride2
KHard KRom3
SAmb2 SAmb1 HQtrO
Crsh2
4. Rock2
DRUM PAD BANK
PERCUSSION PAD BANK
DRUM PAD BANK
PERCUSSION PAD BANK
TAmb4 TAmb5 HCls2
HOpen Ride2
KHevy KGate SPwr2 SPwr1 HQtrO Crsh2
5. Power
TAmb6
DRUM PAD BANK
PERCUSSION PAD BANK
CongM CongH CongL Cowbl Splsh RdCup
BaSld GtScr SMid1
Stick
Tmbrn
Crsh1
TAmb1 TAmb2 TAmb3 Cowbl Splsh RdCup
BaSld GtScr SAmb1
Stick
Tmbrn Crsh1
Drum Kit Number/Program Change Number
APPENDIX
86
Page 95
CongM CongH CongL ScrH ScrL RdCup
HighQ Clap SLof2
SLof3
Tmbrn
Crsh1
6. HipH(o)p
TAna1 TAna3 TAna4 HCAn1 HOAna
Ride2
KAna2 KAna1 SAna2 SAna1 HCAn2 Crsh2
7. Anal (o)g
DRUM PAD BANK
PERCUSSION PAD BANK
CongM CongH CongL BongH BongL RdCup
Shakr Cowbl SMid3
Marac
Tmbrn
Splsh
8. Jazz
DRUM PAD BANK
PERCUSSION PAD BANK
DRUM PAD BANK
PERCUSSION PAD BANK
TSft3 TSft4 TSft6 HCls2
HOpen Ride2
KLof2 KLof1 SLof1 SLof4 HQtrO
Crsh2
AnCgH AnCgM AnCgL ScrH ScrL AnCow
HighQ AnClv
RimAn Clap Tmbrn Splsh
TSft2 TSft3 HCls1
HOpen Ride2
KRom2 KRom1 S Hi1 Rim 1 HPedl Crsh2
TSft4
TBrs2 TBrs3 TBrs4 HCls1
HOpen Ride2
KRom2 KRom1 BrSlp BrSw2 HPedl
Crsh2
9. Brush
BongH BongL Cabas AgogH AgogL
Ride2
KRom2 KRom1 TmblH TmblL Marac Crsh2
10. Latin
DRUM PAD BANK
PERCUSSION PAD BANK
DRUM PAD BANK
PERCUSSION PAD BANK
CongM CongH CongL BongH BongL RdCup
Shakr Cowbl
BrTap BrSw1
Tmbrn
Splsh
CongM CongH CongL GuirS GuirL WhslS
Shakr Cowbl
Rim 1 Clave Tmbrn WhslL
Cunt1 Cunt2 Cunt3 Cunt4 MtroB MtroC
Cunt1 Cunt2 Cunt3 Cunt4 MtroB MtroC
11. Click
DRUM PAD BANK
PERCUSSION PAD BANK
ClckH ClckL AgogH AgogL Cowbl Stick
ClckH ClckL AgogH AgogL Cowbl Stick
DRUM PAD BANK
PERCUSSION PAD BANK
13. User01
12. User00
DRUM PAD BANK
PERCUSSION PAD BANK
14. User02
DRUM PAD BANK
PERCUSSION PAD BANK
15. User03
DRUM PAD BANK
PERCUSSION PAD BANK
User Kit Number / Drum Kit Name
87
APPENDIX
Page 96
PRESET PATTERN LIST
0
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
Rck1A Rck1B Rck1C Rck1D Rck2A Rck2B Rck2C Rck2D Rck3A Rck3B Rck3C Rck3D Rck4A Rck4B Rck4C Rck4D Rck5A Rck5B Rck5C Rck5D Rck6A Rck6B Rck6C Rck6D Rck7A Rck7B Rck7C Rck7D Rck8A Rck8B Rck8C Rck8D Rck9A Rck9B Rck9C Rck9D
Rock 1
Rock 2
Rock 3
Rock 4
Rock 5
Rock 6
Rock 7
Rock 8
Rock 9
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
8-beat Rock 1
8-beat Rock 2
Slow 8-beat Rock 1
Slow 8-beat Rock 2
LA Rock
New Wave
Pop Rock
Funk Rock
Rock Boogie
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Rock ■ Hard Rock
SECTION
36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67
HRk1A HRk1B HRk1C HRk1D HRk2A HRk2B HRk2C HRk2D HRk3A HRk3B HRk3C HRk3D HRk4A HRk4B HRk4C HRk4D HRk5A HRk5B HRk5C HRk5D HRk6A HRk6B HRk6C HRk6D HRk7A HRk7B HRk7C HRk7D HRk8A HRk8B HRk8C HRk8D
Hard Rock 1
Hard Rock 2
Hard Rock 3
Hard Rock 4
Hard Rock 5
Hard Rock 6
Hard Rock 7
Hard Rock 8
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
American Hard Rock 1
American Hard Rock 2
American Hard Rock 3
Hardcore 1
Hardcore 2
Hard Rock Shuffle
Speed Metal
Digital Hard Rock
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
SECTION
APPENDIX
88
Page 97
68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99
VRk1A VRk1B VRk1C VRk1D VRk2A VRk2B VRk2C VRk2D VRk3A VRk3B VRk3C VRk3D VRk4A VRk4B VRk4C VRk4D VRk5A VRk5B VRk5C VRk5D VRk6A VRk6B VRk6C VRk6D VRk7A VRk7B VRk7C VRk7D VRk8A VRk8B VRk8C VRk8D
Vintage Rock 1
Vintage Rock 2
Vintage Rock 3
Vintage Rock 4
Vintage Rock 5
Vintage Rock 6
Vintage Rock 7
Vintage Rock 8
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
60's Hard Rock 1
60's Hard Rock 2
70's Rock
70's Rock&Roll
70's Hard Rock
Progressive Hard
Rock Latin
Reggae
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Vintage Rock
SECTION
108 109 110 111 112 113 114 115
Bld3A Bld3B Bld3C Bld3D Bld4A Bld4B Bld4C Bld4D
Ballad 3
Ballad 4
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Unplugged
Piano Ballad
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
SECTION
116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131
Bls1A Bls1B Bls1C Bls1D Bls2A Bls2B Bls2C Bls2D Bls3A Bls3B Bls3C Bls3D Bls4A Bls4B Bls4C Bls4D
Blues 1
Blues 2
Blues 3
Blues 4
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Rhythm & Blues
Blues Shuffle 1
Blues Shuffle 2
Slow Blues
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Blues
SECTION
132 133 134 135 136 137 138 139 140 141 142 143
R&R1A R&R1B R&R1C R&R1D R&R2A R&R2B R&R2C R&R2D R&R3A R&R3B R&R3C R&R3D
Rock&Roll 1
Rock&Roll 2
Rock&Roll 3
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Twist
Liverpool
Surf Rock
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Rock&Roll
SECTION
100 101 102 103 104 105 106 107
Bld1A Bld1B Bld1C Bld1D Bld2A Bld2B Bld2C Bld2D
Ballad 1
Ballad 2
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Hard Rock Ballad
Organ Ballad
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Ballad
SECTION
APPENDIX
89
Page 98
144 145 146 147 148 149 150 151
Hip A Hip B Hip C
Hip D HousA HousB HousC HousD
Hip Hop
House
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Hip Hop Soul
Pop House
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Dance
SECTION
152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179
Fsn1A Fsn1B Fsn1C Fsn1D Fsn2A Fsn2B Fsn2C Fsn2D Fsn3A Fsn3B Fsn3C Fsn3D Fsn4A Fsn4B Fsn4C Fsn4D Jaz1A Jaz1B Jaz1C Jaz1D Jaz2A Jaz2B Jaz2C Jaz2D Jaz3A Jaz3B Jaz3C Jaz3D
Fusion 1
Fusion 2
Fusion 3
Fusion 4
Jazz 1
Jazz 2
Jazz 3
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Funk Fusion
Pop Fusion
Rock Fusion
Jazz Funk
Jazz Ballad
Jazz Blues
Bebop
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
SECTION
180 181 182 183 184 185 186 187 188 189 190 191
SlsaA SlsaB SlsaC
SlsaD BosaA BosaB BosaC BosaD
SmbaA SmbaB SmbaC SmbaD
Salsa
Bossa
Samba
Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA Main A Main B Fill AB Fill BA
Salsa / Mambo
Medium Bossa
Samba / Songo
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Latin
■ Jazz
SECTION
192 193 194 195 196 197 198 199
BeatA BeatB BeatC BeatD
ClckA
ClckB
ClckC
ClckD
Beat
Click
8-beat 8-beat Shuffle 16-beat Triplet Count Metronome Agogo Sticks
Drum Pattern Variaton
Click Variation
PATTERN
NO.
LCD
DISPLAY
STYLE NAME
■ Beat
SECTION
NOTE: The patterns, number 192 through 199, don’t contain bass and chord data.
APPENDIX
90
Page 99
NORMAL VOICE LIST
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
Piano ChoPf A&EP1 A&EP2 EPno1 EPno2 EPno3 Clavi Vibes Organ AcGtr ClGt1 ClGt2 MtGt1 MtGt2 OdGt1 OdGt2 Dist1 MtDst Dist2 AcBas FgBa1 FgBa2 FgBa3 PcBas
Grand Piano Chorus Piano Aco.& El.Piano 1 Aco.& El.Piano 2 Electric Piano 1 Electric Piano 2 Electric Piano 3 Clavi Vibraphone Electric Organ Acoustic Guitar Clean Guitar 1 Clean Guitar 2 Muted Guitar 1 Muted Guitar 2 Overdriven Guitar 1 Overdriven Guitar 2 Distortion Guitar 1 Muted Distortion Distortion Guitar 2 Acoustic Bass Finger Bass 1 Finger Bass 2 Finger Bass 3 Pick Bass
NO. LCD DISPLAY VOICE NAME
26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50
SlBas OG&Ba DG&Ba SyBa1 SyBa2 SyBa3 Strg1 Strg2 SySt1 SySt2 Bras1 Bras2 SyBrs Sax BrsHt SyLd1 SyLd2 SyLd3 SyLd4 SyPd1 SyPd2 SyPd3 SyFx1 SyFx2 SyFx3
Slap Bass Overdriven Gtr & Bass Distortion Gtr & Bass Synth Bass 1 Synth Bass 2 Synth Bass 3 Strings 1 Strings 2 Synth Strings 1 Synth Strings 2 Brass Section 1 Brass Section 2 Synth Brass Tenor Sax Brass Hit Synth Lead 1 Synth Lead 2 Synth Lead 3 Synth Lead 4 Synth Pad 1 Synth Pad 2 Synth Pad 3 Synth FX 1 Synth FX 2 Synth FX 3
NO. LCD DISPLAY VOICE NAME
91
APPENDIX
Page 100
MIDI DATA FORMAT
MIDI Reception
MIDI Reception Block Diagram
<MIDI Reception Condition>
MIDI IN NOTE ON
<SW1> Transmit/Receive Channel <SW2> Program Change Receive Channel <SW3> Pattern/Song Select Mode <SW4> Song Select Mode <SW5> MIDI Synchronization
Reception Data
1. System Real-time Message
TIMING CLOCK 11111000 (F8H) START 11111010 (FAH) CONTINUE 11111011 (FBH) STOP 11111100 (FCH) ACTIVE SENSING 11111110 (FEH)
2. Channel Message
1) NOTE ON
2) PROGRAM CHANGE
APPENDIX
■ When a Program Change is received, the RY8 will change the Drum Kit
<SW1> <SW2> <SW3> <SW4> <SW5>
STATUS 1001nnnn (9nH) n=0~15 NOTE NUMBER 0kkkkkkk k=0(C-2)~127(G8) VELOCITY 0vvvvvvv NOTE ON v=1~127
STATUS 1100nnnn (CnH) n=0~15 PROGRAM NUMBER
number corresponding to the incoming data.
0ppppppp p=0~15
9nH CnH F0H, F7H F3H F8H FAH FBH FCH FEH
PROGRAM CHANGE BULK DUMP SONG SELECT TIMING CLOCK START CONTINUE STOP ACTIVE SENSING
VOICE CHANNEL NUMBER
VOICE CHANNEL NUMBER
3. System Common Message
1) SONG SELECT
STATUS 11110011 (F3H) SONG NUMBER 00ssssss s=0~99
■ Data is received in Song Select Mode.
4. System Exclusive Message
BULK DUMP 0 11110000 (F0H) 1 01000011 (43H) 2 00000000 (00H) Device Number (Fixed at 00H) 3 01111110 (7EH) 4 00000100 (04H) Byte count MSB 5 00001010 (0AH) Byte count LSB 6 01001100 (4CH) "L" 7 01001101 (4DH) "M" 8 00100000 (20H) " " 9 00100000 (20H) " " 10 00110000 (30H) "0" 11 00110002 (31H) "2" 12 00110100 (35H) "0" 13 00110011 (33H) "3" 14 01000001 (41H) "A" 15 01001100 (4CH) "L" 16 0ddddddd Data
: :
17 0sssssss Check sum
: :
18 11110111 (F7H) EOX
■ The RY8 can receive bulk data only when it is in Pattern or Song Select
Mode.
■ A block consists of the Byte Count, the data bytes, and the Checksum.
A number of blocks are repeatedly transmitted.
■ One byte of data is divided into 4bits MSB and 4bits LSB. It is then
converted to ASCII data for transmission.
■ A bulk dump consists of the following data:
System Data MIDI Set-up Data Drum Kit Data Pattern Data Song Data
92
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
