Page 1
VMC HABITAT INDIVIDUEL
SIMPLE FLUX AUTORÉGLABLE
VMP K
Généralités
■
Groupe d'extraction
■
Bouches et accessoires
■
Montage - Entretien
■
Page 2
2

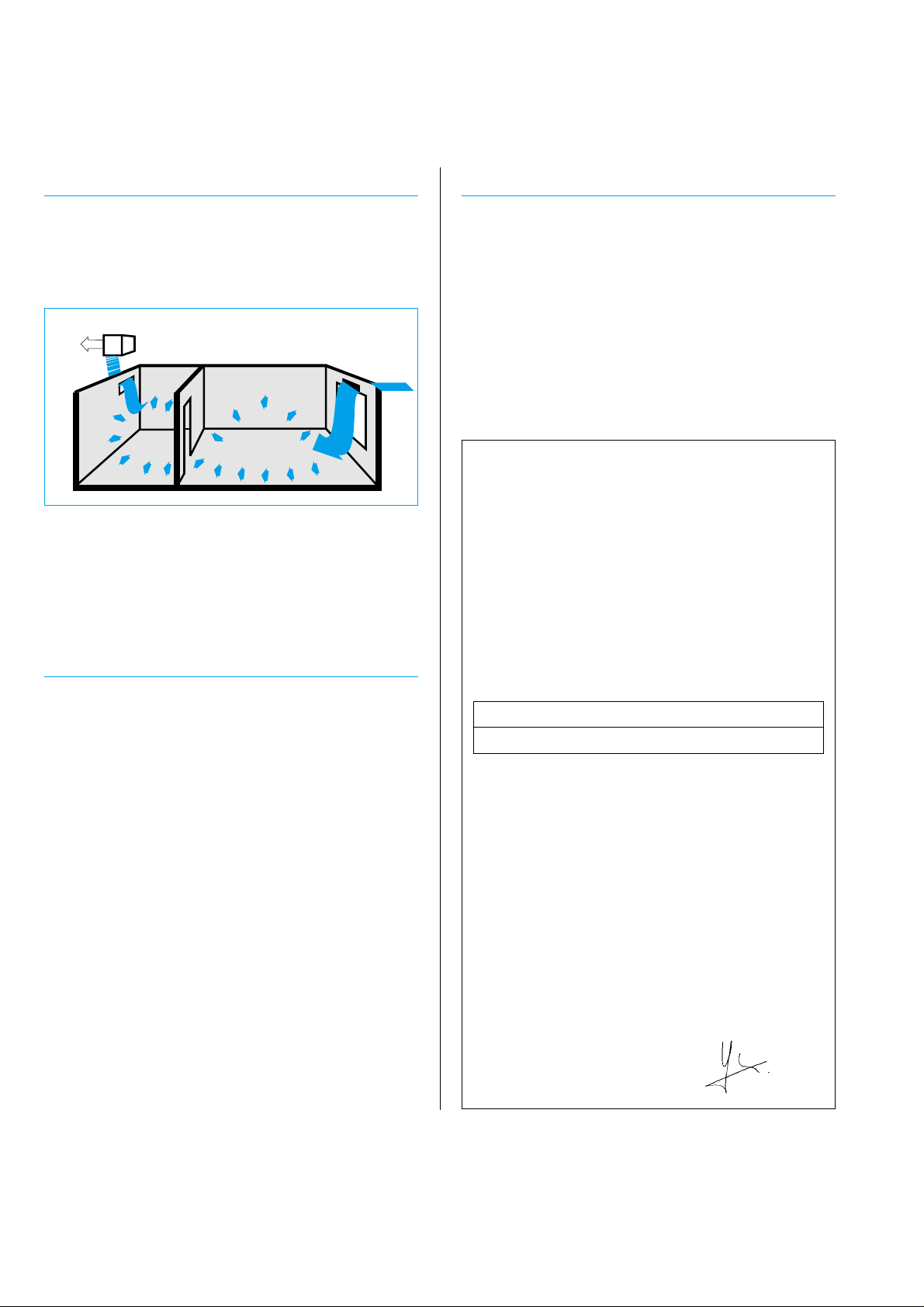

Généralités
■
PRINCIPE
Le VMP K est un groupe simple flux autoréglable destiné à
toutes les maisons individuelles en neuf ou en rénovation.
Il peut être installé sans difficulté dans les maisons individuelles ayant jusqu'à 5 sanitaires.
■
CONFORMITÉ
Rapport d'essais aérauliques et acoustiques :
PV CETIAT N° 890422/0.
Conformité aux réglementations :
1. Aération des logements : arrêté du 24 mars 1982, arrêté du
28 octobre 1983.
2. Acoustique : arrêté du 30 juin 1999 (NRA).
3. Nouvelle Réglementation Thermique : arrêté du 29 novembre 2000.
Il permet d'extraire l'air vicié dans les pièces techniques (cuisine, salle de bain, wc). L'amenée d'air neuf se fait grâce à des
entrées d'air installées dans les pièces principales (séjour,
chambres).
■
AVANTAGES
EFFICACITÉ DE FILTRATION
• Fort débit de pointe en cuisine.
• Silence de fonctionnement.
• Régulation des débits.
ENTRETIEN RÉDUIT
• Roue à double sens de rotation autonettoyante.
• Bouche cuisine avec filtre.
INSTALLATION FACILE
• Manchette vahinée à longueur variable.
• Piquages démontables.
• Groupe universel jusqu'à 5 sanitaires.
DÉCLARATION CE DE CONFORMITÉ
CE
DECLARATION OF CONFORMITY
Type de matériel / Type of product
VENTILATION MÉCANIQUE CONTRÔLÉE SIMPLE FLUX
VMPK
est développé, conçu et fabriqué conformément aux Directives et
Normes citées ci-après :
is developped, designed and manufactured in accordance with the following Directives and standants :
Le dossier technique étant disponible.
The technical file being available.
La notice d’instruction précise en particulier les règles d’installation du matériel. Si le matériel doit être incorporé à une installation,
la conformité de l’ensemble doit être réalisée et déclarée par l’incorporateur final.
The instruction leaflet gives details on the rules for installation and
use of the equipment. If the equipment is forseen to be incorporated,
the compliance of the final assembly shall be declared and is the responsability of the incorporator.
A / At VÉNISSIEUX
Date / date 20.12.1999
Le Directeur Qualité / Quality Manager
Y. ROMEAS
Directives CEM / EMC 89/336/CEE EN 55014 EN 55104
Directives Basse Tension/LVD 73/23/CEE EN 60335
Page 3
3
■

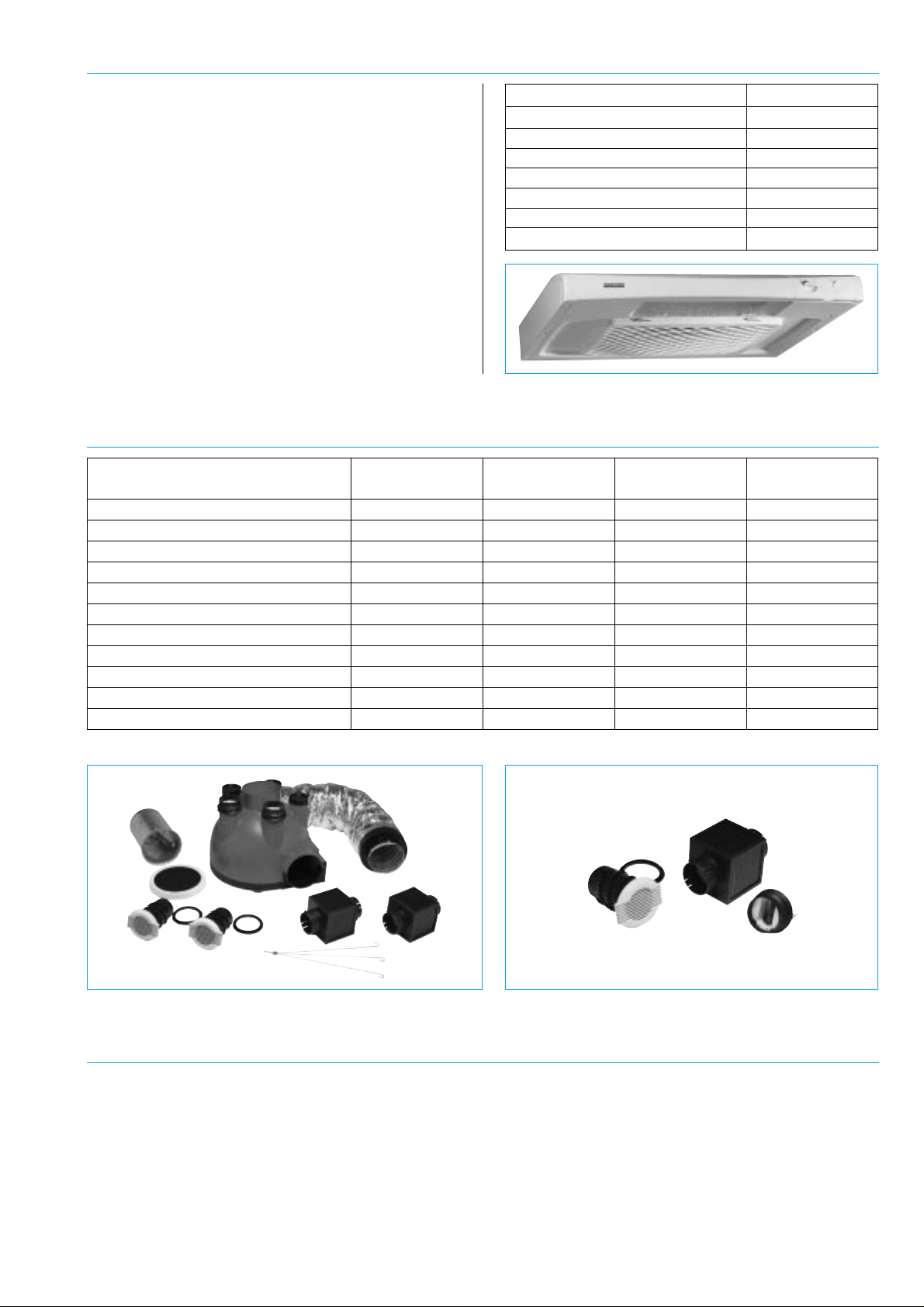

GAMME - SÉLECTION
Désignation Code
Kit VMP K (2 sanitaires) 22.110
Kit sanitaire VMP K 22.021
Groupe VMP K (2 sanitaires) 22.103
Kit sanitaire groupe VMP K 22.022
Minuterie 22.008
Boîtier saillie 22.020
Hotte pour groupe pavillon 2 allures 22.006
Désignation Kit VMP K Kit sanitair e VMP K Groupe VMP K
Kit sanitaire
groupe VMP K
Groupe d'extraction 1 – 1 –
Piquages sanitaire 2 1 2 1
Bouchon (Ø 78 mm) 3 – 3 –
Bouche cuisine BC (Ø 150 mm) 1 – – –
Manchette cuisine PF (Ø 150 mm) 1 – – –
Manchette + bouche sanitaire (Ø 80 mm) 2 1 – –
Bouton minuterie 1 – – –
Liaison acoustique cuisine (Ø 150 mm int.) 1 – – –
Absorb'son raccord (Ø 80 mm) 2 1 – –
Suspension 1 – 1 –
Notice de montage 1 1 1 1
■
COMPOSITION DES KITS
Kit VMP K Kit sanitaire VMP K
Le système VMP K est livré sous forme :
– d'un kit ou groupe principal pouvant équiper 2 sanitaires,
– d'un kit sanitaire par sanitaire supplémentaire à équiper.
Il existe deux types de kit :
– fourniture du groupe + accessoires (VMP K),
– fourniture du groupe seul (groupe VMP K).
En cuisine, la bouche Ø 150 mm peut être remplacée par la
hotte sans moteur pour maison individuelle. La commande de
la deuxième allure du groupe se fait depuis la hotte (ne pas
utiliser la minuterie).
■
AUTRES COMPOSANTS D'INSTALLATION
Pour compléter l'installation, on peut utiliser :
• le conduit souple Algaine ou le conduit rigide Minigaine :
- Ø 80 mm pour les sanitaires,
- Ø 150 mm pour la cuisine et le refoulement,
• une sortie de toiture ALDES pour le refoulement de l'air vicié à l'extérieur,
• entrées d'air autoréglables acoustiques.
Voir les notices cor respondantes.
Page 4
4

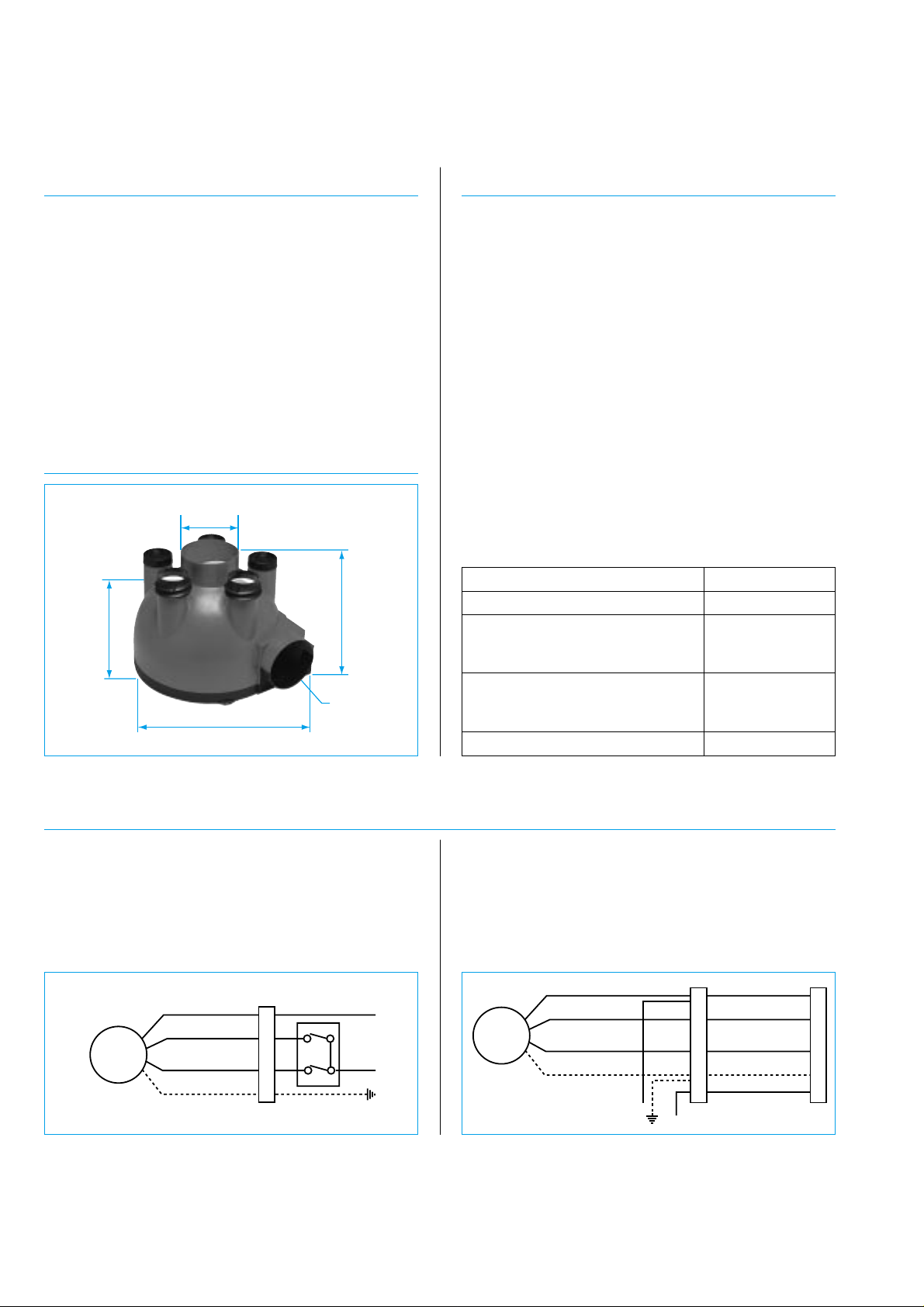

Gr oupe d'extraction
■
ENCOMBREMENT
■
CONSTRUCTION
Coque extérieure. Matière : polypropylène chargé talc.
Couleur : rouge. Assemblage : par vis avec le fond.
Enveloppe. Matière : polypropylène chargé talc. Couleur :
noire. Assemblage : par emboîtage.
Moto-roue. Moteur asynchrone. Tension : 230 volts - 50 Hz.
Monophasé.
Fond. Matière : polypropylène chargé talc. Couleur : noire.
Assemblage : par vis avec la coque extérieure.
Ø 154
Ø 150
308
344
Ø 415
Caractéristiques Groupe VMP K
Tension 230 V~
Consommation
Petite vitesse 33 W
Grande vitesse 75 W
Intensité nominale
Petite vitesse 0,2 A
Grande vitesse 0,4 A
Valeur du condensateur 2 µF - 400 VS
Poids : 5,5 kg
Groupe avec minuterie.
Le kit VMP K est équipé d'une minuterie 1 heure qui permet
de revenir automatiquement en petite vitesse.
Le raccordement est alors :
Groupe avec hotte.
La bouche cuisine peut être remplacée par une hotte qui commande la petite ou la grande vitesse du groupe (à la place de
la minuterie).
Le raccordement est alors :
VMPK
Marron
Blanc
Noir
COMMUN
GRAND DÉBIT
PETIT DÉBIT
Vert / Jaune
~
121
2
■
MOTORISATION
• Moteur asynchrone, monophasé, 230 volts, 50 hertz,
1500 tr/min.
• Inversion du sens de rotation.
• Echauffement maximum : 51°C à 330 m
3
/h.
• Isolation : classe B.
• Thermo-contact de protection incorporé (120°C).
• Fonctionnement stable de 187 à 242 V.
• Roulements étanches graissés à vie.
• Fonctionnement horizontal ou vertical.
• Moteur et roue équilibrées ensemble à la qualité G 2.5 de la
norme NF E 90-600.
• Moteur conforme aux normes françaises UTE, à la norme
VDE et aux recommandations de la Commission Electrotechnique Internationale.
■
SCHÉMAS ÉLECTRIQUES
Marron
VMPK
COMMUN
Blanc
GRAND DÉBIT
Noir
PETIT DÉBIT
Vert / Jaune
N
L
COMMUN
Bleu
GRAND DÉBIT
Gris
PETIT DÉBIT
Noir
Vert / Jaune
Marron
HOTTE
Page 5
5
■

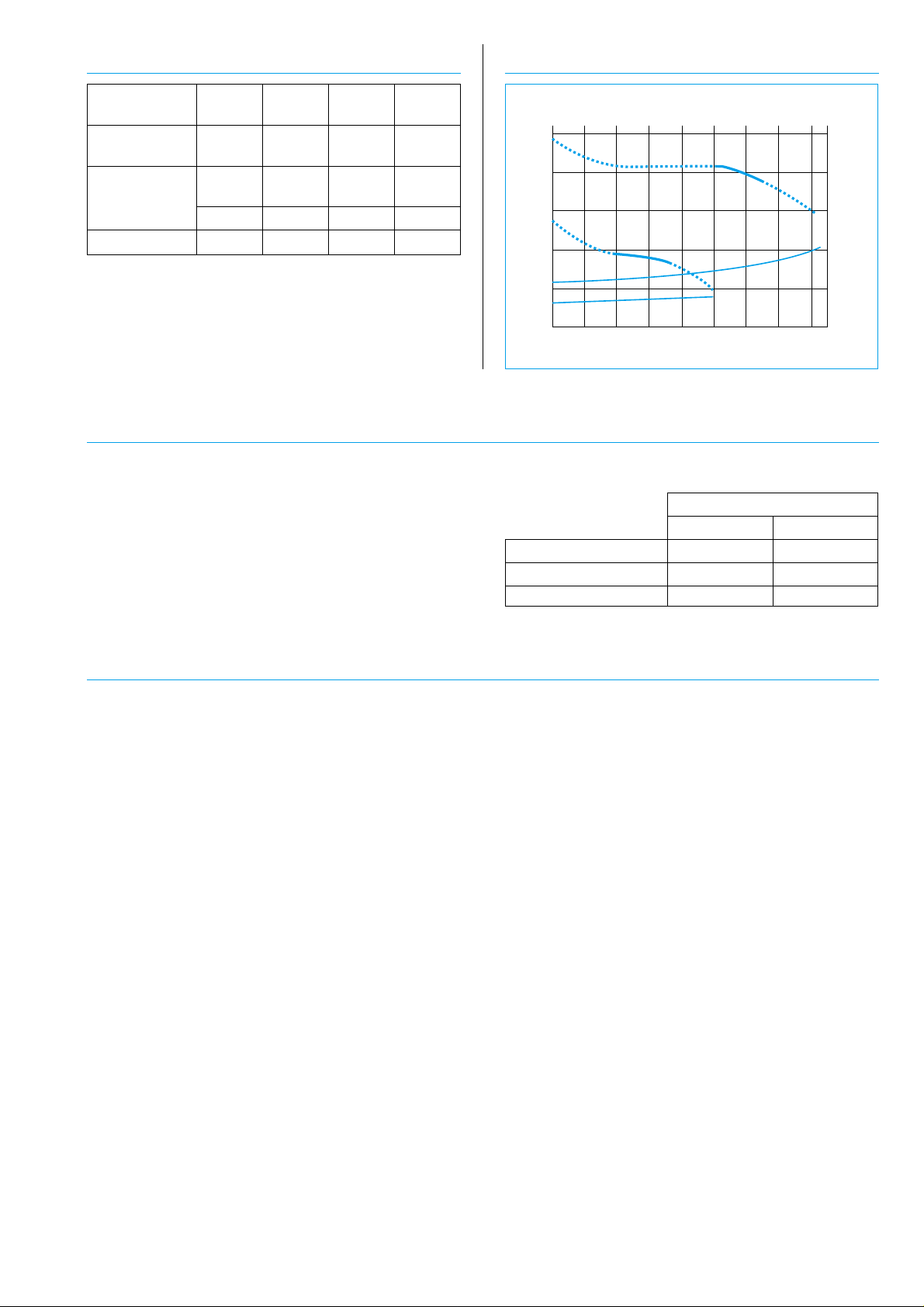

CARACTÉRISTIQUES AÉRAULIQUES
Les piquages sanitaires 15 m3/h sont transformables en
30 m3/h (voir "Montage - Entretien).
■
COURBES AÉRAULIQUES
m3/h
Pression disponible au caisson sans refoulement
Puissance consommée
0
50 50
100
150
50 100 150 200 250 300 350 400
100
150
200
250
watts
Pa
Consommation PV
Petite vitesse
Grande vitesse
Consommation GV
Débits 2345
d'extraction (m3/h) sanitaires sanitaires sanitaires sanitaires
Cuisine (Ø 150 mm)
croisière/pointe
45/175 45/170 45/170 45/155
Sanitaires
1 x 30 1 x 30 1 x 30 1 x 30
1 x 15 1 x 15 1 x 15 1 x 15
(Ø 80 mm)
– 1 x 15 2 x 15 3 x 15
TOTAL 90/220 105/235 130/250 145/265
■
CARACTÉRISTIQUES ACOUSTIQUES
Les essais acoustiques ont été réalisés selon la norme NF
E 51-706 définissant les modalités d'essais des matériels de
ventilation pour la maison individuelle.
L'ensemble des valeurs est exprimé en niveau de puissance
Lw en dB(A). Pour obtenir un niveau de pression acoustique
Lp(A), appliquer : Lp = Lw - 10 log (V/12,5), V = volume de la
pièce en m
3
.
Les valeurs ci-dessous sont issues du P.V. CETIAT N°890422/0.
■
MOTO-VENTILATEUR À DOUBLE SENS DE ROTATION
Le débit de pointe cuisine s'obtient par inversion du sens de
rotation du moteur (système breveté) donnant :
– dans un sens une courbe basse pression pour allure de croi-
sière (roue en réaction),
– dans l'autre sens une courbe haute pression pour allure de
pointe cuisine (roue en action).
Cette variation de pression, liée à un élément auto-amplificateur (breveté) permet de délivrer un débit de pointe important en cuisine.
Par ailleurs, l'inversion du sens de rotation de la roue permet
l'auto-limitation de son encrassement.
En effet, une partie des poussières qui se déposent lorsque la
roue tourne dans un sens est évacuée lorsque la roue tourne
dans l'autre sens.
Lw en dB(A)
Allure de croisièr e Allur e de pointe
Bruit propre du groupe 49 54
Bruit à la bouche cuisine 22 30
Bruit à la bouche sanitaire 23 28
Page 6
6
■

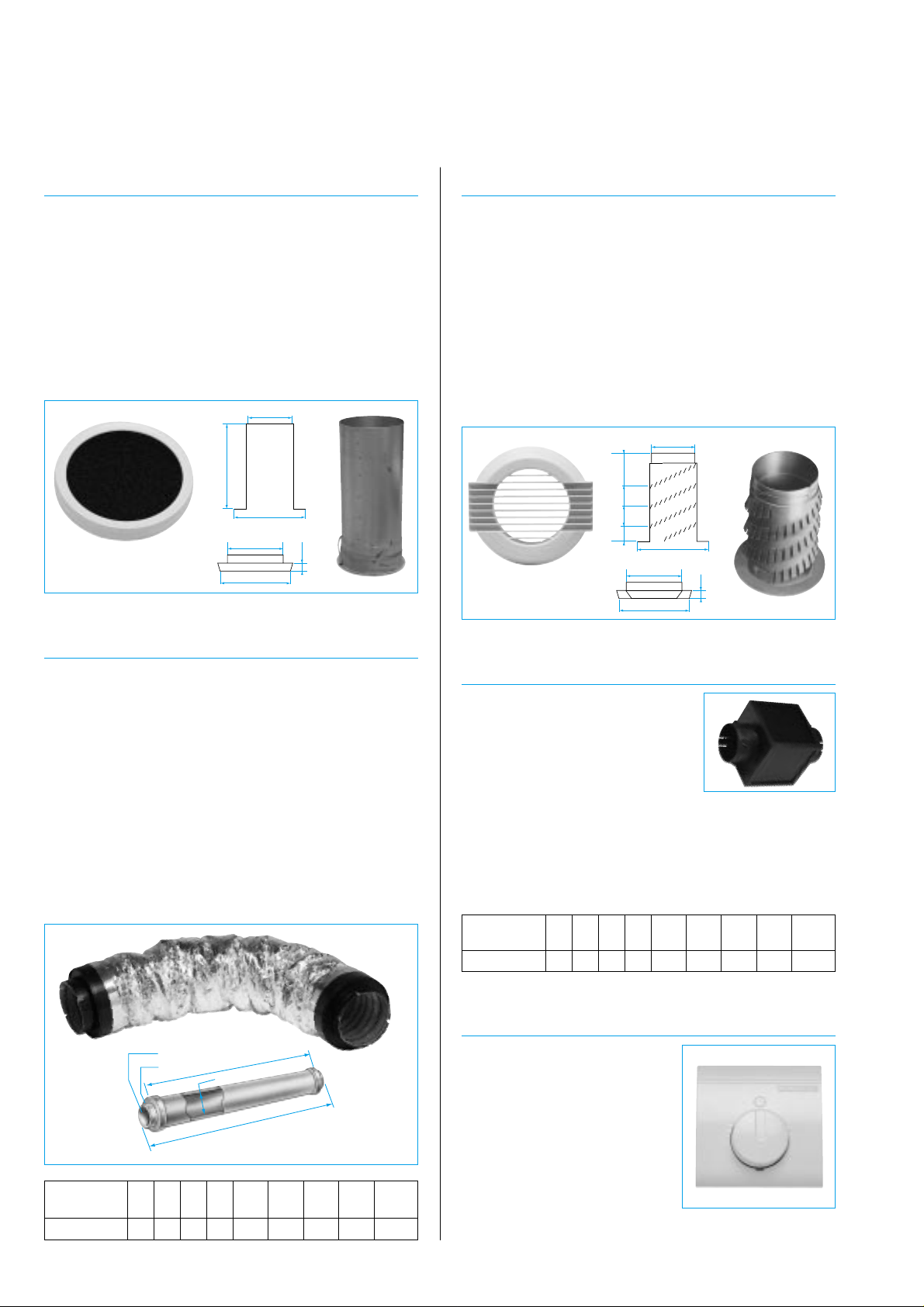

ABSORB'SON RACCORD Ø 80 mm
Se place entre le groupe et une
bouche sanitaire.
Le corps (120 x 120 x 120 mm) est
constitué d'un cube en mousse synthétique enrobé d'un film plastique.
Les embouts à pas fileté en plastique (longueur 45 mm) permettent le raccordement au conduit souple Algaine Ø 80 mm
par vissage.
L'absorb'son ne crée pas plus de perte de charge que le
conduit Ø 80 mm.
Fréquence 63 125 250 500 1000 2000 4000 8000 Global
(Hz) dB dB dB dB dB dB dB dB dB(A)
Atténuation 16 20 15 14 9 10 18 12 10
■
COMMANDE DE DÉBIT - MINUTERIE
Permet la commande du groupe
pour passage de l'allure de croisière à l'allure de pointe cuisine,
par inversion de sens de rotation du moteur.
Fabrication en plastique blanc.
Durée : 0-1 heure, avec possibilité de retour manuel au point 0.
Deux montage possibles : en saillie ou encastré.
Bouches et accessoir es
■
BOUCHE SANITAIRE Ø 80 mm
Bouche en plastique blanc. Manchette vahinée en polypropylène.
La manchette est constituée de 3 éléments rallonge-vahinée
permettant de réduire sa longueur mais aussi éventuellement
de l''augmenter.
Fixation automatique de la manchette sur une paroi : cette
paroi est serrée entre la colerette avant et la bague arrière qui
prend appui sur les griffes de la manchette. La manchette peut
également être scellée. Diamètre de la réservation : 81 à 86 mm.
Fixation automatique du conduit souple Algaine sur les griffes
de la manchette.
■
BOUCHE CUISINE Ø 150 mm
Bouche en plastique blanc, équipée d'un filtre en média synthétique épaisseur 10 mm, lavable à l'eau savonneuse.
Manchette en tôle galvanisée équipée d'un clapet pareflammes avec ampoule fusible 100°C.
Fixation de la manchette par 3 pattes pourvues de griffes et
pouvant s'écarter par l'intermédiaire de vis à tête moletée.
Cote de la réservation : 157 à 163 mm.
La bouche se fixe sur la manchette par simple emboîtage.
Fréquence 63 125 250 500 1000 2000 4000 8000 Global
(Hz) dB dB dB dB dB dB dB dB dB(A)
Atténuation 8 21 27 28 32 38 31 22 32
■
LIAISON ACOUSTIQUE CUISINE Ø 150 mm
Se place entre le groupe et la bouche cuisine.
Le corps est constitué de laine de verre d'épaisseur 25 mm et
de longueur 1,10 m, protégée :
- à l'intérieur d'une résille de fibre de verre enduite de PVC,
- à l'extérieur par un film PVC.
Les embouts plastique permettent un emboîtage direct :
- d'un côté sur le piquage Ø 154 mm du groupe,
- de l'autre sur la manchette cuisine ou à un conduit souple
Algaine Ø 150 mm.
Cette liaison acoustique ne créé pas plus de perte de charge
qu'un conduit de Ø 150 mm.
Bouche +
manchette tôle
220
Ø
150
28,5
Ø 200
Ø 150
1 180
1 100
Ø
150
250
Ø
150
Ø
170
Bouche sanitaire +
manchette
115
Ø
75,6
13
33
33
52,5
19
Ø
75,6
Ø
110
Page 7

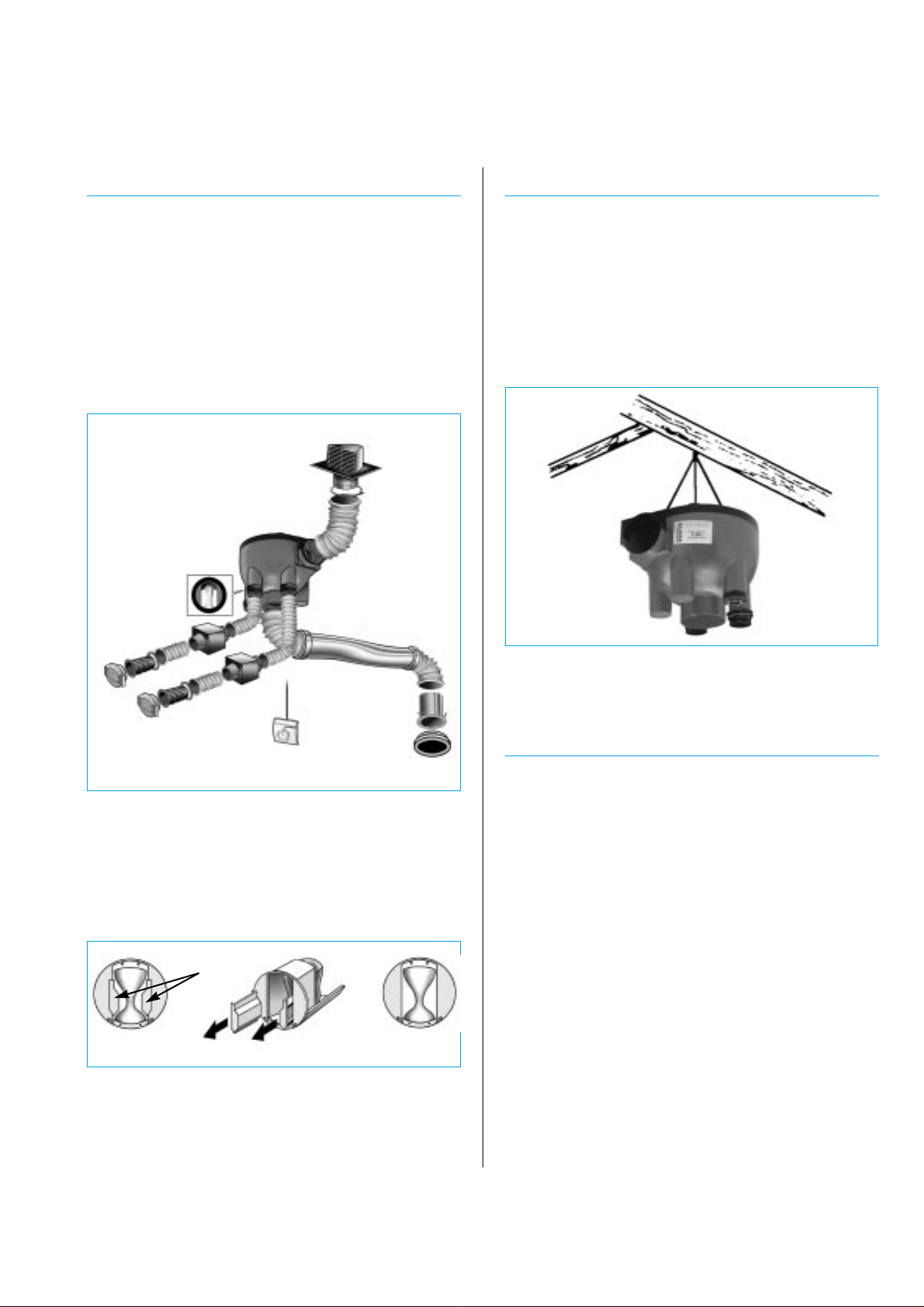

Montage - Entr etien
7
■
FIXATION DU GROUPE
• Le groupe VMC sera placé si possible dans les combles.
• Il sera toujours placé au dessus d’une pièce technique
(salle de bains, wc...) et jamais au dessus d’une pièce principale.
• S’il est placé dans le logement (placard, faux plafond), les
parois entourant le groupe devront avoir une valeur d’isolement acoustique suffisante.
• Pour limiter la propagation des vibrations de fonctionnement, le groupe doit être SUSPENDU.
■
MONTAGE
RACCORDEMENT DU GROUPE
ATTENTION :
• Eviter les coudes inutiles.
• Etirer la gaine dans les parties rectilignes.
• Ne pas écraser les conduits.
• Le rejet doit obligatoirement être raccordé à l'extérieur avec
un accessoire offrant peu de résistance au passage de l'air.
• Utiliser de préférence une sortie toiture ALDES.
• En cas de grande longueur de conduit, il est préférable d'utiliser des conduits rigides.
IL NE DOIT EN AUCUN CAS ÊTRE : • posé par terre,
• fixé au mur.
■
ENTRETIEN
Le système de ventilation SÉKOÏA ne peut conserver son efficacité et ses caractéristiques nominales que si il est entretenu régulièrement. Il faut donc :
• TOUS LES 3 MOIS :
1 - Nettoyer les bouches d’extraction de la cuisine, du WC, de
la salle de bains, à l’eau savonneuse. La bouche est clipée
sur la manchette, il suffit de tirer doucement pour l'enlever.
2 - Dépoussiérer les entrées d’air des pièces principales à l’ai-
de d’un chiffon doux en prenant garde de ne pas détérior er
l'intérieur. Le cadre extérieur pourra être nettoyé à l'aide
d'une éponge humide.
Le moteur ne nécessite aucun entretien pendant toute sa
durée de fonctionnement.
• TOUS LES ANS :
Dépoussiérer la roue du motoventilateur à l’aide d’un pinceau.
Couper l'alimentation électrique avant toute opération et s'assurer que le groupe ne peut être remis en route accidentellement. Ne pas manipuler le boîtier électrique lorsque le groupe est en fonctionnement.
TRANSFORMATION DU NOMBRE DE SANITAIRES
Le kit VMP K est livré avec 1 piquage Ø 150 mm pour la
cuisine et 2 piquages Ø 80 mm équipés pour les sanitaires (30
et 15 m
3
/h).
Pour transformer le piquage 15 m
3
/h en 30 m3/h, procéder
comme suit :
Joues
30 m3/h15 m3/h
Page 8
VC 658 / RCS 956 506 828 - Imprimé en France

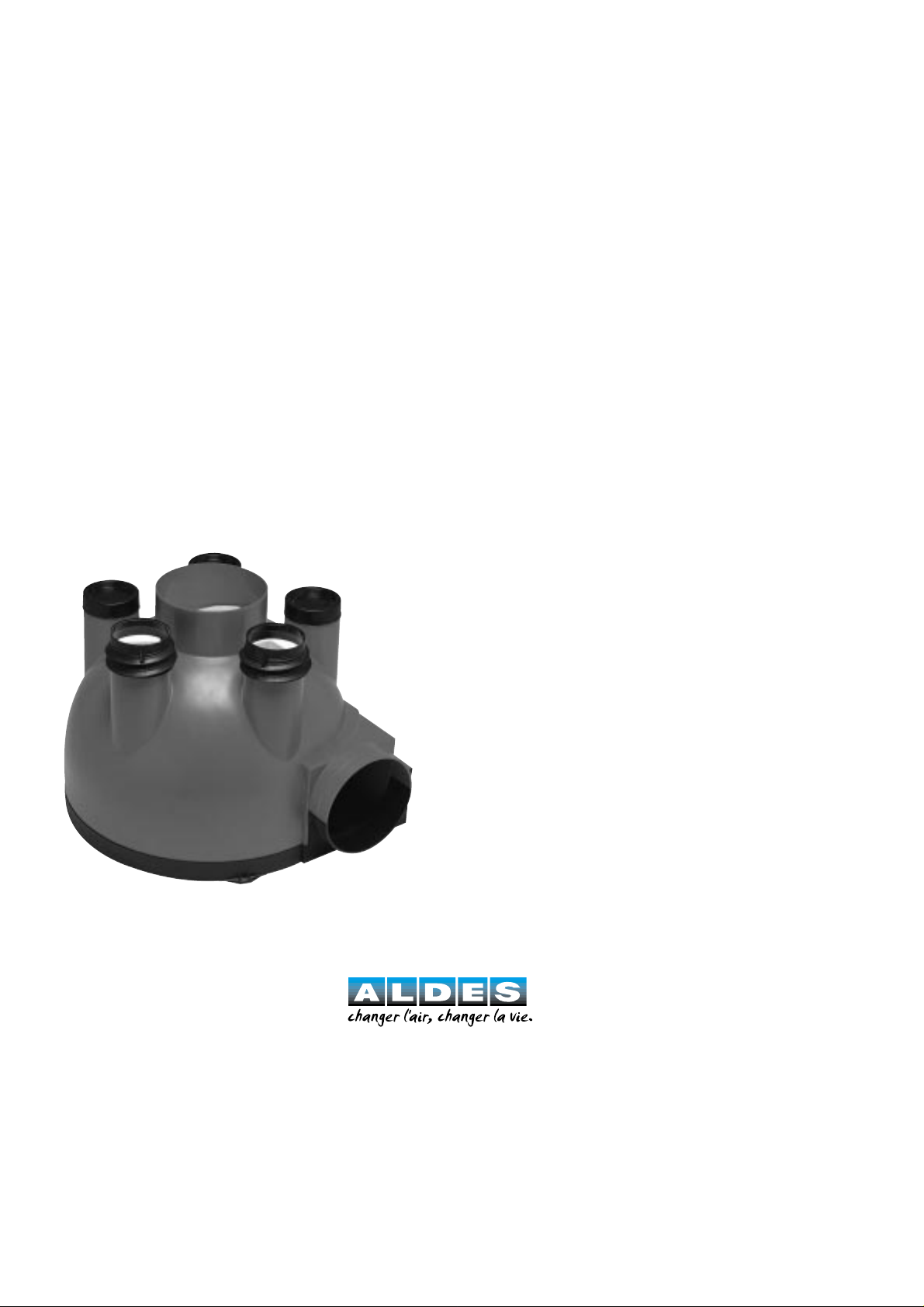

VMC habitat individuel simple flux autoréglable
VMP K
PRINCIPE

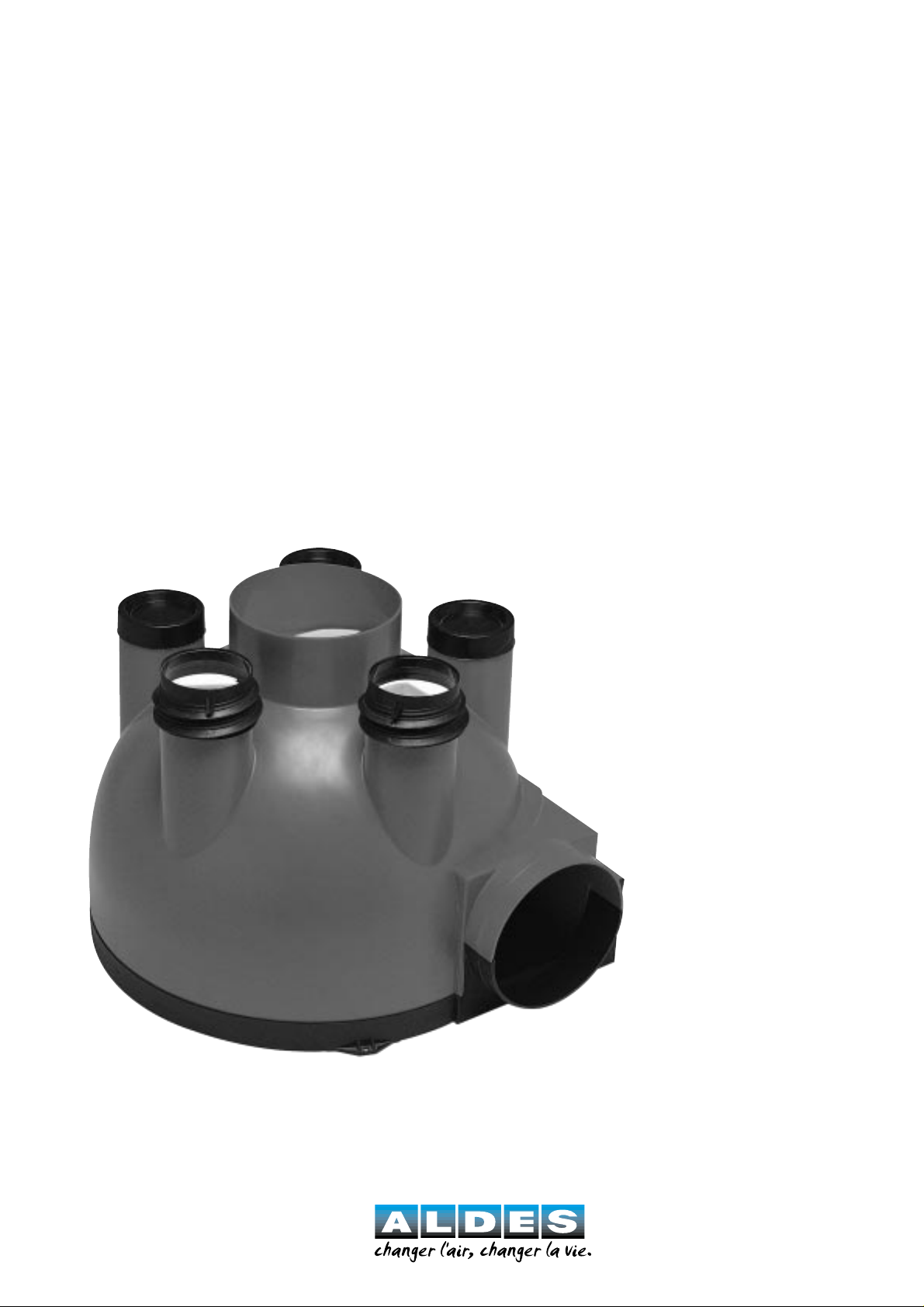

Le VMP K est un groupe de ventilation simple flux autoréglable
permettant l’extraction d’air vicié dans l’habitat individuel jusqu'à 5 sanitaires.
C’est l’élément de base de toute installation de VMC autoréglable,
celle-ci comprenant par ailleurs un réseau de conduits et accessoires,
des bouches d’extraction et des entrées d’air.
AVANTAGES
●
For t débit de pointe en cuisine
et silence de fonctionnement.
●
Entretien réduit : autonettoyant
et bouche cuisine avec filtre.
●
Installation facile
● ALDES BORDEAUX : Tél. 05 56 34 28 79 - Télécopie : 05 56 34 34 25 ● ALDES DIJON : Tél. 03 80 52 38 74 - Télécopie : 03 80 52 35 85 ● ALDES GRENOBLE :
Tél. 04 76 14 74 50 - Télécopie : 04 76 25 26 33
● ALDES LILLE : Tél. 03 20 22 40 42 - Télécopie : 03 20 22 28 79 ● ALDES LYON - Rhône : Tél. 04 78 78 89 89 -
Télécopie : 04 78 78 89 80 - Auver gne : Tél. 04 78 78 88 66 - Télécopie : 04 78 78 88 60
● ALDES MARSEILLE : Tél. 04 42 32 03 33 - Télécopie : 04 42 32 01 91 ● ALDES
MONTPELLIER : Tél. 04 67 42 16 16 - Télécopie : 04 67 69 03 65
● ALDES NANCY : Tél. 03 83 25 79 79 - Télécopie : 03 83 25 78 81 ● ALDES NANTES : Tél. 02 40 92 15 10 -
Télécopie : 02 40 92 14 27
● ALDES NICE : Tél. 04 93 08 86 66 - Télécopie : 04 93 08 86 56 ● ALDES PARIS ANTONY : Tél. 01 46 11 45 00 - Télécopie : 01 46 66 49 26 ● ALDES
PARIS LA COURNEUVE : Tél. 01 43 11 10 10 - Télécopie : 01 48 36 14 72
● ALDES PARIS VITRY : Tél. 01 47 18 15 92 (plate forme) - 01 47 18 15 98 (dépôt) -
Télécopie : 01 46 82 93 59
● ALDES POITIERS : Tél. 05 49 62 87 10 - Télécopie : 05 49 62 89 99 ● ALDES RENNES : Tél. 02 99 14 51 60 - Télécopie : 02 99 14 57 92 ● ALDES
ROUEN : Tél. 02 32 19 50 50 - Télécopie : 02 35 89 68 81
● ALDES STRASBOURG : Tél. 03 88 60 13 10 - Télécopie : 03 88 61 54 10 ● ALDES TOULOUSE : Tél. 05 34 60 29 70 -
Télécopie : 05 61 44 26 83
● ALDES TOURS : Tél. 02 47 63 15 15 - Télécopie : 02 47 32 08 23 ● SERVICE INTERNATIONAL - Tel. + 33 4 78 77 15 15 - Fax : + 33 4 78 77 15 56
ALDES se réserve le droit d’apporter toutes modifications liées à l’évolution de la technique.
Loading...
