VENTILATION ASSERVIE

À L’HYGROMÉTRIE

MRA H

Généralités

■

Caractéristiques

■

de constr uction

■

Caractéristiques techniques

■

Utilisation

■

2

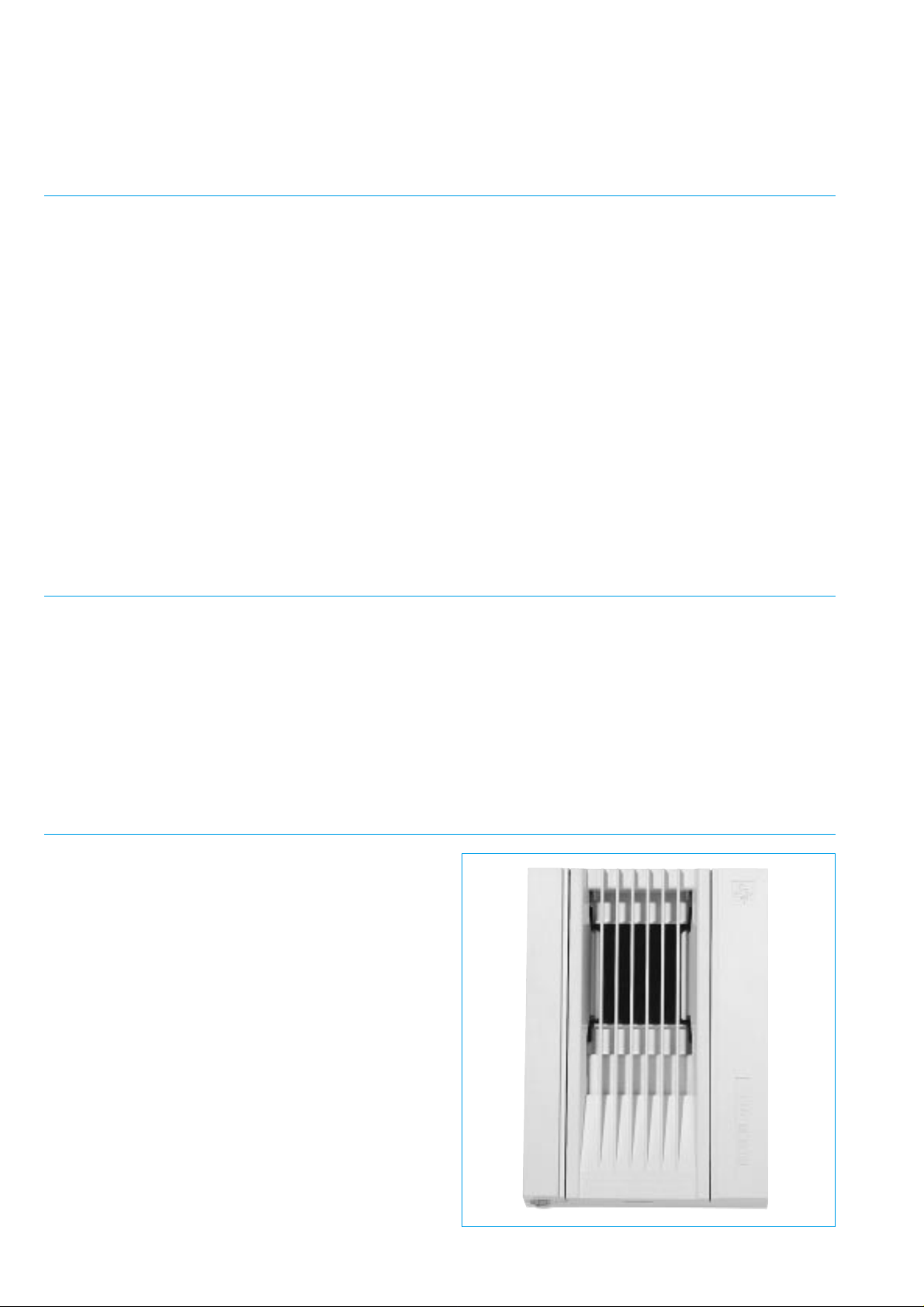

Généralités

Le Module de Régulation Asservi Hygro (MRA H) est un ter­minal de ventilation à débit variable, asservi à l'hygrométrie
ambiante.

Sa fonction est d'assurer automatiquement la gestion des
débits aérauliques en fonction des besoins de ventilation.
Etudié pour les installations de ventilation mécanique sim­ple flux par extraction, ce terminal permet d'obtenir un
débit directement proportionnel au degré d'humidité de
l'air ambiant, donc à la présence de personnes et à leur acti­vité.

L'asservissement du renouvellement d'air à l'occupation des
locaux permet de ventiler là où il faut, quand il le faut, c'est à
dire de répondre parfaitement aux besoins d'hygiène, de

confort et de santé des occupants, de contribuer à la conser­vation du bâti (limitation des effets de condensation), tout en
réalisant des économies d'énergie.

L'air neuf est admis directement dans la pièce à pollution non
spécifique (chambre par exemple) par l'intermédiaire de deux
entrées d'air classiques ou d'une entrée d'air studio.

Une grille de transfert permet de faire circuler cet air vers la
pièce à pollution spécifique (salle de bains ou W.-C.).

L'air vicié est extrait de la pièce à pollution spécifique à l'aide
du MRA H.

Il est ensuite rejeté par un ventilateur d'extraction.

■

PRINCIPE

Le système de ventilation hygroréglable utilisé en tertiaire est
conçu pour des bâtiments où la vapeur d'eau est un para­mètre représentatif de leur occupation, qui sont principale­ment les bâtiments d'hébergement collectif. Ainsi ce système
est plus particulièrement adapté :

• à l'habitat communautaire (foyers de personnes âgées, etc),

• à l'hébergement collectif (internat des établissements sco­laires, etc),

• à l'hôtellerie,

• aux sanitaires ou pièces humides collectives (vestiaires,
etc).

■

DOMAINE D'APPLICATION

Outre les avantages spécifiquement liés à l'asservissement du
débit d'extraction au taux d'humidité, le nouveau MRA Hygro
a été développé afin de répondre aux exigences suivantes :

• Acoustique : très faible niveau de puissance acoustique
(L

p

w).

• Entretien : par ties à nettoyer facilement déclipables et pré­vues pour résister à un nettoyage en lave-vaisselle.

• Large plage de pression : de 70 à 150 Pa.

■

AVANTAGES

3

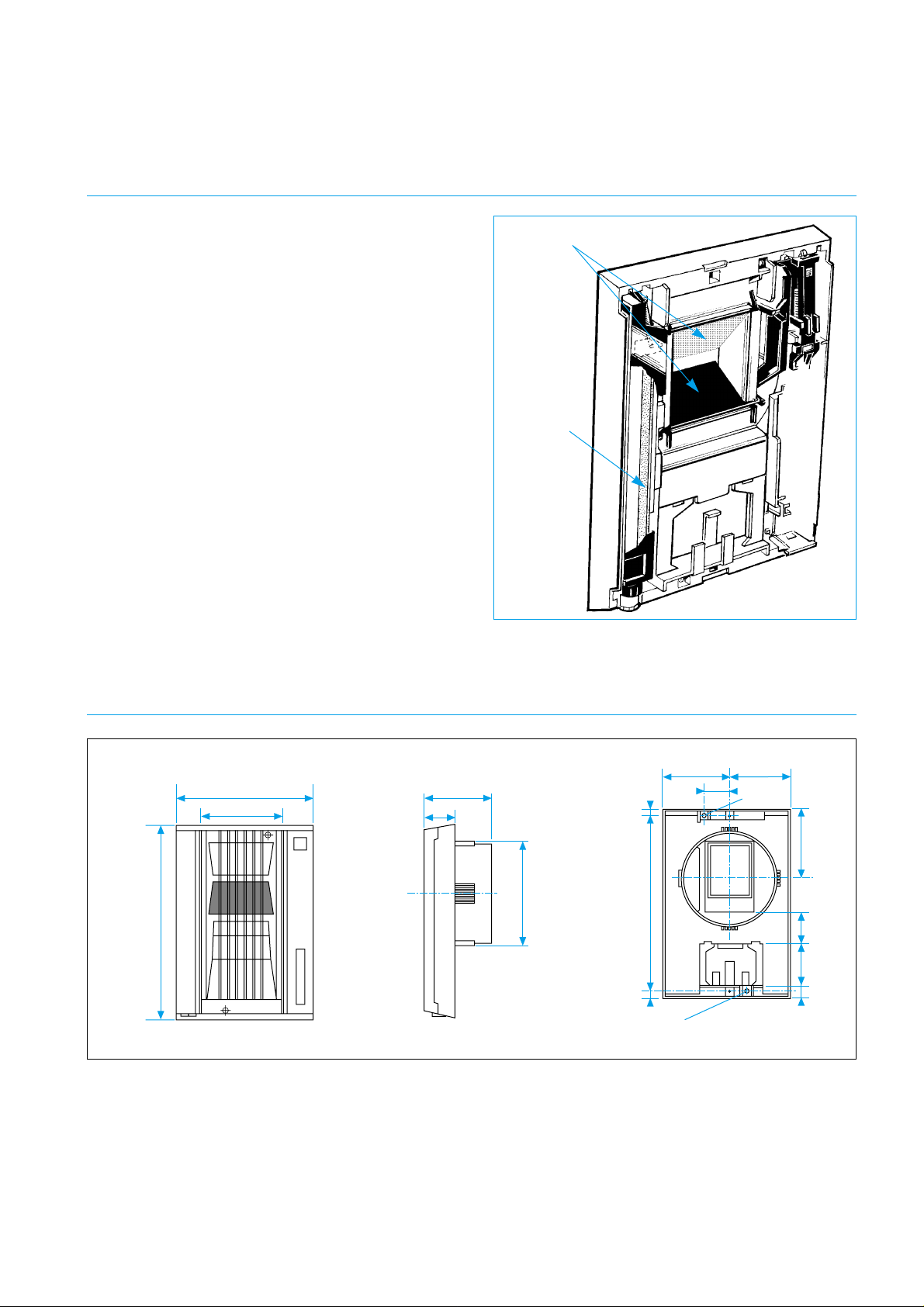

Caractéristiques de construction

Le MRA Hygro se compose de:

• Une face avant en plastique blanc.

• Une grille disponible en quatre couleurs (gris anthracite,
blanc, rouge et vert).

• Un fut Ø 125 mm muni d'un joint.

• Une tresse en nylon dont l'allongement est fonction de
l'humidité relative de la pièce.

• Un ou deux volets mobiles (deux volets mobiles pour les
MRA H 15-100), lié à la tresse, dont la très forte rigidité
permet de commander directement l'ouverture ou la fer­meture du volet en fonction de son allongement. La varia­tion du débit est ainsi proportionnelle au taux d'humidité
relative de la pièce équipée.

Les éléments de commande se situent derrière la face avant
de la bouche.

■

DESCRIPTION

Poids : 410 g (MRA H 15-50 ; MRA H 15-75)

460 g (MRA H 15-100)

■

ENCOMBREMENT

228

160

92

79

37

120

15

50

41

82

85

11

207,5

75

34,7

9,5

trou fixation Ø 5

trou fixation Ø 5

volets

capteur

d'humidité

4

Caractéristiques techniques

Les MRA H permettent d'obtenir un débit proportionnel à
l'humidité relative de la pièce équipée variant de :

• 15 à 100 m3/h (MRA H 15-100),

• 15 à 75 m3/h (MRA H 15-75),

• 15 à 50 m3/h (MRA H 15-50).
Le réseau aéraulique doit être dimensionné de façon à ce que

la pression disponible derrière chaque bouche soit comprise
dans la plage de pression 70 - 150 Pa.

Dans ces conditions d'installation, la variation relative du
débit énergétique moyen (débit fixe calculé qui correspond
aux déperditions pendant la saison de chauffage) est de
l'ordre de ± 10 %.

Le réseau et les ventilateurs seront dimensionnés en fonction
du débit maximum susceptible d'être atteint en régime stabi­lisé. Ce débit est obtenu en été, saison durant laquelle l'air
neuf admis contient un fort taux d'humidité. L'humidité rela­tive est alors de l'ordre de 60 à 65%.

■

CARACTERISTIQUES AERAULIQUES

Les niveaux de puissance acoustique Lw émis par une bouche
d'extraction à 65 % d'humidité sont indiquées dans le tableau
ci-dessous. En régime moyen hygro, ces niveaux de puissan­ce peuvent être diminués de 3 dB(A).

Pour des performances acoustiques optimales, les MRA H
peuvent être équipés d'une plaque phonique (plaque de
mousse intégrée dans le fût de raccordement) ou d'un kit dia­phonie constitué de la plaque phonique et d'un anneau acous­tique.

∆P ∆P ∆P ∆P ∆P ∆P

70 Pa 90 Pa 110 Pa 130 Pa 140 Pa 150 Pa

Lw (dB(A)) 27 29 32 34 36 37

avec plaque

phonique 28 30 33 35 37 38

avec kit

diaphonie 29 31 34 36 38 39

L'isolement acoustique normalisé DN10 rose d'une paire de
bouches d'extraction est indépendant de la pression et du
débit.

Il est de :

• DN 10 rose = 55 dB(A),

• DN 10 rose = 58 dB(A) avec plaque phonique,

• DN 10 rose = 64 dB(A) avec kit diaphonie.

■

CARACTERISTIQUES ACOUSTIQUES

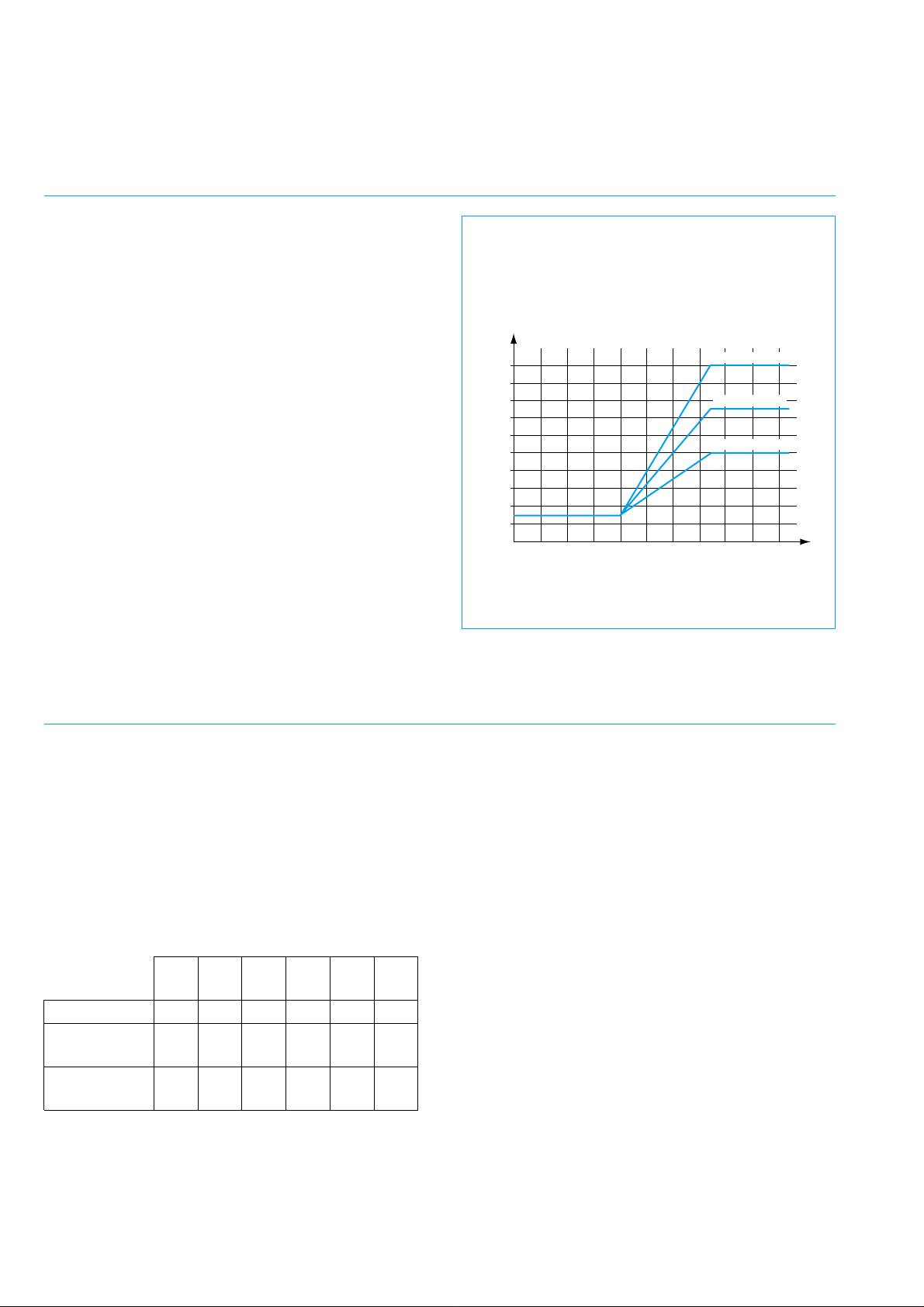

Débit (m3/h)

Courbe débit/humidité relative sous 100 Pa

Hr (%)

10

50

60

70

80

90

100

40
30
20
10

20 30 40 50 60 70 80 90 100

MRA H 15-100

MRA H 15-75

MRA H 15-50

5

Utilisation

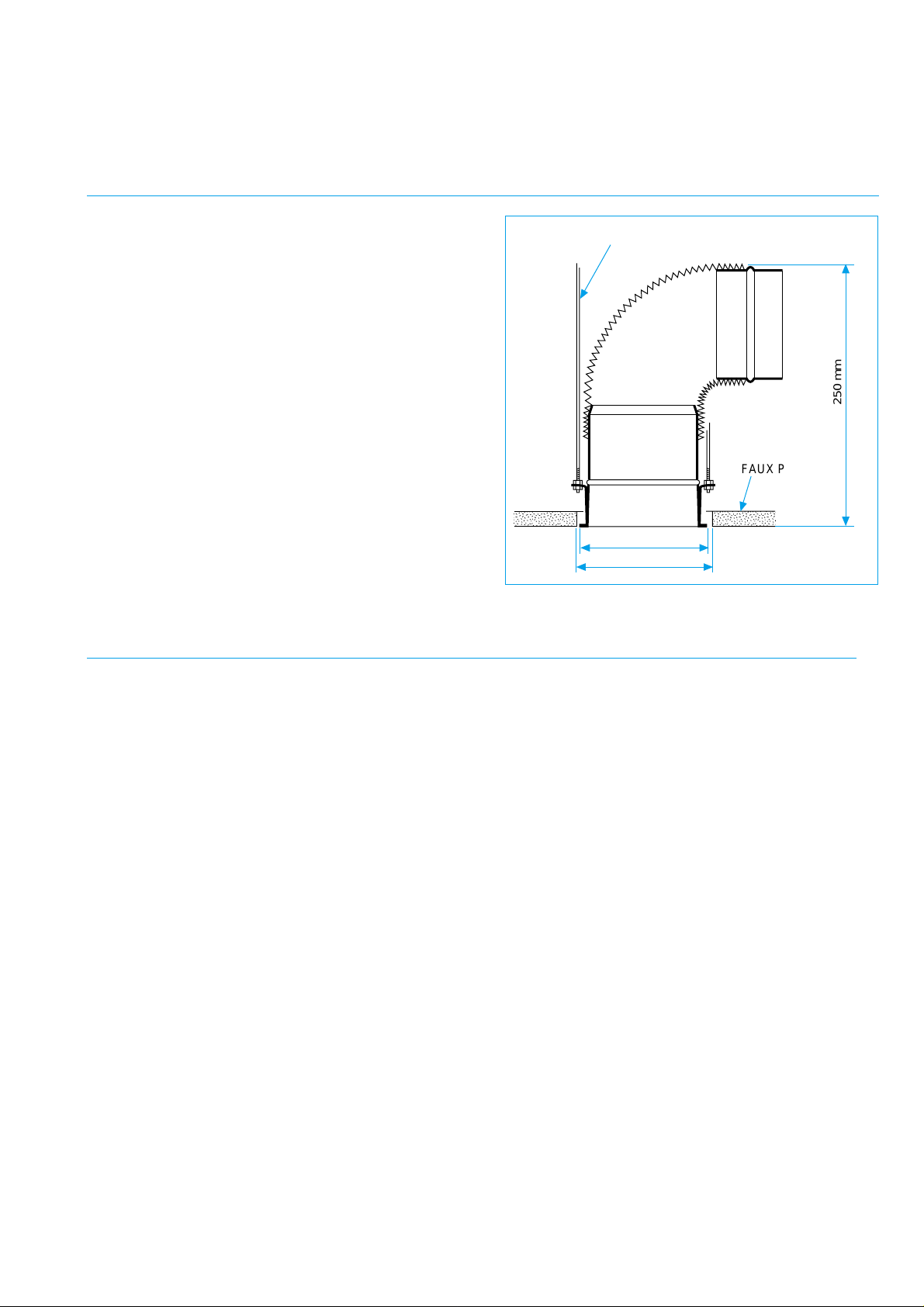

Les MRA H peuvent se positionner en plafond ou en paroi ver­ticale.

Ils se fixent directement (par emboîtement) dans :

• un conduit semi-rigide ou rigide Ø 125 mm,

• une manchette tôle Ø 125 mm,

• une manchette coudée Ø 125 mm, lorsqu'il est en faux pla­fond.

■

MISE EN ŒUVRE

La notice d'utilisation et d'entretien est livrée avec le termi­nal, fixée derrière la grille.

Il est recommandé de nettoyer les terminaux périodique­ment (au moins annuellement) :

• Décliper la grille,

• Sortir le support volet,

• Laver la grille et le support volet à l'eau savonneuse (ou
au lave-vaisselle),

• Remonter le support,

• Recliper la grille.

■

ENTRETIEN

250 mm

FAUX PLAFOND

Ø 143
Ø 150

TIGE FILETÉE Ø 6 MAXI FIXÉE À LA DALLE

VC - 178-1

Ventilation asser vie

à l’hygrométrie

MRA H

PRINCIPE

Sa fonction est d'assurer automatiquement la gestion des débits aérauliques en fonction des besoins

de ventilation. Etudié pour les installations de ventilation mécanique simple flux par extraction,

ce terminal permet d'obtenir un débit directement proportionnel au degré d'humidité de l'air ambiant,

donc à la présence de personnes et à leur activité.

AVANTAGES

●

Asser vissement des débits au taux d’humidité

●

Très faible niveau de puissance acoustique

●

Entretien facile

●

Large plage de pr ession
