NOTICE D’EMPLOI
MANUEL D’INSTALLATION
FR

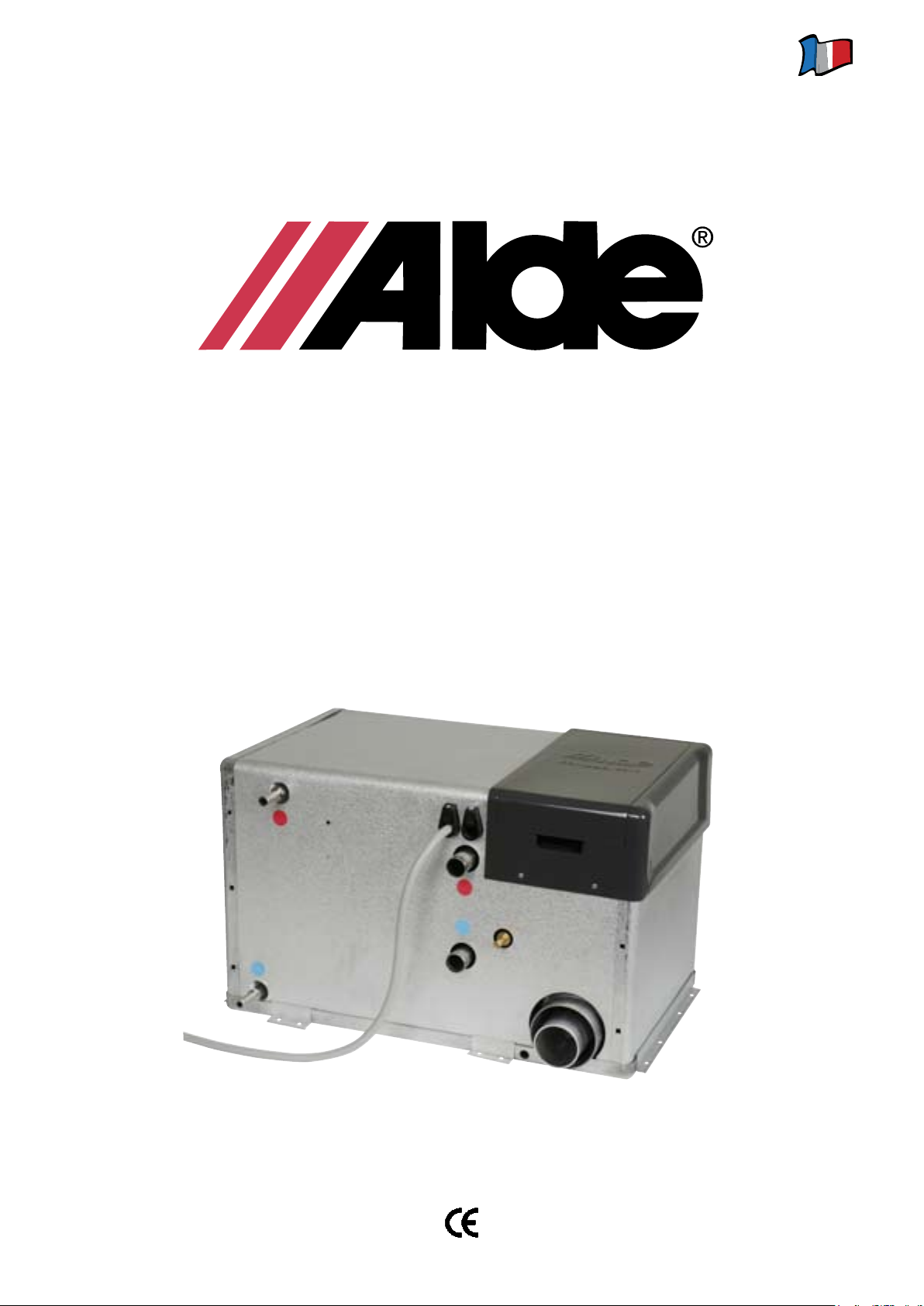

Compact 3010
FR
Lisez attentivement ces instructions
avant la mise en ser vice de la chaudière.
Ce manuel a été conçu pour la chaudière Alde Compact 3010, montée
dans une caravane, un camping-car ou
dans un bâtiment conformément à CE
n° 845 BP-0003 et EMC e5 02 0138.
L’installation et les réparations doivent
être effectuées par des professionnels,
en tenant compte des réglementations
nationales.
CONSTRUCTION DE LA
CHAUDIERE
La chaudière est composées de trois
tubes excentrés (l’échangeur de chaleur, la chemise d’eau pour le système
de chauffage et, à l’extérieur, la chemise d’eau pour l’eau chaude. Les
deux tubes extérieurs, ainsi que leurs
extrémités et les raccords, sont réalisés en acier inoxydable, tandis que
l’échangeur de chaleur est fabriqué en
aluminium.
L’échangeur de chaleur est divisé en
deux parties hémisphériques. Le brûleur se situe dans la partie supérieure
qui constitue également l’espace de
combustion, et la partie inférieure sert
à l’évacuation des gaz de fumée.
Sur la chambre de combustion, soudée
sur le petit côté de l’échangeur de chaleur, se trouvent le ventilateur, le brûleur, la valve électromagnétique et le
raccord d’aspiration/évacuation.
Deux thermoplongeurs sont insérés
dans la chemise d’eau pour le système
de chauffage.
La puissance maxi est de 2 ou de 3
kW, suivant le modèle.
DESCRIPTION DU FONCTIONNEMENT
Chauffage au gaz
En sélectionnant le gaz sur le panneau
de commande, le ventilateur de combustion se met en marche. Une fois la
bonne vitesse atteinte, le ventilateur
signale au circuit imprimé qu’il est
temps d’allumer la chaudière. Des étincelles d’allumage sont envoyées vers
la bougie et, en même temps, la valve
électromagnétique s’ouvre pour le gaz.
Le brûleur s’allume, un capteur signale
l’allumage de la chaudière au circuit
imprimé et l’étincelle disparaît. Le brûleur reste ensuite allumé jusqu’à ce que
les thermostats de la chaudière ou les
thermostats d’ambiance aient atteint la
température souhaitée.
Si pour une raison quelconque, la
chaudière s’éteint, le capteur le signale
et la chaudière fait une nouvelle tentative d’allumage (pendant env. 10 s).
Chauffage électrique
En sélectionnant l’électricité sur l’une
des positions de puissance du panneau
de commande, les relais 12 V sur le
circuit imprimé s’activent et les thermoplongeurs sont alimentés en 230 volts.
La cartouche électrique se commande
de la même manière que la chaudière
à gaz.
Eau chaude
Lorsque vous souhaitez uniquement
de l’eau chaude, par ex. en été, inutile
d’effectuer des réglages, la chaudière
se charge automatiquement de cette
fonction.
La pompe ne démarre que lorsque la
température à l’intérieur du véhicule est
inférieure à la température réglée
(voir 4, tableau de commande).
Si la température à l’intérieur est plus
élevée, la pompe ne démarre pas.
INFORMATIONS IMPORTANTES
• La chaudière à gaz et la cartouche
électrique peuvent fonctionner simultanément.
• Le système de chauffage peut fonc
tionner sans que le chauffe-eau soit
rempli d’eau.
• Fermez toujours le disjoncteur prin
cipal de la chaudière lorsque le véhicule n’est pas utilisé.
• Videz toujours le chauffe-eau lors
qu’il y a risque de gel.
• La chaudière ne doit pas fonctionner
quand vous mettez du carburant
dans le véhicule, dans un garage ou
similaire.
• Ne démarrez jamais la chaudière
sans liquide au glycol.
• Lors du lavage du véhicule, ne pro
jetez jamais de l’eau directement sur
la cheminée.
-
-
-
-
2
FR
LE CHAUFFE-EAU
La chaudière comprend un chauffeeau incorporé d’un volume d’environ
8,5 litres d’eau. Le chauffe-eau est en
mesure de produire environ 12 litres
d’eau de 40 °C par demi-heure (à partir
d’une eau froide de 10 °C). Si vous
utilisez la cartouche électrique au lieu
du gaz pour obtenir de l’eau chaude, la
capacité diminue légèrement.
Rincez toujours le chauffe-eau avant
l’utilisation, surtout après un arrêt prolongé.
N.B. : L’eau chaude produite n’est pas
potable, ni prévue pour la cuisine.
Lors de l’utilisation continue du chauffeeau, celui-ci doit être vidé env. 1 fois/
mois, et ce, an qu’un nouveau coussin
d’air puisse se former à l’intérieur. Ce
coussin sert à absorber les différences
de pression dans le chauffe-eau.
Pour la vidange des chaudières personnalisées et du système d’eau fraîche du véhicule, voir la notice d’emploi
du fabricant.
N.B. : Le chauffe-eau doit toujours
être vidé lorsqu’il y a risque de gel
et que le véhicule n’est pas utilisé.
La garantie ne couvre pas les dégâts
causés par le gel.
Vidange du chauffe-eau par
le robinet combiné sécurité/
vidange :
1. Fermez la pompe d’eau.
2. Ouvrez tous les robinets d’eau.
3. Ouvrez ensuite le robinet de sécu-
rité/vidange en amenant le levier (M)
jaune en position verticale.
4. Le chauffe-eau se vide sous le véhicule par l’intermédiaire du tuyau du
robinet de sécurité/vidange. Vériez
que toute l’eau s’évacue (env. 7-10
litres). Laissez le robinet
ouvert, jusqu’à la prochaine utilisation du chauffe-eau.
N.B.: Vériez que le clapet de retenue
(N) automatique s’ouvre et fait entrer
de l’air dans le chauffe-eau lors de
la vidange, et que le tuyau n’est pas
bouché.
Fermé Ouvert
M
N
LA CARTOUCHE ELECTRIQUE
Toutes les Compact 3010 sont équipées de deux thermoplongeurs de 230
V, d’une puissance maxi de 2100 ou
de 3150 watts, suivant le modèle. La
puissance de la cartouche électrique
se sélectionne sur le panneau de commande.
Vériez toujours que le fusible d’entrée
du véhicule est prévu pour une capa-
cité (ampères) sufsante par rappor t à
la puissance sélectionnée.
Une puissance de 1050 W exige un
fusible de 6 A.
Une puissance de 2100 W exige un
fusible de 10 A.
Une puissance de 3150 W exige un
fusible de 16 A.
LA POMPE DE CIRCULATION
Pour faire circuler le liquide au glycol
chauffé dans le système, il faut une
pompe de circulation.
Une pompe de circulation 12 V est
montée dans le vase d’expansion.
Une pompe de circulation 230 V est
montée sur la chaudière.
La sélection de la pompe de circulation
s’effectue sur le panneau de commande.
La commande de la pompe de circulation, à savoir sa mise en marche et sa
fermeture, s’effectue à partir du thermostat d’ambiance du panneau, suivant
le besoin en chaleur.
TEMPERATURE DU SYSTEME
La chaudière est réglée à une température du système de 80 °C, à savoir la
température du liquide au glycol lorsqu’il se met à circuler dans le système
de chauffage.
CIRCULATION DE L’AIR
Pour tirer le meilleur prot possible du
principe de l’eau caloporteuse, il est
important que l’air puisse circuler librement sous les tiroirs de lit et derrière
les dossiers et les placards muraux.
Si le véhicule est muni d’une moquette,
par exemple, veillez à ce que celle-ci
n’obstrue pas l’arrivée d’air vers les
convecteurs.
Il est tout aussi important que les coussins et les couvertures n’empêchent
pas la circulation de l’air derrière les
dossiers et les placards.
Flux d’air
Convecteurs
ENTRETIEN DE L’INSTALLATION DE CHAUFFAGE
Camping d’hiver
Lors du camping d’hiver, la cheminée ne
doit jamais être obstruée par la neige et par
la glace, puisque l’air d’aspiration vers la
chaudière à gaz passe par la cheminée.
Ne démarrez en aucun cas la chaudière
avant que la cheminée soit entièrement libre
de neige. Pour la cheminée sur le toit, il
existe une rallonge
(n° d’article 3000 320) que nous recommandons en cas de camping d’hiver.
Le système de gaz
Faites vérier par un professionnel à intervalles réguliers l’étanchéité des raccords et
des tuyaux du système.
Les tuyaux de gaz doivent être remplacés
tous les deux ans, puisqu’ils sèchent et se
ssurent, ce qui pourrait occasionner des
fuites.
Pour plus de sécurité, nous recommandons
le montage du testeur de fuite Alde type
4071 juste après le détendeur.
Testeur de fuite type 4071
Le système de chauffage
Vériez régulièrement le niveau du liquide
du système de chauffage dans le vase d’expansion. Le niveau doit se situer env. 1 cm
au-dessus du repère mini quand la chaudière est froide.
Le système de chauffage doit être rempli
d’un mélange composé d’eau et de glycol.
Utilisez de préférence du glycol tout préparé
de haute qualité (avec inhibiteurs), destiné
au systèmes de chauffage en aluminium.
Lors de l’utilisation du glycol concentré, le
mélange doit comprendre 60 % d’eau et 40
% de glycol. Si l’installation de chauffage
est soumise à des températures inférieures
à –25 °C, la teneur en glycol doit être augmentée, sans toutefois dépasser 50 %.
Les récipients en contact avec le liquide
doivent être parfaitement propres, et les
tuyaux du système de chauffage exempts
d’impuretés. Cela pour éviter la prolifération
de bactéries dans le système.
Le mélange au glycol doit être remplacé
tous les deux ans, puisque certaines de
ses propriétés se détériorent, notamment la
protection anti-corrosion.
Vériez la teneur en glycol avant de faire
l’appoint de liquide et ce, an d’éviter les
concentrations trop élevées de glycol dans
le mélange.
Si le niveau de glycol dans le vase d’expansion baisse pour une raison autre que l’éva-
poration normale, vériez tous les raccords,
le robinet de vidange et les vis de purge
pour détecter une fuite éventuelle. En cas
d’écoulement de glycol, rincez à l’eau, puis
essuyez.
Ne jamais laisser le système de chauffage
sans liquide au glycol.
3
FR
POUR FAIRE L’APPOINT
DE LIQUIDE DANS LE SYSTEME
N.B. : Les récipients en contact avec
le liquide doivent être parfaitement
propres, et les tuyaux du système de
chauffage exempts d’impuretés. Cela
pour éviter la prolifération de bactéries
dans le système.
Le remplissage du système s’effectue dans le vase d’expansion. Soit
à la main, soit à l’aide de la pompe
d’appoint Alde, qui, en peu de temps,
remplit et purge automatiquement le
système. Lors du remplissage manuel,
commencez par desserrer l’écrou
(R) de la pompe de circulation, puis
sortez la pompe (S) du vase. Versez
doucement le mélange au glycol dans
le vase. Purgez le système. Faites
l’appoint si le niveau a baissé lors de la
purge. Quand le système vient d’être
rempli, mieux vaut procéder à des
purges régulières pendant les premiers
jours de fonctionnement de la chaudière.
S
R
MAX
MIN
PURGE DU SYSTEME
Lors du remplissage du système, des
poches d’air peuvent se former, suivant
l’installation du système de tuyauterie.
La présence d’air dans le système se
détecte aisément : la chaleur ne se
répand que dans quelques mètres de
tuyaux venant de la chaudière, bien
que la pompe de circulation soit en
marche.
Lorsque le système vient d’être rempli,
de petites bulles peuvent de former
dans le vase d’expansion, en émettant
une sorte de gazouillement. Arrêtez la
pompe de circulation pendant quelques
secondes, an de faire disparaître les
bulles.
4
Voici comment purger:
Si le tuyau d’évacuation de la chaudière
est équipé d’une vis de purge, ouvrez
celle-ci et maintenez-la ouverte jusqu’à
ce que du liquide en sorte.
Si la chaudière est équipée d’un dispositif de purge automatique, vous n’avez
pas à intervenir. Démarrez la chaudière
à gaz. La pompe de circulation doit être
en position d’arrêt. Ouvrez les autres vis
de purge du système (voir leur emplacement dans le manuel du véhicule).
Laissez-les ouvertes jusqu’à ce que
du liquide sorte de la vis. Démarrez la
pompe de circulation et faites-la tourner
quelques instants. Vériez si les tuyaux
et les radiateurs chauffent partout dans
le véhicule.
Si l’air n’a pas disparu, procédez
de la manière suivante:
Caravane à un seul essieu. Arrêtez la
pompe de circulation. Penchez la caravane vers l’avant. Laissez-la dans cette
position pendant quelques minutes, an
que l’air puisse migrer vers le haut du
système. Ouvrez la vis de purge au point
le plus élevé. Laissez-la ouverte jusqu’à
ce que du liquide au glycol en sorte. Procédez de la même manière, la caravane
inclinée vers l’arrière. Ramenez ensuite
la caravane en position horizontale et
démarrez la pompe de circulation. Vériez si les tuyaux et les radiateurs chauffent partout dans le véhicule.
Camping-car ou caravane à boggie.
Dans ce cas, le plus simple est de se
placer sur un terrain inclinée ou de soulever le véhicule à l’aide d’un cric. Purgez
de la même manière que ci-dessus.
SUR LE GAZ
Propriétés du GPL.
Le gaz utilisé est un produit pétrolier,
ofciellement dénommé ”gaz de pétrole
condensé”. Il comprend essentiellement
les gaz propane et butane. Le propane
offre l’avantage de se gazéier jusqu’à
–40 °C, tandis que le butane fonctionne
mal en dessous de +10 °C. C’est pourquoi l’on utilise le propane dans les pays
à climat froid.
Dans la bouteille, le gaz est présent
aussi bien sous forme liquéée que sous
forme gazéiée. Lors du remplissage de
la bouteille, la compression transforme
le gaz en liquide. Une fois que le robinet
de la bouteille est ouvert, le liquide se
retransforme en gaz.
Le risque présenté par le GPL est qu’une
fuite éventuelle peut s’enammer et produire une explosion. Puisque le gaz est
plus lourd que l’air, il se dépose dans les
espaces situés en faible hauteur.
Le GPL n’est pas toxique, mais peut en
quantités concentrées produire un certain effet anesthésique, des suffocations
et des symptômes d’étouffement. En respirant de l’air frais ou de l’oxygène, ces
symptômes disparaissent rapidement.
Mieux vaut évidemment ne pas s’exposer
ni au GPL, ni aux gaz d’échappement.
An de découvrir plus rapidement des
fuites de gaz éventuelles, on y ajoute un
additif odorant âcre, caractéristique.
Combustion.
En cas de combustion complète du
GPL, ne sont émis que du gaz carbonique (CO2) et de la vapeur d’eau,
exactement comme dans l’air que nous
expirons. Pour que la combustion soit
complète, il faut un apport d’air sufsant. La amme doit être d’une couleur
bleu clair, et présenter un noyau bleu/
vert.
Le GPL ne nuit pas à l’environnement
et ne produit pas de suie en cas de
combustion complète.
Il peut être conservé dans des bouteilles pendant une durée illimitée, sans
détérioration de la qualité.
Pression.
Les brûleurs à gaz fonctionnent à une
pression moins élevée que celle de la
bouteille. On obtient une pression faible
(0-50 mbar) ou une pression intermédiaire (de 50 mbar jusqu’à 2,0 bars), en
faisant passer le gaz par un détendeur.
La haute pression (plus de 2,0 bars),
qui est une pression non réduite, est
principalement utilisée pour les équipements de camping. Les pressions faible
et intermédiaire sont toujours des pressions réduites.
DEPANNAGE
La chaudière ne démarre pas
1. Plus de gaz ?
2. Le robinet principal est-il complète
ment ouvert ?
3. Si la chaudière n’a pas été utilisée
depuis un certain temps, ou si la
bouteille de gaz est neuve, l’allumage demande plus de temps que
d’habitude.
4. Vériez si la chaudière est sous
tension (> 11 V).
5. Vériez que le fusible de la chau-
dière est intact.
6. Vériez que les raccords électriques
de la chaudière sont bien xés.
7. Si rien n’y fait, adressez-vous à un
atelier de dépannage.
-
La cartouche électrique ne
fonctionne pas
1. Vériez si la cartouche électrique est
sous tension (230 V ~).
2. Vériez que les relais situés sur la
chaudière s’enclenchent (on doit
entendre un faible crépitement des
relais, lorsque la cartouche électrique est mise en marche sur le panneau de commande).
3. Si rien n’y fait, adressez-vous à un
atelier de dépannage.
GARANTIE
La garantie Alde est valable un an à
compter de la date de livraison. Elle ne
comprend que des vices de matériaux
et de fabrication, et ce, à condition que
les instructions du manuel d’installation et de la notice d’emploi aient été
suivies.La garantie ne couvre pas les
dommages occasionnés par le gel.
N.B.: Seules les pièces originales Alde
peuvent être utilisées comme pièces de
rechange.
blinkar
blinkar
blinkar
blinkar
FR
TABLEAU DE COMMANDE – FONCTIONS ET SYMBOLES
(S’applique aux tableaux de commande avec la version 38 (06-17)
du programme ou ultérieure, voir 17).
0. Positions de repos et de réglage du tableau de commande
Dans la position de repos, vous voyez les fonctions
de la chaudière qui sont activées. L’éclairage du fond
du display est éteint. Si pendant deux minutes aucun
bouton n’est activé, le tableau de commande se met
automatiquement en position de repos à partir de la
position de réglage. Vous pouvez également vous
mettre en position de repos à l’aide de la touche à
èche (à gauche du On/Off).Vous vous mettez en
position de réglage en appuyant sur le bouton de votre
choix. L’éclairage du fond s’allume (lumière bleue) et
la fonction réglable clignote. Sélectionnez la fonction à
régler à l’aide des touches échées. Les réglages sont
automatiquement enregistrés.
1 Le tableau de commande est en
position de repos et la chaudière
arrêtée.
2 Le tableau de commande est en
position de repos et la chaudière
en service.
1. Remise à zéro du système
1 Maintenez le bouton ”Store/
Reset” enfoncé pendant 10
secondes. Le panneau de
commande se remet aux
réglages usine.
2 Le disjoncteur principal du
tableau de commande est en
position ”Off”, le Gaz est activé
et l’Electricité en position 1 kW et
22° C.
2. Démarrage de la chaudière
Démarrez le chauffage de la caravane avec les derniers
réglages utilisés.
La pompe est en position
automatique. La barre des
menus en bas est éteinte.
Si vous coupez la tension vers la chaudière, les derniers
réglages utilisés seront automatiquement réutilisés, une
fois la tension remise.
1 Appuyez sur le bouton à èche
jusqu’à ce que ”Off” (disjoncteur
principal) se mette à clignoter sur
le display.
clignote
3. Arrêt de la chaudière
1 Appuyez sur le bouton à èche
jusqu’à ce que ”On” (disjoncteur
principal) se mette à clignoter sur
le display
clignote
2 Appuyez sur le bouton +/On.
”On” (disjoncteur principal) se
met à clignoter.
clignote
2 Appuyez sur le bouton -/Off.
”Off” (disjoncteur principal) se
met à clignoter sur le display.
clignote
3 Les réglages sont terminés. ”On”
(disjoncteur principal) s’afche
sur le display lorsque le tableau
se remet en position de repos.
3 Les réglages sont terminés.”Off”
(disjoncteur principal) s’afche
sur le display lorsque le tableau
se remet en position de repos.
5
blinkar
blinkar
blinkar
blinkar
blinkar
blinkar
blinkar
blinkar
FR
4. Réglage de la température souhaitée dans la caravane
La température de la caravane peut être réglée de +5°C à +30° C, par intervalles de 0,5°C.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole de
sélection de la température se
mette à clignoter. La température
afchée est la température
effectivement réglée
(dans ce cas 22,0 °C).
clignote clignote
2 Pour augmenter la température,
appuyez sur le bouton +/On.
Pour baisser la température,
appuyez sur le bouton -/Off.
L’illustration montre que nous
avons réglé la température à
25,0 °C.
5. Eau chaude
Si vous avez momentanément besoin de plus d’eau
chaude, vous pouvez en augmenter la quantité pendant 30
minutes en portant la température de l’eau de 50°C à 65°C.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole de
sélection d’eau chaude clignote.
Le texte ”OFF” s’afche sur le
display à côté de la température.
clignote
2 Mettez l’eau chaude en marche
en appuyant sur le bouton +/ON.
Le texte ”ON” s’afche sur le
display à côté de la température.
clignote
3 Les réglages sont terminés et
la chaudière fonctionne compte
tenu d e la tem pérature rég lé e.
Au bout de 30 minutes, la température revient à 50° C et le
symbole s’éteint. Lorsque vous choisissez de l’eau chaude
supplémentaire, la pompe de circulation s’arrête.
3 Le symbole d’eau chaude reste
afché lorsque le tableau se met
en position de repos.
Vous pouvez, si vous le souhaitez, arrêter la fonction de l’eau chaude supplémentaire avant l’écoulement
des 30 minutes.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole
de l’eau chaude se mette à
clignoter. Le texte ”ON” s’afche
2 Arrêtez l’eau chaude en
appuyant sur le bouton -/Off.
Le texte ”OFF” s’afche sur le
display à côté de la température.
3 Le symbole de l’eau chaude
s’éteint lorsque le tableau se
remet en position de repos.
sur le display à côté de la
température.
clignote
clignote
6. Chauffage au gaz
Procédez de la manière suivante pour activer le chauffage au gaz.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole du
chauffage au gaz se mette à
clignoter. Le texte ”OFF” s’afche
sur le display à côté de la
température.
clignote
2 Sélectionnez chauffage au gaz
en appuyant sur le bouton +/On.
Le texte ”ON” s’afche sur le
display à côté de la température.
clignote
3 Le symbole du chauffage au gaz
reste afché lorsque le tableau
se remet en position de repos.
6
blinkar
blinkar
Procédez de la manière suivante pour arrêter le chauffage au gaz.
blinkar
blinkar
blinkar
FR
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole du
chauffage au gaz se mette à
clignoter. Le texte ”ON” s’afche
2 Arrêtez le chauffage au gaz en
appuyant sur le bouton -/Off.
Le texte ”OFF” s’afche sur le
display à côté de la température.
3 Le symbole du chauffage au gaz
s’éteint lorsque le tableau se
remet en position de repos.
sur le display à côté de la
température.
clignote clignote
7. Chauffage électrique
Pour activer la chauffage électrique. Plus la puissance sélectionnée est élevée, plus vite la température
ambiante s’élèvera.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole du
chauffage électrique se mette à
clignoter. Le texte ”OFF” s’afche
sur le display à côté de la température.
clignote
2 Sélectionnez la puissance
(1 kW, 2 kW ou 3 kW) en utilisant les boutons +/On ou –/Off.
L’illustration montre que la puissance 3 kW a été sélectionnée
(certaines chaudières sont uniquement équipées de 1-2 kW).
clignote
3 Comme le montre le symbole du
chauffage électrique, c’est la puissance 3 kW qui a été sélectionnée.
Procédez de la manière suivante pour arrêter le chauffage électrique.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole du
chauffage électrique se mette à
clignoter.
2 Arrêtez le chauffage électrique
en appuyant sur le bouton /Off jusqu’à ce que toutes les
indications de puissance soient
éteintes. Le texte ”OFF” s’afche
sur le display à côté de la
clignote
température.
8. Pompe de circulation
Ce symbole s’afche lorsque la pompe de circulation est en service
(pompe de 12 V ou pompe de 230 V).
La pompe démarre automatiquement en cas de besoin en chaleur dans
la caravane. La chaudière sélectionne la pompe de 230 V lorsqu’une telle
pompe est installée dans le système.Une fois la pompe 230 V déconnectée
du véhicule, la pompe de 12 V est automatiquement sélectionnée.
Le symbole reste allumé même lorsque la pompe est hors service.
3 Le symbole du chauffage à
l’électricité s’éteint lorsque le
tableau se remet en position de
repos.
9. Connexion 230 V
Ce symbole est allumé lorsque la tension 230 V est
connectée au véhicule.
7
blinkar
blinkar
blinkar
blinkar
blinkar
blinkar
blinkar
FR
10. Température
Ce symbole indique la température
à l’intérieur de la caravane, par intervalles
de 0,5°C.
11. Barre de menus inférieure
La barre de menus inférieure vous permet notamment de régler l’horloge, le démarrage à distance, la température
nocturne et le démarrage automatique de la chaudière. Avant d’utiliser cette barre, l’activer comme suit:
Ce symbole indique la température à l’extérieur
de la caravane, par intervalles de 1°C.
Pour pouvoir utiliser cette fonction, il faut monter un
capteur de température à l’extérieur.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole de
la barre de menus inférieure se
mette à clignoter.
2 Allumez la barre de menus en
appuyant sur le bouton +/On.
La barre inférieure avec ses
symboles s’allume.
3 Pour éteindre la barre de menus
inférieure appuyez sur le bouton
-/Off lorsque le symbole clignote.
Les fonctions activées restent
allumées même quand la barre
de menus inférieure est éteinte.
clignote
clignote
clignote
12. Horloge
Pour régler l’horloge, il faut d’abord allumer la ligne inférieure avec les fonctions (voir 11).
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole de
l’horloge se mette à clignoter.
2 Appuyez sur le bouton +/On. Day
clignote. Utilisez +/On ou -/Off
po ur régler le jo ur d e la semaine .
clignote
3 Sélectionnez l’heure à l’aide du
bouton à èche. Hour clignote.
Utilisez +/On ou -/Off pour régler
l’heure.
clignote
clignote
4 Sélectionnez ensuite les minutes
à l’aide du bouton à èche. Min
clignote. Utilisez +/On ou -/Off
pour régler les minutes.
clignote
5 Appuyez sur Store, et l’heure
sélectionnée sera mémorisée.
L’exemple montre mardi à
08h35.
Si la tension vers le tableau est
coupée et que le backup de la
batterie n’est pas connecté, il
faut à nouveau régler l’horloge.
Jour de la semaine: 1-7
1=lundi
7=dimanche
Heures: 0-23
Minutes: 0-59
8
13. Démarrage à distance
blinkar
blinkar
blinkar
blinkar
blinkar
Set
blinkar
Set
blinkar
blinkar
blinkar
FR
Cette fonction est prévue pour démarrer de l’extérieur
la chaudière placée dans la caravane. Son utilisation
exige l’installation préalable du démarrage à distance
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole ”Ext”
se mette à clignoter. Le texte
2 Appuyez sur le bouton +/On. Le
texte ”ON” s’afche sur le display
à côté de la température.
”OFF” s’afche sur le display à
côté de la température.
clignote
4 Off et Ext s’afchent sur le
display lorsque le tableau se
remet en position de repos.
Le démarrage à distance
est activé.
Lorsque le démarrage à distance
est activé, la chaudière se met en
marche selon les derniers réglages
effectués et ”ON” (disjoncteur
principal) s’allume. Si la 12 V n’est
clignote
pas reliée à la chaudière, le display
restera éteint jusqu’à ce que la
12 V soit connectée. La fonction
démarrage à distance reste activée.
(voir manuel du véhicule). Avant d’activer le démarrage
à distance, il faut allumer la ligne inférieure avec les
fonctions voir 11)
3 Appuyez sur le bouton à èche
jusqu’à ce que le symbole On
(disjoncteur principal) se mette à
clignoter. Appuyez sur -/Off.
clignote
Pour arrêter le démarrage à
distance, faites déler jusqu’au
symbole ”Ext” à la position de
réglage et appuyez sur le bouton
-/Off.
14. Modication automatique de la température Auto
Utilisez cette fonction lorsque vous voulez régler la
modication automatique de la température, notamment
durant la nuit.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole de la
modication automatique de la
température se mette à clignoter.
La température et le texte ”OFF”
s’afchent sur le display.
clignote
4 Appuyez ensuite sur Store et
l’heure du début s’afche.
Réglez l’heure du début
(même procédé comme sous 12)
et appuyez sur le bouton ”Store”.
clignote
2
Appuyez sur le bouton +/On.
Set clignote et le texte OFF
s’afche sur le display.
Appuyez sur +/On pour activer
la fonction. ON s’afche sur le
display.
5 Réglez maintenant l’heure de
la n et appuyez à nouveau
sur ”Store”. Le champ du texte
afche la température souhaitée
et ON.
Avant d’activer la modication automatique de la
température, il faut allumer la ligne inférieure avec les
fonctions (voir 11).
clignote
3 Appuyez sur la touche échée
gauche. La température
souhaitée s’afche.
Réglez ensuite la température en
appuyant sur le bouton +/On
ou -/Off.
clignote
6
Si vous souhaitez que la
modication de la température
soit répétée quotidiennement,
sélectionnez le jour 0.
Auto s’afche sur le display
lorsque le tableau se remet en
position de repos.
clignote
clignote
9
blinkar
blinkar
FR
blinkar
15. Démarrage automatique de la chaudière AutoOn
Cette fonction est prévue pour le démarrage
automatique ultérieur de la chaudière. La chaudière
reste en service pendant 24 heures, puis s’arrête.
Le démarrage automatique se répétera la semaine
suivante, tant que la fonction restera activée.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole
AutoOn se mette à clignoter.
”OFF” s’afche sur le display.
Pour activer AutoOn, appuyez
2 L’heure du démarrage s’afche.
Réglez selon 12 et appuyez
sur ”Store” pour mémoriser les
réglages. ”OFF” s’afchera sur le
display.
sur le bouton +/On, et pour la
désactiver, sur le bouton -/Off
clignote
Lorsque vous arrivez au véhicule et que AutoOn est
activée, désactivez-la, an que la chaudière ne s’arrête
pas au bout de 24 heures (la chaudière ne peut être
arrêtée une fois AutoOn activée).
Avant d’activer cette fonction, il faut allumer la ligne
inférieure avec les fonctions (voir 11).
La fonction commande le disjoncteur principal du
tableau.
3 Appuyez sur le bouton +/On.
On s’afche sur le display et
AutoOn clignote.
Mettez le disjoncteur principal du
tableau à la position OFF.
clignote
Vous pouvez déler à l’aide du bouton gauche an de
reculer dans les réglages et appuyer sur Store à toutes
les positions.
16. Protection de surcharge Amp
Cette fonction vous permet d’éviter la surcharge des
fusibles 230 V. Si la consommation totale en courant du
véhicule dépasse la valeur réglée, la puissance de la
chaudière sera automatiquement diminuée.
A cause des variations de tension et des tolérances,
différents niveaux de réglage peuvent être
sélectionnées (par ex. pour le fusible 6A, on peut
sélectionner un des réglages 5, 6, ou 7 Amp).
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole Amp
se mette à clignoter. ”OFF”
s’afche sur le display.
clignote
2 Appuyez sur le bouton -/Off pour
activer et régler la fonction. Les
valeurs 5, 6,7, 9, 10, 11, 15, 16,
17 peuvent être réglées à l’aide
de +/On ou de -/Off.
Si le fusible ne résiste pas, vous sélectionnez une
valeur inférieure.
La fonction est déconnectée dans le réglage usine.
Avant de l’activer, il faut allumer la ligne inférieure avec
les fonctions (voir 11).
3 Amp s’afche sur le display
lorsque le tableau se remet en
position de repos.
10
blinkar
blinkar
FR
blinkar
blinkar
blinkar
blinkar
blinkar
blinkar
17. Menu
La position ”Menu” permet d’activer un certain nombre de fonctions. Avant d’activer l’une d’elles, il faut
toutefois allumer la ligne inférieure avec les fonctions (voir 11).
Vous passez d’une fonction à l’autre à l’aide des touches échées.
OFFSET (Ajustement de la
température) Cette fonction
permet de calibrer la température
sur le tableau, si l’on constate
que la température (ambiante
stabilisée) ne correspond pas à
celle indiquée sur le tableau.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole Menu
se mette à clignoter.
Appuyez sur +On.
POMPE 12V/POMPE AU.
En position PU 12, c’est la pompe
12 V qui est utilisée, même
quand la 230 V est connectée.
En position PU AU, la pompe 230
V travaille, et lorsque la pompe
230 V s’arrête, la pompe 12 V
démarre. La fonction PU AU est
activée dans le réglage usine.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole Menu
se mette à clignoter.
Appuyez sur +On.
2 Lorsque OF apparaît, appuyez
sur +/On ou -/Off (+/-5°C par
intervalles de 0,5°C).
clignote
2 Lorsque OF apparaît, faites
déler à l’aide de la touche
échée jusqu’à ce que PU AU
s’afche. Appuyez sur +/On et
PU 12 s’afche.
clignote
3 Appuyez sur Store pour quitter
la fonction OFFSET.
clignote
3 Appuyez sur -/Off et PU AU
s’afche. Appuyez sur Store pour
quitter la fonction pompe.
clignote
SERVICE
Cette fonction permet d’afcher
certaines valeurs* de la chaudière
sur le display. Ces valeurs sont
mises à jour toutes les secondes.
1 Appuyez sur le bouton à èche
2 Lorsque OF apparaît, faites déler
à l’aide de la touche échée
jusqu’à ce que SE s’afche.
Appuyez sur +/On pour visualiser
les différentes valeurs (vous
pouvez également utiliser -Off)
jusqu’à ce que le symbole Menu
se mette à clignoter.
Appuyez sur +On.
Les valeurs afchées sous service sont:
FA (nombre de tours): Vitesse du ventilateur divisée par 2.
SH (temp): Température de l’eau chaude.
HE (temp): Température de service.
OH: Si la protection de surchauffe est déclenchée,
On ou Off.
HS (X): Version logiciel de la chaudière.
Son des boutons
Cette fonction permet d’activer ou
de désactiver le son des boutons.
Le son des boutons n’est pas
activé dans le reglage usine.
2 Lorsque OF apparaît, faites déler
à l’aide de la touche échée
jusqu’à ce que Sn s’afche.
Appuyez sur +/On et le son des
boutons se connecte.
3 Appuyez sur Store pour quitter
Service.
clignote
clignote
PS (X): Version logiciel du panneau.
I: Ampère. Valeur afchée par intervalles de 0,5 A.
WI: Interrupteur fenêtre on-off.
ES: Démarrage à distance on-off.
10-RS: Information chaudière, uniquement pour Alde.
3 Appuyez sur -/Off pour
déconnecter le son des boutons.
Puis appuyez sur Store, pour
quitter la fonction son des
boutons.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole Menu
se mette à clignoter.
Appuyez sur +On.
clignote
clignote
11
FR
blinkar
blinkar
blinkar
blinkar
Service continu pompe
Avec cette fonction, la
pompe sélectionnées reste
continuellement en service.
Cette fonction n’est pas activée
dans le reglage usine. Cette
fonction restreint la provision
d’eau chaude, particulièrement si
le besoin de chaleur est petit.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole Menu
se mette à clignoter.
Appuyez sur +On.
Augmentation automatique de
la température
A 02h00 (la nuit), la chaudière
démarre et travaille suivant Eau
chaude (voir 5), si l’horloge est
réglée. Ceci pour diminuer le
risque de légionellose.
Cette fonction n’est pas activée
dans le réglage usine.
1 Appuyez sur le bouton à èche
jusqu’à ce que le symbole Menu
se mette à clignoter.
Appuyez sur +On.
2 Lorsque OF apparaît, faites
déler à l’aide de la touche
échée jusqu’à ce que PE
s’afche. Appuyez sur +/On et le
service continu pompe s’active.
clignote
2 Lorsque OF apparaît, faites
déler à l’aide de la touche
échée jusqu’à ce que LE
s’afche. Appuyez sur +/On et la
légionellose s’active.
clignote
3 Appuyez sur -/Off pour désactiver
le service continu pompe. Puis
appuyez sur Store, pour quitter la
fonction service continu pompe.
clignote
3 Appuyez sur -/Off pour
déconnecter la légionellose.
Puis appuyez sur Store, pour
quitter la fonction légionellose.
clignote
18. Messages d’erreur
En cas de problème dans le système, la cause s’afche sur le display.
LOW BAT: Si la tension de la batterie du véhicule est inférieure à 10,5 V, la chaudière s’arrête.
Elle redémarrera automatiquement une fois que la tension aura atteint 11 V.
FAN: Nombre de tours erroné du ventilateur. Redémarrage automatique au bout de 5 minutes.
GAS OUT: Plus de gaz. Arrêtez la chaudière, puis redémarrez-la suivant 1.
OHEAT 1: Protection de surchauffe déclenchée. Pour redémarrer, déconnectez la 12 V de la chaudière,
puis reconnectez-la de nouveau.
OHEAT 2:
Thermostat déclenché. Pour redémarrer, déconnectez la 12 V de la chaudière,
puis reconnectez-la de nouveau.
WINDO: Fenêtre ouverte, la chaudière coupe le gaz. Le chauffage au gaz redémarrera lorsque la fenêtre
sera fermée. Le chauffage électrique fonctionne. Vériez si cette fonction est installée, dans les instructions
relatives au véhicule.
SERIAL: Il y a un défaut de connexion entre la chaudière et le tableau. Normalement, il s’agit d’un défaut
mécanique. Pour redémarrer, coupez le courant principal, puis redémarrez.
19. Démarrage d’urgence
• Déconnectez la 12 V et le câble du panneau de la chaudière.
• Connectez un câble entre 2 et 9 sur le support (de la chaudière).
• Reliez la 12 V à la chaudière.
La chaudière redémarrera au gaz et à 1 kW. (Le réglage de la température ambiante ne fonctionne pas,
service continu pompe).
12
12V DC
+
-
A B
FR
1
min 500
16
rek. min 320
min 400
2
min 535
C D E
17
6
4
5
Ø 76 mm
13
12
15
14
min 220 mm
MAX
MIN
19
20
16
36
18
35
15
40
14
12
13
34
37
TOP OBEN
7
8
10a
10b
9
41a
11
39
38
41b
42
43
44
F
212427 23
29
G
32
31
30
H
Noar
Rouge
Bleu
Gris
1
6
2
7
3
8
4
9
5
10
33
30
90° max
33
31
32
90° max
1 2 3 4 5
2526
22
13
FR
Ces instructions concernent l’installation
et le montage de la chaudière, du panneau de commande et du vase d’expansion. Vous trouverez sur le site d’Alde,
www.alde.se , sous ”Thermotechnique”
les recommandations relatives aux systèmes à eau caloporteuse.
Lisez attentivement ces instructions,
avant le montage de la chaudière.
Ces instructions sont homologuées pour la
chaudière Alde Compact 3010, montée dans
une caravane, un camping-car ou un bâtiment conformément à CE n° 845 BP-0003
et EMC e5 02 0138.
Toute installation ou réparation doit être
effectuée par un professionnel. La réglementation nationale doit être respectée.
CARACTERISTIQUE
TECHNIQUES
Dimensions / Poids:
Hauteur chaudière: 310 mm
Largeur chaudière: 340 mm
Longueur chaudière: 490 mm
Poids: 14 kg (sans liquide)
Gaz: Propan Butan
Puissance Phase 1: 3,3 kW 3.8 kW
Consommation: 245 g/h 275 g/h
Puissance Phase 2: 5,5 kW 6,4 kW
Consommation: 405 g/h 460 g/h
Pression: I
I
Volume / Pression / Temp.
Volume liquide, eau radiateurs: 3,5 liter
Volume liquide, eau chaude: 8,4 liter
Pression maxi, eau radiateurs: 0,05 MPa
(0,5 bar)
Pression maxi, eau chaude: 0,3 MPa
(3,0 bar)
Température système: max 85°C.
230 V ~
Effekt element : 1 x 1050 W
(2 alt 3 kW) 1 x 2100 W
12 V DC
Consommation courant: 1 A (maxi)
Fusible: 3,15 amp+/3,15 amp-
28-30/37 mbar
3+
3B/P
30 mbar
MONTAGE DE
LA CHAUDIERE
De préférence, la chaudière doit être
montée dans une penderie ou un espace de
rangement, mais elle pourra également être
placée sous le plancher du véhicule. Lors
de l’installation à l’extérieur du véhicule, la
chaudière doit être située dans un espace
fermé, an d’être protégée des éclaboussures, des gaz d’échappement, etc. Lors du
choix de l’emplacement, il faut également
tenir compte du démontage de la trappe
de service (A 1) et de l’espace nécessaire
au remplacement des composants lors des
travaux de maintenance.
La plaque signalétique de la chaudière doit
rester lisible après l’installation.
Les cotes d’encastrement, suivant g. A,
sont des dimensions mini recommandées
pour le montage de la chaudière.
L’espace où se situe la chaudière doit avoir
une surface d’aération d’au moins 70 cm2.
La chaudière doit être vissée au sol par les
perforations des consoles de xation (A 2)
N.B.: La chaudière ne doit en aucun cas
être placée dans l’espace prévu pour les
passagers dans les véhicules du type M2
ou M3.
Fig A
1. Trappe de service
2. Perforations pour vis
MONTAGE D’UNE CHEMINEE SUR LE TOIT
La chaudière doit obligatoirement être
montée avec une cheminée originale. La
cheminée ne doit pas être obstruée.
La cheminée sur le toit doit être montée
sur un support horizontale (une inclinaison
30° maxi du toit est toutefois tolérée).
Aucun objet ne doit être monté sur le toit
dans un rayon de 200 mm de la cheminée. Marquez le centre du point de montage de la cheminée et percez un trou de
Ø 76 mm à travers le toit.
Montez la cheminée d’en haut. Assurez
l’étanchéité entre la plaque de xation
(C 4) et le toit (C 5) à l’aide d’un produit
destiné aux carrosseries et vissez la cheminée au moyen de 6 vis de tôle (C 6).
MONTAGE D’UNE CHEMINEE MURALE
La chaudière doit obligatoirement être
montée avec une cheminée originale. La
cheminée ne doit pas être obstruée.
La cheminée murale doit être montée sur
une surface aussi droite que possible et
de manière que l’air puisse circuler librement tout autour.
La cheminée doit être montée à une distance latérale minimale de 300 mm d’une
fenêtre ouvrable ou d’une prise d’air.
La cheminée ne doit en aucun cas être
montée sous une fenêtre ouvrable ou
sous une prise d’air, voir illustration.
Si la distance entre la fenêtre et la cheminée est moindre que celle indiquée cidessus, il faut prévoir un interrupteur, qui
coupera le chauffage au gaz chaque fois
que la fenêtre sera ouverte.
Fenêtre
Zone non autorisée
NOTEZ qu’il faut respecter les
prescriptions nationales.
La distance de la cheminée à la prise
d’air sous le véhicule doit être d’au moins
300 mm (toutefois aucune autorité ne
l’impose).
La distance de la cheminée au dispositif
de remplissage ou de ventilation du carburant doit être d’au moins 500 mm.
Marquez l’emplacement de la cheminée.
Percez ensuite un trou de Ø 83 mm à
travers la cloison. Commencez par monter
le joint (B 7) et vissez ensuite la cheminée
(B 8) à l’aide des six vis de tôle (B 9).
Si la surface n’est pas plane, par exemple
de la tôle bosselée, un produit d’étanchéité destiné aux carrosseries doit être
appliqué autour du joint.
Notez que la cheminée doit être montée
le coude vers le haut, (la cheminée porte
également l’indication TOP OBEN).
Montez ensuite le chapeau en plastique
(B 10a) et la bague en O (B 10b) à l’aide
des deux vis fournies (B 11).
MONTAGE DU TUYAU
D’ASPIRATION/
EVACUATION
Longueur de tuyau pour cheminée
montée sur le toit : 2,0 mini et 3,5 m maxi.
Longueur de tuyau pour cheminée murale
: 0,5 mini et 1,5 m maxi.
Mesurez et coupez la longueur de tuyau
(Ø 75 mm) nécessaire. Le tuyau d’évacuation (Ø 50 mm) doit être coupé de
manière à mesurer 30 mm de moins que
le tuyau d’aspiration. Notez que les tuyaux
doivent être insérés d’env. 20 mm dans
les collets. Introduisez le tuyau d’évacuation dans le tuyau d’aspiration. Montez
d’abord le tuyau d’évacuation (B,C 12) sur
la cheminée et xez à l’aide de la pince
appropriée (B,C 13).
Enlez ensuite le tuyau d’aspiration (B,C
14) et xez-le avec l’autre pince (B,C 15).
Puis procédez de même pour montez les
tuyaux sur la chaudière. Agrafez le tuyau
(B 16) à c/c 600 mm ou équivalent.
N.B.: Vériez le tirage pour vous assurer
que l’eau ne pourra pas s’accumuler dans
le tuyau d’aspiration/évacuation.
MONTAGE DU PANNEAU
DE COMMANDE
Adaptez l’emplacement du panneau de
commande en fonction de la longueur de
câblage entre la chaudière et le panneau.
Le panneau de commande doit être placé
au moins 1 mètre au-dessus du sol, sans
toutefois être trop près du toit. Il ne doit
pas non plus être placé sur une cloison
extérieure ou à proximité d’objets émettant de la chaleur, comme par exemple
un lecteur cd, un réfrigérateur ou des
lampes, ce qui pourrait donner lieu à l’indication erronée de la température.
S’il s’avère indispensable de monter le
panneau de commande près d’un objet
émettant de la chaleur, un capteur de
température externe doit être relié au
panneau.
Pour le perçage des trous, voir les
instructions incluses dans l’emballage du
panneau.
14
FR
MONTAGE DU VASE
D’EXPANSION
Montez le vase d’expansion au moins
200 mm au-dessus du point le plus
haut du système de chauffage ou de la
chaudière. Si vous montez le vase dans
une penderie ou similaire, mieux vaut
monter également la chape de protec-
tion Alde autour du vase, an d’éviter
qu’un trop-plein éventuel n’arrive jusqu’aux vêtements.
Laissez un espace d’au moins 220 mm
au-dessus du vase d’expansion pour le
remplissage et les travaux de maintenance.
Vissez la plaque de xation (D 16) à la
cloison. La pompe de circulation dans
le vase d’expansion étant une pompe
aspirante, l’arrivée doit être raccordée
au tuyau situé sous la pompe, et la
sortie raccordée au tuyau situé à côté
(voir g. D). Le vase d’expansion peut
être monté en sens inverse, si les
tuyaux de raccordement ne correspondent pas à ceux du système de
chauffage.
Le tuyau de purge (D 17) doit être
monté droit vers le haut et agrafé, an
d’éviter la formation de plis.
Le tuyau de drainage (D 18) doit être
monté suivant la distance la plus courte
du vase d’expansion vers le bas, à
travers le plancher du véhicule. Il doit
être coupé en biais sous le véhicule, à
un angle de 30° à partir du sens de la
marche.
Une fois le système de chauffage
rempli, la pompe de circulation (D 19)
doit être montée dans le vase et xée à
l’aide de l’écrou (D 20).
RACCORDEMENT AU SYSTEME DE CHAUFFAGE
Les tuyaux de raccordement de la
chaudière au système de chauffage (Ø
22 mm) sont placés sur le côté de la
chaudière. Les tuyaux de sortie (F 21)
sont marqués en rouge et ceux d’entrée
(F 22) en bleu.
Pour la chaudière, utilisez le kit de
montage avec le purgeur automatique
et l’arrêt automatique de la circulation.
Raccordez les tuyaux de sortie avec le
tuyau caoutchouc en T (F 23).
Le tuyau de drainage du purgeur (F 24)
doit traverser le plancher du véhicule.
Il doit être coupé en biais sous le véhicule, à un angle de 30° à partir du sens
de la marche.
N.B.: Si c’est la pompe 230 volts (F 25)
qui est montée, celle-ci doit être raccordée à la conduite de retour.
Les pièces de jonction en caoutchouc
doivent être xées à l’aide de pinces à
l.
Pour assurer l’étanchéité entre les
pièces de jonction, appliquez une mince
couche de Form-a-Gasket n°3 sur les
joints. NB ! : En service, le système de
chauffage peut atteindre des tempéra-
tures élevées. Les tubes transportant la
chaleur doivent être isolés ou incorpo-
rés, an que le conducteur et les pas-
sagers ne puissent en aucun cas entrer
en contact avec eux en cours de trajet.
N.B.: Ne pas utiliser les tuyaux de
cuivre dans le système. Mieux vaut
utiliser uniquement des tuyaux en
aluminium. Les mélanges de maté-
riaux différents pouvant provoquer
de graves dégâts dus à la corrosion.
RACCORDEMENT AU
SYSTEME D’EAU DE LA
CARAVANE
Pour que le chauffe-eau fonctionne, il
doit être raccordé au système d’eau du
véhicule.
Les raccords pour l’eau sont placés sur
le côté de la chaudière. L’entrée d’eau
froide est marquée en bleu et la sortie
d’eau chaude en rouge.
Dans tous les cas de gure, une valve
de sécurité doit être raccordée au
chauffe-eau.
Ces valves existent en deux modèles
différents. Si la pression d’entrée dans
le chauffe-eau est supérieure à 0,3 Mpa
(3 bars), un détendeur doit être installé.
Ce détendeur doit être réglé sur 0,3
Mpa (3 bars) maxi, et avoir une capa-
cité minimale de 5 dm3 /min.
1. Valve de sécurité externe avec
vidange incorporée.
L’article Alde n° 3000 473, Valve de
sécurité/vidange, doit être monté sur
le tuyau d’eau froide entrant dans le
chauffe-eau.
Percez un trou de Ø 16 mm dans le
plancher pour le tuyau de vidange et
vissez ensuite la valve de sécurité/
vidange sur le plancher.
Montez le raccord de tuyau (F 26) sur
le manchon d’entrée. Procédez dans
l’ordre suivant : écrou (G 30), bague de
serrage (G 31), bague en O (G 32) et
enn, le manchon (G 33). Raccordez
la valve de sécurité/vidange au raccord
de tuyau.
N.B.: La valve de sécurité/vidange ne
doit pas être montée plus haut que le
raccord de tuyau.
Montez ensuite le raccord en angle
avec la valve de purge incorporée sur le
raccord de sortie (F 27).
Celui-ci doit être monté selon le même
procédé que le raccord de tuyau.
Montez le tuyau de purge (G 28) sur
le collet de la valve et faites passer le
tuyau par le plancher. Le tuyau doit
être coupé en biais sous le véhicule, à
un angle de 30° à partir du sens de la
marche. Le tuyau ne doit en aucun cas
être obstrué.
Seule une valve originale Alde devra
être utilisée.
2. Valve de sécurité xe
L’article Alde n° 3000 290, Valve de
sécurité/vidange, est monté à l’usine
par l’intermédiaire d’un raccord en T
sur le raccord de sortie du chauffe-eau.
Un tuyau de drainage, d’un diamètre
intérieur de 10 mm, doit être raccordé à
partir du tuyau d’évacuation de la valve
de sécurité. Le tuyau doit traverser le
plancher et être coupé en biais sous le
véhicule, à un angle de 30° à partir du
sens de la marche. Le tuyau ne doit en
aucun cas être obstrué.
Montez les manchons sur les raccords
d’entrée et de sortie.
Un robinet de vidange permettant de
vider le chauffe-eau doit être monté
sur le raccord d’entrée. Seul un robinet
original Alde devra être utilisé.
RACCORDEMENT DU GAZ
Enlevez le capuchon de protection du
tuyau de gaz de la chaudière (F 29).
L’installation du gaz s’effectue au
moyen d’un tube de 8 mm qui devra
être monté sur le tuyau de gaz de la
chaudière à l’aide d’une bague de serrage.
N’oubliez pas, lors du montage de la
tuyauterie, qu’il faudra démonter la
chaudière pour les travaux de maintenance.
La chaudière doit être raccordée à une
bouteille de gaz équipée d’un détendeur homologué, la pression étant de
30 mbar.
N.B.: Les prescriptions nationales
doivent être respectées lors de l’installation du gaz.
15
FR
BRANCHEMENT
ELECTRIQUE
12 VOLTS CC
Branchez le câble (E 34) entre le panneau de commande et la bouteille de
gaz.
N.B.: N’installez pas la 12 V sur la chau-
dière avant d’avoir vérié la présence de
liquide dans le système de chauffage:
cela an de ne pas démarrer la chaudière sans liquide, par erreur.
Le câble ne doit pas être rallongé.
Utilisez uniquement les câbles originaux
Alde, qui sont disponibles en différentes
longueurs.
L’alimentation 12 V vers la chaudière
doit être installée directement à partir
de la batterie par l’intermédiaire du disjoncteur principal (E 35) du véhicule ou
d’un disjoncteur séparé (la chaudière
consomme env. 15-40 mA lorsqu’elle est
en stand by ou arrêtée).
Un fusible (E 36) de 3-5 A doit être
monté juste après la batterie.
Les câbles + et – entre la batterie et la
chaudière doivent avoir une section de
2,5 mm2 jusqu’à une longueur de 26
mètres (13 m pour le câble + et 13 m
pour le câble -). En cas de câble plus
long, la section doit être de 4 mm2.
Si au lieu d’une batterie, vous utilisez
un transformateur celui-ci doit être de
bonne qualité et produire du véritable courant continu et non du courant
continu pulsé.
Le branchement électrique de la chaudière à la pompe de circulation dans le
vase d’expansion doit être effectué au
moyen d’un câble à deux conducteurs
d’une section d’au moins 0,5 mm2
(longueur maxi 6 m). Si le câble est
plus long, une section de 0,75 mm2sera
nécessaire.
Montez le câble dans la prise à deux
pôles et reliez à la prise (E 38) de la
chaudière ainsi qu’à la prise (E 39) de la
pompe de circulation.
Branchement du câble entre
la chaudière et le panneau de
commande
Raccordez les accessoires suivant g.
H. Les couleurs sont indiquées sur le
câble à l’aide d’un drapeau.
Fig H
1. Capteur extérieur – Bleu
2. Capteur à distance – Blanc
3. Détecteur de surcharge – Vert
4. Interrupteur fenêtre – Rouge
5. Démarrage à distance de la
chaudière – Jaune.
230 VOLTS ~
La chaudière (cartouche électrique)
doit toujours rester reliée à la 230 V ~
et être protégée par un fusible de 10 A
dans le cas d’une cartouche électrique
de 2 kW, et de 16 A dans le cas d’une
cartouche de 3 kW. La chaudière doit
être reliée à la terre. L’installation doit
être effectuée par un professionnel,
et tenir compte de la réglementation
nationale.
Seuls les câbles originaux Alde devront
être utilisés.
ATTENTION: La 230 V~ doit être bien
séparée de la 12 V.
Fig E
34. Câble rallonge.
35. Interrupteur.
36. Fusible principal 3 – 5 A.
37. Boîtier de connexion pour
12 V entrée.
38. Boîtier de connexion deux pôles
sur la chaudière.
39. Boîtier de connexion deux pôles
sur la pompe.
40. Panneau de commande 3010 213
41a.Pompe de circulation 12 V.
41b.Pompe de circulation 230 V.
42. Chaudière.
43. Boîtier de connexion 15 pôles.
44. Batterie 12 V.
REMPLISSAGE DU SYSTEME DE CHAUFFAGE
Le système de chauffage doit être
rempli d’un mélange composé d’eau
et de glycol. Utilisez de préférence un
glycol tout préparé de haute qualité
(avec inhibiteurs), destiné aux systèmes de chauffage en aluminium. Lors
de l’utilisation de glycol concentré, le
mélange doit être composé de 60 %
d’eau et de 40 % de glycol. Si l’installation de chauffage est soumise à des
températures inférieures à –25 °C, la
teneur en glycol doit être augmentée,
sans toutefois dépasser 50 %.
Les récipients en contact avec le liquide
doivent être parfaitement propres, et
les tuyaux du système de chauffage
exempts d’impuretés. Cela pour éviter
la prolifération de bactéries dans le
système.
Le remplissage du système s’effectue dans le vase d’expansion. Soit
à la main, soit à l’aide de la pompe
d’appoint d’Alde, qui remplit et purge
le système simultanément. Lors du
remplissage manuel, versez doucement le liquide jusqu’à ce que le niveau
arrive à env. 1 cm au-dessus du repère
MIN dans le vase. Purgez le système.
Faites l’appoint, si vous constatez que
le niveau a baissé lors de la purge.
Lorsque le système de chauffage vient
d’être rempli, purgez-le de préférence
à intervalles réguliers au cours des
premiers jours de fonctionnement du
chauffage.
Pour en savoir plus sur l’entretien du
système, voir la notice d’emploi.
CONTROLE DE
L’INSTALLATION
Le système de gaz:
• Vériez toujours l’étanchéité du
système, selon la réglementation en
vigueur, après l’installation et après
les travaux de maintenance.
S’il y a fuite, vous devez la détecter
à l’aide d’un pulvérisateur antifuite
ou de l’eau savonneuse.
N.B.: Ne jamais utiliser une amme
pour détecter une fuite
• Vériez que le détendeur est réglé à
la pression correcte (30 mbar).
Pour une sécurité optimale, nous
recommandons l’installation du
détecteur de fuites de gaz Alde. Il se
monte juste après le détendeur, et en
appuyant sur un bouton, on vérie instantanément si l’installation est étanche.
Le système de chauffage:
• L’étanchéité du système de chauffage doit être contrôlée avant l’aménagement, c’est-à-dire quand on
peut encore le voir dans son entier.
Le contrôle peut s’effectuer de deux
manières.
Soit un contrôle d’étanchéité de
0,75 – 1,0 bar pendant 15 min., puis
réduction de la pression, 0,05 bar
maxi ; soit en remplissant le système
de liquide et en vériant à l’œil nu.
Aucune fuite de liquide ne devra être
tolérée.
• Assurez-vous que toutes les pinces
de tuyaux sont montées et correctement placées.
Autres:
• Vériez que les tuyaux de purge et
de drainage du vase d’expansion
ainsi que le robinet de vidange de
l’eau chaude ne sont pas obstrués.
• Vériez à l’endroit du raccord en
caoutchouc sur la pompe de circulation, si celle-ci tourne dans le bon
sens (sens contraire aux aiguilles
d’une montre).
• Vériez que la cheminée et les
tuyaux sont en place et que les
pinces de tuyau sont montées et
serrées.
• Vériez que le dossier de mainte
nance de la chaudière est rempli et
comporte le n° de fabrication et la
date d’installation.
• Vériez que l’année est cochée sur
le panneau signalétique de la chaudière (date de montage ou de première mise en service).
-
161718
19
Alde International Systems AB
Wrangels allé 90 • Box 11066 • S-291 11 Färlöv • Sweden
Tel +46 (0)44 712 70 • Fax +46 (0)44 718 48 • www.alde.se • info@alde.se
V-3010 01 Rev 929 FR
Loading...
