Alcott Hill TRPT4972 Installation & Assembly

Download

For all your newfangled gadgetry.

Computer Desk with Hutch

Share your journey!

NOTE: THIS INSTRUCTION

BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.

PLEASE READ AND KEEP FOR FUTURE REFERENCE.

English pg 1-54 Français pg 55-61 Español pg 62-68

Lot # Purchased: ____________

Table of Contents Assembly Tools Required

Part Identiﬁ cation

Hardware Identiﬁ cation

Assembly Steps

Français

Español

Safety

55-61

62-68

69-70

Warranty

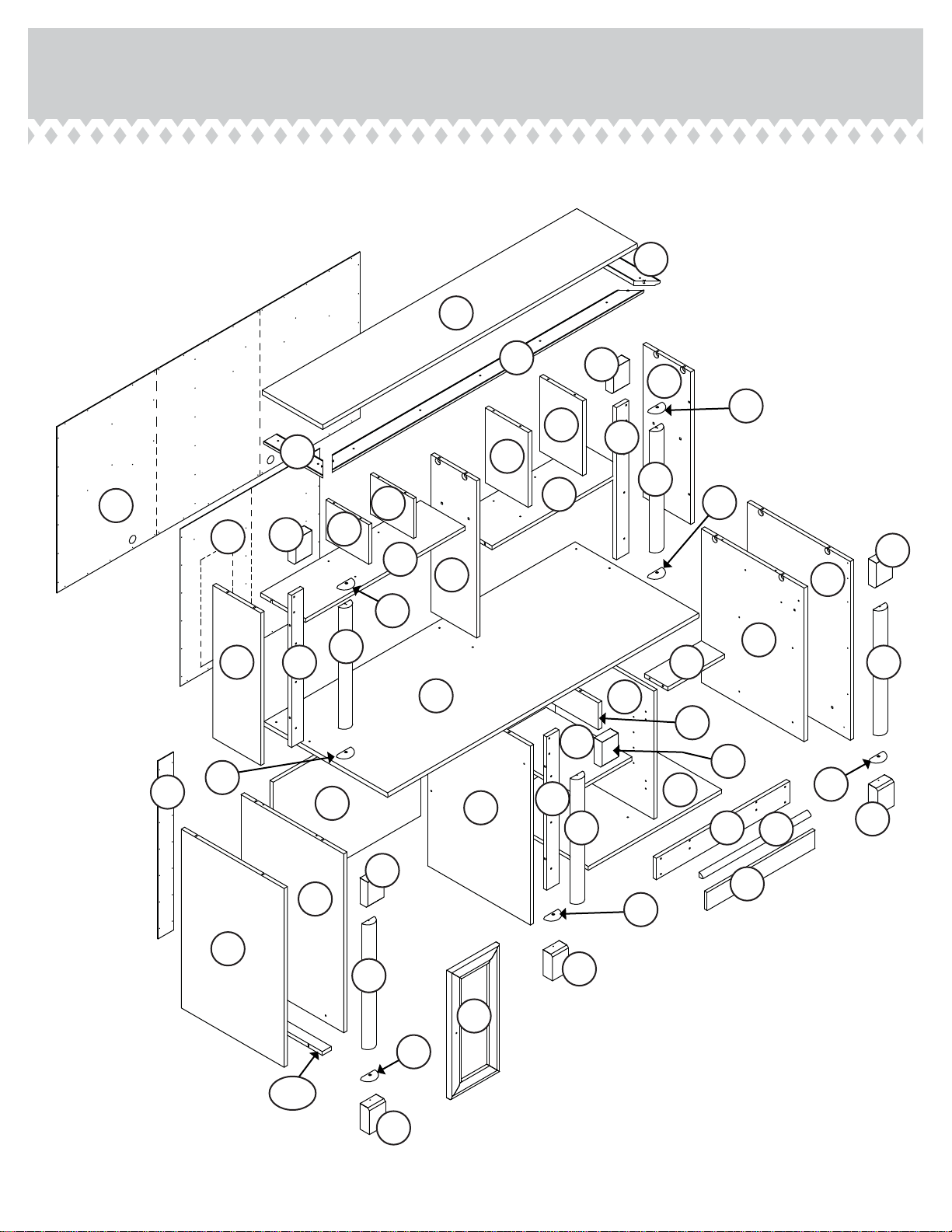

Part Identiﬁ cation

2-4

5-6

7-54

No. 2 Phillips Screwdriver Tip Shown Actual Size

Hammer

Not actual size

Skip the power trip. This time.

Now you know our ABCs.

å While not all parts are labeled, some of the parts will have a label or an inked letter on the edge

to help distinguish similar parts from each other. Use this part identiﬁ cation to help identify similar parts.

A RIGHT END (1)

B LEFT END (1)

C INNER RIGHT END (1)

D INNER LEFT END (1)

E DESK TOP (1)

F HUTCH TOP (1)

G LEFT TOP MOLDING (1)

H RIGHT TOP MOLDING (1)

I TOP MOLDING (1)

J BASE MOLDING (1)

K COLUMN MOLDING (3)

L LOWER PLINTH (2)

P LEFT UPRIGHT (1)

Q MODESTY PANEL (1)

R HUTCH BACK (1)

S HUTCH RIGHT END (1)

T HUTCH LEFT END (1)

U HUTCH UPRIGHT (1)

V LONG HUTCH SHELF (1)

W HUTCH SHELF (1)

X LONG PINNED UPRIGHT (2)

Y SHORT PINNED UPRIGHT (2)

Z BASE (1)

AA HUTCH COLUMN MOLDING (2)

BB EXTENSION BLOCK (1)

CC PLINTH (5)

DD LEFT LOWER PLINTH (1)

FF SMALL UPRIGHT (1)

GG ADJUSTABLE SHELF (1)

HH DRAWER BRACE (1)

II BASE SUPPORT (1)

JJ DESK MOLDING (1)

KK HUTCH LEFT MOLDING (1)

MM BACK (1)

NN SMALL BACK (1)

OO HALF DISK (7)

PP DOOR (1)

SS HUTCH RIGHT MOLDING (1)

TT BOTTOM (1)

LLL SPACER (1)

Page 2

Part Identiﬁ cation

LLL

Page 3

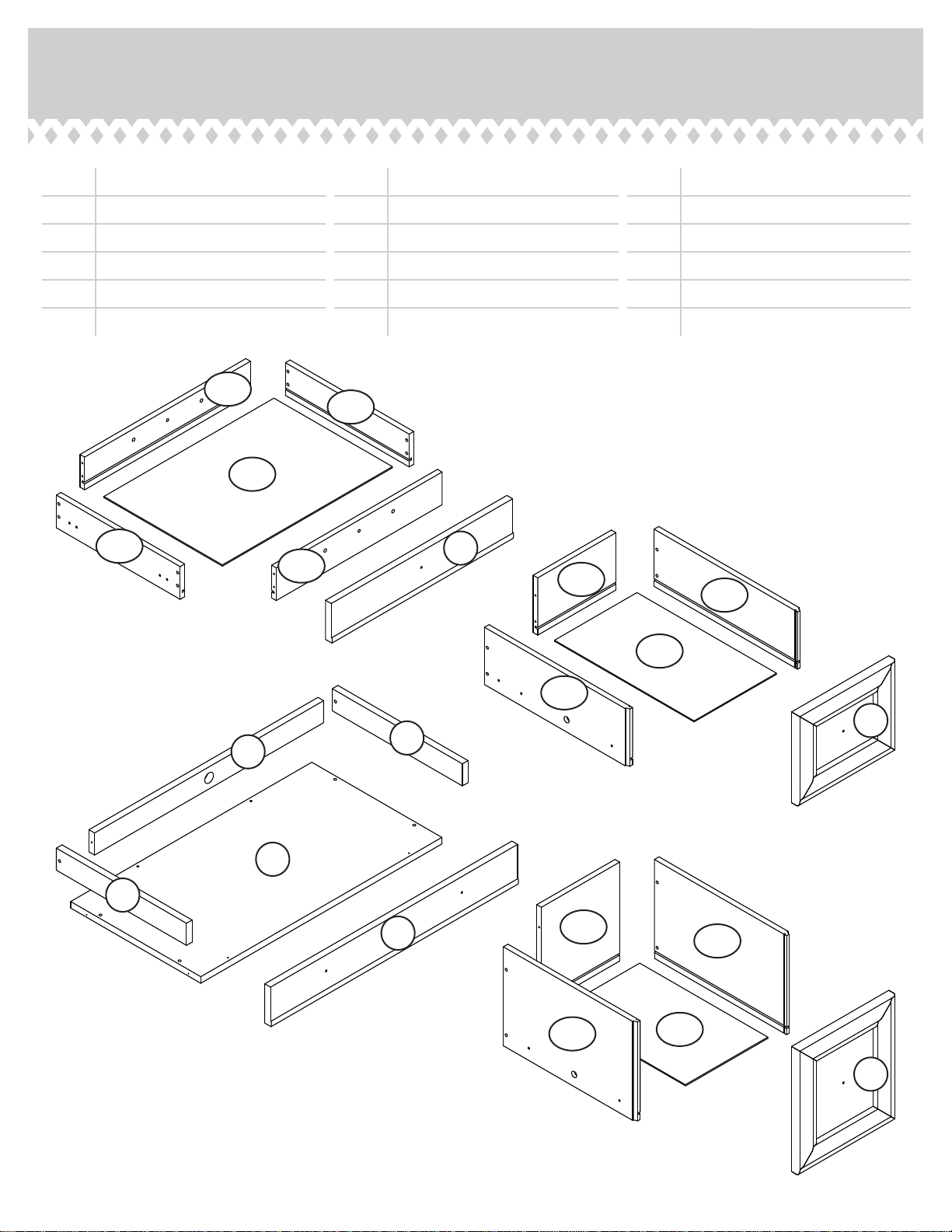

Part Identiﬁ cation

M KEYBOARD BACK (1)

N KEYBOARD SIDE (2)

O KEYBOARD SHELF (1)

EE KEYBOARD FRONT (1)

LL PENCIL DRAWER FRONT (1)

QQ DRAWER FRONT (1)

D507

B38

D113

D507

RR FILE DRAWER FRONT (1)

B38 PENCIL DRAWER BOTTOM (1)

D10 RIGHT DRAWER SIDE (1)

D11 LEFT DRAWER SIDE (1)

D14 FILE RIGHT DRAWER SIDE (1)

D15 FILE LEFT DRAWER SIDE (1)

D113

D113 PENCIL DRAWER SIDE (2)

D150 DRAWER BACK (1)

D151 FILE DRAWER BACK (1)

D507 PENCIL DRAWER BOX FRONT (2)

D953 FILE DRAWER BOTTOM (1)

D954 DRAWER BOTTOM (1)

D150

D10

D954

D11

D151

D15

D14

D953

Page 4

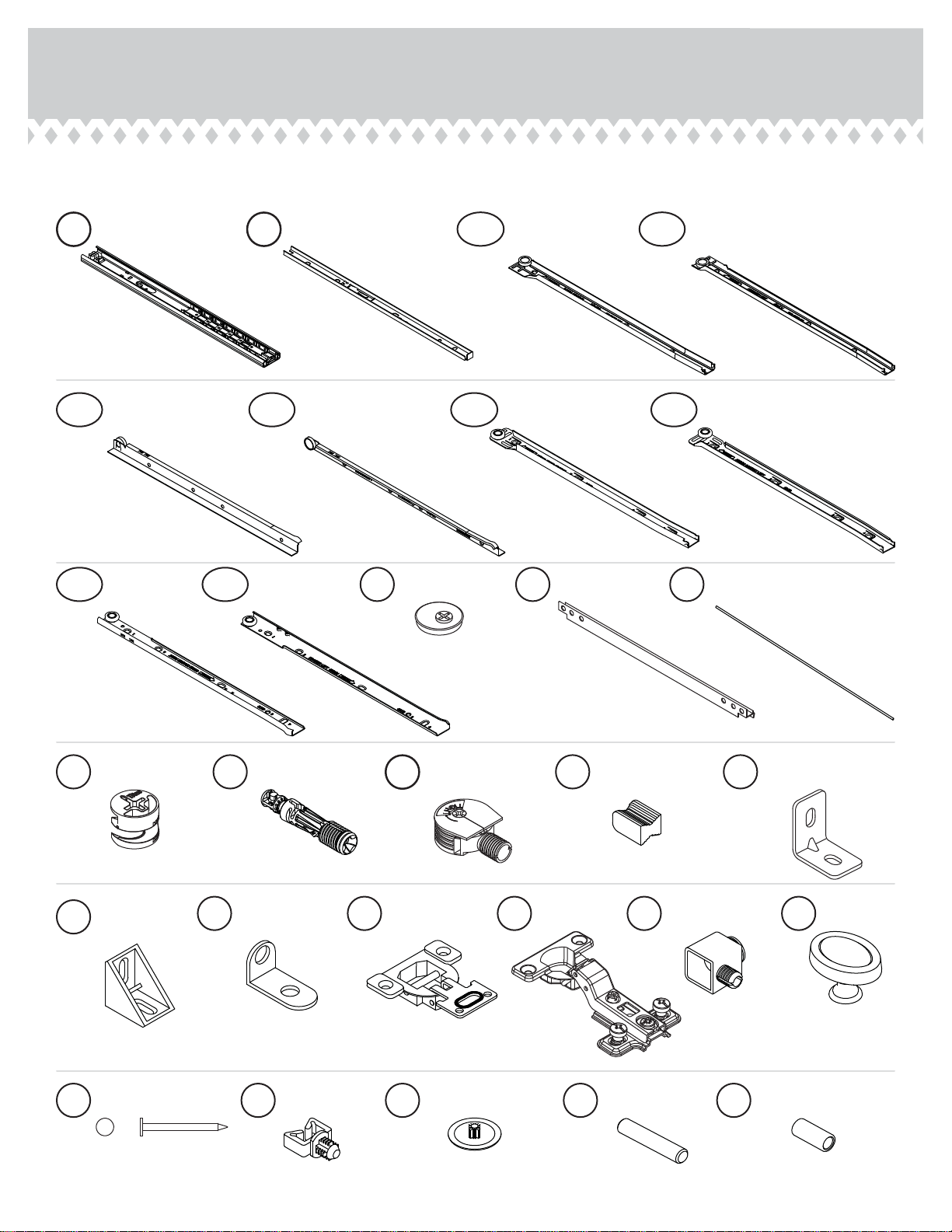

Hardware Identiﬁ cation

å Screws are shown actual size. You may receive extra hardware with your unit.

(EXTENSION SET SHOWN SEPARATED)

EXTENSION RAIL - 2

EXTENSION SLIDE - 2

40AW

KEYBOARD CABINET RIGHT - 1

40AX

KEYBOARD CABINET LEFT - 1

40AY

KEYBOARD DRAWER RIGHT - 1

DRAWER RIGHT - 2

HIDDEN CAM - 8

40CD

40AZ

DRAWER LEFT - 2

CAM DOWEL - 8

KEYBOARD DRAWER LEFT - 1

10A

SLIDE CAM - 4

40CA

TWIST-LOCK® FASTENER - 34

CABINET RIGHT - 2

FILE GLIDE - 2

17F

40CB

7B40CC

MOLDING CONNECTOR - 2

CABINET LEFT - 2

FILE ROD - 2

METAL BRACKET - 5

ANGLE

BRACKET - 10

NAIL - 105

SMALL METAL

17G

BRACKET - 2

12H 40H

CORD CLIP - 1

KEYBOARD HINGE - 2

21P

SCREW COVER - 2

HINGE - 2

DOOR STOP - 1

METAL PIN - 26

33K

RUBBER SLEEVE - 4

KNOB - 6

Page 5

Hardware Identiﬁ cation

å Screws are shown actual size. You may receive extra hardware with your unit.

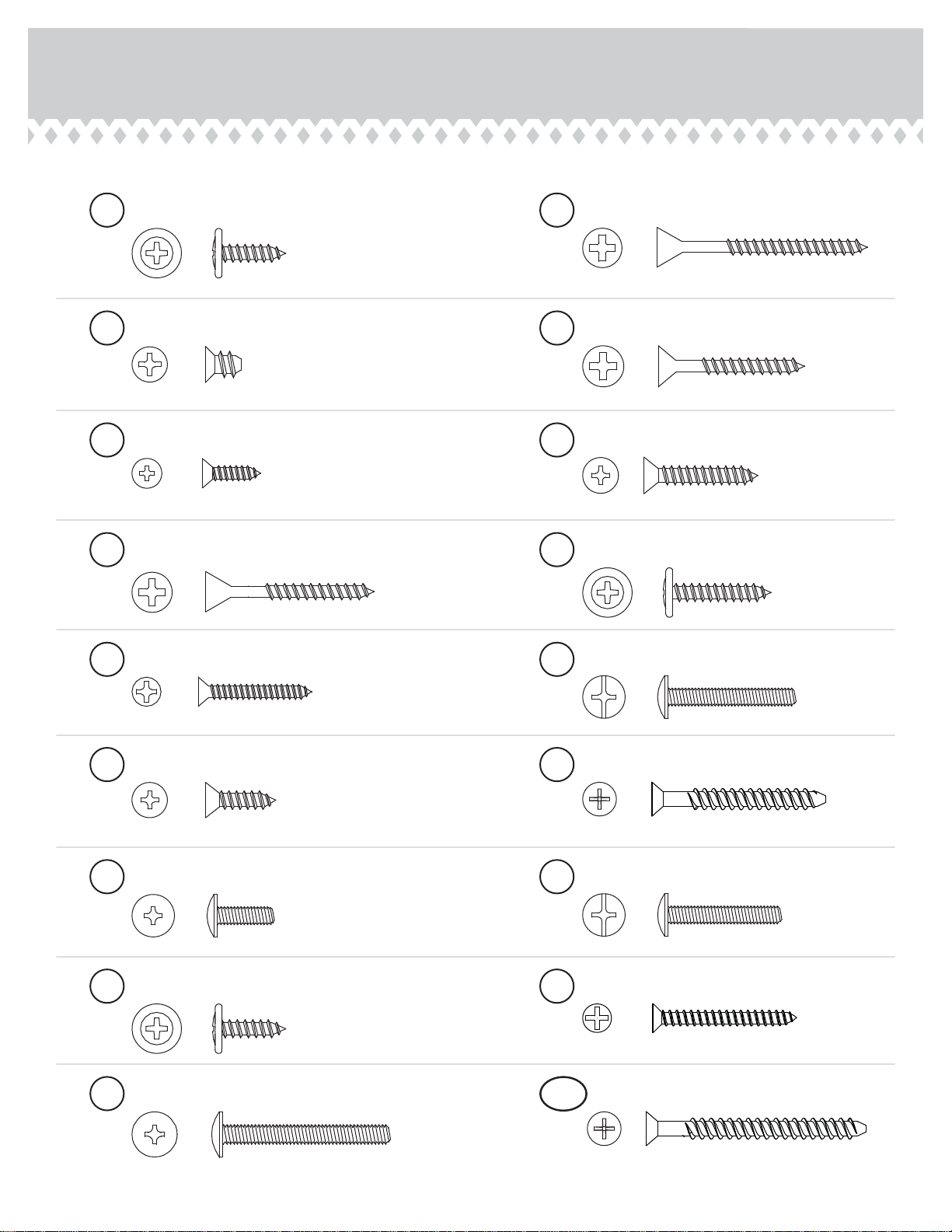

BLACK 9/16" LARGE HEAD SCREW - 34

GOLD 5/16" FLAT HEAD SCREW - 28

11S

BLACK 1/2" FLAT HEAD SCREW - 4

14S

BROWN 1-1/2" FLAT HEAD SCREW - 6

18S

SMALL BROWN 1" FLAT HEAD SCREW - 4

BLACK 1-7/8" FLAT HEAD SCREW - 2

BLACK 1-1/4" FLAT HEAD SCREW - 28

BROWN 1" FLAT HEAD SCREW - 11

12S

17S

BLACK 7/8" LARGE HEAD SCREW - 2

21S

BLACK 1-1/8" MACHINE SCREW - 1

Page 6

23S

SILVER 5/8" FLAT HEAD SCREW - 4

38S

SILVER 1/2" MACHINE SCREW - 2

54S

SILVER 9/16" LARGE HEAD SCREW - 2

SILVER 1-1/2" MACHINE SCREW - 1

95S

30S

BLACK 1-9/16" FLAT HEAD SCREW - 16

50S

GOLD 1" MACHINE SCREW - 2

74 S

SMALL BLACK 1-1/4" FLAT HEAD SCREW - 2

113S

BLACK 1-15/16" FLAT HEAD SCREW - 12

Step 1

Assemble your unit on a carpeted ﬂ oor or on the empty

carton to avoid scratching your unit or the ﬂ oor.

To begin assembly, push a TWIST-LOCK® FASTENER (7F)

into the large holes in the ENDS (A and B). Repeat this step for the INNER ENDS (C and D), LEFT UPRIGHT (P), MODESTY PANEL (Q), HUTCH ENDS (S and T), HUTCH UPRIGHT (U), HUTCH SHELVES (V and W), EXTENSION BLOCK (BB), BOTTOM (TT), and SPACER (LLL).

Do not tighten the TWIST-LOCK® FASTENERS in this step.

(34 used)

Page 7

Step 2

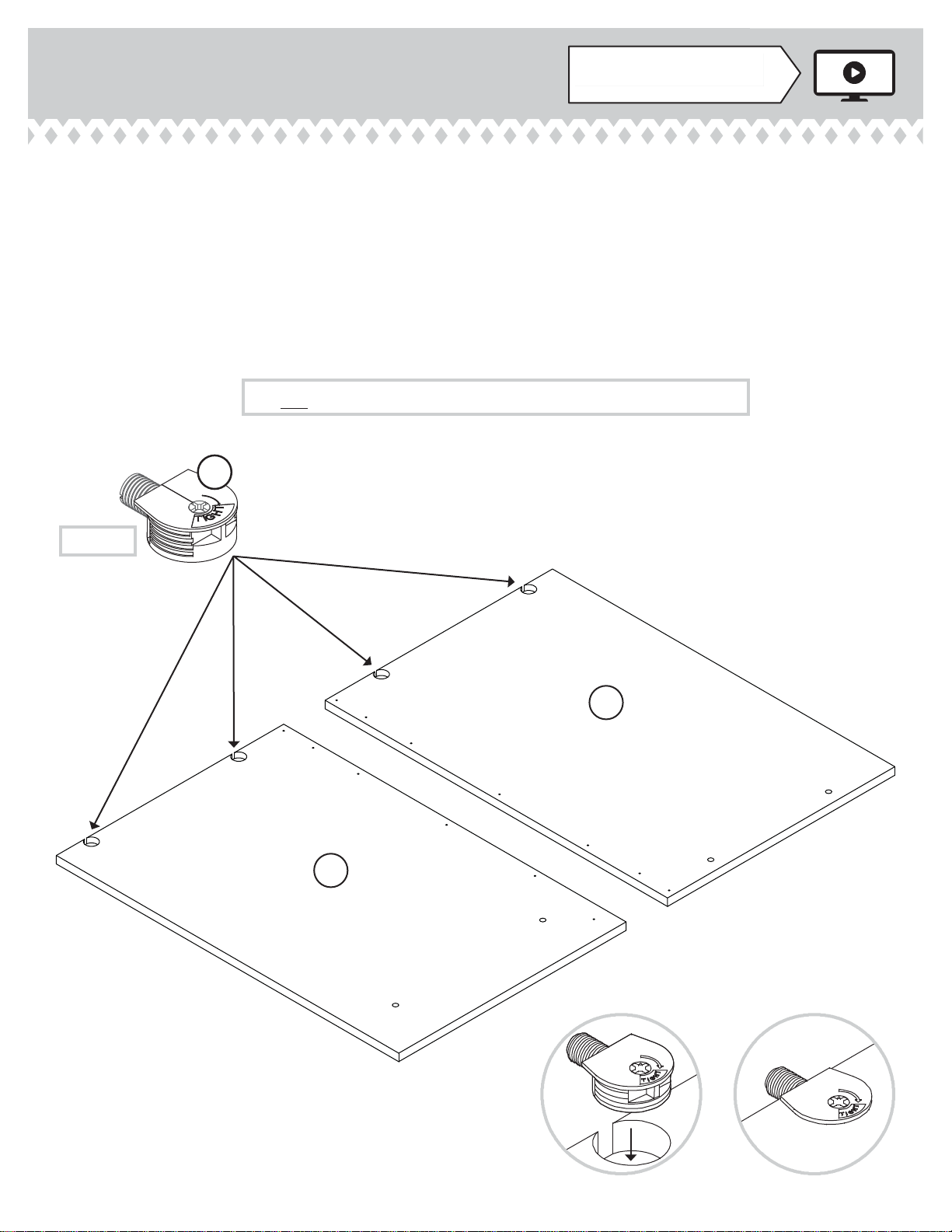

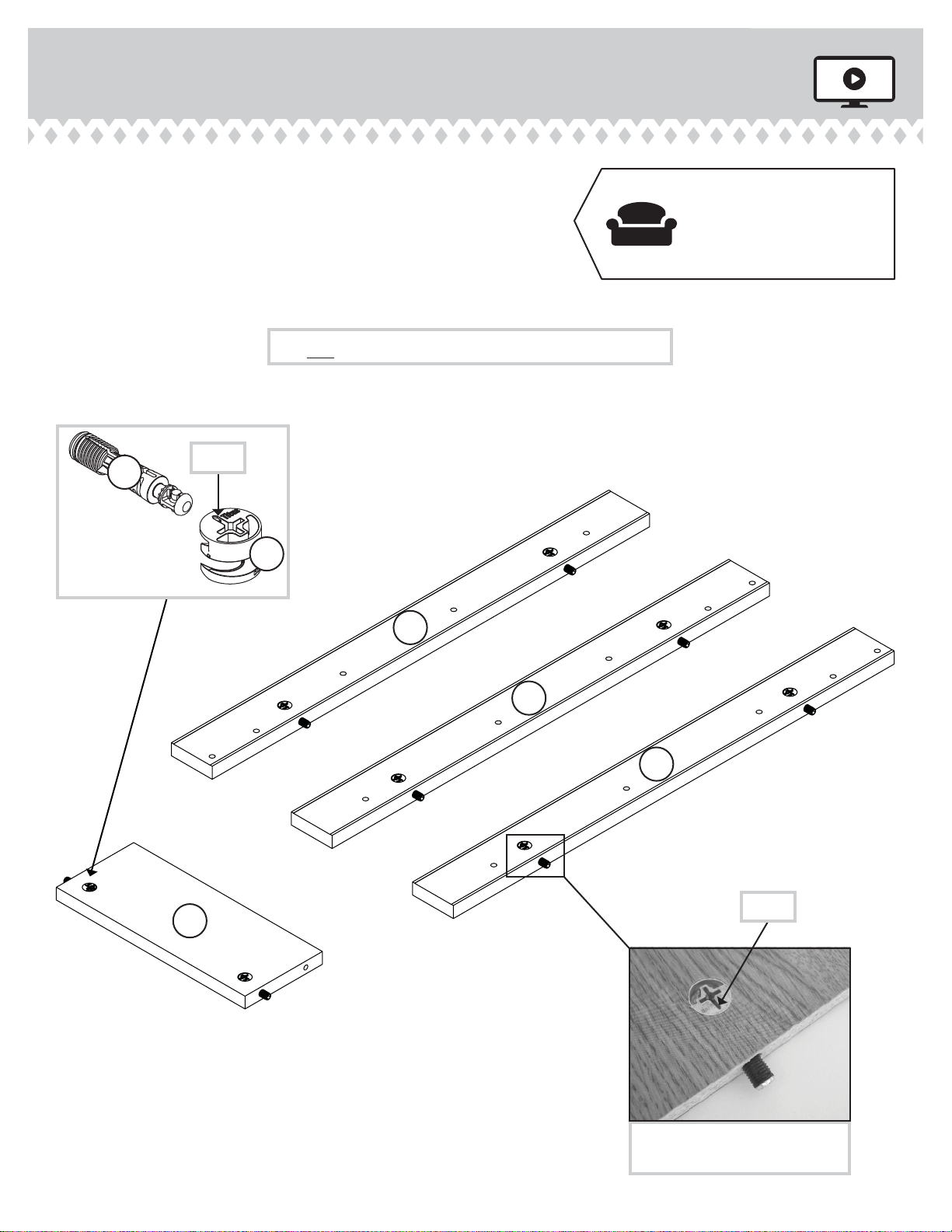

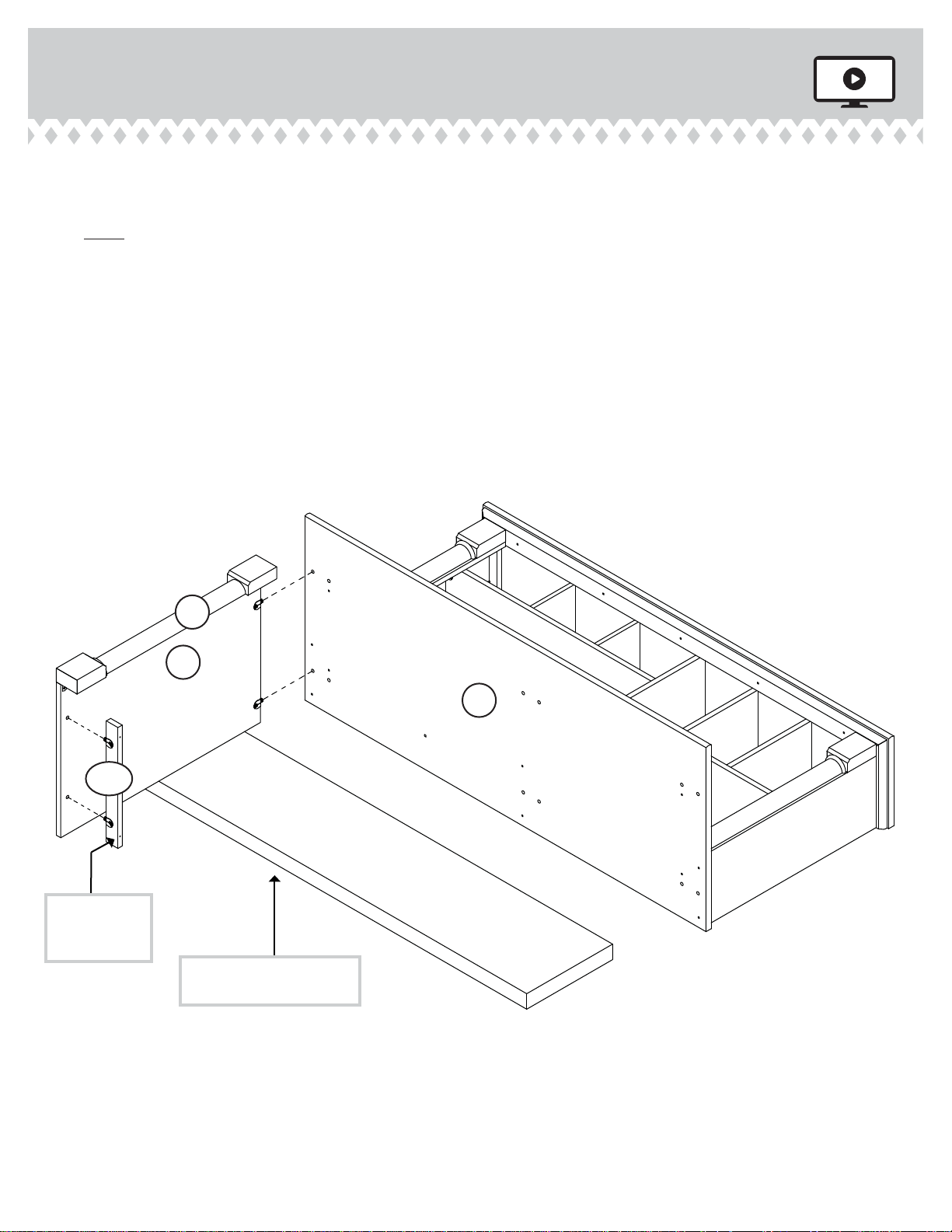

Push eight HIDDEN CAMS (1F) into the DRAWER BRACE (HH),

DESK MOLDING (JJ), and HUTCH MOLDINGS (KK and SS). Then, insert the metal end of a CAM DOWEL (2F) into each HIDDEN CAM.

Do not tighten the HIDDEN CAMS in this step.

Just think. The sooner you do this, the sooner you do something else.

(8 used)

Arrow

Page 8

Insert the metal end of the CAM DOWEL into the HIDDEN CAM.

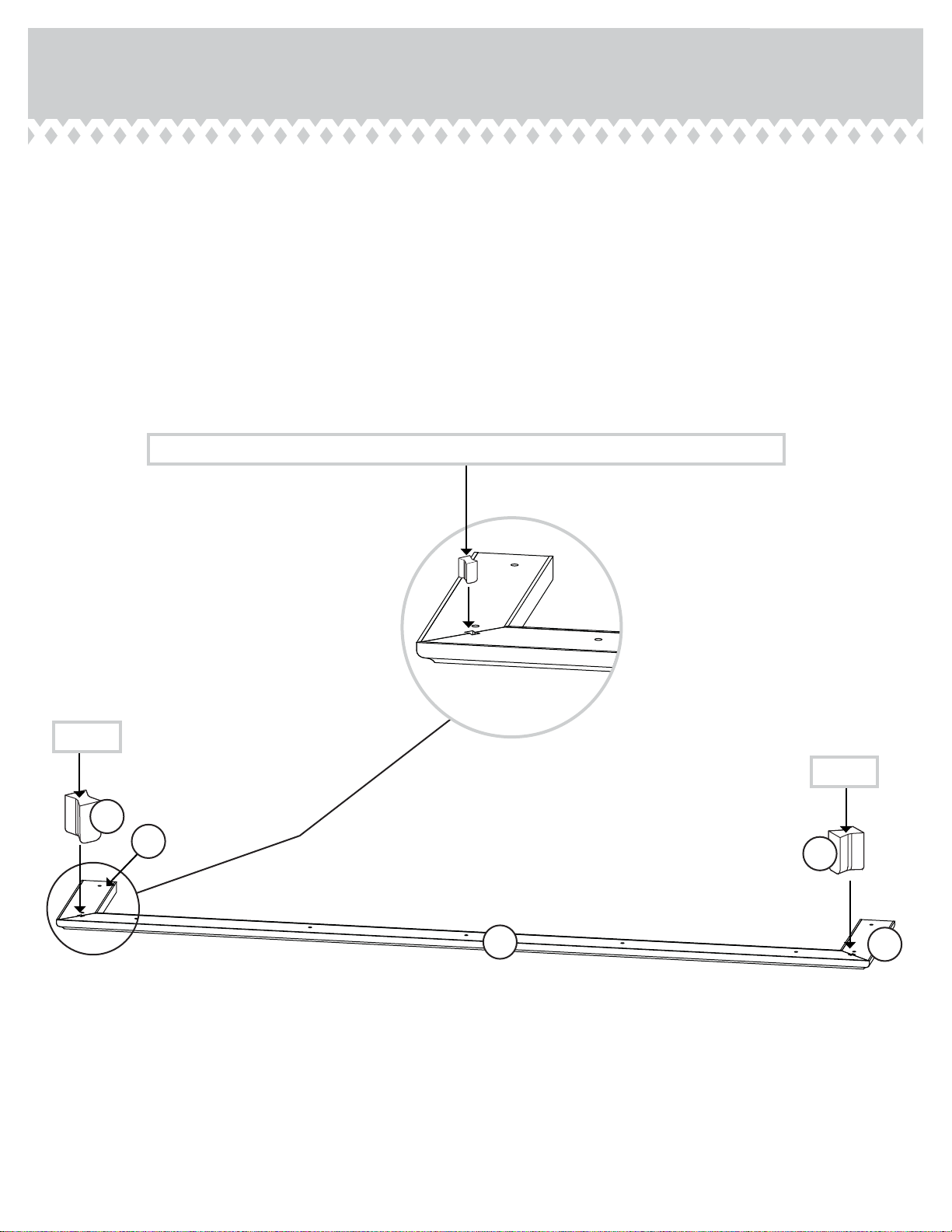

Step 3

Tap two MOLDING CONNECTORS (17F) into the notches

in the TOP MOLDINGS (G, H, and I).

Use your hammer to tap the MOLDING CONNECTORS (17F) into the notches in the TOP MOLDINGS.

Flat end

17F

Flat end

17F

Page 9

Step 4

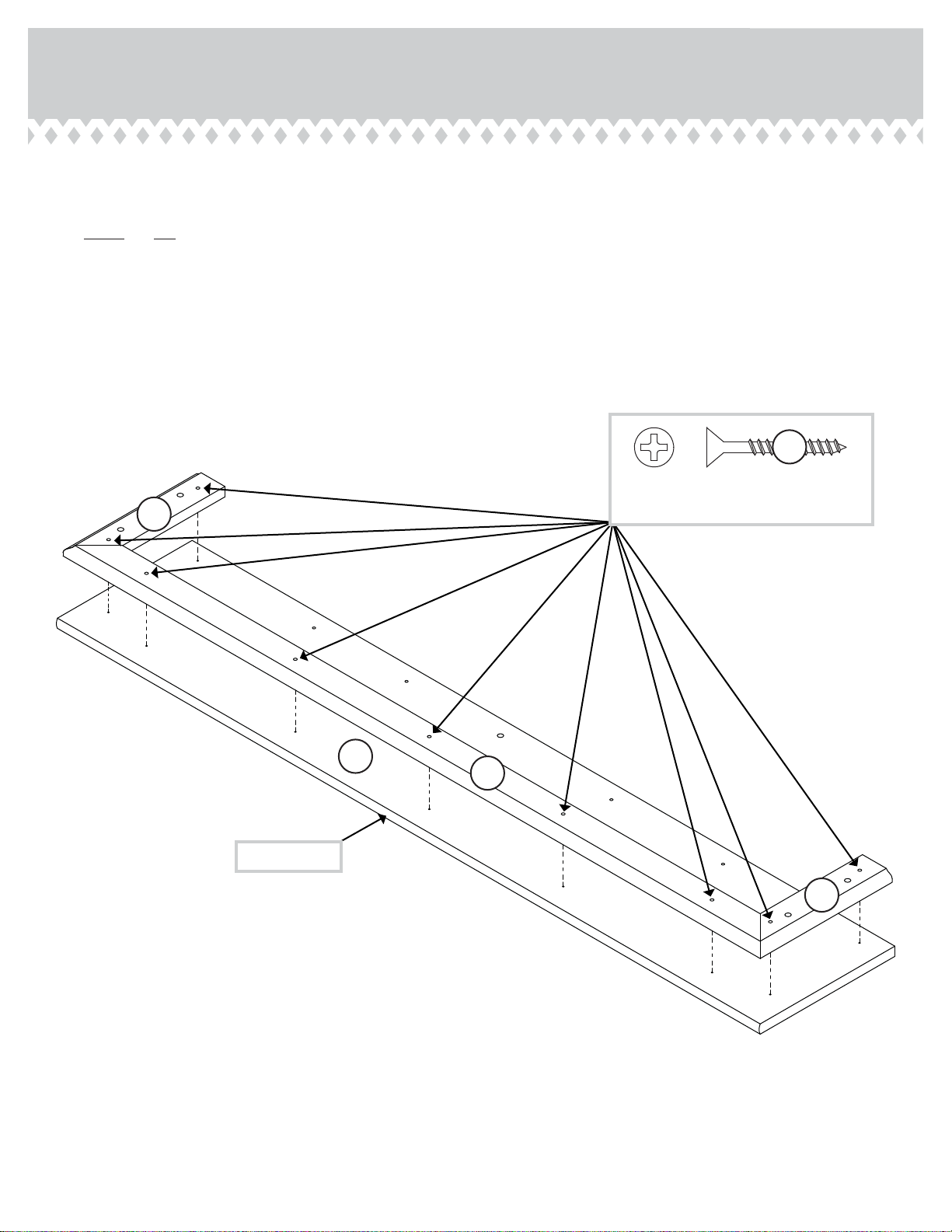

Fasten the TOP MOLDINGS (G, H, and I) to the HUTCH

TOP (F). Use nine BLACK 1-1/4" FLAT HEAD SCREWS (7S).

NOTE: Do not overtighten the SCREWS into the TOP.

BLACK 1-1/4" FLAT HEAD SCREW

(9 used in this step)

Page 10

Surface with holes

Rounded edge

Step 5

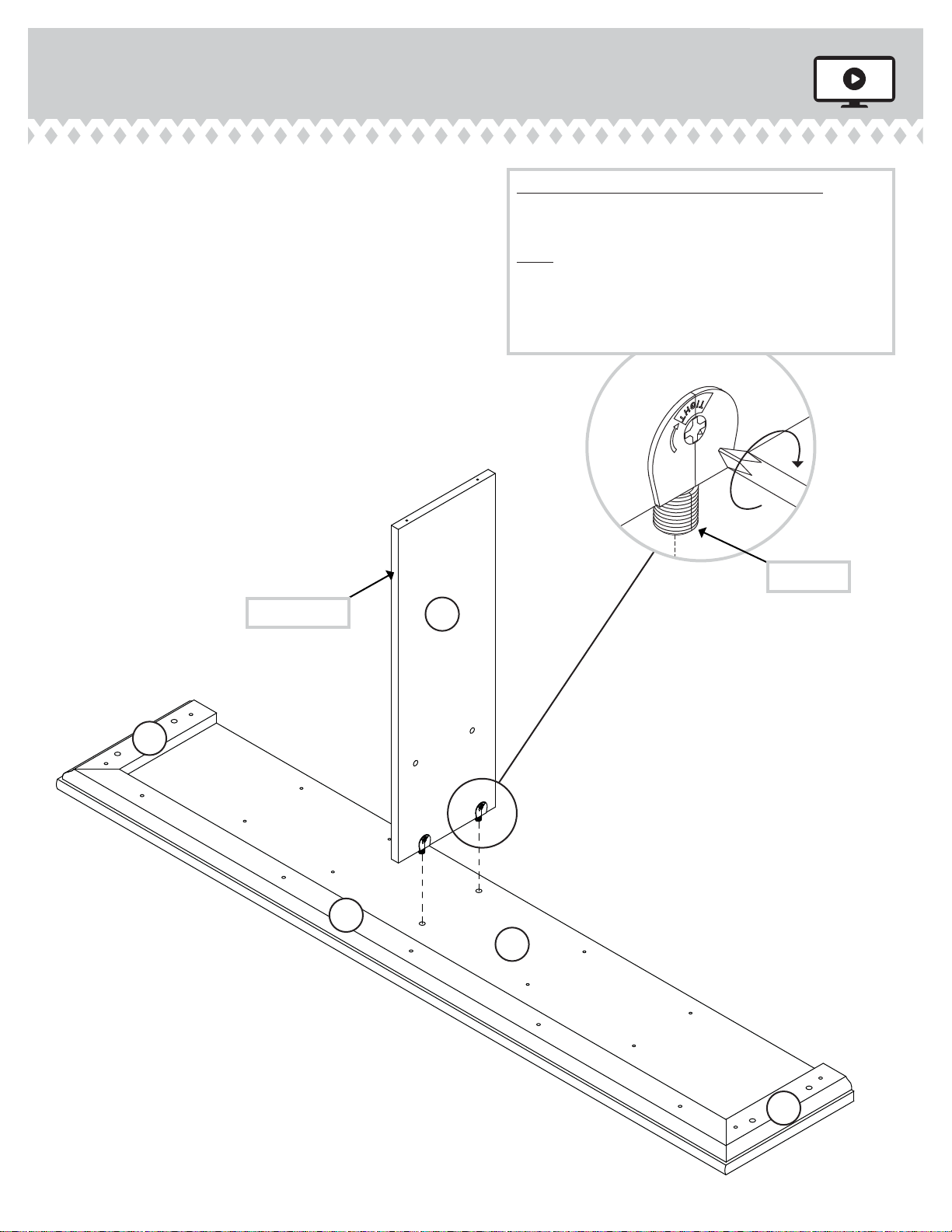

Fasten the HUTCH UPRIGHT (U) to the HUTCH TOP (F).

Tighten two TWIST-LOCK® FASTENERS.

Finished edge

How to use the TWIST-LOCK® FASTENER

1. Insert the dowel end of the FASTENER into the hole of the adjoining part.

NOTE: The dowel end of the FASTENER must remain fully inserted in the hole of the adjoining part while locking the FASTENER.

2. Tighten the FASTENER with a Phillips screwdriver as tight as possible.

Dowel end

Surface with TWIST-LOCK® FASTENERS

Page 11

Step 6

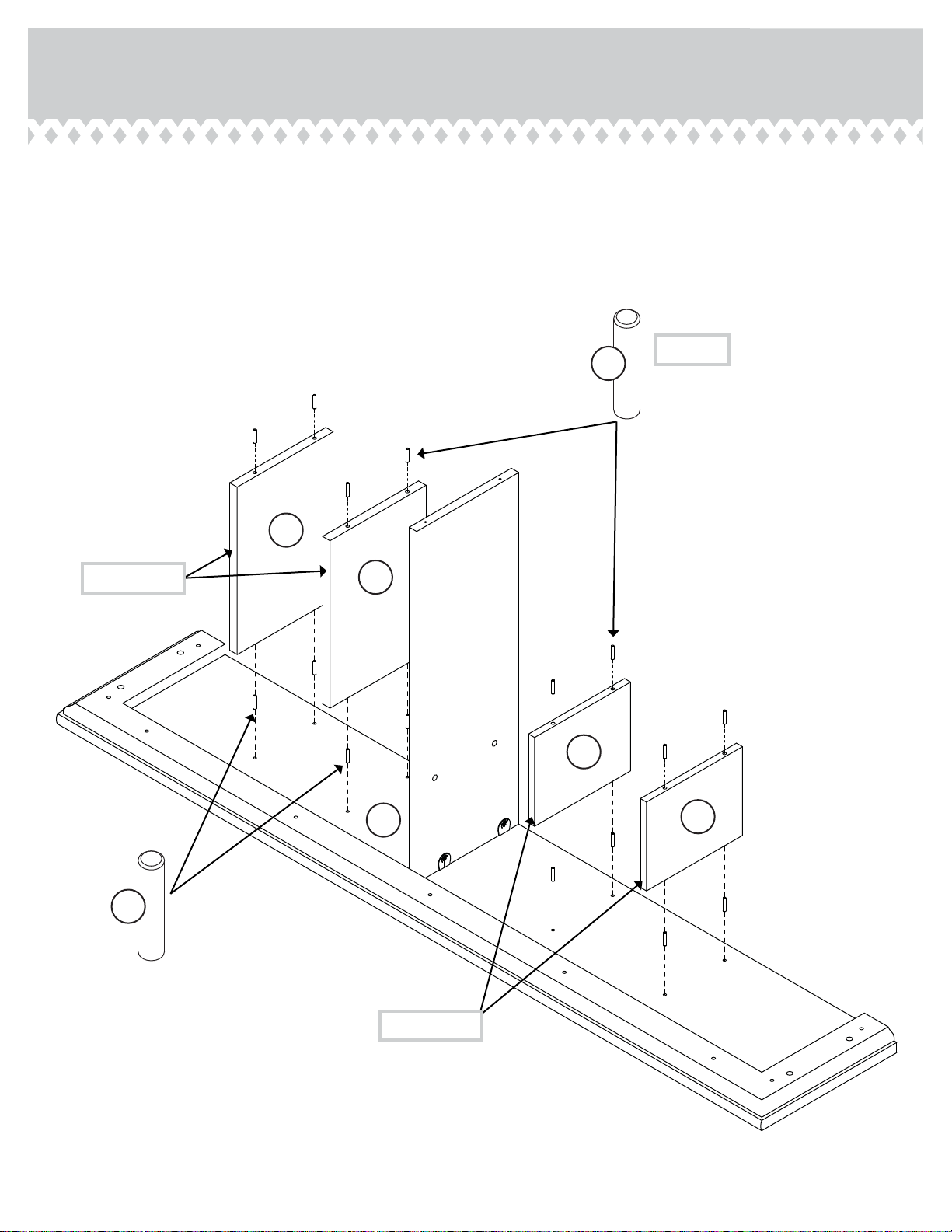

Insert eight METAL PINS (1R) into the HUTCH TOP (F).

Push the PINNED UPRIGHTS (X and Y) onto the METAL

PINS in the HUTCH TOP (F).

Then, insert eight METAL PINS (1R) into the

PINNED UPRIGHTS (X and Y).

Finished edge

(16 used)

Page 12

Finished edge

Step 7

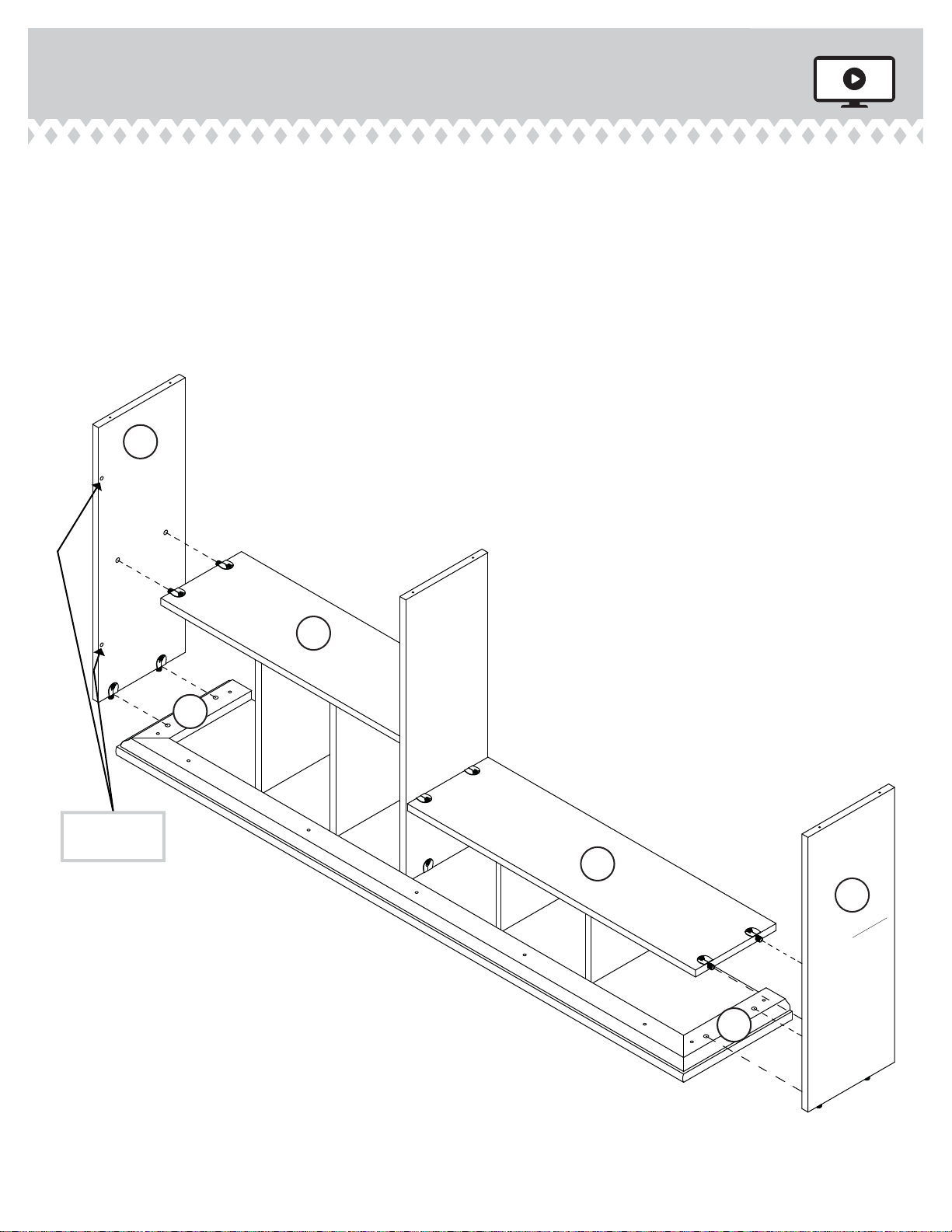

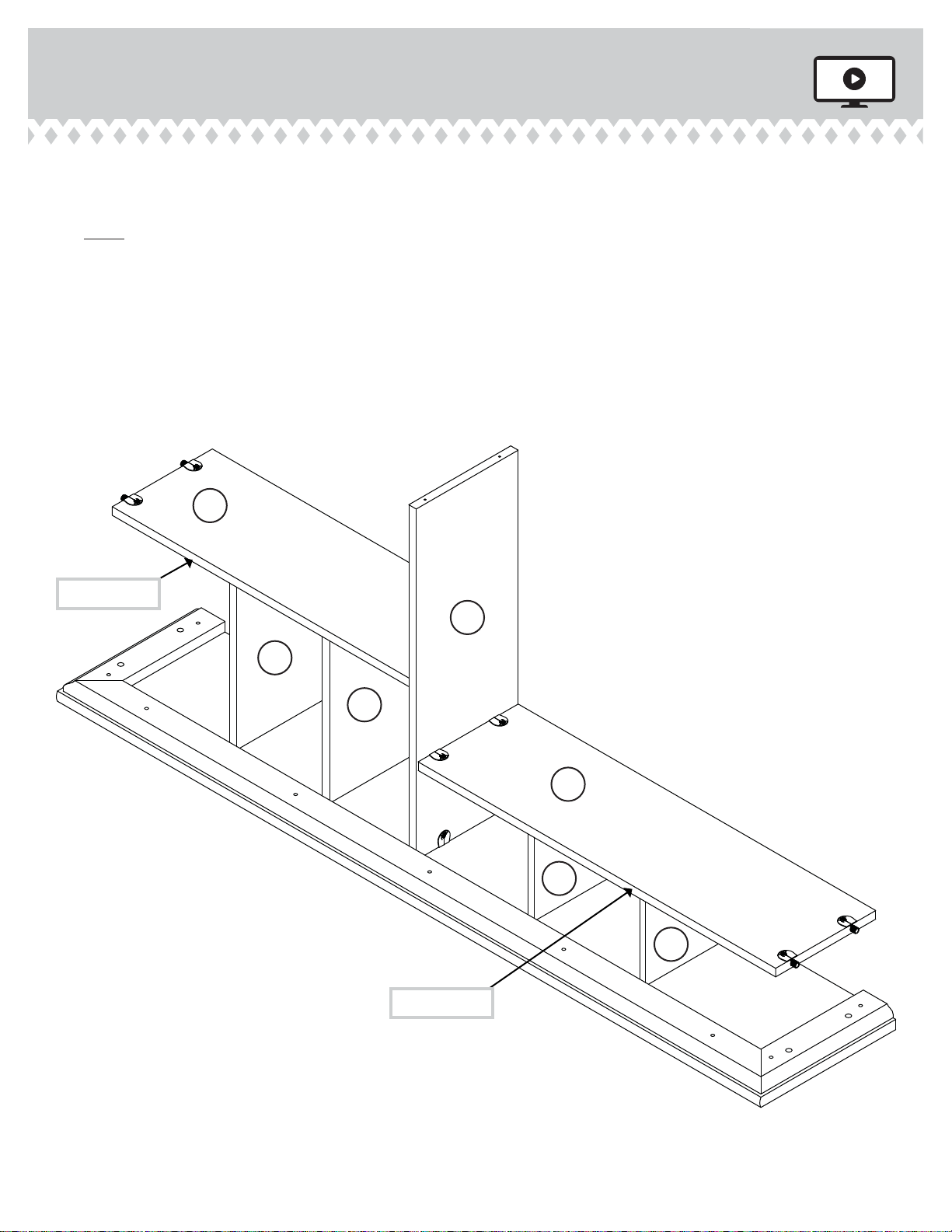

Fasten the HUTCH SHELVES (V and W) to the HUTCH

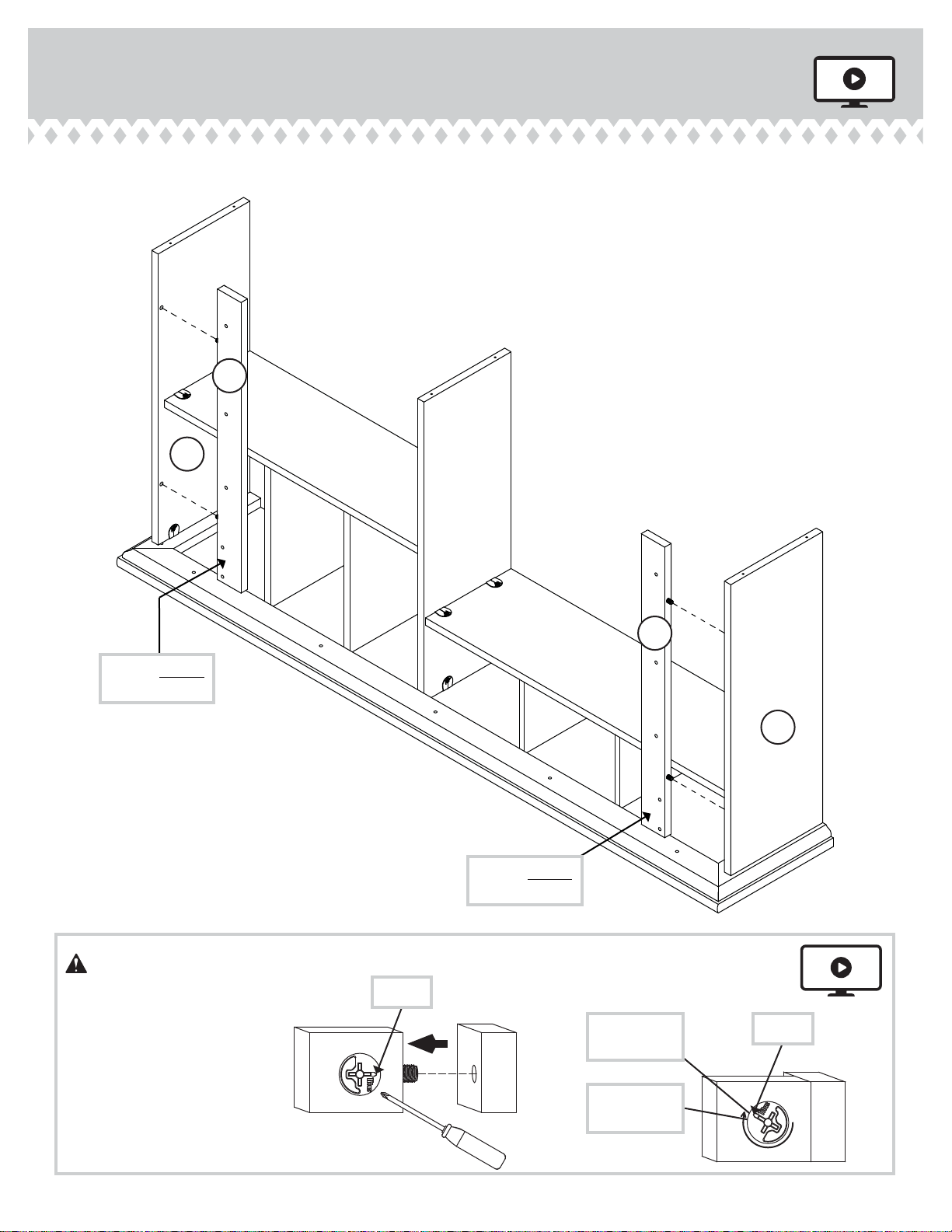

UPRIGHT (U). Tighten four TWIST-LOCK® FASTENERS.

NOTE: Be sure the METAL PINS in the PINNED

UPRIGHTS (X and Y) insert into the holes in the HUTCH SHELVES (V and W).

Surface with

TWIST-LOCK® FASTENERS

Finished edge

Surface with

TWIST-LOCK® FASTENERS

Finished edge

Page 13

Step 8

Fasten the HUTCH ENDS (S and T) to the TOP MOLDINGS (G

and H). Tighten four TWIST-LOCK® FASTENERS.

Fasten the HUTCH ENDS (S and T) to the HUTCH SHELVES (V

and W). Tighten four TWIST-LOCK® FASTENERS.

Surface with TWIST-LOCK® FASTENERS

These holes must be here.

Surface without TWIST-LOCK® FASTENERS

Page 14

Step 9

Fasten the HUTCH MOLDINGS (KK and SS) to the HUTCH ENDS (S and T). Tighten four HIDDEN CAMS.

Surface without HIDDEN CAMS

Caution

Risk of damage or injury. HIDDEN CAMS must be completely tightened. HIDDEN CAMS that are not completely tightened may loosen, and parts may separate. To completely tighten:

Surface without HIDDEN CAMS

Start Tighten

Arrow

Maximum 210 degrees

Minimum 190 degrees

Arrow

Page 15

Step 10

Fasten four HALF DISKS (OO) to the HUTCH COLUMN

MOLDINGS (AA) as shown in the diagram. Use four BROWN 1" FLAT HEAD SCREWS (12S).

Fasten three HALF DISKS (OO) to the LOWER PLINTHS (L

and DD) as shown in the diagram. Use three BROWN 1" FLAT HEAD SCREWS (12S).

BROWN 1" FLAT HEAD SCREW

(7 used in this step)

The larger hole should be facing up.

12S

The larger hole should be facing up.

Small hole

Page 16

The larger hole should be facing down.

Step 11

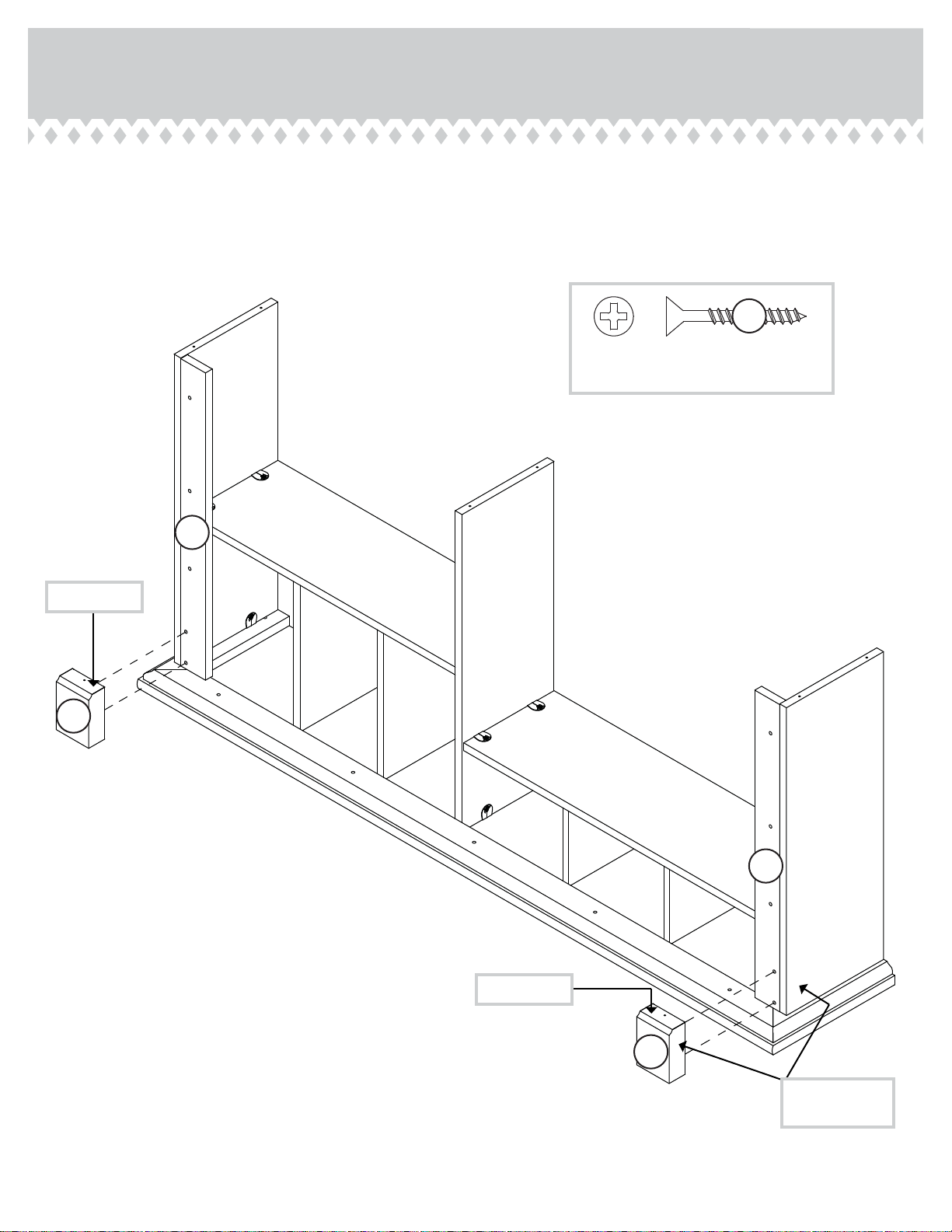

Fasten two PLINTHS (CC) to the HUTCH MOLDINGS (KK

and SS). Use four BLACK 1-1/4" FLAT HEAD SCREWS (7S).

BLACK 1-1/4" FLAT HEAD SCREW

(4 used in this step)

Curved edge

These surfaces should be even.

Page 17

Step 12

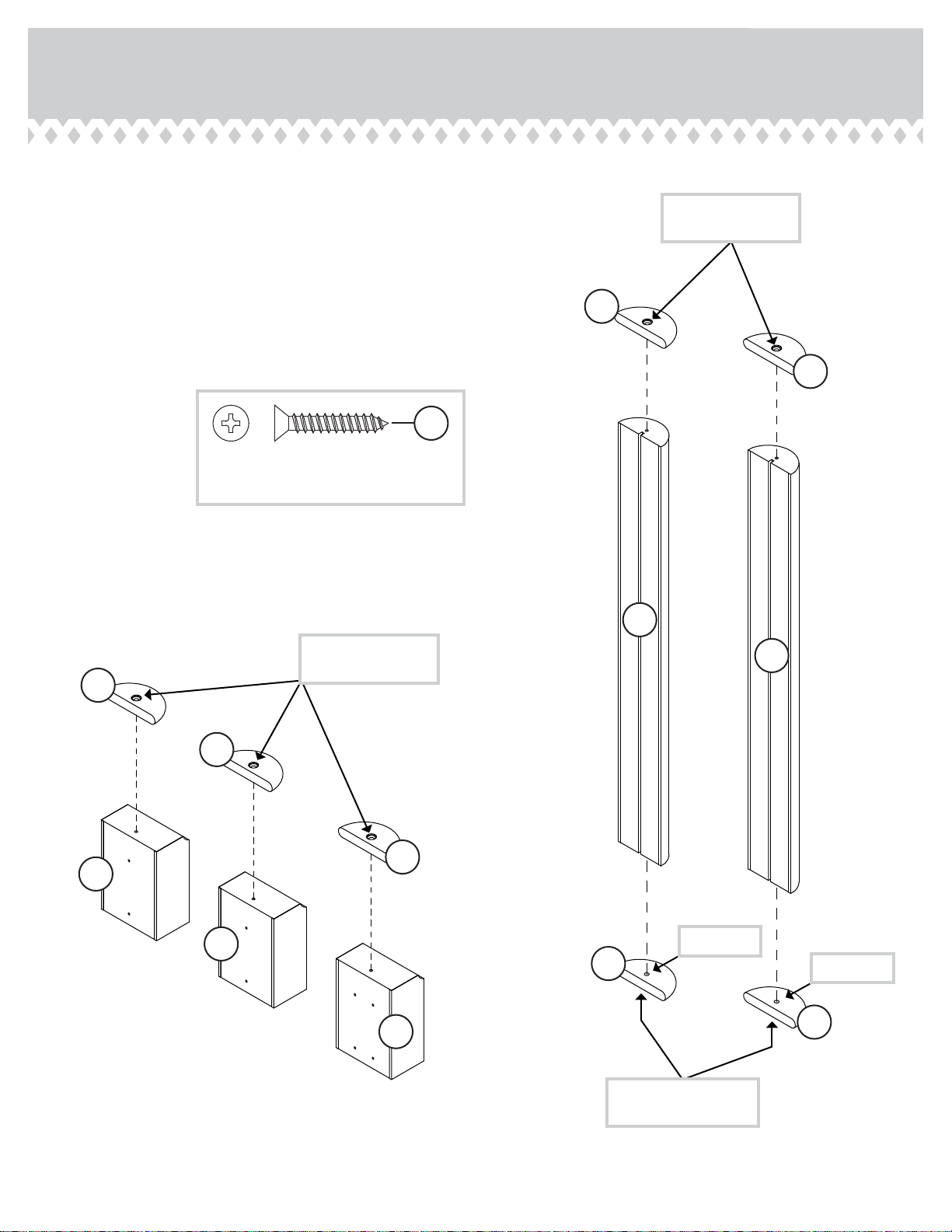

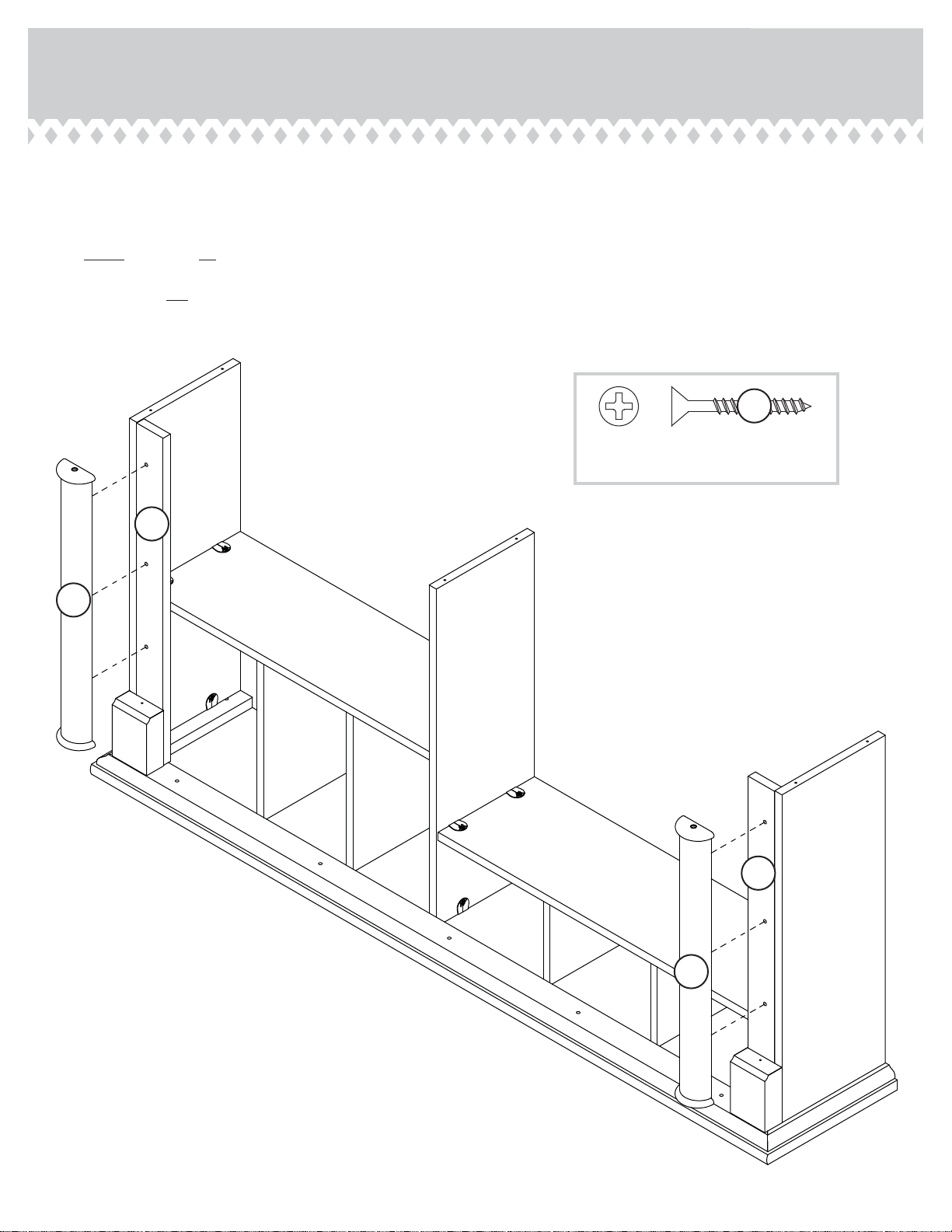

Fasten the HUTCH COLUMN MOLDINGS (AA) to the

HUTCH MOLDINGS (KK and SS). Use six BLACK 1-1/4" FLAT HEAD SCREWS (7S).

NOTE: There are no pre-drilled holes in the HUTCH

COLUMN MOLDINGS. The SCREWS will tighten into the grooves. Do not overtighten the SCREWS.

BLACK 1-1/4" FLAT HEAD SCREW

(6 used in this step)

Page 18

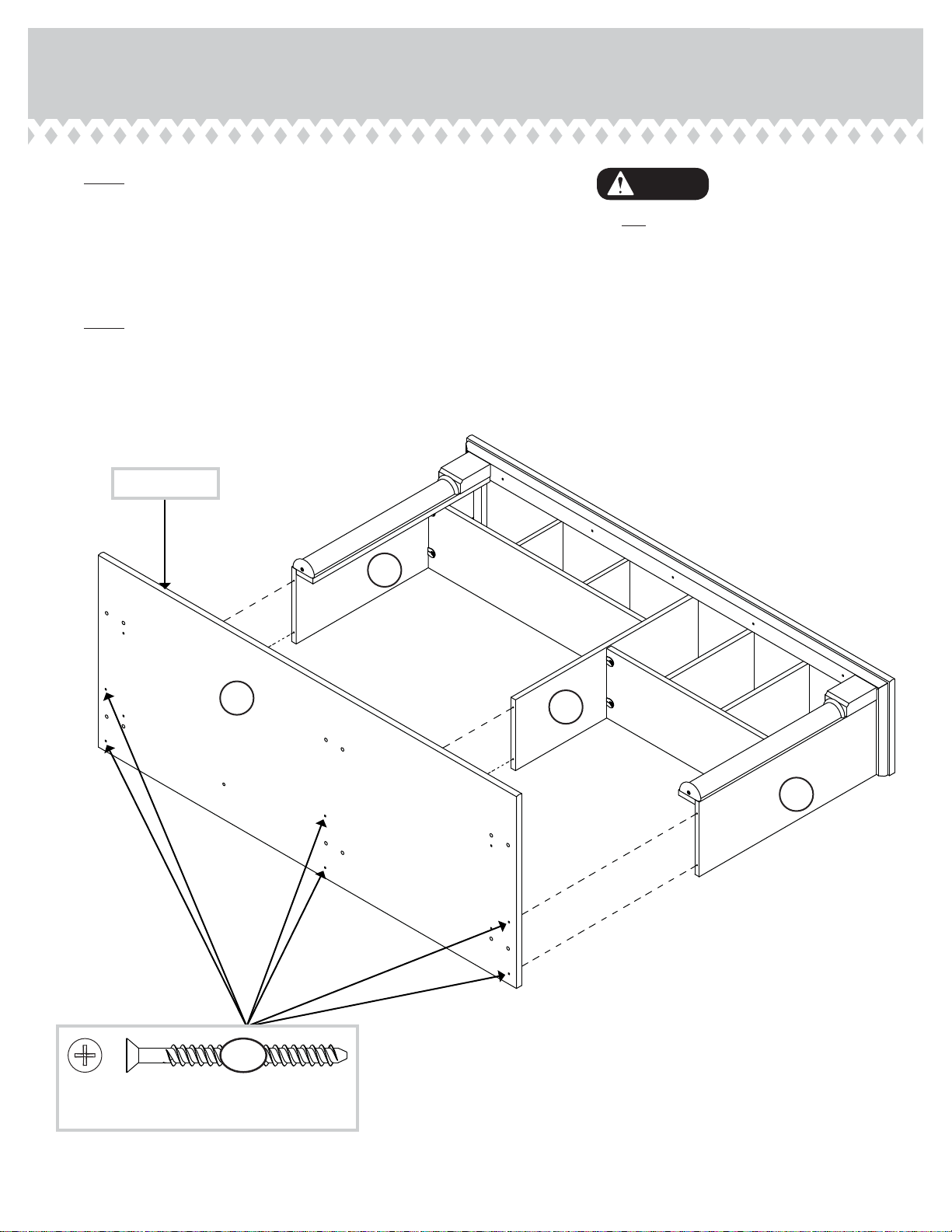

Step 13

NOTE: You may need someone's help in this step.

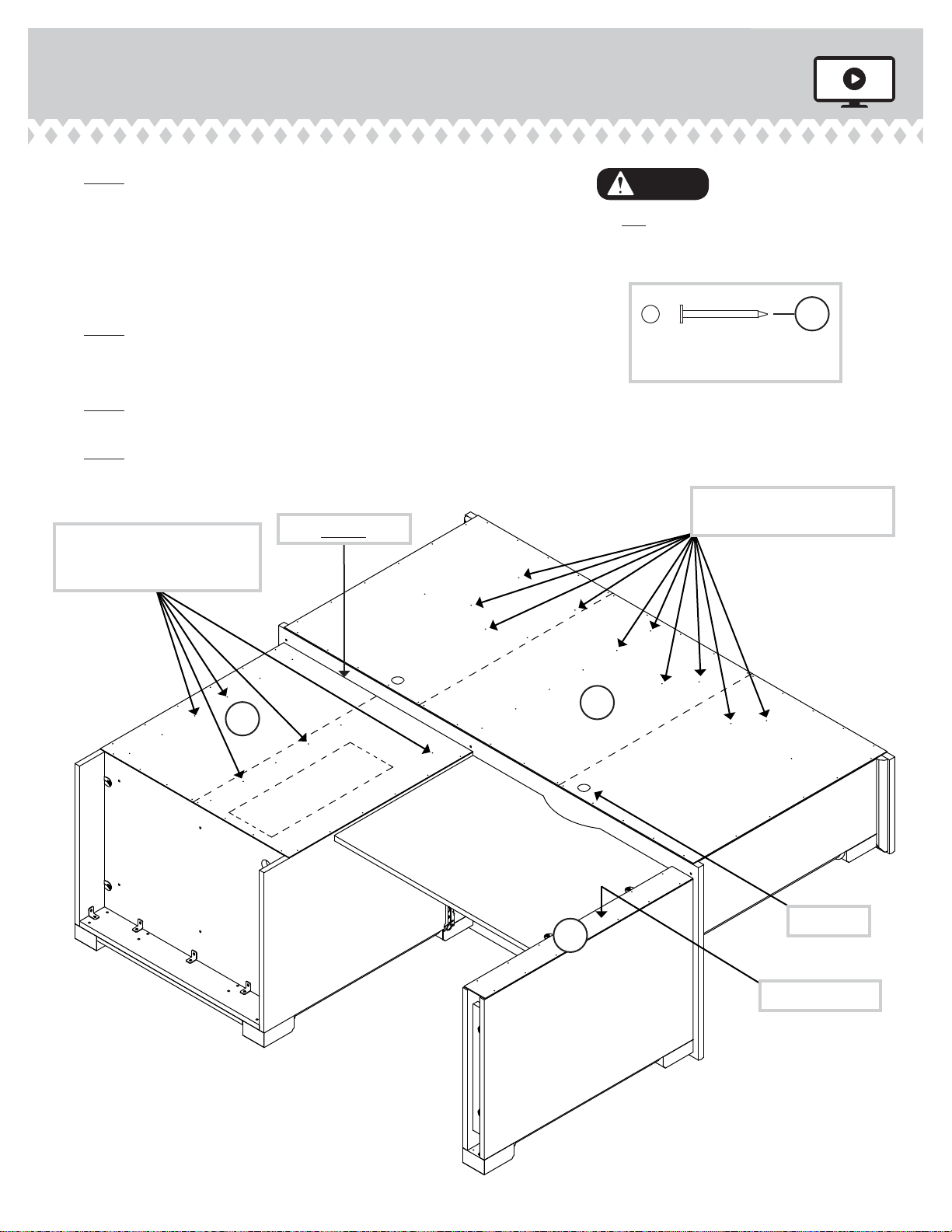

Carefully lay your unit onto its back edges.

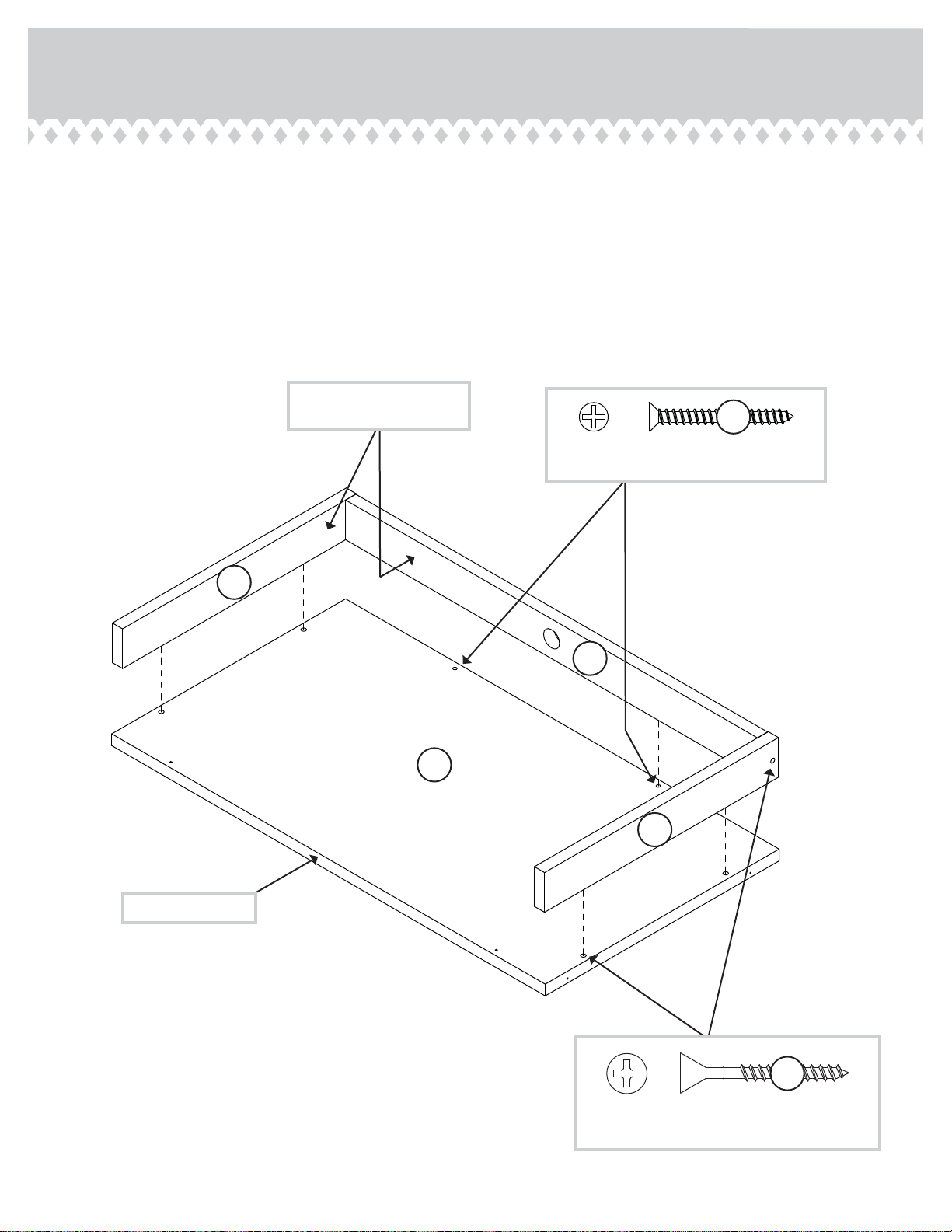

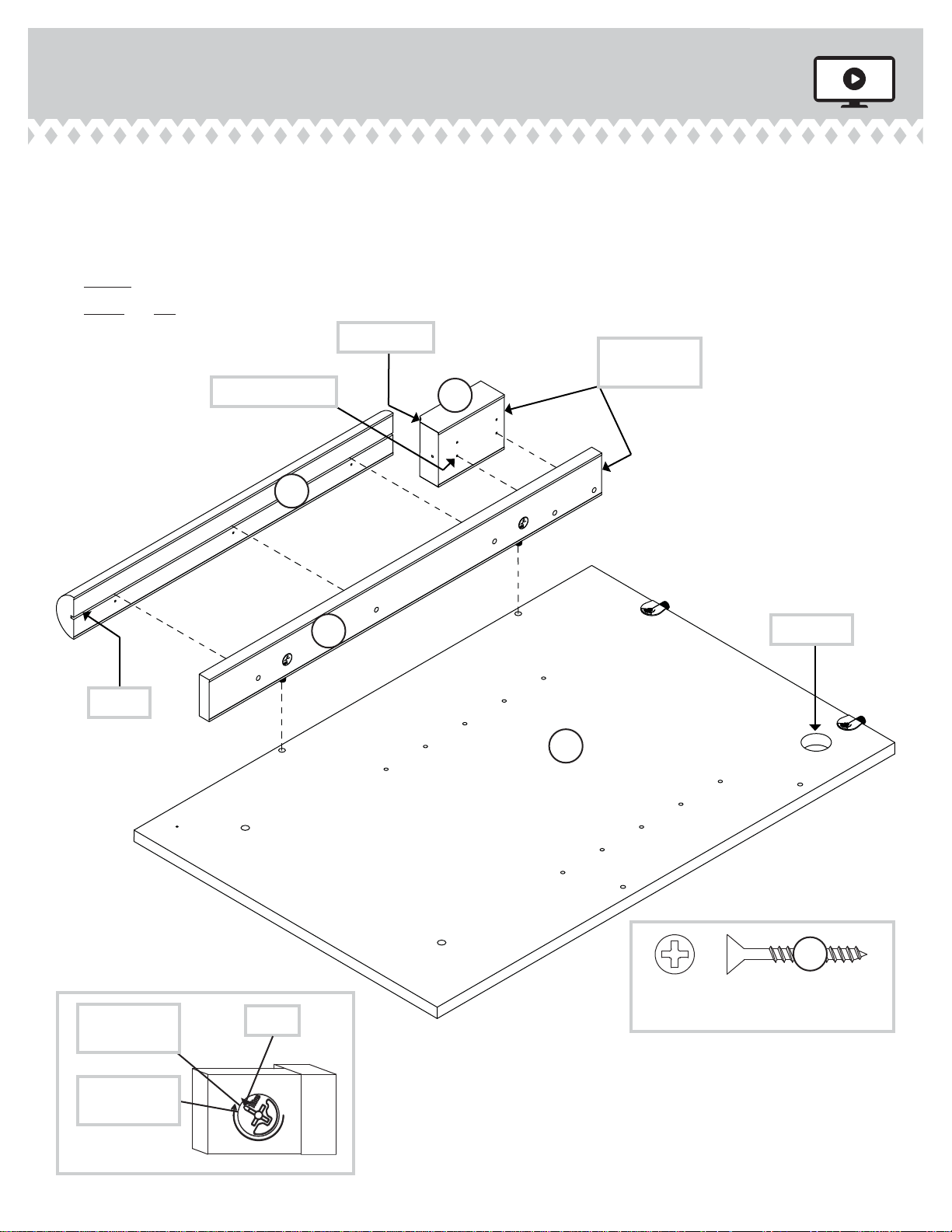

Fasten the DESK TOP (E) to the HUTCH ENDS (S and T)

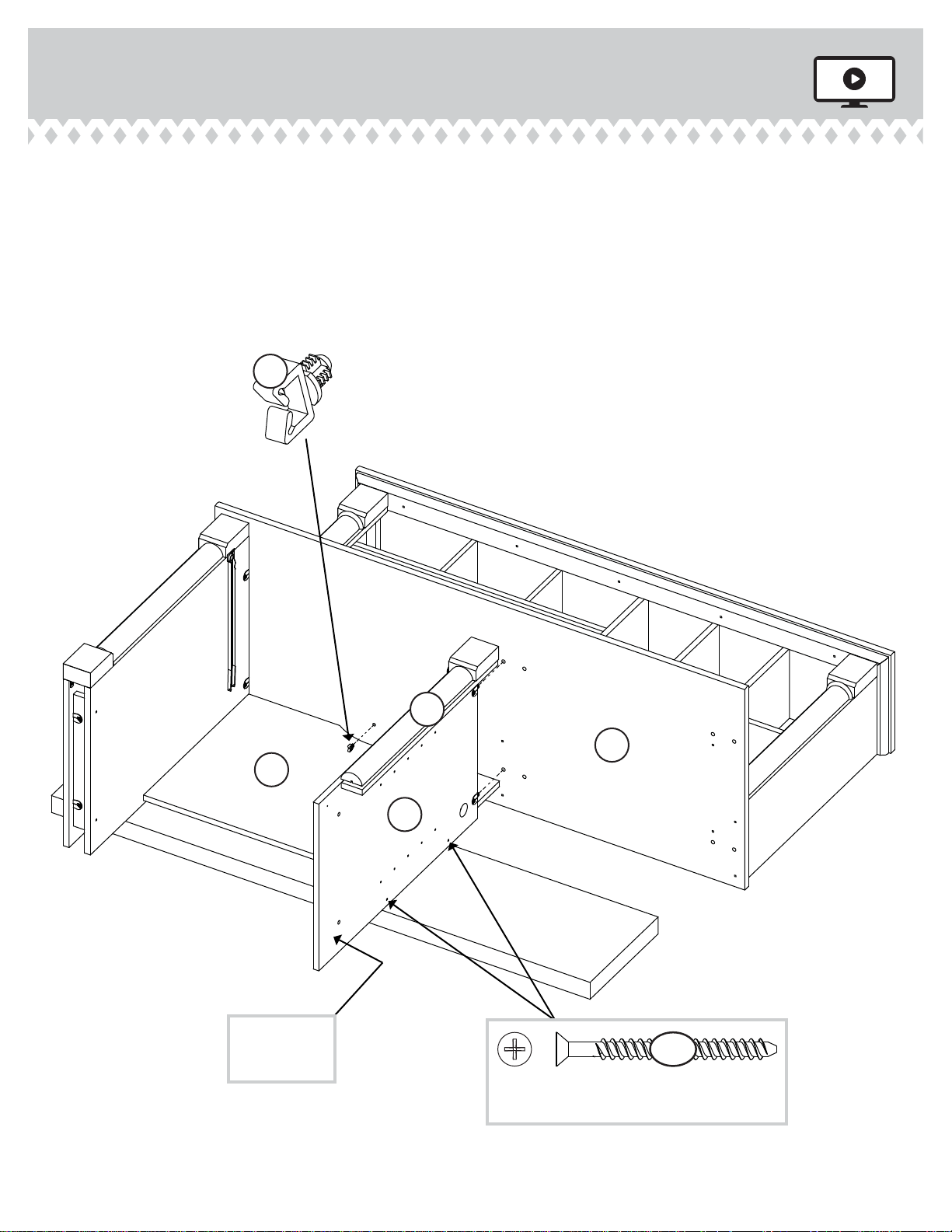

and HUTCH UPRIGHT (U). Use six BLACK 1-15/16" FLAT HEAD SCREWS (113S).

NOTE: You should start each SCREW a few turns before

completely tightening any of them.

Rounded edge

Caution

Do not stand the unit upright without the BACK fastened. The unit may collapse.

Surface with more holes

113S

BLACK 1-15/16" FLAT HEAD SCREW

(6 used in this step)

Page 19

Step 14

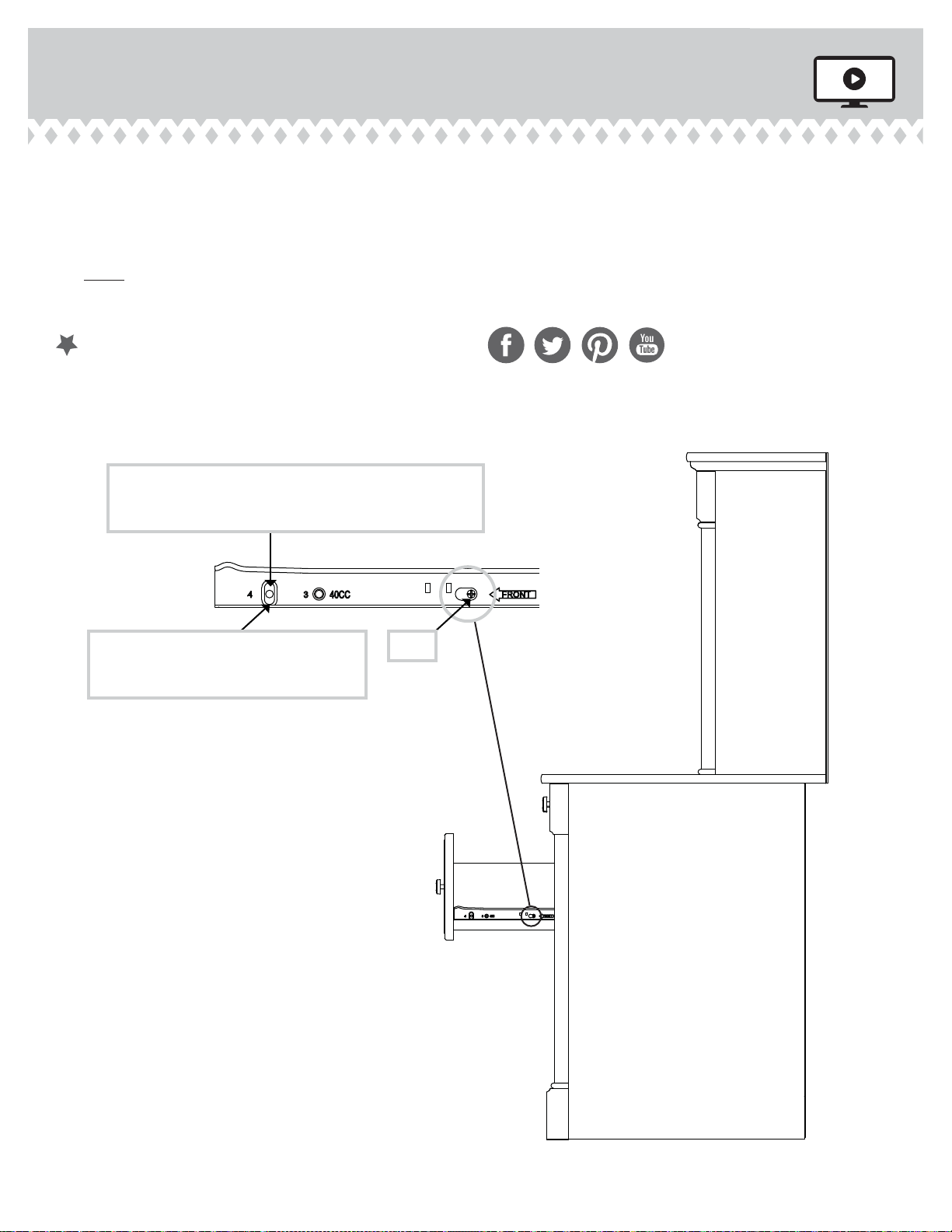

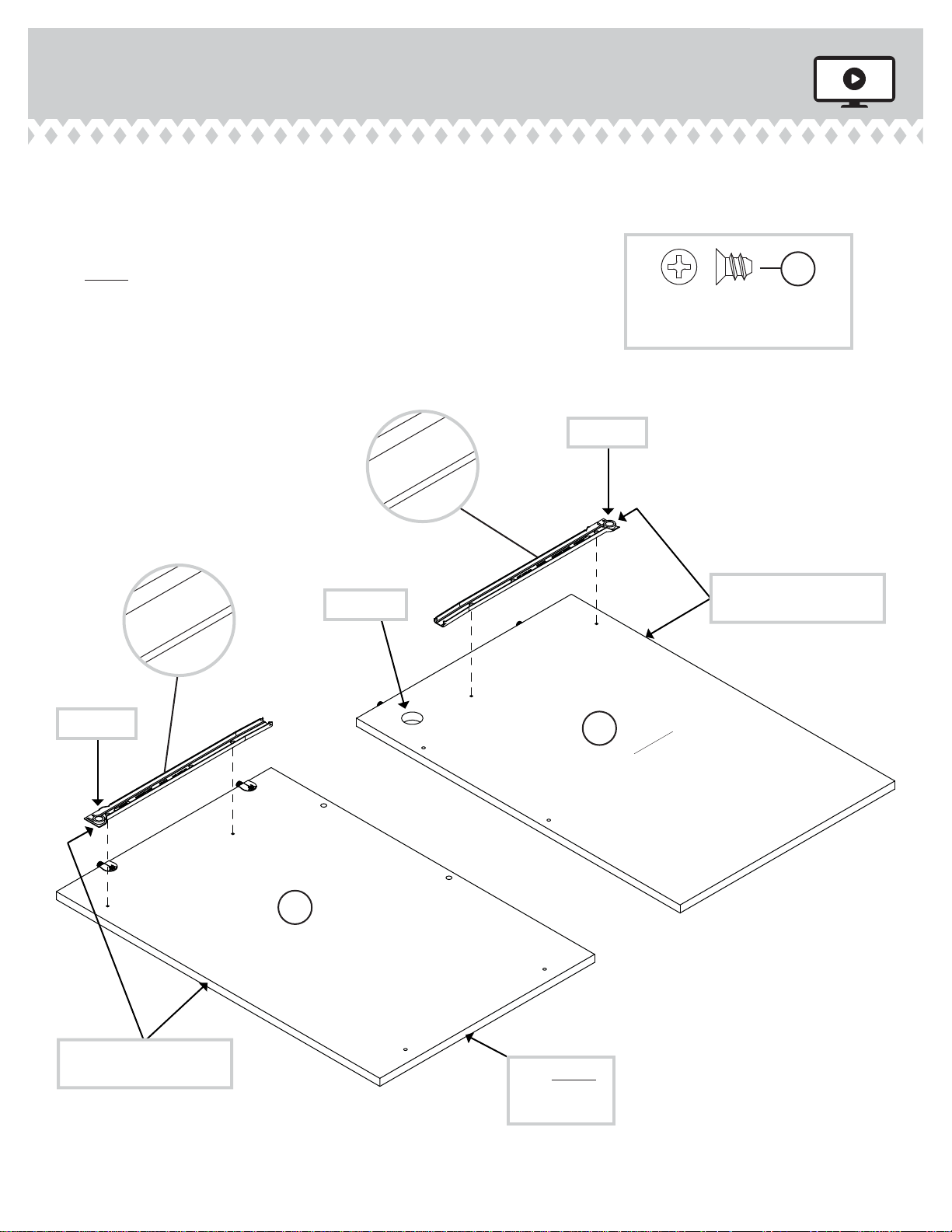

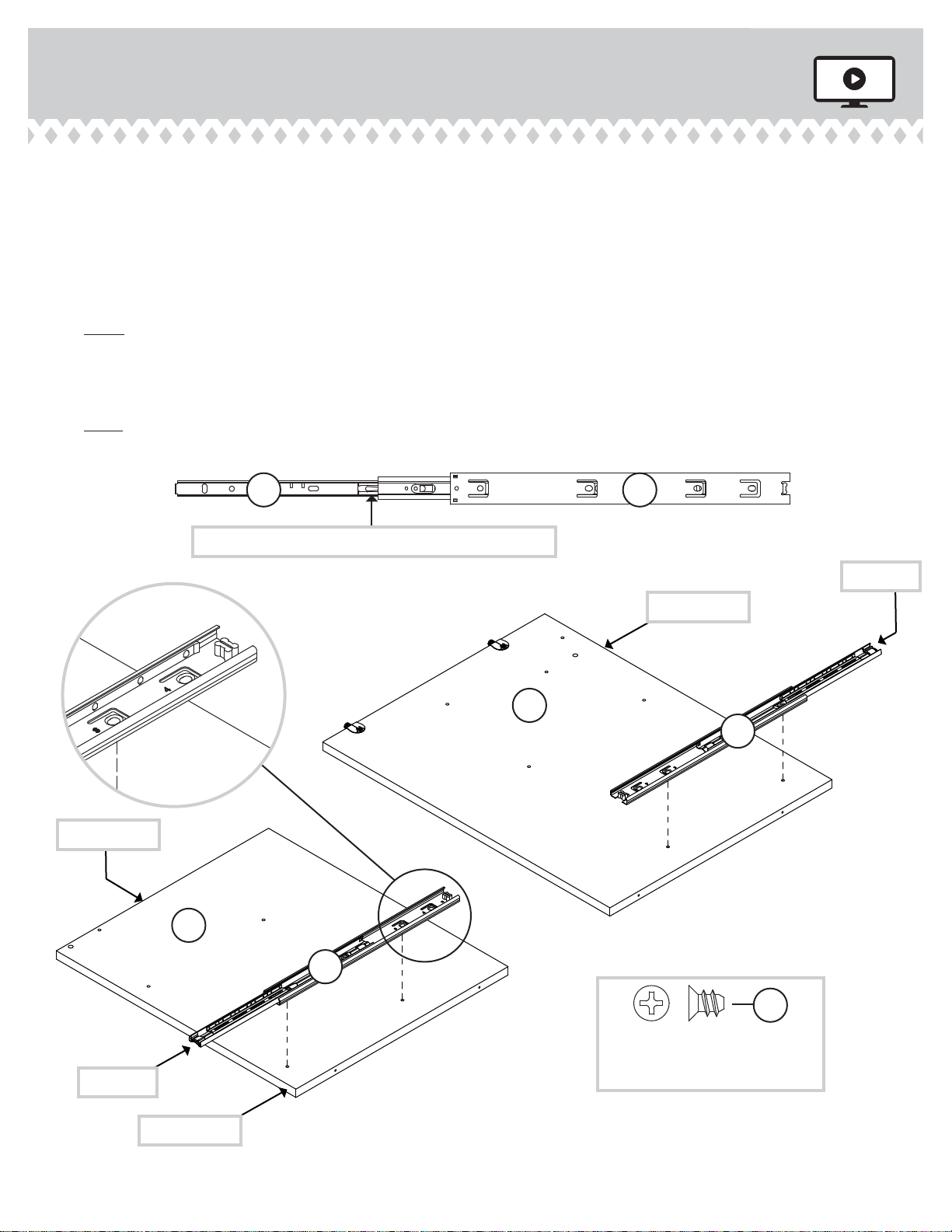

Separate the EXTENSION SLIDES (VV) from the EXTENSION

RAILS (UU) as shown in the upper diagram below. Be prepared, the parts are greasy.

Fasten the EXTENSION RAILS (UU) to the INNER RIGHT END (C)

and SMALL UPRIGHT (FF). Use four GOLD 5/16" FLAT HEAD SCREWS (3S).

NOTE: For each EXTENSION RAIL, turn a SCREW into the hole

shown in the enlarged diagram. Then, slide the inner cartridge of the EXTENSION RAIL in to ﬁ nd the other hole that lines up with the hole in the END and UPRIGHT. Turn a SCREW into this hole.

NOTE: The EXTENSION SLIDES will be used later for the FILE DRAWER.

UUVV

Finished edge

Push the black lever in and pull the SLIDE from the RAIL.

Surface with

fewer holes

Surface with

TWIST-LOCK®

FASTENERS

Open end

Finished edge

Open end

Page 20

GOLD 5/16" FLAT HEAD SCREW

(4 used in this step)

Finished edge

Step 15

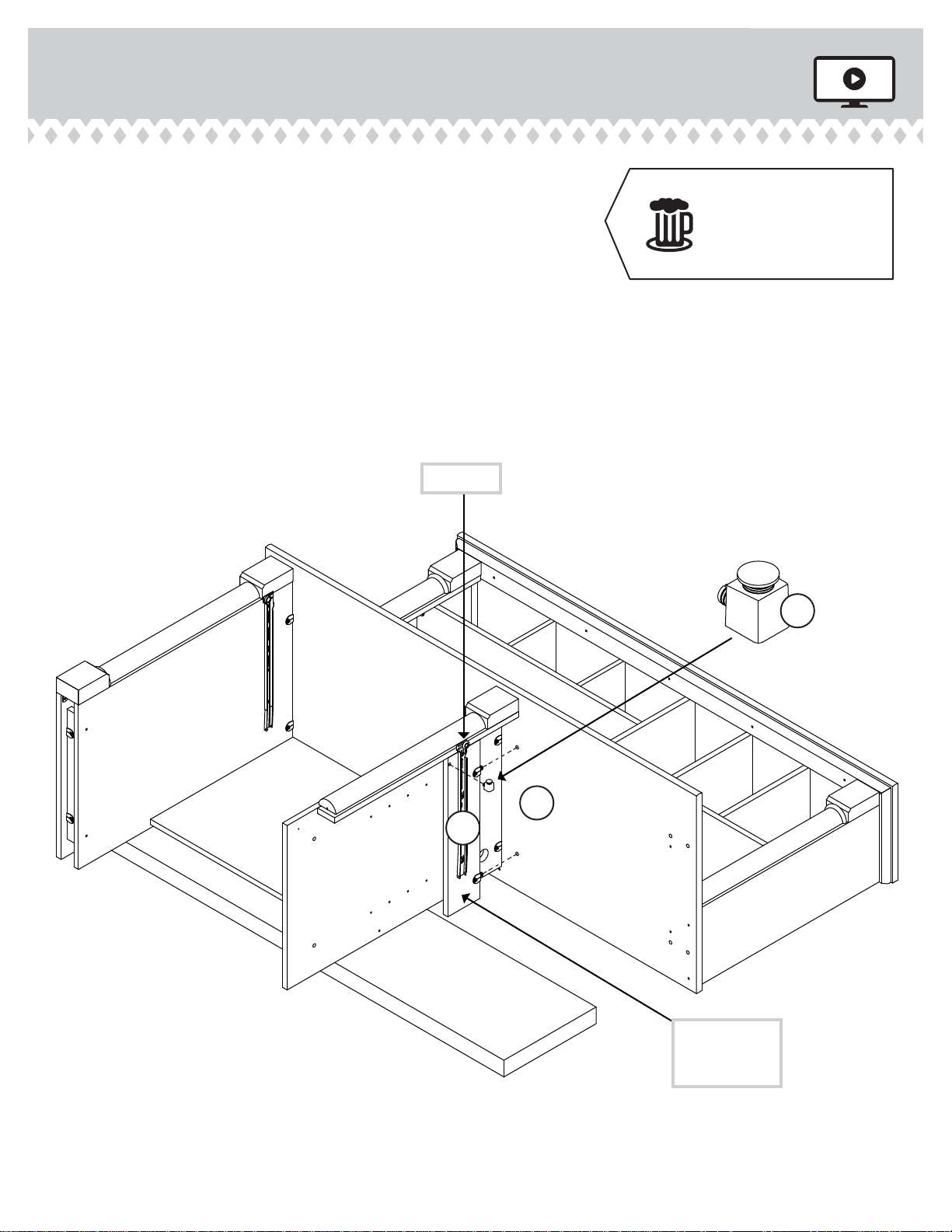

Fasten the CABINET RIGHTS (40CA) and CABINET

LEFTS (40CB) to the INNER RIGHT END (C), EXTENSION BLOCK (BB), and SMALL UPRIGHT (FF). Use eight GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #3.

Roller end

GOLD 5/16" FLAT HEAD SCREW

(8 used in this step)

Surface with TWIST-LOCK® FASTEN ERS

Roller end

Finished edge

Roller end

Finished edge

Page 21

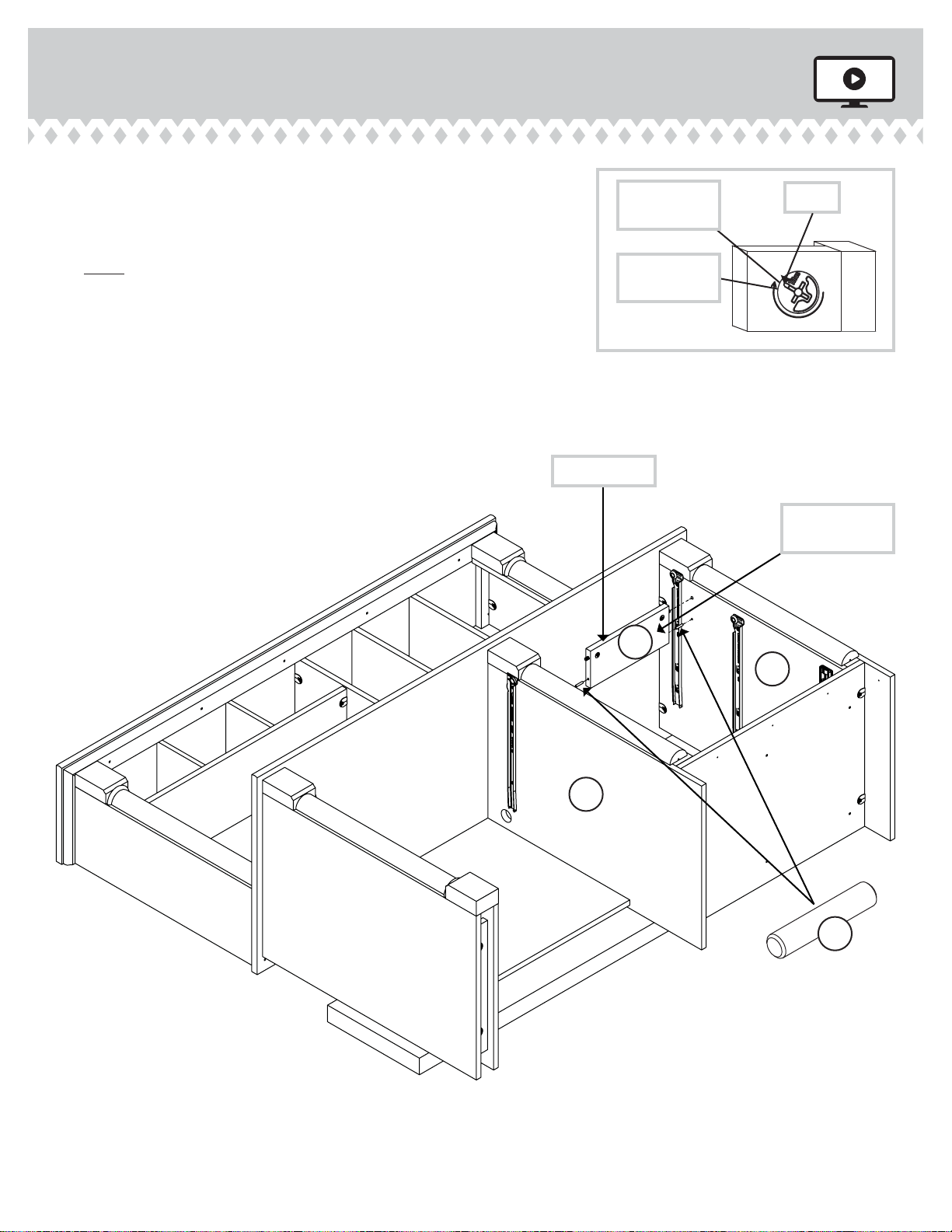

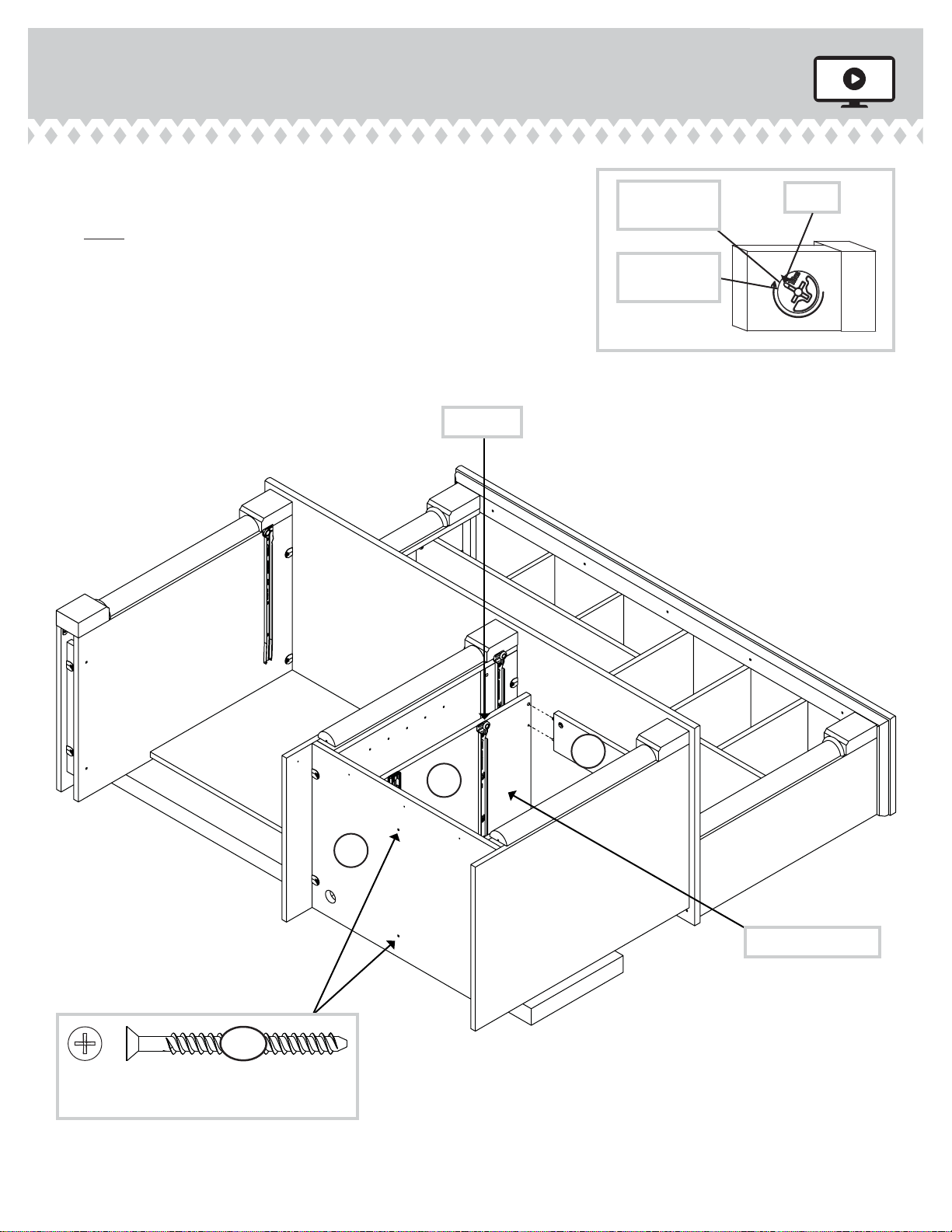

Step 16

40AX

40AW

Fasten the KEYBOARD CABINET RIGHT (40AW) to the

LEFT UPRIGHT (P) and the KEYBOARD CABINET LEFT (40AX) to the INNER LEFT END (D). Use four GOLD 5/16" FLAT HEAD SCREWS (3S).

NOTE: Be sure to position the INNER LEFT END and LEFT

UPRIGHT exactly as shown.

40AW

Large hole

40AX

GOLD 5/16" FLAT HEAD SCREW

(4 used in this step)

Roller end

The roller end of the RAIL will overhang this edge.

Roller end

The roller end of the RAIL will overhang this edge.

Surface with

TWIST-LOCK®

FASTENERS

Surface without

Edge without TWIST-LOCK® FASTEN ERS

TWIST-LOCK®

FASTENERS

Page 22

Step 17

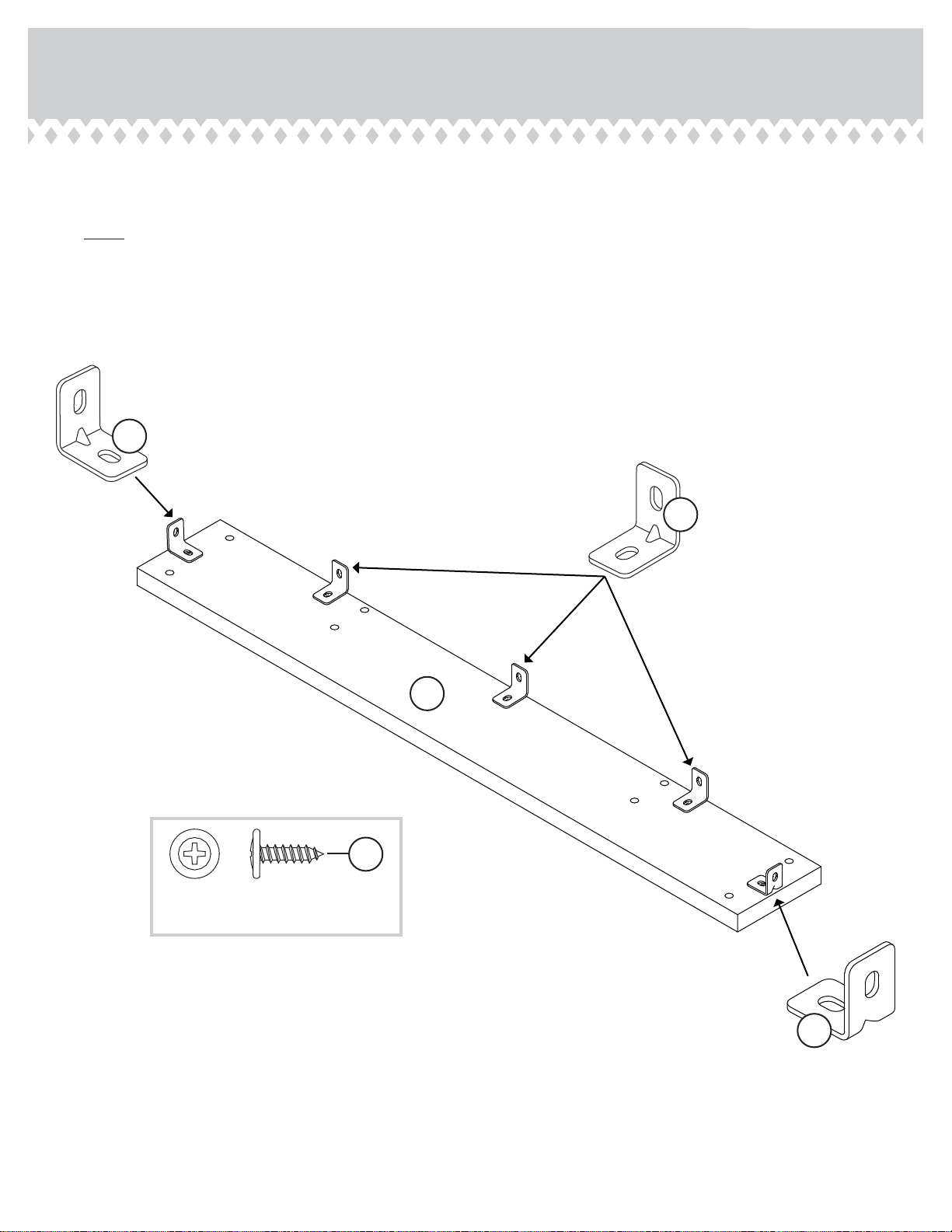

Fasten ten ANGLE BRACKETS (5G) to the ENDS (A

and B). Use ten BLACK 9/16" LARGE HEAD SCREWS (1S).

NOTE: Be sure the edges of the ANGLE BRACKETS are

even with the edges of the ENDS.

Fasten two COLUMN MOLDINGS (K) and two

PLINTHS (CC) to the ENDS (A and B). Use ten BLACK 9/16" LARGE HEAD SCREWS (1S) through the BRACKETS and into the COLUMN MOLDINGS and PLINTHS.

NOTE: Be sure to use the bottom set of holes in the

PLINTHS as shown.

These edges should be even.

Curved edge

The groove in the COLUMN MOLDING should be above the holes.

BLACK 9/16" LARGE HEAD SCREW

These edges should be even.

Curved edge

(20 used in this step)

Surface with

TWIST-LOCK®

FASTENERS

Surface with

TWIST-LOCK®

FASTENERS

(10 used)

Page 23

Step 18

Fasten the DESK MOLDING (JJ) to the LEFT UPRIGHT (P). Tighten two HIDDEN CAMS.

Fasten a PLINTH (CC) to the DESK MOLDING (JJ). Use two BLACK 1-1/4" FLAT HEAD SCREWS (7S).

Fasten the remaining COLUMN MOLDING (K) to the DESK MOLDING (JJ). Use three BLACK 1-1/4"

FLAT HEAD SCREWS (7S). NOTE: The SCREWS will tighten into the groove in the COLUMN MOLDING.

NOTE: Do not overtighten

the screws.

Use bottom holes

Curved edge

These edges must be even.

Groove

Maximum 210 degrees

Arrow

Surface with HIDDEN CAMS

TWIST-LOCK®

FASTENERS

Surface with

Large hole

BLACK 1-1/4" FLAT HEAD SCREW

(5 used in this step)

Minimum 190 degrees

Page 24

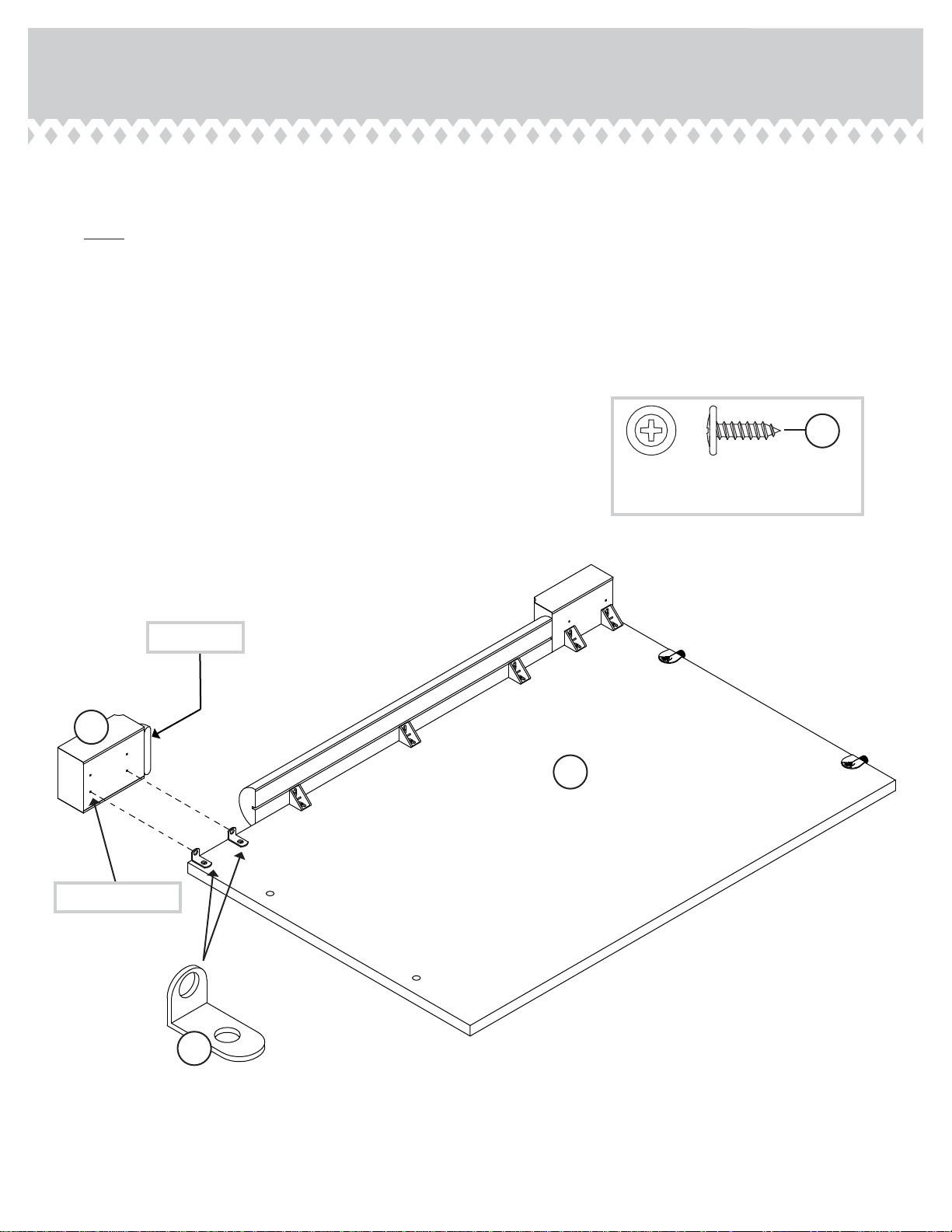

Step 19

Fasten two SMALL METAL BRACKETS (17G) to the LEFT

END (B). Use two BLACK 9/16" LARGE HEAD SCREWS (1S).

NOTE: Be sure the edges of the SMALL METAL BRACKETS

are even with the edge of the LEFT END.

Fasten the LEFT LOWER PLINTH (DD) to the LEFT END (B).

Use two BLACK 9/16" LARGE HEAD SCREWS (1S) through the SMALL METAL BRACKETS and into the LEFT LOWER PLINTH.

BLACK 9/16" LARGE HEAD SCREW

(4 used in this step)

Curved edge

Use bottom holes

17G

Surface with

TWIST-LOCK®

FASTENERS

Page 25

Step 20

Fasten the LEFT END (B) to the DESK TOP (E). Tighten two

TWIST-LOCK® FASTENERS.

NOTE: Place packing foam and magazines under the LEFT

END for support.

Fasten the SPACER (LLL) to the LEFT END (B). Tighten two

TWIST-LOCK® FASTENERS.

LLL

Surface with TWIST-LOCK® FASTEN ERS

Surface with TWIST-LOCK® FASTENERS

For support, place packing foam and magazines here.

Page 26

Step 21

Fasten the MODESTY PANEL (Q) to the INNER LEFT END (D).

Tighten two TWIST-LOCK® FASTENERS.

Curved edge

Roller end

Surface with

TWIST-LOCK®

FASTENERS

Surface with TWIST-LOCK® FASTENERS

Page 27

Step 22

Insert two METAL PINS (1R) into the INNER LEFT END (D).

Fasten the INNER LEFT END (D) to the DESK TOP (E). Tighten

two TWIST-LOCK® FASTENERS.

NOTE: Be sure the METAL PINS in the INNER LEFT END insert

into the holes in the DESK TOP.

Fasten the INNER LEFT END (D) to the SPACER (LLL). Use two

BLACK 1-7/8" FLAT HEAD SCREWS (2S).

LLL

Surface with TWIST-LOCK® FASTENERS

BLACK 1-7/8" FLAT HEAD SCREW

(2 used in this step)

Page 28

Step 23

Fasten the LEFT UPRIGHT (P) to the DESK TOP (E).

Tighten two TWIST-LOCK® FASTENERS.

Fasten the LEFT UPRIGHT (P) to the MODESTY PANEL (Q).

Use two BLACK 1-15/16" FLAT HEAD SCREWS (113S).

Turn the CORD CLIP (4P) into the DESK TOP (E) as shown.

Surface with TWIST-LOCK® FASTEN ERS

113S

BLACK 1-15/16" FLAT HEAD SCREW

(2 used in this step)

Page 29

Step 24

Fasten the EXTENSION BLOCK (BB) to the DESK TOP (E).

Tighten two TWIST-LOCK® FASTENERS.

Push the DOOR STOP (4I) into the hole in the EXTENSION

BLOCK (BB) exactly as shown.

Now might be a good time to refresh your drink.

Roller end

Surface with TWIST-LOCK® FASTEN ERS

Page 30

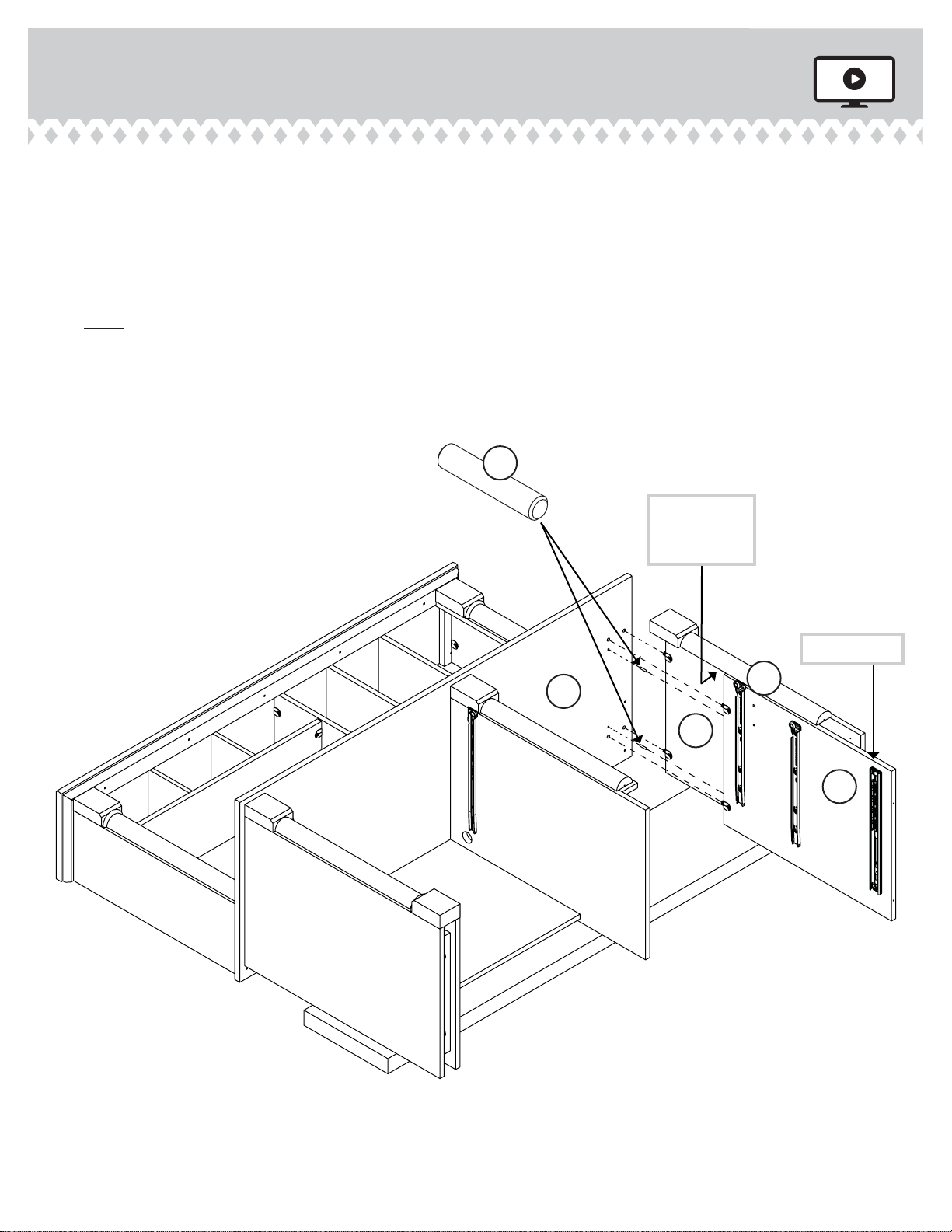

Step 25

Fasten the RIGHT END (A) to the DESK TOP (E). Tighten

two TWIST-LOCK® FASTENERS.

Insert two METAL PINS (1R) into the INNER RIGHT END (C).

Fasten the INNER RIGHT END (C) to the DESK TOP (E).

Tighten two TWIST-LOCK® FASTENERS.

NOTE: Be sure the METAL PINS in the INNER RIGHT END

insert into the holes in the DESK TOP.

Surface with TWIST-LOCK® FASTEN ERS

Finished edge

Surface with TWIST-LOCK® FASTENER S

Page 31

Step 26

Fasten the BOTTOM (TT) to the RIGHT END (A) and LEFT

UPRIGHT (P). Tighten four TWIST-LOCK® FASTENERS.

NOTE: Place packing foam and magazines under the

BOTTOM for support.

Fasten the BOTTOM (TT) to the INNER RIGHT END (C). Use

two BLACK 1-15/16" FLAT HEAD SCREWS (113S).

These holes must be here.

Surface with TWIST-LOCK® FASTENERS

For support, place packing foam and magazines here.

113S

BLACK 1-15/16" FLAT HEAD SCREW

(2 used in this step)

Page 32

Step 27

Insert two METAL PINS (1R) into the DRAWER BRACE (HH).

Fasten the DRAWER BRACE (HH) to the INNER RIGHT END (C).

Tighten a HIDDEN CAM.

Maximum 210 degrees

Arrow

NOTE: Be sure the METAL PIN in the DRAWER BRACE inserts

into the hole in the INNER RIGHT END.

Minimum 190 degrees

Finished edge

Surface with HIDDEN CAMS

Page 33

Step 28

Fasten the SMALL UPRIGHT (FF) to the DRAWER BRACE (HH).

Tighten a HIDDEN CAM.

NOTE: Be sure the METAL PIN in the DRAWER BRACE inserts

into the hole in the SMALL UPRIGHT.

Fasten the SMALL UPRIGHT (FF) to the BOTTOM (TT). Use

two BLACK 1-15/16" FLAT HEAD SCREWS (113S).

Roller end

Maximum 210 degrees

Minimum 190 degrees

Arrow

BLACK 1-15/16" FLAT HEAD SCREW

(2 used in this step)

Page 34

Surface with RAILS

113S

Step 29

Fasten ﬁ ve METAL BRACKETS (4G) to the BASE SUPPORT (II).

Use ﬁ ve BLACK 9/16" LARGE HEAD SCREWS (1S).

NOTE: Be sure the BRACKETS are even with the edges of the

BASE SUPPORT.

BLACK 9/16" LARGE HEAD SCREW

(5 used in this step)

Page 35

Step 30

Fasten the BASE SUPPORT (II) to the RIGHT END (A),

LEFT UPRIGHT (P), and BOTTOM (TT). Use ﬁ ve BLACK 9/16" LARGE HEAD SCREWS (1S) through the BRACKETS on the BASE SUPPORT and into the RIGHT END, LEFT UPRIGHT, and BOTTOM.

BLACK 9/16" LARGE HEAD SCREW

(5 used in this step)

Page 36

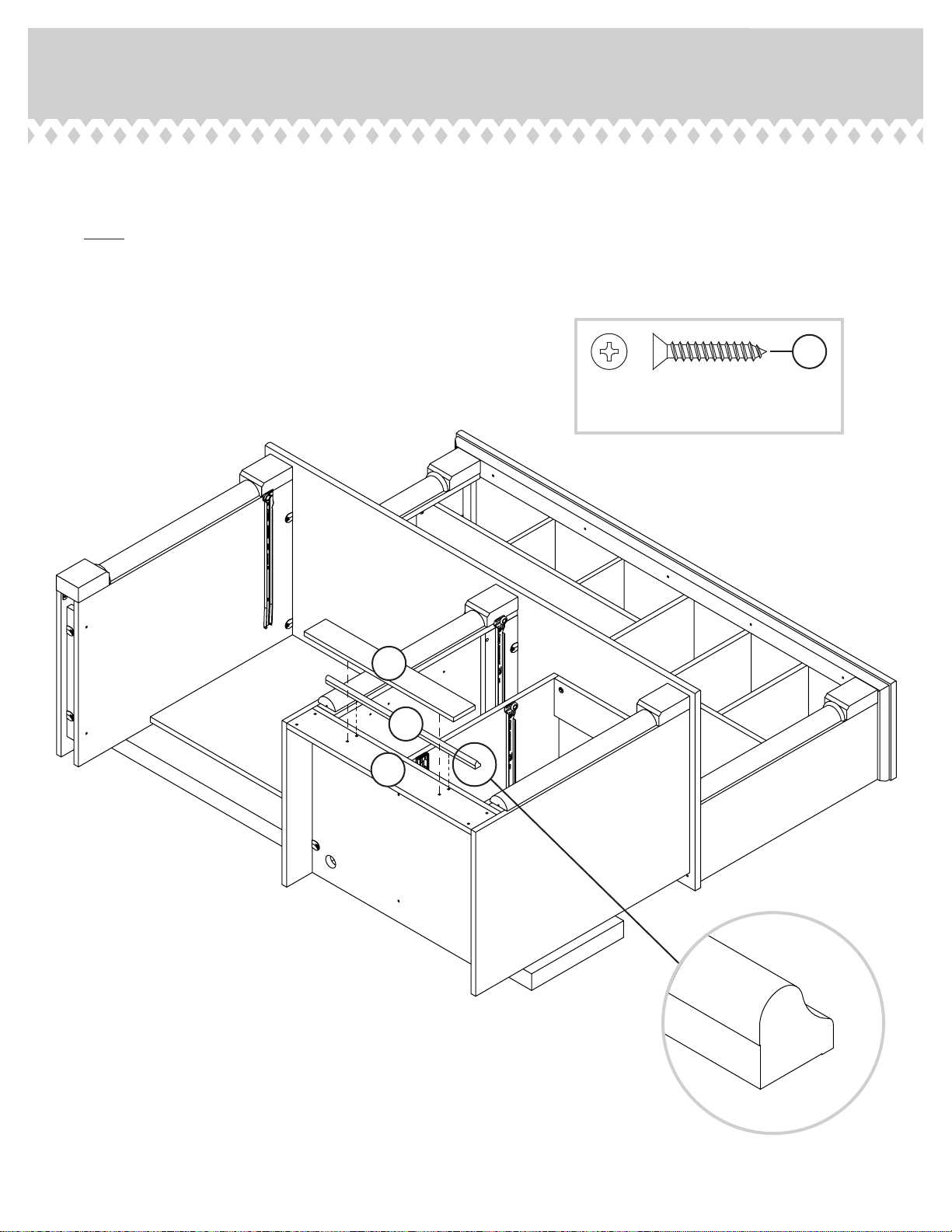

Step 31

Fasten the BASE MOLDING (J) and BASE (Z) to the BASE

SUPPORT (II). Use four BROWN 1" FLAT HEAD SCREWS (12S).

NOTE: Be sure to position the BASE MOLDING (J) exactly as

shown in the enlarged diagram.

12S

BROWN 1" FLAT HEAD SCREW

(4 used in this step)

Page 37

Step 32

Fasten the LOWER PLINTHS (L) to the BASE SUPPORT (II).

Use four BLACK 1-1/4" FLAT HEAD SCREWS (7S).

BLACK 1-1/4" FLAT HEAD SCREW

(4 used in this step)

Flat end

Page 38

Step 33

NOTE: You may need someone's help in this step.

Carefully turn your unit over onto its front edges. Unfold the HUTCH

BACK (R) and lay it over your unit. Make equal margins along all four edges of the HUTCH BACK (R). Push

on opposite corners of your unit if needed to make it "square". Fasten the HUTCH BACK (R) to your unit using NAILS (1N).

NOTE: Be sure to tap NAILS into the holes that line up over the

UPRIGHTS and SHELVES. Repeat this step to fasten the BACKS (MM and NN).

NOTE: Be sure to tap NAILS into the holes that line up over the INNER

END, UPRIGHT, and EXTENSION BLOCK in the BACK (MM). NOTE: Perforated cut-out lines and holes have been provided for access

through the BACKS. Carefully cut out the holes needed and the rectangle in the BACK (MM) for proper ventilation of your CPU.

These holes must line up over the INNER END, UPRIGHT, and EXTENSION BLOCK.

Edge without holes

Caution

Do not stand the unit upright without the BACK fastened. The unit may collapse.

NAIL

(105 used in this step)

These holes must line up over the UPRIGHTS and SHELVES.

Finished

surface

Large hole

Finished surface

Page 39

Step 34

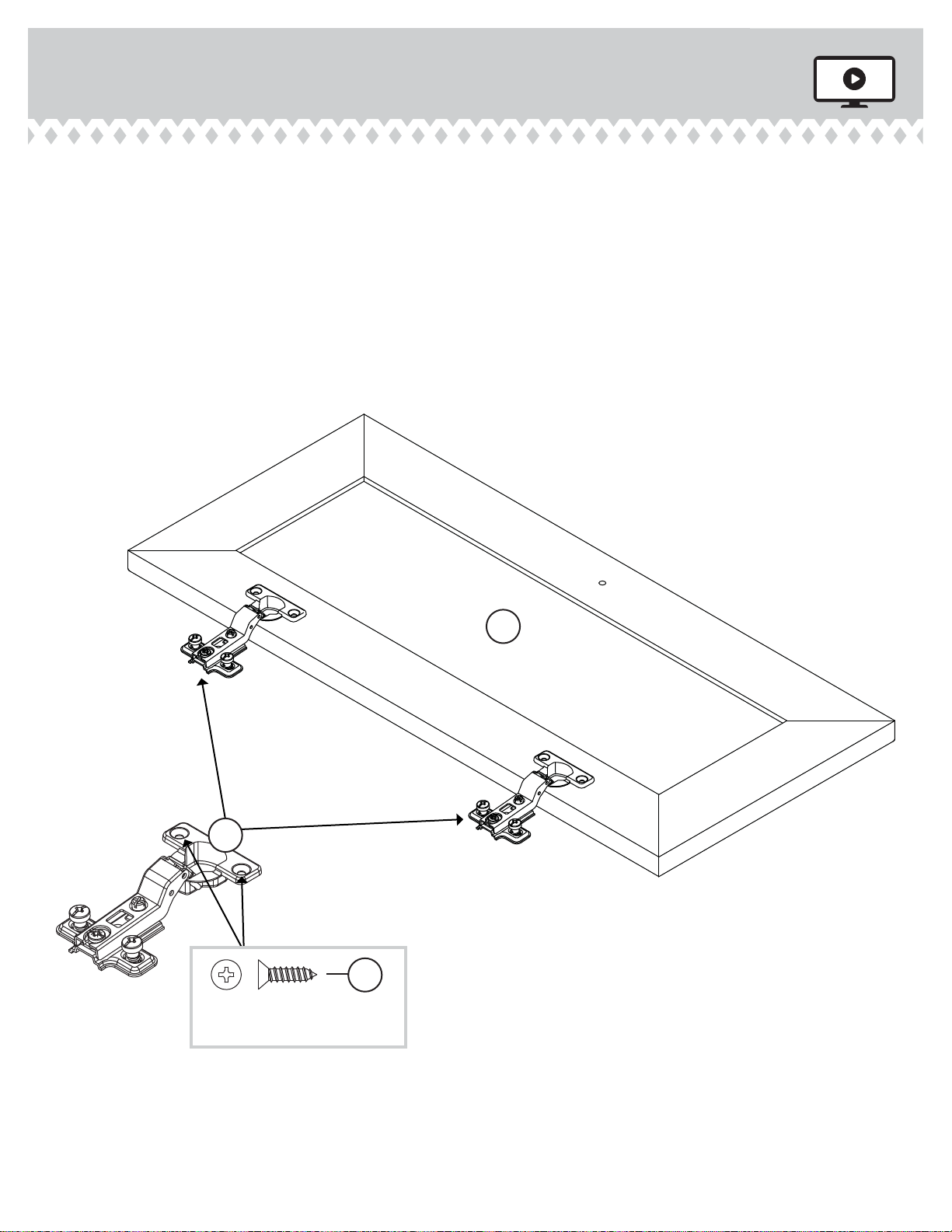

Fasten the HINGES (40H) to the DOOR (PP). Use four

BLACK 1/2" FLAT HEAD SCREWS (11S).

40H

11S

BLACK 1/2" FLAT HEAD SCREW

(4 used in this step)

Page 40

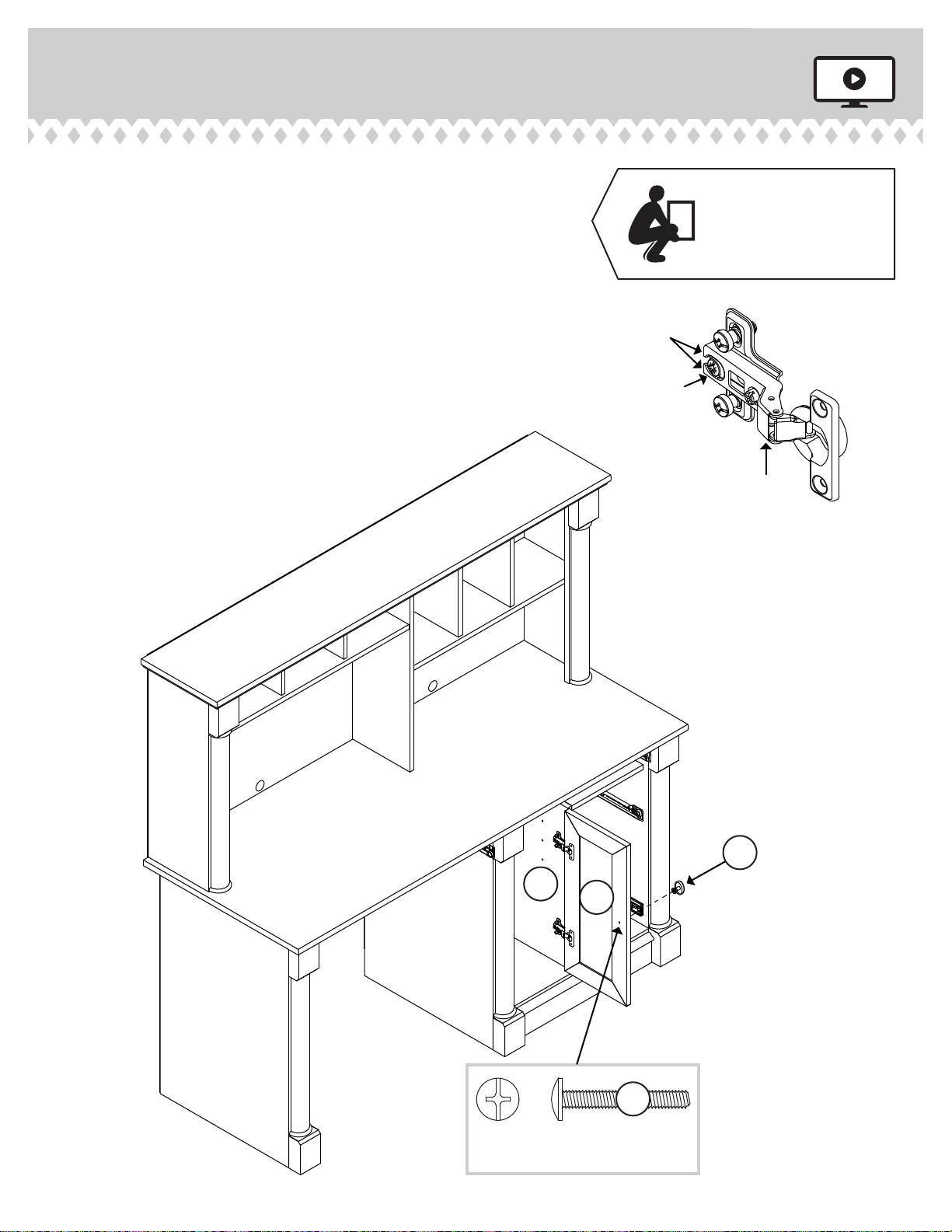

Step 35

Carefully stand your unit upright.

Before fastening the DOOR to your unit, be sure the

mounting screw is against the stops as shown in the right diagram. If it isn't, loosen the mounting screw to slide it against the stops. Then tighten the mounting screw.

Fasten the DOOR (PP) to the SMALL UPRIGHT (FF)

as shown in the lower diagram. Use the screws in the HINGES. You should start each SCREW a few turns before completely tightening any of them.

Fasten a KNOB (33K) to the DOOR (PP). Use a BLACK

1-1/8" MACHINE SCREW (21S).

See the next step for DOOR adjustments.

Pro Tip: Lift with your legs. And, you know, your arms.

Stop

Mounting screw

Hinge

21S

BLACK 1-1/8" MACHINE SCREW

(1 used in this step)

33K

Page 41

Step 36

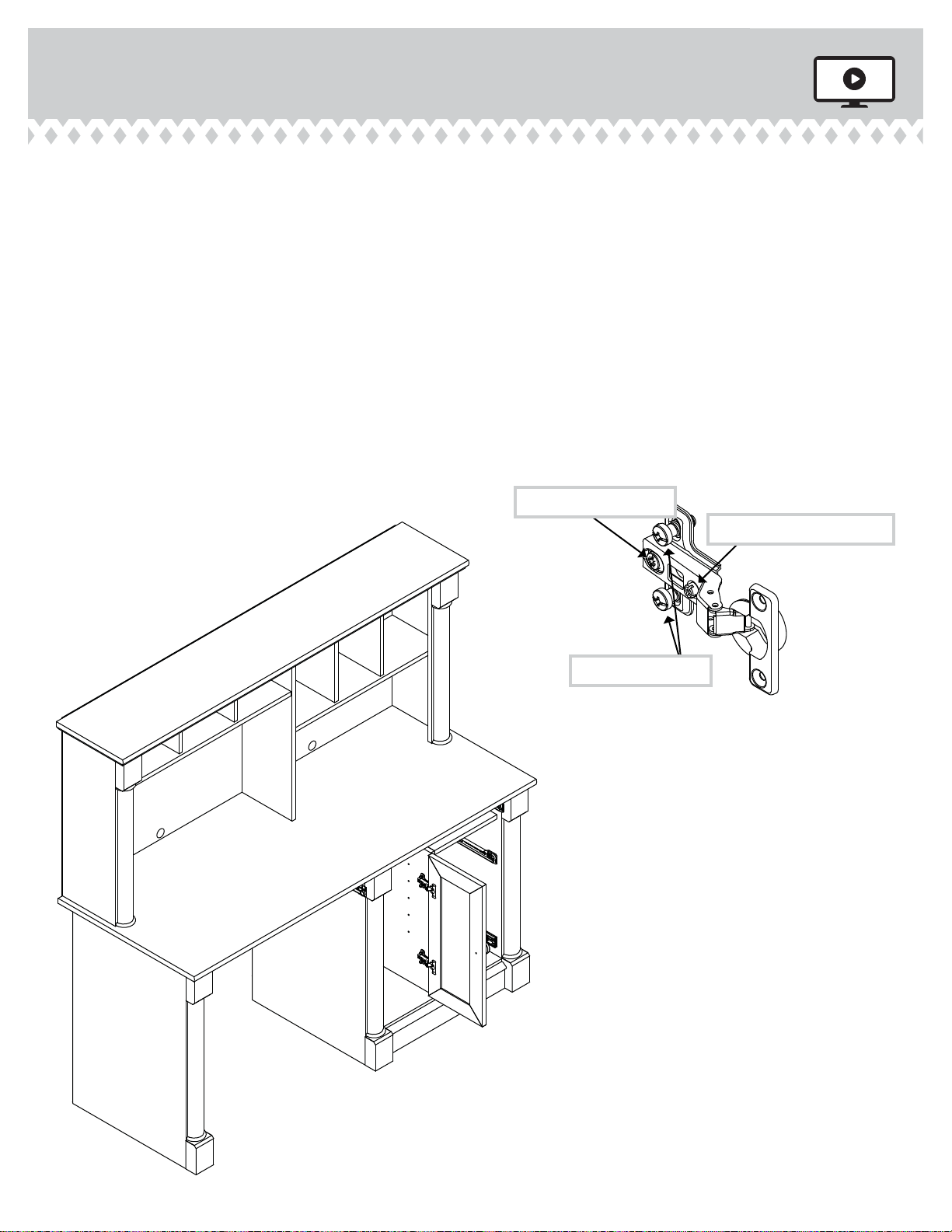

Refer to the enlarged diagram to identify the parts on

the HINGES.

The DOORS may need some adjustments. Follow the text below

to make needed adjustments.

DOOR ADJUSTMENTS:

To adjust the DOORS from side to side (horizontal), turn the adjusting screw in or out.

To adjust the DOORS up and down (vertical), loosen both

vertical adjustment screws. Move the DOORS up or down to the desired location. Tighten the screws after making adjustments.

To adjust the DOORS in or out (depth), loosen the mounting

screw one turn and move the DOORS in or out, as needed. Tighten the mounting screw after making adjustments.

Mounting screw (depth)

Adjusting screw (horizontal)

(vertical adjustment)

Page 42

Step 37

Fasten the KEYBOARD SIDES (N) to the KEYBOARD SHELF (O).

Use four BROWN 1-1/2" FLAT HEAD SCREWS (14S).

Fasten the KEYBOARD SIDES (N) to the KEYBOARD BACK (M).

Use two BROWN 1-1/2" FLAT HEAD SCREWS (14S).

Fasten the KEYBOARD BACK (M) to the KEYBOARD SHELF (O).

Use two SMALL BLACK 1-1/4" FLAT HEAD SCREWS (74S).

This surface should be the same ﬁ nish as this surface.

74 S

SMALL BLACK 1-1/4" FLAT HEAD SCREW

(2 used in this step)

Long ﬁ nished edge

Finished surface

14S

BROWN 1-1/2" FLAT HEAD SCREW

(6 used in this step)

Page 43

Step 38

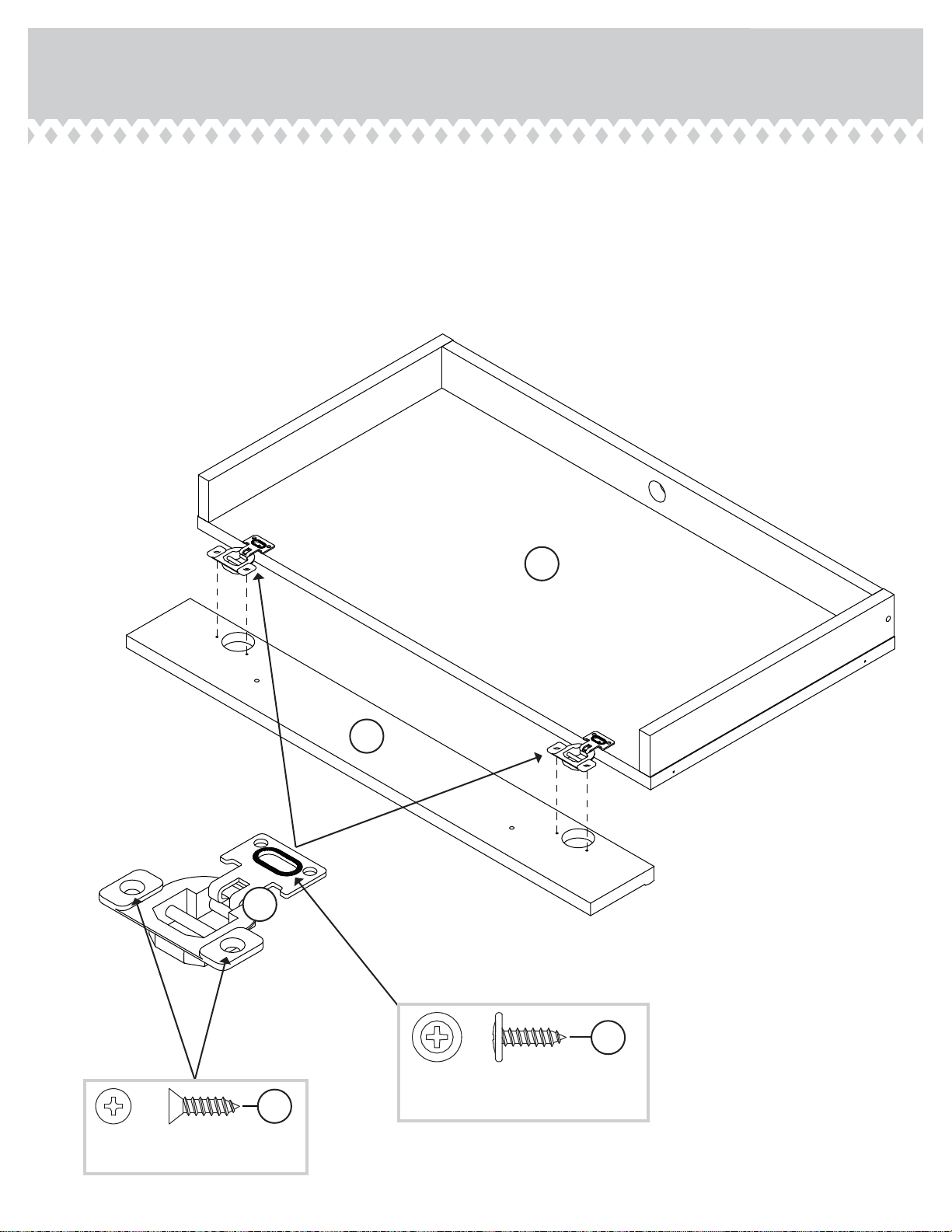

Fasten two KEYBOARD HINGES (12H) to the KEYBOARD FRONT (EE).

Use four SILVER 5/8" FLAT HEAD SCREWS (23S).

Fasten the KEYBOARD HINGES (12H) to the KEYBOARD SHELF (O).

Use two SILVER 9/16" LARGE HEAD SCREWS (54S).

12H

SILVER 5/8" FLAT HEAD SCREW

(4 used in this step)

Page 44

23S

54S

SILVER 9/16" LARGE HEAD SCREW

(2 used in this step)

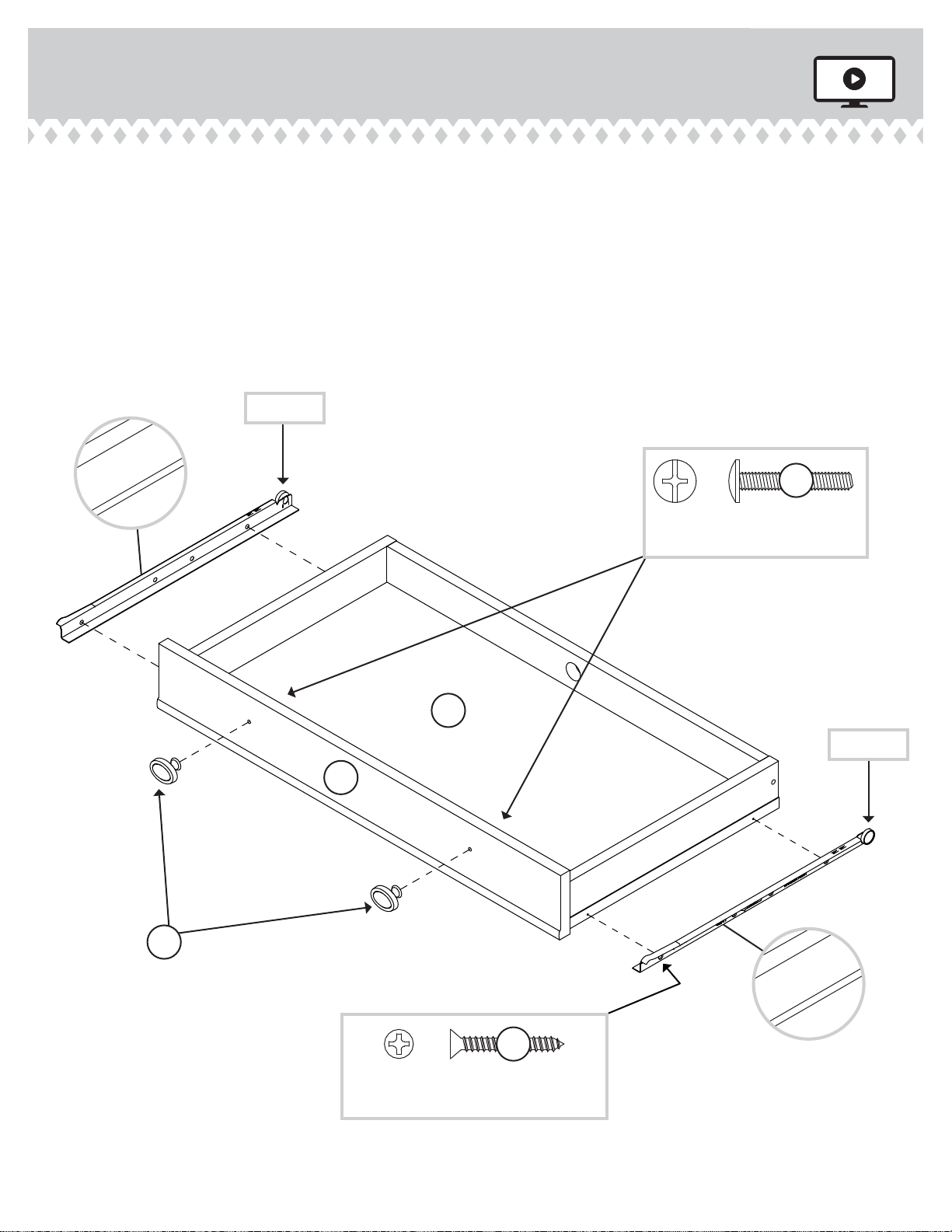

Step 39

40AZ

40AY

Fasten the KEYBOARD DRAWER RIGHT (40AY) and the

KEYBOARD DRAWER LEFT (40AZ) to the KEYBOARD SHELF (O). Use four SMALL BROWN 1" FLAT HEAD SCREWS (18S).

Fasten two KNOBS (33K) to the KEYBOARD FRONT (EE). Use two

GOLD 1" MACHINE SCREWS (50S).

Roller end

40AZ

50S

GOLD 1" MACHINE SCREW

(2 used for the KNOBS)

Roller end

33K

18S

SMALL BROWN 1" FLAT HEAD SCREW

(4 used in this step)

40AY

Page 45

Step 40

VIEW THE T-LOCK BOX VIDEO

D14

Groove

Insert the FILE DRAWER SIDES (D14 and D15) at an angle

into the slot at each end of the FILE DRAWER FRONT (RR).

The tabs should insert freely into the slots. Gently tilt the DRAWER SIDES side to side until the tabs slip into the slots.

D15

Unﬁ nished surface

D953

D14

Be sure the DRAWER BOTTOM inserts into the DRAWER FRONT groove.

Slide the FILE DRAWER BOTTOM (D953) into the

grooves in the FILE DRAWER SIDES (D14 and D15) and FILE DRAWER FRONT (RR).

With the palm of your hand, tap the DRAWER BOTTOM down into the groove.

D15

D953

D151

D15

Be sure the DRAWER BOTTOM inserts into the DRAWER BACK groove.

Fasten the FILE DRAWER BACK (D151) to the FILE DRAWER SIDES (D14 and D15). Use four BLACK 1-9/16" FLAT

HEAD SCREWS (30S).

NOTE: Be sure the FILE DRAWER BOTTOM (D953) inserts into the groove of the FILE DRAWER BACK (D151).

Repeat this step for the drawer using the DRAWER FRONT (QQ), DRAWER SIDES (D10 and D11), DRAWER BACK (D150),

and DRAWER BOTTOM (D954).

D14

Start each screw a few turns before

completely tightening any of them.

30S

BLACK 1-9/16" FLAT HEAD SCREW

(8 used in this step)

Page 46

Step 41

Insert a SLIDE CAM (10A) into the FILE DRAWER SIDES (D14 and D15).

Fasten the EXTENSION SLIDES (VV) to the FILE DRAWER SIDES (D14

and D15). Use four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #2 and #4.

NOTE: The screw head in the CAM must be visible through the slotted

hole in the SLIDE.

Open end

10A

Screw head - turn CAM to line up holes in the SLIDES with holes in DRAWER SIDES

10A

D15

D14

Open end

GOLD 5/16" FLAT HEAD SCREW

(4 used in this step)

Page 47

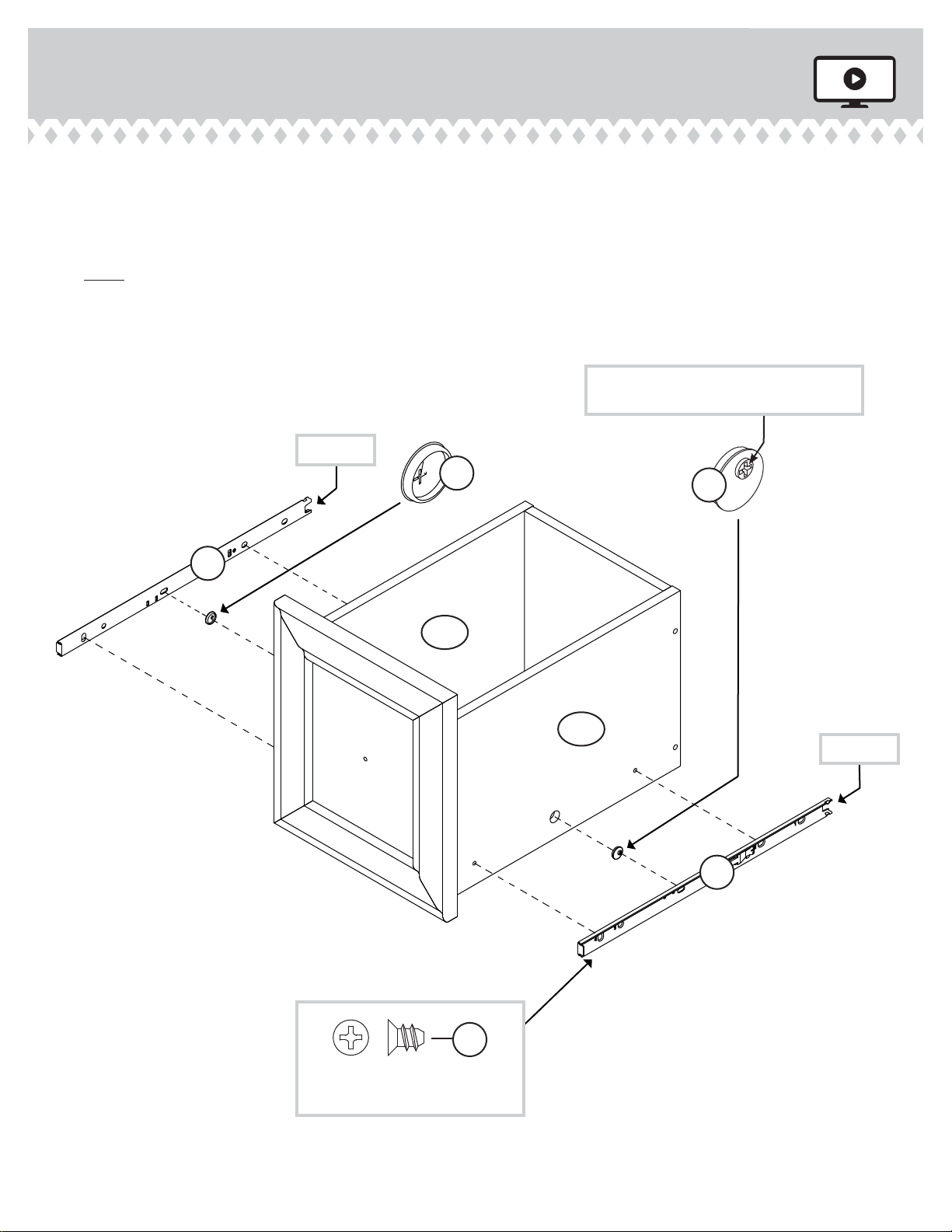

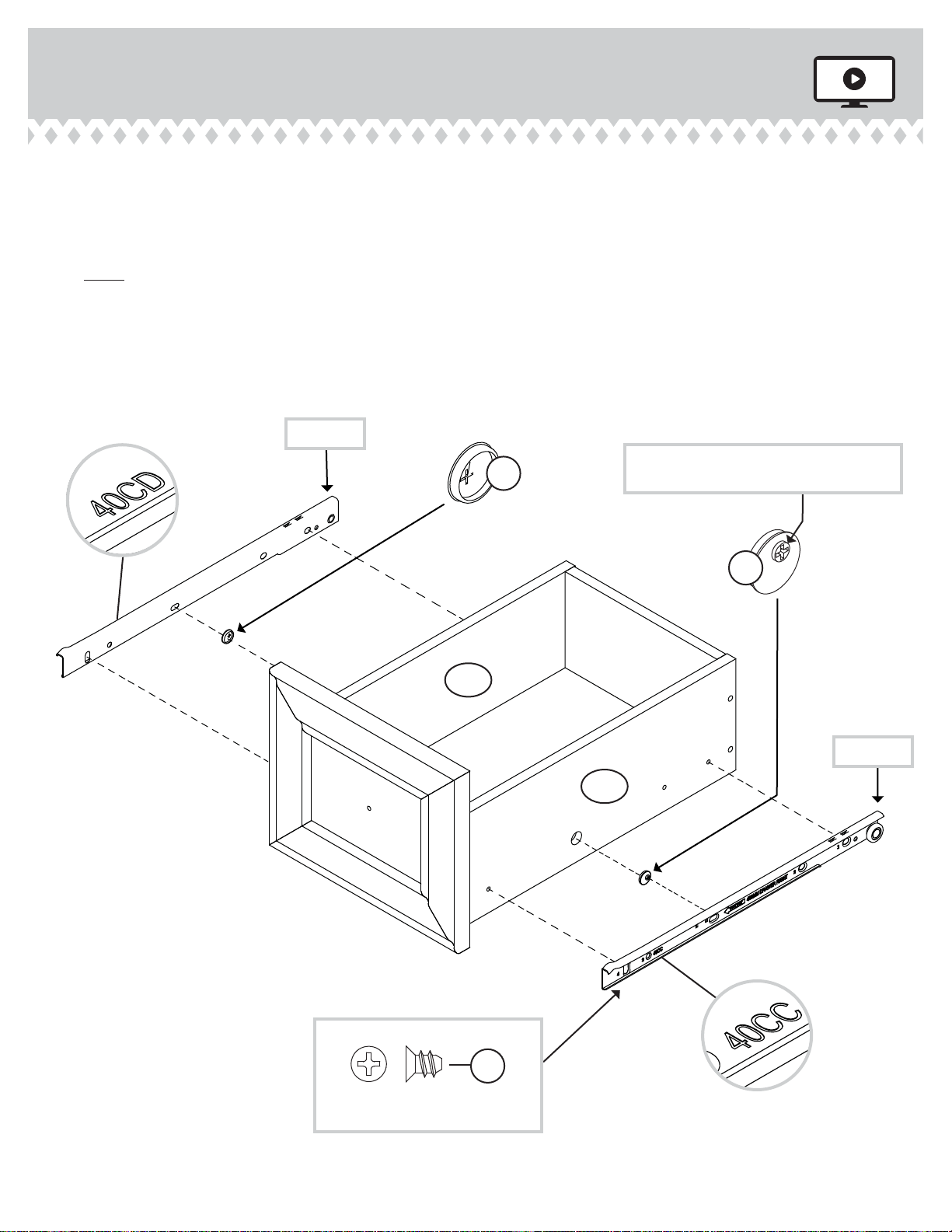

Step 42

Insert a SLIDE CAM (10A) into the DRAWER SIDES (D10 and D11).

Fasten a DRAWER RIGHT (40CC) and DRAWER LEFT (40CD) to

the DRAWER SIDES (D10 and D11). Use four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #4.

NOTE: The screw head in the CAM must be visible through the

slotted hole in the SLIDE.

Roller end

10A

Screw head - turn CAM to line up holes in the SLIDES with holes in DRAWER SIDES

10A

D11

Roller end

D10

Page 48

(4 screws per drawer)

GOLD 5/16" FLAT HEAD SCREW

(4 used in this step)

Step 43

Fasten one of the PENCIL DRAWER BOX FRONTS (D507) to the PENCIL DRAWER SIDES (D113). Use four BLACK

1-9/16" FLAT HEAD SCREWS (30S). Slide the PENCIL DRAWER BOTTOM (B38) into the grooves in the PENCIL DRAWER SIDES and PENCIL DRAWER

BOX FRONT. Fasten the remaining PENCIL DRAWER BOX FRONT (D507) to the PENCIL DRAWER SIDES (D113). Use four BLACK

1-9/16" FLAT HEAD SCREWS (30S). NOTE: Be sure the PENCIL DRAWER BOTTOM (B38) inserts into the groove in the PENCIL DRAWER BOX FRONT.

D113

D507

Groove

D113

B38

D113

surface

30S

BLACK 1-9/16" FLAT HEAD SCREW

(8 used in this step)

Finished

D113

D507

Page 49

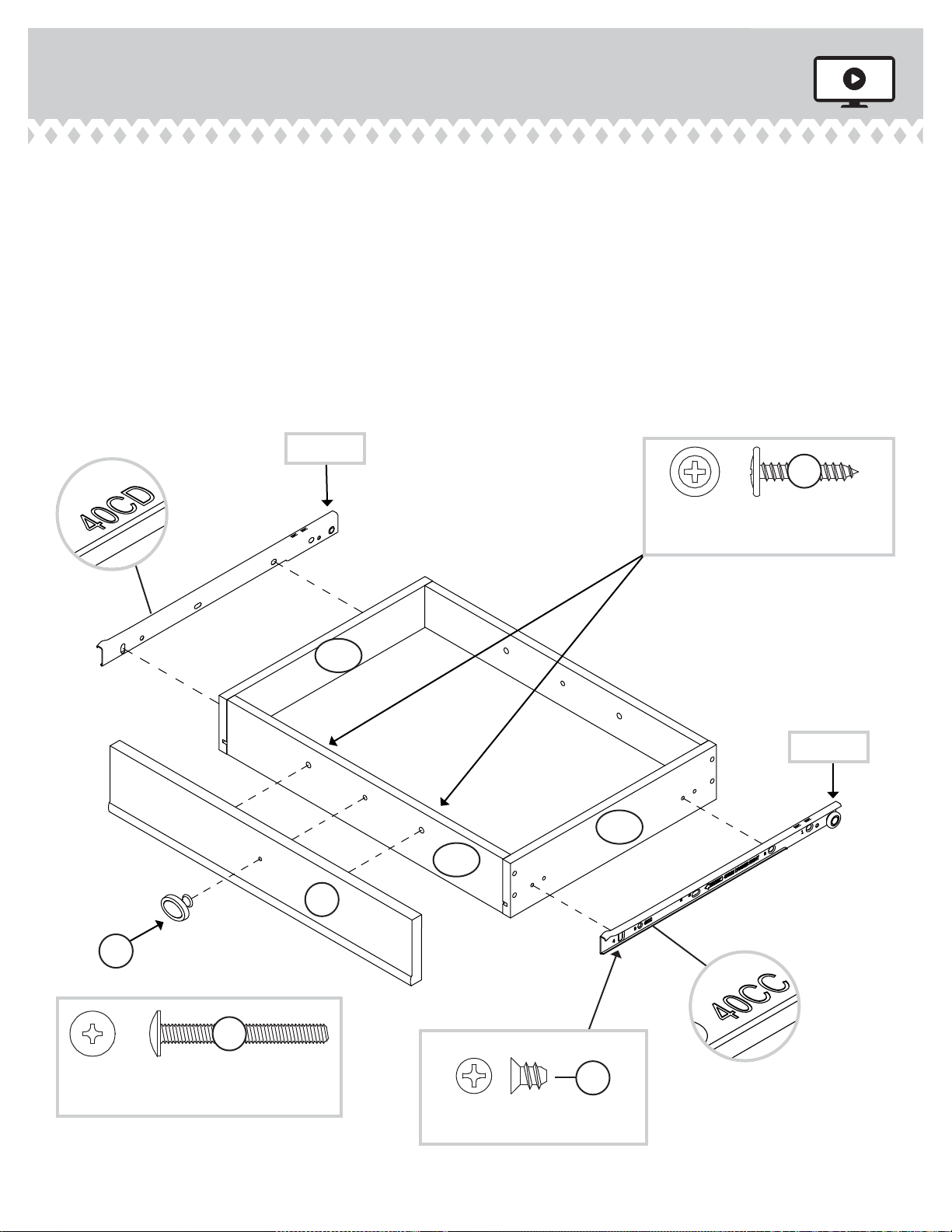

Step 44

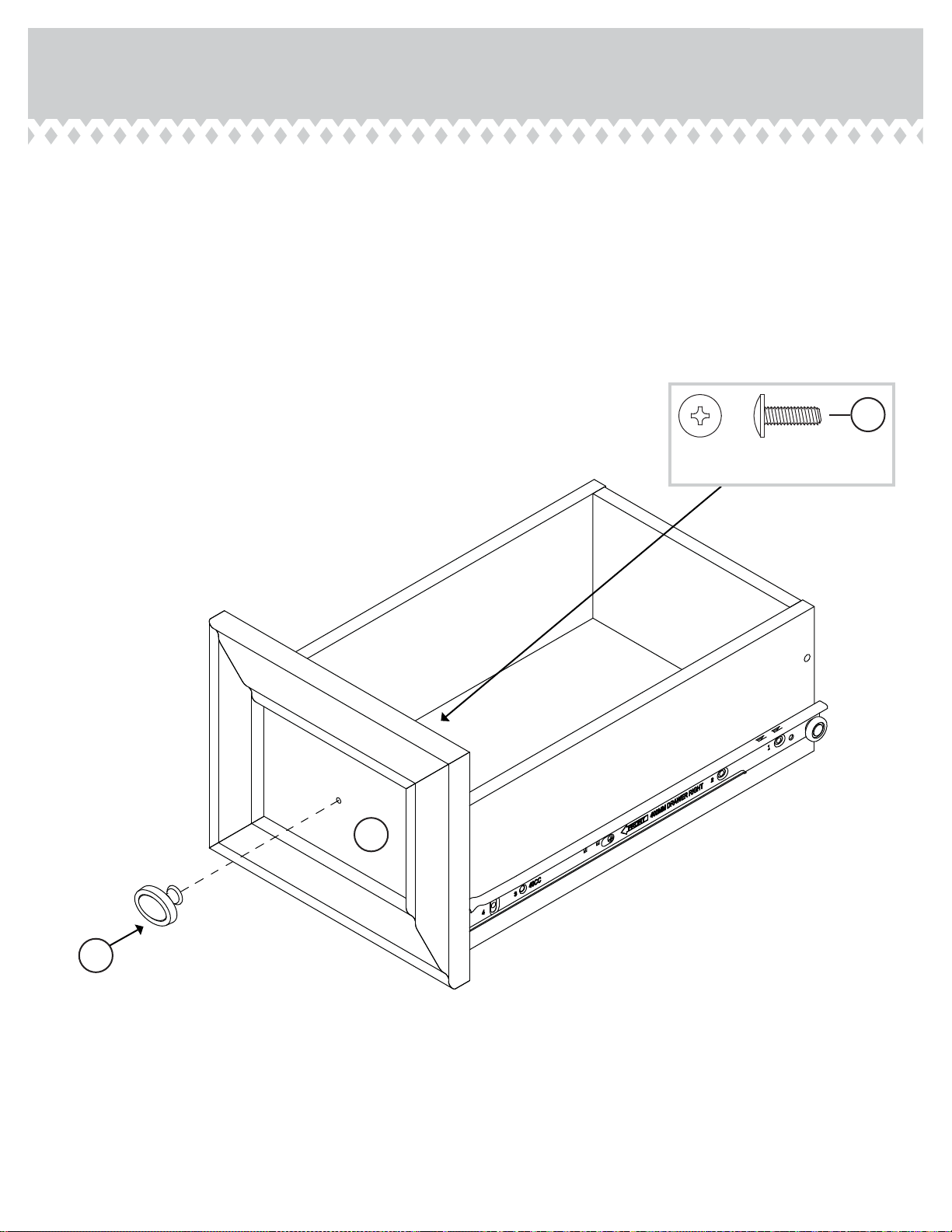

Fasten a PENCIL DRAWER FRONT (LL) to one of the PENCIL

DRAWER BOX FRONTS (D507). Use two BLACK 7/8" LARGE HEAD SCREWS (17S).

Fasten the DRAWER RIGHT (40CC) and DRAWER LEFT (40CD)

to the PENCIL DRAWER SIDES (D113). Use four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #2 and #4.

Fasten a KNOB (33K) to the PENCIL DRAWER FRONT (LL). Use

a SILVER 1-1/2" MACHINE SCREW (95S) through the PENCIL DRAWER BOX FRONT, through the PENCIL DRAWER FRONT, and into the KNOB.

Roller end

17S

33K

D113

D507

BLACK 7/8" LARGE HEAD SCREW

(2 used in this step)

Roller end

Page 50

95S

SILVER 1-1/2" MACHINE SCREW

(1 used for the KNOB)

(4 screws per drawer)

GOLD 5/16" FLAT HEAD SCREW

(4 used in this step)

Step 45

Fasten a KNOB (33K) to the DRAWER FRONT (QQ). Use

a SILVER 1/2" MACHINE SCREW (38S).

38S

SILVER 1/2" MACHINE SCREW

(1 used in this step)

33K

Page 51

Step 46

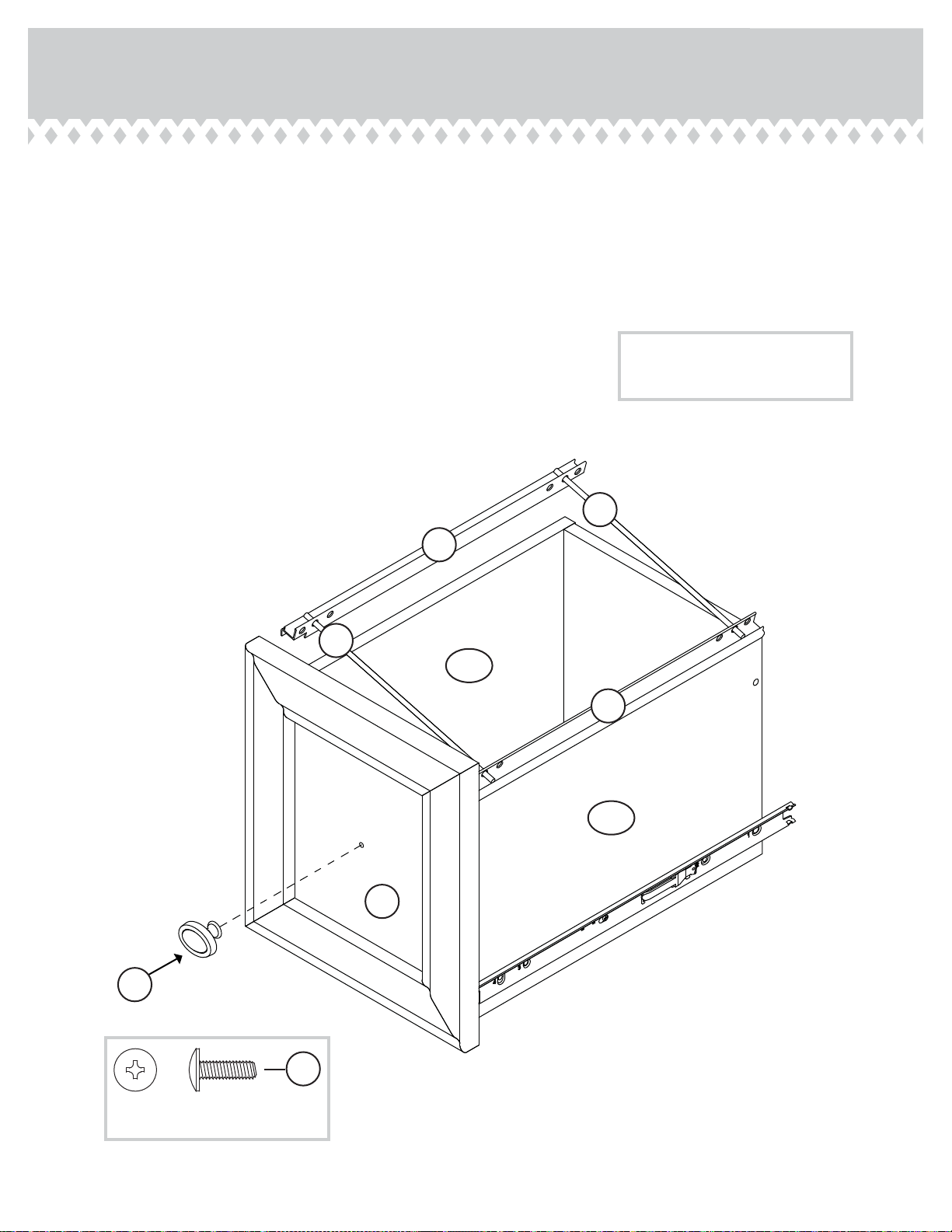

Fasten a KNOB (33K) to the FILE DRAWER FRONT (RR). Use a

SILVER 1/2" MACHINE SCREW (38S). Push a FILE GLIDE (4B) onto the FILE RIGHT DRAWER SIDE (D14).

Slide the FILE RODS (7B) into the FILE GLIDE (4B) on the FILE

RIGHT DRAWER SIDE. Slide another FILE GLIDE (4B) onto the other end of the FILE

RODS (7B), then press this FILE GLIDE over the FILE LEFT DRAWER SIDE (D15).

Insert the FILE RODS into the holes of your choice in the FILE GLIDES, depending on your ﬁ le sizes.

33K

D15

D14

Page 52

38S

SILVER 1/2" MACHINE SCREW

(1 used in this step)

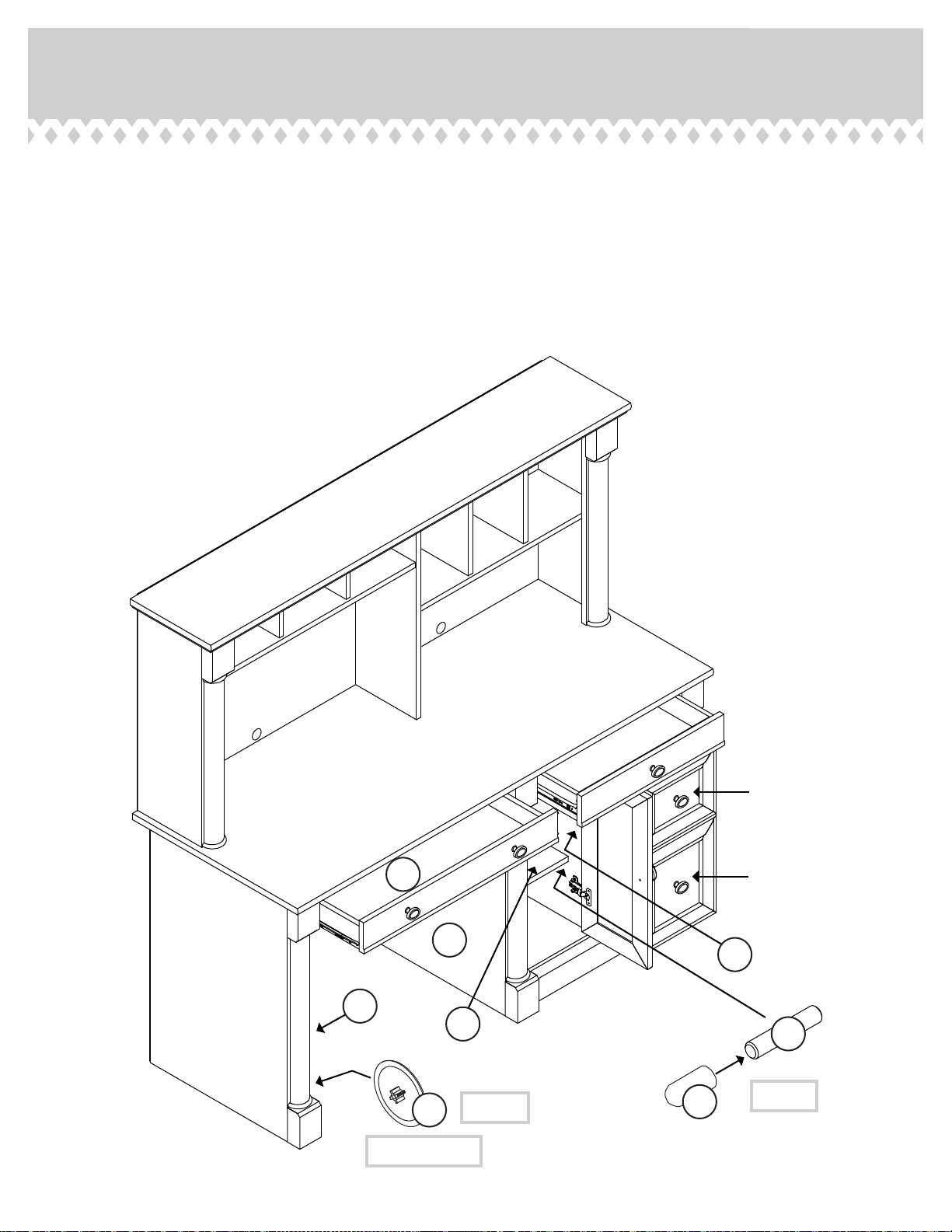

Step 47

Push four RUBBER SLEEVES (2R) over four METAL PINS (1R). Insert the METAL PINS into the hole locations of your

choice in the UPRIGHTS (P and FF). Set the ADJUSTABLE SHELF (GG) onto the METAL PINS. To insert the ﬁ le drawer into your unit, line up the EXTENSION SLIDES on the ﬁ le drawer with the EXTENSION RAILS on

the unit and push the ﬁ le drawer into the unit until the ﬁ le drawer is fully inserted. The ﬁ le drawer will push in hard until it is all the way in, then it will slide in and out easier.

To insert the other drawers into your unit, tip the front of the drawers down and drop the rollers on the drawers behind

the rollers on the unit. Lift the front of the drawers up and slide them into the unit. Repeat this step to insert the KEYBOARD SHELF (O).

Center a SCREW COVER (21P) over the head of each

SCREW in the INNER LEFT END (D) and press ﬁ rmly.

15 lbs.

60 lbs.

15 lbs.

5 lbs.

10 lbs.

20 lbs.

25 lbs.

To cover screws

21P

25 lbs.

(2 used)

(4 used)

Page 53

Step 48

To make adjustments to the drawers, loosen SCREW #4 in the SLIDES a 1/4 turn, then turn the CAM clockwise or

counter-clockwise. Notice how the drawer raises or lowers as you turn the CAM. The higher the screw in the oblong hole, the higher your drawer front will be. The lower the screw, the lower the drawer front. By adjusting the drawers this way, it will help the DRAWER FRONTS line up better when closed. Tighten the SCREW when ﬁ nished with adjustments.

NOTE: Please read the back pages of the instruction booklet for important safety information.

This completes assembly. Clean with your favorite furniture polish or a damp cloth. Wipe dry.

And to celebrate, why not share your success story?

Loosen screw #4 a 1/4 turn, turn the cam a 1/4 turn maximum in both the clockwise and counter-clockwise directions to make adjustments, and then tighten screw #4.

the higher your drawer front will be. The lower the screw, the lower the drawer front.

CamThe higher the screw in the oblong hole,

Page 54

Meuble d'ordinateur avec surmeuble

Utilisez les instructions d’assemblage en français avec les schémas étape par étape du manuel d’instruction en anglais. Chaque étape en français correspond à la même étape en anglais. La pièce devant être attachée à l’élément est représentée en gris sur les schémas de chaque étape pour plus de précision. Comparer la “Liste de pièces” ci-dessous avec la “PART IDENTIFICATION” du manuel en anglais pour vous familiariser avec les pièces avant l’assemblage.

REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.

À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.

A l’usage exclusif du Canada Noter la date d’

achat de cet élément et conserver le livret pour future référence. Pour contacter en ce qui concerne cet élément, faire référence au numéro de lot et numéro de modèle en appelant notre numéro sans frais.

Lot nº : ____________

Date de l’achat: ____________

REFERENCE DESCRIPTION QUANTITÉ

A EXTRÉMITÉ DROITE .............................................................1

B EXTRÉMITÉ GAUCHE ..........................................................1

C EXTRÉMITÉ DROITE INTERNE .....................................1

D EXTRÉMITÉ GAUCHE INTERNE .................................. 1

E DESSUS DE BUREAU .......................................................... 1

F DESSUS DE SURMEUBLE................................................1

G MOULURE DE DESSUS GAUCHE .............................1

H MOULURE DE DESSUS DROITE ................................1

I MOULURE DE DESSUS .....................................................1

J MOULURE DE SOCLE ......................................................... 1

K MOULURE DE COLONNE ...............................................3

L PLINTHE INFÉRIEURE ........................................................2

P MONTANT GAUCHE ............................................................ 1

Q VOILE DE FOND ......................................................................1

R ARRIÈRE DE SURMEUBLE ...............................................1

S EXTRÉMITÉ DROITE DE SURMEUBLE ................... 1

T EXTRÉMITÉ GAUCHE DE SURMEUBLE ............... 1

U MONTANT DE SURMEUBLE ..........................................1

V LONGUE TABLETTE DE SURMEUBLE ................... 1

W TABLETTE DE SURMEUBLE ........................................... 1

X LONG MONTANT GOUPILLÉ .......................................2

Y PETIT MONTANT GOUPILLÉ ....................................... 2

Z SOCLE ............................................................................................. 1

AA MOULURE DE COLONNE DE SURMEUBLE .....2

BB BLOC D'EXTENSION ............................................................1

CC PLINTHE ........................................................................................5

DD PLINTHE GAUCHE INFÉRIEURE ................................. 1

FF PETIT MONTANT ....................................................................1

GG TABLETTE RÉGLABLE ........................................................ 1

HH ENTRETOISE DE TIROIR ................................................... 1

II SUPPORT DE SOCLE .......................................................... 1

JJ MOULURE DE BUREAU .....................................................1

KK MOULURE GAUCHE DE SURMEUBLE ..................1

MM ARRIÈRE ......................................................................................... 1

LISTE DE PIÈCES

NOUS SOMMES LA POUR VOUS AIDER!

Nous faisons de notre mieux pour nous assurer que votre meuble arrive dans d’excellentes conditions. Nos représentants du service Clientèle sont aimables et prêts à vous aider au cas où une pièce aurait été endommagée ou manquerait (ou si vous aviez besoin d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU MAGASIN. Au Canada, composez ce numéro d’appel gratuit

LISTE DE PIÈCES

REFERENCE DESCRIPTION QUANTITÉ

NN PETIT ARRIÈRE .........................................................................1

OO DEMI-DISQUE ............................................................................7

PP PORTE ..............................................................................................1

SS MOULURE DROITE DE SURMEUBLE ..................... 1

TT DESSOUS ......................................................................................1

LLL ESPACEUR ....................................................................................1

M ARRIÈRE DE TABLETTE DE CLAVIER ..................... 1

N CÔTÉ DE TABLETTE DE CLAVIER ...........................2

O TABLETTE DE CLAVIER ..................................................... 1

EE DEVANT DE TABLETTE DE CLAVIER ...................... 1

LL DEVANT DE TIROIR À CRAYONS .............................. 1

QQ DEVANT DE TIROIR ............................................................... 1

RR DEVANT DE TIROIR POUR DOSSIERS .................. 1

B38 FOND DE TIROIR À CRAYONS ....................................1

D10 CÔTÉ DROIT DE TIROIR ................................................... 1

D11 CÔTÉ GAUCHE DE TIROIR ............................................. 1

D14 CÔTÉ DROIT DE TIROIR POUR DOSSIERS ......1

D15 CÔTÉ GAUCHE DE TIROIR

POUR DOSSIERS ....................................................................1

D113 CÔTÉ DE TIROIR À CRAYONS .................................... 2

D150 ARRIÈRE DE TIROIR ..............................................................1

D151 ARRIÈRE DE TIROIR POUR DOSSIERS ................. 1

D507 DEVANT DE CAISSON DE TIROIR

À CRAYONS................................................................................2

D953 FOND DE TIROIR POUR DOSSIERS ........................ 1

D954 FOND DE TIROIR ..................................................................... 1

Page 55

LISTE DE PIÈCES

REFERENCE DESCRIPTION QUANTITÉ

LISTE DE PIÈCES

REFERENCE DESCRIPTION QUANTITÉ

(ENSEMBLE DE GLISSIÈRE ILLUSTRÉ À PART)

UU GLISSIÈRE D'EXTENSION ...............................................2

VV COULISSE D'EXTENSION ............................................... 2

40AW ÉLÉMENT DROITE DE CLAVIER..................................1

40AX ÉLÉMENT GAUCHE DE CLAVIER .............................. 1

40AY TIROIR DROIT DE CLAVIER ............................................1

40AZ TIROIR GAUCHE DE CLAVIER ...................................... 1

40CA ÉLÉMENT DROITE.................................................................2

40CB ÉLÉMENT GAUCHE .............................................................2

40CC TIROIR DROIT ...........................................................................2

40CD TIROIR GAUCHE ..................................................................... 2

10A EXCENTRIQUE DE COULISSE ....................................4

4B ARMATURE POUR DOSSIERS ....................................2

7B TIGE DE DOSSIER ................................................................. 2

1F EXCENTRIQUE ESCAMOTABLE ................................ 8

2F CHEVILLE D'EXCENTRIQUE .........................................8

7F FIXATION TWIST-LOCK® ...............................................34

17F CONNECTEUR DE MOULURE .................................... 2

4G CONSOLE EN MÉTAL ........................................................5

5G CONSOLE À ÉQUERRE ..................................................10

17G PETITE CONSOLE EN MÉTAL .....................................2

12H CHARNIÈRE DE TABLETTE DE CLAVIER ............ 2

40H CHARNIÈRE ................................................................................ 2

4I ARRÊT DE PORTE ..................................................................1

33K BOUTON .......................................................................................6

1N CLOU .........................................................................................105

4P CLIP POUR CORDONS ...................................................... 1

21P CACHE-VIS ................................................................................. 2

1R GOUPILLE EN MÉTAL .....................................................26

2R MANCHON EN CAOUTCHOUC ................................4

1S VIS TÊTE LARGE 14 mm NOIRE.............................34

2S VIS TÊTE PLATE 48 mm NOIRE ................................ 2

3S VIS TÊTE PLATE 8 mm DORÉE ..............................28

7S VIS TÊTE PLATE 32 mm NOIRE .............................28

11S VIS TÊTE PLATE 13 mm NOIRE .................................4

12S VIS TÊTE PLATE 25 mm MARRON .......................11

14S VIS TÊTE PLATE 38 mm MARRON ........................6

17S VIS TÊTE LARGE 22 mm NOIRE ..............................2

18S PETITE VIS TÊTE PLATE 25 mm MARRON .....4

21S VIS À MÉTAUX 28 mm NOIRE ..................................... 1

23S VIS TÊTE PLATE 16 mm ARGENTÉE ..................... 4

30S VIS TÊTE PLATE 40 mm NOIRE .............................16

38S VIS À MÉTAUX 13 mm ARGENTÉE ......................... 2

50S VIS À MÉTAUX 25 mm DORÉE ..................................2

54S VIS TÊTE LARGE 14 mm ARGENTÉE ....................2

74S PETITE VIS TÊTE PLATE 32 mm NOIRE ............2

95S VIS À MÉTAUX 38 mm ARGENTÉE .........................1

113S VIS TÊTE PLATE 49 mm NOIRE ..............................12

Page 56

ÉTAPE 1

Ne pas serrer les FIXATIONS TWIST-LOCK® à cette étape. Assembler l'élément sur un sol à moquette ou sur le carton vide

pour éviter d'endommager l'élément ou le sol. Pour commencer l'assemblage, enfoncer une FIXATION TWIST-

LOCK® (7F) dans les gros trous des EXTRÉMITÉS (A et B). Répéter cette étape pour les EXTRÉMITÉS INTERNES (C et D), le MONTANT GAUCHE (P), le VOILE DE FOND (Q), les EXTRÉMITÉS DE SURMEUBLE (S et T), le MONTANT DE SURMEUBLE (U), les TABLETTES DE SURMEUBLE (V et W), le BLOC D'EXTENSION (BB), le DESSOUS (TT) et l'ESPACEUR (LLL).

ÉTAPE 2

Ne pas serrer les EXCENTRIQUES ESCAMOTABLES dans cette étape. Enfoncer huit EXCENTRIQUES ESCAMOTABLES (1F) dans

l’ENTRETOISE DE TIROIR (HH), la MOULURE DE BUREAU (JJ) et les MOULURES DE SURMEUBLE (KK et SS). Ensuite, insérer l'extrémité en métal de la CHEVILLE D'EXCENTRIQUE (2F) dans chaque EXCENTRIQUE ESCAMOTABLE.

ÉTAPE 3

Enfoncer deux CONNECTEURS DE MOULURE (17F) dans les crans des MOULURES DE DESSUS (G, H et I).

ÉTAPE 4

Fixer les MOULURES DE DESSUS (G, H et I) au DESSUS DE SURMEUBLE (F). Utiliser neuf VIS TÊTE PLATE 32 mm NOIRES (7S).

REMARQUE : Ne pas trop serrer les VIS dans le DESSUS.

ÉTAPE 7

Fixer les TABLETTES DE SURMEUBLE (V et W) au MONTANT DE SURMEUBLE (U). Serrer quatre FIXATIONS TWIST-LOCK®.

REMARQUE : S'assurer de bien insérer les GOUPILLES EN MÉTAL situées sur les MONTANTS À GOUPILLE (X et Y) dans les trous dans les TABLETTES DE SURMEUBLE (V et W).

ÉTAPE 8

Fixer les EXTRÉMITÉS DE SURMEUBLE (S et T) aux MOULURES DE DESSUS (G et H). Serrer quatre FIXATIONS TWIST-LOCK®.

Fixer les EXTRÉMITÉS DE SURMEUBLE (S et T) aux TABLETTES DE SURMEUBLE (V et W). Serrer quatre FIXATIONS TWIST-LOCK®.

ÉTAPE 9

Fixer les MOULURES DE SURMEUBLE (KK et SS) aux EXTRÉMITÉS DE SURMEUBLE (S et T). Serrer quatre EXCENTRIQUES ESCAMOTABLES.

Attention: Risque des dégâts ou blessures. Les Excentriques Escamotables doivent être serrés à bloc. Les Excentriques Escamotables que ne sont pas serrées à bloc peuvent desserrer et les pièces peuvent séparer. Pour serrer à bloc, faire tourner l'excentrique escamotable de 210 degrés.

ÉTAPE 10

Fixer quatre DEMI-DISQUES (OO) sur les MOULURES DE COLONNE DE SURMEUBLE (AA) comme l’indique le schéma. Utiliser quatre VIS TÊTE PLATE 25 mm MARRON (12S).

Fixer trois DEMI-DISQUES (OO) sur les PLINTHES INFÉRIEURES (L et DD) comme l’indique le schéma. Utiliser trois VIS TÊTE PLATE 25 mm MARRON (12S).

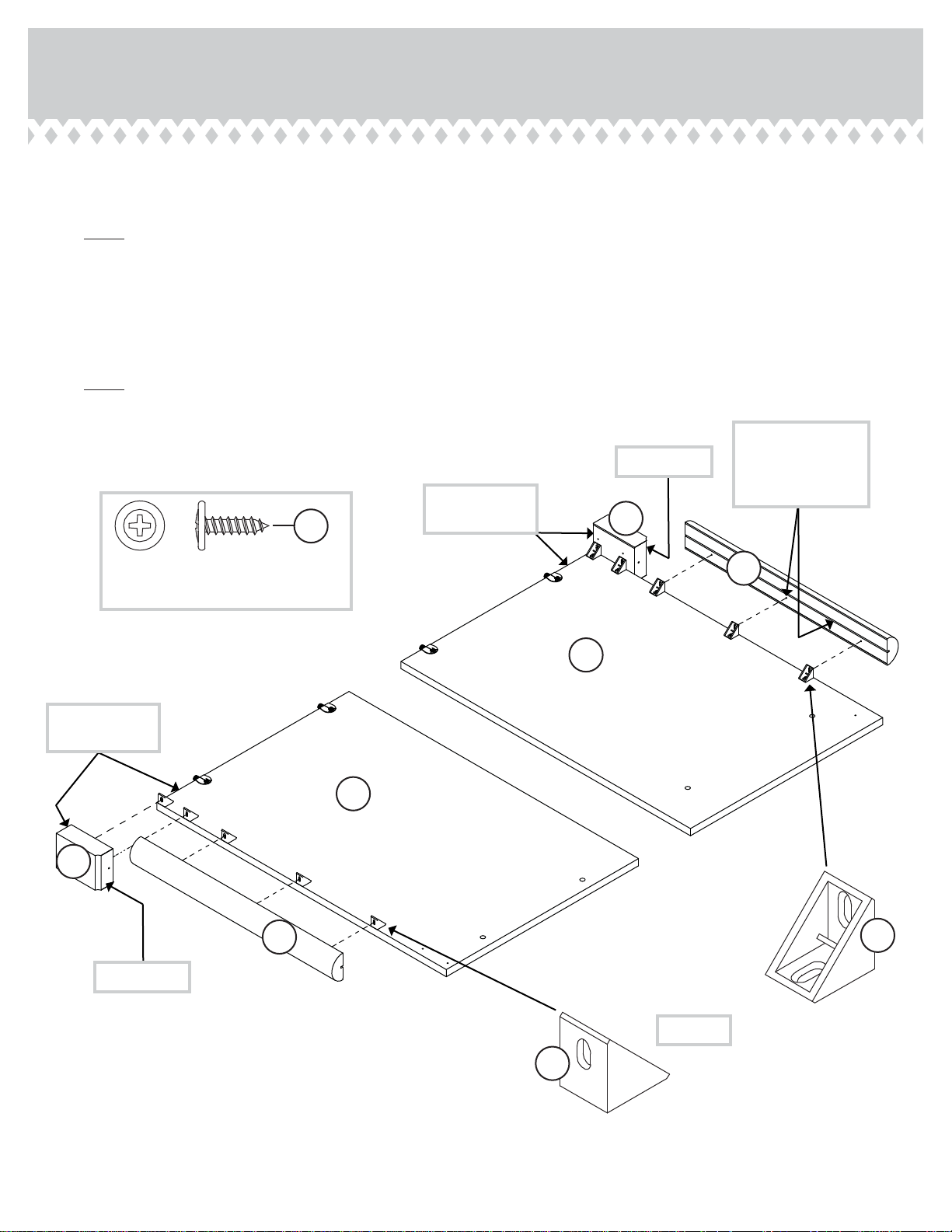

ÉTAPE 5

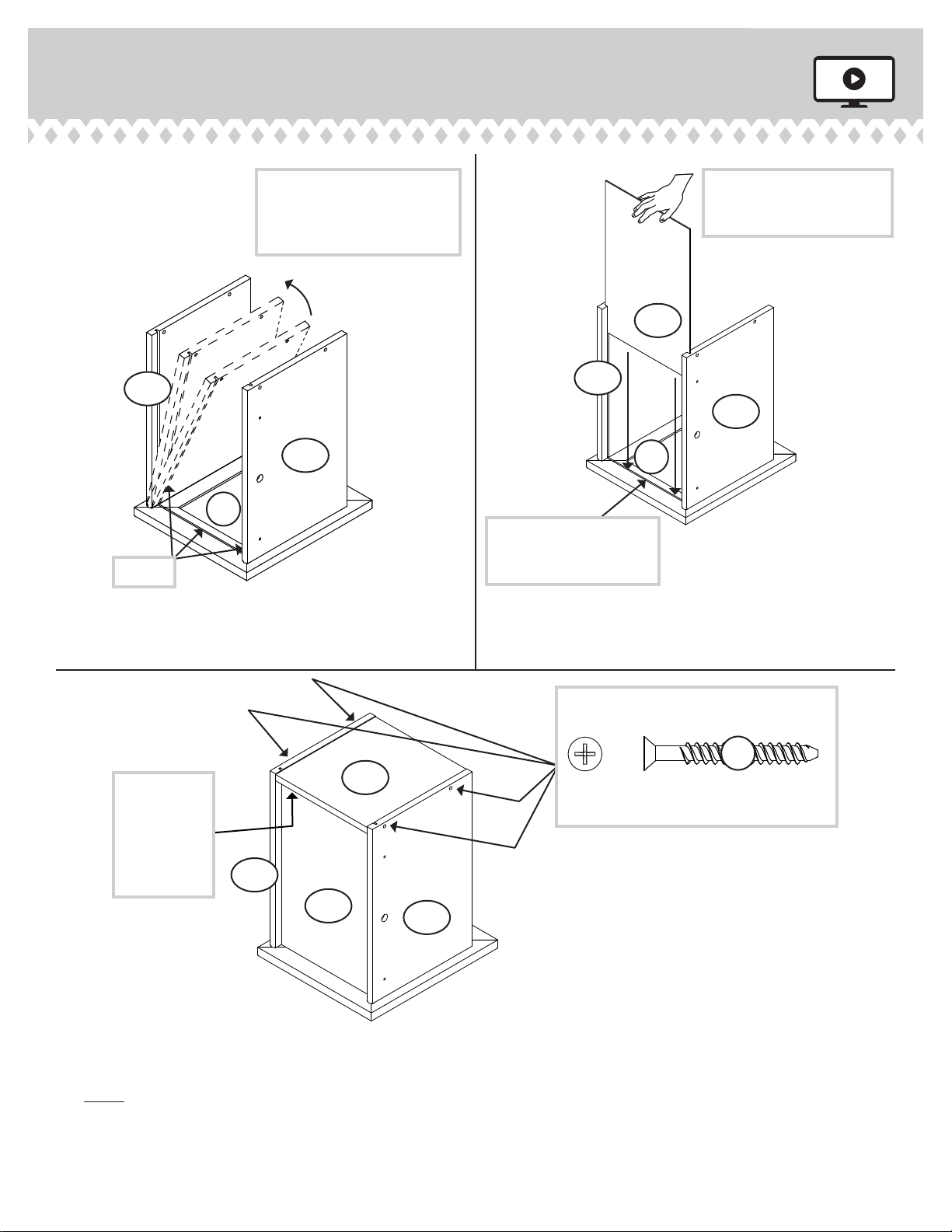

Fixer le MONTANT DE SURMEUBLE (U) au DESSUS DE SURMEUBLE (F). Serrer deux FIXATIONS TWIST-LOCK®.

Utilisation de la FIXATION TWIST-LOCK®: 1. Insérer l'extrémité ﬁ pièce attenante.

REMARQUE : L'extrémité ﬁ letée de la FIXATION doit rester complètement insérée dans le trou de la pièce attenante lorsque l'on bloque la FIXATION.

2. Bien serrer la FIXATION à l'aide d'un tournevis Phillips.

letée de la FIXATION dans le trou de la

ÉTAPE 6

Insérer huit GOUPILLES EN MÉTAL (1R) dans le DESSUS DE SURMEUBLE (F).

Enfoncer les MONTANTS À GOUPILLES (X et Y) sur les GOUPILLES EN MÉTAL du DESSUS DE SURMEUBLE (F).

Insérer ensuite huit GOUPILLES EN MÉTAL (1R) dans les MONTANTS À GOUPILLE (X et Y).

ÉTAPE 11

Fixer deux PLINTHES (CC) aux MOULURES DE SURMEUBLE (KK et SS). Utiliser quatre VIS TÊTE PLATE 32 mm NOIRES (7S).

ÉTAPE 12

Fixer les MOULURES DE COLONNE DE SURMEUBLE (AA) aux MOULURES DE SURMEUBLE (KK et SS). Utiliser six VIS TÊTE PLATE 32 mm NOIRES (7S).

REMARQUE : Les MOULURES DE COLONNE DE SURMEUBLE ne comportent pas de trous pré-percés. Serrer les VIS dans la rainure. Ne pas trop serrer les VIS.

Page 57

ÉTAPE 13

Attention: Ne pas relever l'élément dans sa position verticale avant d'avoir ﬁ xé l’ARRIÈRE. L'élément risque de s'e ondrer.

REMARQUE : L'assistance d'autrui peut être nécessaire à cette étape. Avec précaution, retourner l'élément sur ses chants arrière. Fixer le DESSUS DE BUREAU (E) aux EXTRÉMITÉS DE

SURMEUBLE (S et T) et au MONTANT DE SURMEUBLE (U). Utiliser six VIS TÊTE PLATE 49 mm NOIRES (113S).

REMARQUE : Il est préférable de donner quelques tours de tournevis à chaque VIS avant de les serrer toutes à bloc.

ÉTAPE 17

Fixer dix CONSOLES À ÉQUERRE (5G) aux EXTRÉMITÉS (A et B). Utiliser dix VIS TÊTE LARGE 14 mm NOIRES (1S).

REMARQUE : S'assurer que les chants des CONSOLES À ÉQUERRE sont à ﬂ eur des chants des EXTRÉMITÉS.

Fixer deux MOULURES DE COLONNE (K) aux deux PLINTHES (CC) aux EXTRÉMITÉS (A et B). Utiliser dix VIS TÊTE LARGE 14 mm NOIRES (1S) à travers les CONSOLES et dans les MOULURES DE COLONNE et PLINTHES.

REMARQUE : S’assurer d’utiliser le jeu inférieur de trous dans les PLINTHES comme il l’est indiqué.

ÉTAPE 14

Séparer les COULISSES D'EXTENSION (VV) des GLISSIÈRES D'EXTENSION (UU) comme l'indique le schéma du haut. Faire attention car les pièces sont graissées.

Fixer les GLISSIÈRES D'EXTENSION (UU) à l’EXTRÉMITÉ DROITE INTERNE (C) et au PETIT MONTANT (FF). Utiliser quatre VIS TÊTE PLATE 8 mm DORÉES (3S).

REMARQUE : Pour chaque GLISSIÈRE D'EXTENSION, faire tourner une VIS dans le trou indiqué dans le schéma agrandi. Ensuite, enﬁ ler la cartouche interne de la GLISSIÈRE D'EXTENSION vers l'intérieur pour trouver l'autre trou qui est aligné sur le trou dans l’EXTRÉMITÉ et le MONTANT. Faire tourner une VIS dans ce trou.

REMARQUE : Les COULISSES D'EXTENSION seront utilisées ultérieurement pour le TIROIR POUR DOSSIERS.

ÉTAPE 15

Fixer les ÉLÉMENTS DROITES (40CA) et les ÉLÉMENTS GAUCHES (40CB) à lEXTRÉMITÉ DROITE INTERNE (C), au BLOC D'EXTENSION (BB) et au PETIT MONTANT (FF). Utiliser huit VIS TÊTE PLATE 8 mm DORÉES (3S) à travers les trous nº 1 et nº 3.

ÉTAPE 16

Fixer l'ÉLÉMENT DROITE DE CLAVIER (40AW) au MONTANT GAUCHE (P) et l'ÉLÉMENT GAUCHE DE CLAVIER (40AX) à l’EXTRÉMITÉ GAUCHE INTERNE (D). Utiliser quatre VIS TÊTE PLATE 8 mm DORÉES (3S).

REMARQUE : S’assurer de positionner l’EXTRÉMITÉ GAUCHE INTERNE sur le MONTANT GAUCHE exactement comme il l’est indiqué.

ÉTAPE 18

Fixer la MOULURE DE BUREAU (JJ) à la MOULURE GAUCHE (P). Serrer deux EXCENTRIQUES ESCAMOTABLES.

Fixer une PLINTHE (CC) à la MOULURE DE BUREAU (JJ). Utiliser deux VIS TÊTE PLATE 32 mm NOIRES (7S).

Fixer l'autre MOULURE DE COLONNE (K) à la MOULURE DE DE BUREAU (JJ). Utiliser trois VIS TÊTE PLATE 32 mm NOIRES (7S).

REMARQUE : Les VIS doivent se serrer dans la rainure de la MOULURE DE COLONNE.

REMARQUE : Ne pas trop serrer les vis.

ÉTAPE 19

Fixer deux PETITES CONSOLES EN MÉTAL (17G) à l'EXTRÉMITÉ GAUCHE (B). Utiliser deux VIS TÊTE LARGE 14 mm NOIRES (1S).

REMARQUE : S'assurer que les chants des PETITES CONSOLES EN MÉTAL sont à ﬂ eur du chant de l'EXTRÉMITÉ GAUCHE.

Fixer la PLINTHE GAUCHE INFÉRIEURE (DD) à l'EXTRÉMITÉ GAUCHE (B). Utiliser deux VIS TÊTE LARGE 14 mm NOIRES (1S) à travers les PETITES CONSOLES EN MÉTAL et dans la PLINTHE GAUCHE INFÉRIEURE.

ÉTAPE 20

Fixer l'EXTRÉMITÉ GAUCHE (B) au DESSUS DE BUREAU (E). Serrer deux FIXATIONS TWIST-LOCK®.

REMARQUE : Pour support, placer un morceau de mousse d'emballage et unes magazines sous l'EXTRÉMITÉ GAUCHE.

Fixer l'ESPACEUR (LLL) à l'EXTRÉMITÉ GAUCHE (B). Serrer deux FIXATIONS TWIST-LOCK®.

Page 58

ÉTAPE 21

Fixer le VOILE DE FOND (Q) à l’EXTRÉMITÉ GAUCHE INTERNE (D). Serrer deux FIXATIONS TWIST-LOCK®.

ÉTAPE 22

Insérer deux GOUPILLES EN MÉTAL (1R) dans l'EXTRÉMITÉ GAUCHE INTERNE (D).

Fixer l'EXTRÉMITÉ GAUCHE INTERNE (D) au DESSUS DE BUREAU (E). Serrer deux FIXATIONS TWIST-LOCK®.

REMARQUE : S'assurer de bien insérer la GOUPILLE EN MÉTAL située sur l'EXTRÉMITÉ GAUCHE INTERNE dans les trous dans le DESSUS DE BUREAU.

Fixer l'EXTRÉMITÉ GAUCHE INTERNE (D) au ESPACEUR (LLL). Utiliser deux VIS TÊTE PLATE 48 mm NOIRES (2S).

ÉTAPE 23

Fixer le MONTANT GAUCHE (P) au DESSUS DE BUREAU (E). Serrer deux FIXATIONS TWIST-LOCK®.

Fixer le MONTANT GAUCHE (P) au VOILE DE FOND (Q). Utiliser deux VIS TÊTE PLATE 49 mm NOIRES (113S).

Insérer le CLIP POUR CORDONS (4P) dans le DESSUS DE BUREAU (E) comme l'indique le schéma.

ÉTAPE 24

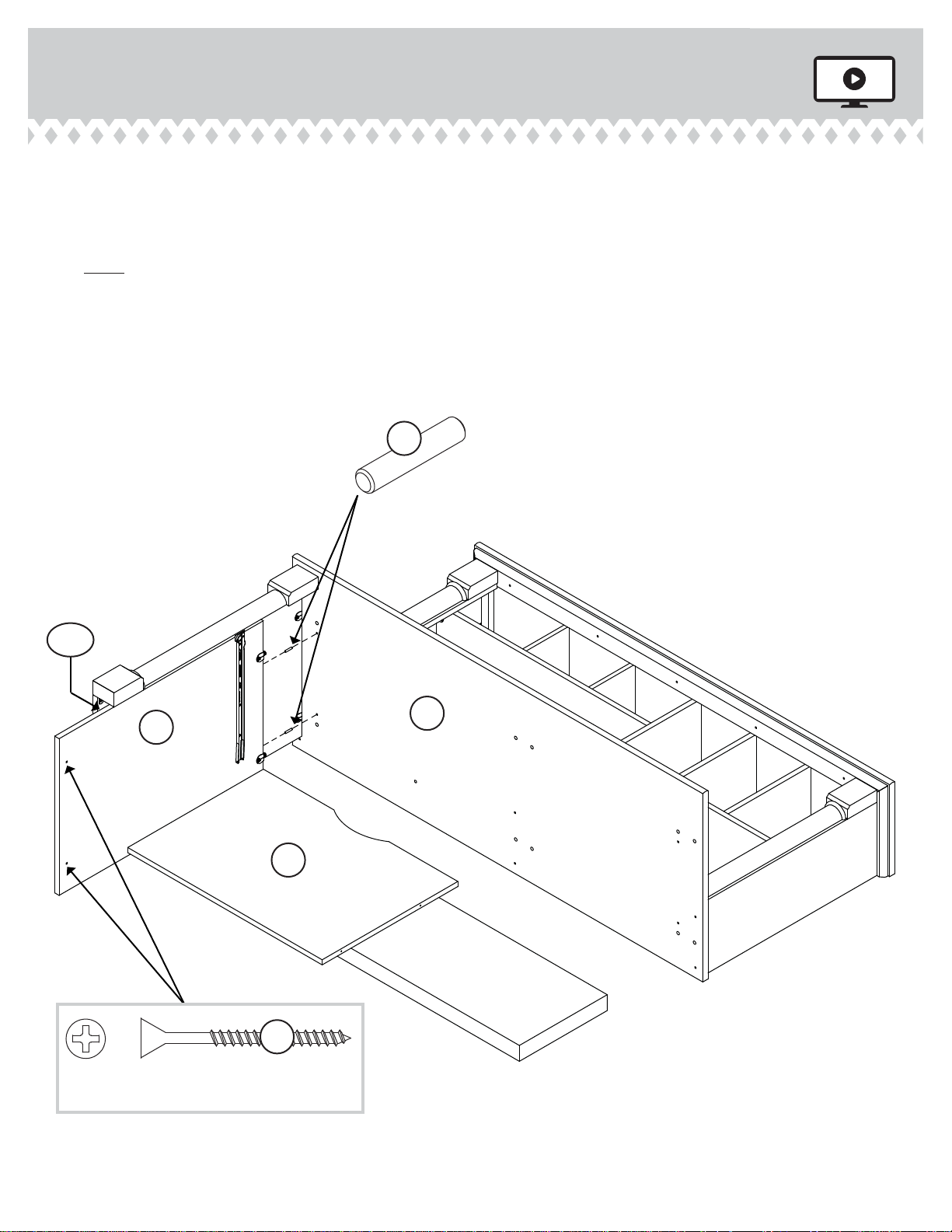

Fixer le BLOC D'EXTENSION (BB) au DESSUS DE BUREAU (E). Serrer deux FIXATIONS TWIST-LOCK®.

Enfoncer l'ARRÊT DE PORTE (4I) dans le trou du BLOC D'EXTENSION (BB) exactement comme l'indique le schéma.

ÉTAPE 27

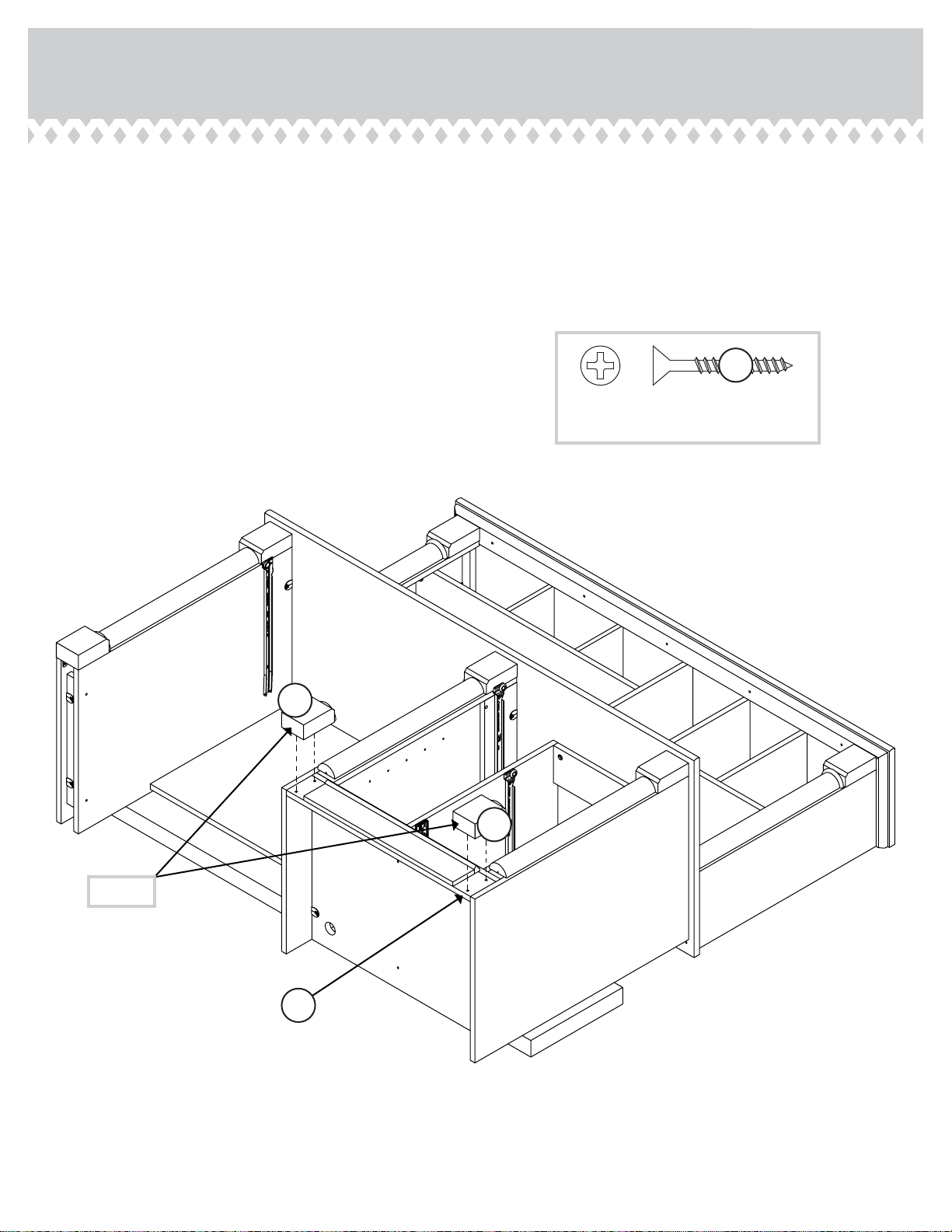

Insérer deux GOUPILLES EN MÉTAL (1R) dans l'ENTRETOISE DE TIROIR (HH).

Fixer l'ENTRETOISE DE TIROIR (HH) sur l’EXTRÉMITÉ DROITE INTERNE (C). Serrer un EXCENTRIQUE ESCAMOTABLE.

REMARQUE : S'assurer de bien insérer la GOUPILLE EN MÉTAL située sur l'ENTRETOISE DE TIROIR dans le trou dans l'EXTRÉMITÉ DROITE INTERNE.

ÉTAPE 28

Fixer le PETIT MONTANT (FF) à l'ENTRETOISE DE TIROIR (HH). Serrer un EXCENTRIQUE ESCAMOTABLE.

REMARQUE : S'assurer de bien insérer la GOUPILLE EN MÉTAL située sur l’ENTRETOISE DE TIROIR dans le trou dans le PETIT MONTANT.

Fixer le PETIT MONTANT (FF) au DESSOUS (TT). Utiliser deux VIS TÊTE PLATE 49 mm NOIRES (113S).

ÉTAPE 29

Fixer cinq CONSOLES EN MÉTAL (4G) sur le SUPPORT DE SOCLE (II). Utiliser cinq VIS TÊTE LARGE 14 mm NOIRES (1S).

REMARQUE : S'assurer que les CONSOLES sont à ﬂ eur des chants du SUPPORT DE SOCLE.

ÉTAPE 25

Fixer l'EXTRÉMITÉ DROITE (A) au DESSUS DE BUREAU (E). Serrer deux FIXATIONS TWIST-LOCK®.

Insérer deux GOUPILLES EN MÉTAL (1R) dans l'EXTRÉMITÉ DROITE INTERNE (C).

Fixer l'EXTRÉMITÉ DROITE INTERNE (C) au DESSUS DE BUREAU (E). Serrer deux FIXATIONS TWIST-LOCK®.

REMARQUE : S'assurer de bien insérer les GOUPILLES EN MÉTAL situées sur l'EXTRÉMITÉ DROITE INTERNE dans les trous dans le DESSUS DE BUREAU.

ÉTAPE 26

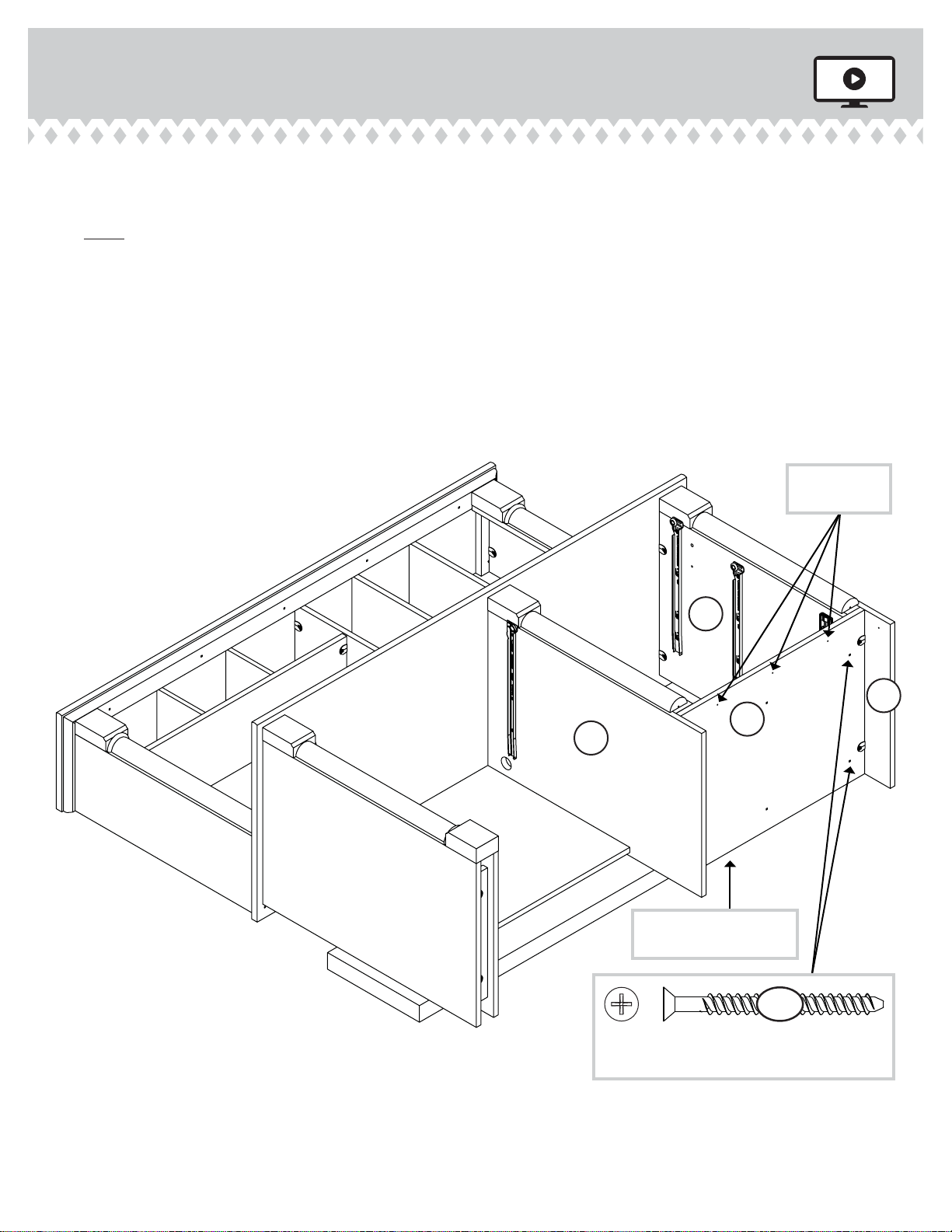

Fixer le DESSOUS (TT) à l’EXTRÉMITÉ DROITE (A) et au MONTANT GAUCHE (P). Serrer quatre FIXATIONS TWIST-LOCK®.

REMARQUE : Pour support, placer un morceau de mousse d'emballage et unes magazines sous le DESSOUS.

Fixer le DESSOUS (TT) sur l’EXTRÉMITÉ DROITE INTERNE (C). Utiliser deux VIS TÊTE PLATE 49 mm NOIRES (113S).

ÉTAPE 30

Fixer le SUPPORT DE SOCLE (II) à l'EXTRÉMITÉ DROITE (A), au MONTANT GAUCHE (P) et au DESSOUS (TT). Utiliser cinq VIS TÊTE LARGE 14 mm NOIRES (1S) à travers les CONSOLES situées sur le SUPPORT DE SOCLE, et dans l'EXTRÉMITÉ DROITE, le MONTANT GAUCHE et DESSOUS.

ÉTAPE 31

Fixer la MOULURE DE SOCLE (J) et le SOCLE (Z) au SUPPORT DE SOCLE (II). Utiliser quatre VIS TÊTE PLATE 25 mm MARRON (12S).

REMARQUE : S’assurer de placer la MOULURE DE SOCLE (J) exactement comme l’indiquent le schéma agrandi.

ÉTAPE 32

Fixer les PLINTHES INFÉRIEURES (L) au SUPPORT DE SOCLE (II). Utiliser quatre VIS TÊTE PLATE 32 mm NOIRES (7S).

Page 59

ÉTAPE 33

Attention: Ne pas relever l'élément dans sa position verticale avant d'avoir ﬁ xé l’ARRIÈRE. L'élément risque de s'e ondrer.

REMARQUE : L'assistance d'autrui peut être nécessaire à cette étape. Avec précaution, retourner l'élément sur ses chants avant. Déplier

l'ARRIÈRE DE SURMEUBLE (R) et le placer sur l'élément. La marge tout autour des quatre chants de l'ARRIÈRE DE

SURMEUBLE (R) devrait être régulière. Si besoin est, enfoncer sur les coins opposés de l'élément pour s'assurer d'être « d'équerre ».

Fixer l'ARRIÈRE DE SURMEUBLE (R) à l'élément à l'aide des CLOUS (1N). REMARQUE : S'assurer de bien enfoncer les CLOUS dans les

trous qui sont alignés sur les MONTANTS et TABLETTES. Répéter cette étape pour ﬁ xer les ARRIÈRES (MM et NN). REMARQUE : S'assurer de bien enfoncer les CLOUS dans les

trous qui sont alignés sur l'EXTRÉMITÉ INTERNE, le MONTANT et le BLOC D'EXTENSION dans l'ARRIÈRE (MM).

REMARQUE : Des lignes et trous de découpe perforées ont été prévues pour accéder facilement aux ARRIÈRES. Découper, avec précaution, les trous nécessaires et le rectangle dans l'ARRIÈRE (MM) pour la ventilation appropriée du CPU.

ÉTAPE 34

Fixer les CHARNIÈRES (40H) à la PORTE (PP). Utiliser quatre VIS TÊTE PLATE 13 mm NOIRES (11S).

ÉTAPE 37

Fixer les CÔTÉS DE TABLETTE DE CLAVIER (N) à la TABLETTE DE CLAVIER (O). Utiliser quatre VIS TÊTE PLATE 38 mm MARRON (14S).

Fixer les CÔTÉS DE TABLETTE DE CLAVIER (N) à l'ARRIÈRE DE TABLETTE DE CLAVIER (M). Utiliser deux VIS TÊTE PLATE 38 mm MARRON (14S).

Fixer l'ARRIÈRE DE TABLETTE DE CLAVIER (M) à la TABLETTE DE CLAVIER (O). Utiliser deux PETITES VIS TÊTE PLATE 32 mm NOIRES (74S).

ÉTAPE 38

Fixer deux CHARNIÈRES DE TABLETTE DE CLAVIER (12H) au DEVANT DE TABLETTE DE CLAVIER (EE). Utiliser quatre VIS TÊTE PLATE 16 mm ARGENTÉES (23S).

Fixer les CHARNIÈRES DE TABLETTE DE CLAVIER (12H) à la TABLETTE DE CLAVIER (O). Utiliser deux VIS TÊTE LARGE 14 mm ARGENTÉES (54S).

ÉTAPE 39

Fixer le TIROIR DROIT DE TABLETTE DE CLAVIER (40AY) et le TIROIR GAUCHE DE TABLETTE DE CLAVIER (40AZ) à la TABLETTE DE CLAVIER (O). Utiliser quatre PETITES VIS TÊTE PLATE 25 mm MARRON (18S).

Fixer deux BOUTONS (33K) au DEVANT DE TABLETTE DE CLAVIER (EE). Utiliser deux VIS À MÉTAUX 25 mm DORÉES (50S).

ÉTAPE 35

Relever, avec précaution, l'élément dans sa position verticale. Avant de ﬁ xer la PORTE à l’unité, s’assurer que la vis de montage

se trouve contre les butées comme l’indique le schéma de droite. Si ce n’est pas le cas, desserrer la vis de montage pour la faire glisser contre les butées. Serrer ensuite la vis de montage.

Fixer la PORTE (PP) au PETIT MONTANT (FF) comme l'indique le schéma inférieur. Utiliser les vis fournies avec les CHARNIÈRES. Il est préférable de donner quelques tours de tournevis à chaque VIS avant de les serrer toutes à bloc.

Fixer un BOUTON (33K) à la PORTE (PP). Utiliser une VIS À MÉTAUX 28 mm NOIRE (21S).

Voir l'étape suivante pour réglages des PORTES.

ÉTAPE 36

Consulter le schéma agrandi pour identiﬁ er les pièces des CHARNIÈRES. Il faut peut-être ajuster les PORTES. Suivre les indications ci-dessous pour ajuster. RÉGLAGES DES PORTES :

Pour ajuster les PORTES latéralement (horizontalement), tourner la vis de réglage vers l'intérieur ou vers l'extérieur.

Pour ajuster les PORTES de haut en bas (verticalement), desserrer les deux vis de réglage. Déplacer les PORTES verticalement à l'emplacement désiré. Serrer les vis après avoir ajusté.

Pour ajuster les PORTES vers l'intérieur où vers l'extérieur (profondeur), desserrer la vis de montage un tour et déplacer les PORTES vers l'intérieur ou vers l'extérieur. Serrer la vis de montage après avoir ajusté.

Page 60

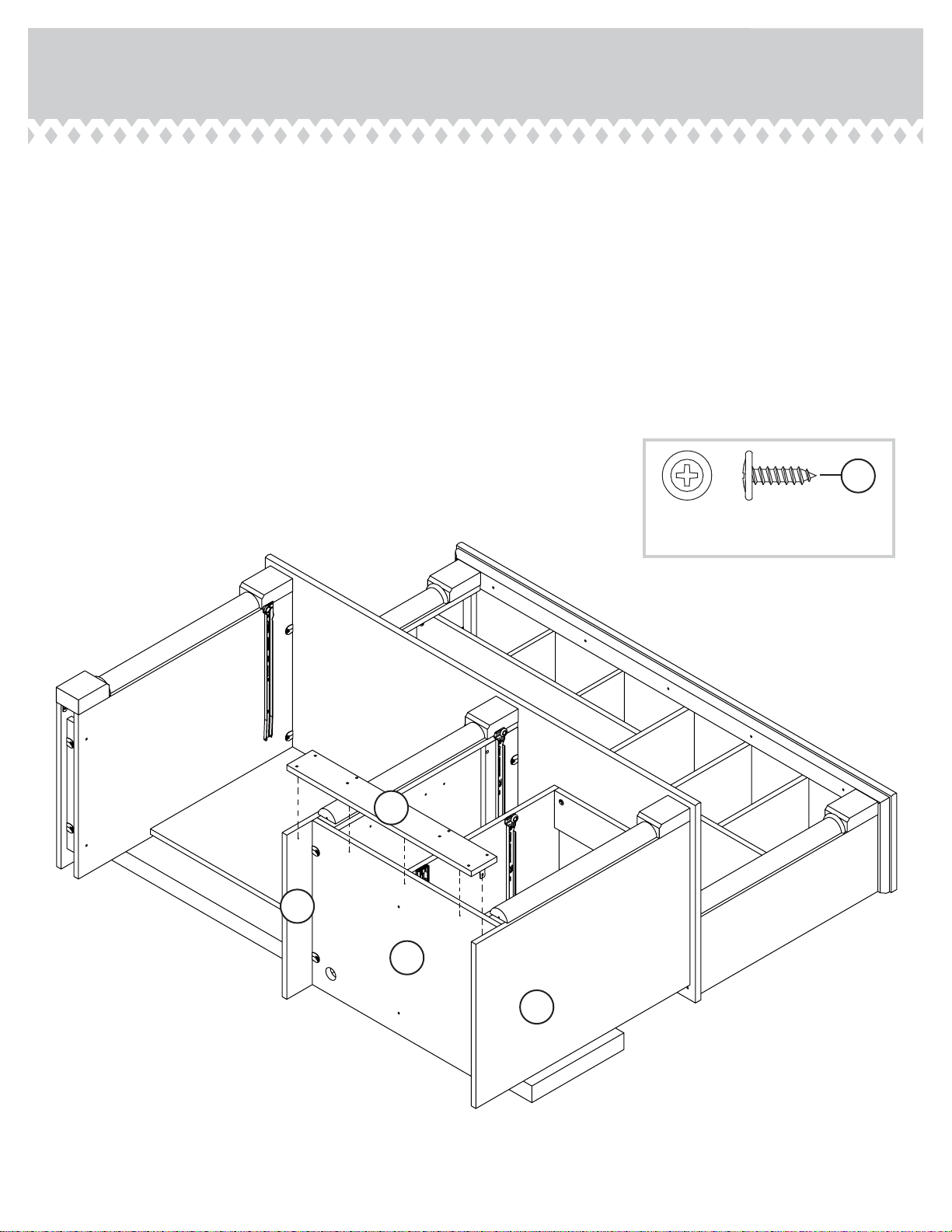

ÉTAPE 40

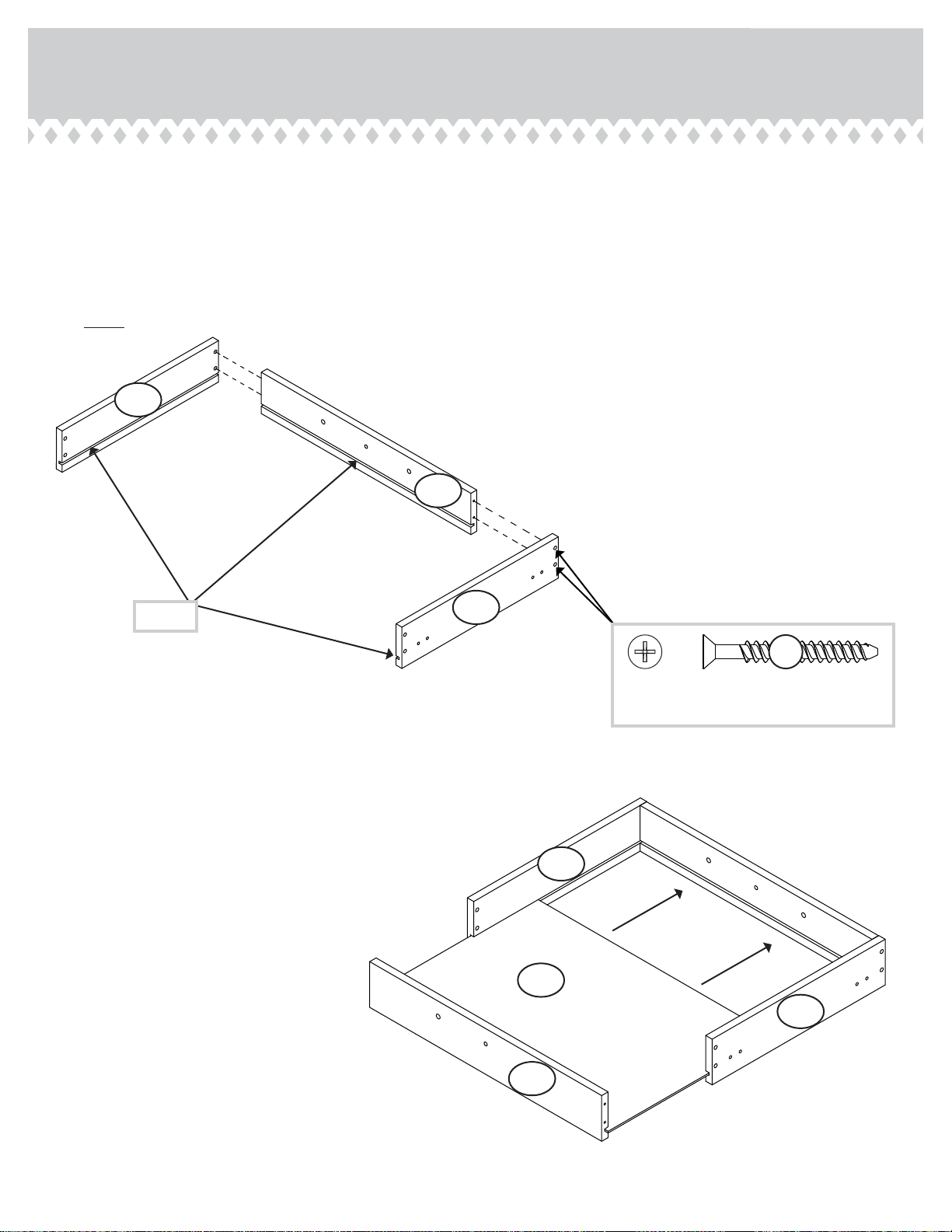

1 Insérer les CÔTÉS DE TIROIR POUR DOSSIERS (D14 et D15) en biseau dans la fente dans chaque extrémité du DEVANT DE TIROIR POUR DOSSIERS (RR).

2 Enﬁ ler le FOND DE TIROIR POUR DOSSIERS (D953) dans les rainures des CÔTÉS DE TIROIR POUR DOSSIERS (D14 et D15) et du DEVANT DE TIROIR POUR DOSSIERS (RR).

3 Fixer l'ARRIÈRE DE TIROIR POUR DOSSIERS (D151) aux CÔTÉS DE TIROIR POUR DOSSIERS (D14 et D15). Utiliser quatre VIS TÊTE PLATE 40 mm NOIRES (30S).

REMARQUE : S'assurer que le FOND DE TIROIR POUR DOSSIERS (D953) s'encastre dans la rainure de l'ARRIÈRE DE TIROIR POUR DOSSIERS (D151).

Répéter cette étape pour le tiroir à l’aide du DEVANT DE TIROIR (QQ), des CÔTÉS DE TIROIR (D10 et D11), de l’ARRIÈRE DE TIROIR (D150) et du FOND DE TIROIR (D954).

ÉTAPE 41

Insérer une EXCENTRIQUE DE COULISSE (10A) dans les CÔTÉS DE TIROIR POUR DOSSIERS (D14 et D15).

Fixer les COULISSES D’EXTENSION (VV) aux CÔTÉS DE TIROIR POUR DOSSIERS (D14 et D15). Utiliser quatre VIS TÊTE PLATE 8 mm DORÉES (3S) à travers les trous nº 2 et nº 4.

REMARQUE : La tête de vis dans l'EXCENTRIQUE doit être visible à travers le trou fendu dans la COULISSE.

ÉTAPE 42

Insérer une EXCENTRIQUE DE COULISSE (10A) dans les CÔTÉS DE TIROIR (D10 et D11).

Fixer le TIROIR DROIT (40CC) et le TIROIR GAUCHE (40CD) aux CÔTÉS DE TIROIR (D10 et D11). Utiliser quatre VIS TÊTE PLATE 8 mm DORÉES (3S) à travers les trous nº 1 et nº 4.

REMARQUE : La tête de vis dans l'EXCENTRIQUE doit être visible à travers le trou fendu dans la COULISSE.

ÉTAPE 43

Fixer l'un des DEVANTS DE CAISSON DE TIROIR À CRAYONS (D507) aux CÔTÉS DE TIROIR À CRAYONS (D113). Utiliser quatre VIS TÊTE PLATE 40 mm NOIRES (30S).

Enﬁ ler le FOND DE TIROIR À CRAYONS (B38) dans les rainures des CÔTÉS DE TIROIR À CRAYONS et de DEVANT DE CAISSON DE TIROIR À CRAYONS.

Fixer l'autre DEVANT DE CAISSON DE TIROIR À CRAYONS (D507) aux CÔTÉS DE TIROIR À CRAYONS (D113). Utiliser quatre VIS TÊTE PLATE 40 mm NOIRES (30S).

REMARQUE : S'assurer que le FOND DE TIROIR À CRAYONS (B38) s'encastre dans la rainure du DEVANT DE CAISSON DE TIROIR À CRAYONS.

ÉTAPE 44

Fixer le DEVANT DE TIROIR À CRAYONS (LL) aux DEVANTS DE CAISSON DE TIROIR À CRAYONS (D507). Utiliser deux VIS TÊTE LARGE 22 mm NOIRES (17S).

Fixer le TIROIR DROIT (40CC) et le TIROIR GAUCHE (40CD) aux CÔTÉS DE TIROIR À CRAYONS (D113). Utiliser quatre VIS TÊTE PLATE 8 mm DORÉES (3S) à travers les trous nº 2 et nº 4.

Fixer un BOUTON (33K) sur le DEVANT DE TIROIR À CRAYONS (LL). Utiliser une VIS À MÉTAUX 38 mm ARGENTÉE (95S) à travers le DEVANT DE CAISSON DE TIROIR À CRAYONS, à travers le DEVANT DE TIROIR À CRAYONS et dans le BOUTON.

ÉTAPE 46

Fixer un BOUTON (33K) du DEVANT DE TIROIR POUR DOSSIERS

(RR). Utiliser une VIS À MÉTAUX 13 mm ARGENTÉE (38S). Enfoncer une ARMATURE POUR DOSSIERS (4B) sur le CÔTÉ DROIT

DE TIROIR POUR DOSSIERS (D14). Enﬁ ler les GUIDES POUR DOSSIERS (7B) dans l'ARMATURE POUR

DOSSIERS (4B) située sur le CÔTÉ DROIT DE TIROIR POUR DOSSIERS. Enﬁ ler une autre ARMATURE POUR DOSSIERS (4B) sur l'autre

extrémité des GUIDES POUR DOSSIERS (7B) et appuyer cette ARMATURE POUR DOSSIERS sur le CÔTÉ GAUCHE DE TIROIR POUR DOSSIERS (D15).

ÉTAPE 47

Enfoncer quatre MANCHONS EN CAOUTCHOUC (2R) sur les quatre GOUPILLES EN MÉTAL (1R). Insérer les GOUPILLES EN MÉTAL dans les trous choisis dans les MONTANTS (P et FF). Poser la TABLETTE RÉGLABLE (GG) sur les GOUPILLES EN MÉTAL.

Pour insérer le tiroir pour dossiers dans l'élément, aligner les COULISSES D'EXTENSION du tiroir sur les GLISSIÈRES D'EXTENSION de l'élément et enfoncer le tiroir dans l'élément jusqu'à ce que le tiroir soit complètement inséré. Le tiroir pour dossiers o rira une certaine résistance jusqu'à ce qu'il soit complètement inséré dans l'élément, il glissera ensuite sans di culté.

Pour insérer les autres tiroirs dans l'élément, abaisser les devants des tiroirs et faire passer les roulettes situées sur les tiroirs derrière les roulettes situées sur l'élément. Relever les devants du tiroir et les enﬁ ler dans l'élément. Répéter cette étape pour insérer la TABLETTE DE CLAVIER (O).

Centrer un COUVERCLE DE VIS (21P) sur la tête de chaque VIS dans l'EXTRÉMITÉ GAUCHE INTERNE (D) et appuyer fermement.

ÉTAPE 48

Pour ajuster les tiroirs, desserrer la VIS nº 4 dans les COULISSES un quart de tour et tourner ensuite la CAME dans le sens des aiguilles d'une montre ou dans le sens contraire. Noter que le tiroir monte ou descend lorsque l'on tourne la CAME. Plus la vis dans le trou oblong est haute, plus le devant de tiroir sera haut. Plus la vis est basse, plus le devant de tiroir sera bas. Ajuster les tiroirs de cette manière permet aux DEVANTS DE TIROIR d'être mieux alignés une fois fermés. Resserrer la VIS après d'avoir ajusté.

REMARQUE : Prière de lire les informations importantes sur la sécurité ﬁ gurant sur les pages arrière du manuel d’instructions.

Ceci complète l'assemblage. Nettoyer à l’aide d’une encaustique pour meubles ou d’un chi on humide. Essuyer.

ÉTAPE 45

Fixer un BOUTON (33K) sur le DEVANT DE TIROIR (QQ). Utiliser une VIS À MÉTAUX 13 mm ARGENTÉE (38S).

Page 61

Escritorio de computadora

con organizador

Use estas instrucciones de ensamblaje en español junto con las ﬁ guras paso-a-paso provistas en el folleto inglés. Cada paso en español corresponde al mismo paso en inglés. Se destacan las ﬁ guras de cada paso con una tonalidad oscura para mostrar precisamente cual parte se debe montar a la unidad. Compare la “Lista de Part” abajo con la “Part Identiﬁ cation” en el folleto en inglés para familiarizarse con Las partes de ensamblaje.

NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.

A l’usage exclusif du Canada Noter la date d’

Lot nº : ____________

Date de l’achat: ____________

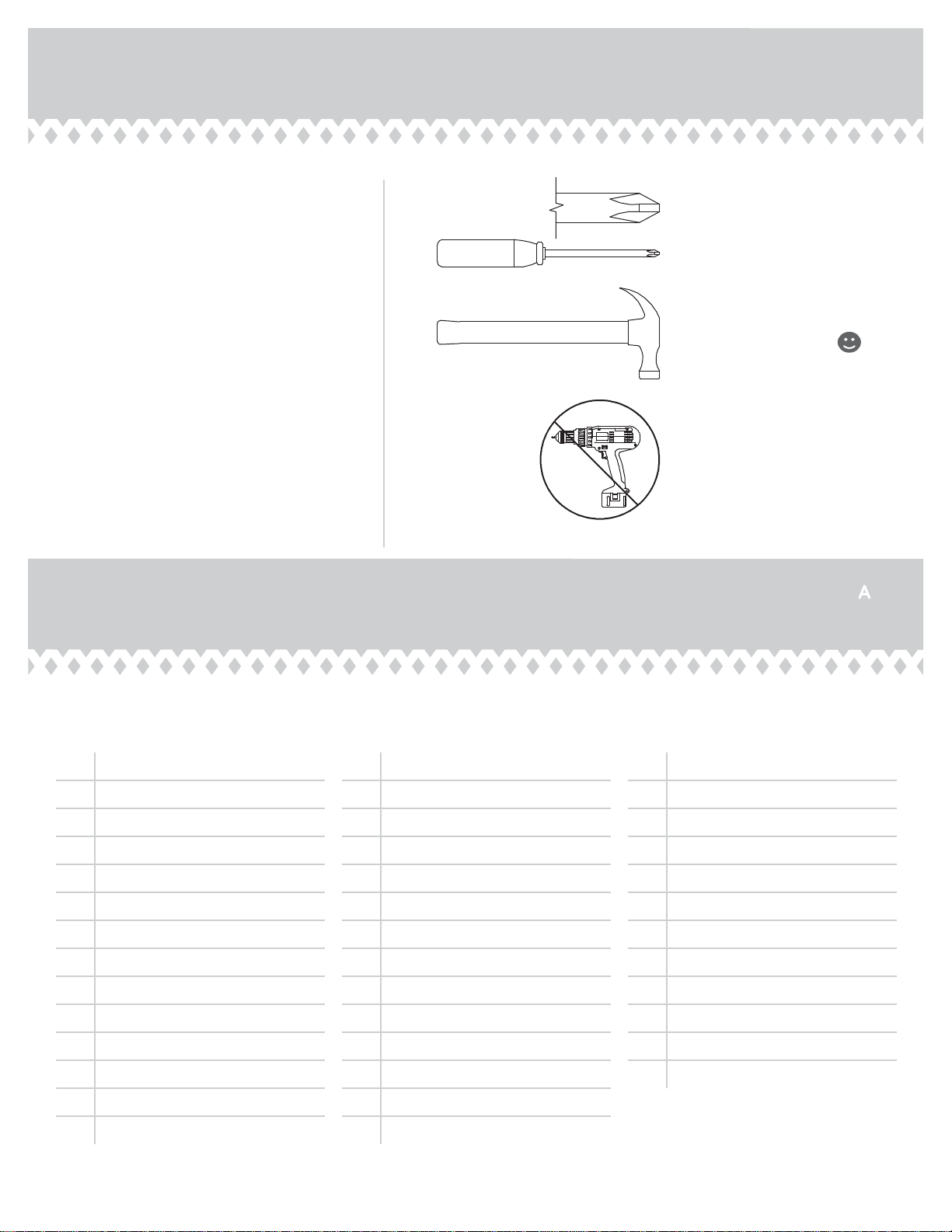

ITEM DESCRIPCIÓN CANTIDAD

A EXTREMO DERECHO .......................................................... 1

B EXTREMO IZQUIERDO .......................................................1

C EXTREMO DERECHO INTERIOR ................................1

D EXTREMO IZQUIERDO INTERIOR .............................1

E PANEL SUPERIOR DE ESCRITORIO ........................1

F PANEL SUPERIOR DE ORGANIZADOR ................1

G MOLDURA IZQUIERDA DE PANEL SUPERIOR 1 H MOLDURA DERECHA DE PANEL SUPERIOR ..1

I MOLDURA DE PANEL SUPERIOR ............................. 1

J MOLDURA DE BASE ............................................................1

K MOLDURA DE COLUMNA ............................................. 3

L PLINTO INFERIOR .................................................................2

P PARAL IZQUIERDO ................................................................1

Q VELO DE FONDO ....................................................................1

R DORSO DE ORGANIZADOR ..........................................1

S EXTREMO DERECHO DE ORGANIZADOR ........ 1

T EXTREMO IZQUIERDO DE ORGANIZADOR ..... 1

U PARAL DE ORGANIZADOR.............................................1

V ESTANTE LARGO DE ORGANIZADOR .................. 1

W ESTANTE DE ORGANIZADOR ......................................1

X PARAL LARGO APUNTALADO ................................... 2

Y PARAL CORTO APUNTALADO ..................................2

Z BASE ................................................................................................. 1

AA MOLDURA DE COLUMNA DE ORGANIZADOR

BB BLOQUE DE EXTENSIÓN .................................................1

CC PLINTO ...........................................................................................5

DD PLINTO INFERIOR IZQUIERDO ................................... 1

FF PARAL PEQUEÑO .................................................................. 1

GG ESTANTE AJUSTABLE ........................................................ 1

HH RIOSTRA DE CAJÓN ............................................................ 1

II SOPORTE DE BASE .............................................................. 1

JJ MOLDURA DE ESCRITORIO .......................................... 1

KK MOLDURA IZQUIERDA DE ORGANIZADOR ....1

MM DORSO ............................................................................................ 1

LISTA DE PARTES

ESTAMOS AQUI PARA AYUDAR!

Tratamos de asegurar que su mueble llega en condición excelente. Nuestros representantes de Servicio al Cliente son amables y listos para ayudarle con servicio rápido y eﬁ

ciente si una parte está defectuosa o ausente (o si necesita ayuda con el ensamblaje). NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin cargo

LISTA DE PARTES

ITEM DESCRIPCIÓN CANTIDAD

NN DORSO PEQUEÑO ................................................................ 1

OO DISCO MEDIO ...........................................................................7

PP PUERTA ........................................................................................... 1

SS MOLDURA DERECHA DE ORGANIZADOR .......1

TT FONDO ............................................................................................1

LLL ESPACIADOR .............................................................................1

M DORSO DE ESTANTE DE TECLADO ....................... 1

N LADO DE ESTANTE DE TECLADO .......................... 2

O ESTANTE DE TECLADO ....................................................1

EE CARA DE ESTANTE DE TECLADO ...........................1

LL CARA DE CAJÓN PARA LÁPICES ............................ 1

QQ CARA DE CAJÓN .................................................................... 1

RR CARA DE CAJÓN DEL ARCHIVERO .......................1

B38 FONDO DE CAJÓN PARA LÁPICES ........................ 1

D10 LADO DERECHO DE CAJÓN ........................................ 1

D11 LADO IZQUIERDO DE CAJÓN ..................................... 1

D14 LADO DERECHO DE CAJÓN

DEL ARCHIVERO.....................................................................1

D15 LADO IZQUIERDO DE CAJÓN

DEL ARCHIVERO.....................................................................1

D113 LADO DE CAJÓN PARA LÁPICES ........................... 2

D150 DORSO DE CAJÓN ............................................................... 1

D151 DORSO DE CAJÓN DEL ARCHIVERO ................... 1

D507 FRENTE DE CAJÓN PARA LÁPICES ...................... 2

D953 FONDO DE CAJÓN DEL ARCHIVERO ................... 1

D954 FONDO DE CAJÓN ............................................................... 1

Page 62

LISTA DE PARTES

ITEM DESCRIPCIÓN CANTIDAD

LISTA DE PARTES

ITEM DESCRIPCIÓN CANTIDAD

(JUEGO DE EXTENSIÓN SE MUESTRA POR

SEPARADO)

UU RIEL DE EXTENSIÓN ...........................................................2

VV CORREDERA DE EXTENSIÓN ......................................2

40AW GABINETE DERECHO DE TECLADO ...................... 1

40AX GABINETE IZQUIERDO DE TECLADO ..................1

40AY CAJÓN DERECHO DE TECLADO.............................. 1

40AZ CAJÓN IZQUIERDO DE TECLADO ..........................1

40CA GABINETE DERECHO ........................................................2

40CB GABINETE IZQUIERDO ..................................................... 2

40CC CAJÓN DERECHO ................................................................ 2

40CD CAJÓN IZQUIERDO ............................................................. 2

10A EXCÉNTRICO DE CORREDERA ..................................4

4B CORRIMIENTO DE ARCHIVERO................................2

7B VARILLA DE ARCHIVERO ............................................... 2

1F EXCÉNTRICO ESCONDIDO ..........................................8

2F PASADOR DE EXCÉNTRICO .........................................8

7F SUJETADOR TWIST-LOCK® ........................................34

17F CONECTOR DE MOLDURA ...........................................2

4G SOPORTE DE METAL .........................................................5

5G SOPORTE ANGULAR .......................................................10

17G SOPORTE DE METAL PEQUEÑO .............................2

12H BISAGRA DE ESTANTE DE TECLADO ..................2

40H BISAGRA .......................................................................................2

4I TOPE DE PUERTA ................................................................... 1

33K POMO .............................................................................................6

1N CLAVO ......................................................................................105

4P GRAPA DE CABLE .................................................................. 1

21P CUBIERTA DE TORNILLO ................................................2

1R ESPIGA DE METAL ............................................................26

2R MANGUITO DE GOMA ...................................................... 4

1S TORNILLO NEGRO DE CABEZA

GRANDE de 14 mm ...........................................................34

2S TORNILLO NEGRO DE CABEZA

PERDIDA de 48 mm ............................................................ 2

3S TORNILLO DORADO DE CABEZA

PERDIDA de 8 mm .............................................................28

7S TORNILLO NEGRO DE CABEZA

PERDIDA de 32 mm .........................................................28

11S TORNILLO NEGRO DE CABEZA

PERDIDA de 13 mm .............................................................4

12S TORNILLO MARRÓN DE CABEZA

PERDIDA de 25 mm ...........................................................11

14S TORNILLO MARRÓN DE CABEZA

PERDIDA de 38 mm ............................................................ 6

17S TORNILLO NEGRO DE CABEZA

GRANDE de 22 mm ............................................................. 2

18S TORNILLO PEQUEÑO MARRÓN DE

CABEZA PERDIDA de 25 mm .....................................4

21S TORNILLO NEGRO PARA METAL

de 28 mm......................................................................................1

23S TORNILLO PLATEADO DE CABEZA

PERDIDA de 16 mm .............................................................4

30S TORNILLO NEGRO DE CABEZA

PERDIDA de 40 mm ..........................................................16

38S TORNILLO PLATEADO PARA METAL

de 13 mm ......................................................................................2

50S TORNILLO DORADO PARA METAL

de 25 mm.....................................................................................2

54S TORNILLO PLATEADO DE CABEZA

GRANDE de 14 mm .............................................................. 2

74S TORNILLO PEQUEÑO NEGRO DE

CABEZA PERDIDA de 32 mm .....................................2

95S TORNILLO PLATEADO PARA METAL

de 38 mm .....................................................................................1

113S TORNILLO NEGRO DE CABEZA

PERDIDA de 49 mm .......................................................... 12

Page 63

PASO 1

No apriete los SUJETADORES TWIST-LOCK® en este paso. Ensamble la unidad sobre un piso alfombrado o sobre el cartón

vacío para evitar rayar la unidad o el piso. Para comenzar el ensamblaje, empuje un SUJETADOR TWIST-LOCK®

(7F) dentro de los agujeros grandes de los EXTREMOS (A y B). Repita este paso para los EXTREMOS INTERIORES (C y D), el PARAL IZQUIERDO (P), el VELO DE FONDO (Q), los EXTREMOS DE ORGANIZADOR (S y T), el PARAL DE ORGANIZADOR (U), los ESTANTES DE ORGANIZADOR (V y W), el BLOQUE DE EXTENSIÓN (BB), el FONDO (TT) y el ESPACIADOR (LLL).

PASO 2

No apriete los EXCÉNTRICOS ESCONDIDOS en este paso. Empuje ocho EXCÉNTRICOS ESCONDIDOS (1F) en la RIOSTRA

DE CAJÓN (HH), la MOLDURA DE ESCRITORIO (JJ) y las MOLDURAS DE ORGANIZADOR (KK y SS). A continuación, inserte el extremo de metal de un PASADOR DE EXCÉNTRICO (2F) dentro de cada EXCÉNTRICO ESCONDIDO.

PASO 3

Ligeramente clave dos CONECTORES DE MOLDURA (17F) dentro de las muescas de las MOLDURAS DE PANEL SUPERIOR (G, H e I).

PASO 4

Fije las MOLDURAS DE PANEL SUPERIOR (G, H e I) al PANEL SUPERIOR DE ORGANIZADOR (F). Utilice nueve TORNILLOS NEGROS DE CABEZA PERDIDA de 32 mm (7S).

NOTA: No apriete en exceso los TORNILLOS en el PANEL SUPERIOR.

PASO 7

Fije los ESTANTES DE ORGANIZADOR (V y W) al PARAL DE ORGANIZADOR (U). Apriete cuatro SUJETADORES TWIST-LOCK®.

NOTA: Asegúrese de que las ESPIGAS DE METAL sujetadas a los PARALES ESPIGADOS (X y Y) se inserten dentro de los agujeros de los ESTANTES DE ORGANIZADOR (V y W).

PASO 8

Fije los EXTREMOS DE ORGANIZADOR (S y T) a las MOLDURAS DE PANEL SUPERIOR (G y H). Apriete cuatro SUJETADORES TWIST-LOCK®.

Fije los EXTREMOS DE ORGANIZADOR (S y T) a los ESTANTES DE ORGANIZADOR (V y W). Apriete cuatro SUJETADORES TWIST-LOCK®.

PASO 9

Fije las MOLDURAS DE ORGANIZADOR (KK y SS) a los EXTREMOS DE ORGANIZADOR (S y T). Apriete cuatro EXCÉNTRICOS ESCONDIDOS.

Precaución: Riesgo de daños o heridas. Los Excéntricos Escondidos deben apretarse completamente. Los Excéntricos Escondidos que no se aprieten completamente se aﬂ ojarán y las partes pueden separarse. Para apretar completamente, atornille el excéntrico escondido 210 grados.

PASO 10

Fije cuatro MEDIOS CÍRCULOS (OO) a las MOLDURAS DE COLUMNA DE ORGANIZADOR (AA) como se muestra en el diagrama. Utilice cuatro TORNILLOS MARRONES DE CABEZA PERDIDA de 25 mm (12S).

Fije tres MEDIOS CÍRCULOS (OO) a los PLINTOS INFERIORES (L y DD) como se muestra en el diagrama. Utilice tres TORNILLOS MARRONES DE CABEZA PERDIDA de 25 mm (12S).

PASO 5

Fije el PARAL DE ORGANIZADOR (U) al PANEL SUPERIOR DE ORGANIZADOR (F). Apriete dos SUJETADORES TWIST-LOCK®.

Cómo utilizar el SUJETADOR TWIST-LOCK®

1. Inserte el extremo con cabilla del SUJETADOR en el agujero de la parte adjunta.

NOTA: El extremo con cabilla del SUJETADOR debe quedarse completamente insertado en el agujero de la parte adjunta cuando se enclava el SUJETADOR.

2. Apriete el SUJETADOR con un destornillador Phillips lo más ajustado posible

PASO 6

Inserte ocho ESPIGAS DE METAL (1R) dentro del PANEL SUPERIOR DE ORGANIZADOR (F).

Empuje los PARALES ESPIGADOS (X y Y) en las ESPIGAS DE METAL en el PANEL SUPERIOR DE ORGANIZADOR (F).

Inserte ocho ESPIGAS DE METAL (1R) en los PARALES ESPIGADOS (X y Y).

Page 64

PASO 11

Fije dos PLINTOS (CC) a las MOLDURAS DE ORGANIZADOR (KK y SS). Utilice cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 32 mm (7S).

PASO 12

Fije las MOLDURAS DE COLUMNA DE ORGANIZADOR a las MOLDURAS DE ORGANIZADOR (KK y SS). Utilice seis TORNILLOS NEGROS DE CABEZA PERDIDA de 32 mm (7S).

NOTA: No hay agujeros perforados en las MOLDURAS DE COLUMNA DE ORGANIZADOR. Los TORNILLOS apretarán dentro de la ranura. No apriete los TORNILLOS en exceso.

PASO 13

Precaución: No coloque la unidad en posición vertical hasta que se ﬁ je el DORSO. La unidad podría caerse.

NOTA: Usted puede necesitar la ayuda de alguien para este paso. Cuidadosamente coloque la unidad para que repose sobre los

bordes posteriores. Fije el PANEL SUPERIOR DE ESCRITORIO (E) a los EXTREMOS DE

ORGANIZADOR (S y T) y al PARAL DE ORGANIZADOR (U). Utilice seis TORNILLOS NEGROS DE CABEZA PERDIDA de 49 mm (113S).

NOTA: Debe apretar cada TORNILLO unas vueltas antes de apretar cualquier tornillo ﬁ rmemente.

PASO 17

Fije diez SOPORTES ANGULARES (5G) a los EXTREMOS (A y B). Utilice diez TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S).

NOTA: Asegúrese que los bordes de los SOPORTES ANGULARES estén nivelados con los bordes de los EXTREMOS.

Fije dos MOLDURAS DE COLUMNA (K) y dos PLINTOS (CC) a los EXTREMOS (A y B). Pase diez TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S) a través de los SOPORTES y en las MOLDURAS DE COLUMNA y PLINTOS.

NOTA: Asegúrese de utilizar el grupo inferior de agujeros en los PLINTOS como se muestra.

PASO 14

Separe las CORREDERAS DE EXTENSIÓN (VV) de los RIELES DE EXTENSIÓN (UU) como se muestra en el diagrama superior. Prepárese, las piezas son grasientas.

Fije los RIELES DE EXTENSIÓN (UU) al EXTREMO DERECHO INTERIOR (C) y al PARAL PEQUEÑO (FF). Utilice cuatro TORNILLOS DORADOS DE CABEZA PERDIDA de 8 mm (3S).

NOTA: Para cada RIEL DE EXTENSIÓN, atornille un TORNILLO dentro del agujero indicado en el diagrama ampliado. A continuación deslice el cartucho interno del RIEL DE EXTENSIÓN hacia el interior para encontrar el otro agujero que se alinea con el agujero del EXTREMO y PARAL. Atornille un TORNILLO dentro de este agujero.

NOTA: Las CORREDERAS DE EXTENSIÓN se utilizarán más tarde para el CAJÓN DE ARCHIVERO.

PASO 15

Fije los GABINETES DERECHOS (40CA) y los GABINETES IZQUIERDOS (40CB) al EXTREMO DERECHO INTERIOR (C), al BLOQUE DE EXTENSIÓN (BB) y al PARAL PEQUEÑO (FF). Utilice ocho TORNILLOS DORADOS DE CABEZA PERDIDA de 8 mm (3S) a través de los agujeros No. 1 y No. 3.

PASO 16

Fije el GABINETE DERECHO DE TECALDO (40AW) al PARAL IZQUIERDO (P) y el GABINETE IZQUIERDO DE TECLADO (40AX) al EXTREMO IZQUIERDO INTERIOR (D). Utilice cuatro TORNILLOS DORADOS DE CABEZA PERDIDA de 8 mm (3S).

NOTA: Asegúrese de colocar el EXTREMO IZQUIERDO INTERIOR y PARAL IZQUIERDO exactamente como se muestra.

PASO 18

Fije la MOLDURA DE ESCRITORIO (JJ) al PARAL IZQUIERDO (P). Apriete dos EXCÉNTRICOS ESCONDIDOS.

Fije un PLINTO (CC) a la MOLDURA DE ESCRITORIO (JJ). Utilice dos TORNILLOS NEGROS DE CABEZA PERDIDA de 32 mm (7S).

Fije la otra MOLDURA DE COLUMNA (K) a la MOLDURA DE ESCRITORIO (JJ). Utilice tres TORNILLOS NEGROS DE CABEZA PERDIDA de 32 mm (7S).

NOTA: Los TORNILLOS deben apretarse en la ranura de la MOLDURA DE COLUMNA.

NOTA: No apriete los TORNILLOS en exceso.

PASO 19

Fije dos SOPORTES DE METAL PEQUEÑOS (17G) al EXTREMO IZQUIERDO (B). Utilice dos TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S).

NOTA: Asegúrese de que los bordes de los SOPORTES DE METAL PEQUEÑOS estén nivelados con el borde del EXTREMO IZQUIERDO.

Fije un PLINTO INFERIOR IZQUIERDO (DD) al EXTREMO IZQUIERDO (B). Pase dos TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S) a través de los SOPORTES DE METAL PEQUEÑOS y en el PLINTO INFERIOR IZQUIERDO.

PASO 20

Fije el EXTREMO IZQUIERDO (B) al PANEL SUPERIOR DE ESCRITORIO (E). Apriete dos SUJETADORES TWIST-LOCK®.

NOTA: Para soporte, colocar espuma de empaque y unas revistas debajo del EXTREMO IZQUIERDO.

Fije el ESPACIADOR (LLL) al EXTREMO IZQUIERDO (B). Apriete dos SUJETADORES TWIST-LOCK®.

PASO 21

Fije el VELO DE FONDO (Q) al EXTREMO IZQUIERDO INTERIOR (D). Apriete dos SUJETADORES TWIST-LOCK®.

Page 65

PASO 22

Inserte dos ESPIGAS DE METAL (1R) dentro del EXTREMO IZQUIERDO INTERIOR (D).

Fije el EXTREMO IZQUIERDO INTERIOR (D) al PANEL SUPERIOR DE ESCRITORIO (E). Apriete dos SUJETADORES TWIST-LOCK®.

NOTA: Asegúrese de que la ESPIGA DE METAL sujetada al EXTREMO IZQUIERDO INTERIOR se inserte dentro de los agujeros del PANEL SUPERIOR DE ESCRITORIO.

Fije el EXTREMO IZQUIERDO INTERIOR (D) al ESPACIADOR (LLL). Utilice dos TORNILLOS NEGROS DE CABEZA PERDIDA de 48 mm (2S).

PASO 23

Fije el PARAL IZQUIERDO (P) al PANEL SUPERIOR DE ESCRITORIO (E). Apriete dos SUJETADORES TWIST-LOCK®.

Fije el PARAL IZQUIERDO (P) al VELO DE FONDO (Q). Utilice dos TORNILLOS NEGROS DE CABEZA PERDIDA de 49 mm (113S).

Atornille la GRAPA DE CABLE (4P) dentro del PANEL SUPERIOR DE ESCRITORIO (E) como se muestra.

PASO 24

Fije el BLOQUE DE EXTENSIÓN (BB) al PANEL SUPERIOR DE ESCRITORIO (E). Apriete dos SUJETADORES TWIST-LOCK®.

Empuje el TOPE DE PUERTA (4I) en el agujero en el BLOQUE DE EXTENSIÓN (BB) come se muestra.

PASO 25

Fije el EXTREMO DERECHO (A) al PANEL SUPERIOR DE ESCRITORIO (E). Apriete dos SUJETADORES TWIST-LOCK®.

Inserte dos ESPIGAS DE METAL (1R) dentro del EXTREMO DERECHO INTERIOR (C).

Fije el EXTREMO DERECHO INTERIOR (C) al PANEL SUPERIOR DE ESCRITORIO (E). Apriete dos SUJETADORES TWIST-LOCK®.

NOTA: Asegúrese de que las ESPIGAS DE METAL sujetadas al EXTREMO DERECHO INTERIOR se inserte dentro de los agujeros del PANEL SUPERIOR DE ESCRITORIO.

PASO 27

Inserte dos ESPIGAS DE METAL (1R) en la RIOSTRA DE CAJÓN (HH). Fije la RIOSTRA DE CAJÓN (HH) al EXTREMO DERECHO

INTERIOR (C). Apriete un EXCÉNTRICO ESCONDIDO. NOTA: Asegúrese de que la ESPIGA DE METAL sujetada a la

RIOSTRA DE CAJÓN se inserte dentro del agujero del EXTREMO DERECHO INTERIOR.

PASO 28

Fije el PARAL PEQUEÑO (FF) a la RIOSTRA DE CAJÓN (HH). Apriete un EXCÉNTRICO ESCONDIDO.

NOTA: Asegúrese de que la ESPIGA DE METAL sujetada a la RIOSTRA DE CAJÓN se inserte en el agujero del PARAL PEQUEÑO.

Fije el PARAL PEQUEÑO (FF) al FONDO (TT). Utilice dos TORNILLOS NEGROS DE CABEZA PERDIDA de 49 mm (113S).

PASO 29

Fije cinco SOPORTES DE METAL (4G) al SOPORTE DE BASE (II). Utilice cinco TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S).

NOTA: Asegúrese de que los SOPORTES estén nivelados con los bordes del SOPORTE DE BASE.

PASO 30

Fije el SOPORTE DE BASE (II) al EXTREMO DERECHO (A), al PARAL IZQUIERDO (P) y al FONDO (TT). Utilice cinco TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (1S) a través de los SOPORTES sujetados al SOPORTE DE BASE y dentro del EXTREMO DERECHO, del PARAL IZQUIERDO y del FONDO.

PASO 31

Fije la MOLDURA DE BASE (J) y la BASE (Z) al SOPORTE DE BASE (II). Utilice cuatro TORNILLOS MARRONES DE CABEZA PERDIDA de 25 mm (12S).

NOTA: Asegúrese de posicionar la MOLDURA DE BASE exactamente como se muestra en el diagrama ampliado.

PASO 26

Fije el FONDO (TT) al EXTREMO DERECHO (A) y al PARAL IZQUIERDO (P). Apriete cuatro SUJETADORES TWIST-LOCK®.

NOTA: Para soporte, colocar espuma de empaque y unas revistas debajo del FONDO.

Fije el FONDO (TT) al EXTREMO DERECHO INTERIOR (C). Utilice dos TORNILLOS NEGROS DE CABEZA PERDIDA de 49 mm (113S).

Page 66

PASO 32

Fije los PLINTOS INFERIORES (L) al SOPORTE DE BASE (II). Utilice cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 32 mm (7S).

PASO 33

Precaución: No coloque la unidad en posición vertical hasta que se ﬁ je el DORSO. La unidad podría caerse.

NOTA: Usted puede necesitar la ayuda de alguien para este paso. Cuidadosamente voltee la unidad para que repose sobre los bordes delanteros.

Desdoble el DORSO DE ORGANIZADOR (R) y colóquelo sobre la unidad. Los márgenes a lo largo de todos los cuatro bordes del DORSO DE

ORGANIZADOR (R) deben estar uniformes. Empuje sobre las esquinas opuestas de la unidad si es requerido para hacerla "cuadrada."

Fije el DORSO DE ORGANIZADOR (R) a la unidad utilizando los CLAVOS (1N). NOTA: Asegúrese de clavar ligeramente los CLAVOS dentro de

los agujeros que se alinean sobre los PARALES y los ESTANTES. Repita este paso para ﬁ jar los DORSOS (MM y NN). NOTA: Asegúrese de clavar ligeramente los CLAVOS dentro

de los agujeros que se alinean sobre el EXTREMO INTERIOR, el PARAL y el BLOQUE DE EXTENSIÓN del DORSO (MM).

NOTA: Hay líneas y agujeros prerrecortadas provistas para el acceso a través de los DORSOS. Cuidadosamente corte los agujeros necesarios y el rectángulo del DORSO (MM) para la ventilación adecuada de la CPU.

PASO 34

Fije las BISAGRAS (40H) a la PUERTA (PP). Utilice cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 13 mm (11S).

PASO 35

Cuidadosamente ponga la unidad en posición vertical. Antes de ajustar la PUERTA a su unidad, asegúrese de que el tornillo

de montaje se encuentre contra los topes como se muestra en el diagrama derecho. Si no lo está, aﬂ oje el tornillo de montaje para que se deslice contra los topes. Luego, apriete el tornillo de montaje.

Fije la PUERTA (PP) al PARAL PEQUEÑO (FF) como se muestra en el diagrama inferior. Utilice los tornillos provistos de las BISAGRAS. Debe apretar cada TORNILLO unas vueltas antes de apretar cualquier tornillo ﬁ rmemente.

Fije un POMO (33K) a la PUERTA (PP). Utilice un TORNILLO NEGRO PARA METAL de 28 mm (21S).

Consulte el próximo paso para ajustar la PUERTA.

PASO 36

Consulte el diagrama ampliado para identiﬁ car las piezas de las BISAGRAS. Las PUERTAS pueden requerir de ajustes. Siga el texto abajo para

hacer los ajustes necesarios. AJUSTE DE LA PUERTA:

Para ajustar las PUERTAS de un lado al otro (horizontalmente), y gire el tornillo de ajuste hacia el interior o hacia el exterior.

Para ajustar las PUERTAS hacia arriba o hacia abajo (vertical), aﬂ oje los dos tornillos de ajuste. Mueva las PUERTAS hacia arriba o hacia abajo a la ubicación deseada. Apriete los tornillos después de hacer los ajustes.

Para ajustar las PUERTAS hacia atrás o hacia adelante (profundidad), aﬂ oje el tornillo de montaje una vuelta y mueva las PUERTAS hacia el interior o hacia el exterior según sea necesario. Apriete el tornillo de montaje después de hacer los ajustes.

PASO 37

Fije los LADOS DE ESTANTE DE TECLADO (N) al ESTANTE DE TECLADO (O). Utilice cuatro TORNILLOS MARRONES DE CABEZA PERDIDA de 38 mm (14S).

Fije los LADOS DE ESTANTE DE TECLADO (N) al DORSO DE ESTANTE DE TECLADO (M). Utilice dos TORNILLOS MARRONES DE CABEZA PERDIDA de 38 mm (14S).

Fije el DORSO DE ESTANTE DE TECLADO (M) al ESTANTE DE TECLADO (O). Utilice dos TORNILLOS PEQUEÑOS NEGROS DE CABEZA PERDIDA de 32 mm (74S).

PASO 38

Fije dos BISAGRAS DE ESTANTE DE TECLADO (12H) a la CARA DE ESTANTE DE TECLADO (EE). Utilice cuatro TORNILLOS PLATEADOS DE CABEZA PERDIDA de 16 mm (23S).

Fije las BISAGRAS DE ESTANTE DE TECLADO (12H) al ESTANTE DE TECLADO (O). Utilice dos TORNILLOS PLATEADOS DE CABEZA GRANDE de 14 mm (54S).

PASO 39

Fije el CAJÓN DERECHO DE TECLADO (40AY) y el CAJÓN IZQUIERDO DE TECLADO (40AZ) al ESTANTE DE TECLADO (O). Utilice cuatro TORNILLOS PEQUEÑOS MARRONES DE CABEZA PERDIDA de 25 mm (18S).

Fije dos POMOS (33K) a la CARA DE ESTANTE DE TECLADO (EE). Utilice dos TORNILLOS DORADOS PARA METAL de 25 mm (50S).

PASO 40

1 Inserte los LADOS DE CAJÓN DEL ARCHIVERO (D14 y D15) en ángulo dentro del encaje en cada extremo de la CARA DE CAJÓN DEL ARCHIVERO (RR).

2 Deslice el FONDO DE CAJÓN DEL ARCHIVERO (D953) dentro de las ranuras de los LADOS DE CAJÓN DEL ARCHIVERO (D14 y D15) y de la CARA DE CAJÓN DEL ARCHIVERO (RR).

3 Fije el DORSO DE CAJÓN DEL ARCHIVERO (D151) a los LADOS DE CAJÓN DEL ARCHIVERO (D14 y D15). Utilice cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 40 mm (30S).

NOTA: Asegúrese que el FONDO DE CAJÓN DEL ARCHIVERO (D953) ajuste dentro de la ranura del DORSO DE CAJÓN DEL ARCHIVERO (D151).

Repita este paso para el cajón utilizando la CARA DE CAJÓN (QQ), los LADOS DE CAJÓN (D10 y D11), el DORSO DE CAJÓN (D150) y el FONDO DE CAJÓN (D954).

Page 67

PASO 41

Inserte un EXCÉNTRICO DE CORREDERA (10A) dentro de los LADOS DE CAJÓN DEL ARCHIVERO (D14 y D15).

Fije las CORREDERAS DE EXTENSIÓN (VV) a los LADOS DE CAJÓN DEL ARCHIVERO (D14 y D15). Utilice cuatro TORNILLOS DORADOS DE CABEZA PERDIDA de 8 mm (3S) a través de los agujeros No. 2 y No. 4.

NOTA: La cabeza de tornillo del EXCÉNTRICO debe ser visible a través del agujero alargado de la CORREDERA.

PASO 42

Insertar un EXCÉNTRICO DE CORREDERA (10A) en los LADOS DE CAJÓN (D10 y D11).

Fije el CAJÓN DERECHO (40CC) y el CAJÓN IZQUIERDO (40CD) a los LADOS DE CAJÓN (D10 y D11). Utilice cuatro TORNILLOS DORADOS DE CABEZA PERDIDA de 8 mm (3S) a través de los agujeros No. 1 y No. 4.

NOTA: La cabeza de tornillo del EXCÉNTRICO debe ser visible a través del agujero alargado de la CORREDERA.

PASO 43

Fije uno de los FRENTES DE CAJÓN PARA LÁPICES (D507) a los LADOS DE CAJÓN PARA LÁPICES (D113). Utilice cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 40 mm (30S).

Deslice el FONDO DE CAJÓN PARA LÁPICES (B38) dentro de las ranuras de los LADOS DE CAJÓN PARA LÁPICES y del FRENTE DE CAJÓN PARA LÁPICES.

Fije el otro FRENTE DE CAJÓN PARA LÁPICES (D507) a los LADOS DE CAJÓN PARA LÁPICES (D113). Utilice cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 40 mm (30S).

NOTA: Asegúrese de que el FONDO DE CAJÓN PARA LÁPICES (B38) ajuste dentro de la ranura del FRENTE DE CAJÓN PARA LÁPICES.

PASO 46

Fije un POMO (33K) a la CARA DE CAJÓN DEL ARCHIVERO (RR). Utilice un TORNILLO PLATEADO PARA METAL de 13 mm (38S).

Empuje un CORRIMIENTO DE ARCHIVERO (4B) sobre el LADO DERECHO DE CAJÓN DEL ARCHIVERO (D14).

Deslice las VARILLAS DE ARCHIVERO (7B) dentro del CORRIMIENTO DE ARCHIVERO (4B) sujetada al LADO DERECHO DE CAJÓN DEL ARCHIVERO.

Deslice otro CORRIMIENTO DE ARCHIVERO (4B) sobre el otro extremo de las VARILLAS DE ARCHIVERO (7B) y presione este CORRIMIENTO DE ARCHIVERO sobre el LADO IZQUIERDO DE CAJÓN DEL ARCHIVERO (D15).

PASO 47

Empuje cuatro MANGUITOS DE GOMA (2R) sobre las cuatro ESPIGAS DE METAL (1R). Inserte las ESPIGAS DE METAL dentro de los agujeros al nivel preferido de los PARALES (P y FF). Coloque el ESTANTE AJUSTABLE (GG) sobre las ESPIGAS DE METAL.

Para insertar el cajón del archivero dentro de la unidad, alinee las CORREDERAS DE EXTENSIÓN sujetadas al cajón con los RIELES DE EXTENSIÓN sujetados a la unidad y empuje el cajón dentro de la unidad hasta que el cajón esté completamente insertado. El cajón del archivero mueve con diﬁ cultad hasta que se inserte completamente dentro de la unidad, después deslizará fácilmente hacia dentro y hacia fuera.

Para insertar los otros cajones en el unidad, incline la parte delantera de los cajones hacia abajo y deje que los rodillos de los cajones caigan detrás de los rodillos de la unidad. Levante la parte delantera de los cajones y deslícelos dentro de la unidad. Repita este paso para insertar el ESTANTE DE TECLADO (O).

Centre una CUBIERTA DE TORNILLO (21P) sobre la cabeza de cada TORNILLO dentro del EXTREMO IZQUIERDO INTERIOR (D) y presione ﬁ rmemente.

PASO 44

Fije la CARA DE CAJÓN PARA LÁPICES (LL) a los FRENTES DE CAJÓN PARA LÁPICES (D507). Utilice dos TORNILLOS NEGROS DE CABEZA GRANDE de 22 mm (17S).

Fije el CAJÓN DERECHO (40CC) y el CAJÓN IZQUIERDO (40CD) a los LADOS DE CAJÓN PARA LÁPICES (D113). Utilice cuatro TORNILLOS DORADOS DE CABEZA PERDIDA de 8 mm (3S) a través de los agujeros No. 2 y No. 4.

Fije un POMO (33K) a la CARA DE CAJÓN PARA LÁPICES (LL). Pase un TORNILLO PLATEADO PARA METAL de 38 mm (95S) a través del FRENTE DE CAJÓN PARA LÁPICES, a través de la CARA DE CAJÓN PARA LÁPICES y dentro del POMO.

PASO 45

Fije un POMO (33K) a la CARA DE CAJÓN (QQ). Utilice un TORNILLO PLATEADO PARA METAL de 13 mm (38S).

Page 68

PASO 48

Para ajustar los cajones, aﬂ oje el TORNILLO No. 4 de las CORREDERAS una cuarta vuelta y después gire la leva hacia la derecha o hacia la izquierda. Observe que el cajón sube o baja al girar la LEVA. Entre más alto esté el tornillo en el agujero oblongo, más alto estará el frente del cajón. Entre más bajo esté el tornillo, el frente del cajón estará más bajo. Al ajustar los cajones de esta manera, mejorará la alineación de las CARAS DE CAJÓN una vez cerrada. Apriete los TORNILLOS después de hacer los ajustes.

NOTA: Por favor, lea las páginas de atrás del folleto de instrucciones en cuanto a importante información de seguridad.

Esto completa el ensamblaje. Limpie con su pulimento para muebles preferido o un paño húmedo. Seque con un paño.

WARNING

Please use your furniture correctly and safely. Improper use can cause safety hazards,

or damage to your furniture or household items. Carefully read the following chart.

Look out for: What can happen: How to avoid the problem:

• Overloaded shelves and drawers.

• Improper loading can cause the product to be top-heavy.

• Risk of injury.

• Top-heavy furniture can tip over.

• Overloaded shelves and drawers can break.

• Never exceed the weight limits shown in the instructions.

• Work from bottom to top when loading shelves and drawers. Place the heavier items on the lower shelves or in lower drawers.

• Improperly moving furniture that is not designed and equipped with casters.

• Placing TVs on furniture items that are not designed to support a television is hazardous.

• Furniture can tip over or break if improperly moved.

• Physical injury. Furniture can be very heavy.

• Breakage of tops - particularly with double pedestal furniture (drawers at both ends).

• Risk of injury or death. TVs can be very heavy. Plus the weight and location of the picture tube tends to make TVs unbalanced and prone to tipping forward.

• Unload shelves and drawers from top to bottom before moving the unit.

• Do not push furniture, especially on a carpeted ﬂ oor. Have a friend help you lift the item and set it in place.

• Provide support to the center section of the top when lifting the furniture.

• This product is not designed to support a television.

AVERTISSEMENT

Prière d’utiliser le mobilier à bon escient et avec prudence. Une mauvaise utilisation peut être à l’origine de risques

d’accident ou peut endommager le mobilier et les articles ménagers. Lire attentivement le tableau suivant.

À surveiller : Danger éventuel : Solution :

• Tablettes et tiroirs surchargés.

• En cas de chargement inadéquat l’élément peut être lourd du haut.

• Déplacement inadéquat d’un mobilier qui n’est pas conçu pour avoir des roulettes et n’en est pas équipé.

• Risque de blessure.

• Du mobilier mal équilibré risque de se renverser.

• Tablettes et tiroirs surchargés risquent de casser.

• Le mobilier risque de se renverser ou de casser en cas de déplacement inadéquat.

• Blessure physique. Le mobilier peut être très lourd.

• Défaillance des dessus surtout avec les éléments de double piédestaux (tiroirs en chaque extrémité).

• Ne jamais excéder les limites de poids indiquées dans les instructions.

• Pour charger les tablettes et tiroirs, commencer par remplir celui du bas pour ﬁ nir par celui du haut. Placer les articles plus lourds sur les tablettes inférieures ou dans les tiroirs inférieurs.

• Décharger les tablettes et tiroirs en commençant par celui du haut avant de déplacer l’élément.

• Ne pas pousser le meuble, surtout sur la moquette. Se faire aider par une autre personne pour soulever l'élément et le mettre en place.

• Supporter la section centrale du dessus lorsque l’on soulève le meuble.

• Il est dangereux de placer des téléviseurs sur des meubles que ne sont pas prévus à cet e et.

• Risque de blessures graves, voire mortelles. Les téléviseurs peuvent être particulièrement lourds. De plus, le poids et l’emplacement du tube image ont tendance à rendre les téléviseurs instables et enclins à tomber vers l’avant.

• Ce produit n’est pas destiné à supporter un téléviseur.

Page 69

ADVERTENCIA

Por favor use el mobiliario correcta y seguramente. El mal uso puede causar riesgos de seguridad

o daño a las unidades o artículos domésticos. Cuidadosamente lea la tabla a continuación.

Esté alerto de: Puede ocurrir: Evitar el problema:

• Estantes y cajones sobrecargados.

• Cargar el producto de manera inadecuada puede causar la inestabilidad.

• Riesgo de lesiones.

• El mobiliario inestable puede volcarse.

• Estantes y cajones sobrecargados pueden romperse.

• Nunca exceder los límites de peso indicados en las instrucciones.

• Cargue los estantes y cajones a partir de la base y trabaje hacia arriba. Coloque los artículos más pesados sobre los estantes inferiores o en los cajones inferiores.

• Mover incorrectamente el mobiliario que no está diseñado y provisto con ruedecitas.

• Es peligroso colocar los televisores sobre unidades de mobiliario que no están diseñadas para soportar un televisor.

• La inclinación o rotura del mobiliario es posible si se mueve de manera inadecuada.

• Lesión física. El mobiliario puede ser muy pesado.

• Rotura de las superﬁ cies especialmente las unidades con dos pedestales (con cajones en cada extremo).

• Riesgo de lesiones o muerte. Los televisores pueden ser muy pesados. Además, el peso y la ubicación del tubo de imagen tienden a causar la inestabilidad de televisores y propensa a volcarse hacia adelante.

• Descargue los estantes y cajones desde arriba hacia abajo antes de mover la unidad.

• No empuje la unidad, especialmente sobre un piso alfombrado. Pide la ayuda de otra persona para levantar la unidad y colocarla en lugar.

• Soporte la sección central del panel superior cuando levanta el mueble.

• Este producto no está diseñado para soportar un televisor.

Page 70

So, how did it go?

Dear Valued Customer: Thanks so much for choosing furniture. I hope

the purchase and asembly process was a postive experience and you feel good about the furniture you just built

Set a world record for speed? Feeling good about yourself? Nice. Get social with it on any of these quality share sites.

And don’t forget to rate and review your piece in the product detail page.

Alcott Hill TRPT4972 Installation & Assembly

Specifications and Main Features

Frequently Asked Questions

User Manual
