Page 1

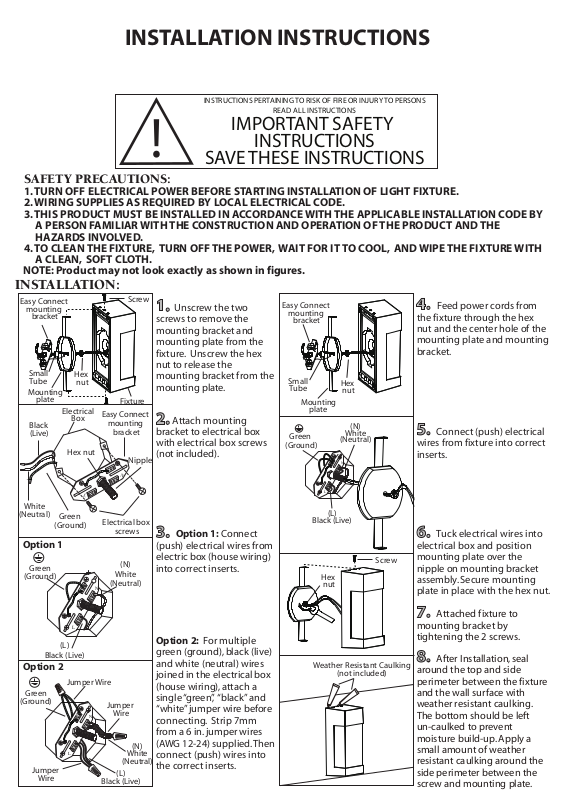

INSTALLATION INSTRUCTIONS
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
!
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
INSTALLATION:
Easy Connect
mounting
bracket
Small
Tube
Mounting
plate
Black
(Live)
Hex
nut
Electrical
Box
Hex nut
Screw
Fixture
Easy Connect
mounting
bracket
Nipple
N
1. Unscrew the two
screws to remove the
mounting bracket and
mounting plate from the
fixture. Unscrew the hex
nut to release the
mounting bracket from the
mounting plate.
2. Attach mounting
bracket to electrical box
with electrical box screws
(not included).
SAVE THESE INSTRUCTIONS
Easy Connect
mounting
bracket
Small
Tube
Mounting
plate
Green
(Ground)
Hex
nut
(N)
White
(Neutral)
N
4. Feed power cords from
the fixture through the hex
nut and the center hole of the
mounting plate and mounting
bracket.
5. Connect (push) electrical
wires from fixture into correct
inserts.
White
(Neutral)
Option 1
Green
(Ground)
Black (Live)
Option 2
Green
(Ground)
Jumper
Wire
Green
(Ground)
L
(L)
Jumper Wire
L
L
Electrical box
N
N
Black (Live)
screws
(N)
White
(Neutral)
Jumper
Wire
White
(Neutral)
(L)
3. Option 1: Connect
(push) electrical wires from
electric box (house wiring)
into correct inserts.
Option 2: For multiple
green (ground), black (live)
and white (neutral) wires
joined in the electrical box
(house wiring), attach a
single “green”, “black” and
“white” jumper wire before
connecting. Strip 7mm
from a 6 in. jumper wires
(AWG 12-24) supplied. Then
(N)
connect (push) wires into
the correct inserts.
L
(L)
Black (Live)
Screw
Hex
nut
Weather Resistant Caulking
(not included)
6. Tuck electrical wires into
electrical box and position
mounting plate over the
nipple on mounting bracket
assembly. Secure mounting
plate in place with the hex nut.
7. Attached fixture to
mounting bracket by
tightening the 2 screws.
8. After Installation, seal
around the top and side
perimeter between the fixture
and the wall surface with
weather resistant caulking.
The bottom should be left
un-caulked to prevent
moisture build-up. Apply a
small amount of weather
resistant caulking around the
side perimeter between the
screw and mounting plate.
Page 2
MODE D’ INSTALLATION
CONNECTEUR
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
!
IMPORTANTES
GARDEZ CES INSTRUCTIONS
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
INSTALLATION:
Ferrure de
montage Easy
Connect
Petit tube
Plaque
d’installation
Noir
(Sous Tension)
Blanc
(Neutre)
(Mise À Terre)
Option 1
Vert
(Mise À Terre)
Écrou
hexagonal
Boîte
électrique
Écrou
hexagonal
L
Vert
Luminaire
Ferrure de
montage Easy
Connect
Vis De La Boîte
Électrique
Blanc
(Neutre)
N
Vis
N
(N)
N.B.: Peut différer de l’illustration.
1. Dévissez les deux vis afin
de retirer la ferrure et la
plaque d'installation du
luminaire. Dévissez
l'écrou hexagonal pour
séparer la ferrure
d'installation de la plaque.
Ferrure de
montage Easy
Connect
Petit
tube
Plaque d’installation
2. Posez le bout fileté à la
ferrure de montage. Ajustez
le jusqu’à ce qu’il dépasse le
trou à l’arrière de la fixture et
fixez en place à l’aide de
l’écrou hexagonal. Posez la
ferrure de montageà la boîte
électrique à l’aide des vis (en
sus).
Vert
(Mise À Terre)
(Sous Tension)
3. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Écrou
hexagonal
Blanc
(Neutre)
N
L
(L)
Noir
Écrou
hexagonal
(N)
4. Faufilez les cordons
d'alimentation du luminaire
en travers de l'écrou
hexagonal et du trou au
centre de la plaque et ferrure
d'installation.
5. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
6. Poussez soigneusement
les fils électriques dans la
boîte électrique au plafond et
placer la plaque d'installation
Vis
sur le bout fileté sur la ferrure
d'installation. Fixez la plaque
d'installation à l'aide de
l'écrou hexagonal.
Option 2
Vert
(Mise À Terre)
Fil De
Pontage
L
(Sous Tension)
Fil De Pontage
N
L
(Sous Tension)
(L)
Noir
Fil De
Pontage
(N)
Blanc
(Neutre)
(L)
Noir
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement
qu’un de chaque fil soit vert,
noir et blanc avant pour la
connexion. Retirez 7mm de la
gaine d'un fil de pontage de
6'' (AWG 12-24) inclus. Posez
(poussez) les fils dans les
insertions appropriées.
Calfeutrage Resistant
Aux Intempéries
(en sus)
7. Posez le luminaire a la
ferrure de montage en serrant
les 2 vis.
8. Après l’installation,
scellez autour des périmètres
du haut et des cotés avec un
scellant contre les intempéries.
Le dessous ne devrait pas etre
scellé pour prévenir une
accumulation d’humidité.
Appliquer une petite quantité
de scellant résistant aux
intempéries tout autour du
périmètre entre la vis et la
plaque d’installation.
