Alcott Hill ALTH4964 Installation & Assembly

INSTALLATION AND SAFETY INSTRUCTIONS

FOR YOUR SAFETY

WARNING: BE SURE THE ELECTRICITY TO THE WIRES YOU ARE WORKING
ON IS SHUT OFF; EITHER THE FUSE IS REMOVED OR THE CIRCUIT BREAKER
IS SHUT OFF.

GENERAL

You don’t need special tools to install this xture. Be sure to follow the steps
in the order given. Under no circumstances should a xture be hung on house
electrical wires, nor should a swag type xture be installed on a ceiling which
contains a radiant type heating system. Read instructions carefully. If you are
unclear as to how to proceed, consult a qualied electrician.
NOTE: Proper wiring is essential for the safe operation of this xture.

FIXTURE ASSEMBLY

Carefully remove the xture from the carton and check that all parts are included
as shown in gure. Be careful not to misplace any of the screws or parts, which
are needed to install this xture.

STEP 1: Thread rod (J) into coupling (K). Carefully pass the wires through each
rod during assembly. Repeat step 1 with rods (G), (H) and (I) until the desired
hanging height is reached.

STEP 2: Thread the rod (G) onto coupling (F).

INSTALLATION

IMPORTANT: Do not attach xture directly to outlet box.
STEP 1: Thread the mounting screw (A) into the matching holes in the mounting

bar (B).
STEP 2: Secure the mounting bar (B) to outlet box with the outlet box screws (C)
(not supplied).

GROUNDING INSTRUCTIONS

STEP 1: Insert the green grounding screw into the hole with two raised dimples
on the mounting bracket. Wrap the ground wire from the xture (if supplied)
around the green grounding screw, then connect it to ground wire from the outlet
box (if not xed on the outlet box) using a wire connector (not supplied). If ground
wire from the xture is not supplied, wrap the ground wire (if not xed on the
outlet box) from the outlet box around the green grounding screw and tighten it.

NEVER CONNECT GROUND WIRE TO BLACK OR WHITE POWER
SUPPLY WIRES.

STEP 2: Take note of the color of the wire(s) on your xture. Identify which

group your xture wire(s) falls into and connect the wires according to the
directions below:

GROUP A:
Connect to Black House Wire

BLACK WHITE

*

PARALLEL WIRE (round & smooth) * PARALLEL WIRE (square & ridged)

WHITE OR GREY WITH TRACER WHITE OR GREY WITHOUT TRACER

BROWN, GOLD OR BLACK
WITHOUT TRACER

NOTE: When parallel wire (SPT-I & SPT-2) is used, the tracer wire is square
shaped or ridged and the less tracer wire is round in shape or smooth (seen
best when viewed from wire end.)

STEP 3: Take your xture wire(s) from group A and place evenly against the
black wire from the outlet box. Do NOT twist wires together before using wire
connectors.

STEP 4: Fit a wire connector over the wires and screw the connector clockwise
until you feel rmness.

STEP 5: Try gently to pull the connector off the wires. If you can pull the
connector off, carefully re-do steps 3 and 4 as above, and check again for a
rm connection.

STEP 6: Connect the xture wire from group B to the white wire from the outlet
box in the same manner. Make sure no bare wires can be seen outside wire
connectors.

GROUP B:
Connect to White House Wire

BROWN, GOLD OR BLACK
WITH TRACER

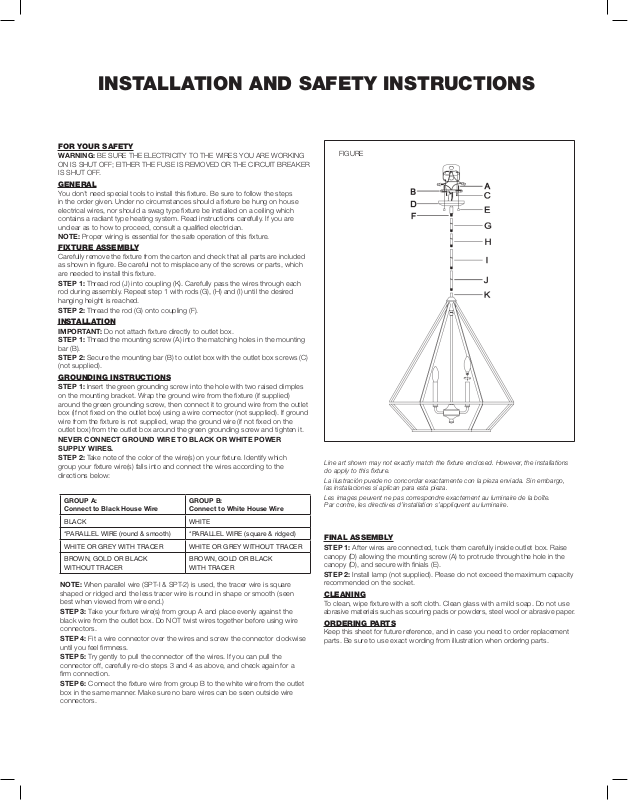

FIGURE

Line art shown may not exactly match the xture enclosed. However, the installations
do apply to this xture.

La ilustración puede no concordar exactamente con la pieza enviada. Sin embargo,
las instalaciones sí aplican para esta pieza.

Les images peuvent ne pas correspondre exactement au luminaire de la boîte.
Par contre, les directives d’installation s’appliquent au luminaire.

FINAL ASSEMBLY

STEP 1: After wires are connected, tuck them carefully inside outlet box. Raise
canopy (D) allowing the mounting screw (A) to protrude through the hole in the
canopy (D), and secure with nials (E).

STEP 2: Install lamp (not supplied). Please do not exceed the maximum capacity
recommended on the socket.

CLEANING

To clean, wipe xture with a soft cloth. Clean glass with a mild soap. Do not use
abrasive materials such as scouring pads or powders, steel wool or abrasive paper.

ORDERING PARTS

Keep this sheet for future reference, and in case you need to order replacement
parts. Be sure to use exact wording from illustration when ordering parts.

ESPAÑOL: INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD

POR SU PROPIA SEGURIDAD

ADVERTENCIA: ASEGÚRESE DE QUE SE HA DESCONECTADO LA ELECTRICIDAD
HACIA LOS ALAMBRES CON LOS QUE ESTÁ TRABAJANDO; QUITE EL FUSIBLE O
APAGUE EL CORTACIRCUITOS.

INFORMACIÓN GENERAL

No se necesitan herramientas especiales para instalar esta luminaria. Asegúrese de
seguir los pasos en el orden indicado. Bajo ninguna circunstancia se debe colgar una
luminaria de los cables eléctricos de las casas, tampoco se deben instalar en cielos
rasos con sistemas de calefacción tipo radiante luminarias que usan cables externos
para conexión. Lea las instrucciones cuidadosamente.
Si no sabe exactamente cómo proceder, consulte con un electricista calicado.

NOTA: Un cableado apropiado es fundamental para el funcionamiento seguro
de esta luminaria.

CÓMO ENSAMBLAR LA LUMINARIA

Saque cuidadosamente la luminaria de la caja y compruebe que todas las piezas estén
presentes según se indica en la gura. Tenga cuidado de no extraviar ninguno de los
tornillos o piezas, ya que son necesarios para instalar la luminaria.

PASO 1: Inserte la varilla (J) en el acoplamiento (K). Pase con cuidado los cables a

través de cada varilla durante el ensamblaje. Repita el paso 1 con las varillas (G), (H) e
(I) hasta alcanzar la altura de colgado deseada.

PASO 2: Inserte la varilla (G) en el acoplamiento (F).

INSTALACIÓN

IMPORTANTE: No conecte la luminaria directamente a la caja de salida.

PASO 1: Enrosque el tornillo para montaje (A) en los agujeros correspondientes

en la barra para montaje (B).
PASO 2: Asegure la barra para montaje (B) a la caja de salida con los tornillos
(C) de la caja de salida (no suministrados).

INSTRUCCIONES PARA PUESTA A TIERRA

PASO 1: Meta el tornillo verde para puesta a tierra en el agujero en la barra para
montaje que tiene dos hoyuelos en relieve. Conecte el cable para puesta a tierra que
viene de la luminaria (si se le suministra) al tornillo verde para puesta a tierra, luego
conéctelo al cable para puesta a tierra que viene de la caja de salida (si no está
asegurado a la caja de salida) mediante un acoplador de cables (que no se suministra).
Si no se suministra el cable para puesta a tierra, conecte el cable para puesta a tierra
(si no está asegurado a la caja de salida) de la caja de salida al tornillo verde para
puesta a tierra y apriételo.

NUNCA CONECTE EL CABLE PARA PUESTA A TIERRA A LOS CABLES DE
ALIMENTACIÓN NEGROS O BLANCOS.

PASO 2: Anote los colores de los cables de su luminaria. Averigüe a qué grupo

corresponden los cables de su luminaria y conecte los cables de acuerdo a las
siguientes instrucciones:

GRUPO A: Conéctelos a los cables
negros de la casa

NEGRO BLANCO

* CABLES EN PARALELO

(redondos y lisos)

BLANCOS O GRISES CON TRAZADOR BLANCOS O GRISES SIN TRAZADOR

MARRÓN, DORADO O NEGRO
SIN TRAZADOR

NOTA: Cuando se usan cables en paralelo (SPT-I y SPT-2), el cable con trazador es
cuadrado o surcado y el cable que no tiene trazador es redondo o liso (se observa
mejor al verlos desde el extremo de los alambres).

PASO 3: Tome los cables de su luminaria del grupo A y colóquelos uniformemente
contra el cable negro de la caja de salida. NO tuerza los cables entre sí antes de
utilizar un conector de cables.

PASO 4: Coloque un conector de cables sobre ellos y enrósquelo en el sentido
horario hasta sentir una resistencia rme.

PASO 5: Suavemente trate de separar el conector y los cables. Si le es posible separar
el conector, realice cuidadosamente de nuevo los pasos 3 y 4, y compruebe de nuevo
que exista una conexión rme.

PASO 6: De la misma manera conecte el cable de una luminaria del grupo B al cable
blanco de la caja de salida. Asegúrese de que no sean visibles cables pelados afuera
de los conectores.

ENSAMBLAJE FINAL

PASO 1: Luego de conectar los cables, métalos con cuidado en la caja de salida.
Levante la montura (D) de manera tal que el tornillo de montaje (A) sobresalga a través
del oricio de la montura (D) y asegure con los remates (E).

PASO 2: Instale la lámpara (no suministrada). No exceda la capacidad máxima
recomendada del conector hembra.

LIMPIEZA

Para limpiarla, pase un paño suave por la luminaria. Limpie el vidrio con jabón suave.
No use materiales abrasivos como estropajos o polvo para fregar, lana
de acero o papel de lija.

CÓMO ORDENAR PIEZAS

Guarde esta hoja para usarla en el futuro o en caso que necesite ordenar piezas de repuesto.
Al ordenar piezas asegúrese de utilizar las palabras exactas que aparecen en las guras.

GRUPO B: Conéctelos a los cables
blancos de la casa

* CABLES EN PARALELO

(cuadrados y surcados)

MARRÓN, DORADO O NEGRO
CON TRAZADOR

FRANCAIS: INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ

POUR VOTRE SÉCURITÉ

AVERTISSEMENT: ASSUREZ-VOUS D’AVOIR MIS HORS TENSION LES FILS
SUR LESQUELS VOUS TRAVAILLEZ; VOUS POUVEZ SOIT RETIRER LE FUSIBLE
OU DÉSARMER LE DISJONCTEUR.

GÉNÉRALITÉS

Vous n’avez pas besoin d’outils particuliers pour installer ce luminaire. Assurez-vous
de suivre les étapes selon l’ordre indiqué. En aucun cas, un luminaire ne doit être
suspendu par un l électrique résidentiel, ni un luminaire à suspension ne doit être xé
à un plafond comportant un système de chauffage par rayonnement. Lisez bien les
instructions. Si vous êtes incertain de la façon de procéder, consultez un électricien
professionnel.

REMARQUE: Un câblage réglementaire est essentiel pour un fonctionnement
sécuritaire de ce luminaire.

ENSEMBLE DE LUMINAIRE

Retirez soigneusement le luminaire de la boîte de carton, puis vériez si toutes les
pièces correspondant à l’illustration sont comprises. Faites attention de ne pas égarer
une vis ou une pièce requise pour l’installation de ce luminaire.

ÉTAPE 1: Vissez la tige (J) dans le manchon (K). Passez soigneusement les ls dans

chaque tige durant l’assemblage. Refaites l’étape 1 avec les tiges (G), (H) et (I) jusqu’à
ce que la hauteur de suspension soit atteinte.

ÉTAPE 2: Enlez la tige (G) dans le manchon (F).

INSTALLATION

IMPORTANT: Ne xez pas le luminaire directement à la boîte à prises.

ÉTAPE 1: Enlez la vis de montage (A) dans les trous correspondants de la barre

de suspension (B).
ÉTAPE 2: Fixez la barre de suspension (B) à la boîte à prises au moyen des vis

de cette boîte (C) (non fournies).

INSTRUCTIONS DE MISE À LA TERRE

ÉTAPE 1: Insérez la vis verte de mise à la terre dans le trou à deux encoches en relief
situé dans la barre de suspension. Enroulez le l de mise à la terre du luminaire (s’il est
fourni) autour de la vis verte de mise à la terre de la boîte à prises (s’il n’est pas xé à
la boîte à prises) au moyen d’un connecteur de l (non fourni). Si le l de mise à la terre
du luminaire n’est pas fourni, enroulez le l de mise à la terre (s’il n’est pas xé à la
boîte à prises) autour de la vise verte de mise à la terre, puis serrez-la.

NE CONNECTEZ JAMAIS LE FIL DE MISE À LA TERRE AU FIL
D’ALIMENTATION NOIR OU BLANC.

ÉTAPE 2: Notez la couleur du ou des l(s) de votre luminaire. Déterminez dans quel

groupe le ou les l(s) de votre luminaire se trouve(nt), puis connectez le(s) l(s) selon les
directives gurant ci-après:

GROUPE A:
Connectez au l noir résidentiel

NOIR BLANC

* FIL PARALLÈLE (rond et lisse) * FIL PARALLÈLE (carré et côtelé)

BLANC OU GRIS AVEC DÉTECTEUR BLANC OU GRIS SANS DÉTECTEUR

BRUN DORÉ OU NOIR SANS
DÉTECTEUR

REMARQUE: Lorsque l’on utilise un l parallèle (SPT-I et SPT-2), le l avec détecteur
est côtelé ou de forme carrée, tandis que le l sans détecteur est lisse ou de forme
ronde (mieux vu à l’extrémité du l.)

ÉTAPE 3: Prenez le(s) l(s) de votre luminaire du groupe A, puis placez-le(s)
uniformément contre le l noir provenant de la boîte à prises. Ne torsadez PAS les ls
avant d’utiliser des connecteurs de ls.

ÉTAPE 4: Posez des connecteurs sur les ls, puis vissez-les dans le sens horaire
jusqu’à ce que vous sentiez une résistance.

ÉTAPE 5: Essayez de retirer en douceur les connecteurs des ls. Si vous pouvez retirer
le connecteur, refaites soigneusement les étapes 3 et 4 précédentes, puis vériez de
nouveau si la connexion est solide.

ÉTAPE 6: Connectez le l de luminaire du groupe B au l blanc de la boîte à prises
en procédant de la même façon. Assurez-vous que l’on ne peut voir aucun l nu à
l’extérieur des connecteurs de ls.

ASSEMBLAGE FINAL

ÉTAPE 1: Une fois les ls connectés, rentrez-les soigneusement dans la boîte à prises.
Soulevez la monture (D) de manière à ce que la vis de montage (A) dépasse du trou
de la monture (D), et xez le tout avec les faîteaux (E).

ÉTAPE 2: Posez l’ampoule (non fournies). N’excédez pas la capacité maximale
recommandée indiquée sur la douille.

NETTOYAGE

Pour nettoyer le luminaire, utilisez un chiffon doux. Nettoyez le verre au savon doux.
N’utilisez pas de produits abrasifs comme des tampons à récurer ou des poudres à
récurer, de la laine d’acier ou du papier abrasif.

COMMANDE DE PIÈCES

Conservez ces instructions pour une consultation ultérieure et au cas où vous auriez
à commander des pièces de rechange. Assurez-vous d’utiliser les lettres exactes
gurant dans l’illustration au moment de commander des pièces.

GROUPE B:
Connectez au l blanc résidentiel

BRUN DORÉ OU NOIR AVEC
DÉTECTEUR
