PR-446 Funkempfänger

PR-446 PMR Receiver

Bedienungsanleitung / Manual

Deutsch / English / Français / Italiano

Deutsch

1. Inhalt

1. Inhalt .............................................................................................................................................2

2. Lieferumfang.................................................................................................................................2

3. Übersicht Funkempfänger ............................................................................................................3

3.1. Bedienelemente .....................................................................................................................3

4. Grundfunktionen ...........................................................................................................................4

4.1. Ein/Ausschalten .....................................................................................................................4

4.2. Lautstärkeregelung ................................................................................................................4

4.3. Kanal Auswahlschalter (CH) ..................................................................................................4

4.4. Auaden der Batterie .............................................................................................................4

4.5. LED Statusanzeige ................................................................................................................4

4.6. Line-In ....................................................................................................................................4

5. Installation des Empfängers im Helm ........................................................................................... 5

6. Technische Daten ......................................................................................................................... 6

7. Sicherheitshinweise ......................................................................................................................7

8. Garantie und Informationen zum Recycling .................................................................................7

9. EEAG und Recycling ....................................................................................................................7

10. Konformitätserklärung ................................................................................................................7

11. Kundendienstanschrift und Technische Hotline ......................................................................... 8

2. Lieferumfang

Folgende Teile benden sich im Lieferumfang:

• Albrecht Funkempfänger PR-446

• Micro-USB Ladekabel

• Ohrhörer 3.5mm

• Durchsichtige Schutztasche

• Klettband zum Befestigen (z.B. im Helm)

• Umhängeband

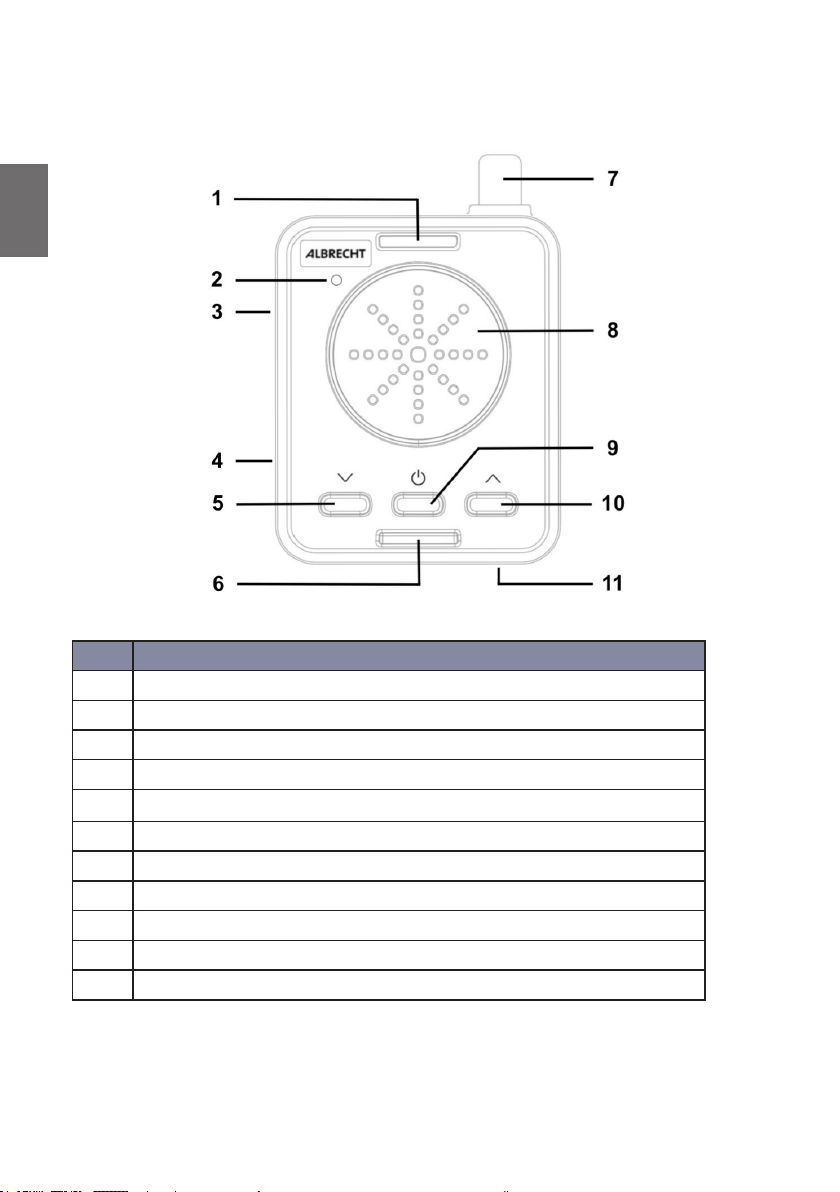

3. Übersicht Funkempfänger

3.1. Bedienelemente

Nr. Beschreibung

1 Öffnung für Umhängeband

2 LED Statusanzeige

3 Kopfhöreranschluss 3.5mm / Line-In 3.5mm

4 Micro-USB Ladebuchse

5 Lautstärke verringern

6 Öffnung für Klettband

7 Antenne

8 Lautsprecher

9 Ein-/Ausschalter

10 Lautstärke erhöhen

11 Kanal Auswahlschalter (CH)

Deutsch

4. Grundfunktionen

Das PR-446 ist ein PMR446 Funkempfänger und ist kompatibel zu allen PMR446 Funkgeräten mit CTCSS Funktion.

4.1. Ein/Ausschalten

Um den Empfänger ein- oder auszuschalten, halten Sie die Taste für 2 Sekunden gedrückt, bis ein kurzer Bestätigungston zu hören ist. Während des Betriebs blinkt die grüne LED Anzeige alle 5 Sekunden einmal auf.

4.2. Lautstärkeregelung

Verändern Sie die Lautstärke mit den ▼/▲ Tasten. Es stehen 8 verschiede Lautstärkestufen zur

Verfügung.

4.3. Kanal Auswahlschalter (CH)

Es stehen 4 verschiedene Kanäle zur Auswahl. Bitte stellen Sie die beiden Schalter auf der Unterseite des Gerätes entsprechend der Grak rechts auf einen der Kanäle (CH) 1-4 ein.

Hinweis: bitte beachten Sie, dass Sendegerät und Empfänger passend zueinander eingestellt sind. Um das PR-446 auf andere Kanäle als die Voreingestellten zu ändern, nutzen Sie bitte das optional erhältiche USB-Programmierkabel Art.-Nr. 29983.

Speicher Kanal / Frequenz CTCSS

1 1 / 446,00625 MHz 1 2 2 / 446,01875 MHz 1 3 3 / 446.03125 MHz 1 4 4 / 446.04375 MHz 1

4.4. Auaden der Batterie

Stecken Sie das Micro-USB Ladekabel auf der linken Seite in die Ladebuchse des Funkempfängers. Verbinden Sie nun das Ladekabel mit einer geeigneten Stromquelle wie z.B. einem USB Netzteil. Alternativ können Sie einen optional erhältlichen Standlader verwenden. Während des Ladevorgangs blinkt die LED Anzeige rot. Sobald die Batterie voll geladen ist, leuchtet die LED Anzeige grün. Der Ladevorgäng dauert ca. 4 Stunden.

4.5. LED Statusanzeige Beschreibung. LED

Empfangsbereit blinkt alle 5 Sekunden grün Während dem Empfang von Funksprüchen leuchtet grün

Niedriger Batteriestand blinkt rot

Batterie während des Ladevorgangs leuchtet rot

Batterie voll aufgeladen leuchtet grün

4.6. Line-In

Über den Line-In Anschluss kann das PR-446 als externer Lautsprecher genutzt werden. Schließen Sie einfach ein Audiogerät wie z.B. Smartphone mittels Klinkenstecker an und stellen die Lautstärke passend ein.

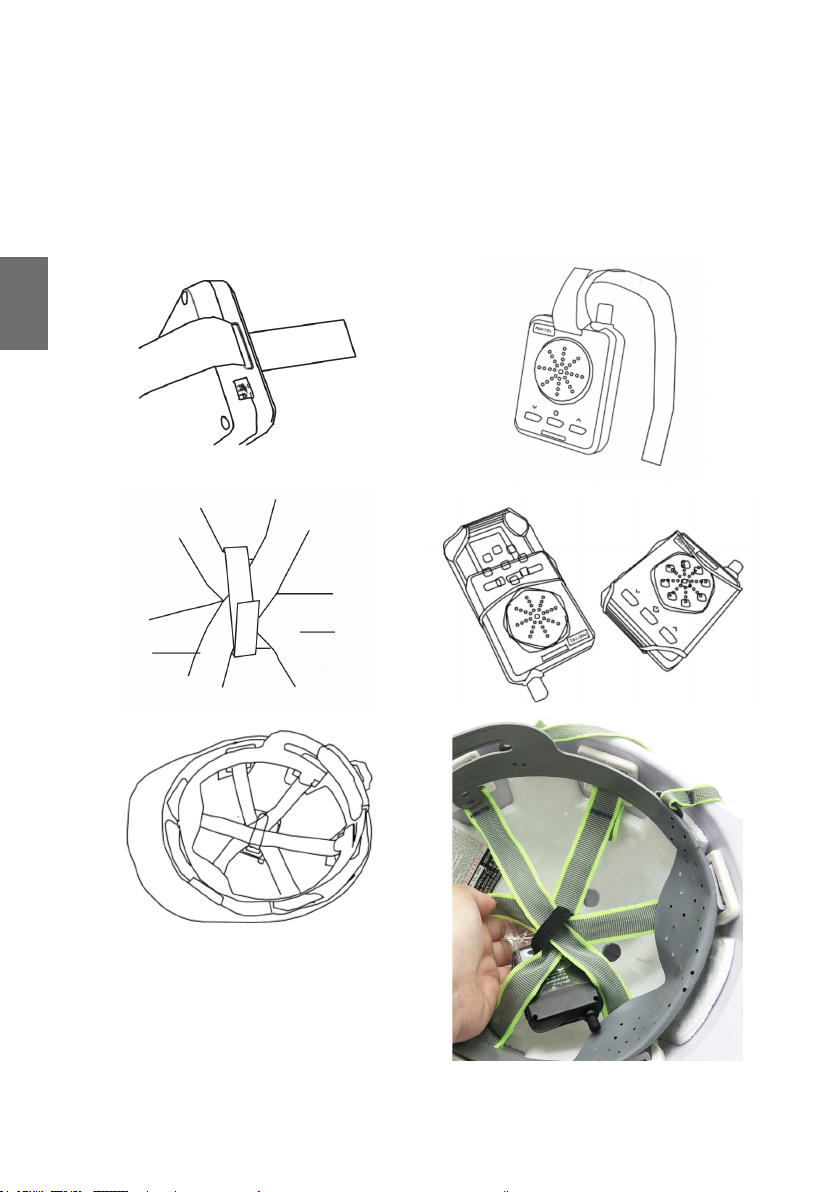

5. Installation des Empfängers im Helm

Wenn Sie den PR-446 Empfänger in einem Helm verwenden wollen, gehen Sie wie folgt vor:

1. Stecken Sie das Klettband durch Öffnung (1) an der Unterseite des Geräts und befestigen Sie

das eine Ende wie in Zeichnung 2 gezeigt.

2. Wickeln Sie das Klettband um die Trageriemen im Helminneren (3). Der Lautsprecher sollte

nach oben zeigen.

3. Alternativ stecken Sie den Empfänger in die durchsichtige Schutztasche (4) und befestigen

Sie das Klettband an den Trageriemen des Helms (5).

Deutsch

1.)

5.)

2.)

4.)3.)

Deutsch

Alternativ können Sie den Albrecht Empfänger natürlich auch mit dem mitgeliefertem Umhängeband ganz einfach um den Hals tragen..

6. Technische Daten

Allgemein

Anzahl der Kanäle 4

Frequenzbereich PMR 446MHz

Akkutyp Lithium-Ionen

Ausgangsleistung 700mW

Batteriekapazität 700mA

Betriebsdauer 15 Stunden

Standby-Dauer 48 Stunden

Nachrauschunterdrückung/Sidetone 56 Hz

Betriebstemperatur -10C ~ +50C

Abmessungen (B x H x T) 50x65x15mm

Gewicht inklusive. Akku 20g

7. Sicherheitshinweise

• Der Service sollte nur von qualizierten Technikern ausgeführt werden.

• Bauen Sie den Funkempfänger niemals auseinander und nehmen Sie keine Änderungen an ihm vor.

• Setzen Sie den Funkempfänger längere Zeit weder direktem Sonnenlicht noch anderer extremer Hitze aus.

• Legen Sie den Funkempfänger nicht auf eine instabile Fläche.

• Halten Sie den Funkempfänger von Staub, Feuchtigkeit und Wasser entfernt.

• Benutzen Sie den Funkempfänger nicht oder laden Sie auch nicht seinen Akku, wenn Sie sich

in explosionsgefährdeten Bereichen benden.

8. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie

eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern

beizufügen. Diese Informationen nden Sie auf den folgenden Seiten.

2 Jahre Garantie ab Kaufdatum

Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem

Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie

Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler wird das Produkt entweder reparieren oder umtauschen oder es an eine autorisierte Servicestelle weiterleiten. Sie können sich aber auch mit unseren Servicepartnern direkt in Verbindung setzen. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

Deutsch

9. EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der

Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung

von wertvollen Rohstoffen sicher.

10. Konformitätserklärung

Hiermit erklärt Alan Electronics GmbH, dass das Funkgerät vom Typ Albrecht PR-446 Funkempfänger mit der Europäischen Richtlinie 2014/53/EU übereinstimmt. Der vollständige Text der EU-

Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/

Deutsch

11. Kundendienstanschrift und Technische Hotline

(für in Deutschland verkaufte Geräte)

Alan Electronics GmbH Service Daimlerstraße 1K 63303 Dreieich Deutschland

Sie erreichen unsere Service-Hotline telefonisch unter +49 (0) 6103 9481 66 (zum Preis für eine Verbindung ins deutsche Festnetz) oder per E-Mail an service@alan-electronics.de

Druckfehler vorbehalten. Die Informationen in diesem Handbuch können ohne Ankündigung geändert werden.

PR-446 PMR Receiver

Manual

English

1. Content

1. Content .......................................................................................................................................10

2. Delivery content .......................................................................................................................... 11

3. Controls ......................................................................................................................................12

English

4. Main Functions ...........................................................................................................................13

4.1. Power On/Off .......................................................................................................................13

4.2. Volume adjustment ..............................................................................................................13

4.3. Channel selection ................................................................................................................13

4.4. Charging the battery ............................................................................................................13

4.5. Status LED...........................................................................................................................13

4.6. Line-In ..................................................................................................................................13

5. Installing the receiver inside a helmet ........................................................................................14

6. Technical Specications .............................................................................................................15

7. Safety instructions ......................................................................................................................15

8. Warranty and Recycling Information ..........................................................................................16

9. WEEE and Recycling .................................................................................................................16

10. Service Address And Technical Hotline ................................................................................... 16

2. Delivery content

• PMR Receiver unit

• Micro-USB charging cable

• Earphone 3.5mm

• Transparent protection bag

• Velcro strap for mounting

• Lanyard

• Manual

English

3. Controls

No. Description

1 Opening for lanyard

2 Status LED

3 Headset socket 3.5mm and Line-In 3.5mm

4 Micro-USB charging socket

5 Decrease volume

6 Opening for velcro strap

7 Antenna

8 Speaker

9 Power on/off button

10 Increase volume

11 Channel selector

4. Main Functions

The PR-446 is a PMR446 radio receiver and is compatible to all PMR-446 radios with CTCSS.

4.1. Power On/Off

To turn the receiver on or off, press and hold the button for 2 seconds until you hear a conrmation beep tone.

4.2. Volume adjustment

Use the ▼/▲ buttons to change the volume of the receiver. You can select between 8 different

volume steps.

4.3. Channel selection

You can choose between 4 different channels.

To select a channel (CH) 1-4, change the position of the pins on the bottom of the receiver according to the graphic on the right side.

Note: please use the same channels and CTCSS on receiver and transceiver. In order to program the PR-446 to other channels/frequencies, use the optional USB-programming cable Art.-No 29983.

Memory Channel / Frequency CTCSS

1 1 / 446,00625 MHz 1 2 2 / 446,01875 MHz 1 3 3 / 446.03125 MHz 1 4 4 / 446.04375 MHz 1

4.4. Charging the battery

Connect the Micro-USB charging cable to socket on the left side of the receiver. Plug the other end into a suitable power supply e.g. USB wall adapter. Alternatively you can use an optionally available desktop charger.

English

During the charging process the status LED is red. Once the battery is fully charged it will switch to green. It takes about 4 hours to charge the batteries completely.

4.5. Status LED Description. LED

Receiving mode blinking green every 5 seconds During incoming transmissions constant green

Low battery capacity blinking red

Battery charging in process constant red

Battery completely charged constant green

4.6. Line-In

With the Line-In the PR-446 can be used as an external speaker. Simply connect an audio source e.g. smartphone with an audio cable to the PR-446 and adjust the volume accordingly.

5. Installing the receiver inside a helmet

If you would like to use the PR-446 receiver inside a helmet, install it this way:

1. Put the velcro strap through the opening at the bottom of the unit (1) and x it at this end like

shown in graphic (2) below.

2. Wrap the velcro around the helmet straps (3). The speaker should show upwards towards the

English

helmet.

3. Alternatively put the receiver inside the transparent protection bag (4) and install it at the straps

of the helmet (5)..

1.)

5.)

2.)

4.)3.)

Of course you can also use the included lanyard and carry the receiver around the neck..

6. Technical Specications

Number of channels 4

Frequency range PMR 446MHz

Battery type Lithium-Ion

Output power 700mW

Battery capacity 700mA

Operation time 15 hours

Standby time 48 hours

Noise tail elimination / Sidetone 56 Hz

Operation temperature -10C ~ +50C

Dimensions (W x H x D) 50x65x15mm

Weight incl. battery 20g

English

7. Safety instructions

• Service should only be done by qualied technicians.

• Do not disassemble or modify the receiver for any reason.

• Do not expose the receiver under direct sunlight for long time or to extremely hot condition.

• Do not place the receiver on any unstable surface.

• Keep the receiver out of dust, moisture, and water.

• Do not operate the receiver or charge the battery pack under explosive conditions. 15

8. Warranty and Recycling Information

We are legally obliged to include disposal and warranty information as well as EU declaration of

conformity with the use instructions in different countries for every unit. Please nd this information

on the following pages.

English

2-Year Warranty from Date of Purchase

The manufacturer/retailer guarantees this product for two years from date of purchase. This warranty includes all malfunctions caused by defective components or incorrect functions within the warranty period excluding wear and tear, such as exhausted batteries, scratches on the display, defective casing, broken antenna and defects due to external effects such as corrosion, over voltage through improper external power supply or the use of unsuitable accessories. Defects due to unintended use are also excluded from the warranty. Please contact your local dealer for warranty claims. The dealer will repair or exchange the product

or forward it to an authorized service center.You can also contact our service partner directly. Please

include your proof of purchase with the product and describe the malfunction as clearly as possible.

9. WEEE and Recycling

The European laws do not allow any more the disposal of old or defective electric or electronic devices with the household waste. Return your product to a municipal

collection point for recycling to dispose of it. This system is nanced by the industry and

ensures environmentally responsible disposal and the recycling of valuable raw materials.

10. Service Address And Technical Hotline

(for units sold in Germany)

Alan Electronics GmbH Service Daimlerstraße 1K 63303 Dreieich Germany

Contact our service hotline by phone +49 (0) 6103 9481 66 (regular costs for German xed network) or e-mail at service@alan-electronics.de

Declaration of Conformity

Hereby, Alan Electronics GmbH declares that the radio equipment type Albrecht PR-446 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://service.alan-electronics.de/CE-Papiere/

Printing errors reserved. Information in this user manual are subject to change without prior notice.

Récepteur PMR PR-446

Guide d’utilisation

Français

1. Sommaire

1. Sommaire ...................................................................................................................................18

2. Contenu du paquet .....................................................................................................................19

3. Commandes ...............................................................................................................................20

4. Fonctions principales ..................................................................................................................21

4.1. Allumer/Éteindre ..................................................................................................................21

4.2. Réglage du volume ..............................................................................................................21

4.3. Sélection des canaux ..........................................................................................................21

Français

4.4. Charge de la batterie ...........................................................................................................21

4.5. LED d’état ............................................................................................................................21

4.6. Entrée de ligne.....................................................................................................................21

5. Installation du récepteur à l’intérieur d'un casque ......................................................................22

6. Spécications techniques ...........................................................................................................23

7. Instructions de sécurité...............................................................................................................23

8. Informations sur la garantie et le recyclage ................................................................................ 24

9. Déchets d'équipements Électriques et Électroniques (DEEE) et recyclage ............................... 24

10. Adresse du service et ligne d’assistance technique ................................................................24

2. Contenu du paquet

• Unité réceptrice PMR

• Câble de charge Micro-USB

• Écouteurs 3,5 mm

• Housse de protection transparente

• Bande velcro pour le montage

• Dragonne

• Guide d’utilisation

Français

3. Commandes

Français

N° Description

1 Ouverture pour dragonne

2 LED d’état

3 Prise pour casque de 3,5 mm et entrée de ligne de 3,5 mm

4 Prise de charge micro USB

5 Baisser le volume

6 Ouverture pour bande velcro

7 Antenne

8 Haut-parleur

9 Bouton Marche/Arrêt

10 Augmenter le volume

11 Sélecteur des canaux

4. Fonctions principales

Le PR-446 est un récepteur radio PMR446 et est compatible avec toutes les radios PMR-446 avec CTCSS.

4.1. Allumer/Éteindre

Pour allumer ou éteindre le récepteur, appuyez sur la touche et maintenez-la enfoncée pendant

2 secondes jusqu'à ce que vous entendiez un bip sonore de conrmation.

4.2. Réglage du volume

Appuyez sur les touches ▼/▲ pour modier le volume du récepteur. Vous pouvez choisir entre

8 niveaux de volume différents.

4.3. Sélection des canaux

Vous pouvez sélectionner entre 4 canaux différents.

Pour sélectionner un canal (CH) 1-4, changez la position des broches en bas du récepteur selon le graphique de droite.

Remarque : veuillez utiliser les mêmes canaux et CTCSS sur le récepteur et l'émetteurrécepteur. Pour programmer le PR-446 sur d’autres canaux/fréquences, utilisez le câble de programmation USB optionnel avec n° d’art. 29983.

Mémoire Canal/Fréquence CTCSS

1 1/446,00625 MHz 1 2 2/446,01875 MHz 1 3 3/446,03125 MHz 1 4 4/446,04375 MHz 1

4.4. Charge de la batterie

Connectez le câble de charge Micro-USB à la prise située sur le côté gauche du récepteur. Branchez l’autre extrémité à une alimentation électrique appropriée, par exemple un adaptateur mural USB.

Vous pouvez également utiliser un chargeur de bureau disponible en option.

Pendant le processus de charge, la LED d'état est rouge. Une fois que la batterie est complètement chargée, la LED passe au vert. Il faut environ 4 heures pour charger complètement les batteries.

4.5. LED d’état Description. DEL

Mode de réception Vert clignotant toutes les 5 secondes Pendant les transmissions entrantes Vert constant Batterie faible Rouge clignotant Charge de la batterie en cours Rouge constant Batterie complètement chargée Vert constant

Français

4.6. Entrée de ligne

Avec l’entrée de ligne, le PR-446 peut être utilisé comme haut-parleur externe. Il suft de connecter

une source audio, par exemple un smartphone avec un câble audio, au PR-446 et de régler le volume en conséquence.

5. Installation du récepteur à l’intérieur d'un casque

Si vous souhaitez utiliser le récepteur PR-446 à l’intérieur d’un casque, installez-le de la manière suivante :

1. Passez la bande velcro par l’ouverture au bas de l’appareil (1) et xez-la à cette extrémité tel

qu’indiqué dans le graphique (2) ci-dessous.

2. Enroulez le velcro autour des bandes du casque (3). Le haut-parleur doit être dirigé vers le

haut en direction du casque.

3. Vous pouvez également placer le récepteur dans le sac de protection transparent (4) et

Français

l’installer sur les bandes du casque (5)...

1.)

2.)

3.)

5.)

4.)

De toute évidence, vous pouvez également utiliser la dragonne fournie et porter le récepteur autour du cou...

6. Spécications techniques

Nombre de canaux 4

Gamme de fréquences : PMR 446MHz

Type de batterie Lithium-Ion

Puissance en sortie 700 mW

Capacité de la batterie 700 mA

Durée de fonctionnement 15 heures

Autonomie en veille 48 heures

Élimination du bruit résiduel/Effet local 56 Hz

Températures de fonctionnement -10C ~ +50 °C

Dimensions (L x H x P) 50 x 65 x 15 mm

Poids avec batterie 20 g

Français

7. Instructions de sécurité

• L’entretien ne doit être effectué que par des techniciens qualiés.

• Évitez de démonter ou de modier le récepteur pour quelque raison que ce soit.

• N’exposez pas le récepteur à la lumière directe du soleil pendant une longue période ou sous une chaleur extrême.

• Ne placez pas le récepteur sur une surface instable.

• Gardez le récepteur à l'abri de la poussière, de l'humidité et de l'eau.

• Évitez de faire fonctionner le récepteur ou de charger la batterie dans des conditions explosives.

8. Informations sur la garantie et le recyclage

La loi nous enjoint de joindre des informations sur la mise au rebut et la garantie, ainsi que la déclaration de conformité EU avec les instructions d'utilisation, pour chaque pays et chaque appareil. Ces informations sont rapportées dans les pages suivantes.

Garantie de 2 ans à partir de la date d'achat

Le fabricant/revendeur garantit cet appareil pendant deux ans à compter de sa date d'achat. Cette garantie couvre tous les défauts de fonctionnement dus à des composants défectueux ou des fonctions incorrectes, survenant pendant la période de garantie, mais non ceux consécutifs

Français

à une usure ou une détérioration telle que, sans y être limité : piles usées, rayures sur l'écran, boîtier endommagé, antenne cassée ; ni ceux consécutifs à des effets externes tels que corrosion, surtension provoquée par une alimentation externe inadaptée ou l'utilisation d'accessoires inappropriés. Les défauts dus à une utilisation non prévue sont également exclus de la garantie. Pour tout recours en garantie, prenez contact avec votre revendeur local. Le revendeur réparera ou

échangera le produit ou l’envoie à un centre de services agréé. Vous pouvez également contacter

directement notre partenaire de services. Joignez une preuve d'achat et un descriptif, le plus clair possible, du problème rencontré avec votre appareil.

9. Déchets d'équipements Électriques et Électroniques (DEEE) et recyclage

Les lois européennes ne permettent plus de vous débarrasser de vos appareils électriques ou électroniques désuets ou défectueux en les jetant avec les ordures

ménagères. Vous devez les déposer auprès d'un point de collecte an qu'ils soient recyclés ou éliminés correctement. Cette initiative, nancée par l'industrie, permet de

protéger notre environnement et de récupérer des matières premières précieuses.

10. Adresse du service et ligne d’assistance technique

(Pour les appareils vendus en Allemagne)

Alan Electronics GmbH Service Daimlerstraße 1K 63303 Dreieich Allemagne

Contactez notre service d'assistance par téléphone au +49 (0) 6103 9481 66 (frais normaux pour le réseau xe allemand) ou par e-mail à service@alan-electronics.de

Déclaration de conformité

Par la présente, Alan Electronics GmbH déclare que l’équipement de type radio, Albrecht PR446, est conforme à la Directive 2014/53/EU. Le texte intégral de la déclaration de conformité UE est disponible à l’adresse Internet suivante : http://service.alan-electronics.de/CE-Papiere/

Erreurs d'impression réservées.

Nous nous réservons le droit de modier toute information rapportée dans ce document

sans préavis.

Ricevitore PMR PR-446

Manuale

Italiano

1. Contenuto

1. Contenuto ...................................................................................................................................26

2. Contenuto della fornitura ............................................................................................................27

3. Comandi .....................................................................................................................................28

Italiano

4. Funzioni principali .......................................................................................................................29

4.1. Accensione/spegnimento .....................................................................................................29

4.2. Regolazione volume ............................................................................................................29

4.3. Selezione canale .................................................................................................................29

4.4. Ricarica della batteria ..........................................................................................................29

4.5. LED di stato .........................................................................................................................29

4.6. Line-In ..................................................................................................................................29

5. Installazione del ricevitore all'interno del casco .......................................................................... 30

6. Speciche tecniche.....................................................................................................................31

7. Istruzioni di sicurezza .................................................................................................................31

8. Garanzia e informazioni sul riciclaggio ....................................................................................... 32

9. WEEE e riciclaggio .....................................................................................................................32

10. Indirizzo assistenza e numero verde tecnico ...........................................................................32

2. Contenuto della fornitura

• Unità ricevitore PMR

• Cavo di ricarica Micro-USB

• Cufe 3,5 mm

• Borsa di protezione trasparente

• Cinghia in Velcro per montaggio

• Cordoncino

• Manuale

Italiano

3. Comandi

N. Descrizione

1 Apertura per cordino

2 LED di stato

3 Presa cufe 3,5 mm e Line-In 3,5 mm

4 Presa di ricarica Micro-USB

5 Abbassare volume

6 Apertura per cinghia in Velcro

7 Antenna

8 Altoparlante

9 Pulsante accensione/spegnimento

10 Aumentare volume

11 Selettore canale

4. Funzioni principali

PR-446 è un ricevitore radio PMR446 ed è compatibile con tutte le radio PMR-446 con CTCSS.

4.1. Accensione/spegnimento

Per accendere o spegnere il ricevitore, premere e tenere premuto il pulsante per 2 secondi no

a quando non si sente un bip di conferma.

4.2. Regolazione volume

Utilizzare i pulsanti ▼/▲ per modicare il volume del ricevitore. È possibile selezionare tra 8 diversi

livelli di volume.

4.3. Selezione canale

È possibile scegliere tra 4 diversi canali. Per selezionare un canale (CH) 1-4, cambiare la

posizione dei pin sul fondo del ricevitore in

base allo schema sul lato destro.

Nota: utilizzare gli stessi canali e CTCSS su ricevitore e trasmettitore. Per programmare

il PR-446 ad altri canali/frequenze, utilizzare il cavo di programmazione USB opzionale, n. art. 29983.

Memoria Canale/Frequenza CTCSS

1 1/446,00625 MHz 1 2 2/446,01875 MHz 1 3 3/446,03125 MHz 1 4 4/446,04375 MHz 1

4.4. Ricarica della batteria

Collegare il cavo di ricarica Micro-USB alla presa sul lato sinistro del ricevitore. Collegare l'altra

estremità all'alimentazione idonea, ad es. adattatore a parete USB. In alternativa, è possibile usare

un caricabatterie da tavolo opzionalmente disponibile.

Italiano

Durante il processo di ricarica il LED di stato è rosso. Una volta che la batteria è completamente

carica passa a verde. Sono necessarie circa 4 ore per ricaricare le batterie completamente.

4.5. LED di stato Descrizione. LED

Modalità di ricezione lampeggio verde ogni 5 secondi Durante le trasmissioni in arrivo verde sso Capacità batteria bassa rosso lampeggiante Ricarica batteria in corso rosso sso Batteria completamente carica verde sso

4.6. Line-In

Con Line-In PR-446 può essere usato come altoparlante esterno. Basta collegare una sorgente

audio ad es. smartphone con un cavo audio al PR-446 e regolare il volume.

5. Installazione del ricevitore all'interno del casco

Se si desidera usare il ricevitore PR-446 all'interno di un casco, installarlo in questo modo:

1. Porre la cinghia di velcro attraverso l'apertura sul fondo dell'unità (1) e ssarla a questa

estremità come mostrato nel disegno (2) sotto.

2. Avvolgere il velcro intorno alle cinghie del casco (3). L'altoparlante dovrebbe mostrare verso

Italiano

l'alto verso il casco.

3. In alternativa, porre il ricevitore all'interno della borsa di protezione trasparente (4) e installarlo

con le cinghie del casco (5).

1.)

3.)

5.)

2.)

4.)

Ovviamente è possibile anche utilizzare il cordino incluso e portare il ricevitore al collo.

6. Speciche tecniche

Numero di canali 4

Intervallo di frequenza PMR 446MHz

Tipo di batteria Agli ioni di litio

Potenza in uscita 700mW

Capacità della batteria 700mA

Tempo di funzionamento 15 ore

Tempo di standby 48 ore

Eliminazione della coda di rumore/tono laterale 56 Hz

Temperatura operativa -10C ~ +50C

Dimensioni (L x A x P) 50x65x15 mm

Peso incl. batteria 20 g

Italiano

7. Istruzioni di sicurezza

• Gli interventi di manutenzione devono essere effettuati solo da personale qualicato.

• Non smontare o modicare il ricevitore per alcun motivo.

• Non esporre il ricevitore a raggi solari diretti per lungo tempo o condizioni estremamente calde.

• Non porre il ricevitore su di una supercie instabile.

• Tenere il ricevitore lontano da polvere, umidità e acqua.

• Non utilizzare il ricevitore o caricare il pacco batteria in condizioni esplosive.

8. Garanzia e informazioni sul riciclaggio

Siamo legalmente obbligati a includere le informazioni relative allo smaltimento e alla garanzia, nonché la dichiarazione di conformità UE con le istruzioni d'uso in paesi diversi per ogni unità.

Queste informazioni sono riportate sulle pagine seguenti.

2 anni di garanzia dalla data di acquisto

Il costruttore/rivenditore garantisce questo prodotto per due anni dalla data di acquisto. Questa garanzia include tutti i malfunzionamenti causati da componenti difettosi o funzioni non corrette entro

il periodo di garanzia escludendo l'usura, come battere scariche, graf sul display, alloggiamento difettoso, antenna rotta e difetti dovuti a effetti esterni quali corrosione, sovratensione attraverso

alimentazione esterna impropria o l'uso di accessori non idonei. Difetti dovuti all'uso non intenso sono esclusi dalla garanzia.

Contattare il rivenditore locale per le richieste di interventi in garanzia. Il distributore riparerà o sostituirà il prodotto o lo invierà a un centro assistenza autorizzato. È possibile anche contattare

direttamente il servizio assistenza. Includere la prova di acquisto con il prodotto e descrivere il

malfunzionamento in modo quanto più chiaro possibile.

9. WEEE e riciclaggio

Le leggi Europee non consentono lo smaltimento di dispositivi vecchi o elettrici o elettronici difettosi con i riuti domestici. Portare il prodotto a un punto di raccolta comunale per lo smaltimento. Questo sistema è nanziato dall'industria e assicura uno

smaltimento ecologico e il riciclaggio di materie prime di valore.

10. Indirizzo assistenza e numero verde tecnico

(per unità vendite in Germania)

Alan Electronics GmbH Assistenza Daimlerstraße 1k

63303 Dreieich

Germania

Contattare il nostro numero verde di assistenza per telefono +49 (0) 6103 9481 66 (costi regolari per la Germania da rete ssa) o e-mail a Service@alan-electronics.de

Dichiarazione di Conformità

Con la presente, Alan Electronics GmbH dichiara che il dispositivo radio tipo Albrecht PR-446 è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://service.alan-electronics.de/CE-Papiere/

Errori di stampa riservati.

Le informazioni in questo manuale utente sono soggette a modiche senza preavviso.

Albrecht PR-446 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
