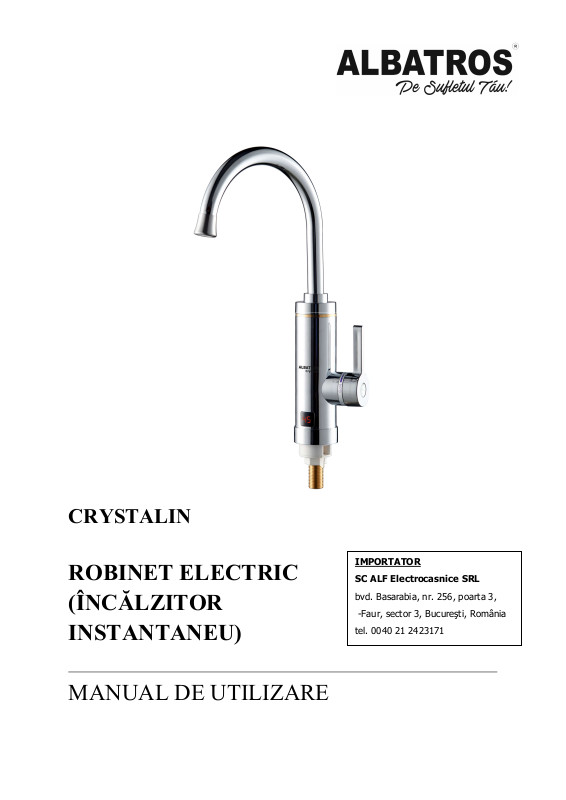

Page 1
bvd. Basarabia, nr. 256, poarta 3,
CRYSTALIN
ROBINET ELECTRIC
(ÎNCĂLZITOR
INSTANTANEU)
MANUAL DE UTILIZARE
IMPORTATOR
SC ALF Electrocasnice SRL
-Faur, sector 3, Bucureşti, România
tel. 0040 21 2423171
Page 2
Vă mulțumim că ați cumpărat Robinetul electric(Încălzitor Instantaneu) Albatros.
Vă rugăm citiți cu atenție manualul înainte de utilizare și păstrați-l pentru consultarea
ulterioară.
PREZENTAREA PRODUSULUI
Acest produs vă poate oferi apă caldă în câteva secunde. Duza robinetului se învârte stângadreapta și astfel îl puteți folosi în chiuvete simple, duble sau cu platformă.
Aplicații: bucătărie, garaj și alte
spații similare.
Admisie apă: din partea inferioară
CONDIȚII DE INSTALARE
Putere (kw) 2 3
Diametru fir sursă de
alimentare interior (mm2)
Întrerupător cu aer (A) 10 16
Ampermetru (A) ≥10 ≥ 20
Presiune apă (Mpa) 0.04-0.6 0.04-0.6
≥1.0 ≥1.5
2
Page 3
Produsul este clasificat drept aparat de putere mare. Verificați dacă rețeaua electrică
corespunde nevoilor produsului, înainte de instalare (trebuie îndeplinite cerințele din tabelul
de mai sus).
Robinetul cu încălzitor trebuie împământat, adică priza trebuie prevăzută cu împământare și
legată la rețeaua de împământare a instalației electrice.
METODA DE INSTALARE A PRODUSULUI
Verificați traseul firului și al apei. Opriți robinetul principal de apă înainte de instalare.

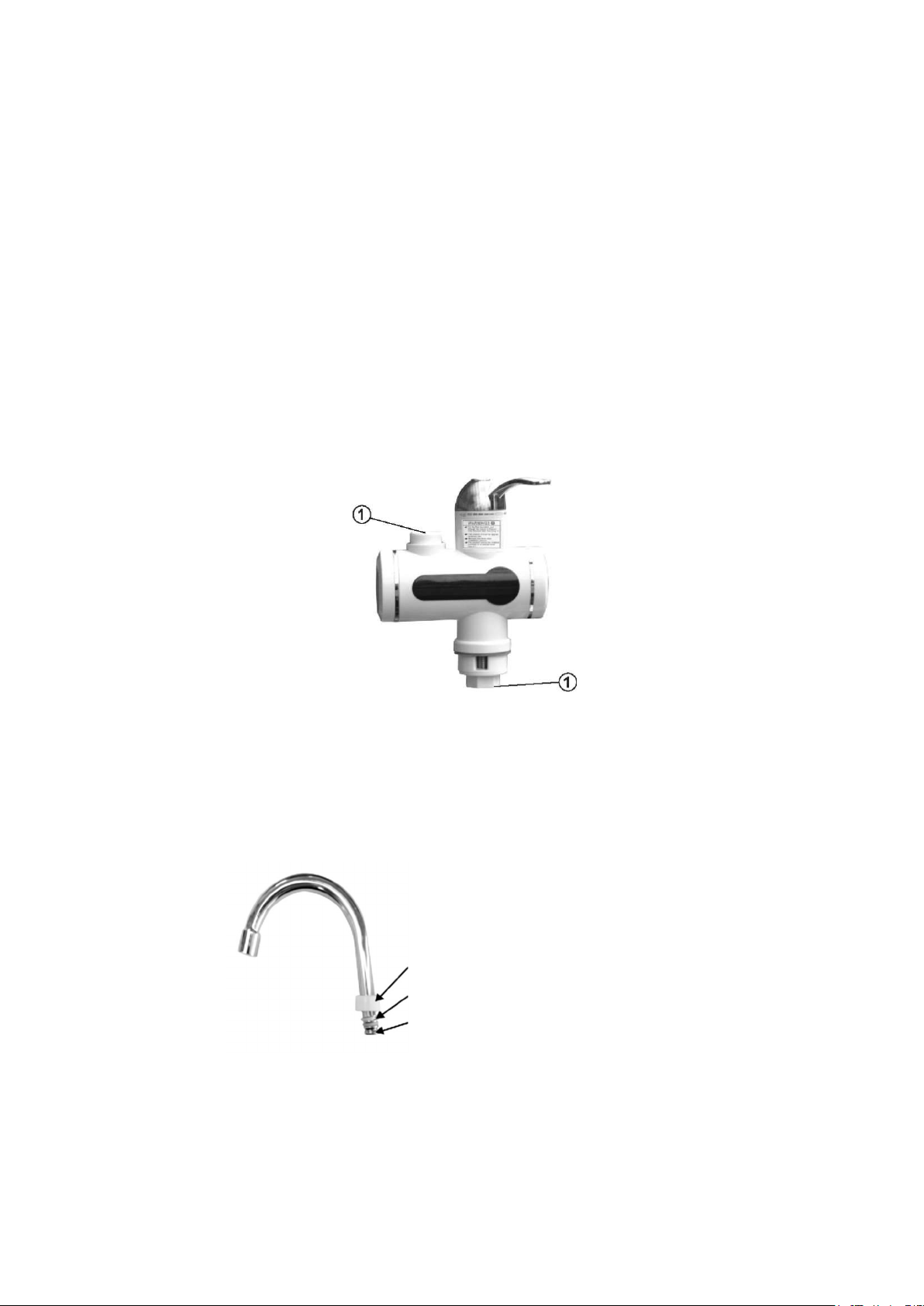

Scoateți robinetul din cutia de spumă și îndepărtați capacele izolatoare (Imaginea 1).
Imaginea 1: diagramă schematică cu scoaterea capacelor izolatoare.
Verificați poziția garniturii de cauciuc și a șaibei elastice (Imaginea 2)
Imaginea 2
1 - piuliță țeavă curbată
2 - șaibă elastică
3 - inel de cauciuc
3
Page 4
METODA DE INSTALARE A ROBINETELOR CU ADMISIE DE APĂ
PRIN PARTEA INFERIOARĂ
1. Conectați robinetul la corpul încălzitorului și înfiletați bine. (notă: nu deteriorați inelul de
cauciuc în timpul instalării).
2. Fixați garnitura în baza încălzitorului, cu coroana în sus. Apoi înfiletați mufa în baza
corpului încălzitorului și strângeți bine.
3. Inserați mufa instalată în inelul de cauciuc al bazei și montați-le pe chiuvetă. Înșurubați
dedesubt o piuliță de siguranță, pentru a fixa corpul încălzitorului.
4. Conectați țeava de alimentare cu apă la mufa încălzitorului.
5. Deschideți robinetul principal de apă, apăsați în jos mânerul încălzitorului, rotiți robinetul
spre stânga și spre dreapta și verificați eventualele scurgeri înainte de utilizare.
6. Introduceți ștecherul în priza din apropiere

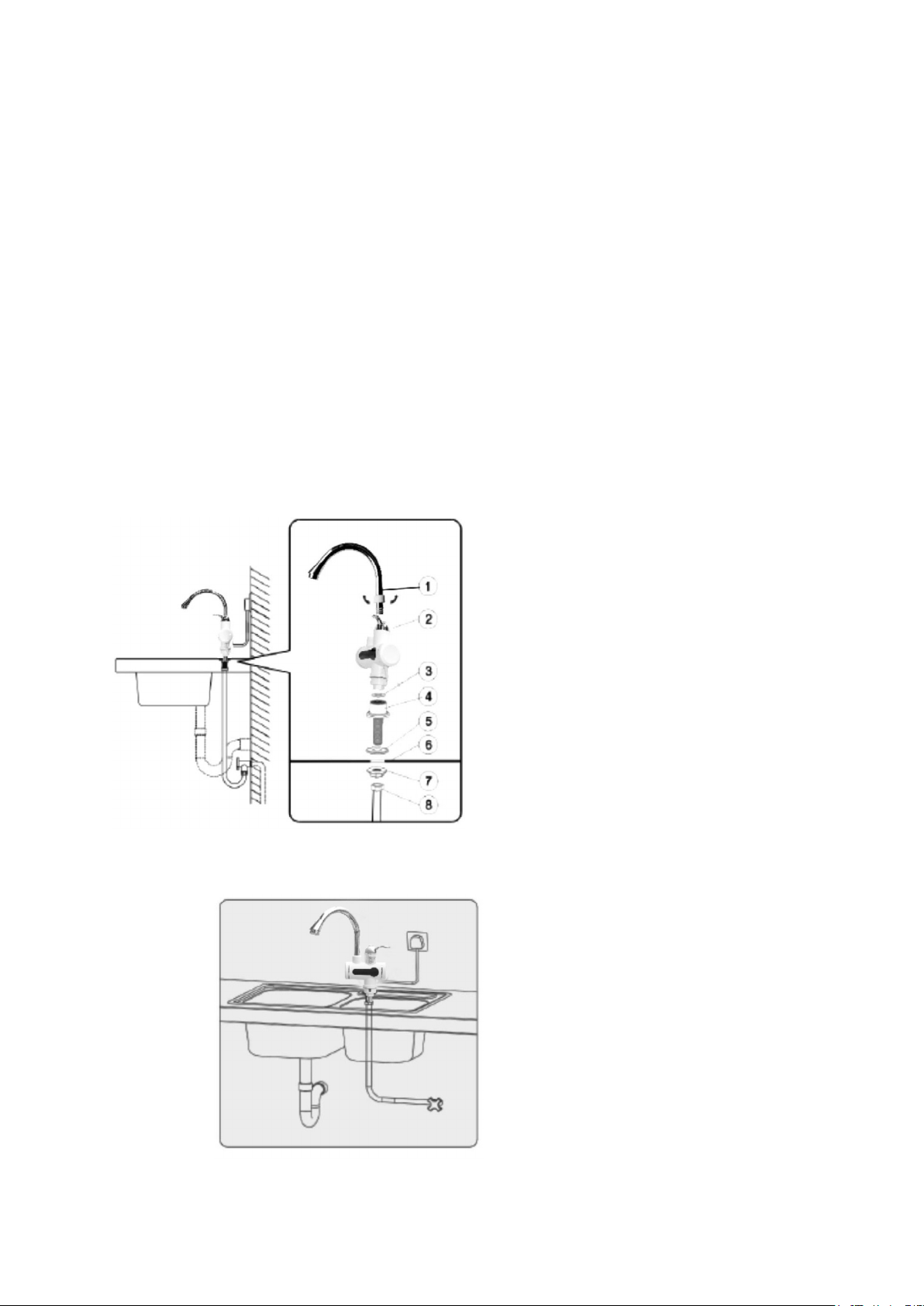

Imaginea 3:
1 - robinet
2 - corp principal
3 – inel cauciuc mufă
4 – mufă admisie inferior
5 - inel de cauciuc bază
6 - chiuvetă
7 - piuliță de siguranță
8 - țeavă de apă
Schița 1
4
Page 5
PUNCTE CHEIE PRIVIND INSTALAREA ȘI REGLAREA
• În timpul amenajărilor, vă rugăm să păstrați 25-4 cm2 fir de alimentare pentru robinetul
încălzitor.
• Dacă amenajările sunt finalizate și nu aveți niciun fir rezervat pentru robinet în perete, puteți
trage un fir care să respecte standardele impuse, de la cea mai apropiată doză.
• Dacă poziția robinetului de apă din perete nu corespunde, vă rugăm să vă adresați unui
instalator calificat pentru modificarea schemei.
• Planificarea prealabilă a metodei de instalare și de poziționare și citirea atentă a Manualului
cu Instrucțiuni de Utilizare vor contribui la eficiența instalării și a întreținerii.
• După finalizarea instalării, robinetul de apă trebuie deschis înainte de a porni electricitatea,
pentru a verifica eventualele puncte de scurgere apărute în timpul instalării.
• Când alimentarea cu apă se face fără probleme, introduceți ștecherul în priză și deschideți
comutatorul de apă caldă. Apa curge normal; se aprinde ledul roșu al indicatorului; și
temperatura crește. Ledul roșu se oprește când se oprește comutatorul. Ați terminat toate
reglajele.

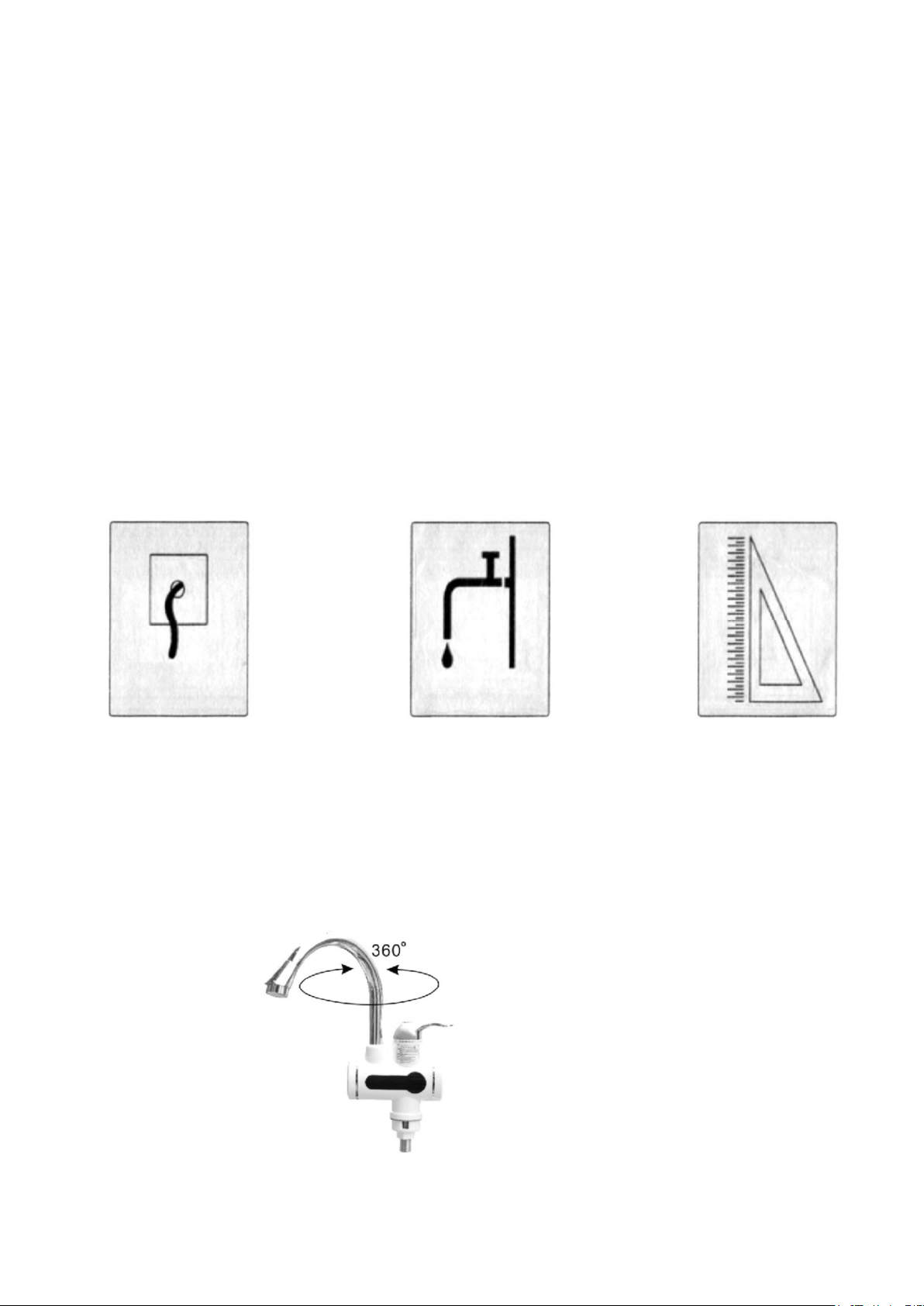

Fir de curent rezervat Atenție: Traseu apă cufundat în perete Atenție la dimensiunea măștii
2,5 - 4 mm + 220-240V
METODA DE OPERARE
Conform imaginii 5, duza și piciorul duzei se rotesc 360° pe orizontală, în funcție de nevoile
dvs.
Imaginea 4:
5
Page 6

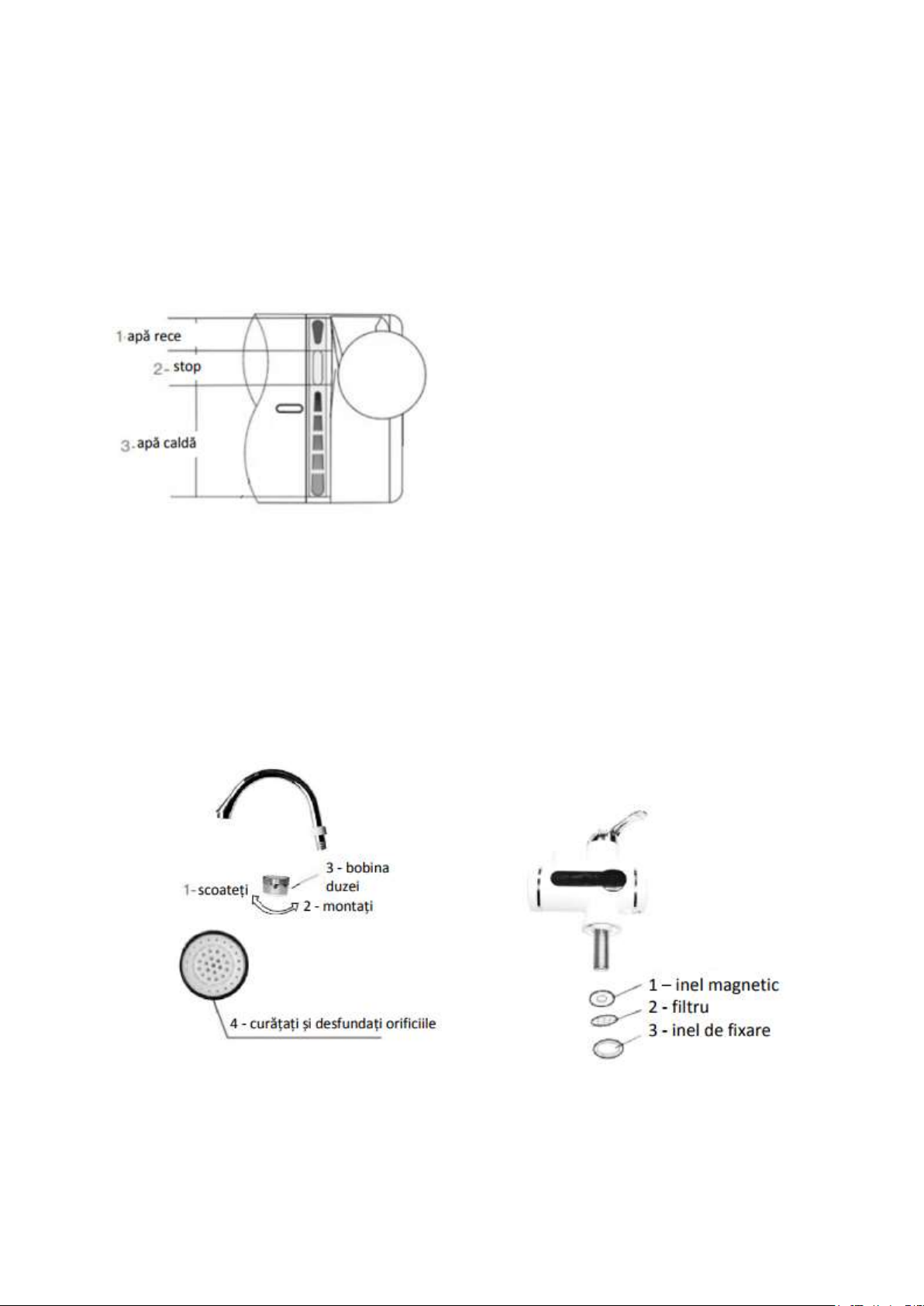

Conform imaginii 6, cadranul indicator al mânerului are 3 zone: „apă rece”, „stop” și „apă
caldă”. Utilizatorii pot trece de la o zonă la alta, după nevoi. Puteți roti mânerul în sus, pentru
a crește debitul de apă rece și în jos, pentru a crește debitulde apă caldă. Temperatura apei
calde scade proporțional cu creșterea debitului. Temperatura crește treptat și ajunge la un
echilibru în 5 secunde de la trecerea la apă caldă.
Imaginea 5
Notă: (Încălzitorul are un comutator automat,
așadar nu este nevoie să tot conectați și
deconectați cablul de curent.)
METODA DE ÎNTREȚINERE
Curățirea robinetului: când debitul de apă scade sau devine neregulat, înseamnă că trebuie
curățat. Urmați acești pași: deșurubați robinetul în sens invers acelor de ceasornic, înspre în
afară și spălați-l cu jet puternic de apă, cu susul în jos. Îndepărtați depunerile din orificiu cu
ajutorul unei sârme și apoi înșurubați ansamblul la loc.
Imaginea 6:
Imaginea 7:
Curățarea filtrului de apă: Dacă debitul scade după o vreme, scoateți și curățați filtrul ca în
imaginea de mai jos, apoi asamblați-l la loc.
6
Page 7
ATENȚIONĂRI
• Apa trebuie deschisă înainte de conectarea la curent.
• Acest robinet încălzitor se va instala vertical, orice alt unghi este interzis. Metoda corectă de
instalare se prezintă în diagrama de instalare.
• Dacă tensiunea rețelei dvs. electrice este mică, încercați să nu folosiți alte aparate
electrocasnice de putere mare (aer condiționat, microunde etc.) în același timp cu robinetul.
• Conexiunile de apă nu se vor face decât conform instrucțiunilor din prezentul manual.
• La utilizarea pe termen lung, dacă debitul scade, curățați mai întâi filtrul de apă.
• Curățați duza cu regularitate. Dacă apa din robinet îngheață, este interzisă alimentarea cu
curent a acestuia.
• Dacă firul de curent suferă deteriorări, acesta se poate înlocui doar la centrul de reparații
selectat de compania noastră.
• Acest robinet trebuie legat corect la pământare.
• Acest robinet nu se poate instala în locații predispuse la îngheț.
scoateți

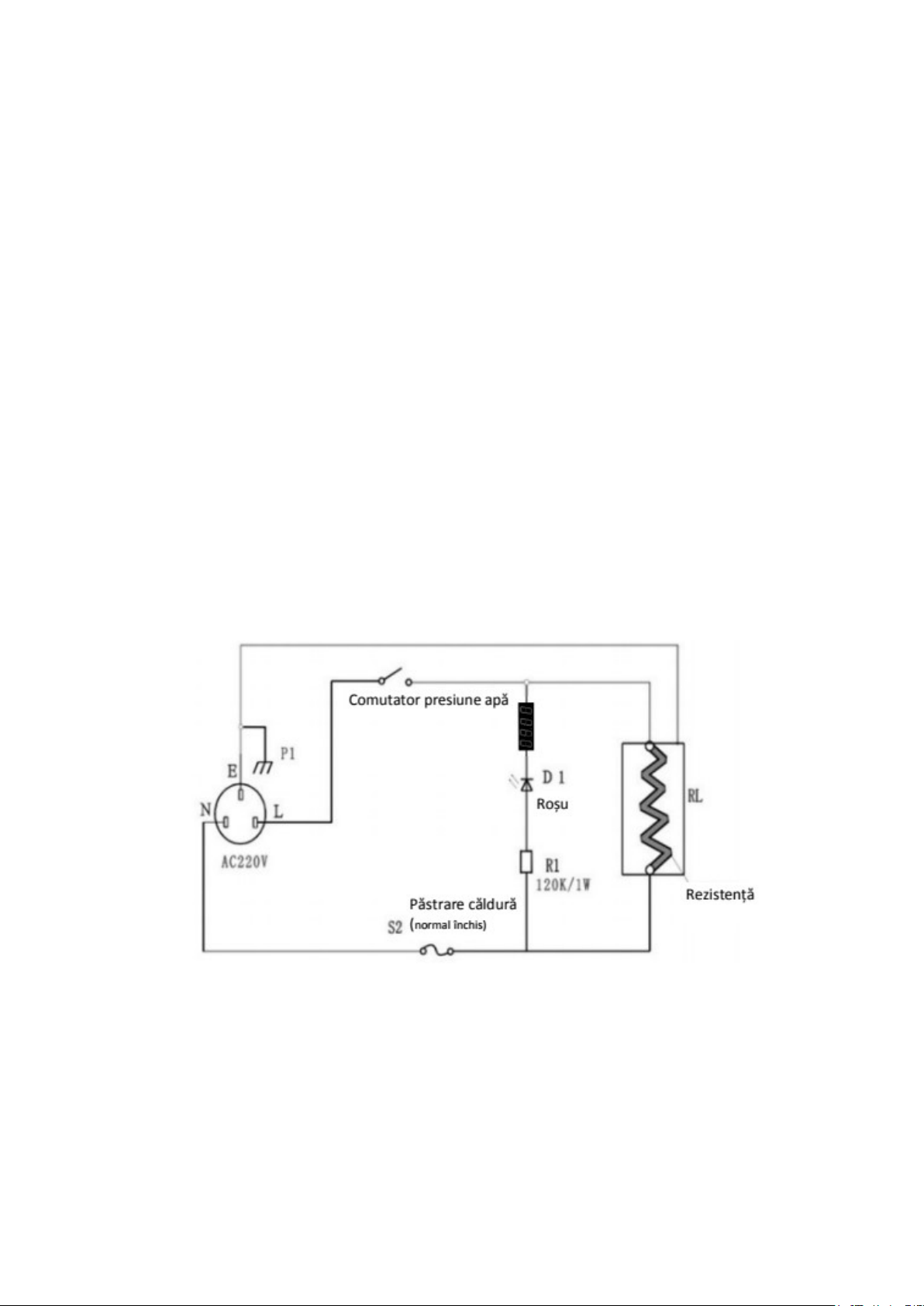

DIAGRAMĂ ELECTRICĂ
Imaginea 8:
7
Page 8

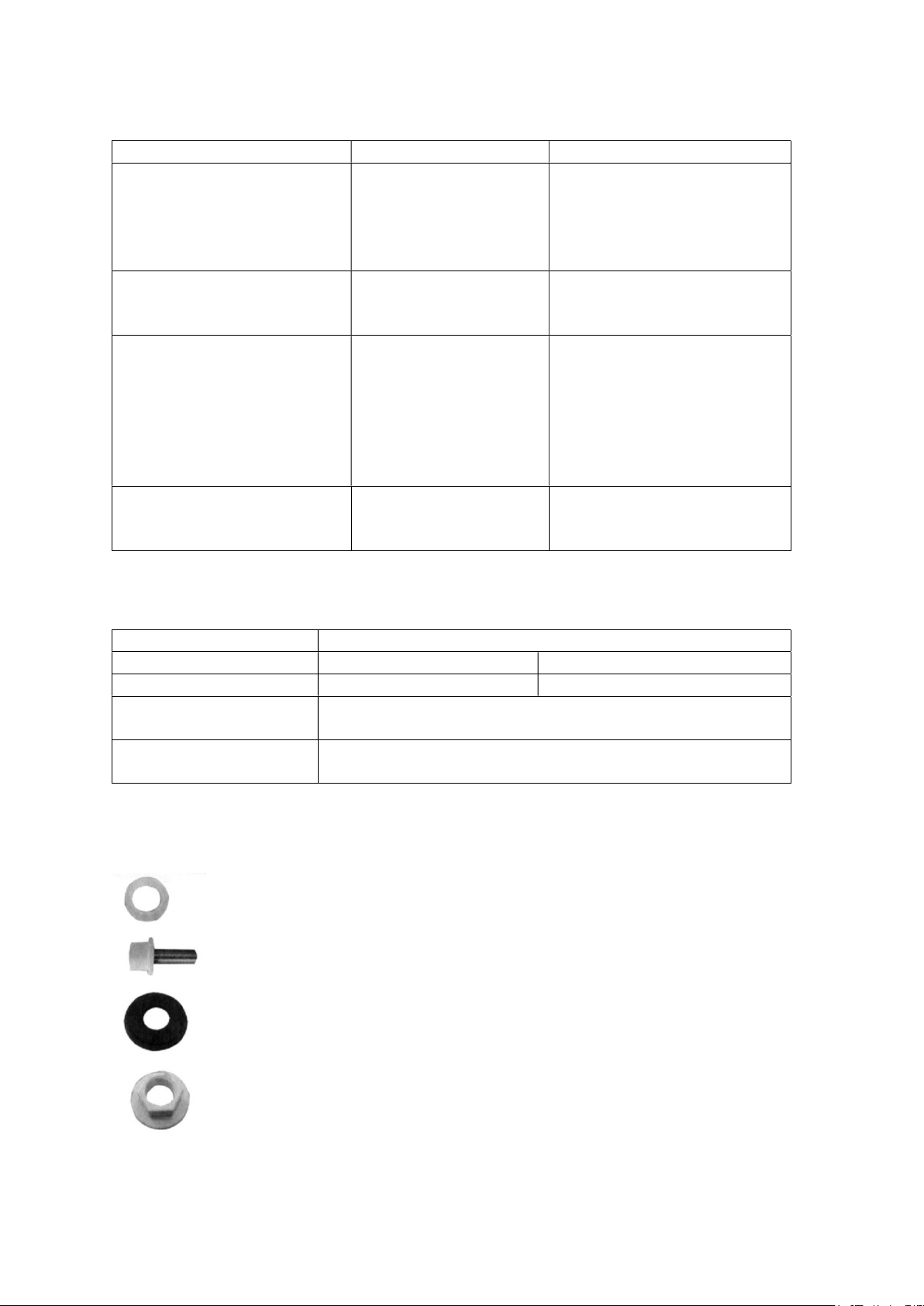

ANALIZA DEFECȚIUNILOR ȘI MODALITĂȚI DE SOLUȚIONARE
nu este mai mică de 0.04Mpa.
este scăzută.
este presiunea scăzută a apei.
încălze
ște.
producătorul.
1 set
(admisie laterală) 1 bucată
(admisie inferioară) 1 bucată
(admisie laterală) 1 bucată
(admisie inferioară) 1 bucată
Defecțiunea Motivul defecțiunii Modalitatea de soluționare
Indicatorul luminos roșu nu
se aprinde, iar apa nu se
încălzește la rotirea
mânerului pentru apă caldă.
Robinetul nu este
conectat la curent sau
presiunea apei este prea
mică.
Verificați cablul de
alimentare, verificați
racordarea acestuia, asigurațivă că presiunea minimă a apei
Indicatorul luminos roșu este
aprins, dar temperatura apei
Temperatura apei este
ridicată, dar debitul apei este
scăzut.
Lumina roșie a indicatorului
este aprinsă, dar apa nu se
Debitul apei este prea
Depunerile blochează
filtrul și orificiile de
evacuare a apei, sau
presiunea apei este
Rezistența este defectă. Vă rugăm să contactați
CONȚINUTUL PACHETULUI
Corp principal
Mufă conectoare
Piuliță de fixare
Amortizor pentru mufa
conectoare
Manual cu instrucțiuni
de utilizare
mare.
scăzută.
Reglați mânerul pentru apă
caldă și reduceți debitul apei.
Verificați și curățați
depunerile de pe filtrul de
admisie și din orificiile de
evacuare a apei. Măriți
debitul apei calde. Dacă
fenomentul persistă, cauza
comerciantul sau
1 bucată
1 exemplar
ACCESORII PRINCIPALE
Amortizor mufă
Mufă conectoare (admisie inferioară)
Inel de cauciuc bază
Piuliță de fixare (admisie inferioară)
8
