Albatros Black FLEX User guide

Modele: RED FLEX / BLACK FLEX

IMPORTATOR

SC ALF Electrocasnice SRL

bvd. Basarabia, nr. 256, poarta 3,

-Faur, sector 3, Bucureşti, România

tel. [phone]

ROBINET ELECTRIC
(ÎNCĂLZITOR
INSTANTANEU)

MANUAL DE UTILIZARE

2

Vă mulțumim că ați cumpărat Robinetul Electric(Încălzitor Instantaneu) Albatros.

3

Vă rugăm citiți cu atenție manualul înainte de utilizare și păstrați-l pentru o consultare ulterioară.

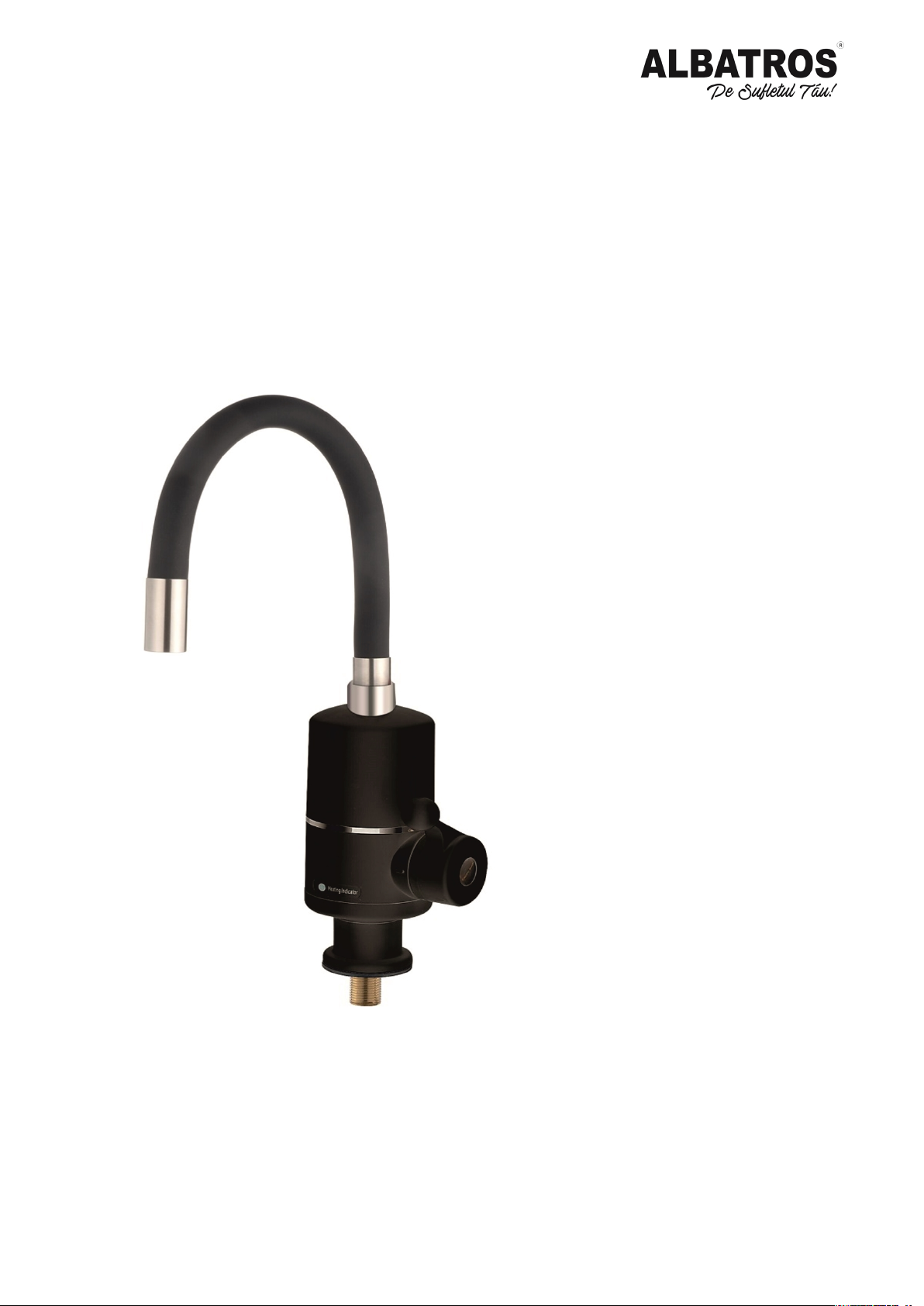

PREZENTAREA PRODUSULUI

Acest produs vă poate oferi apă caldă în câteva secunde. Duza robinetului se învârte stânga­dreapta și astfel îl puteți folosi în chiuvete simple, duble sau cu platformă.

CONDIȚII DE INSTALARE

Aplicații: bucătărie, garaj și alte spații
similare.
Admisie apă: din partea inferioară

4

Putere (kw)23

Diametru fir sursă de
alimentare interior (mm2)

≥1.0

≥1.5

Întrerupător cu aer (A)

10

16

Ampermetru (A)

≥10

≥ 20

Presiune apă (Mpa)

0.04-0.6

0.04-0.6

Produsul este clasificat drept aparat de putere mare. Verificați dacă rețeaua electrică corespunde
nevoilor produsului, înainte de instalare (trebuie îndeplinite cerințele din tabelul de mai sus).
Robinetul cu încălzitor trebuie împământat, adică priza trebuie prevăzută cu împământare și
legată la rețeaua de împământare a instalației electrice.

METODA DE INSTALARE A PRODUSULUI

Verificați traseul firului și al apei. Opriți robinetul principal de apă înainte de instalare. Scoateți
robinetul din cutia de spumă și îndepărtați capacele izolatoare (Imaginea 1).

Imaginea 1: diagramă schematică cu scoaterea capacelor izolatoare.

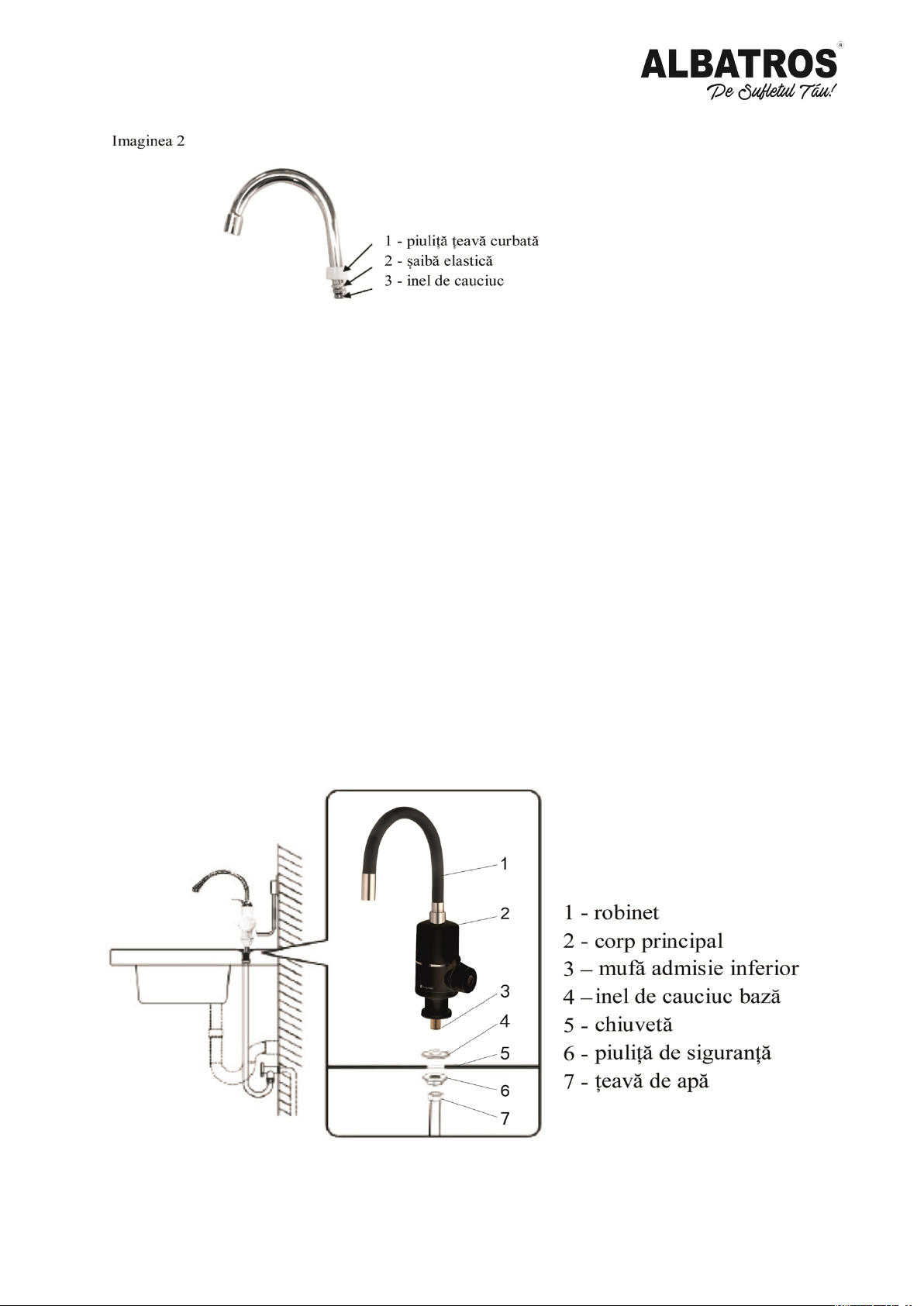

Verificați poziția garniturii de cauciuc și a șaibei elastice (Imaginea 2)

Robinet cu admisie
de apă prin partea inferioară

Robinet cu

admisie laterală

5

METODA DE INSTALARE A ROBINETELOR CU ADMISIE DE APĂ
PRIN PARTEA INFERIOARĂ

1. Conectați robinetul la corpul încălzitorului și înfiletați bine. (notă: nu deteriorați inelul de
cauciuc în timpul instalării).

2. Fixați garnitura în baza încălzitorului, cu coroana în sus. Apoi înfiletați mufa în baza corpului
încălzitorului și strângeți bine.

3. Inserați mufa instalată în inelul de cauciuc al bazei și montați-le pe chiuvetă. Înșurubați
dedesubt o piuliță de siguranță, pentru a fixa corpul încălzitorului.

4. Conectați țeava de alimentare cu apă la mufa încălzitorului.

5. Deschideți robinetul principal de apă, apăsați în jos mânerul încălzitorului, rotiți robinetul spre
stânga și spre dreapta și verificați eventualele scurgeri înainte de utilizare.

6. Introduceți ștecherul în priza din apropiere

Imaginea 3:

1 - robinet
2 - corp principal
3 – inel cauciuc mufă
4 – mufă admisie inferior
5 - inel de cauciuc bază
6 - chiuvetă
7 - piuliță de siguranță
8 - țeavă de apă

6

Schița 1

PUNCTE CHEIE PRIVIND INSTALAREA ȘI REGLAREA

• În timpul amenajărilor, vă rugăm să păstrați 25-4 cm2 fir de alimentare pentru robinetul
încălzitor.

• Dacă amenajările sunt finalizate și nu aveți niciun fir rezervat pentru robinet în perete, puteți
trage un fir care să respecte standardele impuse, de la cea mai apropiată doză.

• Dacă poziția robinetului de apă din perete nu corespunde, vă rugăm să vă adresați unui instalator
calificat pentru modificarea schemei.

• Planificarea prealabilă a metodei de instalare și de poziționare și citirea atentă a Manualului cu
Instrucțiuni de Utilizare vor contribui la eficiența instalării și a întreținerii.

• După finalizarea instalării, robinetul de apă trebuie deschis înainte de a porni electricitatea,
pentru a verifica eventualele puncte de scurgere apărute în timpul instalării.

• Când alimentarea cu apă se face fără probleme, introduceți ștecherul în priză și deschideți
comutatorul de apă caldă. Apa curge normal; se aprinde ledul roșu al indicatorului; și temperatura
crește. Ledul roșu se oprește când se oprește comutatorul. Ați terminat toate reglajele.

Fir de curent rezervat Atenție: Traseu apă cufundat în perete Atenție la dimensiunea măștii
2,5 - 4 mm + 220-240V

7

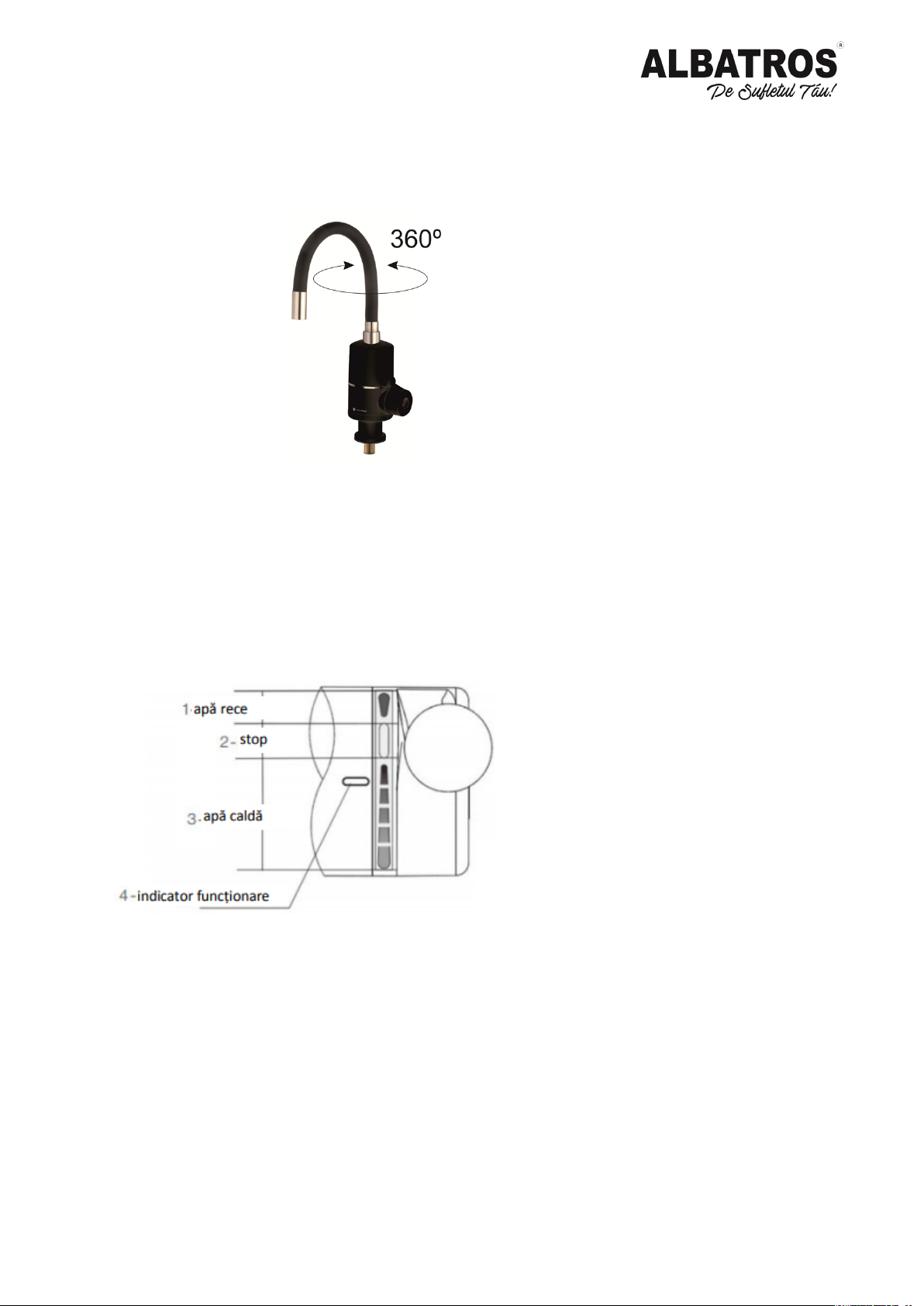

METODĂ DE OPERARE

Conform imaginii 5, duza și piciorul duzei se rotesc 360° pe orizontală, în funcție de nevoile dvs.

Imaginea 4:

Conform imaginii 6, cadranul indicator al mânerului are 3 zone: „apă rece”, „stop” și „apă caldă”.
Utilizatorii pot trece de la o zonă la alta, după nevoi. Puteți roti mânerul în sus, pentru a crește
debitul de apă rece și în jos, pentru a crește debitulde apă caldă. Temperatura apei calde scade
proporțional cu creșterea debitului. Temperatura crește treptat și ajunge la un echilibru în 5
secunde de la trecerea la apă caldă.

Imaginea 5

Notă: (Încălzitorul are un comutator
automat, așadar nu este nevoie să tot
conectați și deconectați cablul de curent.)

METODĂ DE ÎNTREȚINERE

Curățirea robinetului: când debitul de apă scade sau devine neregulat, înseamnă că trebuie curățat.
Urmați acești pași: deșurubați robinetul în sens invers acelor de ceasornic, înspre în afară și
spălați-l cu jet puternic de apă, cu susul în jos. Îndepărtați depunerile din orificiu cu ajutorul unei

sârme și apoi înșurubați ansamblul la loc.

8

Curățarea filtrului de apă: Dacă debitul scade după o vreme, scoateți și curățați filtrul ca în
imaginea de mai jos, apoi asamblați-l la loc.

ATENȚIONĂRI

• Apa trebuie deschisă înainte de conectarea la curent.

• Acest robinet încălzitor se va instala vertical, orice alt unghi este interzis. Metoda corectă de
instalare se prezintă în diagrama de instalare.

• Dacă tensiunea rețelei dvs. electrice este mică, încercați să nu folosiți alte aparate electrocasnice
de putere mare (aer condiționat, microunde etc.) în același timp cu robinetul.

• Conexiunile de apă nu se vor face decât conform instrucțiunilor din prezentul manual.

• La utilizarea pe termen lung, dacă debitul scade, curățați mai întâi filtrul de apă.

• Curățați duza cu regularitate. Dacă apa din robinet îngheață, este interzisă alimentarea cu curent
a acestuia.

• Dacă firul de curent suferă deteriorări, acesta se poate înlocui doar la centrul de reparații selectat
de compania noastră.

• Acest robinet trebuie legat corect la pământare.

• Acest robinet nu se poate instala în locații predispuse la îngheț.

scoateți

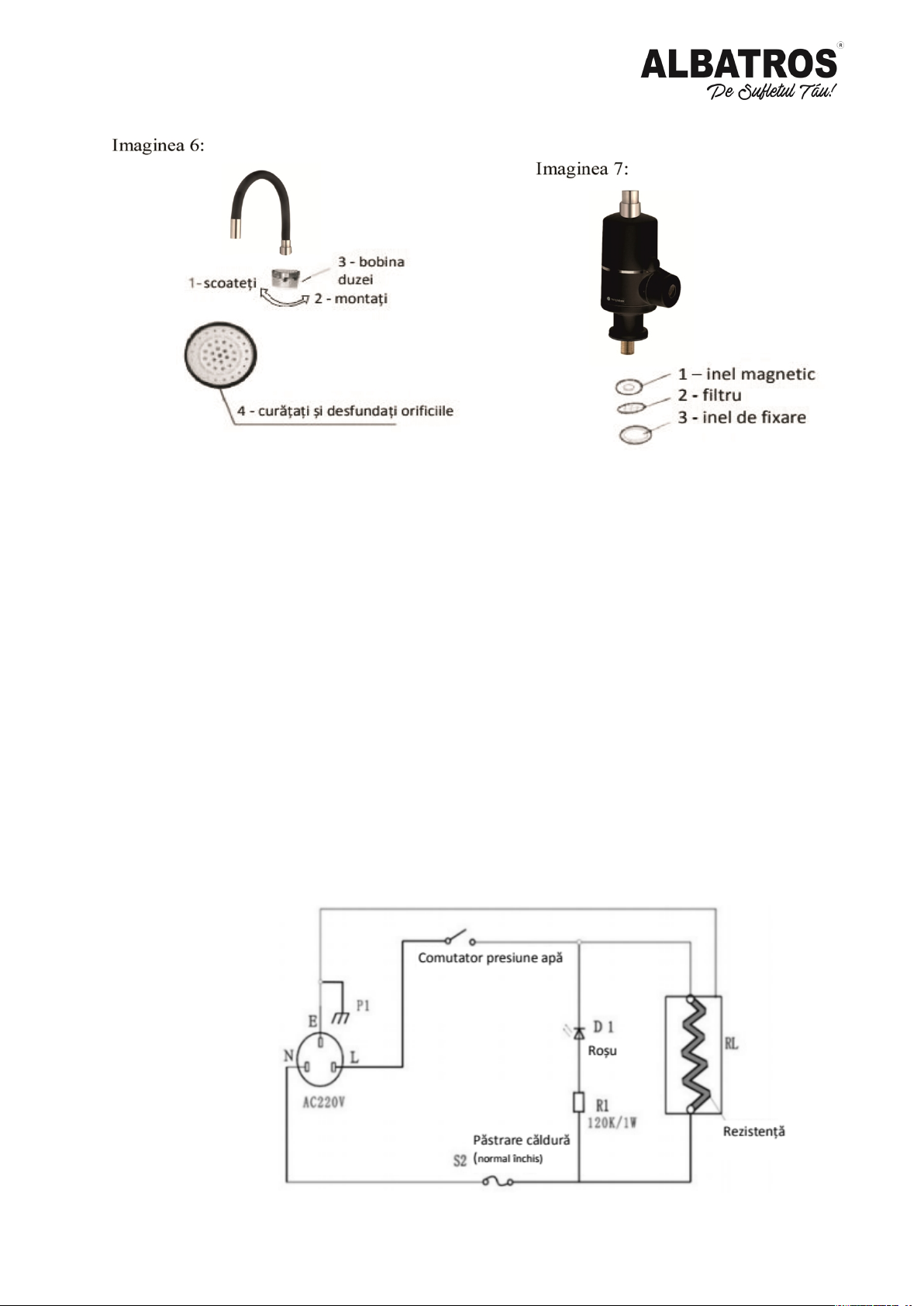

DIAGRAMĂ
ELECTRICĂ

Imaginea 8:

9

ANALIZA DEFECȚIUNILOR ȘI MODALITĂȚI DE SOLUȚIONARE

Defecțiunea

Motivul defecțiunii

Modalitatea de soluționare

Indicatorul luminos roșu nu

se aprinde, iar apa nu se

încălzește la rotirea

mânerului pentru apă caldă.

Robinetul nu este

conectat la curent sau

presiunea apei este prea

mică.

Verificați cablul de

alimentare, verificați

racordarea acestuia, asigurați-
vă că presiunea minimă a apei
nu este mai mică de 0.04Mpa.

Indicatorul luminos roșu este

aprins, dar temperatura apei

este scăzută.

Debitul apei este prea

mare.

Reglați mânerul pentru apă

caldă și reduceți debitul apei.

Temperatura apei este

ridicată, dar debitul apei este

scăzut.

Depunerile blochează

filtrul și orificiile de

evacuare a apei, sau

presiunea apei este

scăzută.

Verificați și curățați

depunerile de pe filtrul de

admisie și din orificiile de

evacuare a apei. Măriți

debitul apei calde. Dacă

fenomentul persistă, cauza

este presiunea scăzută a apei.

Lumina roșie a indicatorului

este aprinsă, dar apa nu se

încălzește.

Rezistența este defectă.

Vă rugăm să contactați

comerciantul sau

producătorul.

Corp principal

1 set

Mufă conectoare

(admisie laterală) 1 bucată

(admisie inferioară) 1 bucată

Piuliță de fixare

(admisie laterală) 1 bucată

(admisie inferioară) 1 bucată

Amortizor pentru mufa

conectoare

1 bucată

Manual cu instrucțiuni

de utilizare

1 exemplar

CONȚINUTUL PACHETULUI

ACCESORII PRINCIPALE

Amortizor mufă

Mufă conectoare (admisie inferioară)

Inel de cauciuc bază

Piuliță de fixare (admisie inferioară)

10

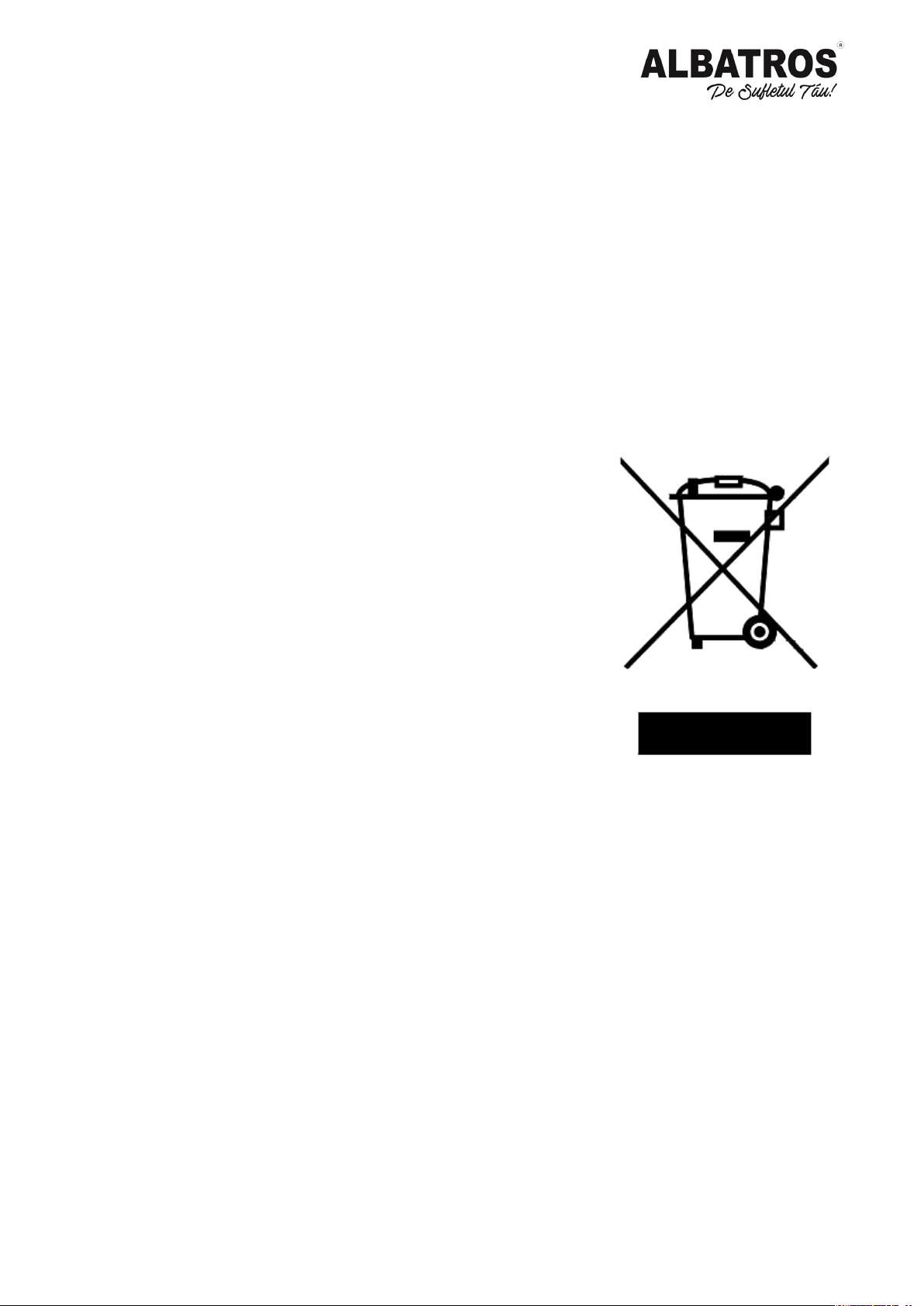

INDICAŢII PENTRU PROTECŢIA MEDIULUI ÎNCONJURĂTOR

Aparatele electrice uzate sunt materiale valoroase,
motiv pentru care locul lor nu este la gunoiul menajer! Din
această cauză, vă rugăm să ne sprijiniţi şi să participaţi la
protejarea resurselor naturale şi a mediului înconjurător, prin
predarea acestui aparat la centrele de preluare a acestora sau
la importatorul a cărui adresă o puteţi găsi în acest manual
sau în certificatul de garanţie.

Acest aparat nu poate fi folosit de copii, persoane cu
dizabilităţi, persoane neexperimentate decât sub
supravegherea atentă a unei persoane responsabile, care se
poate asigura că aceştia pot opera corect aparatul.

Nu lăsaţi copii să se joace cu acest aparat!!
