2. BLUE COLOR DISPLAY
3 . THE FREQUENCIES FOR TRANSMITTER AND RECEIVER LOCAL
FREQUENCIES ARE ALL DRIVEN FROM A SINGLE 10.240MHz CRYSTAL (X501)
BY MEANS OF A PHASE LOCKED LOOP.
THE FIRST LOCAL OSCILLATOR FREQUENCIES ARE 14.915MHz(Poland-400CH
CH.1) TO 20.875MHz(Sweden CH.24) FOR RECEIVER. THE SECOND LOCAL
FREQUENCY IS FIXED AT 10.240MHz(X501) TO GENERATE SECOND IF 455
〔KHz〕. DURING TRANSMIT, THE VCO OF THE PLL OPERATES 12.805MHz TO
15.785MHz.
TO MCU IC PIN 7-9 Q301 Q302 Q
303 Q304 Q3
05 Q307 D30
1D302
VCO
RX LOCAL FREQUENCY : 14.915MHz(Poland-400CH CH.1) TO 20.875MHz
(Sweden CH. 24)
TX FREQUENCY : 12.805MHz TO 15.785MHz
THE VCO OPERATING FREQUENCY FOR THE RECEIVER IS 14.915MHz (Poland-
400CH CH. 1) TO 12.805MHz (Sweden CH. 24) AS THE FIRST LOCAL
OSCILLATOR, INJECTED THROUGH THE BUFFER AMP Q306 INTO THE FIRST
TR MIXER Q502,Q503
DESCRIPTIONS OF EACH BLOCK
INTRODUCTION
Q306
BUFFER
THE SYNTHESIZER IS IMPLEMENTED WITH THE FOLLOWING
COMPONENTS : PLL IC(IC103), CRYSTAL(X401) VCO, VARICAP DIODE(D301)
THE IC 103 IS A HIGH PERFORMANCE DUAL FREQUENCY SYNTHESIZER
WITH
TWO INTEGRATED HIGH FREQUENCY PRE-SCALARS FOR RF OPERATION
THE Q305,Q307,Q301-304,L301,C314,D301,C309,C316,C317,C319 ARE CLAP
OSCILLATOR CIRCUIT TO OPERATE AS A VCO OF THE IC103.
THE Q304 IS A SWITCHING DIODE TO CONNECT OR DISCONNECT THE TUNING
CAPACITOR IN THE VCO OSCILLATOR TANK CIRCUIT FOR TRANSMITTER OR
RECEIVER.
THE Q306 WORKS AS A BUFFER AMP FOR RX LOCAL FREQUENCIES AND TX
CARRIER GENERATING FREQUENCIES.
THE Q301-303 IS A SWITCHING DIODE TO CONNECT OR DISCONNECT THE
TUNING CAPACITOR IN THE VCO OSCILLATOR TANK CIRCUIT FOR BAND
SELECT.
REFERENCE FREQUENCY (CRYSTAL)
THE CRYSTAL, X401(4.5MHZ) AND OTHER COMPONENTS AS PIN.14 OF IC10
3 AND IC101 CAN MAKE A REFERENCE FREQUENCY OSCILLATOR WITH CK (Pi
n8), DATA (Pin9), EN (Pin7) TERMINALS IN IC103 ARE USED FOR MCU SERI
AL DATA INTERFACE . THIS SET IS USED EXTERNAL CLOCK SOURCE BY THE
CRYSTAL. THE REF_FREQUENCY(4.5MHz) IS ADJUSTED BY CT401 EXACTLY.
VCO
THE Q 3 0 5 , 307 AND SURROUNDING PARTS ARE CONSISTING A CLAPP
OSCILLATOR WORKS AS A VCO OF IC103 WITH APPROPRIATE CONTROL
VOLTAGE ON D301.THE VCO CAN BE OSCILLATE OVER THE REQUIRES RANGE
OF 12.805MHz TO 20.875MHz .
PHASE DETECTOR AND VCO CONTROL
THE PHASE DETECTOR IS A DIGITAL PHASE COMPARATOR WHICH COMPARES
THE PHASE OF THE REFERENCE SIGNAL WITH PROGRAMMABLE DIVIDER
OUTPUT SQUARE WAVES AND DEVELOPS A SERIES OF PULSE WHOSE DC
LEVEL DEPENDS ON THE PHASE ERROR OF EACH SIGNAL.
THE PHASE DETECTOR PULSE OUTPUT IS FED TO AN ACTIVE LOW PASS FILTE
R, AND FED TO VARICAP D301 CONTROL THE VCO FREQUENCY.
SWITCHING OF TUNING CAPACITOR IN VCO
THE VCO CIRCUIT MUST USE WITH A WIDE RANGE OF FREQUENCIES 12.805
MHz TO 15.785MHz FOR TRANSMITTER AND 14.915MHz(CH.1) TO 20.875MHz
FOR RECEIVER.
TO COMPLY ABOVE RANGE OF VCO, THE TUNING CAPACITANCE SHOULD
SWITCHED FOR TRANSMISSION OR RECEPTION.
THE TUNING CIRCUIT CONSISTS WITH C313,Q304 WHEN THE VCO IS
WORKING AS A RECEIVER, WHEN TRANSMITTING MODE, C 3 1 3 ,Q 3 0 4
BECOMES TURN ON. WHEN RECEIVING MODE, C313, Q304 BECOMES OFF,L301
AND THE D301 CAPACITANCE OF MAKE TUNING FUNCTION.
RECEIVER LOCAL OSCILLATOR OUTPUTS
1ST MIXER : THE OUTPUT SINGLES OF Q305 IS INJECTED TO THE
SOURCES OF 1ST MIXER Q502-503 IN THE 1ST IF MIXER SECTION.
2ND MIXER : THE OUTPUT OF 10.240MHz OSCILLATOR CIRCUIT WITH X501 IS
INJECTED INTO THE U501. INCOMING IF SIGNAL AND 10.695MHz SIGNAL ARE
MIXED INSIDE THE U501 TO EXTRACT 2ND IF SIGNAL 455 KHz.
DESCRIPTION OF OTHER CIRCUITS
TRANSMITTER
RF AMPLIFICATION
THE OUTPUT OF BUFFER AMP Q402 IS FED THROUGH TUNING C326,L401A,L40
2A TO THE BASE OF PRE DRIVER AMP Q403. THE PRE DRIVER AMP OUTPUT
SIGNAL FED THROUGH TO DRIVER AMP(Q404), FED THROUGH TO POWER
AMP(Q405) TO THE ANTENNA.
CIRCUIT FOR SUPPRESSION OF SPURIOUS RADIATION
THE TUNING CIRCUIT BETWEEN THE OUTPUT OF FINAL AMP Q405 AND
ANTENNA, 3 STAGE "LPF TYPE" NETWORK L409, L410, L411,L412,L413,LA401,C4
26, C427, C429, C430,C434,C435,C438,C439,CA401,RA401 SERVES AS A
SPURIOUS RADIATION SUPPRESSOR.
THIS NETWORK ALSO SPURIOUS RADIATION SUPPRESSOR.
THIS NETWORK ALSO SERVES TO MATCH THE IMPEDANCE BETWEEN TX
POWER TR Q405 AND ANTENNA.
MAXIMUM MODULATION CONTROL
MODULATION SIGNALS ARE FILTERED WITH RC NETWORK AND GOES TO THE
AUDIO_AMP IC(U601) TO MAKE NOMINAL SIGNAL LEVEL TO ACHIEVE WANTED
MODULATION.TO CONTROL INCOMING AUDIO SIGNAL BY ALC CIRCUIT. THE
ALC ARE Q 9 0 2 ,D 9 0 2 , R V 9 0 1 THAT’S CIRCUIT CONTROL MAXIMUM
MODULATION CAPABILITY
AND MAXIMUM MODULATION LIMITTING.
RECEIVER
(1) RF AMP Q501 AMPLIFY RF SIGNAL FROM ANTENNA(Q505 Q506 BAN
D CONTROL), AND THEN THE AMPLIFIED RF SIGNAL IS FED THROUGH
MIXER(Q502 Q503) TO THE BASE OF MIXER Q502 Q503, ALSO VCO SOURCE'S
FREQUENCY LOWER 10.695MHz THAN THE FREQUENCY OF EACH CHANNEL IS
SUPPLIED TO MIXER.
(2) THE SOURCE OF 10.695MHz FREQUENCY IS FED THROUGH CF501
TO 2’ND MIXER U501.
(3) THE 455 KHZ FREQUENCY SIGNAL IS PRODUCED FROM U501 BY
MIXING THE OUTPUT SOURCE OF CF501 10.695MHz FILTER AND THE SOURCE
OF 10.24MHz FREQUENCY FROM CRYSTAL OSCILLATOR X501.
(4) THE U501 IS IF AMP, AND D505(AM&FM) BOTH IS DETECT DIODE.
AUDIO SIGNAL RECOVER BY THAT DIODE.
THE AUDIO SIGNAL IS FED THROUGH C530 TO AUDIO POWER AMP(U601) FOR
DRIVING SPEAKER.

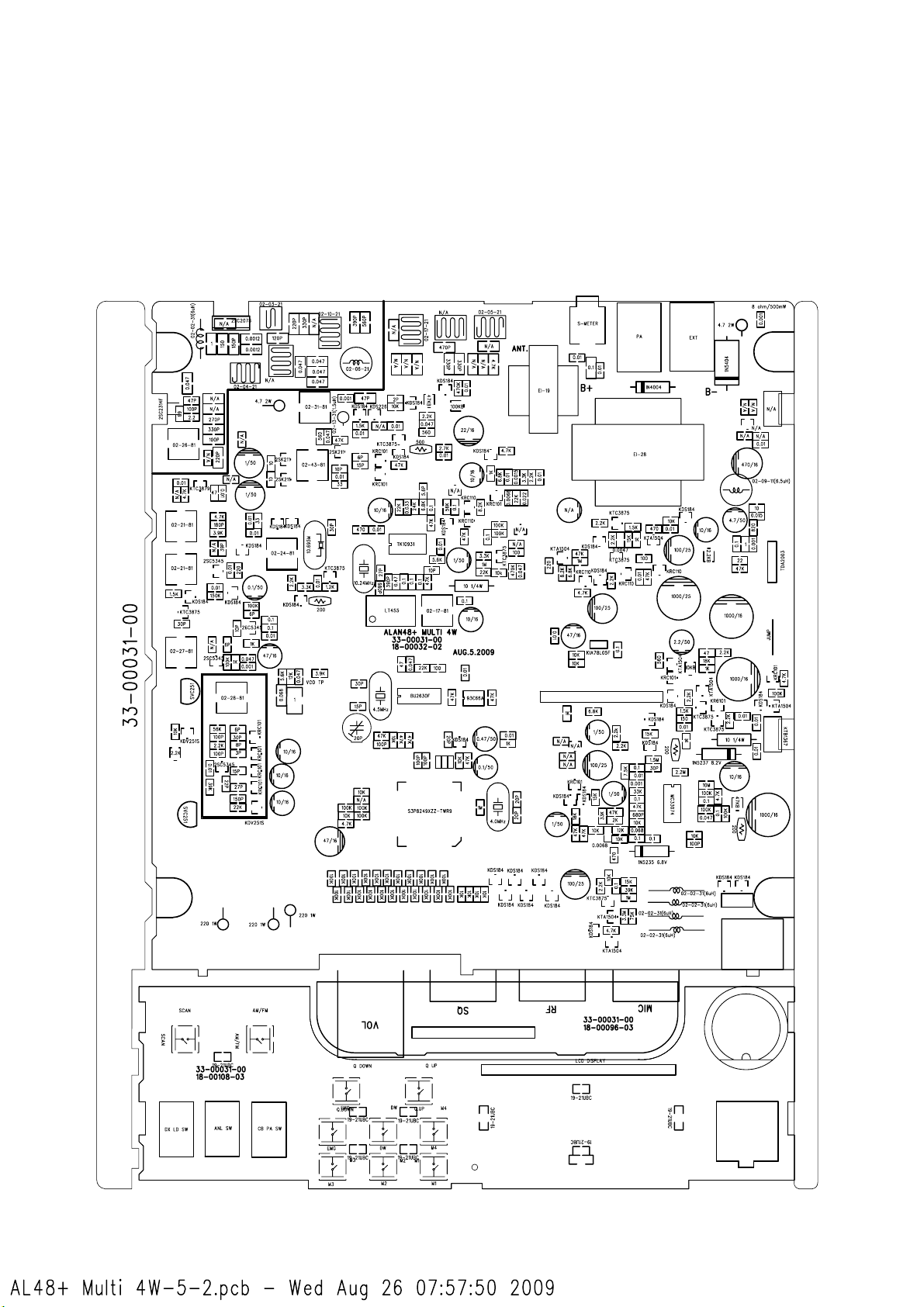

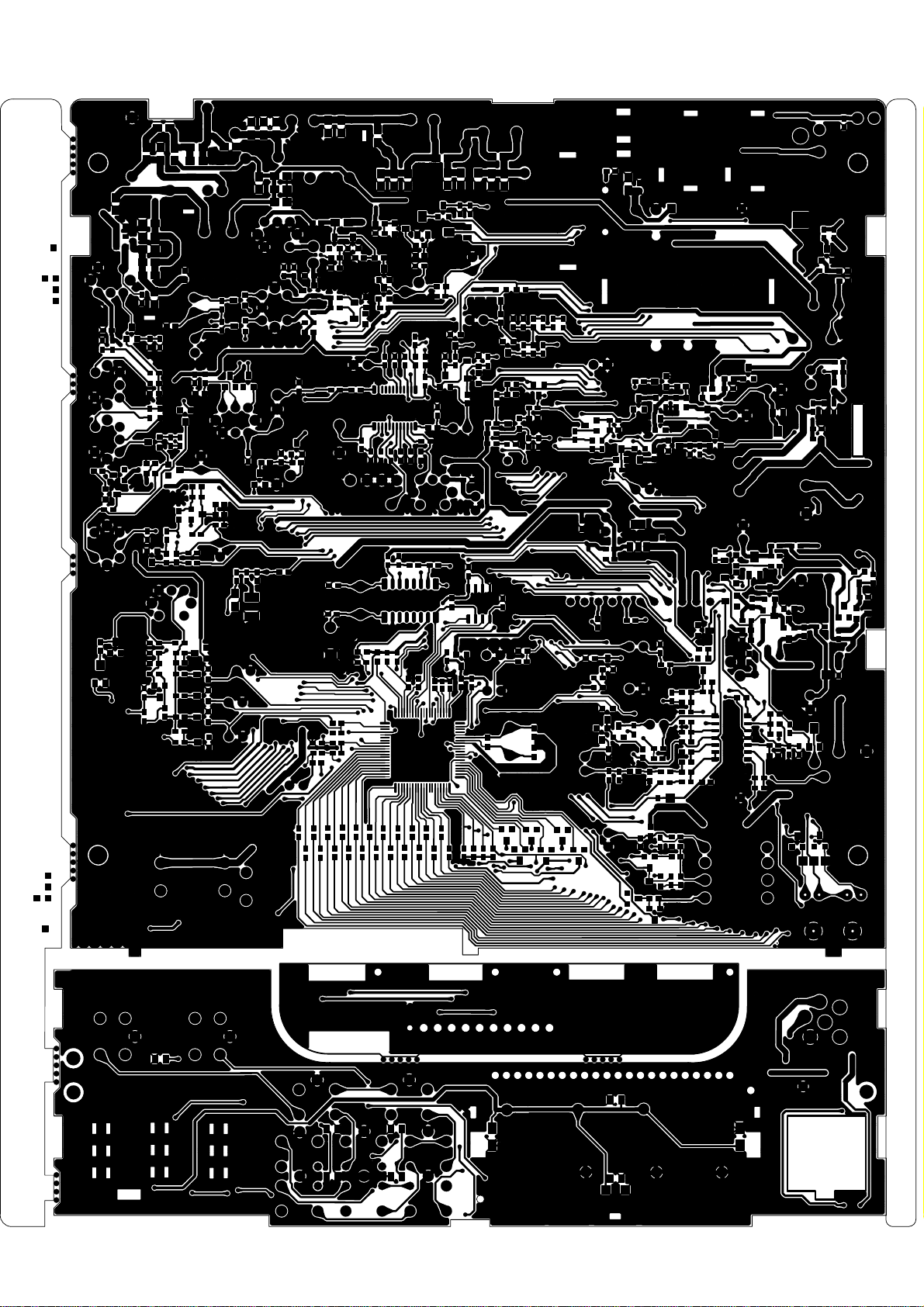

AL-48P multi 4w(2sc2078) sch..sch-1 - Thu Oct 22 17:37:02 2009
23
31
22
11
ITEM
NO.
170-00007-00MAIN BODY EGI T=1.01
10
32
3
16
35
17
34
6
33
36
18
37
13
4
14
20
26
29
12
19
8
7
15
274-00007-00
3
4
520-00002-00JACK DC.SLDPRT2
628-00000-00
7
872-00001-00HOLDER(SPK)EGI T1 USCOATING3
9
1018-00033-02
11
12
1304-00003-00RF POWER FET RD16HHF11
1403-00036-00TRANSISTOR 2SC2314(F)1
15
16
1760-00053-02 (M3x6) Tapping screw4
1860-00028-01 (M3x10) Machine screw5
19
2063-00014-00WASHER SPRING M3 RoHS ZINC5
