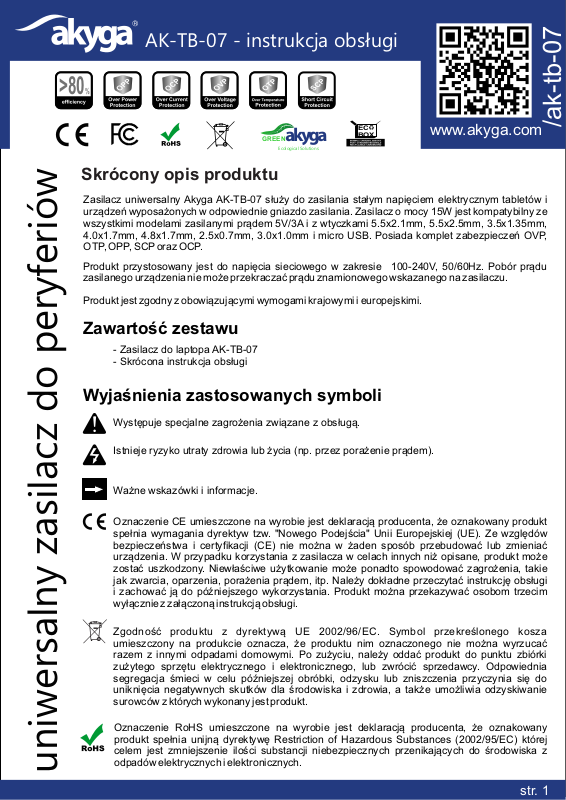

AK-TB-07 - instrukcja obsługi

GREEN

Ecological Solutions

EC
BOX

www.akyga.com

Skrócony opis produktu

Zasilacz uniwersalny Akyga AK-TB-07 służy do zasilania stałym napięciem elektrycznym tabletów i
urządzeń wyposażonych w odpowiednie gniazdo zasilania. Zasilacz o mocy 15W jest kompatybilny ze
wszystkimi modelami zasilanymi prądem 5V/3A i z wtyczkami 5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm,

4.0x1.7mm, 4.8x1.7mm, 2.5x0.7mm, 3.0x1.0mm i micro USB. Posiada komplet zabezpieczeń OVP,
OTP, OPP, SCP oraz OCP.

Produkt przystosowany jest do napięcia sieciowego w zakresie 100-240V, 50/60Hz. Pobór prądu
zasilanego urządzenia nie może przekraczać prądu znamionowego wskazanego na zasilaczu.

Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi.

Zawartość zestawu

- Zasilacz do laptopa AK-TB-07

- Skrócona instrukcja obsługi

Wyjaśnienia zastosowanych symboli

/ak-tb-07

Występuje specjalne zagrożenia związane z obsługą.

Istnieje ryzyko utraty zdrowia lub życia (np. przez porażenie prądem).

Ważne wskazówki i informacje.

Oznaczenie CE umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt
spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej (UE). Ze względów
bezpieczeństwa i certyfikacji (CE) nie można w żaden sposób przebudować lub zmieniać
urządzenia. W przypadku korzystania z zasilacza w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie
jak zwarcia, oparzenia, porażenia prądem, itp. Należy dokładne przeczytać instrukcję obsługi
i zachować ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim
wyłącznie z załączoną instrukcją obsługi.

Zgodność produktu z dyrektywą UE 2002/96/EC. Symbol przekreślonego kosza
umieszczony na produkcie oznacza, że produktu nim oznaczonego nie można wyrzucać
razem z innymi odpadami domowymi. Po zużyciu, należy oddać produkt do punktu zbiórki
zużytego sprzętu elektrycznego i elektronicznego, lub zwrócić sprzedawcy. Odpowiednia
segregacja śmieci w celu późniejszej obróbki, odzysku lub zniszczenia przyczynia się do
uniknięcia negatywnych skutków dla środowiska i zdrowia, a także umożliwia odzyskiwanie
surowców z których wykonany jest produkt.

Oznaczenie RoHS umieszczone na wyrobie jest deklaracją producenta, że oznakowany
produkt spełnia unijną dyrektywę Restriction of Hazardous Substances (2002/95/EC) której
celem jest zmniejszenie ilości substancji niebezpiecznych przenikających do środowiska z

uniwersalny zasilacz do peryferiów

odpadów elektrycznych i elektronicznych.

str. 1

AK-TB-07 - instrukcja obsługi

Urządzenie II klasy ochronności. Zapewnia ochronę przeciwporażeniową przed dotykiem
zarówno bezpośrednim jak i pośrednim a dzięki dodatkowej izolacji nie jest potrzebne
połączenie obudowy urządzenia z przewodem ochronnym uziemiającym.

Urządzenie przeznaczone jest wyłącznie do użytku domowego, wewnątrz pomieszczeń.

Uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE! Aby zmniejszyć ryzyko oparzeń lub
przegrzania zasilacza, nie należy umieszczać go w miejscach z utrudnioną wentylacją. Nie należy
także dopuszczać, aby pracujący zasilacz dotykał miękkich powierzchni, na przykład poduszek, koców
czy ubrania. Zasilacz spełniaja ograniczenia dotyczące temperatury powierzchni dostępnych dla
użytkownika, zdefiniowane w normie International Standard for Safety of Information Technology
Equipment (IEC 60950).

Podłączenie urządzenia, którego zapotrzebowanie na prąd jest większe niż moc zasilacza, może
spowodować brak ładowania baterii lub nawet prowadzić do uszkodzenia (spalenia) zasilacza.

Wyładowania elektrostatyczne to wyładowania występujące po zetknięciu się dwóch
przedmiotów, na przykład przeskok ładunków elektrycznych występujący, gdy idąc po dywanie
użytkownik dotknie metalowej klamki drzwi. Wyładowanie ładunków elektrostatycznych z palców
lub innych przewodników elektrostatycznych może doprowadzić do uszkodzenia elementów
elektronicznych.
Aby uniknąć uszkodzenia ładowanego urządzenia należy unikać dotykania styków, przewodów i

układów elektronicznych. Kontakt z podzespołami elektronicznymi należy ograniczyć do
minimum.

Producent wyrobu nie ponosi odpowiedzialności za szkody oraz obrażanie spowodowane
wskutek nieprzestrzegania wskazówek bezpieczeństwa oraz informacji zawartych w
niniejszej instrukcji obsługi.

ź Produkt oraz opakowanie produktu należy przechowywać poza zasięgiem dzieci i zwierząt. W

skład opakowania wchodzi folia, którą dziecko, w trakcie zabawy, mogłoby się udusić.

ź Zabrania się obciążania mechanicznego produktu - silne wstrząsy, uderzenia, upuszczenia

czy zgniatanie produktu może spowodować jego uszkodzenie.

ź Nie jest dozwolona praca produktu w niekorzystnych warunkach. Niekorzystne warunki to

przede wszystkim: ekspozycja na bezpośrednie światło słoneczne, wysokie lub bardzo niskie
temperatury otoczenia, silne wibracje, wysoka wilgotność, otoczenie gazów, pyłów lub cieczy
łatwopalnych oraz agresywnych.

ź Jeżeli produkt został uszkodzony, nie działa prawidłowo lub był przechowywany przez dłuższy

okres czasu w warunkach złych lub niekorzystnych, bezpieczna praca urządzenia nie jest
możliwa. Należy bezwzględnie zaprzestać stosowania produktu oraz w celach
bezpieczeństwa zabezpieczyć go przed ponownym użyciem.

ź Pod żadnym pozorem nie należy chwytać produktu oraz przewodu zasilającego wilgotnymi

lub mokrymi dłońmi. Niesie to za sobą niebezpieczeństwo śmiertelnego porażenia prądem
elektrycznym.
Zabrania się zwierania przyłącza prądowego.ź

ź Należy przestrzegać tego, by przewód zasilacza nie był zgniatany, zginany, skręcany, nie

ocierał się o ostre krawędzie ani nie był obciążany mechanicznie w inny sposób. Należy unikać
obciążenia termicznego przewodu - w szczególności trzymać z dala od źródeł ciepła (jak np.
piece, kaloryfery, kominki)

ź Przewód przewód zasilacza należy układać w taki sposób, aby wyeliminować ryzyko

potknięcia się lub zaczepienia o niego.

ź Zabrania się modyfikowania przewodu zasilacza. W przypadku modyfikacji przewód może

uniwersalny zasilacz do peryferiów

zostać uszkodzony wywołując zagrożenia dla życia, zdrowia i mienia.

W trakcie pracy produkt się nagrzewa.

str. 2

AK-TB-07 - instrukcja obsługi

Problem

Przyczyna

Rozwiązanie

Tablet lub inne
urządzenie podłączone

do zasilania za
pośrednictwem
zasilacza nie działa

Brak napięcia

ź Sprawdź prawidłowe

podłączenie zasilacza do
gniazdka zapalniczki

ź Sprawdź bezpieczniki gniazdka

zapalniczki

Zasilacz jest przeciążony

ź Odłącz zasilacz od ładowanego

urządzenia, sprawdź
poprawność parametrów
prądowych

Problem z wtyczką

ź Sprawdź, czy końcówka jest

dobrze osadzona we wtyczce

Istnieje podejrzenie wady
produktu

ź Zaprzestań użytkowania i

skontaktuj się ze sprzedawcą

Tablet lub inne
urządzenie podłączone

do zasilania za
pośrednictwem
zasilacza nie ładuje
baterii lub wyświetla
komunikat o
nieoryginalnej ładowarce

Zasilacz nie odpowiada
parametrom prądowym

ź Odłącz zasilacz od ładowanego

urządzenia, sprawdź
poprawność parametrów
prądowych

ź Skontaktuj się ze sprzedawcą

ź Podłączenie zasilacza do prądu następuje poprzez wpięcie zasilacza z wtyczką CEE 7/16

(Europlug) do gniazdka elektrycznego.

ź Przed podłączeniem zasilacza do gniazdka elektrycznego należy upewnić się, czy podane na

zasilaczu napięcie pracy jest zgodne z napięciem dostarczanym do gniazdka domowego.

ź Należy wyjmować zasilacz z gniazdka w przypadku nie używania produktu przez dłuższy

czas.

ź Odłączając zasilacz z gniazdka nie wolno ciągnąć za przewód, lecz za przewidzianą do tego

część zasilacza.

ź W przypadku wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu należy

zwrócić się w tym celu do Producenta lub do wykwalifikowanego fachowca.

ź Wszelkie prace konserwacyjne, regulacyjne i naprawa produktu mogą być przeprowadzane

wyłącznie przez wykwalifikowaną osobę w specjalistycznym zakładzie.

Usuwanie najczęstszych problemów

uniwersalny zasilacz do peryferiów

Obsługa zasilacza

Wybierz i podłącz odpowiednie złącze do zasilacza.

1.

2. Podłącz zasilacz do gniazdka elektrycznego.

3. Podłącz wtyk zasilacza do tabletu lub innego urządzenia.

4. Włącz ładowane urządzenie.

str. 3

AK-TB-07 - instrukcja obsługi

Czyszczenie zasilacza

Przed każdym czyszczeniem odłącz zasilacz z gniazdka sieciowego oraz podłączonych do
niego urządzeń

ź Do oczyszczenia zasilacza z zabrudzeń używać miękkiej, antystatycznej ściereczki która nie

strzępi się.

ź Nie używać ściernych ani chemicznych środków czyszczących

Dane techniczne zasilacza

Kod produktu:
Napięcie wejściowe:
Napięcie i natężenie prądu na wyjściu:
Maksymalna moc:
Sprawność:
Temperatura pracy:
OVP (zabezpieczenie nadnapięciowe):
OCP (zabezpieczenie nadprądowe):
OPP (zabezpieczenie przeciwprzeciążeniowe):
OTP (zabezpieczenie przed przegrzaniem):
SCP (zabezpieczenie przeciwzwarciowe):
Filtr ferrytowy:
Rodzaj gniazda zasilania:
Złącze kabla wyjściowego:

Zgodność z normami:
Zgodność z rozporządzeniem:
Kod EAN:

Schemat polaryzacji złącza:

5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm, 4.0x1.7mm,

4.8x1.7mm, 2.5x0.7mm, 3.0x1.0mm, Micro USB

AK-TB-07

100-240V, 50/60Hz

5V/3A

6W

>80%

5-50 ºC

Tak
Tak
Tak
Tak
Tak
Tak

CEE 7/16

CE, FCC, RoHS

REACH

5901720133502

Producent wyrobu:

uniwersalny zasilacz do peryferiów

Ropla Computers sp. z o.o.

ul. Wrocławska 1c

52-200 Suchy Dwór
