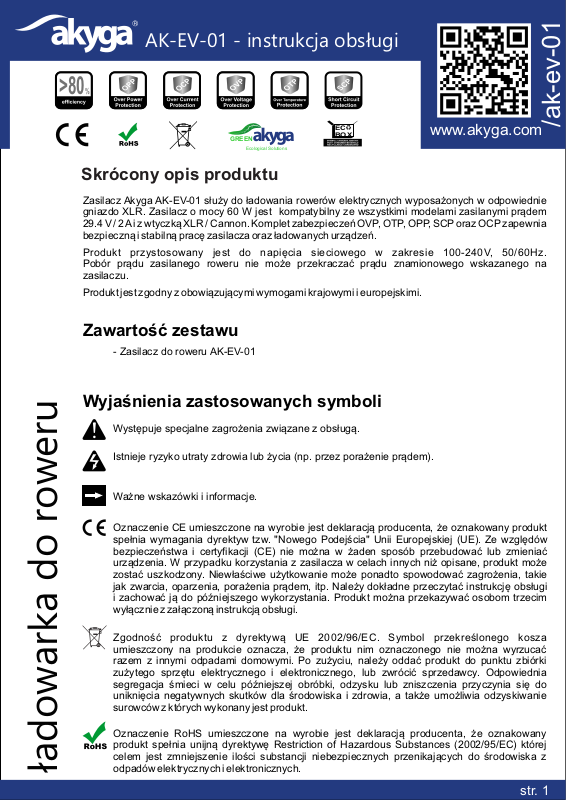

Page 1
>80%
AK-EV-01 - instrukcja obsługi
GREEN
Ecological Solutions
EC
BOX
www.akyga.com
Skrócony opis produktu
Zasilacz Akyga AK-EV-01 służy do ładowania rowerów elektrycznych wyposażonych w odpowiednie
gniazdo XLR. Zasilacz o mocy 60 W jest kompatybilny ze wszystkimi modelami zasilanymi prądem
29.4 V / 2 A i z wtyczką XLR / Cannon. Komplet zabezpieczeń OVP, OTP, OPP, SCP oraz OCP zapewnia
bezpieczną i stabilną pracę zasilacza oraz ładowanych urządzeń.
Produkt przystosowany jest do napięcia sieciowego w zakresie 100-240V, 50/60Hz.
Pobór prądu zasilanego roweru nie może przekraczać prądu znamionowego wskazanego na
zasilaczu.
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi.
Zawartość zestawu
- Zasilacz do roweru AK-EV-01
/ak-ev-01
Wyjaśnienia zastosowanych symboli
Występuje specjalne zagrożenia związane z obsługą.
Istnieje ryzyko utraty zdrowia lub życia (np. przez porażenie prądem).
Ważne wskazówki i informacje.
Oznaczenie CE umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt
spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej (UE). Ze względów
bezpieczeństwa i certyfikacji (CE) nie można w żaden sposób przebudować lub zmieniać
urządzenia. W przypadku korzystania z zasilacza w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie
jak zwarcia, oparzenia, porażenia prądem, itp. Należy dokładne przeczytać instrukcję obsługi
i zachować ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim
wyłącznie z załączoną instrukcją obsługi.
Zgodność produktu z dyrektywą UE 2002/96/EC. Symbol przekreślonego kosza
umieszczony na produkcie oznacza, że produktu nim oznaczonego nie można wyrzucać
razem z innymi odpadami domowymi. Po zużyciu, należy oddać produkt do punktu zbiórki
zużytego sprzętu elektrycznego i elektronicznego, lub zwrócić sprzedawcy. Odpowiednia
segregacja śmieci w celu późniejszej obróbki, odzysku lub zniszczenia przyczynia się do
uniknięcia negatywnych skutków dla środowiska i zdrowia, a także umożliwia odzyskiwanie
surowców z których wykonany jest produkt.
Oznaczenie RoHS umieszczone na wyrobie jest deklaracją producenta, że oznakowany
produkt spełnia unijną dyrektywę Restriction of Hazardous Substances (2002/95/EC) której
celem jest zmniejszenie ilości substancji niebezpiecznych przenikających do środowiska z
ładowarka do roweru
odpadów elektrycznych i elektronicznych.
str. 1
Page 2
AK-EV-01 - instrukcja obsługi
Urządzenie II klasy ochronności. Zapewnia ochronę przeciwporażeniową przed dotykiem
zarówno bezpośrednim jak i pośrednim a dzięki dodatkowej izolacji nie jest potrzebne
połączenie obudowy urządzenia z przewodem ochronnym uziemiającym.
Urządzenie przeznaczone jest wyłącznie do użytku domowego, wewnątrz pomieszczeń.
Uwagi dotyczące bezpieczeństwa
OSTRZEŻENIE! Aby zmniejszyć ryzyko oparzeń lub
przegrzania zasilacza, nie należy umieszczać go w miejscach z utrudnioną wentylacją. Nie należy
także dopuszczać, aby pracujący zasilacz dotykał miękkich powierzchni, na przykład poduszek, koców
czy ubrania. Zasilacz spełniaja ograniczenia dotyczące temperatury powierzchni dostępnych dla
użytkownika, zdefiniowane w normie International Standard for Safety of Information Technology
Equipment (IEC 60950).
Podłączenie roweru, którego zapotrzebowanie na prąd jest większe niż moc zasilacza, może
spowodować brak ładowania baterii lub nawet prowadzić do uszkodzenia (spalenia) zasilacza.
Wyładowania elektrostatyczne to wyładowania występujące po zetknięciu się dwóch
przedmiotów, na przykład przeskok ładunków elektrycznych występujący, gdy idąc po dywanie
użytkownik dotknie metalowej klamki drzwi. Wyładowanie ładunków elektrostatycznych z palców
lub innych przewodników elektrostatycznych może doprowadzić do uszkodzenia elementów
elektronicznych.
Aby uniknąć uszkodzenia roweru należy unikać dotykania styków, przewodów i układów
elektronicznych. Kontakt z podzespołami elektronicznymi należy ograniczyć do minimum.
Producent wyrobu nie ponosi odpowiedzialności za szkody oraz obrażanie spowodowane
wskutek nieprzestrzegania wskazówek bezpieczeństwa oraz informacji zawartych w
niniejszej instrukcji obsługi.
ź Produkt oraz opakowanie produktu należy przechowywać poza zasięgiem dzieci i zwierząt. W
skład opakowania wchodzi folia, którą dziecko, w trakcie zabawy, mogłoby się udusić.
ź Zabrania się obciążania mechanicznego produktu - silne wstrząsy, uderzenia, upuszczenia
czy zgniatanie produktu może spowodować jego uszkodzenie.
ź Nie jest dozwolona praca produktu w niekorzystnych warunkach. Niekorzystne warunki to
przede wszystkim: ekspozycja na bezpośrednie światło słoneczne, wysokie lub bardzo niskie
temperatury otoczenia, silne wibracje, wysoka wilgotność, otoczenie gazów, pyłów lub cieczy
łatwopalnych oraz agresywnych.
ź Jeżeli produkt został uszkodzony, nie działa prawidłowo lub był przechowywany przez dłuższy
okres czasu w warunkach złych lub niekorzystnych, bezpieczna praca urządzenia nie jest
możliwa. Należy bezwzględnie zaprzestać stosowania produktu oraz w celach
bezpieczeństwa zabezpieczyć go przed ponownym użyciem.
ź Pod żadnym pozorem nie należy chwytać produktu oraz przewodu zasilającego wilgotnymi
lub mokrymi dłońmi. Niesie to za sobą niebezpieczeństwo śmiertelnego porażenia prądem
elektrycznym.
ź Zabrania się zwierania przyłącza prądowego.
ź Należy przestrzegać tego, by przewód sieciowy nie był zgniatany, zginany, skręcany, nie
ocierał się o ostre krawędzie ani nie był obciążany mechanicznie w inny sposób. Należy unikać
obciążenia termicznego przewodu - w szczególności trzymać z dala od źródeł ciepła (jak np.
piece, kaloryfery, kominki)
ź Przewód zasilający oraz przewód zasilacza należy układać w taki sposób, aby wyeliminować
ryzyko potknięcia się lub zaczepienia o nie.
ź Zabrania się modyfikowania przewodu sieciowego. W przypadku modyfikacji przewód może
zostać uszkodzony wywołując zagrożenia dla życia, zdrowia i mienia.
W trakcie pracy produkt się nagrzewa.
ładowarka do roweru
str. 2
Page 3
AK-EV-01 - instrukcja obsługi
Problem
Przyczyna
Rozwiązanie
Rower podłączony do
zasilania za
pośrednictwem
zasilacza nie działa
Brak napięcia sieciowego
ź Sprawdź prawidłowe
podłączenie zasilacza do
gniazdka sieciowego
ź Sprawdź bezpieczniki gniazdka
sieciowego
Zasilacz jest przeciążony
ź Odłącz zasilacz od ładowanej
baterii, sprawdź poprawność
parametrów prądowych
Istnieje podejrzenie wady
produktu
ź Zaprzestań użytkowania i
skontaktuj się ze sprzedawcą
Rower podłączony do
zasilania za
pośrednictwem
zasilacza nie ładuje
baterii
Zasilacz nie odpowiada
parametrom prądowym
ź Odłącz zasilacz od roweru,
sprawdź poprawność
parametrów prądowych
ź Skontaktuj się ze sprzedawcą
ź Podłączenie zasilacza do prądu następuje poprzez wpięcie kabla z wtyczką IEC C7
(”ósemka”) do zasilacza wyposażonego w złącze IEC C8, a następnie wtyczki odpowiedniej
dla stosowanego typu gniazdka elektrycznego z uziemieniem.
ź Przed podłączeniem zasilacza do gniazdka elektrycznego (kabel nie jest dołączony do
zestawu) należy upewnić się, czy podane na zasilaczu napięcie pracy jest zgodne z napięciem
dostarczanym do gniazdka domowego.
ź Należy wyjmować wtyczkę sieciową z gniazdka w przypadku nie używania produktu przez
dłuższy czas.
ź Odłączając kabel zasilający z gniazdka oraz z urządzenia nie wolno ciągnąć za przewód, lecz
za przewidzianą do tego część wtyczki kabla.
ź W przypadku wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu należy
zwrócić się w tym celu do Producenta lub do wykwalifikowanego fachowca.
ź Wszelkie prace konserwacyjne, regulacyjne i naprawa produktu mogą być przeprowadzane
wyłącznie przez wykwalifikowaną osobę w specjalistycznym zakładzie.
Usuwanie najczęstszych problemów
Obsługa zasilacza:
ładowarka do roweru
1. Wybierz i podłącz odpowiednie złącze do zasilacza.
2. Podłącz kabel sieciowy do gniazdka elektrycznego.
3. Upewnij się, czy ładowarka posiada odpowiednią dla danego roweru polaryzację (+/-)
złącza.
4. Podłącz wtyk zasilacza do roweru.
5. Czerwona lampka sygnalizuje proces ładowania.
6. Po zakończeniu ładownia lampka zmieni kolor na zielony.
str. 3
Page 4
AK-EV-01 - instrukcja obsługi
Czyszczenie zasilacza
Przed każdym czyszczeniem odłącz zasilacz z gniazdka sieciowego oraz podłączonych do
niego urządzeń
ź Do oczyszczenia zasilacza z zabrudzeń używać miękkiej, antystatycznej ściereczki która nie
strzępi się.
ź Nie używać ściernych ani chemicznych środków czyszczących
Dane techniczne zasilacza
Kod produktu:
Napięcie wejściowe:
Napięcie i natężenie prądu na wyjściu:
Maksymalna moc:
Sprawność:
OVP (zabezpieczenie nadnapięciowe):
OCP (zabezpieczenie nadprądowe):
OPP (zabezpieczenie przeciwprzeciążeniowe):
OTP (zabezpieczenie przed przegrzaniem):
SCP (zabezpieczenie przeciwzwarciowe):
Rodzaj gniazda zasilania:
Długość kabla wyjściowego:
Złącze kabla wyjściowego:
Wymiary produktu:
Wymiary opakowania:
Waga netto:
Waga brutto:
Zgodność z normami:
Zgodność z rozporządzeniem:
Kod EAN:
Schemat polaryzacji złącza:
AK-EV-01
100-240V, 50/60Hz
29.4 V / 2 A
60W
>80%
Tak
Tak
Tak
Tak
Tak
IEC C8
1 m
XLR (3 DIN) Cannon
100x50x32 mm
190x92x38 mm
216g
265g
CE, RoHS
REACH
5901720135589
Producent wyrobu:
Ropla Computers sp. z o.o.
ładowarka do roweru
ul. Wrocławska 1c
52-200 Suchy Dwór
