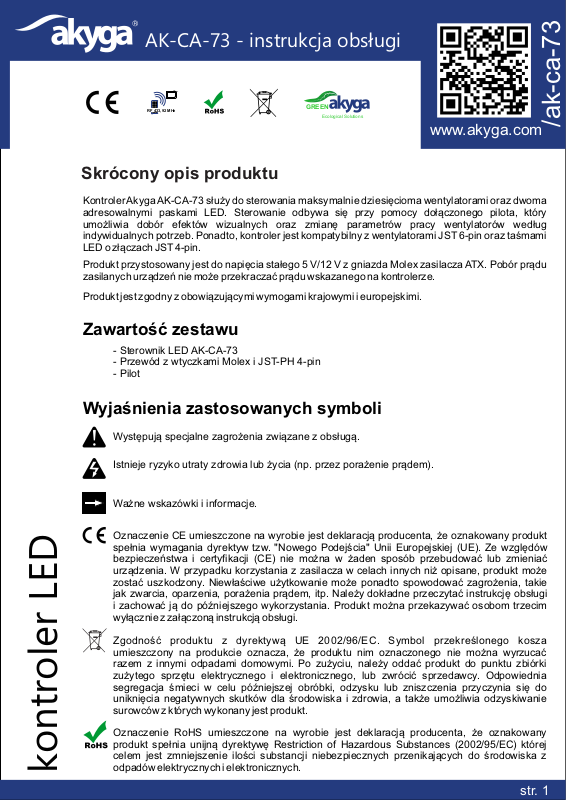

AK-CA-73 - instrukcja obsługi
RF 433,92 MHz
GREEN
Ecological Solutions
www.akyga.com
Skrócony opis produktu
Kontroler Akyga AK-CA-73 służy do sterowania maksymalnie dziesięcioma wentylatorami oraz dwoma
adresowalnymi paskami LED. Sterowanie odbywa się przy pomocy dołączonego pilota, który
umożliwia dobór efektów wizualnych oraz zmianę parametrów pracy wentylatorów według
indywidualnych potrzeb. Ponadto, kontroler jest kompatybilny z wentylatorami JST 6-pin oraz taśmami
LED o złączach JST 4-pin.
Produkt przystosowany jest do napięcia stałego 5 V/12 V z gniazda Molex zasilacza ATX. Pobór prądu
zasilanych urządzeń nie może przekraczać prądu wskazanego na kontrolerze.
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi.
Zawartość zestawu
- Sterownik LED AK-CA-73
- Przewód z wtyczkami Molex i JST-PH 4-pin
- Pilot
/ak-ca-73
Wyjaśnienia zastosowanych symboli
Występują specjalne zagrożenia związane z obsługą.
Istnieje ryzyko utraty zdrowia lub życia (np. przez porażenie prądem).
Ważne wskazówki i informacje.
Oznaczenie CE umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt
spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej (UE). Ze względów
bezpieczeństwa i certyfikacji (CE) nie można w żaden sposób przebudować lub zmieniać
urządzenia. W przypadku korzystania z zasilacza w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie
jak zwarcia, oparzenia, porażenia prądem, itp. Należy dokładne przeczytać instrukcję obsługi
i zachować ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim
wyłącznie z załączoną instrukcją obsługi.
Zgodność produktu z dyrektywą UE 2002/96/EC. Symbol przekreślonego kosza
umieszczony na produkcie oznacza, że produktu nim oznaczonego nie można wyrzucać
razem z innymi odpadami domowymi. Po zużyciu, należy oddać produkt do punktu zbiórki
zużytego sprzętu elektrycznego i elektronicznego, lub zwrócić sprzedawcy. Odpowiednia
segregacja śmieci w celu późniejszej obróbki, odzysku lub zniszczenia przyczynia się do
uniknięcia negatywnych skutków dla środowiska i zdrowia, a także umożliwia odzyskiwanie
surowców z których wykonany jest produkt.
Oznaczenie RoHS umieszczone na wyrobie jest deklaracją producenta, że oznakowany
produkt spełnia unijną dyrektywę Restriction of Hazardous Substances (2002/95/EC) której
celem jest zmniejszenie ilości substancji niebezpiecznych przenikających do środowiska z
kontroler LED
odpadów elektrycznych i elektronicznych.
str. 1
Page 2
AK-CA-73 - instrukcja obsługi
Urządzenie przeznaczone jest wyłącznie do użytku domowego, wewnątrz pomieszczeń.
Uwagi dotyczące bezpieczeństwa
Podłączenie podzespołów, których zapotrzebowanie na prąd jest większe niż moc kontrolera, może
prowadzić do uszkodzenia (spalenia) kontrolera.
Kontroler powinien pracować w warunkach wewnętrznych nienarażających go na kontakt z wodą oraz
bezpośrednie działanie promieni słonecznych.
Podczas pracy kontroler powinien znajdować się w przeznaczonej do tego obudowie.
Wyładowania elektrostatyczne to wyładowania występujące po zetknięciu się dwóch
przedmiotów, na przykład przeskok ładunków elektrycznych występujący, gdy idąc po dywanie
użytkownik dotknie metalowej klamki drzwi. Wyładowanie ładunków elektrostatycznych z palców
lub innych przewodników elektrostatycznych może doprowadzić do uszkodzenia elementów
elektronicznych.
Aby uniknąć uszkodzenia sterownika LED lub urządzeń podłączonych do niego należy unikać
dotykania styków, przewodów i układów elektronicznych. Kontakt z podzespołami
elektronicznymi należy ograniczyć do minimum.
Producent wyrobu nie ponosi odpowiedzialności za szkody oraz obrażenia spowodowane
wskutek nieprzestrzegania wskazówek bezpieczeństwa oraz informacji zawartych w
niniejszej instrukcji obsługi.
ź Produkt oraz opakowanie produktu należy przechowywać poza zasięgiem dzieci i zwierząt.
ź Zabrania się obciążania mechanicznego produktu - silne wstrząsy, uderzenia, upuszczenia
czy zgniatanie produktu może spowodować jego uszkodzenie.
ź Nie jest dozwolona praca produktu w niekorzystnych warunkach. Niekorzystne warunki to
przede wszystkim: ekspozycja na bezpośrednie światło słoneczne, wysokie lub bardzo niskie
temperatury otoczenia, silne wibracje, wysoka wilgotność, otoczenie gazów, pyłów lub cieczy
łatwopalnych oraz agresywnych.
ź Jeżeli produkt został uszkodzony, nie działa prawidłowo lub był przechowywany przez dłuższy
okres czasu w warunkach złych lub niekorzystnych, bezpieczna praca urządzenia nie jest
możliwa. Należy bezwzględnie zaprzestać stosowania produktu oraz w celach
bezpieczeństwa zabezpieczyć go przed ponownym użyciem.
ź Pod żadnym pozorem nie należy chwytać produktu oraz przewodu zasilającego wilgotnymi
lub mokrymi dłońmi. Niesie to za sobą niebezpieczeństwo śmiertelnego porażenia prądem
elektrycznym.
ź Zabrania się zwierania przyłącza prądowego.
ź Należy przestrzegać tego, by przewody nie były zgniatane, zginane, skręcane, nie
ocierały się o ostre krawędzie ani nie były obciążane mechanicznie w inny sposób.
Należy unikać obciążenia termicznego przewodów oraz adaptera - w szczególności
trzymać z dala od źródeł ciepła (jak np. piece, kaloryfery, kominki).
ź Należy wziąć pod uwagę instrukcje obsługi innych urządzeń, do których podłączony
jest adapter.
ź Zabrania się modyfikowania przewodu zasilającego. W przypadku modyfikacji
przewód może zostać uszkodzony wywołując zagrożenia dla życia, zdrowia i mienia.
ź Zabrania się wsadzania przedmiotów do środka kontrolera.
ź Podłączenie kontrolera do prądu następuje poprzez podłączenie go do złącza Molex
w zasilaczu ATX, dającego 5 V/12 V napięcia stałego .
ź Przed podłączeniem kontrolera do prądu należy upewnić się, czy moc kontrolera
pokrywa zapotrzebowanie podzespołów w komputerze.
kontroler LED
str. 2
Page 3
Problem
Przyczyna
Rozwiązanie
Kontroler lub podzespoły
podłączone do niego nie
działają poprawnie
Brak napięcia sieciowego
ź Sprawdź bezpieczniki gniazdka
sieciowego
ź Sprawdź prawidłowe
podłączenie zasilacza do sieci
Wyłączone podświetlenie
LED
ź Włącz podświetlenie LED w
wentylatorach/taśmach przy
pomocy pilotu
Niepoprawne
podłączenie wtyczek
ź Upewnij się, czy wtyczki zostały
poprawnie podłączone do
kontrolera
ź Sprawdź, czy kontroler ma
dobrze osadzone złącze w
gnieździe zasilacza
Istnieje podejrzenie wady
produktu
ź Zaprzestań użytkowania i
skontaktuj się ze sprzedawcą
Wentylatory nie reagują
na zmianę ustawień
Rozładowana bateria w
pilocie
ź Wymień baterię w pilocie
Zbyt duży dystans
pomiędzy pilotem a
kontrolerem
ź Zbliż pilot do kontrolera
ź Zaprzestań użytkowania i
skontaktuj się ze sprzedawcą
Istnieje podejrzenie wady
produktu
AK-CA-73 - instrukcja obsługi
ź Przed podłączeniem lub konserwacją kontrolera należy upewnić się czy przewód
zasilający nie znajdują się pod napięciem.
ź Zasilanie podłącza się po podłączeniu kontrolera do podzespołów. Nigdy w odwrotnej
kolejności.
ź W przypadku wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu
należy zwrócić się w tym celu do Producenta lub do wykwalifikowanego fachowca.
ź Wszelkie prace konserwacyjne, regulacyjne i naprawa produktu mogą być
przeprowadzane wyłącznie przez wykwalifikowaną osobę w specjalistycznym
zakładzie.
Usuwanie najczęstszych problemów
AK-L1-025 - instrukcja obsługi
kontroler LED
str. 3
Page 4
AK-CA-73 - instrukcja obsługi

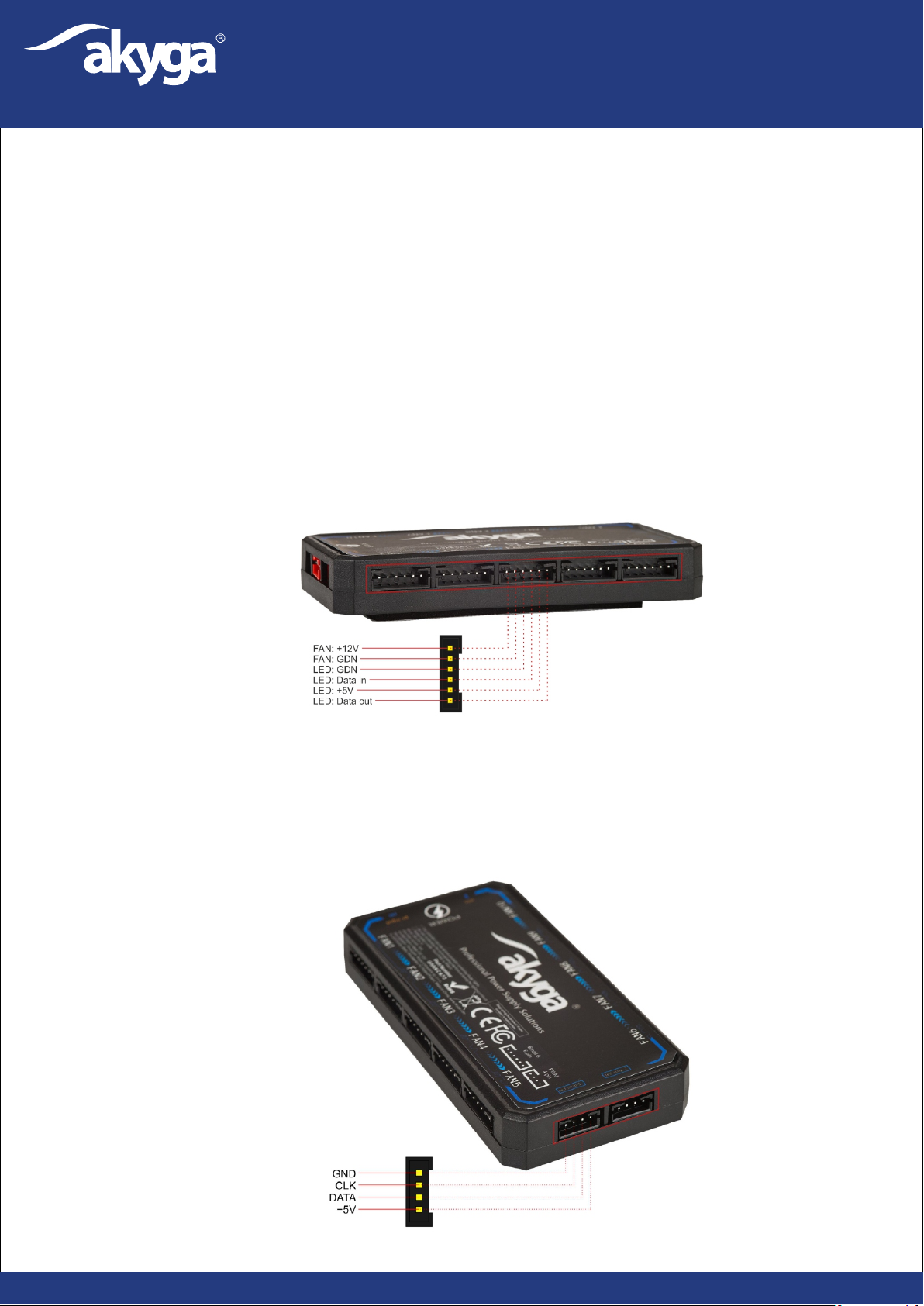

Podłączenie wentylatorów i pasków LED do kontrolera
1. Należy upewnić się, czy pobierany przez wentylatory i taśmy LED prąd nie będzie przekraczał
maksymalnego dopuszczalnego obciążenia dla kontrolera.
2. Należy upewnić się, że kontroler nie jest podłączony do źródła prądu.
3. Wybierz i podłącz odpowiednie złącze 6-pin z wentylatora do gniazda 6-pin w kontrolerze.
4. Podłącz do dwóch adresowalnych pasków LED z odpowiednimi złączami 4-pin do gniazd 4-pin
LED STRIP 1 i/lub LED STRIP 2.
Podłączenie wentylatorów
Podłączenie adresowalnych taśm LED
kontroler LED
str. 4
Page 5
AK-CA-73 - instrukcja obsługi

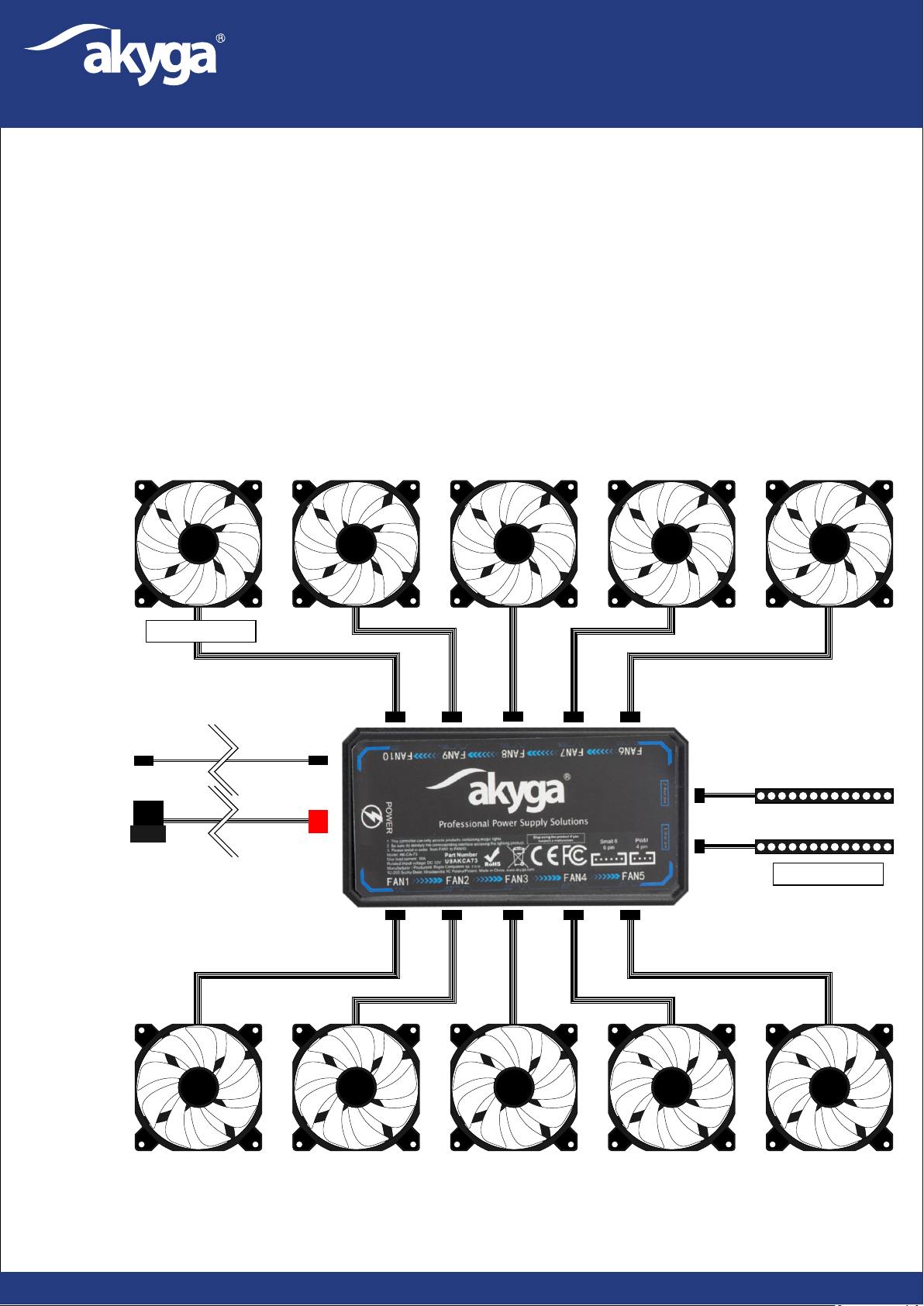

Podłączenie kontrolera do zasilacza
1. Upewnij się, że zasilacz jest wyłączony z zasilania.
2. Podłącz kabel dołączony do zestawu. Złącze 4-pin należy wsadzić do gniazda POWER w
kontrolerze. Natomiast złącze Molex należy podłączyć do odpowiadającego mu gniazda w
zasilaczu ATX.
3. Opcjonalnie: podłącz złącze 2-pin przycisku SW z panelu frontowego obudowy do złącza 2-pin
w kontrolerze.
4. Odklej pasek zabezpieczający taśmę dwustronną z tyłu kontrolera.
5. Przymocuj kontroler w wybranym miejscu w obudowie.
6. Kontroler jest gotowy do użycia.
Rekomendowany:
Akyga AW-12D-RGB
OPCJONALNIE
ZŁĄCZE SW
PŁYTY GŁWNEJ
ZASILANIE
Z GNIAZDA
MOLEX
SW
Pasek LED RGB
5V 4 pin
kontroler LED
str. 5
Page 6
AK-CA-73 - instrukcja obsługi

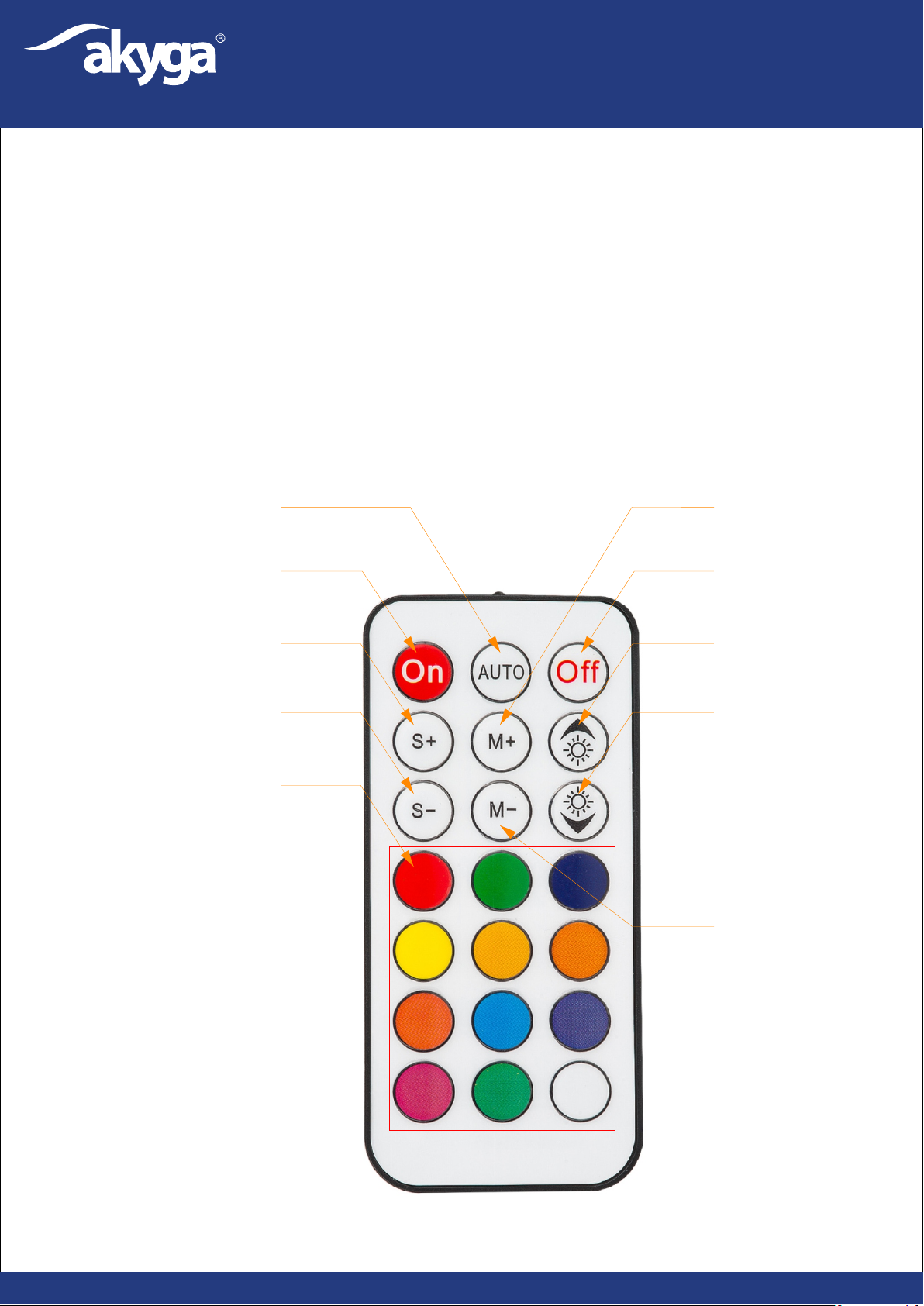

Sterowanie pilotem
1. On – włącz podświetlenie LED.
2. Off – wyłącz podświetlenie LED.
3. Auto mode – włącz program automatyczny podświetlenia.
4. S+ – zwiększ prędkość obrotową wentylatorów.
5. S- – zmniejsz prędkość obrotową wentylatorów.
6. M+ – wybierz kolejny program świecenia.
7. M- – cofnij do poprzedniego trybu świecenia.
8. Zwiększ jasność świecenia LED.
9. Zmniejsz jaskość świecenia LED.
10. Wybierz kolor podświetlenia LED.
Kontroler ma wbudowaną pamięć. Po włączeniu ponownie zasilania będzie wyświetlała się
poprzednia iluminacja.
3
1
4
5
10
6
2
8
9
7
kontroler LED
str. 6
Page 7
AK-CA-73 - instrukcja obsługi
Czyszczenie sterownika LED
Przed każdym czyszczeniem wyłączyć kontroler spod napięcia oraz od podłączonych do
niego urządzeń.
ź Do oczyszczenia kontrolera z zabrudzeń używać miękkiej, antystatycznej ściereczki która nie
strzępi się oraz sprężonego powietrza.
ź Nie używać ściernych ani chemicznych środków czyszczących.
Dane techniczne zasilacza
Kod produktu :
Napięcie wejściowe :
Pobór prądu:
Napięcie wyjściowe:
Maksymalne obciążenie:
Temperatura pracy:
Regulacja obrotów wentylatora:
Długość przewodu:
Wtyczka zasilająca 1:
Wtyczka zasilająca 2:
Zasilanie pilota:
Pasmo częstotliwościowe pilota:
Dołączone wyposażenie:
Zgodność z normami :
Zgodność z rozporządzeniem:
Kod EAN :
AK-CA-73
Molex 12 V/5 V
Max. 10 A
12 V dla wentylatora, 5 V dla LED
4,8 A (max. 0,4 A na wentylator/taśmę LED)
5-60ºC
Tak
28 cm
Molex
JST-PH 4-pin
Bateryjne CR2025
RF 433,92 MHz
Pilot LED
CE, RoHS
REACH
5901720136084
Producent wyrobu:
kontroler LED
Akyga Europe sp. z o.o.
ul. Wrocławska 1c
52-200 Suchy Dwór
str. 7
