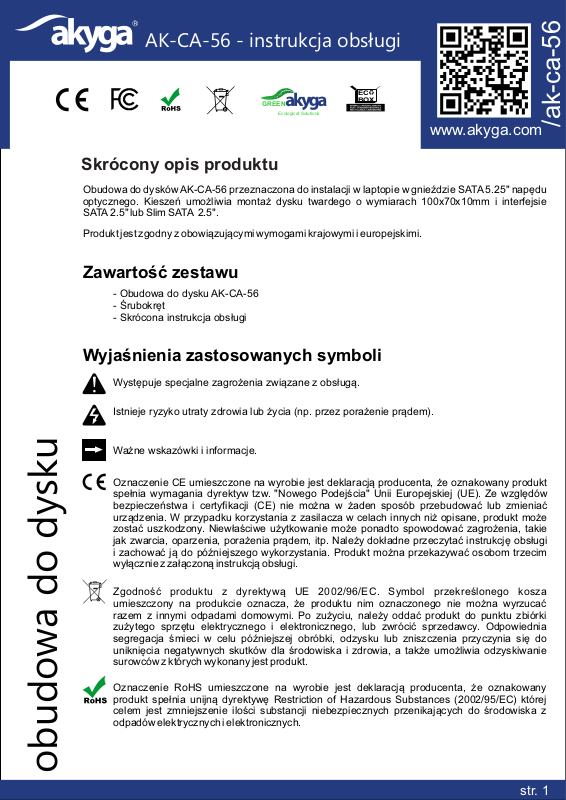

AK-CA-56 - instrukcja obsługi
EC
GREEN
Ecological Solutions
Skrócony opis produktu
Obudowa do dysków AK-CA-56 przeznaczona do instalacji w laptopie w gnieździe SATA 5.25" napędu
optycznego. Kieszeń umożliwia montaż dysku twardego o wymiarach 100x70x10mm i interfejsie
SATA 2.5" lub Slim SATA 2.5".
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi.
Zawartość zestawu
- Obudowa do dysku AK-CA-56
- Śrubokręt
- Skrócona instrukcja obsługi
BOX
www.akyga.com
/ak-ca-56
Wyjaśnienia zastosowanych symboli
Występuje specjalne zagrożenia związane z obsługą.
Istnieje ryzyko utraty zdrowia lub życia (np. przez porażenie prądem).
Ważne wskazówki i informacje.
Oznaczenie CE umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt
spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej (UE). Ze względów
bezpieczeństwa i certyfikacji (CE) nie można w żaden sposób przebudować lub zmieniać
urządzenia. W przypadku korzystania z zasilacza w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie
jak zwarcia, oparzenia, porażenia prądem, itp. Należy dokładne przeczytać instrukcję obsługi
i zachować ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim
wyłącznie z załączoną instrukcją obsługi.
Zgodność produktu z dyrektywą UE 2002/96/EC. Symbol przekreślonego kosza
umieszczony na produkcie oznacza, że produktu nim oznaczonego nie można wyrzucać
razem z innymi odpadami domowymi. Po zużyciu, należy oddać produkt do punktu zbiórki
zużytego sprzętu elektrycznego i elektronicznego, lub zwrócić sprzedawcy. Odpowiednia
segregacja śmieci w celu późniejszej obróbki, odzysku lub zniszczenia przyczynia się do
uniknięcia negatywnych skutków dla środowiska i zdrowia, a także umożliwia odzyskiwanie
surowców z których wykonany jest produkt.
Oznaczenie RoHS umieszczone na wyrobie jest deklaracją producenta, że oznakowany
produkt spełnia unijną dyrektywę Restriction of Hazardous Substances (2002/95/EC) której
celem jest zmniejszenie ilości substancji niebezpiecznych przenikających do środowiska z
odpadów elektrycznych i elektronicznych.
obudowa do dysku
str. 1
AK-CA-56 - instrukcja obsługi
Uwagi dotyczące bezpieczeństwa
Podłączenie dysku o innym standardzie interfejsu, może spowodować brak komunikacji z dyskiem lub
nawet prowadzić do uszkodzenia (spalenia) dysku bądź laptopa.
Wyładowania elektrostatyczne to wyładowania występujące po zetknięciu się dwóch
przedmiotów, na przykład przeskok ładunków elektrycznych występujący, gdy idąc po dywanie
użytkownik dotknie metalowej klamki drzwi. Wyładowanie ładunków elektrostatycznych z palców
lub innych przewodników elektrostatycznych może doprowadzić do uszkodzenia elementów
elektronicznych.
Aby uniknąć uszkodzenia komputera należy unikać dotykania styków, przewodów i układów
elektronicznych. Kontakt z podzespołami elektronicznymi należy ograniczyć do minimum.
Producent wyrobu nie ponosi odpowiedzialności za szkody oraz obrażanie spowodowane
wskutek nieprzestrzegania wskazówek bezpieczeństwa oraz informacji zawartych w
niniejszej instrukcji obsługi.
ź Produkt oraz opakowanie produktu należy przechowywać poza zasięgiem dzieci i zwierząt. W
skład opakowania wchodzi folia, którą dziecko, w trakcie zabawy, mogłoby się udusić.
ź Zabrania się obciążania mechanicznego produktu - silne wstrząsy, uderzenia, upuszczenia
czy zgniatanie produktu może spowodować jego uszkodzenie.
ź Nie jest dozwolona praca produktu w niekorzystnych warunkach. Niekorzystne warunki to
przede wszystkim: ekspozycja na bezpośrednie światło słoneczne, wysokie lub bardzo niskie
temperatury otoczenia, silne wibracje, wysoka wilgotność, otoczenie gazów, pyłów lub cieczy
łatwopalnych oraz agresywnych.
ź Jeżeli produkt został uszkodzony, nie działa prawidłowo lub był przechowywany przez dłuższy
okres czasu w warunkach złych lub niekorzystnych, bezpieczna praca urządzenia nie jest
możliwa. Należy bezwzględnie zaprzestać stosowania produktu oraz w celach
bezpieczeństwa zabezpieczyć go przed ponownym użyciem.
ź Pod żadnym pozorem nie należy chwytać produktu wilgotnymi lub mokrymi dłońmi. Niesie to
za sobą niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym lub uszkodzeniem
dysku bądź laptopa.
ź Zabrania się zwierania przyłącza SATA oraz wsadzania do komory napędu optycznego ODD
przedmiotów do tego nieprzystosowanych.
ź Należy unikać obciążenia termicznego - w szczególności trzymać z dala od źródeł ciepła (jak
np. piece, kaloryfery, kominki).
ź Należy ostrożnie wyjmować napęd optyczny ODD z laptopa, aby uniknąć uszkodzenia
przewodów lub innych części wewnątrz obudowy urządzenia.
ź Należy ostrożnie wkładać kieszeń dysku do laptopa, aby uniknąć uszkodzenia przewodów lub
innych części wewnątrz obudowy urządzenia.
ź Zabrania się modyfikowania kieszeni dysku. W przypadku modyfikacji kieszeń może zostać
uszkodzona wywołując zagrożenia dla życia, zdrowia i mienia.
ź Podłączenie dysku do laptopa następuje poprzez wsadzenie obudowy z dyskiem do komory
napędu optycznego ODD.
ź Przed podłączeniem laptopa należy upewnić się, czy adapter został umieszczony poprawnie
w komorze dysku optycznego ODD.
ź Nie należy wybierać miejsca montażu w zasięgu silnych pól magnetycznych, np. w pobliżu
innych urządzeń lub głośników.
ź Należy wziąć pod uwagę instrukcje innych urządzeń, do których podłączona jest kieszeń.
ź W przypadku wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu należy
zwrócić się w tym celu do Producenta lub do wykwalifikowanego fachowca.
ź Wszelkie prace konserwacyjne, regulacyjne i naprawa produktu mogą być przeprowadzane
wyłącznie przez wykwalifikowaną osobę w specjalistycznym zakładzie.
obudowa do dysku
str. 2
AK-CA-56 - instrukcja obsługi
Problem
Przyczyna
Rozwiązanie
Dysk podłączony do
laptopa za
pośrednictwem adaptera
nie działa
Źle umieszczony dysk
HDD lub SSD w
adapterze
ź Sprawdź czy dysk został
poprawnie zamontowany w
komorze laptopa
Źle zamontowana
kieszeń
ź Sprawdź poprawność
zamontowania kieszeni
wewnątrz komory laptopa
Uszkodzony dysk
ź Należy zmienić dysk na inny
Istnieje podejrzenie wady
produktu
ź Zaprzestań użytkowania i
skontaktuj się ze sprzedawcą
Usuwanie najczęstszych problemów
Montaż kieszeni do dysku:
1. Odłącz laptopa z zasilania.
2. Odkręć śrubkę mocującą napęd.
3. Wysuń tackę napędu optycznego ODD.
4. Wyciągnij napęd optyczny z laptopa.
5. Opcjonalnie:
a) Wypnij zaślepkę frontową z tacki napędu ODD.
b) Wypnij zaślepkę frontową z kieszeni do dysku(w tym celu podważ zatrzask
z dołu kieszeni do dysku).
c) Zamontuj zaślepkę frontową z tacki napędu w miejscu zaślepki z kieszeni.
6. Wykręć 4 śrubki mocujące po bokach kieszeni do dysku.
7. Umieść dysk HDD lub SSD w obudowie.
8. Dokręć 4 śrubki mocujące po bokach dysku, tak aby dysk nie wypadał z obudowy.
9. Włóż adapter z dyskiem do komory w laptopie.
10. Włącz laptopa i sprawdź poprawność działania zamontowanego dysku.
Czyszczenie kieszeni
Przed każdym czyszczeniem odłącz laptopa od zasilania.
ź Do oczyszczenia obudowy z zabrudzeń używać miękkiej, antystatycznej ściereczki która nie
strzępi się.
ź Nie używać ściernych ani chemicznych środków czyszczących
ź Nie zanurzać kieszeni w wodzie
obudowa do dysku
str. 3
AK-CA-56 - instrukcja obsługi
Dane obudowy
Kod produktu :
Kompatybilność z dyskami 2.5":
Kompatybilność z dyskami 2.5" slim:
Materiał wykonania:
Wymiary produktu:
Waga:
Zgodność z normami :
Kod EAN :
AK-CA-56
TAK
TAK
Stal ocynkowana galwanicznie
130x128x13 mm
73.4g
CE, FCC, RoHS
5901720134172
Producent wyrobu:
obudowa do dysku
Akyga Europe sp. z o.o.
ul. Wrocławska 1c
52-200 Suchy Dwór
str. 4
