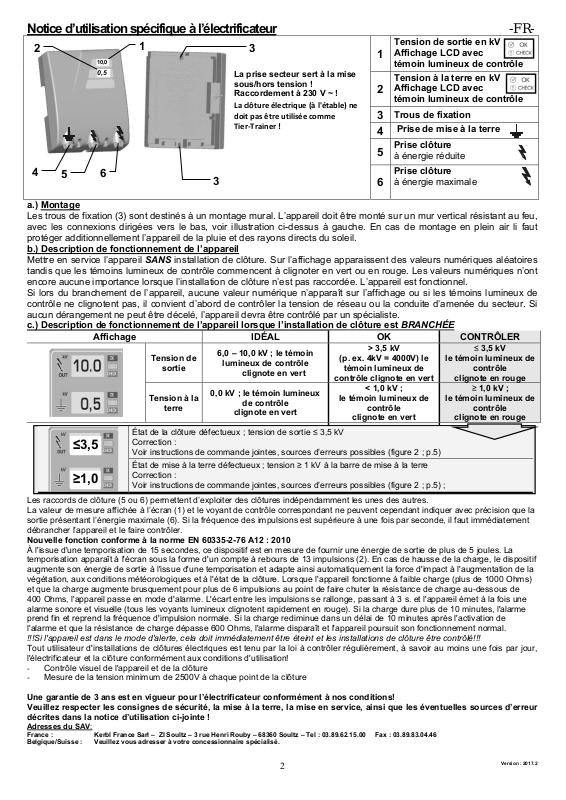

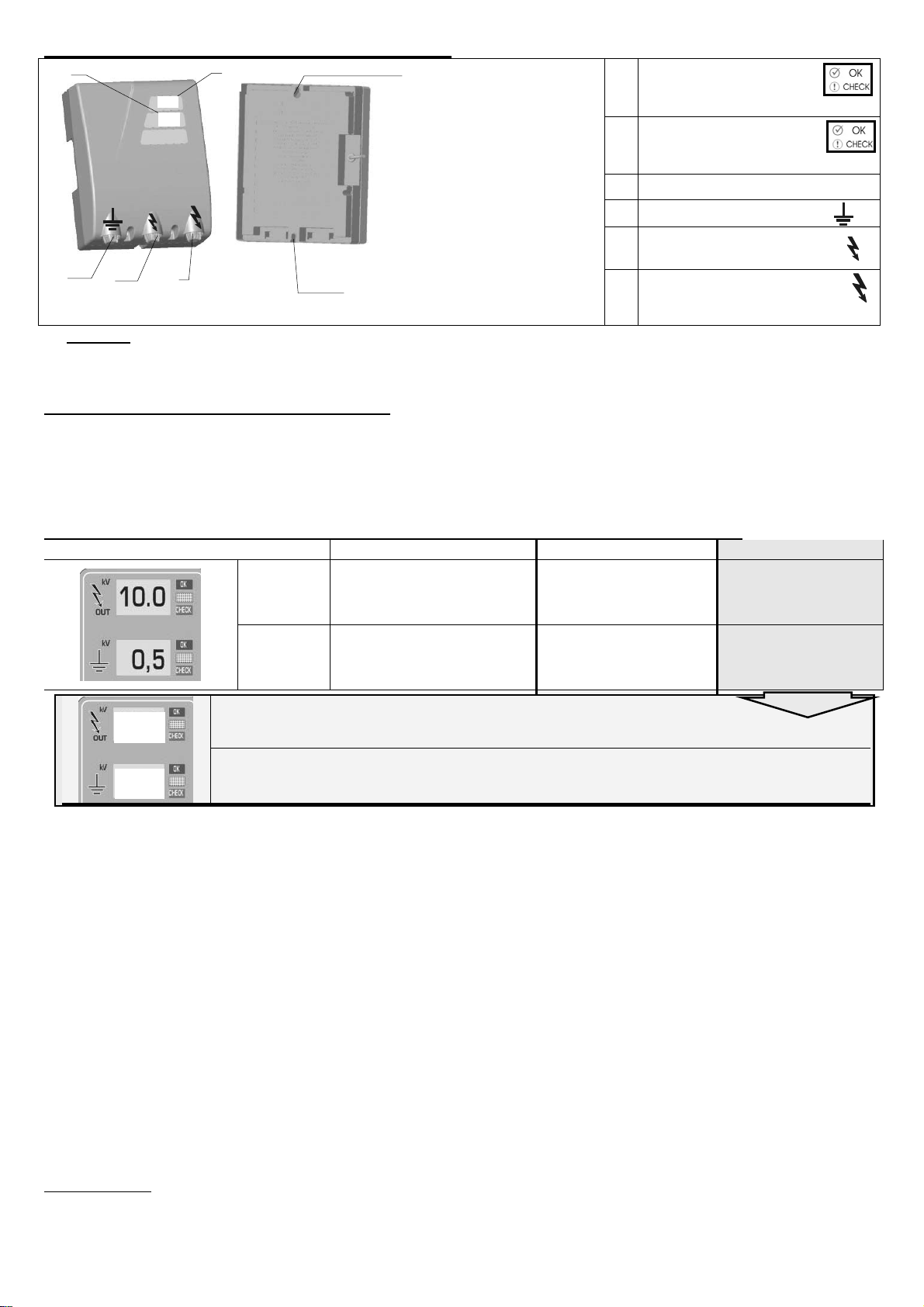

Notice d’utilisation spécifique à l’électrificateur -FR-
2
10,0
0,5
1
La prise secteur sert à la mise
sous/hors tension !
Raccordement à 230 V ~ !
Laclôtureélectrique(àl'étable)ne
doitpasêtreutiliséecomme
Tier‐Trainer!
4
5
6
a.) Montage
Les trous de fixation (3) sont destinés à un montage mural. L’appareil doit être monté sur un mur vertical résistant au feu,
avec les connexions dirigées vers le bas, voir illustration ci-dessus à gauche. En cas de montage en plein air li faut
protéger additionnellement l’appareil de la pluie et des rayons directs du soleil.
b.) Description de fonctionnement de l’appareil
Mettre en service l’appareil SANS installation de clôture. Sur l’affichage apparaissent des valeurs numériques aléatoires
tandis que les témoins lumineux de contrôle commencent à clignoter en vert ou en rouge. Les valeurs numériques n’ont
encore aucune importance lorsque l’installation de clôture n’est pas raccordée. L’appareil est fonctionnel.
Si lors du branchement de l’appareil, aucune valeur numérique n’apparaît sur l’affichage ou si les témoins lumineux de
contrôle ne clignotent pas, il convient d’abord de contrôler la tension de réseau ou la conduite d’amenée du secteur. Si
aucun dérangement ne peut être décelé, l’appareil devra être contrôlé par un spécialiste.
c.) Description de fonctionnement de l’appareil lorsque l’installation de clôture est BRANCHÉE
Affichage IDÉAL OK CONTRÔLER
Tension de
sortie
Tension à la
État de la clôture défectueux ; tension de sortie ≤ 3,5 kV
≤3,5
Les raccords de clôture (5 ou 6) permettent d’exploiter des clôtures indépendamment les unes des autres.
La valeur de mesure affichée à l’écran (1) et le voyant de contrôle correspondant ne peuvent cependant indiquer avec précision que la
sortie présentant l’énergie maximale (6). Si la fréquence des impulsions est supérieure à une fois par seconde, il faut immédiatement
débrancher l’appareil et le faire contrôler.
Nouvelle fonction conforme à la norme EN 60335-2-76 A12 : 2010
À l'issue d'une temporisation de 15 secondes, ce dispositif est en mesure de fournir une énergie de sortie de plus de 5 joules. La
temporisation apparaît à l'écran sous la forme d'un compte à rebours de 13 impulsions (2). En cas de hausse de la charge, le dispositif
augmente son énergie de sortie à l'issue d'une temporisation et adapte ainsi automatiquement la force d'impact à l'augmentation de la
végétation, aux conditions météorologiques et à l'état de la clôture. Lorsque l'appareil fonctionne à faible charge (plus de 1000 Ohms)
et que la charge augmente brusquement pour plus de 6 impulsions au point de faire chuter la résistance de charge au-dessous de
400 Ohms, l'appareil passe en mode d'alarme. L'écart entre les impulsions se rallonge, passant à 3 s. et l'appareil émet à la fois une
alarme sonore et visuelle (tous les voyants lumineux clignotent rapidement en rouge). Si la charge dure plus de 10 minutes, l'alarme
prend fin et reprend la fréquence d'impulsion normale. Si la charge rediminue dans un délai de 10 minutes après l'activation de
l'alarme et que la résistance de charge dépasse 600 Ohms, l'alarme disparaît et l'appareil poursuit son fonctionnement normal.
!!!Si l'appareil est dans le mode d'alerte, cela doit immédiatement être éteint et les installations de clôture être contrôlé!!!
Tout utilisateur d'installations de clôtures électriques est tenu par la loi à contrôler régulièrement, à savoir au moins une fois par jour,
l'électrificateur et la clôture conformément aux conditions d'utilisation!
- Contrôle visuel de l'appareil et de la clôture
- Mesure de la tension minimum de 2500V à chaque point de la clôture
Une garantie de 3 ans est en vigueur pour l’électrificateur conformément à nos conditions!
Veuillez respecter les consignes de sécurité, la mise à la terre, la mise en service, ainsi que les éventuelles sources d’erreur
décrites dans la notice d’utilisation ci-jointe !
Adresses du SAV:
France : Kerbl France Sarl – ZI Soultz – 3 rue Henri Rouby – 68360 Soultz – Tel : 03.89.62.15.00 Fax : 03.89.83.04.46
Belgique/Suisse : Veuillez vous adresser à votre concessionnaire spécialisé.
≥1,0
Correction :
Voir instructions de commande jointes, sources d’erreurs possibles (figure 2 ; p.5)
État de mise à la terre défectueux ; tension ≥ 1 kV à la barre de mise à la terre
Correction :
Voir instructions de commande jointes, sources d’erreurs possibles (figure 2 ; p.5) ;
terre
6,0 – 10,0 kV ; le témoin
lumineux de contrôle
clignote en vert
0,0 kV ; le témoin lumineux
de contrôle
clignote en vert
(p. ex. 4kV = 4000V) le
témoin lumineux de
contrôle clignote en vert
< 1,0 kV ;
le témoin lumineux de
clignote en vert
Tension de sortie en kV
Affichage LCD avec
1
témoin lumineux de contrôle
Tension à la terre en kV
Affichage LCD avec
2
témoin lumineux de contrôle
Trous de fixation
3
Prise de mise à la terre
4
Prise clôture
5
à énergie réduite
Prise clôture
à énergie maximale
6
> 3,5 kV
le témoin lumineux de
clignote en rouge
le témoin lumineux de
contrôle
clignote en rouge
≤ 3,5 kV
contrôle
≥ 1,0 kV ;
contrôle
2
Version : 2017.2
Page 2
