Aklas LS21530EC User Manual

MANUAL DE USUARIO

Balanza LS21530EC

Versión 02 - Venezuela.

CONTENIDO

DEFINICIONES .............................................................................................................................................. 1

ESPECIFICACIONES ....................................................................................................................................... 1

DIMENSIONES .............................................................................................................................................. 2

APARIENCIA ................................................................................................................................................. 2

SIMBOLOS.................................................................................................................................................... 2

TECLAS DE FUNCIONES................................................................................................................................. 3

INSTALACION ............................................................................................................................................... 5

CONFIGURACIÓN DE RED ............................................................................................................................. 9

CONFIGURACIÓN DE DIRECCIÓN IP EN EL PC ............................................................................................. 10

PUESTA EN MARCHA.................................................................................................................................. 11

PROGRAMACION ....................................................................................................................................... 11

OPERACIÓNES DE VENTAS ......................................................................................................................... 14

FUNCIÓN DE PIEZAS JUNTAS ...................................................................................................................... 17

EMISION DE REPORTES .............................................................................................................................. 19

CONSEJOS DE MANTENIMIENTO Y CUIDADO DE LA BALANZA ................................................................... 21

SOLUCIÓN DE PROBLEMAS ........................................................................................................................ 22

TIPOS CÓDIGOS DE BARRAS DE LA BALANZA ............................................................................................. 24

PRECAUCIONES

Nivelar la balanza ajustando sus patas, de
acuerdo al nivel tipo burbuja incorporado en
la balanza

La balanza debe estar conectada a tierra

Coloque la balanza en un entorno firme

Cuando detecte cualquier daño o defecto
en la balanza, contacte a su distribuidor
autorizado

No sobrecargar más allá del peso máximo

Evitar choques bruscos a la balanza

Alimentación

120-240V 50/60Hz, AC

Temperatura de
operación

0°C - 40°C
Clase

III

Capacidad

100g a 30 kg

Resolución mínima

5g de 0~15 kg, 10g de 15~30 kg

Tara máxima

-9.990kg

Tipo de impresión

Impresión térmica directa

Ancho de impresión

56mm

Velocidad de impresión

80mm/s

Tipos de códigos de
barras

EAN13, CODE 128
Capacidad de productos

12000

Comunicación

TCP/IP

Teclado de funciones

28 teclas

Teclado de accesos
directos

112 teclas doble nivel (224 accesos
directos)

Peso

7.4 kg

Dimensiones

364 x 429,1 x 478,3 mm

Tamaño de bandeja

344 x 263 mm (Acero inoxidable)

Visor

Tipo: LCD, doble pantalla, 4 líneas.
Indicador alfanumérico
Indicador de peso: 5 dígitos
Indicador de precio unitario: 8 dígitos
Indicador de importe o total: 8 dígitos

DEFINICIONES

PLU (PRICE LOOK UP):

Código numérico utilizado para identificar un producto. Permite el acceso inmediato a un conjunto
de datos asociados a ese producto (nombre, precio, código, entre otros).

TARA:

Peso del recipiente donde se contiene o transporta una mercancía.

DEPARTAMENTO:

Número de referencia usado para agrupar o clasificar productos.

ESPECIFICACIONES

Tabla 1. Especificaciones de la balanza LS21530EC.

1

DIMENSIONES

Símbolo

Descripción

Cero

Indica que la balanza está en cero.

Tara

Indica que existe un valor de tara activo.

Auto

Indica que el modo de Impresión automática se encuentra
activo.

Fijo

Indica que la función de PLU fijo se encuentra activa.

APARIENCIA

Figura 1. Dimensiones de la balanza LS21530EC.

Figura 2. Apariencia de la balanza LS21530EC.

SÍMBOLOS

Tabla 2 Símbolos indicadores del visor.

2

TECLAS DE FUNCIONES

Tecla

Descripción

Teclas numéricas [0~9]. Utilizadas para
introducir precio, cantidad, tara, entre otros.

Tecla de doble cero [00].

Tecla de punto.

Tecla de borrador [C]. Utilizada para borrar
entradas erróneas y salir de menú.

Tecla de Cero [Cero]. Utilizado para quitar
pequeñas variaciones del cero en la balanza.

Tecla de Tara [Tara]. Utilizada para introducir
y quitar pesos de tara manualmente.

Tecla [Cant]. Habilita la impresión de copias
de la última impresión, para productos no
pesados, (por piezas).

Tecla [PLU]. Permite ingresar al menú de
edición de productos por teclado, acceder al
segundo nivel de las teclas de acceso directo
y acceder a los productos por el número.

Tecla [Config]. Permite ingresar al menú de
configuración y activar un vendedor.

3

Tecla [Fijo]. Función que permite fijar un
producto.

Tecla [Imp auto]. Modalidad de impresión
automática.

Tecla [Precio]. Permite editar el precio de los
productos.

Tecla [Unidad]. Permite ingresar la cantidad
de unidades para los productos no pesados
(por piezas).

Tecla [Prueba red]. Realiza una prueba de
comunicación entre la balanza y el
ordenador.

Tecla [Contraseña]. Permite establecer una
contraseña de 8 dígitos a la balanza.

Tecla [Avance]. Alinea el rollo de etiquetas
con el impresor, imprime la página de prueba
y permite el avance del papel.

Tecla [Rebaje]. Función deshabilitada.

Tecla [Imp/ENTER]. Imprime la etiqueta,
ingresar a una función o establecer un valor
determinado.

Tecla[Ф]. Usada para ingresar a un modo de
reposo a la balanza.

Tabla 3. Descripción del teclado de funciones.

4

INSTALACION

INSTALACIÓN DEL POSTE DEL VISOR

Figura 3. Instalación del visor.

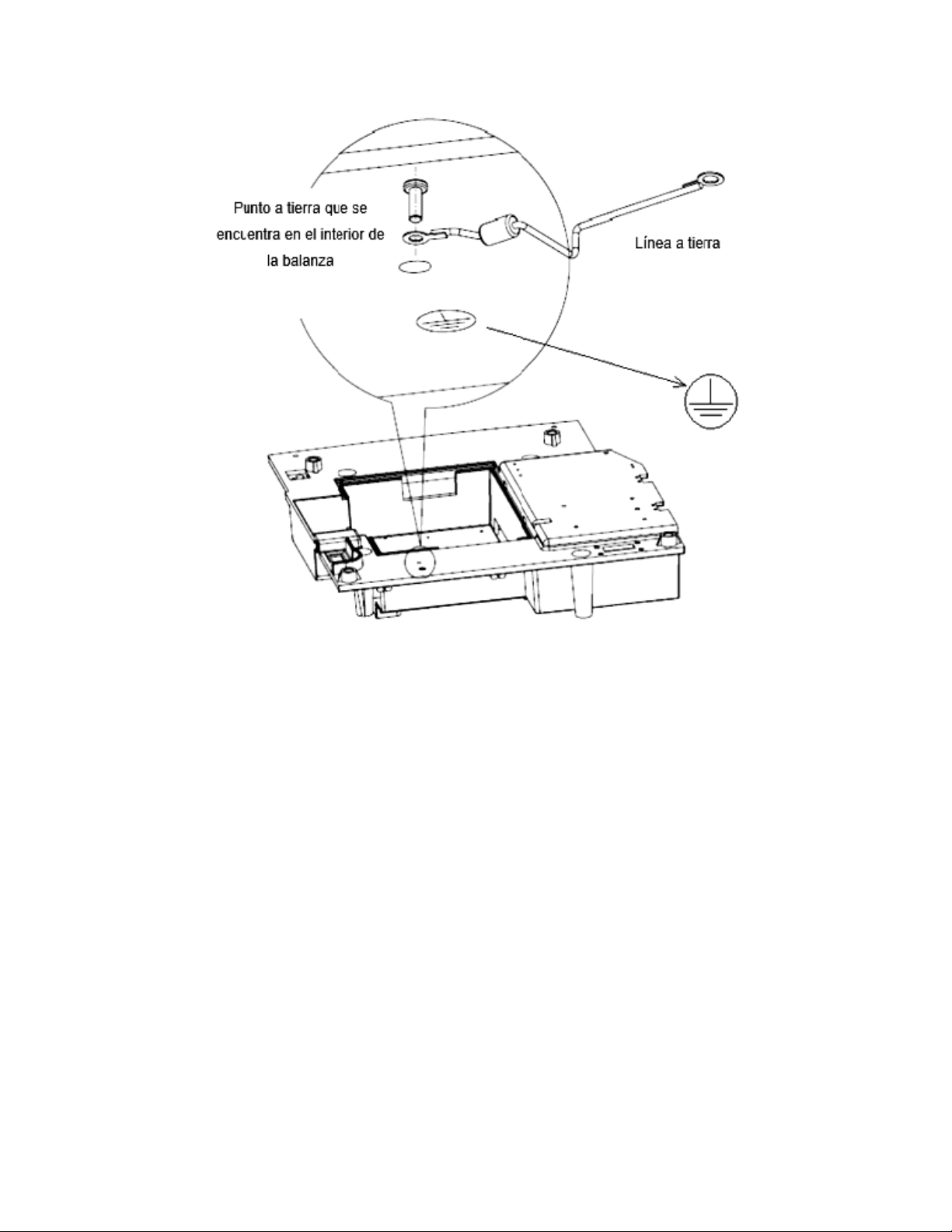

PUESTA A TIERRA

Es importante que la balanza esté conectada a una línea conductora a tierra, para evitar
accidentes o descargas eléctricas al usuario. Ver figura 4.

5
