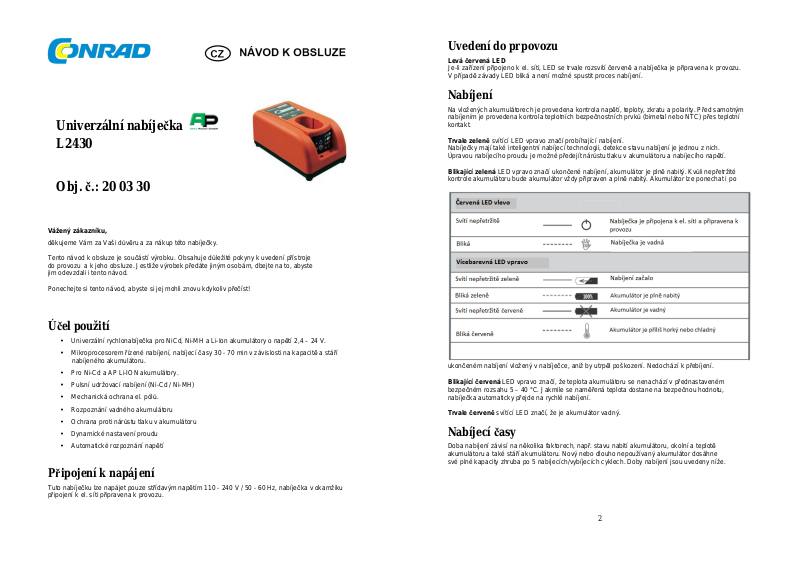

Univerzální nabíječka
L2430
Obj. č.: 20 03 30
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup této nabíječky.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Uvedení do prpovozu
Levá červená LED
Je-li zařízení připojeno k el. síti, LED se trvale rozsvítí červeně a nabíječka je připravena k provozu.
V případě závady LED bliká a není možné spustit proces nabíjení.
Nabíjení
Na vložených akumulátorech je provedena kontrola napětí, teploty, zkratu a polarity. Před samotným
nabíjením je provedena kontrola teplotních bezpečnostních prvků (bimetal nebo NTC) přes teplotní
kontakt.
Trvale zeleně svítící LED vpravo značí probíhající nabíjení.
Nabíječky mají také inteligentní nabíjecí technologii, detekce stavu nabíjení je jednou z nich.
Úpravou nabíjecího proudu je možné předejít nárůstu tlaku v akumulátoru a nabíjecího napětí.
Blikající zelená LED vpravo značí ukončené nabíjení, akumulátor je plně nabitý. Kvůli nepřetržité
kontrole akumulátoru bude akumulátor vždy připraven a plně nabitý. Akumulátor lze ponechat i po
Účel použití
• Univerzální rychlonabíječka pro NiCd, Ni-MH a Li-Ion akumulátory o napětí 2,4 – 24 V.
• Mikroprocesorem řízené nabíjení, nabíjecí časy 30 - 70 min v závislosti na kapacitě a stáří
nabíjeného akumulátoru.
• Pro Ni-Cd a AP Li-ION akumulátory.
• Pulsní udržovací nabíjení (Ni-Cd / Ni-MH)
• Mechanická ochrana el. pólů.
• Rozpoznání vadného akumulátoru
• Ochrana proti nárůstu tlaku v akumulátoru
• Dynamické nastavení proudu
• Automatické rozpoznání napětí
Připojení k napájení
Tuto nabíječku lze napájet pouze střídavým napětím 110 - 240 V / 50 - 60 Hz, nabíječka v okamžiku
připojení k el. síti připravena k provozu.
ukončeném nabíjení vložený v nabíječce, aniž by utrpěl poškození. Nedochází k přebíjení.
Blikající červená LED vpravo značí, že teplota akumulátoru se nenachází v přednastaveném
bezpečném rozsahu 5 – 40 °C. Jakmile se naměřená teplota dostane na bezpečnou hodnotu,
nabíječka automaticky přejde na rychlé nabíjení.
Trvale červeně svítící LED značí, že je akumulátor vadný.
Nabíjecí časy
Doba nabíjení závisí na několika faktorech, např. stavu nabití akumulátoru, okolní a teplotě
akumulátoru a také stáří akumulátoru. Nový nebo dlouho nepoužívaný akumulátor dosáhne
své plné kapacity zhruba po 5 nabíjecích/vybíjecích cyklech. Doby nabíjení jsou uvedeny níže.
2
Page 2
Bezpečnostní předpisy, údržba a čištění
Nabíjecí adaptéry pro:
MODEL:
L 2430
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do nabíječky.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou nebo
požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro nabíječky.
Volitelné příslušenství
K našim nabíječkám nabízíme navíc následující příslušenství
Technické údaje
NAPÁJENÍ: 110 - 240 V AC, 50/60 HZ (US/EN VERZE)
Výstupní napětí L1810 / L 1830: 7,2 – 18,0 V
Výstupní napětí L2410 / L 2430: 2,4 – 24,0 V
Nabíjecí proud: max. 3,0 A
Příkon max. / standby: 70 W / < 1 W
Provozní teplota: 0 až 40 °C
Skladovací teplota: -20 °C – 60 °C
Rozměry: 150 x 85 x 75 mm
Hmotnost: Max. 500 g
Bezpečnostní třída: II
Záruka
Na tuto nabíječku poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na přístroji, provedených třetí osobou.
Zařízení pro analýzu akumulátorů A36:
Pomocí zařízení pro analýzu akumulátorů A36 můžete analyzovat
a vybíjet akumulátory. Můžete využít zrychlený test aktuálního stavu
nabíjení (zobrazení procentuální hodnoty kapacity akumulátoru) a
vnitřního odporu akumulátoru (Ri) do 10 sekund.
A36 je vhodná pro akumulátory typu Ni-Cd, Ni-MH, olověné, gelové,
autobaterie, Li-Ion, Li-Polymer a Li-FePo4 o napětí 1,2 – 36 V.
Pokud provádíte vybíjení bez PC software, A36 vybere automaticky
vhodný vybíjecí proud v závislosti na kapacitě akumulátoru. 12V
akumulátor o kapacitě 2.0 Ah je vybit v průměru přibližně za 10 minut.
Prostřednictvím PC software můžete změnit vybíjecí proud.
Akumulátor můžete vybíjet rovněž přerušovaně.
3
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KOV/08/2015
