AKG Acoustics D12 VR USER INSTRUCTIONS

D12 VR
BEDIENUNGSANLEITUNG ......................................... 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS ............................................ 10
Please read the manual before using the equipment!
MODE D’EMPLOI ................................................... 18
Veuillez lire cette notice avant d’utiliser le système!
ISTRUZIONI PER L’USO .......................................... 26
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO ................................................ 34
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO ............................................ 42
Favor leia este manual antes de usar o equipamento!
Inhaltsverzeichnis
1Sicherheit und Umwelt ......................................................... 3
2Beschreibung ........................................................................ 4
3Anwendung ........................................................................... 7
4Reinigung.............................................................................. 7
5Technische Daten ................................................................. 8
Umwelt ................................................................................... 3
Einleitung ............................................................................... 4
Lieferumfang .......................................................................... 4
Optionales Zubehör ................................................................. 4
Kurzbeschreibung ................................................................... 4
Anschluss / Bedienelemente / Anzeigen ................................... 5
Filtereinstellungen ................................................................... 6
Bass Drum ............................................................................. 7
Mikrofon ................................................................................. 7
2 D12 VR
1 Sicherheit und Umwelt
Beschädigungsgefahr Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.
ACHTUNG
Umwelt
Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse,
Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
Die Verpackung ist wiederverwertbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammelsystem.
D12 VR 3
2 Beschreibung
Einleitung
Lieferumfang
Optionales Zubehör
Kurzbeschreibung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!
D12 VR Transporttasche Frequenzblatt Bedienungsanleitung
Optionales Zubehör finden Sie im aktuellen AKG-Katalog / Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.
Das D12 VR ist ein dynamisches Großmembran-Mikrofon mit nierenförmiger Richtcharakteristik. Es wurde speziell für die Abnahme von Kick-Drum entwickelt und besitzt dafür eine sehr dünne und dadurch leichte Membran, die hervorragend mit tiefen Frequenzen arbeiten kann.
Das Mikrofon besitzt einen Schalter mit dem Sie Filtereinstellungen vornehmen können. Ohne Phantomspeisung wird Ihnen der pure Klang der Schallquelle geliefert. Mit eingeschalteter Phantomspeisung gibt es 3 am Mikrofon schaltbare Aktivfilter-Voreinstellungen für eine schnelle Anpassung an die jeweiligen Anforderungen bei der Kick-Drum Abnahme. Die Lautstärke wird dabei automatisch um 10 dB abgesenkt.
4 D12 VR
Anschluss / Bedienelemente / Anzeigen
Arbeitsweise des aktiven Filters:
Die Art der Verwendung eines aktiven elektronischen Filters in einem dynamischen Mikrofon ist eine von AKG patentierte Lösung. Den notwendigen Strom dazu "Phantom Power" liefert das angeschlossene Mischpult. Das Funktionsprinzip des Filters ist die eines analogen Rechners mit einer Transformator-Schaltung. Dabei werden die zu bearbeitenden Frequenzen über eine Filterschaltung geführt und anschließend zum Nutzsignal im Transformator addiert oder subtrahiert. Die Unterschiede in den Anschlussimpedanzen sind somit ausgeblendet und das Ergebnis ist immer ein perfekter Sound unabhängig vom angeschlossenen Audiogerät. Das Klangergebnis ist besonders eindrucksvoll bei Signalspitzen wo der Transformator seine Stärken ausspielen kann.
3 poliger XLR Adapter 3-stufiger Schiebeschalter 3 farblich unterschiedliche LED Anzeigen der jeweiligen
Schalterposition
D12 VR 5
Filtereinstellungen
a Wird das D12 VR nicht mit Phantomspeisung versorgt, arbeitet es
wie ein herkömmliches dynamisches Mikrofon. Keine der 3 Filtereinstellungen hat einen Einfluss auf das Audiosignal.
b Wenn Sie die Phantomspeisung aktivieren (P48V) können Sie mit
einem 3-stufigen Schalter jeweils einen der 3 Filter­Voreinstellungen auswählen. Die Lautstärke wird dabei automatisch um 10 dB reduziert.
1) Links: (grün)
Mittenfilter wie Pos. 2 Mitte, zusätzlich Bassanhebung bringt eine druckvolle Wiedergabe
Empfehlung: sehr geeignet für offene Kick-Drum
2) Mitte: (rot)
Mittenfilter ist aktiv und macht Platz im Mix für andere Instrumente
Empfehlung: Vintage Sounds
3) Rechts: (blau)
Mittenfilter wie Pos. 2 Mitte, zusätzlich Bass- und Höhenanhebung bringt die druckvollste und präsenteste Kick­Wiedergabe
Empfehlung: sehr geeignet für geschlossene Kick-Drum
Die jeweilige Position wird gut sichtbar durch eine LED angezeigt und ist somit auch in der Kick-Drum positioniert klar erkennbar.
6 D12 VR
3 Anwendung
Bass Drum
4 Reinigung
Mikrofon
Man ist sich allgemein darüber einig, dass es für die Abnahme der Bassdrum von Vorteil ist, das Resonanzfell zu entfernen. Einen vollen Trommelklang erhält man, indem man das Mikrofon von außen in die Trommel hineinschauen lässt. Einen weniger trommelartigen, trockeneren Klang kann man dadurch erzielen, dass man das Mikrofon immer weiter in die Trommel hineinschiebt, wodurch zusätzlich bessere akkustische Abschirmung gegenüber den übrigen Schlagzeugkomponenten gewährleistet ist. Richtet man das Mikrofon in einer Linie mit dem Schlägel aus, kommt ein härteres Klangbild zustande, das schließlich zum "Klick" wird, wenn das Mikrofon nur mehr etwa 2 bis 3 cm vom Anschlagpunkt des Schlägels am Fell entfernt ist. Wird das Mikrofon nicht entlang dieser Achse und mehr auf den Schlagfellrand hin ausgerichtet, ergibt sich ein weicherer Klangcharakter.
Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit
Wasser befeuchteten Tuch.
D12 VR 7
A
r
r
A

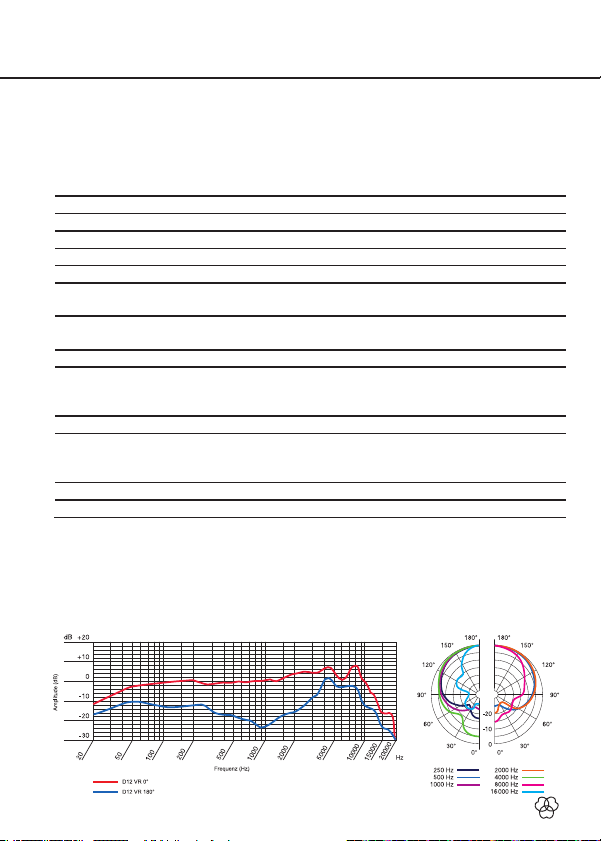

5 Technische Daten
kustische Arbeitsweise: dynamischer Druckgradientenempfänge Richtcharakteristik: Niere Übertragungsbereich: Empfindlichkeit bei 1000 Hz passiv: Elektrische Impedanz bei 1000 Hz: Empfohlene Lastimpedanz: > 1.000 Ohm Grenzschalldruck für 0,5 % Klirrfaktor: Zulässige klimatische Verhältnisse:
Steckerart: 3-poliger Standard XLR-Stecke Steckerbelegung: Pin 1: Masse
Gehäusematerial: Metall Oberfläche: vorderes Gitter: glänzend verzinkt Nickel matt
bmessungen (H x B x T): Gewicht:
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.
Frequenzkurve Polardiagramm
17.000 Hz (±2 dB)
17 ­1,2 mV/Pa ± -58 dBV < 200 Ohm
164 dB SPL Temperaturbereich: -10 °C - +70 °C rel. Luftfeuchtigkeit bei +20 °C: 90 %
Pin 2: AF (in phase) Pin 3: AF (out phase)
hinteres Gitter: matt schwarz 125 mm x 101 mm x 66 mm 500 g
8 D12 VR
Table of Contents
1Safety and Environment ..................................................... 11
2Description ......................................................................... 12
3Application .......................................................................... 15
4Cleaning .............................................................................. 15
5Specifications ..................................................................... 16
Environment ......................................................................... 11
Introduction .......................................................................... 12
Contents............................................................................... 12
Optional Accessories ............................................................. 12
Description ........................................................................... 12
Connections / Controls / Display ............................................ 13
Microphone operation ........................................................... 14
Bass Drum ........................................................................... 15
Microphone .......................................................................... 15
10 D12 VR
1 Safety and Environment
Risk of damage Please make sure that the piece of equipment your microphone will be connected to fulfills the safety regulations in force in your country and is fitted with a ground lead.
ATTENTION
Environment
When the product reaches the end of its life, separate the
housing, electronics and cables and dispose of all components in accordance with local waste disposal regulations.
The packaging can be recycled. Dispose of the packaging in a
suitable collection system.
D12 VR 11
2 Description
Introduction
Contents
Optional Accessories
Description
Thank you for purchasing an AKG product. This Manual contains important instructions for setting up and operating your equipment. Please take a few minutes to read the instructions below carefully before operating the equipment. Please keep the Manual for future reference. Have fun and impress your audience!
D12 VR microphone Microphone carry-case Frequency response chart User manual
For optional accessories, refer to the current AKG catalog or folder, or visit www.akg.com. Your dealer will be glad to help.
The D12 VR is a large-diaphragm cardioid dynamic microphone. Designed specifically for kick-drum recording applications, the microphone has a thin diaphragm to enhance the low frequency performance.
Without phantom power, the microphone delivers the pure character of the sound source. With phantom power enabled, one of three switchable active-filter presets can be used to quickly adapt the microphone response to suit the desired kick-drum. The filter setting can be controlled using a switch on the microphone body. In this mode the output level is also reduced by 10 dB automatically.
12 D12 VR
Connections / Controls / Display
Active filter operation:
The implementation of an active electronic filter in a dynamic microphone is an AKG patented solution. “Phantom Power” must be supplied from the connected mixing desk in order to power the active filter circuitry. The operating principle of the active filters is based on analogue circuitry combined with a transformer. Frequency processing is performed in the filter circuit and then combined with the audio signal in the transformer. Impedance differences between the microphone and other equipment are cancelled out enabling a perfect sound regardless of the connected device. The resulting sound is especially impressive at high signal levels at which the transformer enhances the audio signal.
Standard 3-pin male XLR connector 3-way sliding switch for active filter selection 3 LEDs to indicate the switch position
D12 VR 13
Microphone operation
a Without phantom power the D12 VR operates as a normal
dynamic microphone. The three active filters are bypassed and do not affect the audio signal.
b When connected to a standard phantom power supply (P48V) the
output level is automatically reduced by 10 dB and one of three active filter presets can be selected using the three-way switch.
1) Switch in left position (green LED)
The midrange filter is applied as in Position 2 and a low-end boost enhances the power of the kick drum.
Recommended for use with open kick drums.
2) Switch in centre position (red LED)
A mid-range attenuation filter is active, providing more space for other instruments in the mix.
Recommended for achieving a vintage sound.
3) Switch in right position (blue LED)
The mid-range and low-end filters are applied as in positions 1 and 2 as well as a high-end boost to enhance the presence of the kick.
Recommended for use with closed kick drums.
The switch position is clearly represented by the colour coded LEDs and hence the filter selection can be determined with ease.
14 D12 VR
3 Application
Bass Drum
4 Cleaning
Microphone
Most engineers agree that it is beneficial to remove the front head when miking up the bass drum. A full drum sound is obtained by placing the microphone just outside the drum. The further inside, the drier and less boomy the sound and the better the acoustic separation of the bass drum from the rest of the kit. Pointing the microphone right toward the beater produces a harder sound culminating in a "click" when the microphone is as close as 1 or 1.5 inches to where the beater strikes the head. Directing the microphone away from this point, toward the rim of the head, will mellow the sound.
Use a soft cloth moistened with water to clean the surface of the
microphone body.
D12 VR 15
r
5 Specifications
Transducer Principle: dynamic pressure gradient transduce Polar Pattern: cardioid Frequency Range: Sensitivity at 1000 Hz passive: 1,2 mV/Pa ± -58 dBV Electrical Impedance at 1000 Hz: < 200 Ohm Recommended Load Impedance: > 1.000 Ohm Maximum SPL for 0,5 % THD: 164 dB SPL Climatic Conditions:
Connector Type: three-pin male standard XLR Connector Wiring: pin 1: ground pin
Housing Material: metal Finish: front grille: glossy galvanized nickel matte,
Dimensions (H x W x D): Weight:
This product conforms to the standards listed in the Declaration of Conformity. To order a free copy of the Declaration of Conformity, visit http://www.akg.com or contact sales@akg.com.
Frequency Response Curve Polar Pattern
17.000 Hz (±2 dB)
17 -
temperature range: -10 °C - +70 °C relative humidity at +20 °C: 90 %
pin 2: AF (in phase) pin 3: AF (out phase)
rear grille: matte black paint 125 mm x 101 mm x 66 mm 500 g
16 D12 VR
