AKG Acoustics C555 L USER INSTRUCTIONS

C555 L

BEDIENUNGSANLEITUNG . . . . . . . . . .S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . . . . . . . . .p . 12

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . . p. 22

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’U SO . . . . . . . . . . . . . p. 32

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EM PLEO . . . . . . . . . . . . . . . . . . . p. 42

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE US O . . . . . . . . . . . . . . .S . 52

Favor leia este manual antes de usar o equipamento!

Inhaltsverzeichnis

Seite

1 Sicherheitshinweis/Beschreibung. . . . . . . . . . . . . . . . . . . . 3

1.1 Sicherheitshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3 Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.4 Kurzbeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.5 Abtropfring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Mikrofon anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Mikrofonarm links oder rechts montieren . . . . . . . . . . . 6

3.2 Mikrofon aufsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.3 Mikrofon positionieren . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4 Mikrofonarm verstellen . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.5 Abtropfring austauschen. . . . . . . . . . . . . . . . . . . . . . . . 9

4 Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1 Mikrofongehäuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Windschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5 Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2

AKG C 555 L

1 Sicherheitshinweis/Beschreibung

Überprüfen Sie bitte, ob das Gerät, an das Sie das
Mikrofon anschließen möchten, den gültigen Si­cherheitsbestimmungen entspricht und mit einer
Sicherheitserdung versehen ist.

1 x C 555 L 1 x W 444 1 Ersatz-

Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.

• Batteriespeisegerät B 29 L

• Weiteres Zubehör siehe www.akg.com oder
aktuelle MicroMic-Broschüre.







Abtropfring





1

Mikrofon mit nierenförmigerRichtcharakteristik für
hohe Rückkopplungssicherheit. Frequenzgang für
Sprachübertragung ausgelegt.

1.1 Sicherheits­hinweis

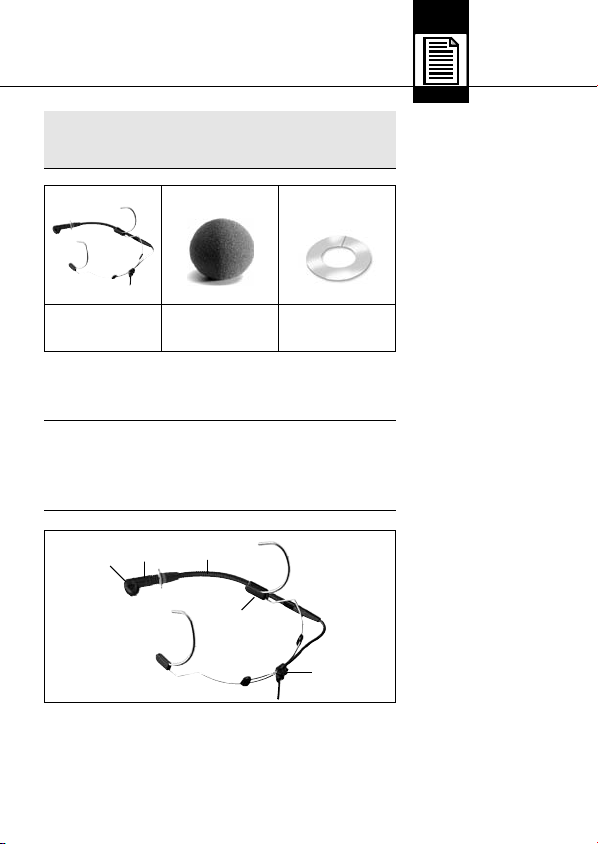

1.2
Lieferumfang

1.3 Optionales
Zubehör

1.4 Kurz­beschreibung

Abb. 1: Mikrofon
C 555 L

Siehe Abb. 1.

AKG C 555 L

3

1 Beschreibung

2 Elastische Lagerung zur wirkungsvollen Unter-

drückungmechanischerStörgeräusche

3

Verstellbarer, abnehmbarer Schwanenhals (125 mm)
zur exakten Positionierung des Mikrofons.

4 Befestigungsclip für Schwanenhals: ermög-

licht links- oder rechtsseitiges Tragen des Mi­krofons.

5 Zugentlastung für Mikrofonkabel

• Für Speisung mittels Batteriespeisegerät B 29 L,
Phantomspeiseadapter MPA V L oder Sender
PT 40, PT 400.

• 1,5 m langes Anschlusskabel mit 3-poligem
Mini-XLR-Stecker.

1.5 Abtropfring

Abb. 1a: Abtropf-

ring am Mikrofon

4

Ein spezieller Abtropfring
an der Mikrofonkapsel
erschwert das Eindrin­gen von Schweiß und
Schminke in den Kapsel­bereich. Dies verhindert,
dass die Einsprech-

schlitze des Mikrofons
durch Schweiß oder Schminke verstopft werden,
was zu dumpfem Klang und geringerer Empfind­lichkeit des Mikrofons führen würde.
Entfernen Sie daher den Abtropfring niemals vom
Mikrofon!

AKG C 555 L

2 Anschluss

Das C 555 L ist ein Kondensatormikrofon und be­nötigt daher eine Stromversorgung.

Wenn Sie andere als die von AKG empfohlenen
Speisegeräte verwenden, kann das Mikrofon
beschädigt werden und erlischt die Garantie.

1. Stecken Sie den Mini-XLR-Stecker am Mikro­fonkabel bis zum Anschlag in eine der beiden
Mini-XLR-Buchsen am B 29 L, die Mini-XLR­Kupplung am Anschlusskabel des MPA V L
bzw. die Eingangsbuchse des Taschensenders
an.
Der Stecker verriegelt sich automatisch.

• Zum Abziehen des Kabels drücken Sie auf den
Entriegelungsknopf am Mini XLR-Stecker und
ziehen Sie den Stecker aus der Buchse heraus.

• Um das Kabel nicht zu beschädigen, ziehen
Sie niemals am Kabel selbst!

2. B 29 L: Verbinden Sie das B 29 L mit dem ge­wünschten Eingang.
MPA V L: Stecken Sie den MPA V L an einen
symmetrischen XLR-Mikrofoneingang mit
Phantomspeisung an und schalten Sie die
Phantomspeisung ein.

2.1 Einleitung

Wichtig!

!

L

2.2 Mikrofon
anschließen

Kabel abziehen:

Wichtig!

!

L

AKG C 555 L

5

3 Anwendung

3.1 Mikrofonarm

links oder rechts

montieren

Abb. 2: Mikrofon-

arm abziehen

Siehe Abb. 2.

Im Lieferzustand ist der Mikrofonarm rechts am
Nackenbügel befestigt. Die Schnappverbindung
erlaubt Ihnen, den Mikrofonarm auch links am Na­ckenbügel zu montieren:

1,2 3a













3b 4, 5











1. Ziehen Sie die Mikrofonarm-Halterung (2) mit
dem Mikrofonarm (3) in Pfeilrichtung vom Ohr­bügel (1) ab.

2. Ziehen Sie die Abdeckung (4) vom anderen
Ohrbügel ab.

3. Ziehen Sie das Kabel aus dem Kabelhalter (5).

4. Schieben Sie die Mikrofonarm-Halterung (2)
und die Abdeckung (4) bis zum Anschlag in
den Drahtbogen unterhalb des jeweils anderen
Ohrbügels (1) ein.
(Die Abdeckung (4) stabilisiert den Ohrbügel
und verhindert, dass sich Haare im Drahtbo­gen verfangen.)

5. Drücken Sie das Kabel wieder in den Kabelhal­ter (5) hinein.

6

AKG C 555 L

3 Anwendung

34

1. Setzen Sie den Na­ckenbügel wie in
Abb. 3 bis 5 gezeigt
auf.

2. Falls das Mikrofon zu locker sitzt, können Sie
den Nackenbügel unddie Ohrbügel nach innen
biegen:

• Halten Sie den Nackenbügel bzw. Ohrbügel
fest an den in Abb. 6 bezeichneten Stellen und
biegen Sie vorsichtig etwas nach innen.

• Probieren Sie, ob das Mikrofon besser sitzt.
Falls nicht, verbiegen Sie den Draht vorsichtig
etwas weiter.

3.2 Mikrofon
aufsetzen

5

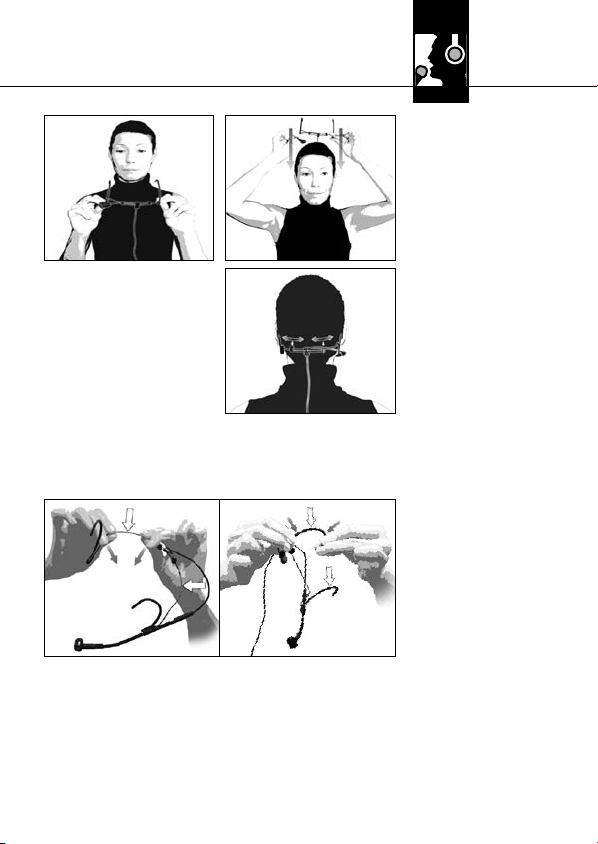

Abb. 3 bis 5:
Nackenbügel auf­setzen und enger
stellen

Abb. 6: Nackenbü­gel und Ohrbügel
zurechtbiegen

Siehe Abb. 6.

AKG C 555 L

7

3 Anwendung

Hinweis:

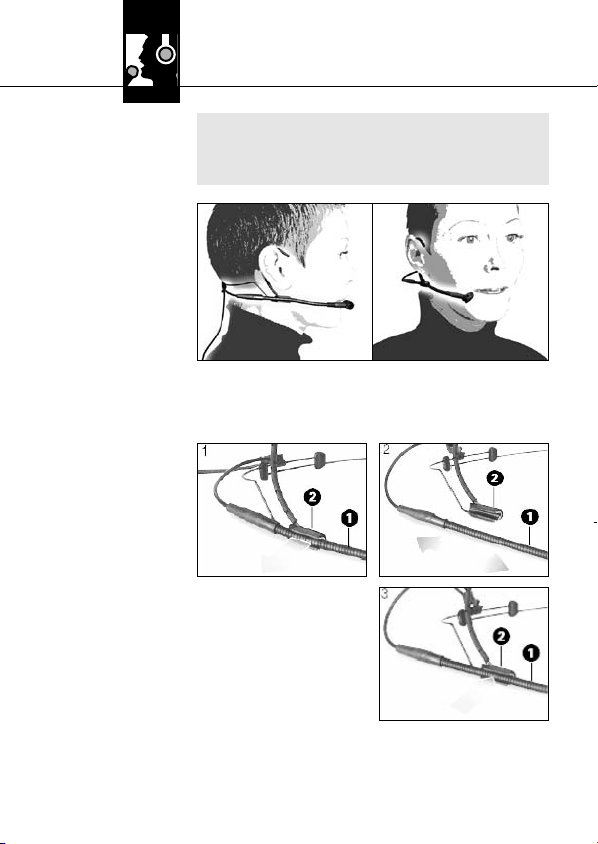

3.3 Mikrofon

positionieren

Abb. 7: Schwanen-

hals einstellen.

Siehe Abb. 7.

3.4 Mikrofonarm
verstellen

Abb. 8: Mikrofon-

arm verstellen

Siehe Abb. 8.

• Nackenbügel und Ohrbügel bestehen aus Fe­derstahldraht. Wenn Sie den Draht zu stark
biegen, kann es sehr schwierig sein, den Draht
in die gewünschte Form zurückzubiegen.

• Stellen Sie den Schwanenhals so ein, dass das
Mikrofon seitlich vor dem Mundwinkel sitzt.

1. Ziehen Sie den
Schwanenhals (1)
aus der Halterung (2)
heraus.

2. Klemmen Sie den
Schwanenhals (1) an
der gewünschten
Stelle wieder in die Halterung (2) ein.

8

AKG C 555 L

3 Anwendung

• Versuchen Sie nie, den Schwanenhals in der
Halterung zu verschieben. Sie würden da­durch den Schwanenhals und/oder die Hal­terung beschädigen.

12

34

• Sollte derAbtropfring beschädigtwerden, kön­nen Sie ihn wie oben gezeigt gegen den mitge­lieferten zweiten Abtropfring austauschen.

4 Reinigung

• Reinigen Sie das Gehäuse des Mikrofons mit
einem mit Wasser befeuchteten Tuch.

• Den Schaumstoff-Windschutz reinigen Sie am
besten mit einer milden Waschmittellösung.
Der Windschutz ist sofort nach dem Trocknen
wieder einsatzbereit.

Wichtig!

!

L

3.5 Abtropfring
austauschen

Abb. 9: Abtropf­ring austauschen

Siehe Abb. 9.

4.1 Mikrofon­gehäuse

4.2 Windschutz

AKG C 555 L

9

5 Fehlerbehebung

Fehler Mögliche Ursache Abhilfe

Kein Ton: 1. Mischpult und/oder

Verstärker ausge­schaltet.

2. Kanal-Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers steht auf
Null.

3. Mikrofon nicht an
Mischpult oder
Verstärker ange­schlossen.

4. Kabelstecker nicht
richtig angesteckt.

5. Kabel defekt.

6. Keine Speisespan­nung.

Verzerrungen: 1. Gain-Regler am

Mischpult zu weit
aufgedreht.

2. Mischpulteingang zu
empfindlich.

1. Mischpult und/oder
Verstärker einschal­ten.

2. Kanal-Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers auf ge­wünschten Pegel ein­stellen.

3. Mikrofon an Misch­pult oder Verstärker
anschließen.

4. Kabelstecker noch­mals anstecken.

5. Kabel überprüfen und
falls nötig ersetzen.

6. Phantomspeisung
einschalten.
Phantomspeisegerät:
ans Netz anschließen
bzw. Batterie(n) einle­gen.
Kabel überprüfen und
falls nötig ersetzen.

1. Gain-Regler zurück­drehen.

2. 10-dB-Vorabschwä­chung zwischen Mi­krofonkabel und Ein­gang stecken.

Siehe auch Bedienungsanleitung des Senders und Empfängers!

10

AKG C 555 L

6 Technische Daten

Arbeitsweise: Kondensatorwandler mit Permanentladung
Richtcharakteristik: Niere
Übertragungsbereich: 80 – 20.000 Hz
Empfindlichkeit: 35 mV/Pa (-29 dBV bez. auf 1 V/Pa)
Elektrische Impedanz bei 1000 Hz: ≤ 200 Ohm
Empfohlene Lastimpedanz: ≥ 2000 Ohm
Grenzschalldruck für 1% / 3% Klirrfaktor: 126 dB / 130 dB
Äquivalentschalldruckpegel: 22 dB(A) nach IEC 60268-4
Speisespannung: Batteriespeisegerät B 29 L, Phantomspei-

Stromaufnahme: ca. 2 mA
Kabellänge/Steckerart: 1,5 m / Mini-XLR 3-polig
Oberfläche: mattschwarz
Abmessungen (nur Mikrofon): Länge: 195 mm, max. Durchm.: 134 mm
Nettogewicht (Mikrofon ohne Kabel): 26 g
Bruttogewicht: 260 g
Dieses Produkt entspricht den in der Konformitätserklärung angeführten Nor-

men. Sie können die Konformitätserklärung auf http://www.akg.com oder per E­Mail an [e-mail] anfordern.

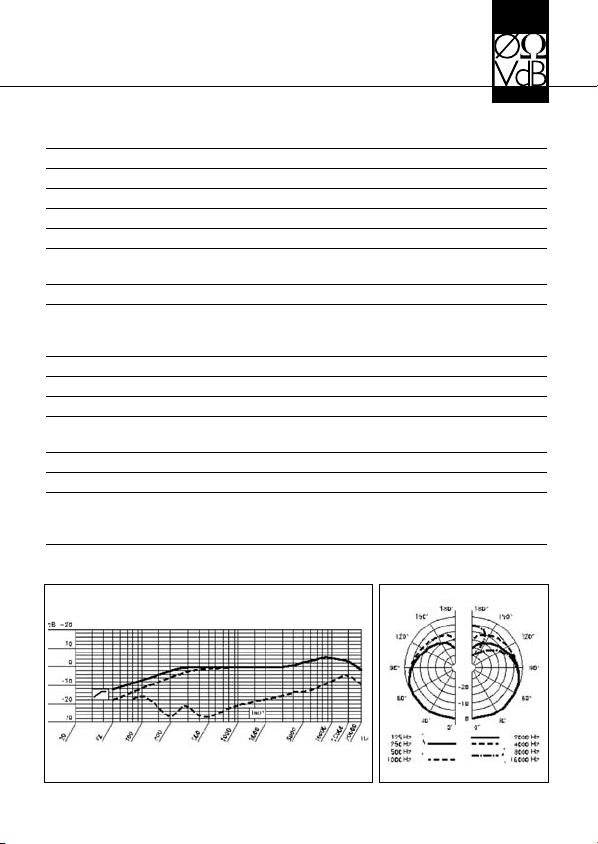

Frequenzgang Polardiagramm

seadapter MPA V L, AKG WMS Taschen­sender

AKG C 555 L

11

Table of Contents

Page

1 Precaution/Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.1 Precaution. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.2 Packing List. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.3 Optional Accessories . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.4 Brief Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.5 Moisture Shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2 Interfacing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2.1 Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2.2 Connecting the Microphone . . . . . . . . . . . . . . . . . . . . 15

3 Using Your Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.1 Mounting the Microphone Arm on the Left or Right . . 16

3.2 Putting the Micorphone On . . . . . . . . . . . . . . . . . . . . . 17

3.3 Aligning the Microphone. . . . . . . . . . . . . . . . . . . . . . . 18

3.4 Adjusting the Microphone Arm . . . . . . . . . . . . . . . . . . 18

3.5 Replacing the Moisture Shield . . . . . . . . . . . . . . . . . . 19

4 Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.1 Micorphone Surface . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.2 Windscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

12

AKG C 555 L

1 Precaution/Description

Please make sure that the piece of equipment
your microphone will be connected to fulfills the
safety regulations in force in your country and is
fitted with a ground lead.

1 x C 555 L 1 x W 444 1 moisture

Check that the packaging contains all of the com­ponents listed above. Should anything be miss­ing, please contact your AKG dealer.

• B 29 L battery power supply

• For more accessories visitwww.akg.com or re­fer to the latest MicroMic brochure.







shield





1.1 Precaution

1.2 Packing List

1.3 Optional
Accessories

1.4 Brief
Description

Fig. 1: C 555 L
microphone.

1 Cardioid microphone for high gain before feed-

back. Frequency response tailored to vocal

use and flute miking.

2

Shock mount reduces handling and cable noise.

AKG C 555 L

Refer to fig. 1.

13

1 Description

Refer to fig. 1

on page 13.

1.5 Moisture
Shield

3 Adjustable, detachable 5-inch (125-mm)

gooseneck for precise microphone position­ing.

4 Removable microphone arm holder for placing

the microphone to the left or right of your
mouth.

5 Microphone cable strain relief.

• For 9 to 52 V universal phantom power.

• 10-ft. (3-m) plug-in connecting cable with
phantom power adapter with integrated 3-pin
XLR connector and switchable bass rolloff (6)
(-4 dB at 100 Hz).

A special moisture shield
on the microphone cap­sule makes it difficult for
moisture and makeup to
penetrate into the micro­phone. This barrier pre­vents the microphone

sound entries from being
clogged by perspiration or makeup which would
make the sound dull and reduce the sensitivity of
the microphone. Therefore, never remove the
moisture shield from the microphone!

14

AKG C 555 L

2 Interfacing

The C 555 L is a condenser microphone and
therefore needs a power supply.

Using any power supply other than those rec­ommended by AKG may damage your micro­phone and will void the warranty.

1. Plug the mini XLR connector on the micro­phone cableall the way into one ofthe two mini

XLR sockets on the B 29 L, the mini XLR socket
on the connecting cable of the MPA V L, or the
input jack on your bodypack transmitter.
The connector will lock automatically.

• To disconnect the cable, press the unlocking
button on the mini XLR connector (1) and pull
the connector (1) out of the socket.

TToo aavvooiidd ddaammaaggiinngg tthhee ccaabbllee,, nneevveerr ppuullll aatt

•
tthhee ccaabbllee iittsseellff!!

2. B 29 L: Connect the B 29 L to the desired input.
MPA V L: Connect the MPA V L to a balanced

XLR microphone input with phantom power
and switch the phantom power on.

2.1 Introduction

Important!

!

L

2.2 Connecting
the Microphone

Disconnecting
the cable:

Important!

!

L

AKG C 555 L

15

3 Using Your Microphone

3.1 Mounting
the Microphone
Arm on the Left

or Right

Fig. 2: Removing

the microphone

arm.

Refer to fig. 2.

As delivered, the microphone arm is fitted on the
right side of the behind-the-neck headband. To
mount the microphone arm on the left side of the
headband:

1, 2 3a













3b 4, 5











1. Pull the microphone arm holder (2) with the mi­crophone arm (3) from the temple piece (1) in
the direction of the arrow.

2. Remove the cover (4) from the other temple
piece.

3. Remove the cable from the cable holder (5).

4. Insert the microphone arm holder (2) and the
cover (4) all the way into the respective wire
loop below the opposite temple piece (1).
(The cover (4) stabilizes the temple piece and
prevents your hair from getting caught in the
wire loop.)

5. Press the cable back into the cable holder (5).

16

AKG C 555 L

3 Using Your Microphone

34

1. Put the behind-the­neck headband on
as shown in figs. 3
through 5.

2. Should the microphone fit loosely, you may
bend the behind-the-neck headband and the
temple pieces inward:

• Hold the headband or temple piece firmly at
the points marked in fig. 6 and bend inward
with extreme care.

• Check whether the microphone fits better. If it
does not, bend the wire some more, again with
extreme care.

3.1 Putting the
Microphone on

5

Figs. 3 to 5: Putting
on and tightening
the headband.

Fig. 6: Bending the
headband and
temple pieces
to fit.

Refer to fig. 6.

AKG C 555 L

17

3 Using Your Microphone

Note:

3.3 Aligning the
Microphone

Fig. 7: Adjusting

the gooseneck.

Refer to fig. 7.

3.4 Adjusting the
Microphone Arm

Fig. 8: Adjusting

the microphone

arm.

Refer to fig. 8.

• Both the headband and temple pieces are
made of spring steel wire. If you bend the wire
too hard it may be extremely difficult to bend
the wire back to the desired shape.

• Adjust the gooseneckso as to point the micro­phone at the corner of your mouth.

1. Unsnap the goose­neck (1) from the
holder (2).

2. Snap the gooseneck
(1) back into the
holder (2) at the
desired position.

18

AKG C 555 L

3 Using Your Microphone

• Never try to shift the gooseneck inside the
holder. This would damage the gooseneck
and/or holder.

12

34

• If the moisture shield gets damaged, replace it
with the supplied extra moisture shield as
shown above.

4 Cleaning

• To clean the microphone surface, use a soft
cloth moistened with water.

• Clean the foam windscreen in mild soap suds.
You can use the windscreen again as soon as it
has dried.

Important!

!

L

3.5 Replacing
the Moisture
Shield

Fig. 9: Replacing
the moisture
shield.

Refer to fig. 9.

4.1 Microphone
Surface

4.2 Windscreen

AKG C 555 L

19

5 Troubleshooting

Problem

No sound: 1. Power to mixer

Distortion: 1. Gain control on the

Possible Cause Remedy

and/or amplifier is off.

2. Channel or master
fader on mixer, or vol­ume control on am­plifier is at zero.

3. Microphone is not
connected to mix er
or amplifier.

4. Cable connectors are
seated loosely.

5. Cable is defective.

6. No supply voltage.

mixer set too high.

2. Mixer input sensitivity
too high.

1. Switch power to
mixer or amplifier on.

2. Set channel or mas­ter fader on mixer or
volume control on
amplifier to desired ­lev el.

3. Connect microphone
to mixer or amplifier.

4. Check cable connec­tors for secure seat.

5.

Check cable and re­place if damaged.

6. Switch phantom
power on.
Phantom power sup­ply: connect to power
outlet or insert bat­tery
(batteries).
Check cable and re­place if necessary.

1. Turn gain control
down CCW.

2. Connect a 10-dB
preattenuation pad
between microphone
cable and input.

20

Also read the transmitter and receiver manuals!

AKG C 555 L

6 Specifications

Type: pre-polarized condenser microphone
Polar pattern: cardioid
Frequency range: 80 Hz to 20,000 Hz
Sensitivity: 35 mV/Pa (-46 dBV re 1 V/Pa)
Electrical Impedance at 1000 Hz: ≤ 200 ohms
Recommended load impedance: ≥ 2000 ohms
Max. SPL for 1% / 3% THD: 126 dB / 130 dB
Equivalent noise level: 22 dB(A) to IEC 60268-4
Supply voltage: B 29 L battery supply, MPA V L phantom

Current consumption: approx. 2 mA
Cable length/Connector: 1.5 m (5 ft.) / 3-pin mini XLR
Finish: matte black
Size (microphone only): length: 195 mm (7.7 in.);

Net weight (microphone l/cable): 26 g (0.9 oz.)
Shipping weight: 260 g (9.2 oz.)

This product conforms to the standards listed in the Declaration of Conformity.
To order a free copy of the Declaration of Conformity, visit http://www.akg.com
or contact [e-mail].

Frequency Response Polar Diagram

power adapter, or AKG WMS bodypack
transmitter

max. dia.: 134 mm (5.3 in.)

AKG C 555 L

21

Table des matières

Page

1 Consigne de sécurité / Description . . . . . . . . . . . . . . . . . . 23

1.1 Consigne de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.2 Fournitures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.3 Accessoires opcionnels . . . . . . . . . . . . . . . . . . . . . . . 23

1.4 Description succincte . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.5 Bague collectrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2 Raccordement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.1 Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.2 Raccordement du micro . . . . . . . . . . . . . . . . . . . . . . . 25

3 Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.1 Monter le bras de micro à droite ou à gauche . . . . . . . 26

3.2 Pour mettre l’arceau . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.3 Positionner le microphone . . . . . . . . . . . . . . . . . . . . . 28

3.4 Régler le bras de micro . . . . . . . . . . . . . . . . . . . . . . . . 28

3.5 Remplacement de la bague collectrice . . . . . . . . . . . . 29

4 Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4.1 Boîtier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4.1 Bonnette antivent . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

6 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . 31

22

AKG C 555 L

1 Consigne de sécurité / Description

Vérifiez si l’appareil auquel vous voulez raccorder
le microphone répond aux prescriptions relatives
à la sécurité en vigueur et s’il possède une mise à
la terre de sécurité.

1 x C 555 L 1 x W 444 1 bague

Contrôlez si le carton contient bien tous les élé­ments énumérés ci-dessus. Si ce n’est pas le cas,
veuillez contacter votre distributeur AKG.

• Alimentation batterie B 29 L

• Pour les autres accessoires voir www.akg.com
ou la brochure MicroMic la plus récente.







collectrice





1.1 Consigne
de sécurité

1.2 Fournitures

1.3 Accessoires
optionnels

1.4 Description
succincte

Fig. 1: Microphone
C 555 L

1 Microphone à caractéristique cardioïde pour

une haute protection contre le larsen. Réponse
en fréquence spécialement adaptée à la prise
de la voix.

AKG C 555 L

23

1 Description

Voir Fig. 1,

page 23.

1.5 Bague

collectrice

Fig. 1a : Bague

collectrice sur le

microphone

2 Suspension élastique pour suppression efficace

des bruits mécaniques.

3 Col-de-cygne réglable, démontable (125 mm)

pour un positionnement précis du micro.

4 Clip de fixation du col-de-cygne : permet de

porter le micro à droite ou à gauche.

5 Dispositif permettant d’éviter une traction sur

le câble de micro.

• Pour alimentation par boîtier à pile B 29 L, mo­dule d’alimentation fantôme MPA V L ou émet­teur de poche PT 40 ou PT 400.

• Câble de raccordement enfichable de 1,5 m de
long, avec connecteur mini-XLR 3 points.

Une bague collectrice
spéciale, sur la capsule
du micro, s’oppose à la
pénétration de sueur ou
de maquillage dans la
capsule. On évite ainsi
une obturation des

fentes par la sueur ou le
maquillage, qui amortirait le son et réduirait la sen­sibilité du micro. Laissez donc toujours la bague
collectrice sur le micro !

24

AKG C 555 L

2 Raccordement

Le C 555 L est un microphone électrostatique ; il
a donc besoin d’une alimentation.

L’utilisation d’alimentations autres que celles
recommandées par AKG peut provoquer des
dégâts sur le micro et entraîne la perte de la
garantie.

1. Enfoncez le connecteur XLR miniature du
câble micro jusqu’en butée dans une des deux
embases miniature type XLR de l’alimentation
B 29 L, dans l’accouplement XLR miniature du
câble de raccordement du MPA V L ou dans
l’embase d’entrée de l’émetteur de poche.
Le connecteur se verrouille automatiquement.

• Pour détacher le câble, appuyez sur le bouton
de déverrouillage du connecteur mini-XLR (1)
et sortez le connecteur de la prise.

• Pour ne pas risquer d’abîmer le câble, ne
sortez jamais le connecteur en tirant sur le
câble.

2. B 29 L: Raccordez le B 29 L sur l’entrée voulue.
MPA V L: Connectez le MPA V L sur une entrée

de micro symétrique type XLR avec alimenta­tion fantôme et mettez l’alimentation fantôme
sous tension.

2.1 Introduction

Important !

!

L

2.2 Raccorde­ment du micro

Débrancher
le câble :

Important !

!

L

AKG C 555 L

25

3 Utilisation

3.1 Monter le

bras de micro à

droite ou à

gauche

Fig. 2 : Déposer le

bras de micro

Voir Fig. 2.

A la livraison, le bras de micro est monté sur la
droite de l’arceau se portant sur la nuque. Vous
pouvez aisément le changer de côté grâce à la
fixation à déclic :

1, 2 3a













3b 4, 5











1. Faites glisser le support de bras de micro (2)
avec le bras de micro (3) dans le sens de la
flèche pour le détacher de la branche de l’ar­ceau reposant sur l’oreille (1).

2. Enlevez l’embout (4) de l’autre banche.

3. Sortez le câble de l’attache (5).

4. Inversez le support de bras de micro (2) et
l’embout (4) et enfoncez-les jusqu’en butée sur
l’arceau au-dessous de la branche (1) respec­tive.
(L’embout (4) stabilise la branche et empêche
que les cheveux ne se prennent dans le fil de
l’arceau.)

5. Enfoncez le câble dans l’attache (5).

26

AKG C 555 L

3 Utilisation

34

Mettez l’arceau

1.
comme indiqué aux
Fig. 3 à 5.

2. Si le micro n’est pas suffisamment stable vous
pouvez recourber l’arceau et les branches pour
les serrer :

• Maintenez fermement l’arceau ou la branche à
l’endroit indiqué à la Fig. 6 et courbez-les avec
précautions vers l’intérieur.

• Essayez si le micro tient mieux. Si ce n’est pas
le cas courbez encore un peu plus le fil métal-

3.2 Pour mettre
l’arceau

5

Fig. 3 à 5 : Com­ment mettre l’ar­ceau sur la nuque
et le resserrer

Fig. 6 : Recourber
l’arceau et les
branches

Voir Fig. 6.

AKG C 555 L

27

3 Utilisation

Remarque :

3.3 Positionner
le microphone

Fig. 7 : Réglage du

col-de-cygne

Voir Fig. 7.

3.4 Réglage du
bras de micro

Fig. 8 : Réglage du

bras de micro

Voir Fig. 8.

lique, toujours avec précautions.

28

AKG C 555 L

3 Utilisation

• L’arceau et les branches sont en fil d’acier à
ressorts. Si vous courbez excessivement le fil
vous risquez d’avoir des difficultés à le
ramener à la forme souhaitée.

12

34

• Réglez le col-de-cygne pour positionner le
microphone devant la commissure des lèvres.

1. Sortez le col-de-cygne (1) du support (2).

2. Fixez le col-de-cygne (1) dans le support (2) à
la position souhaitée.

4 Nettoyage

Important :

!

L

3.5 Remplace­ment de la
bague
collectrice

Fig. 9: Remplace­ment de la bague
collectrice

Voir Fig. 9.

4.1 Boîtier

4.2 Bonnette
antivent

AKG C 555 L

29

5 Dépannage

Problème

Pas de son : 1. La console de mixage

Distorsions : 1. Le réglage de gain de la ta-

Veuillez vous reporter aussi aux notices d’emploi

Cause possible Remède

et/ou l’amplificateur ne
sont pas sous tension.

2. Le fader du canal ou le rég­lage de niveau master de la
console de mixage ou le
réglage de niveau sonore
de l’ampli est sur zéro.

3. Le micro n’est pas con­necté à la console de mi­xage ou à l’ampli.

4. La fiche est mal enfoncée.

5. Le câble est abîmé.

6. Pas de tension d’alimenta­tion.

ble de mixage est trop
haut.

2. L’entrée de la table de mi­xage est trop sensible.

de l’émetteur et du récepteur !

1. Mettre la console de mi­xage et/ou l’amplificateur
sous tension.

2. Régler le fader du canal ou
le réglage de niveau ma­ster de la console de mi­xage ou le réglage de ni­veau sonore de l’ampli sur
la valeur voulue.

3. Connecter le micro à la
console de mixage ou à
l’ampli.

4. Enfoncer la fiche correcte­ment.

5. Contrôler le câble et le
remplacer le cas échéant.

6. Mettre l’alimentation fan­tôme sous tension.
Appareil d’alimentation
fantôme : brancher sur le
secteur ou mettre une (des)
pile(s).
Contrôler le câble et le
remplacer le cas échéant.

1. Baisser le réglage de gain.

2. Insérer un pré-atténuateur
de sensibilité entre le câble
du micro et l’entrée.

30

AKG C 555 L

6 Caractéristiques techniques

Fonctionnement: microphone électrostatique à charge per-

Directivité : cardioïde
Réponse en fréquence : 80 … 20.000 Hz
Sensibilité : 35 mV/Pa  -29 dBV rapp. à 1 V/Pa
Impédance électrique à 1.000 Hz : ≤ 200 ohms
Impédance de charge recommandée :≥ 2000 ohms
Niveau maximum de pression sonore pour un facteur

de distorsion de 1% / 3% : 126 / 130 dB SPL
Niveau de bruit équivalent : 22 dB(A) selon IEC 60268-4
Tension d’alimentation : alimentation à piles B 29 L,

Consommation: env. 2 mA
Longueur du câble / connecteur : 1,5 m / type mini-XLR, 3 points
Couleur: noir mat
Dimensions (micro seulement) : longueur: 195 mm, diamètre maxi.: 134 mm
Poids net (micro sans câble) : 26 g
Poids brut : 260 g
Ce produit est conforme aux normes citées dans la Déclaration de Conformité,

dont vous pouvez prendre connaissance en consultant le site
http://www.akg.com ou en adressant un e-mail à [e-mail].

manente

adaptateur fantôme MPA V L,
émetteurs de poche AKG WMS

Réponse en fréquence Diagramme polaire

AKG C 555 L

31

Indice

Pagina

1 Indicazione per la sicurezza / Descrizione . . . . . . . . . . . . 33

1.1 Indicazione per la sicurezza . . . . . . . . . . . . . . . . . . . . 33

1.2 In dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.3 Accessori opzionali . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.4 Breve descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.5 Disco antiumidità . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

2 Collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2.1 Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2.2 Come collegare il microfono . . . . . . . . . . . . . . . . . . . . 35

3 Impiego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

3.1

Come montare il braccio microfonico a sinistra o a destra . . 36

3.2 Come indossare il microfono . . . . . . . . . . . . . . . . . . . 37

3.3 Posizionare il microfono . . . . . . . . . . . . . . . . . . . . . . . 38

3.4 Come regolare il braccio microfonico . . . . . . . . . . . . . 38

3.5 Come sostituire il disco antiumidità . . . . . . . . . . . . . . 39

4 Pulizia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4.1 Scatola del microfono. . . . . . . . . . . . . . . . . . . . . . . . . 39

4.2 Antisoffio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

5 Eliminazione di difetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

6 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

32

AKG C 555 L

1 Indicazione per la sicurezza/Descrizione

Controllate per favore se l’apparecchio che volete
collegare al microfono corrisponde alle norme di
sicurezza vigenti e se è dotato di una messa a
terra di sicurezza.

1 x C 555 L 1 x W 444 1 disco

Controllate per favore se la confezione contiene
tutti i componenti di cui sopra. Se manca qual­cosa rivolgetevi al vostro rivenditore AKG.

• Alimentatore a batteria B 29 L

• Per altri accessori vedi www.akg.com o l’at­tuale depliant MicroMic.







antiumidità





1.1 Indicazione
per la sicurezza

1.2 In dotazione

1.3 Accessori
opzionali

1.4 Breve
descrizione

Fig. 1: Microfono
C 555 L

1 Microfono a direttività cardioide per alta sicu-

rezza contro il feedback. Risposta in frequenza
ideata specialmente per la voce.

AKG C 555 L

Vedi fig.1.

33

1 Descrizione

Vedi fig. 1

a pagina 33.

1.5 Disco

antiumidità

Fig. 1a: Disco

antiumidità

sul microfono

2 Supporto elastico per efficiente soppressione dei

rumori meccanici disturbanti.

3 Collo di cigno regolabile, staccabile (125 mm),

per posizionare il microfono in modo preciso.

4 Clip di fissaggio per il collo di cigno: permette

di portare il microfono dal lato sinistro o da
quello destro.

5 Dispositivo anti-trazione per il cavo microfo-

nico.

• Per alimentazione mediante alimentatore a
batterie B 29 L, adattatore per alimentazione
phantom MPA V L oppure trasmettitore da ta­sca PT 40 o PT 400.

• Cavo di collegamento lungo 1,5 m, innestabile,
con connettore mini-XLR a 3 poli.

Uno speciale disco an­tiumidità montato sulla
capsula microfonica im­pedisce che sudore e
trucco penetrino all’in­terno della capsula. In tal
modo, le feritoie di ri-

presa del microfono non
possono venir otturate dal sudore o dal trucco il
che potrebbe causare un suono cupo o una ridotta
sensibilità del micro fono.
Non togliete quindi mai il disco antiumidità dal mi­crofono!

34

AKG C 555 L

2 Collegamento

Il C 555 L è un microfono a condensatore e ha
quindi bisogno di alimentazione.

Se usate alimentatori diversi da quelli racco­mandati dall’AKG, il microfono può subire
danni e la garanzia si estingue.

1. Collegate la presa d’uscita disposta sul collo di
cigno ad una delle due prese mini-XLR dispo­ste sul B 29 L o all’accoppiamento mini-XLR di­sposto sul cavo di collegamento del MPA V L,
servendovi del cavo di collegamento in dota­zione.

• Per sfilare il cavo, premete il bottone di sblocco
sul connettore mini-XLR e sfilate il connettore
dalla presa.

• Per non danneggiare il cavo, non esercitate
mai trazione direttamente sul cavo!

2. B 29 L: Collegate il B 29 L (con l’ingresso pre­scelto.
MPA V L: Collegate l’MPA V L a un ingresso mi­crofonico XLR simmetrico con alimentazione
phantom e inserite l’alimentazione phantom.

Importante!

!

L

2.2 Come
collegare
il microfono

Sfilare il cavo:

Importante!

!

L

AKG C 555 L

35

3 Impiego

3.1 Come mon­tare il braccio

microfonico a si-

nistra o a destra

Fig. 2: Come

sfilare il braccio

microfonico

Vedi fig. 2.

Il microfono viene consegnato fissato dalla parte
destra dell’archetto sottonucale. Il collegamento a
scatto vi permette di montare il microfono anche
dalla parte sinistra dell’archetto sottonucale:

1, 2 3a













3b 4, 5











1. Sfilate il dispositivo di fissaggio del braccio mi­crofonico (2) con il braccio microfonico (3)
dall’archetto auricolare (1) in direzione della
freccia.

2. Sfilate la copertura (4) dall’altro archetto auri­colare.

3. Sfilate il cavo dal dispositivo di fissaggio del
cavo (5).

4. Infilate il dispositivo di fissaggio del braccio mi­crofonico (2) e la copertura (4) fino all’arresto
nell’archetto metallico al di sotto del rispettiva­mente altro archetto auricolare (1).
(La copertura (4) stabilizza l’archetto auricolare
e evita che i capelli si intreccino nell’archetto
metallico.)

5. Premete di nuovo il cavo nel dispositivo di fis­saggio (5).

36

AKG C 555 L

3 Impiego

34

1. Indossate l’archetto
dietro la nuca come
indicato nelle figg. 3-

5.

2. Se il microfono non aderisce bene alla testa,
potete piegare l’archetto sottonucale e gli ar­chetti auricolari verso l’interno:

• Tenete l’archetto sottonucale rispettivamente
l’archetto auricolare fermi nei punti indicati
nella fig. 6 e piegateli prudentemente un po’
verso l’interno.

• Provate se la posizione del microfono è più
conveniente. Se no, piegate il filo prudente-
mente un po’ di più.

AKG C 555 L

3.2 Come
indossare
il microfono

5

Fig. 3 a 5: Come
infilare e stringere
l’archetto
sottonucale

Fig. 6: Come
piegare l’archetto
sottonucale e l’ar­chetto auricolare

Vedi fig. 6.

37

3 Impiego

Avvertenza:

3.3 Posizionare
il microfono

Fig. 7: Regolare

il collo di cigno

Vedi fig. 7.

3.4 Come rego­lare il braccio

microfonico

Fig. 8: Come

regolare il braccio

microfonico

Vedi fig. 8.

• L’archetto sottonucale e gli archetti auricolari
sono realizzati in acciaio elastico. Se piegate il
filo troppo forte, potrete avere delle difficoltà a
ripiegarlo nella forma desiderata.

• Piegate il collo di cigno in modo che il micro-

fono si trovi lateralmente davanti all’angolo
della bocca.

1. Sfilate il collo di ci­gno (1) dal disposi­tivo di fissaggio (2).

2. Reinfilate il collo di
cigno (1) nel punto
prescelto nel dispo­sitivo di fissaggio (2).

38

AKG C 555 L

3 Impiego

• Non cercate mai di spostare il collo di cigno
mentre si trova ancora nel dispositivo di fis­saggio; in questo modo danneggereste il
collo di cigno e/o il dispositivo di fissaggio.

12

34

• Se il disco antiumidità dovesse venir danneg­giato, potrete sostituirlo con il secondo disco
antiumidità come indicato sopra.

4 Pulizia

• Pulite la scatola del microfono con un panno
inumidito con acqua.

• L‘antisoffio in espanso viene pulito preferibil­mente con una blanda soluzione detersiva;
appena asciugato, l‘antisoffio è subito pronto
all'uso.

Importante:

!

L

3.5 Come
sostituire
il disco
antiumidità

Fig. 9: Come sosti­tuire il disco antiu­midità

Vedi fig. 9

4.1 Scatola del
microfono

4.2 Antisoffio

AKG C 555 L

39

5 Eliminazione di difetti

Difetto Possibili cause Rimedio

Nessun suono: 1. Mixer e/o amplificatore

sono dis inseriti.

2. Fader del canale o rego­latore principale del mixer
o regolatore del volume
dell’amplificatore sono in
posizione zero.

3. Il microfono non è colle­gato al mixer o all’amplifi­catore.

4. Il connettore del cavo
non è inserito bene.

5. Il cavo è difettoso.

6. Non c’è alimentazione.

Distorsioni: 1. Il regolatore gain sul mi-

xer è aperto troppo.

2. L’ingresso del mixer è
troppo sensibile.

Vedi anche le istruzioni per l’uso per il trasmettitore e del ricevitore!

1. Inserire il mixer e/o l’am­plificatore.

2. Portare al livello deside­rato il fader del canale o il
regolatore principale del
mixer o il regolatore del
volume dell’amplifica­tore.

3. Collegare il microfono al
mixer o all’amplificatore.

4. Inserire di nuovo il con­nettore del cavo.

5. Controllare il cavo e so­stituirlo se necessario.

6. Inserire l’alimentazione
phantom.
Alimentatore phantom:
collegarlo alla rete op­pure inserire batteria(e).
Controllare il cavo e, se
necessario, sostituirlo.

1. Portare indietro il regola­tore gain.

2. Inserire un preattenuatore
di 10 dB tra cavo micro­fonico ed ingresso.

40

AKG C 555 L

6 Dati tecnici

Modo di funzionamento: microfono a condensatore con carica per-

Direttività: cardioide
Risposta in frequenza: 80 - 20.000 Hz
Sensibilità: 35 mV/Pa  -29 dBV rif. a 1 V/Pa
Impedenza elettrica a 1000 Hz: ≤ 200 ohm
Impedenza di carico raccomandata: ≥ 2000 ohm
Livello di pressione acustica limite per un coefficiente di distorsione armonica di

1% / 3%: 126 / 130 dB SPL
Livello di pressione acustica equivalente: 22 dB(A) secondo IEC 60268-4
Tensione di alimentazione: alimentatore a batterie B 29 L, adattatore

Assorbimento: 2 mA circa
Lunghezza del cavo / connettore: 1,5 m / mini-XLR a 3 poli
Superficie: nero opaco
Dimensioni (microfono solo):
Peso netto (microfono senza cavo): 26 g
Peso lordo: 260 g
Questo prodotto corrisponde alle norme elencate nella dichiarazione di confor-

mità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email
[e-mail].

manente

phantom MPA V L, trasmettitori da tasca
AKG WMS

lunghezza: 195 mm, diametro mass.: 134 mm

Risposta in frequenza Diagramma polare

AKG C 555 L

41

Indice

Página

1 Indicaciones de seguridad/Descripción . . . . . . . . . . . . . . 43

1.1 Indicaciones de seguridad . . . . . . . . . . . . . . . . . . . . . 43

1.2 Volumen de suministros . . . . . . . . . . . . . . . . . . . . . . . 43

1.3 Accesorios opcionales . . . . . . . . . . . . . . . . . . . . . . . . 43

1.4 Breve descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

1.5 Anillo escurridor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2 Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2.1 Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2.2 Conectar el micrófono. . . . . . . . . . . . . . . . . . . . . . . . . 45

3 Utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

3.1

Montar el brazo del micrófono a la derecha o a la izquierda

3.2 Colocarse el micrófono. . . . . . . . . . . . . . . . . . . . . . . . 47

3.3 Posicionar el micrófono . . . . . . . . . . . . . . . . . . . . . . . 48

3.4 Cambiar la posición del brazo del micrófono . . . . . . . 48

3.5 Cambiar el anillo escurridor . . . . . . . . . . . . . . . . . . . . 49

4 Limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

4.1 Caja del micrófono . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

4.2 Pantalla antiviento. . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

5 Eliminación de fallos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

6 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

. 46

42

AKG C 555 L

1 Indicaciones de seguridad/Descripción

Sírvase verificar si el aparato al cual quiere conec­tar el micrófono cumple con las disposiciones de
seguridad vigentes y está equipado con una toma
de tierra de seguridad.

1 x C 555 L 1 x W 444 1 anillo

Sírvase controlar si el embalaje contiene todas las
piezas indicadas arriba. Si falta algo, le rogamos
dirigirse a su distribuidor AKG.

• Alimentador de pilas B 29 L

• Para más acce sorios s írvase con sultar
www.akg.com o el más reciente folleto sobre
MicroMic.







escurridor





1 Micrófono con característica direccional car-

dioide para mayor seguridad contra realimen­tación acústica. Respuesta de frecuencia di­mensionada especialmente para voz y flauta.

AKG C 555 L

1.1 Indicaciones
de seguridad

1.2 Volumen
de suministro

1.3 Accesorios
opcionales

1.4 Breve
descripción

Fig. 1: Micrófono
C 555 L

Véase Fig. 1.

43

1 Descripción

Véase Fig 1,

página 43.

1.5 Anillo

escurridor

Fig. 1a: Anillo

escurridor

en el micrófono

2 Alojamiento elástico para eficaz represión

de ruidos perturbadores.

3 Cuello de cisne (125 mm) ajustable y removible

para obtener un posicionamiento exacto del
micrófono.

4 Clip de sujeción para el cuello de cisne: per-

mite llevar el micrófono a la derecha o a la iz­quierda.

5 Contratracción para el cable de micrófono

• Para alimentación por medio del alimentador
por batería B 29 L, un adaptador de alimenta­ción fantasma MPA V L o un transmisor de bol­sillo PT 40 ó PT 400.

• Cable de conexión enchufable de 1,5 m de
largo con conector mini-XLR de 3 polos.

Un anillo escurridor es­pecial montado a la cáp­sula del micrófono di ­ficulta la entrada de
transpiración y maqui­llaje en la cápsula. Esto
evita que las ranuras del

micrófono se tapen con
transpiración o maquillaje y, por consiguiente, que
se produzca una amortiguación del sonido o una
reducción de la sensibilidad del micrófono.
¡No desmonte nunca el anillo escurridor del mi­crófono!

44

AKG C 555 L

2 Conexión

El C 555 L es un micrófono de condensador y nece­sita, por lo tanto, alimentación de corriente.

Si se utilizan alimentadores diferentes a los re­comendados por AKG puede dañarse el micró­fono, cesando con ello la garantía.

1. Enchufe el conector mini-XLR del cable del
micrófono, hasta que llegue al tope, en una de
las dos mini bornas XLR en el alimentador de
batería B 29 L, el mini-acoplamiento XLR en el
cable de conexión del MPA II o en la borna de
entrada del emisor de bolsillo.
El conector queda enclavado automática­mente.

• Para desconectar el cable, presione el desblo­queador del conector mini-XLR macho y se­pare el conector macho del cable del micró­fono del conector hembra del B 29 L.

• ¡No tire nunca del cable para desconectarlo
porque lo puede dañar!

2. B 29 L: Conecte el B 29 L a la entrada deseada.
MPA V L: Conecte el MPA V L a una entrada de

micrófono XLR balanceada con alimentación
fantasma y concecte la alimentación fan­tasma.

2.1 Introducción

¡Importante!

!

L

2.2 Conectar
el micrófono

Desconexión
del cable:

¡Importante!

!

L

AKG C 555 L

45

3 Utilización

3.1 Montar el

brazo de micró-

fono a la derecha

o a la izquierda

Fig. 2: Desprender

el brazo del

micrófono

Véase Fig. 2.

En estado de suminstro, el brazo del micrófono
está sujetado a la derecha del soporte de nuca. La
fijación de encaje permite también fijar el brazo
del micrófono a la izquierda del soporte de nuca:

1, 2 3a













3b 4, 5











1. Retire la sujeción del brazo del micrófono (2)
con el brazo del micrófono (3) del arco auricu­lar (1) en la dirección indicada por la flecha.

2. Retire la cubierta (4) del otro arco auricular.

3. Retire el cable de la contratracción (5).

4. Deslice la sujeción del brazo del micrófono (2)
y la cubierta (4) hasta el tope en el arco de
alambre por debajo del arco auricular (1) con­trario.
(La cubierta (4) estabiliza el arco auricular, im­pidiendo que se enreden pelos en el arco de
alambre.)

5. Vuelva a colocar el cable en e la contratrac­ción (5).

46

AKG C 555 L

3 Utilización

34

1. Colóquese el so­porte de nuca tal
como se indica en
las Figs. 3 a 5.

2. Si el micrófono está muy suelto puede doblar
hacia dentro el soporte de nuca y los arcos au­riculares:

• Sujete el soporte de nuca o los arcos auricula­res en los lugares indicados en la Fig. 6 y con
mucho cuidado dóblelos un poco hacia aden­tro.

• Pruebe si el micrófono le queda mejor. De no
hacerlo, vuelva a doblar el alambre un poco
más pero con mucho cuidado.

AKG C 555 L

3.2 Colocarse
el micrófono

5

Figs. 3 a 5: Po­nerse el soporte
de nuca y ajustarlo

Fig. 6: Doblar y
ajustar el soporte
de nuca y los
arcos auriculares

Véase Fig. 6.

47

Nota:

3.3 Posicionar
el micrófono

Fig. 7: Ajustar el

cuello de cisne

3 Utilización

• El soporte de nuca y los arcos auriculares son
de alambre de acero para muelle. Si el alambre
se dobla demasiado puede ser muy difícil vol­ver a darle la forma original.

Véase Fig. 7.

3.4 Cambiar
la posición

del brazo del

micrófono

Fig. 8: Cambiar la

posición del brazo

del micrófono

Véase Fig. 8.

48

• Ajuste el cuello de cisne de tal forma que el mi­crófono quede lateralmente delante de la co­misura de los labios.

1. Retire el cuello de
cisne (1) de la suje­ción (2).

2. Vuelva a enclavar el
cuello de cisne (1) en
el lugar deseado en
la sujeción (2).

AKG C 555 L

3 Utilización

• No intente nunca desplazar el cuello de
cisne en la sujeción. Con ello puede dañar el
cuello de cisne y/o la sujeción.

12

34

• Si el anillo escurridor se daña lo puede cambiar
por el segundo anillo escurridor suminstrado,
tal como se indica más arriba.

4 Limpieza

• Limpie la caja del micrófono con un paño hu­medecido con agua.

• La pantalla antiviento de goma espuma puede
limpiarse fácilmente con un detergente suave y
reutilizarse inmediatamente después de
haberse secado.

¡Importante!

!

L

3.5 Cambiar el
anillo escurridor

Fig. 9: Cambiar el
anillo escurridor

Véase Fig. 9.

4.1 Caja
del micrófono

4.2 Pantalla
antiviento

AKG C 555 L

49

5 Eliminación de fallos

Fallo Causa posible Eliminación

No hay sonido: 1. Están desconectados:

el pupitre de mezcla y/o
el amplificador.

2. Están en cero: el fader
del canal o el regulador
del nivel de suma del
pupitre de mezcla o el
regulador de volumen
del amplificador.

3. El micrófono no está
conectado al pupitre de
mezcla o al amplifica­dor.

4. Los conectores del ca­ble no están bien en­chufados.

5. El cable está dañado
(fallado, defectuoso).

6. No hay tensión de ali­mentación.

Distorsiones: 1. El nivel de ganancia de

la mesa de mezcla está
muy alto.

2. La entrada de la mesa
de mezcla es muy sen­sible.

1. Conectar el pupitre de
mezcla y/o el amplifica­dor.

2. Ajustar en el nivel dese­ado el fader, el regula­dor master del pupitre
de mezcla o el regula­dor de volumen del am­plificador.

3. Conectar el micrófono
al pupitre de mezcla o al
amplificador.

4. Enchufar nuevamente
los conectores del ca­ble.

5. Controlar el cable y re­novarlo si es necesario.

6. Conecte la alimentación
fantasma.
Alimentador de tensión
fantasma: conéctelo a
la red o coloque bate­ría(s).
Controle el cable y, si es
necesario, reemplácelo.

1. Disminuya el nivel de
ganancia con el regula­dor de ganancia.

2. Conecte un preatenua­dor de 10 dB entre el
cable de micrófono y la
entrada.

50

Véanse también los Manuales de Instrucciones

del transmisor y del receptor.

AKG C 555 L

6 Datos técnicos

Modo de funcionamiento: Micrófono de condensador con carga per-

Característica direccional: Cardioide
Gama de frecuencia: 80 - 20000 Hz
Sensibilidad: 35 mV/Pa  -29 dB referido a 1 V/Pa)
Impedancia eléctrica a 1000 Hz:
Impedancia de carga recomendada: ≥ 2000 ohmios
Presión sonora límite para factor de

distorsión no lineal de 1% / 3%: 126 / 130 dB SPL
Nivel de ruidoequivalente: 22 dB(A) según IEC 60268-4
Tensión de alimentación: Alimentador de batería B 29 L, adaptador

Toma de corriente: aprox. 2 mA

Longitud del cable / conector: 1,5 m / mini-XLR de 3 polos
Superficie: Negro opaco
Dimensiones (sólo micrófono): Longitud: 195 mm, diámetro máx.: 134 mm
Peso neto (micrófono sin cable): 26 g
Peso bruto: 260 g

Este aparato corresponde a las normas citadas en la declaración de conformi­dad. Esta última está disponible en el sitio http://www.akg.com o puede ser soli­citada al correo electrónico [e-mail].

manente

≤ 200 ohmios

fantasma MPA V L o transmisores de bolsillo
AKG WMS

Respuesta de frecuencia Diagrama polar

AKG C 555 L

51

Índice

Página

1 Aviso de segurança / Descricão . . . . . . . . . . . . . . . . . . . . 53

1.1 Aviso de segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . 53

1.2 Volume de fornecimento . . . . . . . . . . . . . . . . . . . . . . . 53

1.3 Acessóios opcionais . . . . . . . . . . . . . . . . . . . . . . . . . . 53

1.4 Apresentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

1.5 Anel de gotejamento. . . . . . . . . . . . . . . . . . . . . . . . . . 54

2 Conexão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2.1 Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2.2 Conectar o microfone . . . . . . . . . . . . . . . . . . . . . . . . . 55

3 Aplicação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3.1

Fixar o braço do microfone no lado direito ou esquerdo

3.2 Meter o microfone. . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3.3 Posicionar o microfone . . . . . . . . . . . . . . . . . . . . . . . . 58

3.4 Ajustar o braço do microfone . . . . . . . . . . . . . . . . . . . 58

3.5 Substituir o anel de gotejamento . . . . . . . . . . . . . . . . 59

4 Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

4.1 Carcaça do microfone. . . . . . . . . . . . . . . . . . . . . . . . . 59

4.2 Paravento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5 Resolver problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

6 Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

. 56

52

AKG C 555 L

1 Aviso de segurança / Descrição

Certifique-se de que o aparelho ao qual pretende
ligar o microfone está ligado à terra e que corres­ponde às normas de segurança.

1 x C 555 L 1 x W 444 1 anel de

Verifique se a embalagem contém todos os com­ponentes acima indicados. Caso falte algo, favor
entre em contato com a concessionária da AKG.

• Alimentador de pilhas B 29 L

• Para obter mais informações sobre os acessó­rios veja www.akg.com ou a brochura atual Mi­croMic.







gotejamento





1.1 Aviso
de segurança

1.2 Volume
de fornecimento

1.3 Acessórios
opcionais

1.4
Apresentação

Fig. 1: Microfone
C 555 L

1 Microfone com característica cardióide para

obter alta segurança em relação às realimenta­ções. Resposta de freqüência concebida es­pecialmente para captar a voz.

AKG C 555 L

Veja fig. 1

53

1 Descrição

Veja fig. 1

na página 53.

1.5 Anel de

gotejamento

Fig. 1a: Anel de

gotejamento no

microfone

2 Suspensão elástica para suprimir de forma efi-

caz os ruídos mecânicos.

3 Pescoço de cisne (125 mm) regulável e remo-

vível para o posicionamento exato do micro­fone.

4 Clip de fixação para o pescoço de cisne: per-

mite usar o microfone no lado direito e no lado
esquerdo.

5 Destração para o cabo do microfone

• Para a alimentação pelo alimentador a pilhas
B 29 L, adatador de alimentação fantasma
MPA V L ou a emissores PT 40 e PT 400

• Cabo de conexão com comprimento de 1,5 m
enfichável com conector mini-XLR de 3 pólos

Um anel especial na
cápsula do microfone
impede a penetração de
suor e maquiagem na
área da cápsula, evi­tando-se desta forma
que as fendas de en-

trada de som fiquem en­tupidas por suor ou ma quiagem que poderá levar
a um som surdo e reduzir a sensibilidade do mi­crofone.
Nunca retire o anel de gotejamento do microfone!

54

AKG C 555 L

2 Conexão

O C 555 L é um microfone condensador e por isso
precisa de uma alimentação de corrente.

Se usar outros alimentadores senão aqueles
recomendados pela AKG, o microfone pode
ser danado e caduca a garantia.

1. Insera até ao encosto a ficha mini-XLR fixado
ao cabo do microfone em uma das tomadas
mini-XLR no B 29 L, na tomada mini-XLR do
cabo de conexão do MPA V L ou no conetor de
entrada do emissor de bolso.
A ficha bloqueia-se automàticamente.

• Para tirar o cabo pressione o botão de des­trava no conetor mini-XLR, tirando o conetor
da entrada.

• Para não prejudicar o cabo, nunca o tire se­gurando o próprio cabo!

2. B 29 L: Ligue o B 29 L à entrada desejada.
MPA V L: Conete o MPA V L a uma entrada de

microfone XLR com alimentação fantasma e li­gue a alimentação fantasma.

2.1 Introdução

Importante!

!

L

2.2 Conectar
o microfone

Tirar o cabo:

Importante!

!

L

AKG C 555 L

55

3 Aplicação

3.1 Fixar o

microfone no

lado esquerdo

ou direito

Fig. 2: Retirar o

braço do micro fone

Veja fig. 2.

Na fábrica o braço do microfone é fixado no lado
direito do arco da nuca. A conexão de mola per­mite montar o braço de microfone também no
lado esquerdo do arco da nuca:

1, 2 3a













3b 4, 5











1. Tire na direção da seta o dispositivo de fixação
do braço de microfone (2) junto com o braço
de microfone (3) da haste (1).

2. Tire a tampa (4) da outra haste.

3. Tire o cabo da destração do cabo (5).

4. Introduza até o ponto final o dispositivo de fi­xação do braço de microfone (2) e a tampa (4)
no arco de arame embaixo da outra haste (1).
(A tampa (4) torna a haste estável, evitando
que cabelo fique dentro do arco de arame.)

5. Pressione novamente o cabo para dentro da
destração do cabo (5).

56

AKG C 555 L

3 Aplicação

34

1. Meta o arco de nuca
como indicado nas
figuras 3 a 5.

2. Se o microfone estiver muito solto, poderá do­brar o arco da nuca e os arcos de ouvido para
dentro:

• Segure o arco da nuca e/ou o arco de ouvido
firmemente nas posições indicadas na fig. 6,
dobrando-os com cautela para dentro.

• Experimente se o microfone está ajustado me­lhor. Caso contrário, dobre o arame um pouco
mais com cautela.

3.2 Meter
o microfone

5

Fig. 3 a 5: Colocar
o arco da nuca e
ajustá-lo para ficar
mais estreito.

Fig. 6: Ajustar o
arco da nuca e os
arcos de ouvido

Veja fig. 6.

AKG C 555 L

57

Nota:

3.3 Posicionar
o microfone

Fig. 7: Ajustar o

pescoço de cisne

Veja fig. 7.

3.4 Ajustar
o braço do

microfone

Fig. 8: Ajustar o

braço do mi -

crofone

3 Aplicação

• O arco da nuca e os arcos de ouvido consis­tem em aço para molas. Se dobrar muito o
arame, poderá tornar-se difícil colocá-lo na
posição desejada.

• Ajuste o pescoço de cisne de maneira a atingir
uma posição lateral em relação ao ângulo da
boca.

58

Veja fig. 8.

1. Tire o pescoço de
cisne (1) do disposi­tivo de fixação (2).

2. Fixe o pescoço de
cisne (1) no disposi­tivo de fixação (2) na
posição desejada.

AKG C 555 L

3 Aplicação

• Nunca tente deslocar o pescoço de cisne
quando está dentro do dispositivo de fixa­ção. Desta forma poderá prejudicar o pes­coço de cisne e/ou o dispositivo de fixação.

12

34

• Se o anel de gotejamento ficar prejudicado,
poderá substitui-lo pelo segundo anel de gote­jamento incluído na embalagem.

4 Limpeza

• Limpe a carcaça do microfone com um pano
molhado em água.

• Lave o paravento de material esponjoso com
uma solução não agressiva de detergente.
Pode usá-lo imediatamente depois de ter
secado.

Importante:

!

L

3.5 Substituir
o anel de
gotejamento

Fig. 9: Substituir o
anel de goteja­mento

Veja fig. 9.

4.1 Carcaça
do microfone

4.2 Paravento

AKG C 555 L

59

5 Resolver problemas

Problema Causa possível Resolução

Não há som: 1. A mesa de mixagem

e/ou o amplificador
está desligado.

2. O fader do canal do
microfone ou o regu­lador do nível total na
mesa de mixagem ou
o regulador de vo­lume no amplificador
está em zero.

3. O microfone não está
ligado à mesa de mi­xagem ou ao amplifi­cador.

4. O plugue do cabo
não está ligado corre­tamente.

5. O cabo está com de­feito.

6. Não há tensão de ali­mentação.

Distorções: 1. O nível do regulador

Gain na mesa de mi­xagem é demasiada­mente alto.

2. A entrada na mesa de
mixagem é demasia­damente sensível.

1. Ligar a mesa de mi­xagem e/ou o amplifi­cador.

2. Ajustar o fader do ca­nal ou o regulador do
nível total na mesa de
mixagem ou no am­plificador ao nível de­sejado.

3. Ligar o microfone à
mesa de mixagem ou
ao amplificador.

4. Ligar o plugue do
cabo mais uma vez.

5. Controlar o cabo e
substituir se for ne­cessário.

6. Ligar a alimentação
fantasma.
Alimentador fan­tasma: ligar à rede ou
colocar a(s)pilha(s).
Verificar o cabo e
substituir, se for ne­cessário.

1. Baixar o nível do re­gulador gain.

2. Colocar um pre ate­nuador de 10 dB en­tre o cabo de micro­fone e a entrada.

60

Veja também o manual do emissor e do receptor!

AKG C 555 L

6 Especificações

Tipo: microfone de condensador com carga

Caraterística direccional: cardióide
Resposta de freqüência: 80 - 20.000 Hz
Sensibilidade: 35 mV/Pa  -29 dBV ref. a 1 V/Pa
Impedância elétrica: ≤ 200 ohms
Impedância de carga recomendada: ≥ 2000 ohms
Pressão sonora limite para

1% / 3% de distorsão: 126 / 130 dB SPL
Nível equivalente de ruído: 22 dB(A) conforme IEC 60268-4
Tensão de alimentação: Alimentador por pilhas B 29 L, adatador

Consumo de corrente: aprox. 2 mA
Comprimento do cabo / conetor: 1,5 m / mini-XLR tripolar
Superfície: preto mate
Dimensões (microfone só): comprimento: 195 mm

Peso líquido (microfone sem cabo): 26 g
Peso bruto: 260 g
Este produto corresponde às normas citadas na declaração de conformidade,

que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos
um email para [e-mail].

permanente

fantasma MPA V L, emissores de bolso
WMS da AKG

diâmetro máx.: 134 mm

Resposta de freqüência Diagrama polar

AKG C 555 L

61



NNoottiizzeenn -- NNootteess -- NNootteess -- NNoottee -- NNoottaass -- NNoottaas

s

62

AKG C 555 L

NNoottiizzeenn -- NNootteess -- NNootteess -- NNoottee -- NNoottaass -- NNoottaas

s



AKG C 555 L

63

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components

icrophones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques

M

Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componenti acustici

Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos

Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos

AKG Acoustics GmbH

Lemböckgasse 21–25, A-1230 Vienna/AUSTRIA, phone: [phone]*
E-mail: [e-mail]

For other products and distributors worldwide visit www.akg.com

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.
Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas
a mudanças sem aviso prévio.

Printed in China (P.R.C.) on recycled paper. 12/09/9100 U 12110
