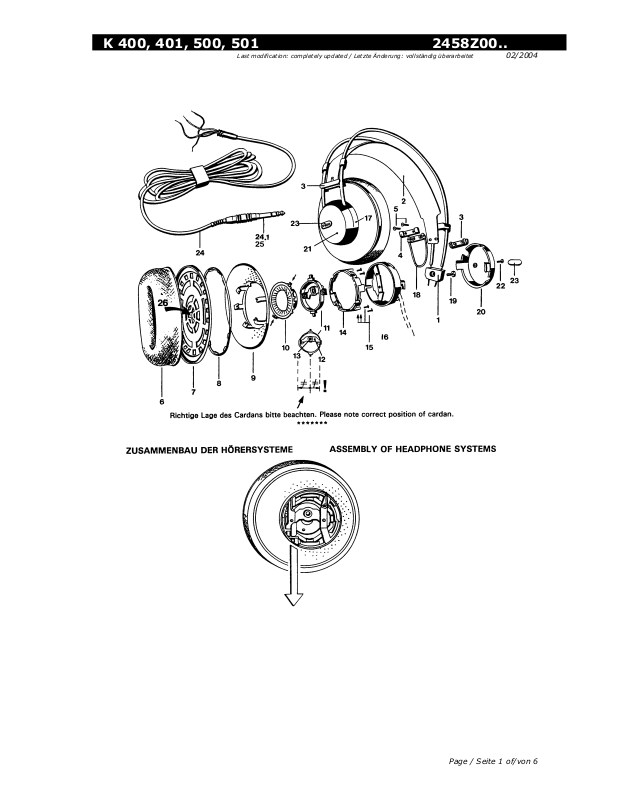

K 400, 401, 500, 501 2458Z00..
Last modification: completely updated / Letzte Änderung: vollständig überarbeitet 02/2004
Page / Seite 1 of/von 6
Page 2
K 400, 401, 500, 501 2458Z00..
K 400 2458Z0001...A 2458Z0011 (Z0021)...C
K 500 2458Z0002...B 2458Z0012 (Z0022)...D
Outer Headband 1 2458M0701 1 1 1 1 1 1 Bügel
Headband OLD 2 2458Z2101 1 - 1 - - - Bügelband ALT
Leather Band 2458Z2102 - 1 - 1 - - Lederband
Leather Band 2458Z2103 1 - 1 - - - Lederband
Leather Band 2458Z3401 - - - - 1 - Lederband
Leather Band 2458Z3501 - - - - - 1 Lederband
Slider, outer 3 2458Z1701 2 2 2 2 2 2 Gleitstück, aussen
Slider, inner 4 2458Z1801 2 2 2 2 2 2 Gleitstück, innen
Screw, "EJOT" 5 0099N1801 4 4 4 4 4 4 Schraube, "EJOT"
Cushion 6 2458M0111
2458M0404 2 2 2 2 2 2
Disk 7 2458M0601 2 2 2 2 - - Scheibe
2458M0603 - - - - 2 2
Ornamental Ring 8*) 2458Z0601 2 - 2 - - - Zierring
2458Z0602 - 2 - 2 2 -
2458Z0605 - - - - - 2
Cup 2458Z0201 2 2 2 2 - - Haube
2458Z0204 - - - - 2 -
2458Z0205 - - - - - 2
Capsule, DKK 45 10 2400Z0001 2 - 2 - - - Kapsel, DKK 45
2400Z0002 - 2 - 2 - -
2400Z0004 - - - - 2 -
2400Z0005 - - - - - 2
Cardan-Ring 11 2458Z0401 2 2 2 2 2 2 Kardanring
Swivel 12 2458Z0701 2 2 2 2 2 2 Gelenkstück
Thread Insert 13**) 0987N4005 2 2 - - - - Gewindeeinsatz
Retaining Ring 14 2458Z0302 2 2 2 2 2 2 Haltering
Screw 15 0099N2204 8 8 8 8 4 4 Schraube
Ring, left 16 2458Z0501 1 1 - - - - Ring, links
2458Z0511 1 1 1 1 - -
2458Z0514 - - - - 1 -
2458Z0515 - - - - - 1
Ring, right 17 2458Z0502 1 1 1 1 - - Ring, rechts
2458Z0504 - - - - 1 -
2458Z0505 - - - - - 1
Rubber Loop 18 2458M0501 2 2 2 2 2 2 Gummischlaufe
Screw, M4x8 19 **) 7985D4003
Screw 19 0099N4000 2 2 2 2 2 2 Schraube
Cover, left 20 2458Z0801 1 1 1 1 - - Deckel, links
2458Z0804 - - - - 1 -
2458Z0805 - - - - - 1
Cover, right 21 2458Z0802 1 1 1 1 - - Deckel, rechts
2458Z0814 - - - - 1 -
2458Z0815 - - - - - 1
Schraube 22 0099N2205 2 2 2 2 2 2 Schraube
Nameplate 23 4669S0001 2 - 2 - - - Schild
4670S0001 - 2 - 2 - -
4714S0001 - - - - 2 -
4715S0001 - - - - - 2
Cable, compl. 2486K0001 1 1 - - - - Kabel, kompl.
Adapter plug 1047Z0006 1 1 - - - - Adapterstecker
Cable,compl. 2502K0005 1 1 1 1 1 1 Kabel, kompl.
Adapter plug 0018E0335 1 1 1 1 1 1 Adapterstecker
Litz wire, white, per m 1800Z6402 x x x x x x Litze, weiss, per m
Litz wire, red, per m 1800Z6403 x x x x x x Litze, rot, per m
ASD Filter 16 2459Z0001 - - 1 1 - - ASD Filter
Items in brackets are former versions and will be replaced after the stock is cleared. Crossed out items are no longer available
*) Due to design variations it might be necessary to change both rings in case of a defect!
**) After the very first production run of K400/500 item 13 was deleted and item 19 changed to a self cutting screw.
Positionen in Klammern sind Auslaufteile, durchgestrichene Teile sind nicht mehr erhältlich
*) Infolge von Designänderungen kann es notwendig sein, im Bedarfsfall beide Ringe zu tauschen!
**) Nach der Anfangsserie von K400/500 wurde Teil 13 weggelassen und Teil 19 durch eine selbstschneidende Schraube ersetzt.
Description Pos.Nr. Part number Quant. / Stück Benennung
Item Bestellnummer A B C D E F
K 401 2458Z0004...E
K 501 2458Z0005...F
(2) - (2)
(2) (2)
- - - Polster
- - - - Schraube, M4x8
Page / Seite 2 of/von 6
Page 3
K 400, 401, 500, 501 2458Z00..
Hints for repair:
1. Replacing Capsules:
Remove nameplate (23) and screw (22). Cover
(20,21) can now be removed by releasing the snapin hooks. This can best be done by carefully pressing
a screwdriver against the cover in the apertures for
the headband. Loose 4 screws (15) and remove
cardan assembly. When changing capsules note the
correct wiring in respect to phase. The "inphase"
terminal of the capsule is either marked with a colour
dot or by a marker nose moulded in the capsule
body. The correct phasing should be checked by
listening to monaural music or speech. The signal
should be heard near the centre of the head. Never
check phase with a sine wave signal! It is not
necessary to modify both sides of the headphone in
case of a defect in one channel only.
In newer headphones the retaining rings (14) will be
fixed by only two screws (15) each.
2. Cushions:
The cushions (6) have a bayonet lock and can be
removed by turning.
3. Cable:
The first version of K 400 and K 500 had a cable
2486 K 0001. Fitting to this cable was the ring (16)
2458 Z0501. Later, the cable 2486 K 0002 with a
modified sleeve was used. Thus the ring (16) had to
be changed accordingly and was called 2458 Z 0511.
Cable (24) 2486K0001 fits to ring (16) 2458Z0501
and adapter 1047Z0006 only. Cable (24) 2502K0005
fits to ring (16) 2458Z0511 and adapter 0018E0335
only Adapter 1047Z0006: 3,5mm inner part silver,
0018E0335: 3,5 mm inner part black or gold. Most
of these former parts are no longer available.
The cable (24) is fixed in a clamp of the ring (16). In
an intermediate production batch the cable was
made plugable, later soldered again. In case you get
headphones for repair having plugged cables please
solder the plug connection for better contact.
Connecting the capsules the stranded wires should
not be soldered in direction of the capsules solder
tags but in transversal direction to the tags to
prevent breaking of wires.
Reparaturhinweise:
1. Kapseltausch:
Nach Lösen des Schildes (23) und der Schraube (22)
kann der Deckel (20,21) abgezogen werden. Dazu
Schnapphaken durch vorsichtiges Loshebeln an den
Bügelausnehmungen lösen. Die 4 Schrauben (15)
lösen und Kardan entfernen. Bei Kapseltausch ist auf
phasenrichtigen Anschluss der Kapseln zu achten.
Der "Inphase" - Anschluss ist entweder durch einen
Farbpunkt gekennzeichnet oder es ist zur Markierung
eine Kunststoffnase mitgespritzt. Im Zweifelsfall
sollte die Phasenlage durch Abhören kontrolliert
werden. Bei Musik oder Sprache muss bei richtigem
Anschluss und monauraler Tonquelle der Klangeindruck aus der Kopfmitte kommen. Achtung: Phase
nicht mit Sinus testen! Es ist nicht notwendig, beide
Kapseln zu tauschen, sollte nur eine Hörkapsel
defekt sein.
Die Halteringe (14) werden nun mit jeweils 2
Schrauben (15) befestigt.
2. Polster:
Die Polster (6) haben einen Bajonettverschluss und
können durch Drehen abgenommen werden.
3. Kabel:
In der ersten Bauphase des K400/K500 wurde ein
Kabel 2486 K 0001 verwendet. Dazu passend war
der Ring (16) 2458 Z 0501. Später wurde das Kabel
2502 K 0005 mit einer geänderten Tülle verwendet.
Daher musste auch der Ring (16) angepasst werden
und erhielt die Bestellnummer 2458 Z 0511. Kabel
(24) 2486K0001 passt nur auf Ring (16) 2458Z0501
und Adapter 1047Z0006. Kabel (24) 2502K0005
passt nur auf Ring (16) 2458Z0511 und Adapter
0018E0335. Adapter 1047Z0006: 3,5mm Innenteil
silberfarbig, 0018E0335: 3,5 mm Innenteil schwarz
oder vergoldet. Die meisten dieser Teile sind
nicht mehr erhältlich.
Das Kabel (24) ist an der Tülle in eine
Klemmvorrichtung am Ring (16) eingeschoben. In
einer frühen Zwischenproduktion wurde das Kabel
steckbar ausgeführt, später jedoch wieder verlötet.
Wir empfehlen im Reparaturfall, gegebenenfalls
angesteckte Kabeln zusätzlich zu verlöten. An den
Kapseln sind die Anschlusslitzen nicht in Richtung der
Lötfahnen, sondern quer dazu anzulöten, um
Bruchgefahr zu verhindern.
Page / Seite 3 of/von 6
Page 4
K 400, 401, 500, 501 2458Z00..

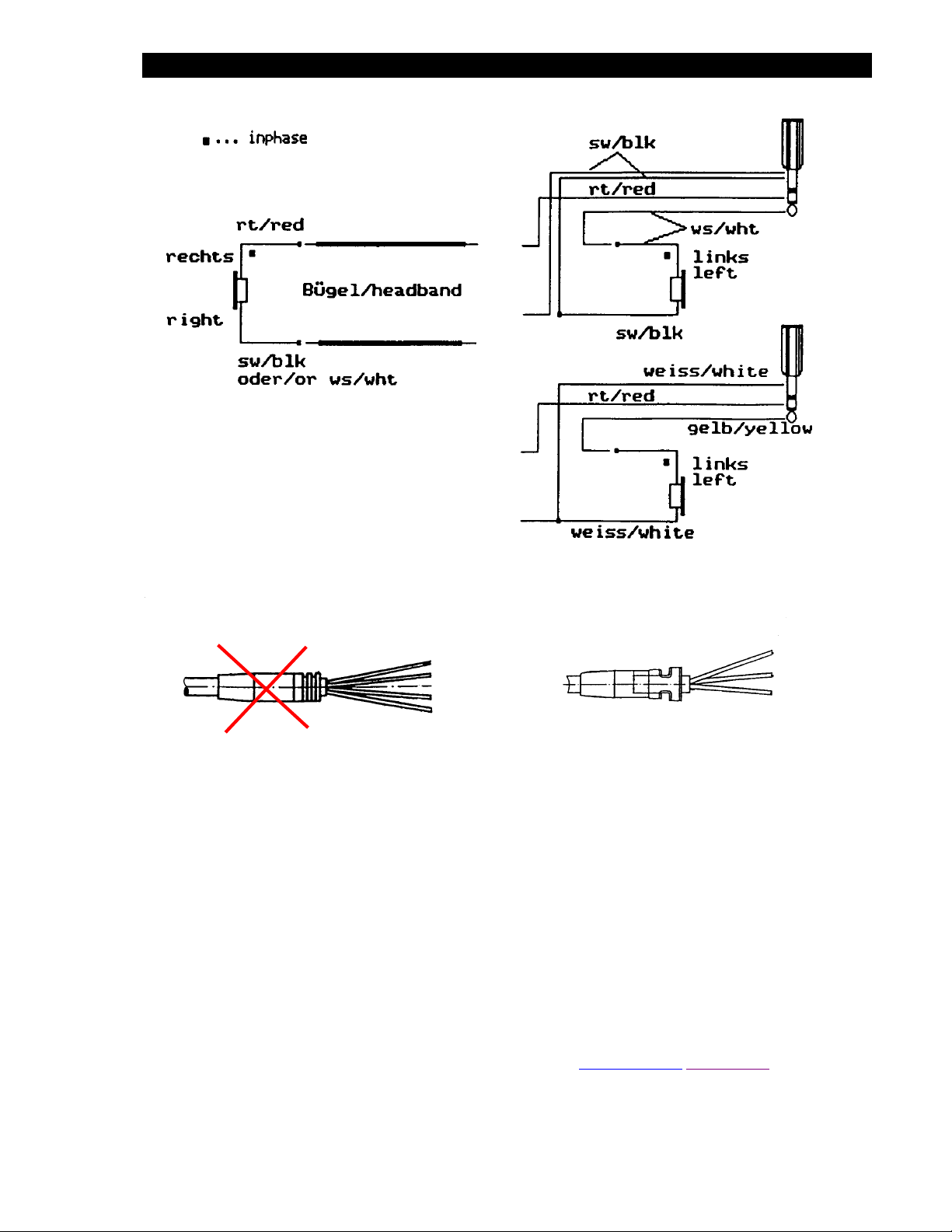

Wiring: Anschlussschema:
Cable / Kabel 2486 K 0001: Cable / Kabel 2502 K 0005:
no longer available / nicht mehr erhältlich
Core colours: red...right Core colours: red...right
Adernfarben: rot...rechts Adernfarben: rot...rechts
white...left yellow...left
1st black...ground white...ground
2nd black...ground
weiß...links gelb...links
schwarz 1...Masse weiß...Masse
schwarz 2...Masse
_________________________________________________________________________
AKG Acoustics GmbH, A Harman International Company, Lemböckgasse 21-25, A-1230 Wien, Austria
Phone: (+431) 86654-1519, Fax: (+431) 86654-1514, e-mail: service@akg.com
www.akg.com
Page / Seite 4 of/von 6
Page 5
K 400, 401, 500, 501 2458Z00..
How to dismantle Zerlegehinweise
Remove label / Schild entfernen Undo screw / Schraube lösen
Push out cover using a screwdriver
Deckel mittels Schraubendreher abhebeln
Carefully turn complete headband
assembly for access to elastic string. Take
care that the stranded wires and the
solder points are not damaged
Kompletten Bügel drehen bis elastische
Schnur zugänglich wird. Litzen und
Lötstellen dabei nicht beschädigen
Remove central screw
Zentralschraube entfernen
Page / Seite 5 of/von 6
Page 6
K 400, 401, 500, 501 2458Z00..

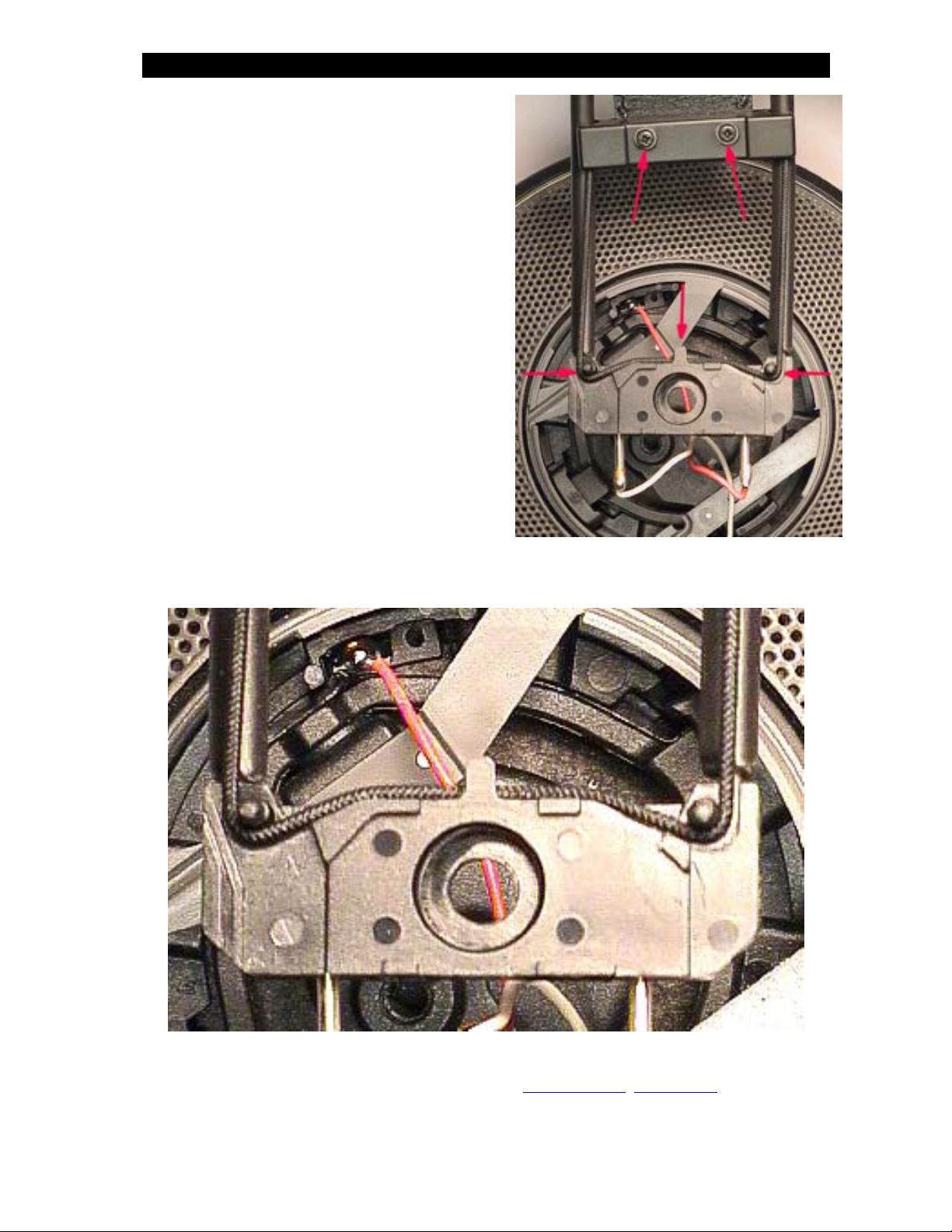

Undo the two screws holding the elastic
string. Replacement string assemblies are
available under part number 2458M0501
Die beiden Schrauben der Halterung für
die elastische Schnur lösen. Komplete
Schnüre sind unter der Teilenummer
2458M0501erhältlich
Mind correct positioning of the elastic string. Richtige Lage der elastischen Schnur
beachten
______________________________________________________________________
AKG Acoustics GmbH, A Harman International Company, Lemböckgasse 21-25, A-1230 Wien, Austria.
Tel.: (431)86654-0, FAX: (431)86654-1514, service@akg.com
, www.akg.com
Page / Seite 6 of/von 6
