AKG C 3000 B User Manual
C 3000 B
Bedienungshinweise
User Instructions
Mode d’emploi
Istruzioni d’uso
Modo de empleo
Instruções de uso
Beschreibung
Die Konstruktion dieses Großmembran-Kondensatormikrofons stützt sich
auf die Erfahrungen, die AKG und ihre Kunden seit Jahrzehnten mit den
Modellen C 12 und C 414B weltweit gemacht haben. Basierend auf modernen und zuverlässigen Bauteilen wird das Mikrofon höchsten professionellen Anforderungen gerecht und wird auch einen langzeitigen, anspruchsvollen Studio- und Live-Einsatz standhalten.
Nachfolgend sei auf die Konstruktionsmerkmale im Detail hingewiesen:
Das Großmembransystem ist akustisch auf eine Niere abgestimmt, um
das Mikrofon sowohl für das Aufnahmestudio als auch für den LiveEinsatz verwenden zu können.
Die Membrane ist aus einer einseitig goldbedampften Kunststofffolie
gefertigt und verhindert auch bei höchsten Schalldrücken örtliche
Kurzschlüsse zur Gegenelektrode.
Eine einschaltbare Vorabschwächung erlaubt es, die Aussteuergrenze
um 10 dB hinaufzusetzen, um gegebenenfalls auch im Nahbereich von
Schallquellen verzerrungsfreie Aufnahmen machen zu können. Es wird
mit dieser schaltungstechnischen Maßnahme verhindert, dass besonders bei tiefen Frequenzen kritische Aussteuerungsgrenzen von
Kleinsttransformatoren - die oft in Mischpulteingangsstufen verwendet
werden - überschritten werden können.
Die am Mikrofon einschaltbare Bassabschwächung hilft zusätzlich,
Verzerrungen bei tiefsten Frequenzen hintanzuhalten, die in unkontrollierter Weise z. B. durch Rumpel- oder Windgeräusche auftreten können. Weiters wird durch Einschalten des Filters der bei Richtmikrofonen
auftretende Naheffekt (Mikrofonabstand unter 10 cm) ausgeglichen.
Die Steilheit des Filters beträgt 6 dB/Oktave, wobei die Eckfrequenz bei
500 Hz liegt.
Das Ganzmetall-Druckgussgehäuse wirkt sehr gut gegen mögliche HF-
Einstreuung bei Verwendung des Mikrofons in Sendernähe oder
gemeinsamer Verwendung mit drahtlosen Mikrofonen oder sonstigen
Kommunikationsanlagen und schützt das Mikrofon vor den Unbilden
des oft rauhen Live-Betriebs.
Der eingebaute Popschutz ist ideal für Vokalanwendungen.
Eine innenliegende, elastische Spinn enlagerungfür die Großmembran-
kapsel unterdrückt sehr wirkungsvoll Hand- und Kabelgeräusche.
Die Anschlussnase am Steckerhals ist für die sichere Befestigung in der
Spinnenhalterung bzw. im Stativanschluß – auch im hängenden
Betrieb – vorgesehen.
Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und
der temperatur- und feuchtesicheren Konstruktion bietet das Mikrofon
einmalige universelle Anwendbarkeit.
Die mitgelieferte elastische Spinnenhalterung H 100 kann trotz der gut
wirksamen internen elastischen Lagerung der Mikrofonkapsel nützlich
gegen störende Vibrationen vom Stativ, o. ä. sein. Bei der Verwendung
der H 100 sollte auch nicht vergessen werden, eine der beiden unterschiedlich großen Nuten am hinteren Ende des äusseren Rings als
Kabelzugentlastung zu benützen. Dies dient sowohl als zusätzliche
mechanische Sicherheit, als auch gegen Vibrationsgeräusche, die u. U.
über das Kabel auf das Mikrofon störend einwirken könnten.
Stromversorgung
Das C 3000B kann aus Phantomspeisequellen nach DIN 45 596 /
IEC 268-15 gespeist werden. Diese Norm schreibt eine positive Spannung
von 12, 24 oder 48 Volt an beiden NF-Leitungen gegen die
Kabelabschirmung vor. Darüberhinaus kann dieses Mikrofon mit allen
Spannungen zwischen 9 und 52 Volt gemäß der standardisierten
Beschaltung betrieben werden.
2
Folgende Anschlussschemata werden empfohlen:

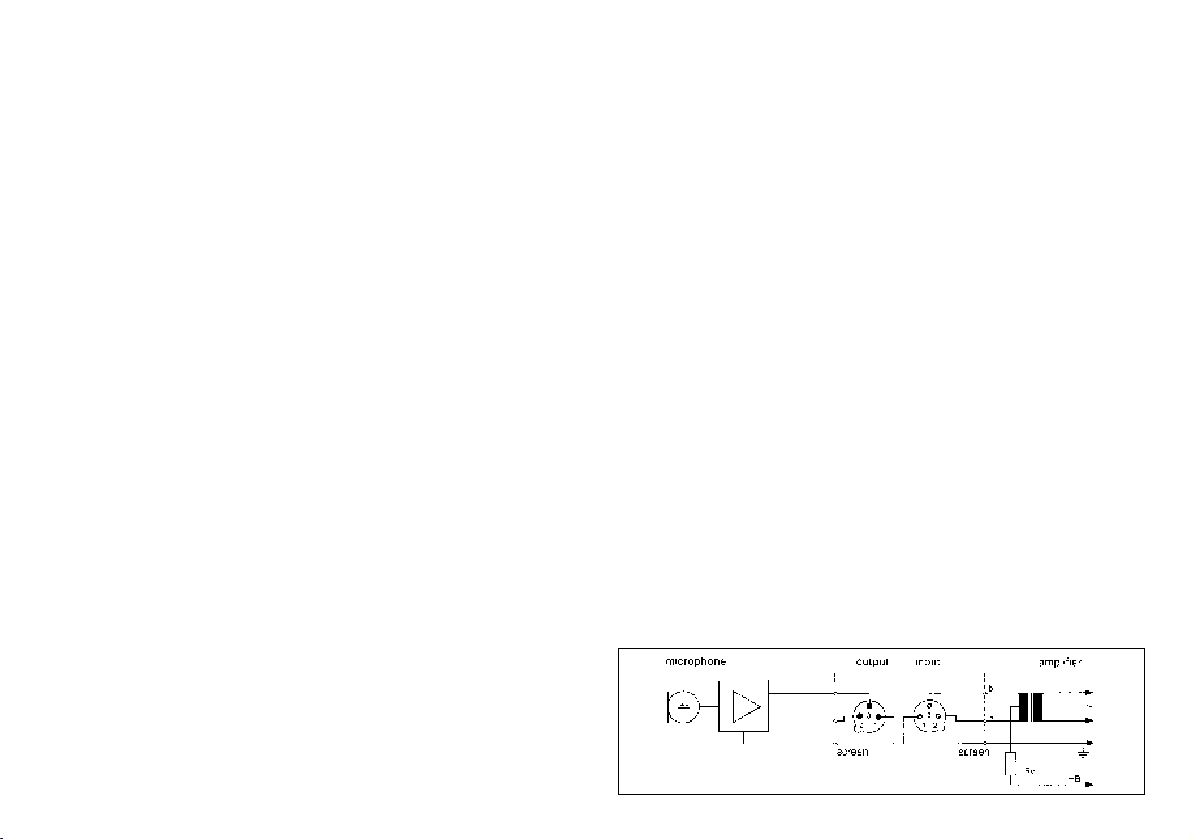

Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei):
Schaltung mit Eingangsübertrager ohne Mittenanzapfung (erdfrei):
Normwerte für Rv (oder 2 x Rv):
U = R
v
2 x R
v
12 V ±2 V 330 Ohm 680 Ohm
24 V ±2 V 680 Ohm 1200 Ohm
48 V ±4 V 3300 Ohm 6800 Ohm
Die Widerstände 2 x Rv dürfen aus Gründen der Symmetrie max. 0,5%
Toleranz haben.
Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager vorhanden, müssen entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitung eingefügt werden, um eine Beeinträchtigung der
Eingangsstufen durch Leckströme zu verhindern.
Phantomspeisung bei unsymmetrischen Verstärkereingängen
Reinigungshinweise
Alle Metalloberflächen können von Zeit zu Zeit problemlos mit (Industrie-)
Spiritus oder Alkohol gereinigt werden.
Mitgeliefertes Zubehör
H 100 Elastische Spinnenhalterung
Empfohlenes Zubehör
B 18 Batteriespeisegerät
MK 9/10 10 m NF-Kabel mit XLR-3 Anschlusssteckern
N 62E Netzgerät zum Betrieb von zwei Mikrofonen
N 66E Netzgerät zum Betrieb von sechs Mikrofonen
PF 100 Studio-Popschutzfilter
SA 41/1 Stativadapter
ST 102A Bodenstativ
ST 200 schweres Bodenstativ
W 414 Außenwindschutz (beim C 414B-ULS beigepackt)
3
Technische Daten
Arbeitsweise: 25 mm-Großmembransystem nach
Druckgradientenprinzip
Richtcharakteristik: Niere
Leerlauf-Übertragungsfaktor
bei 1000 Hz: 25 mV/Pa -32 dBV ± 2 dB
Übertragungsbereich: 20 bis 20.000 Hz (siehe
Frequenzkurve)
Elektrische Impedanz: ≤ 200 Ohm
Empfohlene Lastimpedanz: ≥ 1.000 Ohm
Steilheit des Bassabschwächungs- 6 dB/Oktave mit Einsatzpunkt bei
Filters: 500 Hz
Vorabschwächung: schaltbar auf -10 dB
Ersatzgeräuschpegel
nach DIN 45 405 (CCIR 468-2): 25 dB
Äquivalentschalldruckpegel
nach DIN 45 412 (A-bew.): 14 dB-A
Geräuschpegelabstand
bez. auf 1 Pa (A-bew.): 80 dB*)
Grenzschalldruck für k = 0,5%
(0/-10 dB): 200 / 630 Pa 140 / 150 dB SPL*)
Dynamikbereich: 126 dB (A-bew.)*)
Zulässige klimatische Verhältnisse: - Temperaturbereich: -10°C bis +60°C
- Relat. Luftfeuchte: 90% (+20°C),
85% (+60°C)
Speisespannung: 9 bis 52 Volt Phantomspeisung
nach DIN 45 596 / IEC 268-15
Stromaufnahme: ≤ 2 mA
Steckerbeschaltung: XLR-3 Type nach IEC
Äussere Abmessungen: max. 53 ø x 162 mm
Gewicht: 320 g, netto
*) Diese Werte gelten für 48-Volt Phantomspeisung und sind um 3 dB für
24-Volt, bzw. um 6 dB für 12-Volt Phantomspeisung zu reduzieren.
Dieses Produkt entspricht den Normen EN 50 082-1 und EN 60 065.

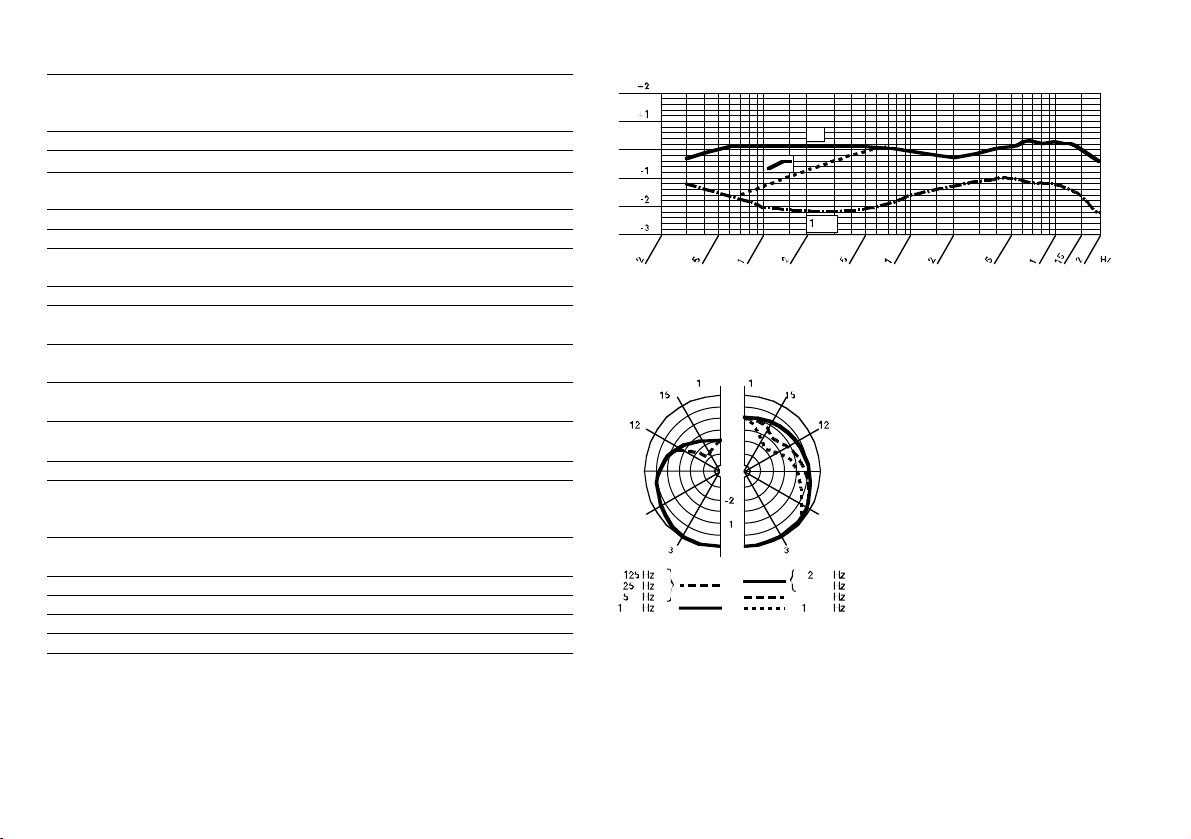

Frequenzkurve
Polardiagramm
4
Description
This large-diaphragm condenser microphone has been designed on the
basis of experience AKG and its customers have gained worldwide over
the last decades using models such as the C 12 and C 414B. The
C 3000B uses advanced, reliable components to meet the highest professional demands and withstand even long-time, tough handling in the
studio and on stage.
The C 3000B provides the following features:
The large-diaphragm transducer has been acoustically designed with a
cardioid polar pattern to make the microphone suitable for use both in
the recording studio and on stage.
The diaphragm is made of a plastic foil that is gold-sputtered on one side
to prevent local shorts to the back electrode even at extremely high
sound pressure levels.
A switchable preattenuation pad allows you to increase the maximum
SPL capability of your C 3000B by 10 dB for distortion-free close-in
recordings. Many mixing console input stages use small transformers
that are susceptible to overload, particularly at low frequencies. The
C 3000B’s pad prevents such overload.
A bass cut filter that is switchable on the microphone body reduces low-
end distortion due to uncontrolled rumble or wind noise even further.
Also, you can eliminate the proximity effect (occurring at working
distances of less than 4 inches) inherent in unidirectional microphones
by switching the bass cut filter in.
The filter has a 6 dB/octave slope starting at 500 Hz.
The all-metal die-cast body shields the microphone very effectively
against RF interference when using it near radio transmitters or
together with wireless microphones or other communication systems
and protects the microphone from the hardships of live use.
The built-in pop screen is ideal for vocal use.
An internal spider-type shock mount for the large-diaphragm transducer
effectively suppresses handling and cable noise.
A safety flange on the connector shaft prevents the microphone from
falling out of the spider suspension or stand adapter even when
mounted upside down.
With its high SPL capability, minimum distortion, and resistance to
extreme temperatures and high humidity, the C 3000B is a truly universal microphone.
Although the microphone capsule is shock mounted internally, you can use
the supplied H 100 “spider” suspension to reduce vibrational noise
from the stand or other sources even further. Remember to insert the
cable into one of the two grooves at the rear end of the outer ring for
strain relief. This removes mechanical pull from the connector and reduces vibrational noise that may be transmitted to the microphone by
the cable.
Powering
The C 3000B operates on any phantom power source to DIN 45 596 /
IEC 268-15. This standard specifies a positive voltage of 12, 24, or 48 VDC
on the two audio lines referenced to the cable shield. Alternatively, you can
operate the microphone on any DC voltage between 9 and 52 V fed to the
microphone via standard phantom power wiring.

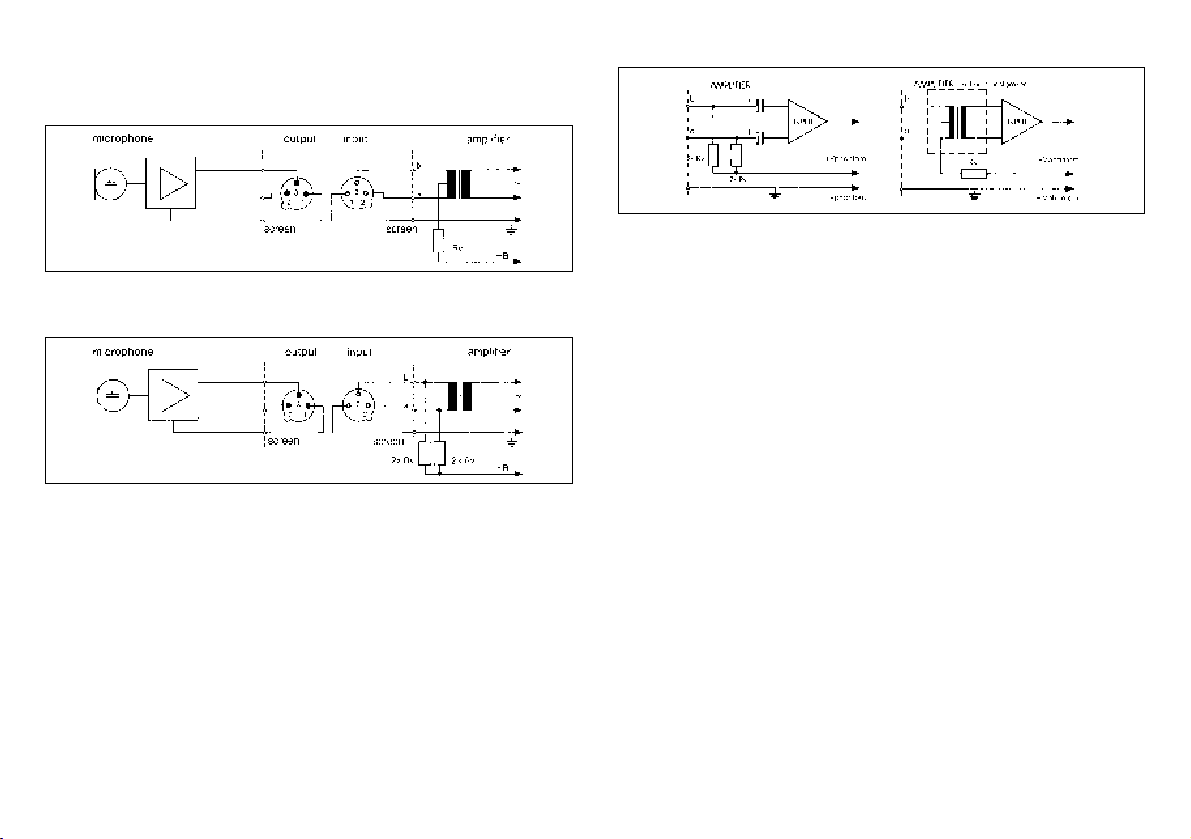

Adding Phantom Power to Balanced Input Stages

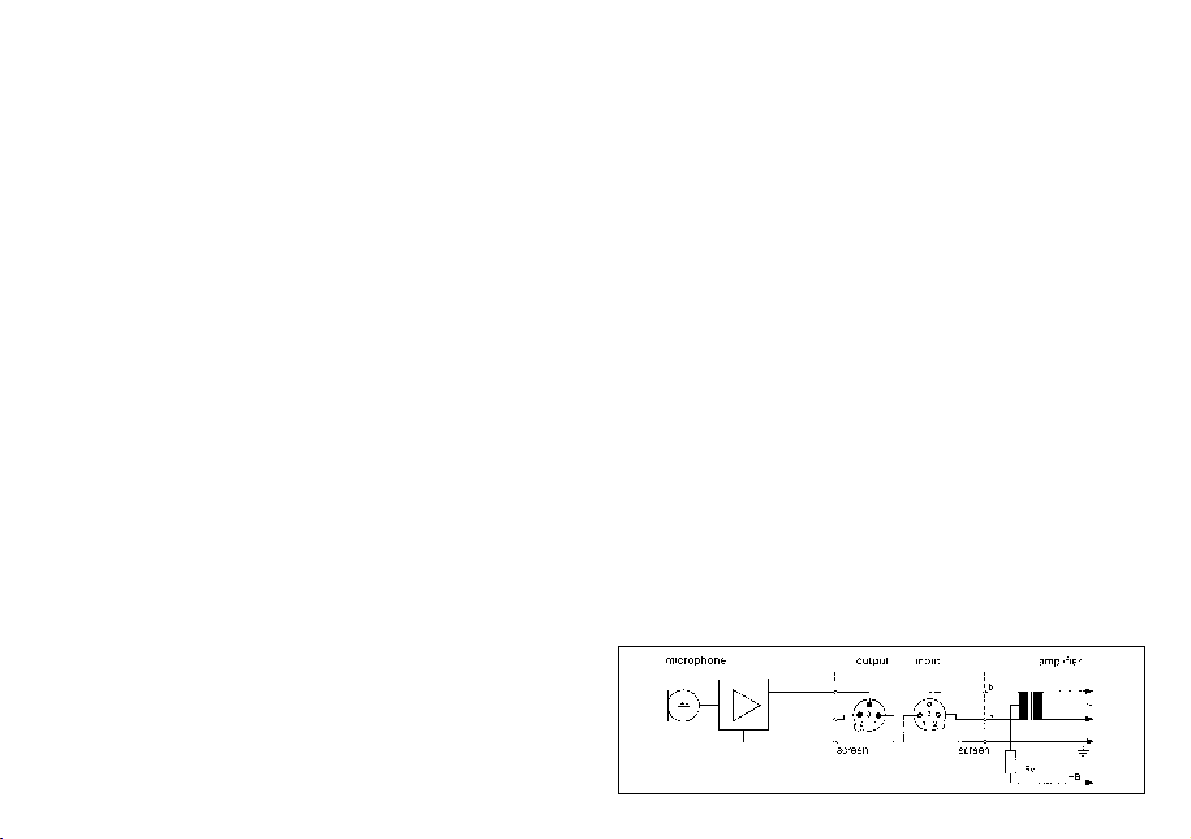

Input transformer with center tap (floating):
5
Input transformer with no center tap (floating):
Standard values for Rv or 2 x Rv:
V
s
R
v
2 x R
v
12 V ±2 V 330 ohms 680 ohms
24 V ±2 V 680 ohms 1200 ohms
48 V ±4 V 3300 ohms 6800 ohms
In order to preserve symmetry, use 2 x Rv resistors with a maximum tolerance of 0.5% only.
If the amplifier inputs are single-ended (grounded) or have no input transformers, wire either capacitors or optional transformers into the audio lines
to prevent any current leakage into the input stage.
Adding Phantom Power to Unbalanced Amplifier Inputs
Cleaning
To clean the metal surfaces, use methylated spirits or alcohol.
Standard Accessories
H 100 shock mount
Optional Accessories
B 18 battery power supply
MK 9/10 10-m audio cable with 3-pin XLR connectors
N 62 E AC power supply for two microphones
N 66 E AC power supply for six microphones
PF 100 studio pop filter
SA 41/1 stand adapter
ST 102 A floor stand
ST 200 heavy floor stand
W 414 external windscreen (supplied with the C 414 B-ULS)
6
