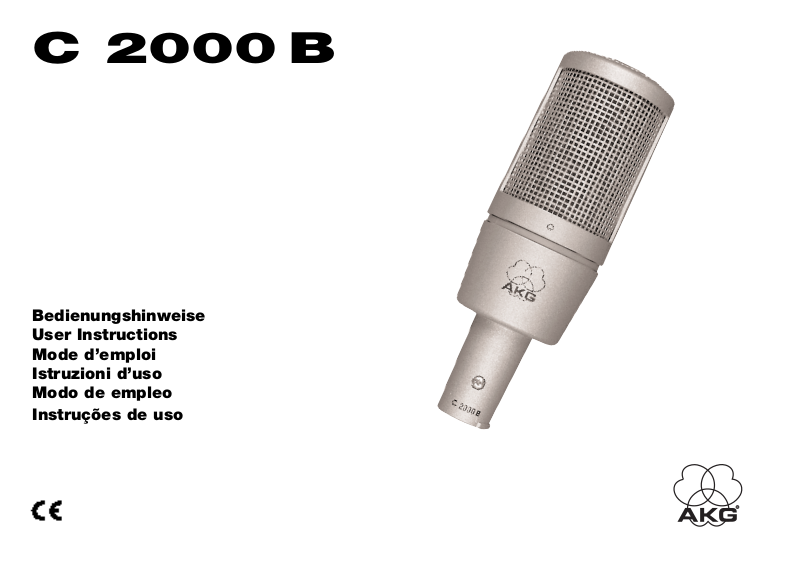

AKG C 2000 B User Manual

C 2000 B

Bedienungshinweise
User Instructions
Mode d’emploi
Istruzioni d’uso
Modo de empleo

Instruções de uso

Beschreibung

Die Konstruktion dieses Kondensatormikrofons stützt sich auf die
Erfahrungen, die AKG und ihre Kunden seit Jahrzehnten mit den Modellen
C 414 B, C 3000 und C 1000 S weltweit gemacht haben. Basierend auf
modernen und zuverlässigen Bauteilen wird das Mikrofon höchsten pro­fessionellen Anforderungen gerecht und wird auch einen langzeitigen,
anspruchsvollen Studio- und Live-Einsatz standhalten.

Nachfolgend sei auf die Konstruktionsmerkmale im Detail hingewiesen:
Die Kapsel ist akustisch auf eine Niere abgestimmt, um das Mikrofon

sowohl für das Aufnahmestudio als auch für den Live-Einsatz verwen­den zu können.

Die Membrane ist aus einer einseitig goldbedampften Kunststofffolie

gefertigt und verhindert auch bei höchsten Schalldrücken örtliche
Kurzschlüsse zur Gegenelektrode.

Eine einschaltbare Vorabschwächung erlaubt es, die Aussteuergrenze

um 10 dB hinaufzusetzen, um gegebenenfalls auch im Nahbereich von

Schallquellen verzerrungsfreie Aufnahmen machen zu können. Es wird
mit dieser schaltungstechnischen Maßnahme verhindert, dass beson­ders bei tiefen Frequenzen kritische Aussteuerungsgrenzen von
Kleinsttransformatoren - die oft in Mischpulteingangsstufen verwendet
werden - überschritten werden können.

Die am Mikrofon einschaltbare Bassabschwächung hilft zusätzlich,

Verzerrungen bei tiefsten Frequenzen hintanzuhalten, die in unkontrol­lierter Weise z. B. durch Rumpel- oder Windgeräusche auftreten kön­nen. Weiters wird durch Einschalten des Filters der bei Richtmikrofonen
auftretende Naheffekt (Mikrofonabstand unter 10 cm) ausgeglichen.
Die Steilheit des Filters beträgt 6 dB/Oktave, wobei die Eckfrequenz bei
500 Hz liegt.

Das Ganzmetall-Druckgussgehäuse wirkt sehr gut gegen mögliche HF-

Einstreuung bei Verwendung des Mikrofons in Sendernähe oder
gemeinsamer Verwendung mit drahtlosen Mikrofonen oder sonstigen
Kommunikationsanlagen und schützt das Mikrofon vor den Unbilden
des oft rauhen Live-Betriebs.

Der eingebaute Popschutz ist ideal für Vokalanwendungen.
Eine innenliegende, elastische Spinnenlagerung für die Kapsel unter-

drückt sehr wirkungsvoll Hand- und Kabelgeräusche.

Die Anschlussnase am Steckerhals ist für die sichere Befestigung in der

Spinnenhalterung bzw. im Stativanschluß – auch im hängenden
Betrieb – vorgesehen.

Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und

der temperatur- und feuchtesicheren Konstruktion bietet das Mikrofon
einmalige universelle Anwendbarkeit.

Die mitgelieferte elastische Spinnenhalterung H 100 kann trotz der gut

wirksamen internen elastischen Lagerung der Mikrofonkapsel nützlich
gegen störende Vibrationen vom Stativ, o. ä. sein. Bei der Verwendung
der H 100 sollte auch nicht vergessen werden, eine der beiden unter­schiedlich großen Nuten am hinteren Ende des äusseren Rings als
Kabelzugentlastung zu benützen. Dies dient sowohl als zusätzliche
mechanische Sicherheit, als auch gegen Vibrationsgeräusche, die u. U.
über das Kabel auf das Mikrofon störend einwirken könnten.

2

Anwendungen

Das C 2000 B eignet sich aufgrund seiner Kapselkonstruktion und der
Richtcharakteristik für eine Vielzahl von Aufgaben im Studio- und Live­Einsatz. Die nachfolgende Liste ist bei weitem nicht vollständig, sollte aber
eine erste Richtlinie und Hilfe sein, um erfolgreiche Aufnahmen durch­führen zu können. Dabei ist besonders zu beachten, daß wegen der unter­schiedlichen Abstrahlcharakteristiken der verschiedenen Instrumente die
Mikrofonpositionierung zum Instrument ein wichtiger und oft entscheiden­der Aspekt bei der Mikrofonabnahme ist und oft nur durch längere experi­mentelle Versuche eine optimale Position je Instrument gefunden werden
kann.

Anwendungsempfehlungen

bevorzugt empfohlen

Begleitstimmen Solostimmen
akust. Gitarre Pianino
Zither Klavier (Rock&Jazz)
Horn Violine
Saxophon Cello
Flöte Klarinette
Harmonika Tom-Toms
Congas
Bongos
Snare Drum
Cymbals
Hi-Hat
Trompete

Stromversorgung

Das C 2000 B kann aus Phantomspeisequellen nach DIN 45 596 /
IEC 268-15 gespeist werden. Diese Norm schreibt eine positive Spannung
von 12, 24 oder 48 Volt an beiden NF-Leitungen gegen die
Kabelabschirmung vor. Darüberhinaus kann dieses Mikrofon mit allen
Spannungen zwischen 9 und 52 Volt gemäß der standardisierten
Beschaltung betrieben werden.

Folgende Anschlussschemata werden empfohlen:

Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei):

Schaltung mit Eingangsübertrager ohne Mittenanzapfung (erdfrei):

Normwerte für Rv (oder 2 x Rv):

U = R

v

2 x R

v

12 V ±2 V 330 Ohm 680 Ohm
24 V ±4 V 680 Ohm 1200Ohm
48 V ±4 V 3300 Ohm 6800Ohm

Die Widerstände 2 x Rv dürfen aus Gründen der Symmetrie max. 0,5%
Toleranz haben.
Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager vor­handen, müssen entweder Kondensatoren oder zusätzliche Transforma­toren in die NF-Leitung eingefügt werden, um eine Beeinträchtigung der
Eingangsstufen durch Leckströme zu verhindern.

3

Phantomspeisung bei unsymmetrischen Verstärkereingängen

Reinigungshinweise

Alle Metalloberflächen können von Zeit zu Zeit problemlos mit (Industrie-)
Spiritus oder Alkohol gereinigt werden.

Mitgeliefertes Zubehör

H 100 Elastische Spinnenhalterung

Empfohlenes Zubehör

B 18 Batteriespeisegerät
MK 9/10 10 m NF-Kabel mit XLR-3 Anschlusssteckern
N 62E Netzgerät zum Betrieb von zwei Mikrofonen
N 66E Netzgerät zum Betrieb von sechs Mikrofonen
PF 100 Studio-Popschutzfilter
SA 41/1 Stativadapter
ST 102A Bodenstativ
ST 200 schweres Bodenstativ
W 4000 Außenwindschutz (beim C 4000B beigepackt)

Technische Daten

Arbeitsweise: Kondensatormikrofon nach

Druckgradientenprinzip
Richtcharakteristik: Niere
Leerlauf-Übertragungsfaktor

bei 1000 Hz: 20 mV/Pa  - 34 dBV
Übertragungsbereich: 30 bis 20.000 Hz (siehe

Frequenzkurve)
Elektrische Impedanz: ≤ 200 Ohm
Empfohlene Lastimpedanz: ≥ 1.000 Ohm
Steilheit des Bassabschwächungs- 6 dB/Oktave mit Einsatzpunkt bei
Filters: 500 Hz
Vorabschwächung: schaltbar auf -10 dB
Ersatzgeräuschpegel
nach DIN 45 405 (CCIR 468-2): 30 dB
Äquivalentschalldruckpegel
nach DIN 45 412 (A-bew.): 20 dB-A
Geräuschpegelabstand
bez. auf 1 Pa (A-bew.): 74 dB*)
Grenzschalldruck für k = 0,5%

(0/-10 dB): 200 / 630 Pa  140 / 150 dB SPL*)
Dynamikbereich: 120 dB (A-bew.)*)
Zulässige klimatische Verhältnisse: - Temperaturbereich: -10°C bis +60°C

- Relat. Luftfeuchte: 90% (+20°C),
85% (+60°C)

Speisespannung: 9 bis 52 Volt Phantomspeisung

nach DIN 45 596 / IEC 268-15
Stromaufnahme: ≤ 2 mA
Steckerbeschaltung: XLR-3 Type nach IEC
Äussere Abmessungen: max. 53 ø x 159 mm
Gewicht: 325 g, netto

*) Diese Werte gelten für 48-Volt Phantomspeisung und sind um 3 dB für

24-Volt, bzw. um 6 dB für 12-Volt Phantomspeisung zu reduzieren.

Dieses Produkt entspricht den Normen EN 50 082-1 und EN 60 065.

4

Frequenzkurve

Polardiagramm

5

Description

This condenser microphone has been designed on the basis of experience
AKG and its customers have gained worldwide over the last decades using
models such as the C 414 B. C 3000, and C 1000 S. The C 2000 B uses
advanced, reliable components to meet the highest professional demands
and withstand even long-time, tough handling in the studio and on stage.

The C 2000B provides the following features:
The transducer capsule has been acoustically designed with a cardioid

polar pattern to make the microphone suitable for use both in the record­ing studio and on stage.

The diaphragm is made of a plastic foil that is gold-sputtered on one side

to prevent local shorts to the back electrode even at extremely high
sound pressure levels.

A switchable preattenuation pad allows you to increase the maximum

SPL capability of your C 2000 B by 10 dB for distortion-free close-in
recordings. Many mixing console input stages use small transformers
that are susceptible to overload, particularly at low frequencies. The
C 2000B’s pad prevents such overload.

A bass cut filter that is switchable on the microphone body reduces low-

end distortion due to uncontrolled rumble or wind noise even further.
Also, you can eliminate the proximity effect (occurring at working
distances of less than 4 inches) inherent in unidirectional microphones
by switching the bass cut filter in.
The filter has a 6 dB/octave slope starting at 500 Hz.

The all-metal die-cast body shields the microphone very effectively

against RF interference when using it near radio transmitters or
together with wireless microphones or other communication systems
and protects the microphone from the hardships of live use.

The built-in pop screen is ideal for vocal use.

An internal spider-type shock mount for the transducer effectively sup-

presses handling and cable noise.

A safety flange on the connector shaft prevents the microphone from

falling out of the spider suspension or stand adapter even when
mounted upside down.

With its high SPL capability, minimum distortion, and resistance to

extreme temperatures and high humidity, the C 2000B is a truly uni­versal microphone.

Although the microphone capsule is shock mounted internally, you can use

the supplied H 100 “spider” suspension to reduce vibrational noise
from the stand or other sources even further. Remember to insert the
cable into one of the two grooves at the rear end of the outer ring for
strain relief. This removes mechanical pull from the connector and re­duces vibrational noise that may be transmitted to the microphone by
the cable.

6

Applications

Its capsule design and pickup pattern make the C 2000B a perfect choice
for many applications both in the studio and on stage. Although the list
below is far from complete, it is a good starting point for making excellent
recordings. Please note that each instrument has its own distinct projection
pattern and the quality of the recorded sound ultimately depends on how
you place the microphone. You will therefore need to experiment to find the
optimum microphone placement for each instrument.

Recommended Applications

Preferred Recommended

Backing vocals Solo vocals
Acoustic guitar Upright piano
Zither Grand piano (rock & jazz)
Horn Violin
Saxophone Cello
Flute Clarinet
Harmonica Tom-toms
congas
Bongos
Snare drum
Cymbals
Hi-hat
Trumpet

Powering

The C 2000 B operates on any phantom power source to DIN 45 596 /
IEC 268-15. This standard specifies a positive voltage of 12, 24, or 48 VDC
on the two audio lines referenced to the cable shield. Alternatively, you can
operate the microphone on any DC voltage between 9 and 52 V fed to the
microphone via standard phantom power wiring.

Adding Phantom Power to Balanced Input Stages

Input transformer with center tap (floating):

Input transformer with no center tap (floating):

Standard values for Rv or 2 x Rv:

V

s

R

v

2 x R

v

12 V ±2 V 330 ohms 680 ohms
24 V ±4 V 680 ohms 1200 ohms
48 V ±4 V 3300 ohms 6800 ohms

In order to preserve symmetry, use 2 x Rv resistors with a maximum toler­ance of 0.5% only.

If the amplifier inputs are single-ended (grounded) or have no input trans­formers, wire either capacitors or optional transformers into the audio lines
to prevent any current leakage into the input stage.

7

Adding Phantom Power to Unbalanced Amplifier Inputs

Cleaning

To clean the metal surfaces, use methylated spirits or alcohol.

Standard Accessories

H 100 shock mount

Optional Accessories

B 18 battery power supply
MK 9/10 10-m audio cable with 3-pin XLR connectors
N 62 E AC power supply for two microphones
N 66 E AC power supply for six microphones
PF 100 studio pop filter
SA 41/1 stand adapter
ST 102 A floor stand
ST 200 heavy floor stand
W 4000 external windscreen (supplied with the C 4000B)

Specifications

Type: condenser pressure gradient

microphone
Polar patterns: cardioid

Sensitivity at 1000 Hz: 20 mV/Pa  - 34 dBV
Frequency range: 30 to 20,000 Hz (refer to frequency

response curve)
Electrical impedance: ≤ 200 ohms
Recommended load impedance: ≥ 1000 ohms
Bass cut filter slope: 6 dB/octave below 500 Hz
Preattenuation pad: -10 dB, switchable
Equivalent noise level
to DIN 45 405 (CCIR 468-2): 30 dB
Equivalent noise level
to DIN 45 412 (A-weighted): 20 dB-A
Signal/noise ratio re 1 Pa
(A-weighted): 74 dB*)

Max. SPL for 0.5% THD (0/-10 dB): 200 / 630 Pa  140 / 150 dB SPL*)
Dynamic range: 120 dB (A-weighted)*)
Environment: - temperature: -10°C to +60°C

- (14°F to 140°F)

- relative humidity: 90% (+20°C/68°F),
85% (+60°C/140°F)

Power requirement: 9 to 52 V phantom power

to DIN 45 596/IEC 268-15
Current consumption: ≤ 2 mA
Connector pinout: 3-pin male XLR to IEC standard
Size: max. dia.: 53 mm (2.1 in.),

length: 159 mm (6.3 in.)
Net weight: 325 g (11.5 oz.)

*) Values for 48 V phantom power; reduce by 3 dB for 24 V and 6 dB for

12 V phantom power.

This product conforms to standards EN 50 082-1 and EN 60 065.

8

Frequency Response Curve

Polar Pattern

9

Description

La construction de ce micro électrostatique repose sur l’expérience acqui­se par AKG et ses clients à travers le monde entier au cours de dizaines
d’années de fabrication et d’utilisation de microphones tels que le C 414B,
C 3000 et C 1000 S. Conçu autour d’éléments modernes et fiables, le
C 2000 B répond aux plus hautes exigences professionnelles et promet
aux ingénieurs de son de longues années de service, même dans les con­ditions les plus éprouvantes dans le studio ou sur scène.

La conception du C 2000 B repose sur les éléments suivants :
Le système transucteur est équilibré acoustiquement pour une caractéri-

stique de directivité cardioïde permettant d’utiliser le micro aussi bien
en studio que pour les performances live.

Le diaphragme qui consiste en une pellicule synthétique métallisée à l’or

sur une face empêche tout court-circuit local avec l’électrode opposée,
même en cas de pression acoustique extrême.

Un pré-atténuateur de sensiblité commutable permet d’ajouter 10 dB à

la limite de surcharge pour obtenir un enregistrement satisfaisant même
lorsqu’on se trouve très près de la source sonore. On dispose ainsi
d’une possibilité d’intervention technique évitant de dépasser une puis­sance critique pour les très petits transformateurs qui sont souvent uti­lisés sur l’étage d’entrée d’une table de mixage.

L’atténuateur de graves pour lequel on a également une commande sur

le micro permet additionnellement de supprimer dans les très basses
fréquences les distorsions se produisant de façon incontrôlée, telles
que ronflements ou bruits de vent.
En insérant l’atténuateur de graves vous pouvez aussi éliminer l’effet de
proximité (se vérifiant à distances entre le microphone et la source sonore
de moins de 10 cm) inhérent des microphones directionnels.
La pente du filtre est de 6 dB/octave, la fréquence de coupure de 500 Hz.

Le boîtier entièrement métallique, moulé sous pression, assure une

excellente protection contre les interférences HF susceptibles de se pro­duire lorsqu’on utilise le micro à proximité d’un émetteur ou en associati­on avec des micros ou autres systèmes de communication HF et protège
le micro des accidents toujours possibles en cours de spectacle.

L’écran anti-pops incorporé est idéal pour les applications vocales.
Le montage du capteur sur un spider élastique interne atténue très effi-

cacement les bruits de câble et de manipulations.

La moulure sur le collet du micro garantit le maintien dans la suspension

élastique ou le raccord de support, même lorsque le micro pend.

Outre qu’il permet de pousser la puissance au maximum avec un mini-

mum de distorsions et résiste, de par sa construction, aux écarts de
température et à l’humidité, le C 2000 B est un micro quasiment
universel.

Le spider élastique H100, fourni avec le micro peut être utile, malgré la

suspension élastique interne efficace de la capsule, pour protéger le
micro des vibrations transmises par le pied au sol ou autres. Lorsque
vous utilisez le H 100 n’oubliez pas d’insérer le câble dans une des
deux rainures de taille différente, sur l’arrière du cercle externe. Ceci
est un facteur de sécurité mécanique additionnel et permet d’éviter les
bruis de vibrations risquant d’être transmis au micro par le câble.

10

Applications

Grâce à la construction de sa capsule et à sa caractéristique de directivité,
le C 2000 B est adapté à de multiples applications, en studio comme en
spectacle. La liste ci-dessous est loin d’être exhaustive, elle donne toute­fois une idée des enregristrements pouvant être réalisés avec ce micro.
Pour réussir un enregistrement, il ne faut pas oublier que les divers instru­ments ont des caractéristiques de rayonnement différentes et que la posi­tion du micro par rapport à l’instrument est un élément important et même
souvent décisif pour la prise de son; il faut en général de l’expérience et de
nombreux essais pour trouver la position optimale.

Spécialement recommandé pour Recommandé pour

Voix d’accompagnement Voix solo
Guitare acoustique Piano droit
Cithare Piano à queue (rock& jazz)
Cor Violon
Saxophone Violoncelle
Flute Clarinette
Harmonica Toms
Congas
Bongos
Caisse claire
Cymbales
Hi-Hats
Trompette

Alimentation

Le C 2000B peut être alimenté en fantôme par une source conforme à la
norme DIN 45 596 / IEC 268-15 qui prescrit une tension positive de 12, 24
ou 48 volts rapportée au blindage sur les deux lignes b.f. Mais ce micro­phone peut également fonctionner sur toutes les tensions situées entre
9 et 52 volts conformément au câblage standard.

Nous recommandons les schémas de connexions suivants:

Connexion avec transformateur d’entrée avec prise médiane (sans mise à
la terre):

Connexion avec transformateur d’entrée sans prise médiane (sans mise à
la terre)

Valeurs standard pour Rv (ou 2 x Rv) :

V

al

.

R

v

2 x R

v

12 V ± 2 V 330 ohms 680 ohms
24 V ± 4 V 680 ohms 1200 ohms
48 V ± 4 V 3300 ohms 6800 ohms

Pour des raisons de symétrie, la tolérance des résistances 2 x Rv ne doit
pas dépasser 0,5 %.

Si les entrées d’amplificateur sont mises à la terre ou si l’on n’utilise pas de
transformateur d’entrée il faudra prévoir soit des condensateurs, soit des
transformateurs supplémentaires sur la ligne b.f. pour éviter que les étages
d’entrée ne soient perturbés par des courants de fuite.

11

Alimentation en fantôme pour entrées d’amplificateur asymétriques

Conseils pour le nettoyage

Toutes les surfaces métalliques peuvent être nettoyées sans problème de
temps en temps à l’alcool à brûler ou à l’alcool.

Accessoires fournis d’origine

H 100 Spider élastique

Accessoires recommandés

B 18 Appareil d’alimentation à piles
MK 9/10 10 m de câble b.f. avec fiches type XLR-3
N 62E Alimentation pour deux micros
N 66E Alimentation pour six micros
PF 100 Fitre anti-pops pour studio
SA 41/1 Raccord de support
ST 1024 Pied de sol
ST 200 Pied de sol massif
W 4000 Bonnette antivent (livrée d’origine avec le C4000B)

Caractéristiques techniques

Mode de fonctionnement : Microphone électrostatique selon le

principe du gradient de pression
Directivité : cardioïde

Sensibilité à 1.000 Hz : 20 mV/Pa  - 34 dBV
Réponse en fréquence : 30 à 20.000 Hz

(voir courbe de fréquence)
Impédance électrique : ≤ 200 ohms
Impédance de charge
recommandée : ≥ 1.000 ohms
Pente du filtre coupe-basses : 6 dB/octave intervenant à 500 Hz
Préatténuateur de sensibilité : Commutable sur -10 dB
Niveau de bruit équivalent mesuré
selon DIN 45 405 (CCIR 468-2) : 30 dB
Niveau de bruit équivalent mesuré
selon DIN 45 412 (pondéré A) : 20 dB-A
Rapport signal sur bruit
rapporté à 1 Pa (pondéré A) : 74 dB*)
Niveau maximal de pression sonore
pour 0,5 % de distorsion par

harmoniques (0/-10 dB) : 200 / 630 Pa  140 / 150 dB SPL*)
Dynamique : 120 dB (pondéré A)*)
Conditions ambiantes admises : - Plage de température: -10°C à +60°C

- Hygrométrie relative : 90 % (+20°C),
85 % (+60°C)

Tension d’alimentation : 9 à 52 volts, alimentation fantôme

selon DIN 45 596 / IEC 268 -15
Consommation : ≤ 2 mA
Fiche : type XLR-3 selon IEC
Dimensions : maxi. 53 ø x 159 mm
Poids net : 325 g

*) Chiffres valables pour une alimentation fantôme de 48 V à réduire de

3 dB pour alimentation de 24 V et de 6 dB pour alimentation de 12 V.

Ce produit est conforme aux normes EN 50 082-1 et EN 60 065.

12

Courbe de fréquence

Diagramme polaire

13

Descrizione

La costruzione di questo microfono a condensatore si basa sulle esperi­enze fatte dalla AKG e dai suoi clienti da decenni in tutto il mondo con
modelli come il C 414 B, C 3000 e C 1000 S. Realizzato con componenti
moderni e affidabili, il microfono soddisfa le esigenze professionali più sofi­sticate e sopporterà anche un prolungato ed esigente impiego in studio e
live.

Di seguito si indicano dettagliatamente i particolari costruttivi:
Il sistema trasduttore è realizzato in modo da produrre le caratteristiche

acustiche di una cardioide per poter usare il microfono sia nello studio
di registrazione che nell’impiego live.

La membrana è realizzata in una foglia in materia sintetica e dorata a

vapore da un lato che evita cortocircuiti locali con il controelettrodo,
anche ad altissime pressioni acustiche.

Una preattenuazione disinseribile permette di alzare il limite del livello di

registrazione di 10 dB, per poter effettuare riprese libere da distorsioni
anche nelle immediate vicinanze di fonti sonore, se necessario. Con
questa tecnica di collegamento si evita che, particolarmente nelle fre­quenze basse, vengano superati i limiti di modulazione critici dei
minitrasformatori impiegati spesso negli stadi d'ingresso dei mixer.

La riduzione dei bassi inseribile sul microfono aiuta inoltre a evitare

distorsioni incontrollate nelle frequenze più basse che possono venir
causate p.e. da vibrazioni o dal vento.
Inserire la riduzione dei bassi permette anche di eliminare l’effetto di
prossimità (che si verifica a distanze tra microfono e fonte sonora di
meno di 10 cm) inerente dei microfoni direzionali.
La transconduttanza del filtro ammonta a 6 dB/ottava; la frequenza
limi500 Hz.

Il corpo realizzato interamente in metallo pressofuso protegge molto

bene da eventuali disturbi RF che potrebbero verificarsi quando si usa
il microfono vicino a un trasmettitore o insieme a microfoni senza filo o
altri impianti di comunicazione e protegge il microfono nelle condizioni
spesso dure dell’impiego live.

Il filtro antipopping integrato è ideale per impieghi vocali.
La sospensione interna elastica a ragnatela della capsula microfonica

sopprime molto efficacemente i rumori causati dalla mano o dal cavo.

Il nasello di collegamento sul collo del connettore serve ad assicurare il

microfono nella sospensione a ragnatela o sul collegamento del sup­porto, anche in caso di uso pendente.

Oltre alla larga gamma di modulazione con distorsioni minime e alla

costruzione resistente alle temperature e all'umidità, il microfono è
unico per quanto al suo impiego universale.

Nonostante l‘efficace supporto elastico della capsula microfonica, la sos-

pensione elastica a ragnatela H 100 in dotazione può essere vantag­giosa per proteggere il microfono contro vibrazioni fastidiose proveni­enti dal supporto. Quando si impiega l’H 100 non si dovrebbe dimenti­care di usare una delle due scanalature di differenti dimensioni dispo­ste all’estremità posteriore dell’anello esterno per alleggerire la trazione
esercitata sul cavo. Ciò serve sia come addizionale sicurezza mecca­nica che contro rumori causati da vibrazioni che, attraverso il cavo, pos­sono eventualmente esercitare un influsso fastidioso sul microfono.

14

Impieghi

Grazie alla costruzione della capsula e alla direttività, il C 2000B si presta
per numerosi impieghi in studio e live. Il seguente elenco non è affatto
completo, ma vuole solo dare un primo orientamento ed aiuto per poter
eseguire buone riprese. Va tenuto presente in particolare che, causa le dif­ferenti caratteristiche di emissione sonora dei vari strumenti, il posizio­namento del microfono rispetto allo strumento è un aspetto importante e
spesso decisivo per la ripresa microfonica; a volte si troverà la posizione
ottimale per ogni strumento solo dopo prolungate sperimentazioni delle
varie posizioni.

Raccomandazioni d’impiego

Impiego preferito Impiego raccomandato

voci d’accompagnamento voci solistiche
chitarra acustica pianino
cetra pianoforte (rock & jazz)
corno violino
sassofono cello
flauto clarinetto
armonica a boca tom-tom
conga
bongo
snare drum
cymbal
hi-hat
tromba

Alimentazione

Il C 2000B può venir alimentato con fonti phantom secondo DIN 45 596/
IEC 268-15. Questa norma prescrive una tensione positiva di 12, 24 o 48 V
applicata alle linee a bassa frequenza contro la schermatura del cavo. Il
microfono può venir impiegato, inoltre, con tutte le tensioni tra 9 V e 52 V,
conformemente al cablaggio standardizzato.

Si raccomandano i seguenti schemi di collegamento:

Collegamento con trasformatore d'ingresso con presa mediana (senza
terra):

Collegamento con trasformatore d'ingresso senza presa mediana (senza
terra).

Valori standard per Rv (oppure 2 x Rv):

V

al

.Rv2 x R

v

12 V ± 2 V 330 Ohm 680 Ohm
24 V ± 4 V 680 Ohm 1200Ohm
48 V ± 4 V 3300 Ohm 6800Ohm

Per ragioni di simmetria, le resistenze 2 x Rv possono avere una tolleranza
dello 0,5% al massimo.

Se gli ingressi dell‘amplificatore sono collegati a terra o se non esistono
trasformatori d‘ingresso, si devono inserire condensatori o trasformatori
addizionali nella linea a bassa frequenza, per impedire che lo stadio
d‘ingresso venga perturbato da correnti di dispersione.

15

Alimentazione phantom con ingressi asimmetrici dell’amplificatore

Indicazioni per la pulizia

Tutte le superfici metalliche possono venir pulite, di quando in quando,
senza problemi con spirito (industriale) o alcool.

Accessori in dotazione

H 100 sospensione elastica a ragnatela

Accessori raccomandati:

B 18 alimentatore a batteria
MK 9/10 cavo audio lungo 10 m con connettori XLR
N 62 E alimentatore per l‘impiego di due microfoni
N 66 E alimentatore per l‘impiego di sei microfoni
PF 100 filtro antipopping per studio
SA 41/1 adattatore per supporto
ST 102A supporto
ST 200 supporto pesante
W 4000 filtro antisoffio esterno (in dotazione con il C 4000B)

Dati tecnici

Modo di funzionamento: Microfono a condensatore secondo il

principio a gradiente di pressione
Direttività: cardioide

Sensibilità a 1000 Hz: 20 mV/Pa  -34 dBV
Risposta in frequenza: 30 - 20.000 Hz (vedi curva di

frequenza)
Impedenza elettrica: ≤ 200 Ohm
Impedenza di carico raccomandata:≥ 1.000 Ohm
Transconduttanza del filtro di 6 dB/ottava con punto d’inserzione
riduzione dei bassi: a 500 Hz
Preattenuazione: regolabile su -10 dB
Livello del rumore equivalente
secondo DIN 45 405 (CCIR 468-2):30 dB
Livello di pressione acustica equivalente secondo
DIN 45 412 (ponderazione A): 20 dB-A
Rapporto segnale/rumore
riferito a 1 Pa (ponderazione A): 74 dB*)
Pressione acustica limite per 0,5%

di distorsione armonica (0/-10 dB): 200 / 630 Pa  140 / 150 dB SPL*)
Dinamica: 120 dB (ponderazione A)*)
Condizioni climatiche ammissibili: - temperature: -10° C - +60° C

- umidità relativa dell'aria: 90%
(+20°C), 85% (+60°C)

Tensione di alimentazione: alimentazione phantom 9 - 52 V

secondo DIN 45 596 / IEC 268-15
Assorbimento: ≤ 2 mA
Cablaggio del connettore: tipo XLR-3 secondo IEC
Dimensioni d'ingombro: 53 ø mass. x 159 mm
Peso: 325 g netti

*) Questi valori valgono per alimentazione phantom 48 V e vanno ridotti di

3 dB per alimentazione phantom 24 V e di 6 dB per alimentazione
phantom 12 V.

Questo prodotto corrisponde alle norme EN 50 082-1 e EN 60 065.

16

Curva di frequenza

Diagramma polare

17

Descripción

La construcción de este micrófono de condensador se apoya en las expe­riencias ganadas por AKG y sus clientes desde hace decenios con
modelos como por ej. C 414 B, C 3000 y C 1000 S en todo el mundo.
Basado en componentes modernos y confiables, el micrófono cumple con
las más altas pretensiones profesionales y un uso exigente a largo plazo
de estudio y en directo.

Seguidamente se indican las características de construcción en detalle:
El transductor está coordinado con un cardioide para poder utilizar el

micrófono en los estudios de grabación y también en aplicaciones en
directo.

La membrana está hecha de una película de plástico metalizado en un

lado en el vacío con oro y evita, también con presiones acústicas
altísimas, cortocircuitos locales hacia el contraelectrodo.

Una preatenuación conectable permite aumentar el límite de modulación

en 10 dB para hacer grabaciones sin distorsiones, si fuera necesario,
también en el campo cerca de fuentes acústicas. Con esta preatenua­ción se evita que particularmente con bajas frecuencias se excedan los
límites críticos de modulación de transformadores pequeños usados
muy a menudo en fases de entrada de mesas de mezcla.

La atenuación de bajos conmutable en el micrófono ayuda adicional-

mente a impedir distorsiones con frecuencias bajísimas, las cuales
pueden aparecer de manera incontrolada, por ej. a través de ruidos de
sacudidas o de viento.
Conectar la atenuación de bajos permite también eliminar el efecto de
proximidad (que se verifica a distancias entre el micrófono y la fuente
sonora de menos de 10 cm) inherente de los micrófonos direccionales.
La respuesta del filtro es de 6 dB/octava, la frecuencia límite es de
500 Hz.

La caja de fundición de presión toda en metal es muy eficiente contra

una posible interferencia de radiofrecuencias usando el micrófono en la
cercanía de transmisores o en el uso común con micrófonos inalámbri­cos u otros equipos de comunicación y protege el micrófono contra las
inclemencias de la utilización en directo.

La pantalla pop integrada es ideal para las aplicaciones vocales.
Una suspensión centradora elástica interna de la cápsula reprime muy

eficazmente los ruidos de manos y cables.

El talón de empalme en el cuello del enchufe sirve para la sujeción segu-

ra en la suspensión centradora o en el adaptador de soporte – incluso
si el micrófono está colgado.

Además de la capacidad de reproducir altas presiones acústicas con

distorsiones mínimas y la construcción a prueba de temperatura y
humedad, el micrófono ofrece una única aplicación universal.

El soporte tipo araña H 100 elástico suministrado puede ser útil para

suprimir vibraciones no deseadas del soporte u objetos similares a
pesar del apoyo elástico interno eficiente de la cápsula de micrófono.
Usando el H 100 no se debe olvidar usar una de las dos rañuras con
tamaño distinto en la extremidad trasera del anillo externo como des­carga de tiraje del cable. Esto sirve tanto como seguridad mecánica
adicional como contra ruidos de vibración, los cuales podrían posible­mente provocar perturbaciones en el micrófono a través del cable.

18

Aplicaciones

Con su construcción encapsulada y su característica direccional, el
C 2000 B se presta muy bien para una serie de actividades en el estudio
y en directo. La lista que se presenta a continuación no es en absoluto
exhaustiva, sino que constituye ante todo una orientación y ayuda para
poder realizar buenas grabaciones. Debido a las diferentes características
de emisión de los diversos instrumentos, el posicionamiento del micrófono
en relación al instrumento es un aspecto importante y a menudo decisivo
en la toma con micrófono. Esta posición óptima para cada uno de los
instrumentos se consigue sólo mediante largos ensayos experimentales.

Recomendaciones de aplicaciones

preferidas recomendadas

voces de acompañamiento voces solistas
guitarra acústica pianino
cítara piano (rock y jazz)
cuerno violín
saxófono violoncelo
flauta clarinete
armónica de boca tom-toms
congas
bongos
caja
címbalos
Hi-Hat
trompeta

Alimentación de corriente

El C 2000 B se puede alimentar de fuentes de alimentación fantasma
según DIN 45 596 / IEC 268-15. Esta norma prescribe una tensión positi­va de 12, 24 o 48 voltios en ambas líneas de baja frecuencia contra el blin­dado del cable. Además, este micrófono se puede usar con todas las ten­siones entre los 9 y 52 voltios según el modo de conexión estandarizado.

Se recomiendan los siguientes esquemas de circuito:

Circuito con transformador de entrada con derivación central (aislado de
tierra):

Conexión con transformador de entrada sin derivación central (aislado de
tierra):

Valores estandarizados para Rv (o 2 x Rv):

V

al.

R

v

2 x R

v

12 V ± 2 V 330 Ohm 680 Ohm
24 V ± 4 V 680 Ohm 1200 Ohm
48 V ± 4 V 3300 Ohm 6800 Ohm

Las resistencias 2 x Rv pueden tener una tolerancia máxima de 0,5% por
razones de simetría.
Si las entradas del amplificador están puestas a tierra o si no existen trans­formadores de entrada, hay que insertar o condensadores o transforma­dores adicionales en la línea de baja frecuencia para evitar una alteración
de las etapas de entrada a través de corrientes de fuga.

19

Alimentación fantasma con entradas de amplificadores no balanceadas

Advertencias de limpieza

Todas las superficias metálicas se pueden limpiar de vez en cuando fácil­mente con alcohol industrial.

Accesorios suministrados

H 100 Soporte elástico tipo araña

Accesorios recomendados

B 18 Alimentador a pilas
MK 9/10 Cable de audio de 10 m con enchufes de conexión XLR-3
N 62E Alimentador de red para el servicio de dos micrófonos
N 66E Alimentador de red para el servicio de seis micrófonos
PF 100 Filtro de protección pop de estudio
SA 41/1 Adaptador de soporte
ST 102A Soporte de suelo
ST 200 Soporte pesante de suelo
W 4000 Pantalla antiviento (con el C 4000B viene embalada)

Datos técnicos

Modo de funcionamiento: sistema de condensador según el

principio del gradiente de presión
Característica direccional: cardioide

Sensibilidad a 1000 Hz: 20 mV/Pa  - 34 dBV
Campo de frecuencia: 30 hasta 20.000 Hz (véase curva de

frecuencia)
Impedancia eléctrica: ≤ 200 Ohm
Impedancia de carga recomendada:≥ 1.000 Ohm
Respuesta del filtro de
atenuación de bajos: 6 dB/octava por debajo de 500 Hz
Preatenuación: conmutable en -10 dB
Nivel de ruido equivalente
según DIN 45 405 (CCIR (468-2): 30 dB
Nivel de presión sonora equivalente
según DIN 45 412 (ponderado A): 20 dB-A
Relación seãl/ruido ref. a 1 Pa
(ponderado A): 74 dB*)
Presión sonora límite

para THD  0,5% (0/-10 dB): 200 / 630 Pa  140 / 150 dB SPL*)
Gama dinámica: 120 dB (ponderado A)*)
Condiciones climáticas admisibles:

- Gama de temperatura: -10°C hasta +60°C

- Humedad atmosférica rel.: 90% (+20°C), 85% (+60°C)

Tensión de alimentación: 9 hasta 52 voltios alimentación fantas-

ma según DIN 45 596 / IEC 268-15
Consumo de corriente: ≤ 2 mA
Modo de conexión de la ficha: tipo XLR-3 según IEC
Dimensiones externas: máx. 53 ø x 159 mm
Peso: 325 g neto

*) Estos valores son válidos para alimentación fantasma de 48 voltios y se

deben reducir de 3 dB para alimentación fantasma de 24 voltios y de
6 dB para la de 12 voltios.

Este producto corresponde a las normas EN 50 082-1 y EN 60 065.

20

Curva de frecuencias

Diagrama polar

21

22

Descrição

Aconstrução deste microfone de condensador baseia-se nas experiências
que a AKG e seus clientes fizeram no mundo inteiro durante décadas com
modelos como o C 414B,C 3000 e C 1000S. Em virtude dos seus com­ponentes modernos e seguros este microfone corresponde às mais eleva­das exigências profissionais, suportando a aplicação profissional a longo
prazo no estúdio e no palco.

Em seguida as características detalhadas de construção:
O transdutor foi ajustado acùsticamente para proporcionar uma caraterí-

stica direcional cardióide. Por isso, o microfone é apropriado para o
estúdio de gravação bem como os espetáculos ao vivo.

A membrana é feita de uma folha de plástico vaporizada de ouro e evita,

mesmo sob a pressão acústica mais elevada, curto-circuitos locais ao
contra-eletrodo.

Uma pré-atenuação comutável permite aumentar o limite de modulação

em 10 dB para possibilitar, se for o caso, gravações sem distorções
mesmo de distâncias muito curtas de fontes sonoras. Através desta
pré-atenuação evita-se, sobretudo nas freqüências baixas, que limites
críticos de modulação de mini-transformadores, freqüentemente apli­cados em etapas de entrada de mesas de mixagem, possam ser ultra­passados.

A atenuação de graves comutável no microfone ajuda também a supri-

mir as distorções nas freqüências mais baixas que poderão ocorrer em
virtude de ruídos (vento, barulho).
Ligando a atenuação de graves pode também eliminar o efeito de pro­ximidade (que ocorre com distâncias entre microfone e fonte sonora de
menos de 10 cm) inerente dos microfones direcionais.
A transcondutância do filtro é de 6 dB /oitava, sendo a freqüência de
corte de 500 Hz.

A carcaça inteiramente de metal fundido a pressão tem bons efeitos

contra a dispersão de RF quando o microfone é aplicado perto de
emissores ou quando é usado junto com microfones sem fio ou outras

instalações de comunicação e protege o microfone contra o risco de

danos durante as atuações ao vivo.
O filtro pop integrado è ideal para aplicações vocais.
Uma suspensão tipo “aranha” interna para a cápsula microfônica elimi-

na de forma muito eficaz os ruídos de manipulação e os provocados

pelo cabo.
O flange de segurança no tubo do conetor assegura uma fixação segura

na suspensão tipo “aranha” ou no adatador de tripé, mesmo com o

microfone pendurado.
.
Além da grande capacidade de modulação com distorsões mínimas e

da construção impermeável à umidade e resistente a variações de tem-

peratura, o microfone oferece uma aplicabilidade universal e única.
O dispositivo de fixação tipo “aranha” H 100 fornecido na embalagem,

apesar do apoio elástico da cápsula do microfone, poderá ser útil para

a proteção de vibrações perturbadores do tripé etc. Na aplicação do

H 100 é preciso lembrar usar uma das ranhuras de tamanho diferente

na parte final traseira do anel exterior para diminuir a tensão do cabo.

Isto serve não só para a maior segurança mecânica, mas também para

proteger contra ruídos de vibração que eventualmente poderão ter efei-

tos perturbadores por atingirem o microfone através do cabo.

23

Aplicações

Em virtude da construção da sua cápsula e da sua característica direcio­nal o C 2000B pode ser usado em muitas áreas ao vivo e no estúdio. A
lista seguinte não está completa, mas serve para uma primeira orientação
e para ajudar a efetuar gravações de boa qualidade. Aqui é preciso pre­star particular atenção ao posicionamento do microfone em relação ao
instrumento, por causa das diferentes características de emissão de som
dos instrumentos, que é um aspeto importante e decisivo na captação por
microfone e freqüentemente a posição ideal do microfone em relação ao
instrumento é descoberta só através de várias e extensas tentativas e
ensaios.

Aplicações recomendadas
Preferível Recomendado

vozes acompanhantes vozes solistas
violão acústico pianino
cítara piano (Rock e Jazz)
trompa violino
saxofone violoncelo
flauta clarineta
gaita-de-beiços tímpanos
atabaques
bongôs
bombo
pratos
Hi -hat
trompete

Alimentação de corrente

O C 2000B poderá ser alimentado através de fontes de alimentação
fantasma conforme o DIN 45 596 / IEC 268-15. Esta norma prescreve

uma tensão positiva de 12, 24 ou 48 Volt em ambas linhas de áudio rela­tivo à blindagem do cabo. Além disso, este microfone poderá ser usado
com todas as tensões entre 9 e 52 Volt conforme as disposições
estandardizadas.

Recomendam-se os seguintes esquemas de conexão:

Circuito com transformador de entrada com derivação central (isolado da
terra):

Circuito com transformador de entrada sem derivação central (isolado da
terra):

Valores normalizados para Rv (ou 2 x 2):

V

al.

R

v

2 x R

v

12 V ± 2 V 330 Ohm 680 Ohm
24 V ± 4 V 680 Ohm 1200 Ohm
48 V ± 4 V 3300 Ohm 6800 Ohm

Por razões de simetria as resistências 2 x Rv poderão possuir uma tole­rância de 0,5 % no máximo.

Se as entradas dos amplificadores estiverem ligadas à terra ou se não
houver transformadores de entrada, deverão ser inseridos na linha áudio
ou condensadores ou transformadores adicionais para evitar que as eta­pas de entrada possam ser prejudicados por correntes de fuga.

Alimentação fantasma em entradas de amplificadores não balanceadas

Dicas para a limpeza

Todas as superfícies de metal poderão ser limpadas de vez em quando
facilmente com álcool industrial ou álcool.

Acessórios fornecidos na embalagem

H 100 dispositivo de fixação tipo “aranha”

Acessórios recomendados:

B 18 dispositivo de alimentação a pilhas
MK 9/10 cabo áudio de 10 m com plugues de ligação XLR-3
N 62E dispositivo de alimentação a partir da rede para dois microfones
N 66E dispositivo de alimentação a partir da rede para seis microfones
PF 100 filtro de proteção de estalos de estúdio
SA 41/1 adatador de tripé
ST102A tripé de chão
ST 200 tripé pesado de chão
W 4000 windscreen externo (incluído na embalagem do C 4000B)

Dados técnicos

Modo de funcionamento: transdutor de condensador conforme

o princípio de gradiente de pressão

Característica direcional: cardióide
Sensibilidade em 100 Hz: 20 mV/Pa  - 34 dBV

Faixa de freqüências: 30 a 20.000 Hz (veja curva de

freqüência)
Impedância elétrica: ≤ 200 Ohm
Impedância de carga recomendada:≥ 1.000 Ohm
Transcondutância do filtro de 6 dB/oitava
atenuação de graves: com ponto de ativação em 500 Hz
Pré-atenuação: -10 dB, comutável
Nível equivalente de ruído conforme
DIN 45 405 (CCIR 468-2): 30 dB
Nível de pressão sonora equivalente conforme
DIN 45412 (ponderado A): 20 dB-A
Relação sinal/ruído relativo a 1 Pa
(ponderado A) : 74 dB*)
Pressão sonora limite

para 0,5% de distorsão (0/-10 dB): 200 / 630 Pa  140 / 150 dB SPL*)
Faixa de dinâmica: 120 dB (ponderado A)*)
Condições climáticas permitidas:

- faixa de temperaturas: -10°C a +60°C

- umidade do ar relativa: 90% (+20°C), 85% (+60°C)

Tensão de alimentação: 9 a 52 Volt alimentação fantasma

conforme DIN 45 596 / IEC 268-15
Consumo de corrente: ≤ 2 mA
Disposição dos plugues: tipo XLR-3 conforme IEC
Medidas exteriores: 53 ø max. x 159 mm
Peso: 325 g líquido

*) Estes valores valem para a alimentação fantasma de 48 Volt e deverão

ser reduzidos em 3 dB para a alimentação fantasma de 24 Volt e em
6 dB para a alimentação fantasma de 12 Volt.

Este produto corresponde às normas EN 50 082 e EN 60 065.

24

Curva de freqüência

Diagrama polar

25

26

Notizen - Notes - Notes - Note - Notas - Notas

27

Notizen - Notes - Notes - Note - Notas - Notas

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.
Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas à mudanças sem aviso prévio.

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components

Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques

Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componenti acustici

Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos

Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos

Printed in Austria on recycled paper. 04/00/9100 U 0989

AKG Acoustics GmbH

Lemböckgasse 21–25, P.O.B. 158, A-1230 Vienna/AUSTRIA, Tel: [phone]*, Fax: [phone], http://www.akg-acoustics.com, e-mail: [e-mail]

AKG Acoustics, Harman Pro GmbH

Bodenseestraße 228, D-81243 München/GERMANY, Tel: [phone], Fax: [phone], http://www.akg-acoustics.de, e-mail: [e-mail]

AKG ACOUSTICS, U.S.

1449 Donelson Pike, Nashville, TN 37217, U.S.A., Tel: [phone], Fax: [phone], http://www.akgonline.com, e-mail: [e-mail]

For other distributors worldwide see our website: http://www.akg-acoustics.com
