C1000 S

Inhaltsverzeichnis

Seite

Willkommen!............................................................................................................3

Sicherheit und Umwelt.............................................................................................3

Sicherheit............................................................................................................3

Umwelt ...............................................................................................................3

1 Beschreibung ....................................................................................................3

1.1 Lieferumfang ................................................................................................3

1.2 Optionales Zubehör .......................................................................................4

1.3 Mikrofon.......................................................................................................4

2 Stromversorgung und Anschluss.......................................................................5

2.1 Allgemeines..................................................................................................5

2.2 Batteriebetrieb ..............................................................................................5

2.2.1 Batterie einlegen/wechseln und testen ...................................................5

2.2.2 Anschluss an symmetrischen Eingang....................................................6

2.2.3 Mikrofon an unsymmetrischen Eingang anschließen................................6

2.3 Phantomspeisung .........................................................................................7

3 Anwendung .......................................................................................................7

3.1 Montage des PPC 1000 und PB 1000.............................................................7

3.2 Anwendungsgebiete......................................................................................7

3.3 Gesang.........................................................................................................7

3.3.1 Besprechungsabstand und Naheffekt.....................................................8

3.3.2 Schalleinfallswinkel ..............................................................................8

3.3.3 Rückkopplung ......................................................................................8

3.3.4 Sprachverständlichkeit..........................................................................9

3.4 Querflöte ......................................................................................................9

3.5 Saxophon ...................................................................................................10

3.6 Akustische Gitarre .......................................................................................11

4 Reinigung ........................................................................................................11

4.1 Gehäuseoberfläche .....................................................................................11

4.2 Innenwindschutz .........................................................................................11

5 Fehlerbehebung ..............................................................................................12

6 Technische Daten ............................................................................................13

C 1000 S2

Willkommen!



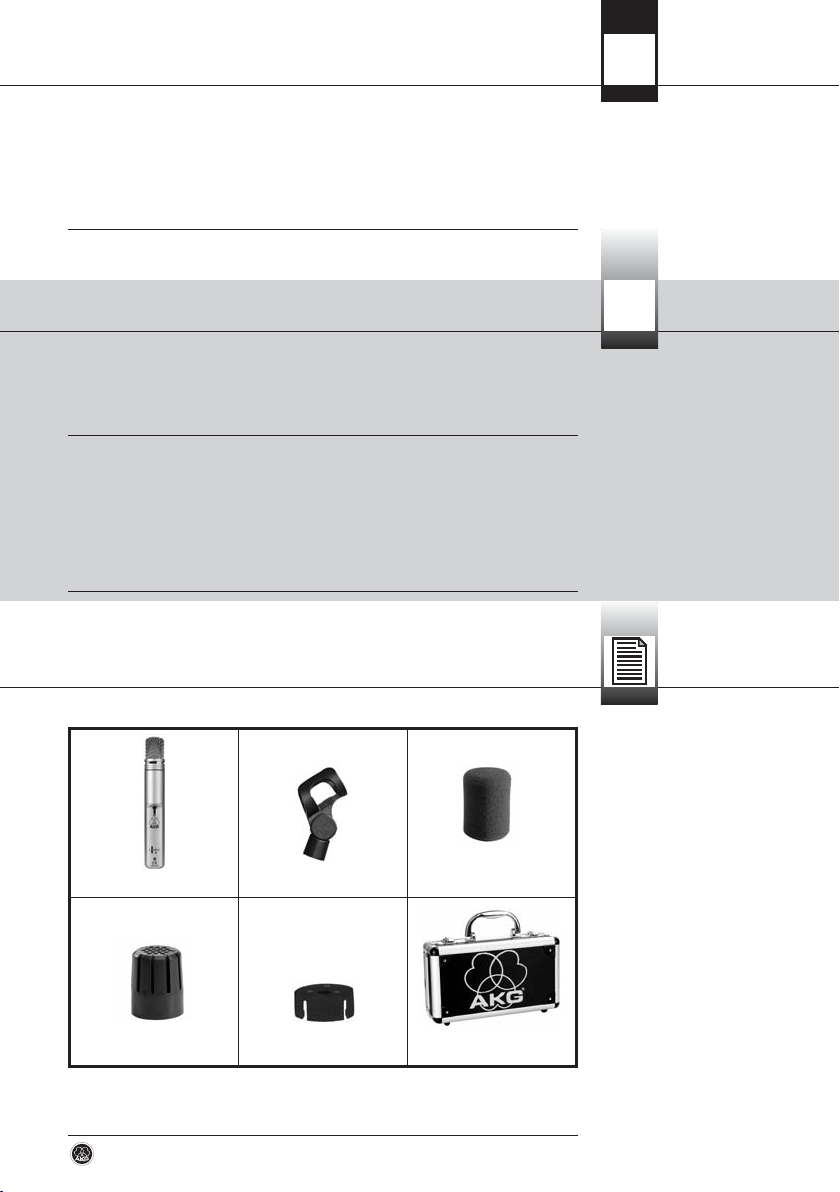

1.1 Lieferumfang

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden ha- ben. Bitte lesen Sie die Bedienungsanleitung, insbesondere das Kapitel Sicherheit und Umwelt, aufmerksam durch, bevor Sie das Gerät benützen,

und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

• Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

Sicherheit und Umwelt

Sicherheit

Umwelt



• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

• Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

C 1000 S

1 Beschreibung

C 1000 S H 63 W 1000

PPC 1000 PB 1000 Mikrofonkoffer

1 Beschreibung

1.2 Optionales Zubehör

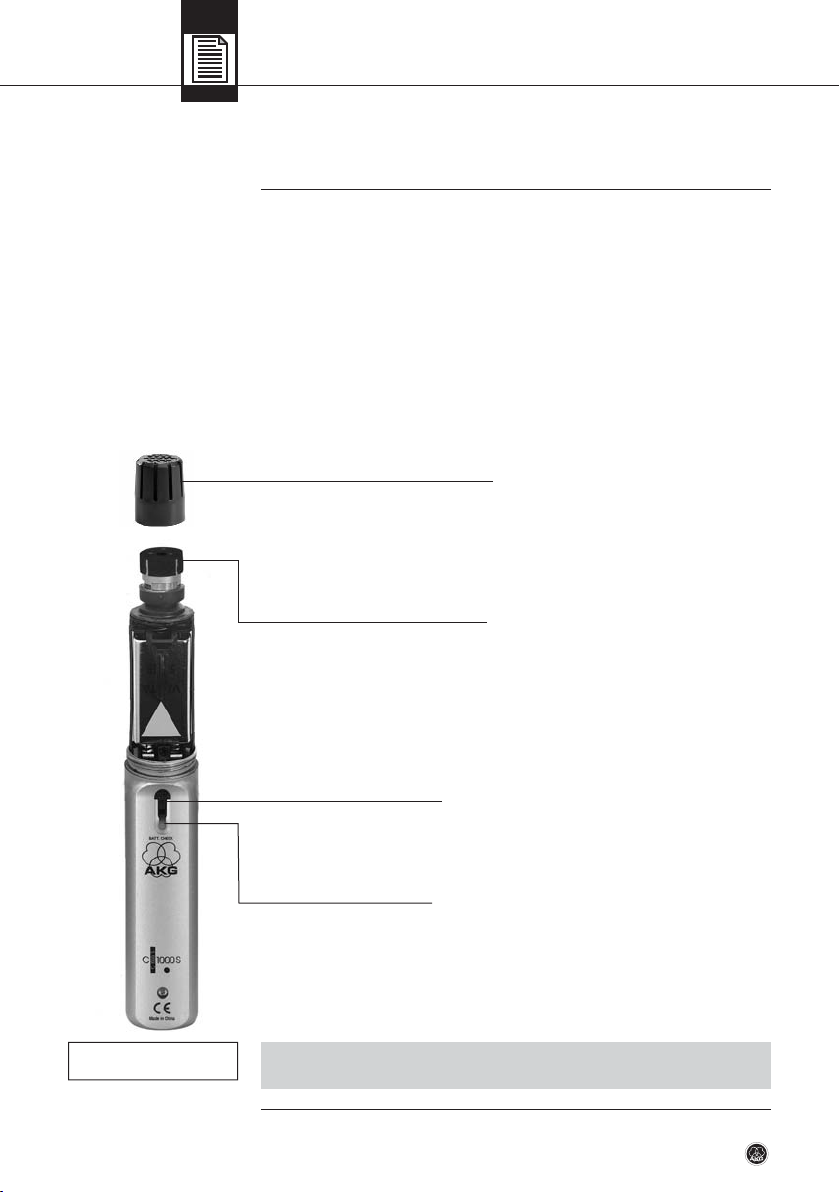

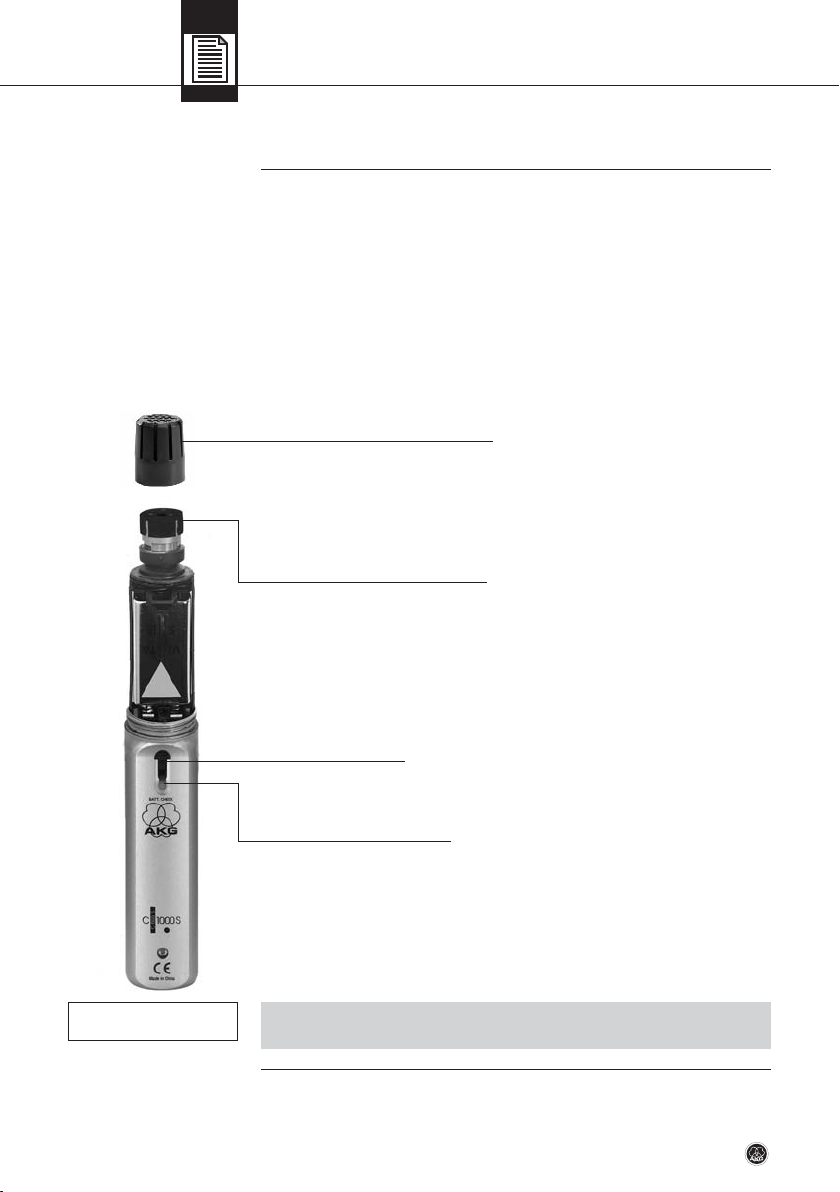

1.3 Mikrofon

• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

Das Kondensatormikrofon C 1000 S mit nieren/hypernierenförmiger Richtcharakteristik wurde speziell für den professionellen Vokal- und Instrumentaleinsatz auf der Bühne aber auch im Studio/Broadcastbereich konzipiert. Sie können das Mikrofon entweder mit einer internen 9 V-Batterie oder mit externer Phantomspeisung (9 bis 52 V nach IEC 61938) betreiben und direkt an Mischpulte, Aufnahmegeräte etc. anschließen. Der hochwertige Backplate-Kondensatorwandler optimiert zusammen mit der elastischen Kapsellagerung die Unterdrückung von Hand- und Kabelgeräuschen. Der Mikrofonschaft besteht aus massivem Aluminium mit abschraubbarer Messinghülse mit einem stabilen Nirosta-Stahlgitterkorb. Das Mikrofon besitzt einen international genormten 3-poligen XLR-Stecker.

Polar Pattern Converter PPC 1000

Der Polar Pattern Converter PPC 1000 wird auf die Kapsel aufgesteckt und wandelt die nierenförmige Richtcharakteristik des Mikrofons in eine hypernierenförmige um. Das Mikrofon wird dadurch für seitlich oder von hinten einfallenden Schall unempfindlicher, was speziell auf der Bühne dann von Vorteil ist, wenn Sie Monitorlautsprecher verwenden.

Presence Boost Adapter PB 1000

Der Presence Boost Adapter PB 1000 optimiert die Sprachverständlichkeit durch eine Anhebung der Empfindlichkeit um etwa 5 dB zwischen 5 kHz und 9 kHz.

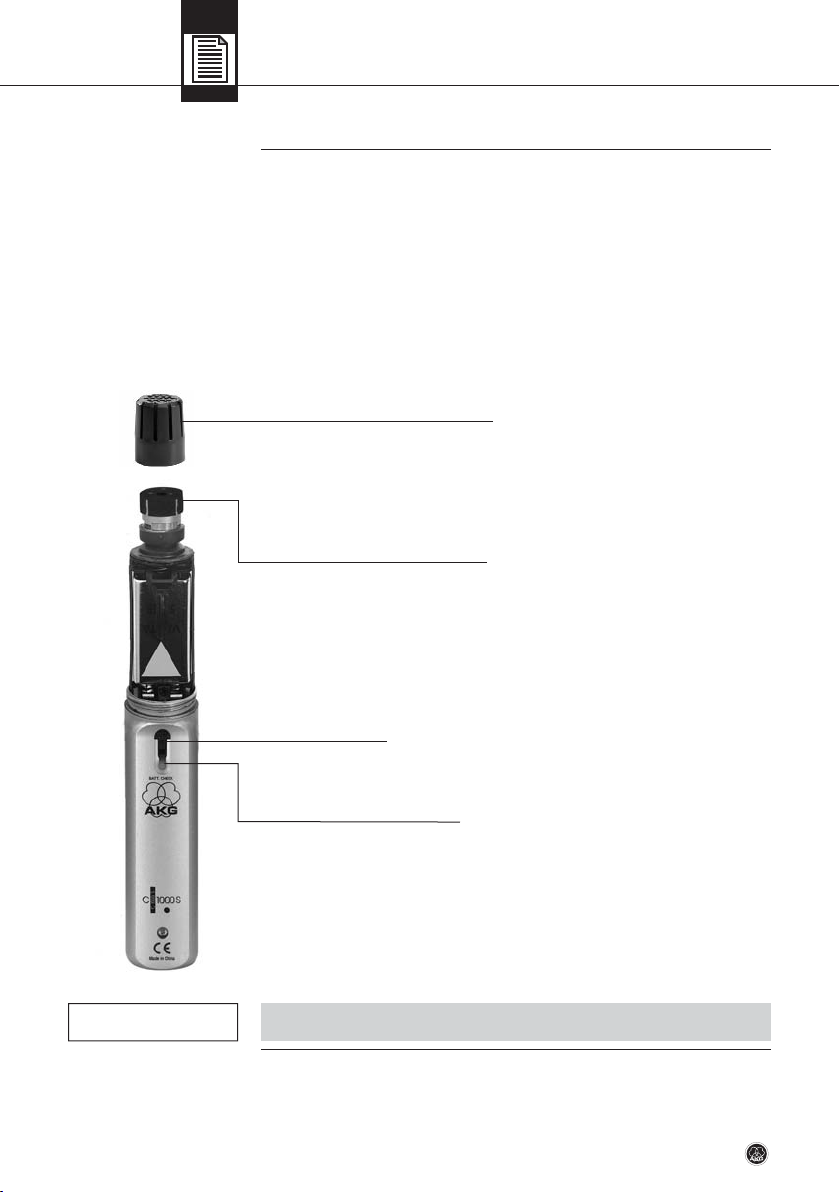

Ein/Ausschalter

Das Mikrofon verfügt über einen Ein/Ausschalter zur Schonung der Batterie. Der Schalter ist versenkt angeordnet, um unbeabsichtigtes Ausschalten zu verhindern.

Kontroll-LED BATT CHECK

Diese LED zeigt den Ladezustand der Batterie an:

• LED leuchtet beim Einschalten kurz auf und erlischt wieder: Batterien in Ordnung.

• LED leuchtet: Batterien in ca. 60 Minuten erschöpft.

• Wenn Sie das Mikrofon mit Phantomspeisung betreiben, bleibt die KontrollLED immer dunkel.

C 1000 S4

Hinweis



2 Stromversorgung und Anschluss

Das C 1000 S ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung. Die Stromversorgung mittels interner 9 V-Batterie ermöglicht es Ihnen, das Mikrofon ohne Qualitätsverlust unabhängig von externer Phantomspeisung zu betreiben. Betreiben Sie das Mikrofon jedoch mit externer Phantomspeisung, schaltet es automatisch von Batterie- auf Phantomspeisung um. Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:

Stift 1 = Masse Stift 2 = Tonader (inphase)

Stift 3 = Tonader Sie können das Mikrofon sowohl an symmetrische Mikrofoneingänge mit oder ohne Phantomspeisung als auch an unsymmetrisymmetrische Mikrofoneingänge anschließen.

1. Schrauben Sie die Gitterkappe (1) ab.

2. Klappen Sie den Haltebügel (2) auf.

3. Legen Sie die Batterie entsprechend der Markierung "+" und "-" sowie der

Polausnehmungen in das Batteriefach ein.

Es ist nicht möglich, die Batterie mit vertauschten Polen einzusetzen.

4. Klappen Sie den Haltebügel (2) hinunter.

5. Schieben Sie das Batteriefach zurück.

6. Schrauben Sie die Gitterkappe (1) auf das Mikrofon.

7. Schalten Sie das Mikrofon ein, indem Sie den Ein/Aus-Schalter (3) auf "ON"

stellen.

Die Kontroll-LED (4) blitzt kurz auf. Wenn die Batterie in gutem Zustand ist, er-

lischt die Kontroll-LED (4) wieder.

Wenn die Kontroll-LED (4) nicht aufblitzt, ist die Batterie erschöpft. Legen Sie

eine neue Batterie ein.

Wenn die Kontroll-LED (4) zu leuchten beginnt, ist die Batterie in ca. 60 Minu-

ten erschöpft. Tauschen Sie die Batterie möglichst bald gegen eine frische aus.

C 1000 S

2.1 Allgemeines

2.2 Batteriebetrieb

2.2.1 Batterie einlegen/ wechseln und testen

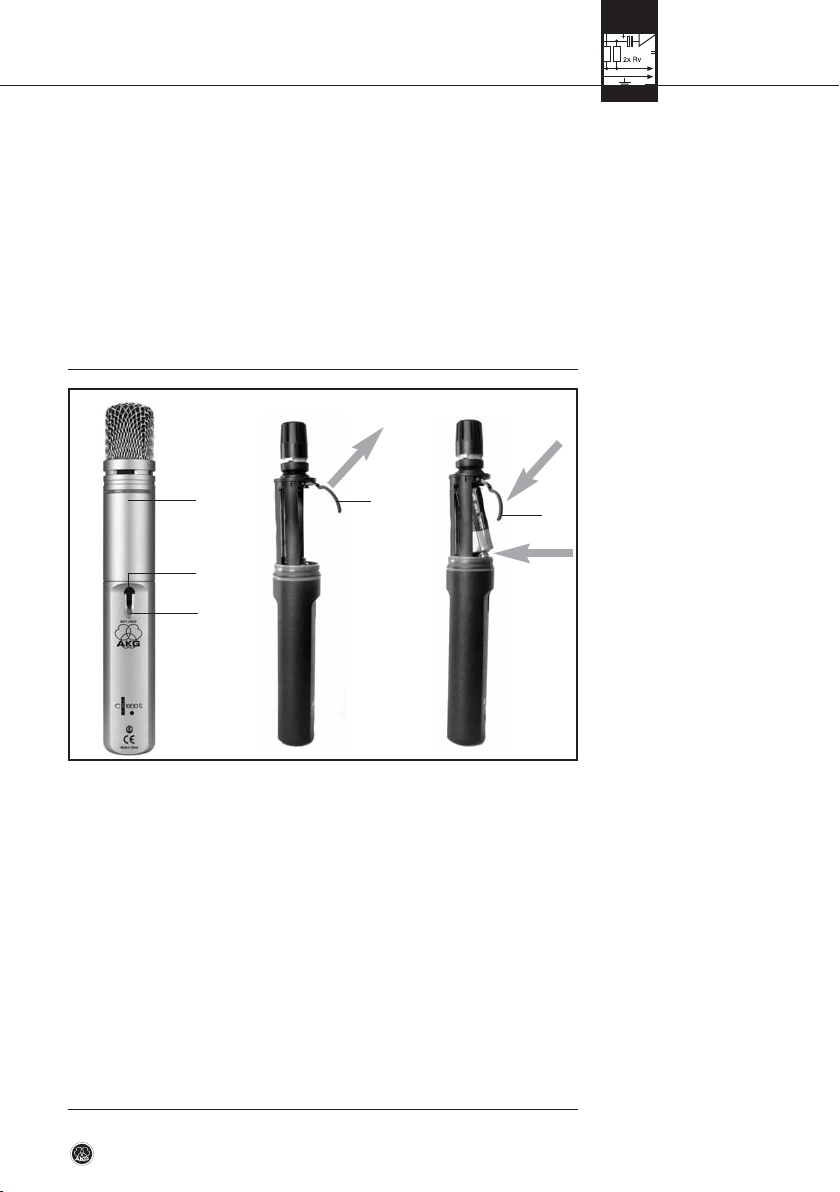

Abb. 1: Batterie einlegen

Siehe Abb. 1.











2 Stromversorgung und Anschluss

2.2.2 Anschluss an

symmetrischen Eingang

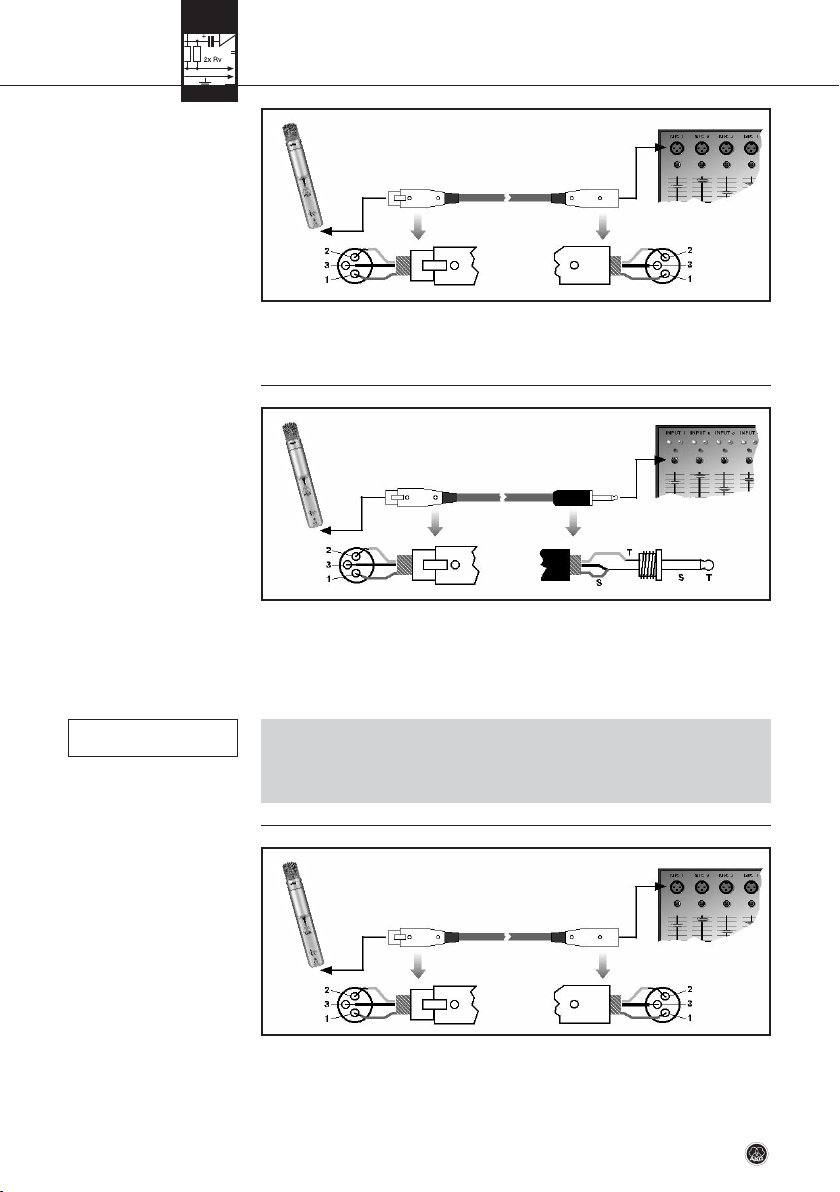

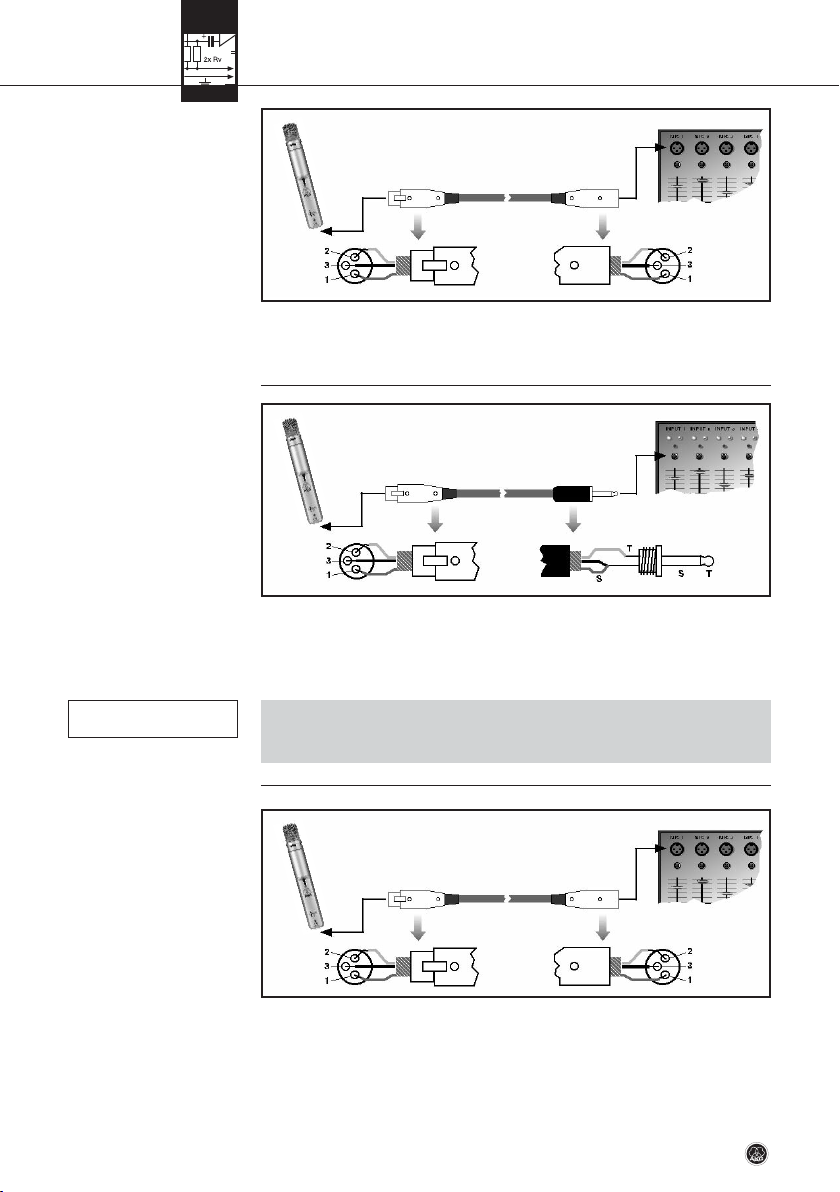

Abb. 2: Anschluss über

symmetrisches XLR-Kabel

Siehe Abb. 2.

2.2.3 Mikrofon an

unsymmetrischen

Eingang anschließen

Abb. 3: Anschluss über

unsymmetrisches Kabel

Siehe Abb. 3.

2.3 Phantomspeisung

Abb. 4: Anschluss an

symmetrischen Eingang

mit Phantomspeisung

Siehe Abb. 4.

• Verwenden Sie ein handelsübliches XLR-Kabel. Die Länge dieses Kabels hat keinen Einfluss auf die Signalqualität.

•

Wenn Sie das Mikrofon an einen unsymmetrischen Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen wollen, verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker. Solche Kabel sind im Musikfachhandel erhältlich.

• Beachten Sie, dass unsymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnehmen können. Bei Kabeln, die länger als 5 m sind, kann dies zu Brummund ähnlichen Störgeräuschen führen.

1. Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)

C 1000 S6

Hinweis



2 Stromversorgung und Anschluss

3.1 Montage des PPC 1000 und PB 1000

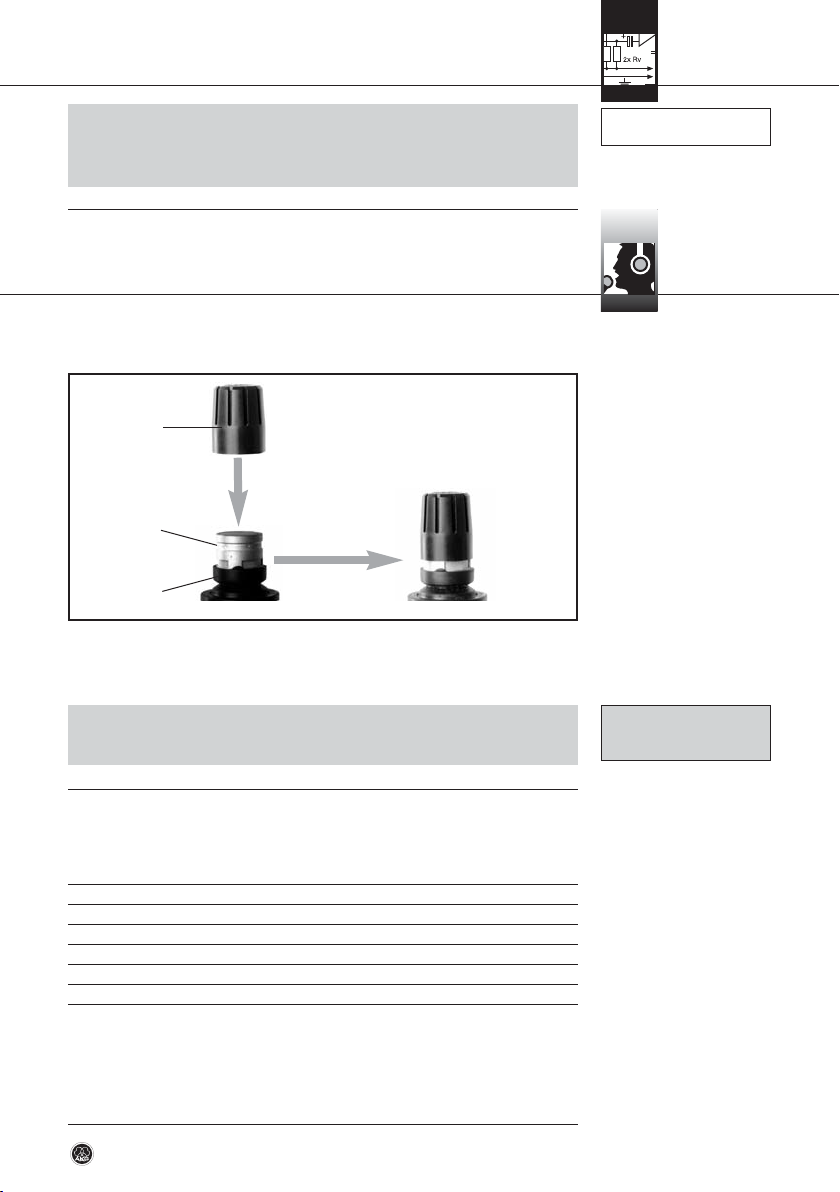

Abb. 5: PPC 1000/ PB 1000 montieren.

Siehe Abb. 5.

3.2 Anwendungsgebiete

3.3 Gesang

• Das Mikrofon schaltet automatisch von Batterie- auf Phantomspeisung um, wobei die Kontroll-LED deaktiviert wird. Sie brauchen daher die Batterie nicht aus dem Mikrofon herauszunehmen. Die Kontroll-LED bleibt dunkel.

1. Schrauben Sie die Gitterkappe ab.

2. Setzen Sie den PPC 1000 bzw. PB 1000 (1) mit einer leichten Drehbewegung bis zum Anschlag auf die Mikrofonkapsel (2) auf.

• Sichern Sie beim Montieren und Demontieren des PPC1000/PB 1000 die Mikrofonkapsel (2) in der elastischen Gummilagerung (3) mit der Hand, um die Kapsel nicht versehentlich aus der Lagerung zu reißen.

Wir empfehlen das C 1000 S für folgende Anwendungen auf der Bühne und im Studio:

Gesang Instrumental

Solist Blechbläser Chor Holzbläser

Akustische Gitarre Hi-Hat Becken Snare/Toms

Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.

• Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon optimal einsetzen zu können.

C 1000 S



Hinweis

3 Anwendung







ACHTUNG

3 Anwendung

3.3.1 Besprechungs-

abstand und Naheffekt

3.3.2 Schall-

einfallswinkel

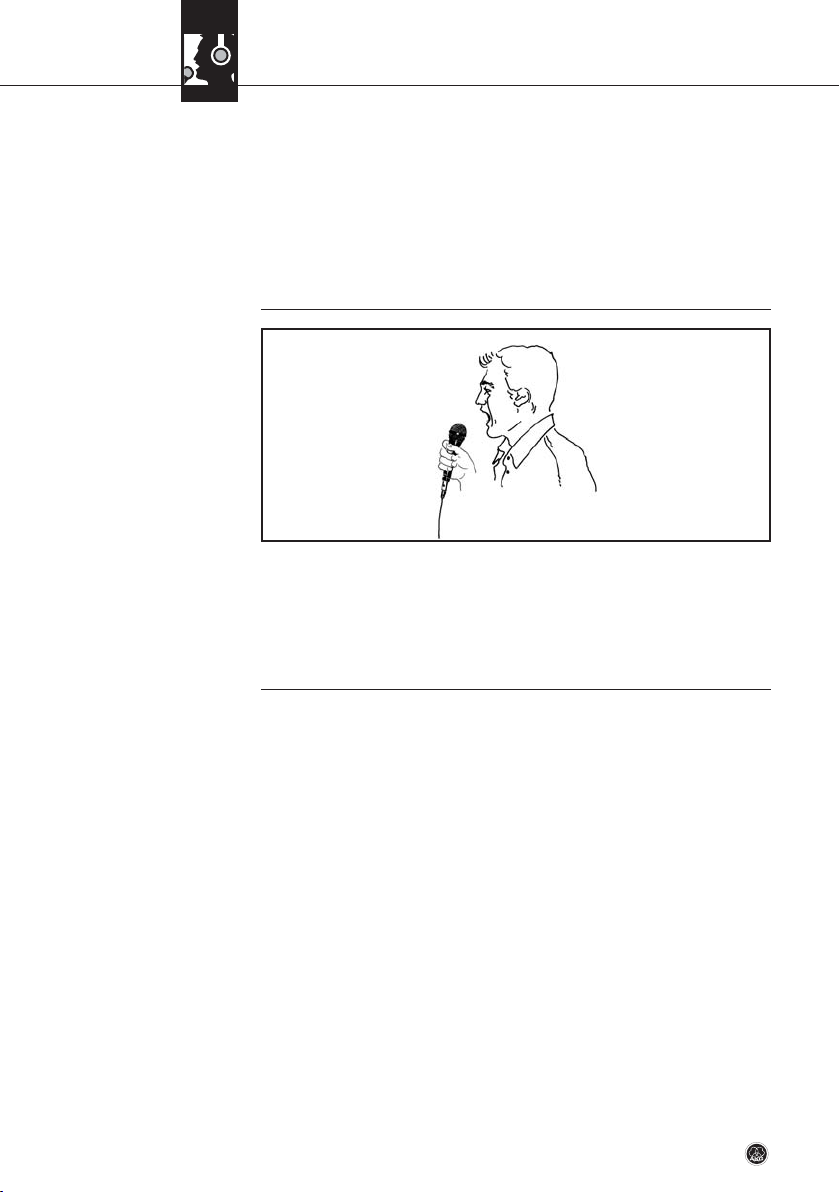

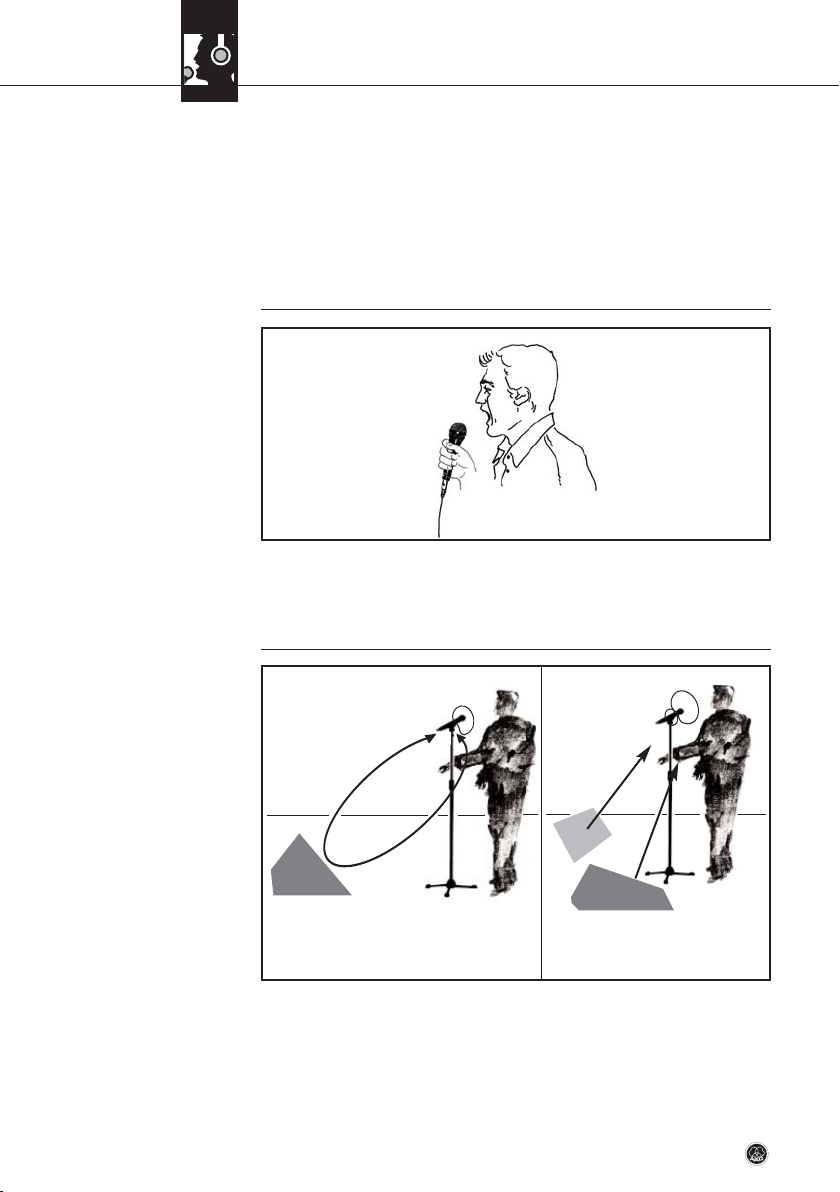

Abb. 6: Typische

Mikrofonposition

3.3.3 Rückkopplung

Siehe Abb. 7.

Siehe Abb. 7 a.

Siehe Kapitel 3.1

und Abb. 7b.

Grundsätzlich wird Ihre Stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größerer Mikrofondistanz ein halligeres, entfernteres Klangbild zustande kommt, da die Akustik des Raumes stärker zur Geltung kommt. Sie können daher Ihre Stimme aggressiv, neutral oder einschmeichelnd klingen lassen, indem Sie den Mikrofonabstand verändern. Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und bewirkt eine starke Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.

• Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausgewogenen, naturgetreuen Klang.

• Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnatürlich hervorgehoben.

Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer bestimmten Lautstärke (der Rückkopplungsgrenze) läuft dieses Signal gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch Zurückdrehen des Lautstärkereglers wieder unter Kontrolle gebracht werden. Um dieser Gefahr zu begegnen, hat das Mikrofon eine nierenförmige Richtcharakteristik. Das bedeutet, dass es für Schall, der von vorne einfällt (die Stimme), am empfindlichsten ist, während es auf seitlich einfallenden Schall oder Schall, der von hinten auftrifft (z.B. von Monitorlautsprechern), kaum anspricht.

• Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.

• Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.Wir empfehlen, den Polar Pattern Converter PPC 1000 auf die Kapsel aufzustecken, um die Richtcharakteristik des Mikrofons auf hypernierenförmig umzustellen. Das Mikrofon wird dadurch für seitlich oder von hinten einfallenden Schall noch unempfindlicher, die Rückkopplungsgefahr noch geringer.

Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im unteren Frequenzbereich, ausgelöst werden, also indirekt

C 1000 S8

3 Anwendung

Abb. 7: Mikrofonaufstellung für minimale Rückkopplung

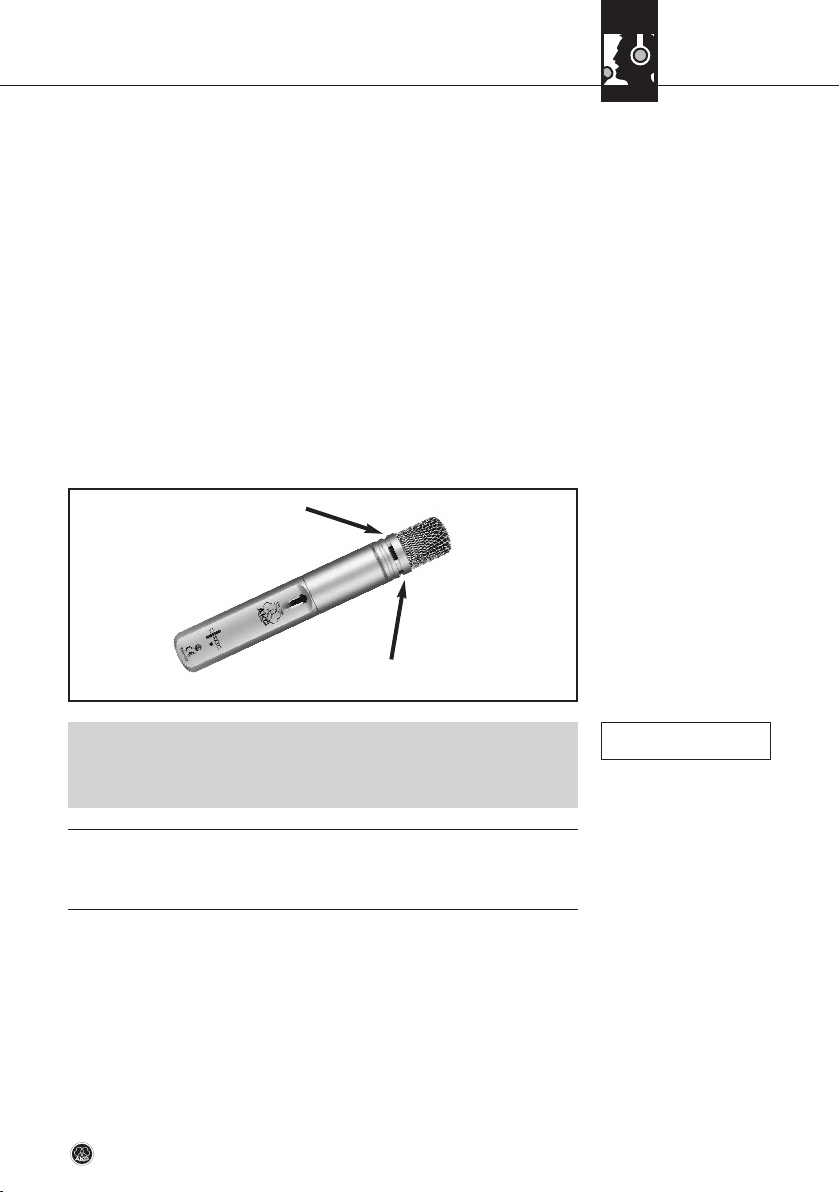

Abb. 8: Hintere Schalleintrittsöffnungen freihalten!

3.3.4 Sprachverständlichkeit

3.4 Querflöte

Siehe Abb. 9 (S. 10).

durch den Naheffekt. In diesem Fall brauchen Sie oft nur den Mikrofonabstand zu vergrößern, um die Rückkopplung zum Abreißen zu bringen.

• Um die Rückkopplungsfestigkeit Ihres Mikrofons zu gewährleisten, verschließen Sie niemals die hinteren Schalleintrittsöffnungen (1) mit der Hand. Dadurch würden Sie die nieren/hypernierenförmige Richtcharakteristik in eine kugelförmige umwandeln, wodurch Rückkopplungen bereits bei wesentlich geringerer Lautstärke auftreten können.

• Um die Sprachverständlichkeit zu optimieren, können Sie den Presence Boost Adapter auf die Kapsel aufstecken (siehe Kapitel 3.1).

•

Der Mikrofonabstand hängt primär von der Art des Musikstückes ab. Bei Popmusik und Jazz können Sie sehr nahe (2–5 cm) an das Mikrofon herangehen, da bei geringem Abstand zum Mikrofon der Anteil der Blas- und Atemgeräusche steigt.

C 1000 S

a b



Hinweis

3 Anwendung

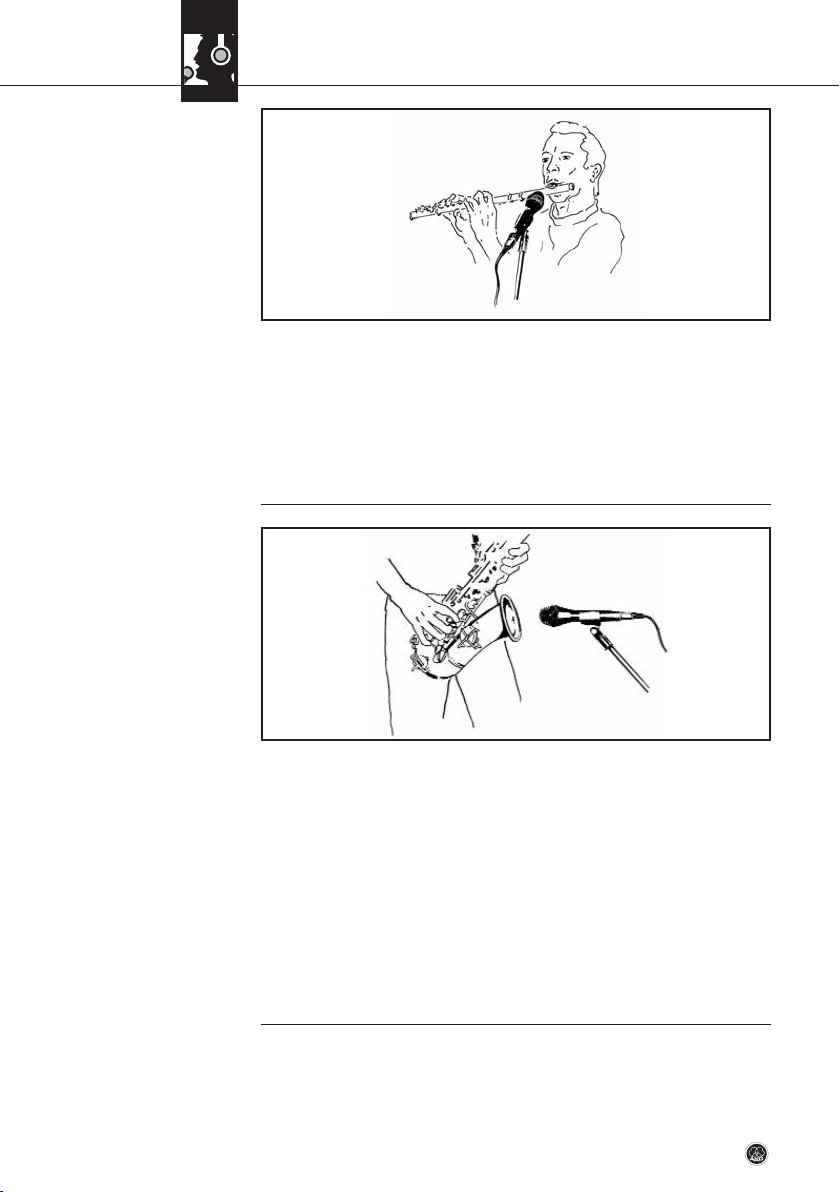

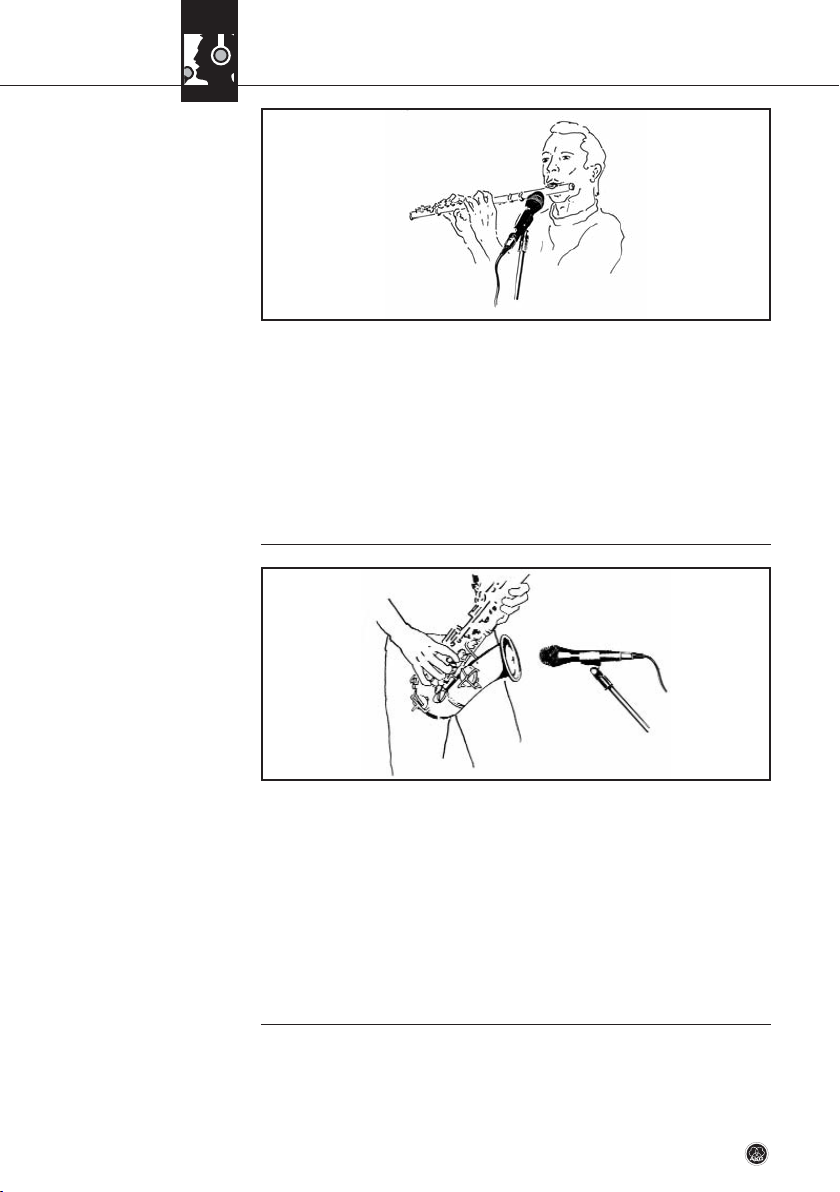

Abb. 9: Mikrofon-

aufstellung für Querflöte

3.5 Saxophon

Abb. 10: Mikrofon-

aufstellung für Saxophon

Blasen Sie in diesem Fall etwas unter das Mikrofon, um diese Geräusche nicht übermäßig zu betonen bzw. das Mikrofon durch Anblasen aus kürzester Entfernung zu überfordern.

• Klassische Musik verlangt nach einer weniger direkten, dafür eher räumlichen Wiedergabe. Stellen Sie das Mikrofon etwas oberhalb des Instruments in einem Abstand von ca. 10 bis 20 cm auf. Richten Sie das Mikrofon nach unten und im rechten Winkel zum Instrument aus.

• Wenn Sie das Klappengeräusch als charakteristisch für den Saxophonklang oder das Musikstück empfinden, richten Sie das Mikrofon auf die Mitte des Instruments.

• Erscheinen Ihnen die Klappengeräusche jedoch als störend, richten Sie das Mikrofon auf den vorderen äußeren Rand des Schallbechers.

• Wenn Sie das Mikrofon in den Schallbecher hinein zeigen lassen, werden Sie einen hohen Anteil an Luftgeräuschen erhalten.

• Der optimale Mikrofonabstand beträgt 20 bis 30 cm.

• Auf der Bühne müssen Sie eventuell näher zum Mikrofon gehen (bis 5 cm), um Rückkopplungen und Übersprechen von anderen Instrumenten zu vermeiden. Achten Sie in diesem Fall besonders darauf, nicht direkt in das Mikrofon zu blasen.

C 1000 S10

3 Anwendung

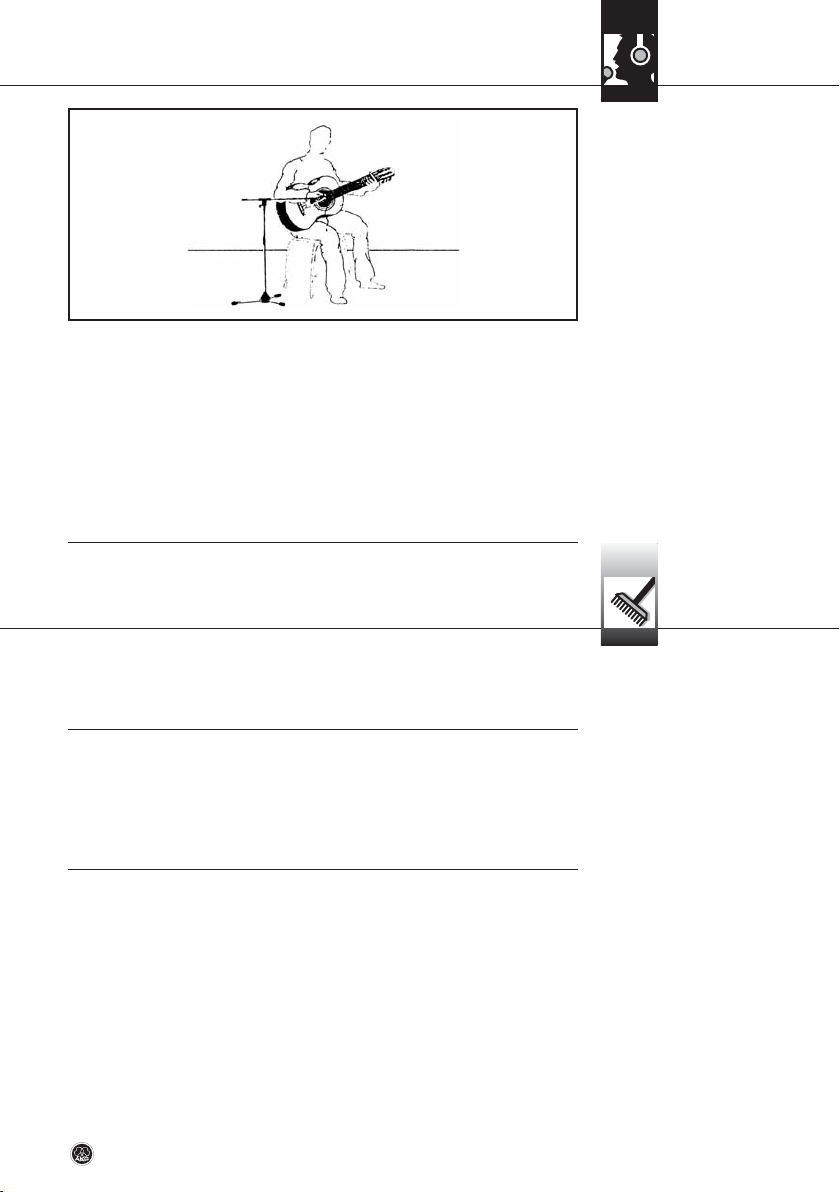

3.6 Akustische Gitarre

Abb. 11: Mikrofonaufstellung für akustische Gitarre

4.1 Gehäuseoberfläche

4.2 Innenwindschutz

• Wenn es auf der Bühne sehr laut zu- und hergeht, richten Sie das Mikrofon aus einem Abstand von ca. 20 cm direkt auf das Schallloch. Hier klingt die Gitarre am lautesten, wenn auch etwas basslastig.

• Einen ausgewogeneren Sound erhalten Sie, indem Sie das Mikrofon auf den Steg oder einen Punkt in der Nähe des Stegs ausrichten.

• Die in manchen akustischen Gitarren eingebauten Tonabnehmer übertragen zwar die Bässe und Mitten sehr gut, behandeln die Höhen aber etwas stiefmütterlich. Diesem Nachteil können Sie abhelfen, indem Sie ein zusätzliches Mikrofon einsetzen. Regeln Sie die Tiefen und Mitten des Mikrofonsignals am Mischpult zurück.

• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.

2. Nehmen Sie den Windschutz aus der Gitterkappe heraus und reinigen Sie den Windschutz mit Seifenwasser.

3. Lassen Sie den Windschutz über Nacht trocknen.

4. Legen Sie den Windschutz in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

C 1000 S

4 Reinigung

5 Fehlerbehebung

C 1000 S12

Fehler Mögliche Ursache Abhilfe

Kein Ton: 1. Mischpult und/oder Verstärker

ausgeschaltet.

2. Kanal- oder Summen-Fader am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null.

3. Mikrofon nicht an Mischpult oder Verstärker angeschlossen.

4. Kabelstecker nicht richtig angesteckt.

5. Kabel defekt.

6. Keine Speisespannung.

7. Batterie leer/keine Batterie.

1. Mischpult und/oder Verstärker einschalten.

2. Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen.

3. Mikrofon an Mischpult oder Verstärker anschließen.

4. Kabelstecker nochmals anstecken.

5. Kabel überprüfen und falls nötig ersetzen.

6. Phantomspeisung einschalten. Kabel überprüfen und falls nötig ersetzen.

7. Batterie überprüfen/einlegen.

Verzerrungen: 1. Gain-Regler am Mischpult zu

weit aufgedreht.

2. Mischpulteingang zu empfindlich.

1. Gain-Regler zurückdrehen.

2. 10-dB-Vorabschwächung zwischen Mikrofonkabel und Eingang stecken.

Mikrofon klingt mit der Zeit immer dumpfer:

• Verschmutzter Innenwindschutz oder Außenwindschutz dämpft hohe Frequenzen.

• Innenwindschutz bzw. Außenwindschutz reinigen.

6 Technische Daten

Arbeitsweise: Kondensatormikrofon mit Permanentladung Richtcharakteristik: Niere/Hyperniere (PPC 1000 montiert) Übertragungsbereich: 50 - 20.000 Hz Empfindlichkeit: 6 mV/Pa (-44 dBV) Grenzschalldruckpegel für 1% Klirfaktor: 137 dB Äquivalentschalldruckpegel (CCIR 468-3): 32 dB Äquivalentschalldruckpegel: 21 dB-A Geräuschspannungsabstand (A-bewertet): 73 dB Elektrische Impedanz: 200 Ohm Empfohlene Lastimpedanz: ≥2000 Ohm Stromversorgung: 9 - 52 V Phantomspeisung nach IEC 61938

oder interne 9 V-Batterie Stromaufnahme: ca. 2 mA Stecker: XLR 3-polig Oberfläche: matt-silber lackiert Abmessungen: ø 34 x 220 mm Nettogewicht: 320 g Bruttogewicht: 650 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.

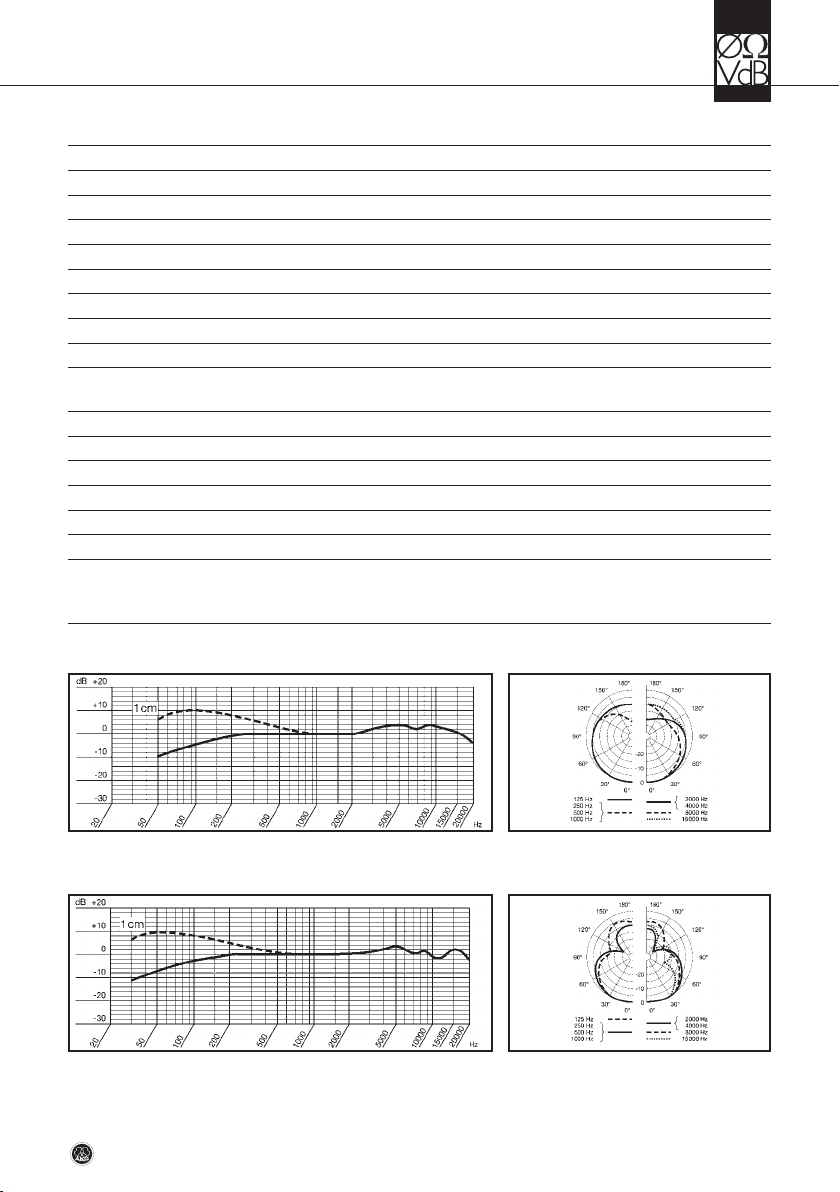

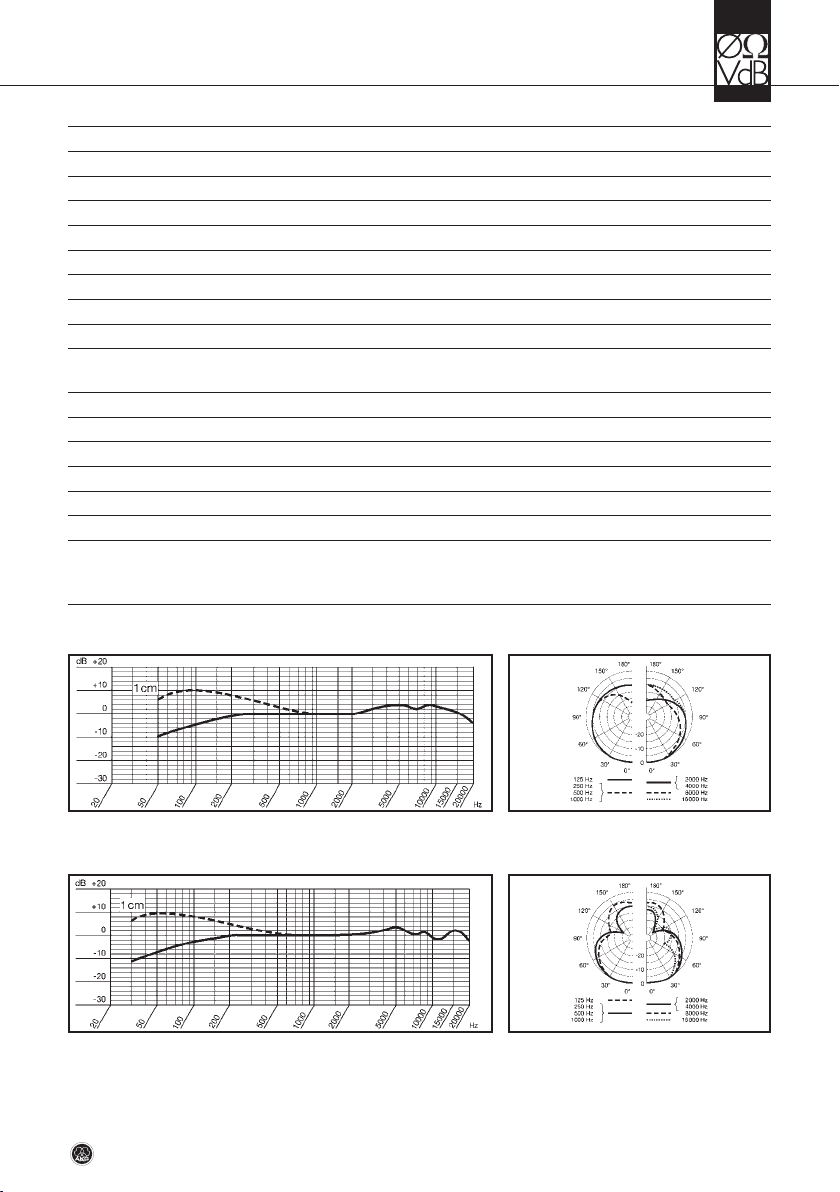

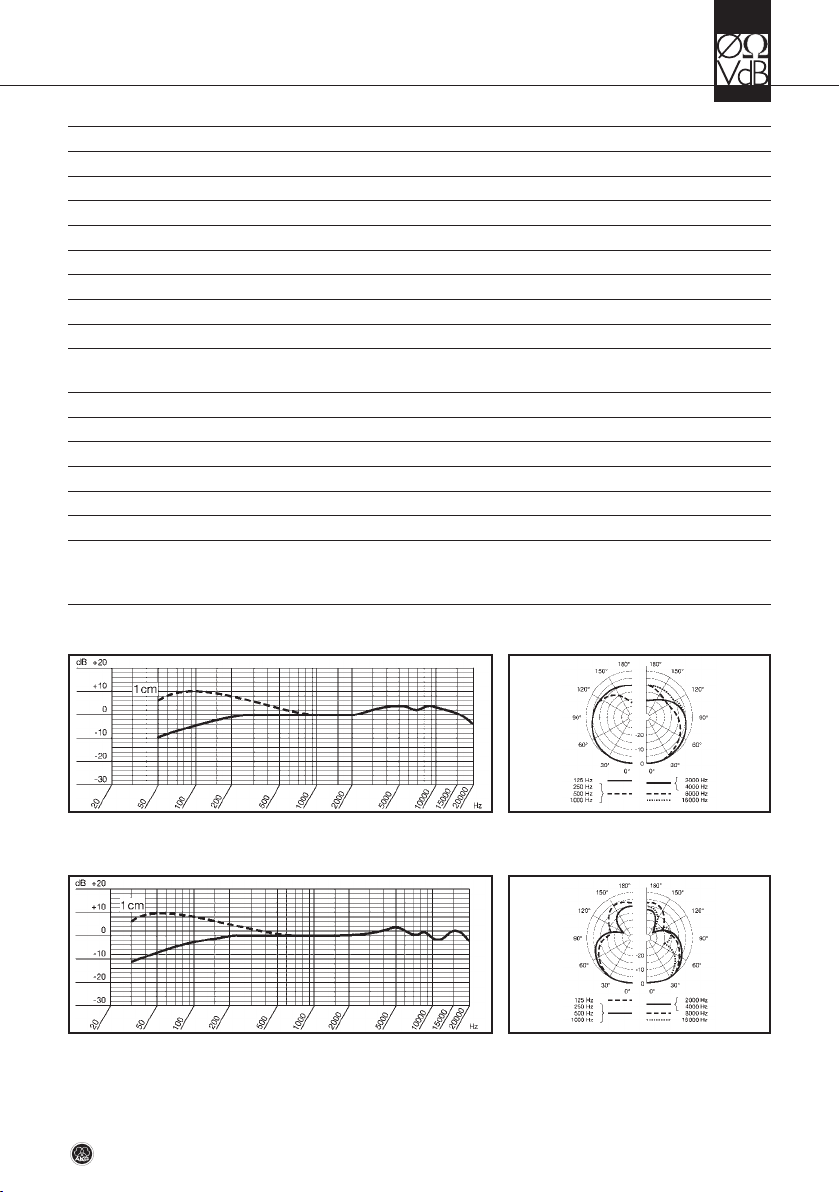

Frequenzgang (Niere) Polardiagramm (Niere)

Frequenzgang (Hyperniere) Polardiagramm (Hyperniere)

C 1000 S

Table of Contents

Page

Welcome!...............................................................................................................15

Safety and Environment .........................................................................................15

Safety ...............................................................................................................15

Environment......................................................................................................15

1 Description......................................................................................................15

1.1 Packing List ................................................................................................15

1.2 Optional Accessories ...................................................................................16

1.3 Microphone ................................................................................................16

2 Interfacing.......................................................................................................17

2.1 General ......................................................................................................17

2.2 Battery Powering.........................................................................................17

2.2.1 Inserting/Replacing and Testing the Battery...........................................17

2.2.2 Connecting the Microphone to a Balanced Input ....................................18

2.2.3 Connecting the Microphone to an Unbalanced Input...............................18

2.3 Phantom Powering ......................................................................................18

3 Using Your Microphone....................................................................................19

3.1 Installing the PPC 1000 or PB 1000 ..............................................................19

3.2 Application Areas ........................................................................................19

3.3 Vocals........................................................................................................19

3.3.1 Working Distance and Proximity Effect..................................................20

3.3.2 Angle of Incidence ..............................................................................20

3.3.3 Feedback...........................................................................................20

3.3.4 Intelligibility........................................................................................21

3.4 Flute ..........................................................................................................22

3.5 Saxophone .................................................................................................22

3.6 Acoustic Guitar............................................................................................23

4 Cleaning ..........................................................................................................23

4.1 Microphone Body ........................................................................................23

4.2 Internal Windscreen.....................................................................................23

5 Troubleshooting...............................................................................................24

6 Specifications..................................................................................................25

C 1000 S14

Welcome!



1.1 Packing List

Thank you for purchasing an AKG product. This Manual contains important in-

structions for setting up and operating your equipment. Please take a few minutes to read the instructions below, particularly the section on Safety and Envi- ronment, carefully before operating the equipment. Please keep the Manual for future reference. Have fun and impress your audience!

1.2 Environment

• Check that the packaging contains all of the components listed above. Should

anything be missing, please contact your AKG dealer.

Safety and Environment

Safety

Environment



C 1000 S

• Please make sure that the piece of equipment your microphone will be connected to fulfills the safety regulations in force in your country and is fitted with a ground lead.

• When scrapping the equipment, remove the batteries, separate the case, circuit boards, and cables, and dispose of all components in accordance with local waste disposal rules.

• The packaging of the equipment is recyclabe. To dispose of the packaging, make sure to use a collection/recycling system provided for that purpose and observe local legislation relating to waste disposal and recycling.

1 Description

C 1000 S H 63 W 1000

PPC 1000 PB 1000 Carrying case

1 Description

1.2 Optional Accessories

1.3 Microphone

C 1000 S16

• For optional accessories, refer to the current AKG catalog or folder, or visit www.akg.com. Your dealer will be glad to help.

The C 1000 S cardioid/hypercardioid condenser microphone has been specifically designed for professional live, recording, and broadcast use on vocals and instruments. You can power the microphone either from external phantom power (9 to 52 V to IEC 61938) or use an internal 9 V battery and connect the microphone directly to a mixer, recording device, etc. The combination of a high quality backplate condenser transducer and capsule shock mount optimizes handling and cable noise rejection. The microphone body consists of a massive aluminum shaft and screw-on brass front tube with a rugged stainless steel mesh cap. The microphone uses an internationally standardized 3-pin male XLR output connector.

PPC 1000 Polar Pattern Converter

Slipping the PPC 1000 Polar Pattern converter on the capsule will change the microphone's pickup pattern from cardioid to hypercardioid. This makes the microphone even less sensitive to sounds arriving from the sides and rear, resulting in higher gain before feedback when you use monitor speakers on stage.

PB 1000 Presence Boost Adapter

The supplied PB 1000 Presence Boost Adapter boosts the sensitivity of the microphone by approx. 5 dB between 5 kHz and 9 kHz for optimum intelligibility of speech.

ON/OFF switch

The microphone provides an on/off switch that helps prolong battery life. The switch is recessed to prevent the microphone being switched off unintentionally.

BATT CHECK LED

This LED indicates the current battery status:

• LED flashes momentarily upon switching ON and extinguishes: battery is OK.

• LED lights constantly: battery will be dead in about 60 minutes.

• As long as you use the microphone with phantom power, the BATT CHECK LED will not be lit.

Note



2 Interfacing

The C 1000 S is a condenser microphone and therefore needs a power supply. An internal 9 V battery enables you to use the microphone with no loss in audio quality even if no phantom power supply is available. When operating off phantom power, however, the microphone will automatically switch to phantom powering mode. The microphone provides a balanced output on a 3-pin male XLR connector:

Pin 1: ground Pin 2: hot

Pin 3: return You can connect the microphone either to a balanced microphone input with or without phantom power or an unbalanced microphone input.

1. Unscrew the wire-mesh cap (1).

2. Tilt the securing clip (2) up.

3. Insert the battery to conform with the polarity marks (+/-) and terminal slots in

the battery compartment.

It is impossible to insert the battery with reversed polarity.

4. Depress the securing clip (2).

5. Push the battery compartment back in.

6. Screw the wire-mesh cap (1) back on the microphone.

7. Set the on/off switch (3) to "ON" to switch power to the microphone on.

The BATT CHECK LED (4) will flash momentarily. If the battery is in good condi-

tion, the BATT CHECK LED (4) will extinguish.

If the BATT CHECK LED (4) fails to flash momentarily the battery is dead. Insert

a new battery.

If the BATT CHECK LED (4) illuminates the battery will be dead within about 60

minutes. Replace the battery with a new one as soon as possible.

C 1000 S

2.1 General

2.2 Battery Powering

2.2.1 Inserting/ Re placing and Testing the Battery

Fig. 1: Inserting a battery.

Refer to fig. 1.











2 Interfacing

• Use a commercial XLR cable. The length of these cables does not affect audio quality.

• To connect the microphone to an unbalanced microphone input (1/4" jack), use a cable with a female XLR connector and a 1/4" TS jack plug. These cables are available at music stores.

• Unbalanced cables may pick up interference from stray magnetic fields near power or lighting cables, electric motors, etc. like an antenna. This may cause hum or similar noise if you use a cable that is longer than 16 feet (5 m).

1. Use an XLR cable to connect the microphone to a balanced XLR input with phantom power.

2. Switch the phantom power on. (Refer to the instruction manual of the unit to which you connected your C 1000 S.)

C 1000 S18

2.2.2 Connecting the Microphone to a

Balanced Input

Fig. 2: Using a balanced

connecting cable.

Refer to fig. 2.

2.2.3 Connecting the

Microphone to an Unbalanced Input

Fig. 3: Using an unbal-

anced connecting cable.

Refer to fig. 3.

2.3 Phantom Powering

Fig. 4: Connecting to a

balanced input

with phantom power.

Refer to fig. 4.

Note



2 Interfacing

3.1 Installing the PPC 1000 or PB 1000

Fig. 5: Installing the PPC 1000/PB 1000.

Refer to fig. 5.

3.2 Application Areas

3.3 Vocals

• The microphone will automatically switch from battery mode to phantom power mode and deactivate the BATT CHECK LED. Therefore, you do not need to remove the battery. The BATT CHECK LED will remain dark.

1. Unscrew the wire-mesh cap.

2. Slip the attachment (1) on the microphone capsule (2) to the stop, slightly turning the attachment (1) as you push it home.

• When installing or removing the PPC 1000 or PB 1000 attachment, make sure to grip the capsule (2) and rubber shock mount (3) firmly with your thumb and forefinger to prevent the capsule being severed from the shock mount.

We recommend the C 1000 S for the following applications on stage and in the studio:

Vocals Instruments

Lead Brass Backing chorus Woodwinds

Acoustic guitar Hi-hat Cymbals Snare drum/toms

A handheld vocal microphone provides many ways of shaping the sound of your voice as it is heard over the sound system.

• The following sections contain useful hints on how to use your microphone for best results.

C 1000 S



Note

3 Using your Microphone

NOTICE







3 Using your Microphone

3.3.1 Working Distance and Proximity Effect

3.3.2 Angle of Incidence

Fig. 6: Typical

microphone position.

3.3.3 Feedback

Fig. 7: Microphone place-

ment for maximum gain

before feedback.

Basically, your voice will sound the bigger and mellower, the closer you hold the microphone to your lips. Moving away from the microphone will produce a more reverberant, more distant sound as the microphone will pick more of the room’s reverberation. You can use this effect to make your voice sound aggressive, neutral, insinuating, etc. simply by changing your working distance. Proximity effect is a more or less dramatic boost of low frequencies that occurs when you sing into the microphone from less than 2 inches. It gives more "body" to your voice and an intimate, bass-heavy sound.

• Sing to one side of the microphone or above and across the microphone’s top. This provides a well-balanced, natural sound.

• If you sing directly into the microphone, it will not only pick up excessive breath noise but also overemphasize "sss", "sh", "tch", "p", and "t" sounds.

Feedback is what you get when part of the sound projected by a speaker is picked up by a microphone, fed to the amplifier, and projected again by the speaker. Above a specific volume or system gain setting called the "feedback threshold", the signal starts being regenerated indefinitely, making the sound system howl and the sound engineer desperately dive for the master fader to reduce the gain and stop the howling.

C 1000 S20

a b

3 Using your Microphone

Refer to fig. 7 on page 20.

Refer to fig. 7a on page 20.

See section 3.1 (p. 19) and fig. 7b (p. 20).

Fig. 8: Never cover the rear sound entries!

3.3.4 Intelligibility

To increase usable gain before feedback, the microphone has a cardioid polar pattern. This means that the microphone is most sensitive to sounds arriving from in front of it (your voice) while picking up much less of sounds arriving from the sides or rear (from monitor speakers for instance).

• To get maximum gain before feedback, place the main ("FOH") speakers in front of the microphones (along the front edge of the stage).

• If you use monitor speakers, be sure never to point any microphone directly at the monitors, or at the FOH speakers. We recommend slipping the PPC 1000 Polar Pattern Converter on the capsule to change the microphone's pickup pattern from cardioid to hypercardioid. This makes the microphone even less sensitive to sounds arriving from the sides and further increases gain before feedback.

Feedback may also be triggered by resonances depending on the acoustics of the room or hall. With resonances at low frequencies, proximity effect may cause feedback. In this case, all you may have to do to stop the feedback is move away from the microphone a little.

• To ensure high gain before feedback, never cover the rear sound entries (1) with your hand. This would destroy the cardioid/hypercardioid pickup pattern and cause the microphone to pick up sound from all around, the result being sharply reduced gain before feedback.

• In order to optimize the intelligibility of speech, you can slip the PB 1000 Presence Boost Adapter on the capsule (refer to section 3.1).

C 1000 S



Note

3 Using your Microphone

• Working distance primarily depends on the kind of music played. For popular and jazz pieces, relatively short distances may be desirable (1 or 2 in.), as you will get the more wind and breath noise the closer you get to the microphone. To avoid getting too much noise, blow a little below the microphone.

• For classical music, which calls for a more spacious sound with more ambience, place the microphone about 4 to 8 inches away from the instrument and slightly above it. Aim the microphone down toward and roughly at right angles to the flute.

• If you generally love the noise the keys make while playing or if you feel it is just what you want for a given song, point the microphone at the middle of the instrument.

• However, if you want no key noise, direct the microphone toward the front outer rim of the bell.

• If you aim the microphone into the bell, you may get too much wind noise.

• Optimum working distance is 8 to 12 inches.

• On stage, you may have to move as close as 2 inches to the microphone in order to avoid getting feedback or spillover from other instruments. In this situation, make sure not to blow right into the microphone.

C 1000 S22

3.4 Flute

Fig. 9: Microphone

placement for the flute.

3.5 Saxophone

Fig. 10: Microphone place-

ment for the saxophone.

3 Using your Microphone

3.6 Acoustic Guitar

Fig. 11: Microphone placement for an acoustic guitar.

4.1 Microphone Body

4.2 Internal Windscreen

• On a very noisy stage, place the microphone about 8 inches from the guitar, aiming it right at the sound hole for maximum loudness. This technique will, however, give a somewhat bass-heavy sound.

• For a better balanced sound, align the microphone with the bridge or a point near the bridge.

• The pickups built into some acoustic guitars work very well for bass and mid frequencies, but tend to miss out on the highs. To make up for this loss of HF energy, use an extra microphone and attenuate the bass and mid ranges of the microphone signal on the mixing desk.

• To clean the surface of the microphone body, use a soft cloth moistened with water.

1. Unscrew the front grill from the microphone CCW.

2. Remove the windscreen from the from grill and wash the windscreen in soap suds.

3. Allow the windscreen to dry overnight.

4. Replace the windscreen in the front grill and screw the front grill on the microphone CW.

C 1000 S

4 Cleaning

Problem Possible Cause Remedy

No sound:

Distortion:

1. Power to mixer and/or amplifier is off.

2. Channel or master fader on mixer, or volume control on amplifier is at zero.

3. Microphone is not connected to mixer or amplifier.

4. Cable connectors are seated loosely.

5. Cable is defective.

6. No supply voltage.

7. Battery dead/no battery inserted.

1. Switch power to mixer or amplifier on.

2. Set channel or master fader on mixer or volume control on amplifier to desired level.

3. Connect microphone to mixer or amplifier.

4. Check cable connectors for secure seat.

5. Check cable and replace if damaged.

6. Switch phantom power on. Check cable and replace if necessary.

7. Check/insert battery.

1. Gain control on mixer set too high.

2. Mixer input sensitivity too high.

1. Turn gain control down CCW.

2. Connect a 10-dB preattenuation pad between microphone cable and input.

Microphone sound becomes duller by and by:

• Internal or external windscreen attenuates high frequencies when soiled.

• Clean internal or external windscreen.

5 Troubleshooting

C 1000 S24

6 Specifications

C 1000 S

Polar pattern: cardioid,

hypercardioid (with PPC 1000 mounted) Frequency range: 50 to 20,000 Hz Sensitivity: 6 mV/Pa (-44 dBV) Max. SPL for 1% THD: 137 dB Equivalent noise level (CCIR 468-3): 32 dB Equivalent noise level: 21 dB-A Signal/noise ratio (A-weighted): 73 dB Impedance: 200 ohms Recommended load impedance: ≥2000 ohms Powering: 9 to 52 V phantom power to IEC 61938

or internal 9 V battery Current consumption: approx. 2 mA Connector: 3-pin XLR Finish: matte silver enamel Dimensions: 34 dia. x 220 mm / 1.4 dia. x 8.7 in. Net weight: 320 g / 11.3 oz. Shipping weight: 650 g / 1.4 lbs.

This product conforms to the standards listed in the related Declaration of Conformity. To order a free copy of the Declaration of Conformity for this product, visit http://www.akg.com or contact sales@akg.com.

Frequency Response (Cardioid) Polar Diagram (Cardioid)

Frequency Response (Hypercardioid) Polar Diagram (Hypercardioid)

Sommaire

Page

Bienvenue ! ............................................................................................................27

Sécurité et environnement.....................................................................................27

Sécurité ............................................................................................................27

Environnement ..................................................................................................27

1 Description......................................................................................................27

1.1 Fournitures.................................................................................................27

1.2 Acessoires optionnels..................................................................................28

1.3 Microphone ................................................................................................28

2 Alimentation et branchement ..........................................................................29

2.1 Généralités .................................................................................................29

2.2 Fonctionnement sur pile...............................................................................29

2.2.1 Mise en place et remplacement de la pile..............................................29

2.2.2 Raccord sur entrée symétrique ............................................................30

2.2.3 Raccord sur entrée asymétrique...........................................................30

2.3 Alimentation fantôme...................................................................................31

3 Utilisation ........................................................................................................31

3.1 Montage du PPC 100 et PB 1000 .................................................................31

3.2 Applications................................................................................................31

3.3 Chant.........................................................................................................31

3.3.1 Ecart du micro et effet de proximité ......................................................32

3.3.2 Angle d’incidence ...............................................................................32

3.3.3 Réaction acoustique ...........................................................................32

3.3.4 Intelligibilité de la parole......................................................................33

3.4 Flûte transversale........................................................................................33

3.5 Saxophone .................................................................................................34

3.6 Guitare acoustique ......................................................................................35

4 Nettoyage .........................................................................................................35

4.1 Surface du boîtier ........................................................................................35

4.2 Bonnette anti-vent interne............................................................................35

5 Dépannage ......................................................................................................36

6 Caractéristiques techniques............................................................................37

C 1000 S26

Bienvenue !



1.1 Fournitures

Nous vous remercions d’avoir choisi un produit d’AKG. Veuillez lire attentive- ment le mode d’emploi, tout particulièrement le chapitre “ Sécurité et environnement ”, avant d’utiliser l’appareil. Conservez soigneusement le mode

d’emploi pour l’avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous espérons que vous aurez beaucoup de satisfaction et de succès avec votre micro.

• Assurez-vous que l’emballage contient bien toutes les pièces indiquées ci-

dessus. Si ce n’est pas le cas, contactez immédiatement votre fournisseur AKG.

Sécurité et environnement

Sécurité

Environnement



• Vérifiez si l’appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.

• Si vous mettez le micro à la ferraille, enlevez les piles ou les accus, démontez boîtier, électronique et câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.

• L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.

C 1000 S

1 Description

C 1000 S H 63 W 1000

PPC 1000 PB 1000 Mallette

1 Description

1.2 Acessoires optionnels

1.3 Microphone

C 1000 S28

• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Votre fournisseur se tient à votre disposition pour vous conseiller.

Le microphone électrostatique C 1000 S à caractéristique cardioïde transformable en hypercardioïde est un microphone s’adressant aux professionnels, conçu spécialement pour capter la voix et les instruments sur la scène de même que pour usage en studio d'enregistrement ou de radio. Le microphone peut être alimenté soit par une pile interne de 9 V, soit par alimentation fantôme externe (9 à 52 V selon IEC 61938) et branché directement sur une table de mixage, un appareil d’enregistrement, etc. Le transducteur électrostatique d’une remarquable qualité, en technique "backplate", ainsi que la suspension élastique de la capsule éliminent efficacement les effets de doigts et les bruits dus au câble. Le boîtier est en aluminium massif avec partie antérieure dévissable en laiton et chapeau à grille en acier inoxydable robuste. Le microphone possède une fiche XLR à trois points aux normes internationales.

Polar Pattern Converter PPC 1000

Le Polar Pattern Converter PPC 1000 s’emboîte sur la capsule et transforme la caractéristique cardioïde du micro en hypercardioïde. Ceci permet de réduire la sensibilité du micro aux sons arrivant sur les côtés ou de derrière, un avantage incontestable sur la scène en particulier lorsqu’on utilise des retours.

Presence Boost Adapter PB 1000

Le Presence Boost Adapter PB 1000 optimise l’intelligibilité de la parole en augmentant la sensibilité de 5 dB environ entre 5 kHz et 9 kHz.

Interrupteur marche-arrêt

Le microphone possède un interrupteur marche-arrêt permettant d’économiser la pile. L’interrupteur est noyé dans le boîtier pour éviter le risque de déclenchement inopiné.

LED témoin BATT CHECK

Cette LED est le témoin de charge de la pile :

• La LED s’allume juste un instant puis s’éteint : la piles est chargée.

• La LED reste allumée : la pile n’assure plus que 60 minutes d’autonomie.

• Lorsque le microphone fonctionne sur une alimentation fantôme, la LED témoin reste éteinte.

Remarque



2 Alimentation et branchement

2.1 Généralités

2.2 Fonctionnement sur pile

2.2.1 Mise en place et remplacement de la pile

Fig. 1 : Mise en place de la pile

Voir Fig. 1

Le C 1000 S est un microphone électrostatique ; il nécessite donc une alimentation. L’alimentation est assurée par une pile interne de 9 V qui vous permet d’utiliser votre micro sans aucune perte de qualité en étant indépendant de toute alimentation fantôme externe. Si vous utilisez cependant votre micro avec une alimentation fantôme externe, la commutation sur ce type d’alimentation se fait automatiquement. Le microphone possède une sortie symétrique avec fiche XLR tripolaire :

broche 1 = masse broche 2 = point chaud

broche 3 = point froid Vous pouvez raccorder le microphone à volonté sur une entrée micro symétrique avec ou sans alimentation fantôme ou bien sur une entrée asymétrique.

1. Dévissez le chapeau à grille (1).

2. Relevez l’étrier (2).

3. Placez la pile dans le compartiment en tenant compte des indications "+" et "-

" et des évidements.

Il est impossible de monter la pile en inversant les pôles.

4. Rabattez l’étrier (2).

5. Poussez le compartiment de la pile dans le boîtier.

6. Vissez le chapeau (1) sur le micro.

7. Mettez le micro en service en faisant occuper à l’interrupteur marche-arrêt (3)

la position "ON".

La LED témoin (4) jette un éclair puis s’éteint si la pile est en bon état.

Si la LED témoin (4) n’est pas allumée, la pile est épuisée. Mettez une pile

neuve.

Si la LED témoin (4) reste allumée, la pile n’assure plus que 60 minutes d’auto-

nomie environ. Remplacez-la dès que possible par une pile fraîche.

C 1000 S











2 Alimentation et branchement

• Utilisez un câble XLR courant. La longueur du câble est sans influence sur la qualité du son.

• Si vous voulez raccorder le microphone sur une entrée asymétrique (embase jack de 6,35 mm) utilisez un câbe avec coupleur XLR et fiche jack mono de 6,35 mm. Vous trouverez ce câble dans un magasin d’instruments de musique.

• N’oubliez pas que les câbles asymétriques peuvent capter comme une antenne les interférences de champs magnétiques (câbles lumière ou force, moteurs électriques, etc.). Si le câble mesure plus de 5 m ce phénomène pourra se traduire par des ronflements et autres parasites.

1. Raccordez le micro à l’aide d’un câble micro XLR à une entrée micro symétrique XLR avec alimentation fantôme.

2. Mettez l’alimentation fantôme en service. (Voir mode d’emploi de l’appareil concerné.)

C 1000 S30

2.2.2 Raccord

sur entrée symétrique

Fig. 2: Raccord à l’aide

d’un câble symétrique XLR

Voir Fig. 2

2.2.3 Raccord

sur entrée asymétrique

Fig. 3 : Raccord à l’aide

d’un câble asymétrique

Voir Fig. 3

2.3 Alimentation fantôme

Fig. 4 : Branchement sur

entrée symétrique avec

alimentation fantôme.

Voir Fig. 4

Remarque



2 Alimentation et branchement

3.1 Montage du PPC 1000 et PB 1000

Fig. 5 : Montage du PPC 1000/PB 1000.

Voir Fig. 5.

Conseil important !

3.2 Applications

3.3 Chant

• Le microphone passe automatiquement du fonctionnement sur pile en alimentation fantôme ; la LED témoin est alors désactivée. Il est donc inutile de sortir la pile du boîtier. La LED témoin reste éteinte.

1. Dévissez le chapeau.

2. Enfoncez le PPC 1000 ou PB 1000 (1) jusqu’en butée sur la capsule (2) en lui imprimant une légère rotation.

• Pendant le montage ou le démontage du PPC 1000 ou PB 1000 (1) maintenez de la main la capsule (2) dans sa suspension élastique (3) afin d’éviter son déboîtement.

Nous recommandons le C 1000 S pour les applications suivantes, sur la scène et en studio :

Chant Instruments

Soliste Cuivres Chœur Bois

Guitare acoustique Hi-hat Cymbales Caisse claire/Toms

Un microphone pour le chant offre de nombreuses possibilités d’influer sur la façon dont le son de votre voix sera restitué par l’installation de sonorisation.

• Voici quelques consignes qui vous permettront d’obtenir un résultat optimal avec votre microphone.

C 1000 S



Remarque

3 Utilisation







AVIS

3 Utilisation

Plus l’écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moëlleuse. Vous obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que l’acoustique de la salle se met en valeur. La voix peut encore prendre un ton plus agressif, neutre ou sous entendu, etc. simplement en changeant l’écart par rapport à la bouche. L’effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.

• Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans le microphone afin d’éviter le souffle et les sifflantes.

• Il est mieux de chanter dans le microphone en le tenant de côté ou en se plaçant au dessus.

L’effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. La réaction acoustique se développe à partir d’un certain niveau (seuil d’accrochage) qui correspond à une sorte de bouclage du circuit. Le système se met alors à siffler. Pour l’interrompre, il faut réduire le volume. Pour éviter les réactions acoustiques, le microphone a une courbe de réponse polaire du type cardioïde. Cela veut dire qu’il est très sensible aux sons venant de l’avant (la voix), peu sensible à ceux venant des côtes et pratiquement pas à tout ceux qu’il reçoit de l’arrière.

• En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène on obtient la meilleure protection contre l’effet de Larsen.

• Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou les haut-parleurs de la sono. Nous conseillons de monter le Polar Pattern Converter PPC 1000 sur la capsule pour transformer la caractéristique cardioïde en hypercardioïde. Le micro est alors encore moins sensible aux sons venant des côtés ou de derrière et le risque de réaction acoustique est encore moindre.

Certains phénomènes de résonance (tels qu’ils sont déterminés par l’acoustique d’une salle) peuvent également provoquer un Larsen, et cela surtout dans la partie inférieure du spectre sonore; c’ést donc – indirectement – l’effet de proximité qui

C 1000 S32

3.3.1 Ecart du micro et effet de proximité

3.3.2 Angle d’incidence

Fig. 6: Position typique

du micro

3.3.3 Réaction acoustique

Voir Fig. 7 (p. 33)

Voir Fig. 7a (p. 33)

Voir chapitre 3.1 (p. 32)

et Fig. 7b (p. 33)

3 Utilisation

Fig. 7: Positionnement du micro pour minimiser le risque de Larsen

Fig. 8 : Ne pas obturer les ouvertures arrière d’entrée du son !

3.3.4 Intelligibilité de la parole

3.4 Flûte transversale

Voir Fig. 9 (p. 34)

en est responsable. Dans ce cas il suffit souvent d’augmenter la distance du microphone pour faire disparaître le Larsen.

• Pour minimiser le risque de réaction acoustique, n’obturez jamais les ouvertures arrière d’entrée du son (1) avec la main. Ceci aurait pour effet de modifier la caractéristique de votre micro qui de cardioïde ou hypercardioïde deviendrait omnidirectionnel avec pour conséquence l’apparition possible de réactions acoustiques à partir d’un volume nettement plus faible.

• Pour optimiser l’intelligibilité de la parole, vous pouvez placer la bonnette Presence Boost Adapter sur la capsule (voir point 3.1).

• La distance du microphone dépend en premier lieu du genre de la pièce à jouer. En musique pop et en jazz une courte distance (2–5 cm) peut être voulue, puisque la réduction de la distance entre le microphone et l’instrument entraine une augmentation de l’intensité des bruits dus au souffle. Afin d’éviter

C 1000 S



Remarque

a b

3 Utilisation

Fig. 9: Position du micro

pour la flûte

3.5 Saxophone

Fig. 10 : Position du micro

pour le saxophone

C 1000 S34

que cet intensification ne soit excessive ou que le microphone n’en soit sollicité outre mesure il est recommandé de siffler un peu en dessous du microphone.

• En musique classique c’est la reproduction des dimensions qui prime et la distance à choisir sera entre 10 et 20 cm. Orientez le microphone dans un angle droit vers l’instrument en le fixant un peu plus haut que celui-ci.

• Si vous considérez le bruit de clefs comme un élément caractéristique de la sonorité du saxophone ou du morceau interprété, dirigez le micro vers le centre de l’instrument.

• Si par contre, vous trouvez les bruit de clefs gênants, orientez le micro vers le bord externe du pavillon.

• Si vous pointez le micro à l’intérieur du pavillon, on entendra beaucoup les bruits de souffle.

• Une distance de 20 à 30 cm peut être considérée comme optimale.

• Sur scène, vous serez peut-être obligé de vous rapprocher du micro (jusqu’à 5 cm) pour éviter le larsen et les phénomènes de diaphonie provenant des autres instruments. Dans ce cas, faites très attention à ce que le micro ne soit pas dirigé directement vers l’intérieur du pavillon.

3 Utilisation

3.6 Guitare acoustique

Fig. 11 : Position du microphone pour la guitare acoustique

4.1 Surface du boîtier

4.2 Bonnette anti-vent interne

• S’il y a sur la scène un volume de son important, dirigez le micro directement sur l’ouïe, à 20 cm de distance environ. La guitare a alors son volume maximum, toutefois les graves sont un peu exagérés.

• On obtient une sonorité plus équilibrée en dirigeant le micro sur le chevalet ou un point à proximité du chevalet.

• Les guitares acoustiques possèdent souvent un capteur incorporé rendant correctement les graves et les médiums mais présentant généralement des faiblesses dans les aigus. On peut pallier à cet inconvénient en utilisant accessoirement un micro pour la prise de son. On atténue ensuite les graves et les médiums du signal micro sur le pupitre de mixage.

• Nettoyez la surface extérieure du boîtier du micro avec un chiffon légèrement humide (eau claire).

1. Dévissez la grille externe du micro dans le sens contraire aux aiguilles d'une montre.

2. Retirez la bonnette anti-vent de son logement et nettoyez-la à l'eau savonneuse.

3. Laissez la bonnette anti-vent sécher pendant la nuit.

4. Replacez la bonnette anti-vent dans la grille externe et vissez la grille sur le microphone dans les sens des aiguilles d'une montre.

C 1000 S

4 Nettoyage

Problème Cause possible Remède

Pas de son : 1. La console de mixage et/ou

l’amplificateur ne sont pas sous tension.

2. Le fader du canal ou le réglage de niveau master de la console de mixage ou le réglage de niveau sonore de l’ampli est sur zéro.

3. Le micro n’est pas connecté à la console de mixage ou à l’ampli.

4. La fiche est mal enfoncée.

5. Le câble est abîmé.

6. Pas de tension d’alimentation.

7. Pile épuisée/pas de pile dans le boîtier.

1. Mettre la console de mixage et/ou l’amplificateur sous tension.

2. Régler le fader du canal ou le réglage de niveau master de la console ou le réglage de niveau sonore de l’ampli sur la valeur voulue.

3. Connecter le micro à la console de mixage ou à l’ampli.

4. Enfoncer la fiche correctement.

5. Contrôler le câble et le remplacer le cas échéant.

6. Mettre l’alimentation fantôme en service. Vérifier l’état du câble et le remplacer s’il y a lieu.

7. Vérifier la pile/Mettre une pile.

Distorsions : 1. Le réglage de gain de la table

de mixage est trop haut.

2. L’entrée de la table de mixage est trop sensible.

1. Baisser le réglage de gain.

2. Insérer un pré-atténuateur de sensibilité entre le câble du micro et l’entrée.

Avec le temps le son est de plus en plus mat :

• La bonnette anti-vent interne ou la bonnette antivent externe sont colmatés et atténuent les hautes fréquences.

• Nettoyer la bonnette anti-vent interne ou externe.

5 Dépannage

C 1000 S36

6 Caractéristiques techniques

C 1000 S

Fonctionnement: microphone électrostatique

à charge permanente Directivité: cardioïde/hypercardioïde (PPC 1000 monté) Réponse en fréquence: 50 … 20.000 Hz Sensibilité : 6 mV/Pa (-44 dBV) Niveau maximum de pression sonore pour un facteur de distorsion de 1%: 137 dB Niveau de bruit équivalent (CCIR 468-3): 32 dB Niveau de bruit équivalent: 21 dB-A Rapport signal/bruit (pondération A): 73 dB Impédance électrique: 200 ohms Impédance de charge recommandée: ≥2000 ohms Tension d’alimentation:

9 … 52 V, alimentation fantôme selon IEC 61938

ou pile de 9 V interne Consommation: env. 2 mA Connecteur: XLR, 3 points Couleur: laque argentine, mate Dimensions: longueur: 220 mm, diamètre: 34 mm Poids net: 320 g Poids d'expédition: 650 g

Ce produit est conforme aux normes citées dans sa Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à sales@akg.com.

Réponse en fréquence (cardioïde) Diagramme polaire (cardioïde)

Réponse en fréquence (hypercardioïde) Diagramme polaire (hypercardioïde)

Indice

Pagina

Benvenuto!.............................................................................................................39

Sicurezza ed ambiente...........................................................................................39

Sicurezza ..........................................................................................................39

Ambiente ..........................................................................................................39

1 Descrizione......................................................................................................39

1.1 In dotazione ................................................................................................39

1.2 Acessori opzionali........................................................................................40

1.3 Il microfono.................................................................................................40

2 Alimentazione e collegamento.........................................................................41

2.1 Generalità...................................................................................................41

2.2 Alimentazione con batteria ...........................................................................41

2.2.1 Come inserire/sostituire e testare la batteria .........................................41

2.2.2 Collegamento ad un ingresso simmetrico..............................................42

2.2.3 Collegamento ad un ingresso asimmetrico............................................42

2.3 Alimentazione phantom ...............................................................................43

3 Impiego ...........................................................................................................43

3.1 Montaggio del PPC 1000 o PB 1000 ............................................................43

3.2 Campi d’impiego ........................................................................................43

3.3 Canto.........................................................................................................43

3.3.1 Distanza microfonica ed effetto di prossimità ........................................44

3.3.2 Angolo di incidenza del suono..............................................................44

3.3.3 Reazione acustica...............................................................................44

3.3.4 Intelligibilità del parlato........................................................................45

3.4 Flauto traverso ............................................................................................45

3.5 Sassofono ..................................................................................................46

3.6 Chitarra acustica .........................................................................................47

4 Pulizia..............................................................................................................47

4.1 Superficie del microfono ..............................................................................47

4.2 Antisoffio interno .........................................................................................47

5 Errori e rimedi..................................................................................................48

6 Dati tecnici ......................................................................................................49

C 1000 S38

Benvenuto!



1.1 In dotazione

Vi ringraziamo di aver scelto un prodotto dell‘AKG. Leggete per favore attentamente le istruzioni per l’uso, in particolare il Capitolo 1 Sicurezza e ambiente, prima di usare l’apparecchio e conservate le istruzioni per l’uso per

poterle consultare in caso di necessità. Vi auguriamo buon divertimento e molto successo!

• Controllate, per favore, se l’apparecchio al quale volete collegare il microfono,

corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

Sicurezza ed ambiente

Sicurezza

Ambiente



• Controllate, per favore, se l’apparecchio al quale volete collegare il microfono, corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

• Se rottamate l’apparecchio, separate scatola, parti elettroniche e cavi e

smaltite tutti i componenti secondo le norme di smaltimento vigenti al riguardo.

• L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposito si-

stema di raccolta.

C 1000 S

1 Descrizione

C 1000 S H 63 W 1000

PPC 1000 PB 1000 Valigetta

1 Descrizione

1.2 Accessori opzionali

1.3 Il microfono

• Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al sito www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.

Il microfono a condensatore C 1000 S dalla caratteristica cardioide/ipercardioide è stato sviluppato appositamente per l’impiego vocale e strumentale professionale sul palco, ma anche nello studio di registrazione o radio. Potete usare il microfono o con batteria interna da 9 V o con alimentazione phantom esterna (da 9 a 52 V secondo IEC 61938) e collegarlo direttamente a mixer, registratori ecc. Il pregiato trasduttore a condensatore Backplate ottimizza, insieme alla sospensione elastica della capsula, la soppressione di rumori prodotti da mani e cavi. Il fusto microfonico è realizzato in alluminio massiccio, con bossola svitabile in ottone e una griglia stabile in acciaio inossidabile. Il microfono è dotato di un connettore XLR a 3 poli secondo norma internazionale.

Polar Pattern Converter PPC 1000

Il Polar Pattern Converter PPC 1000 viene infilato sulla capsula e trasforma la caratteristica cardioide del microfono in una caratteristica ipercardioide. Il microfono diventa così meno sensibile al suono che arriva dai lati o dal retro il che è di vantaggio quando sul palco usate altoparlanti monitor.

Presence Boost Adapter PB 1000

Il Presence Boost Adapter PB 1000 ottimizza l’intelligibilità del parlato grazie all‘enfatizzazione della sensibilità di circa 5 dB, tra 5 kHz e 9 kHz.

Interruttore on/off

Il microfono è dotato di un interruttore on/off, per risparmiare la batteria. L’interruttore è disposto in una rientranza per evitare che venga azionato involontariamente.

LED di controllo BATT CHECK

Questo LED indica lo stato di carica della batteria:

• Il LED al momento dell’inserimento si accende brevemente e si spegne: batteria o.k.

• Il LED è acceso: le batterie saranno scariche tra circa 60 minuti.

• Se gestite il microfono con alimentazione phantom, il LED di controllo rimane sempre scuro.

C 1000 S40

Nota



2 Alimentazione e collegamento

2.1 Generalità

2.2 Alimentazione con batteria

2.2.1 Come inserire/ sostituire e testare la batteria

Fig. 1: Come inserire la batteria

Vedi fig. 1.

Il C 1000 S è un microfono a condensatore e ha quindi bisogno di alimentazione con corrente. L’alimentazione mediante la batteria interna da 9 V vi permette di gestire il microfono senza perdita qualitativa, indipendentemente da alimentazione phantom esterna. Se usate un’alimentazione phantom esterna, il microfono si porta automaticamente da gestione con batteria a gestione con alimentazione phantom. Il microfono è dotato di un’uscita simmetrica con connettore XLR a 3 poli:

Pin 1 = massa Pin 2 = filo audio (inphase)

Pin 3 = filo audio Potete collegare il microfono sia ad ingressi microfonici simmetrici con o senza alimentatzione phantom che a quelli asimmetrici.

1. Svitate la griglia (1).

2. Aprite l’archetto di fissaggio (2).

3. Inserite la batteria nello scomparto batteria rispettando l’indicazione "+" e "-"

e le rientranze per i poli.

Non è possibile inserire la batteria se i poli sono invertiti.

4. Chiudete l’archetto di fissaggio (2).

5. Fate ritornare lo scomparto batteria.

6. Riavvitate la griglia (1) sul microfono.

7. Inserite il microfono portando l’interruttore on/off (3) in posizione "ON".

Il LED di controllo (4) si accende brevemente. Se la batteria è in buono stato, il

LED di controllo (4) si spegne.

Se il LED di controllo (4) non si accende brevemente, la batteria è scarica. Inse-

rite una batteria nuova.

Se il LED di controllo (4) comincia a rimanere acceso, la batteria sarà scarica

tra circa 60 minuti. Sostituite la batteria al più presto con una nuova.

C 1000 S











2 Alimentazione e collegamento

2.2.2 Collegamento ad

un ingresso simmetrico

Fig. 2: Collegamento tra-

mite cavo XLR simmetrico

Vedi fig. 2.

2.2.3 Collegamento ad un ingresso

asimmetrico

Fig. 3: Collegamento tra-

mite cavo asimmetrico

Vedi fig. 3.

2.3 Alimentazione phantom

Fig. 4: Collegamento ad

uscita simmetrica con ali-

mentazione phantom

Vedi fig. 4.

C 1000 S42

• Usate un cavo XLR di tipo commerciale. La lunghezza del cavo non ha nessun influsso sulla qualità del segnale.

• Se volete collegare il microfono ad un ingressso microfonico asimmetrico (presa jack da 6,3 mm), usate un cavo con accoppiamento XLR e connettore jack mono da 6,3 mm. Cavi di questo tipo sono disponibili nei negozi specializzati in articoli musicali.

• Tenete presente che i cavi asimmetrici possono assorbire, come un’antenna, irradiazioni da campi magnetici (cavi di rete, cavi della luce, elettromotori ecc.). Nel caso di cavi la cui lunghezza supera i 5 m, questo fenomeno può causare ronzìi ed altri rumori disturbanti.

1. Collegate il microfono mediante un cavo microfonico XLR ad un ingresso microfonico XLR simmetrico con alimentazione phantom.

2. Inserite l’alimentazione phantom. (Leggete al riguardo le istruzioni per l’uso del rispettivo apparecchio.)

Nota



2 Alimentazione e collegamento

3.1 Montaggio del PPC 1000 o PB 1000

Fig. 5: Come montare il PPC 1000/PB 1000.

Vedi fig. 5.

3.2 Campi d’impiego

3.3 Canto

• Il microfono si porta automaticamente da gestione con batteria a gestione con alimentazione phantom e il LED di controllo viene disattivato. Non dovete togliere la batteria dal microfono. Il LED di controllo rimane scuro.

1. Svitate la griglia.

2. Applicate il PPC 1000 rispettivamente il PB 1000 (1) sulla capsula microfonica (2) effettuando un leggero giro fino all’arresto.

• Quando montate e smontate il PPC 1000/PB 1000, assicurate con la mano la capsula microfonica (2) nella sua sospensione elastica (3) per non strappare involontariamente la capsula dalla sospensione.

Raccomandiamo il C 1000 S per i seguenti impieghi sul palco ed in studio:

Canto Strumenti

Solisti Ottoni Coro Legni

Chitarra acustica Hi-Hat Piatti Snare/Toms

Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riprodotto dall’impianto di sonorizzazione.

• Osservate per favore i seguenti avvertimenti per poter impiegare il vostro microfono in modo ottimale.

C 1000 S



Nota

3 Impiego







AVVISO

3 Impiego

3.3.1 Distanza

microfonica ed

effetto di prossimità

3.3.2 Angolo di

incidenza del suono

Fig. 6: Posizione tipica

del microfono

3.3.3 Reazione acustica

Vedi fig. 7.

Vedi fig. 7a.

Vedi capitolo 3.1 e fig. 7b.

C 1000 S44

Fondamentalmente, la Vostra voce guadagnerà in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono; ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l’acustica dell’ambiente. Potrete quindi conferire alla Vostra voce un suono aggressivo, neutro o carezzevole, semplicemente modificando la distanza dal microfono. L’effetto di prossimità si produce nella zona di immediata prossimità alla fonte sonora meno di 5 cm) e provoca una forte esaltazione dei bassi. Può conferire maggiore voluminosità alla voce oppure un suono intimo, marcato dalle tonalità basse.

• Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale.

• Se investite il microfono con la voce direttamente da davanti, trasmettereste nel canto anche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc) verrebbero esaltati in maniera innaturale.

La reazione è determinata dal fatto che il suono emesso dall’amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all’altoparlante. A partire da un determinato volume ("limite di reazione") questo segnale dà luogo, in un certo qual modo, ad un circolo vizioso, per cui il fischio emesso dall’impianto si intensifica sempre più e può venir arrestato solo diminuendo il volume. Al fine di prevenire questo rischio, il microfono del microfono dispone di una caratteristica direzionale cardioide. Vale a dire che esso è particolarmente sensibile al suono che investe il microfono da davanti (p. es. la voce), mentre quasi non registra il suono che proviene dai lati o da dietro (p. es. dagli altoparlanti monitor).

• La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire lateralmente sul margine anteriore del palco.

• Se usate altoparlanti monitor, non puntate il vostro microfono mai direttamente sui monitor o sugli altoparlanti dell’impianto di sonorizzazione. Raccomandiamo di infilare il Polar Pattern Converter PPC 1000 sulla capsula per cambiare la caratteristica del microfono da cardioide a ipercardioide. Il microfono diventa così ancora più insensibile al suono che arriva dai lati o dal retro, il pericolo di feedback diventa ancora minore.

La reazione può essere causata anche da risonanze (determinate dall’acustica dell’ambiente), in particolare nella gamma di frequenze bassa, indirettamente

3 Impiego

Fig. 7: Posizionamento del microfono per minimizzare il rischio di reazione

Fig. 8: Tenere libere le feritoie posteriori di entrata del suono!

3.3.4 Intelligibilità del parlato

3.4 Flauto traverso

Vedi fig. 9 (p. 46).

quindi dall’effetto di prossimità. In questi casi spesso è sufficiente aumentare la distanza dal microfono per interrompere la reazione.

• Per garantire la resistenza alla reazione del vostro microfono, non chiudete mai con la mano le feritoie posteriori di entrata del suono (1). In questo modo trasformereste la caratteristica cardioide/ipercardioide in una caratteristica omnidirezionale provocando così eventualmente reazione già a volumi molto più bassi.

• Per ottimizzare l’intelligibilità del parlato, potete infilare il Presence Boost Adapter sulla capsula (vedi capitolo 3.1).

• La distanza dal microfono dipende soprattutto dal genere del pezzo musicale che si intende suonare. Per la musica pop e jazz sarà preferibile mantenere una distanza ridotta dal microfono (2–5 cm), poiché diminuendo la distanza

C 1000 S



Nota



a b

3 Impiego

C 1000 S46

dal microfono vengono incrementati I rumori di soffio e della respirazione. In tal caso, tuttavia, suonate un po’ al di sotto del microfono, onde non esaltare eccessivamente tali rumori ovvero onde non sovraccaricare il microfono esponendolo al soffio dello strumento da una distanza estremamente ravvicinata.

• Per la musica classica si desidera normalmente un suono meno diretto, piuttosto ampio. Posizionate il microfono un pó al di sopra dello strumento, ad una distanza di 10 cm a 20 cm circa. Puntate il microfono verso lo strumento ad un'angolo di 90°.

• Se il rumore delle valvole è per voi caratteristico per il suono del sassofono o del pezzo musicale, puntate il microfono sul centro dello strumento.

• Se i rumori delle valvole vi sembrano disturbanti, puntate il microfono sul margine anteriore esterno della campana.

• Se fate sporgere il microfono nella campana, avrete una forte percentuale di rumori prodotti dall’aria.

• La distanza microfonica ottimale è di 20 – 30 cm.

• Sul palco dovete eventualmente avvicinarvi di più al microfono (fino a 5 cm), per evitare feedback e diafonie di altri strumenti. In questo caso dovete stare attenti a non suonare direttamente nel microfono.

Fig. 9: Posizionamento

del microfono

per flauto traverso

3.5 Sassofono

Fig. 10: Posizionamento

del microfono

per sassofono

3 Impiego

3.6 Chitarra acustica

Fig. 11: Posizionamento del microfono per chitarra acustica

4.1 Superficie del microfono

4.2 Antisoffio interno

• Se sul palco c’è molto rumore, orientate il microfono, da una distanza di circa 20 cm, direttamente sul foro di risonanza. In questo punto la chitarra suona più forte, anche se è un po‘ accentuata nei bassi.

• Otterrete un sound più equilibrato se posizionate il microfono sul ponticello o su un punto vicino al ponticello.

• I pickup montati in alcuni tipi di chitarre acustiche trasmettono molto bene i bassi e i centri, ma trascurano un po‘ gli alti. Potete rimediare a questo svantaggio impiegando un microfono addizionale. Portate indietro sul mixer i bassi ed i centri.

• Pulite la superficie della scatola del microfono con un panno inumidito con acqua.

1. Svitate la griglia esterna del microfono in senso antiorario.

2. Tirate l'antisoffio fuori della griglia e lavatelo con acqua e sapone.

3. Lasciate l'antisoffio asciugare per tutta la notte.

4. Rimettete l'antisoffio nella griglia esterna ed avvitate la griglia sul microfono in senso orario.

C 1000 S

4 Pulizia

5 Errori e rimedi

C 1000 S48

Difetto Possibili cause Rimedio

Nessun suono: 1. Mixer e/o amplificatore sono

disinseriti.

2. Fader del canale o regolatore principale del mixer o regolatore del volume dell’amplificatore sono in posizione zero.

3. Il microfono non è collegato al mixer o all’amplificatore.

4. Il connettore del cavo non è inserito bene.

5. Il cavo è difettoso.

6. Non c’è tensione di alimentazione.

7. Batteria scarica /non c’è batteria.

1. Inserire il mixer e/o l’amplificatore.

2. Portare al livello desiderato il fader del canale o il regolatore principale del mixer o il regolatore del volume dell’amplificatore.

3. Collegare il microfono al mixer o all’amplificatore.

4. Inserire di nuovo il connettore del cavo.

5. Controllare il cavo e sostituirlo se necessario.

6. Inserire l’alimentazione phantom. Controllare il cavo e sostituirlo se necessario.

7. Controllare la batteria /inserire una batteria.

Distorsioni: 1. Il regolatore gain sul mixer è

aperto troppo.

2. L’ingresso del mixer è troppo sensibile.

1. Portare indietro il regolatore gain.

2. Inserire un preattenuatore di 10 dB tra cavo microfonico ed ingresso.

Il microfono con l’andar del tempo ha un suono sempre più cupo:

• Il filtro antisoffio interno o esterno è sporco e sopprime quindi le frequenze alte.

• Pulire l’antisoffio interno o esterno.

6 Dati tecnici

C 1000 S

Modo di funzionamento: microfono a condensatore

con carica permanente Direttività: cardioide/ipercardioide (PPC 100 montato) Risposta in frequenza: 50 - 20.000 Hz Sensibilità: 6 mV/Pa (-44 dBV) Pressione acustica limite per un coefficiente di distorsione armonica dell'1%: 137 dB Livello di pressione acustica equivalente (CCIR 468-3): 32 dB Livello di pressione acustica equivalente: 21 dB-A Rapporto segnale/rumore (pond. A): 73 dB Impedenza elettrica a 1000 Hz: 200 Ohm Impedenza di carico raccomandata: ≥2000 Ohm Tensione di alimentazione: alimentazione phantom secondo IEC 61938 o

batteria di 9 V interna Assorbimento: 2 mA circa Connettore: XLR a 3 poli Superficie: verniciata in argentino opaco Dimensioni: lunghezza: 220 mm, diametro mass.: 34 mm Peso netto: 320 g Peso brutto: 650 g

Questo prodotto corrisponde alle norme elencate nella rispettiva dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email sales@akg.com.

Risposta in frequenza (cardioide) Diagramma polare (cardioide)

Risposta in frequenza (ipercardioide) Diagramma polare (ipercardioide)

Índice

Página

¡Bienvenido!...........................................................................................................51

Seguridad y medio ambiente..................................................................................51

Seguridad........................................................................................................51

Medio ambiente...............................................................................................51

1 Descripción .....................................................................................................51

1.1 Volumen de suministro ................................................................................51

1.2 Accesorios opcionales .................................................................................52

1.3 El micrófono................................................................................................52

2 Alimentación y conexión..................................................................................53

2.1 Generalidades.............................................................................................53

2.2 Funcionamiento con pila ..............................................................................53

2.2.1 Introducir/cambiar y ensayar la pila ......................................................53

2.2.2 Conectar el micrófono a una entrada balanceada ..................................54

2.2.3 Conectar el micrófono a una entrada no balanceada..............................54

2.3 Alimentación fantasma ................................................................................55

3 Utilización........................................................................................................55

3.1 Montaje del PPC 1000 o del PB 1000 ...........................................................55

3.2 Ámbitos de utilización..................................................................................55

3.3 Canto.........................................................................................................55

3.3.1 Distancia del micrófono y efecto de proximidad .....................................56

3.3.2 Angulo de incidencia del sonido ...........................................................56

3.3.3 Retroalimentación acústica .................................................................56

3.3.4 Inteligibilidad de la voz ........................................................................57

3.4 Flauta travesera ..........................................................................................57

3.5 Saxófono ....................................................................................................58

3.6 Guitarra acústica.........................................................................................59

4 Limpieza..........................................................................................................59

4.1 Superficie del micrófono ..............................................................................59

4.2 Pantalla antiviento interna ............................................................................59

5 Eliminación de fallos........................................................................................60

6 Datos técnicos.................................................................................................61

C 1000 S50

¡Bienvenido!



1.1 Volumen de suministro

Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo, en especial el capítulo “Seguridad y medio ambiente”, antes de usar el aparato. Guarde las instruccio-

nes de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que se divierta y que tenga mucho éxito con su nuevo equipo!

• Sírvase controlar que el embalaje contenga todas las piezas arriba menciona-

das. Si falta algo, rogamos dirigirse a su distribuidor AKG.

C 1000 S

Seguridad y medio ambiente

Seguridad

Medio ambiente



• Por favor, verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.

• Para deshacerse del aparato, sáquele las pilas (comunes o recargables) y desármelo separando caja, electrónica y cables, y elimine cada uno de los componentes cumpliendo con las correspondientes disposiciones vigentes para la eliminación de residuos.

• El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto para ello.

1 Descripción

C 1000 S H 63 W 1000

PPC 1000 PB 1000 Maleta

1 Descripción

1.2 Accesorios opcionales

1.3 El micrófono

C 1000 S52

• Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.

El micrófono de condensador C 1000 S con característica direccional cardioide/ hipercardioide ha sido desarrollado especialmente tanto para el uso profesional vocal e instrumental en el escenario como en el estudio de grabación o de radio. El micrófono se puede accionar, ya sea con una pila de 9 V interna o con alimentación fantasma externa (9 a 25 V según IEC 61938) y conectarlo directamente a pupitres de mezcla, aparatos de grabación etc. El excelente transductor tipo "backplate", junto con la suspensión elástica de la cápsula, reprimen en forma óptima los ruidos de manos y cables. El mango del micrófono es de aluminio macizo y tiene una vaina de latón desatornillable con rejilla de alambre de acero inoxidable. El micrófono tiene una clavija XLR de 3 polos normalizada a nivel internacional.

Polar Pattern Converter PPC 1000

El Polar Pattern Converter PPC 1000 se calza en la cápsula y convierte la característica direccional cardioide del micrófono en hipercardoide. Gracias a esto, el micrófono es menos sensible al sonido que entra por el lado o por atrás, lo que es una gran ventaja en el escenario cuando se utilizan altavoces de monitor.

Presence Boost Adapter PB 1000

El Presence Boost Adapter PB 1000 optimiza la inteligibilidad de la voz al aumentar la sensibilidad en aproximadamente 5 dB entre 5 kHz y 9 kHz.

Conmutador con-des

El micrófono dispone de un conmutador con-des para proteger la pila. El conmutador está empotrado para impedir una desconexión involuntaria.

LED de control BATT CHECK

Este LED indica el estado de carga de la pila:

• el LED se ilumina brevemente al encender y luego se apaga: la pila está en orden;

• el LED se ilumina: la pila estará agotada en aprox. 60 minutos.

• Si hace funcionar el micrófono con alimentación fantasma, el LED de control permanece siempre oscuro.

Nota



2 Alimentación y conexión

2.1 Generalidades

2.2 Funcionamiento con pila

2.2.1 Introducir/cambiar y ensayar la pila

Fig. 1: Introducir la pila

Véase Fig. 1

El C 1000 S es un micrófono de condensador y necesita por lo tanto alimentación de corriente. Esta alimentación de corriente por medio de una pila de 9 V interna le permite accionar el micrófono sin pérdida de calidad independientemente de una alimentación fantasma. Si por el contrario acciona el micrófono con alimentación fantasma externa, cambia automáticamente de alimentación de pila a alimentación fantasma. El micrófono dispone de una salida simétrica con conector XLR de 3 polos:

Clavija 1 = tierra Clavija 2 = audio (en fase)

Clavija 3 = audio El micrófono se puede conectar a entradas de micrófono balanceadas con o sin alimentación fantasma o a entradas no balanceadas.

1. Desatornille la rejilla (1).

2. Levante la brida de sujeción (2).

3. Introduzca la pila en la cámara de pilas y hágala corresponder con las marcas

"+" y "-" y con los sacados para los polos.

No es posible introducir la pila con los polos intercambiados.

4. Baje la brida de sujeción (2).

5. Reintroduzca la cámara de pilas.

6. Atornille la rejilla (1) en el micrófono.

7. Encienda el micrófono, colocando el conmutador con-des (3) en "ON".

El LED de control (4) centellea brevemente. Si la pila está en buenas condicio-

nes el LED de control (4) se vuelve a apagar.

Si el LED de control (4) no centellea está agotada la pila. Introduzca una pila

nueva.

Si el LED de control (4) empieza a iluminarse, la pila estará agotada en aprox.

60 minutos. Cambie la pila cuanto antes por una nueva.

C 1000 S











2 Alimentación y conexión

• Utilice un cable XLR corriente en el mercado. La longitud del cable no influye en la calidad de la señal.

• Si desea conectar el micrófono a una entrada no balanceada (jack de 6,3 mm), utilice un cable con acoplamiento XLR y jack mono de 6,3 mm. Estos cables se pueden adquirir en el comercio especializado.

• Es necesario tener presente que los cables no balanceados pueden recoger interferencias de campos magnéticos (de los cables de red, de alumbrado, de motores eléctricos, etc.) igual que una antena. En los cables de más de 5 m de largo, esto puede producir ruidos de zumbido u otras perturbaciones.

1. Conecte el micrófono a una entrada microfónica XLR balanceada con alimentación fantasma con un cable de micrófono XLR.

2. Conecte la alimentación fantasma. (Sírvase referirse para ello al Modo de empleo del aparato correspondiente.)

C 1000 S54

2.2.2 Conectar

el micrófono a una

entrada balanceada

Fig. 2: Conexión

con cable XLR balanceado

Véase Fig. 2.

2.2.3 Conectar

el micrófono a una

entrada no balanceada

Fig. 3: Conexión

con cable no balanceado

Véase Fig. 3.

2.3 Alimentación fantasma

Fig. 4: Conexión a una en-

trada balanceada con ali-

mentación fantasma.

Véase Fig. 4.

Nota



2 Alimentación y conexión

3.1 Montaje del PPC 1000 o del PB 1000

Fig. 5: Montaje del PPC 1000/PB 1000

Véase Fig. 5.

3.2 Ámbitos de utilización

3.3 Canto

• El micrófono pasa automáticamente de alimentación por pila a alimentación fantasma, desactivándose en este caso el LED de control. Por lo tanto, no es necesario sacar la pila de la cámara. El LED de control permanece oscuro.

1. Desatornille la rejilla.

2. Coloque el PPC 1000 ó el PB 1000 (1), según corresponda, en la cápsula microfónica (2) haciendo un ligero giro hasta llegar al tope.

• Al montar o desmontar el PPC 1000/PB 1000 sujete la cápsula microfónica (2) con la mano en la suspensión elástica (3) para no arrancar la cápsula involuntariamente de la suspensión.

Recomendamos el C 1000 S para las utilizaciones siguientes en el escenario y el estudio:

Canto Instrumental

solista instrumentos de viento coro instrumentos de viento de

madera guitarra acústica doble platillo agudo (hi-hat) platillos caja/tom-toms

Un micrófono de canto ofrece muchas posibilidades de configurar la voz tal como es reproducida por el equipo de sonorización.

• Se ruega atenerse a las indicaciones siguientes para poder utilizar el micrófono en forma óptima.

C 1000 S



Nota

3 Utilización







AVISO

3 Utilización

Por principio, su voz se reproduce más plena y suave cuanto menor es la distancia entre los labios y el micrófono, mientras que, a mayores distancias del micrófono, se produce una tonalidad más reverberante y más lejana, dado que la acústica del local se manifiesta en mayor medida. Puede dar a su voz un toque agresivo, neutro o insinuante, modificando tan sólo la distancia del micrófono. El efecto de proximidad se produce en la proximidad inmediata de la fuente de sonido (menos que 5 cm) y provoca una fuerte acentuación de los bajos. La voz parece más voluminosa o adquiera un tono intimo de bajos acentuados.

• Cante lateralmente sobre el micrófono o por encima de la cabeza del micrófono. De este modo, consigue un sonido equilibrado y natural.

• Si canta directamente desde delante sobre el micrófono, no sólo se transmiten los ruidos de la respiración, sino que se resaltan también de forma no natural los sonidos oclusivos (p, t) y sibilantes (s, ch).

La retroalimentación se produce si una parte del sonido emitido por el amplificador es captado y amplificado por el micrófono y devuelto al amplificador. A partir de un determinado volumen acústico ("limite de acoplamiento"), esta señal se mueve en cierto modo en un círculo, el equipo aúlla y silba y sólo puede ponerse de nuevo bajo control cerrando el regulador de volumen. Para prevenir este riesgo, el micrófono tiene una característica direccional cardioide. Esto significa que es lo más sensible al sonido procedente desde delante (p. ej. la voz), mientras reacciona apenas al sonido que Ilega desde los lados o desde atrás (p. ej. altavoces monitor).

• La mayor seguridad contra la retroalimentación se consigue situando las cajas de altavoz delante de los micrófonos, es decir, en el borde delantero lateral del escenario.

• Si se utilizan altavoces de monitor, el micrófono no debe estar orientado nunca directamente hacia los monitores o los altavoces de sonorización. Recomendamos calzar el Polar Pattern Converter PPC 1000 en la cápsula para convertir la característica direccional del micrófono en hipercardioide. Gracias a esto, el micrófono es menos sensible al sonido que entra por el lado o por atrás y la Retroalimentación es aun menor.

La retroalimentación puede ser provocada también por fenómenos de resonancia (determinados por la acústica del recinto en cuestión), particularmente en la gama de frecuencias baja; es decir, de forma indirecta por el efecto de proximidad. En

C 1000 S56

3.3.1 Distancia del micrófono

y efecto de proximidad

3.3.2 Angulo de

incidencia del sonido

Fig. 6: Posición típica

del micrófono

3.3.3 Retroalimentación acústica

Véase Fig. 7.

Véase Fig. 7a.

Véase el Capítulo 3.1

y Fig. 7b.

3 Utilización

Fig. 7: Emplazamiento del micrófono para prevenir la retroalimentación

Fig. 8: ¡No obstruir los orificios de entrada de sonido de atrás!

3.3.4 Inteligibilidad de la voz

3.4 Flauta travesera

Véase Fig. 9 (p. 58).

este caso basta a menudo con aumentar la distancia hacia el micrófono para cortar la retroalimentación.

• Para garantizar la resistencia a la Retroalimentación acústica de su micró-

fono no tape nunca los orificios de entrada de sonido de atrás (1) con la mano. Si lo hace, transformaría la característica direccional cardioide/hipercardioide en una característica omnidireccional, con lo que podrían producirse realimentaciones acústicas con un volumen mucho más bajo.

• Para optimizar la inteligibilidad de la voz puede calzar el Presence Boost Adapter en la cápsula (véase el Capítulo 3.1).

• La distancia frente al micrófono depende en primer lugar del tipo de pieza de música. Para la música pop y jazz mantenga una pequeña distancia frente al micrófono (2–5 cm), dado que, al reducir la distancia con el micrófono, aumenta la proporción de los ruidos de soplado y respiración.

C 1000 S



Nota

a b

3 Utilización

En este caso, sople un poco por debajo del micrófono para evitar que se acentúen excesivamente estos ruidos o que se sobrecargue el micrófono soplando desde la proximidad inmediata.

• La música clásica requiere un sonido menos directo, con un sentido mas acentuado de la atmosfera de la sala. Emplaze el micrófono un poco por cima del instrumento, a una distancia de aprox. 10 a 20 cm. Oriente el micrófono al instrumento, formando con ello un angulo de 90°.

• Si considera que el ruido de llave es característico para el sonido del saxófono o la pieza musical, oriente el micrófono al centro del instrumento.

• Si por el contrario, considera que son molestos los ruidos de llaves, oriente el micrófono sobre el borde delantero exterior del pabellón.

• Si el micrófono indica hacia adentro en el pabellón, obtendrá un alto porcentaje de ruidos de aire.

• La distancia perfecta del micrófono es de 20 a 30 cm.

• Puede ser que en el escenario llegue a ser necesario acercarse aún más al micrófono (hasta 5 cm) para evitar la retroalimentación y la diafonía con otros instrumentos. Cuide de que en este caso especial no se sople dentro del micrófono.

C 1000 S58

Fig. 9: emplazamiento

del micrófono para flauta

3.5 Saxófono

Fig. 10: Emplazamiento del

micrófono para saxófono

3 Utilización

3.6 Guitarra acústica

Fig. 11: Emplazamiento del micrófono para guitarra acústica

4.1 Superficie del micrófono

4.2 Pantalla antiviento interna

• Si en el escenario hay demasiado ruido oriente el micrófono, desde una distancia de aprox. 20 cm, directamente sobre la rosa. Así la guitarra suena lo más fuerte, aunque solicitando un poco más los bajos.

• Se puede obtener un sonido equilibrado orientando el micrófono sobre el puente o un punto cercano al puente.

• Los pickups integrados en algunas guitarras acústicas transmiten muy bien los bajos y las medianas, pero no tratan muy bien a los agudos. Este inconveniente se puede subsanar utilizando un micrófono adicional. En el pupitre de mezcla, regule a menor los bajos y las medianas de la señal microfónica.

• Limpie la superficie de la caja del micrófono con un paño humedecido con agua.

1. Desatornille la rejilla exterior del micrófono en sentido contrario al reloj.

2. Quite la pantalla antiviento de la rejilla exterior y limpie la pantalla antiviento con lejía sabonosa.

3. Deje la pantalla antiviento secar durante la noche.

4. Inserte la pantalla antiviento en la rejilla exterior y tornille la rejilla exterior al micrófono en sentido del reloj.

C 1000 S

4 Limpieza

5 Eliminación de fallos

C 1000 S60

Fallo Causa posible Eliminación

No hay sonido: 1. Están desconectados el pupitre

de mezcla y/o el amplificador.

2. Están en cero: el fader del canal o el regulador del nivel de suma del pupitre de mezcla o el regulador de volumen del amplificador.

3. El micrófono no está conectado al pupitre de mezcla o al amplificador.

4. Los conectores del cable no están bien enchufados.

5. El cable está dañado (fallado, defectuoso).

6. No hay tensión de alimentación.

7. Pila agotada/no hay pila.

1. Conectar el pupitre de mezcla y/o el amplificador.

2. Ajustar en el nivel deseado el fader, el regulador master del pupitre de mezcla o el regulador de volumen del amplificador.

3. Conectar el micrófono al pupitre de mezcla o al amplificador.

4. Enchufar nuevamente los conectores del cable.

5. Controlar el cable y renovarlo si es necesario.

6. Conectar la alimentación fantasma. Examinar el cable y, de ser necesario, reponerlo.

7. Controlar/introducir la pila.

Distorsiones:

1. El nivel de ganancia de la mesa de mezcla está muy alto.

2. La entrada de la mesa de mezcla es muy sensible.

1. Disminuya el nivel de ganancia con el regulador de ganancia.

2. Conecte un preatenuador de 10 dB entre el cable de micrófono y la entrada.

El micrófono suena cada vez más bajo:

• La pantalla antiviento interna o externa está sucia, lo que atenúa las altas frecuencias.

• Lavar la pantalla antiviento interna o externa.

6 Datos técnicos

C 1000 S

Modo de funcionamiento: Micrófono de condensador con carga permanente Característica direccional: Cardioide/hipercardioide (PPC 1000 montado) Gama de frecuencia: 50 - 20000 Hz Sensibilidad: 6 mV/Pa (-44 dBV) Presión sonora límite para factor de distorsión no lineal de 1%: 137 dB Nivel de ruido equivalente (CCIR 468-3): 32 dB Nivel de ruido equivalente: 21 dB-A Relación señal/ruido(pond. A): 73 dB Impedancia eléctrica a 1000 Hz: 200 ohmios Impedancia de carga recomendada: ≥2000 ohmios Tensión de alimentación: Alimentación fantasma de 9 - 52 V según IEC 61938

o pila interna de 9 V Toma de corriente: Aprox. 2 mA Tipo de conector: XLR de 3 polos Superficie: laqueada plateada opaco Dimensiones: largo: 220 mm, diámetro: 34 mm Peso neto: 320 g Peso bruto: 650 g

Este aparato corresponde a las normas citadas en la declaración de conformidad de este aparato. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico sales@akg.com.

Respuesta de frecuencia (cardioide) Diagrama polar (cardioide)

Respuesta de frecuencia (hipercardioide) Diagrama polar (hipercardioide)

Índice

C 1000 S62

Página

Bem-vindo! ............................................................................................................63

Segurança e meio ambiente...................................................................................63

Segurança ........................................................................................................63

Meio ambiente...................................................................................................63

1 Apresentação ..................................................................................................63

1.1 Itens inclusos..............................................................................................63

1.2 Acessórios opcionais ...................................................................................64

1.3 Microfone...................................................................................................64

2 Alimentação e conexão....................................................................................65

2.1 Geral..........................................................................................................65

2.2 Uso com pilha .............................................................................................65

2.2.1 Colocar/trocar e testar a pilha..............................................................65

2.2.2 Ligar o microfone a uma entrada balanceada ........................................66

2.2.3 Ligar o microfone a uma entrada desbalanceada...................................66

2.3 Alimentação fantasma .................................................................................67

3 Aplicação.........................................................................................................67

3.1 Montagem do PPC 1000 ou do PB 1000 .......................................................67

3.2 Áreas de aplicação ......................................................................................67

3.3 Vocais........................................................................................................67

3.3.1 Distância de captação e efeito de proximidade ......................................68

3.3.2 Ângulo de incidência...........................................................................68

3.3.3 Realimentação ...................................................................................68

3.3.4 Clareza da palavra ..............................................................................69

3.4 Flauta travessa............................................................................................69

3.5 Saxofone ....................................................................................................70

3.6 Guitarra acústica.........................................................................................71

4 Limpeza...........................................................................................................71

4.1 Superfície do microfone ...............................................................................71

4.2 Paravento interno ........................................................................................71

5 Resolver problemas.........................................................................................72

6 Especificações ................................................................................................73

Bem-vindo!



1.1 Itens inclusos

C 1000 S

Agradecemos a sua decisão de comprar um produto da casa AKG. Por favor leia cuidadosamente o manual de instruções, especialmente o capítulo 1, Segurança e meio ambiente, antes de utilizar o equipamento e guarde este ma-

nual de instruções em lugar seguro, para que possa sempre consultá-lo. Desejamos-lhe muito divertimento e sucesso!

• Verifique se a embalagem contém todos os componentes acima indicados.

Caso falte algo, favor entre em contato com a concessionária da AKG.

1 Apresentação

C 1000 S H 63 W 1000

PPC 1000 PB 1000 Maleta

Segurança e meio ambiente

Segurança

Meio ambiente



• Verifique se o aparelho, ao qual deseja conectar o microfone, corresponde às normas de segurança válidas e se está equipado com uma ligação à terra.

• Se desejar eliminar o aparelho, separe a carcaça, a eletrônica e os cabos e elimine todos os componentes de acordo com as normas de eliminação válidas.

• A embalagem é reciclável. Elimine a embalagem num sistema de coleta adequado.

1 Apresentação

• Os acessórios opcionais encontrará no catálogo/na brochura atual da AKG ou em www.akg.com. A concessionária terá mais informações disponíveis.

O microfone condensador C 1000 S com característica cardióide/hipercardióide foi desenvolvido especialmente para a aplicação vocal e instrumental no palco, mas também no estúdio de gravação ou de rádio. Pode usar o microfone ou com uma pilha interna de 9 V ou com uma alimentação fantasma externa (9 a 52 V conforme IEC 61938) e conectar diretamente a mesas de mixagem, aparelhos de gra va ção sonora, etc. O transdutor tipo "backplate" de alta qualidade junto com a suspensão elástica da cápsula suprime da melhor forma possível os ruídos de mão e de cabos. A haste do microfone consiste em alumínio maciço e possui uma cobertura de latão removível provida de um cesto estável de grades de aço inoxidável. O microfone possui um conector XLR com 3 pólos que corresponde às normas internacionais.

Polar Pattern Converter PPC 1000

O Polar Pattern Converter PPC 1000 coloca-se na cápsula e transforma a característica cardióide do microfone em hipercardióide. Desta forma o microfone tornase menos sensível em relação ao som que o atinge das partes laterais ou traseiras. Esta característica constitui uma vantagem particular no palco quando utiliza alto-falantes de monitor.

Presence Boost Adapter PB 1000

O Presence Boost Adapter PB 1000 otimiza a clareza da fala, aumentando a sensibilidade em 5 dB na faixa de 5 kHz a 9 kHz.

Chave liga/desliga

O microfone está provido de uma chave liga/desliga para poupar a pilha. A chave está embutida para evitar o desligamento involuntário.

LED de controle BATT CHECK

Este LED indica o estado de carga da pilha:

• O LED acende-se ao ligar e apaga-se depois: a pilha está em ordem.

• O LED continua aceso: a pilhas estará esgotada dentro de ca. 60 minutos.

• Se usar o microfone com alimentação fantasma o LED permanecerá escuro.

C 1000 S64

1.2 Acessórios opcionais

1.3 Microfone

Nota



2 Alimentação e conexão

2.1 Geral

2.2 Uso com pilha

2.2.1 Colocar/trocar e testar a pilha

Fig. 1: Colocar a pilha

Veja fig. 1.

O C 1000 S é um microfone condensador e portanto necessita de alimentação de corrente. A alimentação com a pilha interna de 9 V possibilita usar o microfone independentemente da alimentação fantasma externa e sem perdas de qualidade. No entanto, se usar o microfone com alimentação fantasma externa, este mudará automaticamente do modo de operação com pilha para o modo de alimentação fantasma. O microfone possui uma saída balanceada com um plugue XLR com 3 pólos:

Pino 1 = massa Pino 2 = áudio (em fase)

Pino 3 = áudio Pode ligar o microfone a entradas de microfone balanceadas com ou sem alimentação fastasma assim como entradas desbalanceadas.

1. Desenrosque a tampa de grade (1).

2. Abra o estribo de fixação (2).

3. Coloque as pilhas conforme a figura impressa "+" e "-" observando as polari-

dades corretas.

Não é possível colocar a pilha com os pólos inversos.

4. Pressione o estribo de fixação (2).

5. Empurre o compartimento da pilha para trás.

6. Enrosque a tampa de grade (1) no microfone.

7. Ligue o microfone, colocando a chave liga/desliga (3) em "ON".

O LED de controle (4) acende-se brevemente. Se a pilha está em boas condi-

ções o LED (4) apaga-se de novo.

Se o LED de controle (4) não se acende, a pilha está esgotada. Coloque uma

pilha nova.

Se o LED de controle (4) começar a brilhar, a pilha estará esgotada dentro de

ca. 60 minutos. Substitua a pilha o mais depressa possível por uma pilha nova.

C 1000 S











2 Alimentação e conexão

2.2.2 Ligar o microfone a uma entrada

balanceada

Fig. 2: Conexão através

dum cabo XLR balanceado

Veja fig. 2.

2.2.3 Ligar o microfone a uma entrada

desbalanceada

Fig. 3: Conexão através de

um cabo desbalanceado

Veja fig. 3.

2.3 Alimentação fantasma

Fig. 4: Conexão a uma

entrada balanceada

com alimentação fantasma

Veja fig. 4.

C 1000 S66

• Use um cabo XLR comum. O comprimento do cabo não influencia a qualidade do sinal.

• Se pretende ligar o microfone a uma entrada de microfone desbalanceada (entrada jack de 6,3 mm), use um cabo com uma tomada XLR e um plugue jack mono de 6,3 mm. Estes cabos pode adquirir em lojas especializadas em equipamentos de música.

• Repare que cabos desbalanceados podem absorver radiações de campos magnéticos (cabos de rede, cabos de iluminação, motores elétricos, etc.) como uma antena. Em cabos com mais de 5 m de comprimento isto poderá levar a zumbidos e outros ruídos.

1. Conecte o microfone através de um cabo de microfone XLR a uma entrada balanceada XLR provida de alimentação fantasma.

2. Ligue a alimentação fantasma. (Consulte o manual do respectivo aparelho.)

Nota



2 Alimentação e conexão

3.1 Montagem do PPC 1000 ou do PB 1000

Fig. 5: Montagem do PPC 1000/PB 1000

Veja fig. 5.

3.2 Áreas de aplicação

3.3 Vocais

• O microfone muda automaticamente do modo de pilha para o de alimentação fantasma. Neste caso o LED de controle está desativado. Portanto não é necessário retirar a pilha do microfone. O LED de controle permanece escuro.

1. Desenrosque a tampa de grade.

2. Coloque o PPC 1000 ou o PB 1000 (1) na cápsula do microfone (2), girando-o levemente até o ponto final.

• Durante a montagem ou a desmontagem do PPC 1000/PB 1000 aperte com a mão a cápsula do microfone (2) na suspensão elástica de borracha (3) para não remover involuntariamente a cápsula da suspensão.

Recomendamos o C 1000 S para as seguintes aplicações em palco ou em estúdio:

Vocais Instrumentos

Solista Metais Coral Sopros

Violão, guitarra acústica Hi-Hat Chimbais Caixa/toms

Um microfone de canto proporciona-lhe muitas possibilidades de modificar o som da sua voz como é produzido através da instalação de sonorização. Preste atenção às seguintes instruções para aplicar o seu microfone de melhor forma possível.

C 1000 S



Nota

3 Aplicação







AVISO

3 Aplicação

3.3.1 Distância de captação

e efeito de proximidade

3.3.2 Ângulo

de incidência

Fig. 6: Posição típica

do microfone

3.3.3 Realimentação

Veja fig. 7.

Veja fig. 7a.

Veja capítulo 3.1 e fig. 7b.

C 1000 S68

Em geral a sua voz será reproduzida de forma mais branda e mais suave quanto mais curta for a distância entre os lábios e o microfone, enquanto com uma maior distância do microfone o som será reproduzido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte. Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distância do microfone. O efeito de proximidade surge apenas perto da fonte de som (a uma distância de menos de 5 cm) e enfatiza mais os graves. Torna o som da sua voz mais profundo, voluminoso, íntimo e enfatiza os graves.

• Cante no microfone duma posição lateral ou acima do microfone. Desta forma obtém um som equilibrado e natural.

• Se cantar diretamente no microfone serão transmitidos não só os ruídos da respiração, mas também os sons fechados (t, p), e os sons sibilantes (s, ch, tch) são enfatizados de maneira não natural.

A realimentação surge porque uma parte do som emitido pelos alto-falantes é absorvido pelo microfone, e o som é transmitido mais intensamente ao microfone. A partir de um certo volume (limite de realimentação) este sinal corre, por assim dizer, num círculo e a instalação de som uiva e apita, e pode ser controlada só girando o botão do volume para uma posição de volume menor. Para enfrentar este perigo, o microfone possui uma característica cardióide. Isto significa que é mais sensível ao som que entra pela frente (a voz), enquanto quase não responde ao som que entra pelo lado ou do lado de trás (alto-falantes de monitoreado).

• A menor possibilidade de realimentação é garantida ao posicionar os alto-falantes PA em frente dos microfones (na borda da frente do palco).

• Se usar alto-falantes de monitoreado nunca direcione o seu microfone para os monitores ou os alto-falantes PA. Recomendamos colocar o Polar Pattern Converter PPC 1000 na cápsula, a fim de mudar a característica para hipercardióide. Desta forma o microfone torna-se ainda mais insensível ao som que o atinge do lado ou de trás, isto é, o perigo de realimentação será reduzido ainda mais.

A realimentação poderá ser provocada também por efeitos de ressonância (em conseqüência da acústica da sala) especialmente na faixa das frequências baixas, ou seja, indiretamente pelo efeito de proximidade.

3 Aplicação

Fig. 7: Posicionamento do microfone para minimizar o risco de realimentação

Fig. 8: Mantenha livres as aberturas traseiras de entrada de som!

3.3.4 Clareza da palavra

3.4 Flauta travessa

Veja fig. 9 (p. 70)

Neste caso freqüentemente só precisa de aumentar a distância do microfone para acabar com a realimentação.

• Para garantir a resistência do microfone em relação a realimentações, nunca feche as aberturas traseiras de entrada de som (1) com a mão. Desta forma, transformaria a característica cardióide/hipercardióide em característica omnidirecional o que poderá levar a realimentações já com o volume relativamente baixo.

• Para melhorar a clareza da palavra, poderá colocar o adaptador Presence Boost PB 1000 na cápsula (veja capítulo 3.1).

• A distância do microfone depende principalmente do estilo musical. Com música pop e jazz pode aproximar-se do microfone até 2 - 5 cm porque com distâncias curtas aumetará a cota de ruídos de sopro e de respiração.

C 1000 S



Nota

a b

3 Aplicação

C 1000 S70

Neste caso sopre um pouco por baixo do microfone para evitar de acentuar estes ruídos demasiadamente ou de sobrecarregar o microfone soprando dentro dele de ume distância extremamente curta.

• A música clássica exige um som menos direto, mais espaçoso. Coloque o microfone um pouco acima do instrumento a uma distância de aproximadamente 10 a 20 cm. Oriente o microfone para baixo e num ângulo reto em relação à flauta.

• Quando sentir o ruído das chaves caraterístico para o som do saxofone ou a peça de música, deverá direcionar o microfone para o centro do instrumento.

• Se achar que os ruídos das chaves incomodam, será preciso direcionar o microfone para a borda exterior anterior do pavilhão. Quando posicionar o microfone de maneira que mostre para dentro do pavilhão, terá uma elevada quantidade de ruídos de ar.

• A distância ideal do microfone é de 20 a 30 cm.

• No palco deverá eventualmente aproximar-se mais do microfone (até 5 cm) para evitar realimentações e a diafonia com outros instrumentos. Neste caso preste particular atenção a não soprar diretamente no microfone.

Fig. 9: Posicionamento

do microfone

para a flauta travessa

3.5 Saxofone

Fig. 10: Posicionamento do

microfone para o saxofone

3 Aplicação

3.6 Guitarra acústica

Fig. 11: Posicionamento do microfone para guitarra acústica

4.1 Superfície do microfone

4.2 Paravento interno

C 1000 S

• Se o som no palco estiver muito alto, direcione o microfone diretamente para a boca do violão, mantendo uma distância de ca. 20 cm. Nesta posição o violão soa mais alto, com uma ligeira acentuação dos graves.

• Para obter um som mais equilibrado, direcione o microfone para o cavalete ou para um ponto próximo do mesmo.

• Os pickups integrados em alguns violões transmitem os graves e médios bastante bem, mas não os agudos. Pode evitar esta desvantagem, aplicando um microfone adicional. Diminua os graves e os médios do sinal do microfone na mesa de mixagem.

Limpe a superfície da carcaça do microfone com um pano molhado em água.

1. Desande a grade externa do microfone no sentido inverso ao dos ponteiros do relógio.

2. Remova o paravento da grade externa e lave-o com água de sabão.

3. Deixe o paravento secar durante a noite.

4. Insira o paravento na grade externa e fixe a grade externa ao microfone girando-a no sentido dos ponteiros do relógio.

4 Limpeza

5 Resolver problemas

C 1000 S72

Problema Causa possível Resolução

Não há som: 1. A mesa de mixagem e/ou o

amplificador está desligado.

2. O fader do canal do microfone ou o regulador do nível total na mesa de mixagem ou o regulador de volume no amplificador está em zero.

3. O microfone não está ligado à mesa de mixagem ou ao amplificador.

4. O plugue do cabo não está ligado corretamente.

5. O cabo está com defeito.

6. Não há tensão de alimentação.

7. A pilha está esgotada/não há pilha.

1. Ligar a mesa de mixagem e/ou o amplificador.

2. Ajustar o fader do canal ou o regulador do nível total na mesa de mixagem ou no amplificador ao nível desejado.

3. Ligar o microfone à mesa de mixagem ou ao amplificador.

4. Ligar o plugue do cabo mais uma vez.

5. Controlar o cabo e substituir se for necessário.

6. Ligar a alimentação fantasma. Controlar o cabo e substitui-lo, se for necessário.

7. Controlar/colocar a pilha.

Distorções: 1. O nível do regulador Gain na

mesa de mixagem é demasiadamente alto.

2. A entrada na mesa de mixagem é demasiadamente sensível.

1. Baixar o nível do regulador Gain.

2. Colocar um preatenuador de 10 dB entre o cabo de microfone e a entrada.

O som do microfone torna-se mais surdo com o tempo:

• O paravento interno ou externo atenua frequências altas por causa de contaminação.

• Limpar o paravento interno ou externo.

6 Especificações

C 1000 S

Tipo: microfone de condensador

com carga permanente Caraterística direccional: cardióide/hipercardióide (PPC 1000 instalado) Resposta de frequência: 50 - 20.000 Hz Sensibilidade: 6 mV/Pa (-44 dBV) Pressão sonora limite para 1% de distorsão: 137 dB Nível equivalente de ruído (CCIR 468-3): 32 dB Nível equivalente de ruído: 21 dB-A Relação sinal/ruído (pond. A): 73 dB Impedância elétrica: 200 ohms Impedância de carga recomendada: ≥2000 ohms Tensão de alimentação: alimentação fantasma de 9 a 52 V (IEC 61938)

ou pilha de 9 V interna Consumo de corrente: aprox. 2 mA Tipo de conetor: XLR tripolar Superfície: esmaltada cinzenta-prateada Dimensões: comprimento: 220 mm, diâmetro máx.: 34 mm Peso líquido: 320 g Peso bruto: 650 g

Este produto corresponde às normas citadas na respetiva declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para sales@akg.com.

Resposta de frequência (cardióide) Diagrama polar (cardióide)

Resposta de frequência (hipercardióide) Diagrama polar (hipercardióide)



C 1000 S74



C 1000 S

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components

Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques

Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componenti acustici

Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos

Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a mudanças sem aviso prévio.

AKG Acoustics GmbH

Lemböckgasse 21–25, A-1230 Vienna/AUSTRIA, phone: (+43-1) 86654-0* e-mail: sales@akg.com

For other products and distributors worldwide visit www.akg.com or www.harman.com

Printed in China (P.R.C.) 07/09/9100 U 11840

AKG C 1000 S Mikrofon, Kondensator User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
