AKG AS-4 plus 3 Owners manual

AS 4+3

Bedienungsanleitung. . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions. . . . . . . . . . . . . . . p. 9

Please read the manual before using the equipment!

Mode d’emploi. . . . . . . . . . . . . . . . p. 1 6

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso. . . . . . . . . . . . . p. 23

Prima di utilizzare l’apparecchio, leggere il manuale

Modo de empleo . . . . . . . . . . . . . . p. 30

¡Sirvase leer el manual antes de utilizar el equipo!

Instruções de uso . . . . . . . . . . . . . p. 37

Por favor leia este manual antes de usar o equipament o !

Inhaltsverzeichnis

1 Sicherheit und Umwelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Seite

1.1 Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 Umwelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2 Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.1 Einleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.3 Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.4 Frontplatte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.4.1 Mikrofoneingänge MIC 1 bis MIC 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.4.2 Line-Eingänge LINE 1 bis LINE 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.4.3 Ausgangssektion MASTER OUTPUT CONTROL . . . . . . . . . . . . . . . . . . . . . . . . 4

2.4.4 Netzschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.5 Rückseite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.5.1 Erweiterungsanschlüsse EXPANSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.5.2 CONTROL MODE-Sektion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

CONTROL MODE-Schalter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

CONTROL MODE-Regler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.5.3 Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.5.4 Line-Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.5.5 Mikrofoneingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.5.6 Versorgungsbuchse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.5.7 Blockschaltbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.1 Audioverbindungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.2 Kaskadieren mehrerer AS 4+3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.3 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4 Bedienungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1 Mikrofonpegel einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1.1 Automatikbetrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1.2 Ausschaltverzögerung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1.3 Mikrofonempfindlichkeit ausgleichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.2 Line-Pegel einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.3 Vorrangschaltung/Ducking aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.3.1 Ducking-Absenkung einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.4 Ausgangspegel und Klangregelung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.5 NOM-Absenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.1 Mikrofoneingänge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.2 Line-Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.3 Gesamtsystem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.4 Bestelldaten/Bestellnummer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.5 Ausschreibungstext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch
die Lüftungsschlitze in das Gerät fallen.

2. Das Gerät darf nur in trockenen Räumen eingesetzt werden.

3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im
Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausge­tauscht werden können.

4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Steckernetzteil angegebe­ne Betriebsspannung der Netzspannung am Einsatzort entspricht.

5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Wechselspannungsnetzteil mit einer
Ausgangsspannung von 12 V AC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft
beschädigen!

6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das
Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Steckernetzteil aus der Steckdose
und lassen Sie das Gerät von unserem Kundendienst überprüfen.

7. Ziehen Sie das Steckernetzteil bei längerer Nichtverwendung aus der Steckdose. Bitte beachten Sie,
dass bei angestecktem Steckernetzteil das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie
es ausschalten.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren,
Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und
Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der
Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten
oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzu­bringen.

2 Beschreibung

1 Sicherheit und Umwelt

10.Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das
Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde
Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die
Kunststoffteile beschädigen könnten.

1. Das Steckernetzteil nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um Energie zu
sparen, ziehen Sie daher das Steckernetzteil von der Netzsteckdose ab, wenn Sie das Gerät längere
Zeit nicht benützen.

2. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle
Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die
Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die
Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel
Spaß und Erfolg!

Der AS 4+3 ist ein automatisches Mischpult mit 4 mittels Gates gesteuerten Mikrofoneingängen und 3
Line-Eingängen sowie einem symmetrischen Line-Ausgang und einem asymmetrischen Ausgang zum
Anschluss von Tonaufzeichnungsgeräten.
Jeder Mikrofoneingang ist mit schaltbarer 24 V-Phantomspeisung für Kondensatormikrofone sowie
einem eigenen Kompressor/Limiter ausgestattet.
Eine schaltbare Ducking-Funktion ("Vorrangschaltung") bewirkt, dass ein an Kanal 1 anliegendes Signal
den Pegel aller anderen Eingänge um einen einstellbaren Betrag absenkt.
Die NOM-Absenkungsfunktion bewirkt, dass der Ausgangspegel bei jeder Verdoppelung der Anzahl der
offenen Mikrofone automatisch um je ca. 2 dB abgesenkt wird.
Spezielle "Expansion"-Buchsen ermöglichen Ihnen, bis zu zehn automatische Mischpulte AS 4+3 mit ins­gesamt 40 Mikrofoneingängen miteinander zu verbinden.

1.2 Umwelt

2.1 Einleitung

1 AS 4+3
1 AC Adapter (Steckernetzteil)

Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden
Sie sich bitte an Ihren AKG-Händler.

Verbindungskabel IC AS8 zum Verbinden von zwei bis zehn AS 4+3 miteinander.
Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung

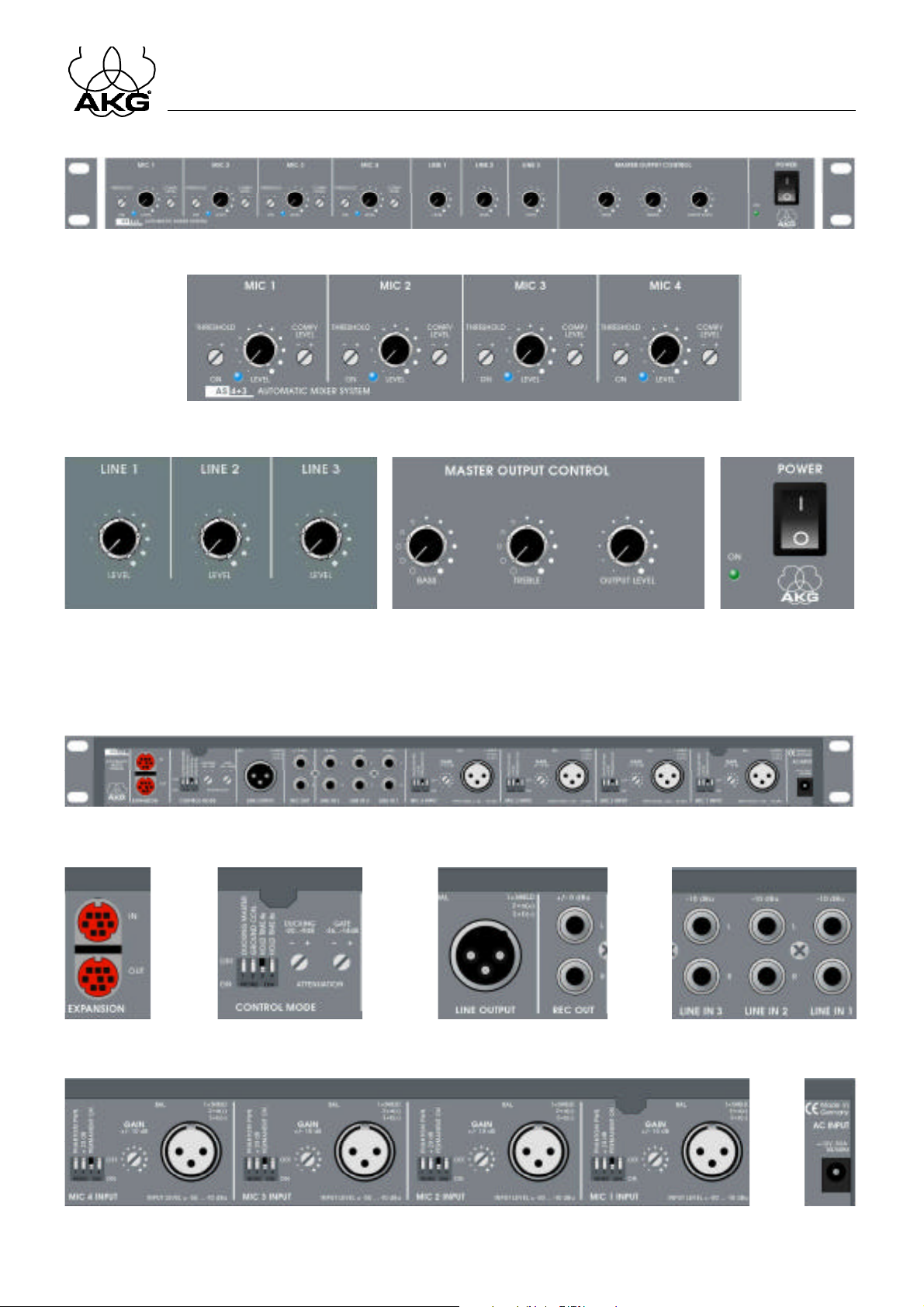

Siehe Fig. 1.

THRESHOLD: Dieses Trimmpotentiometer stellt den Schwellenwert ein, ab dem sich der Eingang auto-

matisch einschaltet. (Solange der Mikrofonpegel den Schwellenwert nicht erreicht, wird der Eingang
um 14 bis 26 dB bedämpft.) Der Einstellbereich beträgt ca. 0 dB bis –32 dB bezogen auf den
Nennpegel des Eingangs.
Am linken Anschlag des THRESHOLD-Potentiometers beträgt der Schwellenwert ca. –32 dB. Der
Eingang ist sehr empfindlich, Sie brauchen also nur leise in das Mikrofon zu sprechen, um den
Eingang einzuschalten.
Je weiter Sie das THRESHOLD-Potentiometer zum rechten Anschlag hin drehen, umso unempfindli­cher wird die Pegelerkennung und umso lauter müssen Sie in das Mikrofon sprechen, um den Eingang
einzuschalten. Am rechten Anschlag des THRESHOLD-Potentiometers beträgt der Schwellenwert
mehr als 0 dB. Es ist dann fast unmöglich, den Kanal durch Besprechen einzuschalten.
Da die THRESHOLD–Einstellung von der LEVEL–Einstellung unabhängig ist, kann sich ein Eingang
auch dann einschalten, wenn der LEVEL–Regler auf Minimum eingestellt ist. Dadurch bleibt zwar das
e n t s p rechende Mikrofonsignal unhörbar, dieser eingeschaltete Eingang zählt jedoch zur
Gesamtanzahl der eingeschalteten Eingänge dazu, was eine (weitere) NOM–Absenkung auslösen
kann (siehe auch Kapitel 4.5). Wenn Sie dies vermeiden möchten, drehen Sie das THRESHOLD­Potentiometer so weit nach rechts, dass sich der Eingang nicht unbeabsichtigt einschalten kann.

ON: Diese blaue Leuchtdiode leuchtet, solange der entsprechende Eingang eingeschaltet ist und erlischt,

wenn sich der Eingang ausschaltet.

LEVEL: Dieser Regler stellt die Lautstärke des Eingangs ein.

2.1 Lieferumfang

2.3 Optionales Zubehör

2.4 Frontplatte

2.4.1 M ikrofoneingänge
MIC 1 bis MIC 4

Siehe Fig. 2.

COMP/LEVEL: Dieses Trimmpotentiometer stellt den Kompressionsfaktor ein. Am linken Anschlag des

COMP/LEVEL-Potentiometers ist nahezu keine Kompression wirksam, die Verstärkung ist unabhän­gig vom Eingangspegel. Am rechten Anschlag wird das Signal im Verhältnis von ca. 2:1 komprimiert,
d.h. eine Amplitudenerhöhung des Eingangssignals um 2 dB erhöht das Ausgangssignal um lediglich
1 dB.
Wir empfehlen, diese Funktion bei unerfahrenen Sprechern einzusetzen, denn sie hält auch bei stark
schwankendem Besprechungsabstand oder –winkel die Lautstärke annähernd konstant.

2 Beschreibung

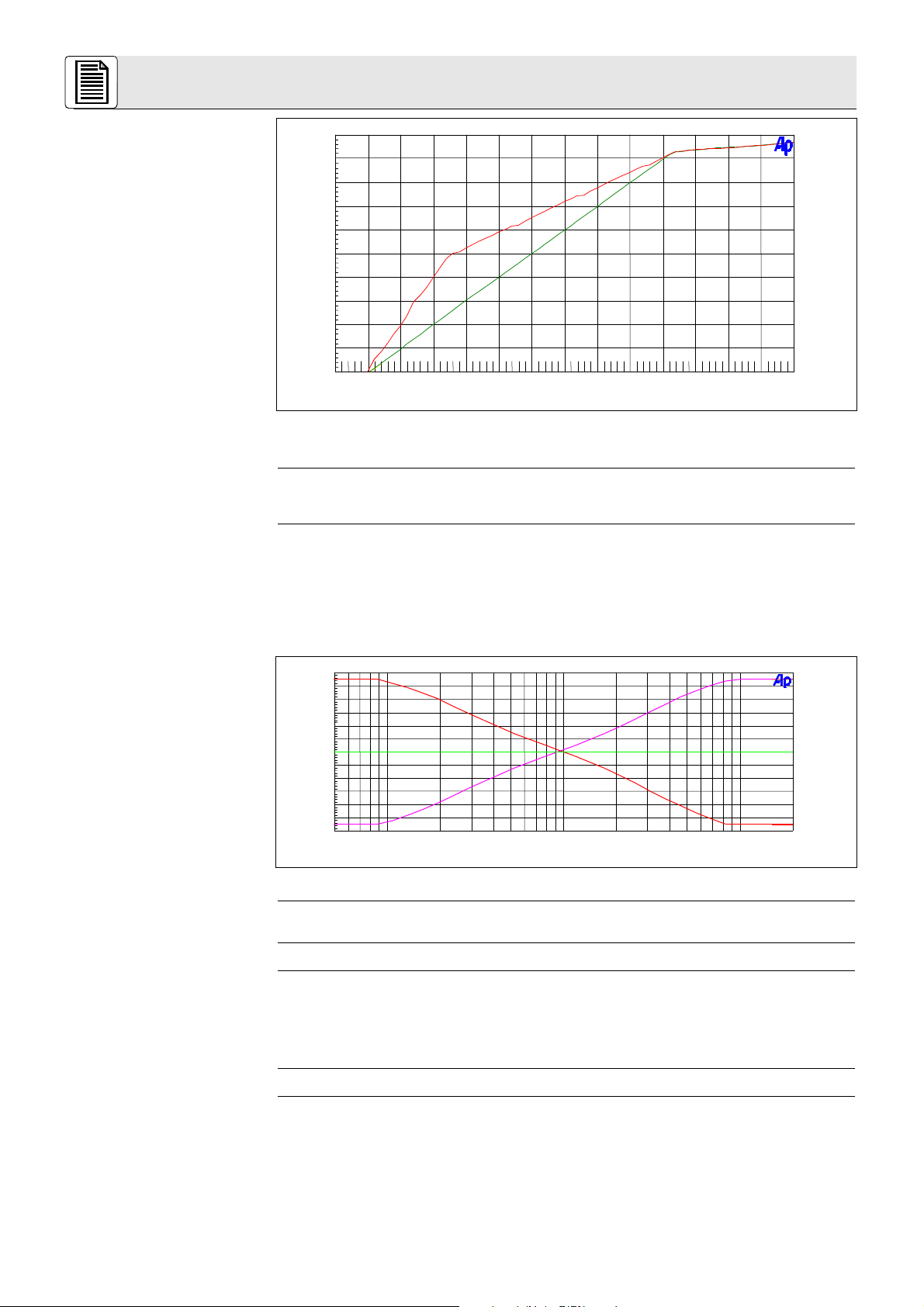

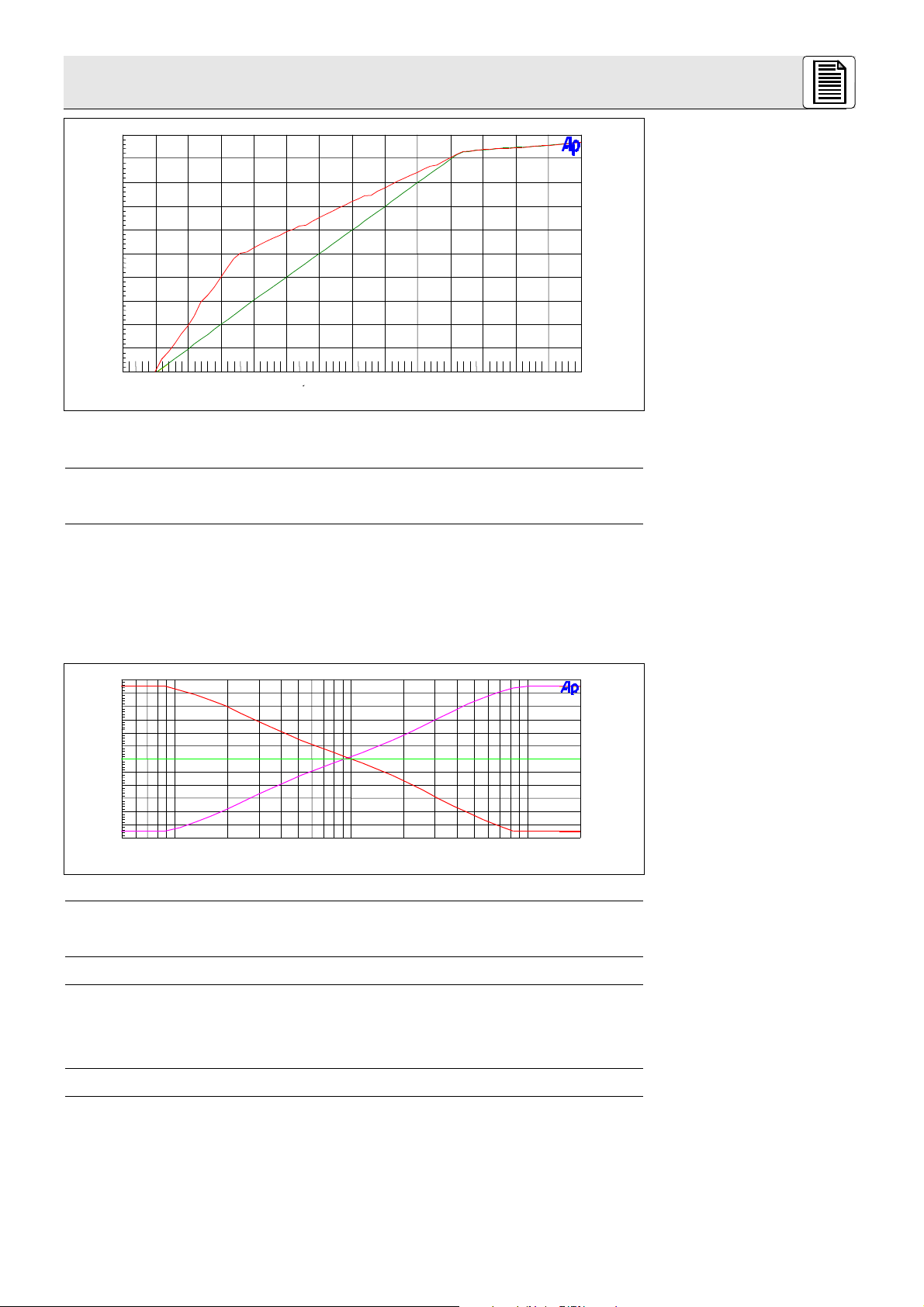

Grafik 1: Kompression

+5

Y

-0

-5

-10

-15

-20

-25

Ausgangspegel

-30

-35

-40

-45

-50

-45

-40

-35

-30

-25

-20

-15

-10

+0

-5

+10

+5

+15

+20

X

E i n g a n g s p e g e l

Die Grafik 1 zeigt das Verhältnis des Eingangspegels (X-Achse) zum Ausgangspegel (Y-Achse). Die
obere Kurve wurde mit maximaler Kompression aufgezeichnet, die untere stellt den linearen Verlauf
dar. Hier ist auch die Limiter–Funktion gut erkennbar, welche ein Ansteigen des Ausgangspegels über
0 dBu verhindert (Begrenzer).

2.4.2. Line-Eingänge
LINE 1 bis LINE 3

Siehe Fig. 3.

2.4.3 Ausgangssektion

MASTER OUTPUT CONTROL

Siehe Fig. 4.

Grafik 2: Klangregelung

2.4.4 Ne tzschalter

Siehe Fig. 5.

LEVEL: Dieser Regler stellt die Lautstärke des Eingangs ein.

Die Bedienelemente der Ausgangssektion wirken nur auf den Summenausgang (LINE OUTPUT) und
haben keinerlei Einfluß auf das Signal an den REC OUT-Buchsen.

BASS: Dieser Regler ermöglicht eine Absenkung/Anhebung tiefer Frequenzen um ca. +/-10 dB bei

100 Hz mit typischer "Kuhschwanz"-Charakteristik.

TREBLE: Dieser Regler ermöglicht eine Absenkung/Anhebung hoher Frequenzen um ca. +/-10 dB bei

10 kHz mit typischer "Kuhschwanz"-Charakteristik.

+12

+10

+8

+6

+4

+2

d

-0

B

dB

u

-2

-4

-6

-8

-10

-12
100

60

200

500

Hz

1k

Hz

2k

5k

10k

20k

OUTPUT LEVEL: Dieser Regler stellt die Gesamtlautstärke ein.

POWER: Schaltet das gesamte Gerät ein (Stellung "I") und aus (Stellung "0"). Solange das Gerät einge-

schaltet ist, leuchtet die grüne Leuchtdiode ON neben dem POWER-Schalter.

2.5 Rückseite

2.5.1 Erwe iterungsanschlüsse
EXPANSION

Siehe Fig. 7.

2.5.2 CONTROL MODE- Sektion

CONTROL M ODE-Schalter

Siehe Fig. 6.

EXPANSION IN/OUT: Diese beiden 8-poligen Mini-DIN-Buchsen (auch als Hosiden- oder S-VHS-

Buchsen bekannt) erlauben Ihnen, bis zu 10 automatische Mischpulte AS 4+3 miteinander zu verbin­den. Dazu benötigen Sie ein oder mehrere optionale Verbindungskabel IC AS8.
Die CONTROL MODE-Funktionen können Sie individuell für jedes einzelne Gerät der Kette einstellen,
die Ausgangsparameter nur am letzten Gerät der Kette.

Siehe Fig. 8.

DUCKING MASTER: DIP–Schalter zum Aktivieren der Vorrangschaltung.

Stellung ON: Solange der Mikrofoneingang MIC 1 eingeschaltet ist, wird der Pegel sämtlicher ande-

rer Eingänge (MIC 2-4 und LINE 1-3) an diesem und allen eventuell damit verbundenen Mischpulten
abgesenkt.

Stellung OFF: Der Betriebszustand des Mikrofoneingangs MIC 1 beeinflusst die übrigen Kanäle nicht.

GROUND CONNECT: Befindet sich dieser Schalter in der Stellung ON (unten), ist das Metallgehäuse des

Gerätes mit der internen Masse und den Schirmanschlüssen sämtlicher Ein- und Ausgangsbuchsen
elektrisch verbunden. Wir empfehlen, den GROUND CONNECT-Schalter immer in der Stellung ON zu

lassen. Falls sich jedoch beim Zusammenschalten mit anderen Geräten, die eventuell nicht potenzial-

2 Beschreibung

frei sind, Brummschleifen und dadurch Störgeräusche ergeben, können Sie die Brummschleife unter­brechen, indem Sie den Schalter nach oben auf OFF stellen.

HOLD TIME 4s und HOLD TIME 8s: Mit diesen beiden Schaltern können Sie festlegen, wie lange (1 bis

12 Sekunden) die MIC-Eingänge eingeschaltet bleiben, nachdem der Redner/die Rednerin zu spre­chen aufgehört hat (siehe auch Kapitel 4.1.2).

DUCKING ATTENUATION: Dieser Regler stellt den Betrag ein, um den die Mikrofoneingänge MIC 2-4

und der Line-Eingänge LINE 1-3 bedämpft werden, wenn durch MIC 1 der Ducking–Modus ausgelöst
wird. Der Einstellbereich beträgt 20 dB (linker Anschlag) bis ca. 9 dB (rechter Anschlag). Somit kön­nen Sie einstellen, wie laut z.B. Hintergrundmusik von einem CD–Player noch hörbar ist, während
MIC 1 besprochen wird.

GATE ATTENUATION: Dieser Regler stellt den Betrag ein, um den alle Mikrofoneingänge MIC 1-4

bedämpft werden, wenn diese nicht besprochen werden. Der Einstellbereich beträgt 26 dB (linker
Anschlag) bis ca. 14 dB (rechter Anschlag). Somit können Sie einstellen, wie laut das Mikrofonsignal
eines Kanals immer noch zu hören ist, wenn der Kanal ausgeschaltet ist. Dies ist in Diskussionsrunden
recht wichtig, denn es bleibt somit auch bei Redepausen immer ein gewisses Raumgeräusch hörbar.

LINE OUTPUT: An dieser XLR-Buchse steht das elektronisch symmetrierte Summen-Ausgangssignal

aller Eingangskanäle zur Verfügung. Sie können den Ausgangspegel mit dem OUTPUT LEVEL-Regler
an der Frontplatte einstellen. Der Nennpegel beträgt ca. 0 dBu.

REC OUT: An diesen beiden Cinch-(RCA-)Buchsen können Sie für Tonaufzeichnungen ein

Kassettendeck o.ä. anschließen. Die REC OUT-Buchsen führen das Summen-Ausgangssignal aller
Eingangskanäle. Die MASTER OUTPUT CONTROL-Regler (Klang- und Lautstärkeregler) beeinflussen
das Signal an den REC OUT-Buchsen nicht. Der Ausgangspegel beträgt ca. 0 dBu.

LINE IN 1-3: An diesen 3 x 2 Cinch–Buchsen können Sie externe Audiogeräte wie CD-Player, Tuner,

Kassettendeck etc. anschließen. Stereosignale werden automatisch zu einem Monosignal summiert.
Der nominale Eingangspegel beträgt –10 dBu.

MIC 1 INPUT bis MIC 4 INPUT: Symmetrische XLR-Buchsen zum Anschluss von niederohmigen

dynamischen oder Kondensatormikrofonen.

PHANTOM PWR: Dieser DIP-Schalter schaltet die Phantomspeisespannung für den entsprechenden

Kanal ein (untere Position) und aus (obere Position).

+20 dB: Dieser DIP-Schalter erhöht in der unteren Position die Eingangsempfindlichkeit um 20 dB (das

Signal wird lauter). In der oberen Position des Schalters bleibt die Eingangsempfindlichkeit unverän­dert (siehe auch Tabelle 1 in Kapitel 4.1).

CONTROL M ODE-Re gler

2.5.3 Ausgänge

Siehe Fig. 9.

2.5.4 Line- Eingänge

Siehe Fig. 10.

2.5.5 M ikrofoneingänge

Siehe Fig. 11.

PERMANENT ON: Umschalter zwischen Automatik- und manuellem Betrieb.

Obere Position - Automatik: Der Eingang schaltet sich automatisch ein, wenn am Eingang ein Signal

eintrifft (wenn z.B. jemand spricht). Wenn am Eingang kein Signal vorhanden ist, schaltet sich der
Eingang nach einer mit den HOLD TIME-Schaltern einstellbaren Verzögerungszeit automatisch ab.

Der Eingang wird durch die GATE–Steuerung nicht völlig abgeschaltet, sondern lediglich um 14 bis
26 dB bedämpft. Wenn keinerlei Signal eines Einganges auf den Ausgang gelangen soll, drehen Sie
den entsprechenden LEVEL–Regler an der Frontplatte bis zum linken Anschlag zurück.

U n t e re Position - manuell: Der Eingang ist permanent eingeschaltet, unabhängig vom
Eingangssignal.

GAIN: Mit diesem Trimmpotentiometer können Sie die Eingangsempfindlichkeit fein einstellen (siehe

auch Tabelle 1 in Kapitel 4.1).

AC INPUT: Anschlussbuchse für das mitgelieferte Steckernetzteil.

Betreiben Sie das Gerät nur mit dem mitgelieferten Steckernetzteil (12 V Wechselspannung).
Der Betrieb mit anderen Netzgeräten oder mit Gleichspannung kann zu Schäden am Gerät
führen.

Siehe Fig. 13.

Schließen Sie das Gerät erst dann an das Netz an, wenn Sie alle Audioverbindungen hergestellt haben.

Ein Verkabelungsbeispiel finden Sie in Fig. 14.

1. Schließen Sie Ihre Mikrofone an die MIC INPUT-Buchsen 1 bis 4 an. Lesen Sie dazu die
Bedienungsanleitung Ihrer Mikrofone nach.

Hinweis:

2.5.6 Versorgungsbuchse

Siehe Fig. 12.

Wichtig!

2.5.7 Blockschalt bild

3 Anschluss

3.1 Audioverbindunge n

Schließen Sie jenes Mikrofon, das die Ducking-Funktion steuern soll, an MIC 1 INPUT an.

Hinweis:

3 Anschluss

4 Bedienungshinweise

2. Schalten Sie an jenen Eingängen, an die Sie ein Kondensatormikrofon angeschlossen haben, die
Phantomspeisung ein. Stellen Sie dazu den PHANTOM PWR-Schalter in die untere Position.

Wichtig!

3.2 Kaskadieren me hrerer
AS 4+3

3.3 Netzanschluss

Wichtig!

Siehe Fig. 12.

Falls Sie drahtlose Mikrofone verwenden, schalten Sie an jenen Eingängen, an denen Sie einen
Empfänger angeschlossen haben, die Phantomspeisung unbedingt aus, um Schäden am
Empfänger zu vermeiden.

3. Schließen Sie Ihre Zuspielgeräte (CD-Player etc.) mittels Cinch-Kabeln an die LINE-Eingänge an.

Sie können bis zu zehn AS 4+3 zu einer Kette verbinden ("kaskadieren"). Damit stehen Ihnen maximal 40
Mikrofon- und 30 Line-Eingänge zur Verfügung.

1. Verbinden Sie mit einem optionalen Verbindungskabel IC AS8 die EXPANSION OUT-Buchse des
ersten Gerätes mit der EXPANSION IN-Buchse des nachfolgenden Gerätes.
Alle CONTROL MODE-Schalter wirken nur auf das jeweilige Gerät allein, sie können also z.B. für jedes
Gerät eine andere Ausschaltzeit einstellen.
Weiters können Sie an jedem der kaskadierten Geräte, also auch an mehreren gleichzeitig, den
Eingang MIC 1 als Ducking Master-Kanal konfigurieren. Mehrere Ducking Master-Kanäle beeinflussen
einander nicht, jedoch bewirkt jeder für sich die Absenkung der "normalen" Eingänge.
Das Summensignal aller Eingangskanäle aller Geräte steht an den REC OUT- und LINE OUTPUT­Buchsen des letzten Gerätes - jenes, mit dessen EXPANSION OUT-Buchse kein weiteres Gerät mehr
verbunden ist - zur Verfügung.
Die MASTER OUTPUT CONTROL-Regler (Klang- und Lautstärkeeinstellung) sind nur am letzten Gerät
wirksam. Bei allen vorhergehenden Geräten sind die Ausgänge REC OUT und LINE OUTPUT sowie
die MASTER OUTPUT CONTROL-Regler (Klang- und Lautstärkeeinstellung) wirkungslos!

K o n t ro l l i e ren Sie, ob die am mitgelieferten Netzteil angegebene Netzspannung mit der
Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzteils an einer andere n
Netzspannung kann zu Schäden am Gerät führen.

1. Stecken Sie das Versorgungskabel des mitgelieferten Netzteils an die AC INPUT-Buchse an der
Rückseite des Gerätes an.

2. Stecken Sie das Netzteil an eine Netzsteckdose an.

3. Schalten Sie das Gerät mit dem POWER-Schalter ein. Die ON-LED neben dem POWER-Schalter
leuchtet auf.

4.1 M ikrofonpege l einstellen

Tabelle 1: Eingangsempfindlichkeit

4.1.1 Automatikbetrieb

Siehe Fig. 2.
Siehe Fig. 4.

Siehe Fig. 11.

einstellen

Hinweis:

Siehe Fig. 11.

Siehe Fig. 2.

Wichtig!

1. Drehen Sie den LEVEL- und COMP/LEVEL-Regler an der Frontplatte bis zum linken Anschlag zurück,
den THRESHOLD-Regler bis zum rechten Anschlag.

2. Stellen Sie den OUTPUT LEVEL-Regler der MASTER OUTPUT CONTROL-Sektion an der Frontplatte
auf Maximum und die Regler BASS und TREBLE auf "12 Uhr" (Mittelposition).

3. Stellen Sie den +20 dB-Schalter auf "OFF" (oben) und drehen Sie den GAIN-Regler bis zum linken
Anschlag.

4. Schalten Sie den jeweiligen Mikrofonkanal ein, indem Sie den PERMANENT ON-Schalter auf die
untere Position stellen.

5. Drehen Sie den LEVEL-Regler des jeweiligen Mikrofonkanals an der Frontplatte soweit wie möglich im
Uhrzeigersinn auf, ohne dass eine Rückkopplung auftritt (ohne dass die Lautsprecher pfeifen).

6. Sprechen Sie in das Mikrofon. Wenn das Signal zu leise ist, können Sie die Eingangsempfindlichkeit
mit dem +20 dB-Schalter und dem GAIN-Regler bis auf -50 dBu anheben:

Schalter +20 dB GAIN-Regler Resultierende Eingangsempfindlichkeit

OFF Linksanschlag (7 Uhr) -10 dBu (sehr unempfindlich)
OFF Rechtsanschlag (5 Uhr) -30 dBu
ON Linksanschlag (7 Uhr) -30 dBu
ON Rechtsanschlag (5 Uhr) -50 dBu (maximale Empfindlichkeit)

Wenn sich der Abstand zwischen Redner und Mikrofon ändert, ändert sich auch die Lautstärke. Wenn
Sie solche Lautstärkeschwankungen ausgleichen wollen, stellen Sie den COMP/LEVEL-Regler auf
eine mittlere bis hohe Position (max. Kompression: 2:1).

1. Stellen Sie den PERMANENT ON-Schalter an der Rückseite auf die obere Position.

2. Drehen Sie den THRESHOLD-Regler an der Frontplatte so weit auf, dass sich der Mikrofonkanal ein­schaltet, sobald jemand in das Mikrofon spricht.

Achten Sie darauf, THRESHOLD nicht so weit aufzudrehen, dass auch Umgebungsgeräusche
den Mikrofonkanal einschalten können.

Ca. 1 Sekunde, nachdem der Redner/die Rednerin zu sprechen aufgehört hat, schaltet sich der
Mikrofonkanal aus. Mit den HOLD TIME-Schaltern können Sie die Ausschaltverzögerung verlängern.

4.1.2 Ausschalt verzögerung
einstellen

1. Um die Ausschaltverzögerung für alle Mikrofonkanäle auf bis zu 12 Sekunden zu verlängern, stellen
Sie die beiden HOLD TIME-Schalter in der CONTROL MODE-Sektion an der Rückseite wie folgt ein:

4 Bedienungshinweise

5 Reinigung

HOLD TIME 4s HOLD TIME 8s Resultierende Ausschaltverzögerung

OFF OFF Minimal, ca. 1 s
ON OFF 4 s
OFF ON 8 s
ON ON 12 s

Die HOLD TIME-Schalter wirken auf alle Mikrofonkanäle des Gerätes (nicht jedoch auf Mikrofonkanäle
anderer kaskadierter Geräte). Im Ducking-Modus (DUCKING MASTER-Schalter auf ON) beträgt die
Ausschaltverzögerungszeit im Kanal MIC 1 INPUT immer 1 s, unabhängig von der Stellung der HOLD
TIME-Schalter.

Tabelle 2: Einstellbare
Ausschaltverzögerungszeiten

Der Automatikmodus ermöglicht Ihnen, zwei oder mehrere unterschiedliche Mikrofone auf gleiche
Empfindlichkeit einzustellen:

1. Stellen Sie für jedes Mikrofon den Eingang wie oben beschrieben ein.

2. Schalten Sie die betreffenden Eingänge auf Automatikbetrieb, indem Sie die PERMANENT ON­Schalter auf die obere Position stellen.

3. Stellen Sie die Mikrofone in genau gleichem Abstand zum Redner auf.

4. Bitten Sie den Redner, einen anschwellenden Ton, z.B. Pfeifen, von sich zu geben.

5. Stellen Sie die GAIN-Regler so ein, dass sich alle beteiligten Eingänge gleichzeitig (bei gleichem
Schallpegel) einschalten.

1. Stellen Sie die Lautstärke jedes angeschlossenen Zuspielgerätes mit dem LEVEL-Regler des ent­sprechenden LINE-Eingangs ein.

1. Stellen Sie den DUCKING MASTER-Schalter in der CONTROL MODE-Sektion an der Rückseite nach
unten.
Wenn sich der Mikrofonkanal MIC 1 INPUT einschaltet, wird die Lautstärke aller anderen Mikrofon­und Line-Eingänge automatisch abgesenkt.

1. Stellen Sie mit dem Trimmpotentiometer DUCKING AT T E N U ATION den gewünschten
Absenkungswert ein. Der Regelbereich beträgt 20 dB (starke Dämpfung, linker Anschlag) bis 9 dB
(geringe Absenkung, rechter Anschlag).

1. Stellen Sie mit dem OUTPUT LEVEL-Regler (bei kaskadierten Anlagen am letzten Gerät) die
Gesamtlautstärke des Gerätes (aller Geräte) ein.

2. Stellen Sie BASS und TREBLE auf Mittelstellung ("12 Uhr"). In dieser Position beeinflusst die
Klangregelung das Ausgangssignal nicht.
Zum Absenken der Höhen bzw. Tiefen drehen Sie TREBLE bzw. BASS gegen den Uhrzeigersinn, zum
Anheben im Uhrzeigersinn.

Der AS 4+3 ist mit einer automatischen Pegelabsenkung in Abhängigkeit von der Anzahl der eingeschal­teten Mikrofoneingänge ausgestattet. Bei jeder Ve rdoppelung der Anzahl eingeschalteter
Mikrofoneingänge wird die Verstärkung um ca. 2 dB reduziert. (Bei kaskadierten Geräten spielt es keine
Rolle, in welchem Gerät ein Eingang eingeschaltet ist.) Dies hat den Vorteil, daß in einem Raum auch
dann die Rückkopplungsgefahr (Pfeifen) kaum ansteigt, wenn sich die Anzahl eingeschalteter Mikrofone
ändert.

4.1.3 M ikrofonempfindlichke it
ausgle ichen

Siehe Fig. 11.

4.2 Line -Pegel einste lle n

Siehe Fig. 3.

4.3 Vorrangschalt ung/ Ducking
akt ivieren

Siehe Fig. 8.

4.3.1. Ducking- Absenkung
einstellen

Siehe Fig. 8.

4.4 Ausgangspege l und
Klangregelung

Siehe Fig. 4.

4.5 NOM - Absenkung

1. Ziehen Sie das Steckernetzteil aus der Steckdose.

2. Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen
Tuch.

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol
oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigen
könnten.

Wichtig!

6 Technische Daten

8

6.1 M ikrofoneingänge

6.2 Line -Eingänge

6.3 Gesamt syste m

6.4 Bestelldate n/ Bestellnummer

Type symmetrisch und HF gefiltert
Impedanz ca. 2,4 kΩ, bei jedem Pegel
Nennpegel -50 bis -10 dBu, in zwei Teilbereichen einstellbar
Geräuschpegelabstand 75 dB (20 Hz – 22 kHz, RMS)
Max. Eingangspegel +5 dBu
Einschaltschwelle -32 bis 0 dB bezogen auf den Eingangs-Nennpegel
Ausschaltverzögerung 1/4/8/12 s ±20%
Gate-Dämpfung 14 bis 26 dB, einstellbar
Kompressionsfaktor linear bis 2:1, einstellbar
Übertragungsbandbreite 20 Hz bis 35 kHz
NOM–Absenkung 1 Mikrofon: 0 dB 5 Mikrofone: -7,2 dB

2 Mikrofone: -2,1 dB 6 Mikrofone: -8,6 dB
3 Mikrofone: -4 dB 7 Mikrofone: -9,9 dB
4 Mikrofone: -5,5 dB 8 Mikrofone: -11 dB

Phantomspeisung 24 V pro Kanal schaltbar (Ri = 2 x 1,2 kΩ)

Type unsymmetrisch und HF gefiltert
Impedanz >35 kΩ
Nennpegel -10 dBu
Geräuschpegelabstand 75 dB (20 Hz – 22 kHz, RMS)
Übertragungsbandbreite 20 Hz bis 45 kHz
Max. Eingangspegel +5 dBu

Max. Verstärkung 55 dB (Eingang bis Summenausgang)
Ducking–Dämpfung 9 dB bis 20 dB, einstellbar
Klirrfaktor <0,1%; bei jeder Pegelstellung
IM-Verzerrung <0,1%; bei jeder Pegelstellung
Leistungsaufnahme max. 5 W bei 12 V AC
Gewicht 2,5 kg
Maße 483 x 44 x 180 mm

AS 4+3 6000H1893

6.5 Ausschreibungst ext

Kaskadierbares, automatisches Mischpult mit 4 Gate-gesteuerten Mikrofoneingängen und 3 Line­Eingängen. Die Mikrofoneingänge sind mit Phantomspeisung (24 V) und einem für jeden Kanal getrennt
einstellbaren Kompressor/Limiter auszustatten. Das Gerät besitzt 3-polige XLR-Stecker für Mic In und
Line Out sowie Cinch-Stecker für Line In- und Rec Out-Signale. Eine schaltbare Ducking-Funktion
ermöglicht das automatische Absenken der anderen Kanäle bei Besprechen des Mic 1-Kanals. Ein
Höhen- und ein Tiefenregler, die auf die Ausgangssumme wirken, sind vorzusehen.

1 Safety and Environment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Table of Contents

1.1 Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.2 Environment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.2 Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.3 Optional Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.4 Front Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.4.1 Microphone Input Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.4.2 Line Input Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.4.3 MASTER OUTPUT CONTROLS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.4.4 Power Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.5 Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.5.1 EXPANSION Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.5.2 CONTROL MODE Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

CONTROL MODE Switches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

CONTROL MODE Trimmers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.5.3 Outputs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.5.4 Line Inputs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.5.5 Microphone Inputs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.5.6 Power Input. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.5.7 Block Diagram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3 Interfacing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.1 Audio Connections. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.2 Daisy-chaining Several AS 4+3 Mixers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.3 Connecting to Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4 Operating Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.1 Setting Microphone Levels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.1.1 Automatic Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.1.2 Setting Hold Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.1.3 Balancing Microphone Sensitivities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.2 Setting Line Levels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.3 Activating Ducking Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.3.1 Setting Ducking Attenuation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.4 Output Level and Equalizer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.5 NOM Attenuation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Page

5 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.1 Microphone Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.2 Line Inputs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.3 System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.4 Ordering Information/Item Number. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.5 Architects' and Engineers' Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1 Safety and Environment

1. Spill no liquids on the equipment and do not drop any objects through the ventilation slots in the
equipment.

2. The equipment may be used in dry rooms only.

3. The equipment may be opened, serviced, and repaired by authorized personnel only. the equipment
contains no user-serviceable parts.

4. Before connecting the equipment to power, check that the AC mains voltage stated on the supplied
AC adapter is identical to the AC mains voltage available where you will use the equipment.

5. Operate the equipment with the supplied 12-V AC adapter. Using adapters with a DC output and/or
a different output voltage may cause serious damage to the unit.

6. If any solid object or liquid penetrates into the equipment, shut down the sound system immediately.
Disconnect the AC adapter from the power outlet immediately and have the equipment checked by
AKG service personnel.

7. If you will not use the equipment for a long period of time, disconnect the AC adapter from the power
outlet. Please note that the equipment will not be fully isolated from power when you set the power
switch to OFF.

8. Do not place the equipment near heat sources such as radiators, heating ducts, or amplifiers, etc. and
do not expose it to direct sunlight, excessive dust, moisture, rain, mechanical vibrations, or shock.

9. To avoid hum or interference, route all audio lines, particularly those connected to the microphone
inputs, away from power lines of any type. If you use cable ducts, be sure to use separate ducts for
the audio lines.

10.Clean the equipment with a moistened (not wet) cloth only. Be sure to disconnect the AC adapter from
the power outlet before cleaning the equipment! Never use caustic or scouring cleaners or cleaning
agents containing alcohol or solvents since these may damage the enamel and plastic parts.

1.1 Safet y

1 Safety and Environment

1.2 Environme nt

2 Description

2.1 Introduct ion

1. The AC adapter will draw a small amount of current even when the equipment is switched off. To save
energy, disconnect the AC adapter from the power outlet if you will leave the equipment unused for a
long period of time.

2. When scrapping the equipment, separate the case, circuit boards, and cables, and dispose of all com­ponents in accordance with local waste disposal rules.

Dear Customer:
Thank you for purchasing an AKG product. This Manual contains important instructions for setting up and
operating your equipment. Please take a few minutes to read the instructions below carefully b e f o re operat-
ing the equipment. Please keep the Manual for future re f e rence. Have fun and impress your audience!

The AS 4+3 is an automatic mixer with four gated microphone inputs and three line inputs, a balanced
line output and an unbalanced output for connecting an audio recording device.
Each microphone input provides switchable 24-V phantom power for condenser microphones and a
separate compressor/limiter.
A switchable ducking ("priority") mode reduces the gain of all inputs for as long as signal is present in
MIC channel 1.
An NOM attenuation function reduces the output level by approx. 2 dB every time the number of open
microphones doubles.
Special rear panel EXPANSION connectors allow you to "daisy-chain" up to ten AS 4+3 mixers providing
up to forty microphone inputs.

2.1 Unpacking

2.3 Optional Accessories

2.4 Front Pane l

2.4.1 M icrophone Input
Controls

Refer to Fig. 2.

1 AS 4+3
1 AC Adapter

Check that the package contains all the parts listed above. If anything is missing, please contact your
AKG dealer.

IC AS8 connecting cable for daisy-chaining two to ten AS 4+3 mixers.
MK 9/10 microphone cable: 10-m (30-ft.) 2-conductor shielded cable with male and female XLR

connectors.

Refer to Fig. 1.

THRESHOLD: This trimmer pot sets the threshold above which the input channel will open automatically.

(As long as the microphone level is below the threshold, the input level is attenuated by 14 to 26 dB.)
The control range is from approx. 0 dB to –32 dB with reference to the nominal input level.
With the THRESHOLD pot turned fully CCW, the threshold is approx. –32 dB. The input level detect­or is very sensitive and the channel will open even if you speak into the microphone rather softly.
The further you turn THRESHOLD CW, the less sensitive the level detector will be and the louder you
will have to speak into the microphone to switch the input channel on. With THRESHOLD fully CW,
the threshold level will be above 0 dB. In this setting, it is almost impossible to open the channel by
talking into the microphone.
Since the THRESHOLD control is not affected by the LEVEL setting a channel may come on even if
the LEVEL control is set to minimum. Although the microphone signal in that channel will remain in­audible, the channel is actually open and adds to the number of open microphones (NOM) so it may
trigger (or increase) NOM attenuation (see also section 4.5). To avoid this effect, turn THRESHOLD up
CW far enough to prevent the channel from coming on inadvertently.

ON: This blue LED will light to indicate the channel is on. It extinguishes when the channel switches off.

LEVEL: This rotary control sets the volume level of the channel..

COMP/LEVEL: This trimmer pot sets the compression ratio. With the COMP/LEVEL pot fully CCW there

will be nearly no compression and channel gain will be independent of the input level. When you set
COMP/LEVEL fully CW, the input signal will be compressed at a ratio of approx. 2:1. This means if the
input signal level rises by 2 dB the output level will rise by only 1 dB.
Compression will keep the output level fairly constant even if the talker frequently moves closer to or
further away from the microphone. We therefore recommend to turn up COMP/LEVEL for talkers with
little experience of using microphones.

2 Description

+5

Y

-0

-5

-10

-15

-20

-25

Ausgangspegel

-30

-35

-40

-45

-50

-45

-40

-35

-30

-25

-20

-15

-10

+0

-5

+10

+5

+15

X

+20

E i n g a n g s p e g e l

Diagram 1 shows the ratio of the input level (X axis) and output level (Y axis). The upper trace was record­ed at maximum compression and the lower trace shows linear gain. The diagram also shows how the
limiter prevents the output level from rising above 0 dBu.

Diagram 1: Compression.

LEVEL: This rotary control sets the volume level of the input channel.

The MASTER OUTPUT controls affect the main output (LINE OUTPUT) only and do not affect the signal
at the REC OUT jacks.

BASS: This rotary control provides approx. 10 dB of shelving low-frequency cut or boost at 100 Hz.

TREBLE: This rotary control provides approx. 10 dB of shelving high-frequency cut or boost at 10 kHz.

+12

+10

+8

+6

+4

+2

d

-0

B

dB

u

-2

-4

-6

-8

-10

-12
100

60

200

500

Hz

1k

Hz

2k

5k

10k

20k

OUTPUT LEVEL: This rotary control sets the volume level of the LINE OUTPUT.

POWER: Switches power to the mixer on (position "I") and off (position "0").

The green ON LED next to the POWER switch will illuminate to indicate the mixer is ON.

Refer to Fig. 6.

2.4.2. Line Input Controls

Refer to Fig. 3.

2.4.3 M ASTER OUTPUT
CONTROLS

Refer to Fig. 4.

Diagram 2: Equalizer
characteristics.

2.4.4 Pow er Sw itch

Refer to Fig. 5.

2.5 Rear Panel

EXPANSION IN/OUT: These two 8-pin mini DIN sockets (also known as Hosiden or S-VHS sockets) let

you daisy-chain up to 10 AS 4+3 automatic mixers. For this purpose you will need one or more option­al IC AS8 connecting cables from AKG. You can set the CONTROL MODE functions on each mixer in
the chain individually and the output parameters for all mixers on the last mixer in the chain only.

Refer to Fig. 8.

DUCKING MASTER: This DIP switch activates and deactivates the ducking function.

ON: As long as the MIC 1 microphone channel is active, the level of all other input channels (MIC 2 to

4 and LINE 1 to 3) on this and any other mixers that may be connected to it will be reduced.

OFF: The status of the MIC 1 channel does not affect the other channels.

GROUND CONNECT: As long as this switch is in the ON position (down) the metal case of the mixer is

electrically connected to ground and the shield connections of all input and output sockets. We
recommend that you always leave GROUND CONNECT in the ON position. However, if you connect
the mixer to other equipment that is grounded, too you may end up with a ground loop that
causes hum. You can eliminate the ground loop (and the hum) by setting GROUND CONNECT to OFF
(up).

2.5.1 EXPANSION Connections

Refer to Fig. 7.

2.5.2 CONTROL MODE Section

CONTROL M ODE Switches

2 Description

HOLD TIME 4s and HOLD TIME 8s: These two switches allow you to set the amount of time (1 to

12 seconds) for which the MIC inputs will remain on after the talker has stopped talking (see also
section 4.1.2).

CONTROL M ODE Trimmers

2.5.3 Out put s

Refer to Fig. 9.

2.5.4 Line Inputs

Refer to Fig. 10.

2.5.5 M icrophone Inputs

Refer to Fig. 11.

DUCKING ATTENUATION: This trimmer pot sets the amount by which the mic input channels MIC 2-4

and the line input channels LINE 1-3 are attenuated when MIC 1 places the mixer in Ducking mode.
The control range is 20 dB (full CCW) to approx. 9 dB (full CW). DUCKING ATTENUATION thus lets
you define, for instance, how much quieter background music from a CD player will be heard while
MIC 1 is being talked into.

GATE ATTENUATION: This trimmer pot sets the amount by which all microphone input channels (MIC 1

to 4) are attenuated when there is no activity in them. The control range is from 26 dB (full CCW) to
approx. 14 dB (full CW). GATE ATTENUATION thus allows you to define how loudly the microphone
signal in a channel will still be audible even if that channel is off. This is rather important in discussi­ons because a certain amount of ambient sound will remain audible even when nobody talks.

LINE OUTPUT: This XLR connector provides the electronically balanced, combined output signal of all

input channels. You can use the front panel OUTPUT LEVEL control to set the output level. The nomi­nal output level is approx. 0 dBu.

REC OUT: These two RCA jacks provide an unbalanced feed for a cassette deck or other recording

equipment. The REC OUT jacks carry the output signal of all input channels. The signal at the
REC OUT jacks is not affected by the MASTER OUTPUT controls (BASS, TREBLE, and OUTPUT
LEVEL). The output level is approx. 0 dBu.

LINE IN 1 to 3: These three sets of two RCA jacks each allow you to connect external audio sources

such as CD players, tuners, cassette decks, etc. Stereo signals are automatically summed to mono.
The nominal input level is –10 dBu.

MIC 1 INPUT to MIC 4 INPUT: Balanced XLR sockets for connecting low-impedance dynamic or con-

denser microphones.

PHANTOM PWR: This DIP switch switches phantom power for the channel on (lower position) and off

(upper position).

+20 dB: In its lower position, this DIP switch increases the input gain by 20 dB (making the signal louder).

With the +20 dB switch in its upper position, the input gain will remain unchanged (refer to Table 1 in
section 4.1).

Note :

2.5.6 Pow er Input

Refer to Fig. 12.

Important!

2.5.7 Block Diagram

3 Interfacing

3.1 Audio Connections

Note :

PERMANENT ON: Toggles between Auto and Manual modes.

Upper position - Auto mode: The channel will open automatically as soon as activity (e.g., some-

body talking into the microphone) is detected at the input. If no activity is detected, the channel will
automatically switch off after a delay you can set with the HOLD TIME switches.

The gates will not switch the microphone channels off completely but attenuate them by 14 to 26 dB.
To keep input signals inaudible, turn the appropriate LEVEL control(s) on the front panel all the way
CCW.

Lower position - Manual mode: the channel is permanently open irrespective of the input signal.

GAIN: This trimmer pot fine adjusts input gain (see also Table 1 in section 4.1).

AC INPUT: Input jack for the supplied AC adapter.

Operate the mixer with the supplied AC adapter (12 V AC) only. Operating the mixer with a dif­ferent power supply or on DC may damage the equipment.

Refer to Fig. 13.

Make all audio connections before connecting the mixer to power.

Refer to Fig. 14 for a wiring example.

1. Connect your microphones to the rear panel MIC INPUT connectors. Refer to the instruction manual(s)
of your microphones.

Connect the microphone that will control ducking to MIC 1 INPUT.

Important!

2. On each channel to which you connected a condenser microphone, switch phantom power on by
setting the PHANTOM PWR switch to its lower position.

If you use wireless microphones, be sure to switch phantom power off on each channel to
which you connected a receiver. The phantom voltage may damage the receiver.

3. Connect your audio sources (CD-Player etc.) to the LINE inputs using (optional) RCA cables.

3 Interfacing

4 Operating Instructions

You can connect together ("daisy-chain") up to ten AS 4+3 mixers. This provides a maximum of 40 micro­phone and 30 line inputs.

1. Use an optional IC AS8 connecting cable to connect the EXPANSION OUT socket on the first mixer
to the EXPANSION IN socket on the next mixer and so on.
All CONTROL MODE controls affect the parameters of the same mixer only, so you can set, say, a
different hold time on each mixer.
Also, you can define MIC 1 INPUT as the Ducking Master channel on any one, or even several, of the
daisy-chained mixers. Several Ducking Master channels will not interfere with one another, although
any one of them will cause all "normal" channels to be attenuated.
The combined output signal of all input channels on all mixers is available on the REC OUT and LINE
OUTPUT connectors on the last mixer, i.e., the one whose EXPANSION OUT is not connected to
another mixer.
The MASTER OUTPUT controls (BASS, TREBLE, and OUTPUT LEVEL) are only active on the last
mixer. On all previous mixers, REC OUT and LINE OUTPUT are muted and the MASTER OUTPUT con­trols (BASS, TREBLE, and OUTPUT LEVEL) disabled!

Check that the AC mains voltage stated on the supplied AC adapter is identical to the AC mains
voltage available where you will use your system. Using the AC adapter with a different AC
voltage may cause damage to the unit.

1. Connect the cable on the supplied AC adapter to the AC INPUT jack on the rear panel of the mixer.

2. Connect the AC adapter to a convenient power outlet.

3. Set the POWER switch to "I" to switch power to the mixer on. The ON LED next to the POWER switch
will illuminate.

1. Turn the LEVEL and COMP/LEVEL controls on the front panel fully CCW and THRESHOLD fully CW.

2. Set the OUTPUT LEVEL control in the MASTER OUTPUT CONTROL section on the front panel to
maximum and BASS and TREBLE to twelve o'clock.

3. Set the +20 dB switch to "OFF" (up) and turn GAIN fully CCW.

4. Switch the first microphone channel on by setting the appropriate PERMANENT ON switch on the rear
panel to its lower position.

5. Turn the front panel LEVEL control for the same microphone channel up CW as far as possible with­out causing feedback (howling noise from the speakers).

6. Talk into the microphone. If the signal is too quiet, you can use the +20 dB switch and the GAIN con­trol to increase input sensitivity to -50 dBu max.:

3.2 Daisy-chaining Several
AS 4+3 M ixers

3.3 Connecting to Pow er

Important!

Refer to Fig. 12.

4.1 Setting Microphone Levels

Refer to Fig. 2.
Refer to Fig. 4.
Refer to Fig. 11.

+20 dB GAIN Resulting Input Sensitivity

OFF Full CCW -10 dBu (very low)
OFF Full CW -30 dBu
ON Full CCW -30 dBu
ON Full CW -50 dBu (maximum)

7. Repeat steps 3 through 6 for all other microphone channels.

If the talker moves closer to or further away from the microphone the signal level will vary accordingly.
To compensate for such level variations, you can set COMP/LEVEL to a medium or high position
(maximum compression ratio is 2:1).

1. Set the PERMANENT ON switch on the rear panel to its upper position.

2. Turn the front panel THRESHOLD control CW to the point that the microphone channel will open as
soon as somebody talks into the microphone.

Make sure not to turn up THRESHOLD far enough for ambient noise to activate the channel.

The microphone channel will switch off approximately 1 second after the talker has stopped talking.
You can increase this hold time using the HOLD TIME switches.

1. To increase the hold time for all microphone channels to a maximum of 12 seconds, set the HOLD
TIME switches in the CONTROL MODE section on the rear panel as follows:

HOLD TIME 4s HOLD TIME 8s Resulting Hold Time

OFF OFF Minimum, approx. 1 sec.
ON OFF 4 secs.
OFF ON 8 secs.
ON ON 12 secs.

The HOLD TIME switches affect all microphone channels on the same mixer (and none of the micro­phone channels on any other daisy-chained mixer). In Ducking mode (DUCKING MASTER switch ON),
the hold time of MIC 1 INPUT is always 1 second, irrespective of the HOLD TIME setting.

Table 1: Setting input sensitivity.

Note :

4.1.1 Auto M ode

Refer to Fig. 11.
Refer to Fig. 2.

Important!

4.1.2 Sett ing Hold Time

Table 2: Available hold time
settings.

4 Operating Instructions

5 Cleaning

4.1.3 Balancing Microphone
Sensitivit ies

Refer to Fig. 11.

4.2 Setting Line Levels

Refer to Fig. 3.

4.3 Activating Ducking Mode

Refer to Fig. 8.

4.3.1. Setting Ducking
Attenuation

Refer to Fig. 8.

4.4 Output Level and Equalizer

Refer to Fig. 4.

4.5 NOM Attenuation

Auto mode allows you to compensate for the differences in sensitivity between two or more microphones:

1. Set up the input channel for each microphone referring to section 4.1.1 above.

2. Switch each microphone channel to Auto mode by setting the appropriate PERMANENT ON switch
to its upper position.

3. Place all microphones at exactly the same distance from a talker.

4. Ask the talker to produce a sustained sound, for instance, a whistle, and make it grow louder
gradually.

5. Set the appropriate GAIN controls such that all microphone channels involved will open simulta­neously (at the same sound pressure level).

1. Set the LEVEL control of the LINE input channel for each audio source to the desired volume level.

1. Set the DUCKING MASTER switch in the CONTROL MODE section on the rear panel to its lower
position.
As soon as MIC 1 INPUT comes on, the volume level of all other microphone and line inputs will be
attenuated automatically.

1. Set the DUCKING ATTENUATION trimmer pot to the desired attenuation value. The control ranges
from 20 dB (full CCW - high attenuation) to 9 dB (full CW - low atenuation).

1. Use the OUTPUT LEVEL control (in a daisy-chain configuration, on the last mixer) to set the main out­put level of the mixer (the combined output signal level of all mixers).

2. Set BASS and TREBLE to 12 o'clock. In this position, the equalizer will not change the output signal.
To cut the high or low frequencies, turn TREBLE or BASS CCW.
To boost the high or low frequencies, turn TREBLE or BASS CW.

The AS 4+3 will automatically attenuate the output level by an amount depending on the Number of Open
Microphones (hence "NOM attenuation"). Every time the number of open microphone doubles, system
gain is reduced by approx. 2 dB. (In a daisy-chain configuration, it makes no difference on which mixer
a channel comes on.) As a result, the risk of feedback (howling) will hardly grow even if the number of
open microphones changes.

Important!

1. Disconnect the AC adapter from the power outlet.

2. Use a cloth moistened (not wet!) with water to clean the surfaces of the mixer.

Never use caustic or scouring cleaners or cleaning agents containing alcohol o solvents since
these may damage the enamel or plastic parts.

15

6 Specifications

Type balanced and RF filtered
Impedance approx. 2.4 kΩ at any level
Nominal level -50 to -10 dBu, adjustable in two sub-ranges
S/N ratio 75 dB (20 Hz to 22 kHz, rms)
Max. input level +5 dBu
Turn-on threshold -32 to 0 dB re nominal input level
Hold time 1/4/8/12 secs. ±20%
Gate attenuation 14 to 26 dB, adjustable
Compression ratio linear to 2:1, adjustable
Audio bandwidth 20 Hz to 35 kHz
NOM attenuation 1 microphone: 0 dB 5 microphones: -7.2 dB

2 microphones: -2.1 dB 6 microphones: -8.6 dB

3 microphones: -4 dB 7 microphones: -9.9 dB

4 microphones: -5.5 dB 8 microphones: -11 dB

Phantom power 24 V, switchable on each channel (Ri = 2 x 1.2 kΩ)

6.1 M icrophone Inputs

Type unbalanced and RF filtered
Impedance >35 kΩ
Nominal level -10 dBu
S/N ratio 75 dB (20 Hz to 22 kHz, rms)
Audio bandwidth 20 Hz to 45 kHz
Max. input level +5 dBu

Max. gain 55 dB (input to main output)
Ducking attenuation 9 dB to 20 dB, adjustable
THD <0.1%; at any level setting
IM distortion <0.1%; at any level setting
Power requirement 5 W max. at 12 V AC
Weight 2.5 kg / 5.5 lbs.
Size 483 x 44 x 180 mm / 19 x 1.7 x 7 in.

AS 4+3 6000H1893

The mixer shall be an automatic mixer capable of being daisy-chained, with four gated microphone inputs
and three line inputs. The microphone inputs shall provide 24-V phantom power and a compressor/limiter
separately adjustable for each channel. The device shall be fitted with microphone inputs and a line out­put on 3-pin XLR connectors and line inputs and recording outputs on RCA jacks. A switchable ducking
function shall cause all other channels to be attenuated while there is activity in the MIC 1 channel. The
mixer shall be fitted with a two-band equalizer (bass and treble) affecting only the main output signal.

6.2 Line Input s

6.3 Syste m

6.4 Ordering Information/ It em
Number

6.5 Architects' and Engineers'
Specificat ions

Table des matières

1 Sécurité et environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3 Raccordements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4 Mode opératoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Page

1.1 Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

1.2 Environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.2 Fournitures d’origine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.3 Accessoires optionnels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.4 Façade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.4.1 Entrées micro MIC 1 à MIC 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.4.2 Entrées ligne LINE 1 à LINE 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.4.3 Section sortie MASTER OUTPUT CONTROL. . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.4.4 Interrupteur de secteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.5 Face arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.5.1 Raccordements d’extension EXPANSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.5.2 Section CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Interrupteurs CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Réglages CONTROL MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2.5.3 Sorties. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2.5.4 Entrées ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2.5.5 Entrées micro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2.5.6 Embase d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2.5.7 Diagramme d’ensemble. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.1 Raccordements audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.2 Montage en cascade de plusieurs AS 4+3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3.3 Branchement sur le secteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.1 Réglage du niveau micro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.1.1 Fonctionnement automatique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.1.2 Réglage du délai de coupure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.1.3 Ajustage de la sensibilité micro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.2 Réglage du niveau ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.3 Activation de la fonction prioritaire/Ducking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.3.1 Réglage de l’atténuation Ducking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.4 Niveau de sortie et réglage de tonalité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.5 Atténuation NOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5 Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.1 Entrées micro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2 Entrées ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.3 Système complet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.4 Code commande/référence pour la commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.5 Texte d’appel d’offres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

1 Sécurité et écologie

1.1 Sécurité

1. Faites attention de ne pas renverser de liquide sur l’appareil et à ce que rien ne tombe à l’intérieur par
les fentes d’aération.

2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.

3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne
trouve à l’intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un
profane.

4. Avant de mettre l’appareil en service, vérifiez si la tension de service indiquée sur l’adaptateur secteur
fourni correspond bien à la tension secteur sur le lieu d’utilisation.

5. N’utilisez jamais l’appareil avec une alimentation autre que l’adaptateur secteur pour courant alterna­tif et tension sortie de 12 V c.a. fourni avec l’appareil. Tout autre type de courant ou de tension ris­queraient de provoquer de sérieux dégâts sur l’appareil !

6. S’il arrivait qu’un objet quelconque ou du liquide pénètre à l’intérieur de l’appareil, mettez immédia­tement la chaîne hors service. Débranchez aussitôt l’adaptateur secteur et faites réviser l’appareil par
notre service après-vente.

7. Lorsque vous avez l’intention de rester quelque temps sans utiliser l’appareil, débranchez l’adapta­teur secteur. Tant que l’adaptateur est branché sur la prise secteur, l’appareil n’est pas entièrement
coupé du secteur lorsque vous le mettez hors tension.

8. Ne placez jamais l’appareil à proximité d’une source de chaleur (radiateur, tuyaux de chauffage, ampli­ficateurs, etc.) ni à un endroit où il risque d’être exposé directement au soleil, à une atmosphère pous­siéreuse, à l’humidité, à la pluie, aux vibrations ou aux secousses.

9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro,
séparément des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une
conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite
séparée.

2 Description

1 Sécurité et écologie

10.Pour nettoyer l’appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N’oubliez
surtout pas de débrancher auparavant l’adaptateur secteur ! N’utilisez jamais de produits de nettoya­ge mordants ou abrasifs, non plus que des produits contenant de l’alcool ou un solvant qui risquer­aient d’abîmer la laque et les éléments en plastique.

1. L’adaptateur secteur consomme toujours un peu de courant même lorsque l’appareil est hors tension.
Pour économiser le courant, pensez donc à débrancher l’adaptateur secteur lorsque l’appareil restera
un certain temps sans être utilisé.

2. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique
et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.

Nous vous remercions d’avoir choisi un produit AKG.
Pour profiter au maximum des avantages que vous offre le WMS 40, lisez très attentivement ce mode
d’emploi avant la mise en service de l’appareil. Conservez soigneusement le mode d’emploi pour pou-
voir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

AS 4+3 est une console de mixage automatique comportant 4 entrées micro commandées par noise
gates et 3 entrées ligne ainsi qu’une sortie ligne symétrique et une sortie ligne asymétrique pour le bran­chement d’appareils d’enregistrement du son.
Chaque entrée micro possède une alimentation fantôme de 24 V commutable pour microphones élec­trostatiques ainsi que son propre compresseur/limiteur.
Une fonction Ducking commutable ("fonction prioritaire") fait qu’un signal arrivant au canal 1 affaiblit
d’une valeur ajustable le niveau de toutes les autres entrées.
La fonction d’atténuation NOM fait que le niveau de sortie est automatiquement affaibli de 2 dB environ
chaque fois que le nombre de micros ouverts est doublé.
Des embases "Expansion" spéciales vous permettent de relier les unes aux autres jusqu’à dix consoles
de mixage automatiques AS 4+3 représentant un total de 40 entrées micro.

1.2 Environnement

2.1 Introduct ion

1 AS 4+3
1 adaptateur secteur c.a.

Vérifiez si tous les éléments ci-dessus sont bien dans l’emballage. Si ce n’est pas le cas veuillez le
signaler à votre revendeur AKG.

Câble de liaison IC AS8 pour relier entre eux de deux à dix AS 4+3.
Câble de micro MK 9/10: câble blindé bipolaire de 10 m, avec connecteurs XLR mâle et femelle

Voir Fig. 1.

THRESHOLD: Ce potentiomètre-trimmer règle le seuil à partir duquel l’entrée est automatiquement mise

en service. (Tant que le niveau du microphone n’a pas atteint ce seuil l’entrée subit une atténuation
de 14 à 26 dB.) La plage de réglage est environ de 0 dB à –32 dB, rapportés au niveau nominal de
l’entrée.
En position de butée gauche du potentiomètre THRESHOLD, le seuil est d’environ –32 dB. L’entrée
est extrêmement sensible; il suffit donc que vous parliez doucement dans le micro pour la mettre en
service.
Plus vous tournez le potentiomètre THRESHOLD vers la droite, moins la reconnaissance de niveau
est sensible et plus vous devez parler fort dans le micro pour mettre l’entrée en service. En position
de butée droite du potentiomètre le seuil est supérieur à 0 dB. Il est alors pratiquement impossible de
mettre le canal en service en parlant dans le micro.
Le réglage THRESHOLD étant indépendant du réglage LEVEL, une entrée peut être mise en service
même si le réglage LEVEL est sur une valeur minimum. En ce cas, le signal micro correspondant reste
inaudible mais cette entrée en service fait partie du nombre total des entrées en service, ce qui ris­que de déclencher un (nouvel) affaiblissement NOM (voir aussi au point 4.5). Pour éviter cet inconvé­nient, tournez le potentiomètre THRESHOLD suffisamment à droite pour que l’entrée ne risque pas
d’être mise en service intempestivement.

ON: Cette diode bleue reste allumée tant que l’entrée correspondante est en fonction; elle s’éteint lors-

que l’entrée est mise hors service.

LEVEL: Ce bouton sert à régler le volume de l’entrée.

2.1 Fournitures d’origine

2.3 Accessoires optionnels

2.4 Façade

2.4.1 Entrées micro
MIC 1 à MIC 4

Voir Fig. 2.

COMP/LEVEL: Ce potentiomètre-trimmer règle le facteur de compression. Lorsque le potentiomètre

COMP/LEVEL est en position de butée gauche, la compression est presque nulle, l’amplification est
indépendante du niveau d’entrée. En position de butée droite, le signal est comprimé dans un rapport
de 2:1 environ, autrement dit, une augmentation d’amplitude du signal d’entrée de 2 dB augmente le
signal de sortie de 1 dB seulement.
Nous conseillons d’utiliser cette fonction pour les personnes qui n’ont pas l’habitude d’utiliser un
micro; elle permet de maintenir le volume à peu près constant même lorsque la distance du micro aux
lèvres ou l’angle du micro avec les lèvres change continuellement.

2 Description

Graphique 1: Compression

+5

Y

-0

-5

-10

-15

-20

-25

Ausgangspegel

-30

-35

-40

-45

-50

-45

-40

-35

-30

-25

-20

-15

-10

+0

-5

+10

+5

+15

+20

X

E i n g a n g s p e g e l

Le graphique 1 représente le rapport du niveau d’entrée (axe X) sur le niveau de sortie (axe Y). La cour­be supérieure a été enregistrée pour une compression maximale, la courbe inférieure représente l’allure
l i n é a i re. Là aussi on reconnaît bien la fonction du limiteur qui empêche le niveau de dépasser 0 dBu.

2.4.2. Entrées ligne LINE 1 à
LINE 3

Voir Fig. 3.

2.4.3 Section sortie MASTER

OUTPUT CONTROL

Voir Fig. 4.

Graphique 2: Réglage de tonalité

2.4.4 Inte rrupteur de secteur

Voir Fig. 5.

LEVEL: Ce bouton règle le volume de l’entrée.

Les éléments de commande de la section sortie interviennent uniquement au niveau de la sortie Master
(LINE OUTPUT) et sont sans influence sur le signal aux embases REC OUT.

BASS: Ce bouton permet d’atténuer ou accentuer les basses fréquences de +/-10 dB env. à 100 Hz avec

la caractéristique "shelving" typique.

TREBLE: Ce bouton permet d’atténuer ou accentuer les hautes fréquences de +/-10 dB env. à 10 kHz

avec la caractéristique "shelving" typique.

+12

+10

+8

+6

+4

+2

d

-0

B

dB

u

-2

-4

-6

-8

-10

-12
100

60

200

500

Hz

1k

Hz

2k

5k

10k

20k

OUTPUT LEVEL: Ce bouton règle le volume total.

POWER: Met l’appareil complet sous tension (position "I") et hors tension (position "0").

La diode verte ON à côté de l’interrupteur POWER reste allumée tant que l’appareil est sous tension.

2.5 Face arrière

2.5.1 Raccordements

d’extension EXPANSION

Voir Fig. 7.

2.5.2 Section CONTROL M ODE

Interrupteurs CONTROL M ODE

Voir Fig. 6.

EXPANSION IN/OUT: Ces deux embases Mini-DIN à 8 broches (dites aussi embases Hosiden ou

embases S-VHS) vous permettront de relier entre elles jusqu’à 10 consoles de mixage automatiques
AS 4+3. Vous aurez besoin à cet effet d’un ou plusieurs câbles de liaison optionnels IC AS8.
Les fonctions CONTROL MODE peuvent être ajustées individuellement pour chaque appareil de la
chaîne, les paramètres de sortie ne peuvent être ajustés que sur le dernier appareil de la chaîne.

Voir Fig. 8.

DUCKING MASTER: Interrupteur DIP pour activer le circuit de priorité.

Position ON: Tant que l’entrée micro MIC 1 est en fonction, le niveau de toutes les autres entrées

(MIC 2-4 et LINE 1-3) est atténué sur cette console de mixage et, le cas échéant, sur toutes les con­soles de mixage qui lui sont raccordées.

Position OFF: L’état de fonctionnement de l’entrée micro MIC 1 n’influence pas les autre canaux.

GROUND CONNECT: Lorsque cet interrupteur est sur ON (abaissé), le boîtier métallique de l’appareil est

relié électriquement à la masse interne et aux raccords de blindage de toutes les embases entrée et
sortie. Nous recommandons de laisser l’interrupteur GROUND CONNECT en permanence sur ON. Si
toutefois l’appareil est relié à d’autres, eux aussi branchés à la terre par leur alimentation secteur, ceci

peut donner lieu à une boucle de masse qui entraînera des parasites; pour interrompre cette boucle,

2 Description

mettez l’interrupteur sur OFF (relevé).

HOLD TIME 4s et HOLD TIME 8s: Ces deux commutateurs permettent de choisir pendant combien de

temps (1 à 12 secondes) les entrées MIC resteront en fonction après que la personne utilisant le micro
aura fini de parler (voir aussi point 4.1.2).

DUCKING ATTENUATION: Ce réglage permet de choisir de combien toutes les entrées micro MIC 2-4

et les entrées lignes LINE 1-3 seront atténuées lorsque le mode Ducking aura été déclenché par
MIC 1. La plage de réglage se situe entre 20 dB (butée gauche) et env. 9 dB (butée droite). Vous pou­vez ainsi p.ex. déterminer le volume de la musique de fond venant d’un lecteur de CD pendant l’utili­sation de MIC 1.

GATE ATTENUATION: Ce réglage permet de choisir de combien toutes les entrées micro MIC 1-4 seront

atténuées lorsque les micros correspondants ne sont pas utilisés. La plage de réglage se situe entre
26 dB (butée gauche) et env. 14 dB (butée droite). Vous pouvez ainsi déterminer sous quel volume le
signal micro d’un canal est encore audible lorsque le canal est hors fonction. Ceci est extrêmement
important pour la retransmission de débats car on entend toujours un certain bruit de salle dans les
intervalles où personne ne parle.

LINE OUTPUT: On dispose sur cette embase XLR du signal Master de sortie électroniquement symétrisé

de tous les canaux d’entrée. Vous pouvez régler le niveau de sortie à l’aide du bouton OUTPUT LEVEL
qui se trouve en façade. Le niveau nominal est de 0 dBu environ.

REC OUT: Vous pouvez raccorder un lecteur de cassettes ou autre sur ces deux embases RCA pour un

enregistrement son. On a sur les embases REC OUT le signal Master de sortie de tous les canaux
d’entrée. Les réglages MASTER OUTPUT CONTROL (réglages de tonalité et de volume) sont sans
influence au niveau des embases REC OUT. Le niveau de sortie est de 0 dBu env.

LINE IN 1-3: Vous pouvez raccorder des appareils audio externes tels que lecteur de CD, syntoniseur,

lecteur de cassettes, etc. sur ces 3 x 2 embases RCA. Les signaux stéréo sont totalisés automa­tiquement pour obtenir un signal mono. Le niveau d’entrée nominal est de –10 dBu.

MIC 1 INPUT à MIC 4 INPUT: Embases XLR symétriques pour le raccordement de microphones dyna-

miques ou électrostatiques à basse impédance.

PHANTOM PWR: Cet interrupteur DIP met l'alimentation fantôme du canal correspondant sous tension

(abaissé) ou hors tension (relevé).

+20 dB: Lorsqu’il est abaissé, cet interrupteur DIP augmente la sensibilité d’entrée de 20 dB (le signal s’en-

tend plus fort). Lorsqu’il est relevé, la sensibilité d’entrée reste inchangée (voir tableau 1 au point 4.1).

Réglages CONTROL M ODE

2.5.3 Sortie s

Voir Fig. 9.

2.5.4 Entrées lignes

Voir Fig. 10.

2.5.5 Entrées micr o

Voir Fig. 11.

PERMANENT ON: Interrupteur pour passer d’automatique en manuel.

Interrupteur relevé - automatique: L’entrée est automatiquement mise en fonction lorsqu’elle reçoit

un signal (p.ex. quand quelqu’un parle). Lorsque l’entrée ne reçoit pas de signal elle se met automa­tiquement hors fonction après écoulement d’un délai réglable à l’aide des commutateurs HOLD TIME.

L’entrée n’est pas entièrement coupée par la commande GATE, mais simplement atténuée de 14 à 26
dB. Si aucun signal d’une entrée ne doit pas arriver à la sortie, tournez jusqu’en position de butée
gauche le réglage LEVEL correspondant – en façade.

Interrupteur abaissé – manuel: L’entrée est continuellement en fonction, indépendamment du signal
d’entrée.

GAIN: Ce potentiomètre–trimmer vous permet d’effectuer le réglage de gain en finesse (voir tableau 1 au

point 4.1).

AC INPUT: Embase de raccordement pour l’adaptateur secteur fourni.

L’ a p p a reil devra toujours être utilisé avec l’adaptateur secteur fourni (c.a. 12 V). L’utilisation d’autre s
adaptateurs ou le fonctionnement sur courant continu risquent d’entraîner des dégâts sur l’appare i l .

Voir Fig. 13.

3 Raccordements

Ne branchez l’appareil sur le secteur qu’une fois que vous aurez effectué tous les raccordements audio.

Vous trouverez un exemple de câblage à la Fig. 14.

1. Raccordez vos micros aux embases MIC INPUT 1 à 4. Veuillez consulter à cet effet le mode d’emploi
de vos micros.

Remarque:

2.5.6 Embase d’alimentation

Voir Fig. 12.

Important!

2.5.7 Diagramme d’ensemble

3.1 Raccordements audio

Raccordez le micro qui doit piloter la fonction Ducking sur MIC 1 INPUT.

2. Etablissez l’alimentation fantôme des entrées sur lesquelles vous avez raccordé un microphone élec­trostatique. A cet effet, abaissez l’interrupteur PHANTOM PWR.

Remarque:

3 Raccordements

4 Mode opératoire

Important!

3.2 M ontage en cascade de
plusie urs AS 4 +3

3.3 Branchement au se ct eur

Important!

Voir Fig. 12.

Si vous utilisez des micros HF, coupez impérativement l’alimentation fantôme des entrées sur
lesquelles vous avez raccordé un récepteur pour éviter des dégâts sur ce dernier.

3. Raccordez vos lecteurs (de CD etc.) aux entrées LINE à l’aide de câbles RCA.

Vous pouvez réunir jusqu’à dix AS 4+3 pour constituer une chaîne ("montage en cascade"). Vous dispo­sez alors d’un maximum de 40 entrées micro et 30 entrées ligne.

1. Raccordez à l’aide d’un câble optionnel IC AS8 l’embase EXPANSION OUT du premier appareil avec
l’embase EXPANSION IN de l’appareil suivant.
Tous les interrupteurs de CONTROL MODE interviennent uniquement au niveau de l’appareil con­cerné; autrement dit, vous pouvez choisir p.ex. un délai de coupure différent pour chaque appareil.
Par ailleurs, vous pouvez configurer en tant que canal Master Ducking l’entrée MIC 1 de chacun des
appareils montés en cascade, autrement dit de plusieurs appareils à la fois. Les canaux Master
Ducking ne s’influencent pas mutuellement, cependant chacun détermine séparément l’atténuation
des entrées "normales".
Le signal Master de tous les canaux d’entrée de tous les appareils est disponible aux embases REC
OUT et LINE OUTPUT du dernier appareil – celui à l’embase EXPANSION OUT duquel aucun appareil
n’est raccordé.
Les réglages MASTER OUTPUT CONTROL (réglages de tonalité et de volume) n’interviennent qu’au
niveau du dernier appareil. Sur tous les appareils en amont, les sorties REC OUT et LINE OUTPUT
ainsi que les réglages MASTER OUTPUT CONTROL (réglages de tonalité et de volume) sont sans
effet!

Vérifiez si la tension de service indiquée sur l’adaptateur secteur fourni correspond bien à la
tension secteur sur le lieu d’utilisation. L’utilisation de l’adaptateur secteur sur une autre tensi­on que celle indiquée risquerait de provoquer de sérieux dégâts sur l’appareil.

1. Raccordez le câble d’alimentation de l’adaptateur secteur fourni à l’embase AC INPUT au dos de l’ap­pareil.

2. Raccordez l’adaptateur à une prise secteur.

3. Mettez l’appareil sous tension à l’aide de l’interrupteur POWER. La LED ON à côté de l’interrupteur
POWER s’allume.

4.1 Réglage du niveau du micro

Tableau 1: Réglage de gain

4.1.1 Fonctionnement

4.1.2 Réglage du dé lai de

Voir Fig. 2.
Voir Fig. 4.

Voir Fig. 11.

Remarque:

automatique

Voir Fig. 11.et 2.

Important!

coupure

1. Tournez les boutons LEVEL et COMP/LEVEL, en façade, jusqu’en butée à gauche, le bouton
THRESHOLD jusqu’en butée à droite.

2. Mettez le réglage OUTPUT LEVEL de la section MASTER OUTPUT CONTROL, en façade, sur maxi­mum et les boutons BASS et TREBLE en position "12 h" (position médiane).

3 . Mettez le commutateur +20 dB sur "OFF" (relevé) et tournez le bouton GAIN jusqu’en butée à gauche.

4. Mettez le canal micro voulu en service, en abaissant l’interrupteur PERMANENT ON.

5. Tournez le bouton LEVEL du canal micro correspondant, en façade, dans le sens des aiguilles d’une
montre aussi loin que vous pouvez le faire sans avoir de Larsen (sans avoir de sifflements des haut­parleurs).

6. Parlez dans le micro. Si le signal est trop faible, vous pouvez augmenter le gain avec le commutateur
+20 dB et le réglage de GAIN jusqu’à -50 dBu:

Commutateur +20 dB Réglage GAIN Sensibilité d’entrée obtenue

OFF en butée à gauche (7 h) -10 dBu (très faible sensibilité)
OFF en butée à droite (5 h) -30 dBu
ON en butée à gauche(7 h) -30 dBu
ON en butée à droite (5 h) -50 dBu (sensibilité maximum)

Lorsque le locuteur s’éloigne ou se rapproche du micro le volume varie en conséquence. Vous pou­vez compenser ces variations de volume en mettant le réglage COMP/LEVEL sur position moyenne
ou haute (compression maxi.: 2:1).

1. Relevez l’interrupteur PERMANENT ON - au dos de l’appareil.

2. Tournez le bouton THRESHOLD – en façade – jusqu'à ce qu’il faut pour que le canal micro soit mis
en service dès que quelqu’un parle dans le micro.

Veillez à arrêter de tourner le bouton THRESHOLD avant la position où les bruits ambiants met­traient le canal micro en service.

1 seconde environ après que la personne utilisant le micro s’est arrêté de parler, le canal micro se met
hors service. Vous pouvez choisir un délai plus long à l’aide des commutateurs HOLD TIME.

1. Le délai de coupure de tous les canaux micro peut être prolongé de jusqu’à 12 secondes; à cet effet,
réglez comme suit les deux interrupteurs HOLD TIME de la section CONTROL MODE - au dos de l’ap­pareil:

Tabelle 2: Possibilités de réglage

du retard de coupure

HOLD TIME 4s HOLD TIME 8s Retard de coupure obtenu

OFF OFF minime, 1 s env.
ON OFF 4 s
OFF ON 8 s
ON ON 12 s

4 Mode opératoire

5 Nettoyage

Les commutateurs HOLD TIME interviennent sur tous les canaux micro de l’appareil (mais pas sur les
canaux micro d’autres appareils montés en cascade). En mode Ducking (interrupteur DUCKING
MASTER sur ON) le retard de coupure est toujours de 1 s pour le canal MIC 1 INPUT, quelle que soit
la position du commutateur HOLD TIME.

Le mode automatique vous permet de régler deux ou plusieurs micros différents sur la même sensibilité:

1. Procédez pour chacun des micros au réglage de l’entrée comme décrit ci-dessus.

2. Mettez les entrées correspondantes sur fonctionnement automatique en relevant l’interrupteur
PERMANENT ON.

3. Positionnez les différents micro à égale distance d'un locuteur.

4. Demandez au locuteur d’émettre un son enflant progressivement, p.ex. un sifflement.

5. Réglez le bouton GAIN de manière à ce que toutes les entrées concernées se mettent en fonction en
même temps (à niveau sonore égal).

1. Réglez le volume de tous les lecteurs raccordés à l’aide du bouton LEVEL de l’entrée LINE corre­spondante.

1. Abaissez l’interrupteur DUCKING MASTER de la section CONTROL MODE, au dos de l’appareil (sur
le premier appareil en cas de montage en cascade).
Lorsque le canal micro MIC 1 INPUT se met en service, le volume de toues les autres entrées micro
et ligne est réduit automatiquement.

1. Réglez l’atténuation désirée à l’aide du potentiomètre-trimmer DUCKING ATTENUATION. La plage de
réglage va de 20 dB (forte atténuation, en butée à gauche) à 9 dB (atténuation faible, en butée à
droite).

1. Réglez le niveau de mixage final de l’appareil (de tous les appareils) à l’aide du bouton OUTPUT
LEVEL (en cas de montage en cascade, sur le dernier appareil).

2. Mettez BASS et TREBLE en position médiane ("12 h"). Sur cette position, le réglage de tonalité est
sans influence sur le signal de sortie.
Tournez le bouton TREBLE ou BASS dans le sens inverse de la montre pour atténuer respectivement
l’aigu ou les basses, dans le sens de la montre pour les accentuer.

La console de mixage AS 4+3 possède une atténuation de niveau automatique en fonction du nombre
d’entrées micro en service. Chaque fois que l’on double le nombre des entrées micro en service, l’am­plification est réduite de 2 dB environ. En cas de montage en cascade, peu importe l’appareil sur lequel
se trouve l’entrée en service. L’avantage est le fait que le risque de Larsen (sifflements) dans une pièce
augmente à peine avec le nombre des micros mis en services.

4.1.3 Ajust age de sensibilit é
des micros

Voir Fig. 11.

4.2 Réglage de niveau ligne

Voir Fig. 3.

4.3 Activation de la fonction
prioritaire / Ducking

Voir Fig. 8.

4.3.1. Réglage de l’att énuat ion
Ducking

Voir Fig. 8.

4.4 Niveau de sort ie et réglage
de tonalit é

Voir Fig. 4.

4.5 Att énuat ion NOM

1. Débranchez l’adaptateur du secteur.

2. Pour nettoyer l’appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.

N’utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits
contenant de l’alcool ou un solvant qui risqueraient d’abîmer la laque et les éléments en
plastique.

Important!

6 Caractéristiques techniques

22

6.1 Ent ré es micr o

6.2 Ent ré es ligne

6.3 Systè me complet

6.4 Code commande/

Référence pour la commande

Type symétrique avec filtrage RF
Impédance 2,4 kΩ env., quel que soit le niveau
Niveau nominal -50 à -10 dBu, réglable sur deux plages
Rapport signal sur bruit 75 dB (20 Hz – 22 kHz, RMS)
Niveau d’entrée maxi. +5 dBu
Seuil de mise en service -32 à 0 dB ré. au niveau nominal d’entrée
Délai de coupure 1/4/8/12 s ±20%
Atténuation du noise gate 14 à 26 dB, réglable
Facteur de compression linéaire jusqu’à 2:1, réglable
Bande passante 20Hz à 35kHz
Atténuation NOM 1 micro: 0 dB 5 micros: -7,2 dB

2 micros: -2,1 dB 6 micros: -8,6 dB
3 micros: -4 dB 7 micros: -9,9 dB
4 micros: -5,5 dB 8 micros: -11 dB

Alimentation fantôme 24 V par canal, commutable (Ri = 2 x 1,2 kΩ)

Type symétrique avec filtrage RF
Impédance >35 kΩ
Niveau nominal -10 dBu
Rapport signal sur bruit 75 dB (20 Hz – 22 kHz, RMS)
Bande passante 20 Hz à 45 kHz
Niveau d’entrée maxi. +5 dBu

Amplification maxi. 55 dB (de l’entrée à la sortie de mixage final)
Atténuation Ducking 9 dB à 20 dB, réglable
Distorsion harmonique <0,1%; quel que soit le niveau
Distorsion d’intermodulation <0,1%; quel que soit le niveau
Consommation maxi. 5 W pour 12 V c.a.
Poids 2,5 kg
Dimensions 483 x 44 x 180 mm

AS 4 + 3 6000H1893

6.5 Te xte de l’appel d’offres

Console de mixage automatique, autorisant le montage en cascade, avec 4 entrées micro commandées
par noise-gate et 3 entrées ligne. Les entrées micro doivent comporter une alimentation fantôme (24 V)
et un compresseur-limiteur réglable séparément pour chaque canal. L’appareil possède des fiches XLR
3 broches pour Mic In et Line Out et des fiches RCA pour les signaux Line In et Rec Out. Une fonction
Ducking commutable permet l’atténuation automatique des autres canaux lorsque le canal Mic 1 est en
utilisation. On prévoira un réglage de l’aigu et du grave intervenant au niveau du mixage final.

1 Sicurezza ed ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Indice

Pagina

1.1 Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.2 Ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2 Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.1 Introduzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.2 In dotazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.3 Accessori opzionali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.4 Pannello frontale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.4.1 Ingressi microfonici MIC 1 - MIC 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.4.2 Ingressi Line LINE 1 - LINE 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.4.3 Sezione uscita MASTER OUTPUT CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.4.4 Interruttore di rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.5 Pannello posteriore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.5.1 Collegamenti d’espansione EXPANSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.5.2 Sezione CONTROL MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Interruttori CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Regolatori CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2.5.3 Uscite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2.5.4 Ingressi Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2.5.5 Ingressi microfonici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2.5.6 Presa d’alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2.5.7 Schema di collegamento a blocco. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3 Collegamenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.1 Collegamenti audio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.2 Collegamento a cascata di più AS 4+3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.3 Collegamento alla rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

4 Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

4.1 Come regolare il livello microfonico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

4.1.1 Esercizio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

4.1.2 Come attivare il ritardo della disattivazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

4.1.3 Come compensare la sensibilità microfonica . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.2 Come regolare il livello Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.3 Come attivare la funzione di precedenza/Ducking. . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.3.1 Come regolare l’attenuazione Ducking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.4 Livello d’uscita e regolazione suono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.5 Attenuazione NOM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5 Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

6 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.1 Ingressi microfonici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.2 Ingressi Line. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.3 Sistema complessivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.4 Dati per l’ordine/Numero d’ordine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.5 Testo d’appalto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

1 Sicurezza ed ambiente

1. Non versate liquidi sull'apparecchio e non fate cadere oggetti nell'apparecchio attraverso le fessure
di ventilazione.

2. L’apparecchio deve venir impiegato solo in vani asciutti.

3. L’apparecchio deve venir aperto, mantenuto e riparato solo da personale specializzato autorizzato.
All’interno della scatola non vi sono componenti che possano venir mantenuti, riparati o sostituiti da
non professionals.

4. Prima di mettere in esercizio l’apparecchio controllate se la tensione d’esercizio indicata sull’alimen­tatore a spina in dotazione corrisponde alla tensione di rete del luogo d’impiego.

5. Fate funzionare l’apparecchio esclusivamente con l’alimentatore a corrente alternata in dotazione, con
una tensione d’uscita di 12 V c.a. Altri tipi di corrente e di tensione possono danneggiare seriamente
l’apparecchio!

6. Interrompete subito il funzionamento dell’impianto quando un corpo solido o liquidi entrano nell’ap­parecchio. Sfilate in questo caso subito l’alimentatore a spina dalla presa e fate controllare l’appa­recchio dal nostro reparto service clienti.

7. Quando non usate l’apparecchio per più tempo, sfilate l’alimentatore a spina dalla presa. Tenete pre­sente che quando l’alimentatore a spina è inserito nella presa l’apparecchio – anche quando è spen­to - non è completamente staccato dalla rete.

8. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscalda­mento o amplificatori ecc., e non esponetelo direttamente al sole, alla polvere e all'umidità, alla piog­gia, a vibrazioni o a colpi.

9. Per evitare disturbi, posate tutte le linee, specialmente quelle degli ingressi microfonici, separate dalle
linee a corrente forte e linee di rete. In caso di posa in pozzi o canali per cavi fate attenzione a posa­re le linee di trasmissione in un canale separato.

10.Pulite l’apparecchio solo con un panno umido, ma non bagnato. Dovete assolutamente sfilare prima
l’alimentatore a spina dalla presa! Non usate in nessun caso detergenti acidi o abrasivi o detergenti

1.1 Sicurezza

1 Sicurezza ed ambiente

contententi alcool o solventi perché potrebbero danneggiare la vernice e i componenti in materia sin­tetica.

1.2 Ambient e

2 Descrizione

2.1 Introduzione

1. L’alimentatore a spina assorbe una piccola quanitità di corrente anche quando l’apparecchio è spen­to. Per risparmiare energia sfilate quindi l’alimentatore a spina dalla presa se non lo usate per più
tempo.

2. Se rottamate l’apparecchio, togliete le batterie risp. gli accumulatori, separate scatola, elettronica e
cavi e smaltite tutti i componenti conformemente alle norme di smaltimento vigenti per essi.

Vi ringraziamo di aver scelto un prodotto dell‘AKG. Leggete per favore attentamente le istruzioni per l’uso
prima di usare l’apparecchio e conservate le istruzioni per l’uso per poterle consultare in caso di neces­sità. Vi auguriamo buon divertimento e molto successo!

L’AS 4+3 è un mixer automatico con 4 ingressi microfonici comandati da gates, tre ingressi Line, un’us­cita Line simmetrica ed un’uscita asimmetrica per collegare apparecchi di registrazione.
Ogni ingresso microfonico è dotato di alimentazione phantom da 24 V, regolabile, per microfoni a con­densatore, e di un apposito compressore/limiter.
La funzione Ducking regolabile ("funzione di precedenza") fa sì che un segnale presente al canale MIC 1
riduce il livello di tutti gli altri ingressi di un valore regolabile a scelta.
La funzione di attenuazione NOM fa sì che ad ogni raddoppio del numero di microfoni aperti il livello d’us­cita viene abbassato automaticamente di rispettivamente 2 dB circa.
Speciali prese di "espansione" vi permettono di collegare fino a dieci mixer automatici AS 4+3 a com­plessivamente 40 ingressi microfonici.

2.1 In dotazione

2.3 Accessori opzionali

2.4 Pannello front ale

2.4.1 Ingressi microfonici
MIC 1 - M IC 4

Vedi fig. 2.

1 AS 4+3
1 adattatore c.a. (alimentatore a spina)

Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivol­getevi al vostro rivenditore AKG.

Cavo di collegamento IC AS8 per collegare tra di loro da due a dieci AS 4+3.
Cavo microfonico MK 9/10: cavo lungo 10 m, schermato, a 2 poli, con connettore XLR e accoppia-

mento XLR

Vedi fig. 1.

THRESHOLD: Questo potenziometro di assetto regola il valore soglia a partire dal quale l’ingresso si atti-

va automaticamente. (Fin quando il livello microfonico non raggiunge il valore soglia, l’ingresso viene
attenuato di 14 fino a 26 dB.) Il campo di regolazione va da 0 dB fino a –32 dB, riferito al livello nomi­nale dell’ingresso.
All’arresto sinistro del potenziometro THRESHOLD il valore soglia è di –32 dB circa. L’ingresso è molto
sensibile, basta quindi parlare piano nel microfono per attivare l’ingresso. Più girate il potenziometro
THRESHOLD verso l’arresto destro, più insensibile diventa il riconoscimento del livello e tanto più
forte dovete parlare nel microfono per attivare l’ingresso. All’arresto destro del potenziometro
THRESHOLD il valore soglia ammonta a più di 0 dB. In questo caso è quasi impossibile attivare il
canale parlando nel microfono.
Visto che la regolazione THRESHOLD è indipendente dalla regolazione LEVEL, un ingresso può atti­varsi anche quando il regolatore LEVEL è portato al minimo. In questo caso non si sente il rispettivo
segnale microfonico, ma l’ingresso attivato viene aggiunto al numero degli ingressi attivati il che può
provocare un (ulteriore) abbassamento NOM (vedi anche capitolo 4.5). Se volete evitare questa situa­zione, portate il potenziometro THRESHOLD tanto a destra che l’ingresso non potrà attivarsi senza
che lo volete.

ON: Questo diodo luminoso blu lampeggia fin quando il rispettivo ingresso è attivato e si spegne quando

l’ingresso si disattiva.

LEVEL: Questo regolatore regola il volume all’ingresso.

COMP/LEVEL: Questo potenziometro di assetto regola il fattore di compressione. All’arresto sinistro del

potenziometro COMP/LEVEL non è quasi presente compressione, l’amplificazione è indipendente dal
livello d’ingresso. All’arresto destro, il segnale viene compresso nel rapporto di 2:1 circa, il che signi­fica che l’aumento dell’amplitudine del segnale d’ingresso di 2 dB aumenta il segnale d’uscita di solo
1 dB.
Vi raccomandiamo di usare questa funzione quando avete a che fare con relatori inesperti perché con
essa potete mantenere quasi costante il volume anche quando la distanza o l’angolo di parlata varia
fortemente.

2 Descrizione

+5

Y

-0

-5

-10

-15

-20

-25

Ausgangspegel

-30

-35

-40

-45

-50

-45

-40

-35

-30

-25

-20

-15

-10

+0

-5

+10

+5

+15

X

+20

E i n g a n g s p e g e l

Il grafico 1 rappresenta il rapporto tra il livello d’ingresso (asse X) e il livello d’uscita (asse Y). La curva
superiore rappresenta lo stato alla compressione massima, la curva inferiore rappresenta il decorso
lineare. Si vede bene anche la funzione Limiter che evita l’innalzamento del livello d’uscita sopra lo
0 dBu (limitatore).

LEVEL: Questo regolatore regola il volume all’ingresso.

Grafico 1: Compressione

2.4.2 Ingressi LINE 1 - LINE 3

Vedi fig. 3.

Gli elementi di comando della sezione d’uscita spiegano il loro efffetto sull’uscita della somma (LINE
OUTPUT) e non hanno nessun influsso sul segnale presente alle prese REC OUT.

BASS: Questo regolatore permette l’attenuazione/l’innalzamento delle frequenze basse di +/-10 dB circa,

a 100 Hz, con una caratteristica tipica da "shelving".

TREBLE: Questo regolatore permette l’attenuazione/l’innalzamento delle frequenze alte di +/-10 dB

circa, a 10 kHz, con una caratteristica tipica da "shelving".

+12

+10

+8

+6

+4

+2

d

-0

B

dB

u

-2

-4

-6

-8

-10

-12
100

60

200

500

Hz

1k

Hz

2k

5k

10k

20k

OUTPUT LEVEL: Questo regolatore regola il volume complessivo.

POWER: Attiva (posizione "I") e disattiva (posizione "0") tutto l’apparecchio.

Fin quando l’apparecchio è attivato, il diodo luminoso verde ON, disposto accanto all’interruttore
POWER, rimane acceso.

Vedi fig. 6.

2.4.3 Sezione d’uscita
MASTER OUTPUT CONTROL

Vedi fig. 4.

Grafico 2: Regolazione del suono

2.4.4 Inte rruttore di ret e

Vedi fig. 5.

2.5 Pannello posterior e

EXPANSION IN/OUT: Queste due miniprese DIN a 8 poli (note anche come prese Hosiden o S-VHS) vi

permettono di collegare tra di loro fino a 10 mixer automatici AS 4+3. Per farlo, vi occorrono uno o più
cavi opzionali di collegamento IC AS8.
Le funzioni CONTROL MODE possono essere regolate individualmente per ogni singolo apparecchio
della catena, i parametri d’uscita possono venir regolati solo sull’ultimo apparecchio.

Vedi fig. 8.

DUCKING MASTER: Interruttore DIP per attivare la funzione di precedenza.

Posizione ON: Fin quando l’ingresso microfonico MIC 1 è attivato, il livello di tutti gli altri ingressi

(MIC 2-4 e LINE 1-3) su questo mixer e su tutti gli altri mixer eventualmente collegati con questo viene
abbassato.

Posizione OFF: Lo stato d’esercizio dell’ingresso microfonico MIC 1 non influisce sugli altri canali.

GROUND CONNECT: Se questo interruttore si trova in posizione ON (all’ingiù), la scatola metallica dell’-

apparecchio è collegata elettricamente alla massa interna ed ai collegamenti di schermatura di tutte
le prese d’ingresso e di uscita. Vi raccomandiamo di lasciare l’interruttore GROUND CONNECT sem­pre in posizione ON. Se, collegando altri apparecchi eventualmente non esenti da potenziali si doves-

2.5.1 Collegame nti
d’espansione EXPANSION

Vedi fig. 7.

2.5 .2 Sezione CONTROL MODE

Interrut tori CONTROL M ODE

2 Descrizione

sero formare circuiti che causano ronzío e pertanto disturbi, potete interrompere questi circuiti por­tando l’interruttore all’insù, in posizione OFF.

HOLD TIME 4s e HOLD TIME 8s: Con questi due interruttori potete stabilire per quanto tempo (da 1 a

12 secondi) gli ingressi MIC rimangono attivati dopo che il relatore ha terminato di parlare (vedi anche
capitolo 4.1.2).

Regolatori CONTROL MODE

2.5.3 Uscite

Vedi fig. 9.

2.5.4 Ingressi Line

Vedi fig. 10.

2.5.5 Ingressi microfonici

Vedi fig. 11.

DUCKING ATTENUATION: Con questo regolatore potete scegliere il valore di cui vengono attenuati gli

ingressi microfonici MIC 2 - 4 e gli ingressi LINE 1 - 3 se il MIC 1 ha attivato il modo d’esercizio
Ducking. Il campo di regolazione va da 20 dB (arresto sinistro) fino a 9 dB circa (arresto destro). Potete
regolare per esempio il volume della musica di sfondo di un lettore CD in modo che si senta appena
mentre si parla nel MIC 1.

GATE ATTENUATION: Con questo regolatore potete scegliere il valore di cui vengono attenuati tutti gli

ingressi MIC 1 - 4 quando non si parla nei microfoni. Il campo di regolazione va da 26 dB (arresto sini­stro) fino a 14 dB circa (arresto destro). Potete regolare così il volume del segnale microfonico di un
canale quando quest’ultimo è disattivato, fattore importante in round di discussione perché durante
gli intervalli in cui non si parla si sente sempre ancora un certo rumore di fondo.

LINE OUTPUT: A questa presa è a disposizione il segnale d’uscita elettronicamente simmetrizzato della

somma di tutti i canali d’ingresso. Potete regolare il livello d’uscita con il regolatore OUTPUT LEVEL
disposto sul pannello frontale. Il livello nominale è di 0 dBu circa.

REC OUT: A queste due prese RCA potete collegare, per le riprese sonore, un registratore a cassetta o

apparecchi simili. Le prese REC OUT hanno il segnale d’uscita della somma di tutti i canali d’ingres­so. I regolatori MASTER OUTPUT CONTROL (regolatori del suono e del volume) non influiscono il
segnale alle prese REC OUT. Il livello d’uscita è di 0 dBu circa.

LINE IN 1 - 3: A queste 3 x 2 prese RCA potete collegare apparecchi audio esterni, come lettore CD,

tuner, registratore a cassetta ecc. I segnali stereo vengono automaticamente sommati in un segnale
mono. Il livello d’ingresso nominale è di –10 dBu.

MIC 1 INPUT – MIC 4 INPUT: Prese XLR simmetriche per collegare microfoni a bassa impedenza siano

dinamici o a condensatore.

PHANTOM PWR: Questo regolatore DIP attiva (posizione inferiore) e disattiva (posizione superiore) la

tensione di alimentazione phantom per il rispettivo canale.

+20 dB: Questo regolatore DIP aumenta, nella posizione inferiore, la sensibilità d’ingresso di 20 dB (il

segnale diventa più forte). Nella posizione superiore dell’interruttore la sensibilità d’ingresso rimane
invariata (vedi anche tabella 1 nel capitolo 4.1).

Avvertenza:

2.5.6 Presa di alimentazione

Vedi fig. 12.

Importante!

2.5.7 Schema di collegament o
a blocco

3 Collegamenti

3.1 Collegamenti audio

PERMANENT ON: Regolatore per scegliere tra esercizio automatico e manuale.

Posizione superiore - automatica: L’ingresso si attiva automaticamente quando all’ingresso arriva

un segnale (p.e. quando qualcuno parla). Se all’ingresso non è presente nessun segnale, l’ingresso,
dopo un certo ritardo regolabile con i regolatori HOLD TIME, si disattiva automaticamente.

I noise gate non diattivano completamete l’ingresso, ma l'attenuano solo di 14 – 26 dB. Se non vole­te che un segnale di un ingresso arrivi all’uscita, girate il rispettivo regolatore LEVEL disposto sul pan­nello frontale fino all’arresto sinistro.

Posizione inferiore - manuale: L’ingresso è permanentemente attivato, indipendentemente dal
segnale d’ingresso.

GAIN: Con questo potenziometro di assetto potete effettuare la regolazione fine della sensibilità d’in-

gresso (vedi anche tabella 1 nel capitolo 4.1).

AC INPUT: Presa di collegamento per l’alimentatore a spina in dotazione.

Fate funzionare l’apparecchio solo con l’alimentatore a spina in dotazione (12 V corrente alter­nata). L’esercizio con altri alimentatori o con tensione continua può danneggiare l’apparecchio.

Vedi fig. 13.

Collegate l’apparecchio alla rete solo quando avete effettuato tutti i collegamenti audio.

Un esempio di cablaggio è rappresentato nella fig. 14.

1. Collegate i vostri microfoni alle prese MIC INPUT 1 - 4. Leggete al riguardo l’istruzione per l’uso dei
vostri microfoni.

Avvertenza:

Collegate il microfono che dovrà comandare la funzione Ducking a MIC 1 INPUT.

2. L’alimentazione phantom va collegata agli ingressi a cui è collegato un microfono a condensatore.
Portate a tale scopo l’interruttore PHANTOM PWR nella posizione inferiore.

3 Collegamenti

4 Istruzioni per l’uso

Se usate microfoni senza filo, staccate assolutamente l’alimentazione phantom dagli ingressi
dove è collegato un ricevitore per evitare che questo’ultimo venga danneggiato.

3. Collegate i vostri apparecchi di riproduzione (lettore CD ecc.) agli ingressi LINE servendovi di cavi
RCA.

Potete collegare fino a dieci AS 4+3 formandone una catena ("collegamento a cascata"). In questo modo
avete a disposizione al massimo 40 ingressi microfonici e 30 ingressi Line.

1. Collegate la presa EXPANSION OUT del primo apparecchio alla presa EXPANSION IN dell’appa­recchio successivo servendovi del cavo opzionale IC AS8.
Tutti gli interruttori CONTROL MODE influiscono solo sul rispettivo apparecchio, potete quindi stabi­lire un differente tempo di ritardo della disattivazione per ogni apparecchio.
Inoltre potete configurare per ognuno degli apparecchi collegati a cascata, quindi anche per più appa­recchi contemporaneamente, l’ingresso MIC 1 come canale master Ducking. Più canali master
Ducking non si influiscono a vicenda; ogni singolo canale attenua comunque gli ingressi "normali".
Il segnale di somma di tutti i canali d’ingresso di tutti gli apparecchi è a disposizione alle prese REC
OUT e LINE OUTPUT dell’ultimo apparecchio, cioè quell’apparecchio alla cui presa EXPANSION OUT
non è più collegato nessun altro apparecchio.
I regolatori MASTER OUTPUT CONTROL (regolatori del suono e del volume) spiegano il loro effetto
solo sull’ultimo apparecchio. In tutti gli altri apparecchi precedenti, le uscite REC OUT e LINE OUT­PUT nonché i regolatori MASTER OUTPUT CONTROL (regolatori del suono e del volume) non hanno
alcun effetto!

Controllate se la tensione di rete indicata sull’alimentatore in dotazione corrisponde a quella del
luogo d’impiego. L’esercizio dell’alimentatore con un’altra tensione di rete potrà danneggiare
l’apparecchio.

1. Inserite il cavo dell’alimentatore in dotazione nella prese AC INPUT disposta sul retro dell’appa­recchio.

2. Inserite l’alimentatore in una presa di rete.

3. Attivate l’apparecchio con l’interruttore POWER. Il diodo luminoso ON accanto all’interruttore POWER
si accende.

Importante!

3.2 Collegamento a cascat a di
più AS 4+3

3.3 Collegamento alla rete

Importante!

Vedi fig. 12.

1. Girate il regolatore LEVEL e quello COMP/LEVEL disposti sul pannello frontale fino all’arresto sinistro,
il regolatore THRESHOLD fino all’arresto destro.

2. Portate al massimo il regolatore OUTPUT LEVEL della sezione MASTER OUTPUT CONTROL sul pan­nello frontale e i regolatori BASS e TREBLE in posizione "ore 12 " (posizione media).

3. Portate l’interruttore +20 dB in posizione "OFF" (all’insù) e girate il regolatore GAIN fino all’arresto sini­stro.

4. Attivate il rispettivo canale microfonico portando l’interruttore PERMANENT ON nella posizione infe­riore.

5. Aprite il più possibile il regolatore LEVEL del rispettivo canale microfonico sul pannello frontale in
senso orario senza che si verifichi un feedback (cioè senza che gli altoparlanti fischino).

6. Parlate nel microfono. Se il segnale è troppo debole, potete alzare la sensibilità d’ingresso fino a –50
dBu servendovi del regolatore +20 dB e del regolatore GAIN:

Interruttore +20 dB Regolatore GAIN Risultante sensibilità d’ingresso

OFF arresto sinistro (ore 7) -10 dBu (molto insensibile)
OFF arresto destro (ore 5) -30 dBu
ON arresto sinistro (ore 7) -30 dBu
ON arresto destro (ore 5) -50 dBu (massima sensibilità)

Se la distanza tra relatore e microfono cambia, cambia anche il volume. Se volete compensare varia­zioni di volume di questo genere, portate il regolatore COMP/LEVEL in una posizione media o alta
(compressione massima: 2:1).

1. Portate l’interruttore PERMANENT ON sul pannello posteriore nella posizione superiore.

2. Aprite il regolatore THRESHOLD sul pannello frontale fin quando il canale microfonico si attiva appena
qualcuno parla nel microfono.

Fate attenzione di non aprire il regolatore THRESHOLD tanto che anche rumori ambientali
possano attivare il canale microfonico.

Circa 1 secondo dopo che il relatore ha finito di parlare, il canale microfonico si disattiva. Con i rego­latori HOLD TIME potete prolungare il ritardo di disattivazione.

4.1 Come regolare il livello
microfonico

Vedi fig. 2.
Vedi fig. 4.
Vedi fig. 11.

Tabella 1: Come regolare la sensi ­bilità d’ingresso

Avvertenza:

4.1.1 Ese rcizio automatico

Vedi fig. 11.
Vedi fig. 2.

Importante!

1. Per prolungare il ritardo della disattivazione per tutti i canali microfonici fino a 12 secondi, regolate i
due interruttori HOLD TIME della sezione CONTROL MODE sul pannello posteriore come segue:

HOLD TIME 4s HOLD TIME 8s Risultante ritardo della disattivazione

OFF OFF minimo, 1 s ca.
ON OFF 4 s
OFF ON 8 s
ON ON 12 s

4.1.2 Come re golare il rit ardo
della disat tivazione

Tabella 2: Tempi di ritardo della
disattivazione regolabili

4 Istruzioni per l’uso

5 Pulizia

Gli interruttori HOLD TIME spiegano il loro effetto su tutti i canali microfonici dell’apparecchio (non
però sui canali microfonic di altri apparecchi collegati a cascata). Nel modo Ducking (regolatore
DUCKING MASTER in posizione ON) il tempo di ritardo della disattivazione nel canale MIC 1 INPUT
è sempre di 1 s, indipendentemente dalla posizione degli interruttori HOLD TIME.

4.1.3 Come compensare la
sensibilit à microfonica

Vedi fig. 11.

4.2 Come re g o l a re il livello Line

Vedi fig. 3.

4.3 Come attivare la funzione
di precedenza/ Ducking

Vedi fig. 8.

4.3.1. Come regolare

l’at tenuazione Ducking

Vedi fig. 8.

4.4 Livello d’uscita e re gola­zione del suono

Vedi fig. 4.

4.5 Att enuazione NOM

Il modo d’esercizio automatico vi permette di regolare due o più microfoni differenti sulla stessa
sensibilità:

1. Regolate l’ingresso per ogni microfono come descritto sopra.

2. Regolate i rispettivi ingressi su esercizio automatico portando i regolatori PERMANENT ON in posi­zione superiore.

3. Disponete i microfoni alla stessa distanza dal relatore.

4. Pregate il relatore di emettere un suono crescente, p.e. un fischio.

5. Regolate i regolatori GAIN in modo tale che tutti gli ingressi interessati si attivano contemporanea­mente (allo stesso volume sonoro).

1. Regolate il volume di ogni apparecchio di riproduzione collegato con l’aiuto del regolatore LEVEL del
rispettivo ingresso LINE.

1. Portate il regolatore DUCKING MASTER della sezione CONTROL MODE sul pannello posteriore in
basso.
Quando il canale microfonico MIC 1 INPUT si attiva, il volume di tutti gli altri ingressi microfonici e Line
viene automaticamente abbassato.

1. Regolate il valore di attenuazione prescelto servendovi del potenziometro di assetto DUCKING
ATTENUATION. Il campo di regolazione va da 20 dB (forte attenuazione, arresto sinistro) fino a 9 dB
(poca attenuazione, arresto destro).

1. Regolate il volume complessivo dell’apparecchio (di tutti gli apparecchi) servendovi del regolatore
OUTPUT LEVEL (in caso di apparecchi collegati a cascata sull’ultimo apparecchio).

2. Portate i regolatori BASS e TREBLE in posizione media ("ore 12"). In questa posizione la regolazione
del suono non influisce sul segnale d’uscita.
Per attenuare gli alti o i bassi, girate il regolatore TREBLE o BASS in senso antiorario, per aumentarli
in senso orario.

L’AS 4+3 è dotato di una riduzione del livello automatica, in dipendenza dal numero degli ingressi micro­fonici attivati. Ad ogni raddoppio del numero di ingressi microfonici attivati, l’amplificazione viene ridotta
di 2 dB circa. Nel caso di apparecchi collegati a cascata non importa in quale apparecchio l’ingresso sia
attivato. Questo ha il vantaggio che in una sala il pericolo di feedback (fischio) non aumenta quasi quan­do il numero dei microfoni attivati cambia.

Importante!

1. Sfilate l’alimentatore a spina dalla presa.

2. Pulite la superficie dell’apparecchio con un panno inumidito di acqua, ma non bagnato.

Non usate in nessun caso detergenti acidi o abrasivi o detergenti contententi alcool o solventi
perché potrebbero danneggiare la vernice e i componenti in materia sintetica.

29

6 Dati tecnici

Tipo simmetrico, con filtro RF
Impedenza 2,4 kΩ circa, ad ogni livello
Livello nominale da -50 a -10 dBu, regolabile in due gamme parziali
Rapporto segnale/rumore 75 dB (20 Hz – 22 kHz, RMS)
Livello massimo d’ingresso +5 dBu
Soglia di attivazione da -32 a 0 dB riferita al livello d’ingresso nominale
Ritardo della disattivazione 1/4/8/12 s ±20%
Attenuazione dei noise gate da 14 a 26 dB, regolabile
Fattore di compressione lineare, fino a 2:1, regolabile
Gamma di trasmissione audio da 20Hz a 35kHz
Attenuazione NOM 1 microfono: 0 dB 5 microfoni: -7,2 dB

2 microfoni: -2,1 dB 6 microfoni: -8,6 dB

3 microfoni: -4 dB 7 microfoni: -9,9 dB
4 microfoni: -5,5 dB 8 microfoni: -11 dB

Alimentazione phantom 24 V per canale, regolabile (Ri = 2 x 1,2 kΩ)

6.1 Ingressi microfonici

Tipo asimmetrico, con filtro RF
Impedenza >35 kΩ
Livello nominale -10 dBu
Rapporto segnale/rumore 75 dB (20 Hz – 22 kHz, RMS)
Gamma di trasmissione audio da 20 Hz a 45 kHz
Livello massimo d’ingresso +5 dBu

Amplificazione massima 55 dB (ingresso fino all’uscita di somma)
Attenuazione Ducking da 9 dB a 20 dB, regolabile
Fattore di distorsione <0,1%; in ogni posizione del livello
Distorsione IM <0,1%; in ogni posizione del livello
Assorbimento mass. 5 W, a 12 V c.a.
Peso 2,5 kg
Dimensioni 483 x 44 x 180 mm

AS 4 + 3 6000H1893

Mixer automatico, collegabile a cascata, con 4 ingressi microfonici comandati da noise gate e 3 ingres­si Line. Gli ingressi microfonici devono essere dotati di alimentazione phantom (24 V) e di un compres­sore/limiter, regolabile separatamente per ogni canale. L’apparecchio è dotato di connettori XLR a tre poli
per Mic In e Line Out nonché di connettori RCA per segnali Line In e Rec Out. La funzione Ducking rego­labile permette l’attenuazione automatica degli altri canali quando si parla nel canale Mic 1. Dovranno
essere previsti un regolatore degli alti e uno dei bassi che spiegano il loro effetto sulla somma d’uscita.

6.2 Ingressi Line

6.3 Sistema complessivo

6.4 Dati per l’ordine/ Numer o
d’ordine

6.5 Te sto d’appalto

1 Seguridad y medio ambiente

Índice

1 Seguridad y medio ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

1.1 Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

1.2 Medio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2 Descripción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.1 Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.2 Volumen de suministros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.3 Accesorios opcionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.4 Panel frontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.4.1 Entradas de micrófono MIC 1 a MIC 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2.4.2 Entradas de línea LINE 1 a LINE 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

2.4.3 Sección de salida MASTER OUTPUT CONTROL. . . . . . . . . . . . . . . . . . . . . . . 32

2.4.4 Conmutador de alimentación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

2.5 Panel posterior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

2.5.1 Conexiones de expansión EXPANSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

2.5.2 Sección CONTROL MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Conmutadores CONTROL MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Reguladores CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2.5.3 Salidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2.5.4 Entradas de línea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2.5.5 Entradas de micrófono. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2.5.6 Toma de alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

2.5.7 Diagrama de bloques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3 Conexiones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3.1 Conexiónes audio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3.2 Puesta en cascada de varios AS 4+3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

3.3 Conexión a la red. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4 Indicaciones de uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.1 Ajustar el nivel de micrófono. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.1.1 Funcionamiento automático. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.1.2 Ajustar el retardo de desactivación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.1.3 Igualar la sensibilidad de los micrófonos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.2 Ajustar el nivel de línea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.3 Activación de la función de prioridad/ducking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.3.1 Ajustar la atenuación de ducking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.4 Nivel de salida y regulación del sonido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.5 Atenuación NOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Página

5 Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.1 Entradas de micrófono. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.2 Entradas de línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.3 El sistema completo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.4 Datos para pedidos/Número de pedido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.5 Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

1.1 Seguridad

1. No verter líquidos sobre el equipo y no dejar caer objetos a través de las ranuras de ventilación.

2. Utilice el aparato sólo en lugares secos.

3. El personal técnico calificado es el único autorizado para abrir, atender y reparar el aparato. En el inte­rior de la caja no se encuentra ninguna pieza que pueda ser atendida, reparada o cambiada por un
profano.

4. Antes de utilizar el aparato, verifique que la tensión de servicio corresponda a la tensión de red en el
lugar de utilización.

5. Utilice el aparato solamente con el alimentador de red de tensión alterna con tensión de salida de
12 V CA. ¡Otros tipos de corriente pueden dañar seriamente el aparato!

6. Ponga inmediatamente fuera de servicio el equipo si llegara a penetrar algún objeto sólido o un líqui­do al interior del aparato. En ese caso tiene que desenchufar inmediatamente el alimentador de red y
el aparato debe ser examinado por nuestro servicio de atención al cliente.

7. Si el aparato no se va a utilizar durante largo tiempo, debe desenchufar el alimentador de red. Por
favor, recuerde que si el alimentador de red permanece enchufado, el aparato no se desconecta com­pletamente de la red cuando se apaga.

8. No colocar el aparato cerca de fuentes de calor, como p.ej radiadores, tubos de calefacción, amplifi­cadores, etc. y no exponerlo directamente al sol, a polvo o humedad intensos, a la lluvia, a vibracio­nes o a golpes.

9. Para evitar perturbaciones o interferencias, todas las líneas de audio, y sobre todo las de las entra­das de micrófono, deben tenderse separadas de las líneas de alta intensidad y de alimentación. Si el
tendido se hace en una caja de entrada de cables o en canales para cables, las líneas de audio deben
colocarse en un canal separado.

10.Para limpiar el aparato, utilice únicamente un paño húmedo, pero no mojado. ¡Antes de proceder a la
limpieza desenchufe el alimentador de red! No debe utilizar nunca materiales de limpieza corrosivos

2 Descripción

1 Seguridad y medio ambiente

o abrasivos ni aquellos que contengan alcohol o disolventes, puesto que pueden dañar la laca o las
piezas de material sintético.

1. El alimentador de red sigue recibiendo un poco de corriente aun estando apagado el aparato. Para
ahorrar energía, desenchufe el alimentador de red si no va a utilizar el aparato durante largo tiempo.

2. Para desguazar el aparato hay que sacar las pilas o los acumuladores, separar la caja, la electrónica
y el cable y proceder a la eliminación de todos los componentes atendiendo a las correspondientes
disposiciones de eliminación de residuos vigentes.

Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos
momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo
en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que se divierta y que
tenga mucho éxito con su nuevo equipo!

El AS 4+3 es un pupitre de mezcla con 4 entradas de micrófono, controladas por compuertas y 3 entra­das de línea, más una salida de línea balanceada y una salida no valanceada para la conexión de apa­ratos de grabación de sonido.
Cada entrada de micrófono está equipada con alimentación fantasma conmutable de 24 V para micró­fonos de condensador y con su propio compresor/limitador.
La función regulable de ducking ("prioridad") hace que una señal contigua al canal MIC 1 haga bajar el
nivel de todas las demás entradas en un valor ajustable.
La función de atenuación NOM hace bajar el nivel de salida automáticamente en aprox. 2 dB cada vez
que se produce una duplicación del número de micrófonos abiertos.
Unas tomas de "expansión" especiales permiten empalmar hasta diez pupitres de mezcla automáticos
AS 4+3, con un total de 40 entradas de micrófono.

1.2 M edio ambient e

2.1 Introducción

1 AS 4+3
1 Adaptador de CA (con clavija de red integrada)

Se ruega controlar que el embalaje contenga todas las piezas antes indicadas. Si llegara a faltar algo,
sírvase dirigirse a su distribuidor AKG.

Cable de conexión IC AS8 para empalmar de dos a diez AS 4+3.

Cable de micrófono MK 9/10: 10 m de cable bipolar apantallado con conector y acoplamiento XLR.

Ver Fig. 1

THRESHOLD: Este potenciómetro de ajuste regula el valor umbral a partir del cual se conecta automáti-

camente la entrada. (Si el nivel microfónico no llega al valor umbral, la entrada es atenuada en 14
hasta 26 dB.) El margen de ajuste va de 0 dB hasta –32 dB referido al nivel nominal de la entrada.
En el tope izquierdo del potenciómetro THRESHOLD el valor umbral llega a aprox. –32 dB. La entra­da es muy sensible, por lo que basta con hablar bajo en el micrófono para activarla.
Cuanto más se gira el potenciómetro THRESHOLD hacia el tope derecho, tanto más insensible se
pone la identificación del nivel y tanto más fuerte debe hablarse en el micrófono para activar la ent­rada. En el tope derecho del potenciómetro THRESHOLD el valor umbral es de más de 0 dB, con lo
que se hace prácticamente imposible activar el canal con la voz.
Como el ajuste con THRESHOLD es independiente del ajuste con LEVEL, una entrada puede activar­se también cuando el regulador LEVEL está en mínimo. Esto hace que la correspondiente señal
microfónica sea inaudible, pero que esta entrada activada se sume al total de las entradas activadas,
lo que puede provocar una (nueva) atenuación NOM (ver también el Capítulo 4.5). Para evitar esto,
gire el potenciómetro THRESHOLD hacia la derecha hasta que la entrada no pueda activarse invo­luntariamente.

ON: Este diodo luminoso azul permanece iluminado mientras esté activada la entrada correspondiente

y se apaga, cuando se desactiva la entrada.

LEVEL: Este regulador ajusta el volumen de la entrada.

COMP/LEVEL: Este potenciómetro de ajuste regula el factor de compresión. En el tope izquierdo del

potenciómetro COMP/LEVEL no hay prácticamente compresión; la amplificación es independiente
del nivel de entrada. En el tope derecho se comprime la señal en una proporción de aprox. 2:1, es
decir que un aumento de la amplitud de la señal de entrada en 2 dB aumenta la señal de salida en
tan sólo 1 dB.
Recomendamos utilizar esta función para oradores inexpertos, porque el volumen permanece casi
constante incluso si se producen grandes fluctuaciones en la distancia o el ángulo de palabra.

2.1 Volumen de suministros

2.3 Accesorios opcionales

2.4 Panel frontal

2.4.1 Entradas de micrófono
MIC 1 a MIC 4

Ver Fig. 2

2 Descripción

Gráfica 1: Compresión

+5

Y

-0

-5

-10

-15

-20

-25

Ausgangspegel

-30

-35

-40

-45

-50

-45

-40

-35

-30

-25

-20

-15

-10

+0

-5

+10

+5

+15

+20

X

E i n g a n g s p e g e l

La Gráfica 1 muestra la proporción entre el nivel de entrada (eje X) y el nivel de salida (eje Y). La curva
superior se trazó con compresión máxima; la inferior representa el transcurso lineal. Aquí se puede
reconocer muy bien la función del limitador, que impide que el nivel de salida suba a más de 0 dB.

2.4.2 Entradas de línea
LINE 1 a LINE 3

Ver Fig. 3

2.4.3 Sección de salida

MASTER OUTPUT CONTROL

Ver Fig. 4

Gráfica 2: Regulación del sonido

2.4.4 Inte rruptor de red

Ver Fig. 5

LEVEL: Este regulador ajusta el volumen de la entrada.

Los elementos de mando de la sección de salida surten efecto sólo en la salida principal (LINE OUTPUT)
y no influyen en absoluto en la señal de las tomas REC OUT.

BASS: Este regulador permite una atenuación/subida de frecuencias bajas en aprox. +/-10 dB con 100

Hz, con la típica característica en declive.

TREBLE: Este regulador permite una atenuación/subida de frecuencias altas en aprox. +/-10 dB con 10

kHz, con la típica característica en declive.

+12

+10

+8

+6

+4

+2

d

-0

B

dB

u

-2

-4

-6

-8

-10

-12
100

60

200

500

Hz

1k

Hz

2k

5k

10k

20k

OUTPUT LEVEL: Este regulador ajusta el volumen total.

POWER: Enciende (en la posición "I") y apaga (en la posición "0") el aparato. Mientras esté conectado

el aparato, permanece encendido el diodo luminoso verde ON adyacente al conmutador POWER.

2.5 Panel posterior

2.5.1 Conexiones de expan ­sión EXPANSION

Ver Fig. 7

2.5 .2 Sección CONTROL M ODE

Conmutadore s

CONTROL M ODE

Ver Fig. 6

EXPANSION IN/OUT: Estas dos mini tomas DIN de 8 polos (conocidas también como tomas Hosiden o

S-VHS) permiten empalmar hasta 10 pupitres de mezcla automáticos AS 4+3. Para ello se necesitan
uno o más cables de conexión IC AS8, de suministro opcional.
Las funciones de CONTROL MODE pueden regularse individualmente para cada aparato de la
cadena, pero los parámetros de salida se pueden regular únicamente en el último aparato de la
misma.

Ver Fig. 8

DUCKING MASTER: Conmutador DIP para activar la función de prioridad.

Posición ON: Mientras esté encendida la entrada de micrófono MIC 1, baja el nivel de todas las

demás entradas (MIC 2 - 4 y LINE 1 - 3) en este pupitre de mezcla y en todos los demás eventual­mente empalmados a él.

Posición OFF: El régimen de la entrada de micrófono MIC 1 no influye en los demás canales.

GROUND CONNECT: Si este conmutador se encuentra en la posición ON (abajo), la caja metálica del

aparato queda conectada eléctricamente con la masa interna y las conexiones de blindaje de todas
las tomas de entrada y salida. Recomendamos dejar el conmutador GROUND CONNECT siempre en

la posición ON. Si al realizar el empalme con otros aparatos, que quizás no estén libres de potencial,

2 Descripción

se llegaran a producir bucles de zumbido, que a su vez producen perturbaciones, estos bucles de
zumbido se pueden interrumpir colocando el conmutador hacia arriba en OFF.

HOLD TIME 4s y HOLD TIME 8s: Con estos dos conmutadores se puede determinar cuánto tiempo

(1 a 12 segundos) han de permanecer encendidas las entradas MIC después de que haya dejado de
hablar el orador o la oradora (ver el Capítulo 4.1.2).

DUCKING ATTENUATION: Este regulador fija la valor en que se atenúan las entradas de micrófono

MIC 2 - 4 y las entradas de línea LINE 1 - 3 cuando la entrada MIC 1 activa el modo ducking. La gama
de ajuste asciende a 20 dB (tope izquierdo) hasta aprox. 9 dB (tope derecho). De esta forma, Ud.
puede regular el volumen que ha de tener, por ejemplo, la música de fondo de un tocadiscos CD
mientras se habla en la entrada MIC 1.

GATE ATTENUATION: Este regulador fija el valor en que se atenúan todas las entradas de micrófono

MIC 1 - 4 cuando no se habla en ellas. La gama de ajuste asciende a 26 dB (tope izquierdo) hasta
aprox. 14 dB (tope derecho). De esta forma, Ud. puede regular cuán fuerte ha de seguir oyéndose la
señal microfónica de un canal cuando éste esté apagado. Esto puede ser bastante importante en
debates, porque así también en las pausas se sigue oyendo un cierto ruido ambiente.

LINE OUTPUT: En esta toma XLR se encuentra la señal de salida principal balanceada de todos los

canales de entrada. El nivel de salida se puede ajustar con el regulador OUTPUT LEVEL en el panel
frontal. El nivel nominal es de aprox. 0 dBu.

REC OUT: En estas dos tomas RCA se puede conectar una platina a casete o algo similar para graba-

ciones sonoras. Estas tomas REC OUT dirigen la señal de salida principal de todos los canales de
entrada. Los reguladores MASTER OUTPUT CONTROL (reguladores de sonido y volumen) no influy­en en la señal en las tomas REC OUT. El nivel de salida es de aprox. 0 dBu.

LINE IN 1 - 3: En estas 3 x 2 tomas RCA se pueden conectar aparatos audio externos, como ser, toca-

discos CD, sintonizador, platina a casete, etc. Las señales estéreo se suman automáticamente en una
señal mono. El nivel nominal de entrada es de –10 dBu.

MIC 1 INPUT a MIC 4 INPUT: Tomas XLR balanceadas para conectar micrófonos dinámicos o de con-

densador de baja impedancia.

PHANTOM PWR: Este conmutador DIP enciende (posición inferior) y apaga (posición superior) la ali-

mentación fantasma para el canal correspondiente.

+20 dB: En la posición inferior, este conmutador DIP aumenta la sensibilidad de entrada en 20 dB (la

señal se pone más fuerte). En la posición superior del conmutador permanece incambiada la sensi­bilidad de entrada (ver el Cuadro 1 en el Capítulo 4.1).

Reguladores CONTROL M ODE

2.5.3 Salidas

Ver Fig. 9

2.5.4 Entradas de línea

Ver Fig. 10

2.5.5 Entradas de micrófono

Ver Fig. 11

PERMANENT ON: Conmutador para régimen automático y manual.

Posición superior – régimen automático: la entrada se conecta automáticamente cuando le llega

una señal (p.ej. cuando alguien habla). Si en la entrada no hay señal, se desconecta automáticamen­te después de un tiempo de retardo ajustable con los interruptores HOLD TIME.

Las compuertas no desconectan completamente las entradas, sino que sólo se atenúan en 14 a
26 dB. Para que desde una entrada no llegue ninguna señal a la salida, el correspondiente regulador
LEVEL, en el panel frontal, debe girarse hacia atrás hasta llegar al tope izquierdo.

Posición inferior – régimen manual: la entrada está conectada en forma permanente, independien­temente de la señal de entrada.

GAIN: Con este potenciómetro de ajuste se puede regular con exactitud la sensibilidad de entrada (ver

el Cuadro 1 en el Capítulo 4.1).

AC INPUT: Toma de conexión para el adaptador de red suministrado.

Utilice el aparato sólo con este adaptador de red suministrado (12 V tensión alterna). Si se uti­liza con otros adaptadores de red o con tensión continua, se pueden producir daños en el
aparato.

Ver Fig. 13

Conecte el aparato a la red sólo después de haber realizado todas las conexiones audio.

Un ejemplo de cableado se encuentra en la Fig. 14.

1. Conecte sus micrófonos en las tomas MIC INPUT 1 a 4. Sírvase consultar para ello las Instrucciones
de manejo de sus micrófonos.

Nota:

2.5.6 Toma de alimentación

Ver Fig. 12

¡Importante !

2.5.7 Diagrama de bloques

3 Conexiones

3.1 Conexione s audio

Conecte el micrófono que ha de dirigir la función de ducking en el MIC 1 INPUT.

Nota:

3 Conexiones

4 Indicaciones de uso

2. La alimentación fantasma tiene que ponerla en circuito en aquellas entradas en las que haya conec­tado un micrófono de condensador. Para ello debe colocar el interruptor PHANTOM PWR en la posi­ción inferior.

¡Importante !

3.2 Pue sta e n cascada
de varios AS 4 +3

3.3 Conexión de re d

¡Importante !

Ver Fig. 12

Si utiliza micrófonos inalámbricos es imprescindible desconectar la alimentación fantasma de
las entradas en que ha conectado un receptor, para evitar daños en dicho receptor.

3. Las fuentes de audio (tocadiscos CD, etc.) deben conectarse a las entradas LINE con cables RCA.

Ud. puede empalmar en una cadena ("poner en cascada") hasta 10 AS 4+3, con lo cual dispone de un
máximo de 40 entradas de micrófono y 30 entradas de línea.

1. Con un cable de conexión IC AS8, de suminstro opcional, conecte la toma EXPANSION OUT del pri­mer aparato con la la toma EXPANSION IN del aparato que le sigue.
Todos los elementos de mando CONTROL MODE surten efecto sólo en el aparato respectivo, de
modo que para cada aparato puede ajustar, p.ej., otro retardo de desactivación.
Además, en cada uno de los aparatos puestos en cascada, es decir que también en varios a la vez,
puede configurar la entrada MIC 1 como canal maestro de ducking. Los distintos canales maestros
de ducking no se influencian mutuamente, sino que cada uno por su cuenta efectúa la atenuación de
todas las entradas "normales".
La suma de señales de todos los canales de entrada de todos los aparatos se encuentra en las tomas
REC OUT y LINE OUTPUT del último aparato – es decir, de aquel aparato en cuya toma EXPANSION
OUT no está conectado ningún otro aparato.
Los reguladores MASTER OUTPUT CONTROL (ajustes de sonido y volumen) tienen efecto sólo en el
último aparato. ¡En todos los demás aparatos anteriores, las salidas REC OUT y LINE OUTPUT, así
como los reguladores MASTER OUTPUT CONTROL (ajustes de sonido y volumen) no surten ningún
efecto!

Verifique que la tensión de red indicada en el adaptador de red suministrado corresponda a la
tensión de red del lugar en que se vaya a usar el aparato. Si se hace funcionar el adaptador de
red con otra tensión, se puede dañar el aparato.

1. Conecte el cable de alimentación del adaptador de red suministrado a la toma AC INPUT en el panel
posterior del aparato.

2. Enchufe el adaptador de red en un enchufe de red.

3. Encienda el aparato con el interruptor POWER: el diodo luminoso ON al lado del interruptor POWER
se ilumina.

4.1 Ajustar e l nivel de micrófono

Cuadro 1: Regular la sensibilidad

4.1.1 Funcionamie nto

Ver Fig. 2
Ver Fig. 4

Ver Fig. 11

de entrada

Nota:

automático

Ver Fig. 11

Ver Fig. 2.

¡Importante !

1. Gire los reguladores LEVEl y COMP/LEVEl en el panel frontal hacia atrás hasta el tope izquierdo y el
regulador THRESHOLD hasta el tope derecho.

2. Ponga el regulador OUTPUT LEVEL de la sección MASTER OUTPUT CONTROL en el panel frontal en
máximo y los reguladores BASS y TREBLE en "12:00 hrs" (posición intermedia).

3. Ponga el interruptor +20 dB en OFF (arriba) y gire el regulador GAIN hasta el tope izquierdo.

4. Conecte el correspondiente canal de micrófono, colocando el interruptor PERMANENT ON en la posi­ción inferior.

5. En el panel frontal, gire el regulador LEVEL del correspondiente canal de micrófono lo más que se
pueda en sentido de las agujas del reloj, sin que se produzca retroalimentación (es decir, sin que sil­ben los altavoces).

6. Hable en el micrófono. Si la señal está muy baja, se puede aumentar la sensibilidad de entrada con
el interruptor +20 dB y el regulador GAIN hasta –50 dBu:

Interruptor +20 dB Regulador GAIN Sensibilidad de entrada resultante

OFF Tope izquierdo (7:00 hrs) -10 dBu (muy insensible)
OFF Tope derecho (5:00 hrs) -30 dBu
ON Tope izquierdo (7:00 hrs) -30 dBu
ON Tope derecho (5:00 hrs) -50 dBu (sensibilidad máxima)

Si cambia la distancia entre el orador y el micrófono, cambia también el volumen. Para compensar
estas oscilaciones de volumen, hay que poner el regulador COMP/LEVEL en una posición de inter­media a alta (máx. compresión: 2:1).

1. Ponga el interruptor PERMANENT ON en el panel posterior a la posición superior.

2. Gire el regulador THRESHOLD en el panel frontal hasta que se active el canal de micrófono tan pronto
como alguien habla en el micrófono.

Cuide que el regulador THRESHOLD no se gire demasiado, de modo que también los ruidos
ambientales puedan activar el canal de micrófono.

Aproximadamente 1 segundo después de que el orador o la oradora haya terminado de hablar, se
desactiva el canal de micrófono. Con los interruptorese HOLD TIME se puede prolongar el retardo de
desactivación.

4 Indicaciones de uso

5 Limpieza

1 . Para prolongar hasta 12 segundos el re t a r do de desactivación de todos los canales de micrófono, aju-

ste como sigue los dos interruptores HOLD TIME en la sección CONTROL MODE en el panel posterior:

HOLD TIME 4s HOLD TIME 8s Retardo de desactivación resultante

OFF OFF Mínimo, aprox. 1 s
ON OFF 4 s
OFF ON 8 s
ON ON 12 s

Los interruptores HOLD TIME actúan sobre todos los canales de micrófono del aparato (pero no sobre
los canales de otros aparatos puestos en cascada). En el modo de ducking (interruptor DUCKING
MASTER en ON), el tiempo del retardo de desactivación en el canal MIC 1 INPUT es siempre de 1 s,
independientemente de la posición de los interruptores HOLD TIME.

El modo automático permite ajustar en la misma sensibilidad dos o más micrófonos diferentes:

1. Ajuste la entrada para cada micrófono, tal como se ha descrito más arriba.
Ver Fig. 11.

2. Coloque las entradas respectivas en régimen automático, poniendo los interruptores PERMANENT
ON en la posición superior.

3. Instale todos los micrófonos a la misma distancia del orador.

4. Pida al orador que emita un sonido que va en aumento, como p.ej. un silbido.

5. Ajuste los reguladores GAIN de tal forma que todas las entradas implicadas se activen al mismo
tiempo (con el mismo nivel de sonido).

1. Ajuste el volumen de cada una de las fuentes de audio conectadas al aparato con el regulador LEVEL
de la correspondiente entrada LINE.

1. Ponga el interruptor DUCKING MASTER en la sección CONTROL MODEL en el panel posterior hacia
abajo.
Cuando se activa el canal de micrófono MIC 1 INPUT, baja automáticamente el volumen de todas las
demás entradas de micrófono y de línea.

1. Ajuste el valor de atenuación deseado con el potenciómetro de ajuste DUCKING ATTENUATION. La
gama de ajuste va de 20 dB (atenuación fuerte, tope izquierdo) a 9 dB (atenuación moderada, tope
derecho).

4.1.2 Ajust ar el ret ardo de
desactivación

Cuadro 2: Tiempos de retardo de
desactivación regulables

4.1.3 Igualar la sensibilidad
de los micrófonos

4.2 Ajustar el nivel de líne a

Ver Fig. 3

4.3 Activación de la función de
prioridad/ ducking

Ver Fig. 8

4.3.1 Ajust ar la atenuación de
ducking

Ver Fig. 8

1. Con el regulador OUTPUT LEVEL (en las instalaciones en cascada, aquello en el último aparato) se
ajusta el volumen total del sistema (de todos los aparatos).

2. Coloque BASS y TREBLE en posición intermedia ("12:00 hrs"). En esta posición el ajuste de sonido
no influye en la señal de salida.
Para bajar los agudos o bajos, gire TREBLE o BASS, según el caso, en el sentido contra de las agu­jas del reloj y para subirlos, en el sentido de las agujas del reloj.

El AS 4+3 está equipado con una atenuación automática de nivel, dependiente de la cantidad de las ent­radas de micrófono activadas. Cada vez que se duplica el número de entradas de micrófono activadas,
se reduce en aprox. 2 dB la amplificación. En los aparatos en cascada no importa en cuál aparato está
activada la entrada. Esto tiene la ventaja de que en una sala aumenta apenas el peligro de retroali­mentación (silbido) si cambia el número de los micrófonos activados.

1. Desenchufe el alimentador de red.

2. Limpie las superficies del aparato con un paño húmedo, pero no mojado.

No se deben utilizar nunca materiales de limpieza corrosivos o abrasivos ni aquellos que conten­gan alcohol o disolventes, puesto que pueden dañar la laca o las piezas de material sintético.

4.4 Nivel de salida y
regulación del sonido

Ver Fig. 4

4.5 Ate nuación NOM

¡Importante !

6 Datos técnicos

36

6.1 Ent radas de micrófono

6.2 Ent radas de línea

6.3 El sistema completo

6.4 Datos para

pedidos/ Número de pedido

Tipo balanceadas, con filtro de AF
Impedancia aprox. 2,4 kΩ con cualquier nivel
Nivel nominal –50 hasta –10 dBu, ajustable en dos sub-bandas
Relación señal/ruido 75 dB (20 Hz – 22 kHz, RMS)
Nivel de entrada máx. +5 dBu
Umbral de activación –32 hasta 0 dB, referido al nivel nominal de entrada
Retardo de desactivación 1/4/8/12 s ±20%
Atenuación de compuerta 14 a 26 dB, regulable
Factor de compresión lineal hasta 2:1, regulable
Ancho de banda de transmisión audio 20 Hz a 35 kHz
Atenuación NOM 1 micrófono : 0 dB 5 micrófonos: -7,2 dB

2 micrófonos: -2,1 dB 6 micrófonos: -8,6 dB
3 micrófonos: -4 dB 7 micrófonos: -9,9 dB
4 micrófonos: -5,5 dB 8 micrófonos: -11 dB

Alimentación fantasma 24 V por canal, conmutable (Ri = 2 x 1,2 kΩ)

Tipo no balanceadas, con filtro de AF
Impedancia >35 kΩ
Nivel nominal -10 dBu
Relación señal/ruido 75 dB (20 Hz – 22 kHz, RMS)
Ancho de banda de transmisión audio 20 Hz a 45 kHz
Nivel de entrada máx. +5 dBu

Amplificación máx. 55 dB (de la entrada hasta la salida principal)
Atenuación de ducking 9 dB a 20 dB, regulable
Factor de distorsión no lineal <0,1%, con cualquier ajuste de nivel
Distorsión IM <0,1%, con cualquier ajuste de nivel
Potencia absorbida máx. 5 W con 12 V CA
Peso 2,5 kg
Dimensiones 483 x 44 x 180 mm

AS 4+3 6000H1893

6.5 Características té cnicas

Pupitre de mezcla automático, con la posibilidad de ponerlo en cascada, con 4 entradas de micrófono
dirigidas por compuertas y 3 entradas de línea. Las entradas de micrófono deben estar equipadas con
alimentación fantasma (24 V) y un compresor/limitador regulable en forma independiente para cada
canal. El aparato dispone de conectores XLR de 3 polos para Mic In y Line Out, así como de conecto­res RCA para las entradas Line In y Rec Out. La función de ducking conmutable permite la atenuación
automática de los otros canales cuando se habla en el canal Mic 1. Debe preverse un regulador de altos
y uno de bajos que surtan efecto en la salida principal.

1 Segurança e meio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Índice

Página

1.1 Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

1.2 Meio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2 Descrição...... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.1 Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.2 Volume de fornecimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.3 Acessórios opcionais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.4 Painel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.4.1 Entradas de microfone MIC 1 a MIC 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2.4.2 Entradas linha LINE 1 a LINE 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2.4.3 Secção de saída MASTER OUTPUT CONTROL. . . . . . . . . . . . . . . . . . . . . . . . 39

2.4.4 Interruptor de alimentação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2.5 Lado traseiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2.5.1 Tomadas de expansão EXPANSION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2.5.2 Secção CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Comutadores CONTROL MODE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Reguladores CONTROL MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.5.3 Saídas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.5.4 Entradas linha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.5.5 Entradas para microfone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.5.6 Entrada de alimentação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.5.7 Esquema de circuitos em bloco. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

3 Conexões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

3.1 Conexões de áudio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

3.2 Conectar em cascata vários AS 4+3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

3.3 Ligação à rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4.1 Ajustar o nível de microfone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4.1.1 Modo automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4.1.2 Ajustar o atraso da desativação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4.1.3 Equilibrar a sensibilidade de vários microfones . . . . . . . . . . . . . . . . . . . . . . . . 42

4.2 Ajustar o nível linha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

4.3 Ativar o modo de prioridade /ducking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

4.3.1 Ajustar a atenuação ducking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

4.4 Nível de saída e equalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

4.5 Atenuação NOM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

5 Limpeza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

6 Especificações técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.1 Entradas de microfone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.2 Entradas linha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.3 Sistema completo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.4 Dados/número de pedido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.5 Descrição para concursos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

1 Segurança e meio ambiente

1. Não derrame líquidos sobre o dispositivo e não deixe cair qualquer objeto dentro dos orifícios de ven­tilação.

2. O aparelho deverá ser operado só em área seca.

3. Cabe exclusivamente aos técnicos autorizados abrir e consertar o aparelho e efetuar trabalhos de
manutenção no mesmo. No interior do aparelho não há componentes em que leigos poderiam efetu­ar trabalhos de manutenção, ou que poderiam trocar ou reparar.

4. Antes de ligar o aparelho certifique-se que a tensão indicada no alimentador fornecido na embalagem
corresponde à tensão da rede no lugar de aplicação.

5. Utilize o aparelho apenas com o adaptador de tensão alternada fornecido na embalagem com uma
tensão de saída de 12 V c.a.! Outros tipos de corrente assim como tensões diferentes poderão pro­vocar avarias severas no aparelho!

6. Desligue a instalação imediatamente se tiver entrado líquido ou um objeto sólido dentro do aparelho.
Neste caso tire imediatamente o alimentador da tomada de rede e mande controlar o aparelho pelo
nosso serviço técnico.

7. Quando não utilizar o aparelho durante um período mais prolongado, desconecte o alimentador da
tomada de rede. Repare que o aparelho desligado não está completamente desconectado da rede
quando o laimentador ainda se encontrar na tomada.

8. Não posicione o dispositivo perto de fontes de calor, por exemplo, radiadores, tubos de calefação,
amplificadores, etc., e não exponha o dispositivo à radiação solar, poeira ou umidade, chuva,
vibrações e golpes.

9. Para evitar interferências ou anormalidades é preciso instalar todos os cabos de áudio, particular­mente os cabos das entradas de microfone, separados de linhas de alta tensão e de rede. Quando
os instalar em condutos de cabo é preciso colocar as linhas de áudio num canal separado.

1.1 Segurança

1 Segurança e meio ambiente

10.Para limpar o aparelho use um pano úmido mas não molhado. Primeiro tire o alimentador da tomada
de rede! Não utilize detergentes abrasivos ou acres nem líquidos que contenham álcool ou dissol­ventes, porque estes poderão prejudicar o esmalte e as partes de material sintético.

1.2 M eio ambie nte

2 Descrição

2.1 Introdução

1. Mesmo se o aparelho estiver desligado, o alimentador consome energia elétrica em quantidades
reduzidas. Para poupar energia, tire o alimentador da tomada de rede se não utilizar o aparelho duran­te um período mais prolongado.

2. Quando pretende desfazer-se do aparelho, remova as pilhas ou os acumuladores, separe a carcaça,
a eletrônica e os cabos e providencie que estes serão eliminados conforme as normas estabelecidas
por lei.

Agradecemos a sua preferência por um produto da AKG. Por favor reserve alguns minutos para ler este
manual antes de acionar este equipamento e guarde as instruções cuidadosamente para sempre
poder consultá-las em caso de aparecerem quaisquer perguntas. Divirta-se e bom trabalho!

A AS 4+3 é uma mesa de mixagem automática provida de 4 entradas de microfone comandadas por
gates, 3 entradas linha, uma saída linha balanceada e uma saída não-balanceada para conectar aparel­hos de gravação de som.
Cada entrada de microfone está provida de alimentação fantasma de 24 V para microfones de conden­sador e possui um próprio compressor/limitador.
Uma função de "ducking" (ou de "prioridade") provoca que um sinal no canal MIC 1 atenua o nível das
demais entradas num valor regulável.
Quando dobra o número de microfones abertos, a função de atenuação NOM faz que o nível de saída
seja reduzido em aproximadamente 2 dB.
As tomadas especiais "EXPANSION" possibilitam conectar até dez mesas de mixagem automáticas AS
4+3 juntamente com 40 entradas de microfone no total.

2.1 Volume de fornecime nto

2.3 Acessórios opcionais

2.4 Painel frontal

2.4.1 Entradas de microfone
MIC 1 a MIC 4

Veja fig. 2.

1 AS 4+3
1 adaptador c.a. (com plugue de rede integrado)

Certifique-se que a embalagem contém todos os componentes acima descritos. Se faltar algo, por favor
entre em contato com a sua concessionária da AKG.

Cabo de conexão IC AS8 para conectar dois a dez AS 4+3 um ao outro.
Cabo de microfoneMK 9 / 1 0 : cabo blindado a dois polos de 10 m com plugue XLR e tomada XLR

Veja fig. 1.

THRESHOLD: Este potenciômetro ajusta o valor-limite a partir do qual a entrada se ativa automatica-

mente. (Enquanto o nível do microfone não atingir o valor-limite, a entrada é atenuada em 14 a 26 dB.)
A faixa de ajuste é de aproximadamente 0 dB a –32 dB em relação ao nível nominal.
No ponto final esquerdo do potenciômetro THRESHOLD o valor-limite é de aproximadamente -32 dB.
A entrada é muito sensível, e por isso precisa de falar só com voz baixa no microfone para ativar a
entrada.
Quanto mais girar o potenciômetro para o ponto final direito, menos sensível se tornará o detector de
nível e tanto mais alto terá de falar no microfone. No ponto final direito do potenciômetro THRES­HOLD o valor limite é de 0 dB. A este nível é quase impossível ativar a entrada pelo falar no microfone.
Visto que o ajuste THRESHOLD é independente do ajuste LEVEL, é possível que uma entrada se ative
mesmo se o regulador LEVEL estiver ajustado ao valor mínimo. Desta forma o sinal do microfone cor­respondente permanece inaudível. Esta entrada ativada, no entanto, faz parte do número total das
entradas ativadas, o que poderá provocar (mais) uma atenuação NOM (veja também capítulo 4.5). Se
pretende evitar este processo, gire o potenciômetro THRESHOLD para a direita até atingir um ponto
em que a entrada não se possa ativar por si mesma.

ON: Este diodo luminoso azul permanece aceso quando a respectiva entrada está ativada e apaga-se

quando a entrada se desativar.

LEVEL: Este regulador ajusta o volume da entrada.

COMP/LEVEL: Este potenciômetro ajusta o fator de compressão. No ponto final direito do potenciôme-

tro COMP/LEVEL quase não há nenhuma compressão, a amplificação é independente do nível de
entrada. No ponto final direito o sinal é comprimido numa relação de 2:1, isto é, um aumento da
amplitude do sinal de entrada em 2 dB aumenta o sinal de saída em apenas 1 dB.
Recomendamos aplicar esta função com locutores com pouca experiência porque o volume se
mantém constante mesmo que a distância ou o ângulo entre o locutor e o microfone variem forte­mente.

2 Descrição

+5

Y

-0

-5

-10

-15

-20

-25

Ausgangspegel

-30

-35

-40

-45

-50

-45

-40

-35

-30

-25

-20

-15

-10

+0

-5

+10

+5

+15

+20

X

E i n g a n g s p e g e l

O gráfico 1 mostra o nível de entrada (eixo X) em relação ao nível de saída (eixo Y). A curva superior
foi registada com a compressão máxima, a curva inferior descreve o decurso linear. Nesta figura a
função limitador que impede o aumento do nível de saída acima de 0 dBu é bem visível.

Gráfico 1: Compressão

LEVEL: Este regulador ajusta o volume da entrada.

Os elementos de comando da secção de saída têm efeito sobre a saída principal (LINE OUTPUT) e não
influenciam as saídas REC OUT.

BASS: Este regulador possibilita atenuar/aumentar as freqüências baixas em aproximadamente +/-10 dB

em 100 Hz com característica típica de "shelving".

TREBLE: Este regulador possibilita atenuar/aumentar as freqüências baixas em aproximadamente +/-10

dB em 10 kHz com característica típica de "shelving".

+12

+10

+8

+6

+4

+2

d

-0

B

dB

u

-2

-4

-6

-8

-10

-12
100

60

200

500

Hz

1k

Hz

2k

5k

10k

20k

OUTPUT LEVEL: Este regulador ajusta o volume de saída total.

POWER: Liga (posição "I") e desliga (posição "0") todo o aparelho. Enquanto o aparelho está ligado o

diodo luminoso verde ON ao lado do interruptor POWER fica aceso.

2.4.2. Entradas linha
LINE 1 a LINE 3

Veja fig. 3.

2.4.3 Secção de saída
MASTER OUTPUT CONTROL

Veja fig. 4.

Gráfico 2: Equalização

2.4.4 Inte rruptor de
alimentação

Veja fig. 5.

Veja fig. 6.

EXPANSION IN/OUT: Estas duas tomadas Mini-DIN de 8 pólos (também conhecidos como tomadas

Hosiden- ou S-VHS) permitem conectar até 10 mesas de mixagem AS 4+3 uma à outra. Para poder
conectá-las precisa um ou mais cabos de conexão IC AS8 opcionais.
Pode ajustar as funções CONTROL MODE individualmente para cada aparelho da cadeia, os parâ­metros de saída, no entanto, pode ajustar apenas no último aparelho da cadeia.

Veja fig. 8.

DUCKING MASTER: Interruptor DIP para ativar o modo de prioridade.

Posição ON: Enquanto a entrada MIC 1 está ativada, o nível de todas as outras entradas (MIC 2 - 4

und LINE 1 - 3) desta mesa de mixagem e de todas as outras mesas de mixagem eventualmente
conectadas diminui.
Posição OFF: O estado de funcionamento da entrada de microfone MIC 1 não influencia os outros
canais.

GROUND CONNECT: Se este interruptor se encontrar em ON (lado de baixo), a carcaça de metal do

aparelho está conectada à massa inerna e a todas as conexões de blindagem de todas as entradas

2.5 Lado trase ir o

2.5.1 Tomadas de expansão
EXPANSION

Veja fig. 7.

2.5.2 Secção CONTROL MODE

Comutadores CONTROL MODE

2 Descrição

e saídas. Recomendamos deixar o interruptor GROUND CONNECT sempre na posição ON. Se sur­girem ciclos terra ao conectar outros aparelhos que também estão conectados à terra, e em conse­qüência disso, ruídos, poderá interromper estes ciclos terra posicionando o interruptor em OFF.

HOLD TIME 4s e HOLD TIME 8s: Com estes dois interruptores pode determinar quanto tempo (1 a

12 segundos) as entradas MIC permanecem ativadas, depois de o locutor/a locutora ter terminado o
discurso (veja também capítulo 4.1.2).

Reguladores CONTROL M ODE

2.5.3 Saídas

Veja fig. 9.

2.5.4 Entradas linha

Veja fig. 10.

2.5.5 Entradas de microfone

Veja fig. 11.

DUCKING AT T E N U AT I O N : Este regulador determina o valor em que atenuam-se as entradas MIC 2 - 4 e

LINE 1 - 3, quando o modo ducking é ativado pelo MIC 1. A faixa de ajuste é de 20 dB (ponto final
e s q u e rdo) a aproximadamente 9 dB (ponto final direito). Desta forma é possível re g u l a r, por exemplo,
em que intensidade a música de fundo dum tocador de CD pode ser ouvido quando se fala no MIC 1.

GATE ATTENUATION: Este regulador ajusta o valor em que atenuam-sr as entradas de microfone MIC

1 - 4 quando estes não são utilizados. A faixa de ajuste é de 26 dB (ponto final esquerdo) a aproxi­madamente 14 dB (ponto final direito). Desta forma pode ajustar em que intensidade o sinal de micro­fone dum canal pode ser ouvido quando o canal está desativado. Isto é importante em discussões
porque mesmo se o discurso for interrompido por uma pausa, os sons do ambiente da sala per­manecem audíveis.

LINE OUTPUT: Esta saída XLR eletrônicamente balanceada disponibiliza o sinal de saída somado de

todos os canais de entrada. Pode ajustar o nível de saída com o regulador OUTPUT LEVEL no painel
frontal. O nível nominal é de aproximadamente 0 dBu.

REC OUT: Nestas duas saídas RCA pode conectar um gravador de fitas ou outros aparelhos semel-

hantes para a gravação de som. As saídas REC OUT conduzem a soma dos sinais de todos os canais
de entrada. Os reguladores MASTER OUTPUT CONTROL (reguladores de EQ e volume) não influen­ciam o sinal nas saídas REC OUT. O nível de saída é de aproximadamente 0 dBu.

LINE IN 1 - 3: A estes 3 pares de entradas RCA pode ligar dispositivos de áudio externos como toca-

dores de CD, tuner, gravadores de fitas, etc. Os sinais de estéreo são somados para se transforma­rem num sinal mono. O nível nominal de entrada é de –10 dBu.

MIC 1 INPUT a MIC 4 INPUT: Entradas balanceadas XLR para conectar microfones dinâmicos ou de

condensador com baixa impedância.

PHANTOM PWR: Este interruptor DIP liga (posição inferior) e desliga (posição superior) a alimentação

fantasma para o respectivo canal.

+20 dB: Este interruptor DIP aumenta (na posição inferior) a sensibilidade da entrada em 20 dB (o sinal

torna-se mais alto). A sensibilidade da entrada permanece a mesma na posição superior (veja tam­bém tabela 1 no capítulo 4.1).

Aviso:

2.5.6 Entrada de alime ntação

Veja fig. 12.

Importante!

2.5.7 Esquema de blocos

3 Conexões

3.1 Conexões de áudio

PERMANENT ON: Comutador entre o modo automático e o modo manual.

Posição superior - modo automático: A entrada ativa-se automaticamente quando chegar um sinal

na entrada (por exemplo, quando alguém começa a falar). Se não houver sinal na entrada, a entrada
desativar-se-á automaticamente após um período de atraso que pode ser ajustado através dos inter­ruptores HOLD TIME.

Os gates não desativam completamente as entradas, mas as atenuam em 14 a 26 dB. Se deseja que
nenhum sinal atinja a saída, gire o respectivo regulador LEVEL no painel frontal até o ponto final
esquerdo.

Posição inferior - manual: A entrada está ativada permanentemente e não é comandado pelo sinal
de entrada.

GAIN: Com este potenciômetro pode efetuar o ajuste fino da sensibilidade de entrada (veja também a

tabela 1 no capítulo 4.1).

AC INPUT: Entrada de alimentação para o alimentador com plugue de rede integrado fornecido na

embalagem.

Utilize o aparelho só com o alimentador fornecido na embalagem (12 V c.a.). O uso com outros
dispositivos de alimentação ou com tensão contínua poderá provocar danos no aparelho.

Veja fig. 13.

Ligue o aparelho à rede só depois de ter efetuado todas as conexões de áudio.

Um exemplo para um sistema de sonorização encontra na fig. 14.

Aviso:

1. Conecte os seus microfones nas entradas MIC INPUT 1 a 4.
Leia o manual dos seus microfones.

Ligue o microfone que deve regular a função ducking à entrada MIC 1 INPUT.

2. Ligue a alimentação fantasma nas entradas às quais já conectou um microfone de condensador.

4 Operação

Coloque o interruptor PHANTOM PWR na posição inferior.

3 Conexões

Se utilizar microfones sem fio, desligue a alimentação fantasma nas entradas às quais está
ligado um receptor para evitar prejuízos no receptor.

3. Ligue os aparelhos de reprodução de som (tocador de CD etc.) às entradas LINE através de cabos
RCA.

Pode conectar até dez AS 4+3 em cadeia ("conectar em cascata"). Desta forma dispõe de 40 entradas
micro e 30 entradas linha no máximo.

1. Ligue a saída EXPANSION OUT do primeiro aparelho à entrada EXPANSION IN do aparelho seguinte
através do cabo de conexão opcional IC AS8.
Todos os interruptores CONTROL MODE têm efeito só no respectivo aparelho o que lhe dá a opor­tunidade de, por exemplo, ajustar um atraso de desativação diferente para cada aparelho.
Além disso, pode configurar a entrada MIC 1 como canal-mestre ducking em cada aparelho - tam­bém em vários aparelhos simultaneamente - que esteja conectado em cascata. Vários canais-mest­res ducking não influenciam um ao outro, mas cada um por si provoca uma atenuação das entradas
"normais".
A soma dos sinais de todos os canais de entrada de todos os aparelhos está disponível nas saídas
REC OUT e LINE OUTPUT do último aparelho (é o aparelho em que não está conectado mais outro
aparelho na saída EXPANSION OUT).
Os reguladores MASTER OUTPUT CONTROL (controles de EQ e de volume) têm efeito apenas no
último aparelho. Em todos os aparelhos anteriores as saídas REC OUT e LINE OUTPUT assim como
os reguladores MASTER OUTPUT CONTROL (controles de EQ e do volume) não têm efeito!

Certifique-se que a tensão indicada no alimentador fornecido na embalagem corresponde à
tensão no lugar de aplicação. O acionamento com uma tensão diferente poderá levar a prejuí­zos no aparelho.

1. Ligue o cabo do alimentador fornecido na embalagem à entrada AC INPUT.

2. Conecte o alimentador numa tomada de rede.

3 . Ligue o aparelho através do interruptor POWER. O LED ON ao lado do interruptor POWER acende-se.

Importante!

3.2 Conectar e m cascat a
vários AS 4+3

3.3 Ligação à rede

Importante!

Veja fig. 12.

1. Gire os reguladores LEVEL e COMP/LEVEL no painel frontal até o ponto final esquerdo e o regulador
THRESHOLD até o ponto final direito.

2. Ajuste o regulador OUTPUT LEVEL da secção MASTER OUTPUT CONTROL no painel frontal e os
reguladores BASS e TREBLE em "12 horas" (posição do meio).

3. Posicione o interruptor +20 dB em "OFF" (lado de cima) e gire o regulador GAIN até o ponto final
esquerdo.

4. Ligue o respectivo canal do microfone colocando o interruptor PERMANENT ON na posição ON.

5. Gire o regulador LEVEL do respectivo canal de microfone no sentido horário o mais forte possível sem
que surjam realimentações (sem que os alto-falante emitam assobios).

6. Fale no microfone. Se o sinal estiver muito fraco, poderá aumentar a sensibilidade de entrada com o
interruptor +20 dB e o regulador GAIN até -50 dBu:

Interruptor +20 dB Regulador GAIN Sensibilidade de entrada

OFF ponto final esquerdo (7 horas) -10 dBu (muito insensível)
OFF Ponto final direito (5 horas) -30 dBu
ON ponto final esquerdo (7 horas) -30 dBu
ON ponto final direito (5 horas) -50 dBu (sensibilidade máxima)

Se a distância entre o locutor e o microfone varia, o volume também muda. Se desejar equilibrar as
alterações de volume, deverá girar o regulador COMP/LEVEL para uma posição média ou alta (com­pressão máxima: 2:1).

1. Coloque o interruptor PERMANENT ON no lado traseiro na posição superior.

2. Gire o regulador THRESHOLD no painel frontal, de maneira a ativar-se o canal de microfone quando
alguém começa a falar no microfone.

Não gire o regulador THRESHOLD demasiadamente forte para evitar que ruídos de ambiente
possam ativar o canal de microfone.

Aproximadamente 1 segundo depois de o locutor/a locutora ter terminado o discurso o canal de
microfone se desativa. Com os reguladores HOLD TIME pode prolongar o atraso da desativação.

4.1 Ajustar o nível de microfo­ne

Veja fig. 2.
Veja fig. 4.

Veja fig. 11.

Tabela 1: Ajustar a sensibilidade
de entrada

Aviso:

4.1.1 M odo aut omático

Veja fig. 11.
Veja fig. 2.

Importante!

1 . Para prolongar o atraso da desativação por até 12 segundos para todos os canais de microfone, ajuste

os dois interruptores HOLD TIME na secção CONTROL MODE no lado traseiro da seguinte forma:

HOLD TIME 4s HOLD TIME 8s Atraso resultante

OFF OFF mínimo, aproximadamente 1 s
ON OFF 4 s
OFF ON 8 s
ON ON 12 s

4.1.2 Ajust ar o atraso da
desativação

4 Operação

5 Limpeza

Tabela 2: Atraso regulável

4.1.3 Equilibrar a sensibilidade
de vários microfone

Veja fig. 11.

4.2 Ajustar o nível linha

Veja fig. 3.

4.3 Ativar o modo de
prioridade/ ducking

Veja fig. 8.

4.3.1. Ajustar a ate nuação
ducking

Veja fig. 8.

4.4 Nível de saída e equa­lização

Veja fig. 4.

Os interruptores HOLD TIME têm efeito em todos os canais de microfone do aparelho (mas não em
outros aparelhos conectados em cascata). Independentemente da posição do interruptor HOLD TIME
o atraso da desativação do canal MIC 1 INPUT é sempre 1 s no modo ducking (o interruptor
DUCKING MASTER em ON),.

O modo automático permite-lhe ajustar dois ou mais microfones ao mesmo valor de sensibilidade:

1. Ajuste a entrada para cada microfone como descrito acima.

2. Posicione as respectivas entradas no modo automático, colocando os interruptores PERMANENT ON
na posição superior.

3. Posicione os microfones exatamente na mesma distância do locutor.

4. Peça ao locutor para produzir um som aumentando em volume, como por exemplo, um assobio.

5. Ajuste os reguladores GAIN de maneira a todas as entradas conectadas se ativarem simultaneamente
(com o mesmo nível sonoro).

1. Ajuste o volume de cada fonte de áudio conectada com o regulador LEVEL de cada entrada LINE cor­respondente.

1. Coloque o interruptor DUCKING MASTER na secção CONTROL MODE no lado traseiro na posição
inferior.
Quando o canal MIC 1 INPUT se ativar, o volume de todos os canais de microfone e linha fica redu­zido.

1. Ajuste com o potenciômetro DUCKING ATTENUATION o valor de atenuação desejado. A faixa de
ajuste é de 20 dB (atenuação forte, ponto final esquerdo) a 9 dB (atenuação ligeira, ponto final
direito).

1. Ajuste com o regulador OUTPUT LEVEL (nas instalações conectadas em cascata no último aparelho)
o volume total do aparelho (de todos os aparelhos).

2. Coloque BASS e TREBLE na posição média ("12 horas"). Nesta posição a equalização não influencia
o sinal de saída.
Para baixar os agudos e graves gire TREBLE ou BASS no sentido anti-horário, e para aumentá-lo
gire-os no sentido horário.

4.5 Ate nuação NOM

O AS 4+3 está provido duma função de atenuação de nível automática dependendo do número das ent­radas de microfone ativadas. Cada vez que dobrar o número de entradas de microfone ativas o ganho­diminui em aproximadamente 2 dB. Em aparelhos conectados em cascata não importa em que aparel­ho a entrada está ativada, tendo nisso a vantagem que num ambiente fechado não aumenta significati­vamente o perigo de realimentação (assobios) mesmo se mudar o número de microfones ativados.

1. Tire o alimentador da tomada de rede.

2. Limpe a superfície do aparelho com um pano úmido, mas não molhado.

Nunca utilize detergentes acres ou abrasivos nem detergentes que contenham álcool ou dis­solventes porque poderão prejudicar o esmalte e as partes de material sintético.

Importante!

43

6 Especificações técnicas

Tipo balanceado, com filtro RF
Impedância aproximadamente 2,4 kΩ, a cada nível
Nível nominal -50 a -10 dBu, ajustáve em duas faixas parciais
Relação sinal/ruído 75 dB (20 Hz – 22 kHz, RMS)
Nível de entrada máximo +5 dBu
Limite de ativação -32 a 0 dB em relação ao nível nominal de entrada
Atraso da desativação 1/4/8/12 s ±20%
Atenuação dos gates 14 bis 26 dB, regulável
Fator de compressão linear a 2:1, regulável
Resposta de freqüência 20 Hz a 35 kHz
Atenuação NOM 1 microfone: 0 dB 5 microfones: -7,2 dB

2 microfones: -2,1 dB 6 microfones: -8,6 dB
3 microfones: -4 dB 7 microfones: -9,9 dB
4 microfones: -5,5 dB 8 microfones: -11 dB

Alimentação fantasma 24 V por canal, comutável (Ri = 2 x 1,2 kΩ)

6.1 Ent radas de microfone

Tipo não balanceado, com filtro RF
Impedância >35 kΩ
Nível nominal -10 dBu
Relação sinal/ruído 75 dB (20 Hz – 22 kHz, RMS)
Resposta de freqüência 20 Hz a 45 kHz
Nível de entrada máx. +5 dBu

Amplificação máx. 55 dB (entrada até saída principal)
Atenuação ducking 9 dB a 20 dB, regulável
Distorção não-linear <0,1%; em cada posição de nível
Distorção de IM <0,1%; em cada posição de nível
Absorção de potência 5 W máx. em 12 V c.a.
Peso 2,5 kg
Dimensões 483 x 44 x 180 mm

AS 4 + 3 6000H1893

Mesa de mixagem automática com 4 entradas de microfone comandadas por noise gates e 3 entradas
linha. As entradas de microfone devem estar provida de alimentação fantasma (24V) e de um compres­sor/limitador separado, regulável para cada canal. O aparelho possui conetores XLR de 3 pólos para Mic
In e Line Out assim como tomadas RCA para sinais Line In e Rec Out. Uma função ducking regulável
possibilita a atenuação automática dos outros canais quando o canal Mic 1 é ativado. É preciso provi­denciar reguladores de agudos e graves que atuem sobre os sinais de saída.

6.2 Ent radas linha

6.3 Sistema

6.4 Dados/ Números para pedi ­do

6.5 De scrição para concursos

Fig. 1

AS 4+3

Fig. 2

Fig. 3 Fig. 4 Fig. 5

Fig. 6

Fig. 7 Fig. 8 Fig. 9 Fig. 10

Fig. 11

Fig. 12

Fig. 13

AS 4+3

Fig. 14

Compact Disc

IN SPEAKER OUT

LEFT RIGHT
