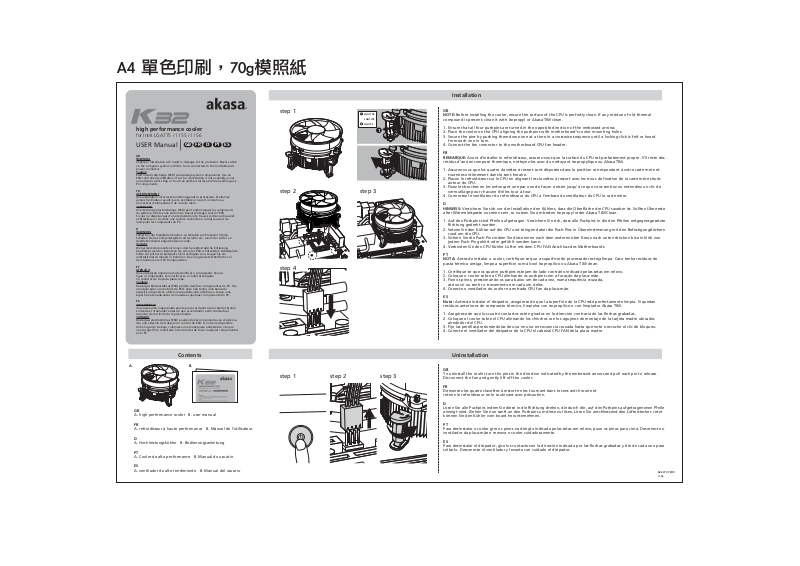

Installation
high performance cooler
for Intel LGA775 / 1155 / 1156
USER Manual
GB
WARNING
Improper installation will result in damage to the processor. Never switch
on the computer system until the fan is connected to the motherboard
power connector.
Caution
Electrostatic discharge (ESD) can damage system components. Use an
ESD-controlled workstation. If such a workstation is not available, wear
an antistatic wrist strap or touch an earthed surface before handling any
PC components.
FR
AVERTISSEMENT
Une installation incorrecte endommagerait le processeur. N'allumez
jamais l'ordinateur avant que le ventilateur ne soit connecté au
connecteur d’alimentation de la carte mère.
ATTENTION
Une décharge électrostatique (ESD) peut endommager les composants
du système. Utilisez une station de travail protégée contre l’ESD.
Si vous ne disposez pas d’une telle station de travail, portez un bracelet
antistatique ou touchez une surface connectée à la masse avant de
manipuler les composants du PC.
D
WARNUNG
Fehler bei der Installation können zu Schäden am Prozessor führen.
Schalten Sie das Computersystem erst wieder ein, wenn der Lüfter an
das Motherboard angeschlossen wurde.
Vorsicht
Die Systemkomponenten können durch elektrostatische Entladung
beschädigt werden. Benutzen Sie einen for ESD schützenden Arbeitsplatz.
Sollte ein solcher Arbeitspaltz nicht verfügbar sein, tragen Sie ein
antistatisches Armband or berühren Sie eine geerdete Oberfläche vor
dem hantieren mit PC Komponenten.
PT
ATENÇÃO
Uma instalação imprópria pode danificar o processador. Nunca
ligue o computador, sem verificar se o cooler está ligado
no conector de força da placa-mãe.
Cuidado
Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Use
uma bancada com controle de ESD. Caso não tenha uma bancada
específica disponível, utilize uma pulseira anti-estática ou toque uma
superfície aterrada antes de manusear qualquer componente do PC.
ES
ADVERTENCIA
Una instalación inapropiada puede provocar daños al procesador. Nunca
encienda el ordenador antes de que el ventilador esté conectado al
conector de corriente de la placa madre.
CUIDADO
Descargas electrostáticas (ESD) pueden dañar componentes en el sistema.
Use una estación de trabajo con control de ESD. Si no tiene disponible
dicho lugar de trabajo, colóquese una muñequera antiestática o toque
una la superficie conectada a tierra antes de tocar cualquier componentes
en el PC.
GB FR D PT ES
step 1
❶ LGA1156
LGA1155
❷ LGA775
step 2 step 3
step 4
GB
NOTE: Before installing the cooler, ensure the surface of the CPU is perfectly clean. If any residue of old thermal
compound is present, clean it with Isopropyl or Akasa TIM clean.
1
2
1. Ensure that all four pushpins are turned in the opposite direction of the embossed arrows.
2. Place the cooler on the CPU aligning the pushpins with motherboard’s cooler mounting holes.
3. Secure the pins by pushing them down one at a time in a crosswise sequence until a locking click is felt or heard
from each one in turn.
4. Connect the fan connector to the motherboard CPU fan header.
FR
REMARQUE: Avant d’installer le refroidisseur, assurez-vous que la surface du CPU est parfaitement propre. S’il reste des
résidus d’ancien composé thermique, nettoyez-les avec du nettoyant isopropylique ou Akasa TIM.
1. Assurez-vous que les quatre clavettes à ressort sont disposées dans la position correspondant à votre carte mère et
tournées entièrement dans le sens horaire.
2. Placez le refroidisseur sur le CPU en alignant les clavettes à ressort avec les trous de fixation de la carte mère situés
autour du CPU.
3. Fixez les broches en les enfonçant une par une de façon croisée jusqu'à ce que vous sentiez ou entendiez un clic de
verrouillage pour chacune d'elles tour à tour.
4. Connectez le ventilateur du refroidisseur du CPU à l’embase du ventilateur du CPU la carte mère.
D
HINWEIS: Versichern Sie sich vor der Installation den Kühlers, dass die Oberfläche der CPU saueber ist. Sollten Überreste
alter Wärmeleitpaste zu sehen sein, so nutzen Sie am besten Isopropyl order Akasa TIM Clean.
1. Auf den Pushpins sind Pfeile aufgetragen. Versichern Sie sich, dass alle Pushpins in die den Pfeilen entgegensgesetzte
Richtung gedreht wurden.
2. Setzen Sie den Kühler auf die CPU und bringen dabei die Push-Pins in Übereinstimmung mit den Befestigungslöchern
rund um die CPU.
3. Sichern Sie die Push-Pins indem Sie diese einen nach dem anderen über Kreuz nach unten drücken bis ein klick von
jedem Push-Pin gehört oder gefühlt werden kann.
4. Verbinden Sie den CPU Kühler Lüfter mit dem CPU FAN Anschluss des Motherboards.
PT
NOTA: Antes de instalar o cooler, certifique-se que a superfície do processador esteja limpa. Caso tenha resíduos de
pasta térmica antiga, limpe a superfície com álcool isopropílico ou Akasa TIM clean.
1. Certifique-se que os quatro pushpins estejam do lado contrário indicado pelas setas em relevo.
2. Coloque o cooler sobre a CPU alinhando os pushpins com a furação da placa-mãe.
3. Fixe os pinos, pressionando-os para baixo um de cada vez, numa sequência cruzada,
até ouvir ou sentir o travamento em cada um deles.
4. Conecte o ventilador do cooler na entrada CPU fan da placa-mãe.
ES
Nota: Antes de instalar el disipador, asegúrese de que la superficie de la CPU esté perfectamente limpia. Si quedan
residuos anteriores de compuesto térmico, límpielos con isopropílico o con limpiador Akasa TIM.
1. Asegúrese de que los cuatro contactos estén girados en la dirección contraria de las flechas grabadas.
2. Coloque el cooler sobre el CPU alineando los chinches con los agujeros de montaje de la tarjeta madre ubicados
alrededor del CPU.
3. Fije las presillas presionándolas de una en una en secuencia cruzada hasta que note o escuche el clic de bloqueo.
4. Conecte el ventilador del disipador de la CPU el cabezal CPU FAN de la placa madre.
Contents
A. B.
GB
A. high performance cooler B. user manual
FR
A. refroidisseur à haute performance B. Manuel de l’utilisateur
D
A. Hochleistungskühler B. Bedienungsanleitung
PT
A. Cooler de alta performance B. Manual do usuário
ES
A. ventilador de alto rendimiento B. Manual del usuario
step 1 step 2 step 3
Uninstallation
GB
To uninstall the cooler turn the pins in the direction indicated by the embossed arrows and pull each pin to release.
Disconnect the fan and gently lift off the cooler.
FR
Démontez les quatre clavettes à ressort en les tournant dans le sens anti-horaire et
retirez le refroidisseur en le soulevant avec précaution.
D
Lösen Sie alle Pushpins indem Sie diese in die Richtung drehen, die durch die, auf den Pushpins aufgetragenenen Pfeile
anzeigt wird. Ziehen Sie nun sanft an den Pushpins um diese zu lösen. Lösen Sie anschliessend den Lüfterstecker. Jetzt
können Sie den Kühler vom board herunternehmen.
PT
Para desinstalar o cooler gire os pinos na direção indicada pelas setas em relevo, puxe os pinos para cima. Desconecte o
ventilador da placa-mãe e remova o cooler cuidadosamente.
ES
Para desinstalar el disipador, gire los contactos en la dirección indicada por las flechas grabadas y tire de cada uno para
soltarlo. Desconecte el ventilador y levante con cuidado el disipador.
AK-CC7117EP01
11.06
