AKAI ASR - 57

МАГНИТОЛА СТЕРЕОФОНИЧЕСКАЯ АВТОМОБИЛЬНАЯ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

 Съемная откидывающаяся передняя панель  При¸мник с синтезатором частот  Автоматическое запоминание станций  Кассетный проигрыватель  Переключение характеристик тембра  Управление чейнджером  Многоцветная подсветка ЖКИ

manual-S57-ru.qxd 22.04.03 18:07 Page 1

УСТАНОВКА........................................................................................... 3

Общие указания..................................................................................... 3

Установка при¸мника (Вариант А)..................................................... 3

Установка при¸мника (Вариант Б)................................................. 4

ИСПОЛЬЗОВАНИЕ ПЕРЕДНЕЙ ПАНЕЛИ......................................... 5

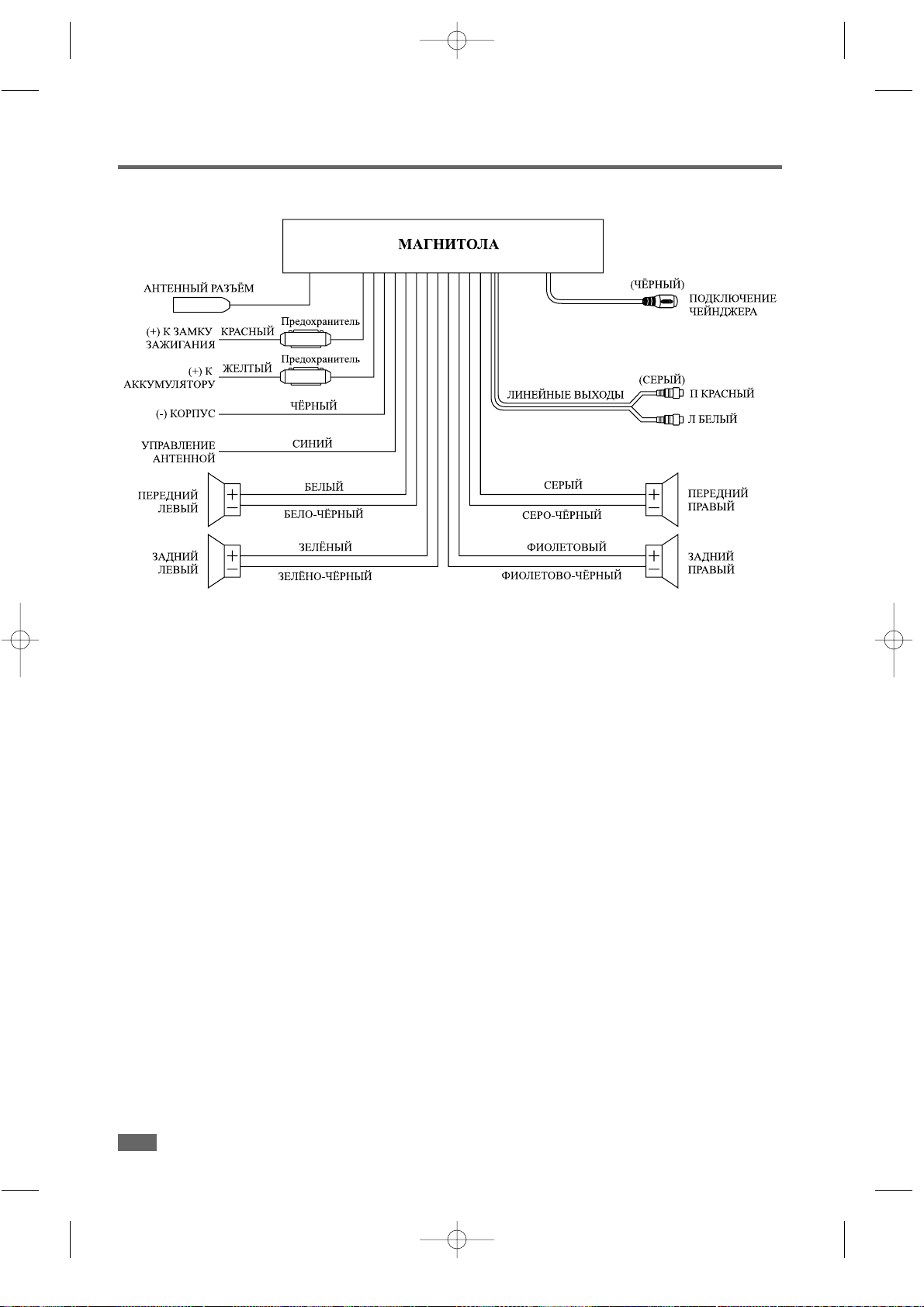

СХЕМА ПОДКЛЮЧЕНИЯ...................................................................... 6

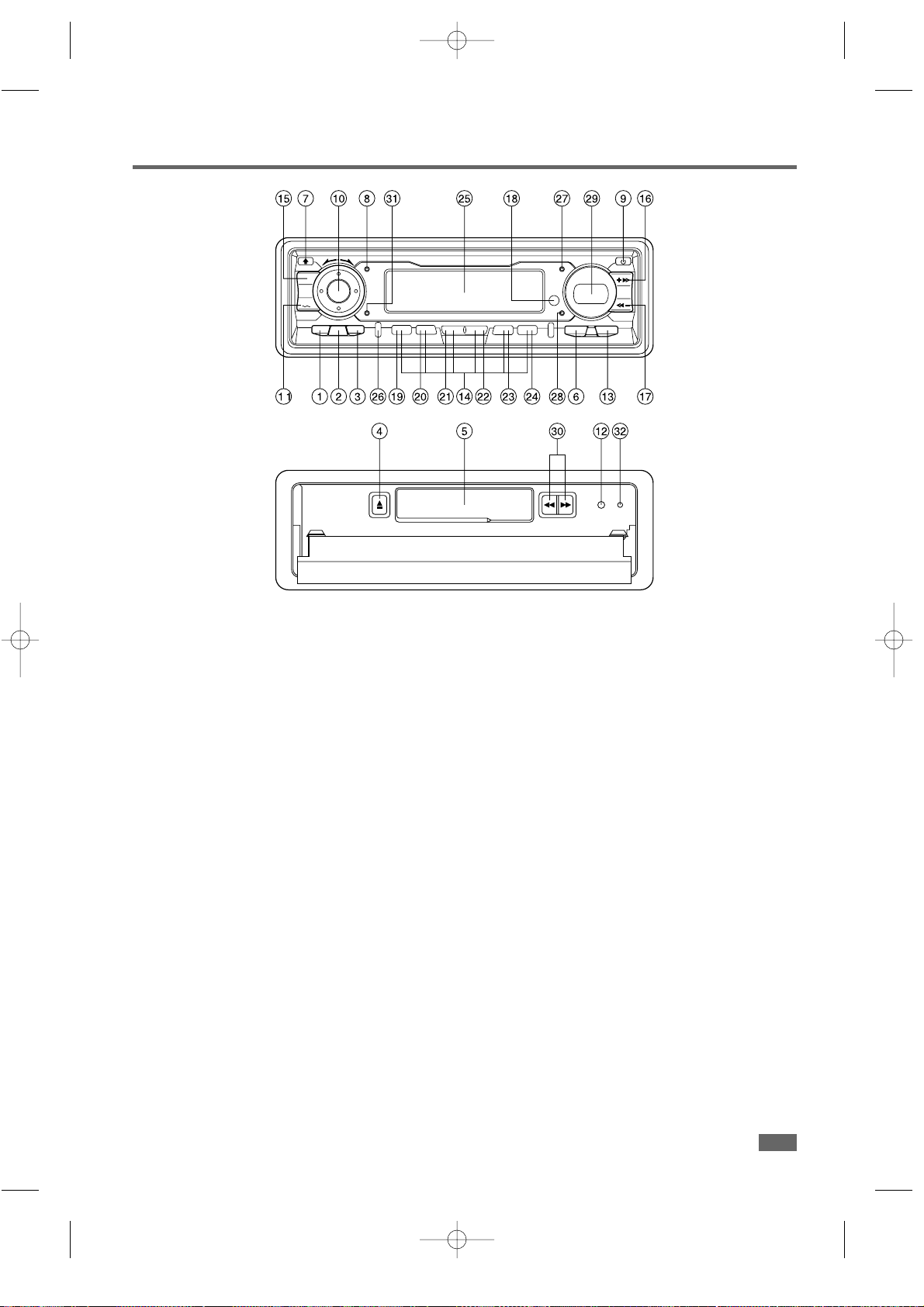

УПРАВЛЕНИЕ......................................................................................... 7

Основные операции.............................................................................. 8

Управление кассетным проигрывателем........................................... 9

Управление радиопри¸мником............................................................ 10

Управление чейнджером...................................................................... 11

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................................. 12

УСТРАНЕНИЕ ПРОБЛЕМ..................................................................... 13

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ..................................................... 14

Меры предосторожности....................................................................... 14

ПРЕДУПРЕЖДЕНИЕ.............................................................................. 15

Источники помех................................................................................... 15

CОДЕРЖАНИЕ

RUS

v. 1.5

manual-S57-ru.qxd 22.04.03 18:07 Page 2

v. 1.5

RUS

УСТАНОВКА

ОБЩИЕ УКАЗАНИЯ

- Магнитола предназначена для установки в стандартном отсеке приборной панели автомобиля. При необходимости магнитола может быть установлена в другом удобном для водителя месте. При этом не должно создаваться помех äëÿ управления автомобилем.

- Прежде чем окончательно установить магнитолу, после подключения соединительных проводов к бортовой сети автомобиля и громкоговорителям (в соответствии с схемой подключения), проверьте работоспособность магнитолы.

- Используйте крепежные детали, входящие в монтажный комплект. Использование других крепежных деталей может привести к поломке магнитолы.

- Ïðè возникновении сложностей при установке магнитолы обращайтесь на станции технического обслуживания.

- Устанавливайте магнитолу так, чтобы она не представляла опасности для пассажиров при экстренной остановке автомобиля.

- При установке магнитолы под углом наклона более 30° возможно нарушение выполнения некоторых ее функций.

- Не устанавливайте магнитолу в зоне воздействия прямого солнечного света, повышенной температуры, влажности, в местах большого скопления пыли и сильной вибрации.

УСТАНОВКА МАГНИТОЛЫ СПЕРЕДИ ПРИБОРНОЙ ПАНЕЛИ (Вариант А)

Вставьте раму установочную в отсек приборной панели, отогните "язычки", расположенные по ее периметру спереди и подходящие под размер приборной панели. Убедитесь в надежности закрепления рамы (рис. 1).

Закрепите магнитолу с задней стороны на корпус автомобиля с помощью планки, сгибаемой по месту крепления.

Ðèñ. 1

1. Приборная панель

2. Рама установочная

3. Âèíò

Ðèñ. 2

1. Приборная панель

2. Гайка (5 мм)

3. Шайба пружинная

4. Âèíò (5õ25 ìì)

5. Âèíò

6. Планка

7. Шайба

manual-S57-ru.qxd 22.04.03 18:07 Page 3

ИЗВЛЕЧЕНИЕ МАГНИТОЛЫ

Приподнимите верхний край декоративной накладки и потяните ее на себя. (Для возврата декоративной накладки на место вставьте выступы на ее нижней стенке в пазы на магнитоле и нажмите на верхний край накладки до полной фиксации в магнитоле).

В боковые пазы на обрамлении магнитолы вставьте ключи. Потянув ключи на себя, извлеките магнитолу из рамы.

УСТАНОВКА ЗА ПРИБОРНОЙ ПАНЕЛЬЮ (Вариант Б)

Установка производится с использованием отверстий на боковых стенках магнитолы и специальных кронштейнов.

Совместите отверстия на кронштейнах с отверстиями на боковых стенках магнитолы. Закрепите магнитолу винтами размером 4 х 6 мм или размером 5 х 6 мм в двух местах с каждой стороны.

Примечание: в варианте Б не используются рама установочная, декоративная накладка, планка.

УСТАНОВКА

RUS

v. 1.5

1. Крепежные отверстия

2. Âèíò

3. Специальный кронштейн

4. Приборная панель

5. Скоба

1. Декоративная накладка

2. Êëþ÷

manual-S57-ru.qxd 22.04.03 18:07 Page 4

СНЯТИЕ ПЕРЕДНЕЙ ПАНЕЛИ

1. Нажмите кнопку p OPEN (7). После чего передняя панель плавно откинется вниз.

2. Нажмите на центральный выступ передней панели и потяните е¸ на себя до снятия с металлической пластины.

3. Для исключения повреждений, сразу же после снятия переднюю панель поместите в защитный футляр, входящий в комплект поставки.

4. Поверните металлическую пластину вверх до е¸ фиксации в магнитоле.

УСТАНОВКА ПЕРЕДНЕЙ ПАНЕЛИ

1. Установите в магнитолу правый край панели, а затем нажмите на е¸ левый край до фиксации (щелчка).

2. Помните, что неправильная установка панели может стать причиной нарушения выполнения отдельных функций магнитолы. В этом случае извлеките переднюю панель и вновь установите е¸.

Меры предосторожности

1. Не роняйте переднюю панель.

2. При снятии или установке передней панели не прилагайте излишних усилий.

3. Не прикасайтесь руками к контактам на тыльной стороне передней панели.

4. В случае загрязнения контактов очистите их чистой и сухой тканью.

5. Оберегайте переднюю панель от воздействия прямых солнечных лучей.

6. Не допускайте соприкосновения различных летучих веществ (бензин, растворитель) с поверхностью передней панели.

7. Не пытайтесь разобрать переднюю панель.

v. 1.5

RUS

ИСПОЛЬЗОВАНИЕ ПЕРЕДНЕЙ ПАНЕЛИ

Передняя панель

Open

Футляр

Передняя панель

manual-S57-ru.qxd 22.04.03 18:07 Page 5
