Aiwa VX-T21BX1 D, TV+VCR Schematic

VX-T21BX1

D

SERVICE MANUAL

INTEGRATED COLOR TV/STEREO

CASSETTE RECORDER

MODEL CODE : 8ZJT1-0197(ST)

ブラウン管..........................

受信チャンネル..................

受信放送方式......................

音声出力..............................

スピーカー..........................

アンテナ端子.......................

映像／音声入力端子..........

BS出力...............................

BS検波出力........................

ビットストリーム出力......

AFC入力.............................

ヘッドホン端子..................

21型高さ 40.6cm 幅 30.5cm 対角 50.8cm VHF 1〜12チャンネル UHF 13〜62チャンネル CATV C13〜C38チャンネル BS 1,3,5,7,9,11,13,15チャンネルステレオ、音声多重放送対応

1.5W+1.5W

4.6cmx9.9cm TV入力：75Ω BSアンテナ入力：75ΩF型コネクターBSアンテナ用電源出力［裏面］・ビデオ入力１映像入力 1.0Vp-p,75Ω 音声入力 -8dBs,47kΩ デコーダー入力映像：1.0Vp-p,75Ω 音声：-8Vp-p,75Ω ［前面］・ビデオ入力２映像入力 1.0Vp-p,75Ω 音声入力 -8dBs,47kΩ ・ビデオ入力３映像入力 1.0Vp-p,75Ω 音声入力 -8dBs,47kΩ 映像：ピンジャック 1.0Vp-p,75Ω同期負音声：ピンジャック 850mVrms,1kΩ ピンジャック 1.34Vp-p,75Ω ピンジャック 0.5Vp-p,75Ω ピンジャックミニステレオジャック

SPECIFICATIONS

BASIC TAPE MECHANISM : OVD-6

録画・再生方式..................

映像ヘッド..........................

チューナー方式..................

放送方式..............................

ビデオ信号方式..................

使用カセット......................

録画時間..............................

巻き戻し時間......................

早送り時間..........................

テープスピード..................

水平解像度..........................

音声トラック......................

HIFIVHS音声特性.............

許容動作温度......................

許容相対湿度......................

電源.....................................

消費電力..............................

年間消費電力量...................

外形寸法..............................

質量.....................................

●外観及び仕様は予告なく変更する場合があります。

回転ヘッドヘリカルスキャン方式 DA2ヘッド周波数シンセサイザー方式 M NTSC走査線525本、60フィールド VHS規格ビデオカッセットテープ標準：3時間30分（T-210テープ使用時） 3倍：10時間30分（T-210テープ使用時）約1分48秒（T-120テープ使用時）約2分15秒（T-120テープ使用時) 標準：33.35mm/秒 3倍：11.12mm/秒 220本（標準モード） 3トラック（HIFIサウンド2トラック、ノーマルサウンド1トラック）周波数特性：20Hz〜20KHz S/N：53dB（標準モード）ワウ・フラッター：0.01%以下チャンネルセパレーション：60dB以上 5; 〜40; 80%以下 AC100V、50/60Hz 110W（スタンバイ時：4W） 160kW・h／年高さ 50.2cm 幅 57.4cm 奥行き 48.0cm 約25.5kg

S/M Code No. 09-997-334-1N1

DATA

仕様 ............................................................................................................................................................................................

目次 ............................................................................................................................................................................................

安全に修理(補修)をするために ................................................................................................................................................

分解方法

機構部及び基板の外し方......................................................................................................................................................

デッキ部品の外し方 .............................................................................................................................................................

アノードキャップの外し方..................................................................................................................................................

略語一覧表...................................................................................................................................................................................

サービスモード一覧表 ...............................................................................................................................................................

主要部品の保守点検項目一覧表 ...............................................................................................................................................

メモリーIC交換時の注意 ...........................................................................................................................................................

サービス用治具一覧表 ...............................................................................................................................................................

準備 ............................................................................................................................................................................................

VCRテストテープ互換表 ..........................................................................................................................................................

調整方法

メカニズム調整法 .................................................................................................................................................................

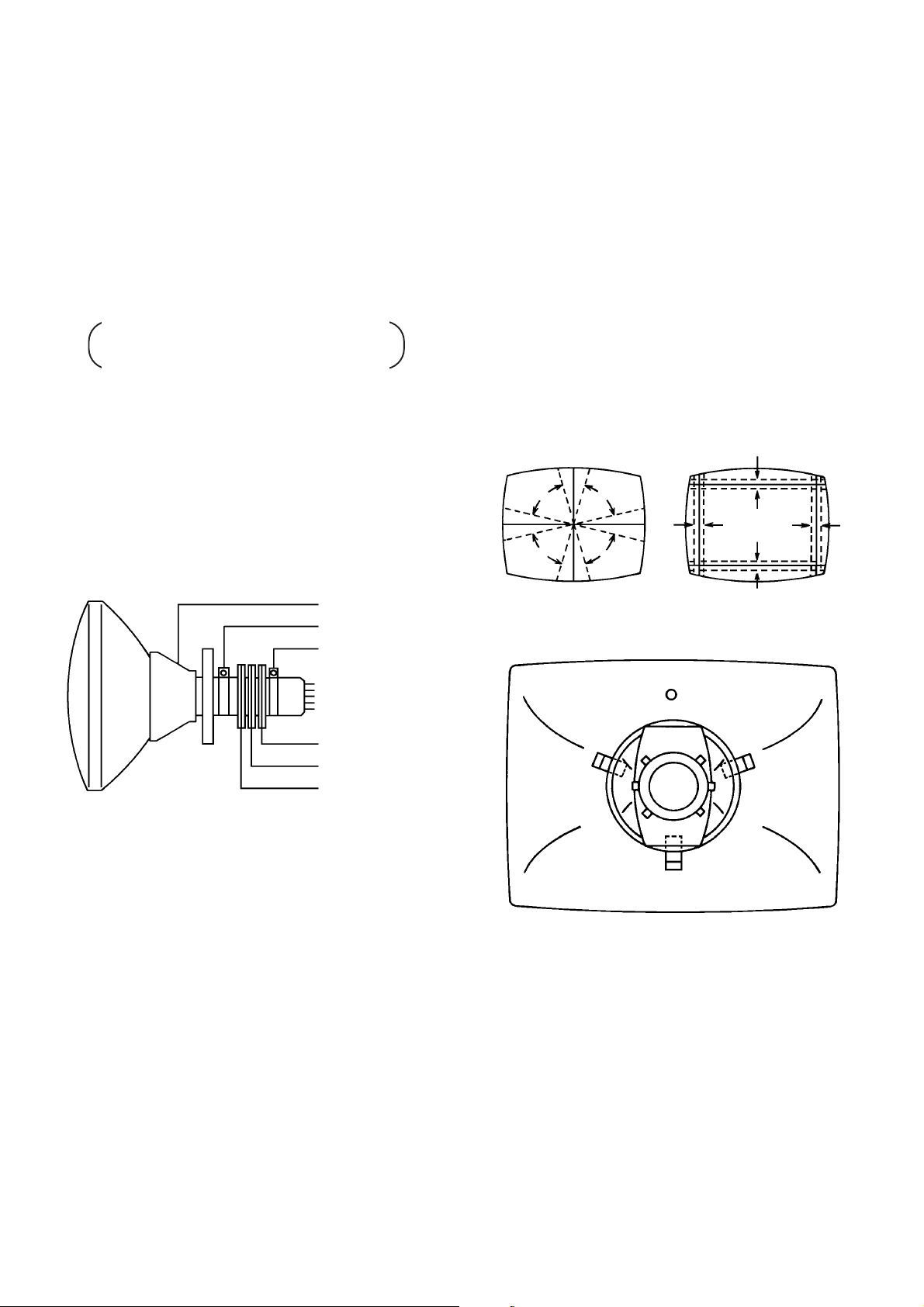

電気調整法 .............................................................................................................................................................................

故障点検法...................................................................................................................................................................................

IC端子機能説明...........................................................................................................................................................................

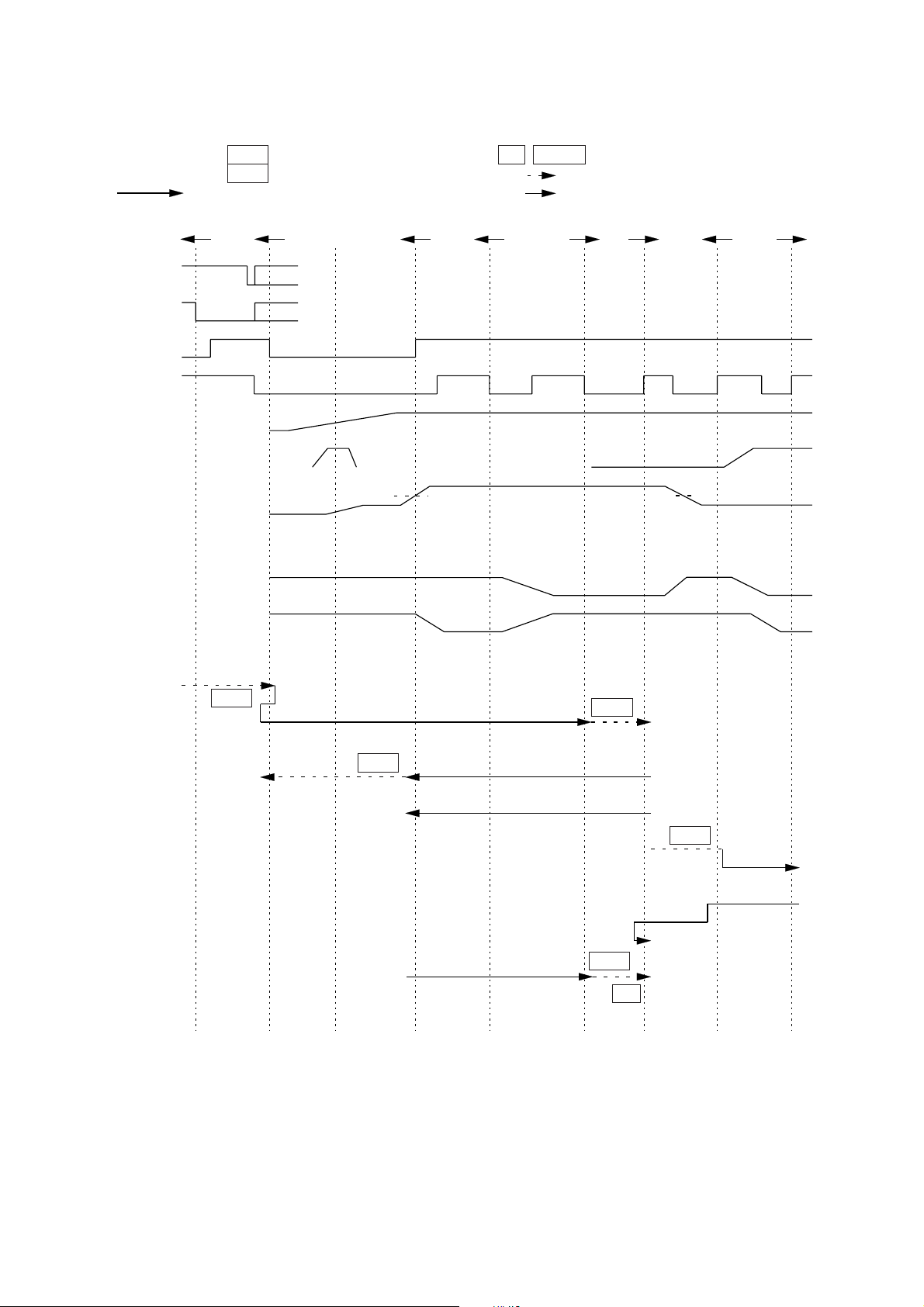

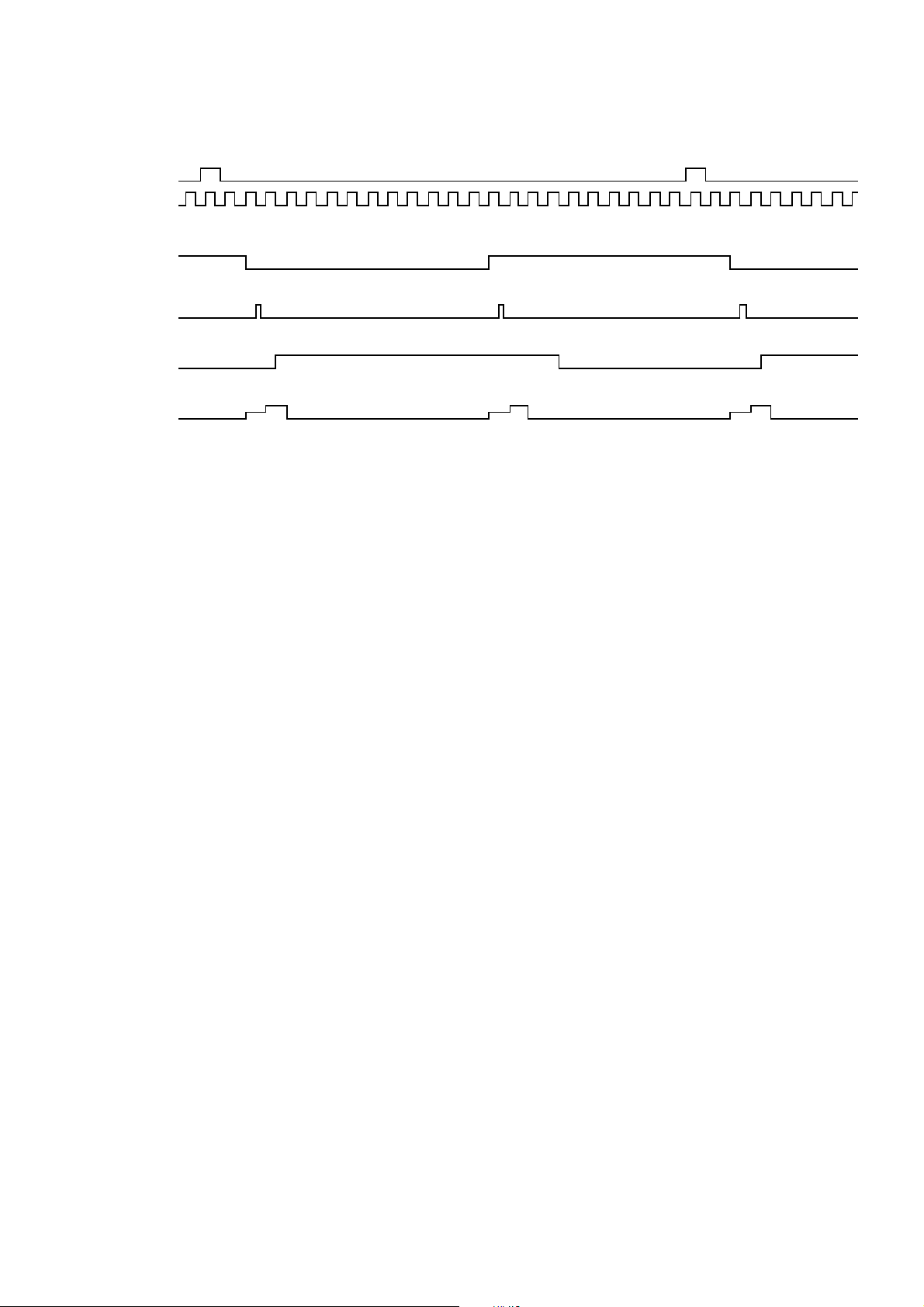

サーボタイミングチャート .......................................................................................................................................................

システムスイッチモード ...........................................................................................................................................................

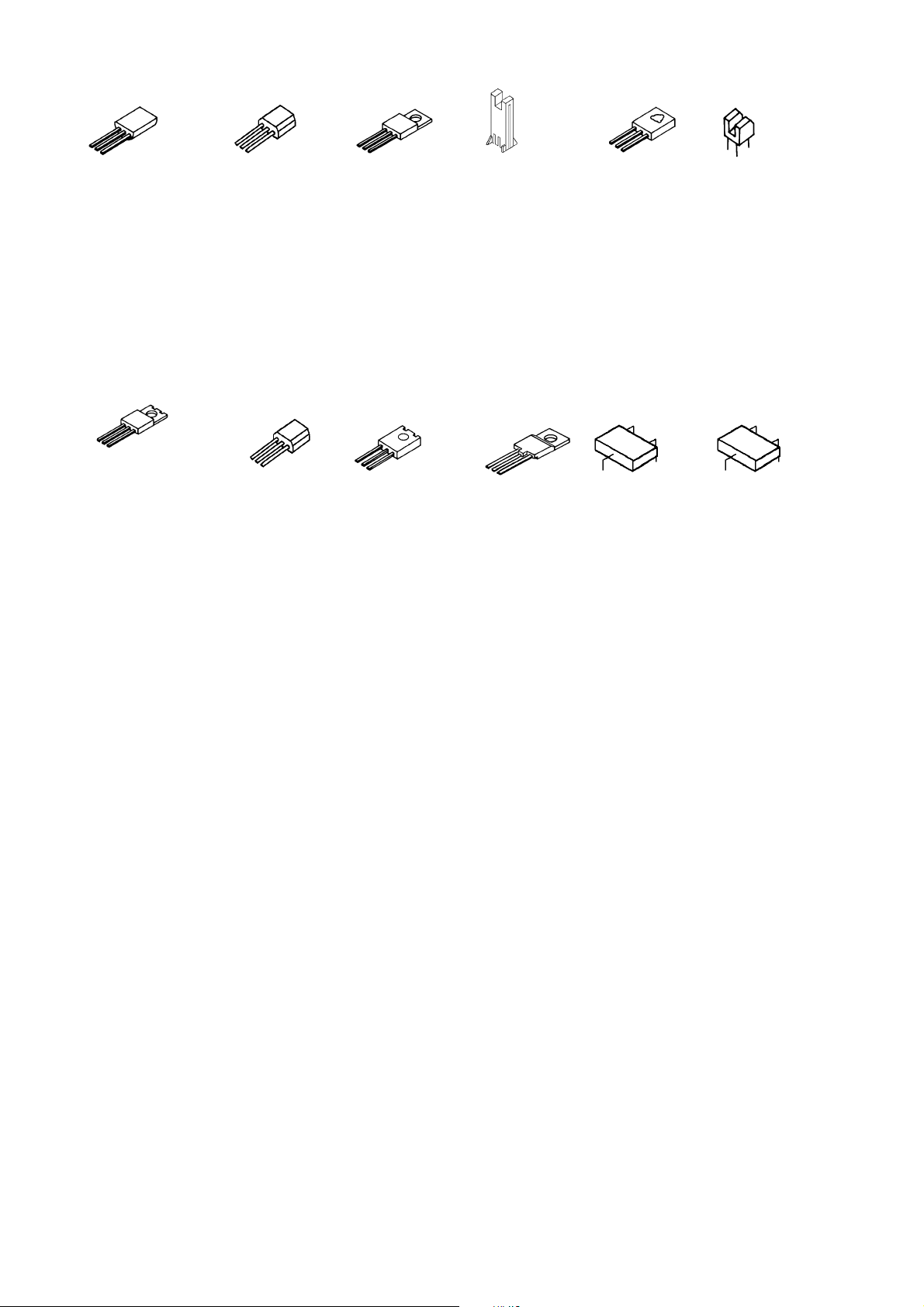

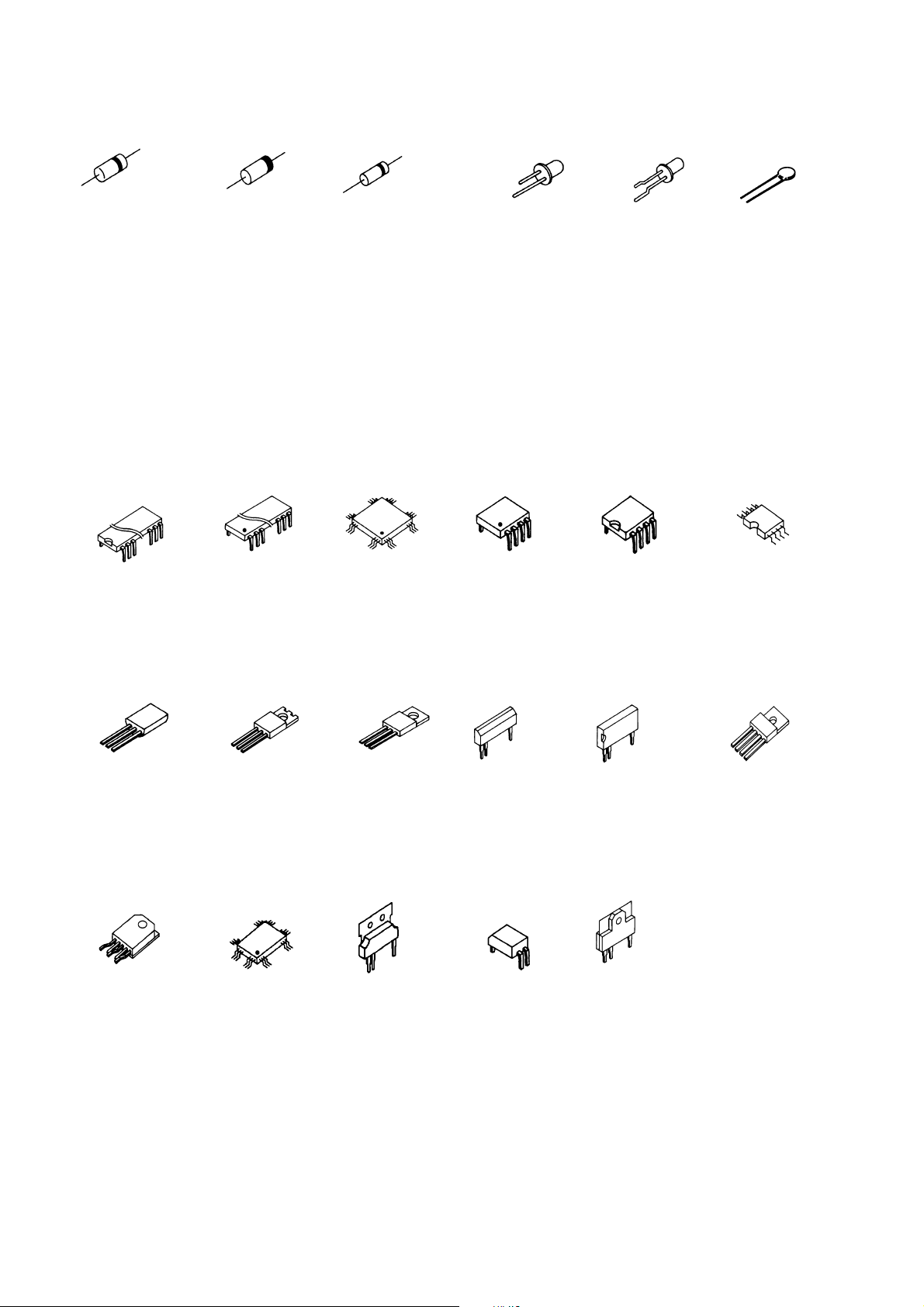

半導体外形図一覧表 ...................................................................................................................................................................

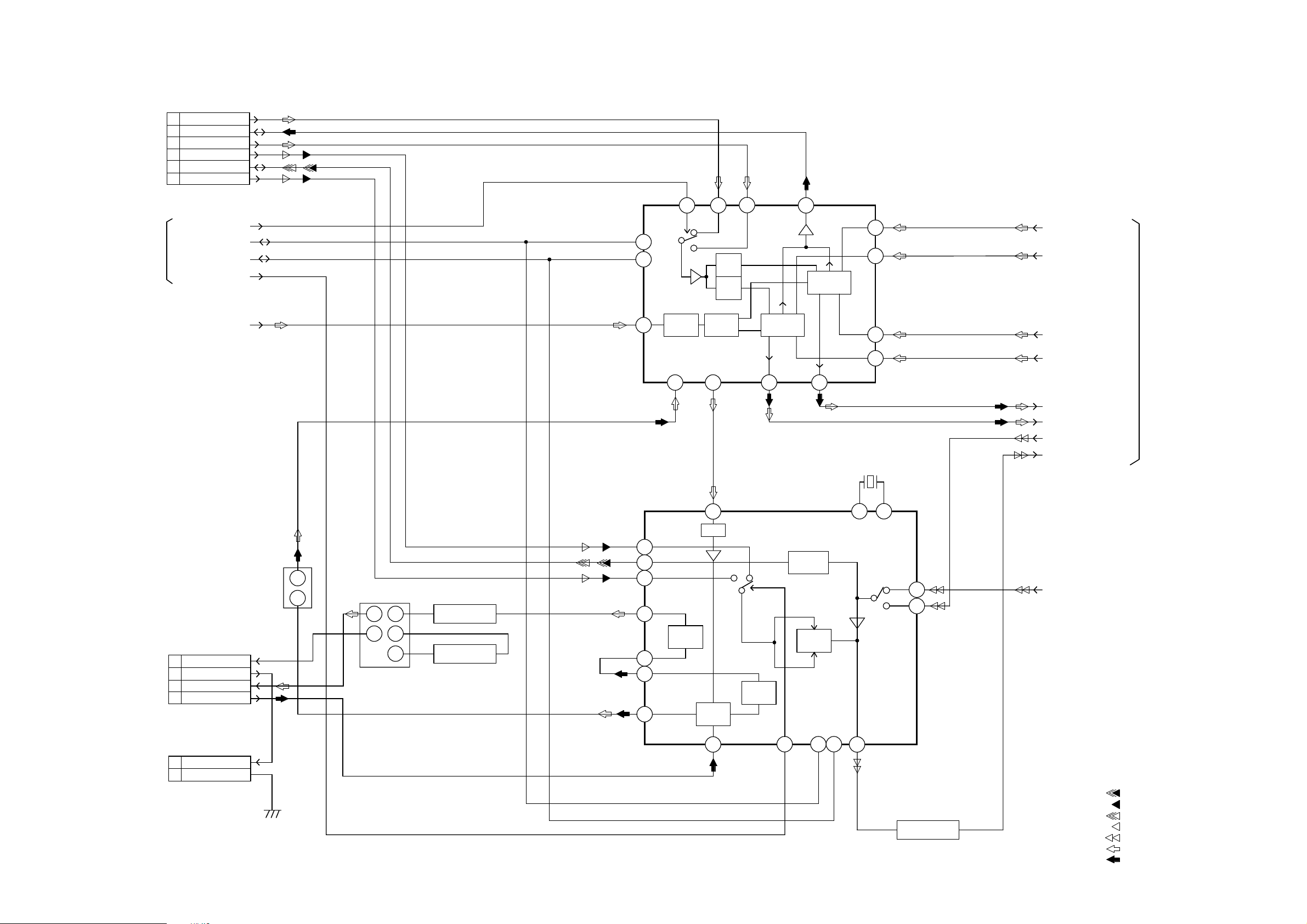

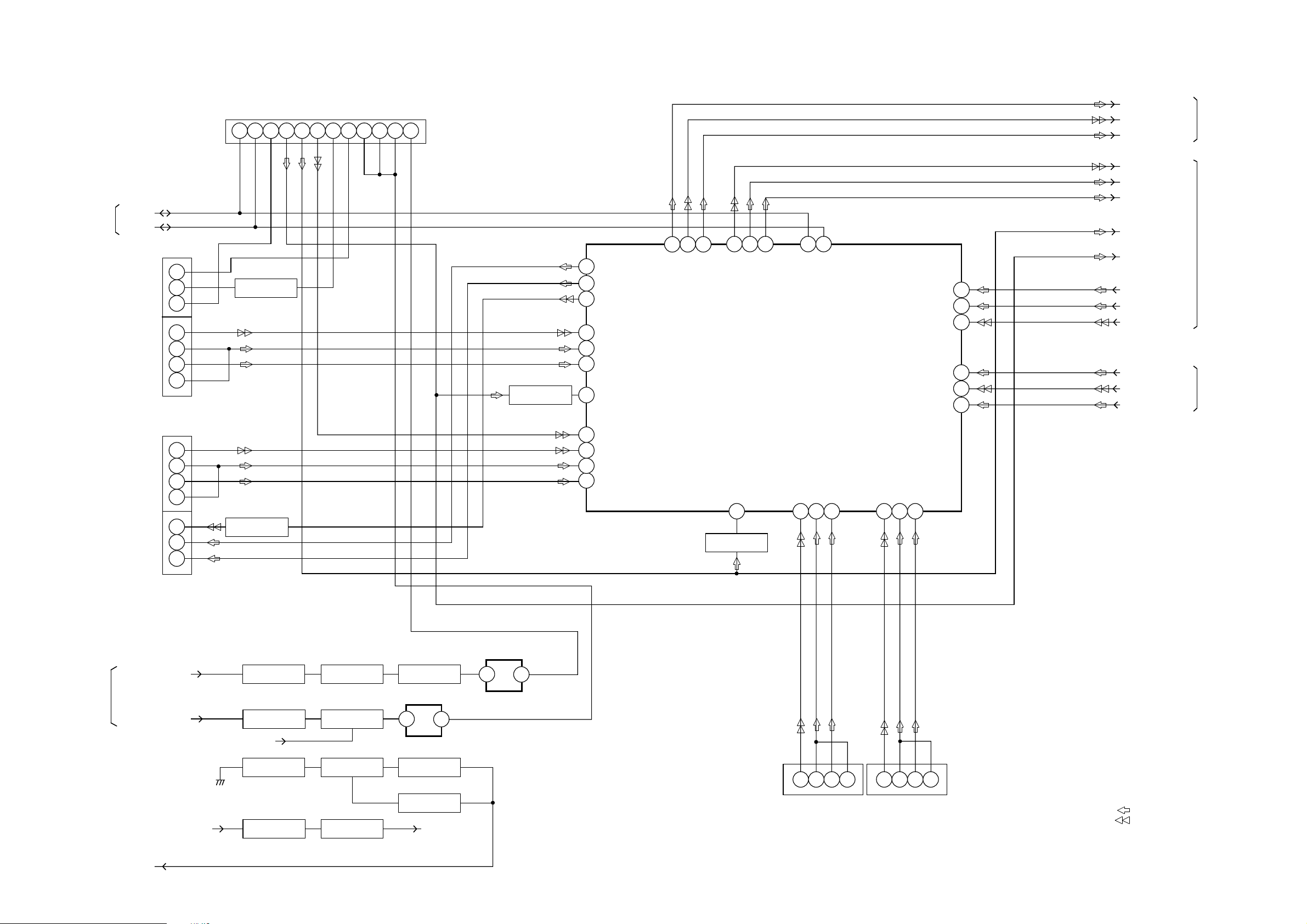

ブロックダイヤグラム

テレビ部 .................................................................................................................................................................................

Y／C／オーディオ／ヘッドアンプ／HIFIステレオ..........................................................................................................

マイコン／オペレーション／フロントジャック................................................................................................................

BS／AV／ビデオ部電源 .....................................................................................................................................................

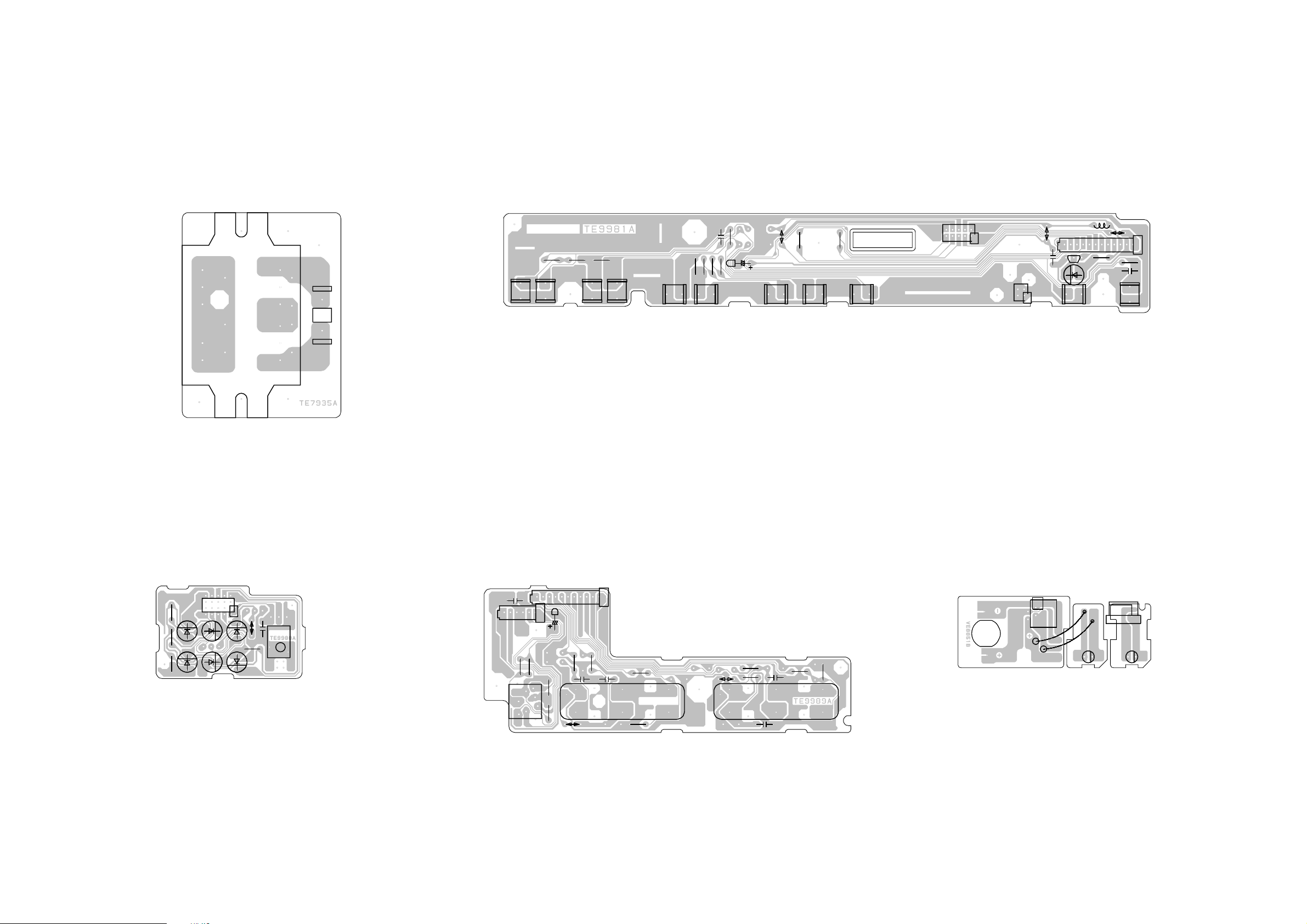

基板部品配置図(チョークコイル／オペレーション／LED／AV／デッキ).........................................................................

チョークコイル基本回路図 .......................................................................................................................................................

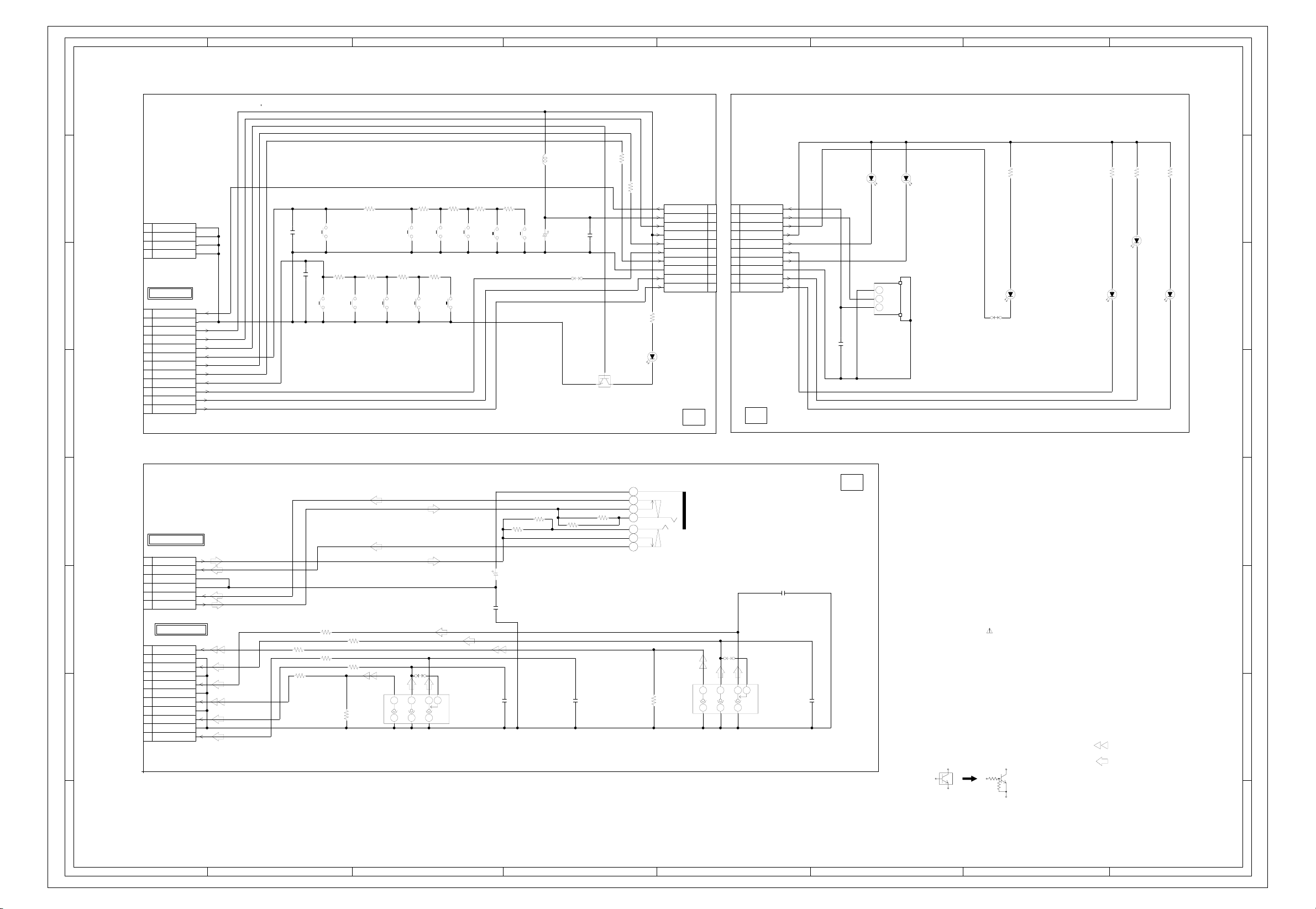

オペレーション／フロントジャック基本回路図 .....................................................................................................................

デッキ基本回路図.......................................................................................................................................................................

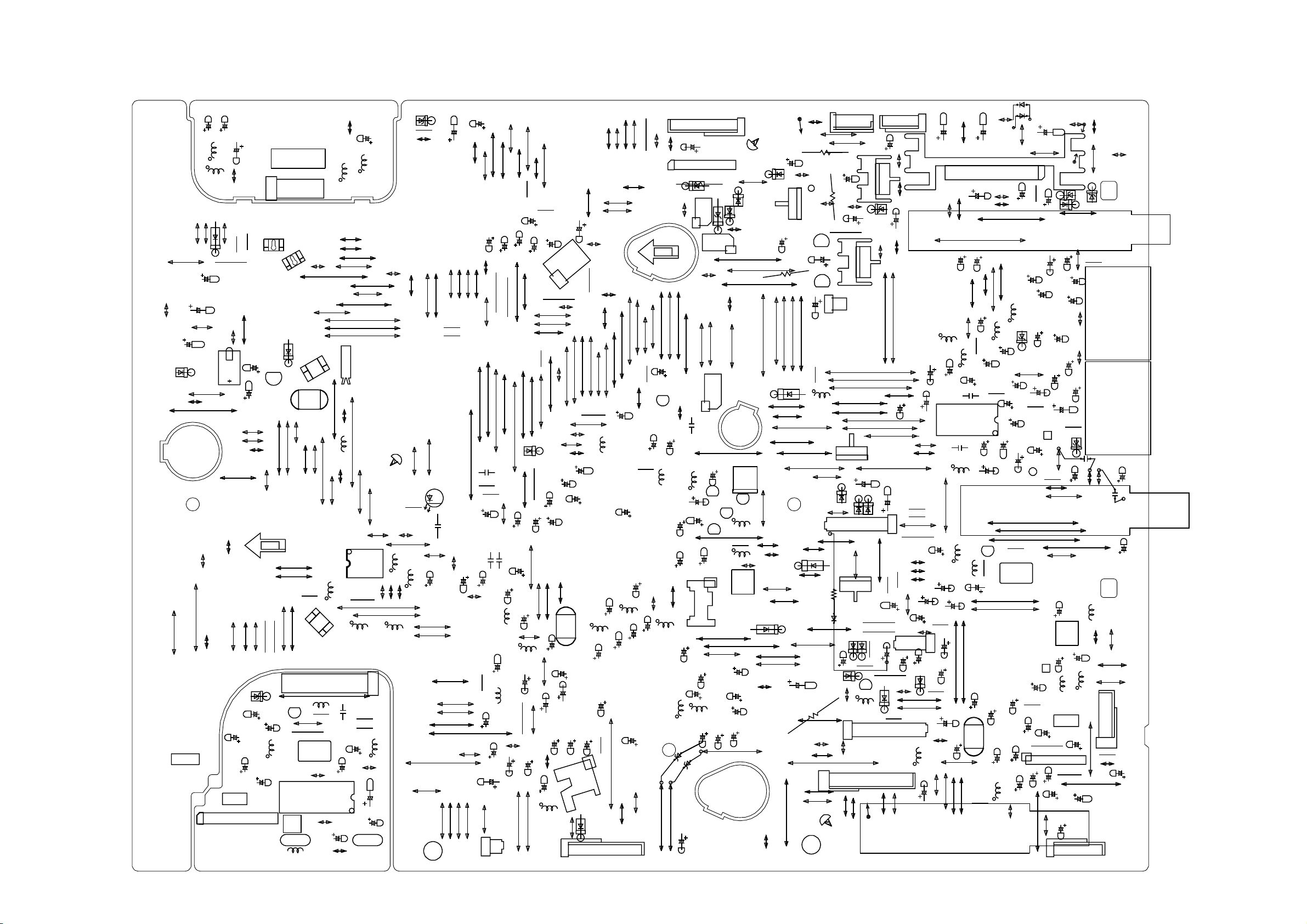

基板部品配置図(シスコン／IF／コム) ......................................................................................................................................

Y／C／オーディオ／ヘッドアンプ基本回路図 .......................................................................................................................

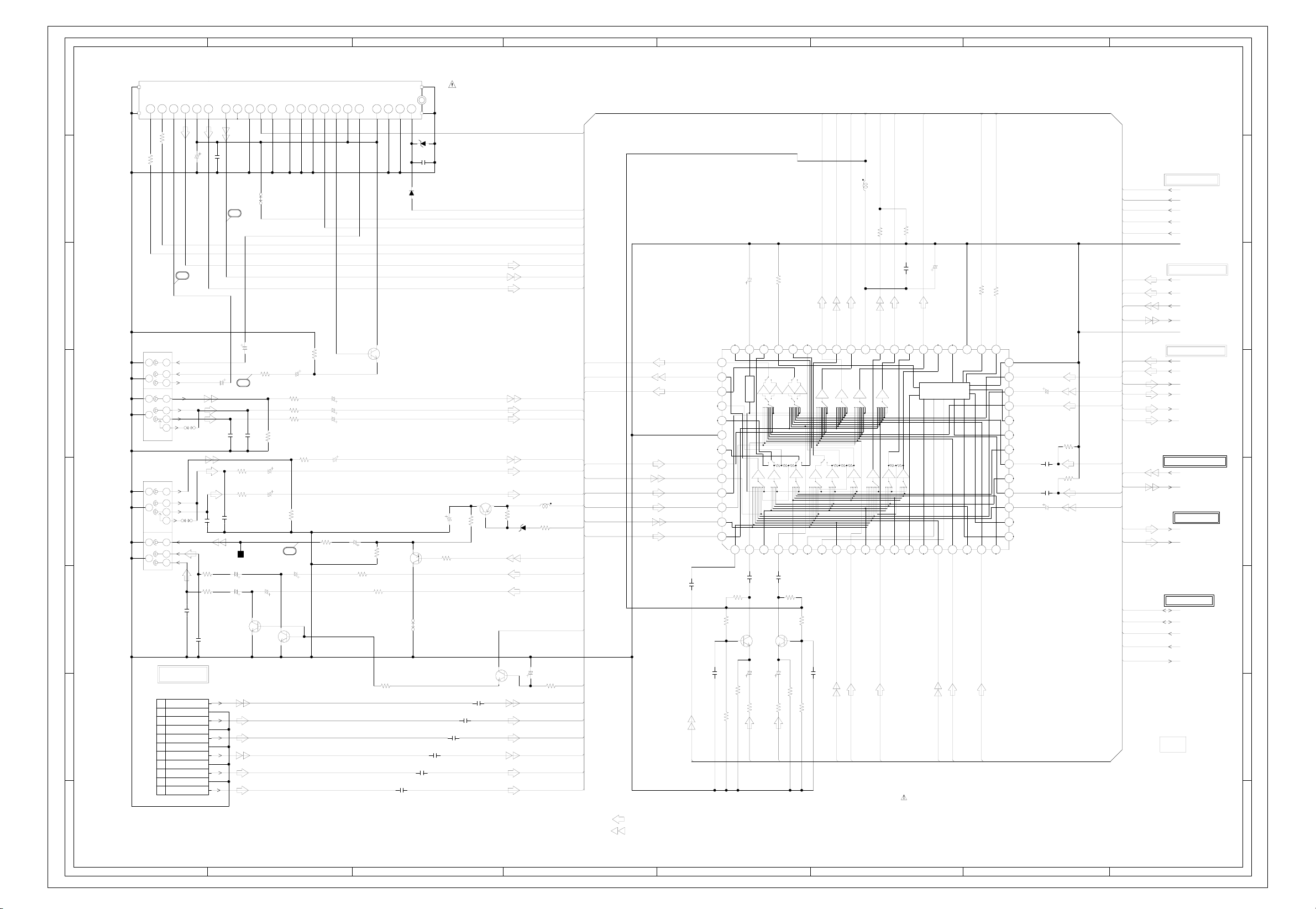

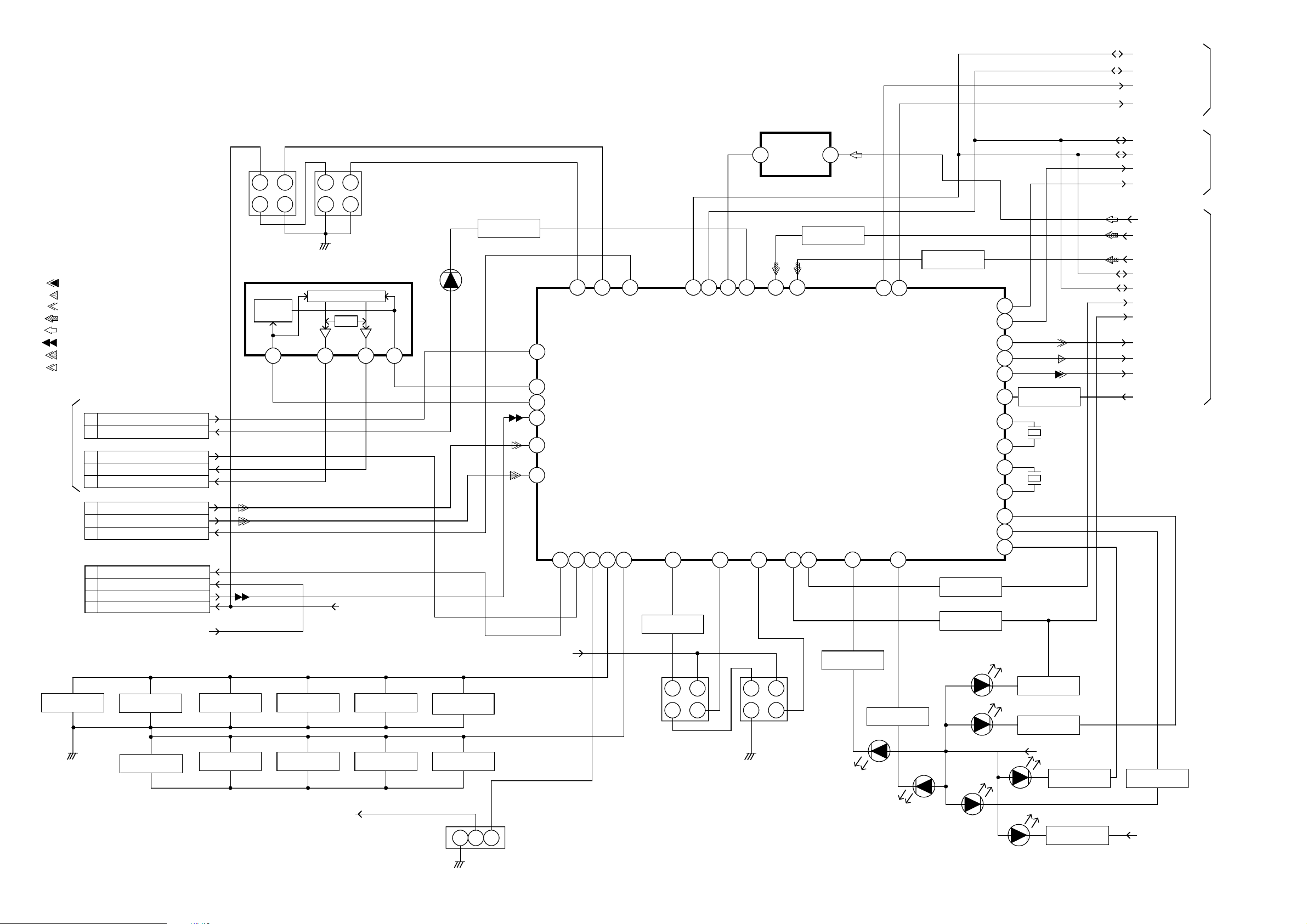

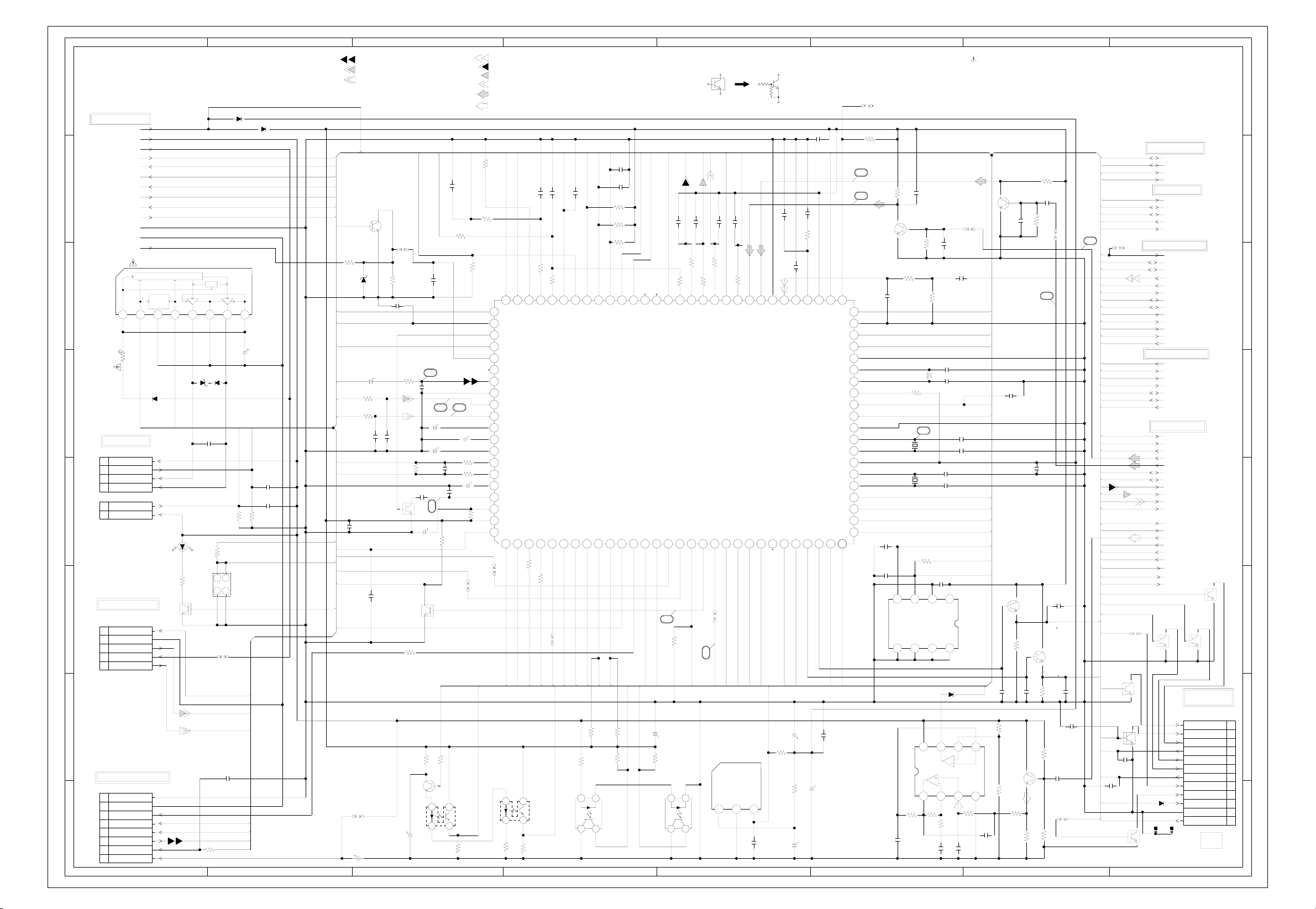

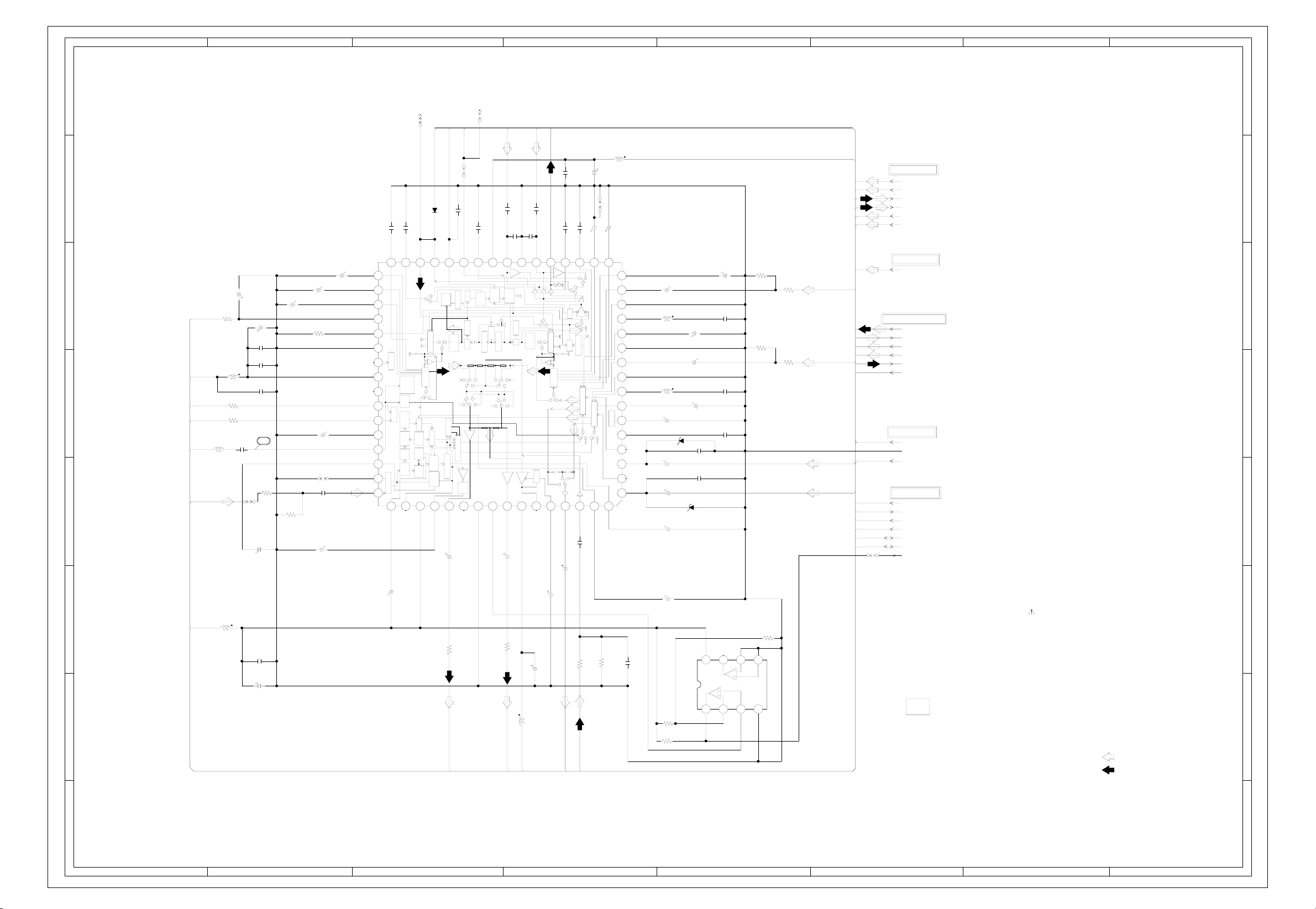

マイコン基本回路図 ...................................................................................................................................................................

BS／AV基本回路図...................................................................................................................................................................

クロマ／IF基本回路図 ...............................................................................................................................................................

HIFIステレオ基本回路図 ...........................................................................................................................................................

ビデオ部電源基本回路図 ...........................................................................................................................................................

サウンドアンプ基本回路図 .......................................................................................................................................................

IF／ステレオ／コム基本回路図 ................................................................................................................................................

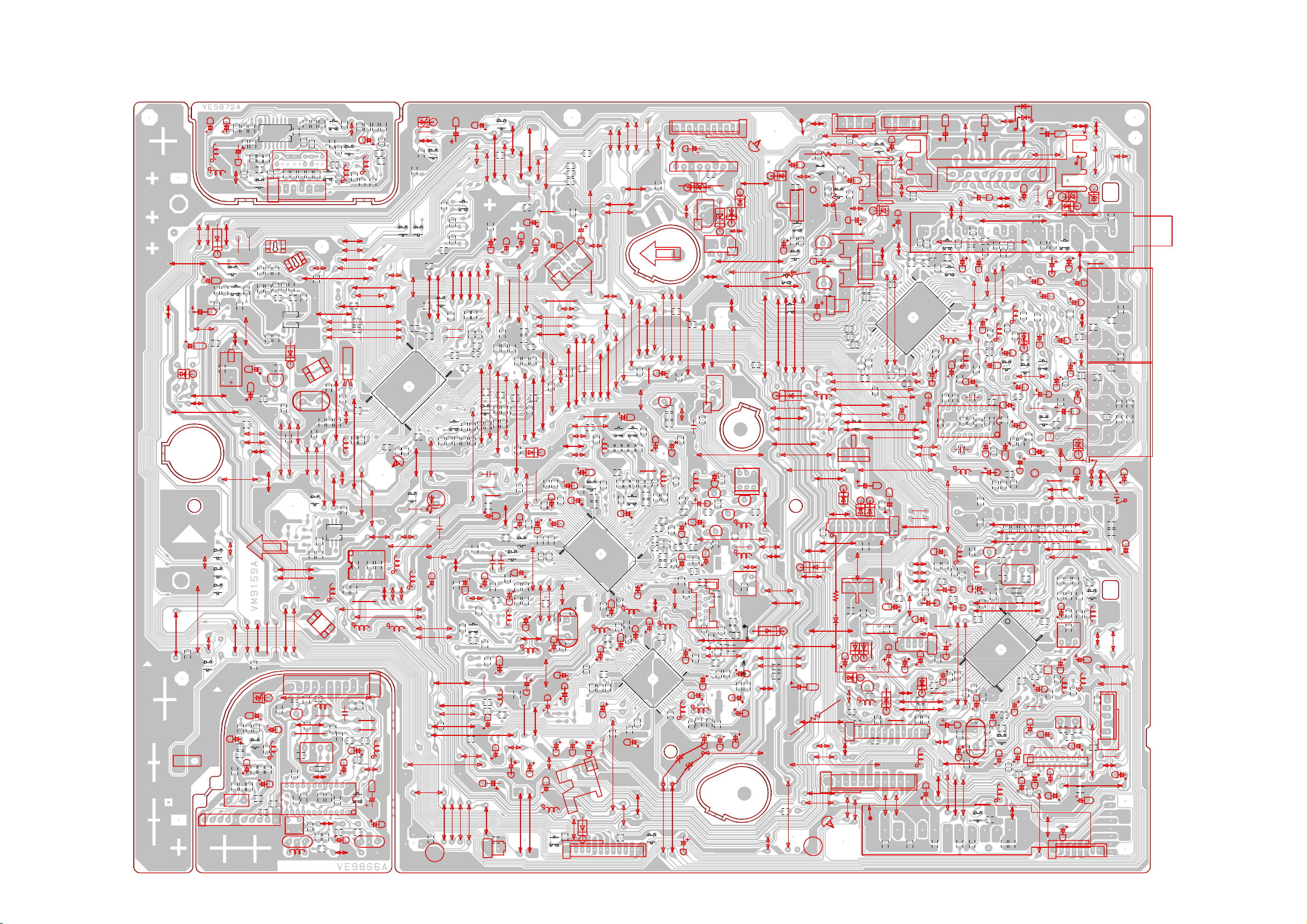

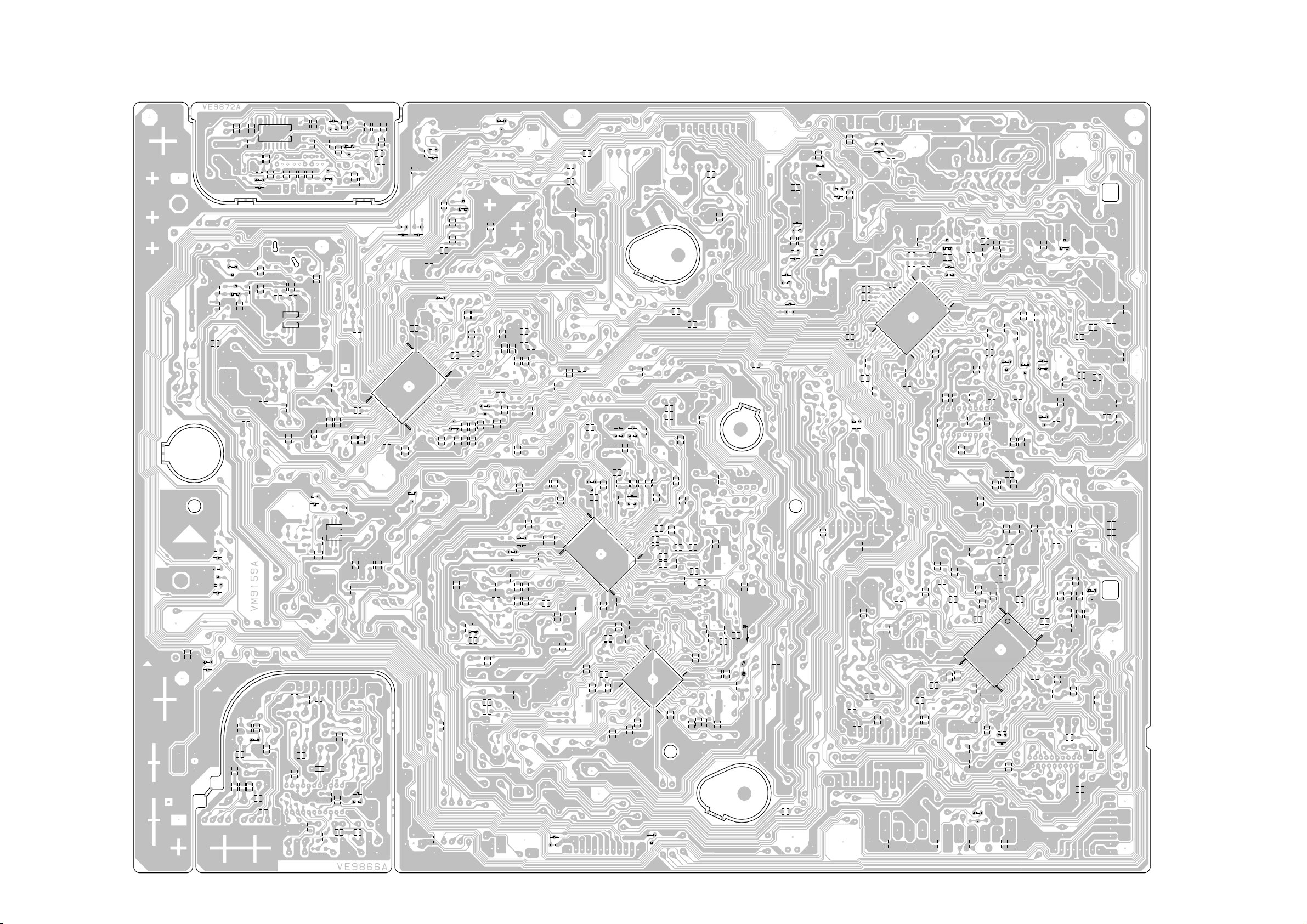

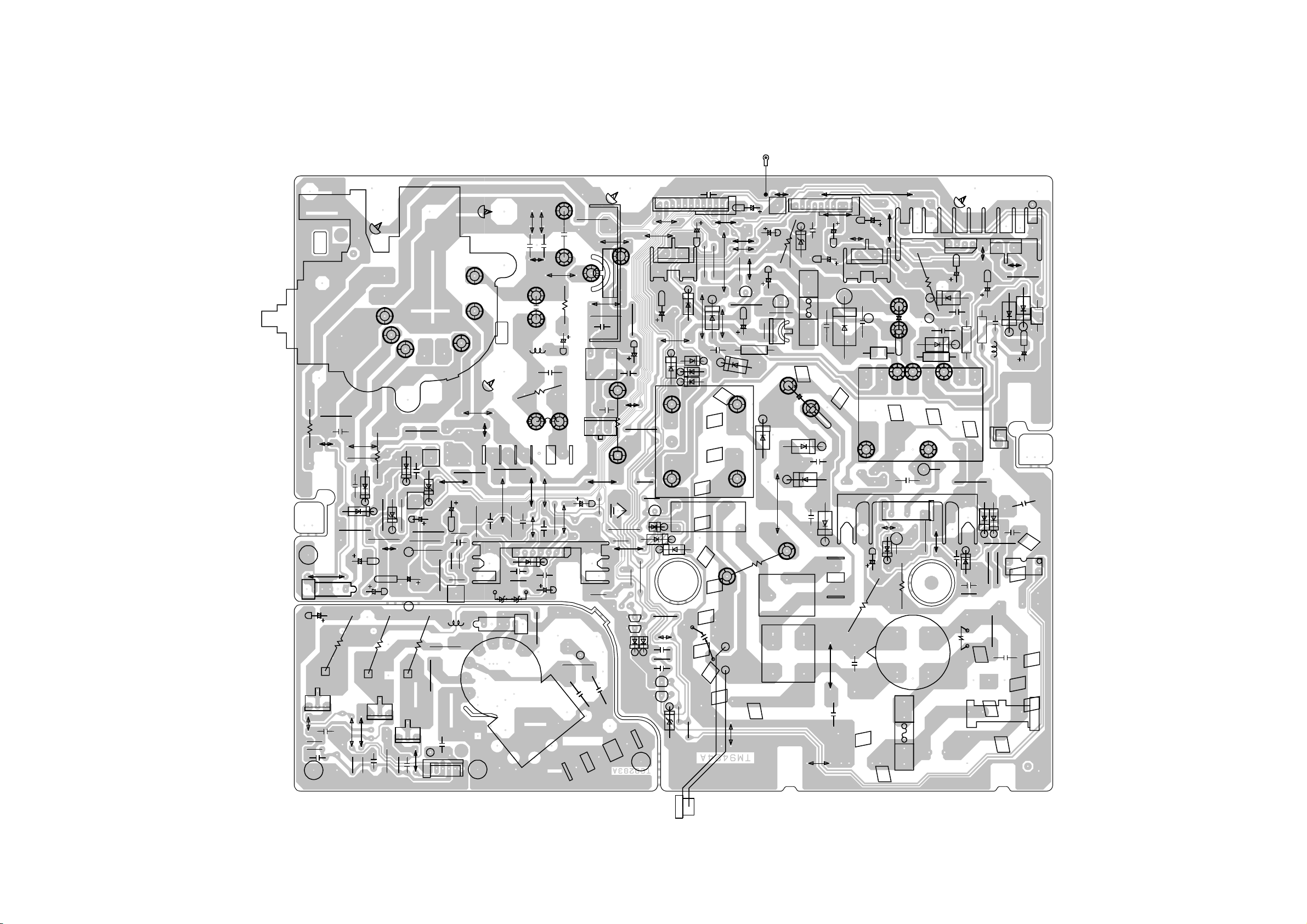

基板部品配置図(メイン/CRT)..................................................................................................................................................

デフレクション基本回路図 .......................................................................................................................................................

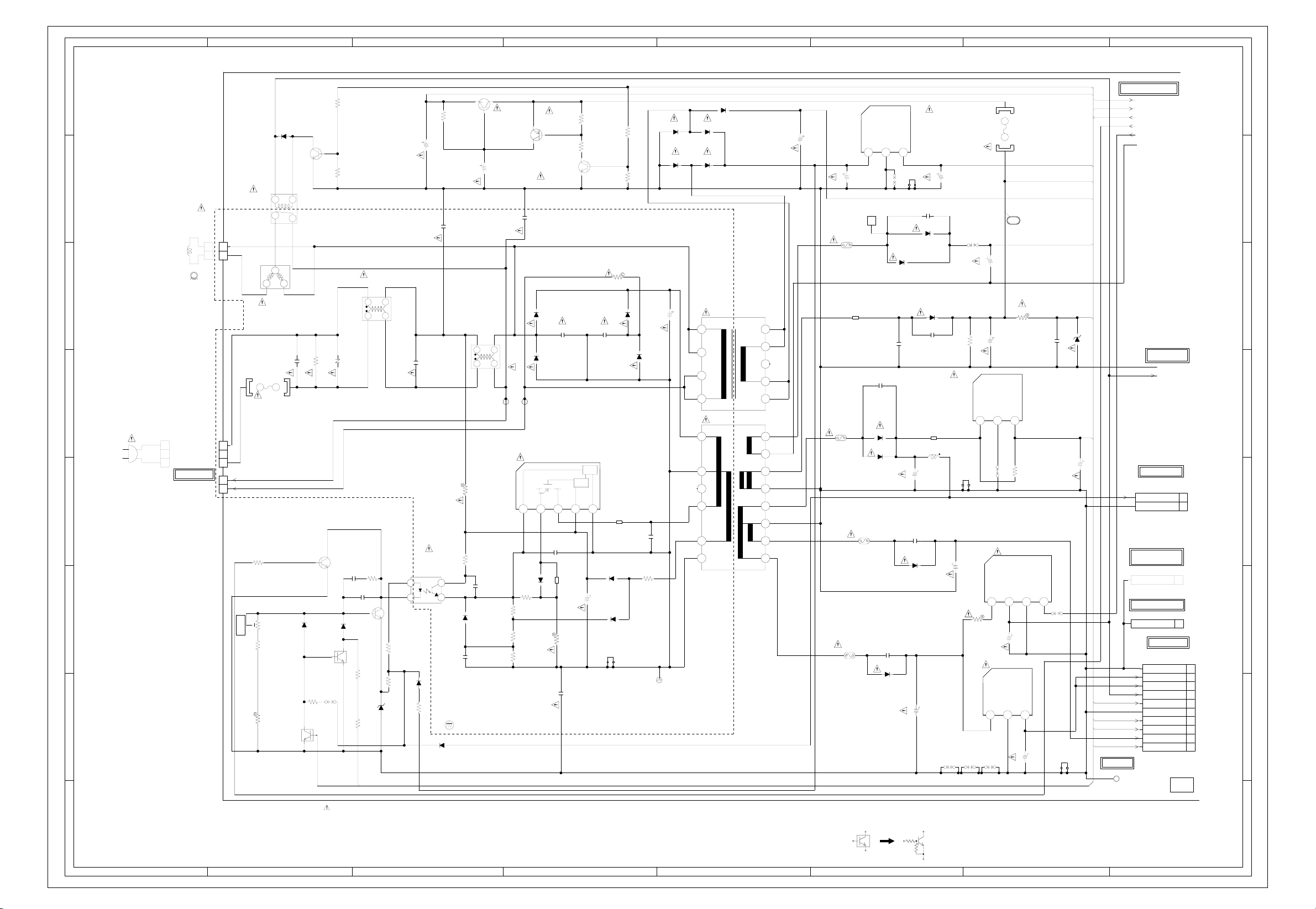

テレビ部電源基本回路図 ...........................................................................................................................................................

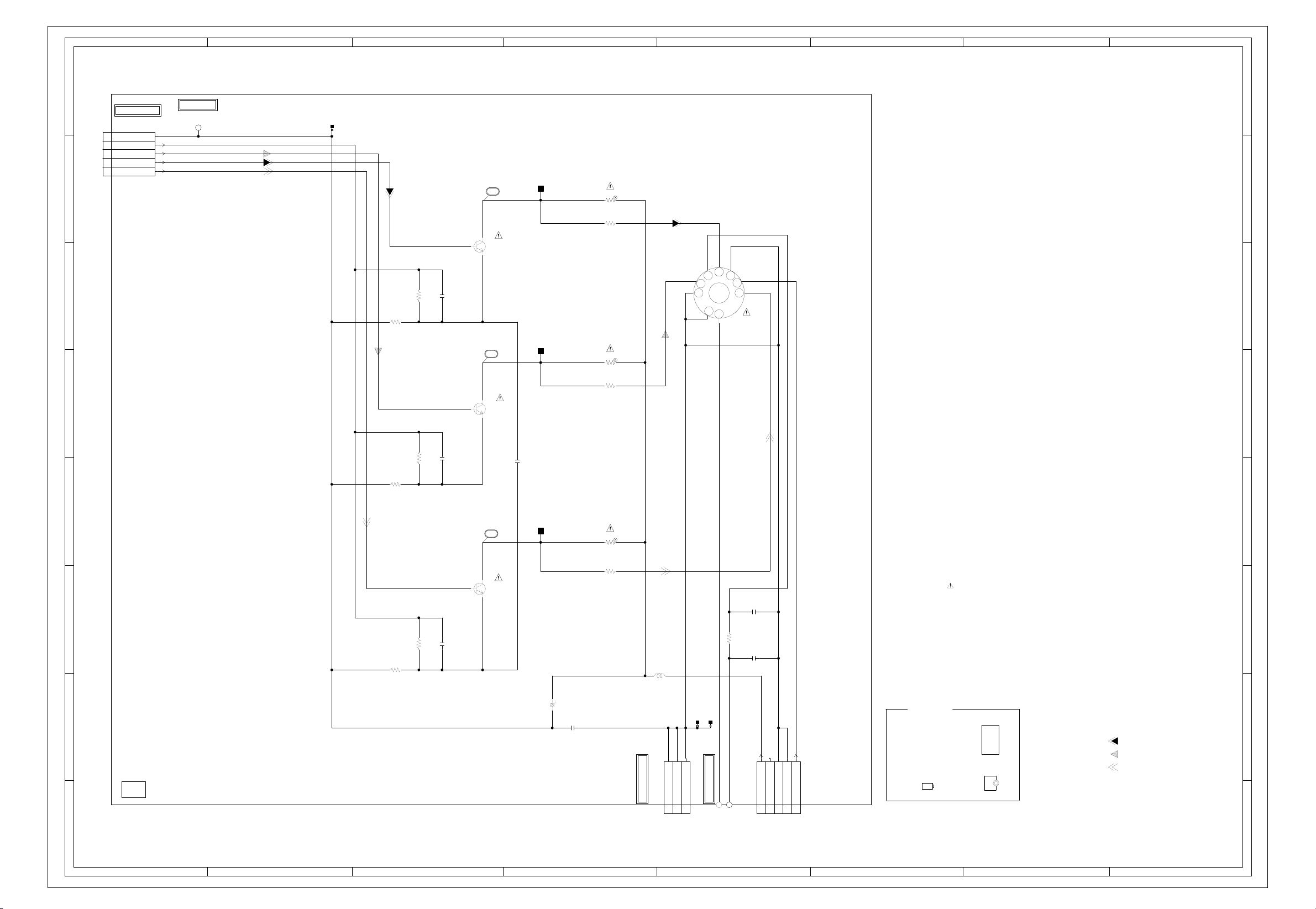

CRT基本回路図 ..........................................................................................................................................................................

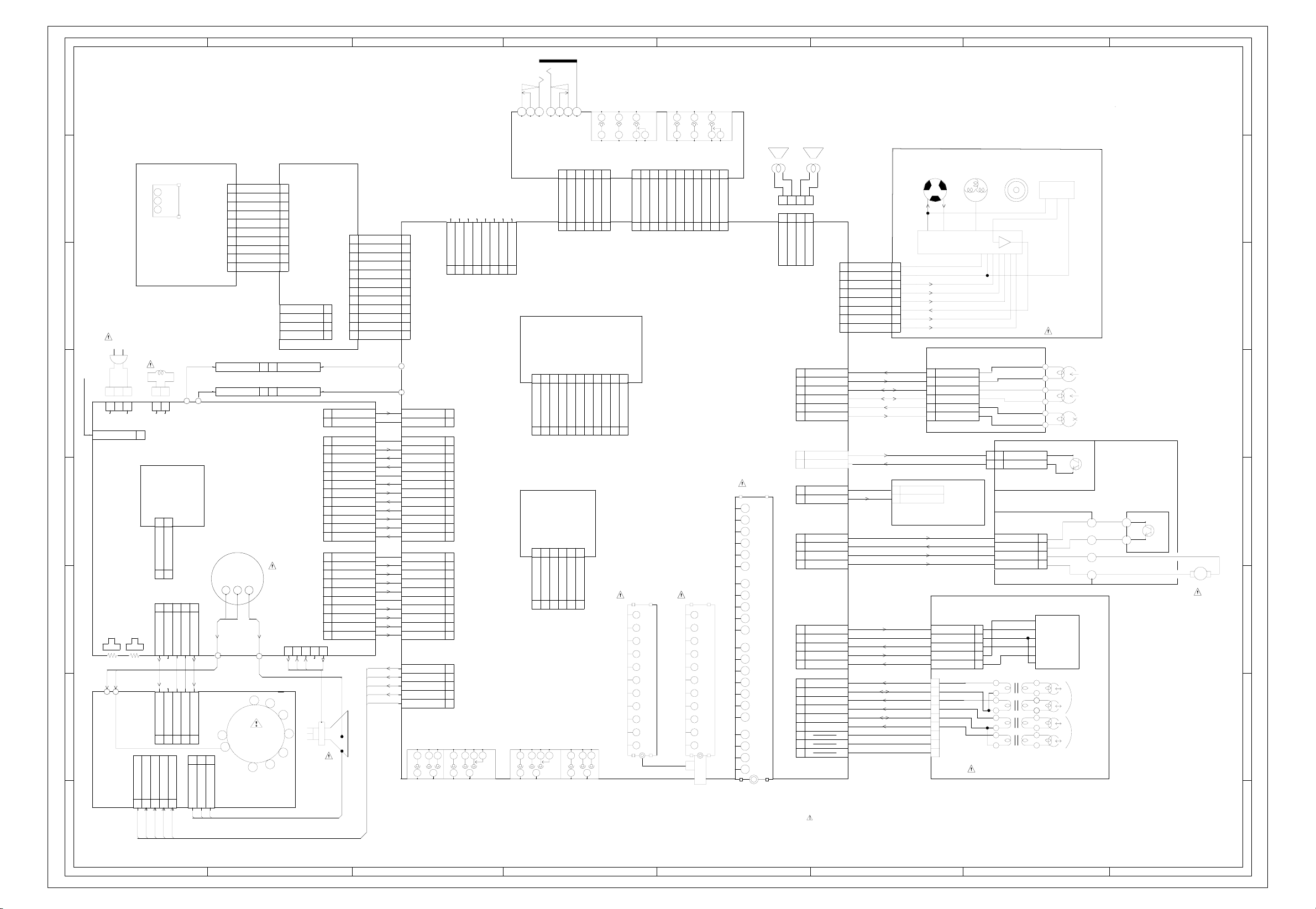

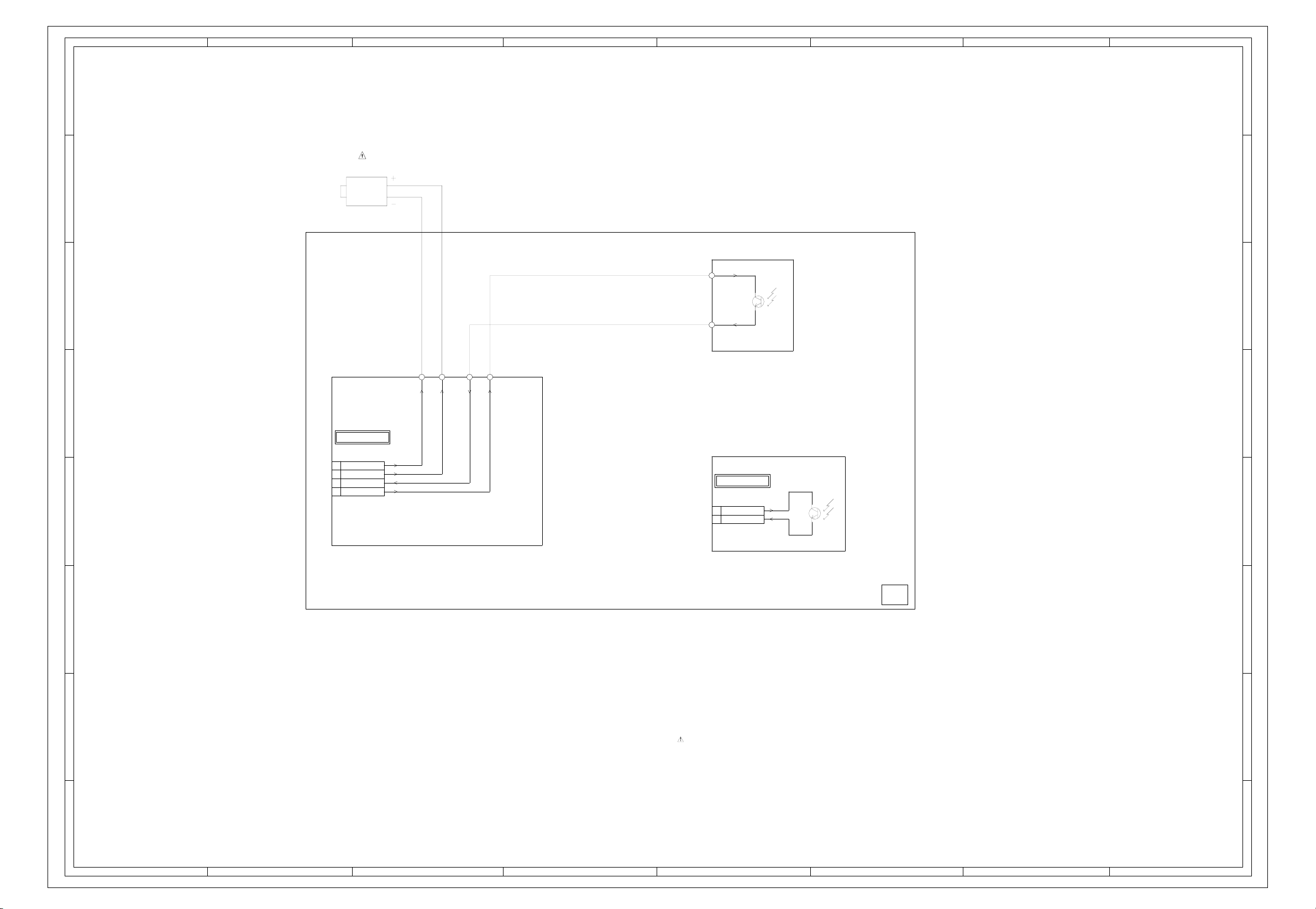

総合結線図...................................................................................................................................................................................

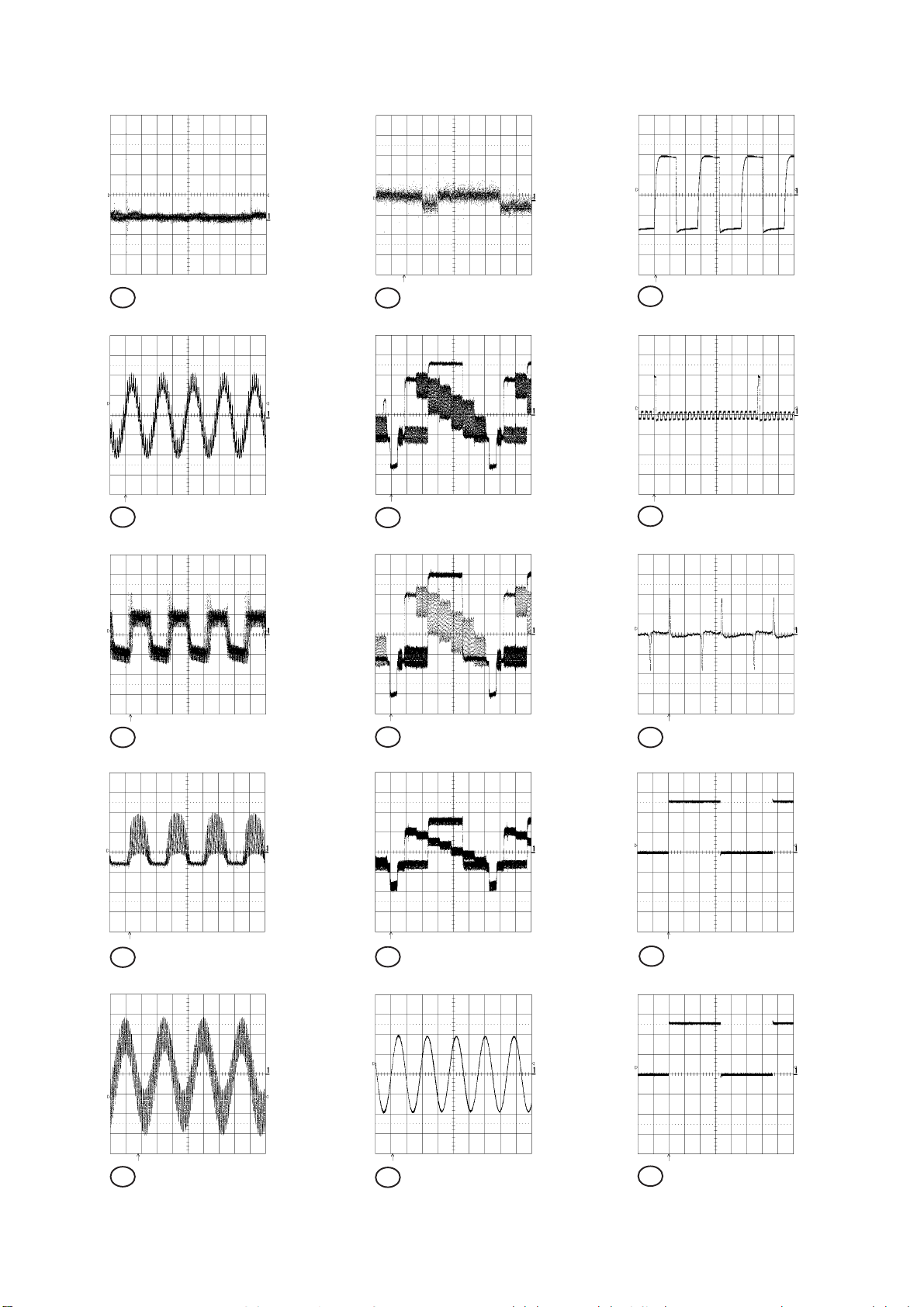

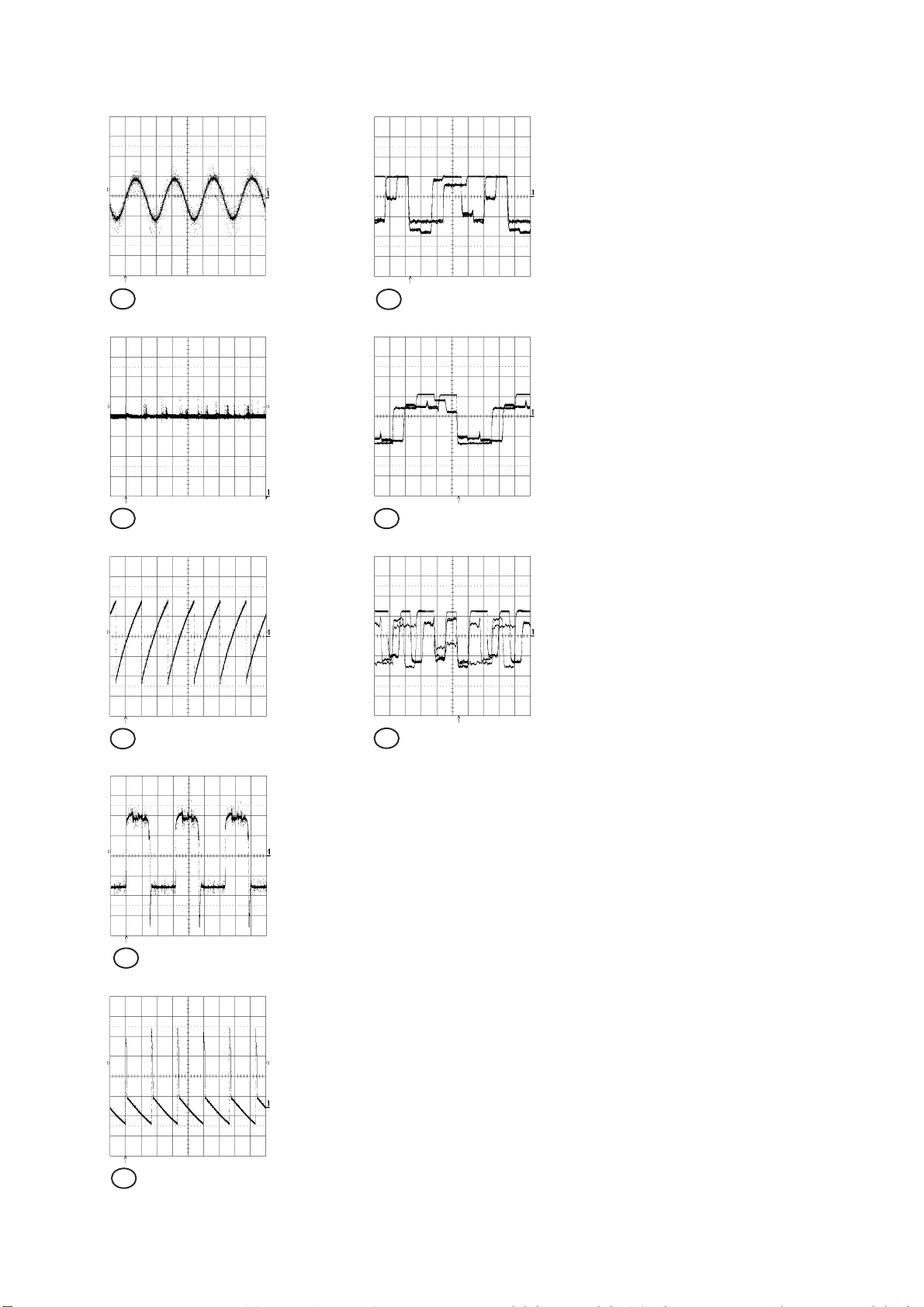

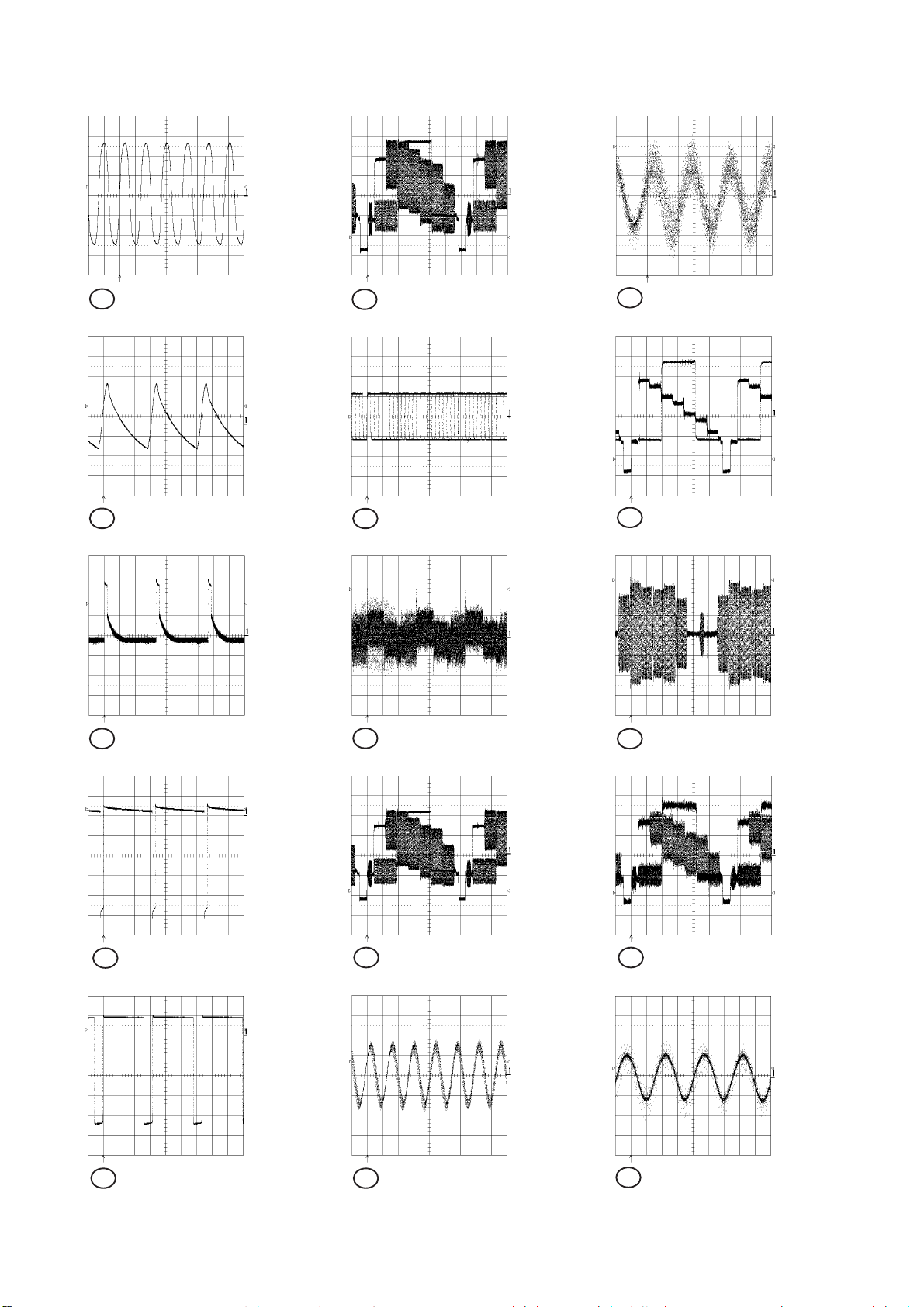

波形 ............................................................................................................................................................................................

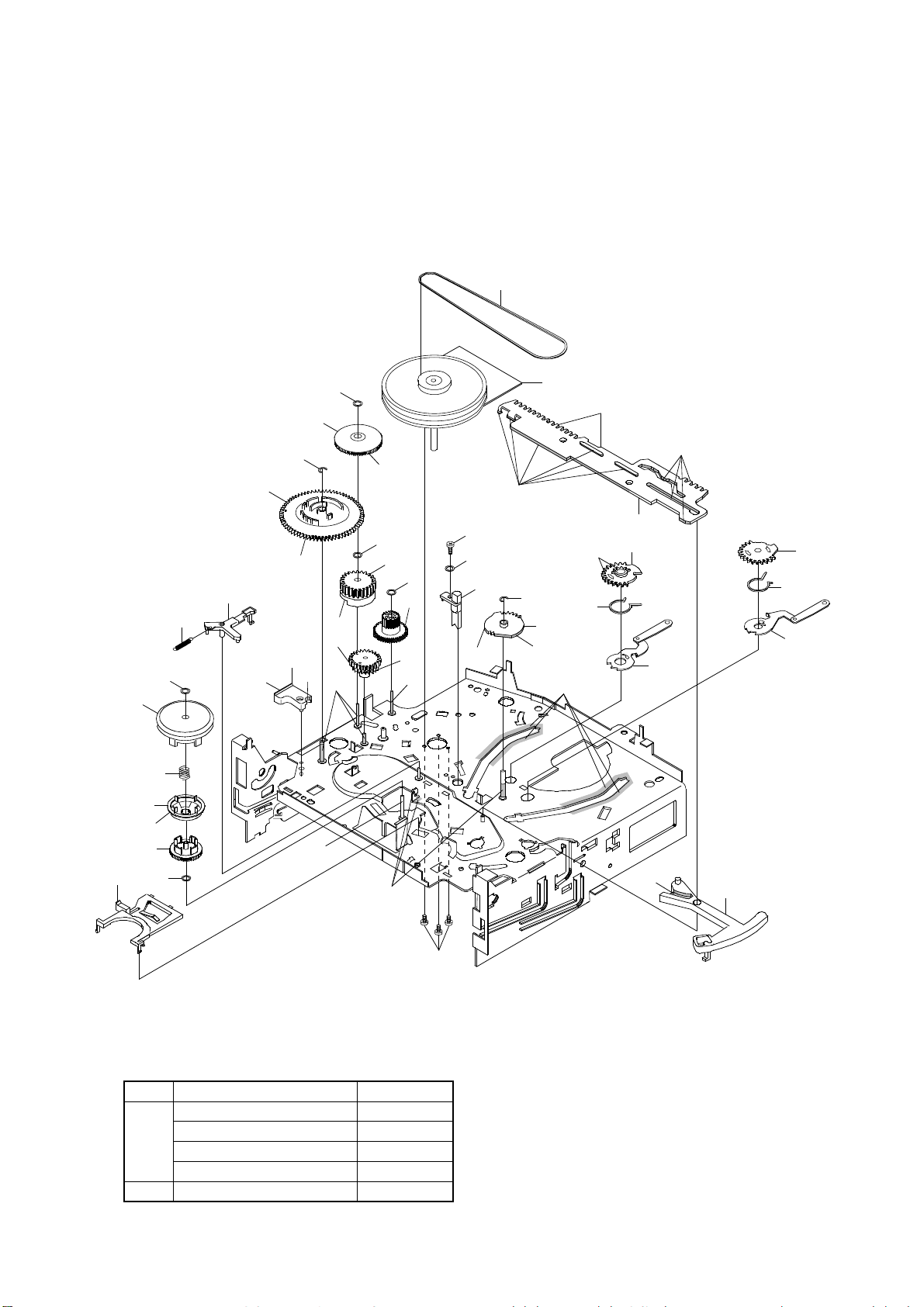

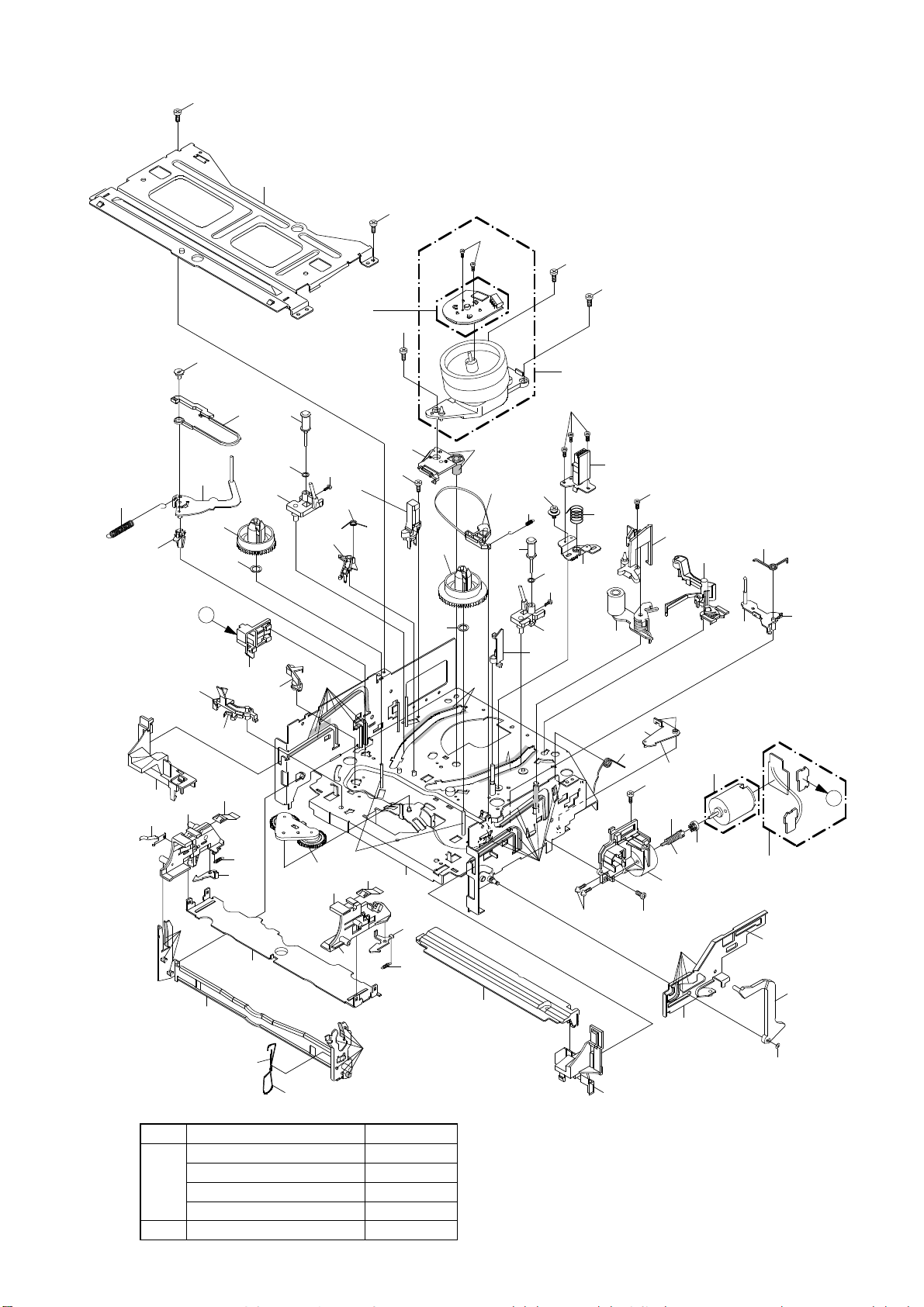

機構部分解図...............................................................................................................................................................................

機構部品表...................................................................................................................................................................................

アクセサリー部品表 ...................................................................................................................................................................

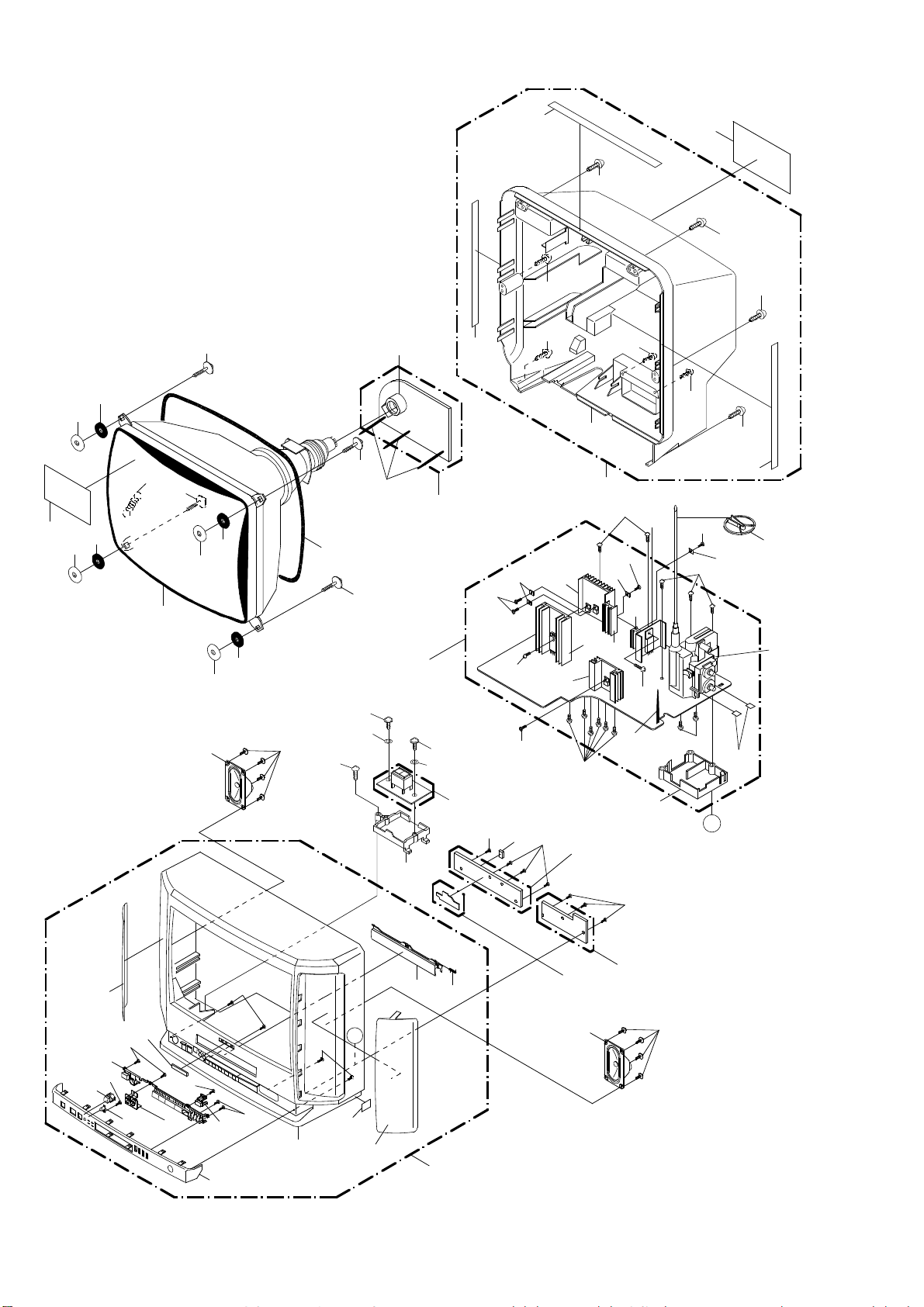

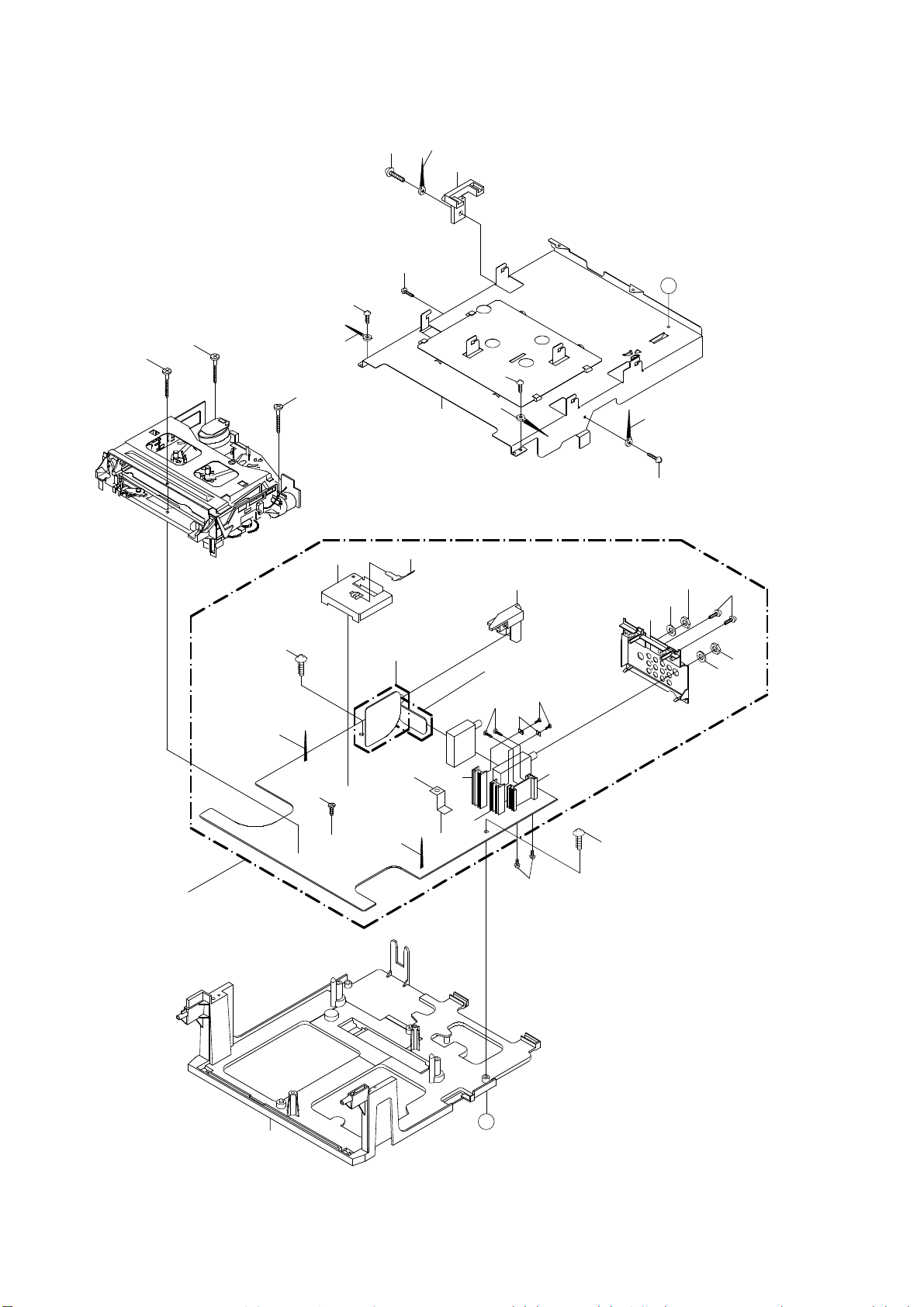

シャーシ上面部分解図 ...............................................................................................................................................................

シャーシ裏面部分解図 ...............................................................................................................................................................

シャーシ部品表...........................................................................................................................................................................

電気部品表...................................................................................................................................................................................

表紙

A1-1 A2-1, A2-2

B1-1, B1-2 B2-1~B2-5 B3-1 C1-1, C1-2 C2-1 C3-1, C3-2 C4-1 C5-1 C5-2, C5-3 C6-1

D1-1~D1-4 D2-1~D2-7 E-1~E-27 F1-1~F1-3 F2-1 F2-2 G-1

H-1 H-2 H-3 H-4 I-1 I-2 I-3 I-4 I-5~I-7 I-8 I-9 I-10 I-11 I-12 I-13 I-14 I-15 I-16 I-17 I-18 I-19 I-20 J-1~J-3 K1-1, K1-2 K1-3 K1-3 K2-1 K2-2 K2-3 K3-1~K3-6

A1-1

安全に修理(補修)をするために

修理の前に｢安全に修理(補修)をするために｣をよくお読みの上、正しく修理を行ってください。このサービスマニュアルでは、お客様が製品を安全に正しくお使いいただき、お客様や他の人々への危害や財産への損害を未然に防止するために、修理する場合必ず下記の項目をお守りください。

警告

警告に示された次の内容を必ずお守りください。もし守られないと、火災や感電、けがなどの重度の損害を負う原因となります。

1. 安全規格部品注意文

･製品の安全性を維持する為の重要部品で、安全上特別な規格で作られています。このマークの部品を交換する時は必ず指定の部品を使用してください。

2.指定部品を使用すること。

セットの部品は難燃性や耐電圧など安全上の特性を持ったものとなっています。従って、交換部品は、使用されていたものと同じ特性の部品を使用すること。特に回路図、部品表に印で指定されている安全上重要な部品は必ず指定のものをご使用ください。

絶縁抵抗値：1MΩ以上(500V) 耐圧：1kVA1分間

安全チェッカー(Model7110等)

アンテナ端子の外側金属部分に接触させる。

3.

電源コードを含むAC1次側のリード線の被覆を傷つけたり、溶かしたりしないこと。

4.次の各項目は修理前と必ず同じであること。

1)

ワイヤーの半田付け状態（特にAC1次側の空間距離）

2)

ワイヤーの引き回しおよび束線状態等

3)

ワイヤーの種類

4)

各種絶縁物の取付状態

5.製品修理後、必ず安全チェッカーにて、絶縁抵抗の測定と耐圧試験を実施してください。（Fig-1参照）

1)2)絶縁抵抗値は500V 1MΩ以上であること。

耐圧試験は1kVを1分間加え、"GO"ランプが点灯すること。

※

遮断電流は5mAに設定してください。

※

いずれもFig-1の結線で実施してください。

※

試験中はセットにさわらないでください。

※

安全チェッカーの取り扱いは、付属の取扱説明書を参照してください。

アースコード

ACコード

Fig-1

6.部品の取り付けや配線の引き回しはもとどおりにすること。

安全上、チューブやテープなどの絶縁材料を使用したり、プリント基板から浮かしてとりつけた部品があります。また、内部配線は引き回しやクランパーによって発熱部品や耐圧部品に接近しないよう配慮されていますので、これらは必ずもとどおりにすること。

7.ブラウン管の取扱いは丁寧にすること。

防爆型ブラウン管がセットに取り付けられた状態では、防縮に対して安全が確保されています。しかし取り外した場合や背面からサービスする際、コーン部に衝撃を与えると危険です。取り扱いは十分注意してください。

A2-1

8.X線についてのご注意

X線に対しては、ブラウン管、高圧周辺回路等に配慮し安全を確保しています。従って高圧周辺回路を修理するときはブラウン管など指定の部品を使用し、回路変更は絶対に行わないでください。指定以外の修理は高圧が上昇し、ブラウン管からX線が発生することになります。

9.感電に注意すること。

内部には高電圧の部分がありますので通電時の取り扱いに際しては注意してください。

サービスマン以外の方は裏ぶたを開けないでください。内部には高電圧部分が数多くあり、万一さわると危険です。

警告

高圧注意

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり物的損害が発生する可能性があります。

1.注意事項を守ること。

サービスの時特に注意を要する箇所につきましては、キャビネット、シャーシ、部品などにラベルや捺印で注意事項を表示しています。これらの注意書きおよび取扱説明書等の注意事項を必ず守ること。

2.スペック銘板・注意ラベル・ヒューズラベル等の表示文字を汚して読みにくくならないこと。

3.基板パターンの裏付け部品の修理等を行う場合、パターンや部品にボンド(KE-3490)を塗布してプリント基板にしっかり固定すること。

4.サービス後は安全点検すること。

サービスのために取り外したネジ、部品、配線がもとどおりになっているか、サービスした箇所の周辺を劣化させてしまったところがないかなどを点検すること。 (ワイヤー半田付け、引き回し、束線、種類、空間距離)

テレビ／テレビデオ／MMPC等の【点検作業】とは

この製品の点検作業として以下の点検作業を完全に実施してください。

【点検作業内容】

・設置状況・・・放熱の為の空間が保たれているか確認。・電源プラグ／コードに劣化、破損箇所が無いか確認。・本体外装・・・熱による変形／変色で、破損による感電／発煙の恐れが無いか確認。・内部に溜まったホコリ／スス／油煙等の除去・・・ポータブル・クリーナー・ブラウン管のクリーニング・アノードキャップが劣化していないか確認。・FBTの端子半田付け部分が劣化していないか確認。・大電流が流れる回路基板に腐食、熱変形、半田付け劣化等ないか確認。・回路基板上の大発熱抵抗は基板面から浮いているか（空間距離）確認。・TVを受信中に外部からショックを加え画面にノイズ等出ない事を確認。・安全チェッカーを使って《耐圧／絶縁》の測定。

A2-2

分解方法

1. 機構部及び基板の外し方

1-1：バックキャビネット(図.1-1参照)

1.

ネジ1を2本外します。

2.

ネジ2を4本を外します。

3.

バックキャビネットをおさえ、ネジ3を2本外します。

4.

バックキャビネットのフック4から電源コードを外します。

5.

バックキャビネットを矢印方向に外します。

フロントキャビネット

1-3：テレビ／ビデオブロック(図.1-3参照)

1.

ネジ1を2本外します。

2.

下記のコネクターを全て外します。 (CP303,CP401,CP502,CP350,CP4201, CP1013)

3.

ツメ2を1ヶ所外し、テレビ／ビデオブロックを矢印方向に外します。

1

フロントキャビネット

1

2

3

1

2

4

バックキャビネット

2

図.1-1

1-2：CRT基板(図.1-2参照)

注意

アノードキャップを外すときは、アノード部分に高圧が帯電していますので放電した後取り外して下さい。 (アノードキャップの外し方参照) 修理の際に基板を外す場合は電源コードを抜いて下さい。

1.2.アノードキャップを外します。(アノードキャップの外

し方参照) コネクターCP801,CP850を外し、CRT基板を矢印方向に外します。

2

テレビ／ビデオブロック

1-4：メイン基板(図.1-4参照)

1.

ネジ1を1本外し、メイン基板ホルダーを外します。

2.

ネジ2を2本外します。

3.

ネジ3を3本外します。

4.

下記のコネクターを全て外します。 (CP810,CP820,CP811,CP402,CP604, CD502)

5.

メイン基板を矢印方向に外します。

2

3

メイン基板

メイン基板ホルダー

1

3

図.1-3

フロントキャビネット

ＣＲＴ基板

ビデオブロック

図.1-4

図.1-2

B1-1

1-5：デッキシールドプレート(図.1-5参照)

1.

ネジ1を2本外します。

2.

ネジ2を1本外します。

3.

デッキシールドプレートを矢印方向に外します。

デッキシールドプレート

2

1

ビデオブロック

図.1-5

1-7：ジャックプレート／シスコン基板

(図.1-7参照)

1.

ネジ1を1本外します。

2.

シスコン基板を矢印(A)方向に外します。

3.

ネジ2を2本外します。

4.

ナット3を２個外します。

5.

ワッシャー4を2個外します。

6.

ツメ5を2ヶ所外します。

7.

ジャックプレートを矢印(B)方向に外します。

ジャックプレート

3

4

5

シスコン基板

1

(A)

(B)

2

3

4

5

1-6：デッキシャーシ(図.1-6参照)

1.

ネジ1を3本外します。

2.

下記のコネクターを全て外します。 (CP1002,CP1005,CP1006,CP4001, CP4004,CP4005)

3.

デッキシャーシを矢印方向に外します。

1

シスコン基板

デッキホルダー

図.1-7

デッキシャーシ

図.1-6

B1-2

2. デッキ部品の外し方

2-1：トップブラケット(図.2-1参照)

1.2.ネジ1を2本外します。

ツメ2を2箇所スライドさせて外しトップブラケットを外します。

注意

1. トップブラケットを取り付ける場合、ネジ (1)→(2)の

順で取り付けて下さい。

(1)

1

トップブラケット

2

(2)

1

メインシャーシ

トップブラケット

2

メインシャーシ

注意

テープガイドLを取り付ける場合、図.2-3-Bの丸枠部

1. の様に取り付けて下さい。(図.2-3-B参照)

テープガイドL

RECレバー

※再生専用MODELにはRECレバーは付いていません。

図.2-3-B

2-4：カセットホルダーASS'Y(図.2-4参照)

1.

カセットホルダーASS'Yを手前に移動させます。

2.

ロッカーRを押しながら、カセットサイドRを外します。

3.

カセットサイドLを外します。

※スクリュートルク：5±0.5kgf・cm

2-2：

フラップレバー/テープガイドR/ デッキカバー(図.2-2参照)

1.

カセットホルダーASS'Yを奥へ移動させます。

2.

ツメ1を1箇所外しデッキカバーを外します。

3.

ポリスライダーワッシャー2を1箇所外します。

4.

フラップレバーを外します。

5.

ツメ3を3箇所外しテープガイドRを外します。

デッキカバー

テープガイドR

1

3

メインシャーシ

フラップレバー

2-3：テープガイドL(図.2-3-A参照)

カセットホルダーASS'Yを奥へ移動させます。

1. ツメ1を2箇所外しテープガイドLを外します。

2. RECレバーを外します。(録再機のみ)

3.

図.2-1

2

図.2-2

メインシャーシ

カセットサイドL

カセットサイドR

ロッカーR

メインシャーシ

図.2-4

2-5：カセットサイドL/R(図.2-5参照)

1.2.ロッカースプリングを外します。ツメ1を4箇所外しカセットサイドL/Rを外します。

注意

1. カセットサイドL/Rを取り付ける場合、取り付け後にロッカーL/Rが動くか確認して下さい。

1

ロッカースプリング

ロッカーR

1

テープガイドL

1

メインシャーシ

※再生専用MODELにはRECレバーは付いていません。

RECレバー

図.2-3-A

B2-1

カセットサイドR

ロッカーL

カセットサイドL

図.2-5

2-6：リンクASS'Y(図.2-6参照)

リンクASS'Yをイジェクト位置にします。

1. リンクASS'Yの(A)側を外した後、(B)側を外します。

2.

リンクASS'Y

2-9：テンションASS'Y(図.2-9-A参照)

1.

インクラインドSASS'Yを奥へ移動させます。

2.

ツメ1を1箇所外しSリールストッパーを外します。

3.

テンションスプリングを外します。

4.

ツメ2を1箇所外しテンションアームASS'Yを外します。

5.

テンションアジャストを外します。

6.

ツメ3を2箇所外しテンションバンドASS'Yを外します。

7.

ツメ4を1箇所外しテンションホルダーを外します。

(B)

(A)

メインシャーシ

リンクASS'Y

メインシャーシ

図.2-6

2-7：ローディングモーターASS'Y(図.2-7参照)

1.

リンクレバーを外します。

2.

ダンパースプリングを外します。

3.

ネジ1を2本外します。

4.

ツメ2を1箇所外しローディングモーターASS'Yを外します。

5.

ツメ3を2箇所外しデッキ基板(BOT)を外します。

1

ダンパースプリング

メインシャーシ

※スクリュートルク：5±0.5kgf・cm

ローディングモーターASS'Y

2

3

1

デッキ基板 (BOT)

リンクレバー

図.2-7

2-8：センサーカバーL(図.2-8参照)

ツメ1を1箇所外しセンサーカバーLを外します。

1. ツメ2を2箇所外しデッキ基板(EOT)を外します。

2.

テンションアジャスト

3

テンションスプリング

2

4

Sリールストッパー

1

テンションバンドASS'Y

テンションアームASS'Y

テンションホルダー

インクラインドSASS'Y

図.2-9-A

注意

1. テンションアジャストを取り付ける場合、図.2-9-Bの様に取り付けて下さい。(図.2-9-B参照)

マーカーが内側に向く様にする事

図.2-9-B

2-10：TブレーキASS'Y(図.2-10参照)

1.2.Tブレーキスプリングを外します。 TブレーキASS'Yを外します。

TブレーキASS'Y

Tブレーキスプリング

メインシャーシ

センサーカバーL

1

2

デッキ基板 (EOT)

図.2-10

図.2-8

B2-2

2-11：

Sリール/TリールASS'Y (図.2-11参照)

アイドラーASS'Yを外します。

1. Sリール,TリールASS'Yを外します。

2. ポリスライダーワッシャー1を2箇所外します。

3.

注意

Sリール,TリールASS'Y,アイドラーASS'Yのギア歯

1. 先に傷を付けない様にして下さい。ポリスライダーワッシャーがリールの裏側に付着してい

2. る場合があります。シャフト部に傷を付けない様にして下さい。

3. Sリール,TリールASS'Yの"A"部には直接手で触れな

4. いで下さい。(手袋を使用)(図.2-11参照) 又、汚れ等付着させない様にして下さい。リールを取り付ける場合、シャフト部をクリーニング

5. し、オイル(共同石油スライダス#150)を塗布して下さい。(オイルを塗布しなかった場合、FF/REW時に異音がします。) リール取り付け後、リールの高さ調整を行って下さい。

6. (メカニズム調整法参照)

Sリール

(A)

1

アイドラーASS'Y

TリールASS'Y

(A)

1

図.2-11

注意

1.2.ピンチローラーには直接手で触れないで下さい。 (手袋を使用) ピンチローラーASS'Yを取り付ける場合、丸枠部の様に取り付けて下さい。(図.2-12-B参照)

図.2-12-B

2-13：A/Cヘッド(図.2-13-A参照)

ネジ1を1本外します。

1. A/Cヘッドベースを外します。

2. ネジ2を3本外します。

3. A/Cヘッド,A/Cヘッドスプリングを外します。

4.

注意

A/Cヘッドのヘッド面には触れないで下さい。

1. (手袋を使用) A/Cヘッドスプリングを取り付ける場合、図.2-13-B

2. の様に取り付けて下さい。(図.2-13-B参照) A/Cヘッドを取り付ける場合、ネジ(1)→(2)→(3)の

3. 順で取り付けて下さい。

(3)

(1)

2

(2)

2

A/Cヘッド

2-12：ピンチローラーASS'Y/P5-2アーム

ASS'Y(図.2-12-A参照)

P5スプリングを外します。

1. ネジ1を1本外します。

2. ツメ2を2箇所外しカセットオープナーを外します。

3. ピンチローラーASS'Y,ピンチローラーレバー,P5-2

4. アームASS'Yを外します。

P5スプリング

※スクリュートルク：5±0.5kgf・cm

1

2

カセットオープナー

2

ピンチローラーASS'Y

P5-2アームASS'Y

ピンチローラーレバー

メインシャーシ

図.2-12-A

A/Cヘッドスプリング

1

A/Cヘッドベース

図.2-13-A

スプリング位置

図.2-13-B

2-14：FEヘッド(録再機のみ)(図.2-14参照)

ネジ1を1本外します。

1. FEヘッドを外します。

2.

FEヘッド

※再生専用MODELにはFEヘッドは付いていません。

1

図.2-14

B2-3

2-15：

AHCASS'Y/シリンダーユニットASS'Y (図.2-15参照)

ツメ1を1箇所外しAHCASS'Yを外します。

1. ネジ2を3本外します。

2. シリンダーユニットASS'Yを外します。

3.

注意

1. シリンダーユニットASS'Yを取り付ける場合、シリンダーユニットASS'Yを左前に引きながらネジ(1)→(2) →(3)の順で取り付けて下さい。

2

シリンダーユニット ASS'Y

2

(2)

(3)

2

(1)

AHCASS'Y

1

ミドルギア

E-リング

メインカム

2

ピンチローラーカム

リンクレバースペーサー

3

ジョイントギア

P5カム

図.2-17-A

注意

ピンチローラーカム,P5カム,メインカムを取り付け

1. る場合、各々のマーカーを合わせて取り付けて下さい。(図.2-17-B参照)

ピンチローラーカム

※スクリュートルク：5±0.5kgf・cm

図.2-15

2-16：キャプスタンDDユニット(図.2-16参照)

キャプスタンベルトを外します。

1. ネジ1を3本外します。

2. キャプスタンDDユニットを外します。

3.

キャプスタンベルト

キャプスタンDDユニット

1

※スクリュートルク：5±0.5kgf・cm

図.2-16

メインシャーシの穴が見える事

マーカー

メインカム

P5カム

図.2-17-B

2-18：クラッチASS'Y(図.2-18参照)

ポリスライダーワッシャー1を1箇所外します。

1. クラッチASS'Y,リングスプリング,リングクラッチ,ギ

2. アクラッチ,ポリスライダーワッシャー2を外します。

注意

クラッチASS'Yを取り付ける場合、シャフト部にオイ

1. ル(共同石油スライダス#150)を塗布して下さい。

1

クラッチASS'Y

2-17：ミドルギア/メインカム(図.2-17-A参照)

ポリスライダーワッシャー1を1箇所外しミドルギア

1. を外します。 E-リングを1箇所外しメインカム,リンクレバース

2. ペーサー,P5カムを外します。ポリスライダーワッシャー2を1箇所外しピンチロー

3. ラーカムを外します。ポリスライダーワッシャー3を1箇所外しジョイント

4. ギアを外します。

リングスプリング

リングクラッチ

ギアクラッチ

2

約5mm

図.2-18

B2-4

2-19：ローディングギアS/TASS'Y

(図.2-19-A参照)

E-リング1を1箇所外しメインローディングギアを外し

1. ます。キャプスタンブレーキスプリングを外します。

2. メインロッドをスライドさせてキャプスタンブレーキ

3. アームASS'Yを外します。メインロッドを外します。

4. テンションレバーを外します。

5. ツメ2を2箇所外しクラッチレバーを外します。

6. ネジ3を1本,ワッシャー4を1箇所外します。

7. LEDリフレクターを外します。

8. ローディングアームSASS'Y,ローディングアームT

9. ASS'Yを外します。ローディングギアS,ローディングギアTを外します。

10. ローディングギアスプリングを外します。

11.

2-20：インクラインドS/TASS'Y

(図.2-20参照)

1.

ツメ1を1箇所外しP4カバーを外します。

2.

S-Sブレーキスプリングを外します。

3.

ツメ2を1箇所外しローディングギアホルダーを外します。

4.

S-SブレーキASS'Yを外します。

5.

インクラインドSを外します。

6.

インクラインドTを外します。

7.

ネジ3を2本外しガイドローラー,O-リングを外します。

注意

1. ガイドローラーのローラー部分には手で触れないで下さい。

キャプスタンブレーキスプリング

メインロッド

クラッチレバー

2

LEDリフレクター

2

3

4

キャプスタンブレーキアームASS'Y

1

メインローディングギア

テンションレバー

ローディングギアT

ローディングギアS

ローディングギアスプリング

ローディングアーム TASS'Y

ローディングギアスプリング

ローディングアーム SASS'Y

図.2-19-A

注意

ローディングアームSASS'Y,ローディングアームT

1. ASS'Y,メインローディングギアを取り付ける場合、各々のマーカーを合わせて取り付けて下さい。(図.2-

19-B参照)

ガイドローラー

O-リング

インクラインドS

※スクリュートルク：0.7±0.2kgf・cm

3

ローディングギアホルダー

2

S-Sブレーキスプリング

S-Sブレーキ

1

ガイドローラー

O-リング

3

インクラインドT

P4カバー

図.2-20

メインローディングギア

マーカー

ローディングアーム TASS'Y

マーカー

ローディングアーム SASS'Y

図.2-19-B

B2-5

3. アノードキャップの外し方

作業を始める前に、下記注意項目を読んで下さい。＊＊電源をOFFした後でも、アノードには高圧が残ってい

て、非常に危険です。アノードキャップを取り外す際は、必ずアノード電位の放電を行って下さい。ペンチ等により端子を狭めて外すと、力加減により端子のバネ性が損われて、再使用時にアノードキャップが外れ易くなり事故の原因となる為ペンチ等は使用しないで下さい。

1. アノード部の放電を下記要領で行なって下さい。

グリップ部分が絶縁されているマイナスドライバーの金属部分をワニロクリップでブラウン管のGND線に接続し、ドライバーの先端をアノード部のツメに接触させます。(放電した時に、パチッと音がします)図.3-1 参照

1. アルコール等を少量含ませた綺麗な布で取り付け部分を拭きます。（図.3-3参照）

取り付け部分

図.3-3

CRTのGND線

ドライバー

CRTのGND線

ワニロクリップ

ツメ

CRT

図.3-1

2. ゴムキャップをめくり、矢印方向へ押し上げ片側のツメを外します。（図.3-2参照）

ゴムキャップ

注意

取り付け部分に汚れ異物等付着のない事を確認します。

2.3.アノードキャップのリード線のくせをとり、ねじれのないことを確認します。ゴムキャップをめくります。（図.3-4参照）

図.3-4

4. 片側のツメをアノードボタンに掛け矢印方向に押し、反対側のツメをアノードボタンに掛けます。（図.3-5 参照）

CRT

ツメ

図.3-2

3. 片側が外れたならば、押した方向と逆に抜いてアノードキャップを外します。

注意

ゴムキャップにキズをつけない様に注意して下さい。

ツメ

CRT

5.6.ツメが確実に掛かっていることを確認して下さい。浮きのない様にゴムキャップをかぶせて下さい。

B3-1

図.3-5

略語一覧表

A

A/C ACC

AE AFC

AFT AFTDET

AGC AMP

ANT A.PB APC

ASS'Y AT AUTO A/V

B

BGP BOT BPF BRAKESOL BUFF B/W

C

C CASE CAP CARR CH CLK CLOCK (SY-SE) COMB CONV CPM CTL CYL CYL-M CYLSENS

D

DATA (SY-CE) dB DC DDUnit DEMOD DET DEV

E

E EF EMPH ENC ENV EOT EQ EXT

F

F FBC FE FF

FG

:

オーディオ/コントロール

:

オートマチックカラーコントロール (自動色制御)

:

オーディオイレース

:

オートマチックフリケンシコントロール (自動周波数制御)

:

オートマチックファインチューニング

:

オートマチックファインチューニングデフィート

:

オートマチックゲインコントロール (自動利得調整)

:

アンプリファイヤ(緩衝増幅器）

:

アンテナ

:

オーディオプレイバック

:

オートマチックフェーズコントロール (自動位相制御)

:

アッセンブリ

:

オールタイム

:

オートマチック

:

オーディオ／ビデオ(音声／映像)

:

バーストゲートパルス

:

ビギニングオブテープ

:

バンドパスフィルター(帯域フィルター)

:

ブレーキソレノイド

:

バッファー(緩衝増幅器)

:

ブラック／ホワイト

:

コレクター

:

カセット

:

キャプスタン

:

キャリア(搬送波)

:

チャンネル

:

クロック

:

クロック

:

(シスコンtoサーボ)

:

コンビネーション,コムフィルター

:

コンバーター(変換器)

:

キャプスタンモーター

:

コントロール

:

シリンダー

:

シリンダーモーター

:

シリンダーセンサー

:

データ

:

(シスコンtoサーボ)

:

デシベル

:

ダイレクトカレント(直流)

:

ダイレクトドライブモーターユニット

:

ディモジュレーター(復調器)

:

ディテクター(検出器)

:

デビエーション(偏向)

:

エミッター

:

エミッターホロワー

:

エンファシス(強調回路)

:

エンコーダー(符号器)

:

エンベロープ

:

エンドオブテープ

:

イコライザー(等化器)

:

イクスターナル

:

ヒューズ

:

フィードバッククランプ

:

フルイレース

:

ファストフォワード(早送り),フリップフロップ

:

フリケンシジェネレーター

FLSW FM

FSC FWD

G

GEN GND

H

H.P.F H.SW Hz

I

IC IF IND INV

K

KIL

L

L LED LIMIT AMP LM,LDM LP L.P.F LUMI.

M

M MAX MINI MIX MM MOD MPX MSSW

N

NC NR

O

OSC OPE

P

PB PBCTL PB-C PB-Y PCB P.CON PD PG P-P

R

R REC REC-C REC-Y REELBRK REELS REF REG REW REV,RVS RF RMC RY

S

S.CLK S.COM S.DATA SEG SEL SENS

:

フロントローディングスイッチ

:

フリケンシモジュレーション (周波数変調)

:

フリケンシサブキャリヤー

:

フォワード

:

ジェネレーター(発生器)

:

グランド

:

ハイパスフィルター(高域フィルター)

:

ヘッドスイッチ

:

ヘルツ

:

インテグレーテッドサーキット

:

インターメディエートフリケンシ

:

インジケーター

:

インバーター(反転器)

:

キラー

:

レフト

:

ライトエミッティングダイオード

:

リミッター

:

アンプリファイヤ

:

ローディングモーター

:

ロングプレー(2倍)

:

ローパスフィルター

:

ルミナンス

:

モーター

:

マキシマム

:

ミニマム

:

ミキサー,ミキシング

:

モノスタブルマルチバイブレーター

:

モジュレーター(変調器),モジュレーション

:

マルチプレックス

:

メカステートスイッチ

:

ノンコネクション

:

ノイズリダクション(雑音除去)

:

オシレーター(発振器)

:

オペレーション

:

プレイバック(再生)

:

プレイバックコントロール

:

プレイバックカラー(再生カラー信号)

:

プレイバックY(再生Y信号)

:

プリンテットサーキットボード(基板)

:

パワーコントロール(電源制御)

:

ペーズディテクター

:

パルスジェネレーター

:

ピークtoピーク

:

ライト

:

レコーディング(録画)

:

レコーディングカラー(録画カラー信号)

:

レコーディングY(録画Y信号)

:

リールブレーキ

:

リールセンサー

:

リファレンス

:

レギュラー

:

リワインド(巻戻し)

:

リバース(逆転)

:

ラジオフリケンシ(高周波)

:

リモートコントロール

:

リレー

:

シリアルクロック

:

センサーコモン

:

シリアルデータ

:

セグメント

:

セレクト,セレクター

:

センサー

C1-1

S

SER SI SIF

SO SOL SPSTB SW SYNC SYNCSEP

T

TR TRAC TRICKPB TP

U

UNREG

V

V VCO VIF VP V.PB VR V.REC VSF VSR VSS V-SYNC VT

X

X'TAL

Y

Y/C

:

サーチモード

:

シリアルインプット

:

サウンドインターメイディエートフリケンシ (音声中間周波数)

:

シリアルアウトプット

:

ソレノイド

:

スタンダードプレー(標準)シリアルストローブ

:

スイッチ

:

シンクロナイゼーション

:

シンクセパレーション

:

トランジスター

:

トラッキング

:

トリックプレイバック

:

テストポイント

:

アンレギ

:

ボルト

:

ボルテージコントロールドオシレーター

:

ビデオインターメディエートフリケンシ

:

バーチカルパルス,ボルテージディスプレイ

:

ビデオプレイバック

:

バリアブルレジスター

:

ビデオレコーディング

:

ビジュアルサーチファーストフォワード

:

ビジュアルサーチリワインド

:

ボルテージスーパーソース

:

バーチカルシンクロナイゼーション(垂直同期)

:

ボルテージチューニング

:

クリスタル

:

Y/カラー

C1-2

サービスモード一覧表

このセットは簡単に修理,検討,調整が出来る様に下記の様なサービスモード機能があります。時計が設定されていると本体キーとリモコンキーの多重押しは働きません。

時計を未設定状態にするには、ACコードを30分以上抜くか電源がOFFの状態でバックアップキャパシターとGNDをショートさせて下さい。

本体キーリモコンキー内容

音量ダウン

(最小)

音量ダウン

(最小)

音量ダウン

(最小)

音量ダウン

(最小)

音量ダウン

(最小)

音量ダウン

(最小)

音量ダウン

(最小)

1

2

3

4

5

6

8

出荷用初期化注意：通常のサービスでは使用しないで下さい。

オンスクリーン表示位置の調整注意：調整画面を使用しても同じ調整が出来ます。 "電気調整法(オンスクリーン表示位置)"参照

PGシフターの自動調整 "電気調整法(PGシフター)"参照

PGシフターのマニュアル調整 "電気調整法(PGシフター)"参照

トラッキングをセンター位置に調整注意：再生中にオートトラッキングボタンを2秒以上押しても同じ調整が出来ます。

電源ON状態の累計時間と再生状態/録画状態の累計時間を画面上に表示 "主要部品の保守点検項目一覧表(使用時間の確認)"参照

メモリーICの初期設定内容の確認 "メモリーIC交換時の注意"参照

EEPROMの初期化注意：通常のサービスでは使用しないで下さい。

音量ダウン

(最小)

方法内容

再生中にリモコン送信器のオートトラッキングボタンを 2秒以上押します。

サービス用テストポイントと GNDをショートさせます。

9

調整画面を画面上に表示 "電気調整法(調整画面表示方法)"参照

トラッキングをセンター位置に調整 "メカニズム調整法(ガイドローラー),電機調整法(PGシフター)"参照

BOT/EOT/リールセンサーが働かなくなります。 "準備"参照

C2-1

主要部品の保守点検項目一覧表

次の様な標準表は、環境状態や使用法によって左右されます。メンテナンスが適切に実行されないと、有害な影響が他の部品に及ぶので、下記表のようにサービス期間が著しく短くなる可能性があります。また長期保存、すなわち無使用期間が長いと、ゴム部分の変形や寿命切れの原因になることがあります。下記表は、あくまでも目安であり、実際の時間と異なる場合があります。ご了承ください。

時間

部品名

A/Cヘッド

フルイレースヘッド

（録再機のみ）

キャプスタンベルト

ピンチローラー

キャプスタンDDユニット

ローディングモーター

テンションバンド

キャプスタンシャフト

テープ走行系ガイドポスト

シリンダーユニット

：クリーニング：交換

500

時間

※：

指の回りにセーム(鹿)皮を巻き付け、それにアルコールを含ませ、シリンダーヘッドに軽く当てて下さい。上ドラムを回転方向に回し、きれいに拭き取る。

1,000時間1,500時間2,000時間3,000

時間

テープと接触する部分をクリーニングする事。

ゴムやゴムが付いている部分をクリーニングする事。

回転がおかしくなったとき交換。

※

ビデオヘッドを破損するので縦方向には絶対に拭かないで下さい。

使用時間の確認

電源ON状態の累計時間と再生状態/録画状態の累計時間を画面上で確認する事が出来ます。累計時間は16進数で表示されます。

使用時間の確認は時計が設定されていると働きません。

注意：

時計が設定されている場合はACコードを30分以上抜いて時計を未設定状態にして下さい。 (強制的にバックアップを解除させるには、電源がOFFの状態でC1003とGNDをショートさせます。)

音量を最小にします。

1. セット本体の音量ダウンキーとリモコン送信器のチャンネルキーの(6)を同時に押します。

2. 使用時間確認後、電源をOFFにします。

3.

注意

INIT 00 83 POWER ON

PLAY/REC

0010 0003

メモリーICの初期設定内容電源ON状態の累計時間

再生状態／録画状態の累計時間

(16x16x16x千の位の値)+(16x16x百の位の値)+(16x十の位の値)+(一の位の値)

C3-1

クリーニング

注意

アルコールで清掃の後、完全に乾燥してからテープを走行するようにして下さい。もし、乾燥が不十分でテープにアルコールが付着すると、その部分を損傷する可能性があります。

1:オーディオ/コントロールヘッド

指の回りにセーム(鹿)皮を巻き付けて下さい。それにアルコールを含ませ、オーディオコントロールヘッドを水平方向に拭き取る様にして下さい。フルイレースヘッドも同様な方法できれいにして下さい。（下図参照）

2:テープ走行系

テープ走行系を清掃する場合は、ガーゼにアルコールを含ませたもので清掃して下さい。

3:シリンダー

指の回りにセーム(鹿)皮を巻き付けて下さい。それにアルコールを含ませ、シリンダーヘッドに軽く当てて下さい。シリンダーヘッドを反時計方向(矢印方向に)に回転させてきれいにして下さい。(下図参照)

注意

ヘッドが破損するため、シリンダーヘッドに対して力を加えたり、セーム皮を上下方向に動かさない事。セーム皮は常に1枚づつ使用の事。

オーディオ/コントロールヘッド

シリンダーヘッド

C3-2

メモリーIC交換時の注意

メモリーICの交換が必要な場合、メモリーICを交換後、下記の方法にて表.1を参考にデータの設定を行って下さい。

注意：データの設定は時計が設定されていると働きません。

時計が設定されている場合はACコードを30分以上抜いて時計を未設定状態にして下さい。 (強制的にバックアップを解除させるには、電源がOFFの状態でC1003とGNDをショートさせます。)

アドレスデータ

00 80 01 AF 02 21 03 00 04 00 05 00 06 A4 07 FB 08 0B 09 84

アドレスデータ

0A 0B 0C 0D 0E 0F 10 11 12 13

2B 17 C0

FF FF

FF 6C 2B 21

15

アドレスデータアドレスデータ

14 15 16 17 18 19 1A 1B 1C 1D

0C A0 6F 44 A8 0F 04 CA 5F F9

1E 1F 20 21 22 23 24 25 26 27

44 05 88 05 3A 00 39 10 00 3A

表.1

音量を最小にします。

1. セット本体の音量ダウンキーとリモコン送信器のチャンネルキーの(6)を同時に2秒以上押します。(図.1参照)

2.

アドレスデータ

INIT 00 83 POWER ON

PLAY/REC

リモコン送信器のセット+／-キーにて必要なアドレスに合わせます。

3. リモコン送信器の決定キーを押すと、データ部が選ばれ点滅します。

4. リモコン送信器のセット+／-キーにて、データを合わせて決定キーを押します。

5. 上記3〜5を繰り返しデータの確認を行って下さい。

6. データを確認後、電源をOFFにしデータの確認を終了して下さい。

7.

0010 0003

図.1

C4-1

サービス用治具一覧表

(2ヘッドモデル用)

VHSアライメントテープ JG001 JG001A JG001T

JG154ケーブル PARTNO.SJ-G15-400-000

(TTV-N2) (TTV-N12)

2S-X6

(VN

3

)

(4ヘッドモデル用)

VHSアライメントテープ JG001B JG001I JG001S

PARTNO.SJ-G16-2C0-000 JG162Eケーブル(12ピン) PARTNO.SJ-G16-2E0-000 JG162Yケーブル(5ピン) PARTNO.SJ-G16-2Y0-000

(TTV-N2) (TTV-N12) (VN1S-X63)

JG002E JG002F

JG024AJG022マスタープレーンJG153X値調整ドライバー

テンテロメーターJG162Cケーブル(10ピン)

アダプターダイヤルトルクゲージ (10〜90gf･cm) ダイヤルトルクゲージ (60〜600gf･cm)

リールディスク高さ調整治具

JG005調整ドライバーJG002B

JG100A トルクテープ

(VHT-063)

部品コード

JG001

JG001A

ステアステップ,7KHz(2ヘッドモデル用) カラーバー,1KHz(2ヘッドモデル用)

用途

JG001T X値調整(2ヘッドモデル用) JG001B

JG001I

JG001S

ステアステップ,7KHz(4ヘッドモデル用) カラーバー,1KHz(4ヘッドモデル用)

X値調整(4ヘッドモデル用)

JG002B VSRトルク,ブレーキトルク(Sリール側／Tリール側)

JG002E ブレーキトルク(Tリール側) JG002F VSRトルク,ブレーキトルク(Sリール側)

JG005 ガイドローラー調整 JG153

JG022／JG024A

JG100A

X値調整

リールディスク高さ調整

再生トルク、再生時のバックテンショントルク TP1001とGNDとを接続JG154 シスコン基板とメイン基板とを接続JG162C／JG162E シスコン基板とCRT基板とを接続JG162Y

C5-1

準備

基本サービスポジション（全ブロックでサービスが必要な場合）

コネクターCP1013,CP350,CP4201,CP303を外し、テレビ/ビデオブロックをセットから取り外します。

1. ビデオブロックはショートさせないように必ず普通紙等の上に置いて作業を行って下さい。コネクターCP810,CP820,CP850を外し、メイン基板をビデオブロックから外します。

2. サービス用ケーブルを使用して、下図の様に接続して下さい。

3. ○メイン基板のCP810とシスコン基板のCD1003をJG162Cのケーブルで接続。 ○メイン基板のCP820とシスコン基板のCD601をJG162Eのケーブルで接続。 ○CRT基板のCP850とシスコン基板のCD602をJG162Yのケーブルで接続。オペレーション基板をセットから取り外し、シスコン基板のCP757と接続します。

4. AV基板は必要に応じて取り付けて下さい。 TP1001とGNDをJG154のケーブルで接続しショートさせます。

5. (サービスモードとなりBOT/EOT/リールセンサーは働かなくなります。) この時カセットテープの出し入れは、停止/取り出しボタンにて動作します。

6. 電源を入れて故障箇所を確認する前に、ケーブルの再確認をして下さい。

フロントキャビネット

オペレーション基板

CD757

TP1001

CP1003

CRT基板

CD602

CP850

メイン基板

JG162Y

CD601

シスコン基板

CP820

CP810

JG162E

JG162C

CD1003

GNDへ接続

JG154

C5-2

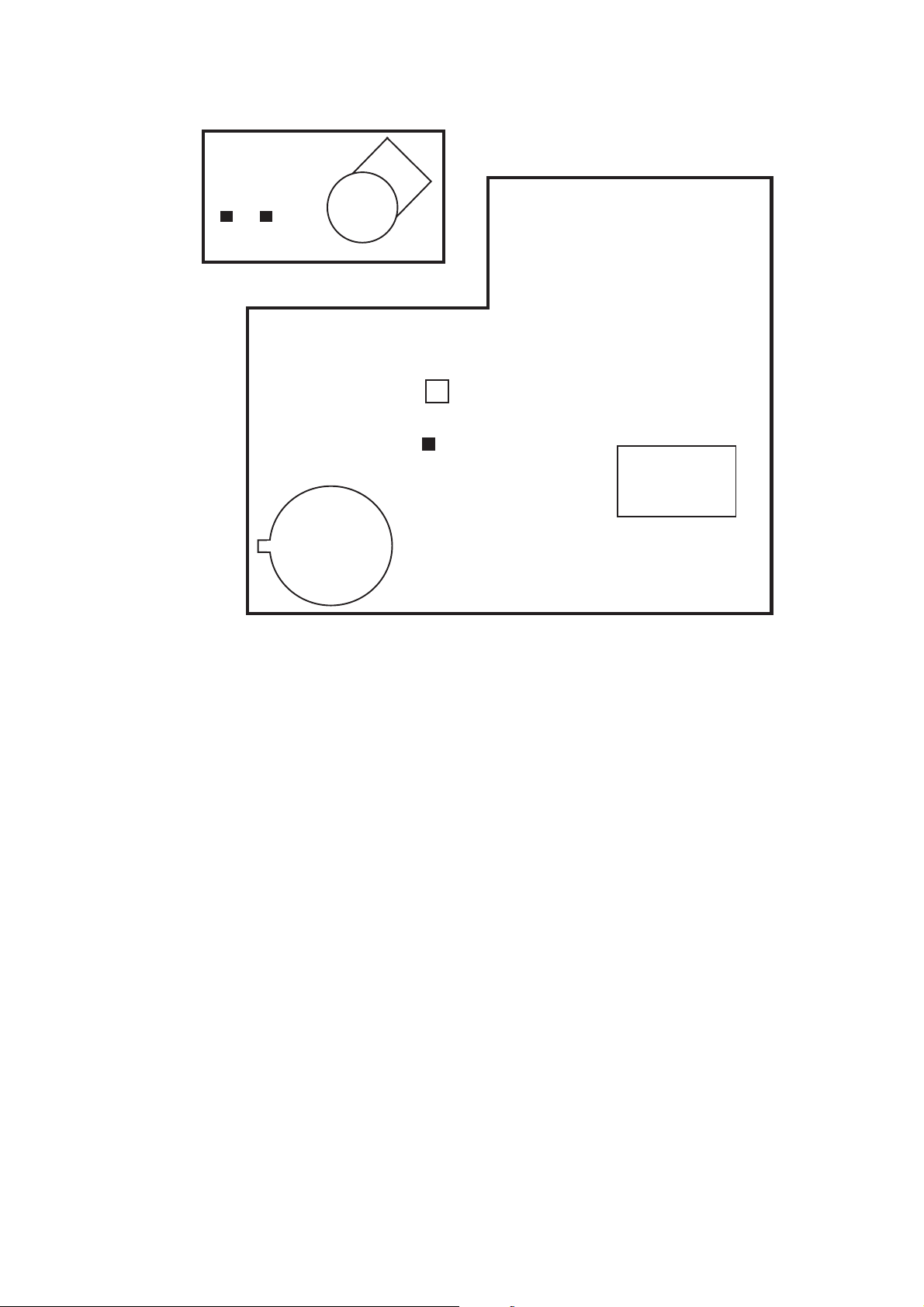

メイン基板のサービスポジション（メイン基板でチェックが必要な場合）

下図の様にすれば、延長治具が無い場合でもサービスポジションをとることが可能です。

※

（ただし、L503は接続できませんので、デガウス回路は作動しません）

L503（2ピン）

※ショートに十分注意して下さい。

メイン基板

VHSテープ (FBTの下に置く)

C5-3

VCRテストテープ互換表

新しいタイプのテストテープは、CH-1 (NTSC用)とCH-2 (PAL用)の2種類があります。それぞれのテープには、(1) ~ (4)で区別する4種類の信号が、次の順番と時間で記録されています。

(1) : 8min. →(2) : 2min. →(3) : 5min.→(4) : 5min.

TTV-MP1 (M-PAL用), TTV-MS1 (MESECAM用), TTV-S1 (SECAM用) については現行通りです。

※2

新タイプ

NTSC, Stairsteps, 1kHz, SP

NTSC, Color, 1kHz, EP

NTSC, Stairsteps, 7kHz, SP

NTSC, Color, 1kHz, EP

NTSC, Color, No sound SP, HiFi 400Hz

PB-Yレベル調整等の一般電気調整。 ACEヘッドの高さ／傾き調整。

スイッチング位置調整。

ACEヘッドのアジマス調整。スーパークリアーピクチャーのレベル調整。

FMエンベロープ調整。 Xバリュー(位相)調整。

HiFiオーディオ再生レベル調整。

現行タイプ

方式主な用途

テープ名記録内容※1 テープ名記録内容※1

NTSC

TTV-N1

TTV-N1E

TTV-N2

TTV-N12

(SCV-1998)

TTV-N7A

NTSC, Color, 1kHz, SP

NTSC, Color, 1kHz, EP

NTSC, Stairsteps, 7kHz, SP

NTSC, Color, 1kHz, SP

NTSC, Stairsteps, 1kHz, SP, HiFi 400Hz

CH-1B(1)

CH-1B(4)

CH-1B(2)

CH-1B(4)

CH-1B(3)

TTV-P1

TTV-P1L

PAL

TTV-P2

TTV-P7

TTV-P16

※

1.カラー方式→映像信号→ノーマル音声→テープスピード→HiFi音声の順で記載されています。

※

2.SP専用モデルの場合は、CH-1Bの(1)~(3)を使用してください。

※

3.色信号の観測が必要な場合はCH-2の(3)、または(4)を使用してください。

PAL, Color, 1kHz, SP

PAL, Color, 1kHz, LP

PAL, Stairsteps, 6kHz, SP

PAL, Stairsteps, 1kHZ, SP, HiFi, 1kHz

PAL, Color, 400Hz, SP, HiFi 1kHz

CH-2(2)

※3

CH-2(4)

CH-2(1)

CH-2(3)

PAL, Stairsteps, 1kHz, SP

PAL, Color, 1kHz, LP

PAL, Stairsteps, 6kHz, SP

PAL, Color, No sound SP, HiFi 400Hz

変更なし

スイッチング位置調整。(SP専用モデル)

PB-Yレベル調整等の一般電気調整。 ACEヘッドの高さ／傾き調整。

スイッチング位置調整。(LP対応モデル) FMエンベロープ調整。(LP対応モデル) Xバリュー(位相)調整。(LP対応モデル)

ACEヘッドのアジマス調整。 FMエンベロープ調整。(SP専用モデル) Xバリュー(位相)調整。(SP専用モデル)

HiFiオーディオ再生レベル調整。

FMフィルター調整。

C6-1

メカニズム調整法

1. 確認と調整

作業を始める前に、下記注意項目を読んでください。

※※カセットホルダーが無い状態で、カセットテープを使

用する場合、カセットテープの浮きを防ぐために 450g〜500gの重りを載せて下さい。 (但し、500gを超える重りを載せない事) カセットホルダーが無い状態で、デッキを動作させる場合、シスコン基板上のTP1001とGND(電気調整部品配置図参照)をショートさせて下さい。この状態で BOT/EOT/リールセンサーは働かなくなります。

1-1：リールディスク高さの確認と調整

1.

電源をONにして、セットを停止モードにします。

2.

図1-1-Aのようにマスタープレーン(JG022)とリールディスク高さ調整治具(JG024A)をセットします。その時、ドラムに傷を付けないように注意して下さい。

3.

図.1-1-Bの様にリールディスクの"A"部がリールディスク高さ調整治具(JG024A)の"B"部より低く"C"部より高い位置にあるか確認して下さい。もし上記を満たさない場合、高さ調整ワッシャーを使用し、10(＋0.2,−0)mm となる様に調整して下さい。

4.

他のリールについても、同じ調整を行って下さい。

1-2：テンションポスト位置の確認と調整

1.

再生モードにします。

2.

テンションアームの先端がメインシャーシの基準線の中央から+0.5mmの範囲内に位置する様にテンションアジャストを調整して下さい。この時、テンションアジャストの切り欠き部が図.12-Bに示す"A"の範囲にある事を確認して下さい。。もし"B"の範囲にある場合は再度調整を行って下さい。

3.

Sリールを右へ回しながらテンションアームの先端が上記位置にあるか確認して下さい。

メインシャーシの基準線

テンションアーム

0.5mm(調整範囲) 基準線の中央

テンションアジャスト

図.1-2-A

マスタープレーン (JG022)

10(＋0.2,−0)mm

リールディスク高さ調整治具 (JG024A)

リールディスク高さ

リールディスク

調整治具 (JG024A)

(B)

図.1-1-A

(C)

(A)

切り欠き部

(B)

テンションアジャスト

図.1-2-B

1-3：再生トルク及び再生時のバックテンショ

ントルクの確認

1.2.標準モードで録画されているビデオテープ(T-120)を取り付け、再生モードにします。図.1-3の様に、テンテロメーターを取り付けます。テープ巻始めの値が20±2gfである事を確認して下さい。

※カセットタイプのトルクテープ(JG100A)を使用する場合。

1.

テンションポスト位置の確認と調整(1-2項参照)を行った後、トルクテープ(JG100A)を取り付け、再生モードにします。

2.

トルクテープ右側メーターの値が、標準モードで走行中70〜110gf･cmである事を確認して下さい。

3.

トルクテープ左側メーターの値が、標準モードで走行中25〜40gf･cmである事を確認して下さい。

調整ワッシャー

2.6x4.7xT0.13

2.6x4.7xT0.25

(A)

図.1-1-B

D1-1

P1ポスト

テンテロメーター

ビデオテープ

ガイドローラー

図.1-3

1-4:VSRトルクの確認

リールディスクが回転を始めて4〜5秒以内に行って

1. 下さい。トルクゲージ(JG002F)とアダプター(JG002B)をS

2. リールに取り付け、巻き戻しモードにします。 (図.1-4参照) この時の値が、120〜180gf･cmである事を確認し

3. て下さい。

注意

リールディスクにトルクゲージを固定して下さい。巻き戻しボタンを押す事でリールディスクが回転します。

1-5：リールブレーキトルクの確認

(Sリール側ブレーキ)(図.1-4参照)

停止モードにします。

1. アイドラーAss'yをSリールから離します。

2. トルクゲージ(JG002F)とアダプター(JG002B)をS

3. リールに取り付け、トルクゲージ(JG002F)を右へ回します。この時の値が、70〜100gf･cmである事を確認して

4. 下さい。

(Tリール側ブレーキ)(図.1-4参照)

停止モードにします。

1. アイドラーAss'yをTリールから離します。

2. トルクゲージ(JG002E)とアダプター(JG002B)をT

3. リールに取り付け、トルクゲージ(JG002E)を左へ回します。この時の値が、35〜60gf･cmである事を確認して下

4. さい。

2. テープ走行系の確認と調整

※ テープ走行系は、工場で精密に調整されていますの

で、通常は調整の必要がありません。長時間あるいは故障によってテープ走行系の部品を交換した時などに、確認と調整が必要になります。

2-1：ガイドローラー

1.

VHSアライメントテープ(JG001又はJG001B)を再生します。(サービス用治具一覧表参照)

2.

オシロスコープのCH-1をTP4001(エンベロープ) に、CH-2をTP1002(スイッチングパルス)に接続します。

3.

リモコン送信器のトラッキングオートボタンを2秒以上押し、トラッキングをマニュアルセンター位置にします。

4.

スイッチングパルスでトリガーしてエンベロープを見ます。(図.2-1-A参照)

5.

エンベロープを見ながら、調整ドライバー(JG005) を使用してガイドローラーの高さを微調整して、エンベロープを平坦にします。トラッキングボタンを動かしても、平坦度があまり悪くならないように調整して下さい。

6.

トラッキングボタンでずらした時(トラッキングボタンを動かしてエンベロープ波形が減少し始める所)でも、図.2-1-Bに示してある"A"と"B"の比は、Aに対してB が2/3以上になる様に調整して下さい。。

7.

再生モードにて、PGシフター調整(電気調整法参照)を行って下さい。

注意

調整後は、オーディオ/コントロールヘッドの確認と調整(2-2項参照)を行って下さい。

トルクゲージ/アダプター (JG002F/JG002B)

トルクゲージ/アダプター (JG002E/JG002B)

Sリール

Tリール

注意

チェックしたトルク値が許容範囲外の場合は、次の様な該当部品を交換して下さい。。

確認項目交換部品

アイドラーAss'y/クラッチAss'y1-4

1-5

Tブレーキスプリング/テンションスプリング

図.1-4

エンベロープ

CH-3 オーディオ

最大

CH-1 エンベロープ (TP4001)

CH-2 スイッチングパルス (TP1002)

(1)

(2)

入口側

A

CH-1 トラック

B

A:B=3:2

CH-2 トラック

図.2-1-A

出口側

最大

図.2-1-B

D1-2

調整

テープ走行系に異常が見られる場合は、下記調整を行って下さい。

1.

VHSアライメントテープ(JG001又はJG001B)を再生します。(サービス用治具一覧表参照)

2.

P4ポスト前のテープ表面に図.2-2-Aに示す様にスタンプマークの反射映像があるか確認して下さい。

反射映像に歪みがある場合、歪みが消えるまでネジ

a)

1を右へ回します。反射映像に歪みがない場合、少しの歪みが出るまで

b)

ネジ1を左へ回し、その後にa)の調整を行います。

3.

ネジ2を回しオーディオレベルを最大にします。

4.

オーディオ/コントロールヘッドの下端とテープの下端が図.2-2-Cに示す様になっているか確認して下さい。

c) 高さがズレている場合、ネジ3を回し高さの調整を

行って下さい。調整後、1〜3の調整を再度行って下さい。

オーディオ/コントロールヘッド

スタンプマークの反射映像

P4ポスト

2-3：テープ走行調整(X値調整)2-2：オーディオ/コントロールヘッドの確認と

1.

リールディスク高さの確認と調整を行って下さい。 (1-1項参照)

2.

テンションポスト位置の確認と調整を行って下さい。 (1-2項参照)

3.

ガイドローラーの調整を行って下さい。 (2-1項参照)

4.

オーディオ/コントロールヘッドの確認と調整を行って下さい。(2-2項参照)

5.

オシロスコープのCH-1をTP4001に、CH-2を TP1002に、CH-3を音声出力端子のHOT側に接続します。

6.

VHSアライメントテープ(JG001S又はJG001T)を再生します。(サービス用治具一覧表参照)

7.

リモコン送信器のトラッキングオートボタンを2秒以上押し、トラッキングをマニュアルセンター位置にします。

8.

X値調整ドライバー(JG153)を図.2-2-Bの4にセットし、エンベロープの波形の出力が最大となる様にX値を調整します。この時、オーディオ波形がエンベロープ波形に対し、図.2-1-A(1)から(2)の範囲内に入っているか確認して下さい。

スタンプマーク

オーディオ/コントロールヘッド

3

2

オーディオ/コントロールヘッド

テープ

図.2-2-A

1

4

図.2-2-B

0.25±0.05mm

図.2-2-C

D1-3

3. メカニズム調整部品配置図

4

3

2 1

5

6

7

8

11

1.テンションアジャスト

2.テンションアーム

3.ガイドローラー

4.P1ポスト

5.オーディオ/コントロールヘッド

6.X値調整ドライバー穴

1012

9

7.

P4ポスト

8.

Tブレーキスプリング

9.

Tリール

10.

アイドラーAss'y

11.

S-Sブレーキスプリング

12.

Sリール

D1-4

電気調整法

1. 電気調整の前に

ここに記載してある調整要項は、電気回路部品や基板 ASS'Yを交換した時に実施する内容です。電気回路の修理の時には、この調整要項を参考にしながら修理を行うようにして下さい。

ICとトランジスターを交換する場合、必ずシリコングリース(G-746)を使用願います。又、新しいシリコングリースを使う前には、古いシリコングリースは全て取り除いてください。(ICとトランジスターにダメージを与える為)

セット本体の音量ダウンキーとリモコン送信器のチャンネ

6. ルキーの(3)を同時に押し、RECインジケーターを点滅させます。(0.5秒周期で点滅) RECインジケーターが点滅した状態で、セット本体の音

7. 量ダウンキーとリモコン送信器のチャンネルキーの(4)を同時に押します。この時、RECインジケーターの点滅が1 秒周期になります。リモコン送信器のセット+／-キーにて、ヘッドスイッチン

8. グパルスの立ち上がりから立ち下がりが6.5±0.5Hになる様に調整します。

(図.2-1-A,2-1-B参照)

リモコン送信器のオートトラッキングボタンを押します。

9.

1-1：調整画面表示方法

1.

ACコードを30分以上抜いて時計を未設定状態にし、音量を最小にします。(強制的にバックアップを解除させるには、電源がOFFの状態でC1003とGNDをショートさせます。)

2.

セット本体の音量ダウンキーとリモコン送信器のチャンネルキーの(９)を同時に２秒以上押すと図.1-1の様な調整画面が表示されます。

3.

外部モードの調整画面を表示するには、リモコン送信器の入力切換キーを押して画面を切り換えてから、セット本体の音量ダウンキーとリモコン送信器のチャンネルキーの(９)を同時に２秒以上押します。

4.

各調整終了後、チャンネルキーの(0)を押します。

1.H/V

2.AKB

3.COLORTEMP

4.PICTURE

5.OTHERS

6.TESTPATTERN

7.STEREO/SAP

8.(VOLTEST)0.END ※"2,3,6,8"の項目はこのモデルでは

使用しません。

2. 基本調整

(ビデオ部) 2-1：PGシフター

1.

ACコードを30分以上抜いて時計を未設定状態にし、音量を最小にします。(強制的にバックアップを解除させるには、電源がOFFの状態でC1003とGNDをショートさせます。)

2.

オシロスコープのCH-1をTP1002に、CH-2を TP4201に接続します。

3.

アライメントテープ(JG001A)を再生します。

4.

リモコン送信器のオートトラッキングボタンを2秒以上押し、トラッキングをマニュアルセンター位置にします。

5.

セット本体の音量ダウンキーとリモコン送信器のチャンネルキーの(3)を同時に押します。この時RECインジケーターが点滅します。RECインジケーターが消えれば調整完了です。

(上記方法で調整が合わない場合)

図.1-1

CH-2

6.5H

CH-1

図.2-1-A

CH-2

CH-1

図.2-1-B

2-2：VCOFREERUN

1.

セットを10分以上エージングします。

2.

AFTスイッチをオフにします。

3.

J-13chを受信します。

4.

デジタルボルトメーターの+側をTP602に、−側を GNDに接続します。

5.

L610にて、デジタルボルトメーターの値が3.1±

0.05Vになる様に調整します。

2-3：AFT

1.

セットを10分以上エージングします。

2.

J-13chを受信します。

3.

デジタルボルトメーターの+側をCP6038ピンに、− 側をCP6031ピンに接続します。

4.

L6008にて、デジタルボルトメーターの値が2.8±

0.2Vになる様に調整します。

2-4：RFAGC

(モニターチューナー)

1.

J-13chを受信します。

2.

デジタルボルトメーターの+側をCP6035ピンに、− 側をCP6031ピンに接続します。

3.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて5番を選びます。図.2-2の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて1番を選びます。

5.

リモコン送信器の音量アップ／ダウンキーにて、デジタルボルトメーターの値が1.65±0.05Vになる様に調整します。

D2-1

1.RFAGCDELAY

2.VIDEOLEVEL

3.FMLEVEL

4.OSDH

5.CUTOFF

6.RFAGC(REC)

7.

8.0.RETURN ※"2"の項目はこのモデルでは使用しません。

(RECチューナー)

J-13chを受信します。

1. デジタルボルトメーターの+側をCP6037ピンに、−

2. 側をCP6031ピンに接続します。テレビモードにて図.1-1の調整画面を出し、リモコン

3. 送信器のチャンネルキーにて5番を選びます。図.2-2の調整画面が表示されます。リモコン送信器のチャンネルキーにて6番を選びます。

4. リモコン送信器の音量アップ／ダウンキーにて、デジ

5. タルボルトメーターの値が1.4±0.01Vになる様に調整します。

図.2-2

(テレビ部) 2-7：定電圧

1.

リモコン送信器の入力切換キーにて外部モードにします。(ビデオ信号無入力)

2.

デジタルボルトメーターをTP401に接続します。

3.

VR502にて、デジタルボルトメーターの値が118±

0.5Vになる様に調整します。

2-8：オンスクリーン表示位置(OSDH.)

リモコン送信器にて明るさと明暗を標準にします。

1. テレビモードにて図.1-1の調整画面を出し、リモコン

2. 送信器のチャンネルキーにて5番を選びます。図.2-2の調整画面が表示されます。リモコン送信器のチャンネルキーにて4番を選びます。

3. リモコン送信器の音量アップ／ダウンキーにて、AとB

4. の差が最小になる様に調整します。(図.2-4参照)

[TV]

2-5：ステレオセパレーション

1.

ステレオ信号を受信します。(L-CH：2KHz,R-CH： 400Hz)

2.

ACボルトメーターを音声出力端子にフィルター(LCH：400Hz,R-CH：2KHz)を通して接続します。

3.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて7番を選びます。図.2-3の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて5番を選びます。

5.

リモコン送信器の音量アップ／ダウンキーにて、L-CH からR-CH,R-CHからL-CHのもれが最小になる様に調整します。

1.LEVEL

2.STEREOVCO

3.FILTER

4.SAPVCO

5.SEPARATION1

6.SEPARATION2

7.

8.0.RETURN ※"1,2,3,4,6"の項目はこのモデルでは

使用しません。

2-6：チューナーオーディオレベル

1.

J-13chを受信します。

2.

ACボルトメーターを音声出力端子(L-CH,R-CH)に接続します。

3.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて5番を選びます。図.2-2の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて3番を選びます。

5.

リモコン送信器の音量アップ／ダウンキーにて、ACボルトメーターの値が300±10mVrmsになる様に調整します。

図.2-3

OSDH

A

B

2-9：水平位置(H.PHASE)

1.

パターンジェネレーターよりセンタークロス信号を受信します。

2.

リモコン送信器にて明るさと明暗を標準にします。

3.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて1番を選びます。図.2-5の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて1番を選びます。

5.

リモコン送信器の音量アップ／ダウンキーにて、水平のラインがシャドウマスクの切り欠き部分と一致する様に調整します。

1.H.PHASE

2.H.BLK

3.V.SIZE

4.V.POSI

5.V.LIN

6.V.SC

7.V.COMP

8.(HFREQ)0.RETURN ※"2,6,7,8"の項目はこのモデルでは

使用しません。

図.2-4

図.2-5

D2-2

2-10：垂直位置(V.POSI.)

1.

パターンジェネレーターよりセンタークロス信号を受信します。

2.

リモコン送信器にて明るさと明暗を標準にします。

3.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて1番を選びます。図.2-5の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて4番を選びます。

5.

リモコン送信器の音量アップ／ダウンキーにて、垂直のラインがシャドウマスクの切り欠き部分と一致する様に調整します。

2-11：垂直振幅(V.SIZE)

パターンジェネレーターよりクロスハッチ信号を受信

1. します。リモコン送信器にて明るさと明暗を標準にします。

2. テレビモードにて図.1-1の調整画面を出し、リモコン

3. 送信器のチャンネルキーにて1番を選びます。図.2-5の調整画面が表示されます。リモコン送信器のチャンネルキーにて3番を選びます。

4. リモコン送信器の音量アップ／ダウンキーにて、画面

5. 中央の升目が正方形になる様に調整します。放送を受信して、映像が正常か確認して下さい。

6.

2-15：明るさ(BRIGHT)

1.

モノクロパターンをRF信号入力で受信します。

2.

リモコン送信器にて明るさと明暗を標準にします。

3.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて4番を選びます。図.2-6の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて1番を選びます。

5.

リモコン送信器の音量アップ／ダウンキーにて、白10 ％が光り始める所に調整します。

6.

モノクロパターンをビデオ信号入力で受信します。

7.

リモコン送信器の入力切換キーにて外部モードにし、上記2〜5の調整を行います。

1.BRIGHT

2.CONTRAST

3.COLOR

4.TINT

5.SHARPNESS

6.OSDCONT.

7.

8.0.RETURN ※"2,5,6"の項目はこのモデルでは使用しません。

図.2-6

2-12：V.リニアリティー(V.LIN)

パターンジェネレーターよりクロスハッチ信号を受信し

1. ます。リモコン送信器にて明るさと明暗を標準にします。

2. テレビモードにて図.1-1の調整画面を出し、リモコン

3. 送信器のチャンネルキーにて1番を選びます。図.2-5の調整画面が表示されます。リモコン送信器のチャンネルキーにて5番を選びます。

4. リモコン送信器の音量アップ／ダウンキーにて、上下の

5. オーバースキャン量の差が最小になる様に調整します。

2-13：フォーカス

放送を受信します。

1. フォーカスボリューム(フライバックトランス)を一旦反

2. 時計方向いっぱいに回します。フォーカスボリューム(フライバックトランス)にて映像

3. が鮮明になる様に調整します。

2-14：カットオフ電圧(CUTOFF)

1.

セットを15分以上エージングします。

2.

リモコン送信器の入力切換キーにて外部モードにします。(ビデオ信号無入力)

3.

リモコン送信器にて明るさと明暗を標準にします。テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて5番を選びます。図.2-2の調整画面が表示されます。

4.

リモコン送信器のチャンネルキーにて5番を選びます。

5.

スクリーンボリューム(フライバックトランス)にてラスター(横一)が微かに見える様に調整します。

2-16：色(COLOR)

1.

カラーバーパターンをRF信号入力で受信します。

2.

リモコン送信器にてピクチャーモードを標準にします。

3.

シンクロスコープをTP801に接続します。

4.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて4番を選びます。図.2-6の調整画面が表示されます。

5.

リモコン送信器のチャンネルキーにて3番を選びます。

6.

シンクロスコープのボルトレンジバリアブルのノブにて、白0％から100％までを4目盛りに合わせます。

7.

リモコン送信器の音量アップ／ダウンキーにて赤のレベルを3.8目盛り(95%)に調整します。(図.2-7参照)

8.

カラーバーパターンをビデオ信号入力で受信します。

9.

リモコン送信器の入力切換キーにて外部モードにし、上記2〜7の調整を行います。

白0％

0％

95％

赤のレベル

白100％

図.2-7

D2-3

2-17：色合い(TINT)

1.

カラーバーパターンをRF信号入力で受信します。

2.

リモコン送信器にてピクチャーモードを標準にします。

3.

シンクロスコープをTP803に接続します。

4.

テレビモードにて図.1-1の調整画面を出し、リモコン送信器のチャンネルキーにて4番を選びます。図.2-6の調整画面が表示されます。

5.

リモコン送信器のチャンネルキーにて4番を選びます。

6.

リモコン送信器の音量アップ／ダウンキーにて、"A"部及び"B"部がそれぞれ一直線になる様に調整します。

(図.2-8参照)

7.

カラーバーパターンをビデオ信号入力で受信します。

8.

リモコン送信器の入力切換キーにて外部モードにし、上記2〜6の調整を行います。

"B"

"A"

図.2-8

D2-4

3. 電気調整関係部品配置図

(ビデオ部)

C1003

TP1001

TP1002

TP4001

TU7701

TP4201

J4201

TU6001

TU601

TP602

L610

J4202

CP603

シスコン基板

L6008

CY6001

IC6001

IF基板

D2-5

(テレビ部)

TP803

フォーカスボリュームスクリーンボリューム

J801

TP801

CRT基板

VR502

TP401

T501

FB401

メイン基板

D2-6

4. ピュリティ及びコンバーゼンス調整

注意

セットを30分以上エージングして下さい。

1. セットのCRT面を地磁気の影響を少なくするため、東

2. 又は西に向けて下さい。セットの電源をONにし、消磁コイルで消磁して下さ

3. い。

4-1：中央コンバーゼンス粗調整

（図.4-1参照）

1.

マグネット固定ネジを締め付けます。

偏向コイルとマグネットが一体になっている場合があります。その場合は固定ネジを緩めて下さい。

2.

パターンジェネレーターより緑ラスターの信号を受信します。

3.

偏向コイルをCRTのファンネル側に接触するまでずらします。

4.

ピュリティマグネット2枚にて画面中央が緑で、両端に赤、青が出る様に調整します。

5.

パターンジェネレーターを緑ラスターの信号よりクロスハッチ信号に切り替えます。

6.

画面中央の赤、青のクロスハッチを、4極マグネット2 枚にて赤、青を重ね合せます。

7.

6極マグネット2枚にて赤／青（マゼンタ色）と緑を重ね合せます。

8.

前述6、7を繰り返して白色になる様に調整します。

偏向コイル偏向コイル固定ネジマグネット固定ネジ

4-3：中央コンバーゼンス

注意

この調整は、4-2調整後行って下さい。

1.

パターンジェネレーターよりクロスハッチ信号を受信します。

2.

画面中央の赤、緑、青のクロスハッチを、4極マグネット2枚にて赤、青を重ね合せます。

3.

6極マグネット2枚にて赤／青（マゼンタ色）と緑を重ね合せます。

4-4：周辺コンバーゼンス

注意

この調整は、4-3調整後行って下さい。

1.2.偏向コイルを上･下、左･右に振り、画面周辺のズレを調整します。（図.4-2参照）偏向コイルとCRTファンネル面の間にクサビを3ヶ所差し込んで、偏向コイルを固定します。（図.4-3参照）

R G B

RGB

上（下）の傾き

R G B

図.4-2

R G B

RGB

左（右）の傾き

RGB

R G B

6極マグネット 4極マグネットピュリティマグネット

図.4-1

4-2：ピュリティ

注意

この調整は、4-1調整後行って下さい。

1.

パターンジェネレーターより緑ラスターの信号を受信します。

2.

ピュリティマグネット2枚を同じ角度で開いていき、画面中央が緑になる様に調整します。又、同時に両端の色の幅が均等になる様にも調整します。

3.

偏向コイルを徐々に後方（ネック側）にずらし、画面が緑一色になった位置で止めます。

4.

赤、青の各単色についても確認すること。

5.

画面を見ながら偏向コイルの傾きを直し、固定ネジを締め付けます。

クサビクサビ

クサビ

クサビの位置

図.4-3

D2-7

故障点検法

（テレビ部）

電源が入らない(1)

T501の2次側に出力があるか

はい

POWERFAILは正常か

はい

(スタンバイ時CD810の各端子に正常な電圧がない場合)

いいえいいえ

C507の電圧は正常か

はい

IC501の3番ピンに出力があるか

はい

T501を調べる

いいえ

IC506及びIC501を調べる

R501及びF501を調べる

T502を調べる

AT6Vは正常か

はい

P.CON9Vは正常か

はい

P.CON12Vは正常か

はい

Q503のコレクターに 100Vあるか

いいえ

IC505を調べる

IC503及びICP503を調べる

IC504及びICP503を調べる

F502及びD510を調べる

E-1

電源が入らない(2) (スタンバイ時CD810の各端子に正常な電圧がある場合)

IC1001の99番ピンに5Vあるか

はい

IC1001の85番ピンの電圧は5Vか

はい

IC1001の38番ピン及び39番ピンに12MHz OSCがあるか

はい

Q503のエミッターに 100Vあるか

いいえ

D1006及びD1011を調べる

Q1015及びQ1032を調べる

X1001を調べる

TVPowerHを調べる Q501からQ503を調べる

はい

Q405のベースに水平波形があるか

はい

ヒーター電圧があるか

はい

CRTを調べる

いいえ

IC604の6番ピンに 5Vあるか

はい

IC604を調べる

いいえ

Q1006及びQ1019を調べる

Q406,R449及びR450 を調べる

E-2

映像は出るが音声がでない

IC352の6番ピン及び8番ピンに信号が来ているか

はい

ボリュームアップ/ダウンにて信号が変化するか

はい

IC352の5番ピンに約DC15Vあるか

はい

CP303の1番ピン及び 4番ピンに信号が来ているか

いいえ

IC301の2番ピン及び 19番ピン信号が来ているか

はい

IC301の周辺回路を調べる

いいえ

IC604の95番ピン,IC6602の 8番ピン及び12番ピン周辺回路を調べる

IC301を調べる

ICP505,D505及びD509を調べる

ヘッドホンジャック（J351）又は周辺回路を調べる

はい

スピーカーを調べる

E-3

色が付かない

IC604の47番ピンの波形は正常か

はい

IC604の54番ピンの波形は正常か

はい

IC604の17番ピン,18 番ピン,19番ピンの波形は正常か

はい

Q804,Q805,Q806及び周辺回路を調べる

いいえ

X604を調べる

コム基板を調べる

IC604を調べる

E-4

映像が出ない

IC4201の44番ピンにビデオ波形が出ているか

はい

IC604の6番ピンに DC5Vあるか

はい

IC604の52番ピンに輝度信号が入っているか

はい

IC604の17番ピン,18番ピン及び19番ピンよりR, G,Bの信号が出ているか

いいえ

IC4201及び周辺回路を調べる

P.CON5Vラインを調べる

コム基板を調べる

IC604及び周辺回路を調べる

はい

CRT基板のトランジスターを調べる

E-5

横一しか出ない

IC401の6番ピンにDC25Vあるか

はい

IC401の2番ピンにDC14Vあるか

はい

IC604の26番ピンに垂直信号が出ているか

画面表示が出ない

いいえ

R452を調べる

CRT,IC401及び周辺回路を調べる

IC604を調べる

IC1001の62番ピン,63 番ピン,64番ピン及び60 番ピンの波形は正常か

はい

IC604の17番ピン,18 番ピン及び19番ピンの波形は正常か

いいえ

IC1001の58番ピン,59番ピン及び56番ピンの波形を調べる Q1016及びQ1015を調べる

IC1001からIC604の回路を調べる

E-6

(ビデオ部)

再生を解除する

カセットを挿入し再生ボタンを押す

約3秒後に再生が解除する

いいえ

約６秒後に再生が解除する

いいえ

断続的に再生を解除する

はい

テープローディング、ローディングベルト、モードセンサー、 DDモーター、シリンダーモーターを調べる

リールセンサー及びリールベルトを調べる

リールセンサー,IC1001,リールベルトのたるみを調べる

E-7

再生時、画面が出ない

E-Eの画面は出るか

はい

TP4001にPBY/C 信号があるか

はい

IC4001の46番ピンに FM信号があるか

はい

IC4001の41番ピンに FM信号があるか

いいえ

IC4001の16,25,38, 40,55,58,61,75,87番ピンに5Vかかっているか

はい

いいえ

電源回路を調べる

IC4001とシリンダーの接続を調べる

IC4001を交換する

Q4012及びその周辺回路を調べる

はい

IC4001の29番ピンにビデオ信号があるか

はい

TV回路を調べる

いいえ

IC4001を交換する

E-8

再生時、色が付かない

TP4001にFMエンベロープが出るか

はい

IC4001の71番ピンにクロマ信号が出るか

はい

IC4001の29番ピンにコンポジット信号が出ているか

はい

テレビブロックを調べる

いいえ

CP4001周辺を調べる

Q4008周辺を調べる

IC4001を交換する

E-9

再生時に画像がノイズっぽい (ヘッドをクリーニングした後でも)

TP4001のFM信号が出るか

はい

IC4001の41番ピンにFM 信号があり、又ノイズっぽくないか

はい

IC4001の29番ピンのビデオ波形は2Vあり、又ノイズっぽくないか

はい

IC4201を交換する

いいえ

シリンダーユニット及び CP4001を交換する

IC4001の46番ピンの周辺回路を調べる

IC4001を交換する

E-10

自己録再で色が付かない

IC4001の29番ピンにビデオ信号があるか

はい

IC4001の61番ピンにクロマ信号があるか

はい

CP4001の4,6番ピンにFM信号があるか

はい

シリンダーユニットを交換する

いいえ

IC4201及びビデオ入力回路を調べる

Q4010の周辺回路を調べる

CP4001の周辺回路を調べる

E-11

再生時、音声が出ない

E-Eで音声が出るか

はい

IC4001の4番ピンにオーディオ信号があるか

はい

IC5501の61番ピンにオーディオ信号があるか

はい

IC5501の57,53番ピンにオーディオ信号があるか

いいえ

"E-Eが出ない"の項を参照する

IC4001の6〜8番ピンの回路を調べるオーディオヘッドに傷,汚れがないか調べる CP4005にオーディオヘッドからのコネクターが完全に挿入されているか調べる

L4001の周辺回路を調べる

IC5501を交換する

はい

IC4201の22,23番ピンの周辺回路を調べる

E-12

キャプスタンDDモーターが回らない

再生時、CP1004の8 番ピンの電圧は5Vか

はい

再生時、CP1004の4番ピンの電圧は2.5Vか IC1001の12番ピンは

2.5Vかはい

再生時、CP1004の 4番ピンの電圧は

2.5Vか

はい

DDモニターが回らない場合はDDモニターを交換する

いいえ

電源回路を調べる

IC1001を交換する

E-13

音声が録音できない

L4003でのバイアスレベルはOKか（約40Vp-p）

はい

IC4001の76番ピンにオーディオ信号があるか

はい

IC4001の96番ピンにオーディオ信号があるか

はい

IC4001の98番ピンに信号があるか

はい

いいえ

Q4005周辺回路を調べる

IC5501の61番ピンから IC4001の76番ピンまでの回路を調べる

IC4001及びその周辺回路を調べる

IC4001の7番ピンに信号があるか

はい

A/Cヘッドのリード線及びコネクターを調べる

いいえ

IC4001を交換する

E-14

カセットは挿入できるが、テープが動かない

ディスプレイにモード表示されているか

いいえ

リモコンで動作するか

はい

タクトSWを調べる

はい

いいえ

ローディングモーターとモードセンサーに関連した部分を調べる

IC1001及びCP1005を調べる

E-15

録画状態になるが、入力ジャック又はチューナーからの映像を録画しない

IC4001の36番ピンにビデオ信号があるか

はい

IC4001の41番ピンにビデオ信号があるか

はい

IC4001の82,85番ピンにFM信号があるか

はい

シリンダーユニットを調べる

いいえ

IC4001の46番ピンにビデオ信号があるか

はい

Q4012の周辺回路を調べる

映像入力端子とIC4001,チューナーとIC4001までの回路を調べる

いいえ

IC4001を交換する

E-16

E-Eが出ない（チューナーから映像及び音声が出ない）

映像／音声入力端子にプラグが差し込まれているか

いいえ

TU601の電圧は下記の様か7番ピンが5V,9番ピンが30Vか

はい

IC601の6,53番ピンは5Vか

はい

CX901の6番ピンにビデオ信号があるか

はい

いいえ

映像／音声入力端子からプラグを外す

電源回路を調べる

5V及び9Vラインを調べる

IC601 56番ピンからCX901 の6番ピンのラインを調べる

はい

CX901の4番ピンにC信号 5番ピンにY信号があるか

はい

IC601の54番ピンにC信号 52番ピンにY信号があるか

はい

IC601を交換する

いいえ

コム基板を調べる

C669,Q603周辺回路を調べる

E-17

再生／録画時シリンダー回らず

CP1005の2番ピンの電圧は約DC12Vか

はい

再生時、CP1005の 5番ピンの電圧が約 DC1.2Vか

いいえ

再生時、IC1001の 77番ピンの電圧は 5Vp-pの方形波か

はい

いいえ

はい

いいえ

メイン基板のUNREG12V ラインを調べる

シリンダーモーターを交換する

CP1005 5番ピンとIC1001 77番ピンまでの回路を調べる

IC1001を交換する

E-18

音が震える

オーディオヘッドが傷ついているか

いいえ

IC1001の87番ピンの出力レベルが

2.5Vp-pの正弦波か

はい

再生時、CP1004の 3番ピンの電圧は約 DC2.2Vか

はい

いいえ

再生時、IC1001の 65番ピンの電圧は 5Vp-pの方形波か

はい

オーディオヘッドを交換する

キャプスタンDDユニットを交換する

いいえ

IC1001を交換する

音声ブロックを調べる

E-19

カセットテープが挿入できない

カセットローディングブロックのWORMギアは動くか

はい

カセット未挿入時、 IC1001の3,4番ピンの電圧は0Vか

はい

カセット挿入時、 CP1006の3,4番ピン間の電圧は9Vか

いいえ

はい

ローディングモーターを交換する

フロントローディングギア及び LOCKERを調べる

Q1055及びQ1056のコレクターの電圧は5V か

いいえ

メイン基板のLED及びフォトセンサーを調べる

IC1001及びその周辺回路を調べる

はい

カセット挿入時、 IC1001の21番ピンの電圧は5Vか

はい

ローディングモーターの回路を調べる

いいえ

12MHzクロックは発振しているか

はい

IC1001を交換する

いいえ

X1001を交換する

E-20

カセットを挿入するがすぐにイジェクトする

別のカセットで入らないか

はい

赤外線センサーを覆うと、 IC1001の3番,4番ピンの電圧は0Vか

はい

フロントローディングギアのイジェクトポジションは正しいか

はい

IC1001を調べる

いいえ

カセット不良か、カセットローディングブロックが不良

EOT/BOTフォトトランジスターを交換する

フロントローディングギアを調べる

E-21

巻き戻し／早送りができない

FF/REWボタンを押している時、IC1001の65番ピンの電圧は変化するか

はい

CP1004の4番ピンの電圧は変化するか

はい

デッキメカニズムを調べる

いいえ

IC1001の72番ピンを調べる IC1001を交換する

Q1001及びその周辺回路を調べる

E-22

テープローディングするがすぐアンローディングする

シリンダーは回るか

はい

TP1002にヘッドスイッチングパルスが出ているか

30 Hz

はい

いいえ

CP1005の2番ピンに UNREG12Vかかっているか

はい

再生時、CP1005の5番ピンに1.3Vかかっているか

はい

シリンダーユニットを交換する

いいえ

IC1001の90番ピンに PGパルス信号が入力されているか

はい

いいえ

電源回路を調べる

IC1001の65番ピンにDC5V のパルスがかかっているか IC1001の76番ピンの電圧は

1.4Vか

はい

R1049,R1052,R1056, D1009を調べる

いいえ

IC1001の79,80番ピンにリールセンサーパルス信号が入っているか

いいえ

リールセンサーを調べる

IC1001を交換する

はい

E-23

再生時、画像が縦に細かく揺れる

いいえ

画面にノイズが出るか

はい

トラッキングマニュアルをUP/DOWNさせて、画面のノイズがなくなるか

はい

ガイドポストの高さは正しいか

はい

PGシフターは

6.5Hあるか

はい

PB-Yの回路を調べる

いいえ

P/Bエンベロープを調べる

ガイドポストの高さ調整を行う

PGシフターの調整を行う

E-24

オートトラッキングが働かない

マニュアルトラッキングでIC4001の93番ピンの DCレベルが変化するか

はい

IC1001の59番ピンに VIDEOSYNCが入っているか

いいえ

Y/C回路を調べる

いいえ

はい

IC4001とシリンダーユニットを調べる

IC1001を交換する

E-25

再生、早送り、巻き戻しですぐに止まる

キャプスタンDD モーターが回っているか

はい

キャプスタンベルトは正常か

はい

IC1001の79番ピンにリールセンサーパルス信号があるか

はい

IC1001の80番ピンにリールセンサーパルス信号があるか

いいえ

"キャプスタンDDモーターが回らない"の項を参照する

キャプスタンベルトを交換する

Q1001及びR1006を調べる

Q1005及びR1019を調べる

はい

IC1001を交換する

E-26

再生時、画像が横に細かく揺れる

CP1005の3番ピンの FG出力レベルが約

4.5Vp-pか

はい

CP1005の5番ピンの電圧は1.3Vかシリンダーに負荷をかけて約4Vになるか

はい

シリンダーモーターを交換する

再生時、画像が震える

いいえ

シリンダーモーターを交換する

IC1001を交換する

CP1005の3番ピンのFG出力レベルが約

4.5Vp-pか

はい

IC1001の50番ピンに4.4Vp-pの正弦波が出ているか

はい

再生時、CP1005の5番ピンの電圧は約2.2Vかシリンダーに負荷をかけて3.8Vか

はい

いいえ

シリンダーモーターを交換する

IC1001が交換する

シリンダーモーターを交換する

E-27

IC端子機能説明

OEC7037A

NO. 端子名機能説明 I/O LOG 未

1 MSSENA メカステート位置の判別用入力端子。 I - − 2 MSSENB メカステート位置の判別用入力端子。 I - − 3 EOT EOT（EndOfTape）検知用入力端子。 I H − 4 BOT BOT（BeginOfTape）検知用入力端子。 I H − 5 Hi-FiENV 再生Hi-Fi音声信号を検波した波形の入力端子。 I - GND 6 VIDEOENV 再生映像RF信号を検波した波形の入力端子。 I - − 7 AFT MONITOR側の選局用AFT電圧入力端子。 I - − 8 AFTREC

9 KEY1 10 KEY2 11 CAPSTANFWD 12 CAPSTANLIMIT 13 DUMMYV.SYNC 14 REMOCONIN 15 COLORROTARY COLORの切換制御用出力端子。 O - OP 16 HEADAMPSW HEADの切換制御用出力端子。 O- OP 17 ENVCMPIN 18 VIDEOHEADSW 19 Hi-FiHEADSW 20 LDMRVS 21 LDMFWD 22 LNBPROTECT BSアンテナ電源の家電留保誤用の入力端子。 I H − 23 MSSENSCTL メカステートSENSOR駆動用LEDの制御用出力端子。 O H − 24 CAPSTANMIDH CAPSTANMOTORの電源電圧切換制御用出力端子。 O H − 25 CAPSTANHIH CAPSTANMOTORの電源電圧切換制御用出力端子。 O H − 26 EXTMUTE 27 VCRPOWER 28 TVPOWER 29 T-RECLED 30 RECLED 31 ONTIMERLED 32 RENTAL/OTPBLED 初期設定によりRENTALLED、もしくはOTPBLEDの制御を行うための出力端子。 O L OP 33 TUNERCONTROL RECTUNERの選局ADD設定端子。 O H − 34 RESET RESET電圧検知用入力端子。 IL − 35 XCIN 36 XCOUT 37 VCC 38 XIN 39 XOUT 40 VSS 41 CSRECLED

42 STANDBYH

43 CLKSEL 44 OSCIN 45 OSCOUT OSD出力用クロック入力。 O- − 46 NUB 47 LNBPOWERH 48 BSPOWERH 49 OSDVSS 50 TABSW 51 SERVICE 52 SDIN 53 OSDVCC 54 HLF

REC側の選局用AFT電圧入力端子。（2TUNER時のみ使用。）本体KEY入力端子。本体KEY入力端子。 CAPSTANMOTORの正転/逆転切換制御用出力端子。 CAPSTANMOTORの駆動出力電流値の切換制御用出力端子。特殊再生時の疑似同期信号出力端子。リモコン波形入力端子。

4HEAD時の特殊再生時に用いる映像HEADを切り換える(SPorLP/SLP)ための入力端子。映像HEADAMP.用HEADSW信号出力端子。 Hi-Fi音声HEADAMP用HEADSW信号出力端子。 LOADINGMOTOR制御用出力端子。 LOADINGMOTOR制御用出力端子。

入力切換えSW:OUT1が切り替わる時に外部出力に対する音声MUTE用端子。 VCR部（DECK、TUNER、IF、YC、TV信号系、Hi-Fi）の電源制御用出力端子。 TV部（偏向系、SOUNDAMP）の電源制御用出力端子。 T-RECLED制御用出力端子。 RECLED制御用出力端子。 ONTIMERLED制御用出力端子。

時計カウント用のX'tal（32KHz）接続端子。時計カウント用のX'tal（32KHz）接続端子。電源電圧（5V）接続端子。システムクロック用のX'tal（12MHz）接続端子。システムクロック用のX'tal（12MHz）接続端子。 GNDに接続。 CS簡単RECLED制御端子。 H：TVPOWER、VCRPOWER、BSPOWERのどれかを"H"にする時に前出し200msで"H"にす

る。L：TVPOWER、VCRPOWER、BSPOWERの全てが"L"となる場合、200ms後にこの端子も"L"にする。

VCCに接続。 OSD出力用クロック入力。

GNDに接続。 BSアンテナ用電源制御出力端子。 BSチューナーへの電源制御。 GNDに接続。 TAPEの爪の有/無を検知するための入力端子。 SERVICEMODE用入力端子。 2TUNER時、REC側の選局用SD入力端子。 OSDスライサ電源入力端子。+5Vに接続。スライサ用フィルタ接続端子。

I - GND I- −

I- − OH − O3 − O3 −

IL −

I - GND O- − O- OP OH − OH −

OH − OH − OH − OL − OL − OL OP

I- − O- −

-- −

I- − O- −

-- −

OL OP

OH −

I- −

- - GND OH − OH −

-- −

I- − IL − I L GND

-- −

- - GND

F1-1

OEC7037A

NO. 端子名機能説明 I/O LOG 未

55 VHOLD 56 CVIN スライサ用複合ビデオ信号入力。 I - GND 57 NUA 58 HSYNC 59 VSYNC 60 OSDOUT 61 CENTERLED 62 B 63 G 64 R 65 CAPSTANFULL 66 VRECSTARTH 67 BSRECH 68 CPFG 69 TRICKPBH 70 VIDEOMUTE 71 CLK1 72 DATA1 73 IICOFF IICBUS通信用の全端子を切断するための入力端子。 I L PU 74 (JUSTCLOCK) 75 (AGC) 76 CAPSTANPWM 77 DRUMPWM 78 E/VMASK CMADVANCE/MOVIEADVANCE時の無入力画面検出に用いる入力端子。 I H − 79 REELS 供給側REELの回転検知用入力端子。 I H − 80 REELT 巻き取り側REELの回転検知用入力端子。 I H −

81 VCRMUTE

82 TVMUTE 83 FF/REWL

84 BILINGAL 85 POWERFAIL 86 CPFGAMPOUT 87 CAPSTANFG 88 AMPVSS 89 DRUMFG 90 DRUMPG 91 AMPVREFOUT 92 AMPVREFIN 93 C 94 CTL95 CTL+ 96 AMPC 97 CTLAMPOUT 98 AMPVCC 99 ANALOGVCC

100 C/NIN /DEW

スライサ用コンデンサ接続端子。

GNDに接続。水平同期信号入力端子。垂直同期信号入力端子。 OSD表示用BLANKING信号出力端子。 BLUEBACK時にHを出力する出力端子。 OSD表示用RGB信号出力端子。 OSD表示用RGB信号出力端子。 OSD表示用RGB信号出力端子。 CAPSTANMOTOR制御用出力端子。 HEADAMP.とAUDIO回路の記録動作を制御するための出力端子。 BSREC時にHを出力し、HI-FIICから出力される音声レベルを制御する端子。 CPFGMONITORTEST端子。 Y/CIC、およびHEADAMP.に特殊再生情報を伝達するための出力端子。ジャストクロック動作時(POWEROFF)外部出力に対する映像MUTE用出力端子。 IICBUS通信用クロック波形出力端。 IICBUS通信用データ波形入出力端子。

日本向け時のJUSTCLOCK（時計自動補正）用入力端子。 2TUNER時のREC用IFのAGC調整用PWM出力端子。 CAPSTANMOTORのERROR信号用PWM出力端子。 DRUMMOTORのERROR信号用PWM出力端子。

選局時、入力切り換え時、特殊再生時、TVMONITOR切り換え時等にMUTE動作を行うための出力端子。

MUTEKEY押下時、TVPOWERON/OFF切り換え時、SD無入力時、VCRMUTEがHの時に MUTE動作を行うための出力端子。

外付け回路によるCTLのF特を切り換えるための出力端子。地上波、RECTUNER側のBILINGAL判別端子停電検知用入力端子。 CAPSTANFG信号のAMP出力端子。 CAPSTANFG信号のAMP入力端子。増幅、波形整形処理が行われた波形が入力される。 ANALOGAMPの電源入力端子。GNDに接続する。 DRUMFG信号のAMP入力端子。増幅、波形整形処理が行われた波形が入力される。 DRUMPG信号のAMP入力端子。増幅、波形整形処理が行われた波形が入力される。 ANALOGAMP基準電源出力端子。電位安定のためにコンデンサーを接続する。 ANALOGAMP基準電源入力端子。電位安定のためコンデンサーを接続する。 ANALOGAMP使用時の台形波形作成用コンデンサ接続端子。 CTL信号の入出力端子。CTLHEAD（-）と接続。 CTL信号の入出力端子。CTLHEAD（+）と接続。 CTLAMPのAC接地端子。 CTLAMP回路の出力端子とCTLシュミット回路の入力端子を兼用している端子。 ANALOGAMPの電源入力端子。+5Vに接続。一般回路用基準電源端子。+5Vに接続。 BSアンテナ入力レベル表示用の入力端子。

- - GND

IL −

IL − OH − OH − OH − OH − OH − O3 − OH − 0H − OH − OH − OH − OL −

I/O L −

I - GND OH − O- − O- −

OH −

OH − OL −

IH−

IL − O- −

I- −

-- −

I- −

I- − O- −

I- −

I/O - − I/O - −

-- −

O- −

-- −

IH−

※ポートの未使用時の処理は表中の未の欄に従う。なお、各記号の意味は下記の通りとする。 GND：GNDに接続 OP：OPEN PU：PULLUP PD：PULLDOWN

F1-2

サーボタイミングチャート

IC1001(OEC7037A)

DPG(0PIN DFG*9PIN

H.SW.P !8PIN

V-SYNC(E-E) %9PIN

RECCTL(REC) (7PIN

V-SYNC(TRICKPB) !3PIN

※テープスピードにより波形は変わります。

CH1

CH2

F2-1

システムスイッチモード

LOAD方向（FWD）

受光

EOT

BOT

MSSENA

MSSENB

ローディングアーム

T ブレーキ

遮光受光遮光受光 (H) 遮光 (L) 受光遮光

FWD

RVS

EJECT

UNLOAD STP3 VSR F.SLOW PB/STP STP2 FF/REW

ヘッドクリーニング

：キャプスタン回転FWD方向：キャプスタン回転RVS方向

圧着

PB SLOWなど：サーボへの速度指示

：メカ移動及びキャプスタン回転：メカ移動（キャプスタンは回転せず）

クラッチ直結

圧着ピンチローラー

Sブレーキ

テープイン

POWEROFF

STP→FF/REW

FF/REW→STP

POWERON→PB

CASSETTEDOWN

FWD

(MSSENAが遮光→受光となる事でカセット INを検出)

TAPELOADING

RVS

(VCP)

(録再機)

STP3→PB

FWD

PB/STP→STP3

FWD

FF/REW

FF/REW →PB/STP

FWD

PB

F2-2

半導体外形図一覧表

4

ダイオード

CATHODE

ANODE

1S2472T-77 11E1N-TA1B2 10ELS6TA1B2 SID1050CM EM-553-F1T ENC201D-10A-Q5 1SS133T-77 11EQS04N-TA1B2 21DQ09N-TA2B1 EM-553-F9T HZ11B3L TD 11ES1N-TA1B2 RM11C EQ-552-F1T HZ27-1L TD 30DF6-FC MTZJ12B T-77 RD12FB-T7 MTZJ13B T-77 MTZJ27B T-77 MTZJ30B T-77 MTZJ5.1B T-77 MTZJ5.6B T-77 MTZJ9.1B T-72 SB10-03A3

CATHODE

ANODE

IC

1

20PIN 24PIN 64PIN 8PIN 8PIN 16PIN

M62420SP LA75691 AN3672NFBP LA6358NML-TP-T1 M24C04-BN6 TC90A45F

1

100PIN NJM2903M LA71170M-MPB

1

2

3

3PIN 3PIN 3PIN 8PIN 10PIN 4PIN

PST600HMT NJM7805FA KIA7815PI BA6955AN LA7210 PQ09RD08

1

5

5PIN 64PIN 12PIN 4PIN 7PIN

STR-F6624 CXA2069Q AN7522 ON3171R LA7840

1

2

3

NJM7806FA 21PIN NJM7812FA TA8874Z

1

80PIN

LA76814BM-MPB

100PIN

OEC7037A

1

2

3

1

G-1

トランジスター

C

G

A

K

E

C

B 2SA1371(D,E)-AE DTC114TSTP 2SD2396(J,K) GP1S566 2SC2621(D,E)-RAC GP1S94L 2SA733(C)-T_Q 2SA984K-AA 2SB892(S,T)-AE 2SC1317(Q,R,S)-T 2SC2001(C)-T_L 2SC2274-AA 2SC2909(S,T)-AA 2SC3000-AA 2SC945(C)-T(P,Q)

B

E

2SB1134R 2SC4160-OEC-YAC11 DTC114ESTP 2SC4217(D,E)-RAC 2SD2499 DTA124EKAT146 2SA1037AKT146R,S

B

C

E

I

O

E

B

E

C

B

K

B

E

C

E

C

B

G

O

DTC114EKAT146 2SC2412KT146 R,S DTC124EKAT146 DTC143EKAT146

I

E

A

C

E

C

B

G-2

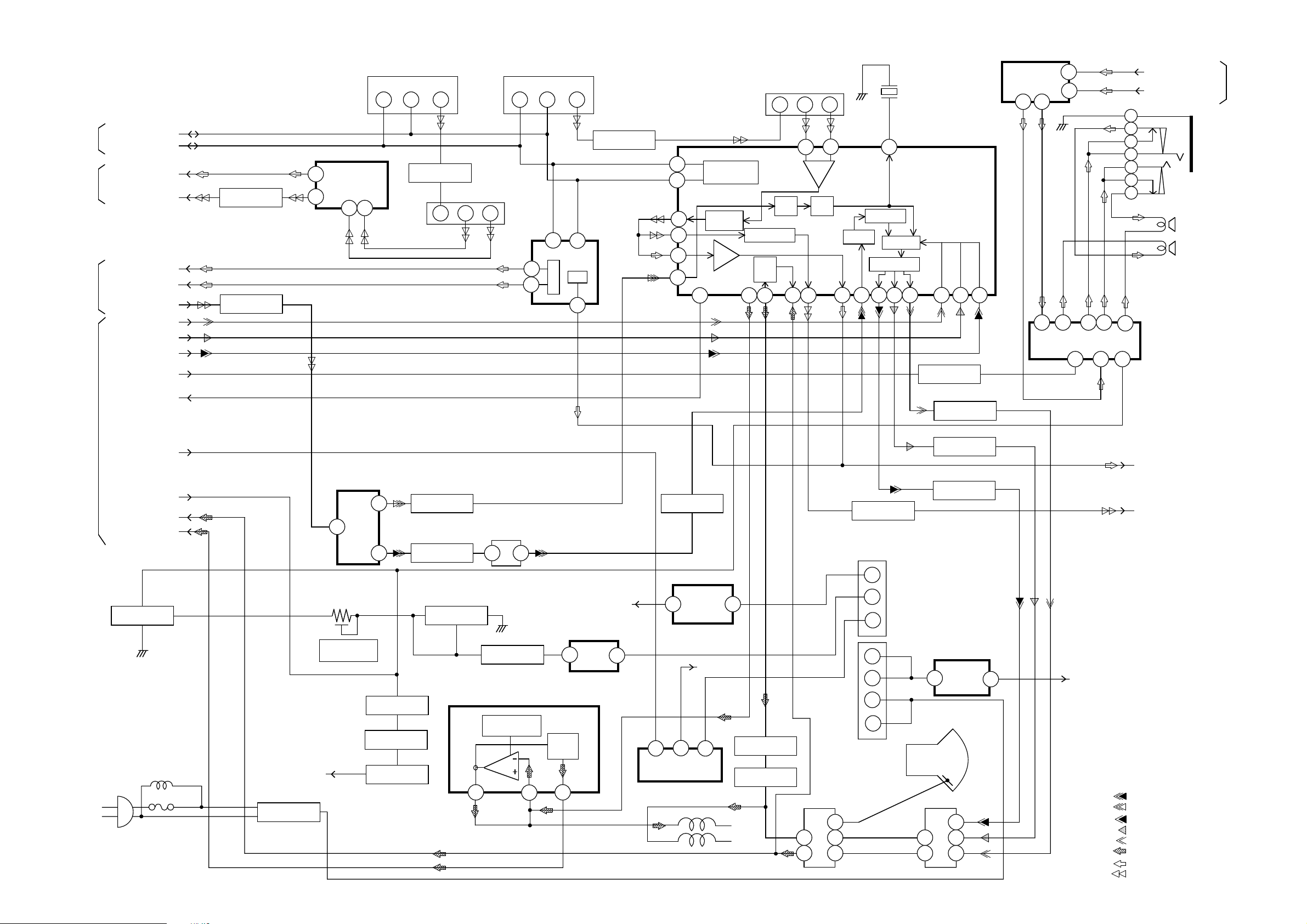

テレビ部ブロックダイヤグラム

MICON/OPE./ FRONT JACK

Y/C/AUDIO/

HEAD AMP/

HIFI STEREO

BS/AV/

VCR POWER

SWD VIDEO 1

SDA

SCL1

TU.A.OUT 2

TU.V.OUT 2

ST AUDIO L

ST AUDIO R

OSD B OSD G OSD R

TV A MUTE

Q6001

BUFFER

Q901

BUFFER

IC6001 LA75691

24

VIF/SIF

6

19

18

TU6001

SCL

4

SDA

5

Q6002

IF

11

PRE AMP

143

TU601

SAW FILTER CF6002

STEREO IC6602 TA8874Z

SCL

4

TONE CTL IC301 M62420SP

1 5 4 3 2 6 7

10

SWD A IN L 1

SWD A IN R 1

SPEAKER

BS/AV/ VCR POWER

HEAD

PHONE

SAW FILTER CF601

143

AMP

1ST

SW. VIDEO

AFC 2ND

26

30

33

78

56

AMP

VIF

AMP

1ST

79

75

BRI/CON

TRAP

52

5

4

IF

11

3

BPF

MATRIX

12

Q601

PRE AMP

10

69

54

9

67 68

INTERFACE

BUS

AMP

VIDEO

AMF

LIM

38

SDA

9 8

X604

3.579545MHZ

CHROMA/IF IC604 LA76814BM-MPB

47

SW.

RGB OUT

17

18 19

14 13

14 7

12

19

2

4

6

12

SOUND AMP

Q351

89

IC352 AN7522

5

MUTE

MICON/OPE./ FRONT JACK

AC IN

X-RAY

VCR POWER-H

TV POWER-H

HD VD

Q513

SW.

DEGAUSS COIL

P.CON 125V

D501~D504

RECTIFIER

IC901 TC90A45F

4

DIGITAL COM

VR502

CONSTANT

VOLTAGE

13

FILTER

15

Q501

100V SW

Q502

100V DRIVE

Q503

100V DRIVE

Q903

BUFFER

Q902

BUFFER

DL901

3 10

Q506

5V SW.

Q507

FEED BACK

SW.

V. OUTPUT IC401 LA7840

THERMAL

PROTECTION

AMP

Q806

BLUE AMP

Q805

GREEN AMP

MICON/OPE./ FRONT JACK

BS/AV/ VCR POWER

ST BY 6V

Q603

BUFFER

IC502 NJM7806FA

6V POWER REG.

Q804

Q602

BUFFER

T501

12

13

2

9

RED AMP

TU A OUT 1

TU V OUT 1

IC506 ON3171R

FEED

2

BACK

PUMP UP

5

72

3

41

9V REG.

IC503 PQ09RD08

2

P.CON+9V

Q405

Q406

H. DRIVE

H. OUTPUT

9

8

3

4

T502

FB401

HV

DY

10

EF

G2

2

IC505 NJM7806FA

6V

1

POWER REG.

CRT

J801

8 6

F

7

11

3

AT+6V

輝度信号カラー信号赤信号緑信号青信号偏向信号音声信号チューナービデオ信号

H-1

Y／C／オーディオ／ヘッドアンプ／HIFIステレオブロックダイヤグラム

CP4001

9

(R)

HF1 HF COM

8

HF2 (L)

CYL

7

SP-CH1 (R)

6 5

SP COM

SP-CH2 (L)

4

MICON/OPE./ FRONT JACK

TV

HIFI H.SW

SCL

SDA

H.SW

TU.A.OUT 2

HIFI AUDIO DEM IC5501 AN3672NFBP

42 43

48

27 24 22 21

H

L

RCH

BPF LCH

BPF

4.5M

TRAPFMDEMO

PN R

LCH SW

53 576162

76 64 63

PN R

RCH SW

15

10

3

1

X4001

3.579545MHz

SWD A IN L 2

SWD A IN R 2

BS A IN L

BS A IN R

H AUDIO OUT L H AUDIO OUT R SWD VIDEO 2

Y/C VIDEO

BS/AV/ VCR POWER

A/C HEAD

F/E HEAD

CP4005

1

AE HEAD (+)

2

AE HEAD (-)

AUDIO REC

5 6

AUDIO PB

CP4004

FE HEAD (HOT)1

2

FE HEAD (GND)

L4001

ALC

82

84

3 2

L4003

5 2 4

Q4005

SW

3 1

Q4006

BIAS OSC

85

99

98

C

AUTO

BIAS

Y

REC

FM AGC

Y/C MIX

38 36

TU.V.OUT 2 TV

97

REC AMP

96

LINE AMP

4

2311 24 29

Y/C/A/H.AMP IC4001 LA71170M-MPB

録画輝度信号再生輝度信号

Q4011

BUFFER

録画カラー信号再生カラー信号チューナービデオ信号音声信号（録画）音声信号（再生）

H-2

マイコン／オペレーション／フロントジャックブロックダイヤグラム

3

4

TSD

P.CON 5V

Q1005 REEL SENS.

7

4

REC/OTRSTOP/EJECTPLAY

D1003

OS753

POWER ON/OFF

CH DOWNCH UPVOL. UPVOL. DOWN

Q1022

123

SW

3

EOT

20

LDM-RVS

21

LDM-FWD

87

CAP-FG

90

DRUM-PG

89

DRUM-FG

AT+5.6V

赤信号緑信号青信号偏向信号音声信号（録画）キャプスタンAFC信号シリンダーAFC信号シリンダーAPC信号

CP1005

1

EOT

2

VCC

REW

CP1006

2

BOT

4

LDM+

3

LDM-

CP1005

CYL PG

1

CYL FG

3 5

CYL DRIVE

CP1004

3 5

VCO 6 8

DECK

MICRO

MOTOR

CAPSTAN

DD UNIT

BS/AV/VCR POWER

I LIMIT

FG VCC(5V)

PLAY BACK

FF/CUE

Q1001 REEL SENS.

CAP VCO

1 3

2

4

LOADING MOTOR DRIVE IC1003 BA6955AN

POWER

SAVE

2

1

2

CONTROL LOGIC

5

AT+5V

80 79 77 71 72 61 59

REEL-T

REEL-S

DRUM PWM

CAP-LIMIT

BOT

12 1014

4

REMOCON-IN

KEY B

KEY A

9

MS SENS-CTL

23 28 2927

74

IIC CLK1

IIC DATA

JUST CLOCK

SYSCON TIMER SERVO IC1001 OEC7037A

MS SENS B

Q1002

SW

23

4

1

Q1003 MS SEN B

JUST CLOCK IC1101 LA6358MMI

7 3

Q1015

58

V-SYNC

CENT LED

MS SENS A

12

2

1

Q1009 MS SEN A

H/C-SYNC

TV POWER

3

4

BUFFER

VCR POWER

Q1030

REC LED

30

REC LED SW

18 19

HIFI H.SW

VIDEO H.SW

T-REC LED

Q1029 T-REC LED SW

D793

D791

Q1016

BUFFER

BS POWER-H

LNB POWER-H

X-OUT(12MHz)

X-IN(12MHz)

XC OUT(32KHz)

XC-IN(32KHz)

OTPB LED

ON TIMER LED

CS LED

Q1018

SW

Q1017

SW

D792

D794

D795

SCL SDA

H.SW HIFI H.SW

Y/C/AUDIO/ HEAD AMP/ HIFI STEREO

SDA SCL 1

LNB POWER-H BS POWER-H

TU A OUT1

VD

HD

BS/AV/ VCR POWER

SCL 1 SDA

48 47

62

B

63

G

64

R

Q1032

85

39

38 36

35

SW

X1001 12MHz

X1002

VCR POWER-H TV POWER-H

OSD B OSD G OSD R

X-RAYPOWER FAIL L

TV

32.768KHz

32 31 41

Q1027

SW

Q758

PLAY BACK

LED SW

AT+5V

Q1033

CS LED SW

D752

Q1035

BS LED SW

D751

Q1031

ON TIMER

LED SW

BS+5V

H-3

BS／AV／ビデオ部電源ブロックダイヤグラム

MICON/OPE./ FRONT JACK

SDA 1

SCL

J4201

2 4 5

7

9 10 11

TU7701

22 21 20 19 17 16

Q4204

BUFFER

7 5 18 6 4 1

Q4209

AMP

52

AUDIO OUT L AUDIO OUT R

54

VIDEO OUT

53

63

DEC V IN

62

DEC A IN L DEC A IN R

64

4

BS A IN R

45 43

44

SWD A IN L 1

SWD A IN R 1

SWD VIDEO 1

4041 38 34 33

SWD A IN L 2

SWD A IN R 2

SWD VIDEO 2

AV SW IC4201 CXA2069Q

SDA

SCL 1

H AUDIO OUT R

H AUDIO OUT L

Y/C VIDEO

ST AUDIO R

TU V OUT 1 ST AUDIO L

25 23 22

31 30 29

SWD A IN R 1 SWD VIDEO 1

SWD A IN L 1

SWD VIDEO 2 SWD A IN R 2 SWD A IN L 2

BS A IN L

BS A IN R

H AUDIO OUT R H AUDIO OUT L Y/C VIDEO

ST AUDIO R TU V OUT 1 ST AUDIO L

TV

Y/C/AUDIO/ HEAD AMP/ HIFI STEREO

TV

MICON/OPE./ FRONT JACK

J4202

2

4

5

6

8 10 11

LNB POWER H

BS POWER H

STAND BY 6V

Q4205

BUFFER

Q1023

Q1034

UNREG+9V

Q1008

Q1006

P.CON SW

SW

Q1024

DRIVER

Q1010

DRIVER

Q1026

DRIVER

Q1019

P.CON 5V

DRIVER

Q1025

SW

5V REG IC1004 NJM7805FA

1

Q1011

Q1012

3

CAP VCC

DRIVER

CAP VCC

ADJ

P.CON 5V

15V REG IC1006 KIA7815PI

1

3

VIDEO

1

60

REAR V IN

59

REAR A IN L REAR A IN R

61

Q4207

BS A IN L

2

AMP

J701

FRONT 2 V IN

FRONT 2 A IN L

FRONT 2 A IN R

8 11

9

62

4

FRONT 3 V IN

FRONT 3 A IN R

FRONT 3 A IN L

1615 18

7

62

4

J702

7

音声信号（録画）チューナービデオ信号

MICON/OPE./ FRONT JACK

CAP VCO

H-4

基板部品配置図

チョークコイル基板

L505

CP504

SW796

SW797

SW798

オペレーション基板

CD757

Q758

L751

R758

W001

R778 C781

SW751

CP702

W002

C752

D795

SW750

C779

R780

R775R776R777

SW799

R771

R772

R773

R774

C755

W807

R793

R754

CP701A

SW794SW793SW792SW791SW795

R752

R761

LED基板 AV基板

R751

D752

D751

CP701B

D791

D793

D792 D794

C751

W805

OS753

R794

C383

CD350

J351

R382

R381

R383

R380

C381

R713

W802

CD353

C705

R715

J702

C706

R704

R711

W804

R714 R712

C702

C701

J701

R709

R702

デッキ基板

CP101

CP102

Q101 Q102

I-1

ABC D E F GH

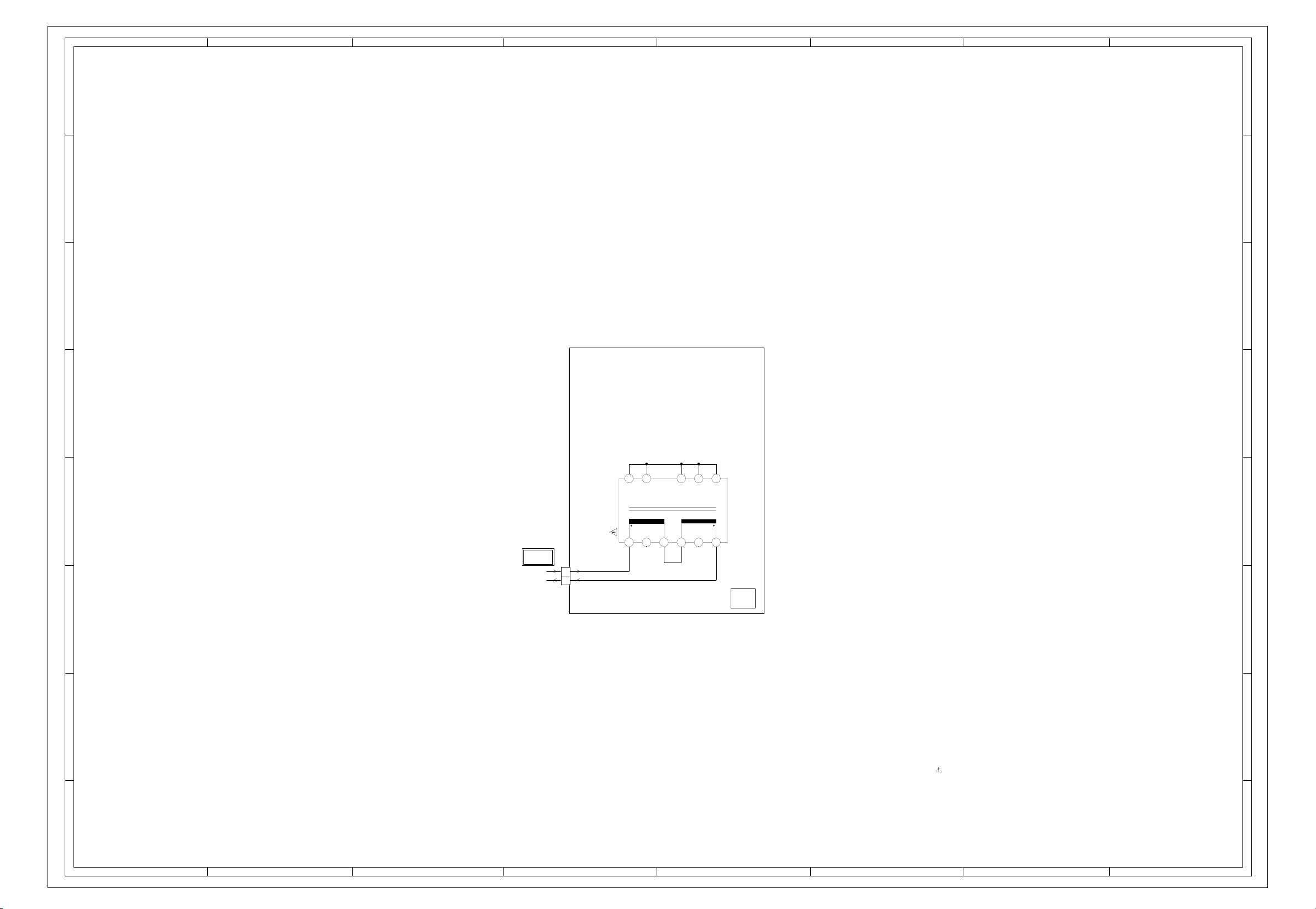

チョークコイル基本回路図

8

7

6

7

6

(CHOKE COIL PCB)

5

1.0 1.0 1.0 1.01.0

11

12

8

9

5

4

L505 TS10L3

1

2

3

4

5

67

NC

PCB080 TE7935

FROM/TO

TV POWER

COIL IN

COIL OUT

1

2

CP504(CD504) TS-80P-02-V1

69.0 69.8 71.0

69.8

NC

3

2

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、

1

セットと多少異なることがあります。

4

3

2

1

ABC D E F GH

I-2

ABC D E F GH

オペレーション／フロントジャック基本回路図

8

7

CP702

IMSA-9272B-204A-T

1

GND

2

GND

3

GND

4

GND

6

5

FROM/TO MICON

CD757 CH2C068A

(CP1013)

1

REMOCON OUT

2

GND

3

AT 5V

4

POWER ON L

5

PLAY LED

6

KEY A

7

T-REC LED

8

REC LED

9

KEY B

10

ON TIMER LED

11

BS ON L

12

CS LED

C781

0.001 B

C779

0.001 B

CH DOWN

SW751

SKHVBED010

POWER ON/OFF

R775

820

SW799

SKHVBED010

(OPERATION PCB)

R778

820

REC/OTR

R7761KR777

1.5K

SW798

CH UP

SW796

VOL UP

SKHVBED010

R7711KR772

SW795

SKHVBED010

SW797

VOL DOWN

SKHVBED010

SW791

SKHVBED010

STOP/EJECT

R780

2.7K

SW750

PLAY BACK

1.5K

PLAY

SKHVBED010

SW792

R773

2.7K

SW793

FF/CUE

SKHVBED010

R774

5.6K

REW

SW794

SKHVBED010

L751

C755

SKHVBED010

220uH

2206.3V KS C752

W807

0

PLAY BACK LED SW

DTC114TS

0.1 F

0

Q758

(LED PCB)

270

R793

D751

EQ-552-F1T

R752

CS LED

270

D752

EQ-552-F1T

270

W805

R761

POWER

D792

EQ-552-F1T

D791

C751

T-REC

5.1

100P B

270

R754

3.1

270

R758

PLAY BACK

CP701A IMSA-9272B-210A-T

REMOCON OUT

REMOCON +B

POWER ON L

AT 5V

T-REC LED

ON TIMER LED

REC LED

GND

CS LED

D795

EM-553-F9T

1

2

3

4

5

6

7

8

9

10

CP701B

IMSA-9162S-10C-T

1

REMOCON OUT

2

REMOCON +B

3

POWER ON L

4

AT 5V

5

T-REC LED

6

ON TIMER LED

7

REC LED

8

GND

9

BS ON LBS ON L

10

CS LED

EQ-552-F1T

0

GND

3

B+

2

Vout

1

OS753

PIC-28143TH5

D793

REC/OTR

EQ-552-F1T

R794

ON TIMER/ST-BY

R751

BS LED

D794

EM-553-F1T

270

8

7

6

5

PCB030 TE9981

PCB200 TE9988

(AV PCB)

J351

HSJ2630-010070

1

4

FROM/TO SOUND AMP

CD350 CH26003A

(CP350)

1

SOUND R+

2

SP OUT R

3

4

5

6

SOUND GND

SP OUT L

SOUND L+

SOUND_GND

3

R709

R711

R712

R714

100

R713

100

R715

100

J702

JPJ1187-010010

R704

75 1/4W

123

E

FRONT 3

AUDIO LVIDEO AUDIO R

W802

NC

HEHEH

6

4

7

5

FROM/TO BS/AV

CD353 CH2B030A

(CP4201)

1

FRONT 2 V IN

2

GND

3

FRONT 2 A IN L

4

GND

5

FRONT 2 A IN R

6

GND

7

FRONT 3 V IN

8

GND

9

2

FRONT 3 A IN L

10

FRONT 3 A IN R

11

GND

C381

C383

220 1/4W

4716V KS

0.01 F

C706

470P B

R381

R382

220 1/4W

R383

C705

R380

220 1/4W

470P B

5

4

3

2

6

7

C702

470P B

W804

J701

R702

75 1/4W

JPJ1187-010010

123

E

AUDIO LVIDEO AUDIO R

4

FRONT 2

NC

HEHEH

6

7

5

C701

PCB250 TE9989

4

3

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

470P B

2

チューナービデオ信号

CAUTION: DIGITAL TRANSISTOR

音声信号

1

ABC D E F GH

I-3

ABC D E F GH

デッキ基本回路図

8

7

LOADING MOTOR

M101

8

7

(DECK PCB)

S105

S106

FROM/TO MICON

CP102

(CD1005)

173979-2

2

VCC

EOT

1

5.1

0

BOT SENSOR Q101 RPT-38PB113

5.1

0

EOT SENSOR Q102 RPT-38PB113

PCB550

VE8851

6

5

4

3

6

S102S101 S104S103

5

FROM/TO MICON

CP101

(CP1006)

52044-0445

LDM+

1

2

LDM-

3

BOT

4

VCC

4

3

2

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

1

2

1

ABC D E F GH

I-4

基板部品配置図

シスコン／IF／コム基板

C1086

R1019

Q1035

Q1031

Q1030

Q1029

Q1002

R1112

C1105

C1014

Q1101

R1111

R6509

R6505

R902

R1110

R1006

R6513

R6501R6502

C904

C906

C908

R1106

R6512

Q6501

C6501

C6502

C905

C925

R914 C910

Q904

R1051

R1011

R6516

R6504

R6503

R6506

IC901

C911

C909

R1066

C1101

R6508

C6505

C6508

W803

R1050

R1087

R1105

C1102

R1104

R1103

C1017

R6507

R916

C1103

R1108R1107

IC1101

R1015

R6026 R6023

R6019

R917

C1104

R1040

C6002

C6021

C913

R909

R910

R1109

C6020

R6024

C901

R913

R911

Q1033

R5553

R6022

C6022

C6016

L6003

R6021

C6018

C902

C912

Q903

C924

R1083

C1026

C1087

R5556R5552

C6014

R6016

Q901

W832

R918

R1049

C1040

IC5551

R6015

W811

W855

W831

R912

C1048

R6003

C6011

C917

Q902

C1088

C1049

W875

R1044

R6001

C921

C1079 C1078

C1050

C1046

C1030

R1045

R6007

W804

Q6001

C6008

R901

C920

C1047

R6006

R6008R6010

R903

C918

C1060

R904

W865

R906

31

R1032

C1061

C922

R905

Q1017

51

C1034

Q1018

C1072

IC1001

C1035

R1031

Q1022

C1073

C1027

1

Q1032

R1080

C1089

C1041

R1039

Q1004

81

W839

W859

C1010

Q1016

C1031

R1092

Q1014

W845W846

C1022

R1017

R1033

C1038

C4038

R4044

R4074

C5502

C1019

R1007

C1008

C1013

C1053

R1034

Q4008

R1012

R1004

R1091

Q1015

R1058

W866

C4075

R4052

C4019

R5521 R5520

R1059

C1055

C4032

R4047

W817

C1005

Q4210

R4212

R1067

R1072

R1089

R1056

R1055

C4059

R4048

C5522

C1029

R1020

R1090

C1044

C1006

Q4010

C4047

C1064

C1028 C1051

C1062

C1070

W854

R4024

R4061

Q4012

R4040

C4034

R4027

R1029

C1071

R1088

C4042

C4033

R1053

C1076

R4056

R4080

C4072

C4074

C4061

C4054

Q1027

C1092

R4055

C4060

C4056

R4036 R4037 R4032

C4064

C4079

R4028

C1091

51

C1084

R1070

C1066

C1090

R4062

W863

W853

Q4011

R4053 C4057

31

R5517

R4063

IC4001

C5530 R5510

C5519

R5504

R5519

Q4013

C4024

R4057

81

C4021

W838

R4051

C5503

C1085

Q4007

C4049

C4077

R4049

Q4009

R4046

C4011

C5557

49

C4045

C4052

R4050

1

C5556

C5540

R5502

C1033

C4086

R4045

C4043

R4043

C5513

Q604

R4041

R4042

C4030

R4021 C4018

33

IC5501

1

R1003

R4038

C4044

R4030

C4017

C4013

C5541

C4009 C4008 R4015

C4036

R4018

W849

C4031

C4022

R4023

R4022

R4009

17

C5524

C5549

R4035

C4037

R4031

R4012

W869

R4026

R4008

W824

C5527

R4004

R4010

R4059

C5551

R5508

C1057

R4001

R4070

W823

C5543

C5554

R5507

R4016

W135

C5542

C5533

W119

C1002

R4060

R4003

W852

C4005

C5544

W316

C5553

C5546

R4058

C5545

R4006

R5516

R1069

R4002

C4002

S807Y

S807X

R5514

R4005 C4001

Q1026

Q1034

R5503

R1037

Q1012

R1038

Q1008

R1035

Q1023

R1086

R1071

R1014

R5505

R1073 Q1025

R1085

C4226

C4225

C4217

C662

C665

R355

R1084

Q1006

C661

C4218 C4224

C4239

R4216

R651

C668

R649

C675

Q351

C4240

R4219

20

R4234

C674

R359

C4223

R1065

C1093

C640

R6027

R631

C4238

C4237

33

R4235

R4224

R1061

IC4201

R637 R643

C6030

R7701

R4248

R4243

1

R4207

C625

R7702

R671

C646

R645

Q4209

R4239

C4231

C629

R670

C653

C6026

R4244

Q4207

52

R311

C308

C627

R669

R641

R4246

C313

C317

C622

C648

R4245 C4244

R302

R307

C304

R622

25

R648

R639

C644

R635R636

Q6003

R6032

R4241

C305

C303

R610

R627

R646

R6033

R4247

R316 C321

C320

R305

C655

R603

R653

R624

C642

C601

R6034

C4242

C316

R306

C641

R4240

R4236

Q4203

C302

R313

R310

C608

C649

C620

R620

IC604

41

R675

R672 Q603

R4242

R304

C363

R309

C606

R607

1

R6031

C4236

R4203

R4229

R351

R314

R608

L609

C616

C630

R6602

R6601

C6027

R4215

R4231 Q4208

C362

C602

R614

R4232

R352

64

R621

C669

C6627

C7703

R4210

Q4202

Q4205

C657

C615

C613

R4218

W825

R647

R613

C1069

R625

Q4204

R4214

R663

W864

C614

C670

R6613

R4228

R4202

R4208

R4204

R662

R612

C609

C647 R619

C6633C6632

C6601

R611

C671

R4201

R654

Q602

C663R644

C6630

R4206

R616

R4223

R4211

R4225

R606 C604

R665

C7701

C4234C4235

C4204

C4233

C4202

C4232

I-5

基板部品配置図

シスコン／IF／コム基板

W036

TP1001

W038

W871

C916

W047

W028

C1032

D1011

W003

W012

SW1001

L901

W048

W043

W822

D1006

C1059

C1003_1

W042

L902

W826

C903

W045

W049

C1058

W007

R1047

R1079

W041

C1023

W008

C6506

C6504

X6501

IC6501

W040

W024

C6507

C907

R1046

Q1003

W015 W017

W009

CY901

C1021

W019

W026

R1018

D6501

W020

R1027

C6503

IC6001

CF6003

DL901

Q1009

D1101

IC1002

W021

W011

W010

CY6001

Q6002

C6510

L6501

R1002

W013

CF6002

X1001

W018W022

W002

W004

L6007

W023

Q1001

L6006

L6008

W027

W812

W029

W031

W314

L5501

W001

W833

L904

W097

W016

R6020

Q1005

W014

L1001

W082

R6025

C6006

C6017

W856

W044

C914

L903

W046 W050

W051

W030

W032

W033

W034

W035 W037 W039

X1002

W025

W090

W089

W091

IC1099

R1001

W065

L4010L4009

R6013

R6002

C6010

W805

C6013

C6015

CF6001

W066

L6001

C6009

W309

W006

W095

L4012

W098

W084

W005

R1081

W092

W094

L4011

W086

R1016

D1015

W819

W106

W307

W104

C4065

W069 W070

W060

D1003

C4085

W093

W842

W057

W064

W099

R1013

R1009

W072

W074

W053

W313

W062

CC001

C1075

W100

W052

W101

W087

C4041

W063

W111

W102

W081

C4070

W837

R4017

W056

C4069

W061

C4246

W113

C1024

W096

W109

W080

C1039

C4050

C4046

C5505

W114

W083

R4019

R4054

W115

C1020

R1008

W077

W303

C4062

C4039

C4023

L5503

C5501

CD1005

W220

W116

R1028

W085

C4053

L4014

C4029

R4029

TP1002

TP5502

C1018

W107

W078

W088

C4063

C4051

W295

C5517

TP4001

W112

R1048

W103

W079

R4020

C4078

W054

C5552

C5510

W117

C1015

C1016

W076

D4001

C4073

W828

W071

L4006

W073

W058

R4025

W075

W067

C5512

R1024

W110

W302

W068

C4027

C5520

L5506

W105 W108

W168

C4058

C5523

C1007

R1042

W167

W129

X4001

C5555

C5518

W124

W147

W181

R1010

W164

W137

W815

C4068

0

4

W162

W138

C5531

4

0

D1016

C1004

W165

W136

C4071

L5504

C5504

C

P

W173

W298

W166

R4014

C4067

C5516

R5501

W170

CP1004

W146

W148

W161

W160

L4008

C4007

W121

W123

W171

W172

W178

W180

W159

C4076

C5534

W122

CP1013

W176

W151

W169

C4048

C4016

C5536

C5511

R4233

W150

R1062

C4040

L4005

W306

W149

R4039

W131

C5538

W152

W125

W153

C4228

Q4006

L4007

C4012

W873

D5503

W126

W174

W179

W154

W860

C4035

C4025

L5505

C5550

L5502

CP1006

W158

W155

L4004

C4028

C4010

C4015

CP4001_1

C5529

C5525

C607

C1001

D1001

W156

C4003

Q4005

L5507

W143

C4006

W132

W134

C5548

C5526

D5502

CP4201

IC1003

R1005

D1005

L4003

Q4002

L4015

W301

W157

CP4005

W139

Q4003

C5532

W120

D1007

D1004

W851

CP1005_1

W142 W145

W144

L4002

R4007

L4001

C5547

W175

W297

Q4001

W140

W133

C5537

C5539

W221

W308

C1042

W229

W127

W203

D1010

Q1011

W230

TP5501

R1036

W231

D1014 W238

W185

W195 W197

D5501

W200

W201

C1043

C1065

W232

W290 W235

W225 W850

S805X

W219

CP303

W239

W240

W304

W312

CD605

Q1024

Q1010

C1094

R1068

W214

CD1003

W224W223

D4010

W294

W858

W296

C360

R301

W188

W190

W293

CC002

R1076

L1002

W209

W216

D1019

R676D606

C611

W184

W186

R1077

R1082

C1068

W218

D602

W206

W217

W191

C1056

D1020

IC601

D604

L612

W192

HS1002

W242

R1078

W196

Q605

CD1006

HS1003

W237 W207

D603

R650

W189

C351

D1012

W245

IC1004

W228 W233 W234

W208

W210

C1037

D1008

W198

C645

R630

CD601

CX6001

TU6001

W193

S805Y

W870

W226

Q1019

R652

D605

W194

W241

IC1006

W310

W227

W211

C1036

R628

C633

R632 R666

C654

R638

C1067

W236

C4216

W204

L6602

CP350

W215

W300

CD602

D601

W205

R642

R673

R633

W840 W841 W843

C652

W182

C1045

W212 W213

C636

C664

W199

C6025

C4230

R674

W222

W287

W269

C623

R655

R640

W292

C357

C4243

C306

C635

C638

W246

C650

W187

W248

W252

W281

L4203

C309

C307

W247

C634

C643

W253

W289

W277

L605

L611

C632

W254

W276

L303

L606

C361

W273

R303

C311

Q601

C651

C353

W244

C4241

W274

C4201

C315

C314

C656

R609

X604

L6004

R6029

W275

C621

HS351

W285 W834

L4202

L302

R308

IC301

C659

C6620

W311

D4215

C4215

C312

C301

TU601

W258 W259

C6629

W282

W288

C356

R604

C660

C6623

W255

C354

R353

C352

C4221

C4219

W278

C4205

CF601_1

C6621

W257

W284

IC352

R4226

C355

CD604

W266

W267

TP602

R626

C6628

R6610

W256

D353 D350

C7702

C4227

C4222

C4220

C358

C6626

S808Y

C4210

TP4201

W305

R602

C624

L602

C626

C6622

C6625

C6001

C4209

D352

C605

W265

W271

C617

IC6602

S808X

D7701

C4214

C4207

W802

C4213

W809

L607

X6601

R6611

W829

W286

W272

C4208

J4201

C4211

J4202

C4203

R4222

W270

L610

C6619

W279

W280

W262 W264

W830

C618

W250

C6631

CP603

D351

D7702

R4205

W263

L603

W268

C5558

C5559

W261

W251

W283

W260

CX901

TU7701

C5528 C5535

TP6603

R6603

W249

C6617

I-6

基板部品配置図

シスコン／IF／コム基板

W036

TP1001

W038

W871

C1086

C916

W047

W028

C1032

D1011

W003

W012

Q1035

SW1001

L901

W048

R1019

W043

Q1031

Q1030

Q1029

W822

D1006

R1112

C1105

C1059

C1003_1

W042

L902

W049

Q1002

Q1101

R1111

C1014

W826

R6509

R902

C903

W045

C1058

C1023

R1006

W007

R6505

R6501R6502

C6504

C904

C906

C908

R1047

R1079

R1106

R1110

W041

W024

W008

R6513

Q6501

C6506

X6501

C6501

IC6501

C905

C925

C907

R914 C910

Q904

R1046

W040

R1051

W009

R1011

C6507

R6512

R6504

R6503

C6502

R6506

C909

CY901

Q1003

R1066

C1101

C1021

W015

W017

W019

W026

R6516

C6505

C6508

IC901

C911

W803

R1050

C1102

R1103

C1017

R1018

D6501

R6508

C6503

R6507

DL901

R916

R1087

C1103

R1105

R1108R1107

IC1101

R1104

D1101

IC1002

R1015

W020

W021

R1027

W010

CY6001

R6026 R6023

Q6002

R6019

C6510

L6501

IC6001

CF6003

R917

Q1009

C1104

R1040

W011

W013

C6002

C6021

C901

C913

R909

R910

R1109

X1001

W018W022

Q1033

W002

W004

R1002

C6022

CF6002

C6020

R6024

L6007

C902

R913

R911

C1087

W023

R5553

Q1001

R6022

L6006

C6016

L6003

L6008

R6021

C6018

C912

Q903

C924

R1083

C1026

W027

R5556R5552

W812

C6014

R6016

Q901

W832

R918

W029

W031

R1049

C1040

W314

IC5551

L5501

W001

R6015

W833

W811

W855

W831

L904

R912

W097

Q1005

W016

C1048

L1001

R6020

R6003

C6011

C917

Q902

C1088

C1049

W014

W082

W875

R1044

R6025

R6001

C1079 C1078

C1050

R1045

R6007

C6006

W804

C6013

Q6001

C6017

C6008

W856

C922

R903

R901

R904

W044

R905

C914

C918

W865

L903

C921

R906

C920

W046 W050

W051

W030

W032

W033

W034

W035 W037 W039

X1002

31

W025

C1047

C1046

R1032

W090

W089

W091

IC1099

C1061

C1030

C1060

R1001

W065

L4010L4009

R6006

R6013

R6002

C6010

R6008R6010

L6001

W805

C6015

C6009

CF6001

Q1017

W066

W006

W095

IC1001

51

C1034

Q1022

L4012

W309

Q1018

W098

C1072

C1035

R1031

W084

W005

R1081

C1073

C1027

1

W092

W094

L4011

Q1032

R1080

C1089

C1041

W086

R1016

D1015

W819

R1039

Q1004

W106

81

W069

W070

W307

W060

W839

W859

W104

C1010

Q1016

C1031

C4085

C4065

R1092

Q1014

W845W846

C1022

R1033

D1003

W093

W842

W057

W064

W099

R1013

R1009

R1017

C1038

C4038

R4044

W072

W074

W052

W053 W313

C5502

W062

CC001

C1075

W100

C1019

C1008

C1013

C1053

R1034

W087

Q4008

R4074

W101

R1012

R1007

R1004

R1091

W081

Q1015

R1058

W866

C4075

C4070

R4052

C4041

C4019

R4017

R5521 R5520

W056

C4069

W063

C4246

W111

C1024

W102

W080

R1059

C1055

C4050

C4032

W837

R4047

W817

W061

C1005

Q4210

R4212

W113

R1067

W096

W109

R1089

W083

R1055

C1039

R4019

C4059

C4046

R4048

C5522

C5505

W114

R1008

C1029

R1072

W077

R1056

C1006

R4054

Q4010

C4039

CD1005

W115

C1020

C1062

R1020

R1090

W085

C1044

W303

C4062

Q4012

C4047

C4023

L5503

C5501

W220

W116

C1064

R1028

C1028 C1051

C1070

W854

R4024

R4061

C4053

R4040

C4034

L4014

C4029

R4027

R4029

TP1002

TP5502

C1018

W107

R1029

C1071

R1088

W078

W088

C4063

C4051

C4042

C4033

W295

C5517

TP4001

W112

R1048

W103

R1053

C1076

W079

R4020

R4056

R4080

C4078

W054

C5552

C5510

W117

C1015

C1016

W076

D4001

C4073

C4061

C4054

W828

W071

L4006

W073

W058

R4025

W075

C1092

C4072

C4074

C4060

C4056

W067

C5512

Q1027

R1024

W110

W302

R4055

W068

C4079

C4027

C5520

L5506

R4036 R4037 R4032

W105 W108

W168

C4064

C4058

51

W129

R4028

C5523

C1084

C1066

C1007

R1042

W147

C1090

W167

C1091

W853

X4001

C5555

C5518

W124

R1070

W164

R4062

W137

W815

Q4011

W863

R4053 C4057

C4068

0

4

W181

R1010

W162

W138

31

IC4001

C5531

R5517

R5504

P

4

0

D1016

C1004

W165

R4014

W136

R4063

C4071

L5504

C5530 R5510

C5519

R5519

C5504

C

W173

W298

W166

Q4013

C4067

C4024

R4057

81

C4021

W838

C5516

R5501

W170

CP1004

W146

W148

W161

L4008

C4049

R4051

C4007

C5557

C5503

W121

W123

C1085

W171

W178

W180

W160

Q4007

C4077

R4050

R4049

Q4009

R4046

C4011

C5556

49

CP1013

W172

W151

W159

W169

C4076

C4045

C4052

C4043

C4048

1

C5540

C5536

C5534

R5502

W122

R4233

W176

W150

C1033

R1062

R4041

C4086

R4045

R4043

C4016

C5513

C5511

Q604

W149

C4040

R4039

R4042

C4030

R4021 C4018

C4013

W131

L4005

C5541

33

C5538

IC5501

1

W306

R1003

W152

C4009 C4008 R4015

R4038

C4044

R4030

C4017

W125

W849

W153

L4007

C4036

R4022

R4018

W873

C5524

D5503

W126

W174

W154

C4228

C5549

Q4006

W860

C4037

C4031

C4025

C4022

R4023

R4009

C4012

L5505

C5550

17

L5502

W179

CP1006

W869

W158

R4035

C4035

L4004

C4028

R4031

R4026

R4008

R4059

R4012

W824

CP4001_1

C5529

C5527

C607

C1001

C1057

W155

R4001

R4004

C4010

R4010

C4015

C5551

R5507

R5508

C5525

D1001

W156

C4003

Q4005

R4070

W823

C5543

C5542

C5554

L5507

C5533

C1002

W143

R4003

R4016

W132

W135

W134

C5553

C5546

C5548

C5526

W119

D5502

R1005

D1005

C4006

R4060

W852

C4005

C5544

R4058

W316

C5545

CP4201

IC1003

W301

CP4005

W139

L4003

Q4002

Q4003

R4006

L4015

W157

R5516

C5532

W120

D1007

D1004

W851

CP1005_1

W142 W145

R1069

R4002

L4002

R4007

C4002

L4001

S807Y

S807X

C5547

R5514

W175

W144

W297

Q4001

W140

W133

C5537

C5539

R4005 C4001

W308

W229

W221

W127

W203

D1010

Q1011

C1042

Q1026

Q1034

W230

R5503

R1037

Q1012

R1038

Q1008

W231

D1014 W238

W195 W197

W201

TP5501

C1043

R1035

R1036

W185

W290 W235

W225 W850

D5501

W200

S805X

W219

W239

W240

R1071

W304

Q1023

W312

CD605

Q1024

R1086

C1065

R1014

C1094

W232

R1068

W214

CD1003

R5505

W224W223

D4010

W294

W296

C360

R301

CC002

CP303

R1076

R1073 Q1025

Q1010

L1002

W209

R676D606

W858

C611

W186 W188

W190

W293

R1082

R1085

C4226

C4225

W216

D1019

D602

W184

W217

R355

R1077

R1084

C1068

C4217

Q1006

W218

C662

D604

W206

C665

C661

W191

C1056

W242

R4216

D1020

IC601

L612

W192

HS1002

R1078

C4218 C4224

C4239

W237 W207

C668

W196

R649

Q605

R651

C675

Q351

W245

IC1004

CD1006

HS1003

20

W228

C4240

W233 W234

R4219

C1037

D1008

W198

D603

R630

R650

C674

W189

CX6001

TU6001

C351

R359

D1012

C4223

R4234

W208

W210

Q1019

R1065

C1093

C640

C645

CD601

W193

S805Y

R6027

W870

W226

R652

R631

D605

W194

W241

IC1006

W310

C4238

C4237

IC4201

W227

33

R4235

R4224

W211

C1036

R628

C633

R632 R666

C654

R638

R1061

C1067

W236

C4216

W300

W204

R637 R643

L6602

C6030

CP350

R7701

R4248

R4243

1

R4207

W215

CD602

D601

W205

R642

C625

R7702

R673

R633

W840 W841 W843

R671

C652

C646

W182

R645

C1045

W212 W213

R670

C636

C664

W199

C6025

C6026

Q4209

R4244

Q4207

R4239

52

C4231

C4230

C308

W269

R674

W222

C629

C653

R640

W292

C357

W287

R311

C306

C623

C627

C635

R669

R655

C638

R641

W187

W248

C4243

C309

C317

C622

W246

C648

C650

C634

W252

W281

W289

R4245 C4244

R4246

L4203

W277

C313

R302

C307

R307

C304

L611

R622

C632

25

W247

C644

C643

W253

R6032

R4241

W276

L303

C305

C303

L605

R610

L606

R627

R648

R639

R635R636

W254

Q6003

R6033

R4247

C320

R305

R653

R646

C361

W273

R316

R303

C321

C311

C316

C655

R603

Q601

R624

C651

C642

C601

R6034

C353

W244

C4242

C4241

W274

C4201

R4236

R306

C314

R609

C620

41

C641

X604

L6004

R6029

R4240

C315

Q4203

C302

R313

C656

R310

C608

C649

R620

IC604

R675

R672 Q603

W275

C363

C621

HS351

R4242

L4202

R4203

L302

R308

R304

IC301

R309

C606

R607

1

C659

C6620

R6031

W311

W285 W834

C4236

R4215

D4215

R4231

C4215

Q4208

R4229

C312

R351

C301

TU601

R314

R608

L609

W258

C616

W259

C630

R6602

R6601

C6629

C6027

W282

W288

C362

C356

C602

R614

C660

W255

C352

R4232

C4205

R352

R604

CF601_1

64

R621

C669

C6623

C6627

C354

W284

R353

C7703

C4221

R4210

C4219

Q4202

W278

Q4205

C355

CD604

W266

W267

C657

C615

C613

TP602

R626

C6628

R6610

C6621

W257

D350

IC352

R4218

C4222

R4226

R647

W256

D353

C7702

C1069

C4227

C4220

W825

C358

R613

R625

C6626

S808Y

Q4204

TP4201

W305

R602

R663

W864

C670

L602

C626

R6613

C6622

C6001

C4210

R4204

C4209

R4214

C605

R612

C624

C614

IC6602

C6625

R4228

R4202

C4213

R4208

D352

W265

R662

W271

C609

C647 R619

C617

L607

C671

X6601

C6633C6632

C6601

S808X

W829

D7701

C4214

C4207

W802

W809

C4211

R4222

R654

R611

C663R644

R6611

W280

W286

W272

C4208

R4201

J4201

R4206

J4202

C4203

W262 W264

W270

Q602

R616

L610

C618

W250

C6619

C6630

C6631

CP603

W279

D7702

R4225

W263

W830

R665

D351

R4205

R4223

R4211

R606 C604

W268

L603

C7701

C5558

C5559

W260

W261

W251

W283

C4234C4235

C4204

C4233

CX901

TU7701

C4202

C4232

C5528 C5535

TP6603

R6603

W249

C6617

I-7

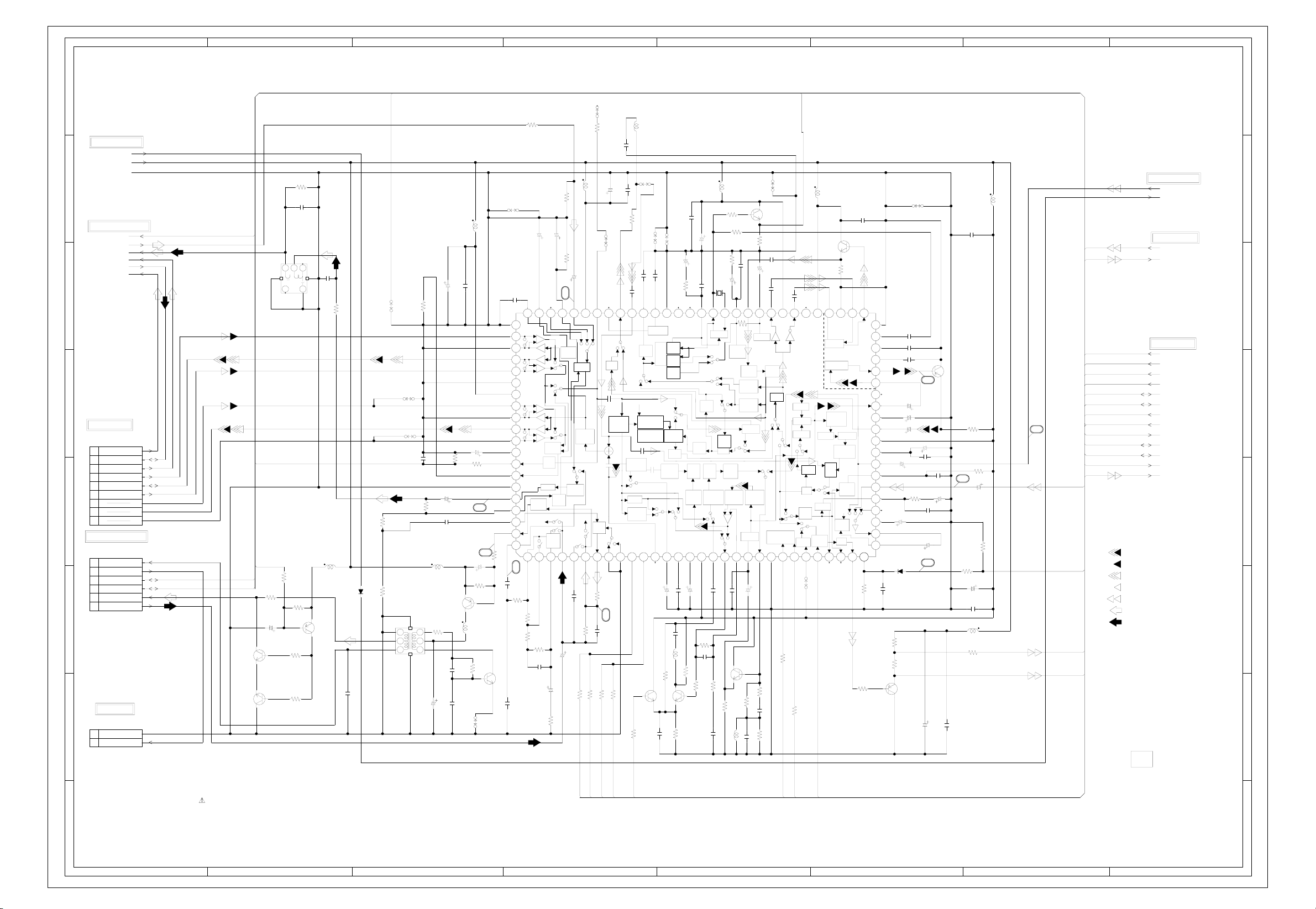

ABC D E F GH

Ｙ／Ｃ／オーディオ／ヘッドアンプ基本回路図

8

COMP

FROM VCR POWER

ST_BY_6V

P.CON+5V

7

6

5

4

3

2

GND

FROM/TO HIFI STEREO

FSC

NORMAL_A

Y/C_AUDIO

HF2 Y/C_VIDEO

HF_COM

HF1

FROM/TO CYL

CP4001_1

TOC-C09X-A1

HF1 (R)

9

HF COM

8

HF2 (L)

7

SP-CH1 (R)

6

SP COM

5

SP-CH2 (L)

4

3

2

1

FROM/TO A/C HEAD

CP4005

52045-0645

AE HEAD(+)

1

AE HEAD(-)

2

CTL-

3

CTL+

4

AUDIO REC

5

AUDIO PB

6

TO F/E HEAD

CP4004

TMC-T02X-E1

FE HEAD(GND)

2

FE HEAD(HOT)

1

CTL-

CTL+

AUDIO PB SW

Q4001

2SC2274

AUDIO PB SW

Q4002

2SC2274

ENV_DET

V.REC_ST_H

2.7

15.1

0

R4001

820

C4010

3316V KA

21.2

20.8

R4005

1.5K

C4001

0.056 B

15.6KHZ TRAP L4001

2623003

4

NC

15K

R4002

R4006

10K

5.1

R4003

4.7K

R4004

4.7K

NC

21.1

123

6

5.2

C4002

0.01 B

L4002

100uH 0607

SW

Q4003

2SA984K

R4007

820

C4003

D4010

PP

0.022100V

10ELS6

R4009

R4010

W852

2.7K

4.7K

L4003

1626007

6

5

W823

W824

C4005

0.33 B

R4008

6.8K

R4012

1

2

34

C4007

3.3K

R4058

22K

C4012

4.750V KA

C4013

0.1 B

L4015

100uH 0607

R4060

47

2216V KA

C4006

1006.3V KA C4011

R4059 1K

Y/C/A/H.AMP

LA71170M-MPB

5.4

1.2

L4004

C4008

0.01 B

C4009

0.033 B

L4005

0.1 B

C4016

0.4750V KA

11

IC4001

C4015

4716V KA

R4016

22K

5.2

2SA984K

100uH 0607

1K

R4015

5.3

BIAS OSC

Q4006

2SC1317

W860

100uH

12

SWITCH

Q4005

(SYSCON PCB)

NC

VIDEO ENV

2.2M

REC FM

AGC2

/EE

5

R4032 18K

L4006

150V KA

A-Vcc

ALC

Vref

PB

0.0018 B

R4030

R4035 10K

R4017

100uH

REC AMP

R4031

27K

R4036 10K

1K

C4078

W817

SP

1.2K +-1%

C4031

TP4001

NCNC

KIL

PB_FM

AGC

14

820P CH

R4037 18K

68uH

L4014

C4019

18P CH

W837

476.3V KA C4079

0.1 B

120

R4080

W828

C4033 0.1 B

C4032

0.022 B

3.0 0 0 3.8 3.2 2.2 2.5 3.7 3.2 3.5 3.2 3.5 5.0 3.5 4.9 5.0 2.7 0 2.7 1.8

C-GND

S-DET

PR

KIL DET

ID DET

PR

320FH

VCO

VXO

Sub

XO

CONV

BALANCER

REC

LP EP

FM_AGC1

9

FM-AGC

R

P

S-EQ

S

PB_FM

EQ

N

REC EQ OUT

11 12 13 14 15 16 17 18 192 20 21 22 23 24 25 26 27 28 293 30

C4035

R4038

4.9

0

1.9

SWITCH

Q4013

2SC2412K

1K

C4086

R4014

R4029

15K 1/4W

W873

C4021

0.1 B

0

818283848586878889

H.A GND

1.7

0

1.7

0

H.A GND

5.0 H.A VCC

0

1.1

90919293949596979899

0

0.7 REC FM

AGC2 DET

0

4.7

0

A.GND

2.3

0

2.5

5.2

2.5

100

110

220

R4070

13

C4017

0.1 B

R4018

15K

R4021

R4022

5.3

C4018

680P CH

R4027 12K

3316V KA

2216V KA

C4023

C4027

R4028

C4029

10

2.5 2.5

2.5 1.0 2.5 5.0 3.2 2.2 3.1 2.6

Vref

2.3V

COMP OUT

ENV DET

RP

MUTE

LINE

AMP

ALC

AUTO

DET

BIAS

REC/EE

Vref

REC:

PB/EE

EQ

EP/LP

AMP

PB:EP

4

2.5 2.5 2.52.52.5 1.8 3.1 0 0 0 3.4 2.4 1.6NC0.9 2.3 0.9 4.2 2.6 2.6 3.2 2.5 1.60 1.5 4.9 0 0.2 0.2 2.3 1.0

C4030

10K

12K

R4023

330K

C4022

0.01 B

C4025

R4026

C4028

1016V KA

150

4.750V KA

W842

C4039

C4034 0.01 B

R4040

NC NC

REC

APC

PB

APC

REC

AFC

Main CONV

BPF2

REC

TH

FM AGC DET

3.350V KA C4037

C4036

L4007

2.2K

2.2

1.9

R4039

68P CH

C4038

150V KA

C4042

6.8K

REC APC OUT

P

R

B-UP AMP

FM

DEMFMDEM

W/D

CLIP

ACC DET

BAL/TC1

0.033 B

20P CH

56uH

390

R4041

R4042

2.5

BUFFER

Q4007

2SC2412K

270

0.1 B

C4041

0.022 B

C4040 150V KA

R4043

C4043

5P CH

BEFORE

AFTER

REC BGA

DOUBLE

Y-Vcc

2.7K

220

X4001

L4009

R4074

1006.3V KA

3.579545MHz

100CT3R504

VXO

PR

ACC DET ACC

LIM

PR

C4044

0.01 B

680

R4045

R4046

C4045

390P CH

100uH

1.8K R4044

1.8K

R4048

C4046

320FH

PR

SUB LPF

NL

EMPHA

C4024 270P CH

4.9

2.5

560

2.5

1K

2.250V KA

VCO

COMB

AMP

PB BGA BEFORE

PB BGA

AFTER

C-LPF

P

R

CLAMP

C4048

BUFFER

Q4009

2SC2412K

1.9

R4049 4.7K

C4049

L4008 120uH

1.9

R4047

C4047 0.022 B

DETAIL

ENH

R

P

2SC2412K

270

C4051

SLD

Y-GND

3.350V KA

R4050

C4052

180P CH

5.0 BUFFER

Q4008

C4050

0.01 F

150V

C4053

1.5K

180P CH

R4051 390

W853

KA

0.01 F

C-Vcc

CCD LPF

BPF1

PR

RP

SERIAL DECODER

R4062

FSC

L4010

C4054

0.01 B

NC

NTSC:H

CCD Vcc

CLAMP

Y.N.R

Y-LPF

N.C.1

RP

1/2

FBC

PR

H-PLL

SYNC

PR

SEP

CHARA

CLAMP 6DB

INS

W815

270

R4063

100uH

5.0

1.2

C COMB

Y_DELAY

NL DE EMP

PIC_CTL ANR

Y/C MIX

NC NC

R4052

CCD GND

N.C.2

SYNC

DET

TC2 TC1

EE AGC

1.8

BUFFER

2.7K

C4056

0.1 B

Q4010 2SC2412K

515253545556575859660616263646566676869770717273747576777879880

4fsc

-OUT CLK

-IN

VCA DET

ALWAY

5V

REG

SYNC

DET

AGC

DET

AGC

TEC2

PB EQ CTL

R4053

BUFFER

Q4011

2SA1037AK

R4057

330

560K

50

40 41 42 43 44 45 46 47 48 49

31 32 33 34 35 36 37 38 39

2.3

0

0.9

2.1

9.5

1.4

2.4

4.9

2.1

3.2

3.1

4.9

4.2

2.3

4.6

2.3

1.1

1.8

1.4

2.3

3.0

C4057

C4059 0.01 B

C4060 0.01 B

C4061 0.01 B

C4058

NC

C4062 1016V KA

C4063

C4069

0.150V YK

NC

C4067

10016V KA

D4001

1SS133

560P CH

R4054

68 1/4W

R4019

82 1/4W

2.9

0

W863

1.4

18

150V KA

C4073 476.3V

C4074 0.01 B

C4064

0.047 B

R4055

4.7K

C4072 0.047 B

C4068

3.350V KA

15

C4070

0

2.1

KA

C4071

0.4750V KA

1006.3V KA C4075

C4085

0.1 F

BUFFER Q4012 2SA1037AK

R4056

1M 1/4W

16

R4024

1K

C4076

C4077

0.1 B

L4011

1mH

R4061

0.1 B

1K

R4020

C4065

0.150V KA

1006.3V KA

100

R4025

L4012

100K

100uH

17

SWD_VIDEO_2

V.REC_ST_H

Y/C_VIDEO

Y/C_VIDEO_1

FROM/TO CHROMA/IF

TU.V.OUT_2

P.CON+5.6V_1

FROM/TO BS/AV

SWD_VIDEO_2

FROM/TO MICON

VCR_A_MUTE

COL_ROTA

H.SW

H.AMP_SW

SCL

SDA

D.V_SYNC

V.REC_ST_H

ENV_DET

CTL+

CTL-

COMP

Y/C_VIDEO_1

録画輝度信号再生輝度信号録画カラー信号再生カラー信号チューナービデオ信号

音声信号（録画）音声信号（再生）

PCB010 VM9159

8

7

6

5

4

3

2

H.AMP_SW

H.SW

VCR_A_MUTE

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、

1

デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

COL_ROTA

V.REC_ST_H

SCL

SDA

D.V_SYNC

1

ABC D E F GH

I-8

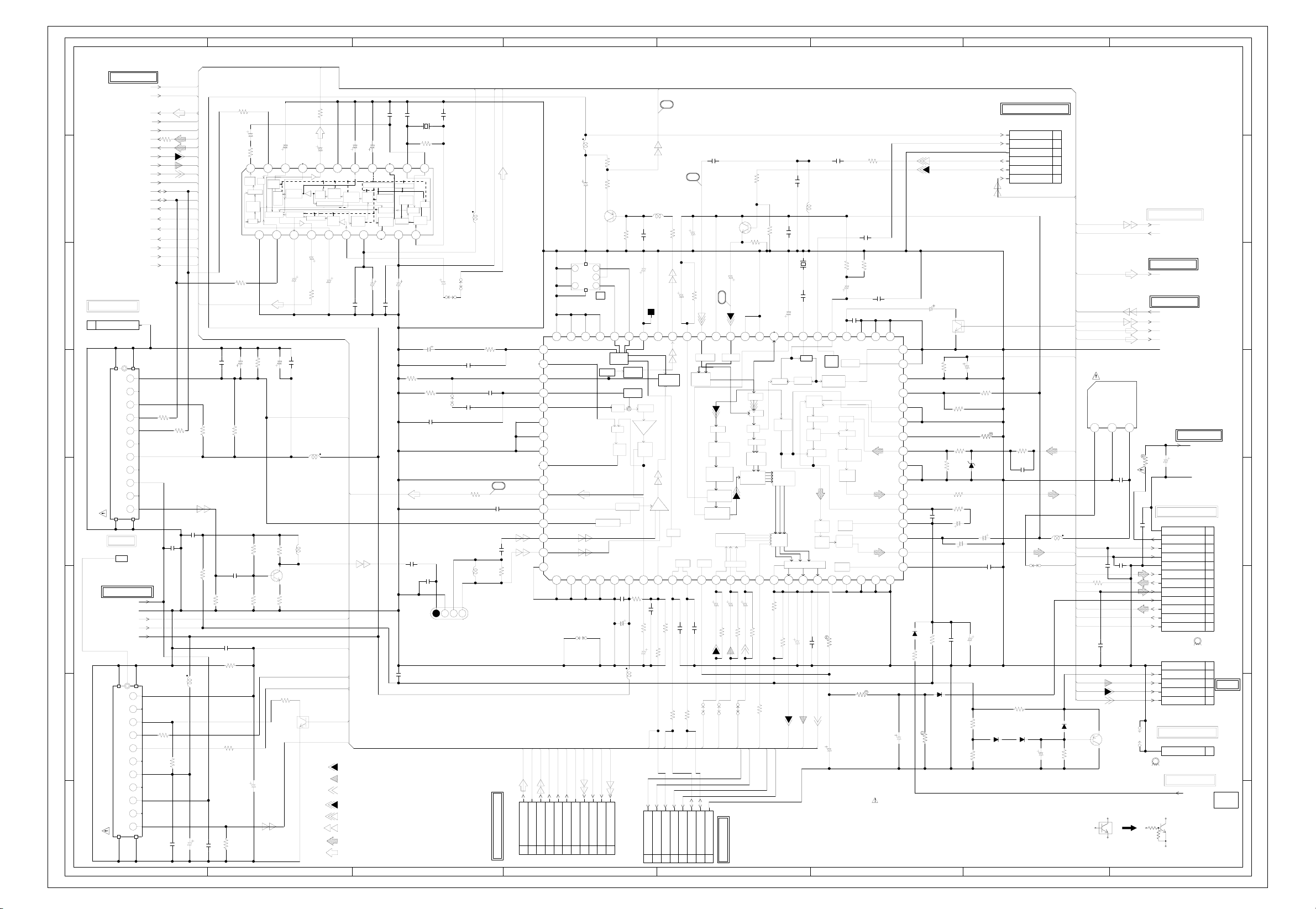

ABC D E F GH

マイコン基本回路図

8

FROM/TO VCR POWER

AT+5.6V

P.CON+5V

P.CON+12V

BS+5V SDA

BS_POWER_H

7

6

5

(CP102)

4

3

2

1

VCR_POWER_H

CAP_HI_H

CAP_VCO

LNB_POWER_H SCL_1

LNB_PROTECT

GND

MOTOR_GND

POWER_FAIL[DC]

FROM/TO DECK

CP1006 52045-0445

(CP101)

1

2

3

4

CD1005 CH22076A

1

2

FROM/TO MICRO MOTOR

5

4

3

2

1

FROM/TO CAPSTAN DD UNIT

CP1004 TMC-J08P-B1

1

2

3

4

5

6

7

8

LOADING MOTOR DRIVER

IC1003 BA6955AN

CONTROL LOGIC

POWER

SAVE

12345678

11.8 0.1 0 0.1 3.1 0 3.1 11.8

R1005

2.7 1W

D1001

11ES1N

LDM_F

VCC

BOT

LDM-

LDM+

EOT

VCC

D1003

SID1050CM

R1016

CP1005_1

52045-0545

CYL DRIVE

CYL GND

CYL FG

CYL +B

CYL PG

GND

MOTOR GND

I LIMIT

CTL

VCO

FG

CAP.M F/R

VCC(5V)

LDM_R

270 1/4W

0

D1005 RD12FB

C1057

0.1 B

SWITCH

Q1022

DTC143EKA

5.0

R1010

3.3K 1/4W

STD

D1004

11ES1N

R1018

ABC D E F GH

4.7K 1/4W

23

W851

CYL_DRIVE

C1066

0.1 B

D1011

SB10-03A3

C1001

EOT

R1011

4

SW1001

SPVF130100

1

CYL_FG

CYL_PG

CAP_CTL

CAP_VCO

CAP_FG

CAP_F/R

11EQS04N

10025V YK

BOT

47K

D1006

C1002

0.001 B

C1005

0.001 B

68K

R1003

AT+5.6V

TAB_SW

CENT_LED

キャプスタンＡＦＣ信号

シリンダーＡＦＣ信号

シリンダーＡＰＣ信号

AT+5.6V

CAP_CTL

JUST_CLK

C1051

SWITCH

Q1032

2SC2412K

W871

C1059

D1015

R1004

R1007

C1089

0.1 B

2206.3V KS

0

MTZJ5.1B

C1007

150V KA

1K

C1008

0.0056 B

DTC124EKA

C1072

4.8

0

C1010

SWITCH

Q1004

0.001 B

W819

10K

R1080

1K

0.0056 B

R1012

4.9

SWITCH

DTC124EKA

R1008

1/4W

10K

Q1014

R1024

1K

C1032

0

C1064

0.01 B

C1022

0.1 B

0

C1024

4.3

0

R1079

5.3

1.6

2206.3V KA

4.7K 1/4W

C1073

0.1 B

19

C1013 0.0056 B

20 21

C1015

476.3V KA

C1018

4.750V KA

R1009 560

C1019

R1013 560

0.001 CH C1027

0.0039 B

22

476.3V KA

R1048

0

SEN_LED

1K

R1066

22 1/4W

2SC2412K

0.1

5.4

1.6

23

1

4

1.0 1.4

R1028

R1067

1K

SWITCH

Q1002

MS_SEN B

Q1003 GP1S94L

R1083

X_RAY

R1081

6.8K

VCR_A_MUTE TAB_SW

TV_A_MUTE

BILINGUAL_H LNB_POWER_H

CAP_FG

CYL_FG

CYL_PG CS_LED

CTL-

CTL+

C/N_IN COL_ROTA

H.AMP_SW

H.SW

CAP_F/R TV_POWER_H

チューナービデオ信号赤信号緑信号青信号

偏向信号音声信号（録画）

22K

R1072

CYL_DRIVE

0.1 B

R1015

C1016

2216V KA

C1020

1016V KA

10

W845

56K

REEL_T

R1029

4.7K

10K

5.300002.62.55.41.51.60.100000000005.14.502.41.62.25.405.4

0

818283848586878889

0

REEL-T

4.9

BILINGUAL-H

4.8 POWER_FAIL_L

2.9 CFG AMP-OUT

NC

2.6 CAP-FG

0

AMP-VSS

0.1 DRUM-FG

4.3 DRUM-PG

90919293949596979899

2.6 AMP-VREFOUT

2.6 AMP-VREFIN

0

C

2.7 CTL-

2.7 CTL+

2.6 AMP C

2.6 CTL AMP-OUT

5.3

5.4

3.0

100

110

W846

MS_SEN-A

MS_SEN-B

23

1

R1050

CAUTION: DIGITAL TRANSISTOR

(SYSCON PCB)

C1041

0.1 B

SCL

C1071

REEL_S

REEL-S

E/V_MASK

MSSEN-B

MSSEN-A

0 0.103.14.05.45.4000 000 000005.0 1.3 0 0 0 5.0 5.0 0 0

1.2 0 0

R1027

MS_SEN-B

EOT

1.0 5.5

4

00.4

100

R1087

C1028 0.1 B

R1017

DRUM-PWM

EOT

BOT

4

10K

R1042

BOT

MS_SEN A

Q1009

GP1S94L

56K

C1029 0.01 B

33K

R1020

CAP-PWM

HI-FI-ENV

5

10K

W849

HIFI_DET

MS_SEN-A

AGC_ADJ

22K

ENV_DET

IIC_OFF

C1062

100P CH

IIC-OFF

AGC(REC)

JUST CLOCK

81 VCR_A_MUTE

82 TV_A_MUTE

83 FF/REW-L

98 AMP-VCC

99 ANALOG VCC

100 C/N-IN

VIDEO-ENV

AFT(MONI)

AFT(REC)

AFT_M

AFT_R

R1046

120

R1002

1

0 0.1

SDA

100P CH

VIDEO_MUTE

TRICK_PB-H

TEST

TRICK PB-H

IC1001

OEC7037A

DUMMY-V.SYNC

CAP-LIMIT

D.V_SYNC

C1058

REEL_T

R1019

REEL SENS

Q1005

GP1S566

V.REC_ST_H

NCNC

STEREO-H

REMOCON-IN

23

REMOCON_IN

1006.3V KA

47K

C1070

100P CH

R1001

3.3K

R1045

3.3K

R1044

3.3K

IIC-CLK1

IIC-DATA1

VIDEO MUTE

SYSCON_TIMER_SERVO

KEY B

CAP-FWD

KEY A

11 12 13 14 15 16 17 18 192 20 21 22 23 24 25 26 27 28 293 30

9

KEY_A

KEY_B

4.7K

R1047

REEL_S

47K

R1006

1.22.9

2

REEL SENS

Q1001

GP1S566

34

OSD_R

C1091 22P CH

C1090 22P CH

R10911KR1089

560

R1053

R

CAP FULL

V-REC-ST-H

ENV-CMP-IN

COLOR ROTARY

HEAD.AMP.SW

22K

R1039

COMP

01.2

2

1

34

0 5.3

OSD_G

OSD_B

C1092 22P CH

1K

R1090

B

G

HI-FI-H.SW

VIDEO-H.SW

W859

24

HIFI_H.SW

IC1002 PST600HMT

IN OUTGND

123

OSD_BLK

CENT_LED

C1076 22P CH

1K

R1088

CENT LED

OSD OUT1

50 TAB SW

49 OSD-VSS

48 BS.POWER-H

33 AKB CTL

32 OTPB LED

31 ON-TIMER LED

LDM-FWD

LDM-RVS

LNB_PROTECT

LDM_R

LDM_F

SYSTEM RESET

05.1 5.2

V-SYNC

H/C-SYNC

MSSENS-CTL

LNB_PROTECT

NC

SEN_LED

RESET

0.1 B

C1017

C1035

NUA

CVIN

CAP-HI H

CAP-MID H

CAP_HI_H

R1049

4.7K

200P CH

C1031

EXT_MUTE

C1023

R1051

C1021

C1034

R1031

0.001 B

HLF

VHOLD

EXT-MUTE

VCR-POWER

2206.3V KA

5.6K C1003_1

3316V KA

SD_H

0.1 B

1K

OSD-VCC

SD-IN(MONI)

LNB_POWER_H

OSC-OUT2

OSC-IN2

CLKSEL

POWER_H

CS LED

X-OUT(12MHz)

X-IN(12MHz)

XC_OUT(32KHz)

XC_IN(32KHz)

RESET-L

REC-H

T-REC LED

TV-POWER

T-REC_LED

0.1 F

C1014

0.1F5.5V

515253545556575859660616263646566676869770717273747576777879880

NUB

VSS

VCC

REC LED

REC_LED

SERVICE

TP1001

29

28

5.0

50

0

4.9

1.8

0

2.4

5.0

0

40 41 42 43 44 45 46 47 48 49

2.4

5.0

1.4

1.7

5.0

2.4

0

31 32 33 34 35 36 37 38 39

R1032

10K

NC

BUFFER

Q1015

2SC2412K

C1038

C1061

68P CH

C1060

68P CH

5.1

32.768KHz

10K

R1055

C1006

0.1

0

R1033

470

390P CH

L1001

2.2uH

R1040

33K

X1002

1.6 1.6 4.1 5.5

5678

SCL

SDA

VSS

A2

0000

JUST CLK

IC1101 LA6358NML

R1109

33K

C1104

0.0022 B

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

R1059

0.001 B

W854

4.7K

R1056

C1044

0.0015 B

C1039

0.1 F

1M

R1034

BS_POWER_H

C1046 20P CH

C1047 18P CH

POWER_H

25

X1001

C1040 18P CH

12MHz

C1048 18P CH

C1049 22P CH

C1050 20P CH

R1092

100

C1030

0.1 B

TEST

A1

SB10-03A3

1234

2.52.5 0 0

R1108

100K

C1102

VCC

A0

1234

D1101

1.2K

R1107

1F

C1101

RESET

REC-H

OTPB_LED

ON_TIM_LED

SCL_1

EEP ROM

IC1099

JUST_CLK

2.502.75.0 5678

R1105

43K

0.018 B

4.5

SDA

SCL

M24C04-BN6

R1104

R1103

C1103

330P CH

2SC2412K

0

C1087

0.1 B

5.0

C1078

47K

BUFFER

Q1101

2SC2412K

18K

BUFFER

Q1016

0.1 B

0

R1061

R1106

43K

C1053

C1026

0.1 B

SWITCH

Q1017

2SC2412K 0

1K

5.0

C1079

R1110

R1058

100P CH

0.1 B

4.8

3.4

0

22K

1K

C1055

330P

CH

10K

W866

26

C1088

0.1 B

0

SWITCH

Q1018

2SC2412K

0

VCR_POWER_H

1K

R1062

56K

R1111

C1105

1F

W822

91K

R1112

C1033

I-9

0.1 B

C1086

0.1 B

TV_POWER_H

27

TP1002

ON_TIM_LED

REC_LED

T-REC_LED

OTPB_LED

CS LED SW

Q1033

DTC114EKA

CS_LED

0

BS LED SW

Q1035

DTC114EKA

BS+5V

KEY_B

C1085

0.1 B

KEY_A

C1084

0.1 B

AT+5.6V

REMOCON_IN

5.2

H.SW

NC

W826

3.8

0

DTC114EKA

TP-1S-05

SWITCH

T-REC LED SW

Q1027

FROM/TO SOUND AMP

SCL_1 TV_POWER_H TV_A_MUTE

FROM/TO BS/AV

VIDEO_MUTE

SDA C/N_IN EXT_MUTE

FROM/TO Y/C/A/H.AMP

H.SW SCL SDA

Y/C_VIDEO_1 COMP VCR_A_MUTE CTL+ CTLCOL_ROTA D.V_SYNC V.REC_ST_H H.AMP_SW ENV_DET

FROM/TO HIFI STEREO

HIFI_DET HIFI_H.SW VCR_A_MUTE V.REC_ST_H SDA SCL BILINGUAL_H

FROM/TO CHROMA/IF

TRICK_PB-H IIC_OFF AFT_M VD HD SCL_1 SDA OSD_R OSD_G OSD_B OSD_BLK

TV_POWER_H POWER_H TU.A.OUT_1 AGC_ADJ AFT_R X_RAY

REC-H

SD_H VCR_POWER_H

REC LED SW

Q1029

DTC114EKA

5.0 5.0

D1016

11EQS04N

CC001

DTC114EKA

00

OPE./FRONT JACK

CP1013 8283_1212_00_000

ON TIMER LED

CC002

TP-1S-05

ON TIM LED SW

Q1031

DTC114EKA

5.0

Q1030

00

FROM/TO

(CD757)

CS LED

BS ON L

KEY B

REC LED

T-REC LED

KEY A

PLAY LED

POWER ON L

AT 5V

GND

REMOCON OUT

PCB010 VM9159

8

7

6

5

4

0

3

2

12

11

10

9

8

7

6

5

4

3

2

1

ABC D E F GH

ＢＳ／ＡＶ基本回路図

8

SDA

SCL

BIT

AR

AL

+5V

VIDEO 16

17

18

19220

21

22

25 26

1.7 1.7 2.4 2.4 4.8 2.4 0.8 0.1 0 3.1 0 0 0 0 12.0 2.3 4.8 0 4.8 0 0 0

100

R7702

100

R7701

7

6

J4201

JPJ1689-010850

E

KEYED PULS

FM DET OUT

BIT STREAM

5

VIDEO

AUDIO L

DEC IN

AUDIO R

VIDEO

AUDIO L

4

AUDIO R

VIDEO

AUDIO L

OUT REAR IN

AUDIO R

1

45

3

HH H

EE

6

7

HH

E

9

8

1011 2

NC

J4202

JPJ1689-010511

E

1

456

3

NC H H H

E

7

8

HH

EE

1011 2

9

3

OPE./FRONT JACK

CP4201

8283_1112_00_000

1

FRONT 2 V IN

2

3

2

FRONT 2 A IN L

4

5

FRONT 2 A IN R

6

7

FRONT 3 V IN

8

9

FRONT 3 A IN L

10

11

FRONT 3 A IN R

1

C7702

31

KEYED PULS

FM DETECTION OUT

BIT STREAM

W802

W809

C4232

470P CH

C4233

FROM/TO

(CD353)

GND

1006.3V KA

C4202

R4229

100

R4225

100

470P CH

C7703

C4214

470P CH

0.1 B

1016V KA

C4234

C4204

C4205

C4203

2SC2412K

30

R4204

R4211

470P CH

TP4201

1016V KA

MUTE

Q4202

NC

15

C4208

32

470P CH

100

GND 14

W870

1016V KA

R4205

75 1/4W

C4235

470P CH

VIDEO OUT

JWF-50K-1

C4219

0

C/N

13

R4201

C4209

C4213

1016V KA

0.150V KA

0.7

1016V KA

GND

GND 11

12

C4210

R4202 100

R4228 100

R4223 100

75

R4206

33

C4215

0.150V KA

0

0.7

MUTE

0

Q4203

2SC2412K

GND 10

2206.3V YK

R4208

100

75

GND

+12V

9

8

220

R4218

C4207 1016V KA

C4227 1016V KA

C4221 1016V KA

C4211

1016V KA

R4222

75 1/4W

DET OUT 7

C4220

+5V 6

2.3

47016V YK

R4203

KEYED 5

680

4.8

1.7

R4214

R4210

+5V 4

680

R4215

100

GND 3

BUFFER Q4204 2SC2412K

1K

MUTE

Q4205

2SA1037AK

C4217

0.1 B

GND

5.3

LNB 1

MTZJ27B

D7702

0

W825

C4225

0.1 B

23 24

D7701

C7701

0.01 B

SB10-03A3

4.7

C4226

0.1 B

BS TUNER

TU7701

BS2T1VE1

C4222

R4232

100

C4224

0.1 B

10016V YK

C4218

0.1 B

Q4208

2SA1037AK

8.8 8.8

R4226

220 1/2W

C4223

0.1 B

8

(SYSCON PCB)

SDA

R4235 100

AGND

FRONT_3_A_IN_R

R4234 100

33343536373839440414243444546474849

SCL_1

FROM VCR POWER

AT+5.6V

LNB+15V

BS+12V

BS+5V

P.CON+9V

GND

FROM/TO CHROMA/IF

ST_AUDIO_L

ST_AUDIO_R

TU.V.OUT_1

SWD_VIDEO_1

GND

(S804)

0

4.3

C4216

5.3

30 31 32

20 21 22 23 24 25 26 27 28 29

150V KA

4.3

4.8 NC

0.1 NC

4.3 NC

C4240

4.3

0.1 B

3.8 C4239

NC

0.1 B

4.3

C4228

4.3

150V KA

4.8

NC

0.1

NC

ST_AUDIO_L

R4219

18K

R4216

18K

FROM/TO HIFI STEREO

H_AUDIO_OUT_L

H_AUDIO_OUT_R

SWD_A_IN_L_2

SWD_A_IN_R_2

BS_A_IN_R

BS_A_IN_L

FROM/TO Y/C/A/H.AMP

Y/C_VIDEO

SWD_VIDEO_2

TO SOUND AMP

SWD_A_IN_L_1

SWD_A_IN_R_1

FROM/TO MICON

SCL_1

SDA

EXT_MUTE

VIDEO_MUTE

C/N_IN

7

6

5

4

3

2

PCB010 VM9159

1

C/N_IN

SWD_A_IN_R_1

LNB+15V

BS+5V

BS+12V

SCL_1

SDA

BS_A_IN_R

BS_V_IN

BS_A_IN_L

C4236

BS_V_IN

4.3

4.7

4.3

3.6

3.1

4.2

4.3

3.8

4.3

3.8

4.3

AV_SW

IC4201

CXA2069Q

1F

C4242

AUDIO_OUT_L

VIDEO_OUT ST_AUDIO_R

AUDIO_OUT_R TU.V.OUT_1

DEC_V_IN

DEC_A_IN_L

DEC_A_IN_R

REAR_V_IN

REAR_A_IN_L

SW

REAR_A_IN_R

L4202

100uH

10K

R4231

D4215

8.1

BUFFER Q4210

2SC2412K

0

MTZJ5.6B

0.6 C4246

R4233

1016V KA

VIDEO_MUTE

1K

VIDEO_OUT

AUDIO_OUT_L

AUDIO_OUT_R

AT+5.6V

R4212

2.2K

FRONT_2_V_IN

FRONT_2_A_IN_L

FRONT_2_A_IN_R

FRONT_3_V_IN

FRONT_3_A_IN_L

FRONT_3_A_IN_R

REAR_A_IN_L H_AUDIO_OUT_R

REAR_V_IN

REAR_A_IN_R H_AUDIO_OUT_L

P.CON+9V

DEC_A_IN_L Y/C_VIDEO

DEC_V_IN

DEC_A_IN_R

EXT_MUTE

C4201

4.3 4.3 0 4.3 3.6 4.3 4.3 4.3 8.7

51

50

5253545556575859

BIAS

NC

0

VGND

NC

6061626364

1

3.8 4.3 3.8 4.3 4.3 0.1 4.8 3.8 4.3 3.8 4.3 4.3 0.1 4.7 3.8 4.3 3.8 4.3 4.3

C4237

R4243

3.3K

8.2K

R4239

2SC2412K

5.6 5.6

1.6

0.9

C4241

0.1 B

1K

R4242

R4241

1.8K

R4240

BS_A_IN_L

1016V KA

6dB

3

1F

AMP Q4207

AMP

Q4209

2SC2412K

1016V KA

330

1K

R4236

0dB

0dB 6dB6dB

6dB

C4238

C4243

R4246

R4248

0.9

BS_A_IN_R

6dB

6

R4244

1K

R4245

6dB

789

8.2K

C4244

0.1 B

1.8K

6dB

5

NC NC NCNC NC NC NC NC NCNC

1F

3.3K

1.6

1016V KA

R4247

330

音声信号（録画）チューナービデオ信号

SWD_VIDEO_1

SWD_A_IN_L_1

L4203

6dB

FRONT_2_A_IN_L

FRONT_2_V_IN

P.CON+9V

SWD_VIDEO_2

SWD_A_IN_R_2

SWD_A_IN_L_2

100uH

560

R4224

R4207

4716V KA

C4230

C4231

0.1 B

4.5 4.3 3.6 4.3 4.3 1.9 0 1.7 1.73.8

VCC

6dB

6dB6dB

10 11 12 13 14 15 16 17 18 192

FRONT_2_A_IN_R

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

NCNCNCNC NC NC NC

Logic

FRONT_3_A_IN_L

FRONT_3_V_IN

ABC D E F GH

I-10

ABC D E F GH

クロマ／ＩＦ基本回路図

8

7

6

5

4

3

2

1

FROM/TO MICON

TRICK_PB-H

IIC_OFF

TU.A.OUT_1

POWER_H

TV_POWER_H

OSD_R

OSD_G

OSD_B

OSD_BLK

SCL_1

AFT_M

AFT_R

AGC_ADJ

X_RAY

REC-H

SD_H

VCR_POWER_H

FROM/TO TV POWER

CD604 CH01006A

(CP604)

GND

1

1213

1.5

1

AGC

1.5

2

NC

4.9

3

1.6

4

SCL

1.6

5

SDA

0.1

6

NC

4.9

7

+5V

0.1

8

NC

29.7

9

+30V

10

11

IF

TO ANT

CD6001

C6H14002

AT+30V

UNREG+9V

P.CON+9V

P.CON+5V

AGC

SCL

SDA

+9V

+5V

+30V

TU6001 ENV54D39G3

IF

GND

1

2

3

4

5

6

7

8

9

10

11

0.1 NC

0

1415

1213

1415

MONITOR

TU601 ENV54D42H6

CORD CONECTER

FROM VCR POWER

REC

ABC D E F GH

SDA

1.3

1.8

4.5

1.7

0.1

4.9

1.5

29.6

2.2

0

R6602

100

R674

100K

R662

100

R6033

100

C655

0.1 F

R6029

C6026

R663

100

10K

0.1 B

AFC

C602

0.01 B

L6004

C6025

R602

R604

100uH

1006.3V KA

ST_AUDIO_R

C604

10K

100 1/2W

R603

C6027

0.01 B

0.1 F

C6030

5.2 0 4.5 0 3.1 0 3.9 4.5 5.2 4.5

1khz bpf

STEREO IC6602

TA8874Z

R6601

100

C605

0.01 B

R647

5.6K

C606

0.022 B

75

R6031

39K

R6032

100

150

R6027

HD

VD

NC

ST_AUDIO_L

100

R6603

150V KA

C6619

1K

R6610

1

iic

am det

3.5fh bpf

agc

GND

220

KA

4.750V

R606

R607

1.4

R608

matrix

39K

6.8K

2.2K

C6620

sepa

adj.

sub

sig de

emph

C656

R609

6.8

0.7

R610

R6034

DTC124EKA

sub sig fm det

de.emph

C6621

22010V YK

470 1/4W

PRE. AMP Q601 2SC3000

47

10K

SW

Q6003

1016V KA

L606

0

1016V KA

C657

limiter

6fh trap

C6622

R6611

0.1 B

L605

100uH

1uH

0

1016V KA

C6623

1.3fh

fh

bpf

trap

sub sig det

4.5fh

trap

1011121314

1016V KA

C6625

100

UNREG+9V

5.0

C6626

GND

3.5fh

bpf/trap

2.7fh bpf

buff

150V KA

C6627

AGC_M

TU.A.OUT_1 H_OUT

AGC_R

SCL_1

SDA

REC-H

IF_R

赤信号

C6001

2.250V KA

緑信号青信号

1016V KA

C6628

15

4fh lpf q=1

3fh trap

VCC

0.12 5.7 4.59.24.53.14.52.60

C6629

0.01 B

2216V KA

4fh lpf q=4

detecter

led

driver

16

NC

1016V KA

C6601

C6630

0.056 B

NCNC

171819

phase det

reset

count

VCC

C6631

0.01 B

C668

C6632

p-on

q det

10016V KA

R611

1K

C608

0.01 B

0.1 B

X6601

470P CH

CSB503E7

R6613

1M

213456789

1/8

32fh

osc

C624

0.4750V KA

R612

0.001 B

C649

10P

C6617

TUNER AUDIO

680

C609

CH

SAW FILTER

C6633

470P CH

150V KA

TP6603

W864

234

CF601_1

TSF1110P

W830

C647

0.001 B

C613

8P CH

P.CON+9V

L6602

R613

6.8K

L609

P.CON+5.6V_1

06-07

100uH

R619

330

C614

0.1 B

35

C615

0.047 B

C616

R614

0.47uH

LA76814BM-MPB

TU.A.OUT_1

0.01 B

1.5K

CHROMA/IF

IC604

2.4

2.2 NC

1.5

2.3

3.1

0

2.3 NC

0

2.3

2.7

1.5

2.9

0

GND

TU.A.OUT_2

録画輝度信号録画カラー信号チューナービデオ信号

偏向信号音声信号

(CY6001)

GND

TU A OUT 2

CX6001

IMSA-9130B-11

1

FROM/TO IF/STEREO/COMB

2345678

(SYSCON PCB)

38

TU.V.OUT_1

L607

100uH

1K

R616

1006.3V KA

3

IF_R

IF R

R654

1.7

0

1

2

34

VCO L610

360J004

TRPP

RF AGC

4

SD_H

P.CON+9V

SD-H

P.CON+9V

9

10

620

BUFFER

Q602

2SA1037AK

1.4

R644

2.2K

P2C PLL

VIDEO PMP

SPLL

BPF BPF

SW

DC VOL

IF AGC

R620

C620

0.01 B

1006.3V YK

C621

L611

SWD_VIDEO_1

SWD VIDEO 1

11

L603

12uH

C663

15P CH

0.4750V KA

C617

TP602

VCO ADJ

VIDEO

DET

LIM

PMP

FM DET

VIF

7

8809

47K

C622

0.01 B

R653

7.5K

150V KA

R633

C623

100uH

AFT_M

AFT R

AGC R

CP603

8

8283_0812_00_000

R622

100K 1/4W

SDA

R621

AFT

68K

R624 1K

AFT M

C618

6

6566676869

70717273747576777879

1 101112131415161718192 20 21 22 23 24

000005.02.34.31.41.64.01.51.51.508.12.12.12.100000

W869

GND

AFT_R

AGC_R

AGC_ADJ

TU.V.OUT_2

GND

AGC R

AFT R

AGC ADJ

TU V OUT 2

C669

0.1 B

37

BUFFER

Q603

2SC2412K

3306.3V YK

100

C634

1016V KA

C626

CLMP CLMP

VIDEO

SW

BUS AEL CLAMP

C627 33P CH

C629 33P CH

R627 1K

SCL_1

AGC M

IIC OFF

IIC SDA

R625 2.2M

STRETCH

C632

OSD_R

IIC SCL

TRPP

DELAY

LINE

PEAKING

CORING

BLACK

STRETCH

BLACK

OSD FIX GAIN

150V YK

W840

OSD_G

GND

1234567

0.7

C660

36

YC

C635

R669 220K

W841

TO TEST POINT

5.0

R675 1K

150V KA

CONTRAST BRIGHT

150V YK

R670 220K

W843

OSD_B

AFT_R

R626

1.2

BPF

SW

ACC

DEMO

COLOR CLAMP

C636

R631

AGC_R

1K

R672

V/C GND

150V YK

R671 220K

1K

OSD_BLK

AGC_M

NC

PPC1

R632

2.2K

SYNC SEP

RGB

MATRIX

OSD

SW

R666

IIC_OFF

C670

C630

0.1 B

X604

C641

1016V KA

C659

TINT

DRIVE/CUT-OFF

100 1/2W

C638 10010V YK

R.OUT

I-11

VC0

G.OUT

30P CH

L602

HOR VCO

1/256

HOR

C/D

15uH

100CT3R505

3.579545MHz

20P CH

FILTER

PFC1

VER SEP

VER C/D

R655

C640 0.01 B

B.OUT

C664

C671

47P CH

24K

R635

150V KA

C643

C642

0.001 B

CW

X-RAY

KIL

ADJ

FBP

PFC2

PHASE

SHIFTER

HOR OUT

HOR VOC

VER RAMP

AKB

12K +-1%

10K +-1%

0.2250V KA

注意：印の部品は、安全性を維持する為に重要な部品です。

FROM/TO IF/STEREO/COMB

CX901

IMSA-9130B-06

P.CON+5V

R665

1K

MONITOR V.OUT

C601

100P CH

24K

R636

C644

0.015 B

41424344454647484955051525354555657585966061626364

H_GND

R628

従って、交換時は必ず指定の部品を使用して下さい。各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

0003.83.30.72.92.32.7002.95.02.52.62.103.14.34.30000

C633

C607

2.250V YK

0

40

0

R639

0

2.7

0

1.7

1.2

0

0.4

30 31 32 33 34 35 36 37 38 39

2.6

5.1 C648

0.015

2.5

2.4

3.5

25 26 27 28 29

D606

1SS133

R638

150 1/2W

56

R676

D605

11ES1N

R652

10016V KA

3.3K +-1%

0

4.7K

R646

5.6K

R637

5.6K

18K

R643

R642 100

R641 3K B

C650

C652

C646

DTC124EKA

5.0

C651

D601

150V KA

0.3350V KA

C645

0.01 B

SW

Q604

150V KA

R648

4.7K +-1%

MTZJ9.1B

C654

0.2250V KA

100P CH

10010V YK

R630

1.5K 1/4W

330

R649

5.6K

R640

C653

D603

1SS133

HOR GND

R645

10K

C625

100P CH

R650

470 1/4W

D604

1SS133

(CY901)

FSC

GND

C IN

Y IN

W858

SWD_VIDEO_1

TRICK_PB-H

L612

100uH 0607

UNREG+9V

1016V KA

C611

1

2

3

4

5

6

X_RAY

IN GND OUT

123

8.9 0 5.1

AFC

VCR_POWER_H

V_OUT

TV_POWER_H

C674

H_OUT

R673

VD

47K

V_OUT

AFC

X_RAY

POWER_H

C665

G.OUT

R.OUT

B.OUT

1.3

D602

1SS133

0.7

0

1K

R651

CAUTION: DIGITAL TRANSISTOR

5V REG.

IC601

NJM7805FA

C662

0.1 B

C675

0.01 B

0.001 B

BUFFER

Q605

2SA733_Q

FROM/TO Y/C/A/H.AMP

TU.V.OUT_2

P.CON+5.6V_1

TO HIFI STEREO

TU.A.OUT_2

FROM/TO BS/AV

SWD_VIDEO_1

TU.V.OUT_1

ST_AUDIO_L

ST_AUDIO_R

GND

(S804)

R301

C360

0.22 2W

FROM/TO DEFLECTION

CD601

C661

0.047 B

CD602 CH25086A

FROM/TO DEFLECTION

CD605 CH01010A

S805X S805Y

L004 HF57T18.5*10*10

TO SOUND AMP

SOUND+B

100016V YK

SOUND_GND

(CP820)

SOUND GND

SOUND+B

VCR POWER H

TV POWER H

GND

H.OUT

V.PULSE

V.OUT

ACL

AFC

X.RAY

POWER H

L003

HF57T18.5*10*10

GND

CUT OFF

G.OUT

R.OUT

B.OUT

(CP850)

(CP402)

GND

FROM VCR POWER

AT+6V

CH2C065A 1

2

3

4

5

6

7

8

9

10

11

12

5

4

3

2

1

PCB010 VM9159

8

7

6

5

4

3

TO CRT

2

1

ABC D E F GH

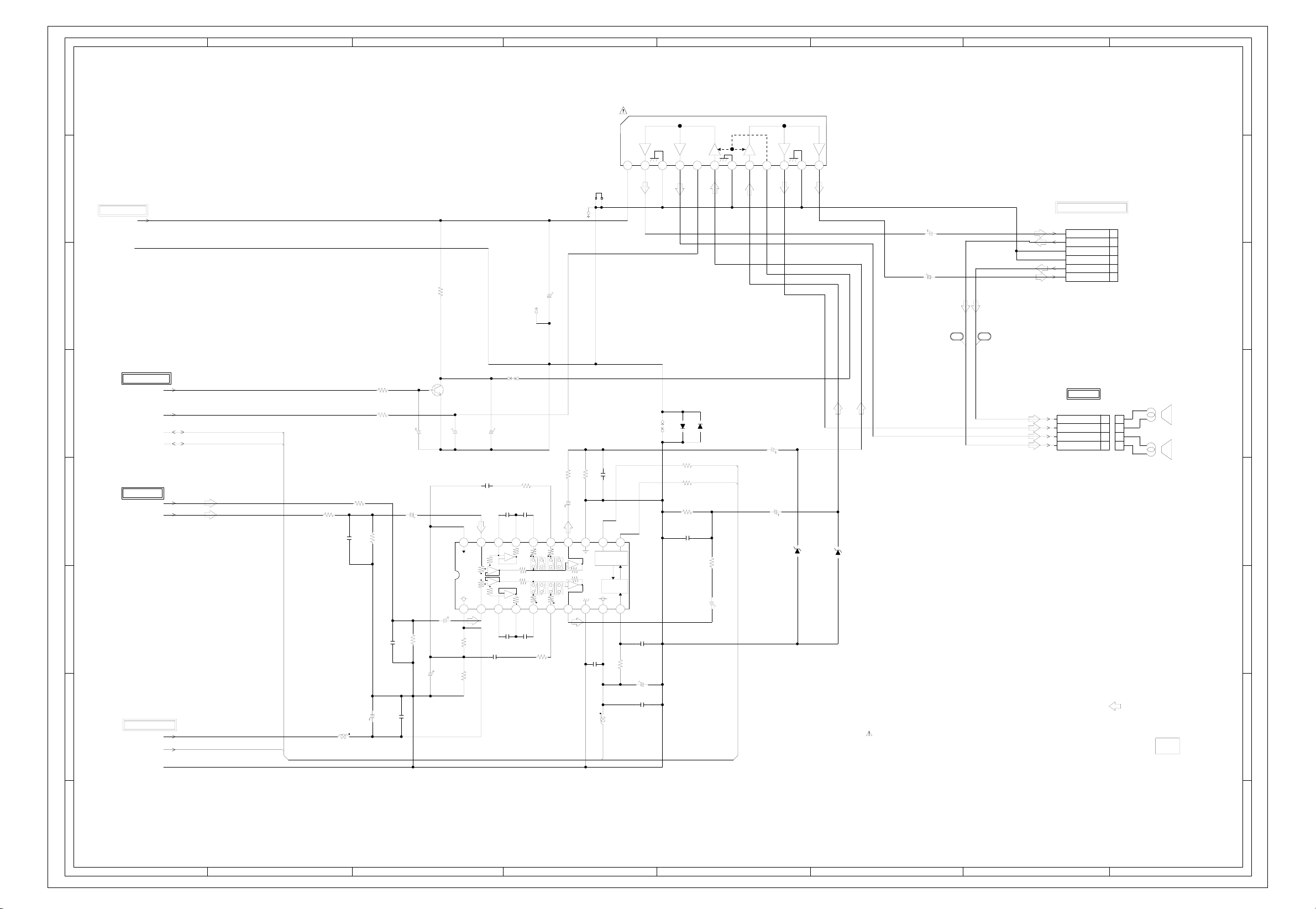

ＨＩＦＩステレオ基本回路図

8

NC

TP5501

HIFI ENV

V.REC_ST_H

7

D5501

1S2472

C5541 0.22 B

C5540 0.015 B

2.4 0.3 1.8 1.8 0.1 0 2.7 5.1 2.7 0 2.7 2.6 2.6 2.5 2.5 0.7

C5538

2.5

1016V KA

6

VCR_A_MUTE

P.CON+5V

5

SCL

SDA

C5555

R5517

1K

L5504

100uH

R5521 100

R5520 100

1016V KA

C5531

476.3V KA

C5530

0.1 B C5557

0.1 B

C5556

0.1 B

C5534

C5536

1016V KA

3316V KA

R5510

33K

C5523

34

C5522

L5503

FSC

82uH

24P CH

1016V KA

W838

R5519

2.7K

C5519

0.1 B

C5517

0.150V KA

HIFI AUDIO DEM

IC5501

AN3672NFBP

R5504

W839

TU.A.OUT_2

10K

4

C5520

150V KA

3

P.CON+5V

L5501

100uH

33343536373839

0.7

2.4

0

RECPB

SW12

1.7

0

0.1 NC

5.0

40

0

NC

4142434445464748

1.7

3.3

4.5

2.5

2.3

2.5

S/N

SW NOISE

ZZ-PROM

PNR RCH

ADJ

LOGIC

SW21

CTL

MUTE VCO-F0

LOGIC

BPF

95HMz

COMP

AM

VCO

3.5M

DEMOD

LOGIC

CUE

BPF

SUB

DET

FM

TRAP

DEMOD

BPF

SUB

MAIN

DEEN

4.5M

DEM_BLK

49550 51 52 53 54 55 56 57 58 59660 61 62 63 64

3.6 2.5 5.0 4.9 5.9 2.6 0 0 5.9 8.8 6.0 0.3 2.5 2.5 2.5 2.5

C5516

150V KA

C5505

C5502

0.1 B

C5501

476.3V KA

2

NC

TP5502

HIFI H.SW

HIFI_DET

HIFI_H.SW

W850

C5549 0.01 B

C5542

0.1 B

SW

HPF

DET

LOG

BS

SW18 R

LR

AMP

PB LPF

PC

AMP

HIFI

NORMAL

SW19

AMP

L

NOISE

MIX

R

LINER

SW10

FM UM

RCH BPF

SW16

L

MUTE

RCH

VCO

SW9

MATRIX

SUB DEEN

REC LPF

AUDIO

LIMIT

FROM 1PIN

MUTE

OUTPUT SW

NCNC NC

KA 10

16V

2.2K

R5503

HF1

C5543

0.01 B

C5544

C5553

C5554

470P

CH

HA1 HA2

CURR

HOLD

TIMING

PB LPF

PC

AUDIO

LCH BPF

MIX

HIFI

BS

FROM 3PIN

L

R

SW17

RFC

AMP

KA 10

C5552

16V

2.2K

R5505

C5510

L5506

100uH

AMP

LIMIT

HF2

HF_COM

C5551

0.1 B

0.01 B

C5546 0.015 B

C5545 0.1 B

H

SW15

-

+

AGC

DET

SW14

SW13

SW4

S/N

MIX

SW NOISE

REC LPF

PNR LCH

SW2

L

MIX

DET

R

SW22 L

C5513

1016V KA

C5512

2216V KA

C5511

4716V KA

R5501

(SYSCON PCB)

L5505

100uH

476.3V KA

C5550

S807Y

S807X

C5547 1016V KA

C5548 1016V KA

1718192202122232425262728293303132

L

SW11

LCH VCO

INPUT_SW(R)

R

R5502

789

VREF1

4

1 10111213141516

3.3K C5503

INPUT_SW(L)

0.1 B

10K

P.CON+5V

FROM/TO BS/AV

BS_A_IN_R

BS_A_IN_L

H_AUDIO_OUT_R

H_AUDIO_OUT_L

SWD_A_IN_L_2

SWD_A_IN_R_2

W875

FROMCHROMA/IF

TU.A.OUT_2

Y/C/A/H.AMPFROM/TO

Y/C_AUDIO

NORMAL_A

HF1

HF2

HF_COM

FSC

FROM VCR POWER

P.CON+5V

GND

P.CON+9V

FROM/TO MICON

V.REC_ST_H

HIFI_DET

HIFI_H.SW

VCR_A_MUTE

SCL

SDA

BILINGUAL_H

C5532

C5529

C5526

C5558

0.022 F

C5559

0.022 F

D5503

C5539

C5533

0.01 B

4.725V KA

150V KA

C5527

0.01 B

4.725V KA

C5524

0.1 B

2.5

C5537

0

2.5

2.0

150V KA

L5507

1mH

0

L5502

2.5

2.0

2.5

2.6

0 NC

2.5

0 NC

2.5

C5525

D5502

1mH

1016V KA

C5528

2.250V KA

C5535

MTZJ13B

2.250V KA

MTZJ13B

C5518

336.3V KA

R5516

6.8K

R5508

6.8K

R5514

47K

R5507

47K

SWD_A_IN_L_2

SWD_A_IN_R_2

BS_A_IN_L

BS_A_IN_R

150V KA

C5504

150V KA

R5556

5.0

NC

00 0

78

18K

56

0.0022 B

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

COMP

R5552

22K

R5553

IC5551 NJM2903M

1234

2.5 0

5.0 5.0

PCB010 VM9159

8

7

6

5

4

3

2

10K

H_AUDIO_OUT_R

P.CON+9V

H_AUDIO_OUT_L

NORMAL_A

Y/C_AUDIO

音声信号（録画）音声信号（再生）

1

ABC D E F GH

I-12

ABC D E F GH

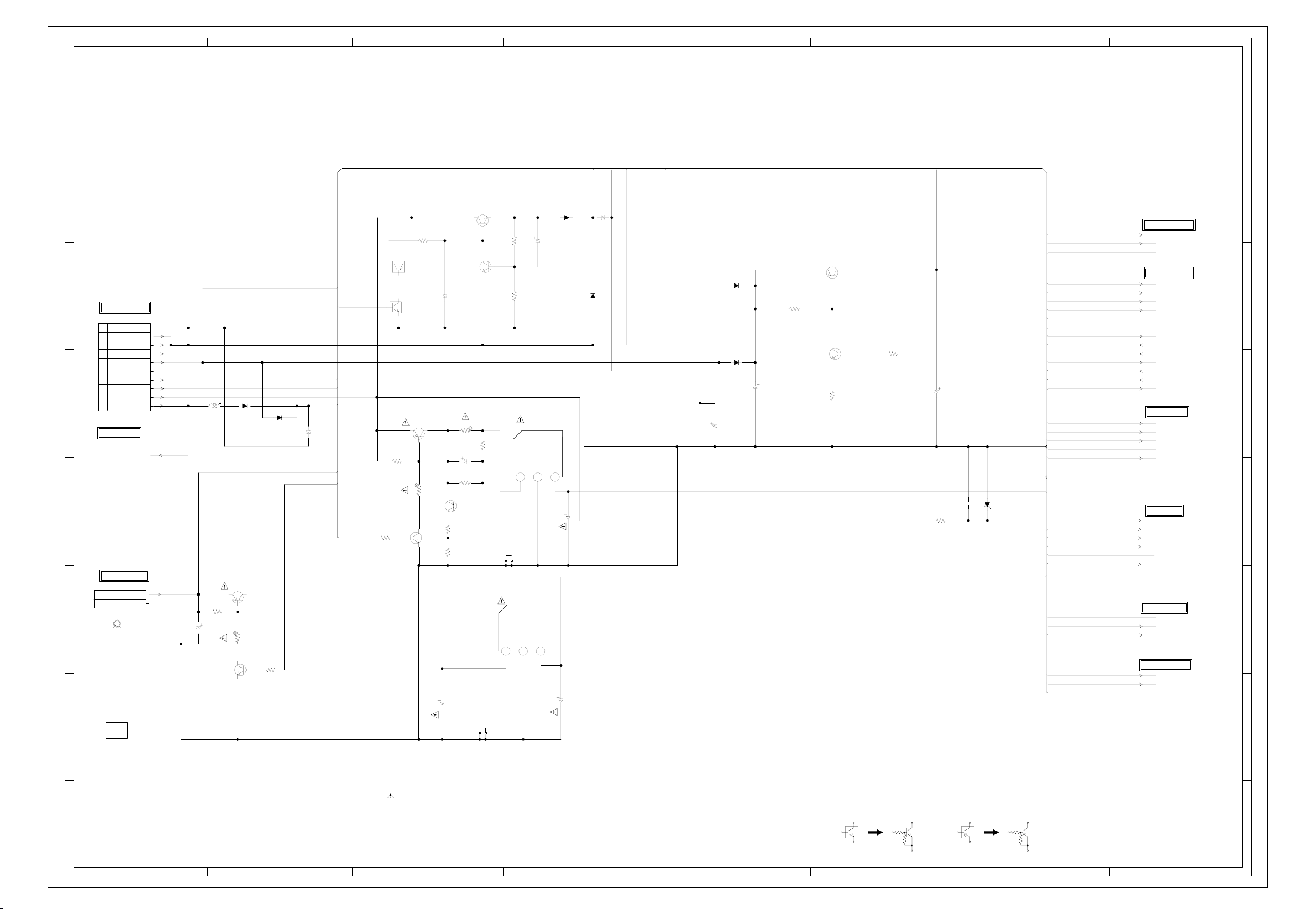

ビデオ部電源基本回路図

8

(SYSCON PCB)

7

6

5

4

CD1006 CH22077A

1

2

3

HF57T18.5*10*10

2

FROM TV POWER

CD1003 CH2A012A

(CP810)

1

GND

2

P.CON+12V

3

P.CON+12V

4

P.CON+9V

5

ST BY 6V

6

MOTOR GND

7

AT+30V

8

POWER FAIL(DC)

9

AT+21V

10

AT+6V

TO CHROMA/IF

AT+6V

FROM TV POWER

(CP811)

UNREG+9V

GND

L002

PCB010 VM9159

C1093

0.1 B

C1094

L1002

150uH

0607

9.0 9.8

R1014

10K

22016V YK

SW

Q1034

2SC2412K

DRIVER

Q1010

2SB892

R1036

0

D1014

10ELS6

9.1

7

6

5

4

3

2

D1010

11ES1N

C1068

CAP_VCO

D1007

10025V YK

1006.3V YK

C1004

22025V

YK

11ES1N

P.CON+12V

MOTOR_GND

LNB_PROTECT

C1045

D1020

11EQS04N

D1008

11EQS04N

10016V YK

C1036

P.CON 5V DRIVER

Q1019

2SB1134R

5.25.3

4.5

R1065

10K

0.4

P.CON SW

Q1006

2SC2412K

10006.3V YK

R1068

0.7

0

100 1/2W

R1069

1.5K

CAP VCC DRIVER

Q1011

2SD2396

22.4 0

R1035

1.8K

DRIVER

CAP VCC ADJ.

0.3 22.4

ST_BY_6V

CAP_HI_H

AT+30V

POWER_FAIL[DC]

D1019

11EQS04N

180 1W

R1070

0.7

1.5K

AT+5.6V

10006.3V YK

C1075

UNREG+9V

BS_POWER_H

LNB_POWER_H

22.3

0

R1086

2SC2412K

R1071

1.5K

DTA124EKA

22.3 SW

Q1008

DTC124EKA

0

DRIVER

Q1024

2SB892

22.4 22.4

21.7

10K

R1082

SW

Q1023

0

0.7 0

Q1026

820 1W

22.4

C1065

C1042

0

R1073

R1084

22016V YK

Q1012

2SC2412K

150V KA

R1076

1.8 1W

C1056

1025V KA

R1085

22K

0.2

Q1025

2SA1037AK

3.3K

1.8K

0.2

3.8

R1077

SW

HS1003

763WAE0015

R1037

0

R1038

IC1006 KIA7815PI

10K

IN GND OUT

HS1002

763WAA0046

5V REG.

IC1004 NJM7805FA

IN GND OUT

123

9.8 5.10

1050V KA

1.2K C1043

2.2K

15V REG.

123

22.4 0 15.1

C1067

P.CON+5V

C1037

R1078

4.7K 1/2W

TO Y/C/A/H.AMP

P.CON+5V

ST_BY_6V

GND

FROM/TO MICON

P.CON+5V

CAP_VCO

AT+5.6V

P.CON+12V

MOTOR_GND

GND

POWER_FAIL[DC]

CAP_HI_H

VCR_POWER_H

LNB_PROTECT

LNB_POWER_H

BS_POWER_H

10006.3V YK

GND

P.CON+9V

LNB+15V

D1012

C1069

MTZJ12B

0.001 B

BS+5V

TO CHROMA/IF

UNREG+9V

P.CON+9V

P.CON+5V

GND

AT+30V

TO BS/AV

BS+12V

BS+5V

LNB+15V

P.CON+9V

GND

AT+5.6V

TO SOUND AMP

GND

P.CON+5V

P.CON+9V

TO HIFI STEREO

P.CON+5V

P.CON+9V

GND

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、

1

デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

CAUTION: DIGITAL TRANSISTOR

1

ABC D E F GH

I-13

ABC D E F GH

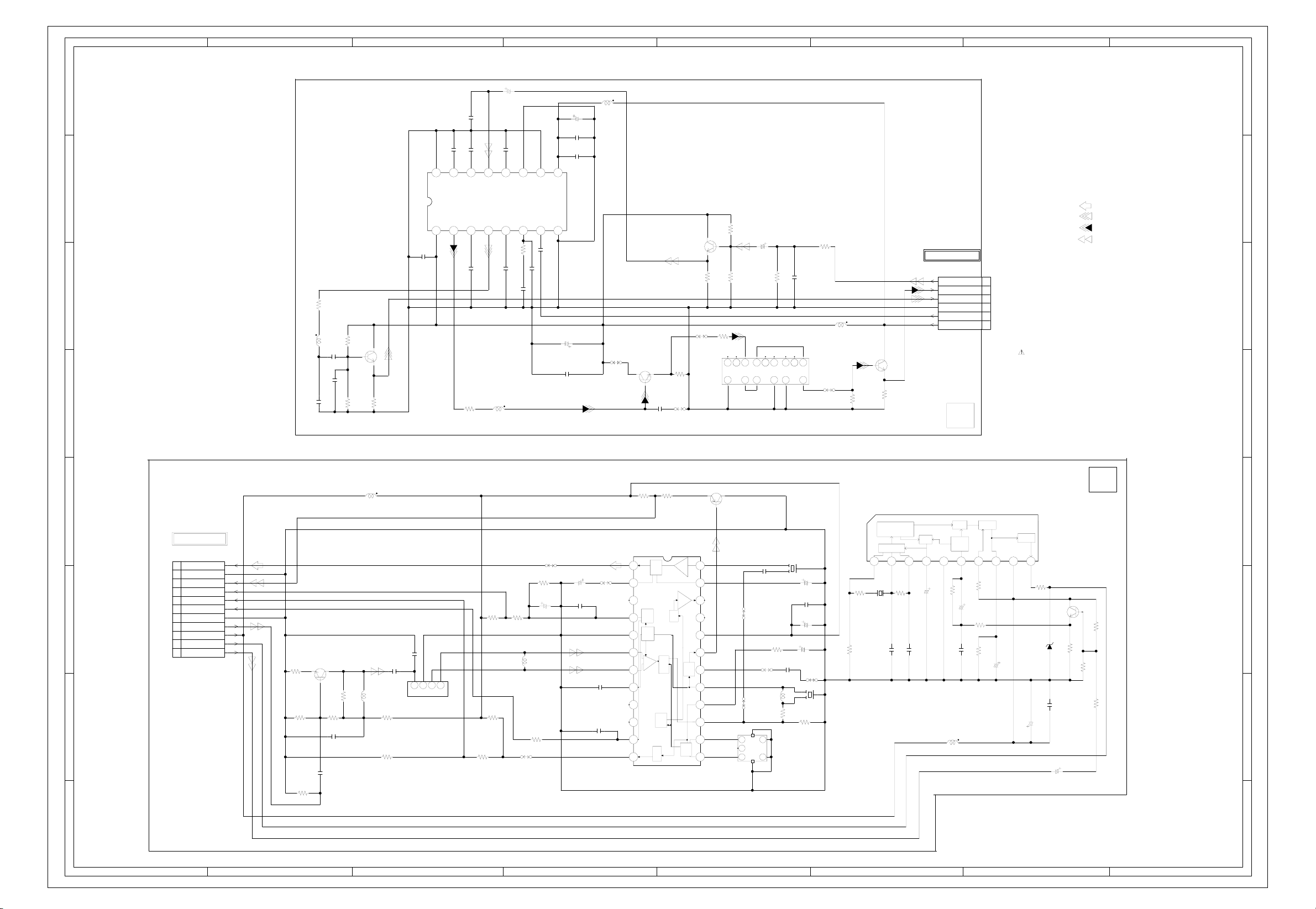

サウンドアンプ基本回路図

8

(SYSCON PCB)

SOUND_AMP

IC352 AN7522

8

D352

+-+-

MTZJ13B

C353

100016V YK

C357

100016V YK

39 40

D351

MTZJ13B

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

FROM/TO OPE./FRONT JACK

CP350

(CD350)

8283_0612_00_000

SOUND L+

SP OUT L

SOUND GND

SP OUT R

SOUND R+

TO SPEAKER

CP303

TID-X04P-Z1BK

SP OUT R+

SOUND R-

SOUND L-

SP OUT L+

1

2

3

4

CH14402A

6

5

4

3

2

1

2

3

4

CD303

音声信号

RED

WHITE

BLACK

SPEAKER

PCB010 VM9159

SP301_1

S0410J05A

4_OHM

SP302_2

S0410J05A

4_OHM

7

6

5

R CH

L CH

4

3

2

RL

1 10111223456789

6.6 3.5 0 3.5 3.9 1.3 0 1.3 6.6 3.5 0 3.5

0.1 B

CONTROL

LOGIC

100uH

P.CON+5V

111213141516171819

R311

0607

100K

C308

0.001 B

C309

4716V KA

C313

0.1 B

W829

D350

R309

R310

1.5K

R352

C362

0.1 B

1K

10K

D353

1SS133

R351

C355

SDA

SCL_1

100

3.350V KA

C356

2.250V YK

C358

2.250V KA

R313

C314

S7

S8

TONE AMP1

+

-

+

TONE AMP2

763WAA0027

S808Y

100

R314

3.350V KA

6.5K

HS351

10K

C317

0.1 B

C363

I2C BUS INTERFACE

L303

7

FROM CHROMA/IF

SOUND+B

SOUND_GND

6

FROM/TO MICON

TV_A_MUTE

5

TV_POWER_H

SDA

SCL_1

FROM BS/AV

4

SWD_A_IN_L_1

SWD_A_IN_R_1

R316

4.7K

C321

R303

4.7K

R359

100K

R353

68K

C351

C312

2.250V KA

R308

3.3K

0.0018 B

3

R302

C320

0.0018 B

4716V KA

C315

C316

2

FROM VCR POWER

P.CON+9V

P.CON+5V

GND

L302

100uH

0607

0.1 B

3.3K

0

0.150V KA

C301

10K

R355

6.6 MUTE Q351 2SC2412K

0

3316V KA

C352

4.4 4.4 4.4 4.4 4.0 4.0 4.4 0 1.6 1.6

110

REF

VR1

REF REF

TONE_CONTROL

VR2

IC301 M62420SP

C311

8.8 4.4 4.4 4.4 4.0 4.0 4.4 0 5.1 5.1

2.250V KA

R304

4.7K

1050V KA

4.7K

R305

W834

10016V YK

C361

C302

0.033 B

C304

0.022

2203456789

1.8K

136K

+

-

SIMAMP1

+

-

VOLAMP1 VOLAMP2

+

SIMAMP2

+

136K

1.8K

C305

0.022 B

C303

0.033 B

C354

100016V YK

S808X

R306

1.8K

C306

0.47

B

TF

VR5

VR3

S5

S3

S1

6.5K

VR4

C307

0.47 MMTS

6.5K

S2

S6

S4

VR6

R307

1.8K

1

ABC D E F GH

I-14

ABC D E F GH

ＩＦ／ステレオ／コム基本回路図

8

7

6

R913

L904

5

C920

100

10uH

C921

0.1 B

C924

56P CH

R912

100P CH

R911

6.8K

1.7

BUFFER

Q903

2SC2412K

3.3K

R910

(COMB PCB)

C903

C907

3306.3V YK

C906

0.01 B C925

0.1 B

L901

820uH

0607

0.4750V KA

C904

27P CH

C901

C902

0.01 B

1

2345678

SS

VRB

AV

VRT

C905

ADIN

BIAS1

0.01 B

TEST

0.01 B

5.502.62.63.02.400

DD

DV

KILLER

音声信号（録画）

C909

SS

CKIN

DV

10111213141516

9

02.52.23.64.21.43.85.4

820

C908

100P CH

180P CH

0.01 B

C916

4716V KA

C917

0.01 B

W832

BUFFER

Q902

2SC2412K

2.4

2.14.4

C918

120P CH

2SC2412K

R906

1K

W865

BUFFER

Q901

R9021KR903

W831

DL901

380R2501

27K

R901

2.51.9

5.4

R918

1K

C914

3.350V KA

24K

NC NC NC NC NC NC

1

23 45 6 7 89

R904

R905

1K

C922

82P CH

L902

150uH

BUFFER

Q904

2SC2412K

5.5

1.5

3.3K

R917

0.9

560

101213151618

W803

R916

FROM/TO CHROMA/IF

CY901

(CX901)

IMSA-9130S-06L

MONITOR V.OUT

Y IN

C IN

GND

FSC

P.CON+5V

COMB PCB300 VE9872

6

5

4

3

2

1

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部のＤＣ電圧値は、プレイモード時、デジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

録画カラー信号録画輝度信号チューナービデオ信号

DD

IC901 TC90A45F

DIGITAL COMB FILTER

C913

0.01 B

5.0

1.1

1K

OUT

Y

AV

R909

100

C912

BIAS2

OUT

C

0.01 B

L903

15uH

0607

C911

BIAS3

VFIL

R914

0.01 B

C910

8

7

6

5

(IF PCB)

IF

PCB350

R6509

BUFFER Q6501

2SC2412K

4.1

1K

R6513

R6512

10K

R6516

VE9866

4

3

10K

3.3K

2

L6001

R6020

470 1/4W

L6006

100uH

0.47uH

100 1/2W

R6013

R6001

27K

C6016

0.01 B

C6002

1234

GNDOUTOUTIN

CF6002

TSF1110P

5P CH

SAW_FILTER

R6003

15K

R6008

27K

R6002

39K

R6010

12K

L6003

27K 1/4W

W812

0.47uH

R6025

R6015

22K

C6013

4.750V KA

W805

C6010

C6014

0.01 B

W804

150V KA

C6020

0.022 B

C6021

0.01 B

4

FROM/TO CHROMA/IF

CY6001

(CX6001)

IMSA-9131S-11L

1

TU A OUT 2

2

GND

3

TU V OUT 2

4

AGC ADJ

5

AFT R

6

3

2

7

8

9

10

11

AGC R

GND

IF R

P.CON+9V

SD-H

SWD VIDEO 1

R6019

R6023

47

2.2K

R6026

150

PRE AMP

Q6002

2SC3000

1.4

C6022

6.60.7

R6022

6.8K

C6006

0.1 F

0.022 B

R6006

560

3.94.2

1.7

03.43.43.1 20 21 22 23 24

NC NCNC

15 16 17 18 19

1.94.5

13 14

R6007

470

VIF/SIF

IC6001 LA75691

AMP

DET

FM

AMP

HPF

AGC

RF

AGC

IF

AMP

VIF

VIDEO

DET

IST

AFT

BUFFER

Q6001

2SA1037AK

1101112

LIM

2

3456789

VCC

AMP

EQ

VCO

00.8

4.6

CF6001

SFSH4.5MCB

R6016

390

C6018

39P CH

L6007

R6021

C6009

150V KA

C6011

0.1 B C6015

100010V YK

C6017

0.4750V KA

W856

CF6003

15uH

EFCT4R5MW5

R6024

220

1K

W811W833

34

2

NC

1

L6008

370J002S

C6008 100P CH

W855

6

2.2 2.1

6.4 NC

NC

2.1 2.98.2 2.1 2.6 2.8 8.6

8.2

SYNC DET 1

IC6501 LA7210

1/32

COUNTDOWN

VCO 32FH

11023456789

X6501

R6502

1.2K

KBR-500

AHKTS2

15K

R6501

C6501

R6503

1K

0.001 B

C6502

AFC

C6503

330P CH

AND

SYNC

SEP

0.4750V KA 150K

R6504

C6504

C6505

L6501

100uH

0.2250V

0.0047 B

R6506

KA

R6505

220

R6507

AMP

COMP.

VCC

08.36.50.46.403.65.65.65.9

10K

82K

C6506

R6508

1.5K

8.5

3.5

D6501

MTZJ5.1B

2.250V KA

C6508

0.022 B

4716V KA

C6507

C6510

1016V KA

1

ABC D E F GH

I-15

基板部品配置図

メイン／CRT基板

CD502

CD803

R450_2

Q806

R813 R816

CC003

C820

TP803

W032

C811

W023

CC004

CP803A

C812

D412

R443

R

C430

810

R814

R444

C431

W020

W031

R490

C432

W832

R406

TP801

R811

C433

802

R

W029

C809

D413

R442

Q804

W812

R812

R452_2

R439

D409

R815

D411

TP802

C810

TP404

C403

C421

R453

R805

Q805

C429_1

TP403

R407 R408

R418_1

CP402

W034

D408

R415_2

R808

CD802

CP850

R807

W852

C405_1

R413

R416

L801

C805

R411

R441

C407

R414

W005

CP803B

CC005

R421

D404

J801

W850

C411

FB401

CP401

R417

W001

D401

R419

C409 R402

C426

W834

C423

C413

W833

W018

D403

L401

R448_3

W004

L402

C402

R820

W827

C425_1

C422

W805

C412

C401

R401

W823

R447

W010

C450

IC401

C424

W002

R801

T401

Q405_1

C406

HS401

S801

P801

C

R423

TP401

R404

R529_1

C819

W816

R460

C438

C416

W817

R515

VR502

C801

R449

R409

W825

Q406

HS402

C417

W035

R514

Q513

CC001

R456

R511

D529

Q507

C418

R530

R523

Q504

D523

R553

Q506

W822

IC505

D516

D533

CP820

W036

HS505

D531

R513

W821

D528

C536

W013

R552 C554

Q520

C549

D534

R532

C525

D527

D532

W012

R533

R518

C538

R554

D509

D524 D530

C508

C516

W026

W027

W025

W804

R535

Q501 R519

W011

C541

D505_1

CP505

S104

S103

W038

C520

RY501

0

1

W813

R520

R521

T502

R

5

TH501

D501

CP604

C537

5

1

2

R

R509

C540_1

Q502

Q503

ICP505

W037

L502

W811

FH503

F502

FH504

C503_1

CP810

D515

D503

C502_1

W003

C528

C532

C560

C530_1

D502

D504

W024

C526_3

D510

C507

W819

C506_1

W006 IC504

CP502

R505

B504

C510

C517

W009

C511

W022

IC501

W016

D507

L501_1

HS502

C521

R542

F501

FH502FH501

ICP504

HS501

B502

D519

IC503

R

5

C514_1

R543

1

0

B505

C519

C527

W021

C524

C512

D508

D518

D500

T501

R502

C515

R541

W818

ICP503ICP502

HS503

IC502

C518

L504

D506

R506

C

R503

R507

52

3

D514

CP811

D521

R538

C522

CP501_1

CD802_1

W820

R504

29_

5

C

C509

IC506

D512

B501

C531_1

1

I-16

CD504

ABC D E F GH

デフレクション基本回路図

8

7

6

5

4

3

2

FROM/TO CHROMA/IF

CP402

(CD605)

1

GND

(CD601)

CP820

SOUND GND

1

SOUND +B

2

VCR POWER H

3

TV POWER H

4

GND

5

H.OUT

6

V.PULSE

7

V.OUT

8

9

ACL

AFC

10

X.RAY

11

POWER H

12

FROM/TO TV POWER

POWER_H

TV.POWER_H

VCR.POWER_H

SOUND+B

SOUND_GND

P.CON+9V

P.CON+125V

8283_1212_00_000

003P-2100

GND

R401

R409

18K 1/4W

22K

C525

R402

V.OUTPUT IC401 LA7840

THERMAL PROTECTION

-

AMP

GND VCC

1234567

0 23.5 0.9 1.1 22.8 4.914.2

+

PUMP UP

(MAIN PCB)

8

7

C412

D401

13K

0

10ELS6

C417

D412

C406

11E1N

R414

C405_1

560P500V B

R456

R416

47K

5.1K

1TF

R415_2

4.7K 1/2W

R449

10035V MHE

1.8 1/4W

31.0

C418

TP401

4.7K 7W

R417

C407

R418_1

NC

0.2

22.3

R419

330 1/2W

220025V YK

1.5 1/4W

T401

305Y002

34

2

1

6

1.3

1160V VZ

C411

0

0.47100V TF

C438

C403

680P500V B

C413

1050V YK

R460

0.1100V TF

W816

100 1/4W

HS402

R407

C423

0.39250V ECWF

8

C425_1

W827

680P2KV BP

R448_3

1K 1W

L402

ELH5L4112

C450

0.0012KV BP

W834

470P2KV BP

C426_1

W833

R423

2.7K 1/4W

TP-1S-05

C421

CC004

C429_1

10ELS6

220035V YK

470P2KV B

D411

C431

10250V YK

D413

W850

R452_2

2.2 1W

R450_2

3.9 1W

10ELS6

0.0012KV BP

C430

R453

150K 1/4W

W832

262.0

22.3

127.6

22.3

0

2.0

NC

0

NC

1.5

FB401 3221007A

COL

10

+180

5

+B

9

AFC

2

HEA TER

1

NC

6

GND

3

+14

7

+12

8

R406

68K 1/4W

R490

68K 1/4W

C432

ABL

GND

HV

EF

G2

0

11

0.7

4

0.47100V TF

R421

680 1/2W

R408

1K 1/2W

1.8K 1/2W

L401

4.7mH 0909

1250V VZ

C422

R447

68 1/2W

W823

247.6

1.3 H.OUTPUT

0

Q406

2SD2499

W817

C424

0.011.6KV ECWH

0.0022 M

4

1.5K 1/4W

+-1%

15K 1/4W

C409

R442

15K 1/4W

+-1%

390P500V B

C416

22P500V SL

C433

0.5

R411

31.0

H-DRIVE

Q405_1

2SC2621

22100V MHE

TP403

R413

22K

D403

D404

MTZJ30B

R439

D408

+-1%

27K 1/4W

D409

HZ27-1L

HZ11B3L

MTZJ30B

R443

R444

TP404

18K

4.750V YK C402

C401

W825

0.01 F

W812

R441

100K 1/4W

+-1%

W805

0.001 M

R404

6.8K

3

HS401

W852

CP401

B05B-DVS

NC

180V

NC

GND

HEATER

CP803A

51052-0500

PCB070 TM9424

5

4

3

2

1

5

4

3

2

1

V801

A51KSV43X07(M)

9

10

R

8

G

6

B

11

TO CRT

FOCUS

SCREEN

TO CRT

180V

NC

GND

HEATER

(CP803B)

CD803

2E054402

DY

6

5

175

TO CRT

CD801

CP82035A

(CP801)

12

CD001

CP01425A

CD002

CP01425A

4

3

2

偏向信号

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。

1

電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

CAUTION: DIGITAL TRANSISTOR

1

ABC D E F GH

I-17

ABC D E F GH

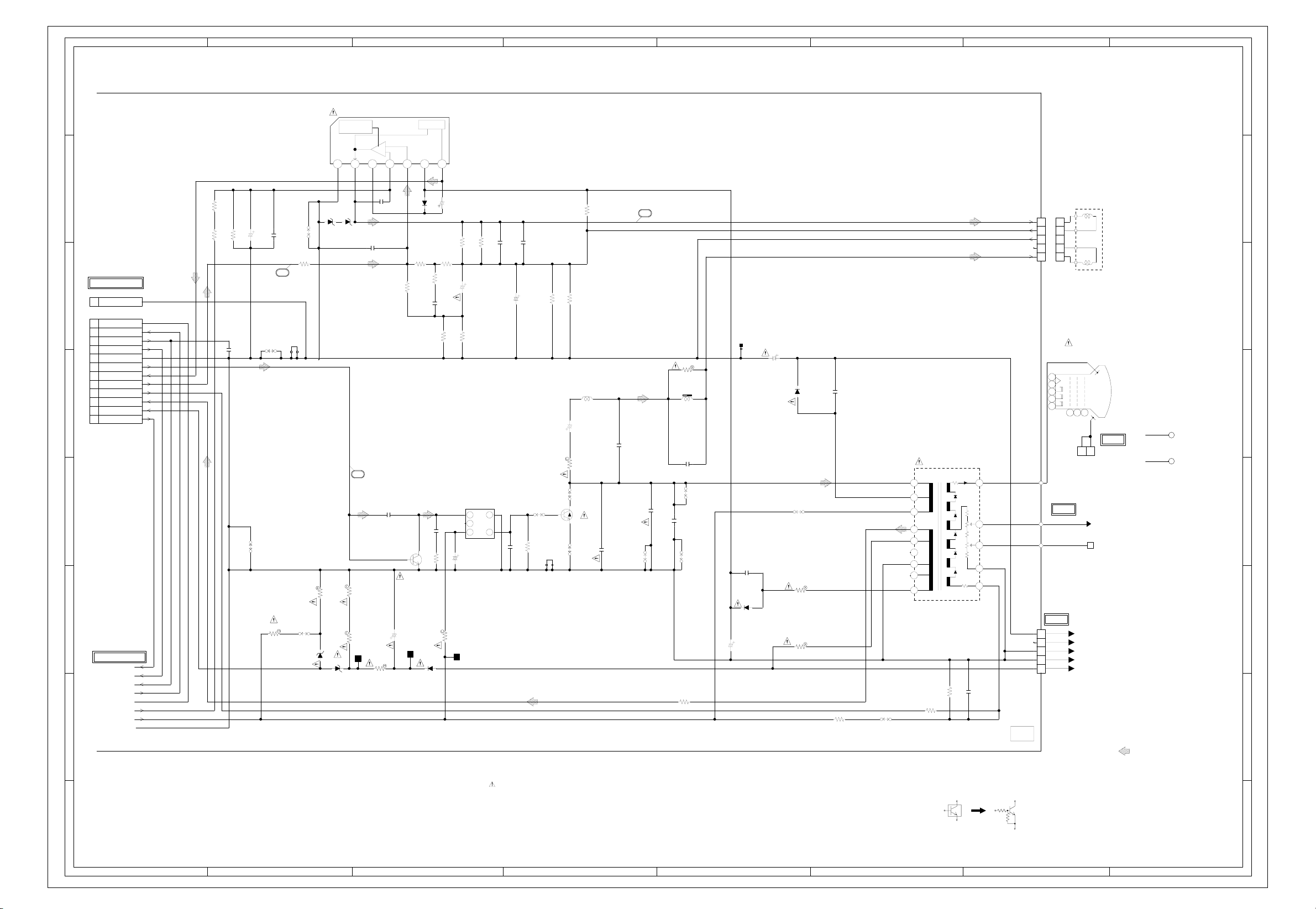

テレビ部電源基本回路図

8

7

SDT-SS-109DM

DEGAUSS

COIL L503

8R200024

L001

6

KR16TT281807D

5

CP501_1

2-173270-3

100V 50Hz/60Hz

CD501_1

0T6J0705

21

TO CHOKE COIL

CD504

(CP504)

8M82021A

4

3

2

21

CP502

TV-50P-02-A1

1

2

12

2

1

D516

1SS133

RY501

3

TH501

PTH451C460BG3R0Q140T

F501

5A125V

232005

FH502

EYF-52BC

R511

10K 1/4W

330

VR502

+B ADJ

470

R514

R529_1

2.7K +-1%

12

4

123

C522

FH501

EYF-52BC

SWITCHING

Q513

DTC114ES

RELAY DRIVE

Q504

2SC2001_L

0

0.1125V ECQ-E

R538

0

SWITCHING

Q520

2SC945

D523

1SS133

5V SWITCHING

Q506

DTC114TS

R513

470

0

5V

TV.POWER_H

1.5M 1/2W

5.2

0.7

6.3

0

W821

10K

R515

10K

R523

D500

ENC201D-10A-Q5

C549

0.033 M

0.0022 M

D529

1SS133

6.8

0

SU16V-20030

34

12

R552

C554

6.0

R553

39K 1/2W

R554

22K 1/2W

AT+125V

L501_1

10K

D528

7.3

6.3

FEED BACK SWITCHING

Q507

5.4 2SC945

R533

R532

MTZJ5.6B

390

330

C541

C506_1

FEED BACK

IC506

ON3171R

1

2

D533

R530

127.0 126.0

127.0

10K

R521

22200V BXA

0.001250V KH

C530_1

34

R505

R503

10.1

34

D518

C515

0.001 M

12

22K 3W

3.3K

C509

1SS133

0.1125V ECQ-E

6.4

11E1N

3.3K

記号は電気が流れています。

D534

11E1N

+B 100V DRIVE

Q503

2SC4160

-OEC-YAC1

10160V VZ

C540_1

NC

S103 S104

0.0056 M

R507

100V DRIVE

Q502

127.5 2SA1371

126.8

127.0

100V SWITCHING

Q501

2SC2909

0.001250V KH

C508

D501

RM11C

C502_1

0.0022500V B

L502

D504

RM11C

9-000074

SWITCHING POWER IC IC501 STR-F6624

FB/ OCP

12345

R543

680 1/2W

4.7K 1/2W

R506

2.7K 1/2W

R541

2.2K

SD

C512

0.001 M

B502

D507

11EQS04N

R542

CONT

DRIVER

175.5 17.8 02.11.6

LFP3A-M3R2TA

0.1 1W

C529_1

0.0022250V KH

(MAIN PCB)

10K

R520

R518

R519

100K 1/2W

0

0.6

0

VCC

C510

R501

17W

C503_1

0.0022500V B

GND

B505

LFP3A-M3R2TA

D506

10ELS6

4735V MHE

D521

1SS133

HS501

763WAA0006

R535

D502

10K 1/4W

4.7K

RM11C

D503

R502

22 1/2W

GND1

RM11C

C514_1

D527

11ES1N

D524

11ES1N

D530

11ES1N

D531

11E1N

D532

11E1N

C537

TV.POWER_H P.CON+125V

6V POWER REG

IC505

W822

D509

21DQ09N

HS505

NJM7806FA

C538

C516

470P500V B

D505_1

21DQ09N

47010V MHE

4.750V YK

C536

ICP505

4A125V 251004

IN OUT

GND

123

18.7 6.10

VZ

220025V

CP505

005P-2100

1

W804

23202.5

2.5A125V

C520

F502

100016V MHE

9

FH504

EYF-52BC

FH503

EYF-52BC

AT+6V

AT+125V

POWER_FAIL

SOUND+B

FROM/TO DEFLECTION

P.CON+125V

SOUND+B

TV.POWER_H

POWER_H

VCR.POWER_H

SOUND_GND

8

7

6

R512

27K 1W

220160V PR

C521

GND OUTIN

5.2

W820

R504

100 1/2W

9V REG.

IC503 PQ09RD08

IN OUT STOPGND

1234

13.5 9.0 0 3.6

47016V MHE

C511

12V REG.

IC504 NJM7812FA

IN GND OUT

123

W813W818W819

12.3

0

47016V MHE

C532

C528

0.022 F

ST_BY_6V

W811

HS503

763WAA0011

AT+30V

D515

C526_3

MTZJ30B

47010V MHE

ST_BY_6V

AT+30V

POWER_FAIL

AT+6V

TO CRT

CD802_1

CH01804A

TO DEFLECTION

GND

P.CON+9V

TO VCR POWER

CP811

(CD1006)

8283_0212_00_000

UNLEG+9V

GND

FROM/TO

PLATE,DECK SHIELD

CD502 C701801A

GND

FROM/TO CHROMA/IF

CP604

(CD604)

003P-2100

GND

TO VCR POWER

(CD1003)

CP810

8283_1012_00_000

GND

P.CON+12V P.CON+12V

P.CON+9V

ST BY 6V

MOTOR GND

AT+30V

POWER FAIL(DC)

AT+21V

AT+6V

PCB070 TM9424

5

1

2

1

2

3

4

5

6

7

8

9

10

4

3

2

820160V TS

C507

BP

0.00272KV

T502 0136001

3.1 1

3.1 2

1.9 3

1.9 45

T501 8140052W

121.1 8

0

6

0

NC

5

175.5 4

20.7 2

0

1

2.8

9

2.8

8

0.1

7

NC

2.3

6

2.3

11.0

16

0

15

127.1

14

0

13

11.3

12

0

11

23.2

10

14.9

9

BL01RN1-A63

ICP502

251005 5A125V

ICP503 251005

5A125V

B504

ICP504

251005 5A125V

C518

470P500V B

D512

21DQ09N

D514

21DQ09N

C519

470P500V B D519

21DQ09N

C560

0.00222KV BP

C531_1

C527

470P2KV BP

D508

21DQ09N

C524

D510

30DF6

C517

820P2KV BP

6V POWER REG.

B501

BL01RN1-A63

L504

6.8uH

220016V MHE

100025V MHE

IC502

NJM7806FA

HS502

763WAA0081

C523

R509

100K 1/2W

123

10.2 0.6

47035V MHE

R510

3.3 3W

16.0

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。

1

各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

CAUTION: DIGITAL TRANSISTOR

1

ABC D E F GH

I-18

ABC D E F GH

ＣＲＴ基本回路図

8

(CRT PCB)

8

FROM CHROMA/IF

CP850

(CD602)

8283_0512_00_000

GND

5

CUT OFF

4

3

G.OUT

2

R.OUT

1

B.OUT

7

6

5

TO TV POWER

CD802

CH01804A

CC003

TP-1S-05

R811

4.7K

R814

5

132.5

RED AMP

2.8

C809

180

680P B

2.9

132.1

2.5

Q804

2SC4217

6

GREEN AMP

Q805

2SC4217

TP801

TP802

R802

12K 2W

R807

2.7K 1/4W

R805

12K 2W

R808

2.7K 1/4W

132.5

104.1

0

6

5

0

789

1

F

132.9 0

10

11

J801

CVT3275-5102

0

132.8

7

6

5

C810

180

R815

R812

4.7K

4

3

R816

R813

4.7K

2

PCB110 TC9283

1

820P B

C812

100P B

4

7

132.3

BLUE AMP

2.8 Q806

2SC4217

2.5

C811

180

0.0012 B

TP803

C820

1250V YK

100P B

C805

R810

12K 2W

R820

2.7K 1/4W

L801

33uH

GND

(CD801)

GND

CP801

FROM DEFLECTION

TS-80P-03-V1

GND

CC001

TP-1S-05

GND

123

CC005

TP-1S-05

FROM DEFLECTION

R801

SCREEN

S801

1M 1/4W

C819

0.00222KV BP

C801

0.00222KV BP

180V

(CD803)

51052-0500

CP803B

5

180V

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。各部の電圧は、カラー放送を十分な感度で受信し、正常な映像状態の時にデジタルテスターにて測定したものです。抵抗のＦはヒューズ抵抗です。電解コンデンサーのＮＰは無極性の電解コンデンサーです。この回路図は基本回路図ですので、改良などにより、セットと多少異なることがあります。

ACCESSORY

TM101

HEATER

GND

NC NC

GND

HEATER

123

4

BT101

UM-4/R03

SBJY-00003A

BL001

WEV1020-9004

赤信号緑信号青信号

3

2

1

ABC D E F GH

I-19

ABC D E F GH

総合結線図

8

7

6

CD501_1

AC100V 60/50Hz

5

4

3

2

1

21

CD502

GND

MAIN

PCB070 TM9424

FOCUS SCREEN

S801

SCREEN

CRT

PCB110 TC9283

12 CD1006

CP501_1

FOCUS

REMOTE CONTROLLER

OS753

GND

3

2

B+

1

Vout

LED

PCB200 TE9988

DEGAUSS

COIL L503

21

1

2

CP502

1

CHOKE COIL

PCB080 TE7935

22

11

CP504CD504

COIL IN

COIL OUT

4

5

NC

180V 180V

4

5

GND

G.OUT

R.OUT

B.OUT

CUT OFF

12345

GND

CP850

123

HEATER

CD803

HEATER

123

GND

CP803A

CP803B

GND

123

GND

CD801

CP701B

CP402

CP604

1

CP801

1

2

3

4

5

6

7

8

9

10

GND

F

REMOCON OUT

REMOCON +B

POWER ON L

AT 5V

T-REC LED

ON TIMER LED

REC LED

GND

BS ON L

CS LED

1

5

J801

CRT SOCKET

11

CD605

1

CD604

1

FB401

FBT

6

10

CP701A

1

2

3

4

5

6

7

8

9

10

CP401

7

9

GND

GND GND

GNDGND

GND

8

OPERATION

PCB030 TE9981

CD757

CP702

1

2

3

4

CP811

1

2

CP820

1

SOUND GND

2

3

VCR POWER H

4

TV POWER H

5

6

7

8

9

10

11

12

CP810

1

2

P.CON +12V

3

P.CON +12V

4

5

MOTOR GND

6

7

POWER FAIL(DC)

8

9

10

12345

DY

H.V

V801

CP1013

GND

AT 5V

KEY A

KEY B

BS ON L

CS LED

1

2

3

4

5

6

7

8

9

10

11

12

UNREG+9VUNREG+9V

SOUND GND

SOUND+B

VCR POWER H

TV POWER H

GND

H.OUT

V.PULSE

V.OUTV.OUT

ACL

AFC

X.RAYX.RAY

POWER HPOWER H

GND

P.CON +12V

P.CON+9V

MOTOR GND

AT+30V

POWER FAIL(DC)

AT+21V

B.OUT

R.OUT

G.OUT

CUT OFF

GND

SYSCON

PCB010 VM9159

1

E

KEYED PULS

1

REMOCON OUT

2

3

4

POWER ON L

5

PLAY LED

6

7

T-REC LED

8

REC LED

9

10

ON TIMER LED

11

12

GND GND

SOUND+B

GND

H.OUT

V.PULSE

ACL

AFC

GND

P.CON+9V

ST BY 6V ST BY 6V

AT+30V

AT+21V

AT+6V AT+6V

ANODE

CRT

GND

1234567

CP603

1

2

CD601

1

2

3

4

5

6

7

8

9

10

11

12

CD1003

1

2

3

4

5

6

7

8

9

10

CD602

1

2

3

4

5

HHH

FM DET OUT

BIT STREAM

IIC SCL

VIDEO

DEC IN

EHHEE

AUDIO L

IIC SDA

10 11234 56789

AUDIO R

IIC OFF

J4201

AGC M

NC

AFT M

AGC R

J351

AFT R

8

E

1

VIDEO

7

6

AV

PCB250 TE9989

PCB350 VE9866

CX6001

CY901 CY6001

CX901

AUDIO L

234

IF

GND

TU A OUT 2

COMB

PCB300 VE9872

1

FSC

P.CON+5V

AUDIO R

5

1

SOUND R+

CP350 CD350

AGC ADJ

TU V OUT 2

GND

C IN

1

J701

SP OUT R

SOUND GND

GND

AFT R

AGC R

665432

Y IN

MONITOR V.OUT

54321

J4202

HHENCHHH

10 11234 5 678

9

EE

VIDEO

AUDIO L

OUTREAR IN

VIDEO AUDIOAUDIO

E

123

665432

SOUND L+

SP OUT L

54321

987654321

IF R

P.CON+9V

987654321

AUDIO R

4

11

10

SD-H

SWD VIDEO 1

11

10

TU6001

14 15

NCNC

NC NC

12 13

RL

5

6

HEHEH

CD353

FRONT 2 V IN

CP4201

11

10

9

8

7

6

5

4

3

2

1

IF

+30V

+5V

SDA

SCL

AGC

7

NC

GND

E

123

J702

GND

FRONT 2 A IN L

FRONT 2 A IN R

CD6001

FRONT 3FRONT 2

GND

FRONT 3 V IN

TU601

14 15

11

10

NCNC

NC NC

12 13

4

GND

IF

+30V

9

8

+5V

7

6

SDA

5

SCL

4

3

2

AGC

1

RL

AUDIOAUDIOVIDEO

5

7

6

HEHEH

NC

987654321

11

10

GND

FRONT 3 A IN L

FRONT 3 A IN R

987654321

11

10

TU7701

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

SDA

SCL

BIT

AR

+5V

AL

VIDEO

NC

GND

C/N

GND

+12V

DET OUT

+5V

KEYED

+5V

GND

LNB

BLACK

2

1

SOUND R-

SP OUT R+

6

5

4

3

2

1

2

1

2

1

4_OHM

SP302_2

SPEAKER

4

3

432

SOUND L-

SP OUT L+

AUDIO PB

AUDIO REC

AE HEAD(-)

AE HEAD(+)

FE HEAD (GND)

FE HEAD (HOT)

WHITE

CP1004

CTL+

CTL-

VCC

EOT

CP4005

CD1005

CP4004

1

2

3

4

5

6

7

8

GND

MOTOR GND

I LIMIT

CTL

VCO

FG

CAP.M F/R

VCC(5V)

CD4001

DECK MECHA ASS’Y

SENSOR

HALL VCC

1

2

3

4

5

6

7

8

FFC

2

1 FE HEAD (HOT)

FE HEAD (GND)

6

5

4

3

2

1

HALL

SP301_1

SPEAKER

RED

CD303

CP303

2625

4_OHM

F/E HEAD

CP1006

CP1005_1

CP4001_1

CD1001

CD1002

FFC

9

8

7

6

5

4

3

2

1

VCC

1

BOT

2

LDM-

3

LDM+

4

CYL DRIVE

5

CYL GND

4

CYL FG

3

CYL +B

2

CYL PG

1

HF1 (R)

9

HF COM

8

HF2 (L)

7

SP-CH1 (R)

6

SP COM

5

SP-CH2 (L)

4

3

2

1

24

注意：印の部品は、安全性を維持する為に重要な部品です。

従って、交換時は必ず指定の部品を使用して下さい。この総合結線図は基本回路図ですので、改良などによりセットと多少異なることがあります。

MAINHALL

COIL

OUT

SWITCH

IN

LOGIC

A/C HEAD

AUDIO PB

AUDIO REC

CTL+

CTL-

AE HEAD(-)

AE HEAD(+)

CP102

1

H5002

FFC

CYL DRIVE

CYL GND

CYL FG

CYL +B

CYL PG

5

4

3

2

1

CYLINDER UNIT ASS’Y

UN4001

ROTOR

MAGNET

CAPSTAN DD UNIT

H5001

VCC212

EOT

CP101

VCC

BOT

LDM-

LDM+

MICRO MOTOR

MR

FG SENSOR

O

VCC

M2001

EOT SENSOR

4

3

2

1

M2003

VCC

DRIVE CONTROL

GND

FG PG FG.PG GND

G

Q102

HIFI HEAD

SP HEAD

AUDIO

CONTROL

AE

RED

WHITE

DECK

PCB550 VE8851

Q101

BOT SENSOR

LM

LOADING MOTOR

M101

8

7

6

5

4

3

2

1

ABC D E F GH

I-20

波形

Y/C/オーディオ/ヘッドアンプ

REC

10

20mV. 5µs/div

REC

11

0.5V. 0.5ms/div

REC

12

100mV. 0.2ms/div

REC

15

20mV. 0.2ms/div

REC

16

200mV. 10µs/div

REC

17

200mV. 10µs/div

20

PB 1V. 0.5ms/div

21

PB 2V. 5ms/div

22

PB 1V. 10ms/div

REC 200mV. 0.2ms/div

14 REC

0.5V. 0.2ms/div

PB

1813

100mV. 10µs/div

マイコン

PB

19

0.5V. 0.5ms/div

J-1

PB

23

2V. 5ms/div

24

PB 2V. 5ms/div

これらの波形図は,回路図上の風船番号のポイントを測定したものです。

波形

REC

25

1V. 2ms/div

REC

26

5V. 20µs/div

BS/AV

REC

30

200mV. 10µs/div

REC

31

0.5V. 2µs/div

クロマ/IF

35

200mV. 1ms/div

36

200mV. 10µs/div

REC

27

200mV. 5ms/div

REC

28

1V. 5ms/div

29 REC

1V. 20µs/div

REC

32

0.5V. 20µs/div

REC

33

0.5V. 10µs/div

HIFIステレオ

34

REC 200mV. 0.2µs/div

37

50mV. 10µs/div

38 200mV. 10µs/div

サウンドアンプ

39

100mV. 1ms/div

J-2

これらの波形図は,回路図上の風船番号のポイントを測定したものです。

波形

CRT

100mV. 1ms/div40

TV部電源

2V. 10µs/div9

デフレクション

200mV. 10ms/div3

50V. 10µs/div5

50V. 10µs/div6

50V. 10µs/div7

200mV. 20µs/div4

8 10V. 10ms/div

J-3

これらの波形図は,回路図上の風船番号のポイントを測定したものです。

機構部分解図

139

132

131

145

128

142

211

V801

211

145

132

131

SP302

128

205

J801

211

114

L503

211

PCB070 (MAIN PCB ASS'Y)

205

152

202

151

130

203

130

203

PCB110 (CRT PCB ASS'Y)

112

217

221

205

221

152

PCB080 (CHOKE COIL PCB ASS'Y)

207

149

207

201

206

129

136

218

111

217

107

112

150

110

108

109

220

114

213

144

PCB030 (OPERATION PCB ASS'Y)

217

214

213

138

201

203

130

147

112

FB401

113

A

124

121

125

208

207

120

123

119

207

207 118

B

207

126

207

116

146

122

117

K1-1

101

127

207

PCB250

PCB200

(AV PCB ASS'Y)

(LED PCB ASS'Y)

SP301

205

機構部分解図

208

216

115

134

212

A

204

202

114

204

210

115

102

PCB350 (IF PCB ASS'Y)

104

103

133

148

208

115

105

PCB300 (COMB PCB ASS'Y)

217

215

112

141

137

219

106

140

143

209

143

140

PCB010 (SYSCON PCB ASS'Y)

135

114

108

202

213

B

K1-2

機構部品表

REF. NO. PART NO. DESCRIPTION カンリNO. Q'TY REF. NO. PART NO. DESCRIPTION カンリNO. Q'TY

101 S5-530-1Q7-200 CABINET,FRONT ASS'Y 3A 1 140 S2-A97-A40-770 W,9.7-14-T0.7 0E 2 102 ----- SHIELD,CASE HEAD AMP 0E 1 141 ----- HEAT SINK 1B 1 103 ----- PLATE,EARTH-SYSCON 0E 1 142 S4-1WU-A00-010 SPR,EARTH 0E 1 104 ----- SPR,EARTH HEAD AMP 0E 1 143 S3-004-952-070 NUT,(VOLUME NUT 3/8 INCH) 0E 2 105 S6-1WP-A01-700 HOLDER,PCB 1A 1 144 S6-1WP-A01-450 HOLDER,FBT 1A 1 106 S7-1WP-D00-260 PLATE,JACK 1C 1 145 ----- SHEET,CRT SUPPORT 0E 2 107 ----- HEAT SINK 1C 1 146 ----- SHEET,DATE CODE 0E 1 108 ----- HEAT SINK 1B 2 147 ----- HOLDER,ANODE WIRE 0E 1 109 ----- HEAT SINK 1C 1 148 ----- HEAT SINK 1B 1

110 ----- HEAT SINK 1C 1 111 ----- HEAT SINK 1A 1 150 ----- HEAT SINK 1A 1 112 ----- METAL SPACER 0E 6 151 S6-1WP-A01-530 HOLDER,TRANS 1B 1 113 ----- RUBBER,SILCON 0E 2 152 ----- FIBER WASHER 0E 2 114 ----- COATING CLIP 0E 6 115 ----- CORD CLIP UL CO. 0E 3 201 S1-172-40C-540 SCREW,TAP(B0)BIND 4-35 0E 2 116 ----- CABI,FRONT 2E 1 202 S1-175-40B-040 SCREW,TAP(B0)TRUSS 4-20 0E 3 117 S1-2WP-J06-250 PLATE,FRONT 1H 1 203 S1-175-40A-640 TAP(B0)4-16 0E 4 118 S1-2WP-J06-260 FLAP 1C 1 204 S1-171-40A-240 TAP(B0)V+4-12 0E 3 119 S1-3WP-A00-950 GLASS,LED 1A 1 205 S1-17D-30A-040 TAP(B0)3-10 0E 10

120 S1-3WP-A00-820 GUIDE,REMOCON 1A 1 207 S1-106-30A-040 UIT+3-10 0E 16 121 S1-4WS-B00-060 GRILL,SPEAKER(L) 2M 1 208 S1-106-308-040 TAP(P)3-8 0E 3 122 S1-4WS-B00-070 GRILL,SPEAKER(R) 2M 1 209 S1-102-30A-020 VT2+3-10 0E 2 123 S2-344-900-890 BADGE,BRAND 1C 1 124 S3-5WP-D05-570 BUTTON,OTPB 1B 1 210 87-741-095-410 SCREW,TAP TITE(P) FLAT 3-8 0E 1 125 S3-5WP-J01-150 BUTTON,FRAME 1D 1 211 S1-11J-50D-040 SCREW TAP(A)5-40 0E 4 126 S3-5WP-J01-160 BUTTON,REC 1B 1 212 87-743-073-010 VT2+2.6-6 0E 1 127 S4-3WK-A00-320 SPR,FLAP 0E 1 213 87-753-095-410 SCREW,TAP 3-8 0E 10 128 ----- SHEET,CRT SUPPORT 0E 2 214 S1-0A1-30B-040 SCREW,WASHER(A) M3x20 0E 3 129 ----- CABINET,BACK 2D 1 215 S1-106-306-040 UIT+3-6 0E 2

130 ----- FELT SHEET 1A 3 217 S1-0A1-308-040 WASHER(A)M3-8 0E 6 131 S6-9WS-AA0-030 WASHER 0E 2 218 S1-0A1-306-040 SCREW,WASHER(A)M3-6 0E 2 132 ----- WASHER 0E 2 219 S1-076-306-040 BVTT+3-6 0E 1 133 ----- PLATE,DECK SHIELD 2M 1 134 S6-1WP-A01-510 HOLDER,M/PCB 0E 1 220 S1-0B1-308-040 SCREW/WASHER(B)M3-8 0E 1 135 S6-1WP-A01-800 HOLDER,DECK 1E 1 221 S1-0A1-30A-040 SCREW/WASHER(B)M3-10 0E 2 136 S5-530-1Q7-400 CABINET,BACK ASS'Y 2D 1 137 ----- COATING CLIP EFB0692 0E 1 138 ----- SHEET,RATING 0E 1 139 ----- POP,LABEL 1B 1

149 ----- CUSHION 0E 1

206 S1-106-30A-240 SCREW,TAP(P)3-12 0E 2

216 S1-076-308-040 SCREW,TAP 0E 1

アクセサリー部品表

REF. NO. PART NO. DESCRIPTION カンリNO. Q'TY

1 S2-3V0-000-090 COIL,WEV1020-9004 1C 1 2 S7-660-CJ0-100 TRANSMITTER 2P 1 3 S5-530-101-000 INSTRUCTION BOOK 1E 1

K1-3

シャーシ上面部分解図

503

367

335

503

515

505

M2003

505

UN4001

349

336

359

368

357

318

303

348

506

370

508

315

338

AD

507

304

H5001

305

317

353

501

320

502

356

AA

371

372

AA

301

369

M101

347

AA

PCB550 (DECK PCB ASS'Y)

316

A

319

313

334

370

508

314

328

512

H5002

355

309

A

361

329

AA

366

351

364

308

AD

BA

358

366

502

512

306

310

AA

321

313

AB

AD

363

323

AD

352

分類

グリス G-555G

オイル

品番

G-488M

FL-721 AC MG-33 AD

共同石油スライダス＃150 BA

AD

分解上のマーク

365

AA AB

351

K2-1

509

373

注意：

このセクションは、グリスとオイルを塗る所を AA,AB,AC,BA,ADで表示しています。チェック又は修理する場合、グリスAA,AB,ACとオイルBAがマークしている箇所に塗られている事を確認して下さい。

502

AD

324

360

AD

362

511

シャーシ裏面部分解図

302

325

307

326

327

354

AA

512

513

350

322

341

AA

514

AA

330

AA

340

BA

511

AA

342

AD

AA

510

343

AD

511

339

AA

AD

503

516

345

AA

514

AC

M2001

331

AB

346

AA

344

333

AA

332

346

311

312

337

分類

グリス G-555G

オイル

品番

G-488M

FL-721

MG-33 AD

共同石油スライダス＃150 BA

504

分解上のマーク

AA AB AC

K2-2

このセクションは、グリスとオイルを塗る所を

注意：

AA,AB,AC,ADBAで表示しています。チェック又は修理する場合、グリスAA,AB,ACとオイルBAがマークしている箇所に塗られている事を確認して下さい。

シャーシ部品表

REF. NO PART NO DESCRIPTION カンリNO. Q'TY REF. NO PART NO DESCRIPTION カンリNO. Q'TY

301 S5-OA5-000-220 AHC ASS'Y 1B 1 360 S5-OP9-006-860 TAPE GUIDE R 0E 1 302 S5-OP2-002-700 BELT,CAPSTAN 1A 1 361 S5-OP9-006-870 COVER,SENSOR L 0E 1 303 S5-OP9-006-890 LEVER,REC 0E 1 362 S5-OP9-006-880 LEVER,FLAP 0E 1 304 S5-OP5-000-830 BASE,AC HEAD 0E 1 363 S5-OP9-006-900 CASS HOLDER 1B 1 305 S5-OP8-003-240 SPR,AC HEAD 0E 1 364 S5-OP9-006-910 LOCKER,L 0E 1 306 S5-OA0-002-970 MAIN CHASSIS ASS'Y 2M 1 365 S5-OP9-006-920 LOCKER,R 0E 1 307 S5-OA2-000-810 CLUTCH ASS'Y X 1C 1 366 S5-OP9-006-940 SPR,PACK 0E 2 308 S5-OA2-000-730 ARM,IDLER ASS'Y 1C 1 367 S5-OP9-006-950 BRACKET,TOP 1C 1 309 S5-OP6-005-530 ARM,S-S BRAKE 0E 1 368 ----- SPR,CASS EARTH 0E 1

310 S5-OA2-000-760 T REEL ASS'Y 1A 1 311 S5-OA3-000-610 LOAD ARM S ASS'Y 0E 1 370 S5-OP4-004-850 O-RING 0E 2 312 S5-OA3-000-620 LOAD ARM T ASS'Y 0E 1 371 S5-OP6-005-410 WORM 0E 1 313 S5-OA4-001-870 G-ROLLER ASS'Y 1C 2 372 S5-OP6-005-420 BRACKET,MOTOR 0E 1 314 S5-OA4-001-710 BASE,INCL S ASS'Y 1C 1 373 S5-OP0-004-670 COVER,DECK 1B 1 315 S5-OA4-001-720 BASE,INCL T ASS'Y 1C 1 316 S5-OA4-001-850 P5-2 ARM ASS'Y 1B 1 501 87-654-075-410 SCREW,TAP 2.6-10 0E 1 317 S5-OA4-001-740 PINCH ROLLER BLOCK 2A 1 502 S1-072-268-040 VT2+2.6-8 0E 3 318 S5-OA4-001-750 TENSION ARM ASS'Y 1B 1 503 87-743-073-010 VT2+2.6-6 0E 3 319 S5-OA4-001-760 TENSION BAND ASS'Y 1A 1 504 87-743-073-410 SCREW,TAP 2.6-6 0E 3

320 S5-OA4-001-780 PINCH ROLLER LEVER ASS'Y 0E 1 506 S1-0B1-264-040 SCREW,WASHER(B)M2.6-4 0E 1 321 S5-OA6-001-820 BRAKE T ASS'Y 1A 1 507 87-261-035-410 SCREW,PAN M2-6 0E 3 322 S5-OA6-001-830 CAP BRAKE ARM ASS'Y 0E 1 508 87-261-032-410 SCREW,PAN M2-3 0E 2 323 S5-OA9-002-130 LINK ASS'Y 1D 1 509 87-258-091-010 U+M3-3 0E 2 324 S5-OA9-002-160 LINK LEVER ASS'Y 1A 1 325 S5-OP2-002-610 LEVER,CLUTCH 1A 1 510 S2-Q31-54C-5N0 PW,3.1-5.4-0.25 0E 1 326 S5-OP2-002-620 RING,CLUTCH 0E 1 511 S2-P26-600-5N0 PW(CUT)2.6-6-0.5 0E 3 327 S5-OP2-002-630 GEAR,CLUTCH 0E 1 512 S2-Q26-471-3N0 PW 2.6-4.7-0.13 0E 3 328 S5-OP2-002-710 REEL,S 1A 1 513 S2-P18-450-5N0 PW(CUT)1.8-4.5-0.5 0E 1 329 S5-OP2-002-730 STOPPER,REEL S 0E 1 514 S3-ETW-300-000 E-RING 3 0E 2

330 S5-OP2-002-740 SPACER,LINK LEVER 0E 1 516 S2-A26-750-510 WASHER 2.6-7.5-0.5 0E 1 331 S5-OP3-001-780 GEAR,MAIN LOADING 1A 1 332 S5-OP3-001-790 GEAR,LOADING S 0E 1 CP101 ----- CONN,PWB SIDE 0E 1 333 S5-OP3-001-800 GEAR,LOADING T 0E 1 CP102 ----- CONN,PWB SIDE 173979-2 0E 1 334 S5-OP3-001-850 HOLDER,LOADING GEAR 0E 1 335 S5-OP4-004-720 ADJUST,TENSION 0E 1 H5001 S5-23D-910-340 HEAD,AC 2M 1 336 S5-OP4-004-920 HOLDER,TENSION 0E 1 H5002 S5-43D-020-130 HEAD,FE 1E 1 337 S5-OP4-004-740 LEVER,TENSION 0E 1 338 S5-OP4-004-750 COVER,P4 0E 1 ! M101 S5-96P-780-010 MOTOR(LOADING) 1F 1 339 S5-OP6-005-430 GEAR,JOINT 0E 1 ! M2001 S5-94J-980-070 CAPSTAN DD UNIT 2Y 1

340 S5-OP6-005-440 GEAR,MIDDLE 0E 1 341 S5-OP6-005-450 CAM,MAIN 1A 1 PCB550 ----- DECK PCB ASS'Y 0E 1 342 S5-OP6-005-460 CAM,P5 0E 1 343 S5-OP6-005-470 CAM,PINCH ROLLER 0E 1 Q101 S0-007-003-200 PHOTO,TR RPT-38PB113 1A 1 344 S5-OP6-005-480 ROD,MAIN 1A 1 Q102 S0-007-003-200 PHOTO,TR RPT-38PB113 1A 1 345 S5-OP7-000-350 REFLECTOR,LED 0E 1 346 S5-OP8-003-180 SPR,LOADING GEAR 0E 2 ! UN4001 S5-480-1B5-000 CYLINDER UNIT ASS'Y 3M 1 347 S5-OP8-003-190 SPR,P5 0E 1 348 S5-OP8-003-210 SPR,BRAKE T 0E 1 349 S5-OP8-003-220 SPR,TENSION 0E 1

350 S5-OP8-003-230 SPR,CAP BRAKE 0E 1 351 S5-OP8-003-250 SPR,LOCKER 0E 2 352 S5-OP8-003-260 SPR,LINK 1B 1 353 S5-OP8-003-280 SPR,DAMPER 0E 1 354 S5-OP8-003-300 SPR,RING 0E 1 355 S5-OP8-003-320 SPR,S-S BRAKE 0E 1 356 S5-OP9-006-800 OPENER,CASS 0E 1 357 S5-OP9-006-830 CASS SIDE L 0E 1 358 S5-OP9-006-840 CASS SIDE R 0E 1 359 S5-OP9-007-020 TAPE GUIDE L(P,R) 0E 1

369 S5-OP6-005-400 DRIVER,WORM 0E 1

505 S1-0A1-268-040 SCREW,WASHER(A)M2.6-8 0E 3

515 S1-0A1-235-040 SEMS A M2.3-5 0E 2

M2003 S5-89V-110-070 MICRO MOTOR 2M 1

K2-3

電気部品表

.

REF.NO. PART NO. DESCRIPTION

*** RESISTORS *** *** CAPACITORS ***

!

R301 S3-X28-AR2-2J0 RES,M 0.22-2W 0E C1056 87-015-685-040 CAP,E 10-25V 0E R628 87-025-424-080 RES,MF 10K-1/6W 0E C1058 87-010-079-080 CAP,E 100-6.3V 0E R640 S4-X5T-647-2F0 RES,M 4.7K-1/6 0E C1059 87-015-975-080 CAP,E 220-6.3V 0E R652 S4-X5T-633-2F0 RES,M 3.3K-1/6W 0E R655 87-025-425-080 RES,M/F 12K-1/6W 0E

!

R1005 S6-150-12R-7J0 RES,FUSE 2.7-1W 0E!C1068 87-010-135-010 CAP,E 100-25V 0E

!

R1036 S3-X18-118-1J0 RES,M/O 180-1W 0E C1075 87-010-550-080 CAP,E 1000-6.3V 0E

!

R1076 87-A00-140-060 RES,FUSE 1.8-1W 0E C1094 S0-2LT-222-1M0 CAP,E 220-16V 0E

!

R1082 87-025-486-080 RES,M 820-1W 0E C4006 87-016-053-080 CAP,E 22-16V 0E

*** CAPACITORS *** C4010 87-015-683-080 CAP,E 33-16V 0E

C301 87-010-560-080 CAP,E 10-50V 0E C4015 87-010-380-080 CAP,E 47-16V 0E C309 87-010-380-080 CAP,E 47-16V 0E C4016 87-010-400-080 CAP,E 0.47-50V 0E C311 87-010-402-080 CAP,E 2.2-50V 0E C4023 87-015-683-080 CAP,E 33-16V 0E C312 87-010-402-080 CAP,E 2.2-50V 0E C4025 87-015-075-040 CAP,E 10-16V 0E C314 87-010-403-080 CAP,E 3.3-50V 0E C4027 87-016-053-080 CAP,E 22-16V 0E C315 87-010-380-080 CAP,E 47-16V 0E C4028 87-010-404-080 CAP,E 4.7-50V 0E C351 87-010-067-010 CAP,E 0.1-50V 0E C4029 87-010-071-080 CAP,E 1-50V 0E C352 87-015-683-080 CAP,E 33-16V 0E C4035 S5-0HU-53R-3M0 CAP,E 3.3-50 V 0E C353 87-010-271-080 CAP,E 1000-16V 1A C4039 87-015-695-080 CAP,E 1-50V 0E C354 87-010-271-080 CAP,E 1000-16V 1A C4040 87-015-695-080 CAP,E 1-50V 0E C355 87-010-403-080 CAP,E 3.3-50V 0E C4041 87-015-677-010 CAP,E 100-6.3 0E C357 87-010-271-080 CAP,E 1000-16V 1A C4046 S5-0HU-52R-2M0 CAP,E 2.2-50 V 0E C358 87-010-402-080 CAP,E 2.2-50V 0E C4048 87-010-403-080 CAP,E 3.3-50V 0E C360 87-010-271-080 CAP,E 1000-16V 1A C4051 87-015-695-080 CAP,E 1-50V 0E C361 87-010-112-080 CAP,E 100-16V 0E C4058 87-015-695-080 CAP,E 1-50V 0E C605 S5-0HU-54R-7M0 CAP,E 4.7-50V 0E C4062 87-015-075-040 CAP,E 10-16V 0E C611 87-015-075-040 CAP,E 10-16V 0E C4063 87-015-695-080 CAP,E 1-50V 0E C617 87-010-400-080 CAP,E 0.47-50V 0E C4065 87-010-067-010 CAP,E 0.1-50V 0E C618 87-015-677-010 CAP,E 100-6.3 0E C4067 87-010-112-080 CAP,E 100-16V 0E C621 87-015-677-080 CAP,E 100-6.3V 0E C4068 87-010-403-080 CAP,E 3.3-50V 0E C623 87-015-695-080 CAP,E 1-50V 0E C4069 87-010-544-040 CAP,E 0.1-50V 0E C624 87-010-400-080 CAP,E 0.47-50V 0E C4070 87-015-677-010 CAP,E 100-6.3 0E C626 87-015-075-040 CAP,E 10-16V 0E C4071 S5-0HU-5R4-7M0 CAP,E 0.47-50V 0E C632 87-015-695-080 CAP,E 1-50V 0E C4073 87-010-549-010 CAP,E 47-6.3V 0E C633 87-010-112-080 CAP,E 100-16V 0E C4076 87-015-677-010 CAP,E 100-6.3 0E C634 87-010-370-080 CAP,E 330-6.3V 0E C4078 87-010-549-010 CAP,E 47-6.3V 0E C635 87-015-695-080 CAP,E 1-50V 0E C4201 87-015-075-040 CAP,E 10-16V 0E C636 87-015-695-080 CAP,E 1-50V 0E C4203 87-015-075-040 CAP,E 10-16V 0E C638 87-010-263-010 CAP,E 100-10V 0E C4205 87-015-075-040 CAP,E 10-16V 0E C643 S5-0HU-501-0M0 CAP,E 1-50V 0E C4207 87-015-075-040 CAP,E 10-16V 0E C645 87-010-263-010 CAP,E 100-10V 0E C4208 87-015-075-040 CAP,E 10-16V 0E C650 87-015-695-080 CAP,E 1-50V 0E C4209 87-015-075-040 CAP,E 10-16V 0E C651 87-015-695-080 CAP,E 1-50V 0E C4210 87-016-088-040 CAP,E 220-6.3V 0E C652 87-015-693-080 CAP,E 0.33-50V 0E C4211 87-015-075-040 CAP,E 10-16V 0E C654 87-010-545-040 CAP,E 0.22-50 V 0E C4213 87-015-075-040 CAP,E 10-16V 0E C656 87-A10-189-040 CAP,E 220-10V 0E C4214 87-015-075-040 CAP,E 10-16V 0E C659 87-015-075-040 CAP,E 10-16V 0E C4215 87-010-067-010 CAP,E 0.1-50V 0E C660 87-015-695-080 CAP,E 1-50V 0E C4216 87-015-695-080 CAP,E 1-50V 0E C664 87-010-545-040 CAP,E 0.22-50 V 0E C4219 87-010-067-010 CAP,E 0.1-50V 0E C1001 87-010-135-010 CAP,E 100-25V 0E C4220 87-010-235-080 CAP,E 470-16V 0E C1003 87-016-041-010 CAP,E 0.1F-5.5V 1B C4221 87-015-075-040 CAP,E 10-16V 0E C1004 87-016-584-080 CAP,E 220-25V 0E C4222 87-010-112-080 CAP,E 100-16V 0E C1007 87-015-695-080 CAP,E 1-50V 0E C4227 87-015-075-040 CAP,E 10-16V 0E C1015 87-010-549-010 CAP,E 47-6.3V 0E C4228 87-015-695-080 CAP,E 1-50V 0E C1016 87-016-053-080 CAP,E 22-16V 0E C4230 87-010-380-080 CAP,E 47-16V 0E C1018 87-010-404-080 CAP,E 4.7-50V 0E C4241 87-015-075-040 CAP,E 10-16V 0E C1020 87-015-075-040 CAP,E 10-16V 0E C4243 87-015-075-040 CAP,E 10-16V 0E C1021 87-015-683-080 CAP,E 33-16V 0E C4246 87-015-075-040 CAP,E 10-16V 0E C1023 87-016-088-040 CAP,E 220-6.3V 0E C5501 87-010-549-010 CAP,E 47-6.3V 0E C1024 87-010-549-010 CAP,E 47-6.3V 0E C5504 87-015-695-080 CAP,E 1-50V 0E C1032 87-016-088-040 CAP,E 220-6.3V 0E C5505 87-015-695-080 CAP,E 1-50V 0E C1036 S0-2LT-010-2M0 CAP,E 1000-6.3V 0E C5510 87-010-380-080 CAP,E 47-16V 0E C1037 S0-2LT-010-2M0 CAP,E 1000-6.3V 0E C5511 87-016-053-080 CAP,E 22-16V 0E C1042 87-015-695-080 CAP,E 1-50V 0E C5512 87-015-075-040 CAP,E 10-16V 0E C1043 S5-0HU-510-0M0 CAP,E 10-50 V 0E C5516 87-015-075-040 CAP,E 10-16V 0E C1045 87-010-112-080 CAP,E 100-16V 0E C5517 87-010-490-010 CAP,E 0.1-50V 0E

ｶﾝﾘNO.

REF.NO. PART NO. DESCRIPTION

!

C1065 87-010-548-010 CAP,E 220-16V 0E

!

C1067 87-015-677-080 CAP,E 100-6.3V 0E

C4007 87-015-677-010 CAP,E 100-6.3 0E

C4012 87-010-404-080 CAP,E 4.7-50V 0E

ｶﾝﾘNO

K3-1

Aiwa VX-T21BX1 D, TV+VCR Schematic [ja, en]
