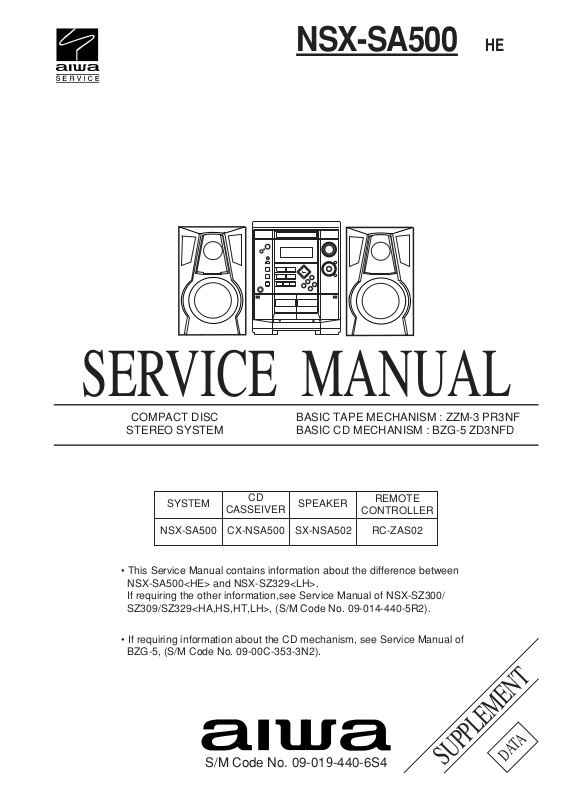

Aiwa NSX-SA500 Service Manual

Page 1
NSX-SA500
HE
SERVICE MANUAL
COMPACT DISC
STEREO SYSTEM
SYSTEM
NSX-SA500 CX-NSA500
• This Service Manual contains information about the difference between NSX-SA500<HE> and NSX-SZ329<LH>. If requiring the other information,see Service Manual of NSX-SZ300/ SZ309/SZ329<HA,HS,HT,LH>, (S/M Code No. 09-014-440-5R2).
• If requiring information about the CD mechanism, see Service Manual of BZG-5, (S/M Code No. 09-00C-353-3N2).
CD
CASSEIVER
BASIC TAPE MECHANISM : ZZM-3 PR3NF BASIC CD MECHANISM : BZG-5 ZD3NFD
SPEAKER
SX-NSA502 RC-ZAS02
REMOTE
CONTROLLER
SUPPLEMENT
DATA
Page 2
SPECIFICATIONS
Main unit CX-NSA500
<FM tuner section> Tuning range 87.5 MHz to 108 MHz Usable sensitivity (IHF) 13.2 dBf Antenna terminals 75 ohms (unbalanced)
<AM tuner section> Tuning range 530 kHz to 1710 kHz (10 kHz step)
531 kHz to 1602 kHz (9 kHz step)
Usable sensitivity 350 µV/m Antenna Loop antenna
<Amplifier section> Power output Rated
85 W + 85 W (6 ohms, THD 1 %, 1 kHz) Reference 100 W + 100 W (6 ohms, THD 10 %, 1 kHz)
Total harmonic distortion 0.08 % (40 W, 1 kHz, 6 ohms,
DIN AUDIO)
Inputs VIDEO/AUX: 500 mV Outputs SPEAKERS: 6 ohms or more
PHONES: 32 ohms or more
<Cassette deck section> Track format 4 tracks, 2 channels stereo Frequency response 50 Hz – 15 kHz Recording system AC bias Heads Deck 1: Playback x 1
Deck 2: Recording/Playback x 1,
erase x 1
<General> Power requirements 120 V/220-230 V/240 V AC
(switchable), 50 Hz/60 Hz
Power consumption 100 W Power consumption With ECO mode on: 0.6 W in standby mode With ECO mode off: 20 W Dimensions (W x H x D) 260 x 326 x 340 mm Weight of main unit 7.1 kg
Front speakers SX-NSA502
Speaker system 3 way, bass reflex (magnetic
shielded type)
Speaker units Woofer: 160 mm cone
Tweeter: 60 mm cone Super tweeter: 20 mm ceramic
Impedance 6 ohms Dimensions (W x H x D) 230 x 324 x 253 mm Weight 4.5 kg
• Design and specifications are subject to change without notice.
• The word "BBE"and the "BBE symbol" are trademarks of BBE
Sound, Inc.
Under license from BBE Sound,Inc.
<Compact disc player section> Laser Semiconductor laser (λ = 780 nm) D-A converter 1 bit dual Signal-to-noise ratio 85 dB (1 kHz, 0 dB) Harmonic distortion 0.05 % (1 kHz, 0 dB)
– 2 –
Page 3
ELECTRICAL MAIN PARTS LIST
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
IC
87-A21-419-040 C-IC,NJM14558MD-TE2 87-A21-893-040 C-IC,NJM14558V-TE2 87-A21-695-010 IC,LA1845L 87-A21-928-010 IC,LC72131D-N 87-A21-218-110 IC,NJL64H380A
87-A21-401-040 C-IC,M61503FP 8B-NF9-601-030 C-IC,UPD780226GF-021-3BA 87-A21-269-010 IC,EW732
TRANSISTOR
87-A30-559-010 TR,CSB1370EF 87-A30-076-080 C-TR,2SC3052F 87-A30-075-080 C-TR,2SA1235F 87-A30-635-040 C-TR,SBT5401F 87-A30-615-080 TR,STC250
87-A30-484-080 C-TR,KRA102S 87-026-610-080 TR,KTC3198GR 87-A30-190-080 TR,CC5551 87-A30-636-040 C-TR,SBT5551F 87-A30-162-010 FET,2SK2937
87-A30-091-080 FET,2SJ460 87-A30-090-080 FET,2SK2541 87-A30-062-080 C-TR,KRC104S 87-A30-495-080 TR,2SA1981Y 87-A30-234-080 TR,CSC4115BC
89-327-143-080 C-TR,2SC2714O 87-A30-489-080 C-TR,KRA107S 89-503-602-080 C-FET,2SK360E 87-A30-494-080 TR,2SA1980G 87-A30-528-010 TR,2SB1686
87-A30-529-010 TR,2SD2642 87-A30-087-080 C-FET,2SK2158 87-A30-074-080 C-TR,RT1P141C 87-A30-582-080 TR,CDA1585BC 87-A30-468-080 C-TR,KRC102S-RTK
87-A30-490-080 C-TR,KRC107S
DIODE
87-A40-393-090 DIODE,1N5402GW(F20) 87-A40-553-080 DIODE,1N4003 LES 87-A40-776-080 ZENER,UZ27BSD 87-A40-764-080 ZENER,UZ10BSC 87-A40-270-080 C-DIODE,MC2838
87-A40-269-080 C-DIODE,MC2836 87-A40-291-080 DIODE,1N4148M(CPT) 87-A40-749-080 ZENER,UZ5.6BSB 87-017-149-080 ZENER,HZS6A2L 87-A40-747-080 ZENER,UZ5.1BSB
87-A40-739-080 ZENER,UZ2.7BSA 87-A40-748-080 ZENER,UZ5.6BSA
MAIN C.B
C3 87-012-368-080 C-CAP,S 0.1-50 Z F C4 87-012-368-080 C-CAP,S 0.1-50 Z F C5 87-012-368-080 C-CAP,S 0.1-50 Z F C6 87-012-368-080 C-CAP,S 0.1-50 Z F C9 87-010-759-080 C-CAP,U 0.1-25 Z F
C10 87-010-759-080 C-CAP,U 0.1-25 Z F C11 87-010-759-080 C-CAP,U 0.1-25 Z F C12 87-010-759-080 C-CAP,U 0.1-25 Z F C19 87-A12-824-000 CAP, E 2200-63 M 85 GS C20 87-A12-824-000 CAP, E 2200-63 M 85 GS
C21 87-A12-778-090 CAP, E 3300-35 M 85 SKR C22 87-A12-778-090 CAP, E 3300-35 M 85 SKR C31 87-A12-091-080 CAP,E 100-50 SMG
DESCRIPTIONREF. NO. KANRI
PART NO.
NO.
C32 87-012-286-080 C-CAP, U 0.01-25 C34 87-A12-072-080 CAP, E 100-25 SMG C35 87-A12-071-080 CAP, E 47-25 SMG C36 87-A12-067-080 CAP, E 330-16 SMG C38 87-012-286-080 C-CAP, U 0.01-25
C60 87-A12-089-080 CAP,E 3.3-50 SMG C61 87-A12-071-080 CAP,E 47-25 SMG C83 87-A12-074-080 CAP, E 470-25 SMG C97 87-010-759-080 C-CAP,U 0.1-25 Z F C101 87-012-279-080 C-CAP,U 2700P-50 B
C102 87-012-279-080 C-CAP,U 2700P-50 B C103 87-A12-084-080 CAP,E 0.022-50 SMG C104 87-A12-084-080 CAP,E 0.022-50 SMG C107 87-A12-089-080 CAP,E 3.3-50 SMG C108 87-A12-089-080 CAP,E 3.3-50 SMG
C111 87-A12-077-080 CAP,E 33-35 SMG C112 87-A12-077-080 CAP,E 33-35 SMG C113 87-A10-596-080 C-CAP,S 100P-100 J CH C114 87-A10-596-080 C-CAP,S 100P-100 J CH C117 87-A12-368-080 C-CAP,S 0.1-50 Z F
C118 87-A12-368-080 C-CAP,S 0.1-50 Z F C119 87-012-286-080 C-CAP,U 0.01-25 C120 87-012-286-080 C-CAP,U 0.01-25 C123 87-010-177-080 C-CAP,S 820P-25 J SL C2012 C124 87-010-177-080 C-CAP,S 820P-25 J SL C2012
C133 87-012-282-080 C-CAP,U 4700P-50 C140 87-012-278-080 C-CAP,U 2200P-50 C186 87-010-759-080 C-CAP,U, 0.1-25F C187 87-010-866-080 CAP,E 10-63 M VX C188 87-010-866-080 CAP,E 10-63 M VX
C225 87-012-368-080 C-CAP,S 0.1-50 Z F C226 87-012-368-080 C-CAP,S 0.1-50 Z F C227 87-012-368-080 C-CAP,S 0.1-50 Z F C228 87-012-368-080 C-CAP,S 0.1-50 Z F C241 87-010-759-080 C-CAP,U 0.1-25 Z F
C301 87-012-275-080 C-CAP,U 1200P-50 K B GRM C302 87-012-275-080 C-CAP,U 1200P-50 K B GRM C303 87-012-275-080 C-CAP,U 1200P-50 K B GRM C304 87-012-275-080 C-CAP,U 1200P-50 K B GRM C307 87-A12-062-080 CAP,E 100-10 SMG
C308 87-A12-062-080 CAP,E 100-10 SMG C309 87-012-188-080 C-CAP,U 47P-50 J CH C310 87-012-188-080 C-CAP,U 47P-50 J CH C313 87-012-284-080 CAP, U 6800P-50 C314 87-012-284-080 CAP, U 6800P-50
C315 87-A12-062-080 CAP,E 100-10 SMG C317 87-A12-085-080 CAP,E 0.33-50 SMG C318 87-A12-085-080 CAP,E 0.33-50 SMG C326 87-010-787-080 C-CAP,U 0.022-25 K B C327 87-010-759-080 C-CAP,U 0.1-25 Z F
C360 87-A12-087-080 CAP,E 1-50 SMG C399 87-A10-039-080 C-CAP, U 470P-50 J CH C401 87-A12-083-080 CAP,E 0.1-50 SMG C402 87-A12-083-080 CAP,E 0.1-50 SMG C403 87-012-193-080 C-CAP,U 82P-50 CH
C404 87-012-193-080 C-CAP,U 82P-50 CH C405 87-012-286-080 CAP, U 0.01-25 C406 87-012-286-080 CAP, U 0.01-25 C407 87-012-286-080 CAP, U 0.01-25 C408 87-012-286-080 CAP, U 0.01-25
C409 87-012-278-080 C-CAP,U 2200P-50 B C410 87-012-278-080 C-CAP,U 2200P-50 B C411 87-A12-091-080 CAP,E 10-50 SMG C412 87-A12-091-080 CAP,E 10-50 SMG C452 87-A12-069-080 CAP,E 22-25 SMG
C453 87-012-279-080 C-CAP,U 2700P-50 B C454 87-012-279-080 C-CAP,U 2700P-50 B C455 87-012-279-080 C-CAP,U 2700P-50 B C456 87-012-286-080 C-CAP, U 0.01-25 C457 87-A12-361-080 CAP,M 5600P-100 J CP
 3 
Page 4
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
C458 87-012-274-080 CHIP CAP,U 1000P-50B C459 87-012-271-080 CAP, U 560P-50 C460 87-010-759-080 C-CAP,U 0.1-25 Z F C461 87-012-158-080 C-CAP,S 390P-50 J CH GRM C462 87-012-158-080 C-CAP,S 390P-50 J CH GRM
C470 87-018-127-080 CAP, CER 470P-50V C605 87-012-280-080 C-CAP,U 3300P-50 K B C606 87-012-280-080 C-CAP,U 3300P-50 K B C609 87-010-785-080 C-CAP,U 0.015-25 K B GRM C610 87-010-785-080 C-CAP,U 0.015-25 K B GRM
C611 87-A12-084-080 CAP,E 0.22-50 SMG C612 87-A12-084-080 CAP,E 0.22-50 SMG C613 87-A12-084-080 CAP,E 0.22-50 SMG C614 87-A12-084-080 CAP,E 0.22-50 SMG C615 87-012-172-080 CAPACITOR CHIP U 10P CH
C616 87-016-459-080 CAP,E 470-10 M SMG C617 87-016-459-080 CAP,E 470-10 M SMG C618 87-A12-091-080 CAP,E 10-50 SMG C620 87-A12-062-080 CAP,E 100-10 SMG C623 87-A12-084-080 CAP,E 0.22-50 SMG
C624 87-A12-084-080 CAP,E 0.22-50 SMG C630 87-016-669-080 C-CAP,S 0.1-25 K B C631 87-012-281-080 C-CAP,U 3900P-50 K B GRM C632 87-012-281-080 C-CAP,U 3900P-50 K B GRM C633 87-016-369-080 C-CAP,U 0.033-25 K B GRM
C634 87-016-369-080 C-CAP,U 0.033-25 K B GRM C661 87-012-336-080 C-CAP,U 330P-50 J SL C662 87-012-336-080 C-CAP,U 330P-50 J SL C677 87-012-286-080 CAP, U 0.01-25 C771 87-A12-062-080 CAP,E 100-10 SMG
C772 87-012-286-080 CAP, U 0.01-25 C782 87-012-286-080 CAP, U 0.01-25 C783 87-012-286-080 CAP, U 0.01-25 C784 87-012-286-080 CAP, U 0.01-25 C785 87-012-286-080 CAP, U 0.01-25
C786 87-012-286-080 CAP, U 0.01-25 C788 87-012-167-080 C-CAP,U 5P-50 CH C789 87-016-118-080 C-CAP,U 0.022-25 J B GRM C790 87-016-118-080 C-CAP,U 0.022-25 J B GRM C791 87-010-759-080 C-CAP,U,0.1-25 Z F
C792 87-012-286-080 CAP, U 0.01-25 C793 87-A12-090-080 CAP,E 4.7-50 SMG C795 87-012-286-080 CAP, U 0.01-25 C796 87-012-286-080 CAP, U 0.01-25 C797 87-A12-091-080 CAP,E 10-50 SMG
C798 87-012-286-080 CAP, U 0.01-25 C799 87-A12-093-080 CAP,E 33-50 SMG C800 87-010-829-080 CAP, U 0.047-16 C801 87-A12-089-080 CAP,E 3.3-50 SMG C802 87-010-829-080 CAP, U 0.047-16
C803 87-010-787-080 CAP, U 0.022-25 K B C804 87-A12-062-080 CAP,E 100-10 SMG C807 87-A12-086-080 CAP,E 0.47-50 SMG C808 87-A12-087-080 CAP,E 1-50 SMG C809 87-A12-087-080 CAP,E 1-50 SMG
C810 87-010-759-080 C-CAP,U,0.1-25 Z F C814 87-012-286-080 CAP, U 0.01-25 C815 87-A12-086-080 CAP,E 0.47-50 SMG C816 87-A12-086-080 CAP,E 0.47-50 SMG C821 87-A12-091-080 CAP,E 10-50 SMG
C823 87-010-177-080 C-CAP,S 820P-50 J SL C2012 C824 87-A12-090-080 CAP,E 4.7-50 SMG C825 87-010-596-080 C-CAP,S 0.047-16 K R C2012 C842 87-012-286-080 CAP, U 0.01-25 C844 87-012-286-080 CAP, U 0.01-25
C850 87-A12-071-080 CAP,E 47-25 SMG C851 87-012-286-080 CAP, U 0.01-25 C852 87-012-286-080 CAP, U 0.01-25 C853 87-012-286-080 CAP, U 0.01-25 C858 87-010-759-080 C-CAP,U 0.1-25 Z F
DESCRIPTIONREF. NO. KANRI
PART NO.
NO.
C901 87-018-145-080 CAP,TC-U 6.8P-50 CH C904 87-012-286-080 C-CAP,U 0.01-25 C905 87-012-286-080 C-CAP,U 0.01-25 C907 87-012-286-080 C-CAP,U 0.01-25 C908 87-A10-915-080 C-CAP,U 1000P-25 J CH
C909 87-012-286-080 C-CAP,U 0.01-25 C910 87-012-174-080 C-CAP,U 12P-50 J CH C911 87-012-170-080 C-CAP,U 8P-50 CH C912 87-012-195-080 C-CAP,U 100P-50CH C913 87-012-286-080 C-CAP,U 0.01-25
C914 87-012-166-080 C-CAP,U 4P-50 C CH C915 87-012-174-080 C-CAP,U 12P-50 J CH C916 87-012-180-080 C-CAP,U 22P-50 CH C917 87-012-186-080 C-CAP,U 39P-50 CH C918 87-A10-039-080 C-CAP,U 470P-50 J CH
C921 87-012-195-080 C-CAP,U 100P-50CH C922 87-012-174-080 C-CAP,U 12P-50 J CH CHJ C959 87-010-759-080 C-CAP,U,0.1-25 Z F C960 87-010-759-080 C-CAP,U,0.1-25 Z F C961 87-012-167-080 C-CAP,U 5P-50 CH
C963 87-015-785-080 CHIP CAPACITOR, 0.1-25 Z F C971 87-A12-067-080 CAP,E 330-16 SMG C972 87-A12-090-080 CAP,E 4.7-50 SMG C973 87-012-286-080 CAP, U 0.01-25 C974 87-012-286-080 CAP, U 0.01-25
C979 87-012-195-080 C-CAP,U 100P-50CH C981 87-A12-071-080 CAP,E 47-25 SMG C982 87-010-759-080 C-CAP,U,0.1-25 Z F C983 87-012-286-080 CAP, U 0.01-25 K B C984 87-012-286-080 CAP, U 0.01-25 K B
C987 87-012-286-080 CAP, U 0.01-25 K B C991 87-012-176-080 C-CAP,U 15P-50 J CH C992 87-012-176-080 C-CAP,U 15P-50 J CH C993 87-012-274-080 CHIP CAP,U 1000P-50B C995 87-012-274-080 CHIP CAP,U 1000P-50B
C997 87-010-759-080 C-CAP,U,0.1-25 Z F C998 87-A12-071-080 CAP,E 47-25 SMG C999 87-A11-155-080 CAP,TC U 0.01-16 Z F CF831 87-008-261-010 FILTER, SFE10.7MA5-A CF832 87-008-261-010 FILTER, SFE10.7MA5-A
CN301 87-A60-620-010 CONN,3P V 2MM JMT CN351 87-A60-625-010 CONN,8P V 2MM JMT CN601 87-099-719-010 CONN,30P TYK-B(X) CN602 87-A60-131-010 CONN,6P V FE CNA001 8A-NF8-653-010 CONN ASSY,9P TID-A(480)
D902 87-A40-128-080 C-VARI-CAP,HVU202A D903 87-A40-128-080 C-VARI-CAP,HVU202A FC602 88-906-251-110 FF-CABLE, 6P 1.25 J201 87-A60-488-010 JACK,DIA 6.3BLK ST W/SW J203 87-A60-238-010 TERMINAL,SP 4P (MSC)
J602 87-A60-881-010 JACK,PIN 2P MSP 242V05 PBSN J831 87-A60-202-010 TERMINAL,ANT 4P MSP-154V-02 JR123 87-A10-596-080 C-CAP,S 100P-100 J CH JR124 87-A10-596-080 C-CAP,S 100P-100 J CH L201 87-A50-610-010 COIL,1UH K(MDEC)
L202 87-A50-610-010 COIL,1UH K(MDEC) L451 87-007-342-010 COIL,OSC 85KHZ BIAS L801 87-A50-608-010 COIL,FM DET-N(TOK) L802 87-A91-551-010 FLTR,PCFJZH-450 L(TOK) L811 87-005-847-080 COIL,2.2UH CECS
L832 87-005-847-080 COIL,2.2UH CECS L902 88-ZA1-602-110 COIL,FM-RF-U2 2G L903 88-ZA1-601-010 COIL,FM-RF-U1 2G L904 87-005-847-080 COIL,2.2UH(CECS) L905 88-ZA1-624-010 COIL,FM IFT 7-6.2 (COILS)
L906 88-ZA1-603-010 COIL,FM-OSC-U 2G L951 8A-NF8-667-010 COIL,AM PACK 4(TOK) R129 87-A00-262-080 RES,M/F 0.15-2W J R130 87-A00-262-080 RES,M/F 0.15-2W J R131 87-A00-262-080 RES,M/F 0.15-2W J
 4 
Page 5
PART NO. DESCRIPTIONREF. NO. KANRI
DESCRIPTIONREF. NO. KANRI
NO.
R132 87-A00-262-080 RES,M/F 0.15-2W J R243 87-A00-999-050 RES,180-1/2W J BLT2J R244 87-A00-999-050 RES,180-1/2W J BLT2J R245 87-A00-999-050 RES,180-1/2W J BLT2J R246 87-A00-999-050 RES,180-1/2W J BLT2J
R790 87-012-286-080 C-CAP, U 0.01-25 K B R991 87-012-195-080 C-CAP,U 100P-50CH R993 87-012-195-080 C-CAP,U 100P-50CH R995 87-012-195-080 C-CAP,U 100P-50CH SFR451 87-024-355-080 SFR,33K H EVN DJAA03
SFR452 87-024-355-080 SFR,33K H EVN DJAA03 TH101 87-A91-042-080 C-THMS,100K 55001 TH102 87-A91-042-080 C-THMS,100K 55001 WH1 87-A90-510-010 HLDR,WIRE 2.5-9P X992 87-A70-306-010 VIB,XTAL 4.500MHZ CSA-309ST
FRONT C.B
C108 87-010-785-080 C-CAP,U 0.015-25 K B GRM C153 87-010-787-080 C-CAP,U 0.022-25 K B C154 87-A12-078-040 CAP,E 47-35 SMG C155 87-010-404-040 CAP,E 4.7-50 M 11L SME C156 87-010-404-040 CAP,E 4.7-50 M 11L SME
C301 87-012-278-080 C-CAP,U 2200P-50 K B C351 87-A10-353-080 C-CAP,U 0.22-10 K B C361 87-012-274-080 C-CAP,U 1000P-50 K B C362 87-012-274-080 C-CAP,U 1000P-50 K B C371 87-012-274-080 C-CAP,U 1000P-50 K B
C372 87-012-274-080 C-CAP,U 1000P-50 K B C601 87-010-382-040 CAP,E 22-25 SME C801 87-A10-804-080 C-CAP,S 0.1-25 J B C802 87-010-316-080 C-CAP,S 33P-50 J CH GRM C803 87-012-280-080 C-CAP,U 3300P-50 K B
C804 87-A10-592-080 C-CAP,S 0.015-50 J B C805 87-012-184-080 C-CAP,U 33P-50 J CH C806 87-012-274-080 C-CAP,U 1000P-50 K B C807 87-012-274-080 C-CAP,U 1000P-50 K B C808 87-010-544-040 CAP,E 0.1-50 M 11L SME
C809 87-010-404-040 CAP,E 4.7-50 SME C810 87-016-114-080 C-CAP,U 0.01-25 J B C811 87-A12-052-080 C-CAP,S 0.033-25 J B C901 87-012-195-080 C-CAP,U 100P-50 CH C902 87-012-195-080 C-CAP,U 100P-50 CH
C903 87-012-195-080 C-CAP,U 100P-50 CH C904 87-012-195-080 C-CAP,U 100P-50 CH C905 87-012-195-080 C-CAP,U 100P-50 CH C906 87-012-195-080 C-CAP,U 100P-50 CH C907 87-012-195-080 C-CAP,U 100P-50 CH
C908 87-012-195-080 C-CAP,U 100P-50 CH C909 87-012-195-080 C-CAP,U 100P-50 CH C910 87-012-195-080 C-CAP,U 100P-50 CH C911 87-012-274-080 C-CAP,U 1000P-50 K B C912 87-010-759-080 C-CAP,U 0.1-25 Z F
C913 87-A10-189-040 CAP,E 220-10 M 5L C914 87-A10-189-040 CAP,E 220-10 M 5L C915 87-010-759-080 C-CAP,U 0.1-25 Z F C916 87-010-759-080 C-CAP,U 0.1-25 Z F C917 87-010-759-080 C-CAP,U 0.1-25 Z F
C919 87-012-286-080 C-CAP,U 0.01-25 K B C920 87-010-829-080 C-CAP,U 0.047-16 Z F C921 87-012-282-080 C-CAP,U 4700P-50 K B C951 87-012-172-080 C-CAP,U 10P-50 D CH C952 87-010-854-080 C-CAP,S 560P-50 J CH
C953 87-012-349-080 C-CAP,S 1000P-50 J CH GRM C961 87-010-378-040 CAP,E 10-16 M 11L SME C962 87-012-336-080 C-CAP,U 330P-50 J SL C963 87-010-759-080 C-CAP,U 0.1-25 Z F CN104 87-A60-057-010 CONN,11P V 9604S-11C
CN701 87-099-720-010 CONN,30P BLK TYK-B(P) CN731 87-099-196-010 CONN,8P V BLK 6216
PART NO.
NO.
FC104 88-911-101-110 FF-CABLE,11P 1.25 FC731 88-908-301-110 FF-CABLE,8P 1.25 FL901 8B-NFK-605-010 FL,BJ814GNAK L951 87-A50-655-010 COIL,CLK 4.19M (TOKO)7KLY LED201 87-A40-606-040 LED,SLR-332VC
LED202 87-A40-606-040 LED,SLR-332VC LED203 87-A40-606-040 LED,SLR-332VC LED204 87-A40-606-040 LED,SLR-332VC LED209 87-A40-317-080 LED,SLR-342VCT31 RED S321 87-A90-095-080 SW,TACT EVQ11G04M
S322 87-A90-095-080 SW,TACT EVQ11G04M S323 87-A90-095-080 SW,TACT EVQ11G04M S324 87-A90-095-080 SW,TACT EVQ11G04M S325 87-A90-095-080 SW,TACT EVQ11G04M S326 87-A90-095-080 SW,TACT EVQ11G04M
S327 87-A90-095-080 SW,TACT EVQ11G04M S328 87-A90-095-080 SW,TACT EVQ11G04M S329 87-A90-095-080 SW,TACT EVQ11G04M S330 87-A90-095-080 SW,TACT EVQ11G04M S331 87-A90-095-080 SW,TACT EVQ11G04M
S332 87-A90-095-080 SW,TACT EVQ11G04M S333 87-A90-095-080 SW,TACT EVQ11G04M S334 87-A90-095-080 SW,TACT EVQ11G04M S341 87-A90-095-080 SW,TACT EVQ11G04M S342 87-A90-095-080 SW,TACT EVQ11G04M
S343 87-A90-095-080 SW,TACT EVQ11G04M S344 87-A90-095-080 SW,TACT EVQ11G04M S345 87-A90-095-080 SW,TACT EVQ11G04M S346 87-A90-095-080 SW,TACT EVQ11G04M S347 87-A90-095-080 SW,TACT EVQ11G04M
S348 87-A90-095-080 SW,TACT EVQ11G04M S349 87-A90-095-080 SW,TACT EVQ11G04M S361 87-A92-056-010 SW,RTRY EC12E24504-25MM OFF S371 87-A92-057-010 SW,RTRY EC12E12504-25MM OFF
PT C.B
CN1 87-A61-110-010 CONN,9P V TID-A
!
PT1 8B-NFK-615-010 PT, BNF-19 LH
!
PT2 8B-NF9-663-010 PT,SUB BNF H (TAM)
!
RY1 87-A91-339-010 RELAY,AC DC12V G5PA-2
!
S1 87-A90-165-010 SW,SL 1-2-3 SWS2301
!
T1 87-A60-317-010 TERMINAL, 1P MSC
!
T2 87-A60-317-010 TERMINAL, 1P MSC
DECK C.B
CN1 87-099-753-010 CONN,11P 9604 SFR1 87-024-581-010 SFR,3.3K DIA 6H SOL1 82-ZM1-618-410 SOL ASSY, 27 SOL2 82-ZM1-618-410 SOL ASSY, 27 SW1 87-A90-673-010 SW,MICRO ESE11SH1C
SW2 87-A91-500-010 SW,MICRO MPU11470MLB0 SW3 87-A91-500-010 SW,MICRO MPU11470MLB0 SW4 87-A91-500-010 SW,MICRO MPU11470MLB0 SW5 87-A90-673-010 SW,MICRO ESE11SH1C
 5 
Page 6
CHIP RESISTOR PART CODE
Chip Resistor Part Coding
88
A
Resistor Code
Chip resistor
Wattage Type Tolerance 1/16W 1005 5% CJ
1/16W 1/10W
1/8W
1608 2125
3216
5% 5%
5%
TRANSISTOR ILLUSTRATION
E C B
E C B
Symbol
CJ CJ
CJ
Figure
Value of resistor
Form
L
B C E
Dimensions (mm)
t
W
0.55
E C B
Resistor Code
108 118
128
LW t
1.0 0.5 0.35 104
1.6 0.8 0.45 2 1.25 0.45
3.2
1.6
: A : A
CDA1585BC KTC3198GR
S
D
G
2SK360E
2SA1980G 2SA1981Y CC5551 STC250
S D G
2SK2541
CSB1370EF
G
S
2SK21582SJ460
CSC4115BC
D
B
2SA1235F 2SC2714O 2SC3052F KRA102S KRA107S
C
E
KRC104S KRC107S RT1P141C SBT5401F SBT5551F
KRC102S-RTK
B C E
2SB1686 2SD2642
G D S
2SK2937
 6 
Page 7
WIRING – 1 (MAIN)
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
– 7 –
R
S
T
U
Page 8
SCHEMATIC DIAGRAM  1 (MAIN 1 / 2 : AMP)
 8 
Page 9

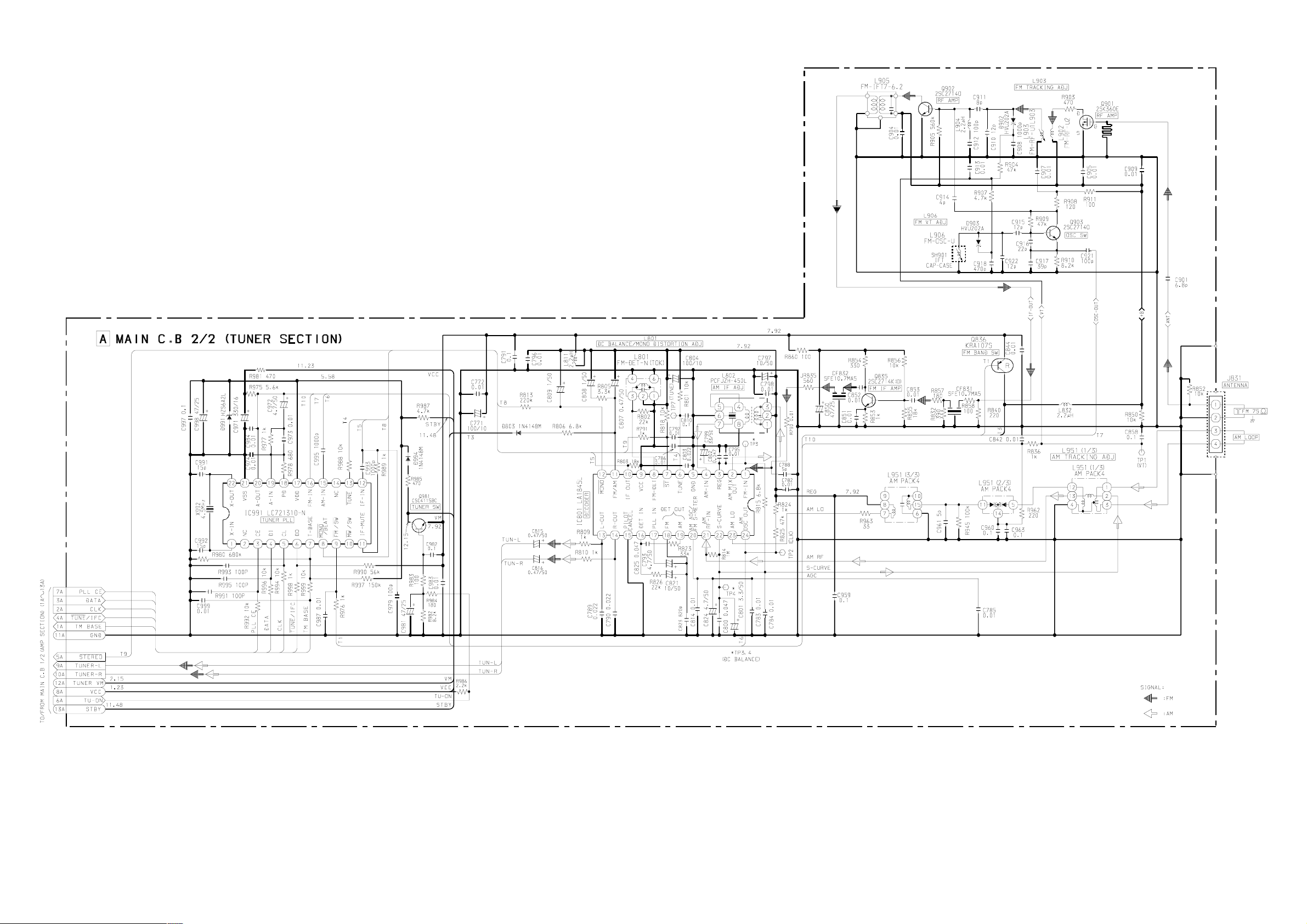

SCHEMATIC DIAGRAM  2 (MAIN 2 / 2 : TUNER)
 9 
Page 10

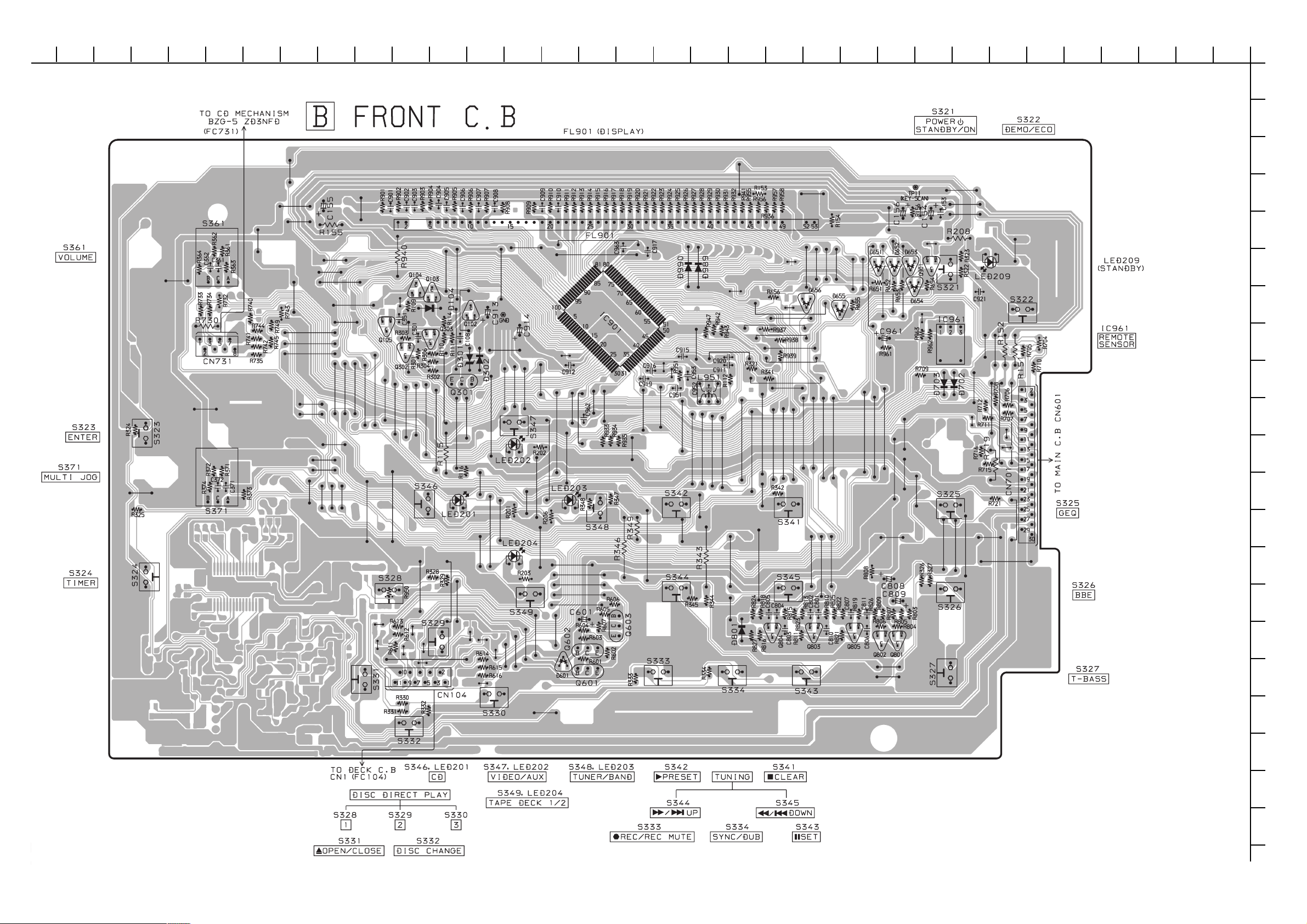

WIRING  2 (FRONT)
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
 10 
R
S
T
U
Page 11
SCHEMATIC DIAGRAM  3 (FRONT)
 11 
Page 12
WIRING – 3 (PT)
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
– 12 –
R
S
T
U
Page 13

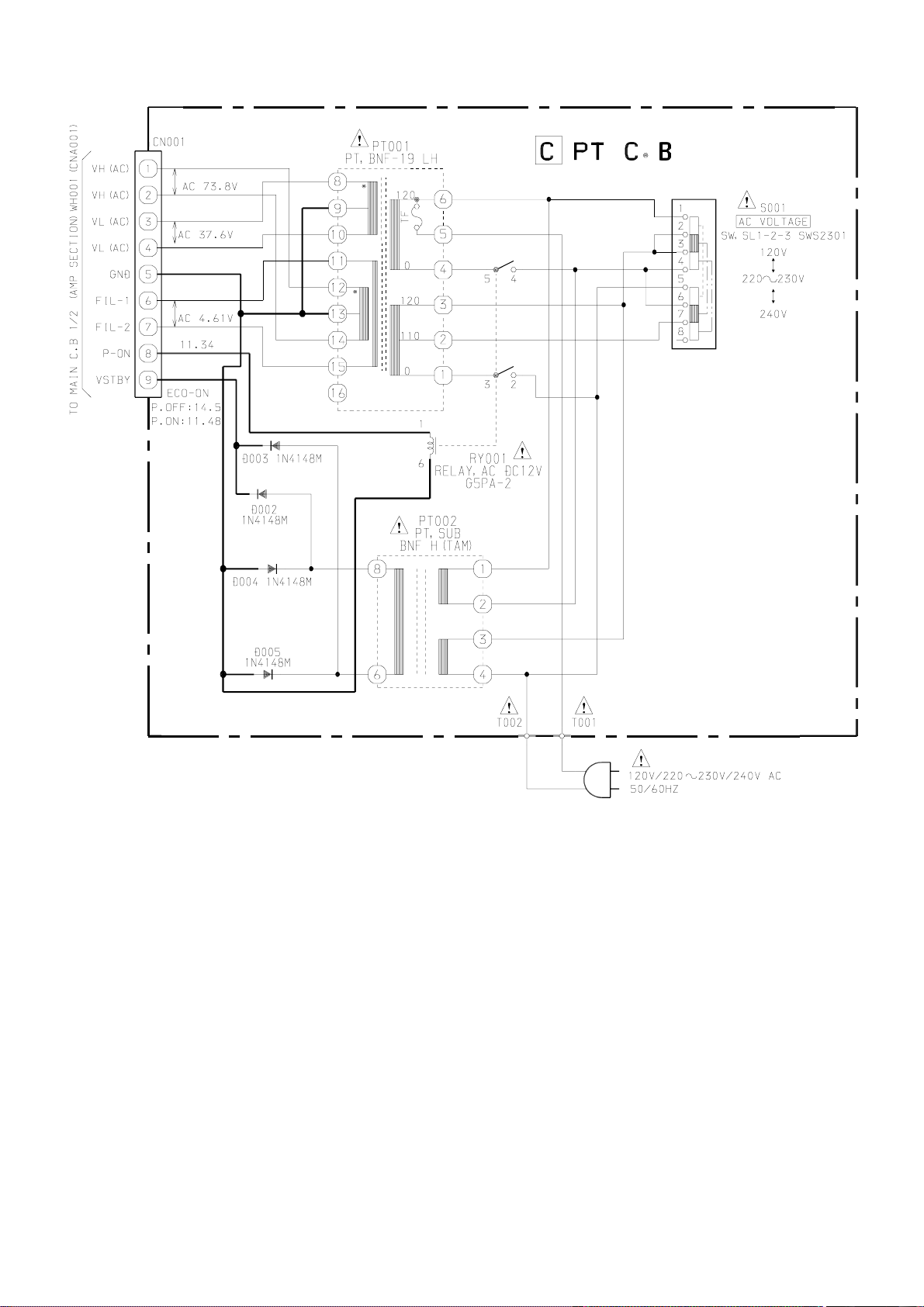

SCHEMATIC DIAGRAM  4 (PT)
 13 
Page 14
WIRING  4 (DECK)
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
D DECK C.B
SW5
(CAM2)
IC2
1
3
SW4
(CST2)
TO FRONT C.B CN104
11 9 7 5 3 1
10 8 6 4 2
CN1
SFR1
SOL2
R1
(FC104)
SW3
(REA)
A
B
SW2
L
IC1
1
3
(CST1)
SOL1
+
H
W1
+
H
M1
DECK
MOTOR
SW1
(CAM1)
C
D
E
F
G
H
I
L
J
K
L
M
N
O
P
Q
R
 14 
S
T
U
Page 15
FL (BJ814GNAK) GRID ASSIGNMENT AND ANODE CONNECTION
GRID ASSIGNMENT
 15 
Page 16
ANODE CONNECTION
 16 
Page 17
ADJUSTMENT <TUNER / FRONT / DECK>
< TUNER SECTION >
1. Clock Frequency Check Settings : • Test point : TP2(CLK) Method : Set to AM 1710kHz and check that the test point is
2160kHz ± 45Hz.
2. AM VT Check Settings : • Test point : TP1(VT) Method : Set to AM 1710kHz and check that the test point is less
than 8.5V. Then set to AM 530kHz and check that the test point is more than 0.6V.
3. FM VT Adjustment Settings : • Test point : TP1(VT)
• Adjustment location : L906
Method : Set to FM 87.5MHz, 108.0MHz and adjust L906 so that
the test point becomes more than 0.5V (87.5MHz) and equals to 7.0V ± 0.1V (108.0MHz).
4. AM Tracking Adjustment Settings : • Test point : TP8(Lch), TP9(Rch)
• Adjustment location : L951(1/3)
Method : Set to AM 1000kHz and adjust L951(1/3) to maximum.
5. FM Tracking Adjustment Settings : • Test point : TP8(Lch), TP9(Rch)
• Adjustment location : L903
Method : Set to FM 87.5MHz and adjust L903 so that the test
point becomes maximum.
6. AM IF Adjustment Settings : • Test point : TP8(Lch), TP9(Rch)
• Adjustment location :
L802 ............................................................ 450kHz.
7. DC Balance / Mono Distortion Adjustment Settings : • Test point : TP3, TP4 (DC Balance)
TP8(Lch), TP9(Rch) (Distortion)
• Adjustment location : L801
• Input level : 60dBµV
Method : Set to FM 98.0MHz and adjust L801 so that the voltage
between TP3 and TP4 becomes 0V ± 500mV. Next, check that the distortion is less than 0.5%.
< FRONT SECTION >
8. µ-CON OSC Adjustment Settings : • Test point : TP11(KEY-SCAN), (GND)
• Adjustment location : L951
Method : Connect a frequency counter across TP11(KEY-SCAN)
and GND. Insert AC plug while pressing TUNER function key and POWER key. Then adjust L951 so that the test point becomes 112.88Hz ± 0.11Hz. To manual reset press POWER key while pressing CLEAR key.
– 17 –
Page 18
< DECK SECTION >
9. Tape Speed Adjustment (DECK 2) Settings : • Test tape : TTA–100
• Test point : TP8(Lch), TP9(Rch)
• Adjustment location : SFR1
Method : Play back the test tape and adjust SFR1 so that the
frequency counter reads 3000Hz ± 5Hz (FWD) and FWD SPEED ± 45Hz (REV).
10. Head Azimuth Adjustment (DECK 1, DECK 2) Settings : • Test tape : TTA–330
• Test point : TP8(Lch), TP9(Rch)
• Adjustment location : Azimuth adjustment screw
Method : Play back (FWD) the 8kHz signal of the test tape and
adjust screw so that the output becomes maximum. Next, perform on REV PLAY mode.
11. PB Frequency Response Check (DECK 1, DECK 2) Settings : • Test tape : TTA–330
• Test point : TP8(Lch), TP9(Rch)
Method : Play back the 315Hz and 8kHz signals of the test tape
and check that the output ratio of the 8kHz signal with respect to that of the 315Hz signal is within 3dB.
12. PB Sensitivity Check (DECK 1, DECK 2) Settings : • Test tape : TTA–200
• Test point : TP8(Lch), TP9(Rch)
Method : Play back the test tape and check that the output level of
the test point is 110mV ± 3dB.
13. REC/PB Frequency Response Adjustment (DECK 2) Settings : • Test tape : TTA–602
• Test point : TP8(Lch), TP9(Rch)
• Input signal : 1kHz / 8kHz (LINE IN)
• Adjustment location : SFR451 (Lch) SFR452 (Rch)
Method : Apply a 1kHz signal and REC mode. Then adjust OSC
attenuator so that the output level at the TP8, TP9 becomes -20VU (10mV). Record and play back the 1kHz and 8kHz signals and adjust SFRs so that the output of the 8kHz signals becomes 0dB ± 0.5dB with respect to that of the 1kHz signal.
14. REC/PB Sensitivity Check (DECK 2) Settings : • Test tape : TTA–602
• Test point : TP8(Lch), TP9(Rch)
• Input signal : 8kHz (LINE IN)
Method : Apply a 8kHz signal and REC mode. Then adjust OSC
attenuator so that the output level at TP8, TP9 becomes 0VU (100mV). Record and play back the 8kHz signal and check that the output is -1dB ± 3.5dB.
– 18 –
Page 19

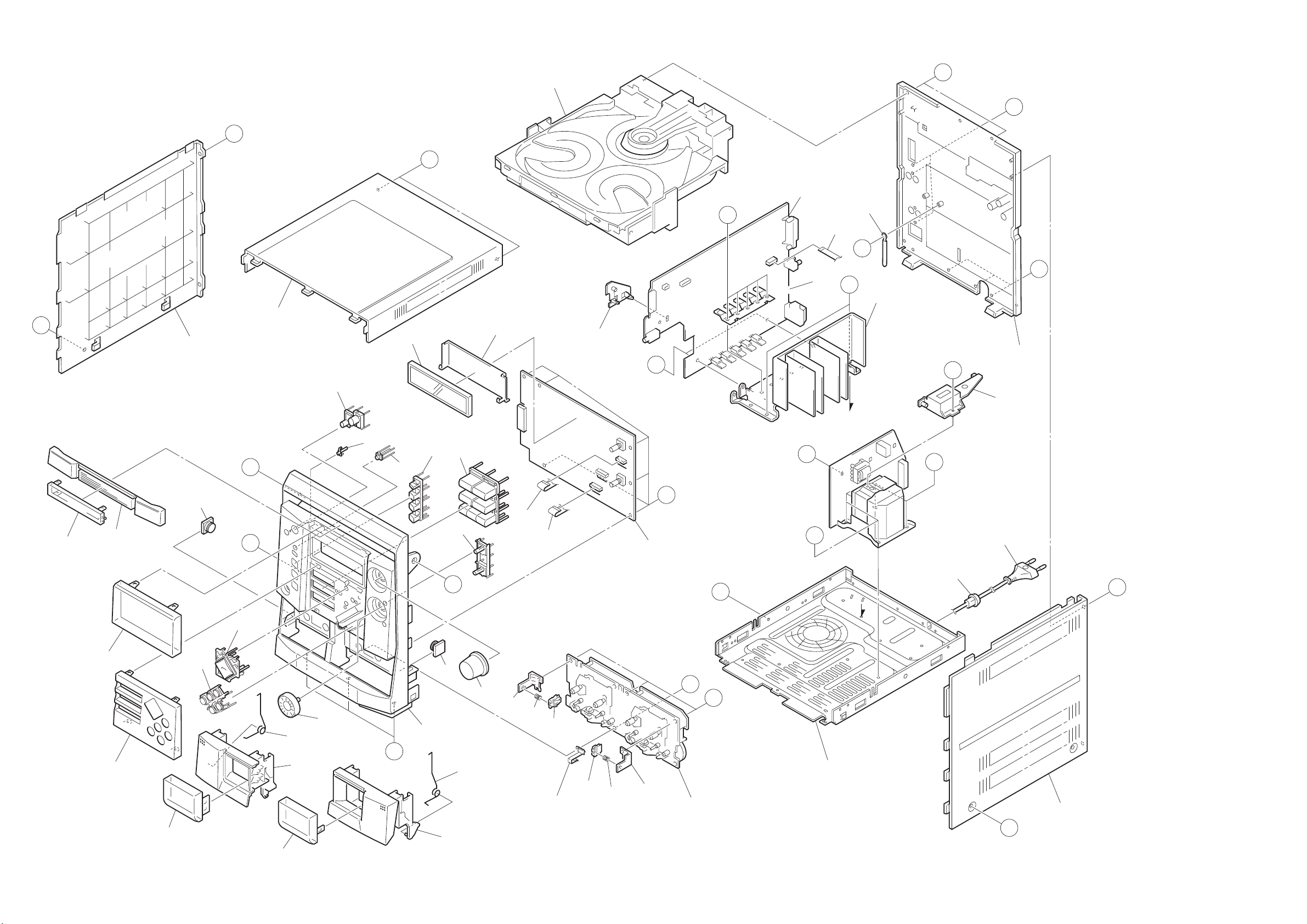

MECHANICAL EXPLODED VIEW 1 / 1
BZG-5
A
A
PWB
A
J
30
31
15
FL
22
32
C
WIRE,BINDER
24
A
33
F
HT-SINK
A
A
A
35
G
34
37
I
20
2
1
3
4
6
9
D
5
14
7
B
8
12
16
21
17
18
23
19
I
20
13
26
10
PLATE,EATH MECH
11
27
25
28
28
27
PWB
29
A
A
ZZM-3
A
H
E
A
CHAS,MAIN
H
39
38
A
36
J
 19 
Page 20
MECHANICAL PARTS LIST 1 / 1
PART NO.
NO.
1 8B-NFK-008-010 PANEL,TRAY 2 8B-NFK-013-010 WINDOW,TRAY 3 8B-NFK-055-010 WINDOW,DISP HEJ 4 8B-NFK-009-010 PANEL,FR 1 WAY 5 8B-NFK-020-010 KEY,ASSY FUNCTION
6 8B-NFK-024-010 KEY,CD 7 8A-NF8-281-010 SPR-T,EJECT 1 8 8B-NFK-003-010 BOX,CASS 1 9 8B-NFK-011-010 WINDOW,CASS 1 1WAY 10 8A-NF8-282-010 SPR-T,EJECT 2
11 8B-NFK-004-010 BOX,CASS 2 12 8B-NFK-012-010 WINDOW,CASS 2 13 8B-NFK-014-010 KNOB,RTRY VOL 14 8B-NFK-015-010 KNOB,RTRY JOG 15 8B-NFK-016-010 KEY,POWER
16 8B-NFK-029-010 LENS,SENSOR 17 8B-NFK-017-010 KEY,GEQ 18 8B-NFK-018-010 KEY,PLAY 1WAY 19 8B-NFK-026-010 KEY,ENTER 20 8Z-NF6-210-010 DMPR,150 N
21 8B-NFK-042-010 CABI,FR EZ 22 8B-NFK-201-010 GUIDE,FL 23 88-908-301-110 FF-CABLE,8P 1.25 24 88-906-251-110 FF-CABLE,6P 1.25(RVS-FACE) 25 88-911-101-110 FF-CABLE,11P 1.25 26 87-NF4-216-010 HLDR,LOCK 1
DESCRIPTIONREF. NO. KANRI
PART NO.
27 86-NF9-224-010 SPR-C,LOCK 28 82-NF5-229-010 PLATE,LOCK 29 87-NF4-217-110 HLDR,LOCK 2 30 8B-NFK-006-010 PANEL,LEFT
31 8B-NFK-040-010 PANEL,TOP 32 8A-NF8-206-010 HLDR,PWB M 33 8B-NF9-211-110 HLDR,TR S 34 8A-NF7-225-010 HLDR,PWB PT 85S 35 8B-NFK-092-010 CABI,REAR LH W/O SPEC
36 8B-NFK-007-010 PANEL,RIGHT 37 8B-NFK-027-010 REFLECTOR,ECO 38 87-085-185-010 BUSHING, AC CORD (E)
!
39 87-A80-157-010 AC CORD ASSY,E BLK CC A 87-067-703-010 TAPPING SCREW, BVT2+3-10
B 87-067-688-010 BVTT+3-6 C 87-NF4-224-010 S-SCREW,IT3B+3-8 CU D 87-723-096-410 QT2+3-10W/O SLOT BL E 87-721-096-410 QT2+3-10 GLD F 87-B10-316-010 BVIT3B+3-10 R W/O
G 87-067-689-010 TAPPING SCREW, BVTT+3-8 H 87-078-200-010 S-SCREW,ITC+4-8 R I 87-721-097-410 QT2+3-12 GLD J 87-067-641-010 UTT2+3-8(W/O SLOT)BL
NO.
DESCRIPTIONREF. NO. KANRI
COLOR NAME TABLE
Basic color symbol Color Basic color symbol Color Basic color symbol Color
B Black C Cream D Orange G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green LD Dark Blue DT Transparent Orange GM Metallic Green
YM Metallic Yellow DM Metallic Orange PT Transparent Pink
LA Aqua Blue GL Light Green HT Transparent Gray
HM Metallic Gray NH Champagne Gold M Wood Pattern
 20 
Page 21

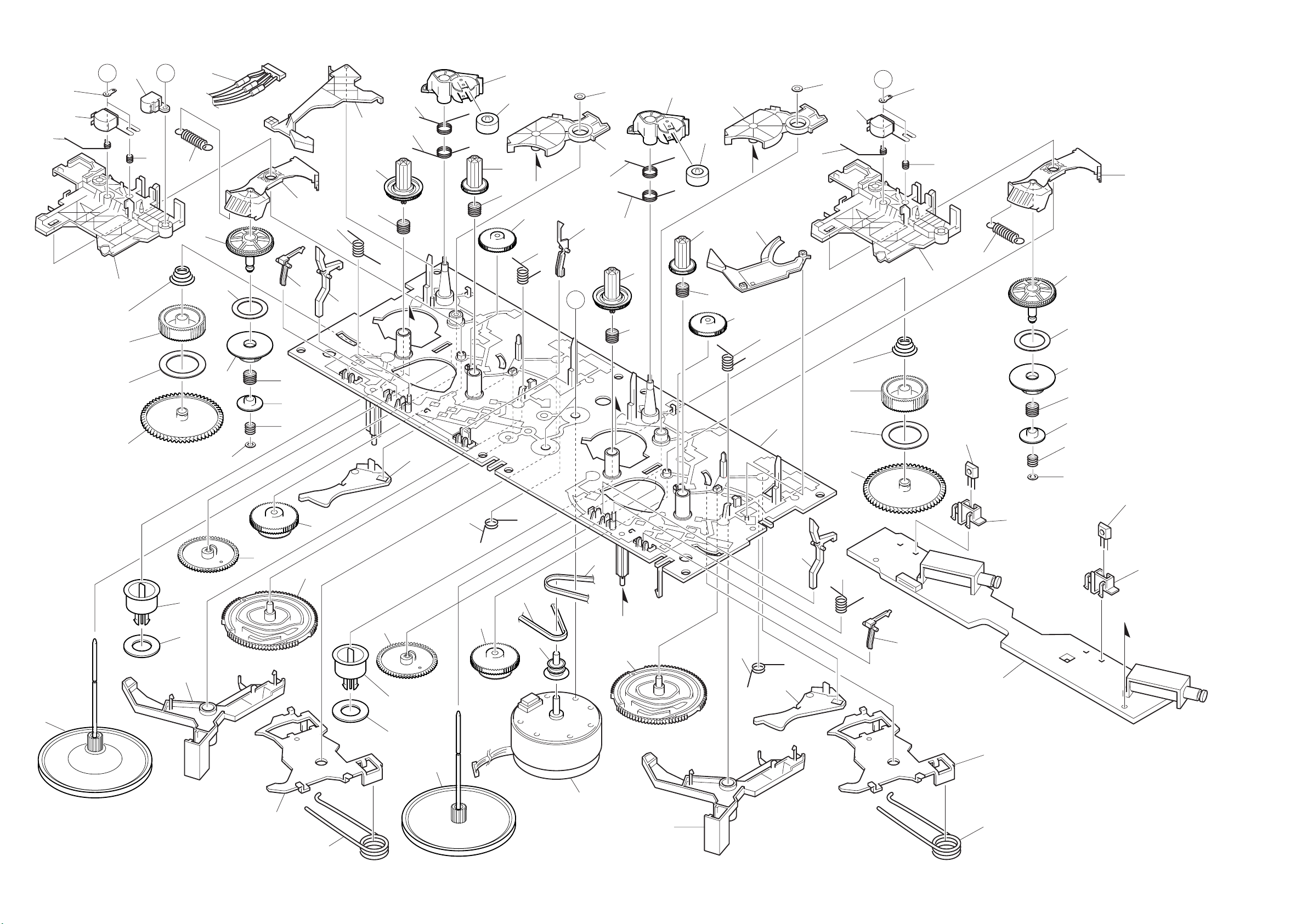

TAPE MECHANISM EXPLODED VIEW 1 / 1
TERMINAL, LB1
33
31
AA
34
32
30 21
20
19
55
35
28
27
26
25 24
29
37
39
38
36
41
40
43 42
44
52
33
31
21
20
50
52
51
43
42
40
b
45
46 47
a
a
48
49
B
41
44
45
46
51
b
53
47
48
49
A
TERMINAL,LB1
32
35
30
29
28
27
26
25
23
18
22
5
6
14
10
11
15
7
16
9
1
2
6
10
11
8
5
3
c
14
9
17
16
19
IC, EW732
18
54
38
39
37
PWB
12
24
23
22
IC, EW732
54
c
12
13
4
15
13
 21 
Page 22
TAPE MECHANISM PARTS LIST 1 / 1
PART NO.
NO.
1 8Z-ZM3-227-010 BELT,MAIN M3 2 8Z-ZM3-235-010 BELT,MAIN L 3 8Z-ZM1-235-010 PULLEY,MOT 4 87-045-347-010 MOT,SHU2L 70 5 8Z-ZM1-232-010 GEAR,IDL FF/REW
6 8Z-ZM3-244-010 GEAR,CAM TD20 7 8Z-ZM3-256-010 FLY-WHL ASSY,M3 R 8 8Z-ZM3-255-010 FLY-WHL ASSY,M3 L 9 8Z-ZM3-231-010 SPR-T,TRIG 10 8Z-ZM3-213-010 CLR,MG
11 82-ZM3-616-010 RING MAGNET 4 12 8Z-ZM3-243-010 LEVER ASSY,HD UP 13 8Z-ZM3-238-010 SPR-T,HD UP 14 8Z-ZM3-219-010 GEAR,CAM M3 15 8Z-ZM3-206-010 LEVER,TRIG
16 8Z-ZM3-209-010 LEVER,CAM FR 17 8Z-ZM3-203-010 CHAS ASSY,M3 18 8Z-ZM1-228-010 GEAR,SLIP T-UP B 19 8Z-ZM1-265-010 FELT,T-UP 20 8Z-ZM1-227-010 GEAR,SLIP T-UP A
21 8Z-ZM1-251-110 SPR-C,T-UP SLIP 22 8Z-ZM1-275-010 W-L,1,47-4-0.25 23 8Z-ZM1-257-010 SPR-C,F/R 24 8Z-ZM1-236-010 CLR,SLIP FF/REW 25 8Z-ZM3-226-010 SPR-C,FR M3
26 8Z-ZM3-250-010 GEAR,SLIP F/R A M3 27 8Z-ZM1-269-010 FELT,FF/REW 2 28 8Z-ZM1-238-110 GEAR,SLIP FF/REW B 2 29 8Z-ZM3-220-010 LEVER,FR M3 30 8Z-ZM3-205-010 LEVER,PLAY M3
DESCRIPTIONREF. NO. KANRI
PART NO.
NO.
31 8Z-ZM3-233-010 SPR-T,BRG M3 32 84-ZM2-227-310 SPR-C,AZIMUTH 33 87-A92-198-010 HEAD,PH HASVH 2504A 34 87-A90-404-010 HEAD,EH LE15B 35 8Z-ZM3-239-010 SPR-E,FR
36 8Z-ZM3-211-010 LEVER,EJECT R 37 8Z-ZM3-225-010 LEVER,STOP 38 8Z-ZM3-221-010 LEVER,CAS 39 8Z-ZM3-234-010 SPR-T,LVR CAS 40 8Z-ZM3-223-010 SPR-C,REEL R M3
41 8Z-ZM1-225-110 GEAR,REEL R 42 8Z-ZM3-240-010 SPR-T,T-UP M3 43 8Z-ZM3-237-010 SPR-T,PINCH M3 44 8Z-ZM3-215-010 LEVER,PINCH M3 45 8Z-ZM1-261-110 ROLLER ASSY,PINCH
46 8Z-ZM1-226-010 GEAR,REEL L 47 8Z-ZM3-222-010 SPR-C,REEL L M3 48 8Z-ZM3-251-010 GEAR,IDL REW M3 49 8Z-ZM3-236-010 SPR-T,PLAY M3 50 82-ZM1-240-110 LVR,REC(*)
51 8Z-ZM3-216-010 LEVER,T-UP M3 52 87-B10-301-010 W-L,1.63-3.2-05 SLIT 53 8Z-ZM3-212-010 LEVER,EJECT L 54 8Z-ZM3-214-010 HLDR,IC 55 86-ZM3-605-110 CONN ASSY,8P -RPB
A 84-ZM2-242-010 S-SCREW,AZ1-2-6.4 B 8Z-ZM2-220-110 V+2.6 ZZM-2
DESCRIPTIONREF. NO. KANRI
 22 
Page 23
SPEAKER PARTS LIST (SX-NSA502 <YJSTL>)
PART NO.
NO.
1 8B-NS0-019-010 PANEL,FR P 2 8B-NS0-020-010 PROTECTOR, W ASSY 3 8B-NS0-008-010 PROTECTOR, TW 4 87-NSH-612-010 SPKR,CERAMIC ASSY 5 87-NS7-611-010 CORD,SPKR
6 8B-NSK-608-010 SPKR,W 160 H 7 8B-NSK-604-010 SPKR,T 60
DESCRIPTIONREF. NO. KANRI
ACCESSORIES / PACKAGE LIST
PART NO.
1 8B-NFK-911-010 IB,HE(4L)IN 2 8Z-NF9-701-210 RC UNIT,ZAS02 3 87-006-268-010 ANT,LOOP AM 4 87-043-115-010 FEEDER-ANT FM
!
5 87-A91-017-010 PLUG,CONVERSION JT-0476
NO.
DESCRIPTIONREF. NO. KANRI
– 23 –
Page 24
2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111
Printed in Singapore9620450 921338
Loading...
