S E R V I C E M A N U A L

STEREO RADIO

CASSETTE RECORDER

CS-W530
CS-W531

• TYPE: EZ

SIMPLE MANUAL

• Replace this Service Manual with ”Revision Publishing” when it is issued.

S/M Code No. 09–992–407–2T1

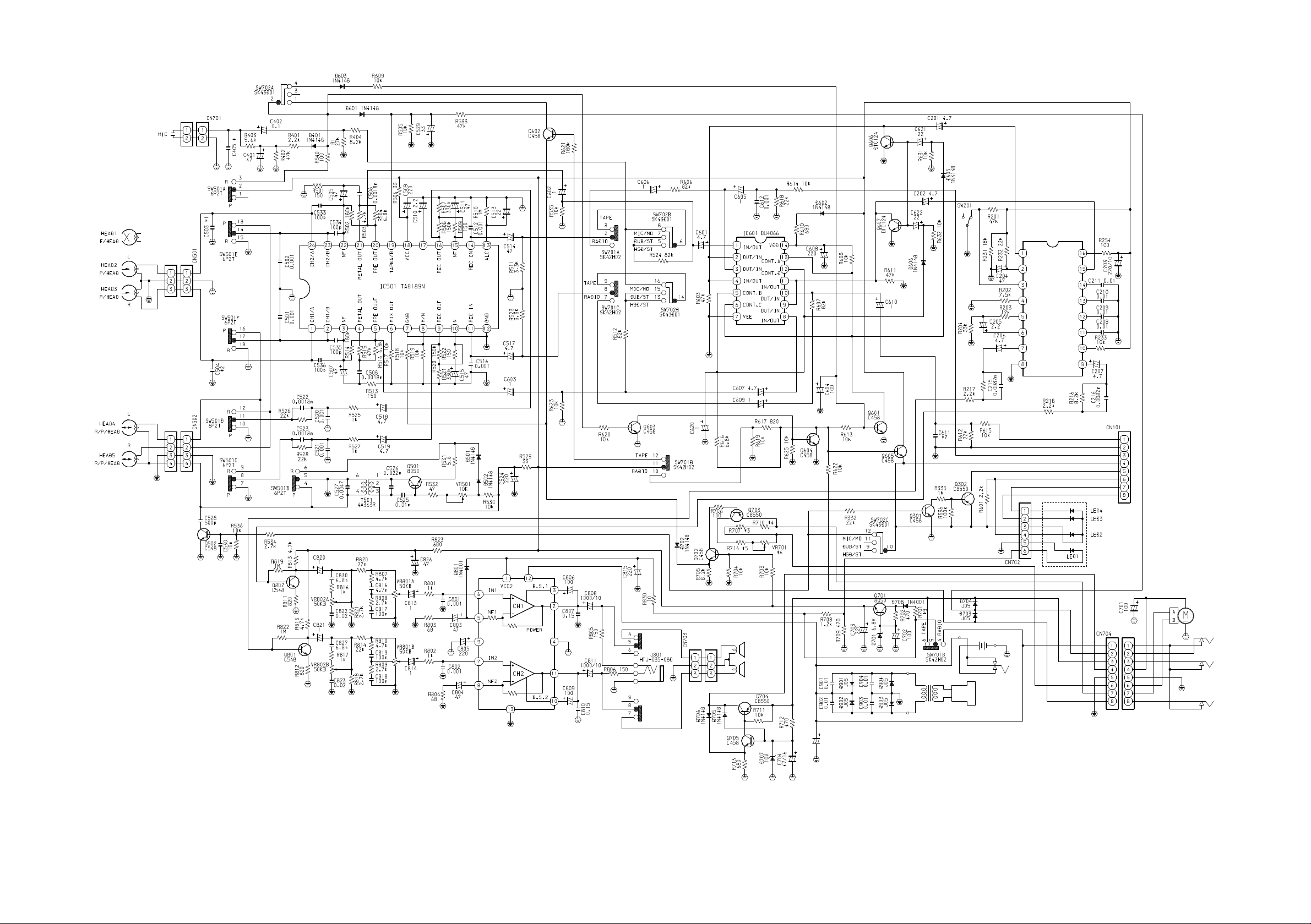

ELECTRICAL MAIN PARTS LIST - 1

NOTE: The characters in the suffix column indicate the part usage.

EZB ....................XX..................................A...................

EZS ....................XX...................................B..................

KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 704 87-010-260-080 CAP, ELECT 47-25V AB..................

C 702 87-010-384-080 CAP, ELECT 100-25V AB..................

C 703 87-010-385-080 CAP, ELECT 220-25V AB..................

C 905 87-010-388-080 CAP ELECT 1000-25V SME AB..................

C 902 87-018-211-080 CAP, CER 0.01-50 AB..................

C 903 87-018-211-080 CAP, CER 0.01-50 AB..................

C 904 87-018-211-080 CAP, CER 0.01-50 AB..................

C 901 87-018-211-080 CAP, CER 0.01-50 AB..................

D 706 87-017-437-080 DIODE,1N4148M AB..................

D 705 87-017-437-080 DIODE,1N4148M AB..................

D 702 87-017-437-080 DIODE,1N4148M AB..................

D 707 87-070-334-080 ZENER,MTZJ10B AB..................

D 701 87-A40-337-080 ZENER,MTZJ 6.8B AB..................

D 708 87-A40-398-010 DIODE,1N4001 AB..................

D 704 88-CD9-651-090 DIODE,J05 AB..................

D 703 88-CD9-651-090 DIODE,J05 AB..................

D 902 88-CD9-651-090 DIODE,J05 AB..................

D 901 88-CD9-651-090 DIODE,J05 AB..................

D 903 88-CD9-651-090 DIODE,J05 AB..................

D 904 88-CD9-651-090 DIODE,J05 AB..................

Q 701 87-026-663-010 TR,C8050 AB..................

Q 704 87-026-664-010 TR,C8550 AB..................

Q 703 87-026-664-010 TR,C8550 AB..................

Q 702 89-324-584-080 TR,2SC2458 (0.2W) AB..................

Q 705 89-324-584-080 TR,2SC2458 (0.2W) AB..................

R 701 87-001-196-080 FUSE, ICP-N10 AB..................

SW 701 8Z-CS1-601-010 SW,SK42H02 (FUNC) AB..................

SW 702 8Z-CS1-602-010 SW,SK43D01 (MONO/ST) AB..................

VR 701 87-A90-527-010 SFR,5K H VZ066L3 AB..................

C 203 87-010-101-080 CAP, ELECT 220-16 AB..................

C 204 87-010-380-080 CAP, ELECT 47-16V AB..................

C 205 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 202 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 201 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 206 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 207 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 208 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 209 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 210 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 211 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 805 87-010-101-080 CAP, ELECT 220-16 AB..................

C 809 87-010-112-080 CAP, ELECT 100-16V AB..................

C 806 87-010-112-080 CAP, ELECT 100-16V AB..................

C 808 87-010-236-080 CAP,E 1000-10 SME AB..................

C 804 87-010-380-080 CAP, ELECT 47-16V AB..................

C 803 87-010-380-080 CAP, ELECT 47-16V AB..................

C 801 87-018-131-080 CAP, CER 1000P-50V AB..................

C 802 87-018-131-080 CAP, CER 1000P-50V AB..................

C 815 87-010-101-080 CAP, ELECT 220-16 AB..................

C 811 87-010-236-080 CAP,E 1000-10 SME AB..................

C 814 87-010-401-080 CAP, ELECT 1-50V AB..................

C 813 87-010-401-080 CAP, ELECT 1-50V AB..................

C 819 87-018-133-080 CAPACITOR,CER 4700P-16V AB..................

C 816 87-018-133-080 CAPACITOR,CER 4700P-16V AB..................

C 818 87-018-209-080 CAP, CER 0.1-50V AB..................

C 817 87-018-209-080 CAP, CER 0.1-50V AB..................

C 826 87-010-380-080 CAP, ELECT 47-16V AB..................

C 821 87-010-401-080 CAP, ELECT 1-50V AB..................

C 820 87-010-401-080 CAP, ELECT 1-50V AB..................

C 827 87-018-202-080 CAP.CERAM.6800PF AB..................

C 823 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 822 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 830 87-018-202-080 CAP.CERAM.6800PF AB..................

D 801 87-A40-398-010 DIODE,1N4001 AB..................

IC 201 87-A20-946-040 C-IC,MM1434XF AB..................

IC 801 87-CD7-602-010 IC,TA8227P AB..................

J 801 8Z-CS1-604-010 JACK,HTJ-035-08 D AB..................

Q 801 89-324-584-080 TR,2SC2458 (0.2W) AB..................

Q 802 89-324-584-080 TR,2SC2458 (0.2W) AB..................

SW 201 8Z-CS1-603-010 SW,Q-SOUND AB..................

VR 802 8Z-CS1-615-010 SFR, VR 50KB(TONE) AB..................

VR 801 8Z-CS1-616-010 SFR, VR 50KB(VOLUME) AB..................

C 401 87-010-380-080 CAP, ELECT 47-16V AB..................

C 402 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 509 87-010-248-080 CAP, ELECT 220-10V AB..................

C 507 87-010-380-080 CAP, ELECT 47-16V AB..................

C 505 87-010-380-080 CAP, ELECT 47-16V AB..................

C 503 87-018-131-080 CAP, CER 1000P-50V AB..................

C 501 87-018-131-080 CAP, CER 1000P-50V AB..................

C 504 87-018-131-080 CAP, CER 1000P-50V AB..................

C 502 87-018-131-080 CAP, CER 1000P-50V AB..................

C 511 87-010-380-080 CAP, ELECT 47-16V AB..................

C 515 87-010-380-080 CAP, ELECT 47-16V AB..................

C 513 87-010-382-080 CAP, ELECT 22-25V AB..................

C 510 87-010-402-080 CAP, ELECT 2.2-50V AB..................

ELECTRICAL MAIN PARTS LIST - 2

C 518 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 519 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 514 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 517 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 512 87-018-131-080 CAP, CER 1000P-50V AB..................

C 516 87-018-131-080 CAP, CER 1000P-50V AB..................

C 524 87-010-248-080 CAP, ELECT 220-10V AB..................

C 529 87-010-265-080 CAP, ELECT 33-16V AB..................

C 528 87-018-127-080 CAP, CER 470P-50V AB..................

C 521 87-018-131-080 CAP, CER 1000P-50V AB..................

C 520 87-018-131-080 CAP, CER 1000P-50V AB..................

C 527 87-018-133-080 CAPACITOR,CER 4700P-16V AB..................

C 534 87-018-119-080 CAP, CER 100P-50V AB..................

C 536 87-018-119-080 CAP, CER 100P-50V AB..................

C 533 87-018-119-080 CAP, CER 100P-50V AB..................

C 535 87-018-119-080 CAP, CER 100P-50V AB..................

C 530 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

D 401 87-017-437-080 DIODE,1N4148M AB..................

D 501 87-017-437-080 DIODE,1N4148M AB..................

D 502 87-017-437-080 DIODE,1N4148M AB..................

IC 501 8Z-CS1-611-010 IC,TA8189N AB..................

Q 301 89-324-584-080 TR,2SC2458 (0.2W) AB..................

Q 501 87-026-663-010 TR,C8050 AB..................

Q 502 89-324-584-080 TR,2SC2458 (0.2W) AB..................

SW 501 8Z-CS1-605-010 SW,REC 6P2T AB..................

T 501 8Z-CS1-606-010 COIL,BIAS 4A363R AB..................

VR 501 87-024-172-080 SEMI-FIXED RESISTOR, 10K AB..................

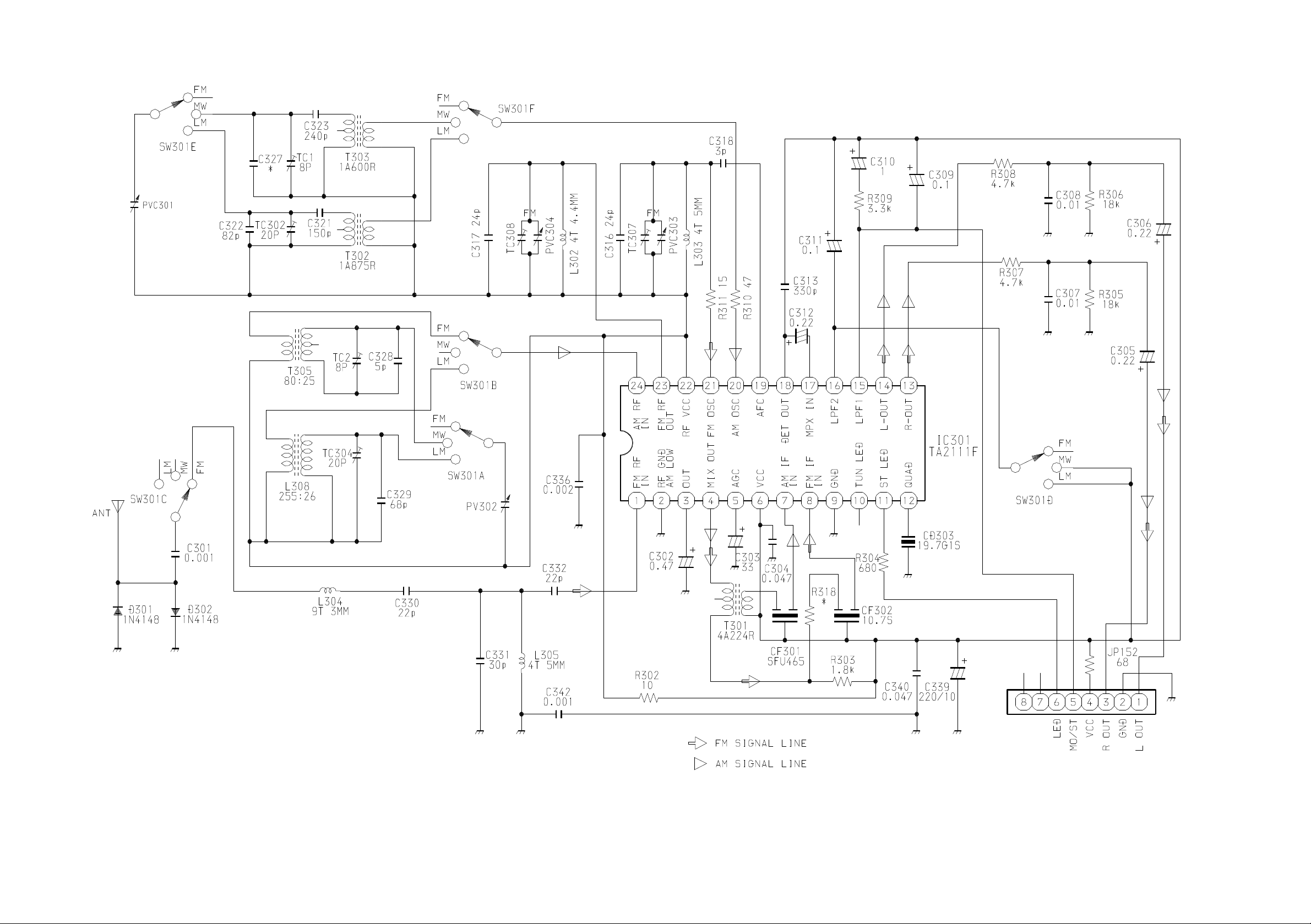

C 303 87-010-265-080 CAP, ELECT 33-16V AB..................

C 302 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 309 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 306 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 305 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 308 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 307 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 301 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 304 87-018-208-080 CAP 0.047-50F AB..................

C 310 87-010-401-080 CAP, ELECT 1-50V AB..................

C 311 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 312 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 313 87-018-038-080 CAP,TC-S 330P-50 B ....................

C 313 87-018-131-080 CAP, CER 1000P-50V AB..................

C 318 87-018-143-080 CAP,TC-U 4.7P-50 CH AB..................

C 317 87-018-149-080 CAP,TC-U 15P-50 CH AB..................

C 316 89-612-205-080 CAP,TC 20P-50 K SL UP125 AB..................

C 321 87-018-034-080 CERAMIC CAPACITOR 150P AB..................

C 323 87-018-039-080 CAP,TC-S 390P-50 B AB..................

C 321 87-018-039-080 CAP,TC-S 390P-50 B ....................

C 325 87-018-045-080 CAP,TC-S 2200P-25 X ....................

C 329 87-018-062-080 CAP,TC-S 33P-50 CH ....................

C 323 87-018-137-080 CAPACITOR,3300P ....................

C 328 87-018-141-080 CAP, CERA-SOL SS 3.3P CH ....................

C 322 87-018-141-080 CAP, CERA-SOL SS 3.3P CH ....................

C 329 87-018-143-080 CAP,TC-U 4.7P-50 CH AB..................

C 327 87-018-143-080 CAP,TC-U 4.7P-50 CH ....................

C 328 87-018-143-080 CAP,TC-U 4.7P-50 CH AB..................

C 326 87-018-148-080 CAP,TC-U 12P-50 CH ....................

C 322 87-018-148-080 CAP,TC-U 12P-50 CH AB..................

C 339 87-010-248-080 CAP, ELECT 220-10V AB..................

C 336 87-018-045-080 CAP,TC-S 2200P-25 X AB..................

C 330 87-018-059-080 CAP TC-S 22P-50CH ....................

C 332 87-018-059-080 CAP TC-S 22P-50CH AB..................

C 331 87-018-060-080 CAP,TC-S 24P-50 CH AB..................

C 330 87-018-090-080 CAP,TC-S 18P-50 UJ AB..................

C 333 87-018-143-080 CAP,TC-U 4.7P-50 CH ....................

C 333 87-018-145-080 CAP,TC-U 6.8P-50 CH ....................

C 335 87-018-205-080 CAP, CERA-SOL 0.022 ....................

C 334 87-018-205-080 CAP, CERA-SOL 0.022 ....................

C 346 87-010-400-080 CAP, ELECT 0.47-50V ....................

C 342 87-018-131-080 CAP, CER 1000P-50V AB..................

C 345 87-018-141-080 CAP, CERA-SOL SS 3.3P CH ....................

C 340 87-018-208-080 CAP 0.047-50F AB..................

C 351 87-018-025-080 CAP,TC S 51P-50 J SL UP100 ....................

C 355 87-018-134-080 CAPACITOR,TC-U 0.01-16 ....................

C 353 87-018-134-080 CAPACITOR,TC-U 0.01-16 ....................

C 354 87-018-134-080 CAPACITOR,TC-U 0.01-16 ....................

C 352 89-612-205-080 CAP,TC 20P-50 K SL UP125 ....................

C 361 87-018-028-080 CAP S 68P ....................

C 365 87-018-134-080 CAPACITOR,TC-U 0.01-16 ....................

C 364 87-018-209-080 CAP, CER 0.1-50V ....................

C 363 87-018-209-080 CAP, CER 0.1-50V ....................

C 362 89-612-205-080 CAP,TC 20P-50 K SL UP125 ....................

CF 302 82-785-747-080 CF,MS2 GHY,R AB..................

CF 301 8Z-CS1-612-010 FLTR,55A ....................

CF 301 8Z-CS1-613-010 FLTR,SFU465 AB..................

CF 303 8Z-CS1-614-010 FLTR,CD10.7G1S AB..................

D 302 87-017-437-080 DIODE,1N4148M AB..................

D 306 87-017-437-080 DIODE,1N4148M ....................

D 301 87-017-437-080 DIODE,1N4148M AB..................

D 308 87-017-437-080 DIODE,1N4148M ....................

D 307 87-020-605-080 DIODE,1SS135 ....................

D 305 87-020-605-080 DIODE,1SS135 ....................

D 304 87-CD8-614-010 VARI-CAP,1S2638 ....................
