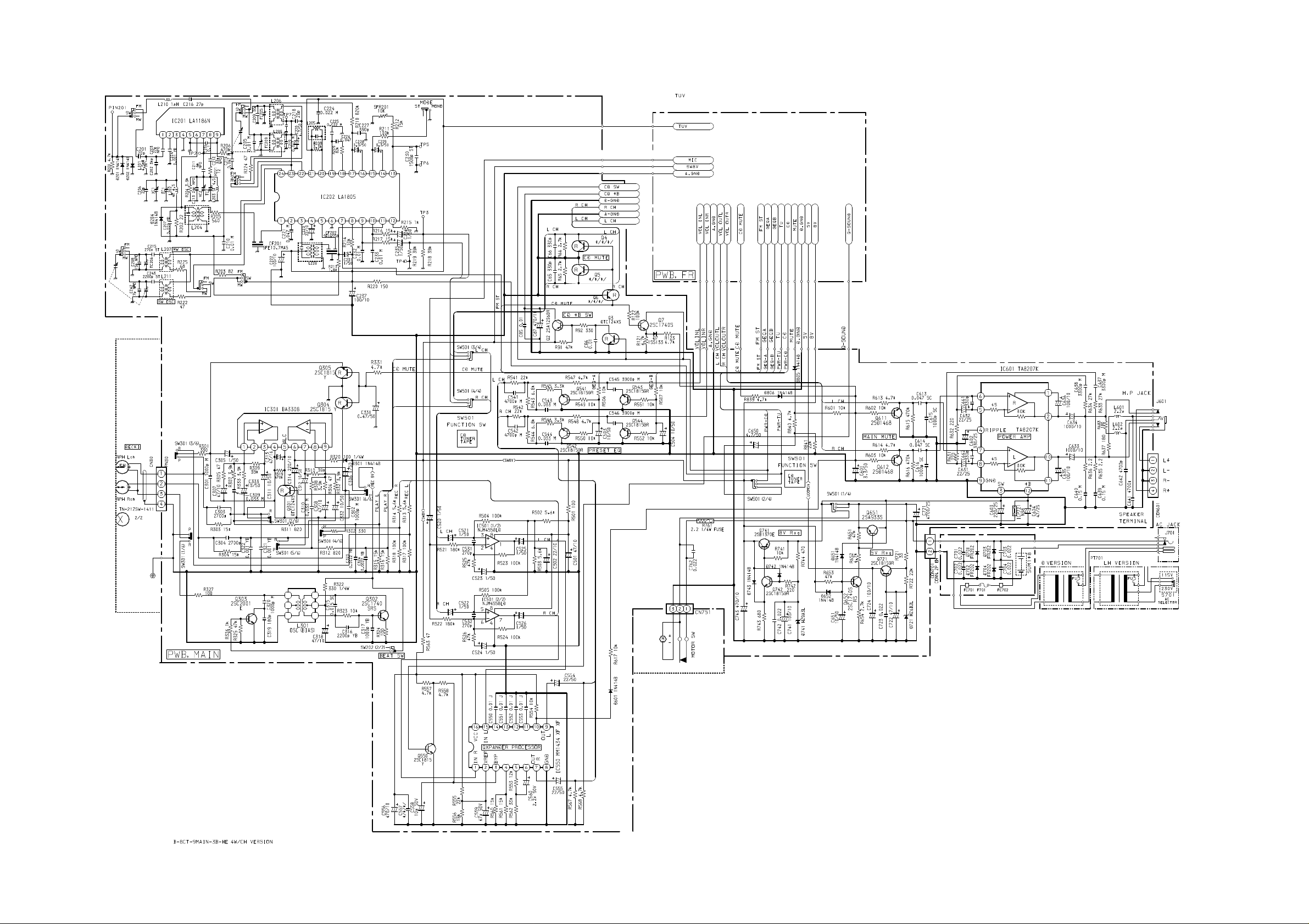

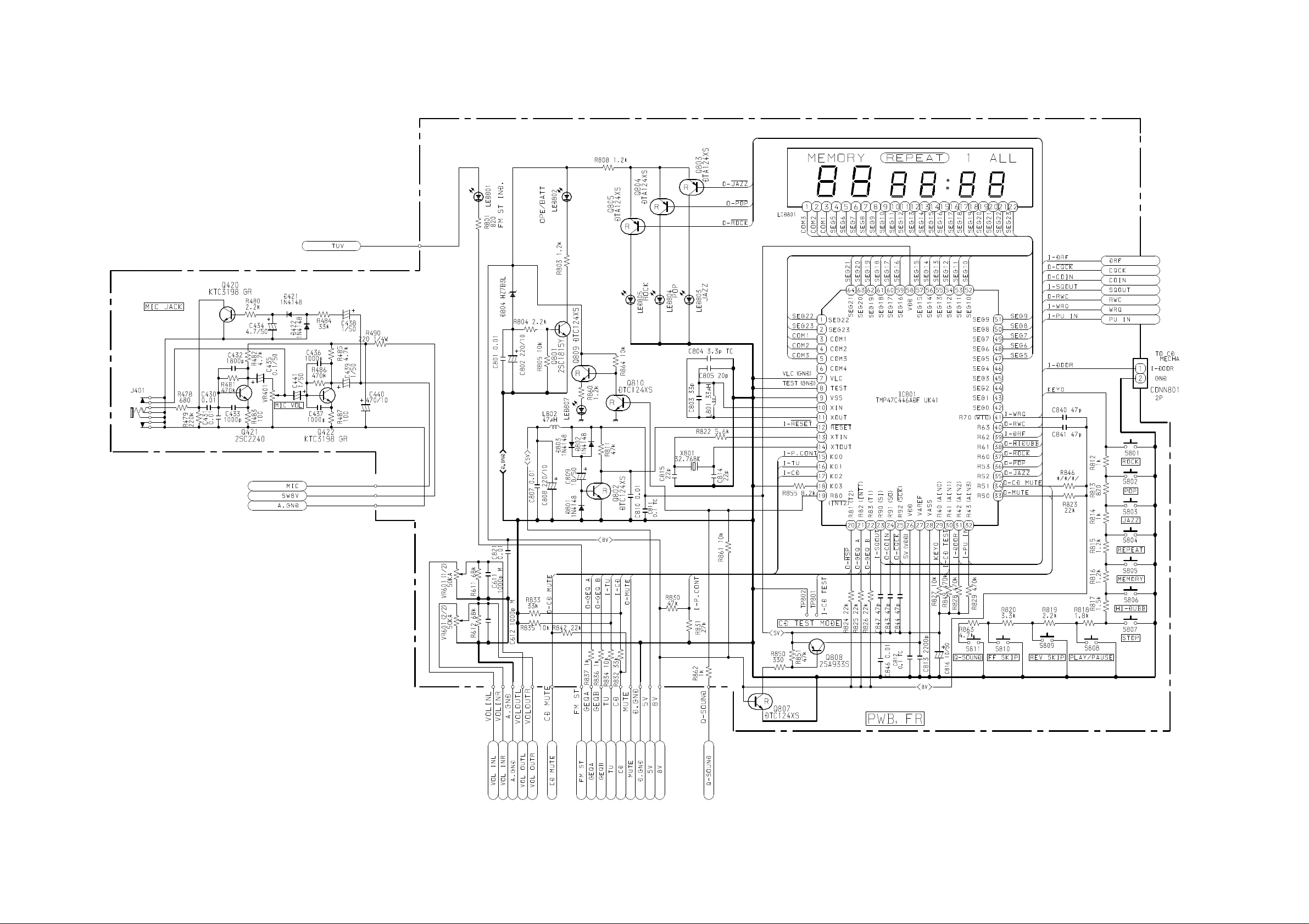

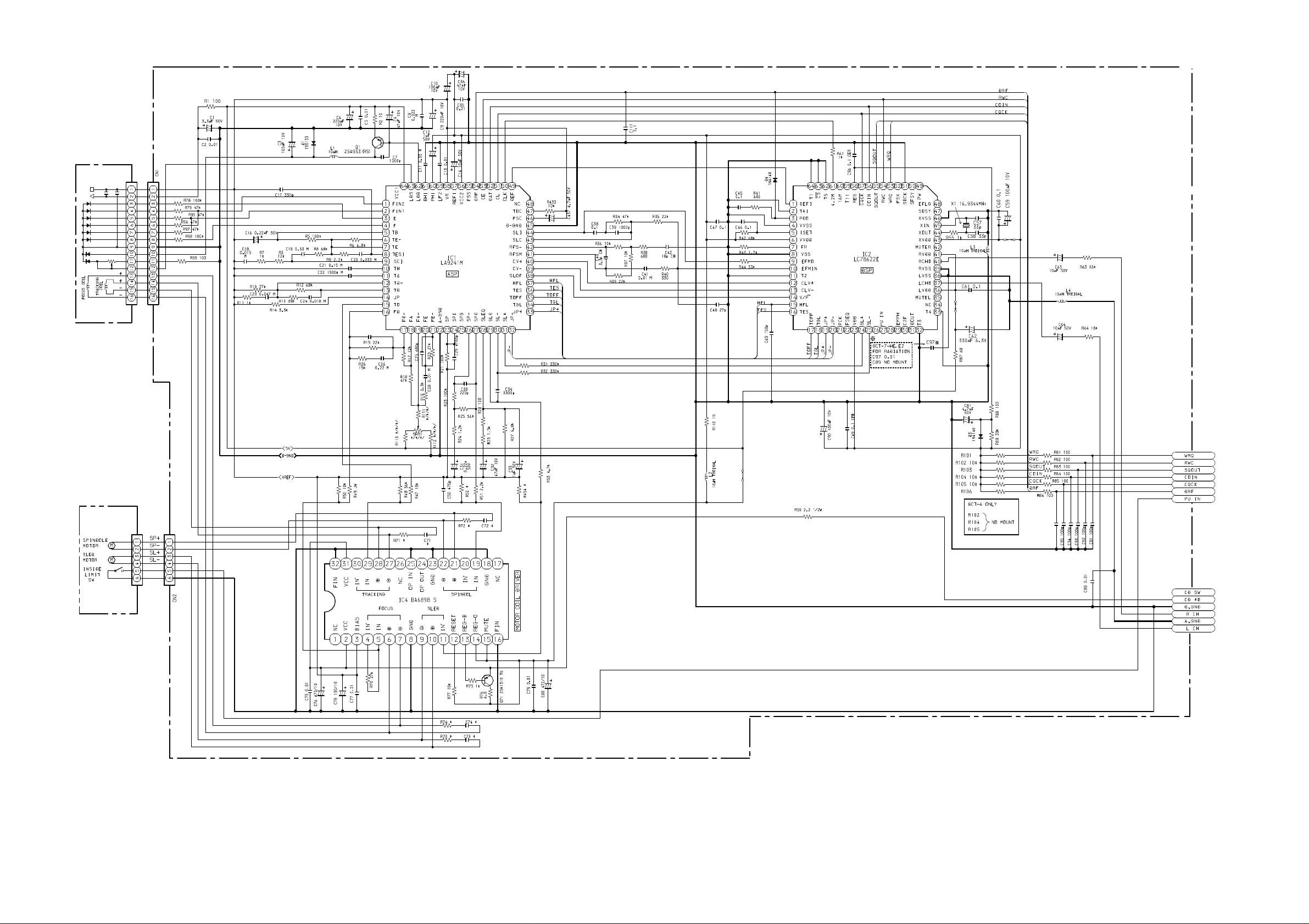

Aiwa CAD-240 Schematic
S E R V I C E M A N U A L
COMPACT DISC
CARRY COMPONENT SYSTEM
CA-D240
• BASIC TAPE MECHANISM: TN-21ZSC–1675
• BASIC CD MECHANISM: KSM-213 CDM
SIMPLE MANUAL
• TYPE: HE
• Replace this Service Manual with ”Revision Publishing” when it is issued.
S/M Code No. 09–98A–305–20A
ELECTRICAL MAIN PARTS LIST - 1/4
NOTE: The characters in the suffix column indicate the part usage.
HEJSTNC ................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 501 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 502 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 526 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 521 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 525 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 524 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 523 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 522 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 531 87-018-124-080 0E CAP, CER 270P-50V AB..................
C 532 87-018-124-080 0E CAP, CER 270P-50V AB..................
IC 501 87-017-889-010 1A IC,NJM4558LD AB..................
SW 501 88-CT6-618-010 SLIDE SW 4P3T AB..................
C 212 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 211 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 221 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 220 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 223 87-010-408-080 0E CAP, ELECT 47-50V AB..................
C 222 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
Q 207 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................
C 504 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 503 87-010-405-080 0E CAP, ELECT 10-50V AB..................
Q 544 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 542 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 543 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 541 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
VR 601 87-A90-720-010 ROTARY VOLUME 50KA 2 AB..................
C 602 87-010-101-080 0E CAP, ELECT 220-16 AB..................
C 603 87-010-235-080 0E CAP,E 470-16 SME ....................
C 604 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 603 87-010-385-080 0E CAP, ELECT 220-25V AB..................
C 601 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 605 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 601 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 613 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 614 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 634 87-010-221-080 0E CAP, ELECT 470-10V ....................
C 633 87-010-221-080 0E CAP, ELECT 470-10V ....................
C 634 87-010-236-080 1A CAP,E 1000-10 SME AB..................
C 633 87-010-236-080 1A CAP,E 1000-10 SME AB..................
C 635 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 636 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 632 87-010-374-080 0E CAP, ELECT 47-10V ....................
C 631 87-010-374-080 0E CAP, ELECT 47-10V ....................
C 631 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 632 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 662 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 661 87-018-125-080 0E CAP, CER 330P-50V AB..................
CN 601 88-CT6-621-010 SP TERMINAL 4P LEVER AB..................
D 805 87-070-345-080 0E DIODE,IN4148 AB..................
D 806 87-070-345-080 0E DIODE,IN4148 AB..................
IC 601 87-001-485-010 1C IC,TA8207K * AB..................
IC 601 87-CD7-602-010 1B IC,TA8227P ....................
ICP 721 87-001-132-010 0E FUSE, ICP-N38 AB..................
J 601 87-009-216-010 1A JACK, DIA 3.5 AB..................
L 601 87-005-847-080 0E COIL,2.2UH(CECS) AB..................
L 602 87-005-847-080 0E COIL,2.2UH(CECS) AB..................
Q 614 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) .B..................
Q 613 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) .B..................
Q 612 89-414-683-080 0E TR,2SD1468S 150MHZ 0.4 AB..................
Q 611 89-414-683-080 0E TR,2SD1468S 150MHZ 0.4 AB..................
87-A90-160-080 0E FUSE CLAMP,FC 51F AB..................
88-CT6-624-010 SPR,BATT AB..................
C 651 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 724 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 722 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 721 87-010-453-090 1C CAP ELECT 4700-25V SME AB..................
C 743 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 741 87-010-263-080 0E CAP, ELECT 100-10V AB..................
D 651 87-070-345-080 0E DIODE,IN4148 AB..................
D 652 87-070-345-080 0E DIODE,IN4148 AB..................
D 704 87-A40-465-010 0E DIODE,FR202 AB..................
D 702 87-A40-465-010 0E DIODE,FR202 AB..................
D 703 87-A40-465-010 0E DIODE,FR202 AB..................
D 701 87-A40-465-010 0E DIODE,FR202 AB..................
D 721 87-027-513-080 0E ZENER,HZ6B2L (200MA) AB..................
D 741 87-027-825-080 0E ZENER,HZ9A3L AB..................
D 743 87-070-345-080 0E DIODE,IN4148 AB..................
D 742 87-070-345-080 0E DIODE,IN4148 AB..................
PN 701 87-A60-109-010 0E CONN,2P V S2M-2W AB..................
Q 652 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) AB..................
Q 651 87-026-463-080 0E TR,2SA933S (0.3W) AB..................
Q 721 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 742 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
88-CT6-619-010 BACK SLIDE SW 6P2T SHORTIN AB..................
88-CT6-632-010 TERMINAL,ASSY MECHA 1P AB..................
C 307 87-010-374-080 0E CAP, ELECT 47-10V AB..................
ELECTRICAL MAIN PARTS LIST - 2/4
C 308 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 306 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 305 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 314 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 318 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 313 87-010-380-080 0E CAP, ELECT 47-16V AB..................
C 311 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 319 87-018-150-080 0E CAP,TC-U 18P-50 CH AB..................
C 324 87-018-205-080 0E CAP, CERA-SOL 0.022 AB..................
C 331 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
C 333 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 332 87-010-405-080 0E CAP, ELECT 10-50V AB..................
CN 30 87-A60-110-010 0E CONN,4P V S2M-4W AB..................
CN 751 87-009-346-010 0E CONN,3P PH H AB..................
D 301 87-070-345-080 0E DIODE,IN4148 AB..................
IC 201 87-A20-569-010 1C IC,BA3308 AB..................
L 301 88-CT6-620-010 REC OSC AB..................
Q 301 87-026-291-080 1A TR,DTC124XS AB..................
Q 302 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) AB..................
Q 304 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................
Q 305 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................
Q 303 89-320-011-080 0E TR,2SC2001 (15W) AB..................
R 761 87-029-019-010 0E RES, FUSEIBLE 1/2W-2.2 AB..................
C 808 87-010-248-080 0E CAP, ELECT 220-10V A...................
C 809 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 803 87-018-113-080 0E CAP, CER 33P-50V A...................
C 807 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 A...................
C 804 87-018-141-080 0E CAP, CERA-SOL SS 3.3P CH A...................
C 805 87-018-151-080 0E CAP, CERA-SOL SS 20P CH A...................
C 816 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 814 87-018-109-080 0E CAP, CER 22P-50V A...................
C 815 87-018-109-080 0E CAP, CER 22P-50V A...................
C 813 87-018-132-080 0E CAP, CER 2200P-16V A...................
C 810 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 A...................
C 812 87-018-209-080 0E CAP, CER 0.1-50V A...................
C 811 87-018-209-080 0E CAP, CER 0.1-50V A...................
C 843 87-018-115-080 0E CAP, CER 47P-50V A...................
C 844 87-018-115-080 0E CAP, CER 47P-50V A...................
C 841 87-018-115-080 0E CAP, CER 47P-50V A...................
C 840 87-018-115-080 0E CAP, CER 47P-50V A...................
C 842 87-018-115-080 0E CAP, CER 47P-50V A...................
C 846 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 A...................
D 801 87-070-345-080 0E DIODE,IN4148 A...................
D 802 87-070-345-080 0E DIODE,IN4148 A...................
D 803 87-070-345-080 0E DIODE,IN4148 A...................
L 801 87-003-148-080 0E COIL BIAS 33UH A...................
L 802 87-003-149-080 0E COIL,47UH A...................
Q 802 87-026-291-080 1A TR,DTC124XS A...................
Q 807 87-026-291-080 1A TR,DTC124XS A...................
Q 808 87-026-463-080 0E TR,2SA933S (0.3W) A...................
X 801 87-030-252-010 1A VIB, X’TAL 32.768K 5PPM A...................
C 802 87-010-248-080 0E CAP, ELECT 220-10V A...................
CN 801 87-A60-109-010 0E CONN,2P V S2M-2W A...................
D 804 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 802 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 807 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 801 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 803 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 805 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 804 87-027-607-080 0E ZENER,HZ7B3L A...................
LCD 801 87-CT7-601-010 LCD, 7CT-7 A...................
Q 805 87-026-290-080 0E TR,DTA124X A...................
Q 803 87-026-290-080 0E TR,DTA124X A...................
Q 804 87-026-290-080 0E TR,DTA124X A...................
Q 809 87-026-291-080 1A TR,DTC124XS A...................
Q 801 89-318-154-080 0E TR,2SC1815 (0.4W) A...................
Q 810 87-026-291-080 1A TR,DTC124XS A...................
S 807 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 808 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 803 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 809 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 805 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 802 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 804 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 806 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 810 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 811 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
88-CT6-625-010 JACK,MIC AB..................
C 239 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 238 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 234 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 235 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................
C 240 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 241 87-010-401-080 0E CAP, ELECT 1-50V AB..................
D 221 87-070-345-080 0E DIODE,IN4148 AB..................
D 222 87-070-345-080 0E DIODE,IN4148 AB..................
Q 420 87-026-610-080 0E TR,KTC3198GR AB..................
Q 422 87-026-610-080 0E TR,KTC3198GR AB..................
Q 421 89-322-405-080 0E TR,2SC2240GR A...................
VR 0 87-A90-768-010 VR,RTRY 10KAX1 1 H AB..................
81-NWB-655-010 1A COIL,10UH TROIDAL AB..................
C 4 87-010-248-080 0E CAP, ELECT 220-10V AB..................
ELECTRICAL MAIN PARTS LIST - 3/4
C 9 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 3 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 6 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 1 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 5 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 2 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 10 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 12 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 14 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 16 87-010-545-080 0E CAP, ELECT 0.22-50V AB..................
C 17 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 13 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 25 87-018-129-080 0E CAP, CER 680P-50V AB..................
C 36 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 32 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 33 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 30 87-018-123-080 0E CAP, CER 220P-50V AB..................
C 35 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 38 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 48 87-018-111-080 0E CAP, CERA-SOL SS 27P AB..................
C 40 87-018-141-080 0E CAP, CERA-SOL SS 3.3P CH AB..................
C 42 87-018-150-080 0E CAP,TC-U 18P-50 CH AB..................
C 49 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 45 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 47 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 46 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 59 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 57 87-018-113-080 0E CAP, CER 33P-50V AB..................
C 58 87-018-113-080 0E CAP, CER 33P-50V AB..................
C 50 87-018-127-080 0E CAP, CER 470P-50V AB..................
C 62 87-010-370-080 0E CAP,E 330-6.3 SME AB..................
C 63 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 64 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 69 87-018-121-080 0E CAP, CER 150P-50V AB..................
C 65 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 66 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 60 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 61 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 76 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 78 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 75 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 77 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 79 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 80 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 87 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 81 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 85 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 90 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 94 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 91 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 93 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 92 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 95 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 96 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 437 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 1001 87-010-401-080 0E CAP, ELECT 1-50V AB..................
CN 2 87-A60-061-010 0E CONN,06P V 9604S-06C AB..................
CN 1 87-A60-424-010 0E CONN,16P V TOC-B AB..................
D 1 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 3 87-070-345-080 0E DIODE,IN4148 AB..................
D 4 87-070-345-080 0E DIODE,IN4148 AB..................
L 1 87-003-102-080 0E COIL, 10UH AB..................
Q 3 87-026-291-080 1A TR,DTC124XS AB..................
Q 1 87-026-463-080 0E TR,2SA933S (0.3W) AB..................
Q 5 87-026-464-080 0E TR,DTC114TS (0.3W) AB..................
Q 4 87-026-464-080 0E TR,DTC114TS (0.3W) AB..................
Q 6 87-026-486-080 0E TR,DTA144TS AB..................
Q 2 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................
Q 71 89-113-187-080 0E TR,2SA1318TU AB..................
SFR 1 87-024-176-010 0E SFR,100K DIA6 V .B..................
X 1 81-592-641-080 1A CERALOCK 16.93MHZ AB..................
88-CT6-612-010 TERMINAL, 1P TU A...................
88-CT7-602-010 SLIDE SW 2P2T ....................
88-CT7-603-010 SLIDE SW,2P2T A...................
88-CT7-638-010 SW,SL 2-4-3 BAND A...................
0201 87-018-151-080 0E CAP, CERA-SOL SS 20P CH A...................
C 0 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 ....................
C 203 87-018-111-080 0E CAP, CERA-SOL SS 27P A...................
C 209 87-018-112-080 0E CAP,TC-U 30P-50 SL A...................
C 202 87-018-113-080 0E CAP, CER 33P-50V A...................
C 202 87-018-114-080 0E CAP, CERA-SOL SS 39P ....................
C 208 87-018-119-080 0E CAP, CER 100P-50V A...................
C 215 87-014-036-010 0E CAP,PP 130P-100 J A...................
C 213 87-018-110-080 0E CAP, CERA-SOL SS 24P A...................
C 212 87-018-113-080 0E CAP, CER 33P-50V A...................
C 211 87-018-144-080 0E CAP,TC-U 5.6P-50 CH A...................
C 212 87-018-150-080 0E CAP,TC-U 18P-50 CH ....................
C 222 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 223 87-010-382-080 0E CAP, ELECT 22-25V A...................
C 229 87-010-403-080 0E CAP, ELECT 3.3-50V A...................
C 228 87-010-403-080 0E CAP, ELECT 3.3-50V A...................
C 220 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
Loading...
