für
Autoradioeinbaublende - Hyundai Tucson Art.-Nr.: 100949
AIV GmbH + Co. KG – Tatschenweg 1 – 74078 Heilbronn
Telefon 07131 / 5953 0 - Telefax 07131 / 5953 639
E-mail: info@aiv.de – Internet: http://www.aiv.de
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese informieren Sie über mögliche
persönliche Schäden oder Beschädigungen von Sachwerten!
Die Installation dieses Produktes ist nur von qualifi ziertem Fachpersonal vorzunehmen.
AIV übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden,
die aus dem fehlerhaften- oder unsachgemäßen Anwendungsbereich seiner Produkte entstehen.
Die Dokumentation des Umbaus ist unter Vorbehalt und kann bei abweichenden Fahrzeugversionen
variieren. Bitte vergewissern Sie sich vor dem Umbau auf die Richtigkeit.
Sicherheitshinweise 2
Beschreibung 3
Technische Daten 3
Einbauanleitung 3-5
Einbauschema 6-7
Garantiehinweise 8
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hervorragenden Produktes und bedanken uns für das
entgegengebrachte Vertrauen. Wir haben diese Einbauanleitung unter Berücksichtigung
der mechanischen Gegebenheiten mit größter Sorgfalt erstellt. Trotzdem können Fehler
nicht vollständig ausgeschlossen werden. Für Mitteilungen eventueller Fehler
sind wir Ihnen sehr dankbar.
Mit freundlichem Gruß,
Ihr AIV-Team
- 2 -
- 3 -
Diese Autoradio-Einbaublende wird für den Einbau eines Autoradios nach Doppel DIN-Norm benötigt.
Hyundai Tucson
Farbe: schwarz
Innenmaß: 182mm x 100mm
Vor der Montage bitte zuerst Zündschlüssel abziehen und alle Verbraucher abschalten.
Cassette oder CD noch im OEM-Radio?
1. Am Schalthebel zuerst die Blende entfernen.
2. Mit einem Schraubendreher die zwei Schrauben herausdrehen.
3. Den Schalthebel leicht verwinden, dann herausziehen.

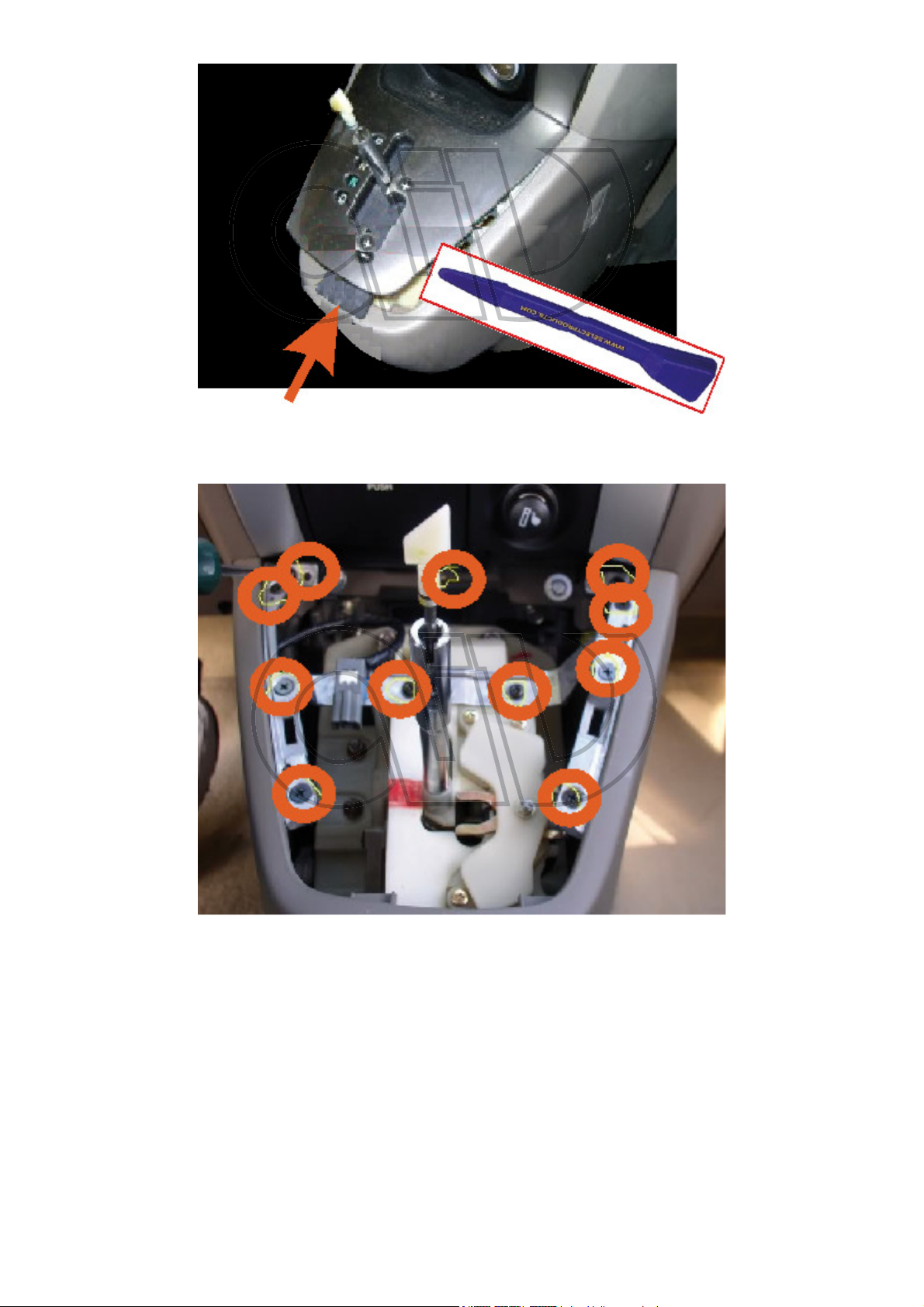

4. Mit einem Entriegelungswerkzeug die Blende rundherum um den Schalthebel lösen. Um den Staubschutz nicht zu beschädigen, (siehe Pfeil) die Parkstellung einlegen.
5. Nun die gekennzeichneten Schrauben herausdrehen. Den Quersteg vor dem Schaltheben herausnehmen.
- 4 -
6. Mit einem Entriegelungswerkzeug, oder von Hand vorsichtig die Abdeckung von unten her lösen
und nach oben anheben.
7. Die elektrischen Steckverbindungen lösen
8. An den vier gekennzeichneten Stellen die Schrauben des OEM Radios entfernen.
9. Das OEM Radio aus dem Radioschacht nehmen und die Steckverbindungen lösen.
10. Den Doppel DIN Rahmen nach Anpassung des Doppel DIN Radios (siehe Seite 6 + 7) einsetzen
und mit den original Schrauben befestigen.
11. Verkabelung gegebenenfalls an das DIN ISO Radio anpassen.
12. Kabel mit DIN ISO Radio verbinden.
13. Das DIN ISO Radio in den Schacht einschieben und einrasten lassen.
- 5 -
Alpine
Alpine IVA-W205R
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.

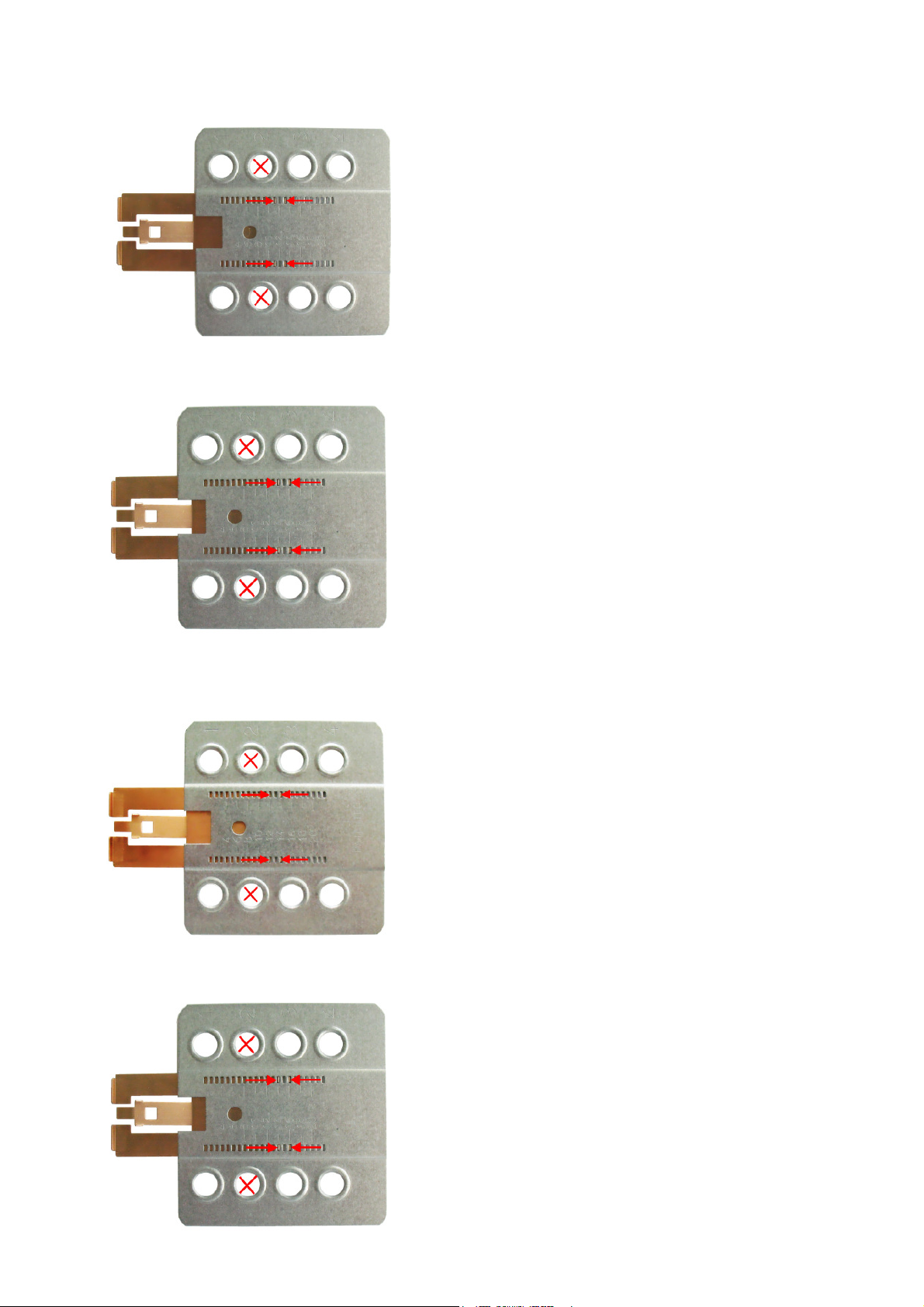

Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 11 & 13 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
Alpine IVA-W200Ri
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 14 & 16 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
Clarion
Clarion MAX668RVD
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 12 & 14 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
Clarion WXZ468RMP
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 14 & 16 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
- 6 -
- 7 -
Kenwood
Kenwood DDX6029
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 7 & 9 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
Kenwood DDX7025
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 14 & 16 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
Pioneer
Pioneer HD1BT
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 14 & 16 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
Pioneer Avic D3
Wir empfehlen die folgenden Positionierungen.
Andere Einstellungen sind auch möglich.
Befestigung der Adapter-Platten an den gekennzeichneten Stellen, mit den mitgelieferten Schrauben.
Die Federn in Position 10 & 12 der Rasteinstellung
einfügen. (Siehe Pfeilmarkierung)
Auf dem Bild gezählt von links.
- 8 -
AIV GmbH + Co. KG gewährleistet innerhalb der gesetzlichen Frist von 2 Jahren ab Datum des Erstkaufes, dass dieses Produkt frei von Materialfehlern und Verarbeitungsfehlern ist, sofern dieses Produkt
unter normalen Bedingungen eingesetzt und benutzt wird. Sollten Reparaturen durch Verarbeitungsfehler oder Fehlfunktionen des Produktes innerhalb der Gewährleistungsfrist nötig sein, wird die AIV GmbH
+ Co. KG das Produkt reparieren oder durch ein kostenfreies gleichwertiges Produkt ersetzen. Um die
Gewährleistung in Anspruch zu nehmen übergeben Sie das defekte Produkt und eine Kopie des
Kaufnachweises an Ihren AIV Händler. Die Gewährleistung kann nur auf den Erstkauf des Produktes
angewendet werden und ist nicht übertragbar.
Die Gewährleistung umfasst nicht:
- AIV Produkte, welche durch Unfall oder unsachgemäßen Gebrauch beschädigt
wurden
- AIV Produkte, welche durch Fremdpersonen repariert oder verändert wurden
- AIV Produkte, welche durch Fahrlässigkeit, unsachgemäßen Anschluss oder
Installation oder durch Benutzung in der Art, für welche das Produkt eigentlich
nicht gedacht ist, beschädigt wurden
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck,
auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand,
ist nur mit der schriftlichen Zustimmung der Firma AIV GmbH + Co. KG gestattet.
© Copyright 2011 bei AIV GmbH + Co. KG
Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr
