CD/DVD Player with 7” screen




E N G L I S HS V E N S K AS U O M I

Art.no. Model
38-3189 BDU133B





CD/DVD Player with 7” screen



Please read the entire instruction manual before using the product and save it
for future reference. We reserve the right for any errors in text or images and any
necessary changes made to technical data. If you have any questions regarding
technical problems please contact our Customer Services (see address on reverse).



Safety

• The product should only be repaired by qualied service personnel.

• The product should not be taken apart or modied.

• The product is designed only for indoor use.

• Make sure that the electrical outlet the device is plugged into is easily
accessible since the plug is used to disconnect the device from the mains.

• The standby switch on the front of the device does not disconnect the device
from the mains. To completely disconnect the device from the mains the plug
has to be removed from the socket.

• Shut off the standby function and pull out the plug at night or when
travelling away.

• Do not place the product where it could fall into water or other types of liquid.
Do not place any objects which contain liquid on the product, e.g. vases
or drinks.

• Do not place the device in damp, dusty environments or where there are
strong vibrations.

• Do not expose the batteries to extreme heat such as direct sunlight or re.

• Remove the batteries if the product is not to be used for a long time. The
batteries can begin to leak and damage the device or cause personal injury.

• Prolonged exposure to high volume can damage your hearing.

Pay attention to these safety symbols

Caution: Do not open the casing. Certain

C AU T I O N

RISK OF ELECTRIC

SHOCK DO NOT OPEN

!

parts inside the casing carry dangerous
currents. Touching these can lead to re
or give you an electric shock.

E N G L I S H

CLASS 1

LASER PRODUCT

CLASS 1 LASER PRODUCT
Caution: Do not open the casing as you may be

exposed to visible laser beams that may cause eye
injuries. Do not look directly into the laser beam or
look directly at it using an optical instrument.



VIDEO

AUDIO

PHONES

PREV&LIFT

NEXT/RI

GHT

MIC

DVD/USB/CARD

STOP/MENU

REMOTE

POWER

FMST

FRI/DOWN

FF/UP

PLAY/

OPEN

DISPLAY

TUNING

PAUSE

Buttons and functions

E N G L I S H







  



  



 

 







Main unit

1. VOLUME – Volume control

2. PHONES – Headphone socket (3.5 mm stereo)

3. MIC – Microphone input (3.5 mm mono)

4. DVD/USB/CARD – Function switch

5. PREV/LEFT – Previous chapter/track, left

6. NEXT/RIGHT – Next chapter/track, right

˝ screen

7. 7

 STOP/MENU

8.

 – PLAY/PAUSE

9.

10. FR/DOWN (

11. FF/UP (

12. DISPLAY – Show display

13. TUNING – Tuner

14. AUDIO-IN – Input for external audio source (3.5 mm stereo)

15. USB – Input for USB memory

16. SD/MMC CARD – slot for SD/MMC memory card

17. FM stereo indicator

18. Standby indicator

19. Remote control sensor

20. Radio band switch (FM-STEREO/FM/AM)

21. Telescopic aerial for FM reception

22. VIDEO – Video output

23. AUDIO L – Left audio output (RCA)

24. AUDIO R – Right audio output (RCA)

25. AC – 230 V AC, 50 Hz power supply

26. DC – 12 V DC power supply

27. DVD/USB/CARD, AUX, OFF, RADIO – Function switch

) – Rewind

) – Fast forward

E N G L I S H



ANGLE ZOOM PROGRAM SEARCH

F.BWD F.FWD PREW NEXT

TITLE

AU DI O SLOW

STOPPLAY

SUBT ITLE

MENU

A-B

P/N

1

2 3

4

5 6

7

8

9

0 +10

1/AL L

REPE AT

FUNCTIO N D ISPLAY SETU P

MUTE

CLEA R

PAUSE /STE P

SE LE CT

Remote control

E N G L I S H













































  



1. FUNCTION – Press to switch between CD/DVD, memory card

or USB memory.

2. DISPLAY – Press to display disc information.

3. P/N – Press to select TV-system: Auto select/NTSC/PAL.

4. REPEAT A-B – Press to repeat a chosen chapter: Press once to select

a starting point and then press again to choose a stopping point.
The chosen section is repeated until the repeat function is cancelled
by pressing the button again. Normal playback is then resumed.

5. REPEAT 1/ALL – Press to repeat the last chapter/track or the entire

disc/menu.

6. MENU – Return to the last menu

7. SUBTITLE – Selects subtitles

8. PLAY – Starts playback

9. TITLE – Return to start menu

10. AUDIO – Audio settings for video playback: Press to switch between

mono and stereo.

11. PAUSE/STEP – Pauses music playback; pauses and advances frame

for every press of the button during video playback.

12. F.BWD – Previous track/ rewind

13. F.FWD – Next track/fast forward

14. ANGLE – Changes picture angle

15. ZOOM – Zoom in/out

16. SETUP – Activates the settings menu

17. MUTE – Mutes audio

18. Numerical buttons

19. CLEAR – Clears settings

20. STOP – Stops playback

21. SELECT – Conrms/starts playback

22. Navigation buttons – Menu navigation buttons

23. SLOW – Press for slow-motion playback

24. NEXT – Goes to next chapter/track

25. PREV – Goes to previous chapter/track

26. SEARCH – Press to search for track/scene

27. PROGRAM – Programmed playback

E N G L I S H



VIDEO

AUDIO

Getting started

Inserting the batteries

E N G L I S H

This product can also be battery operated. Mains power is recommended for
home use.

1. Make sure the player is turned off and the plug is pulled out.

2. Open the battery cover at the back and insert 8 x C/LR14 batteries. Make sure
to install the batteries according to the markings in the battery compartment.

Inserting the remote control’s battery

• Open the remote’s battery cover and insert 1 x CR2025-battery. Make sure to
place the battery’s plus pole (+) is facing upwards.

Connecting to the mains

• Connect the included mains lead to the power connection (25) on the back of
the player and then to an available power point.

N.B. Always pull the plug out when the player is not in use.

Connections

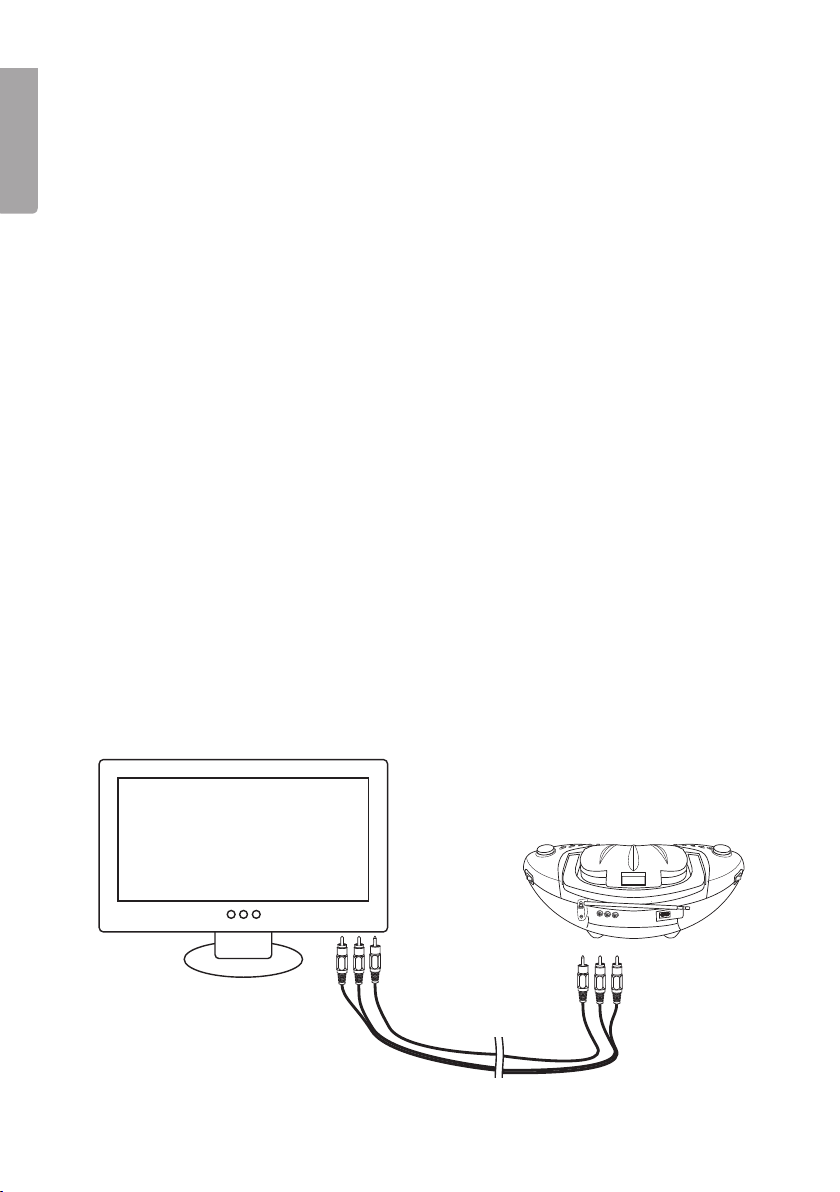

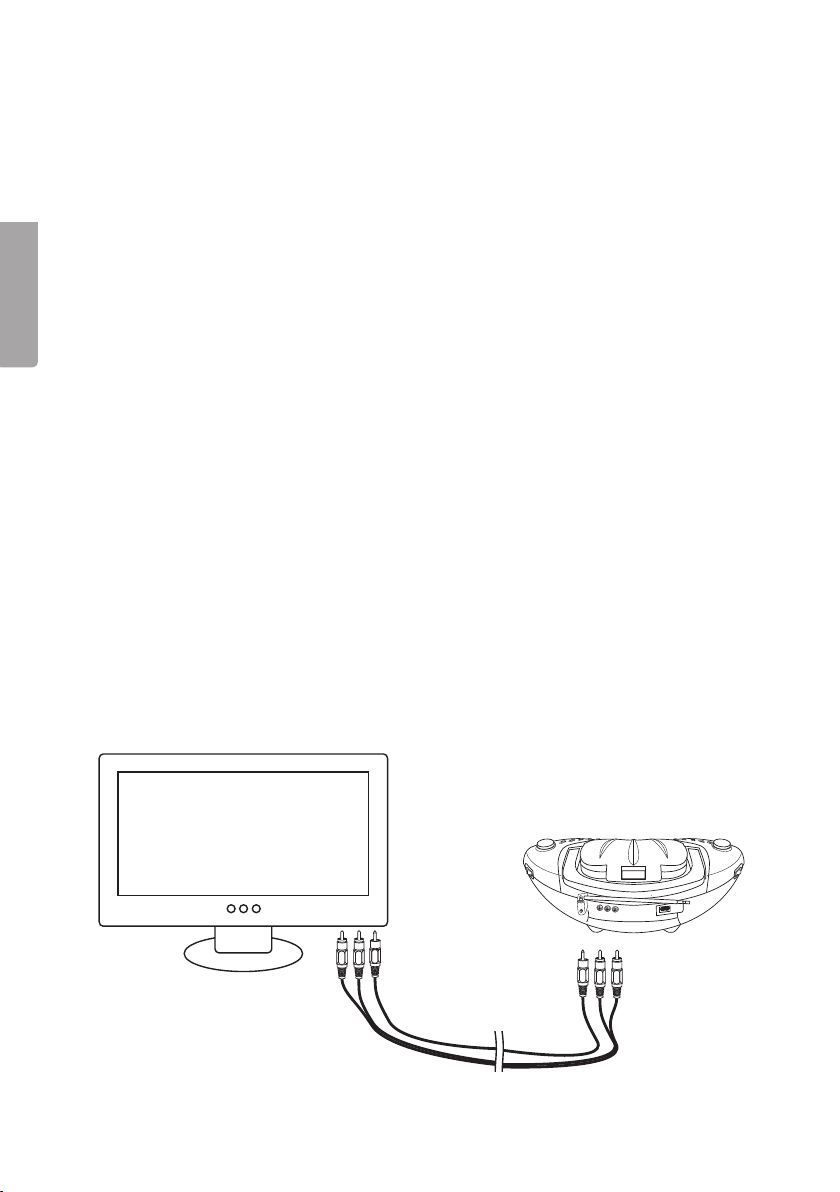

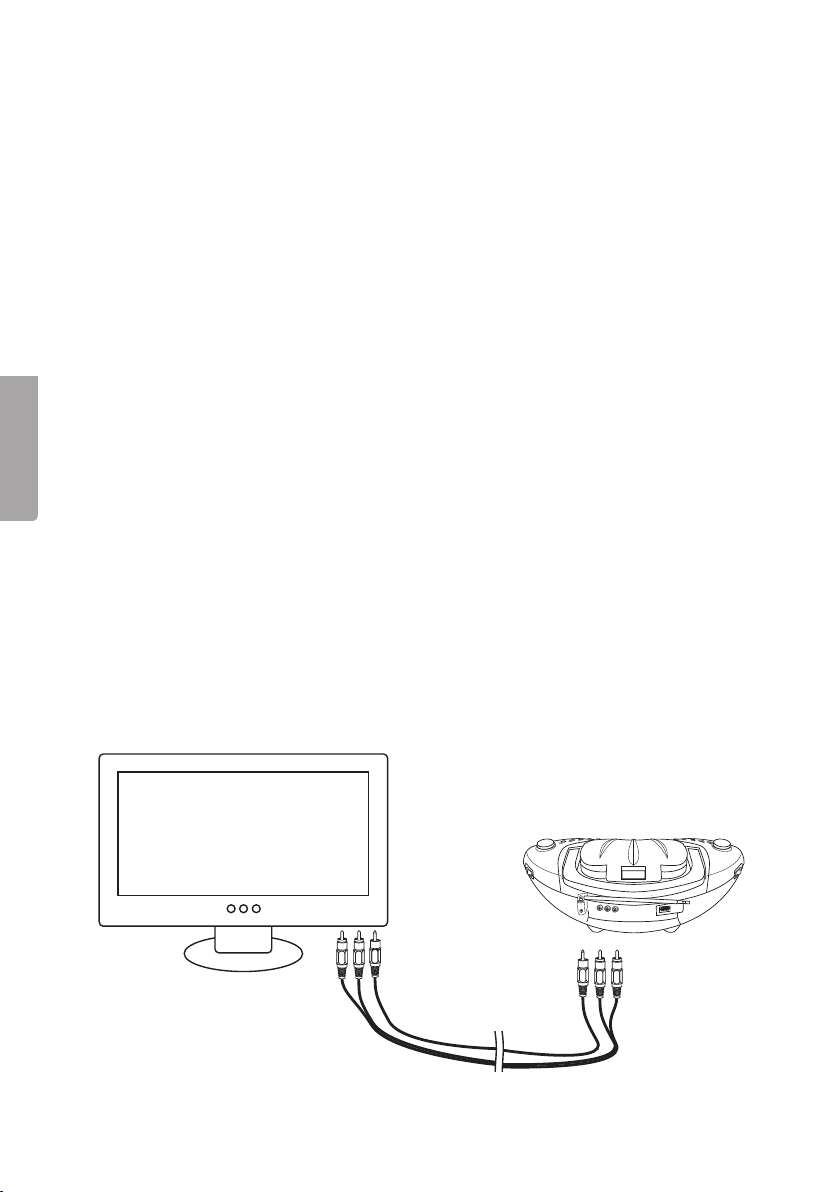

Connecting to a stereo TV

The player can be connected to an external stereo TV by using the included
RCA cables.

• Connect the 3 RCA connectors between the player and your TV according
to the gure.

-

Red connector to AUDIO R
White connector to AUDIO L

­Yellow connector to VIDEO

-



Connecting a microphone

Connect an external microphone with a 3.5 mm plug to the microphone (3) input
on the player’s front panel.

Connecting headphones

Connect a pair of headphones with a 3.5 mm stereo jack to the headphone output
PHONES (2) located on the player’s front panel.

Connecting an external audio source

An external audio source e.g. an MP3 player can be connected to the player using
a 3.5 mm stereo jack connected to the AUDIO IN (14) port on the front panel.

• Set the function switch (1) to the AUX position and then start playback on the
external audio source.

• Adjust the volume with the volume control (1).

Operation

Using the remote control

• Aim the remote control toward the sensor (19) on the player’s front panel and
press the desired button for the desired function.

E N G L I S H

Starting playback

1. Set the function switch (27) to DVD to start the device.

2. Insert a CD/DVD with the label facing up and close the door. Playback should
start automatically and the CD/DVD menu should be displayed (if the CD/DVD
has such a menu).

3. Use the navigation buttons on the remote control to navigate through the
CD/DVD menu. Highlight the desired selection and conrm with [SELECT].

N.B. Picture sharpness is best when the screen is viewed straight forward or down
at an angle.

Volume

• Turn the volume control (1) to adjust the volume.

Next/previous track/section

• Use the | or | buttons in order to reach the next or previous track/section.



Fast forward/rewind

• Press and hold the | or | on the remote control in order to rewind/fast
forward within a track/section. The actual playback speed is shown on

E N G L I S H

the display.

• Press and hold the same button for a longer time to change the playback
speed. You can choose between 2, 4, 8 or 20 times playback speed.

• To reach the next track/section without using the remote, press [FR/DOWN]
(10) or [FF/UP] (11) on the player.

Stopping playback

With the remote

• Press [PAUSE/STEP] to pause playback. The player goes on standby and
PAUSE is shown on the display. Press [PLAY] to resume playback.

• Press [STOP] to stop playback completely. The player goes in standby mode.

Without the remote

• Press the [PLAY/PAUSE] button once to pause playback. The player goes on
standby and PAUSE is shown on the display. Press [PLAY/PAUSE] to restart
playback.

• Press [STOP/MENU] to stop playback completely. The player goes to
standby mode.

Slow motion playback (DVD/VCD)

• During playback, press and hold the SLOW button once or repeatedly in order
to activate and change the playback speed (slow motion). Every press reduces
the playback speed a seventh of the normal playback speed.

• Press [PLAY] to resume normal playback.

Repeat function

• During playback, press the [REPEAT] button once or repeatedly to select the
type of repeated playback desired (the chosen selection will be displayed).

- Repeat a section or the entire disc (DVD).

- Repeat a track or all tracks (VCD/CD).

- Repeat between two specic points (A – B).



Programmed playback

A total of 16 tracks can be programmed for playback.

1. During playback, press the remote’s [PROGRAM] button once.

2. Choose the desired program number using the navigation buttons.

3. Use the number and navigation buttons to set the title and
track/chapter number.

4. Repeat steps 2 and 3 in order to add more chapters/tracks to the play list.

5. Press [PROGRAM] to conrm and exit the program menu. Playback will now
be in programmed order.

6. In order to delete existing programs, select <CLEAR> in the program menu
and press [OK] to conrm.

Enlarging or reducing picture size

• Press the [ZOOM] button once or repeatedly to increase picture size (up to 4x)
or reduce picture size (down to one quarter). The display shows the current
increase/decrease in picture size.

• Use the navigation buttons to position the enlarged area.

Displaying playback information

• During playback, repeatedly press the [DISPLAY] button in order to view
playback information. The information will be shown in the upper part of
the screen.

E N G L I S H

Track number (DVD/VCD)

Works only with discs with more than one track.
DVD: Press [AUDIO] once or repeatedly to change tracks. Current language

will show on the display.
VCD: Press [AUDIO] once or more in order to change the audio setting (MONO L,

MONO R or STEREO). Current audio settings will also be displayed.

Picture angle (DVD)

Works only with certain DVDs.

• During playback, press and hold [ANGLE] to display and select available
picture angles.



Subtitles (DVD)

Works only with certain DVD’s.

• During playback, press [SUBTITLE] repeatedly in order to select the subtitle

E N G L I S H

language. Current language will show on the display.

Playback of MP3 files

1. Insert a CD, DVD, USB ash drive, or a memory card with MP3 les.
The display shows the folders found on the disc/memory and playback of the
rst folder begins automatically.

2. Use the navigation buttons to select the folder or le that you wish to play.
Press [SELECT] or [PLAY] to conrm and start playback. Playback of the rst
le in the folder starts automatically.

3. Use |

 or | in order to go to the next or previous track.

Slideshow

1. Insert a CD or DVD with image les in JPEG format.
After a moment the display will show the folders on the disk.

2. Use the navigation buttons to select the folder or image le to be shown.
Press [SELECT] to conrm. The slideshow should now begin.

3. Use |

4. Use [REPEAT] in order to repeat the slide show (see section on Repeated

 or | in order to reach the next or previous image.

playback).

- During playback, press the navigation buttons to rotate or ip the images.

- Press the [ZOOM] button once or repeatedly to increase picture size

(up to 4x) or reduce picture size (down to one quarter). The display shows
the current increase/decrease in picture size.

Listening to the radio

1. Turn the function switch (27) to the RADIO position.

2. Select the frequency with the BAND switch (20) and set in the desired station
with the TUNING knob.

3. Adjust the telescopic aerial for the best possible reception (for FM reception).
The radio has an inbuilt aerial for AM reception. Radio placement inuences
the reception of AM stations.

4. Adjust the volume to the desired level with the volume control knob (1).



Settings

You can always activate the settings menu by pressing the [SETUP] button on
the remote.

• Use the navigation buttons to move between menus and press [OK] in order
to conrm your selection.

• Press [SETUP] again to nish and exit the menus.

Explaning the menus

Menu headings are shown in English.

1. SYSTEM SETUP

1.1 TV SYSTEM

Sets the outgoing signal for the DVD player´s

video output. Chooses between NTSC
(USA), PAL (Europe) or AUTO (automatic).

1.2 LCD MODE

Selects the aspect ratio. 4:3 or 16:9.

1.3 TV TYPE

Selects the aspect ratio for the outgoing
signal from the DVD player’s video output.

1.4 PASSWORD

Uses a password to lock or unlock certain menus on the DVD player to
protect against unauthorised use.

1.4.1 Use the number buttons on the remote to create a password (

pre-installed password). Conrm with OK.

1.4.2 Repeat the instructions above to lock or unlock the menus depending on

any previous settings.

 = Menus unprotected/unlocked
 = Menus protected/locked

1.4.3 Changing the password.

1.4.3.1 Enter the current password (

0000 pre-installed) to unlock the menus,

 is displayed.

1.4.3.2 Enter a new password using the number buttons on the remote.

The lock is then activated. A new password is now required for unlocking.
(If you have forgotten your password you can enter the administrator’s
password instead: 8200)

1.5 RATING

Allows the possibility to restrict access for children and to prevent any inap­propriate material from being shown. Set appropriate access level (1 -8).

1.6 DEFAULT

Resets the DVD player to factory settings.

SYSTEM SETUP

TV SYSTEM
LCD MODE
TV TYPE
PASSWORD
RATING
DEFAULT

0000 is the

E N G L I S H



2 LANGUAGE SETUP

2.1 OSD LANGUAGE
Sets the language for the DVD player’s menus.

E N G L I S H

2.2 AUDIO LANG

Sets the desired chapter/track for the DVD

LANGUAGE SETUP

OSD LANGUAGE
AUDIO LANG
SUBTITLE LANG
MENU LANG

EXIT SETUP

(if available).

2.3 SUBTITLE LANG

Sets desired subtitles for the DVD
(if available).

2.4 MENU LANG

Sets desired language for the DVD’s menus (if available).

3 VIDEO SETUP

3.1 BRIGHTNESS
Sets the display’s brightness.

3.2 CONTRAST

Sets the display’s contrast.

3.3 HUE

Sets the display’s colour nuances.

3.4 SATURATION

Sets the display’s colour saturation.

4 SPEAKER SETUP

4.1 DOWNMIX

LT/RT = Downmixes from stereo to mono.
STEREO = Downmixes from 5.1 stereo
to stereo.

VIDEO SETUP

BRIGHTNESS
CONTRAST
HUE
SATURATION

EXIT SETUP

SPEAKER SETUP

DOWNMIX

EXIT SETUP



Care and maintenance

Cleaning

• Always unplug the power cable before cleaning.

• Make sure that no moisture comes inside the product.

• Use only a damp cloth when cleaning the exterior.

• Never use solvents or strong detergents.

Disc care

• Hold the disk by the hole and edge when handling in order to avoid ngerprints
and dirt from contaminating the disk.

• Do not bend the disk or expose it to direct sunlight or heat.

• Store the discs upright in their cases.

• Clean the disks with soft dry cleaning cloth starting from the centre and
working outwards. Never use solvents or strong detergents.

E N G L I S H

Troubleshooting guide

Problem Suggested remedy

The product does
not turn on or turns
off abruptly.

The product does
not react to com­mands from the
remote.

- Make sure that the mains lead is plugged in.

- Turn the switch on and off.

- Make sure the remote’s batteries are correctly

inserted.

- Insert new batteries.

- Make sure the remote is aimed at the sensor on the

front panel.

- Make sure that no objects are blocking signals from
the remote.



No picture or sound. - Make sure that all sound and video leads are

correctly connected.

- Make sure that the dick being used is of the type;

E N G L I S H

No sound. - Make sure that the cover is open. When the cover is

No picture. - Make sure that the batteries are correctly installed

DVD, DVD-RW, Video-CD, MP3 or CD audio.

- Make sure that the dick is whole, scratch-free and
correctly in place with the label facing upwards.

- Make sure the player’s laser pickup is not dirty.
Contact Customer Services if this is the case.

- Make sure that any connected TV is correctly set
on the correct channel (VIDEO, AV, etc.).

closed, sound will not be output to the speakers.

- Make sure the sound is not turned off (e.g. MUTE).

or that the mains lead is properly connected.

Bad picture or
sound quality.

- Use a clean and scratch free disc.

Disposal

Follow local ordinances when disposing of this product. If you are unsure of how
to dispose of this product, please contact your municipality.

Specifications

Disc formats DVD, DVD-RW, Video-CD, MP3, CD-audio
Memory card types USB ash memory and SD/MMC memory cards
Screen size 7
Operating voltage 230 V AC, 50 Hz or via 8 x C/LR14-batteries

(not included)
Battery, remote control 1 x CR2025

″



CD/DVD-spelare med 7”-skärm



Läs igenom hela bruksanvisningen före användning och spara den sedan för
framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).

Säkerhet

• Produkten får endast repareras av kvalicerad servicepersonal.

• Produkten får inte demonteras eller ändras.

• Produkten är avsedd endast för inomhusbruk.

• Se till att uttaget där stickproppen sitter är lätt tillgängligt då stickproppen
på apparatens nätsladd används som frånkopplingsanordning från nätet.

• Standbyomkopplaren på apparatens framsida skiljer inte apparaten från
elnätet. För att fullständigt skilja apparaten från elnätet måste apparatens
stickpropp tas ur vägguttaget.

• Stäng av eventuell standby-funktion och dra ur nätsladden från vägguttaget
om natten eller när du reser bort.

• Placera inte produkten så att den kan falla ner i vatten eller annan vätska.
Ställ inte heller några föremål som innehåller vätska på produkten, t.ex. en
blomvas eller dryck.

• Placera inte produkten i en fuktig, dammig miljö eller där det förekommer
starka vibrationer.

• Utsätt inte batterierna för stark hetta som t.ex. direkt solljus eller eld.

• Ta alltid ur batterierna om klockan inte ska användas under längre perioder.
Batterierna kan börja läcka och orsaka skada på apparat, person eller egendom.

• Långvarig exponering av hög ljudvolym från hörlurar kan orsaka skador
på din hörsel.

S V E N S K A

Lägg märke till dessa säkerhetssymboler

C AU T I O N

RISK OF ELECTRIC

SHOCK DO NOT OPEN

CLASS 1

LASER PRODUCT

!

KLASS 1 LASERAPPARAT
Varning! Öppna inte höljet eftersom du då kan utsättas

för synlig laserstrålning som kan orsaka ögonskador.
Rikta inte blicken mot strålen och titta inte direkt på den
genom optiska instrument.

Varning! Öppna inte höljet! Farlig spänning
nns oskyddat på komponenter inuti pro­duktens hölje. Kontakt med dessa kan leda
till brand eller ge elektriska stötar.



Knappar och funktioner

VIDEO

AUDIO

PHONES

PREV&LIFT

NEXT/RI

GHT

MIC

DVD/USB/CARD

STOP/MENU

REMOTE

POWER

FMST

FRI/DOWN

FF/UP

PLAY/

OPEN

DISPLAY

TUNING

PAUSE











S V E N S K A

  

  

 

 







Huvudenhet

1. VOLUME – Ändrar ljudvolymen

2. PHONES – Hörlursuttag (3,5 mm stereo)

3. MIC – Mikrofoningång (3,5 mm mono)

4. DVD/USB/CARD – Funktionsomkopplare

5. PREV/LEFT – Föregående avsnitt/spår, vänster

6. NEXT/RIGHT – Nästa avsnitt/spår, höger

″ skärm

7. 7

 STOP/MENU

8.

 – PLAY/PAUSE

9.

10. FR/DOWN (

11. FF/UP (

12. DISPLAY – Visa display

13. TUNING – Frekvensratt

14. AUDIO IN – Ingång för extern ljudkälla (3,5 mm stereo)

15. USB – Ingång för USB-minne

16. SD/MMC CARD – Ingång för SD/MMC-minneskort

17. Indikator för FM-stereomottagning

18. Indikator för standby

19. Sensor för fjärrkontroll

20. Bandomkopplare radio (FM-STEREO/FM/AM)

21. Teleskopantenn för FM-mottagning

22. VIDEO – Videoutgång

23. AUDIO L – Ljudutgång Vänster (RCA)

24. AUDIO R – Ljudutgång Höger (RCA)

25. AC – Spänningsanslutning 230 V AC, 50 Hz

26. DC – Spänningsanslutning 12 V DC

27. DVD/USB/CARD, AUX, OFF, RADIO - Funktionsomkopplare

) – Snabbspola bakåt

) – Snabbspola framåt

S V E N S K A



ANGLE ZOOM PROGRAM SEARCH

F.BWD F.FWD PREW NEXT

TITLE

AU DI O SLOW

STOPPLAY

SUBT ITLE

MENU

A-B

P/N

1

2 3

4

5 6

7

8

9

0 +10

1/AL L

REPE AT

FUNCTIO N D ISPLAY SETU P

MUTE

CLEA R

PAUSE /STE P

SE LE CT

Fjärrkontroll



S V E N S K A











































  



1. DISPLAY – Tryck för att visa skivinformation

2. FUNCTION – Tryck för att välja mellan cd/dvd, minneskort eller USB-minne.

3. P/N – Tryck för att välja TV-system: Autoval/NTSC/PAL.

4. REPEAT A-B – Tryck för att repetera ett valt avsnitt: Tryck en gång för att

välja start och tryck sedan igen för att välja stopp. Valt avsnitt upprepas
tills du avbryter repetitionen med ännu en knapptryckning. Uppspelningen
fortsätter då normalt.

5. REPEAT 1/ALL – Tryck för att välja repetition på senaste spåret/avsnittet

eller på hela skivan/menyn.

6. MENU – Återgå till senaste meny

7. SUBTITLE – Väljer undertext

8. PLAY – Startar uppspelning

9. TITLE – Återgå till startmenyn

10. AUDIO – Ljudinställningar vid uppspelning av lm: Tryck för att växla

mellan mono och stereo.

11. PAUSE/STEP – Pausar vid uppspelning av musik; pausar samt

stegar framåt vid varje knapptryckning vid uppspelning av lm.

12. F.BWD – Föregående avsnitt/snabbspola bakåt

13. F.FWD – Nästa avsnitt/snabbspola framåt

14. ANGLE – Ändra bildvinkel

15. ZOOM – Zooma inåt/utåt i bilden

16. SETUP – Aktiverar inställningsmenyn

17. MUTE – Stänger av ljudvolymen

18. Sifferknappar

19. CLEAR – Raderar inställningar

20. STOP – Stoppar avspelningen

21. SELECT – Bekräfta/starta uppspelning

22. Navigationsknappar – Förytta dig i menyer

23. SLOW – Tryck för långsam uppspelning

24. NEXT – Gå till nästa spår/avsnitt

25. PREV – Gå till föregående spår/avsnitt

26. SEARCH – Tryck för att söka avsnitt

27. PROGRAM – Programmerad avspelning

S V E N S K A



Komma igång

VIDEO

AUDIO

Sätta i batterierna

Produkten kan även användas med batterier. Används produkten i hemmet
rekommenderas att nätsladden används.

1. Kontrollera att spelaren är avstängd och att nätsladden är urdragen.

2. Öppna batteriluckan på spelarens undersida och sätt i 8 st. C/LR14-batterier.
Se till att vända batterierna med rätt polaritet enligt märkningen i batterifacket.

S V E N S K A

• Ta ur batterihållaren på fjärrkontrollens baksida och sätt i 1 st. CR2025-batteri.
Se till att placera batteriet med pluspolen (+) uppåt.

Strömförsörjning inomhus

Sätta i fjärrkontrollens batteri

• Anslut den medföljande nätsladden till spänningsanslutningen (25) på
spelarens baksida och sedan till ett vägguttag.

Obs! Dra alltid ur nätsladden när spelaren inte används.

Anslutningar

Anslutning till en stereo-tv

Med det medföljande RCA-kablaget kan spelaren anslutas till en extern stereo-tv.

• Anslut de 3 RCA-kontakterna mellan din teve och spelare enligt bilden.

- Röd kontakt till ”AUDIO R”

- Vit kontakt till ”AUDIO L”

- Gul kontakt till “VIDEO”



Anslutning av mikrofon

Anslut en extern mikrofon med 3,5 mm-kontakt till mikrofoningången (3) på
spelarens framsida.

Anslutning av hörlurar

Anslut ett par hörlurar med 3,5 mm-stereokontakt till hörlursuttaget PHONES (2)
på spelarens framsida.

Anslutning av extern ljudkälla

Till ingången AUDIO IN (14) på spelarens framsida kan en extern ljudkälla med
3,5 mm-stereokontakt anslutas, t.ex. en MP3-spelare.

• Sätt funktionsomkopplaren (27) i läge AUX och starta sedan uppspelningen
på den externa ljudkällan.

• Justera ljudvolymen med volymreglaget (1).

Användning

Använda fjärrkontrollen

• Rikta fjärrkontrollen mot sensorn (19) på spelarens framsida och tryck
på önskad knapp för önskad funktion.

Starta uppspelningen

1. Sätt funktionsomkopplaren (27) i läge DVD för att starta enheten.

2. Lägg i en cd- eller dvd-skiva, med etiketten vänd uppåt, och stäng skivluckan.
Uppspelningen startar nu automatiskt och skivans meny visas (om skivan
innehåller en sådan).

3. Använd navigationsknapparna på fjärrkontrollen för att navigera i skivans
meny. Markera önskat val och bekräfta med [SELECT].

Anm. För bästa bildskärpa bör bildskärmen beaktas rakt framifrån eller
snett uppifrån.

S V E N S K A

Ljudvolym

• Vrid volymreglaget (1) för att justera ljudvolymen.

Nästa/föregående spår/avsnitt

• Använd knapparna | eller | för att gå till nästa eller föregående avsnitt.



Snabbspolning

• Tryck och håll in en av knapparna | eller | på fjärrkontrollen för att
snabbspola i ett avsnitt. En markering i displayen visar aktuell hastighet
på snabbspolningen.

• Tryck och håll in samma knapp en längre tid för att ändra hastigheten
på snabbspolningen. Du kan välja mellan 2, 4, 8 eller 20 gånger
snabbare avspelning.

• För snabbspolning utan fjärrkontroll används knapparna
och [ FF/UP] (11) på spelaren.

[FR/DOWN] (10)

S V E N S K A

Stoppa uppspelningen

Med fjärrkontroll

• Tryck på [PAUSE/STEP för att pausa uppspelningen. Spelaren ställer sig
i vänteläget och [PAUSE] visas i displayen. Tryck på [PLAY] för att åter­uppta uppspelningen.

• Tryck på
i vänteläget.

[STOP” för att avsluta uppspelningen helt. Spelaren ställer sig

Utan fjärrkontroll

• Tryck en gång på [PLAY/PAUSE] för att pausa uppspelningen. Spelaren ställer
sig i vänteläget och ”PAUSE” visas i displayen. Tryck på [PLAY/PAUSE] för att
återuppta uppspelningen.

• Tryck på
i vänteläget.

[STOP/MENU] för att avsluta uppspelningen helt. Spelaren ställer sig

Långsam uppspelning/Slow motion (DVD/VCD)

• Under uppspelning, tryck och håll in knappen [SLOW] en eller era gånger för
att aktivera och ändra uppspelningshastighet (slow motion). Varje tryck ändrar
uppspelningshastigheten ner till en sjundedel av normal hastighet.

• Tryck på

[PLAY] för att återgå till normal uppspelning.

Repeterad uppspelning

• Under uppspelning, tryck en eller era gånger på [REPEAT] för att välja typ av
repeterad uppspelning (displayen visar vald funktion):

- Repetera ett kapitel eller hela skivan (DVD)

- Repetera ett spår eller alla spår (VCD/CD)

- Repetera mellan två specika tider (A-B)



Programmerad uppspelning

Sammanlagt 16 spår kan programmeras in för uppspelning i önskad ordning.

1. Under pågående uppspelning, tryck en gång på
på fjärrkontrollen.

2. Välj önskat programnummer med navigationsknapparna.

3. Använd siffer- och navigationsknapparna för att ange titel- och kapitelnummer.

4. Upprepa steg 2 och 3 för att programmera in er kapitel/spår
i uppspelningslistan.

5. Tryck på
Uppspelning sker nu i den ordning som programmerats.

6. För att radera en redan gjord programmering, markera <CLEAR>
i programmenyn och tryck på [OK].

[PROGRAM] för att bekräfta och lämna programmeringsmenyn.

[PROGRAM]

Förstora eller förminska bilden

• Tryck en eller era gånger på [ZOOM] för att förstora (upp till 4 gånger) eller
förminska (ner till en fjärdedel) bilden. Displayen visar aktuell förstoring/
förminskning.

• Använd navigationsknapparna för att ytta det förstorade området.

Visa uppspelningsinformation

• Under uppspelning, tryck upprepade gånger på [DISPLAY] för att visa
information om uppspelningen. Informationen visas i displayens övre del.

S V E N S K A

Ljudspår (DVD/VCD)

Fungerar endast med skivor innehållande era ljudspår.
DVD: Tryck en eller era gånger på [AUDIO] för att ändra ljudspår.

Aktuellt språk visas i displayen.
VCD: Tryck en eller era gånger på [AUDIO] för att ändra ljudbild (MONO L,

MONO R eller STEREO). Aktuell ljudbild visas i displayen.

Bildvinkel (DVD)

Fungerar endast med vissa DVD-skivor.

• Under uppspelning, tryck och håll in
tillgängliga bildvinklar.

[ANGLE] för att visa och välja



Undertexter (DVD)

Fungerar endast med vissa DVD-skivor.

• Under uppspelning, tryck upprepade gånger på
för undertexter. Aktuellt språk visas i displayen.

[SUBTITLE] för att välja språk

Uppspelning av MP3-filer

1. Sätt i en cd, dvd, USB-minne eller ett minneskort innehållande MP3-ler.
Skärmen visar efter en liten stund de mappar som nns på skivan/minnet och
uppspelningen av den första mappen startar automatiskt.

S V E N S K A

2. Använd navigationsknapparna för att markera den mapp eller l du vill spela
upp. Tryck på [SELECT] eller [PLAY] för att bekräfta och starta uppspelningen.
Uppspelningen av den första len i mappen startar automatiskt.

3. Använd knapparna |

 eller | för att gå till nästa eller föregående spår.

Bildvisning

1. Sätt i en cd- eller dvd-skiva innehållande bilder med lformatet JPEG.
Skärmen visar efter en liten stund de mappar som nns på skivan.

2. Använd navigationsknapparna för att markera en mapp eller bildl att visa.
Tryck på [SELECT] för att bekräfta. Visningen startar nu som bildspel.

3. Använd knapparna |

4. Använd
uppspelning”).

• Under bildvisningen, tryck på navigationsknapparna för att rotera eller

• Tryck en eller era gånger på [ZOOM] för att förstora (upp till 4 gånger) el-

[REPEAT] för att välja repetition av bildspelet (se avsnitt ”Repeterad

vända bilderna.

ler förminska (ner till en fjärdedel) bilden. Displayen visar aktuell
förstoring/förminskning.

 eller | för att gå till nästa eller föregående bild.

Lyssna till radion

1. Sätt funktionsomkopplaren (27) i läge RADIO.

2. Välj frekvensband med bandomkopplaren (20) och ställ in önskad station med
TUNING-ratten (13).

3. Justera teleskopantennen för bästa möjligt mottagning (vid FM-mottagning).
För AM-mottagning har radion en inbyggd antenn. Placeringen av radion kan
påverka mottagningen av AM-stationer.

4. Justera volymen till önskad nivå med volymratten (1).



Inställningar

Du kan när som helst aktivera inställningsmenyn genom att trycka på knappen
[SETUP” på fjärrkontrollen.

• Använd navigationsknapparna för att förytta dig i menyerna och tryck på
för att bekräfta dina val och inställningar.

• Tryck igen på

Förklaring av menyerna

Menyernas namn visas här på engelska.

1. SYSTEM SETUP

1.1 TV SYSTEM

Här ställer du in tv-system för utsignalen
på DVD-spelarens videutgångar. Välj
mellan NTSC (USA), PAL (Europa) eller
AUTO (automatiskt).

1.2 LCD MODE

Väljer bildformat för den interna skärmen.
4:3 eller 16:9.

1.3 TV TYPE

Väljer bildformat för utsignalen på DVD-spelarens videoutgångar.

1.4 PASSWORD

Ange ett lösenord för att låsa eller låsa upp vissa av DVD-spelarens menyer
mot obehörig användning.

1.4.1 Använd sifferknapparna på fjärrkontrollen för att ange lösenordet

(förvalt). Bekräfta med [OK].

1.4.2 Upprepa ovanstående instruktion för att låsa eller låsa upp menyerna

beroende på tidigare inställning.

 = Menyerna oskyddade/olåsta
 = Menyerna skyddade/låsta

1.4.3 Ändra lösenordet:

1.4.3.1 Ange det nuvarande lösenordet (

menyerna,  visas.

1.4.3.2 Skriv in ett nytt lösenord med sifferknapparna på fjärrkontrollen.

Låset aktiveras och du måste nu ange det nya lösenordet för att ta bort
låset. (Om du glömmer bort lösenordet kan du ange administratörslösen­ordet: 8200).

1.5 RATING

Denna inställning ger möjlighet att ställa in önskade restriktioner åt barnen
för att förhindra att olämpliga lmer visas. Välj önskad grad (1-8).

1.6 DEFAULT

Återställer DVD-spelaren till fabriksinställningar.

[SETUP] för att avsluta och gå ur menyerna.

0000 vid leverans) för att låsa upp

SYSTEM SETUP

TV SYSTEM
LCD MODE
TV TYPE
PASSWORD
RATING
DEFAULT

0000

[OK]

S V E N S K A



2 LANGUAGE SETUP

2.1 OSD LANGUAGE
Ställer in språket DVD-spelarens menyer.

2.2 AUDIO LANG

Ställer in önskat ljudspår för DVD-skivor

LANGUAGE SETUP

OSD LANGUAGE
AUDIO LANG
SUBTITLE LANG
MENU LANG

EXIT SETUP

(om tillgängligt på skivan).

2.3 SUBTITLE LANG

Ställer in önskat textspråk för DVD-skivor
(om tillgängligt på skivan).

2.4 MENU LANG

S V E N S K A

Ställer in önskat språk för DVD-skivornas menyer (om tillgängligt på skivan).

3 VIDEO SETUP

3.1 BRIGHTNESS
Ställer in skärmens ljusstyrka.

3.2 CONTRAST

Ställer in skärmens kontrast.

3.3 HUE

Ställer in skärmens nyans.

3.4 SATURATION

Ställer in skärmens färgmättnad.

4 SPEAKER SETUP

4.1 DOWNMIX

LT/RT = Mixar ned från stereo till mono.
STEREO = Mixar ned från 5.1-ljud till stereo.

VIDEO SETUP

BRIGHTNESS
CONTRAST
HUE
SATURATION

EXIT SETUP

SPEAKER SETUP

DOWNMIX

EXIT SETUP



Skötsel och underhåll

Rengöring

• Dra alltid ur nätsladden före rengöring.

• Se till att ingen vätska kommer in i produkten.

• Använd endast en lätt fuktad trasa vid rengöring av höljet.

• Använd aldrig lösningsmedel eller starka rengöringsmedel.

Vårda skivorna

• Håll skivan i hålet och kanten när den hanteras för att undvika ngeravtryck
och smuts på skivan.

• Böj inte skivan och utsätt den inte för direkt solljus eller annan värmekälla.

• Förvara skivorna stående i sina fodral.

• Rengör endast skivorna med en torr mjuk tvättduk från centrum och utåt,
använd aldrig rengöringsmedel eller starka lösningsmedel.

S V E N S K A

Felsökningsschema

Felsymptom Förslag till åtgärd

Produkten startar ej,
eller slår plötsligt av
sig själv.

Produkten reagerar
inte på fjärrkontrollens
knappar.

- Se till att nätsladden är korrekt ansluten.

- Slå av och på strömbrytaren.

- Kontrollera att fjärrkontrollens batterier är
korrekt isatta.

- Sätt i nya batterier.

- Se till att fjärrkontrollen är riktad mot sensorn på
produktens framsida.

- Se till att inget föremål skymmer fjärrkontrollens
signaler.



Ingen bild eller
inget ljud.

S V E N S K A

Inget ljud. - Se till att locket är öppet. När locket är

Ingen bild. - Kontrollera att batterierna är korrekt isatta eller

Dåligt ljud/Dålig bild. - Använd en ren och repfri skiva.

- Kontrollera att eventuella ljud- och bildkablar är
korrekt anslutna.

- Kontrollera att skivan som används är av typen
DVD, DVD-RW, Video-CD, MP3 eller CD-audio.

- Se till att skivan är hel och repfri och är korrekt
placerad med etiketten vänd uppåt.

- Kontrollera att spelarens laserpickup inte är
nedsmutsad. Kontakta kundtjänst om så är fallet.

- Kontrollera att ev. ansluten tv-apparat är inställd
på rätt kanal (VIDEO, AV, etc.).

stängt är ljudet endast aktiverat via någon av
ljudutgångarna.

- Kontrollera att ljudet inte är avstängt (t.ex. MUTE).

nätsladden är ansluten.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Skivformat DVD, DVD-RW, Video-CD, MP3, CD-audio
Minnesanslutningar USB-minne samt SD/MMC-minneskort
Skärmstorlek 7
Drivspänning 230 V AC, 50 Hz eller via 8 x C/LR14-batterier

(medföljer ej)
Batterityp, fjärrkontroll 1 x CR2025

″



Cd-/dvd-soitin, jossa 7”:n näyttö



Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar­vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Laitteen saa korjata vain valtuutettu huoltoliike.

• Älä pura tai muuta laitetta.

• Tuote on tarkoitettu vain sisäkäyttöön.

• Varmista, että se pistorasia, mihin laite on liitetty, on helposti ulottuvilla, koska
laitteen pistoketta käytetään liittämään ja irrottamaan laite verkkovirrasta.

• Valmiustilan valintakytkimellä ei voi erottaa laitetta verkkovirrasta.
Sammuta laitteesta virta kokonaan asettamalla virtakytkin laitteen takapuolella
OFF-asentoon tai irrottamalla pistoke verkkovirrasta.

• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun
nesteeseen. Älä laita laitteen päälle nesteitä sisältäviä esineitä, kuten
maljakoita tai limsapulloja.

• Älä käytä tuotetta kosteissa tai pölyisissä tiloissa tai paikoissa, joissa siihen
kohdistuu voimakasta värähtelyä.

Älä altista paristoja/akkuja kuumuudelle, kuten suoralle auringonvalolle

•
tai tulelle.

• Poista paristot, mikäli et käytä laitetta vähään aikaan. Vanhat paristot
saattavat vuotaa ja vahingoittaa laitetta, henkilöitä tai omaisuutta.

• Älä kuuntele kuulokkeista kovaäänistä musiikkia pitkäkestoisesti, se voi
vahingoittaa kuuloasi.

S U O M I

Huomaa nämä turvamerkinnät

Varoitus! Älä avaa laitteen koteloa.

C AU T I O N

RISK OF ELECTRIC

SHOCK DO NOT OPEN

CLASS 1

LASER PRODUCT

!

LUOKAN 1 LASERLAITE
Varoitus! Älä avaa laitteen kuorta, sillä voit altistua nä-

kyvälle lasersäteelle, joka voi aiheuttaa silmävaurioita.
Älä katso säteeseen edes optisten instrumenttien läpi.

Tuotteen rungon sisällä on vaarallista
jännitettä sisältäviä suojaamattomia kom­ponentteja, jotka voivat kosketettaessa
aiheuttaa tulipalon tai sähköiskun.



VIDEO

AUDIO

PHONES

PREV&LIFT

NEXT/RI

GHT

MIC

DVD/USB/CARD

STOP/MENU

REMOTE

POWER

FMST

FRI/DOWN

FF/UP

PLAY/

OPEN

DISPLAY

TUNING

PAUSE

Painikkeet ja toiminnot











S U O M I

  

  

 

 







Päälaite

1. VOLUME – Äänenvoimakkuus

2. PHONES – Kuulokeliitäntä (3,5 mm, stereo)

3. MIC – Mikrofoniliitäntä (3,5 mm, mono)

4. DVD/USB/CARD - Toiminnonvalitsin

5. PREV/LEFT – Edellinen jakso/raita, vasen

6. NEXT/RIGHT – Seuraava jakso/raita, oikea

″:n näyttö

7. 7

 STOP/MENU

8.

II – PLAY/PAUSE

9.

10. FR/DOWN (

11. FF/UP (

12. DISPLAY – Näyttö

13. TUNING – Taajuuden säätö

14. AUDIO-IN – Ulkoisen äänilähteen liitäntä (3,5 mm, stereo)

15. USB – USB-muistiliitäntä

16. SD/MMC CARD – SD- tai MMC-muistikorttiliitäntä

17. FM-stereovastaanoton merkkivalo

18. Valmiustilan merkkivalo

19. Kaukosäätimen tunnistin

20. Radion taajuusaluevalitsin (FM-STEREO/FM/AM)

21. Teleskooppiantenni (FM-vastaanotto)

22. VIDEO – Videoliitäntä

23. AUDIO L – Ääniliitäntä, vasen (RCA)

24. AUDIO R – Ääniliitäntä, oikea (RCA)

25. AC – Virtaliitäntä 230 V AC, 50 Hz

26. DC – Virtaliitäntä 12 V DC

27. DVD/USB/CARD, AUX, OFF, RADIO – Toiminnonvalitsin

) – Pikakelaa taaksepäin

) – Pikakelaus eteenpäin

S U O M I



ANGLE ZOOM PROGRAM SEARCH

F.BWD F.FWD PREW NEXT

TITLE

AU DI O SLOW

STOPPLAY

SUBT ITLE

MENU

A-B

P/N

1

2 3

4

5 6

7

8

9

0 +10

1/AL L

REPE AT

FUNCTIO N D ISPLAY SETU P

MUTE

CLEA R

PAUSE /STE P

SE LE CT

Kaukosäädin





S U O M I










































  



1. FUNCTION – Cd/dvd, muistikortti tai USB-muisti

2. DISPLAY – Levyn tiedot

3. P/N – Tv-järjestelmä: Auto/NTSC/PAL.

4. REPEAT A-B – Valitun jakson toisto: Valitse käynnistys painamalla painiketta

kerran ja pysäytys painamalla painiketta uudestaan. Valittua jaksoa toiste­taan, kunnes keskeytät toiston painamalla painiketta vielä kerran. Toisto
jatkuu normaalisti.

5. REPEAT 1/ALL – Viimeisimmän raidan/jakson tai koko levyn/valikon toisto.

6. MENU – Paluu edelliseen valikkoon

7. SUBTITLE – Tekstitys

8. PLAY – Toisto

9. TITLE – Paluu käynnistysvalikkoon

10. AUDIO – Ääniasetukset elokuvaa toistettaessa: Vaihda mono- ja

stereotilan välillä.

11. PAUSE/STEP – Tauko musiikkia toistettaessa: keskeyttää ja selaa

eteenpäin jokaisella napinpainalluksella elokuvaa toistettaessa.

12. F.BWD – Edellinen jakso/pikakelaus taaksepäin

13. F.FWD – Seuraava jakso/pikakelaus eteenpäin

14. ANGLE – Kuvakulman muuttaminen

15. ZOOM – Lähennä/loitonna kuvaa

16. MUTE – Äänen mykistys

17. SETUP – Asetusvalikon aktivointi

18. Numeropainikkeet

19. CLEAR – Asetusten poistaminen

20. STOP – Toiston pysäyttäminen

21. Navigointipainikkeet – Siirtyminen valikoissa

22. SELECT – Vahvistaminen/toiston aloittaminen

23. SLOW – Hidas toisto

24. NEXT – Siirry seuraavaan raitaan/jaksoon

25. PREV – Siirry edelliseen raitaan/jaksoon

26. SEARCH – Halutun kohdan etsintä

27. PROGRAM – Ohjelmoitu toisto

S U O M I



VIDEO

AUDIO

Käytön aloittaminen

Paristojen asettaminen

Laite toimii myös paristoilla. Jos käytät laitetta kotona, suosittelemme että
käytät verkkojohtoa.

1. Tarkista, että soitin on sammutettu ja että verkkojohto ei ole pistorasiassa.

2. Avaa soittimen alapuolella oleva paristolokero ja aseta lokeroon 8 C/LR14­paristoa. Varmista, että paristot tulevat oikein päin.

Kaukosäätimen pariston asettaminen

• Avaa kaukosäätimen takana oleva paristolokero ja aseta lokeroon 1 kpl
CR2025-paristoja. Tarkista, että plus-napa (+) on ylöspäin.

Virtalähde sisätiloissa

S U O M I

• Liitä pakkauksen verkkojohto soittimen jänniteliitäntään (25) ja
seinäpistorasiaan.

Huom.! Irrota pistoke rasiasta, kun soitinta ei käytetä.

Liitännät

Liittäminen stereotelevisioon

Soitin voidaan liittää ulkoiseen stereotelevisioon pakkauksen RCA-johdon avulla.

• Liitä 3 RCA-liitintä televisioon ja soittimeen kuvan mukaisesti.



- Punainen liitin: ”AUDIO R”

- Valkoinen liitin: ”AUDIO L”

- Keltainen liitin: “VIDEO”

Mikrofonin liitäntä

Liitä ulkoinen mikrofoni, jossa on 3,5 mm:n liitäntä, soittimen etupuolen
mikrofoniliitäntään (3).

Kuulokkeiden liitäntä

Liitä kuulokkeet, joissa on 3,5 mm:n stereopistoke, soittimen etupuolella olevaan
PHONES-kuulokeliitäntään (2).

Ulkoisen äänilähteen liitäntä

Voit liittää 3,5 mm:n pistokkeella varustetun ulkoisen äänilähteen (esim. mp3-soit­timen) soittimen etupuolella olevaan AUDIO IN -liitäntään (14).

• Aseta toiminnonvalitsin (1) asentoon AUX. Aloita musiikin toisto ulkoisesta
äänilähteestä.

• Säädä äänenvoimakkuus (1).

Käyttö

Kaukosäätimen käyttö

• Suuntaa kaukosäädin kohti soittimen etupuolella olevaa tunnistinta (19) ja
paina haluamaasi painiketta.

Toiston aloitus

1. Aseta toiminnonvalitsin (27) DVD-asentoon, niin laite käynnistyy.

2. Aseta lokeroon cd- tai dvd-levy etikettipuoli ylöspäin. Sulje levylokero. Toisto
alkaa automaattisesti, ja levyn valikko tulee näkyville (jos levy sisältää valikon).

3. Siirry levyn valikossa kaukosäätimen navigointipainikkeilla. Merkitse haluamasi
valinta ja hyväksy painamalla [SELECT].

Huom. Paras kuvanlaatu saavutetaan, kun näyttöä katsotaan suoraan edestäpäin
tai vähän ylhäältä päin.

S U O M I

Äänenvoimakkuus

• Säädä äänenvoimakkuus säätimellä (1).

Seuraava/edellinen raita tai jakso

• Siirry edelliseen tai seuraavaan jaksoon tai raitaan painamalla | tai |.



Pikakelaus

• Pikakelaa eteen- tai taaksepäin painamalla pitkään kaukosäätimen painiketta
| tai |. Näytöllä näkyy pikakelauksen nopeus.

• Paina painiketta uudestaan pitkään, jos haluat muuttaa pikakelauksen
nopeutta. Valittavana on 2-, 4-, 8- tai 20-kertainen nopeus.

• Voit myös pikakelata ilman kaukosäädintä painamalla soittimen painikkeita
[FR/DOWN] (10) ja [FF/UP] (11).

Toiston keskeyttäminen

Kaukosäätimellä

• Keskeytä toisto painamalla [PAUSE/STEP]. Soitin siirtyy odotustilaan ja
näytöllä lukee [PAUSE. Jatka toistoa painamalla [PLAY].

• Lopeta toisto kokonaan painamalla [STOP]. Soitin siirtyy odotustilaan.

S U O M I

Ilman kaukosäädintä

• Keskeytä toisto painamalla kerran [PLAY/PAUSE]. Soitin siirtyy odotustilaan ja
näytöllä lukee ”PAUSE”. Jatka toistoa painamalla [PLAY/PAUSE].

• Lopeta toisto kokonaan painamalla [STOP/MENU]. Soitin siirtyy odotustilaan.

Hidas toisto/Slow motion (DVD/VCD)

• Aktivoi ja säädä toiston nopeutta painamalla toiston aikana [SLOW] kerran
tai useasti. Jokainen painallus laskee toiston nopeutta seitsemäsosaan
normaalinopeudesta.

• Palaa normaaliin toistoon painamalla [PLAY].

Uudelleentoisto

• Valitse uudelleentoiston tapa painamalla toiston aikana [REPEAT] kerran tai
useasti. Näytöllä näkyy valittu toistotapa:

– Toista jakso tai koko levy (DVD)
– Toista raita tai kaikki raidat (VCD/CD)
– Toista valittu jakso (A-B)



Ohjelmoitu toisto

Voit ohjelmoida enintään 16 raitaa toistettavaksi haluamassasi järjestyksessä.

1. Paina toiston aikana kerran kaukosäätimen

2. Valitse ohjelmanumero navigointipainikkeilla.

3. Valitse otsikkonumero ja jaksonumero numero- ja navigointipainikkeilla.

4. Ohjelmoi lisää jaksoja/raitoja toistamalla kohtia 2 ja 3.

5. Vahvista painamalla
Toisto tapahtuu nyt ohjelmoimassasi järjestyksessä.

6. Jos haluat poistaa valmiin ohjelmoinnin, valitse ohjelmavalikosta
<CLEAR> ja paina [OK].

[PROGRAM] ja poistu ohjelmointivalikosta.

[PROGRAM]-painiketta.

Kuvan suurentaminen tai pienentäminen

• Suurenna (4-kertaiseksi) tai pienennä (4-osaan) kuvaa painamalla [ZOOM]
tarpeeksi monta kertaa. Näytöllä näkyy valittu suurennus tai pienennys.

• Siirrä suurennettua kohtaa navigointipainikkeilla.

Toistotietojen katsominen

• Katsele toiston tietoja painamalla [DISPLAY] toiston aikana. Tiedot näkyvät
näytön yläosassa.

Ääniraita (DVD/VCD)

Toiminto toimii vain levyillä, joissa on useampia ääniraitoja.
DVD: Vaihda ääniraitaa painamalla [AUDIO] tarpeeksi monta kertaa.

Valittu kieli näkyy näytöllä.
VCD: Vaihda ääniasetuksia painamalla [AUDIO] tarpeeksi monta kertaa. Vaihto-

ehdot ovat MONO L, MONO R ja STEREO. Valittu ääniasetus näkyy näytöllä.

S U O M I

Kuvakulma (DVD)

Toimii vain tietyissä DVD-levyissä.

• Valitse sopiva kuvakulma toiston aikana painamalla [ANGLE] pitkään.

Tekstitys (DVD)

Toimii vain tietyissä DVD-levyissä.

• Valitse tekstityksen kieli painamalla toiston aikana [SUBTITLE] tarpeeksi
monta kertaa. Valittu kieli näkyy näytöllä.



Mp3-tiedostojen toisto

1. Aseta soittimeen cd- tai dvd-levy, USB-muisti tai muistikortti, joka sisältää
mp3-tiedostoja.
Näytöllä näkyy hetken kuluttua levyllä tai muistissa olevat kansiot.
Ensimmäisen kansion toisto alkaa automaattisesti.

2. Siirry navigointipainikkeilla haluamasi kansion kohdalle. Vahvista ja aloita toisto
painamalla [SELECT] tai [PLAY]. Toisto alkaa automaattisesti ensimmäisestä
tiedostosta.

3. Siirry edelliseen tai seuraavaan raitaan painamalla |

 tai |.

Kuvanäyttö

1. Aseta levylokeroon cd- tai dvd-levy, joka sisältää JPEG-formaatin kuvia.
Näytöllä näkyy hetken kuluttua levyllä olevat kansiot.

2. Valitse kansio tai kuvatiedosto navigointipainikkeilla. Vahvista painamalla
[SELECT]. Kuvien näyttö käynnistyy kuvaesityksenä.

S U O M I

3. Siirry edelliseen tai seuraavaan kuvaan painamalla |

4. Valitse kuvaesityksen uudelleentoisto painamalla
”Uudelleentoisto”.

• Käännä tai pyöritä kuvaa kuvaesityksen aikana navigointipainikkeilla.

• Suurenna (4-kertaiseksi) tai pienennä (4-osaan) kuvaa painamalla

tarpeeksi monta kertaa. Näytöllä näkyy valittu suurennus tai pienennys.

 tai |.

[REPEAT]. Katso kappaletta

[ZOOM]

Radion kuunteleminen

1. Aseta toiminnonvalitsin (27) asentoon RADIO.

2. Valitse taajuusalue valitsimella (20), ja aseta haluamasi kanava
TUNING-nupilla (13).

3. Säädä teleskooppiantennia, jotta saat parhaan vastaanoton (FM­taajuusalueella). Radiossa on sisäinen antenni AM-vastaanottoa varten.
Radion sijoituspaikka saattaa vaikuttaa AM-asemien kuuluvuuteen.

4. Säädä äänenvoimakkuus valitsimella (1).



Asetukset

Voit avata asetusvalikon milloin tahansa painamalla kaukosäätimen
[SETUP]-painiketta.

• Siirry valikoissa navigointipainikkeilla. Vahvista tekemäsi valinnat
painamalla [OK].

• Poistu valikoista painamalla [SETUP].

Valikkojen selitykset

Valikkojen nimet kerrotaan alla englanniksi.

1. SYSTEM SETUP

1.1 TV SYSTEM

Aseta tv-järjestelmä DVD-soittimen video­liitännän signaalin mukaan. Vaihtoehtoina
ovat NTSC (USA), PAL (Eurooppa) ja
AUTO (automaattinen).

1.2 LCD MODE

Valitse näytön kuvakoko. Vaihtoehdot
ovat 4:3 ja 16:9.

1.3 TV TYPE

Valitse kuvaformaatti DVD-soittimen videoliitännän signaalin mukaan.

1.4 PASSWORD

Valitse salasana, joka lukitsee ja avaa DVD-soittimen tietyt valikot.

1.4.1 Syötä salasana

0000 (tehdasasetus) kaukosäätimen numeropainikkeilla.

Vahvista painamalla [OK].

1.4.2 Avaa tai sulje valikot (aikaisemmista asetuksista riippuen) noudattamalla

yllä olevia ohjeita.

 = Suojaamattomat/lukitsemattomat valikot
 = Suojatut/lukitut valikot

1.4.3 Salasanan muuttaminen:

1.4.3.1 Syötä vanha salasana (tehdasasetuksena

Näytöllä näkyy .

1.4.3.2 Syötä uusi salasana kaukosäätimen numeropainikkeilla.

Valikot lukittuvat. Syötä uusi salasana uudestaan, niin valikot avautuvat.
Jos unohdat salasanan, voit antaa järjestelmänvalvojan salasanan 8200.

1.5 RATING

Aseta rajoituksia lapsille, jotta he eivät pääse katsomaan sopimattomia
elokuvia. Valitse haluamasi aste (1–8).

1.6 DEFAULT

Palauta dvd-soittimen tehdasasetukset.

SYSTEM SETUP

TV SYSTEM
LCD MODE
TV TYPE
PASSWORD
RATING
DEFAULT

0000), niin valikot avautuvat.

S U O M I



2 LANGUAGE SETUP

2.1 OSD LANGUAGE
Aseta DVD-soittimen valikoiden kieli.

2.2 AUDIO LANG

Valitse DVD-levyn ääniraita, jos valittavis-

LANGUAGE SETUP

OSD LANGUAGE
AUDIO LANG
SUBTITLE LANG
MENU LANG

EXIT SETUP

sasi on useita ääniraitoja.

2.3 SUBTITLE LANG

Valitse DVD-levyn tekstityksen kieli, jos
kielivaihtoehtoja on useita.

2.4 MENU LANG

Valitse DVD-levyn valikoiden kieli, jos kielivaihtoehtoja on useita.

3 VIDEO SETUP

3.1 BRIGHTNESS
Säädä näytön kirkkaus.

S U O M I

3.2 CONTRAST

Säädä näytön kontrasti.

3.3 HUE

Säädä näytön värisävyjä.

3.4 SATURATION

Säädä näytön värikylläisyyttä.

VIDEO SETUP

BRIGHTNESS
CONTRAST
HUE
SATURATION

EXIT SETUP

4 SPEAKER SETUP

4.1 DOWNMIX

LT/RT = Miksaa stereosta monoon.
STEREO = Miksaa 5.1 -äänestä stereoon.

SPEAKER SETUP

DOWNMIX

EXIT SETUP



Huolto ja ylläpito

Puhdistus

• Irrota aina pistoke verkkovirrasta ennen puhdistusta.

• Varmista, että laitteeseen ei pääse kosteutta.

• Käytä kosteaa liinaa, kun puhdistat laitteen koteloa.

• Älä käytä voimakkaita puhdistusaineita tai liuottimia.

Käsittele levyjä oikein

• Pitele levyä reiästä ja reunasta. Näin vältät sormenjälkien ja lian kertymisen
levyn pintaan.

• Älä taivuta levyä äläkä altista sitä suoralle auringonvalolle tai muulle
lämmönlähteelle.

• Säilytä levyjä koteloissaan.

• Puhdista levyt kuivalla ja pehmeällä liinalla keskeltä ulospäin.

Älä käytä puhdistusaineita tai vahvoja liuottimia.

S U O M I

Vianhakutaulukko

Vika Toimenpide

Soitin ei käynnisty tai
kytkeytyy pois päältä.

Soitin ei reagoi kauko­säätimeen.

- Varmista, että verkkojohto on asetettu
oikein paikoilleen.

- Kytke laite hetkeksi pois päältä virtakytkimestä.

- Varmista, että kaukosäätimen paristot on
asetettu oikein.

- Vaihda vanhojen paristojen tilalle uudet.

- Varmista, että suuntaat kaukosäätimen soittimen
etupuolen tunnistinta kohti.

- Varmista, ettei kaukosäätimen signaalia estä
mikään esine.



Ei kuvaa tai ei ääntä. - Tarkista, että ääni- ja kuvakaapelit on

liitetty oikein.

- Tarkista, että levy on tyyppiä DVD, DVD-RW,
Video-cd, mp3 tai cd-audio.

- Tarkista, että levy on ehjä eikä siinä ole
naarmuja. Tarkista myös, että se on asetettu
lokeroon etikettipuoli ylöspäin.

- Tarkista, ettei soittimen laserlukupää ole
likainen. Jos se on likainen, ota yhteyttä
asiakaspalveluun.

- Varmista, että televisio on asetettu oikealle
kanavalle (video, av tms.)

Ei ääntä. - Varmista, että kansi on auki. Kun kansi on

suljettu, ääni aktivoituu vain ääniulostulojen
kautta.

S U O M I

Ei kuvaa. - Varmista, että paristot on asetettu oikein ja että

- Varmista, ettei ääntä ole sammutettu

(esim. MUTE).

verkkojohto on liitetty oikein.

Huono ääni tai
huono kuva.

- Käytä ehjää ja naarmutonta levyä.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Levyformaatti DVD, DVD-RW, Video-cd, mp3, cd-audio
Muistiliitännät USB-muistipaikka ja SD-/MMC-muistikorttipaikka
Näytön koko 7
Käyttöjännite 230 V AC, 50 Hz tai 8 kpl C/LR14-paristoja (eivät sisälly).
Kaukosäätimen paristot 1 x CR2025

″





SVERIGE


 
 
 

 

 








NORGE


 
 


 







SUOMI


 
 
 

 

 



GREAT BRITAIN

 
 www.clasohlson.co.uk
 customer service.

 


