INTRODUCCIÓN

El Webserver Airzone Cloud permite el control del sistema Airzone de forma remota a través de la aplicación Airzone Cloud disponible para dispositivos iOS y Android y para navegadores web.

CONTROL DEL SISTEMA

ES
• Control de la climatización.
• Programaciones de calendario, semanales y horarias.
• Ajustes.
• Información meteorológica.
• Alarmas técnicas.

GESTIÓN DE SERVIDORES

• Edición del servidor.
• Configuración del sistema.
• Configuración de la zona.
• Control de usuarios asociados al servidor.

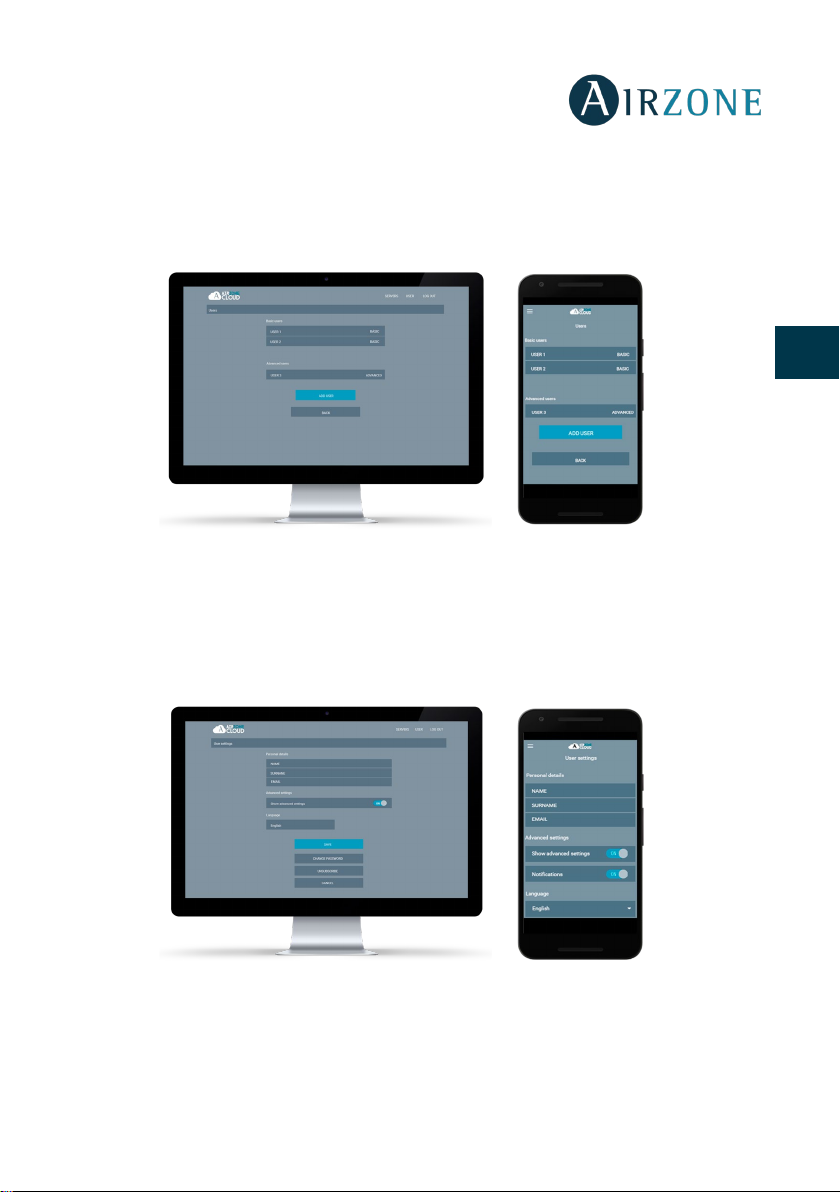

GESTIÓN DEL USUARIO

• Edición de datos personales.
• Visualización de ajustes avanzados.
• Selección de idioma.
• Cambio de contraseña y eliminación de cuenta.
EN
ES
IT
PT
DE
5

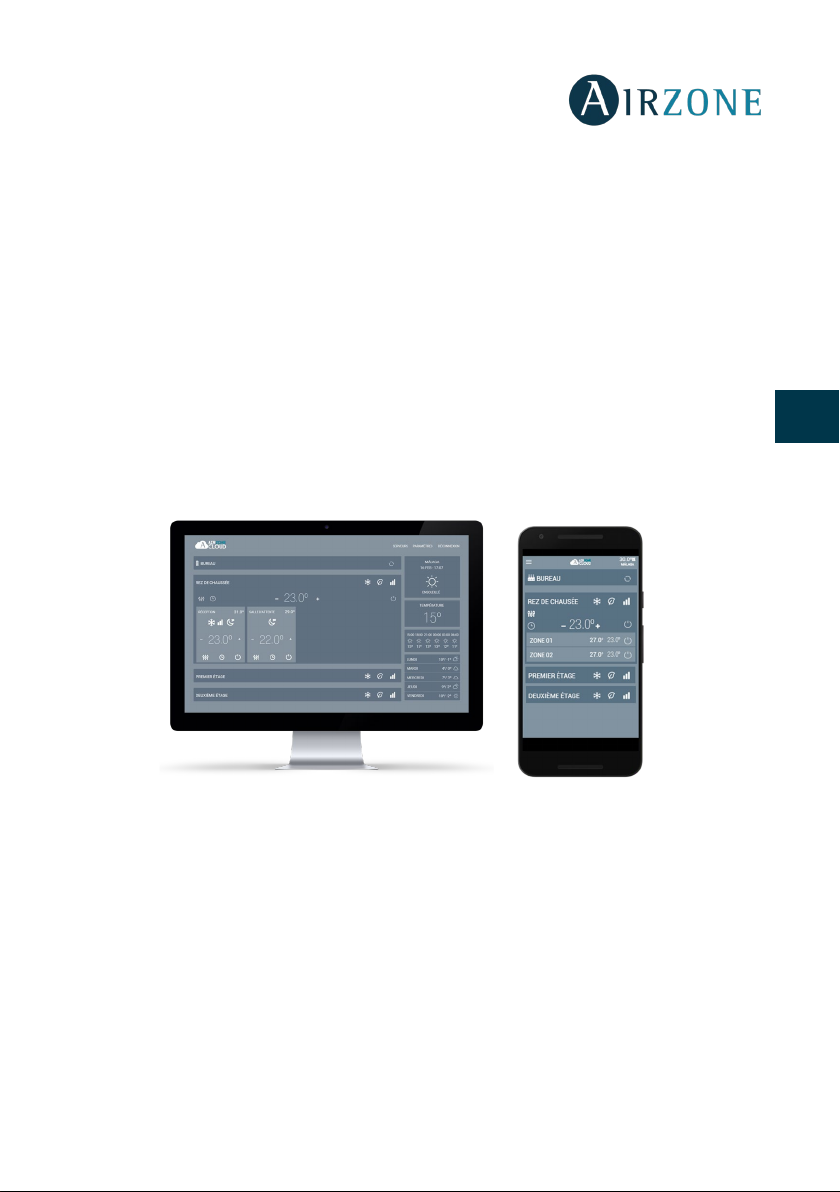

Puede utilizar su sistema Airzone con su dispositivo
de su navegador desde la dirección
airzonecloud.com. La aplicación Airzone Cloud está
dispositivos Android y en Apple App Store para
el webserver de su sistema Airzone (ver sección

INSTALACIÓN Y ASOCIACIÓN

INSTALACIÓN

ES
EN
ES
IT
PT
DE
Android o iOS a través la aplicación Airzone Cloud o a través
disponible para su descarga en Google Play Store para

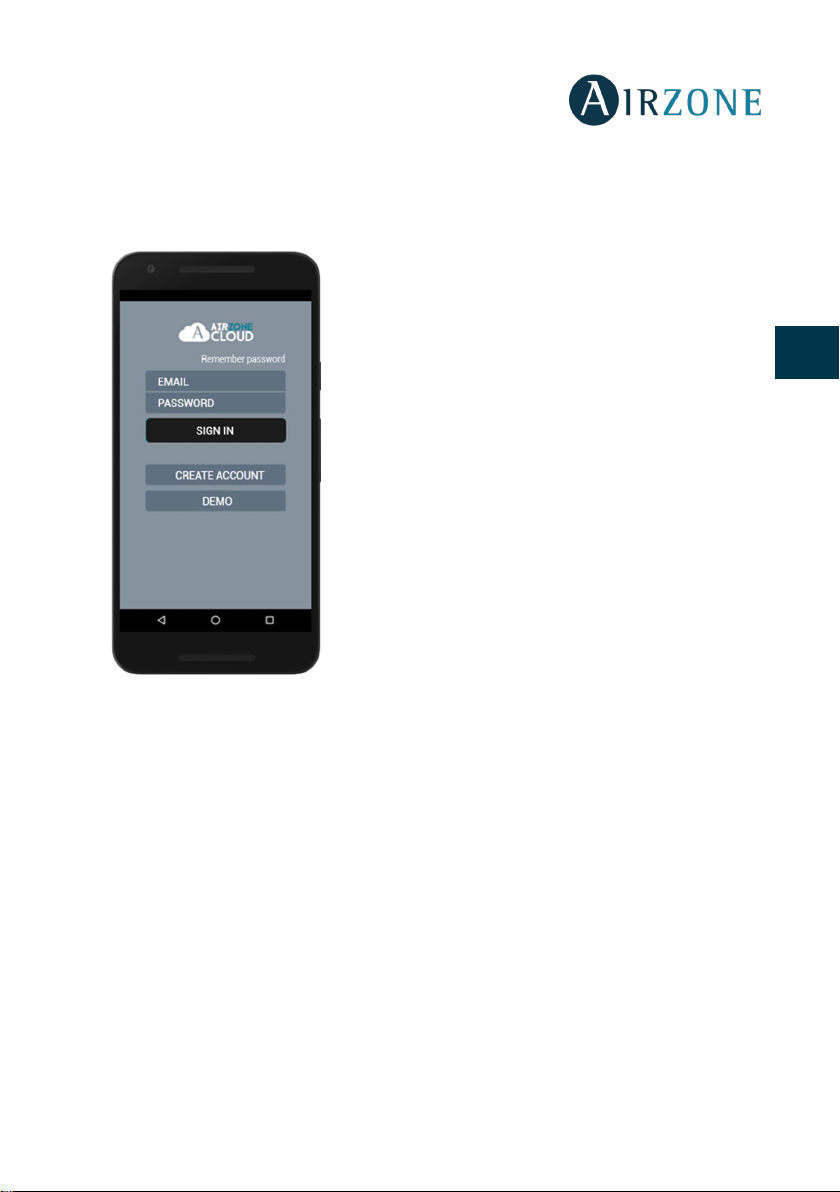

dispositivos iOS. Para descargar la aplicación introduzca “Airzone Cloud” en el campo de búsqueda desde la tienda de aplicaciones de su dispositivo.
Una vez ha instalado la aplicación, necesita asociarla con
Asociación con Webserver).
Si ya es usuario de Airzone Cloud entre con sus datos de acceso. Si todavía no es usuario pulse sobre “Crear cuenta”, rellene los campos necesarios y pulse comenzar, se enviará un email de verificación a su cuenta de correo electrónico para confirmar su identidad (si no recibe ningún email, revise su bandeja de spam).
6

CONEXIÓN WEBSERVER CLOUD A ROUTER

CONEXIÓN ETHERNET

El Webserver Airzone Cloud Ethernet viene configurado en modo automático o conexión por DHCP. Sólo es necesario conectarlo al router para que esté operativo. El led D10 del servidor empezará a parpadear en color verde si la conexión a internet es correcta. En la pantalla del termostato Blueface desaparecerá el icono de incidencia confirmando que la conexión es correcta.
ES
EN
ES
IT
PT
DE

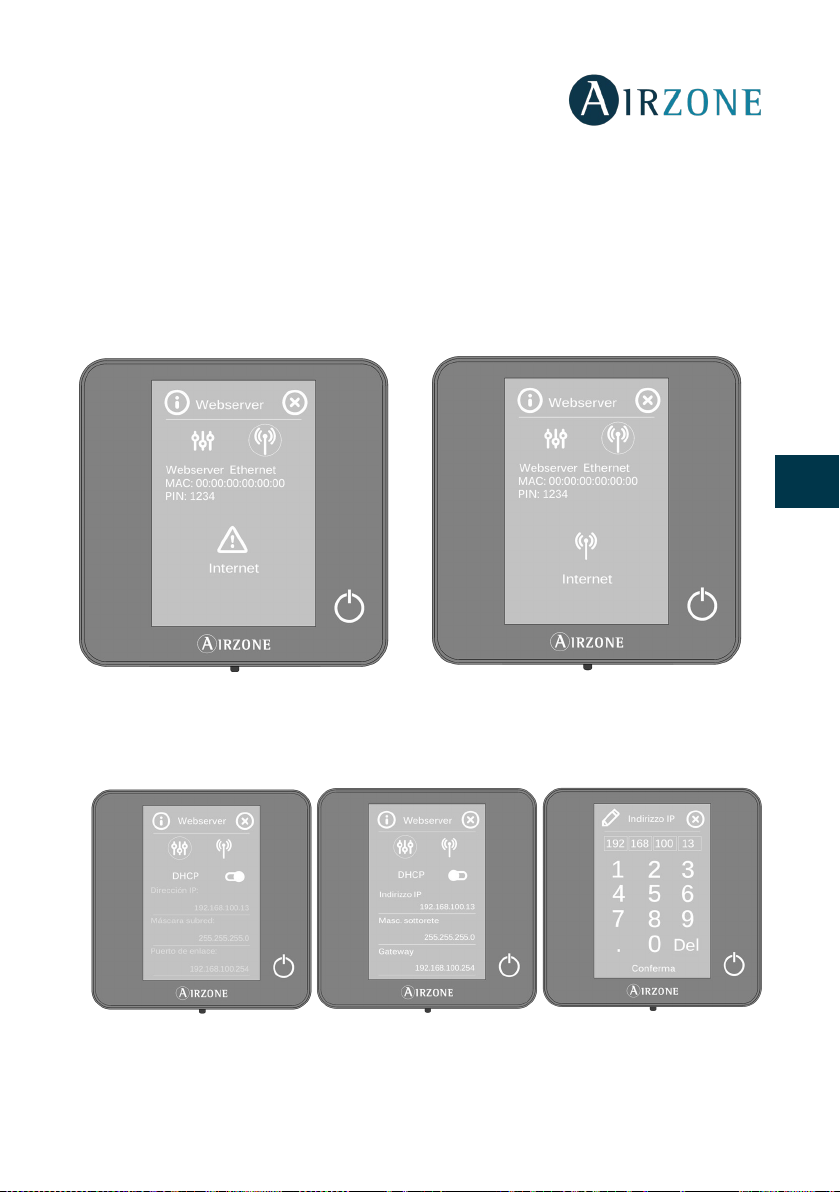

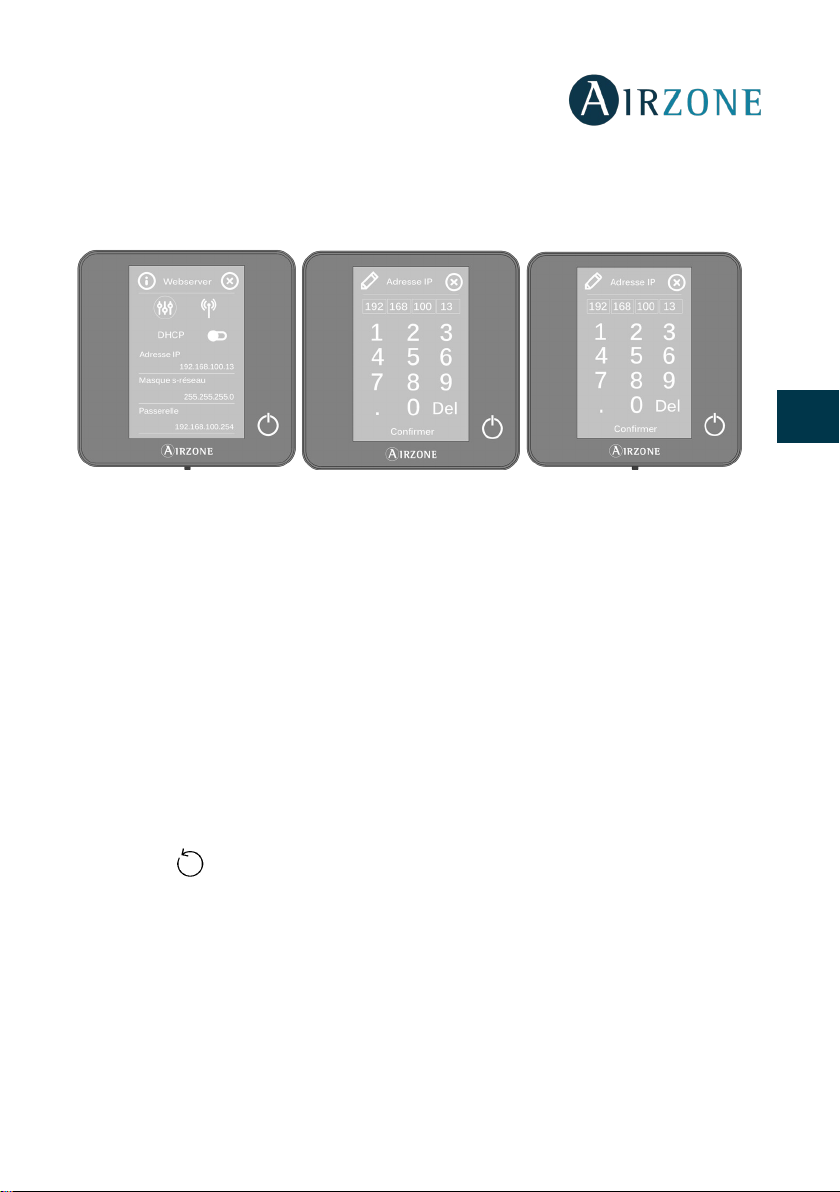

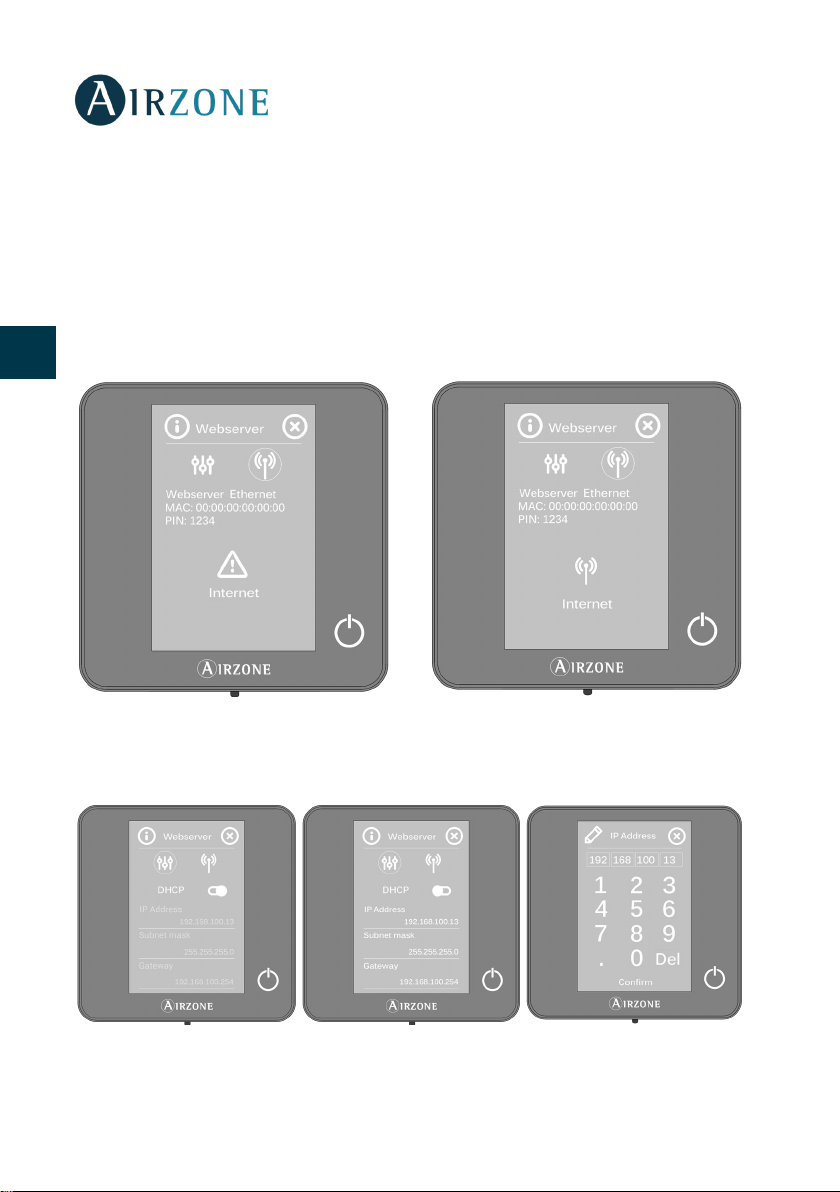

En caso de ser necesaria la asociación de manera manual, pulse sobre el icono de ajustes, active el modo manual y cambie los parámetros necesarios: Dirección IP, máscara.
7

CONEXIÓN WIFI

Mediante Blueface

El Webserver Airzone Cloud WiFi puede ser conectado al router de su instalación a través del termostato Blueface. Para ello acceda al parámetro de información de webserver dentro del
ES
menú de usuario.

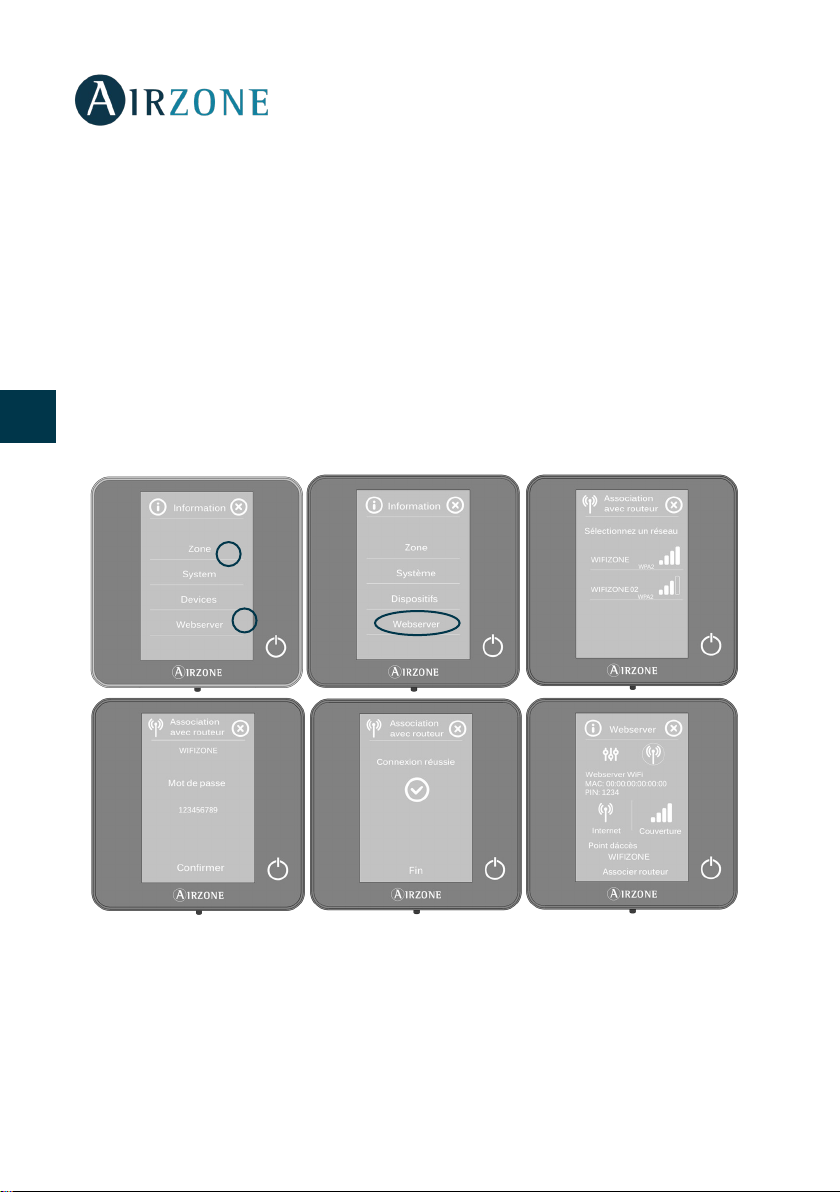

Pulse sobre Asociar router, seleccione su red, introduzca su contraseña y confirme. El led D10 del servidor empezará a parpadear si la conexión a internet es correcta.
EN

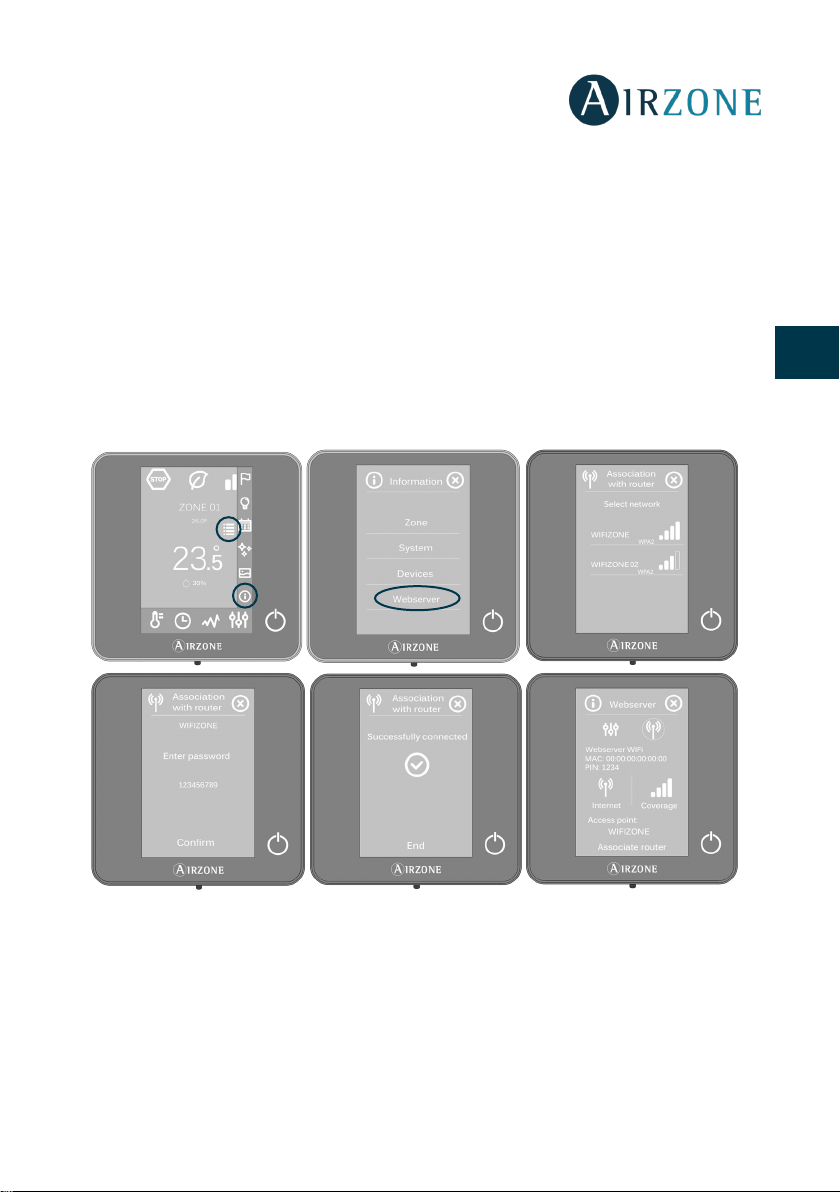

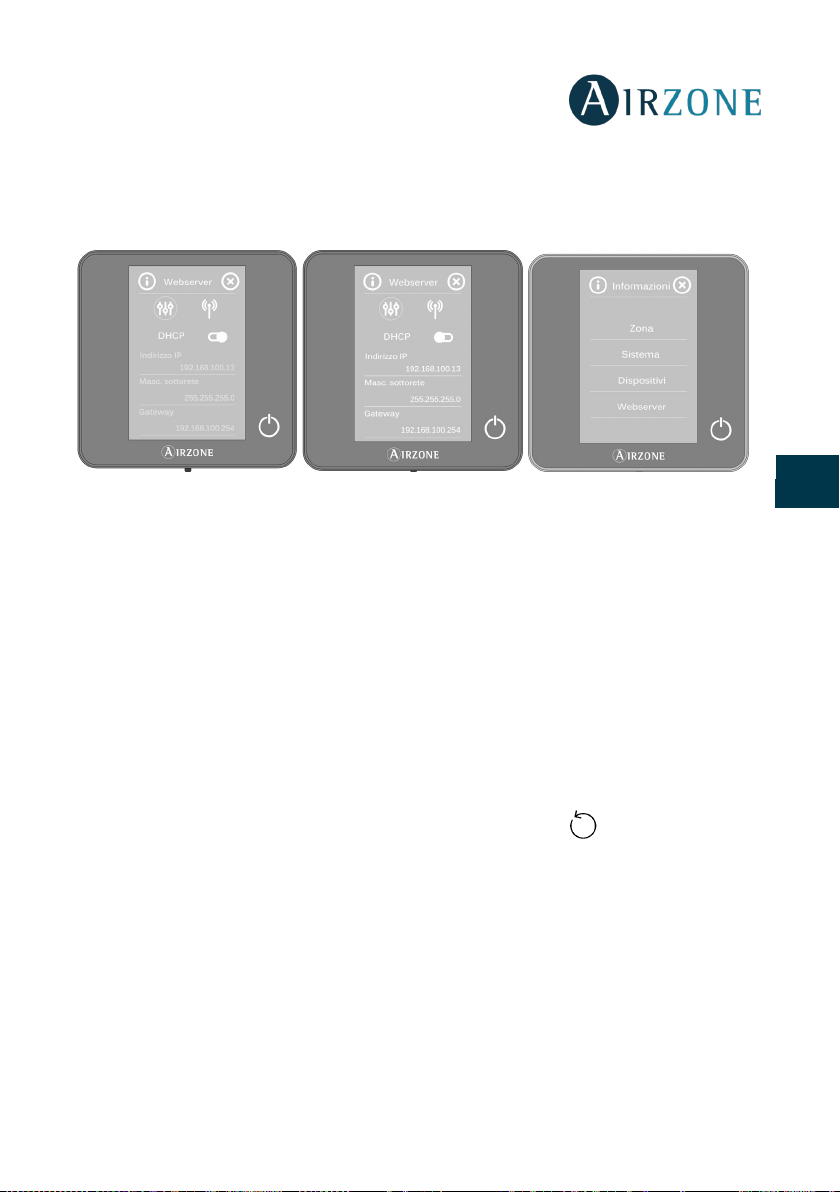

En la pantalla del termostato Blueface desaparecen los iconos de incidencia confirmando que la asociación se ha realizado correctamente.
ES
IT
PT
DE
8
El Webserver Cloud viene configurado en modo automático o conexión por DHCP. En caso de ser necesario realizar la asociación manualmente, pulse sobre el icono de ajustes, active el modo manual y cambie los parámetros necesarios.

Mediante Airzone Cloud App

ES
EN
ES
IT
Para realizar la conexión con el Webserver Airzone Cloud WiFi es necesario tener instalada la aplicación Airzone Cloud en su dispositivo iOS o Android y seguir las indicaciones.

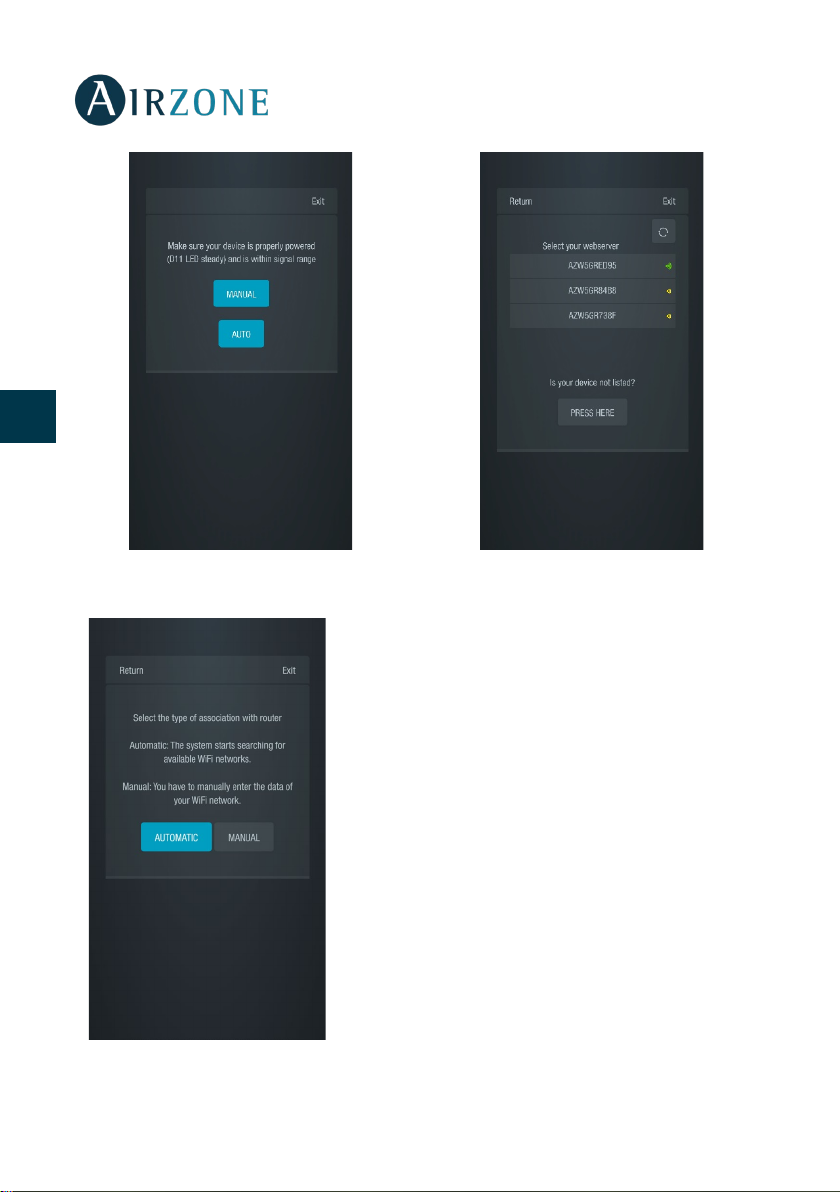

La aplicación Airzone Cloud le ofrece dos opciones para la asociación, modo auto o manual.
Asociación con webserver en modo Auto
Si selecciona la configuración en modo Auto, su dispositivo móvil iniciará la búsqueda de dispositivos Bluetooth disponibles y mostrará un listado con los dispositivos encontrados.
En caso de no encontrar el dispositivo en el listado, asegúrese de encontrarse cerca del
dispositivo Webserver que desea asociar y pulse el icono de actualización . Si su dispositivo no aparece en el listado, pulse el botón inferior para continuar con el proceso de asociación en modo Manual (ver sección Asociación con Webserver en modo Manual).
PT
DE
9

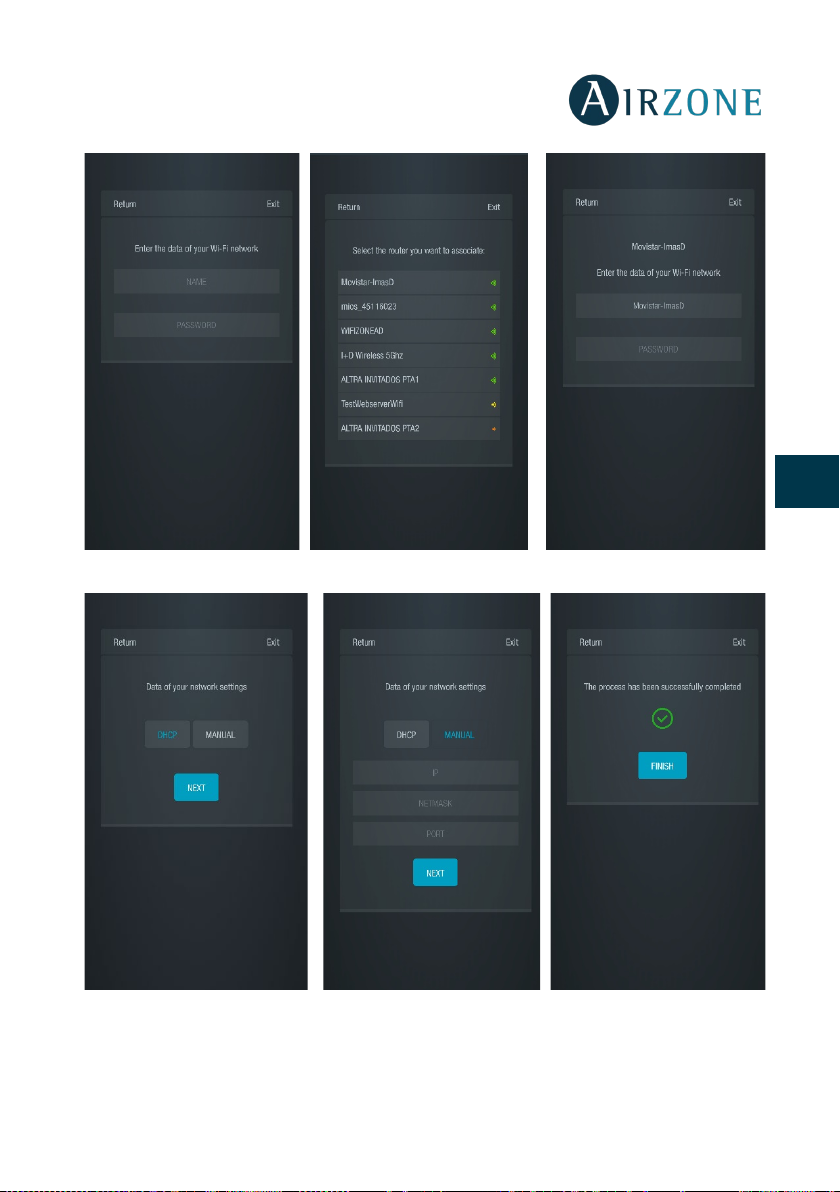

Asociación router Auto/Manual
ES
EN
ES
IT
PT
DE
Elección de asociación Auto/Manual

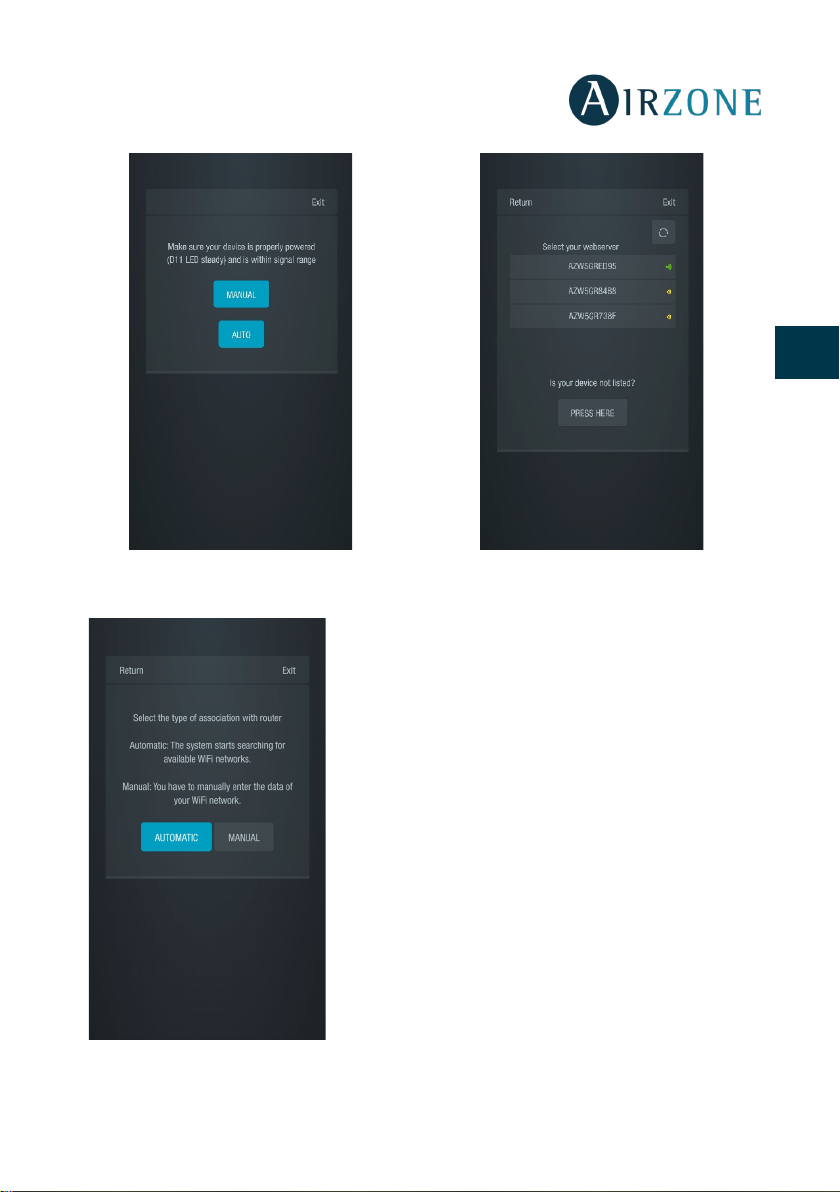

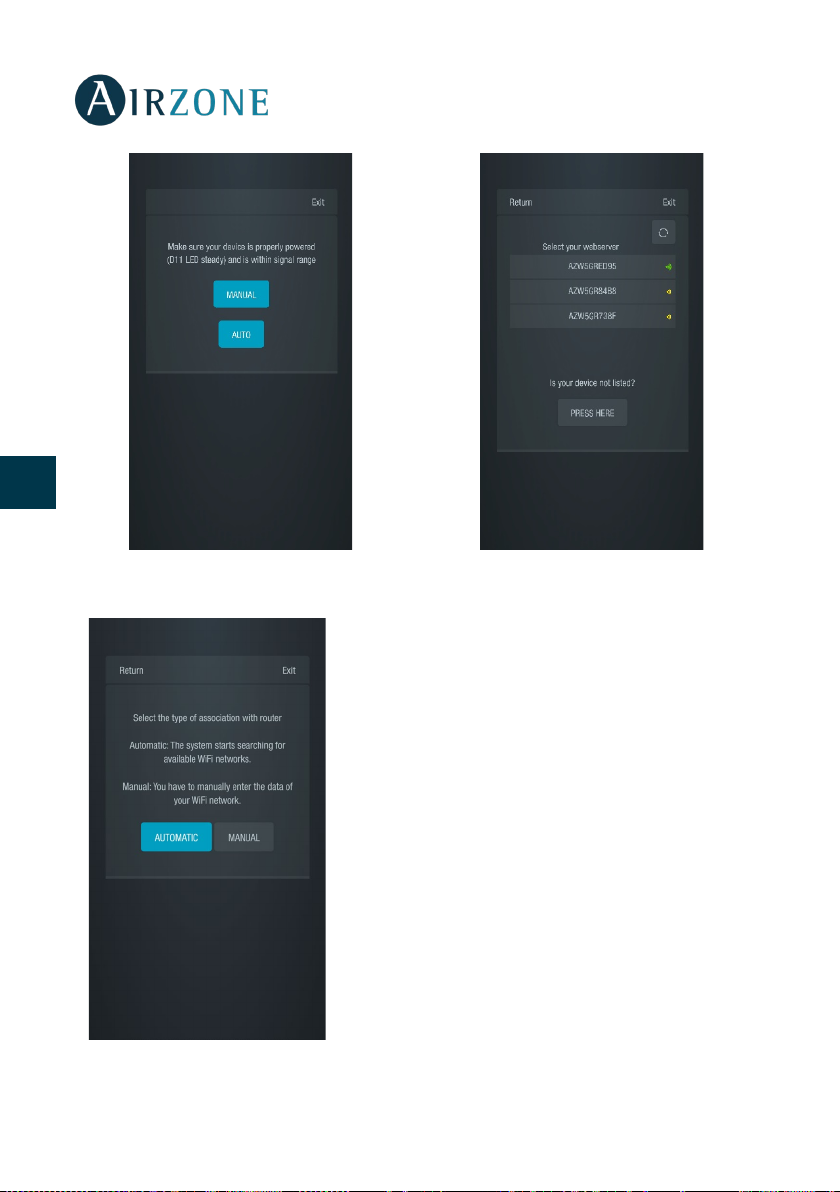

1. Pulse el dispositivo que desea asociar y después en Continuar.

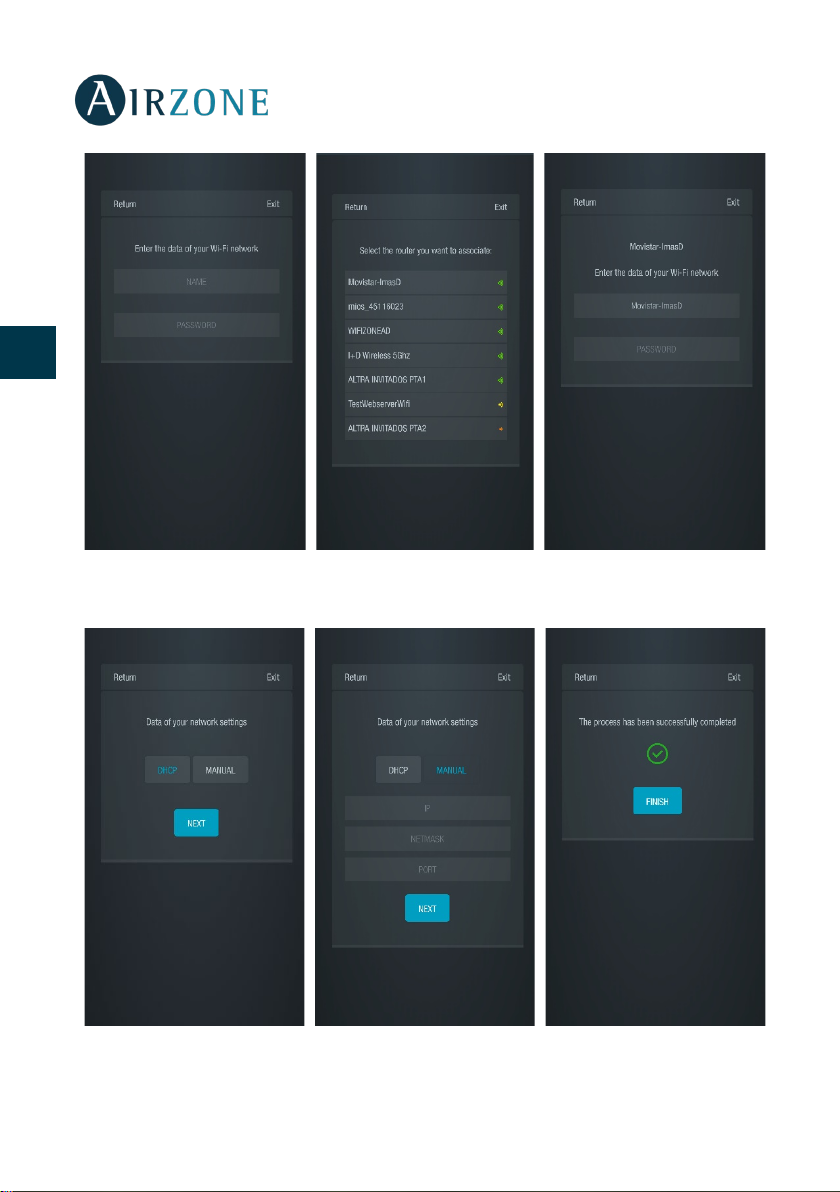

2. A continuación, deberá seleccionar el router al que desea asociar su dispositivo Webserver Cloud para lo cual puede elegir la configuración automática o manual:
• Manual: Introduzca nombre y contraseña de la red Wi-Fi que desea asociar.
• Automático: La aplicación le mostrará un listado de las redes Wi-Fi disponibles, seleccione una y en la siguiente pantalla introduzca su contraseña.
Asociación Auto
10
ES
EN
ES
IT
PT

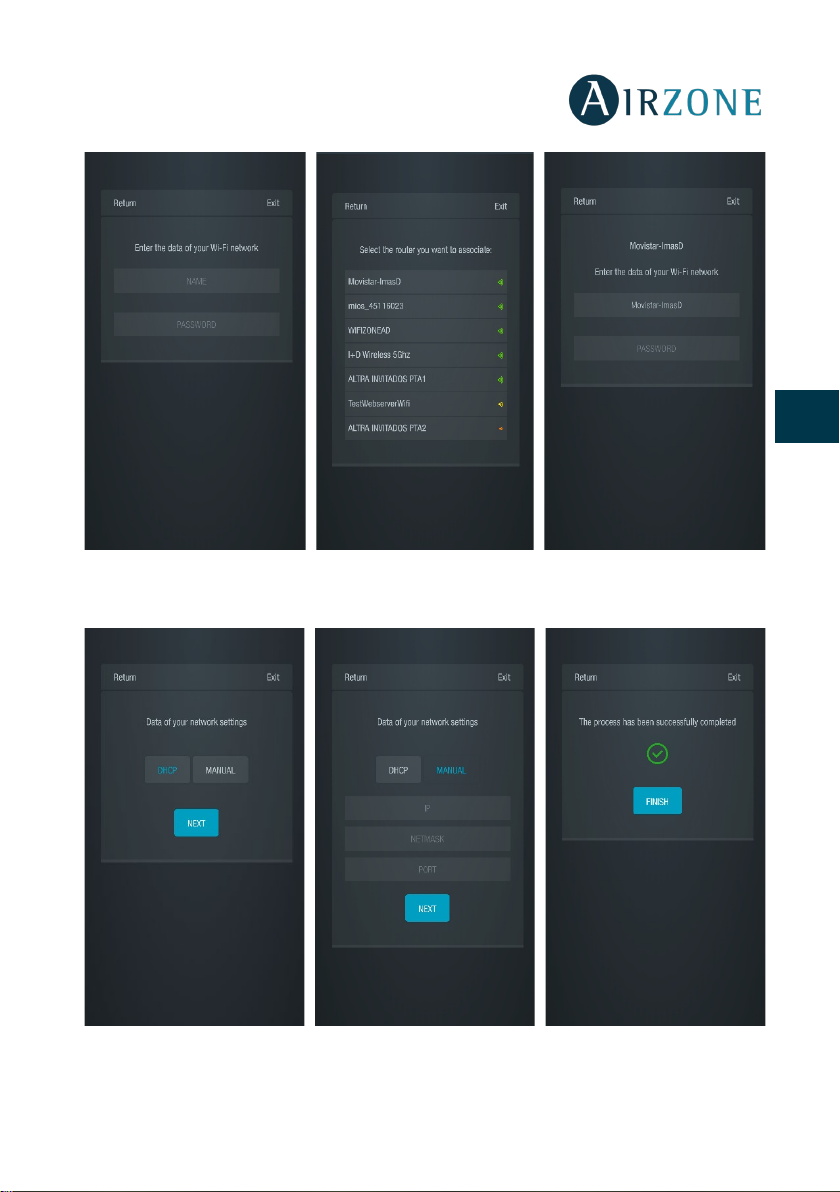

Asociación router Manual
Configuración de red (I)
Asociación router Auto (I)
Configuración de red (II)
Asociación router Auto (II)
Configuración de red (III)
DE
11
3. Por último, debe elegir el tipo de configuración para la conexión del dispositivo a la red, DHCP o Manual. El Webserver Cloud viene configurado en modo automático o conexión por DHCP, en caso de ser necesaria la asociación de manera manual, pulse el icono de ajustes, active el modo manual y cambie los parámetros necesarios: Dirección IP, máscara de subred.
ES
El led D12 del servidor empezará a parpadear en color verde si la conexión a internet es correcta.
EN
Asociación con webserver en modo Manual
ES
IT
PT
DE
Para completar el proceso de asociación en modo Manual, deberá

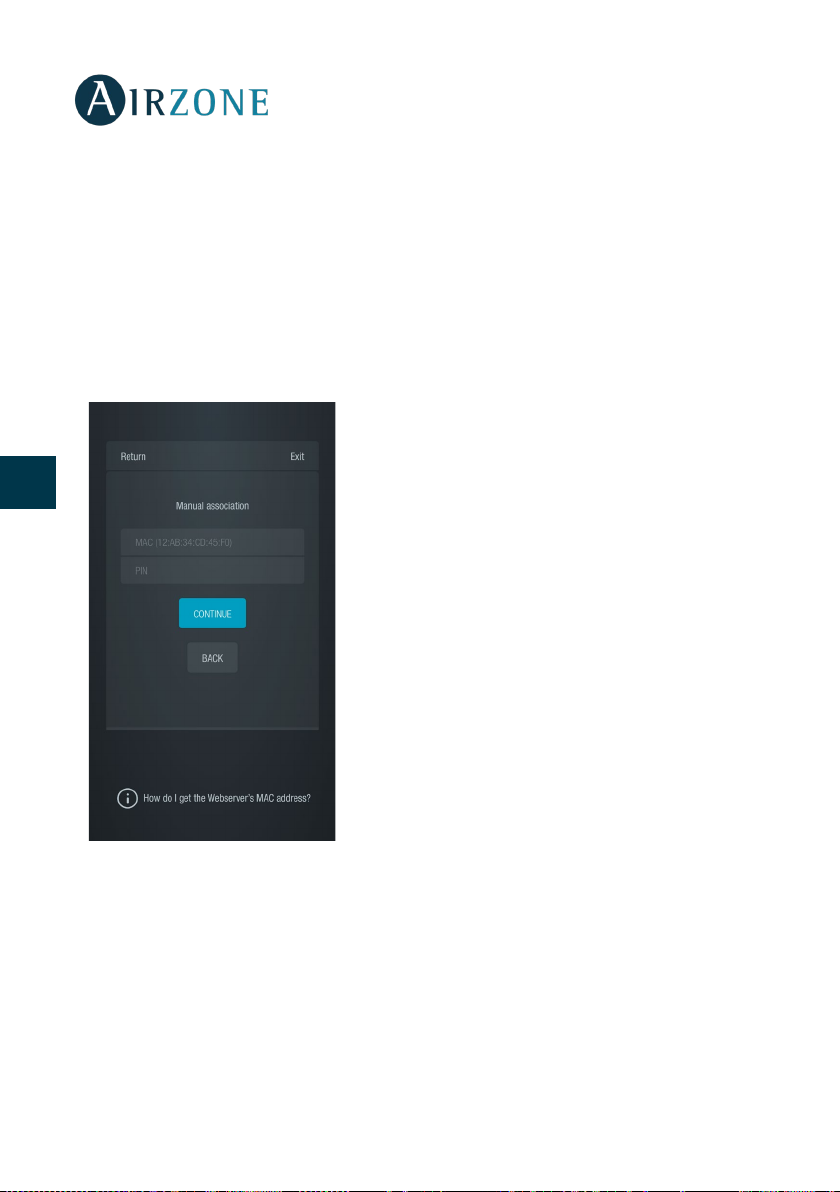

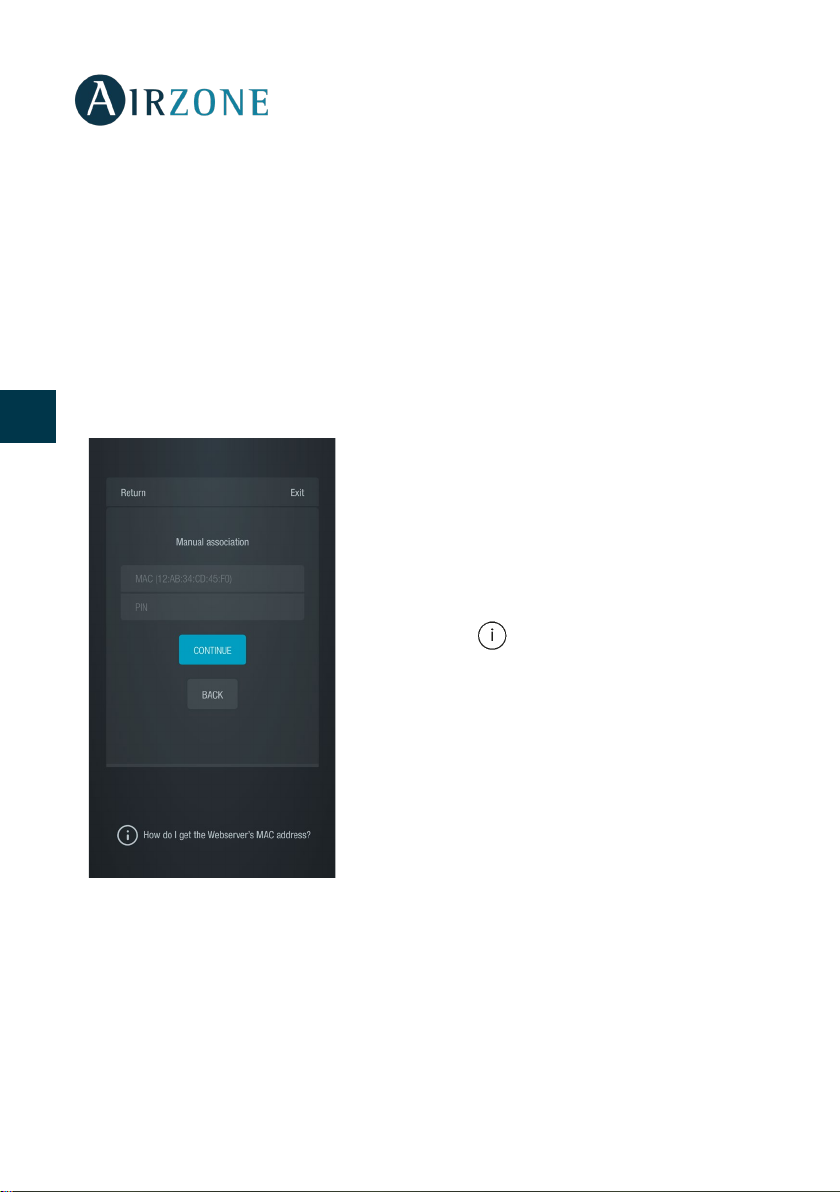

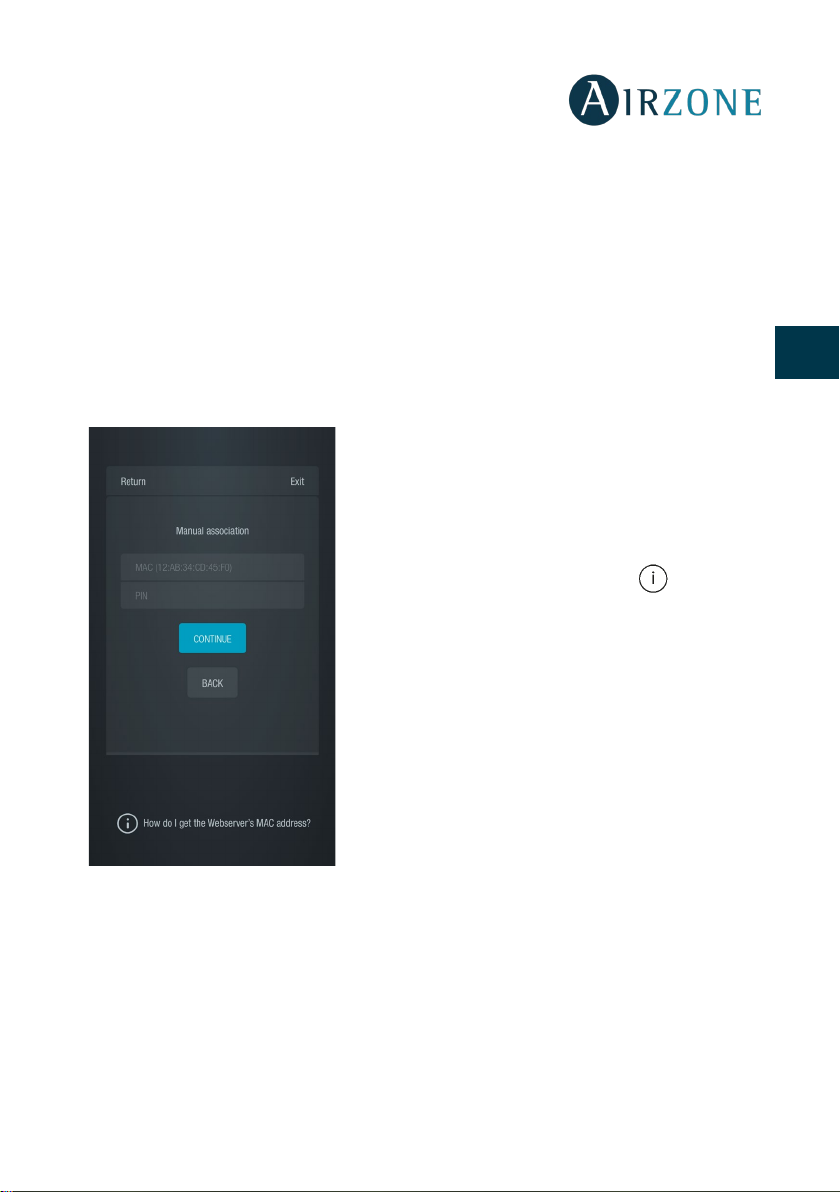

1. Introducir la MAC y el PIN de su dispositivo Webserver en la pantalla que le mostrará la aplicación.
Puede obtener esta información a través de las siguientes vías tal y como se indica en el icono de
ayuda de la app .
• Esta información se encuentra recogida en la contraportada del presente manual de usuario.
• En la pegatina informativa del propio dispositivo Webserver

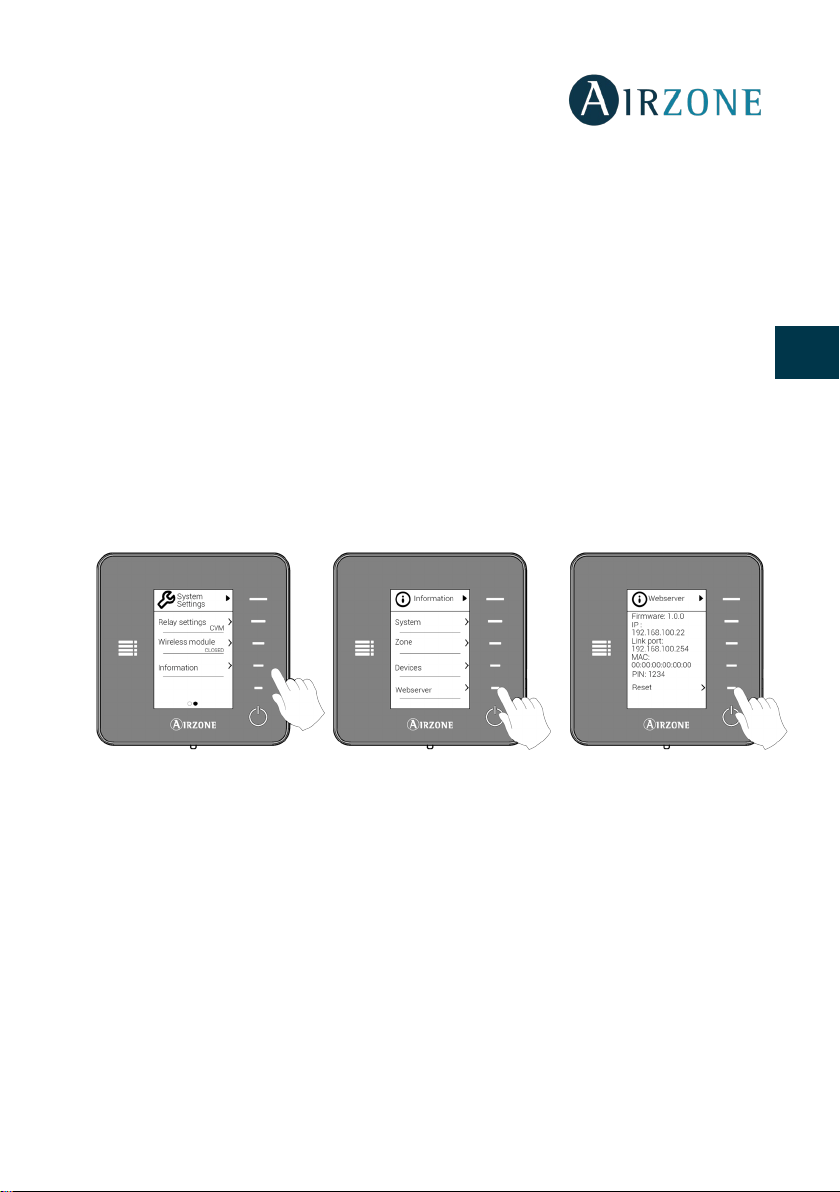

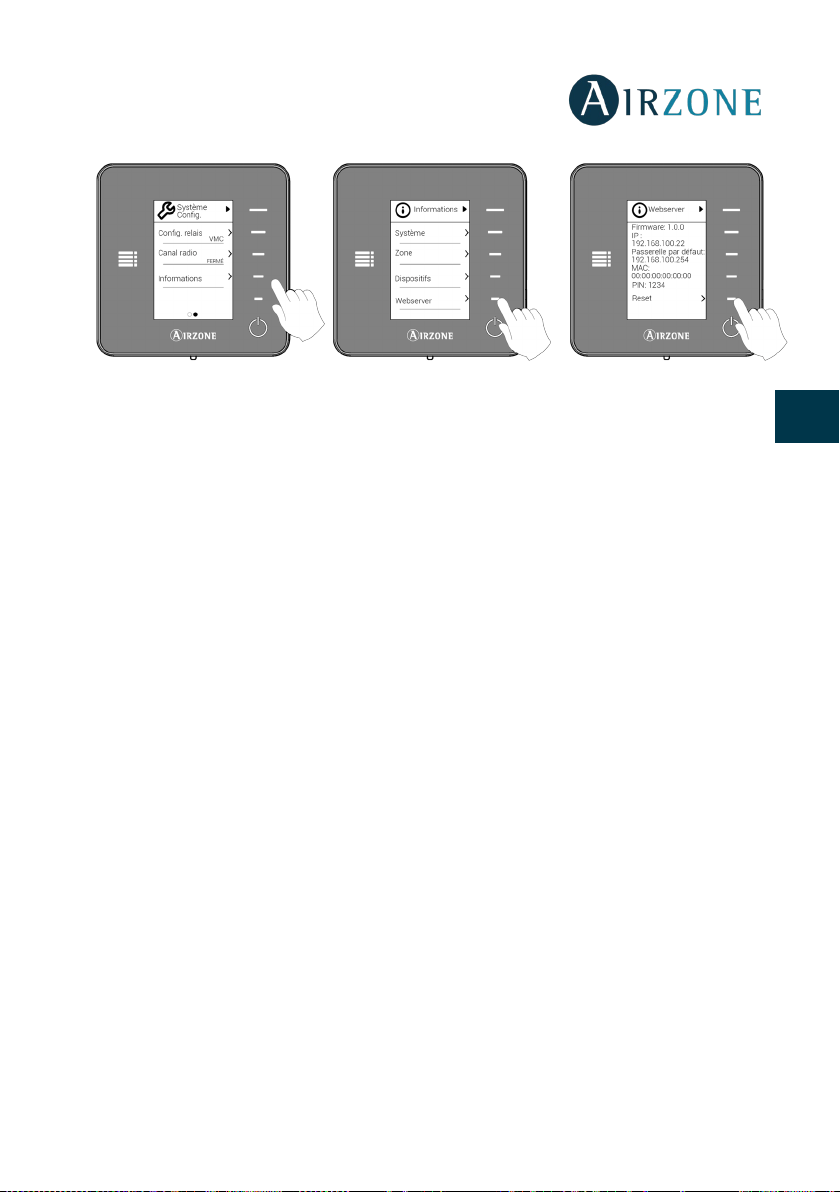

• A través del termostato Blueface maestro del sistema 1 de su instalación. En este caso, acceda al menú de usuario, pulse Información y seleccione Webserver para consultar MAC y PIN de su dispositivo.
• A través del termostato Think maestro del sistema 1 de su instalación. En este caso, acceda al menú de configuración avanzada de sistema, pulse Información y seleccione Webserver para consultar los parámetros MAC y PIN de su dispositivo.
12
2. Conecte su dispositivo Android o iOS a la red WiFi generada por el servidor (AZWSCLOUDxxxx), dependiendo de su dispositivo, es posible que aparezca una notificación solicitando permiso para llevar a cabo la conexión, confirme y continúe el proceso.
3. Seleccione la red WiFi a la que se conectará el Webserver Airzone Cloud WiFi e introduzca la contraseña de la red. Configure los parámetros del Webserver dentro de su red mediante DHCP (modo automático) o de forma manual completando los campos requeridos: IP local y puerta de enlace (IP del router).
El led D12 del servidor empezará a parpadear en color verde si la conexión a internet es correcta.
ES
EN
ES

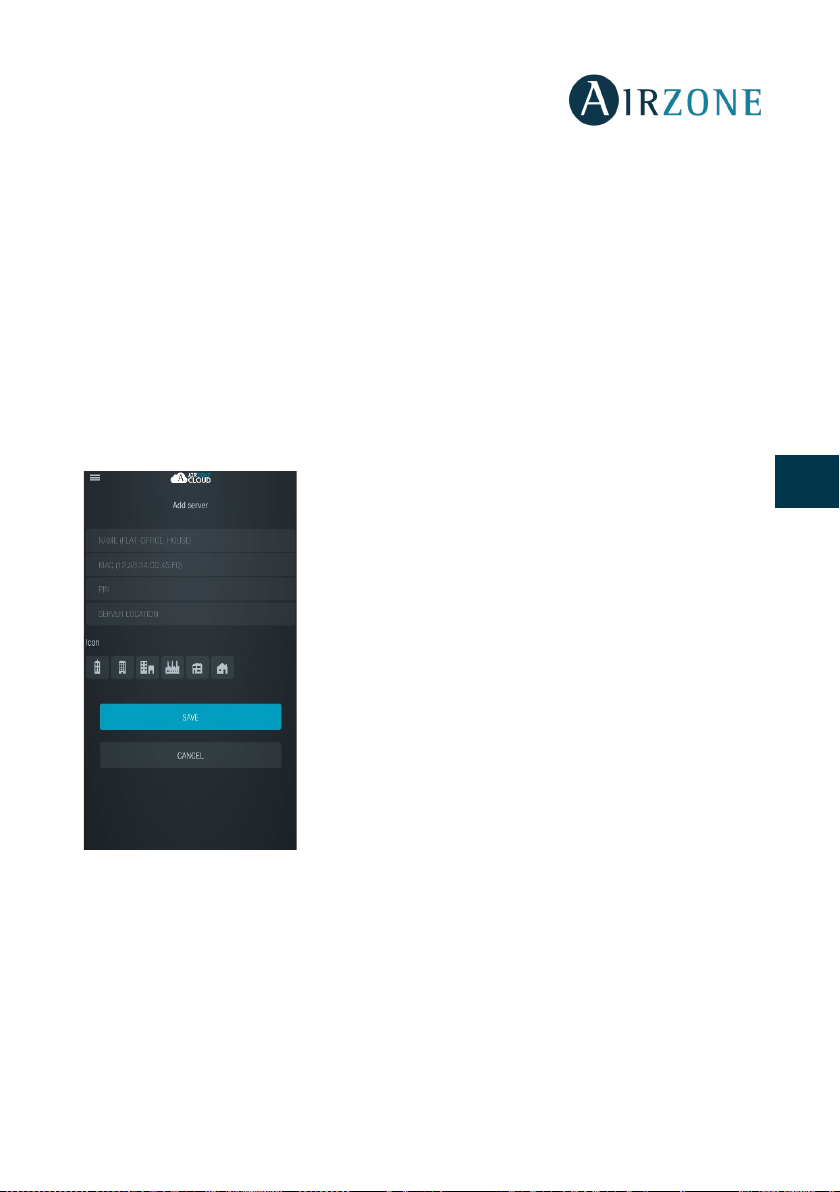

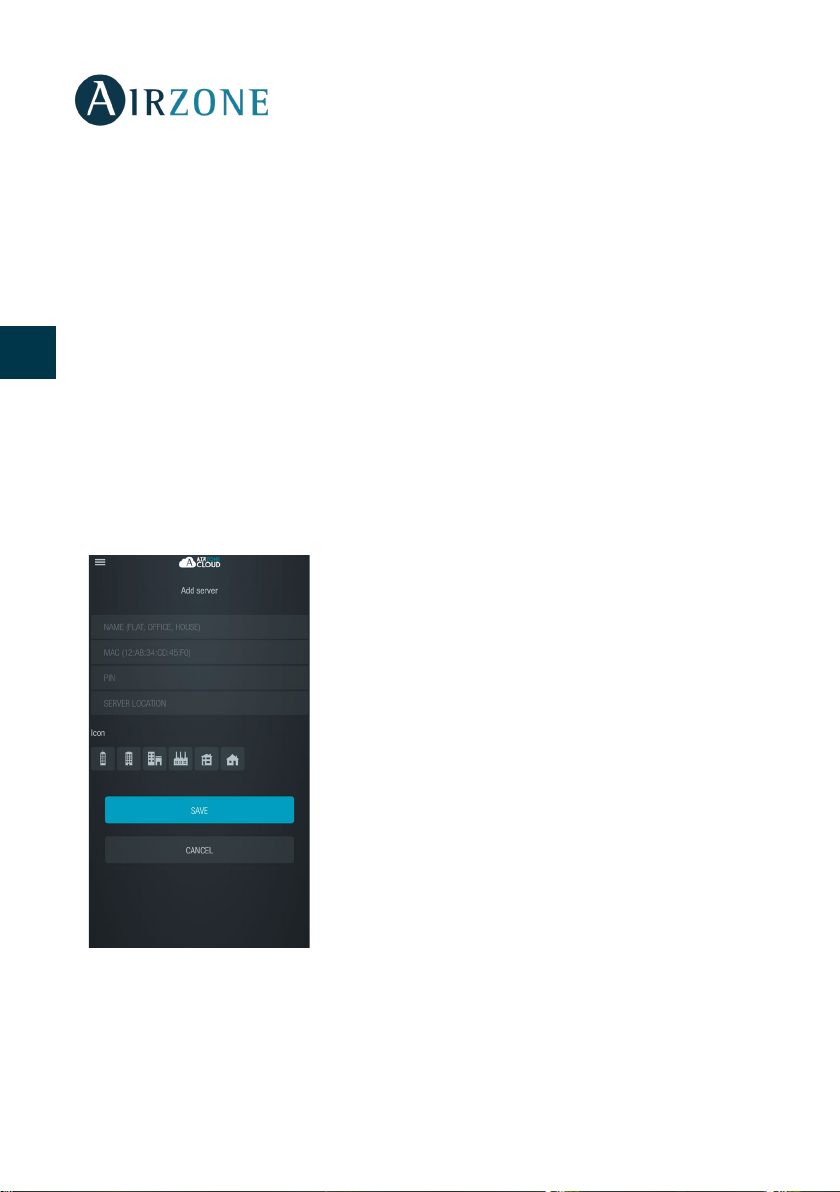

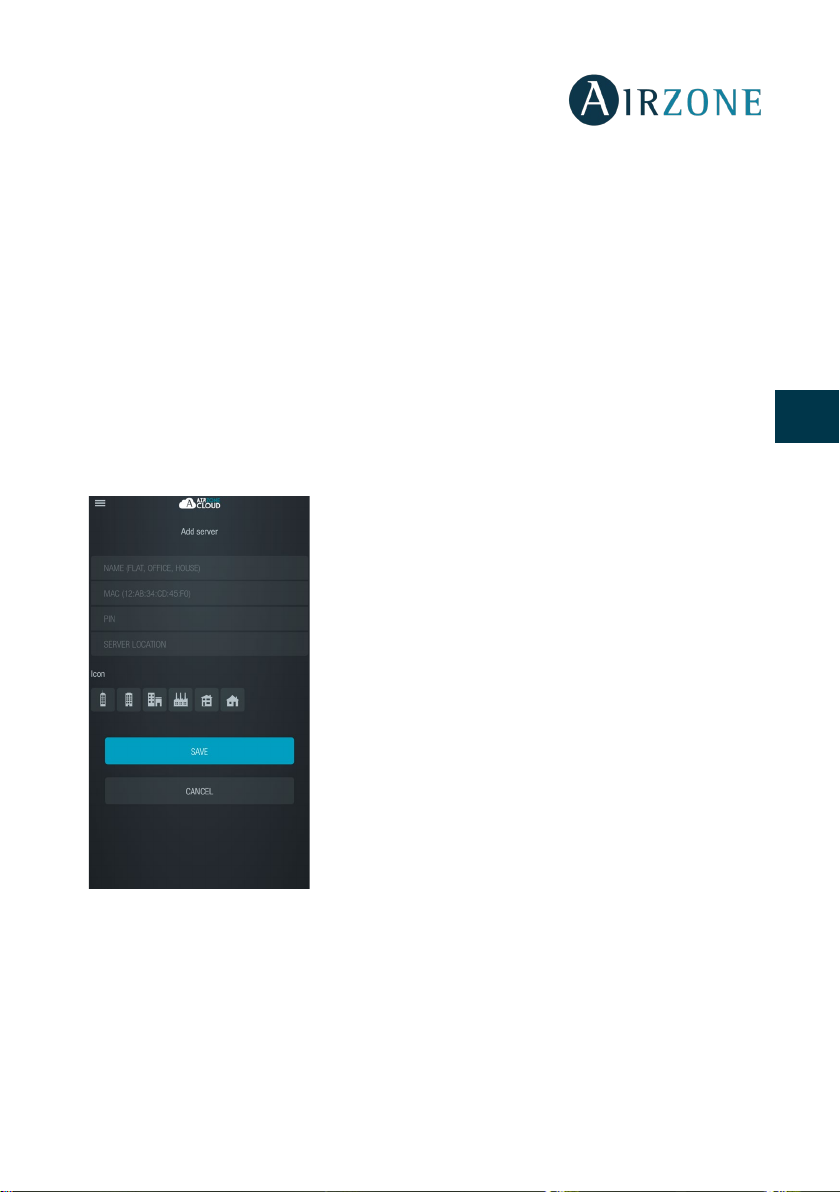

ASOCIACIÓN CON WEBSERVER

Si no tiene ningún webserver asociado, al iniciar sesión aparecerá en la pantalla de bienvenida la opción “Añadir servidor”; si ya tiene servidores asociados, acceda al apartado Servidores desde el menú lateral de opciones y pulse “Añadir servidor”. En este punto, asocie el Webserver Cloud Airzone con su aplicación, para ello rellene los campos siguientes con los mismos valores que se muestran en la contraportada de su manual.
Nombre. Identificador de la instalación en la que se encuentra el Webserver Cloud.
MAC. Código único que identifica a cada Webserver Cloud*.
PIN. Contraseña de acceso del Webserver Cloud*.
*Nota: Ver sección asociación con Webserver en Modo Manual para saber dónde encontrar esta información.
Localidad del servidor. Lugar en el que se encuentra la instalación controlada por el Webserver.
IT
PT
DE
Para finalizar el proceso de asociación, pulse Guardar.
13
Servidores disponibles
Menús de gestión

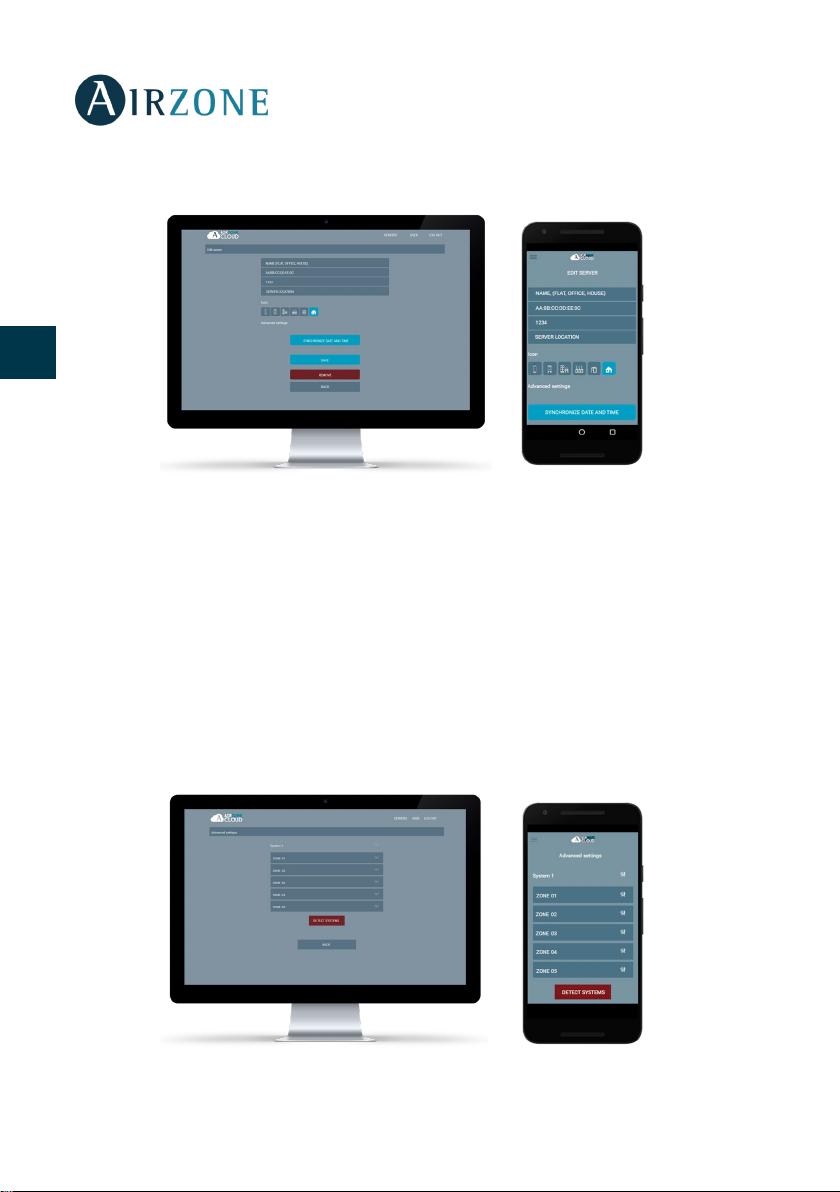

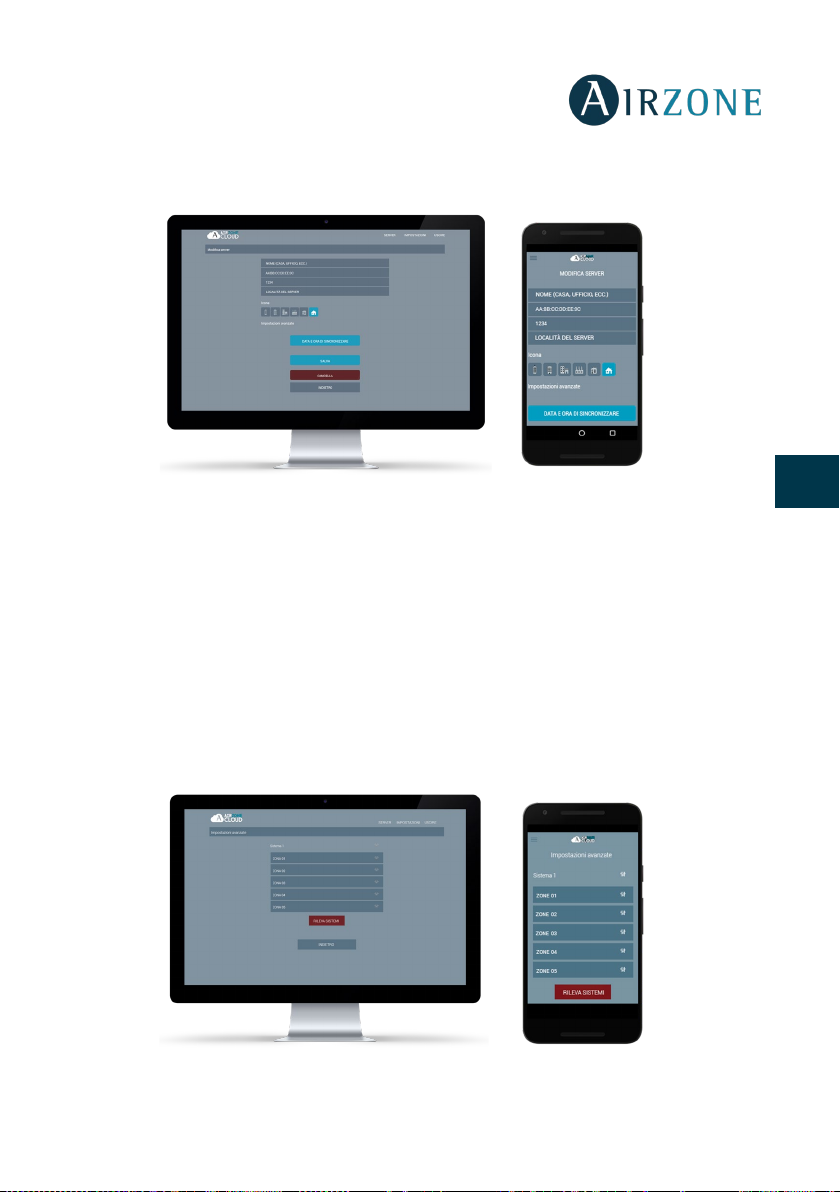

Edición de parámetros servidor
Editar
Usuarios

NAVEGACIÓN Y CONTROL

PANTALLA PRINCIPAL

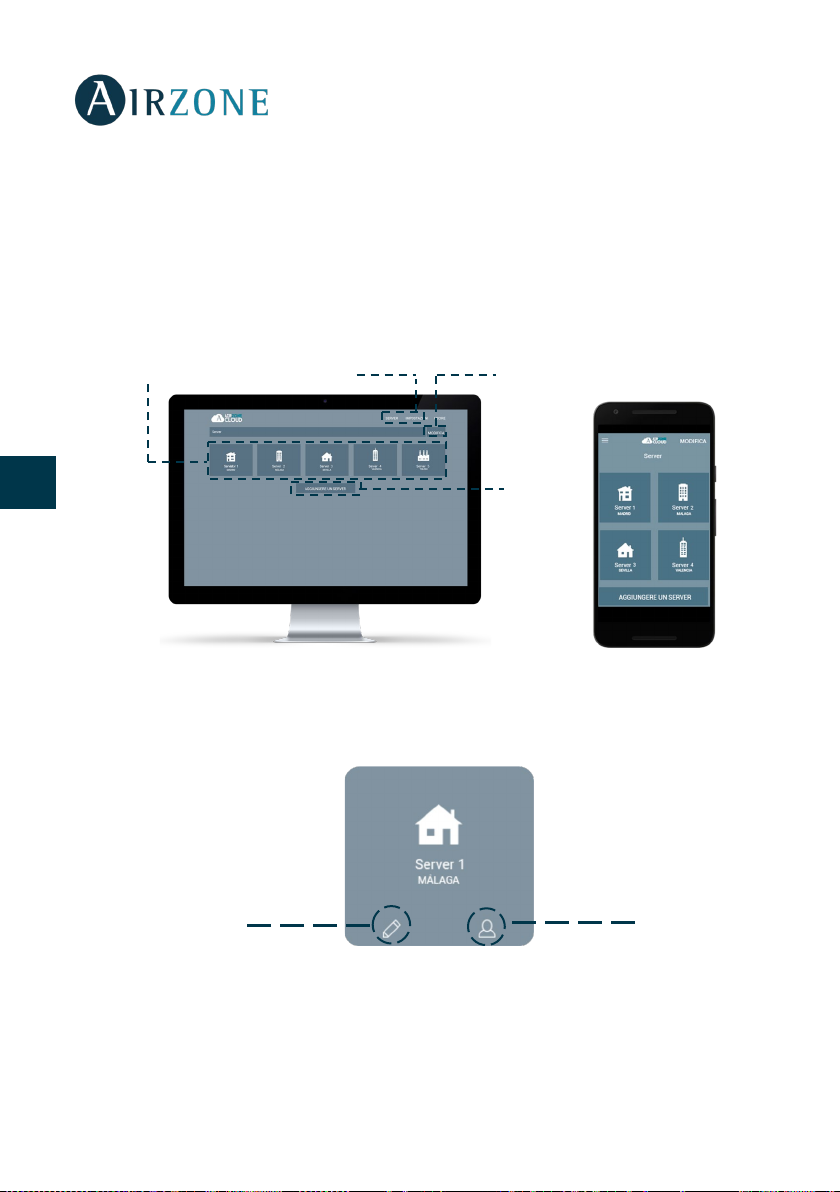

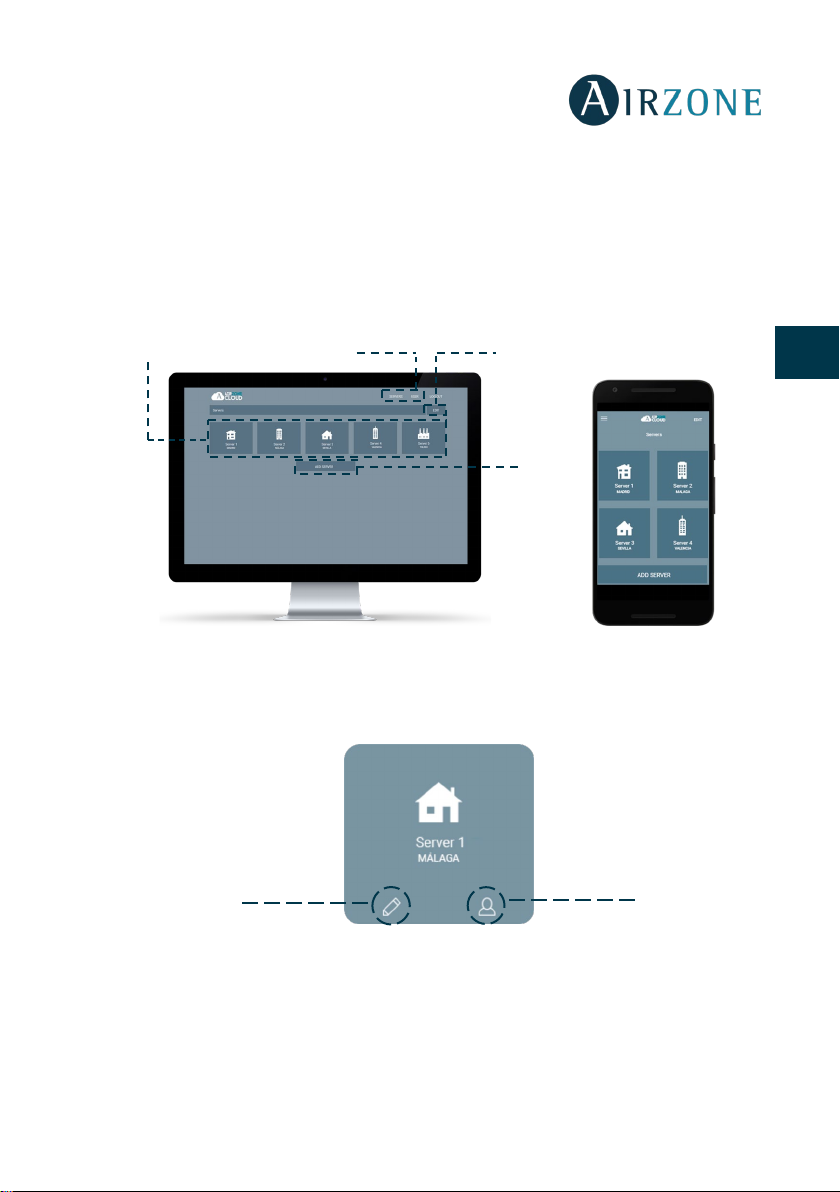

Puede acceder a la pantalla principal de su sistema Airzone a través de su aplicación para dispositivos Android o iOS y desde su navegador web en airzonecloud.com una vez ha iniciado sesión con sus credenciales.
ES
Esta pantalla ofrece acceso a la gestión de los servidores asociados al usuario y al control de la cuenta de usuario, en caso de ser necesario, cierre la sesión de usuario pulsando sobre cerrar sesión".
EN
ES
de servidores
IT
Añadir
PT
DE

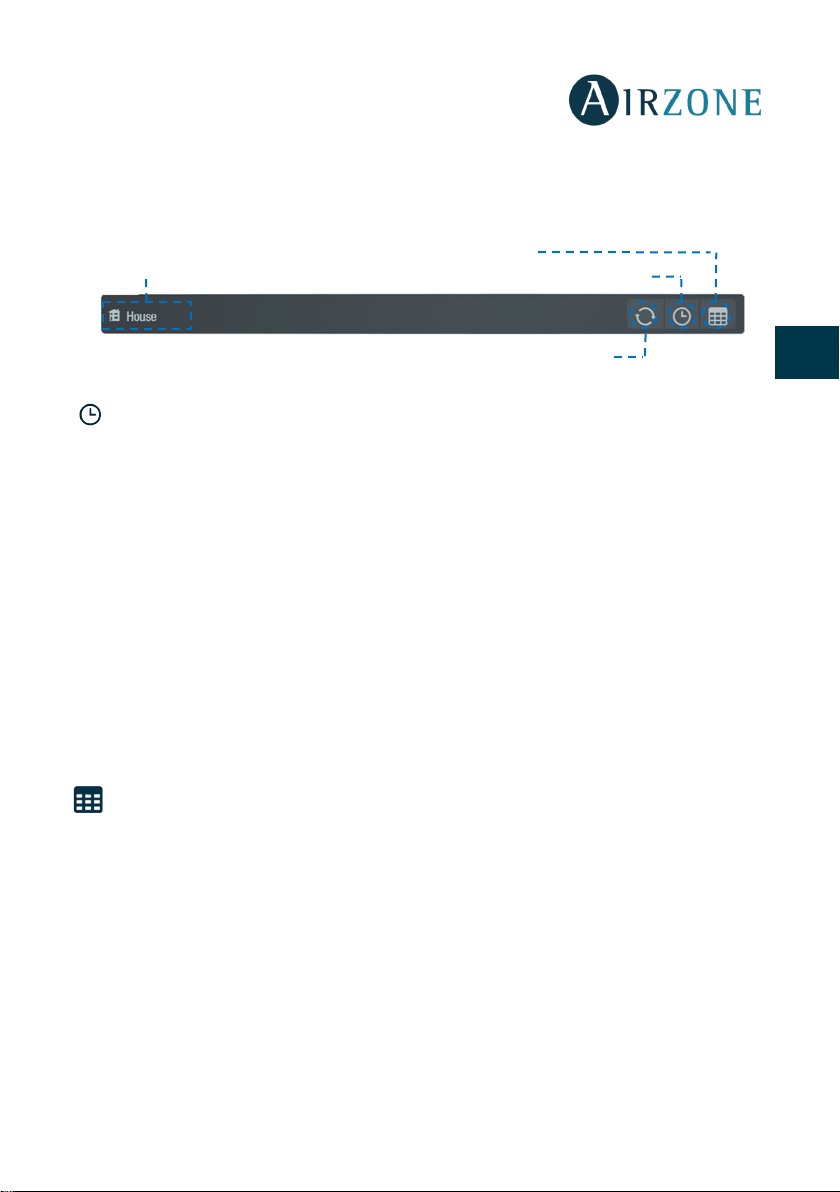

MENÚ SERVIDORES

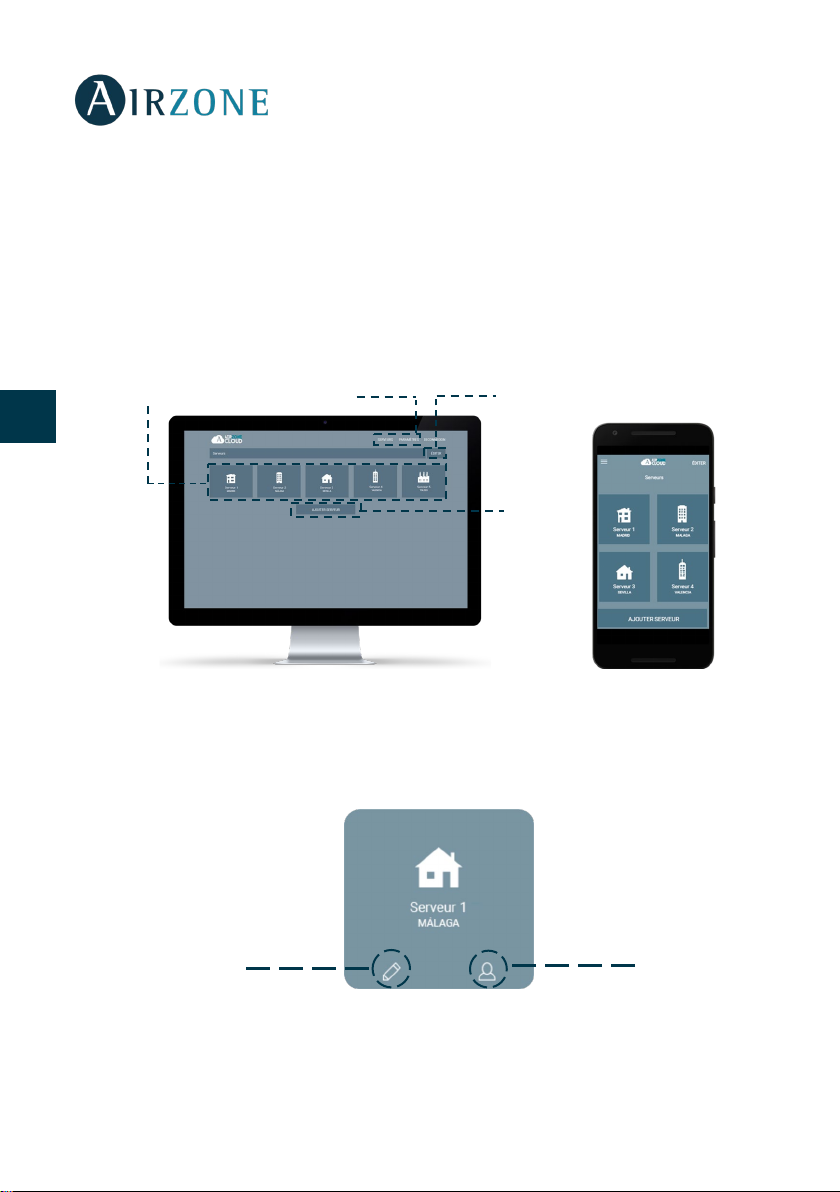

Para acceder a la pantalla de control de un servidor, pulse sobre el icono del servidor. Para acceder a la gestión avanzada del servidor asociado, pulse sobre el botón Editar y seleccione el parámetro deseado.
14
Editar
Muestra y da la posibilidad de gestionar los siguientes parámetros.
ES
EN
ES
Nombre. Identificador del servidor que se encuentra en la instalación. MAC. Código único que identifica a cada servidor. Este parámetro no es editable. PIN. Contraseña de acceso al servidor. Este parámetro no es editable. Localización. Lugar en el que se encuentra la instalación que contiene al servidor. Icono. Permite modificar el icono que identificará al servidor. Sincronizar fecha y hora. Permite sincronizar la fecha y la hora en todos los sistemas. Eliminar. Elimina el servidor quitando la posibilidad de controlar el mismo. Pulse sobre guardar para mantener los cambios realizados o sobre volver para salir del menú sin guardar los cambios.
Configuración
Opción sólo disponible en caso de tener activada la visualización de los ajustes avanzados. Permite gestionar la configuración del servidor de manera global o por zonas.
IT
PT
DE
15
Pulse sobre “Detectar sistemas” para actualizar el servidor. En caso de seleccionar la configuración del sistema, los parámetros disponibles son:
− Nombre. Muestra el nombre que identifica al sistema que engloba a las zonas.
− Dirección del sistema. Muestra el número del sistema en su instalación.
− Protección condensación (disponible solo en instalaciones que dispongan de
ES
EN
ES
IT
PT
DE
zonas con control de radiante frío). Permite seleccionar el nivel de protección frente a condensaciones: Muy alto, Alto, Medio, Bajo y Muy bajo. En caso de necesidad, se puede desactivar esta protección durante 1h.
− Etapas. Permite habilitar y deshabilitar los modos frío y calor y seleccionar la
temperatura máxima para el modo frío (18 - 26 ˚C) y para el modo calor (19 - 30 ˚C).
− Histéresis. Define el diferencial de temperatura entre la temperatura ambiente
y la temperatura de consigna.
− Caudal.
o Q-Adapt. Permite seleccionar el algoritmo de control de caudal que
mejor se adapte a la instalación. Las opciones disponibles son:
Máximo: El sistema trabaja a velocidad máxima,
independientemente del número de zonas.
Potencia: El sistema trabaja a una velocidad mayor que en
Estándar para favorecer el aumento de caudal.
Estándar: El sistema modifica la velocidad en función del
número de zonas.
Silencio: El sistema trabaja a una velocidad menor que en
estándar para favorecer la reducción de ruido.
Mínimo: El sistema trabaja a velocidad mínima,
independientemente del número de zonas.
o Apertura proporcional. Permite habilitar/deshabilitar la
proporcionalidad de las compuertas del sistema.
− Salida. Permite modificar la lógica de funcionamiento del relé VMC/Caldera de
la central del sistema.
− Aire mínimo. Permite habilitar/deshabilitar la entrada de un caudal mínimo de
aire en zonas donde se haya llegado a consigna en las distintas compuertas del sistema.
− Temperatura de protección. Permite seleccionar la temperatura de corte de caldera para su protección.
− Válvula mezcladora de frío. Permite habilitar el modo auto en caso de contar con válvulas mezcladoras de frío en la instalación.
− Sonda. Permite definir las temperaturas de corte del sistema para la protección del equipo en modo calor y frío.
− Información. Este parámetro ofrece información sobre el sistema y los elementos conectados.
16
En caso de seleccionar la configuración de una zona, los parámetros disponibles son:
− Nombre. Muestra el nombre que identifica a la zona individual.
− Dirección de zona. Muestra el número de zona asignado entre las disponibles.
− Salidas asociadas. Muestra las salidas de control asociadas al termostato.
− Maestro. Permite configurar el termostato como Maestro o Zona.
− Modo básico. Permite configurar el termostato en modo Básico o Avanzado.
Los parámetros que se pueden controlar en modo Básico son: On/Off,
temperatura de consigna, caudal/velocidad del ventilador y modo de funcionamiento.
− Offset. Corrección de la temperatura ambiente de las distintas zonas del
sistema tanto en modo frío como en calor, con un factor de corrección comprendido entre - 2,5˚C y 2,5˚C / -5˚F y 5˚F en pasos de 0,5˚C / 1˚F.
− Maestro instalación. Permite imponer el modo de funcionamiento del
sistema 1 al resto de sistemas conectados.
− Etapas. Permite configurar las etapas de frío y calor en la zona. Las opciones a
configurar son:
ES
EN
ES
IT
o Aire. Habilita el calor por aire en la zona seleccionada. o Radiante. Habilita el calor radiante en la zona seleccionada. o Aire+Radiante. Habilita el calor por aire y radiante en la zona y
permite al usuario seleccionar la etapa de calor que desea en dicha zona.
− Entradas. Permite regir el estado de un módulo de zona en función de la detección de presencia o de apertura de una ventana:
o Ventana. Solo actúa sobre el elemento de control del módulo de
zona. En una zona en la que está activado este contacto, si se detecta una apertura de ventana, pasados 60 segundos la zona se apaga, mostrando un aviso de Ventana activa en la aplicación. Si desea activar esta función, defina la lógica del contacto como Normalmente abierto o cerrado.
o Presencia. Solo actúa sobre el elemento de control del módulo de
zona si está asociado a un termostato, en módulos de zona secundarios no funciona. En una zona en la que está activado este contacto, si pasados 5 minutos no se detecta presencia, se activa Temporizador 90, mostrando un aviso de Presencia activa en la aplicación. Si desea activar esta función, defina la lógica del contacto como Normalmente abierto o cerrado.
− Información. Este parámetro ofrece información sobre el sistema y los
elementos conectados.
PT
DE
17
Usuarios
Muestra todos los usuarios que pueden controlar la instalación y el tipo de control que pueden realizar (avanzado o básico).
ES
EN
ES
IT
Para dar acceso al control del servidor a un nuevo usuario pulse sobre "añadir usuario",
PT
introduzca los datos correspondientes y el tipo de control que tiene permitido realizar. Para terminar el proceso, pulse guardar. En caso de querer eliminar a un usuario, pulse sobre dicho usuario y seleccione "eliminar
DE
usuario".

MENÚ USUARIO

Desde esta ventana es posible gestionar las propiedades del usuario en toda la aplicación Airzone Cloud.
18
Datos personales. Permite modificar el nombre, apellido y correo electrónico asociados al usuario. Ajustes avanzados. Activa y desactiva la visualización de los ajustes avanzados de control de la instalación. Idioma. Permite cambiar el idioma en el que se mostrará la aplicación, los idiomas disponibles son: español, inglés, francés, italiano, portugués y alemán. Cambiar contraseña. Tras introducir la contraseña de usuario actual, permite utilizar una nueva contraseña. Darse de baja. Elimina al usuario asociado al servidor.
Una vez realizadas las modificaciones necesarias, pulse guardar para mantener los cambios.

CONTROL DE LA INSTALACIÓN

Para acceder a la pantalla de control de un servidor, pulse sobre el icono del servidor
ES
EN
ES
IT
PT
DE
La aplicación Airzone Cloud permite la gestión de la instalación en distintos niveles.
Control de la instalación. Actualiza la información de todas las zonas y sistemas que componen a la instalación Airzone.
Control del sistema. Permite el control de todas las zonas que pertenecen al sistema al mismo tiempo.
Control de la zona. Permite el control de la zona individual de manera independiente.
19
Actualizar la información del sistema
Programaciones de calendario
Nombre de la instalación
Programaciones semanales

CONTROL DE LA INSTALACIÓN

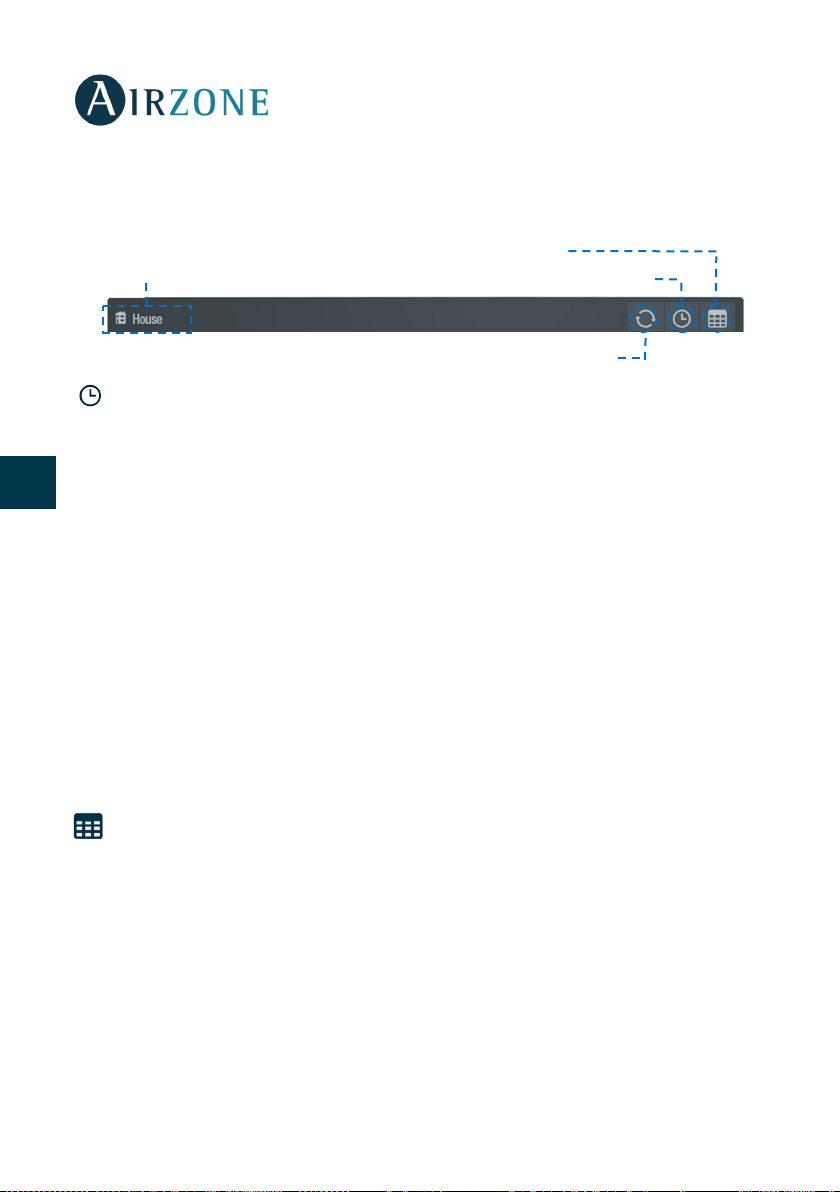

Permite actualizar toda la información de la instalación y gestionar las programaciones.
ES
EN
ES
IT
PT
DE
Programaciones semanales
Se muestra un menú desplegable con las programaciones semanales creadas, para ver las programaciones disponibles pulse en cada día.
Para añadir una nueva programación pulse en Añadir y complete los campos:
- Nombre de la programación.
- Tipo de programación. Selección entre tipo Estado y tipo temperatura.
- Días. Los días en que debe ejecutarse dicha programación.
- Hora de inicio.
- Acción Temperatura/Estado. On y Off en las de tipo Estado y modo y temperatura de consigna en las de tipo temperatura.
- Todas las zonas / sistemas. Seleccione si la programación afecta a todos los sistemas de la instalación, solo a algunos, o bien solo a zonas concretas.
Programaciones de calendario
Se muestra un menú desplegable con las programaciones de calendario creadas.
Para añadir una nueva programación pulse en Añadir y complete los campos:
- Nombre de la programación.
- Tipo de programación. Selección entre tipo Estado y tipo temperatura.
- Inicio / Fin. Seleccione las fechas de inicio y fin de la programación
- Acción Temperatura/Estado. On y Off en las de tipo Estado y modo y temperatura de consigna en las de tipo temperatura.
- Todas las zonas / sistemas. Seleccione si la programación afecta a todos los sistemas de la instalación, solo a algunos, o bien solo a zonas concretas.
20
En caso de disponer de programaciones semanales o de calendario
creadas, recuerde que estas programaciones tienen prioridad frente a las
Programaciones de calendario > programaciones semanales >
Programaciones horarias
Ajustes del sistema
Temperatura de consigna
Encendido y apagado

Modo de funcionamiento

Velocidad del ventilador
Nombre del sistema
Función Eco-Adapt
creadas para cada zona en caso de conflicto. La prioridad establecida para las programaciones horarias es:
programaciones de sistema > programaciones de zona.

CONTROL DEL SISTEMA

Permite el control de todas las zonas que pertenecen al sistema al mismo tiempo.

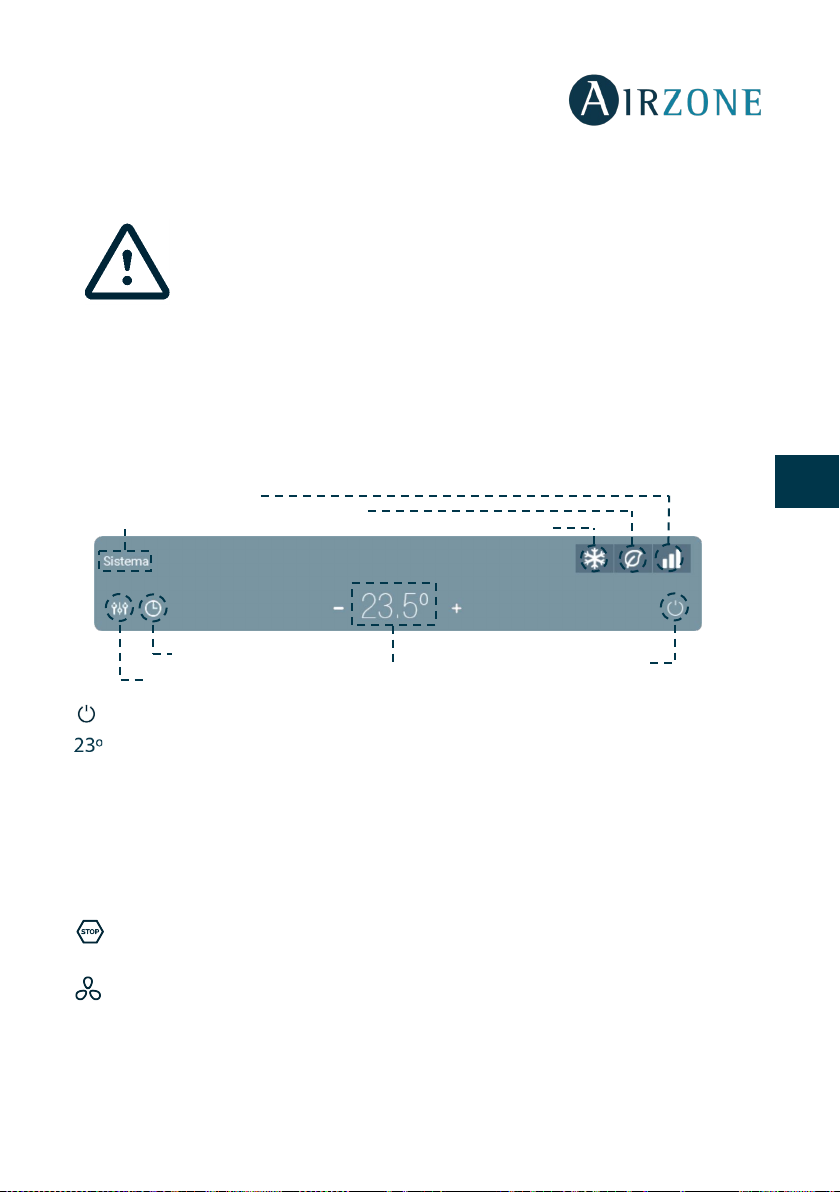

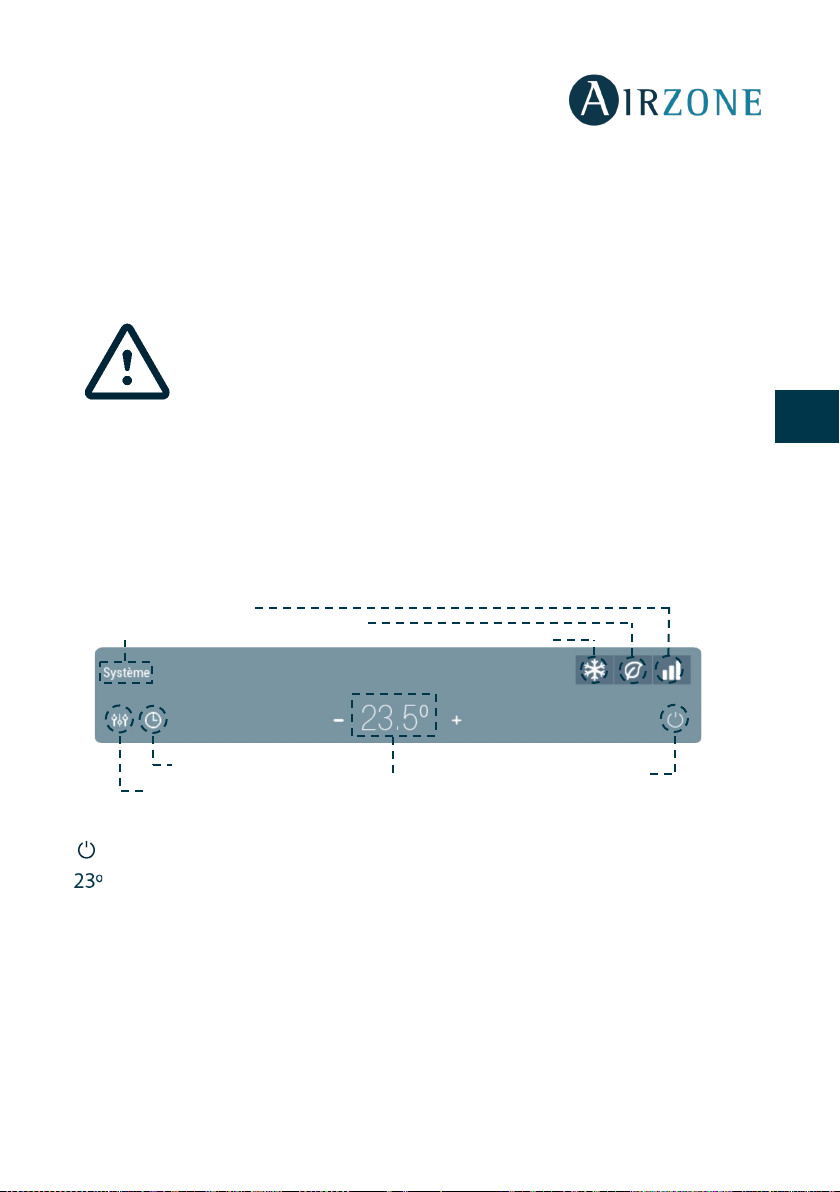

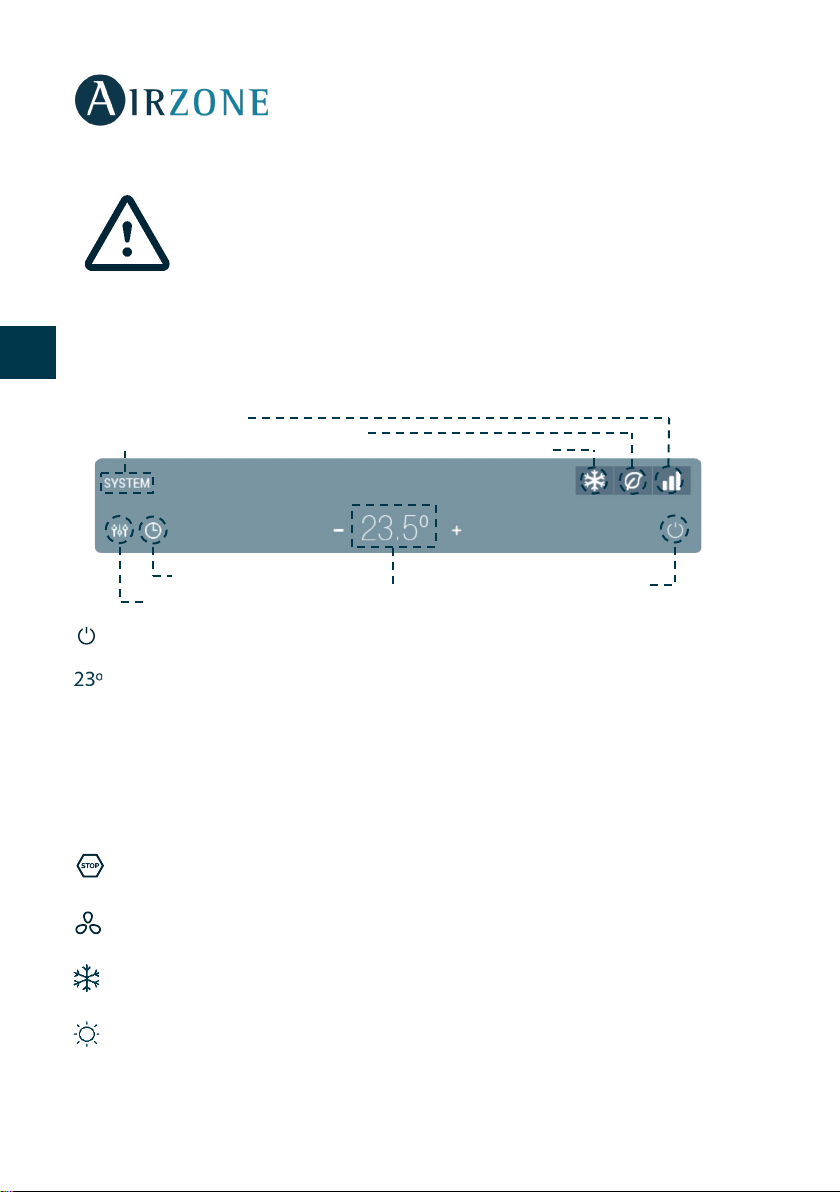

Encendido/Apagado. Pulse para apagar o encender el sistema.
Control de temperatura. Muestra la temperatura de consigna actual. Pulse + o – para
ajustar manualmente la temperatura de consigna en pasos de 0,5º C. El rango de temperatura permitido es de 15º C a 30º C.
Modo de funcionamiento
Para cambiar el modo de funcionamiento desde la pantalla principal, pulse el icono de modo de funcionamiento y seleccione el modo de funcionamiento deseado:
Stop. El sistema de climatización se mantendrá parado. Todos los elementos terminales
(rejillas, compuertas, etc.) permanecerán cerrados.
Ventilación. El sistema trabaja únicamente con el equipo de aire en modo ventilación cuando una zona está generando demanda (T
consigna
< T
ambiente
Frío. La unidad de aire acondicionado empezará un ciclo de enfriamiento cuando una zona esté bajo demanda de frío (T
consigna
< T
ambiente
).
Calor. Permite el ciclo de calentamiento cuando una zona demanda calor (T T
).
ambiente
ES
EN
ES
IT
PT
DE
).
>
consigna
21
Seco. Sólo disponible en equipos de expansión directa. La unidad de aire empezará un
ciclo de enfriamiento priorizando su funcionamiento para reducir la humedad cuando la zona está generando demanda (T
Nota: El modo seco reduce la humedad de la zona iniciando un ciclo de deshumidificación.
ES

Función Eco-Adapt

Marca el nivel de eficiencia energética de su sistema y adapta la temperatura a valores cada vez más eficientes, estableciendo límites en función del grado de ahorro seleccionado:
EN
Off. Los rangos de temperaturas son los permitidos por el sistema.
ES
IT

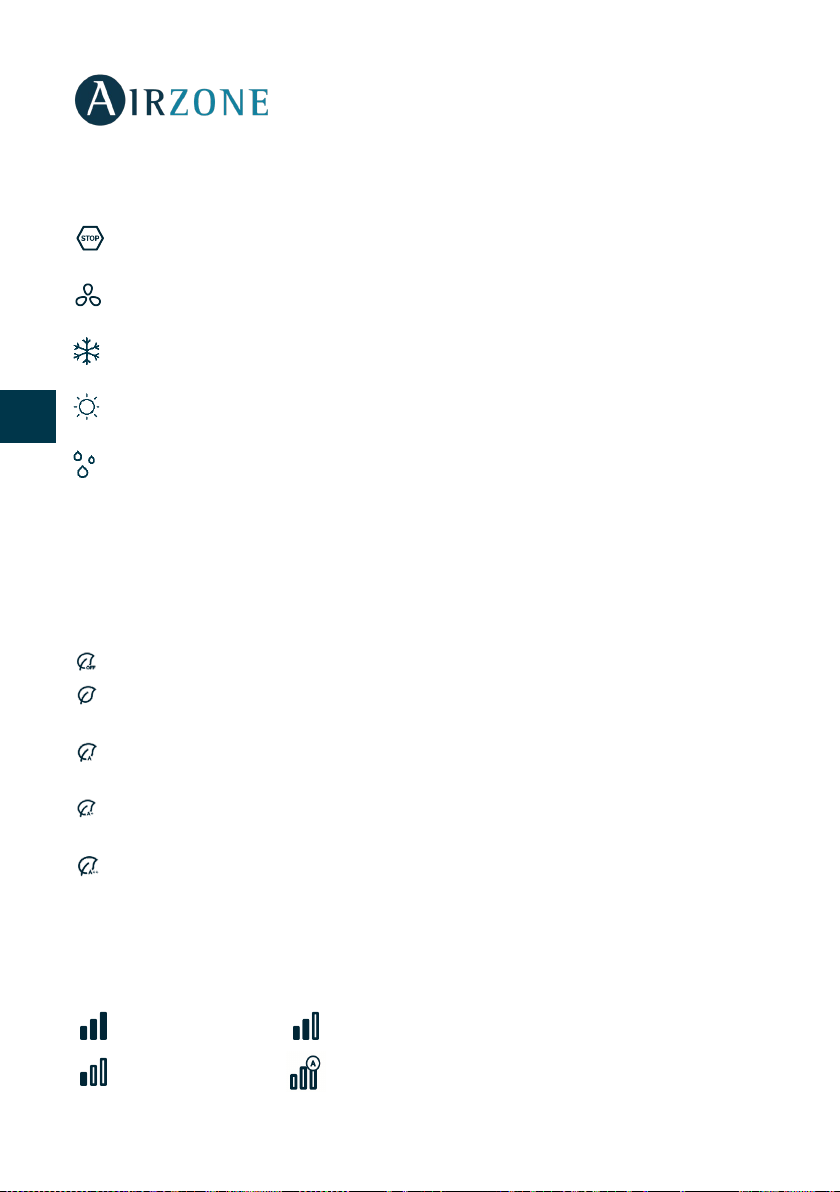

Manual. Establece las temperaturas límites en las zonas en función de la definida en el
termostato maestro.
A. Establece un rango de temperatura de 24º C a 30 º C en frío, entre 15 y 22 º C para calor.
A+. Establece un rango de temperatura de 25-30 º C en frío; entre 15-21,5º C en calor.
consigna
< T
ambiente
).
PT
DE
A++. Establece un rango de temperatura de 26-30 º C en frío; entre 15-21 º C en calor.

Velocidad del ventilador

Define la velocidad de trabajo del ventilador de la unidad imponiendo el caudal en función del número de zonas en demanda.
Velocidad alta Velocidad media
Velocidad baja Velocidad automática
Dependiendo de la instalación, permite elegir la velocidad propia del ventilador de la
unidad de A/A, tomando el valor 1 para la velocidad más baja.

Programaciones horarias

Acceda al menú de programaciones pulsando el icono de programaciones horarias. Tras nombrar la programación, seleccione el tipo de programación horaria que se llevará a cabo, los días de la semana en la que se ejecutará, la hora en la que se iniciará la programación y las zonas en las que se llevará a cabo. Pulse guardar para finalizar el proceso de creación de la programación. Una vez se ha creado la programación, pulse sobre la zona en la que se aplica la misma para modificarla o borrarla. Si hay programaciones activas el icono de programaciones horarias
aparecerá iluminado en azul . Al desactivarlas el icono aparecerá iluminado en gris y las programaciones creadas permanecerán visibles en el listado de programas pero estarán deshabilitadas.
22

Ajustes de sistema

Encendido y apagado
Ajustes de zona
Modo sleep
Temperatura ambiente
Nombre de la zona
funcionamiento
Velocidad del ventilador
Programaciones horarias
Pulse sobre los iconos para acceder a los parámetros.
Nombre del sistema. Permite cambiar el nombre del sistema. Sleep. Eco-temporizador de apagado de la zona. Los valores seleccionables son:
− Off. La temporización está apagada.
− 30. Activa la temporización y a los 30 minutos la zona se apaga.
− 60. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura
y a los 60 minutos de su activación se apaga.
− 90. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura.
A los 60 minutos de su activación, la zona varía otro grado su temperatura. A los 90 minutos de su activación se apaga.
Antihielo. Evita que la temperatura ambiente de la zona descienda por debajo de los 12 º C aunque la zona se encuentre apagada. (Si la zona se encuentra en modo Stop, el modo antihielo no se activará). Etapas. Permite configurar las etapas de frío y calor en la zona. Las opciones a configurar son:
− Aire. Habilita el frío y calor por aire en la zona seleccionada.
− Radiante. Habilita el frío calor radiante en la zona seleccionada.
− Combinado. Habilita las etapas de aire y radiante en la zona y permite al usuario
seleccionar la etapa de calor que desea en dicha zona.

CONTROL DE LA ZONA

Permite el control de los parámetros de la zona.
ES
EN
ES
IT
PT
DE
Modo de
Temperatura de consigna
23

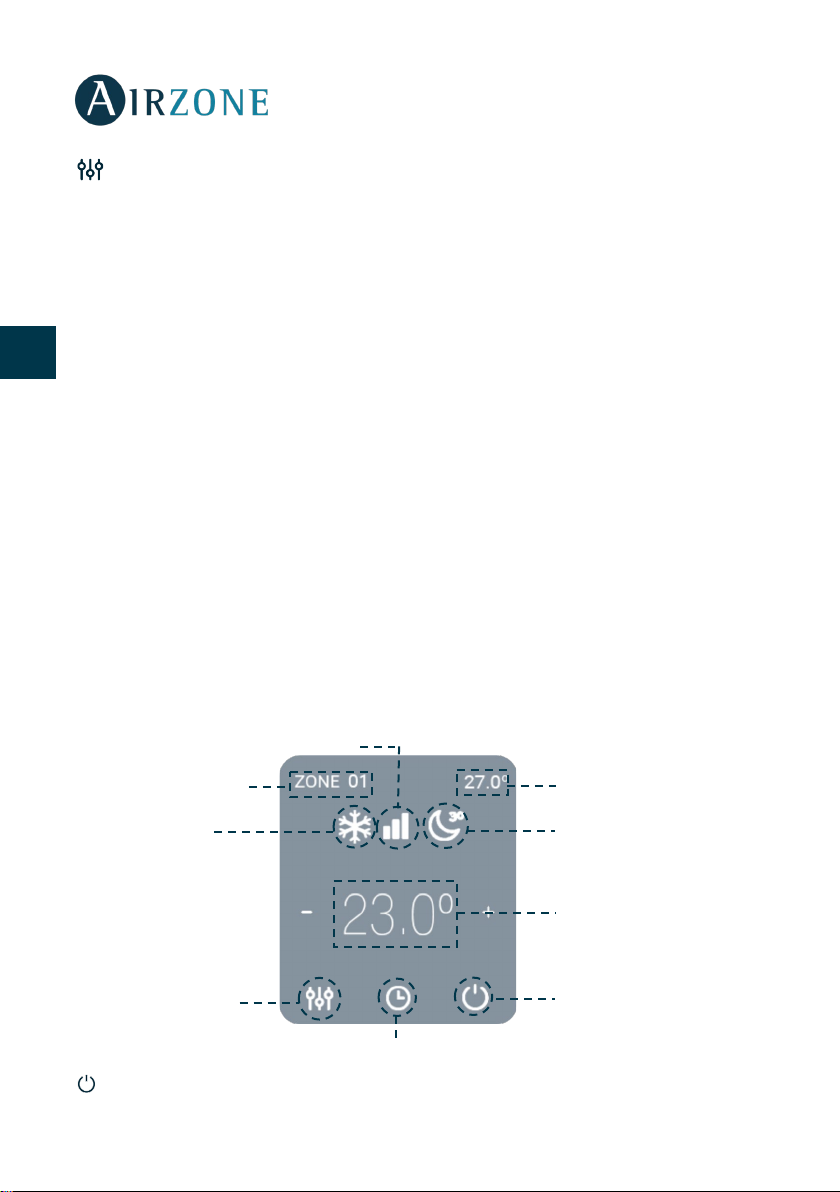

Encendido/Apagado. Pulse para apagar o encender la zona.

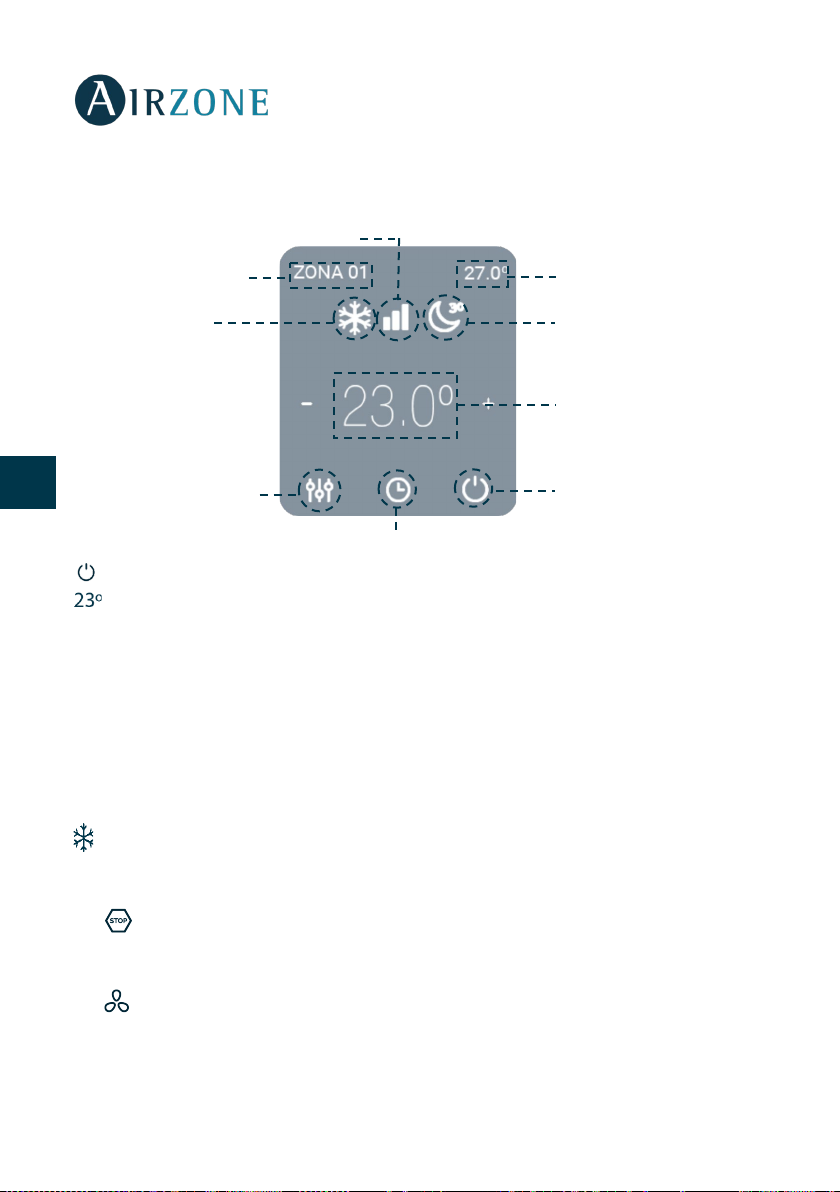

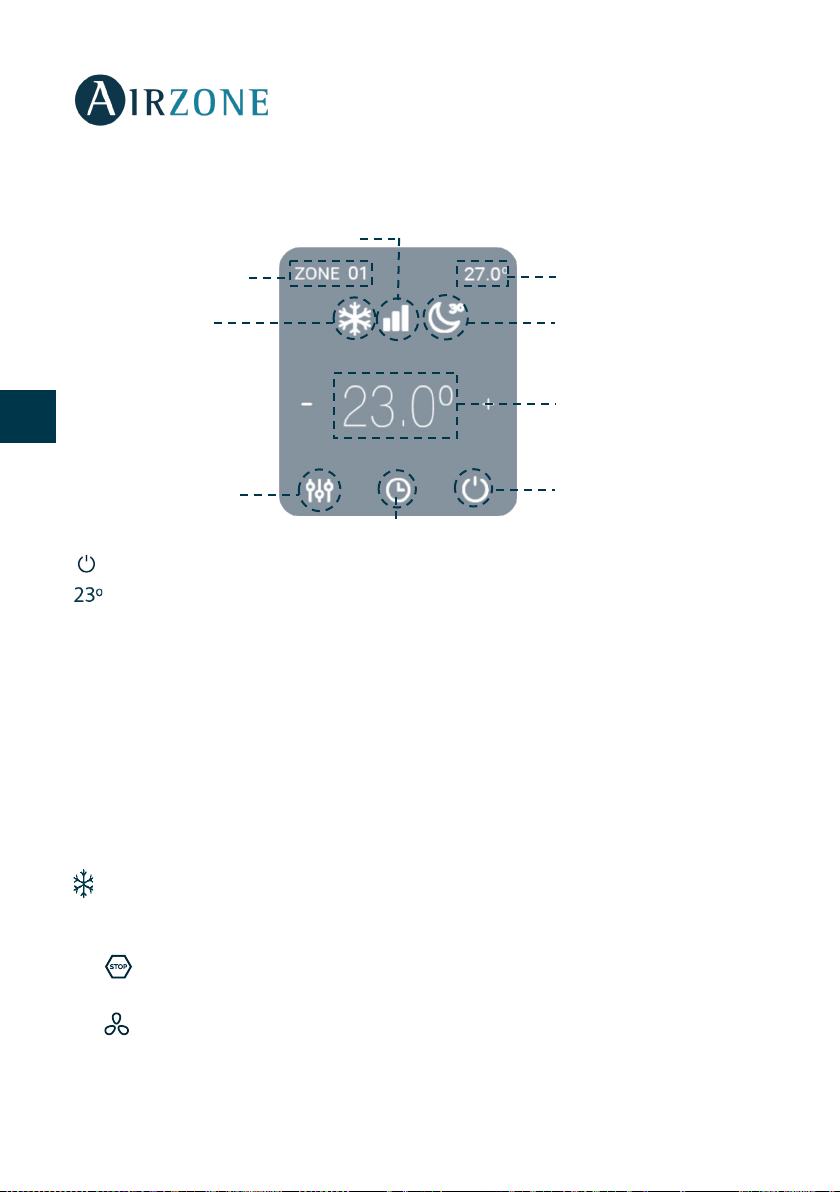

Control de temperatura. Ajuste la temperatura de consigna siguiendo las instrucciones:
En modo auto es posible cambiar entre consigna de frío o de calor. Pulse + o – para ajustar manualmente la temperatura en pasos de 0,5º C. El rango de temperatura permitido es:
ES
EN
• Modo calor: 15º C– 29º C.
• Modo frío: 18º C– 30º C.
En modo auto, hay una diferencia mínima permitida entre las consignas de frío y de calor. El sistema evita establecer una temperatura dentro del rango de protección.
ES
Modo de funcionamiento. Para cambiar el modo de funcionamiento desde la pantalla
principal, pulse el icono de modo de funcionamiento y seleccione el modo de funcionamiento deseado:
IT
Stop. El sistema de climatización se mantendrá parado. Todos los elementos
terminales (rejillas, compuertas, etc.) permanecerán cerrados.
Ventilación. El sistema trabaja únicamente con el equipo de aire en modo ventilación
PT
cuando una zona está generando demanda (T
Frío. La unidad de aire acondicionado empezará un ciclo de enfriamiento cuando una
DE
zona esté bajo demanda de frío (T
Calor. Permite el ciclo de calentamiento cuando una zona demanda calor (T
T
).
ambiente
Seco. Sólo disponible en equipos de expansión directa. La unidad de aire empezará un
ciclo de enfriamiento priorizando su funcionamiento para reducir la humedad cuando la zona está generando demanda (T
Nota: El modo seco reduce la humedad de la zona iniciando un ciclo de deshumidificación.
Velocidad del ventilador. Define la velocidad de trabajo del ventilador de la unidad,
imponiendo el caudal en función del número de zonas en demanda.
Velocidad alta Velocidad media
Velocidad baja Velocidad automática
Dependiendo de la instalación, permite elegir la velocidad propia del ventilador de la
unidad de A/A, tomando el valor 1 para la velocidad más baja.
consigna
consigna
< T
ambiente
< T
consigna
ambiente
< T
ambiente
).
).
>
consigna
).
24

Programaciones horarias

Pulse sobre el icono para acceder a las programaciones asociadas a la zona. Para crear una nueva programación pulse sobre “Añadir programación”. Tras nombrar la programación, seleccione el tipo de programación horaria que se llevará a cabo, los días de la semana en la que se ejecutará, la hora en la que se iniciará la programación y las zonas en las que se llevará a cabo. Pulse guardar para finalizar el proceso de creación de la programación. Una vez se ha creado la programación, pulse sobre la misma para modificarla o borrarla.

Ajustes de zona

ES
EN
Pulse sobre los iconos para acceder a los parámetros.
Nombre. Permite cambiar el nombre de la zona. Sleep. Eco-temporizador de apagado de la zona. Los valores seleccionables son:
− Off. La temporización está apagada.
− 30. Activa la temporización y a los 30 minutos la zona se apaga.
− 60. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura
y a los 60 minutos de su activación se apaga.
− 90. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura.
A los 60 minutos de su activación, la zona varía otro grado su temperatura. A los 90 minutos de su activación se apaga.
Antihielo. Evita que la temperatura ambiente de la zona descienda por debajo de los 12 º C aunque la zona se encuentre apagada. (Si la zona se encuentra en modo Stop, el modo antihielo no se activará).
Etapas. Permite configurar las etapas de frío y calor en la zona. Las opciones a configurar son:
− Aire. Habilita el frío y calor por aire en la zona seleccionada.
− Radiante. Habilita el frío calor radiante en la zona seleccionada.
− Combinado. Habilita las etapas de aire y radiante en la zona y permite al usuario
seleccionar la etapa de calor que desea en dicha zona.
Dirección del aire. Permite definir el tipo de inclinación de las lamas de los equipos para frío y calor.

INFORMACIÓN METEOROLÓGICA

ES
IT
PT
DE
La aplicación Airzone Cloud proporciona información meteorológica del lugar establecido en la instalación. Para acceder a la información meteorológica desde su smartphone, pulse sobre la ubicación en la esquina superior derecha. La información meteorológica se encuentra visible en la parte derecha de su pantalla si accede desde navegador o tablet.
25

AVISOS Y ERRORES

En caso de que en su instalación se detecte una alerta de ventana, presencia o antihielo, ésta podrá ser visualizada a través de la aplicación Airzone Cloud, mostrando un aviso indicando el tipo de alerta sobre la zona en la que se produce. Volverán a su estado normal en el momento en el que se solventen.
ES

CAMBIO DE ROUTER (ANEXO)

EN
En caso de producirse un cambio de router en una instalación, será necesario asociar el Webserver al nuevo router para su correcto funcionamiento desde su termostato Blueface.
ES
Desde termostato Blueface. Acceda al parámetro de información en el menú de usuario.
Pulse sobre Webserver, realice una nueva búsqueda y continúe con la asociación (Ver sección Conexión WiFi mediante Blueface).
IT
Desde termostato Think. Resetee el Webserver Airzone Cloud. Acceda al menú de
configuración avanzada pulsando sobre Airzone de forma prolongada dos veces. Seleccione:
PT
Información > Webserver > Reset. Asocie de nuevo desde la Airzone Cloud App (Ver sección Conexión WiFi mediante Airzone Cloud App).
DE
26
TABLE OF CONTENTS
Precautions ...................................................................................................................................... 29
Environmental policy .................................................................................................................. 29
System Control .............................................................................................................................. 30
Server Management .................................................................................................................... 30
User Management ........................................................................................................................ 30
Installation ....................................................................................................................................... 31
Ethernet Connection ................................................................................................................... 32
WiFi Connection ............................................................................................................................ 33
Using the Blueface Thermostat ......................................................................................... 33
Using Airzone Cloud App .................................................................................................... 34
Association with webserver in Manual mode ............................................................. 37
Webserver Association ............................................................................................................... 38
Main screen ..................................................................................................................................... 39
Servers Menu .................................................................................................................................. 39
Edit ................................................................................................................................................ 40
Configuration ........................................................................................................................... 40
Users............................................................................................................................................. 43
User Menu ........................................................................................................................................ 43
Installation control ....................................................................................................................... 45
Air conditioning control of the system ................................................................................ 46
Operation Mode ...................................................................................................................... 46
Eco-Adapt saving function .................................................................................................. 47
Fan Speed .................................................................................................................................. 47
ES
EN
ES
IT
PT
DE
27
Time Schedules ........................................................................................................................ 47
System Settings ....................................................................................................................... 48
Air conditioning control of the zone ..................................................................................... 48
Time schedules ........................................................................................................................ 50
ES
EN
ES
IT
PT
DE
Zone settings ............................................................................................................................ 50
Weather Information ................................................................................................................... 50
Warnings and errors .................................................................................................................... 51
Change of router (Annex) .......................................................................................................... 51
28

PRECAUTIONS AND ENVIRONMENTAL POLICIY

Do not dispose of this equipment in the household waste. Electrical
collected separately from other urban waste. For correct

PRECAUTIONS

For your security, and to protect the devices, follow these instructions:
• Do not manipulate the system with wet or damp hands.
• Disconnect the power supply before making any connections.
• Take care not to cause a short circuit in any of the system connections.

ENVIRONMENTAL POLICY

and electronic equipment contain substances that may damage the environment if they are not handled appropriately. The symbol of a crossed-out waste bin indicates that electrical equipment should be
environmental management, it must be taken to the collection centres provided for this purpose, at the end of its useful life.
The equipment components may be recycled. Act in accordance with current regulations on environmental protection.
If you replace it with other equipment, you must return it to the distributor or take it to a specialized collection centre.
Those breaking the law or by-laws will be subject to such fines and measures as are laid down in environmental protection legislation.
ES
EN
ES
IT
PT
DE
29

INTRODUCTION

The Airzone Cloud Webserver remotely controls the Airzone system through the Airzone Cloud app available for Android and iOS devices and for web browsers.

SYSTEM CONTROL

ES
• Air conditioning control.
EN
ES
IT
• Calendar, weekly and time schedules.
• Weather information.
• Settings menu.
• Technical alarms.

SERVER MANAGEMENT

• Server editor.
PT
• System configuration.
DE
• Zone configuration.
• Management of users associated to the server.

USER MANAGEMENT

• Personal data editor.
• Advanced settings.
• Languages selector.
• Change of password and account deletion.
30

INSTALLATION AND ASSOCIATION

Use your Airzone system with an Android/iOS device through the Airzone Cloud app or through your
d it, search “Airzone Cloud” from your

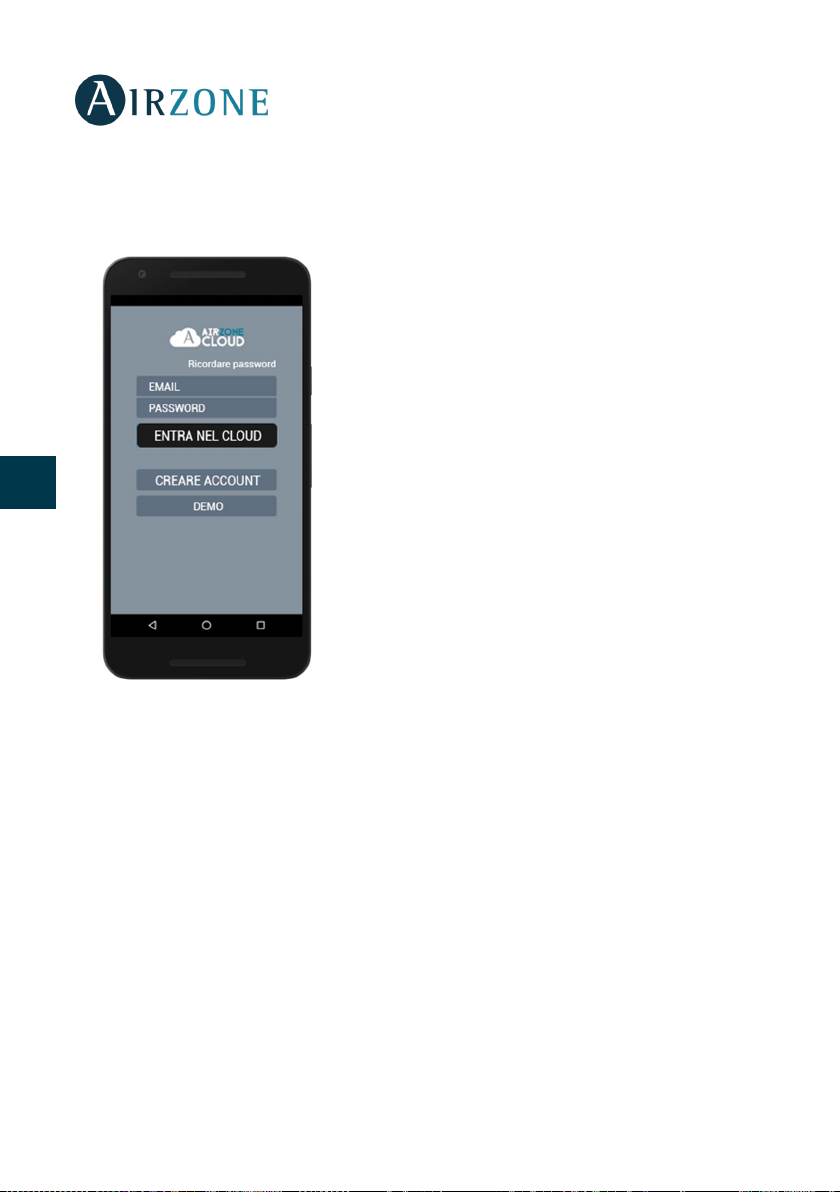

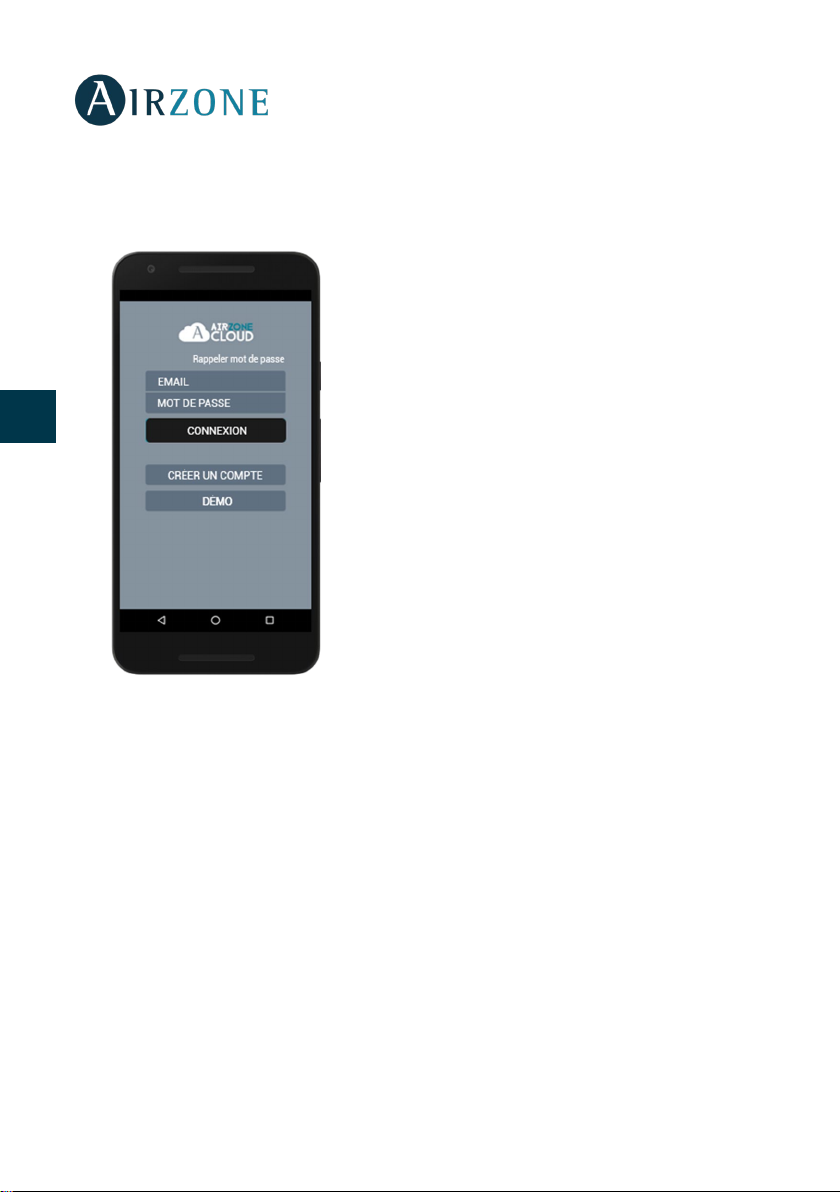

If you are not yet registered, press on “Create

INSTALLATION

browser on airzonecloud.com. The Airzone Cloud app is available in Google Play and Apple App Store, to downloa device’s store.
Once the app has been installed, it is necessary to associate it with the Airzone system’s webserver (see section Webserver Association).
If you are already an Airzone Cloud member, login with your credentials
account”, complete the formulary and press start. A confirmation mail will be sent to your email address to validate your identity (if you don’t receive any email, please check the spam folder).
ES
EN
ES
IT
PT
DE
31

WEBSERVER CLOUD CONNECTION TO ROUTER

ETHERNET CONNECTION

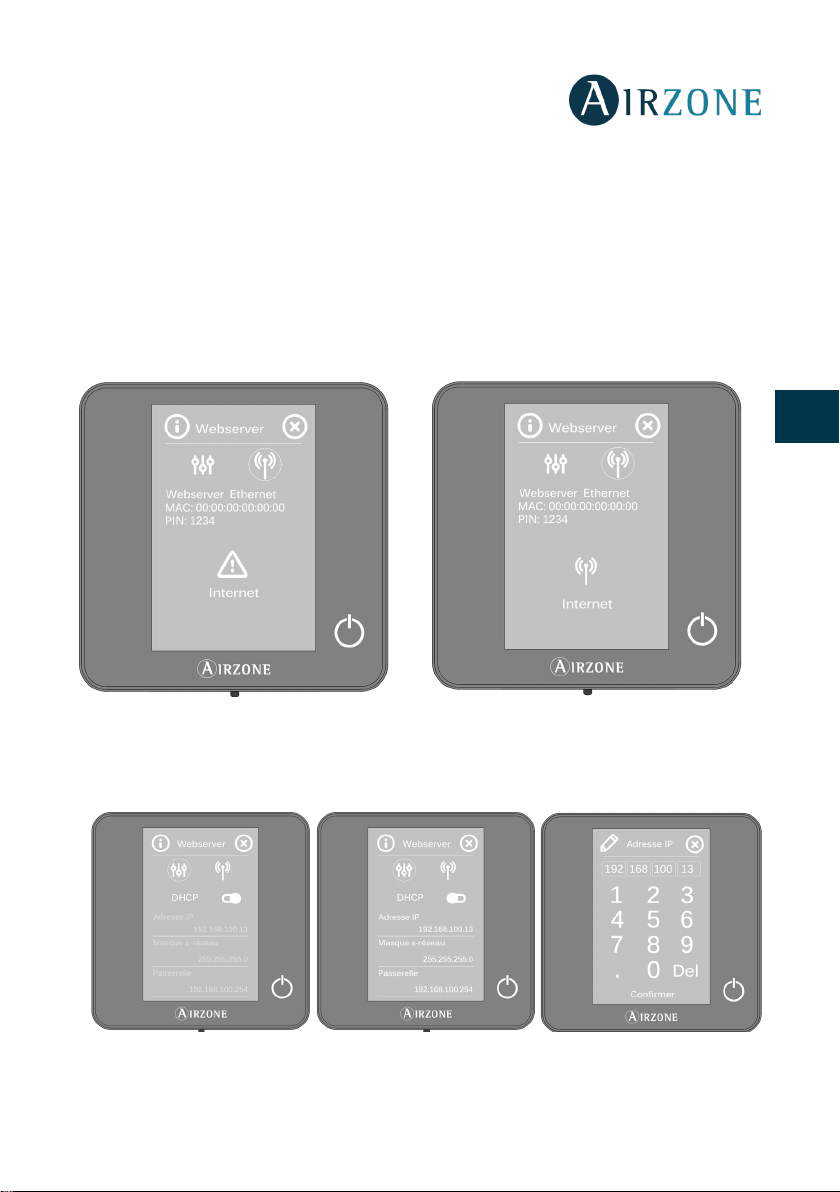

The Airzone Webserver Cloud Ethernet is configured by default in automatic mode or DHCP connection. Connect the Airzone Webserver Cloud to the router to make it operative. The D10
ES
LED of the server will start to blink in green color if the internet connection is correct. The warning icon of the Blueface thermostat screen will disappear verifying that the connection is correct.
EN
ES
IT
PT
DE
To associate it manually, press on Settings, select manual mode and change the required parameters: IP Address, subnet mask.
32

WIFI CONNECTION

Using the Blueface Thermostat

The Airzone Webserver Cloud WiFi enables the connection to the installation router through the Blueface thermostat. To do so, access the webserver information parameter within the user menu.

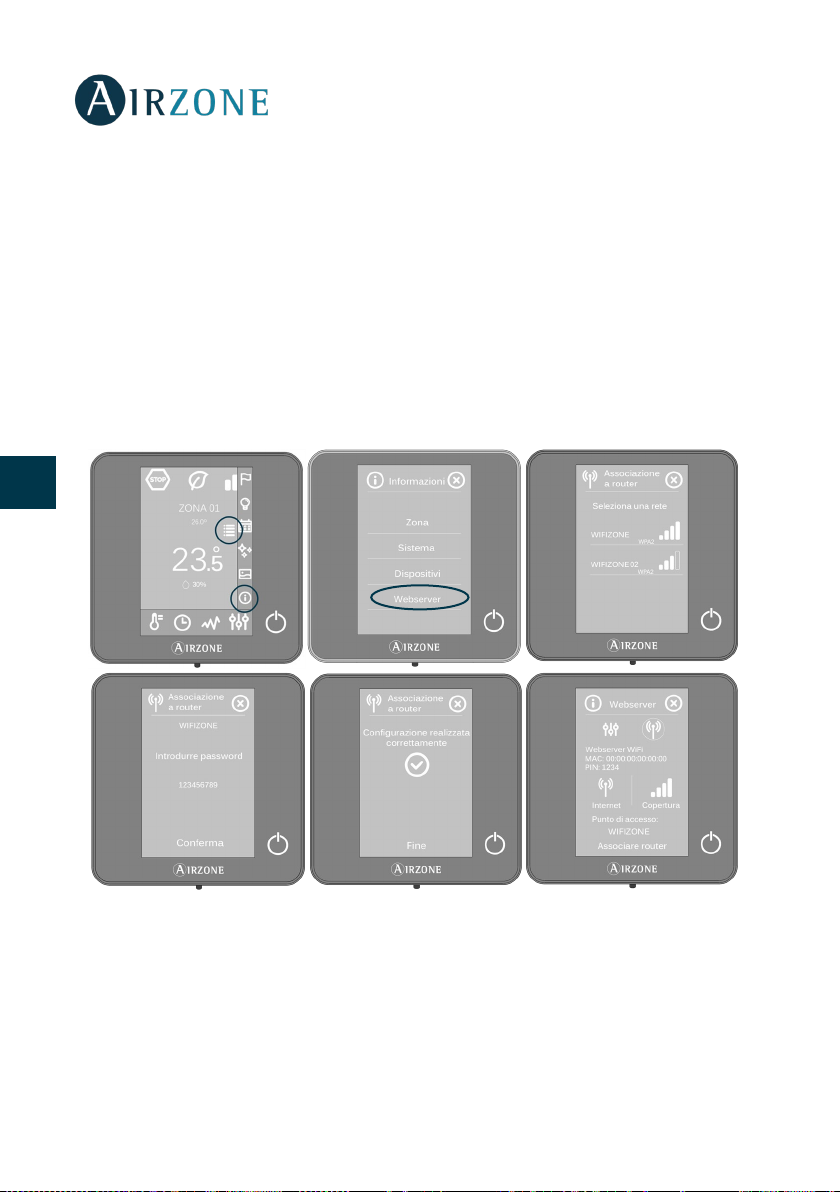

Press Associate router, select the desired network and enter the password. The D10 LED will blink when the connection is correct.
The warning icon of the Blueface thermostat screen will disappear verifying that the connection is correct.
ES
EN
ES
IT
PT
DE
33

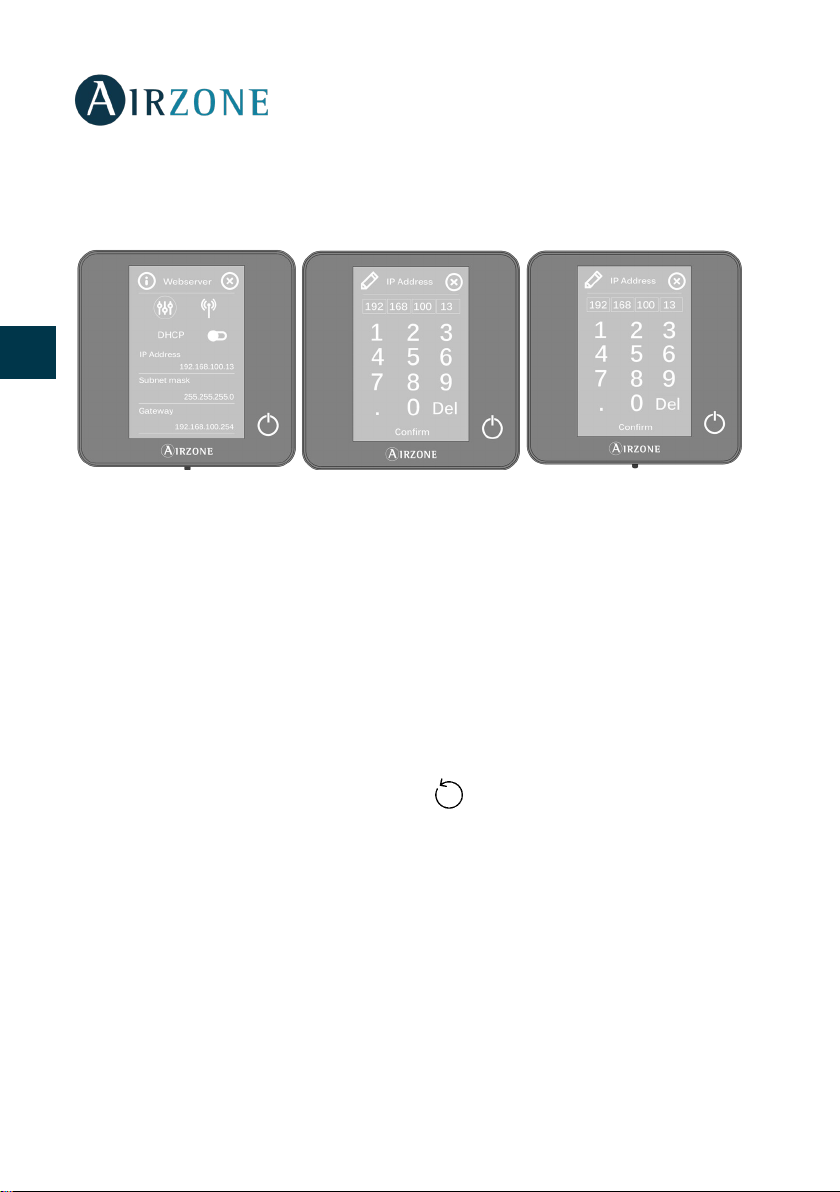

The Airzone Webserver Cloud is configured by default in automatic mode or DHCP connection. To manually perform the association, press on Settings, select manual mode and change the required parameters.
ES
EN
ES
IT

Using Airzone Cloud App

To connect to the Airzone Cloud Webserver Wi-Fi you must have the Airzone Cloud app
PT
installed on your iOS or Android device and follow the instructions.
The Airzone Cloud app offers you two options for association: Auto or Manual mode.
DE
Association with webserver in Auto mode
If you select configuration in Auto mode, your mobile device will automatically activate the search for available Bluetooth devices and display a list of the devices found.
If you don't find your device on the list, make sure you are near the Webserver device you
want to associate and press the update icon . If your device is not listed, press the lower button to continue with the association process in Manual mode. (See section Manual
association with Webserver).
34
ES
EN
ES
IT
Auto/Manual association selection
Auto/Manual router association
1. Press the device you want to associate and then press Continue.
2. Next, you will need to select the router to which you want to associate your Cloud Webserver device, for which you can choose automatic or manual configuration:
• Manual: Enter the name and password of the Wi-Fi network you want to associate.
• Automatic: The app will show you a list of available Wi-Fi networks; select one and enter your password on the next screen.
Auto association
PT
DE
35
ES
EN
ES
IT
PT
Manual router association
DE
Auto router association (I)
Auto router association (II)
Router configuration (I)
36
Router configuration (II)
Router configuration (III)
3. Finally, you must choose the type of configuration for the connection of the device to the network: DHCP or Manual. The Cloud Webserver is configured in automatic mode or connection by DHCP; if manual association is required, press the settings icon, select the manual mode and change the required parameters: IP address, subnet mask.
The server's D12 LED will begin to blink in green if the Internet connection has been properly established.
ES

Association with webserver in Manual mode

To complete the association process in Manual mode, you must:
1. Enter the MAC and PIN of your Webserver device on the screen that the app will display.
You can obtain this information in the following ways,
as indicated in the app's help icon :
• This information can be found on the back cover of this user's manual.
• On the Webserver device's information sticker.
• Via the Blueface master thermostat for system 1 in your installation. In this case, access the user menu, press Information and select Webserver to view your device's MAC and PIN parameters.
• Via the Think master thermostat for system 1 in your installation. In this case, access the system advanced settings menu, press Information, and select Webserver to view your device's MAC and PIN parameters.
EN
ES
IT
PT
DE
37
2. Connect your Android or iOS device to the generated WiFi network (AZWSCLOUDxxxx). Depending on your device, a notification requesting permission to establish the connection with the network will appear, confirm by pressing yes and continue with the procedure.
ES
EN
ES
IT
PT
DE
3. Select the WiFi network to which the Airzone Webserver Cloud WiFi will connect and enter the password of the network. Configure your Webserver parameters of the network by DHCP (automatic mode) or manually fill the required fields: local IP and Gateway (router’s IP).
The server's D12 LED will begin to blink in green if the Internet connection has been properly established.

WEBSERVER ASSOCIATION

If you don’t have any associated webserver, the “Add server” option will appear on your screen when logging in. If you already have associated webservers, access the “Add server” option from the sidebar menu. At this point, associate the Webserver Cloud with your app.
Name. Name of the installation where the webserver is located.
MAC. The unique code that identifies the Cloud Webserver*.
PIN. The password used to access the Cloud Webserver*.
*Note: This information can be found on the back cover of the user’s manual.
Server location. Location of the installation controlled by the Webserver.
To complete the association process, press save.
38

NAVIGATION AND CONTROL

Available servers
Management menu
Add Server
Edit
Users

MAIN SCREEN

Access to the main control screen of the Airzone system from your Android/iOS app or from your browser on airzonecloud.com This screen enables the access to the management of the servers associated to the user and the control of the user settings, if necessary, log out by pressing on “Log out”.
ES

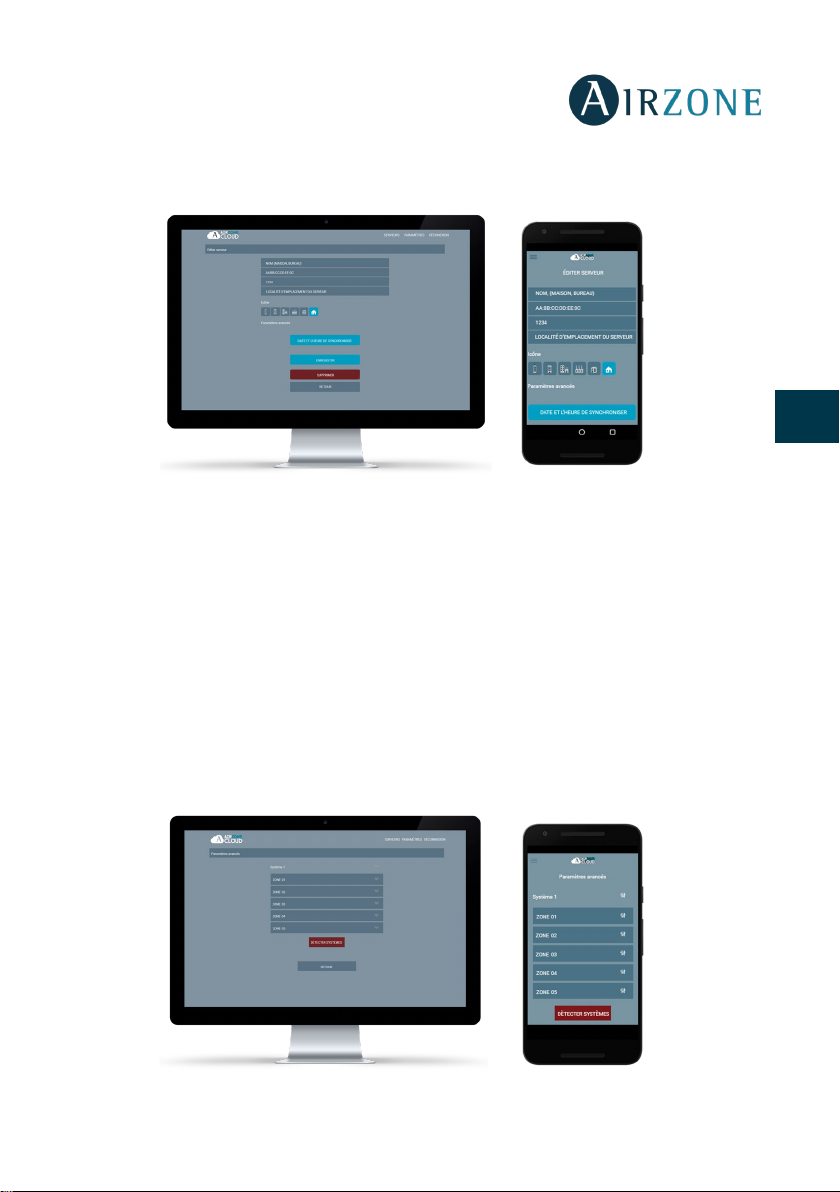

Server parameters editor

SERVERS MENU

To access the server’s management screen, press on the server icon. To access the advanced management of the associated server, press on the Edit button and select the desired parameter.
EN
EN
IT
PT
DE
39
Edit
Shows and enables the management of the next parameters.
ES
EN
ES
IT
Name. Name of the installation where the server is located. MAC. The unique code that identifies the server. PIN. The password used to access the server.
PT
Location. Location of the installation controlled by the server. Icon. The icon which identifies the server. Synchronize date and time. Allows to synchronize the date and time in every system
DE
at the same time.
Remove. Eliminates the server removing the possibility to control it. Press on save to keep the changes or back to leave the page without saving the changes.
Configuration
Option only available if the advanced settings view is activated. Enables the management of the server globally or individually.
40
Press on “detect systems” to update the server. If the system management is selected, the available parameters are:
− Name. Shows the name of the system.
− System address. Defines the number of the system within your installation.
− Condensation protection (only available on installations with cooling radiant
control). Enables to select the protection level against condensation: Very high, high, medium, low and very low. If necessary, it can be activated for 1h.
− Stages. Selects the highest temperature in heating mode (19-30 ºC) and the
lowest temperature in cooling mode (18-26 ºC). It is also possible to disable some of the modes.
− Histéresis. Defines the temperature differential between room temperature
and set-point temperature.
− Flow.
o Q-Adapt. Select the control algorithm that best fits yours installation.
These are the available:
Maximum: The system operates at maximum speed,
irrespective of the number of zones.
Power: The speed of the system is higher than in standard
mode to increase the flow.
Standard: The system automatically regulates the speed based
on the number of zones.
Silence: The speed of the system is lower than in standard
mode to reduce the noise.
Minimum: The system operates at minimum speed,
irrespective of the number of zones.
o Proportional opening. Use this to activate/deactivate the
proportionality in the dampers of the system.
− Output. Use this parameter to change the operation logic of the CMV/Boiler of
the system main control board.
− Minimum air. This allows the access of a minimum air flow in zones where the set-point temperature has been already reached.
− Protection temperature. Sets a limit temperature for the boiler in order to protect it.
− Cooling mixing valve. Select "Auto" if you have mixing valves for cooling in your installation.
− Probe. Defines the cut-off temperatures in heating mode and cooling mode to protect the AC unit.
− Information. This parameter provides information about the zone and the connected element.
ES
EN
EN
IT
PT
DE
41
If the zone management is selected, the available parameters are:
− Name. Shows the name of the zone.
− Zone address. Defines the number of the zone within your installation.
− Linked zones. It displays the control outputs associated.
− Master. Use this parameter to define the thermostat as Master or Zone.
ES
These are the parameters you can control in basic mode: On/Off, Set-point
EN
ES
IT
PT
DE
− Basic mode. The thermostats can be set in Basic or Advanced mode.
temperature, Fan Speed and Operation mode.
− Offset. Allows you to correct ambient temperature that is measured in the
various areas or in all of them, due to deviations by sources of heat/cold nearby, with a correction factor between - 2,5ºC and 2,5ºC in steps of 0,5ºC.
− Master address. This menu allows you to determine the operation mode of
operation defined in a different master zone.
− Stages. This parameter is used to configure both cooling and heating stages in
a single zone or in all the zones. These are the features to be configured:
o Air. It activates the heating/cooling air in the zone. o Radiant. It activates radiant heating/cooling. o Air+Radiant. It activates both air and radiant heating/cooling in the
zone selected and also allows the user to select the desired heating stage.
− Inputs. It determines the state of the module of a zone based: o Window. This option allows the control the state of a zone module
based on the opening of the window. It only has effect on the control element of the zone module. When this contact is on, if it detects any open window, it turns off the zone after 60 seconds (displaying an Open window notification on the thermostat). In order to activate this feature, configure it as Normally open or Normally closed.
o Presence. It determines the state of the module of a zone based on
the occupancy. It only has effect on the zone control module if it is associated to a thermostat (it does not operate in secondary zone modules). When this contact is on, if the zone is empty for over 5 minutes, the Sleep 90 feature is activated (displaying an Occupancy notification on the thermostat). In order to activate this feature, configure it as Normally open or Normally closed.
− Information. This parameter provides information about the zone and the
connected element.
42
Users

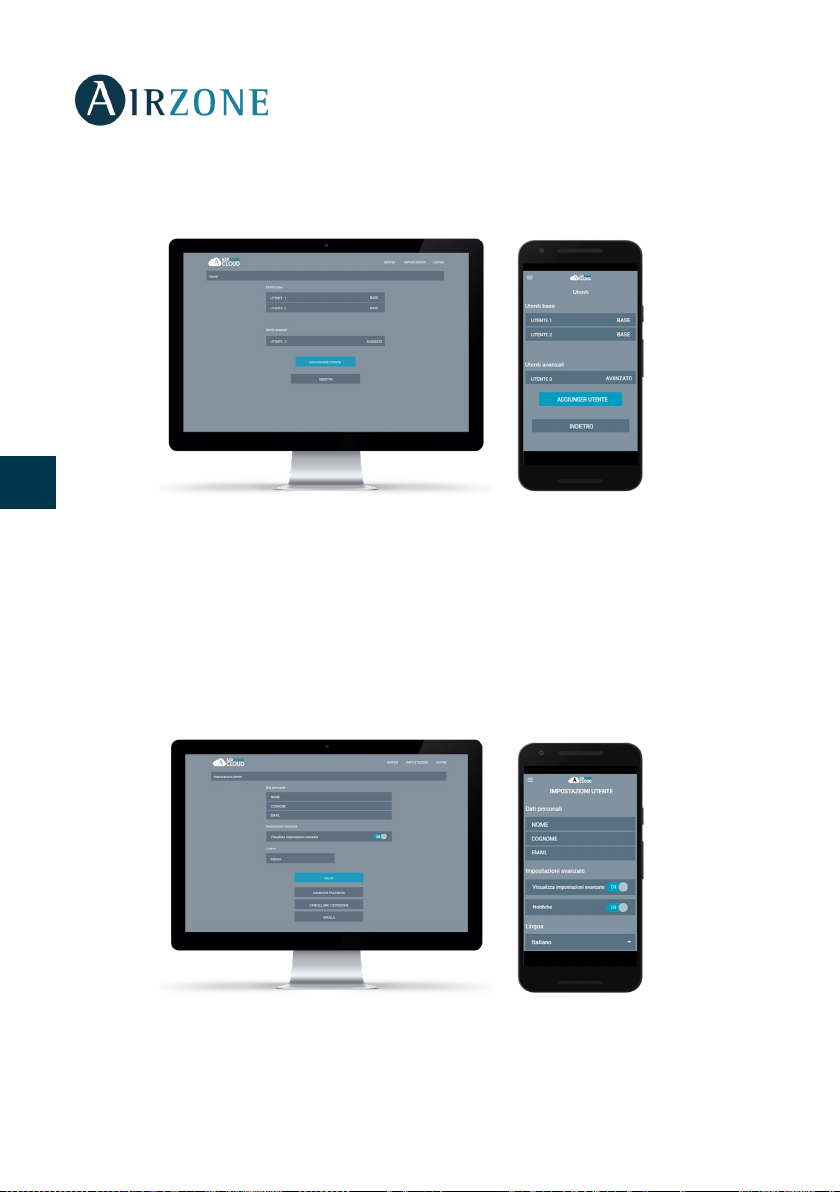

Shows all the users allowed to control the installation and the type of control to perform (advanced or basic).
ES
EN
EN
IT
To give access to the control of the server to a new user click on “Add user”, enter required data and the type of control allowed to perform. To complete the process, press save. To remove an user, press on the user and select “Remove user”.

USER MENU

This page allows to manage the properties of the user over all the Airzone Cloud app.
PT
DE
43
Personal details. Enables to modify the name, surname and email associated to the user. Advanced settings. Activate and deactivate the visualization of the advanced installation control settings.
Language. Enables to change the language of the app, the available languages are:
ES
EN
Spanish, English, French, Italian, Portuguese and German.
Change password. Enables to change the password. Unsubscribe. Removes the user associated to the server.
Once all the modifications have been done, press save to keep the changes.

INSTALLATION CONTROL

ES
Allows you to update all the information on the installation and manage the schedules.
IT
PT
DE
The Airzone Cloud app enables the management of the installation in several layers.
Control of the installation. Updates the information about all the zones and systems of the Airzone installation.
Control of the system. Enables the control of all the system zones at the same time.
Control of the zone. Enables the control of a single zone.
44

INSTALLATION CONTROL

Update system information
Calendar schedules
Installation name
Weekly schedules
Allows you to update all the information on the installation and manage the schedules.
ES
EN
Weekly schedules
A drop-down menu is displayed with the weekly schedules created, to view the available schedules press on each day.
To add a new schedule, press Add schedule and complete the fields:
- Name
- Schedule types. Select between Status type and Temperature type by pressing the button with the icon corresponding to each parameter.
- Days. Configure the days on which the schedule is to be executed.
- Start time.
- Temperature and/or Status. Depending on the parameter selected in Schedule types, you can select ON/OFF in the Status field and/or configure the mode and set­point temperature in the Temperature field.
- All zones / systems. Select whether the schedule affects all the systems in the installation, only some of them, or only specific zones.
Calendar schedules
A drop-down menu is displayed with the calendar schedules created.
To add a new schedule, press Add schedule and complete the fields:
- Name.
- Schedule types. Select between Status type and Temperature type by pressing the button with the icon corresponding to each parameter.
- Start / End. Select the start and end dates of the schedule.
- Temperature and/or Status. Depending on the parameter selected in Schedule types, you can select ON/OFF in the Status field and/or configure the mode and set-point temperature in the Temperature field.
- All zones / systems. Select whether the schedule affects all the systems in the installation, only some of them, or only specific zones.
EN
IT
PT
DE
45
If you have created weekly or calendar schedules, remember that these
Time schedules
System settings
Set-point temperature

Operation mode

Fan speed
Name of the system
Eco-Adapt function
schedules have priority over those created for each zone in the event of a conflict. The priority established for the time schedules is:
ES
Calendar schedules > weekly schedules > system schedules > zone schedules.

AIR CONDITIONING CONTROL OF THE SYSTEM

EN
Enables the control of all the zones which belong to the system at the same time.
ES
IT
PT
DE
On/Off. Press to turn on/off the zone.
Temperature Control. Adjusts the set point temperature:
Press + or - to manually adjust by increments of 0.5º C. The permitted temperature range
is 15º C to 30º C.
Operation Mode
On/Off
To change the Operation Mode, press the Operation Mode icon and select the mode:
Stop. The air conditioning system will remain switched off. All the terminal elements
(grilles, dampers, etc.) will remain closed.
Ventilation. The system works exclusively in ventilation mode when any zone generates demand (T
Set-Point
< T
room
).
Cool. In this mode, the conditioning unit will start a cooling cycle any time that any zone is in cool demand (T
Set-Point
< T
room
).
Heat. Enables the heating cycle whenever a zone is in heating demand (T
46
Set-Point
> T
room
).
Dry. Only available in direct expansion systems. The system works in dry mode, refreshing
the zone (reducing the humidity) when any of the zones is generating demand (T T
).
room
Note: Dry mode decreases humidity in the room by entering the dehumidification cooling cycle.
Set-Point
<

Eco-Adapt saving function

Sets the energy efficiency level of the system and adapts the temperature to more efficient temperature values, setting the limit based on the saving level selected.
Off. The available temperature ranges are the ones allowed by the system.
Manual. Sets the temperature limits of the zones based on the temperature established
by the Master thermostat.
A. Sets a temperature range of 24º C-30 º C in cooling, between 15 and 22 º C in heating.
A+. Sets a temperature range of 25º C-30 º C in cooling, between 15 and 21,5 º C in heating.
ES
EN
EN
IT
A++. Sets a temperature range of 24º C-30 º C in cooling, between 15 and 22 º C in heating.

Fan Speed

It is used to set the airflow control of the AC unit fan imposing the flow depending on the number of zones in demand:
High speed Medium speed
Low speed Automatic speed
On direct expansion units, enables to directly select the speed of the unit, setting the
value 1 as the lowest speed.

Time Schedules

Access the time schedules menu by pressing the time schedule icon. After creating the time schedule, select the schedule type to perform, the days of the week, the start time of the schedule and the zones involved. Press save to complete the time schedule creation process. Once the schedule has been created, press on the zone where it applies to modify or remove
it. If there are active schedules, the time schedules icon will be lit in blue . When deactivated, the icon will be lit in gray and the schedules created will remain visible in the schedule list, but will be disabled.
PT
DE
47
On/Off
Zone settings
Set-point temperature
Room temperature
Name of the zone
Operation mode
Fan speed
Time schedules

System Settings

Press the icons to access the parameters.
Name. Allows to change the name of the system. Sleep. Auto power-off Eco-timer of the zone. The values to select are:
ES
− Off. The timing is off.
− 30. It activates the timing and switches off the zone after 30 minutes.
− 60. It activates the timing. After 30 minutes, the zone varies one degree its
EN
temperature. After 60 minutes, the zone will switch off.
− 90. It activates the timing. After 30 minutes, the zone varies one degree its
temperature. After 60 minutes, the zone varies another degree the temperature.
ES
Finally, after 90 minutes, the zone will switch off.
Anti-freezing. It prevents the room temperature from dropping below 12 º C even when the zone is off. (It will not activate in Stop mode).
IT
Stages. This parameter is used to set the heating and cooling stage in the zone. These are
the features to be configured:
PT
− Air. It activates the cooling and heating air in the zone.
− Radiant. It activates radiant heating or cooling.
− Combined. It activates both air and radiant cooling and heating in the zone and
DE
allows the user to select the desired heating stage.

AIR CONDITIONING CONTROL OF THE ZONE

Enables the control of the zone parameters.
On/Off. Press to turn on/off the zone.
48
Sleep function
Temperature Control. Adjusts the set point temperature:
Press the set point temperature to switch between heating and cooling set points. Press + or - to manually adjust by increments of 0.5º C.
The permitted temperature range is:
• Heating mode: 15º C – 29º C.
• Cooling mode: 18º C – 30º C.
In auto mode, there is a minimum difference allowed between heating and cooling set point temperatures. The system will prevent you from setting a temperature within the protection range.
Operation mode. To change the Operation Mode, press the Operation Mode icon and
select the mode:
Stop. The air conditioning system will remain switched off. All the terminal elements (grilles, dampers, etc.) will remain closed.
Ventilation. The system works exclusively in ventilation mode when any zone
generates demand (T
Set-Point
< T
room
).
Cool. In this mode, the conditioning unit will start a cooling cycle any time that any
< T
zone is in cool demand (T
Set-Point
Heat. Enables the heating cycle whenever a zone is in heating demand (T
).
room
room
).
> T
Set-Point
Dry. Only available in direct expansion systems. The system works in dry mode,
refreshing the zone (reducing the humidity) when any of the zones is generating demand (T
Set-Point
< T
room
).
Note: Dry mode decreases humidity in the room by entering the dehumidification cooling cycle.
Fan Speed. t is used to set the airflow control of the AC unit fan, imposing the flow
depending on the number of zones in demand.
ES
EN
EN
IT
PT
DE
High speed Medium speed
Low speed Automatic speed
On direct expansion units, enables to directly select the speed of the unit, setting the
value 1 as the lowest speed.
49

Time schedules

Access the time schedules menu by pressing the time schedule icon. To create a new schedule press “Add Schedule”. After creating the time schedule, select the schedule type to perform, the days of the week, the start time of the schedule and the zones involved.
ES
EN
Press save to complete the time schedule creation process. Once the schedule has been created, press on it to modify or remove it.

Zone settings

Press on the icon to access the parameters.
ES
Name. Allows to change the name of the zone. Sleep. Auto power-off Eco-timer of the zone. The values to select are:
IT
PT
DE
− Off. The timing is off.
− 30. It activates the timing and switches off the zone after 30 minutes.
− 60. It activates the timing. After 30 minutes, the zone varies one degree its
temperature. After 60 minutes, the zone will switch off.
− 90. It activates the timing. After 30 minutes, the zone varies one degree its
temperature. After 60 minutes, the zone varies another degree the temperature. Finally, after 90 minutes, the zone will switch off.
Anti-freezing. It prevents the room temperature from dropping below 12 º C even when the zone is off. (It will not activate in Stop mode). Stages. This parameter is used to set the heating and cooling stage in the zone. These are the features to be configured:
− Air. It activates the cooling and heating air in the zone.
− Radiant. It activates radiant heating or cooling.
− Combined. It activates both air and radiant cooling and heating in the zone and
allows the user to select the desired heating stage.
Adjust slats. Defines the inclination type of the horizontal and vertical slats on the systems for heating and cooling.

WEATHER INFORMATION

Airzone Cloud provides updated information about the location of the installation. To access to the weather information from your smartphone, press on the location (upper right corner). On web browsers and tablets, the weather information is displayed at the right side of the screen.
50

WARNINGS AND ERRORS

In case of window, occupancy or antifreezing alarm, they could be visualized through Airzone Cloud App, displaying an alert about the type of warning over the zone where it is produced. They will return to its normal state once the incidences are solved.

CHANGE OF ROUTER (ANNEX)

If there is a change of router in an installation, it will be necessary to associate the Webserver to the new router from the Blueface thermostat.
From Blueface Thermostat. Access the information parameter inside the user menu. Press on Webserver, start a new search and continue with the association (see section WiFi connection using Blueface Thermostat).
ES
EN
EN
From Think Thermostat. Reset the Airzone Cloud Webserver. Access the advanced settings
menu pressing and holding Airzone twice. Select: Information > Webserver > Reset. Associate again from the Airzone Cloud App (See section WiFi connection using Think Thermostat).
IT
PT
DE
51
TABLE DES MATIÈRES
Précautions ...................................................................................................................................... 54
ES
EN
FR
IT
PT
DE
Politique environnementale ..................................................................................................... 54
Fonctionnalités basiques du système................................................................................... 55
Gestion des serveurs .................................................................................................................... 55
Gestion de l’utilisateur ................................................................................................................ 55
Installation ....................................................................................................................................... 56
Connexion ethernet ..................................................................................................................... 57
Connexion WIFI ............................................................................................................................. 58
Par l’intermédiaire Blueface ................................................................................................ 58
Par l’intermédiaire de la App Airzone Cloud ................................................................ 59
Association à Webserver en mode Manuel .................................................................. 62
Associer un webserver ................................................................................................................ 63
Écran d’accueil ............................................................................................................................... 64
Menu Serveurs ............................................................................................................................... 64
Éditer ............................................................................................................................................ 65
Configuration ........................................................................................................................... 65
Utilisateurs ................................................................................................................................. 68
Paramètres....................................................................................................................................... 68
Controle de l’installation ............................................................................................................ 70
Contrôle des Systemes ............................................................................................................... 71
Mode de fonctionnement ................................................................................................... 72
Fonction Eco-Adapt ............................................................................................................... 72
Vitesse de ventilation ............................................................................................................ 72
52
Programmations horaires ................................................................................................... 73
églages du système ............................................................................................................... 73
Contrôle des Zones ...................................................................................................................... 74
Programmations horaires .................................................................................................... 75
Réglages de la zone ............................................................................................................... 75
Information metéorologique ................................................................................................... 76
Notifications du système ........................................................................................................... 76
Changement de routeur (Annexe) ......................................................................................... 76
ES
EN
FR
IT
PT
DE
53
Ne jetez pas l'unité dans la poubelle des déchets ménagers. Les
vous chez le distributeur, si vous souhaitez remplacer
PRECAUTIONS ET POLITIQUE ENVIRONNEMENTALE
PRECAUTIONS
Pour votre propre sécurité et celle des dispositifs, veillez à respecter les instructions suivantes :
ES
• Ne pas manipuler le système avec les mains mouillées ou humides.
• Effectuer tous les branchements et débranchements en coupant au préalable
l'alimentation du système.
EN
• Des précautions doivent être prises pour éviter les courts-circuits sur toute connexion du système.
FR

POLITIQUE ENVIRONNEMENTALE

IT
appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont
PT
DE
pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains. Dans l'intérêt d'une bonne gestion environnementale, ledit appareil devra être déposé dans les centres prévus à cet effet, à la fin de sa durée de vie utile.
Les pièces qui le composent peuvent être recyclées. Veillez, par conséquent, à respecter la réglementation en vigueur en matière de protection de l'environnement.
Rendez­l'appareil par un autre, ou déposez-le dans un centre de collecte spécialisé.
Les transgresseurs s'exposent aux sanctions et aux dispositions prévues par la loi en matière de protection sur l'environnement.
54

INTRODUCTION

Le Webserver Airzone Cloud permet de contrôler le système Airzone à distance via l’application Airzone Cloud disponible pour les dispositifs iOS et Android et pour les navigateurs web.

FONCTIONNALITÉS BASIQUES DU SYSTÈME

ES
• Contrôle de la climatisation.
• Information météorologique.
• Programmations de calendrier, hebdomadaires et horaires.
• Réglages.
• Alarmes techniques.

GESTION DES SERVEURS

• Édition du serveur.
• Configuration du système.
• Configuration de la zone.
• Contrôle des utilisateurs associés au serveur.

GESTION DE L’UTILISATEUR

• Édition des données personnelles.
• Affichage des paramètres avancés.
• Sélection de la langue.
• Changement de mot de passe et suppression de compte.
EN
FR
IT
PT
DE
55
Vous pouvez utiliser votre système Airzone avec votre
Store pour les dispositifs iOS. Pour télécharger
requis et cliquez sur Commencer. Cette opération

INSTALLATION ET ASSOCIATION

INSTALLATION

ES
EN
FR
IT
PT
DE
dispositif Android ou iOS via l’application Airzone Cloud ou avec votre navigateur sur le site airzonecloud.com. L’application Airzone Cloud est disponible sur Google Play Store pour les dispositifs Android et sur Apple App
l'application, saisissez « Airzone Cloud » dans le champ de recherche du magasin d’applications de votre dispositif.
Après avoir installé l’application, vous devez l’associer au Webserver de votre système Airzone (voir la section Associer un webserver).
Si vous êtes déjà un utilisateur d’Airzone Cloud, saisissez vos données d’accès.
Si vous n’êtes pas déjà inscrit en tant qu’utilisateur, cliquez sur « Créer un compte », remplissez les champs
enverra un courrier électronique de vérification à votre compte pour confirmer votre identité (si vous ne recevez pas le courrier électronique, vérifiez votre dossier Spam).
56

CONNEXION DU WEBSERVER CLOUD AU ROUTER

CONNEXION ETHERNET

Le Webserver Cloud Ethernet est configuré en mode automatique ou connexion par DHCP. Afin de le rendre opératif, il vous suffit de le connecter au routeur. La diode D10 du webserver clignotera si la connexion à Internet est correctement réalisée. Sur l’écran du thermostat
Blueface, les icônes d’incidence disparaîtront, confirmant que l’association s’est effectuée de façon correcte.
ES
EN
FR
IT
PT
DE
Dans le cas où l’association doit se réaliser de façon manuelle, appuyez sur l’icône de réglages, activez le mode manuel et modifiez les paramètres nécessaires : adresse IP et masque de sous-réseau.
57

CONNEXION WIFI

Par l’intermédiaire Blueface

Le Webserver Airzone Cloud WiFi peut se connecter au routeur de l’installation par l’intermédiaire de l’interface Blueface. Accédez au paramètre d’information du Webserver
ES
dans le menu utilisateur.
Appuyez sur le champ Associer routeur, sélectionnez le réseau, introduisez le mot de passe et validez. La diode D10 du webserver clignotera si la connexion à Internet est correctement
EN
réalisée.
Sur l’écran du thermostat Blueface, les icônes d’incidence disparaîtront, confirmant que
FR
l’association s’est effectuée de façon correcte.
IT
PT
DE
58
Le Webserver Cloud est configuré par défaut en mode automatique ou connexion par DHCP. Dans le cas où l’association doit se réaliser de façon manuelle, appuyez sur l’icône de réglages, activez le mode manuel et modifiez les paramètres nécessaires.

Par l’intermédiaire de la App Airzone Cloud

ES
EN
FR
IT
Pour réaliser la connexion avec le Webserver Airzone Cloud WiFi, vous devez installer l’application Airzone Cloud sur votre dispositif iOS ou Android et suivre les indications.
L’application Airzone Cloud vous offre deux options d’association : mode Auto et mode Manuel.
Association à Webserver en mode Auto
Si vous sélectionnez la configuration en mode Auto, votre dispositif mobile activera automatiquement la recherche de dispositifs Bluetooth disponibles et affichera une liste des dispositifs trouvés.
Si vous ne trouvez pas le dispositif souhaité dans la liste, vérifiez que vous vous trouvez à proximité du dispositif Webserver que vous souhaitez associer, puis appuyez sur l’icône de
mise à jour . Si votre dispositif n’apparaît pas dans la liste, appuyez sur le bouton du bas pour poursuivre le processus d’association en mode Manuel. (Voir section Association à Webserver en mode Manuel).
PT
DE
59
ES
EN
FR
IT
PT
DE
Selection association Auto/Manuel
Association router Auto/Manuel
1. Appuyez sur le dispositif que vous souhaitez associer, puis sur Continuer.
2. Vous devrez ensuite sélectionner le routeur auquel vous souhaitez associer votre dispositif Webserver Cloud. Vous pouvez choisir entre la configuration automatique ou manuelle :
• Manuelle : saisissez le nom et le mot de passe du réseau Wi-Fi que vous souhaitez associer.
• Automatique : l’application affiche une liste des réseaux Wi-Fi disponibles. Sélectionnez-en un, puis saisissez son mot de passe sur l’écran suivant.
Association Auto
60
Association router Manuel
Association router Auto (I)
ES
EN
FR
IT
PT
Association router Auto (II)
DE
Configuration réseau (I)
Configuration réseau (II)
Configuration réseau (III)
61
3. Pour terminer, vous devez choisir le type de configuration pour la connexion du dispositif au réseau : DHCP ou Manuel. Le Webserver Cloud est configuré par défaut en mode automatique ou de connexion par DHCP. Si une association manuelle est nécessaire, appuyez sur l’icône de réglages, activez le mode manuel et modifiez les paramètres nécessaires : adresse IP, masque de sous-
ES
Dans le cas d’une connexion Internet correcte, la LED D12 du serveur doit se mettre à clignoter en vert.
EN

Association à Webserver en mode Manuel

FR
réseau.
Pour terminer le processus d’association en mode Manuel, vous devrez :
IT
1. Saisir l’adresse MAC et le code PIN de votre dispositif Webserver sur l’écran affiché sur
PT
DE
l’application.
Vous pourrez obtenir ces informations des manières suivantes, comme indiqué sur l’icône d’aide de
l’application :
• Ces informations sont indiquées au dos de ce manuel d’utilisateur.
• Sur l’étiquette d’informations du dispositif Webserver.
• Grâce au thermostat Blueface principal du système 1 de votre installation. Dans ce cas, accédez au menu d’utilisateur, appuyez sur Informations et sélectionnez Webserver pour consulter les paramètres MAC et PIN de votre dispositif.
• Grâce au thermostat Think principal du système 1 de votre installation. Dans ce cas, accédez au menu de configuration avancée du système, appuyez sur Informations et sélectionnez Webserver pour consulter les paramètres MAC et PIN de votre dispositif.
62
2. Connectez votre dispositif Android ou iOS au réseau WiFi généré par le serveur (AZWSCLOUDxxxx) ; certains dispositifs affichent une demande d’autorisation de connexion ; dans ce cas, confirmez la demande et poursuivez l’opération.
3. Sélectionnez le réseau WiFi auquel va se connecter le Webserver Airzone Cloud WiFi et saisissez le mot de passe du réseau. Configurez les paramètres du Webserver sur votre réseau à l’aide de DHCP (mode automatique) ou manuellement en renseignant les champs ci-dessous : IP local et passerelle (IP du routeur).
Dans le cas d’une connexion Internet correcte, la LED D12 du serveur doit se mettre à clignoter en vert.
ES
EN
FR

ASSOCIER UN WEBSERVER

Si aucun Webserver n’est associé, l’écran de bienvenue affiche en début de session l’option « Ajouter serveur ». S’il y a déjà des serveurs associés, accédez à la rubrique Serveurs à partir du menu latéral des options et appuyez sur « Ajouter serveur ». Associez le Webserver Airzone Cloud à votre application en remplissant les champs suivants avec les valeurs affichées sur la couverture de ce manuel.
Nom. C’est l’identificateur de l’installation où se trouve le Webserver Airzone Cloud.
MAC. C’est un code unique qui identifie chaque Webserver Cloud*.
PIN. C’est le mot de passe d’accès du Webserver Cloud*.
*Note : C’est informations sont indiquées sur la couverture dans le manuel d’utilisateur.
Emplacement du serveur. Lieu où se trouve l’installation contrôlée par le Webserver.
Pour terminer le processus d’association, appuyez sur Enregistrer.
IT
PT
DE
63
Serveurs disponibles
Menus de gestion
Édition des paramètres serveur
Éditer
Utilisateur
NAVIGATION ET CONTROLE

ÉCRAN D’ACCUEIL

Vous pouvez accéder à l’écran principal de votre système Airzone via l’application de votre dispositif Android ou iOS et de votre navigateur Web sur airzonecloud.com après avoir démarré une session avec vos données d’accès.
ES
Cet écran permet d’accéder à la gestion des serveurs associés à l'utilisateur et au contrôle du compte d’utilisateur ; si nécessaire, fermez la session utilisateur en appuyant sur « Déconnexion ».
EN
FR
des serveurs
IT
Ajoteur
PT
DE

MENU SERVEURS

Pour accéder à l’écran de contrôle d’un serveur, appuyez sur l’icône du serveur. Pour accéder à la gestion avancée du serveur associé, appuyez sur le bouton Éditer et sélectionnez le paramètre voulu.
64
Éditer
Cette opération affiche et donne la possibilité de configurer les paramètres suivants.
ES
EN
FR
Nom. C’est l’identificateur de l’installation où se trouve le Webserver Airzone Cloud. MAC. C’est un code unique qui identifie chaque Webserver Cloud. PIN. C’est le mot de passe d’accès du Webserver Cloud. Localité. Lieu où se trouve l’installation contrôlée par le Webserver. Icône. Permet de modifier l’icône qui identifie le serveur. Synchroniser la date et l’heure. Permet de synchroniser la date et l’heure de tous les Systèmes. Supprimer. Supprime le serveur et la possibilité de le contrôler. Appuyez sur Enregistrer pour conserver les modifications réalisées ou sur Retour pour sortir du menu sans enregistrer les modifications.
Configuration
Option disponible uniquement si l’affichage des paramètres avancés est activé. Elle permet de gérer la configuration du serveur de manière globale ou par zones.
IT
PT
DE
65
Appuyez sur « Détecter systèmes » pour mettre à jour le serveur. Si vous sélectionnez la configuration du système, les paramètres disponibles sont :
− Nom. Affiche le nom qui identifie le système qui comprend les zones.
− Adresse du système. Permet de définir le numéro du système dans votre installation.
− Protection anticondensation (disponible uniquement sur les installations dotées de
ES
EN
FR
IT
PT
DE
zones avec contrôle de rafraîchissement rayonnant). Permet de sélectionner le niveau de protection anticondensation : Très élevé, Élevé, Moyen, Bas et Très bas. En cas de besoin, il est possible de désactiver cette protection pendant 1 h.
− Étapes. Permet de sélectionner la température maximale pour le mode Chauffage (19
– 30°C) et la température minimale pour le mode Refroidissement (18 – 26°C) par créneaux de 1°C. Vous pouvez, si vous le souhaitez, désactiver l'un des modes.
− Hystérésis. Définit le différentiel de température entre la température ambiante et
celle de consigne.
− Débit. o Q-Adapt. Adapte le comportement du ventilateur à votre installation. Les
options disponibles sont les suivantes : Maximum : Le système travaille à vitesse maximale, indépendamment du
nombre de zones en demande.
Puissance : Le système travaille à vitesse supérieure à celle du mode
Standard afin de favoriser l’augmentation du débit.
Standard : Le système adapte la vitesse de ventilation en fonction du
nombre de zones en demande.
Silence : Le système travaille à vitesse inférieure à celle du mode Standard
afin de privilégier la diminution du bruit.
Minimum : Le système travaille à vitesse minimale, indépendamment du
nombre de zones en demande.
o Ouverture Proportionnelle. Permet d'activer/désactiver la proportionnalité
des registres du système.
− Sortie. Permet de modifier la logique de fonctionnement du relais VMC/Chaudière de
la platine centrale du système.
− Air minimum. Permet d'activer/désactiver l'entrée d'un débit minimum d'air dans les
zones qui ont atteint la température de consigne dans les différents registres du système.
− Température de Protection. Permet de sélectionner une température de coupure de
chauffe pour protéger la chaudière.
− Mitigeur thermostatique. Sélectionnez le mode Automatique si vous disposez de
mitigeurs thermostatiques dans votre installation.
− Sonde. Permet de définir les températures de coupure du système pour la protection
de l'unité de l'air en mode Chauffage et Refroidissement.
− Informations. Ce paramètre fournit des informations sur le système et les éléments
connectés.
66
Si vous sélectionnez la configuration d’une zone, les paramètres disponibles sont :
− Nom. Affiche le nom qui identifie une zone individuelle.
− Adresse zone. Permet de définir le numéro des zones dans votre installation.
− Sorties associées. Affiche et permet de sélectionner les sorties de contrôle associées
au thermostat.
− Principal. Permet de configurer le thermostat en tant que Principal ou Zone.
− Mode basique. Permet de configurer le thermostat des différentes zones du système
en mode Basique ou Avancé. Les paramètres pouvant être modifiés en mode Basique sont : On/Off, température de consigne, vitesse du ventilateur et mode de fonctionnement.
− Offset. Permet de corriger la température ambiante mesurée dans les différentes zones
ou dans l'ensemble de celles-ci et due à des écarts causés par des sources de chaleur/froid proches, en appliquant un facteur de correction compris entre -2,5°C et 2,5°C, par créneaux de 0,5°C.
− Adresse du Principal. Permet d'imposer le mode de fonctionnement défini dans une
autre zone principale.
− Étapes. Permet de configurer les étapes de Refroidissement et de Chauffage dans la
zone sélectionnée ou dans toutes les zones du système. Les options pouvant être configurées sont :
o Air. Active-le chauffage/refroidissement par air dans la zone sélectionnée. o Rayonnant. Active-le chauffage/refroidissement rayonnant dans la zone
sélectionnée.
o Air+Rayonnant. Active-le chauffage/refroidissement par air et plancher
rayonnant dans la zone sélectionnée et vous permet de sélectionner l'étape Chauffage souhaitée dans ladite zone.
− Entrées. Permet de régler l'état d'un module de zone en fonction de :
o Fenêtre. Permet de régler l'état d'un module de zone en fonction de la
détection d'ouverture d'une fenêtre. Cette fonction agit uniquement sur l'élément de contrôle du module de zone. Dans les zones où ce contact est activé, la zone s’éteindra au bout de 60 secondes en cas de détection de fenêtre ouverte. Un avertissement « Fenêtre active » s'affichera alors sur le thermostat. Pour l’activer, il vous suffit de définir la logique du contact comme normalement ouvert ou fermé.
o Présence. Permet de régler l'état d'un module de zone en fonction de la
détection de présence. Il agit uniquement sur l'élément de contrôle du module de zone si celui-ci est associé à un thermostat ; il n'agit pas sur les modules de zone secondaires. Dans les zones où cette fonction est activée, le mode Veille 90 sera activé au bout de 5 minutes si aucune présence n'est détectée. Un avertissement « Présence activée » s'affichera alors sur le thermostat. Pour l'activer, il vous suffit de définir la logique du détecteur comme normalement ouvert ou fermé.
ES
EN
FR
IT
PT
DE
67
− Informations. Ce paramètre fournit des informations sur le système et les éléments
connectés.

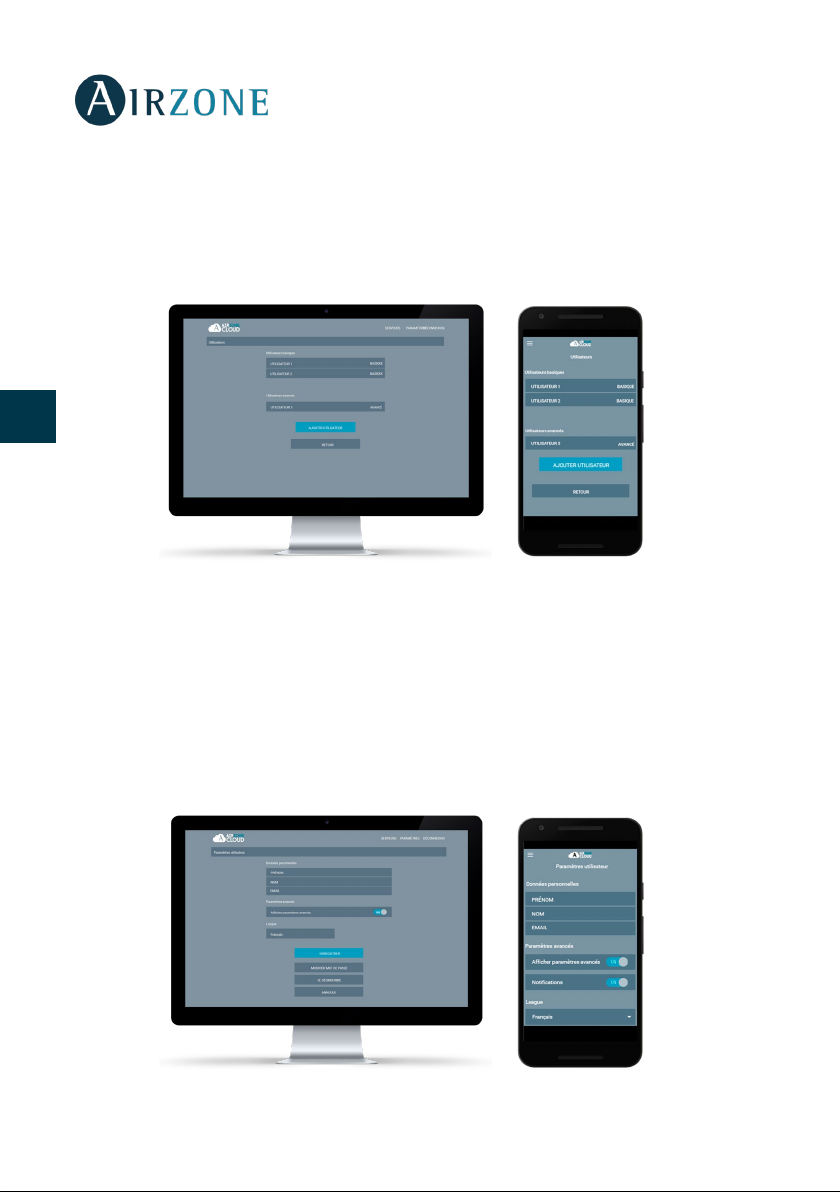

Utilisateurs
Affiche tous les utilisateurs qui peuvent contrôler l’installation et le type de contrôle dont ils disposent (avancé ou basique).
ES
EN
FR
IT
PT
Pour donner accès au contrôle du serveur à un nouvel utilisateur, cliquez sur « Ajouter
DE
utilisateur », saisissez les données correspondantes et le type de contrôle qui vous voulez lui attribuer. Pour terminer le processus, appuyez sur Enregistrer. Pour supprimer un utilisateur, cliquez sur l’utilisateur en question et sélectionnez « Supprimer utilisateur ».
PARAMETRES
Cet écran permet de gérer les propriétés de l’utilisateur pour toute l’application Airzone Cloud.
68
Données personnelles. Permet de modifier le prénom, le nom et l’adresse e-mail de l’utilisateur. Paramètres avancés. Active et désactive l'affichage des paramètres avancés de contrôle de l’installation. Langue. Permet de changer la langue d’affichage de l’application dans les langues suivantes : espagnol, anglais, français, italien, portugais et allemand. Modifier mot de passe. Après avoir saisi le mot de passe d’utilisateur, cette option permet d’utiliser un nouveau mot de passe. Se désinscrire. Supprime l’utilisateur associé au serveur.
Après avoir réalisé les modifications voulues, appuyez sur Enregistrer pour les sauvegarder.
CONTROLE DE L’INSTALLATION
ES
EN
FR
Pour accéder à l’écran de contrôle d’un serveur, appuyez sur l’icône du serveur.
L’application Airzone Cloud permet de gérer l’installation à différents niveaux.
Contrôle de l’installation. Met à jour l’information de toutes les zones et de tous les systèmes de l’installation Airzone.
Contrôle des systèmes. Permet de contrôler toutes les zones du système.
Contrôle des zones. Permet de contrôler la zone concrète de manière indépendante.
IT
PT
DE
69
Mettre à jour l’information du système
Programmations de calendrier
Nom de l’installation
Programmations hebdomadaires

CONTROLE DE L’INSTALLATION

Permet d’actualiser toutes les informations de l’installation et de gérer les programmations.
ES
EN
FR
Programmations hebdomadaires
Un menu déroulant comportant les programmations hebdomadaires créées s’affiche. Pour
IT
voir les programmations disponibles, appuyez sur chaque jour.
Pour ajouter une nouvelle programmation, appuyez sur Ajouter programmation et
PT
renseignez les champs :
- Nom.
DE
- Types de programmation. Choisissez entre le type État et le type Température grâce au bouton affichant l’icône correspondant à chaque paramètre.
- Jours. Configurez les jours auxquels vous souhaitez que cette programmation soit exécutée.
- Heure de début.
- Température et/ou État. En fonction du paramètre sélectionné dans Types de programmation, vous pourrez choisir ON/OFF dans le champ État et/ou configurer le mode et la température de consigne dans le champ Température.
- Toutes les zones / systèmes. Déterminez si la programmation affecte tous les systèmes de l’installation, quelques-uns uniquement, ou bien seulement quelques zones spécifiques.
Programmations de calendrier
Un menu déroulant comportant les programmations de calendrier créées s’affiche.
Pour ajouter une nouvelle programmation, appuyez sur Ajouter programmation et renseignez les champs :
- Nom.
- Types de programmation. Choisissez entre le type État et le type Température grâce au bouton affichant l’icône correspondant à chaque paramètre.
- Début / Fin. Sélectionnez les dates de début et de fin de la programmation.
70
- Température et/ou État. En fonction du paramètre sélectionné dans Types de
Si vous disposez de programmations hebdomadaires ou de calendrier
Programmations de calendrier > programmations hebdomadaires >
Programmations horaires
Réglages du système
Température de consigne
Marche / arrêt
Mode de fonctionnement
Vitesse du ventilateur
Nom du système
Fonction Eco-Adapt
programmation, vous pourrez choisir ON/OFF dans le champ État et/ou configurer le mode et la température de consigne dans le champ Température.
- Toutes les zones / systèmes. Déterminez si la programmation affecte tous les systèmes de l’installation, quelques-uns uniquement, ou bien seulement quelques zones spécifiques.
ES
créées, n’oubliez pas qu’en cas de conflit, ces programmations sont prioritaires par rapport à celles créées pour chaque zone. La priorité établie pour les programmations horaires est la suivante :
programmations du système > programmations de zone.
CONTROLE DES SYSTEMES
Permet de contrôler toutes les zones du système en même temps.
Marche / arrêt. Marche / arrêt de la zone où se trouve la zone.
Contrôle de la température. Affiche la température de consigne actuelle. Réglez la
température de consigne en suivant les instructions : En utilisant les symboles + et – qui s’affichent lorsque vous appuyez sur la température, vous pouvez ajuster la température de consigne souhaitée par pas de 0,5ºC. Les plages permises par défaut sont 15ºC– 30ºC.
EN
FR
IT
PT
DE
71

Mode de fonctionnement

Pour modifier le mode de fonctionnement sur l'écran principal, appuyez sur l'icône de mode de fonctionnement et sélectionnez le mode souhaité :
Stop. L’équipement de climatisation reste à l’arrêt. Tous les registres motorisés restent
fermés.
ES
Ventilation. Le système Airzone et l’équipement de climatisation travaillent en mode
ventilation lorsqu’au moins une zone est en demande (T
EN
Refroidissement. Le système Airzone et l’équipement de climatisation travaillent en
mode refroidissement lorsqu’au moins une zone est en demande (T
FR
Chauffage. Le système Airzone et l’équipement de climatisation travaillent en mode
chauffage lorsqu’au moins une zone est en demande (T
IT
Déshumidification. Disponible uniquement sur les installations avec détente directe. Le
système travaille en mode déshumidification, rafraîchissant l’ambiance tout en favorisant la diminution de l’humidité, lorsqu’au moins une zone est en demande (T
PT
Note : Ce mode réduit l’apparition de particules d’eau au niveau des grilles.

Fonction Eco-Adapt

Ajuste le niveau d’efficacité énergétique de votre équipement et limite les températures de
DE
consigne à des valeurs de plus en plus efficaces :
Off. Les plages de températures autorisées sont celles indiquées par défaut par le système.
Manual. Permet d’établir manuellement les températures de consigne limites
directement à partir du thermostat principal.
A. Fixe les températures limites suivantes : 24-30 º C pour refroidissement et 15-22 º C pour chauffage.
A+. Fixe les températures limites suivantes : 25-30 º C pour refroidissement et 15-21,5 º C pour chauffage.
consigne
Consigne
< T
> T
ambiante
Consigne
ambiante
).
).
< T
Consigne
ambiante
< T
).
ambiante
).
A++. Fixe les températures limites suivantes : 26-30 º C pour refroidissement et 15-20 º C
pour chauffage.

Vitesse de ventilation

Il définit la vitesse du ventilateur de l’équipement de climatisation, c’est-à-dire ajuste le débit en fonction du nombre de zones en demande.
Vitesse forte Vitesse moyenne
Vitesse faible Vitesse automatique
72
Dans les installations à détente directe, cette option permet de sélectionner la vitesse du
ventilateur de l’unité A/C en attribuant la valeur 1 à la plus faible vitesse.

Programmations horaires

Accédez au menu des programmations en appuyant sur l'icône de programmations horaires. Cliquez sur un des jours de la semaine pour accéder aux programmations horaires disponibles pour ce jour. Pour définir une nouvelle programmation, appuyez sur « Ajouter nouvelle » et suivez les indications. Appuyez sur sa programmation pour modifier et éliminer. S’il existe des
programmations actives, l’icône des programmations horaires s’allume en bleu . Si vous les désactivez, l’icône s’allume en gris. Les programmations créées restent visibles dans la liste des programmations, mais sont désactivées.

Réglages du système

Pour accéder, appuyez sur l’icône.
Nom du système. Permet de modifier le nom du système/zone. Veille. Il s’agit d’un temporisateur d’arrêt de la climatisation de la zone. Les options
disponibles sont les suivantes :
− Off. La temporisation est désactivée.
− 30. Temporisation de 30 minutes avant l’arrêt de la climatisation de la zone.
− 60. Au bout de 30 minutes, la température de consigne de la zone varie d’un degré ;
au bout de 60 minutes, la climatisation de la zone est automatiquement éteinte.
− 90. Au bout de 30 minutes, la température de consigne de la zone varie d’un degré ;
au bout de 60 minutes, la température varie d’un degré supplémentaire ; après 90 minutes la climatisation de la zone est automatiquement éteinte.
Hors-gel. Permet d’éviter que la température ambiante de la zone descende en-dessous de 12ºC, même si la zone est éteinte. (Attention : si le mode Stop est sélectionné, le paramètre hors-gel sera inactif. Étapes. Permet de configurer l’étape de Chauffage et Refroidissement dans la zone sélectionnée ou dans toutes les zones du système. Les options pouvant être configurées sont :
− Air. Active le chauffage et refroidissement par air dans la zone sélectionnée.
− Radiant. Active le chauffage et refroidissement rayonnant dans la zone
sélectionnée.
− Combinée. Active le chauffage et refroidissement par air et plancher rayonnant
dans la zone et vous permet de sélectionner l'étape Chauffage souhaitée dans ladite zone : Air, Rayonnant ou Air + Rayonnant.
ES
EN
FR
IT
PT
DE
73
Marche / arrêt
Température de consigne
Mode veille
Température ambiante
Nom de la zone
Mode de Vitesse du ventilateur
CONTROLE DES ZONES
Permet de contrôler les paramètres de zone.
ES
fonctionnement
EN
FR
IT
PT
DE
Réglages de la zone
Programmations horaires
Marche / arrêt. Marche / arrêt de la zone où se trouve la zone.
Contrôle de la température. Réglez la température de consigne en suivant les
instructions : Appuyez sur la température de consigne pour alterner entre consigne de refroidissement et consigne de chauffage. En utilisant les symboles + et – qui s’affichent lorsque vous appuyez sur la température, vous pouvez ajuster la température de consigne souhaitée par pas de 0,5ºC. Les plages permises par défaut sont :
• Mode chauffage : 15ºC– 29ºC.
• Mode refroidissement : 18ºC– 30ºC.
En mode auto, la différence de température de consigne autorisée entre la consigne de refroidissement et celle de chauffage est minime. Le système évite de définir une température en dehors de l'intervalle de protection.
Mode de fonctionnement. Pour modifier le mode de fonctionnement sur l'écran
principal, appuyez sur l'icône de mode de fonctionnement et sélectionnez le mode souhaité :
Stop. L’équipement de climatisation reste à l’arrêt. Tous les registres motorisés
restent fermés.
Ventilation. Le système Airzone et l’équipement de climatisation travaillent en mode ventilation lorsqu’au moins une zone est en demande (T
consigne
< T
ambiante
).
74
Refroidissement. Le système Airzone et l’équipement de climatisation travaillent en mode refroidissement lorsqu’au moins une zone est en demande (T
Consigne
< T
ambiante
Chauffage. Le système Airzone et l’équipement de climatisation travaillent en mode chauffage lorsqu’au moins une zone est en demande (T
Consigne
> T
ambiante
).
Déshumidification. Disponible uniquement sur les installations avec détente directe.
Le système travaille en mode déshumidification, rafraîchissant l’ambiance tout en favorisant la diminution de l’humidité, lorsqu’au moins une zone est en demande (T
Consigne
< T
ambiante
).
Note : Ce mode réduit l’apparition de particules d’eau au niveau des grilles.
).
ES
EN
Vitesse de ventilation. Il définit la vitesse du ventilateur de l’équipement de climatisation,
c’est-à-dire ajuste le débit en fonction du nombre de zones en demande.
Vitesse forte Vitesse moyenne
Vitesse faible Vitesse automatique
Dans les installations à détente directe, cette option permet de sélectionner la vitesse
du ventilateur de l’unité A/C en attribuant la valeur 1 à la plus faible vitesse.

Programmations horaires

Accédez au menu des programmations en appuyant sur l'icône de programmations horaires. Cliquez sur un des jours de la semaine pour accéder aux programmations horaires disponibles pour ce jour. Pour définir une nouvelle programmation, appuyez sur « Ajouter nouvelle » et suivez les indications. Appuyez sur sa programmation pour modifier et éliminer.

Réglages de la zone

Appuyer pour accéder à ce menu, qui vous permet d’agir sur les paramètres suivants.
Nom de la zone. Permet de modifier le nom du système/zone. Veille. Il s’agit d’un temporisateur d’arrêt de la climatisation de la zone. Les options
disponibles sont les suivantes :
− Off. La temporisation est désactivée.
− 30. Temporisation de 30 minutes avant l’arrêt de la climatisation de la zone.
− 60. Au bout de 30 minutes, la température de consigne de la zone varie d’un degré ;
au bout de 60 minutes, la climatisation de la zone est automatiquement éteinte.
− 90. Au bout de 30 minutes, la température de consigne de la zone varie d’un degré ;
au bout de 60 minutes, la température varie d’un degré supplémentaire ; après 90 minutes la climatisation de la zone est automatiquement éteinte.
FR
IT
PT
DE
75
Hors-gel. Permet d’éviter que la température ambiante de la zone descende en-dessous de 12ºC, même si la zone est éteinte. (Attention : si le mode Stop est sélectionné, le paramètre hors-gel sera inactif. Étapes. Permet de configurer l’étape de Chauffage et Refroidissement dans la zone sélectionnée ou dans toutes les zones du système. Les options pouvant être configurées sont :
ES
− Air. Active le chauffage et refroidissement par air dans la zone sélectionnée.
− Radiant. Active le chauffage et refroidissement rayonnant dans la zone
EN
FR
Réglage des lames. Cette option permet de définir l’angle d’inclinaison des lames
horizontales et verticales des équipements disposant de cette fonctionnalité.
IT
INFORMATION METEOROLOGIQUE
L’Airzone Cloud fournit l’information météorologique mise à jour du lieu indiqué en tant
PT
qu’emplacement de l’installation. Pour accéder aux informations météorologiques sur votre téléphone portable, appuyez sur la localisation dans le coin en haut à droite. Les informations météo s’affichent à droite de l’écran si vous utilisez un ordinateur ou une tablette.
DE
NOTIFICATIONS DU SYSTEME
Si votre installation détecte une alerte de fenêtre, de présence ou de hors-gel, vous pourrez la visualiser via l’application Airzone Cloud qui affichera un avertissement indiquant le type d’alerte dans la zone concernée. Elles disparaitront lorsque l’incidence aura été résolue.
sélectionnée.
− Combinée. Active le chauffage et refroidissement par air et plancher rayonnant
dans la zone et vous permet de sélectionner l'étape Chauffage souhaitée dans ladite zone : Air, Rayonnant ou Air + Rayonnant.

CHANGEMENT DE ROUTEUR (ANNEXE)

En cas de changement de routeur d’une installation, il faudra associer le Webserver au nouveau routeur afin d’en assurer le bon fonctionnement à partir du thermostat Blueface. Pour ce faire.
À l’aide du thermostat Blueface. Accédez au paramètre d’information du menu d’utilisateur. Entrez dans Webserver et effectuez une nouvelle recherche. Poursuivez l’association normalement (voir la section Connexion WiFi par l’intermédiaire Blueface). À l’aide d’un thermostat Think. Réinitialisez le Webserver. Accédez au menu de configuration avancée en appuyant longuement deux fois sur Airzone. Sélectionnez : Informations > Webserver > Réinitialisation. Effectuez une nouvelle fois l’association à l’aire de l’application Airzone Cloud (voir la section Connexion WiFi par l’intermédiaire de l’App).
76
ES
EN
FR
IT
PT
DE
77
INDICE
Precauzioni ...................................................................................................................................... 80
ES
EN
ES
IT
PT
DE
Politica ambientale....................................................................................................................... 80
Controllo del sistema .................................................................................................................. 81
Controllo del server ...................................................................................................................... 81
Controlo dell’ utente ................................................................................................................... 81
Installazione .................................................................................................................................... 82
Collegamento Ethernet .............................................................................................................. 83
Collegamento WIFI ....................................................................................................................... 84
Tramite Blueface ..................................................................................................................... 84
Tramite la App Airzone Cloud ............................................................................................ 85
Associazione con webserver in modo Manuale ......................................................... 88
Associazione con Webserver .................................................................................................... 89
Schermo principale ...................................................................................................................... 90
Menu Server .................................................................................................................................... 90
Modifica ...................................................................................................................................... 91
Configurazione ........................................................................................................................ 91
Utenti ........................................................................................................................................... 94
Menu Impostazioni ...................................................................................................................... 94
Controllo del’installazione ........................................................................................................ 96
Controllo dei sistemi .................................................................................................................... 97
Modo di funzionamento ...................................................................................................... 97
Funzione Eco-Adapt .............................................................................................................. 98
Velocità del ventilatore ......................................................................................................... 98
78
Programmazioni orarie ......................................................................................................... 99
Impostazioni del sistema ..................................................................................................... 99
Controllo della zona .................................................................................................................. 100
Programmazione orarie .................................................................................................... 101
Impostazioni della zona .................................................................................................... 101
Informazione metereologiche .............................................................................................. 102
Avvisi ed errori ............................................................................................................................ 102
Cambio di router (annesso) ................................................................................................... 102
ES
EN
ES
IT
PT
DE
79
Non smaltire mai questa unità insieme agli altri rifiuti domestici. I
essere dannose per l'ambiente in assenza di un adeguato
pparecchiature elettriche,

PRECAUZIONI E POLITICA AMBIENTALE

PRECAUZIONI

Per la sicurezza dell'utente e dei dispositivi, si prega di rispettare le seguenti istruzioni:
ES
• Non maneggiare il sistema con le mani bagnate o umide.
• Effettuare tutti i collegamenti o scollegamenti con il sistema di climatizzazione non
connesso alla rete elettrica.
EN
• Prestare particolare attenzione per non provocare nessun cortocircuito in nessun collegamento del sistema.
ES

POLITICA AMBIENTALE

IT
prodotti elettrici ed elettronici contengono sostanze che possono
PT
DE
trattamento. Il simbolo del cassonetto contrassegnato da una croce indica la raccolta separata delle a differente dal resto dei rifiuti urbani. Per una corretta gestione ambientale l'apparecchiatura dovrà essere portata negli appositi centri di raccolta alla fine del suo ciclo di vita.
Le parti che fanno parte di questa unità possono essere riciclate. Si prega quindi di rispettare la regolamentazione in vigore sulla tutela dell'ambiente.
È necessario consegnare l'articolo al relativo distributore in caso di sostituzione con un'altra unità nuova o depositarlo in un centro di raccolta specializzato.
I trasgressori saranno soggetti alle sanzioni e alle misure stabilite dalle normative in materia di tutela dell'ambiente.
80

INTRODUZIONE

Il Webserver Airzone Cloud consente di controllare il sistema Airzone in modalità remota mediante l’applicazione Airzone Cloud disponibile per dispositivi iOS e Android e per browser web.

CONTROLLO DEL SISTEMA

ES
• Controllo della climatizzazione.
• Programmazioni di calendario, settimanali e orarie.
• Configurazioni.
• Informazione metereologiche.
• Allarmi tecnici.

CONTROLLO DEL SERVER

• Modifica del server.
• Configurazione del sistema.
• Configurazione della zona.
• Controllo degli utenti associati al server.

CONTROLO DELL’ UTENTE

• Modifica dei dati personali.
• Visualizzazione delle impostazioni avanzate.
• Impostazione della lingua.
• Cambio della password ed eliminazione dell’account.
EN
ES
IT
PT
DE
81

INSTALLAZIONE E ASSOCIAZIONE

INSTALLAZIONE

ES
EN
ES
IT
È possibile utilizzare il sistema Airzone con dispositivi Android o iOS mediante l’applicazione Airzone Cloud o il browser dall’indirizzo airzonecloud.com. L’applicazione Airzone Cloud è disponibile su Google Play Store per dispositivi Android e sull’Apple Store per dispositivi iOS. Per scaricare l’applicazione, inserire “Airzone Cloud” nel campo di ricerca dal negozio delle applicazioni del dispositivo.
Una volta installata l’applicazione, è necessario associarla al Webserver del proprio sistema Airzone (vedi sezione Associazione con Webserver).
PT
DE
Se è già un utente di Airzone Cloud, può accedere con i dati di accesso personali. Se non è ancora utente, premere su “Creare account”, riempire i campi necessari e selezionare Avvio. Una mail di verifica verrà inviata al suo indirizzo di posta elettronica per confermare la sua identità (se non riceve nessuna mail, controlli la cartella di posta spam).
82

COLLEGAMENTO DEL WEBSERVER CLOUD AL ROUTER

COLLEGAMENTO ETHERNET

Il Webserver Airzone Cloud Ethernet si configura in modo automatico o collegamento DHCP. Per renderlo operativo sarà solo necessario collegarlo al router. Il Led D10 del Webserver inizierà a lampeggiare se la connessione ad internet è corretta. Sulla schermata del webserver spariranno le icone che indicano la assenza di copertura.
Nel caso in cui si desidera configurare il Webserver in modo manuale, premere sull’icona “Impostazioni”, attivare il modo manual e di seguito inserire i parametri richiesti: Indirizzo IP, maschera sottorete.
ES
EN
ES
IT
PT
DE
83

COLLEGAMENTO WIFI

Tramite Blueface

Il Webserver Airzone Cloud WiFi può essere connesso al router utilizzando il termostato Blueface. Per realizzare la connessione acceda all’interno del menù utente al parametro
ES
informazioni Webserver.
Premere sopra “associare router” e di seguito selezionare la rete alla quale ci si vuole connettere. Di seguito inserire la password della rete e confermare. Il led D10 del Webserver
EN
inizierà a lampeggiare ad indicare che la connessione è stata eseguita in modo corretto.
Sulla chermata del Blueface spariranno le icone che indicano la assenza di copertura.
ES
IT
PT
DE
84
E’ possible configurare il Webserver in modo automatico o tramite DHCP in modo manuale. Se si desidera realizzare la configurazione in modo manual premere sull’icona “Impostazioni”, attivare il modo manuale e di seguito inserire i parametri necessari.

Tramite la App Airzone Cloud

ES
EN
ES
IT
Per effettuare la connessione al Webserver Airzone Cloud Wi-Fi è necessario avere installato l’applicazione Airzone Cloud sul dispositivo iOS o Android e seguire le indicazioni.
L’applicazione Airzone Cloud offre due opzioni di associazione: modo Auto o Manuale.
Associazione con webserver in modo Auto
Se si seleziona la configurazione in modo Auto, il dispositivo mobile attiverà automaticamente la ricerca di dispositivi Bluetooth disponibili e mostrerà una lista di quelli trovati.
Se il dispositivo non viene trovato nella lista, controllare di essere vicino al dispositivo
Webserver da associare e premere sull’icona dell’aggiornamento . Se il dispositivo non compare nella lista, premere il pulsante inferiore per continuare con il processo di associazione in modo Manuale.
(Vedi sezione Associazione con Webserver in modo Manuale).
PT
DE
85
ES
EN
ES
IT
PT
DE
Selezione di associazione Auto/Manuale
Associazione router Auto/Manuale
1. Premere sul dispositivo da associare e poi su Continuare.
2. Poi selezionare il router al quale si desidera associare il dispositivo Webserver Cloud, per cui scegliere la configurazione automatica o manuale:
• Manuale: Introdurre nome e password della rete Wi-Fi da associare.
• Automatico: L’applicazione mostrerà una lista delle reti Wi-Fi disponibili; selezionarne una e nello schermo successivo introdurre la password.
Associazione Auto
86
ES
EN
ES
IT
Associazione router Manuale
Configurazione di rete (I)
Associazione router Auto (I)
Configurazione di rete (II)
Associazione router Auto (II)
Configurazione di rete (III)
PT
DE
87
3. Infine, scegliere il tipo di configurazione per il collegamento del dispositivo alla rete: DHCP o Manuale. Il Webserver Cloud viene configurato in modo automatico o con collegamento DHCP; se fosse necessaria l’associazione in modo manuale, premere l’icona delle impostazioni, attivare il modo manuale e cambiare i parametri necessari: indirizzo IP, maschera di sottorete.
ES
Il LED D12 del server inizierà a lampeggiare di verde se il collegamento a Internet è corretto.
EN

Associazione con webserver in modo Manuale

ES
IT
PT
DE
Per completare il processo di associazione in modo Manuale:
1. Inserire il MAC e il PIN del dispositivo Webserver sullo schermo mostrato dall’applicazione.
È possibile ottenere queste informazioni mediante i modi seguenti, come indicato nell’icona di aiuto dell’applicazione:
• Queste informazioni si trovano sulla copertina di questo manuale per l’utente.
• Nell’adesivo informativo del dispositivo Webserver.
• Mediante il termostato Blueface maestro del sistema 1 dell’impianto. In questo caso, accedere al menu dell’utente, premere Informazioni e selezionare Webserver per consultare i parametri MAC e PIN del dispositivo.
• Mediante il termostato Think maestro del sistema 1 dell’impianto. In questo caso, accedere al menu delle configurazioni avanzate del sistema, premere Informazioni e selezionare Webserver per
consultare i parametri MAC e PIN del dispositivo.
88
2. Collegare il dispositivo Android o iOS alla rete Wi-Fi creata dal server
In assenza di un Webserver associato, avviando la sessione
dei server dal menu laterale delle opzioni e premere
(AZWSCLOUDxxxx). In base al dispositivo, può apparire una notifica in cui si richiede il consenso per effettuare la connessione, confermare e continuare il processo.
3. Selezionare la rete Wi-Fi alla quale si collegherà il Webserver Airzone Cloud Wi-Fi e inserire la password della rete. Configurare i parametri del Webserver all’interno della rete mediante DHCP (modalità automatica) o in modo manuale, completando i campi richiesti: IP locale e gateway (IP del router).
Il LED D12 del server inizierà a lampeggiare di verde se il collegamento a Internet è corretto.
ES
EN

ASSOCIAZIONE CON WEBSERVER

apparirà sullo schermo di benvenuto l’opzione “Aggiungere server”; se esistono già server associati, accedere alla sezione
“Aggiungere server” A questo punto associare il Webserver Cloud Airzone alla propria applicazione, compilando i seguenti campi con gli stessi valori mostrati nella copertina del manuale.
Nome. Il nome della installazione di ogni singolo Webserver Cloud.
MAC. E’ un codice identificativo di ogni singolo Webserver
Premere Salva per terminare il processo di associazione
Cloud*.
PIN. E’ la password di accesso al Webserver Cloud*.
*Nota: Questa informazione è stampata nella copertina di questo Manuale per l’utente.
Localitá del server. Città in cui il Webserver è installato.
ES
IT
PT
DE
89
Server disponibili
Menu di gestione
Modifica dei parametri dei server
Aggiungere un server
Modifica
Utente

NAVIGAZIONE E CONTROLLO

SCHERMO PRINCIPALE

Dopo avere avviato la sessione con le proprie credenziali, è possibile accedere allo schermo principale del proprio sistema Airzone mediante l’applicazione per dispositivi Android o iOS e dal browser web su airezonecloud.com.
ES
Questo schermo offre l’accesso alla gestione dei server associati all’utente e al controllo dell’account utente; se fosse necessario, chiudere la sessione utente selezionando “Uscire”.
EN
ES
IT
PT
DE

MENU SERVER

Selezionare l’icona del server per accedere allo schermo di controllo di un determinato server. Per accedere alla gestione avanzata del server associato premere il pulsante Modifica e selezionare il parametro desiderato.
90
Modifica
Mostra e consente di modificare i seguenti parametri.
ES
EN
ES
Nome. Identificatore del server che si trova nell’installazione. MAC. Codice unico che identifica ogni server. Questo parametro non è modificabile. PIN. Password di accesso al server. Questo parametro non è modificabile. Località del server. Luogo in cui si trova l’installazione contenente il server. Icona. Permette di modificare l’icona che identificherà il server. Data e ora di sincronizzare. Permette di sincronizzare la data e l’ora in tutti i sistemi. Cancella. Elimina il server e la possibilità di controllarlo. Premere su Salva per mantenere le modifiche realizzate o su Indietro per uscire dal menu senza salvarle.
Configurazione
Opzione disponibile solo in caso di avere attivata la visualizzazione delle impostazioni avanzate. Permette di gestire la configurazione del server in modo globale o nelle zone.
IT
PT
DE
91
Premere “Rilevare sistemi” per aggiornare il server. Se si seleziona la configurazione del sistema, i parametri disponibili sono:
− Nome. Mosttra il nome del sistema.
− Indirizzo del sistema. Mosttra il numero del sistema nella installazione.
− Protezione rischio condensa (disponibile solo negli impianti che dispongono di zone con
ES
EN
ES
IT
PT
DE
controllo radiante freddo). Consente di selezionare il livello di protezione contro il rischio di condensa: Molto alto, Alto, Medio, Basso e Molto basso. Se necessario, è possibile disattivare questa protezione per 1 ora.
− Impianto. Permette di selezionare la temperatura massima per il modo caldo
(19 – 30 °C) e la temperatura minima per il modo freddo (18 – 26 °C) a intervalli di 1 °C. È possibile eventualmente disabilitare alcuni modi. È configurato per difetto con una temperatura massima di caldo a 30 °C e con una temperatura minima di freddo a 18 °C.
− Isteresi. Definisce il differenziale della temperatura tra la temperatura ambiente e la
temperatura impostata.
− Portata. o Q-Adapt. Consente di selezionare l’algoritmo di controllo della portata con lo
scopo di adattarlo alla installazione. Le opzioni disponibili sono quelli di seguito indicati: Massimo: Il sistema lavora alla velocità più alta disponibile,
indipendentemente del numero di zone aperte.
Potenza: Il sistema lavora ad una velocità più alta che in modo Standard con lo
scopo di aumentare la portata.
Standard: Il sistema modifica la velocità in funzione del numero di zone
aperte.
Silenzio: Il sistema lavora a una velocità inferiore che in modo Standard con lo
scopo di ridurre il rumore dell’impianto.
Minimo: Il sistema lavora alla velocità minima disponibile, indipendentemente
del numero di zone aperte.
o Apertura Proporzionale. Permette di abilitare/disabilitare la proporzionalità delle
serrande del sistema.
− Uscita. Permette di modificare la logica di funzionamento del relè VMC/Caldaia della
scheda centrale del sistema.
− Aria minima. Consente di abilitare/disabilitare l'entrata di una portata minima di aria in
quelle zone in cui è stata raggiunta la temperatura impostata nelle diverse serrande del sistema.
− Temperatura di Protezione. Per la massima protezione della caldaia, permette di selezionare la temperatura di spegnimento.
− Valv. miscelatrice freddo. Selezionare Auto in caso di disporre di valvole miscelatrici freddo nell'installazione.
− Sonda. Selezionare Auto in caso di disporre di valvole miscelatrici freddo nell'installazione.
− Informazioni. Offre informazioni sul sistema e sugli elementi collegati.
92
Se si seleziona la configurazione di una zona, i parametri disponibili sono:
− Nome. Mosttra il nome de la zona.
− Indirizzo zona. Mosttra il numero de la zona nella installazione.
− Uscite associate. Mostra le uscite di controllo associate al termostato.
− Master. Consente di configurare il termostato come Maestro o Zona.
− Base. Permette di configurare il termostato delle diverse zone del sistema in
modo Base o Avanzato. I parametri che possono essere controllati in modo Base sono: On/Off, Temperatura impostata, Velocità del ventilatore e Modo di funzionamento.
− Offset. Permette di correggere la temperatura ambiente misurata nelle
differenti zone o in tutte le zone del sistema, a causa di deviazioni prodotte da fonti di caldo/freddo vicine, con un fattore di correzione compreso tra -2,5 °C e 2,5 °C, a intervalli di 0,5 °C.
− Indirizzo maestro. Consente di imporre il modo di funzionamento definito in
un'altra zona maestra.
− Impianto. Permette di configurare le sorgenti freddo e caldo nella zona
selezionata o in tutte le zone del sistema. Le opzioni da configurare sono:
o Aria. Abilita il modo caldo/freddo ad aria nella zona selezionata. o Radiante. Abilita il caldo/freddo radiante nella zona selezionata. o Aria+Radiante. Abilita il caldo/freddo ad aria e radiante nella zona
selezionata e consente all'utente di selezionare la sorgente caldo che desidera in tale zona.
− Ingressi. Permette di gestire lo stato di un modulo di zona in base a: o Finestra. Permette di gestire lo stato di un modulo di zona in base al
rilevamento di presenza. Agisce sull'elemento di controllo del modulo di zona solo se è associato a un termostato. Non funziona in moduli di zona secondari. Se dopo 5 minuti non viene rilevata alcuna presenza in una zona in cui si trova attivato questo contatto, si attiva Sleep 90, mostrando un avviso Presenza attiva nel termostato. Per attivarla è necessario definire la logica del contatto come Normalmente aperto o chiuso.
o Presenza. Permette di gestire lo stato di un modulo di zona in base
al rilevamento di apertura di una finestra. Agisce solo sull'elemento di controllo del modulo di zona. Se viene rilevata l'apertura di una finestra in una zona in cui si trova attivato questo contatto, questa si spegne dopo 60 secondi, mostrando un avviso Finestra attiva nel termostato. Per attivarla è necessario definire la logica del contatto come Normalmente aperto o chiuso.
− Informazioni. Questo parametro offre informazioni sul sistema e sugli
elementi collegati.
ES
EN
ES
IT
PT
DE
93
Utenti
Mostra tutti gli utenti che possono controllare l’installazione e il tipo di controllo che possono realizzare (avanzato o base).
ES
EN
ES
IT
Per permettere l’accesso al controllo del server a un nuovo utente, premere “Aggiungere utente”, introdurre i dati corrispondenti e il tipo di controllo che può realizzare. Premere
PT
Salva per terminare il processo. Se si desidera eliminare un utente, premere sull’utente in questione e selezionare “Eliminare utente”.
DE

MENU IMPOSTAZIONI

Da questa finestra è possibile gestire le proprietà dell’utente in tutta l’applicazione Airzone Cloud.
94
Dati personali. Consente di modificare il nome, il cognome e la posta elettronica associati all’utente. Impostazioni avanzate. Attiva e disattiva la visualizzazione delle impostazioni avanzate di controllo dell’installazione. Lingua. Consente di cambiare la lingua in cui verrà mostrata l’applicazione. Le lingue disponibili sono: spagnolo, inglese, francese, italiano, portoghese e tedesco. Cambiare password. Permette di utilizzare una nuova password dopo aver introdotto la password dell’utente attuale. Cancellare l’iscrizione. Elimina l’utente associato al server.
Una volta realizzate le modifiche necessarie, premere su Salva per mantenerle.

CONTROLLO DELL’INSTALLAZIONE

Selezionare l’icona del server per accedere allo schermo di controllo di un determinato server.
ES
EN
ES
IT
PT
DE
L’applicazione Airzone Cloud consente di gestire l’installazione su diversi livelli.
Controllo dell’installazione. Da questa sezione sarà possibile controllare simultaneamente tutti i sistemi associati alla installazione Airzone.
Controllo dei sistemi. In questa sezione sarà possibile controllare simultaneamente tutte le zone di un determinato sistema.
Controllo delle zone. Questa sezione consente il controllo puntuale di ogni singola zona della installazione.
95
Aggiornare le informazioni di sistema
Programmazioni di calendario
Nome
Programmazioni settimanali

CONTROLLO DEL’INSTALLAZIONE

Permette di aggiornare tutte le informazioni dell'impianto e gestire le programmazioni.
ES
EN
ES
Programmazioni settimanali
Si mostra un menu a tendina con le programmazioni settimanali create. Per visualizzare le programmazioni disponibili, premere su ogni giorno.
IT
Per aggiungere una nuova programmazione, premere Aggiungere programmazione e completare i campi:
PT
DE
- Nome.
- Tipi di programmazione. Selezionare tra Stato e Temperatura con il pulsante con l'icona corrispondente a ogni parametro.Días. Los días en que debe ejecutarse dicha programación.
- Giorni. Configurare i giorni in cui deve essere avviata la programmazione.
- Ora di inizio.
- Temperatura e/o Stato. In base al parametro selezionato in Tipi di programmazione, è possibile selezionare ON/OFF nel campo Stato e/o configurare il modo e la temperatura impostata nel campo Temperatura.
- Tutte le zone / sistemi. Selezionare se la programmazione agisce su tutti i sistemi dell'impianto, solo su alcuni o solo su determinate zone.
Programmazioni di calendario
Si mostra un menu a tendina con le programmazioni di calendario create.
Per aggiungere una nuova programmazione, premere Aggiungere programmazione e completare i campi:
- Nome
- Tipi di programmazione. Selezionare tra Stato e Temperatura con il pulsante con l'icona corrispondente a ogni parametro.
- Inizio / Fine. Selezionare le date di inizio e di fine della programmazione.
- Temperatura e/o Stato. In base al parametro selezionato in Tipi di programmazione, è possibile selezionare ON/OFF nel campo Stato e/o configurare il modo e la temperatura impostata nel campo Temperatura.
96
- Tutte le zone / sistemi. Selezionare se la programmazione agisce su tutti i sistemi
Se si dispone di programmazioni settimanali o di calendario create,
rio > programmazioni settimanali >
Programmazioni orarie
Impostazioni del sistema
Temperatura impostata

Modo di funzionamento

Velocità di ventilazione
Nome del siste ma
Funzione Eco-Adapt
dell'impianto, solo su alcuni o solo su determinate zone.
queste ultime hanno priorità rispetto a quelle create per ciascuna zona in caso di conflitto. La priorità impostata per le programmazioni orarie è:
Programmazioni di calenda programmazioni di sistema > programmazioni di zona.

CONTROLLO DEI SISTEMI

Permette di controllare tutte le zone che appartengono al sistema allo stesso tempo.
On/Off
On/Off. Premere sull’icona per l’accensione o spegnimento della zona controllata.
Controllo di temperatura. Mostra la temperatura impostata. Utilizza + e – che appaino
quando si preme sulla temperatura, l’intervallo di selexione della temperatura è a step di 0,5º C. L’intervallo di temperatura permesso è 15º C a 30º C.
Modo di funzionamento
ES
EN
ES
IT
PT
DE
Premere l’icona del modo di funzionamento e selezionare il modo di funzionamento desiderato per cambiare il modo di funzionamento dallo schermo principale:
Stop. Il sistema viene spento completamente indipendentemente dello stato del resto
delle zone. Inoltre, tutti gli elementi terminali (griglie, serrande, ecc.) verranno chiuse.
Ventilazione. In questo modo il sistema utilizza solamente la funzione di ventilazione del climatizzatore (quindi senza riscaldare o raffreddare). La logica di apertura delle zone sarà quella del modo freddo, cioè saranno aperte solo le zone in domanda di aria fredda (T
impostata
< T
ambiente
).
97
Freddo. In questo modo il sistema lavora con il climatizzatore in raffrescamento (T < T
ambiente
).
Caldo. In questo modo il sistema lavora con il climatizzatore in riscaldamento (T T
).
ambiente
ES
Deumidificazione. Disponibile solo per unità a espansione diretta. Il sistema lavora con
lo scopo di ridurre l’umidità in ambiente senza raffreddare eccessivamente. Saranno
EN
aperte solo le zone in regime di domanda di aria fredda (T
Nota: Il modo Deumidificazione riduce l’umidità della zona mediante l’avvio di un ciclo di
impostata
< T
ambiente
deumidificazione.
ES

Funzione Eco-Adapt

Questo parametro imposta il livello di efficienza energetica del sistema limitando le temperature impostabili in ambiente dai termostati allo scopo di favorire al massimo un
IT
utilizzo efficiente dell’impianto:
Off. Le temperature impostabili sui termostati non sono limitate e il range di lavoro è
PT
libero.
Manual. Le temperature massime o minime impostabili sui termostati sono quelle
DE
impostate sul termostato maestro.
A. Range di lavoro in modo freddo 24º C - 30 º C e nel modo caldo 15 y 22 º C.
A+. Range di lavoro in modo freddo 25º C - 30 º C e nel modo caldo 15 y 21,5 º C.
A++. Range di lavoro in modo freddo 26º C - 30 º C e nel modo caldo 15 y 21 º C.

Velocità del ventilatore

Definisce la velocità del ventilatore della macchina, cioè è il sistema Airzone che imposta la velocità di ventilazione a seconda del numero delle zone in richiesta.
impostata
>
impostata
).
Velocità alta Velocità media
Velocità bassa Velocità automatica
Negli impianti ad espansione diretta, consente di selezionare la velocità della unità d’aria
condizionata, impostando il valore 1 per la velocità più bassa.
98

Programmazioni orarie

Accedere al menu delle programmazioni premendo l’icona programmazioni orarie. Dopo aver nominato la programmazione, selezionare il tipo di programma che si desidera realizzare, selezionare i giorni della settimana desiderati, l’ora in cui verrà avviata la programmazione e le zone in cui verrà effettuata. Premere Salva per terminare il processo di creazione della programmazione. Una volta creata la programmazione, premere sulla zona in cui verrà applicata per modificarla o cancellarla. Se ci sono programmazioni attive, l'icona delle programmazioni orarie si
illuminerà di blu . Quando si disattivano, l'icona si illuminerà di grigio e le programmazioni create rimarranno visibili nella lista delle programmazioni, ma saranno disabilitate.

Impostazioni del sistema

Premere per accedere a questo menu.
Nome del sistema. Consente di cambiare il nome del sistema. Sleep. Il modo Sleep è un Eco-temporizzatore che controlla lo spegnimento della zona. I valori
impostabili sono:
− Off. Il temporizzatore è spento.
− 30. Attiva il timer di spegnimento della zona a 30.
− 60. Trascorsi 30 minuti, viene variata la temperatura della zona di un grado, trascorsi
60 minuti la zona si spegne.
− 90. Trascorsi 30 minuti, viene variata la temperatura della zona di un grado; trascorsi
60 minuti viene variata la temperatura di un ulteriore grado. Trascorsi 90 minuti la zona si spegne.
Antigelo. Evita che la temperatura ambiente della zona scenda sotto 12 º C anche se la zona è spenta. (Il parametro non si attiva se il sistema è in modo Stop). Tipi di impianto. Permette di configurare le sorgenti freddo e caldo nella zona selezionata o in tutte le zone del sistema. Le opzioni da configurare sono:
− Aria. Abilita il modo caldo/freddo ad aria nella zona selezionata.
− Radiante. Abilita il caldo/freddo radiante nella zona slexionata.
− Combinato. Abilita il caldo/freddo ad aria e radiante nella zona selezionata e
consente all’utente di selezionare la sorgente caldo che desidera in tale zona.
ES
EN
ES
IT
PT
DE
99
On/Off
Impostazioni della zona
Modo sleep
Temperatura ambiente
Nome della zona
Modo di Velocità di ventilazione
Programmazioni orarie

CONTROLLO DELLA ZONA

Permette di controllare solamente i parametri di zona.
ES
EN
ES
IT
PT
DE
funzionamiento
Temperatura impostata
On/Off. Premere sull’icona per l’accensione o spegnimento della zona controllata.
Controllo di temperatura. Impostazione della temperatura impostata seguendo le
istruzioni: Nel modo Auto è possibile cambiare tra la temperatura impostata di freddo e di caldo. Utilizza le icone – e + che appaiono quando si preme sulla temperatura, l’intervallo di selezione della temperatura è a step di 0,5 º C. L’intervallo di temperatura permesso é:
• Modo caldo: 15º C– 29º C.
• Modo freddo: 18º C– 30º C.
En modo auto, hay una diferencia mínima permitida entre las consignas de frío y de calor. El sistema evita establecer una temperatura dentro del rango de protección.
Modo di funzionamento. Premere l’icona del modo di funzionamento e selezionare il
modo di funzionamento desiderato per cambiare il modo di funzionamento dallo schermo principale:
Stop. Il sistema viene spento completamente indipendentemente dello stato del
resto delle zone. Inoltre, tutti gli elementi terminali (griglie, serrande, ecc.) verranno chiuse.
Ventilazione. In questo modo il sistema utilizza solamente la funzione di ventilazione del climatizzatore (quindi senza riscaldare o raffreddare). La logica di apertura delle zone sarà quella del modo freddo, cioè saranno aperte solo le zone in domanda di aria fredda (T
impostata
< T
ambiente
).
100
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
