Manuel du patient

AirSep Corporation

0459

Gebrauchsanweisung für Patienten

Manual del paciente

Εγχειρίδιο για τον ασθενή

Patient Manual

Manuale del paziente

Patiënthandleiding

Manual do Paciente

Bruksanvisning

Patienthåndbog

ﻰﺿﺭﻣﻠﻟ ﺕﺎﻣﻳﻠﻌﺗ ﻝﻳﻟﺩ

401 Creekside Drive Buffalo, New York 14228 USA Tel: 716-691-0202 Fax: 716-691-4141

FreeStyle™ FR

Fumer pendant l'utilisation d'oxygène est la première cause

quitter la pièce où se trouve l'appareil.

NE PAS FAIRE FONCTIONNER CET APPAREIL SANS AVOIR

AU PRÉALABLE LU ET COMPRIS LE PRÉSENT MANUEL.

SI VOUS NE COMPRENEZ PAS LES DIVERS

AVERTISSEMENTS ET INSTRUCTIONS QU'IL CONTIENT,

VEUILLEZ CONTACTER VOTRE FOURNISSEUR AVANT DE

TENTER DE L'UTILISER. SI CES PRÉCAUTIONS NE SONT

PAS OBSERVÉES, DES BLESSURES OU DES DOMMAGES

MATÉRIELS PEUVENT SURVENIR.

de blessures et de morts dues au feu. Vous devez respecter les avertissement relatifs à la sécurité :

Ne pas fumer, ni allumer de bougies, ni autoriser la présence de flammes nues dans la même pièce que l'appareil ou à moins de

1.50 m de tout autre accessoire de transport d'oxygène.

Fumer en portant une canule d'oxygène peut causer des brûlures faciales et même la mort.

Une canule enlevée et déposée sur un lit, un canapé ou tout autre textile peut causer un embrasement éclair si elle est exposée à une cigarette allumée, à une source de chaleur ou à une flamme.

Si vous fumez, les trois conseils suivants peuvent vous sauver la vie : Éteindre le concentrateur d'oxygène, enlever la canule et

Des affiches « Interdit de fumer – utilisation d'oxygène » doivent être bien mises en évidence dans l'habitation ou l'endroit où le concentrateur d'oxygène est utilisé. Les patients et leurs soignants doivent être informés des dangers du fait de fumer en présence d'oxygène médical ou lorsqu'on utilise ce dernier.

FreeStyle™

TABLE DES MATIÈRES

AirSep® FreeStyle™ Portable Concentrateur d'oxygène portable

Concentrateur d’oxygène portable FreeStyle™ AirSep FR1 Symboles FR1-2 Pourquoi votre médecin vous a-t-il prescrit de l’oxygène ? FR3 Description du concentrateur d’oxygène portable FreeStyle FR3-4 Profil de l'opérateur FR4 FreeStyle pour les voyages par avion – Agréé par FAA FR5 Consignes de sécurité importantes FR5-11 Consignes de sécurité importantes pour la batterie

facultative AirBelt FR12 Mise en route du concentrateur d’oxygène portable FreeStyle FR13-15 Chargement de la batterie FR15-17 Canule nasale FR17-18 Composants de l’appareil FreeStyle FR19-20 Instructions d’utilisation FR20-22 Alimentations électriques FR22-23 Adaptateur universel CA/CC du FreeStyle™

(Instructions d'utilisation) FR23-28 Filtres FR28-29 Réglage du sélecteur de débit FR30-31 Alarmes sonores/Voyants lumineux FR31-33 Comment interpréter les voyants et les alarmes du FreeStyle FR33-34 Nettoyage, entretien et maintenance adéquate FR35-37

Boîtier FR35 Filtres FR36 Sac de transport FR37 Alarme/Indicateur d’entretien FR37

Accessoires FreeStyle FR38-39 Matériaux en contact direct ou indirect avec le patient FR40 Réserve d’alimentation en oxygène FR40 Dépannage FR40-43 Spécifications FreeStyle FR44-47 Classification FR48 Garantie limitée FR49

FreeStyle™ FR

Symbole

Description

Symbole

Description

Danger – Décrit un

dommages matériels

Mise en garde – Décrit

matériels légers

REMARQUE – Fournit

répétées.

Concentrateur d’oxygène portable FreeStyle™ AirSep

Le présent manuel du patient vous permet de vous familiariser avec le concentrateur d’oxygène portable (POC) FreeStyle™ d'AirSep. Veuillez lire attentivement l’ensemble des informations contenues dans le présent manuel et assurez-vous de les avoir bien comprises avant de faire fonctionner votre appareil FreeStyle. Votre fournisseur agréé sera à votre disposition pour répondre à vos éventuelles questions concernant ce matériel.

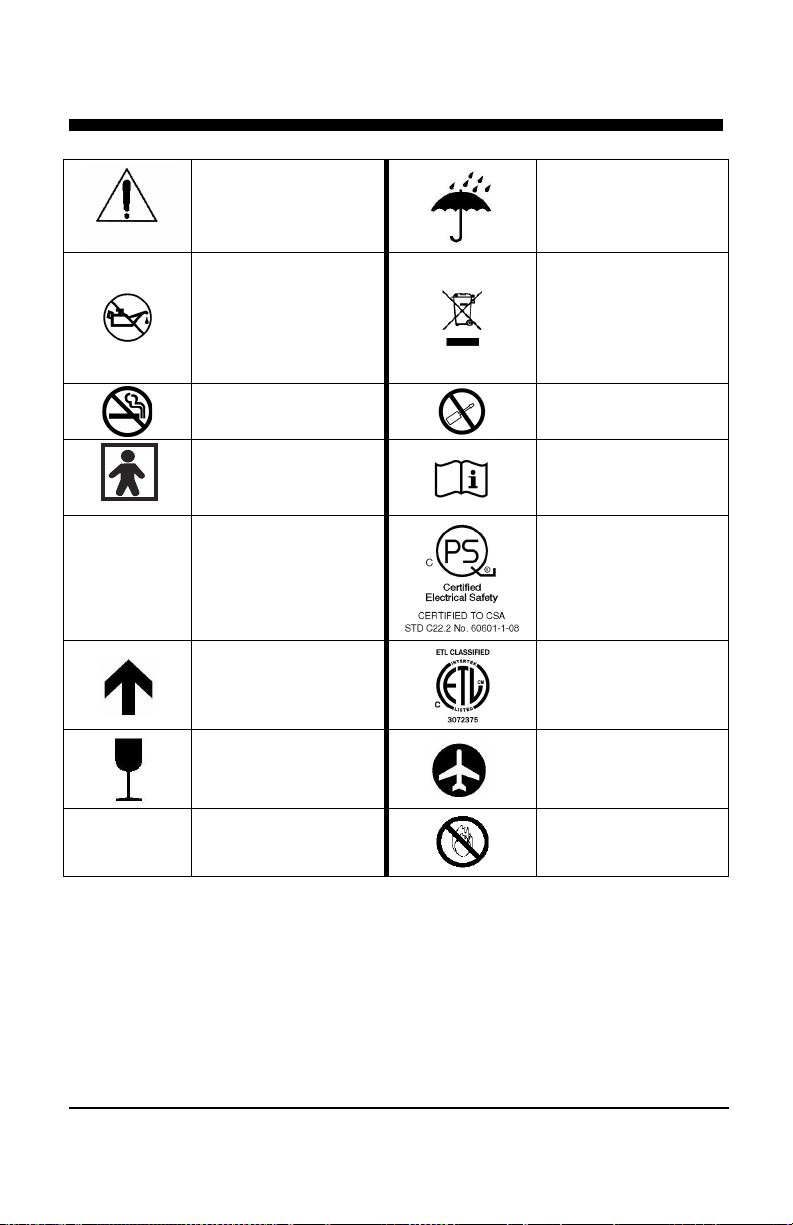

Symboles

Des symboles, plutôt que des mots, sont couramment utilisés sur les appareils ou le manuel dans le but de diminuer le risque d’incompréhension due aux différences linguistiques. Les symboles facilitent également la compréhension d'un concept dans un espace restreint.

Le tableau suivant comporte une liste de symboles et de définitions utilisés avec le concentrateur d’oxygène FreeStyle.

danger ou une pratique dangereuse qui, si elle n'est pas évitée, peut provoquer une blessure corporelle grave ou fatale ou causer des

Dispositif de classe II avec double isolation

AirSep MN131-1 rev. B - 02/13

Corporation FR-1

un danger ou une pratique dangereuse qui peut provoquer une blessure corporelle légère ou des dégâts

des informations suffisamment importantes pour être mises en évidence ou

Conforme à la directive 93/42/CEE émise par l'organisme agréé n° 0459

Voir instructions

L’élimination par une

requise

Consulter les

d'utilisation

Agence de sécurité

médicaux.

Agence de sécurité

électro-médicaux.

FreeStyle™

RTCA/DO-160

Section 21

Conforme à la

Catégorie M

Consulter la documentation fournie avec l'appareil

Ne pas huiler ni graisser

Interdiction de fumer

Équipement de type BF

Conforme à RTCA DO160 Section 21 Catégorie M. Exigence FAA SFAR 106

Ce côté-ci vers le haut

Tenir au sec l’appareil et les accessoires

méthode appropriée des déchets de dispositifs électriques et électroniques est

Ne pas démonter

instructions

pour la norme CAN/CSA C22.2 n°60601-1-08 M90 relative aux dispositifs électro-

pour la norme CAN/CSA C22.2 n°601.1 M90 relative aux dispositifs

FR-2 AirSep MN131-1 rev. B - 02/13

Fragile – manipuler avec soin

Concentrateur d'oxygène portable agréé FAA

Ne pas exposer à une flamme nue

Corporation

FreeStyle™ FR

Il est très important de sélectionner correctement le débit

votre médecin.

Pourquoi votre médecin vous a-t-il prescrit de l’oxygène ?

De nombreuses personnes souffrent de types divers de maladies cardiaques, pulmonaires ou autres pathologies respiratoires. Nombre de ces patients peuvent bénéficier d’une oxygénothérapie supplémentaire à la maison, pendant leurs voyages ou lorsqu’elles prennent part à des activités quotidiennes hors de leur domicile.

L’oxygène est un gaz qui constitue 21 % de l’air ambiant que nous respirons. Pour fonctionner correctement, notre corps dépend d’une alimentation en oxygène régulière. Votre médecin vous a prescrit une oxygénothérapie supplémentaire selon un réglage donné pour remédier à vos problèmes respiratoires personnels.

Bien que l'oxygène ne génère pas de dépendance, toute oxygénothérapie non autorisée peut s’avérer dangereuse. Consulter impérativement un médecin avant toute utilisation de ce concentrateur d’oxygène. Le fournisseur agréé qui vous fournit votre matériel d’oxygénothérapie vous montrera comment le régler sur le débit qui vous a été prescrit.

Le concentrateur d'oxygène portable FreeStyle peut être utilisé pendant le sommeil du patient sur recommandation d'un clinicien qualifié.

d’oxygène qui vous a été prescrit. Ne pas diminuer ni augmenter le débit de l’appareil sans avoir préalablement consulté

Qu'est-ce que le concentrateur d’oxygène portable FreeStyle ?

La commercialisation des concentrateurs d’oxygène a commencé au milieu des années 1970. Ils sont désormais la source d’apport en oxygène complémentaire la plus pratique et la plus fiable actuellement disponible sur le marché. Les concentrateurs d’oxygène remplacent de façon plus économique, efficace et sûre les cylindres d'oxygène sous haute pression ou l’oxygène liquide. Le concentrateur d’oxygène fournit tout l’oxygène dont vous avez besoin, sans livraisons régulières de cylindres ou de bouteilles.

L’air que nous respirons comporte approximativement 21 % d’oxygène, 78 % d’azote et 1 % d’autres gaz. Dans l’appareil FreeStyle, l’air ambiant traverse une

AirSep MN131-1 rev. B - 02/13

Corporation FR-3

FreeStyle™

matière régénérative et absorbante, appelé « tamis moléculaire ». Cette matière sépare l’oxygène de l’azote. Le débit d’oxygène très pur qui en ressort est transmis au patient.

Le FreeStyle allie une technologie avancée de concentrateur d'oxygène à une technologie de conservation d'oxygène pour le concentrateur d'oxygène portable le plus petit et le plus léger du monde qui ne pèse que 2 kg. Le FreeStyle produit efficacement son propre oxygène et le disperse rapidement sous forme de pulsation d'oxygène au tout début de la phase d'inhalation. Ceci élimine le gaspillage des appareils produisant un flux d'oxygène continu, même lorsque vous expirez. Cet oxygène pulsé correspond à un débit continu. Le FreeStyle produit l'équivalent de plus de 3 l/min dans un conditionnement léger facilement transportable hors domicile.

Le FreeStyle peut s’alimenter depuis quatre sources différentes. (Se reporter à la section « Alimentation électrique » du présent manuel).

Profil de l'opérateur :

Les concentrateurs AirSep sont conçus pour fournir de l'oxygène supplémentaire à des personnes souffrant d'un malaise dû à des maladies affectant l'efficacité des poumons à transférer l'oxygène de l'air dans leur système sanguin. Le Concentrateur d'oxygène portable donne la possibilité d'utiliser un système non livrable plutôt qu'un système livrable (réservoir d'O2) qui rend l'utilisateur relativement autosuffisant en termes d'utilisation à domicile, de mobilité (tant à l'intérieur qu'à l'extérieur de la maison) et de qualité de vie en général. L'utilisation du concentrateur d'oxygène requiert une prescription médicale et ne doit pas être utilisé à des fins de réanimation.

Bien que l'oxygénothérapie puisse être prescrite aux patients de tout âge, le patient typique à l'oxygénothérapie est âgé de plus de 65 ans et souffrir d'une broncho-pneumopathie chronique obstructive (BPCO). Les patients ont généralement de bonnes capacités cognitives et doivent pouvoir signaler le moindre malaise. Si l'utilisateur n'arrive pas à signaler un malaise ou ne peut pas lire et comprendre l'étiquetage et les instructions d'utilisation du concentrateur, alors l'utilisation doit se faire uniquement sous la surveillance d'un expert. Si un malaise survient pendant l'utilisation du concentrateur, il est conseillé aux patients de rencontrer leur professionnel de santé. Il est également conseillé aux patients d'avoir de l'oxygène de secours tout près (notamment une bouteille d'oxygène) dans les cas de panne d'électricité ou du concentrateur. L'utilisation du concentrateur n'exige pas d'autres techniques exceptionnelles ou compétences de l'usager.

FR-4 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Cet appareil dispense un oxygène extrêmement pur susceptible

accident mortel.

FreeStyle pour les voyages par avion – Agréé FAA

Le FreeStyle a reçu l'approbation de la Federal Aviation Administration (Bureau fédéral de l'aéronautique) relative à l'utilisation à bord des vols commerciaux par les passagers sur oxygène à travers l'amendement 2006 du SFAR 106.

En outre, depuis le 13 mai 2009, un nouveau Département des transports (DOT) dirigé par la FAA a décidé que les transporteurs basés aux États-Unis, de même que les vols internationaux en provenance ou à destination des USA doivent permettre aux passagers ayant des concentrateurs d'oxygène portables agréés par la FAA de les utiliser à bord et pendant le vol en cas de nécessité. Consultez directement les compagnies aériennes individuelles avec lesquelles vous voulez voyager pour des informations mises à jours sur leurs politiques particulières en matière de concentrateur d'oxygène portable.

---- [Lire la section Consignes de sécurité importantes avant de mettre cet

appareil en marche.] ----

Consignes de sécurité importantes

Il est recommandé de consulter et de se familiariser avec les informations de sécurité importantes suivantes, relatives au concentrateur d’oxygène FreeStyle.

de s'enflammer très vite. Interdire de fumer et d'utiliser des flammes nues à moins d’un mètre cinquante de (1) cet appareil, ou de (2) tout autre accessoire de transport d’oxygène. Enfreindre cet avertissement pourrait causer un incendie grave, des dégâts matériels ou des dommages physiques, voire un

Si vous vous sentez mal à l’aise ou en cas d'urgence médicale, sollicitez immédiatement une assistance médicale.

Ne pas chauffer à plus de 60 °C

AirSep MN131-1 rev. B - 02/13

Corporation FR-5

Cet appareil ne doit pas être utilisé à des fins de réanimation.

contrôler les alarmes

N'utiliser ni huile, ni graisse, ni produit à base de pétrole, ni

inflammables.

Une mauvaise utilisation de la batterie FreeStyle peut causer

à des chocs violents.

L'utilisation de câbles et d'adaptateurs autres que ceux

du FreeStyle.

Les patients des services gériatriques, pédiatriques ou tout autre patient incapable de signaler un malaise lorsqu'ils utilisent cet équipement peuvent avoir besoin d'une assistance supplémentaire. Les patients présentant une insuffisance auditive ou visuelle peuvent avoir besoin d’assistance pour

produit inflammable sur un accessoire de transport d'oxygène ou sur le FreeStyle. Seules les lotions ou les pommades à base d'eau ou compatibles avec l'oxygène doivent être utilisées. L'oxygène accélère la combustion des substances

une surchauffe. Elle pourrait alors prendre feu et même causer des blessures graves. Ne pas fracturer, frapper, piétiner, faire tomber la batterie ou soumettre la batterie à des impacts ou

FreeStyle™

Si le FreeStyle est utilisé à l’extérieur avec l'adaptateur universel CA/CC, ne brancher cet adaptateur que sur une prise de terre avec disjoncteur de fuite à la terre.

recommandés, à l'exception de câbles et d'adaptateurs commercialisés par le fabricant de dispositifs électro-médicaux comme pièces internes de rechange peut entraîner une augmentation des émissions ou une réduction de l'immunité

Aucune modification de cet appareil n'est permise.

FR-6 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Le FreeStyle ne doit pas être utilisé à proximité ou superposé

déterminer un fonctionnement normal.

Risque de choc électrique. Débranchez le cordon d'alimentation

boîtier de l'appareil ou en faire l'entretien.

En cas de déclenchement d'une alarme ou si vous constatez que

le problème, référez-vous à votre fournisseur.

L'utilisation du FreeStyle au-delà de sa plage de températures

manuel).

avec un autre appareil. Au cas où une disposition à proximité ou superposée est inévitable, l'appareil doit être vérifié pour

de la prise de courant avant de nettoyer l'appareil pour prévenir le risque de choc électrique. Seul votre fournisseur d'équipement ou un technicien qualifié en la matière sont autorisés à ouvrir le

Prendre soin de ne pas exposer le FreeStyle à l'humidité et ne pas laisser de l'eau pénétrer à l'intérieur. Ceci pourrait entraîner un mauvais fonctionnement de l'appareil ou une panne.

De par la loi fédérale des États-Unis, la vente et la location de cet appareil doivent se faire sur ordonnance d'un médecin ou de tout autre prestataire de soins muni d'une licence.

le FreeStyle ne fonctionne pas normalement, consulter la section Dépannage du présent manuel. Si vous ne pouvez pas résoudre

Le concentrateur d'oxygène portable FreeStyle peut être utilisé pendant le sommeil du patient sur recommandation d'un clinicien qualifié.

de fonctionnement peut en affecter la performance, réduire la durée de vie de la batterie ou augmenter sa durée de recharge. (Se reporter à la section Caractéristiques techniques du présent

AirSep MN131-1 rev. B - 02/13

Corporation FR-7

Ne pas faire fonctionner l'appareil dans un espace réduit (par

affecter la performance.

Pour utiliser le FreeStyle dans une voiture, un bateau ou sur

absence d'alimentation du FreeStyle par l'adaptateur.

Lorsque le moteur du véhicule dans lequel vous utilisez le

techniques du présent manuel).

Si le FreeStyle a été rangé pendant une longue période en dehors

à la section Caractéristiques techniques du présent manuel).

FreeStyle™

Nettoyer toute obstruction éventuelle de l'orifice d'admission d'air ou de sortie d'air. Ceci peut entraîner une surchauffe du FreeStyle et en affecter sa performance.

exemple une petite valise ou un sac à main) où la ventilation est limitée. Ceci peut entraîner une surchauffe du FreeStyle et en

d'autres sources de courant continu à l'aide de l'adaptateur universel CA/CC, démarrer le véhicule et s'assurer qu'il soit en marche avant de brancher le FreeStyle. Si l'affichage "DC power supply" (alimentation en courantcontinu) ne s'allume pas et demande une réinitialisation, débrancher le cordon d'alimentation CC de la prise de courant continu, redémarrer le véhicule et rebrancher ensuite l'adaptateur universel sur la prise CC. Le manquement à ces instructions pourrait aboutir à une

FreeStyle est arrêté, débranchez l’appareil et emportez-le avec vous. Ne laissez pas le FreeStyle dans une automobile surchauffée ou dans tout autre environnement du même type soumis à une température trop élevée ou trop basse. Le fonctionnement ou le stockage de l'appareil en dehors de la plage normale de températures peut influer sur la performance du FreeStyle. (Se reporter à la section Caractéristiques

de sa plage normale de températures de fonctionnement, vous devez permettre à l'appareil de retrouver sa température normale de fonctionnement avant de l'e mettre en marche. (Se reporter

Il est très important de sélectionner uniquement le débit

FR-8 AirSep MN131-1 rev. B - 02/13

d’oxygène qui vous a été prescrit. Ne procéder à une modification du réglage du débit que sur avis de votre médecin.

Corporation

FreeStyle™ FR

Le rangement de FreeStyle pendant de longues périodes à des

de la batterie.

Remplacer la canule jetable suivant les recommandations de votre fabricant ou de votre fournisseur. Les fournitures supplémentaires sont disponibles auprès de votre fournisseur de matériel.

Ne pas positionner le concentrateur de manière à rendre difficile l'accès au cordon d'alimentation.

Le concentrateur doit être placé à l'abri des polluants et des fumées.

Ne pas positionner le concentrateur de manière à rendre difficile l'accès au cordon d'alimentation.

Les équipements portatifs et mobiles de communication RF peuvent nuire aux équipements electro-médicaux.

Le tube de la canule doit être résistant à la torsion et avoir une longueur totale maximale de 7,60 m.

S'assurer que la canule est entièrement insérée et sécurisée. Ceci permet au FreeStyle de détecter de manière appropriée l'inspiration pour la diffusion de l'oxygène.

températures élevées ou lorsque la batterie est complètement chargée ou entièrement déchargée, peut écourter la durée de vie

AirSep MN131-1 rev. B - 02/13

Corporation FR-9

Une fois l'unité branchée, le chargement peut prendre quelques

lorsque la batterie est complètement déchargée.

Si la batterie interne se décharge complètement et que le

durée de fonctionnement supplémentaire.

Il peut être nécessaire de brancher d'abord l'adaptateur universel

déjà suivi cette étape pour vous.

FreeStyle™

Selon la température de la batterie du FreeStyle, le cycle de recharge peut prendre plusieurs minutes à partir de la mise sous tension. C'est une situation normale qui assure une recharge sûre.

La batterie du FreeStyle n'a pas besoin d'être complètement déchargée pour être remise à la charge. Il est recommandé de recharger le FreeStyle après chaque utilisation.

minutes pour se déclencher en fonction de la température de fonctionnement interne de la batterie. C'est une situation normale qui assure une recharge sûre. Cette situation arrive davantage

Une fois connectée au courant CA ou CC, la batterie de l'appareil se recharge jusqu'à sa capacité totale, qu'il soit en fonctionnement ou éteint.

FreeStyle s'éteint, l'unité ne peut pas être remise en marche avec l'AirBelt. Dans ce cas, connectez votre FreeStyle à l'adaptateur de courant continu ou alternatif pendant une courte durée pour donner assez d'énergie à la batterie interne pour mettre en marche l'appareil. L'AirBelt peut dès lors être connecté pour fournir une

Si l'adaptateur du FreeStyle reste branché alors que la batterie est entièrement chargée, les quatre diodes s'éteignent au bout d’une heure environ.

CA/CC du FreeStyle à l'unité avant que l'unité fonctionne pour la première fois sur batterie. Votre Fournisseur de matériel peut avoir

FR-10 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

La batterie ion-lithium rechargeable utilisée dans le FreeStyle ne

lorsqu'il fonctionne à partir de l' adaptateur universel CA/CC.

Les batteries au lithium peuvent en permanence perdre de leur

de températures de 23 °C ± 2 °C.

Des affiches « Interdit de fumer – utilisation d'oxygène » doivent

d'oxygène médical ou lorsqu'on utilise ce dernier.

Utiliser uniquement la pièce AirSep n° FI144-1 comme filtre d'admission d'air de cet appareil.

Ne pas faire fonctionner le FreeStyle sans avoir mis en place le filtre d’admission d’air. Si un second filtre est fourni, mettre en place le filtre « de remplacement » avant de nettoyer le filtre sale.

AirSep déconseille la stérilisation de cet appareil.

Ne tentez aucune procédure d’entretien autre que les solutions possibles énumérées dans le présent manuel.

doit pas nécessairement être entièrement épuisée pour être rechargée. Il est recommandé de recharger la batterie quel que soit son niveau de charge après utilisation. La batterie se recharge lorsque l'appareil est éteint tout comme

capacité si elles sont exposées à de fortes températures avec des batteries complètement chargées ou épuisées. Pour un entreposage de longue durée, il est conseillé de charger les batteries entre 25 % et 50 % et les conserver dans une plage

être bien mises en évidence dans l'habitation ou l'endroit où le concentrateur d'oxygène est utilisé. Les patients et leurs soignants doivent être informés des dangers du fait de fumer en présence

AirSep MN131-1 rev. B - 02/13

Corporation FR-11

Une mauvaise utilisation de l'AirBelt peut entraîner la surchauffe

à des chocs violents.

Ne pas tenter de recharger la batterie de remplacement AirBelt

d'alimentation AirBelt fourni.

Selon la température de l'AirBelt, le cycle de recharge peut

sûre.

Les batteries au lithium peuvent en permanence perdre de leur

de températures de 23 °C ± 2 °C.

Consignes de sécurité importantes pour la batterie facultative AirBelt

de la batterie, elle pourrait prendre feu et ceci pourrait même causer des blessures graves. Ne pas fracturer, frapper, piétiner, faire tomber la batterie ou soumettre la batterie à des impacts ou

Remettre en place le capuchon de sécurité sur le cordon de la batterie AirBelt lorsque celle-ci n'est pas utilisée.

avec l'adaptateur universel CA/CC du FreeStyle, pour ne pas l'endommager. Pour recharger l'AirBelt, utiliser exclusivement le bloc

FreeStyle™

prendre plusieurs minutes pour démarrer après la mise sous tension. C'est une situation normale qui assure une recharge

La batterie de l'AirBelt n'a pas besoin d'être complètement déchargée pour être remise à la charge. Il est recommandé de recharger l'AirBelt après chaque utilisation.

capacité si elles sont exposées à de fortes températures avec des batteries complètement chargées ou épuisées. Pour un entreposage de longue durée, il est recommandé de charger les batteries entre 25 % et 50 % et de les conserver dans une plage

FR-12 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

[Lire la section Consignes de sécurité importantes avant de mettre cet

appareil en marche.]

Mise en route du concentrateur d’oxygène portable FreeStyle

L'emballage du FreeStyle contient les éléments ci-après tels que présentés dans les Figures 1 à 3. Si l'un de ces éléments est manquant, contactez le fournisseur de votre matériel.

• Concentrateur d’oxygène portable FreeStyle avec sac de transport.

• Manuel du patient (non affiché)

• Adaptateur universel d'alimentation CA/CC (100-240 volts, 50/60 Hz)

avec cordon d'alimentation.

• Cordon d'alimentation CC

Figure 2 : Adaptateur universel

d'alimentation CA/CC du FreeStyle/

Cordon d'alimentation

Figure 1 : Unité du FreeStyle

Il se peut que la boîte contienne également un AirBelt disponible en option, pour rallonger la durée de vie de la batterie. L’emballage de l'AirBelt comprend les éléments suivants (voir la Figure 4 ci-dessous) :

• Ceinture pour batterie AirBelt

• Adaptateur universel d'alimentation CA/CC (100-240 volts, 50/60 Hz)

avec cordon d'alimentation

AirSep MN131-1 rev. B - 02/13

Corporation FR-13

Figure 3 : Alimentation CC du FreeStyle

Une mauvaise utilisation de l'AirBelt peut entraîner la surchauffe

violents.

Figure 4 : Adaptateur universel

Figure 5 : FreeStyle

Figure 6 :

à la ceinture

FreeStyle™

de la batterie, elle peut prendre feu et peut même causer des blessures graves. Ne pas fracturer, frapper, piétiner, faire tomber la batterie ou soumettre la batterie à des impacts ou à des chocs

Tous les Avertissements, Mises en gardes et Notes doivent être lus avant de procéder à l'utilisation de votre matériel. Référez-vous à la page 9 « Consignes de sécurité importantes pour la batterie de remplacement AirBelt ».

Les autres accessoires de remplacement comprennent un harnais pour facilement convertir le sac de transport du FreeStyle en un sac à dos (numéro de référence MI284--1) tel que présenté dans la Figure 5. Le FreeStyle peut également être porté à la ceinture si on le veut, ceci en alimentant l'AirBelt ou toute autre ceinture que vous portez à travers les passants qui se trouvent sur le sac de transport du FreeStyle. (Voir Figure 6.) Le sac d'accessoires en option (numéro de référence MI286-1) facilite davantage le déplacement en toute convenance lorsque vous transportez les accessoires électriques, les AirBelts optionnels ou le harnais.

CA/CC/Cordon d'alimentation

FR-14 AirSep MN131-1 rev. B - 02/13

porté en sac à dos

Freestyle porté

Corporation

FreeStyle™ FR

Prise

Appuyer sur

Remettre en place le capuchon de sécurité sur le cordon de la batterie AirBelt lorsque celle-ci n'est pas utilisée.

Avant d'utiliser le FreeStyle pour la première fois, veuillez vous familiariser avec ses principaux composants. Ils sont illustrés dans les figures suivantes et abordés dans le présent manuel.

Chargement de la batterie

S’assurer que la batterie de votre appareil est entièrement chargée avant la toute première utilisation autonome et avant toute utilisation ultérieure. Pour vérifier le niveau de charge de la batterie interne, appuyer sur le bouton BATT du panneau numérique du FreeStyle. La jauge et les indicateurs DEL au-dessus du bouton BATT s'allument pour indiquer le niveau de charge de la batterie interne (de 25 à 100%). Remarque : La batterie interne se recharge chaque fois que l'appareil est branché sur une source de courant CA ou CC. Pour recharger la batterie interne du FreeStyle, il suffit de connecter son adaptateur d'alimentation CA /CC sur la prise d'alimentation de l'unité. (comme illustré sur la Figure 7) Vérifier que le cordon d'alimentation soit correctement aligné avec la prise. Pour ce faire, vérifier le raccord en D du câble d'alimentation et de la prise d'alimentation du FreeStyle. Ils doivent être correctement alignés et lorsque vous débranchez le câble d'alimentation, vous devez d'abord appuyer sur le bouton de relâchement pour l'enlever du FreeStyle. Ceci permet de s'assurer que ni l'unité ni les accessoires de branchement ne sont endommagés.

d'alimentation du FreeStyle

le bouton pour retirer le câble d'alimentation.

AirBelt en option

L'AirBelt disponible en option, pouvant porter à 10 heures la durée de vie totale de la batterie du FreeStyle, nécessite environ 3 heures pour se recharger entièrement après épuisement de la batterie externe. Pour recharger l'AirBelt, brancher sa propre alimentation électrique CA à l'extrémité du cordon d’alimentation de l'AirBelt (comme illustré sur la Figure 8) et brancher l’autre

AirSep MN131-1 rev. B - 02/13

Corporation FR-15

Une fois l'unité branchée, le chargement peut prendre quelques

davantage lorsque la batterie est complètement déchargée.

Figure 7 : Recharge de la batterie

interne

Figure 8 : Recharge de la batterie

Airbelt

FreeStyle™

extrémité sur une prise de courant alternatif appropriée. La batterie AirBelt est munie d'une jauge/indicateur de niveau de charge, située sur le cordon de cet accessoire. Elle fonctionne exactement de la même façon que celle de la batterie interne sur le pavé numérique du FreeStyle.

Selon la température de la batterie du FreeStyle, le cycle de recharge peut prendre plusieurs minutes à partir de la mise sous tension. C'est une situation normale qui assure une recharge sûre.

La batterie du FreeStyle n'a pas besoin d'être complètement déchargée pour être remise à la charge. Il est recommandé de recharger la batterie du FreeStyle après chaque utilisation.

minutes pour se déclencher en fonction de la température de fonctionnement interne de la batterie. C'est une situation normale qui assure une recharge sûre de la batterie. Cette situation arrive

La batterie de l'AirBelt n'a pas besoin d'être complètement déchargée pour être remise à la charge. Il est recommandé de recharger l'AirBelt après chaque utilisation.

FR-16 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Les batteries au lithium peuvent en permanence perdre de

plage de température de 23 °C ± 2 °C.

• Il faut environ trois heures et demie pour recharger entièrement la batterie

interne du FreeStyle après épuisement, que l’appareil soit branché ou non sur l'adaptateur universel CA/CC.

• Pendant la charge d'une batterie totalement déchargée, le voyant DEL de

25 % commence d'abord à clignoter rapidement pendant quelques minutes, puis clignote un peu plus lentement (à intervalle d'une demi-seconde).

• Le voyant DEL continue de clignoter jusqu'à ce que la capacité de batterie

atteigne 25 %. Le voyant DEL cesse alors de clignoter et reste allumé.

• Chacune des quatre diodes, représentant les degrés de charge de 25

à 100 %, clignote comme indiqué plus haut, puis reste allumée en continu lorsque lorsque leur capacité correspondante est atteinte.

• Lorsque les quatre diodes sont allumées en continu, la batterie est

complètement chargée et les 4 diodes restent allumées un certain temps avant de s'éteindre.

leur capacité si elles sont exposées à de fortes températures avec des batteries complètement chargées ou épuisées. Pour un entreposage de longue durée, il est conseillé de charger les batteries entre 25 % et 50 % et de les conserver dans une

---- [Lire la section Consignes de sécurité importantes avant

de mettre cet appareil en marche.]----

Canule nasale

L’oxygène est transmis à l’utilisateur à partir du FreeStyle via une canule nasale et un tube. Le tube est branché sur l'orifice de sortie d'oxygène de l’appareil (voir figure 9).

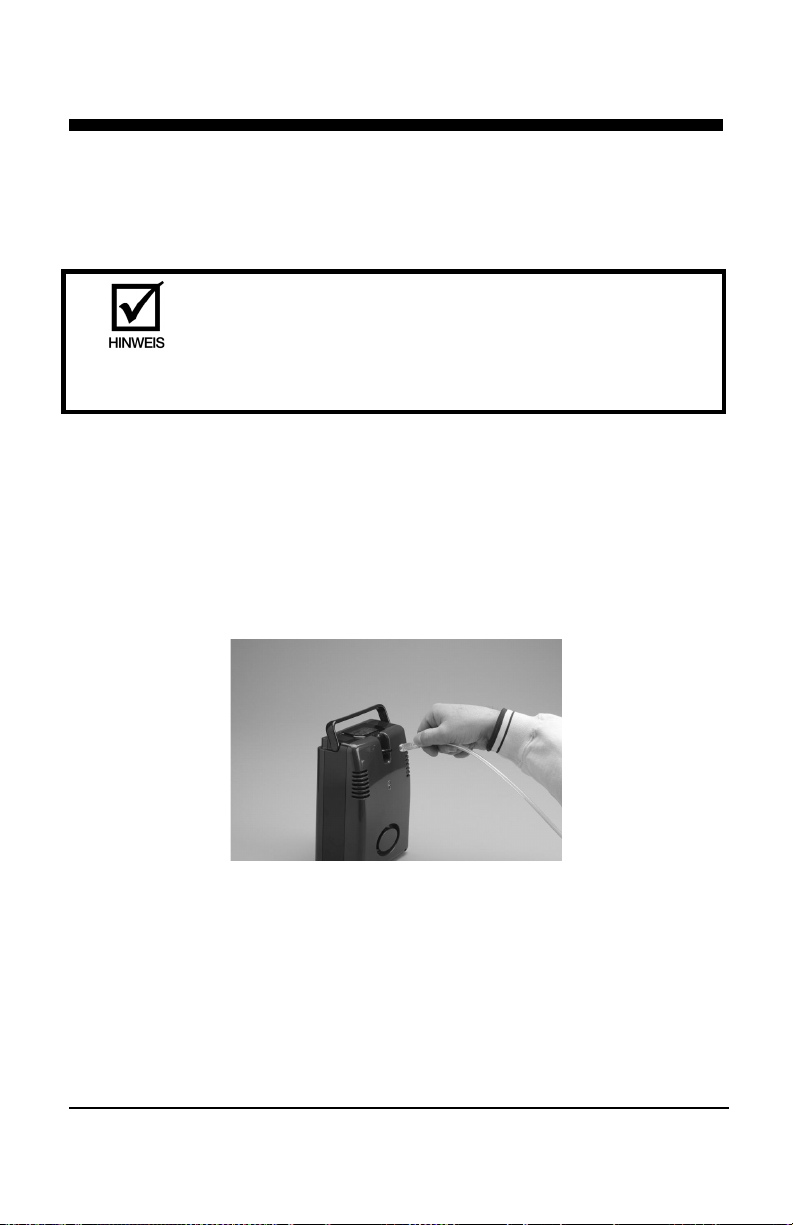

Figure 9 : Branchement de la canule sur la sortie d'oxygène du FreeStyle

AirSep

Corporation FR-17

MN131-1 rev. B - 02/13

Suivez en permanence les instructions du fabricant de la canule

canule doit être remplacée.

FreeStyle™

AirSep recommande une canule nasale munie d'une tubulure de 2,10 m (référence AirSep CU002-1). Des tubes d'autres longueurs peuvent être utilisés, la longueur maximale étant de 7 m 60 canule nasale comprise.

Remplacer régulièrement la canule jetable dans le cadre d'une utilisation normale. Les fournitures supplémentaires sont disponibles auprès du fournisseur de votre matériel.

Le tube de la canule ne doit pas être emmêlé et peut avoir une longueur totale maximale de 7,60 m.

pour une utilisation appropriée. Consultez votre professionnel de santé agréé pour déterminer la fréquence avec laquelle la

S'assurer que la canule est entièrement insérée et sécurisée. Ceci permet au FreeStyle de détecter de manière appropriée l'inspiration pour la diffusion de l'oxygène.

FR-18 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Poignée

Sortie d’oxygène

Prise d’air/ Couvercle

Connecteurs pour branchement électrique

Sortie d’air

Batterie (interne) Bouton

Alarme et indicateur d’entretien

Protection antipoussière

Bouton de réglage du débit

Indicateur(s) du flux de pulsations

Jauge/voyants de la batterie

Composants de l’unité FreeStyle

-filtre

AirSep MN131-1 rev. B - 02/13

Figure 10 : Vue extérieure-avant du FreeStyle

Figure 11 : Détail du pavé numérique et des alarmes

Corporation FR-19

Étiquette/instruct ions destinées au patient

RTCA DO160 indique

que le FreeStyle a été testé et approuvé conformément aux normes FAA.

FreeStyle™

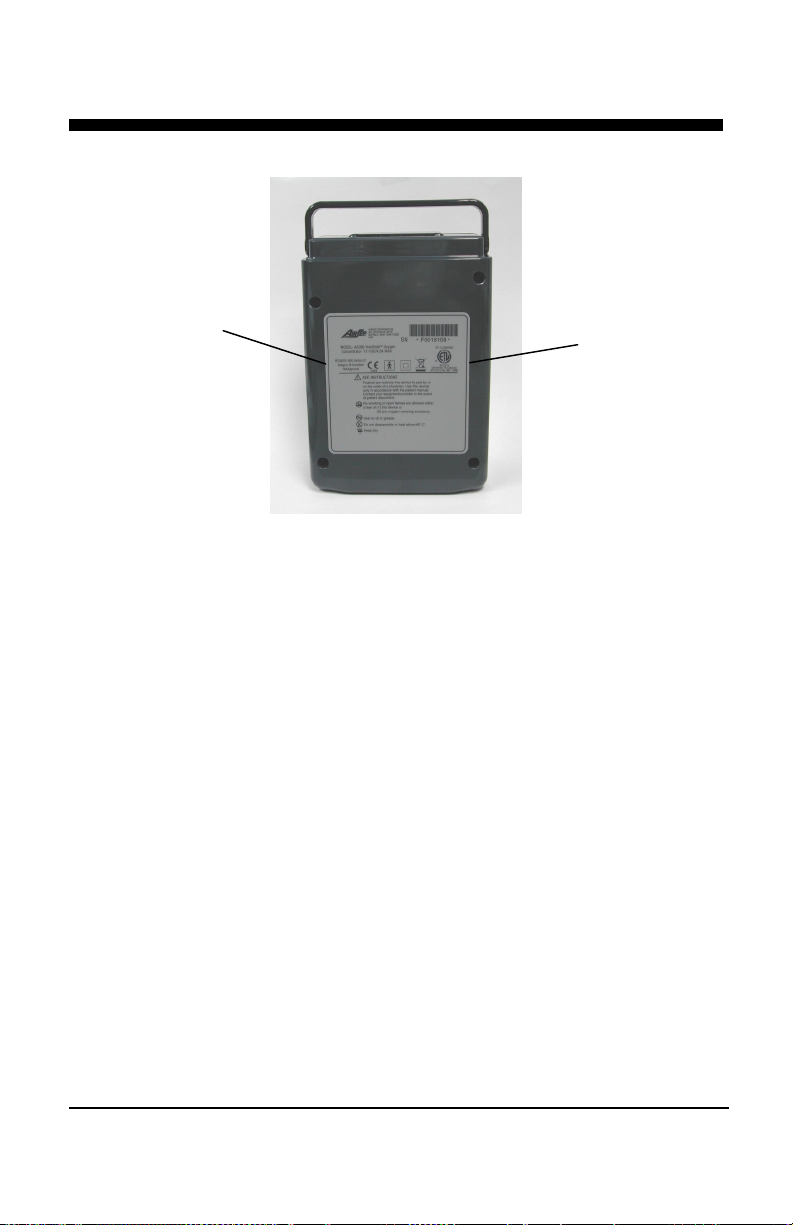

Figure 12 : Vue extérieure – arrière du FreeStyle

Une fois familiarisé(e) avec les composants du FreeStyle, consultez les instructions dans les pages suivantes pour faire fonctionner l’appareil FreeStyle.

[Lire la section Consignes de sécurité importantes avant de mettre cet

appareil en marche.]

Instructions d’utilisation

1. Positionner le FreeStyle de telle sorte que les prises d’air et les sorties ne soient pas obstruées.

2. Mettre l’appareil sous tension via (a) la batterie interne ; (b) la batterie AirBelt : (c) une prise CC (d'une voiture ou d'un bateau à moteur) ; ou (d) une prise CA (une prise de courant normale à domicile). (Se reporter à la section « Alimentation électrique » du présent Manuel du patient.)

3. Brancher la canule sur la la sortie d'oxygène.

4. Soulever la protection anti-poussière de l’appareil.

FR-20 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Ne pas utiliser d'huile, ni de graisse, ni de produits à base de

inflammables.

Il peut être nécessaire de connecter d'abord l'adaptateur

votre matériel peut avoir déjà suivi cette étape pour vous.

5. Mettre en marche l’appareil FreeStyle en appuyant sur le bouton [1], [2] ou [3] du pavé numérique sur l'unité pour obtenir le débit en litre prescrit par votre médecin. Le voyant DEL vert s’allume au-dessus du bouton sélectionné. Chaque fois que l’appareil FreeStyle est mis en marche, une brève alarme retentit. Ceci indique que le FreeStyle est en marche et prêt à être utilisé.

6. Pour modifier le réglage du débit, appuyer sur le bouton approprié. Après la mise en marche automatique, il est normal d'entendre un son différent lorsque vous changez les paramètres.

7. Pour éteindre le FreeStyle, appuyer sur le bouton correspondant au voyant allumé du réglage du débit.

8. Lorsque le FreeStyle détecte la présence d’une inhalation, l’oxygène vous est transmis via la canule.

9. Après la mise en marche du FreeStyle, la durée requise pour parvenir à une concentration d’oxygène maximale est d’environ deux minutes.

pétrole ou tout autre produit inflammable avec les accessoires transportant l'oxygène ou le FreeStyle. Seules les lotions ou les pommades à base d'eau ou compatibles avec l'oxygène doivent être utilisées. L'oxygène accélère la combustion des substances

Ne pas chauffer à plus de 60 °C

universel CA/CC du FreeStyle au FreeStyle avant que l'unité fonctionne pour la première fois sur batterie. Le fournisseur de

AirSep MN131-1 rev. B - 02/13

Corporation FR-21

Chaque fois que le FreeStyle est mis sous tension, il entame une

correspondant à chaque réglage.

période de mise en marche automatique pendant environ sept minutes. Pendant cette durée, il garde une vitesse constante quel que soit le réglage. Après cette période, il est normal d'entendre un changement de vitesse aux réglages 1 et 2. Ce changement de bruit représente les différences de production d'oxygène

Alimentation électrique

Le FreeStyle peut être alimenté de quatre façons différentes – la batterie interne, une alimentation électrique universelle CA/CC, une ceinture AirBelt en option conjointement avec la batterie interne de l’appareil.

1. Batterie interne : Chaque appareil FreeStyle est muni d’une batterie rechargeable interne. Une fois qu'elle est totalement chargée, elle alimente en électricité l’unité FreeStyle pendant environ trois heures et demie. Une alarme sonore retentit lorsque l’alimentation électrique de la batterie est faible. L’alarme est décrite dans la section Alarme/Voyants lumineux du présent manuel. Chargement de la batterie : Pour charger la batterie interne, brancher le FreeStyle, soit sur l’adaptateur universel CA/CC et sur une prise électrique CA de 100 à 240 volts, 50-60Hz, soit sur une prise électrique CC dans un véhicule automobile (bateau, mobile-home, etc.). Une batterie épuisée nécessite environ 3 heures et demie pour se recharger complètement. Il est conseillé de recharger la batterie aussi souvent que possible, même si elle n’a pas été entièrement épuisée.

2. Adaptateur universel d'alimentation CA/CC : Un adaptateur universel CA/CC permet de connecter le FreeStyle à une prise de 100 à 240 volts, 50 à 60 Hz. L’adaptateur convertit la tension CA de 100 à 240 volts en tension CC pour l’appareil FreeStyle. Lorsque le FreeStyle fonctionne avec l'adaptateur universel CA/CC, l’alimentation provenant de la sortie CA alimente l’unité et recharge simultanément la batterie du FreeStyle.

3. AirBelt en option (Ceinture batterie externe) : Le FreeStyle peut également être alimenté par une ceinture batterie externe. Cette ceinture se porte au niveau de la taille. Utilisée conjointement avec la batterie interne entièrement chargée, la ceinture AirBelt permet d'alimenter le FreeStyle pendant une durée maximale de 10 heures. La ceinture se branche sur l'entrée d'alimentation du FreeStyle. Pour recharger la batterie de la ceinture, il suffit de la brancher sur son propre bloc d'alimentation en courant alternatif.

FR-22 AirSep MN131-1 rev. B - 02/13

FreeStyle™

Corporation

FreeStyle™ FR

Si la batterie interne se décharge complètement et que le

fournir une durée de fonctionnement supplémentaire.

Lorsqu'on utilise une batterie AirBelt conjointement avec une batterie interne chargée, la batterie interne du FreeStyle se déchargera avant l'Airbelt. L'AirBelt doit être connectée au FreeStyle avant que la batterie interne du FreeStyle ne se décharge. Inspecter et connecter l'AirBelt au FreeStyle avant que sa batterie interne se décharge à 25 % ou moins.

FreeStyle s'éteint, l'unité ne peut pas être remise en marche avec l'AirBelt. Dans ce cas, connectez votre FreeStyle à son adaptateur universel CA/CC pendant une courte durée pour donner assez d'énergie à la batterie interne pour mettre en marche l'unité. L'AirBelt peut dès lors être connectée pour

Adaptateur universel CA/CC du FreeStyle™ (Instructions d'utilisation)

Raccords du cordon

d'alimentation amovible CA ou CC

Se raccorde à l'unité du

FreeStyle

Figure 13

Le nouvel adaptateur universel d'AirSep pour le concentrateur d'oxygène portable FreeStyle est le moyen tout en un de vous fournir de l'énergie en tout temps et même de vous permettre de voyager plus léger – où que vous alliez. L'adaptateur universel (Numéro de référence PW022), décrit dans cet encart, vous permet de faire fonctionner votre appareil tout en rechargeant sa batterie interne – tout en un – que vous soyez au volant de votre voiture, à bord d'un avion ou simplement détendu chez des amis. Cet adaptateur universel remplace les deux sources d'alimentation distinctes CA et CC précédemment incluses dans l'appareil FreeStyle et présentées dans le manuel du patient.

AirSep

Corporation FR-23

MN131-1 rev. B - 02/13

FreeStyle™

Le kit adaptateur est livré avec trois accessoires essentiels ainsi qu'il suit :

•

Un adaptateur universel (PW017-1) qui fonctionne sur courant alternatif

de 120-240 volts et sur diverses sources d'alimentation CC, y compris l'alimentation d'une automobile et d'avion

•

cordon d'alimentation amovible CA

CD023-2 Style États-Unis

CD017-2 Style européen, en fonction du lieu d'utilisation

CD025-1 Style australien, ou

CD017-4 Style britannique

•

Cordon d'alimentation amovible CC comprenant le connecteur pour les

prises type automobile et le conneteur en D à 4 broches pour prises type EmPower

généralement utilisées dans les transports aériens (CD034-1).

Remarque : Il faut environ trois heures et demie pour recharger entièrement la batterie du FreeStyle après épuisement, que l’appareil soit branché sur une prise CA ou CC.

Familiarisez-vous avec l'adaptateur électrique universel CA/CC et la connexion au FreeStyle

Il est recommandé pour toutes les procédures ci-dessous de connecter d'abord l'adaptateur universel à la prise du concentrateur d'oxygène FreeStyle tel qu'illustré sur la Figure 14. S'assurer de bien le connecter à l'appareil en vérifiant que l'alignement du sac de transport avec la prise du FreeStyle permet d'obtenir une connexion sécurisée pour que le cordon « tienne » en place. Lors de la déconnexion de l'adaptateur du concentrateur d'oxygène portable FreeStyle, s'assurer d'appuyer sur l'attache située près de l'extrémité du cordon pour bien dégager et libérer le raccord de l'appareil.

Figure 14

FR-24 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Utilisation avec une alimentation CA

1. S'assurer que l'adaptateur électrique est correctement connecté à la prise électrique du FreeStyle tel qu'illustré sur la Figure 14.

2. Connecter l'extrémité appropriée du cordon d'alimentation CA à la prise sans marquage CA de l'adaptateur tel qu'illustré sur la Figure 15.

3. Connecter l'autre extrémité du cordon d'alimentation CA au mur ou à toute autre prise de courant tel qu'illustré sur la Figure 16.

4. Pour faire fonctionner le concentrateur d'oxygène portable, appuyer sur le réglage [1], [2], ou [3] du FreeStyle sur le panneau supérieur suivant votre prescription. Pour éteindre l'appareil, appuyer sur le réglage associé à la DEL allumée tout au-dessus.

AirSep MN131-1 rev. B - 02/13

Corporation FR-25

Figure 15

Figure 16

FreeStyle™

Utilisation avec une alimentation CC (Véhicule automobile, bateau à moteur, etc.)

Mise en garde :

une automobile, un bateau ou un autre véhicule à moteur, bien démarrer le véhicule et s'assurer qu'il est en marche avant de mettre l’appareil FreeStyle en marche. Si le voyant de l'alimentation électrique ne s'allume pas et nécessite une réinitialisation, débrancher l'adaptateur de la prise de courant CC du véhicule, redémarrer le moteur du véhicule et rebrancher ensuite votre adaptateur CC sur la sortie CC.

1. S'assurer que votre adaptateur électrique est correctement connecté à la

prise électrique du FreeStyle tel qu'illustré sur la Figure 14.

2. Connecter l'extrémité appropriée du cordon d'alimentation CC à la prise

portant l'inscription ACCESSORY DC IN sur l'adaptateur tel que l'indique la Figure 17.

3. Mettre en marche le moteur de l'automobile.

4. Connecter le cordon d'alimentation CC à la sortie CC de l'automobile tel

que l'illustre la Figure 18.

5. Pour faire fonctionner le concentrateur d'oxygène portable, appuyer sur le

réglage [1], [2], ou [3] du FreeStyle sur le panneau supérieur correspondant à votre prescription. Pour éteindre l'appareil, appuyer sur le réglage associé à la DEL allumée au-dessus.

Lorsque vous utilisez le FreeStyle avec l'adaptateur universel dans

Figure 17

Figure 18

FR-26 AirSep

Corporation

MN131-1 rev. B - 02/13

FreeStyle™ FR

Le FreeStyle d'AirSep agréé FAA vous permet d'utiliser ce

avec une configuration 4 broches.

Utilisation avec l'AirLine Power sur le siège passager (avec la configuration d'une connexion 4 broches)

Utilisation avec l'Airline Power sur le siège passager Figure 2

Avec les configurations d'une connexion 4 broches)

concentrateur d'oxygène portable en vol dans la plupart des vols commerciaux à travers le monde. Chaque compagnie aérienne établit sa politique d'utilisation du concentrateur d'oxygène portable agréé FAA, de même que les critères et la disponibilité de la possibilité d'allumer l'appareil à bord de l'avion. Les avion équipés d'alimentation passager peuvent comporter une ou plusieurs des sources ci-après : une prise électrique CA, une prise électrique CC similaire à celle qu'on retrouve dans une automobile, ou une prise électrique CC

Si la compagnie avec laquelle vous voyagez permet de connecter le concentrateur d'oxygène portable à un siège équipé d'une alimentation CC avec une configuration 4 broches, alors suivez les étapes ci-après :

1. S'assurer que l'adaptateur électrique est correctement connecté à la prise

électrique du FreeStyle tel qu'illustré à la Figure 14.

2. Connecter l'extrémité appropriée du cordon d'alimentation CC à la prise

ACCESSOIRE CC IN sur l'adaptateur électrique tel que l'indique la Figure 19.

3. Enlever le bout du raccord CC en appuyant sur la languette pour dégager

le connecteur 4 broches tel qu'illustré à la Figure 20.

4. Insérer la connexion 4 broches à la prise passager CC de l'avion

disponible de manière facultative à votre siège.

5. Pour faire fonctionner le concentrateur d'oxygène portable, appuyer sur le

réglage [1], [2], ou [3] du FreeStyle sur le panneau supérieur suivant votre prescription. Pour éteindre l'appareil, appuyer sur le réglage associé à la DEL allumée au-dessus.

AirSep MN131-1 rev. B - 02/13

Corporation FR-27

FreeStyle™

Figure 19

Figure 20

Pour de plus amples informations sur l'adaptateur universel du FreeStyle ou sur tout autre accessoire AirSep, contacter votre fournisseur d'équipement local.

Filtres

L’air entre dans le FreeStyle par le filtre d’admission d’air placé sous le boîtier sur la face avant et en bas du concentrateur d’oxygène. (Voir Figures 21 et 22.) Ce filtre empêche la poussière et les autres grosses particules présentes dans l’air de pénétrer dans l’appareil. Avant de faire fonctionner le FreeStyle, vérifier que le filtre est propre et bien en place.

FR-28 AirSep

Corporation

MN131-1 rev. B - 02/13

FreeStyle™ FR

Figure 21 : Enlèvement de l'admission

d'air Couvercle du filtre

Figure 22 : Enlèvement du filtre du

Couvercle du filtre

Seule la pièce AirSep N° FI144-1 peut être utilisée comme filtre d’admission d’air pour cet appareil.

AirSep MN131-1 rev. B - 02/13

Corporation FR-29

FreeStyle™

Réglage du sélecteur de débit

Le FreeStyle est muni de trois réglages de débit : [1], [2], et [3] qui fournissent des débits correspondant à 1 à 3 l/min d'oxygène. Soulever la protection anti-poussière du pavé numérique de l’appareil, puis appuyer sur le bouton [1], [2], ou [3] correspondant au débit d’oxygène prescrit par votre médecin. (Voir Figures 23 et 24.)

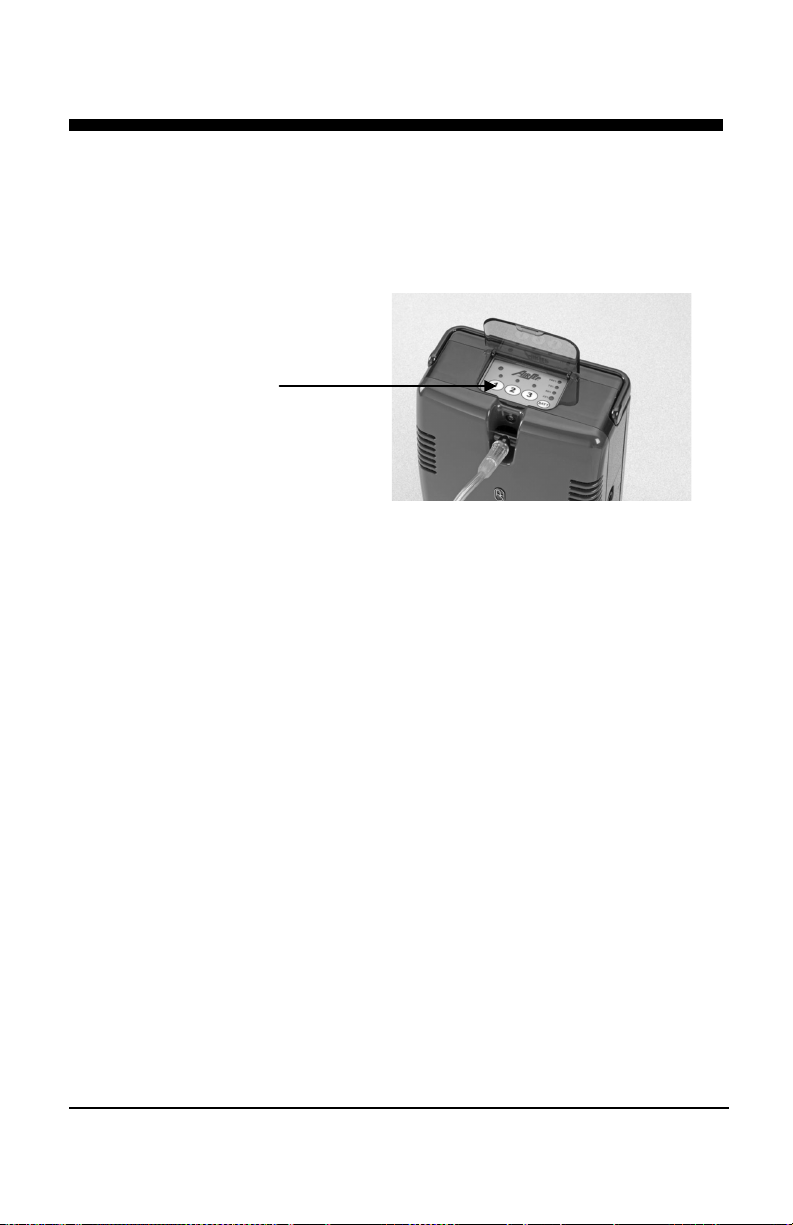

Figure 23 : Soulèvement de la protection anti-poussière du pavé numérique

Figure 24 : Pressez le bouton de sélection du débit

FR-30 AirSep

Corporation

MN131-1 rev. B - 02/13

FreeStyle™ FR

Il est très important de sélectionner uniquement le débit

votre médecin.

En cas de déclenchement d'une alarme ou si vous constatez

appareil.

d’oxygène qui vous a été prescrit. Ne procéder à toute modification du réglage du débit que sur recommandation de

Alarmes sonores/Voyants lumineux

Lorsque l’appareil FreeStyle détecte l’inhalation, une pulsation d’oxygène est transmise via la canule nasale. Le voyant vert au-dessus du débit sélectionné clignote chaque fois qu'une respiration est détectée.

De plus, lorsque l’appareil est en marche et se recharge à la fois via l’adaptateur universel CA ou CC, les indicateurs de la batterie FreeStyle indiquent le niveau de charge de la batterie et restent allumés pendant une heure environ après la fin du rechargement complet.

Une alarme sonore retentit si la batterie du FreeStyle est faible, si la canule est débranchée ou si les performances de l’appareil n’entrent pas dans le cadre des spécifications. Les états correspondants aux voyants et aux alarmes sonores sont expliqués en détail ci-dessous et synthétisés dans le tableau situé plus bas dans cette section du manuel.

que le FreeStyle ne fonctionne pas normalement, consulter la section Dépannage du présent manuel. Si vous ne pouvez pas résoudre le problème, référez-vous au fournisseur.de votre

Si vous vous sentez mal à l’aise ou en cas d'urgence médicale, sollicitez immédiatement une assistance médicale.

AirSep MN131-1 rev. B - 02/13

Corporation FR-31

o Mise en marche

Une alarme brève retentit au démarrage. Le FreeStyle commence à fonctionner dès que le signal sonore s’arrête.

o Batterie faible

Lorsque la puissance de la batterie approche un faible niveau de charge, une alarme brève retentit par intermittence et le voyant jaune (Figure 11) BATT de batterie à 25 % s’allume également par intermittence. Dans ce cas, brancher le FreeStyle sur une prise CC ou sur une prise CA, ou bien recourir à une autre source d’oxygène dans un délai de deux minutes. Lorsque le FreeStyle est branché à une prise CC ou à une prise CA, l’appareil FreeStyle fonctionne tout en rechargeant simultanément sa batterie. Le niveau de charge de la batterie est indiqué par la jauge et l'indicateur de charge de la batterie.

o Canule débranchée

Lorsque l'unité FreeStyle est en marche et ne détecte aucune inspiration, un signal sonore continu retentit et le voyant lumineux jaune d'alarme s'allume au bout de 15 minutes. Dans ce cas, vérifiez le branchement de la canule à l’appareil FreeStyle, puis assurez-vous que la canule nasale est positionnée correctement sur votre visage et que vous respirez bien par le nez. (votre médecin peut vous conseiller l’emploi d’une jugulaire, si besoin). Si l’alarme continue de retentir, recourez à une autre source d’alimentation en oxygène et contactez le fournisseur de votre d’équipement.

o Capacité du Freestyle dépassée

Si votre rythme respiratoire entraîne un dépassement de la capacité du FreeStyle, une alarme rapide retentit toutes les demi-secondes et le voyant lumineux rouge s’éclaire par intermittence. Dans ce cas, la concentration de l’oxygène fourni par le FreeStyle est en dehors des spécifications de l’appareil. Vous devez alors réduire votre activité physique, réinitialiser l'alarme en éteignant et rallumant l'unité, et si nécessaire passer à une autre source d'oxygène disponible et contacter le fournisseur de votre équipement.

o Dysfonctionnement général

Si le FreeStyle présente un dysfonctionnement général, une alarme rapide retentit chaque demi-seconde et le voyant s'allume en rouge et en continu. Dans ce cas, la concentration de l’oxygène fourni par le FreeStyle est en dessous des spécifications de l’appareil. Passez à une autre source d'oxygène et contactez le fournisseur de votre matériel.

FreeStyle™

FR-32 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Cet appareil ne doit pas être utilisé à des fins de réanimation.

les alarmes de contrôle.

Alarme sonore

Indicateur

Bref, continu, au

Voyant (vert) ;

continu

Le FreeStyle a été

Votre appareil FreeStyle

Indicateur

Non

Voyant (vert) ;

intermittent

Le FreeStyle délivre

forme de flux pulsé.

Continuer à utiliser le Indicateur

Non

Indicateur de niveau

Niveau de charge de la batterie.

Recharger la batterie comme indiqué.

Indicateur

Non

Voyant continu

Inspection

Renvoyez l'appareil au

entretien.

Il peut être nécessaire de fournir une assistance supplémentaire aux patients des services gériatriques, pédiatriques ou autre qui ne sont pas en mesure de signaler un malaise lorsqu'ils utilisent cet appareil. Les patients présentant une insuffisance auditive ou visuelle peuvent avoir besoin d’assistance en ce qui concerne

Comment interpréter les alarmes et les voyants lumineux du FreeStyle

État

démarrage

Voyant Indication Action

allumage

(jaune)

mis en marche

de l’oxygène sous

nécessaire.

est prêt à l’emploi.

FreeStyle normalement.

fournisseur de matériel pour inspection ou

AirSep MN131-1 rev. B - 02/13

Corporation FR-33

Alarme

sonore

Alarme

Alarme (rouge) ;

Aucune respiration

Vérifier le branchement

appareil.

Alarme

Intermittente

25 %

Le niveau de charge

FreeStyle.

Brancher immédiatement

Alarme

Rapide et

Alarme (rouge) ;

Le rythme respiratoire

Réduire l'activité et si

appareil.

Alarme

Rapide et

Alarme (rouge) ;

Il s’est produit un

Éteindre l’appareil.

appareil.

FreeStyle™

État

continue : Bip

bip, bip, bip…

intermittente bip, bip, bip…

Voyant Indication Action

voyant continu

(jaune) BATT ; indicateur de batterie

voyant intermittent

voyant continu

détectée par l’appareil pendant une période de temps prédéterminée.

de la batterie est trop faible pour faire fonctionner le

dépasse la capacité de l’appareil FreeStyle.

dysfonctionnement général de l’appareil FreeStyle.

de la canule. Assurezvous que vous respirez bien par le nez. Si l’alarme persiste, contacter le votre fournisseur de votre

l’appareil FreeStyle sur une prise CC ou sur une prise CA.

nécessaire utiliser une autre source d'oxygène disponible. Contacter le fournisseur de votre

Recourir à une autre source d’approvisionnement en oxygène et contacter le fournisseur de votre

FR-34 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Ne pas utiliser de liquide directement sur l’unité FreeStyle pour la

boîtier en plastique du FreeStyle, car ils risquent de l'endommager.

Veiller à la propreté de l’appareil FreeStyle et le tenir à l'abri de la

de poussière, d’eau ou autres particules.

Nettoyage, entretien et maintenance adéquate

Boîtier

Éteindre l’appareil FreeStyle et débrancher le cordon d’alimentation de l'appareil avant de nettoyer le boîtier.

nettoyer. Voici une liste non exhaustive des produits chimiques indésirables d'après les spécifications du fabricant de plastiques : l'alcool et les produits à base d’alcool, les produits à base de chlore concentré (chlorure d’éthylène) et les produits à base d'huile (PineSol, Lestoil). Ne PAS utiliser ces produits pour le nettoyage du

Remplacer régulièrement la canule jetable suivant une utilisation normale. Les fournitures supplémentaires sont disponibles auprès du fournisseur de votre appareil.

poussière et de l'humidité. Nettoyer périodiquement le logement en plastique de l’appareil à l’aide d’un chiffon non pelucheux ou d’un nettoyant ménager doux, appliqué à l’aide d’un chiffon humide ou d’une éponge. Inspecter tout particulièrement la sortie d'oxygène au raccordement de la canule pour s'assurer qu’elle ne contient pas

Pour éviter tout risque de voir la garantie AirSep invalidée, respectez l’ensemble des instructions du fabricant.

AirSep MN131-1 rev. B - 02/13

Corporation FR-35

FreeStyle™

Filtre

Filtre d’admission d’air

Au moins une fois par semaine, il faut enlever le cache situé en bas à l’avant de l’appareil et laver le filtre d’admission d’air situé à l’intérieur. Le fournisseur de votre appareil peut vous conseiller de procéder à un nettoyage plus fréquent en fonction de vos conditions d’utilisation. Pour nettoyer le filtre d’admission d’air, suivre la procédure suivante :

1. Enlever le filtre du cache et le laver dans une solution d’eau savonneuse

tiède.

2. Rincer soigneusement le filtre et enlever l’excédent d’eau à l’aide d’un

chiffon absorbant doux. Vérifier que le filtre est bien sec avant de le remettre en place.

3. Remettre le filtre sec en place.

Ne pas faire fonctionner le FreeStyle sans avoir mis en place le filtre d’admission d’air. Si un second filtre est fourni, mettre en place le filtre « de rechange » avant de nettoyer le filtre sale.

AirSep déconseille la stérilisation de cet appareil.

FR-36 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Affichage double

Sac de transport

Pour nettoyer le sac de transport et la bandoulière, brossez-les uniquement avec de l’eau savonneuse (sans saturation), puis laissez sécher à l’air libre. Ne pas laver ou sécher le sac en machine.

Entretien nécessaire (jaune) État de l'alarme (rouge)

Figure 25 : Indicateur d’inspection ou

d’entretien nécessaire

Alarme/Indicateur d’entretien

Lorsque le voyant d’entretien s’allume (en jaune), il est temps de procéder à l’inspection et à l’entretien de l’appareil par le fournisseur de votre appareil. Une fois que le fournisseur de votre appareil a effectué tout entretien nécessaire et vérifié le fonctionnement de l’appareil, le voyant d’entretien est réinitialisé.

AirSep MN131-1 rev. B - 02/13

Corporation FR-37

comprend :

MI320-1

Sac de transport des accessoires

MI283-1

MI304-1

Bandoulière FreeStyle (elle fait partie du MI283-1)

CD034-1

Cordon d'alimentation CC (860 mm)

PW022-

Adaptateur universel CA/CC avec chargeur de batterie

PW022-1

Adaptateur universel CA/CC (1,2 m) avec câble d'alimentation

Câble d'alimentation CC CD034-1 (860 mm)

PW022-2

Adaptateur universel CA/CC (1,2 m) avec câble d'alimentation

PW022-3

Adaptateur universel CA/CC (1,2 m) avec câble d'alimentation

Cordon d'alimentation CC CD034-1 (860 mm)

PW022-4

Adaptateur universel CA/CC (1,2 m) avec câble d'alimentation

FreeStyle™

Accessoires du FreeStyle

Pour garantir la sécurité et le bon fonctionnement de votre appareil, veuillez n'utiliser que les accessoires fournis par AirSep par l'intermédiaire du fournisseur de votre appareil. L’utilisation d’accessoires ne figurant pas dans la liste cidessous est susceptible d’affecter les performances ou la sécurité du concentrateur d’oxygène portable FreeStyle.

Description/N° de référence

Le sac FreeStyle comprend les éléments suivants :

Sac de transport FreeStyle

1,2,3 ou 4

comprenant les cordons d'alimentation ci-après selon le cas :

120 V (2,4 m) CD023-2 et

européen (2,5 m) CD017-2 et Câble d'alimentation CC CD034-1 (860 mm)

australien 250 V CA (2,6m) CD025-1 et

britannique (2,5 m) CD017-4 et Cordon d'alimentation CC CD034-1 (860 mm)

FR-38 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

L'AirBelt en option comprend les composants suivants :

BT017-

AirBelt avec bloc d'alimentation électrique comprenant les câbles

BT017-1

AirBelt avec alimentation PW008-1 (BT017 longueur de cordon de

(2,4 m)

BT017-2

AirBelt avec alimentation PW008-2 (BT017 longueur de cordon de 1,2 m) avec cordon électrique pour l'Europe CD017-2 (2,5 m)

BT017-3

AirBelt avec alimentation PW008-3 (BT017 longueur de cordon 1,2 m) avec cordon électrique pour l'Australie CD025-1 (2,6 m)

BT017-4

AirBelt avec alimentation PW008-4 (BT017 longueur de cordon 1,2 m) avec cordon électrique pour le Royaume-Uni (2,5 m)

Options supplémentaires :

MI240-2

Rallonge pour AirBelt

MI284-1

Le harnais d'épaules en option permet de convertir le sac de

FI144-1

Filtre d’admission d’air

L'utilisation de câbles et d'adaptateurs différents de ceux

d'immunité du FreeStyle.

1,2,3 ou 4

MI078-1

d'alimentation suivants selon le cas :

1,2 m) avec cordon électrique pour USA CD023-2 120 V CA

Rallonge pour AirBelt nouvelle version Velcro

transport FreeStyle fourni en un sac à dos

AirSep

Corporation FR-39

MN131-1 rev. B - 02/13

FreeStyle™

Matériaux en contact direct ou indirect avec le patient

o Boîtier du concentrateur ......................... Valtra/ABS/polystyrène

o Panneau de commande

du concentrateur ..................................... Polyester EBG7 ou équivalent

o Porte du panneau de commande ........... Polycarbonate

o Poignée du concentrateur ...................... Polycarbonate

o Sortie de gaz, Buse ................................ Polycarbonate

o Plaque signalétique ................................ Lexan

o Cordons spiralés ..................................... Polyuréthane

o Câbles d'alimentation ............................. Polycarbonate/Chlorure

de vinyle

o Cordon d'alimentation .............................. PVC, Métal

o Adaptateur électrique .................................. Lexan 940 (Polycarbonate)

o Bloc batterie ................................................. Lexane 945

o Bloc batterie, inscriptions de l'adaptateur.... Film polyester

o Sac de transport du concentrateur .......... 100 % Microfibre polyester

avec support PVC

o Sac de transport de la batterie,

ceinture et bandoulière ............................ 100 % Microfibre polyester

Réserve d’alimentation en oxygène

Le fournisseur de votre appareil peut recommander une source d’alimentation en oxygène de remplacement en cas de panne mécanique ou de coupure d’électricité.

Dépannage

Le produit FreeStyle est conçu pour vous assurer des années d’utilisation sans aucune panne.

Si toutefois le concentrateur en oxygène portable FreeStyle ne fonctionnait pas correctement, reportez-vous au tableau de détection des pannes ci-dessous contenant les causes possibles et les solutions à apporter, et consulter au besoin le fournisseur de votre appareil.

avec support PVC

Ne tentez aucune procédure d’entretien autre que les solutions possibles énumérées ci-dessous.

FR-40 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Problème

Cause probable

Solution

Le FreeStyle ne

La batterie est déchargée.

Mettre l’appareil sous

oxygène si nécessaire.

Une alarme continue

Le FreeStyle n'a pas

Vérifiez le branchement

mentonnière.

Alarme intermittente

La batterie a besoin d’être

Brancher l’appareil sur

option AirBelt.

Alarme rapide, le

FreeStyle s’arrête.

La charge de la batterie

Branchez immédiatement

fonctionne pas lorsqu'on appuie sur un bouton de sélection de débit.

retentit et le voyant d’alarme (rouge) s’allume en continu.

et le voyant BATT (jaune) s’allume par intermittence.

Il s’est produit un dysfonctionnement.

détecté de respiration pendant 15 minutes.

rechargée.

tension via une prise CC ou une prise CA.

Contactez le fournisseur de votre appareil ou recourez à une autre source d'alimentation en

de la canule.

Vérifiez que le tube de la canule n’est pas noué.

Assurez-vous que la canule est bien en place et que vous respirez par le nez. Pour une respiration par la bouche, votre médecin peut vous prescrire une

une prise CC ou CA dans les 2 minutes, ou brancher la ceinture en

voyant BATT (jaune) s’allume par intermittence et le

AirSep MN131-1 rev. B - 02/13

Corporation FR-41

est trop faible pour faire fonctionner le FreeStyle.

l'appareil sur une prise CC ou CA.

L'alarme intermittente

Le rythme respiratoire a

Réduire l'activité

appareil.

L'alarme intermittente

continu.

Un dysfonctionnement

Passez à une autre

appareil.

L’appareil ne démarre

L’appareil peut chauffer ou

Laisser le dispositif

la batterie interne.

Retard de recharge de

La batterie interne est

L'appareil peut être mis

page 9.)

FreeStyle™

rapide retentit et le voyant d’alarme (rouge) s’allume par intermittence.

rapide retentit et le voyant d’alarme (rouge) s’allume en

pas quand il est alimenté par la batterie.

dépassé la capacité de l’appareil FreeStyle.

général s'est produit.

se refroidir s’il est emporté hors de la maison (dans un véhicule automobile, par exemple).

physique, éteindre et rallumer l'appareil. Passez à une autre source d'oxygène si nécessaire et contactez le fournisseur de votre

source d'oxygène si possible et contactez le fournisseur de votre

atteindre la température normale de fonctionnement, ce qui dure quelques minutes s'il est exposé à de températures extrêmes. Branchez provisoirement votre adaptateur universel CA ou CC sur le connecteur de l’unité et sur une source d’alimentation, selon le besoin, pour réinitialiser

la batterie interne.

FR-42 AirSep MN131-1 rev. B - 02/13

au-delà de la température de charge.

en marche ; toutefois, il se peut que le chargement de la batterie ne reprenne que lorsque la batterie aura atteint une température normale. (voir les notes de la

Corporation

FreeStyle™ FR

L’alarme se met en

L’appareil ne peut

Débrancher l'adaptateur

de l'adaptateur CC.

Tout autre problème.

Passez à une autre

appareil.

marche lorsque l’appareil est branché sur la prise CC d’un véhicule automobile.

s’alimenter si la batterie est épuisée et si la prise CC n'est pas connectée.

universel CA/CC de la source de courant de l'automobile, redémarrer le moteur de l'automobile puis rebrancher l' adaptateur sur la prise CC de l'automobile pour réinitialiser le disjoncteur

source d'oxygène si possible et contactez le fournisseur de votre

AirSep MN131-1 rev. B - 02/13

Corporation FR-43

Concentration en

Réglages 1 à 3 du débit pulsé ; équivalent à un débit continu de

Réglages 1 à 3 ±10 %

Dimensions :

21,8 cm de hauteur x 15,5 cm de largeur x 9,1 cm de profondeur

Poids :

2 kg ; AirBelt en option 0,8 kg

Alimentation :

Adaptateur d'alimentation électrique universel CA/CC :

(11-16VDC 8,0 A Max)

Durée de vie de la

rechargeable)

3 LPM : 2 heures ; 2 LPM : 2,5 heures ; 1 LPM : 3,5 heures Temps de

de la batterie :

3,5 heures ; AirBelt en option : 3 heures Temps de mise en route :

2 minutes

Cycle de vie de la batterie :

Environ 300 cycles de chargement, puis 80 % ou moins de la capacité d’origine.

Signaux sonores et

Démarrage – sonore et visuel (voyant indicateur VERT) ;

Entretien nécessaire : Visuel (Voyant d'alarme JAUNE)

Niveau sonore :

38 dBA au réglage 1 : 41 dBA au réglage 2 : 44 dBA au réglage 3

**Plage de

Température de fonctionnement :

-20 °C à 60 °C

**Altitude de

maximale :

Jusqu'à 3 650 m (483mmHg). Des altitudes plus élevées peuvent

Spécifications du FreeStyle

FreeStyle™

oxygène* :

batterie (Batterie lithium

rechargement

indicateurs visuels de pulsation :

90 % oxygène – 3 % / +5,5 % Réglages du débit : 1, 2 et 3 LPM (équivalent à un débit continu)

(100-240 VAC,1,75 A, Max 50/60 Hz)

AirBelt en option employé conjointement avec la batterie interne : 3 LPM : 5 heures ; 2 LPM : 6 heures ; 1 LPM : 10 heures

Débit de pulsation – visuel (voyant indicateur VERT) ; État de la batterie – niveau de charge (voyants indicateurs VERTS) ; Canule déconnectée – sonore et visuel (voyant d'alarme ROUGE) ; Surcharge système – sonore et visuel (voyants d'avertissement et d'alarme ROUGES) Pression élevée ou faible – sonore et visuel (voyant d’alarme ROUGE) ;

températures :

fonctionnement

*Sur la base d’une pression atmosphérique de 101 kPa à 21 °C **Le fonctionnement de l'appareil au-delà de ces recommandations peut limiter la capacité du concentrateur à délivrer des niveaux de concentration en oxygène à des taux par litre élevés.

5 °C à 40 °C Jusqu'à 95 % de HR (sans condensation)

Température de stockage :

altérer son fonctionnement

FR-44 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Directives et déclaration du fabricant ± immunité électromagnétique

Le FreeStyle est conçu pour être utilisé dans l'environnement électromagnétique décrit ci-dessous. Le client ou l'utilisateur du FreeStyle doit s'assurer qu'il se situe dans un tel environnement.

Niveau d'essai

CEI 60601

Niveau de

conformité

Guide ± de l'Environnement

électromagnétique

Décharge

± 6 kV contact

Les sols doivent être en bois, en béton

moins 30 %.

Transitoires

± 2 kV pour les lignes

d'entrée/sortie

± 2 kV pour les lignes

La qualité du courant du réseau doit Surtension

± 1 kV tension

terre

± 1 kV tension composée

terre

La qualité du courant du réseau doit

Creux de tensions,

< 5 % UT

pour 5s

< 5 % UT

pour 5 s

La qualité du courant du réseau doit

Champs

3 A/m

Les champs magnétiques à la

hospitalier typique.

REMARQUE UT est la tension CA du réseau avant le démarrage du test de niveau.

« Suite des spécifications »

Les appareils médicaux doivent être manipulés avec précaution pour ce qui est de la compatibilité électromagnétique (CEM) et doivent être installés et mis en service suivant les règles énumérées dans cette section.

Test d'IMMUNITÉ

électrostatique (DES)

CEI 61000-4-2

électriques rapides/salves

CEI 61000-4-4

CEI 61000-4-5

brèves interruptions et variations de tension d'alimentation.

CEI 61000-4-11

magnétiques à la fréquence du réseau

CEI 61000-4-8

± 8 kV air

d'alimentation

± 1 kV pour les lignes

composée

± 2 kV tension phase-

(> 95 % creux UT) pour 0,5 cycle

40 % UT (60 % creux UT) pour 5 cycles

70 % UT (>30 % creux UT) pour 25 cycles

< 5 % UT (> 95 % creux UT)

± 8 kV air

d'alimentation

Sans objet

± 2 kV tension phase-

(> 95 % creux UT) pour 0,5 cycle

40 % UT (60 % creux UT) pour 5 cycles

70 % UT (30 % creux UT) pour 25 cycles

< 5 % UT (> 95 % creux UT)

ou en carreaux de céramique. Si le sol est couvert de manière synthétique, l'humidité relative doit être d'au

être celle d'un environnement commercial ou hospitalier typique.

être celle d'un environnement commercial ou hospitalier typique. Si l'utilisateur du FreeStyle a besoin d'une utilisation continue pendant des coupures de courant, il est recommandé que l'appareil soit alimenté à partir d'une source d'énergie permanente ou d'une batterie.

fréquence du réseau doivent être à des niveaux caractéristiques d’un emplacement typique dans un environnement commercial ou

AirSep MN131-1 rev. B - 02/13

Corporation FR-45

Directives et déclarationsdufabricant ± immunité électromagnétique

Le FreeStyle est conçu pour être utilisé dans l'environnement électromagnétique ci-dessous. Le client ou l'utilisateur du FreeStyle doit s'assurer qu'il se situe dans un tel environnement électromagnétique.

CEI 60601

NIVEAU

Évalué RF CEI

3 Veff

Ne pas utiliser d’appareil de communication RF mobile

REMARQUE 1 : Entre 80 MHz et 800 MHz, la plus grande fréquence est appliquée.

électromagnétique est affectée par l'absorption et la réflexion de structures, d'objets et de personnes.

Les intensités de champ d’émetteurs radioélectriques fixes, tels que les stations de base de téléphones

Sur la plage de fréquences de 150 KHz à 80 MHz, les intensités de champ doivent être inférieures à 3 V/m.

FreeStyle™

Test

d'IMMUNITÉ

61000-4-6

Rayonnement RF CEI 61000-4-3

REMARQUE 2 : Ces directives peuvent ne pas être applicables à toutes les situations. La propagation

TEST DE

150 kHz à 80 MHz

3 V/m 80 MHz à 2,5 GHz

Niveau de

conformité

3 V/m

Guide ± de l'Environnement

électromagnétique

ou portable à une distance de toute partie du FreeStyle, y compris ses câbles, inférieure à la distance de séparation prescrite calculée au moyen de la formule correspondant à la fréquence de l’émetteur

Distance de séparation recommandée

D = 1,2 x √P

D = 1,2 x √P de 80 MHz à 800 MHz D = 2,3 x √P de 800 MHz à 2,5 GHz

où P est le courant admissible maximal de sortie de l'émetteur en watts (W) d'après le fabricant de l'émetteur et d la distance de séparation recommandée en mètres (m).

Les intensités des champs émis par les émetteurs RF fixes, tels que déterminés par un technicien d'étude de terrain doivent être en deçà du taux de conformité de chaque plage de fréquence.b

Des interférences peuvent être observées au voisinage d'un équipement repéré par le symbole suivant :

radioélectriques (portables/sans fil) et de radios mobiles terrestres, radio amateur, émissions de radio AM et FM et émission de TV ne peuvent pas être prédites avec précision de façon théorique Pour évaluer l’environnement électromagnétique induit par les émetteurs radioélectriques fixes, il convient d’envisager un relevé électromagnétique du site. Si l’intensité du champ mesurée sur le lieu d’utilisation du FreeStyle dépasse le niveau de conformité RF indiqué ci-dessus, vérifier le FreeStyle pour s'assurer qu’il fonctionne normalement. Si un fonctionnement anormal est constaté, des mesures complémentaires peuvent être nécessaires, telles que la réorientation ou le déplacement du FreeStyle.

FR-46 AirSep

MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Distances de séparation recommandées entre les

équipements de communication portables RF et le FreeStyle

Le FreeStyle est conçu pour être utilisé dans un environnement électromagnétique dans lequel les perturbations RF

communication.

Distance de séparation en fonction de la fréquence de l'émetteur

(m)

entre 150kHz et

d = 1,2 x √P

entre 80 MHz et

d = 1,2 x √P

entre 800MHz et

d = 2,3 x √P

0,01

0,12

0,23

0,1

0,38

0,73 1 1,2

1,2

2,3

3,8

7,3

100

Pour les émetteurs dont la puissance maximale nominale n’est pas indiquée ci-dessus, la distance de séparation

électromagnétique est affectée par l'absorption et la réflexion de structures, d'objets et de personnes.

Directives et déclarationsdu fabricant – émissions électromagnétiques

Le FreeStyle est conçu pour être utilisé dans l'environnement électromagnétique ci-dessous. Le client ou l'utilisateur du FreeStyle doit s'assurer qu'il se situe dans un tel environnement.

Essai d'émissions

Conformité

Guide de l'Environnement électromagnétique

Le FreeStyle n'utilise l'énergie RF que pour son fonctionnement

électroniques proches.

Émissions RF CISPR 11

Émissions harmoniques CEI 61000-3-2

Fluctuations de tension/

CEI 61000-3-3

sont contrôlées. Le client ou l’utilisateur du VisionAire peut contribuer à éviter le brouillage électromagnétique en maintenant une distance minimale entre les appareils de communication RF portables et mobiles (émetteurs) et le VisionAire telle que prescrite ci-dessous, sur la base de la puissance de sortie maximale de l’appareil de

Puissance de sortie

maximale nominale

de l'émetteur

prescrite d en mètres (m) peut être estimée au moyen de la formule correspondant à la fréquence de l’émetteur, où P est la puissance de sortie maximale nominale de ’émetteur indiquée par le fabricant de l’émetteur, en watts (W). REMARQUE 1 : à 80 MHz et à 800 MHz, utilisez la distance de séparation de la plage de fréquence supérieure REMARQUE 2 : ces directives peuvent ne pas être applicables à toutes les situations. La propagation

80MHz

800 MHz

2,5GHz

Émissions RF CISPR 11

émissions dues au papillotement

Groupe 1

Classe B

Classe A

Conforme

interne. Par conséquent, ses émissions RF sont très faibles et non susceptibles de provoquer un quelconque brouillage d'appareils

Le VisionAire convient pour une utilisation dans tous les établissements, y compris dans les établissements domestiques et ceux raccordés directement au réseau électrique basse-tension public qui alimente les immeubles utilisés à des fins domestiques.

AirSep MN131-1 rev. B - 02/13

Corporation FR-47

FreeStyle™

Classification

Type de protection contre les chocs électriques :

Classe II La protection contre les chocs électriques est assurée par

une double isolation.

Degré de protection contre les chocs électriques :

Type BF Matériel assurant un degré particulier de protection contre les

chocs électriques concernant :

1) Courant de fuite autorisé ;

2) fiabilité de la mise à la terre de protection (le cas échéant). Non destiné aux applications cardiaques directes.

Tests indépendants pour la norme des dispositifs électro-médicaux :

Testé pour sa conformité aux exigences générales de sécurité CEI 60601-1. CAN/CSA C22.2 N° 60601-1-08 M90 matériel médical électrique – Partie 1 : Présentation générale Exigences de sécurité

Protection contre les interférences électromagnétiques ou autres entre cet appareil et d'autres dispositifs :

Testé pour la conformité aux normes EN60601-1-2 (EMC). Testé pour la conformité aux normes RTCA/DO160 Section 21 Catégorie M. CISPR 11 / EN 55011 Classe B Groupe 1, « Appareils industriels, scientifiques et médicaux » FCC Partie 15, Sous-partie B – Classe B Radiations involontaires

Mode autorisé de nettoyage et de prévention des infections :

Se reporter à la section « Nettoyage, entretien et maintenance adéquate » du présent manuel du patient.

Degré de sécurité d'utilisation en présence de gaz anesthésiques inflammables :

Appareil non adapté à ce type d’application.

Mode de fonctionnement :

Fonctionnement en continu.

FR-48 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ FR

Garantie limitée

AirSep Corporation garantit le concentrateur d'oxygène portable FreeStyle contre tout défaut de pièce pendant une durée de trois ans (comme indiqué sur la facture initiale fournie) à partir de la date de la livraison à l'acquéreur initial dans le cadre de conditions normales d'utilisation et de fonctionnement. La batterie est garantie un an. Dans le cadre de la présente garantie, les obligations d'AirSep Corporation se limitent à la réparation ou au remplacement de tout appareil (ou de toute pièce d'appareil) présentant un défaut avéré ou, à l'initiative d'AirSep Corporation, au remboursement du prix d'achat de toute pièce d'appareil ainsi défectueuse.

Toute pièce d'appareil faisant l'objet d'une demande au titre de la présentegarantie devra, à la demande d'AirSep Corporation, être retourné en port payé aux frais de l'acquéreur à l'usine AirSep avec justificatif de date d'achat. Les frais de retour seront à la charge de l'acquéreur. Les frais de renvoi seront à la charge de l’acquéreur. Les pièces de rechange sont couvertes par la garantie indiquée ci-dessus pendant la portion non encore expirée de la durée initiale de garantie de trois ans (selon la date initiale d’achat figurant sur la facture fournie). La présente garantie n’est applicable à aucun article ou pièce ayant fait l’objet d’une utilisation erronée, d’un accident, d’une opération de maintenance ou d’une application inadéquate, ou qui a fait l’objet d’une réparation ou d’une modification en dehors de l’usine AirSep Corporation, sans autorisation écrite préalable de AirSep Corporation.

LA GARANTIE CI-DESSUS TIENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, DE FAIT OU DE DROIT, Y COMPRIS NOTAMMENT TOUTE GARANTIE DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN BUT PARTICULIER. IL EST EXPRESSÉMENT ADMIS QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR EN CAS DE DÉFAILLANCE DE PIÈCES EST LIMITÉ À LA MISE EN OEUVRE DE L'OBLIGATION INCOMBANT À AIRSEP CORPORATION, STIPULÉE CIDESSUS, ET QU'AIRSEP CORPORATION NE SERA AUCUNEMENT TENU POUR RESPONSABLE VIS-À-VIS DE L’ACHETEUR OU DE TIERS EN CAS DE PERTE DE JOUISSANCE DE L’ÉQUIPEMENT OU DE TOUS AUTRES DOMMAGESSPÉCIAUX, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS.

Représentant pour l’Europe :

Gavin Ayling 9 Bungham Lane Penkridge Stafford Staffordshire ST19 5NH Angleterre

E-mail :

AirSep MN131-1 rev. B - 02/13

eurorepcontact@airsep.com

Corporation FR-49

FreeStyle™

FR-50 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Rauchen während der Verwendung von Sauerstoff ist die Hauptursache für Brandverletzungen und damit verbundene Todesfälle. Sie müssen diese Sicherheitswarnhinweise

ab und verlassen Sie den Raum, in dem sich dieses Gerät befindet.

VOR INBETRIEBNAHME DIESES GERÄTS UNBEDINGT

DIESES HANDBUCH SORGFÄLTIG DURCHLESEN. WENN SIE

DIE WARNHINWEISE UND ANWEISUNGEN NICHT

VERSTEHEN, WENDEN SIE SICH AN IHREN

GERÄTELIEFERANTEN, BEVOR SIE VERSUCHEN, DIESES

GERÄT ZU BETREIBEN; ANDERNFALLS KANN ES ZU

VERLETZUNGEN ODER SCHÄDEN AM GERÄT KOMMEN.

unbedingt befolgen:

Rauchen, Kerzen oder offene Flammen sind im gleichen Raum mit diesem Gerät oder im Umkreis von 1,50 m eines Zubehörteils, in dem sich Sauerstoff befindet, nicht erlaubt.

Rauchen während des Tragens einer Sauerstoffkanüle kann zu Verbrennungen im Gesicht und möglicherweise zum Tode führen.

Wenn die Kanüle abgenommen und auf Bettzeug, Sofas oder anderes Stoffmaterial gelegt wird, kann durch eine Zigarette, Hitzequelle oder Flamme ein Brand ausgelöst werden.

Wenn Sie rauchen, können diese 3 Maßnahmen Ihr Leben retten: Schalten Sie den Sauerstoffkonzentrator aus, nehmen Sie die Kanüle

Warnschilder mit der Aufschrift „Nicht rauchen – Sauerstoffanwendung“ müssen deutlich sichtbar dort angebracht sein, wo der Sauerstoffkonzentrator in Gebrauch ist. Patienten und ihr Pflegepersonal müssen über die Gefahren des Rauchens in Gegenwart oder während der Anwendung von medizinischem Sauerstoff informiert werden.

FreeStyle™

INHALT

AirSep® FreeStyle™ Tragbarer Sauerstoffkonzentrator

Tragbarer Sauerstoffkonzentrator FreeStyle™ von AirSep DE1 Symbole DE1-2 Warum Ihr Arzt Sauerstoff verordnet hat DE2-3 Was ist der tragbare FreeStyle Sauerstoffkonzentrator? DE3-4 Bedienerprofil DE4 FreeStyle für Flugreisen – FAA-zugelassen DE5 Wichtige Sicherheitsvorschriften DE5-12 Wichtige Sicherheitshinweise für den optionalen AirBelt DE13 Inbetriebnahme Ihres tragbaren

Sauerstoffkonzentrators FreeStyle DE14-16 Laden der Batterie DE16-18 Nasenkanüle DE18-19 Komponenten des FreeStyle DE20-21 Gebrauchsanweisung DE21-23 Stromversorgung DE23-24 FreeStyle™ Universal-Wechsel-/Gleichstrom-Netzteil

(Gebrauchsanweisung) DE24-29 Filter DE29-30 Einstellen des Zufuhrreglers DE31-32 Alarm-/Leuchtanzeigen DE32-34 Maßnahmen bei Alarm-/Leuchtanzeigen DE34-35 Reinigung, Pflege und ordnungsgemäße Wartung DE36-38

Gehäuse DE36 Filter DE37 Tragetasche DE38 Alarm-/Wartungsanzeige DE38

FreeStyle-Zubehör DE39-40 Materialien in direktem oder indirektem Kontakt

mit dem Patienten DE-41 Alternative Sauerstoffzufuhr DE-41 Fehlerbehebung DE41-43 Technische Daten DE44-47 Klassifikation DE48 Beschränkte Garantie DE49

FreeStyle™ DE

Symbol

Beschreibung

Symbol

Beschreibung

Warnung – Beschreibt

führen kann.

Vorsicht – Beschreibt

führen kann.

Hinweis – Enthält

wiederholt zu werden

Tragbarer Sauerstoffkonzentrator FreeStyle™ von AirSep

Anhand dieser Gebrauchsanweisung für Patienten können Sie sich mit dem tragbaren Sauerstoffkonzentrator FreeStyle™ von AirSep vertraut machen. Es ist wichtig, dass Sie alle in dieser Gebrauchsanweisung enthaltenen Informationen lesen und verstehen, bevor Sie den FreeStyle in Betrieb nehmen. Ihr Gerätelieferant beantwortet Ihnen gerne Ihre Fragen.

Symbole

Auf dem Gerät und/oder im Handbuch sind häufig Symbole anstelle von Beschreibungen zu finden, um Missverständnisse aufgrund von sprachlichen Unterschieden zu vermeiden. Symbole eignen sich zudem besser für die Erklärung eines Konzeptes auf kleinem Raum.

Die folgende Tabelle enthält eine Liste der für den tragbaren Sauerstoffkonzentrator FreeStyle verwendeten Symbole und Definitionen.

eine Gefahr oder eine gefährliche Praktik, die, wenn sie nicht vermieden wird, zu schweren Verletzungen, zum Tod oder zu Sachschaden

Geräteklasse II, doppelt isoliert

AirSep® Corporation DE-1 MN131-1 rev. B - 02/13

eine Gefahr oder eine gefährliche Praktik, die, wenn sie nicht vermieden wird, zu leichten Verletzungen oder zu Sachschaden

Informationen, die wichtig genug sind, um betont oder

Erfüllt die EURichtlinie 93/42/EEC, die von der genehmigten Organisation Nr. 0459 verfasst wurde.

Siehe Gebrauchsanweisung

Verlangt

Geräten

Sicherheitsbehörde

medizinische Geräte

FreeStyle™

RTCA/DO-160

Abschnitt 21

Erfüllt Kategorie M

In den beiliegenden Unterlagen nachschlagen

Kein Öl oder Schmierfett verwenden

Rauchen verboten

Gerätetyp BF

RTCA DO160 Abschnitt 21 erfüllt Kategorie M. FAA Anforderung SFAR 106

Diese Seite nach oben

Zerbrechlich – Vorsicht!

Gerät und Zubehör trocken halten

ordnungsgemäßes Entsorgen von Abfall von elektrischen und elektronischen

Nicht zerlegen

Gebrauchsanweisung lesen

Sicherheitsbehörde für CAN/CSA C22.2 Nr. 60601-1-08 M90 für medizinische Geräte

für CAN/CSA C22.2 Nr. 601.1 M90 für

FAA–zugelassener POC

Warum Ihr Arzt Sauerstoff verordnet hat

Viele Menschen leiden an verschiedenen Herz- oder Lungenkrankheiten oder anderen Atemwegserkrankungen. Vielen dieser Patienten nützt eine zusätzliche Sauerstofftherapie zu Hause, auf Reisen oder bei täglichen Aktivitäten außerhalb ihres Zuhauses.

DE-2 AirSep MN131-1 rev. B - 02/13

Keinen offenen Flammen aussetzen

Corporation

FreeStyle™ DE

Sauerstoff ist ein Gas, das 21% der Zimmerluft ausmacht, die wir einatmen. Unser Körper benötigt eine ständige Sauerstoffzufuhr, um richtig funktionieren zu können. Ihr Arzt hat eine Sauerstoffzufuhr verordnet, die speziell auf Ihre Atemwegserkrankung zugeschnitten ist.

Wenngleich Sauerstoff nicht abhängig macht, kann eine unbeaufsichtigte Sauerstofftherapie gefährlich sein. Vor dem Gebrauch dieses Sauerstoffkonzentrators müssen Sie Ihren Arzt konsultieren. Der Gerätelieferant für Ihr Sauerstoffgerät wird Ihnen zeigen, wie Sie die verordnete Sauerstoffzufuhrmenge einstellen können.

Der Gebrauch des tragbaren Sauerstoffkonzentrators FreeStyle während des Schlafs darf nur auf Empfehlung durch qualifiziertes klinisches Personal erfolgen.

Es ist sehr wichtig, die verordnete Zufuhrmenge an Sauerstoff einzustellen. Konsultieren Sie zuerst Ihren Arzt, bevor Sie die Zufuhrmenge verringern oder erhöhen.

Was ist der tragbare FreeStyle Sauerstoffkonzentrator?

Sauerstoffkonzentratoren wurden Mitte der 1970er eingeführt und sind inzwischen zu den annehmlichsten und zuverlässigsten Geräten für zusätzliche Sauerstoffzufuhr geworden, die heute auf dem Markt sind. Sauerstoffkonzentratoren sind die kostengünstigste, leistungsfähigste und sicherste Alternative zu Sauerstoffdruckflaschen oder Flüssigsauerstoff. Ein Sauerstoffkonzentrator produziert den gesamten benötigten Sauerstoff, so dass keine Anlieferung von Flaschen oder Zylindern notwendig ist.

Die Luft, die wir einatmen, enthält ca. 21% Sauerstoff, 78% Stickstoff und 1% andere Gase. Im FreeStyle-Gerät wird die Raumluft durch ein regenerierendes und absorbierendes Material, ein sogenanntes „Molekularsieb“, geleitet. Mit Hilfe dieses Materials wird der Sauerstoff vom Stickstoff getrennt. Das Ergebnis ist hochkonzentrierter Sauerstoff, der dem Patienten zugeführt wird.

Der FreeStyle kombiniert weiterentwickelte Sauerstoffkonzentrator-Technologie mit Sauerstoffkonservierungstechnologie für einen leichten, tragbaren Sauerstoffkonzentrator mit hoher Kapazität bei einem Gewicht von nur 2 kg. Der FreeStyle produziert effizient seinen eigenen Sauerstoff und gibt ihn direkt zu Beginn Ihrer Einatmung schnell als Sauerstoffimpuls ab. Dies eliminiert den mit einem kontinuierlich fließenden Sauerstoffgerät verbundenen „Abfall“, der

AirSep® Corporation DE-3 MN131-1 rev. B - 02/13

FreeStyle™

auch ausströmt, während Sie ausatmen. Dieses Pulsieren des Sauerstoffs ist einem kontinuierlichen Fluss gleichzusetzen. Der FreeStyle liefert eine Sauerstoffzufuhr von bis zu 3 lpm (Liter pro Minute) in diesem leichten Paket, das problemlos getragen und unterwegs verwendet werden kann.

Der FreeStyle kann über vier verschiedene Stromquellen betrieben werden (siehe Abschnitt „Stromversorgung“ in dieser Gebrauchsanweisung).

Bedienerprofil:

Die Konzentratoren von AirSep sind für die Zufuhr von zusätzlichem Sauerstoff für Patienten vorgesehen, die an Beschwerden aufgrund von Erkrankungen leiden, die die Leistungsfähigkeit der Lungen zur Übertragung von Sauerstoff in der Atemluft in den Blutstrom beeinträchtigen. POCs (Portable Oxygen Concentrators, tragbare Sauerstoffkonzentratoren) bieten die Annehmlichkeit der Nutzung eines POC-Systems ohne Abgabe aus einer Vorratseinheit (O2-Tank), was den Anwender relativ selbstständig und unabhängig in Bezug auf die Verwendung sowohl zu Hause als auch unterwegs macht und die Lebensqualität verbessert. Die Anwendung eines Sauerstoffkonzentrators erfordert eine ärztliche Verordnung und ist nicht für lebenserhaltende Maßnahmen geeignet.

Wenngleich eine Sauerstofftherapie für Patienten aller Altersgruppen verordnet werden kann, ist der typische Patient für eine Sauerstofftherapie älter als 65 Jahre und leidet an einer chronisch-obstruktiven Lungenerkrankung (Chronic Obstructive Pulmonary Disorder, COPD). Die Patienten haben typischerweise gute kognitive Fähigkeiten und müssen in der Lage sein, Beschwerden mitzuteilen. Wenn der Anwender Beschwerden nicht kommunizieren kann oder nicht in der Lage ist, die Beschriftung des Konzentrators und die Gebrauchsanweisung zu lesen und zu verstehen, wird die Verwendung nur unter Aufsicht einer Person empfohlen, die diese Voraussetzungen erfüllt. Wenn bei der Verwendung des Konzentrators Beschwerden auftreten, wird dem Patienten empfohlen, seinen Arzt zu kontaktieren. Den Patienten wird außerdem geraten, eine Sauerstoff-Reserve zur Verfügung zu haben (d. h. Zylindersauerstoff), falls ein Stromausfall auftritt oder der Konzentrator versagt. Für die Anwendung des Konzentrators sind keine weiteren besonderen Fähigkeiten des Anwenders erforderlich.

DE-4 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Dieses Gerät liefert hochkonzentrierten Sauerstoff, der eine

oder zum Tode führen.

FreeStyle für Flugreisen – FAA-zugelassen

FreeStyle hat die Genehmigung der US Federal Aviation Administration (FAA, Flugaufsichtsbehörde) für die Verwendung während des Fluges durch sauerstoffbedürftige Passagiere auf kommerziellen Fluglinien über eine Ergänzung zu SFAR 106 im Jahre 2006 erhalten.

Außerdem hat mit Datum vom 13. Mai 2009 eine neue Vorschrift des Verkehrsministeriums (Department of Transportation, DOT)/FAA festgelegt, dass US-Fluggesellschaften sowie internationale Flüge mit Abflug oder Ankunft in den USA Passagieren mit von der FAA zugelassenen tragbaren Sauerstoffkonzentratoren die Verwendung des Geräts an Bord und während des Fluges gestatten müssen, wenn dies medizinisch notwendig ist. Erkundigen Sie sich direkt bei den jeweiligen Fluggesellschaften, mit denen Sie reisen möchten, nach aktuellen Informationen über deren spezielle POC-Bestimmungen.

---- [Lesen Sie vor Inbetriebnahme dieses Geräts erst die wichtigen

Sicherheitsvorschriften.] ----

Wichtige Sicherheitsvorschriften

Es ist unbedingt notwendig, dass Sie die folgenden wichtigen Sicherheitsinformationen über den tragbaren Sauerstoffkonzentrator FreeStyle durchlesen und sich mit ihnen vertraut machen.

schnelle Verbrennung fördert. Rauchen oder offene Flammen sind im gleichen Raum mit (1) diesem Gerät oder (2) einem Zubehörteil, in dem sich Sauerstoff befindet, nicht erlaubt. Ein Nichtbeachten dieses Warnhinweises kann zu schweren Bränden, Sachschäden und/oder körperlichen Verletzungen

Bei Unwohlsein oder einem medizinischen Notfall sofort ärztlichen Beistand suchen.

AirSep® Corporation DE-5 MN131-1 rev. B - 02/13

Dieses Gerät ist nicht für lebenserhaltende Maßnahmen geeignet.

U. Hilfe bei der Alarmüberwachung.

Kein Öl, Schmierfett oder Produkte auf Petroleumbasis bzw.

Verbrennung von entflammbaren Substanzen.

Durch fehlerhafte Verwendung der Batterie des FreeStyle kann

starken Schlägen oder Erschütterungen aussetzen.

Netzteil stets nur an eine Schutzkontaktsteckdose an.

Die Verwendung anderer als der angegebenen Kabel und

verringerter Störfestigkeit des FreeStyle führen.

Nicht über 60 °C erwärmen

Bei geriatrischen, pädiatrischen und anderen Patienten, die ein Unwohlsein beim Gebrauch des Konzentrators nicht mitteilen können, ist ggf. zusätzliche Überwachung erforderlich. Patienten mit eingeschränktem Hör- und/oder Sehvermögen benötigen u.

entflammbare Produkte an den sauerstoffführenden Zubehörteilen oder dem FreeStyle-Gerät verwenden. Es dürfen nur sauerstoffverträgliche Lotionen oder Salben auf Wasserbasis verwendet werden. Sauerstoff beschleunigt die

diese zu heiß werden, sich entzünden und ernste Verletzungen verursachen. Keinesfalls in die Batterie einstechen, darauf schlagen, treten oder sie fallenlassen oder auf andere Weise

FreeStyle™

Wenn Sie das FreeStyle-Gerät im Freien mithilfe des UniversalWechsel-/Gleichstrom-Netzteils verwenden, schließen Sie das

Adapter, mit Ausnahme der vom Hersteller des medizinischen Elektrogeräts als Ersatzteile für interne Komponenten verkauften Kabel und Adapter, kann zu erhöhten Emissionen oder

DE-6 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Das Gerät darf nicht in der Nähe von oder auf anderen Geräten

normale Funktionsweise zu bestätigen.

Stromschlaggefahr. Das Netzkabel aus der Steckdose ziehen,

oder das Gerät warten.

Tritt ein Alarm auf oder funktioniert das FreeStyle-Gerät nicht

Ihren Gerätelieferanten zu Rate.

Es ist keine Modifikation dieser Ausrüstung zulässig.

gestapelt verwendet werden. Falls eine solche Verwendung unvermeidlich ist, muss das Gerät beobachtet werden, um seine

bevor das Gerät gereinigt wird, um die Gefahr eines Stromschlags auszuschließen. Nur Ihr Gerätelieferant oder ein qualifizierter Servicetechniker darf die Abdeckungen entfernen

Es ist darauf zu achten, dass das FreeStyle-Gerät nicht nass wird und kein Wasser in das Gerät gelangt. Dies könnte zu einer Fehlfunktion oder einem Ausfall des Geräts führen.

Laut Bundesgesetz (USA) darf dieses Gerät nur auf Verordnung eines Arztes oder einer lizenzierten Person aus dem Krankenpflegebereich verkauft oder vermietet werden.

richtig, im Abschnitt „Fehlersuche“ in diesem Handbuch nachlesen. Lässt sich das Problem nicht beheben, ziehen Sie

Der Gebrauch des tragbaren Sauerstoffkonzentrators FreeStyle während des Schlafs darf nur auf Empfehlung durch qualifiziertes klinisches Personal erfolgen.

AirSep® Corporation DE-7 MN131-1 rev. B - 02/13

Wird das FreeStyle-Gerät außerhalb seines normalen

„Technische Daten“ in diesem Handbuch).

Das Gerät nicht in engen oder schwer zugänglichen Räumen

beeinträchtigen.

Wird das FreeStyle-Gerät in einem Automobil, Boot oder an

Gerät nicht mit Strom versorgt.

Wird der Motor des Fahrzeugs, in dem Sie das FreeStyle-Gerät

den Abschnitt „Technische Daten“ in diesem Handbuch).

Betriebstemperaturbereichs betrieben, kann dies die Leistung beeinträchtigen und die Haltbarkeit der Batterie verkürzen und/oder die Batterieladezeit verlängern. (Siehe den Abschnitt

Weder die Lufteinlässe noch die Luftausgänge dürfen verdeckt werden. Dies kann zu einer Überhitzung des Geräts führen und die Leistungsfähigkeit beeinträchtigen.

benutzen (z. B. in einem kleinen Koffer oder einer Handtasche), wo die Entlüftung womöglich begrenzt ist. Dies kann zu einer Überhitzung des Geräts führen und die Leistungsfähigkeit

anderen Gleichstromquellen über das Universal-Wechsel/Gleichstrom-Netzteil betrieben, muss das Fahrzeug gestartet werden und laufen, bevor das FreeStyle-Gerät angeschlossen wird. Wenn das Universal-Wechsel-/Gleichstrom-Netzteil nicht

aufleuchtet und ein Zurücksetzen erfordert, trennen Sie es von der Gleichstromquelle, starten das Fahrzeug erneut und schließen das Netzteil wieder an. Ein Nichtbefolgen dieser Anweisungen kann dazu führen, dass das Netzteil das FreeStyle-

FreeStyle™

verwenden, abgestellt, trennen Sie das Gerät von der Stromquelle und lassen Sie es nicht im Fahrzeug zurück. Bewahren Sie das FreeStyle-Gerät nie in einem sehr heißen Fahrzeug oder in einer ähnlichen Umgebung mit sehr hoher oder niedriger Temperatur auf Betrieb oder Lagerung des Geräts außerhalb des normalen Temperaturbereichs kann seine Leistung beeinträchtigen. (Siehe

DE-8 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Wenn das FreeStyle-Gerät längere Zeit außerhalb seines

Daten“ in diesem Handbuch).

normalen Betriebstemperaturbereichs gelagert wurde, muss das Gerät auf normale Betriebstemperatur erwärmt werden, bevor es wieder eingeschaltet wird. (Siehe den Abschnitt „Technische

Stellen Sie unbedingt nur die verordnete Menge Sauerstoff ein. Ändern Sie die Zufuhreinstellung nur auf Anordnung Ihres Arztes.

Ersetzen Sie die Einwegkanüle gemäß Empfehlung des Herstellers oder Ihres Gerätelieferanten. Weiteres Zubehör erhalten Sie von Ihrem Gerätelieferanten.

Positionieren Sie den Konzentrator so, dass das Netzkabel leicht zugänglich ist.

Der Konzentrator sollte so aufgestellt werden, dass keine Schadstoffe oder Dämpfe in das Gerät gelangen.

Positionieren Sie den Konzentrator so, dass das Netzkabel leicht zugänglich ist.

Tragbare und mobile HF-Kommunikationsgeräte können medizinische Elektrogeräte beeinträchtigen.

Die Kanülenschläuche müssen knickresistent und über die gesamte Länge von bis maximal 7,6 m verwendbar sein.

AirSep® Corporation DE-9 MN131-1 rev. B - 02/13

Je nach Temperatur der FreeStyle-Batterie kann es mehrere

Laden.

Es kann nach dem Anschluss an die Stromversorgung einige

wenn die Batterie vollständig entladen ist.

Wenn das Gerät an eine Wechsel- oder Gleichstromquelle

Betrieb oder ausgeschaltet ist.

Wenn die interne Batterie vollständig leer ist und sich das

werden, um das Gerät weiter zu betreiben.

Stellen Sie sicher, dass die Kanüle ganz eingesteckt und sicher fixiert ist. Dies gewährleistet, dass das FreeStyle-Gerät die Einatmung für die Sauerstoffzufuhr korrekt feststellen kann.

Wird das FreeStyle-Gerät längere Zeit bei hoher Temperatur bzw. mit einer voll geladenen/ganz leeren Batterie gelagert, kann dies die Batterielebensdauer beeinträchtigen.

Minuten dauern, bis der Ladezyklus nach Anschluss an das Stromnetz beginnt. Dies ist normal und dient der Sicherheit beim

Die FreeStyle-Batterie muss vor dem Wiederaufladen nicht vollständig entladen sein. Es wird empfohlen, die FreeStyleBatterie nach jedem Gebrauch aufzuladen.

Minuten dauern, bis der Ladevorgang beginnt, abhängig von der internen Betriebstemperatur der Batterie. Dies ist normal und dient der Sicherheit beim Laden. Dieser Umstand ist wahrscheinlicher,

FreeStyle™

angeschlossen ist, wird seine Batterie bis zum Erreichen der vollen Kapazität geladen, unabhängig davon, ob das Gerät in

FreeStyle-Gerät abschaltet, kann es mit dem AirBelt nicht neu gestartet werden. Schließen Sie in diesem Fall Ihr FreeStyle-Gerät für kurze Zeit an sein Universal-Wechsel-/Gleichstrom-Netzteil an, um eine ausreichende Leistung der internen Batterie zum Starten des Geräts zu erhalten. Dann kann der AirBelt angeschlossen

DE-10 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Vor dem erstmaligen Betrieb des Geräts mit Batteriestrom kann es

hat diesen Schritt möglicherweise bereits für Sie durchgeführt.

Die im FreeStyle-Gerät verwendete wiederaufladbare Lithium-

Netzteil betrieben wird.

Wenn das FreeStyle-Netzteil bei voll aufgeladener Batterie angeschlossen bleibt, erlöschen die vier LEDs nach etwa einer Stunde.

erforderlich sein, das FreeStyle-Gerät zuerst mit dem UniversalWechsel-/Gleichstrom-Netzteil zu verbinden. Ihr Gerätelieferant

Verwenden Sie nur die AirSep Artikelnr. FI144-1 als Luftzufuhrfilter für dieses Gerät.

Betreiben Sie den FreeStyle niemals ohne eingebauten Luftzufuhrfilter. Wenn ein zweiter Filter vorhanden ist, setzen Sie den Ersatzfilter ein, bevor Sie den schmutzigen Filter reinigen.

AirSep empfiehlt, dieses Gerät nicht zu sterilisieren.

Versuchen Sie nicht, irgendwelche Wartungsarbeiten außer den in diesem Handbuch aufgeführten möglichen Problemlösungsmaßnahmen durchzuführen.

Ionen-Batterie muss vor dem Wiederaufladen nicht vollständig

entladen sein. Es wird empfohlen, die Batterie unabhängig von ihrer verbliebenen Restkapazität nach jedem Gebrauch aufzuladen. Die Batterie wird unabhängig davon aufgeladen, ob das Gerät ausgeschaltet oder mit dem Universal-Wechsel-/Gleichstrom-

AirSep® Corporation DE-11 MN131-1 rev. B - 02/13

Lithiumbatterien können dauerhaft Kapazität verlieren, wenn sie

Temperaturbereichs von 23 °C ± 2 °C aufzubewahren.

Warnschilder mit der Aufschrift „Nicht rauchen –

Sauerstoff informiert werden.

vollständig ge- oder entladen extrem heißen Temperaturen ausgesetzt werden. Für eine längere Lagerung wird empfohlen, die Batterien auf 25 bis 50 % aufzuladen und innerhalb eines

Sauerstoffanwendung“ müssen deutlich sichtbar dort angebracht sein, wo der Sauerstoffkonzentrator in Gebrauch ist. Patienten und ihr Pflegepersonal müssen über die Gefahren des Rauchens in Gegenwart oder während der Anwendung von medizinischem

FreeStyle™

DE-12 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Durch fehlerhafte Verwendung des AirBelt kann die Batterie zu

starken Schlägen oder Erschütterungen aussetzen.

Nicht versuchen, den optionalen AirBelt mit dem FreeStyle

AirBelt verwenden.

Lithiumbatterien können dauerhaft Kapazität verlieren, wenn sie

Temperaturbereichs von 23 °C ± 2 °C aufzubewahren.

Wichtige Sicherheitshinweise für den optionalen AirBelt

heiß werden, sich entzünden und ernste Verletzungen verursachen. Keinesfalls in die Batterie einstechen, darauf schlagen, treten oder sie fallenlassen oder auf andere Weise

Wenn das AirBelt-Kabel nicht benutzt wird, die Sicherheitskappe anbringen.

Universal-Netzteil aufzuladen, da er sonst Schaden nehmen kann. Nur das mit dem AirBelt mitgelieferte Netzteil zum Laden des

Je nach Temperatur des AirBelt kann es mehrere Minuten dauern, bis der Ladezyklus nach Anschluss an das Stromnetz beginnt. Dies ist normal und dient der Sicherheit beim Laden.

Der AirBelt muss vor dem Wiederaufladen nicht vollständig entladen sein. Es wird empfohlen, den AirBelt nach jedem Gebrauch aufzuladen.

vollständig ge- oder entladen extrem heißen Temperaturen ausgesetzt werden. Für eine längere Lagerung wird empfohlen, die Batterien auf 25 bis 50 % aufzuladen und innerhalb eines

AirSep® Corporation DE-13 MN131-1 rev. B - 02/13

FreeStyle™

[Lesen Sie vor Inbetriebnahme dieses Geräts erst die wichtigen

Sicherheitsvorschriften.]

Inbetriebnahme Ihres tragbaren Sauerstoffkonzentrators FreeStyle

Die FreeStyle-Verpackung enthält die nachstehend aufgeführten Teile, wie in den Abb. 1-3 dargestellt. Falls ein Teil fehlt, wenden Sie sich an Ihren Gerätelieferanten.

• Tragbarer Sauerstoffkonzentrator FreeStyle mit Tragetasche

• Gebrauchsanweisung für Patienten (nicht abgebildet)

• Universal-Wechsel-/Gleichstrom-Netzteil (100-240 Volt, 50/60 Hz) mit

Netzkabel.

• Gleichstromkabel

Abb. 2: FreeStyle Universal-Wechsel-/

Gleichstrom-Netzteil/-Netzkabel

Abb. 1: FreeStyle-Gerät

Optional können Sie auch einen AirBelt für verlängerte Batterieleistung erhalten. Dieses Paket enthält die folgenden Teile, siehe Abb. 4:

• Batteriegurt AirBelt

• Universal-Wechsel-/Gleichstrom-Netzteil (100-240 Volt, 50/60 Hz) mit

Netzkabel.

DE-14 AirSep MN131-1 rev. B - 02/13

Abb. 3: FreeStyle-Gleichstromnetzteil

Corporation

FreeStyle™ DE

Durch fehlerhafte Verwendung des AirBelt kann die Batterie

starken Schlägen oder Erschütterungen aussetzen.

Abb. 5: FreeStyle-

getragen

Abb. 6: FreeStyle-

getragen

zu heiß werden, sich entzünden und ernste Verletzungen verursachen. Keinesfalls in die Batterie einstechen, darauf schlagen, treten oder sie fallenlassen oder auf andere Weise

Vor der Inbetriebnahme Ihres Geräts müssen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Hinweise für den AirBelt gelesen haben. Siehe S. 9 „Wichtige Sicherheitshinweise für den optionalen AirBelt“.

Zum weiteren optionalen Zubehör gehört ein Tragegeschirr, mit dem sich die FreeStyle-Tragetasche einfach zu einem Rucksack (Artikelnummer MI284-1) umwandeln lässt, wie in Abb. 5 dargestellt. Das FreeStyle-Gerät kann auf Wunsch auch an der Hüfte getragen werden, in dem der AirBelt oder ein anderer Gürtel, den Sie tragen, in die Laschen der FreeStyle-Tragetasche eingeführt wird. (Siehe Abb. 6). Die optionale Zubehörtasche (Artikelnr. MI320-1) ermöglicht ein noch bequemeres Reisen, da darin das gesamte Netzteilzubehör sowie optionale AirBelts und/oder das Tragegeschirr zur Verwendung an Ihrem Zielort transportiert werden können.

Abb. 4: AirBelt und Universal-Wechsel-

Gleichstrom-Netzteil/-Netzkabel

AirSep® Corporation DE-15 MN131-1 rev. B - 02/13

Gerät als Rucksack

Gerät an der Hüfte

Netzstrombuchse

Drücken, um

Wenn das AirBelt-Kabel nicht benutzt wird, die Sicherheitskappe anbringen.

Machen Sie sich vor der ersten Inbetriebnahme des FreeStyle-Geräts mit der Anordnung der Hauptkomponenten vertraut. Abbildungen hierzu finden Sie auf den folgenden Seiten, Anleitungen weiter hinten in dieser Gebrauchsanweisung.

Laden der Batterie

Prüfen Sie vor Ihrem ersten Ausgang oder vor längerem Einsatz, ob die Batterie des Geräts voll geladen ist. Den Ladungszustand der eingebauten Batterie prüfen Sie, indem Sie die Taste BATT auf der Bedienfläche des FreeStyle drücken. Die Batterieanzeige/LED(s) über der Taste BATT leuchten auf und zeigen so den Ladungszustand der internen Batterie an (25 bis 100 %). Hinweis: Die Batterie lädt sich stets auf, solange das Gerät an Wechsel- oder Gleichstrom angeschlossen ist. Zum Laden der eingebauten Batterie des FreeStyle schließen Sie einfach das Universal-Wechsel-/Gleichstrom-Netzteil am Gerät an (wie in Abb. 7 gezeigt). Dabei muss zuerst das Netzkabel nach diesem Eingang ausgerichtet werden. Beachten Sie dazu die „D”-Form des Netzkabelsteckers und der Eingangsbuchse am FreeStyleGerät. Beide müssen korrekt zueinander ausgerichtet werden, und beim Ausstecken des Netzkabels muss die Freigabetaste gedrückt werden, damit der Stecker aus dem FreeStyle-Gerät gezogen werden kann. Dies gewährleistet, dass weder Gerät noch Netzstromzubehör beschädigt werden.

des FreeStyleGeräts

Netzkabel zu entfernen.

Optionaler AirBelt

Der optionale AirBelt, der den Batteriebetrieb mit dem FreeStyle auf bis zu 10 Stunden verlängern kann, ist in etwa 3 Stunden voll aufgeladen, wenn die externe Batterie ganz entladen ist. Um den AirBelt wieder aufzuladen, verbinden Sie sein Wechselstromnetzteil mit dem Netzkabel des AirBelt (siehe Abb. 8) und das andere Ende des Netzteils mit einer geeigneten Wechselstromsteckdose. Am Kabel des AirBelt befindet sich eine gesonderte Batterieladezustandsanzeige, die genau wie die Anzeige auf der Bedienfläche funktioniert.

DE-16 AirSep MN131-1 rev. B - 02/13

FreeStyle™

Corporation

FreeStyle™ DE

Je nach Temperatur der FreeStyle-Batterie kann es mehrere

Laden.

Es kann nach dem Anschluss an die Stromversorgung einige

wenn die Batterie vollständig entladen ist.

Abb. 7: Laden der internen Batterie

Abb. 8: Laden der AirBelt-Batterie

Minuten dauern, bis der Ladezyklus nach Anschluss an das Stromnetz beginnt. Dies ist normal und dient der Sicherheit beim

Die FreeStyle-Batterie muss vor dem Wiederaufladen nicht vollständig entladen sein. Es wird empfohlen, die FreeStyleBatterie nach jedem Gebrauch aufzuladen.

Minuten dauern, bis der Ladevorgang beginnt, abhängig von der internen Betriebstemperatur der Batterie. Dies ist normal und dient der Sicherheit beim Laden. Dieser Umstand ist wahrscheinlicher,

Der AirBelt muss vor dem Wiederaufladen nicht vollständig entladen sein. Es wird empfohlen, den AirBelt nach jedem Gebrauch aufzuladen.

• Die interne Batterie des FreeStyle lässt sich vom völlig leeren Zustand in ca.

3,5 Stunden voll aufladen, unabhängig davon, ob das Gerät mit Wechseloder Gleichstrom verwendet wird.

• Während des Ladens einer vollständig entladenen Batterie beginnt die

25 %-LED zunächst für einige Minuten schnell und dann langsamer (alle 0,5 Sekunden) zu blinken.

• Die LED blinkt weiter, bis 25 % der Kapazität erreicht sind. Dann leuchtet die

LED konstant.

AirSep® Corporation DE-17 MN131-1 rev. B - 02/13

Lithiumbatterien können dauerhaft Kapazität verlieren, wenn

aufzubewahren.

FreeStyle™

• Jede der vier LEDs, 25-100 %, blinkt wie vorstehend erklärt und bleibt dann

erleuchtet, wenn die Batterie die jeweilige Kapazität erreicht hat.

• Wenn alle LEDs leuchten, ist die Batterie ganz aufgeladen. Die vier LEDs

leuchten noch eine Weile konstant, schalten sich dann aber aus.

sie vollständig ge- oder entladen extrem heißen Temperaturen ausgesetzt werden. Für eine längere Lagerung wird empfohlen, die Batterien auf 25 bis 50 % aufzuladen und innerhalb eines Temperaturbereichs von 23 °C ± 2 °C

---- [Lesen Sie vor Inbetriebnahme dieses Geräts erst

die wichtigen Sicherheitsvorschriften.]

Nasenkanüle

Der Sauerstoff wird dem Benutzer des FreeStyle über Schläuche und eine Nasenkanüle zugeführt. Der Schlauch wird mit der Sauerstoffaustrittsöffnung des Geräts verbunden (siehe Abb. 9).

AirSep empfiehlt eine Nasenkanüle mit einem 2,1 m langen Schlauch, AirSep Art.-Nr. CU002-1. Es können auch andere Schlauchlängen von bis zu 7,6 m – einschließlich Nasenkanüle – verwendet werden.

DE-18 AirSep MN131-1 rev. B - 02/13

Abb. 9: Verbinden der Kanüle mit der Sauerstoffaustrittsöffnung

des FreeStyle-Geräts

Corporation

FreeStyle™ DE

Ersetzen Sie die Einwegkanüle bei normalem Gebrauch regelmäßig. Weiteres Zubehör erhalten Sie von Ihrem Gerätelieferanten.

Die Kanülenschläuche müssen knickresistent und über die gesamte Länge von bis maximal 7,6 m verwendbar sein.

Befolgen Sie stets die Anweisungen des Kanülenherstellers zum korrekten Gebrauch. Ihr Arzt oder Gesundheitsdienstleister berät Sie, wie häufig die Kanüle ersetzt werden sollte.

Stellen Sie sicher, dass die Kanüle ganz eingesteckt und sicher fixiert ist. Dies gewährleistet, dass das FreeStyle-Gerät die Einatmung für die Sauerstoffzufuhr korrekt feststellen kann.

AirSep® Corporation DE-19 MN131-1 rev. B - 02/13

Griff

Sauerstoffausgang

Luftzufuhr/ Filterabdeckung

Stromanschlüsse

Luftauslass

Taste für die (interne) Batterie

Alarm-/ Wartungsanzeige

Staubschutz

Zufuhrregler

Sauerstoffzufuhranzeige(n)

Batterieladung/ Anzeige(n)

Komponenten des FreeStyle

FreeStyle™

DE-20 AirSep MN131-1 rev. B - 02/13

Abb. 10: Außenansicht des FreeStyle – Vorderseite

Abb. 11: Nahaufnahme Bedienfläche/Alarmanzeige

Corporation

FreeStyle™ DE

Beschriftung/ Patientenanweisungen

RTCA DO160 gibt an,

dass das FreeStyleGerät getestet wurde und die FAA-Normen erfüllt.

Abb. 12: Außenansicht des FreeStyle – Rückseite

Da Sie sich nun mit den Komponenten des FreeStyle vertraut gemacht haben, können Sie sich die Gebrauchsanweisung auf den folgenden Seiten ansehen.

[Lesen Sie vor Inbetriebnahme dieses Geräts erst die wichtigen

Sicherheitsvorschriften.]

Gebrauchsanweisung

1. Stellen Sie das FreeStyle-Gerät so auf, dass die Lufteintritts- und Luftaustrittsöffnungen nicht blockiert sind.

2. Versorgen Sie das Gerät mit Strom aus (a) der internen Batterie, (b) dem AirBelt, (c) einer Gleichstromsteckdose (Automobil oder Boot) oder (d) einer Wechselstromsteckdose (normale Haushaltselektrik). (siehe Abschnitt „Stromversorgung“ in dieser Gebrauchsanweisung für Patienten.)

3. Verbinden Sie Ihre Kanüle mit dem Sauerstoffausgang.

4. Öffnen Sie den Staubschutz.

AirSep® Corporation DE-21 MN131-1 rev. B - 02/13

Kein Öl, Schmierfett oder Produkte auf Petroleumbasis bzw.

entflammbaren Substanzen.

Vor dem erstmaligen Betrieb des Geräts mit Batteriestrom kann

durchgeführt.

FreeStyle™

5. Schalten Sie das FreeStyle-Gerät ein, indem Sie auf der Bedienfläche die Tasten [1], [2] oder [3] drücken, um die von Ihrem Arzt verordnete Sauerstoffzufuhr einzustellen. Die grüne LED über der jeweiligen Taste leuchtet auf. Bei jedem Einschalten des FreeStyle ertönt ein kurzes Alarmsignal. So wird angezeigt, dass das FreeStyle-Gerät betriebsbereit ist.

6. Um die Sauerstoffzufuhr zu ändern, drücken Sie die jeweilige Taste. Dabei ist es normal, wenn Sie nach dem automatischen Starten beim Ändern der Einstellungen jeweils einen anderen Ton hören.

7. Um den FreeStyle auszuschalten, drücken Sie erneut die Taste, über der die LED für die jeweilige Zufuhreinstellung aufleuchtet.

8. Wenn der FreeStyle eine Inhalation erkennt, wird Ihnen Sauerstoff über die Kanüle zugeführt.

9. Die für das Erreichen der maximalen Sauerstoffkonzentration erforderliche Zeit nach Einschalten des FreeStyle beträgt etwa 2 Minuten.

Nicht über 60 °C erwärmen

es erforderlich sein, das FreeStyle-Gerät zuerst mit dem Universal-Wechsel-/Gleichstrom-Netzteil zu verbinden. Ihr Gerätelieferant hat diesen Schritt möglicherweise bereits für Sie

DE-22 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Bei jedem Einschalten des FreeStyle durchläuft das Gerät einen

die das Gerät bei jeder Einstellung macht.

automatischen Startzyklus, der etwa sieben Minuten dauert. Während dieser Zeit behält es eine konstante Geschwindigkeit, ungeachtet der Einstellung. Danach ist es normal, wenn bei den Einstellungen 1 und 2 eine Veränderung der Geschwindigkeit zu hören ist. Dieser Unterschied beim Ton repräsentiert die Unterschiede bei der Sauerstoffproduktion,

Stromversorgung

Das FreeStyle-Gerät kann auf vier Arten mit Strom versorgt werden: über eine eingebaute Batterie, über ein Universal-Wechsel-/Gleichstrom-Netzteil sowie über den optionalen Batteriegurt AirBelt in Verbindung mit der eingebauten Batterie des Geräts.

1. Interne Batterie: In jedem FreeStyle-Gerät befindet sich eine wiederaufladbare eingebaute Batterie. Wenn die Batterie voll aufgeladen ist, versorgt sie den FreeStyle bis zu 3½ Stunden lang mit Strom. Wenn die Batterieleistung schwächer wird, ertönt ein akustisches Warnsignal. Hinweise zum Alarm finden Sie im Abschnitt „Alarm-/Leuchtanzeigen“ dieser Anleitung. Laden der Batterie: Zum Aufladen der Batterie verbinden Sie das FreeStyle-Gerät entweder mit dem Universal-Wechsel-/GleichstromNetzteil und einer Steckdose mit 100-240 Volt, 50/60 Hz, oder mit einer Gleichstrom-Steckdose in einem Automobil (Boot, Wohnmobil etc.). Eine entladene Batterie benötigt etwa 3,5 Stunden für die vollständige Aufladung. Es empfiehlt sich, die Batterie möglichst häufig wieder aufzuladen, auch wenn sie nur teilweise entladen ist.

2. Universal Wechsel-/DCGleichstrom-Netzteil: Über ein UniversalWechsel-/Gleichstrom-Netzteil kann das FreeStyle-Gerät an eine Steckdose (100-240 V, 50/60 Hz) angeschlossen werden. Das Netzteil wandelt 100 bis 240 V Wechselstrom für das Gerät in Gleichstrom um. Wird das FreeStyle-Gerät über das Universal-Wechsel-/GleichstromNetzteil betrieben, liefert die Steckdose den Gerätestrom und lädt gleichzeitig die Batterie auf.

3. Optionaler AirBelt (externer Batteriegürtel): Das FreeStyle-Gerät kann auch durch einen externen Batteriegürtel mit Strom versorgt werden. Der Gurt wird um die Hüften gelegt und versorgt den FreeStyle zusammen mit der aufgeladenen eingebauten Batterie bis zu 10 Stunden lang mit Strom. Der Batteriegürtel lässt sich an den Stromanschluss des FreeStyle-Geräts anschließen und kann wieder

AirSep® Corporation DE-23 MN131-1 rev. B - 02/13

Wenn die interne Batterie vollständig leer ist und sich das

angeschlossen werden, um das Gerät weiter zu betreiben.

Abb. 13

FreeStyle™

aufgeladen werden, indem er an das eigene Netzteil des Gürtels angeschlossen wird.

Bei Verwendung des AirBelt mit einer vollständig geladenen internen Batterie ist die eingebaute Batterie des FreeStyle vor dem AirBelt leer. Der AirBelt muss an das FreeStyle-Gerät angeschlossen werden, bevor dessen interne Batterie leer ist. Beobachten Sie den Ladezustand und schließen Sie den AirBelt an das FreeStyle-Gerät an, bevor dessen interne Batterie bis auf 25 % oder weniger entladen ist.

FreeStyle-Gerät abschaltet, kann es mit dem AirBelt nicht neu gestartet werden. Schließen Sie in diesem Fall Ihr FreeStyleGerät für kurze Zeit an sein Universal-Wechsel-/GleichstromNetzteil an, um eine ausreichende Leistung der internen Batterie zum Starten des Geräts zu erhalten. Dann kann der AirBelt

FreeStyle™ Universal-Wechsel-/Gleichstrom-Netzteil (Gebrauchsanweisung)

Das neue Universal-Netzteil von AirSep für den tragbaren Sauerstoffkonzentrator FreeStyle ist ein „All-in-one“-Zubehörteil, mit dem Sie stets volle Leistung haben, an jedem Ort – und bei noch geringerem Gewicht. Das in dieser Packungsbeilage beschriebene Universal-Netzteil (Artikelnr. PW022) ermöglicht Ihnen den Betrieb Ihres Geräts bei gleichzeitiger Aufladung seiner internen Batterie – mit nur einer Komponente –, egal ob auf dem Weg zum Einkaufen, bei einer Flugreise in den Urlaub oder einfach beim Entspannen im Haus von

DE-24 AirSep MN131-1 rev. B - 02/13

Anschlüsse für abnehmbares

Wechsel- oder GleichstromNetzkabel

Verbindung zum FreeStyle-

Gerät

Corporation

FreeStyle™ DE

Freunden. Dieses Universal-Netzteil ersetzt die beiden separaten Wechsel- und Gleichstromnetzteile, die früher mit dem FreeStyle-Gerät geliefert und in Ihrer Gebrauchsanweisung für Patienten beschrieben wurden. Ihr Netzteil-Kit enthält die folgenden drei wichtigen Zubehörteile:

•

Universal-Netzteil (PW017-1), das mit Wechselstrom aus Steckdosen mit

120-240 Volt sowie mit verschiedenen Gleichstromquellen, auch in

Automobilen und Flugzeugen, arbeitet

•

abnehmbares Wechselstrom-Netzkabel

CD023-2 US-Version

CD017-2 Euro-Version, je nach Einsatzort

CD025-1 Australische Version oder

CD017-4 GB-Version

•

abnehmbares Gleichstromnetzkabel, mit integrierten Steckern sowohl für

Automobil-Anschlüsse (Zigarettenanzünder) als auch die D-förmigen, 4-Pin-Stecker für EmPower Flugzeugen zu finden sind (CD034-1).

Hinweis: Die interne Batterie des FreeStyle lässt sich vom völlig leeren Zustand in ca. 3,5 Stunden voll aufladen, unabhängig davon, ob das Gerät mit Wechseloder Gleichstrom verwendet wird.

Beginnen Sie mit der Verbindung von FreeStyle-Gerät und UniversalWechsel-/Gleichstromnetzteil

Für alle nachstehend beschriebenen Verfahren wird empfohlen, zuerst das Universal-Netzteil mit der Eingangsbuchse am FreeStyle-Gerät zu verbinden, wie in Abb. 14 dargestellt. Achten Sie auf den korrekten Anschluss des Geräts, insbesondere auf die Ausrichtung des Geräts in der Tragetasche, damit Sie eine sichere Verbindung mit Einrasten des Steckers erhalten. Beim Trennen der Verbindung zwischen Netzteil und FreeStyle-Gerät muss unbedingt die Sicherungstaste am Kabelende gedrückt werden, um das Kabel bzw. den Stecker freizugeben und das Kabel abzunehmen.

-Steckdosen, die normalerweise in

AirSep® Corporation DE-25 MN131-1 rev. B - 02/13

Abb. 14

FreeStyle™

Verwendung mit Wechselstrom

1. Darauf achten, dass das Netzteil fest mit der FreeStyle-Buchse verbunden ist, wie in Abb. 14 dargestellt.

2. Das richtige Ende des Wechselstrom-Netzkabels mit dem nicht markierten Wechselstrom-Eingang am Netzteil verbinden, wie in Abb. 15 gezeigt.

3. Das andere Ende des Netzkabels mit der Wand- oder einer anderen geeigneten Steckdose verbinden, wie in Abb. 16 dargestellt.

4. Zum Betrieb des Geräts drücken Sie die FreeStyle-Einstellung [1], [2] oder [3] am Bedienfeld des Geräts, entsprechend der Ihnen verordneten Sauerstoffzufuhr. Zum Ausschalten des Geräts drücken Sie die Einstelltaste, über der die LED leuchtet.

Abb. 15

Abb. 16

DE-26 AirSep

Corporation

MN131-1 rev. B - 02/13

FreeStyle™ DE

Verwendung mit Gleichstrom (Automobil, Motorboot etc.)

Vorsicht:

Automobil, Boot oder einem anderen Motorfahrzeug betrieben, muss das Fahrzeug gestartet werden und laufen, bevor das FreeStyle-Gerät eingeschaltet und betrieben wird. Wenn die Kontrollleuchte des Universal-Netzteils nicht aufleuchtet und ein Zurücksetzen erfordert, trennen Sie es von der Gleichstromquelle, starten das Fahrzeug erneut und schließen das Netzteil wieder an.

1. Darauf achten, dass das Netzteil fest mit der FreeStyle-Buchse

2. Das richtige Ende des Gleichstrom-Netzkabels mit dem mit

3. Ihr Motorfahrzeug starten.

4. Verbinden Sie das Gleichstromnetzkabel mit der Steckdose des

5. Zum Betrieb des Geräts drücken Sie die FreeStyle-Einstellung [1], [2]

Wird das FreeStyle-Gerät mit dem Universal-Netzteil in einem

verbunden ist, wie in Abb. 14 dargestellt.

„ACCESSORY DC IN“ markierten Eingang am Netzteil verbinden, wie in Abb. 17 gezeigt.

Motorfahrzeugs, wie in Abb. 18 gezeigt.

oder [3] am Bedienfeld des Geräts, entsprechend der Ihnen verordneten Sauerstoffzufuhr. Zum Ausschalten des Geräts drücken Sie die Einstelltaste, über der die LED leuchtet.

Abb. 17

Abb. 18

AirSep® Corporation DE-27 MN131-1 rev. B - 02/13

Das von der FAA zugelassene FreeStyle-Gerät von AirSep

Steckdose mit 4-Pin-Anschluss.

FreeStyle™

Verwendung mit Flugzeug-Stromquelle am Passagiersitz (mit 4-Pin-Stecker)

Verwendung mit Flugzeug-Stromquelle am Passagiersitz

(mit 4-Pin-Stecker)

kann während des Flugs in den meisten Fluglinien auf der ganzen Welt verwendet werden. Jede Fluglinie hat ihre eigenen Bestimmungen für die Verwendung von POCs mit FAA-Zulassung sowie entsprechende Voraussetzungen für den Betrieb Ihres Geräts an Bord des Flugzeugs. Das Flugzeug kann dabei mit einer der folgenden Stromquellen für am Passagiersitz betriebene Geräts ausgestattet sein: einer Wechselstrom-Steckdose, einer ähnlichen GleichstromSteckdose wie in Automobilen oder einer Gleichstrom-

Wenn Sie bei der jeweiligen Fluglinie, mit der Sie reisen, Ihr POC-Gerät an einem mit einer 4-Pin-Gleichstrombuchse ausgestattetem Sitz anschließen können, gehen Sie wie folgt vor:

1. Darauf achten, dass das Netzteil fest mit der FreeStyle-Buchse

verbunden ist, wie in Abb. 14 dargestellt.

2. Das richtige Ende des Gleichstrom-Netzkabels mit dem mit

„ACCESSORY DC IN“ markierten Eingang am Netzteil verbinden, wie in Abb. 19 gezeigt.

3. Die Spitze des Gleichstrom-Steckers durch Drücken der Taste abnehmen,

um den 4-Pin-Stecker freizulegen, wie in Abb. 20 gezeigt.

4. Den 4-Pin-Stecker in die an Ihrem Sitz vorhandene Passagier-

Gleichstromsteckdose stecken.

5. Zum Betrieb des Geräts drücken Sie die FreeStyle-Einstellung [1], [2]

oder [3] am Bedienfeld des Geräts, entsprechend der Ihnen verordneten Sauerstoffzufuhr. Zum Ausschalten des Geräts drücken Sie die Einstelltaste, über der die LED leuchtet.

DE-28 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Abb. 19

Abb. 20

Weitere Informationen über das Universal-Netzteil für das FreeStyle-Gerät oder irgendein anderes AirSep-Produktzubehör erhalten Sie von Ihrem Gerätelieferanten.

Filter

Der FreeStyle saugt die Luft durch einen Luftzufuhrfilter unter der Abdeckung vorn unten am Sauerstoffkonzentrator an (Siehe Abb. 21 und 22.) Dieser Filter verhindert, dass Staub und andere größere Partikel in der Luft in das Gerät eindringen. Stellen Sie vor der Inbetriebnahme des Geräts sicher, dass dieser Filter sauber und richtig eingesetzt ist.

AirSep® Corporation DE-29 MN131-1 rev. B - 02/13

Abb. 21: Entfernen der Luftzufuhr-

ausbauen

Abb. 22: Entfernen des Filters

ausbauen

FreeStyle™

Betreiben Sie den FreeStyle niemals ohne eingebauten Luftzufuhrfilter. Wenn ein zweiter Filter vorhanden ist, setzen Sie den Ersatzfilter ein, bevor Sie den schmutzigen Filter reinigen.

Verwenden Sie nur die AirSep Artikelnr. FI144-1 als Luftzufuhrfilter für dieses Gerät.

DE-30 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Einstellen des Zufuhrreglers

Das FreeStyle-Gerät hat drei Luftzufuhreinstellungen: [1], [2] und [3], für entsprechende Durchflussmengen von 1-3 lpm Sauerstoff. Öffnen Sie den Staubschutz über der Bedienfläche am Gerät und drücken Sie die Taste 1 [1], [2] oder [3], je nachdem, welche Sauerstoffzufuhr Ihr Arzt verordnet hat. (Siehe Abb. 23 und 24.)

Abb. 23: Staubschutz über Bedienfläche öffnen

Abb. 24: Zufuhrregler-Taste drücken

AirSep® Corporation DE-31 MN131-1 rev. B - 02/13

Tritt ein Alarm auf oder funktioniert das FreeStyle-Gerät nicht

Ihren Gerätelieferanten zu Rate.

FreeStyle™

Stellen Sie unbedingt nur die verordnete Menge Sauerstoff ein. Ändern Sie die Zufuhreinstellung nur auf Anordnung Ihres Arztes.

Alarm-/Leuchtanzeigen

Wenn der FreeStyle eine Inhalation erkennt, wird ein Sauerstoffstoß durch die Nasenkanüle geleitet. Die grüne Leuchte über der Taste leuchtet immer dann kurz auf, wenn eine Inhalation erkannt wird.

Wenn das Gerät in Betrieb ist und gleichzeitig über das Universal-Wechsel-/ Gleichstromnetzteil aufgeladen wird, zeigen die LEDs der Batterieanzeige den Ladungszustand der Batterie an und leuchten noch etwa eine Stunde nach Erreichen des vollen Ladezustands weiter.

Wenn die Batterie des FreeStyle an Spannung verliert, die Kanüle abgenommen wird oder die Geräteleistung außerhalb der Nennwerte liegt, ertönt ein akustisches Warnsignal. Die Leuchtanzeigen und akustischen Alarme werden später im Einzelnen beschrieben. Eine Zusammenfassung finden Sie in der Tabelle weiter hinten in dieser Gebrauchsanweisung.

richtig, im Abschnitt „Fehlersuche“ in diesem Handbuch nachlesen. Lässt sich das Problem nicht beheben, ziehen Sie

Bei Unwohlsein oder einem medizinischen Notfall sofort ärztlichen Beistand suchen.

DE-32 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

o Einschalten

Beim Einschalten ertönt ein kurzes akustisches Signal. Der FreeStyle ist

betriebsbereit, wenn das Signal stoppt.

o Batterie schwach

Bei schwacher Batterie ertönt ein kurzes, unterbrochenes akustisches Signal, während die gelbe Anzeige für 25 % Batterieladung (Abb. 11) blinkt. Schließen Sie das FreeStyle-Gerät in diesem Fall an einen Gleichstromoder Wechselstromanschluss an oder wechseln Sie die Sauerstoffquelle binnen zwei Minuten. Wenn der FreeStyle mit einem Gleichstrom- oder Wechselstromanschluss verbunden ist, wird die Gerätebatterie während des Betriebs gleichzeitig aufgeladen. Der Ladezustand der Batterie wird von den LEDs der Batterieanzeige(n) angegeben.

o Kanüle nicht angeschlossen

Wenn das FreeStyle-Gerät betrieben wird, aber keine Atmung erkennt, ertönt ein konstantes Warnsignal, und die gelbe Alarmanzeige leuchtet nach 15 Minuten auf. In diesem Fall muss die Verbindung zwischen Kanüle und FreeStyle auf die richtige Positionierung der Nasenkanüle auf Ihrem Gesicht und Ihre Atmung durch die Nase geprüft werden (Ihr Arzt kann bei Bedarf die Verwendung eines Kinnriemens empfehlen.) Wenn der akustische Alarm weiterhin ertönt, weichen Sie bei Bedarf auf eine andere Sauerstoffquelle aus, falls verfügbar, und setzen Sie sich mit Ihrem Gerätelieferanten in Verbindung.

o Kapazität des FreeStyle überstiegen

Wenn Ihre Atemfrequenz die Leistungsfähigkeit des FreeStyle-Geräts überschreitet, ertönt alle 0,5 Sekunden ein schneller akustischer Alarm und die Alarmanzeige blinkt rot. In diesem Fall entspricht die Konzentration des vom FreeStyle erzeugten Sauerstoffs nicht mehr den Spezifikationen für das Gerät. Sie sollten jede körperliche Aktivität reduzieren und das Gerät aus- und wieder einschalten, um den Alarm zurückzusetzen. Dann weichen Sie bei Bedarf auf eine andere Sauerstoffquelle aus, falls verfügbar, und ziehen den Gerätelieferanten zu Rate.

o Allgemeine Störung

Wenn eine allgemeine Funktionsstörung am FreeStyle-Gerät auftritt, ertönt alle 0,5 Sekunden ein schneller akustischer Alarm, und die rote Alarmanzeige leuchtet konstant. In diesem Fall entspricht die Konzentration des vom FreeStyle-Geräts erzeugten Sauerstoffs nicht mehr den Spezifikationen für das Gerät. Sie sollten zu einer anderen Sauerstoffquelle überwechseln und den Gerätelieferanten zu Rate ziehen.

AirSep® Corporation DE-33 MN131-1 rev. B - 02/13

Dieses Gerät ist nicht für lebenserhaltende Maßnahmen

benötigen u. U. Hilfe bei der Alarmüberwachung.

Akustischer

Alarm

kurz,

Einschalten

(Grün) Impuls,

FreeStyle ist

FreeStyle in Betrieb Anzeige

Nein

(Grün) Impuls,

FreeStyle liefert

Stößen.

FreeStyle weiter normal Anzeige

Nein

Ladungsanzeige

Ladezustand der Batterie

Aufladen nach Anzeige

Nein

(gelb) konstantes

Wartung

Gerät für

Gerätelieferanten senden.

geeignet. Bei geriatrischen, pädiatrischen und anderen Patienten, die ein Unwohlsein beim Gebrauch des Konzentrators nicht mitteilen können, ist ggf. zusätzliche Überwachung erforderlich. Patienten mit eingeschränktem Hör- und/oder Sehvermögen

Maßnahmen bei Alarm-/Leuchtanzeigen

FreeStyle™

Status

kontinuierlich beim

Leuchte Bedeutung Maßnahme

kontinuierliches Aufleuchten

Blinken

Leuchten

eingeschaltet

Sauerstoff in

erforderlich

nehmen.

verwenden.

Inspektion/Kundendienst an

DE-34 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Akustischer

Alarm

Kontinuierlich:

(Rot) Alarm,

Gerät erkennt

Überprüfen Sie die

Verbindung.

Alarm

Mit

25 % (gelb) BATT,

Die

schwach.

Den FreeStyle sofort an

Alarm

Schnell mit

(Rot) Alarm,

Die

Aktivität reduzieren und

Verbindung.

Alarm

Schnell mit

(Rot) Alarm,

Allgemeine

Schalten Sie das Gerät aus.

Verbindung.

Status

Piepton

Unterbrechung: Piep, Piep, Piep...

Leuchte Bedeutung Maßnahme

kontinuierliches Leuchten

Batterieanzeige

Blinken

kontinuierliches Leuchten

innerhalb eingestellter Zeitdauer kein Einatmen.

Batteriespannung ist für den Betrieb des FreeStyle zu

Atemfrequenz übersteigt die Leistung des FreeStyle.

Funktionsstörung des FreeStyle 5Geräts.

Verbindung der Kanüle. Gewährleisten, dass Sie durch die Nase atmen. Falls der Alarm weiterhin besteht, setzen Sie sich mit Ihrem Gerätelieferanten in

eine Gleichstrom- oder Wechselstromsteckdose anschließen.

dann bei Bedarf eine andere Sauerstoffquelle verwenden. Setzen Sie sich mit Ihrem Gerätelieferanten in

Wechseln Sie zu einer anderen Sauerstoffquelle und setzen Sie sich mit Ihrem Gerätelieferanten in

AirSep® Corporation DE-35 MN131-1 rev. B - 02/13

Geben Sie Reinigungsflüssigkeiten nie direkt auf den FreeStyle.

beschädigen können.

Halten Sie den FreeStyle sauber und frei von Feuchtigkeit und

und Partikeln ist.

Reinigung, Pflege und ordnungsgemäße Wartung

Gehäuse

Schalten Sie den FreeStyle aus und trennen Sie das Netzkabel vom Gerät, bevor Sie das Gehäuse reinigen.

Zu den nicht geeigneten Chemikalien, gemäß den Angaben des Kunststoffherstellers, gehören u. a. folgende Substanzen: Alkohol und Produkte auf Alkoholbasis, konzentrierte Produkte auf Chlorbasis (Ethylenchlorid) und Produkte auf Ölbasis (Pine-Sol, Lestoil). Diese Stoffe dürfen NICHT zur Reinigung des FreeStyleKunststoffgehäuses verwendet werden, da sie den Kunststoff

Ersetzen Sie die Einwegkanüle von Zeit zu Zeit bei normalem Gebrauch. Weiteres Zubehör erhalten Sie von Ihrem Gerätelieferanten.

FreeStyle™

Staub. Reinigen Sie das Kunststoffgehäuse regelmäßig, indem Sie es mit einem fusselfreien Tuch oder mit einem feuchten Tuch oder Schwamm und einem milden Haushaltsreiniger abwischen. Achten Sie besonders auf den Sauerstoffausgang für die Verbindung zur Kanüle und stellen Sie sicher, dass dieser frei von Staub, Wasser

Alle Anweisungen des Herstellers befolgen, damit die Garantie von AirSep Ihre Gültigkeit behält.

DE-36 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Filter

Luftzufuhrfilter

Entfernen Sie mindestens ein Mal pro Woche die Abdeckung vorne unten am Gerät und reinigen Sie den Luftzufuhrfilter, der sich innen an der Abdeckung befindet. Je nach Betriebsbedingungen wird Ihr Gerätelieferant Ihnen ggf. eine häufigere Reinigung empfehlen. Gehen Sie zur korrekten Reinigung des Luftzufuhrfilters wie folgt vor:

1. Bauen Sie den Filter aus dem Filterhalter aus und waschen Sie ihn in

warmem Seifenwasser aus.

2. Spülen Sie den Filter gründlich aus und entfernen Sie das restliche

Wasser mit einem weichen, saugfähigen Tuch. Vergewissern Sie sich, dass der Filter trocken ist, bevor Sie ihn wieder einsetzen.

3. Setzen Sie den trockenen Filter wieder ein.

Betreiben Sie den FreeStyle niemals ohne eingebauten Luftzufuhrfilter. Wenn ein zweiter Filter vorhanden ist, setzen Sie den Ersatzfilter ein, bevor Sie den schmutzigen Filter reinigen.

AirSep empfiehlt, dieses Gerät nicht zu sterilisieren.

AirSep® Corporation DE-37 MN131-1 rev. B - 02/13

Doppelte Anzeige

FreeStyle™

Tragetasche

Reinigen Sie Tragetasche und Riemen lediglich mit einer Bürste und warmem Seifenwasser (nicht mit Wasser tränken) und lassen Sie sie an der Luft trocknen. Die Tasche ist nicht für Waschmaschine oder Wäschetrockner geeignet.

Wartung erforderlich (gelb) Alarmzustand (rot)

Abb. 25: Anzeige für erforderliche

Inspektion/Wartung

Alarm-/Wartungsanzeige

Wenn die Alarm-/Wartungsanzeige gelb aufleuchtet, muss Ihr FreeStyle-Gerät zur Inspektion/Wartung zum Gerätelieferanten. Nach der Wartung wird die Geräteleistung durch den Gerätelieferanten geprüft und die Alarm-/ Wartungsanzeige zurückgestellt.

DE-38 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

MI320-1

Universal-Zubehörtasche

MI283-1

MI304-1

Schulterriemen, FreeStyle (ist Bestandteil von MI283-1)

CD034-1

DC-Netzkabel (86 cm)

PW022-

oder 4

Universal-Wechsel-/Gleichstrom-Netzteil mit Batterieladegerät

PW022-1

Universal-Wechsel-/Gleichstromnetzteil (1,2 m) mit CD023-2

PW022-2

Universal-Wechsel-/Gleichstromnetzteil (1,2 m) mit CD017-2 Euro-

PW022-3

Universal-Wechsel-/Gleichstromnetzteil (1,2 m) mit CD025-1

PW022-4

Universal-Wechsel-/Gleichstromnetzteil (1,2 m) mit CD017-4 GB-

FreeStyle-Zubehör

Um eine korrekte Leistung und Sicherheit zu gewährleisten, verwenden Sie nur die nachfolgenden Zubehörteile von AirSep, die Sie über Ihren Gerätelieferanten erhalten. Die Verwendung von anderem Zubehör, das nicht in der folgenden Liste enthalten ist, kann die Leistung und/oder Sicherheit des tragbaren Sauerstoffkonzentrators FreeStyle beeinträchtigen.

Beschreibung (Teilenummer)

FreeStyle Taschensatz, bestehend aus

Tragetasche, FreeStyle

1,2,3

sowie den folgenden Netzkabeln, wie zutreffend:

Netzkabel 120 V (2,4 m) und CD034-1 DC-Netzkabel (86 cm)

Netzkabel (2,5 m) und CD034-1 DC-Netzkabel (86 cm)

Netzkabel Australien 250 V Wechselstrom (2,6m) und CD034-1 DC-Netzkabel (86 cm)

Netzkabel (2,5 m) und CD034-1 DC-Netzkabel (86 cm)

AirSep® Corporation DE-39 MN131-1 rev. B - 02/13

Der optionale AirBelt umfasst Folgendes:

BT017-

BT017-1

AirBelt mit Netzteil PW008-1 (BT017 erweiterte Kabellänge 1,2 m) mit CD023-2 Netzkabel 120 V AC (2,4 m)

BT017-2

AirBelt mit Netzteil PW008-2 (BT017 erweiterte Kabellänge 1,2 m) mit CD017-2 Euro-Netzkabel (2,5 m)

BT017-3

AirBelt mit Netzteil PW008-3 (BT017 erweiterte Kabellänge 1,2 m) mit CD025-1 Netzkabel Australien 250 V AC (2,6m)

BT017-4

AirBelt mit Netzteil PW008-4 (BT017 erweiterte Kabellänge 1,2 m) mit CD017-4 GB-Netzkabel (2,5 m)

Zusätzliche oder andere Optionen:

MI240-2

AirBelt-Verlängerung

MI284-1

Schulter-Tragegeschirr ermöglicht Umwandlung der mitgelieferten

FI144-1

Luftzufuhrfilter

Die Verwendung anderer als der angegebenen Kabel und

verringerter Störfestigkeit des FreeStyle führen.

FreeStyle™

1,2,3

oder 4

MI078-1

AirBelt mit Netzteil sowie den folgenden Netzkabeln, wie zutreffend:

AirBelt-Verlängerung Neue Klettbandversion

Tragetasche für das FreeStyle-Gerät in einen Rucksack

Adapter, mit Ausnahme der vom Hersteller des medizinischen Elektrogeräts als Ersatzteile für interne Komponenten verkauften Kabel und Adapter, kann zu erhöhten Emissionen oder

DE-40 AirSep MN131-1 rev. B - 02/13

Corporation

FreeStyle™ DE

Materialien in direktem oder indirektem Kontakt mit dem Patienten

o Konzentratorgehäuse ............................. Valtra/ABS/Polystyrol

o Konzentratorbedienfeld ........................... Polyester EBG7 oder

gleichwertig

o Bedienfeldtür .......................................... Polycarbonat

o Konzentratorgriff ..................................... Polycarbonat

o Gasausgang, Düse ................................. Polycarbonat

o Geräteetikett ........................................... Lexan

o Spiralkabel .............................................. Polyurethan

o Kabelstecker ........................................... Polycarbonat/Vinylchlorid

o Netzkabel ................................................ PVC, Metall

o Netzteil .................................................... Lexan 940 (Polycarbonat)

o Batteriepack ............................................ Lexan 945

o Batteriepack, Netzteiletiketten ................. Polyesterfolie

o Konzentrator-Tragetasche ....................... 100 % Polyester-Mikrofaser mit

PVC-Rückseite

o Batterietragetasche, Gürtel und Riemen .... 100 % Polyester-Mikrofaser mit

PVC-Rückseite

Alternative Sauerstoffzufuhr

Ihr Gerätelieferant kann für den Fall eines mechanischen Versagens oder eines Stromausfalls eine weitere Quelle für zusätzliche Sauerstofftherapie empfehlen.

Fehlerbehebung

Der FreeStyle ist auf jahrelangen, störungsfreien Betrieb ausgelegt.

Wenn Ihr tragbarer Sauerstoffkonzentrator FreeStyle nicht richtig funktioniert, durchsuchen Sie die Tabelle auf den folgenden Seiten nach möglichen Ursachen und Lösungen. Wenden Sie sich bei Bedarf an Ihren Gerätelieferanten.

Keine Wartungsarbeiten außer den nachfolgend aufgeführten möglichen Maßnahmen treffen.

AirSep® Corporation DE-41 MN131-1 rev. B - 02/13

Problem

Mögliche Ursache

Lösung

FreeStyle funktioniert

Batterie ist leer.

Gerät über Gleichstrom- oder

Sauerstoffzufuhr.

Ein kontinuierlicher

Das FreeStyle-Gerät

Überprüfen Sie die

empfehlen.

Unterbrochener

Die Batterie muss

Innerhalb von 2 Minuten an

anschließen.

Schneller Alarm,

schaltet sich ab.

Die Batteriespannung

Sofort an eine DC- oder

Unterbrochener Alarm,

Die Atemfrequenz

Aktivität reduzieren und dann

ziehen.

FreeStyle™

nicht, wenn eine Taste für die Zufuhreinstellung gedrückt wird.

akustischer Alarm ertönt, und die (rote) Alarmleuchte leuchtet konstant.

Alarmzustand und die (gelbe) Leuchte BATT blinkt.

Funktionsstörung.

konnte 15 Minuten lang keine Atmung feststellen.

geladen werden.

Wechselstromsteckdose betreiben.

Setzen Sie sich mit Ihrem Gerätelieferanten in Verbindung und verwenden Sie eine alternative Möglichkeit der

Verbindung der Kanüle.

Vergewissern Sie sich, dass die Kanüle nicht geknickt ist.

Stellen Sie sicher, dass die Kanüle richtig positioniert ist und Sie durch die Nase atmen. Für Mundatmer kann der Arzt einen Kinnriemen

eine Gleichstrom- oder Wechselstromsteckdose oder an den optionalen AirBelt

Anzeige BATT (gelb) blinkt und FreeStyle

die (rote) Alarmleuchte blinkt.

DE-42 AirSep MN131-1 rev. B - 02/13

ist für den Betrieb des FreeStyle zu schwach.

übersteigt die Leistung des FreeStyle.

AC-Steckdose anschließen.

das Gerät aus- und wieder einschalten, um es zurückzusetzen. Bei Bedarf zu einer anderen Sauerstoffquelle überwechseln und den Gerätelieferanten zu Rate

Corporation

FreeStyle™ DE

Problem

Mögliche Ursache

Lösung

Unterbrochener Alarm,

Es liegt eine

Zu einer anderen

ziehen.

Gerät lässt sich

Gerät kann zu warm

Warten Sie, bis das Gerät die

Geräts zurückzusetzen.

Verzögerung beim

Die interne Batterie

Das Gerät kann betrieben

Hinweise auf Seite 9.)

Alarm bei Gebrauch in

Kein Strom für das

Das Universal-Wechsel-/

zurückzusetzen.

Alle anderen

Zu einer anderen

ziehen.

die (rote) Alarmleuchte leuchtet konstant.

batteriebetrieben nicht einschalten.

Aufladen der internen Batterie.

Fahrzeugen, an Gleichstromquelle angeschlossen.

allgemeine Funktionsstörung vor.

oder zu kalt sein, wenn es draußen gelagert wurde (z. B. in einem Fahrzeug).

überschreitet die Ladetemperatur.

Gerät bei leerer Batterie; Gleichstromquelle lädt nicht auf.

verfügbaren Sauerstoffquelle überwechseln und den Gerätelieferanten zu Rate

Umgebungstemperatur angenommen hat. Dieser Vorgang kann bei großem Temperaturunterschied einige Minuten dauern. Schließen Sie das Gerät bei Bedarf kurzzeitig mit dem Universal-Netzteil an eine Stromquelle an, um die eingebaute Batterie des

werden; das Laden darf jedoch erst fortgesetzt werden, wenn die Batterietemperatur gesunken ist. (Siehe

Gleichstromnetzteil von der Automobilsteckdose trennen, den Motor des Fahrzeugs erneut starten und dann das Netzteil wieder an der DC-Steckdose anschließen, um den Unterbrecher im Gleichstrom-Netzteil

Probleme.

AirSep® Corporation DE-43 MN131-1 rev. B - 02/13

verfügbaren Sauerstoffquelle überwechseln und den Gerätelieferanten zu Rate

Sauerstoffkonzentration:*

1-3 Stoßeinstellungen; entspricht einer konstanten Zufuhr

Einstellungen 1 bis 3 ± 10 %

Abmessungen:

21,8 cm hoch x 15,5 cm breit x 9,1 cm tief

Gewicht:

2,0 kg; optionaler AirBelt 0,8 kg

Stromversorgung:

Universal Wechsel-/Gleichstromnetzteil

(11-16 V DC max. 8,0 A)

Batterielaufzeit

Lithiumbatterie)

3 lpm: 2 Stunden; 2 lpm: 2,5 Stunden; 1 lpm: 3,5 Stunden

3 lpm: 5 Stunden; 2 lpm: 6 Stunden; 1 lpm: 10 Stunden

Batterieladezeit:

3,5 Stunden; optionaler AirBelt: 3 Stunden

Einlaufzeit:

2 Minuten

Batteriezyklen:

ca. 300 Zyklen, danach 80 % Kapazität oder weniger.

Akustische Alarme und

Einschalten – akustisches und optisches Signal (GRÜNE

Wartung erforderlich: optisch (GELBE Alarmleuchte)

Geräuschentwicklung:

38 dBA bei Einstellung 1, 41 dBA bei Einstellung 2, 44 dBA bei Einstellung 3

**Temperaturbereich:

Betriebstemperatur:

-20 °C bis 60 °C

**Max. Betriebshöhe:

bis zu 3.657 m (483 mmHg) Größere Höhen können die Leistungsfähigkeit beeinträchtigen

Technische Daten

FreeStyle™

von 90 % Sauerstoff +5,5/-3 % Zufuhr-Einstellungen: 1, 2 und 3 lpm (äquivalent zu kontinuierlichem Fluss)

100-240 V AC, 501, max. 1,75 A, 50/60Hz)

(wiederaufladbare

visuelle Stoßanzeigen:

*Werte bei 21 °C und einem Luftdruck von 101 kPA **Der Betrieb außerhalb dieser Spezifikationen kann die Fähigkeit des Konzentrators zur Erfüllung der Spezifikationen für die Sauerstoffkonzentration bei höheren Liter-Durchflussraten begrenzen.

Optionaler AirBelt in Kombination mit interner Batterie:

Leuchtanzeige); Sauerstoffzufuhr – optisch (GRÜNE Leuchtanzeige); Batteriezustand – Batterieladezustand (GRÜNE Leuchtanzeigen); Kanüle nicht verbunden – akustisches und optisches Signal (ROTE Leuchtanzeige); Systemüberlastung – akustisch und optisch (ROTE Warnund Alarmanzeigen); Über- und Unterdruck – akustisch und optisch (ROTE Alarmanzeige);

5 °C bis 40 °C (Relative Luftfeuchtigkeit bis zu 95 %, nicht-kondensierend)

Lagerungstemperatur:

DE-44 AirSep MN131-1 rev. B - 02/13

Corporation

AirSep MN131-1 B User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
