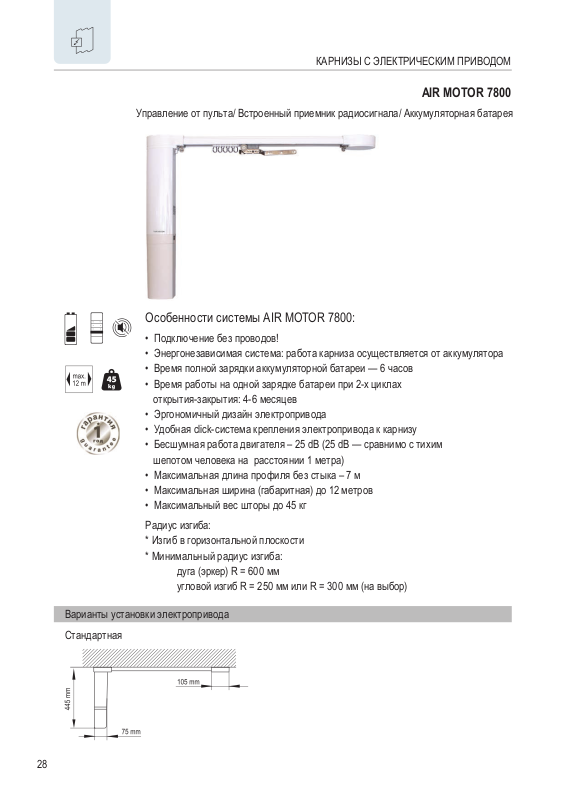

КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
AIR MOTOR 7800
Управление от пульта/ Встроенный приемник радиосигнала/ Аккумуляторная батарея
Особенности системы AIR MOTOR 7800:
• Подключение без проводов!
• Энергонезависимая система: работа карниза осуществляется от аккумулятора
• Время полной зарядки аккумуляторной батареи — 6 часов
• Время работы на одной зарядке батареи при 2-х циклах
открытия-закрытия: 4-6 месяцев
• Эргономичный дизайн электропривода
• Удобная сlick-система крепления электропривода к карнизу
• Бесшумная работа двигателя – 25 dB (25 dB — сравнимо с тихим
шепотом человека на расстоянии 1 метра)
• Максимальная длина профиля без стыка – 7 м
• Максимальная ширина (габаритная) до 12 метров
• Максимальный вес шторы до 45 кг
Радиус изгиба:
* Изгиб в горизонтальной плоскости
* Минимальный радиус изгиба:
дуга (эркер) R = 600 мм
угловой изгиб R = 250 мм или R = 300 мм (на выбор)
Варианты установки электропривода
Стандартная
28
Page 2
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Чертеж профиля
Монтаж карниза
Стеновой
Монтаж в нишу
Потолочный
С клипсой арт. ЕС 7640 (используется в стандартной комплектации)
С клипсой арт. ЕС 9640 ( используется для эркерных карнизов)
С клипсой арт. ЕС 9650 ( используется для штор весом до 10 кг.)
29
Page 3
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Технические характеристики электропривода
Электропривод ЕС 7180
Зарядное устройство EC 7210
Съемная литиевая аккумуляторная батарея
(срок работы без подзарядки до 6 мес.)
Встроенный радиоприемник (433,92 MHz)
Управление от ручного и настенного радиопередатчика
Класс защиты
Уровень шумности
Время беспрерывной работы
Скорость движения
Максимальное количество оборотов
Электронная память концевых положений
Автоматическая остановка при обнаружении преграды
(AUTOSTOP)
Плавная работа, благодаря функциям мягкого старта
и мягкой остановки электропривода
Возможность ручного управления в случае отключения
электричества или полной разрядки батареи
Возможность программирования третьего
(промежуточного) положения
Автоматическое начало работы привода при ручном
натяжении штор (TOUCH MOTION)
Защита от перегрузок
AIR MOTOR 7800
15,8V (питание от съемной
аккумуляторной батареи),
50-60Hz, 1.2Nm, 15,8W, 1.07A
вход: 100-240V, ACO.5A, 50Hz
выход: 16,8 - 2A
4 000 mA/ h
+
+
IP20
25 dB(A)
4 минуты
20 см в секунду
∞
+
+
+
+
+
+
+
Возможность подключения к системе «Умный Дом»
(подключение по «сухому» контакту)
Монтаж с левой или правой стороны карниза
(возможна переустановка в течение эксплуатации)
Гарантия 1 год
Схема для низковольтового управления электроприводом
30
+
+
Page 4
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Весовая нагрузка для AIR MOTOR 7800
Тип профиля 2 м 4 м 6 м 8 м 10 м 12 м
Варианты изгиба
Варианты открытия штор
Система «Wave» (Волна)
Лента «Волна», Арт. 73
Бегунки на шнуре Арт. ЕС7668
Обратите внимание!
Электроприводом Air Motor возможно управлять только радиопультами и радиокнопками Air Motor.
